Démontage complet sur Galaxy Note 10 Lite

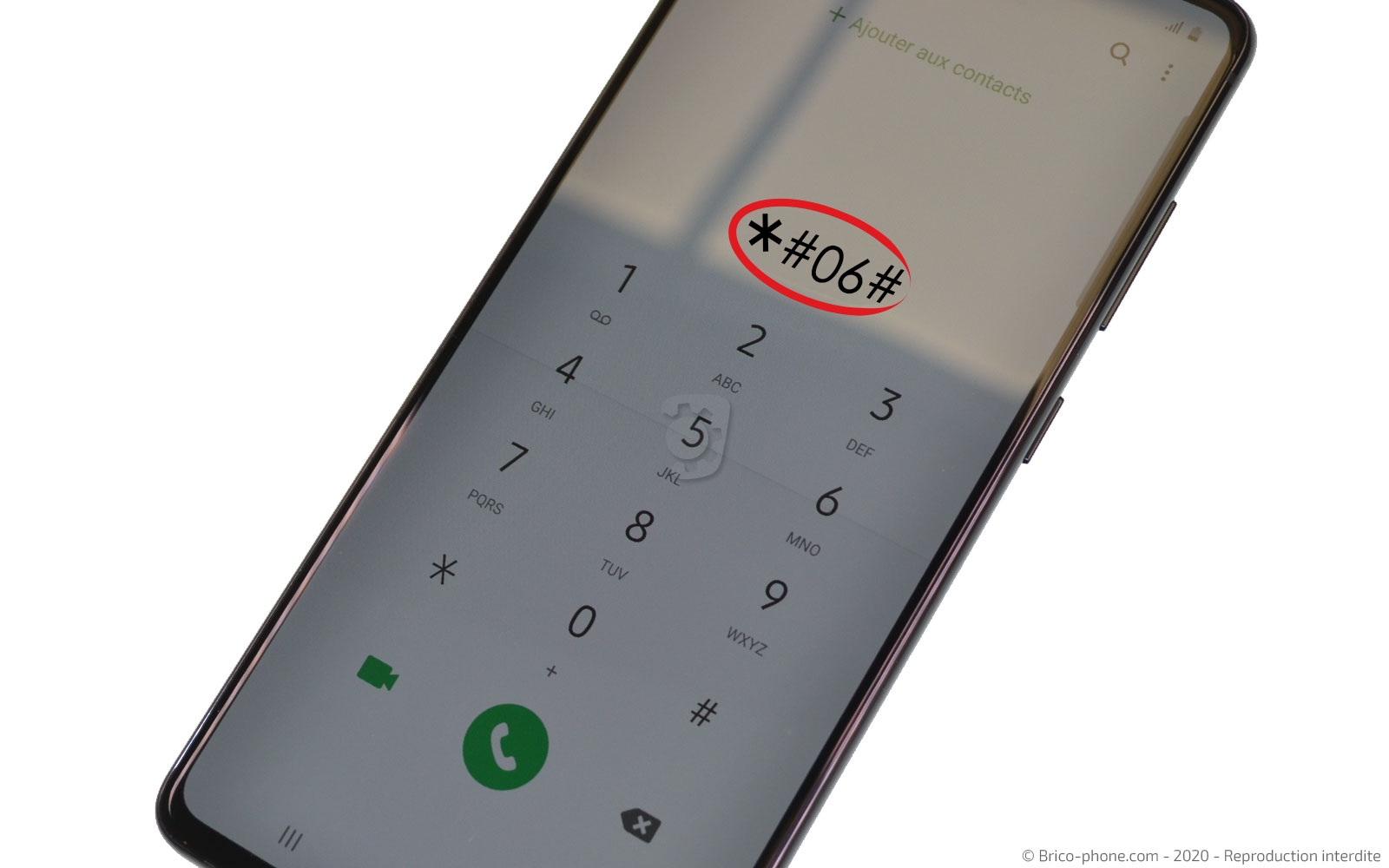

Si cela vous est possible, commencez par taper *#06# sur votre téléphone pour avoir le numéro IMEI de celui-ci. Pour connaître votre modèle et avoir les bonnes pièces détachées compatibles, il suffit de vous rendre sur la page d'accueil de notre site et de rentrer votre numéro IMEI dans la rubrique associée.

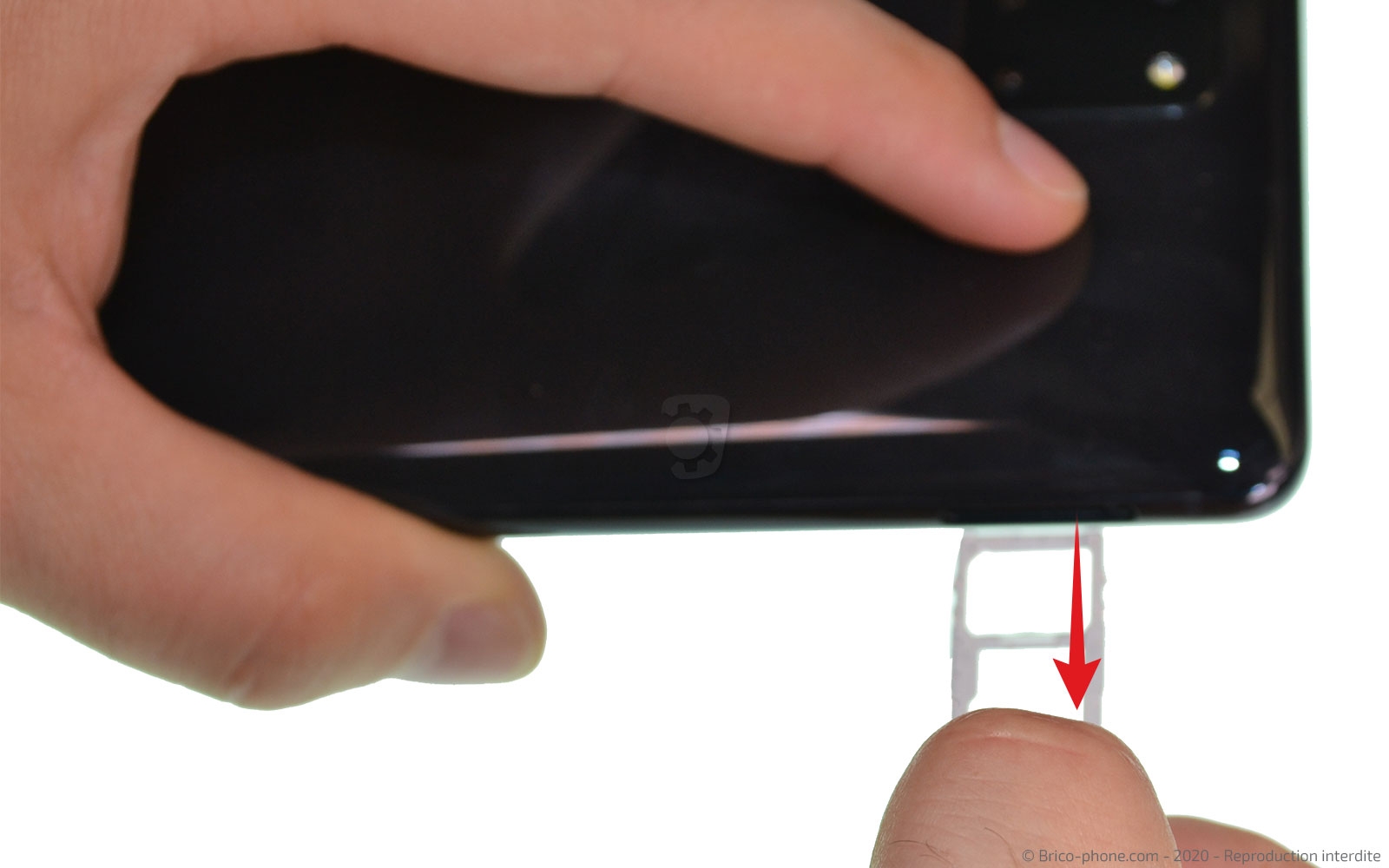

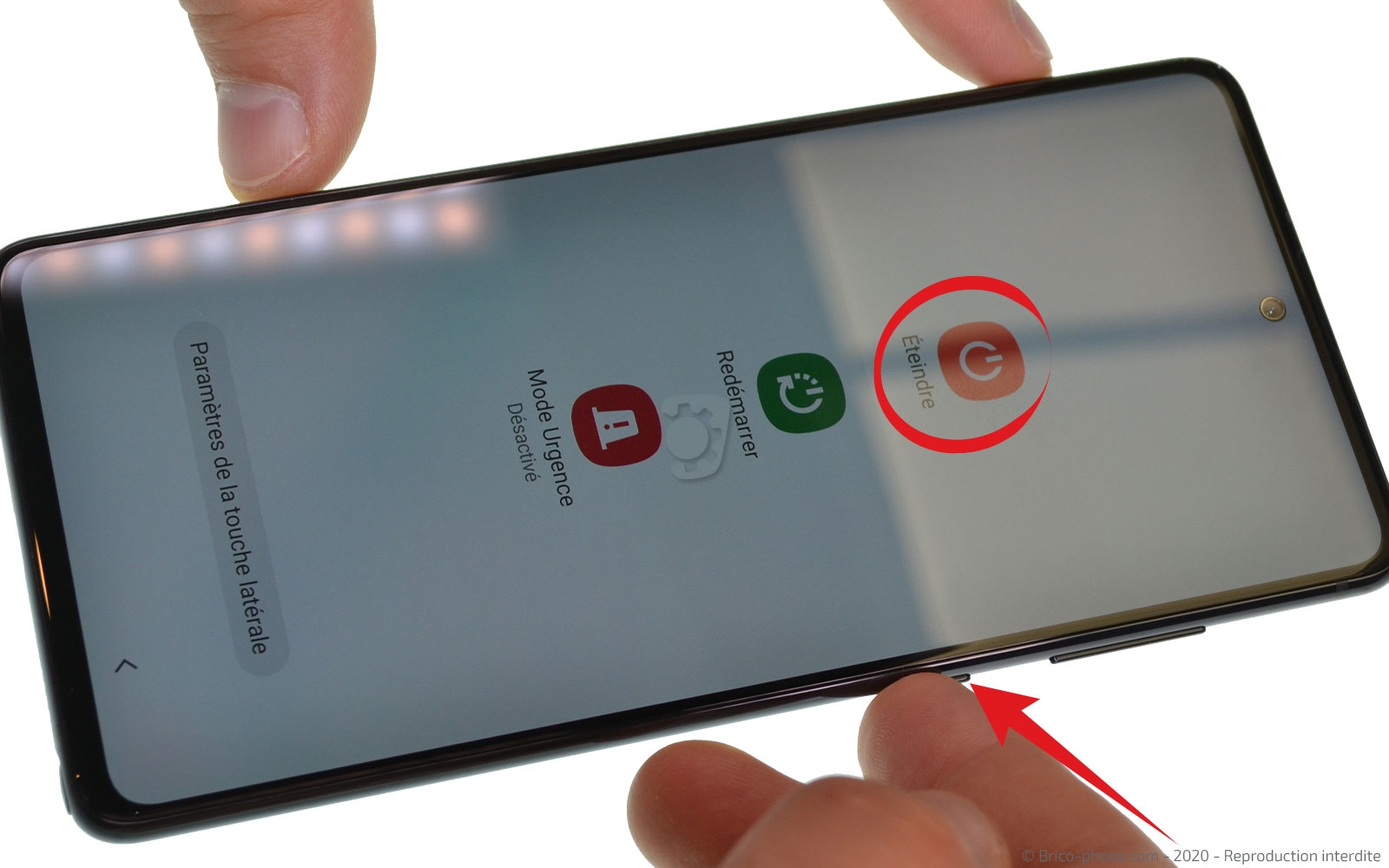

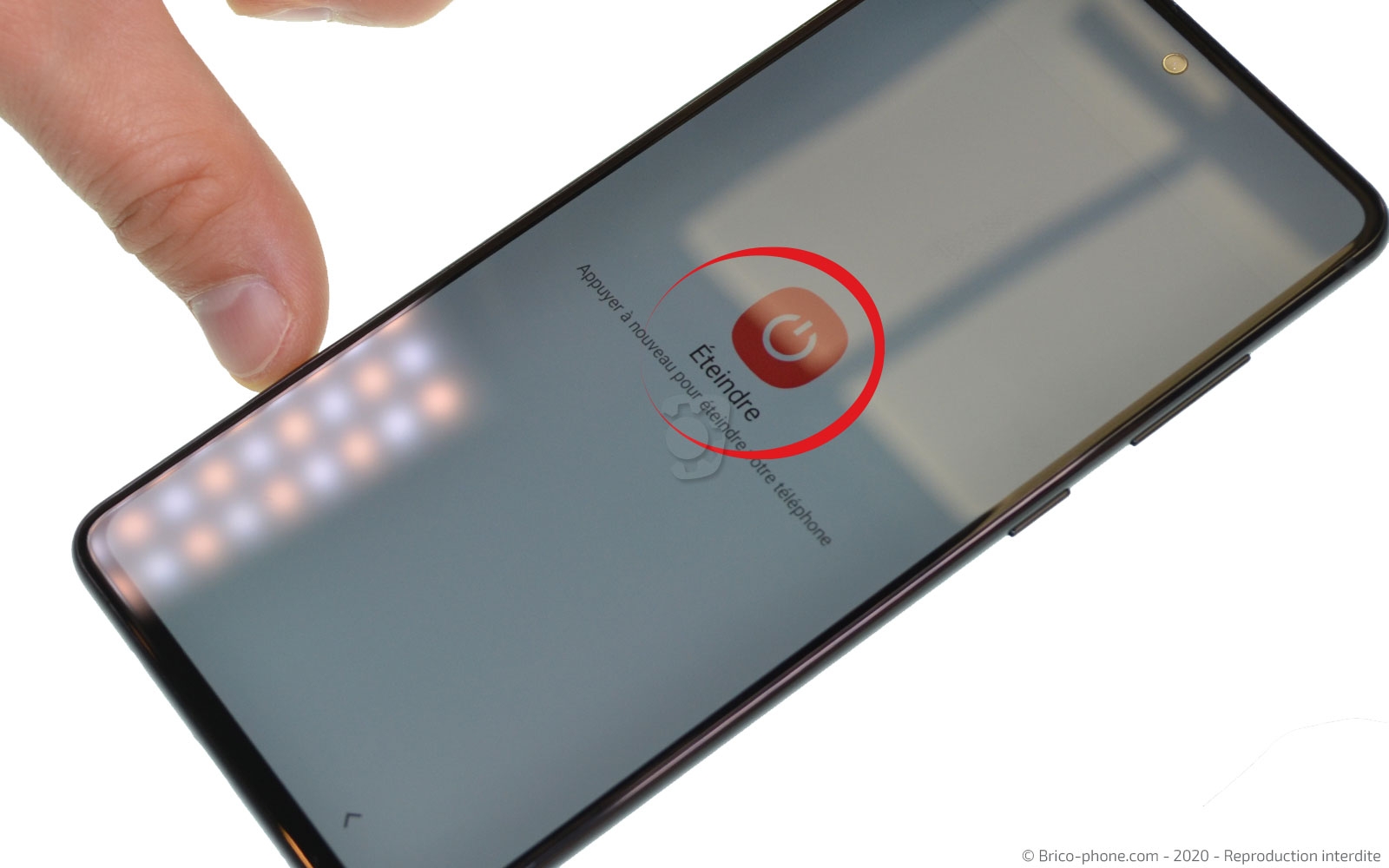

Pour travailler en toute sécurité, il est important d'éteindre votre téléphone. Maintenez le bouton power enfoncé, puis appuyez sur le bouton "éteindre". Une fois le smartphone éteint, éjectez le tiroir sim à l'aide de l'outil adéquat.

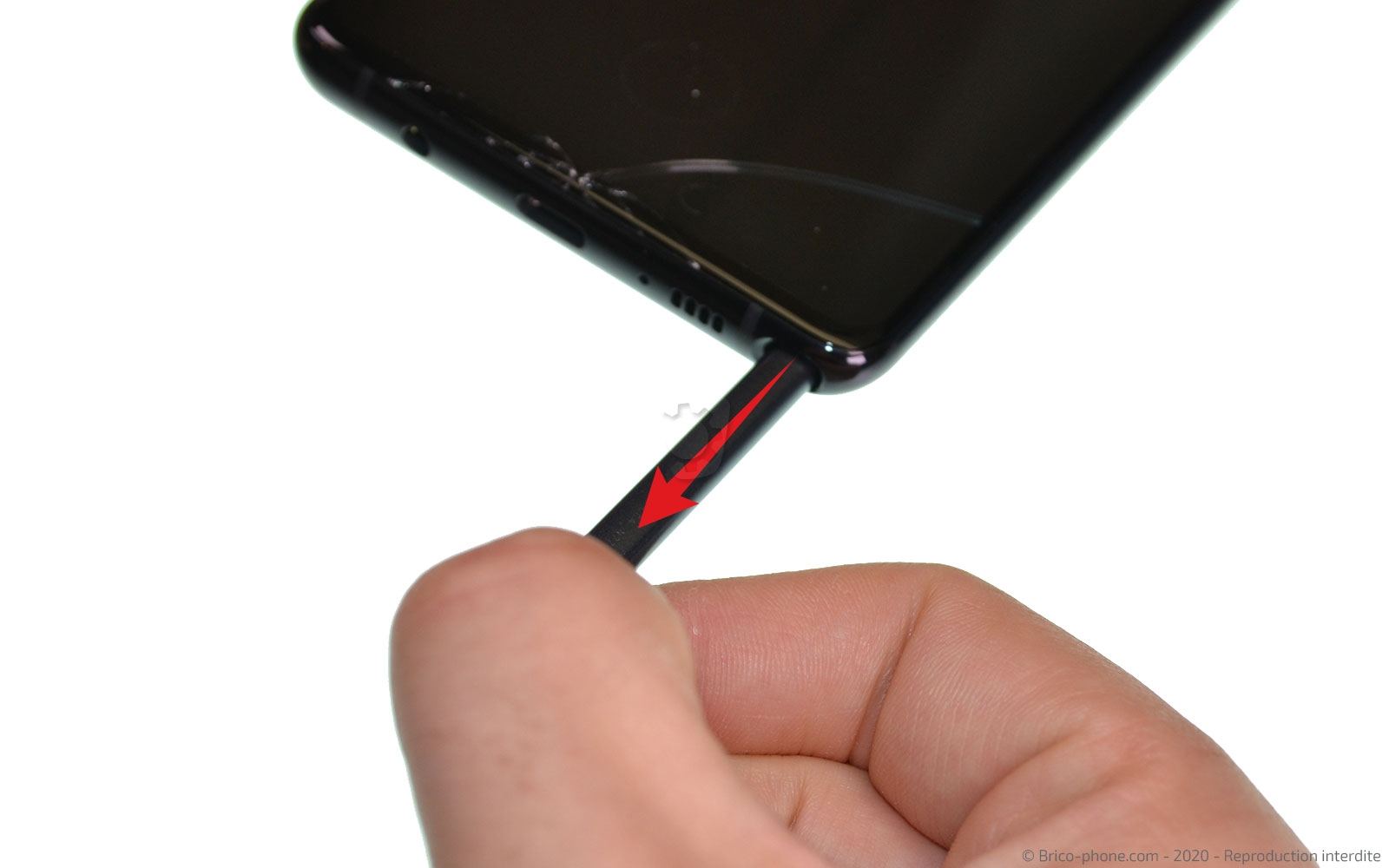

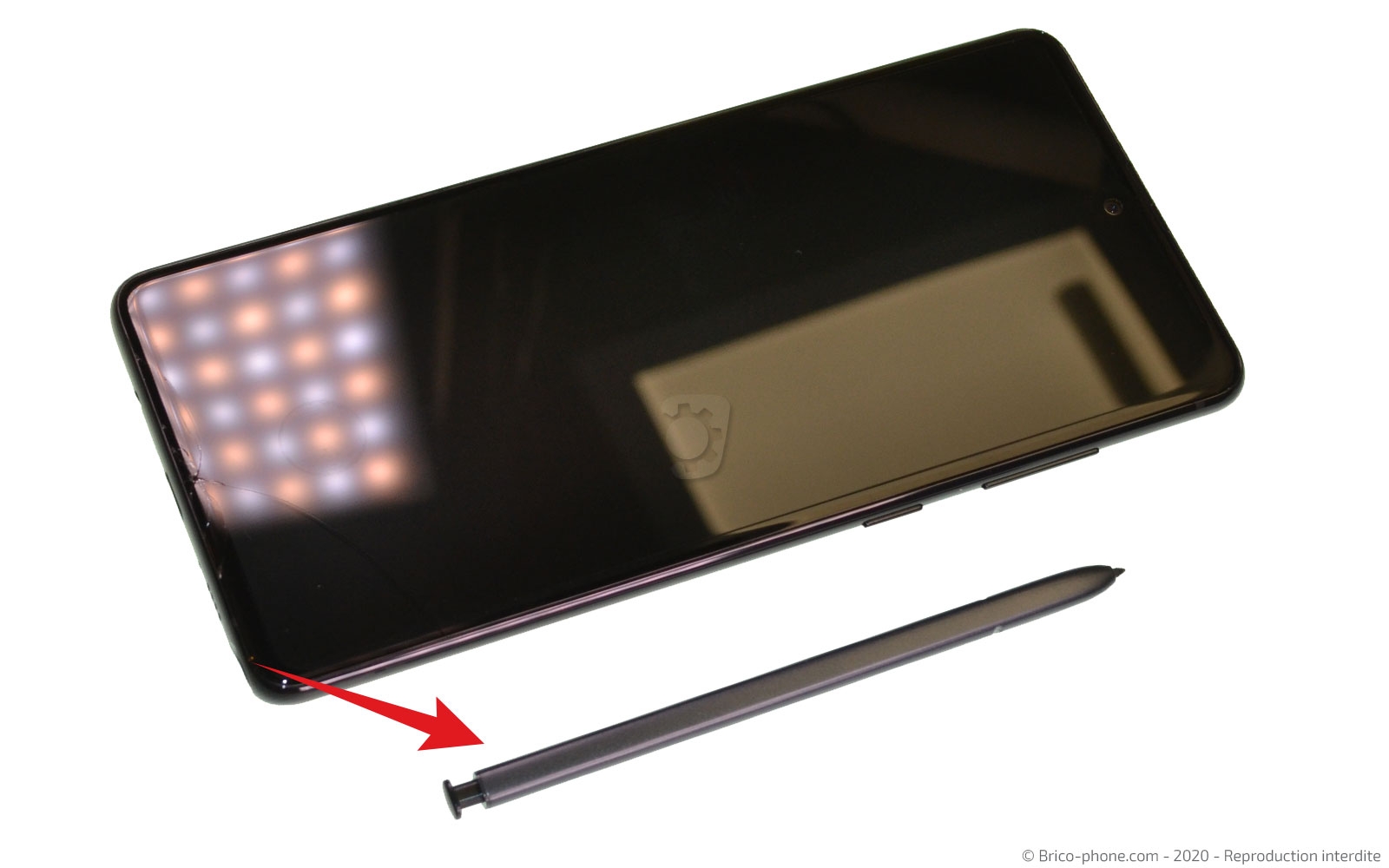

Appuyez sur le bout du S Pen pour l'éjecter du téléphone.

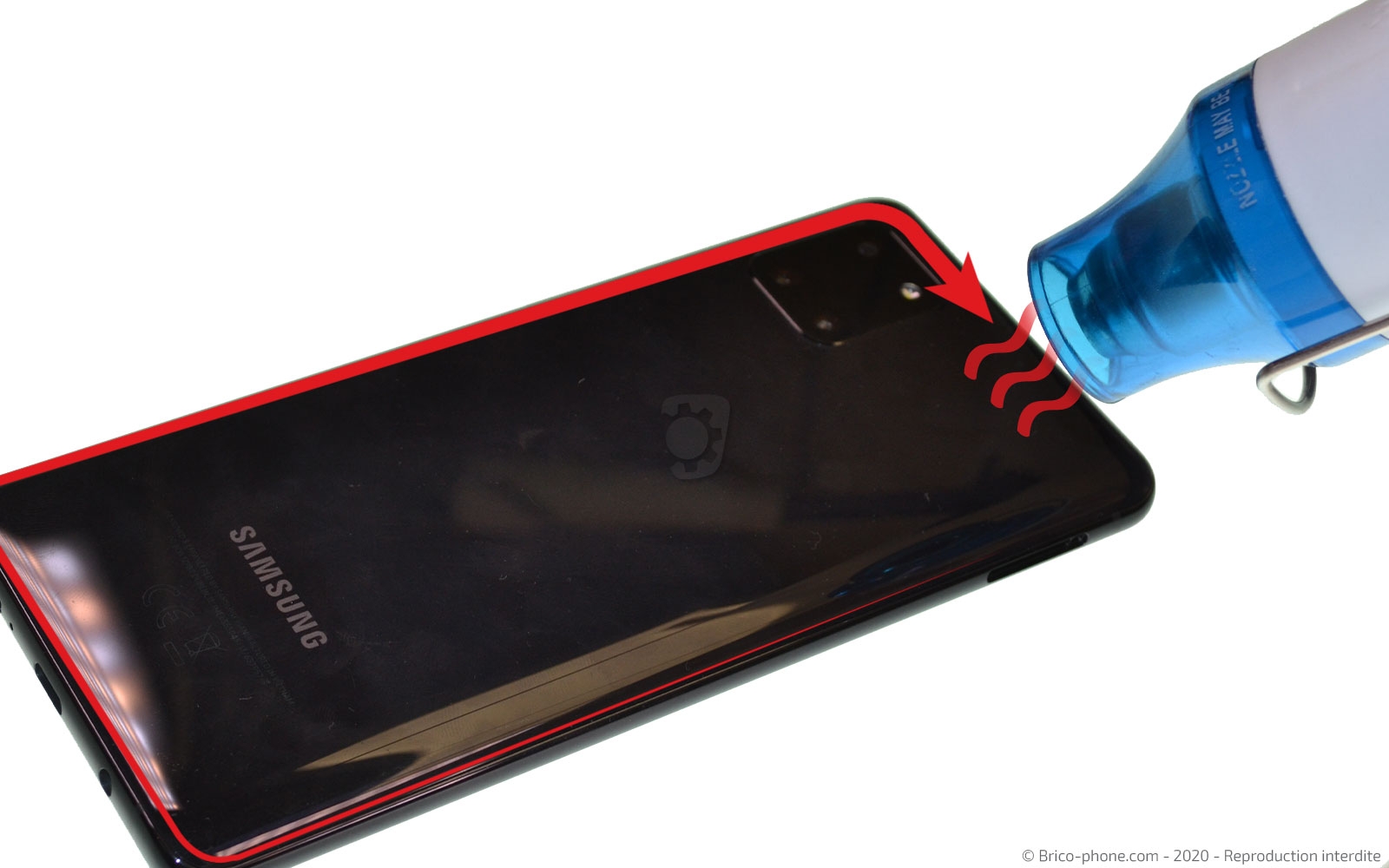

Pour ouvrir ce modèle, il est nécessaire de chauffer la vitre arrière pour ramollir l'adhésif qui la maintient au châssis.

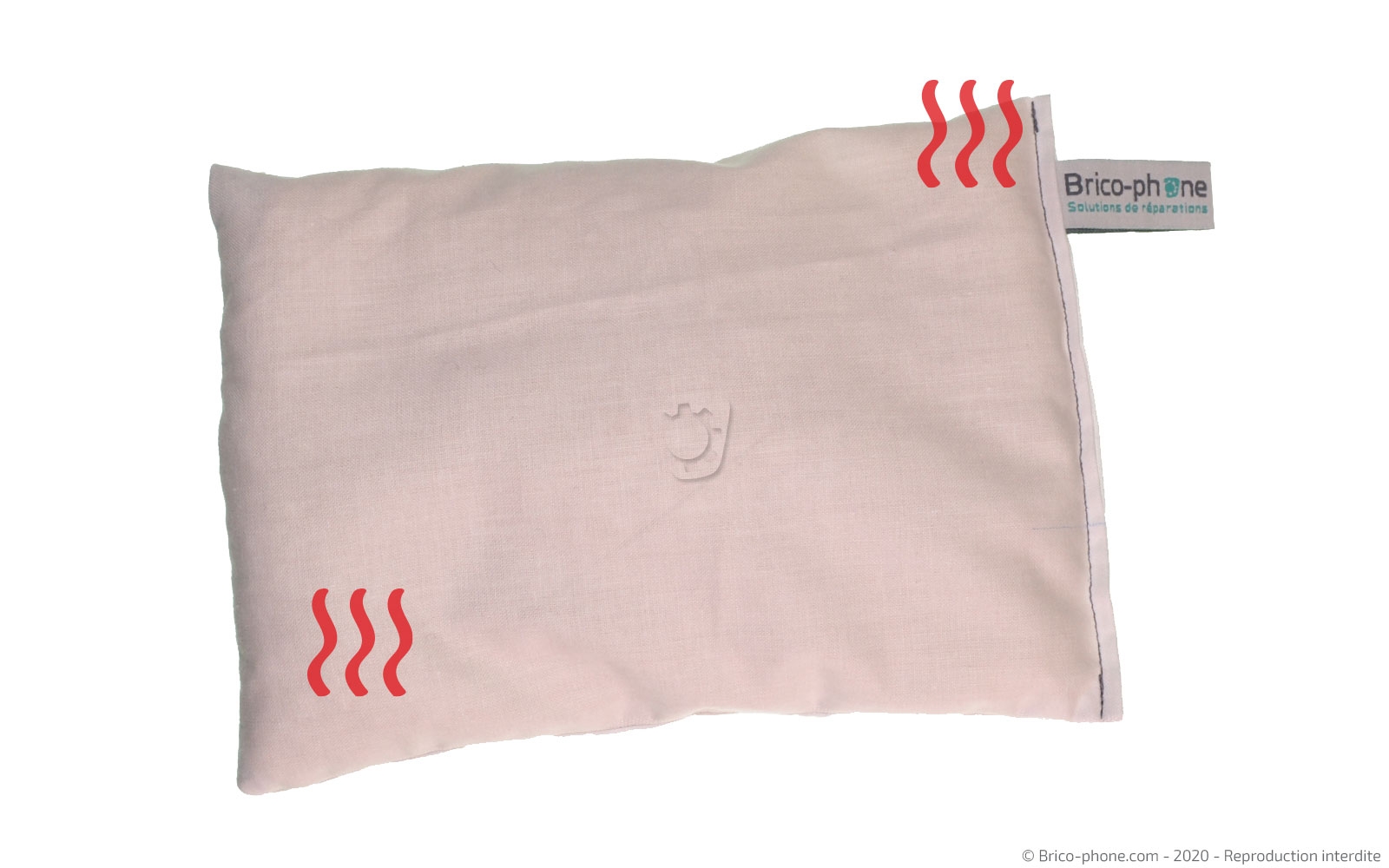

Vous avez commandé le kit outils avec le coussin ? Prenez ce coussin et mettez-le au micro-onde durant 1 à 2 minutes, puis appliquez-le sur l'arrière du téléphone environ 30 à 40 secondes.

Si vous avez en votre possession un sèche-cheveux ou un décapeur thermique, chauffez la face arrière environ 20 à 30 secondes en prenant garde de ne pas dépasser les 80 degrés pour ne pas endommager les composants internes.

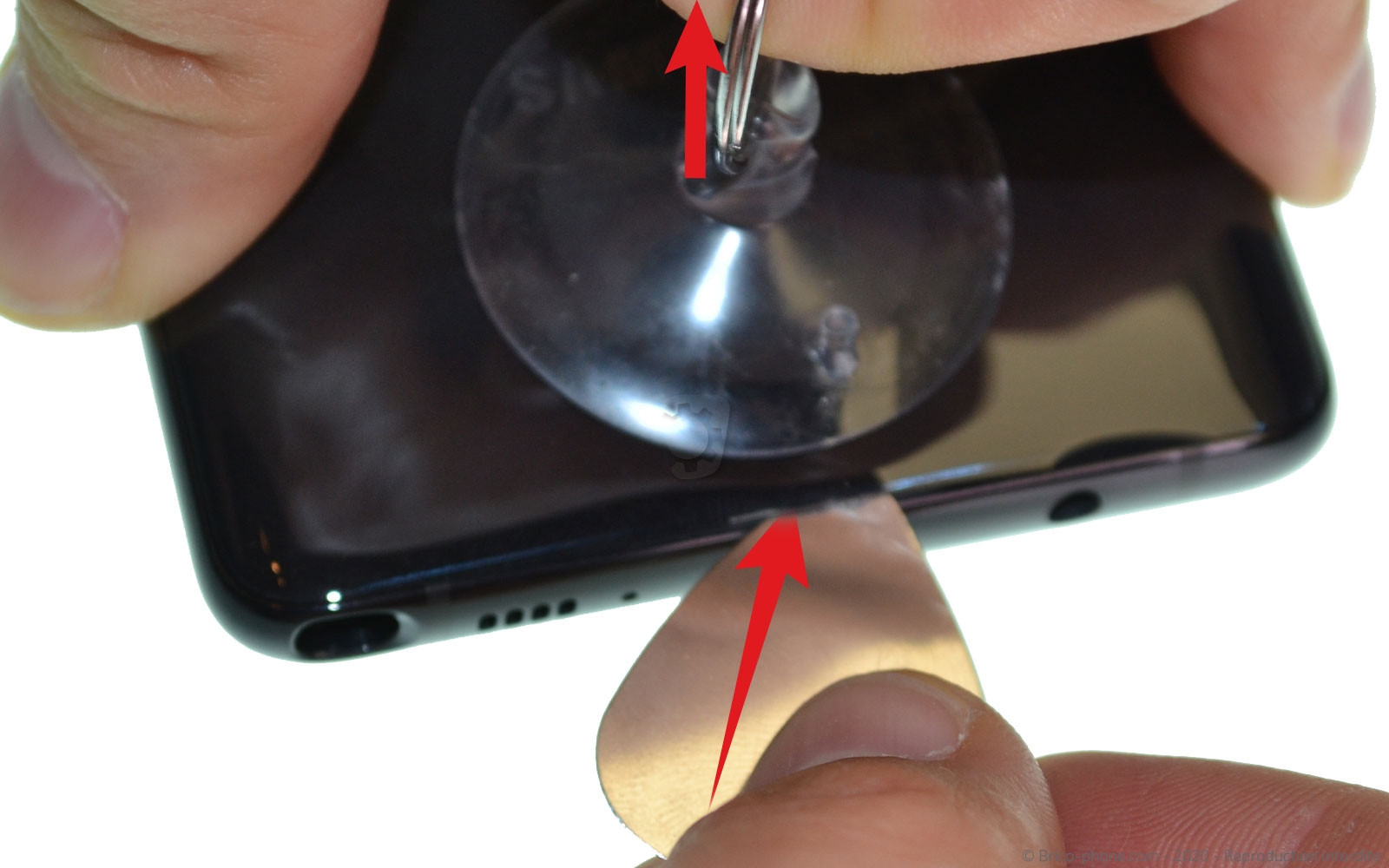

Venez positionner la ventouse sur le bas de la vitre arrière, afin de pouvoir tirer sur son anneau et insérer le médiator en métal troué entre la vitre et le châssis pour créer un interstice.

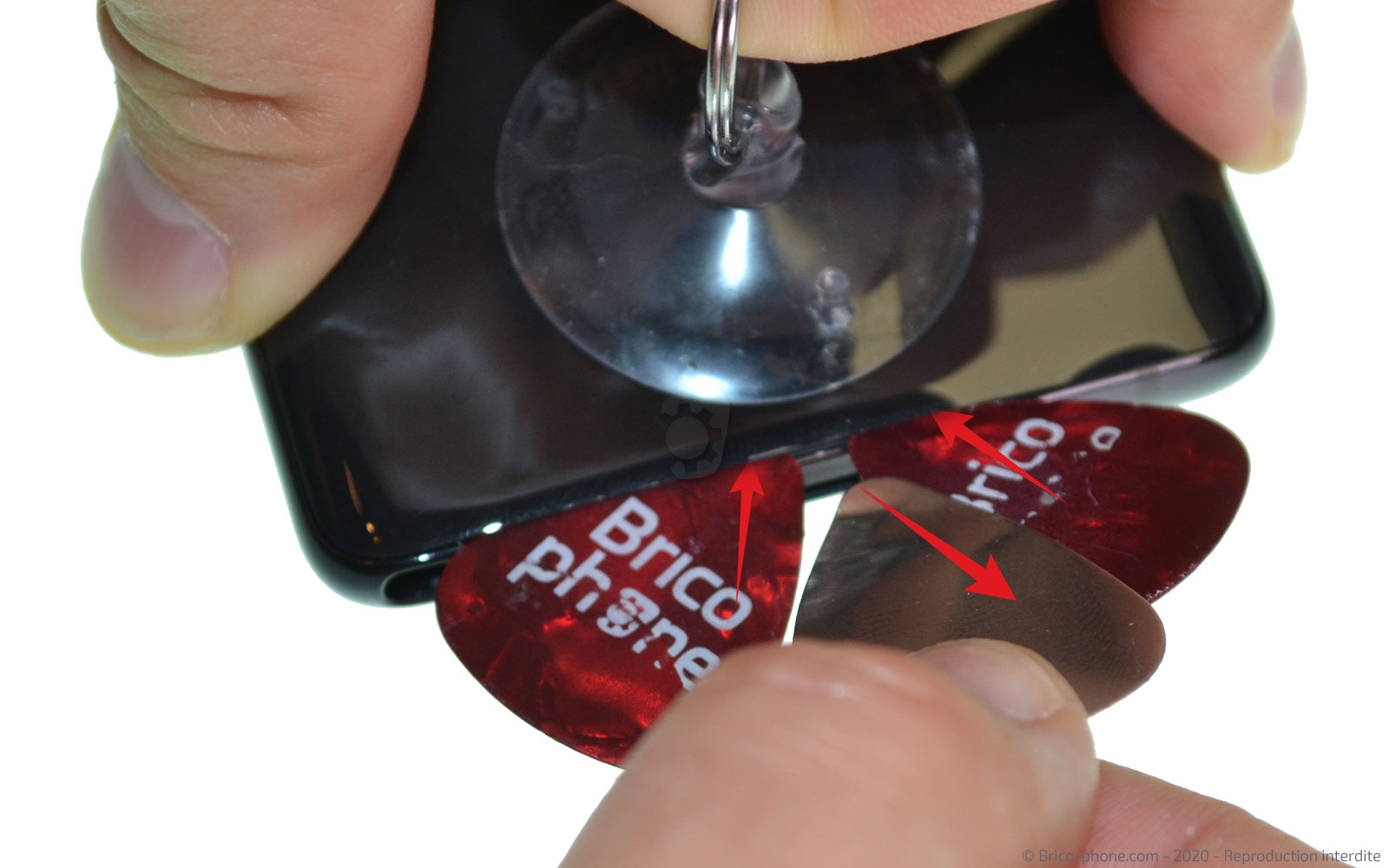

Insérez les médiators en plastique de part et d'autre de celui en métal avant de le retirer.
Nous utiliserons ceux en plastiques pour éviter d'abîmer la vitre arrière.

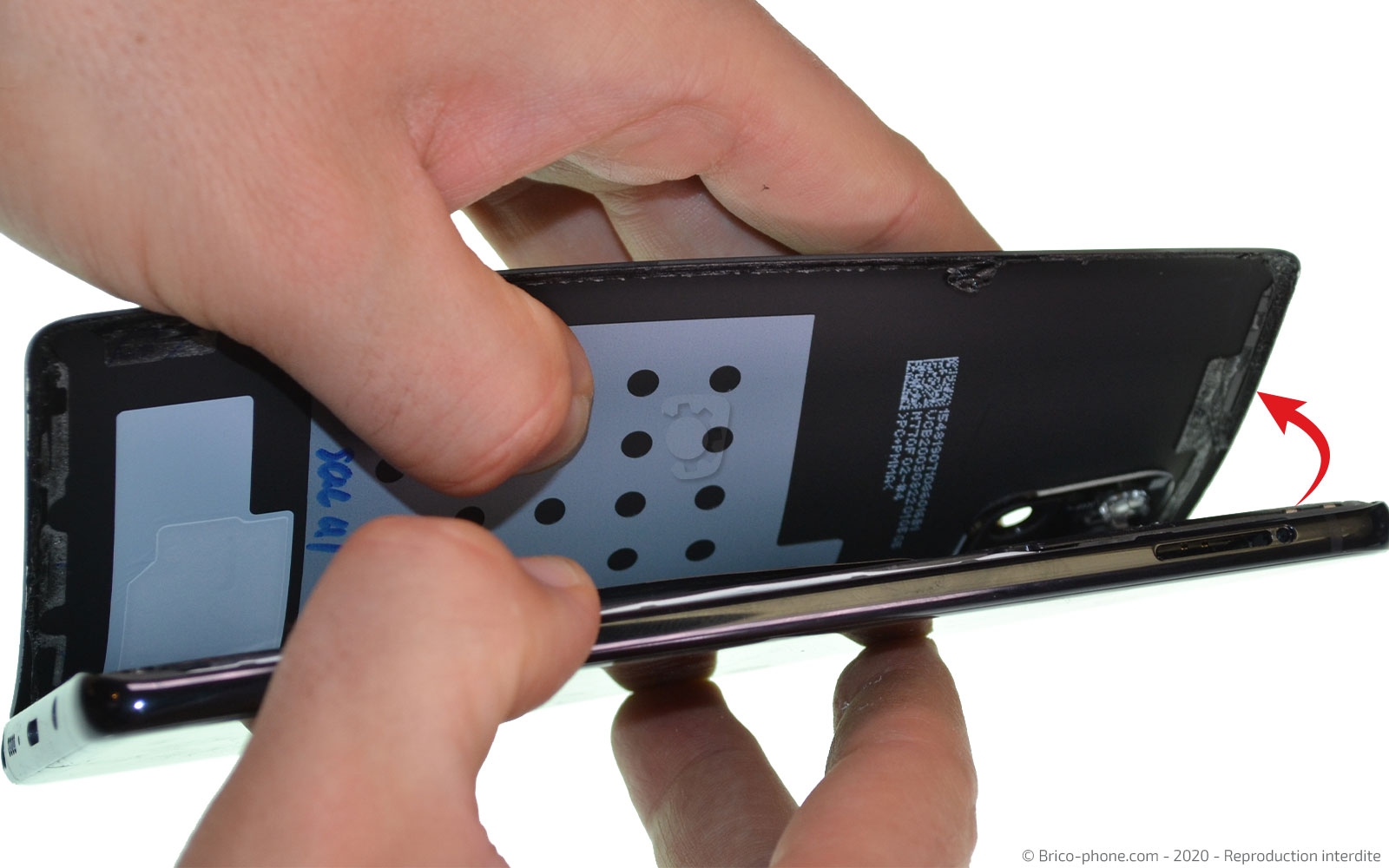

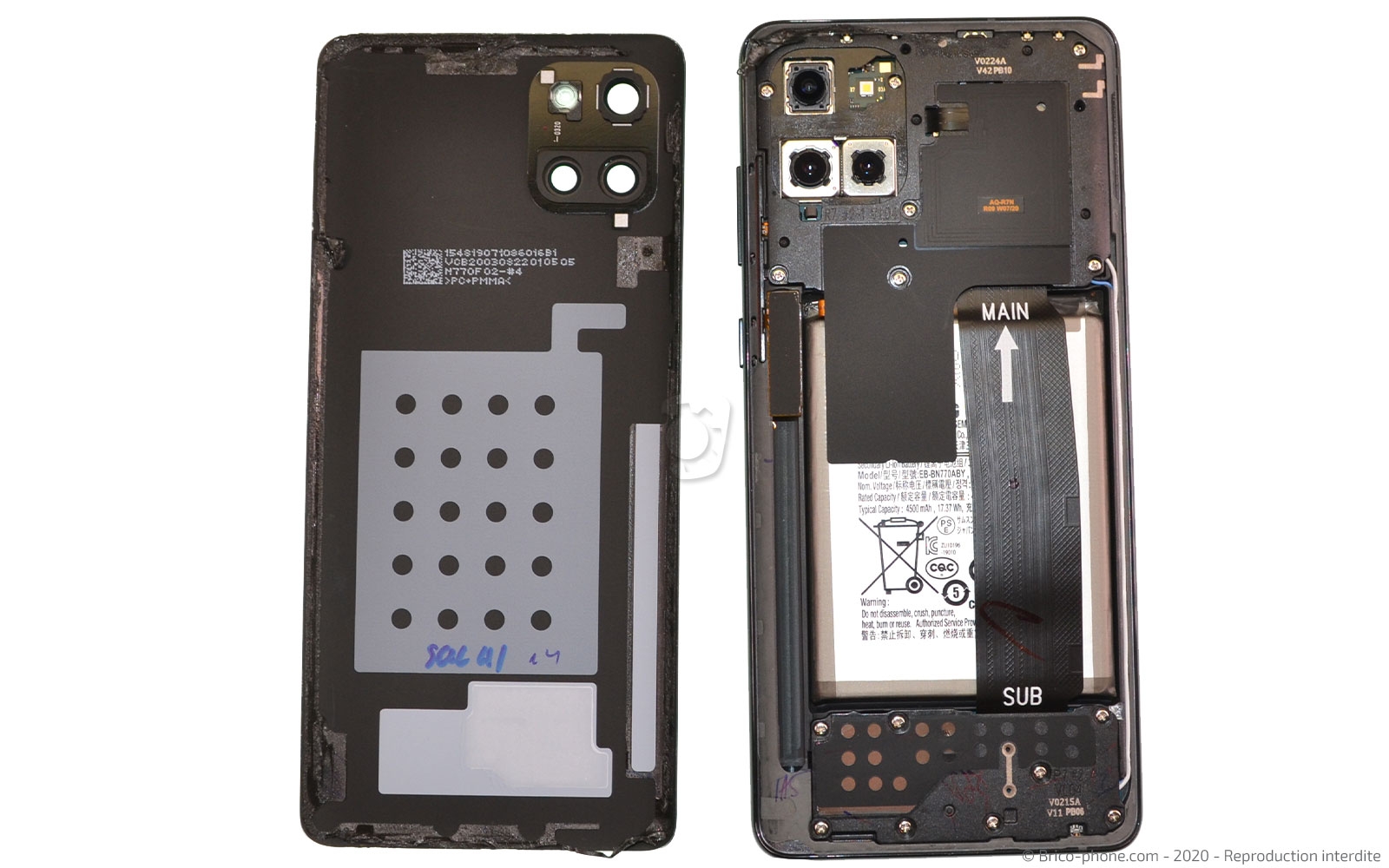

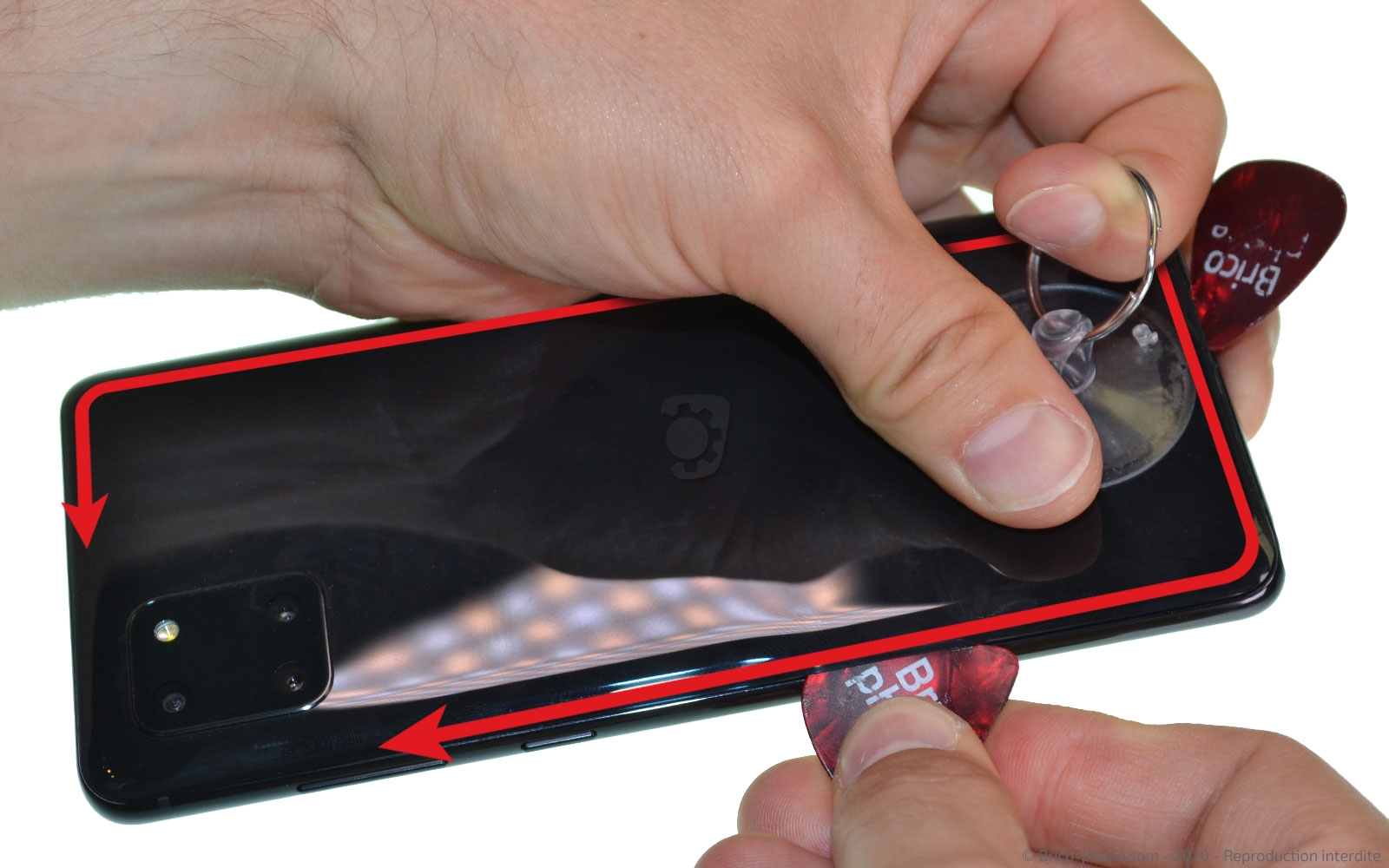

Faites le tour du téléphone avec les médiators en plastique afin de séparer la vitre arrière du châssis. Il ne vous reste plus qu'à retirer la face arrière du téléphone.

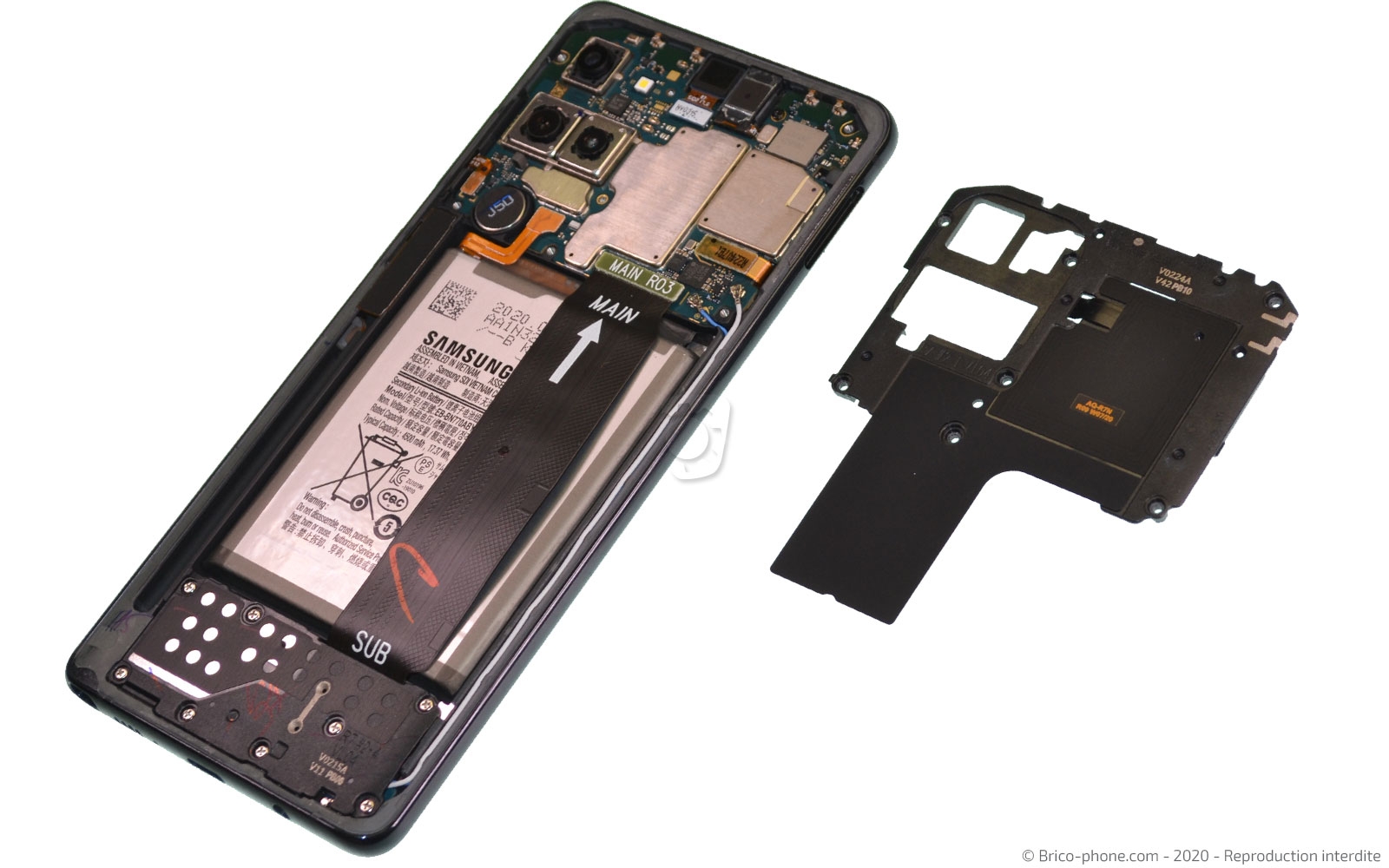

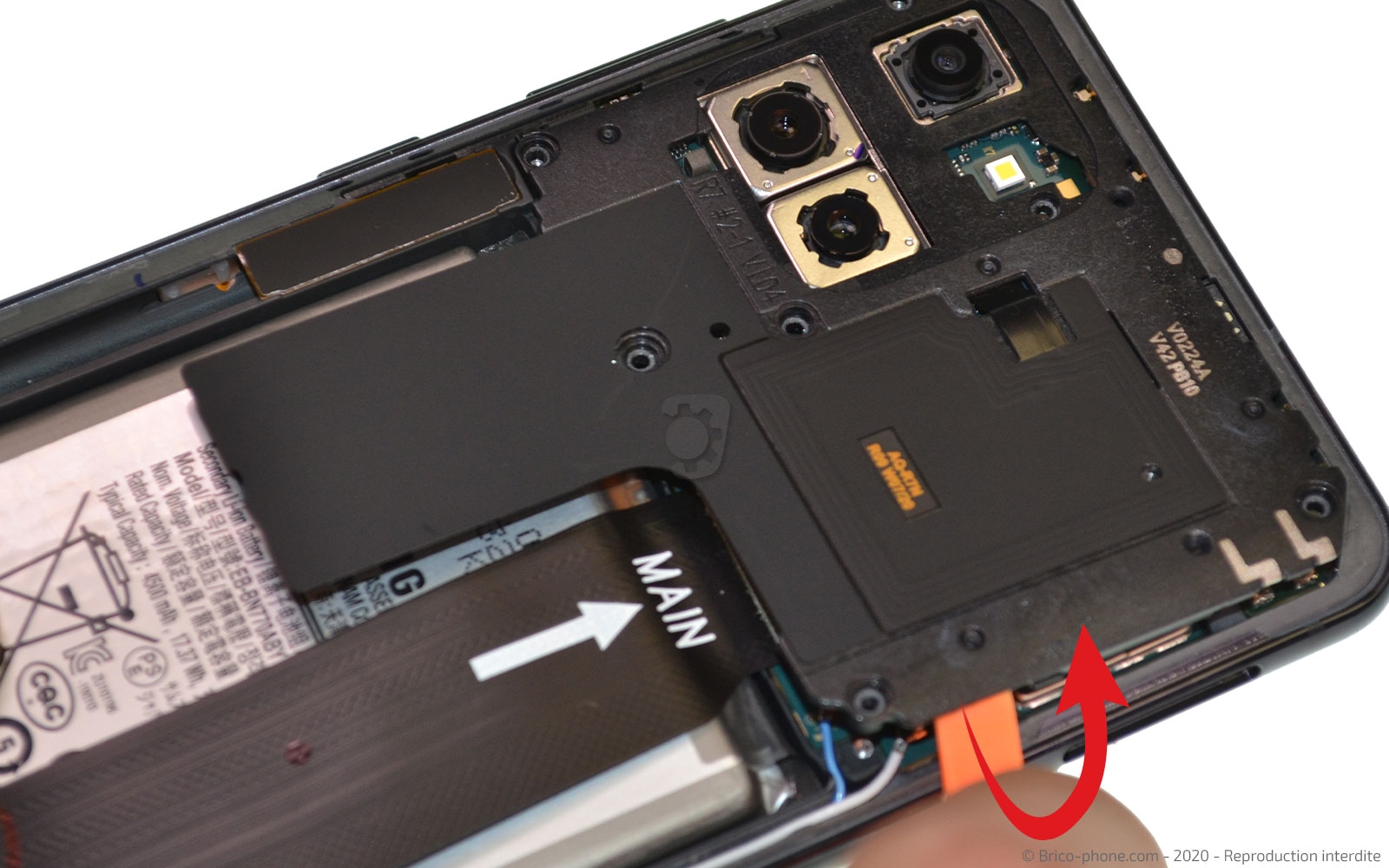

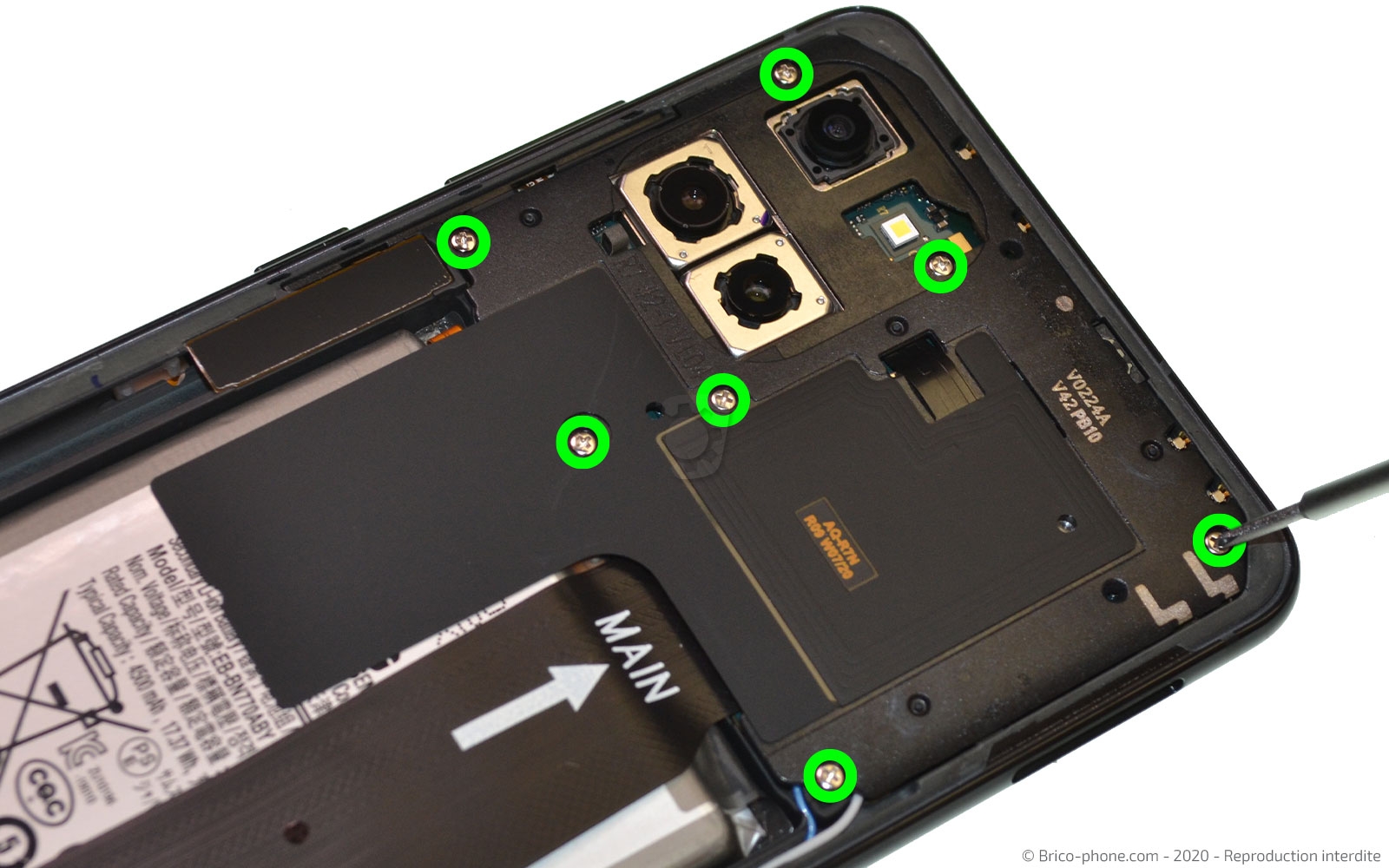

Pour retirer le module d'antenne, vous devez dévisser les 7 vis cruciformes à l'aide du tournevis du kit outils.

Faites levier avec le spudger pour le sortir du téléphone.

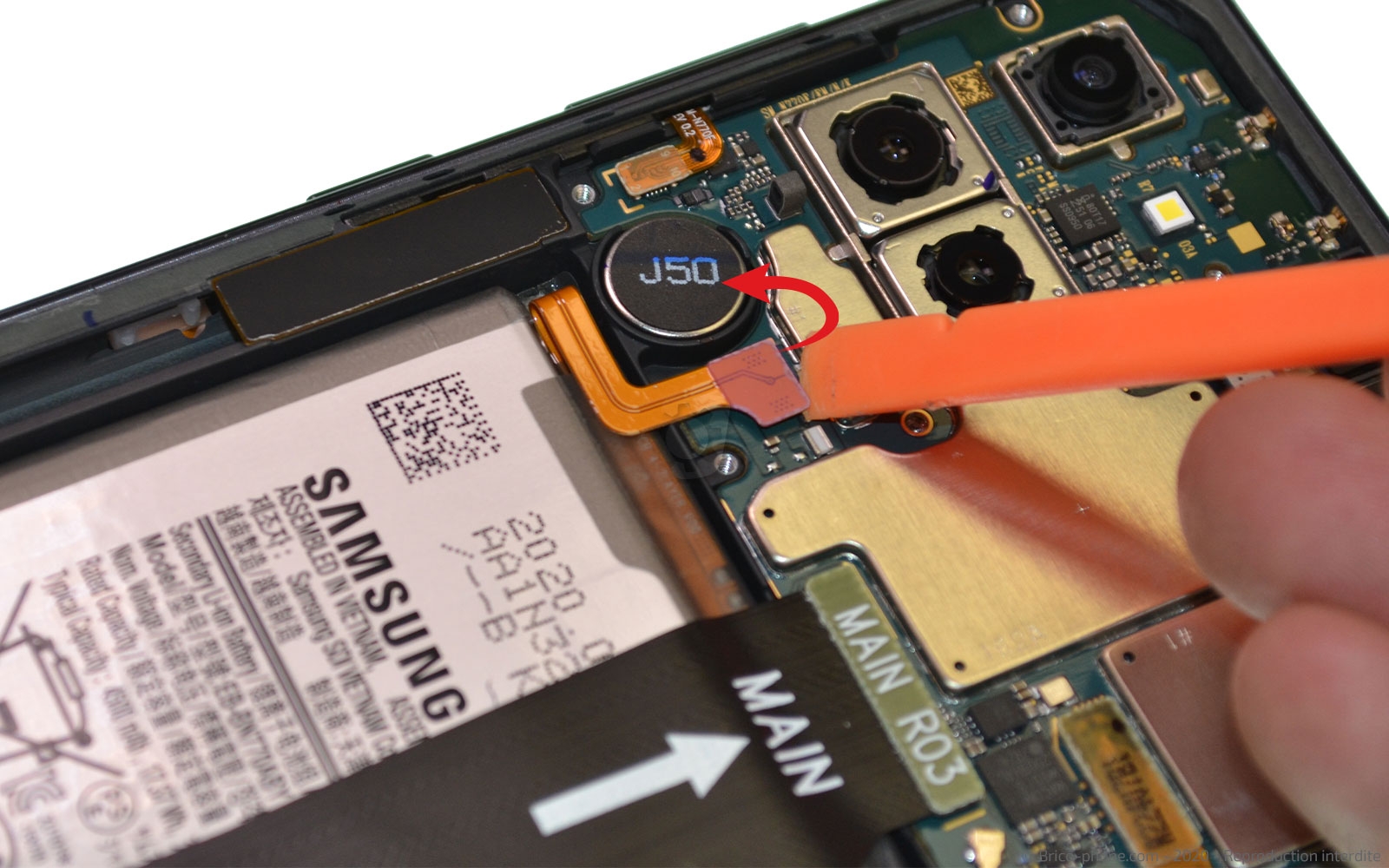

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

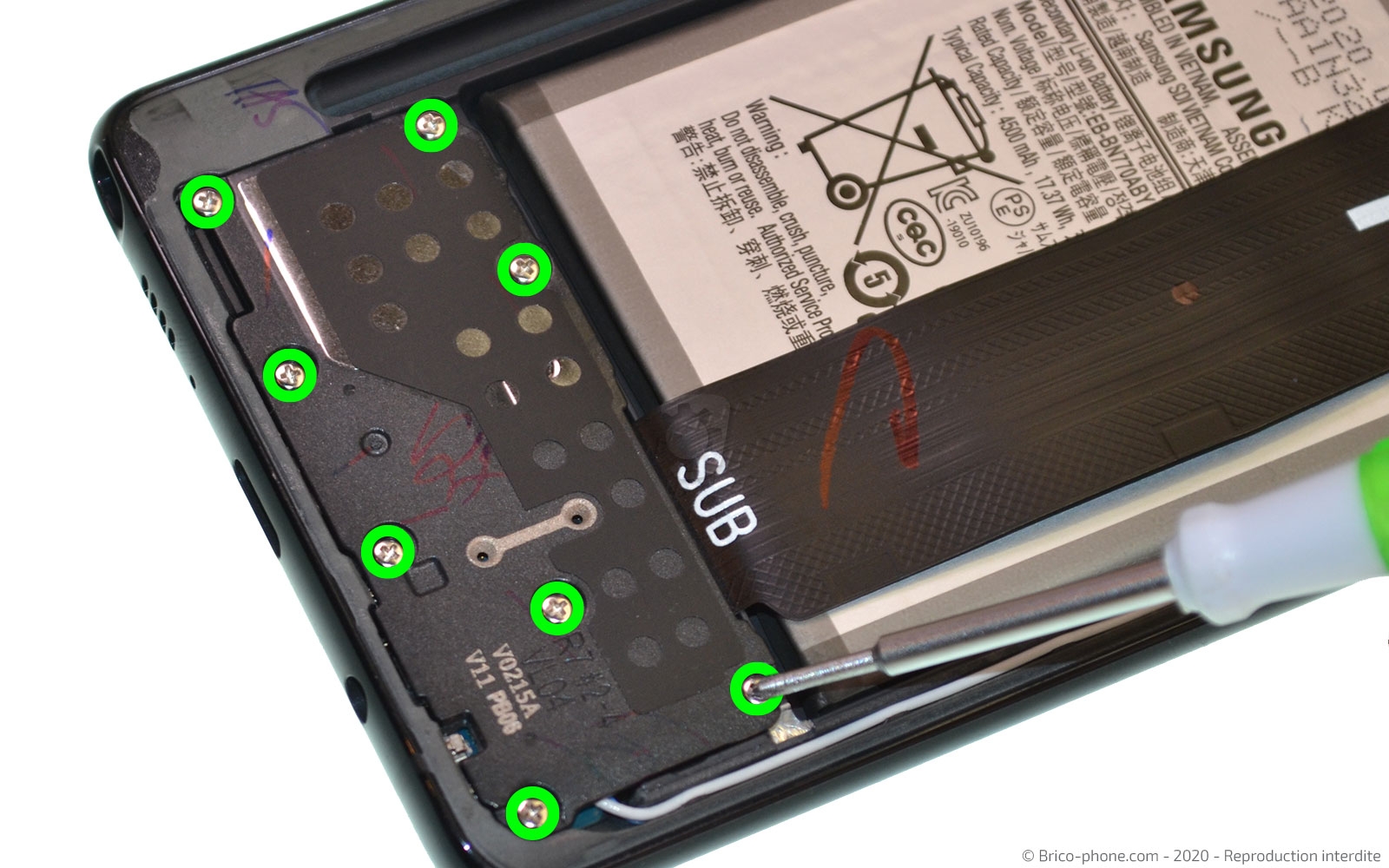

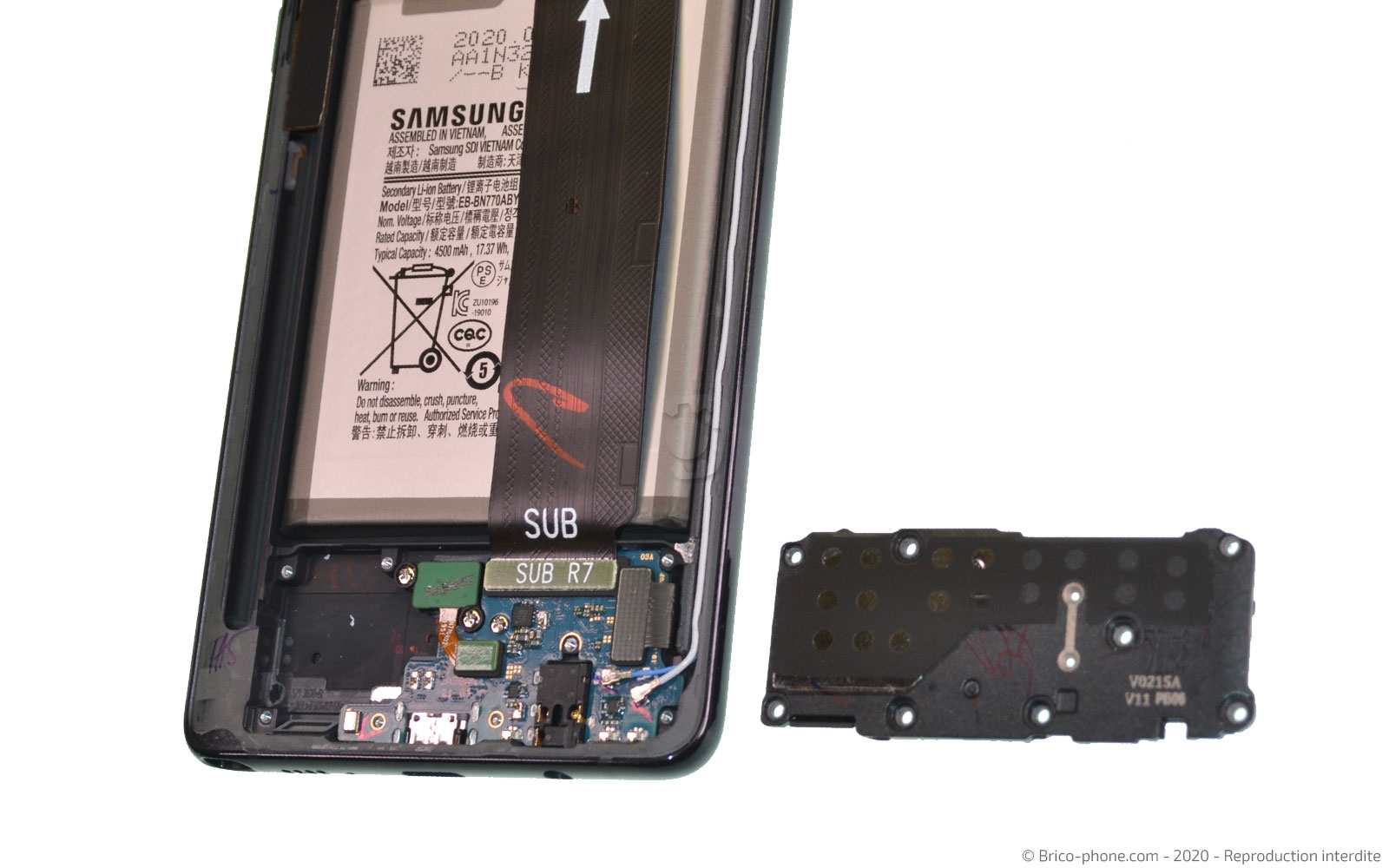

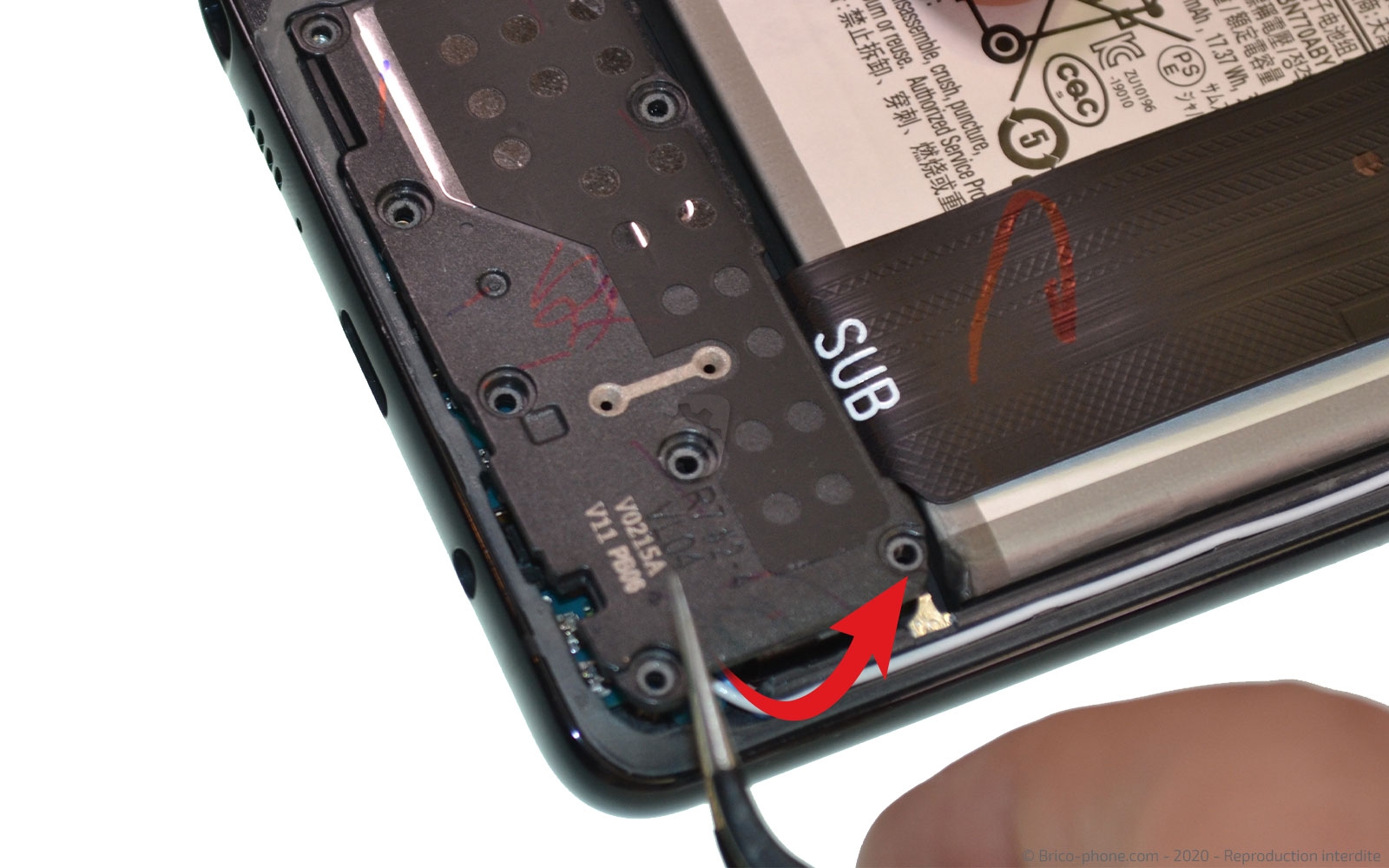

Passons sur la partie basse du téléphone, avec le tournevis cruciforme, dévissez les 8 vis du bloc haut-parleur.

Vous pouvez le retirer à l'aide de la pincette en métal.

Déconnectez la partie basse de la nappe d'interconnexion qui se trouve sur le connecteur de charge, puis la partie haute sur la carte-mère, afin de l'enlever.

La batterie est maintenue au châssis par un adhésif qui se trouve sous celle-ci. Il n'est pas possible d'y accéder. Nous allons utiliser un liquide qui permet de dissoudre l'adhésif, il se nomme "iRemover".

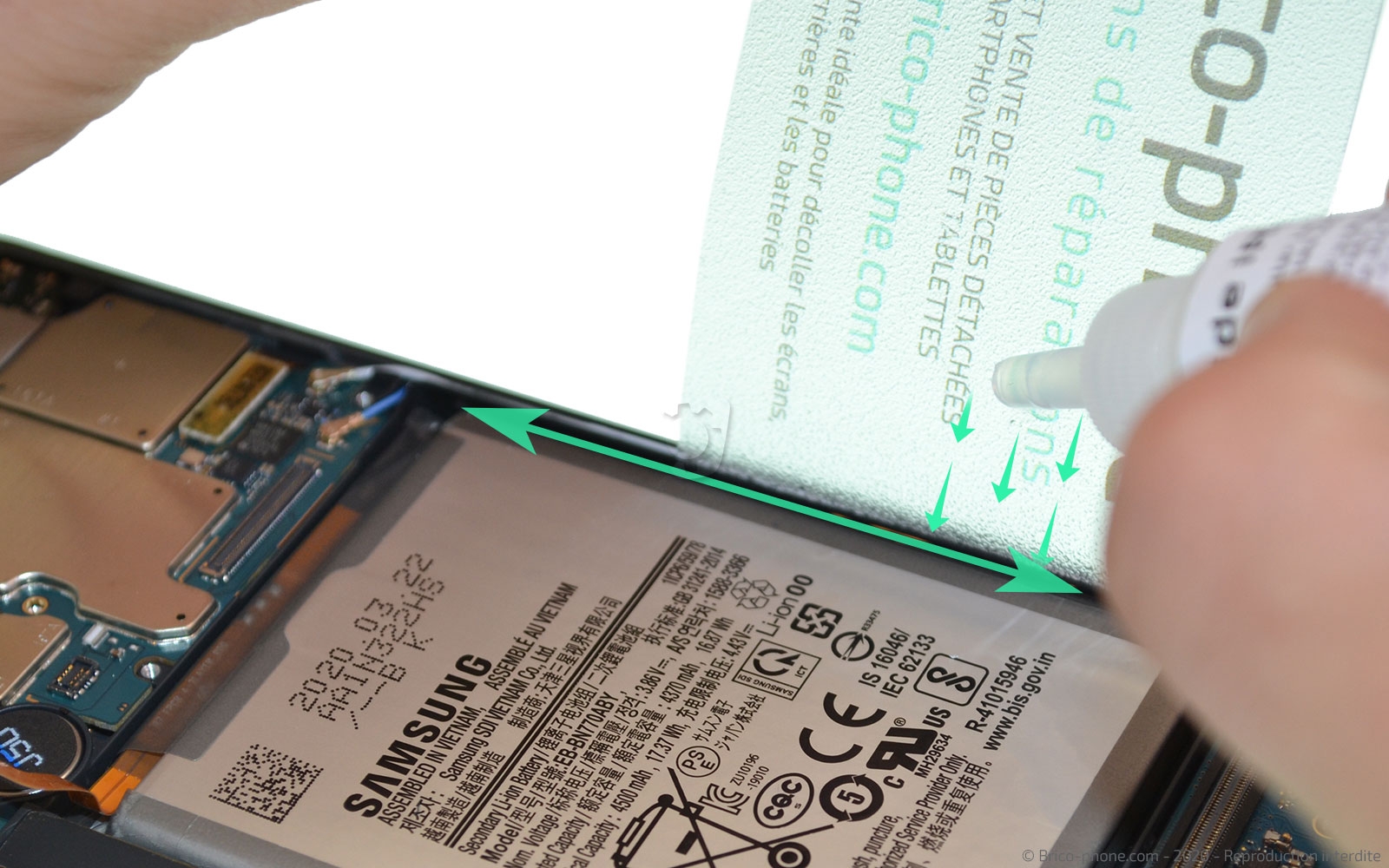

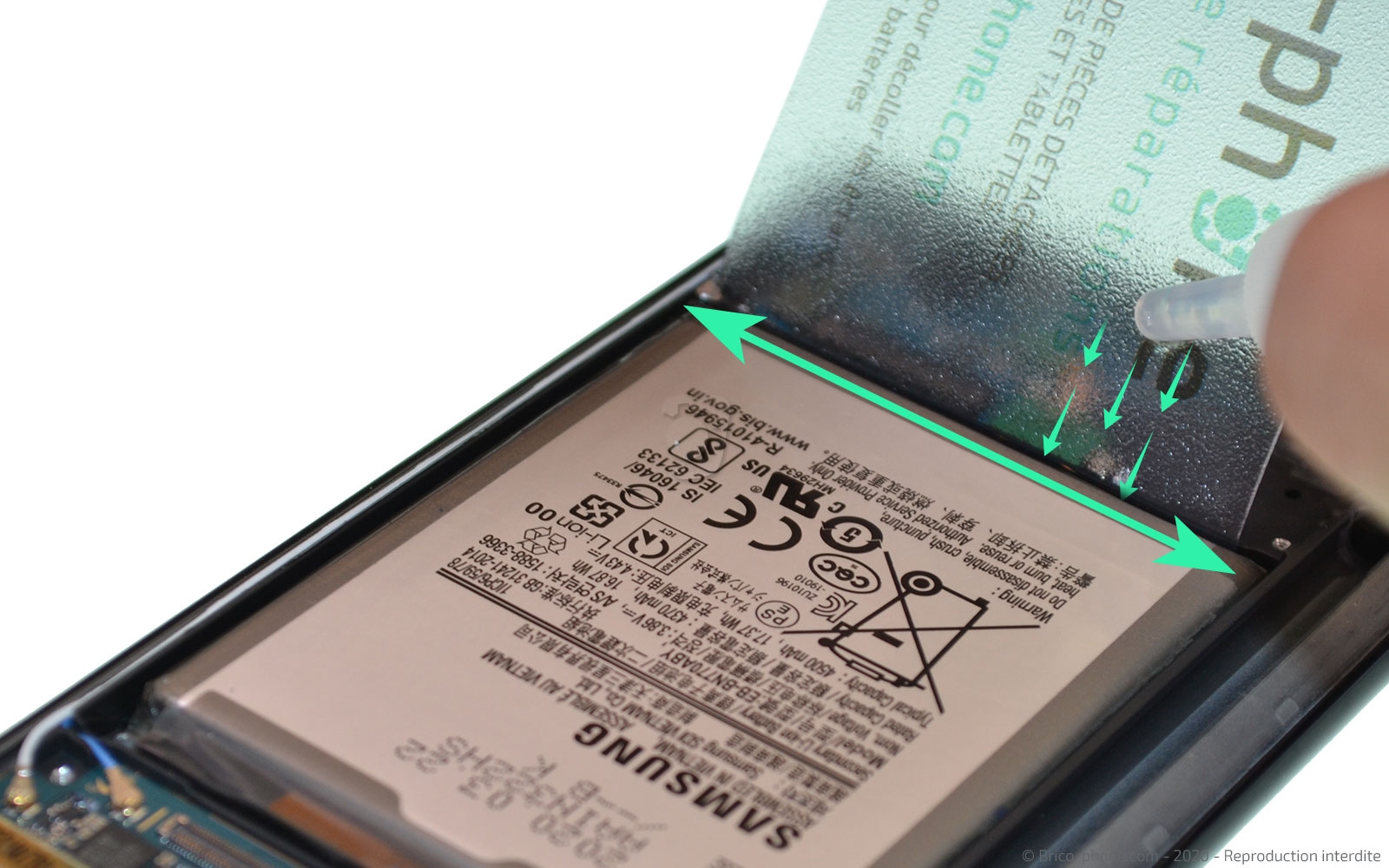

Placez la carte fine transparente entre le châssis et la batterie afin d'y déposer le liquide pour que celui-ci coule sous la batterie. Faites-le à droite et en bas de la batterie.

Positionnez la ventouse sur l'écran pour que le liquide se disperse sous la batterie. Laissez agir environ 40 minutes.

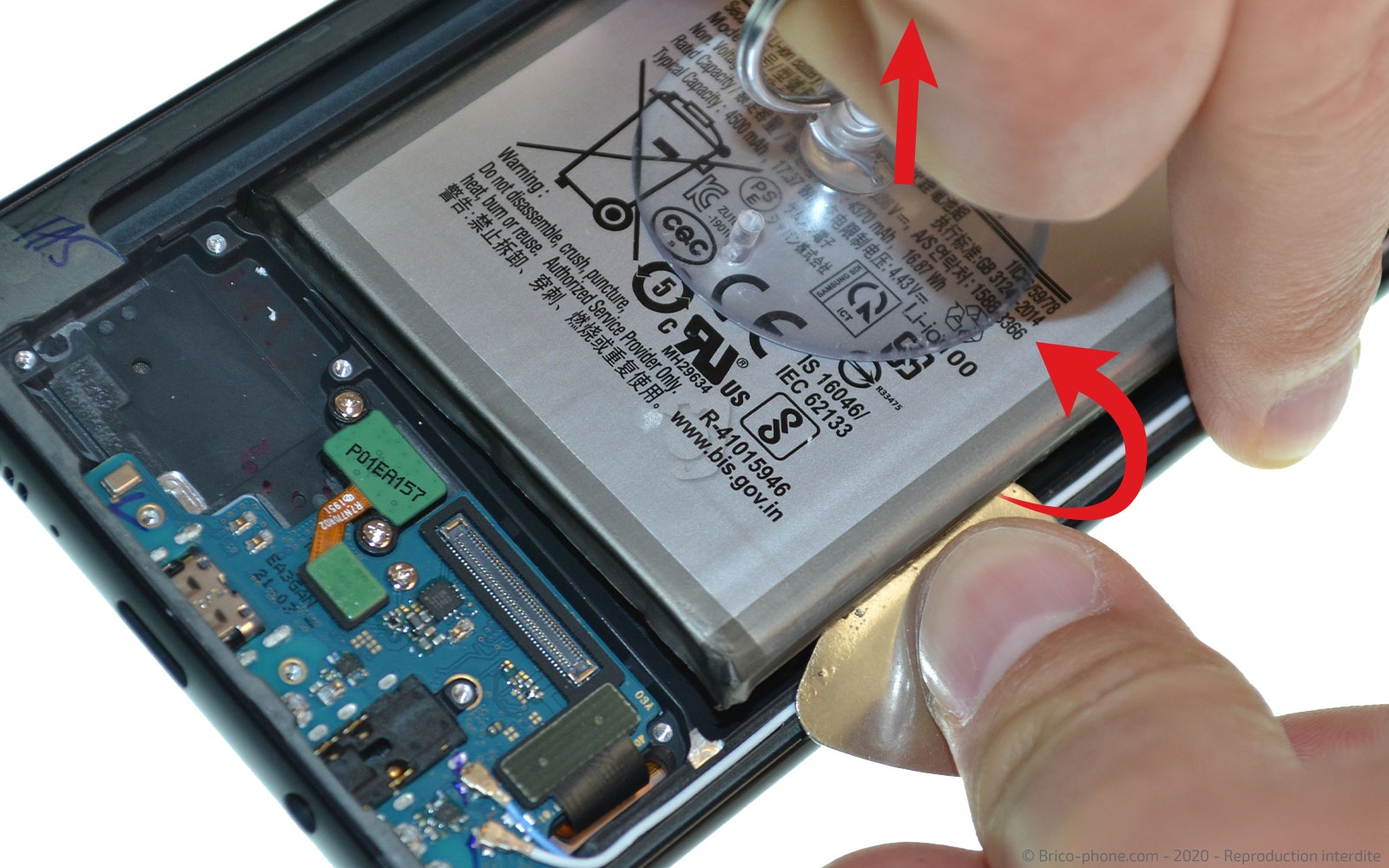

Par la suite, positionnez la ventouse sur la batterie. Tout en tirant sur l'anneau de celle-ci, faites levier sur la droite de la batterie avec le médiator en métal.

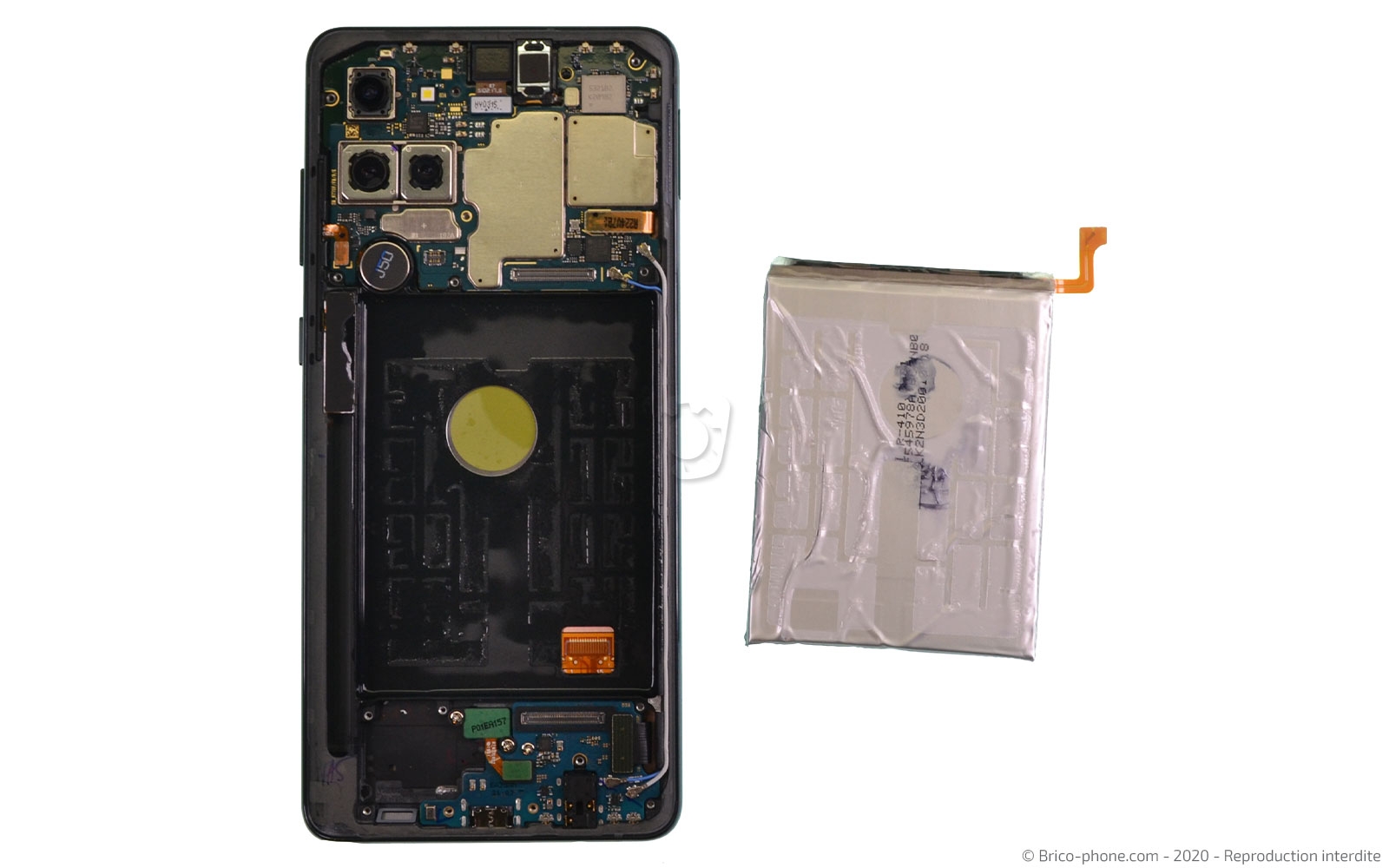

La batterie est enfin sortie du châssis.

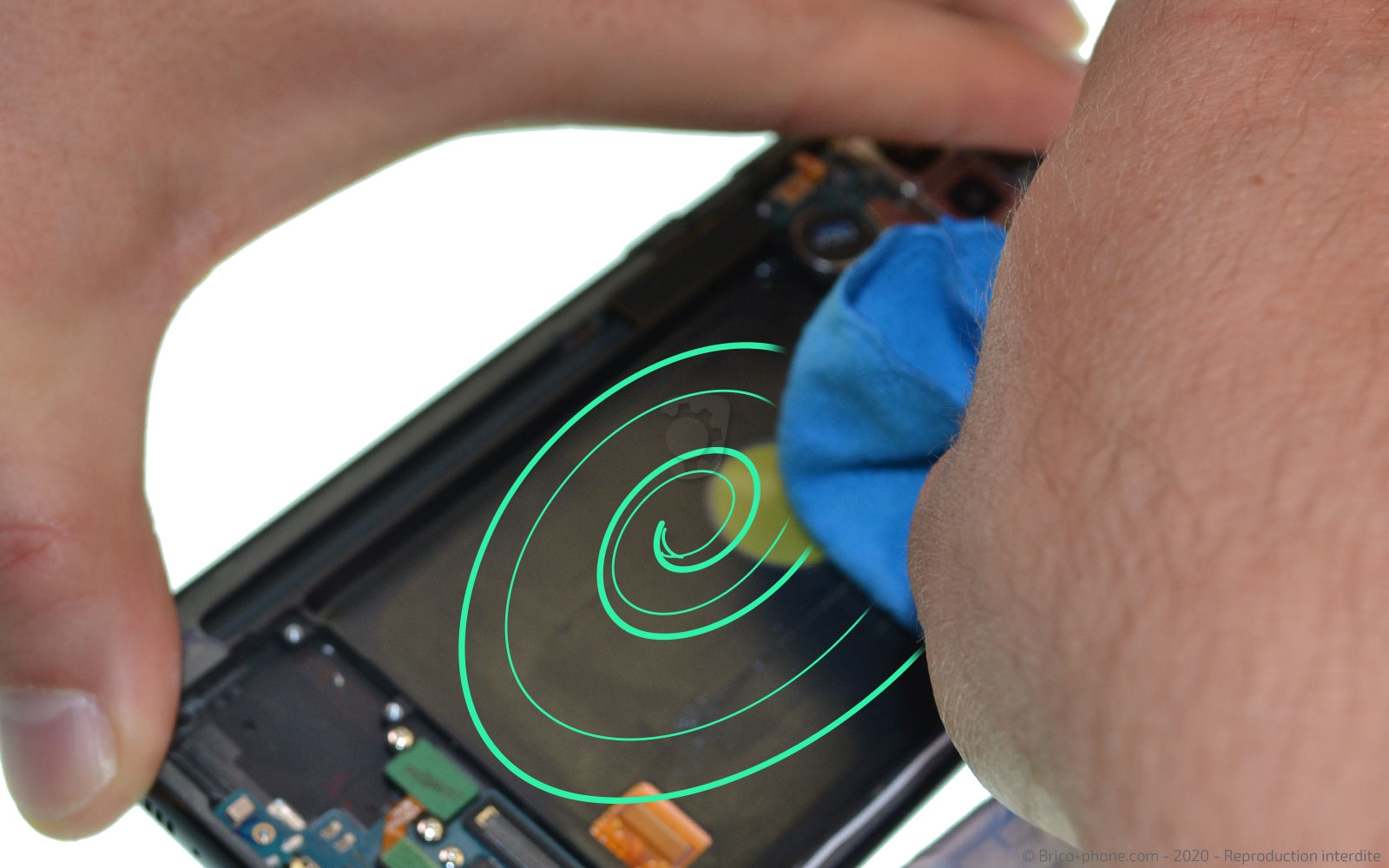

N'hésitez pas à nettoyer le surplus de liquide dans le châssis à l'aide d'une lingette en microfibre.

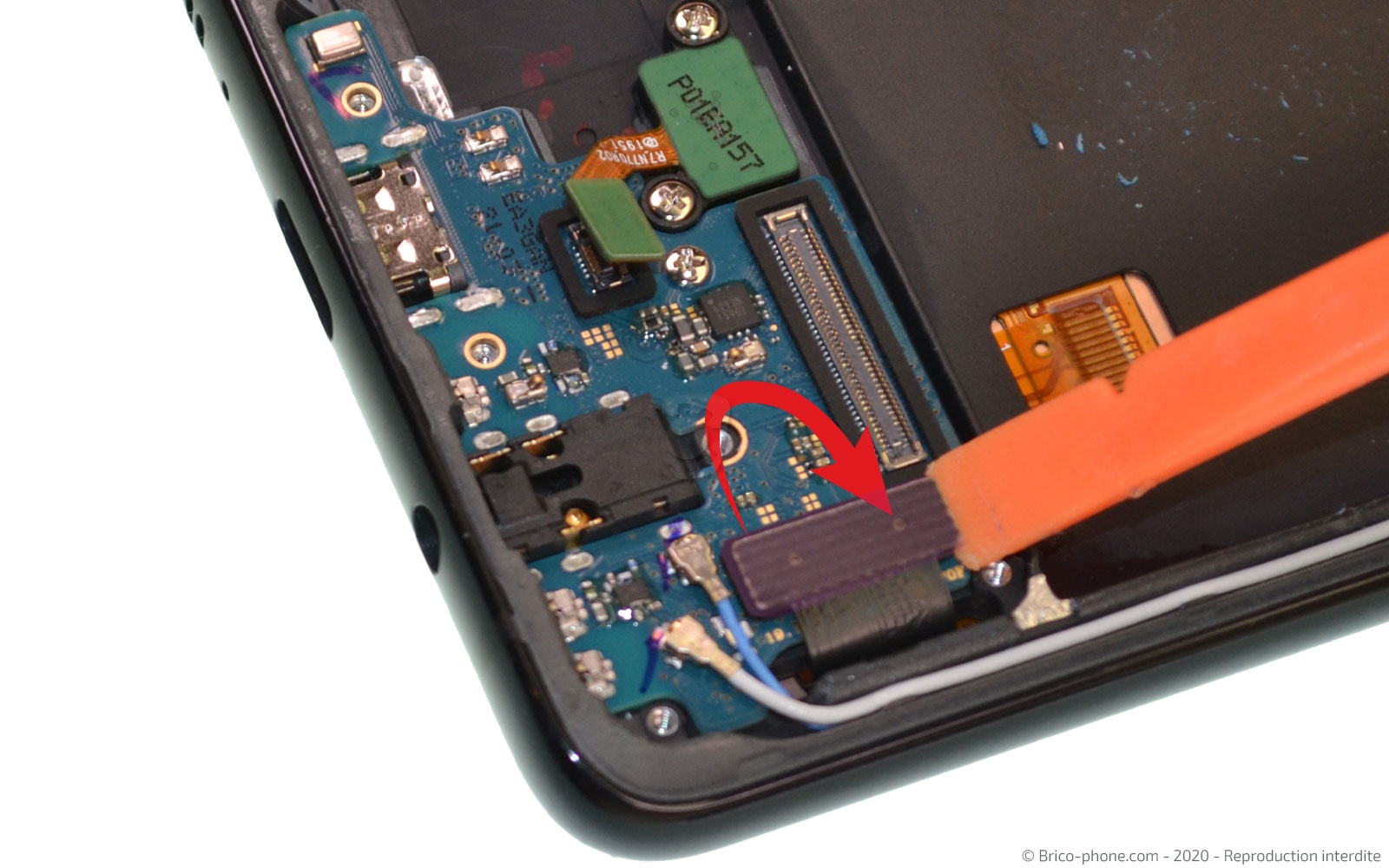

Il reste quelques connectiques sur le dock. Commencez par déconnecter le lecteur d'empreintes, puis l'écran avec le levier.

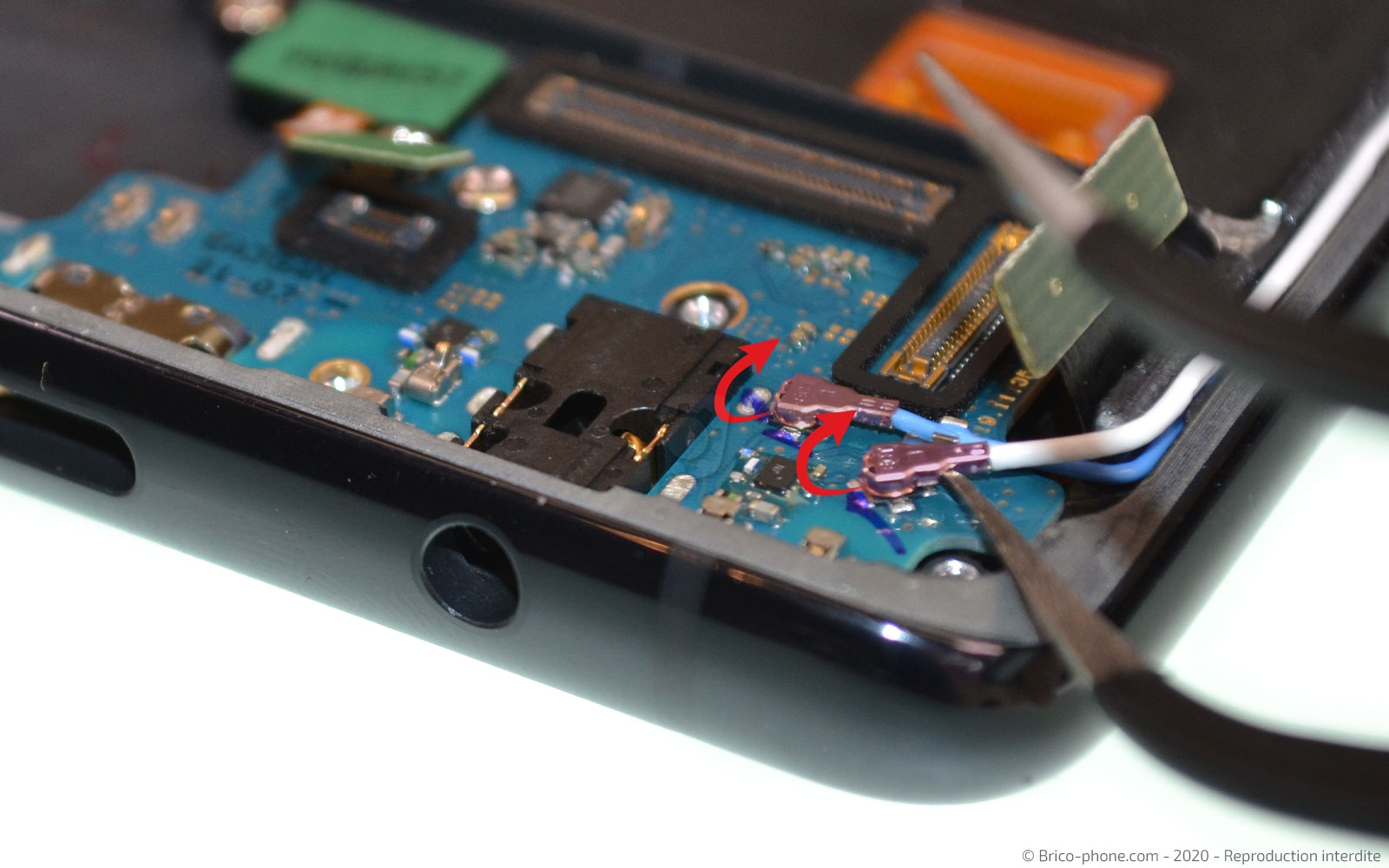

Finissez par les deux câbles coaxiaux que vous déconnecterez avec la pincette.

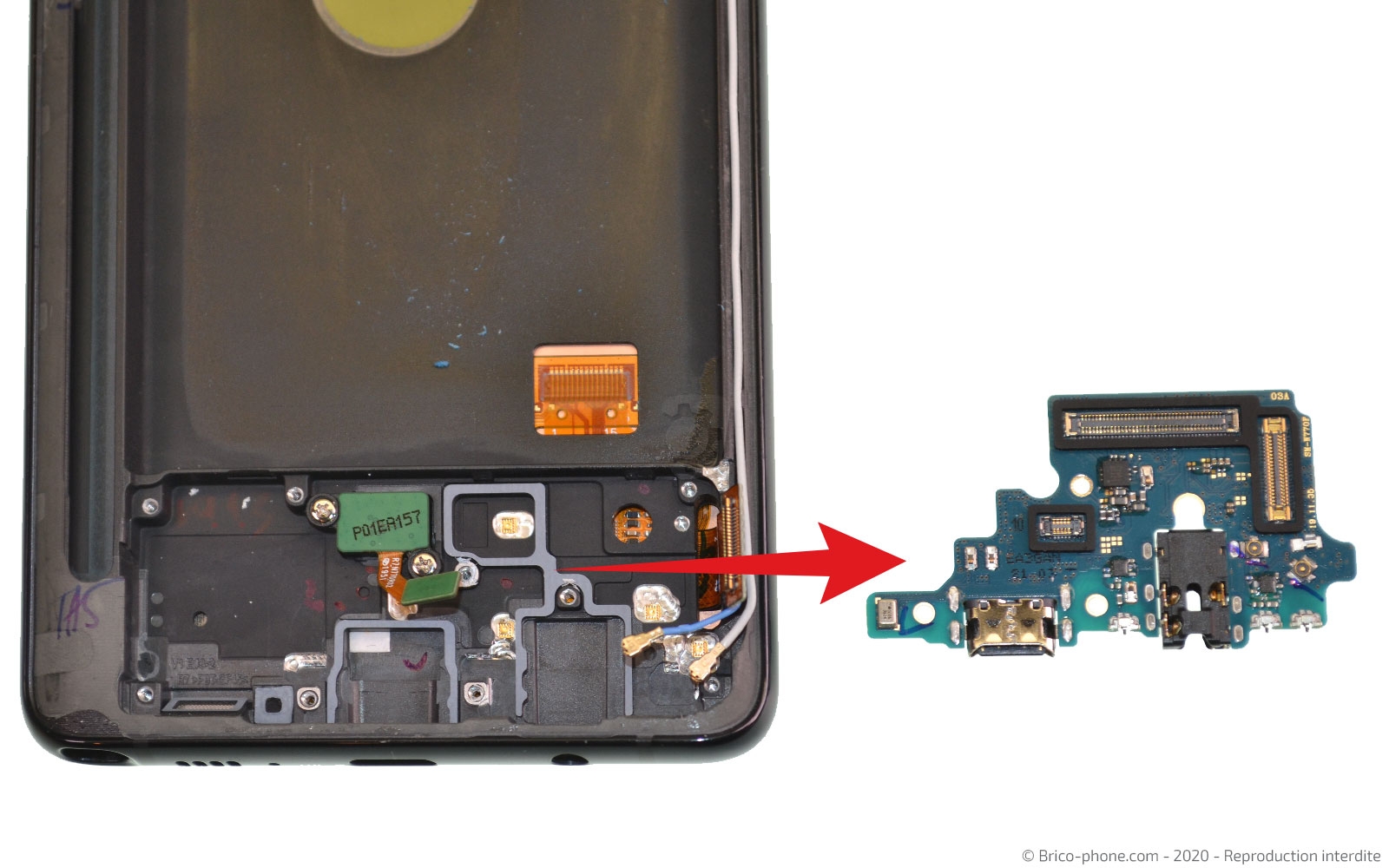

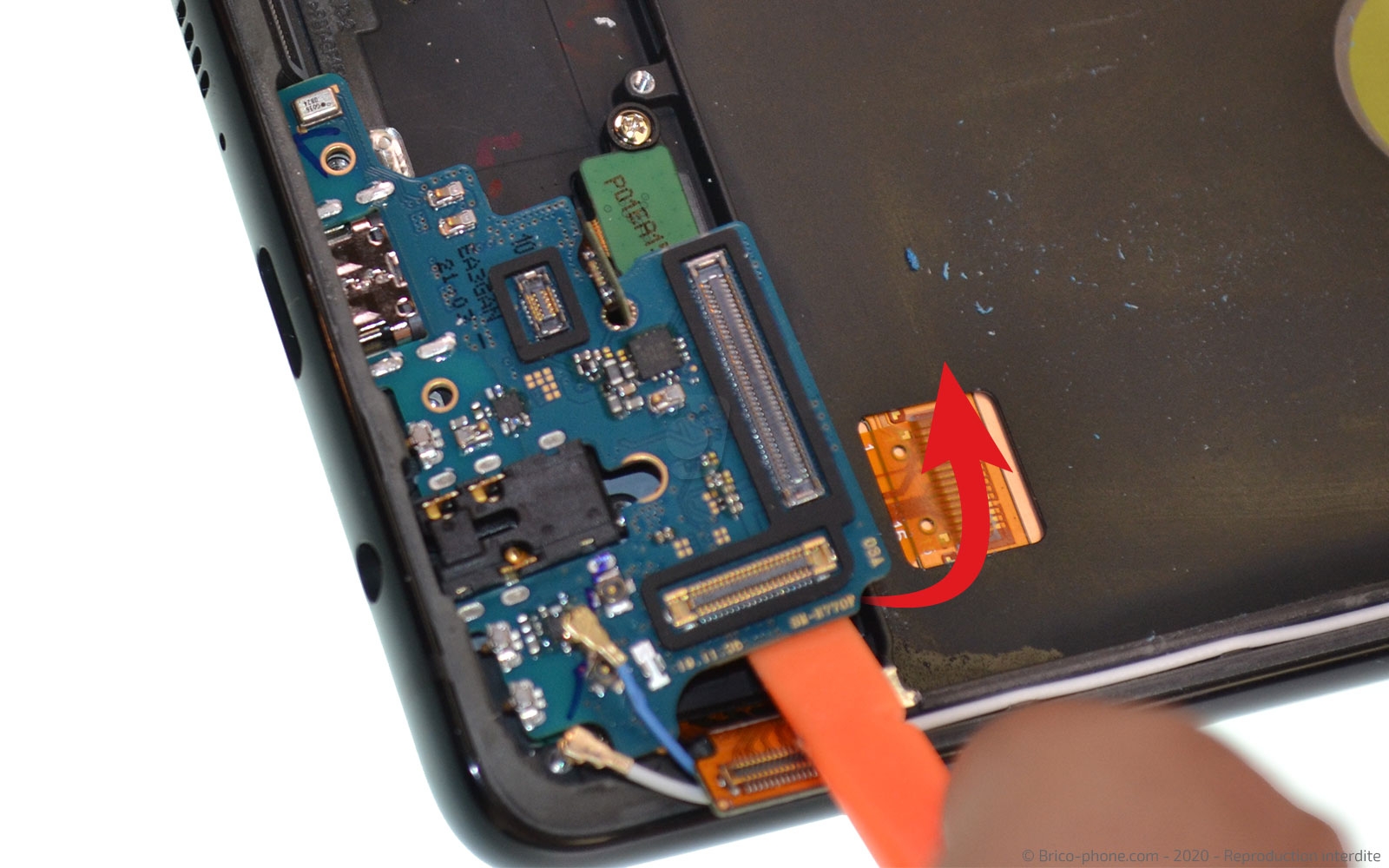

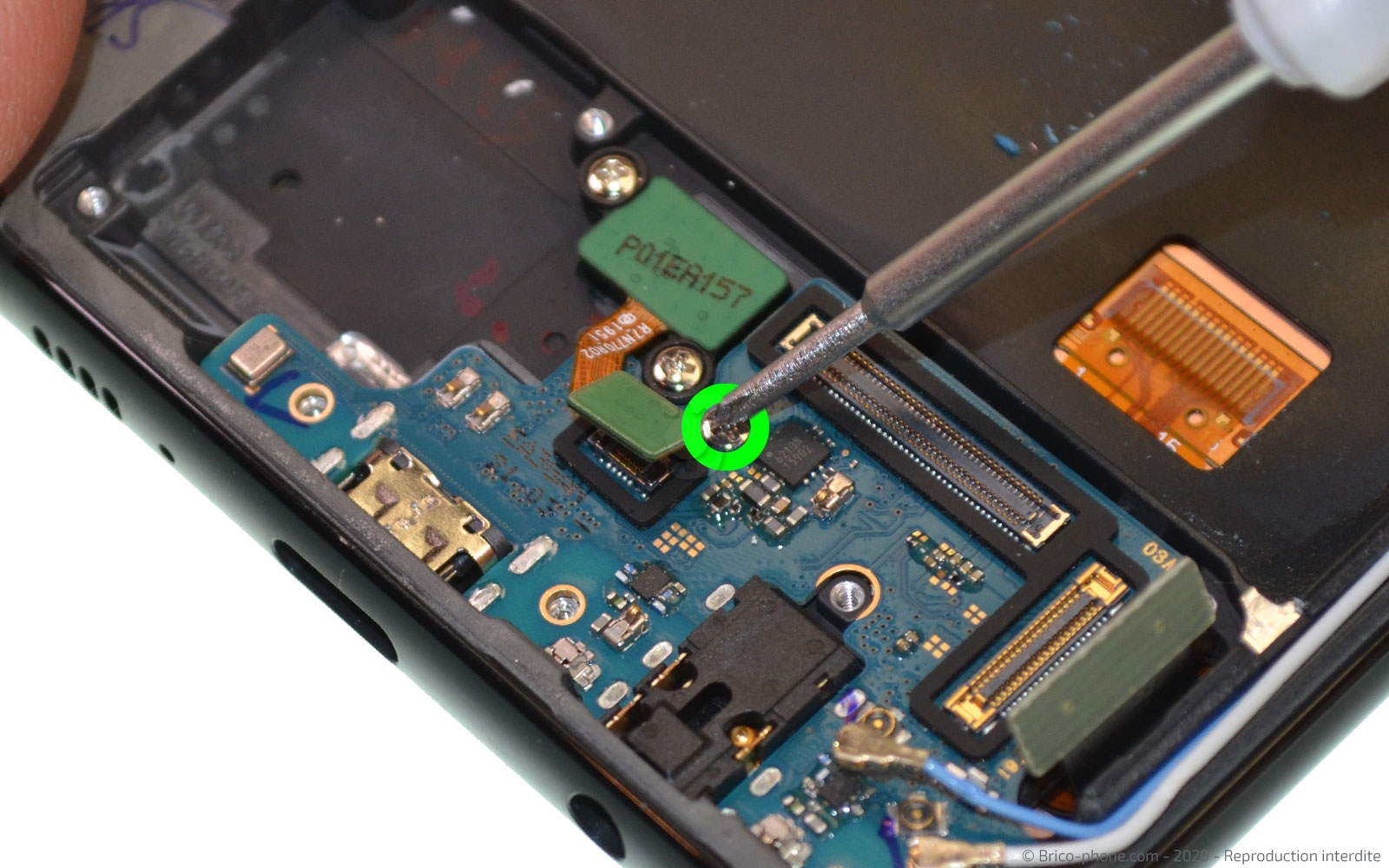

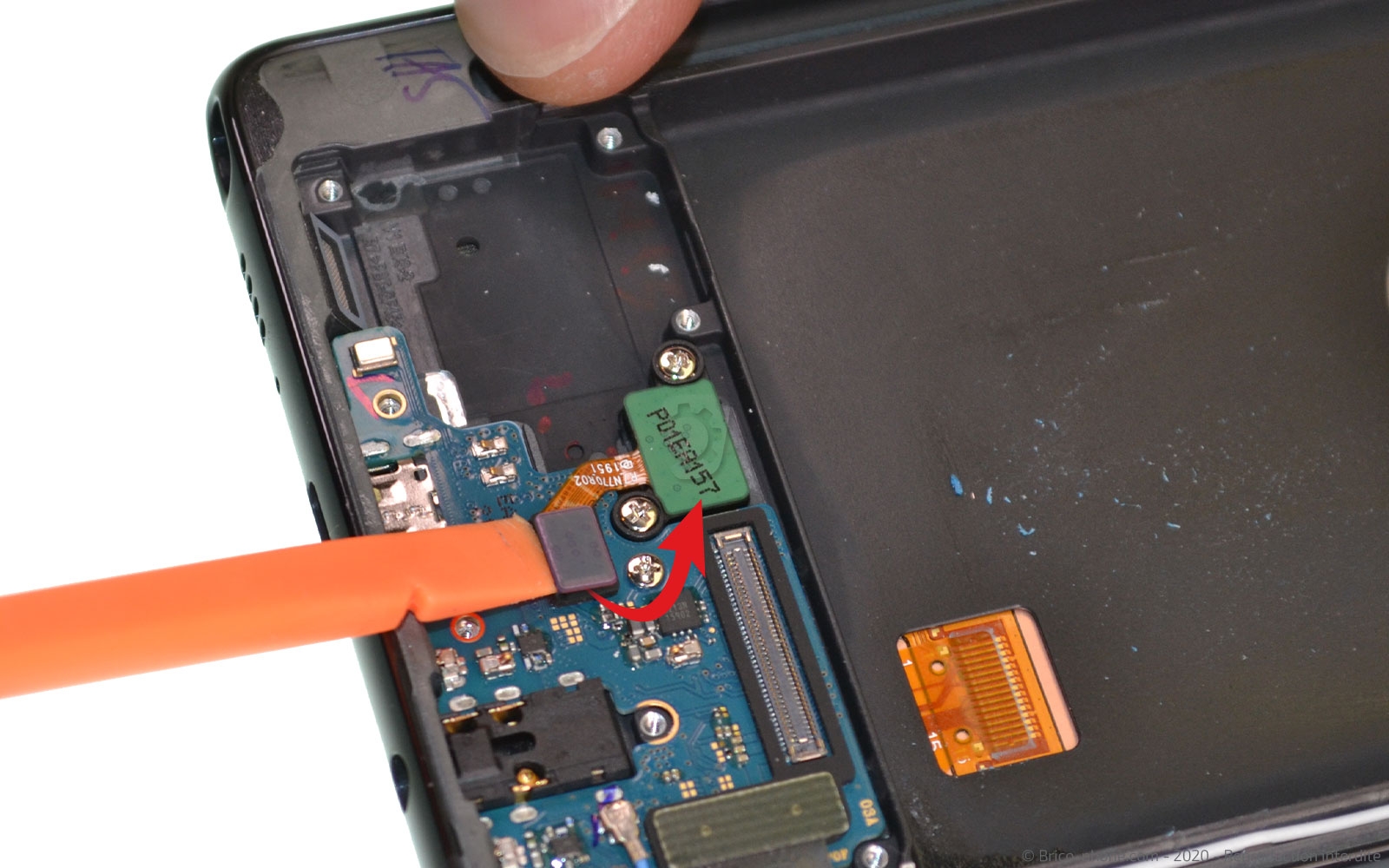

Avant de pouvoir enlever le dock de charge, dévissez la vis avec le tournevis cruciforme puis soulevez-le avec le psudger.

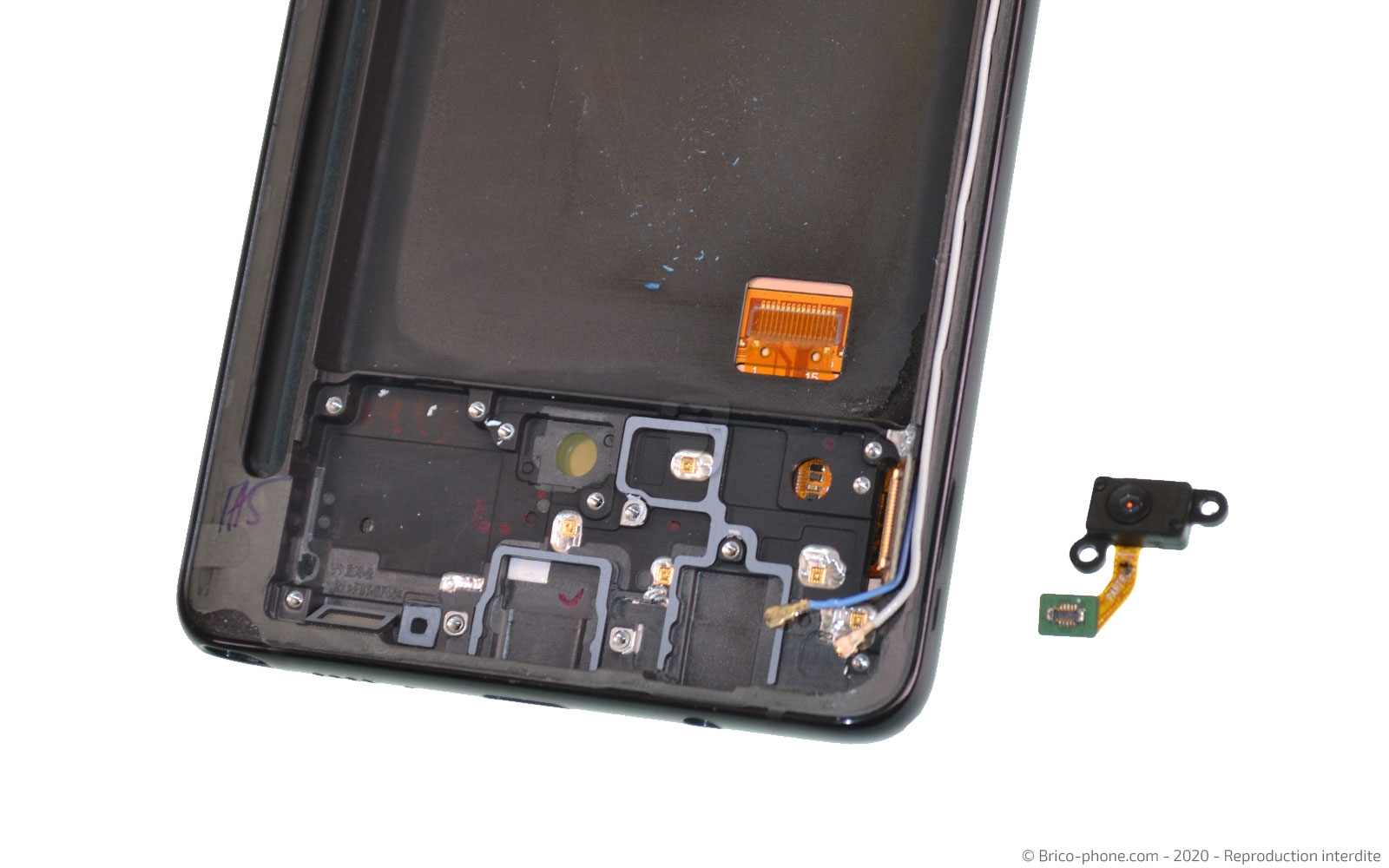

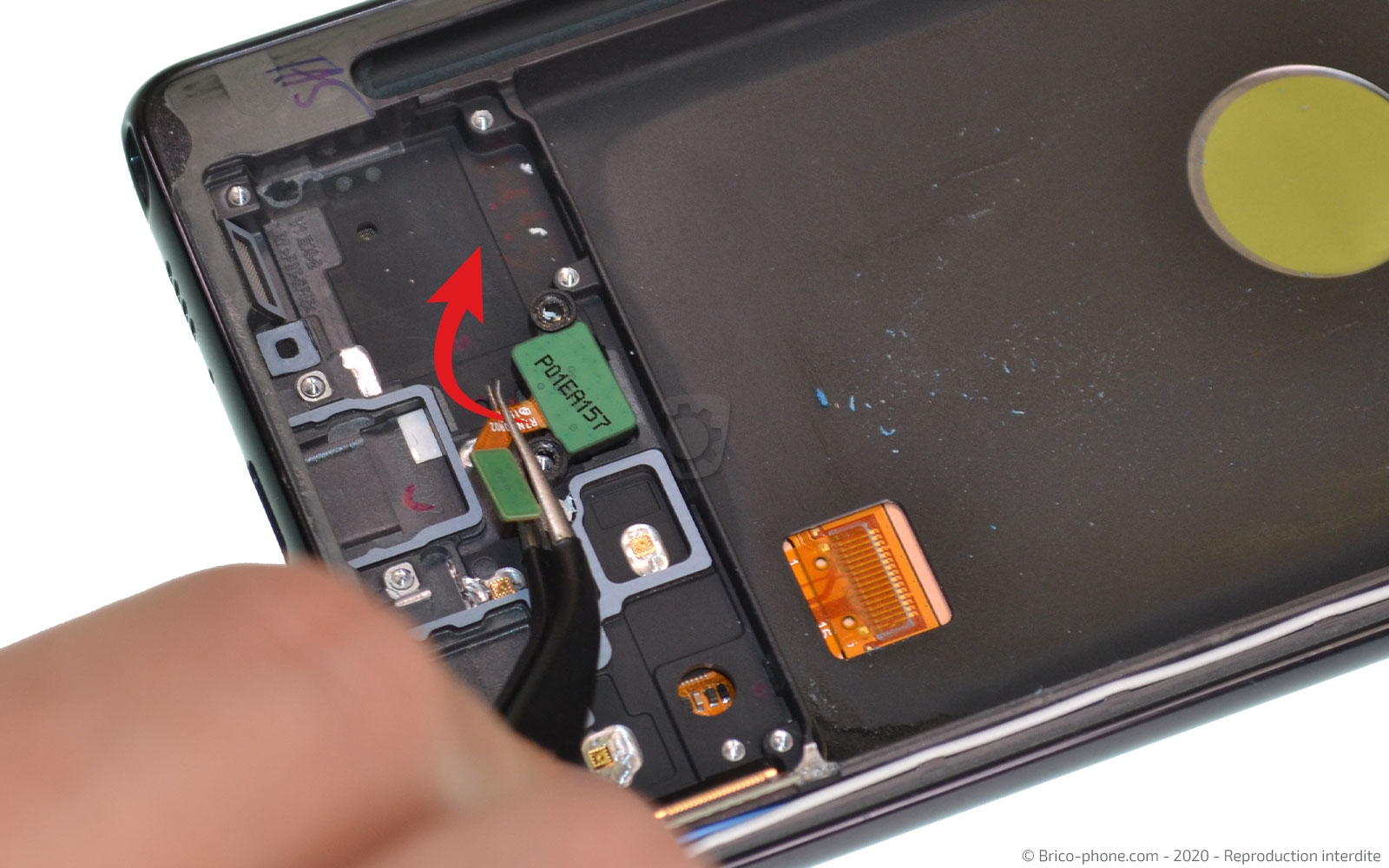

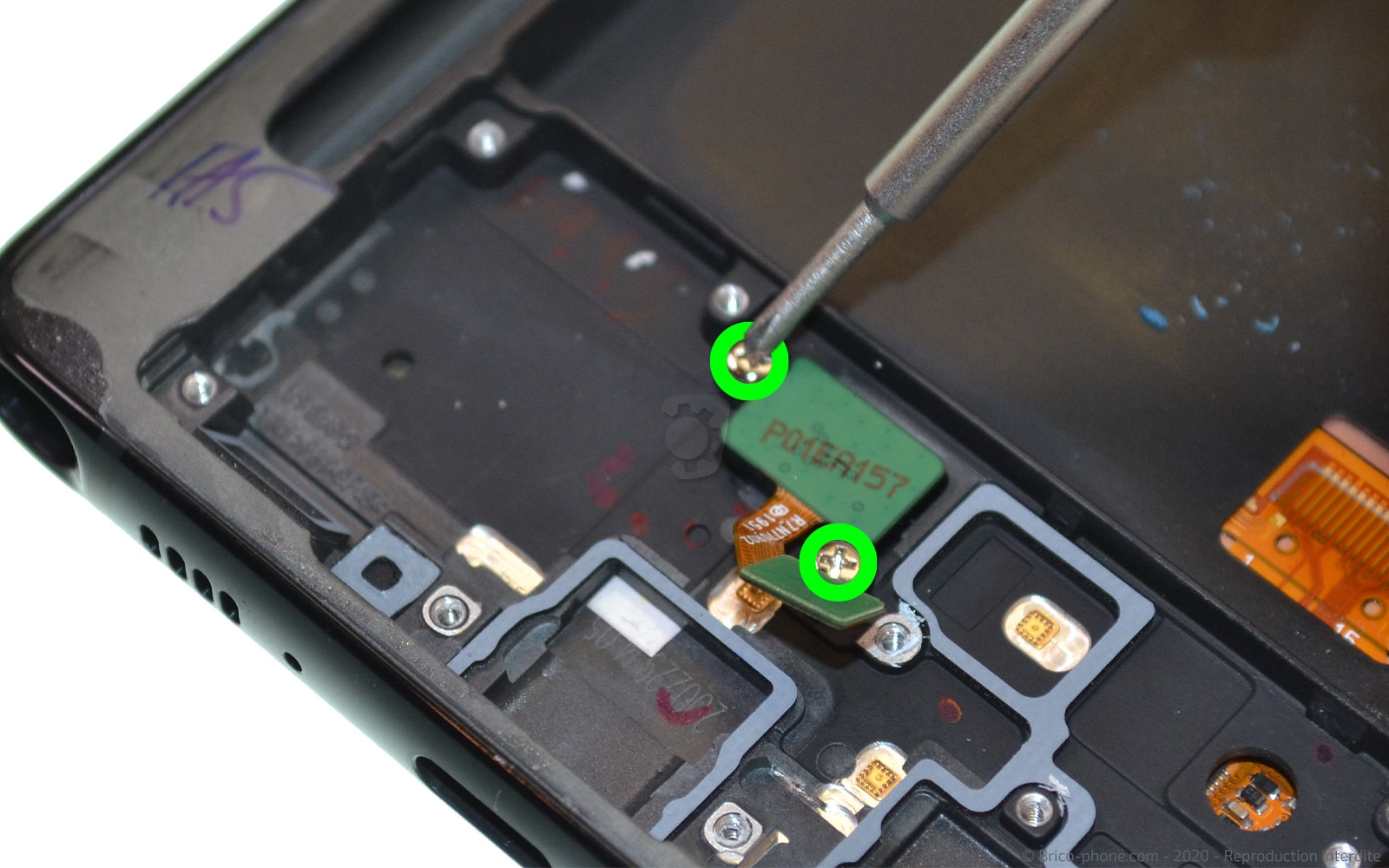

Retirez les 2 vis cruciformes avec le tournevis adéquat qui maintiennent le lecteur d'empreintes en place, puis ôtez-le avec la pincette.

Avant de pouvoir retirer la carte-mère, il est nécessaire de déconnecter tout ce qui s'y trouve.

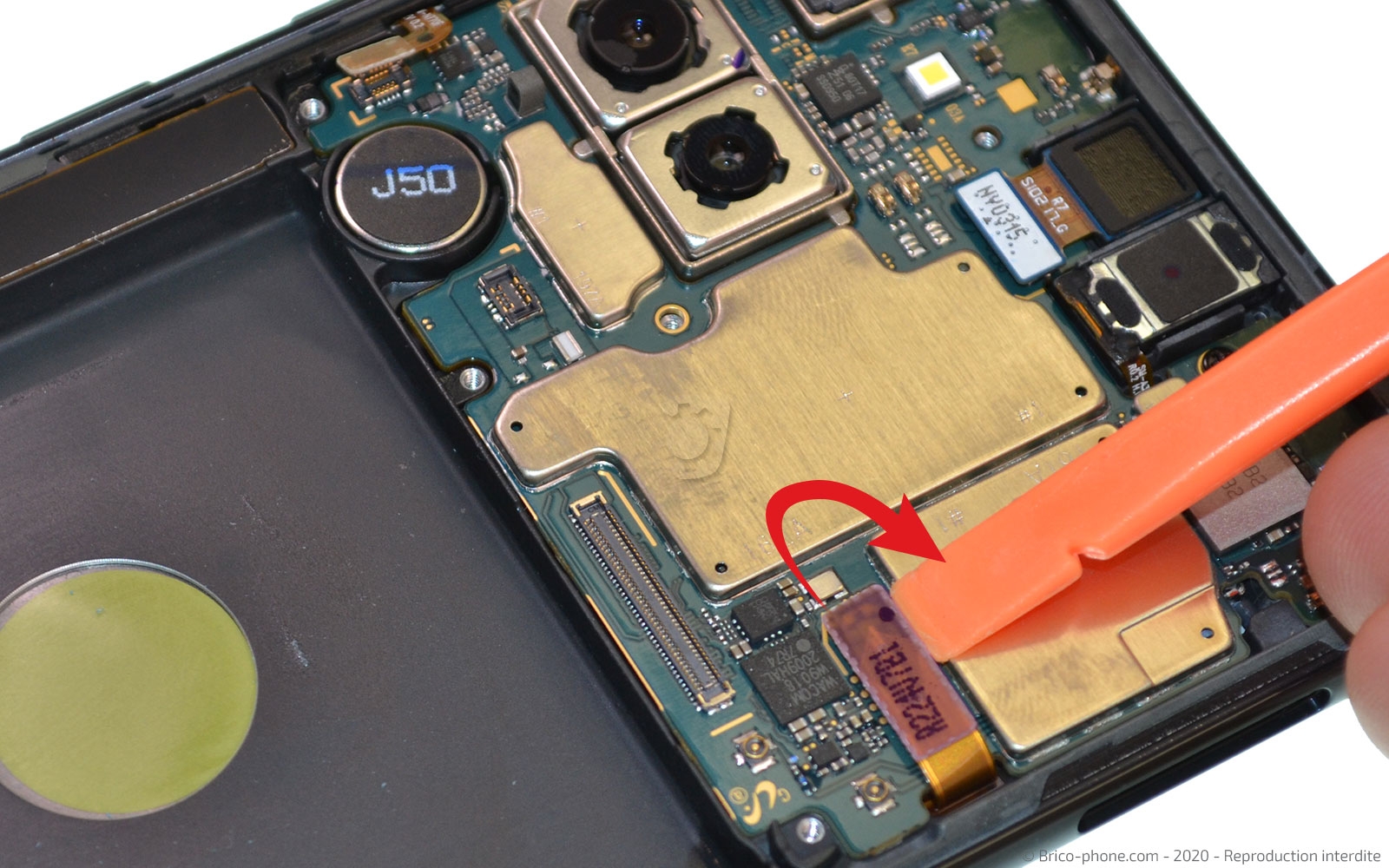

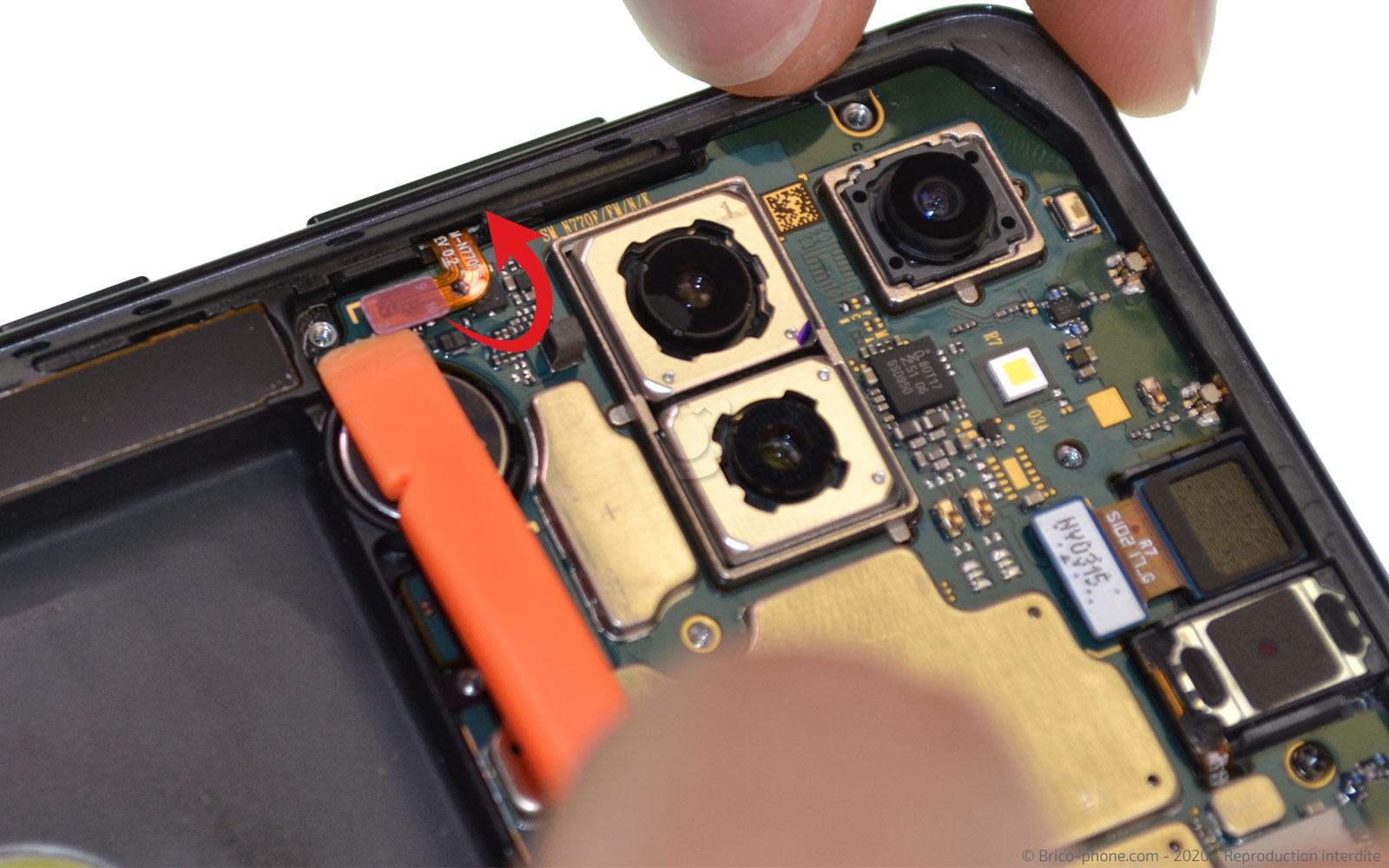

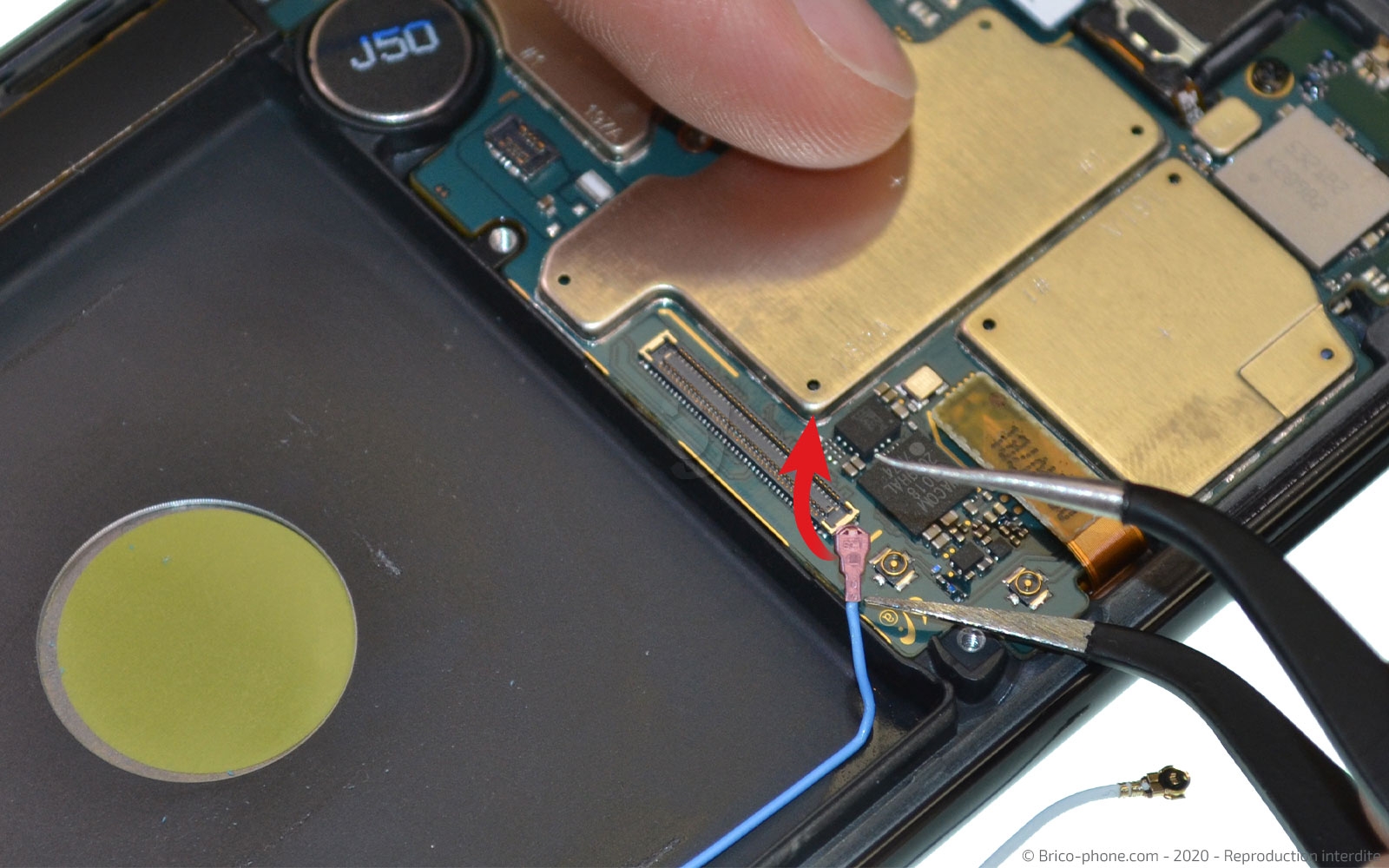

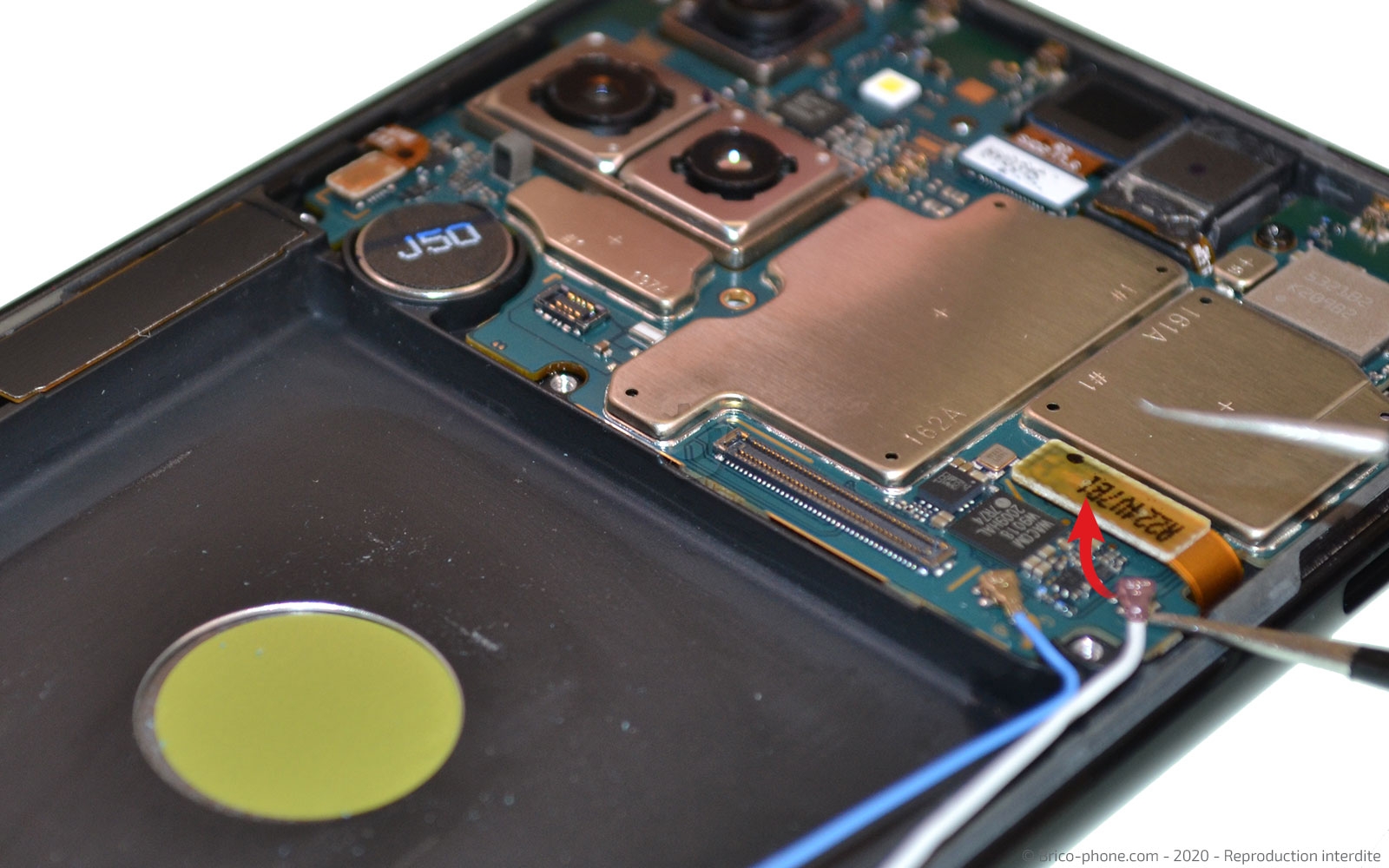

Avec la pincette, déconnectez les 2 câbles coaxiaux, puis avec le levier, déconnectez la nappe power/volume et celle de l'écran.

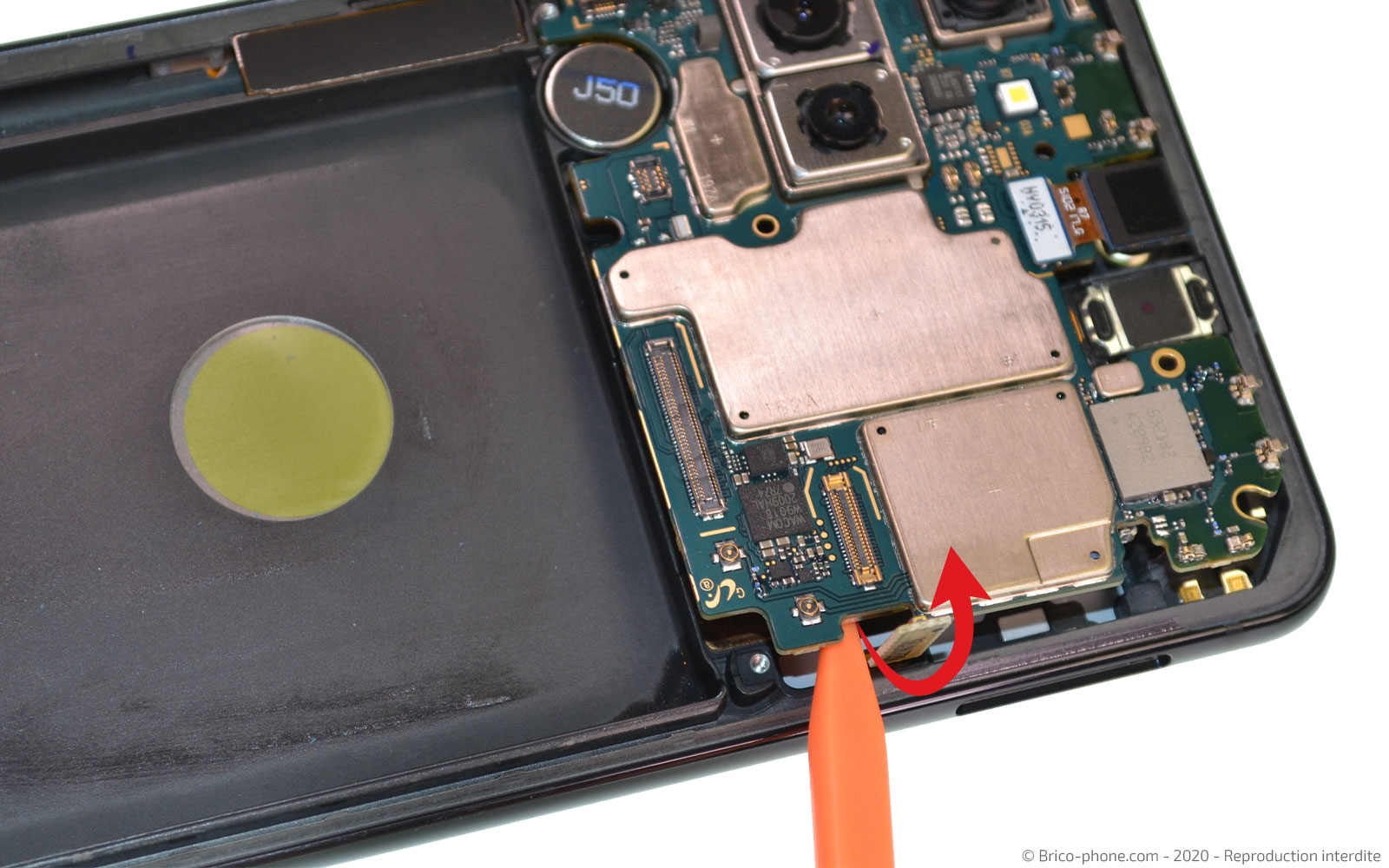

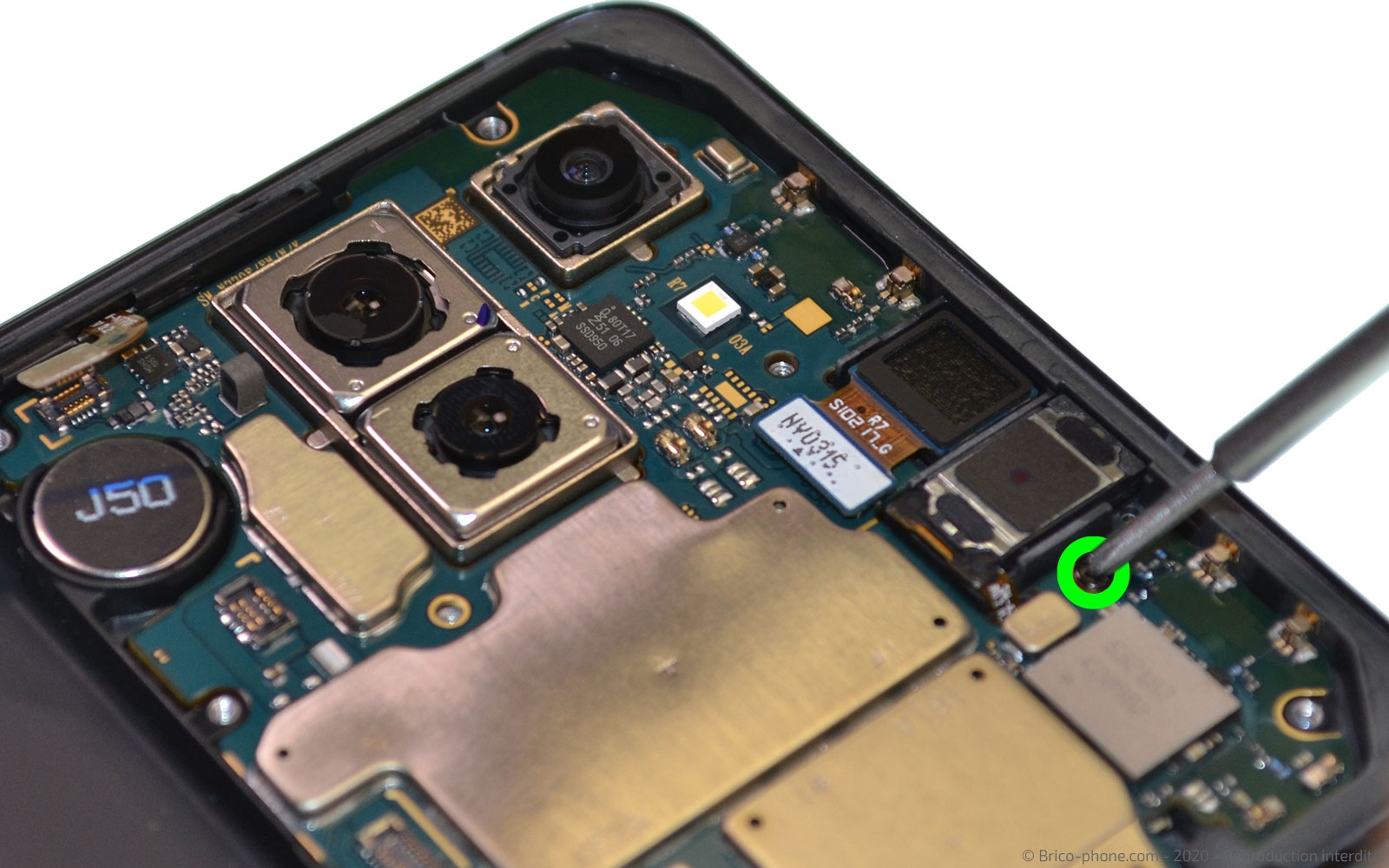

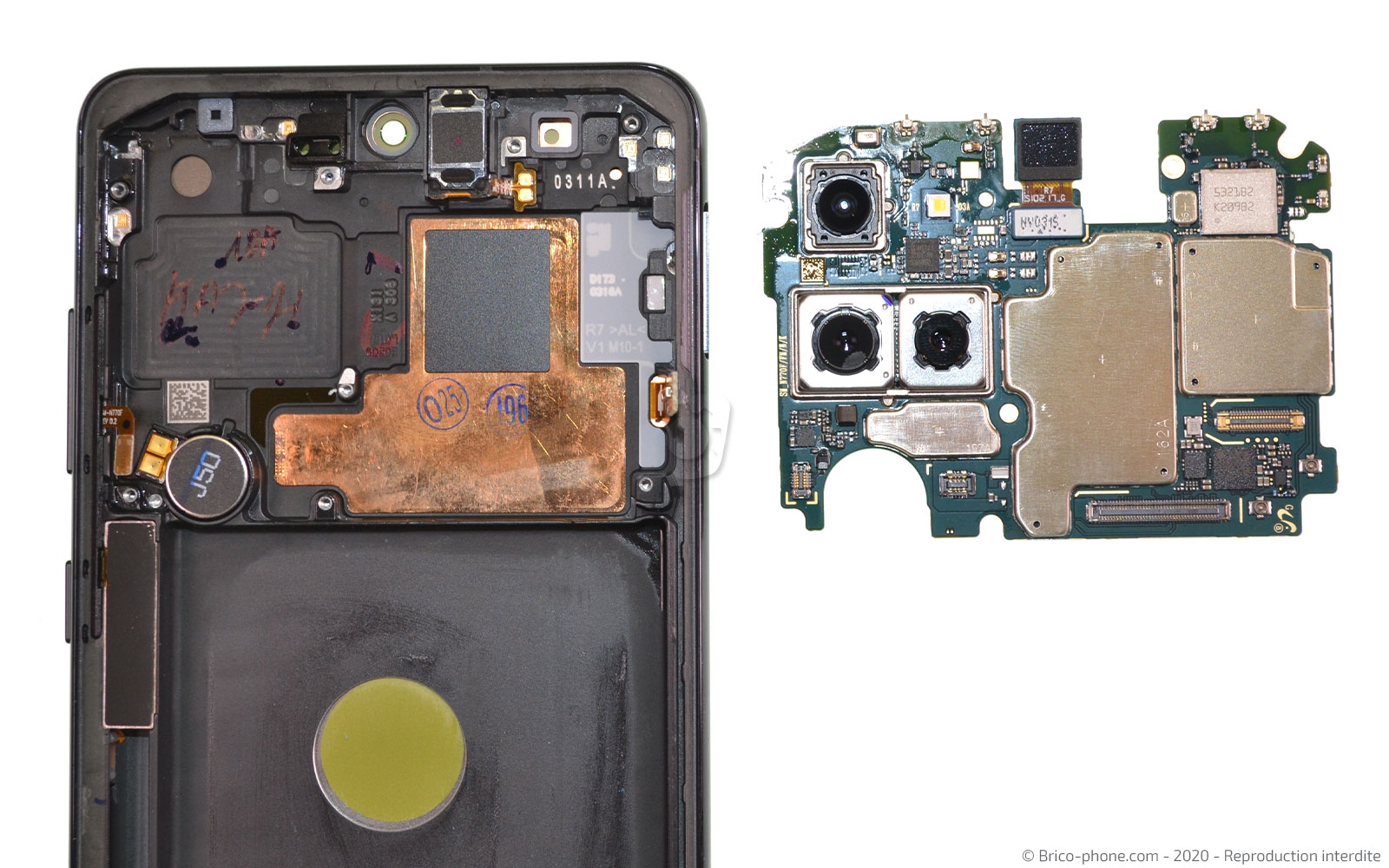

Dévissez la seule vis cruciforme avec le tournevis, puis soulevez la carte-mère avec le levier orange afin de l'extraire du téléphone.

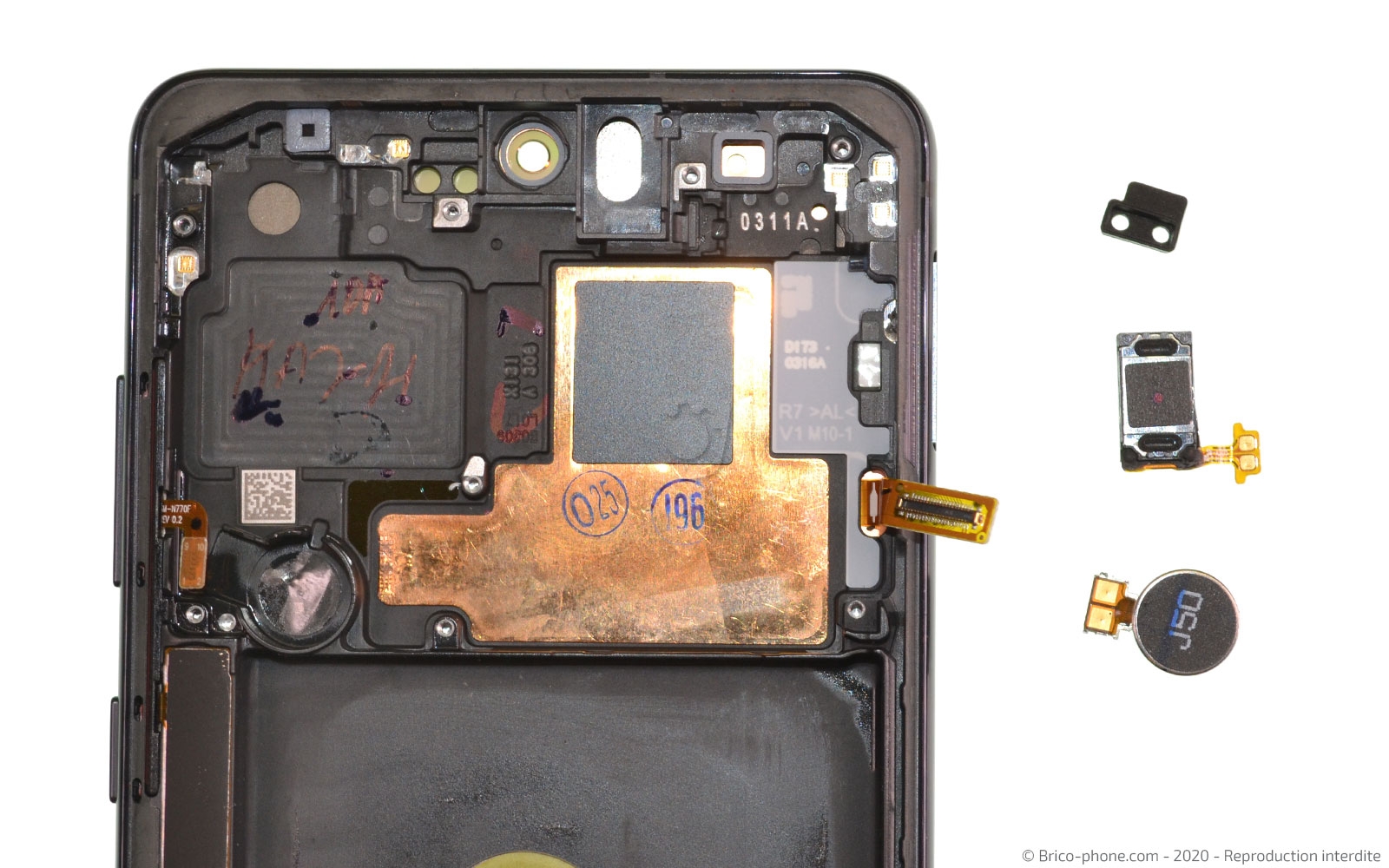

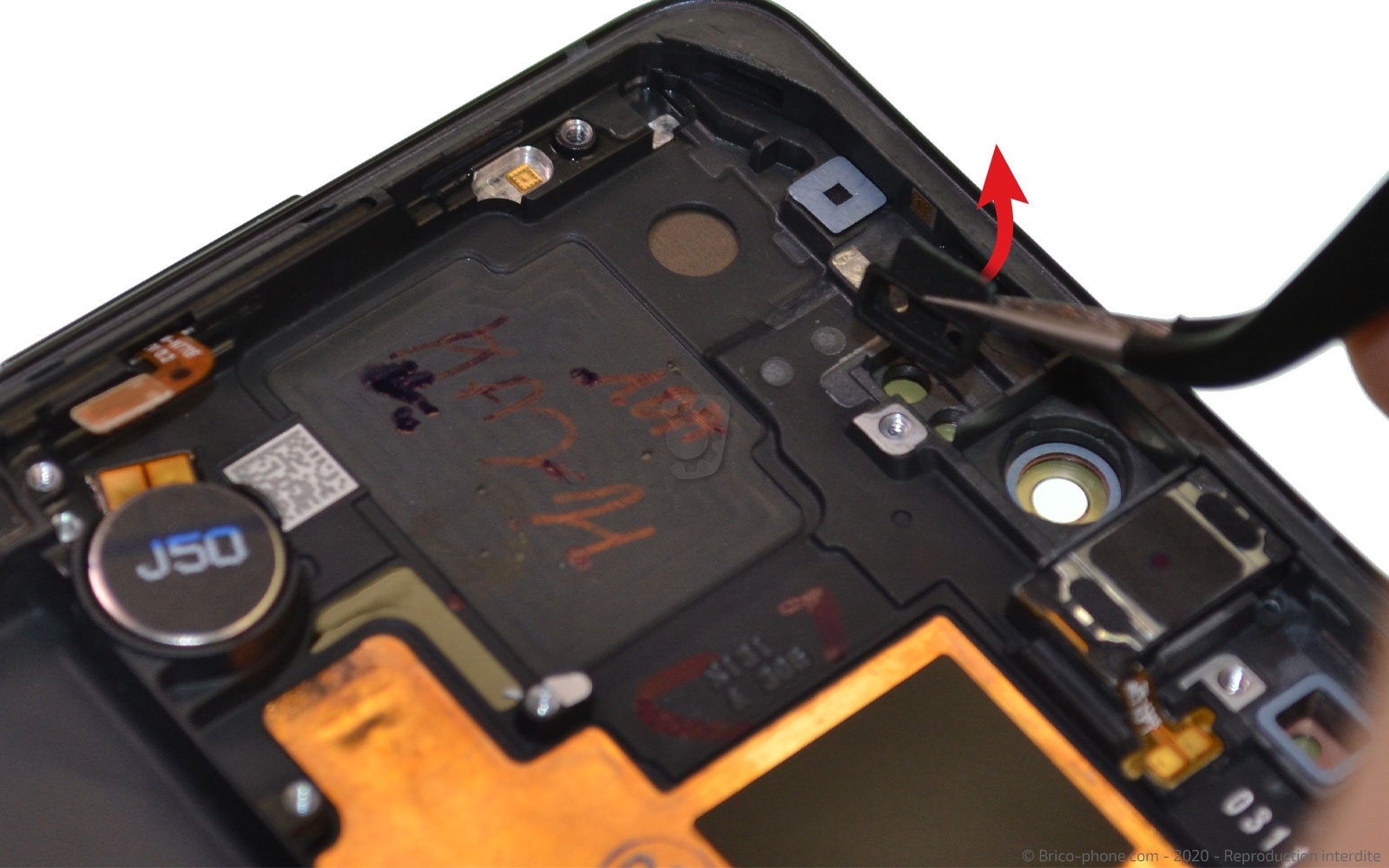

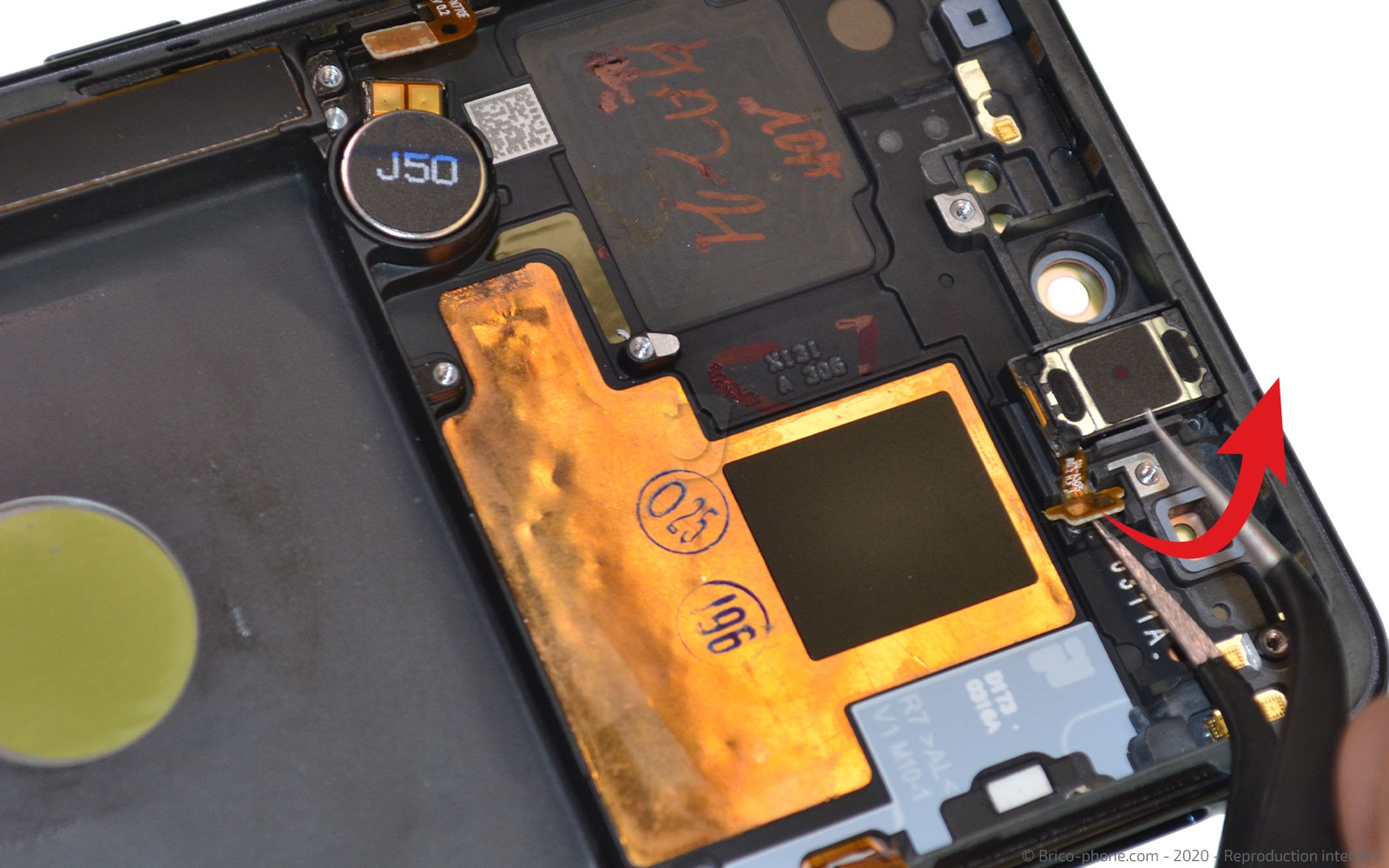

À l'aide de la pincette, retirez le support des capteurs (proximité et luminosité).

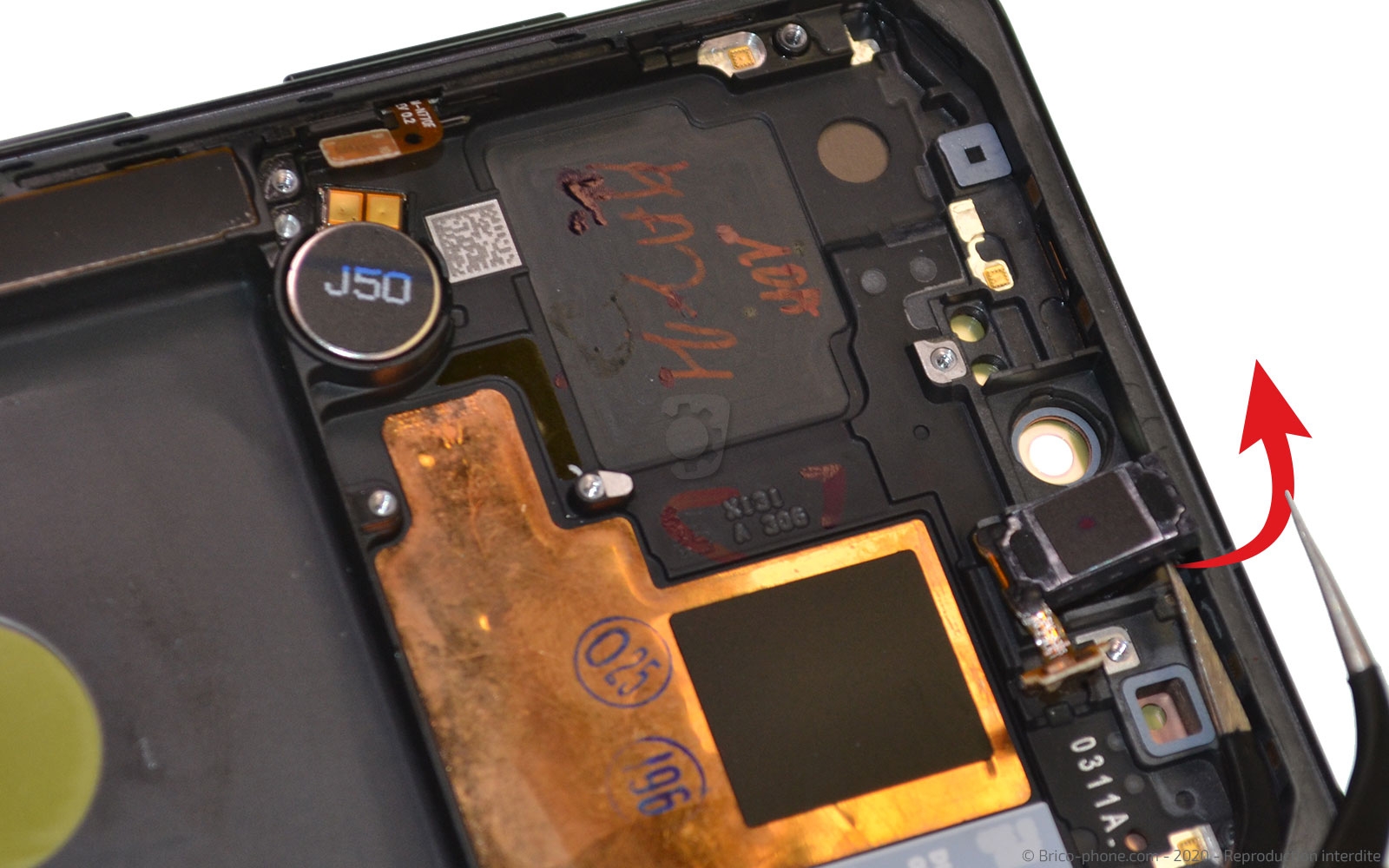

Toujours muni de la pincette, décollez la nappe de l'écouteur de l'oreille puis l'écouteur en lui-même.

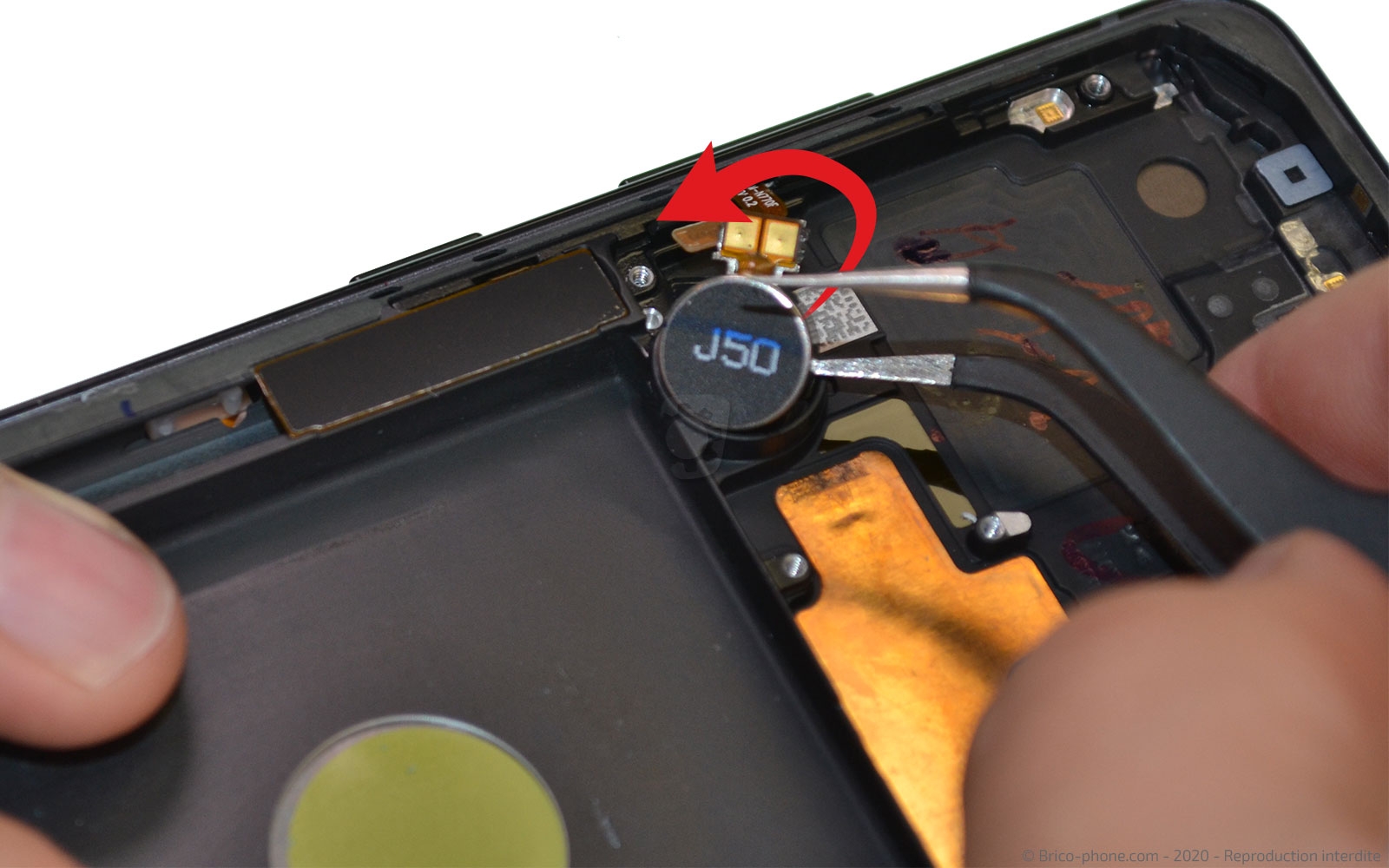

Enfin, finissez par le vibreur en utilisant toujours avec le même ustensile.

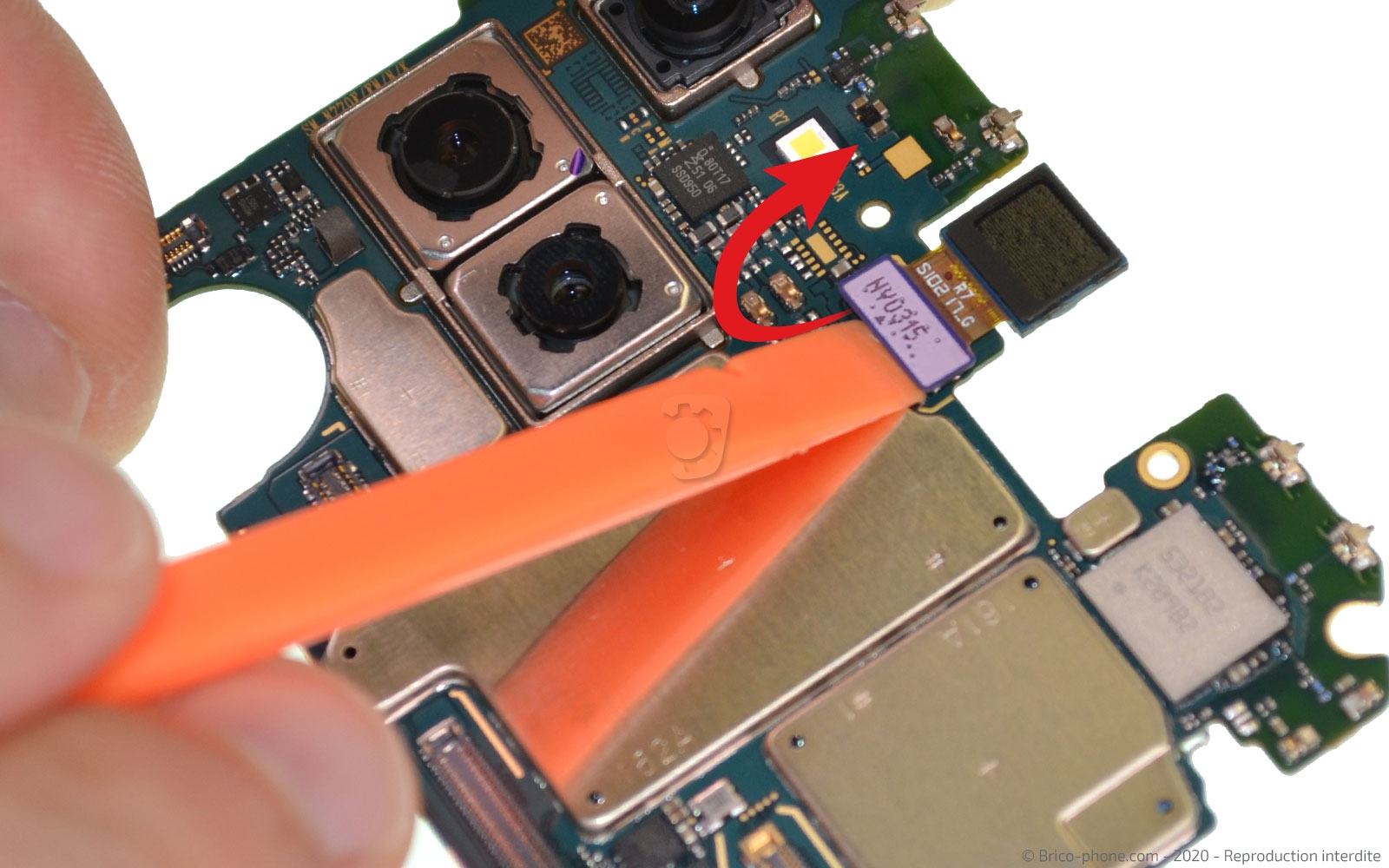

Reprenez la carte-mère, en vous munissant du spudger, déconnectez la caméra avant.

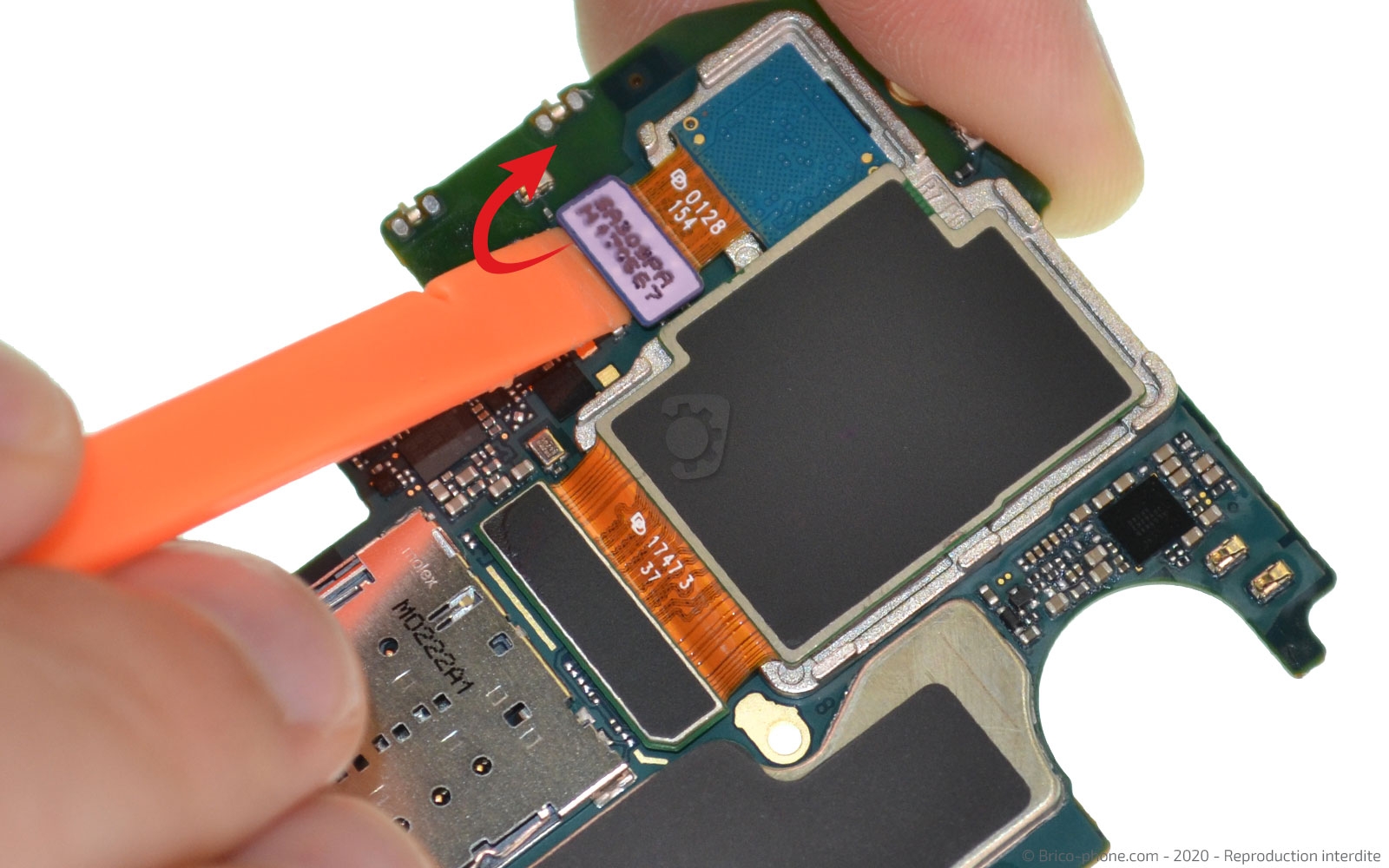

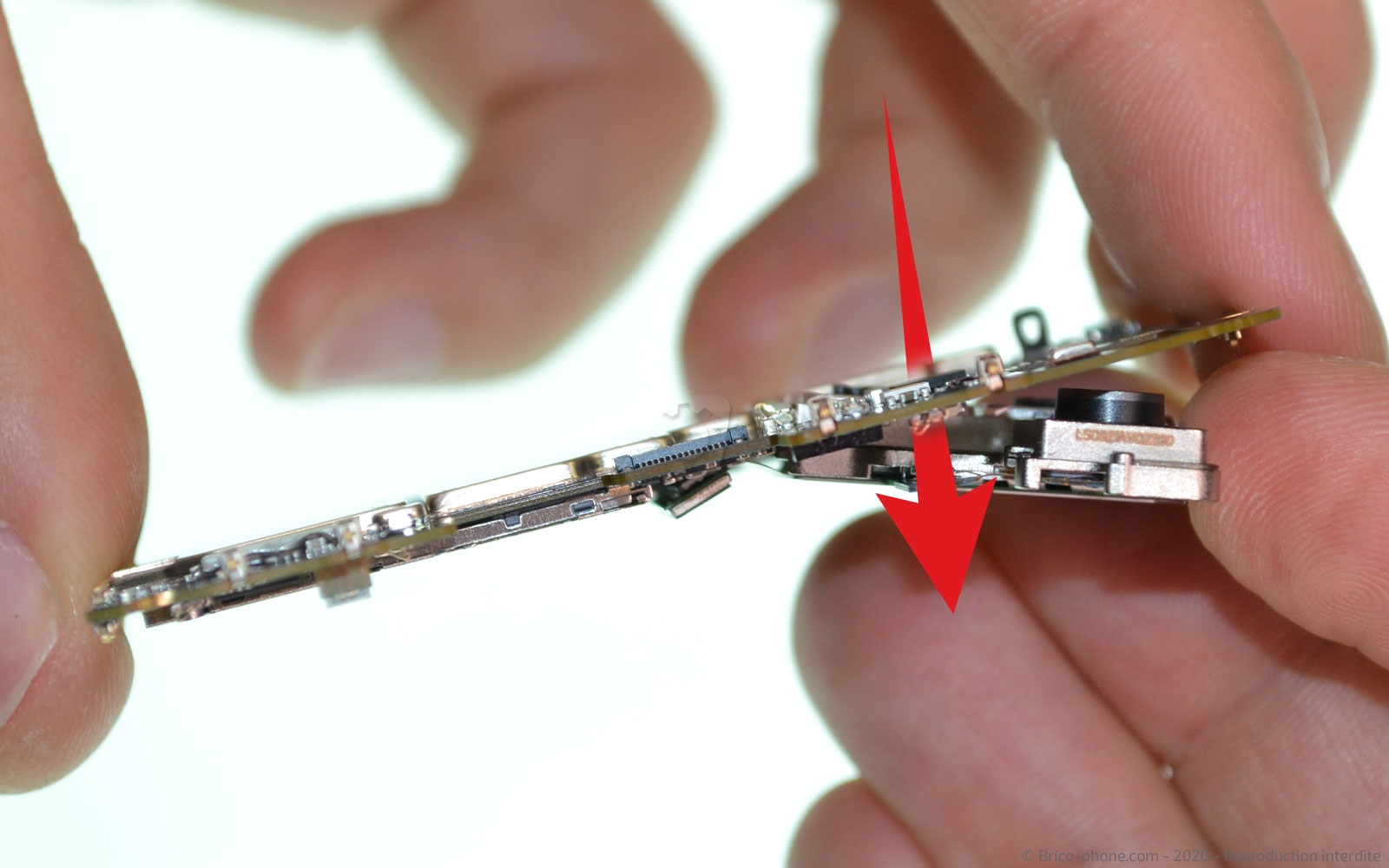

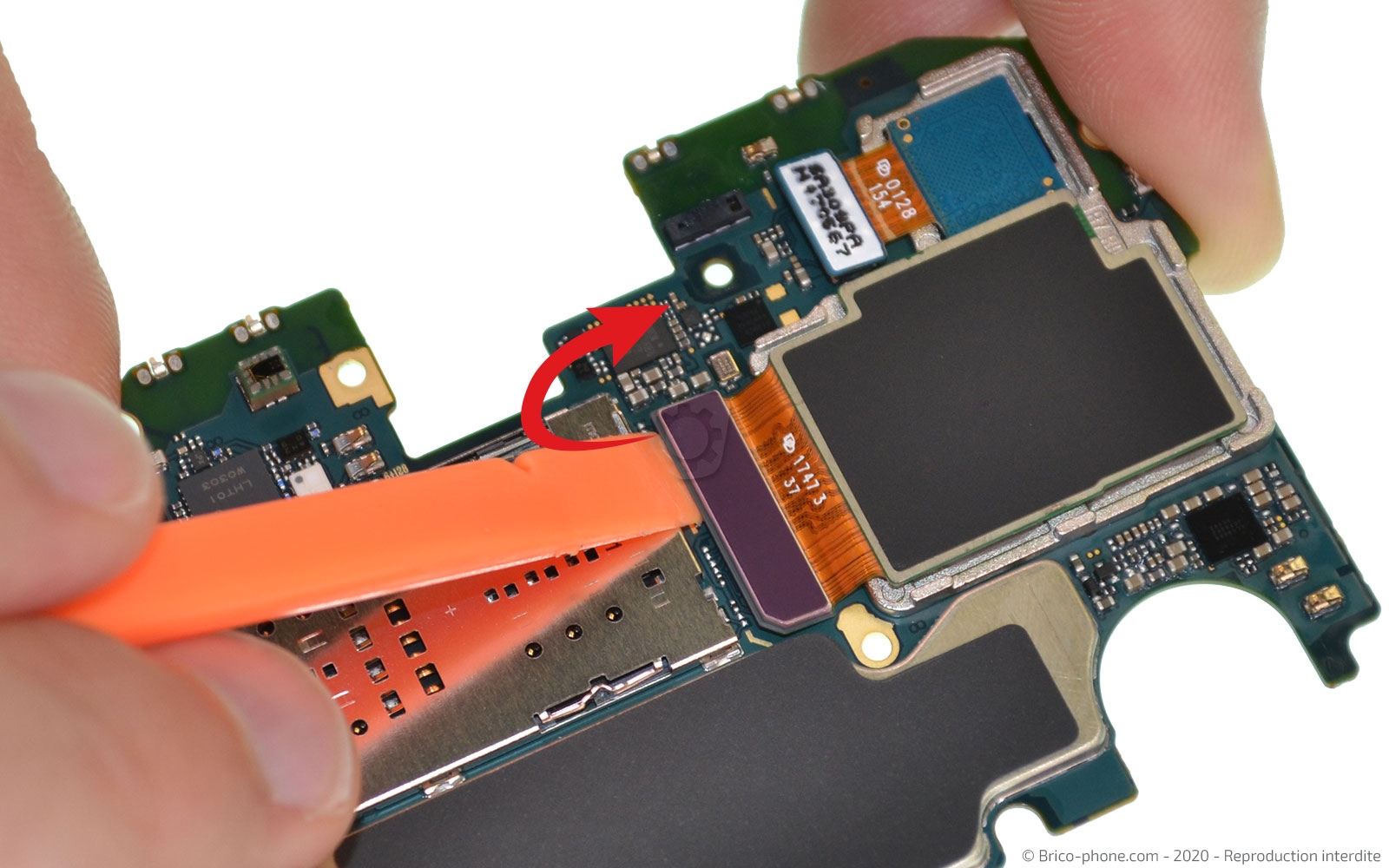

Gardez le levier en main afin de déconnecter les caméras arrières. Une fois déconnectées, poussez-les pour les sortir de la carte-mère.

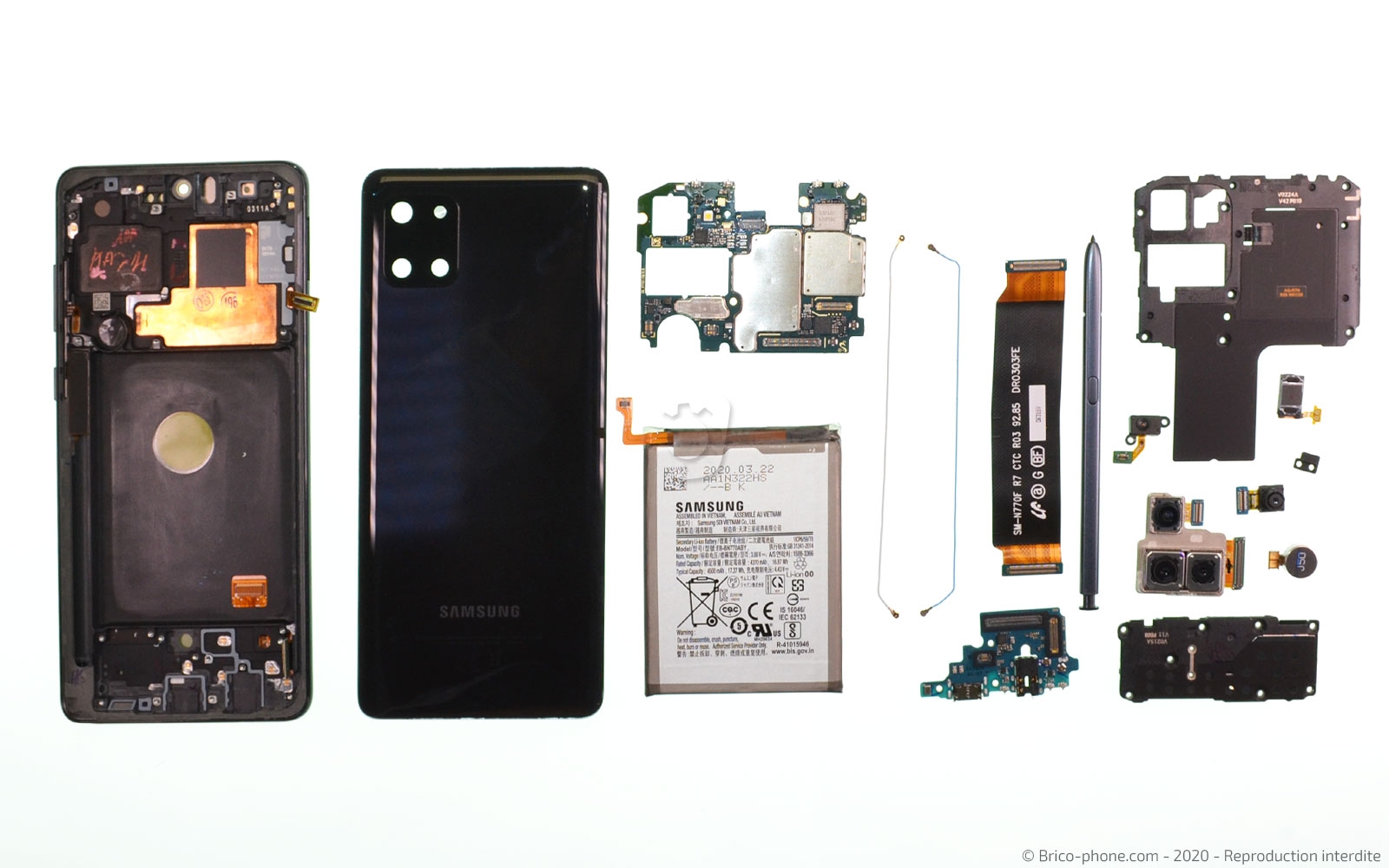

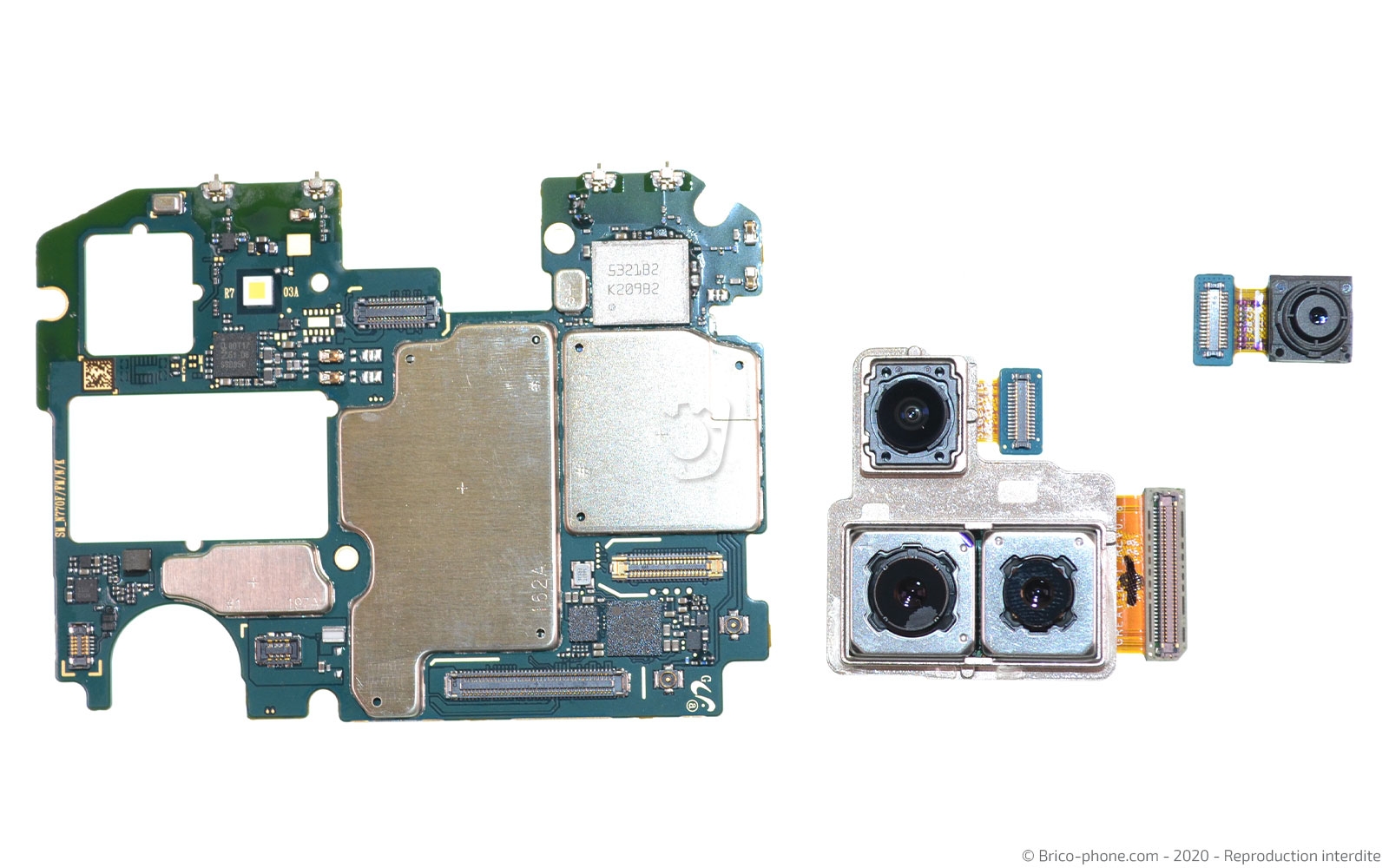

Le démontage complet est maintenant terminé, voici un aperçu des pièces qui composent le Samsung Galaxy Note 10 Lite.
