Changement du bloc écran sur Galaxy Note 10 Lite

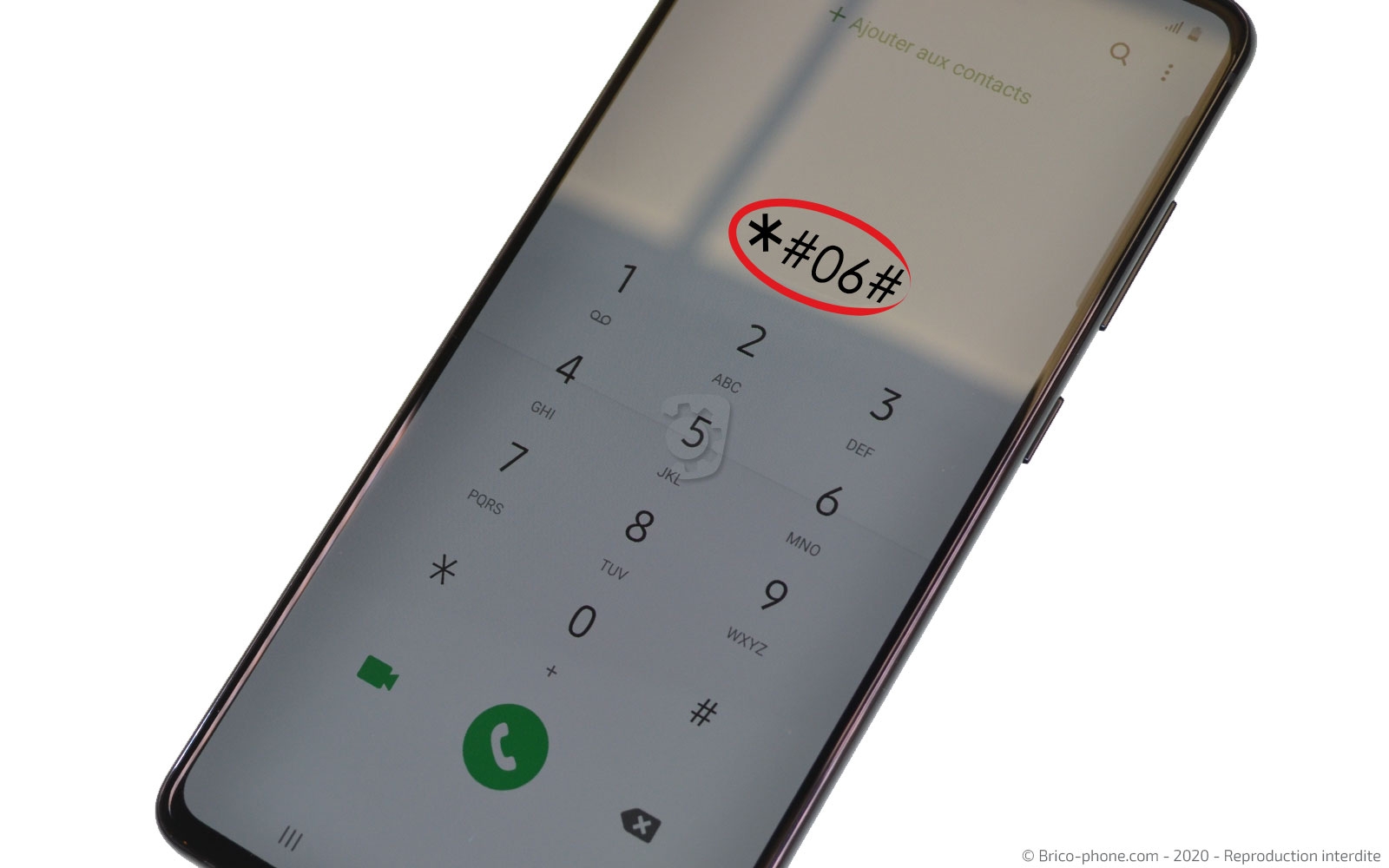

Connaissez-vous le modèle de votre téléphone ? Pour le savoir, tapez *#06# sur votre téléphone pour avoir le numéro IMEI de celui-ci.

Recopiez ce numéro dans la rubrique associée de notre page d'accueil et vous aurez le modèle et les pièces détachées qui correspondent à votre smartphone.

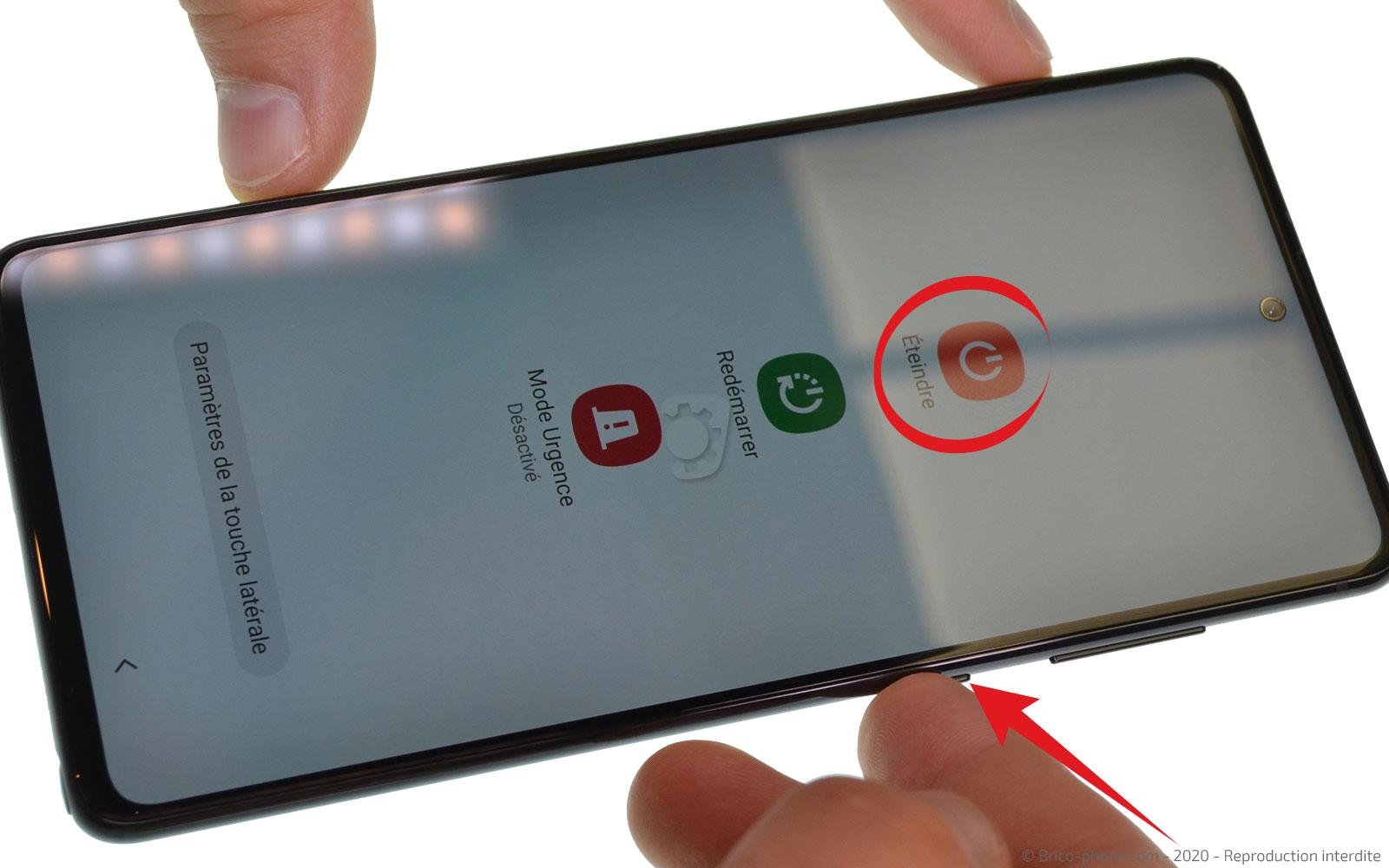

Avant de débuter, il est nécessaire d'éteindre votre smartphone, pour cela maintenez la touche power, puis appuyez sur "éteindre".

Ensuite, munissez-vous de l'outil sim pour éjecter le tiroir sim et SD.

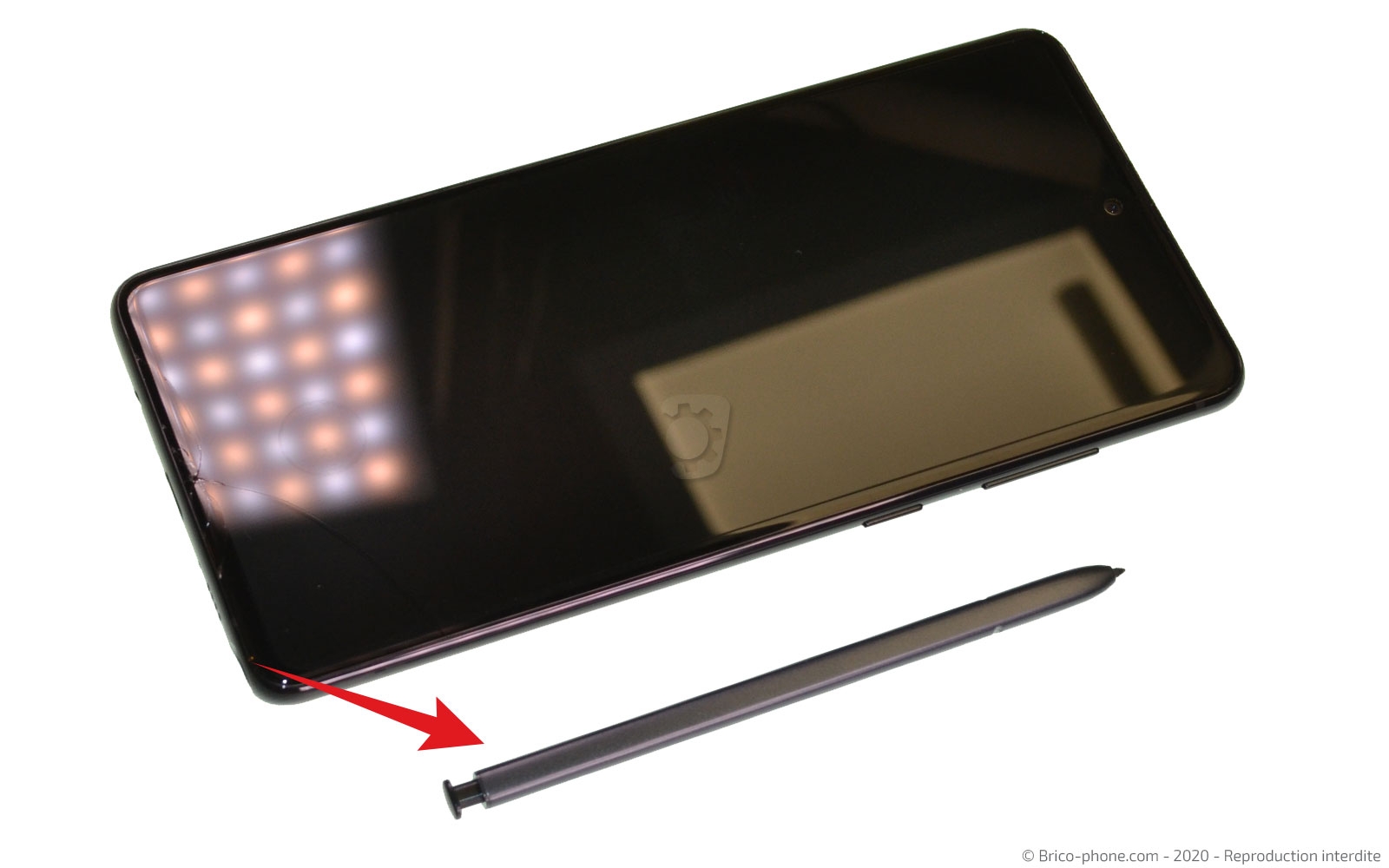

Pour retirer le S Pen, il suffit d'appuyer sur le bout de celui-ci pour l'éjecter.

Pour ouvrir ce téléphone, il faut décoller la vitre arrière.

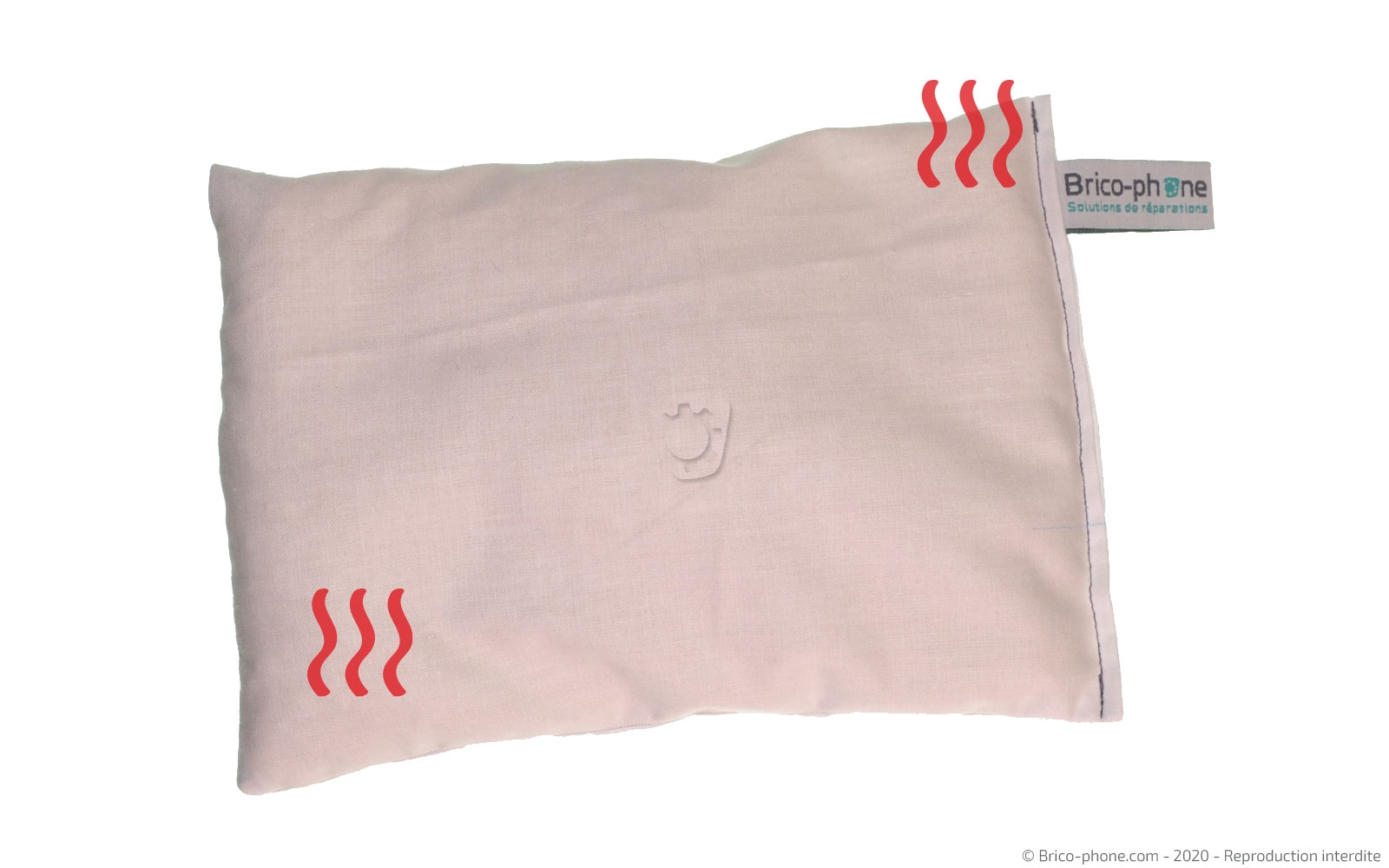

Vous avez commandé le kit de réparation sur notre site, vous pourrez utiliser le coussin chauffant. Passez-le 1 à 2 minutes au micro-onde, puis appliquez-le sur la vitre arrière durant 30 à 40 secondes.

Si vous avez un sèche-cheveux ou un décapeur thermique, chauffez tout le pourtour de la vitre arrière durant 20 à 30 secondes en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes.

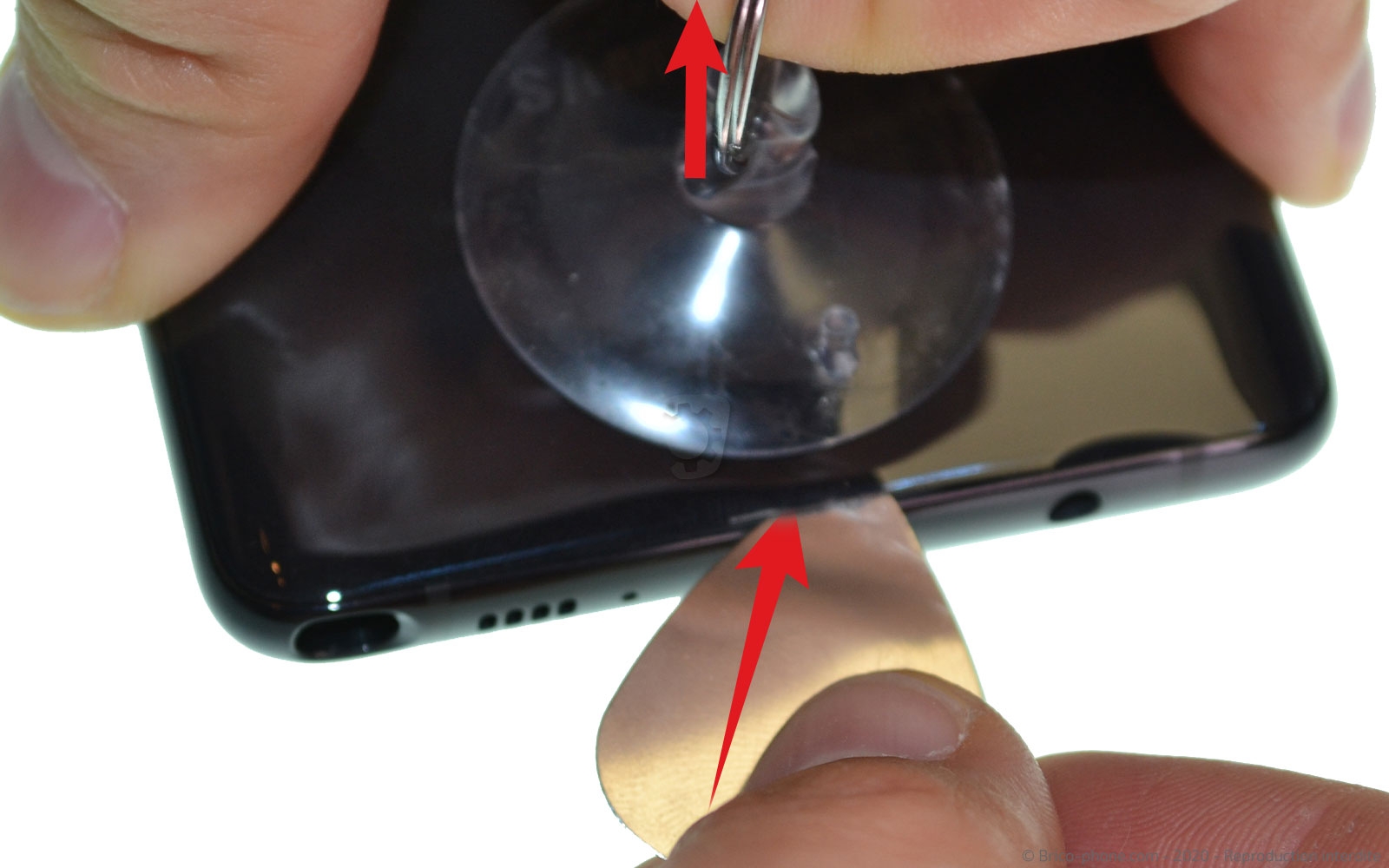

Maintenant que l'adhésif est ramolli, placez la ventouse sur le bas de la vitre arrière de façon à pouvoir tirer sur son anneau et insérer le médiator en métal troué entre le châssis et la vitre pour créer un interstice.

Une fois l'interstice créé, insérez de part et d'autre de celui en métal, les médiators en plastique, puis retirez celui en métal.

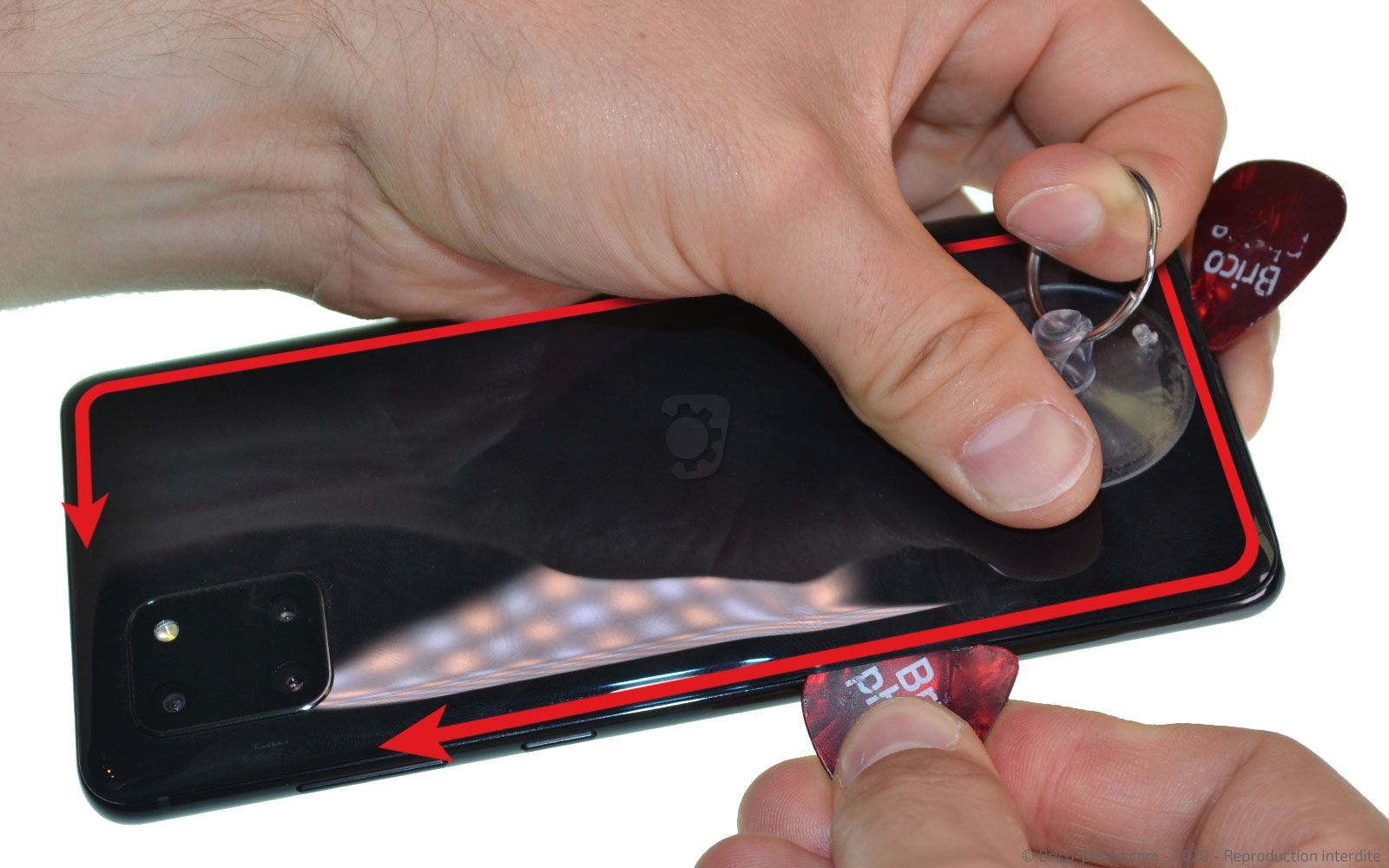

Faites le tour du téléphone avec les deux médiators rouges pour dissocier la vitre du châssis et retirer celle-ci complètement.

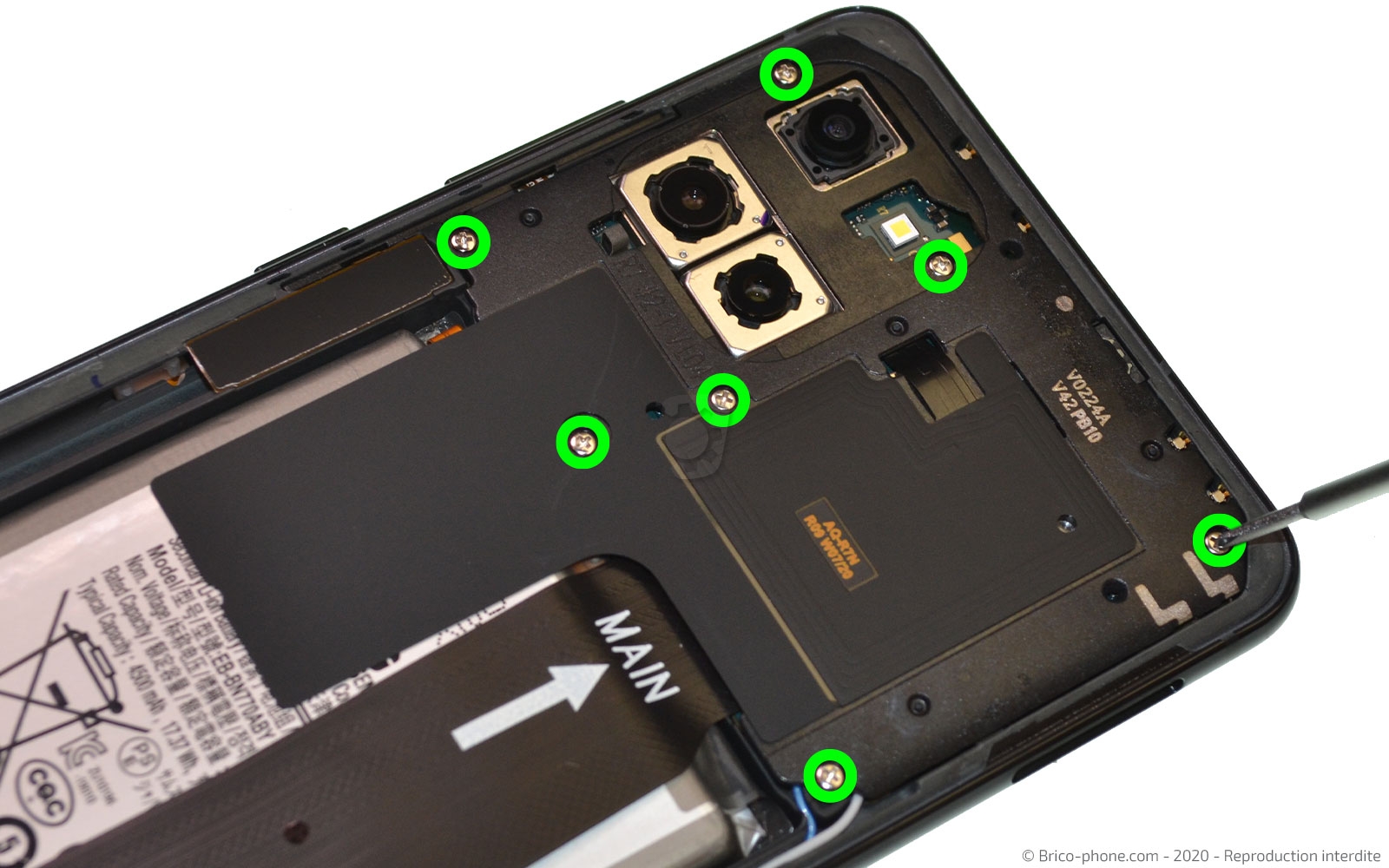

Avec le tournevis cruciforme, dévissez les 7 vis qui maintiennent le cache supérieur. Faites levier avec le spudger pour le déclipser.

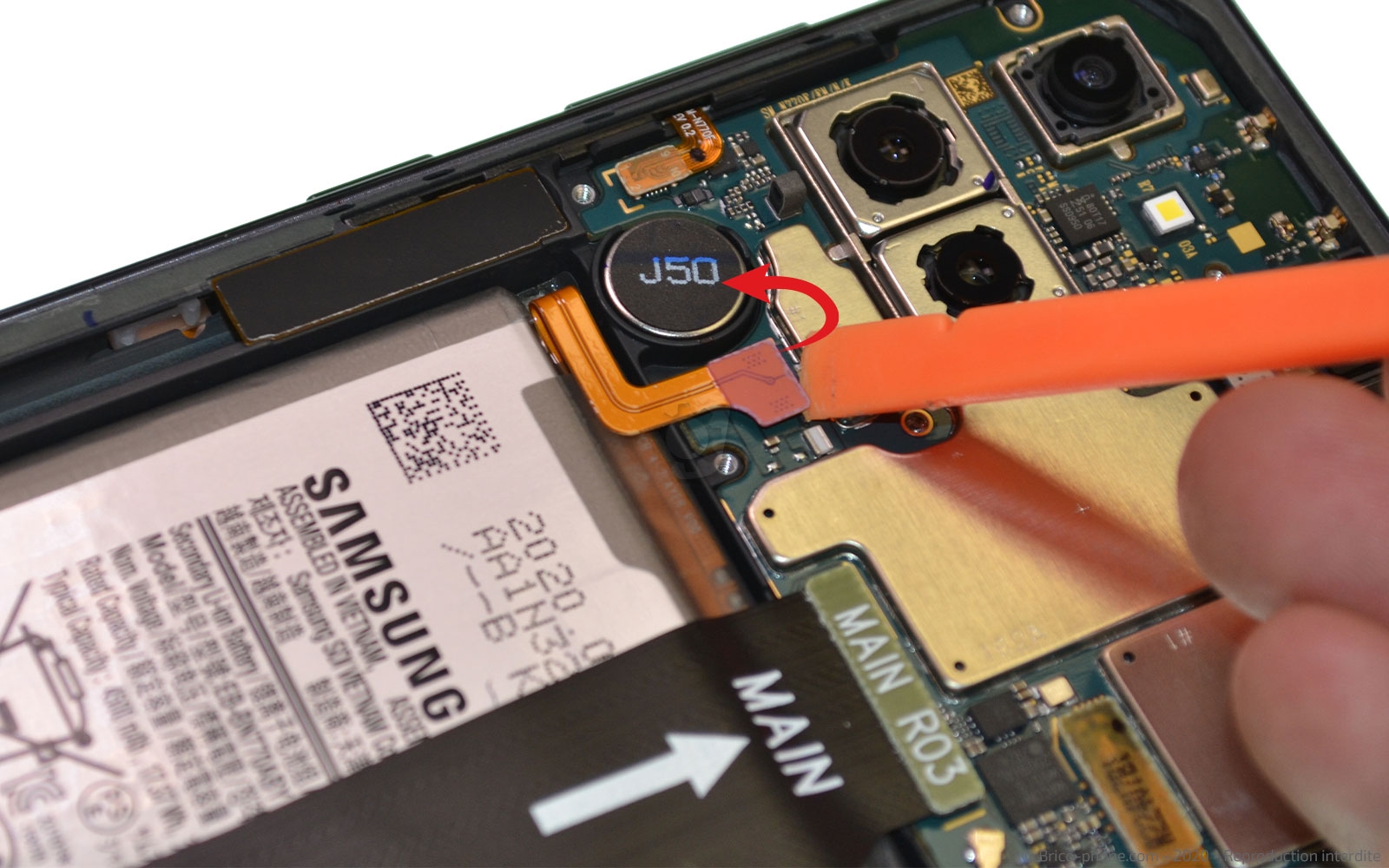

Toujours avec le levier, déconnectez la nappe de la batterie.

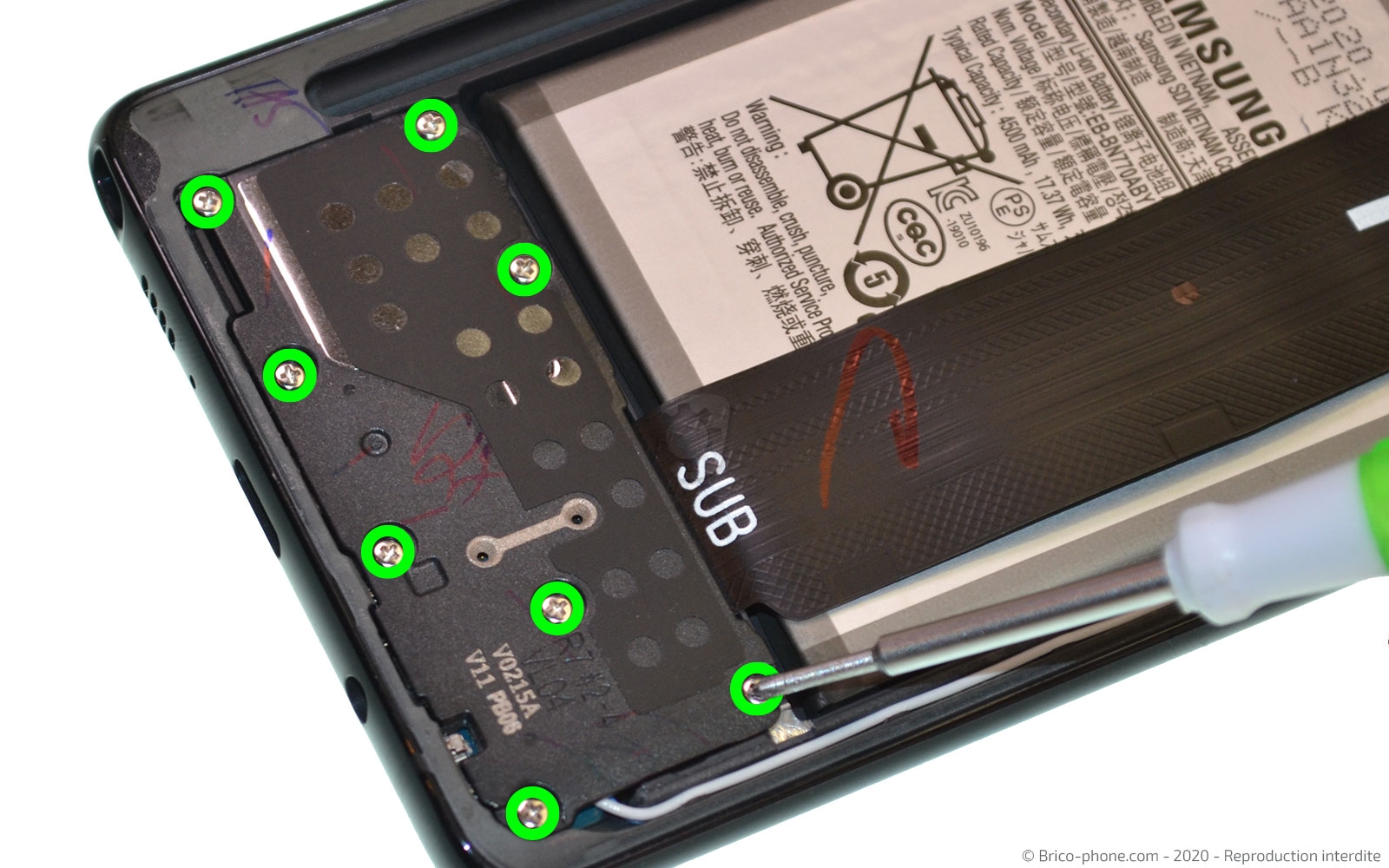

Passons sur le bas du téléphone pour retirer le bloc haut-parleur externe. Dévissez les 8 vis avec le tournevis cruciforme, puis retirez-le avec la pincette.

Avec le levier en nylon, déconnectez la nappe d'interconnexion qui est connectée sur le connecteur de charge puis sur la carte-mère.

Pour décoller la batterie, il faut dissoudre le sticker de celle-ci.

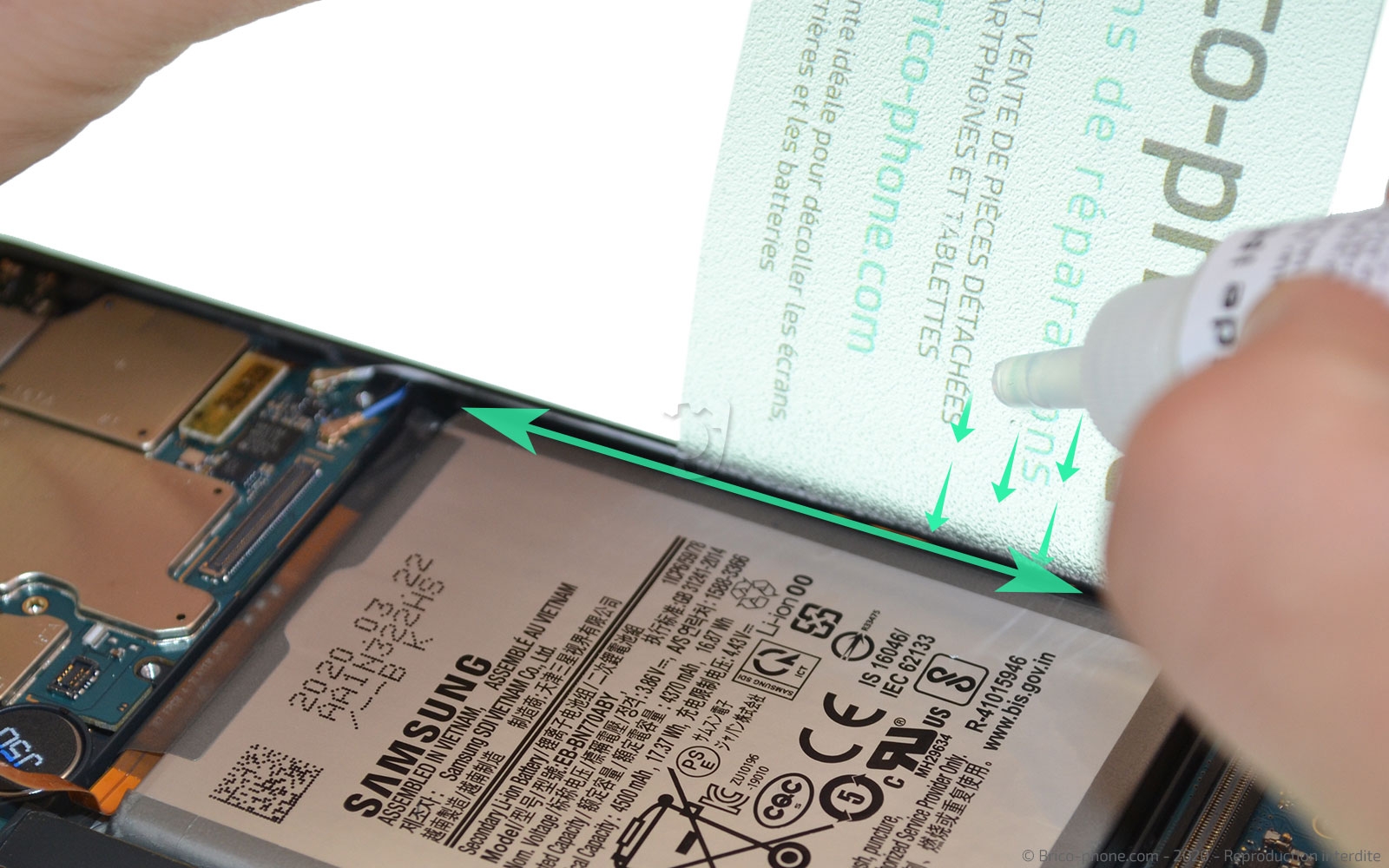

Pour cela, nous allons utiliser le liquide iRemover. Insérez la carte fine transparente entre la batterie et le châssis sur la droite, puis faites couler le liquide le long de la carte.
Faites de même sur le bas de la batterie, puis placez la ventouse sur l'écran pour faire couler le liquide sous la batterie.
Attendez environ 40 minutes que le liquide agisse.

Placez la ventouse sur la batterie pour soulever celle-ci en tirant dessus et en insérant un médiator en métal sur le côté pour faire levier.
La batterie est extraite du châssis.

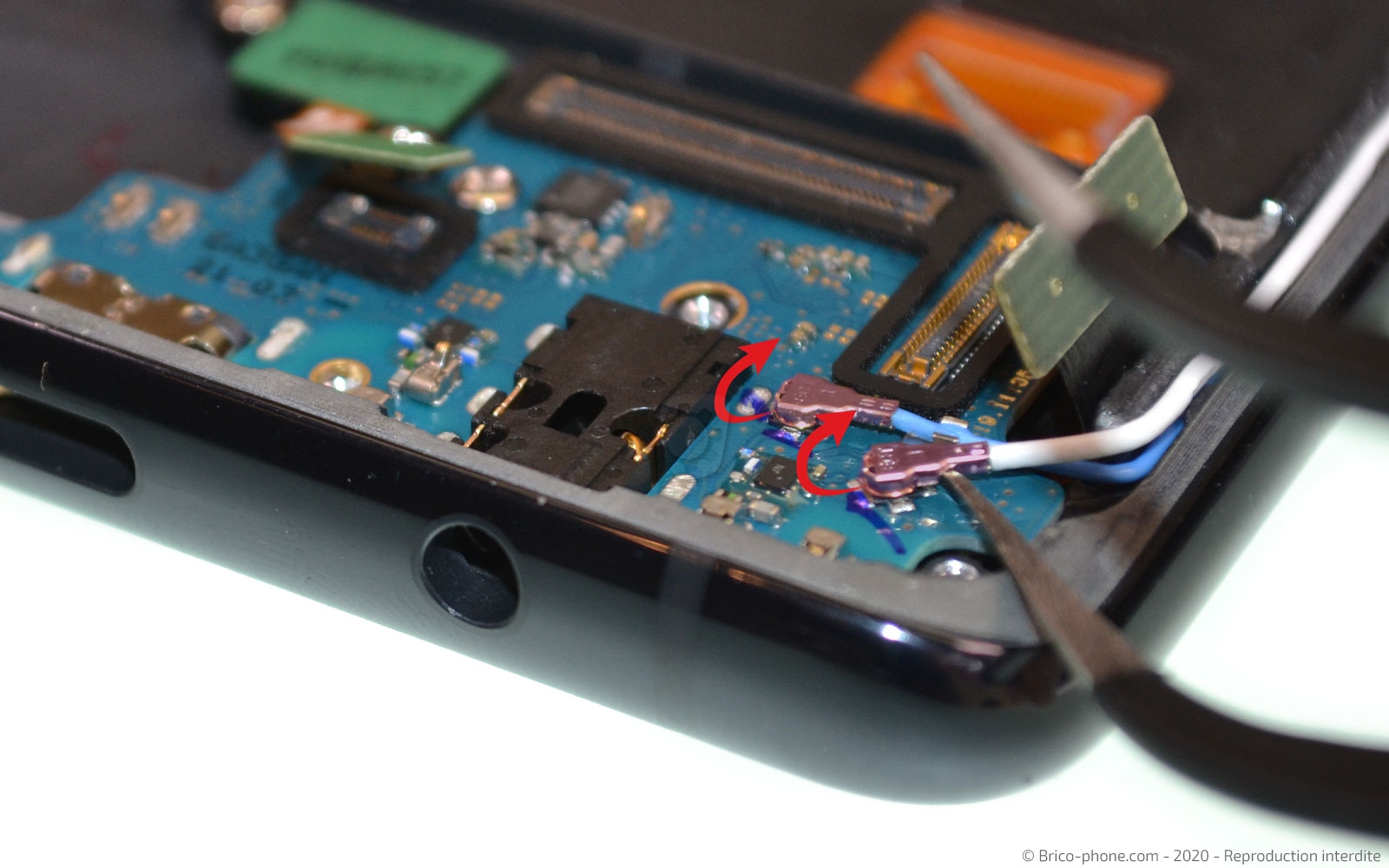

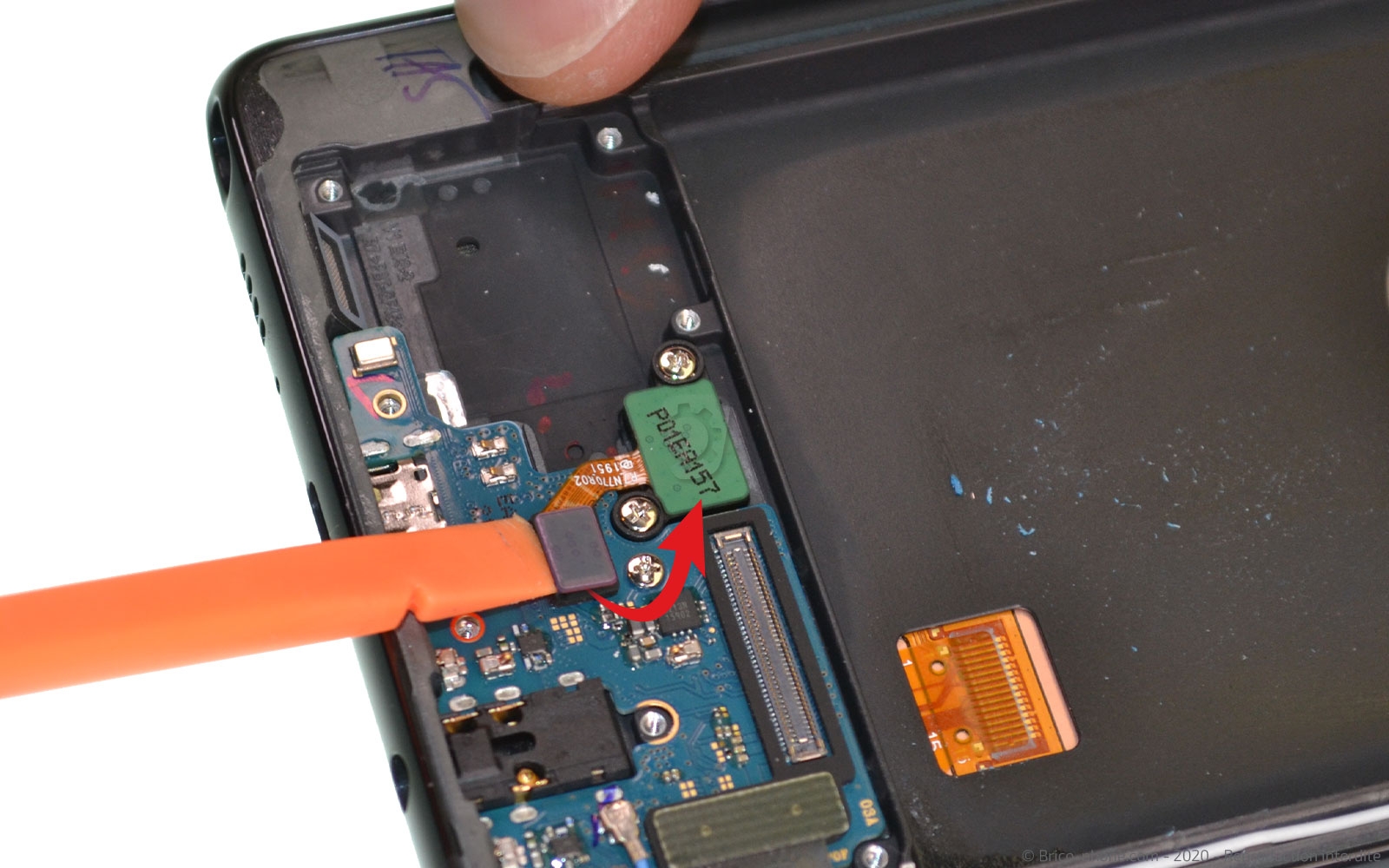

Commencez par déconnecter la nappe du lecteur d'empreintes, puis celle de l'écran avec le levier. Finissez par déconnecter les deux câbles coaxiaux avec la pincette.

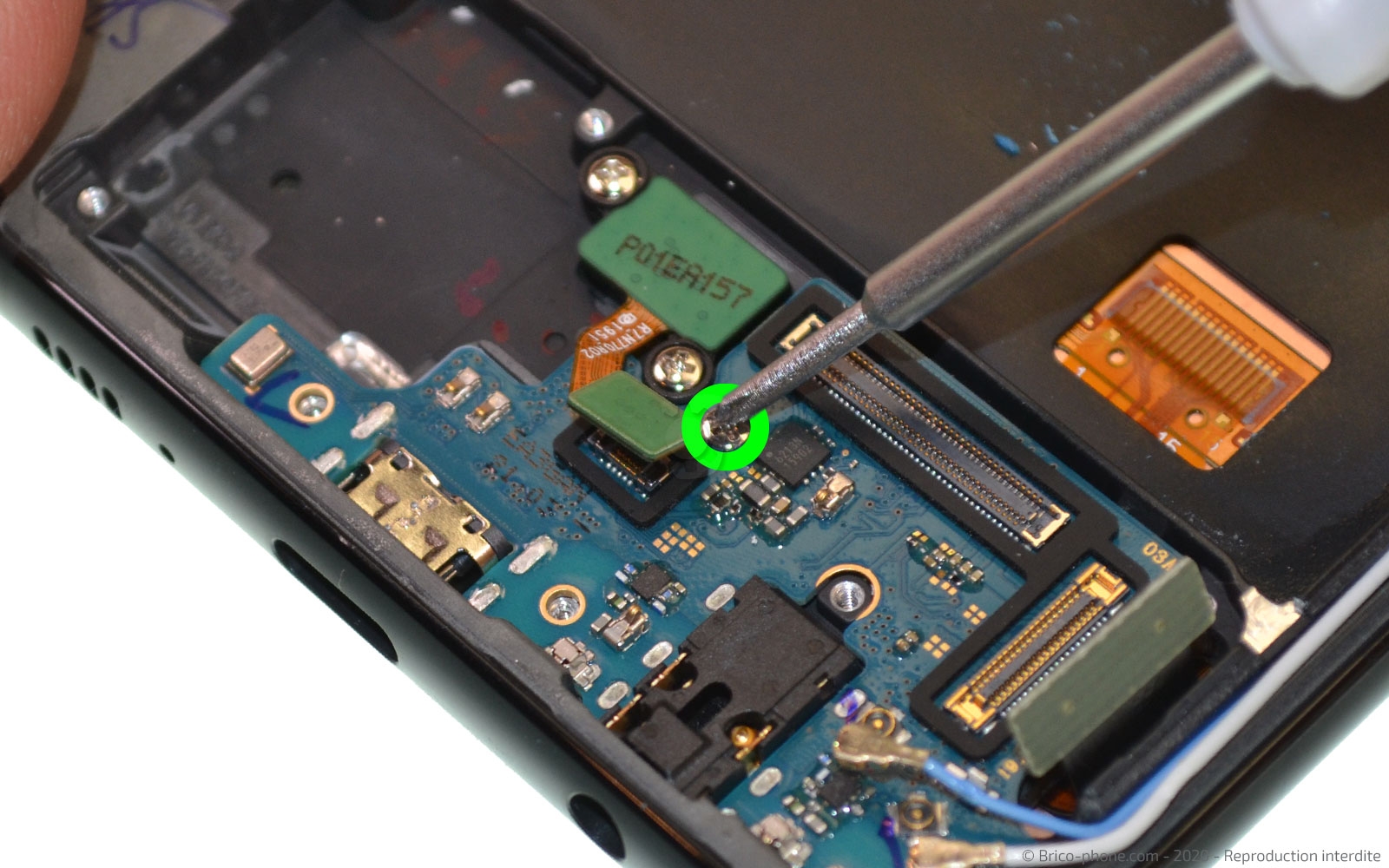

Dévissez la seule vis cruciforme avec le tournevis, puis soulevez le dock avec le spudger pour l'extraire.

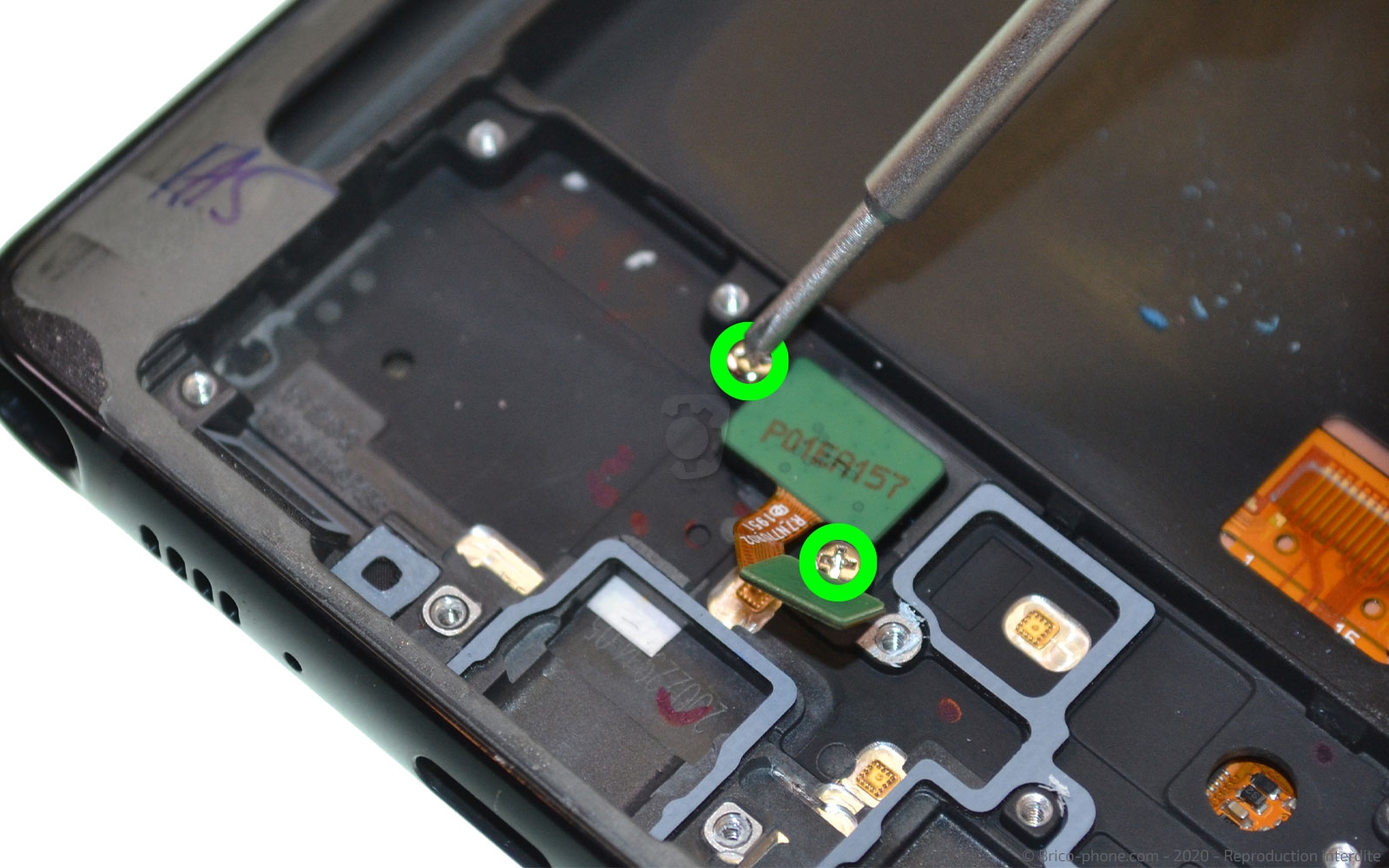

Reprenez le tournevis cruciforme pour dévisser les 2 vis du lecteur d'empreintes avant de le retirer avec la pincette.

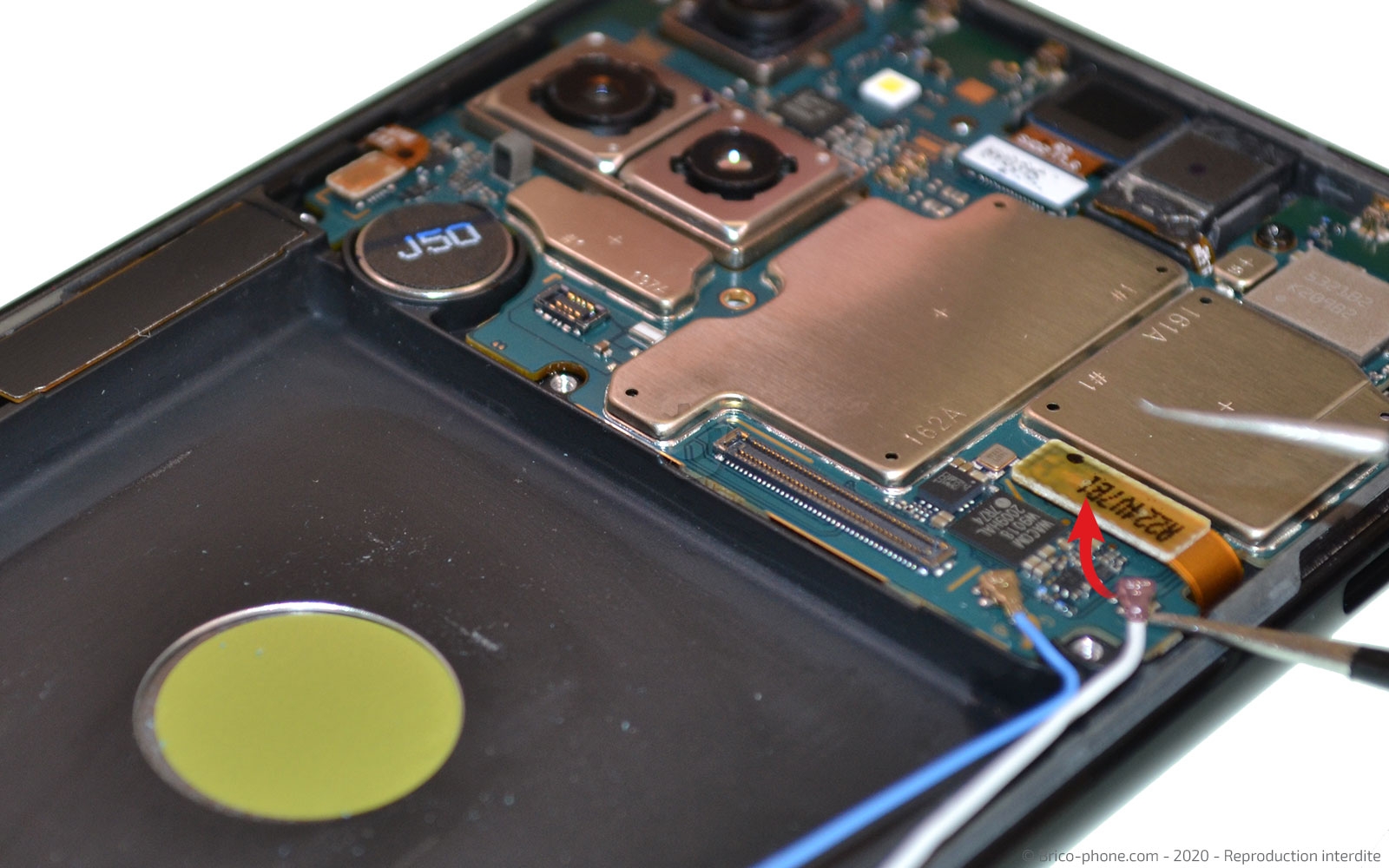

Déconnectez les deux câbles coaxiaux de la carte-mère avec la pincette, puis la nappe des boutons power et volume ainsi que celle de l'écran avec le spudger.

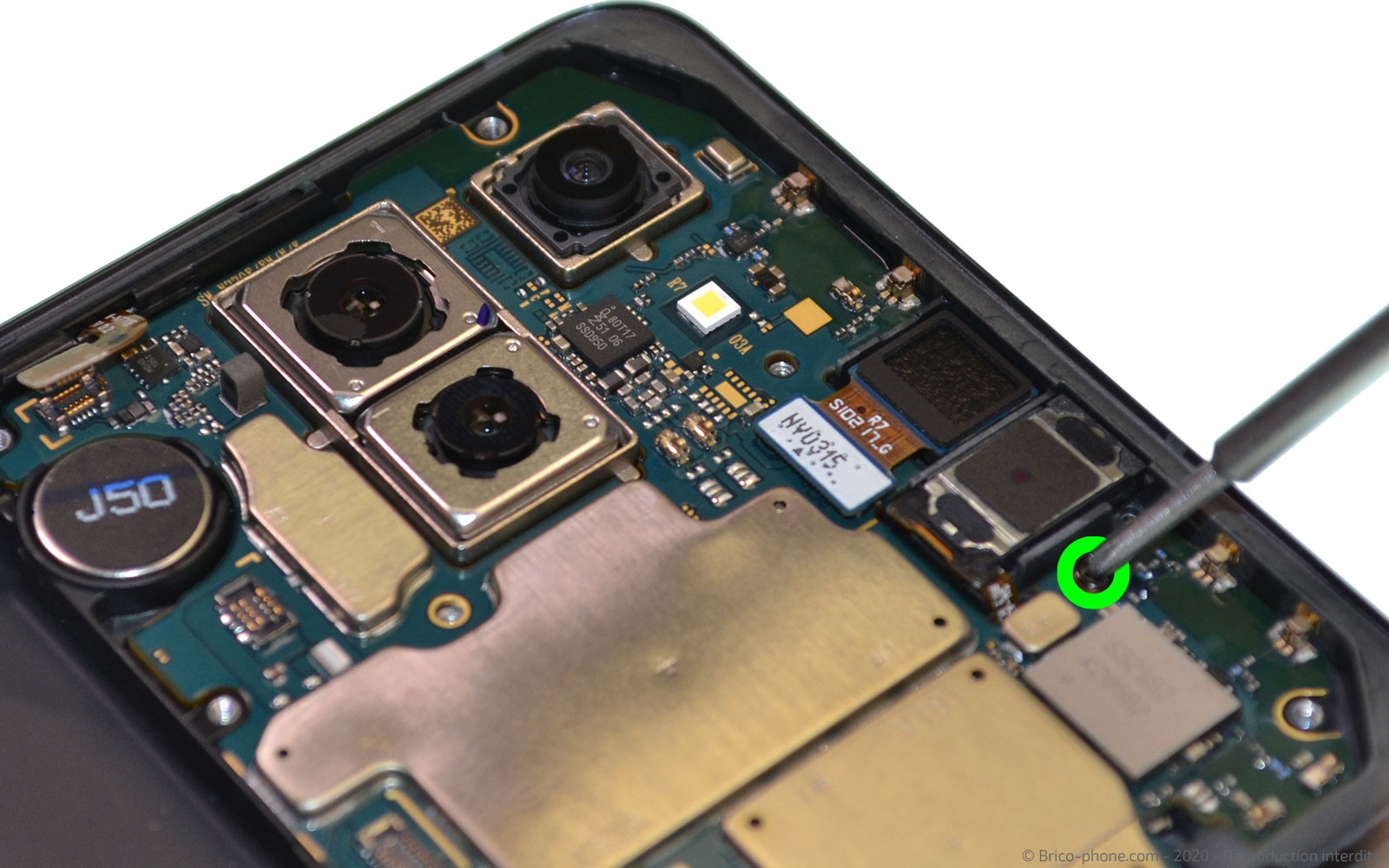

Retirez la seule vis de la carte-mère avec le tournevis cruciforme, puis soulevez-la avec le levier en nylon pour la sortir du châssis.

Voici comment remettre votre batterie dans le nouveau bloc écran.

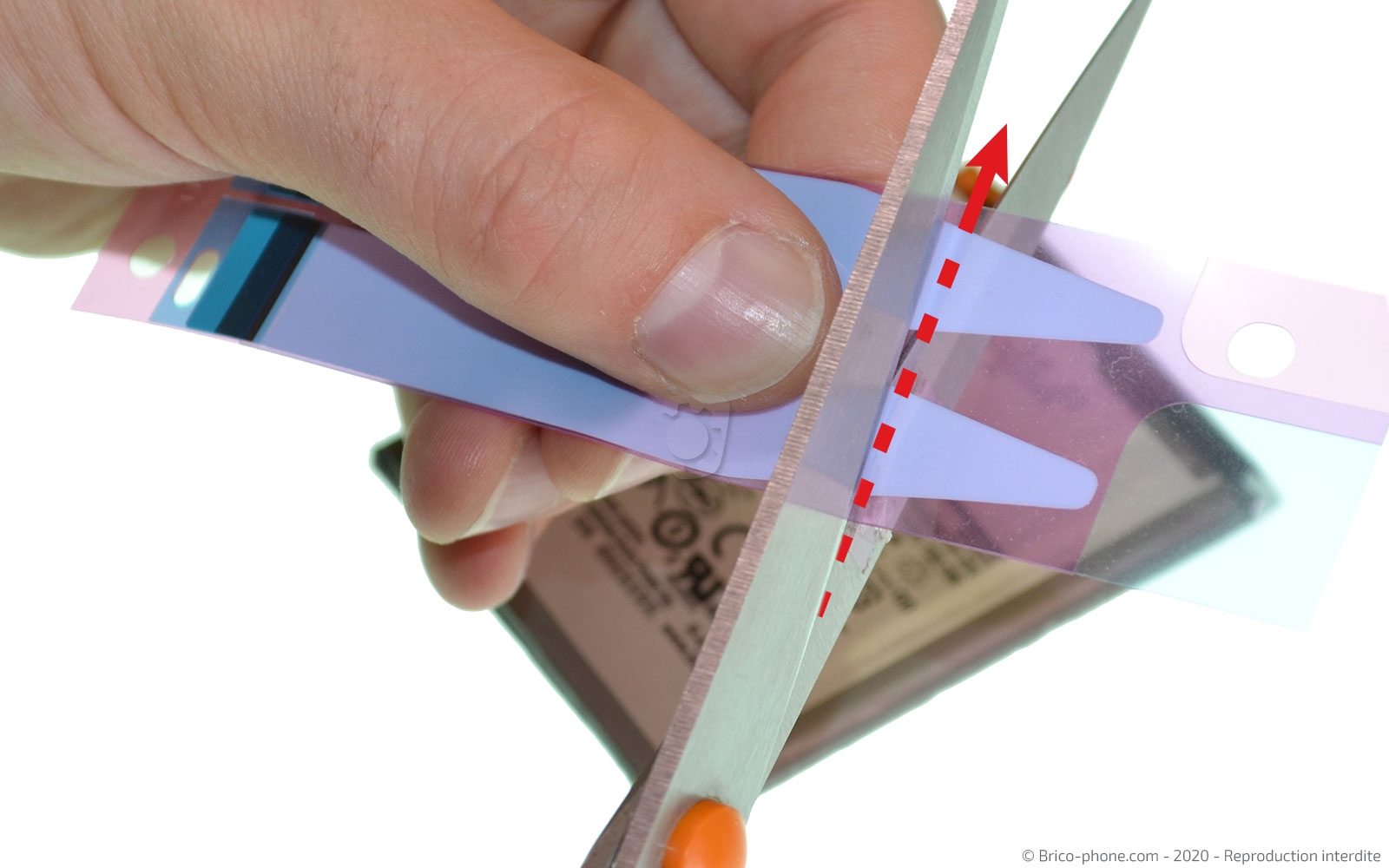

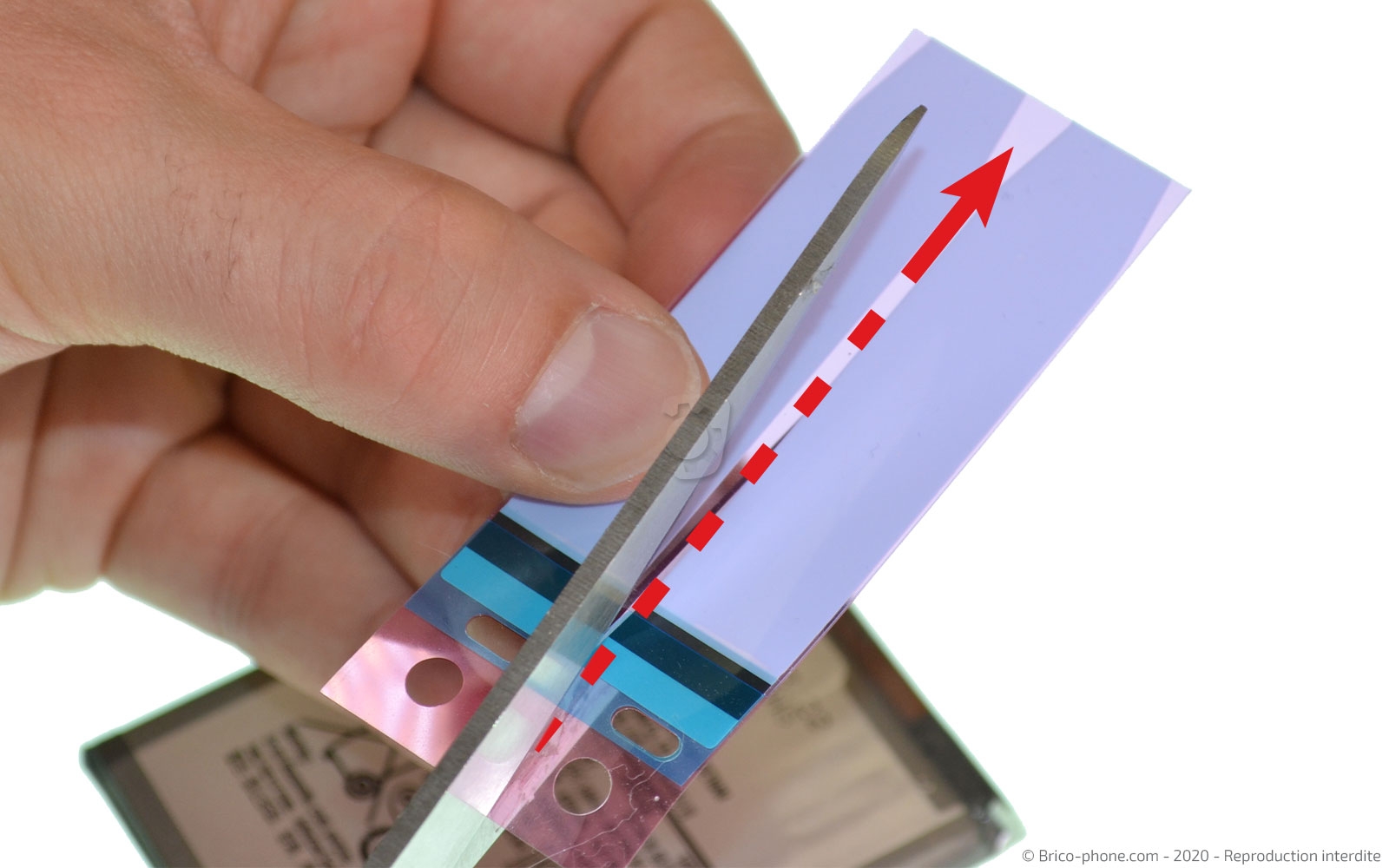

Coupez les stickers universels à la bonne taille, puis séparez-les.

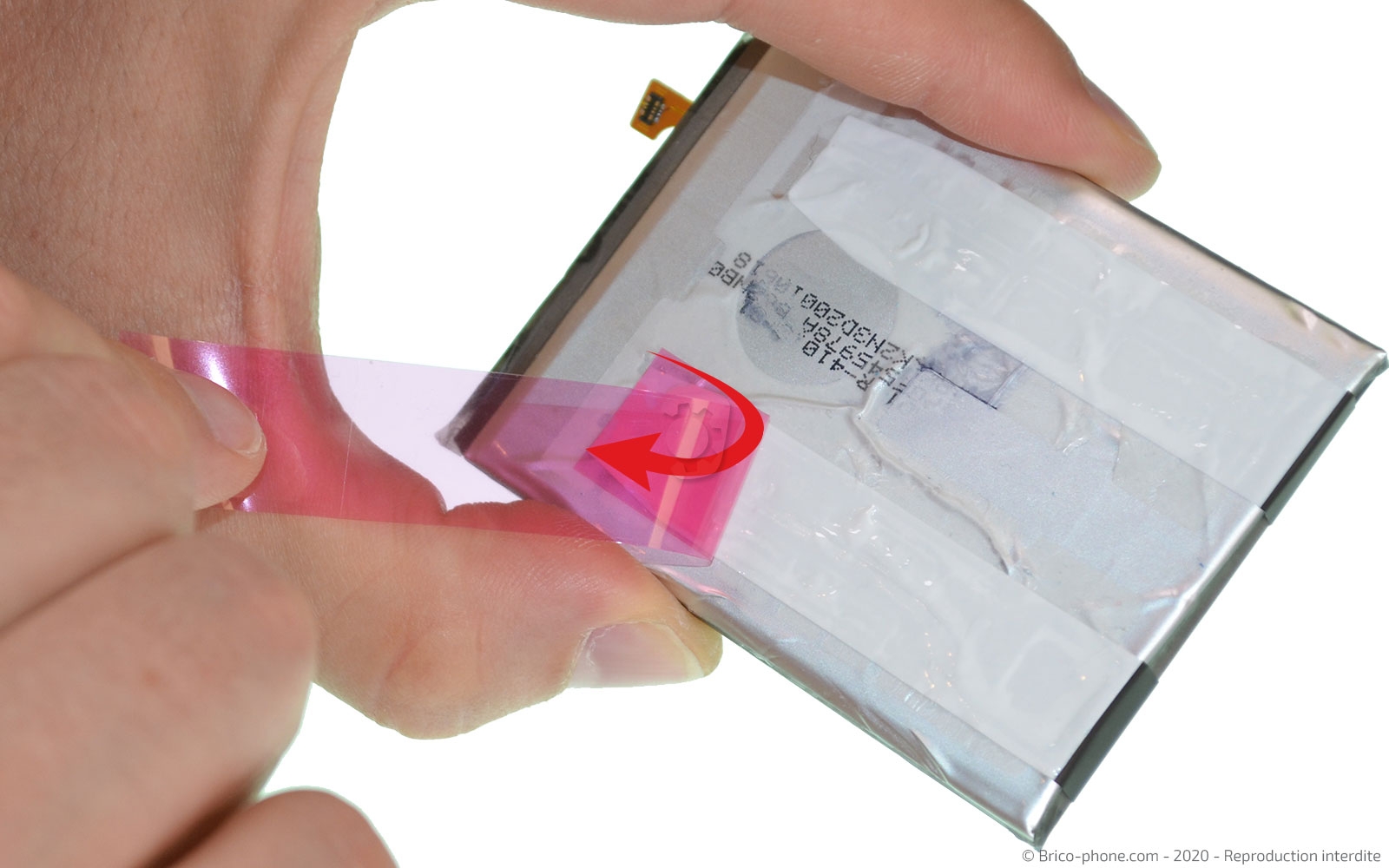

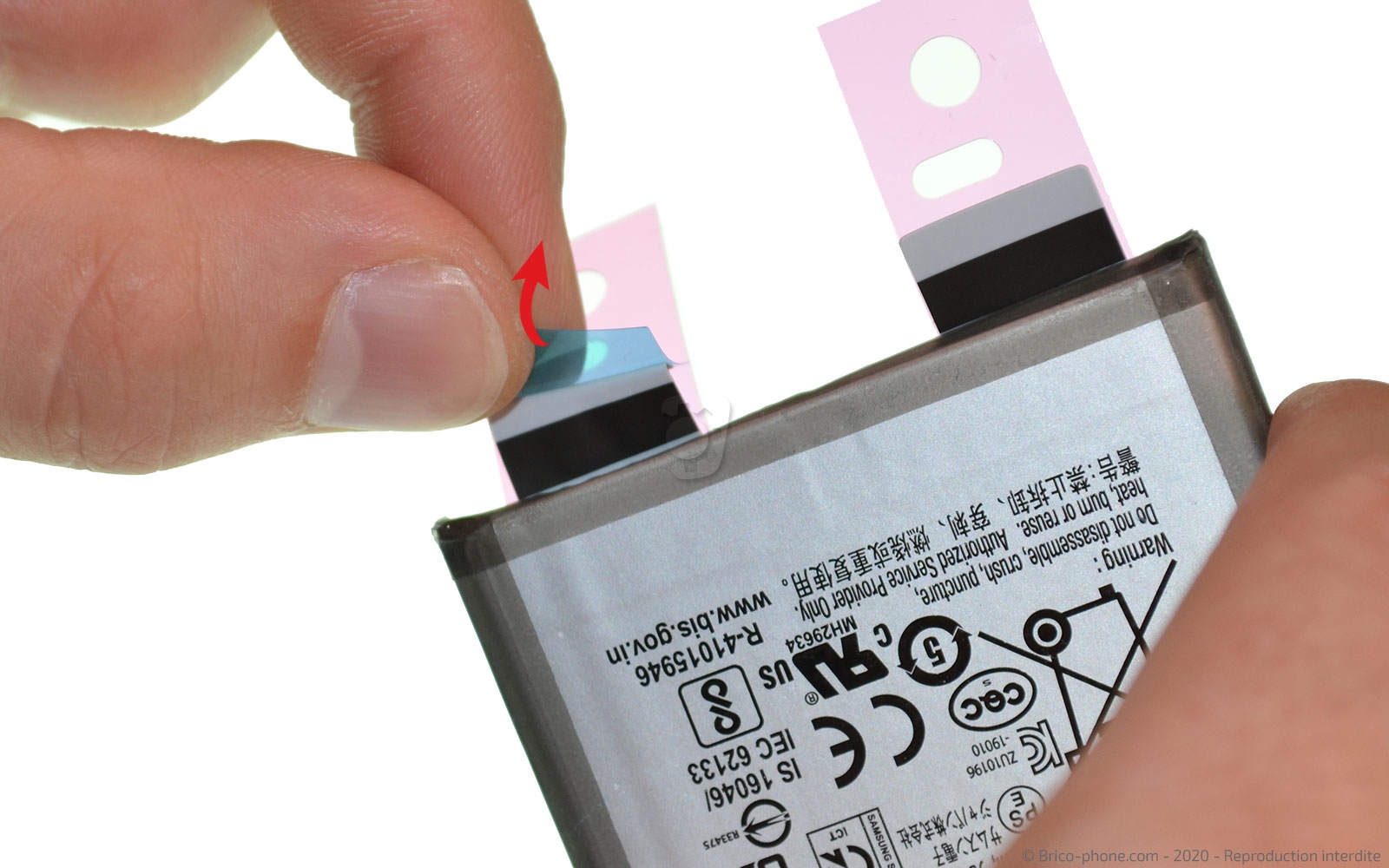

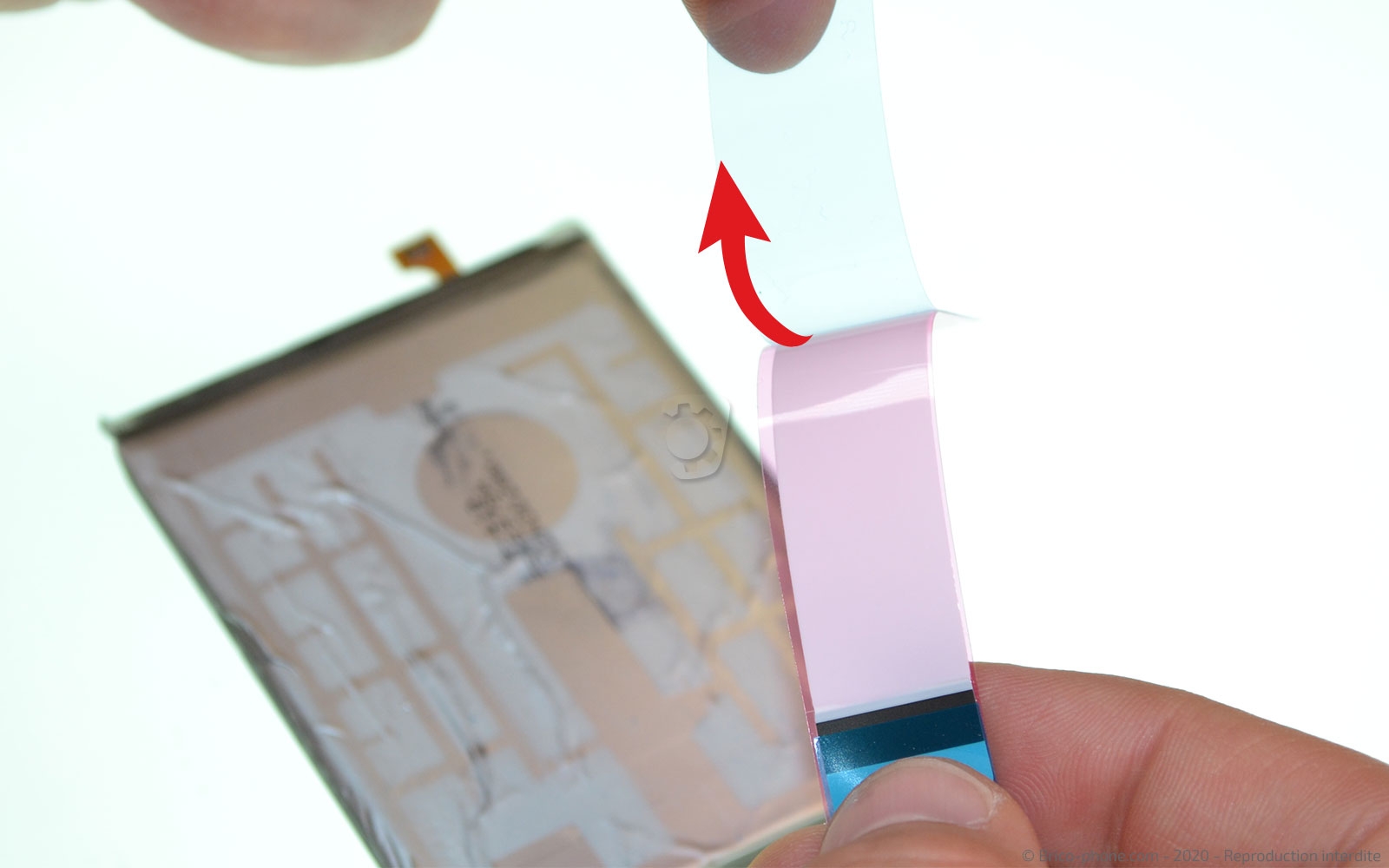

Retirez la protection bleue des stickers avant de les positionner sur la batterie.

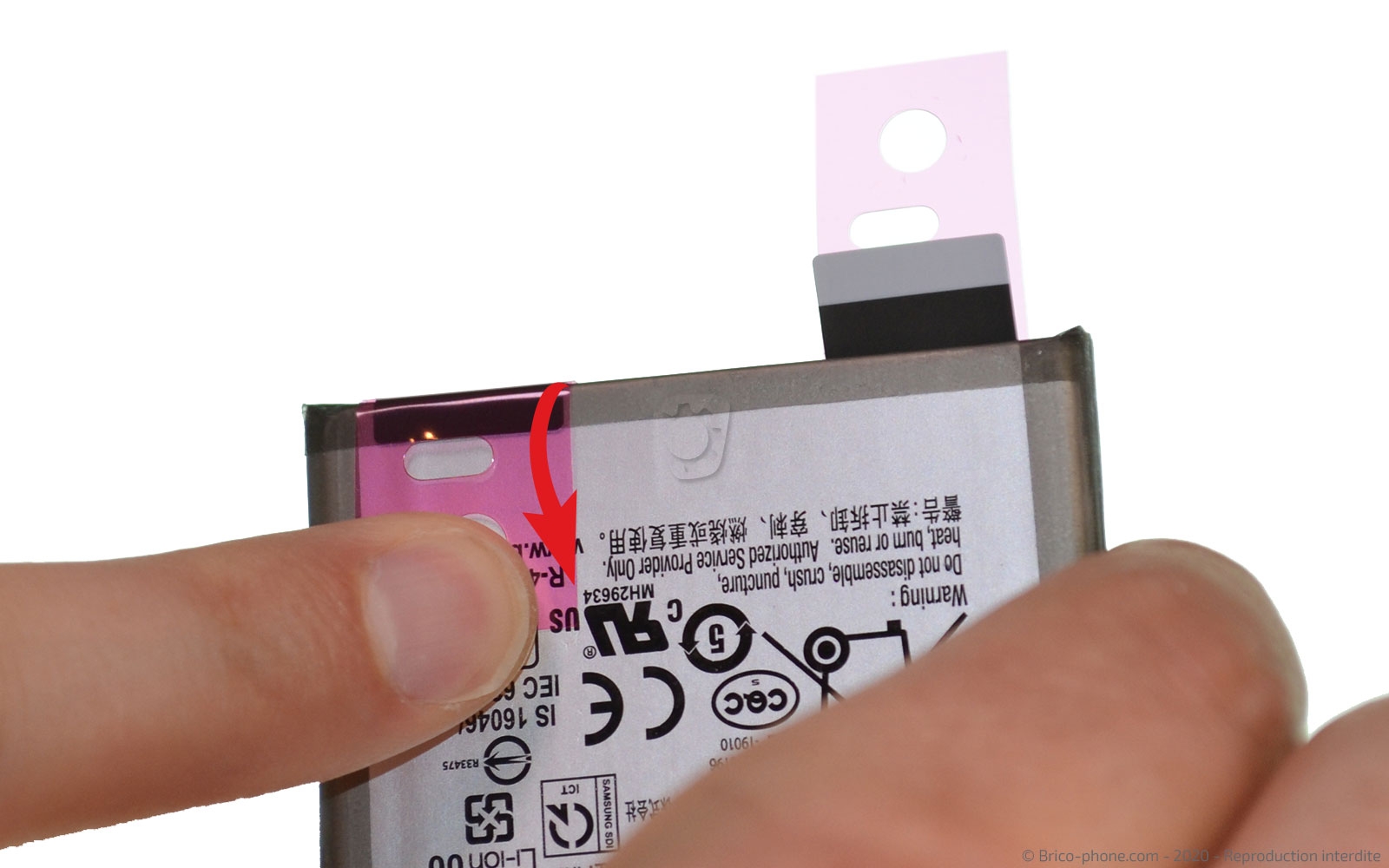

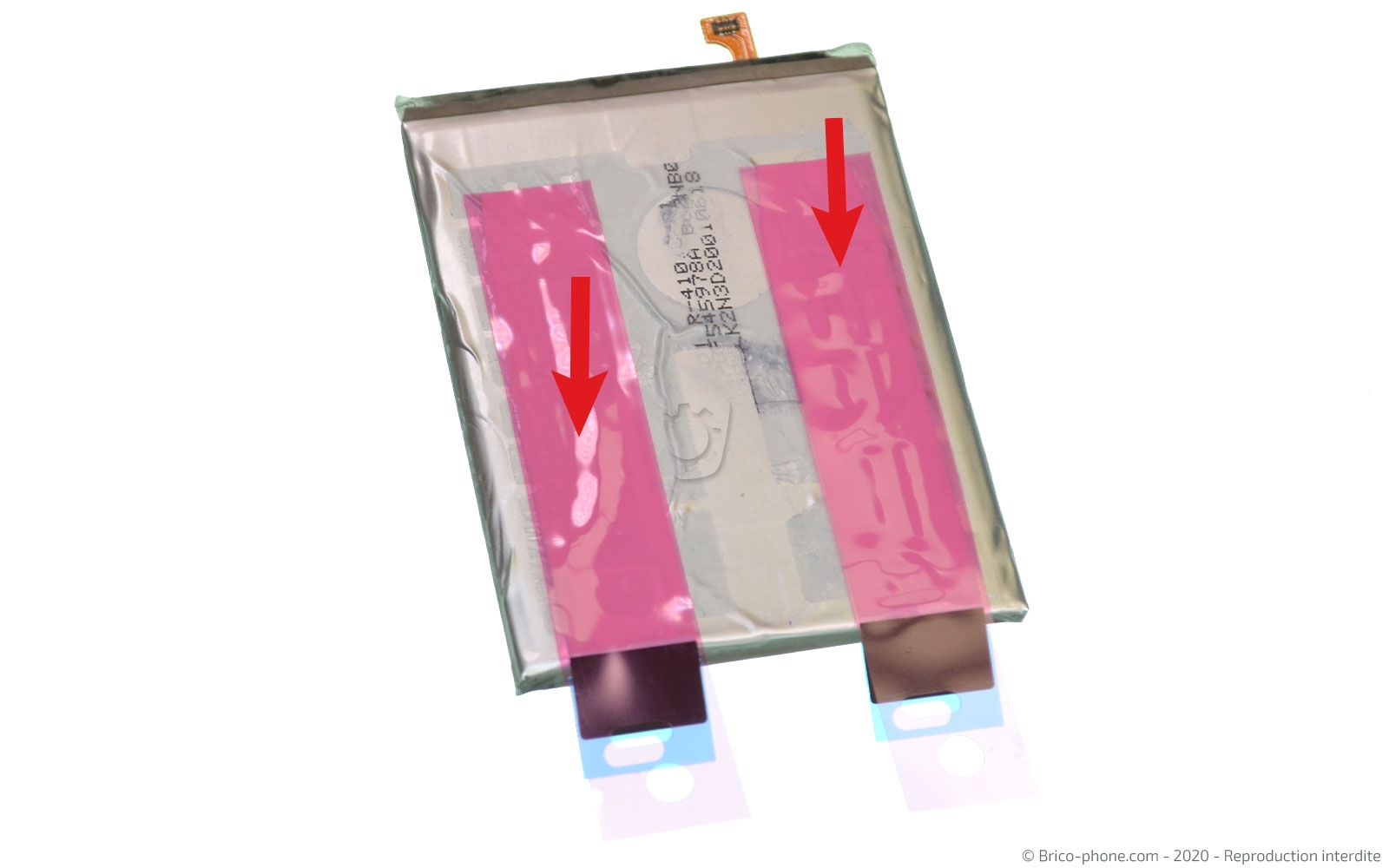

Sur la partie noire qui dépasse, retirez la protection avant de les rabattre sur la batterie. Il ne vous reste plus qu'à retirer la protection avant d'insérer la batterie dans le châssis.

Vous pouvez reprendre le tutoriel en sens inverse afin de remonter votre téléphone dans le nouveau bloc écran.

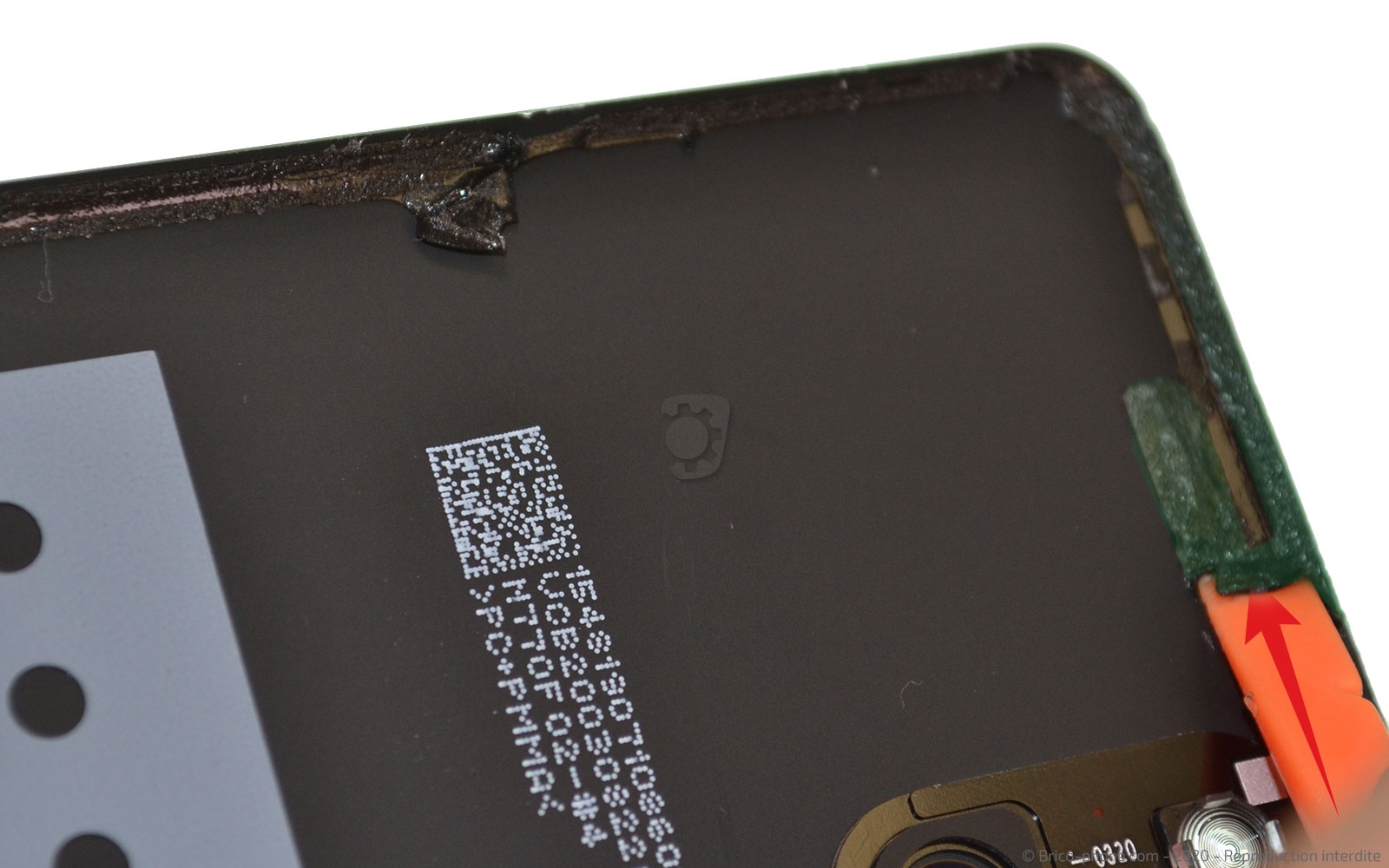

Nettoyez bien la vitre arrière et le châssis de tout résidu de colle ou d'adhésif. Appliquez un filet de colle sur le pourtour du châssis avant d'y déposer la vitre arrière.

Laissez sécher sous presse (avec des pinces ou sous des livres) pendant 1 heure, puis nettoyez les résidus de colle qui dépassent sur le tour de la vitre avec nos lingettes.
