Changement du connecteur de charge sur Galaxy Note 10 Lite

Il est important de s'assurer de posséder le bon modèle pour votre réparation.

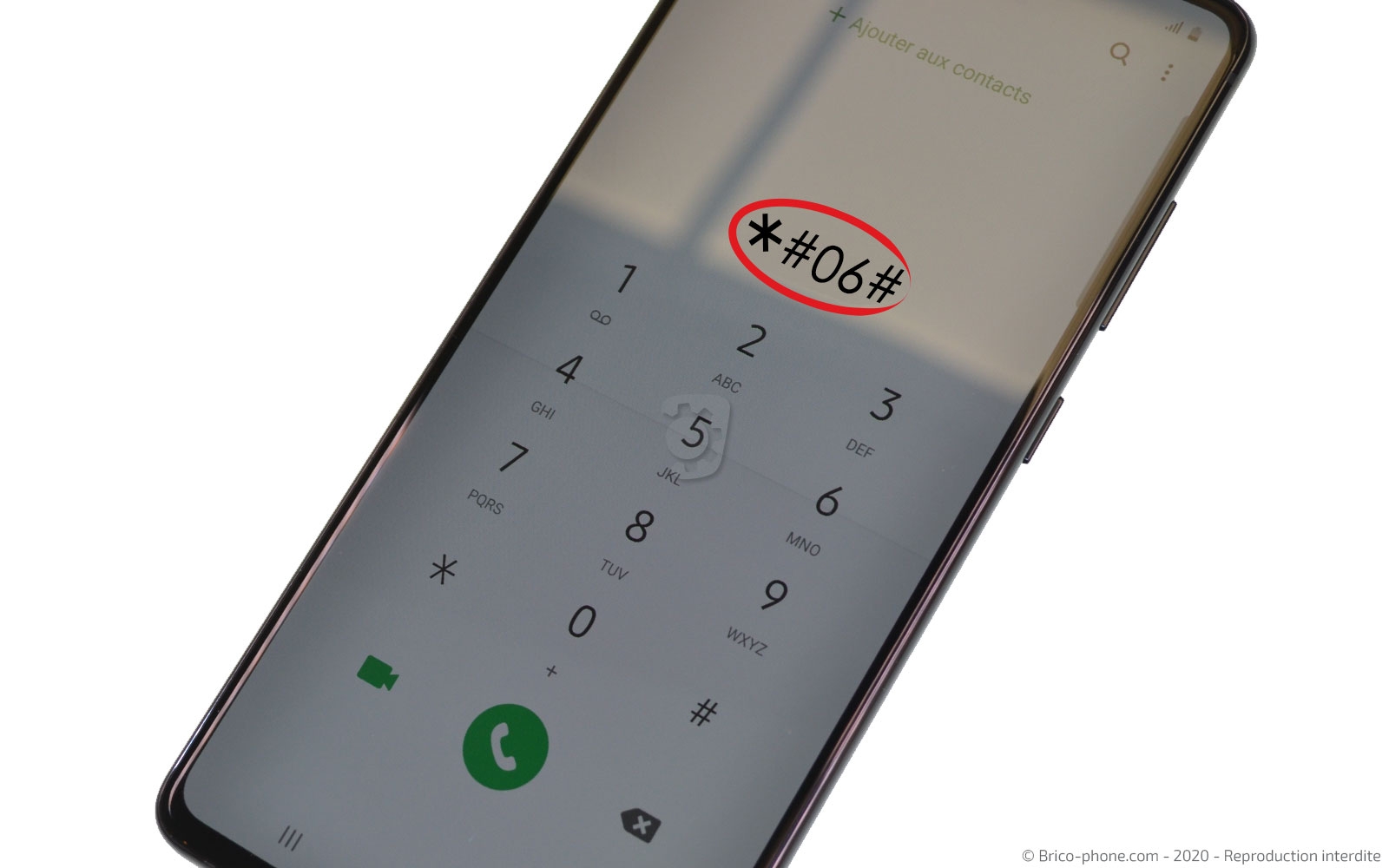

Pour le savoir, composez *#06# sur votre téléphone pour avoir le numéro IMEI, puis rentrez-le dans la rubrique de notre page d'accueil.

Vous aurez le modèle et un lien pour accéder aux pièces détachées et aux outils.

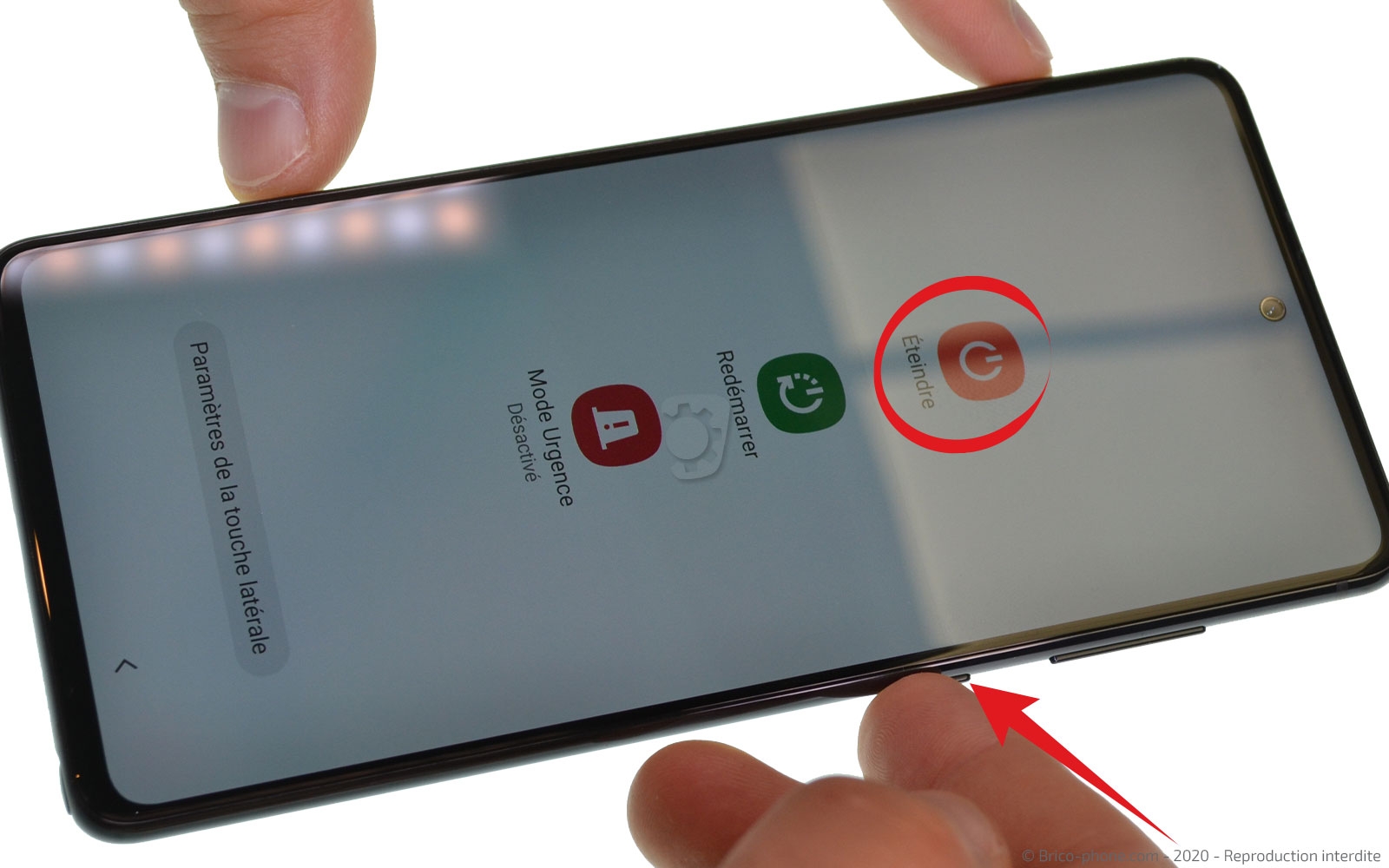

Commencez par éteindre votre téléphone en maintenant la touche power, puis en appuyant sur "éteindre".

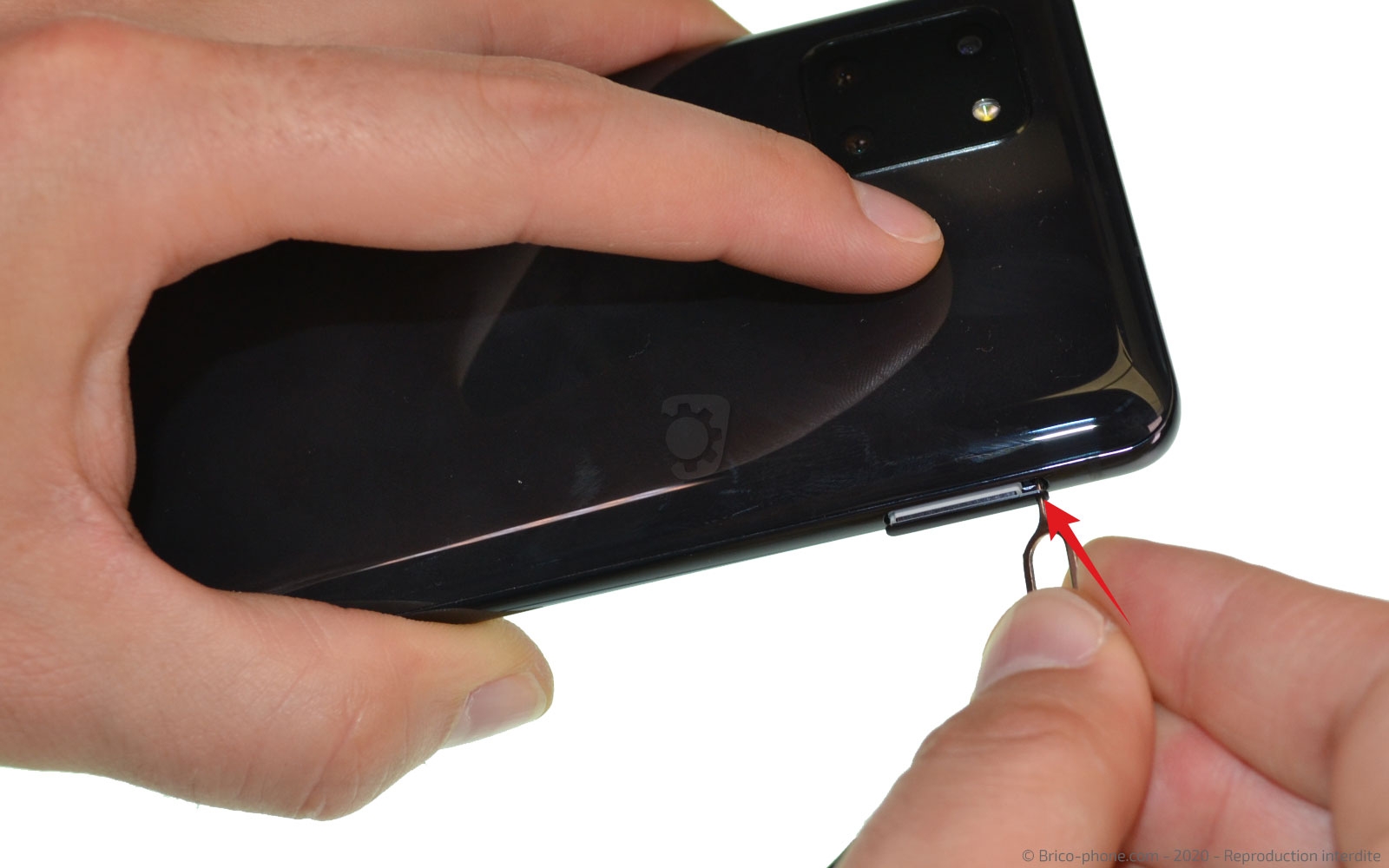

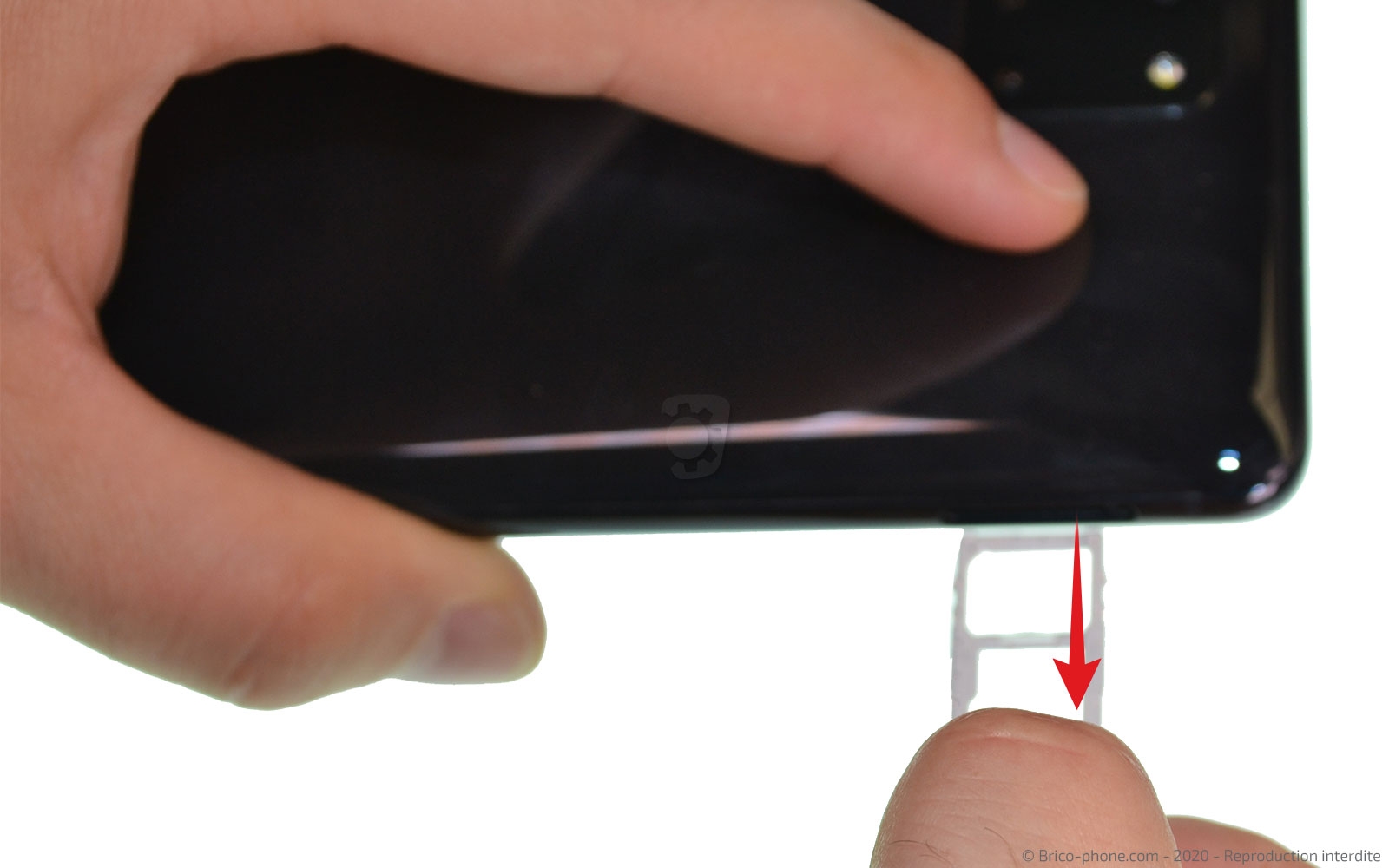

Ôtez le tiroir sim à l'aide de l'outil sim.

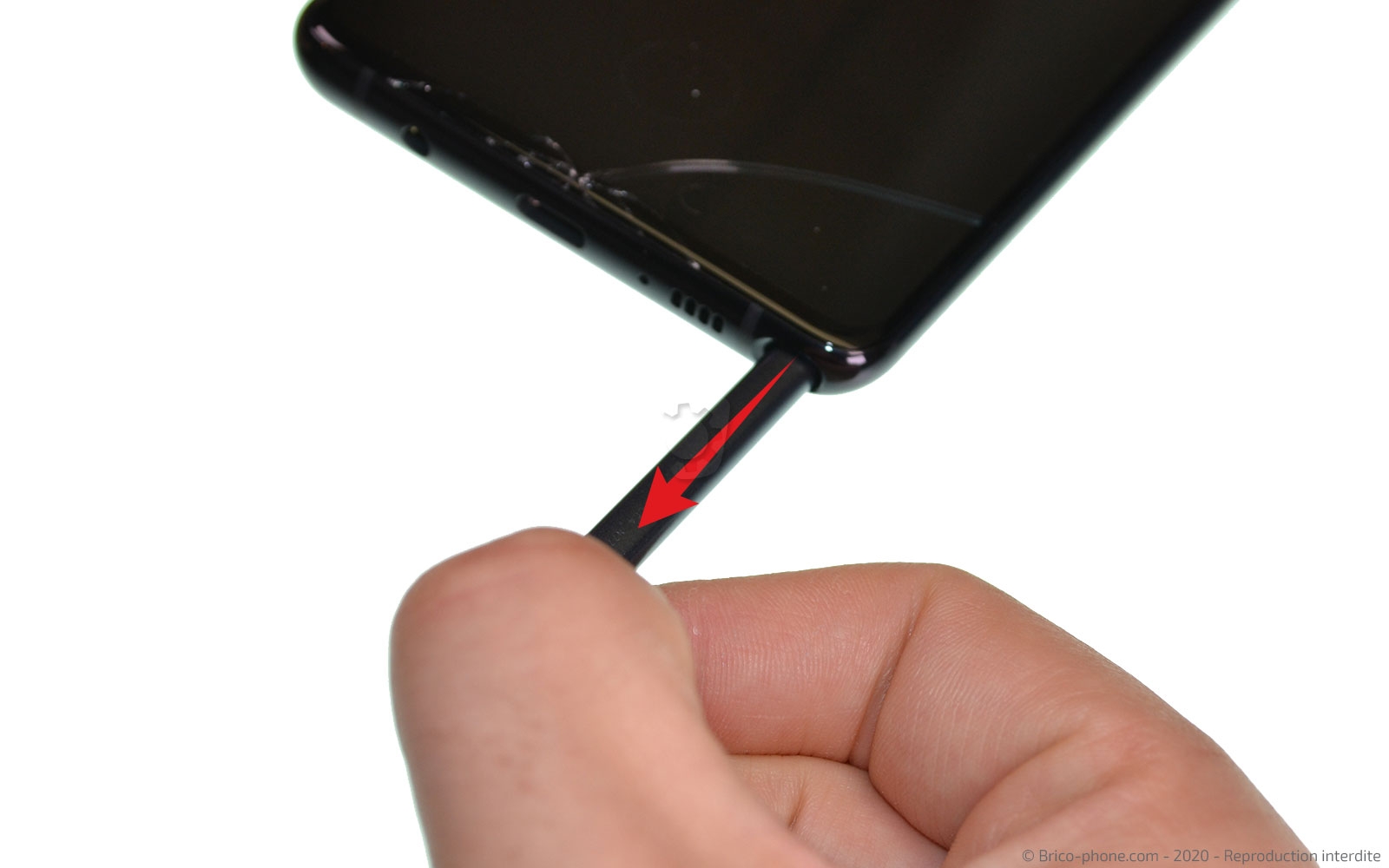

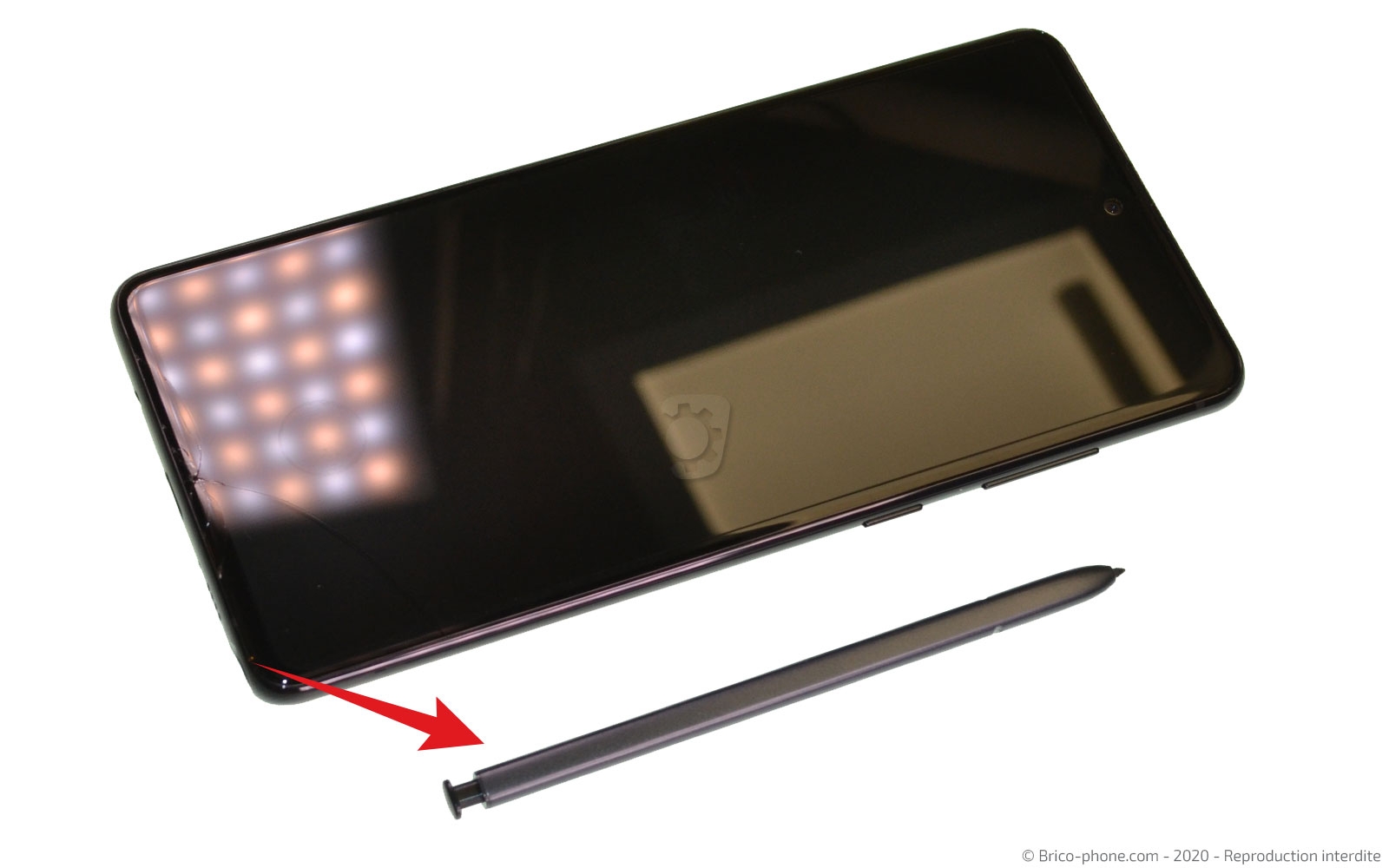

Pour extraire le stylet S Pen, il suffit d'appuyer dessus.

Pour ouvrir ce smartphone, il faut chauffer la partie arrière de celui-ci.

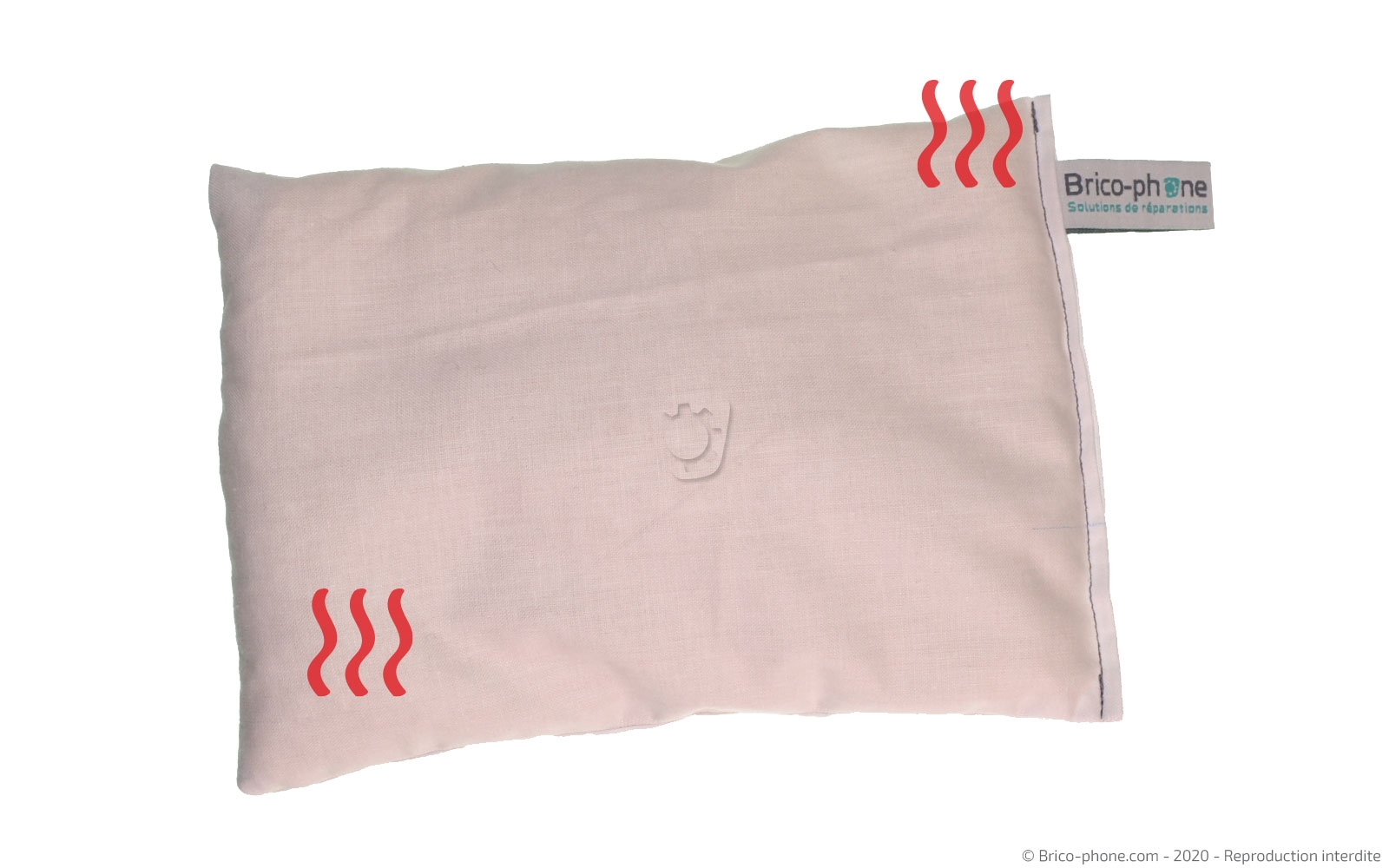

Vous pouvez utiliser le coussin chauffant que vous trouverez dans nos kits de réparations. Passez le 1 à 2 minutes au micro-onde, puis appliquez-le sur l'arrière du téléphone durant 30 à 40 secondes.

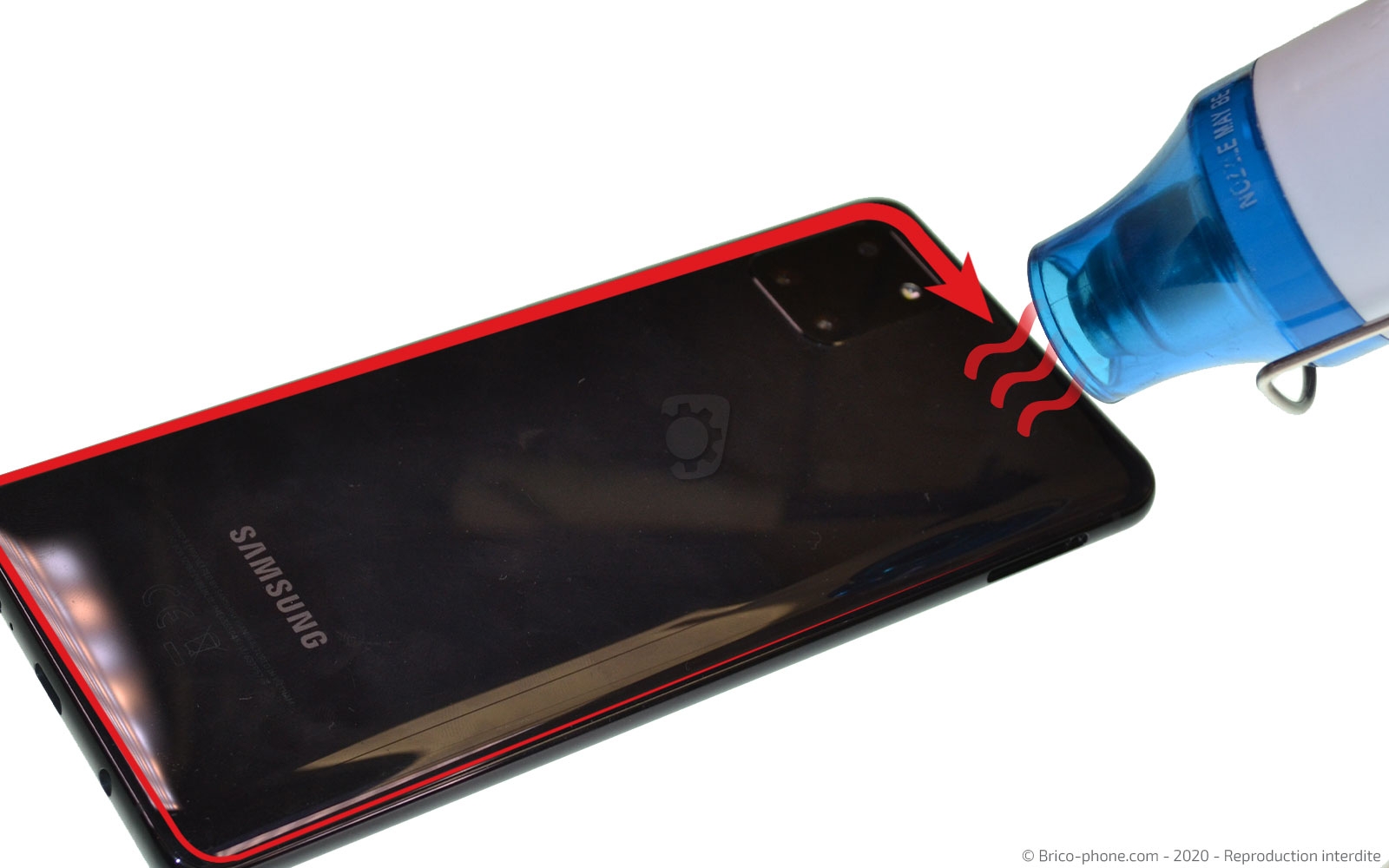

Si vous possédez un sèche-cheveux ou que vous avez commandé un décapeur thermique, utilisez l'un de ces deux appareils pour chauffer le pourtour de la façade arrière durant 20 à 30 secondes.
Attention à ne pas dépasser les 80 degrés pour ne pas endommager les composants internes.

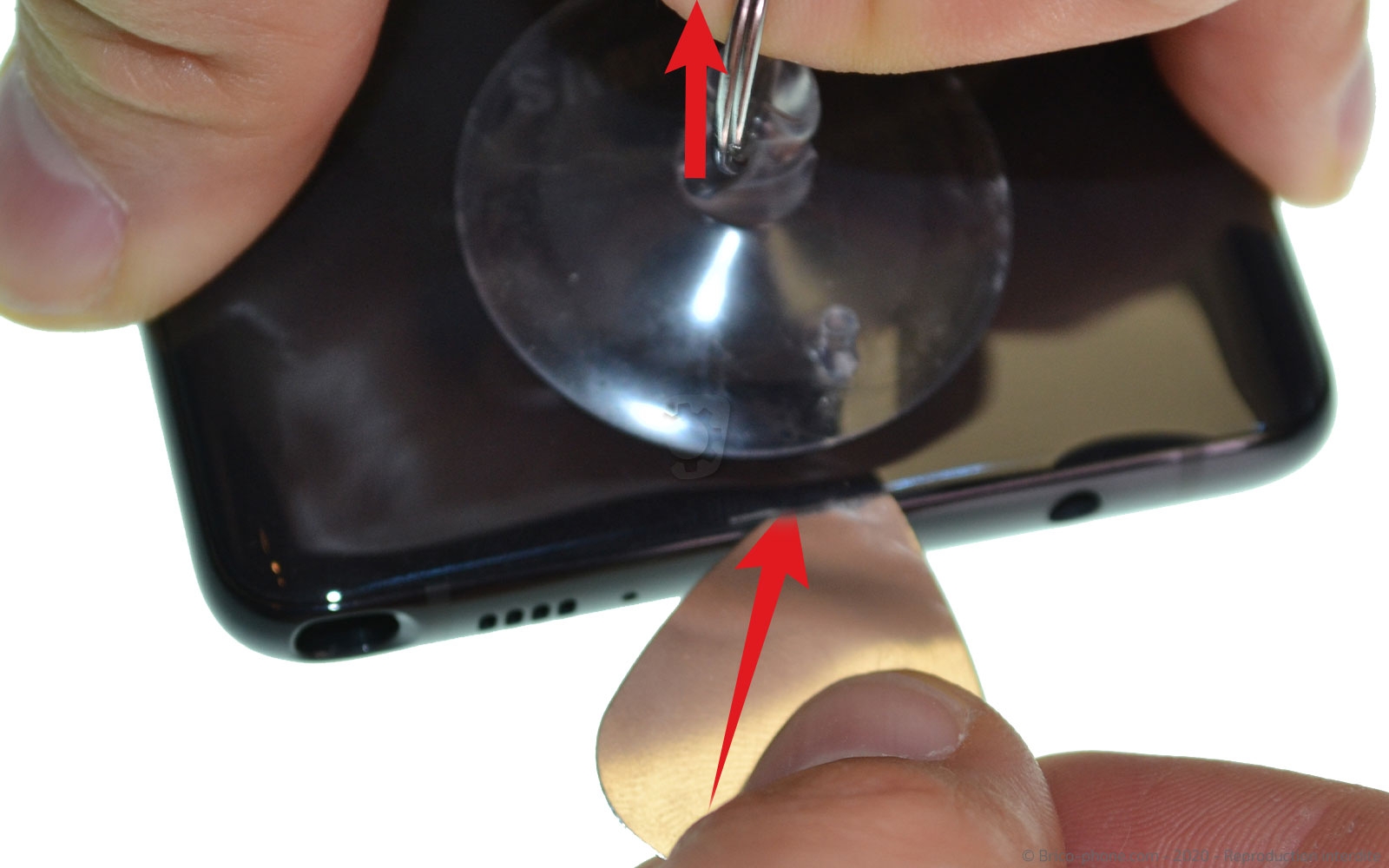

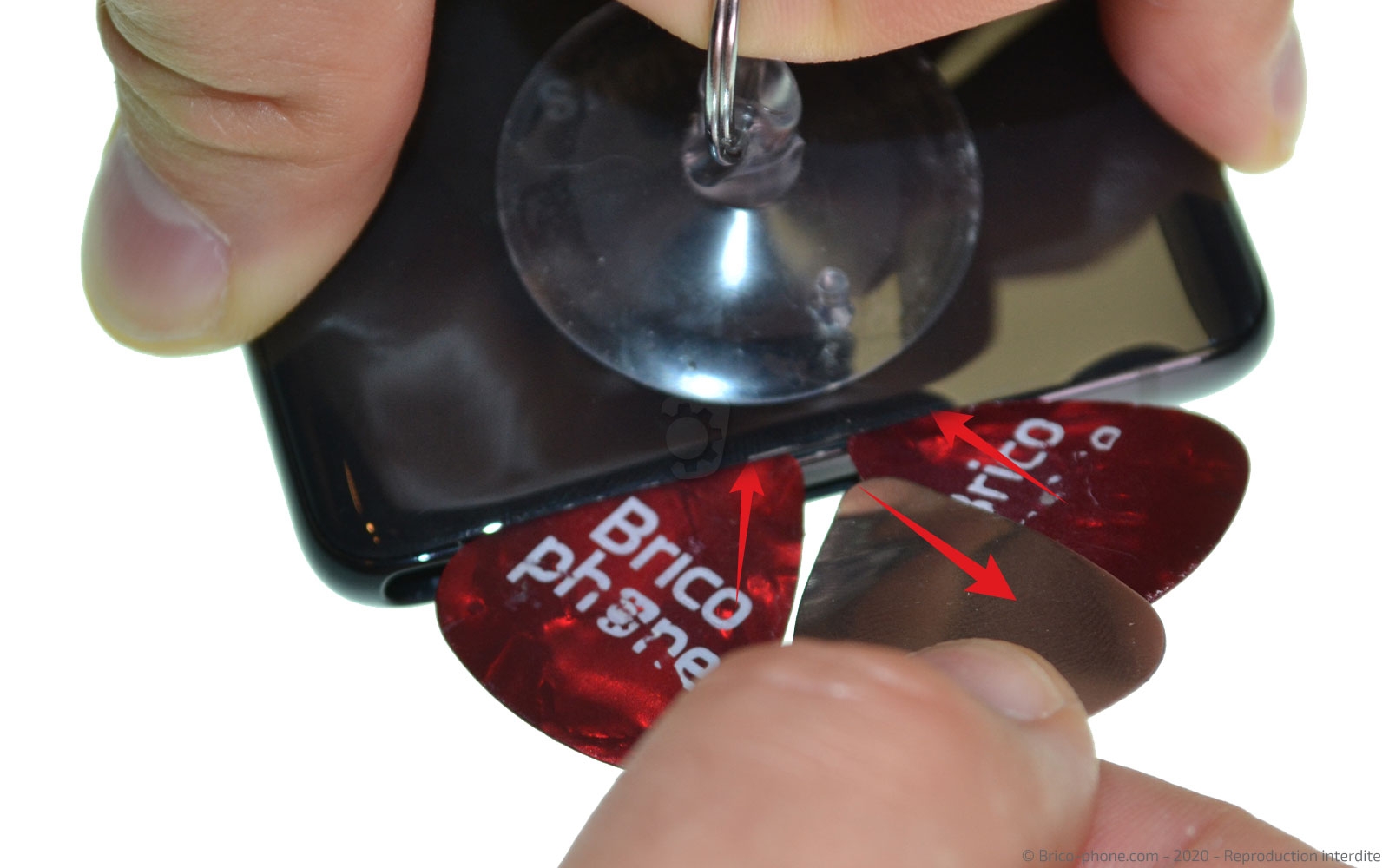

Placez la ventouse sur le bas de la vitre arrière. Tout en tirant sur son anneau, insérez le médiator en métal troué entre la vitre et le châssis pour créer un interstice.

Une fois, un jour créé, insérez les médiators en plastique de part et d'autre de celui en métal puis retirez-le.

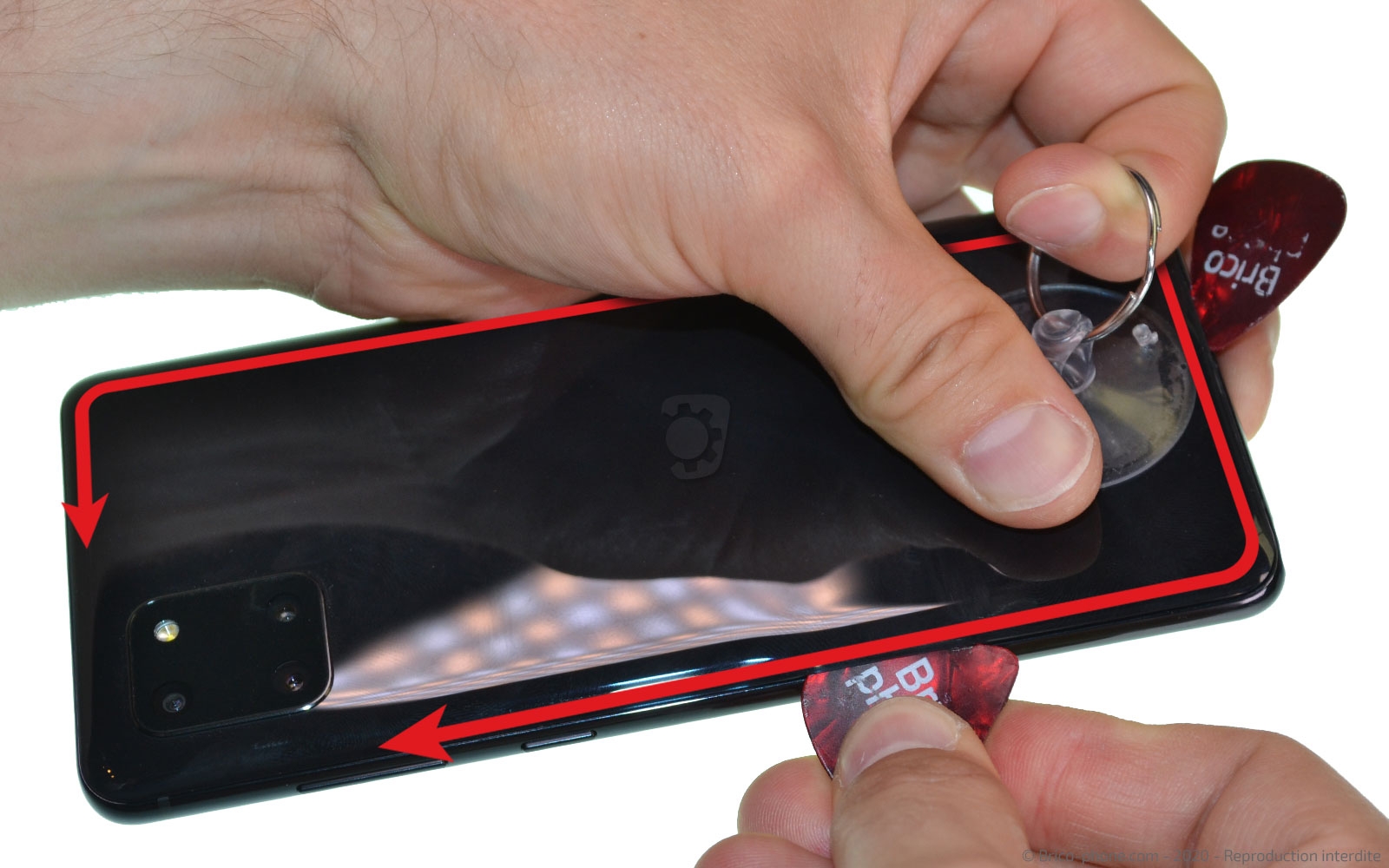

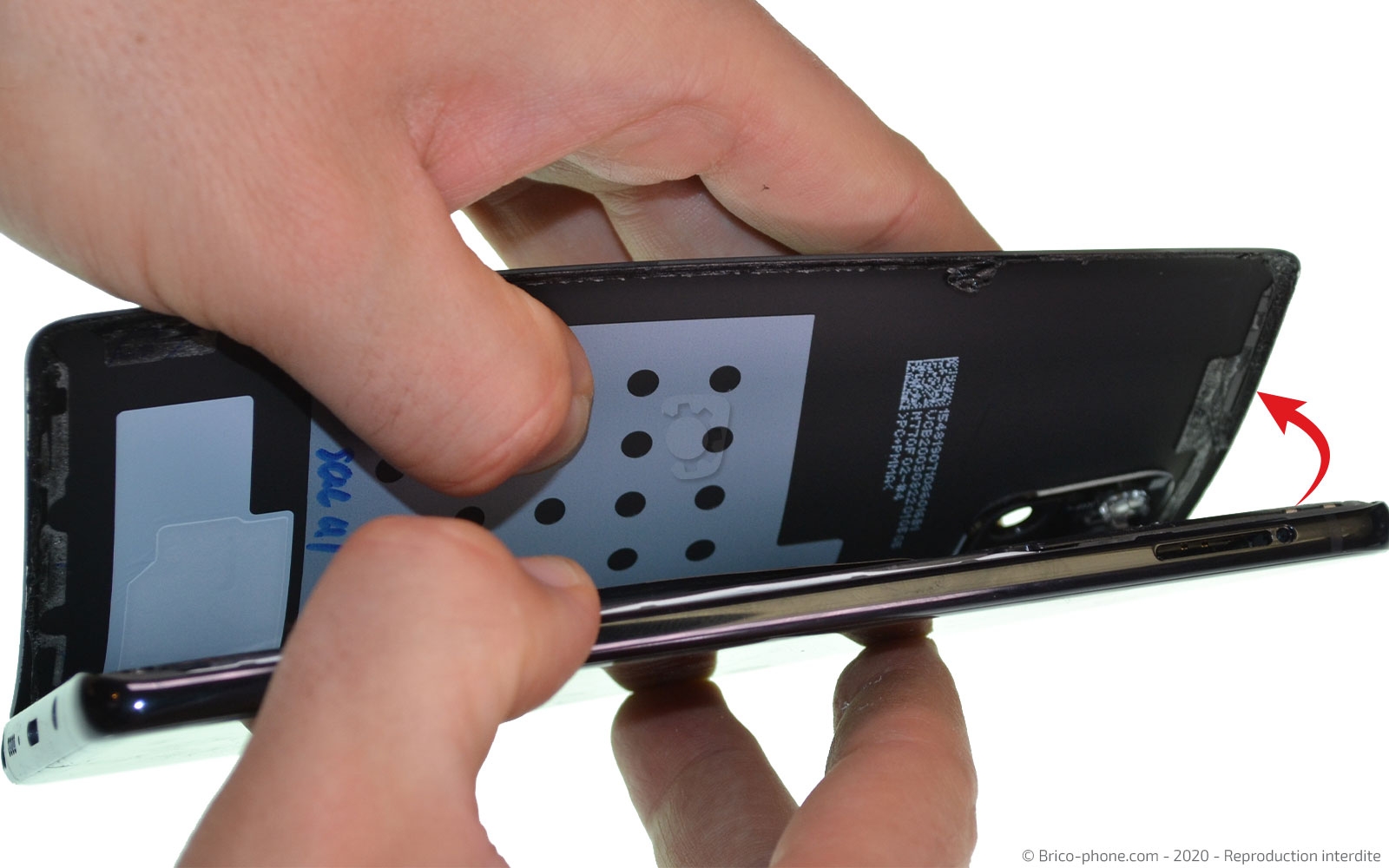

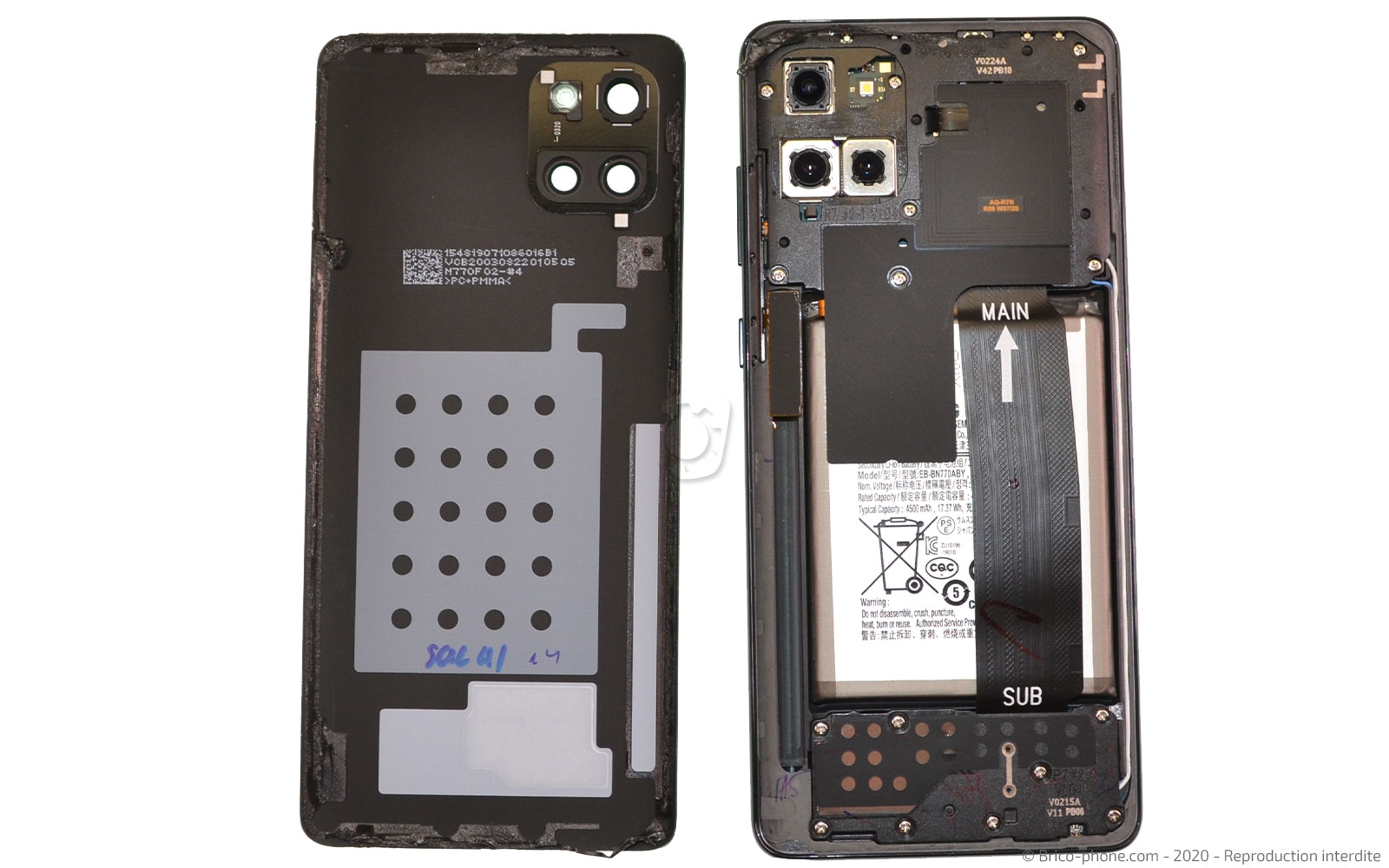

Faites le tour du téléphone avec les médiators rouges pour séparer la vitre du châssis et la mettre de côté.

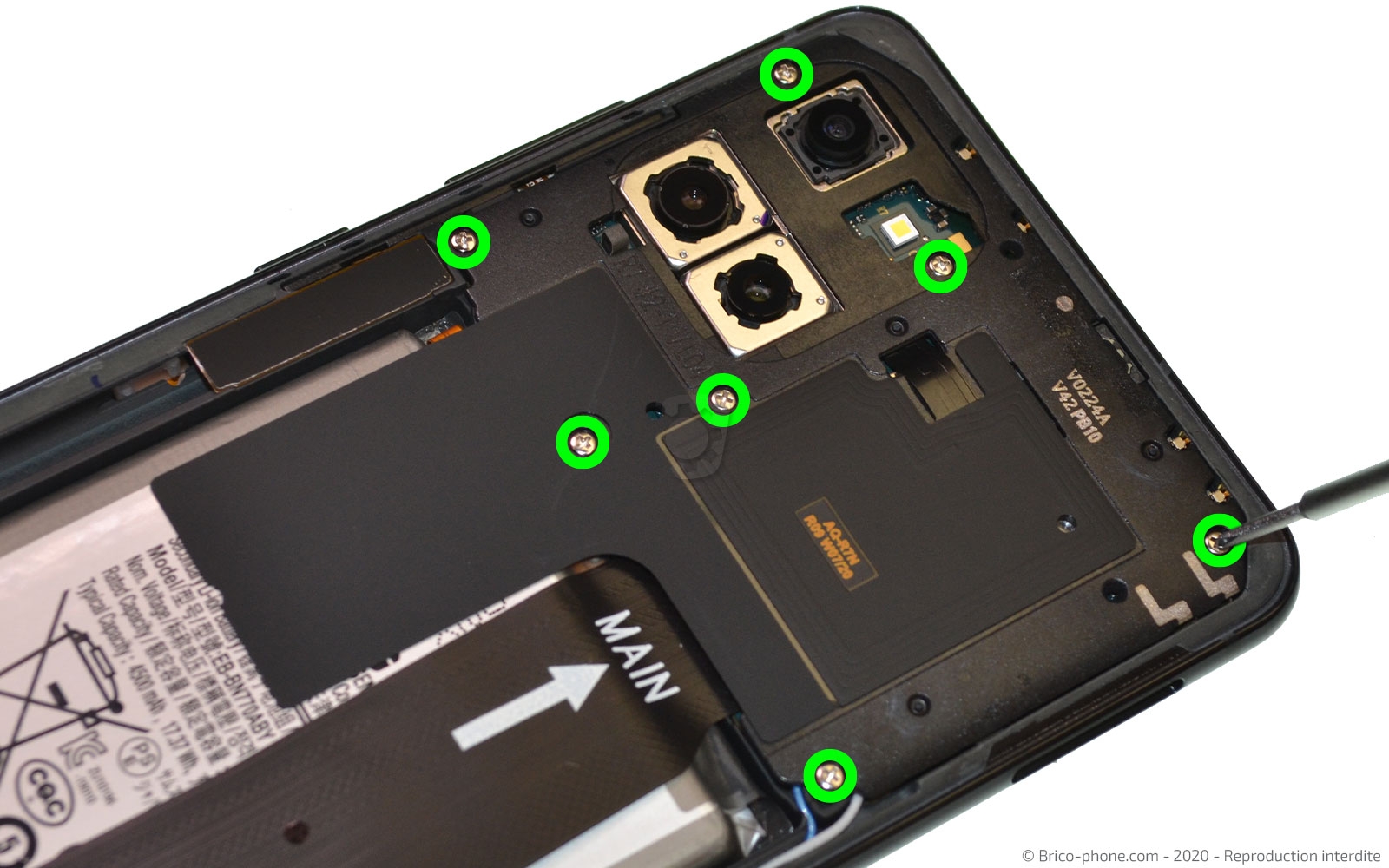

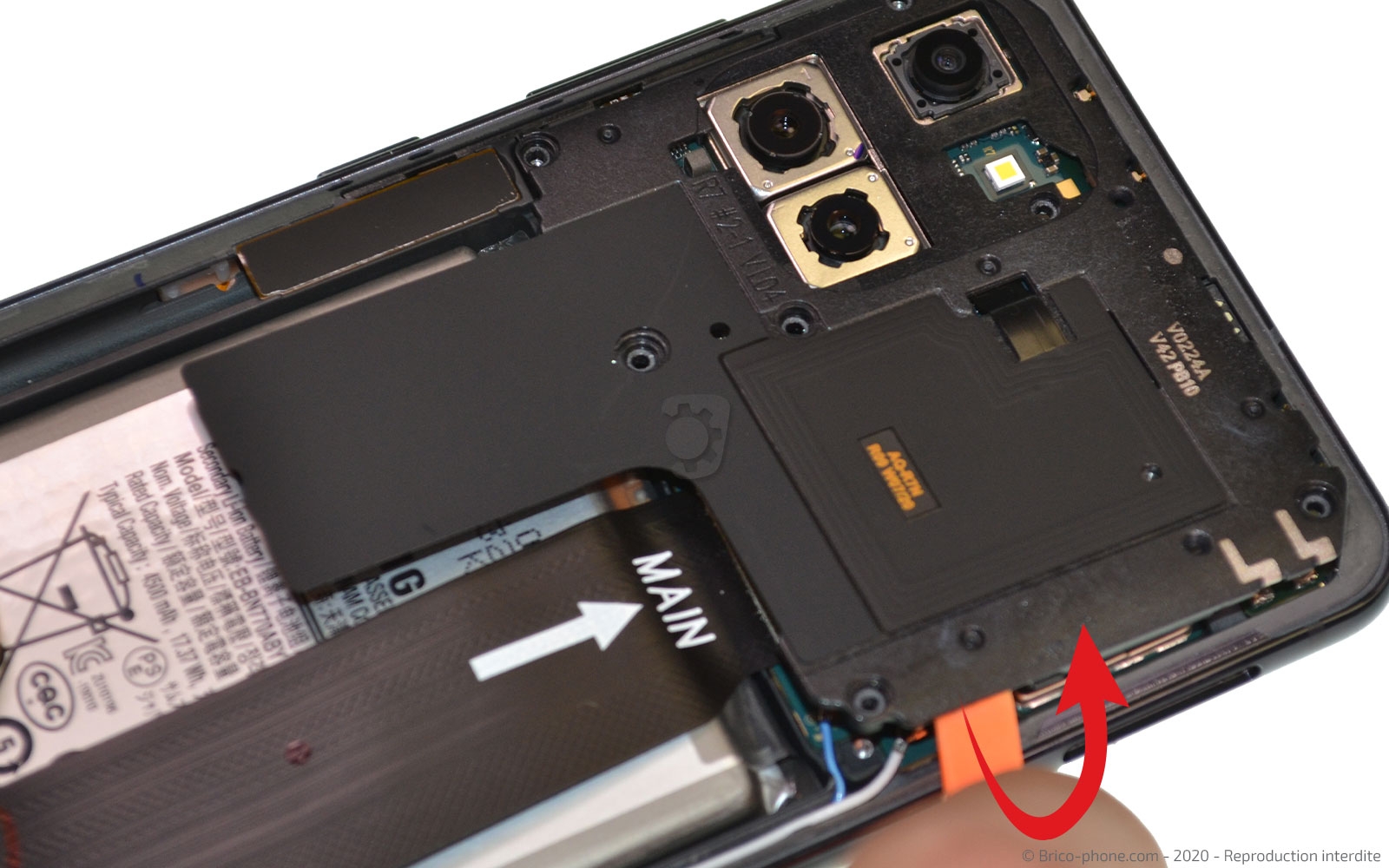

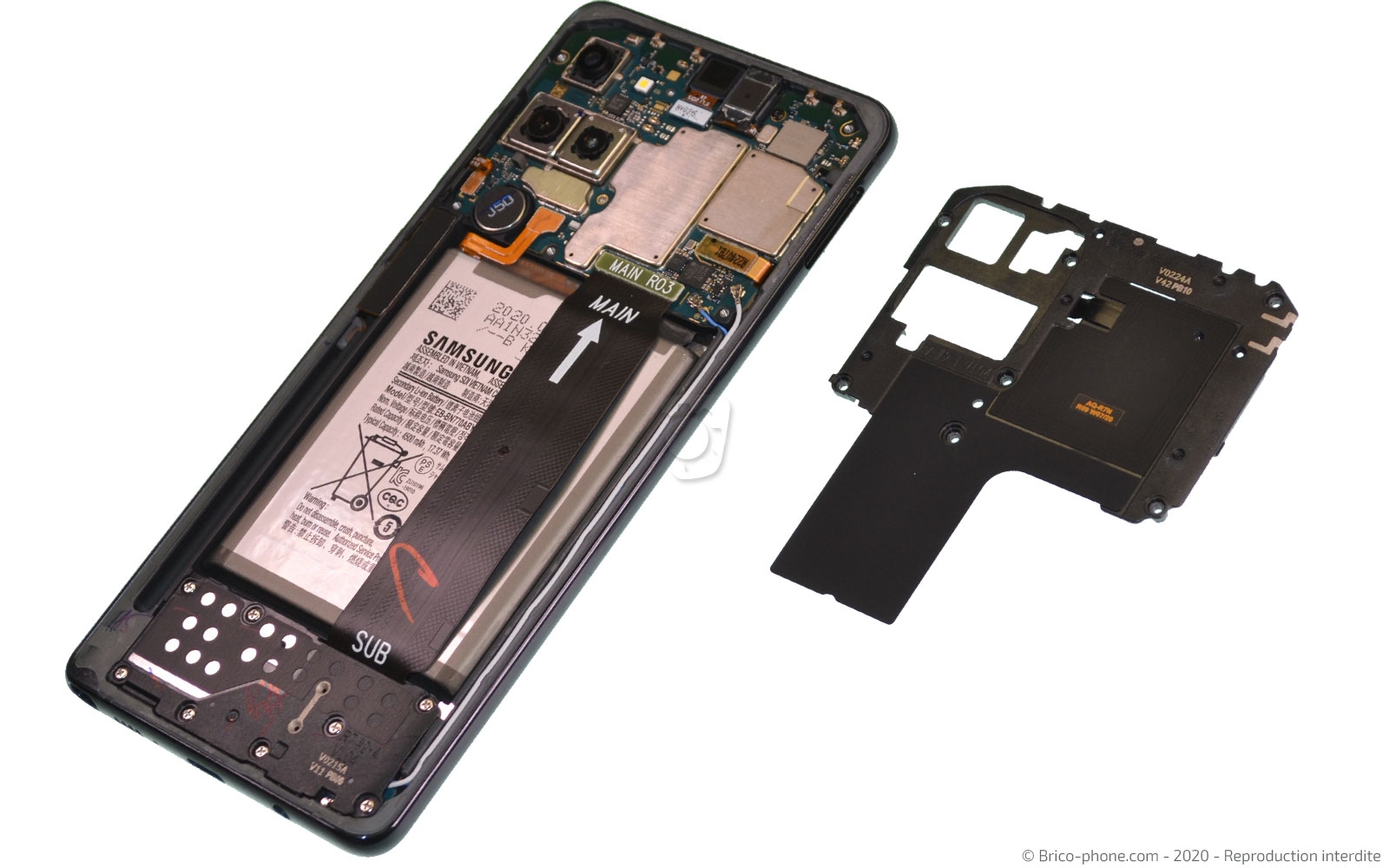

Dévissez les 7 vis avec le tournevis cruciforme, puis soulevez-le avec le spudger pour le retirer.

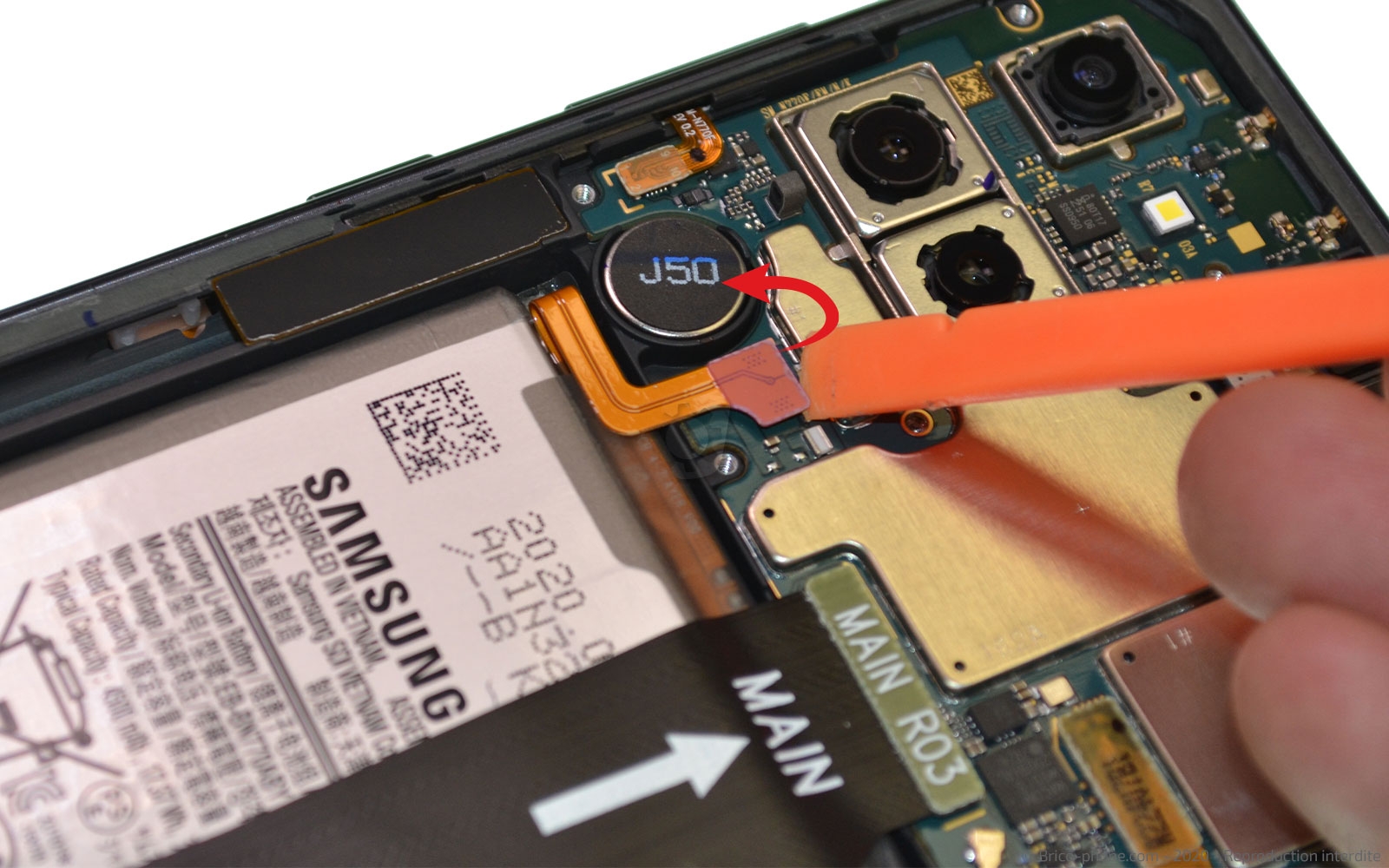

Toujours avec le levier, débranchez la nappe de la batterie.

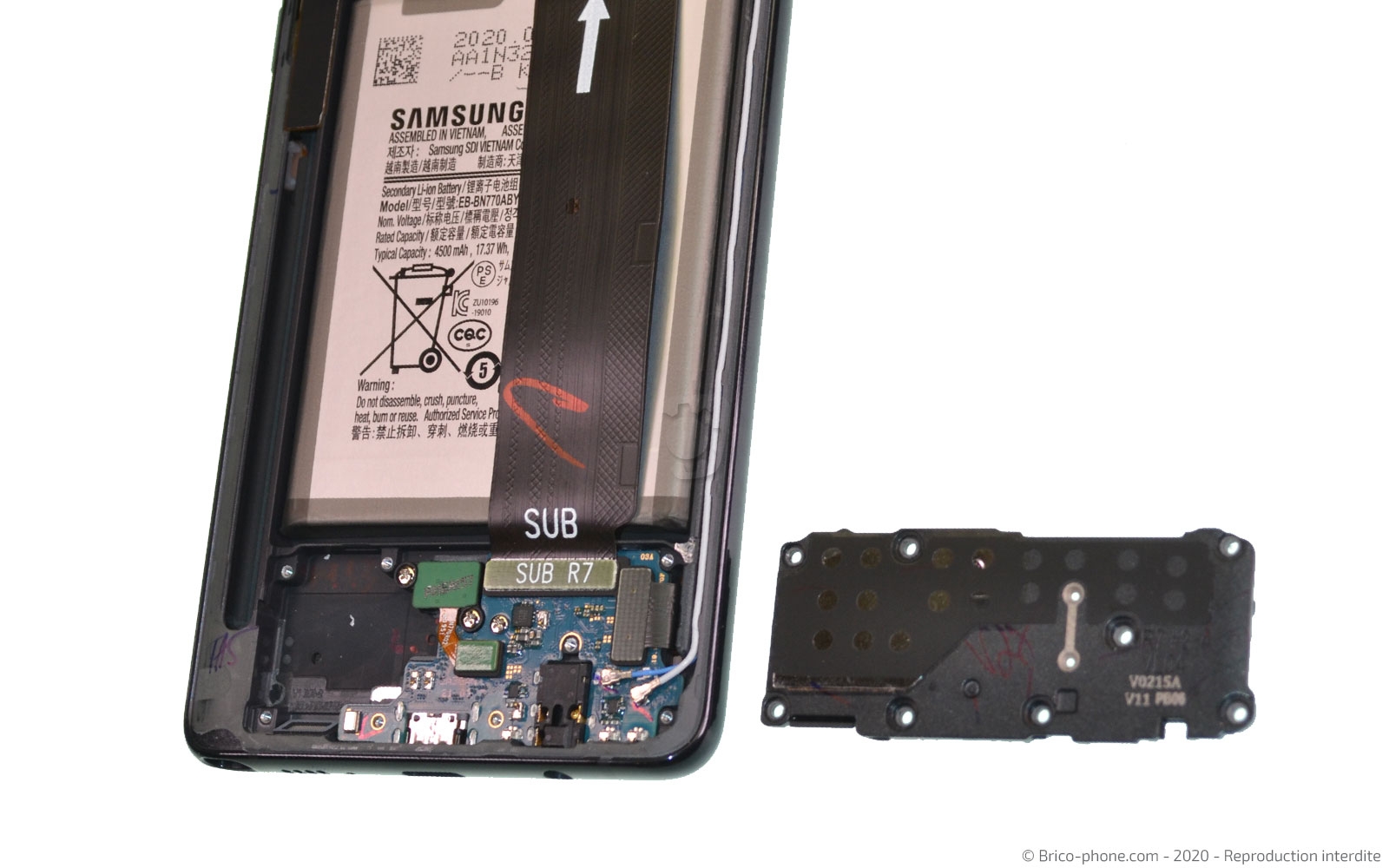

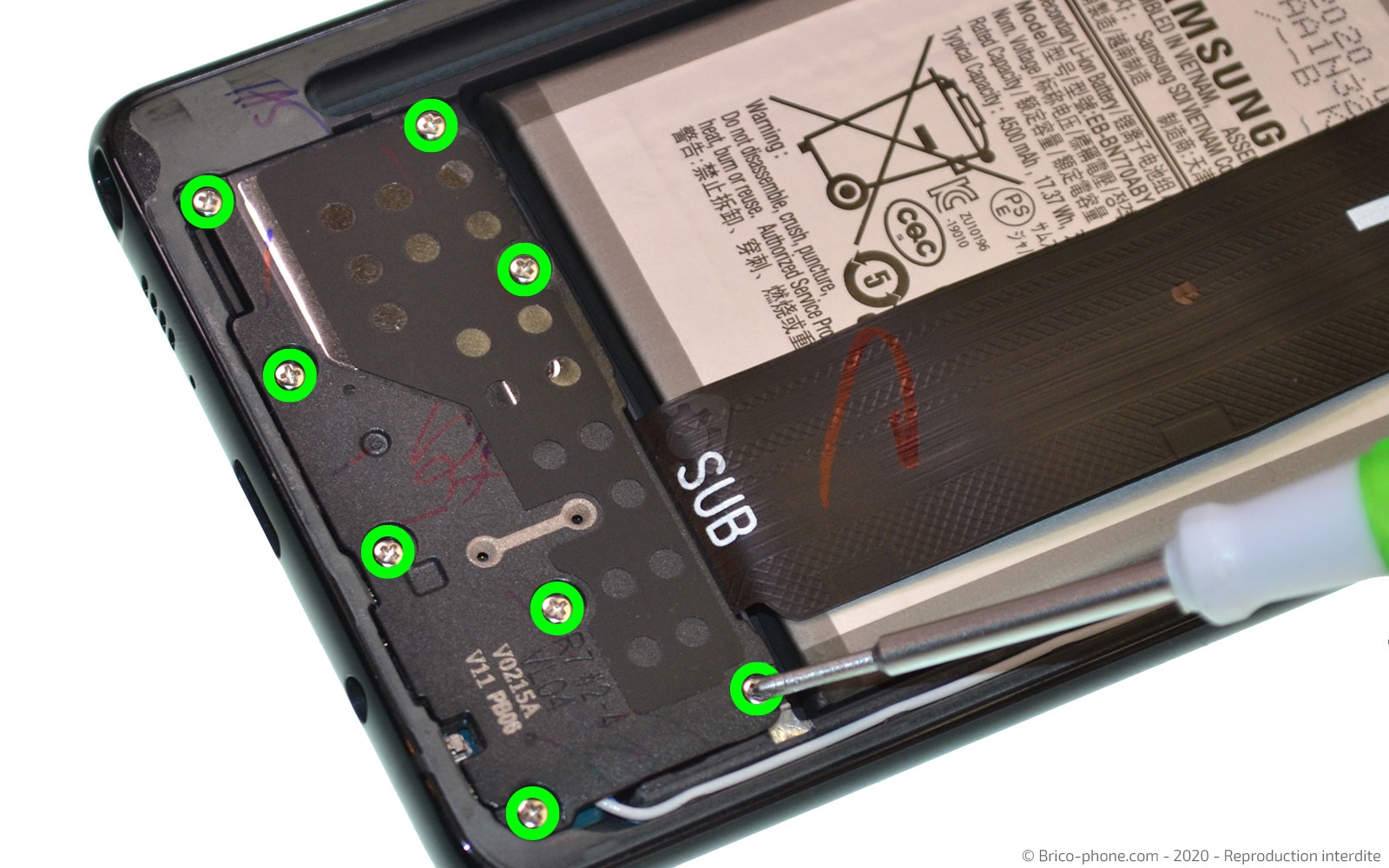

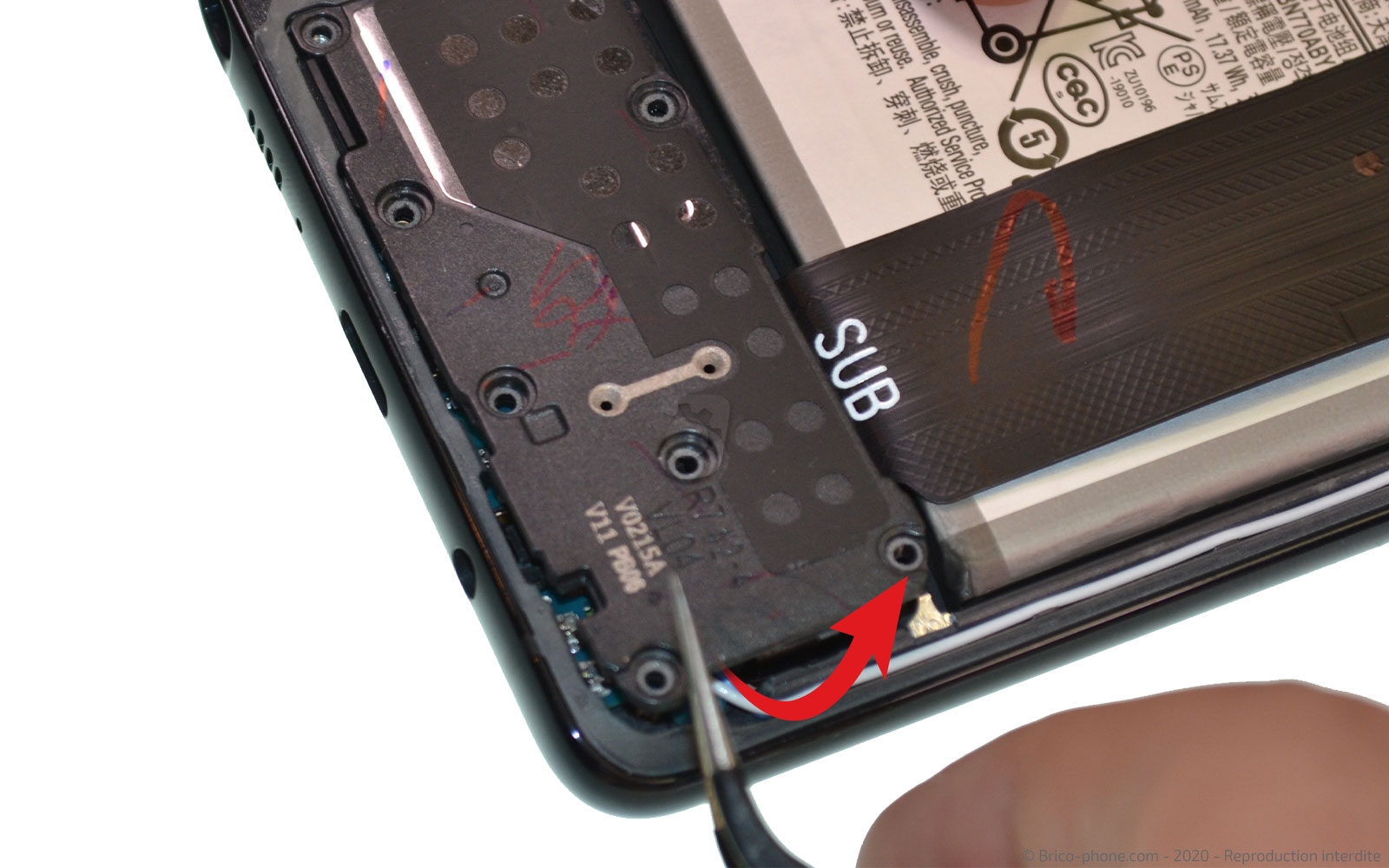

Dirigez vous sur le bas du téléphone pour dévisser les 8 vis cruciformes avec le tournevis adéquat, puis soulevez le haut-parleur externe avec la pincette en métal.

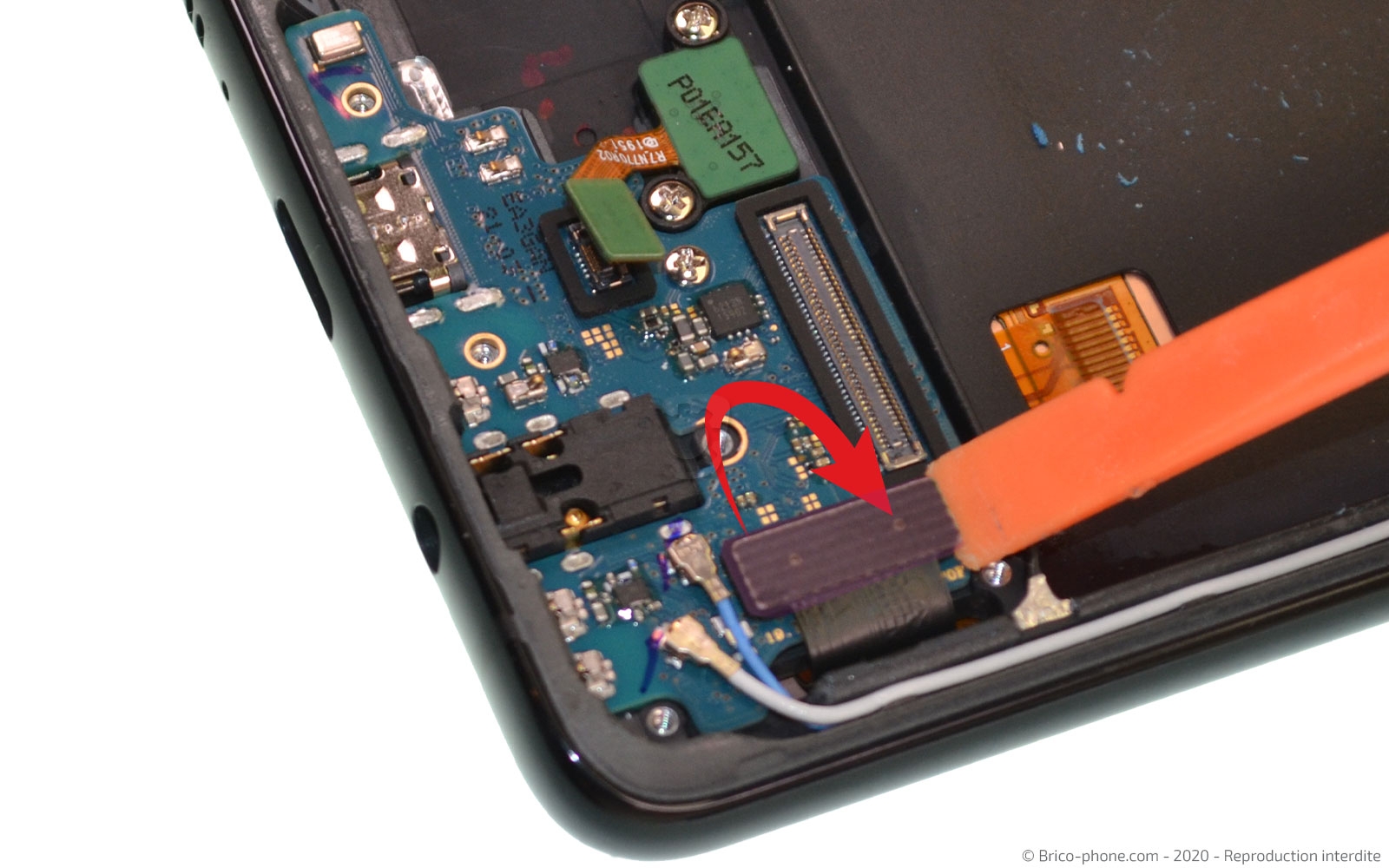

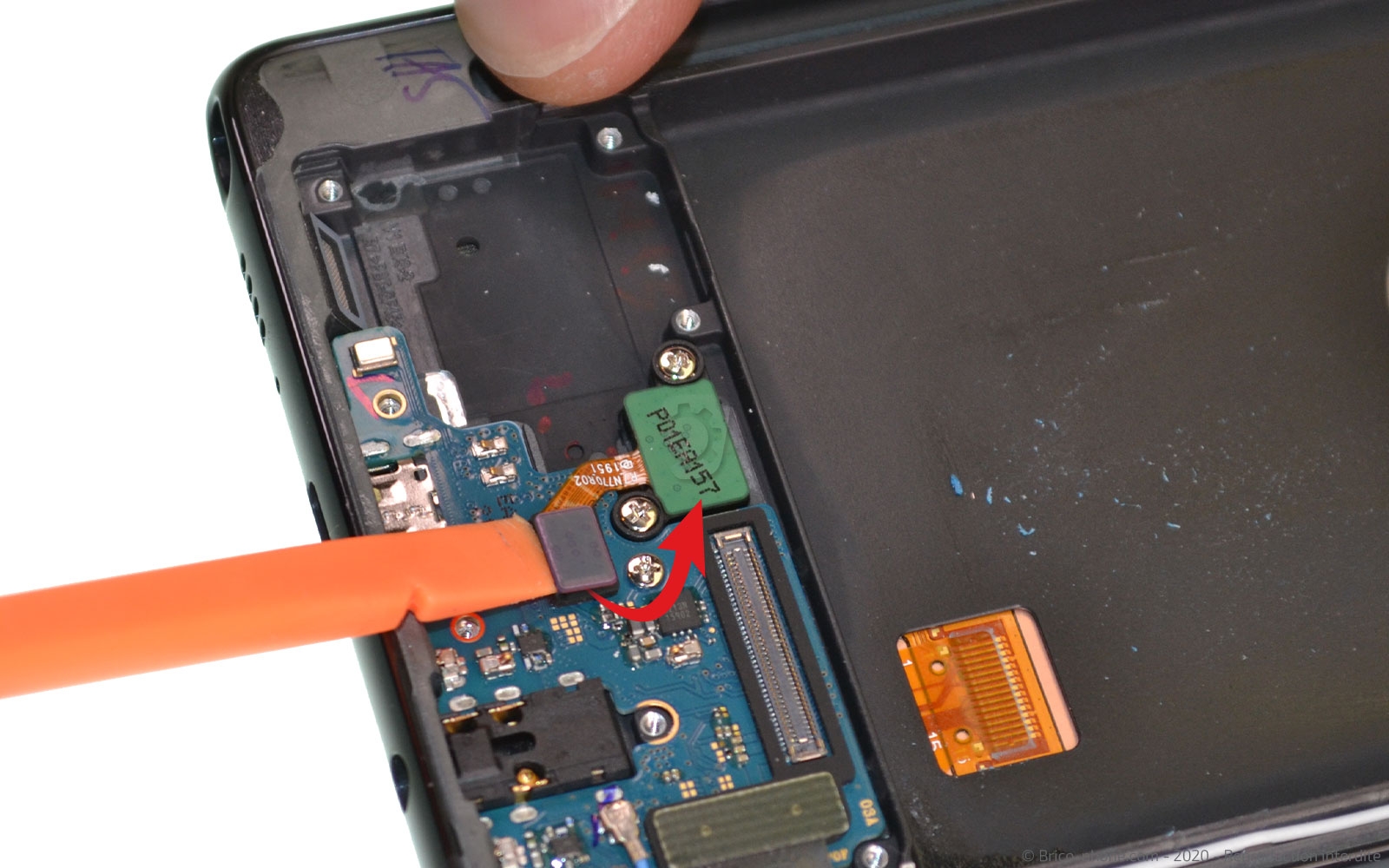

Avec le levier en nylon, déconnectez la nappe d'interconnexion du connecteur de charge et de la carte-mère.

Toujours avec le spudger, déconnectez la nappe du lecteur d'empreintes, puis celle de l'écran.

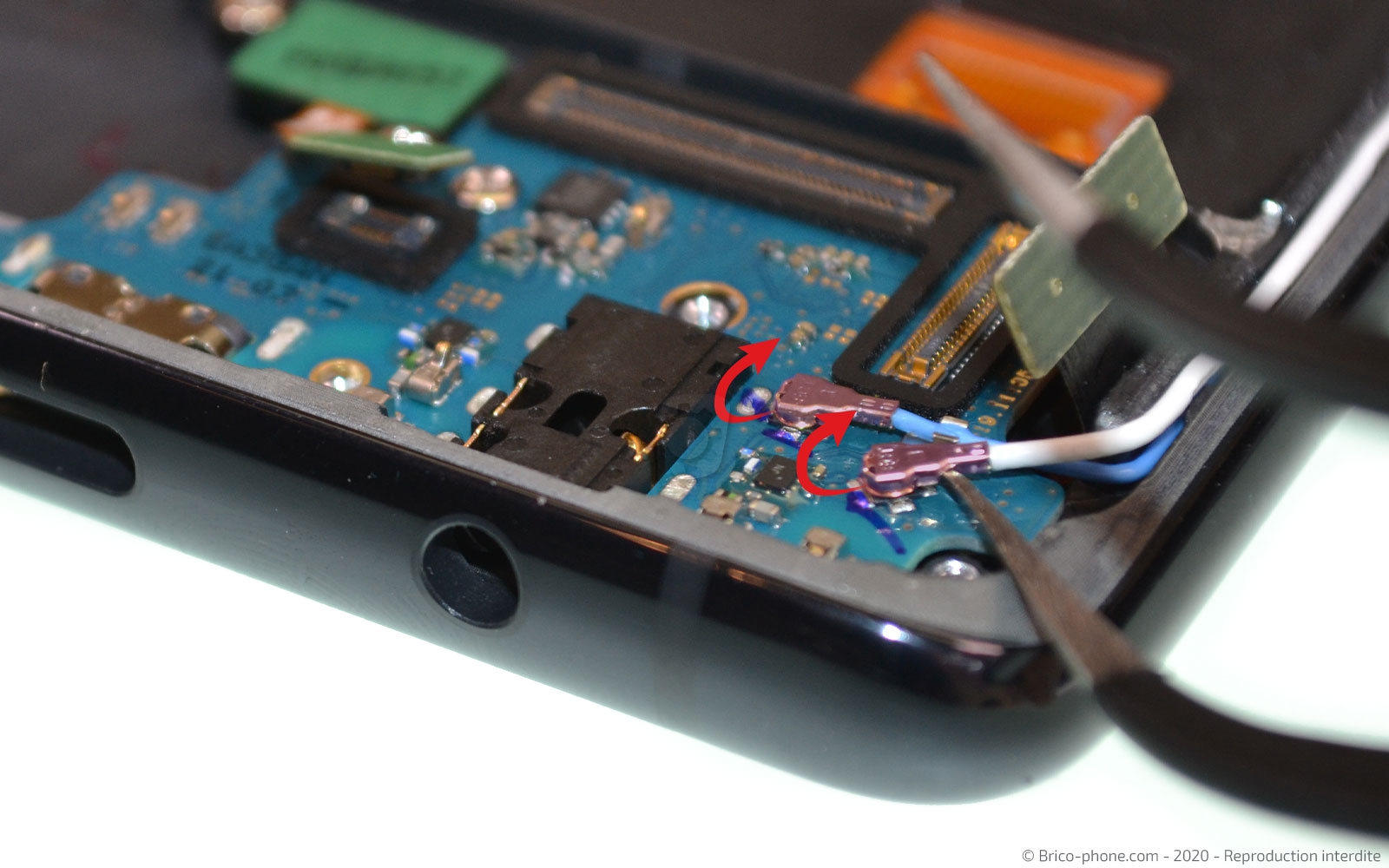

Déconnectez les 2 câbles coaxiaux avec la pincette.

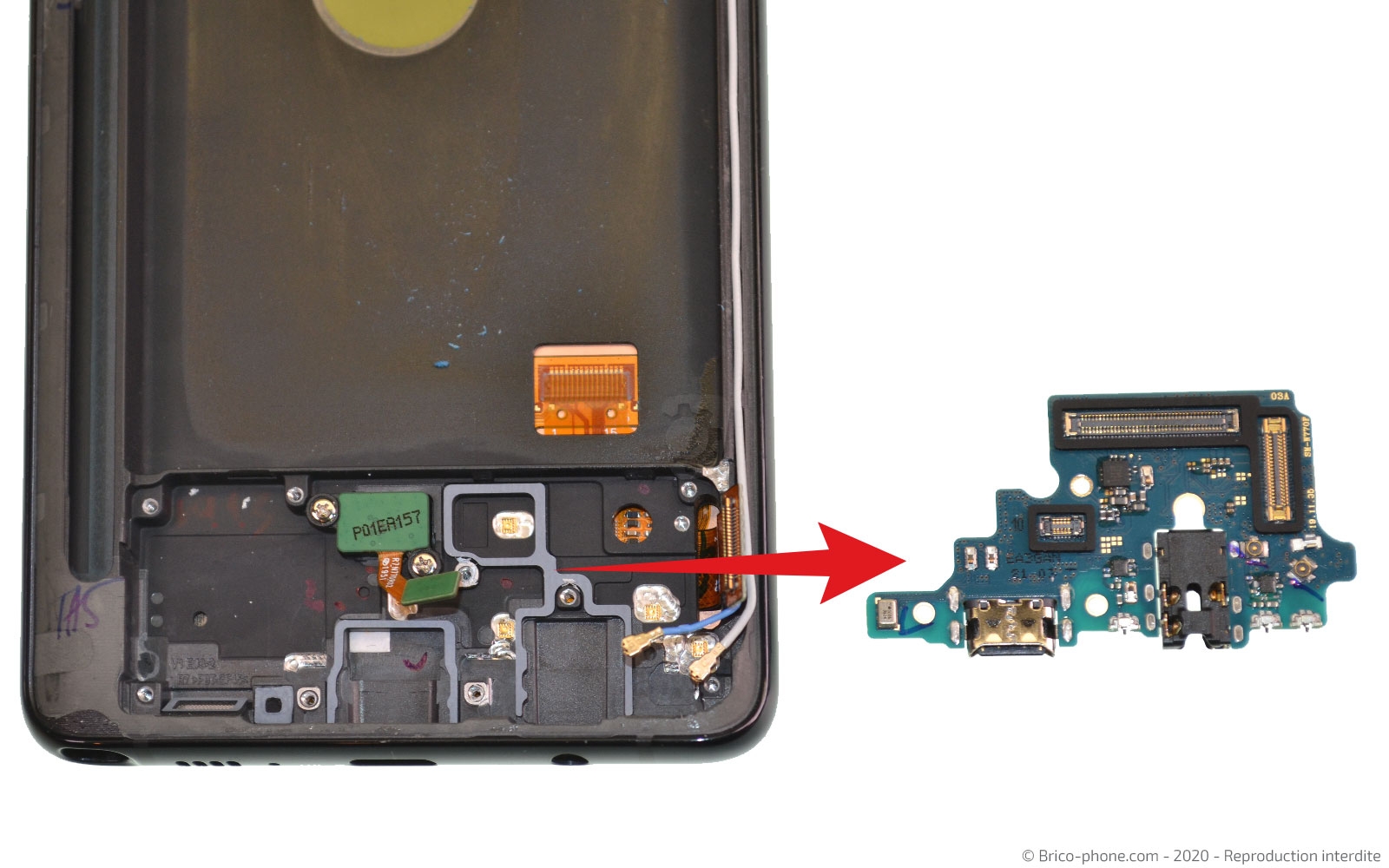

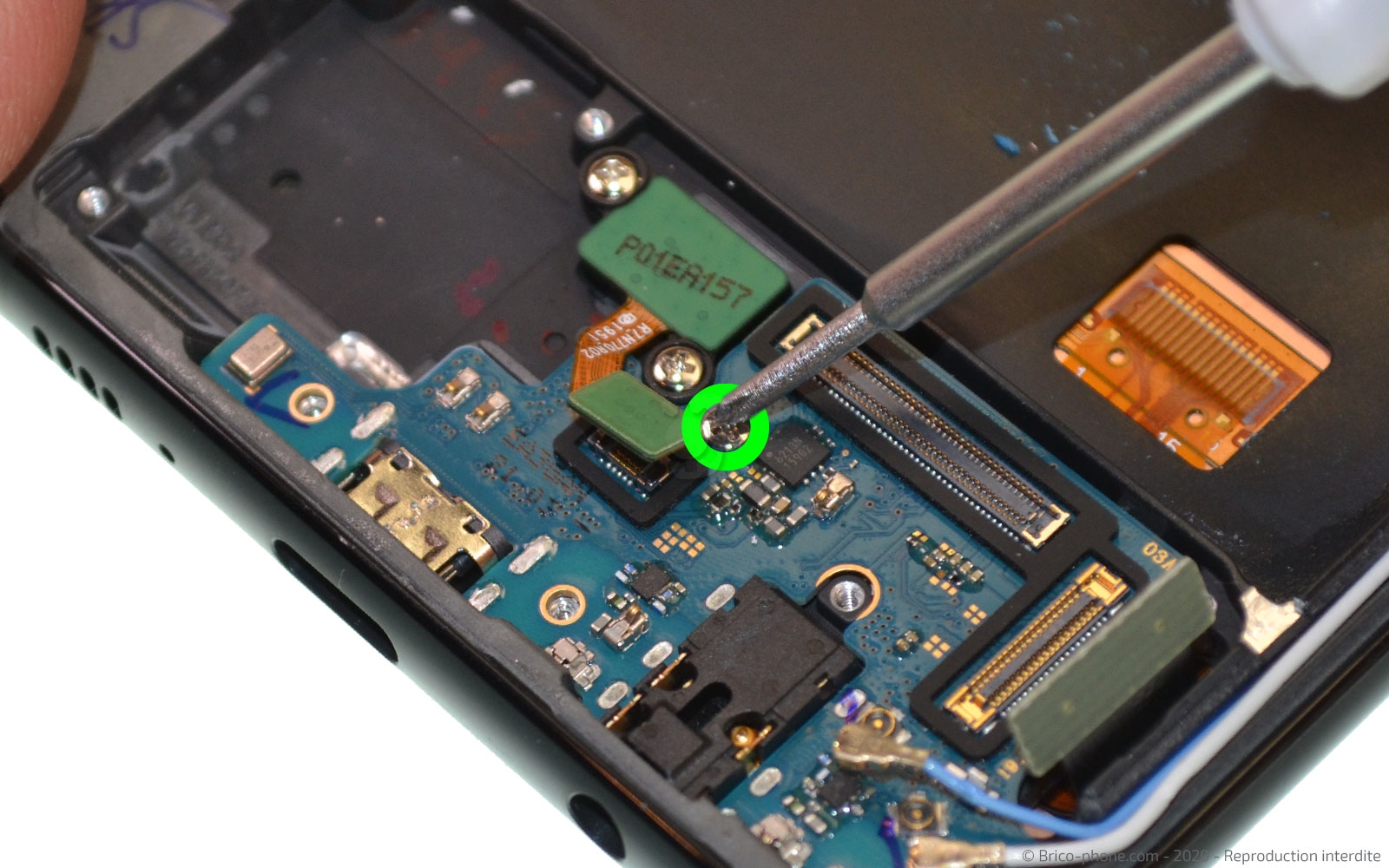

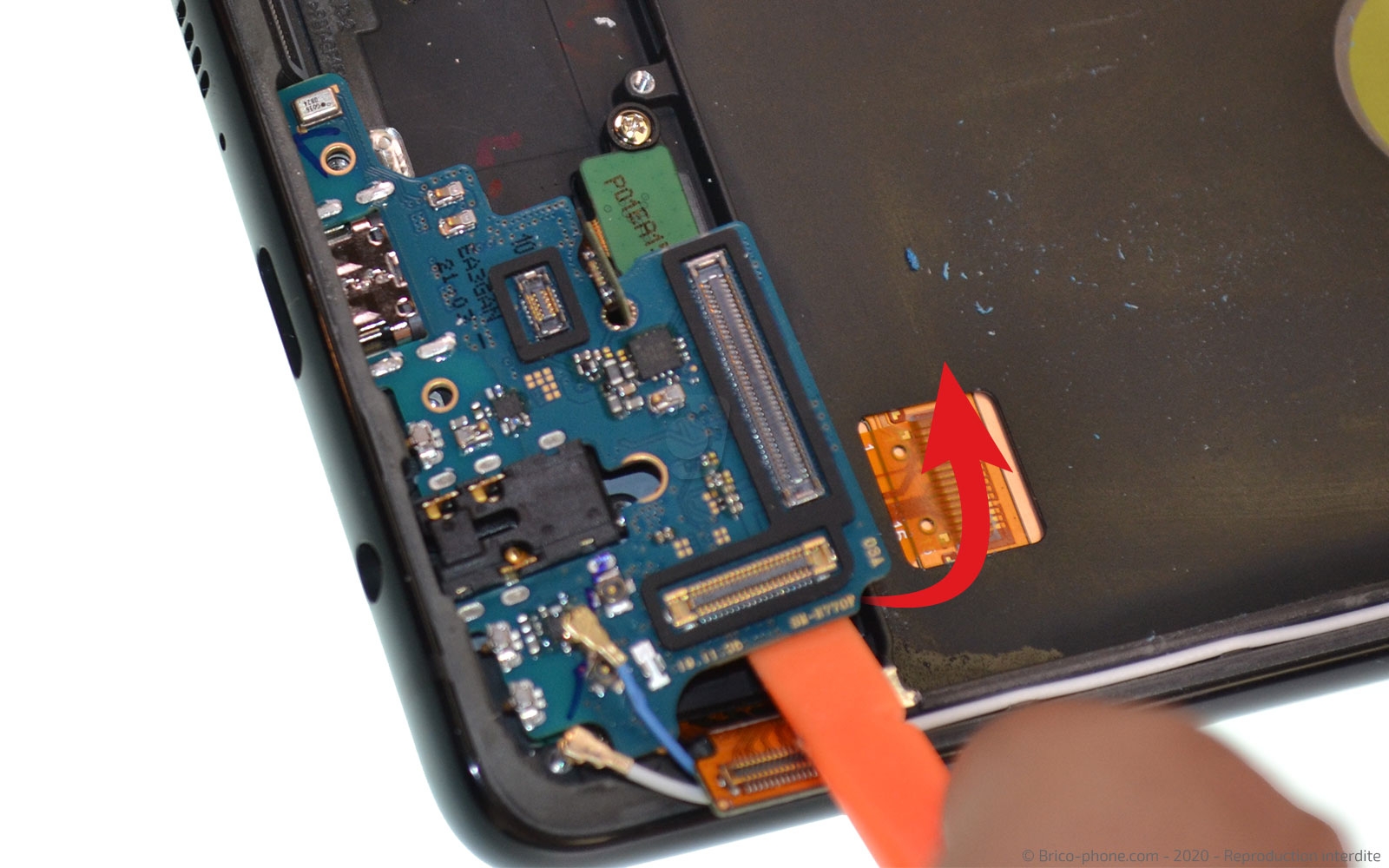

Avec le tournevis cruciforme, dévissez la seule vis du connecteur de charge, puis ôtez-le avec le levier.

Reprenez le tutoriel en sens inverse pour monter votre nouveau connecteur de charge.

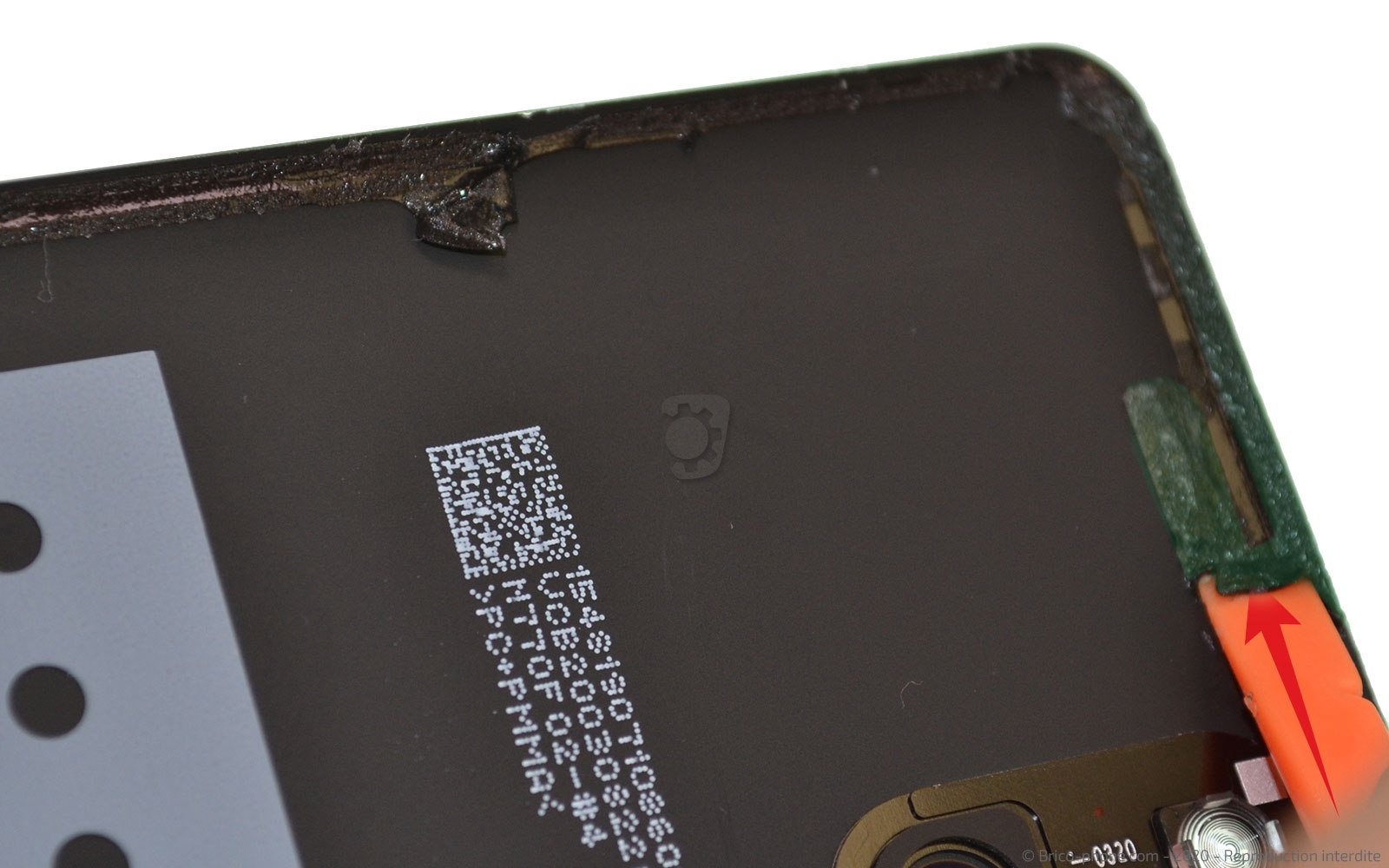

Avant de remettre votre vitre arrière, nettoyez les résidus de colle ou de sticker qui peuvent encore se trouver sur la vitre ou le châssis.
Appliquez un filet de colle sur le pourtour du châssis puis posez la vitre arrière dessus.

Laissez sous presse avec des pinces ou des livres pendant 1 heure et si besoin, nettoyez avec des lingettes la colle qui dépasse.
