Changement de la coque arrière sur P Smart 2020

Temps estimé : 10 min
Difficulté : 1/5
Note de réparabilité : 17/20
P Smart 2020 | Temps estimé : 10 min | Difficulté : 1/5

La coque arrière de votre Huawei P Smart 2020 est endommagée et vous ne savez pas comment la remplacer ? Pour vous aider, Brico-phone met à votre disposition ce tutoriel explicatif et détaillé en vidéo et en photos.

Alors n'hésitez plus et lancez-vous dans cette réparation !

Diagnostic

›  La coque arrière est brisée, fissurée...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

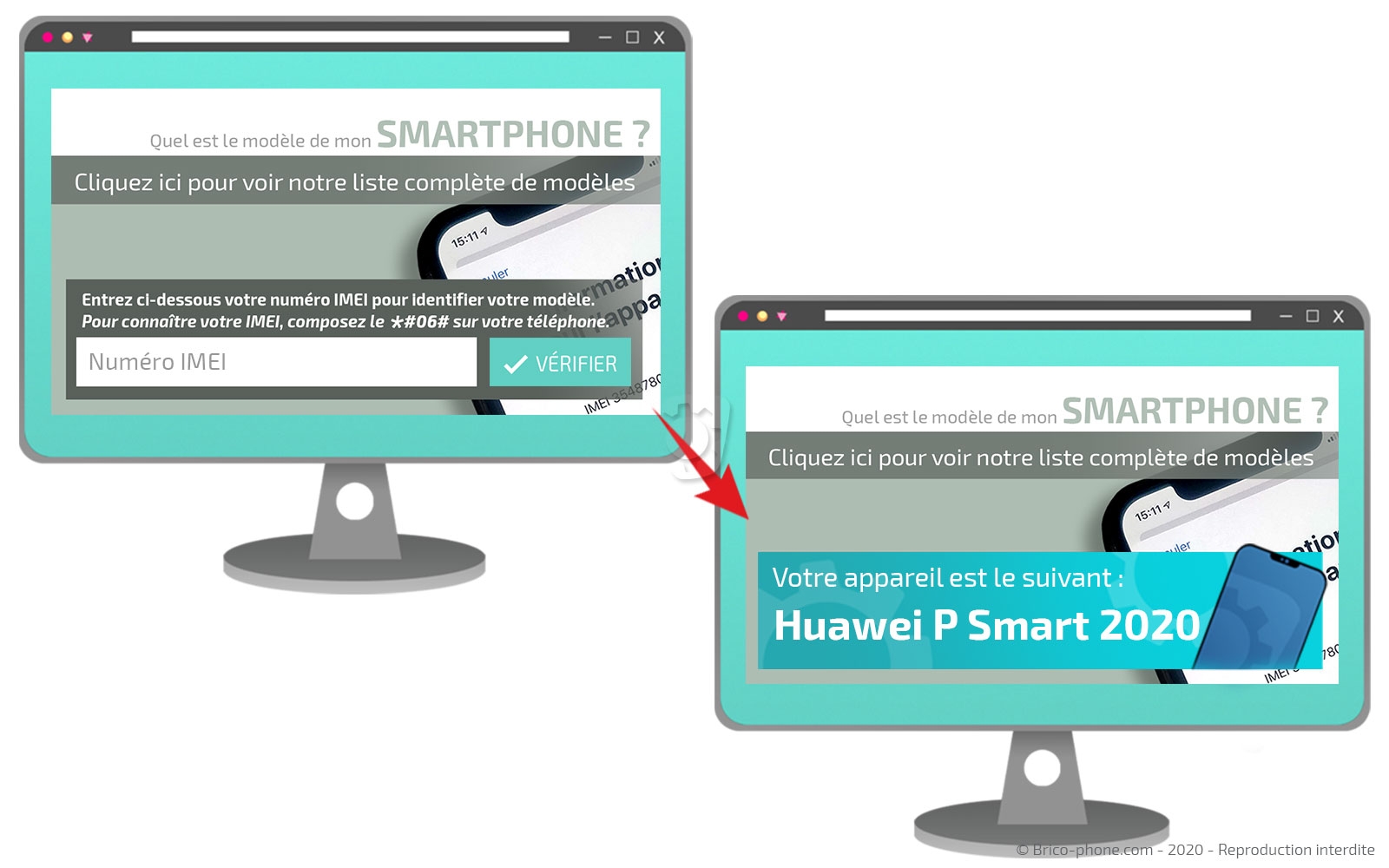

Afin de commander les bonnes pièces détachées, nous vous conseillons de vérifier le numéro de modèle.

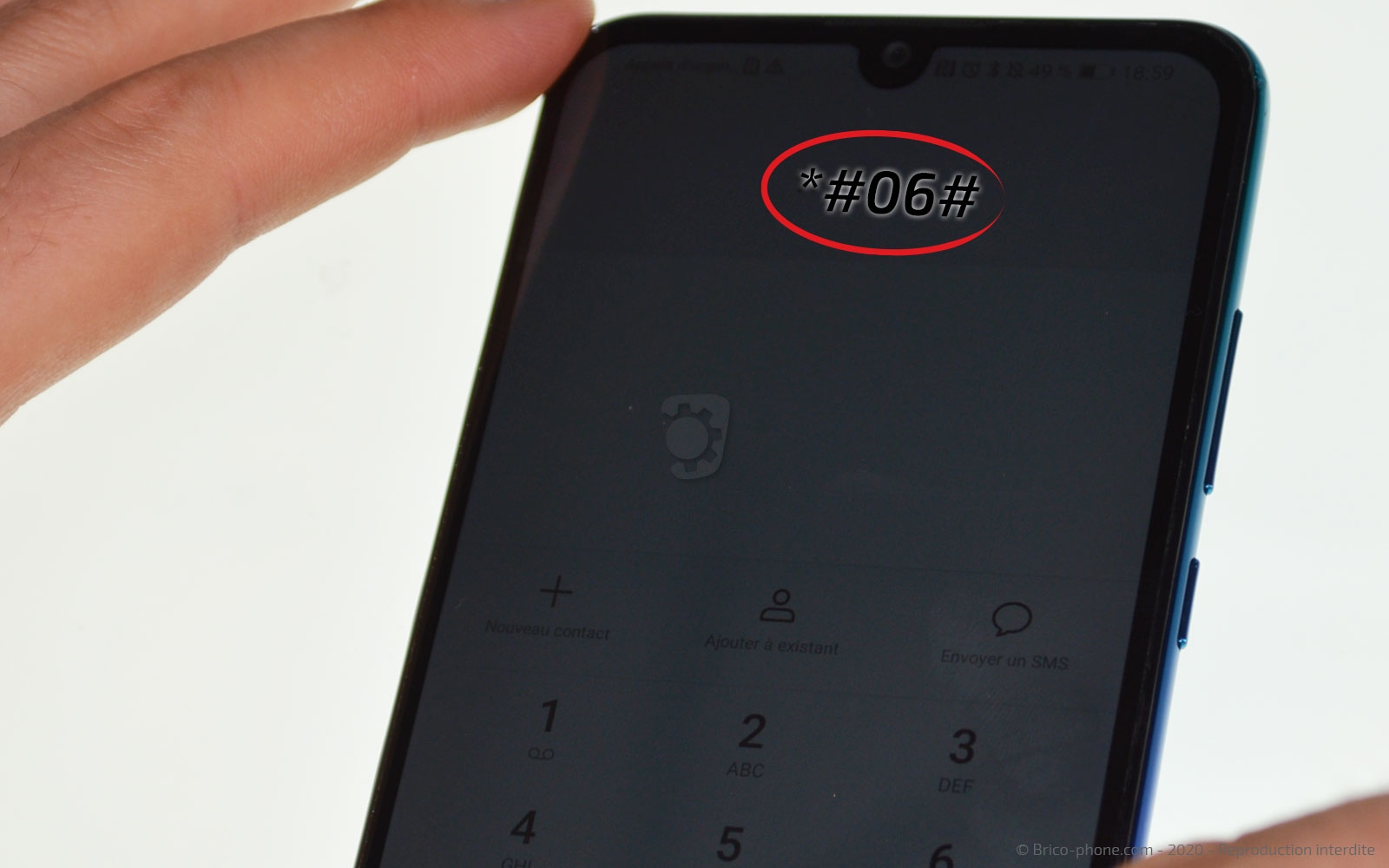

Pour cela, regardez dans vos paramètres ou en composant le *#06# depuis le clavier de votre téléphone.
Il vous faut maintenant retranscrire le numéro IMEI dans la case dédiée sur la page d'accueil de Brico-phone.

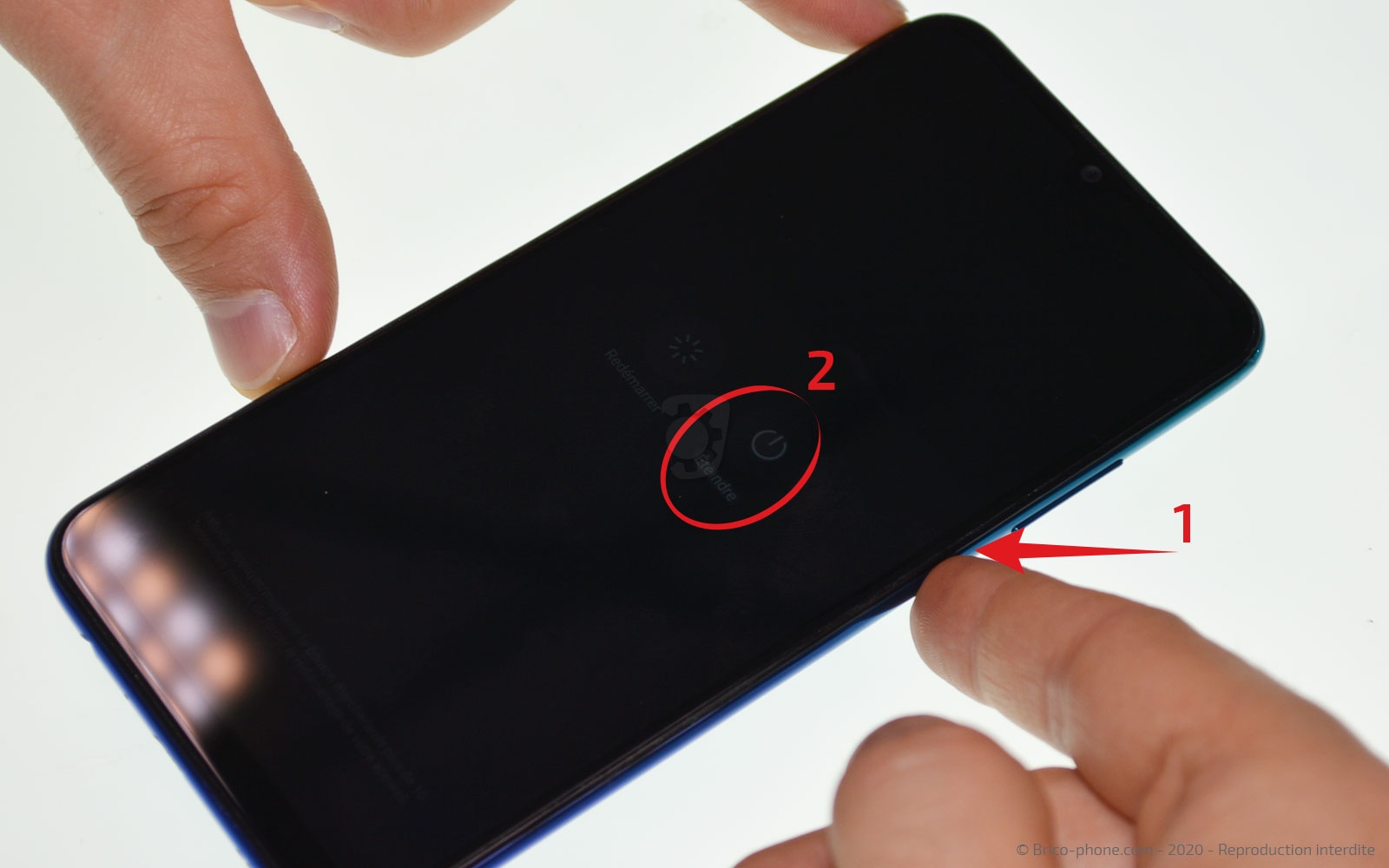

Une fois la vérification effectuée et les produits reçus, il ne vous reste plus qu'à commencer la réparation en éteignant votre Huawei P Smart 2020.
Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

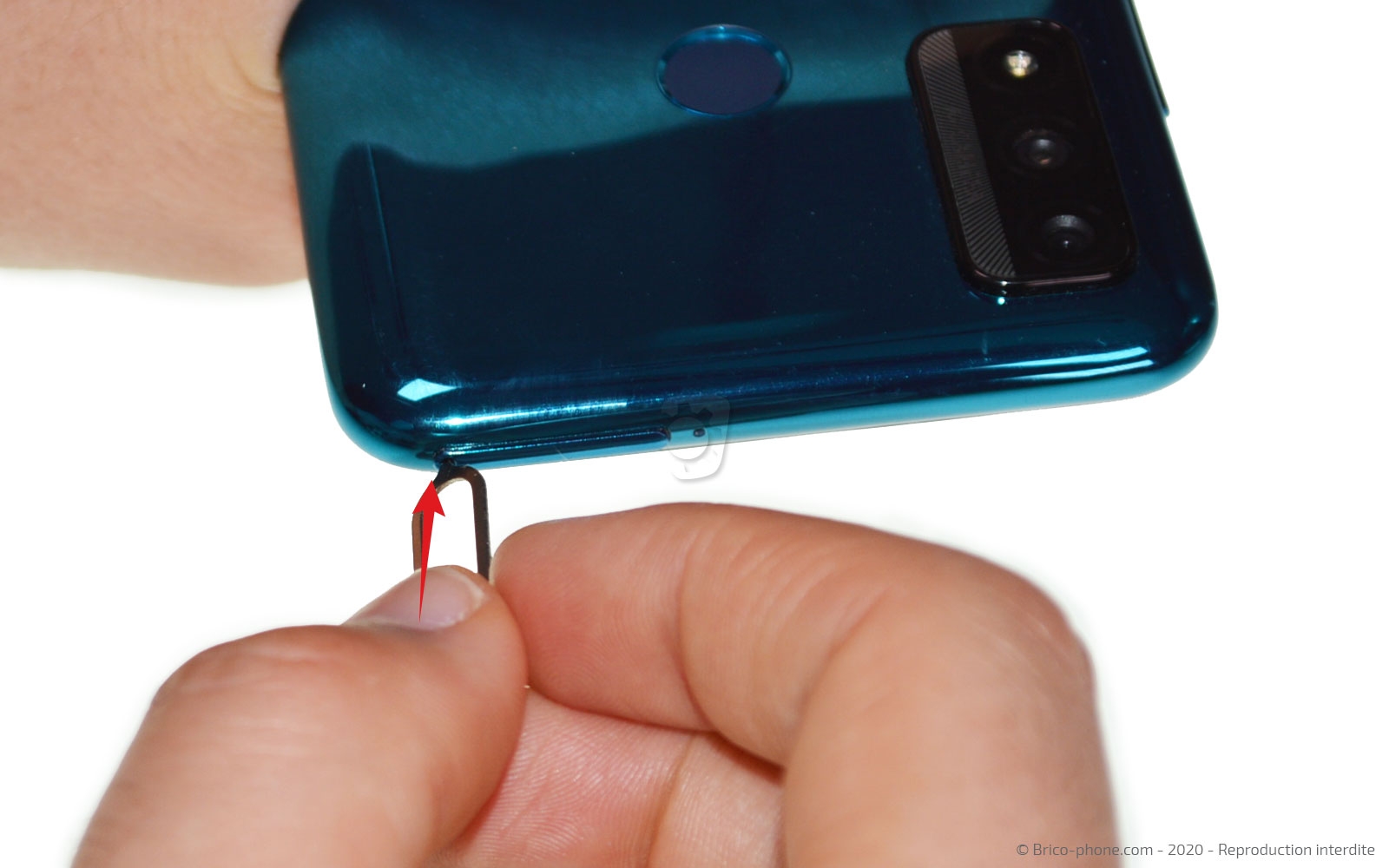

Etape 1 : Retirer le tiroir Sim
A l'aide de l'outil d'ouverture, retirez le rack de la carte Sim et de la carte SD de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

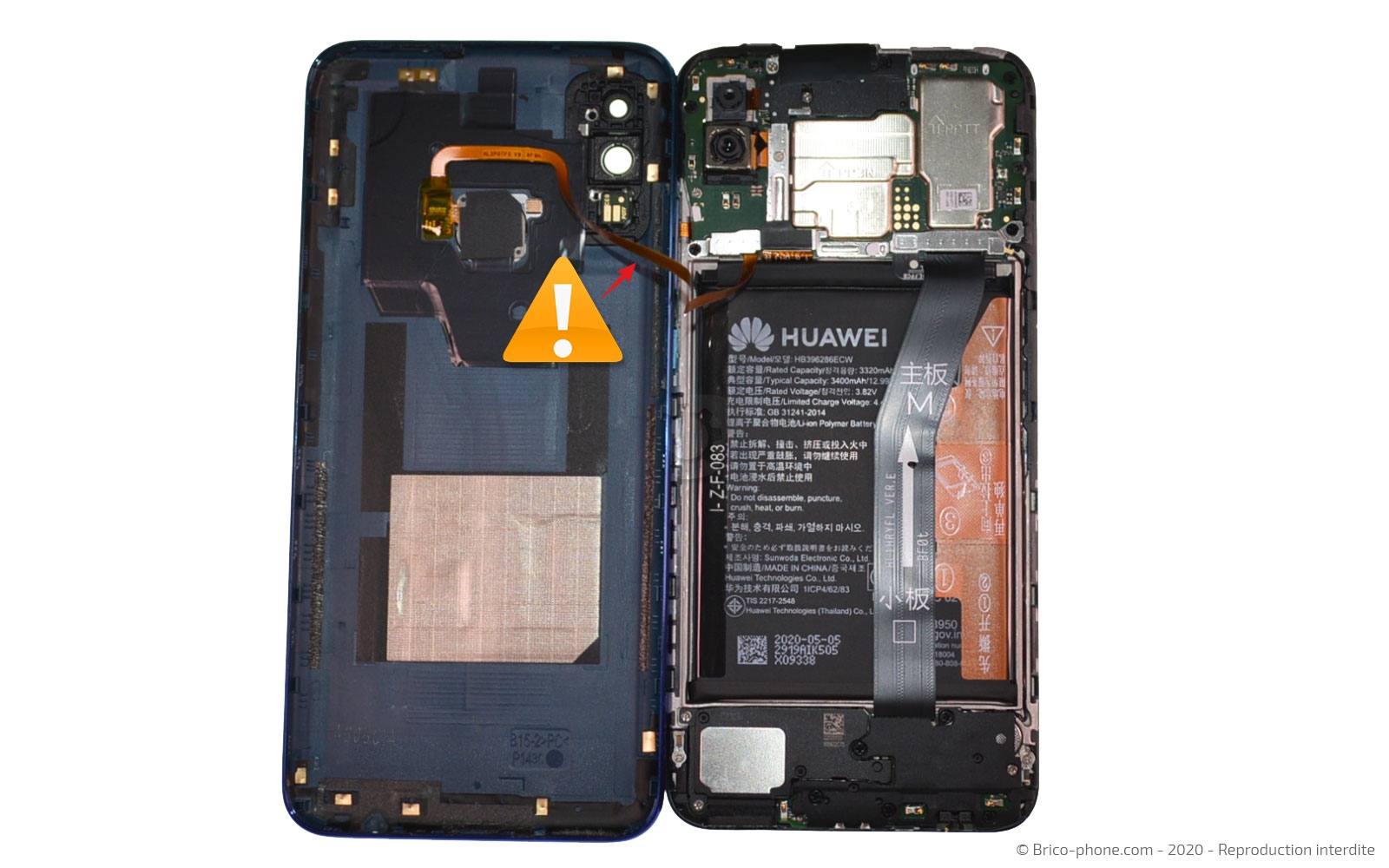

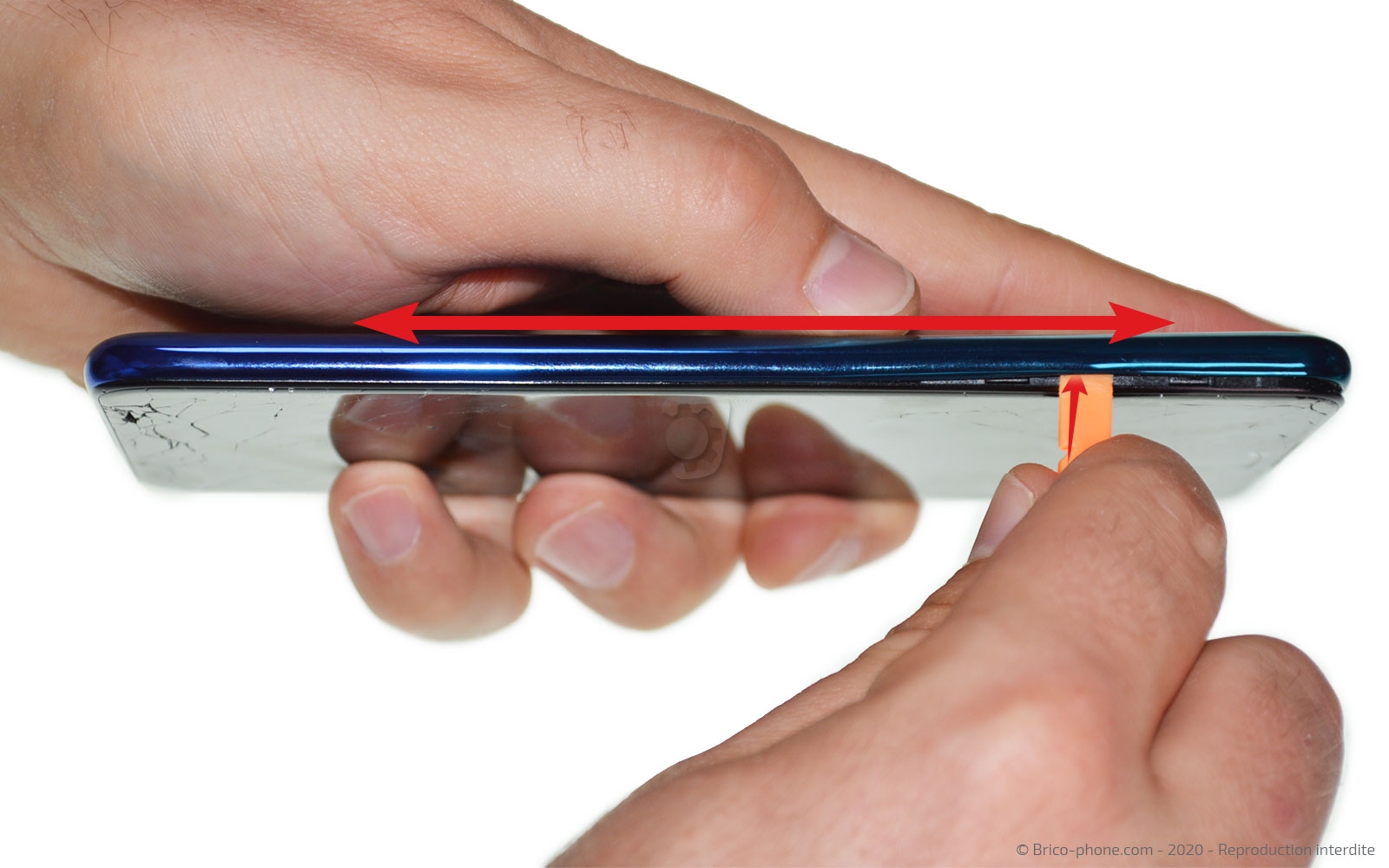

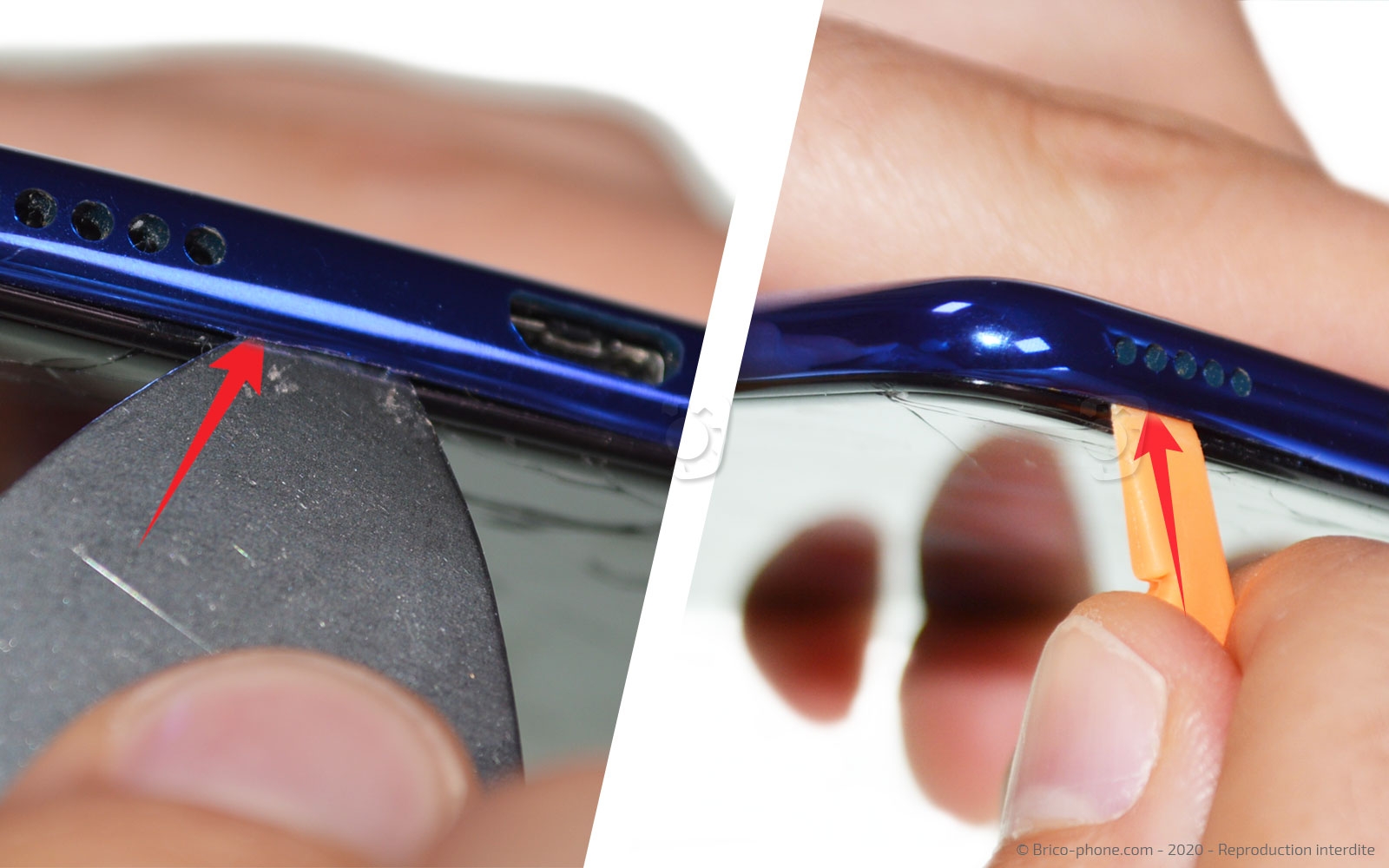

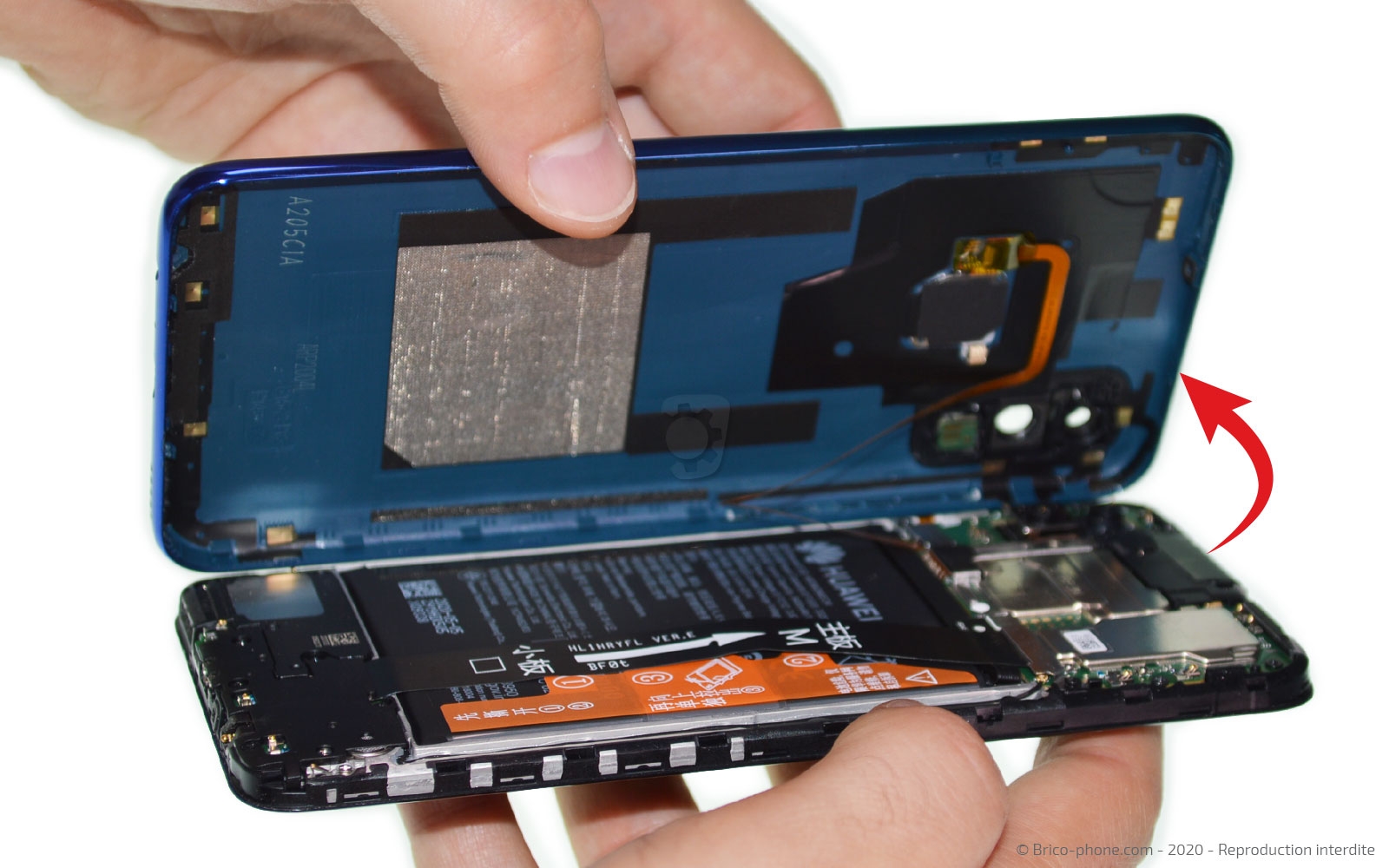

Etape 2 : Ouvrir le smartphone
Placez le médiator en métal entre la coque arrière et l'écran comme sur la photo n°1. Par la suite, remplacez ce médiator par le levier en nylon afin de déclipser l'intégralité de la coque arrière.

Faites basculer le composant vers la gauche pour ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

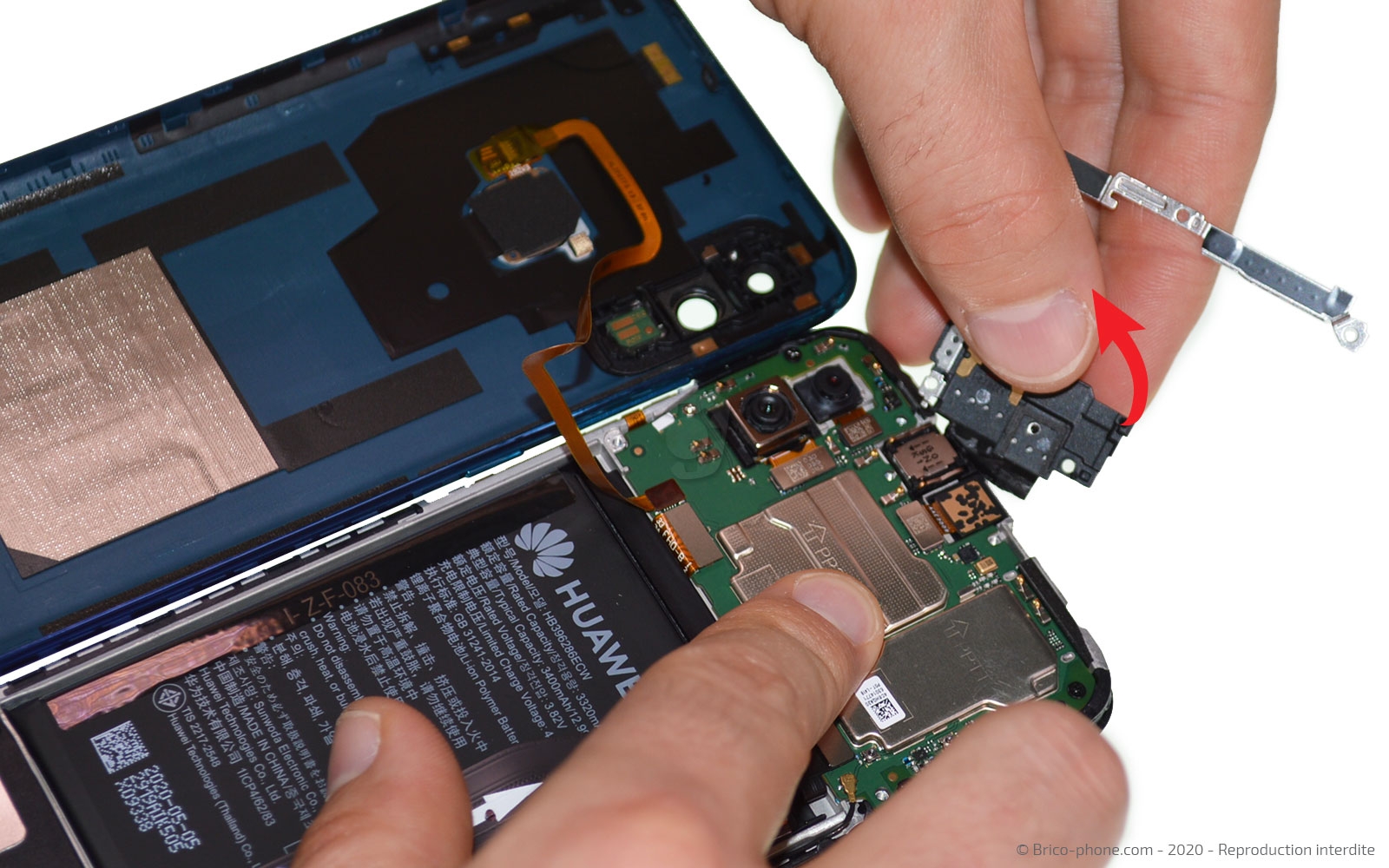

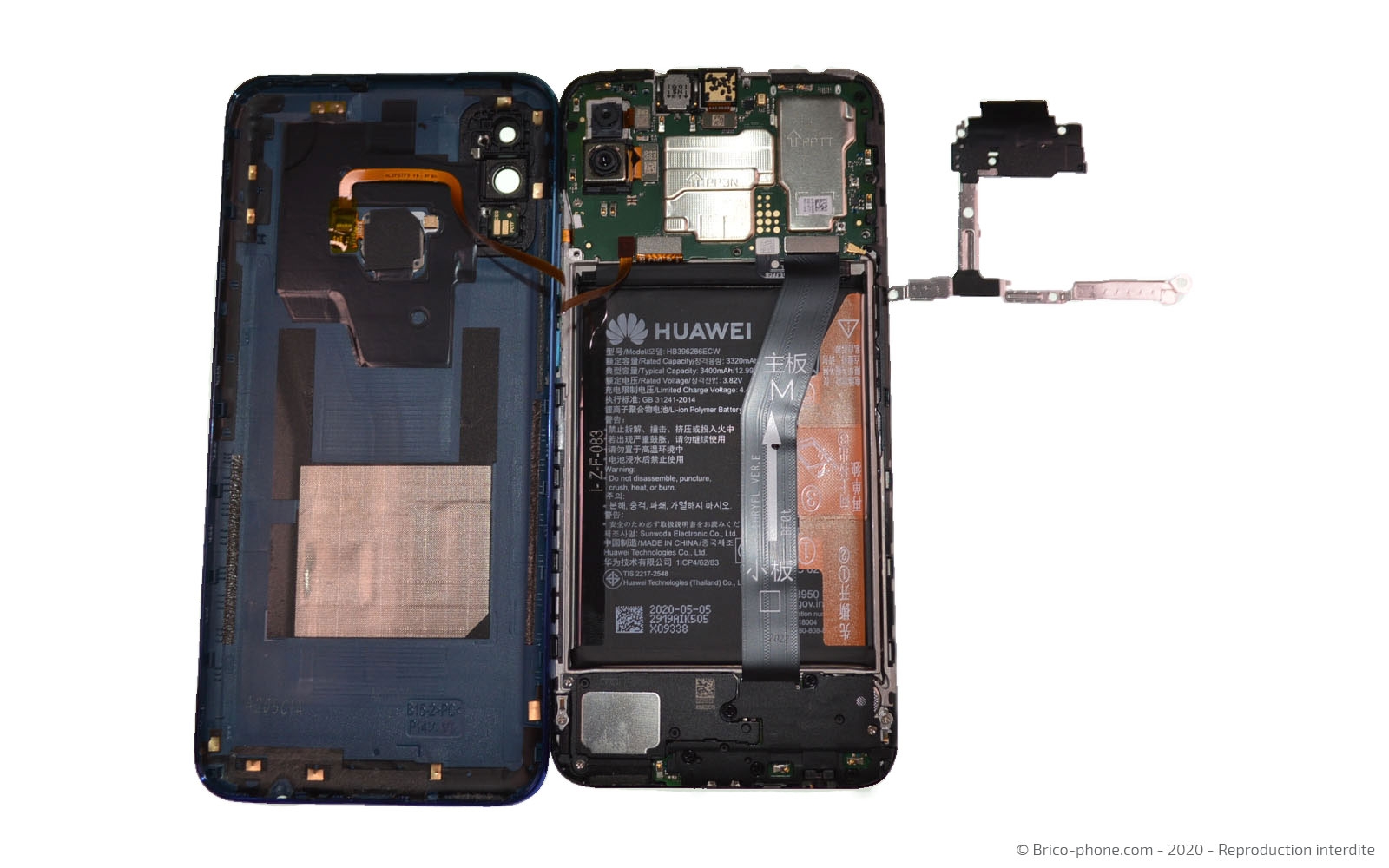

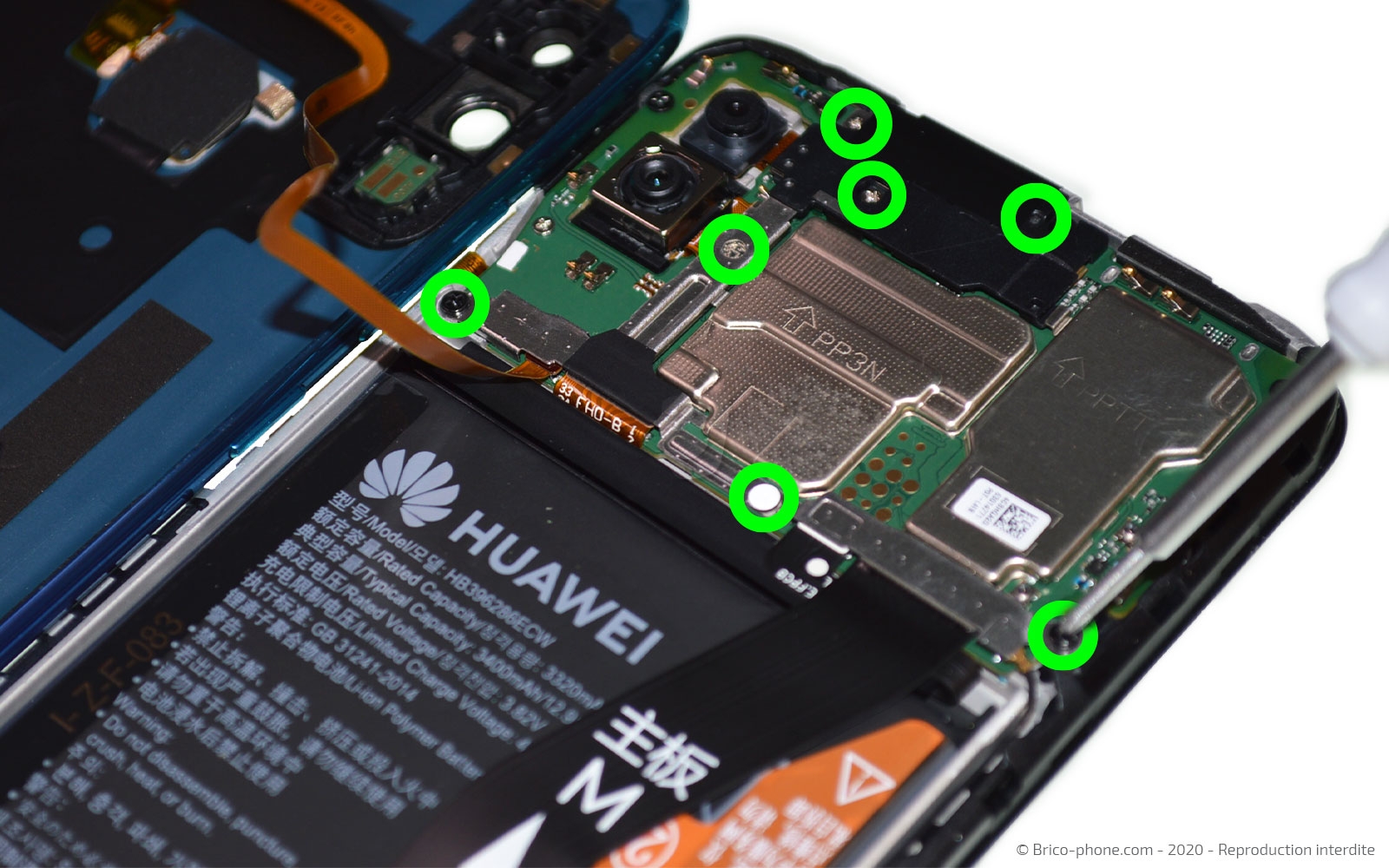

Etape 3 : Enlever la plaquette métallique
Les nappes de la batterie et du lecteur d'empreintes sont bloquées par une plaquette de protection en métal.

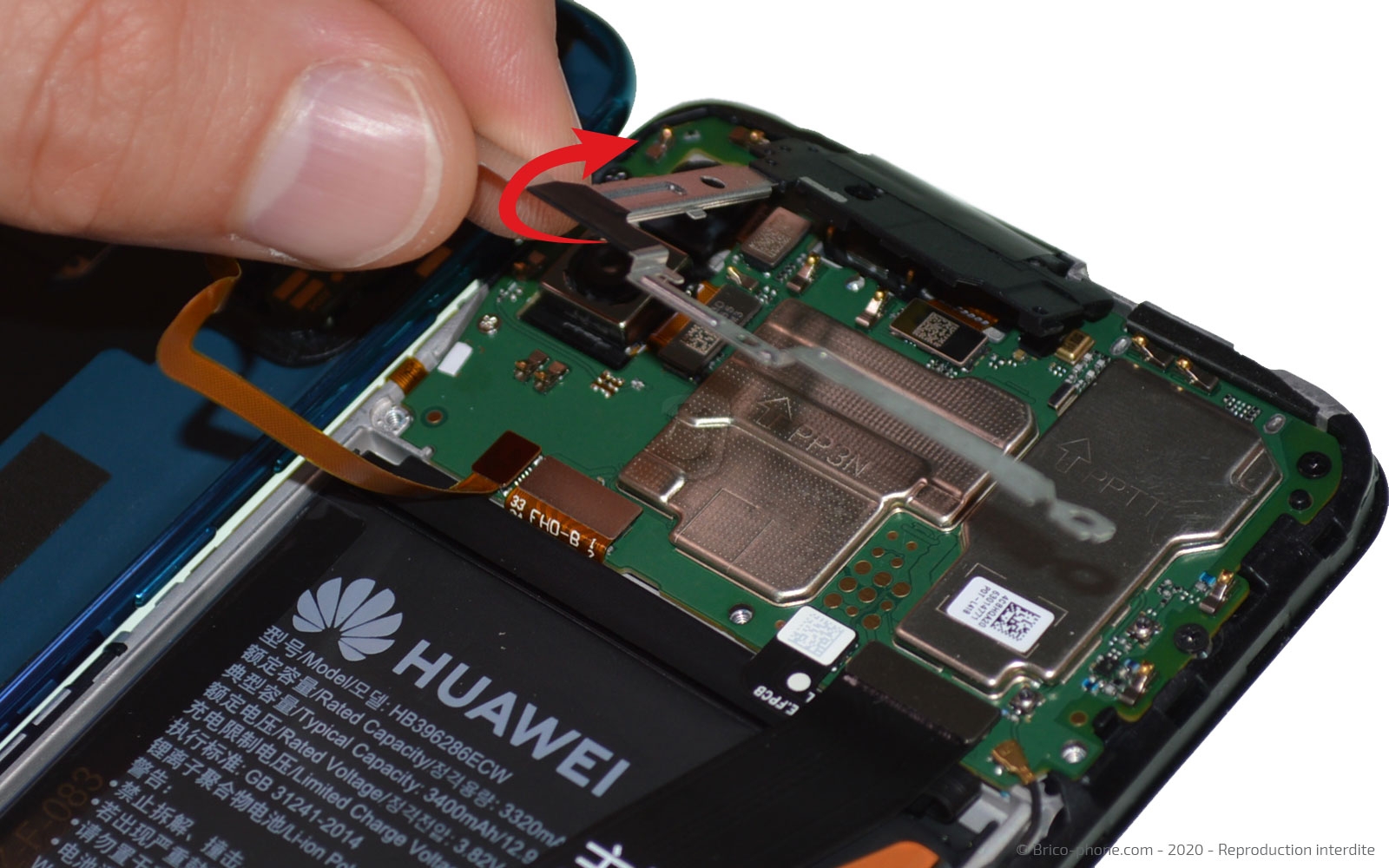

Sortez les 7 vis avec le tournevis cruciforme du kit d'outils et mettez de coté cette plaquette.
Outils du kit utilisés
Outils du kit utilisés

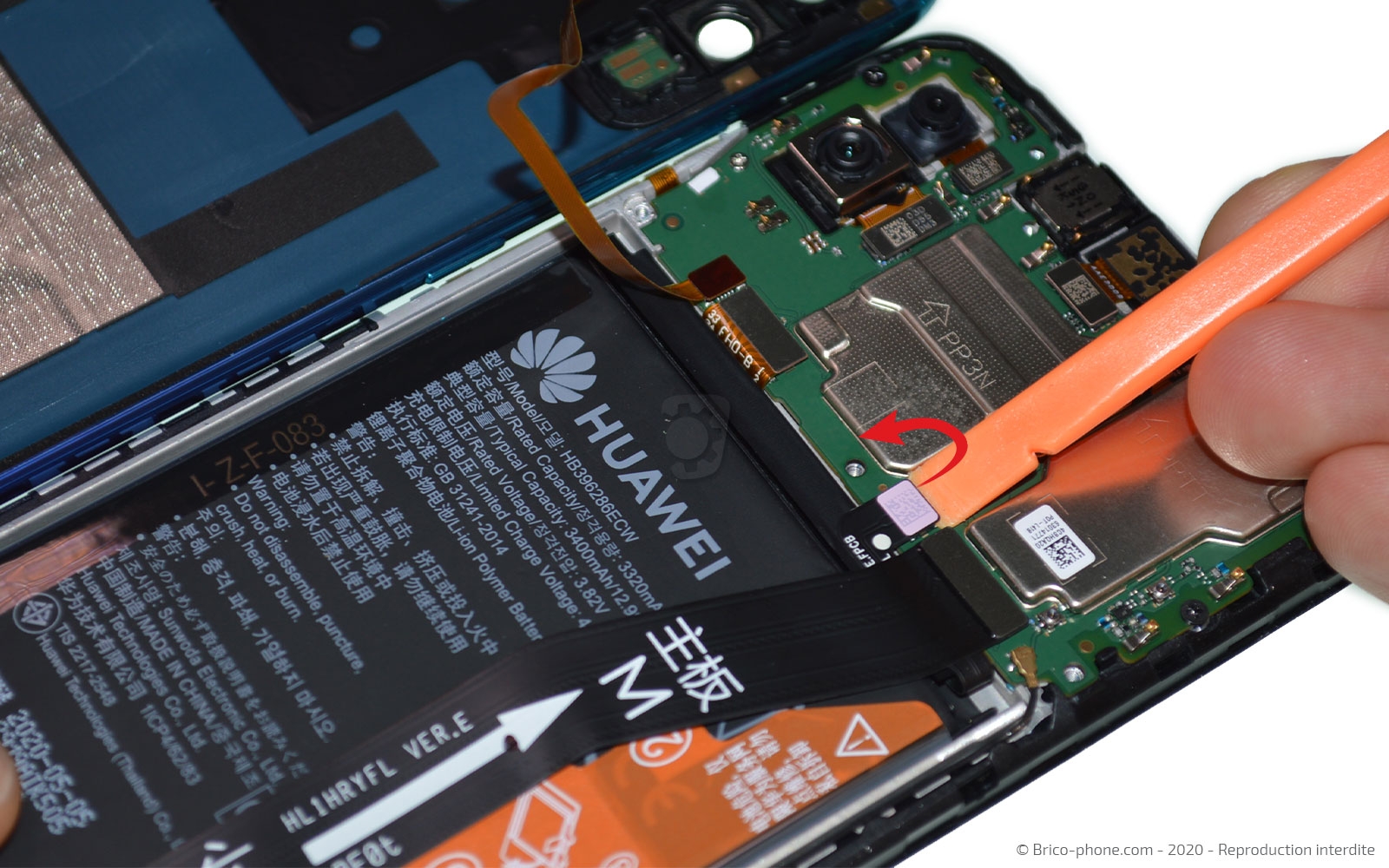

Etape 4 : Déconnecter la batterie et le lecteur d'empreintes
A l'aide du spudger, déconnectez la nappe de la batterie ainsi que celle du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

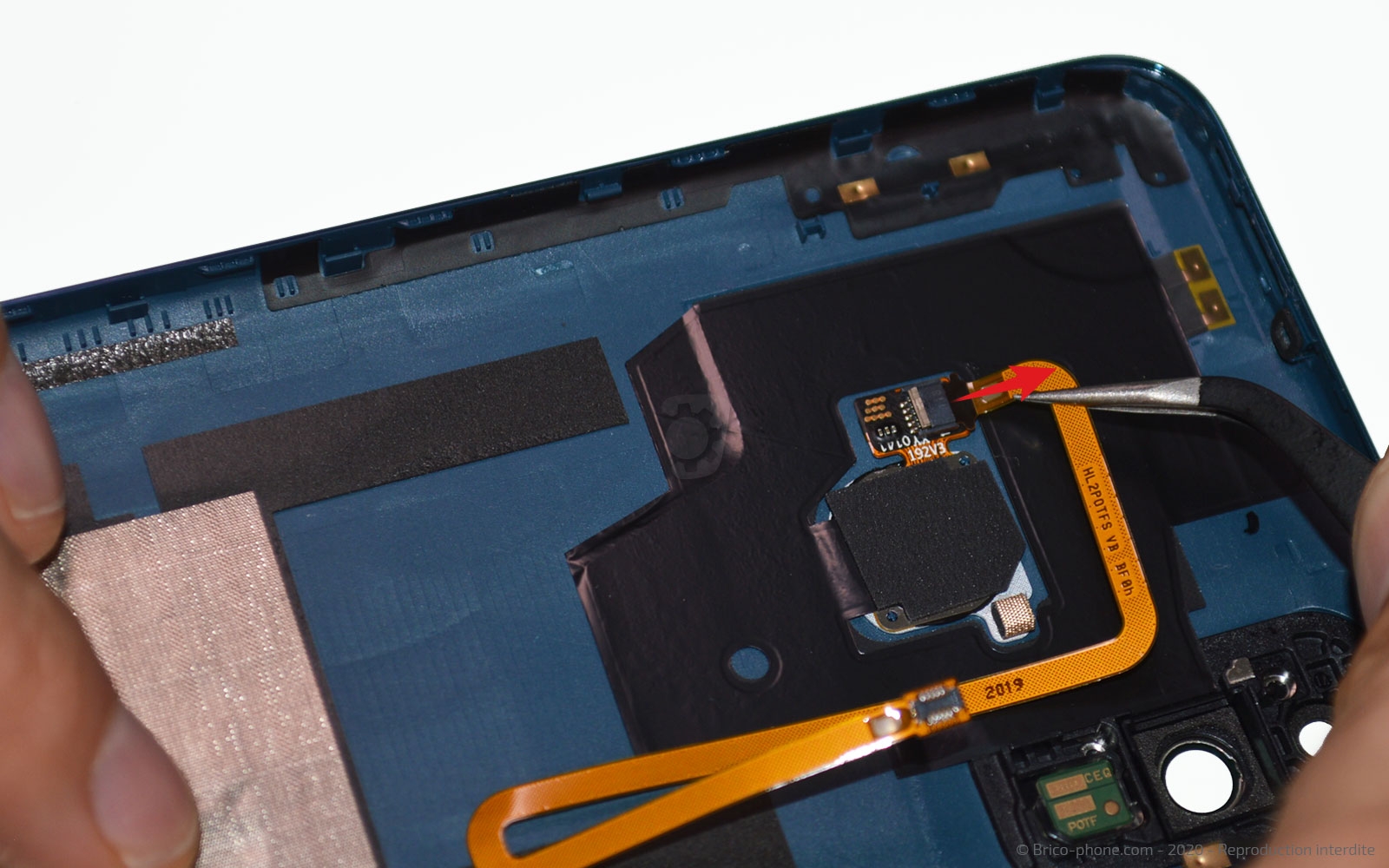

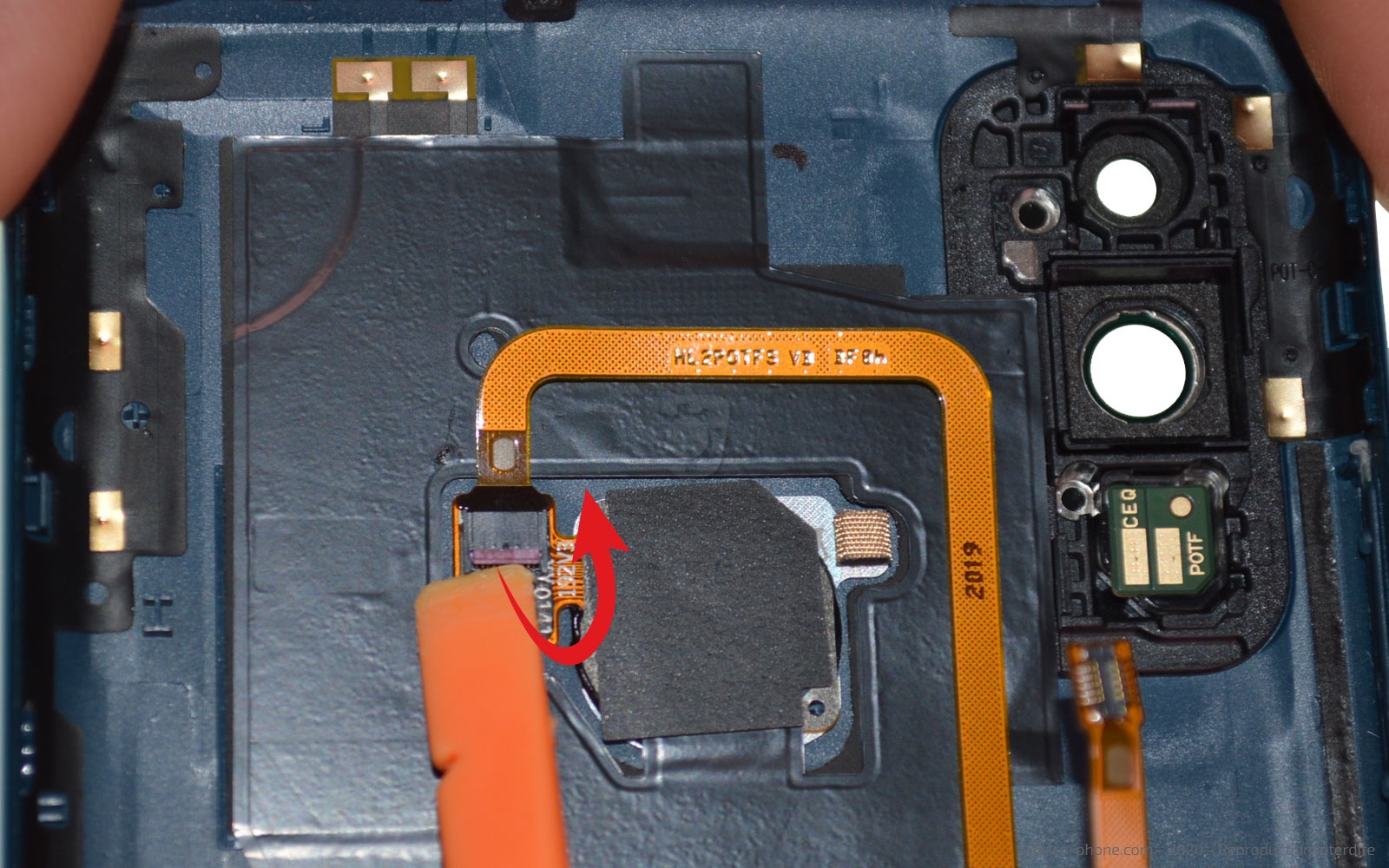

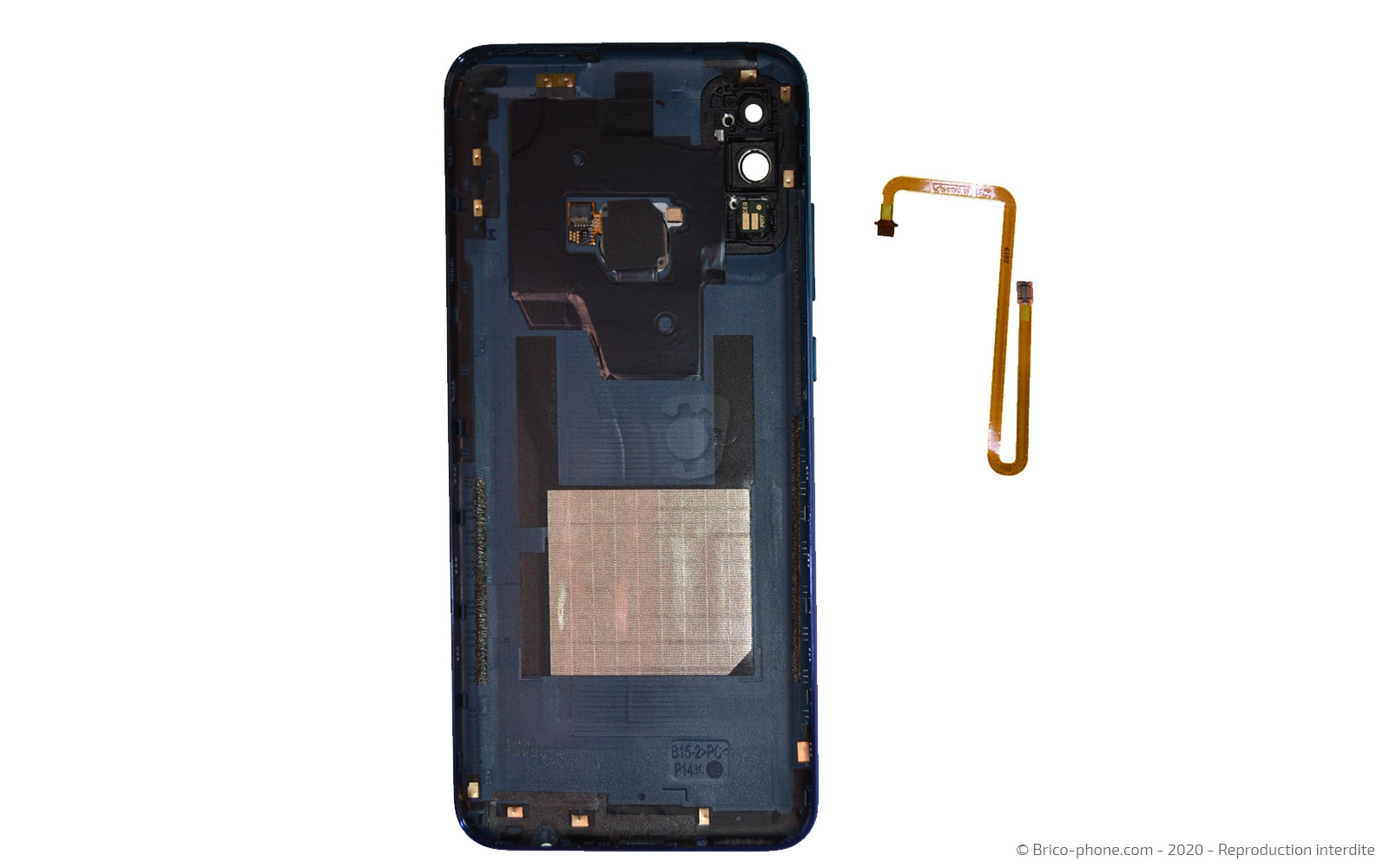

Etape 5 : Récupérer la nappe du capteur d'empreintes

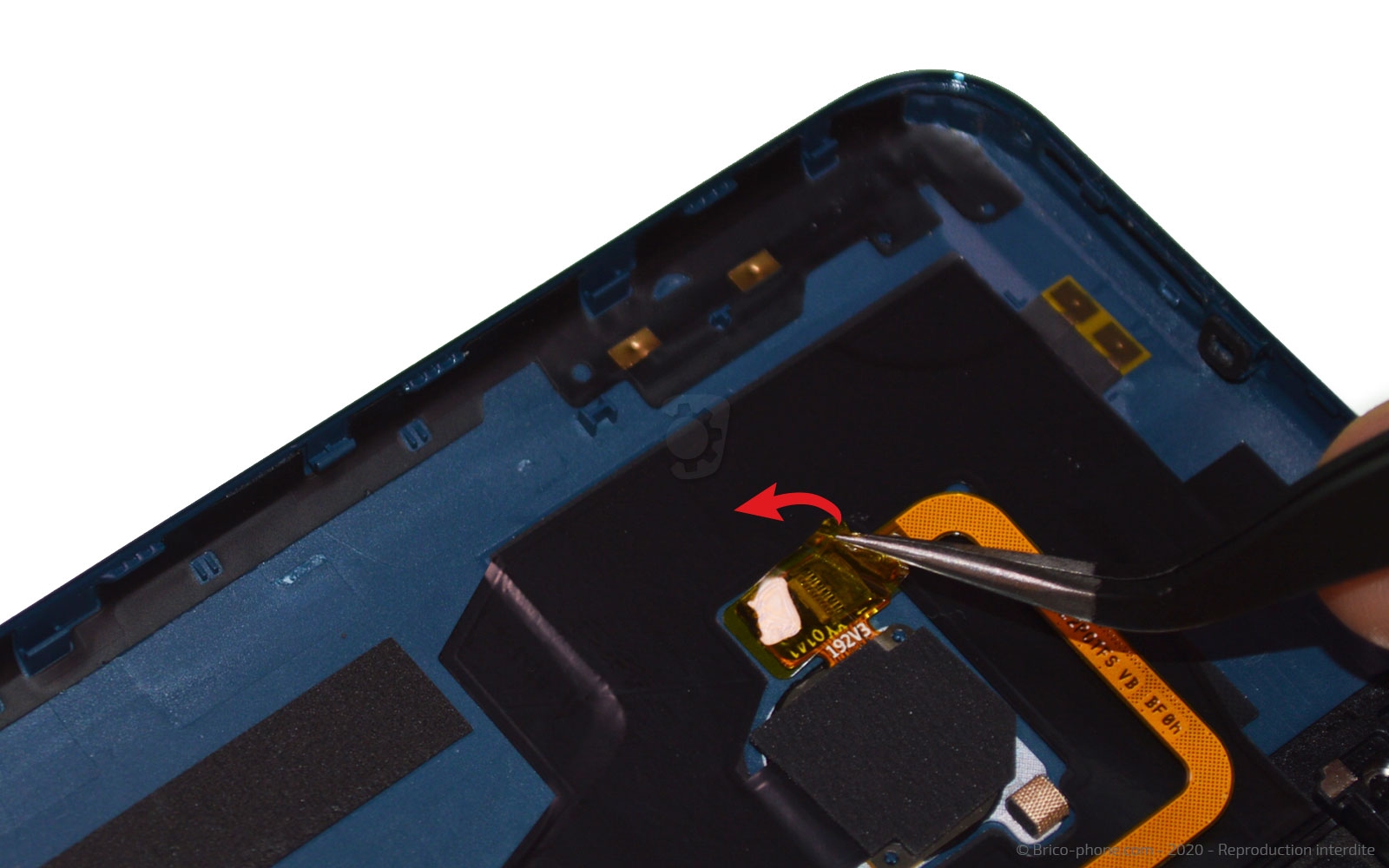

Sur la coque arrière endommagée, décollez l'adhésif jaune avec la pincette en métal. Ensuite, levez le clapet afin de pouvoir tirer la nappe vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Repositionnez la nappe sur la nouvelle coque arrière après avoir retirer tous les adhésifs de protection.
Reconnectez le capteur d'empreintes puis la batterie.

Vous pouvez alors refermer votre Huawei P Smart 2020, la réparation est maintenant terminée.
