Changement du connecteur de charge sur Redmi 6

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi 6 | Temps estimé : 25 min | Difficulté : 2/5

Vous avez établi un diagnostic que la raison de la panne de votre Xiaomi Redmi 6 et elle provient du connecteur de charge ? Pour y remédier, Brico-phone vous propose de suivre ce tutoriel de réparation étape par étape.

Diagnostic

›  Vos interlocuteurs vous entendent mal.
›  Votre téléphone ne prend plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

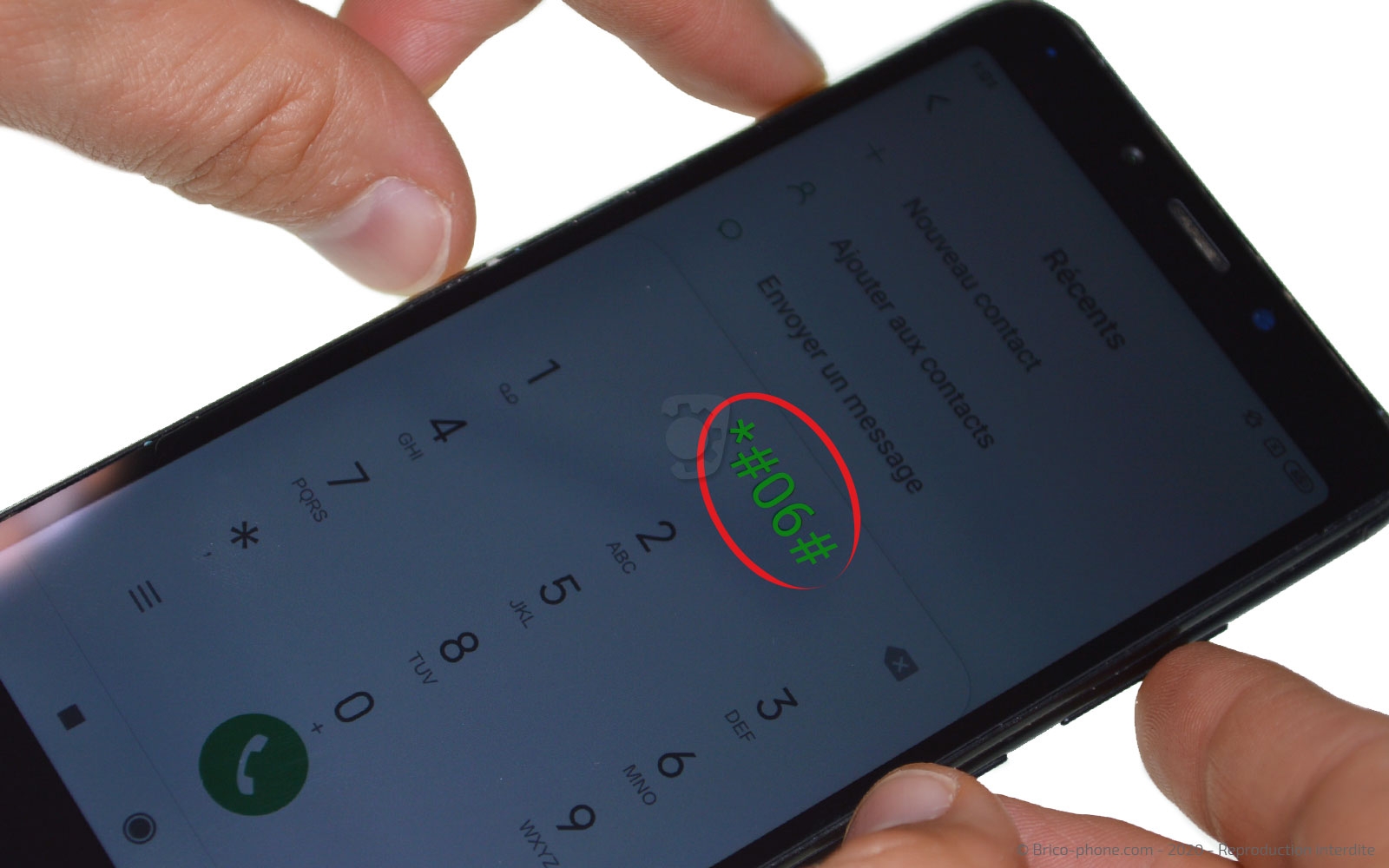

Il est primordial de connaître son modèle afin de commander la bonne pièce détachée. Pour cela, tapez *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Recopiez ce numéro auprès de la case dédiée de notre page d'accueil (photo 2) pour avoir le modèle de téléphone ainsi que les produits adéquats pour votre smartphone.

Mettez ensuite hors tension votre Xiaomi Redmi 6.
Etape 1 : Extraire le rack sim

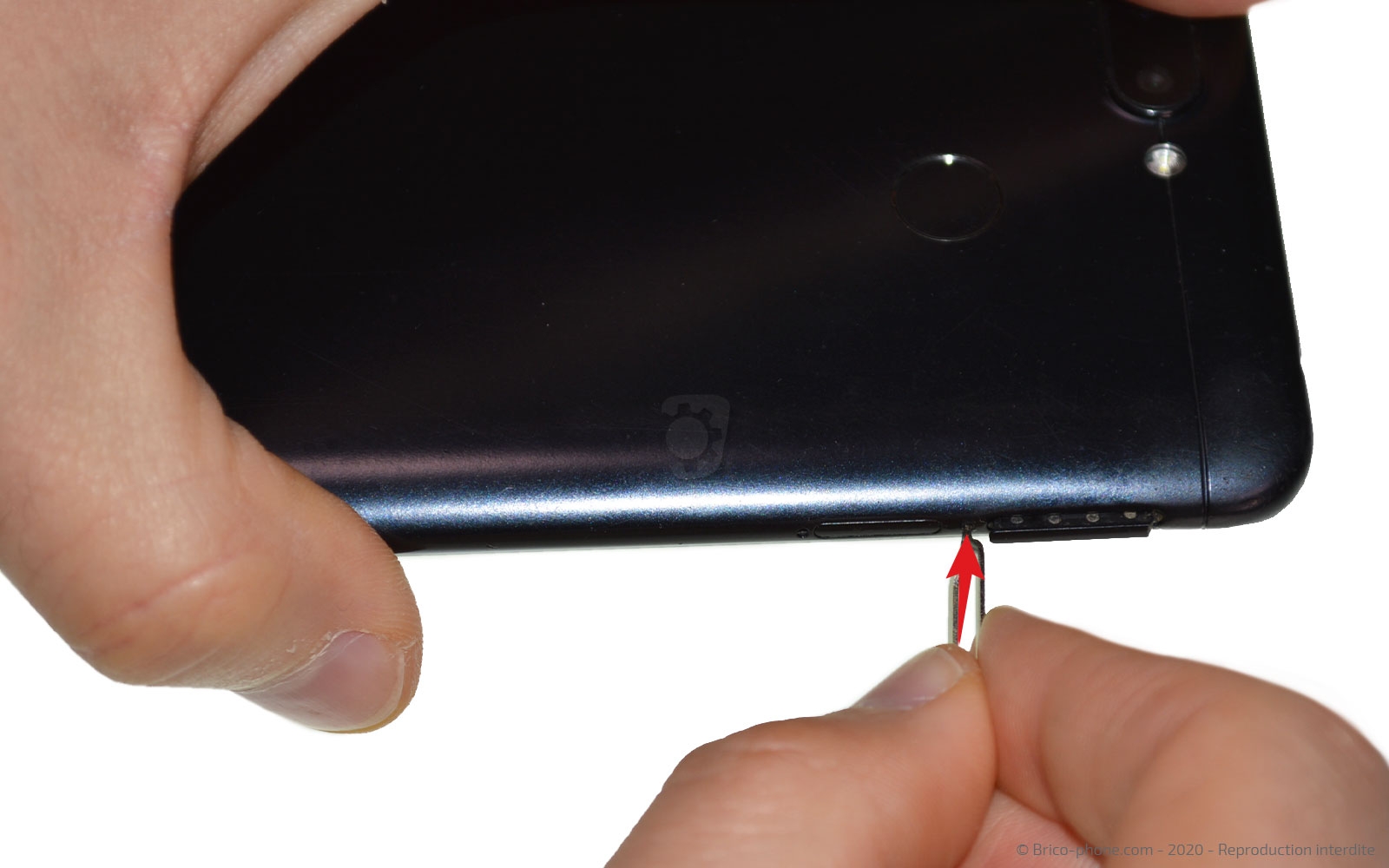

Aidez-vous de l'outil adéquat pour extraire le rack de la carte Sim et SD du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ouvrir l'appareil

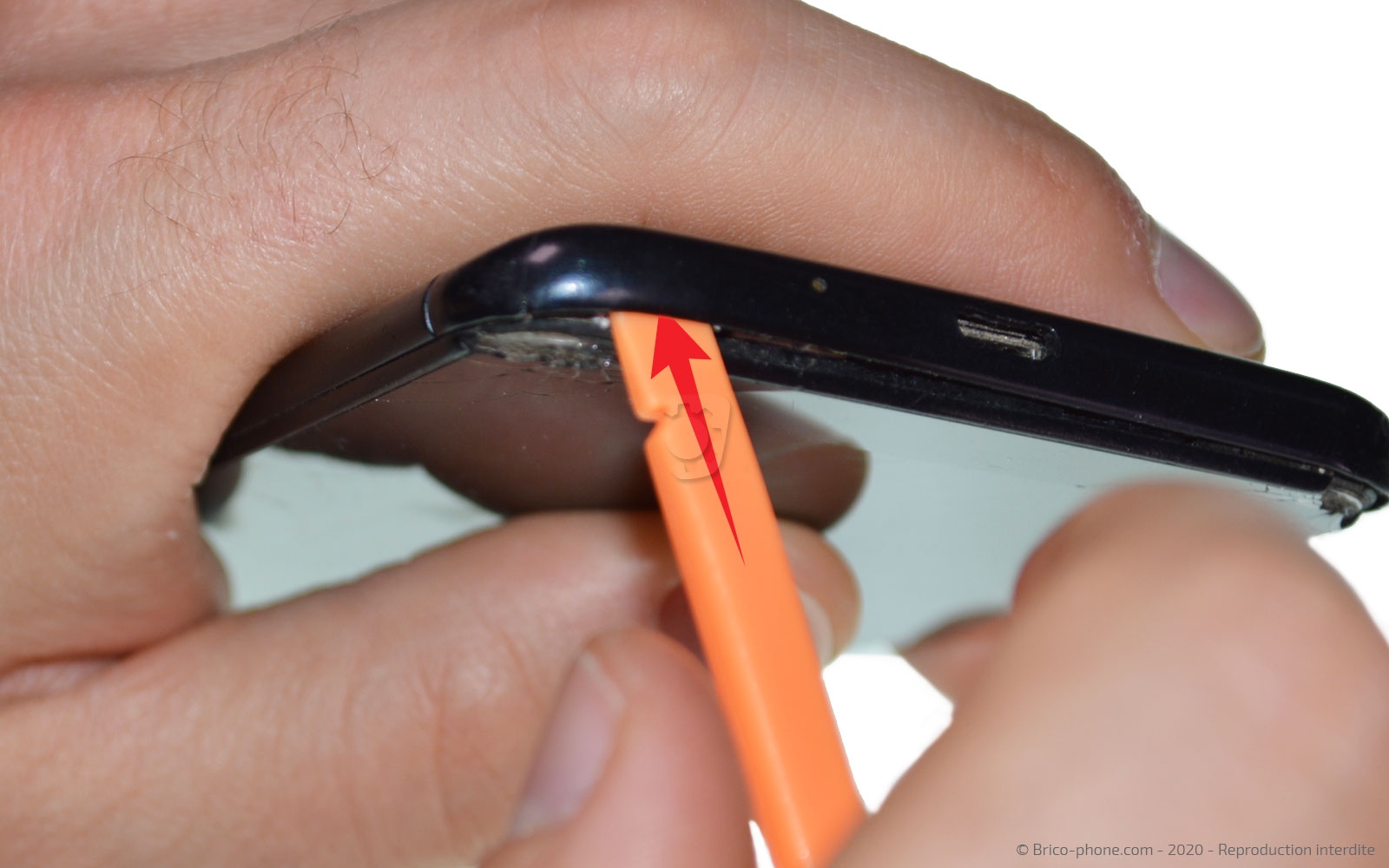

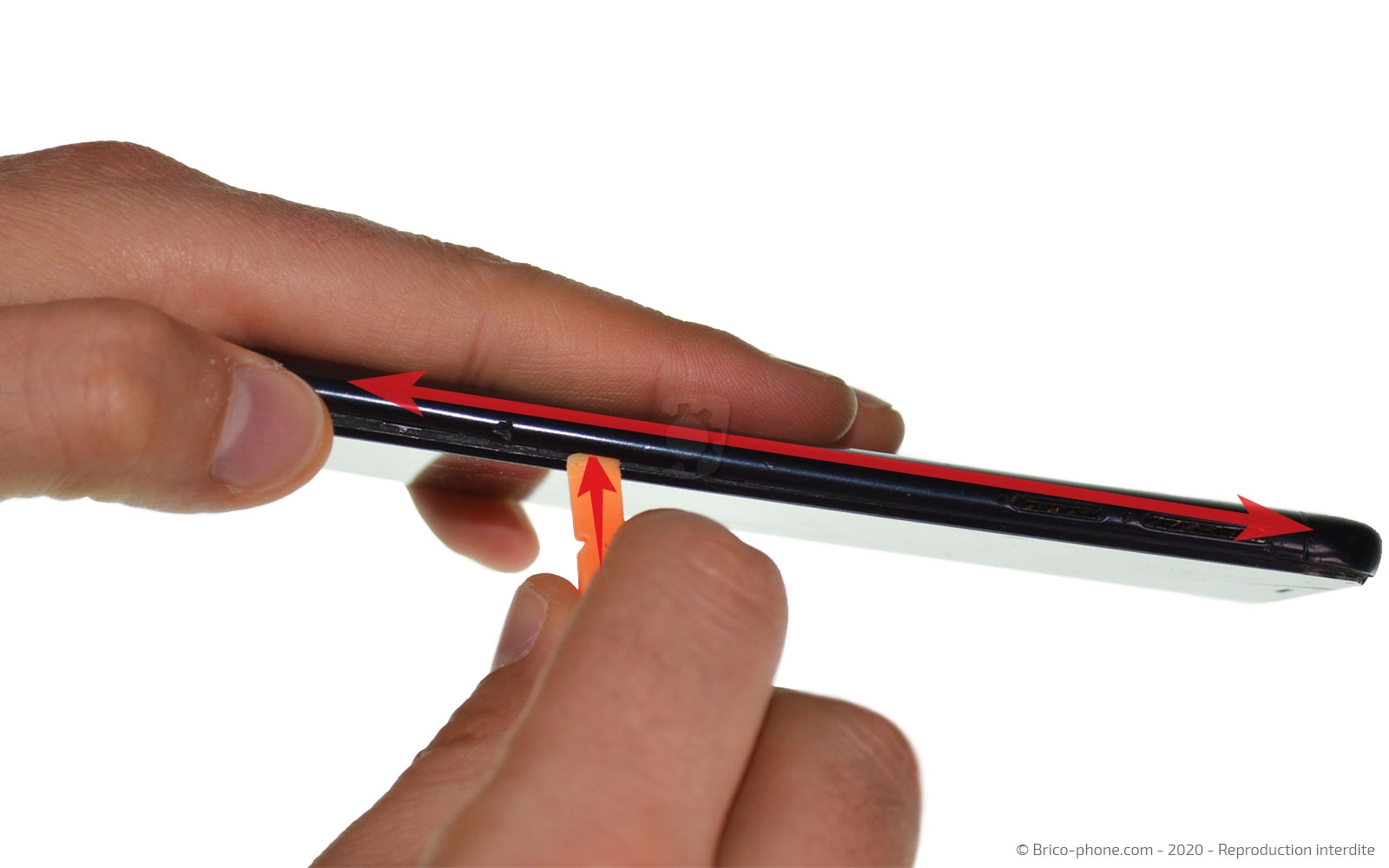

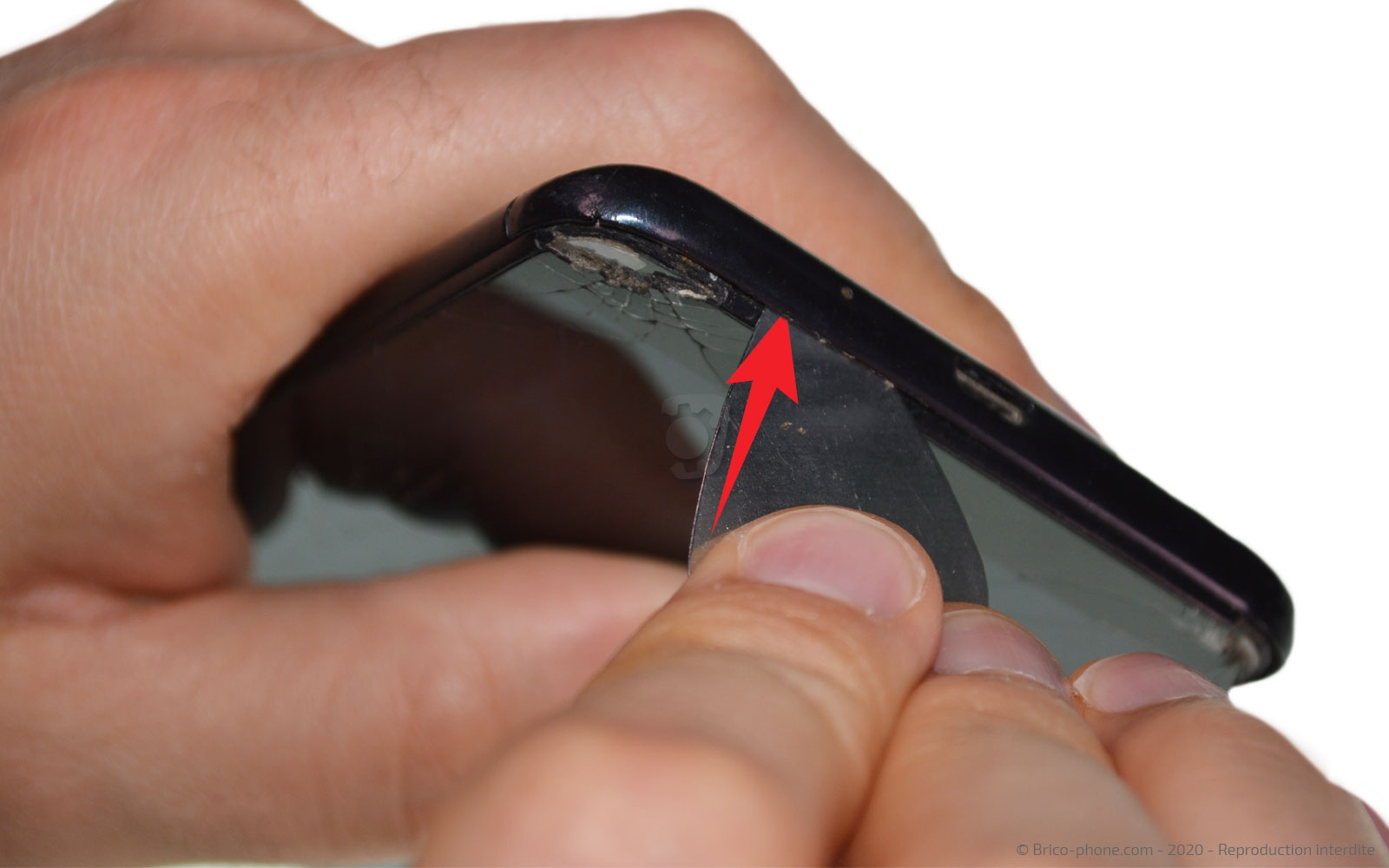

Placez le médiator en métal entre la coque et l'écran pour soulever la façade arrière.

Après il vous faut remplacer l'outil par le levier en nylon avec lequel vous allez devoir déclipser toute la coque arrière.

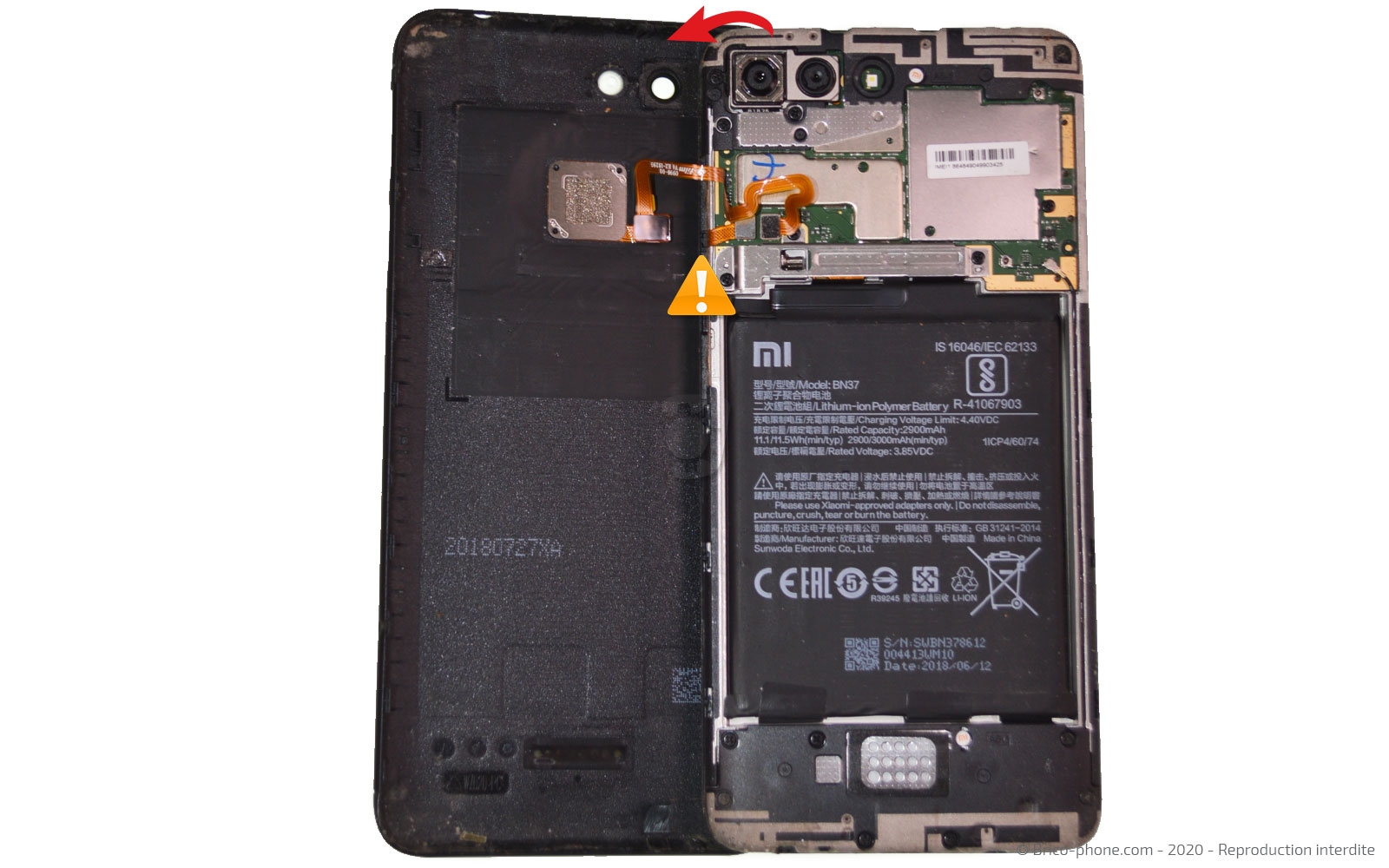

Ouvrez le téléphone par la gauche pour ne pas toucher à la nappe du capteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Séparer la coque arrière du reste du téléphone

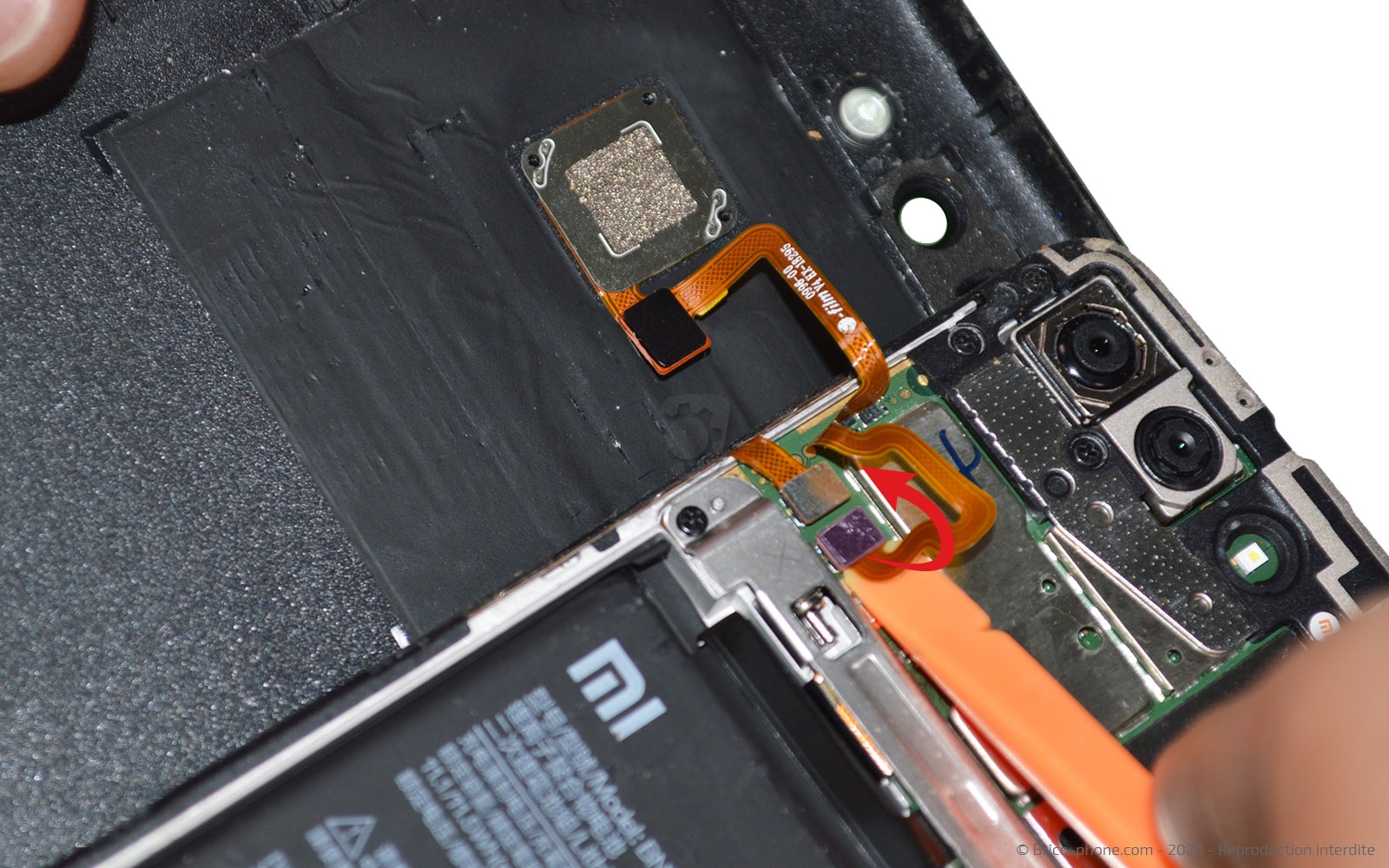

Séparez la coque du reste de l'appareil en déconnectant la nappe du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déconnecter la batterie

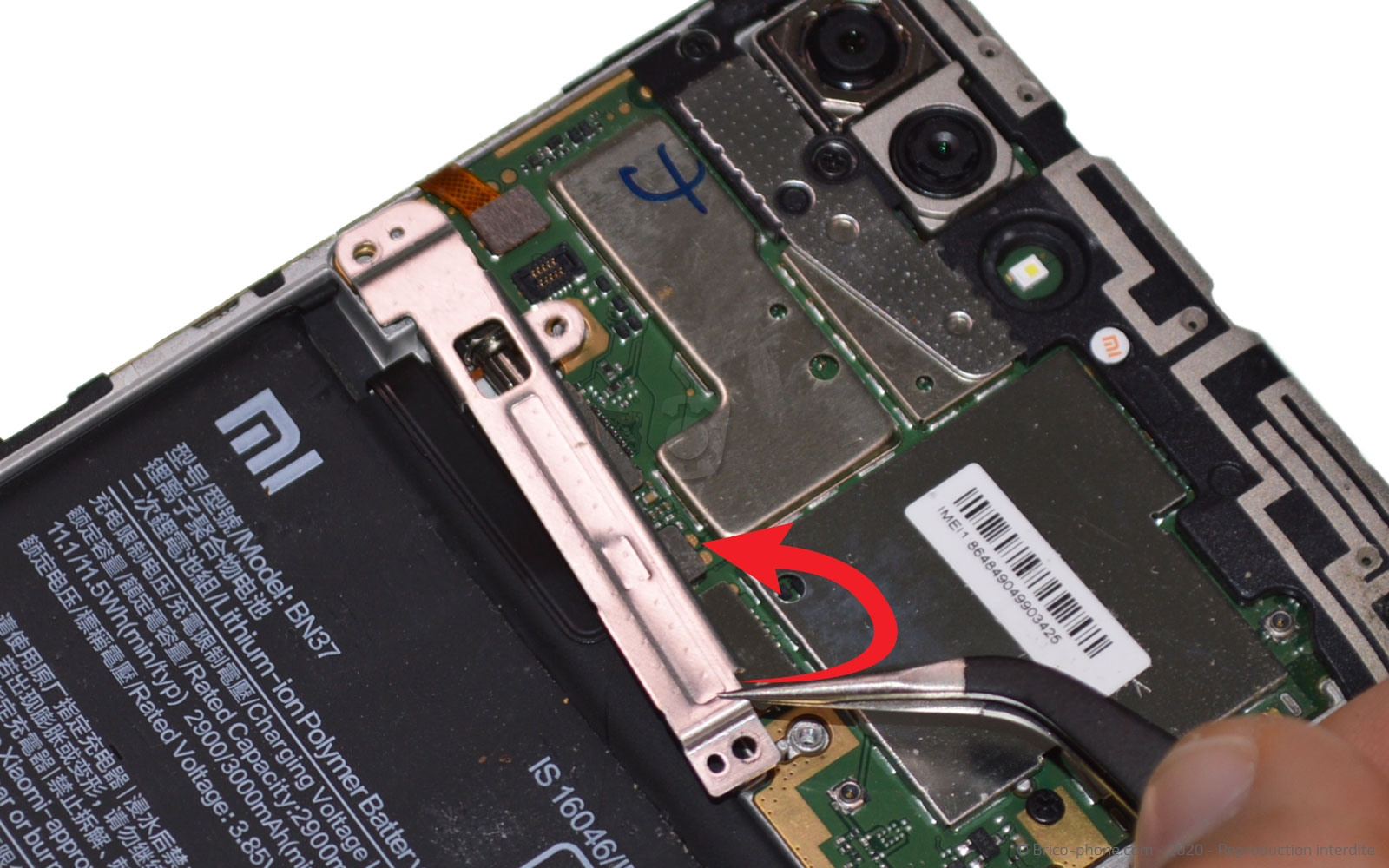

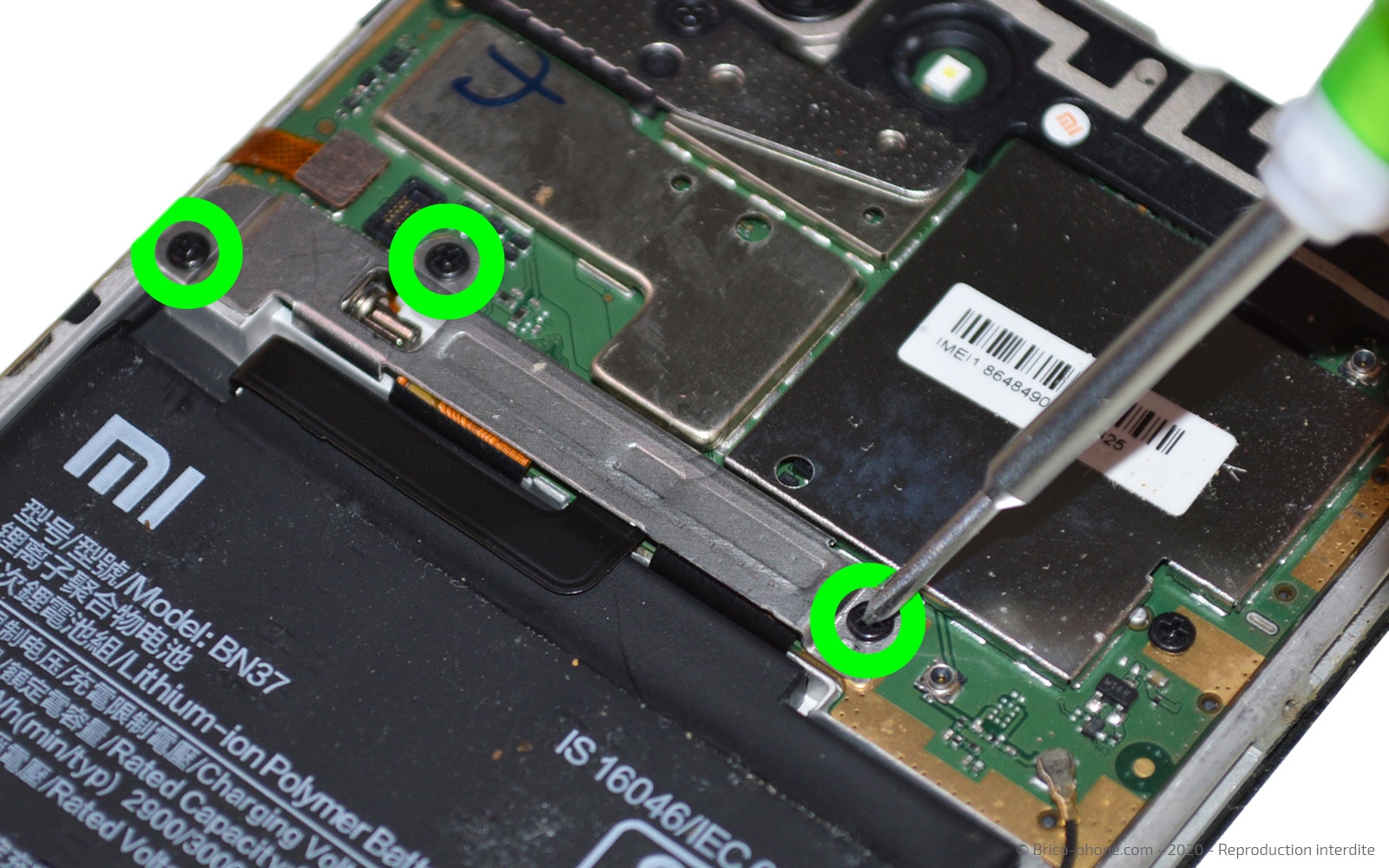

Pour déconnecter la batterie, commencez par retirer la plaquette de protection métallique en dévissant ses trois vis cruciformes.

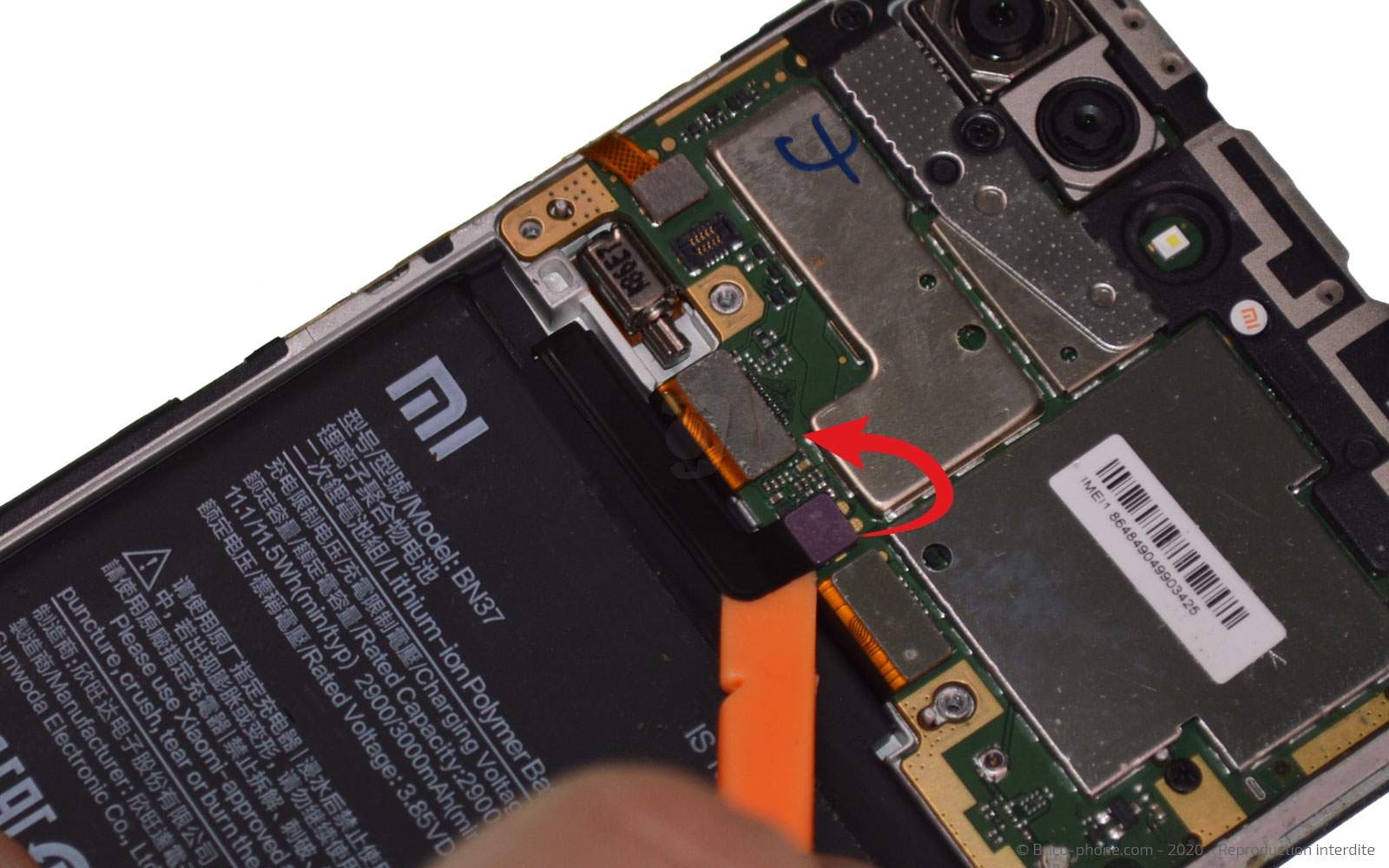

Débranchez ensuite la nappe du composant.
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Sortir le haut-parleur externe

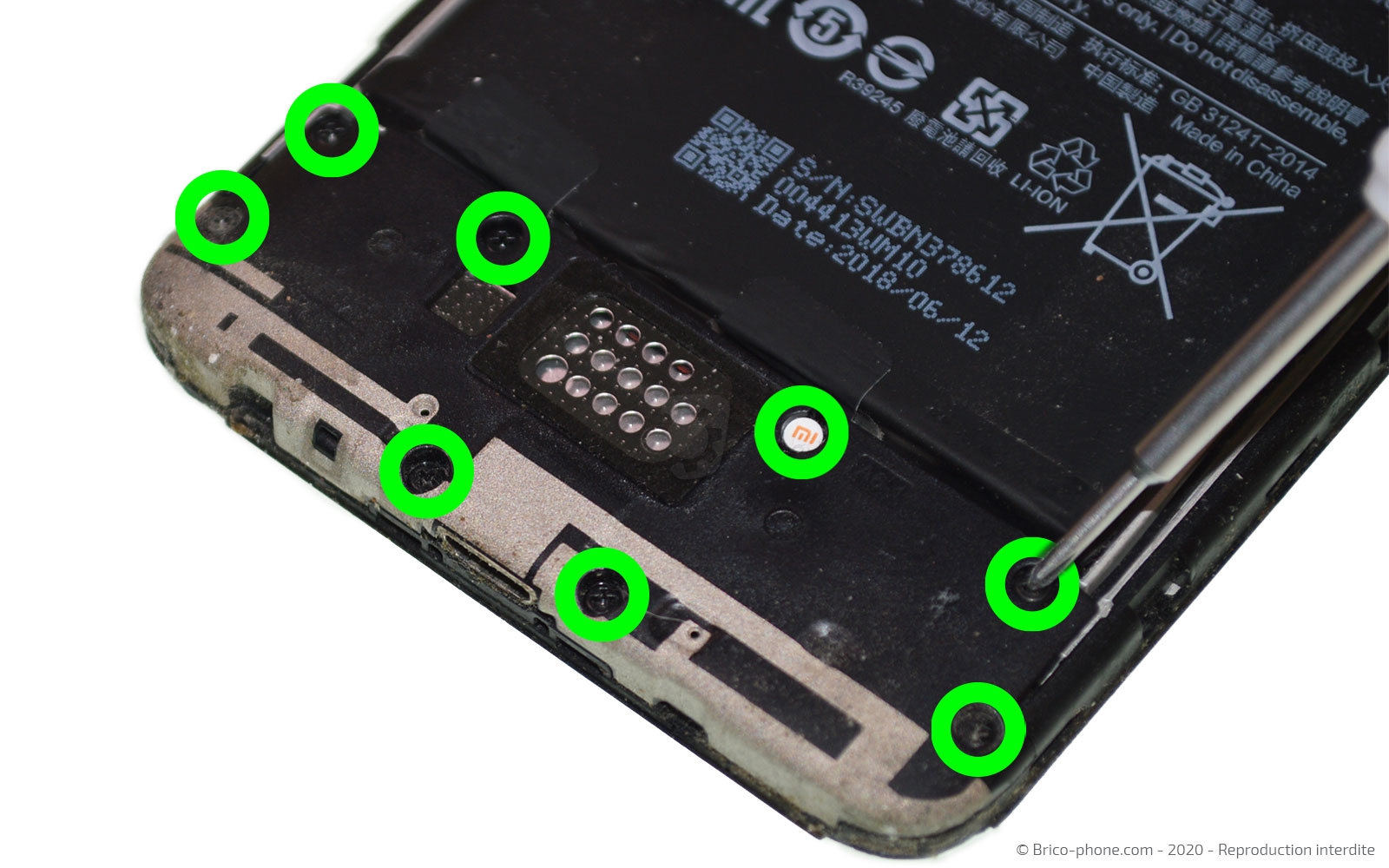

Sur le bas du téléphone, il vous faut ôter les 8 vis à l'aide du tournevis cruciforme.

Ensuite, soulevez le haut-parleur externe avec le spudger pour le sortir de votre Xiaomi Redmi 6.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer le dock

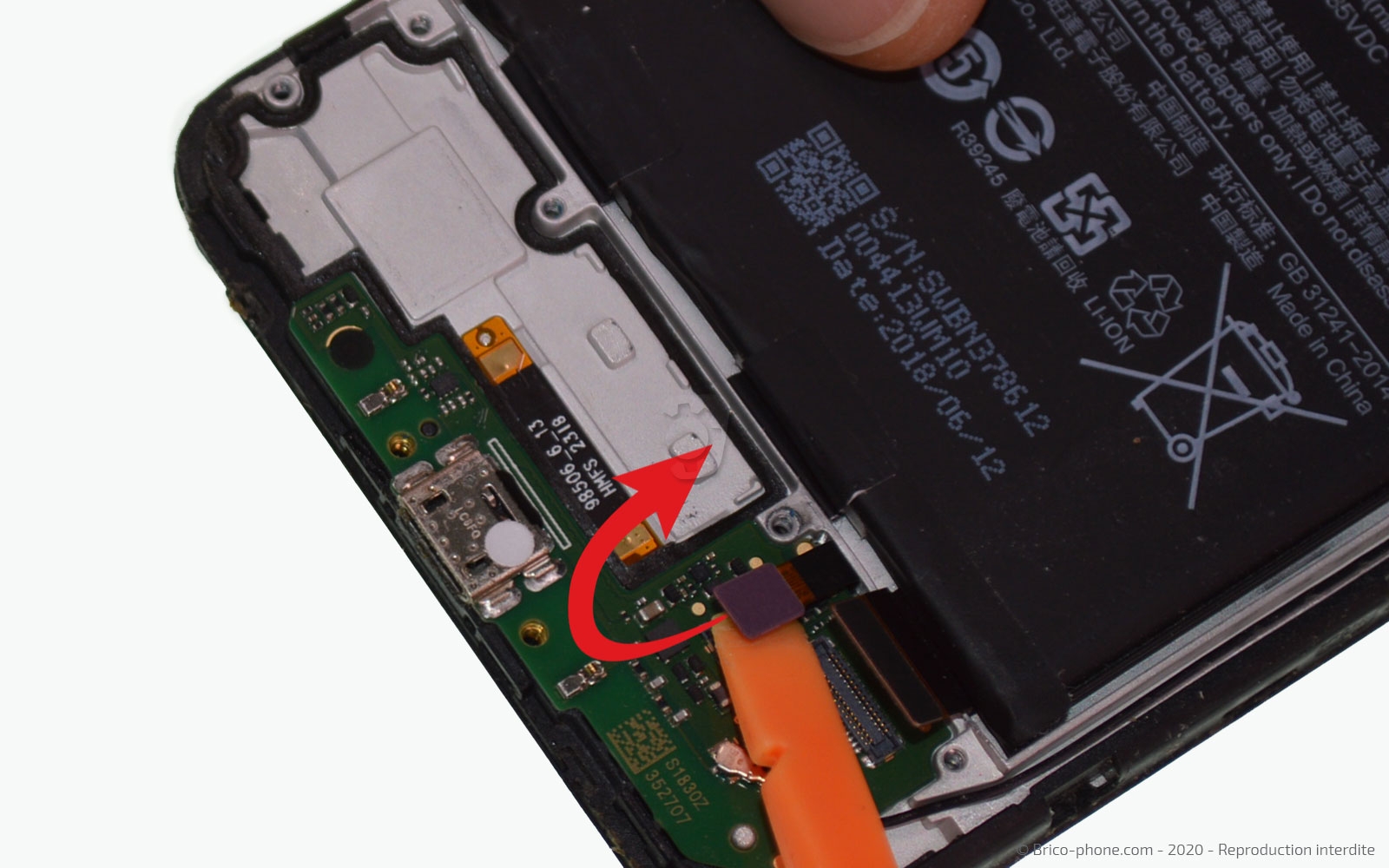

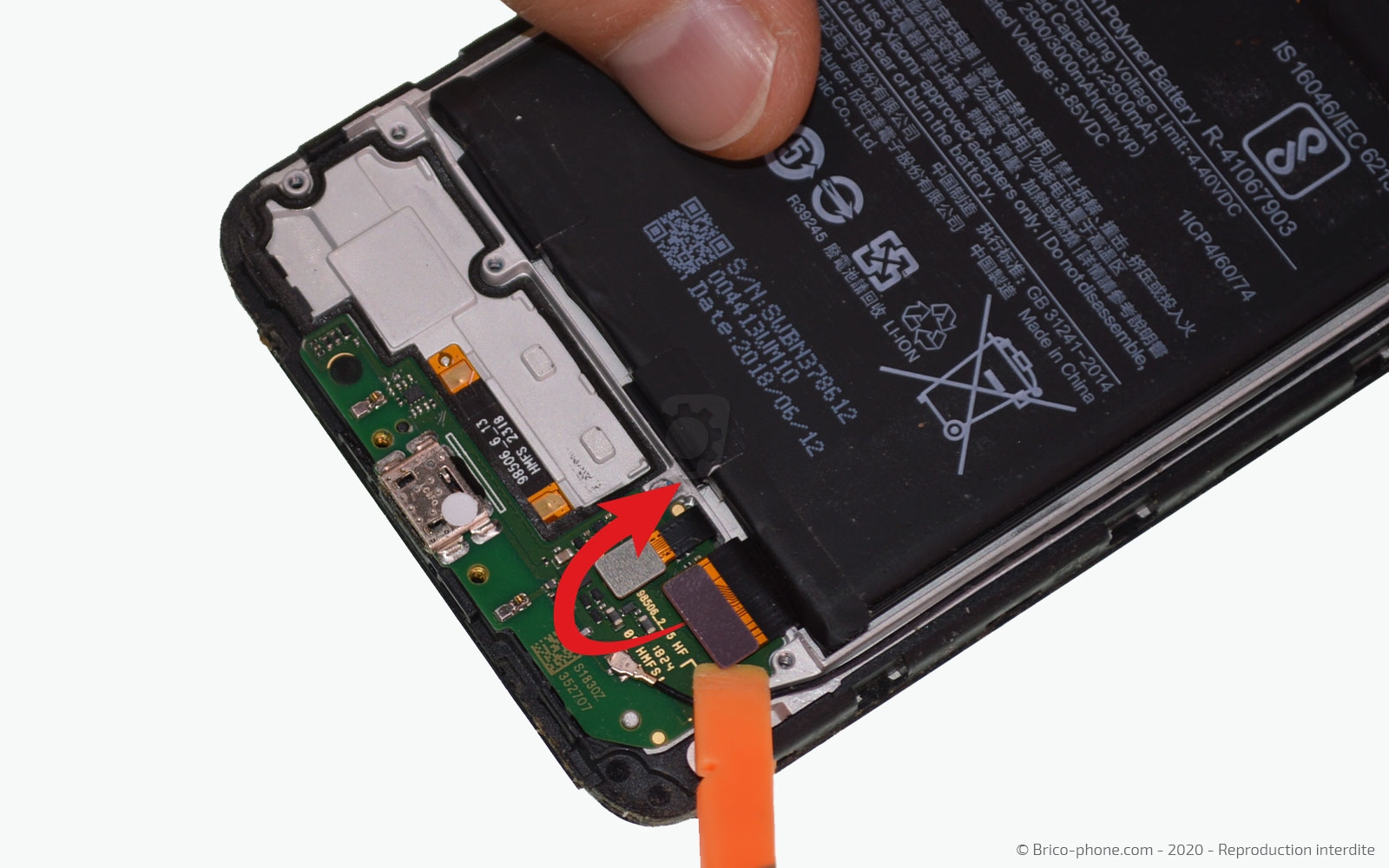

Reprenons le levier en nylon pour débrancher les nappes de l'écran et de la rallonge d'interconnexion.

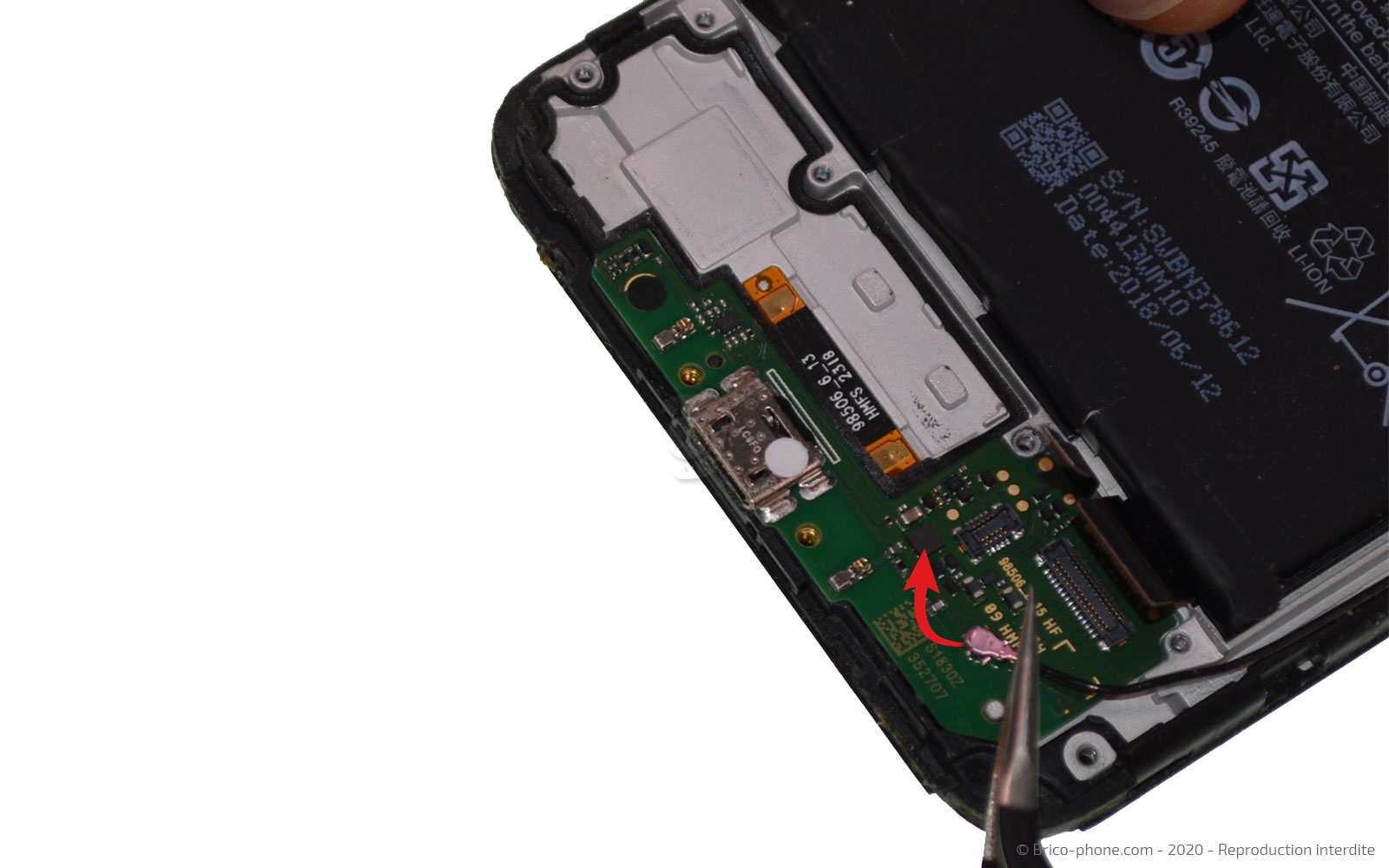

Puis, détachez le câble coaxial avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer le connecteur de charge

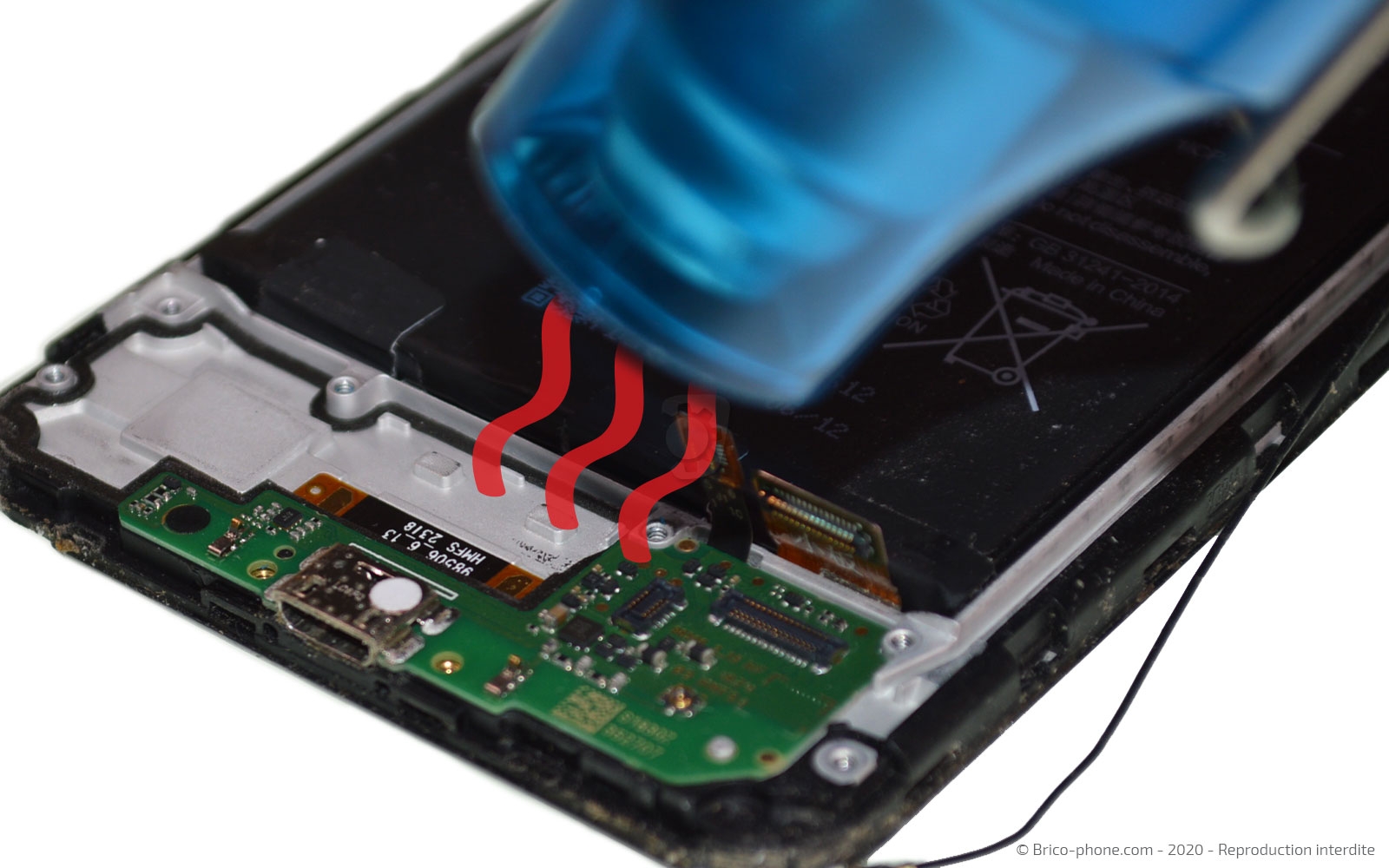

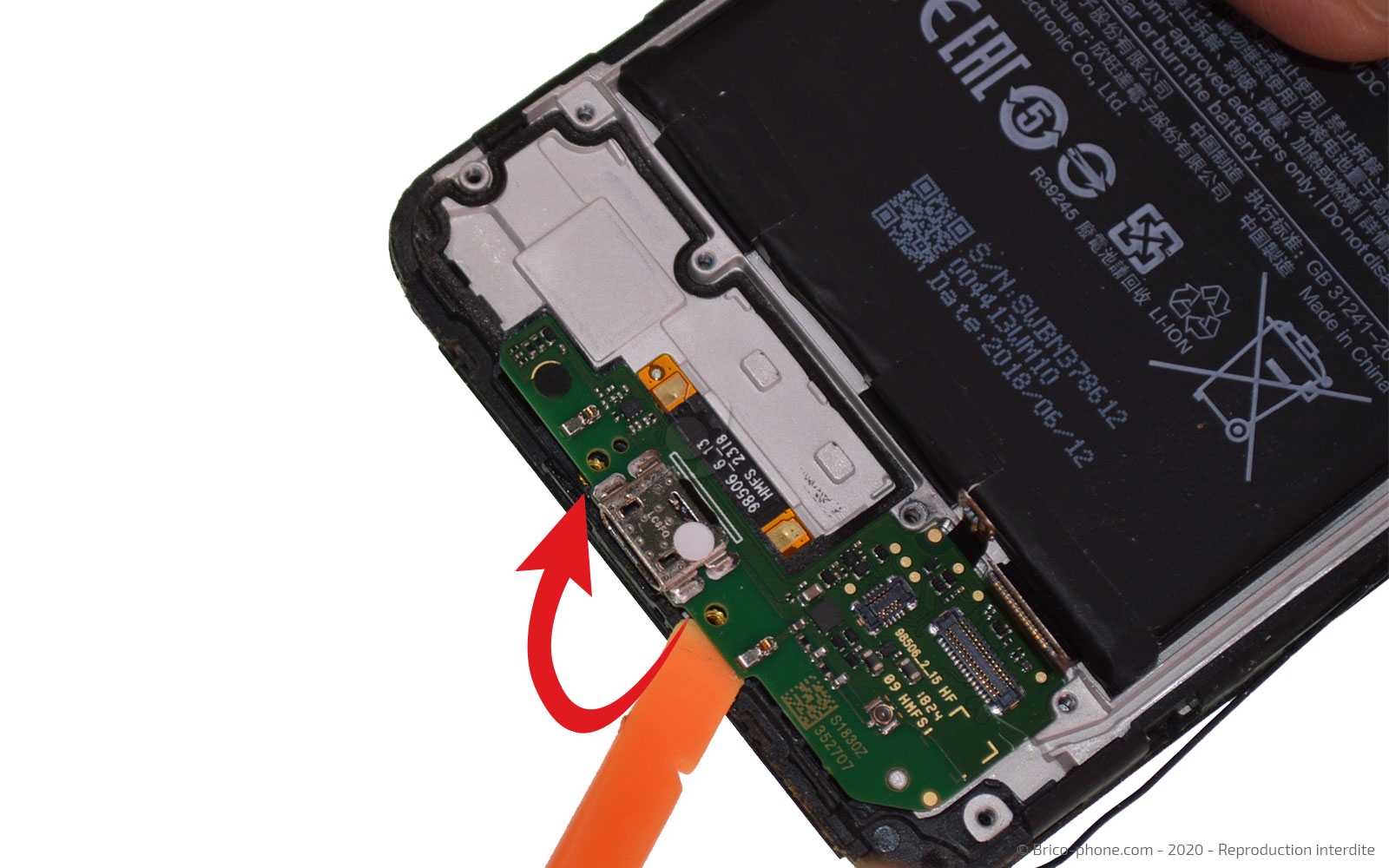

Chauffez légèrement le dock pour ramollir le sticker.

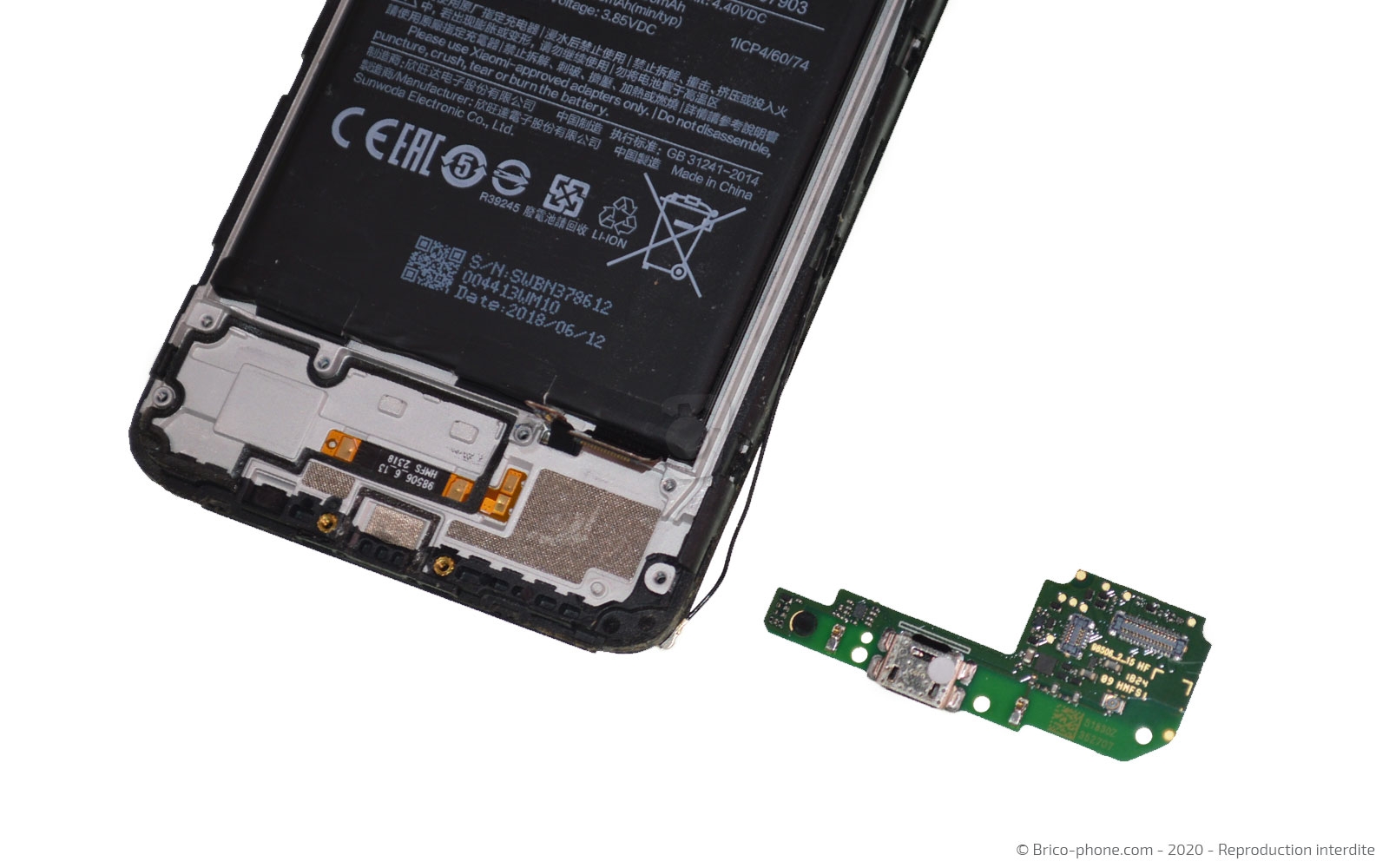

Sortez ensuite le connecteur de charge endommagé en vous aidant du spudger.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage
Votre Xiaomi Redmi 6 est maintenant prêt à être remonter. Pour cela, suivez les étapes précédentes dans l'ordre inverse.
