Changement du connecteur de charge sur Galaxy A31

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A31 | Temps estimé : 30 min | Difficulté : 2.5/5

Le connecteur de charge de votre Samsung Galaxy A31 est endommagé ? Remplacez ce composant en suivant les différentes étapes de notre tutoriel détaillé en vidéo et en photos par nos techniciens.

Diagnostic

›  Vos interlocuteurs ne vous entendent plus.
›  Votre téléphone ne prend plus la charge.
›  La prise de charge est endommagée.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

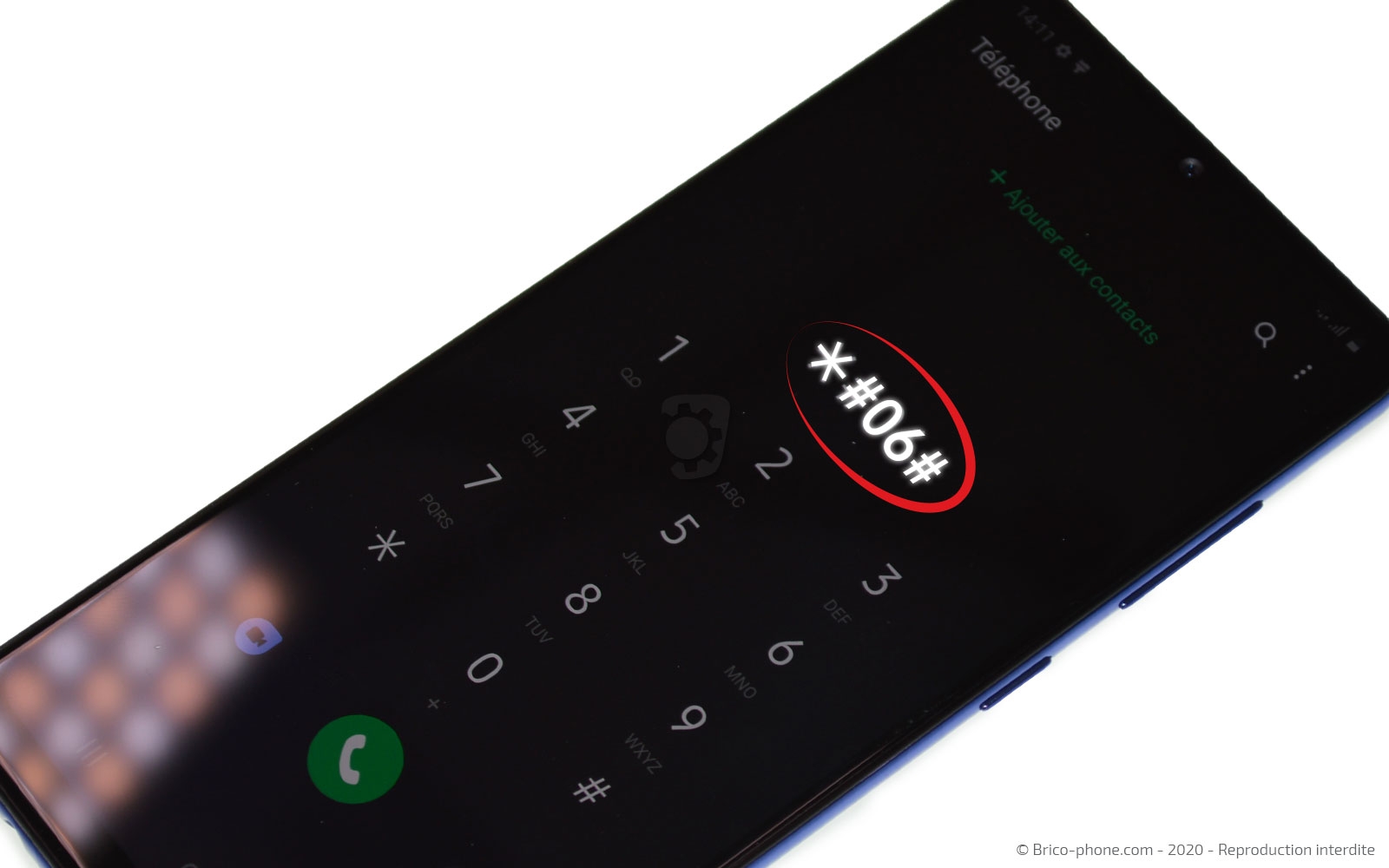

Dans un premier temps, composez le *#06# afin de connaitre le modèle du téléphone qui se trouve entre vos mains.
Vous obtiendrez un numéro IMEI qu'il vous faudra recopier dans la case adéquate de notre page d'accueil.
Brico-phone vous indique les pièces compatibles avec votre Samsung Galaxy A31.

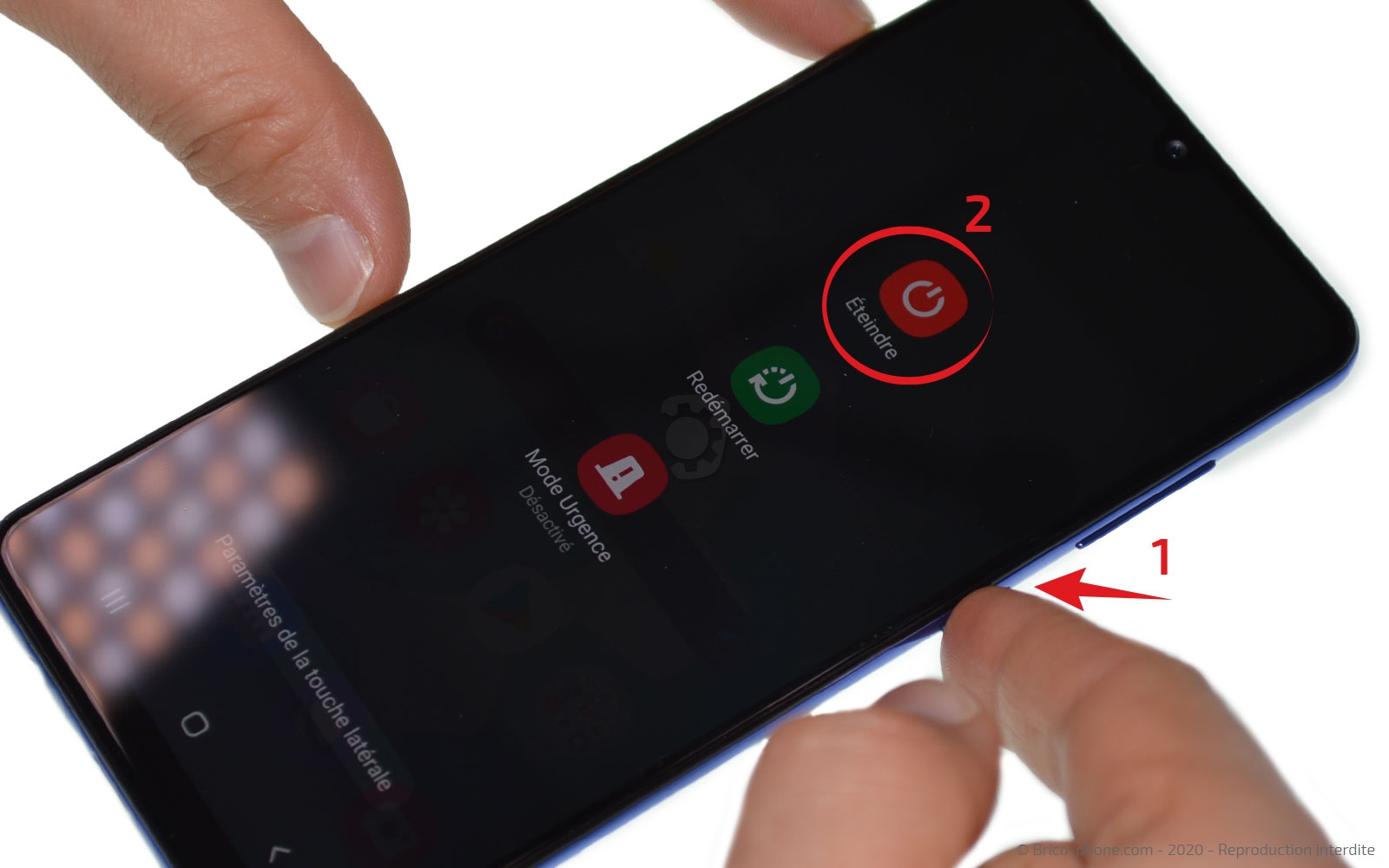

Commencez ensuite la réparation en mettant hors tension votre smartphone.

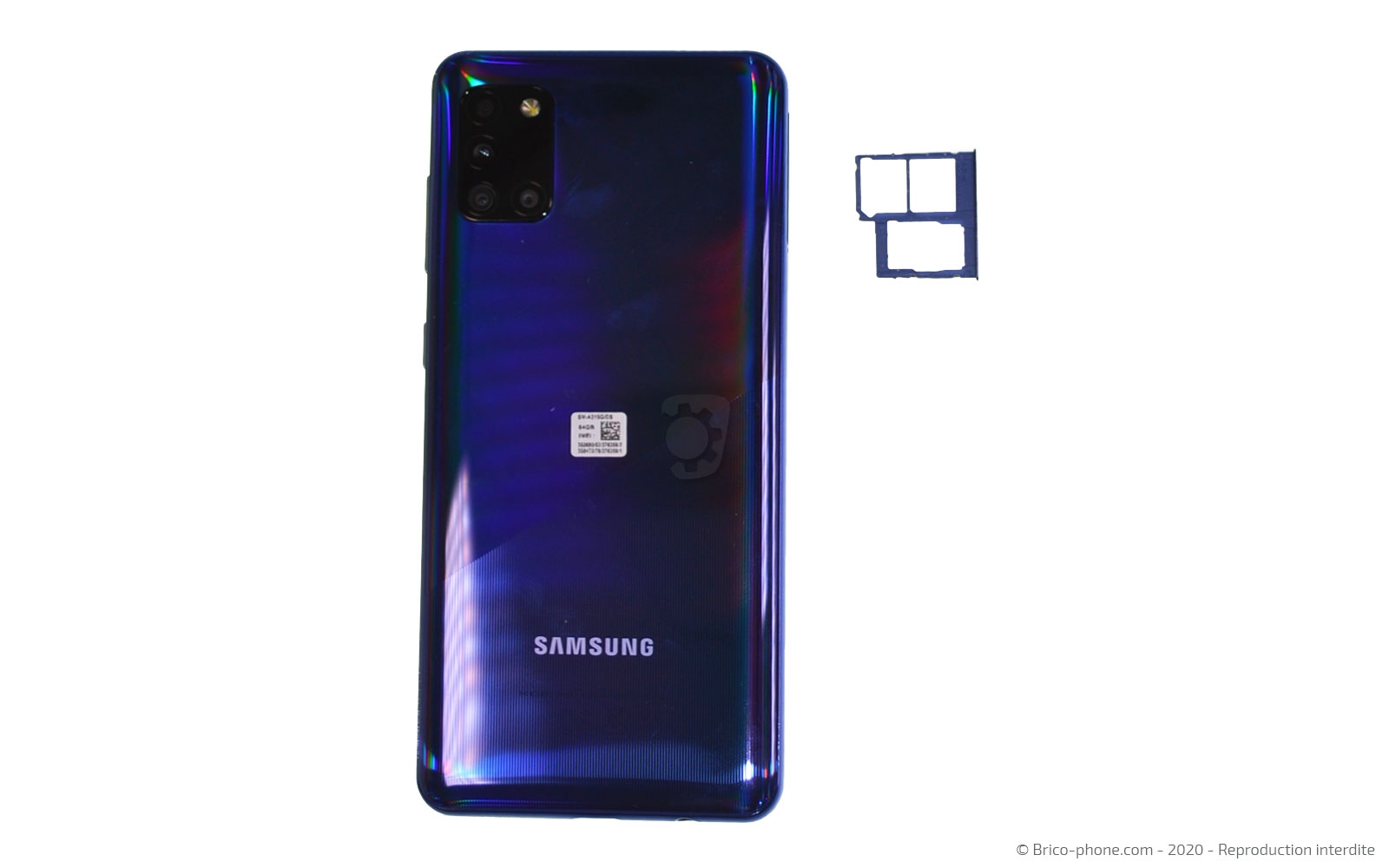

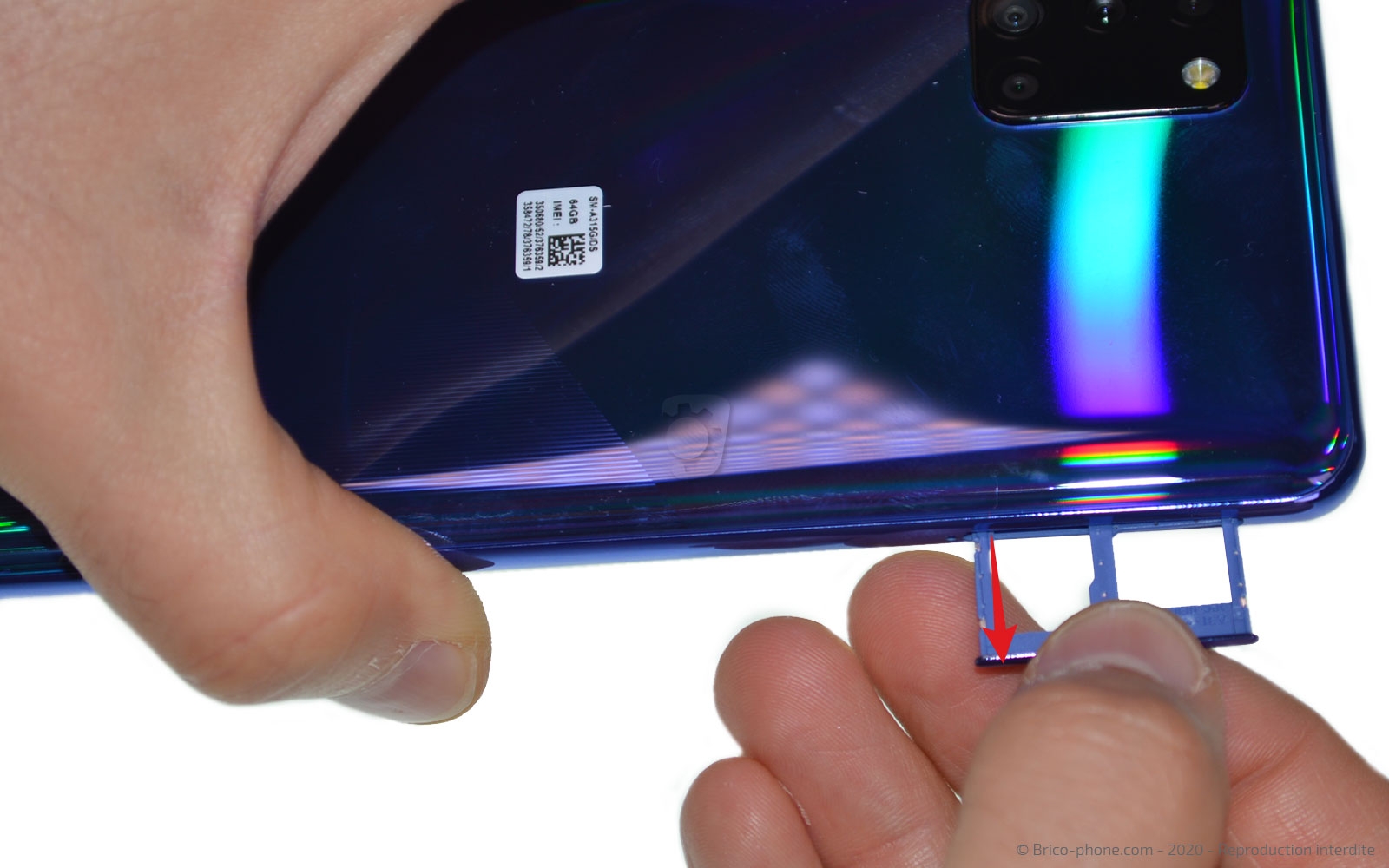

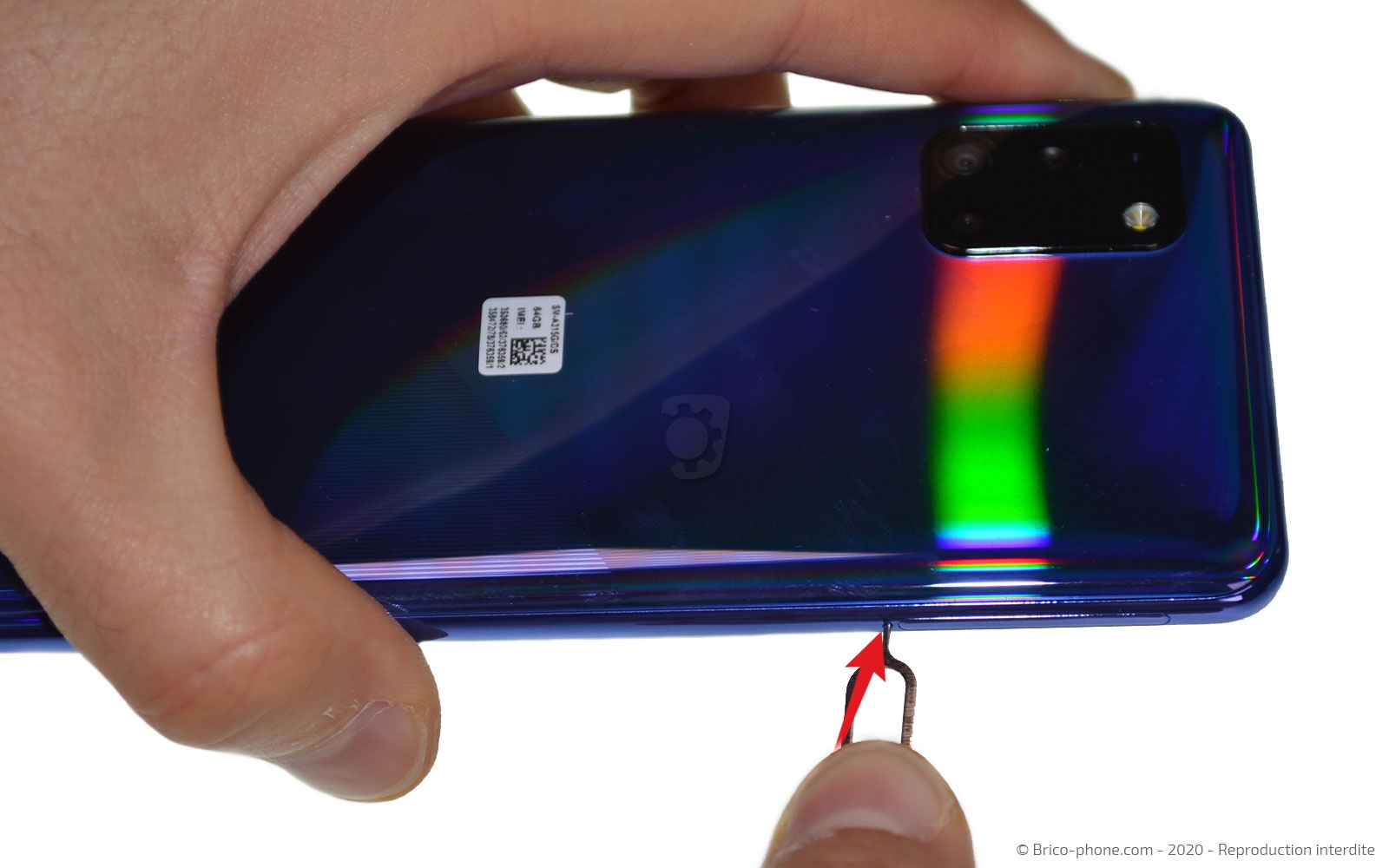

Etape 1 : Ejecter le tiroir Sim
Sortez le rack sim de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

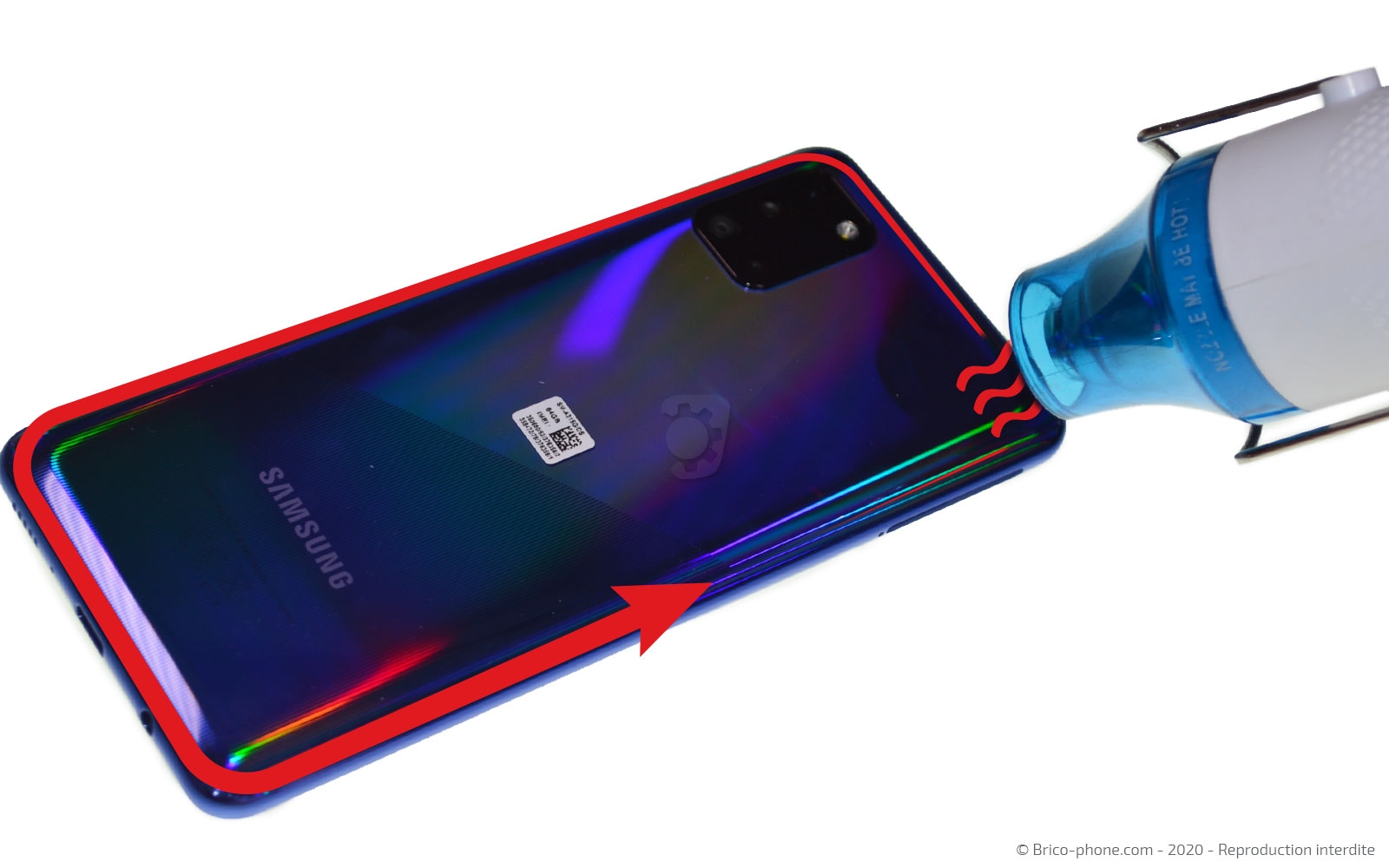

Etape 2 : Chauffer la vitre arrière
Il est nécessaire de chauffer la vitre arrière de votre Galaxy A31 pour ramollir le sticker retenant cette dernière au reste du téléphone. Pour cela, chauffez le contour de l'arrière de l'appareil à l'aide du décapeur thermique.

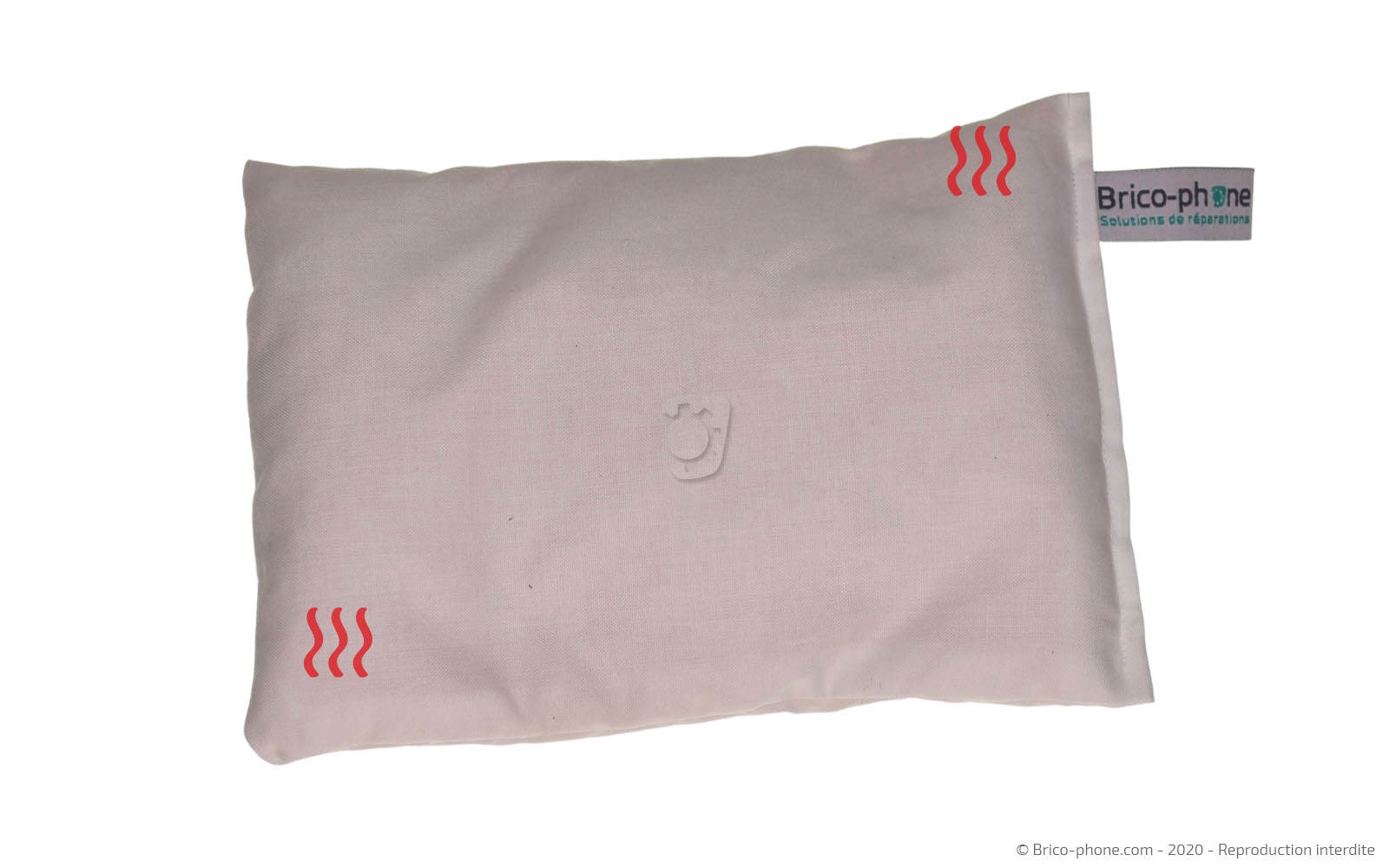

Vous pouvez également poser le coussin chauffant disponible dans le kit de réparation complet pendant 30 secondes.
Au préalable, n'oubliez pas de le passer au micro-ondes 2 minutes.

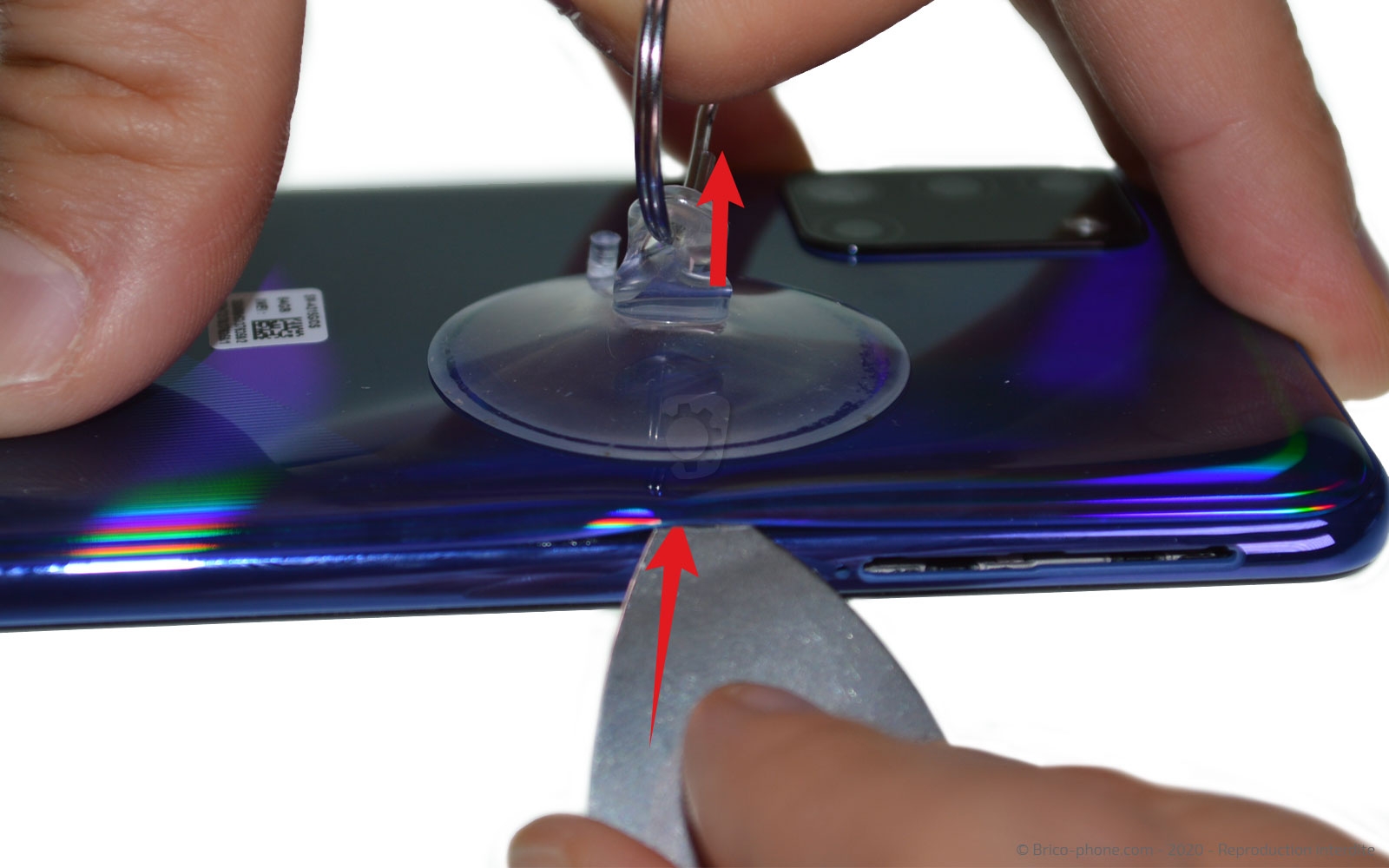

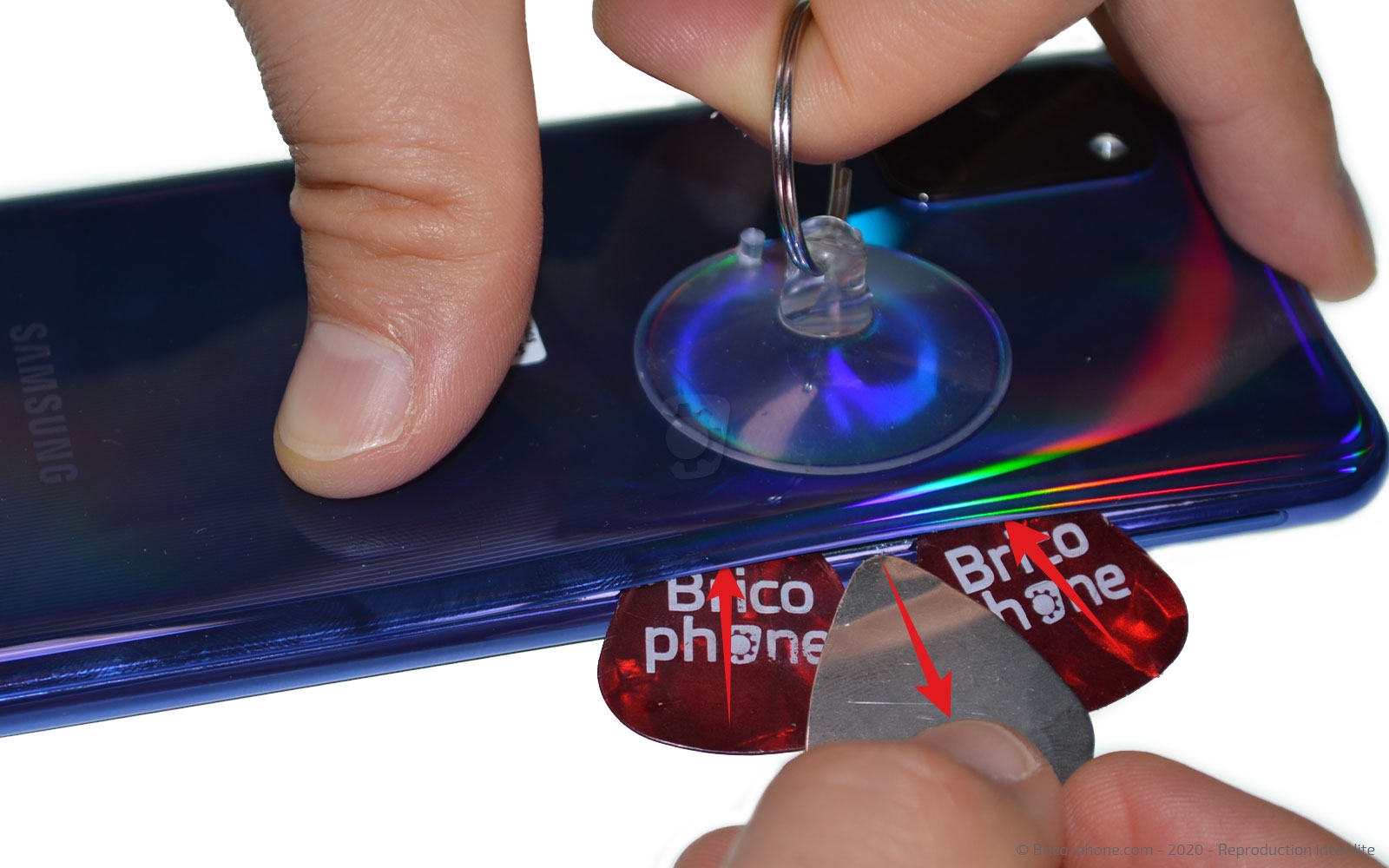

Par la suite, disposez la ventouse au centre du coté droit de la façade arrière afin de pouvoir insérer le médiator en métal entre la pièce et le châssis. Puis, glissez les médiators en plastique à la place de la version métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

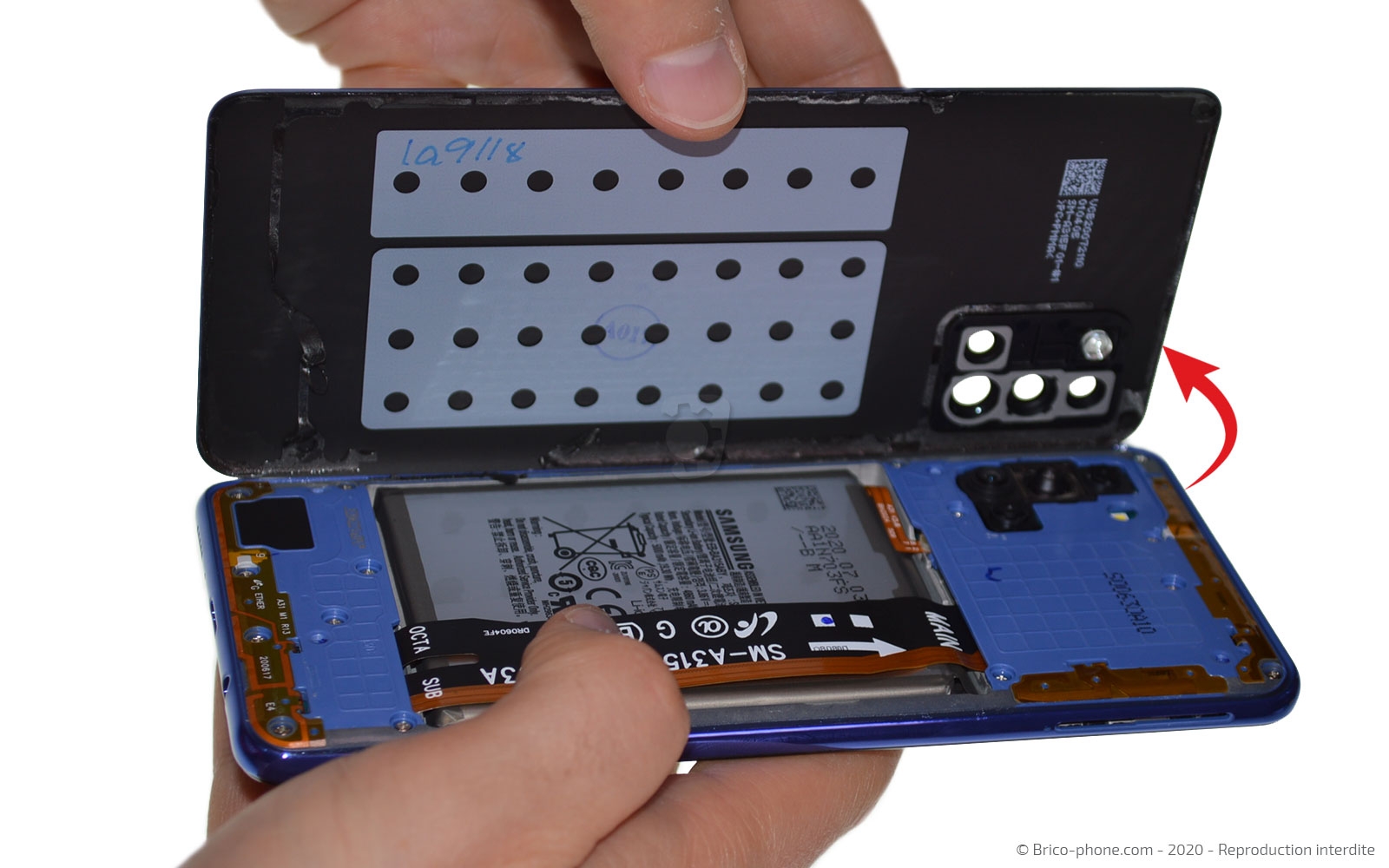

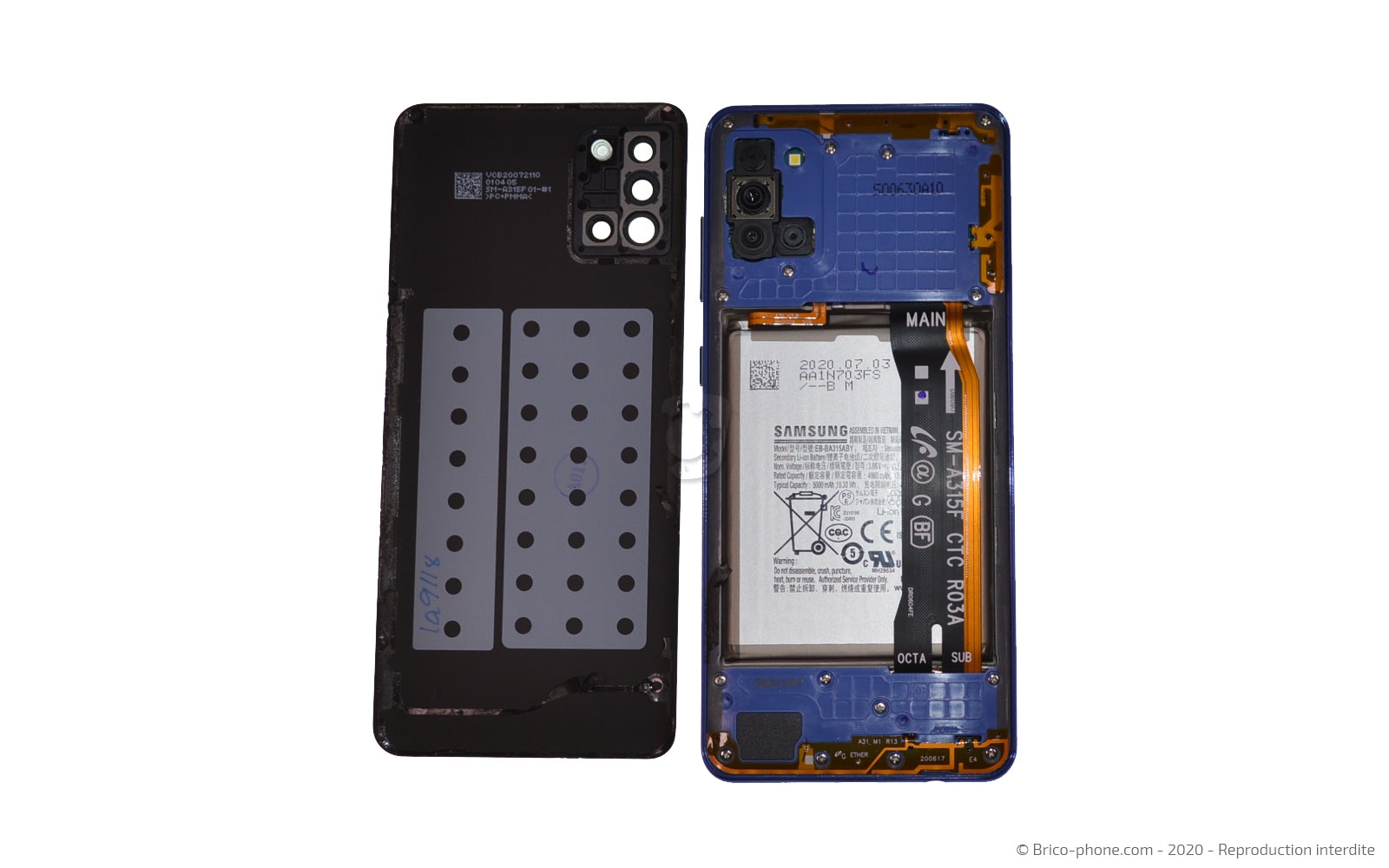

Etape 3 : Ouvrir le téléphone

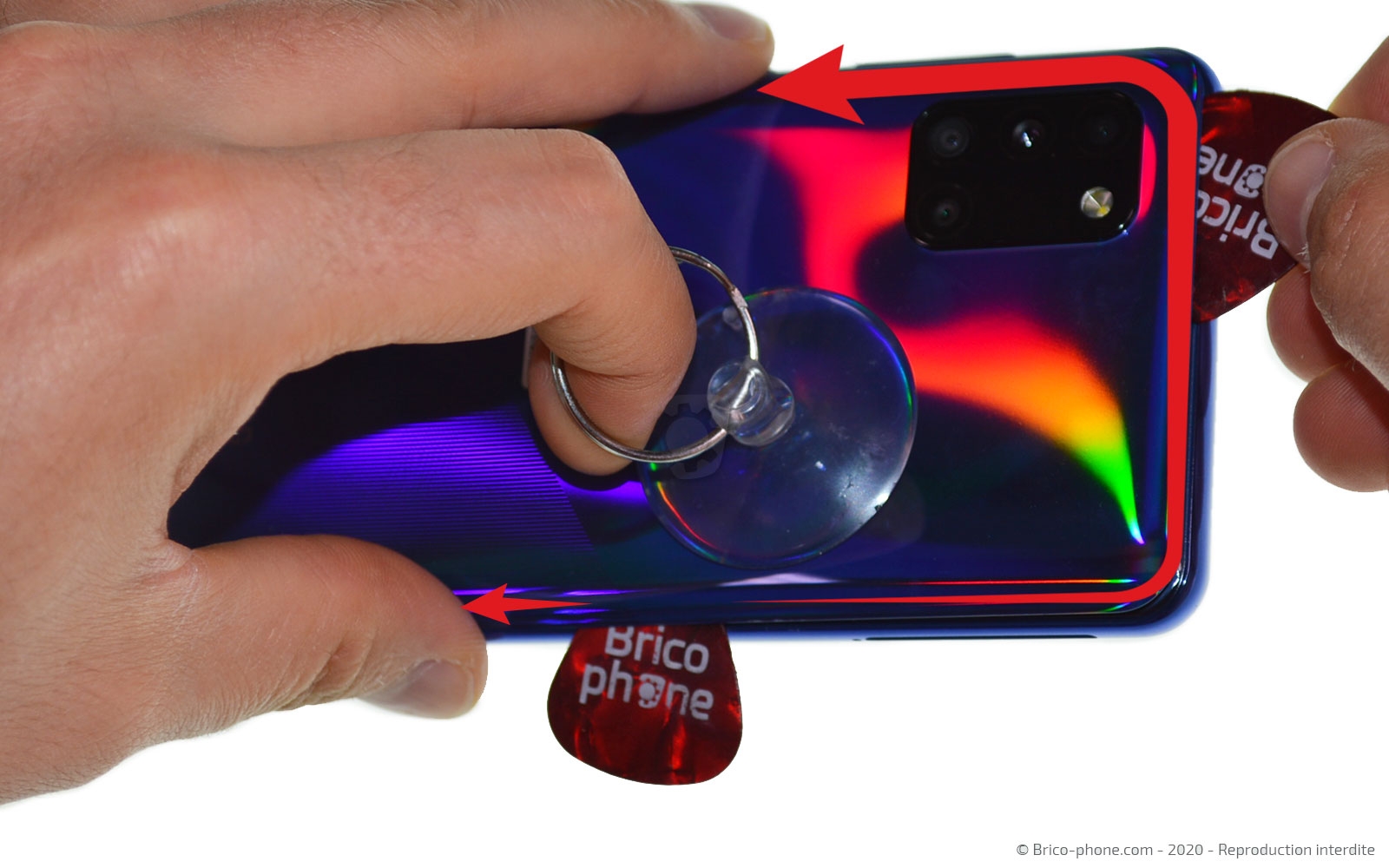

Pour terminer le décollage, faites glisser les médiators en plastique de part et d'autre de la vitre arrière.

Outils du kit utilisés
Outils du kit utilisés

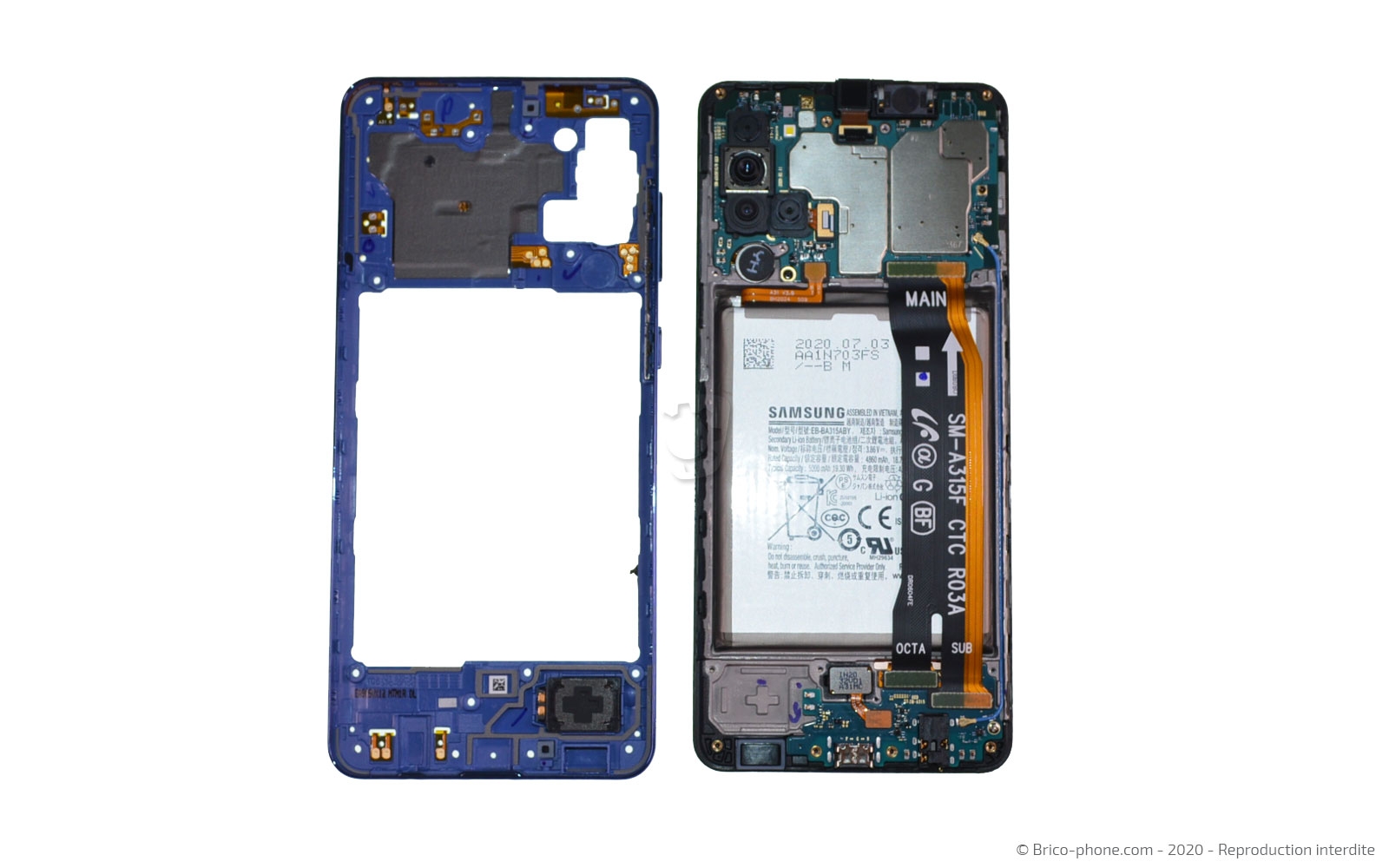

Etape 4 : Oter le châssis intermédiaire

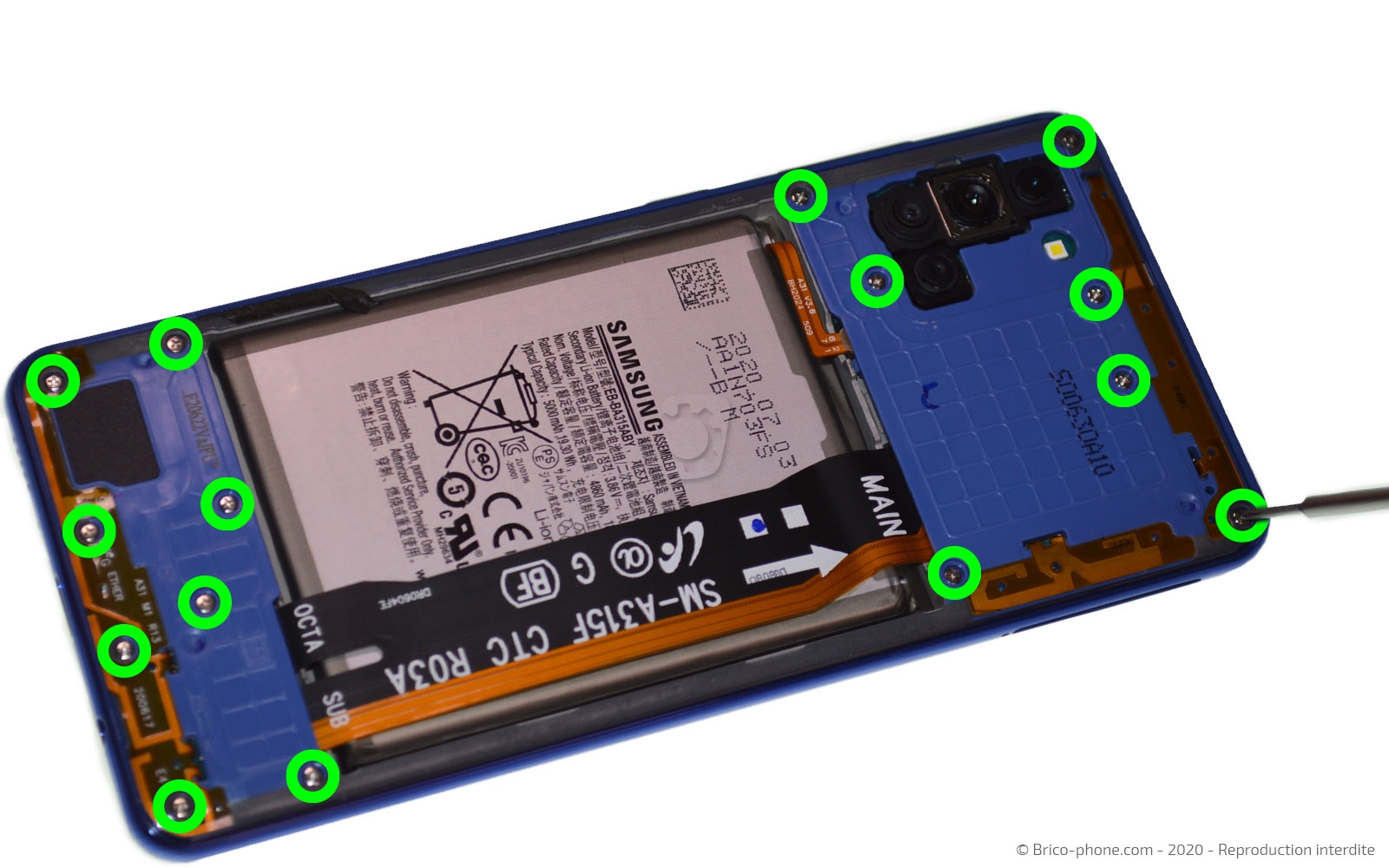

En utilisant le tournevis cruciforme, sortez les 15 vis de la plaquette.

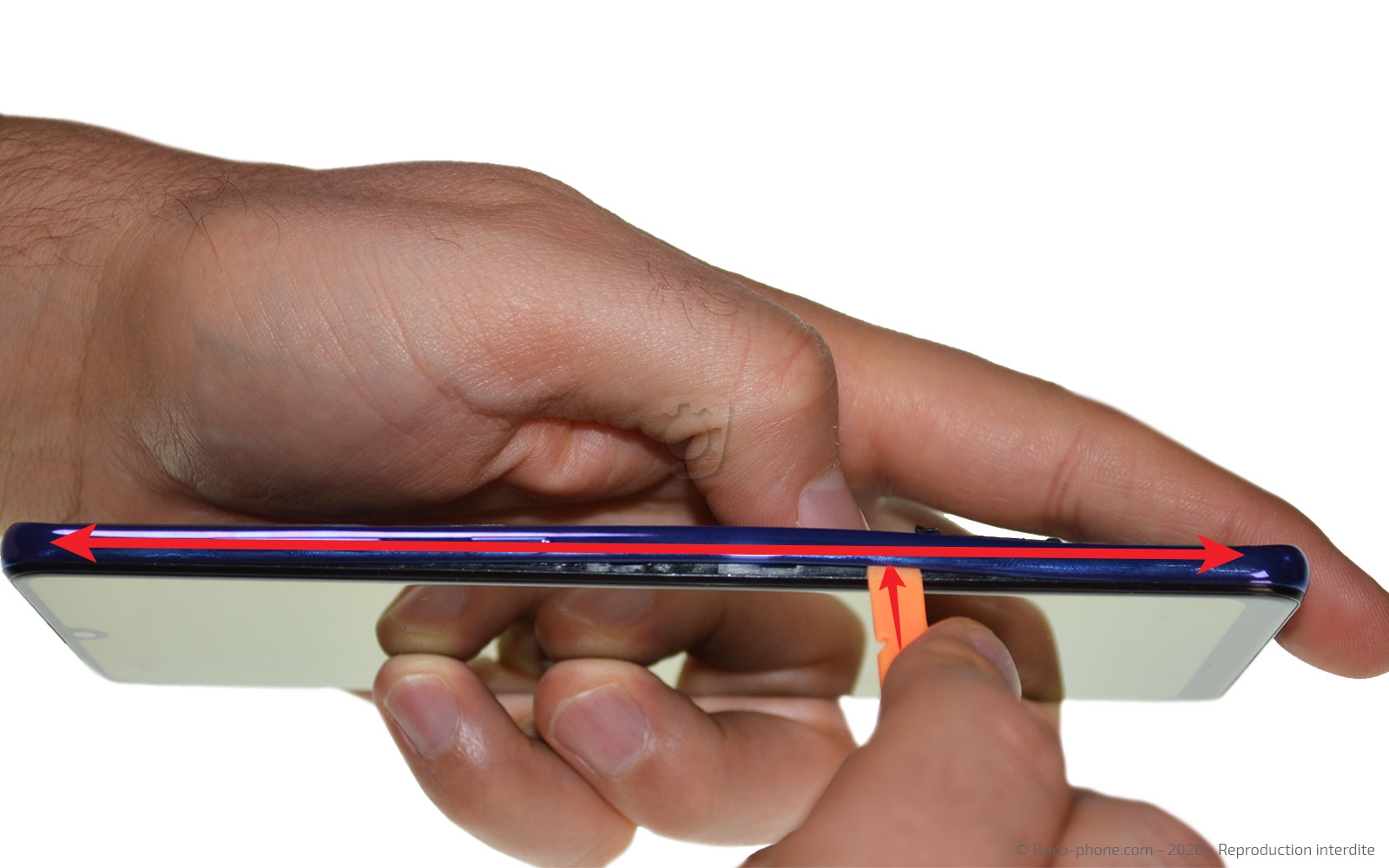

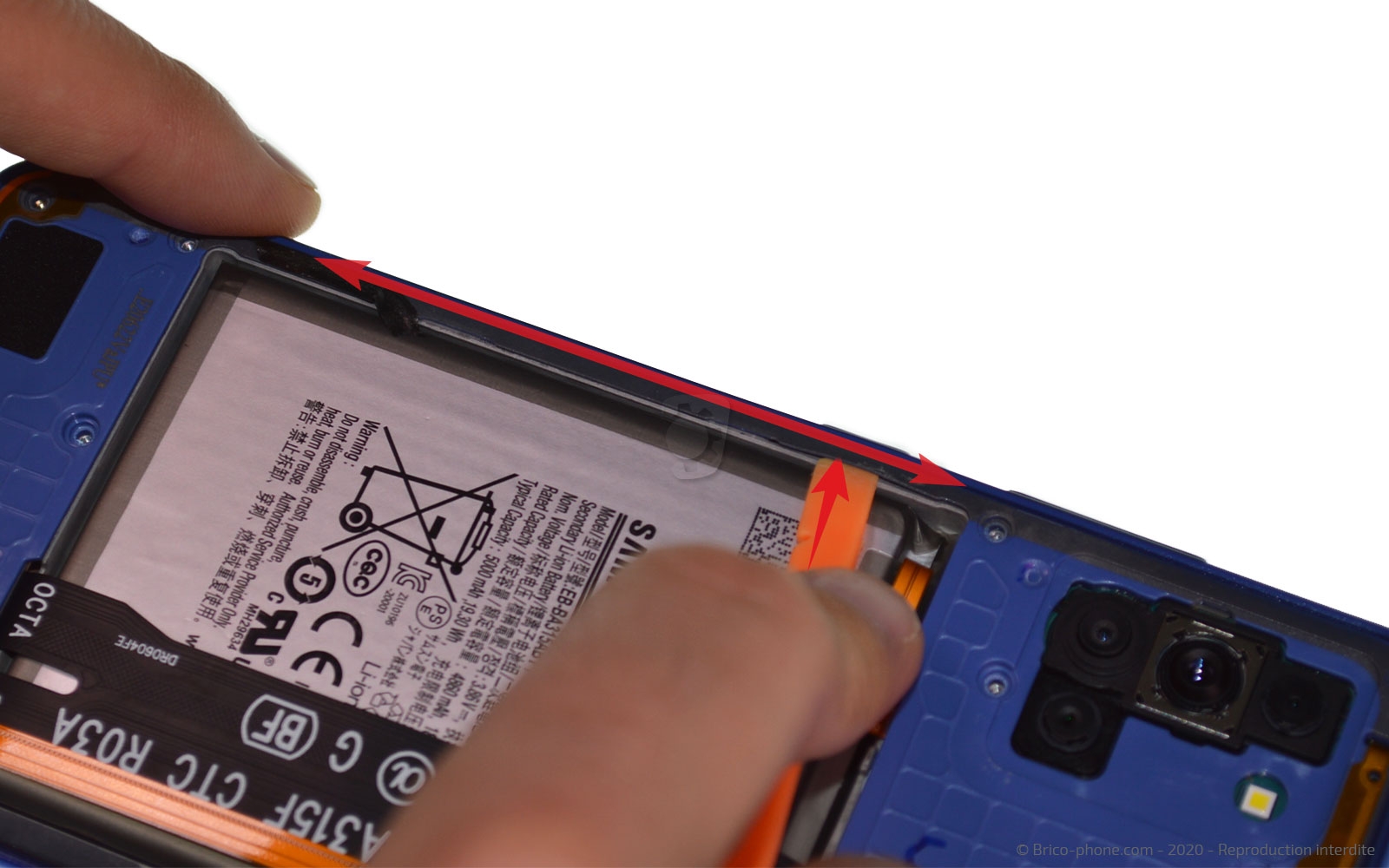

Placez ensuite la spatule en nylon sous le cache près de la batterie avant de déclipser l'intégralité du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

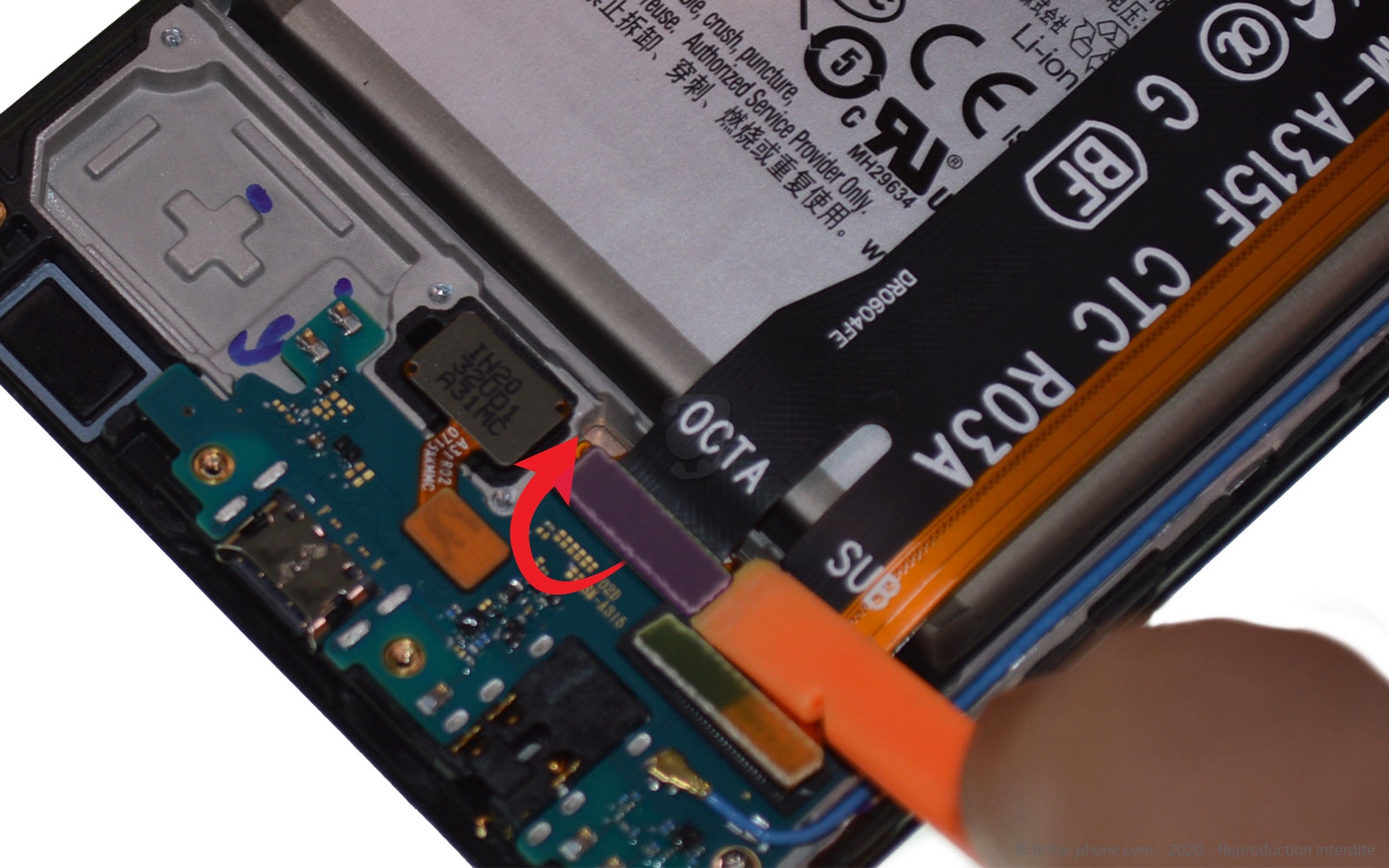

Etape 5 : Déconnecter les nappes

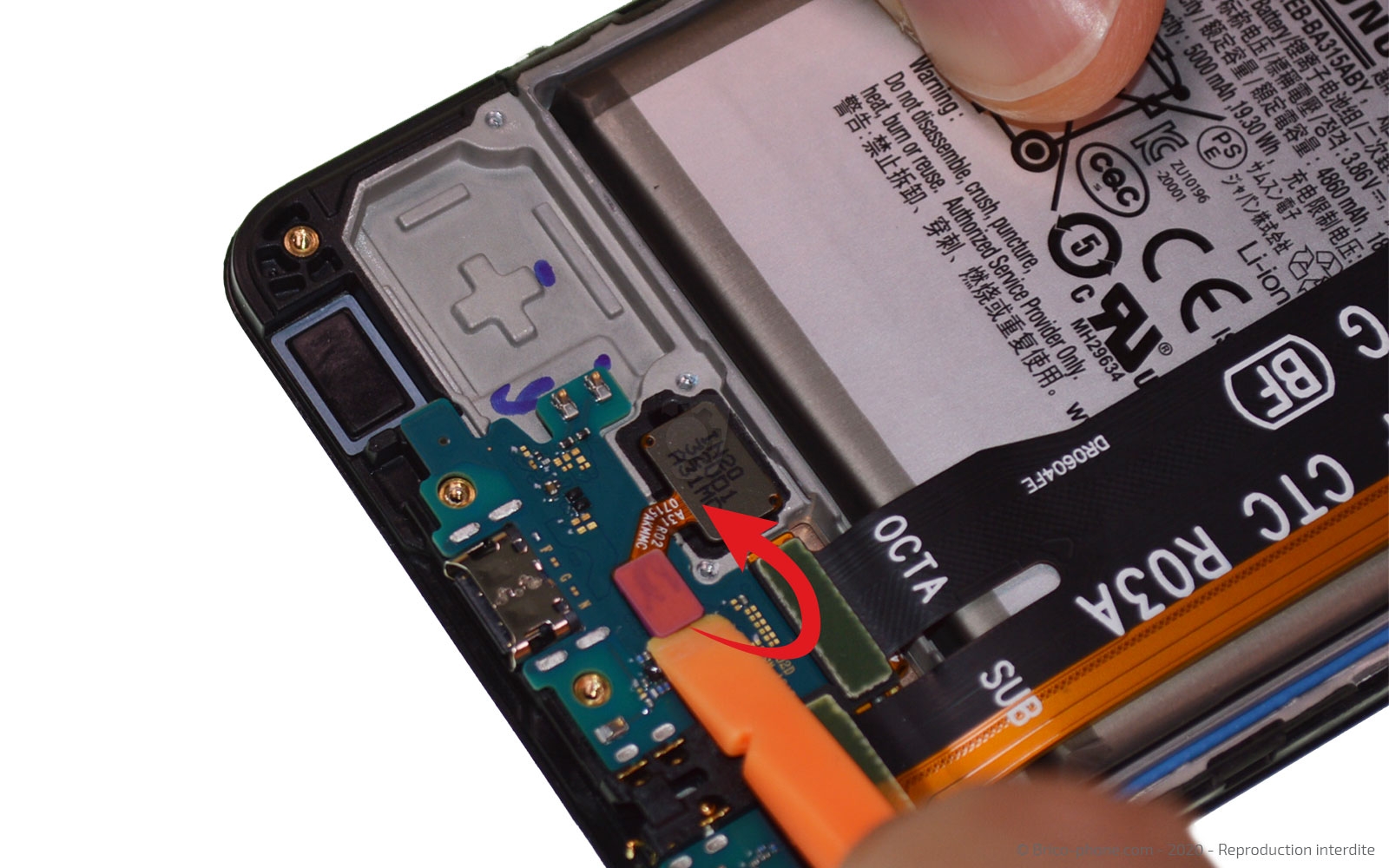

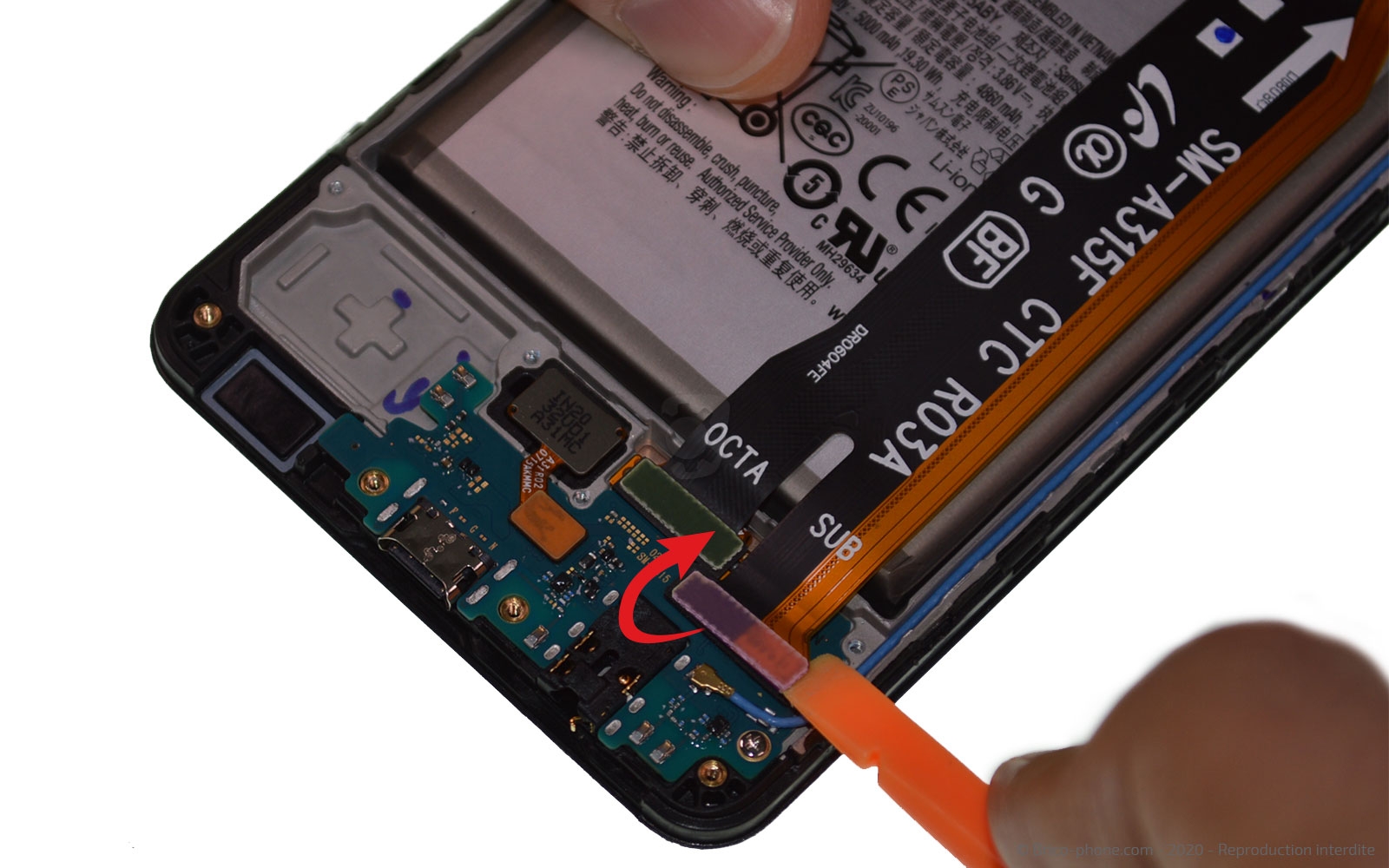

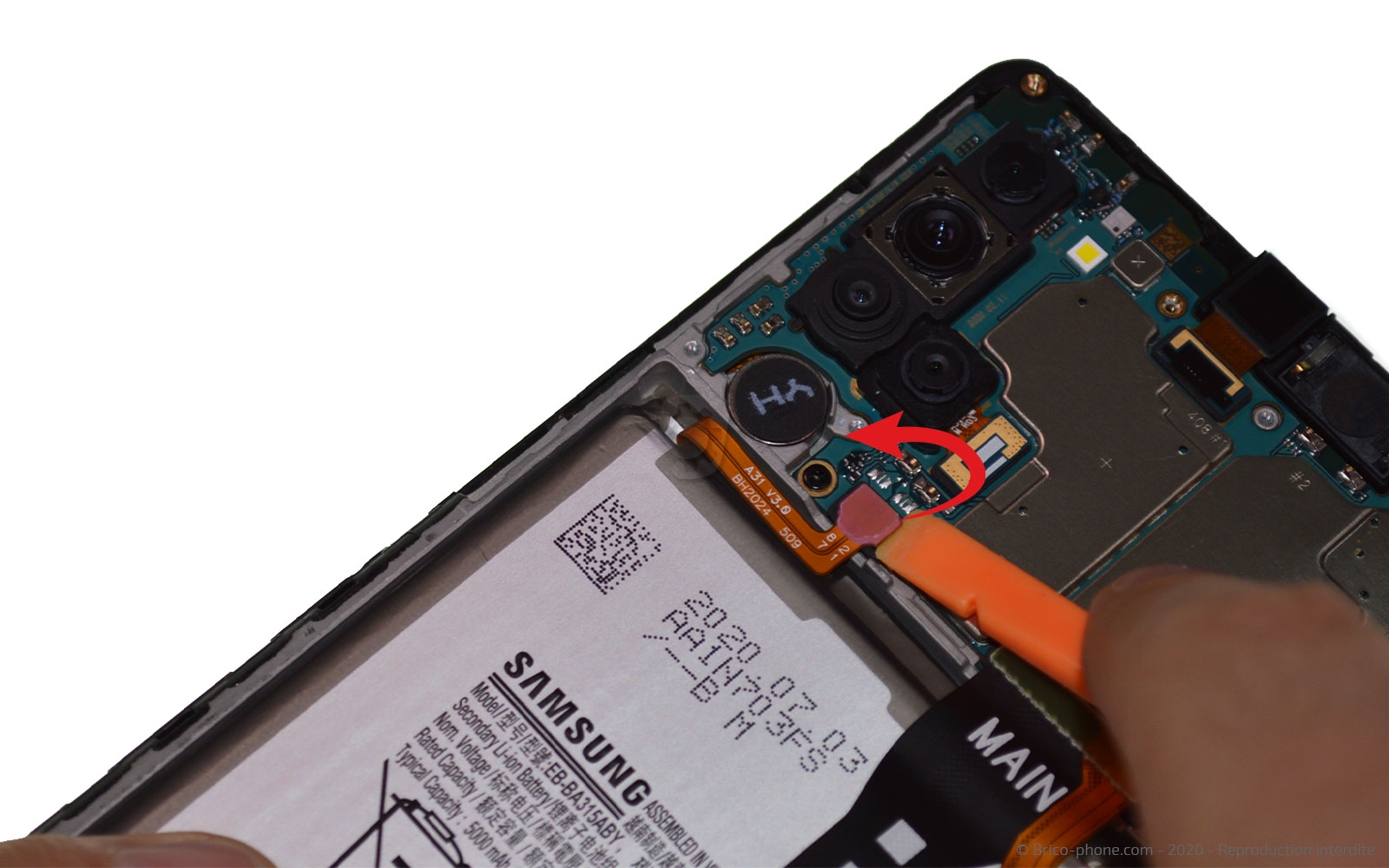

Munissez-vous du spudger afin de déconnecter la nappe de la batterie, du capteur d'empreintes ainsi que celles de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

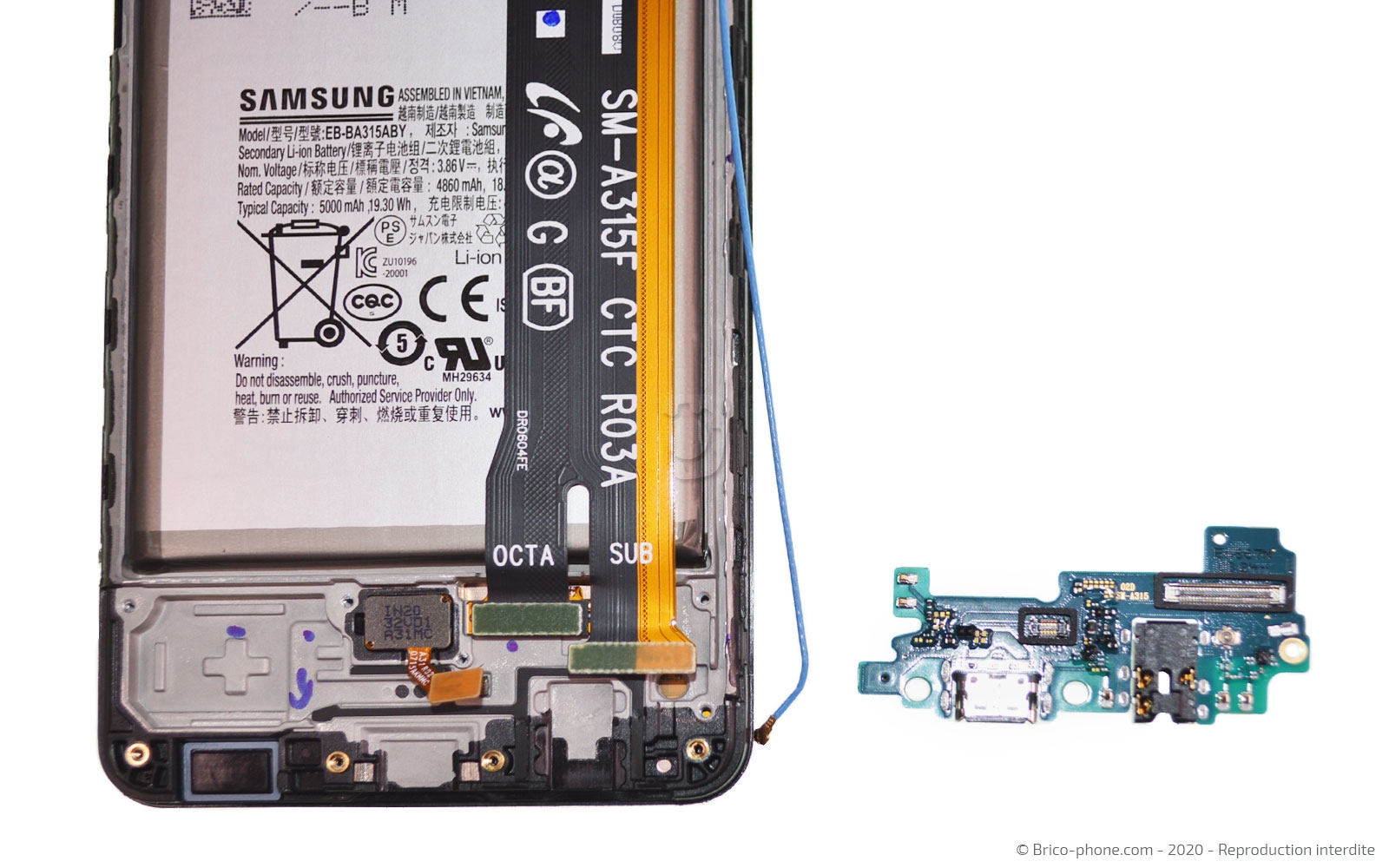

Etape 6 : Sortir le connecteur de charge

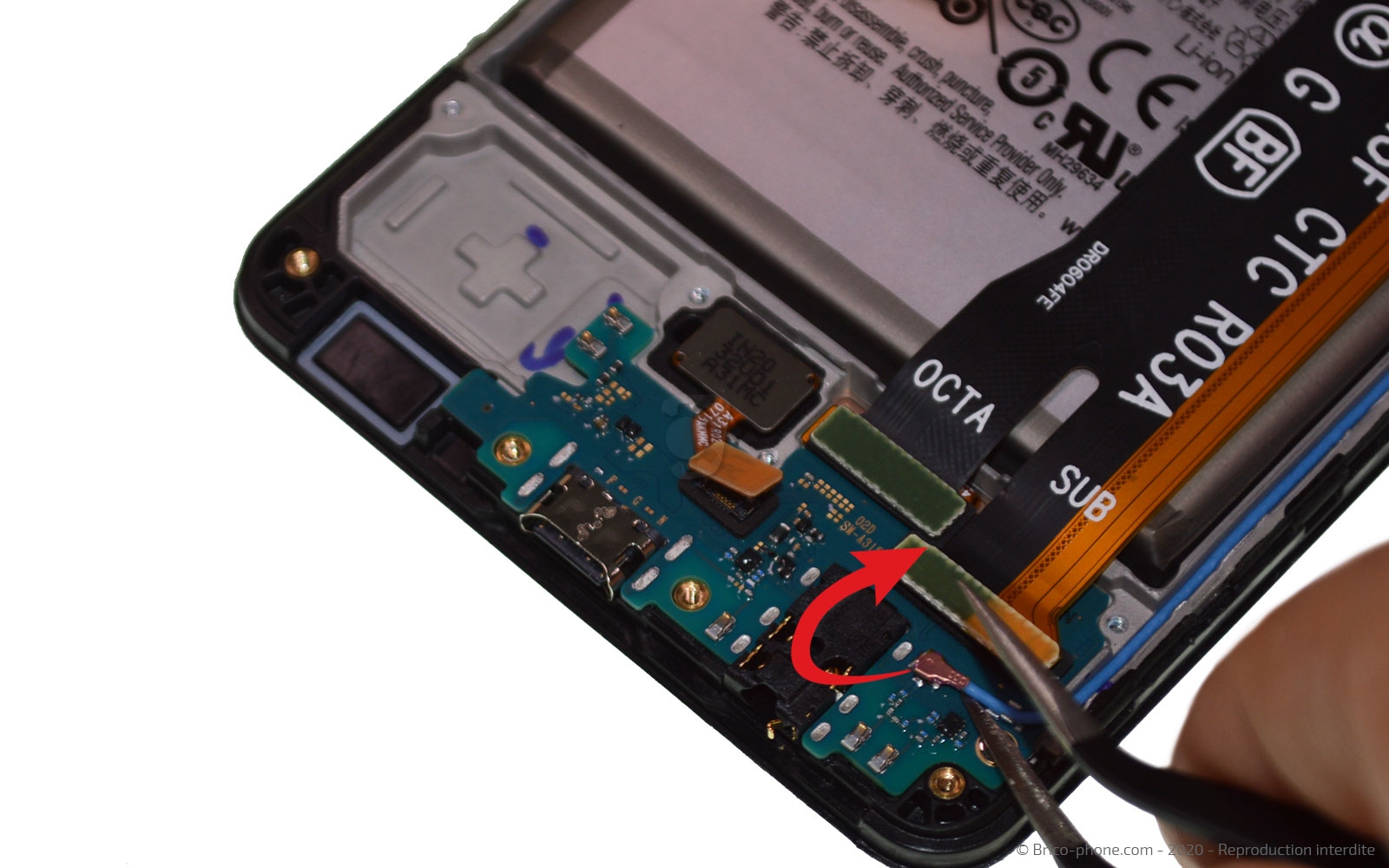

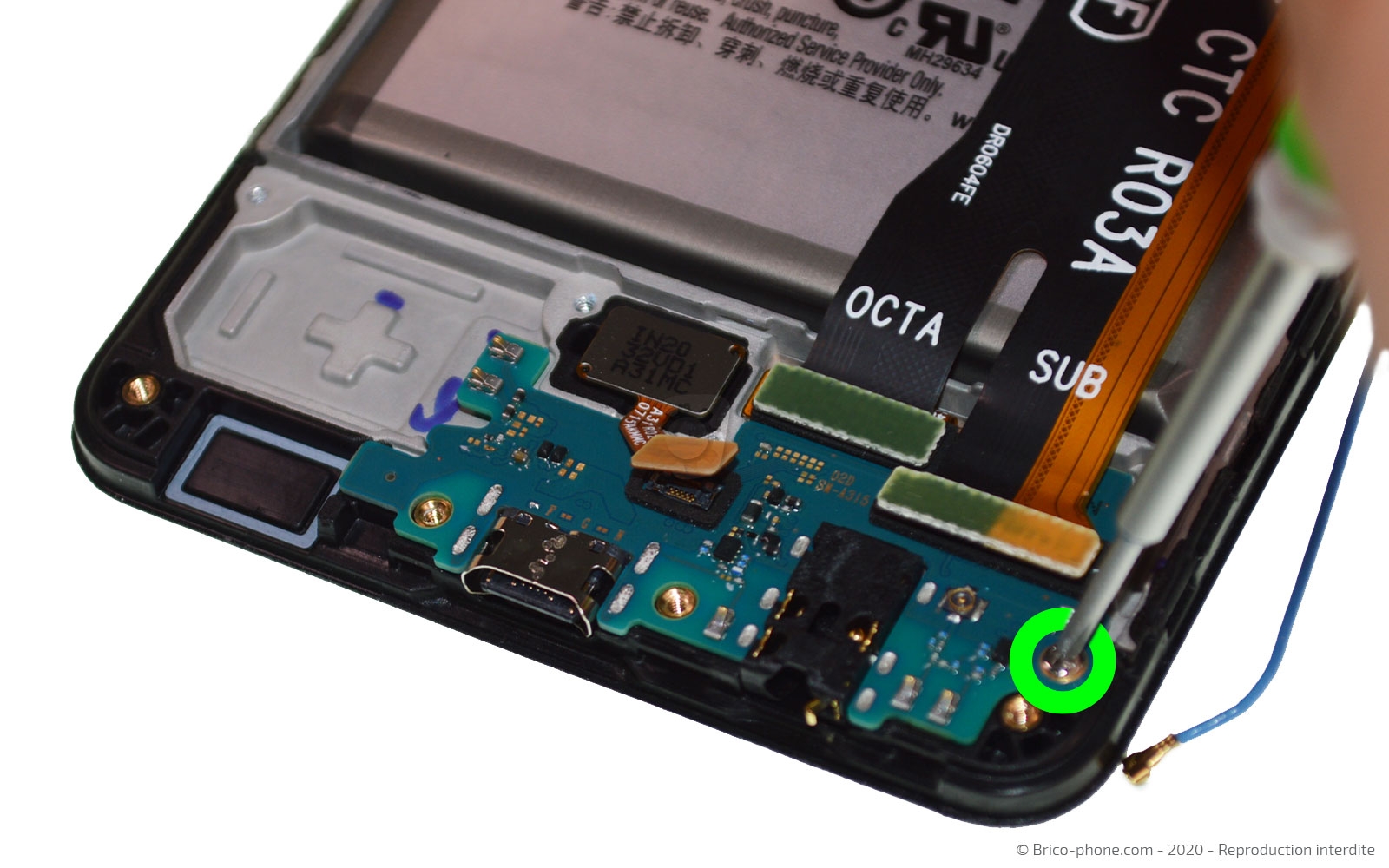

A l'aide de le pincette, débranchez le câble coaxial puis retirez la dernière vis cruciforme.

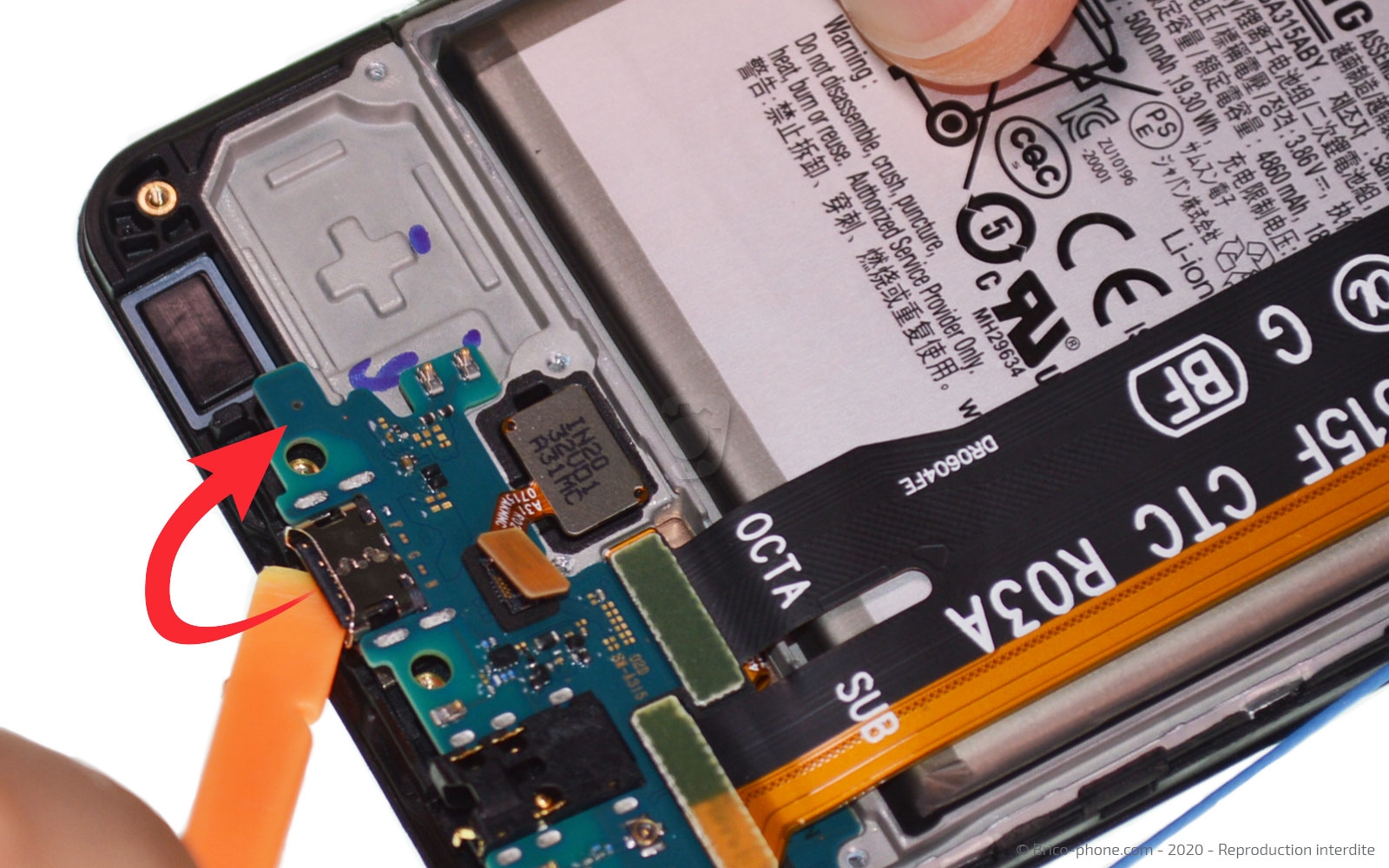

Glissez le levier en nylon sous le dock pour le libérer du châssis de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

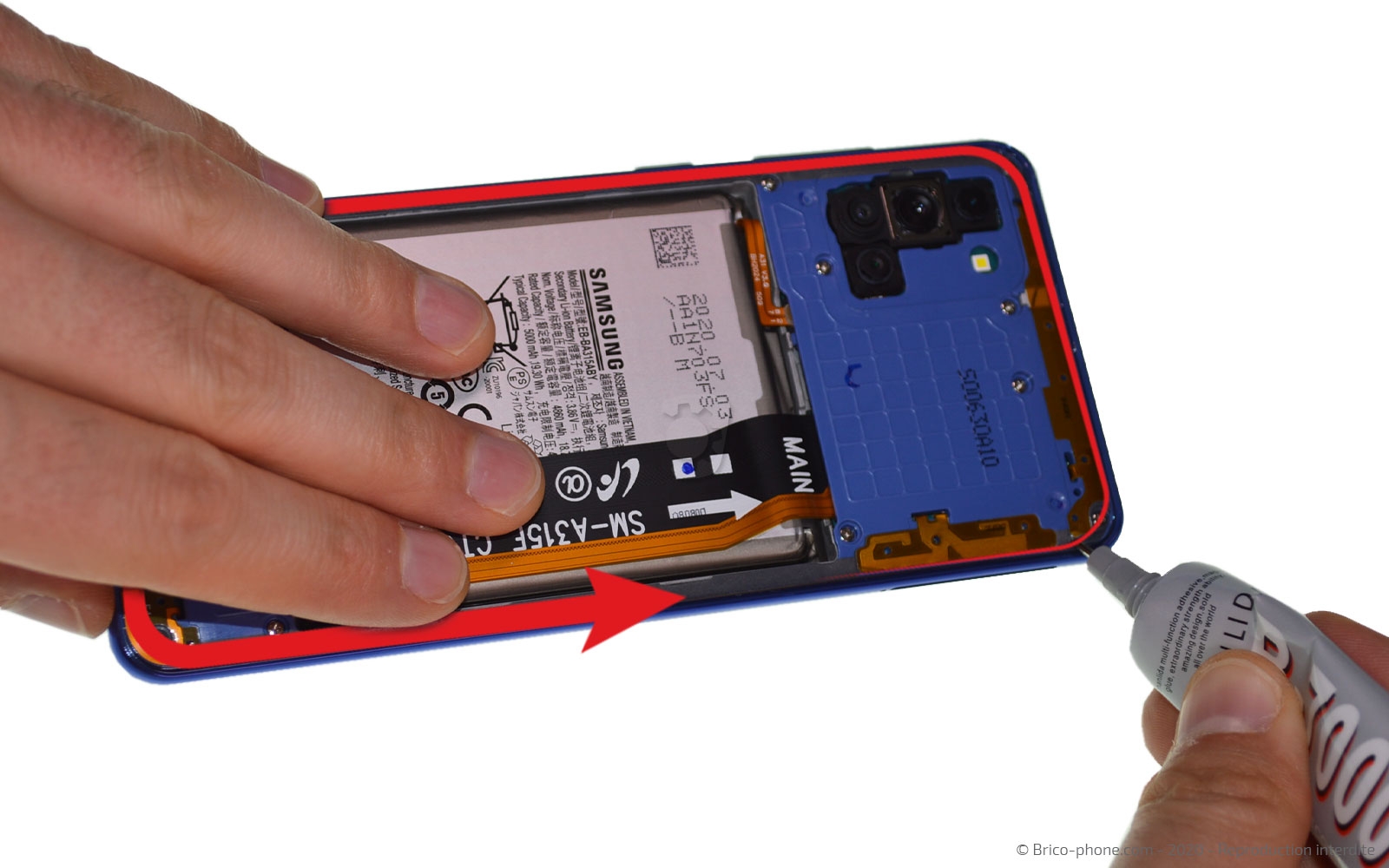

Conseils de remontage
Remontez votre Samsung Galaxy A31 en suivant les étapes précédentes dans le sens inverse.

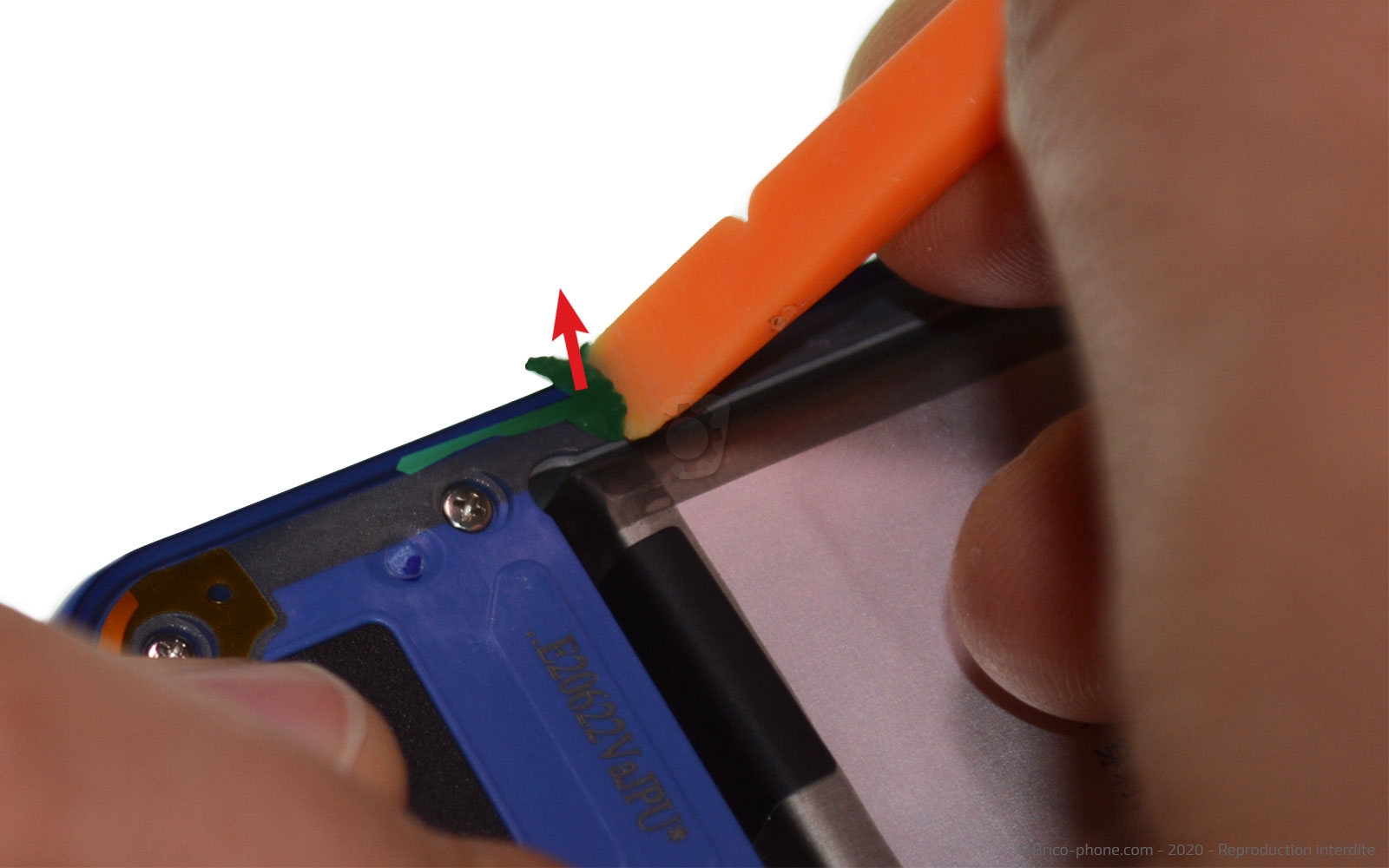

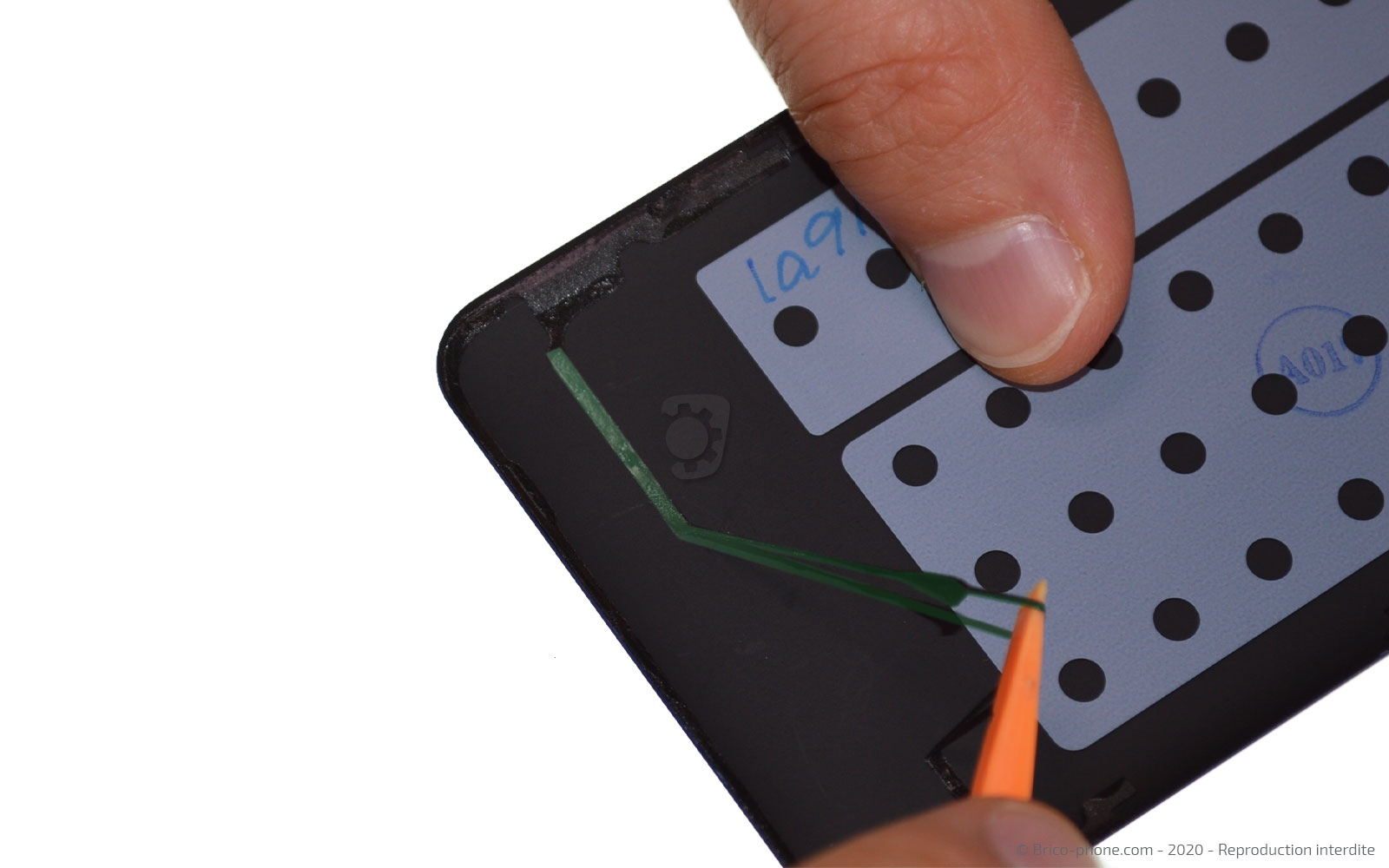

Nettoyez le châssis intermédiaire et la vitre arrière des résidus de stickers avant de mettre un filet de colle sur tout le contour du téléphone.

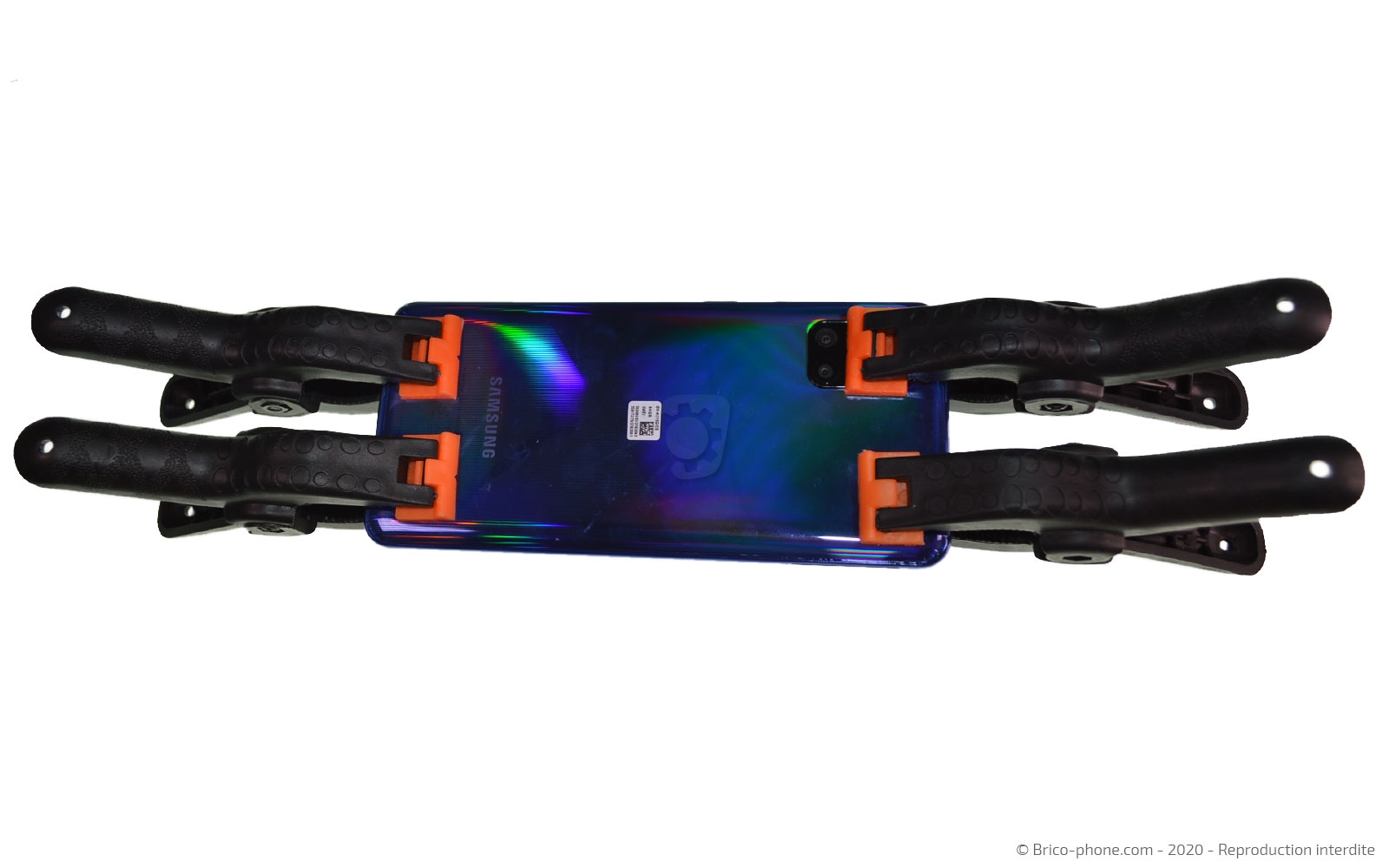

Laissez sous presse environ 40 minutes votre appareil à l'aide de pinces ou de gros livres.
