Remplacement du Taptic Engine (vibreur) sur iPhone 12 Pro

Tout d'abord, il faut connaître le modèle de votre téléphone pour avoir le bon tutoriel, ainsi que la bonne pièce.

Allez dans les réglages, puis général et informations. Dans la case "Nom du modèle", vous devez retrouver iPhone 12 Pro et quand vous appuyez sur N° du modèle, vous devez avoir A2407.

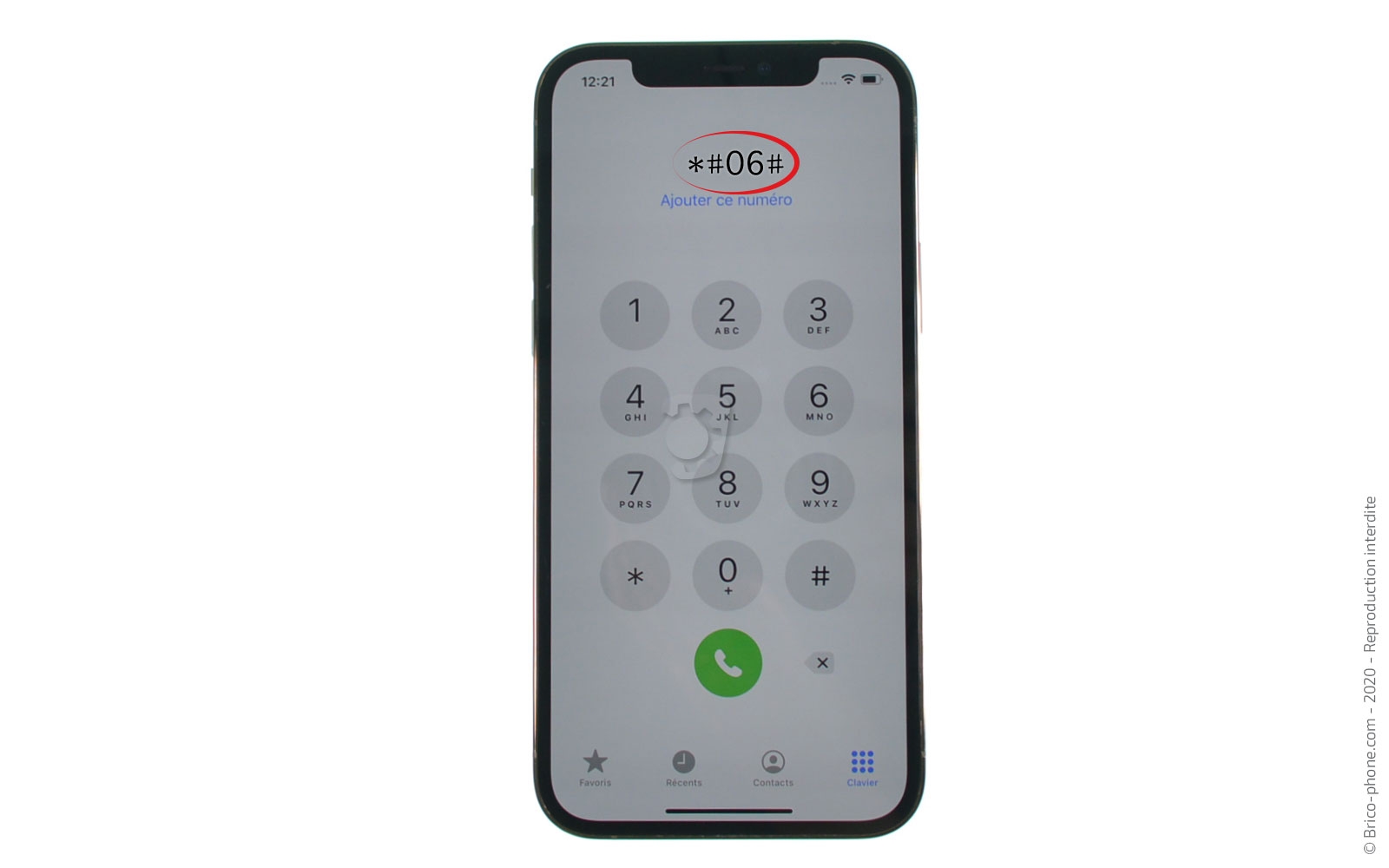

Dans l'application téléphone, écrivez *#06# pour avoir un numéro IMEI qui sera à retranscrire sur notre page d'accueil.

Dernière possibilité pour connaître son modèle, dans l'emplacement du tiroir sim, vous devez retrouver A2407 gravé dans le châssis.

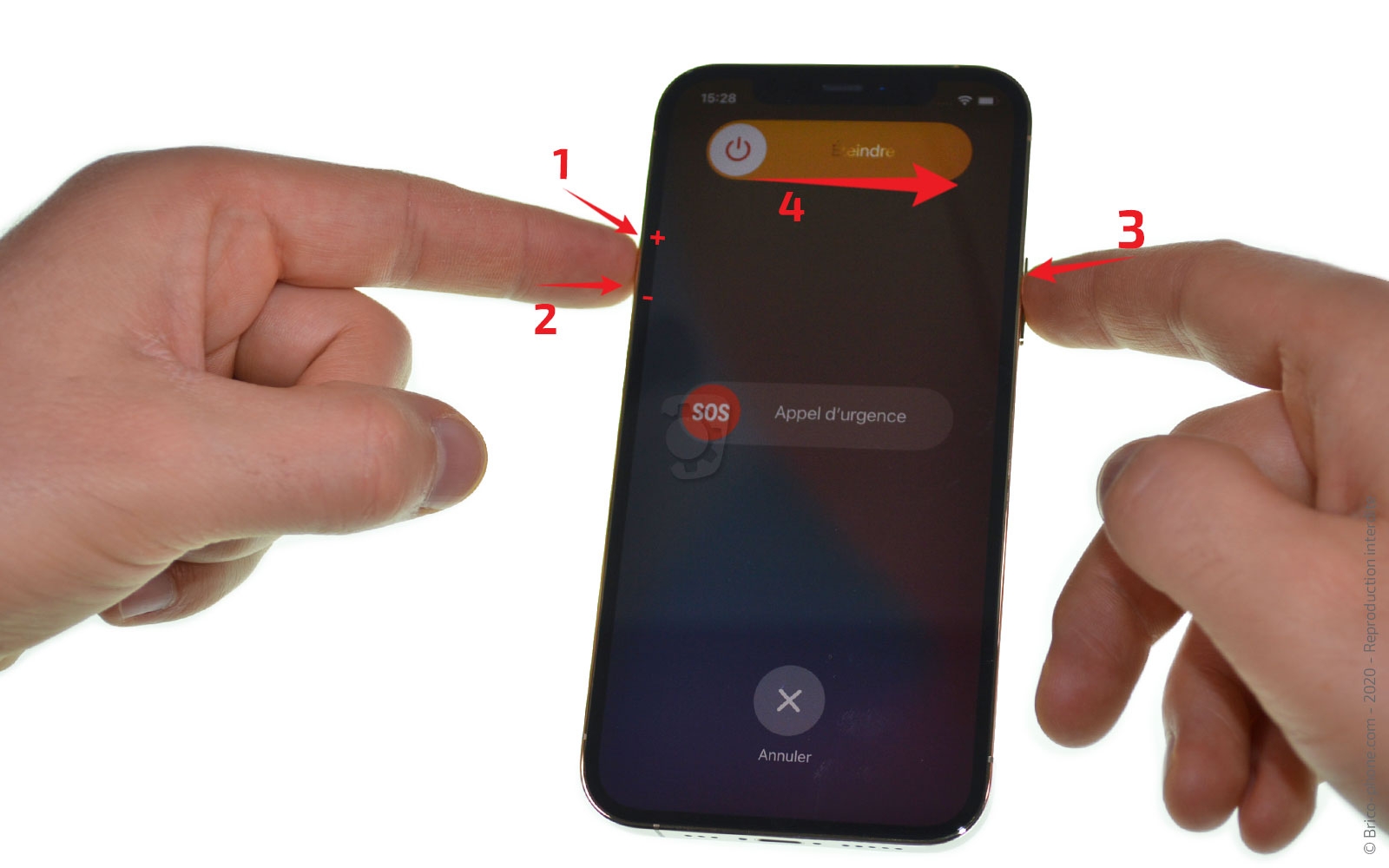

Commencez par éteindre votre iPhone en maintenant la touche power et volume moins puis slidez éteindre.

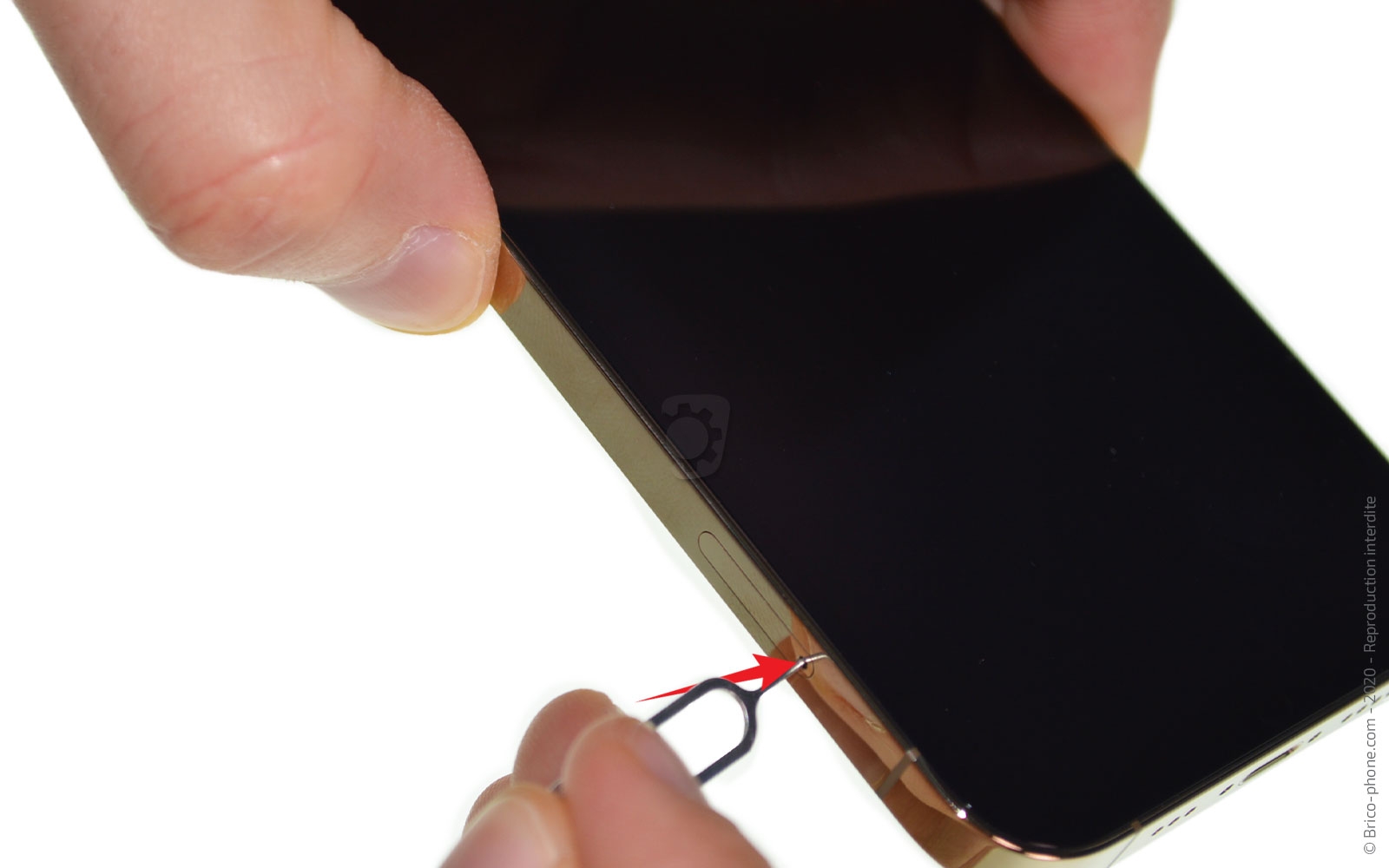

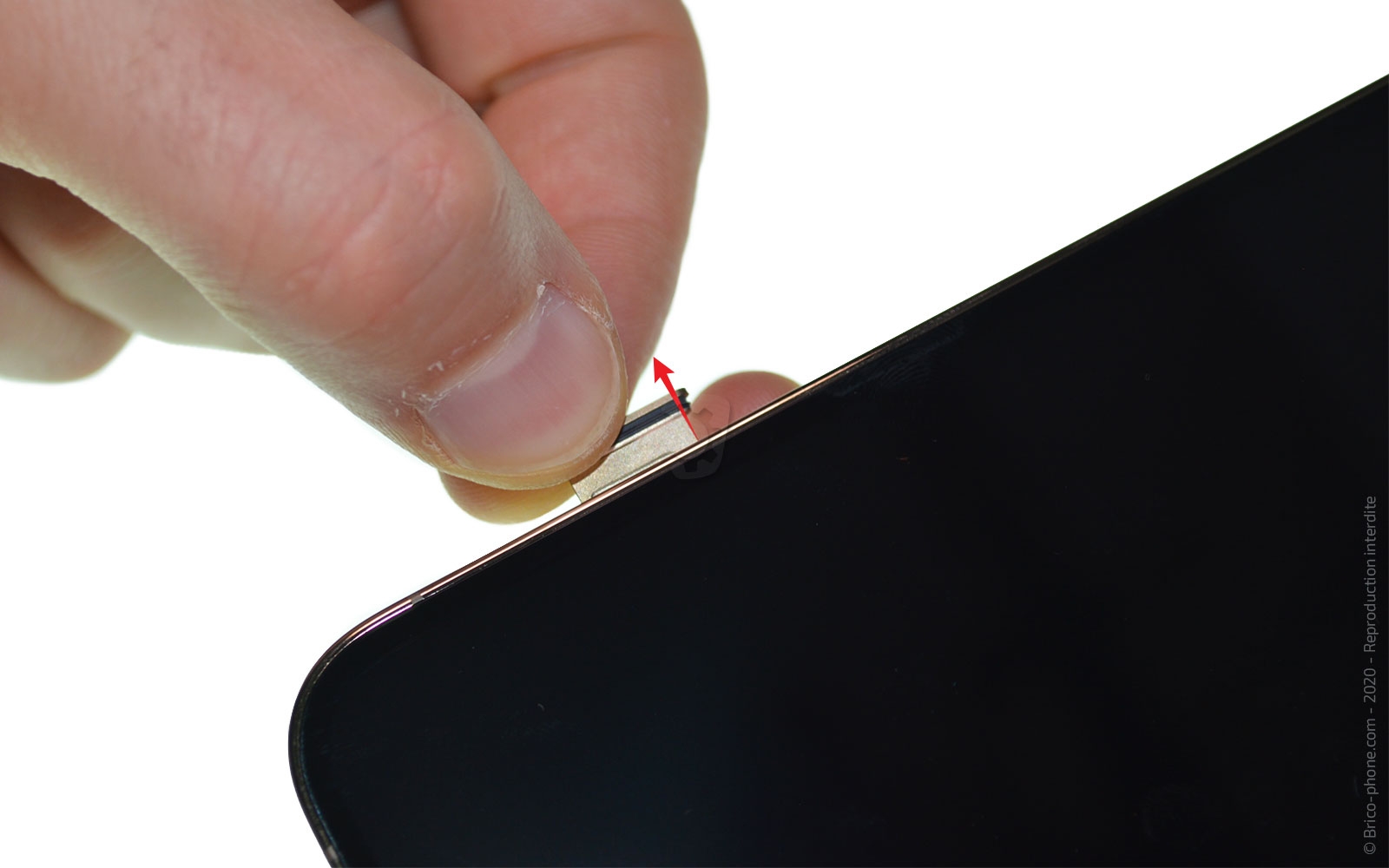

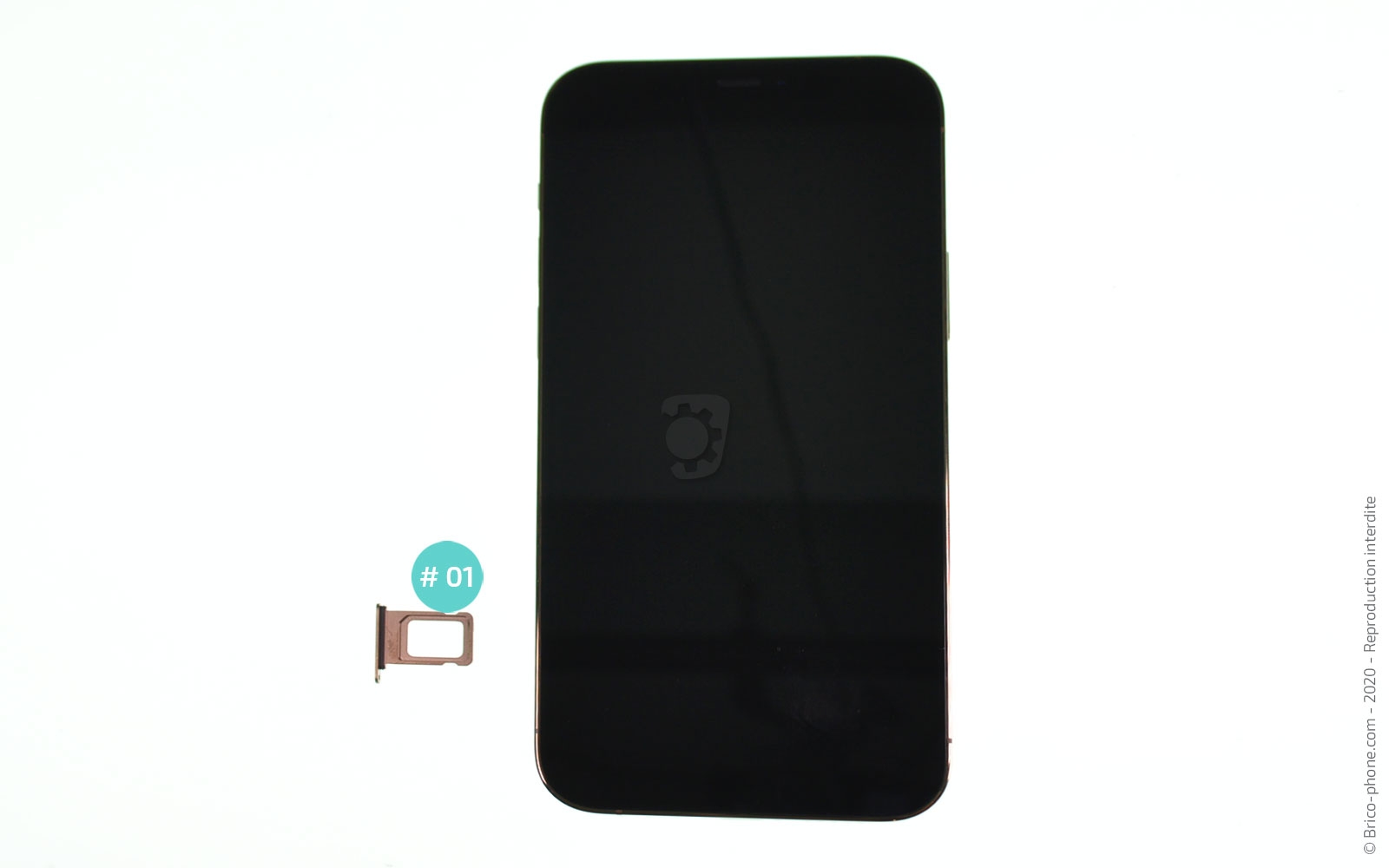

Pour éjecter le tiroir sim, munissez-vous de l'outil sim.

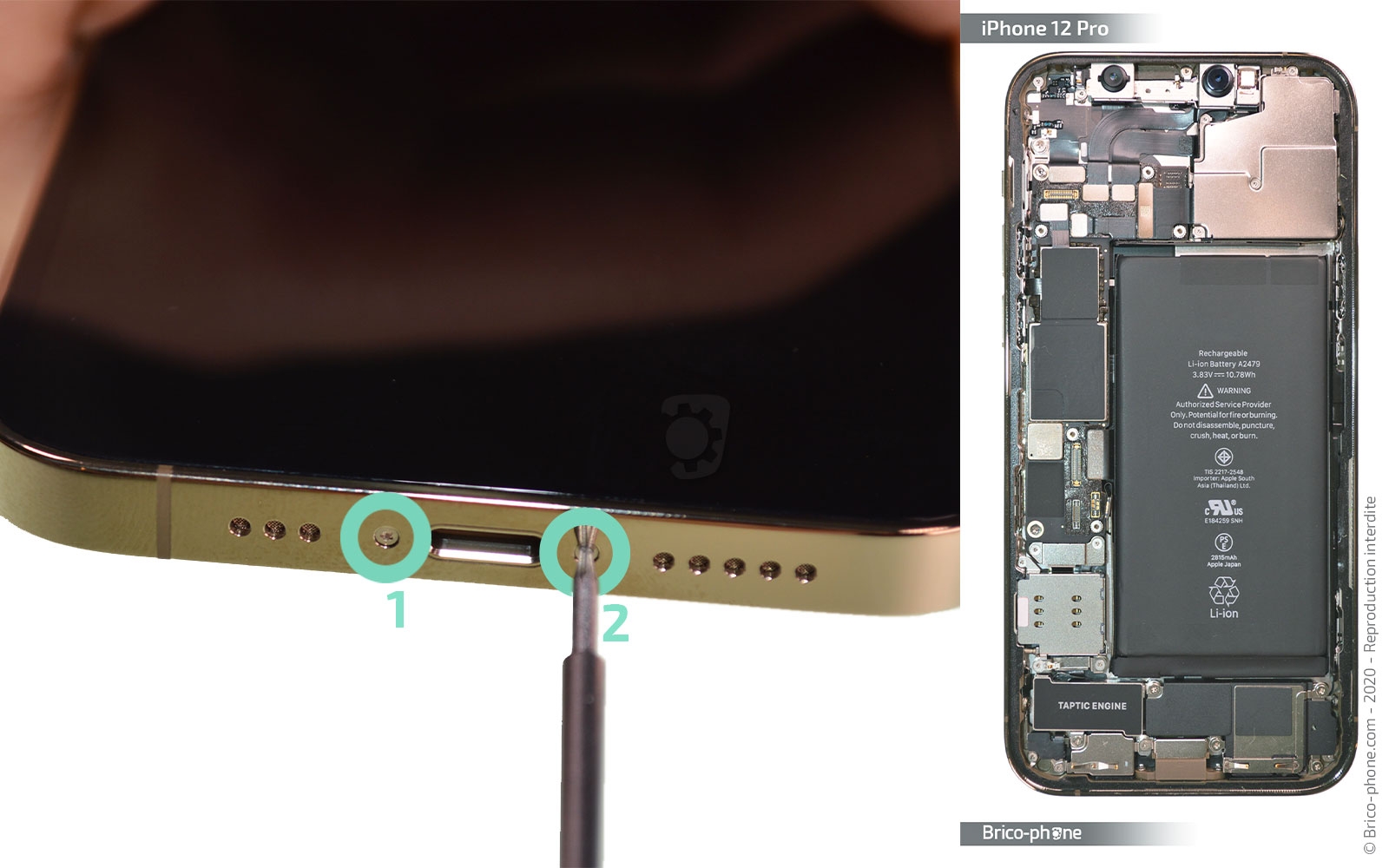

Retirez les 2 vis pentalobe qui se trouve de part et d'autre du connecteur de charge.

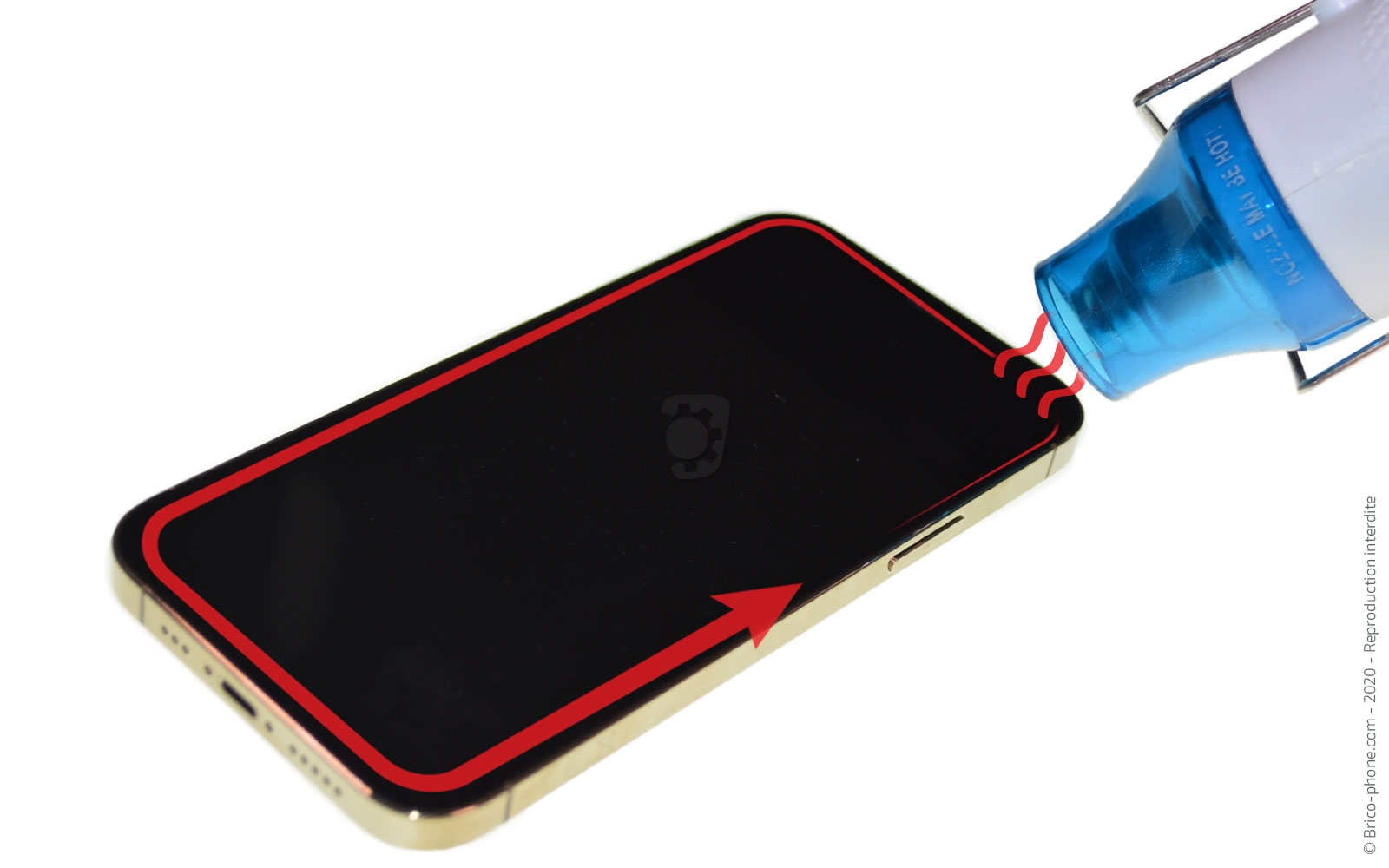

Pour ouvrir votre iPhone, vous devez chauffer le contour de l'écran afin de ramollir le sticker.

Si vous avez un décapeur thermique ou un sèche-cheveux, chauffez le pourtour de l'écran durant 20 à 30 secondes.

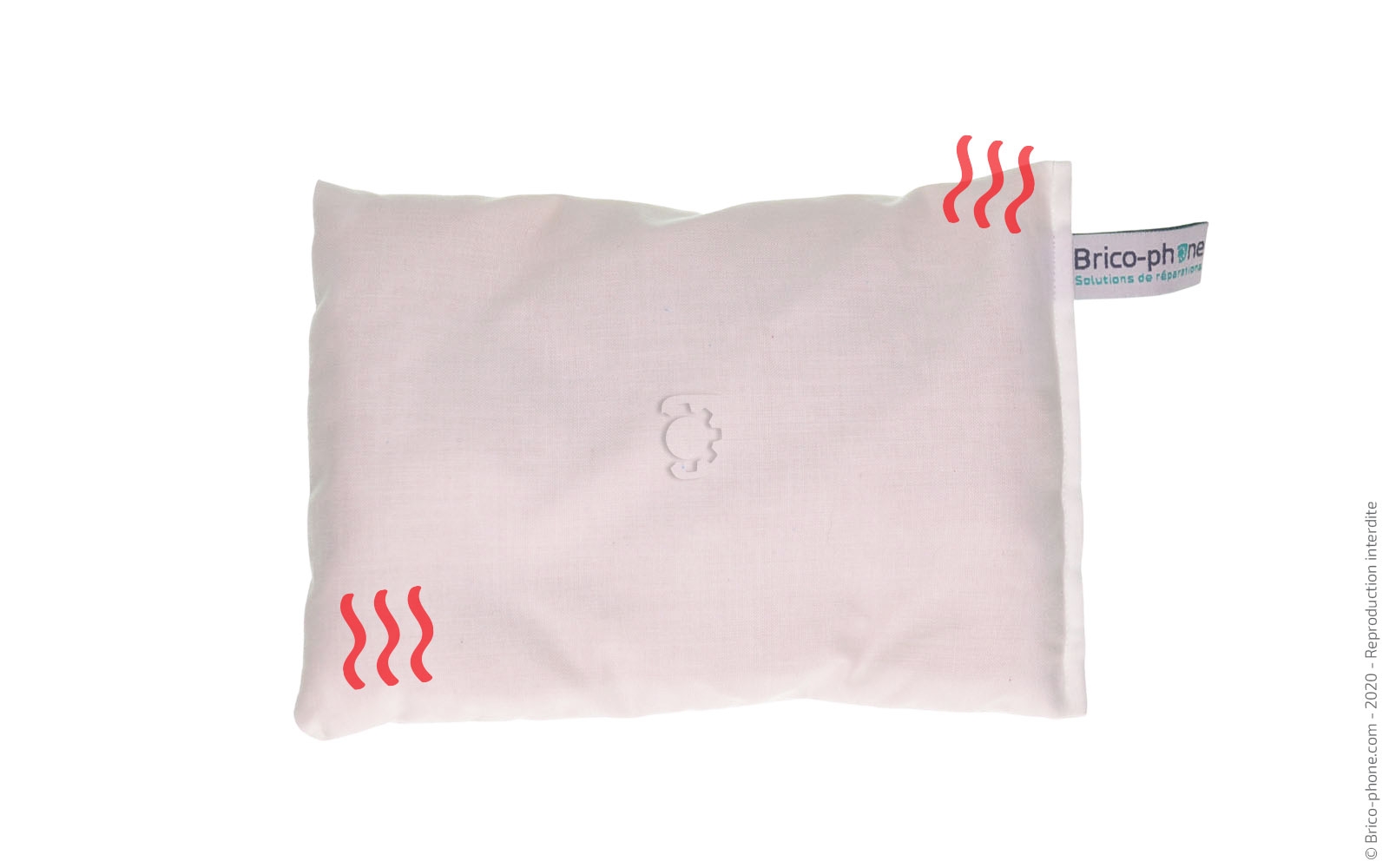

Vous avez commandé notre coussin chauffant, passez-le durant 1 à 2 minutes au micro-ondes, puis appliquez-le entre 30 et 40 secondes sur votre écran.

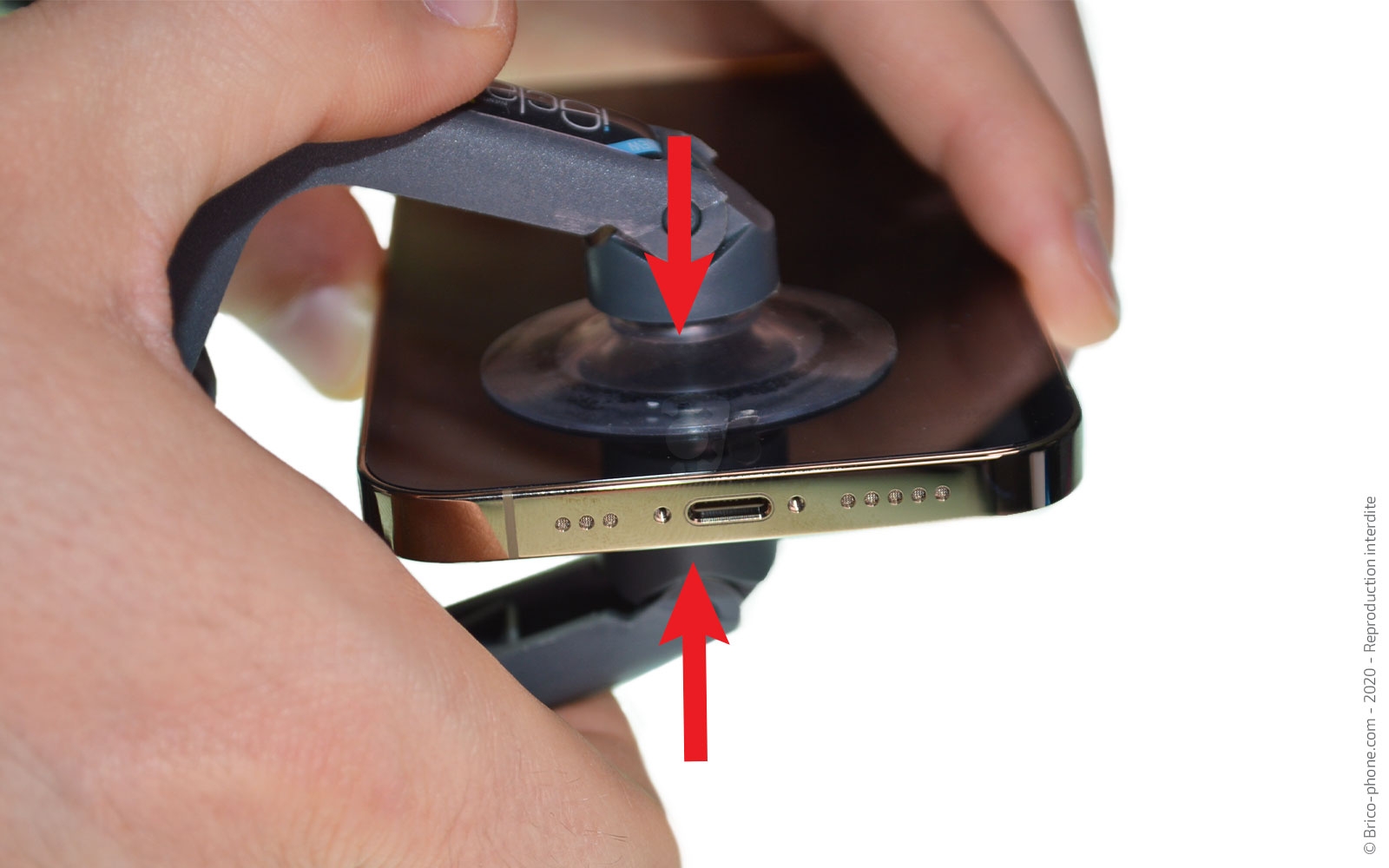

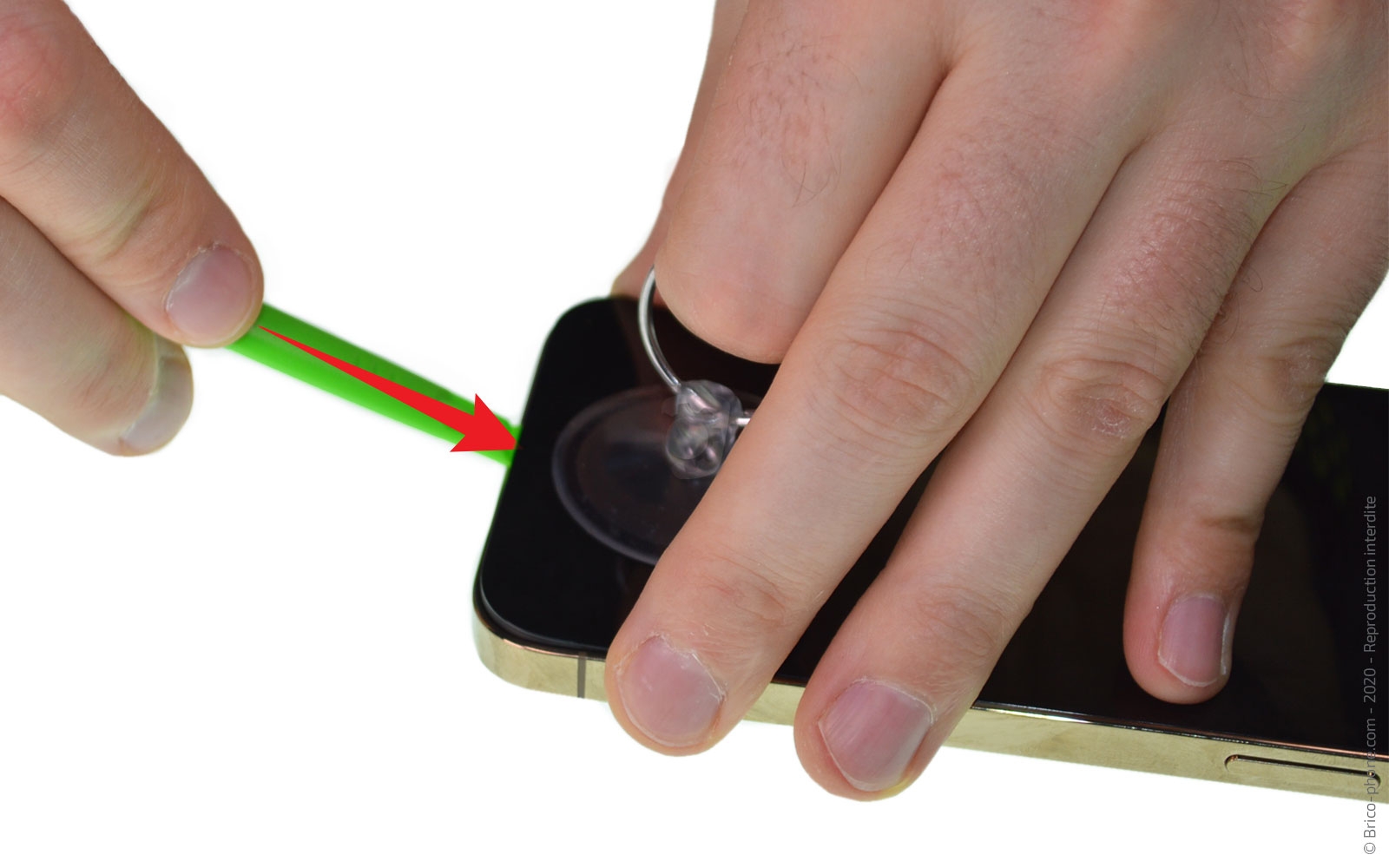

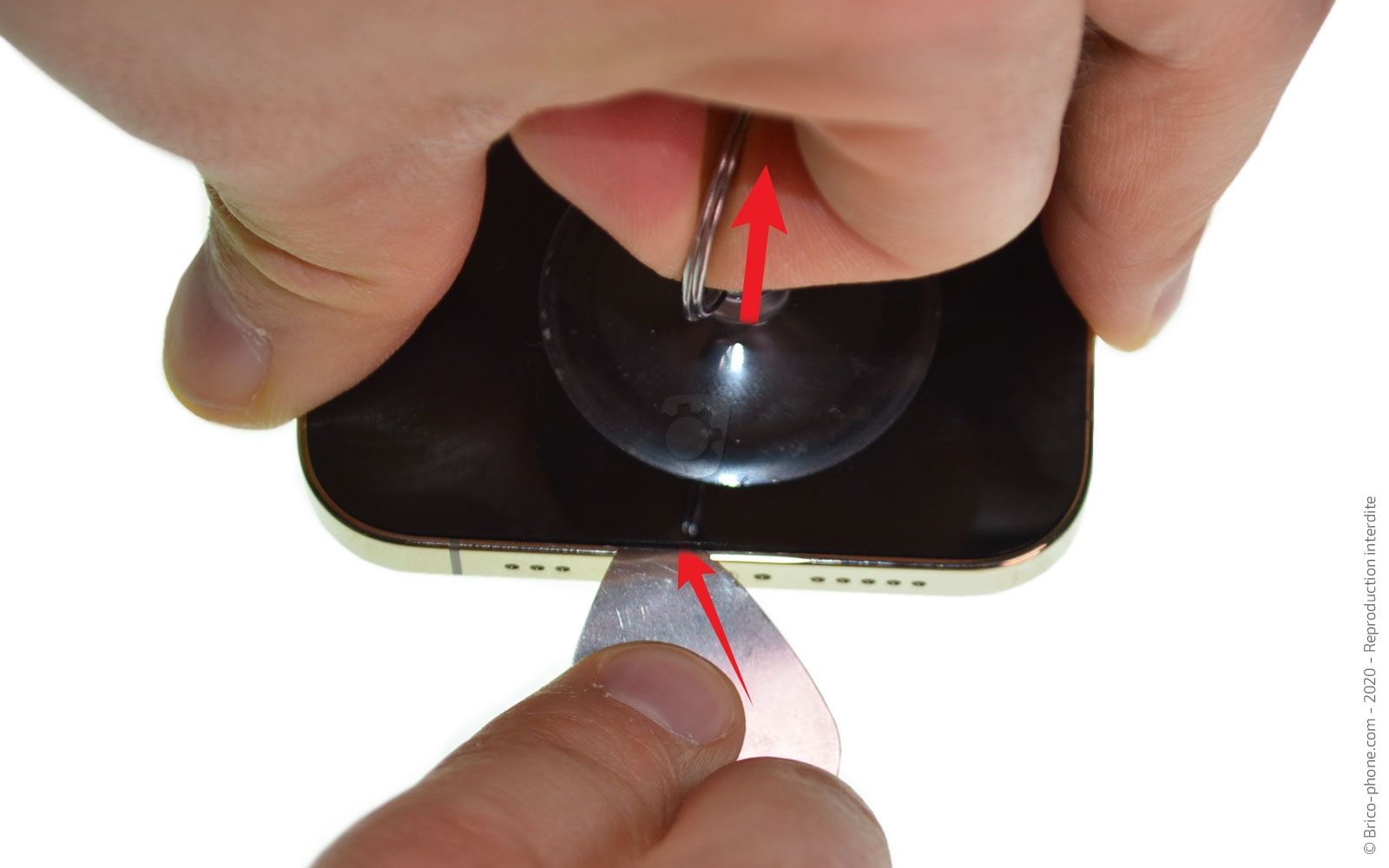

Pour soulever l'écran, vous pouvez utiliser la double ventouse iSclack si vous l'avez commandé, sinon placez la ventouse du kit outils en bas de l'écran afin de tirer sur son anneau et d'insérer le médiator en métal troué entre l'écran et le châssis pour créer un jour.

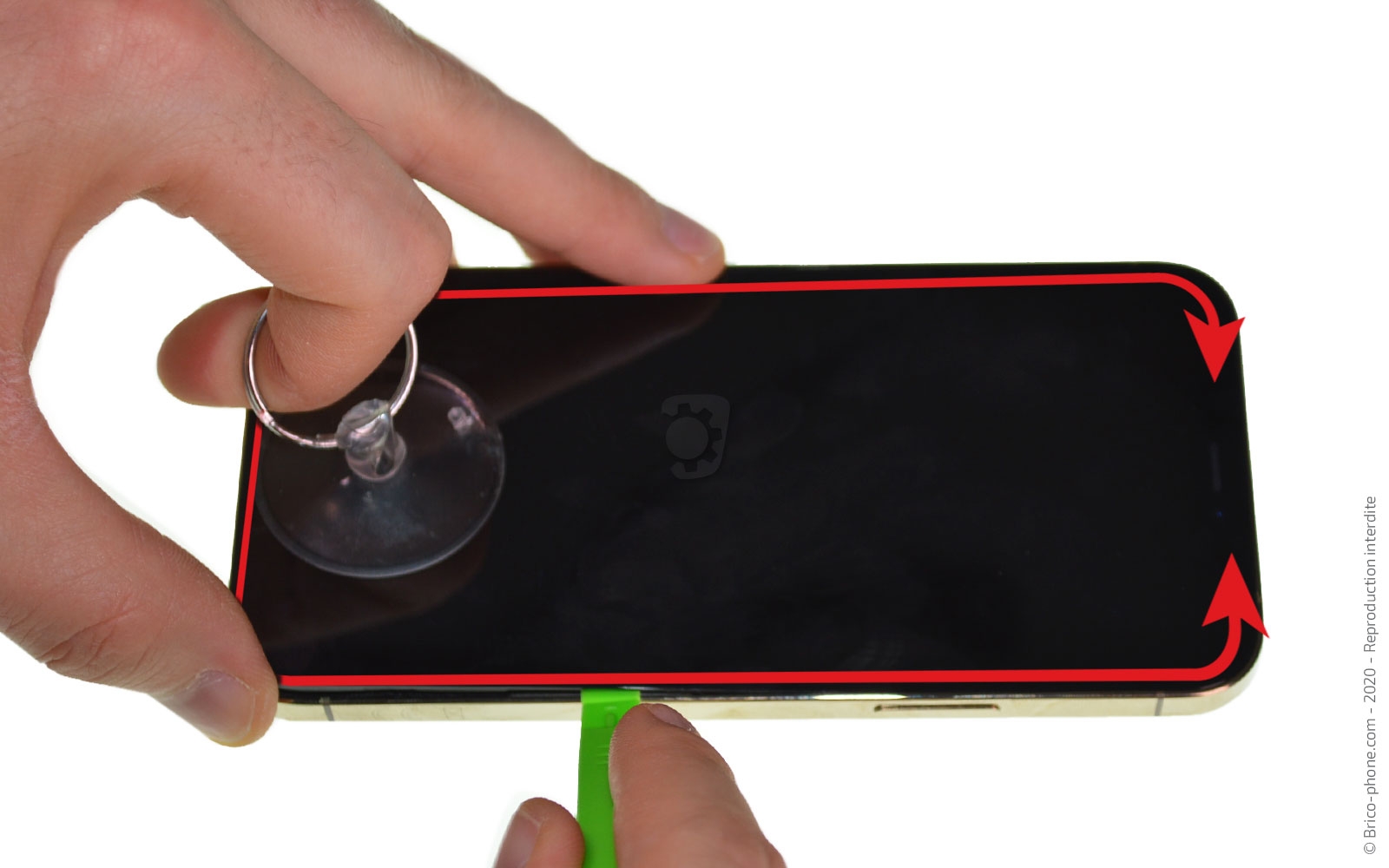

Une fois l'interstice créée, insérez le levier vert, puis faites le tour de l'écran pour le décoller, faites bien attention à gauche de l'écran à ne pas endommager les nappes.

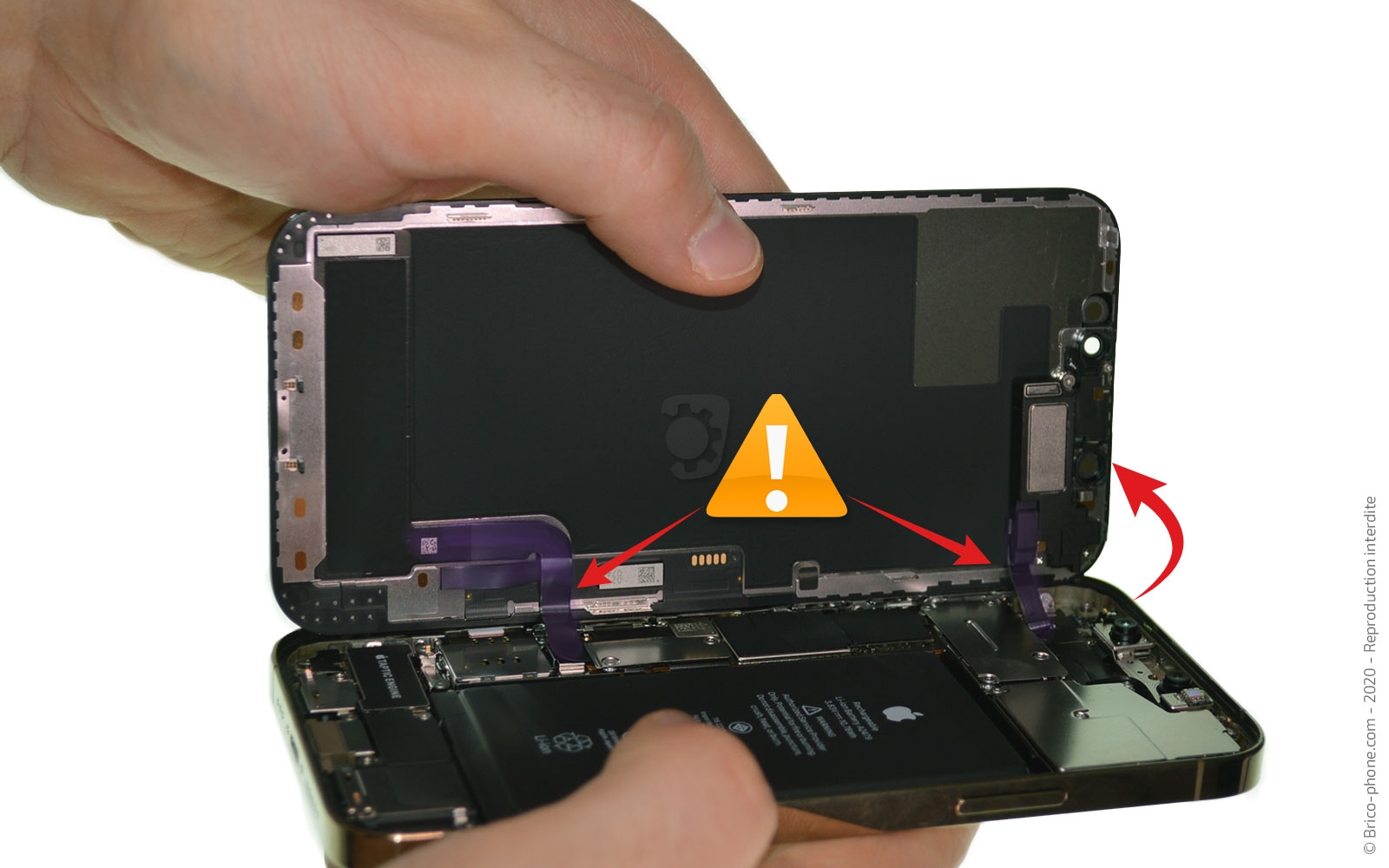

Soulevez l'écran vers la gauche en faisant attention à ne pas dépasser les 90 degrés pour ne pas abîmer les nappes.

Nous allons à présent enlever la plaquette pour déconnecter la batterie.

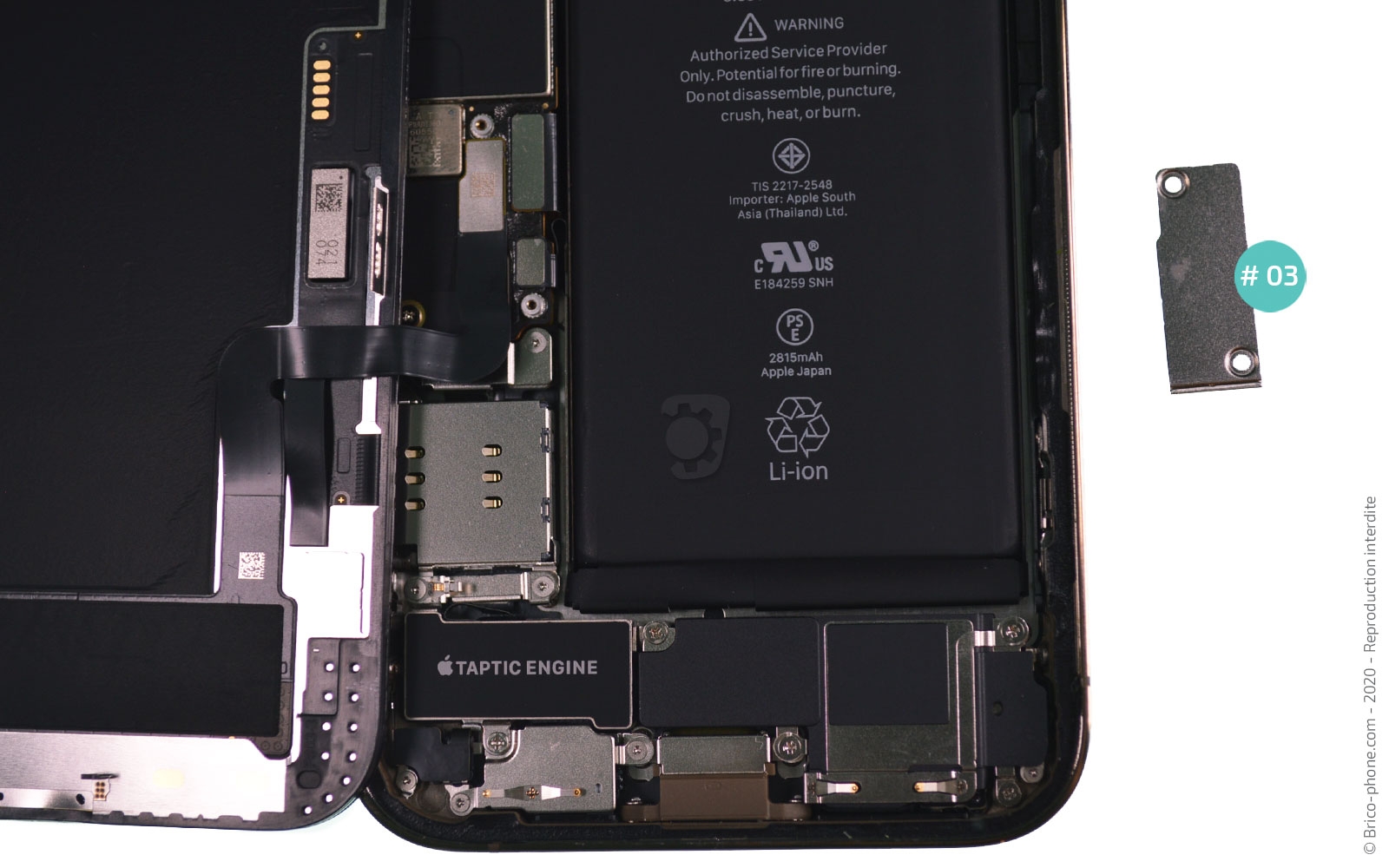

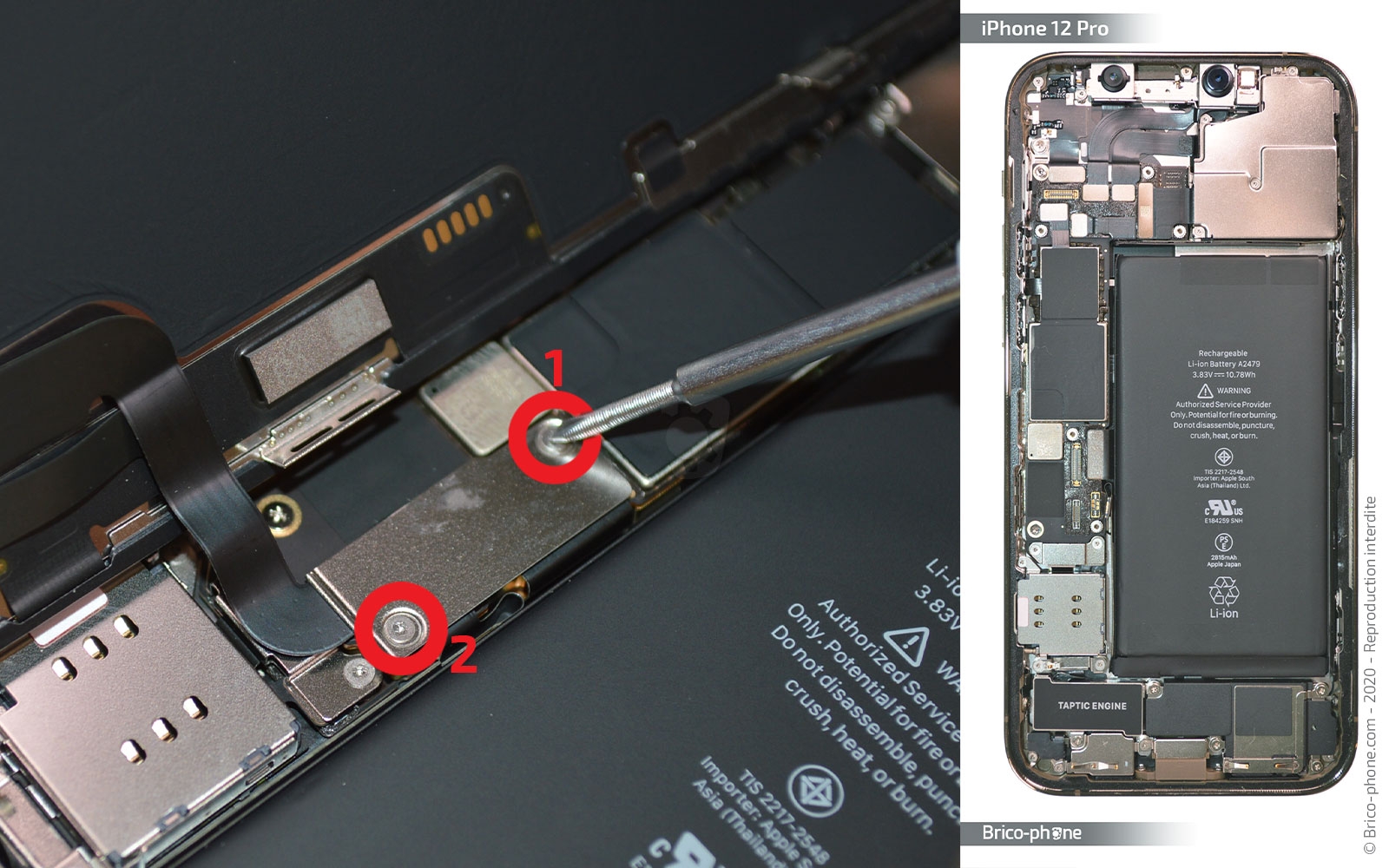

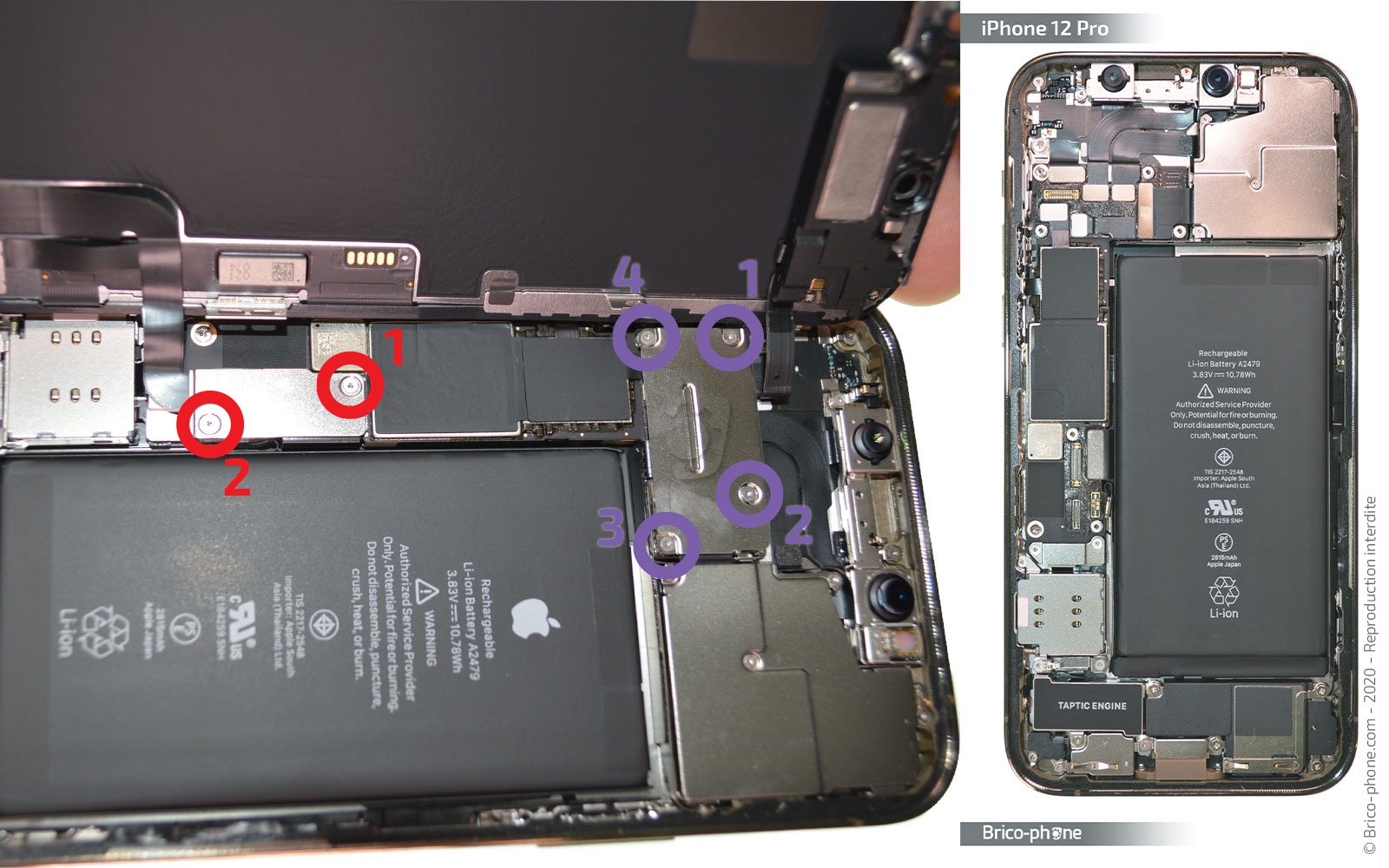

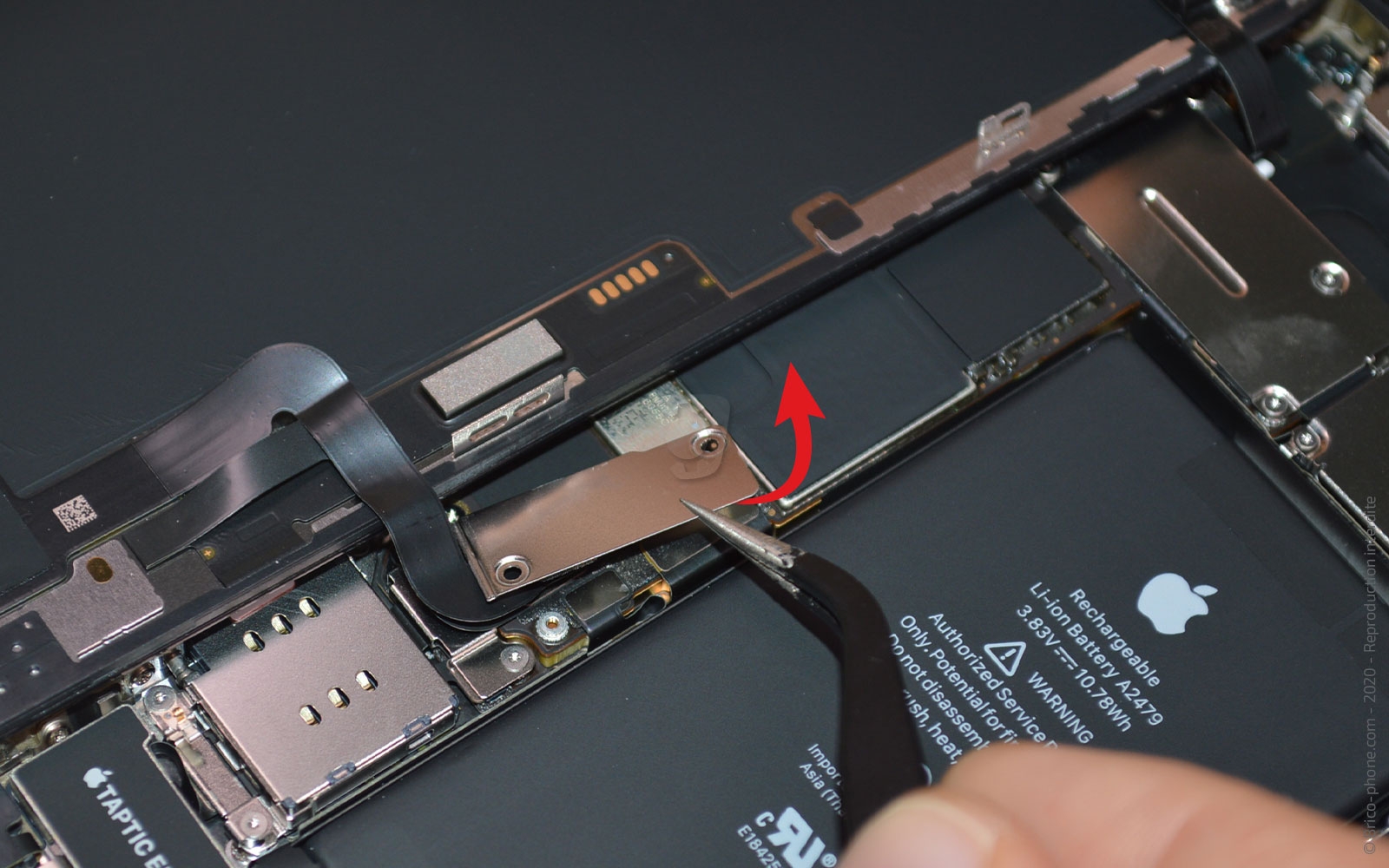

Dévissez les 2 vis triwing puis ôtez la plaquette #03 avec la pincette.

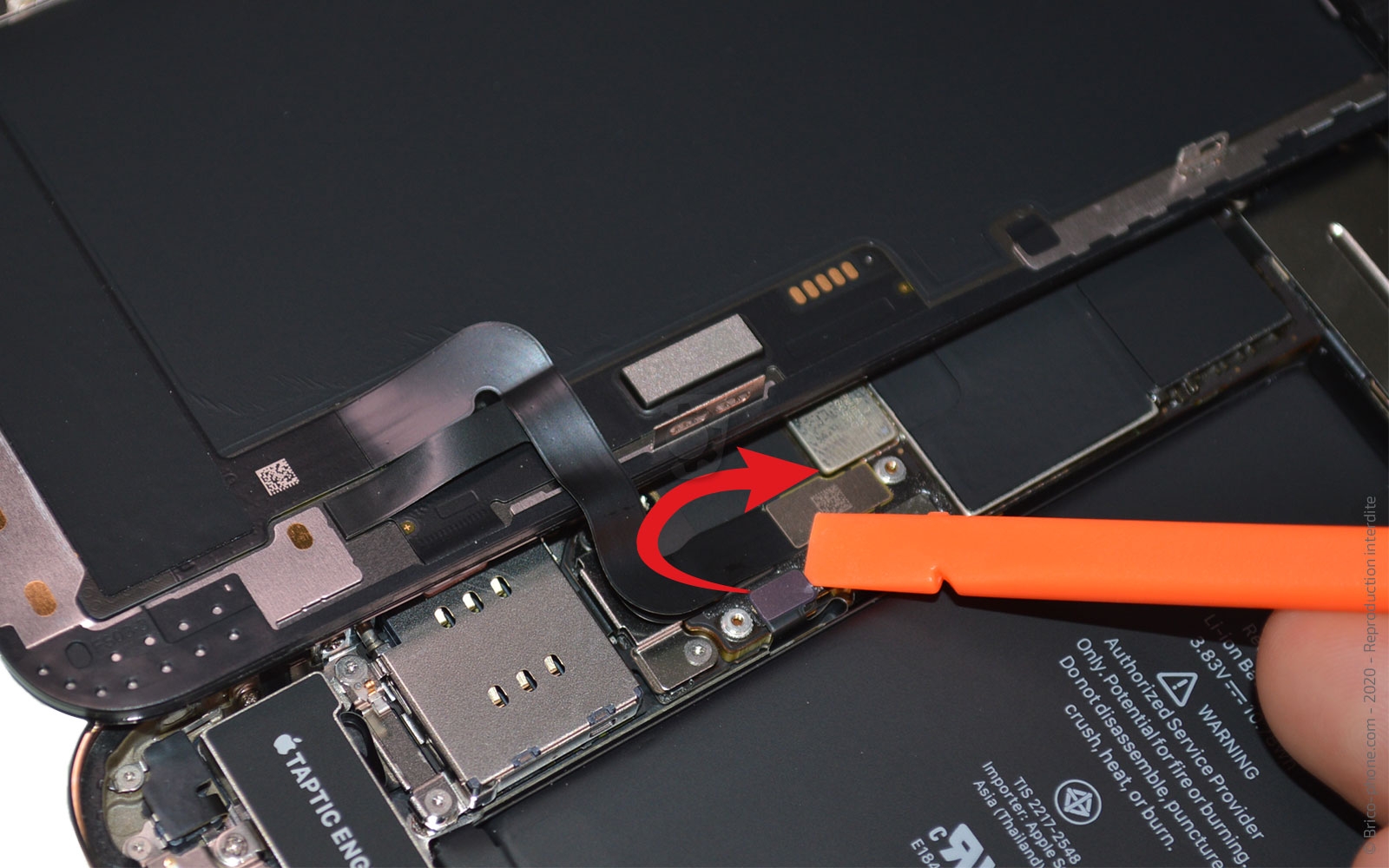

Avec le levier en nylon, déconnectez la nappe de la batterie.

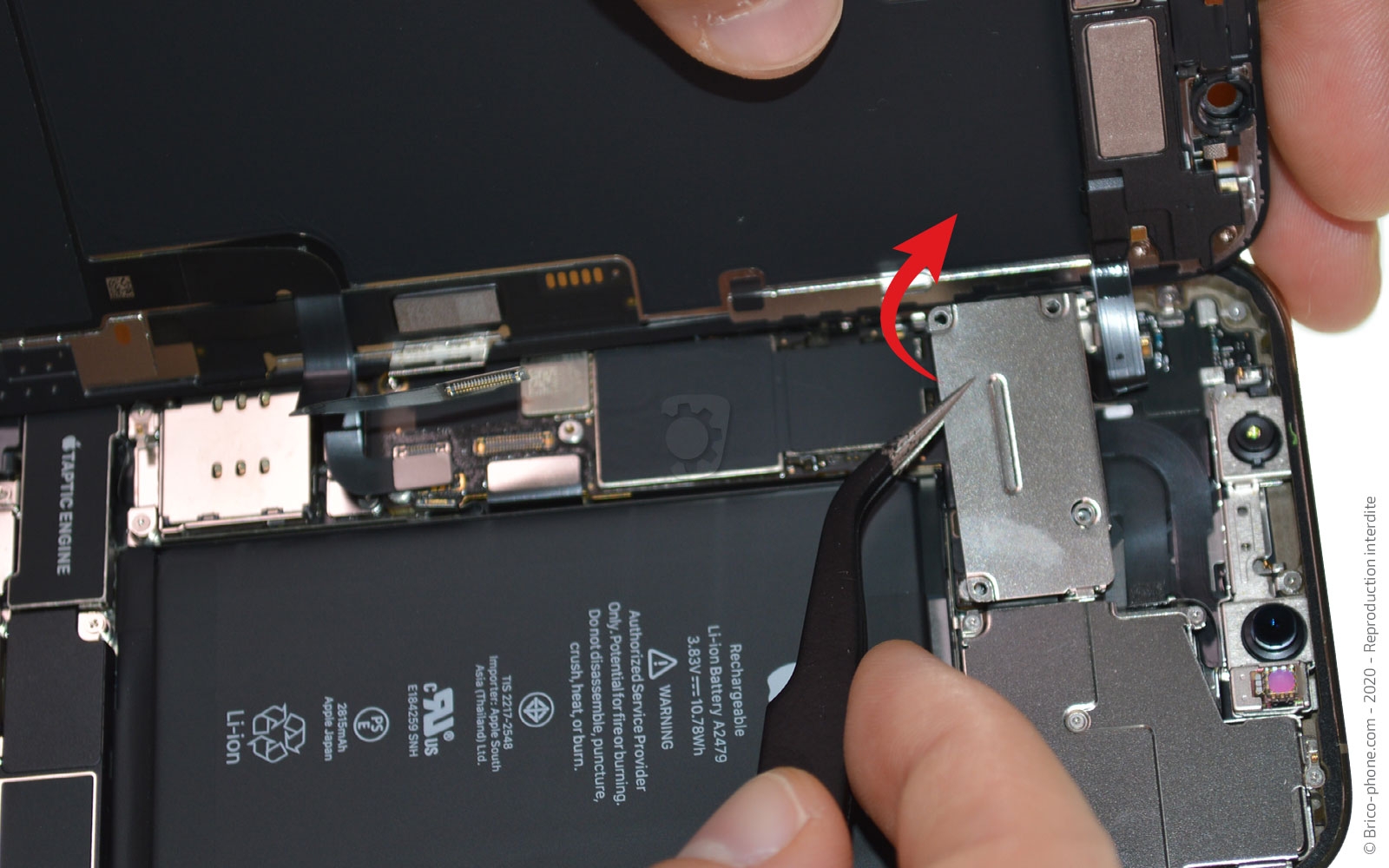

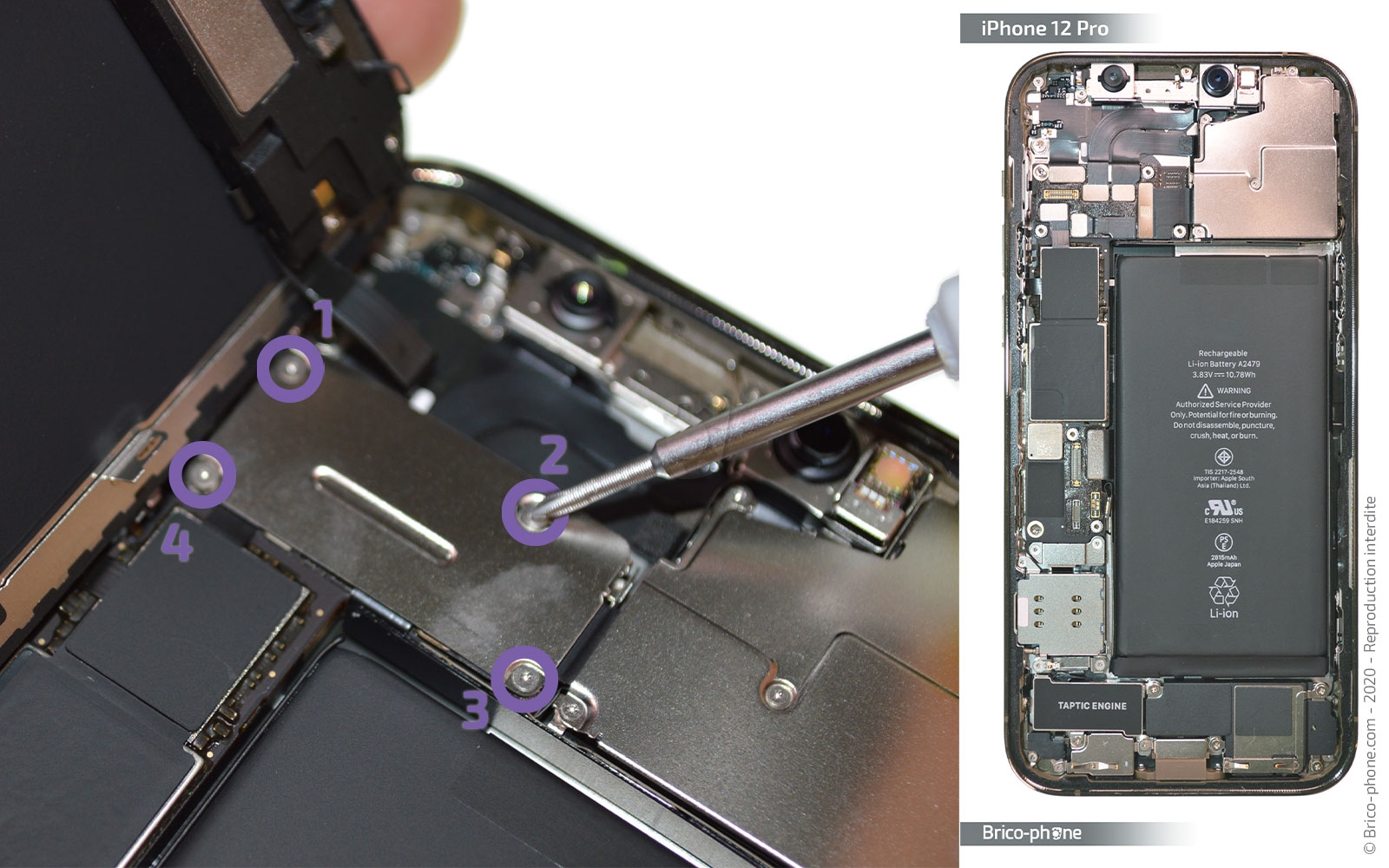

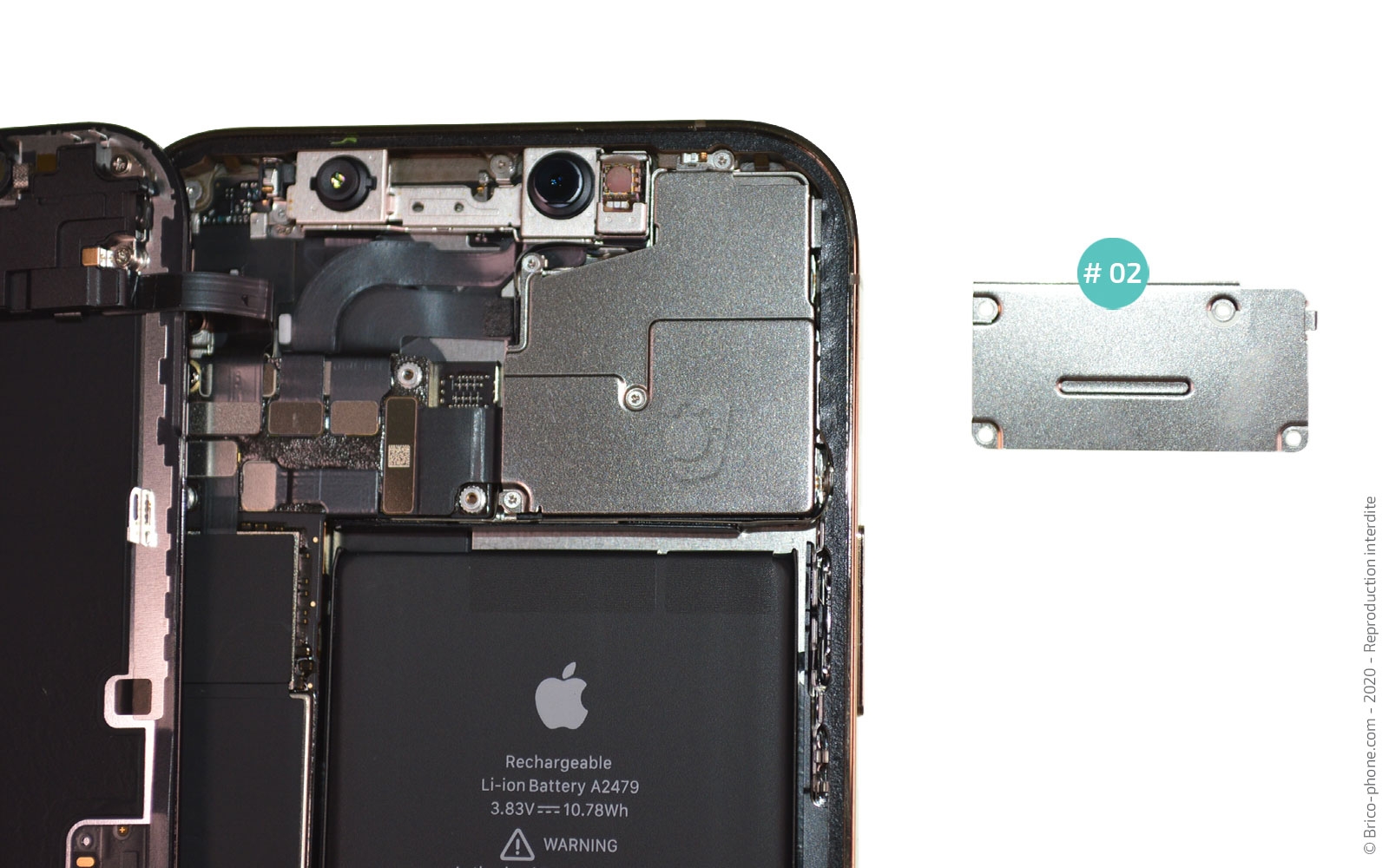

Pour enlever la plaquette #02 du haut, dévissez les 4 vis triwing, puis saisissez-la avec la pincette.

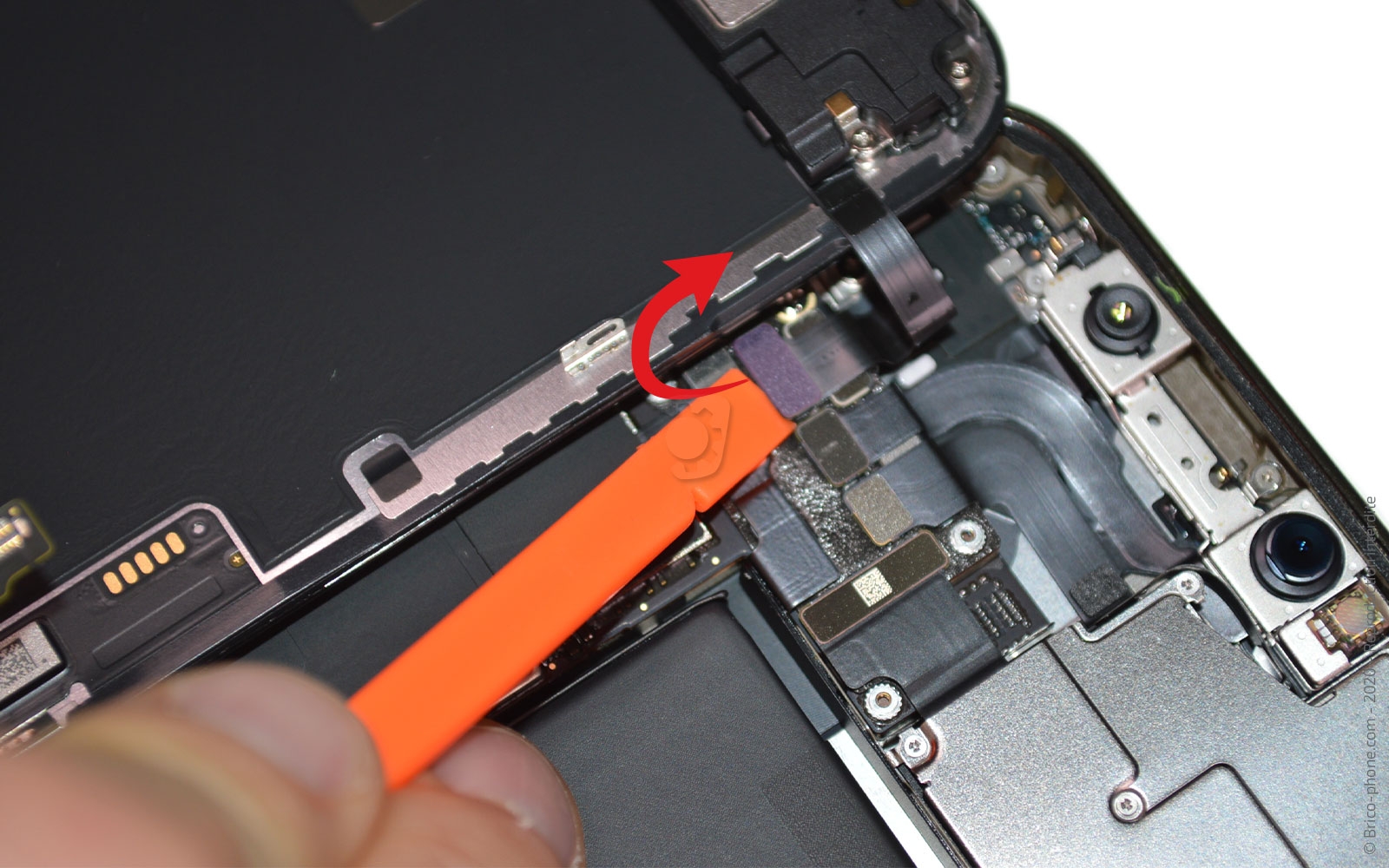

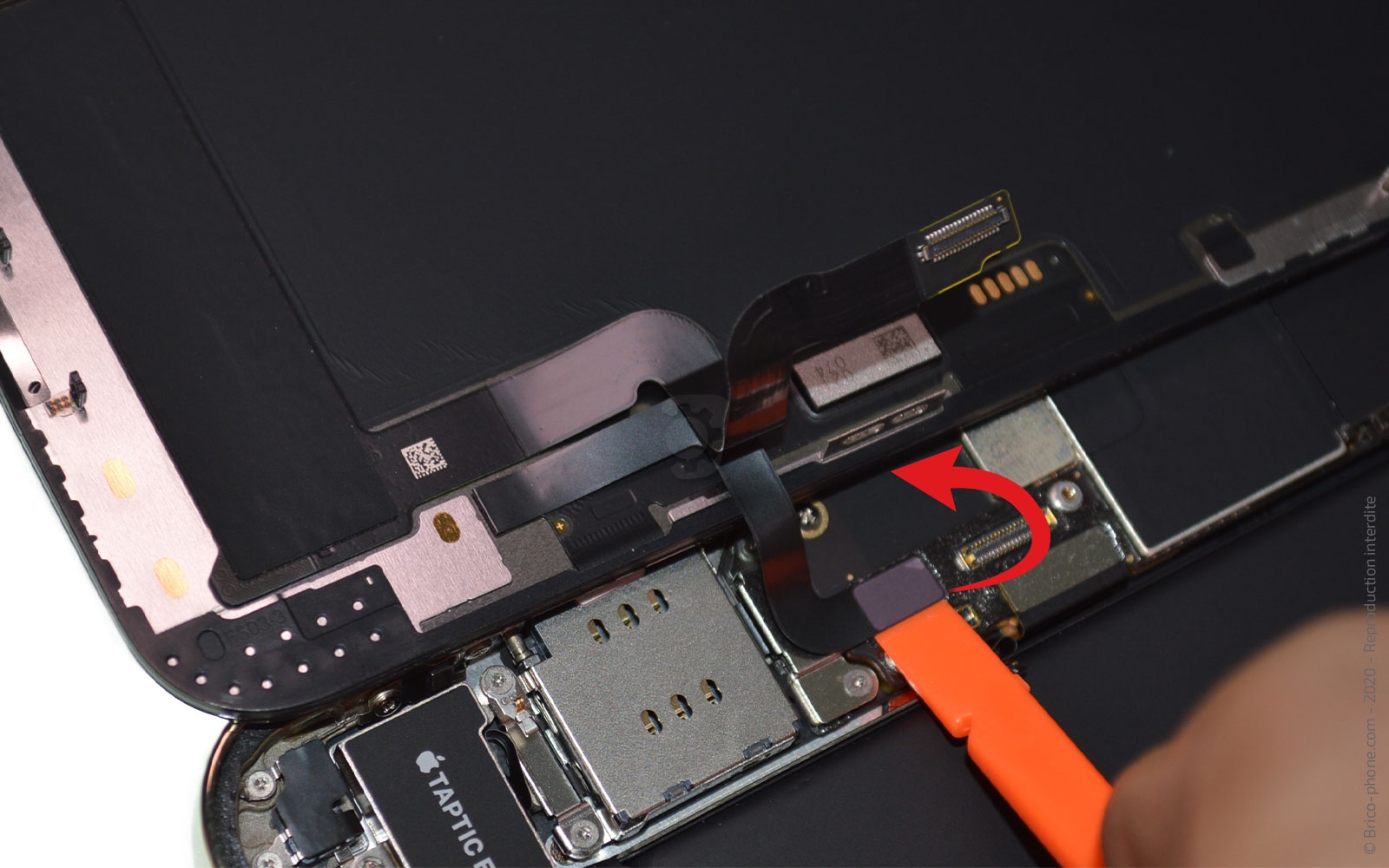

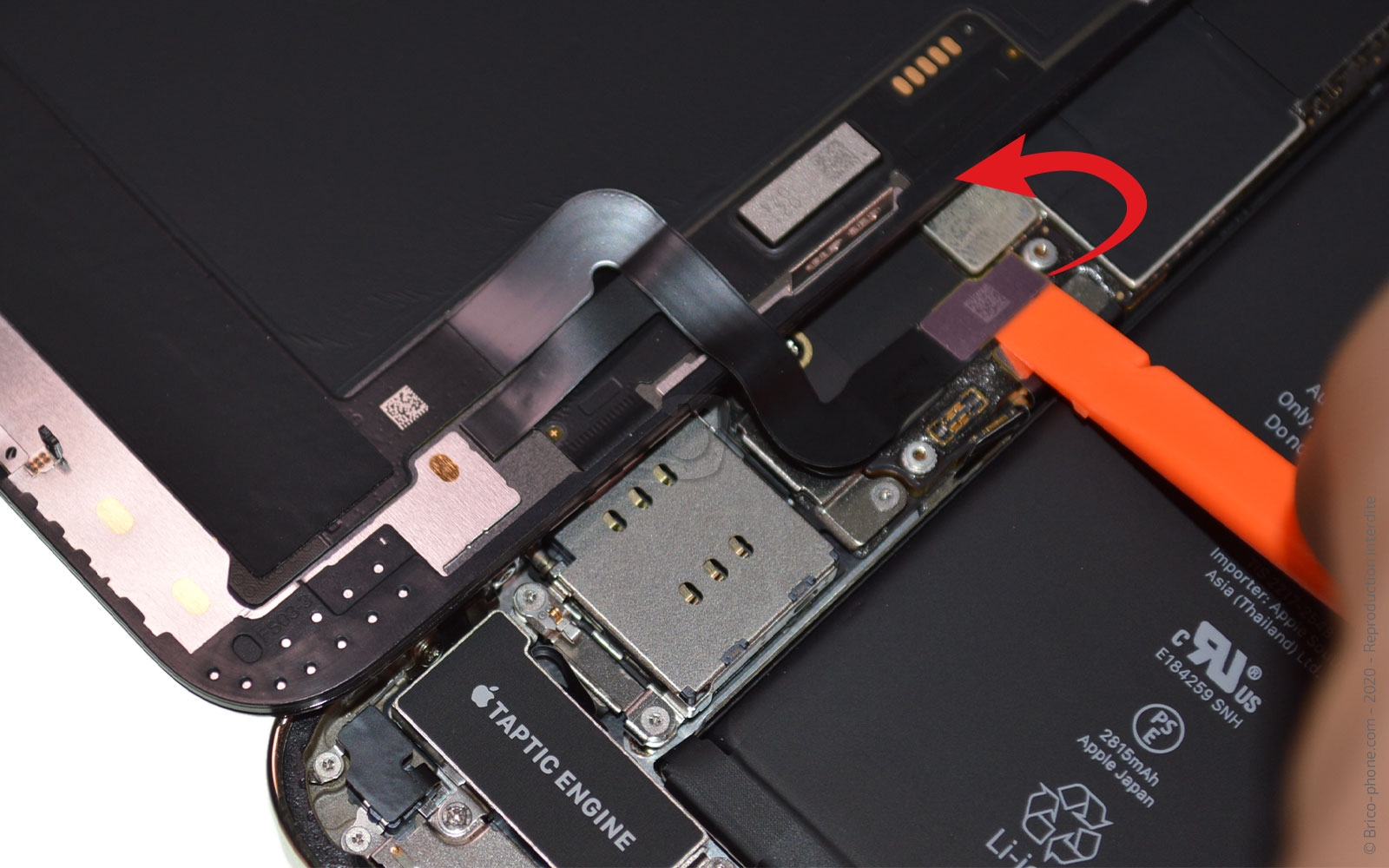

Déconnectez les 2 nappes du bas, puis celle de l'écouteur interne à l'aide du levier en nylon.

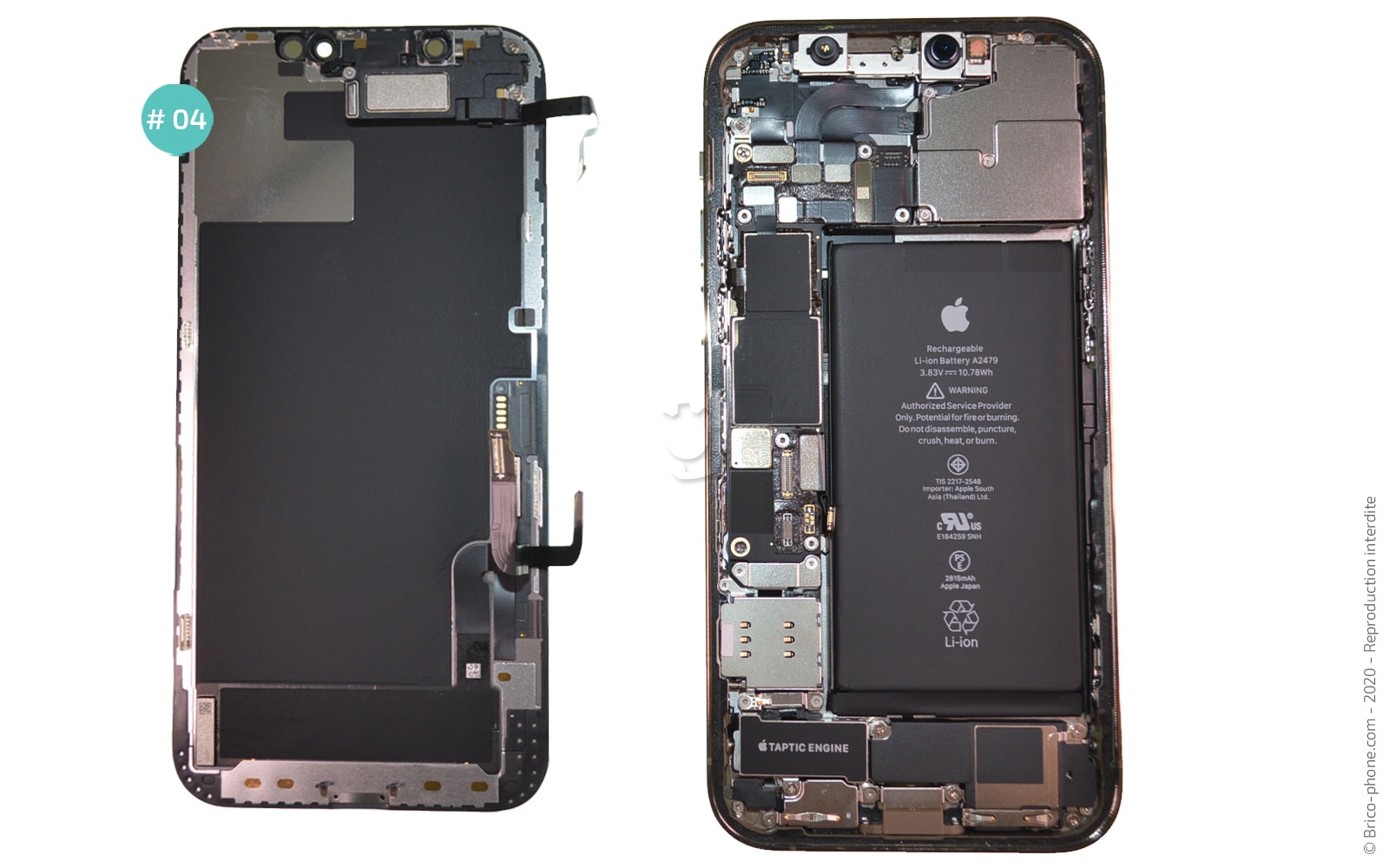

Vous pouvez mettre l'écran #04 de côté.

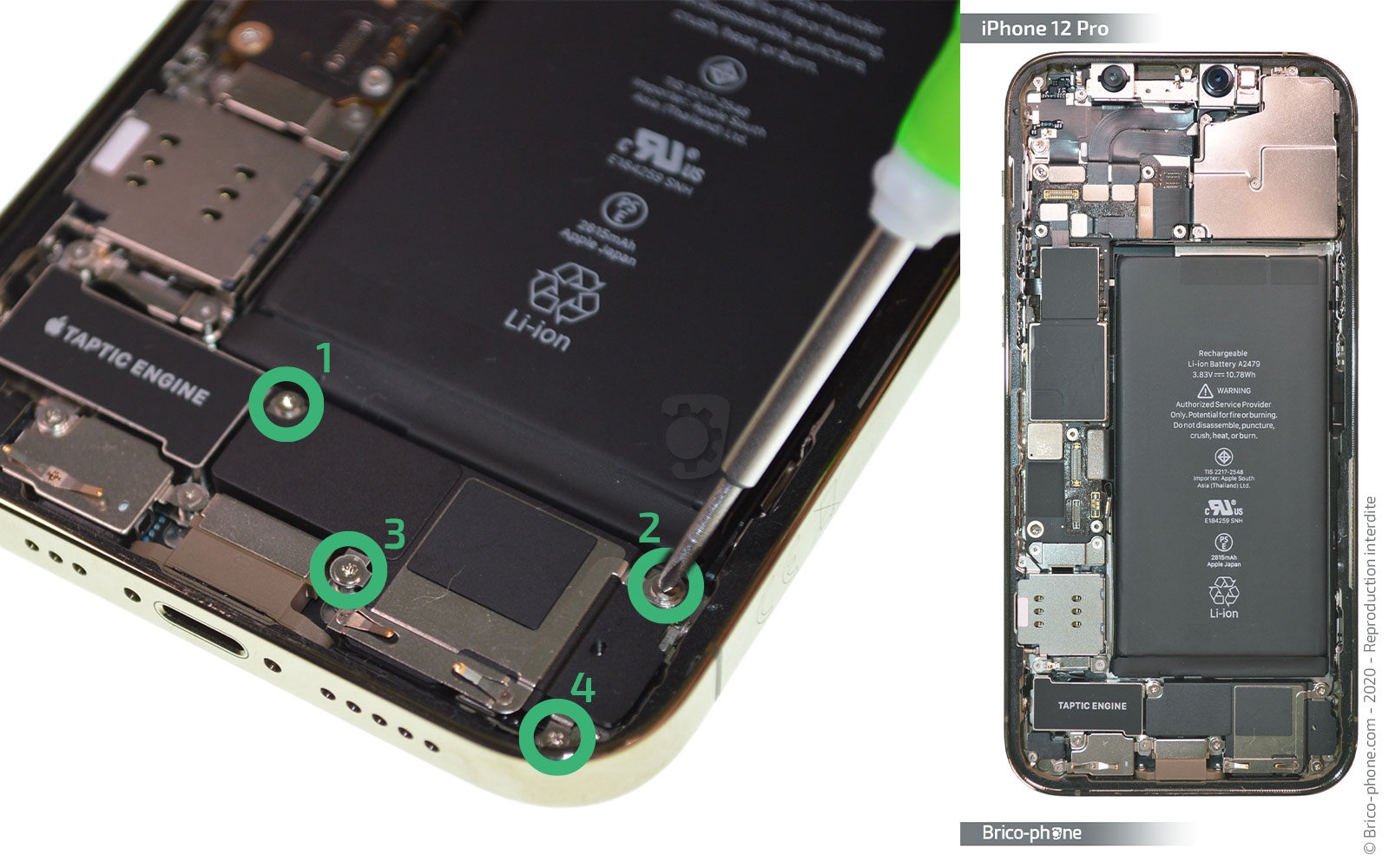

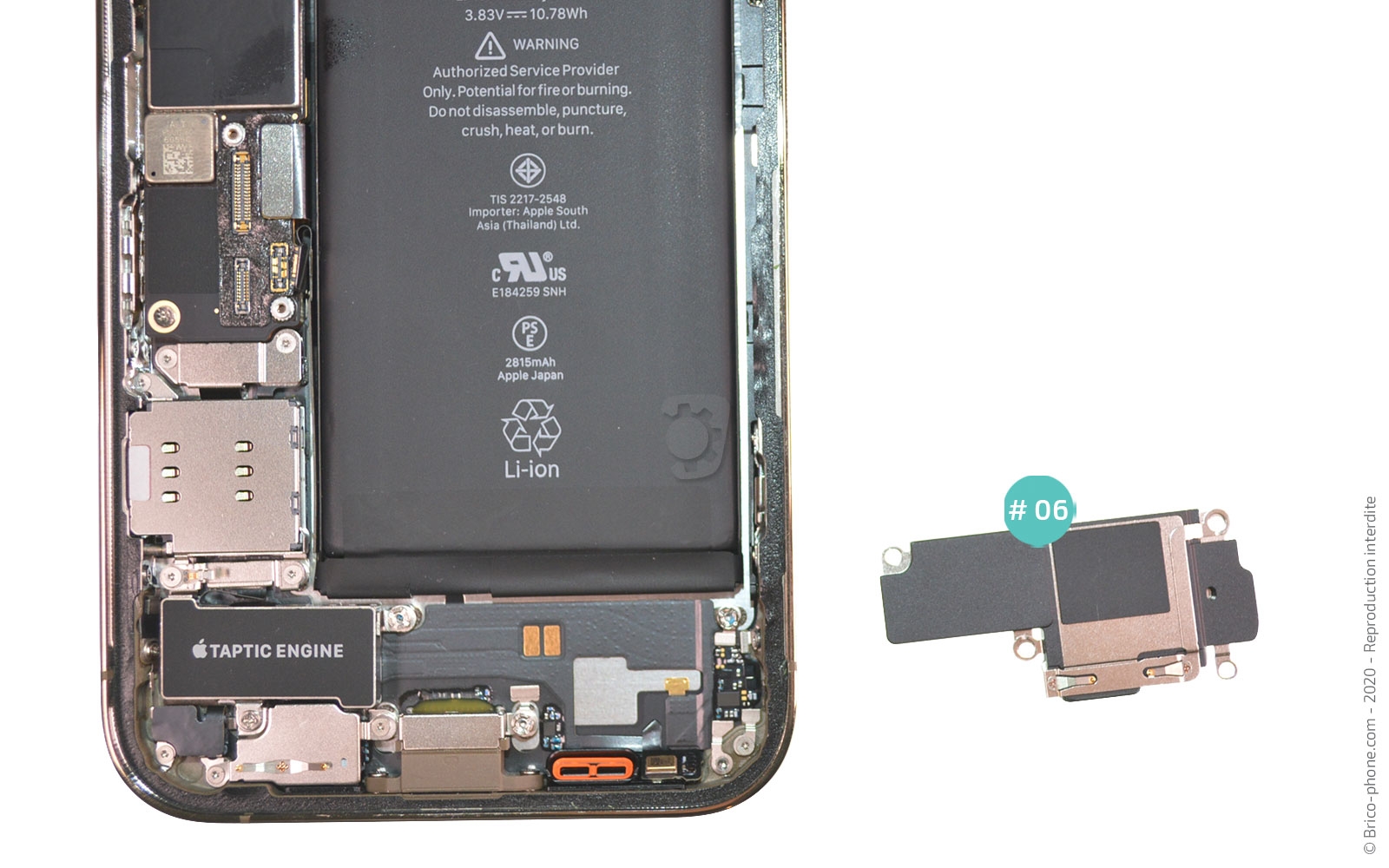

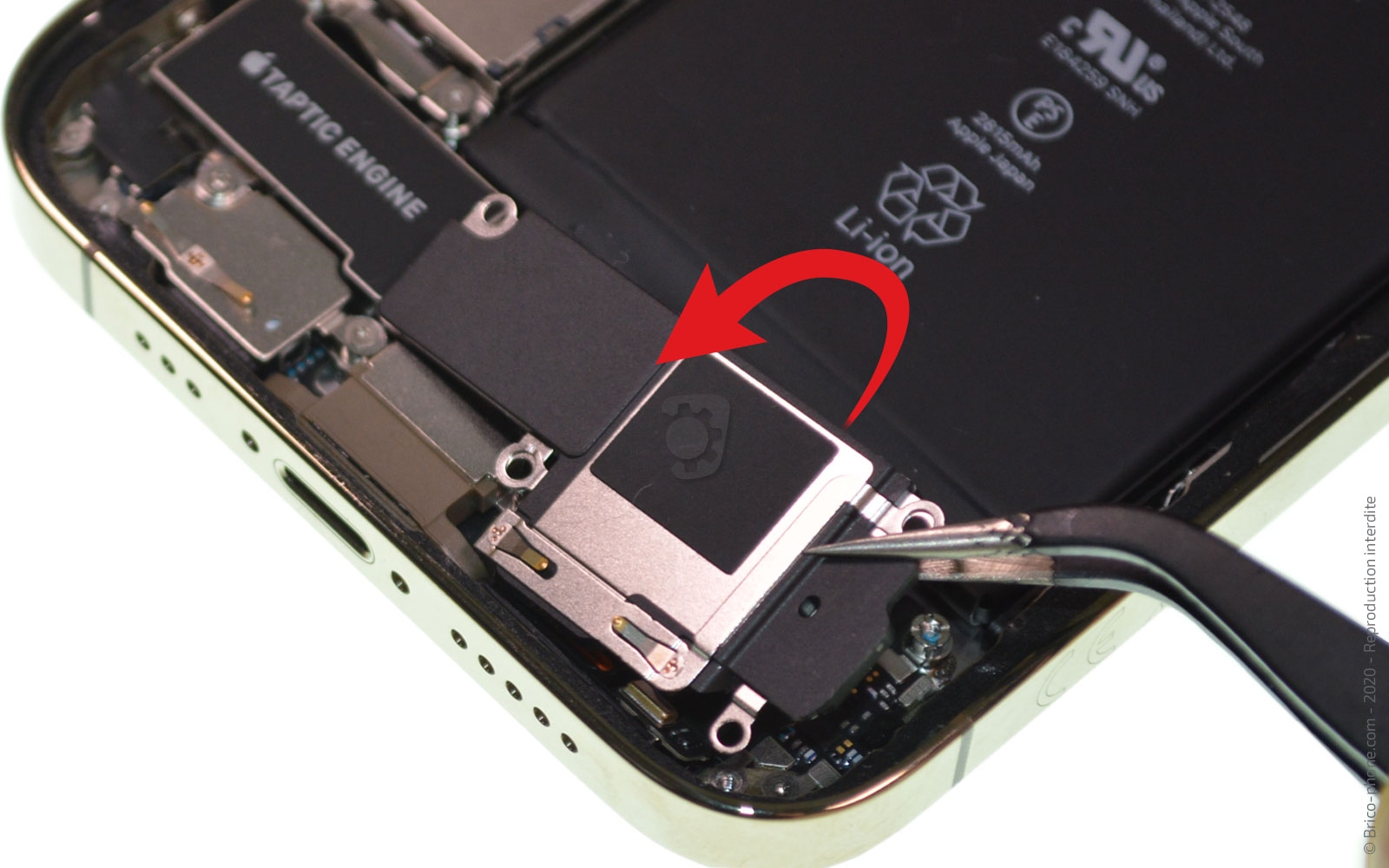

Pour avoir accès au Taptic Engine, il faut enlever le HP externe, dévissez les 4 vis cruciforme, puis retirez le HP #06 avec la pincette.

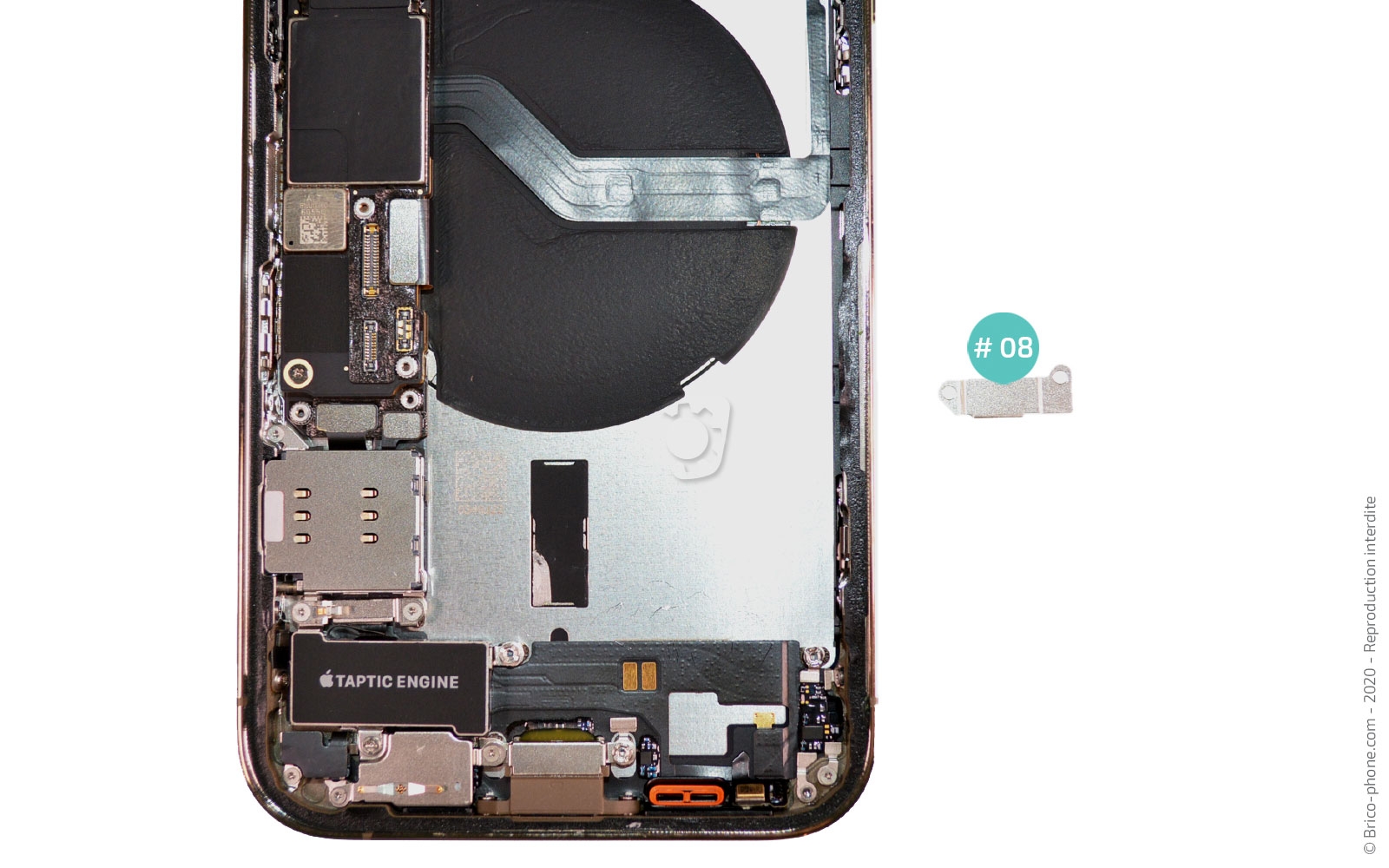

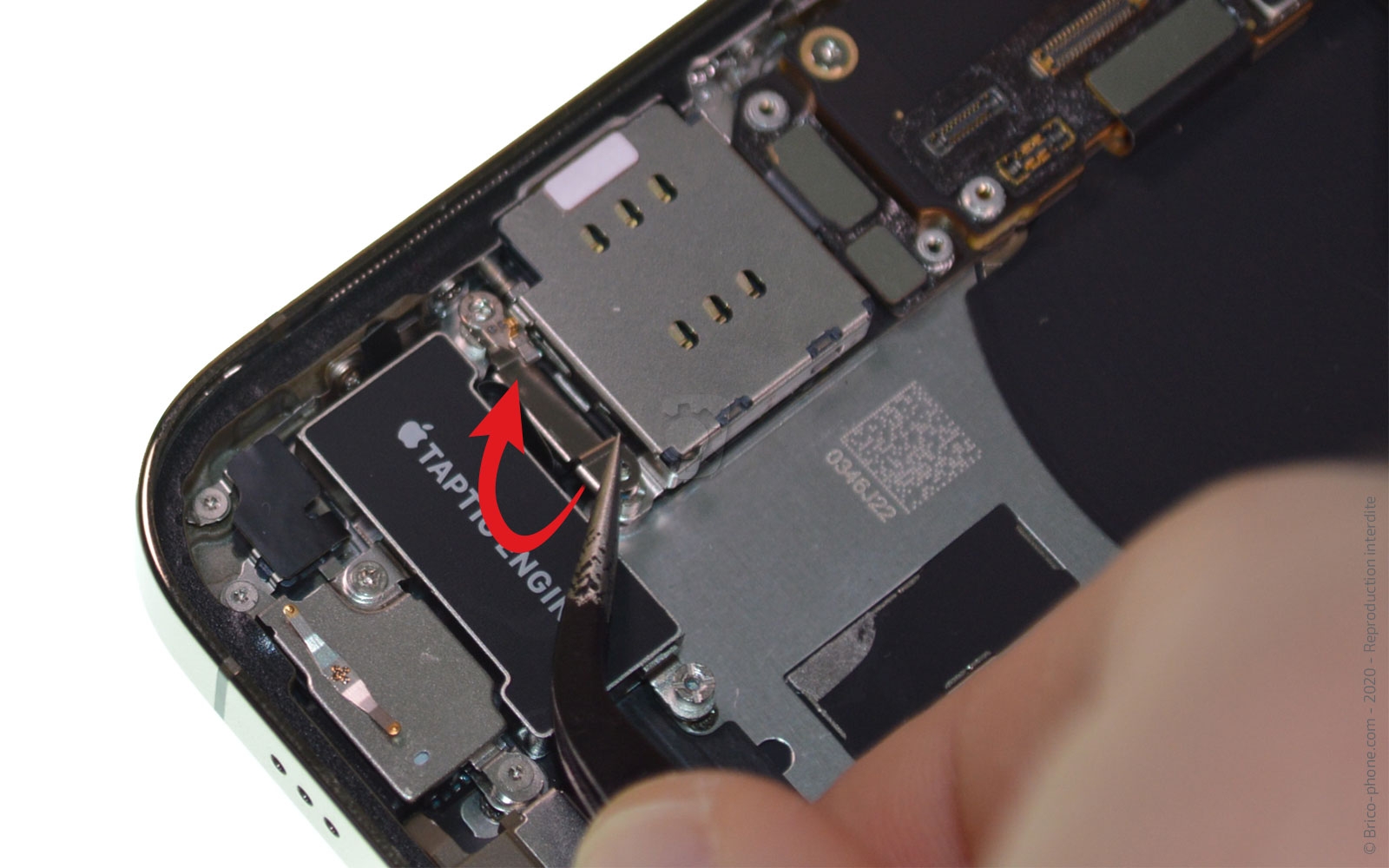

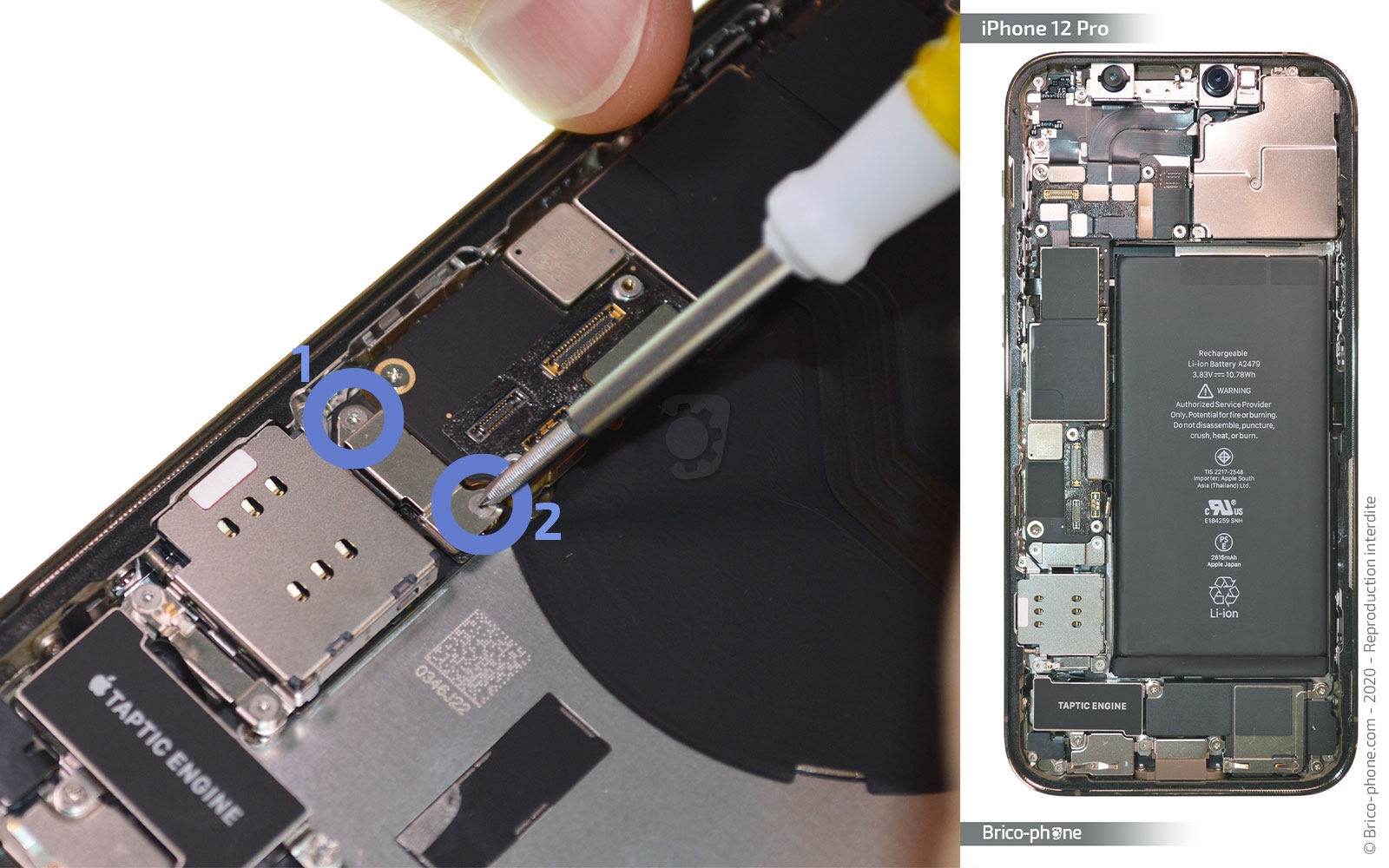

Dévissez les 2 vis triwing, puis à l'aide de la pincette, ôtez la plaquette #08.

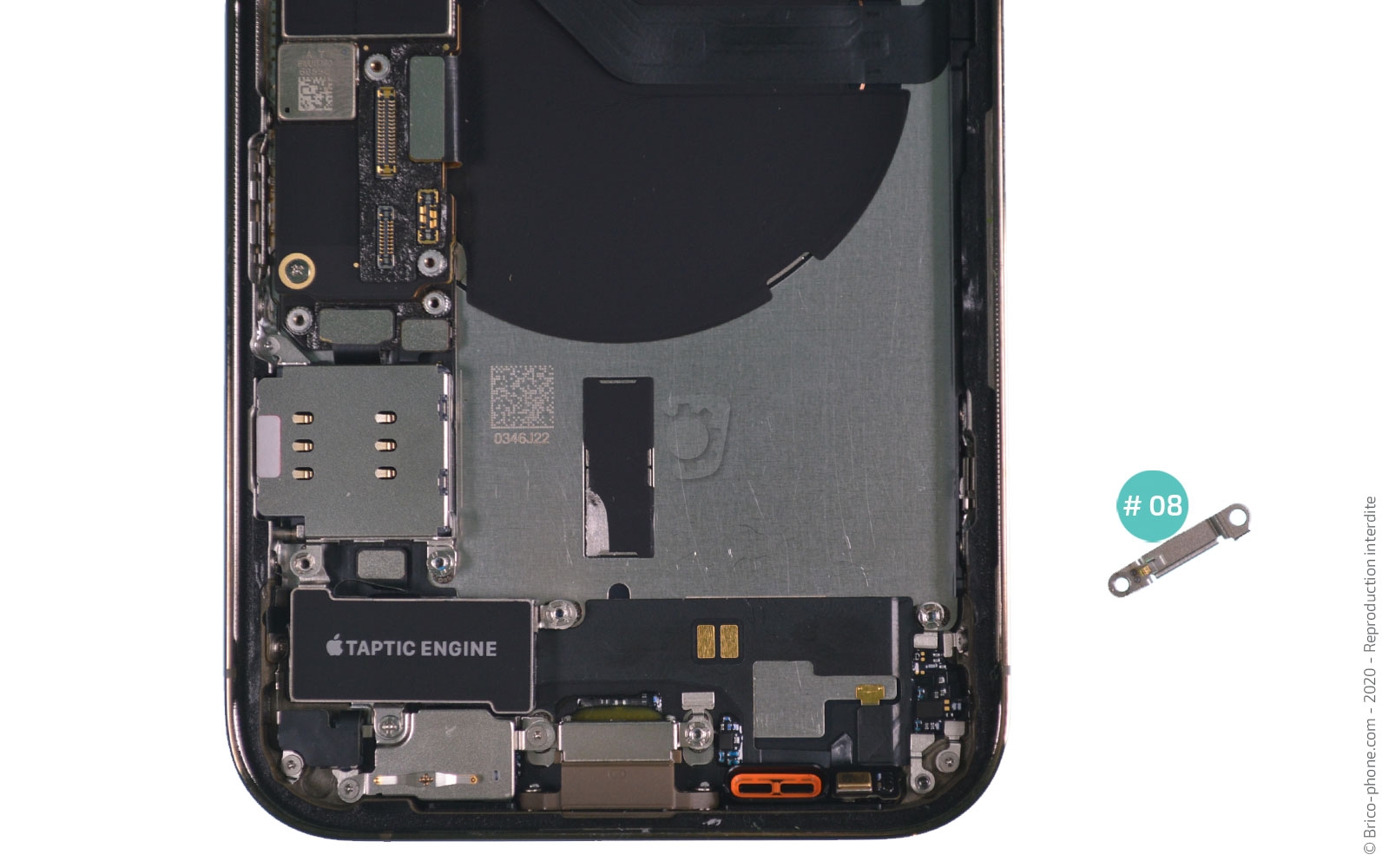

Toujours avec le tournevis triwing, dévisser les 2 vis, puis enlever la plaquette #08.

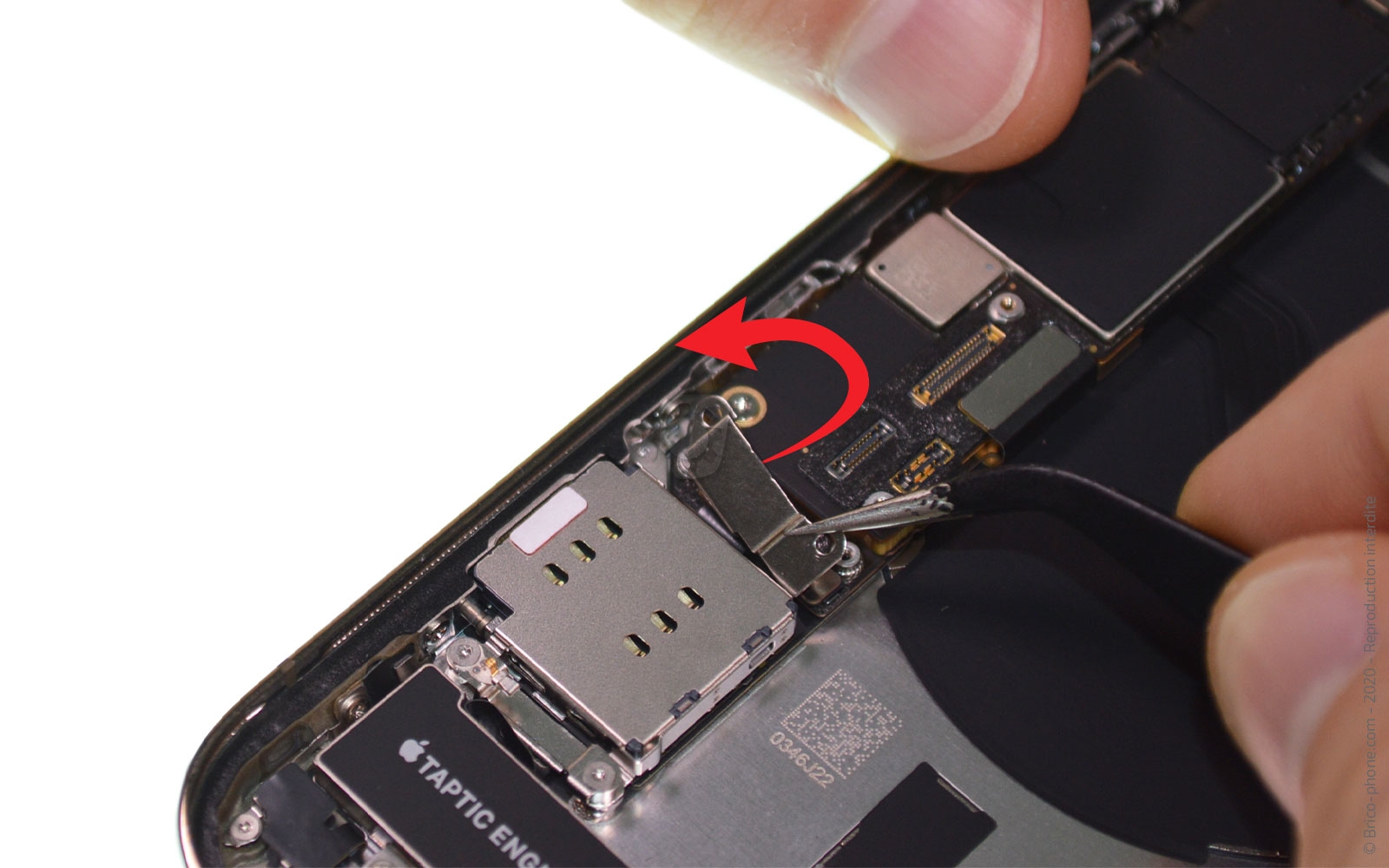

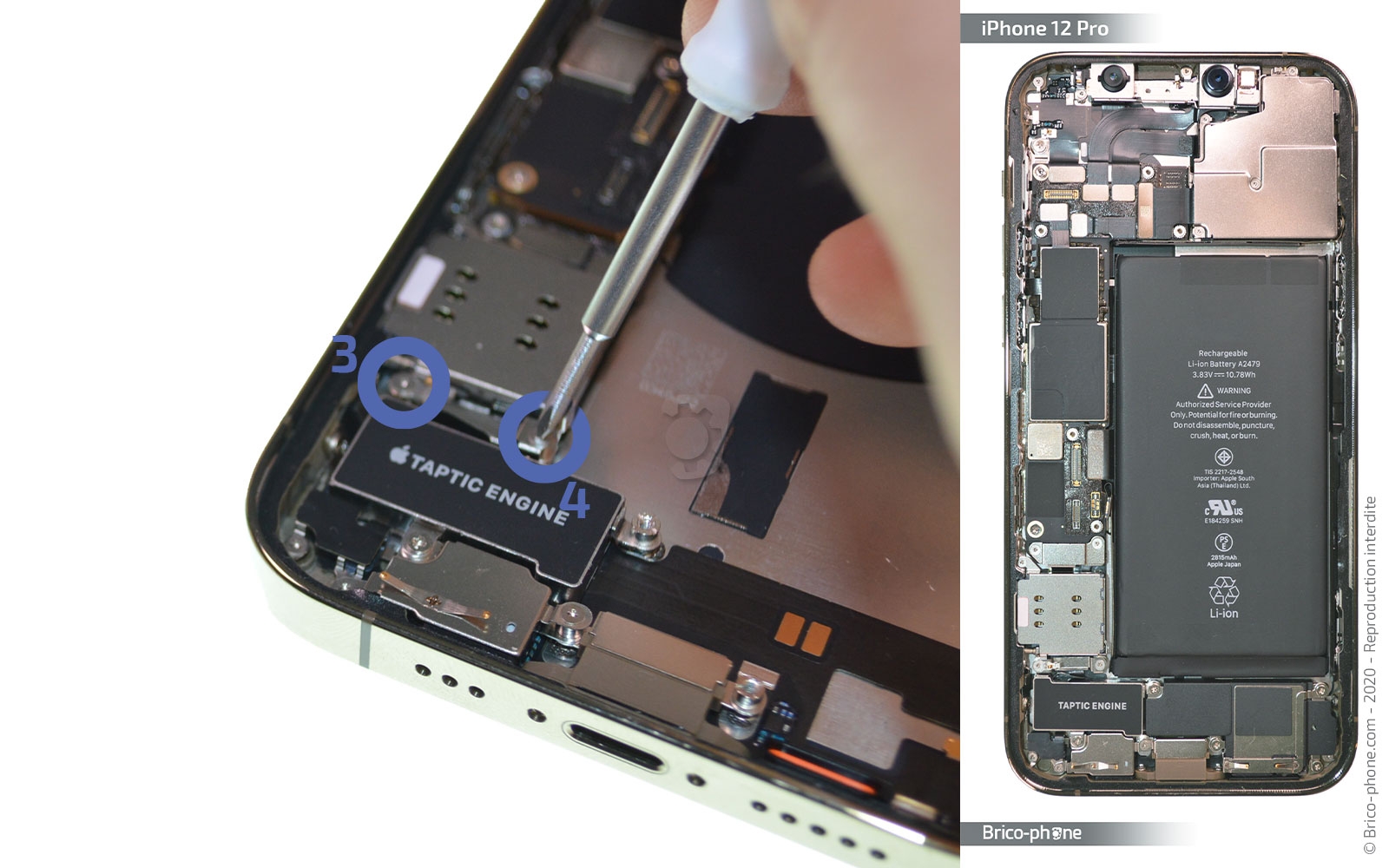

Avant de pouvoir ôtez le lecteur sim, dévissez la vis triwing, puis la plate.

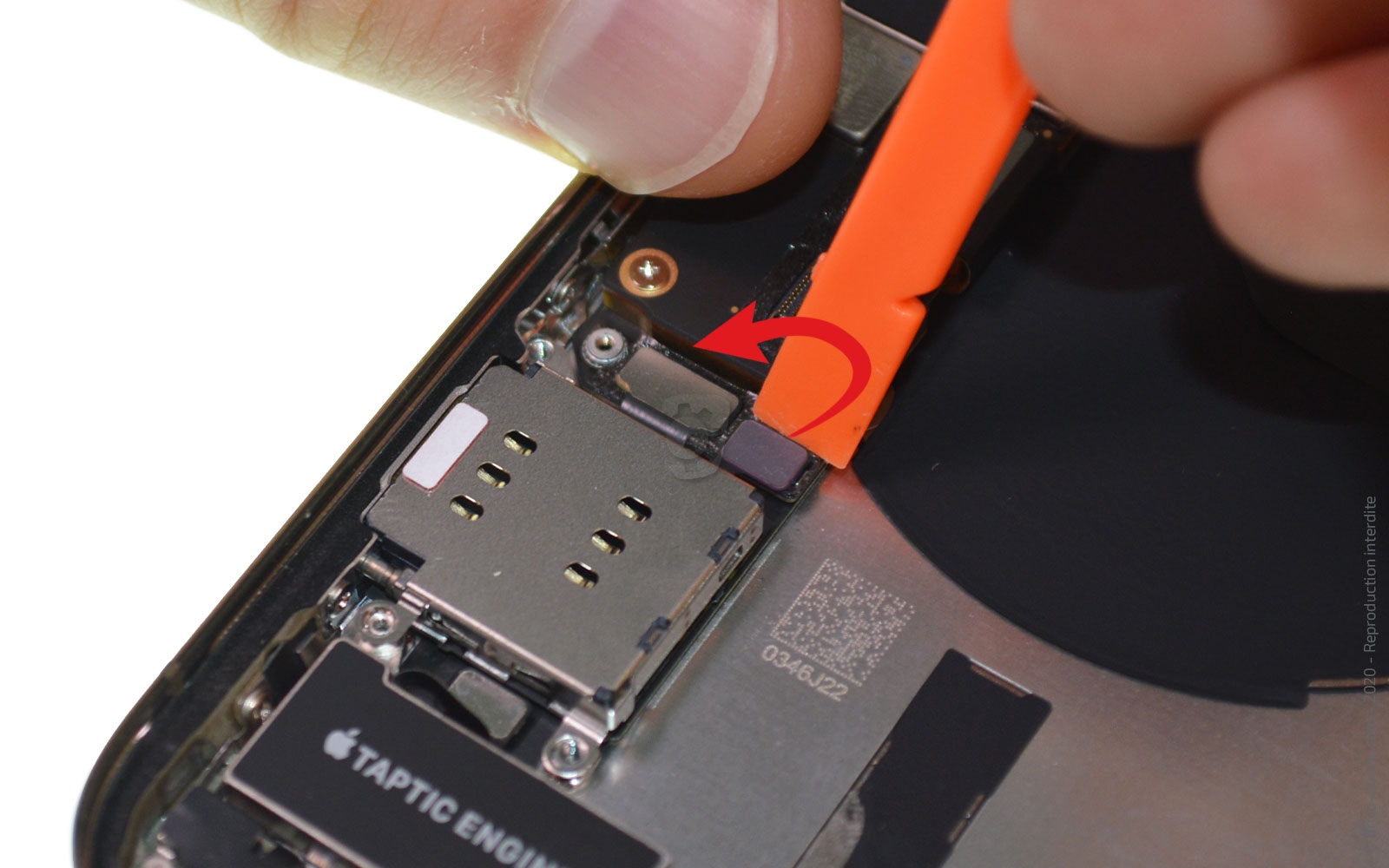

Avec le spudger, déconnectez la nappe, puis sortez le lecteur sim #09 avec la pincette.

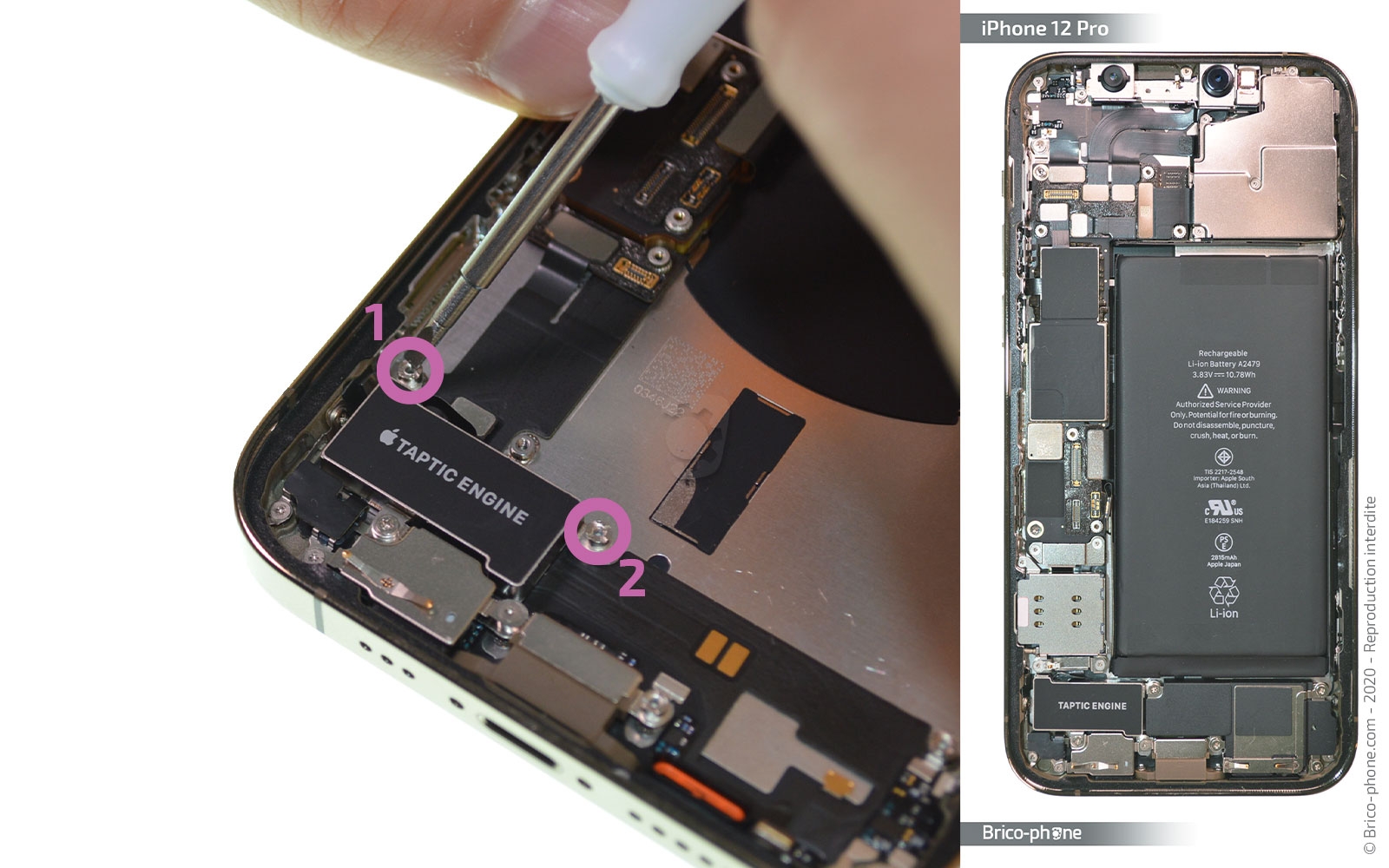

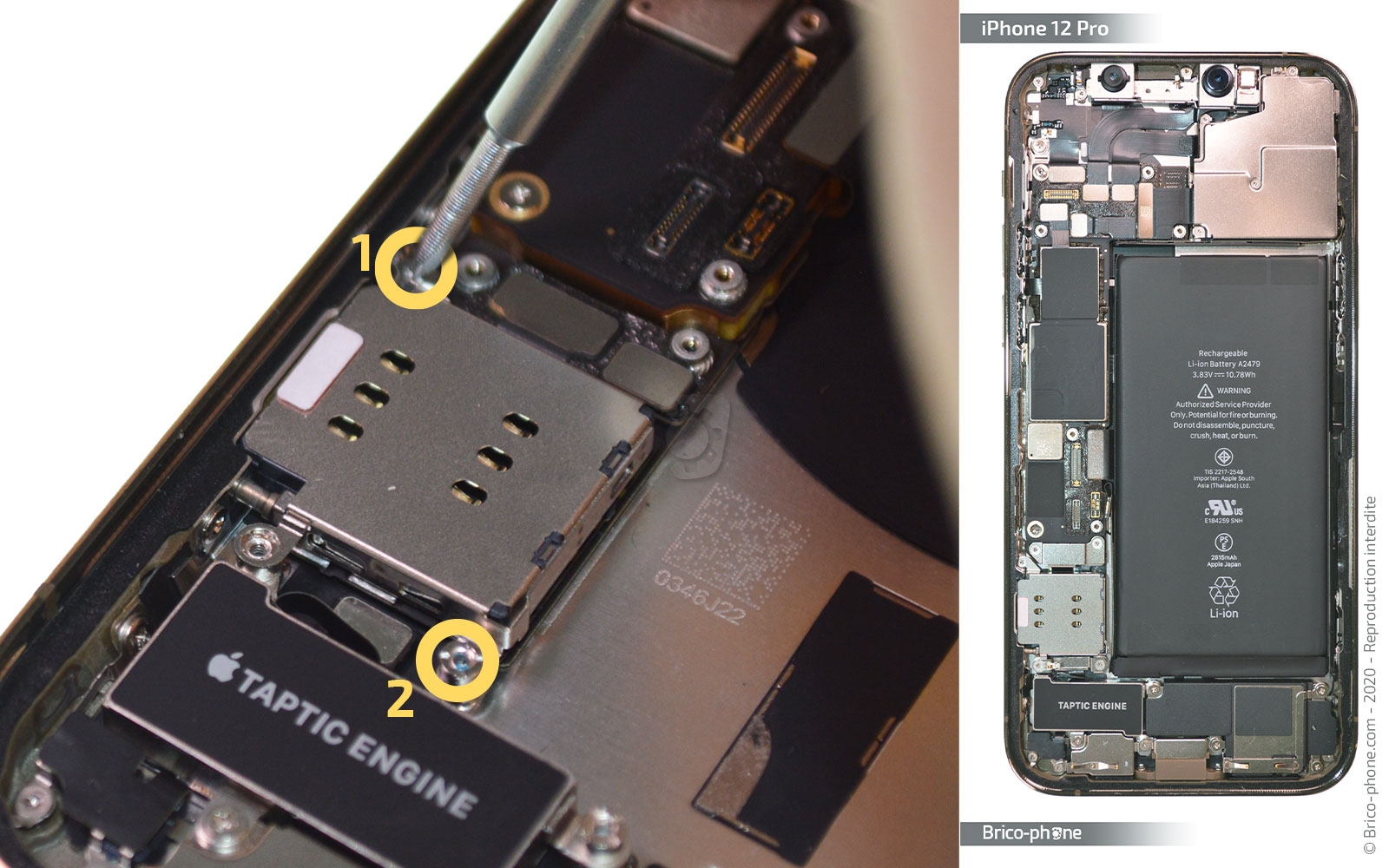

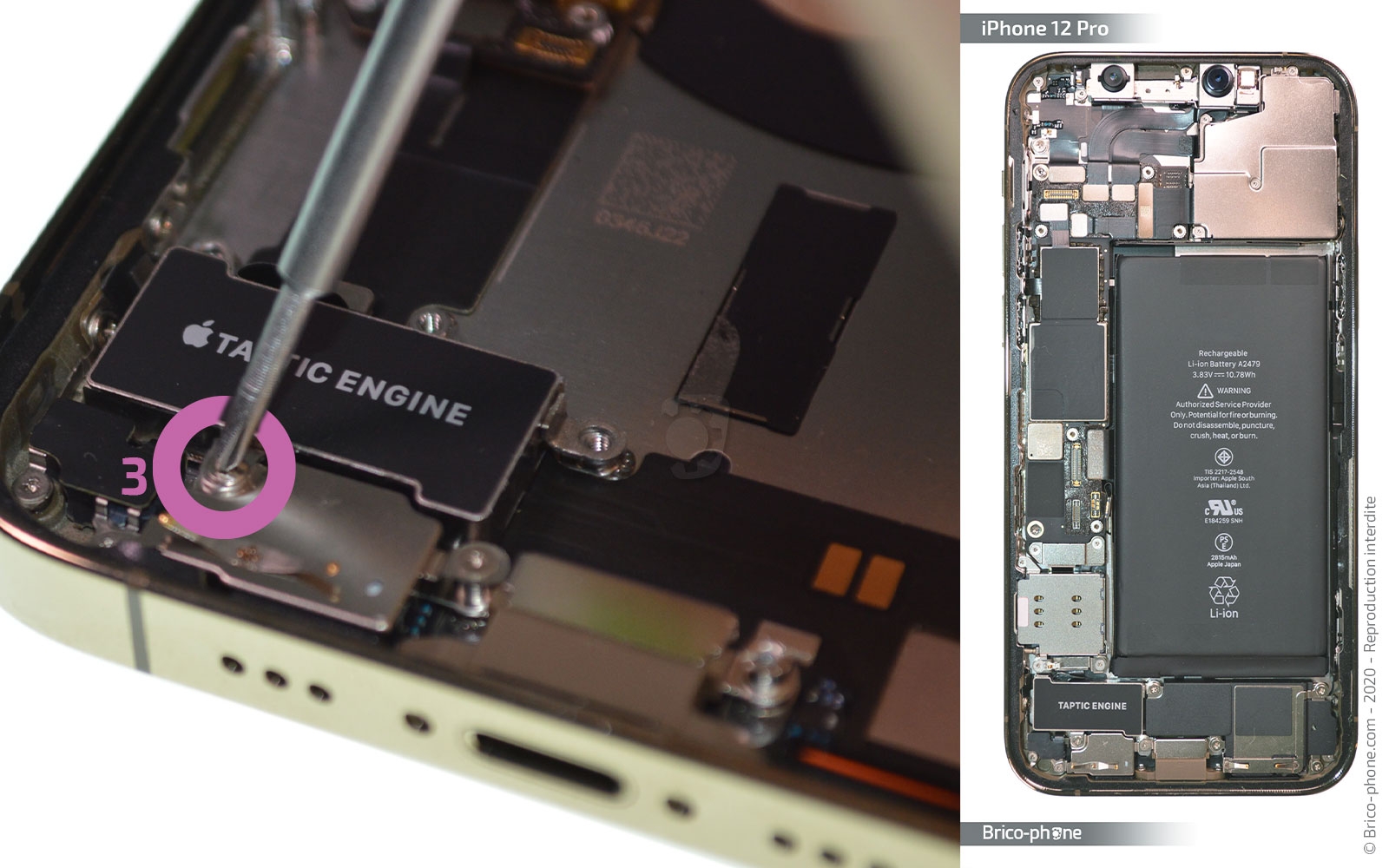

Dévissez les 2 vis plate de part et d'autre du vibreur, puis la vis cruciforme du bas.

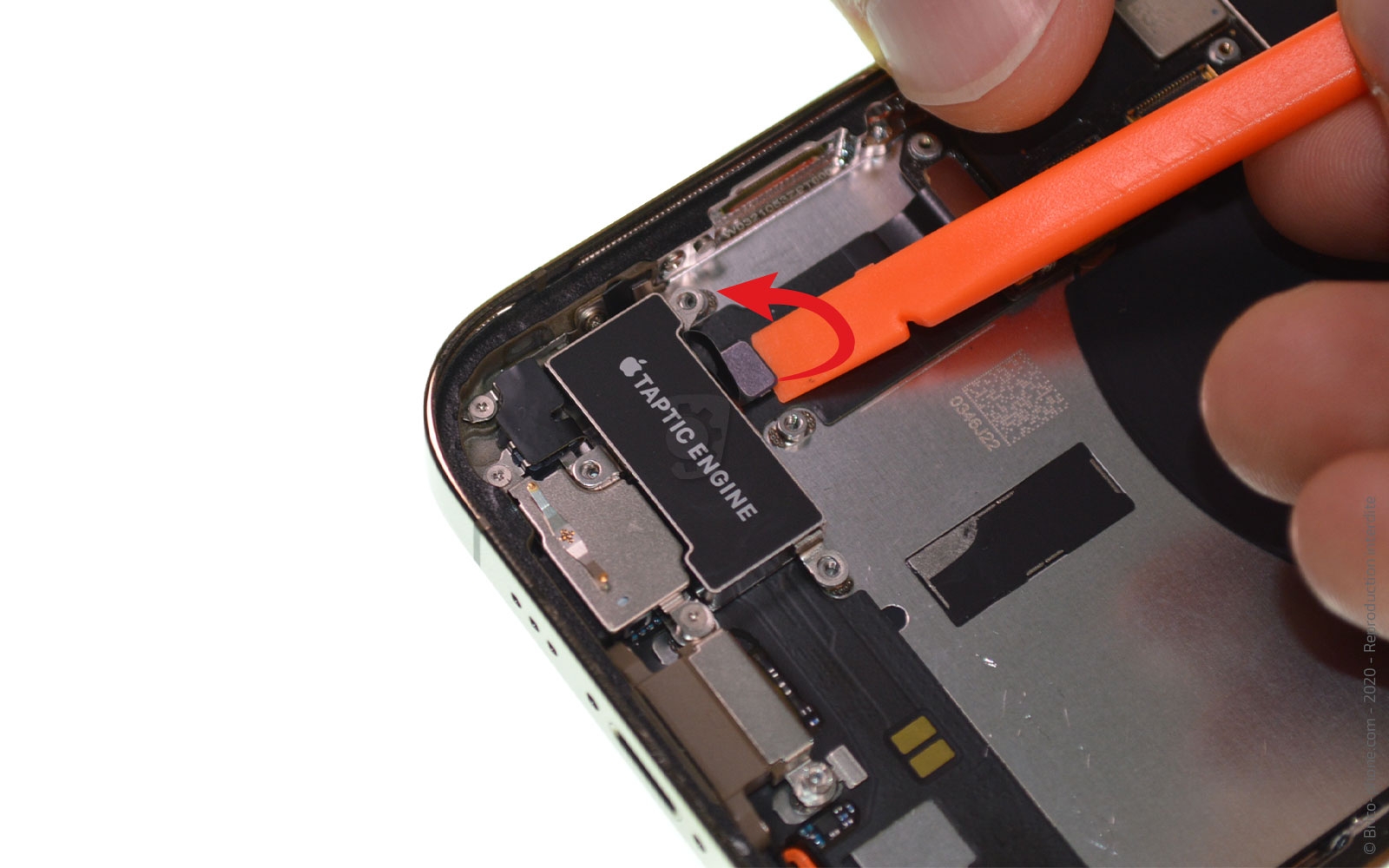

Ensuite, déconnectez sa nappe.

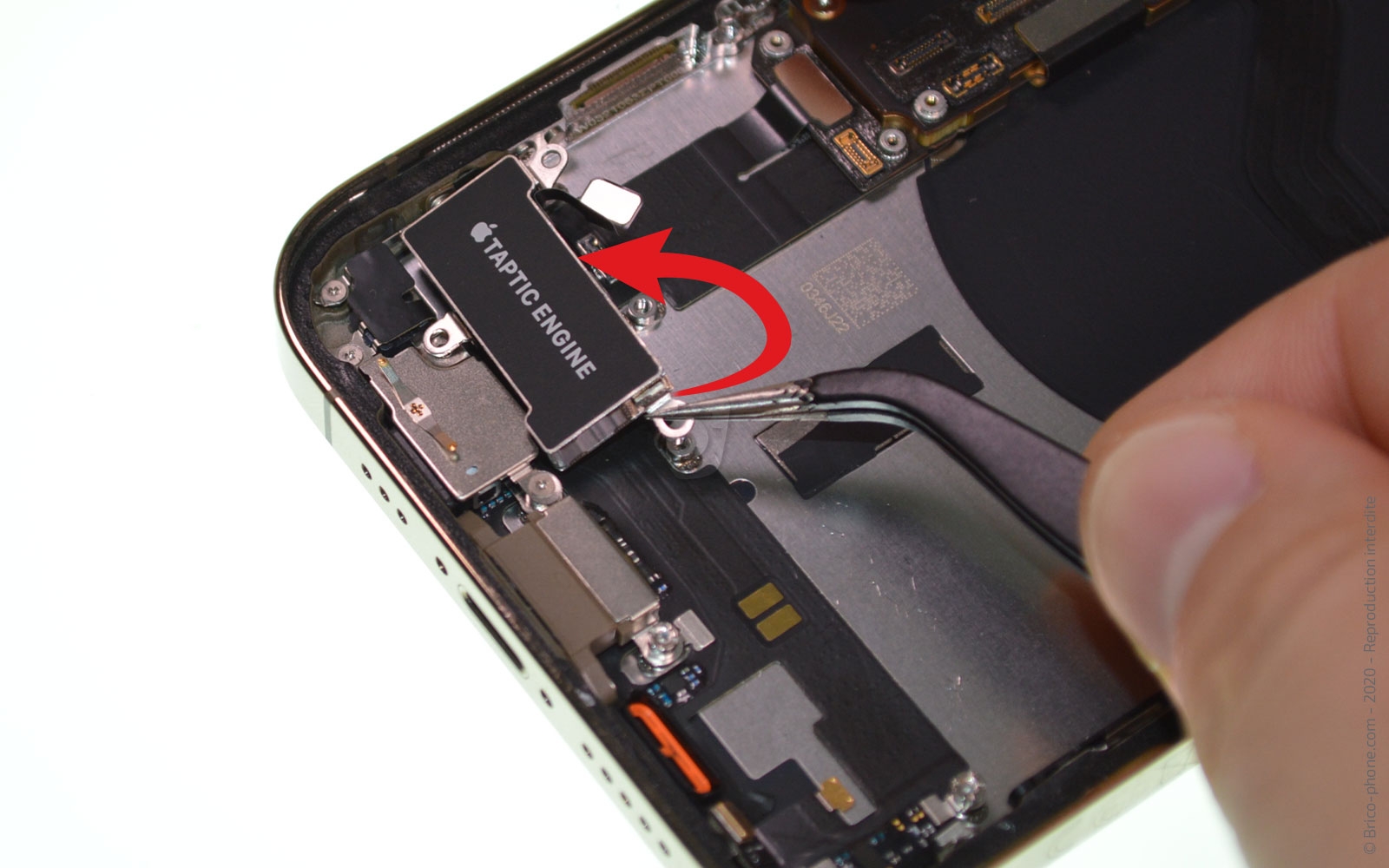

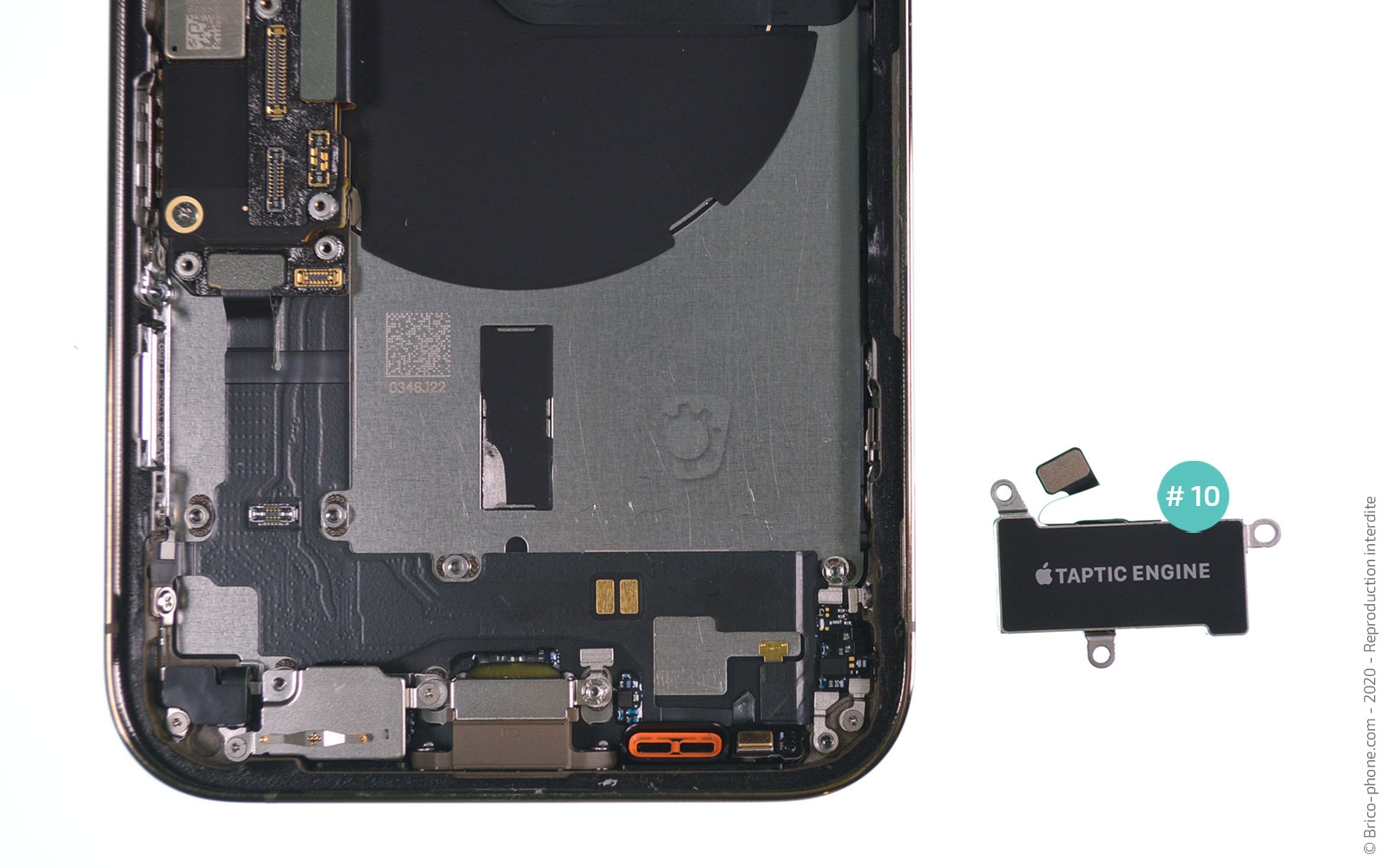

Il ne vous reste plus qu'à extraire le vibreur #10 avec la pincette.

Vous pouvez reprendre le tutoriel en sens inverse, avant de venir connecter le nouvel écran, n'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
