Démontage complet sur iPhone 12 Mini

Avant de débuter une réparation, vous devez savoir si vous avez le bon modèle.

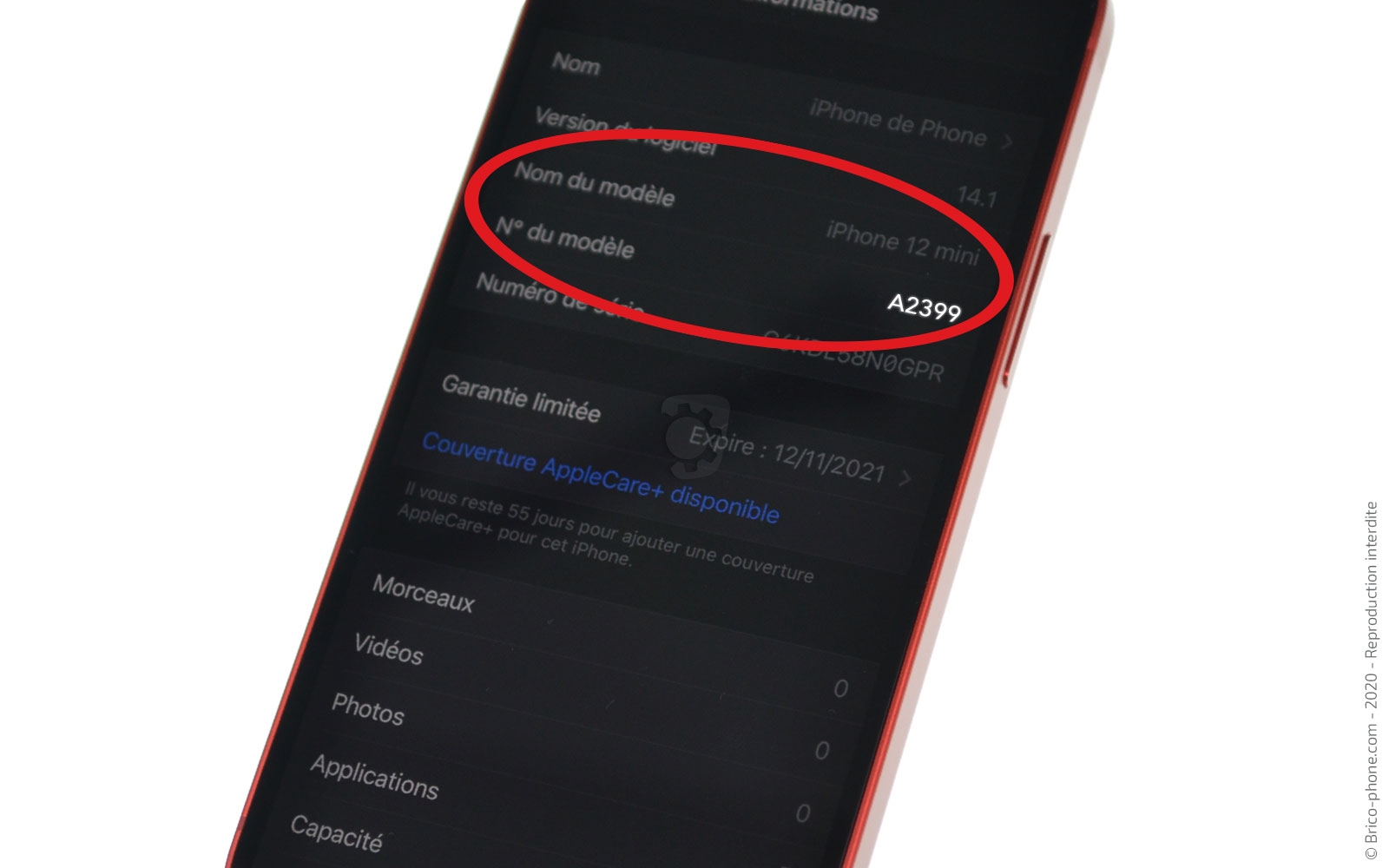

Si vous avez encore de l'affichage, allez dans les réglages, général et informations. Dans "Nom du modèle", vous devez retrouver iPhone 12 Mini et si vous cliquez sur ce qui est écrit dans la ligne "N° du modèle", vous devez voir apparaître la référence A2399.

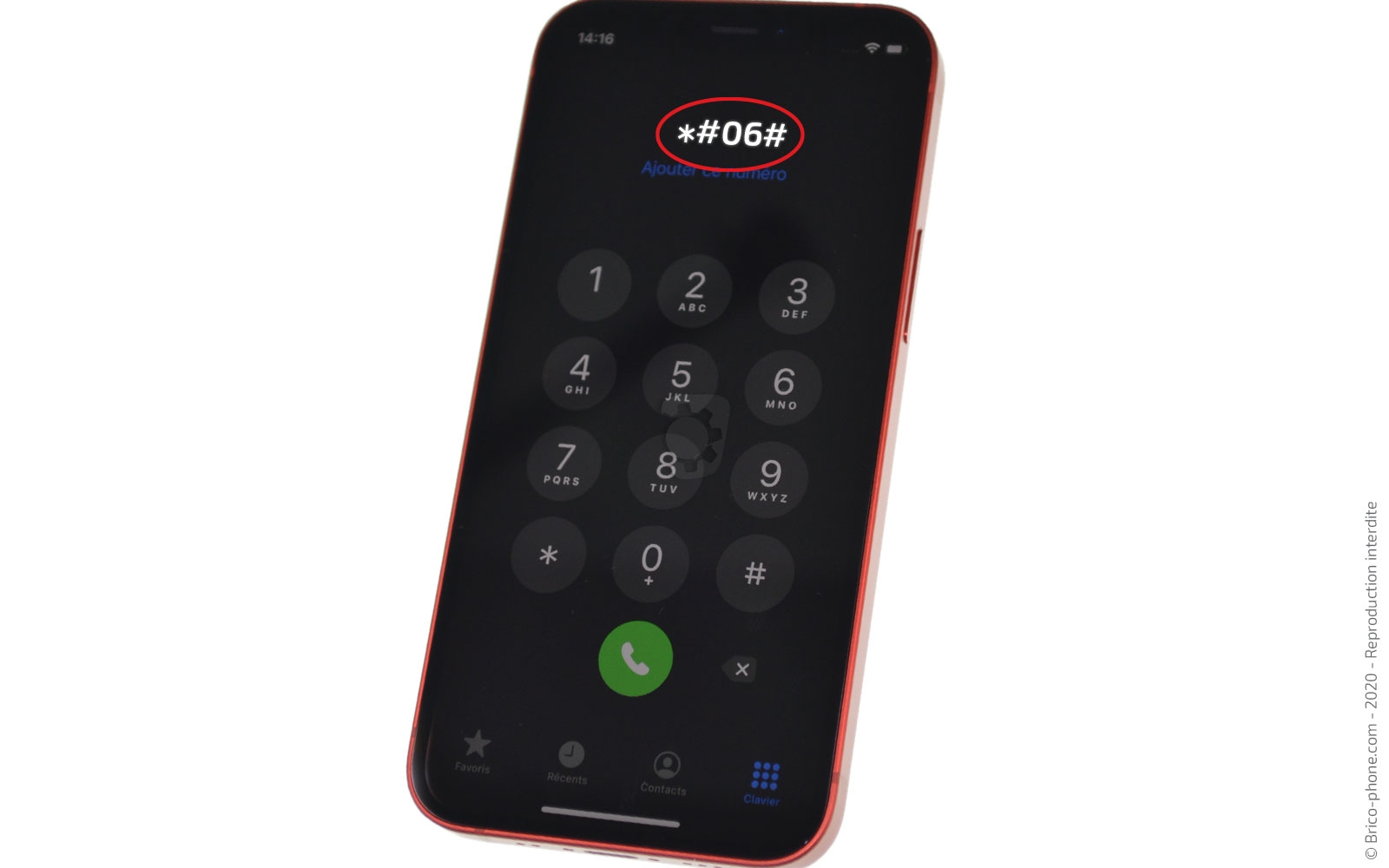

Autrement, allez dans l'application téléphone, puis tapez *#06# pour voir apparaître le numéro IMEI, retapez ce numéro dans la rubrique associée de notre page d'accueil.

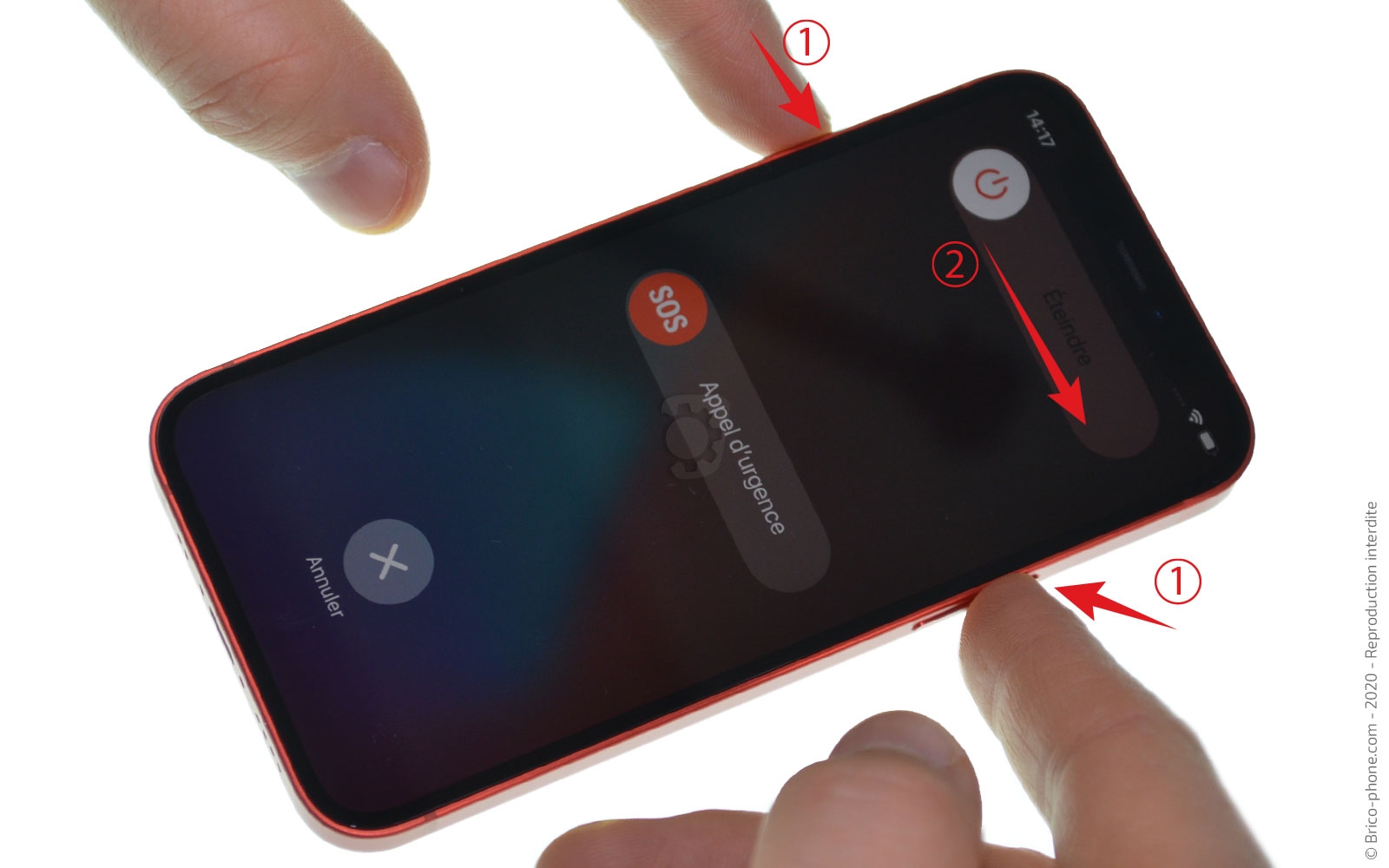

Vous pouvez éteindre votre téléphone en maintenant les touches power et volume moins puis slidez "éteindre".

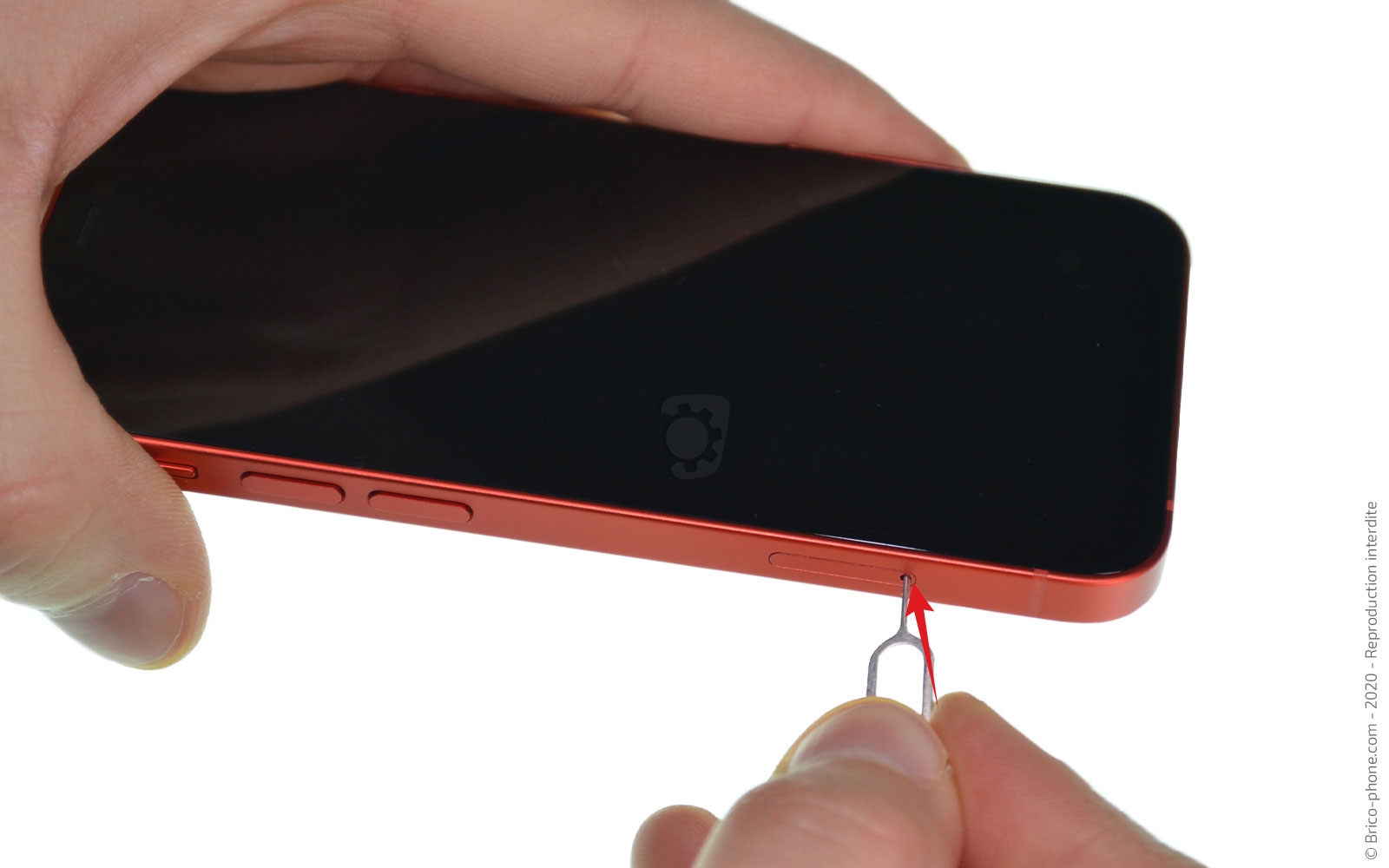

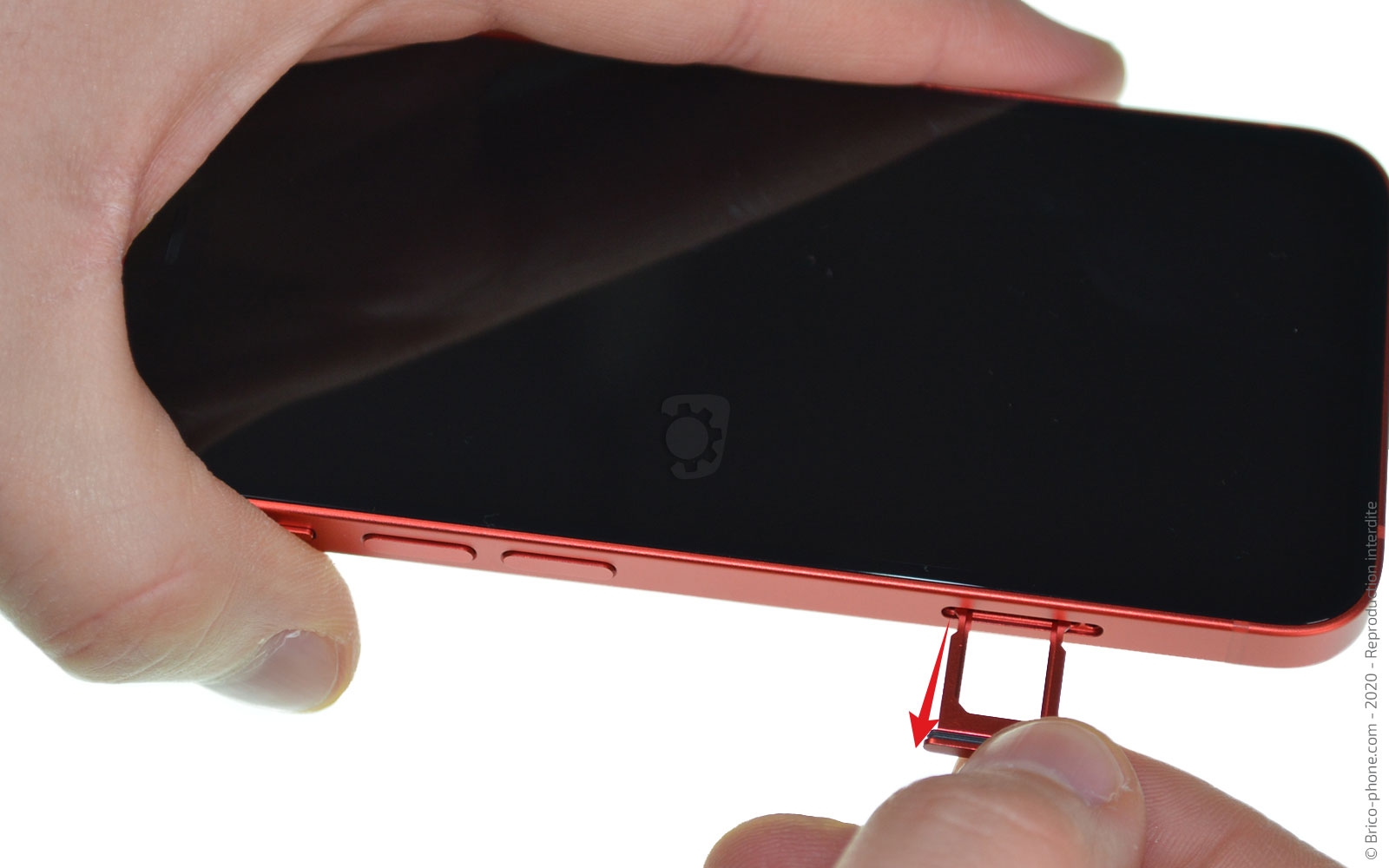

Munissez-vous de l'outil sim pour éjecter le tiroir sim #01.

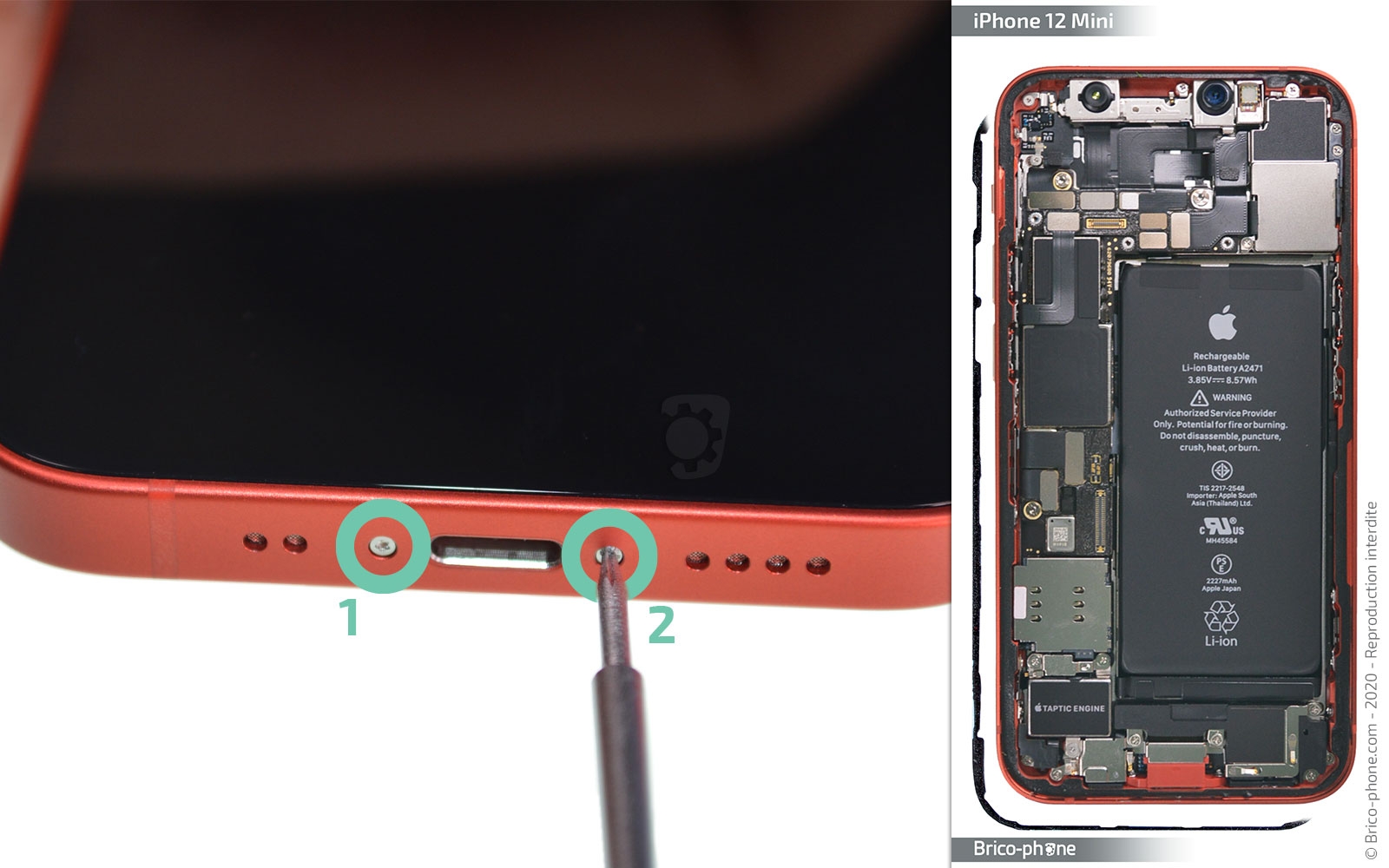

Dévissez les 2 vis pentalobe de chaque côté du connecteur de charge.

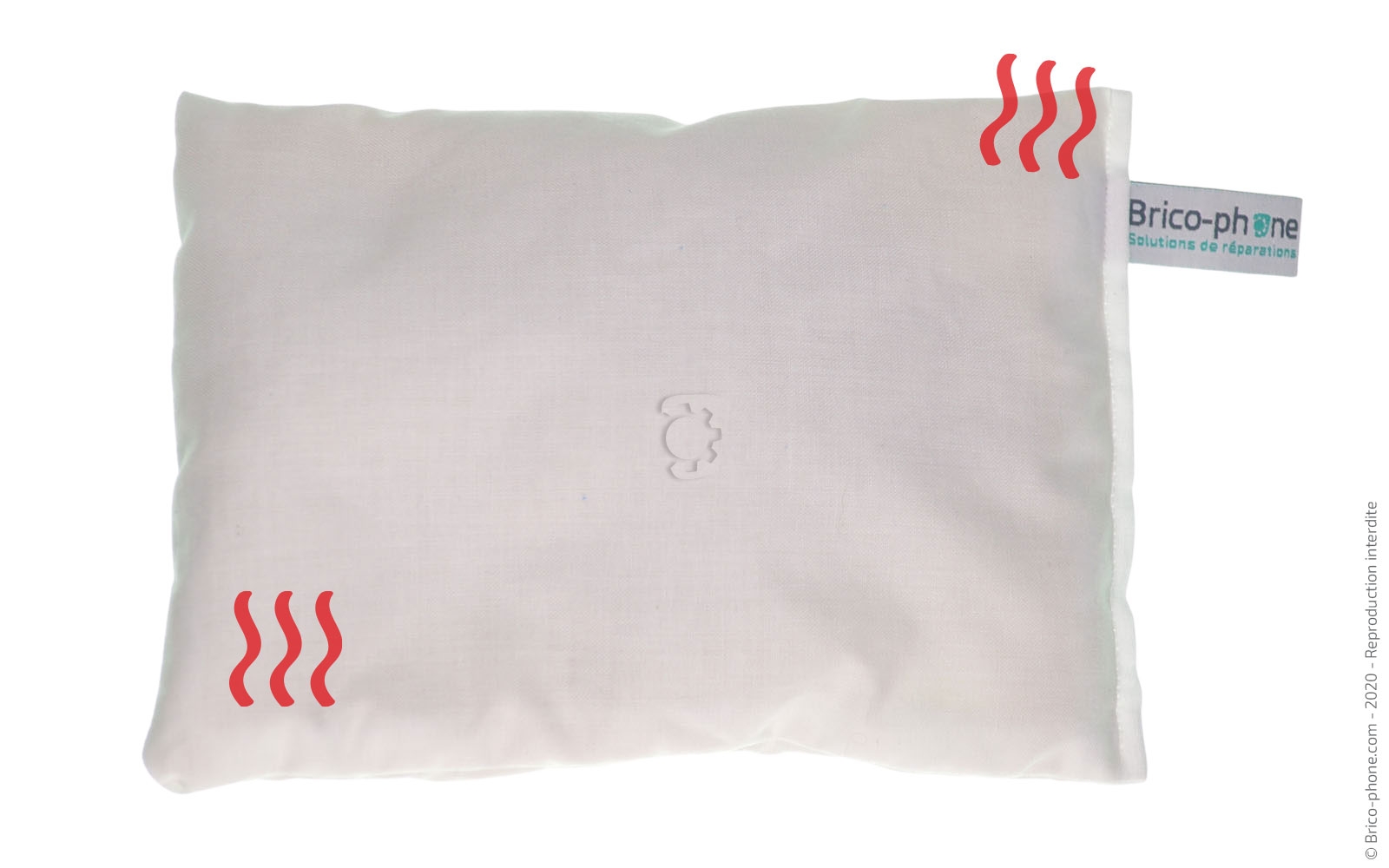

Afin de ramollir le sticker qui maintient l'écran au châssis, vous pouvez utiliser le coussin chauffant disponible sur notre site, que vous mettrez 1 à 2 minutes au micro-onde avant de le laisser sur l'écran pendant 30 à 40 secondes.

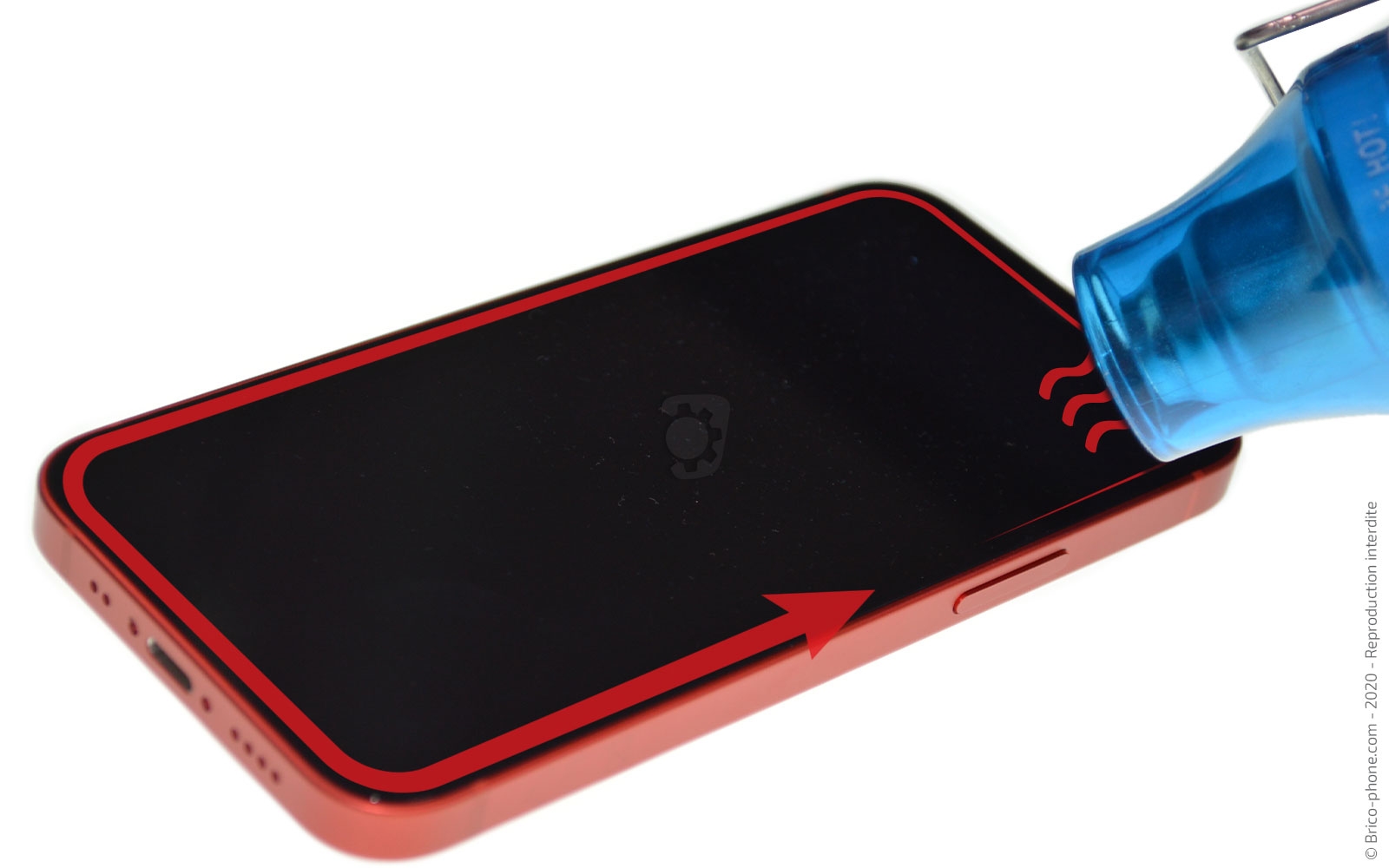

Si vous possédez un sèche-cheveux ou un décapeur thermique, chauffez le pourtour de l'écran pendant 20 à 30 secondes.

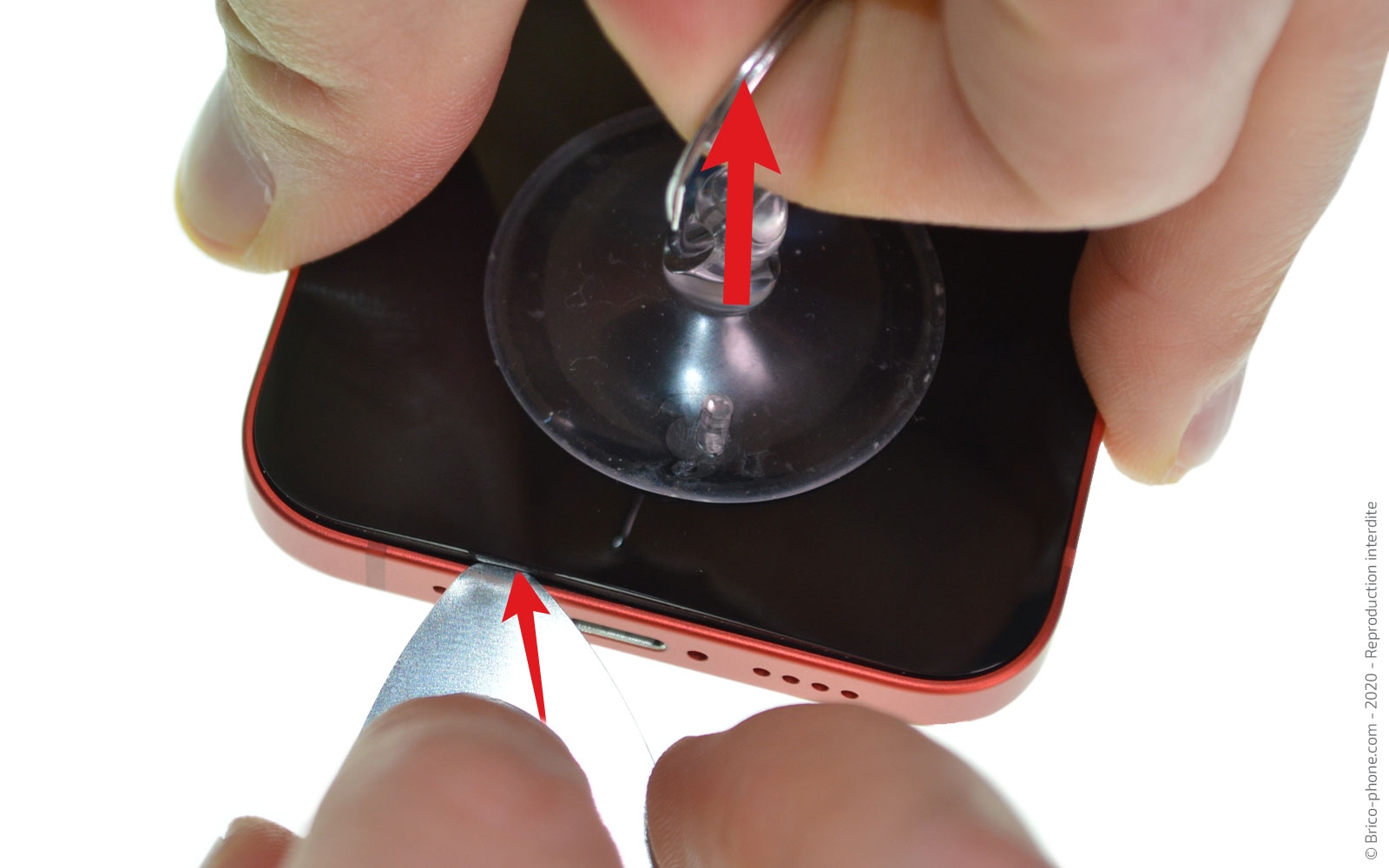

Positionnez la ventouse du kit outils, sur le bas de l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis.

Une fois l'interstice créé, remplacez le médiator par le levier vert, afin de faire le tour du téléphone pour décoller l'écran.
Faites bien attention aux nappes sur la gauche du téléphone.

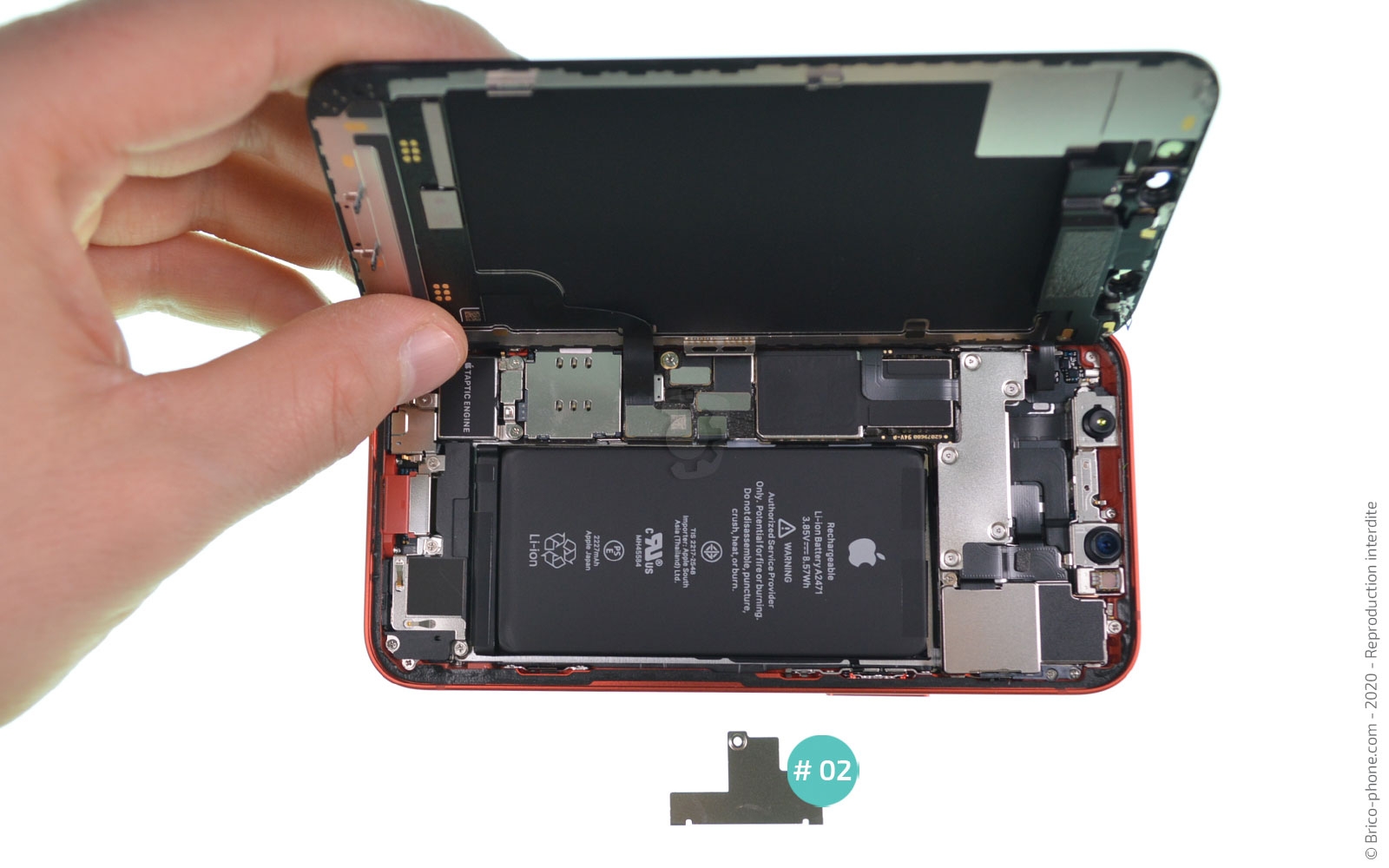

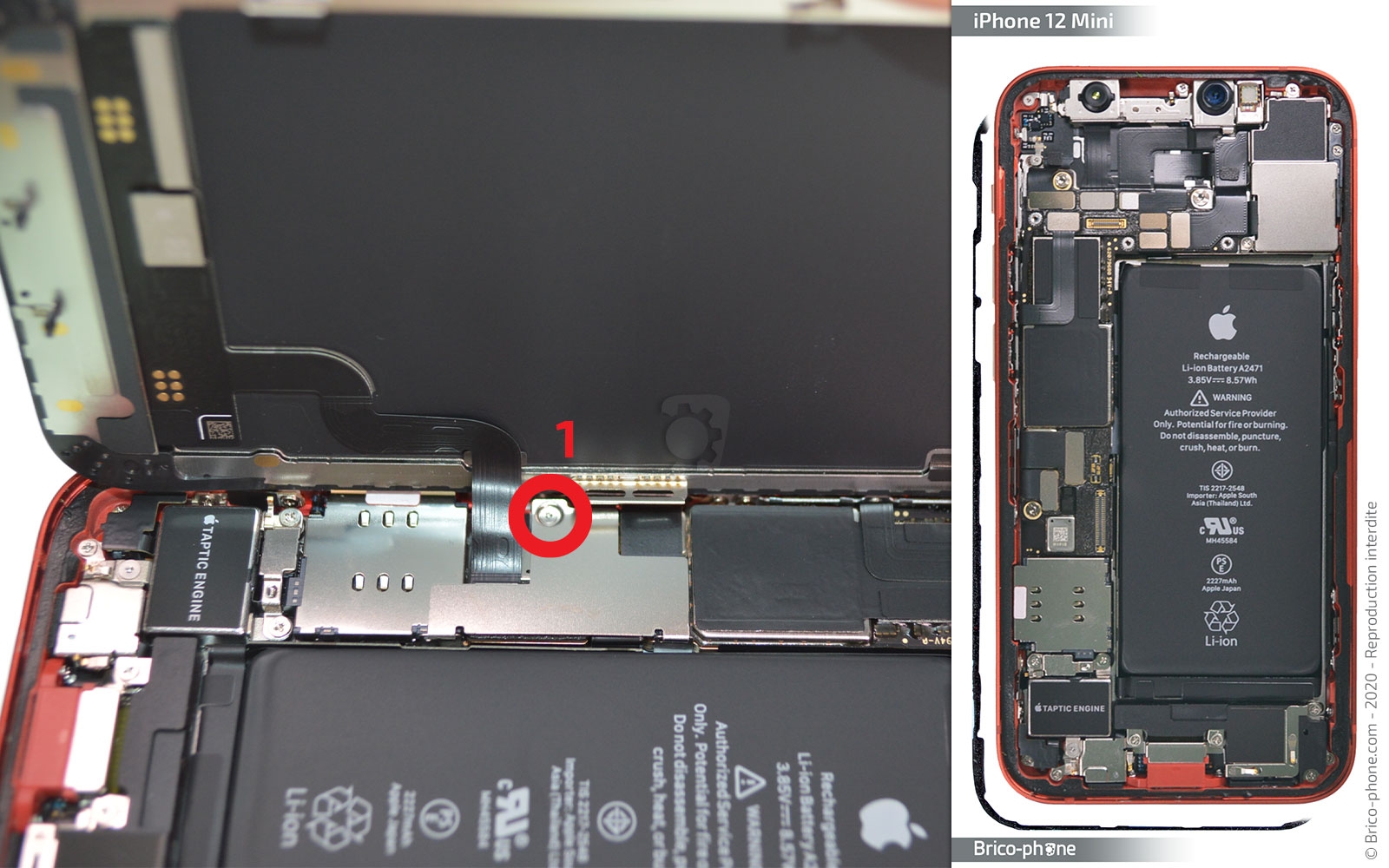

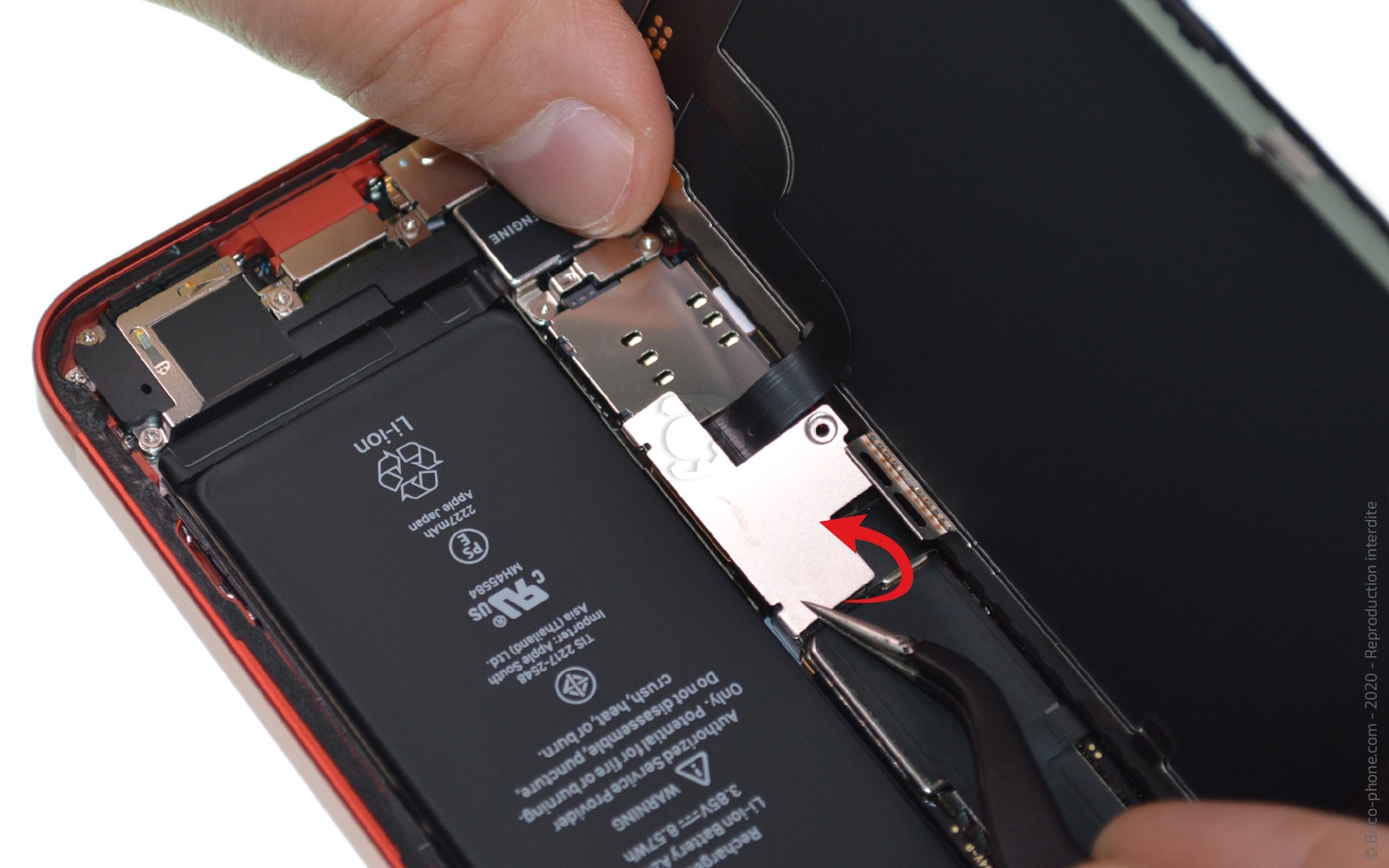

Dévissez la vis B1 avec le tournevis triwing, puis ôtez la plaquette #02 avec la pincette.

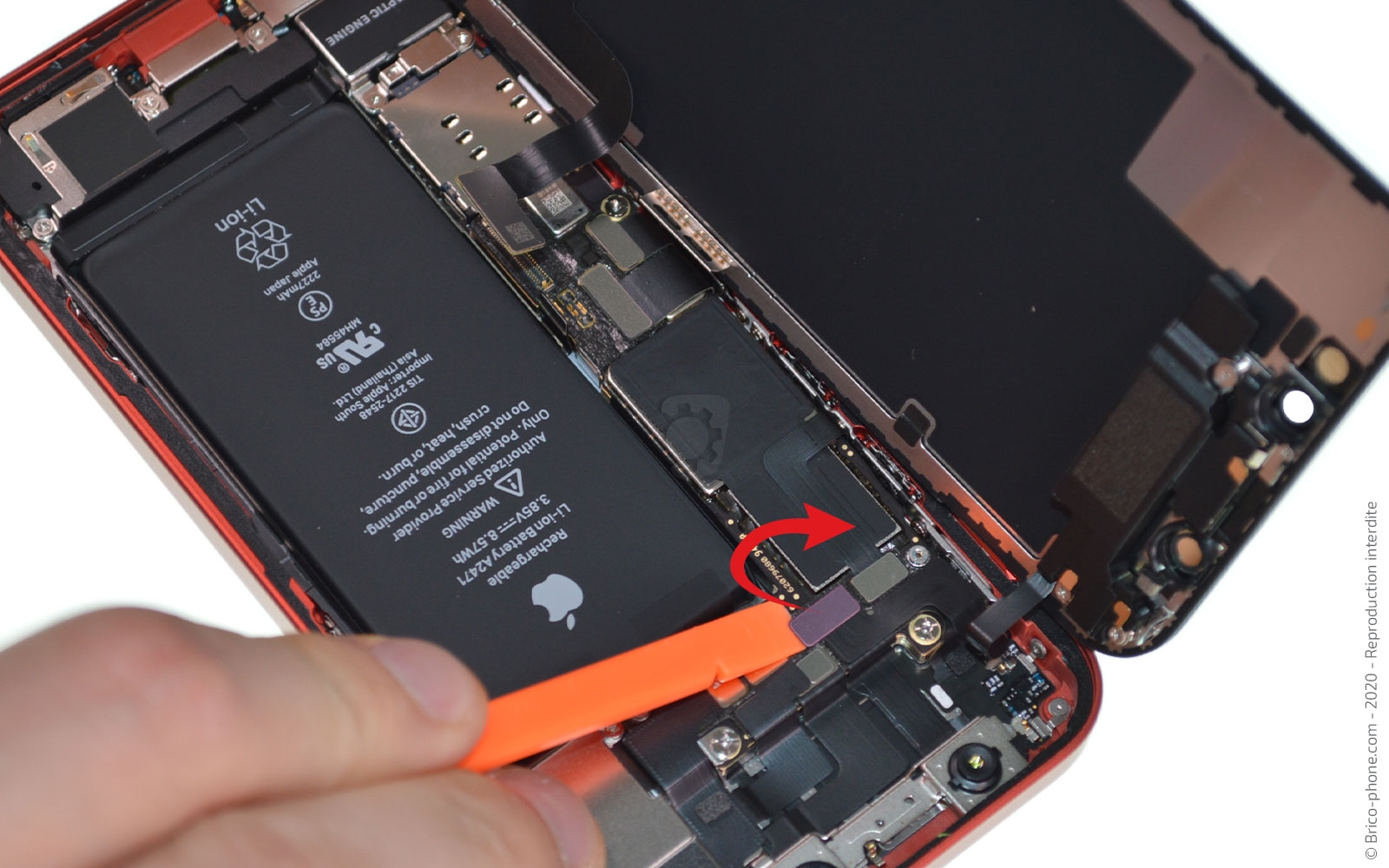

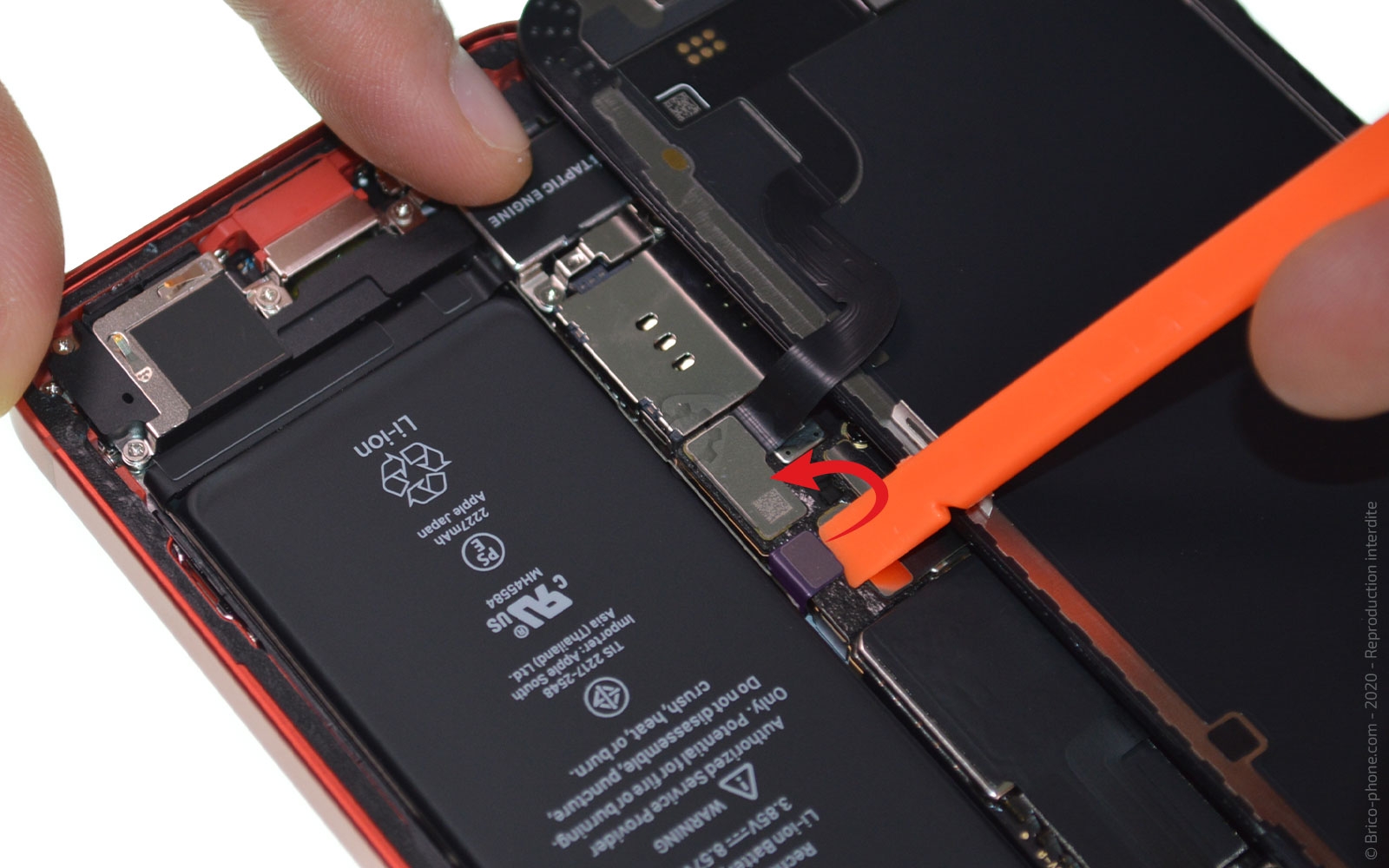

Avec le levier en nylon, déconnectez la nappe de la batterie.

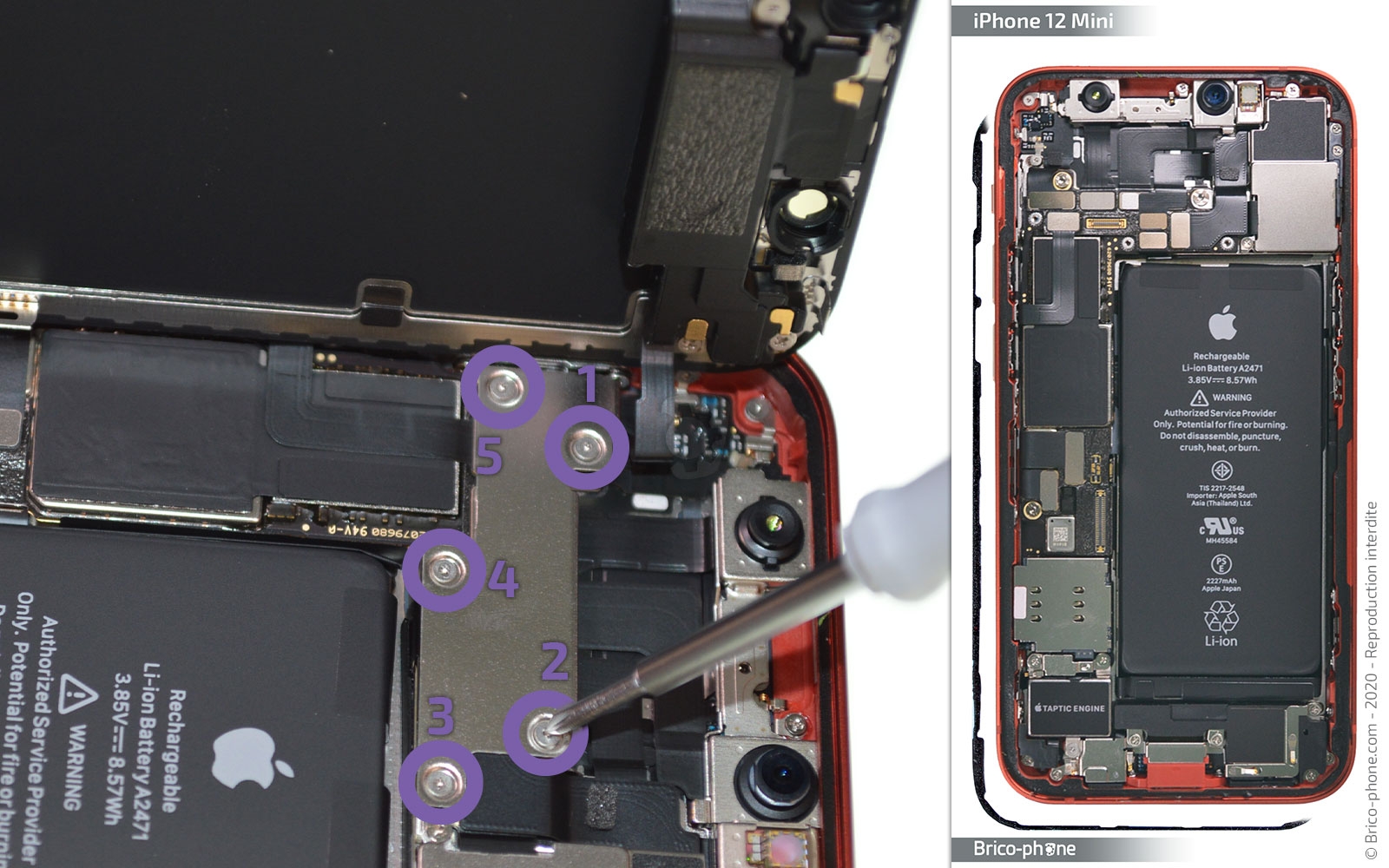

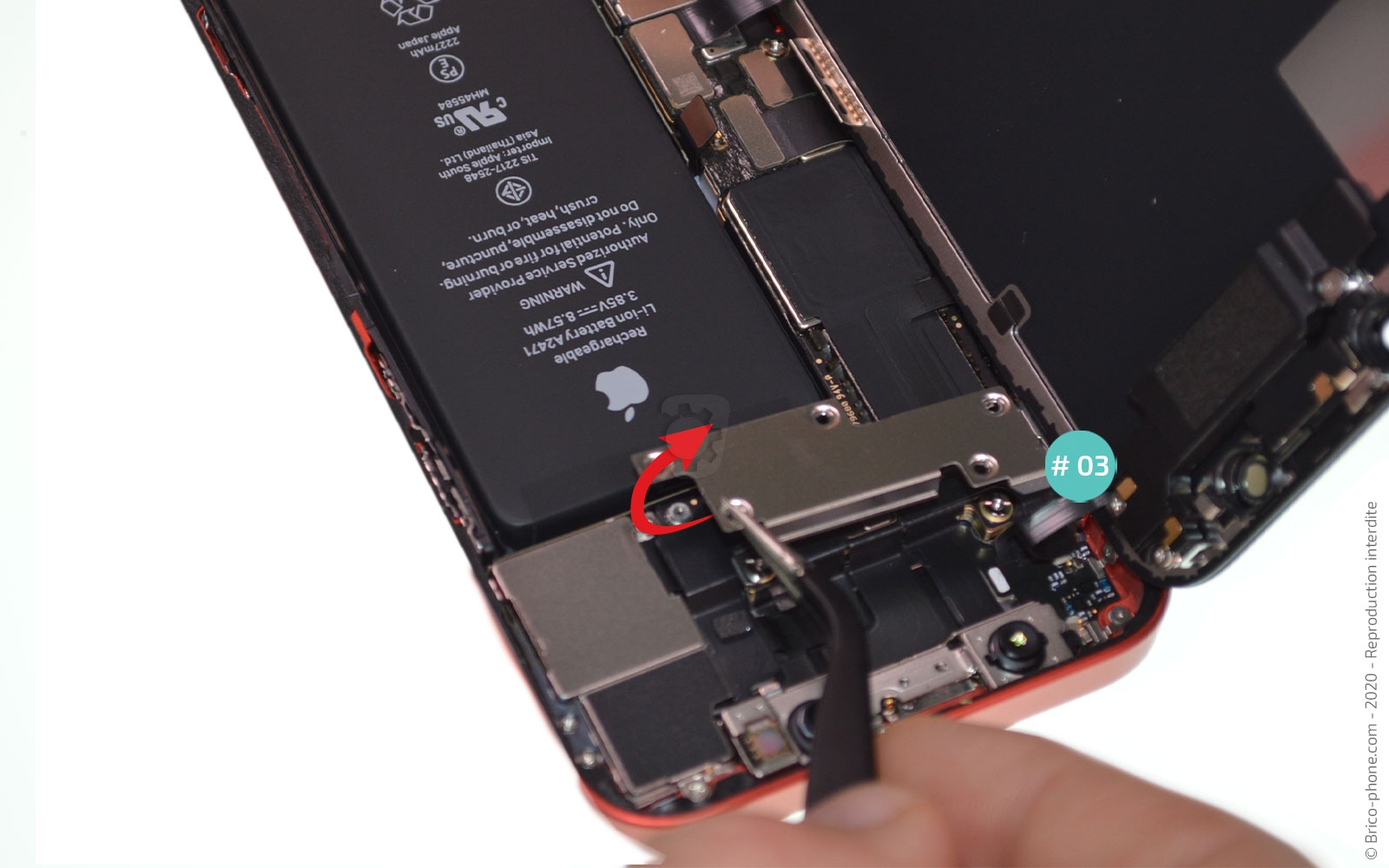

Dévissez les vis C1 à C5 avec le tournevis triwing, puis retirez la plaquette #03 avec la pincette.

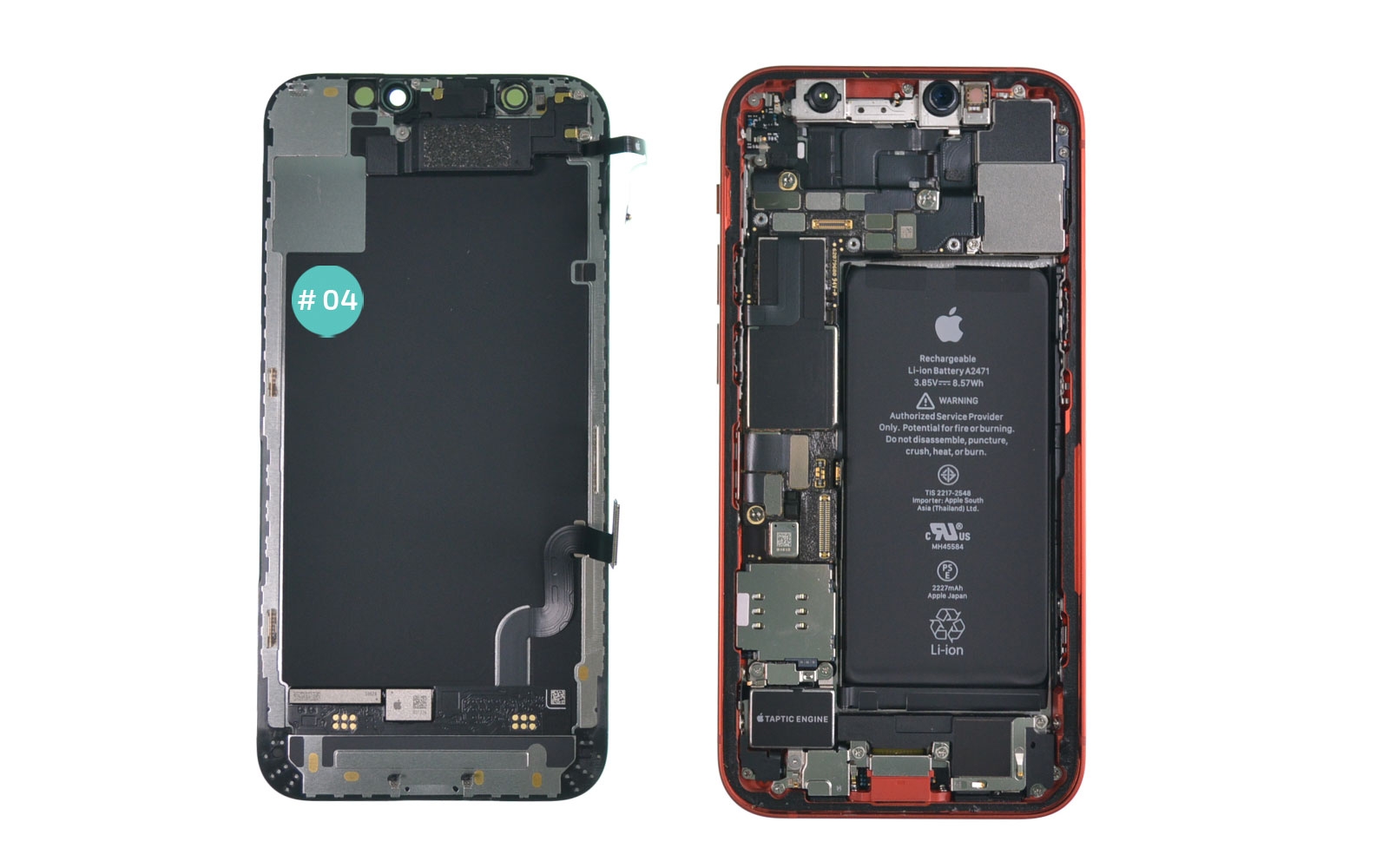

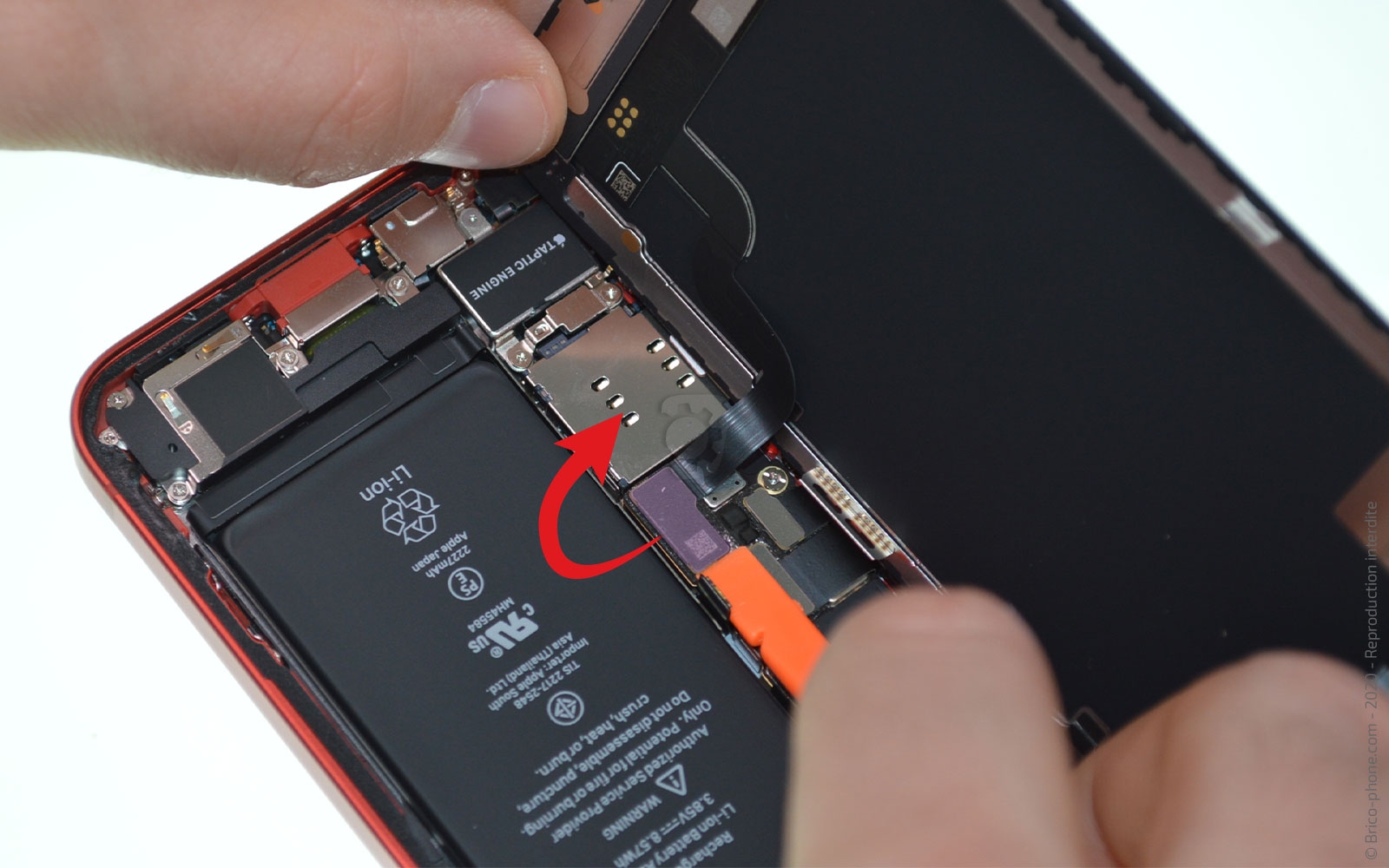

Toujours avec le levier en nylon, déconnectez la nappe du bas puis celle du haut de l'écran #04.

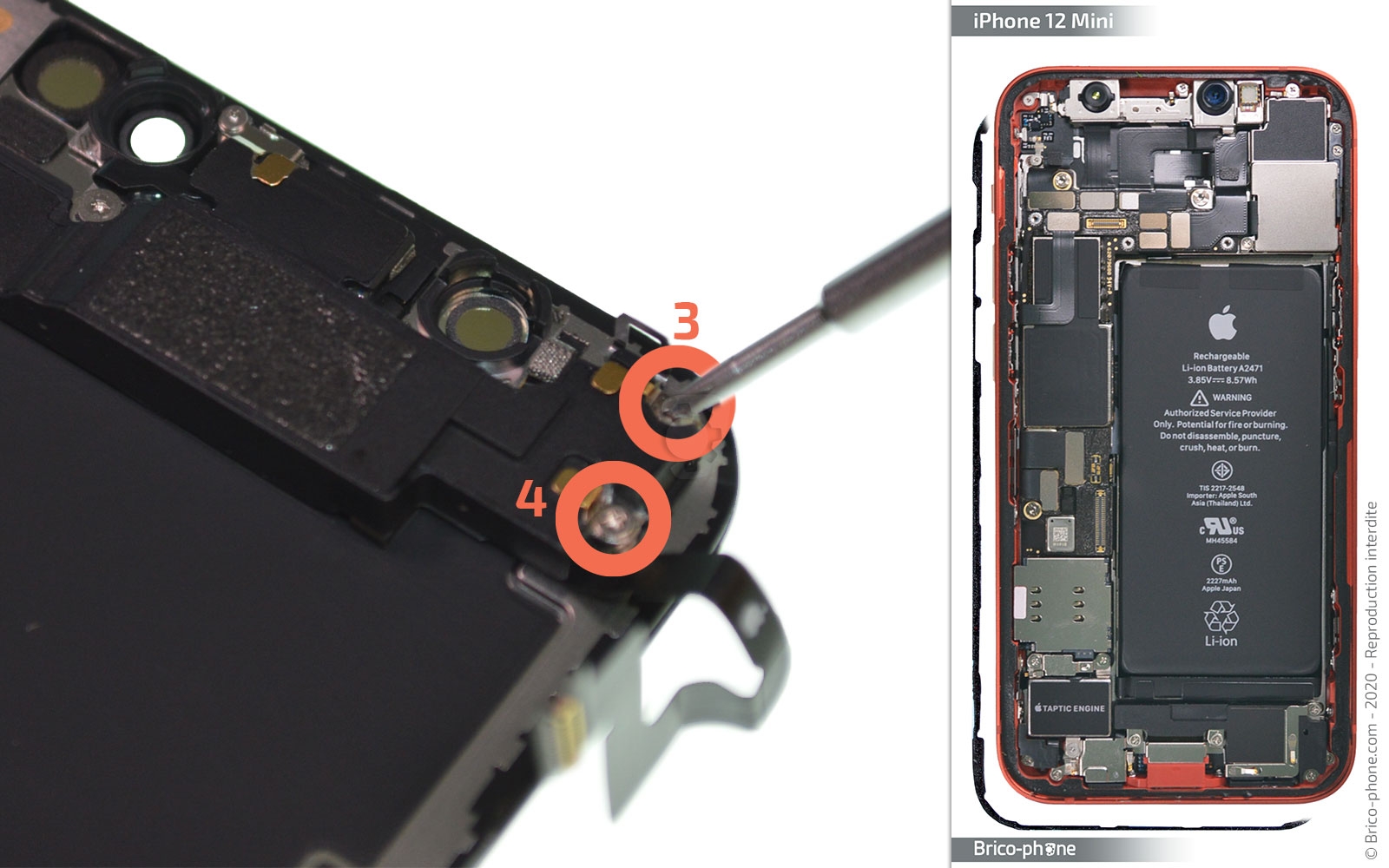

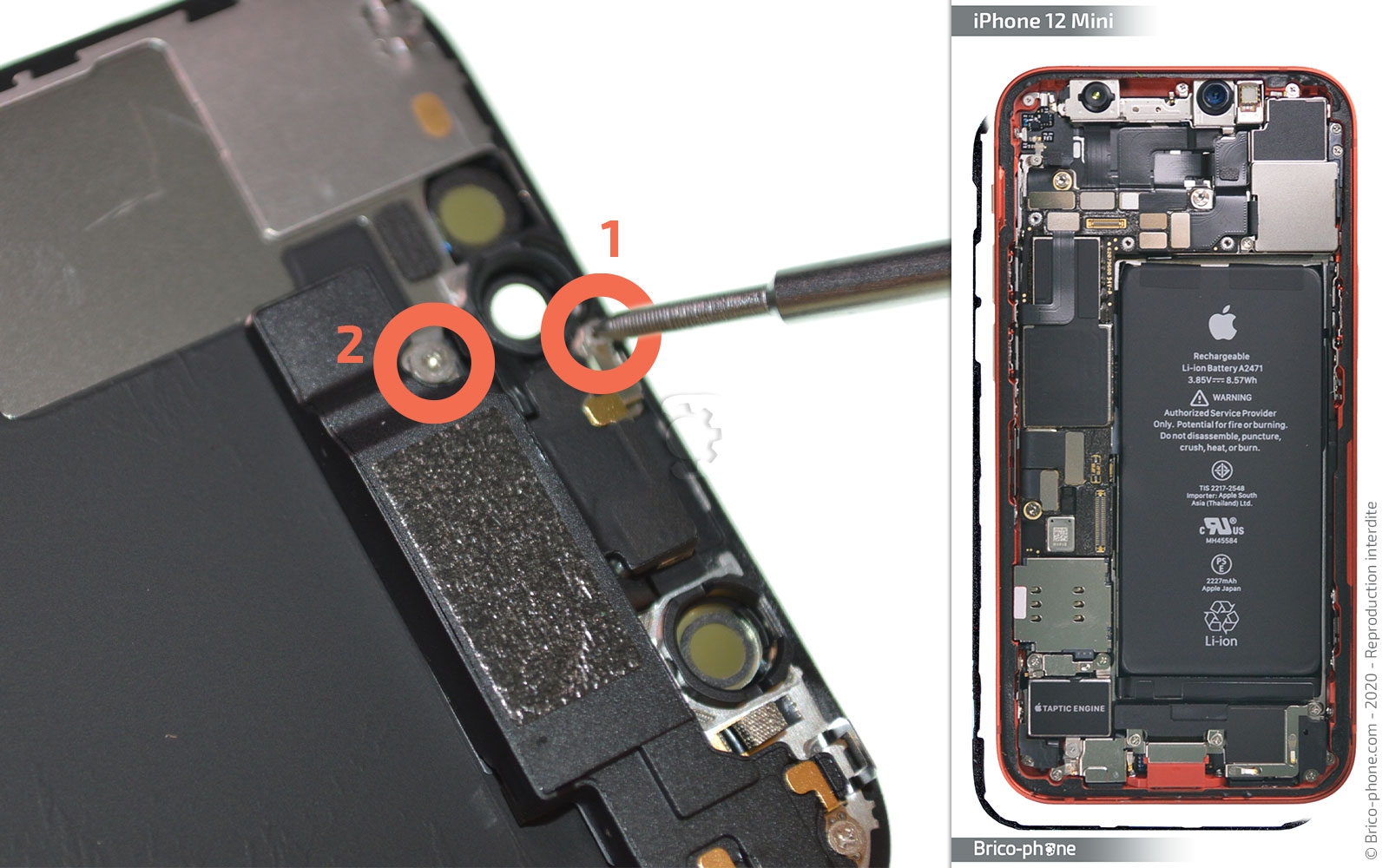

Afin de pouvoir retirer l'écouteur interne, dévissez D3 et D4 avec le tournevis cruciforme puis les 2 vis triwing D1 et D2.

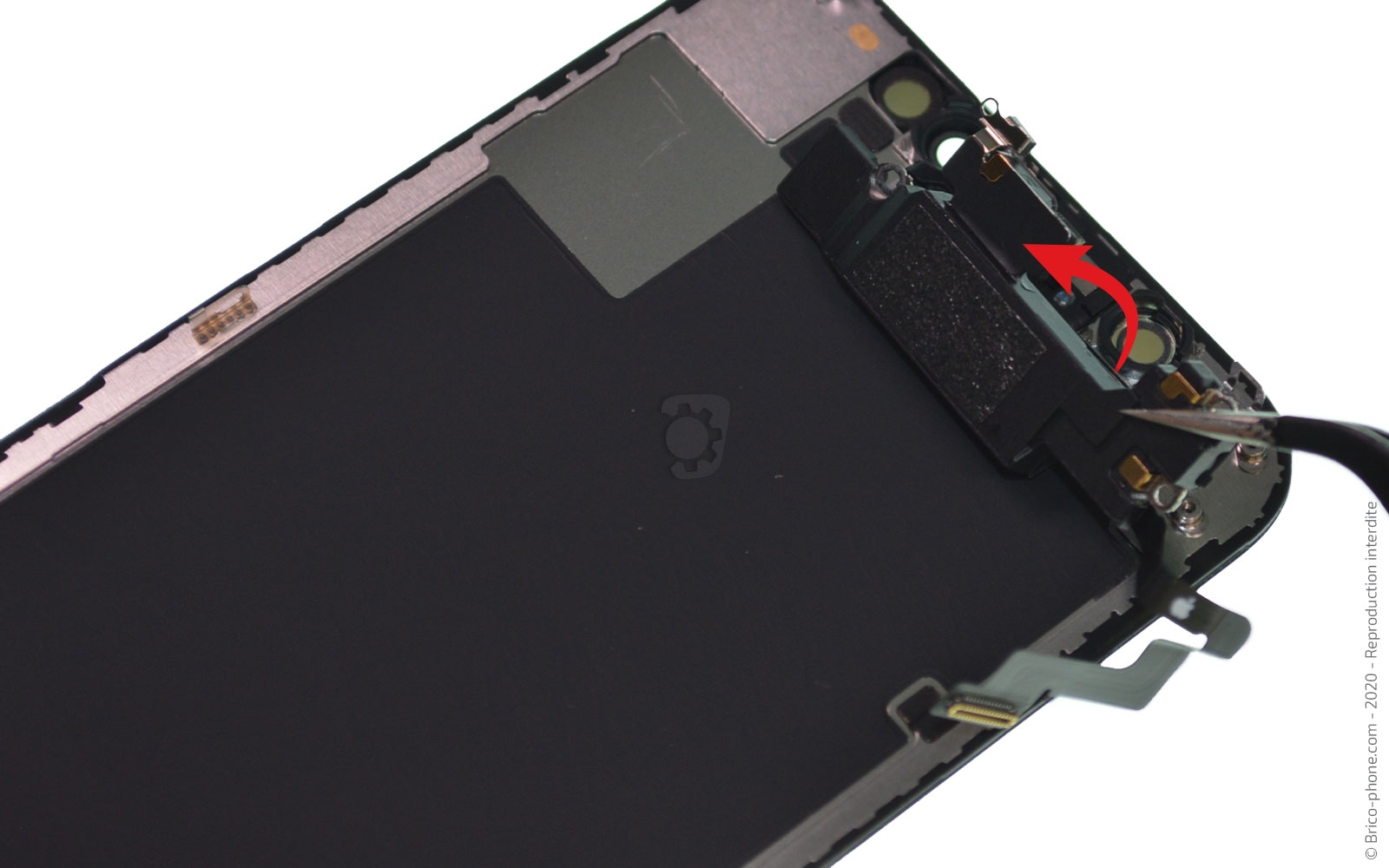

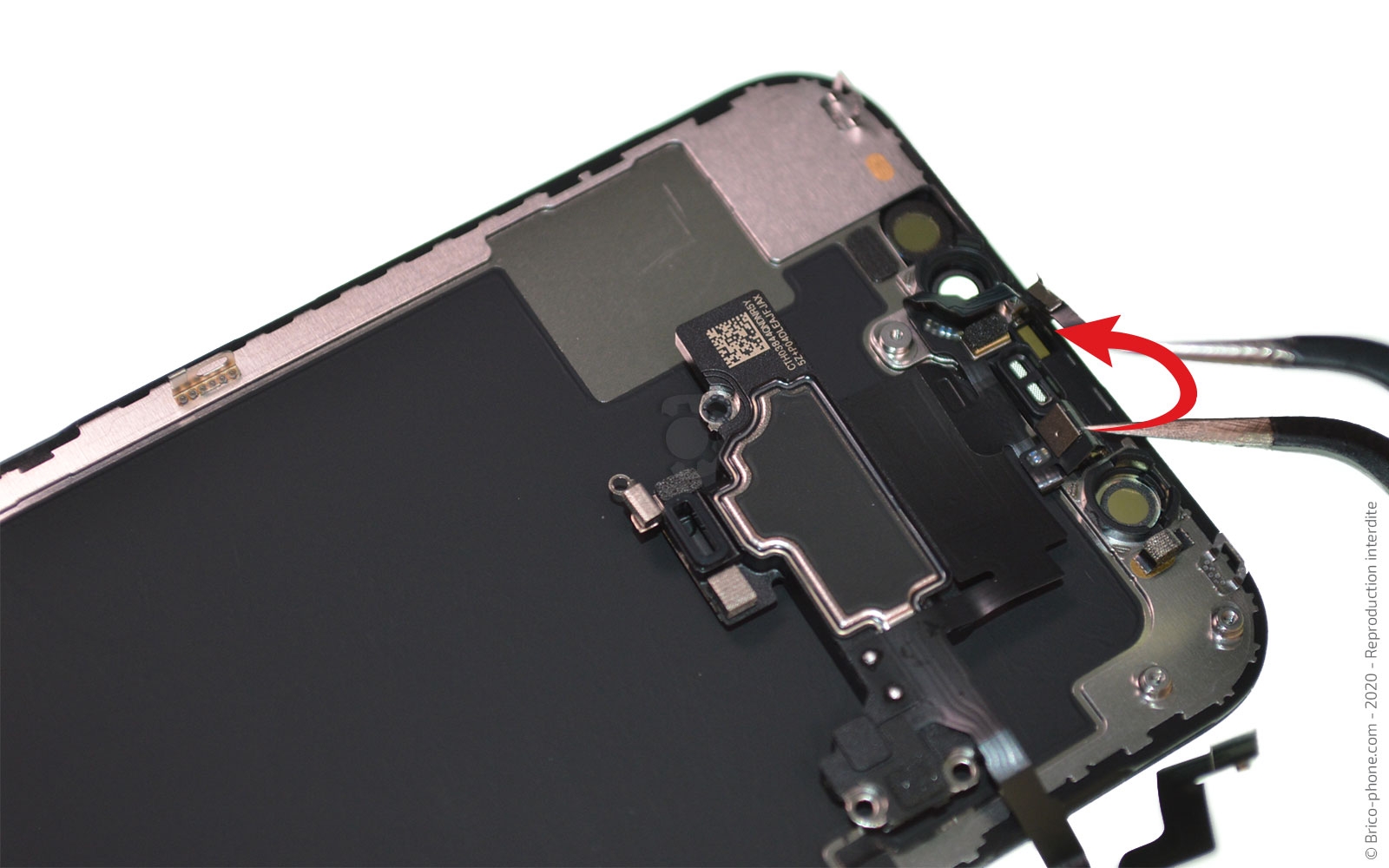

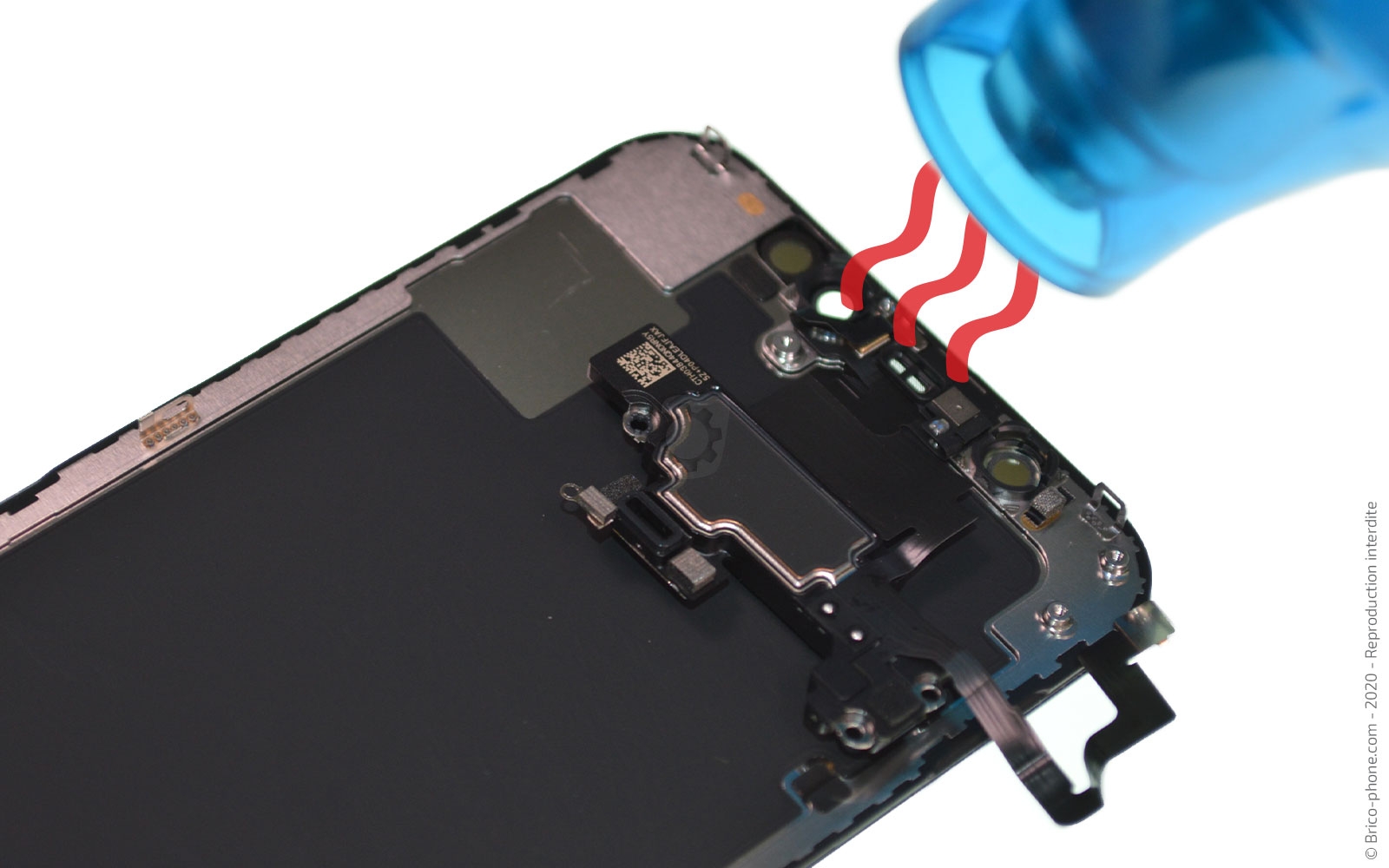

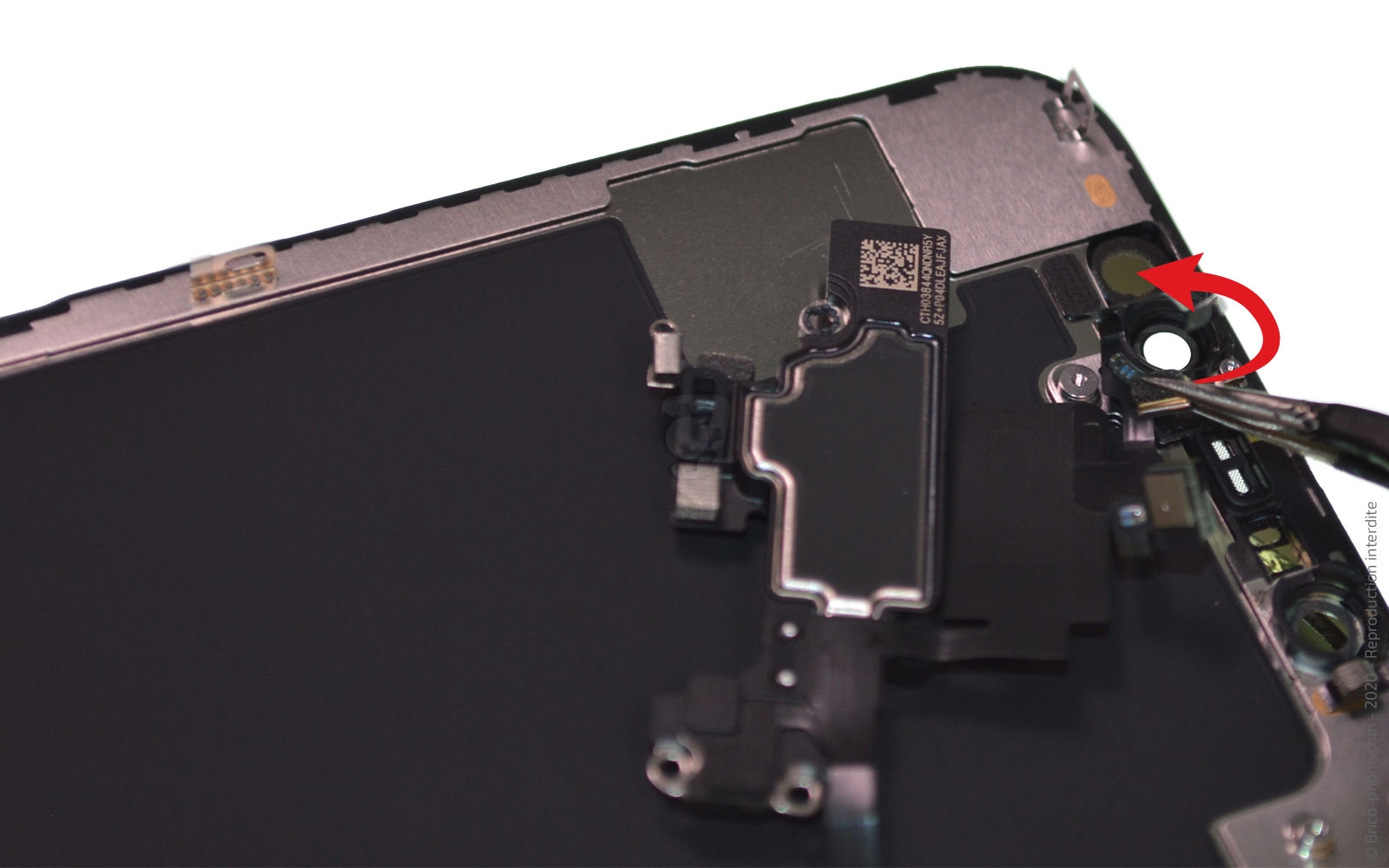

Soulevez l'écouteur pour le basculer vers le bas, puis chauffez légèrement le haut de la nappe.

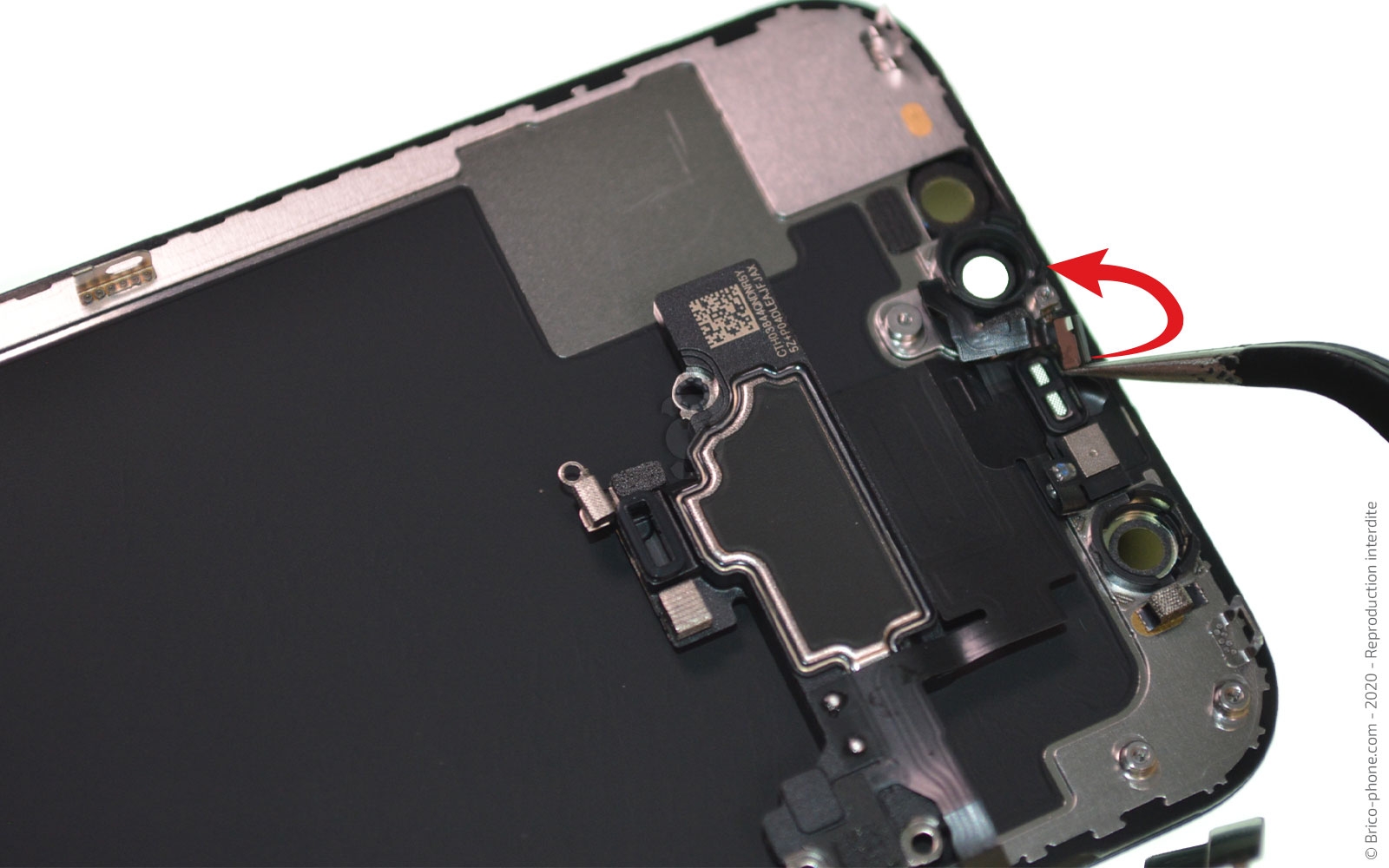

Avec la pincette décollez le micro d'ambiance, capteur de luminosité et proximité ainsi que celui qui sert au Face ID, attention celui-ci est très fragile.

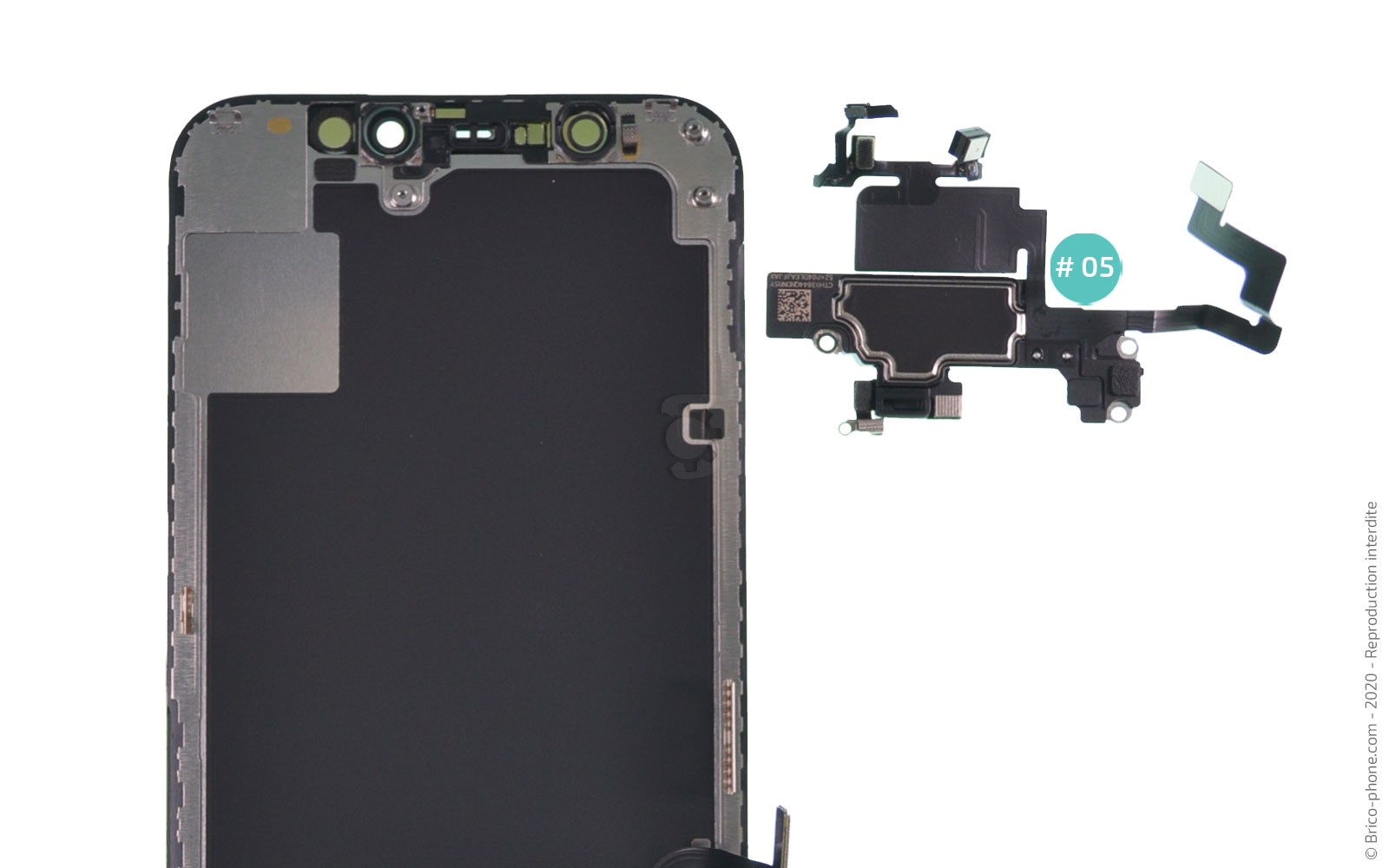

Il ne vous reste plus qu'à retirer le bloc #05.

Reprenons le châssis, et dirigeons nous vers le bas de celui-ci.

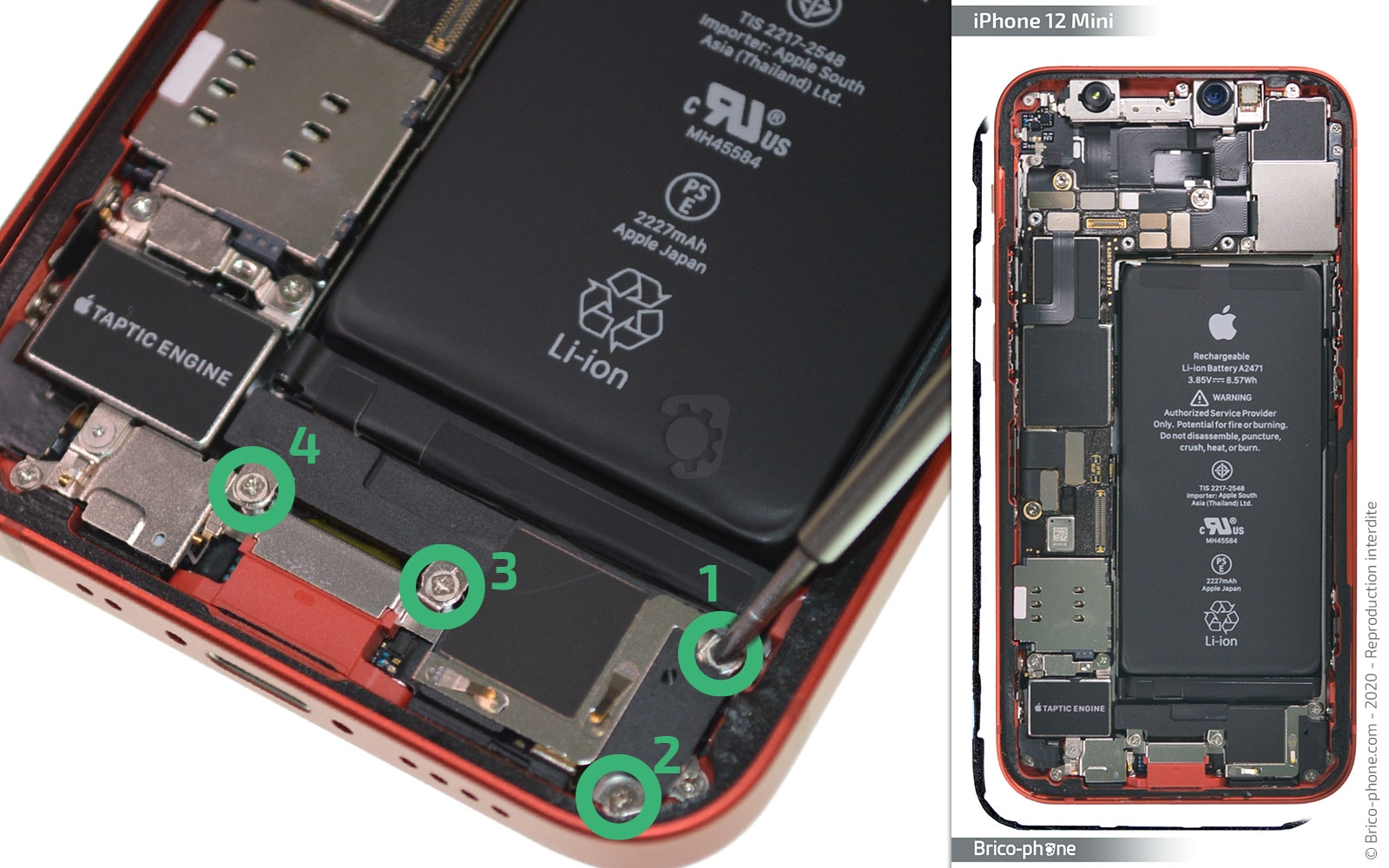

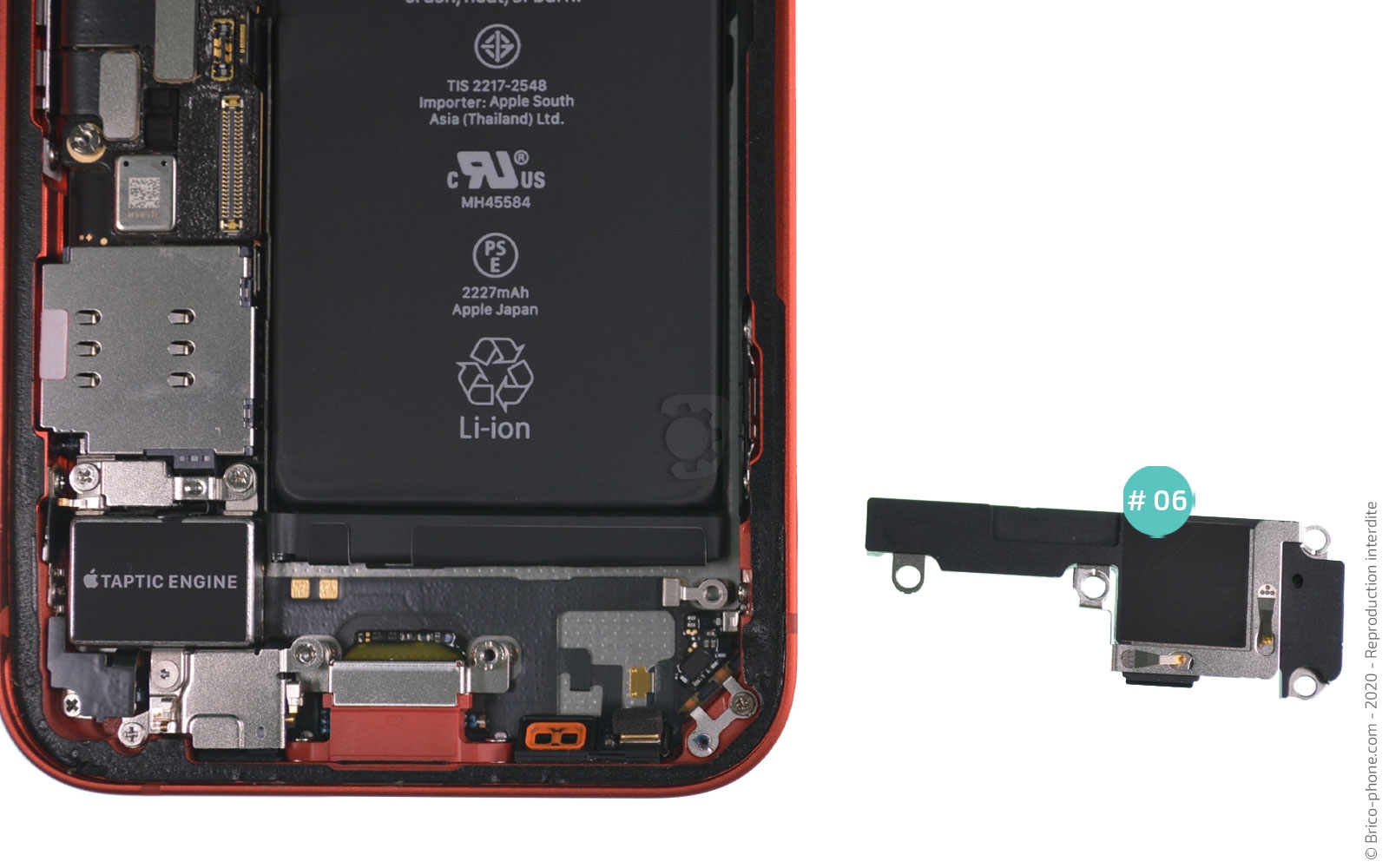

Dévissez les 4 vis cruciforme E1 à E4, puis ôtez le haut-parleur externe avec la pincette.

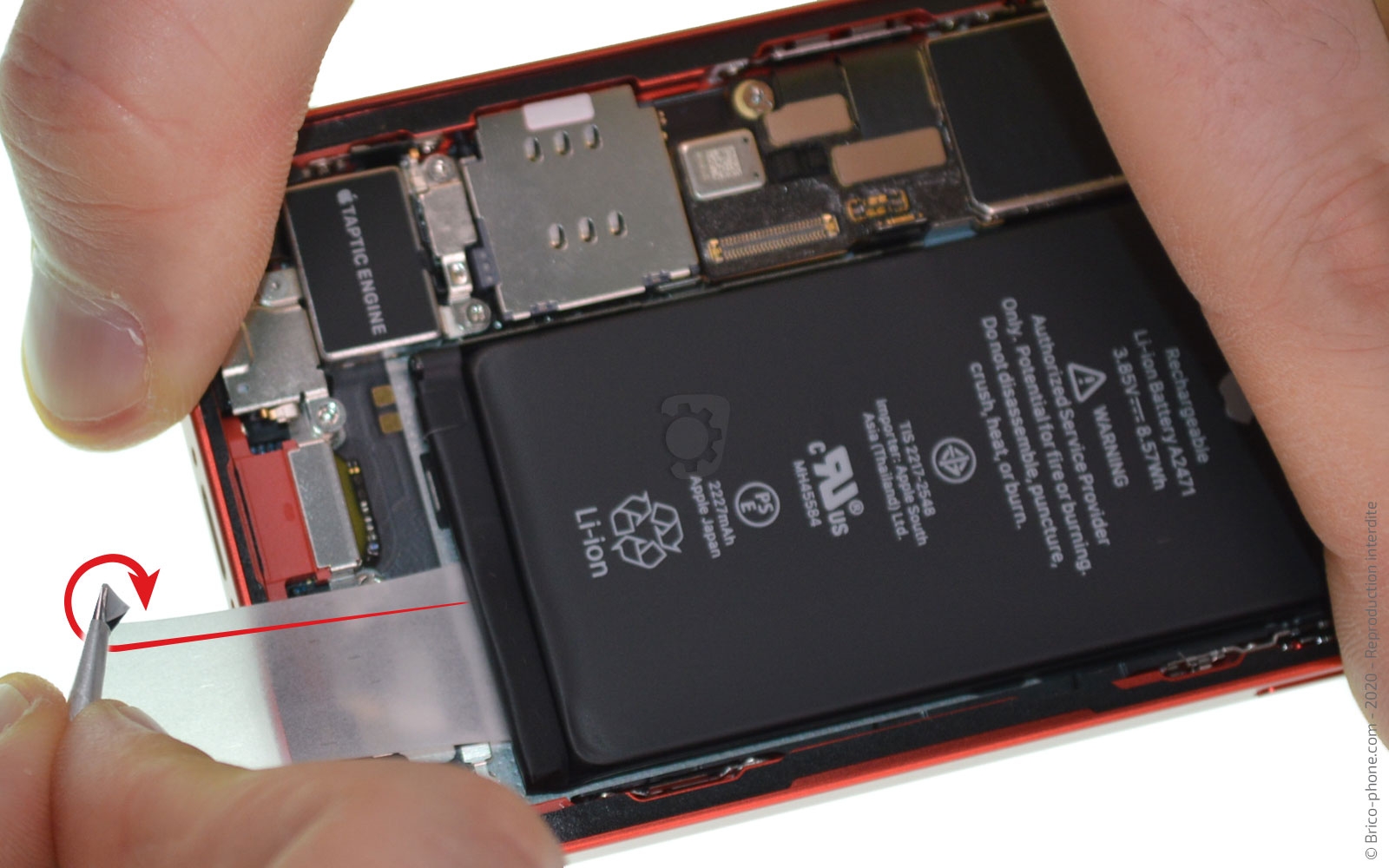

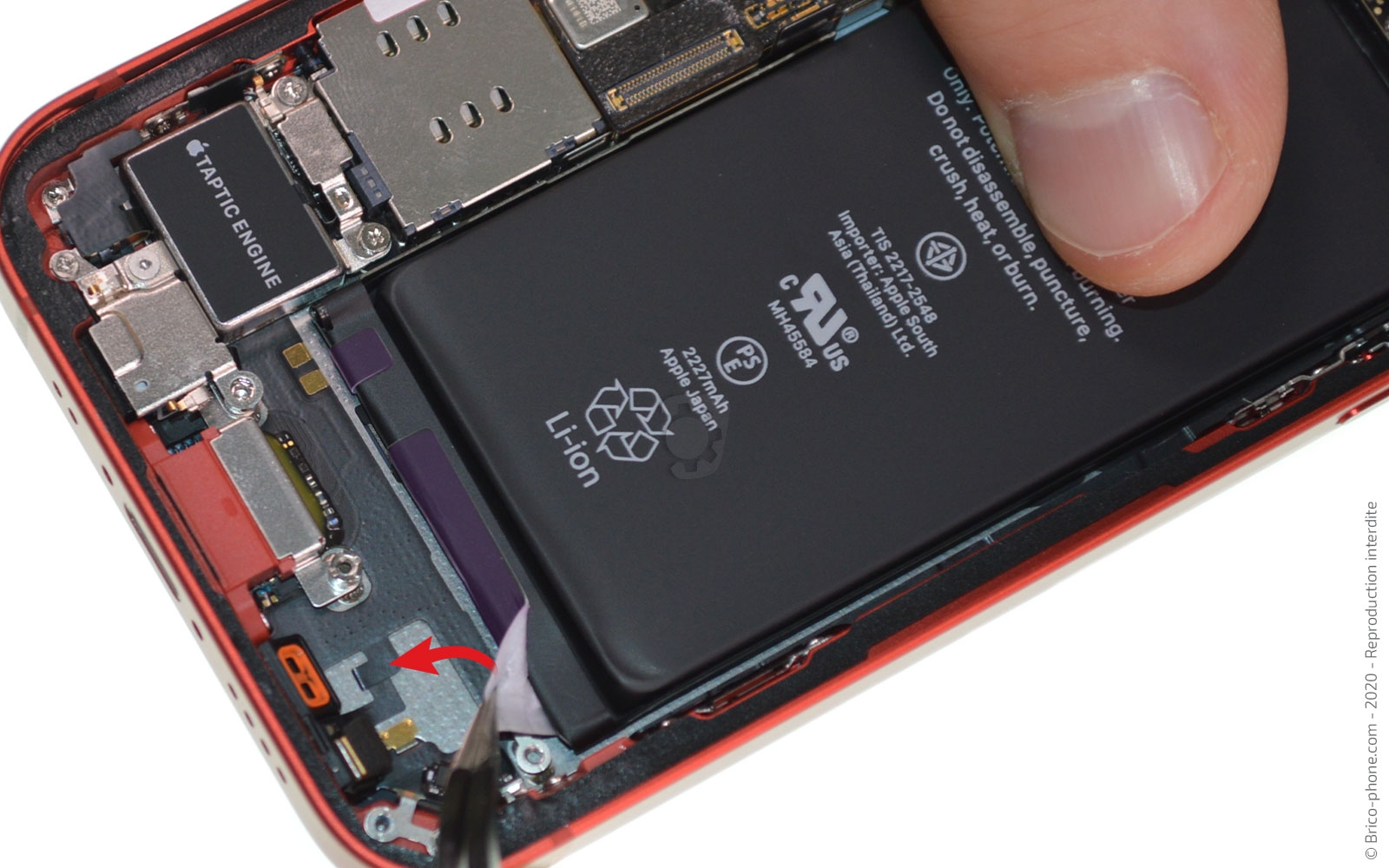

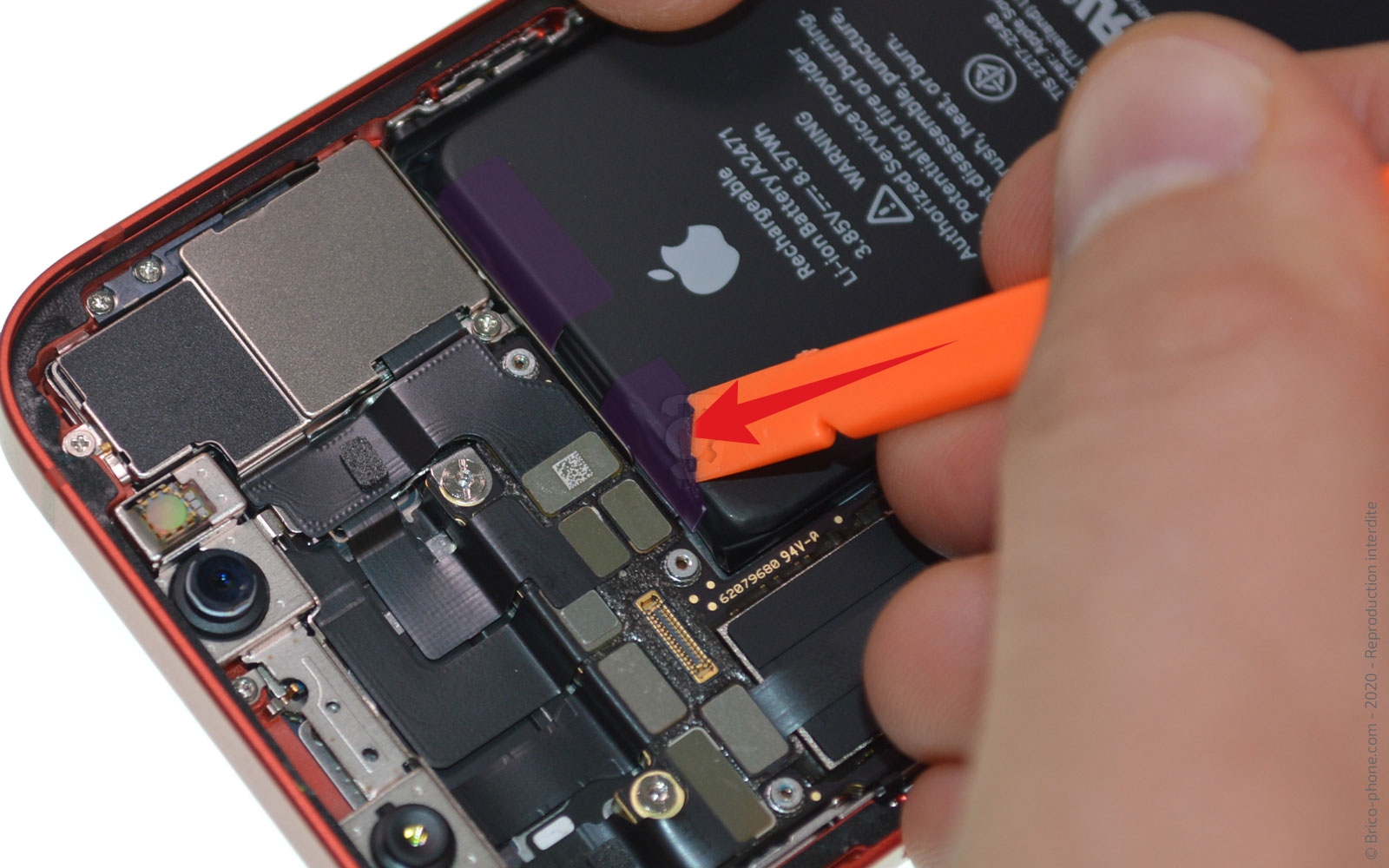

Passons à la batterie, décollez le bout des languettes avec la pincette ou le spudger, puis saisissez l'extrémité de la languette afin de tirer dessus tout en l'enroulant autour de celle-ci.

Faites de même pour les 3 autres languettes.

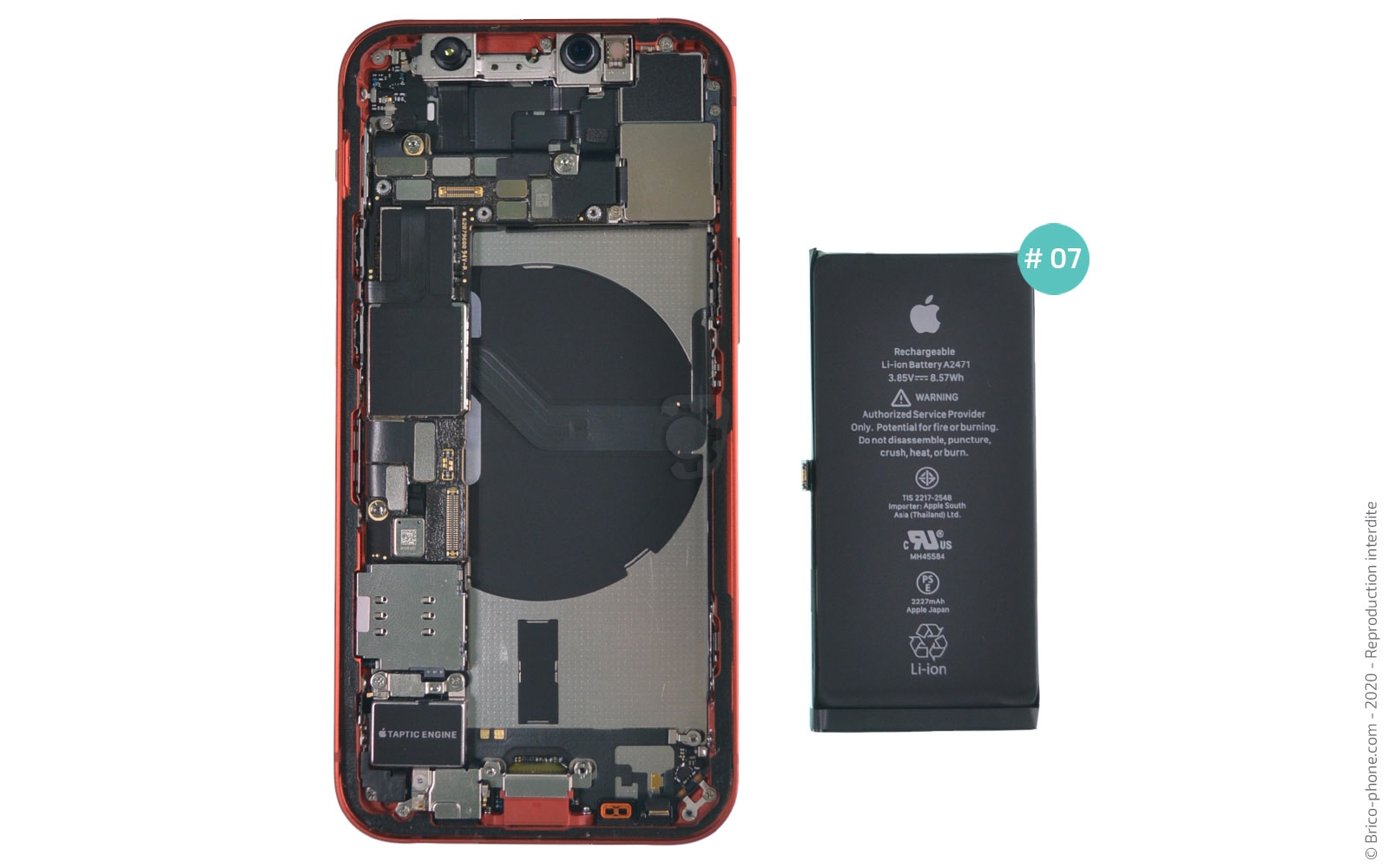

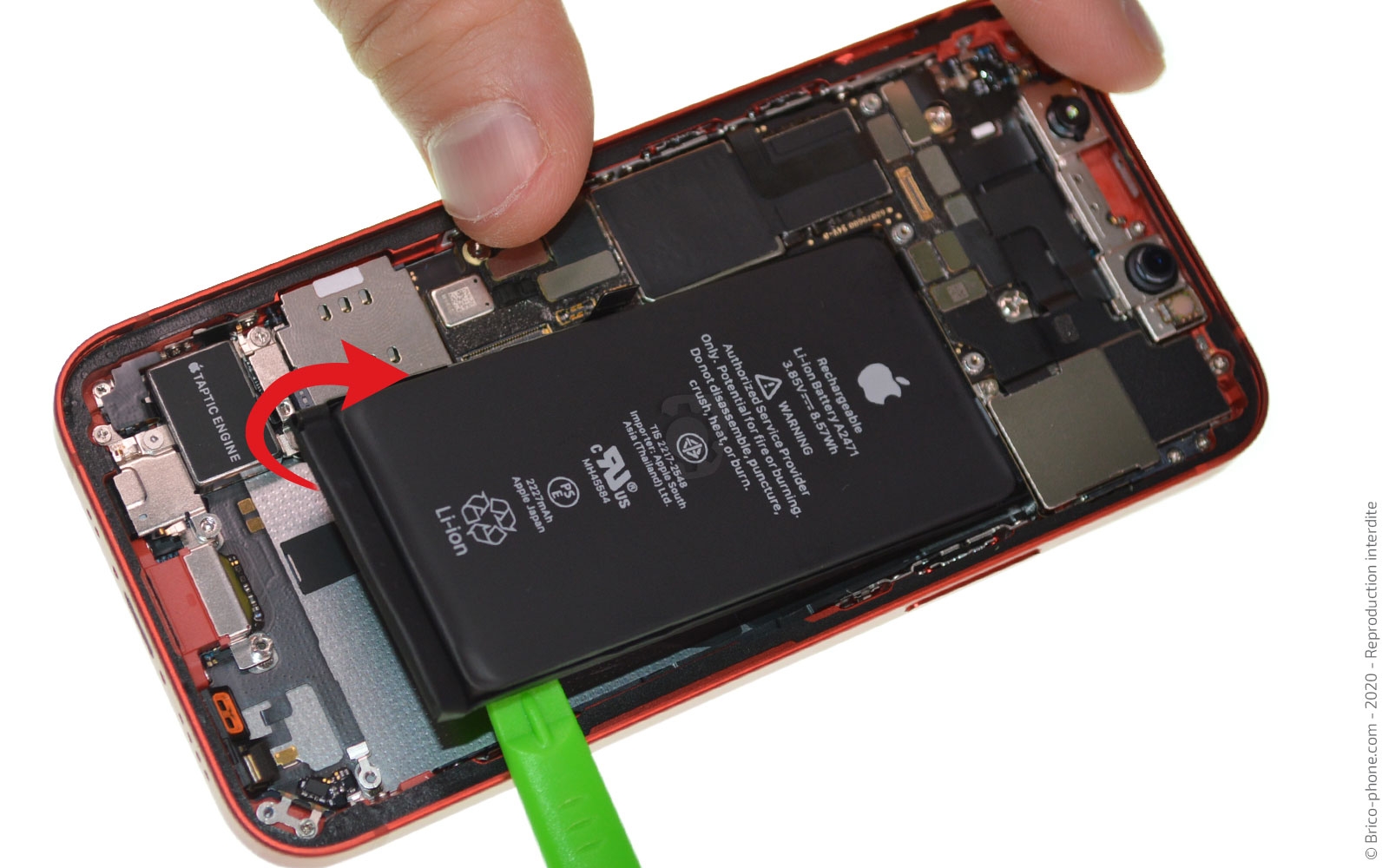

Sortez la batterie #07 avec le levier vert.

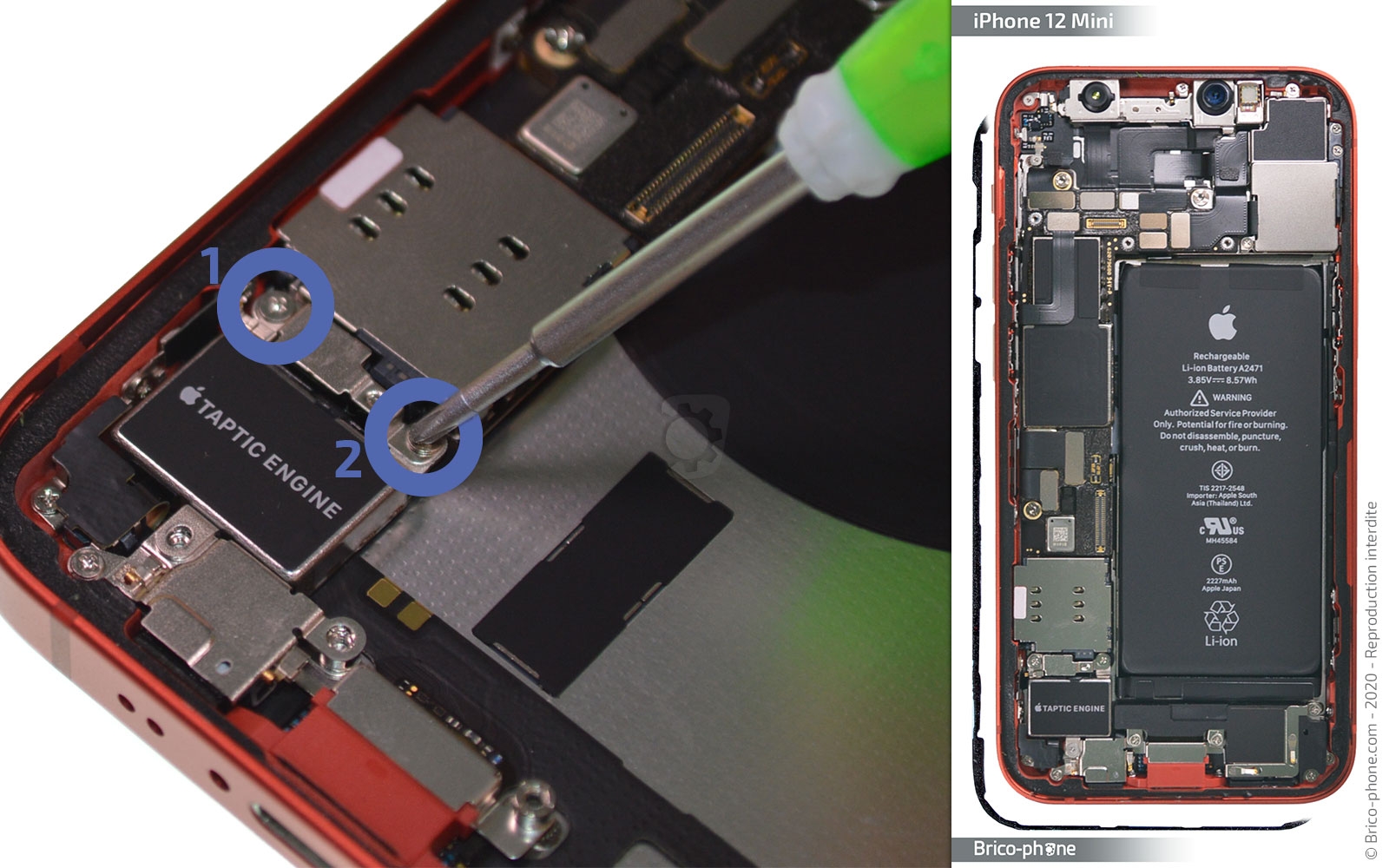

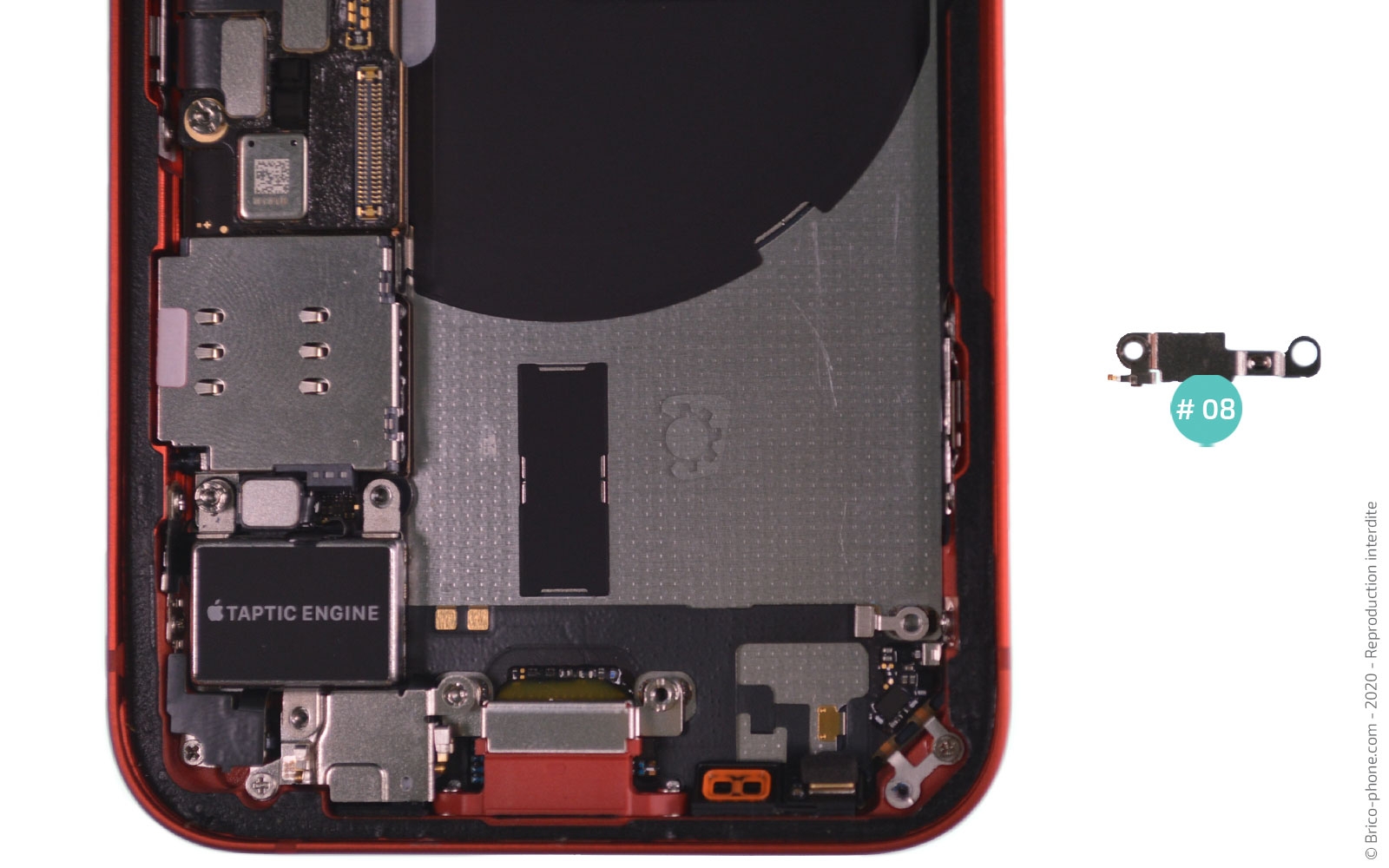

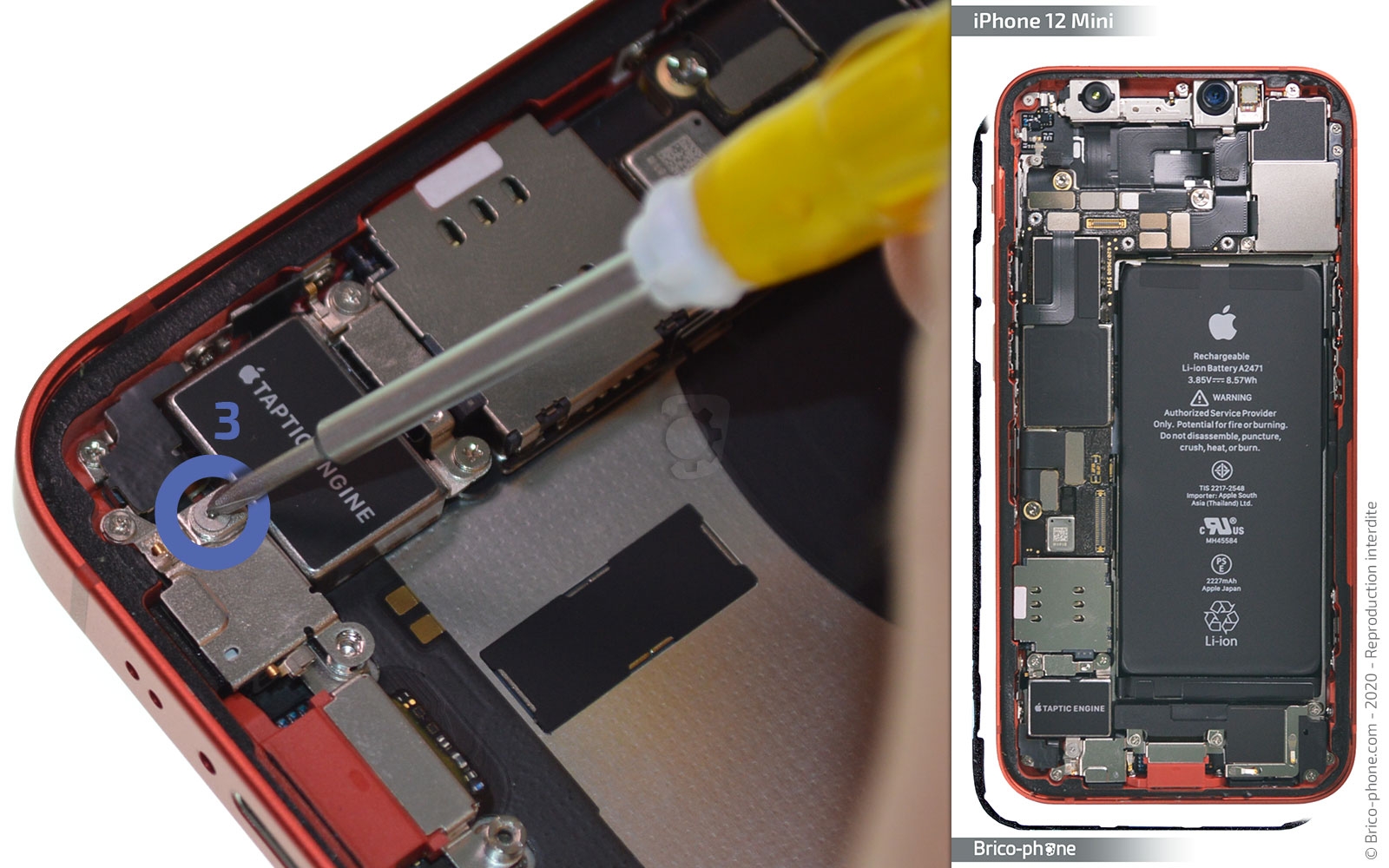

Dévissez la vis triwing F3, puis les 2 vis cruciforme F1 et F2. Retirez la plaquette #08 au dessus du vibreur avec la pincette.

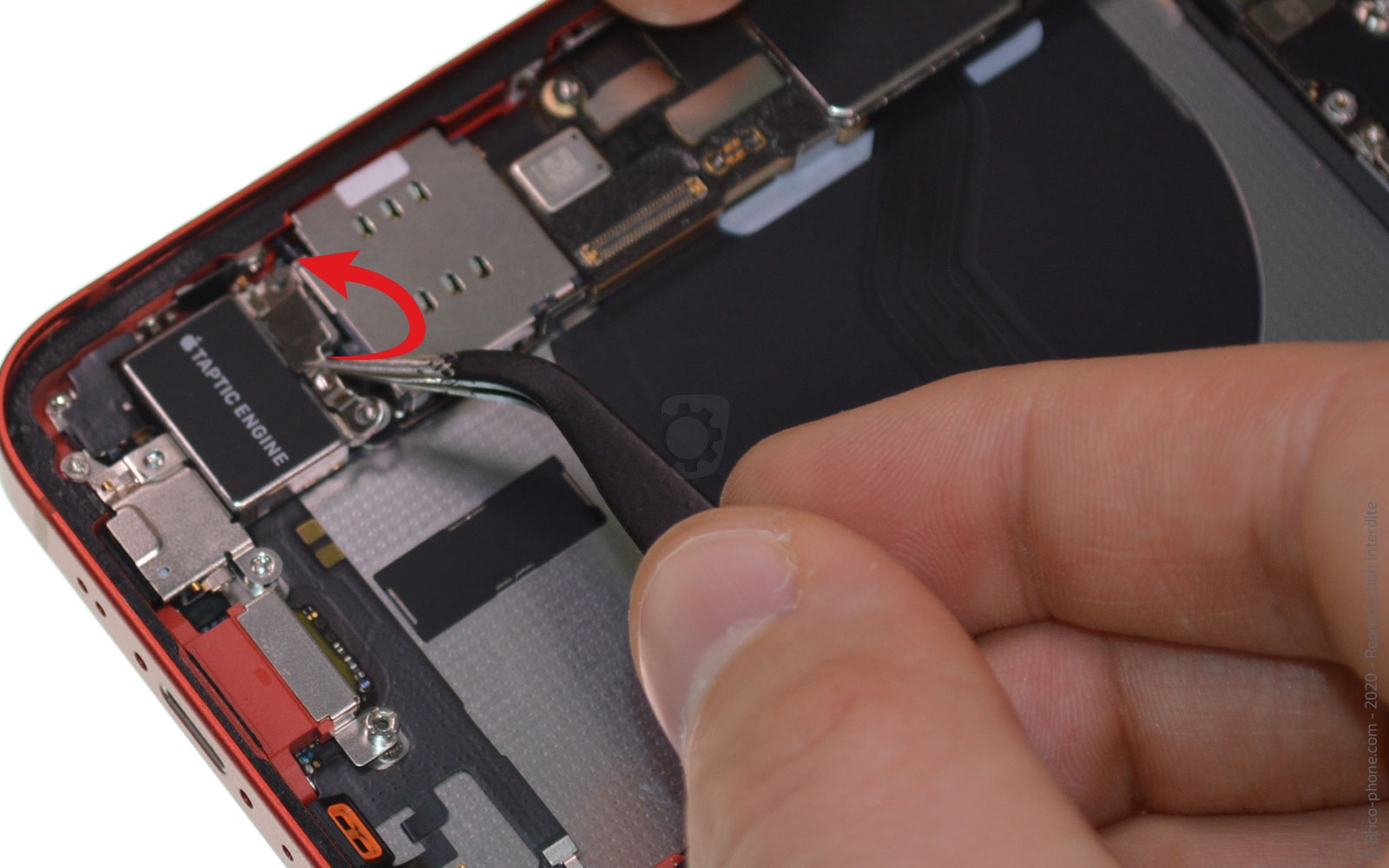

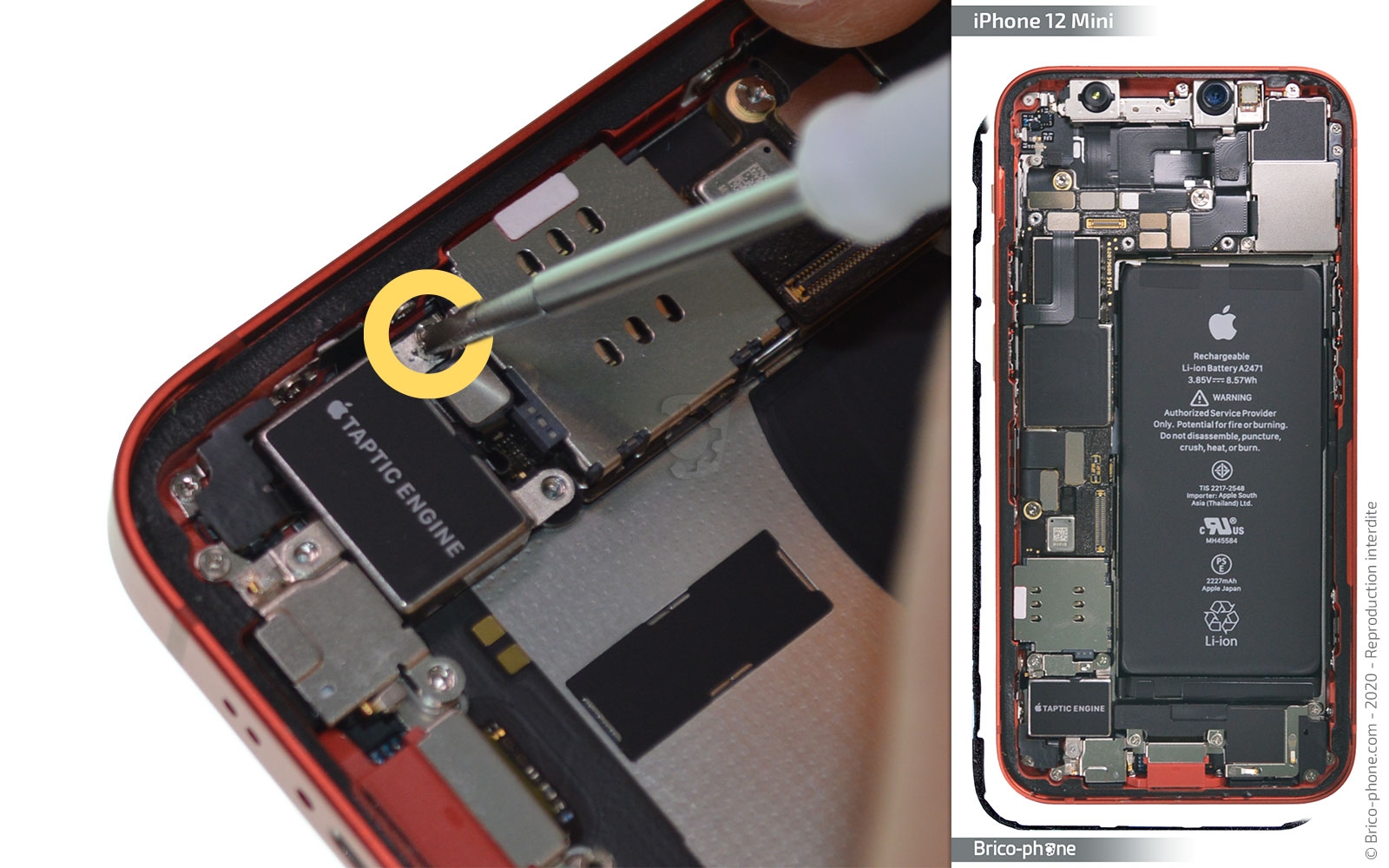

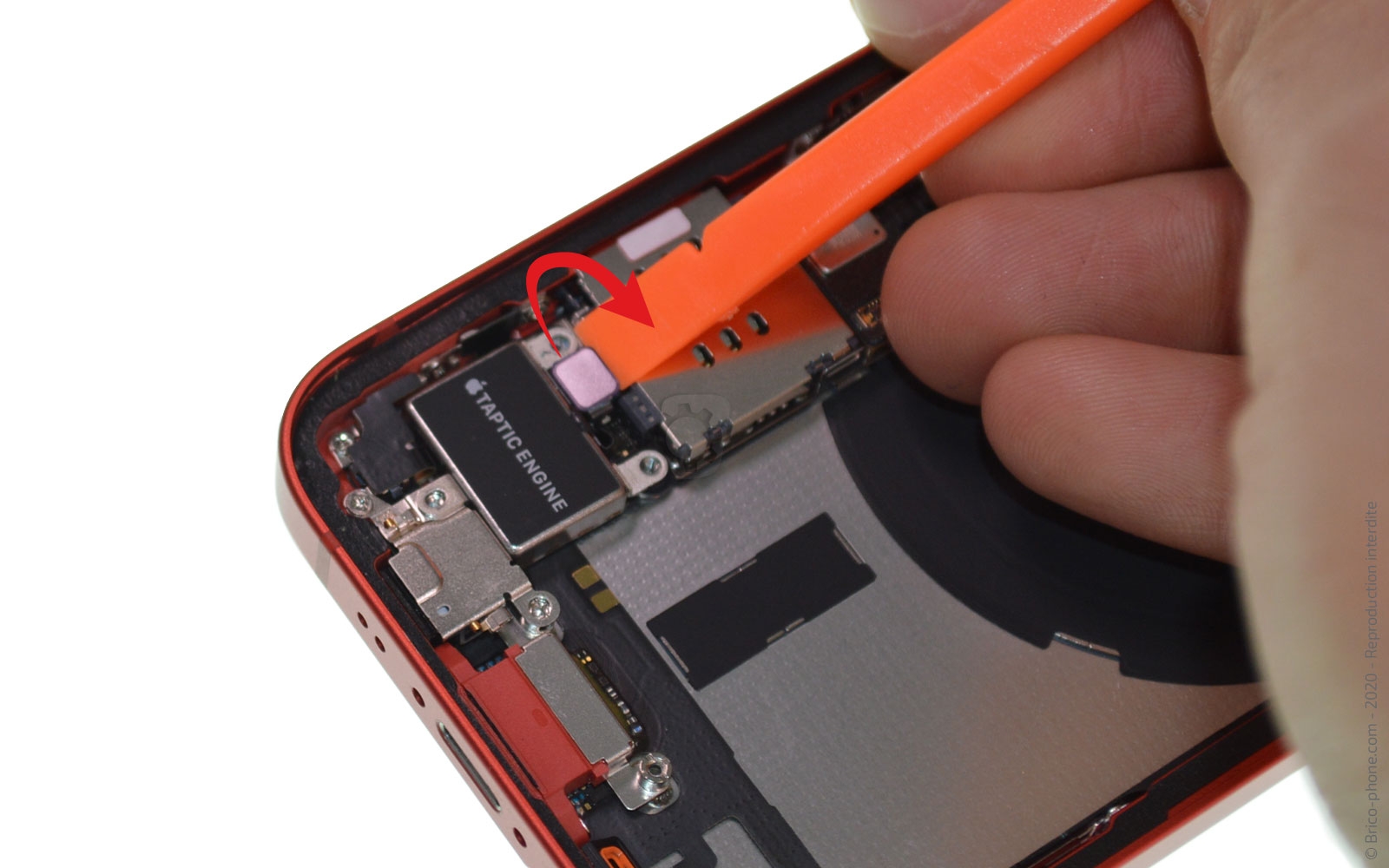

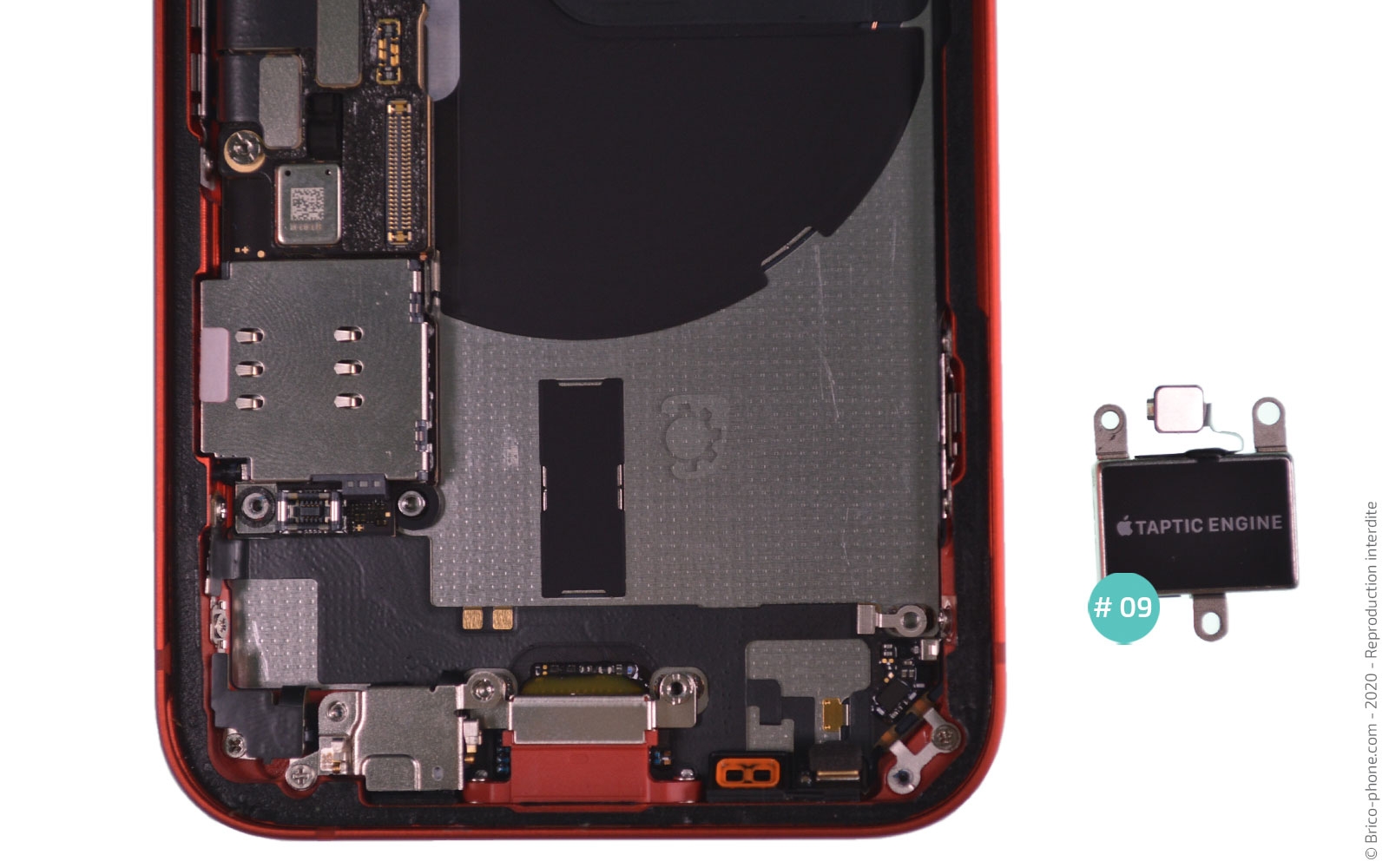

Dévissez la vis plate G1, puis déconnectez la nappe du vibreur avec le spudger et extrayez le taptic engine #09 avec la pincette.

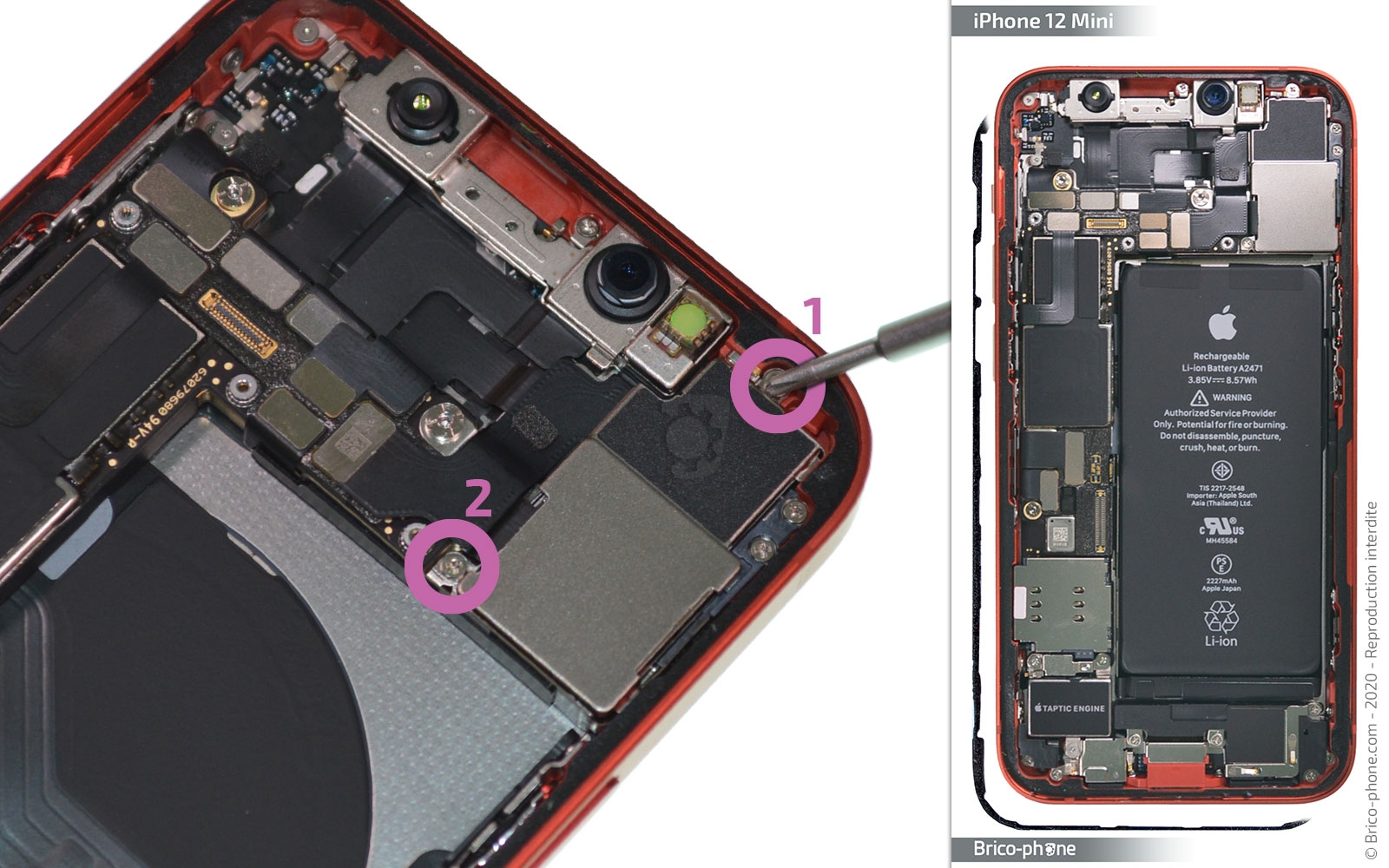

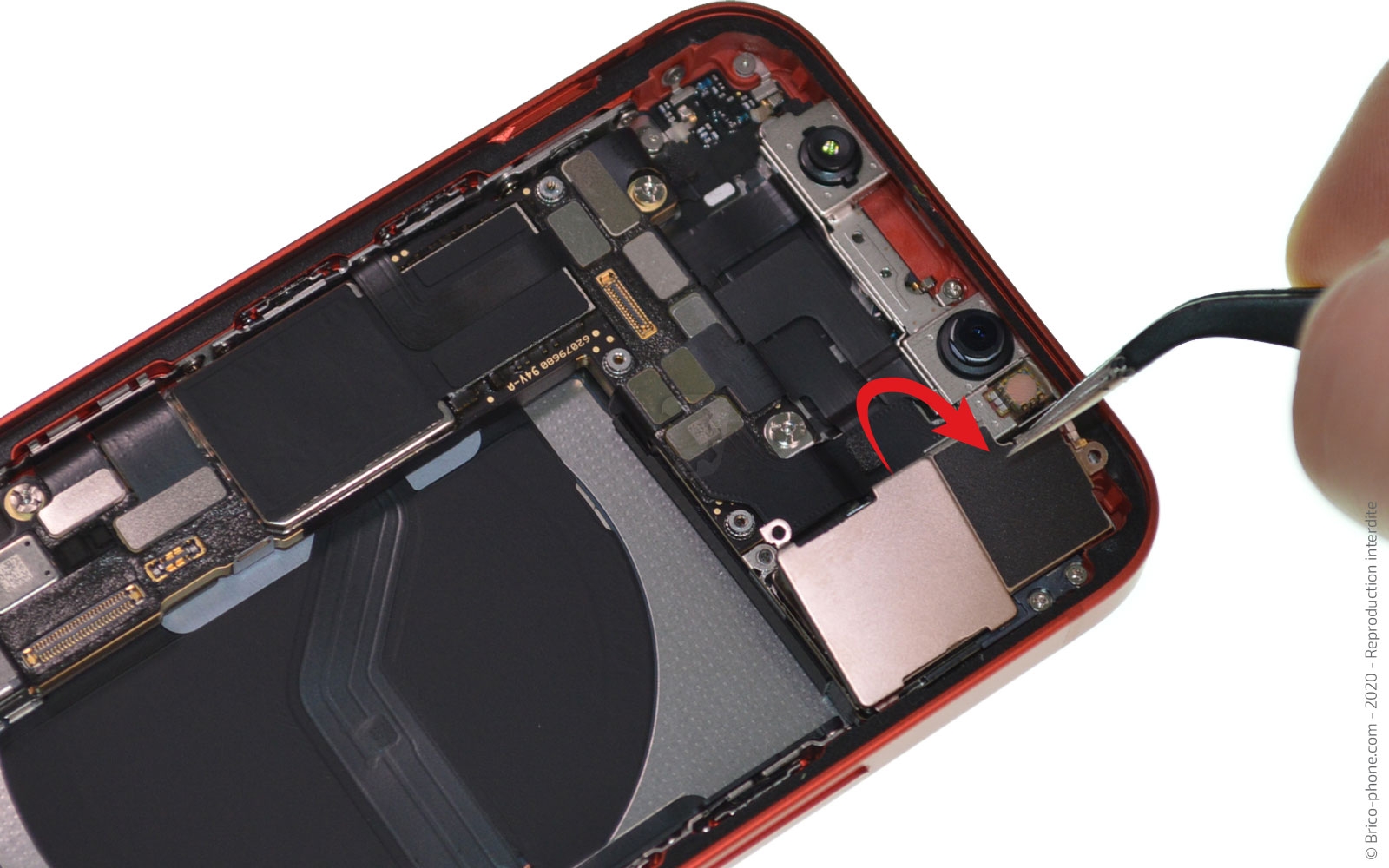

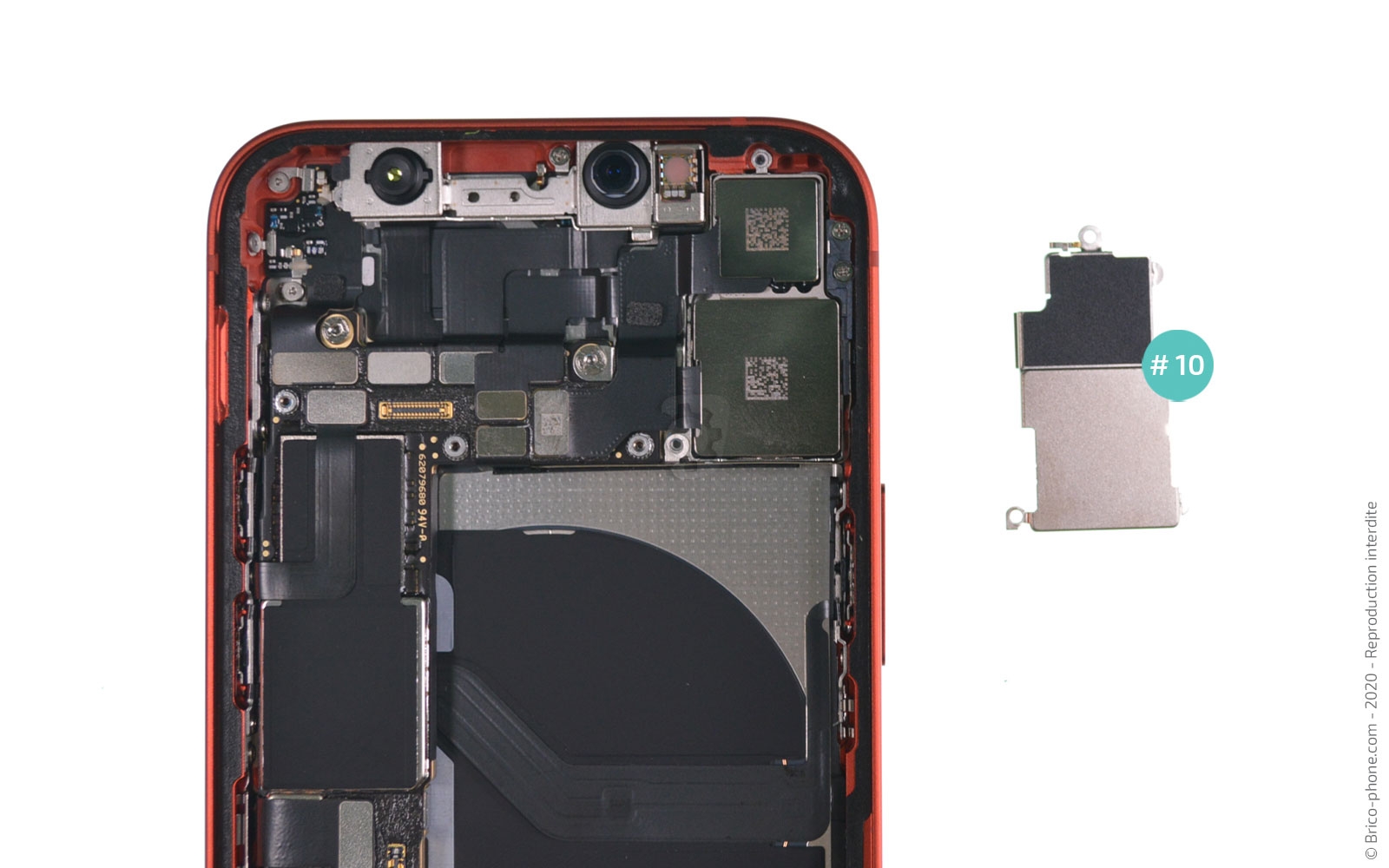

Passons sur le haut du châssis, dévissez les 2 vis cruciforme H1 et H2, puis ôtez le cache #10 des caméras arrière.

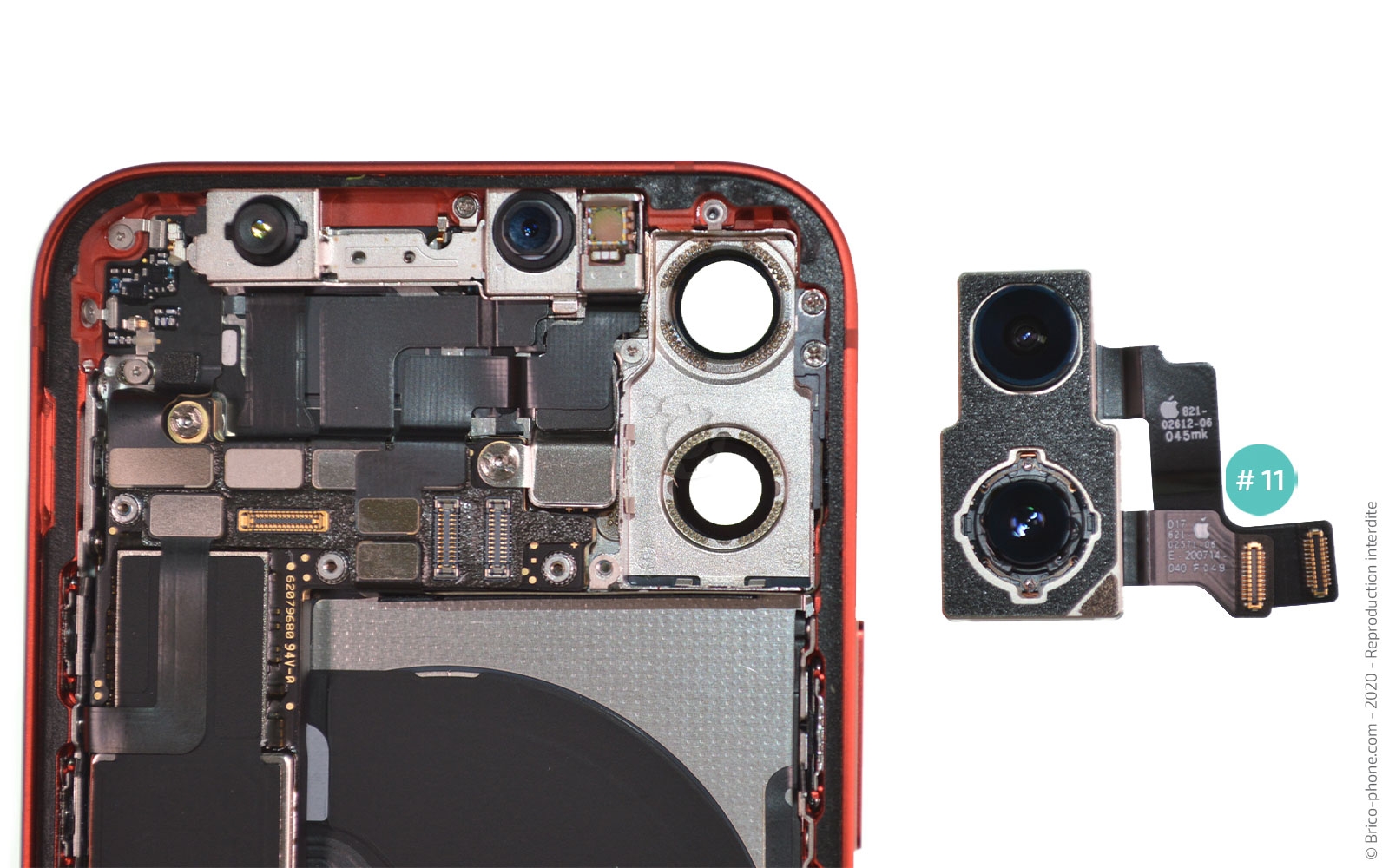

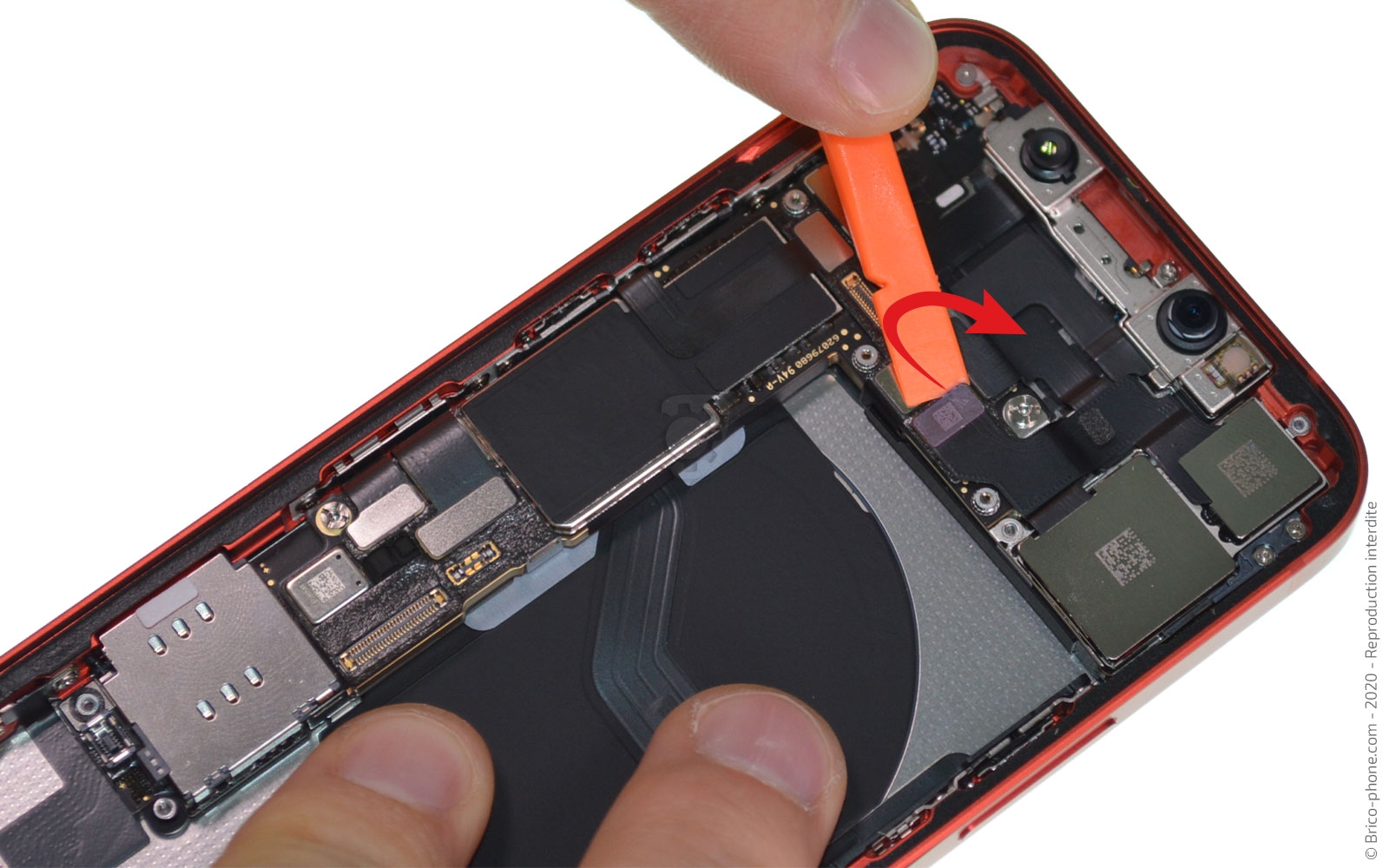

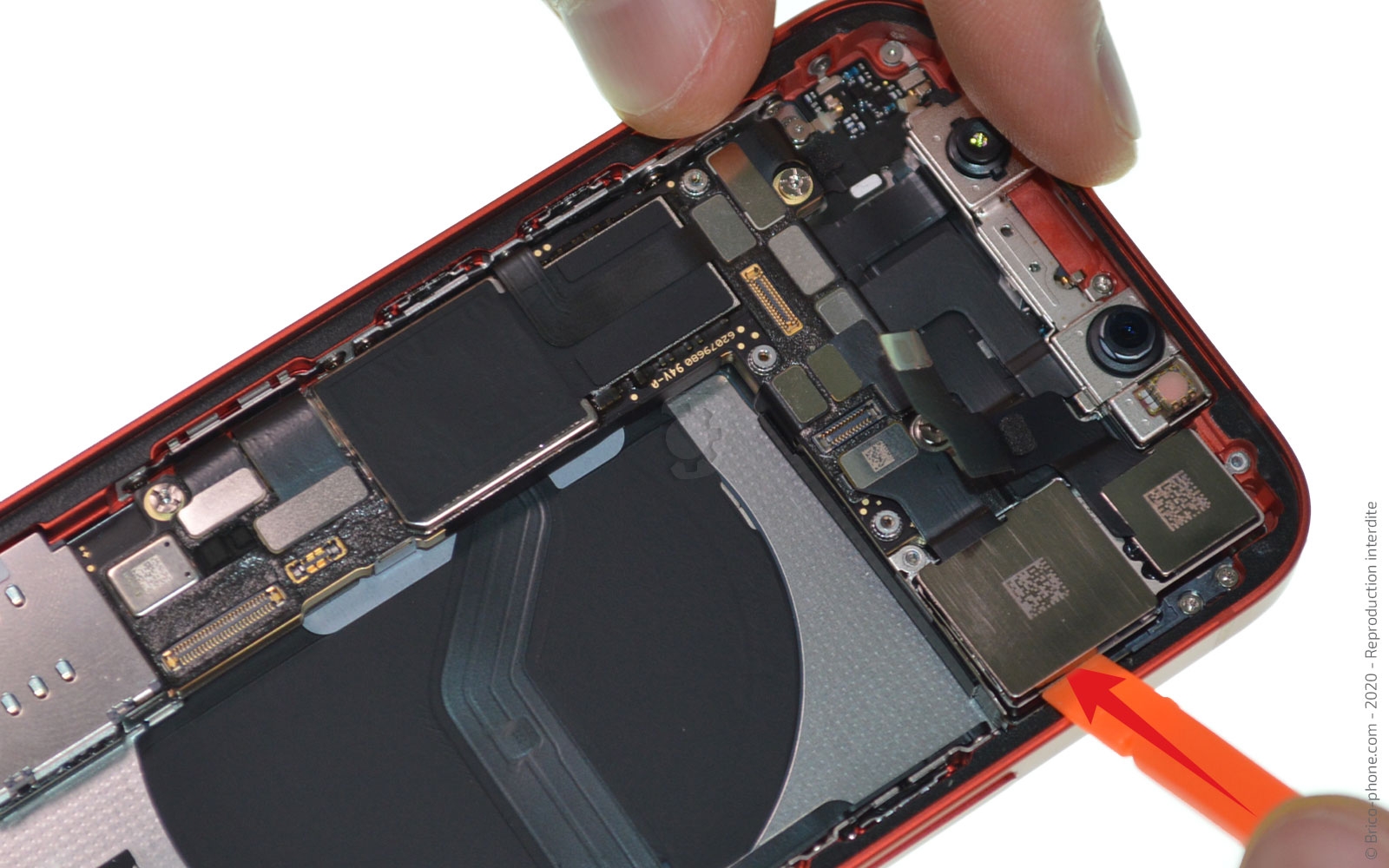

Avec le spudger, déconnectez les 2 nappes des caméras arrière #11 avant de les extraire.

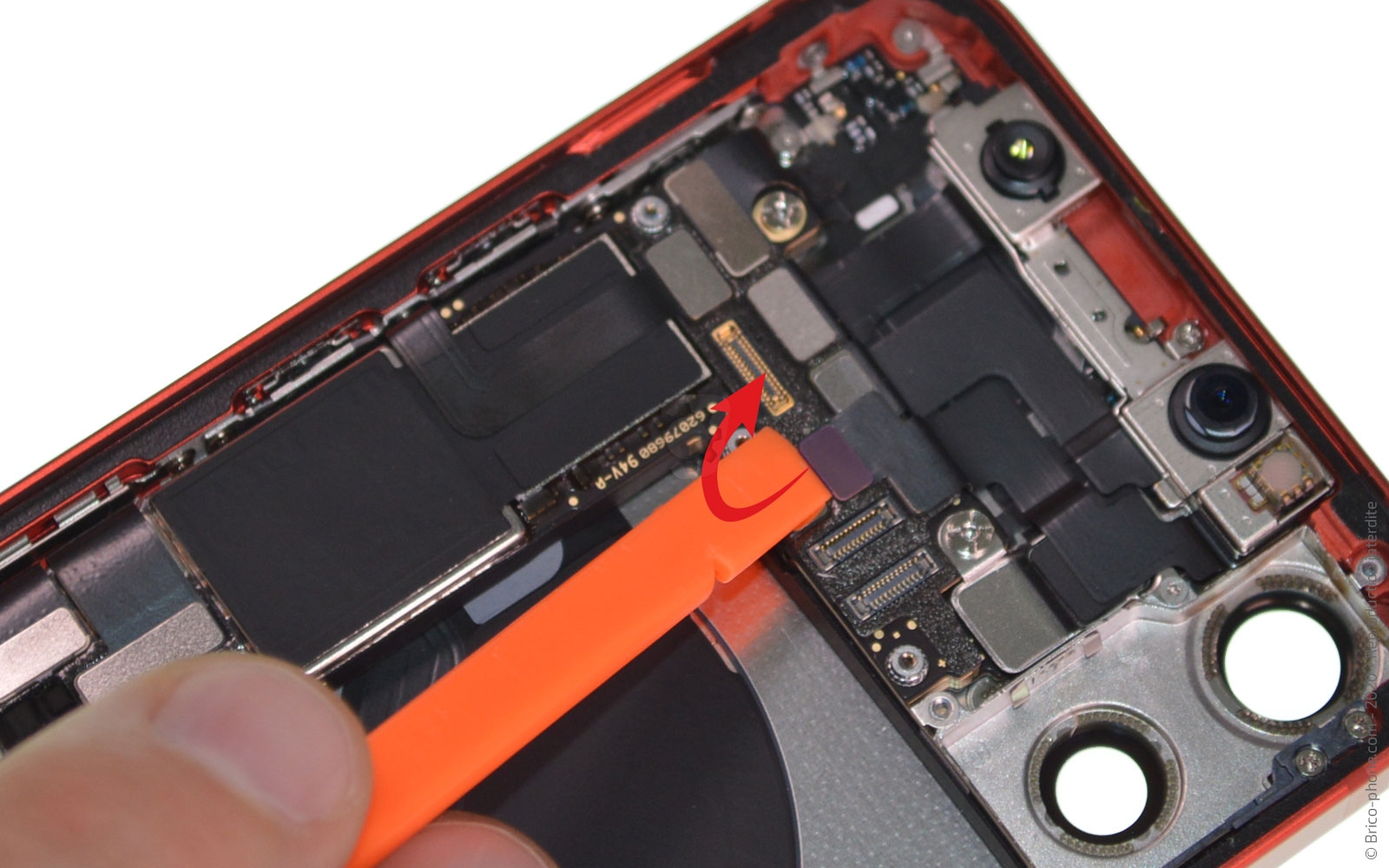

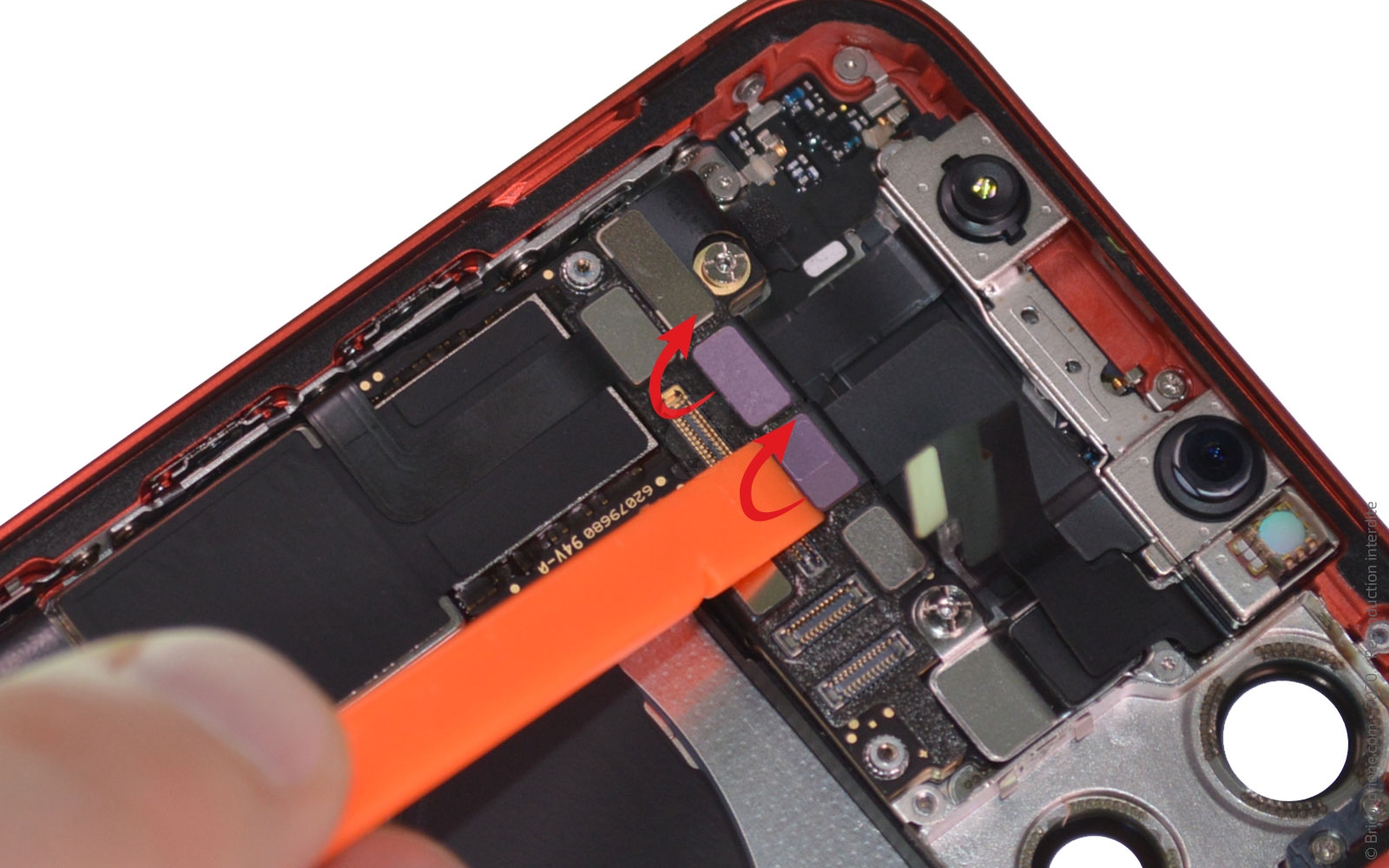

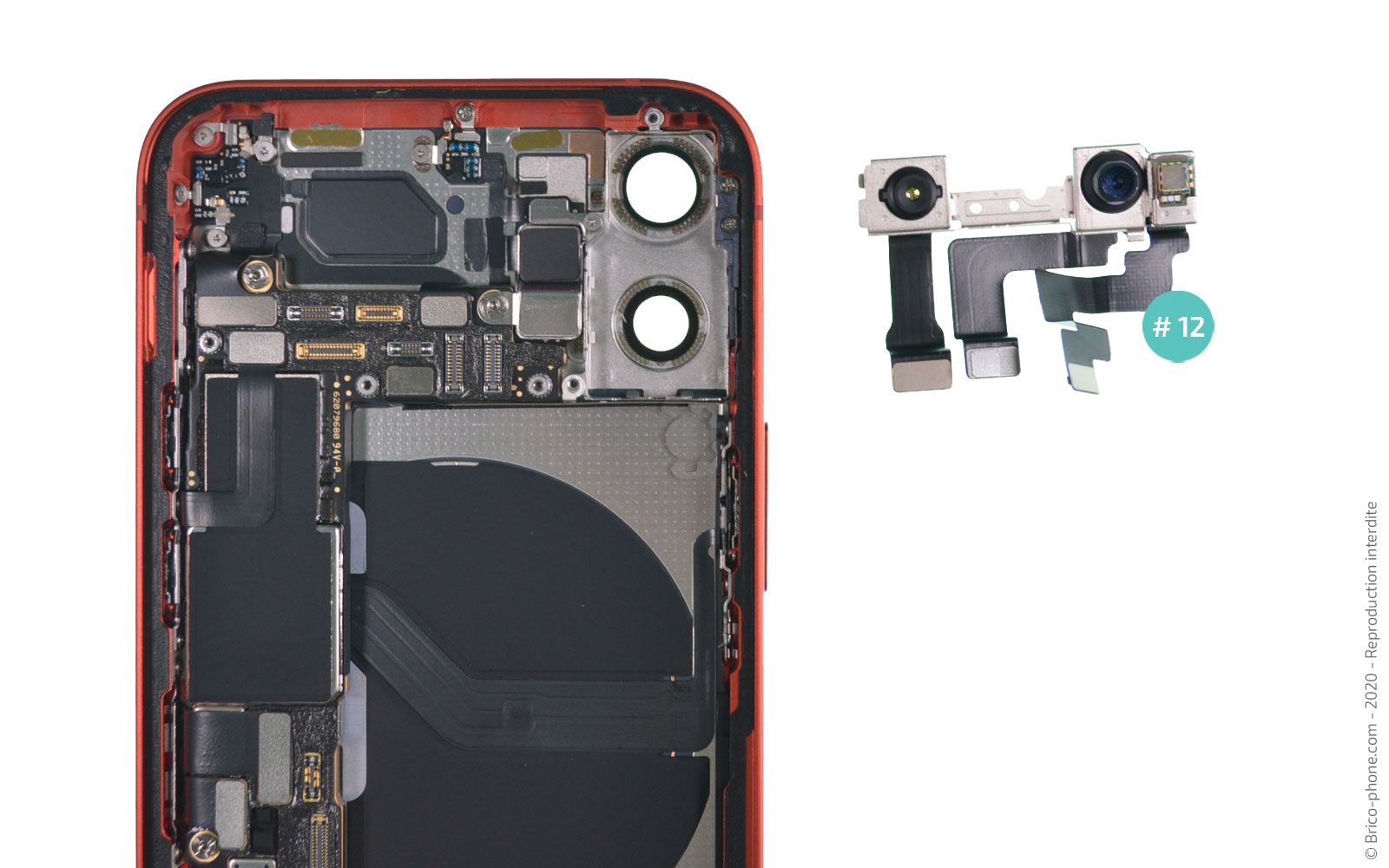

Toujours avec le levier, déconnectez les 3 nappes de la caméra frontale #12 avant de l'ôter.

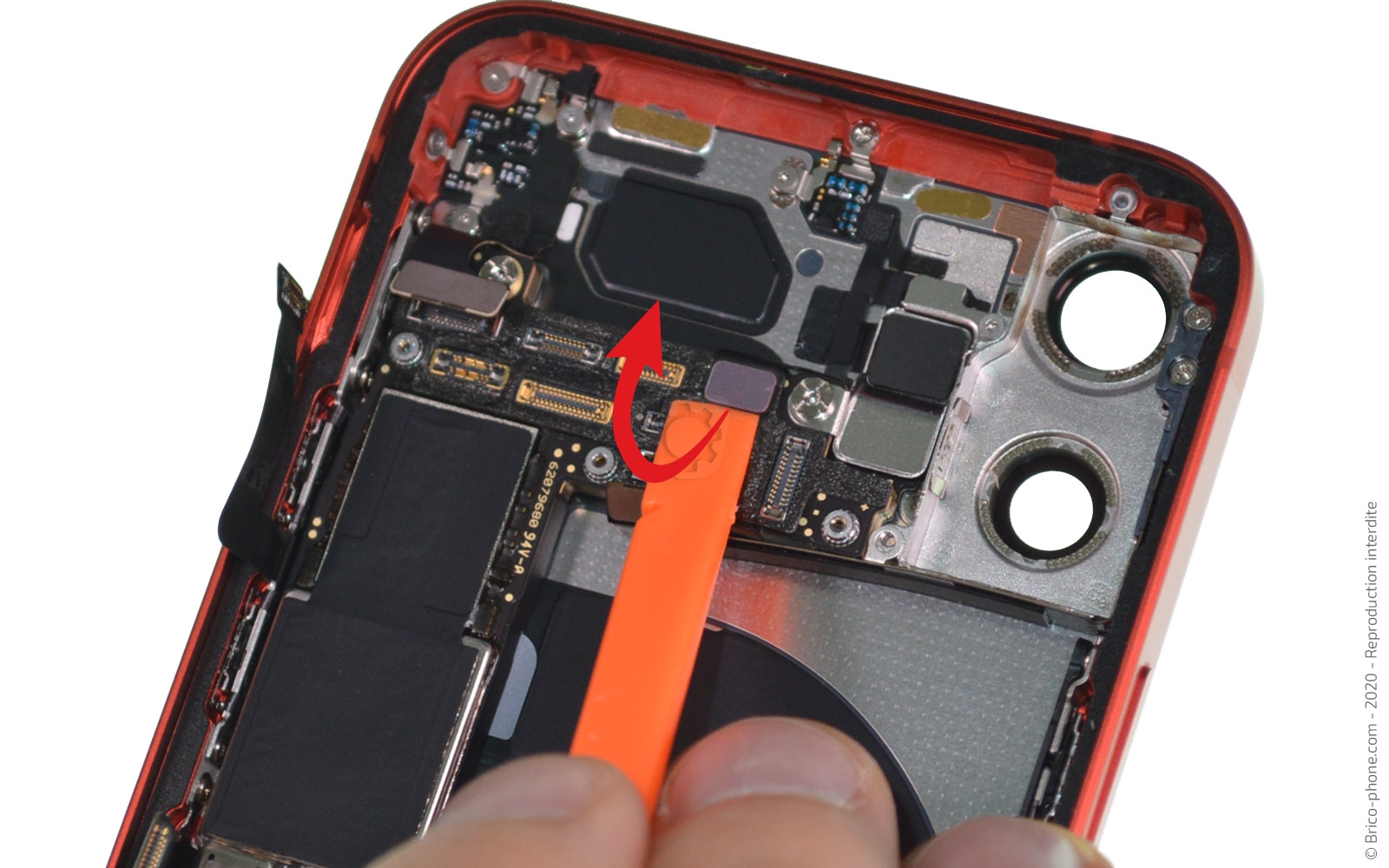

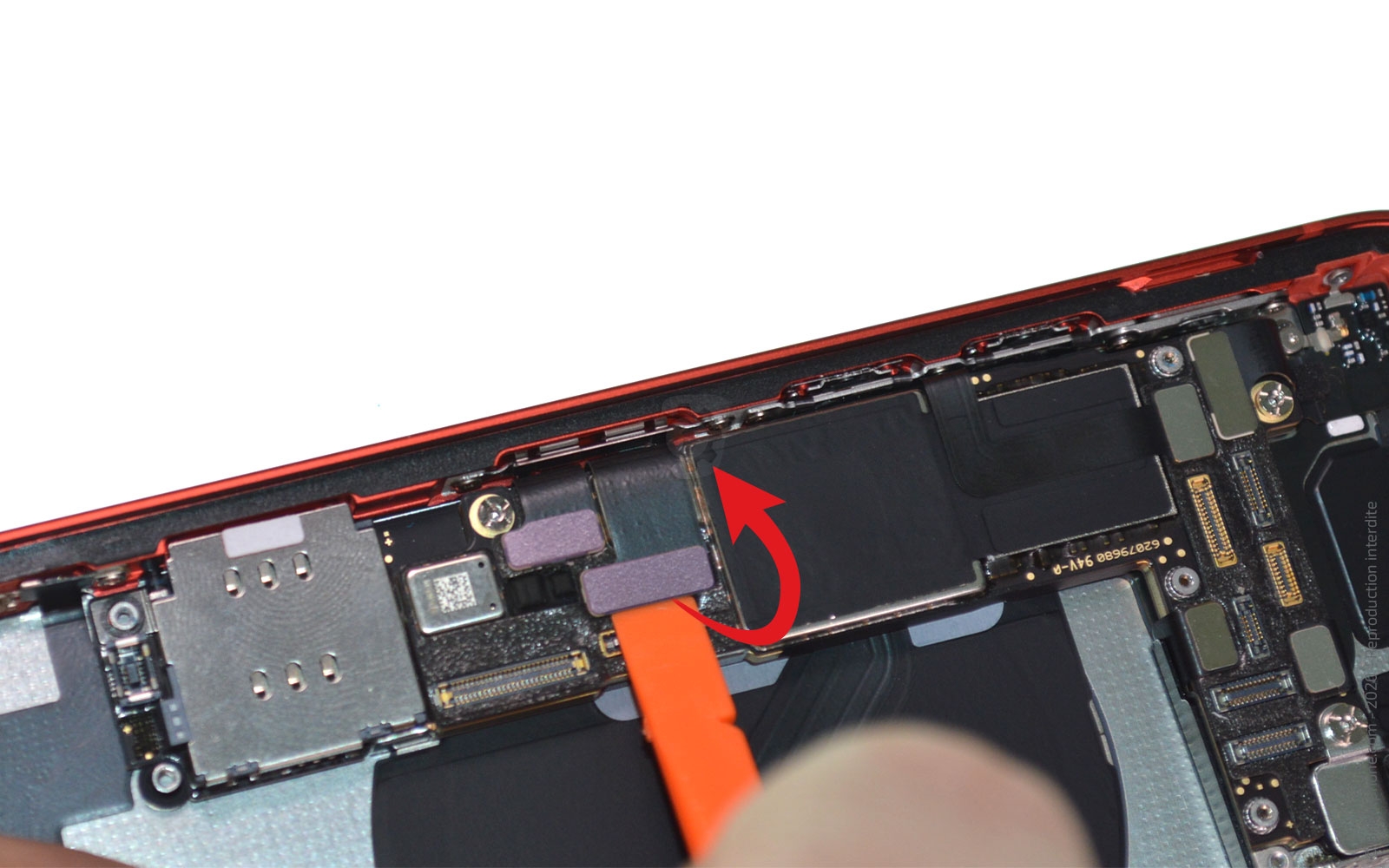

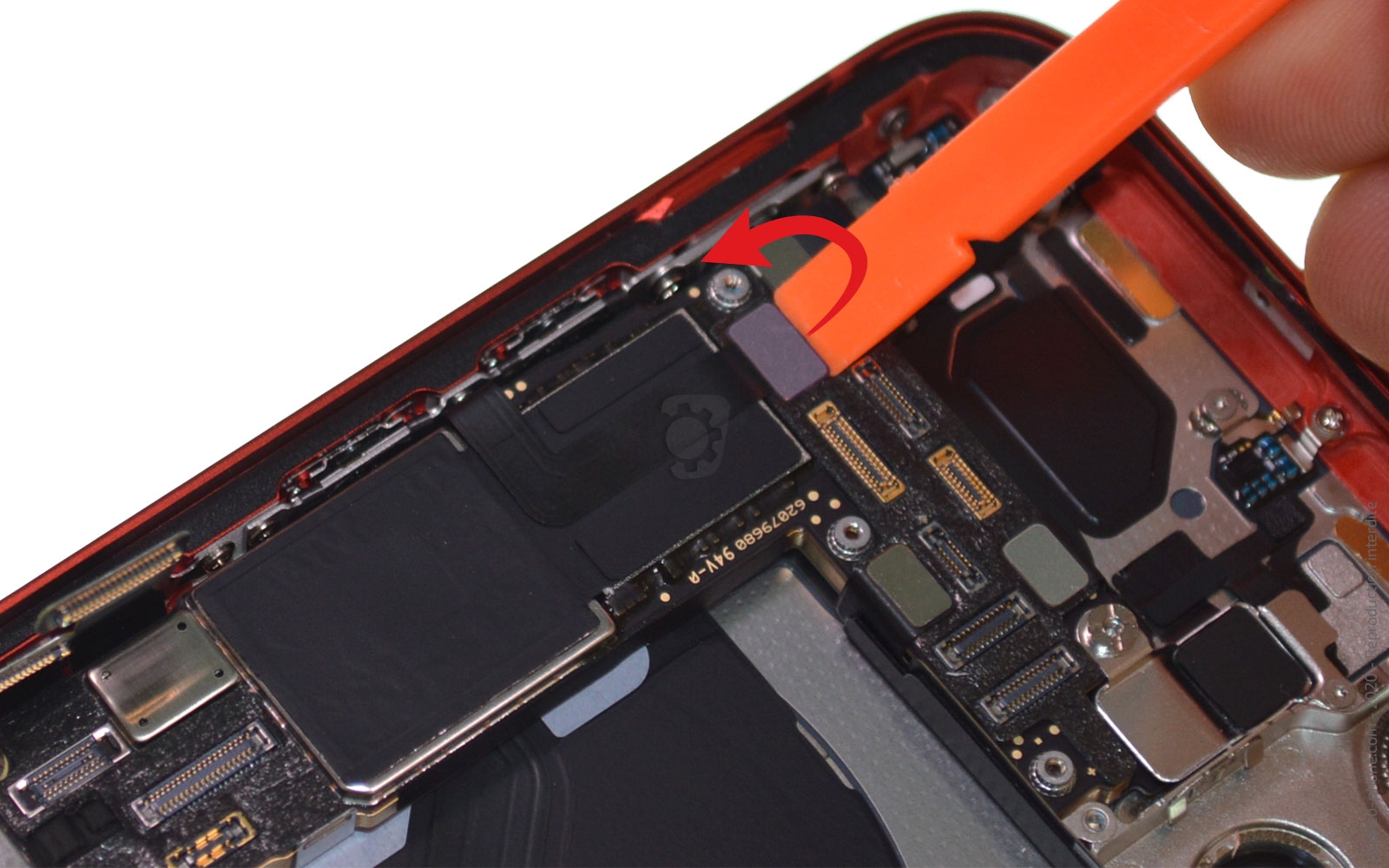

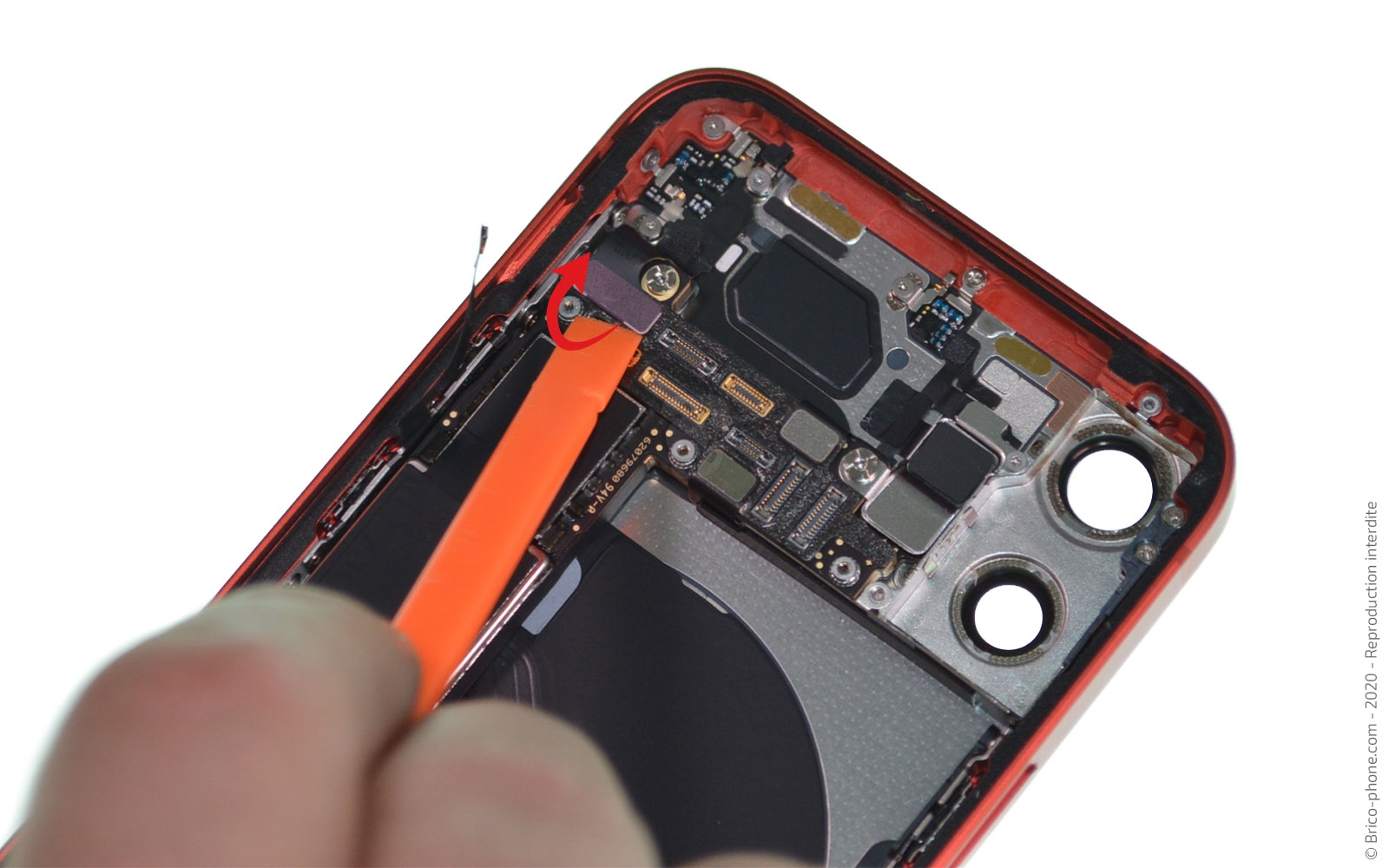

Toujours avec le levier orange, déconnectez les 2 nappes du connecteur de charge, celle de la nappe power-vibreur-induction-NFC.

Pour cette dernière nappe, il faut la décoller de la carte-mère.

Sur la 1ère photo, on peut voir les dernières nappes à déconnecter.

Toujours avec ce levier, déconnectez la nappe wifi, Bluetooth et du flash.

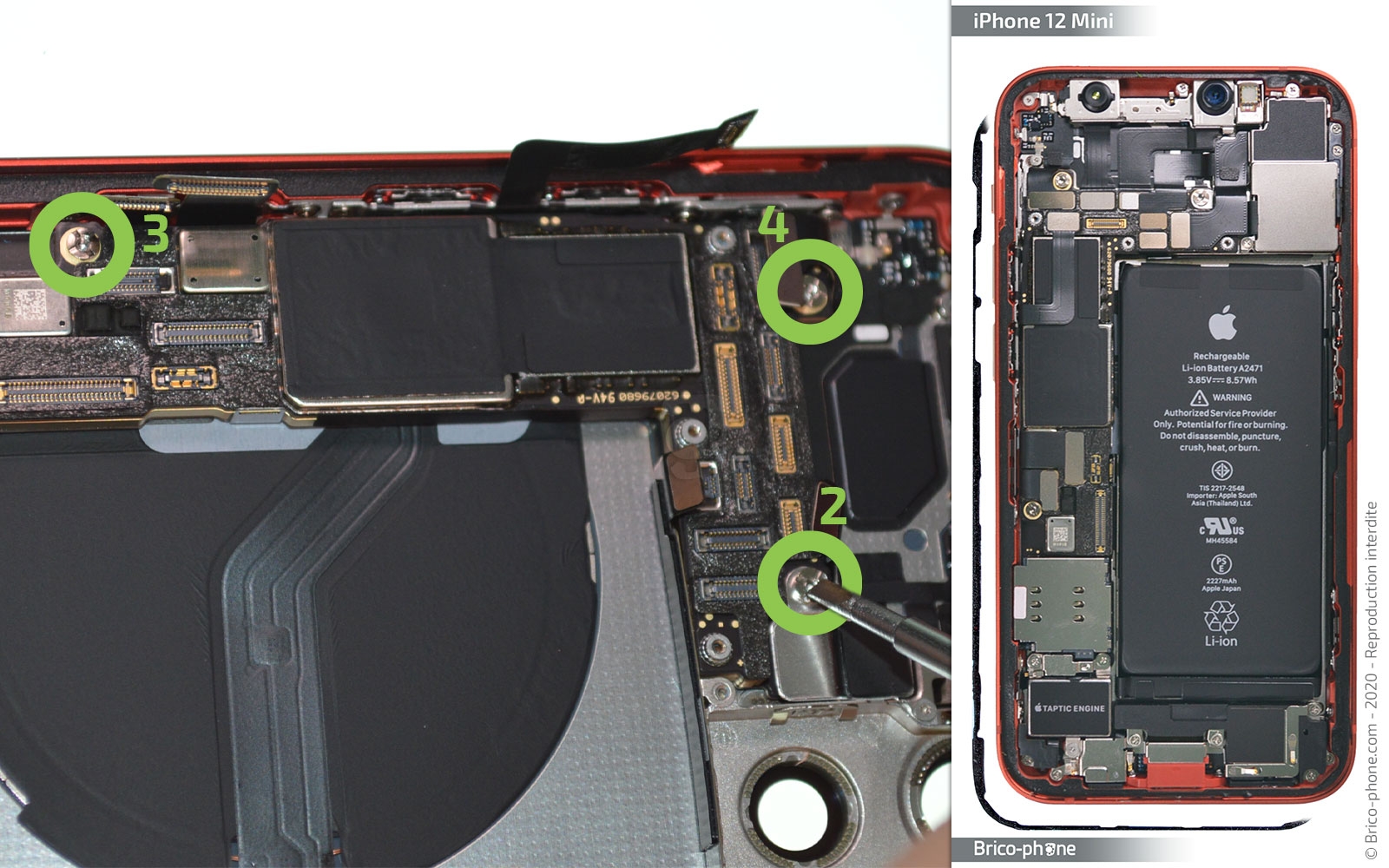

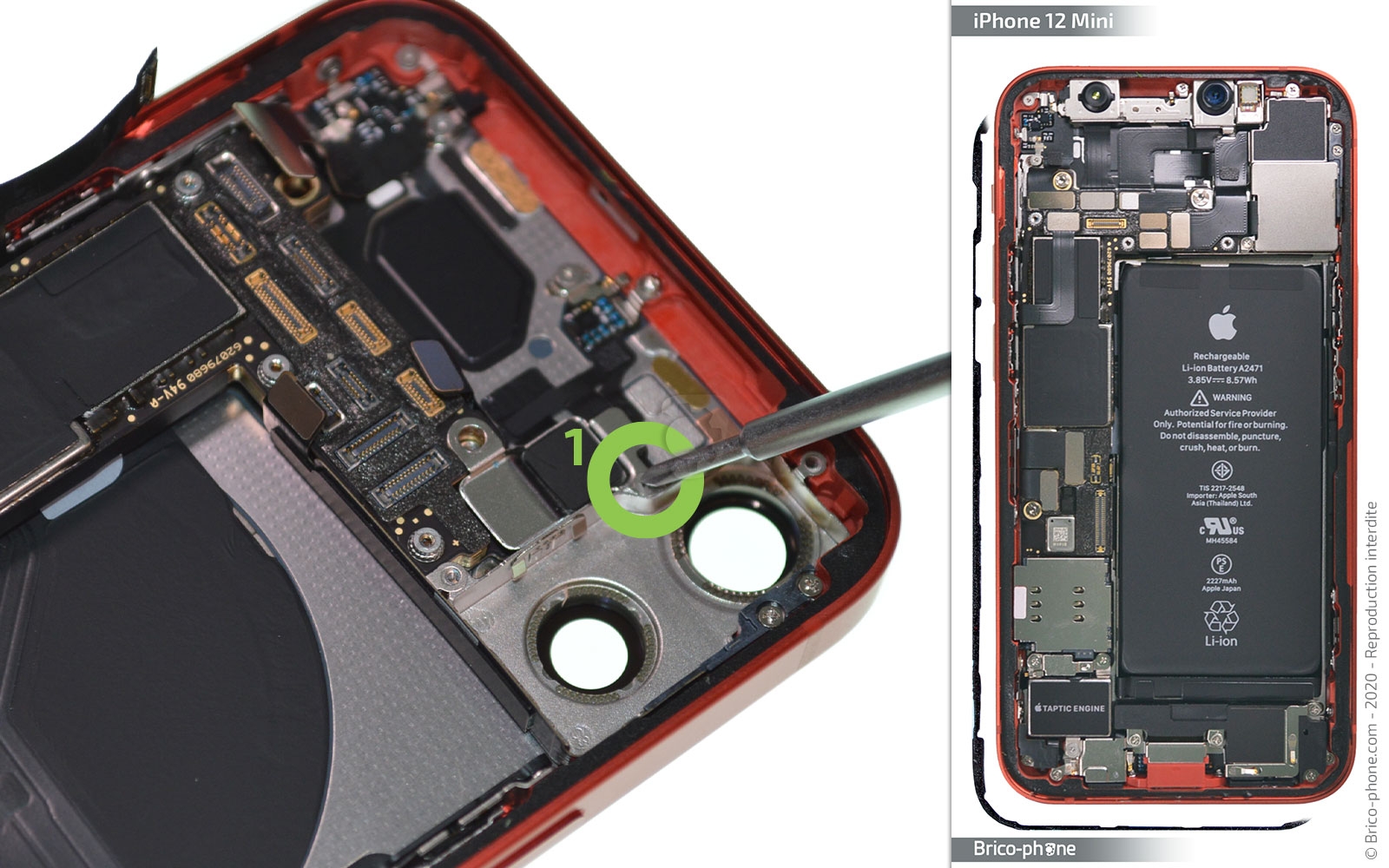

Dévissez les 3 vis plates i2 à i4, puis la vis i1avec le tournevis triwing.

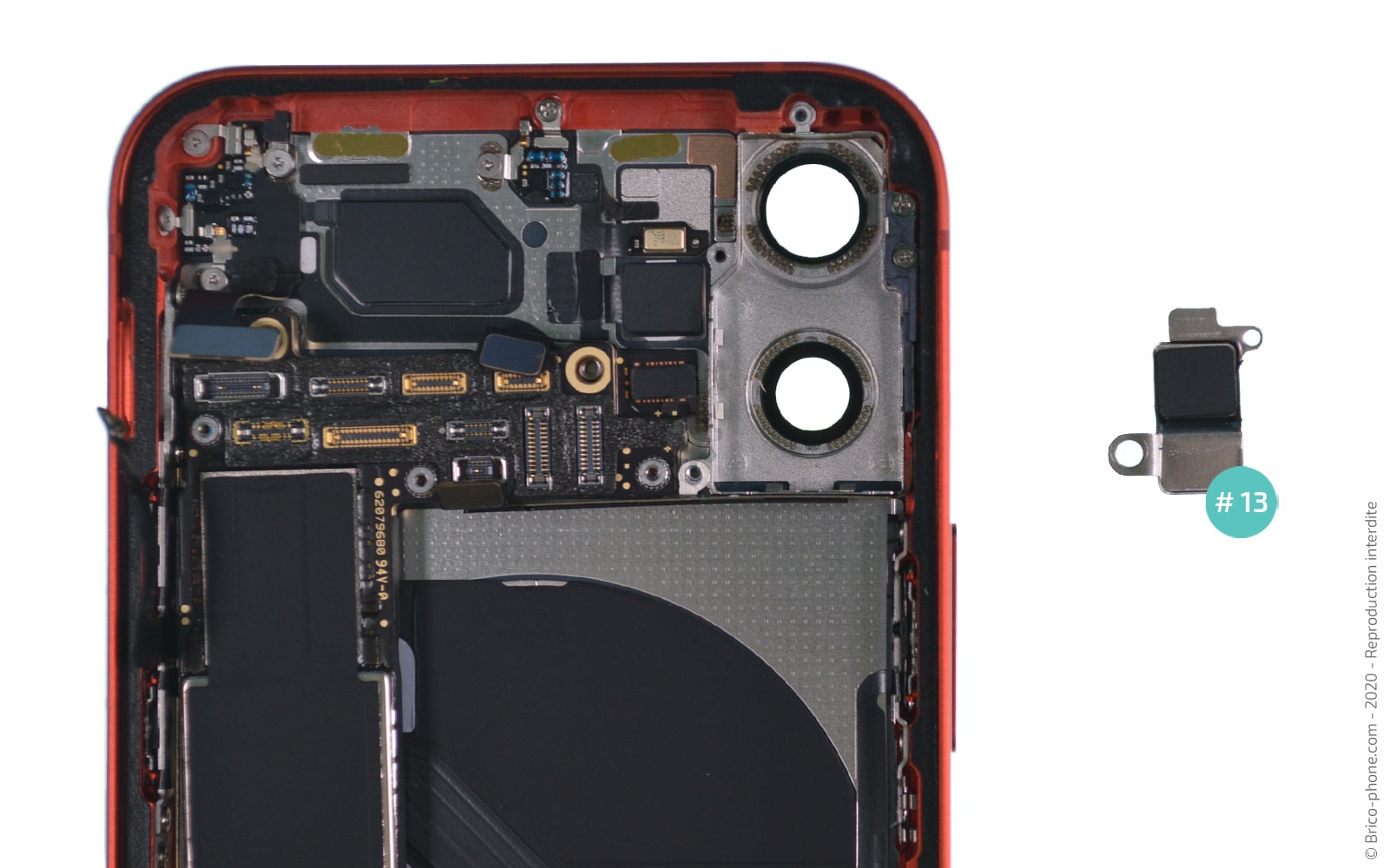

Retirez la plaquette #13 avec la pincette.

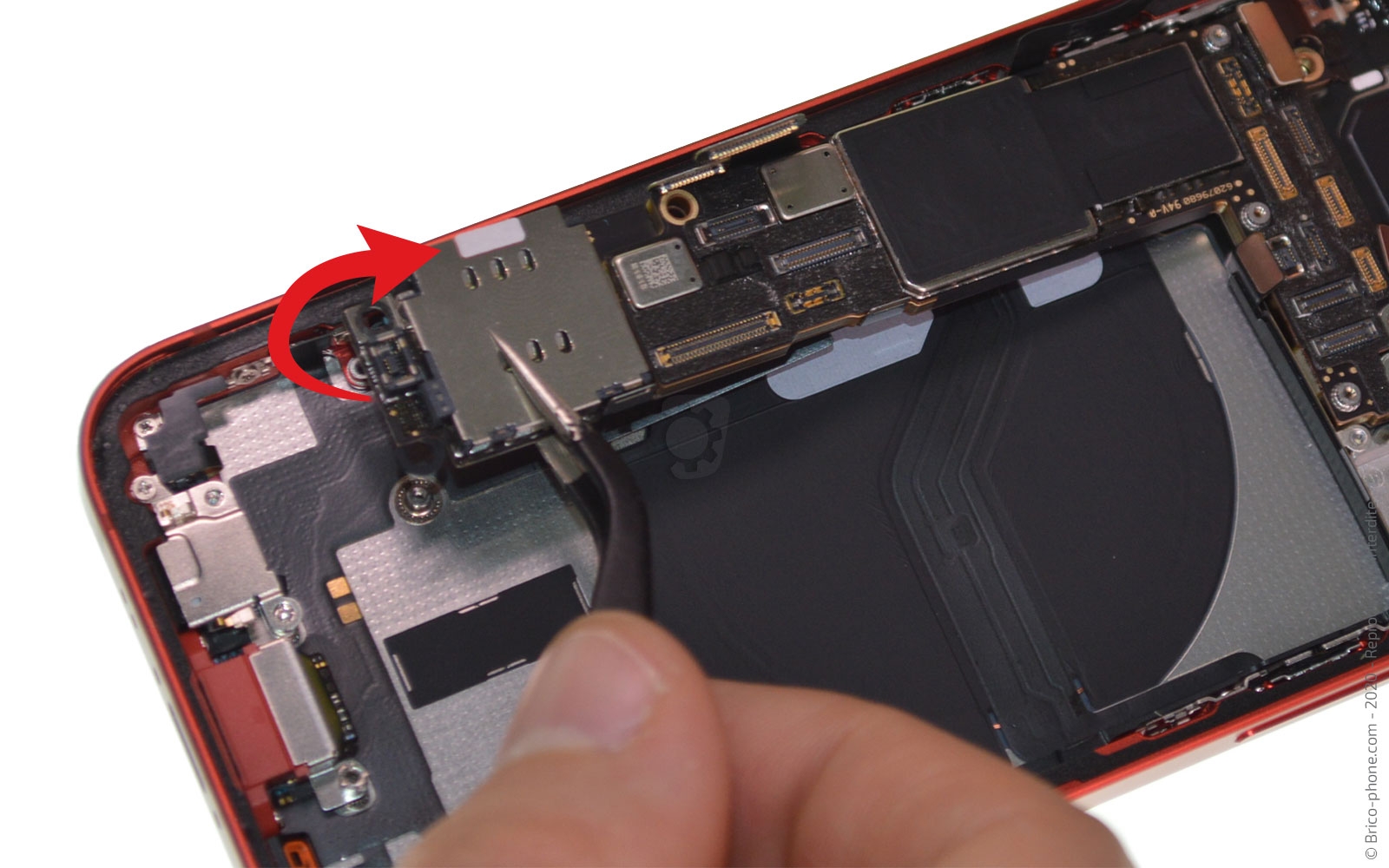

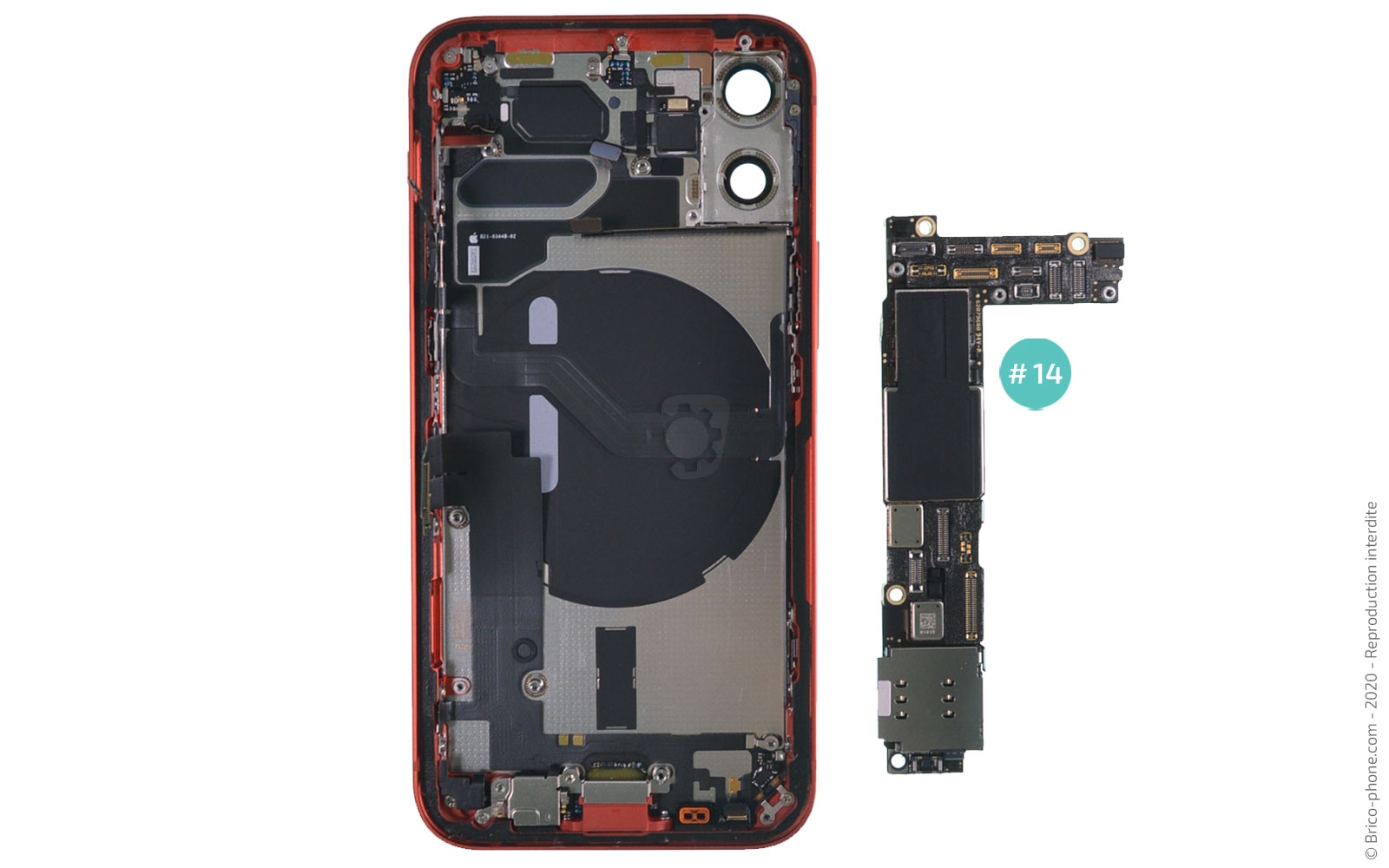

Vous pouvez maintenant ôter la carte-mère #14 avec cette même pincette.

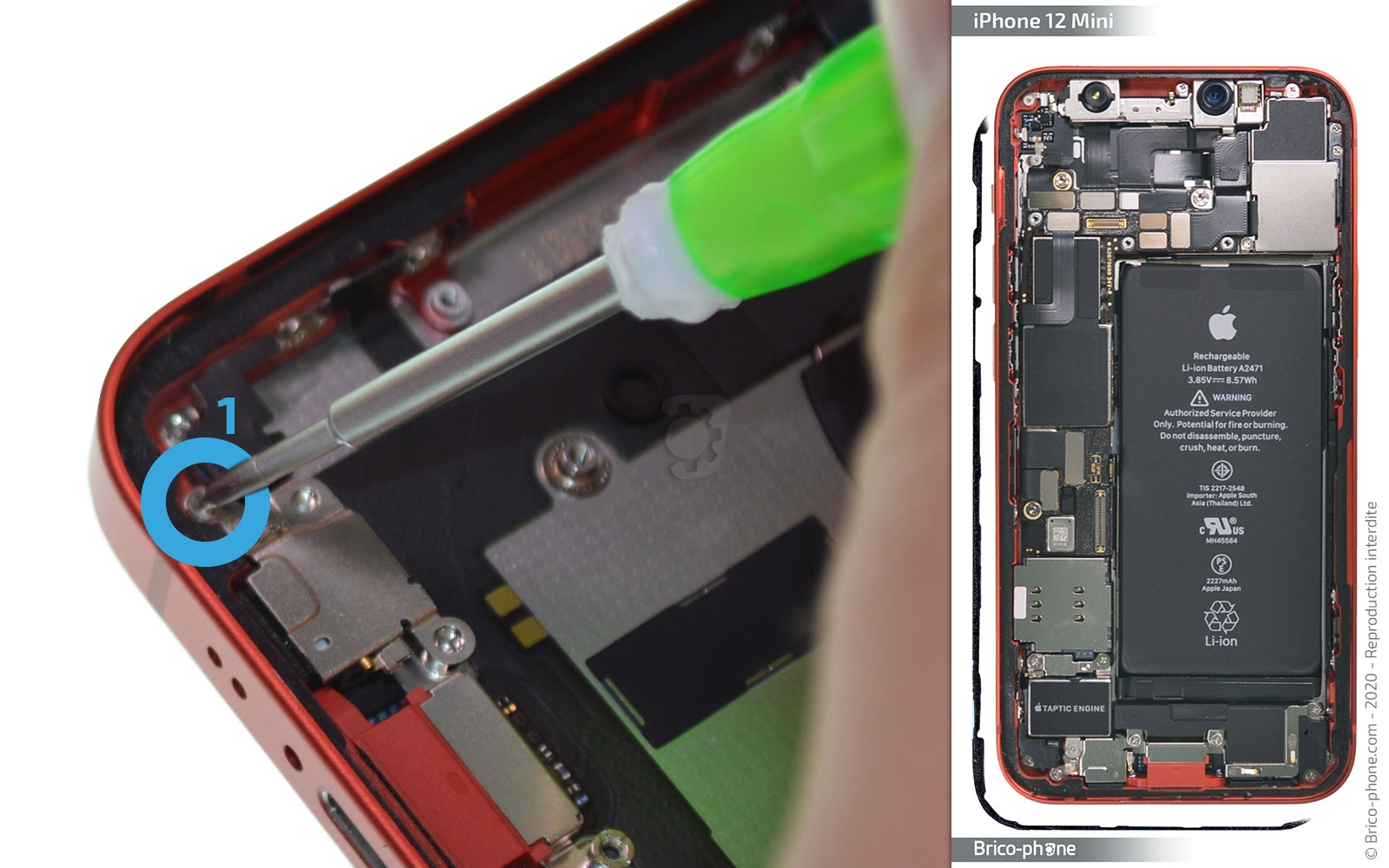

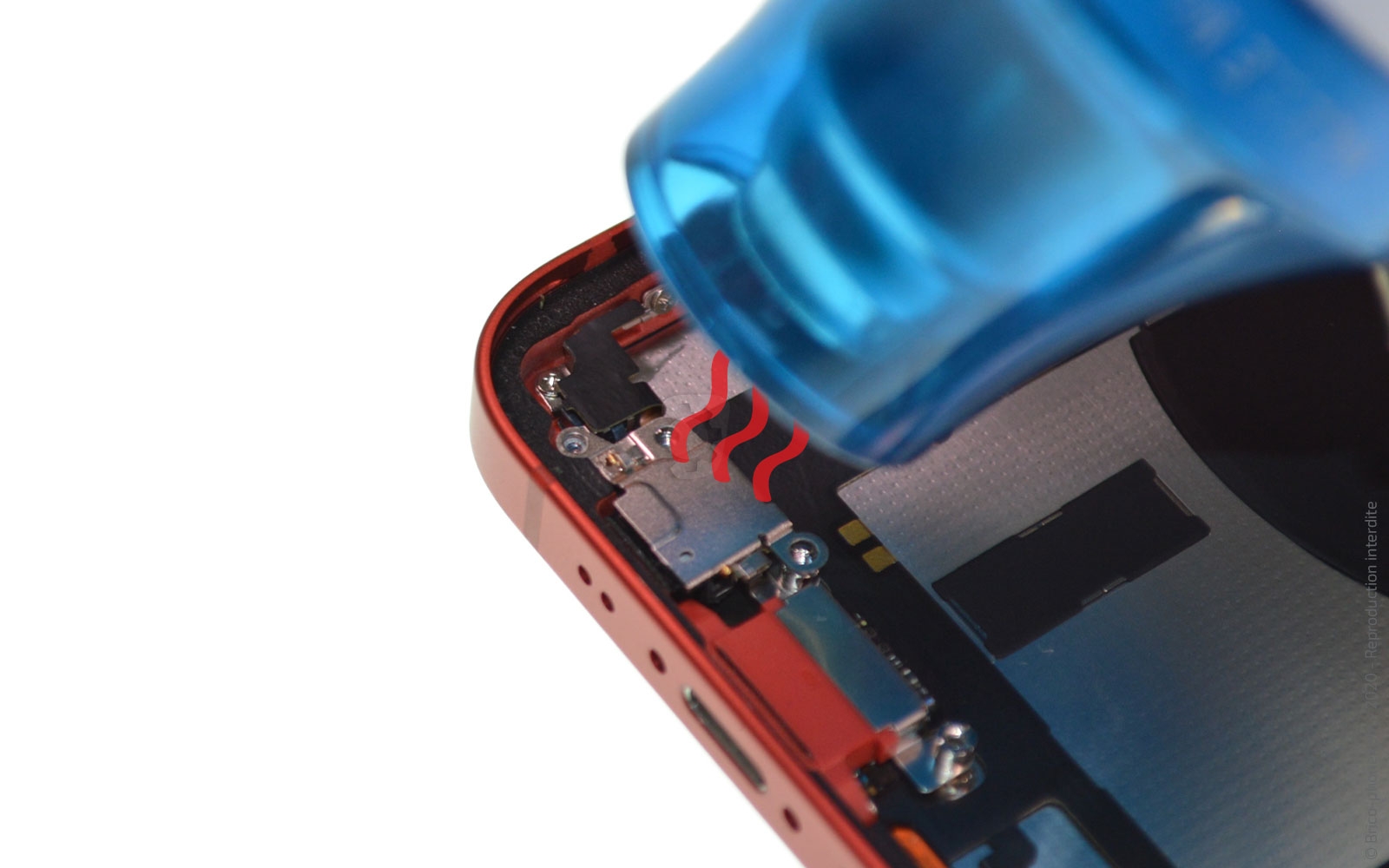

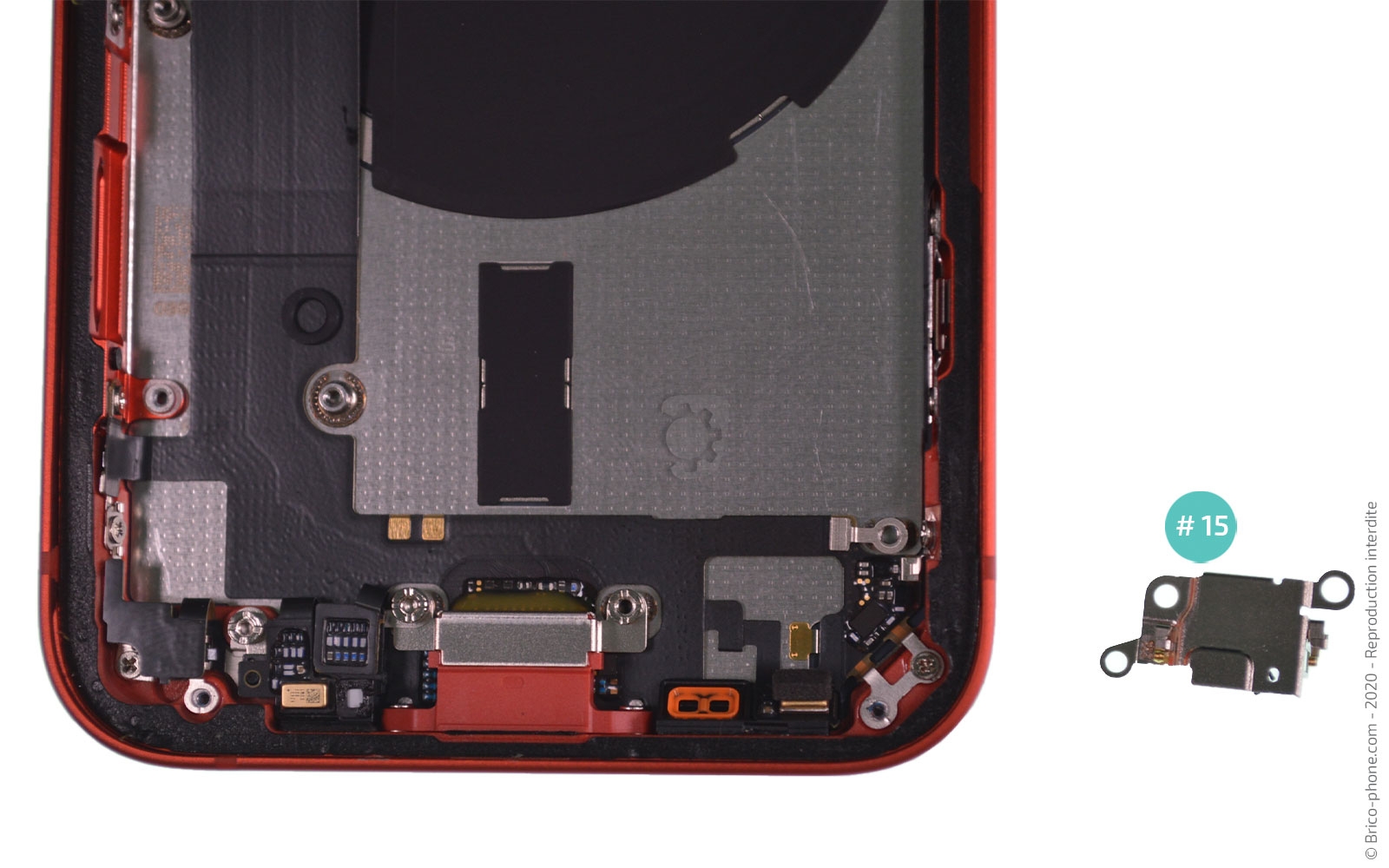

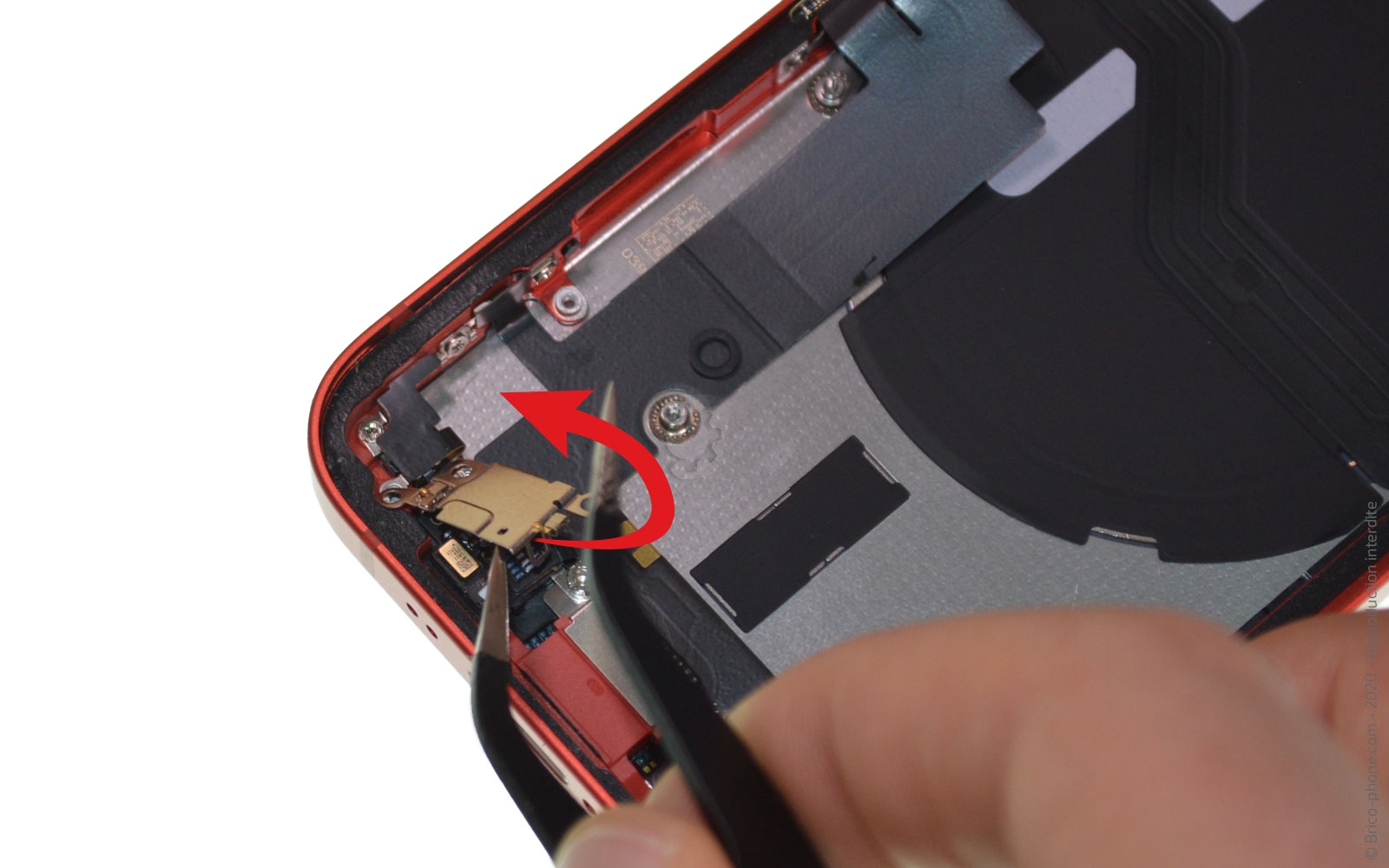

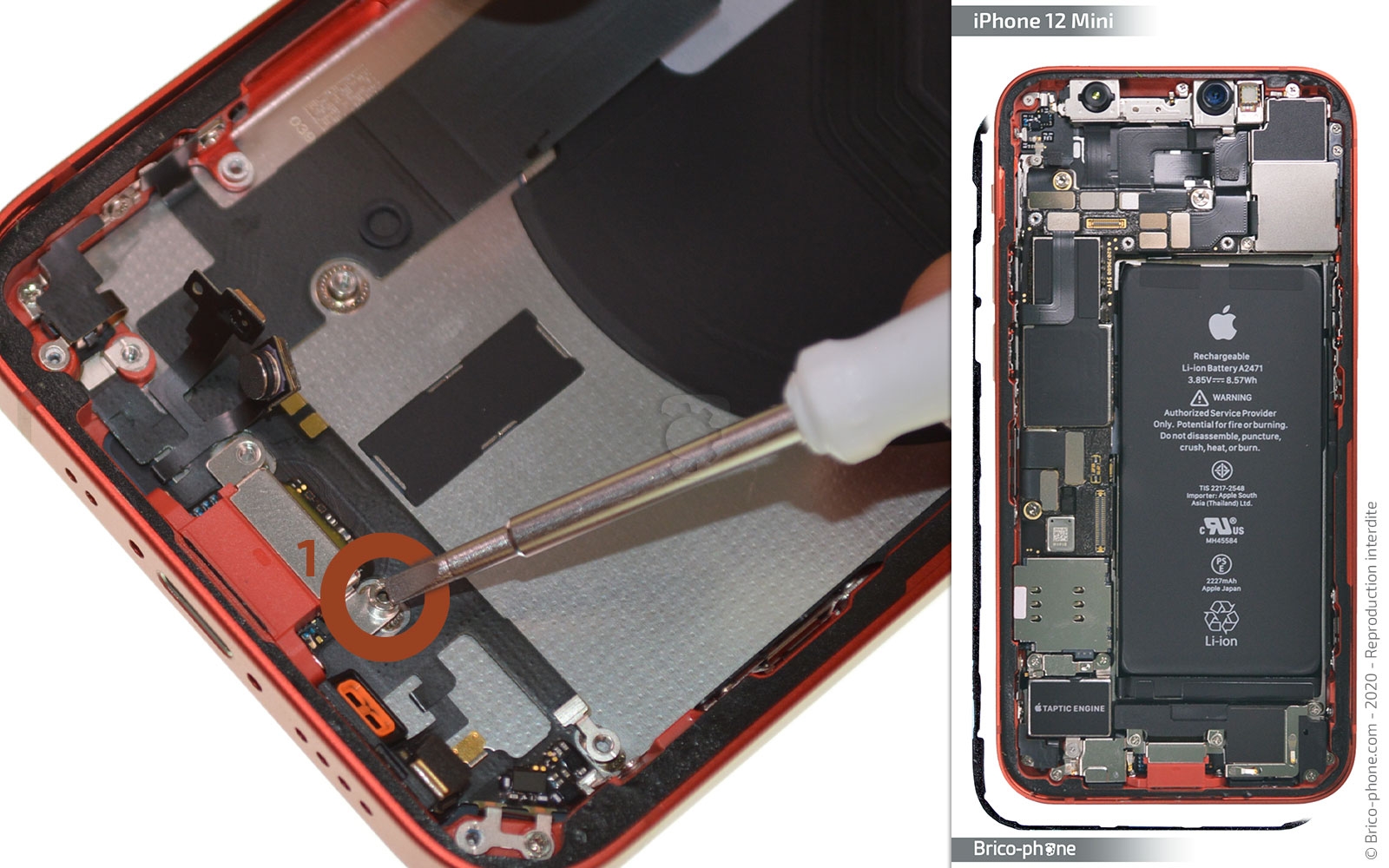

Dévissez la vis cruciforme J1, puis chauffez légèrement la plaquette #15 avant de l'extraire avec la pince métallique.

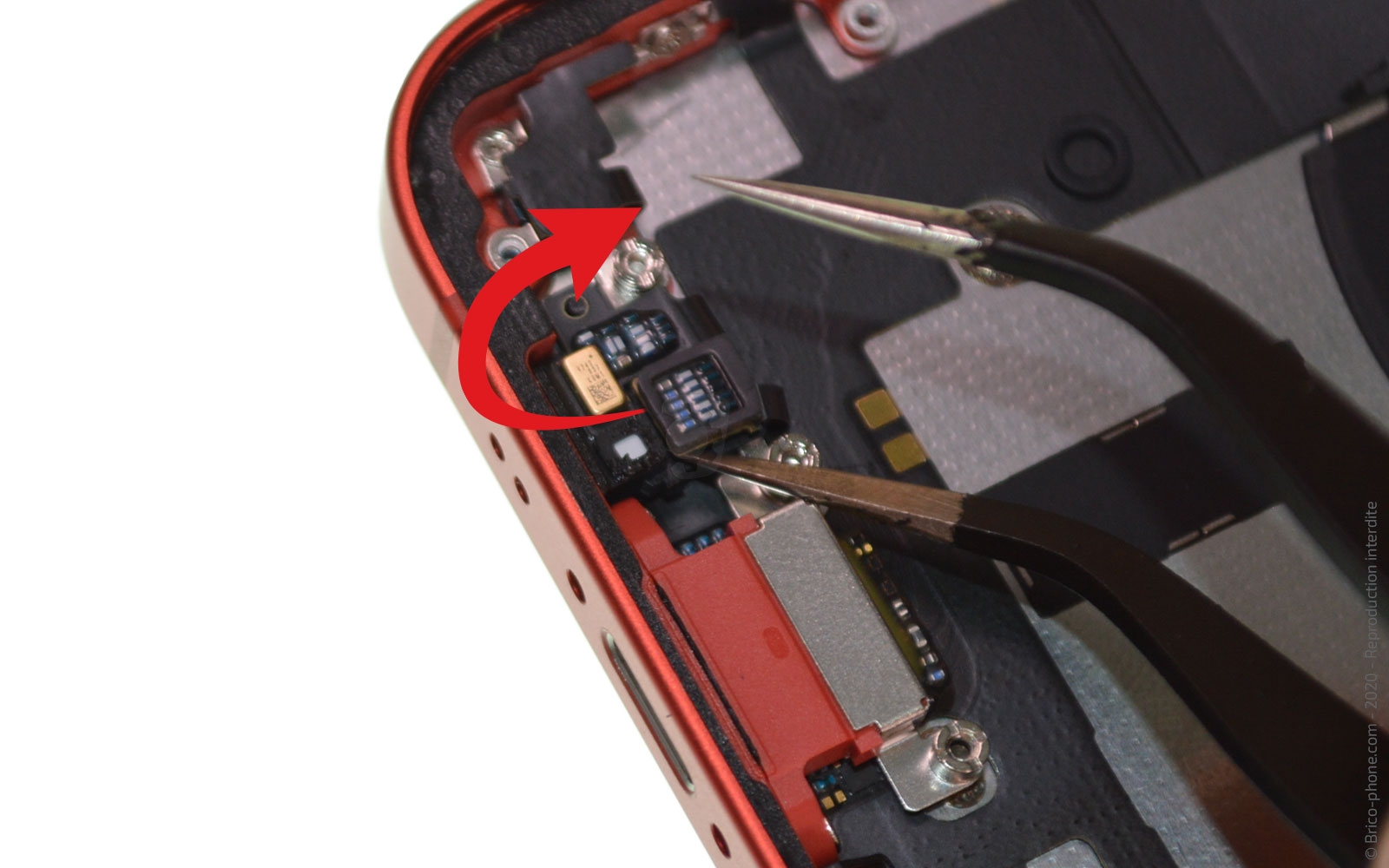

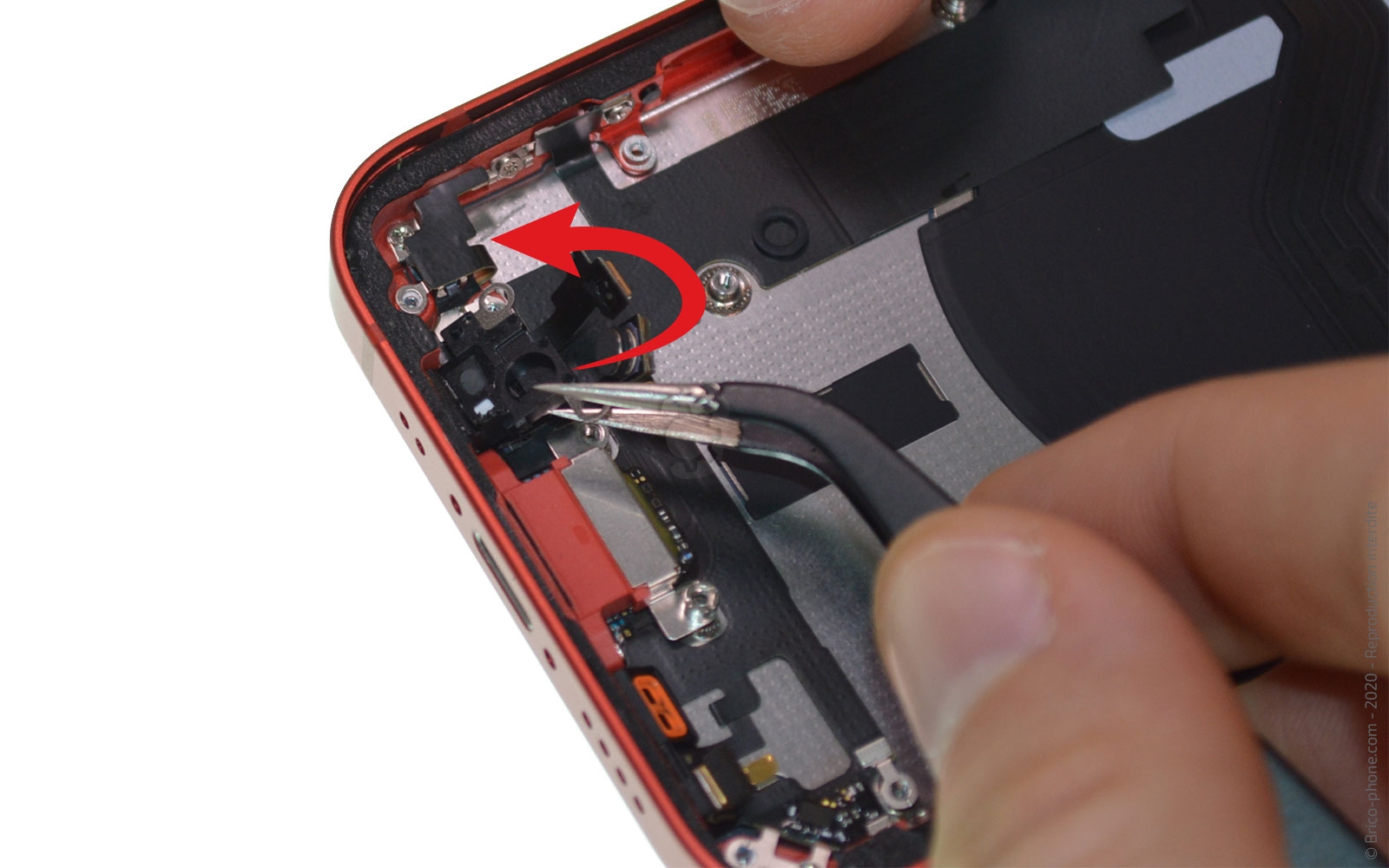

A l'aide de la pincette, décollez le micro de son support.

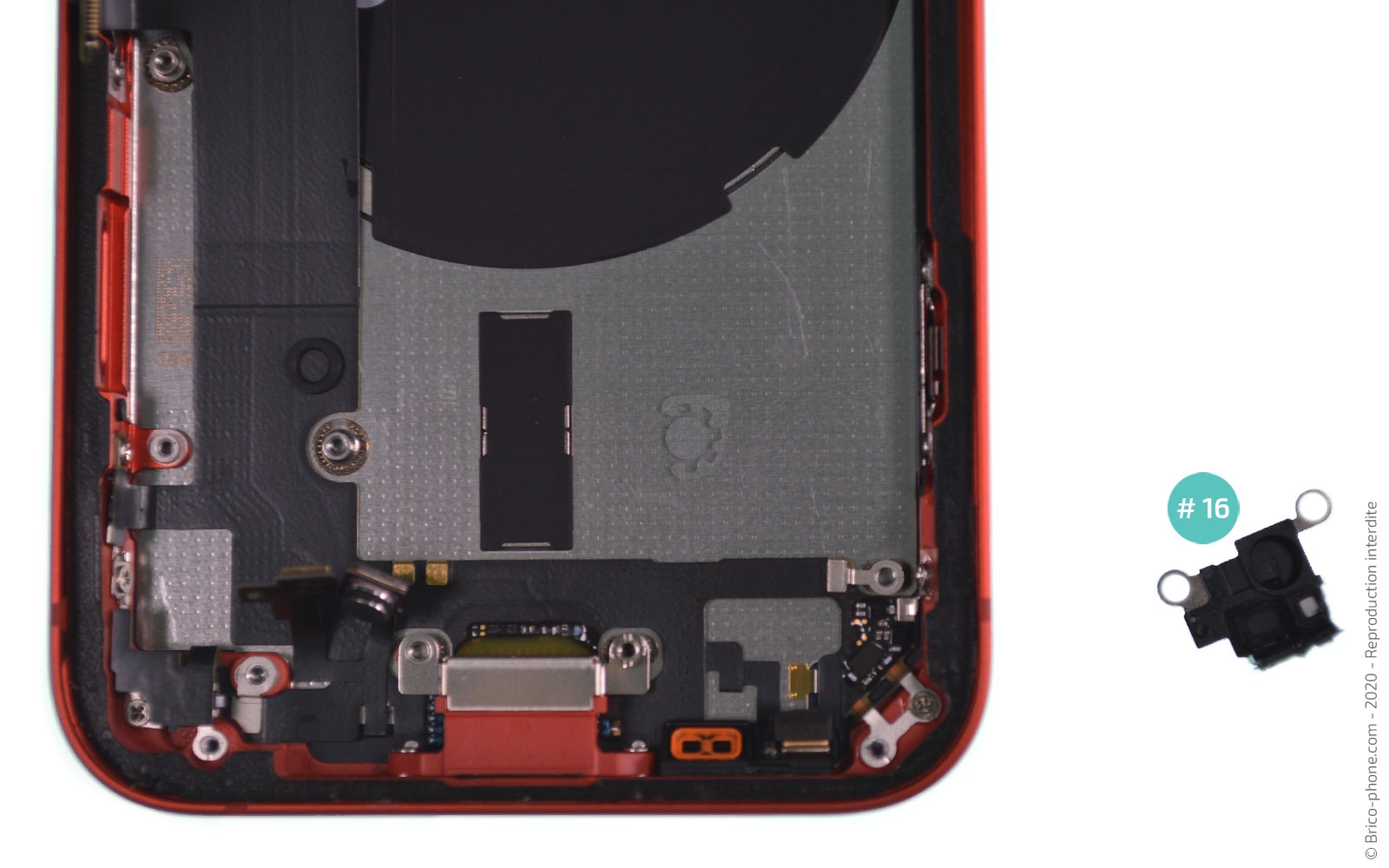

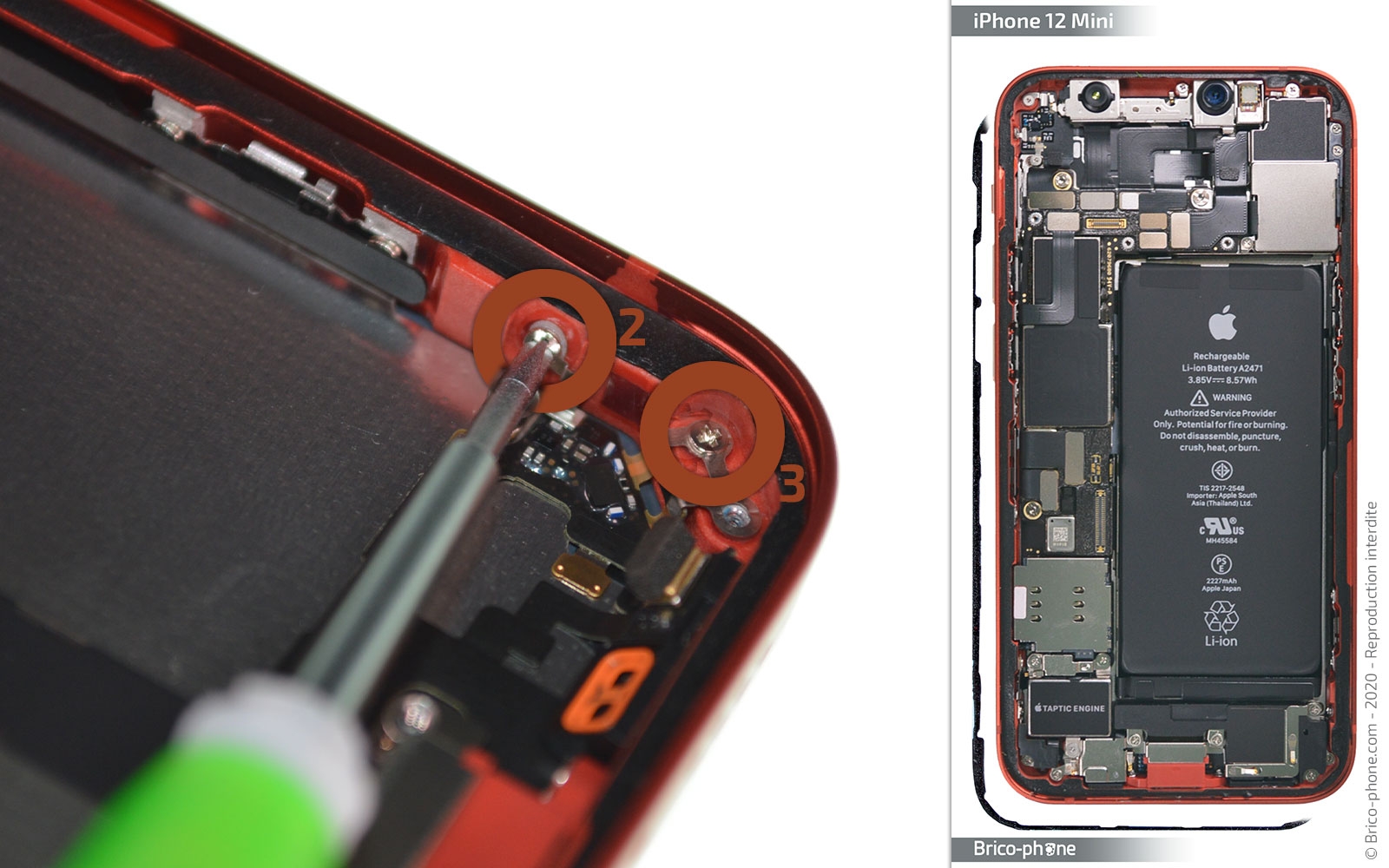

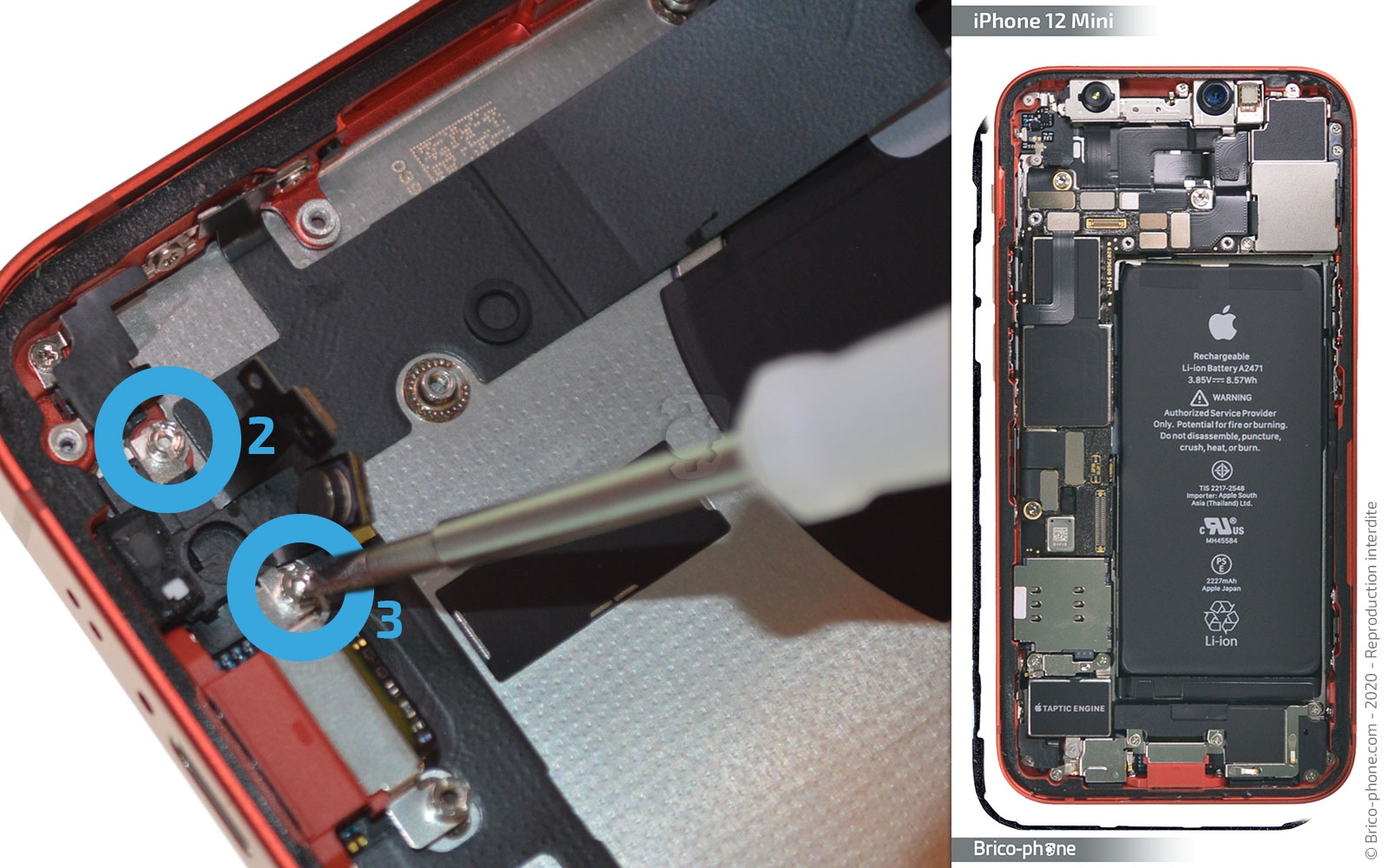

Dévissez les 2 vis plates J2 et J3, puis ôtez le support #16 avec la pincette.

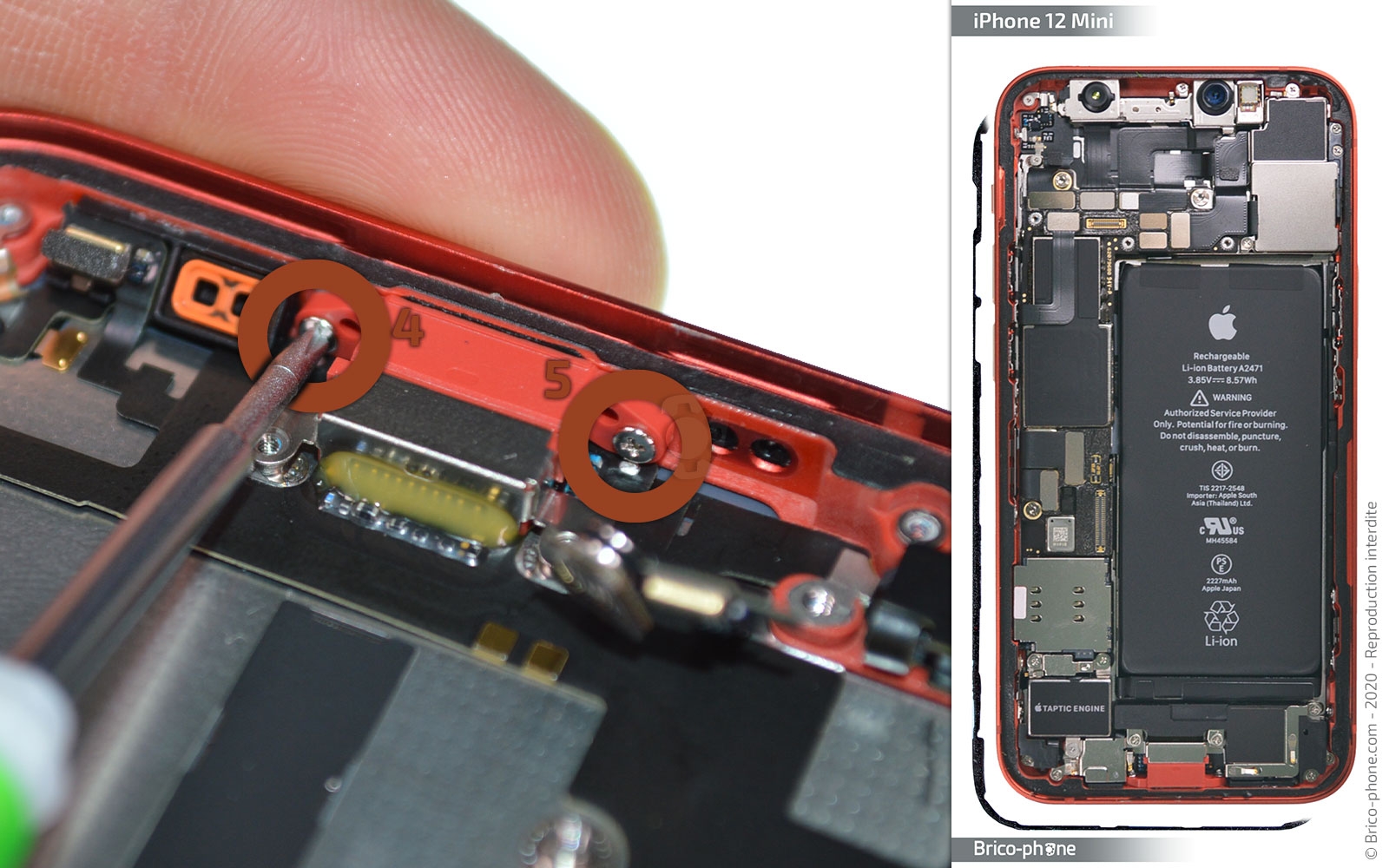

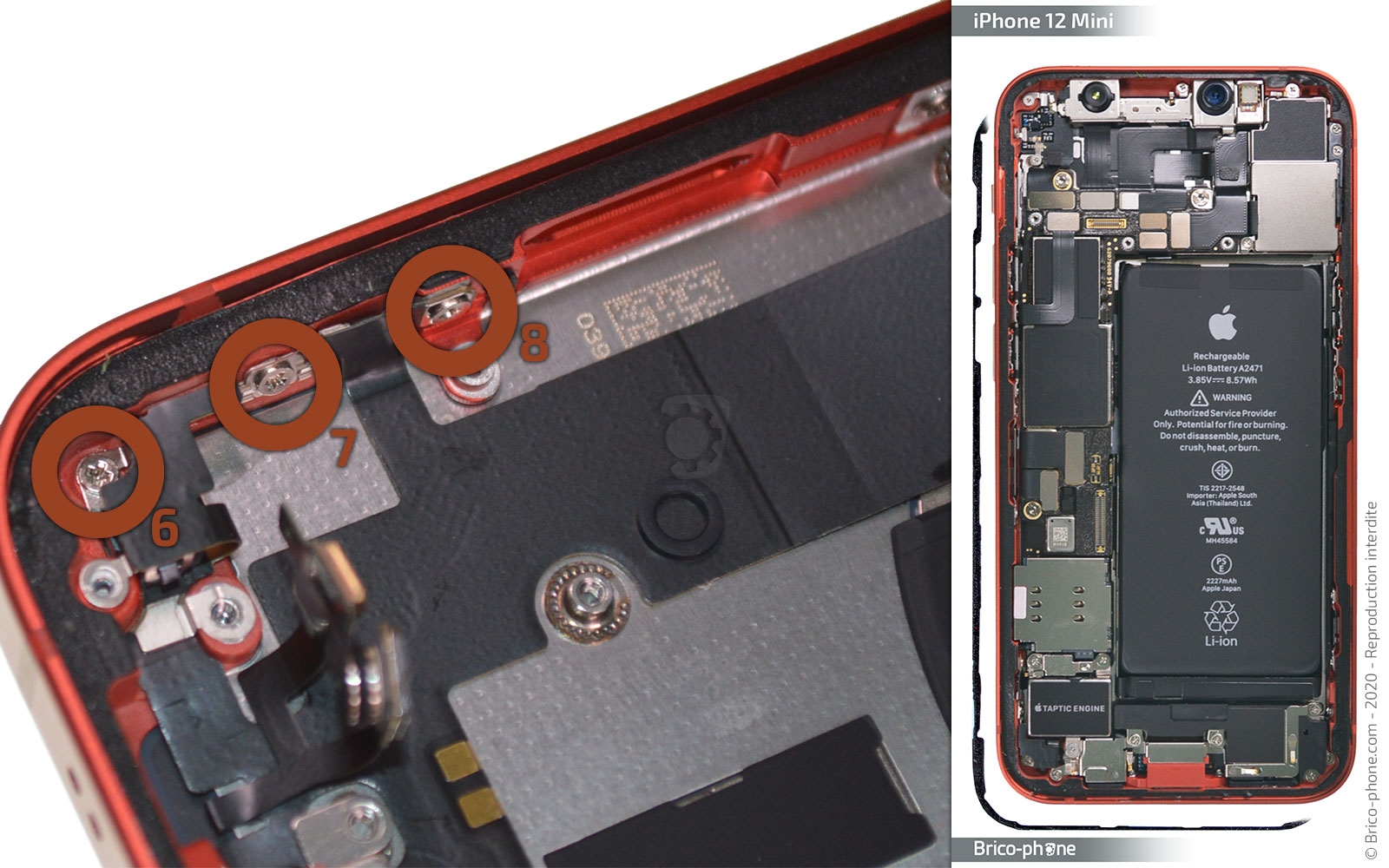

Dévissez la vis plate K1, puis les vis cruciformes K2 à K8.

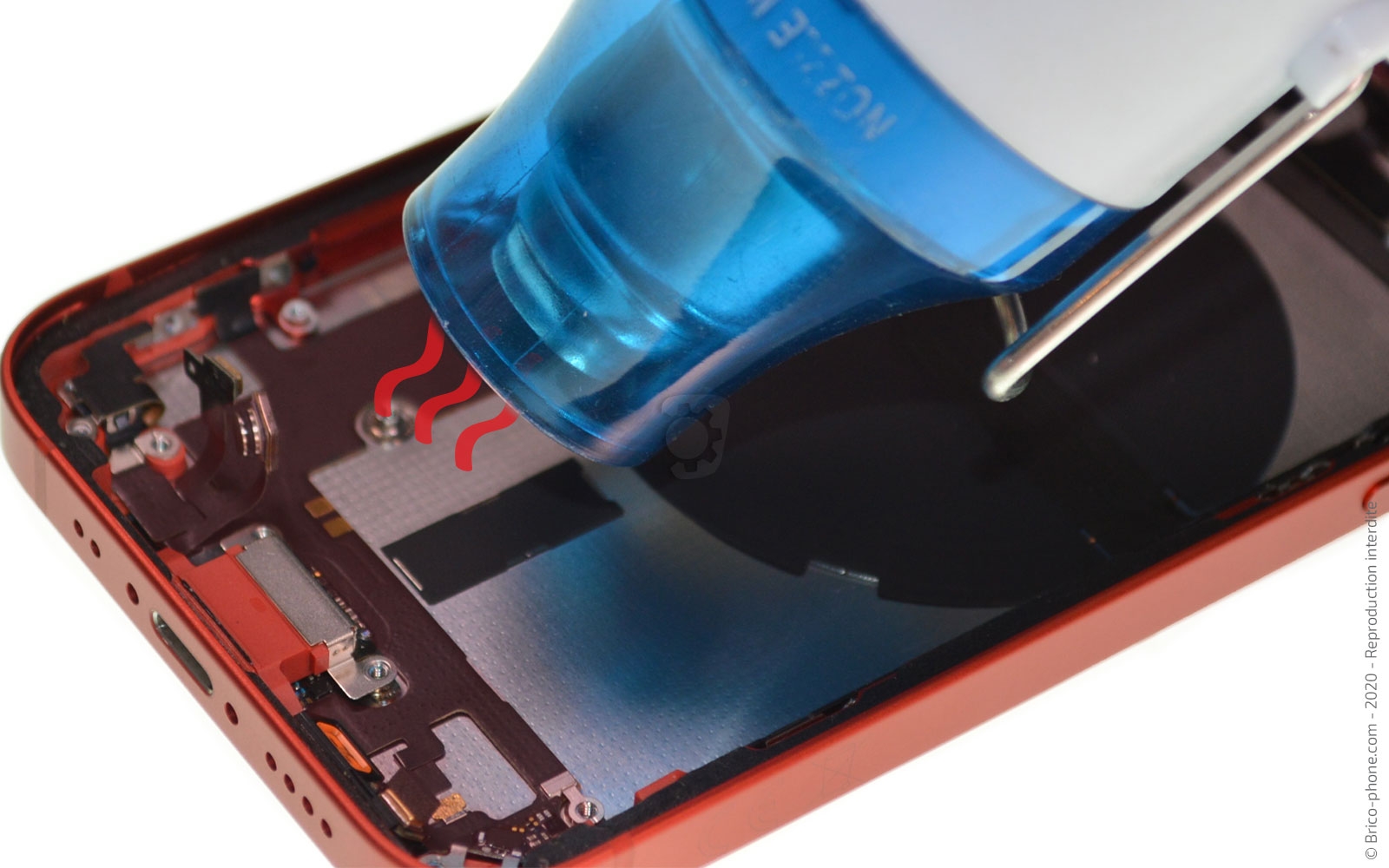

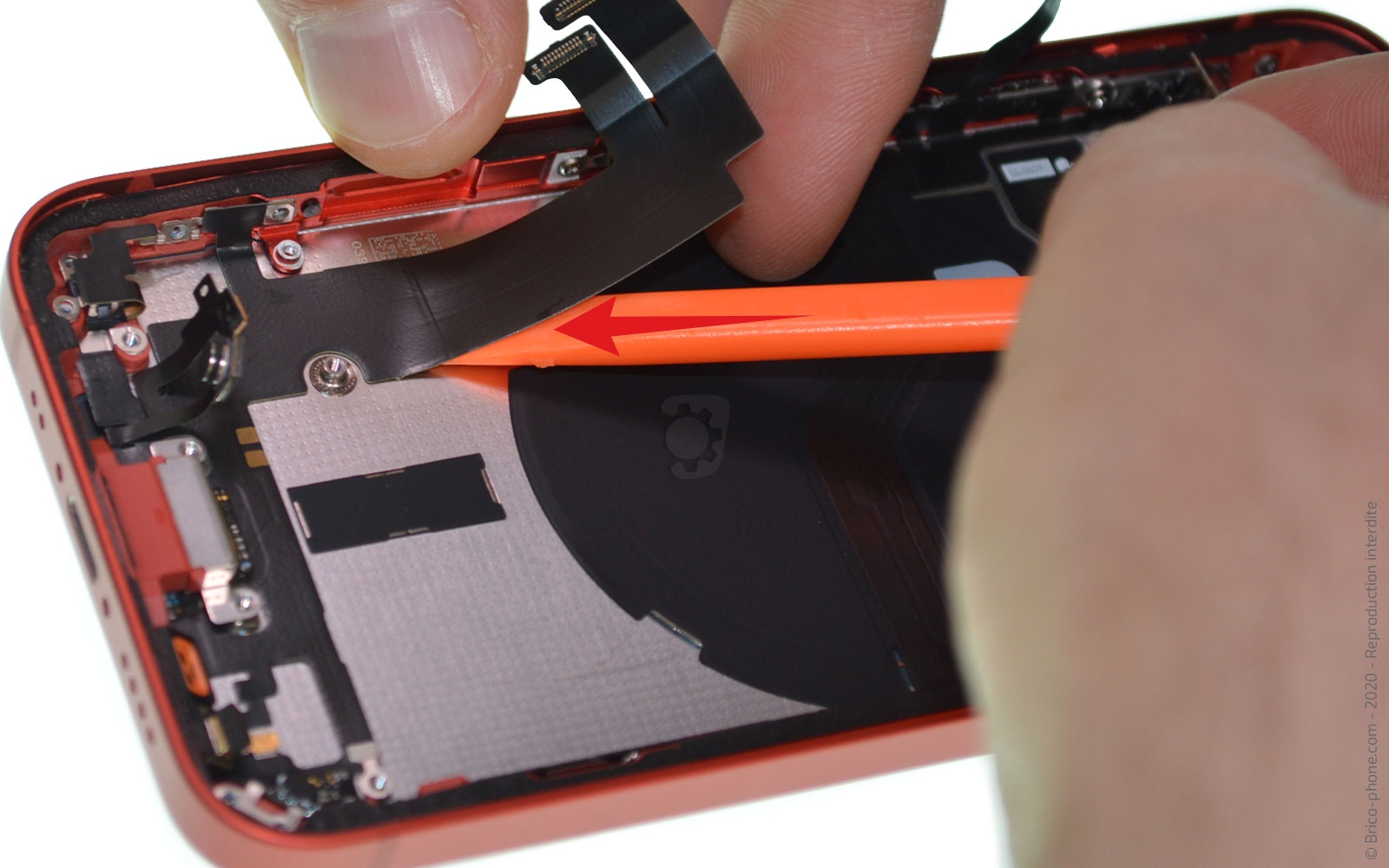

Chauffez légèrement toute la nappe connecteur de charge, puis décollez-la avec le spudger en commençant par le haut de celle-ci.

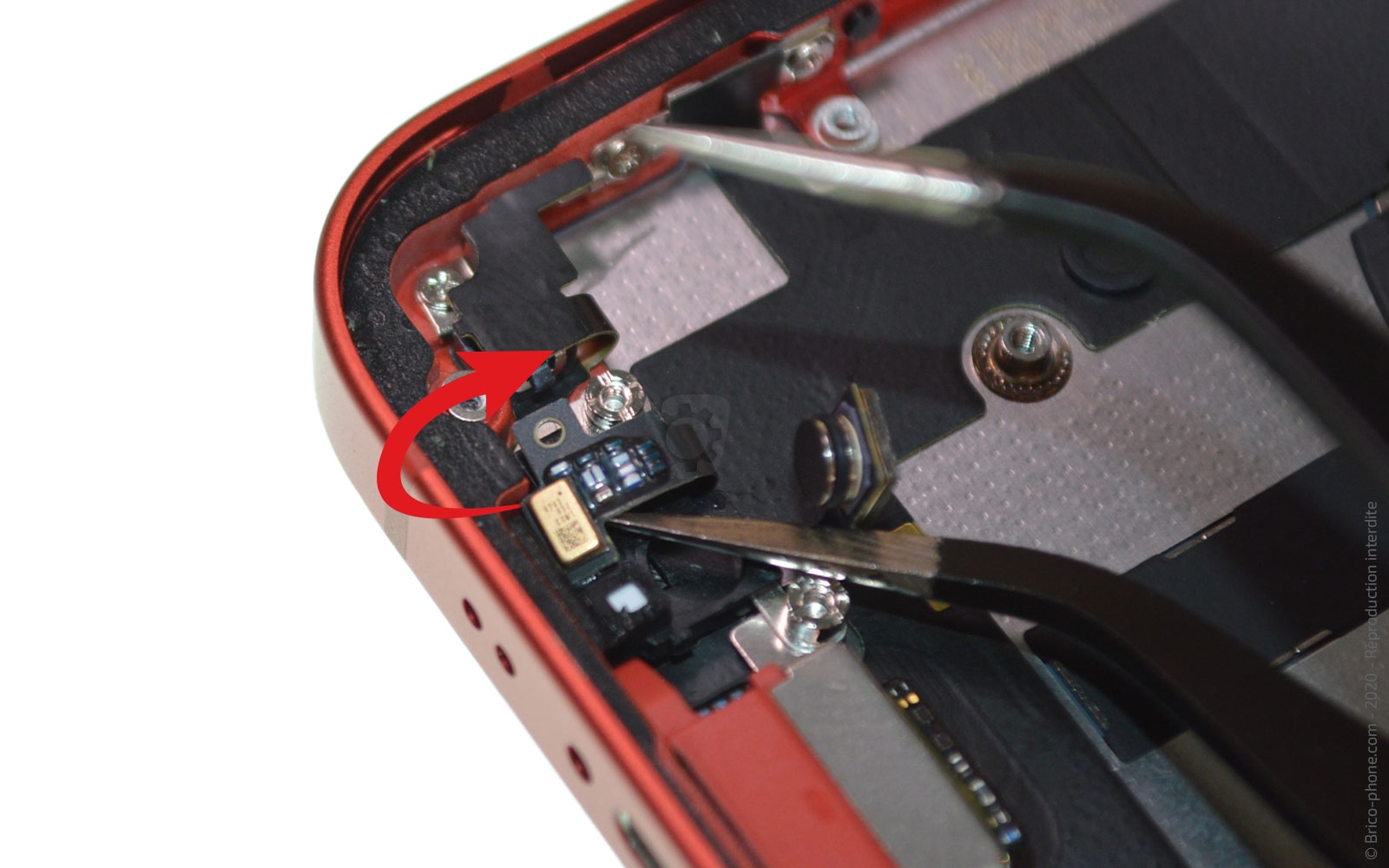

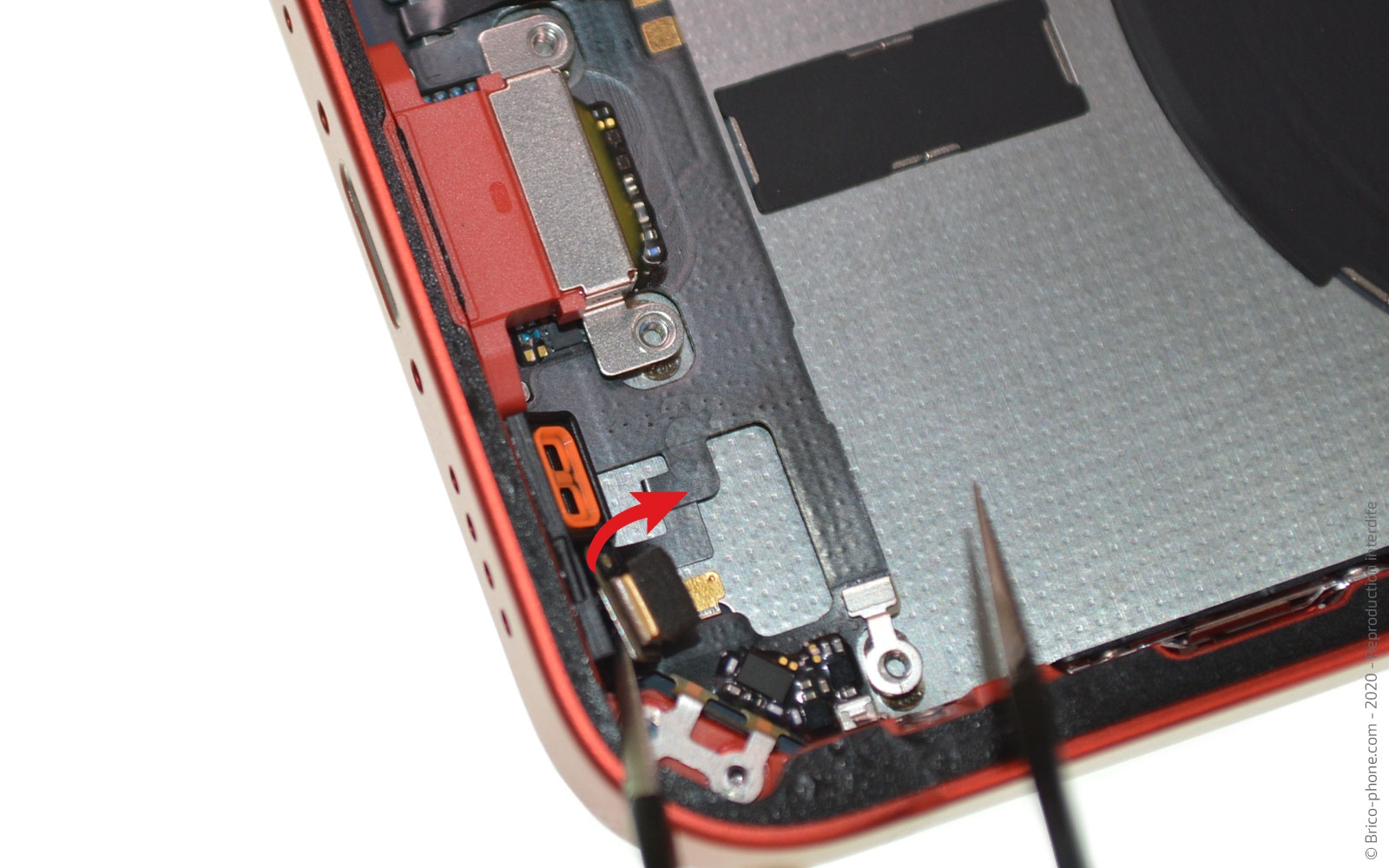

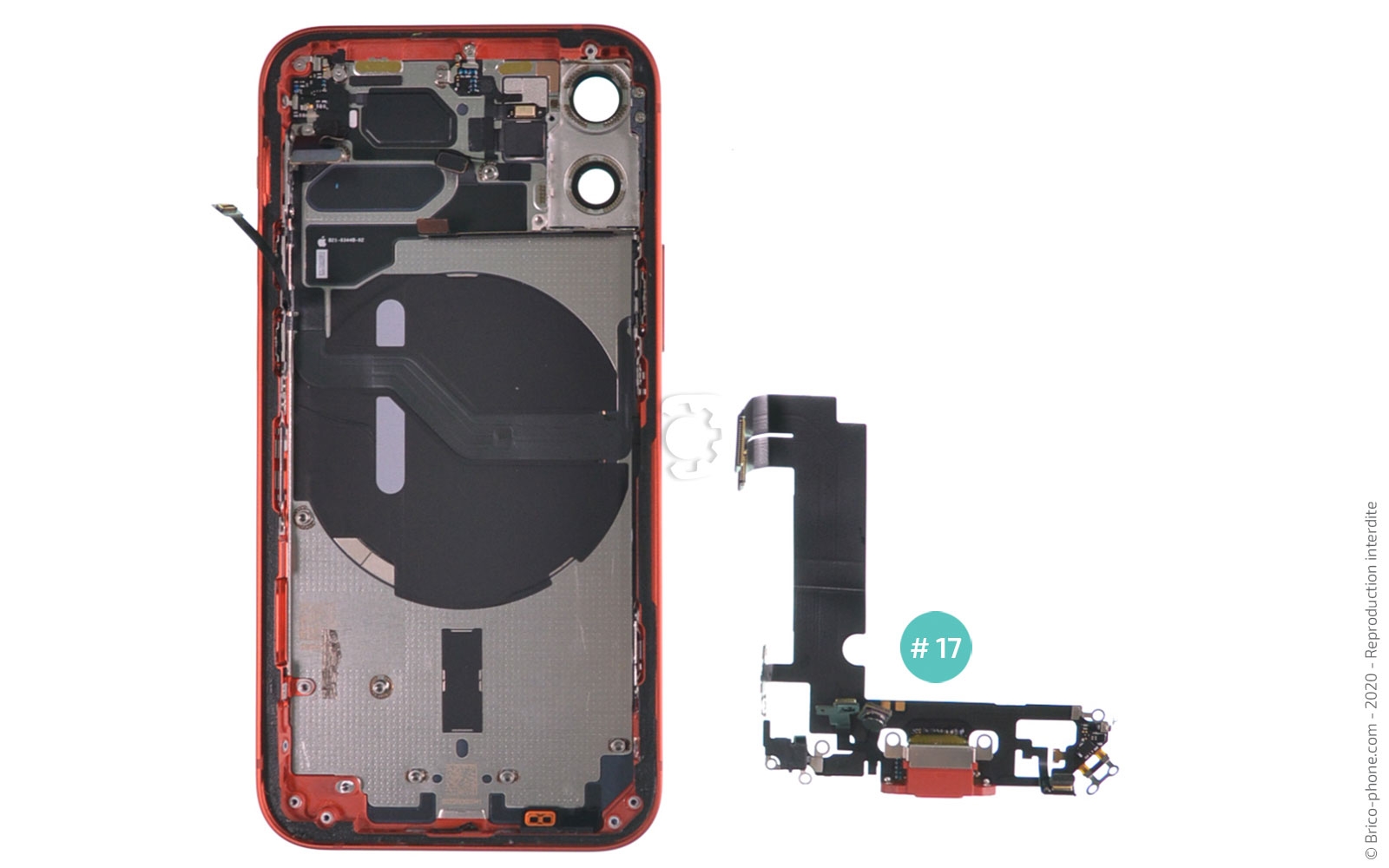

Décollez le micro de droite avec la pincette avant d'extraire le dock.

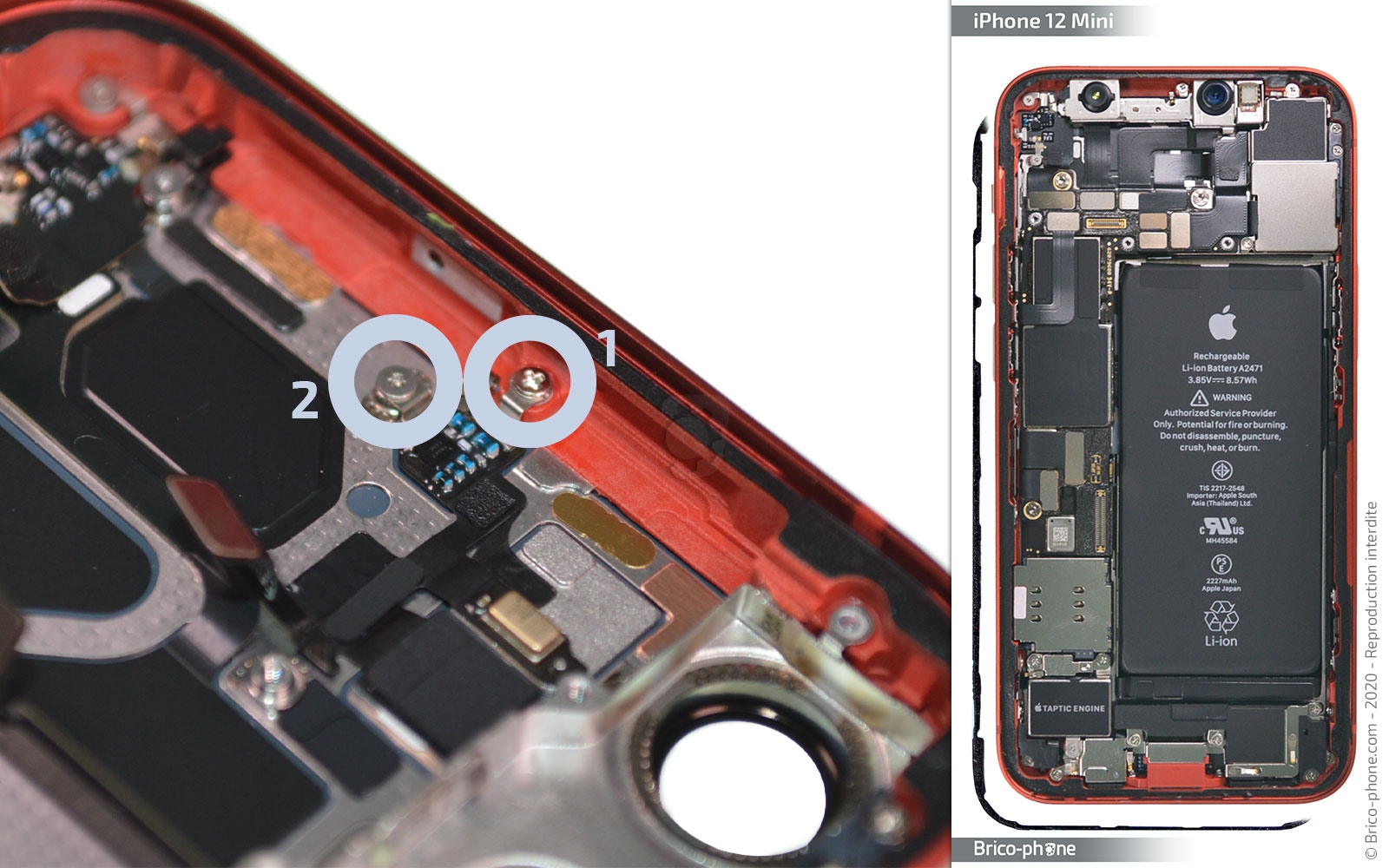

Dévissez les 2 vis triwing L1 et L2.

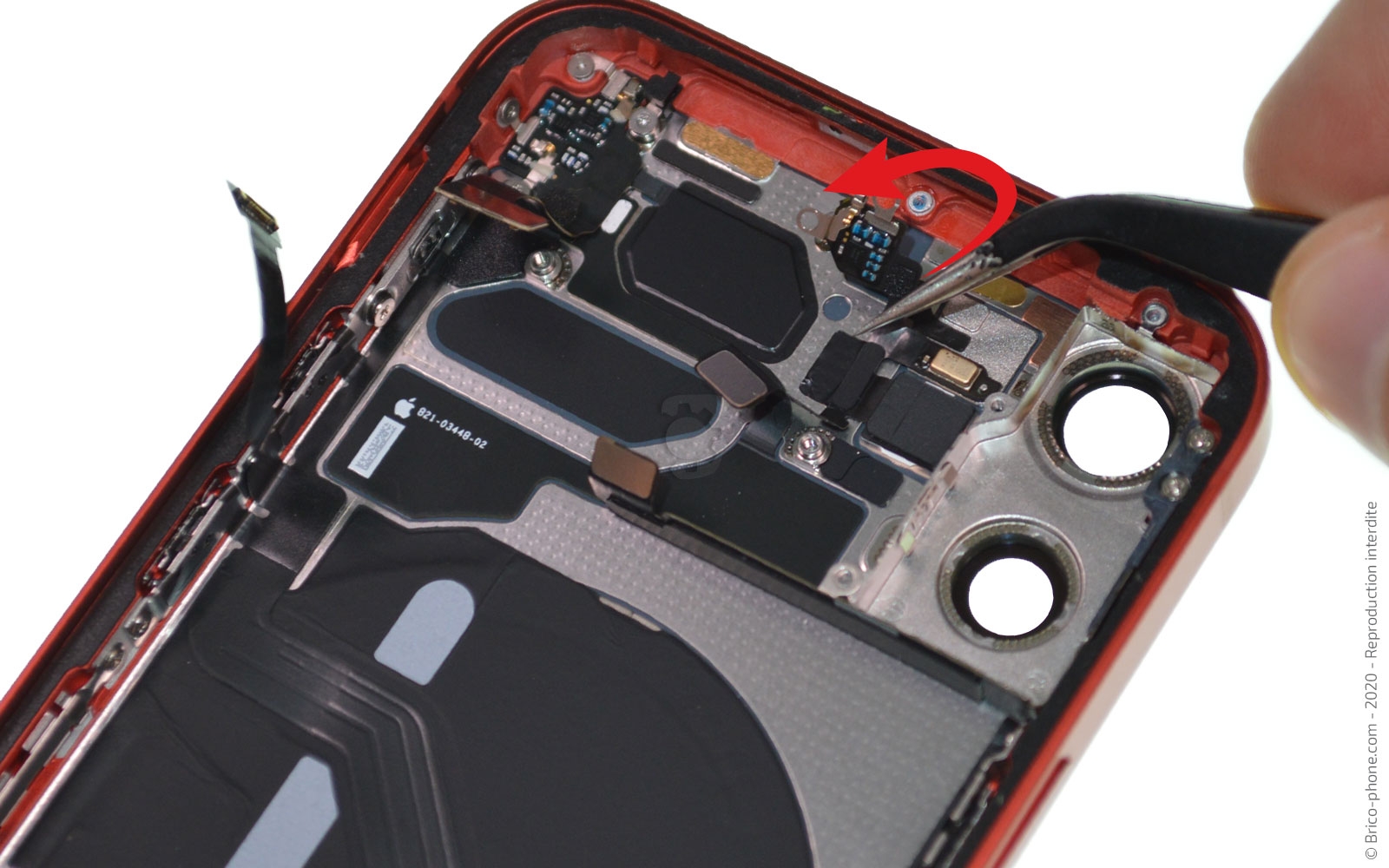

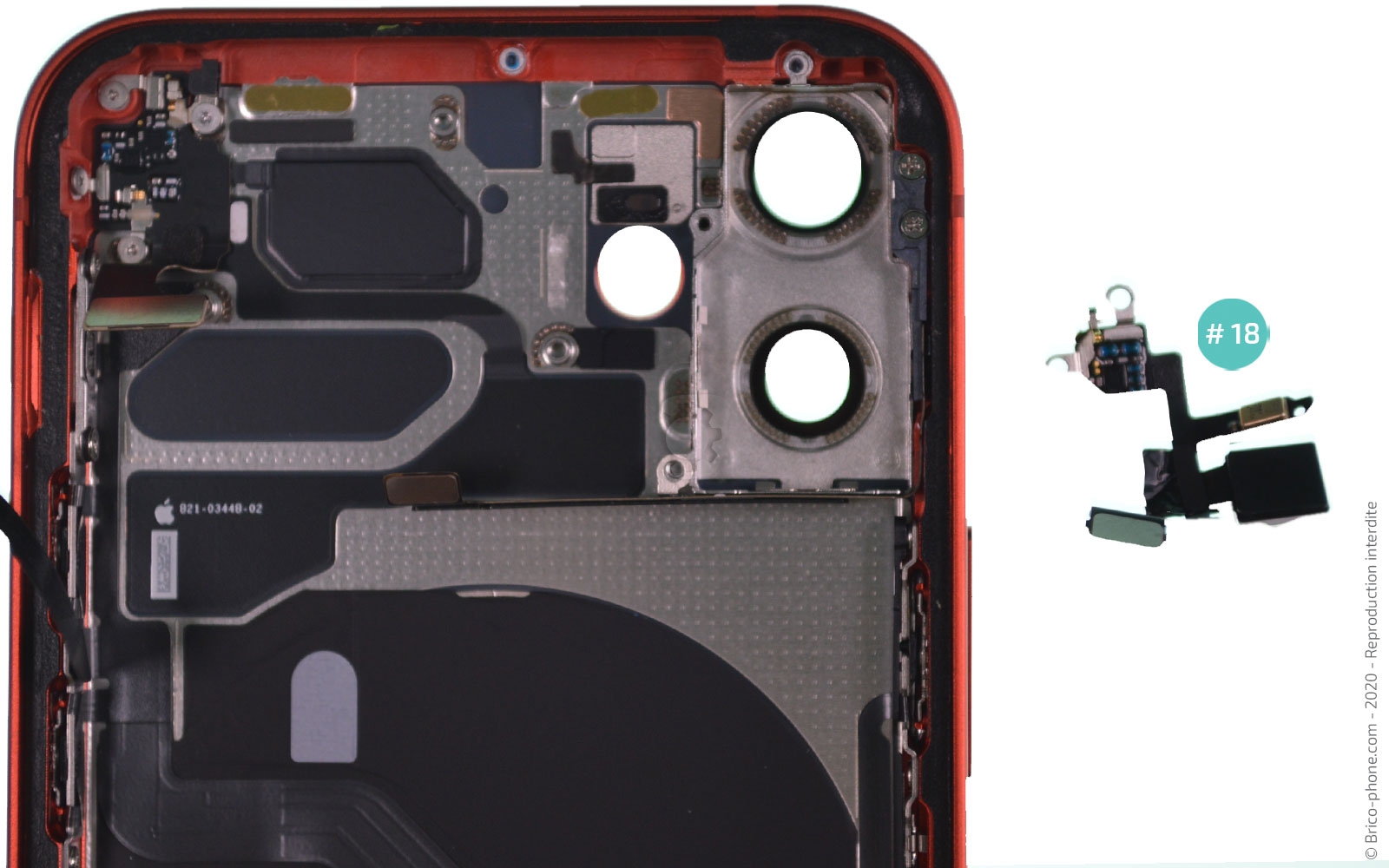

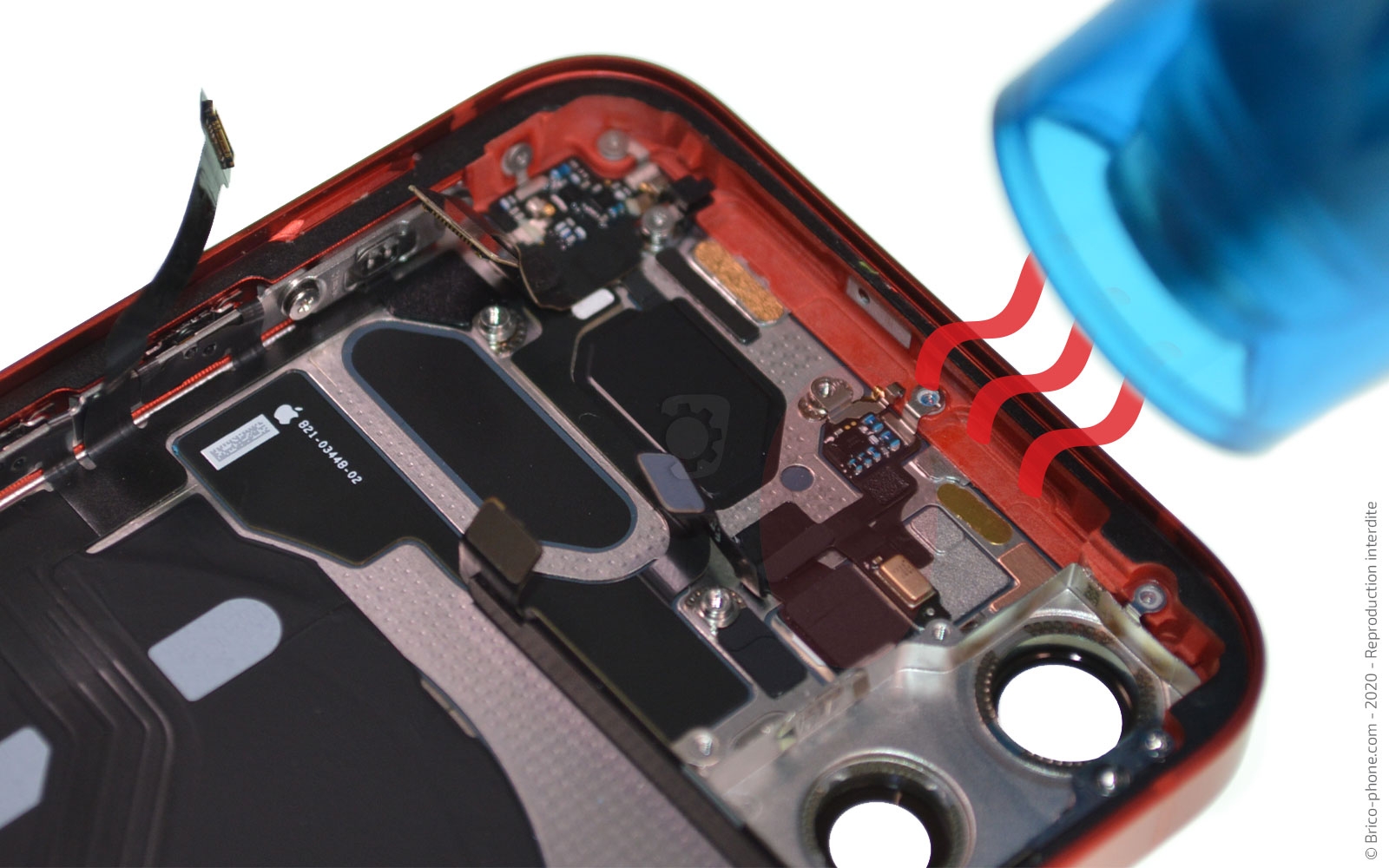

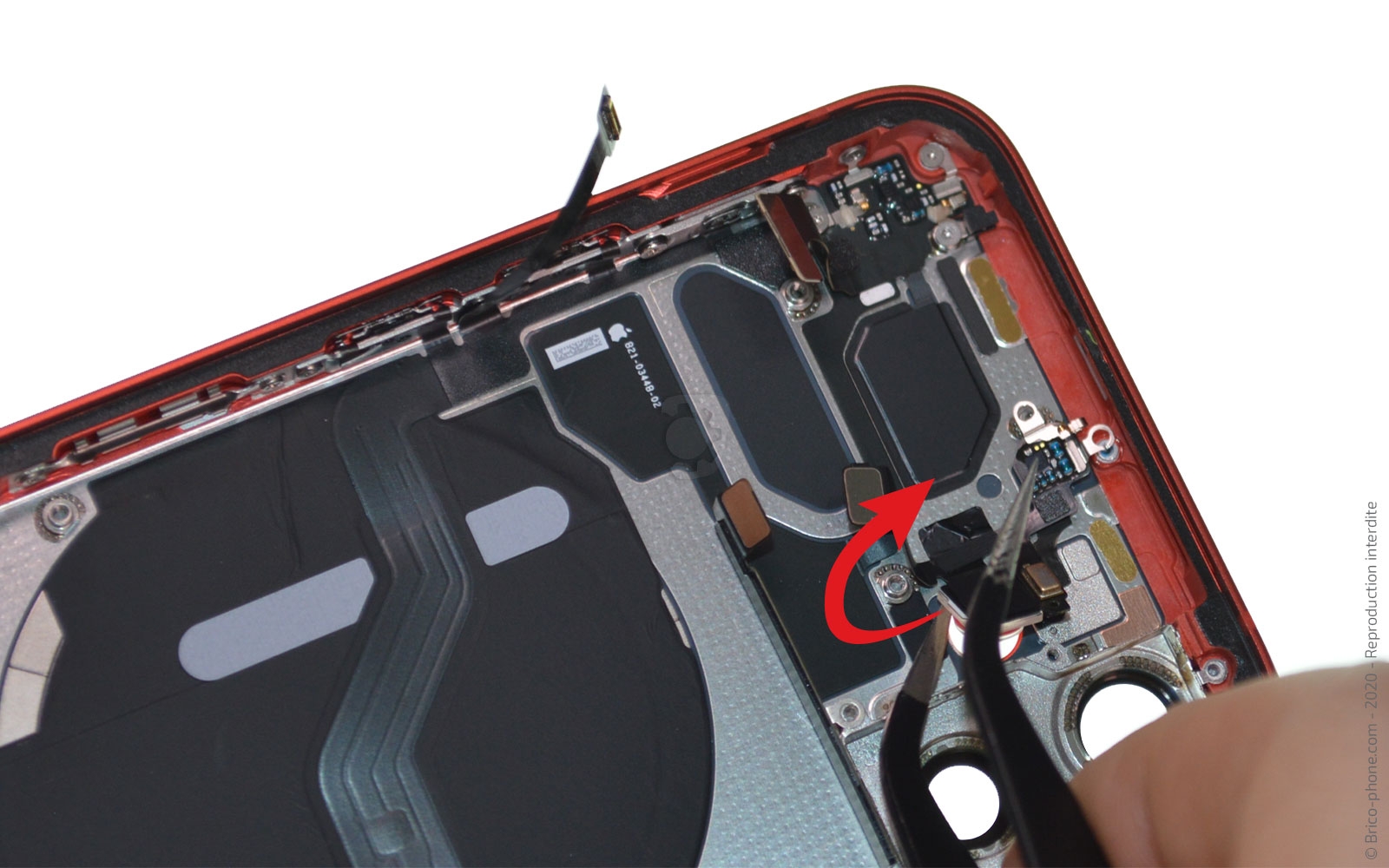

Chauffez la nappe flash #18, puis décollez-la avec la pincette.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.

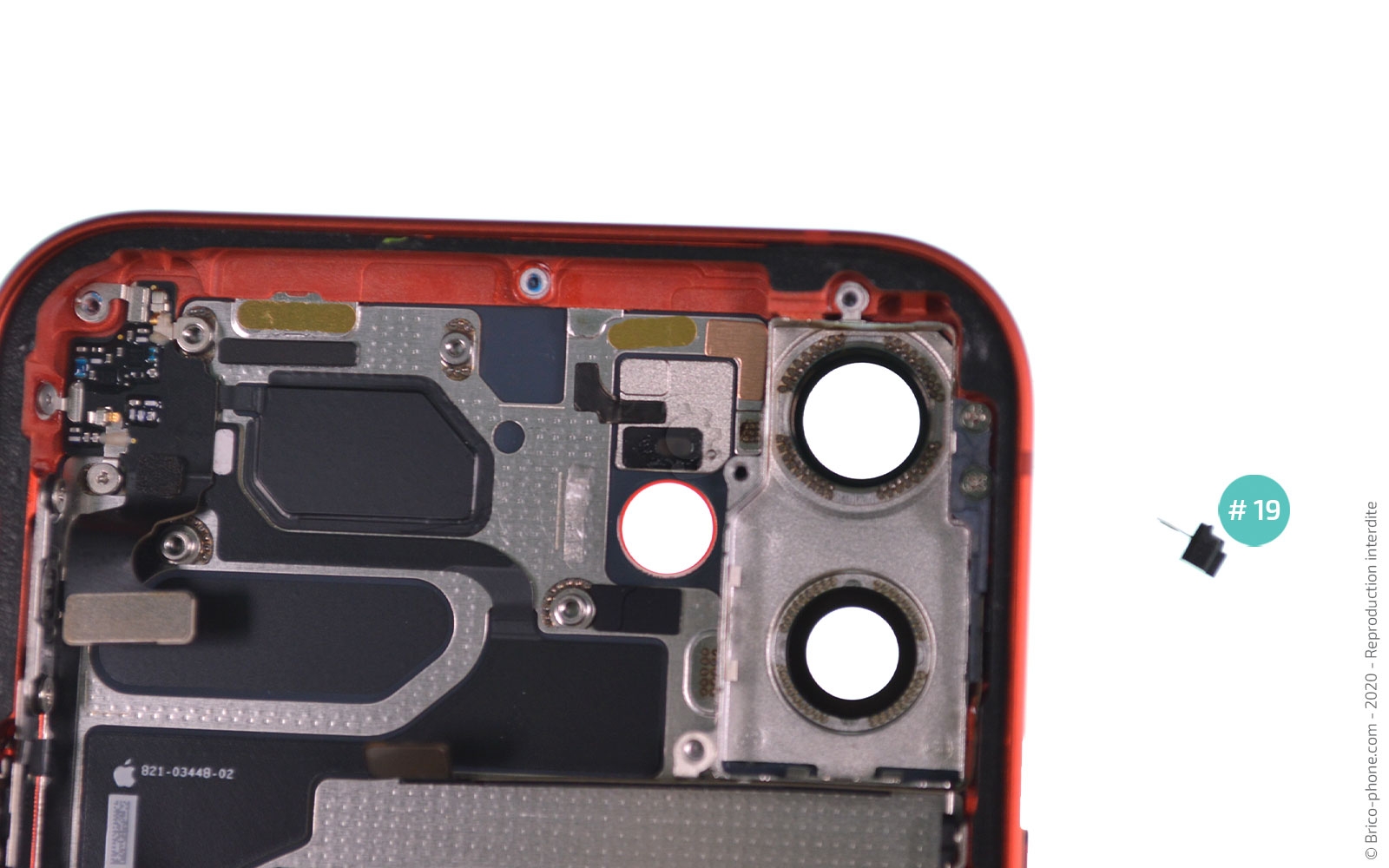

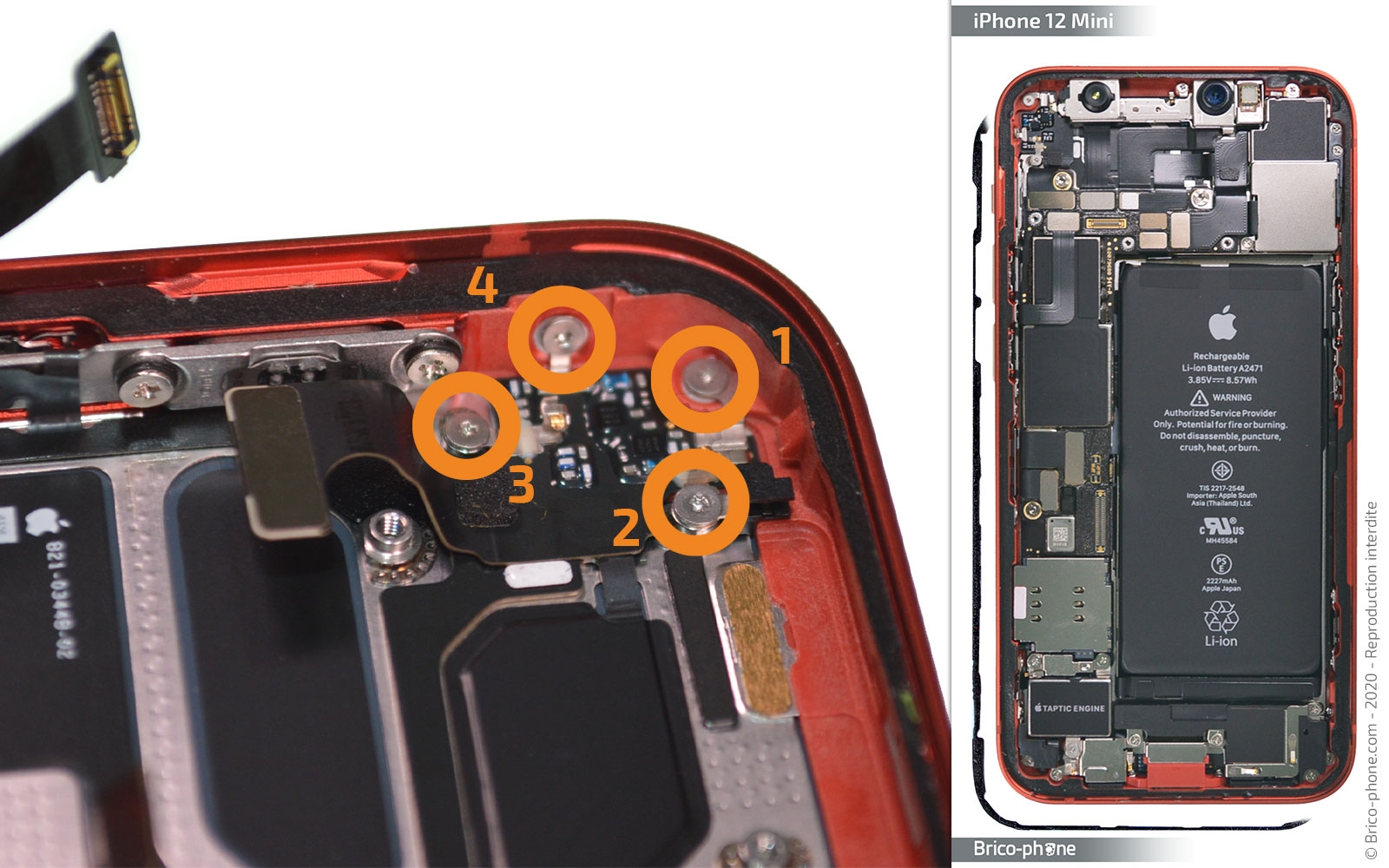

Dévissez les 4 vis triwing M1 à M4, puis à l'aide de la pincette retirez le petit contact #19.

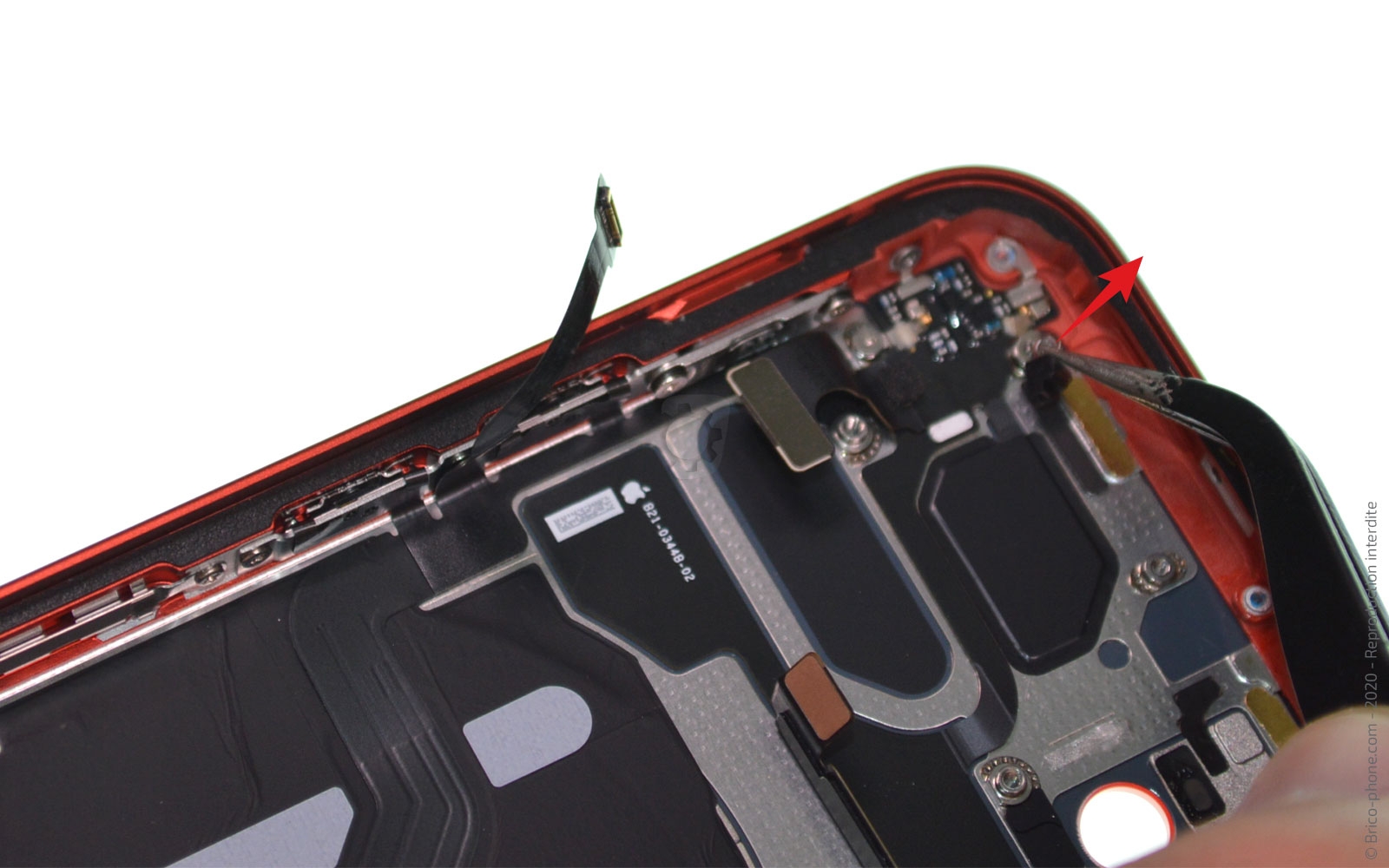

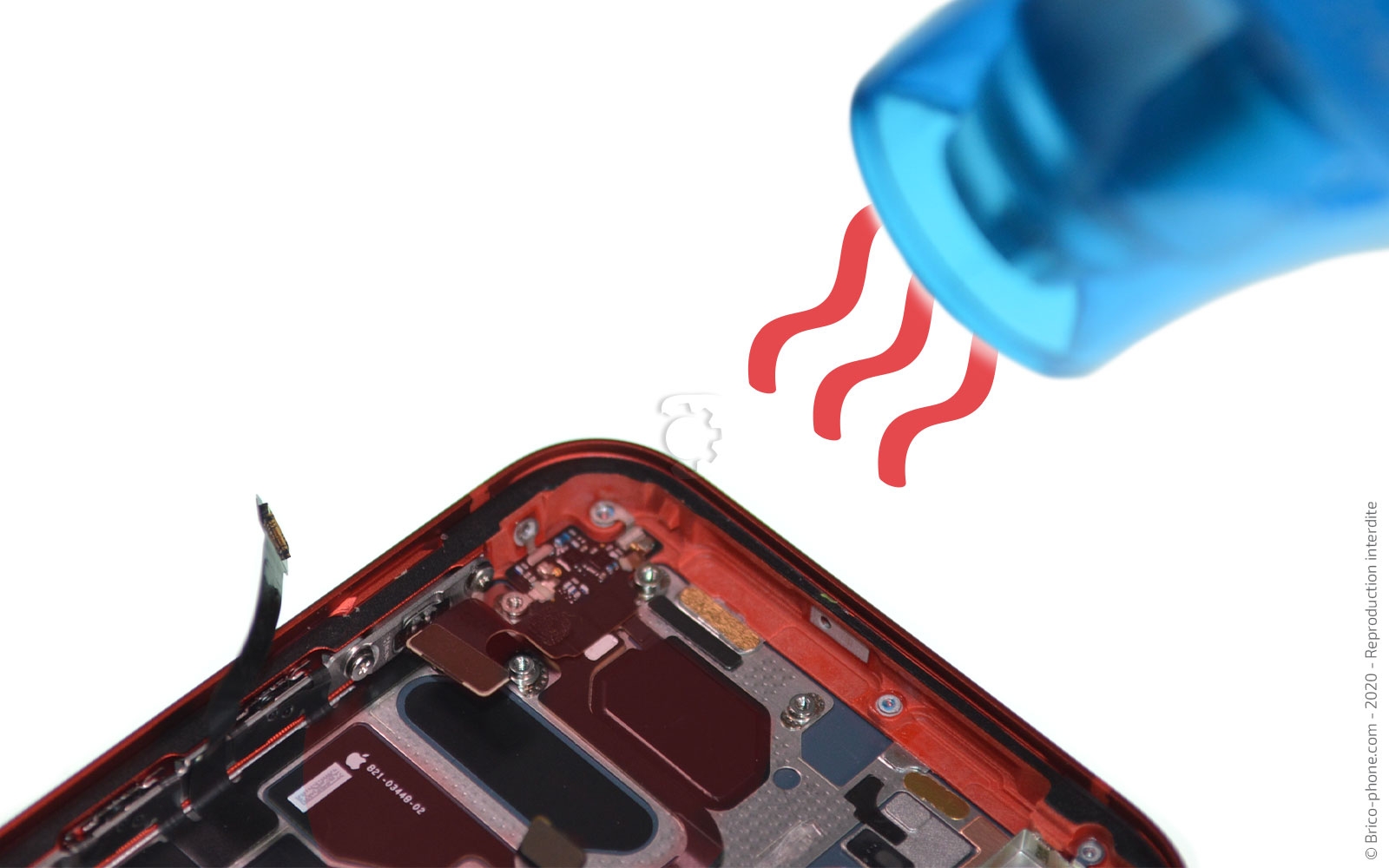

Chauffez la nappe pour ramollir le sticker qui la maintient au châssis.

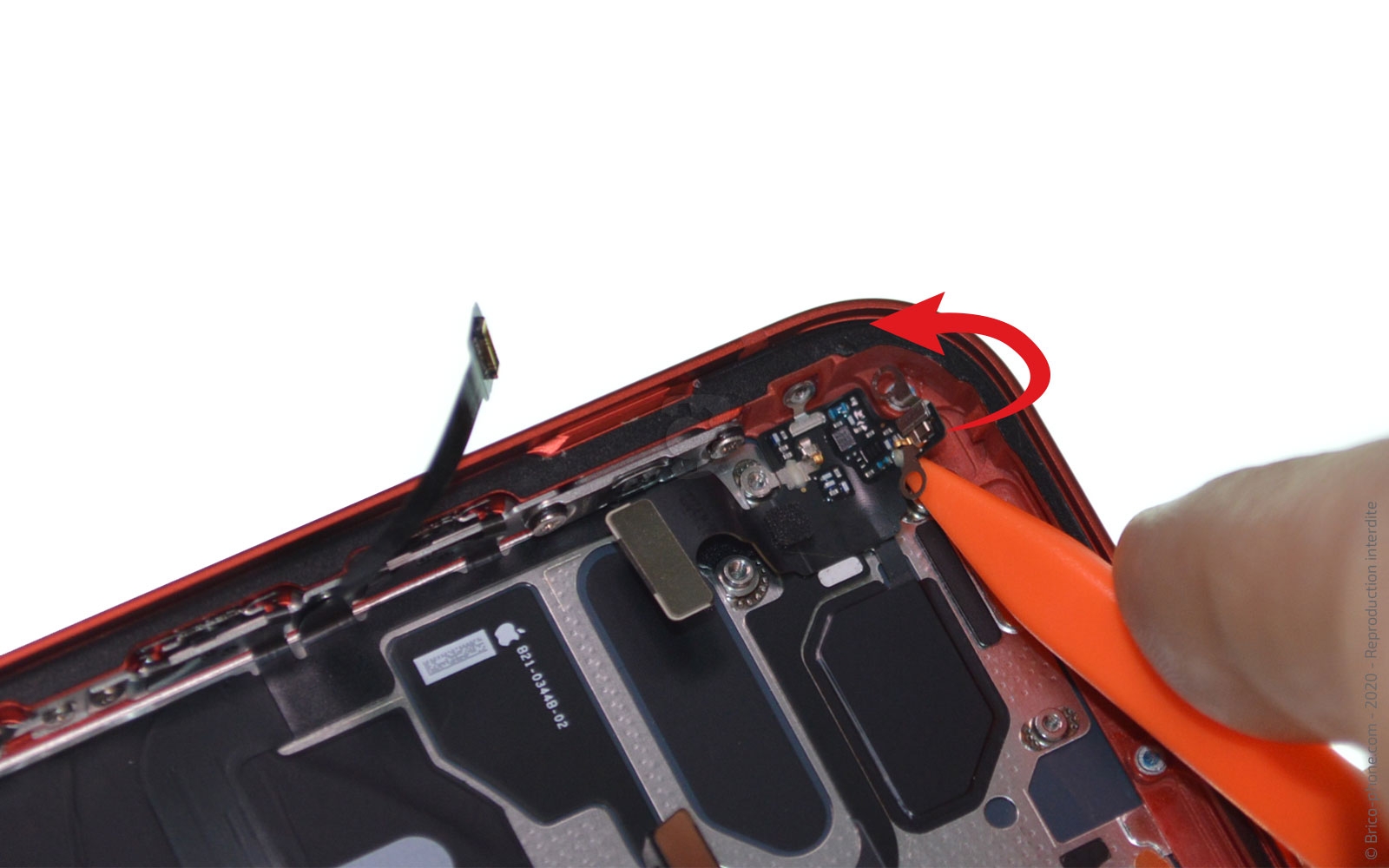

Décollez la nappe wifi #20 avec le levier.

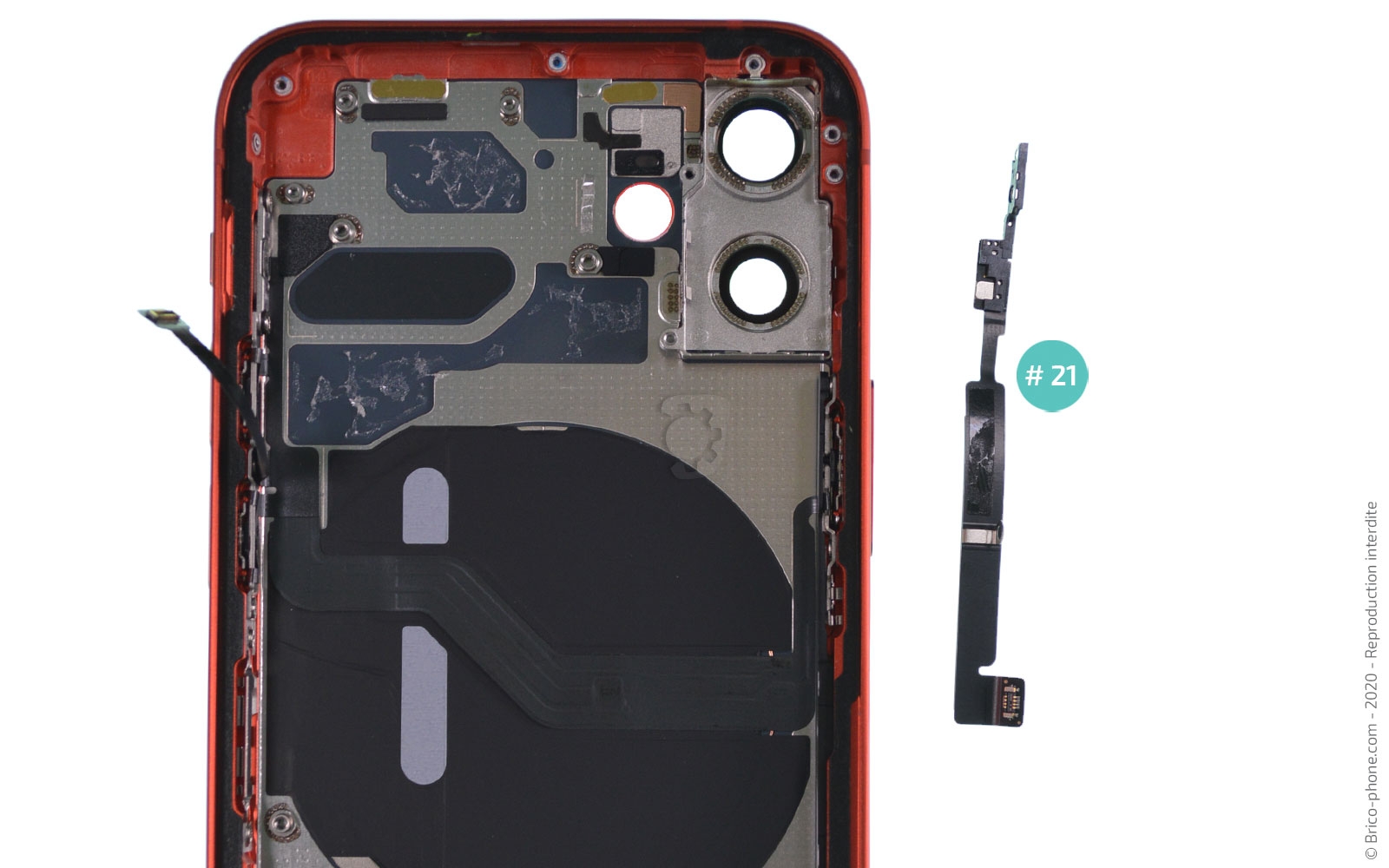

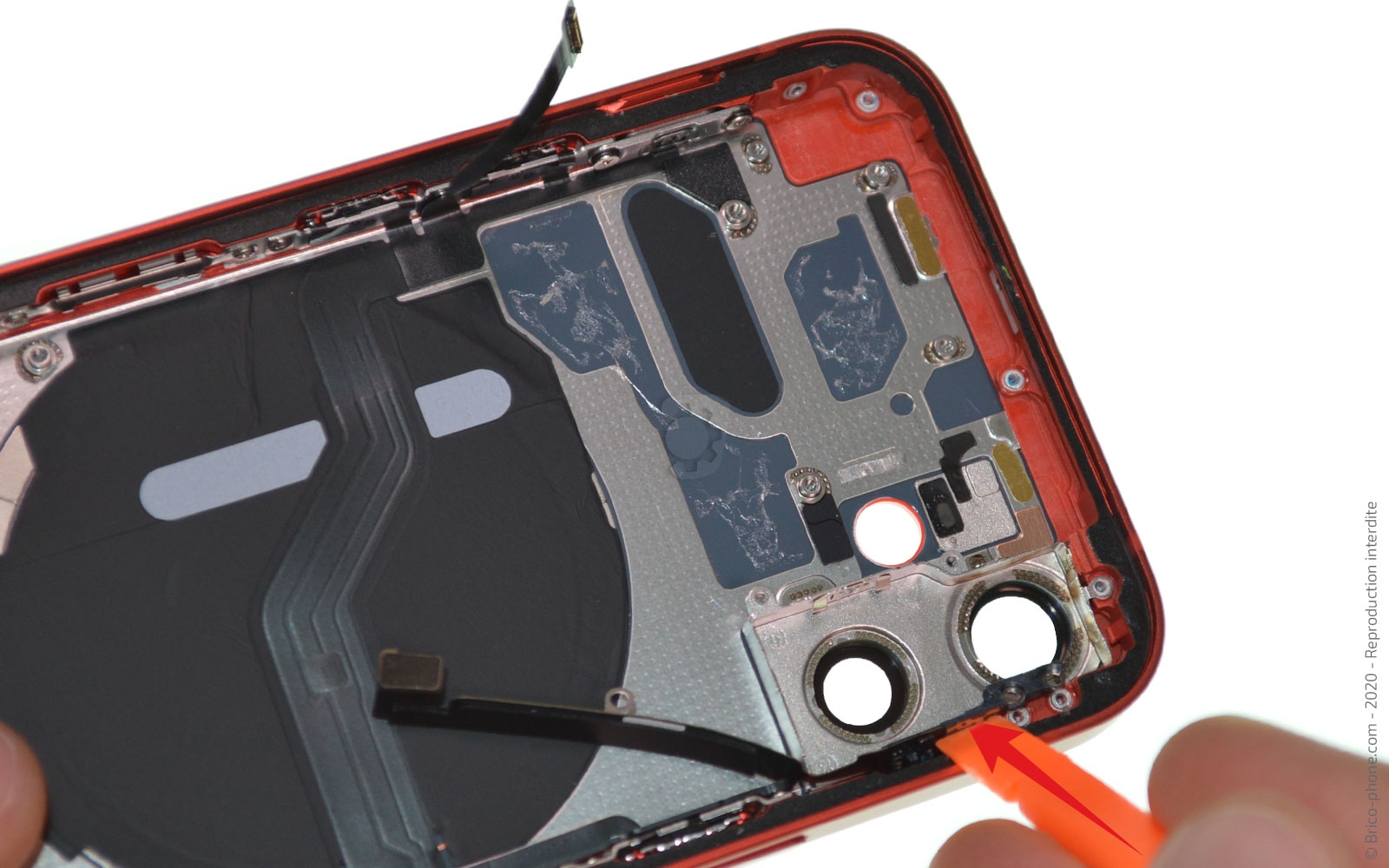

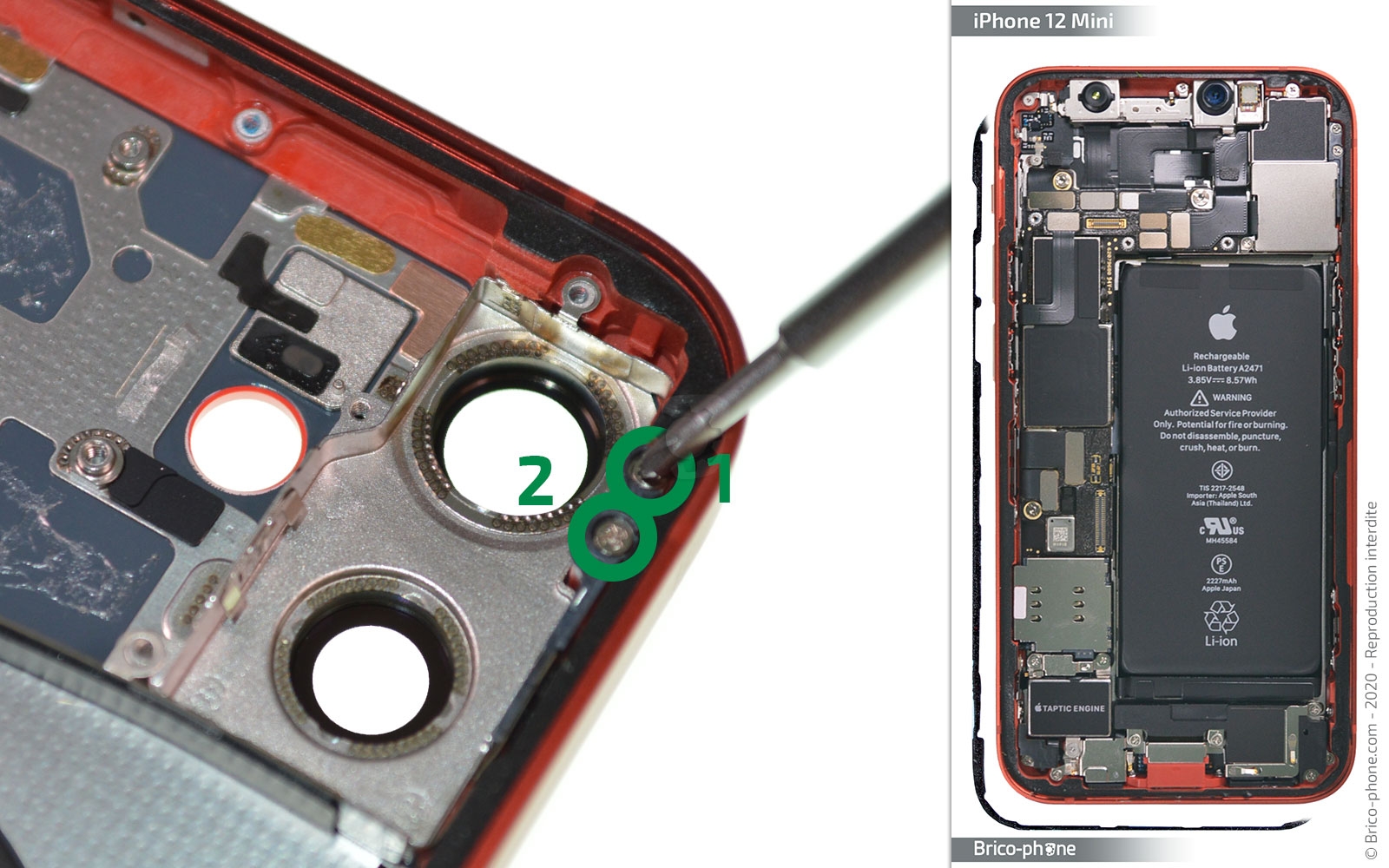

Dévissez les 2 vis cruciformes N1 et N2, puis retirez la nappe réseau #21 avec le spduger.

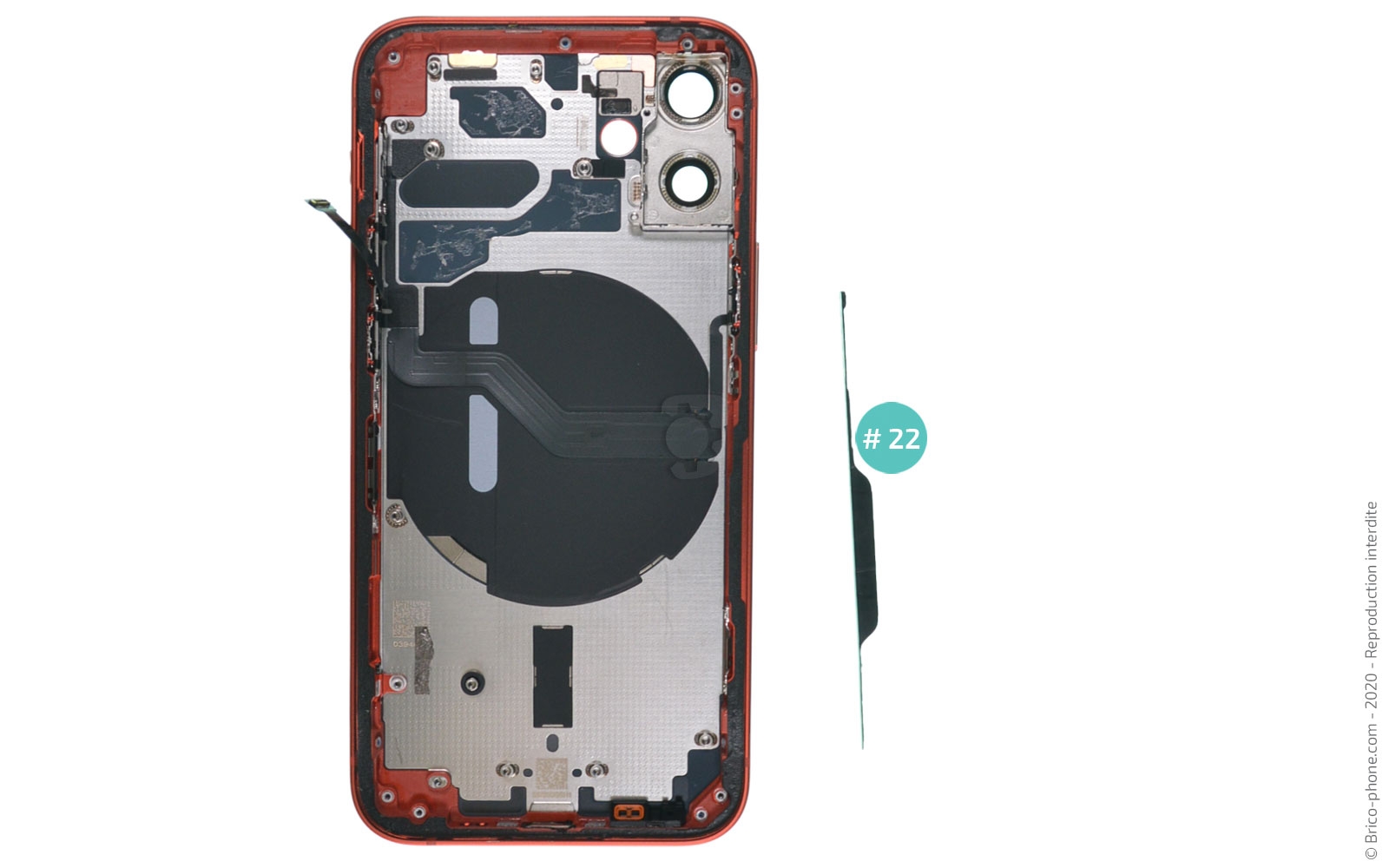

Toujours avec le levier, sortez le cache en plastique #22.

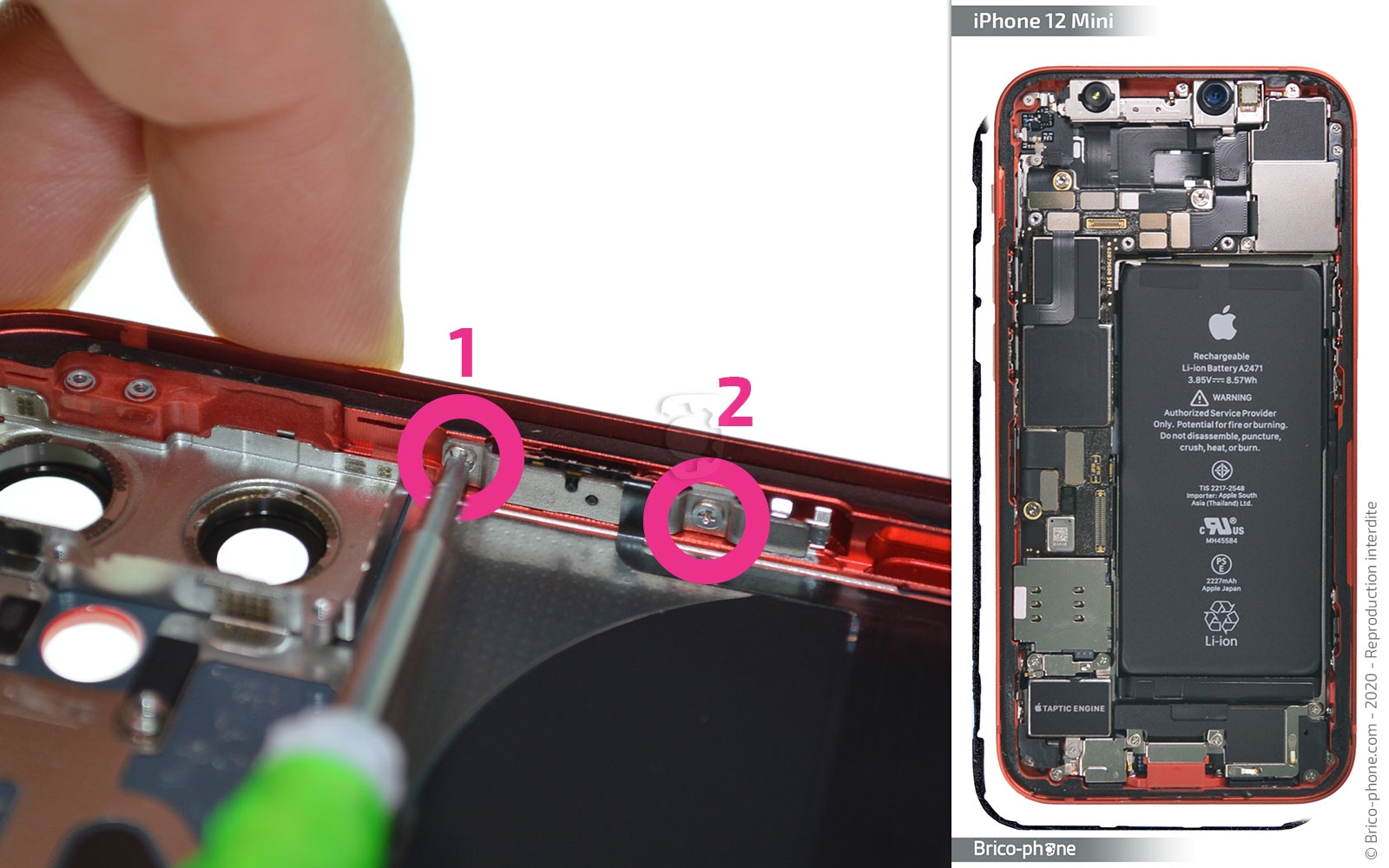

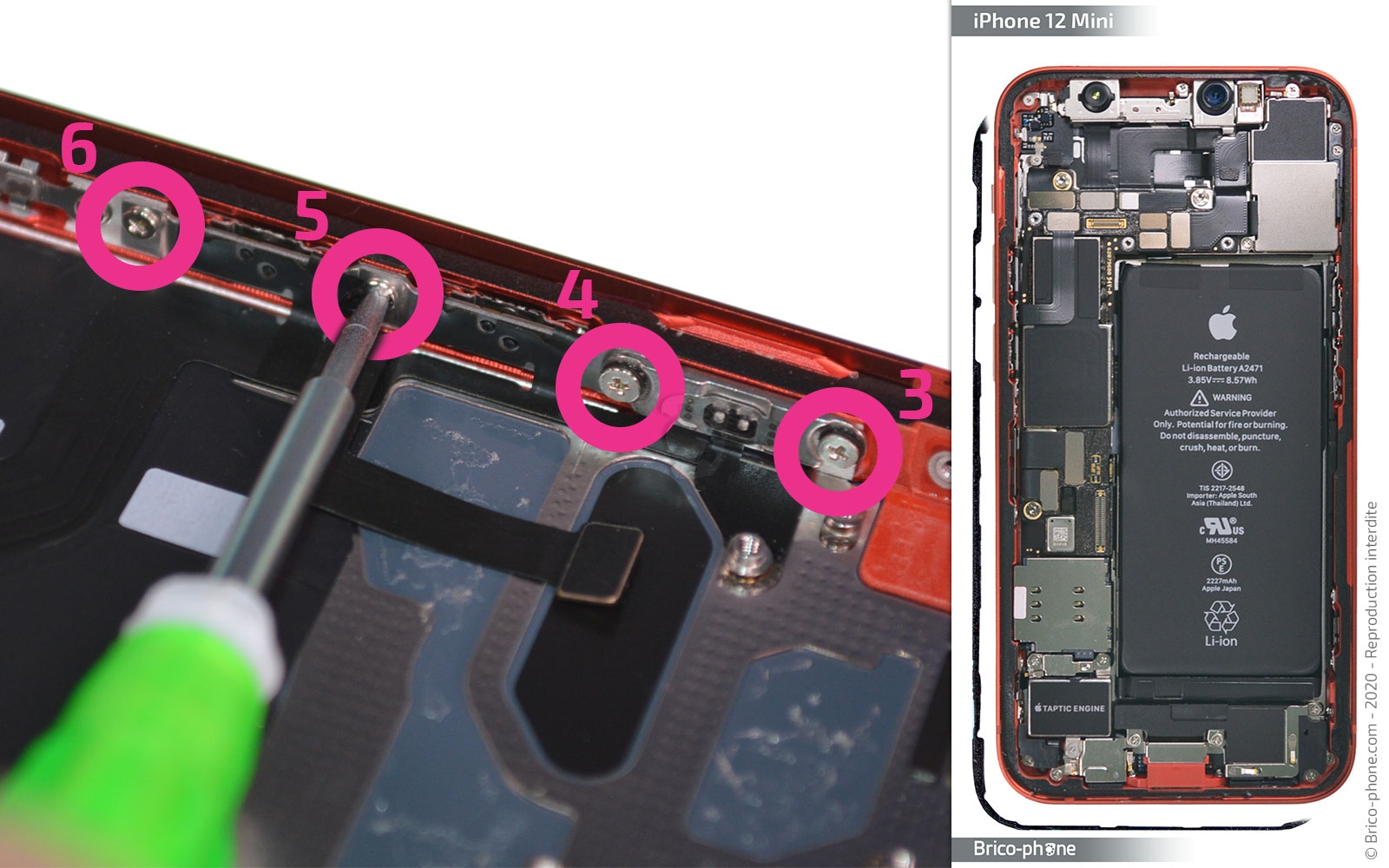

Dévissez les 6 vis cruciforme O1 à O6.

Commencez par sortir le bouton vibreur de son logement avec le levier.

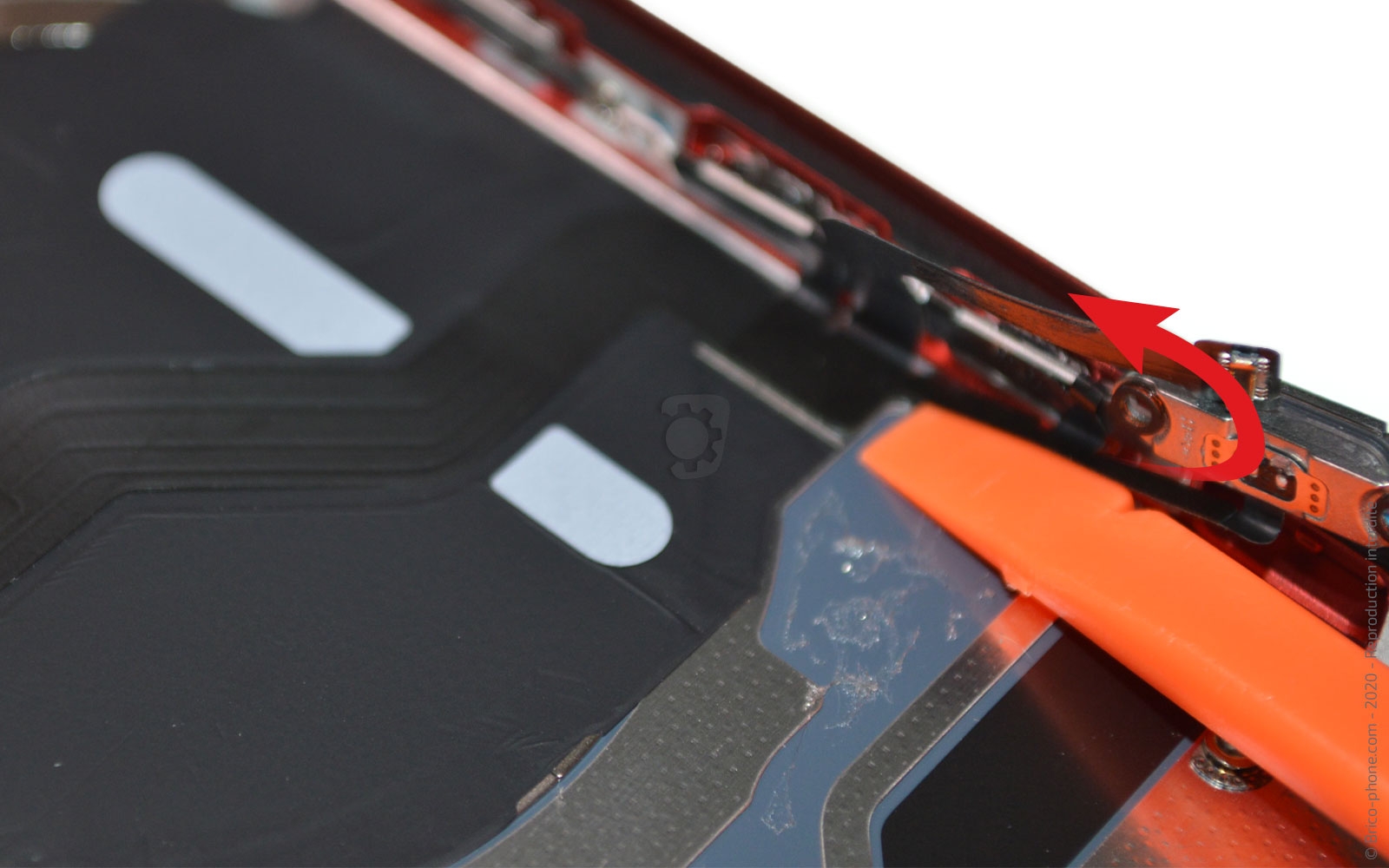

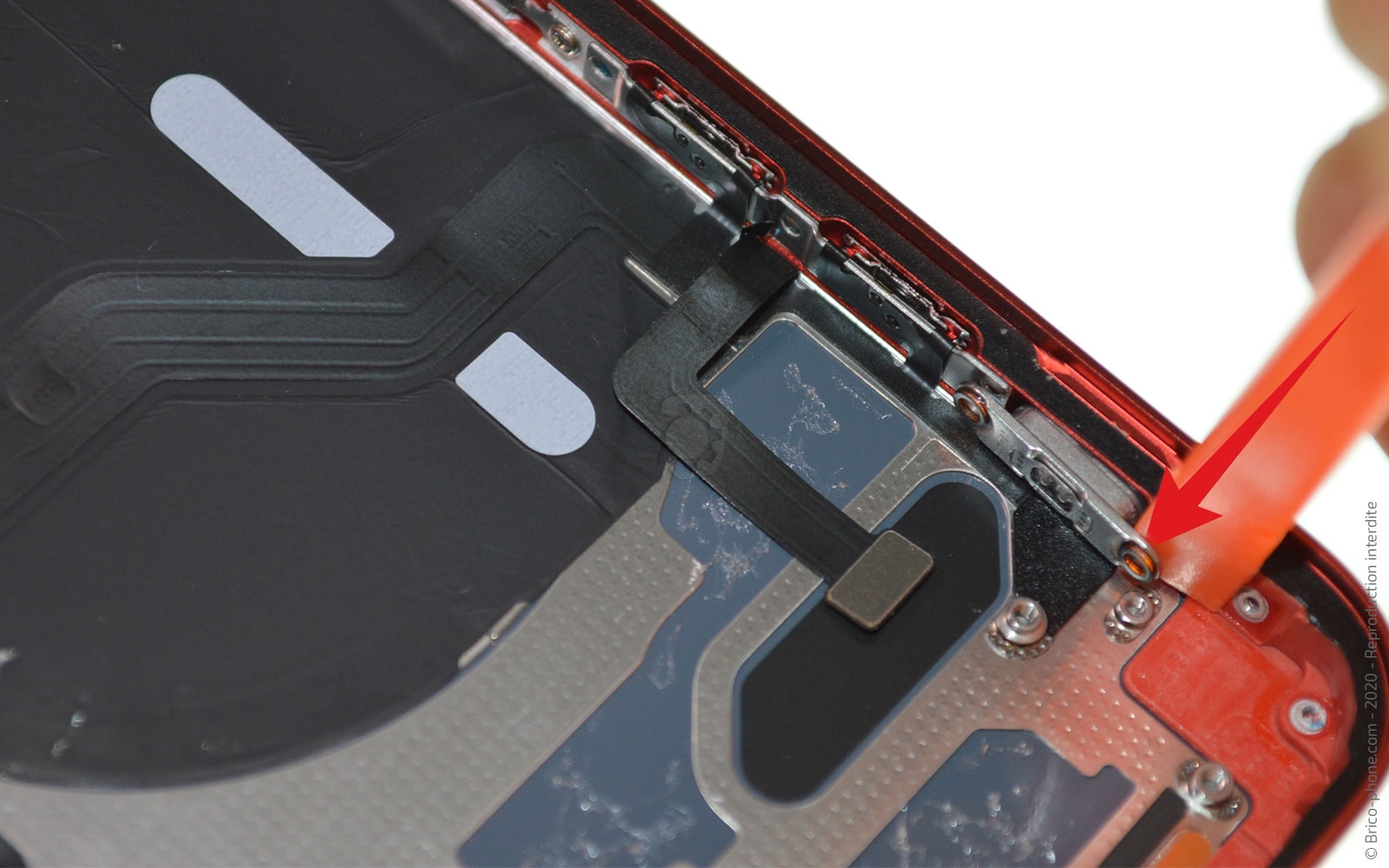

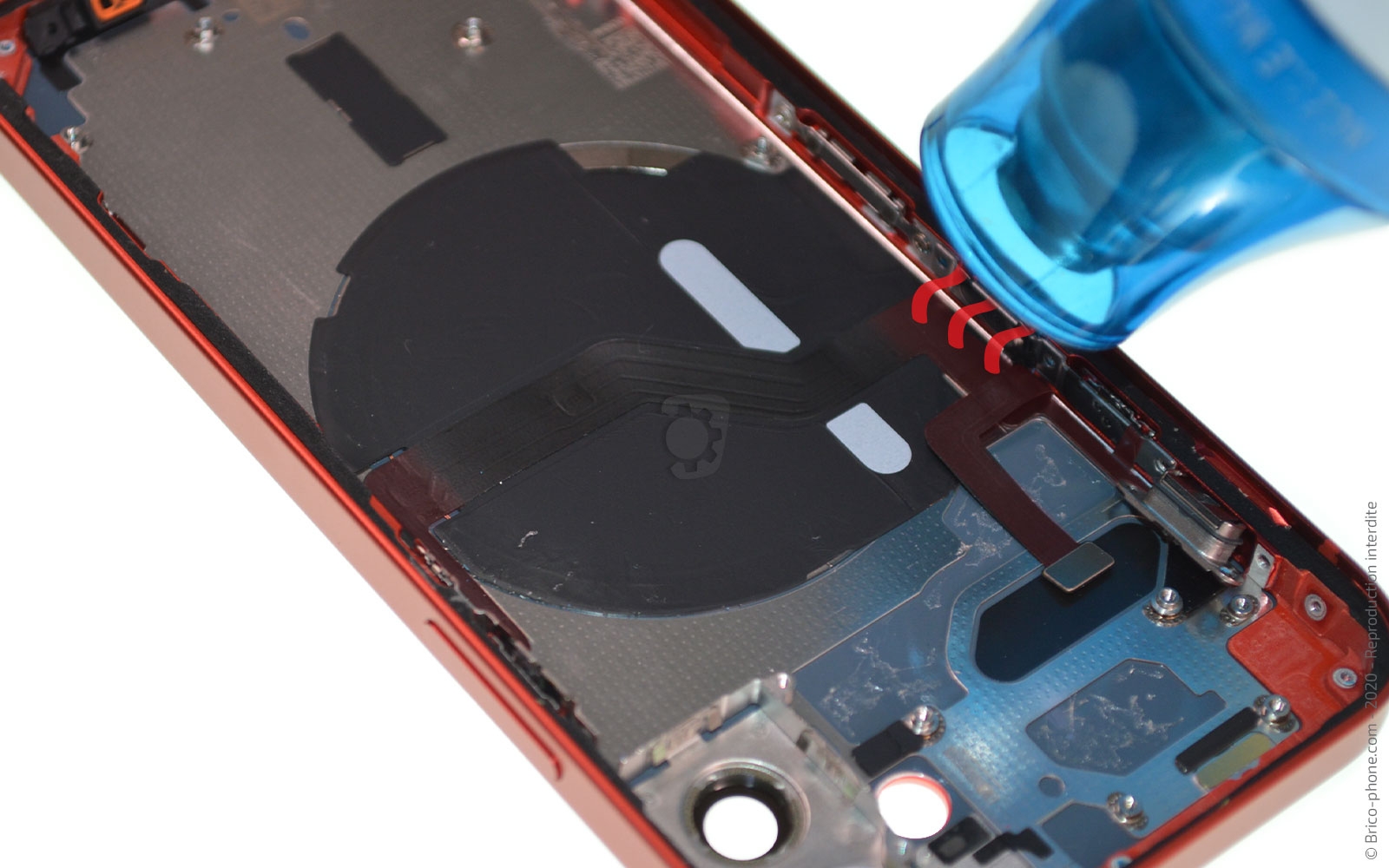

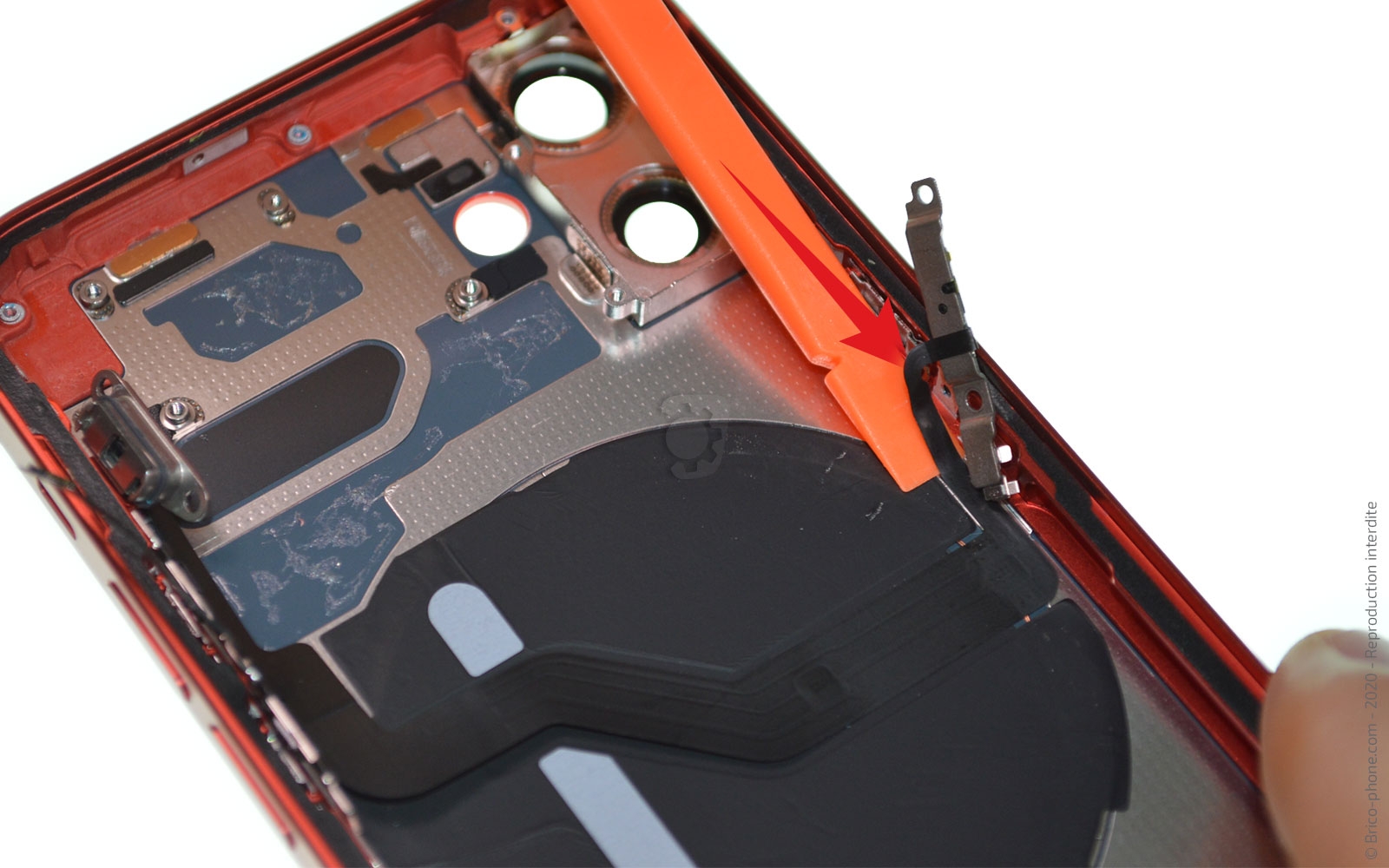

Chauffez légèrement la partie volume-vibreur ainsi que la partie power et décollez-les toujours avec le même ustensile.

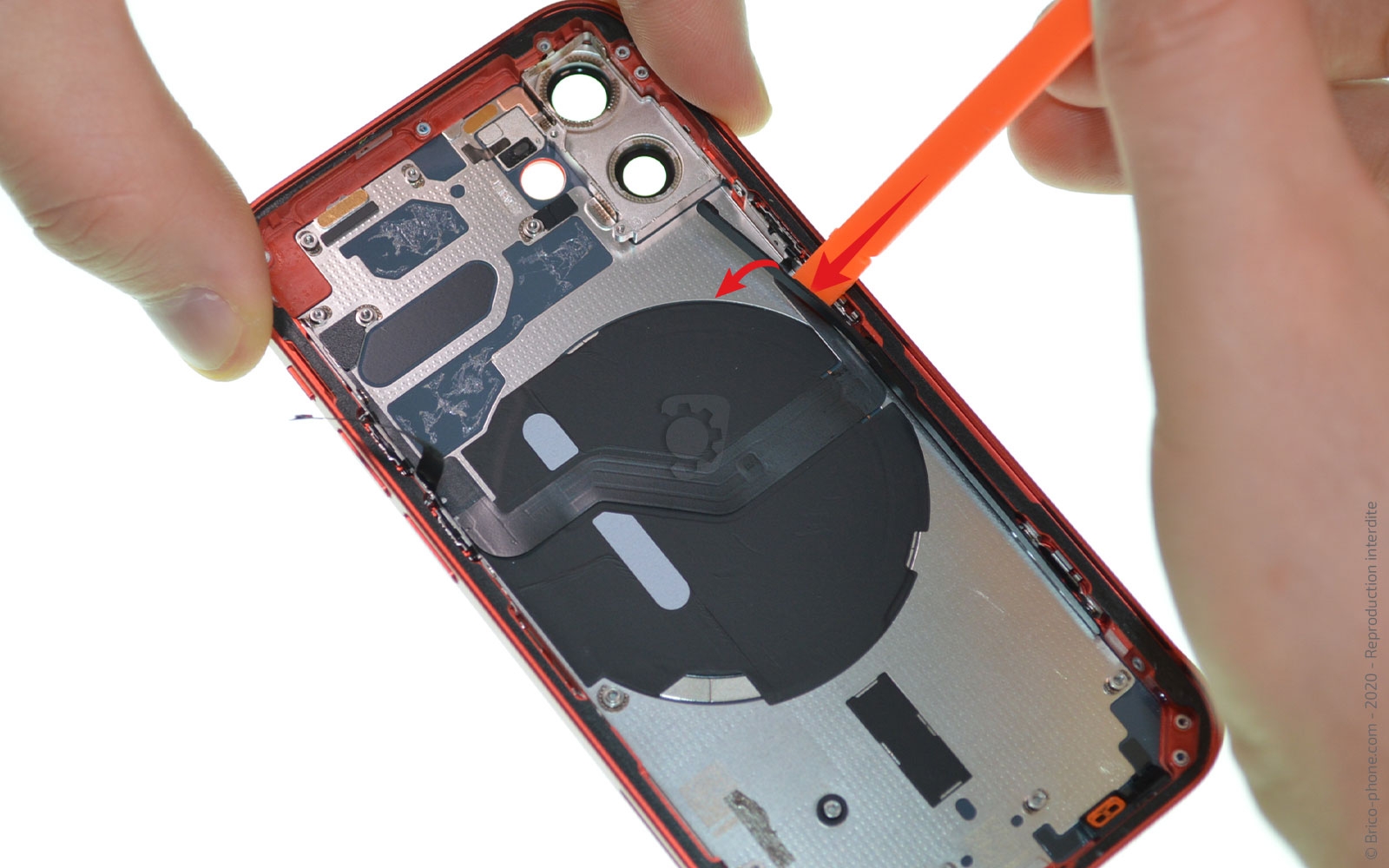

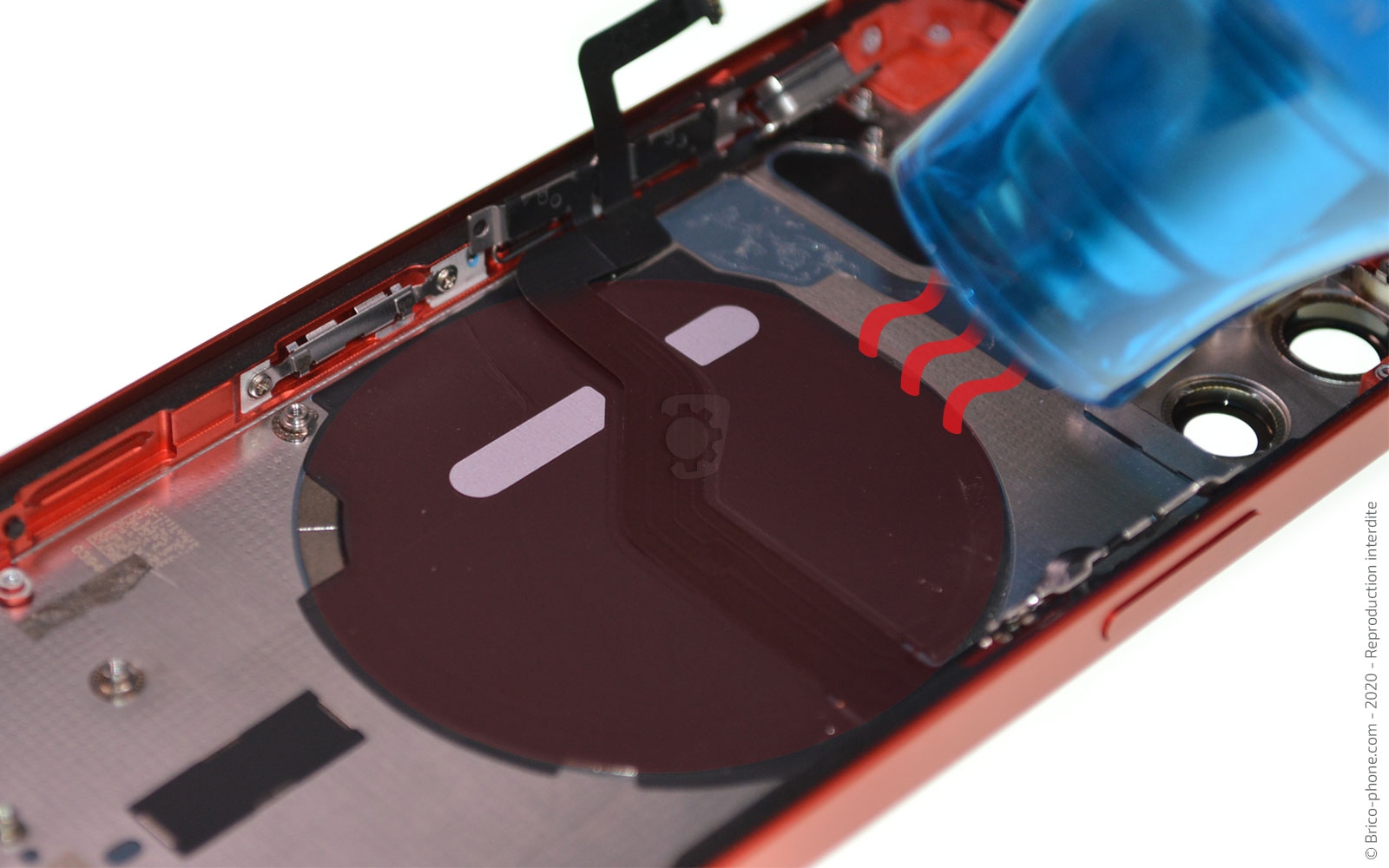

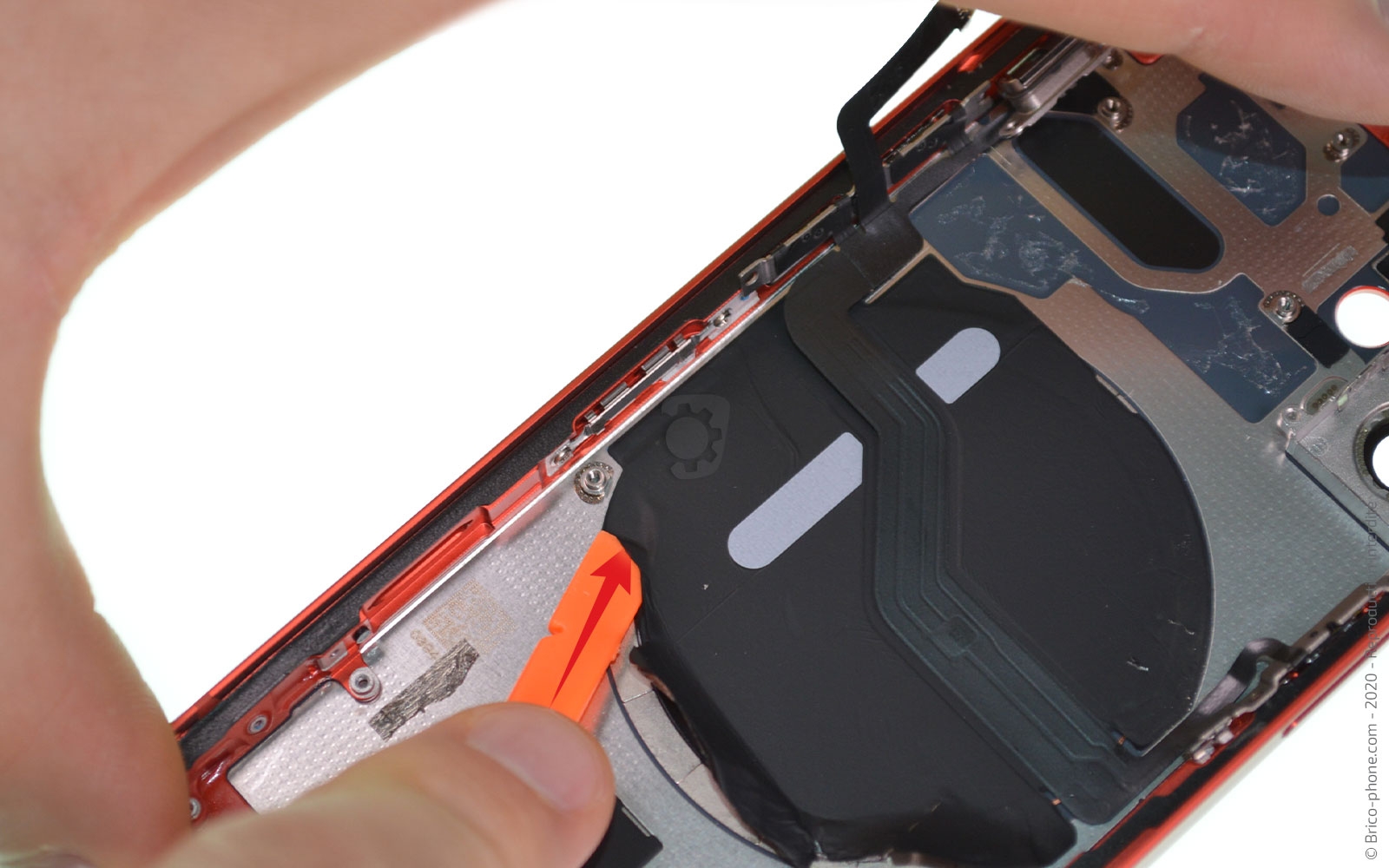

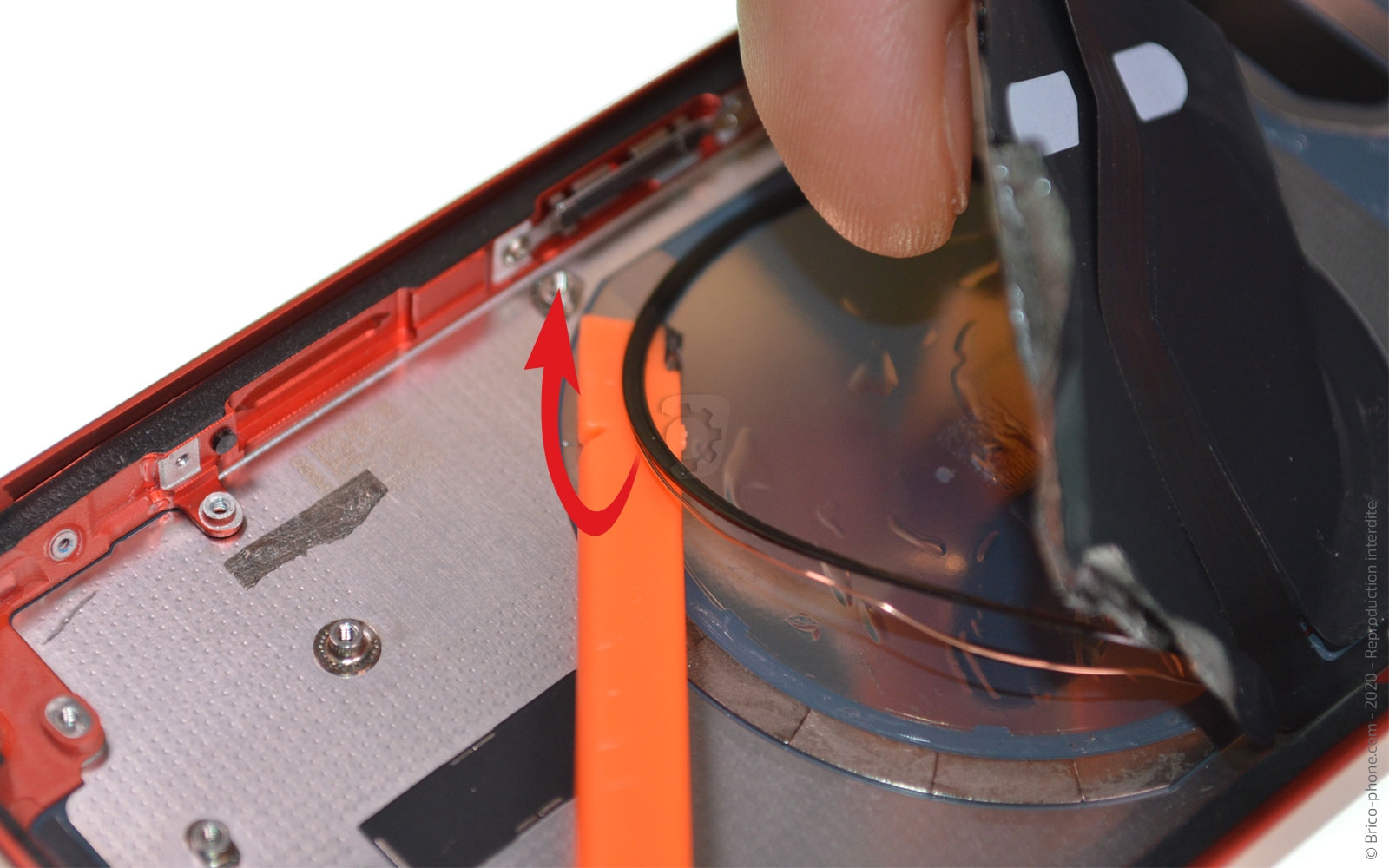

Chauffez la partie centrale induction-NFC, puis décollez-la avec ce même levier, faites bien ATTENTION au cercle en cuivre attaché à la nappe et qui se trouve sous la protection en plastique.

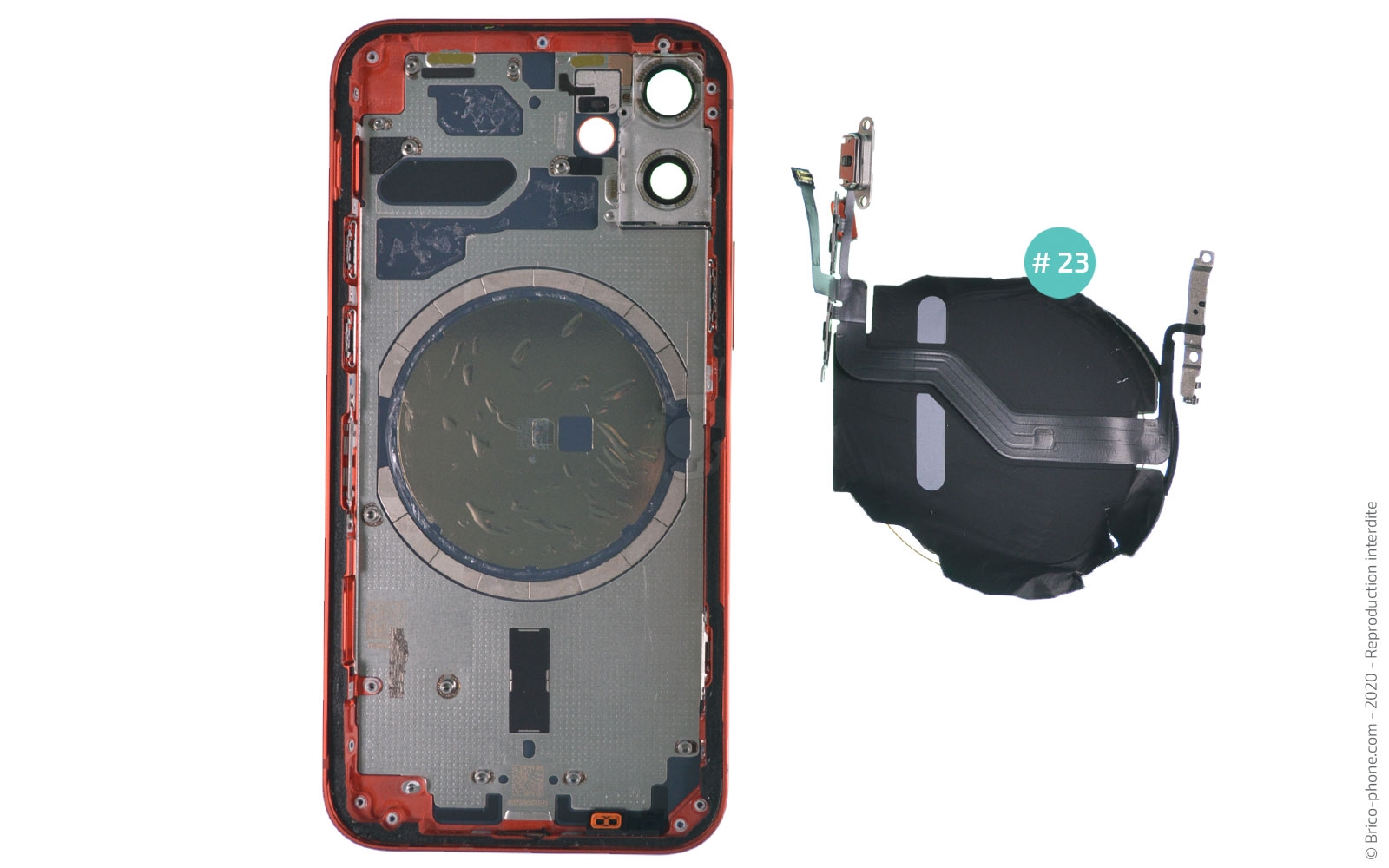

Une fois décollé, vous pouvez sortir la nappe #23 du châssis.

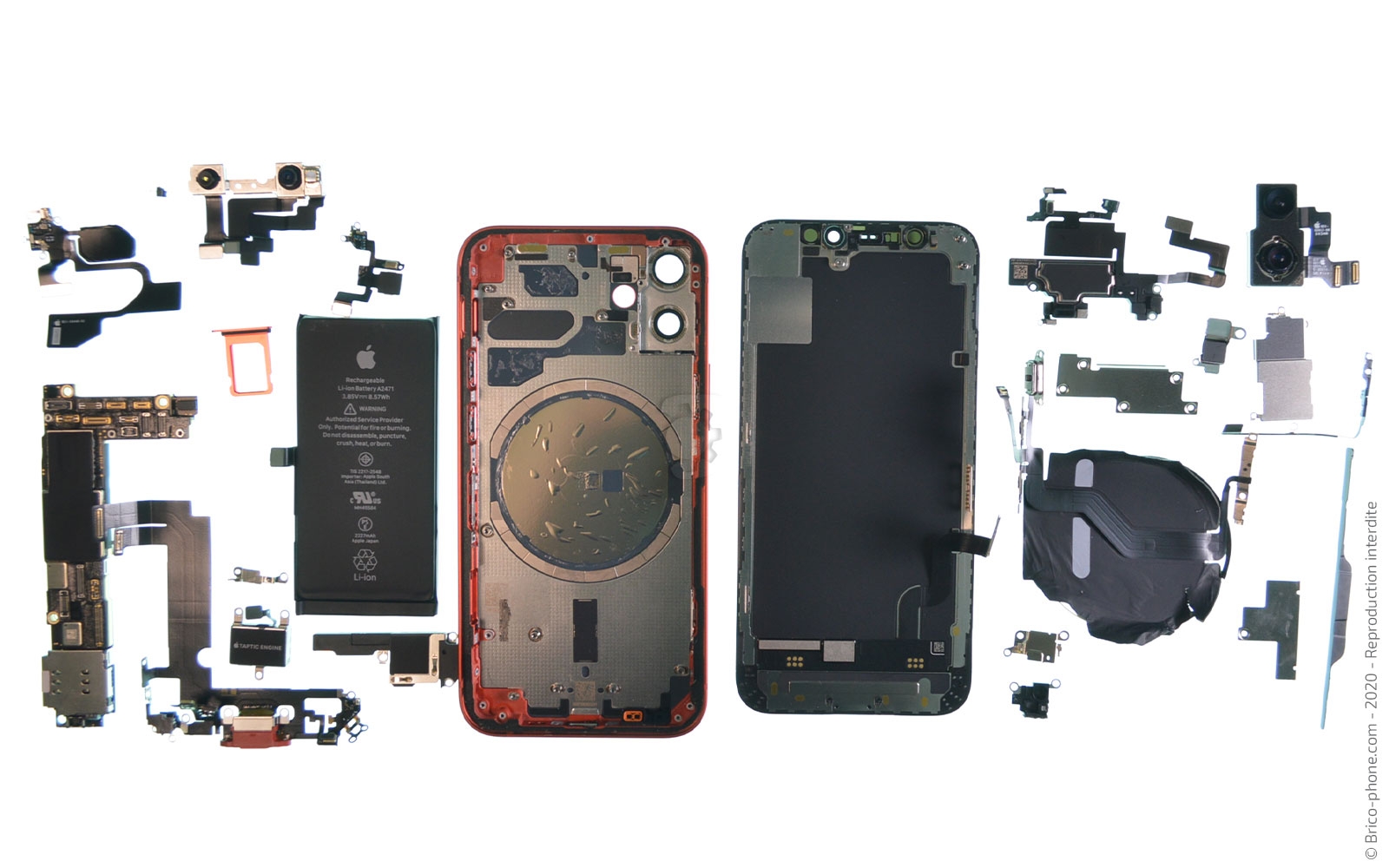

Voici une vue d'ensemble de l'ensemble des composants de ce nouvel iPhone 12 mini.
