Remplacer le connecteur de charge sur iPhone 12 Mini

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 12 Mini | Temps estimé : 60 min | Difficulté : 3.5/5

Impossible de charger votre iPhone 12 Mini ? Il n'est pas reconnu par votre ordinateur ? Vos correspondants ne vous entendent pas ? Tout ces problèmes sont liés au connecteur de charge. En même temps, il est souvent utilisé. Pour remédier à l'un de ces problèmes, il faudra changer le dock.

Vous allez pouvoir procéder au changement de cette pièce grâce à l'un de nos tutoriels photos et vidéos, qui vous guidera point par point lors de votre réparation.

Diagnostic

›  Votre prise lightning ne fonctionne plus
›  Votre iPhone 12 Mini ne recharge plus via usb
›  Vous ne pouvez plus brancher vos écouteurs sur la prise
›  Vous rencontrez des problèmes de micros

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

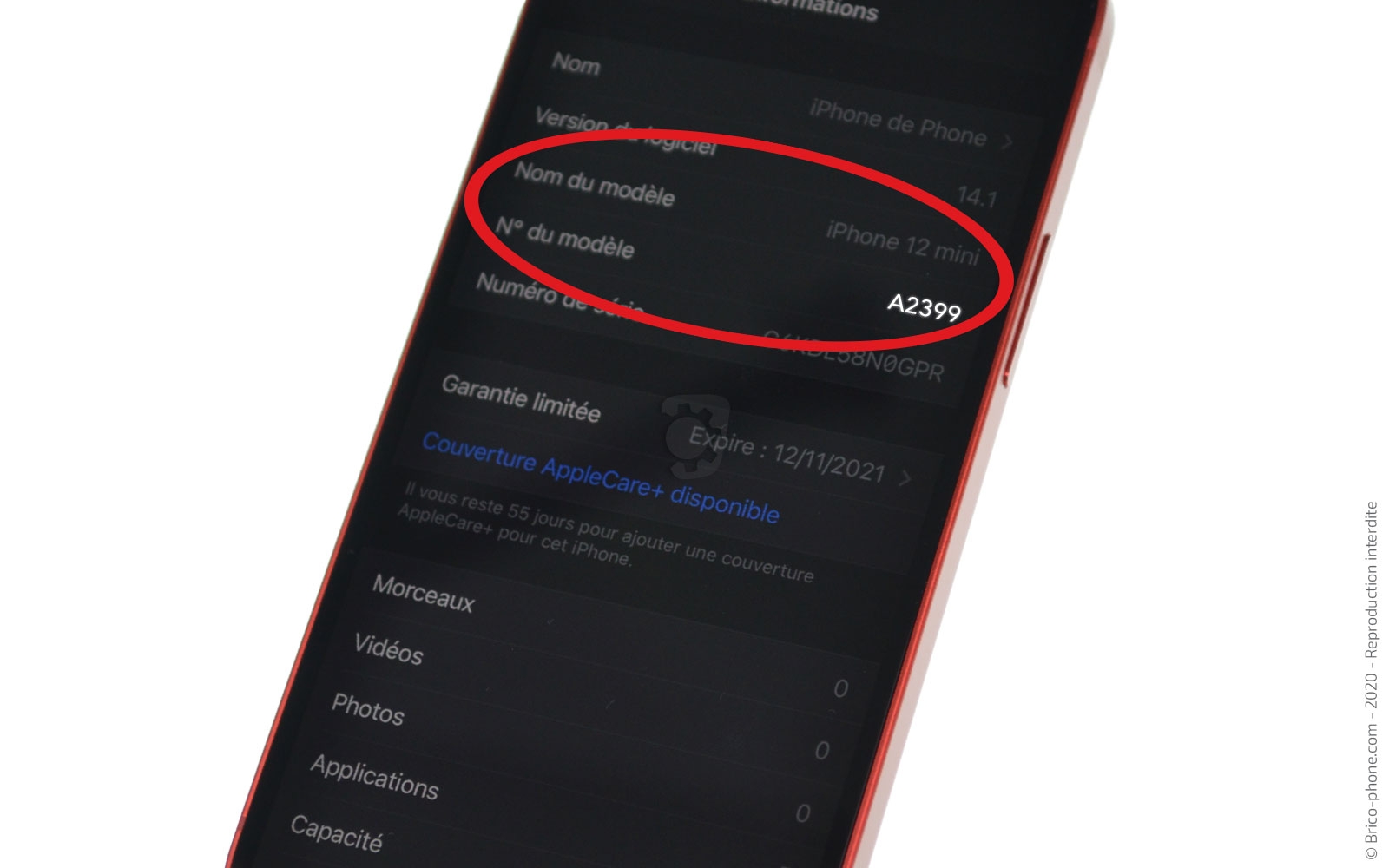

Connaissez-vous votre modèle de téléphone ? Rendez-vous dans les réglages, puis général et informations.
Sur la ligne "Nom du modèle", vous devez retrouver iPhone 12 Mini et en cliquant au bout de la ligne "N° du modèle", vous devriez voir apparaître A2399.
Autre méthode, lancez l'application téléphone et tapez *#06#, pour avoir le numéro IMEI.
Vous pouvez écrire ce numéro dans la rubrique de notre page d'accueil pour connaître votre téléphone.

Pour débuter, procédez à l'extinction de votre téléphone en maintenant les boutons power et volume moins et en slidant "éteindre".

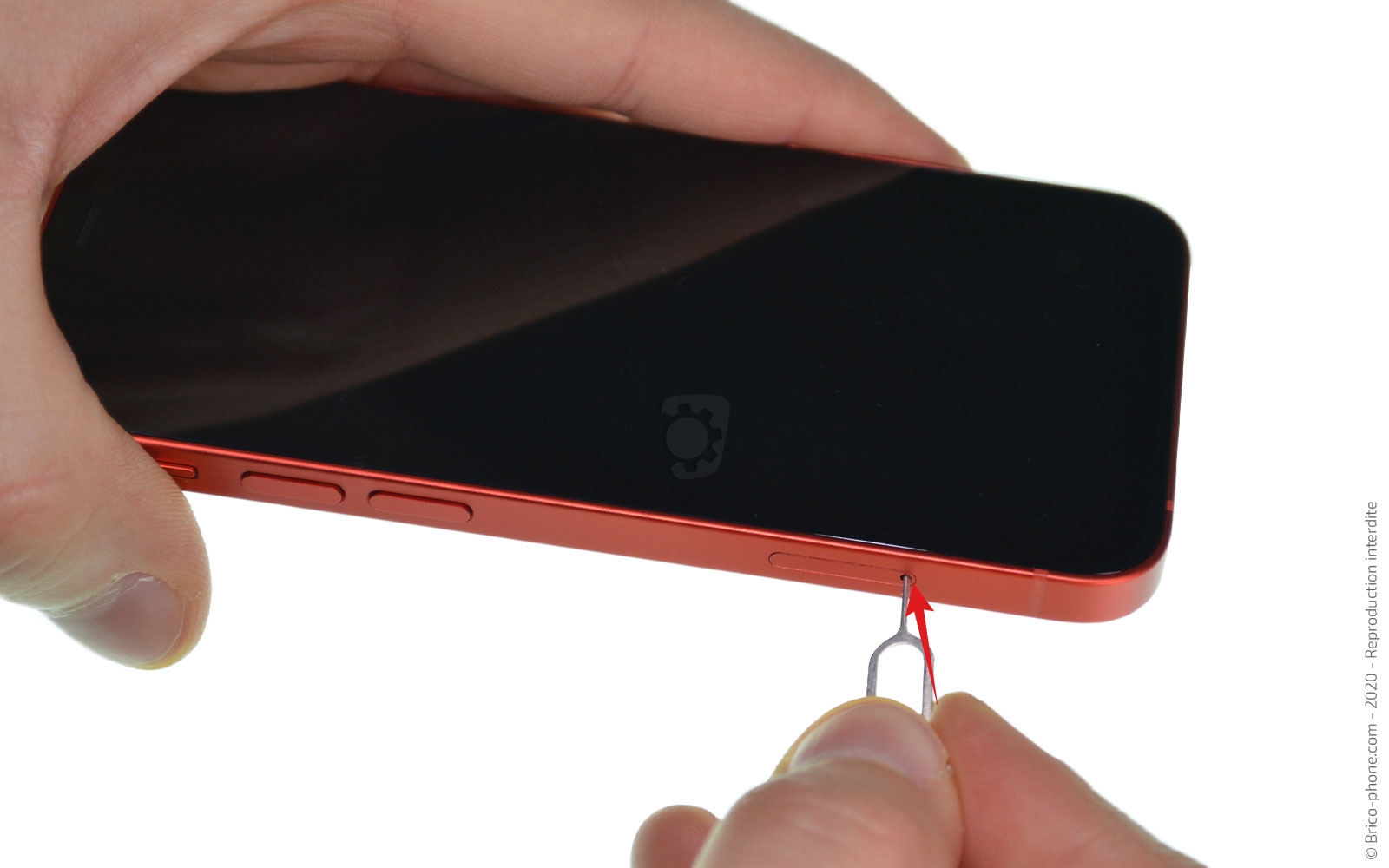

Etape 1 : Ejecter le tiroir sim et dévisser les vis pentalobe
Extrayez le tiroir sim #01 à l'aide de l'outil sim, puis retirez les 2 vis pentalobe qui se trouvent de part et d'autre du dock.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

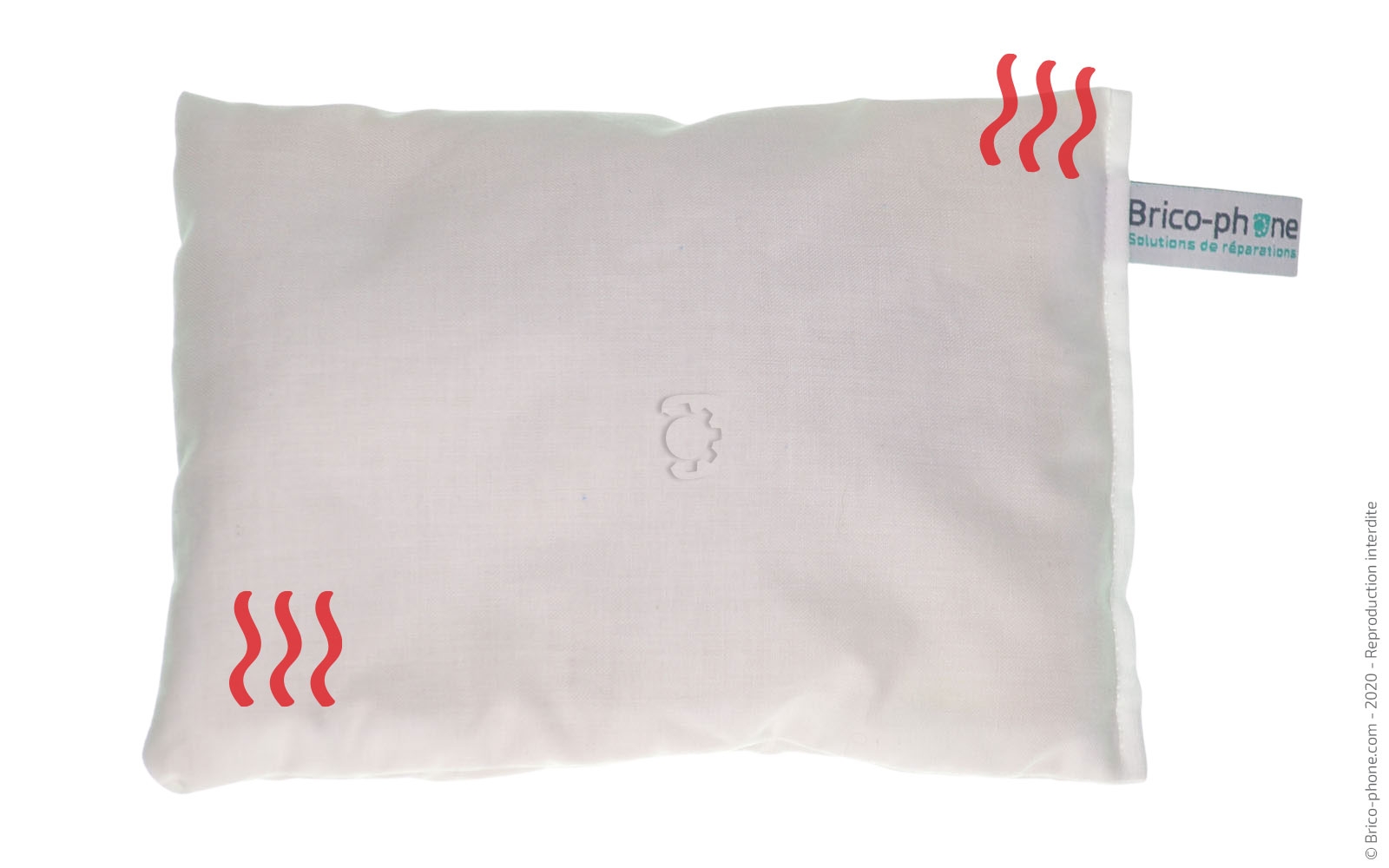

Etape 2 : Chauffer l'écran
Pour ouvrir cet iPhone, il faut ramollir le sticker d'étanchéité, pour ce faire, vous pouvez utiliser un coussin chauffant, un sèche-cheveux ou un décapeur thermique.

Pour le coussin, passez-le environ 2 minutes au micro-ondes, puis appliquez-le sur la face avant environ 40 secondes.
En ce qui concerne le sèche-cheveux ou le décapeur thermique, chauffez tout le pourtour du téléphone pendant 20 à 30 secondes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone

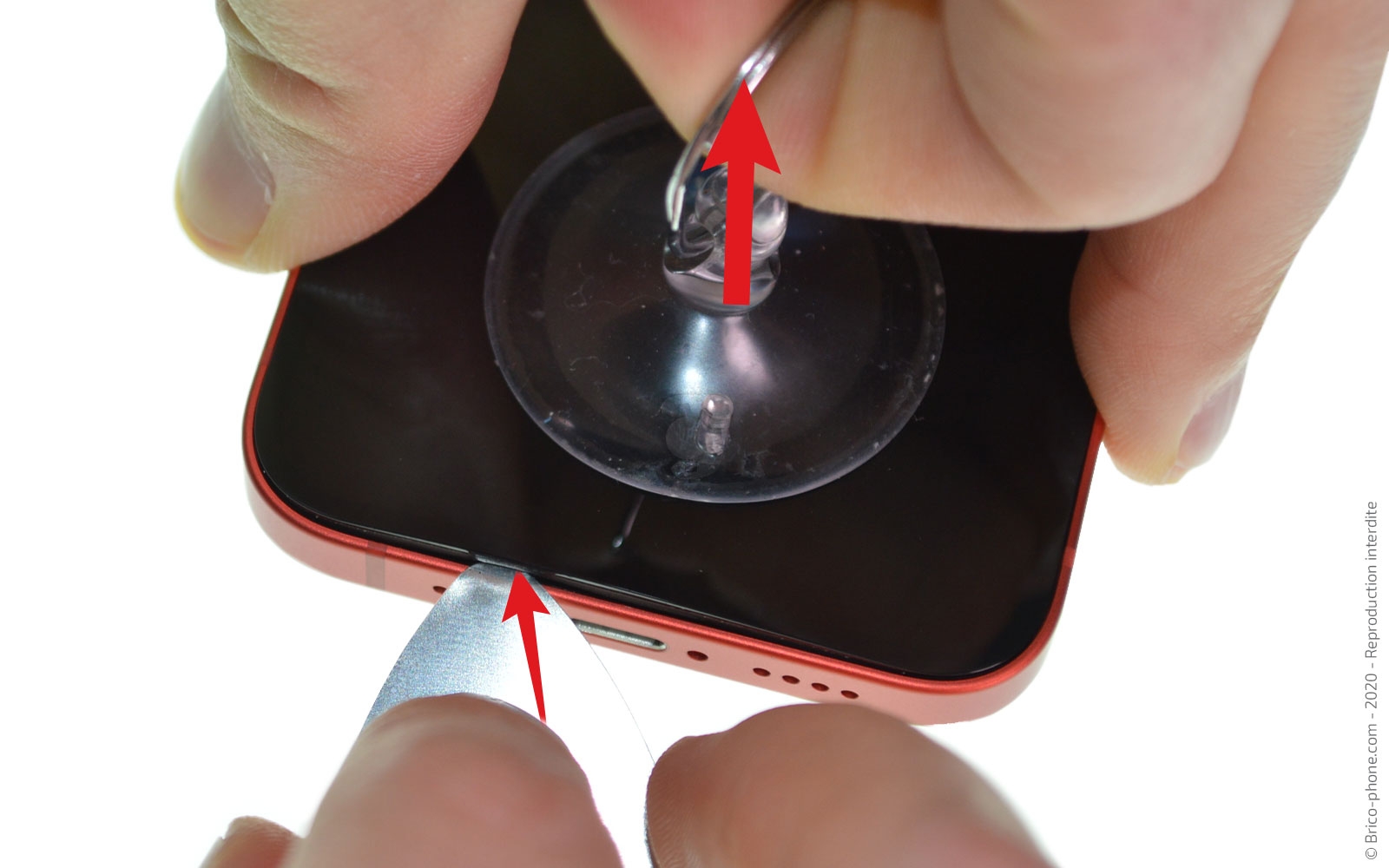

Munissez-vous de la ventouse que vous placerez en bas de l'écran afin de tirer sur son anneau pour insérer le médiator en métal troué entre l'écran et le châssis du téléphone pour créer un interstice.

Une fois le petit jour créé, insérez le levier vert dans le but de faire le tour pour soulever l'écran.
Par la suite, basculez l'écran vers la gauche mais pas à plus de 90° pour les nappes de celui-ci.
Outils du kit utilisés
Outils du kit utilisés

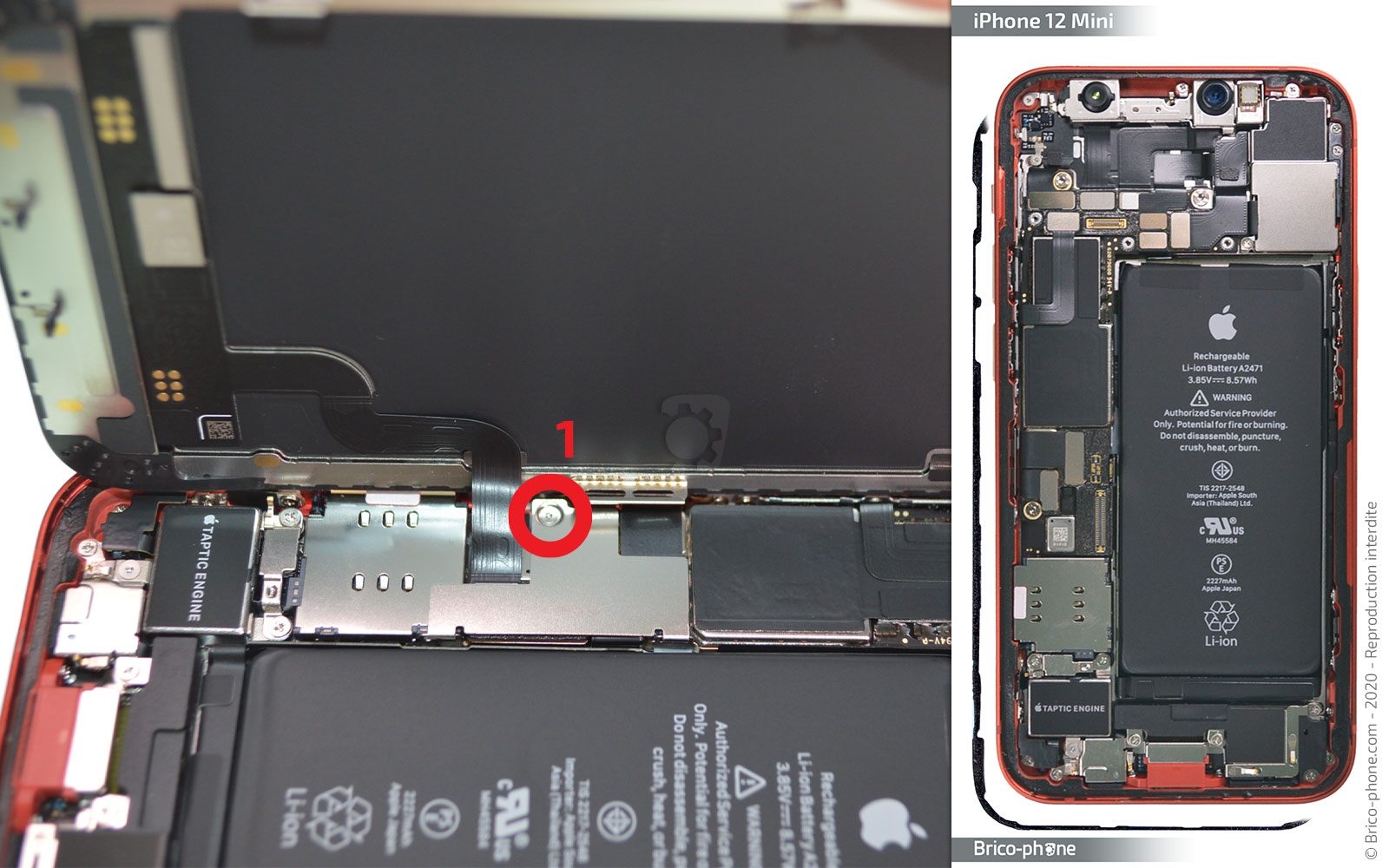

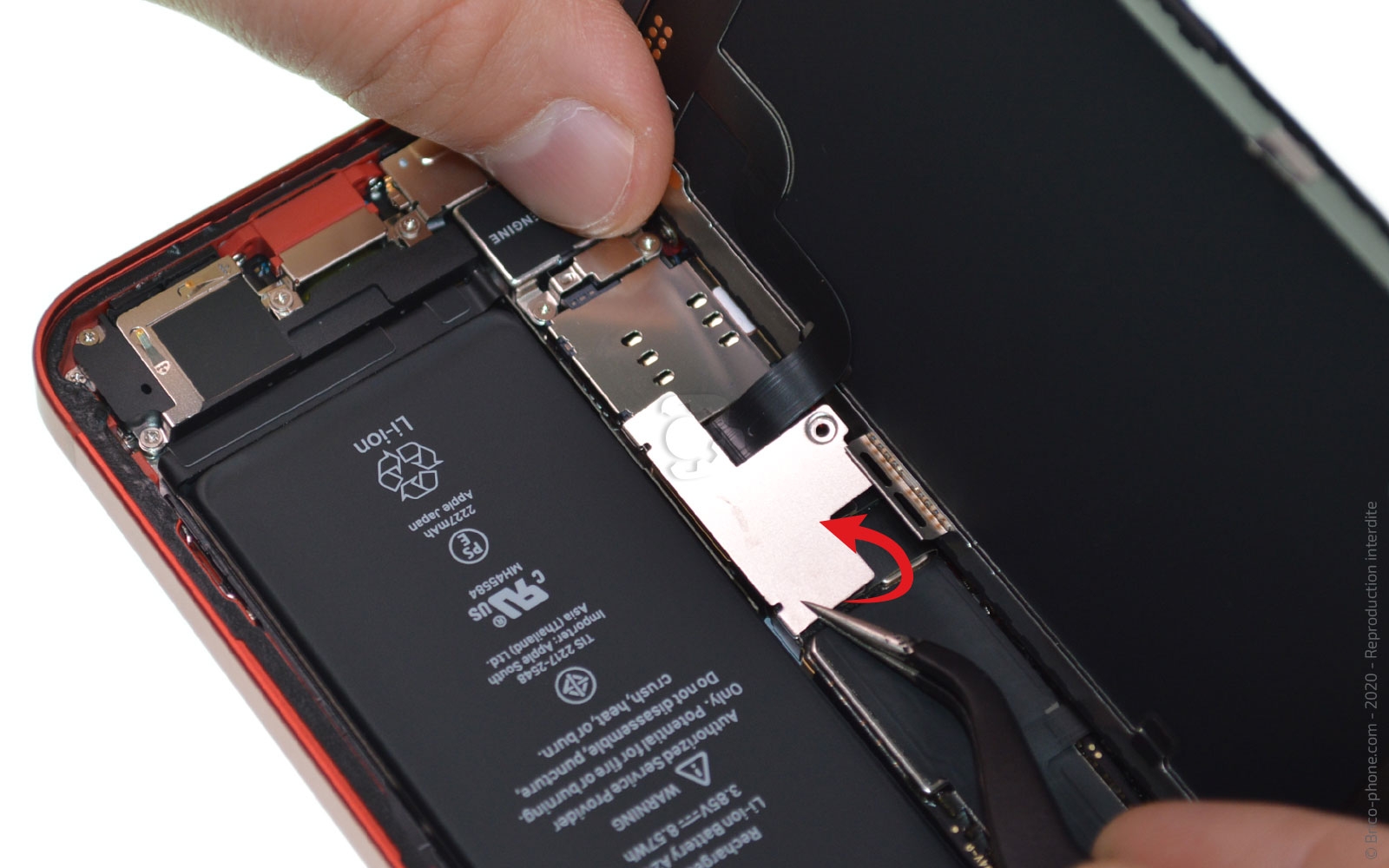

Etape 4 : Enlever la plaquette du bas

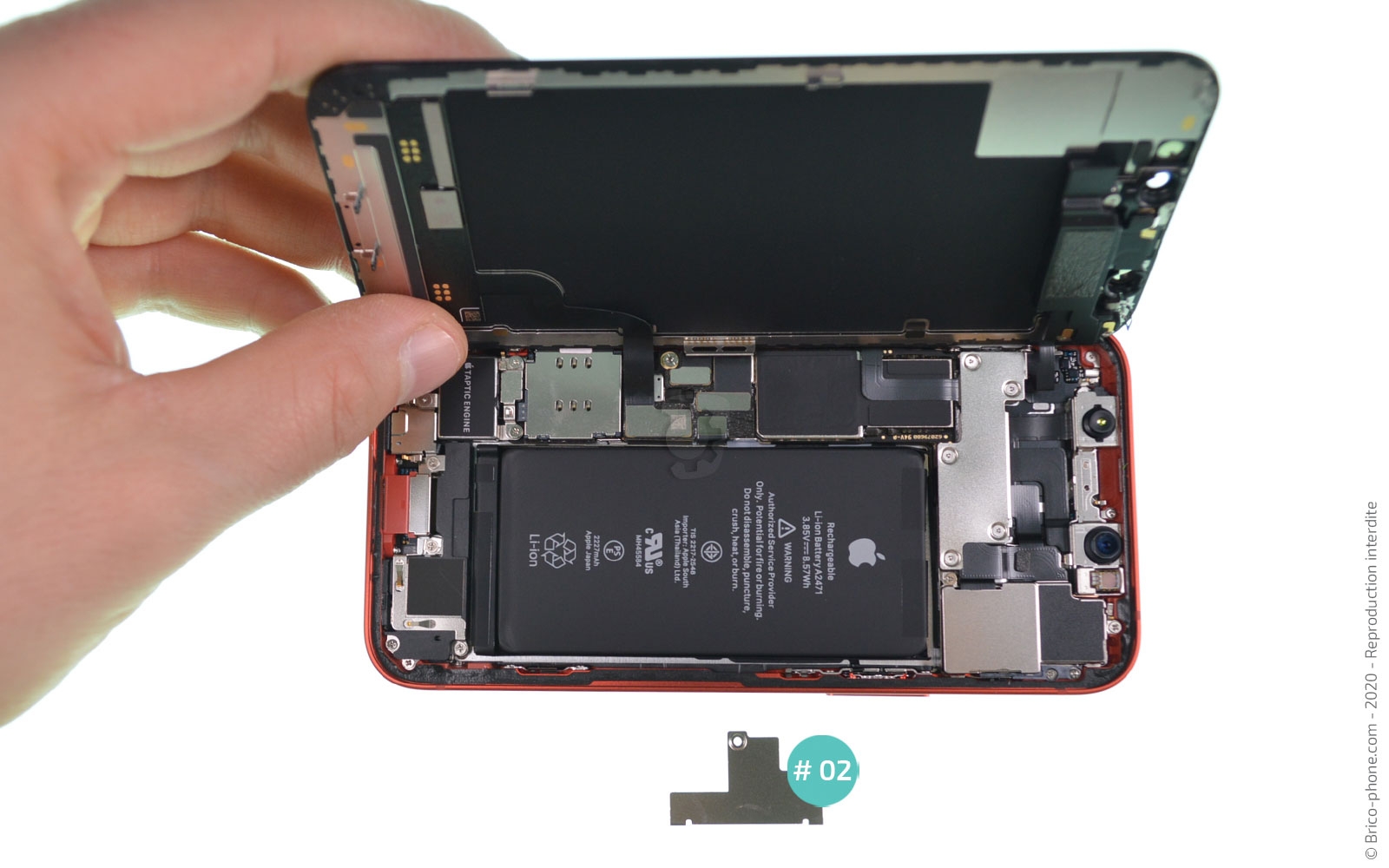

Dévissez la vis B1 avec le tournevis triwing, puis ôtez la plaquette #02.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

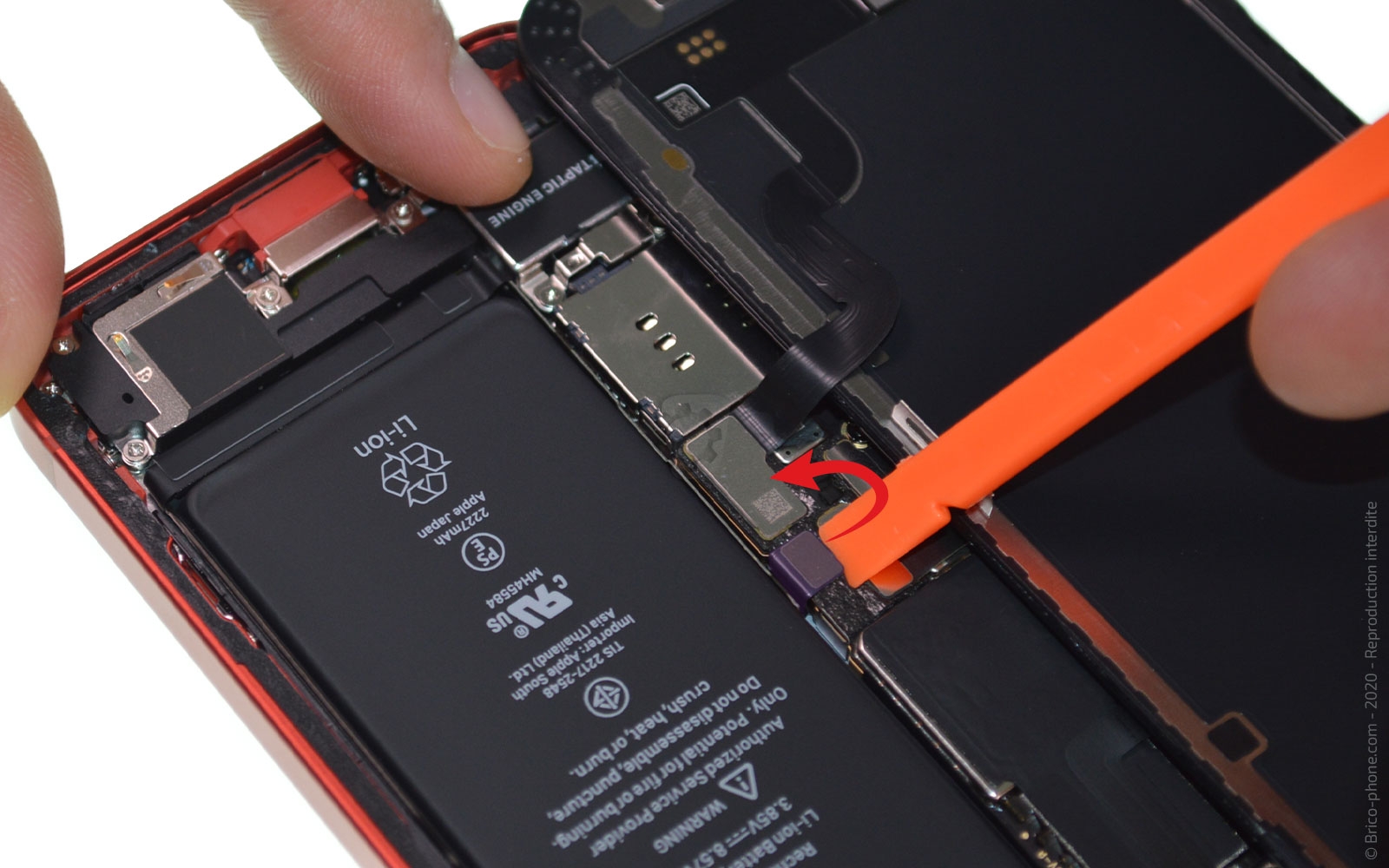

Etape 5 : Déconnecter la batterie
Débranchez la batterie à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

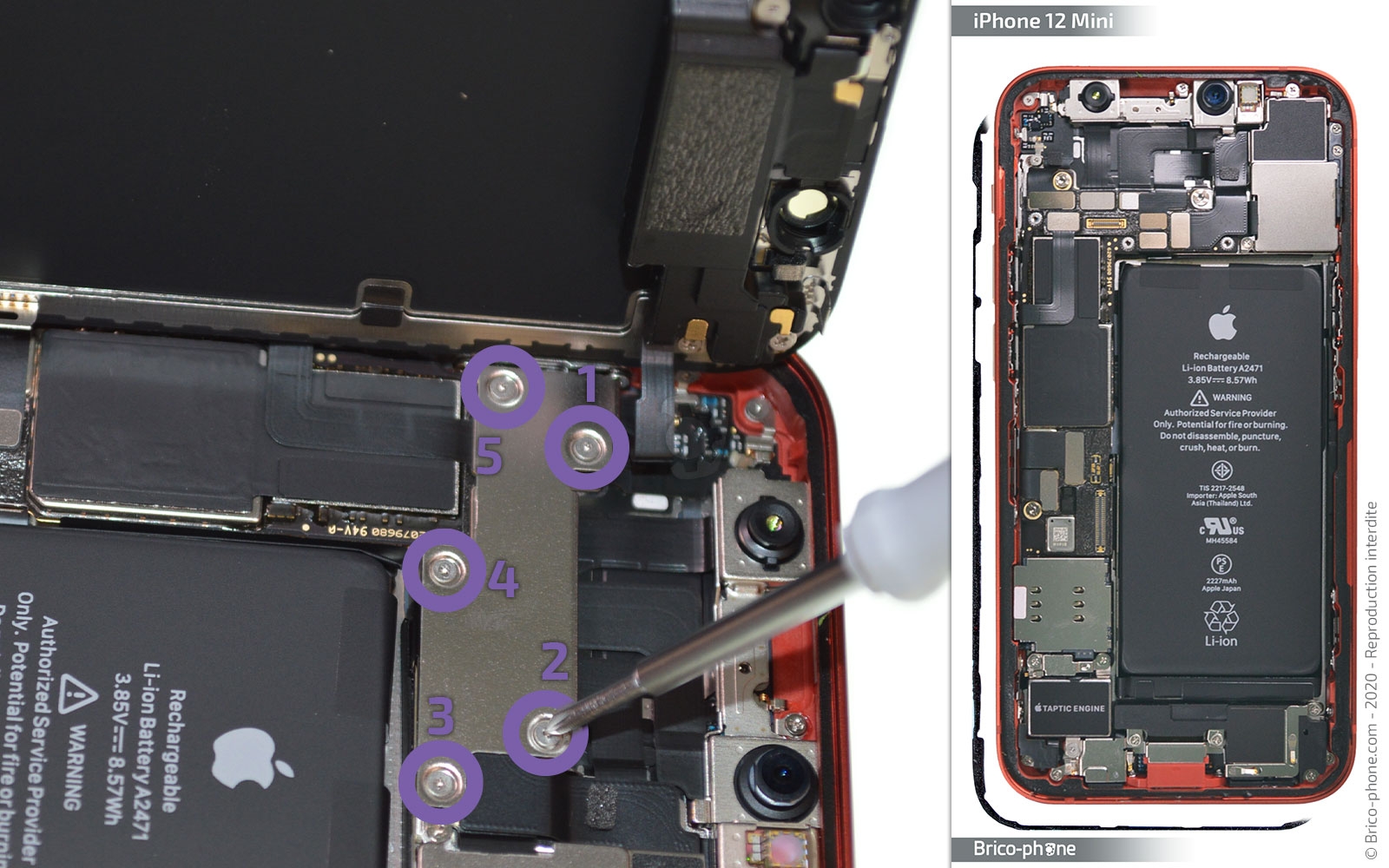

Etape 6 : Enlever la plaquette du haut
Retirez les 5 vis triwing de C1 à C5 avant d'extraire la plaquette #03.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

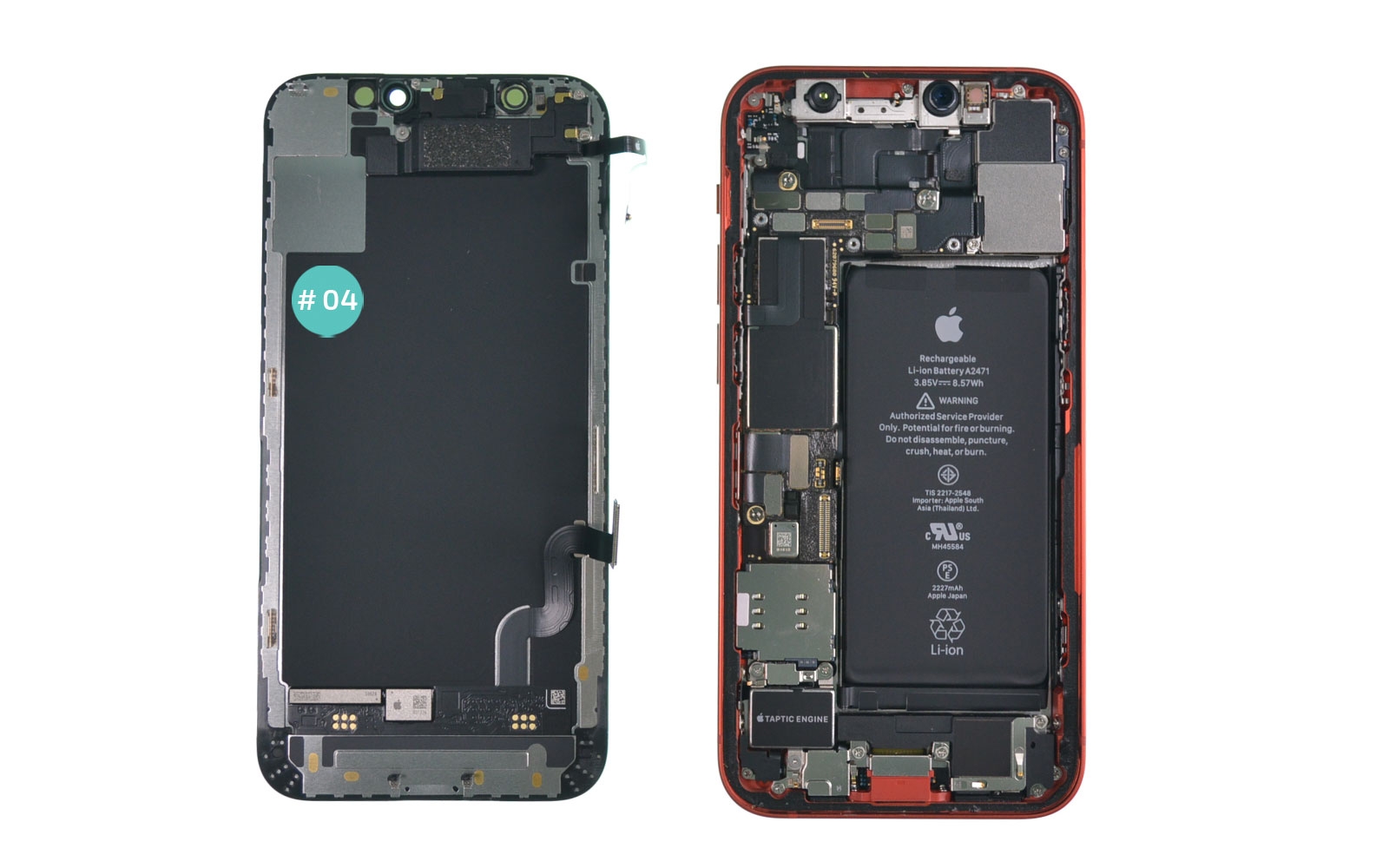

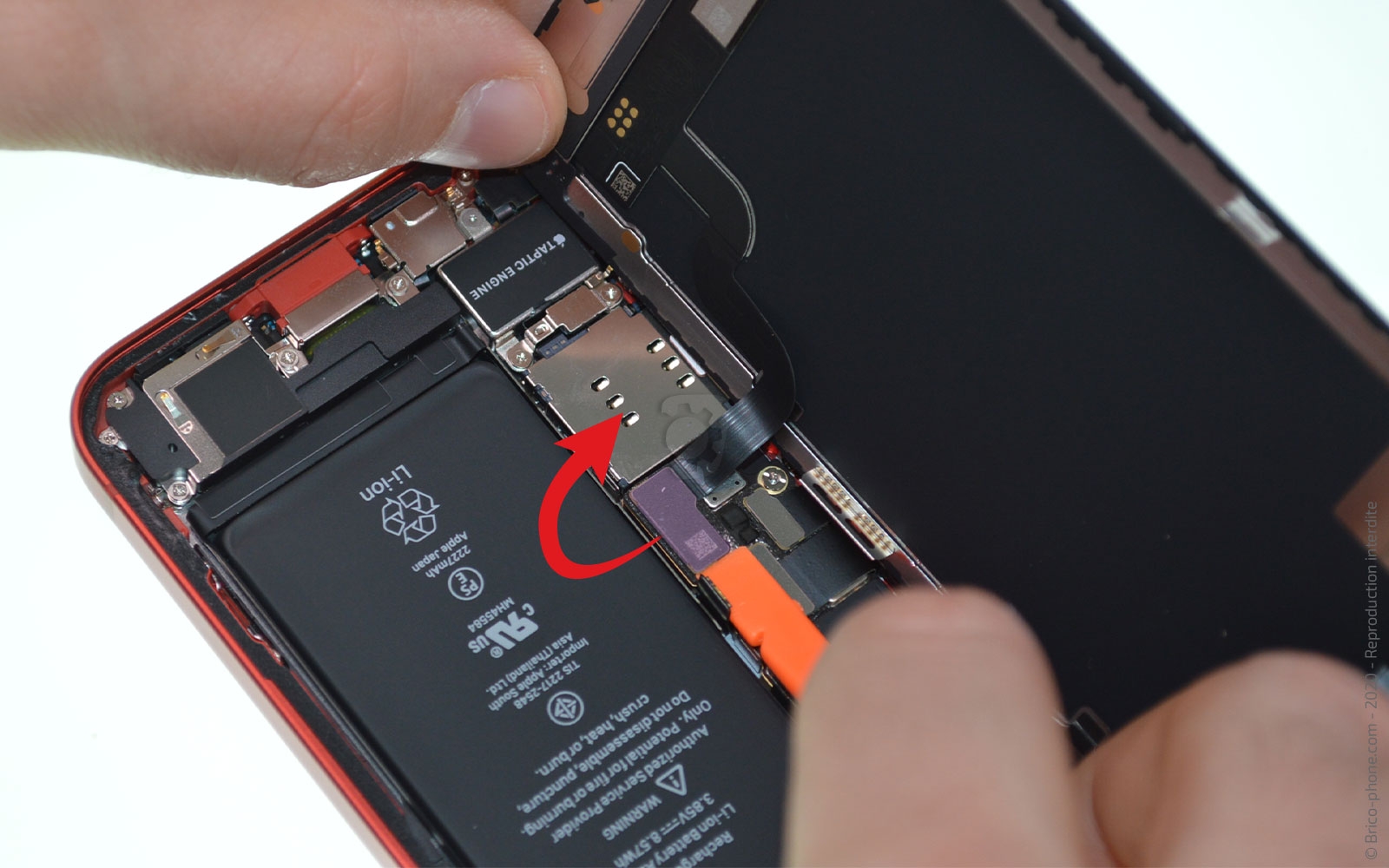

Etape 7 : Déconnecter l'écran

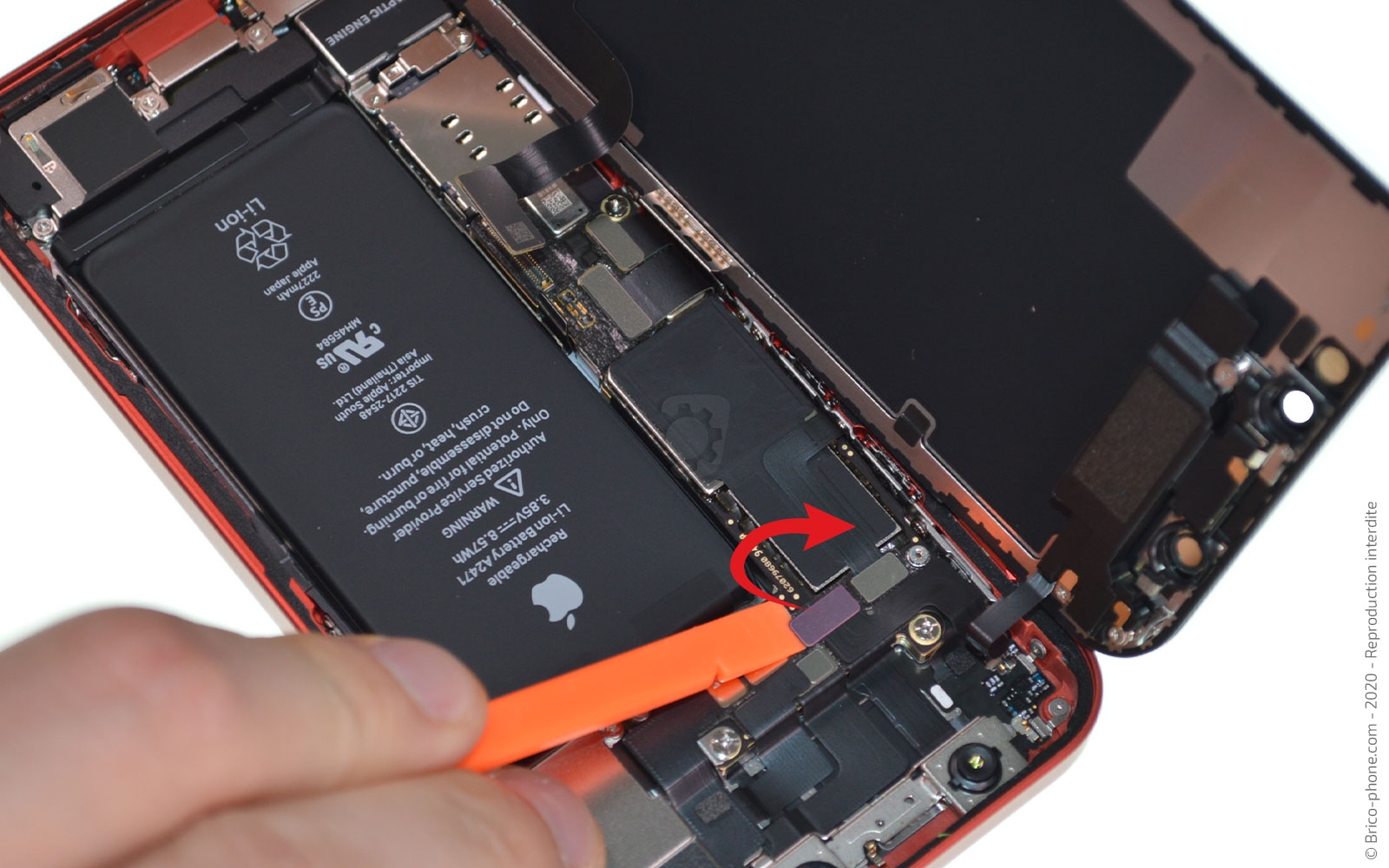

Déconnectez la nappe de l'écran puis celle de l'écouteur de l'oreille avec le levier en nylon.

Vous pouvez mettre l'écran #04 de côté.
Outils du kit utilisés
Outils du kit utilisés

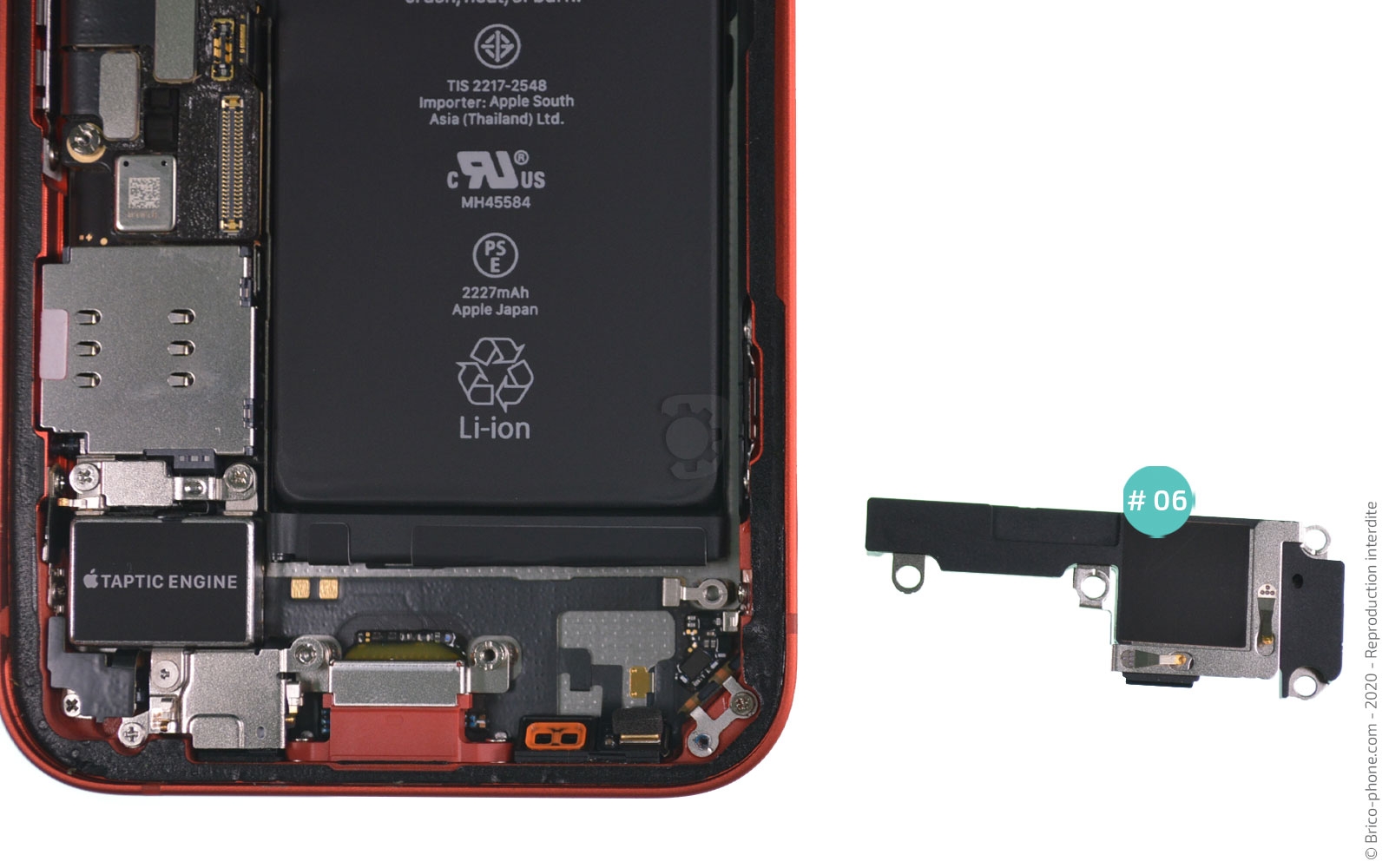

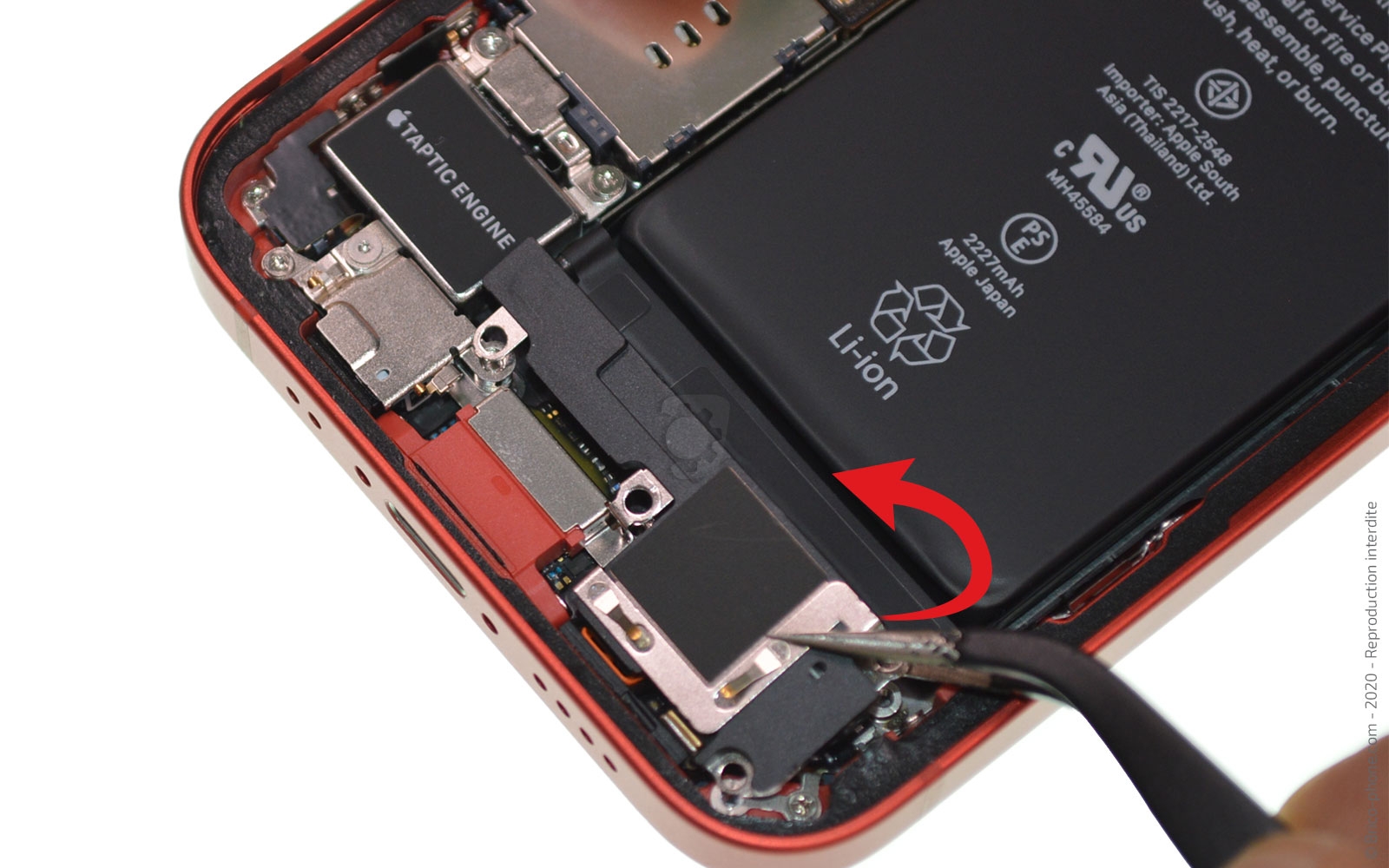

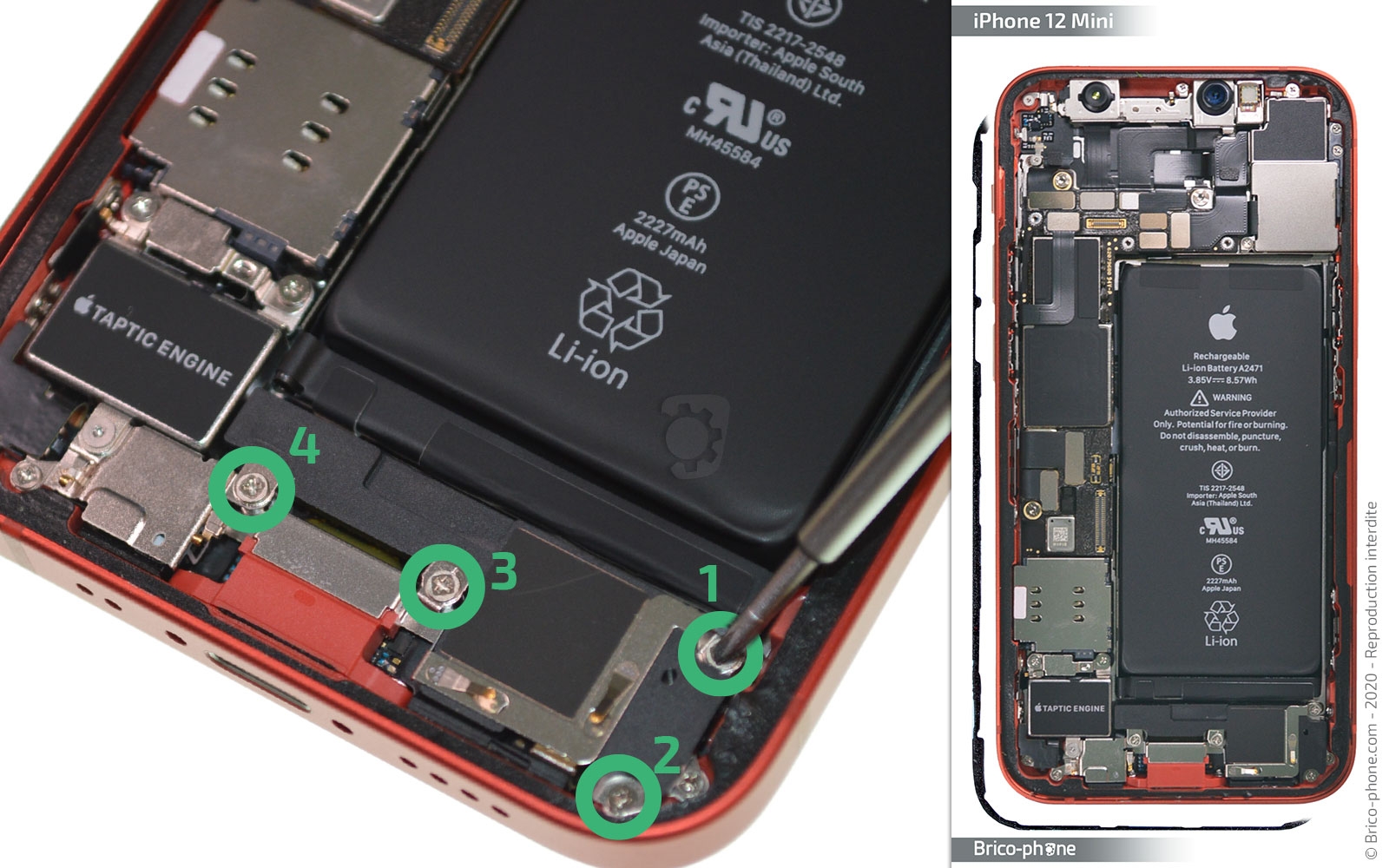

Etape 8 : Extraire le HP externe
Avant de pouvoir sortir le haut-parleur externe #06, il faut dévisser les 4 vis E1 à E4 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

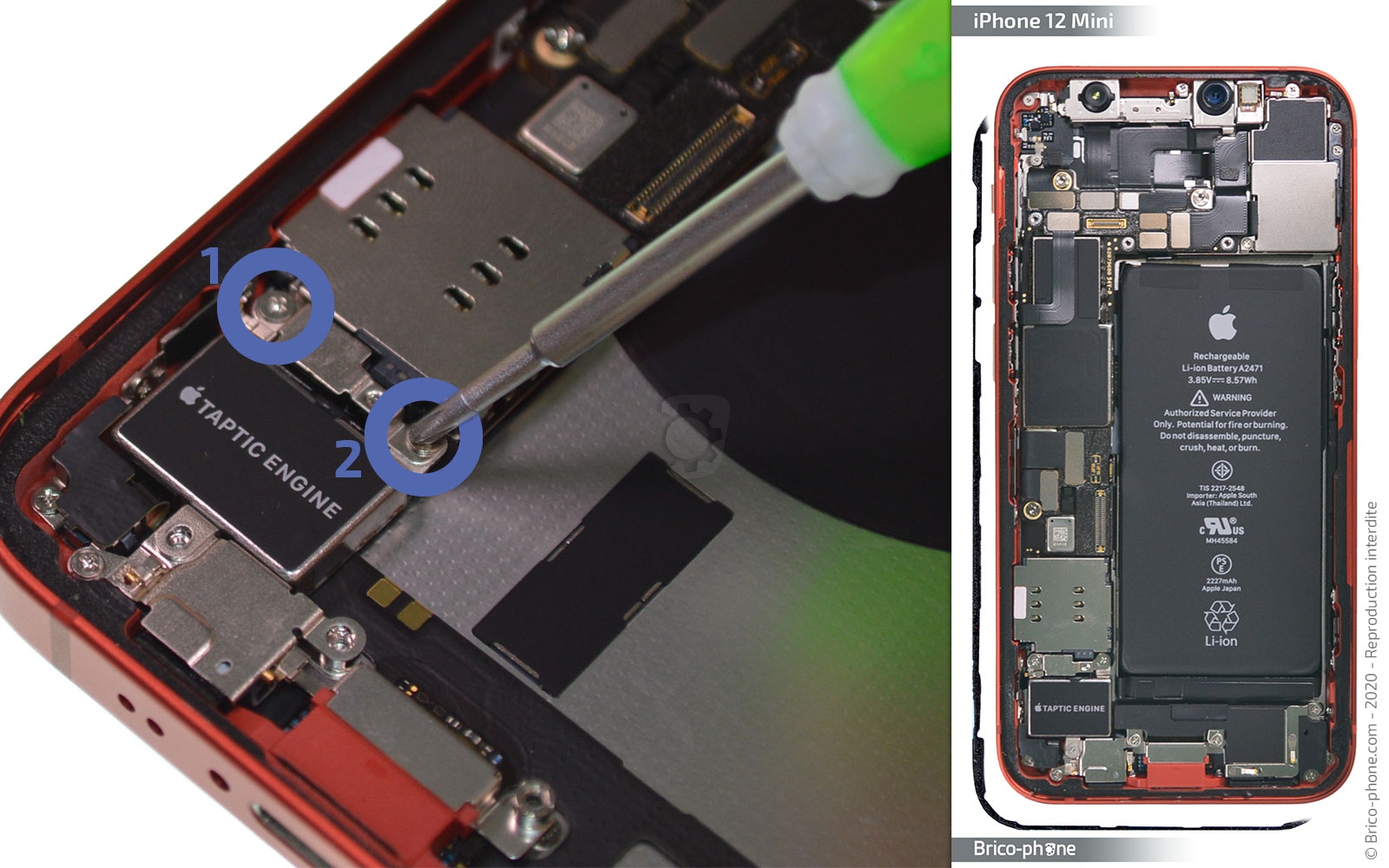

Etape 9 : Libérer le vibreur

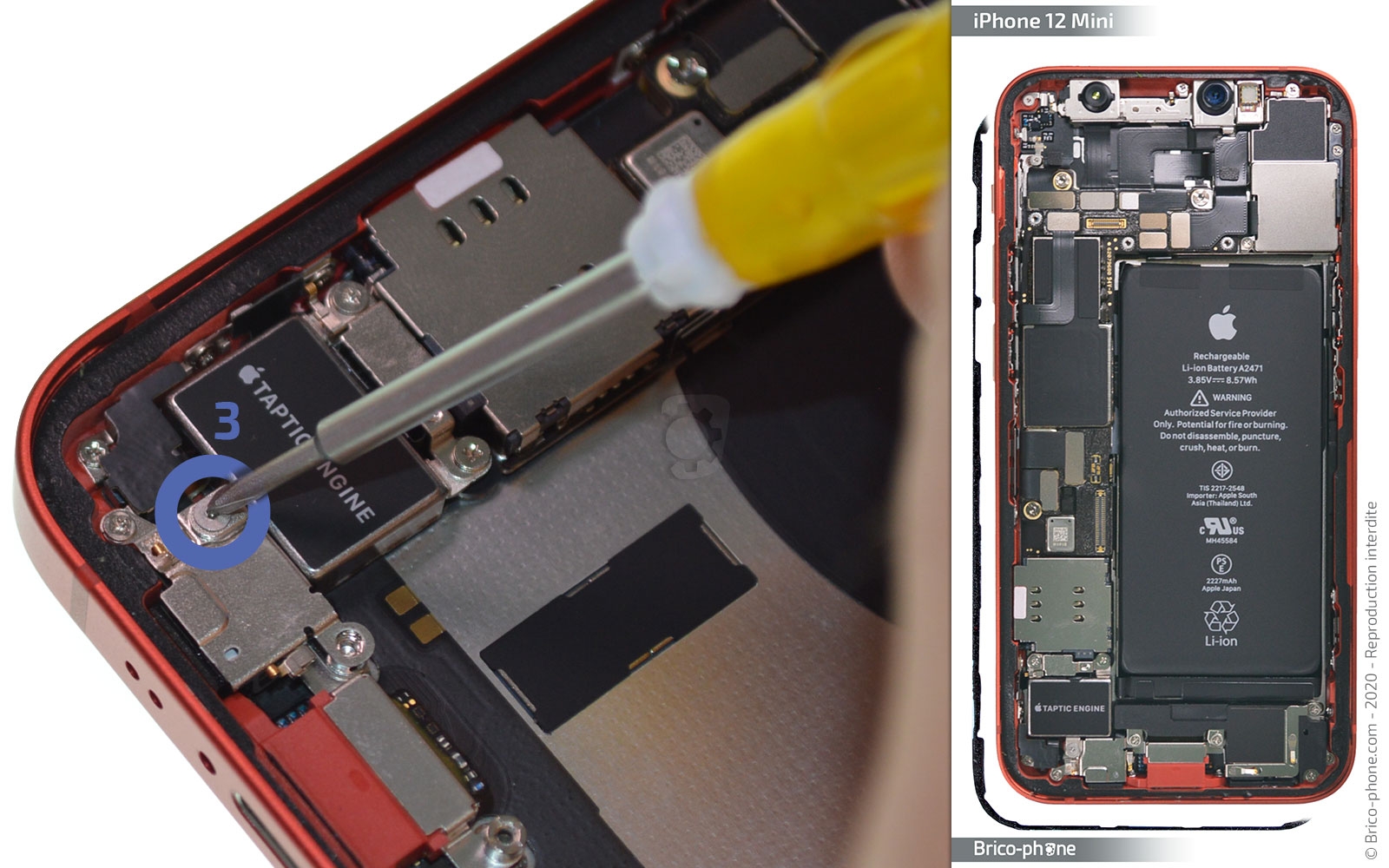

Avec le triwing cruciforme, dévissez la vis F3, puis à l'aide du cruciforme les vis F1 et F2.

Retirez la plaquette #08.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis en métal Triwing 0.6
10,90 €

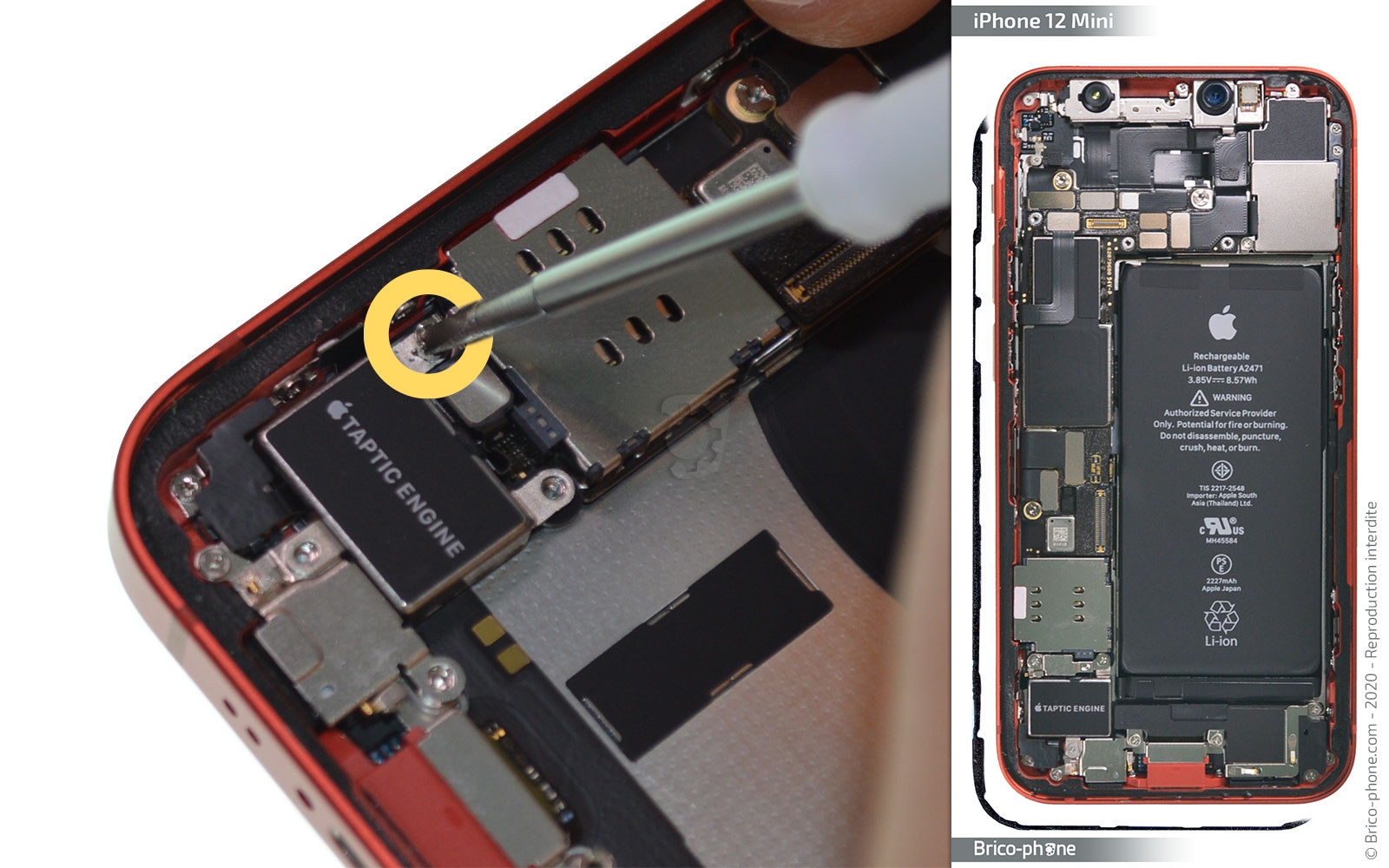

Etape 10 : Extraire le vibreur
Avec le tournevis plat, retirez la vis G1.

Déconnectez le vibreur #09 avant de l'extraire.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

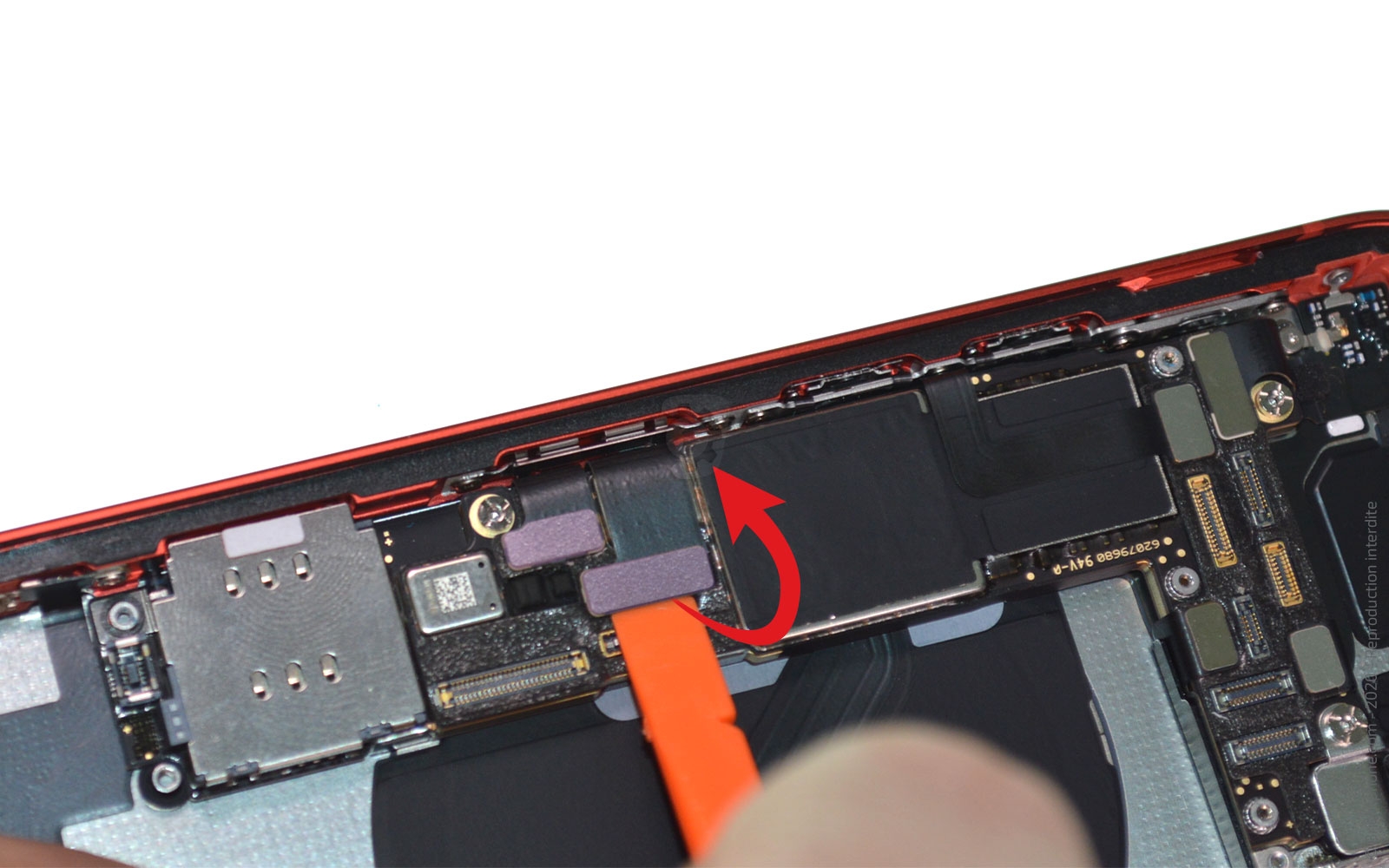

Etape 11 : Préparer la carte-mère (1)
Avant de pouvoir retirer la carte-mère, il faut déconnecter toutes nappes de celle-ci.

Ces manipulations se font avec le spudger, commencez par les nappes du dock, celle des boutons power, volume vibreur et nappe NFC.

Cette dernière nappe est à décoller de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

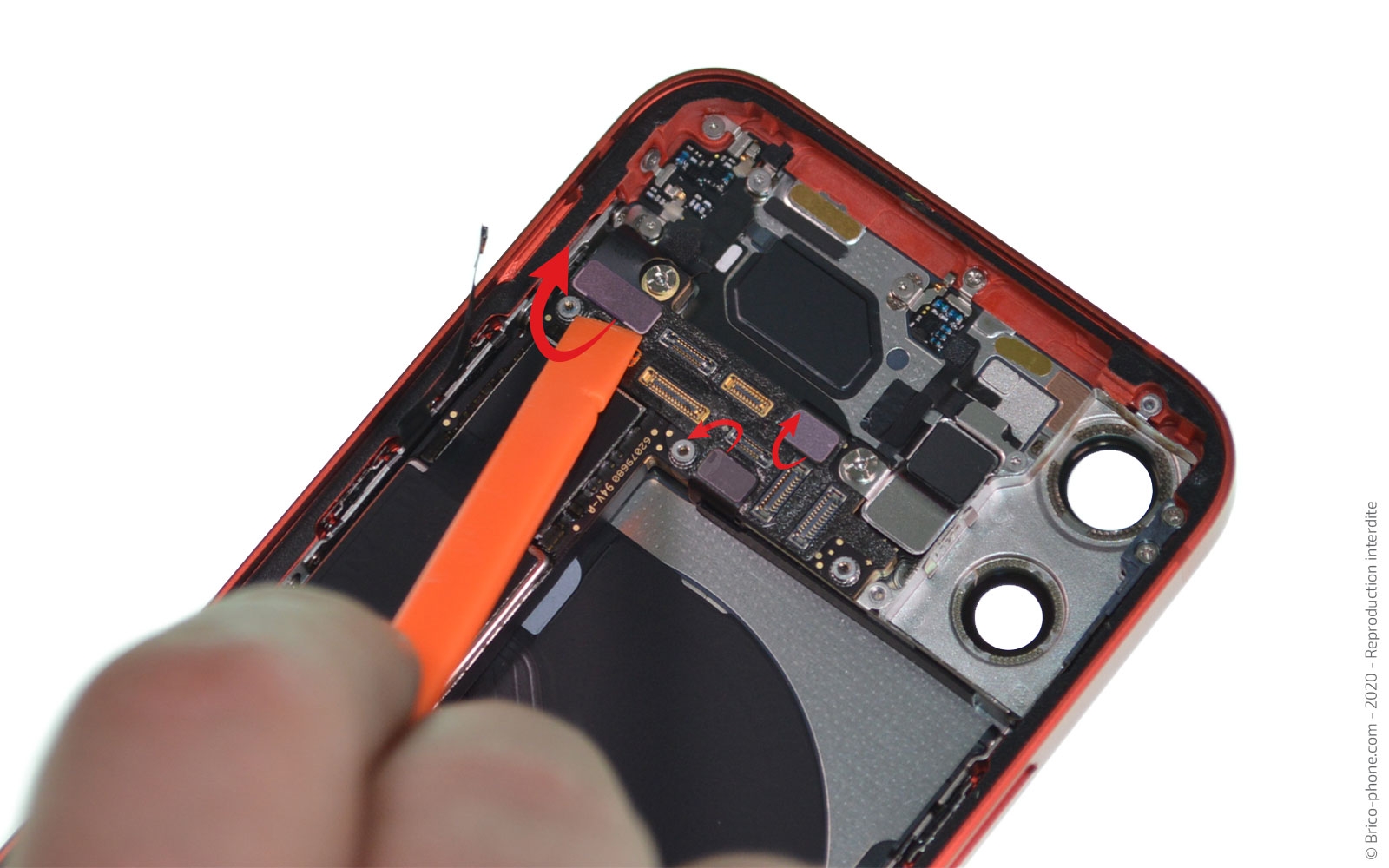

Etape 12 : Préparer la carte-mère (2)
Sur la photo 1, vous verrez l'ensemble des nappes qu'il reste à déconnecter.

Commencez par celle du wifi, puis du réseau et enfin celle du flash.
Outils du kit utilisés
Outils du kit utilisés

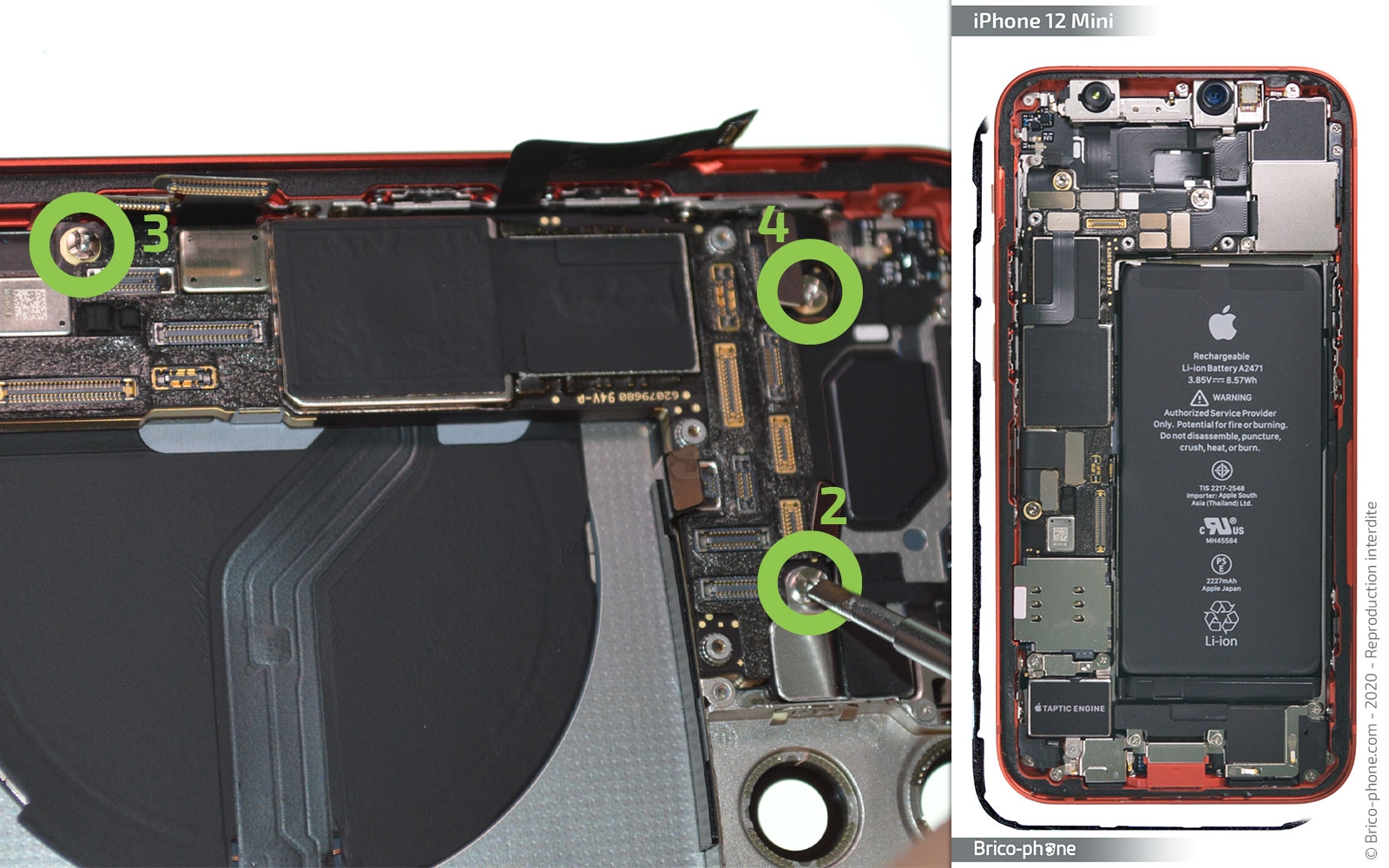

Etape 13 : Préparer la carte-mère (3)
Retirez les 3 vis plate i2 à i4, puis la vis triwing i1.

Vous pouvez maintenant ôtez la plaquette #13.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €
Tournevis en métal Triwing 0.6
10,90 €
Etape 14 : Extraire la carte-mère

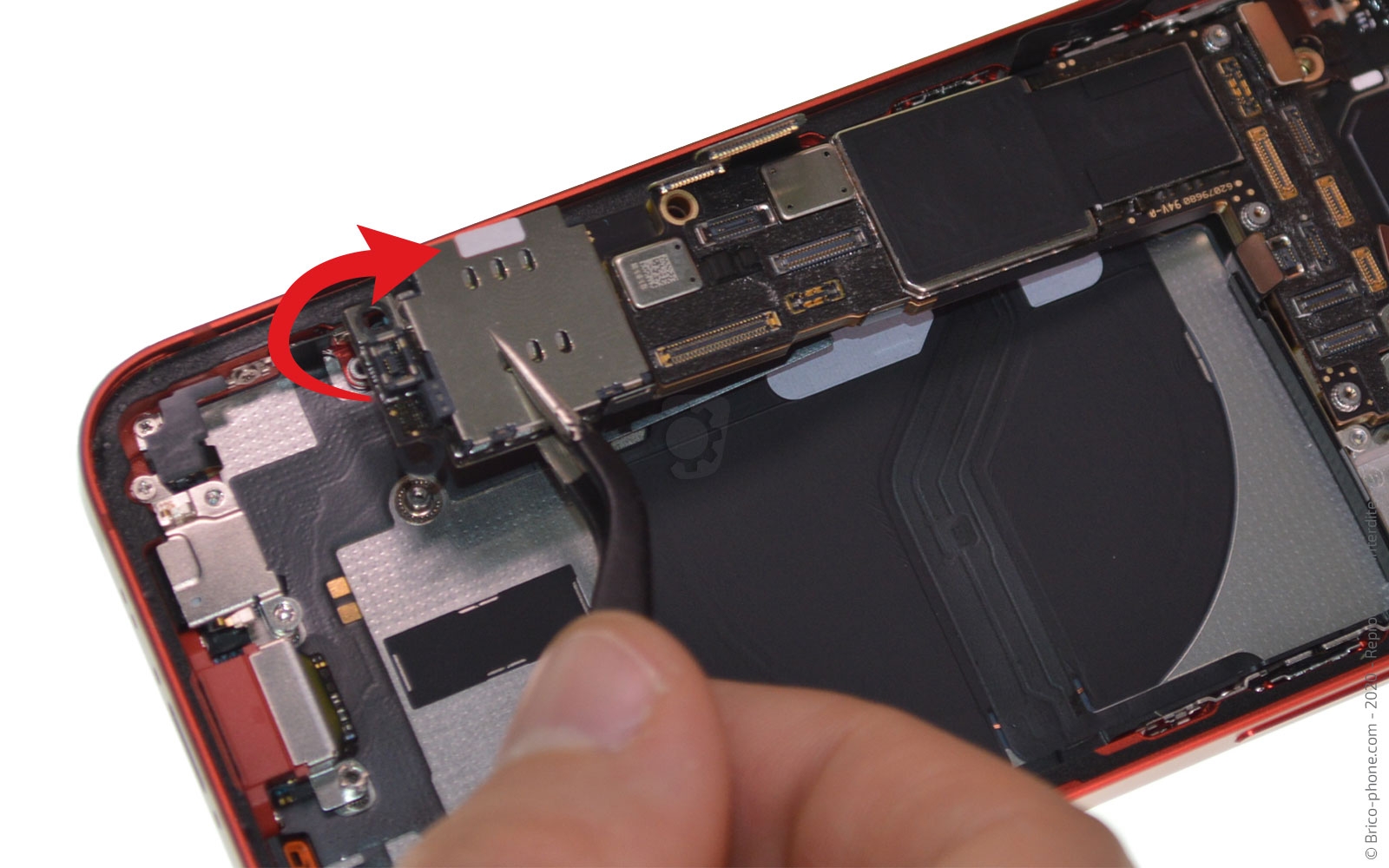

La carte-mère #14 est enfin libre, vous pouvez l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

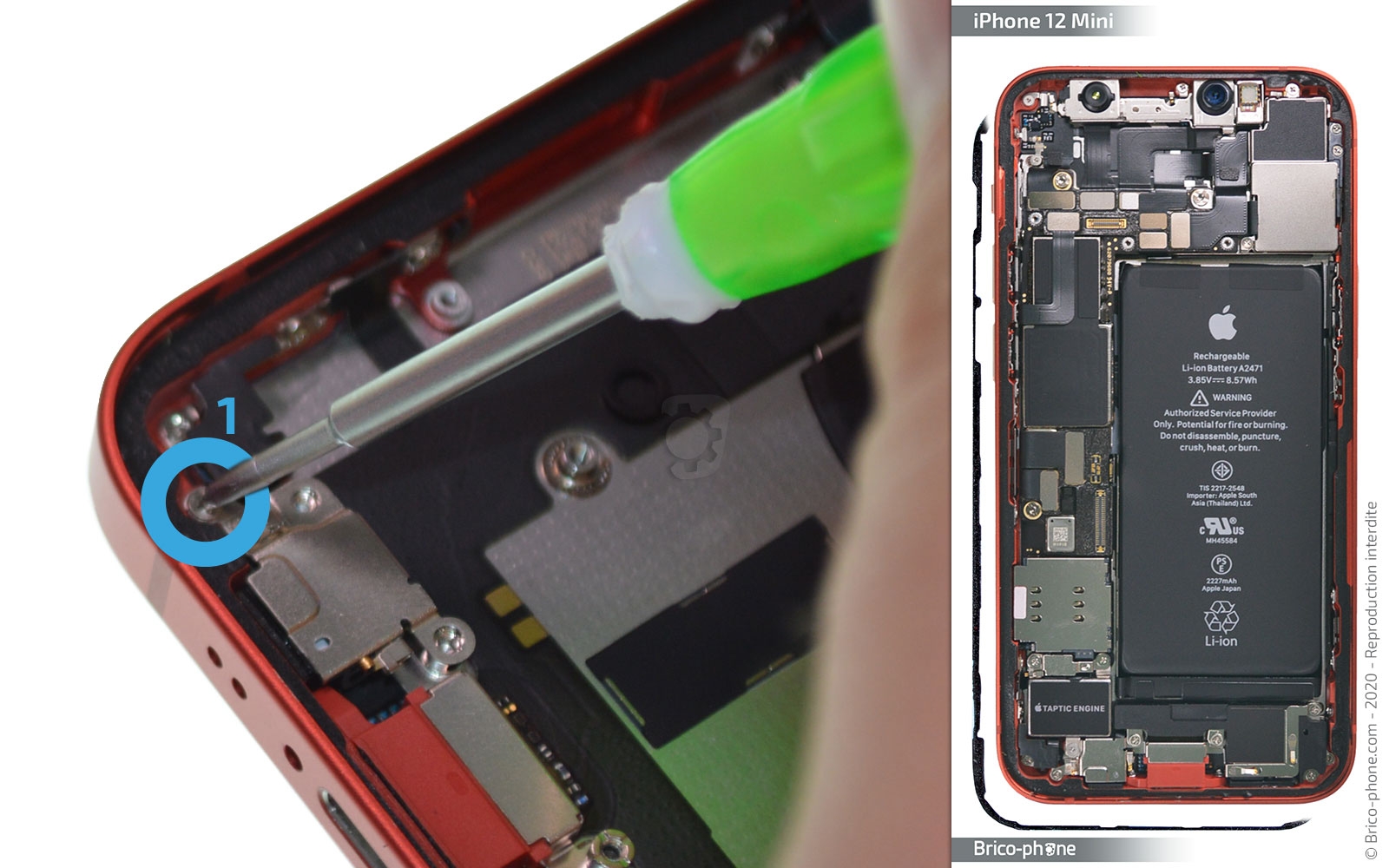

Etape 15 : Enlever la plaquette du micro
Enlevez la vis cruciforme J1, puis chauffez légèrement la plaquette #15 avant de l'ôter.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 16 : Décoller le micro

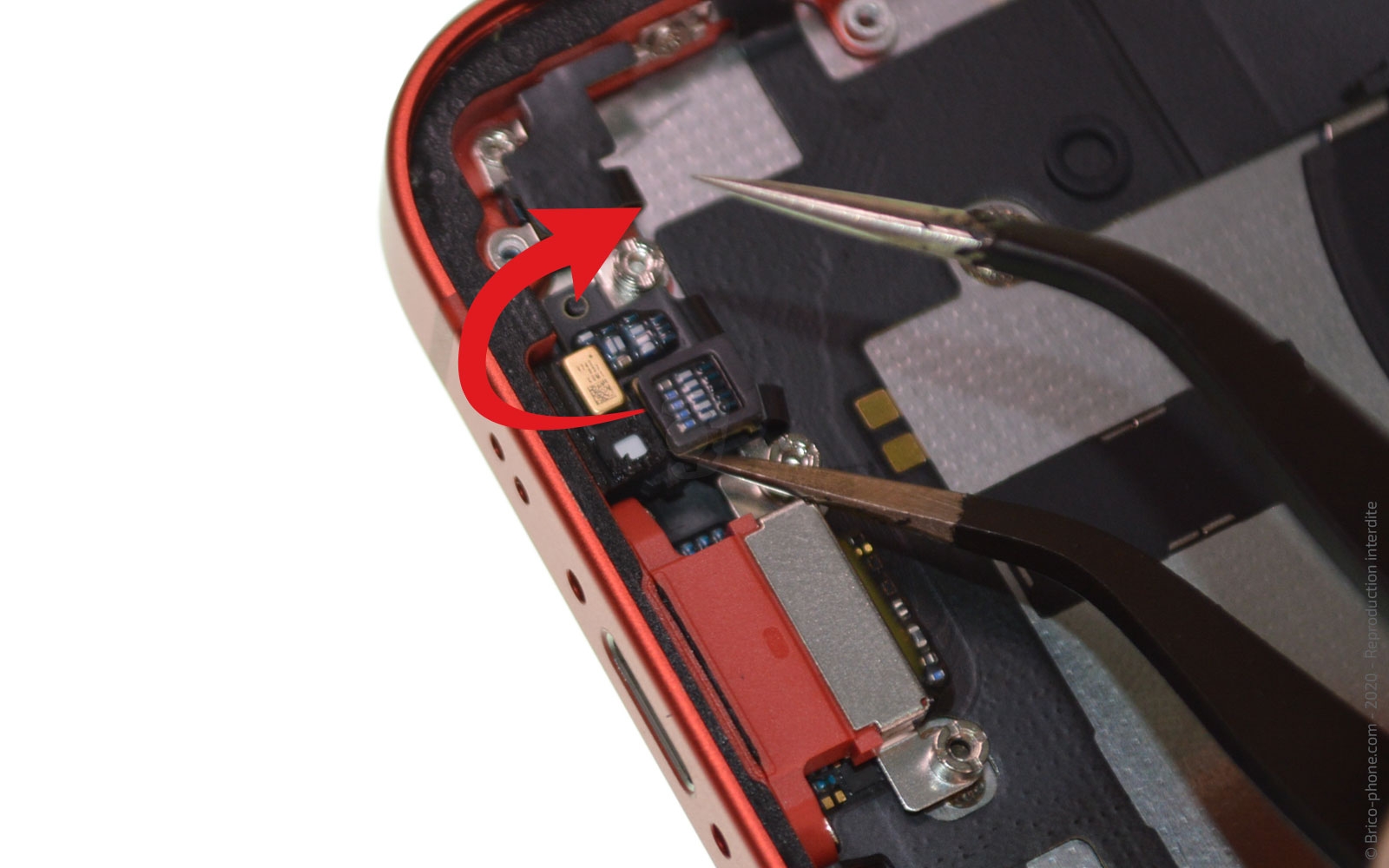

Décollez le micro à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

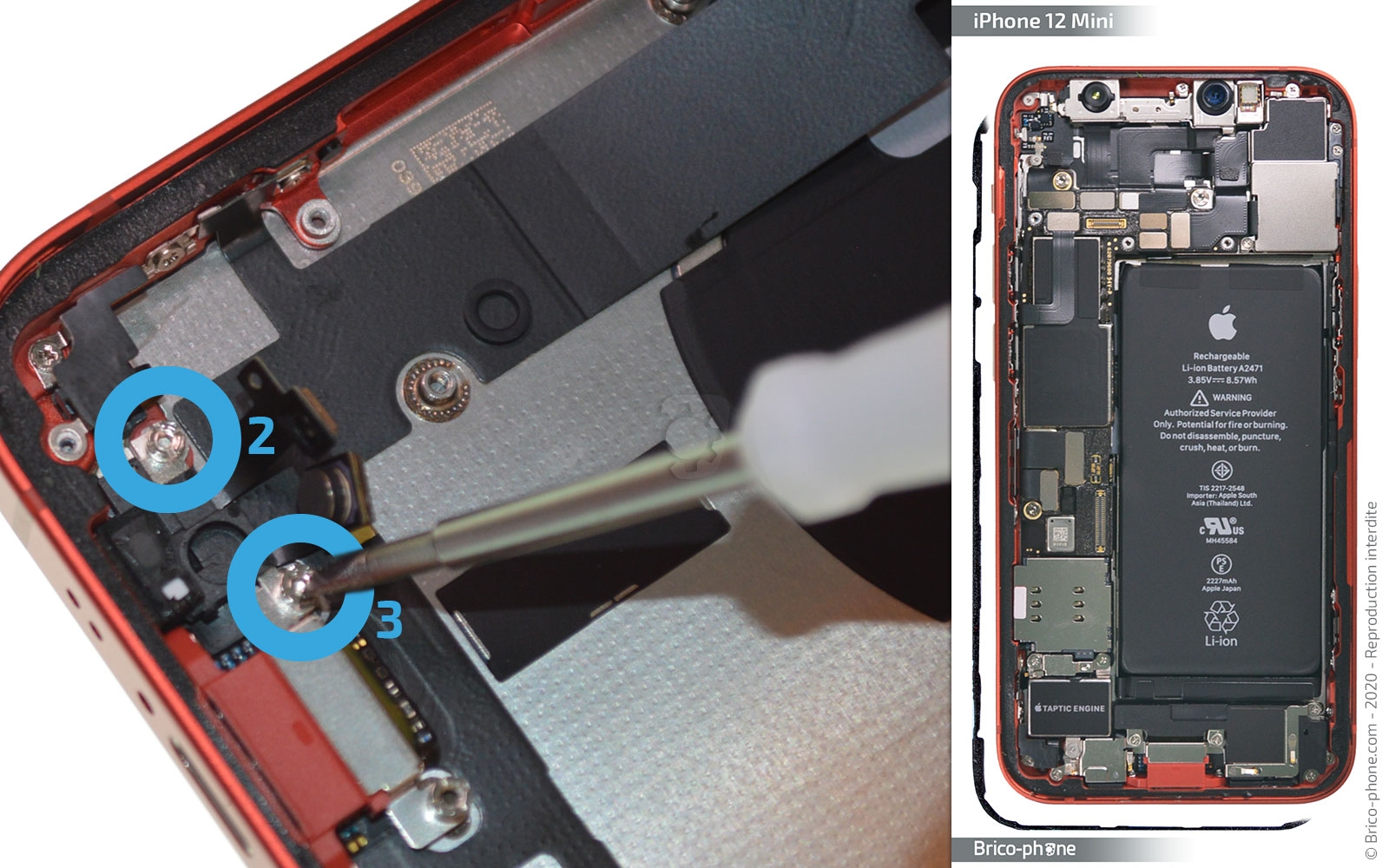

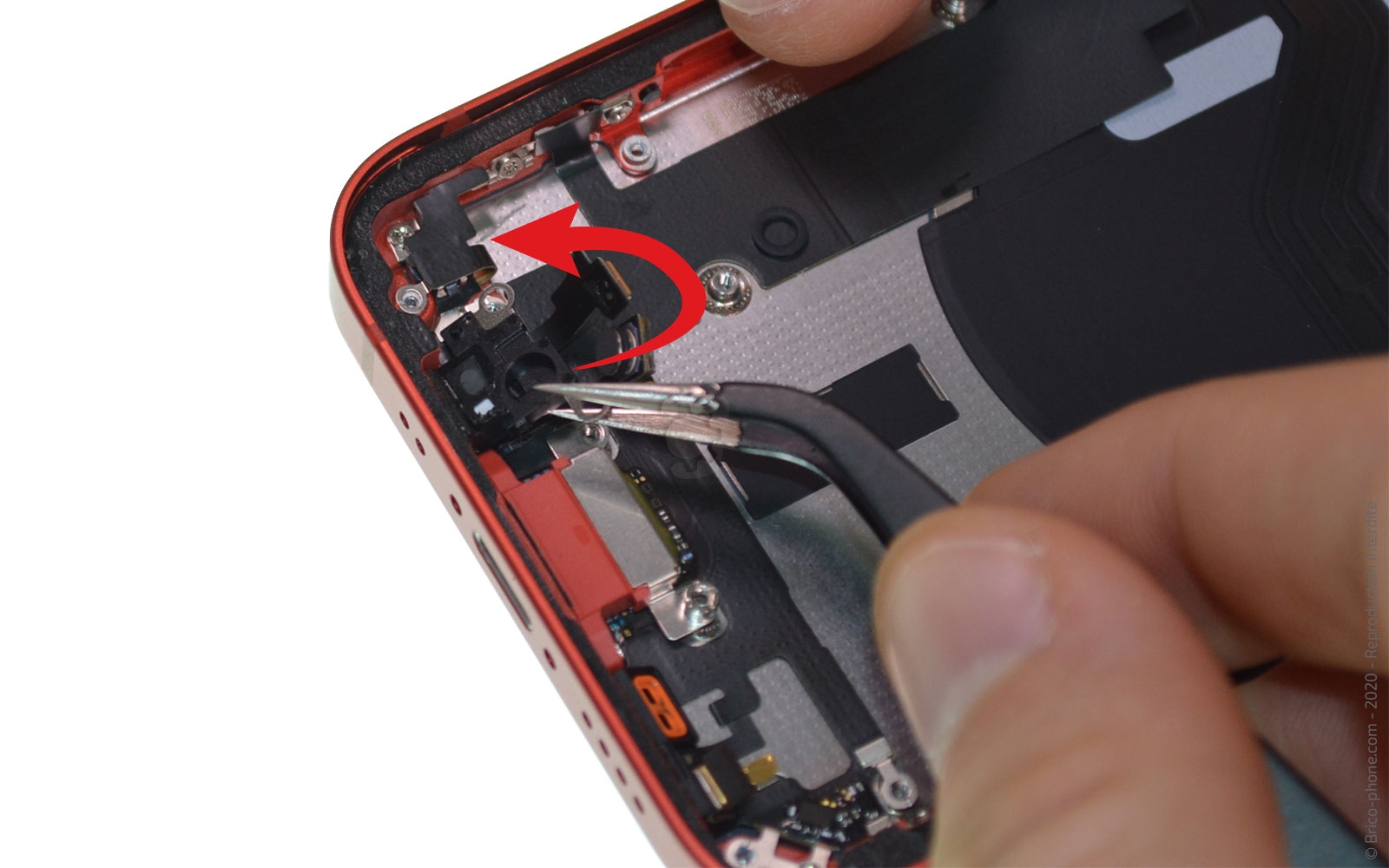

Etape 17 : Retirer le support micro

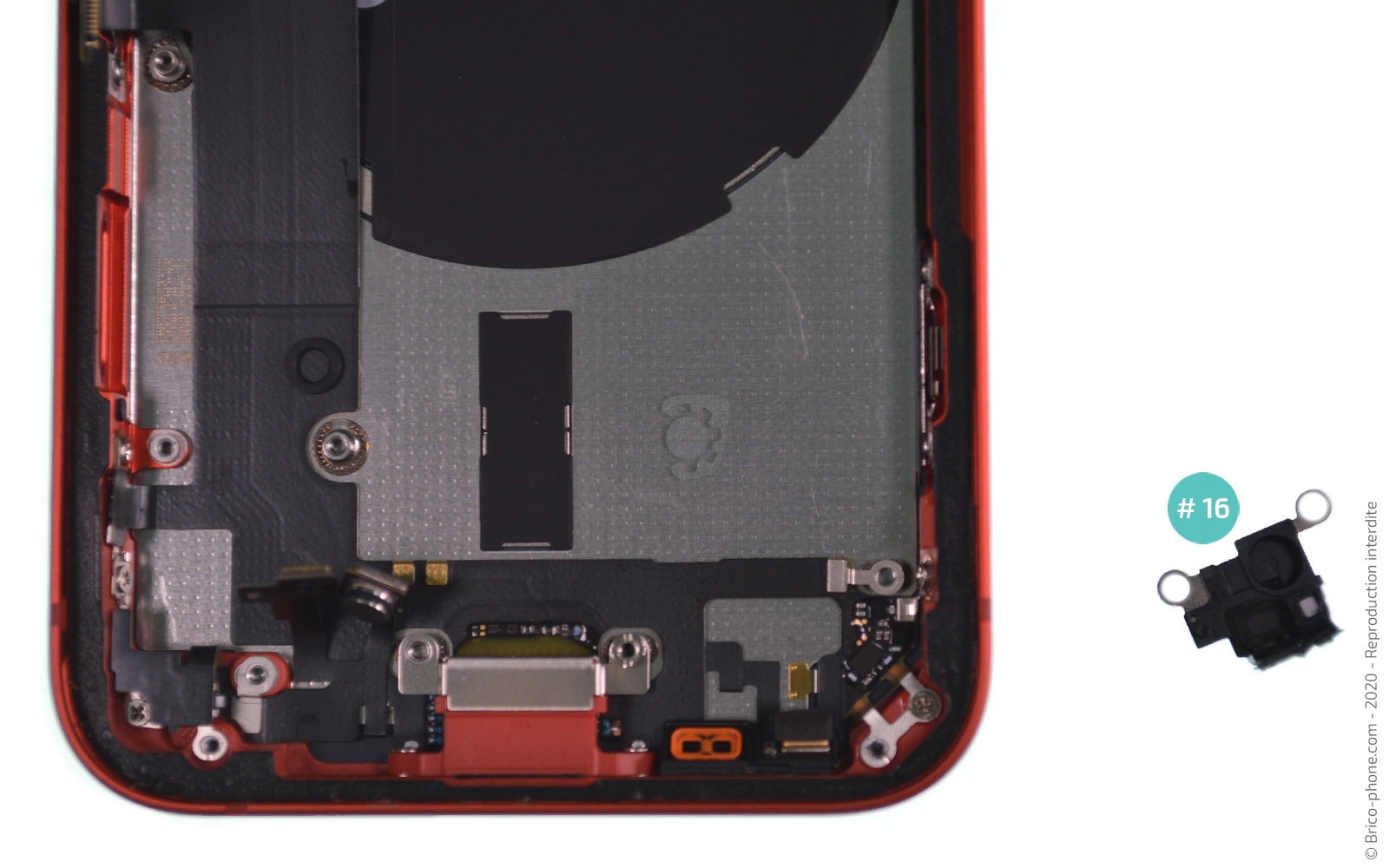

Dévissez les 2 vis plate J2 et J3, puis retirez le support micro #16.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €

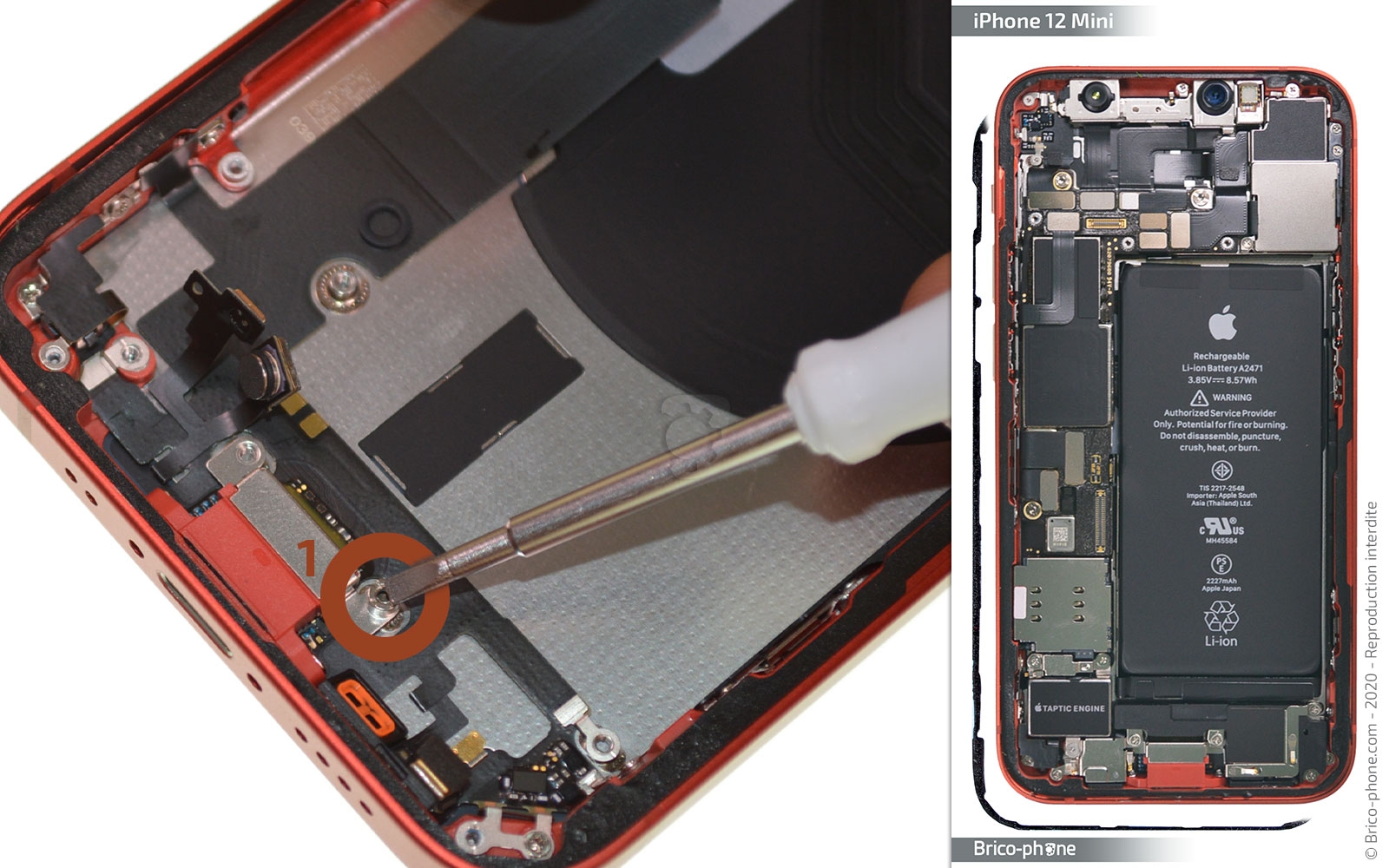

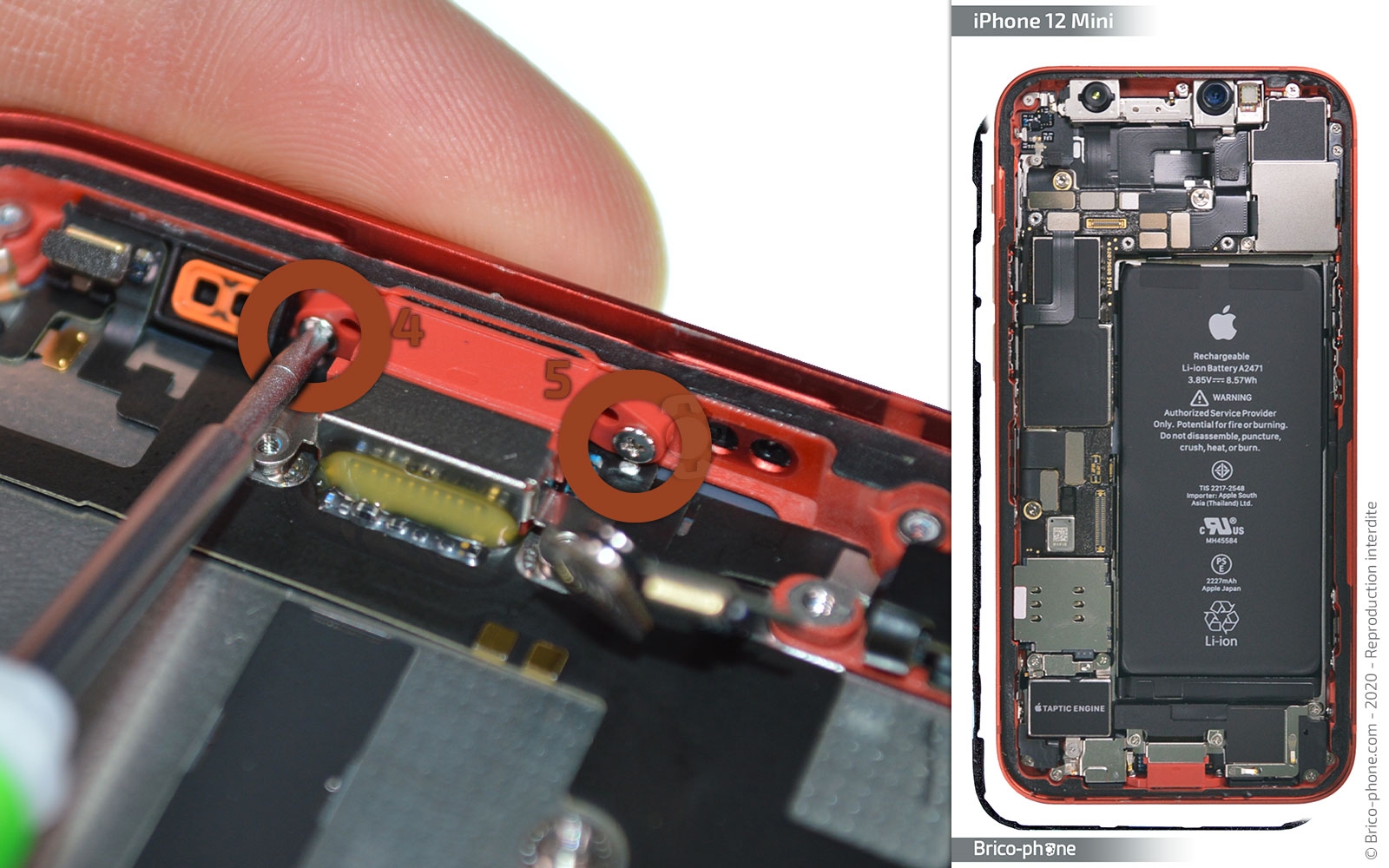

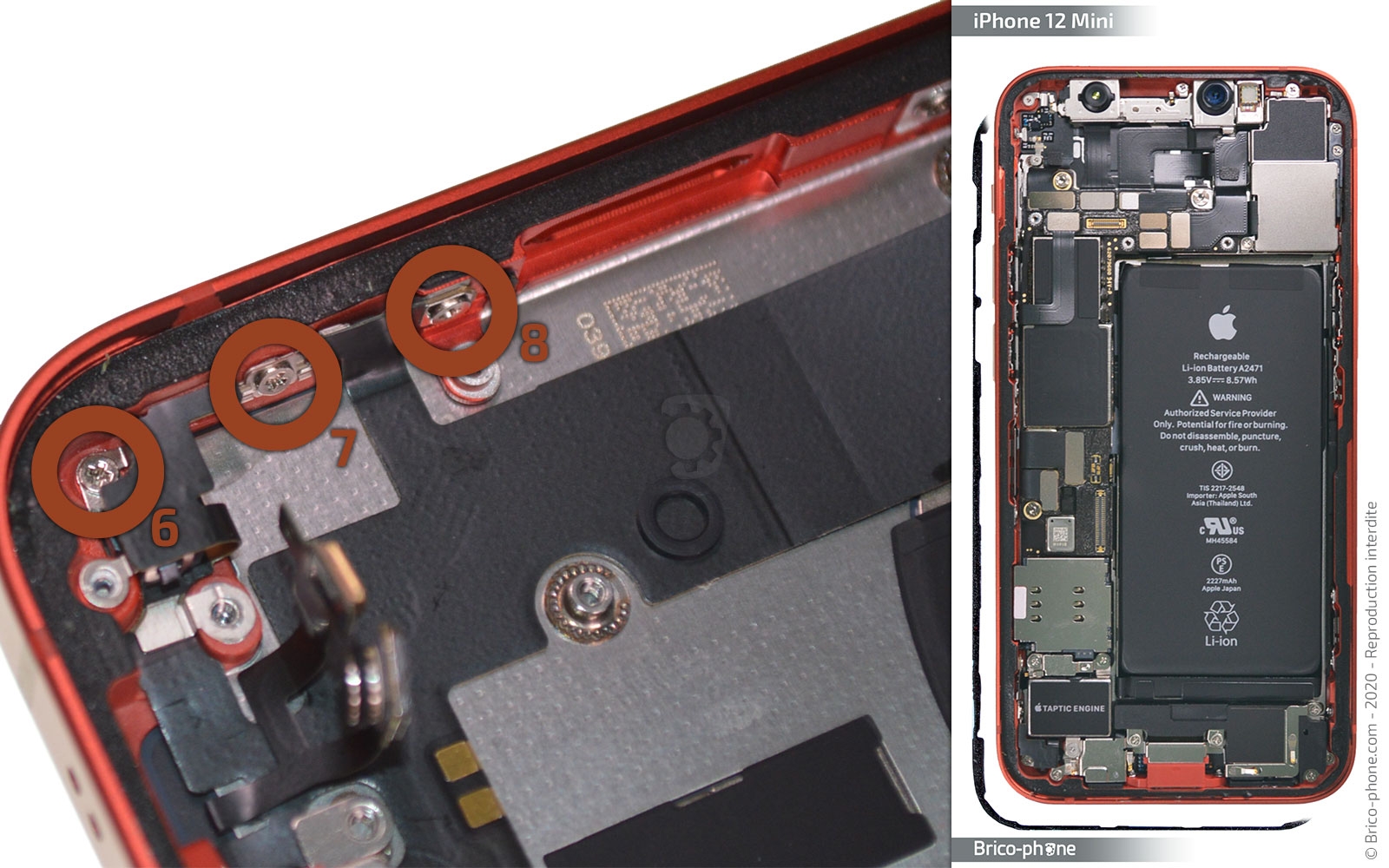

Etape 18 : Enlever les vis du dock
Il ne vous reste plus que quelques vis, commencez par la plate K1, puis les 7 vis cruciforme de K2 à K8.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Tournevis Professionnel Plat 2.0
7,74 €
Etape 19 : Extraire le dock

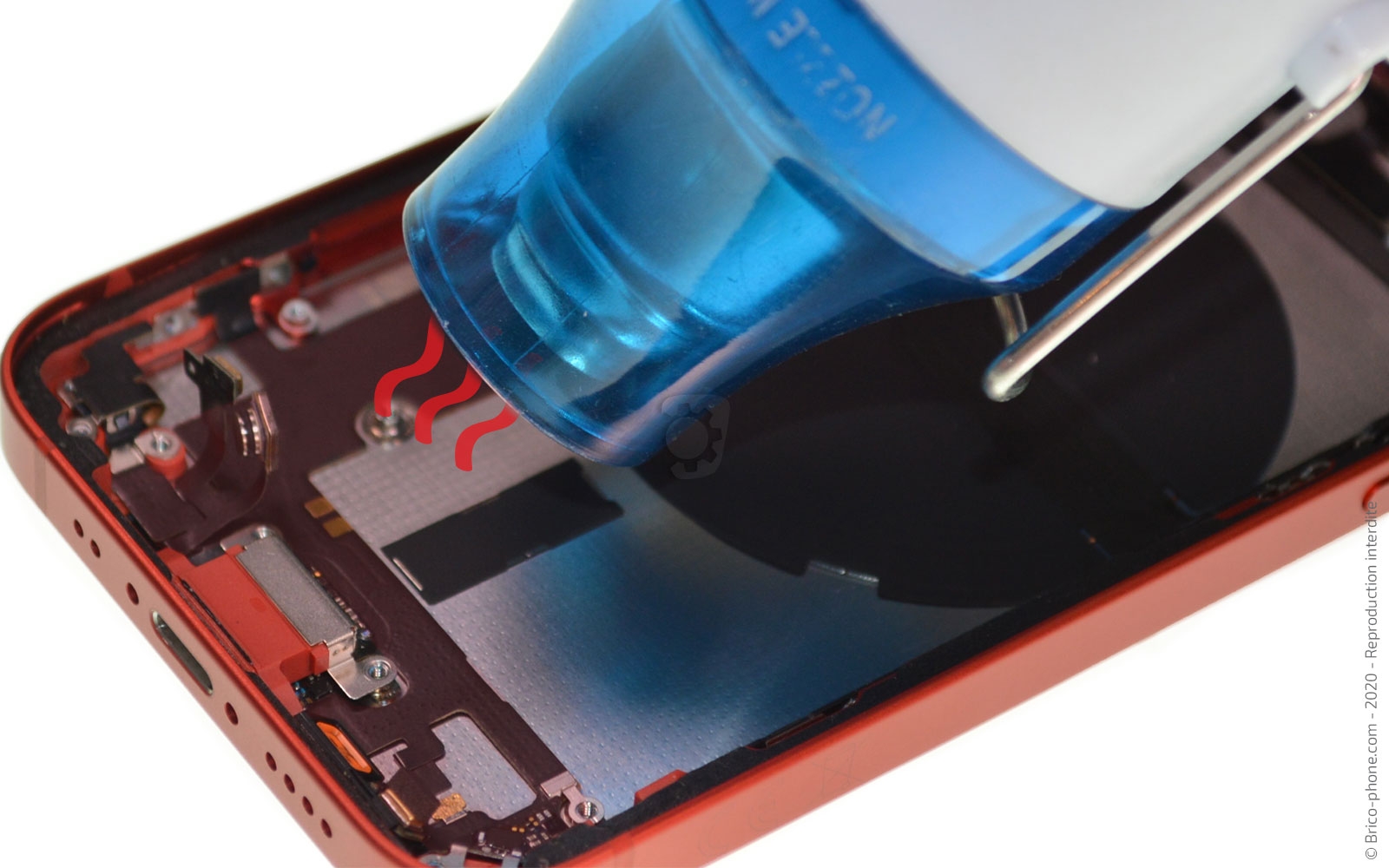

Chauffez le connecteur de charge avec un décapeur thermique ou votre sèche-cheveux, puis décollez-le avec le levier en nylon.

Pour décoller le micro de droite, vous pouvez utiliser la pincette.

Vous pouvez maintenant extraire le connecteur de charge #17.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage
Installez le nouveau connecteur de charge dans votre iPhone 12 Mini puis refermez-le en suivant les étapes précédentes dans l'ordre décroissant.

Nettoyez le châssis de votre appareil à l'aide du levier en nylon, afin de pouvoir mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels explicatif :
- Tuto vidéo
- Tuto photos

Connectez toutes les nappes de l'écran puis celle de la batterie avant de refermer votre téléphone.
