Changement du module double caméras arrière sur iPhone 12 Mini

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
iPhone 12 Mini | Temps estimé : 30 min | Difficulté : 2.5/5

Vous ne pouvez plus prendre en photos ou en vidéos les moments fort de vos enfants ou de vos vacances ? La mise au point ne se fait plus ou vous avez un écran noir avec l'application photos ?

Envie de retrouver un fonctionnement normal pour reprendre des photos ? Remédier à ce problème en changeant le double capteur photo, comment ? Avec ce tutoriel qui vous guidera étape par étape pour le remplacement de votre pièce défectueuse. Ce tutoriel est élaboré par notre équipe technique qui pourra aussi vous aiguiller si vous êtes coincé.

Diagnostic

›  Les photos de votre iPhone 12 Mini sont floues
›  La mise au point ne fonctionne pas
›  Un des capteurs ne fonctionne plus
›  Vous ne pouvez plus faire de vidéos

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avez-vous le bon modèle ? Possédez-vous les bonnes pièces détachées et les bon outils ?

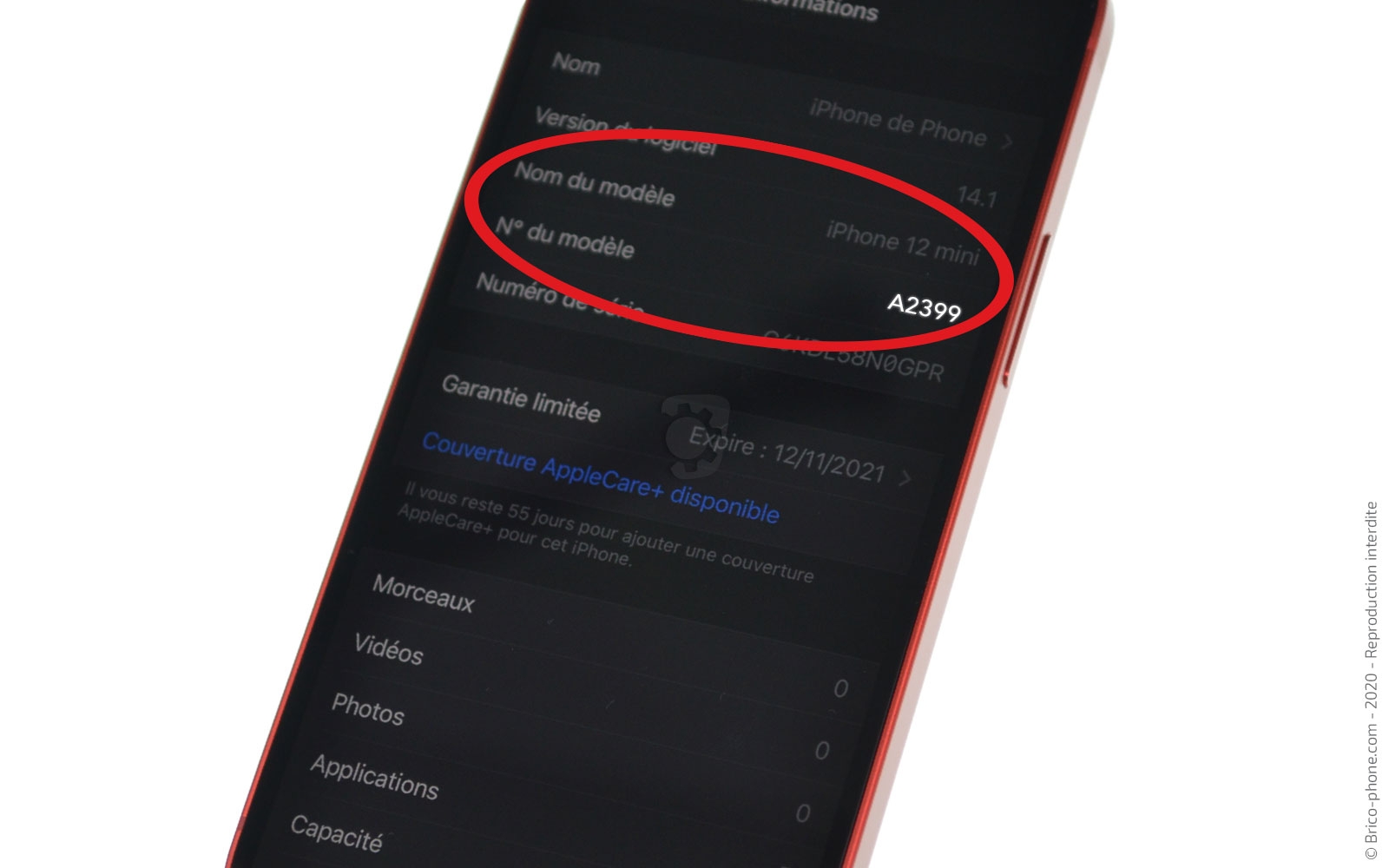

Pour avoir son modèle, allez dans les réglages, général et informations, vous devez apercevoir iPhone 12 Mini sur la ligne "Nom du modèle" et en cliquant au bout de la ligne "N° du modèle" vous allez voir apparaître A2399.

Vous pouvez aussi allez sur l'application téléphone, tapez *#06# pour avoir le numéro IMEI et l'écrire dans la rubrique de notre page d'accueil.

Vous pouvez maintenant éteindre votre téléphone en maintenant les boutons power et volume moins, puis en slidant "éteindre".
Etape 1 : Ejecter le tiroir sim et dévisser les vis pentalobe

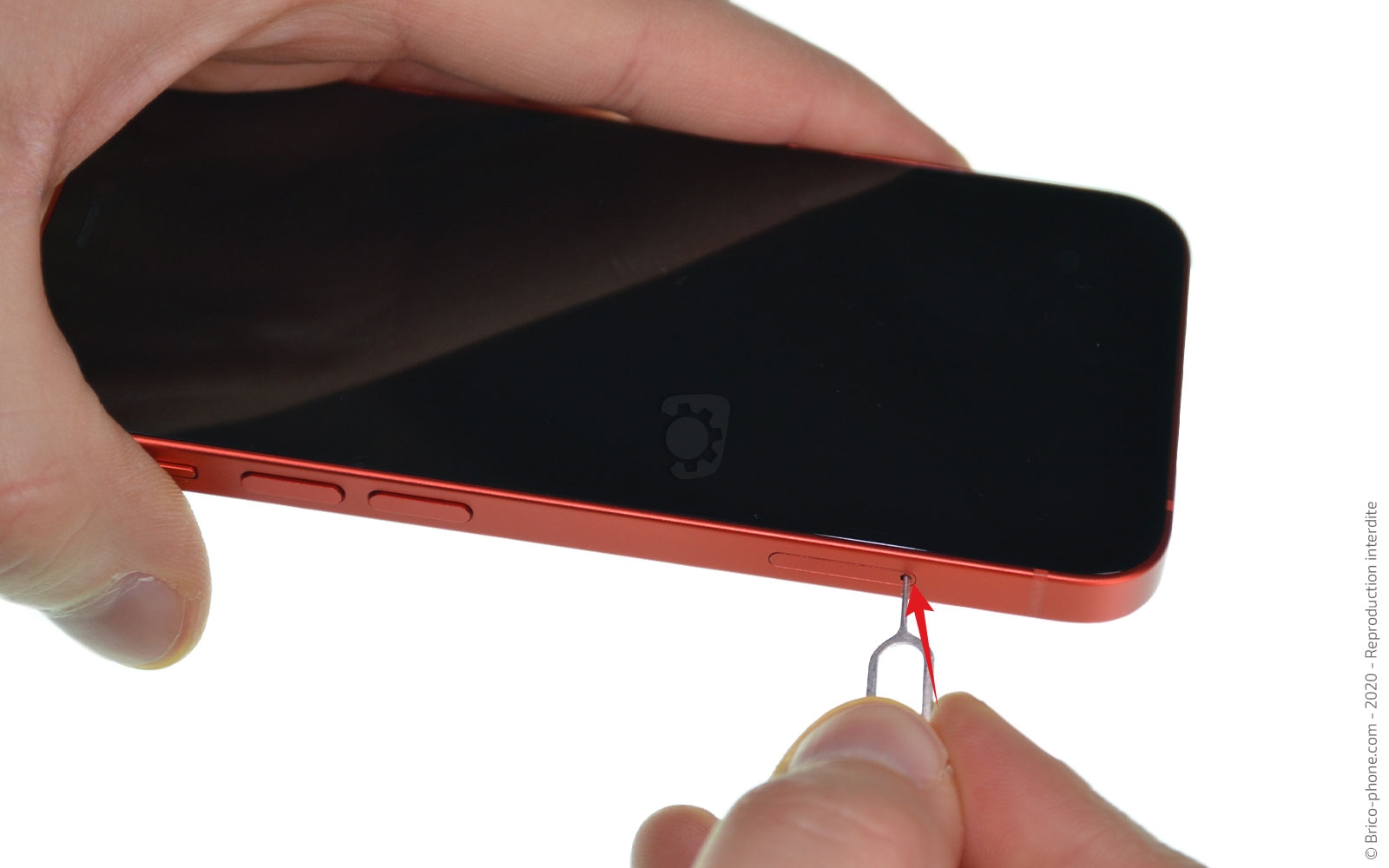

Commencez par éjecter le tiroir sim #01 avec l'outil adapté, puis dévissez les 2 vis pentalobe A1 et A2 en bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 2 : Chauffer l'écran

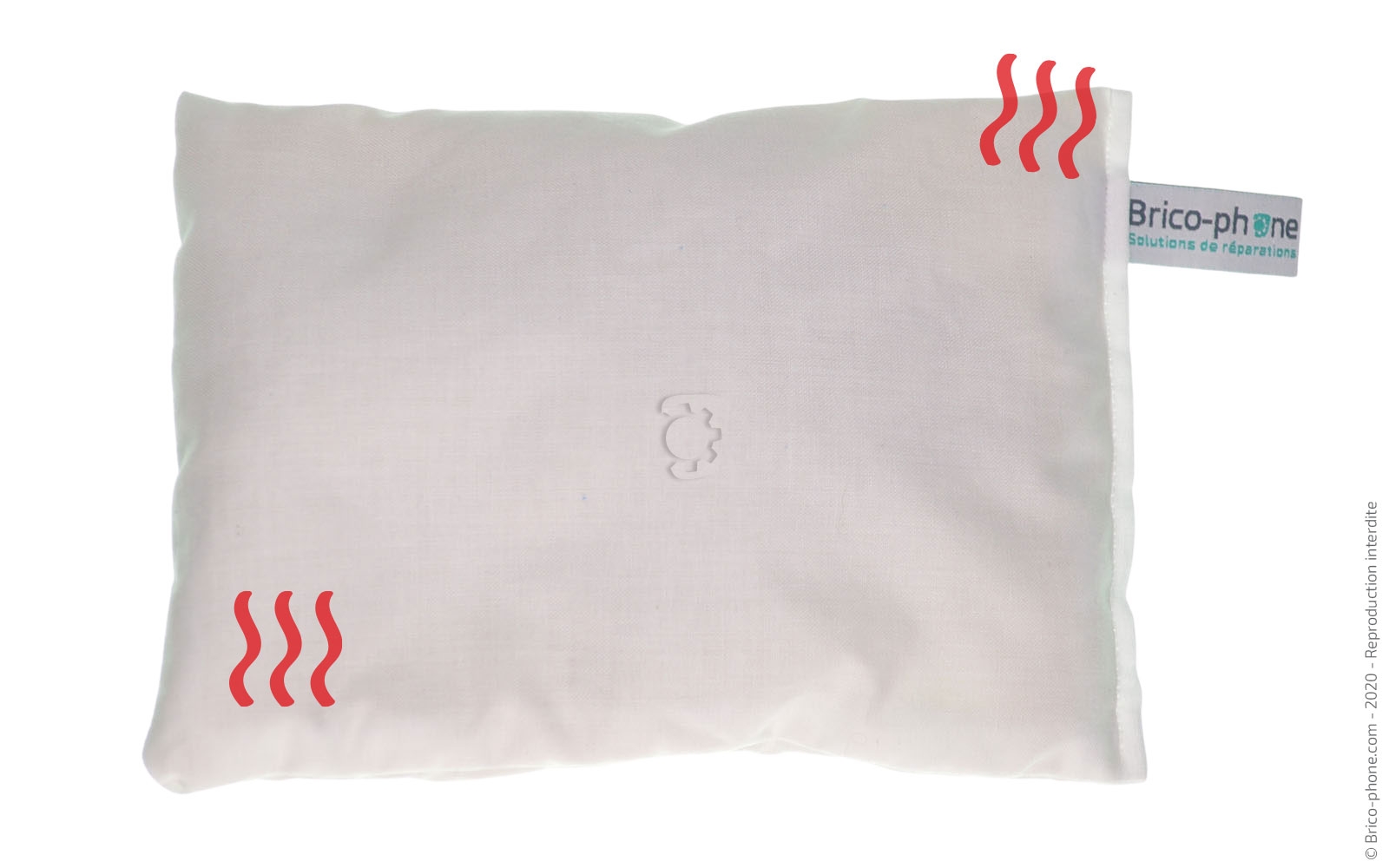

Pour chauffer votre écran afin de ramollir le joint d'étanchéité, vous pouvez utiliser le coussin chauffant , que vous devrez passer environ 2 minutes au micro-onde avant de l'appliquer 40 secondes sur la face avant du téléphone.

Vous pouvez aussi chauffer le contour de l'écran pendant 30 secondes avec un sèche-cheveux ou un décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

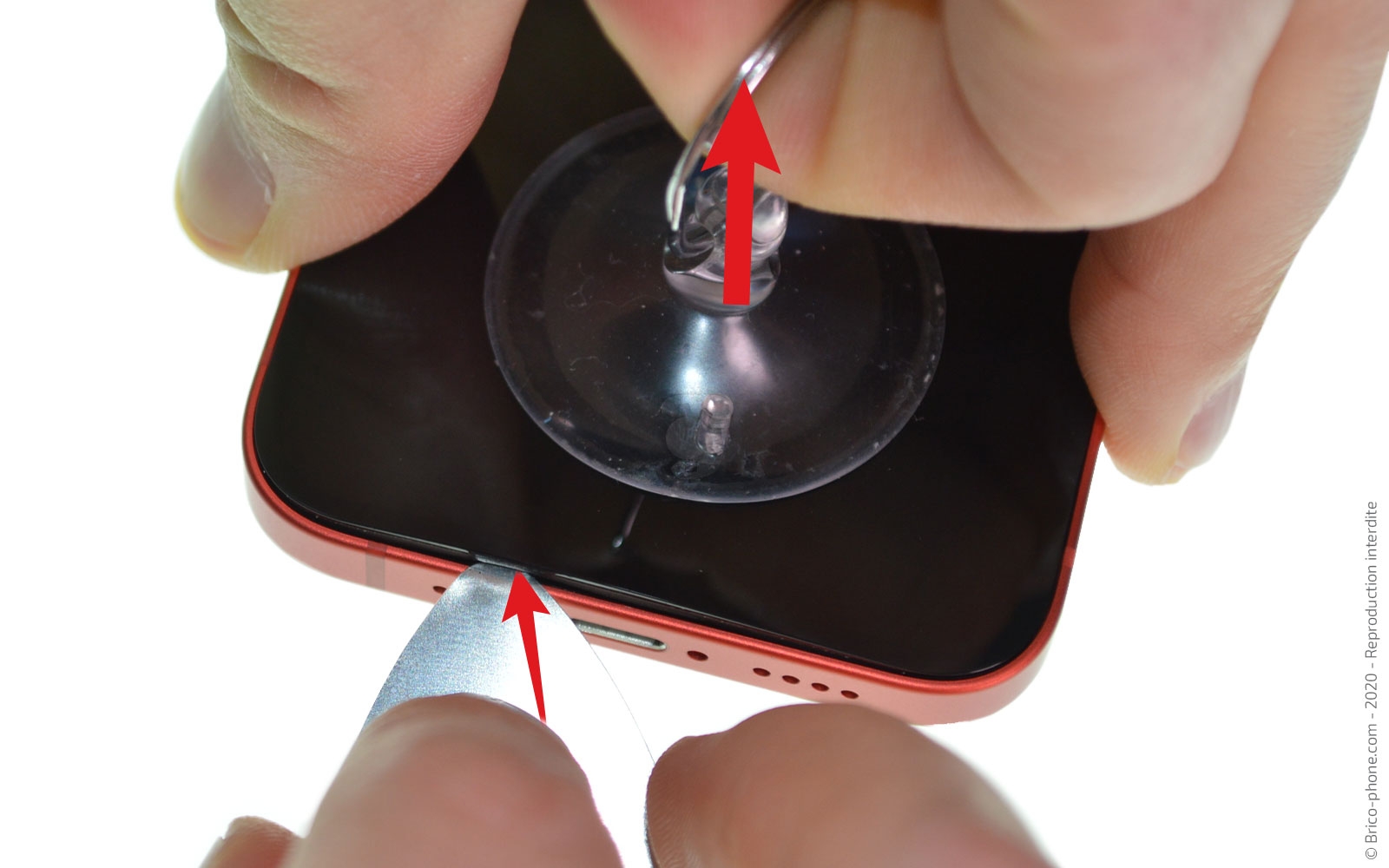

Etape 3 : Ouvrir le téléphone
Placez la ventouse sur le bas de l'écran de façon à pouvoir tirer l'écran et insérer le médiator en métal troué entre l'écran et le châssis pour créer un interstice.

Insérez le levier vert à la place du médiator, puis faites le tour du téléphone pour soulever l'écran en faisant attention aux nappes de l'écran qui se trouvent sur la gauche.

Il ne vous reste plus qu'à lever l'écran vers la gauche, mais pas à plus de 90°.
Outils du kit utilisés
Outils du kit utilisés

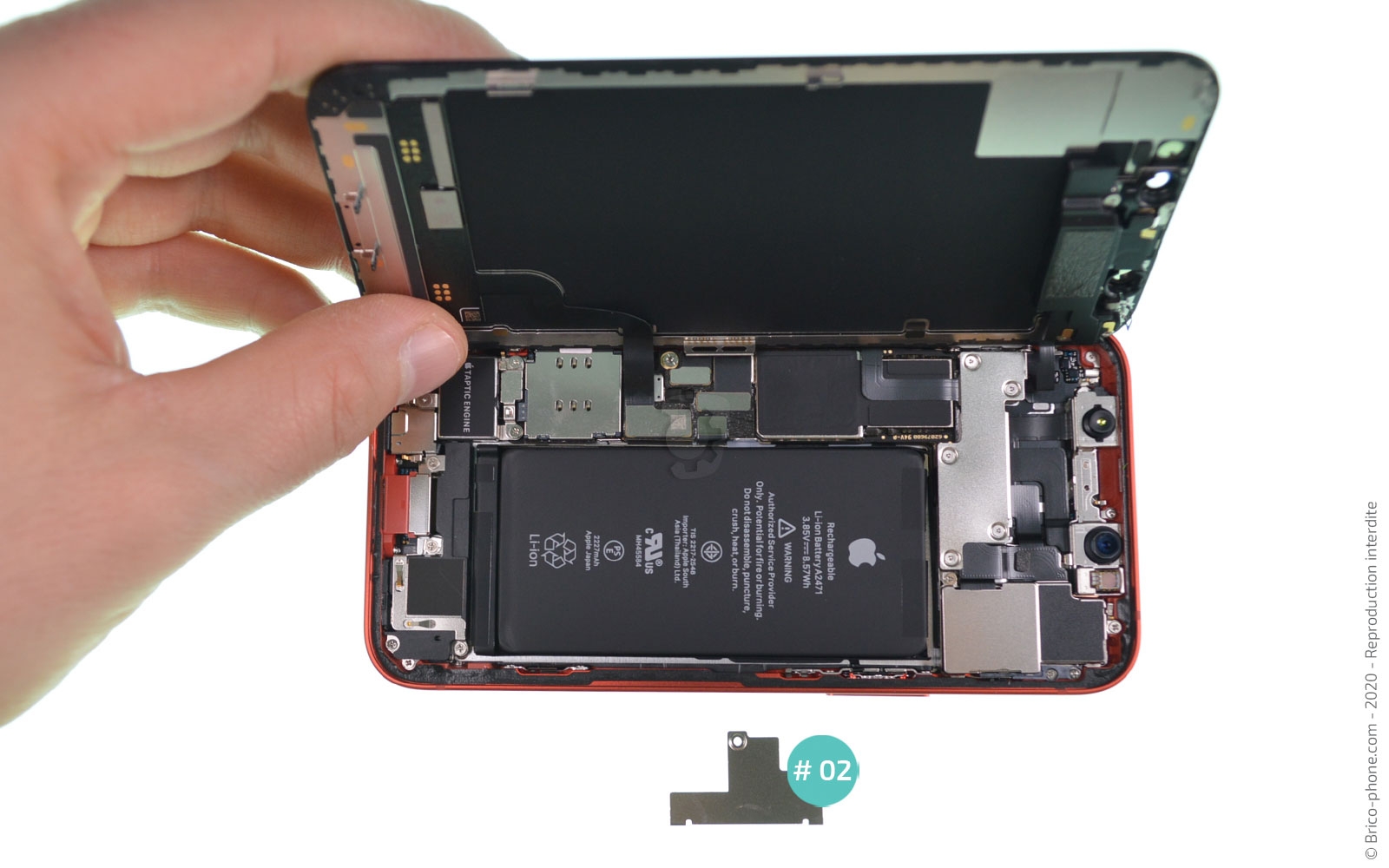

Etape 4 : Enlever la plaquette du bas

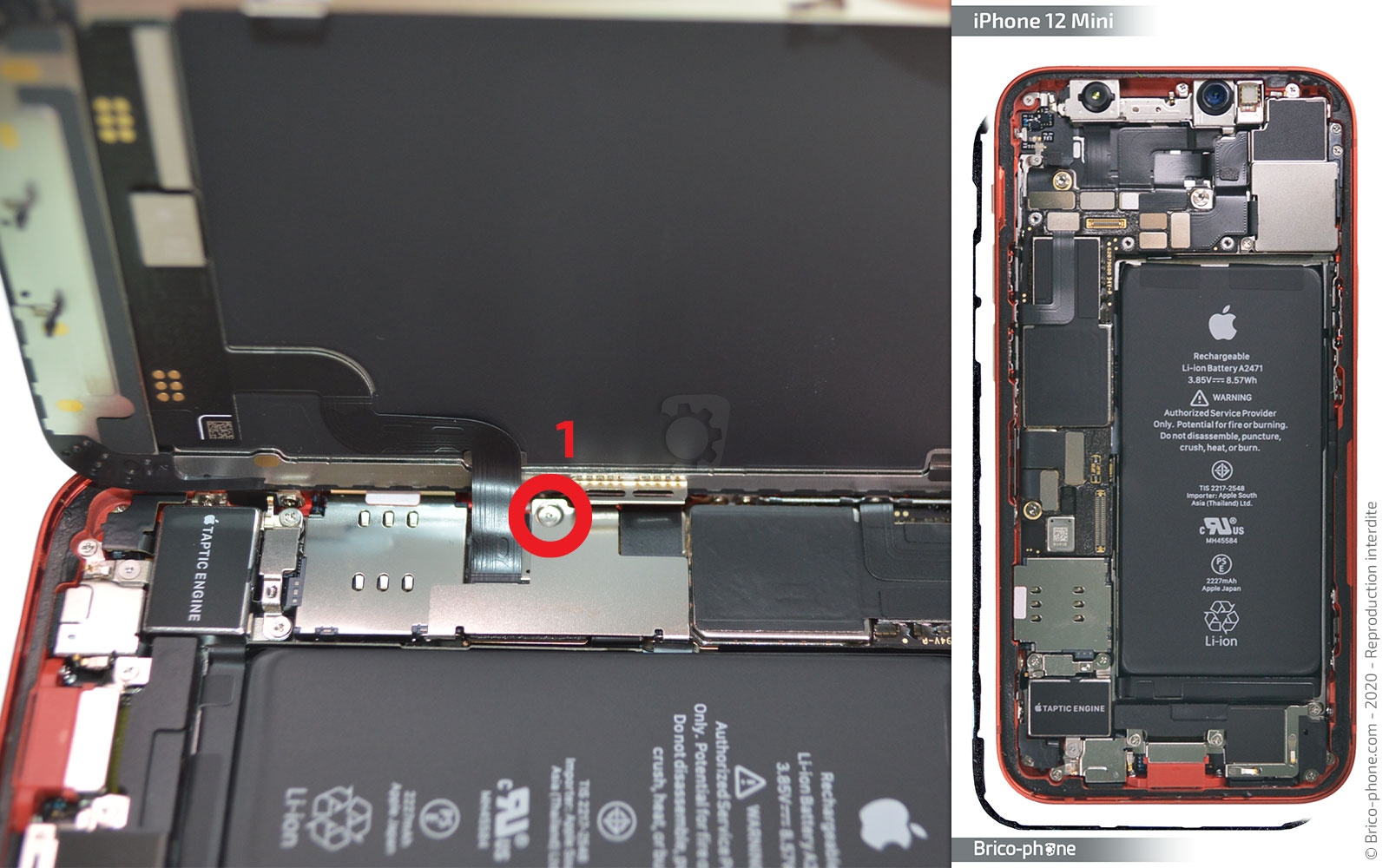

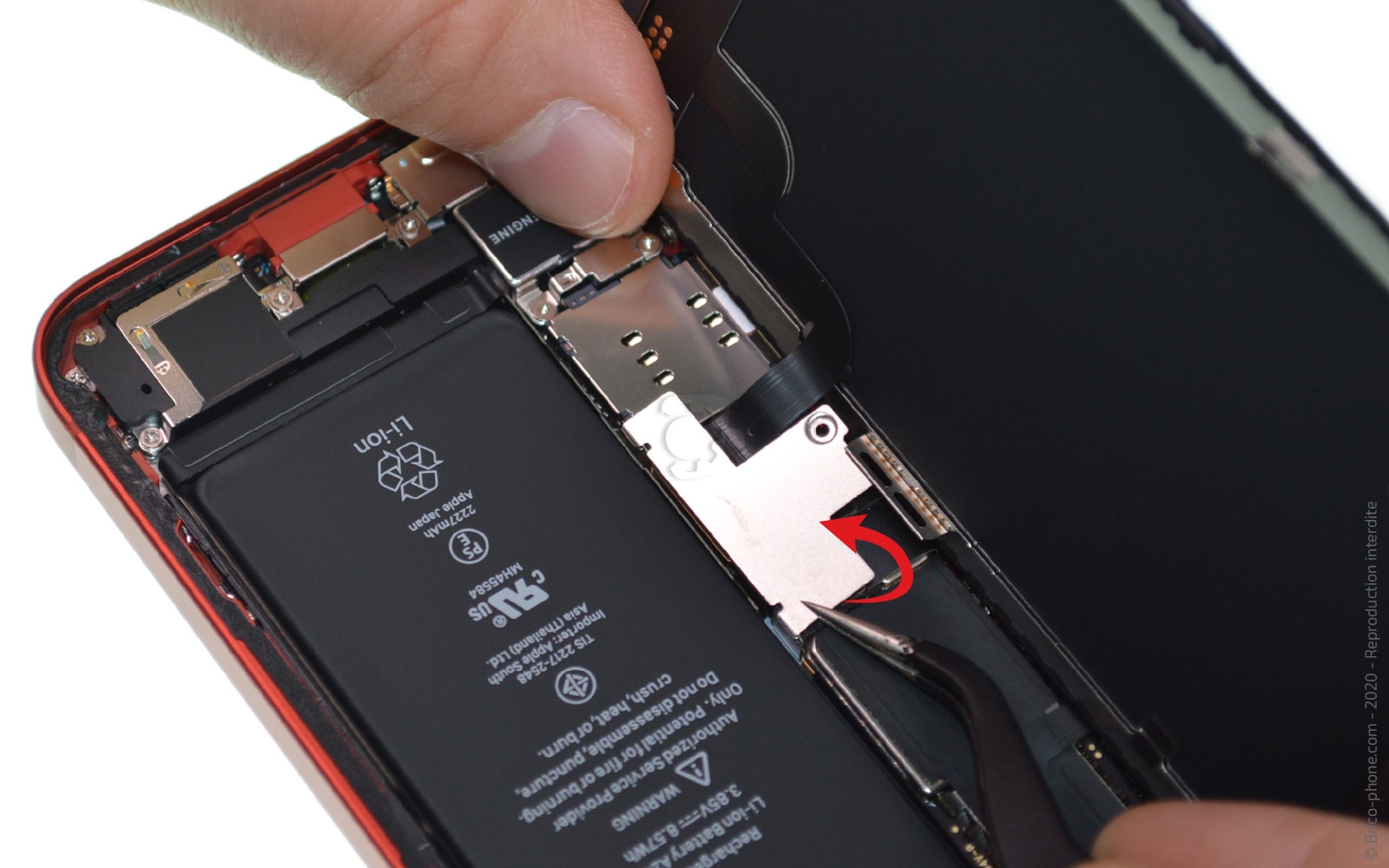

Dévissez la vis triwing B1 avant de retirer la plaquette #02.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 5 : Déconnecter la batterie

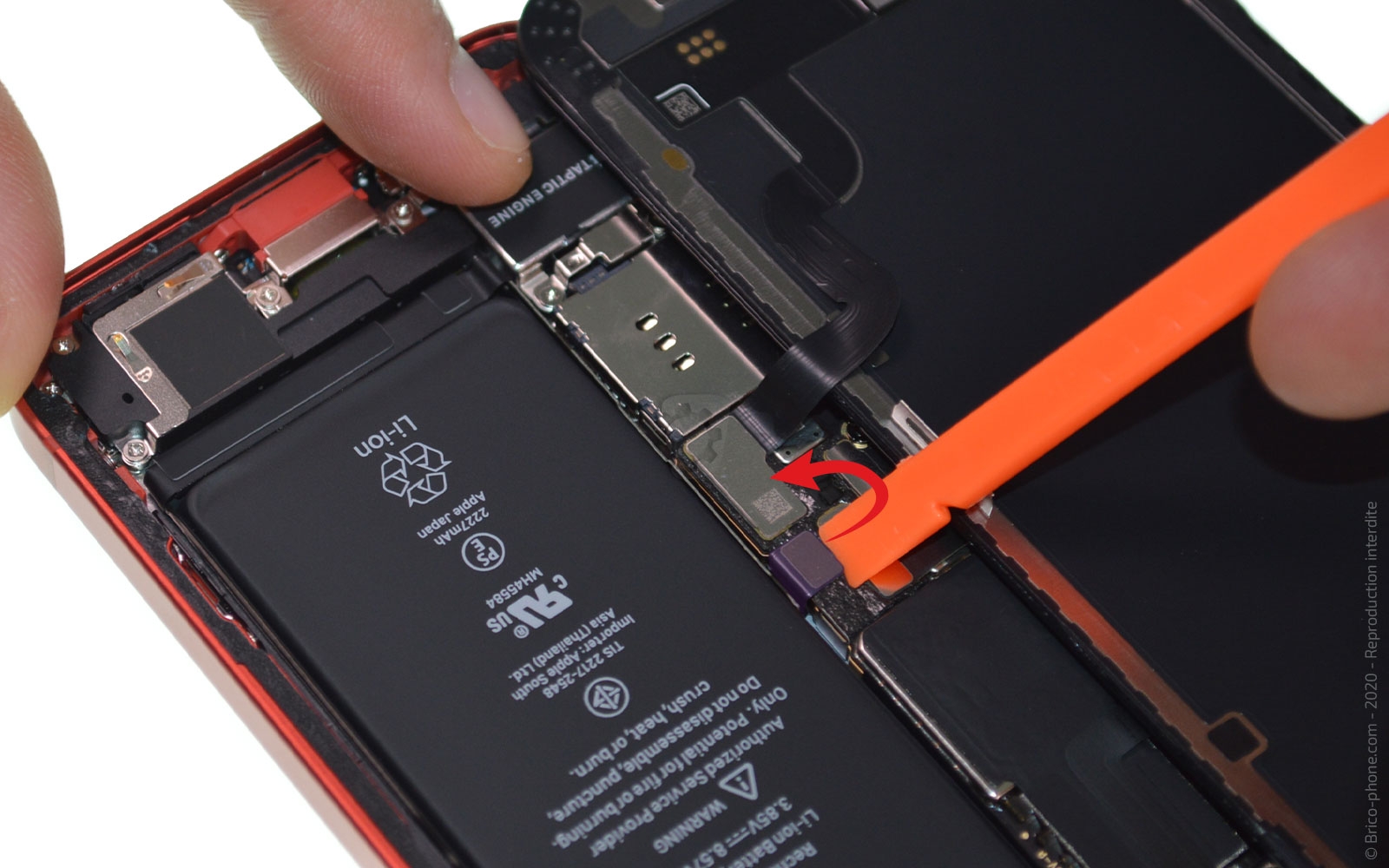

Avant d'aller plus loin, déconnectez la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

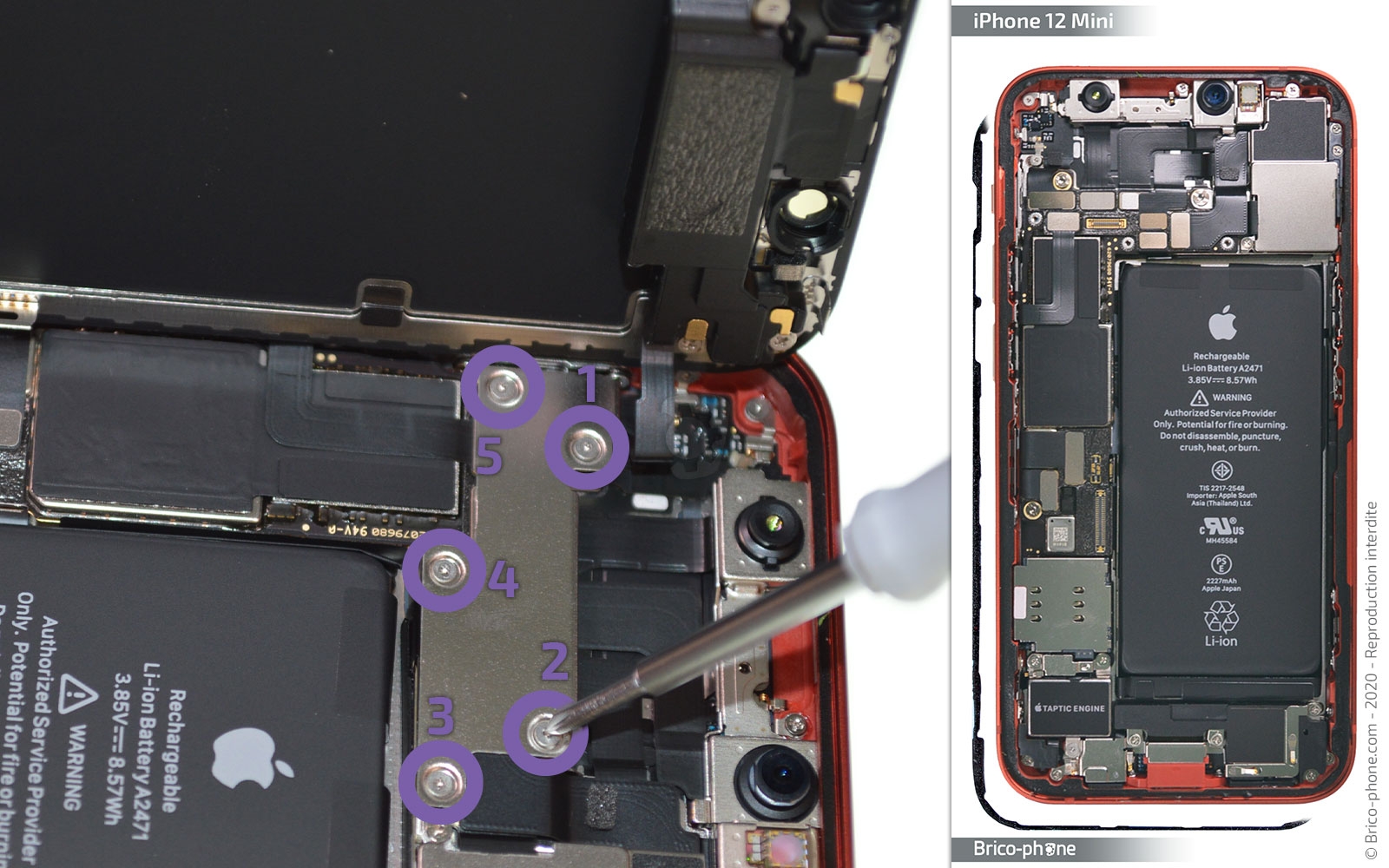

Etape 6 : Enlever la plaquette du haut
Pour retirer la plaquette #03, vous devez dévisser les 5 vis triwing C1 à C5.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

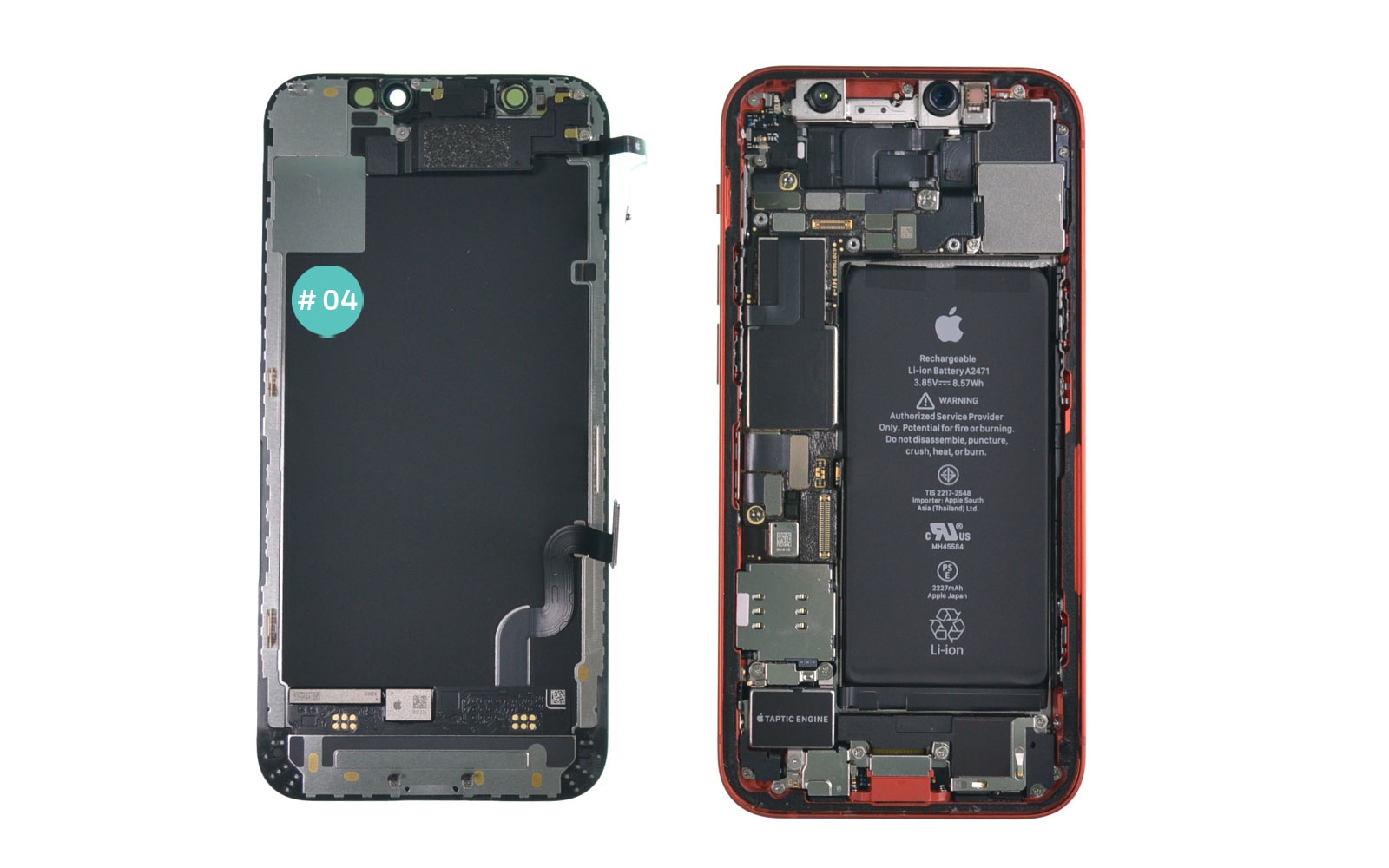

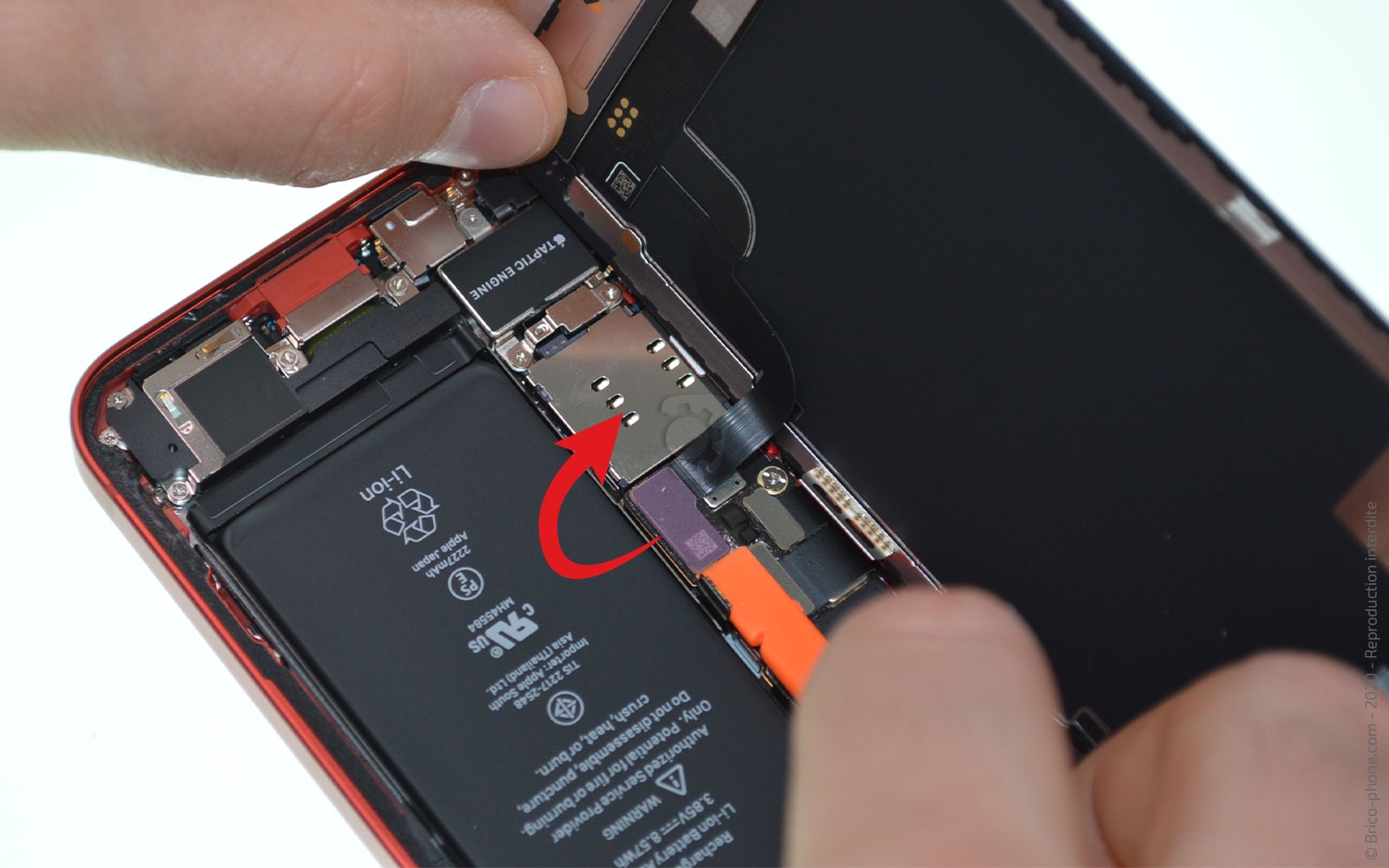

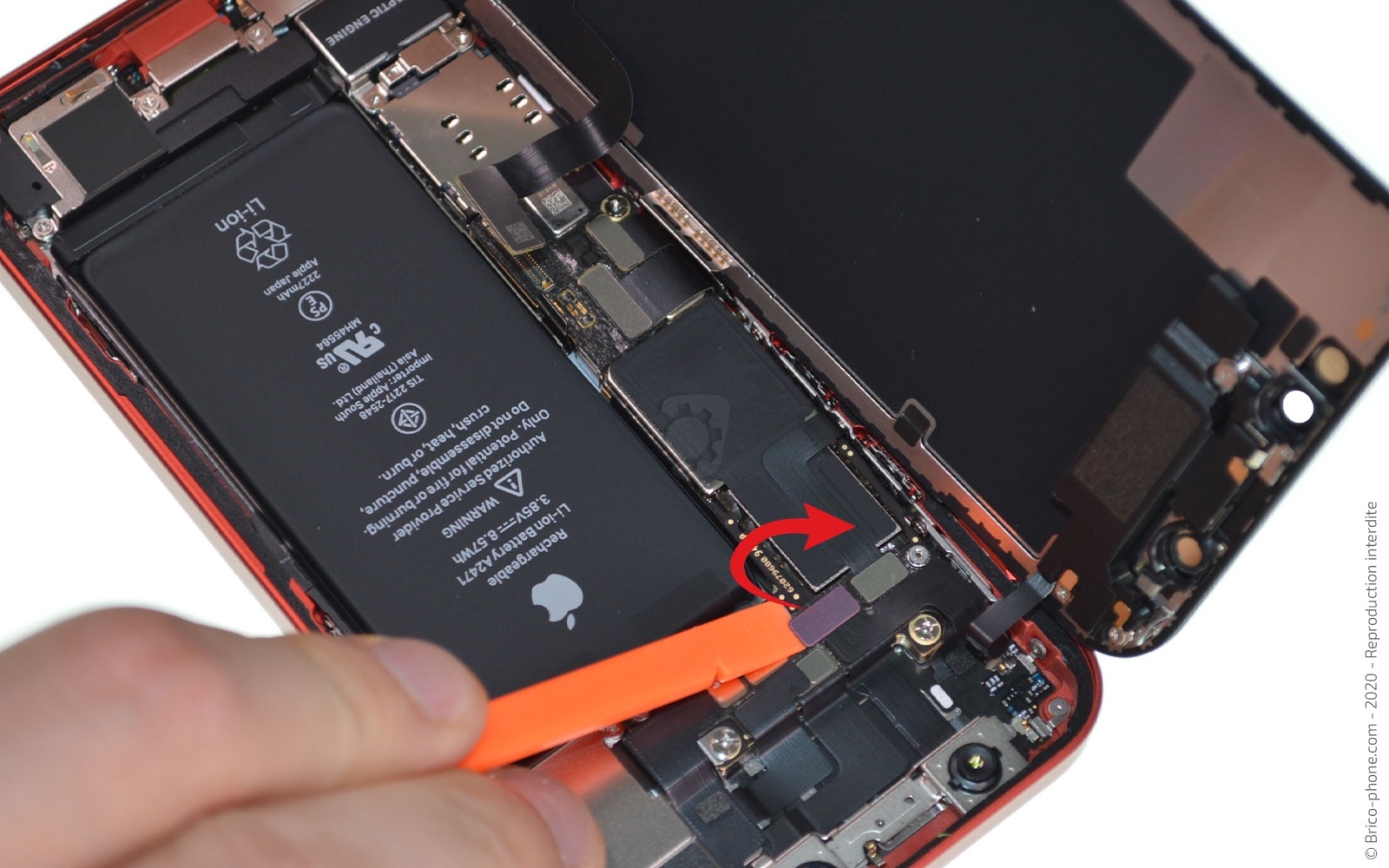

Etape 7 : Déconnecter l'écran
Avec le spudger, déconnectez la nappe de l'écran et de l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

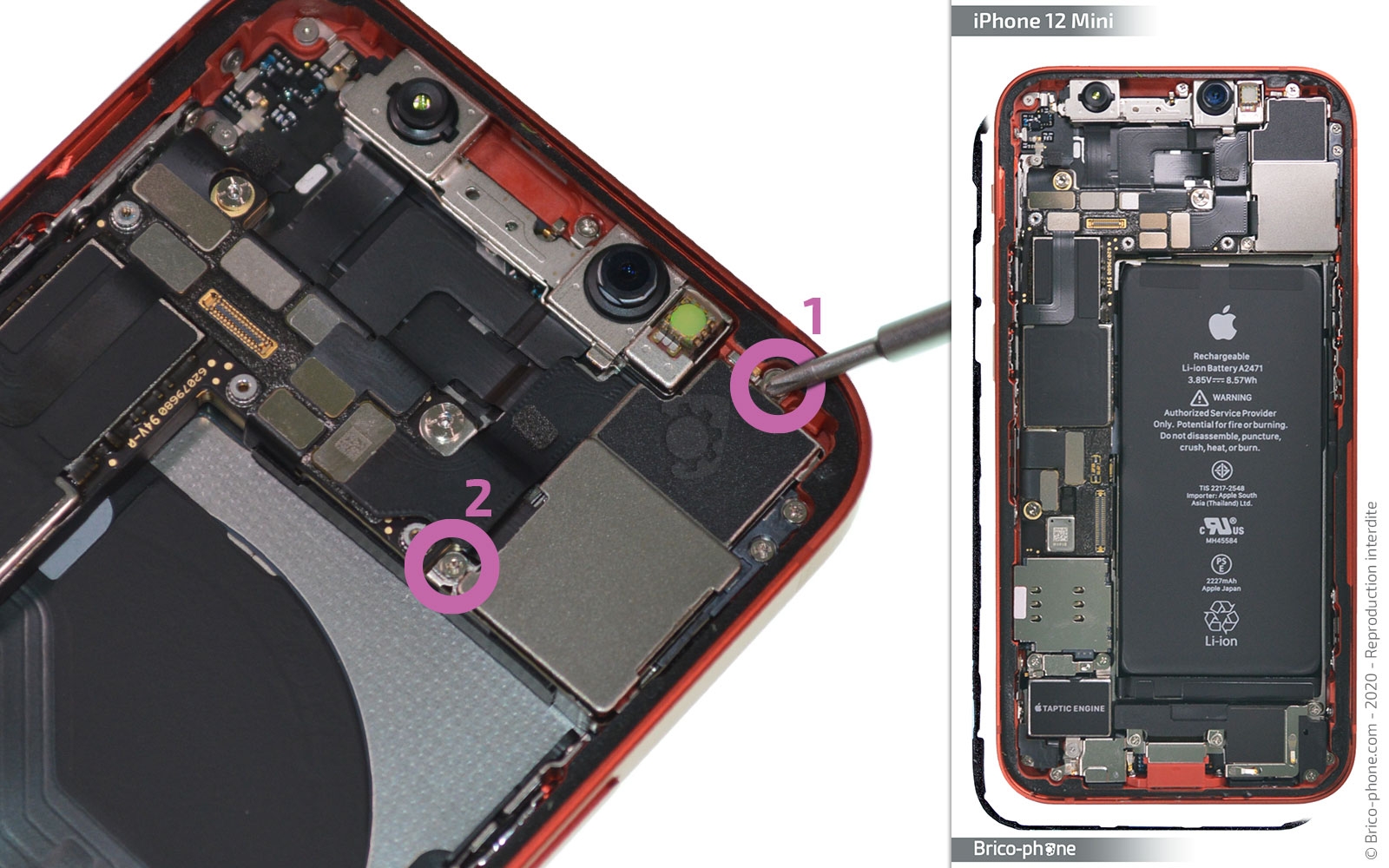

Etape 8 : Retirer la plaquette des caméras arrière
Pour retirer la plaquette #10, vous devez dévisser les 2 vis cruciforme H1 et H2.
Outils du kit utilisés
Outils du kit utilisés

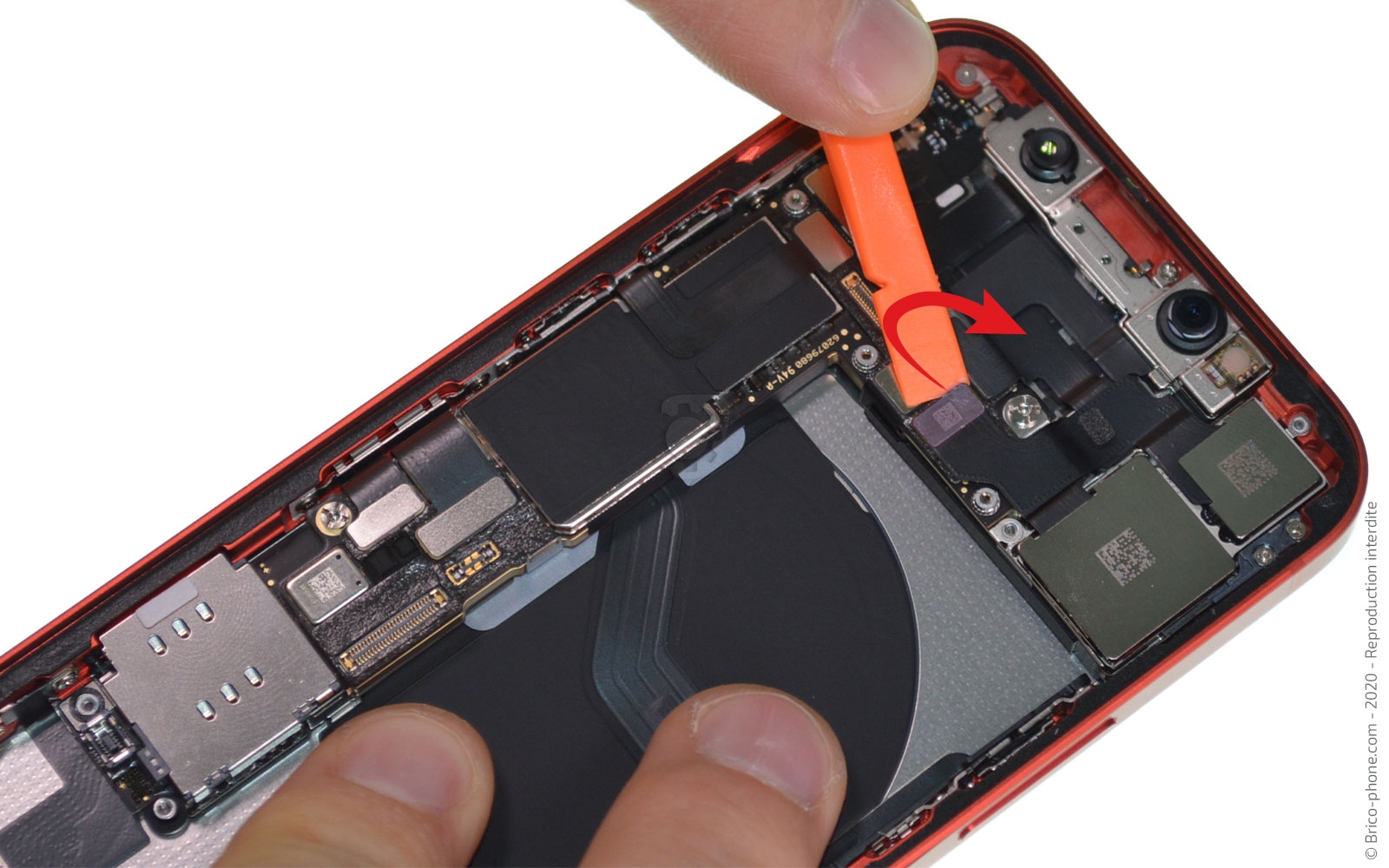

Etape 9 : Retirer les caméras arrière
Il ne vous reste plus qu'à déconnecter les 2 nappes des caméras arrière avant de les extraire.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour remonter votre téléphone avant de venir connecter les nappes de la batterie et de l'écran.

N'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
