Changement du bloc écran sur Y5 2019

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Y5 2019 | Temps estimé : 30 min | Difficulté : 2.5/5

Votre Huawei Y5 2019 est tombé et l'écran ainsi que les tranches sont abîmés ? Remplacez le bloc écran complet de votre appareil en suivant les indications de ce tutoriel de réparation.

Diagnostic

›  L'écran est cassé, brisé.
›  Le châssis est endommagé.
›  L'écran de votre appareil ne s'allume plus ou présente des traits ou des tâches.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet pré-monté sur châssis + batterie pour Huawei Y5 (2019)
89,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Kit de réparation du bloc écran complet pré-monté sur châssis + batterie pour Huawei Y5 (2019)
99,97 €
Ajouter au panier

Avant de commencer
Pour commencer votre réparation, vérifiez le numéro de modèle de votre Huawei en regardant l'inscription présente au dos de votre smartphone. Elle doit correspondre à AMN-LX1 pour le Y5 2019.

Vous pouvez également composer le *#06# depuis le clavier de votre téléphone afin d'obtenir un numéro IMEI à retranscrire sur la page d'accueil de Brico-phone.
Vous serez alors informé du modèle que vous possédez et des produits compatibles avec ce dernier.

Une fois que vous êtes prêt à débuter la réparation, commencez par éteindre votre appareil.
Etape 1 : Retirer le rack Sim

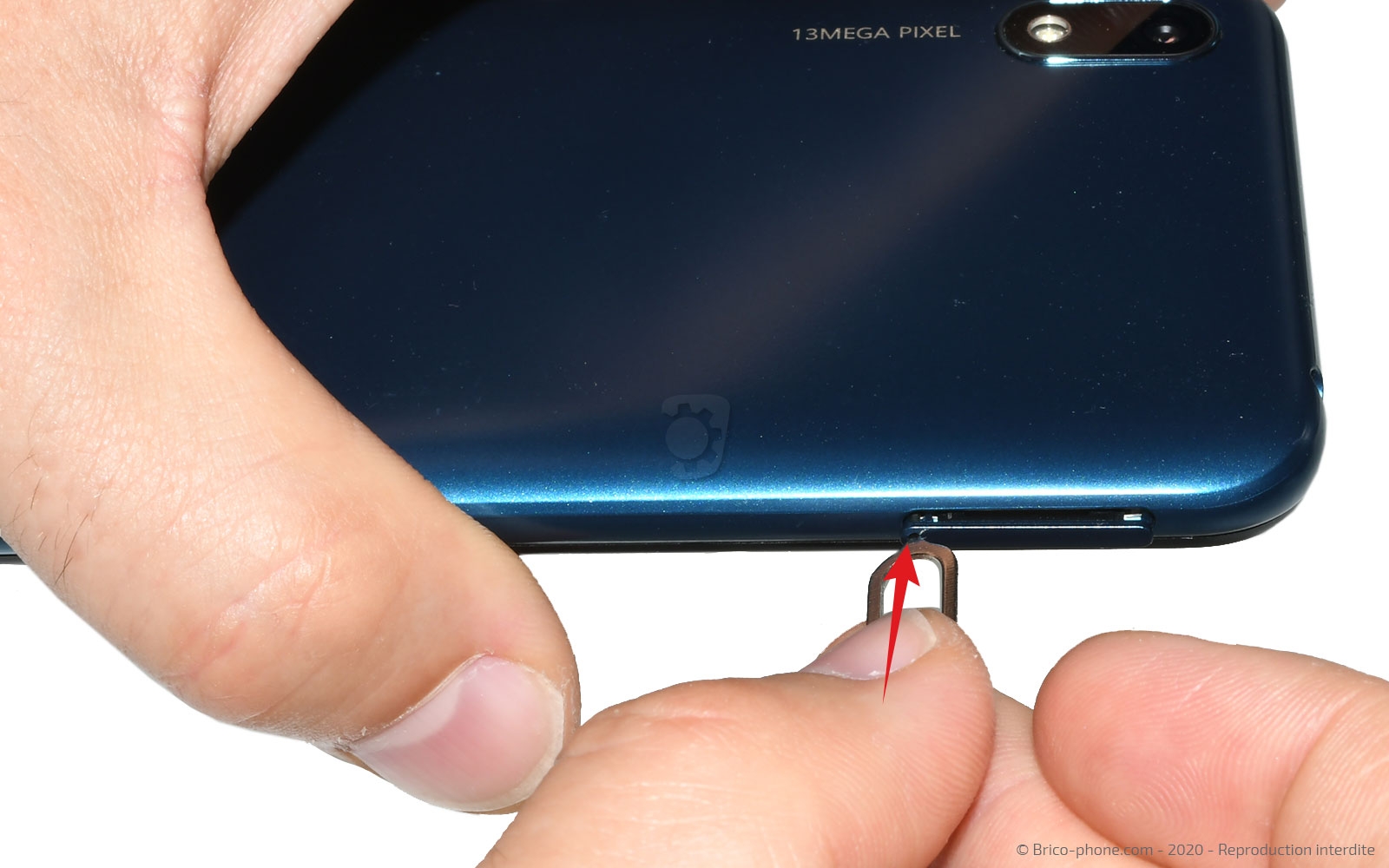

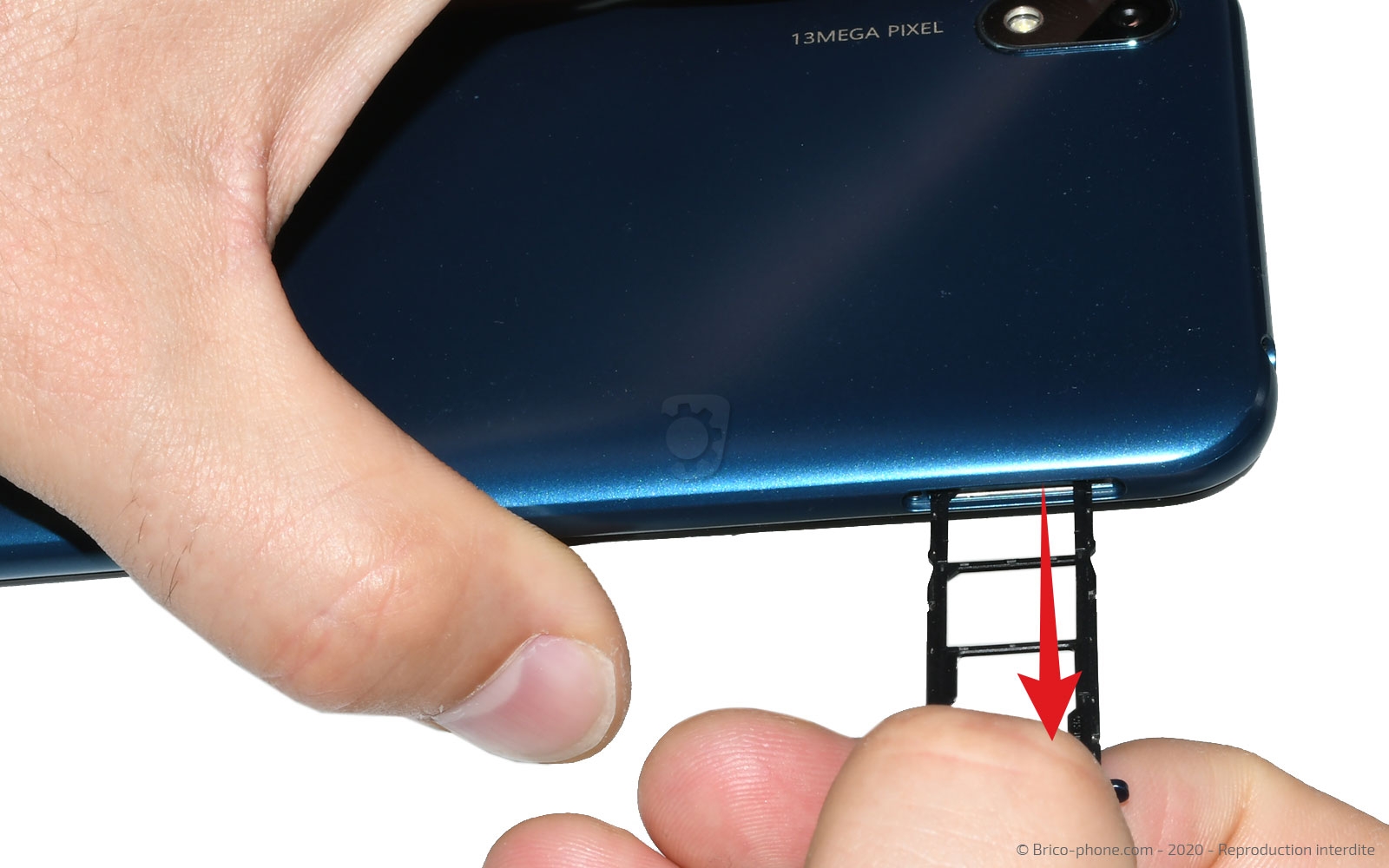

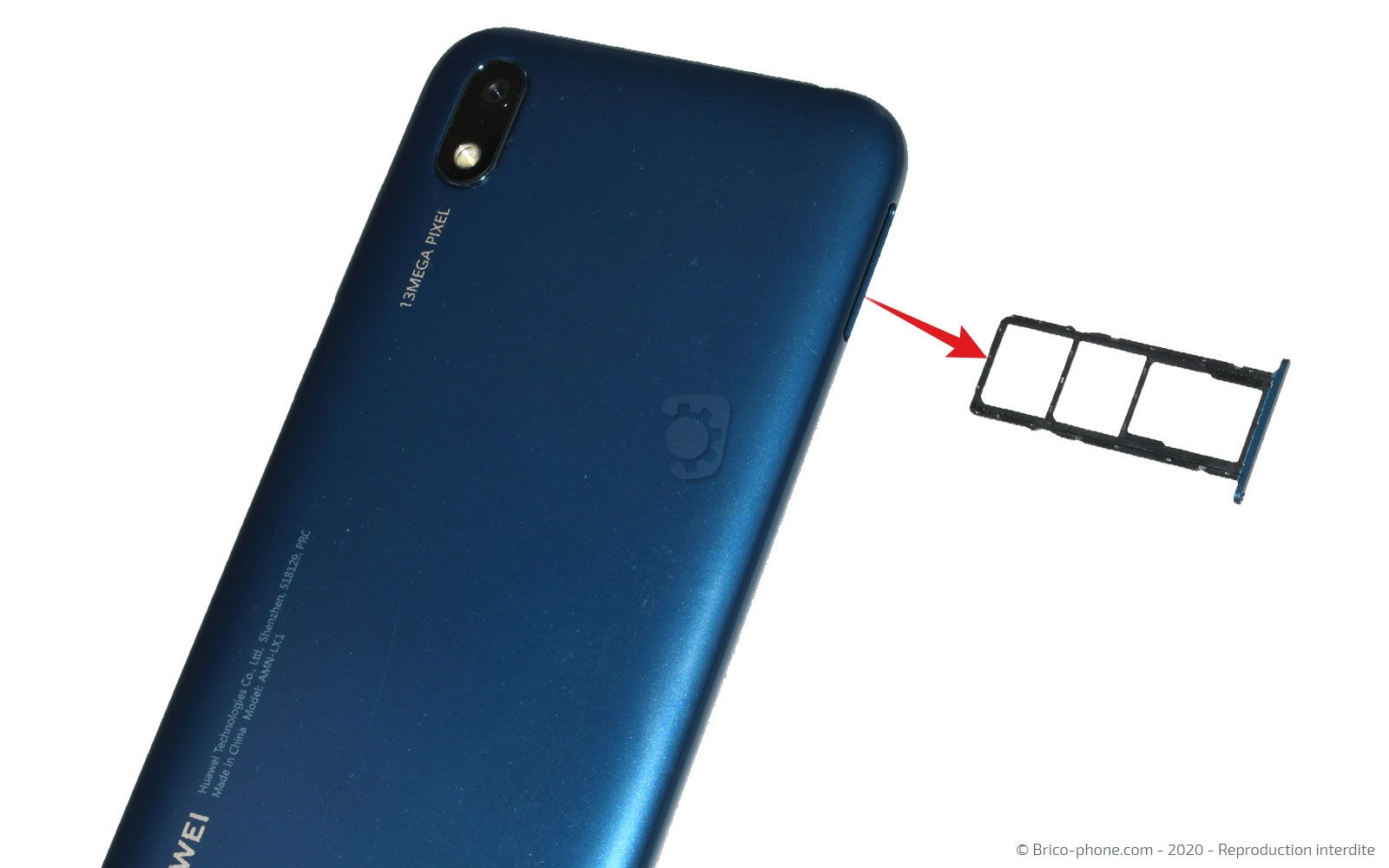

Sortez le tiroir des cartes SD et SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la coque arrière

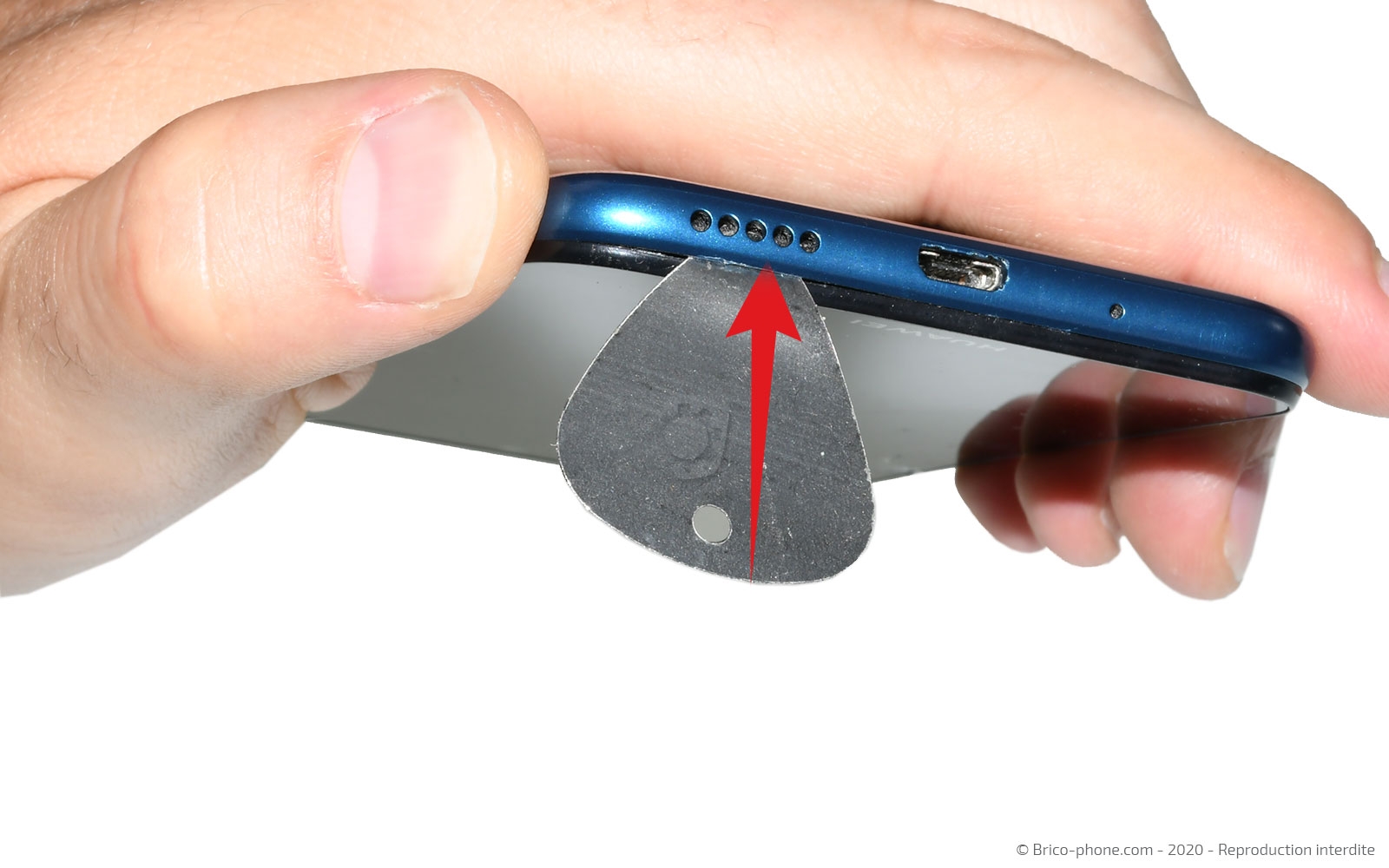

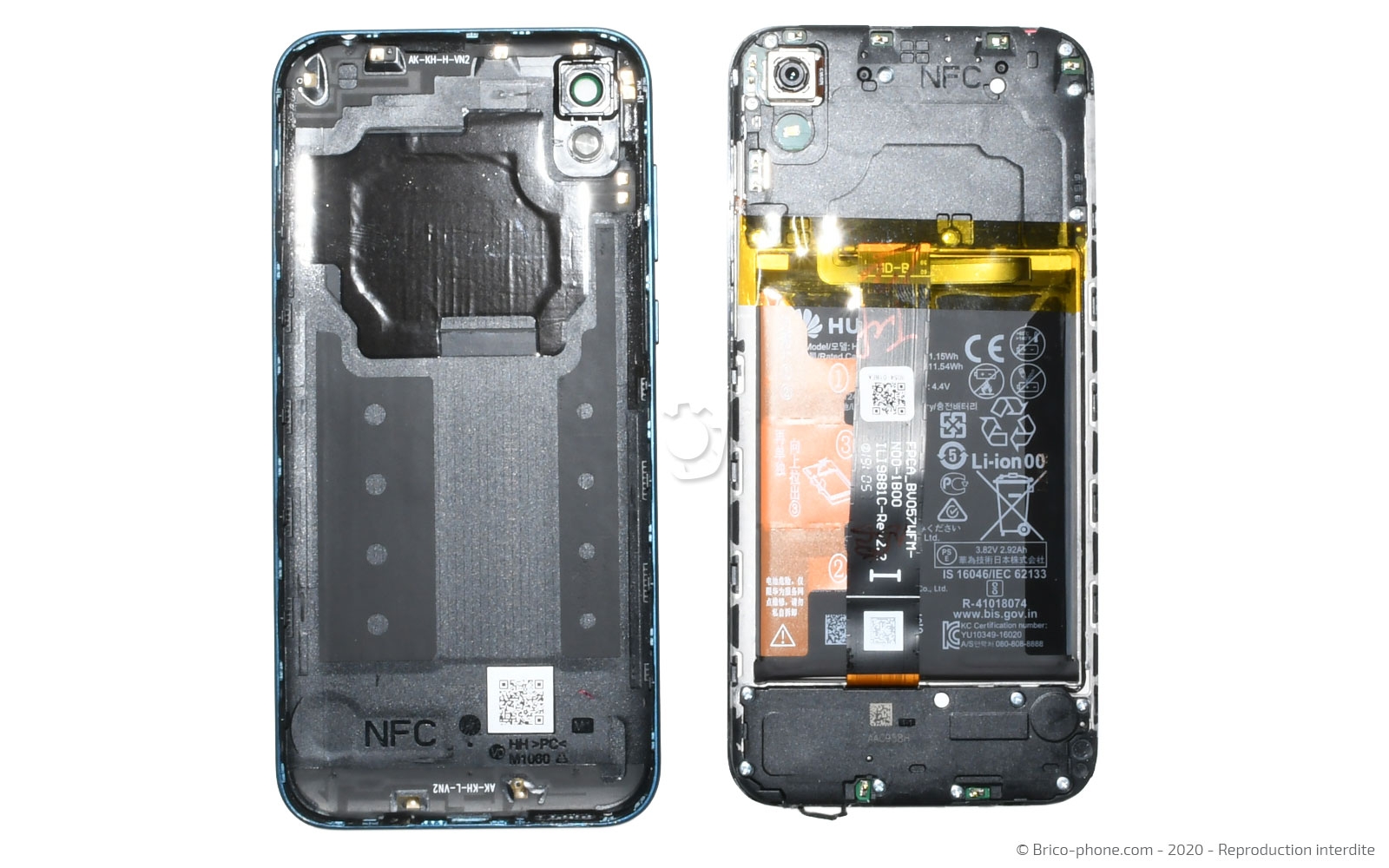

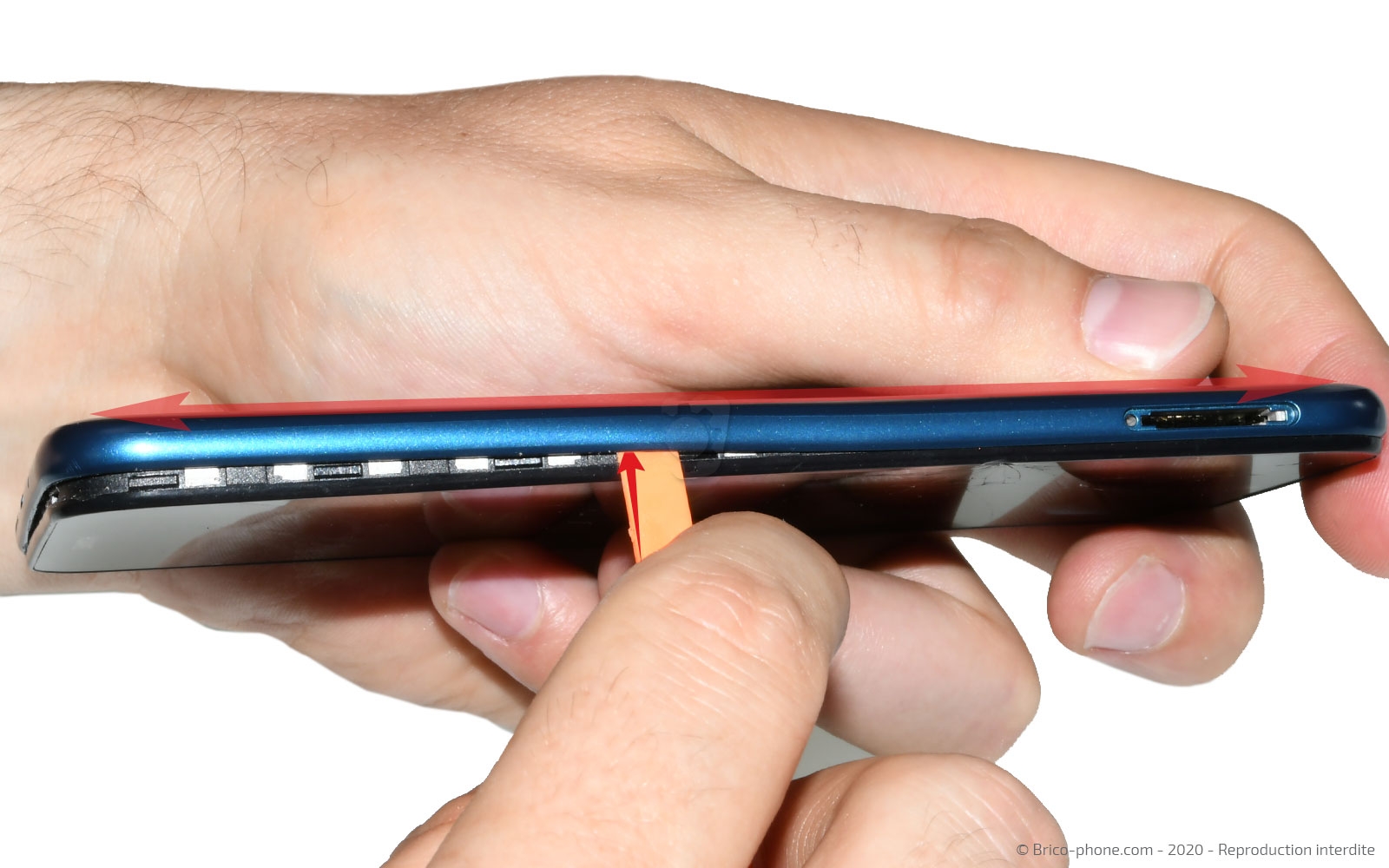

Pour accéder à l'intérieur de votre appareil, insérez le médiator en métal percé entre l'écran et le châssis.

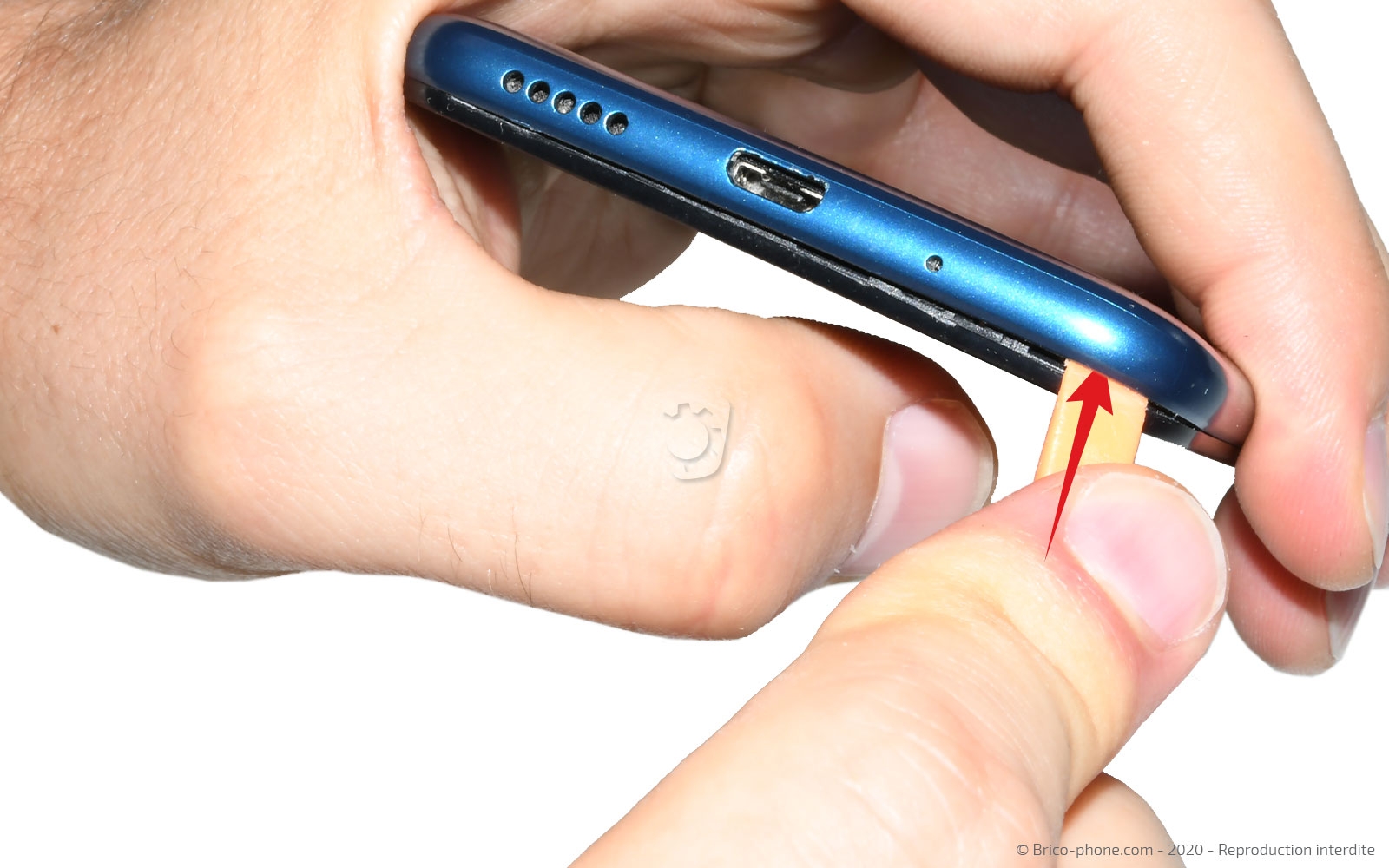

Remplacez ensuite le produit par la spatule en nylon pour déclipser entièrement la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière pour Huawei Y5 (2019) Bleu Saphir
24,90 €
Etape 3 : Extraire la plaquette de protection

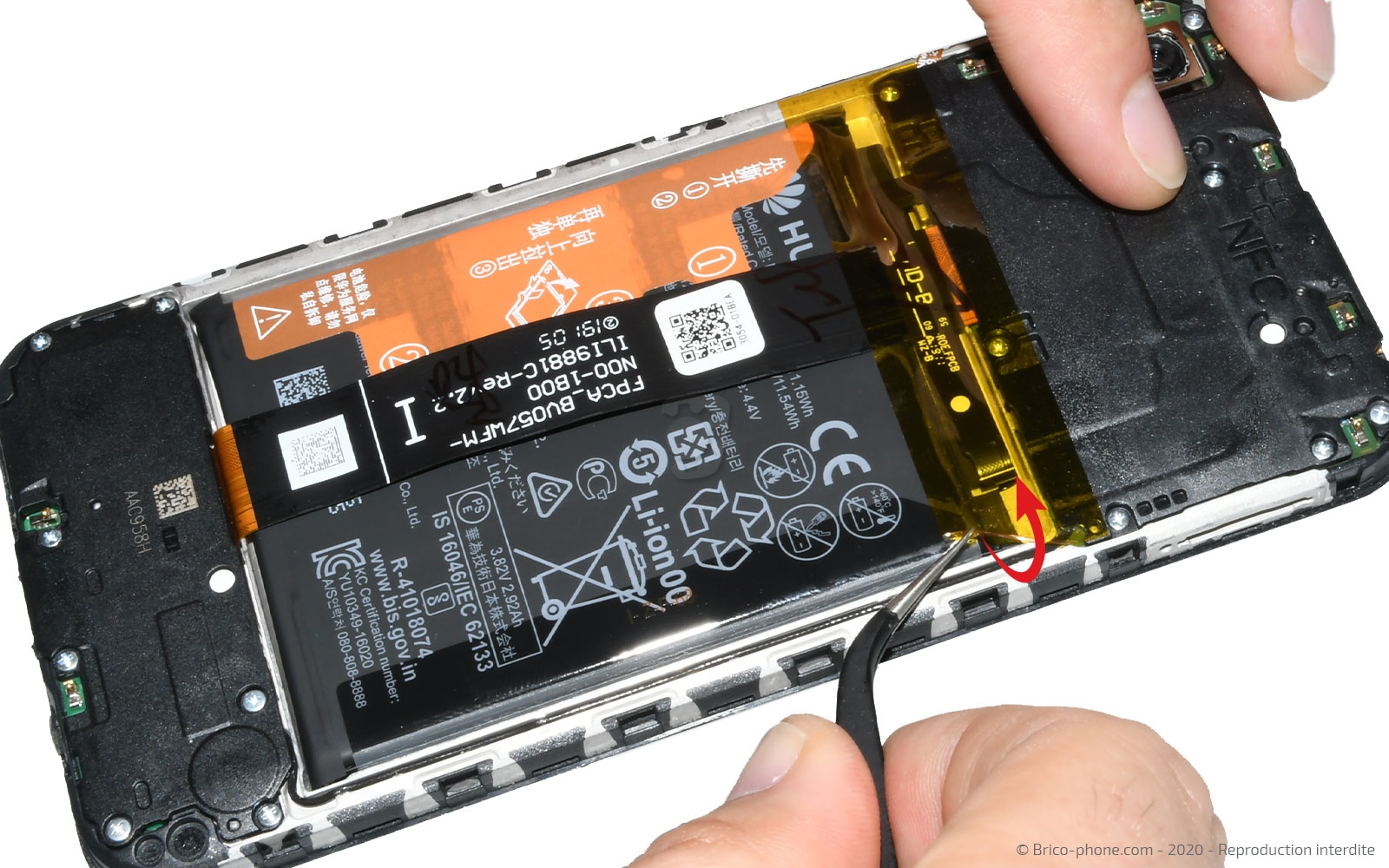

Utilisez la brucelles pour retirer l'adhésif jaune.

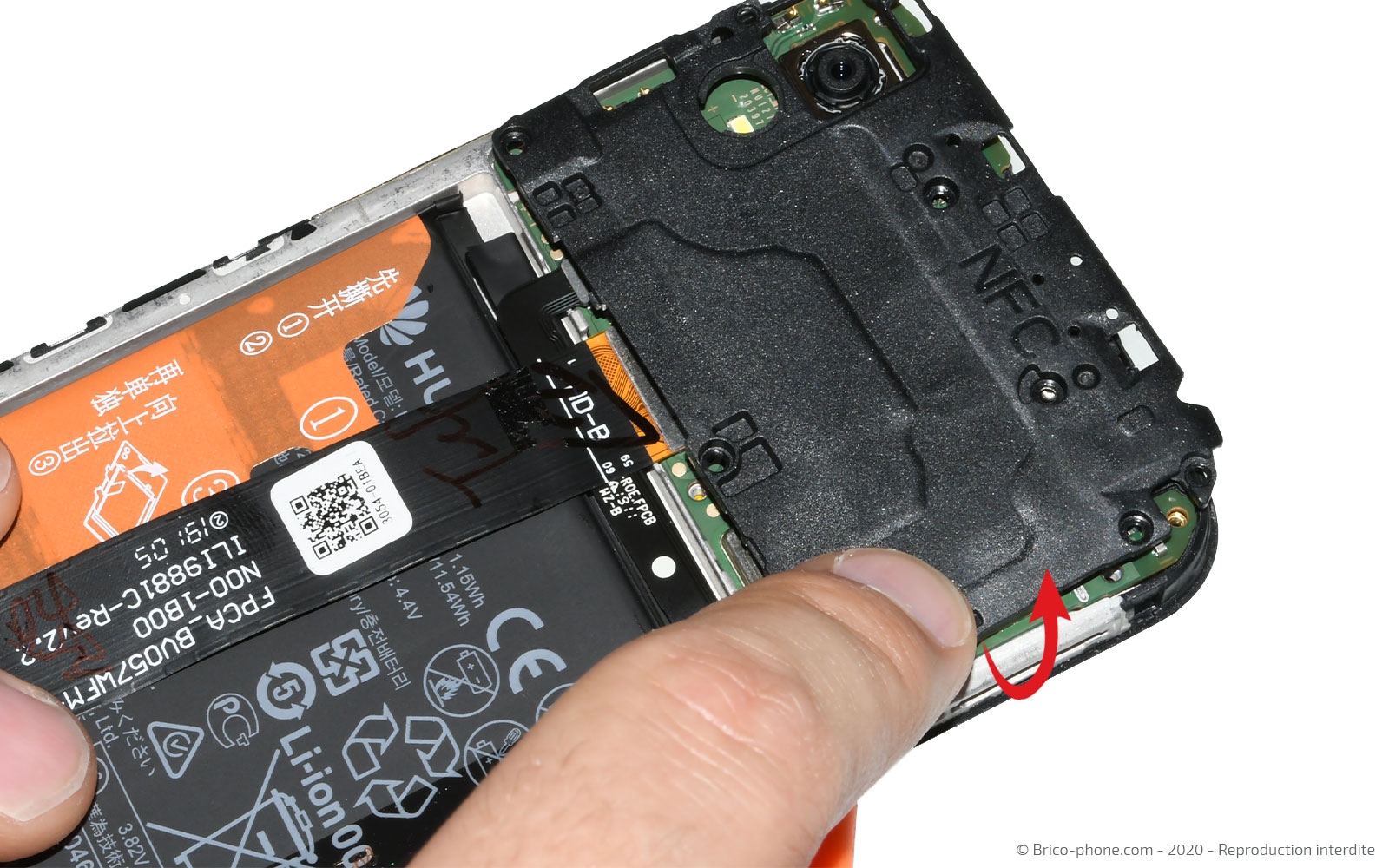

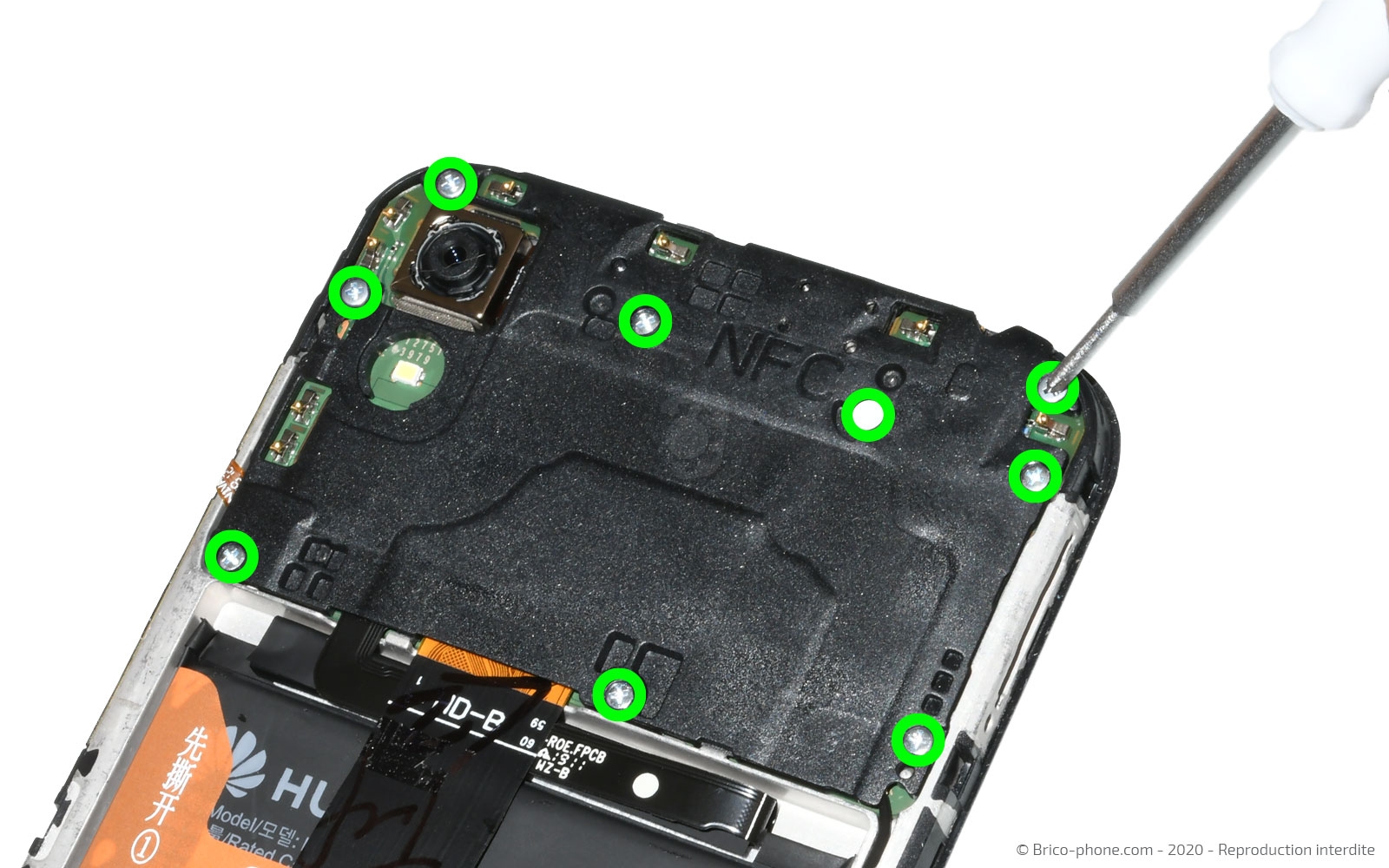

Ensuite, ôtez les 9 vis de la plaquette de protection supérieure à l'aide du tournevis cruciforme.

Sortez le composant du téléphone pour accéder aux différentes nappes.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Déconnecter la batterie

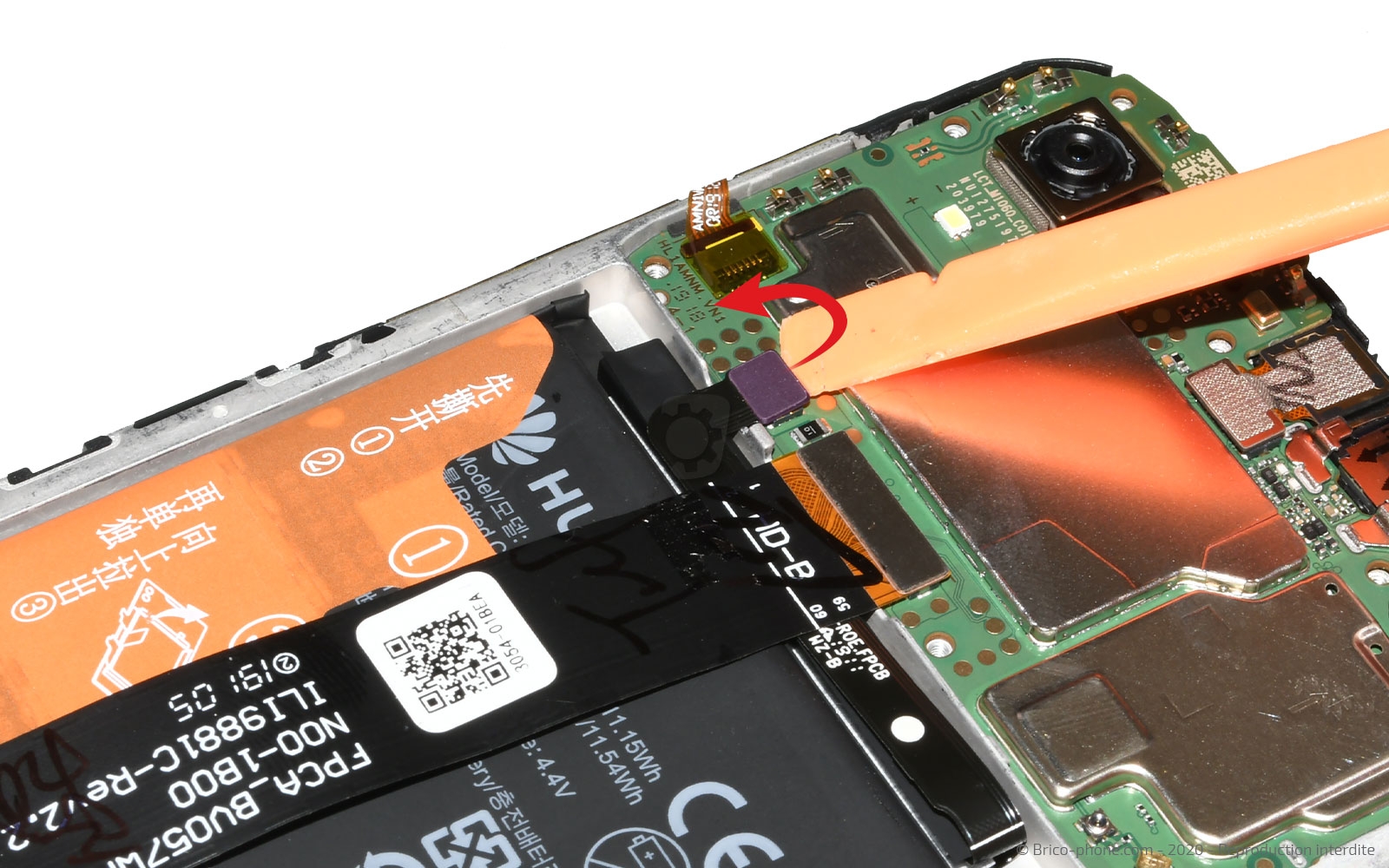

Gardez le spudger pour débrancher la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Sortir le Haut-parleur externe

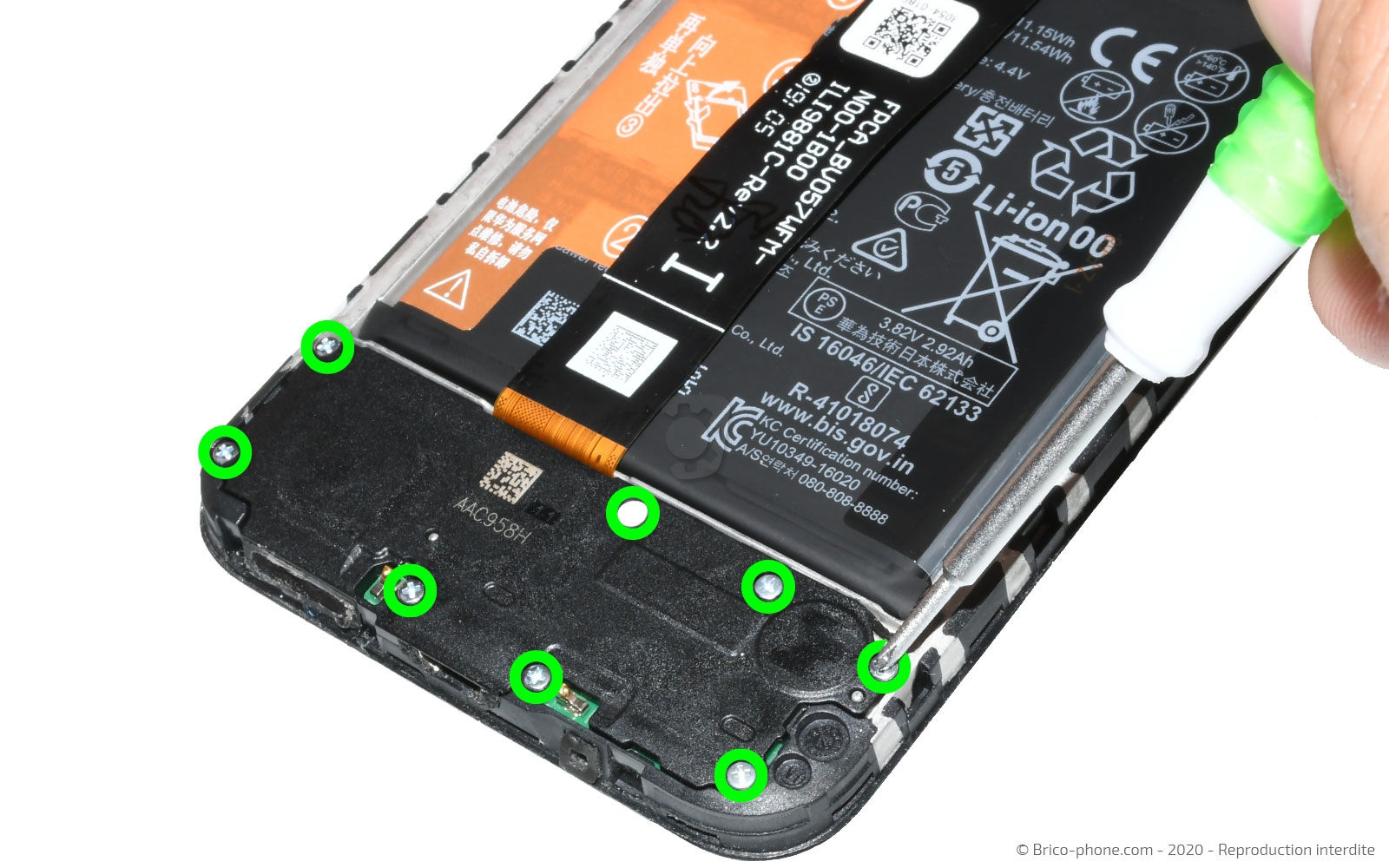

Récupérez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe.

Insérez le levier sous le composant pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Enlever le connecteur de charge

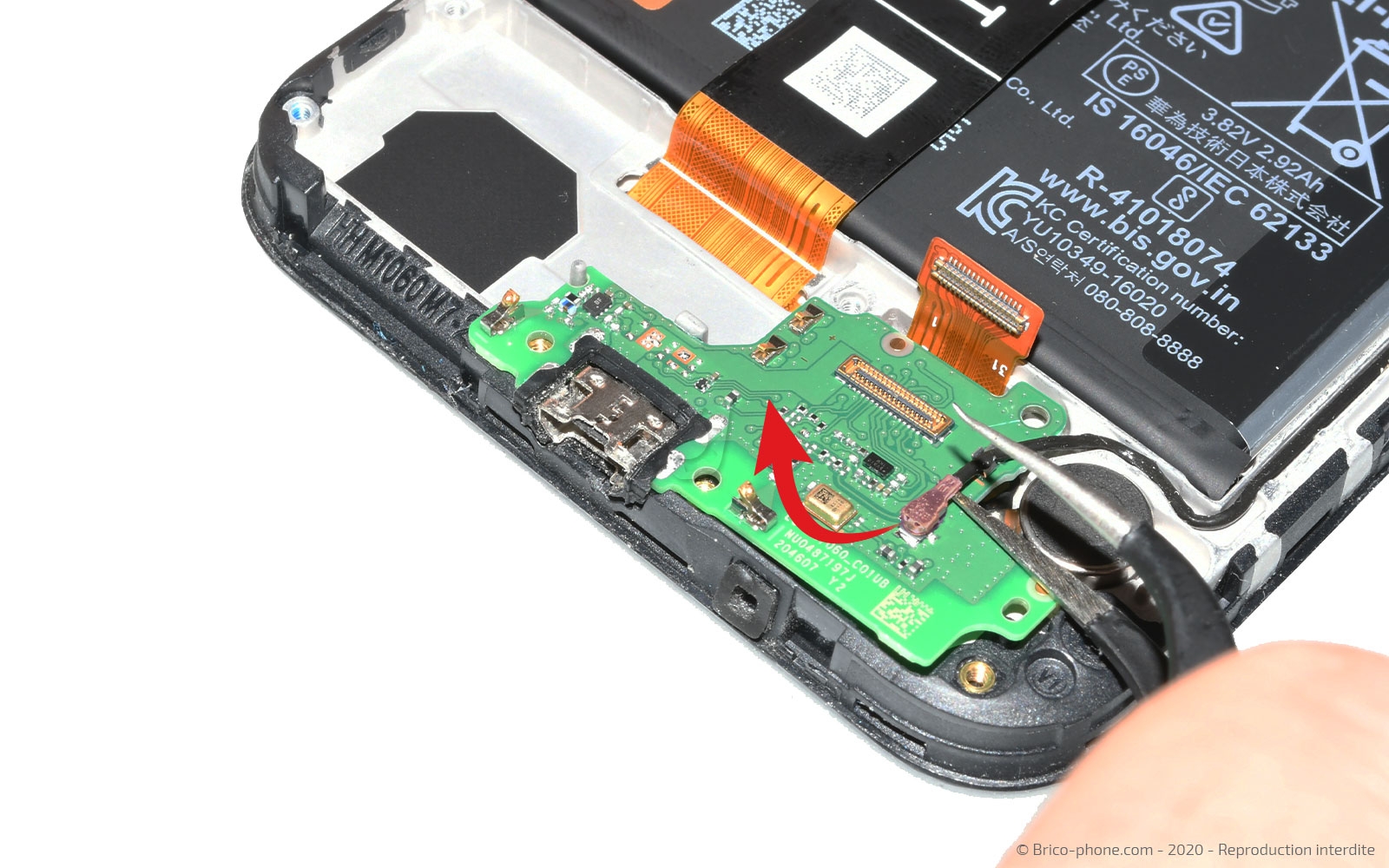

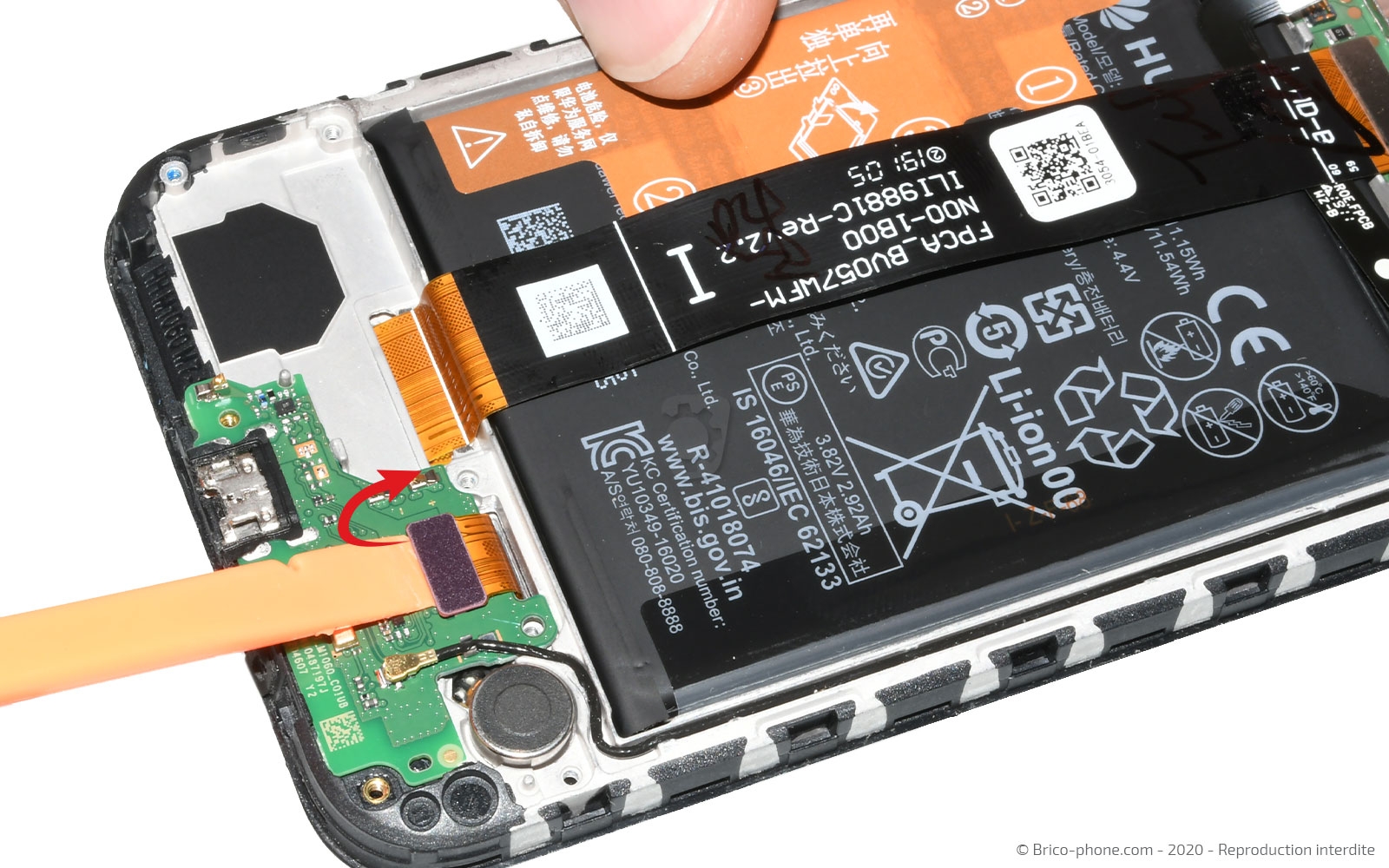

Débranchez la nappe de l'écran avec la spatule puis le câble coaxial avec la pincette métallique.

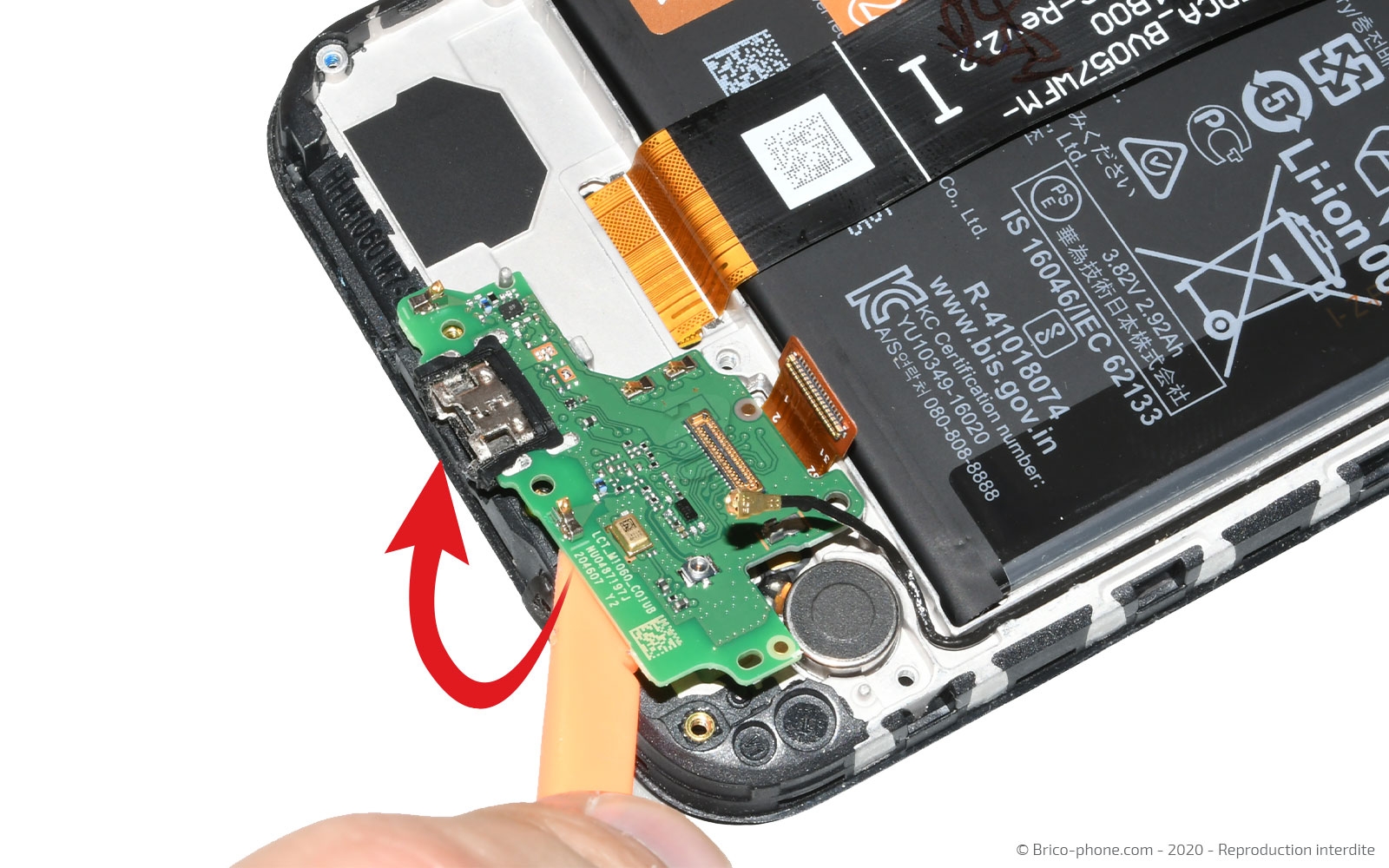

Glissez le spudger sous le dock pour réussir à le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge micro USB pour Huawei Y5 (2019)
13,90 €
Etape 7 : Libérer la carte mère

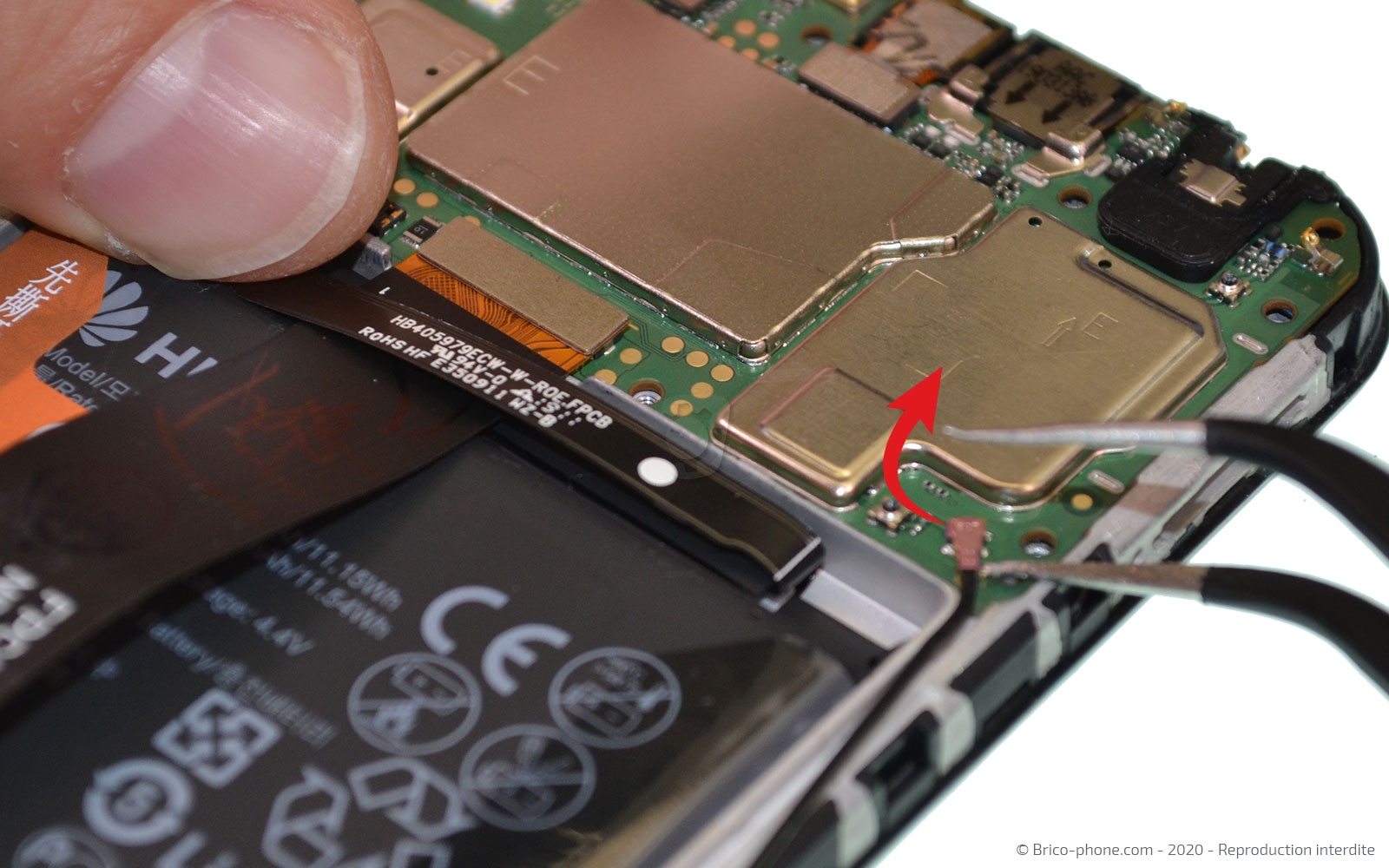

Reprenez la pincette pour débrancher l'autre extrémité du câble coaxial.

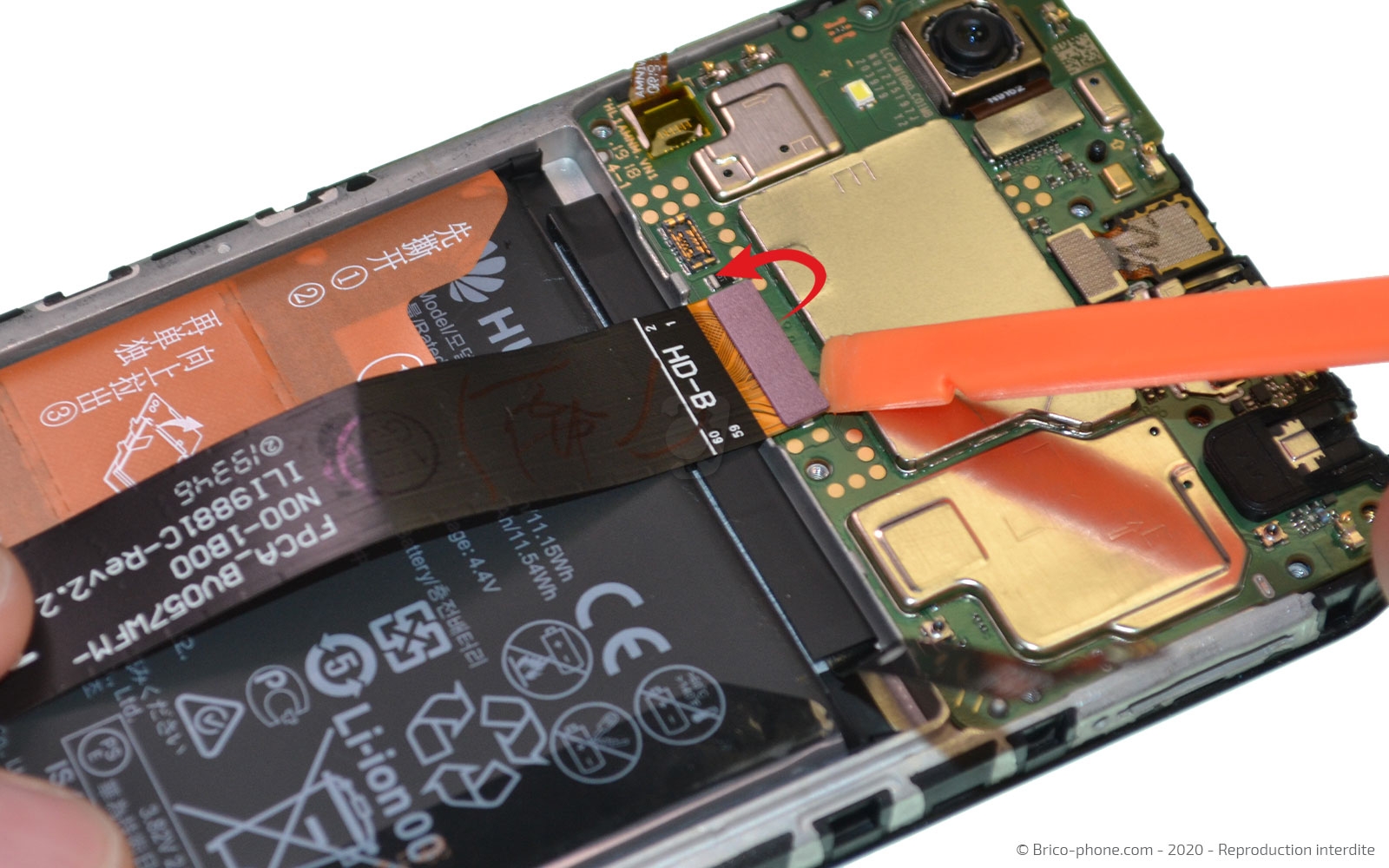

Ensuite, déconnectez également la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer la carte mère

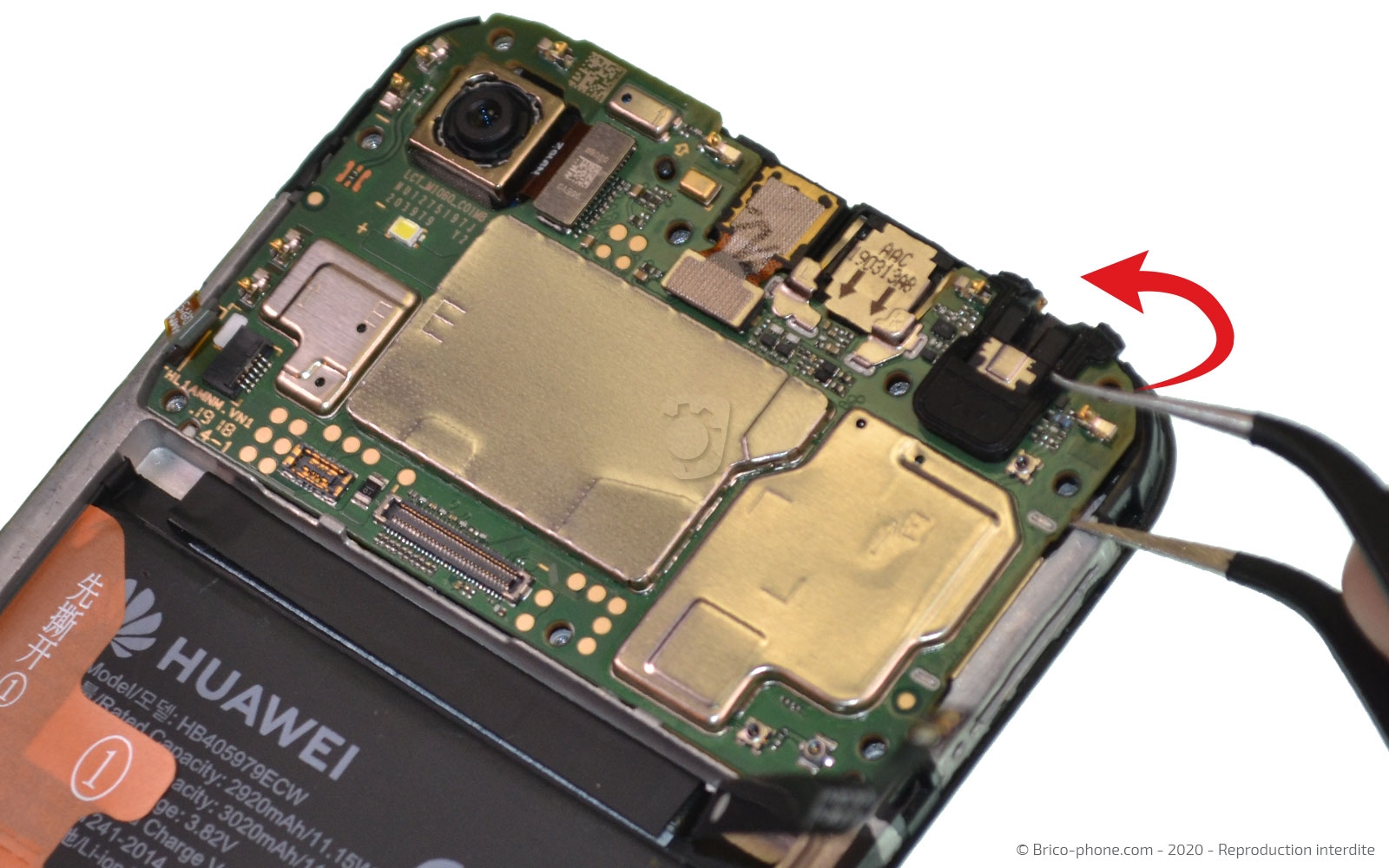

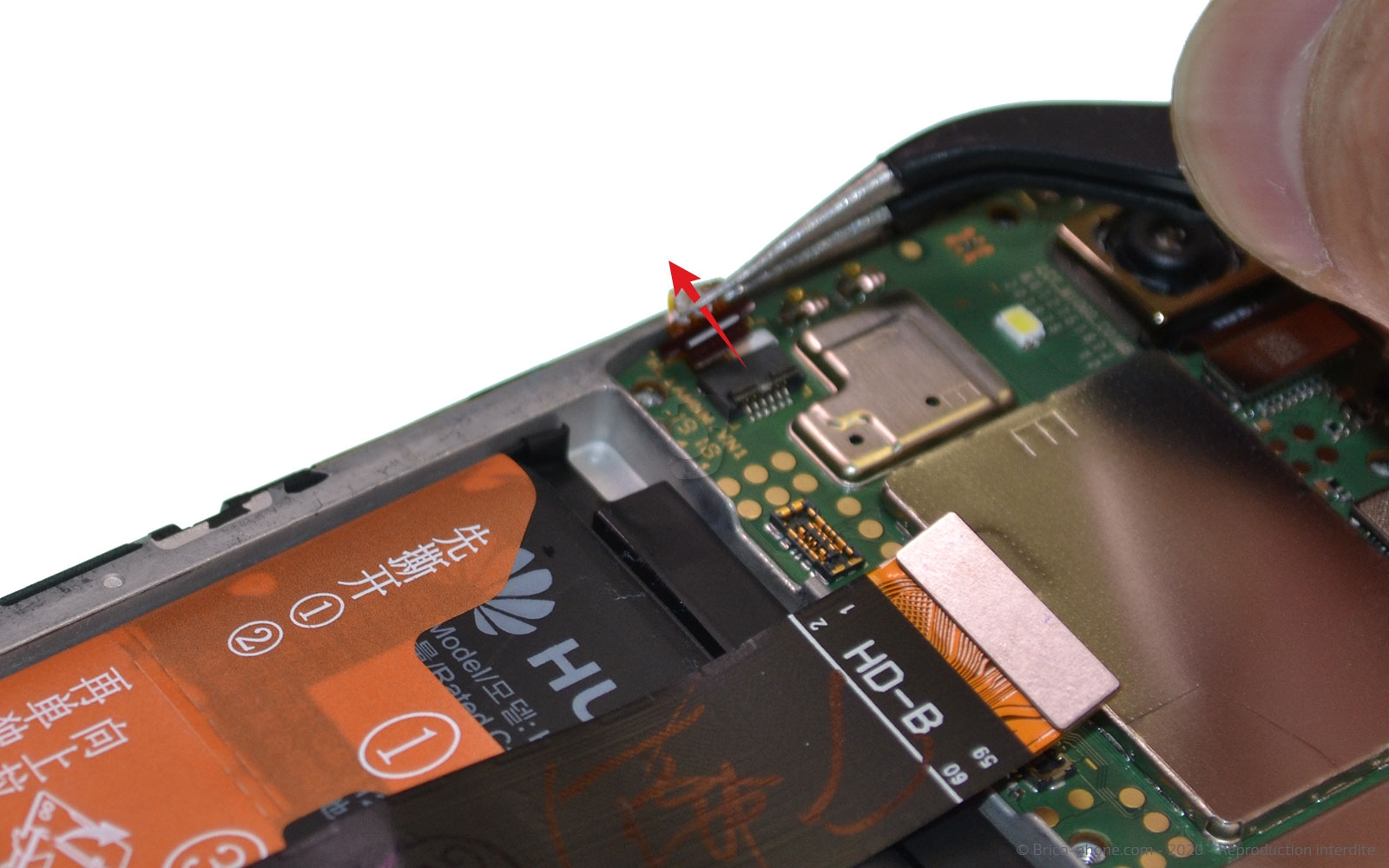

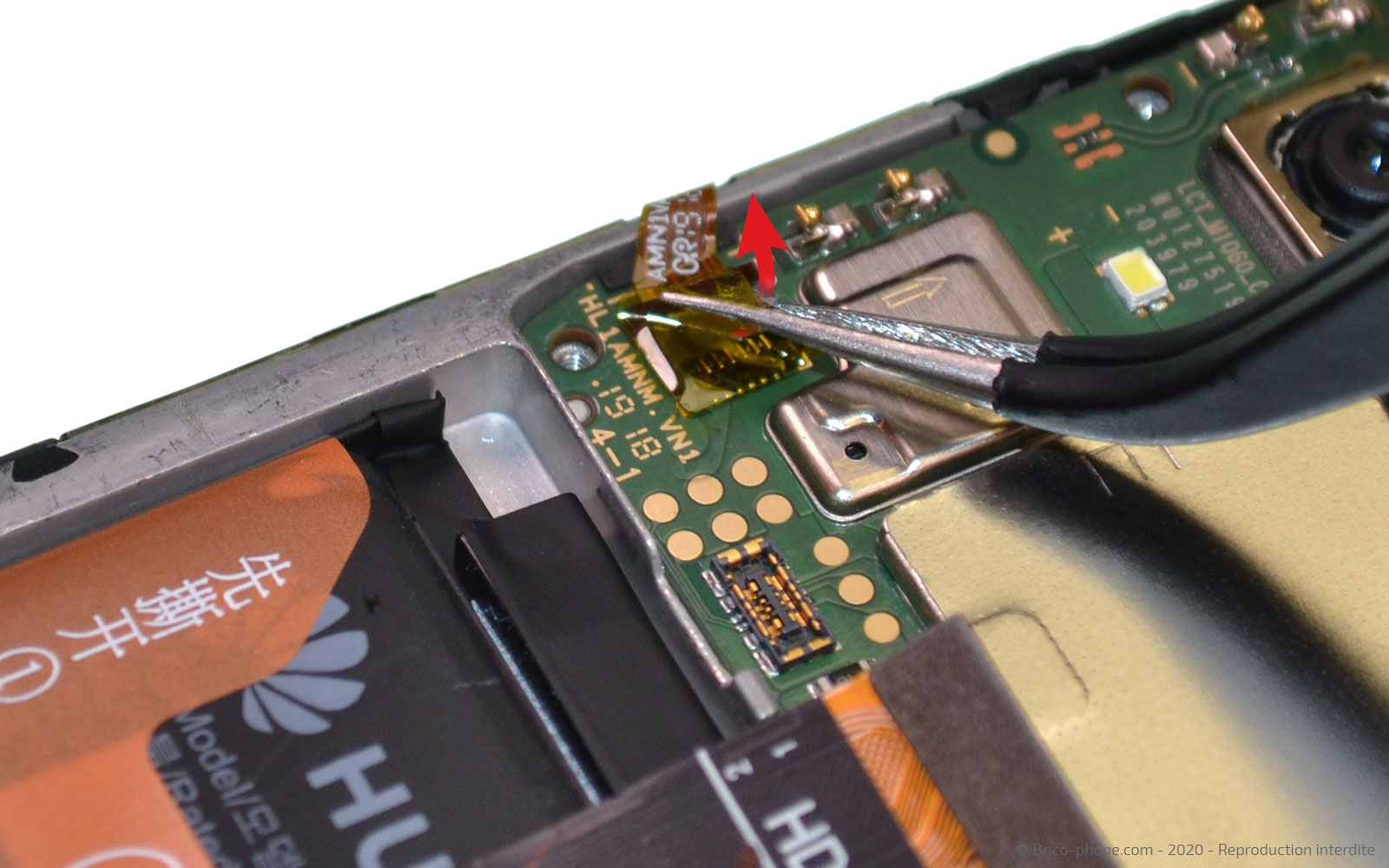

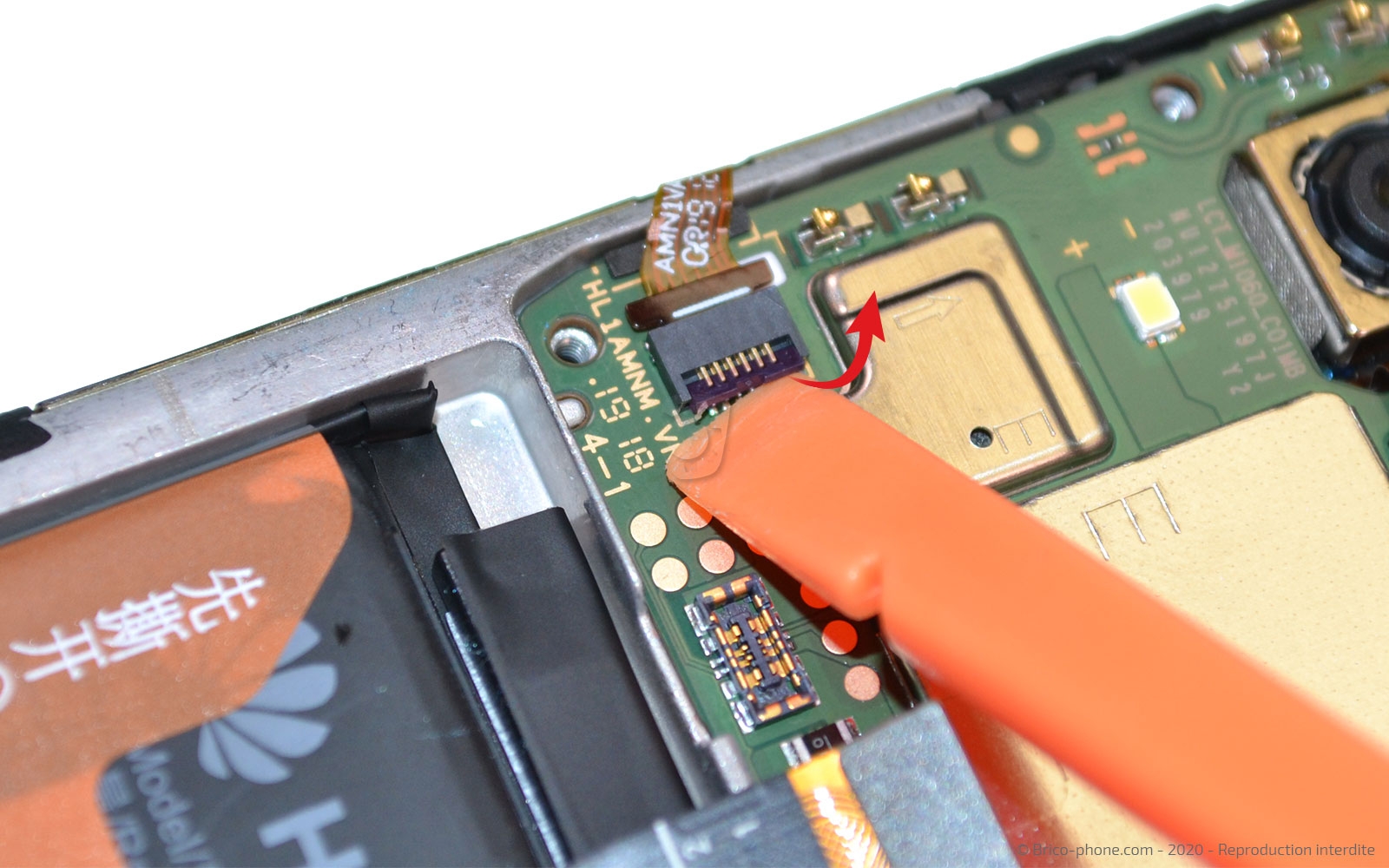

Otez l'adhésif jaune afin de pouvoir soulever le clapet avant de retirer la nappe des boutons.

Attrapez ensuite la carte mère pour la transférer sur le nouveau bloc écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Récupérer les capteurs

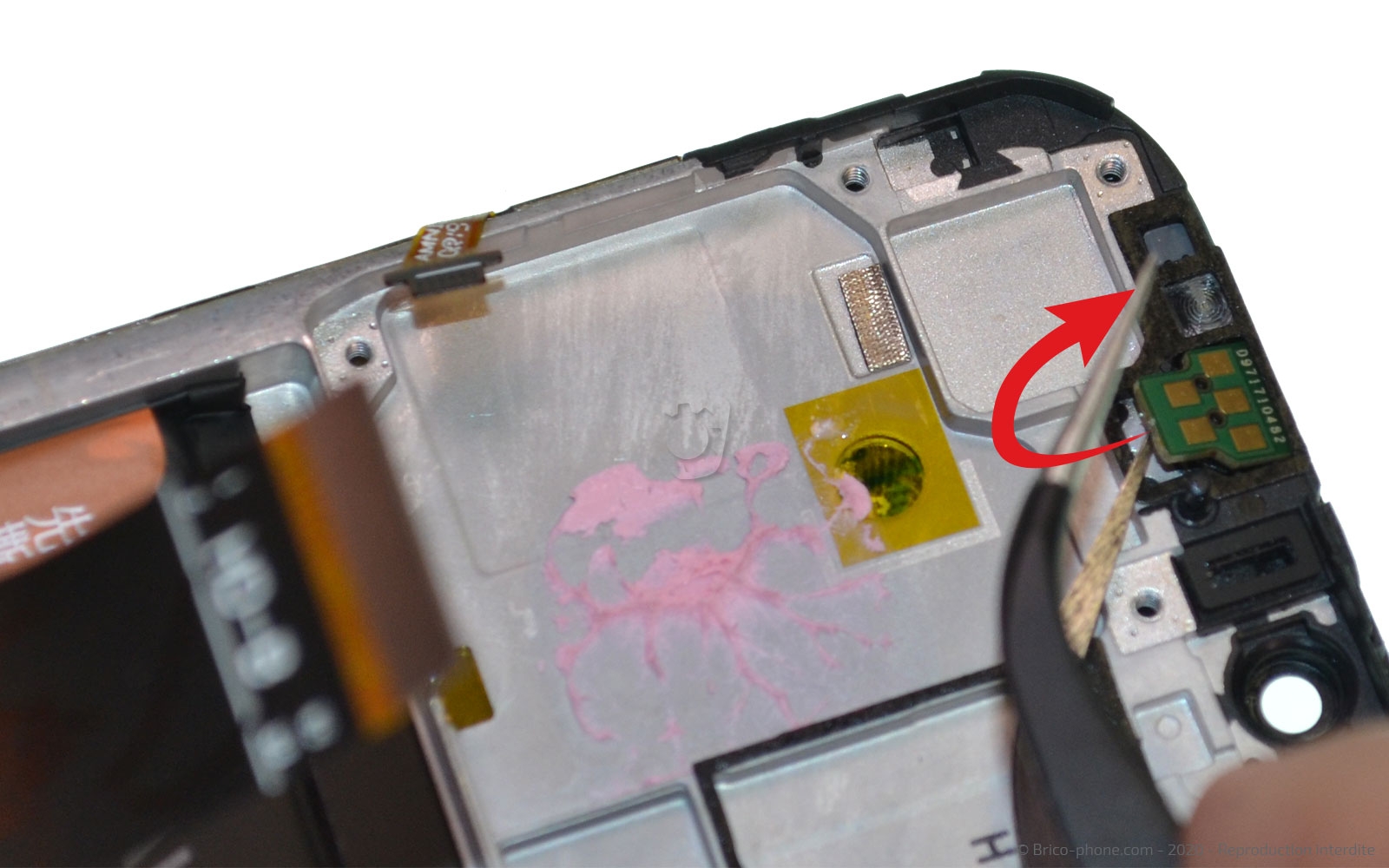

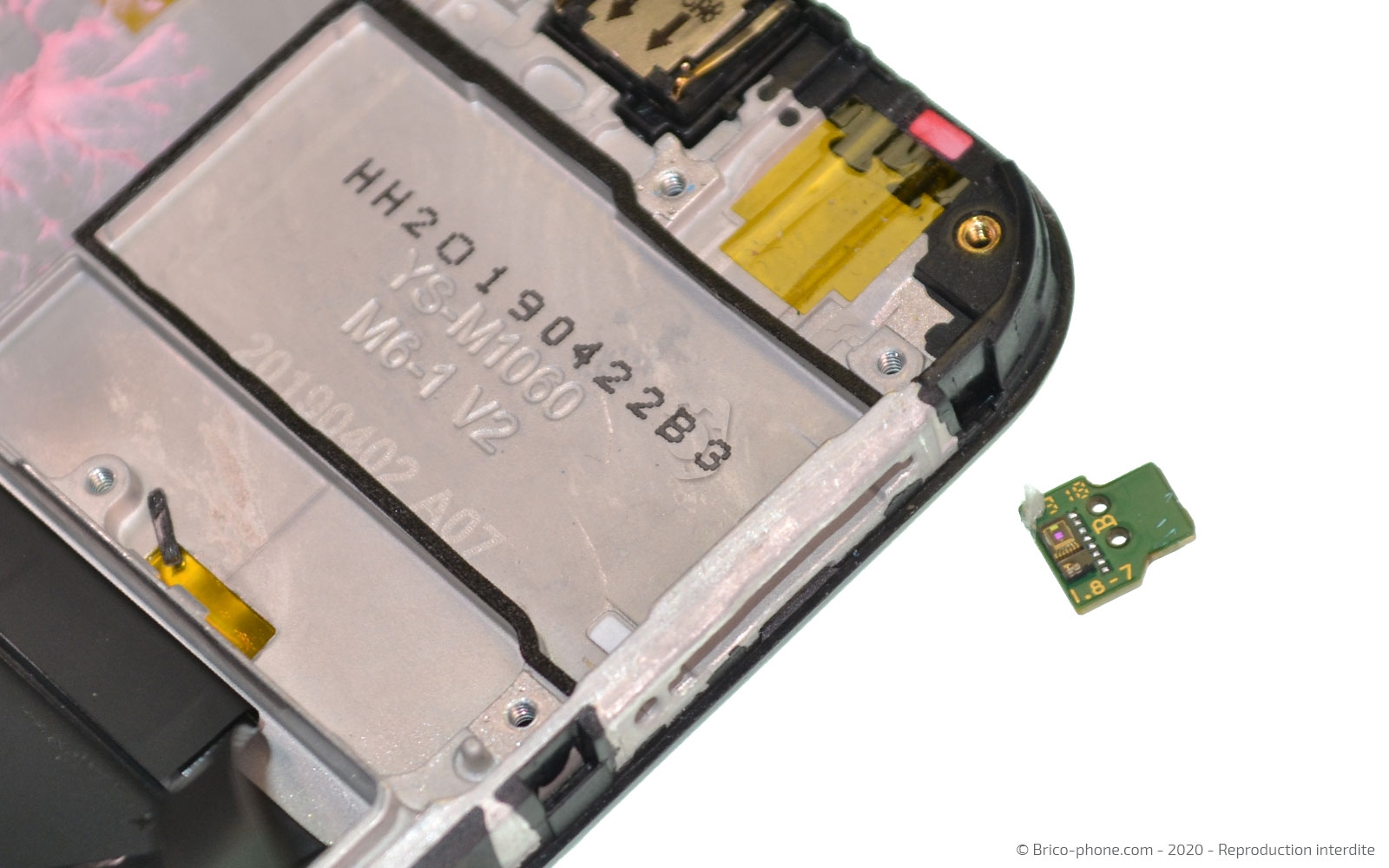

Décollez le capteur à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

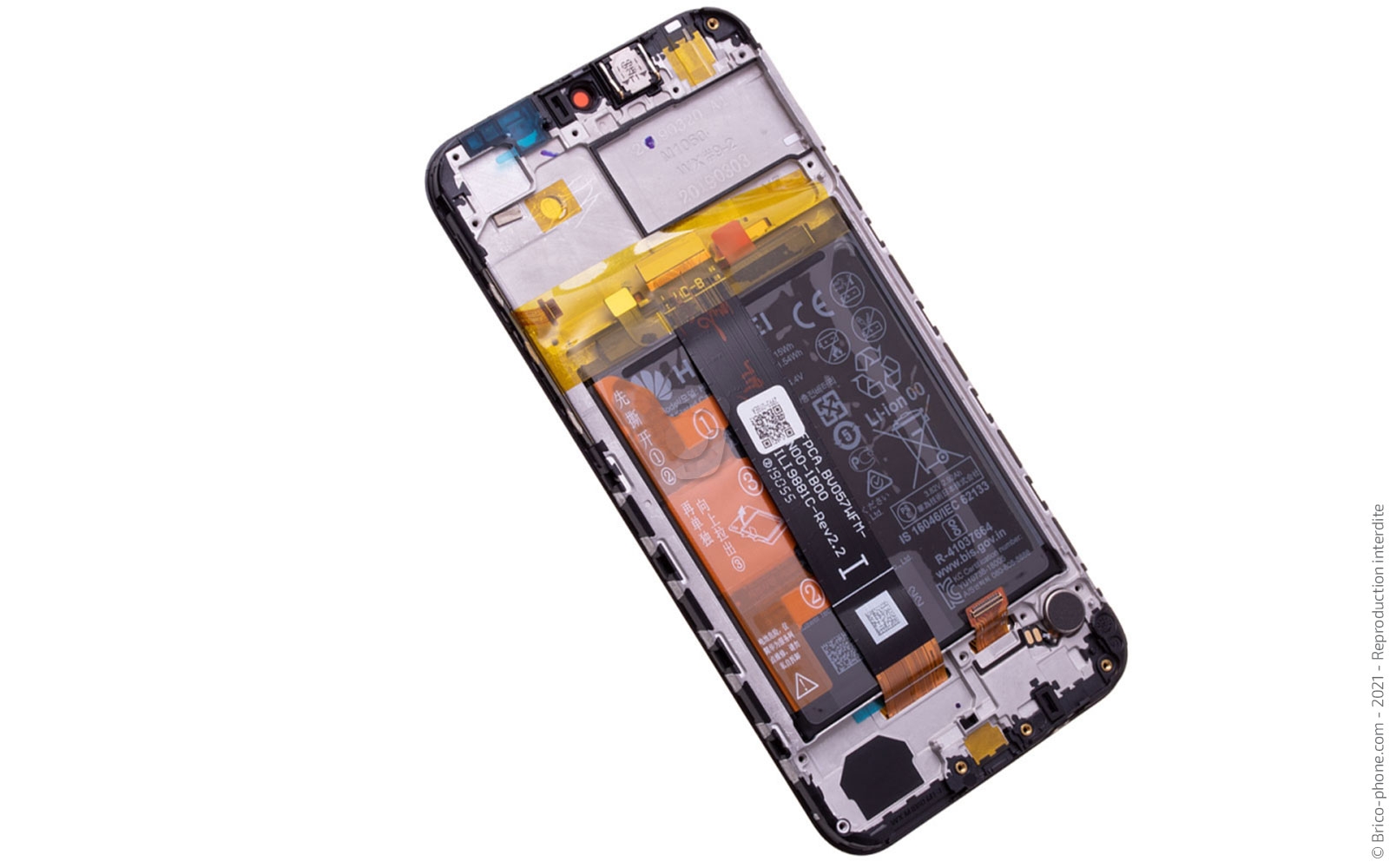

Il est temps de remonter votre Huawei Y5 2019 en suivant les étapes précédentes dans le sens contraires.

Assurez-vous néanmoins de retirer toutes les protections adhésives jaune et bleu du nouveau composant.
