Changement du bloc écran sur Honor View 20

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Honor View 20 | Temps estimé : 45 min | Difficulté : 2.5/5

Votre écran est cassé, vous avez un défaut d'affichage ou la vitre abîmée ? Votre batterie n'a plus l'autonomie d'origine, vous devez la charger plusieurs fois par jours ?

Changez le bloc écran avec batterie de votre Honor View 20 vous même grâce à ce tutoriel.

Diagnostic

›  La vitre avant de votre smartphone est cassé.
›  L'affichage comporte des défauts.
›  Votre batterie se décharge vite ou n'a plus son autonomie d'origine.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Bleu Saphir pour Huawei Honor View 20 complet pré-monté sur châssis + batterie
159,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

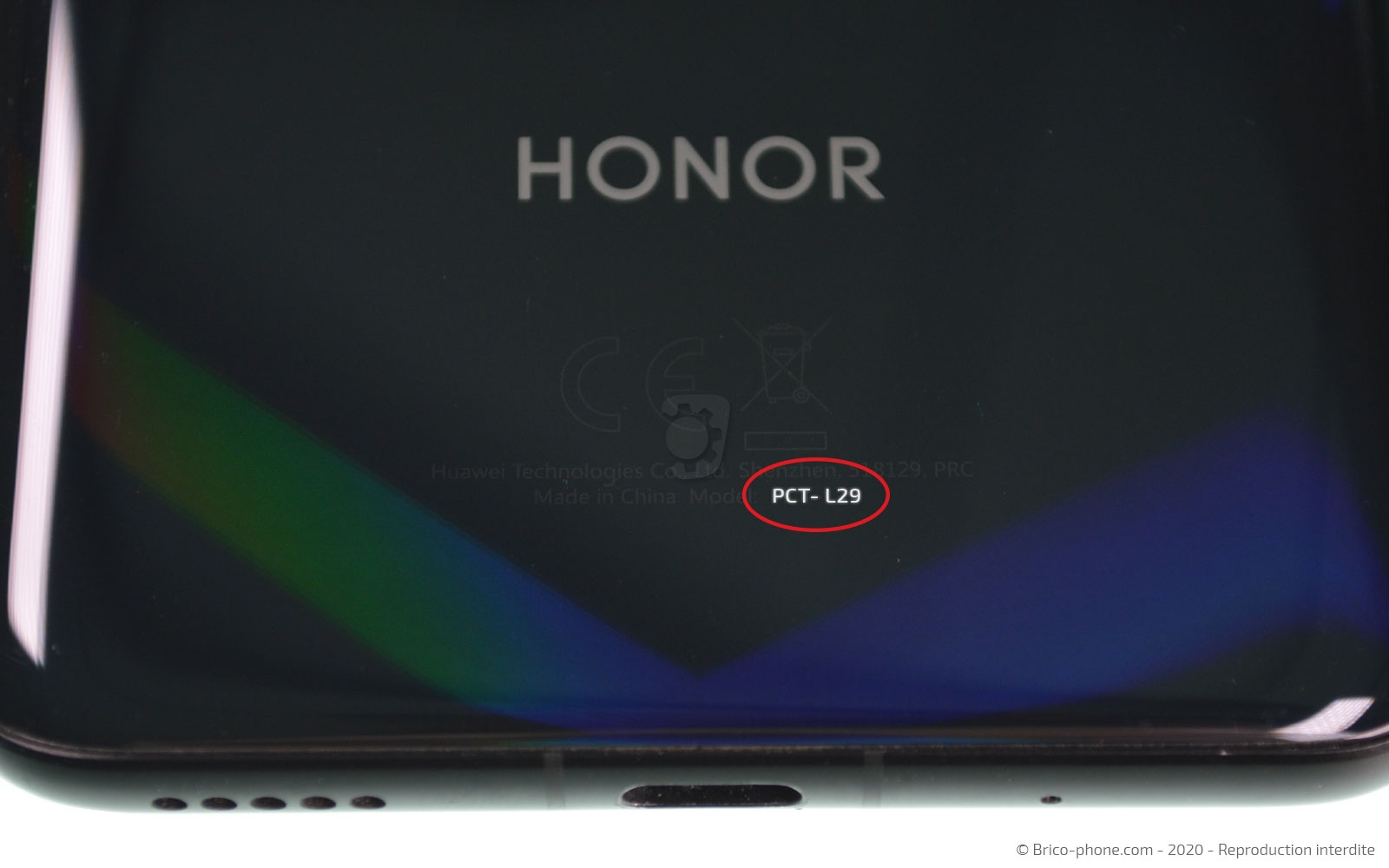

Si vous avez un Honor View 20, vous devez retrouver à son dos "PCT-L29".

Dans l'application téléphone, en tapant *#06#, vous aurez un numéro IMEI qui sera à retranscrire sur notre page d'accueil.

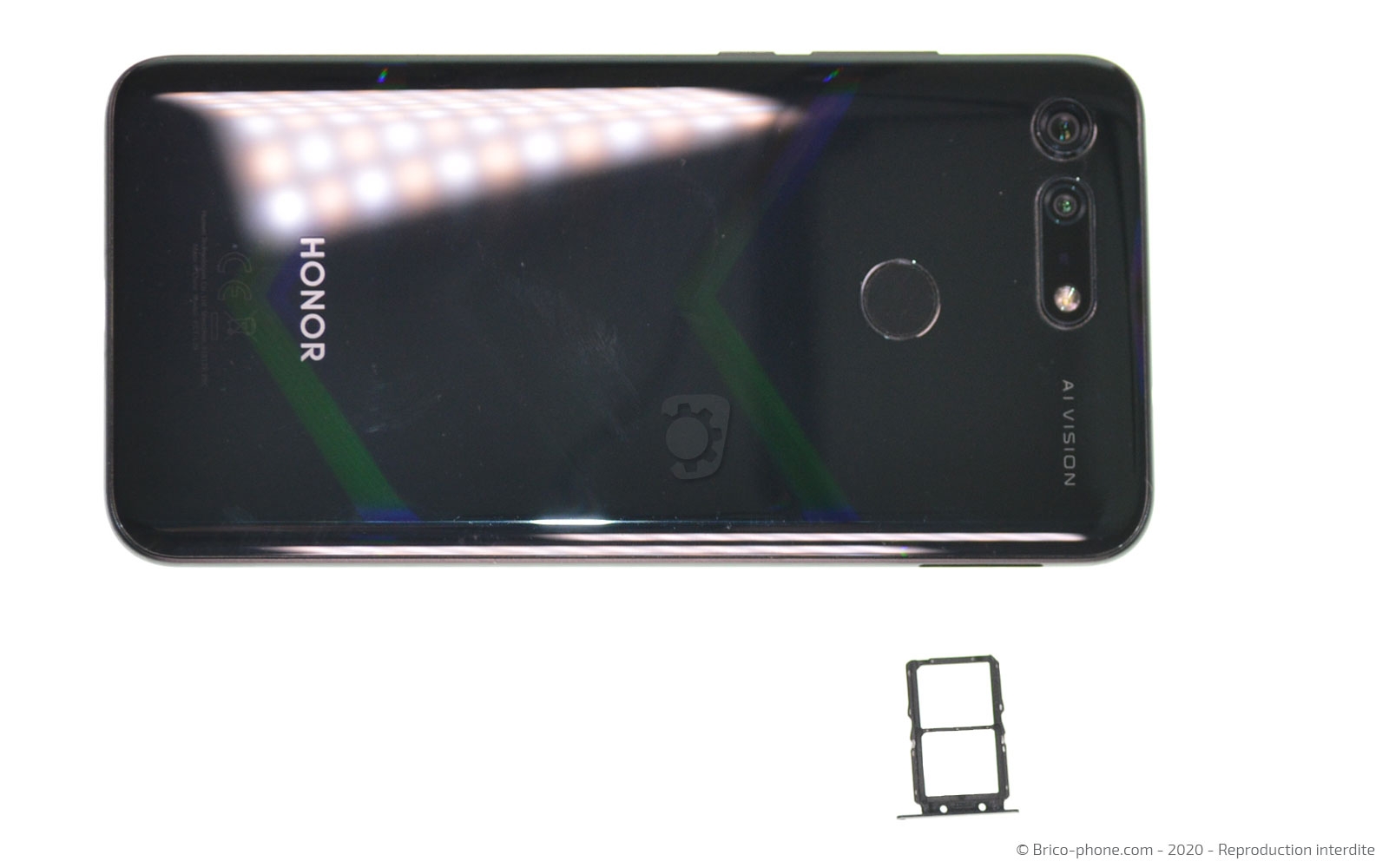

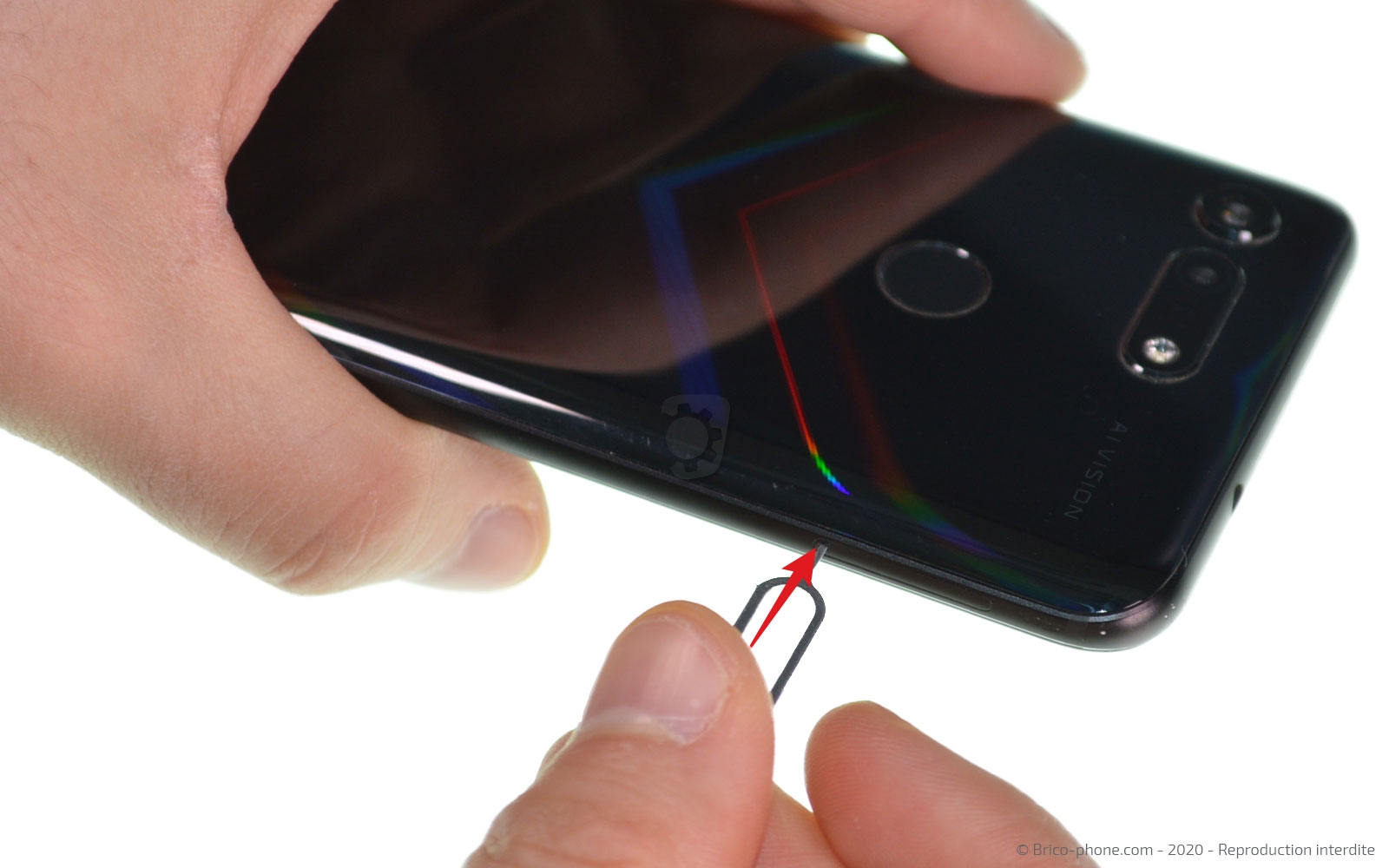

Etape 1 : Eteindre votre téléphone et retirer le tiroir sim

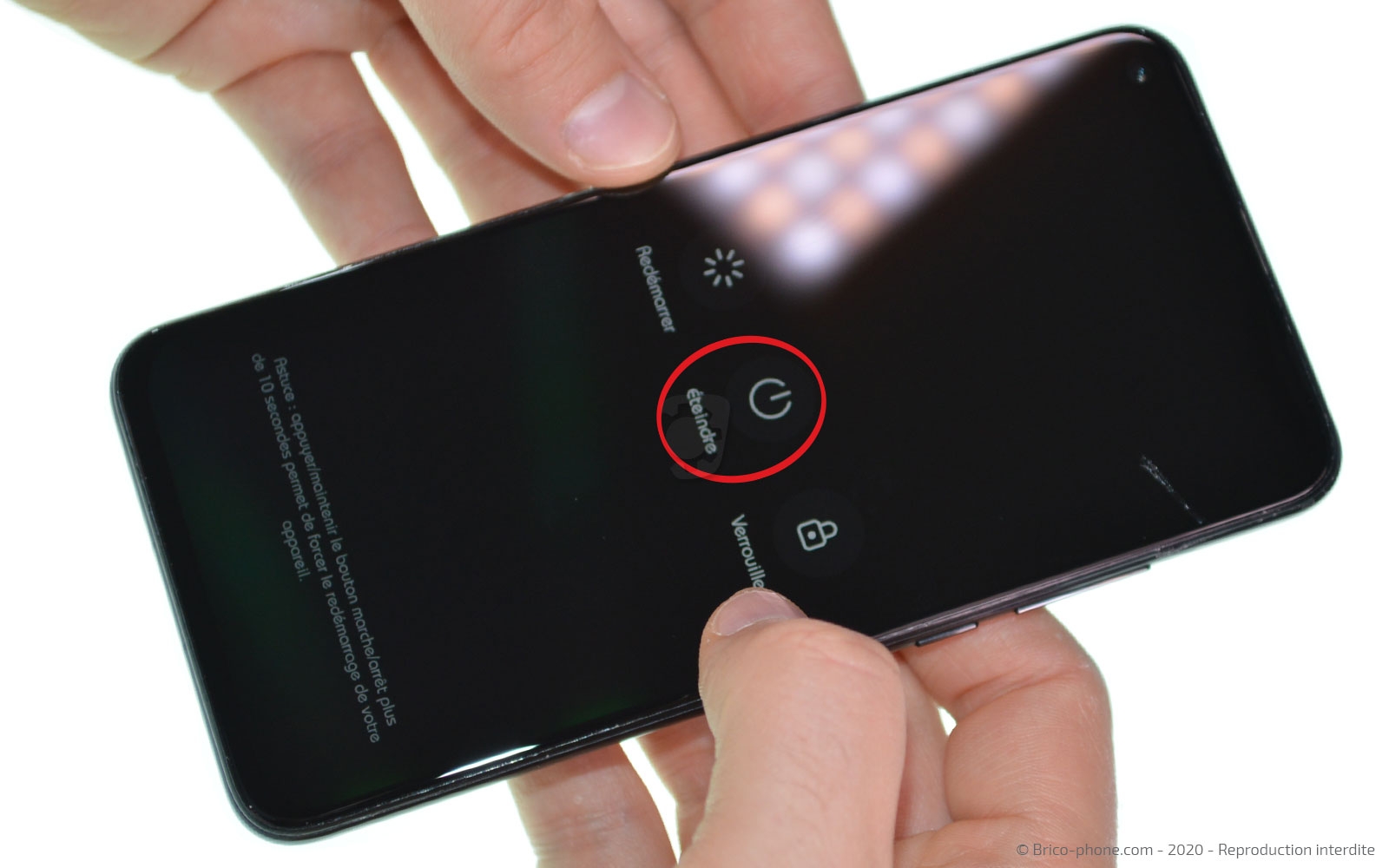

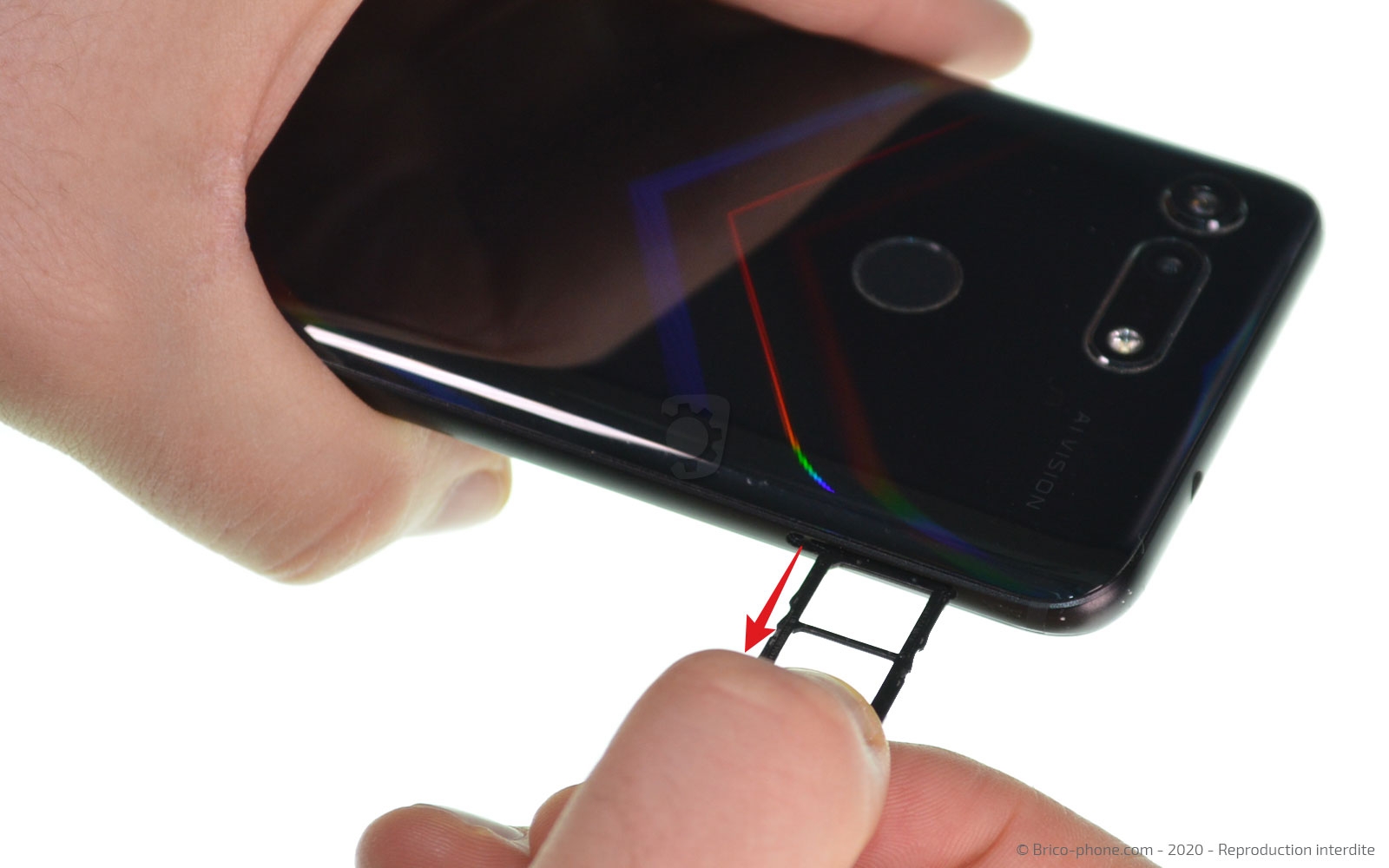

Eteignez votre téléphone avec le bouton power et éjectez le tiroir sim avec l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

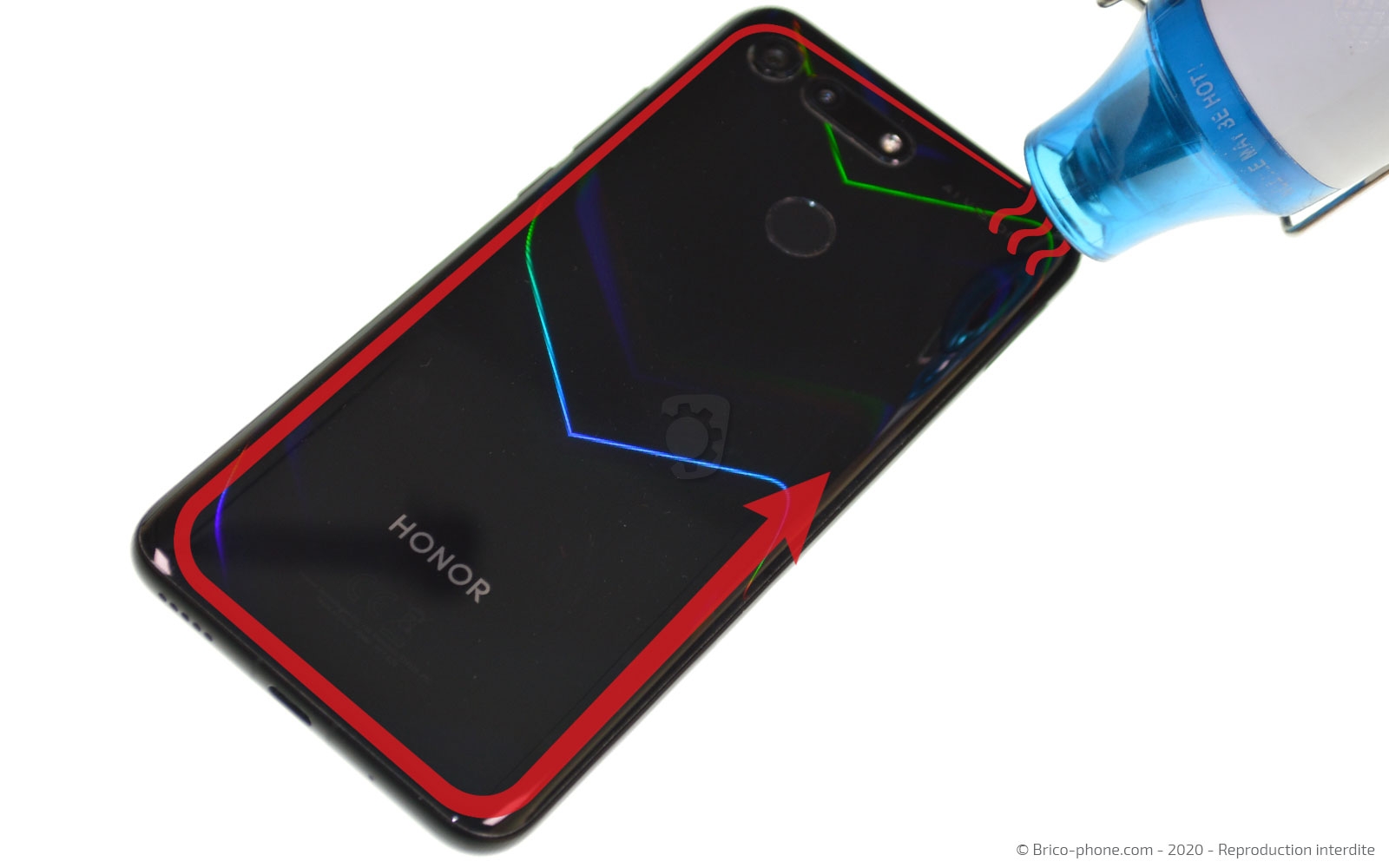

Etape 2 : Chauffer la vitre arrière
Vous devez ramollir le sticker qui maintient la vitre arrière au châssis.

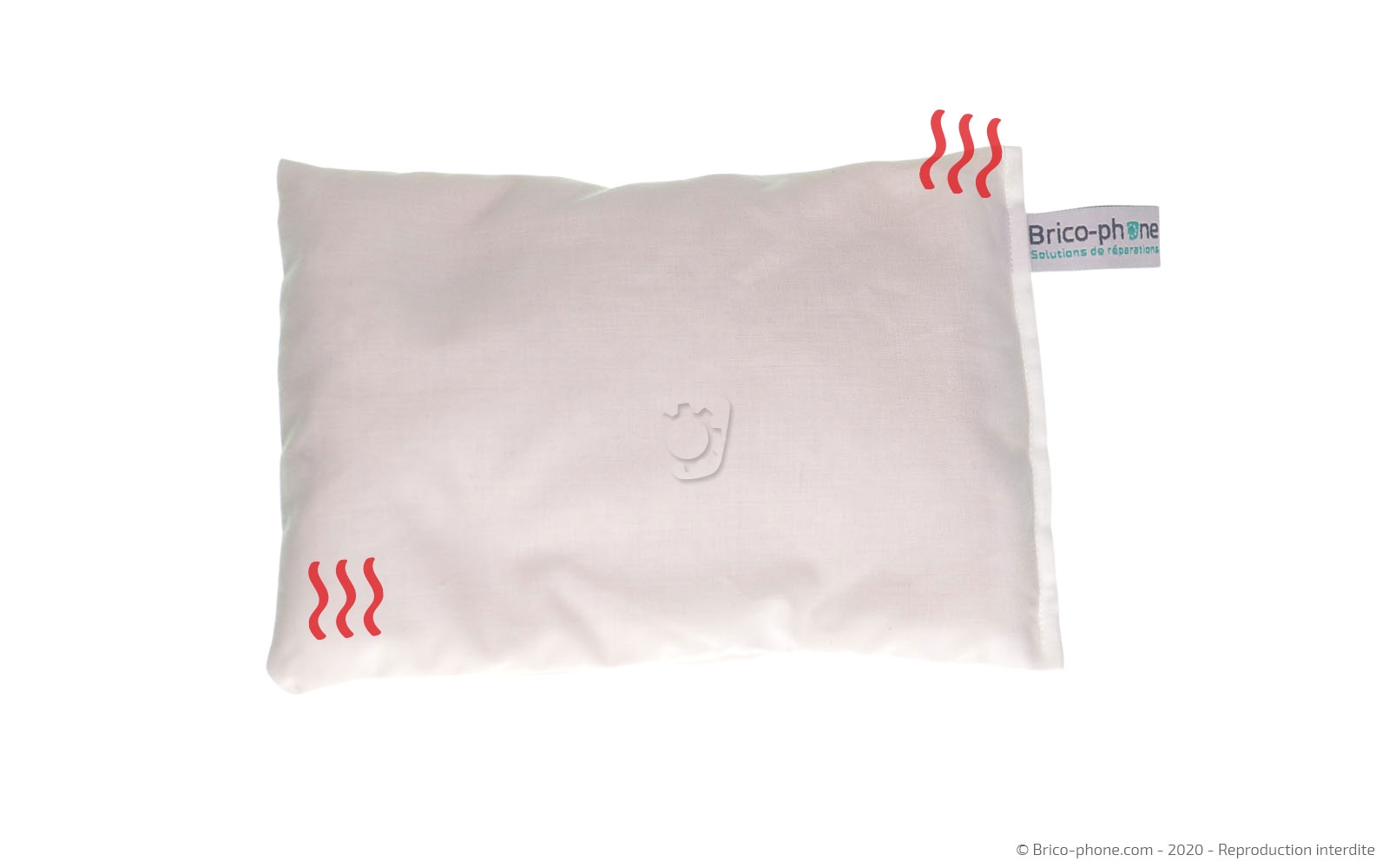

Mettez le coussin chauffant au micro-ondes pendant environ 2 minutes, puis appliquez-le environ 40 secondes sur la face arrière.

Vous pouvez aussi chauffer le contour du téléphone à l'aide du sèche-cheveux ou un décapeur thermique pendant environ 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

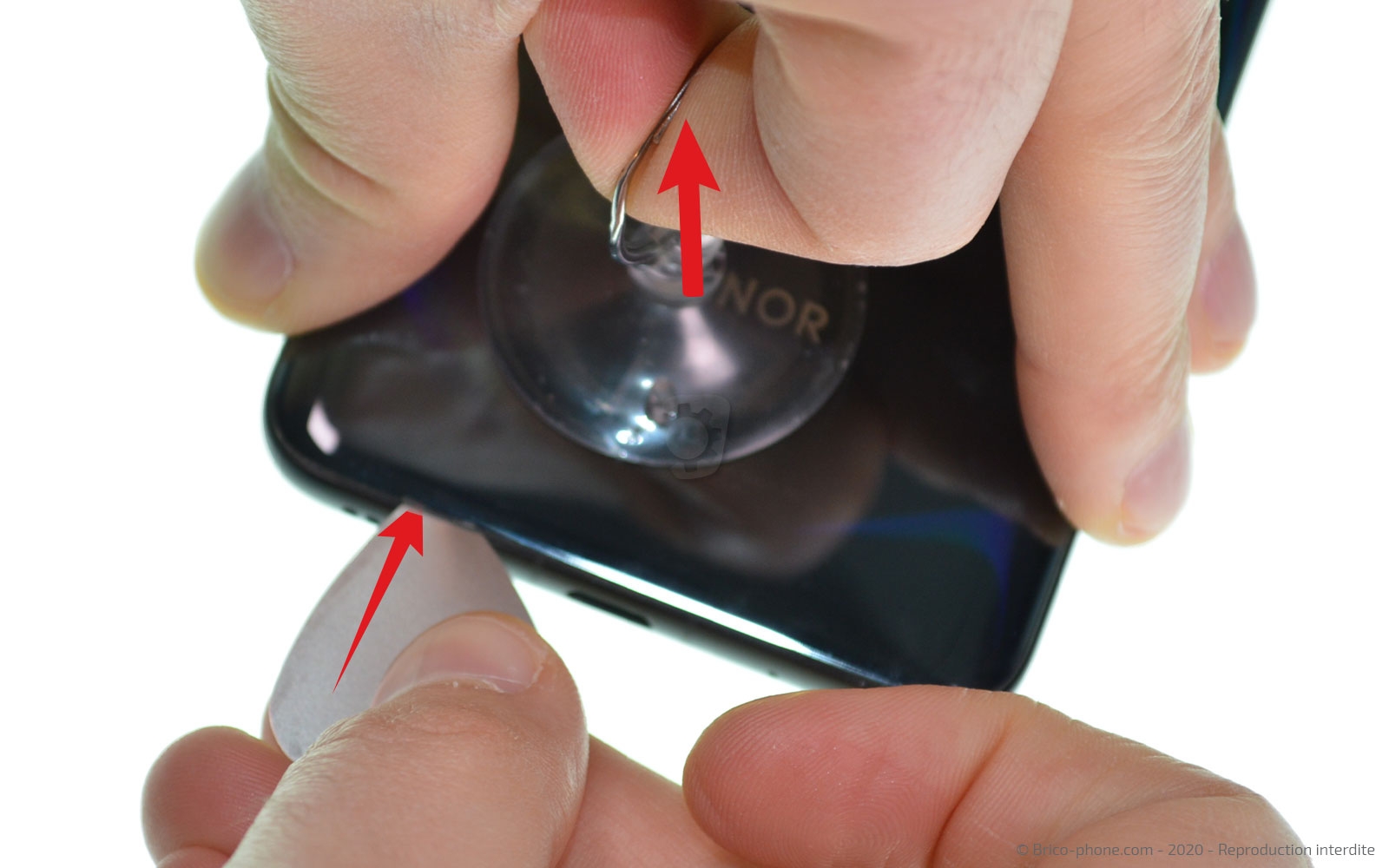

Etape 3 : Créer un point d'insertion

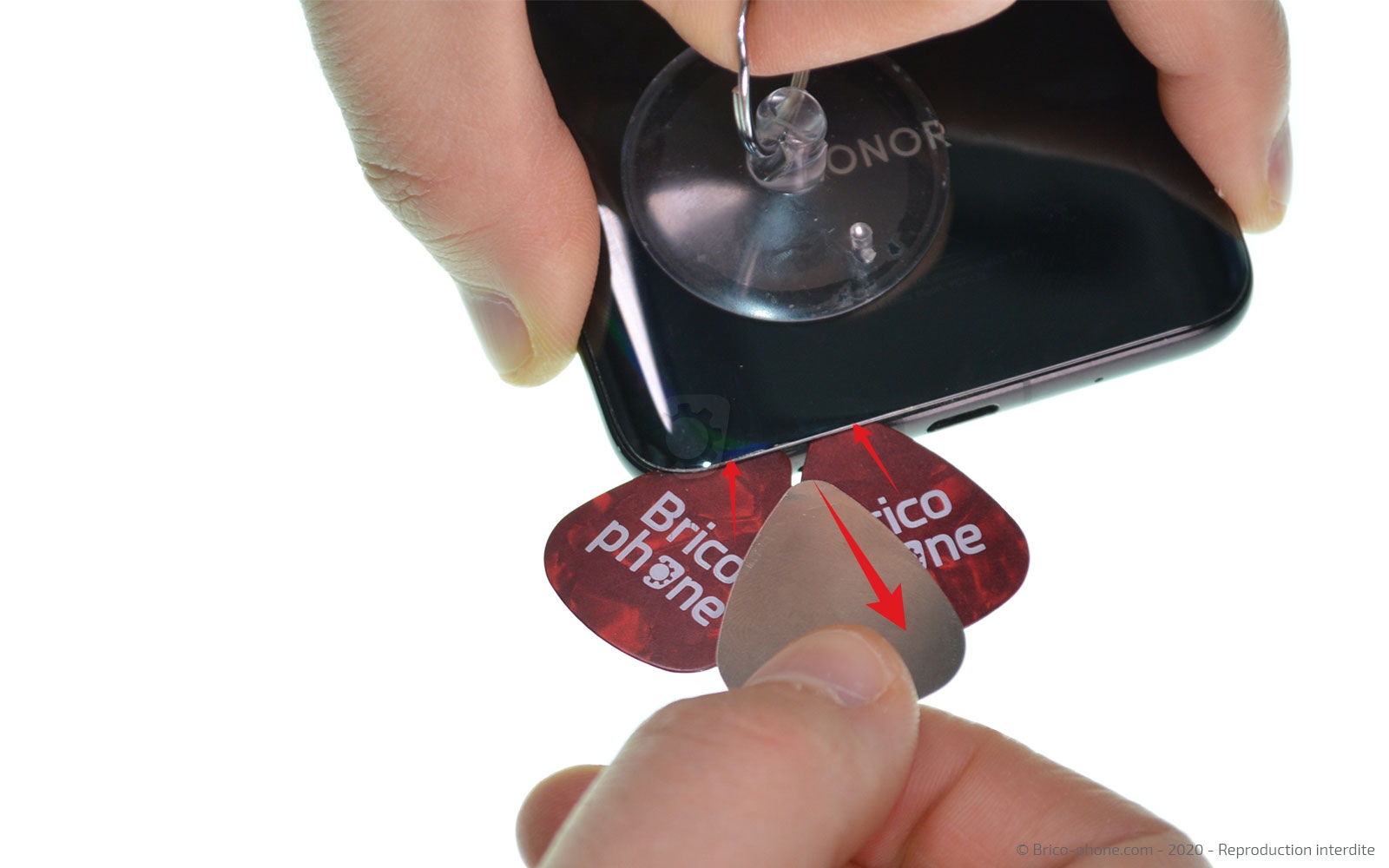

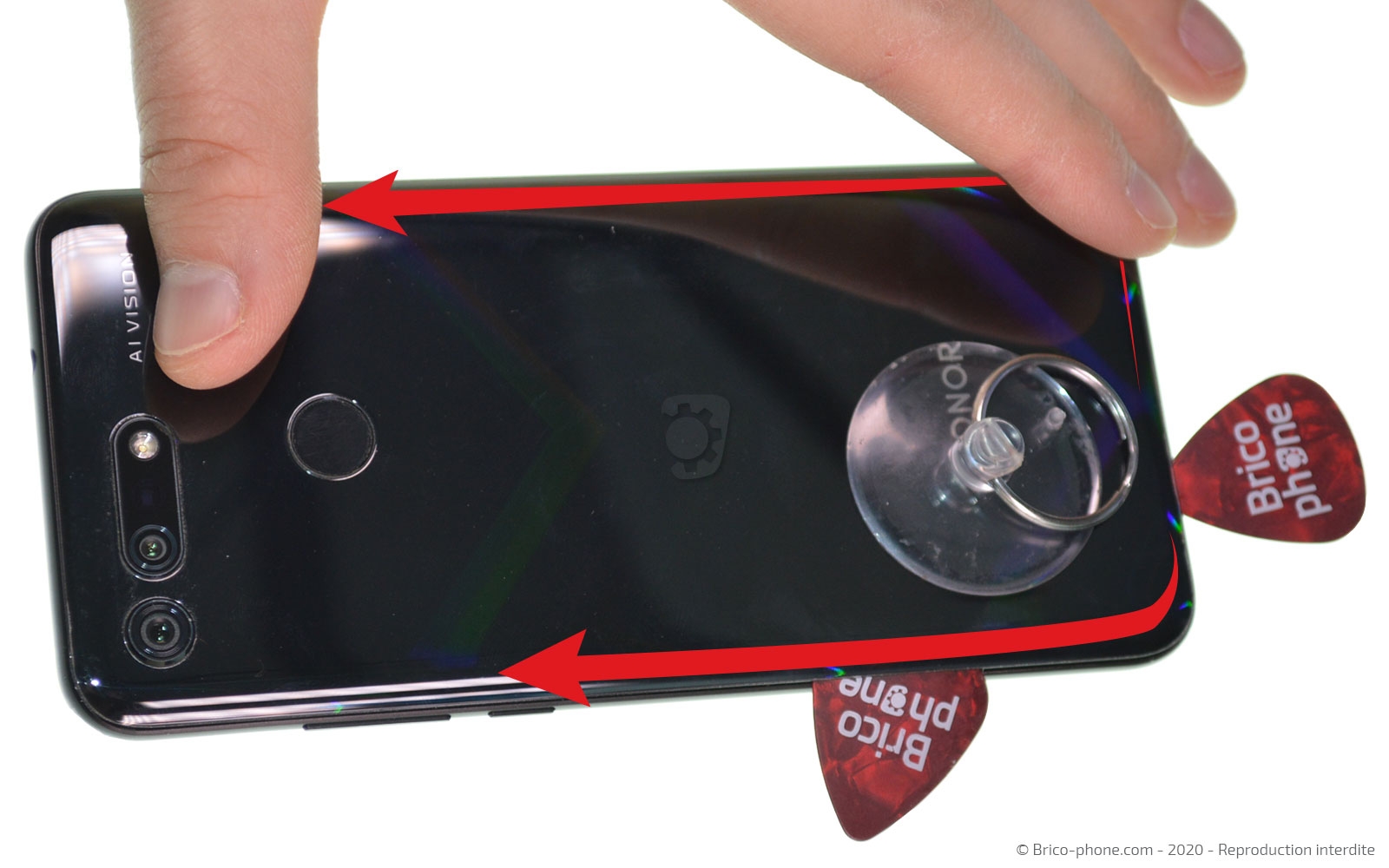

A l'aide de la ventouse, soulevez légèrement la vitre arrière afin d'insérer le médiator en métal troué entre le châssis et la vitre arrière.

Glissez les 2 médiators rouge au niveau de celui en métal avant de le retirer.
Faites glisser les médiators sur le pourtour du téléphone pour décoller la face arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ouvrir le téléphone
Soulevez la vitre arrière vers la gauche en la posant à cheval sur le téléphone pour ne pas tirer la nappe de celle-ci.
Etape 5 : Préparer la plaquette supérieure

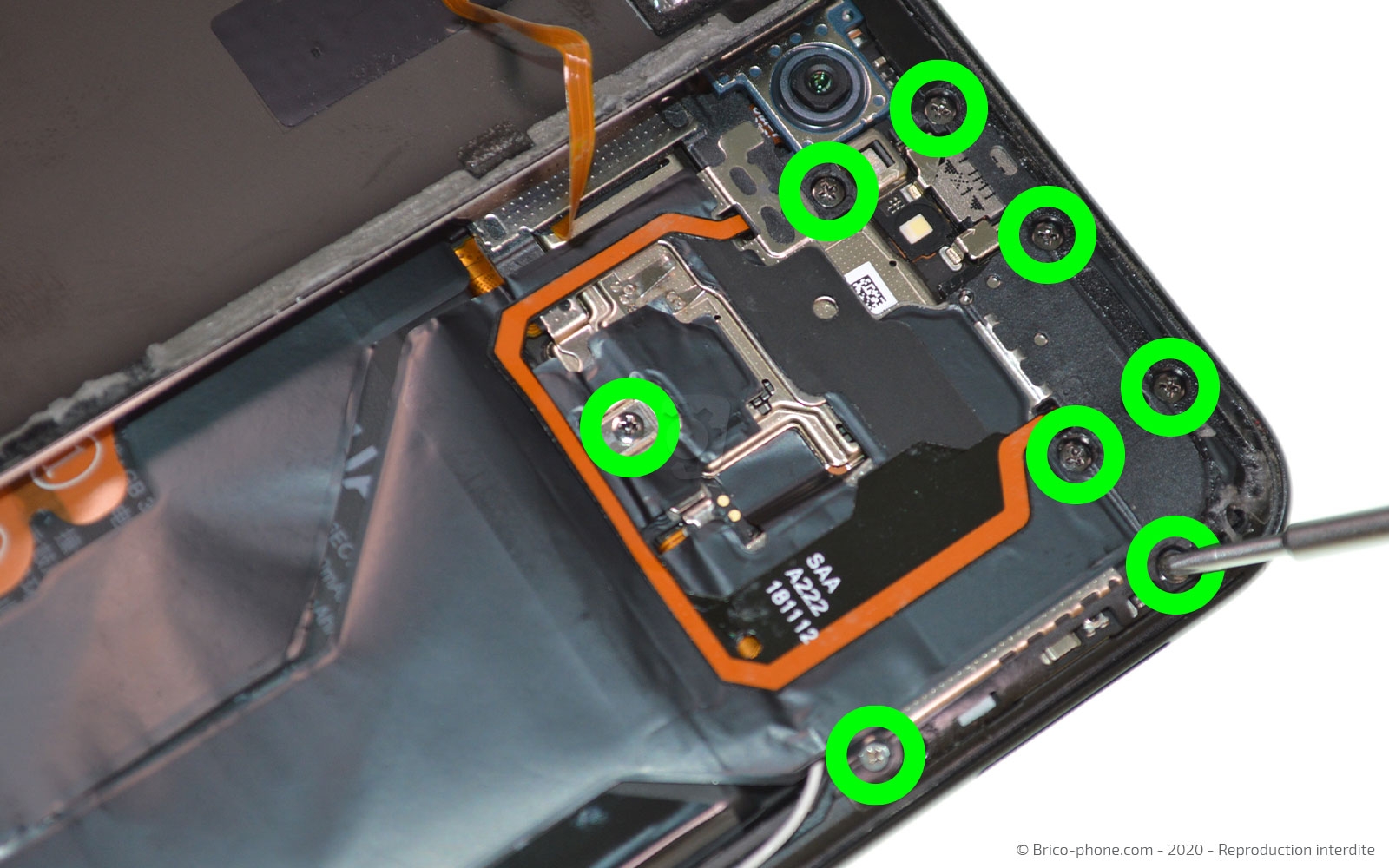

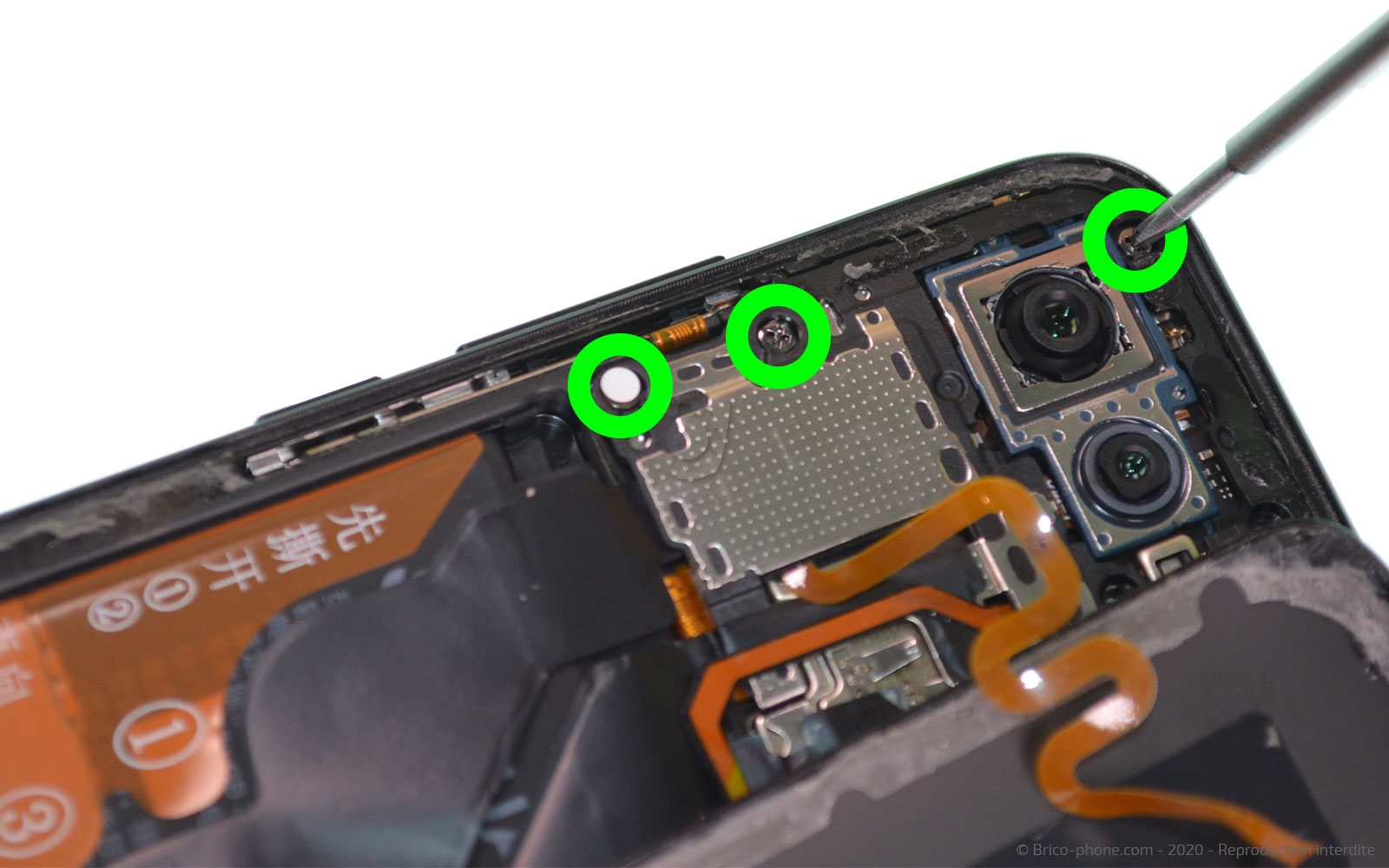

Dévissez les 8 vis cruciforme apparentes du cache supérieur, puis basculez la vitre arrière vers la droite afin de dévisser les 3 vis restantes.

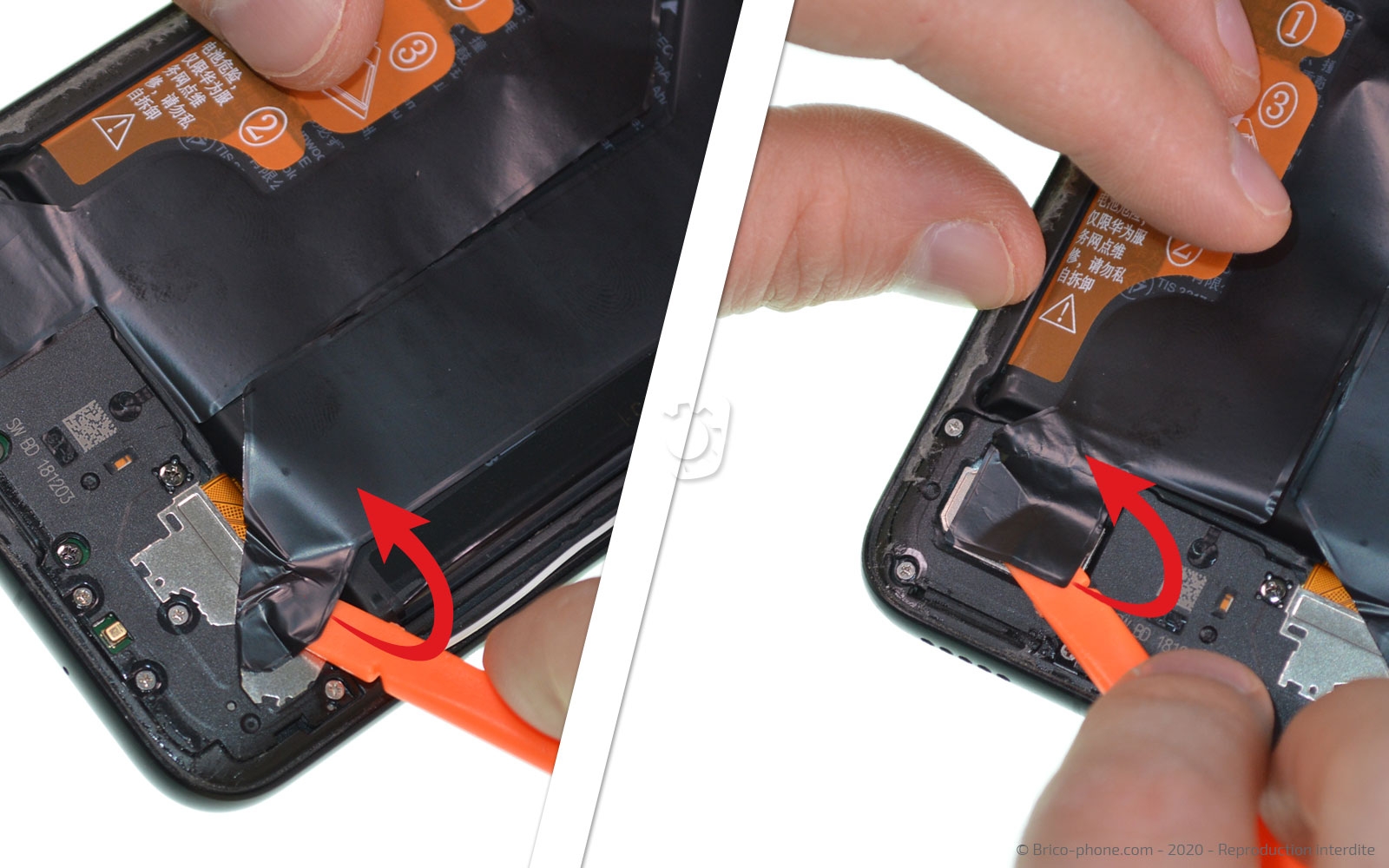

Chauffez le film noir qui se trouve sur le bas du téléphone afin de les décoller du haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Décapeur thermique petit modèle
14,90 €

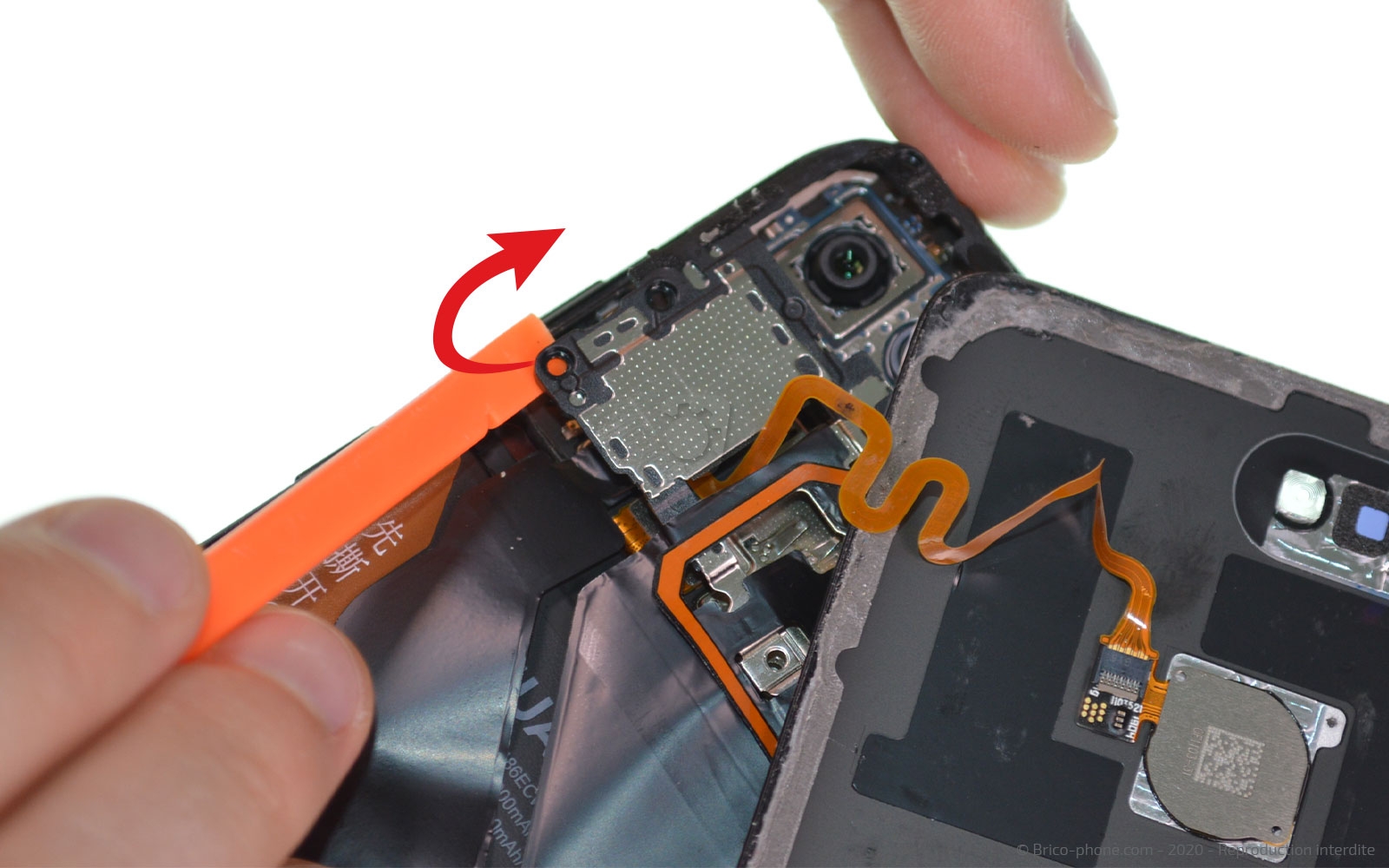

Etape 6 : Extraire la plaquette supérieure

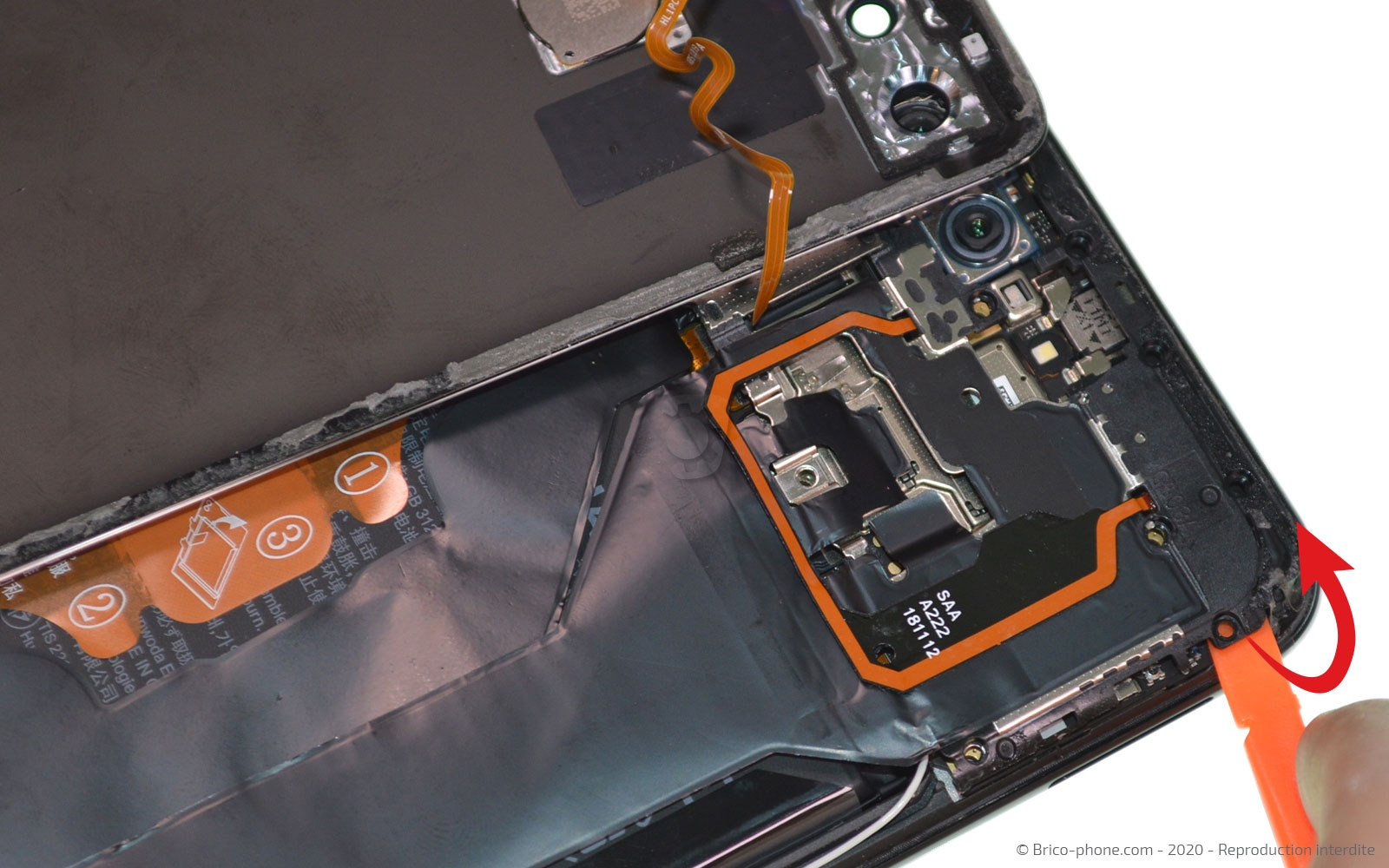

Soulevez le cache de chaque côté pour laisser du jeu à la nappe.

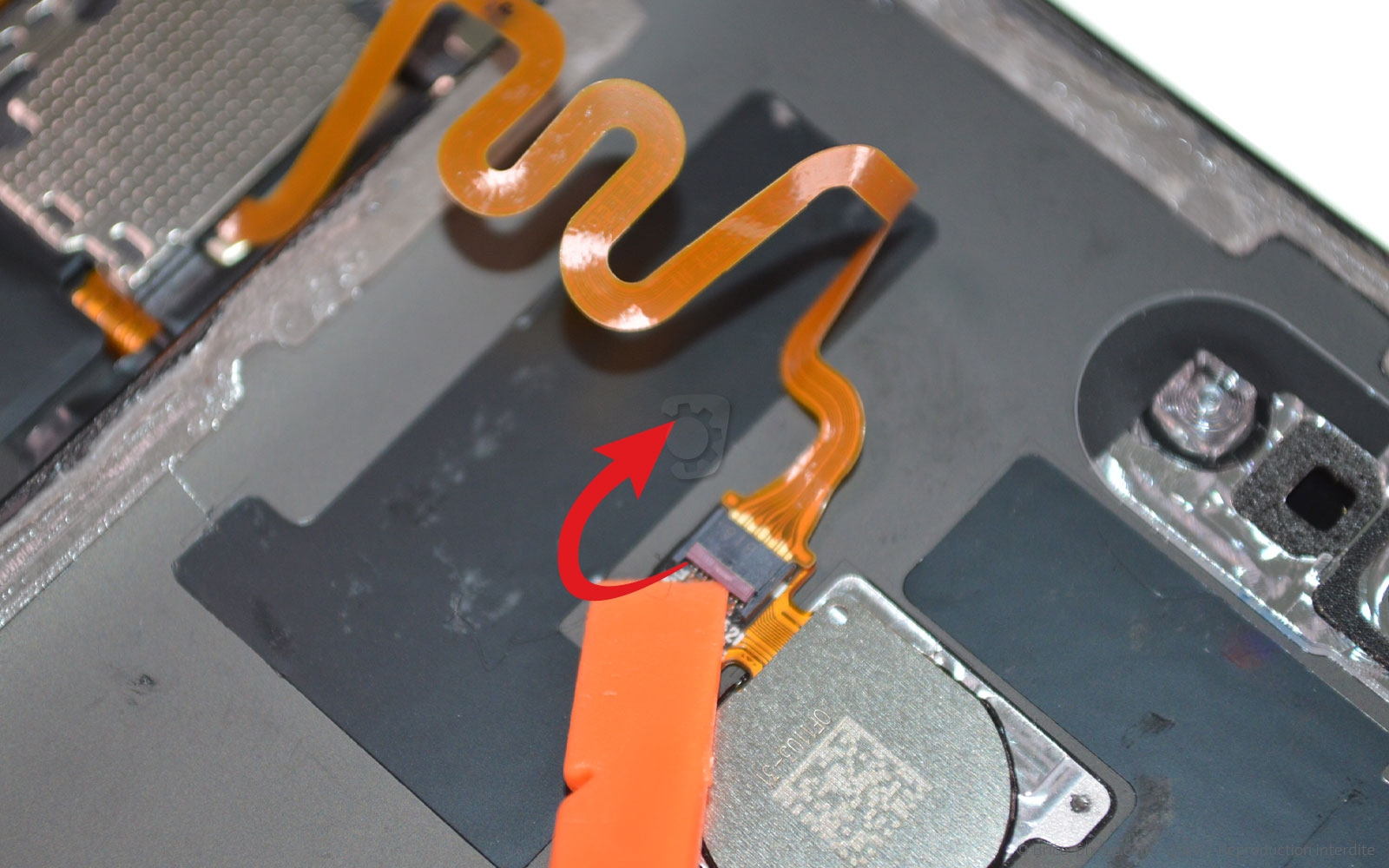

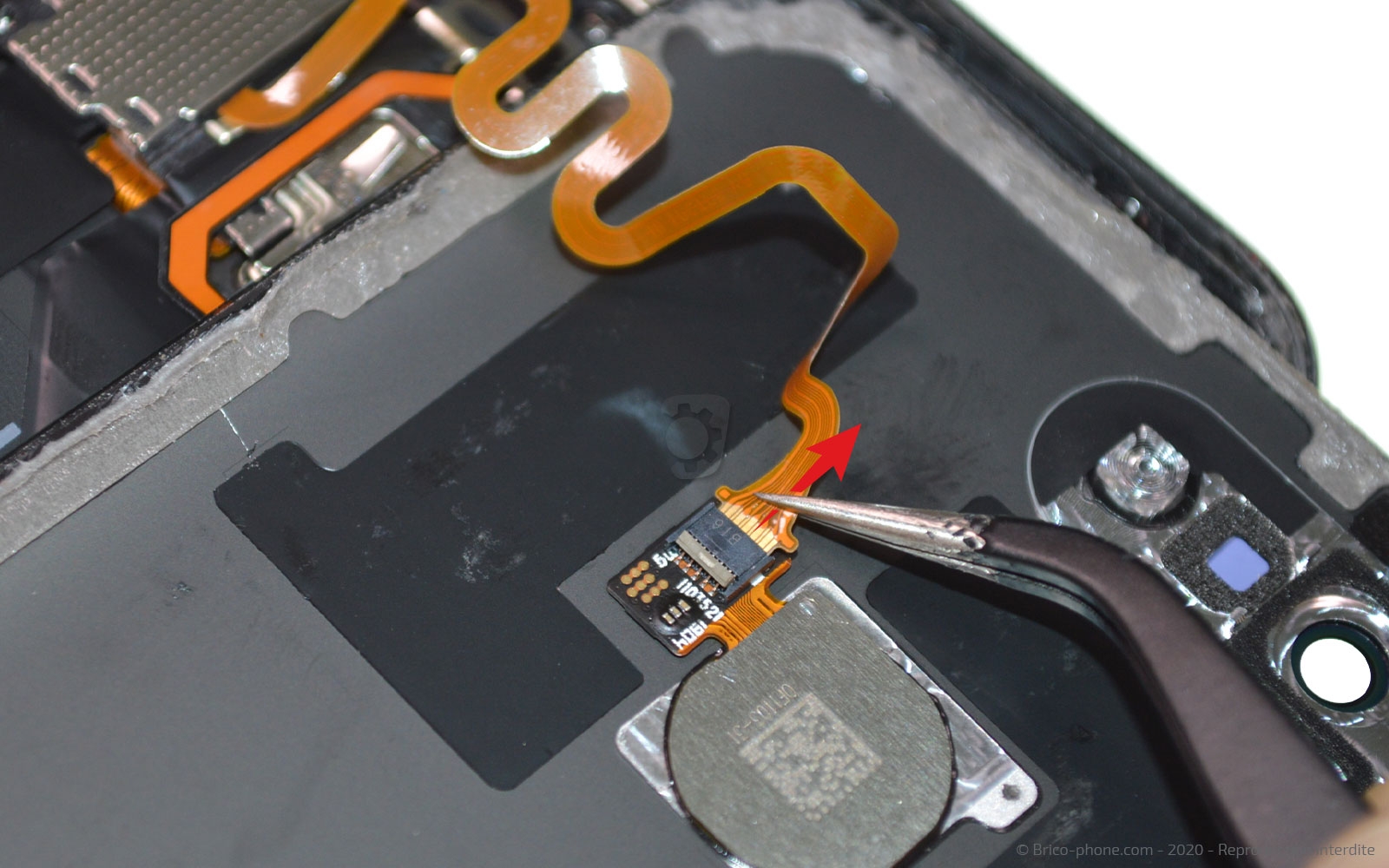

Puis, déconnectez la nappe de la vitre arrière en soulevant le clapet qui la maintient avec le spudger et en la retirant à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

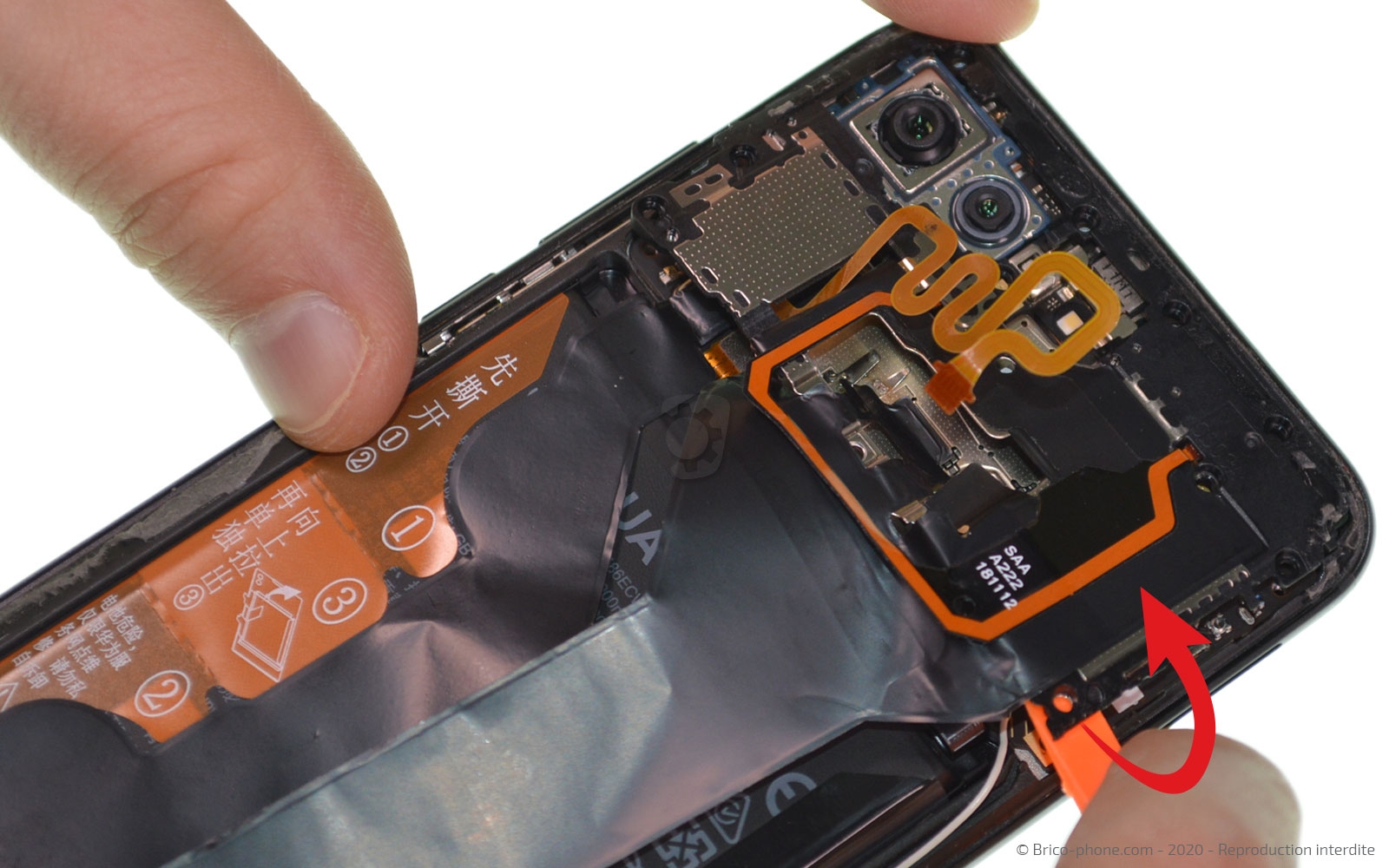

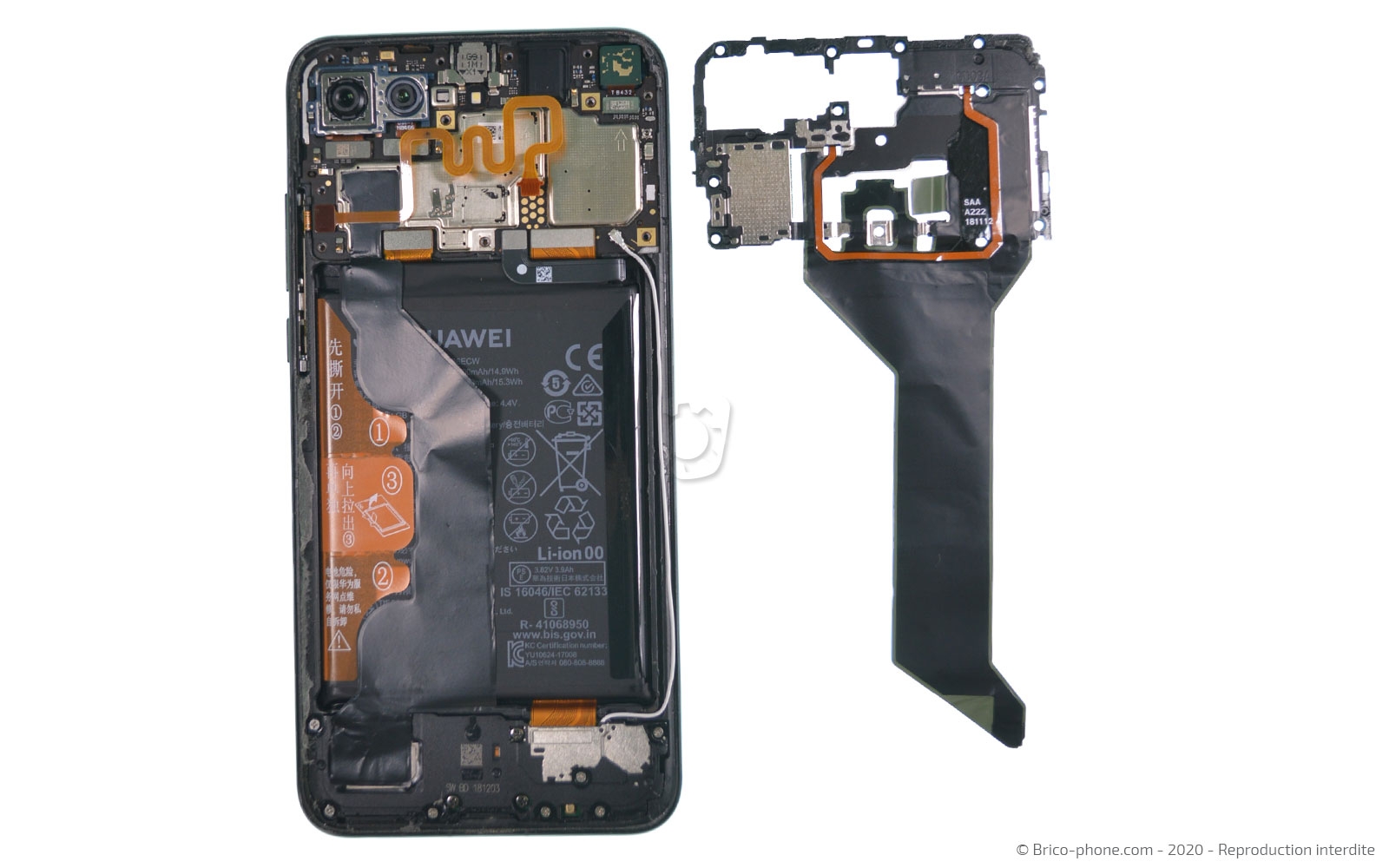

Etape 7 : Retirer la plaquette supérieure
Il ne vous reste plus qu'à ôter le cache avec le levier.
Outils du kit utilisés
Outils du kit utilisés

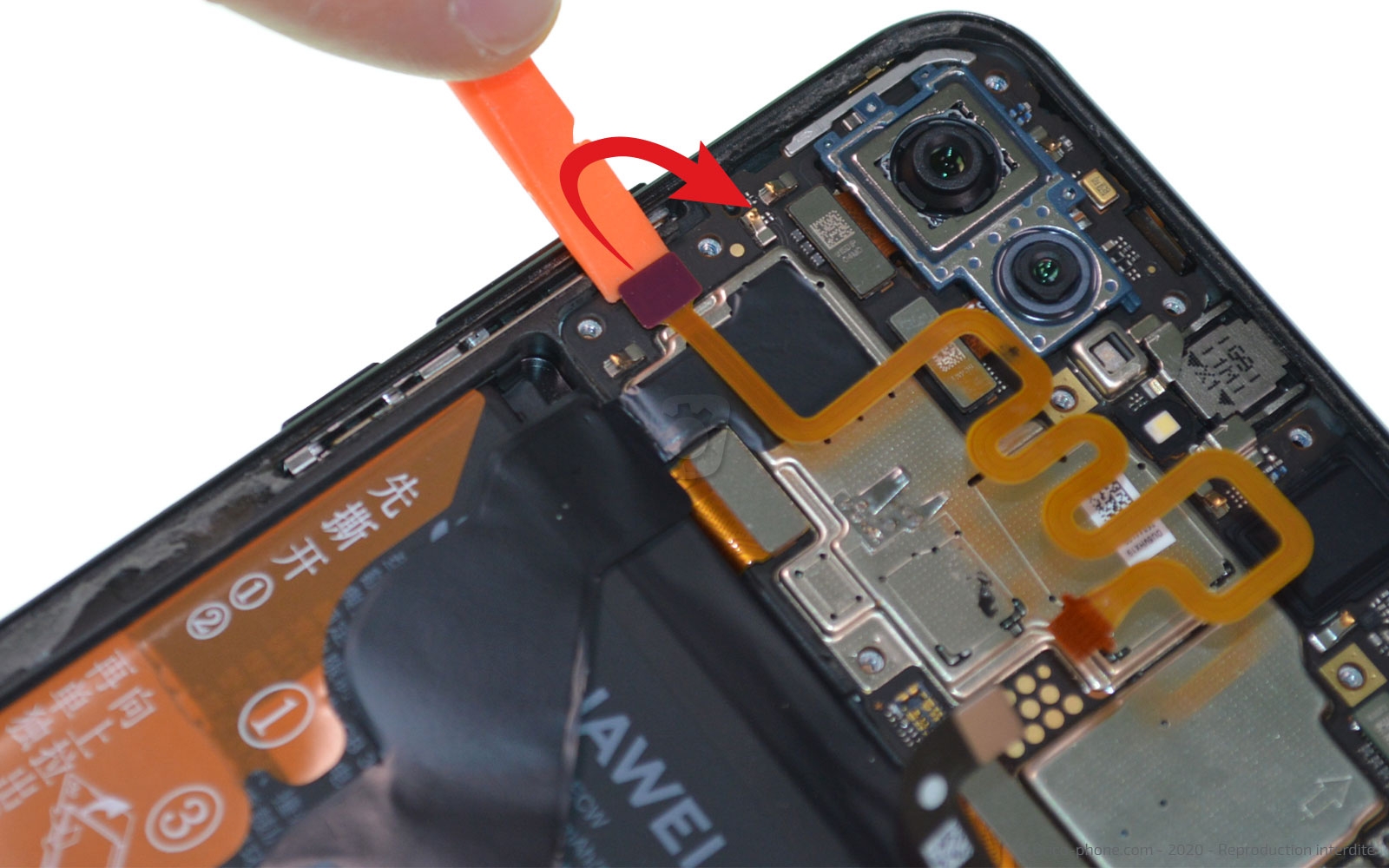

Etape 8 : Déconnecter la batterie et la rallonge lecteur d'empreintes

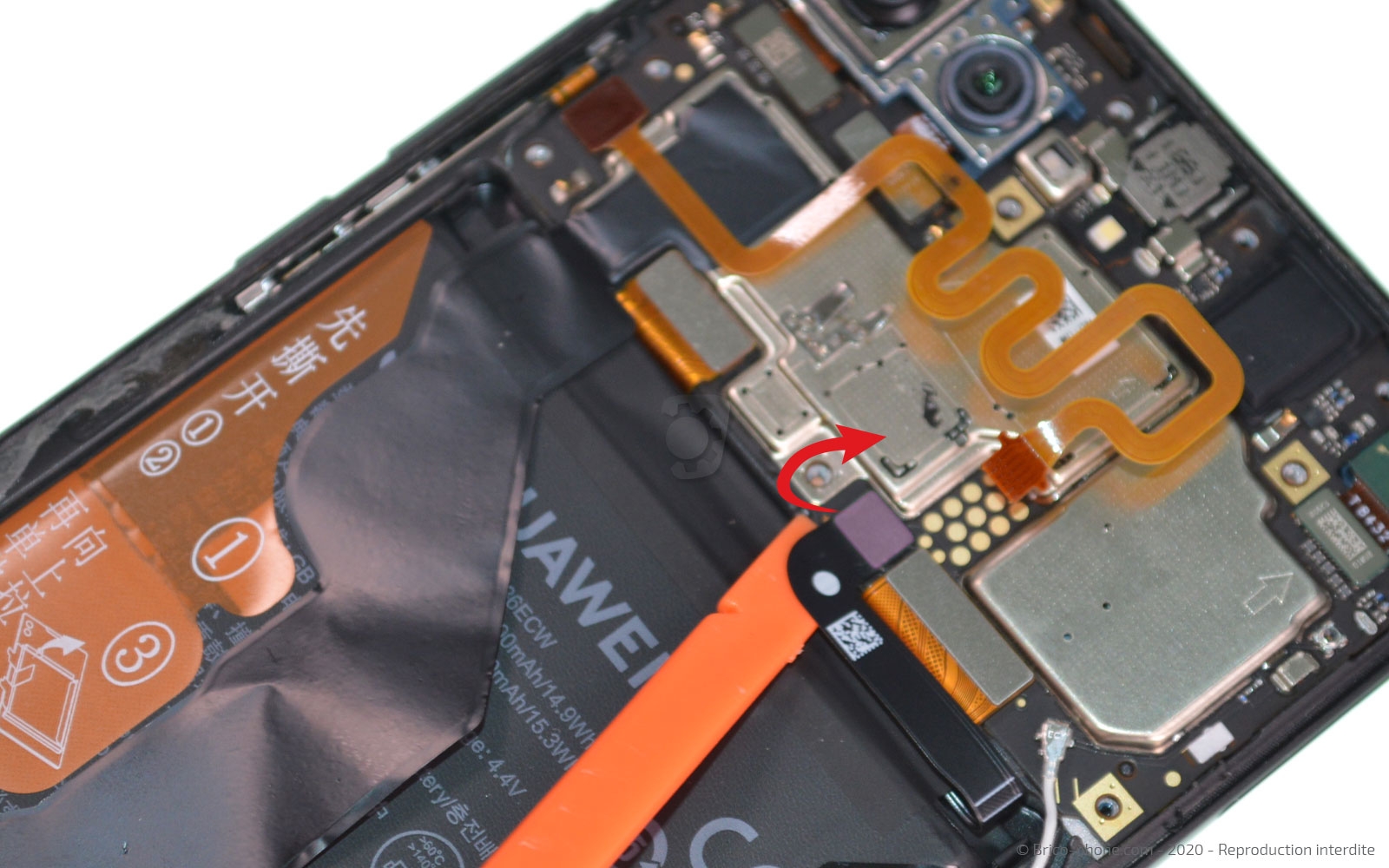

Déconnectez la batterie puis la rallonge de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

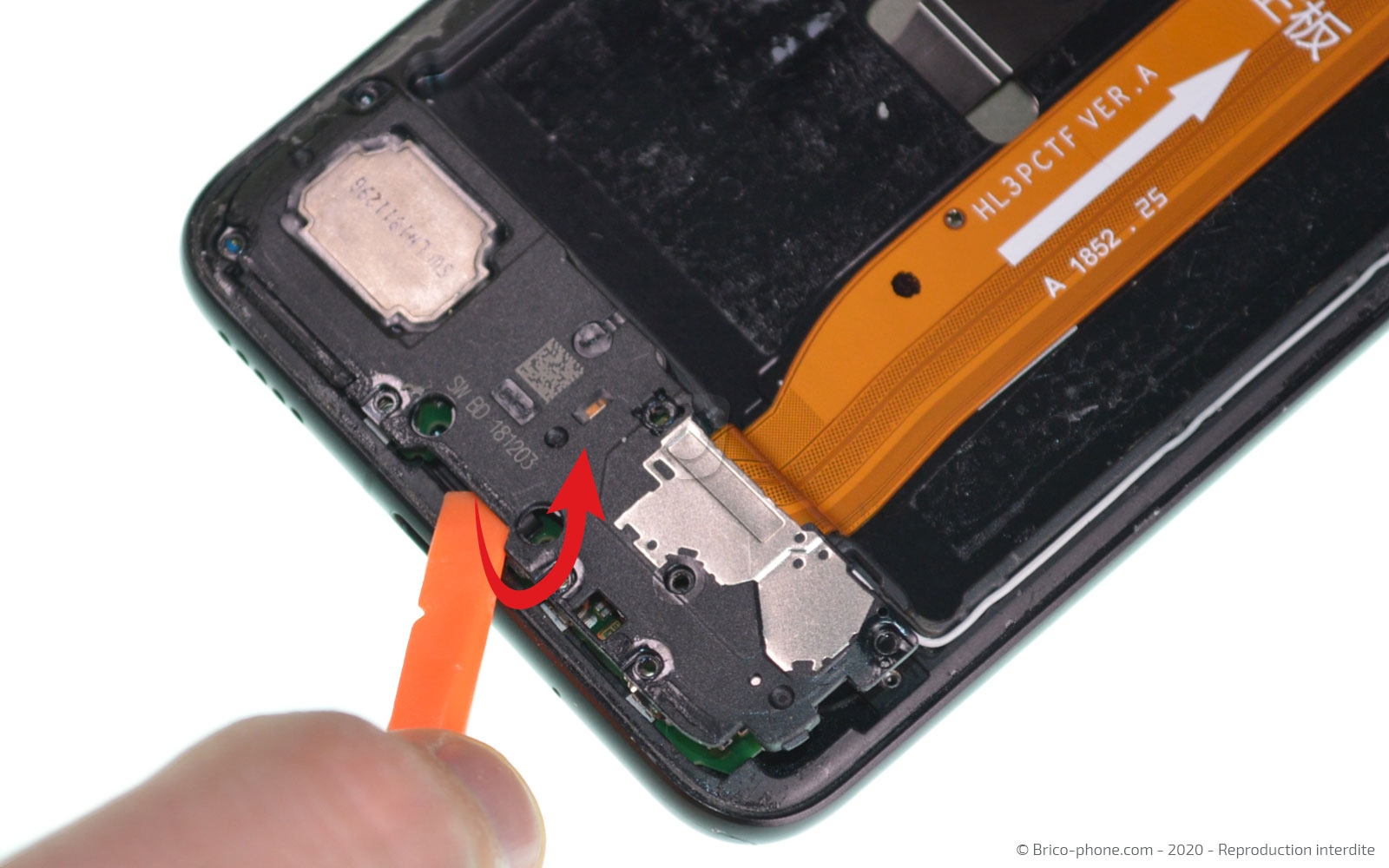

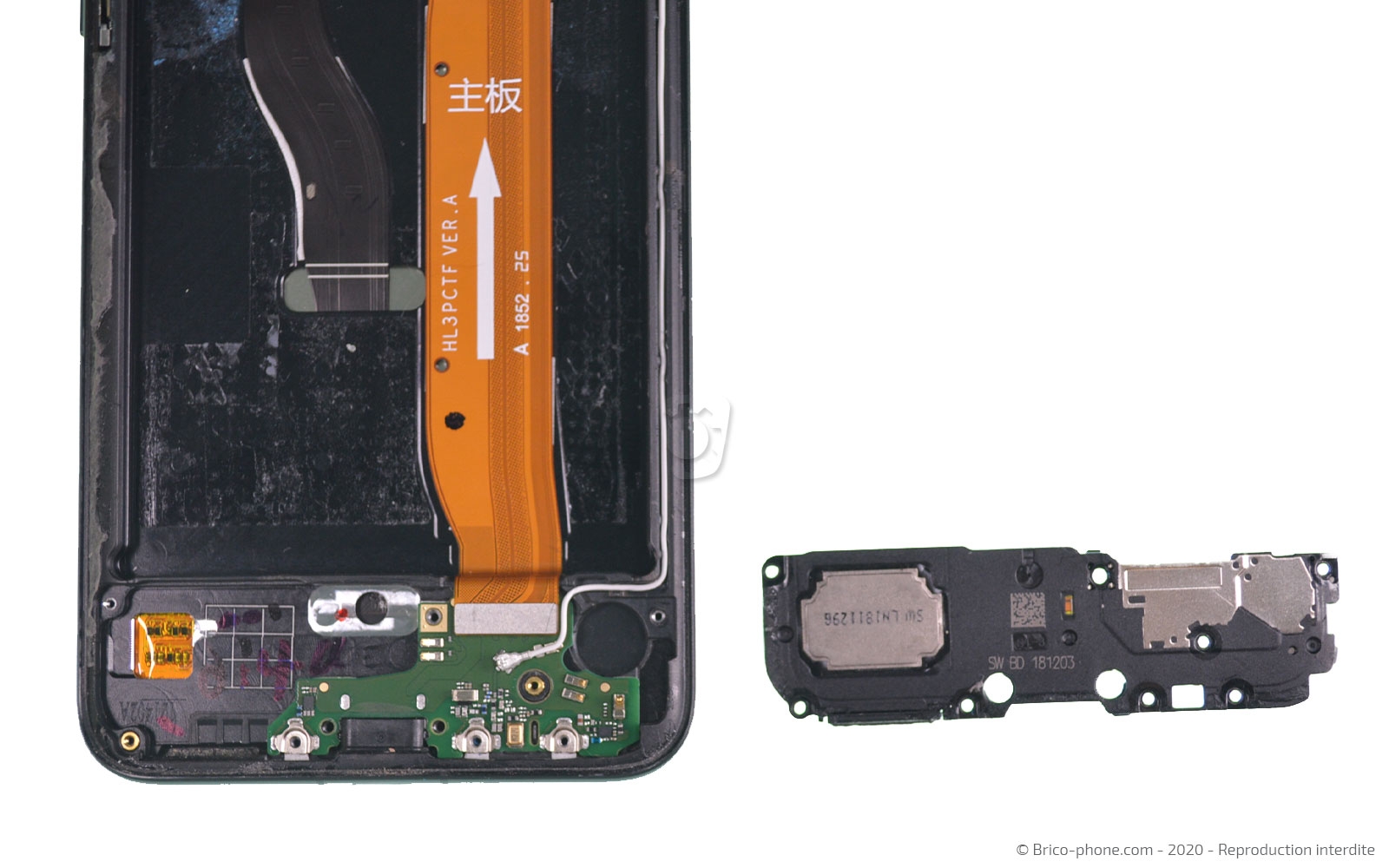

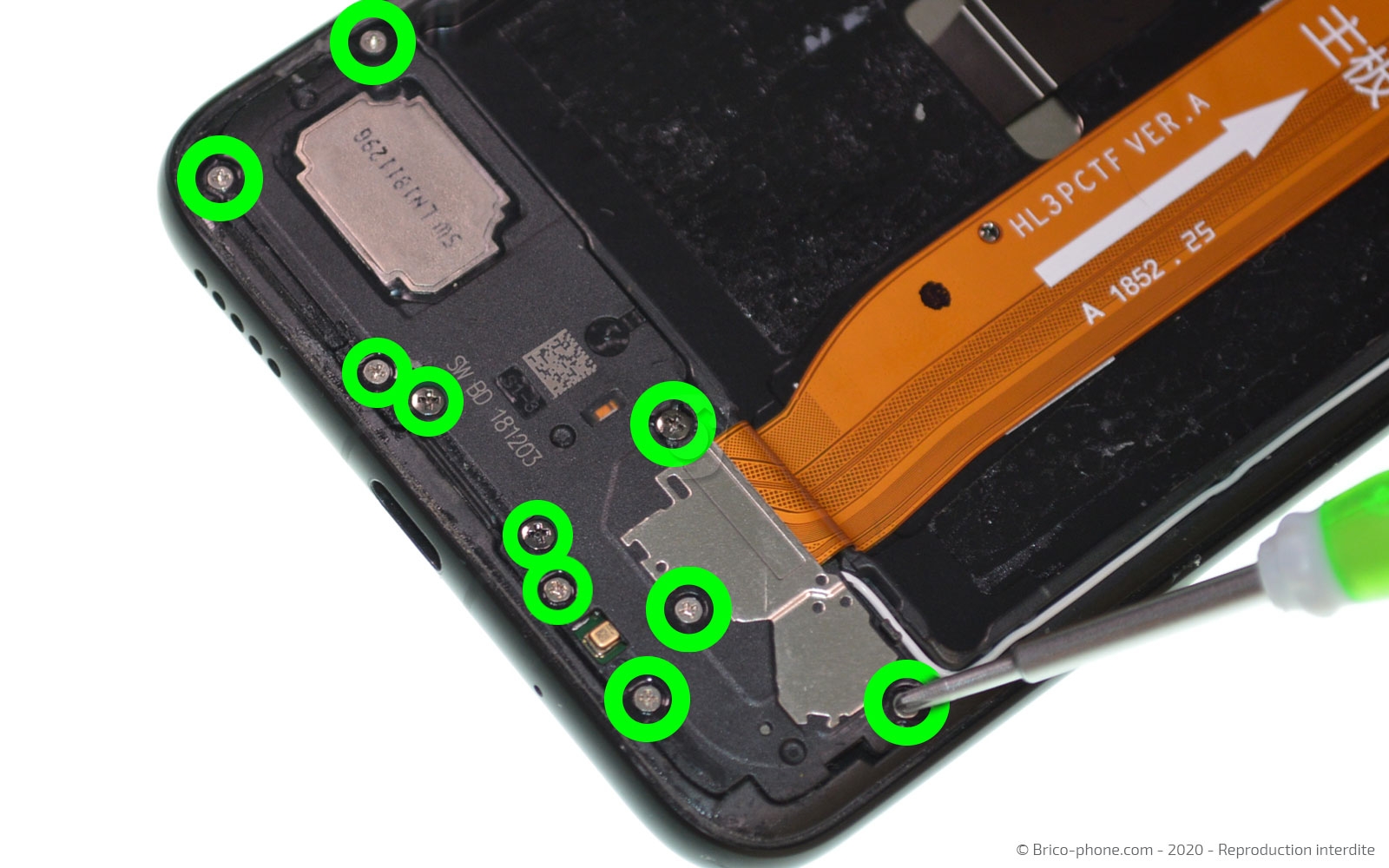

Etape 9 : Extraire le HP externe
Sur le bas du téléphone, dévissez les 10 vis cruciformes puis ôtez le haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

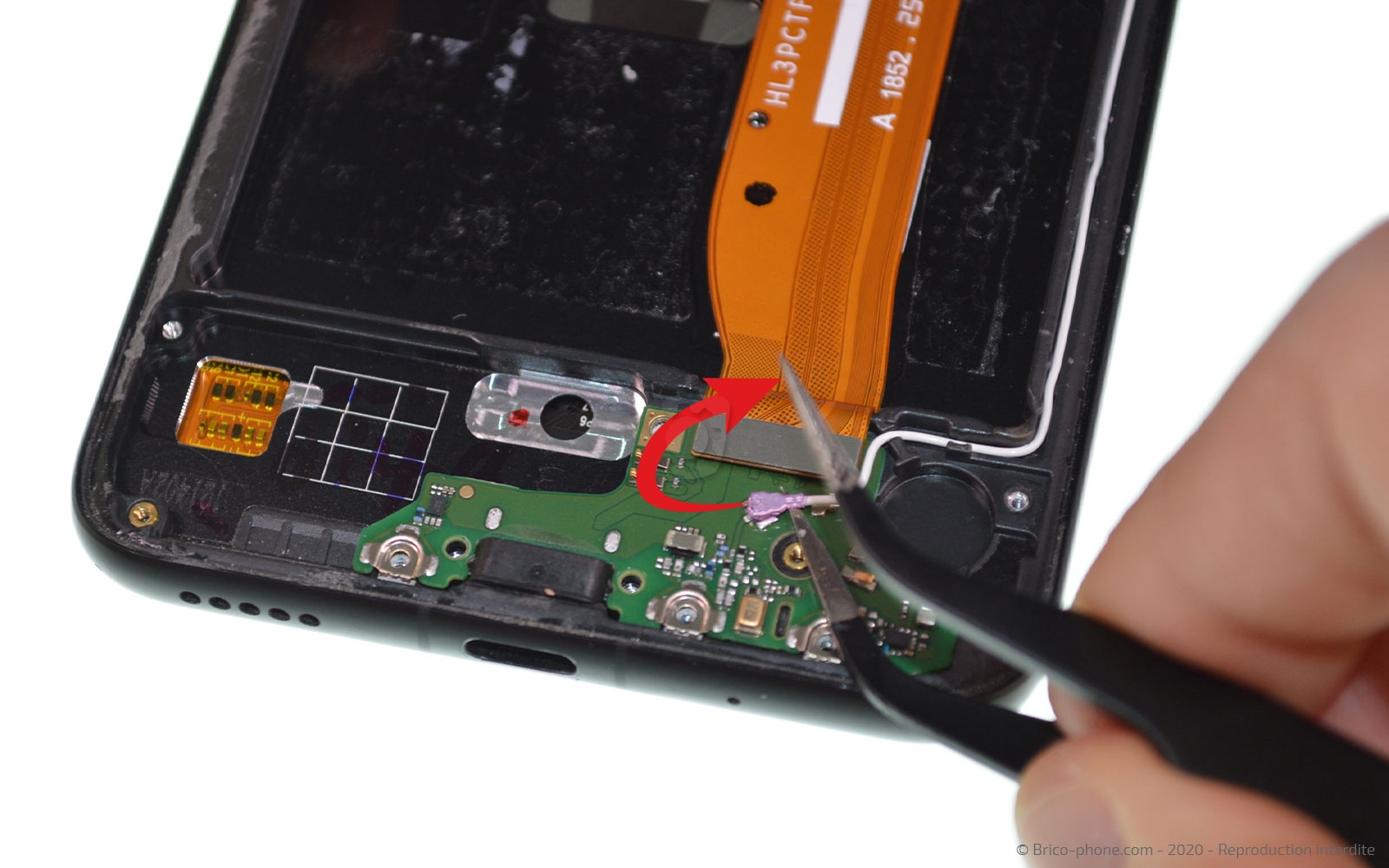

Etape 10 : Retirer le dock

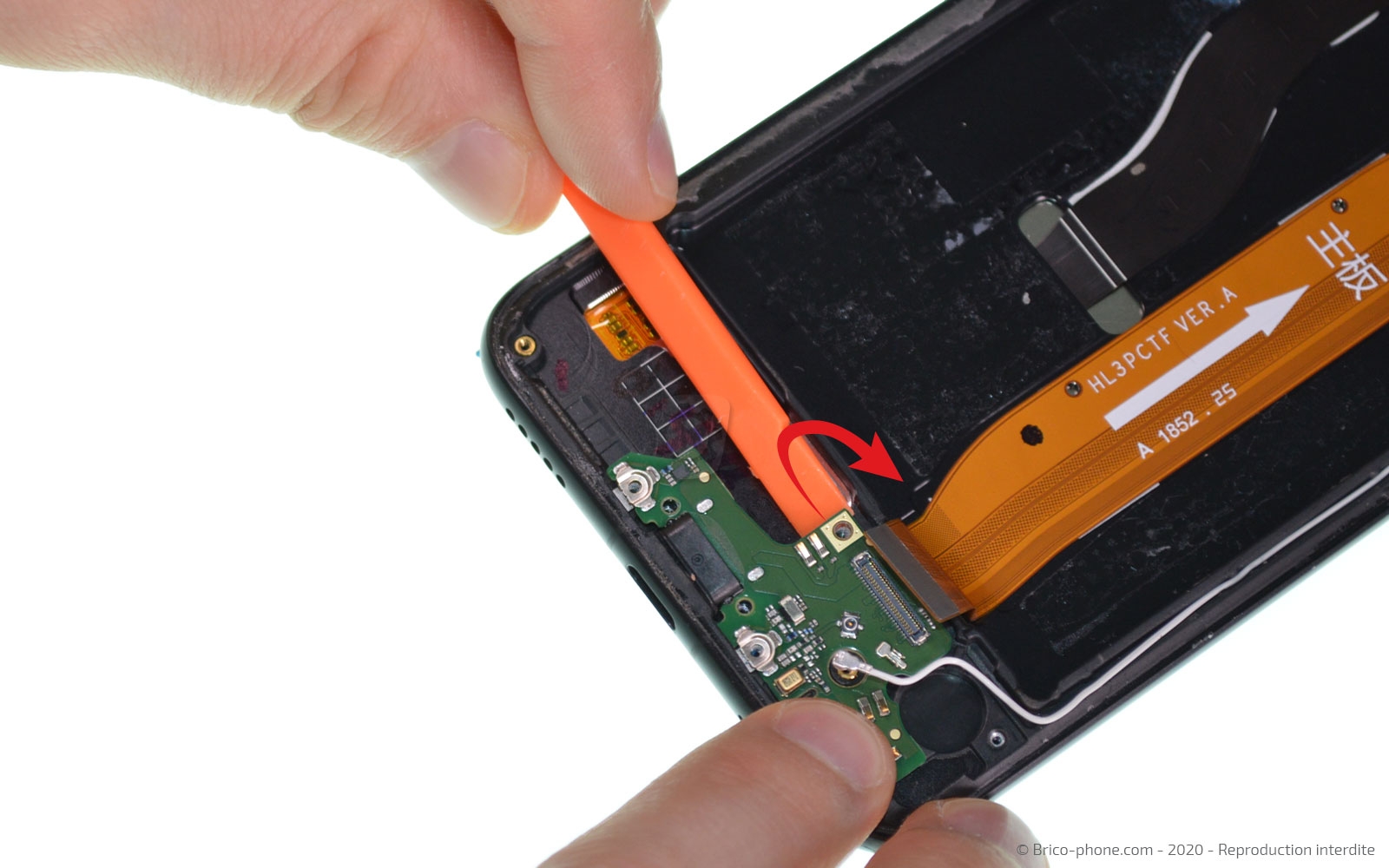

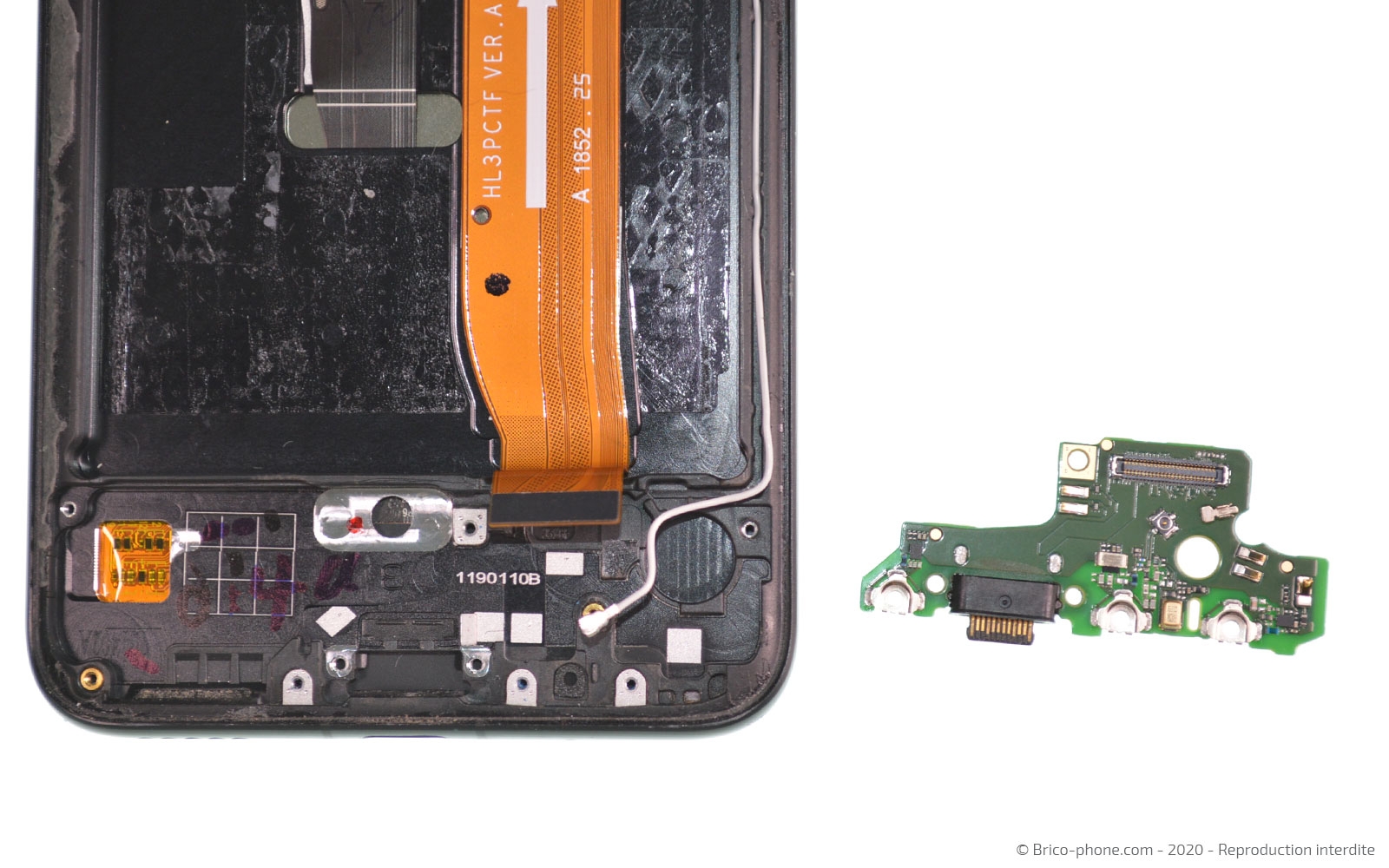

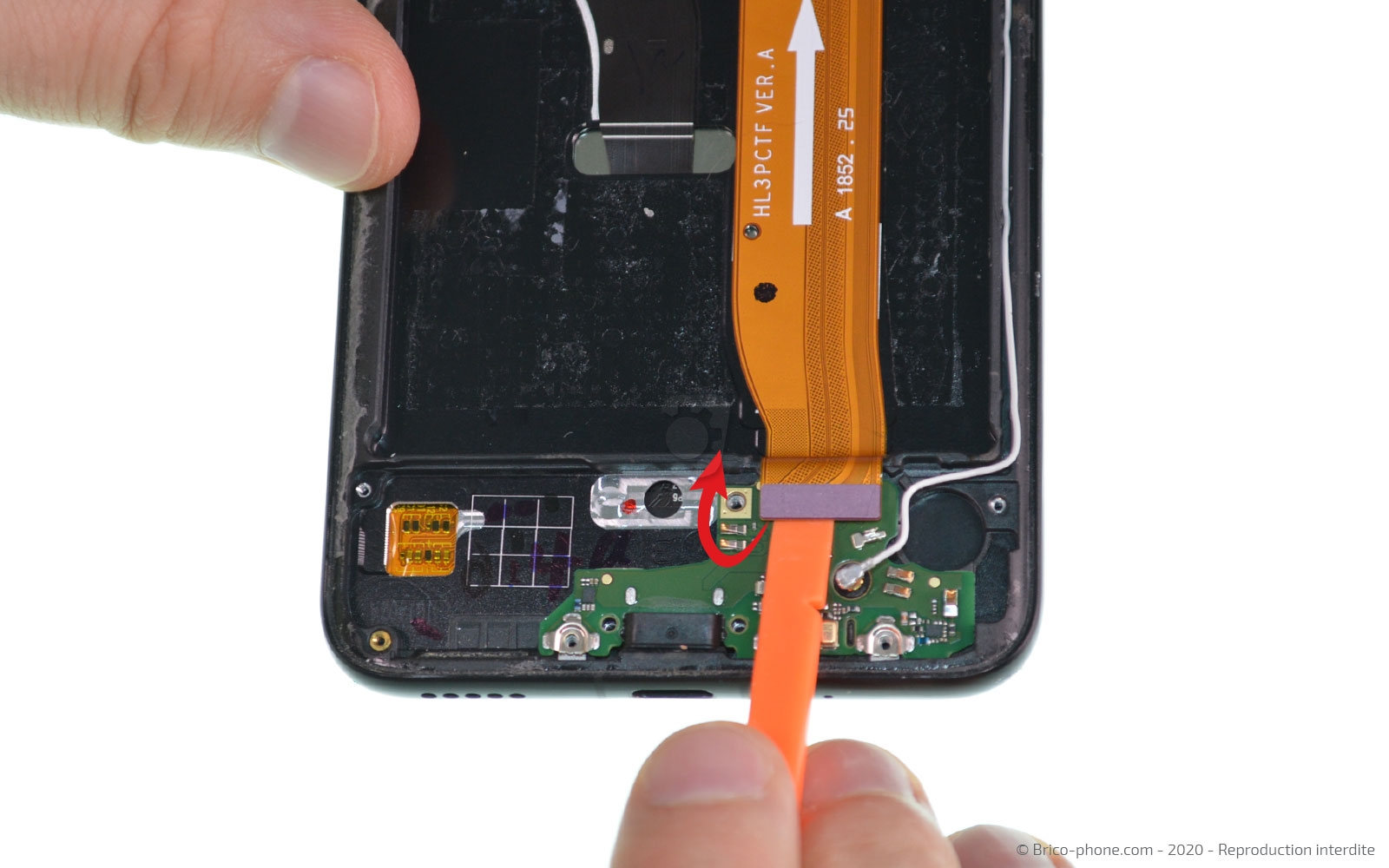

Avec la pincette, déconnectez le câble coaxial, puis avec le levier orange, la nappe d'interconnexion afin de sortir le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Ôter le câble coaxial et d'interconnexion
Déconnectez le câble coaxial avec la pincette et la nappe d'interconnexion avec le spudger de la partie supérieure de votre Honor View 20.
Outils du kit utilisés
Outils du kit utilisés

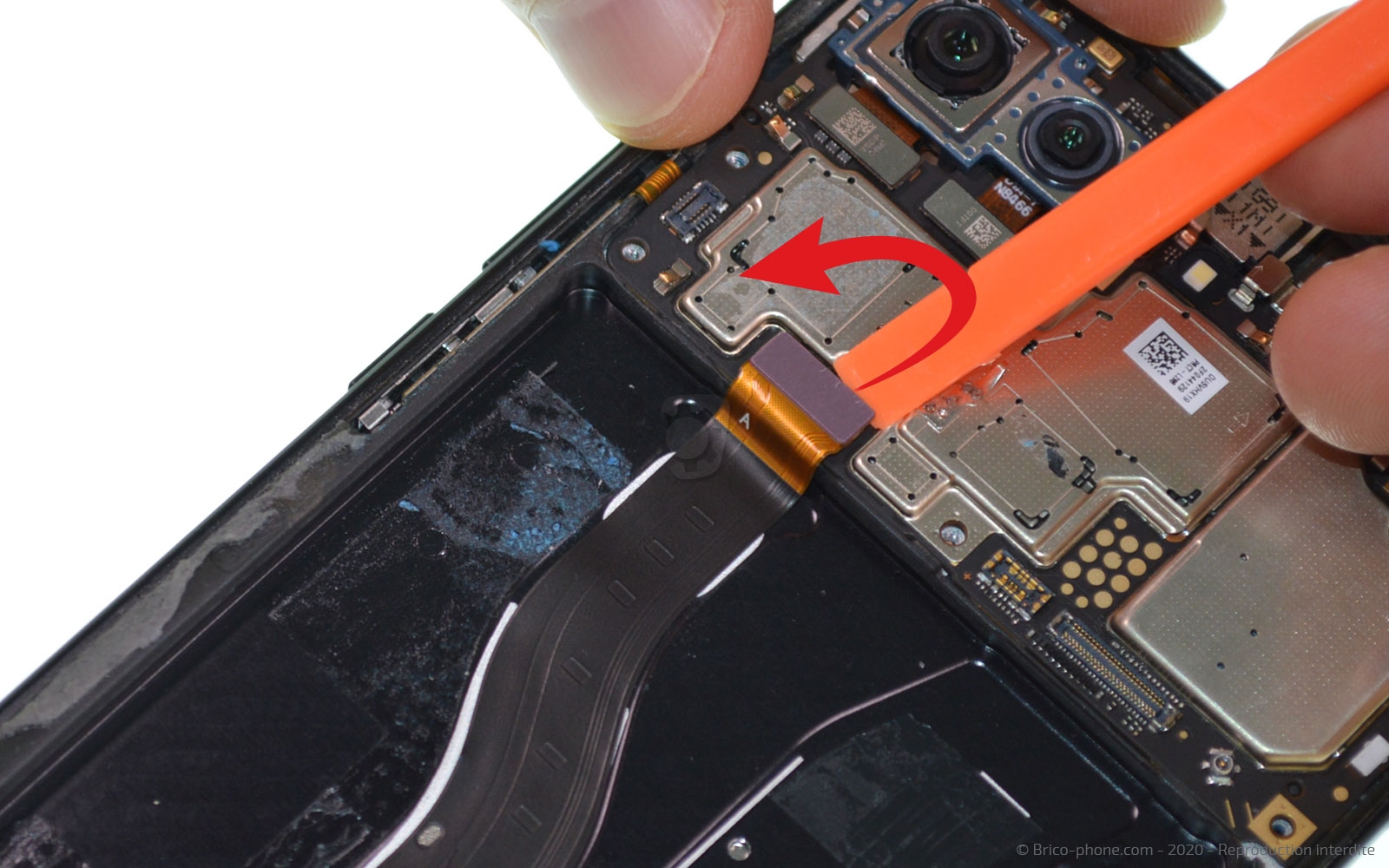

Etape 12 : Enlever la carte-mère

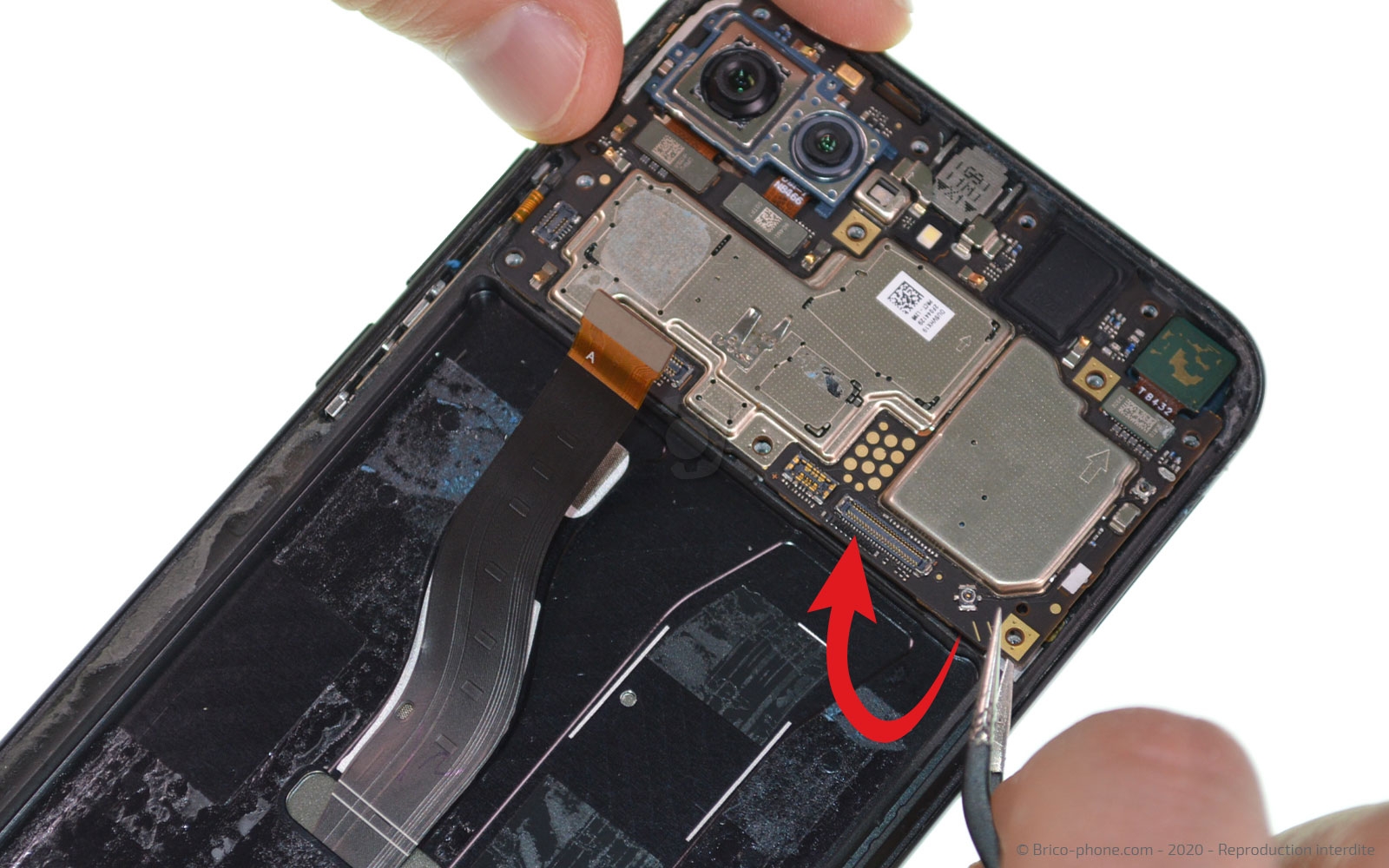

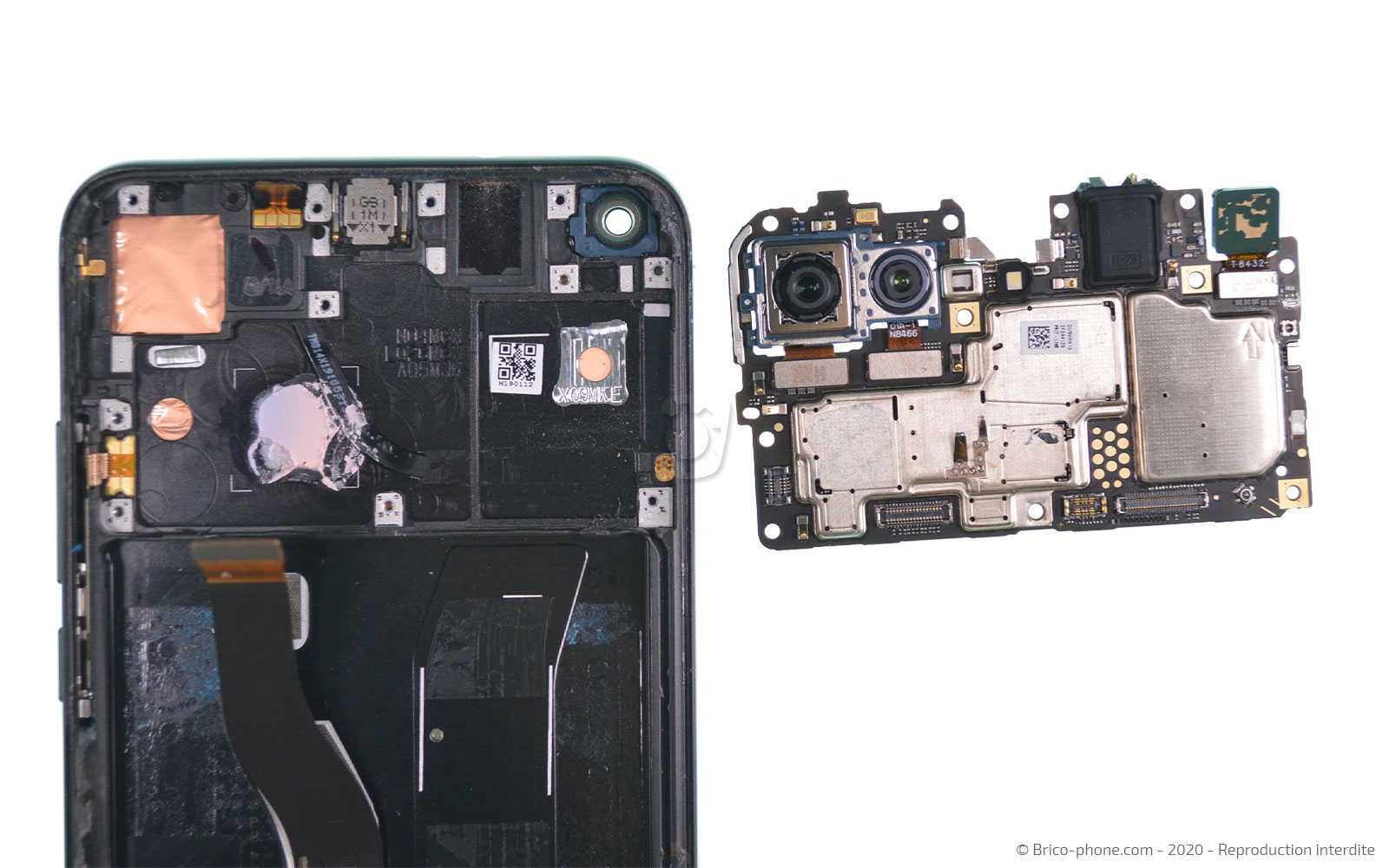

Il ne vous reste plus qu'à débrancher la nappe de l'écran pour extraire la carte mère avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse pour tout installer dans votre nouveau bloc écran.

Pensez bien à nettoyer les résidus de stickers qui se trouvent sur la vitre arrière.

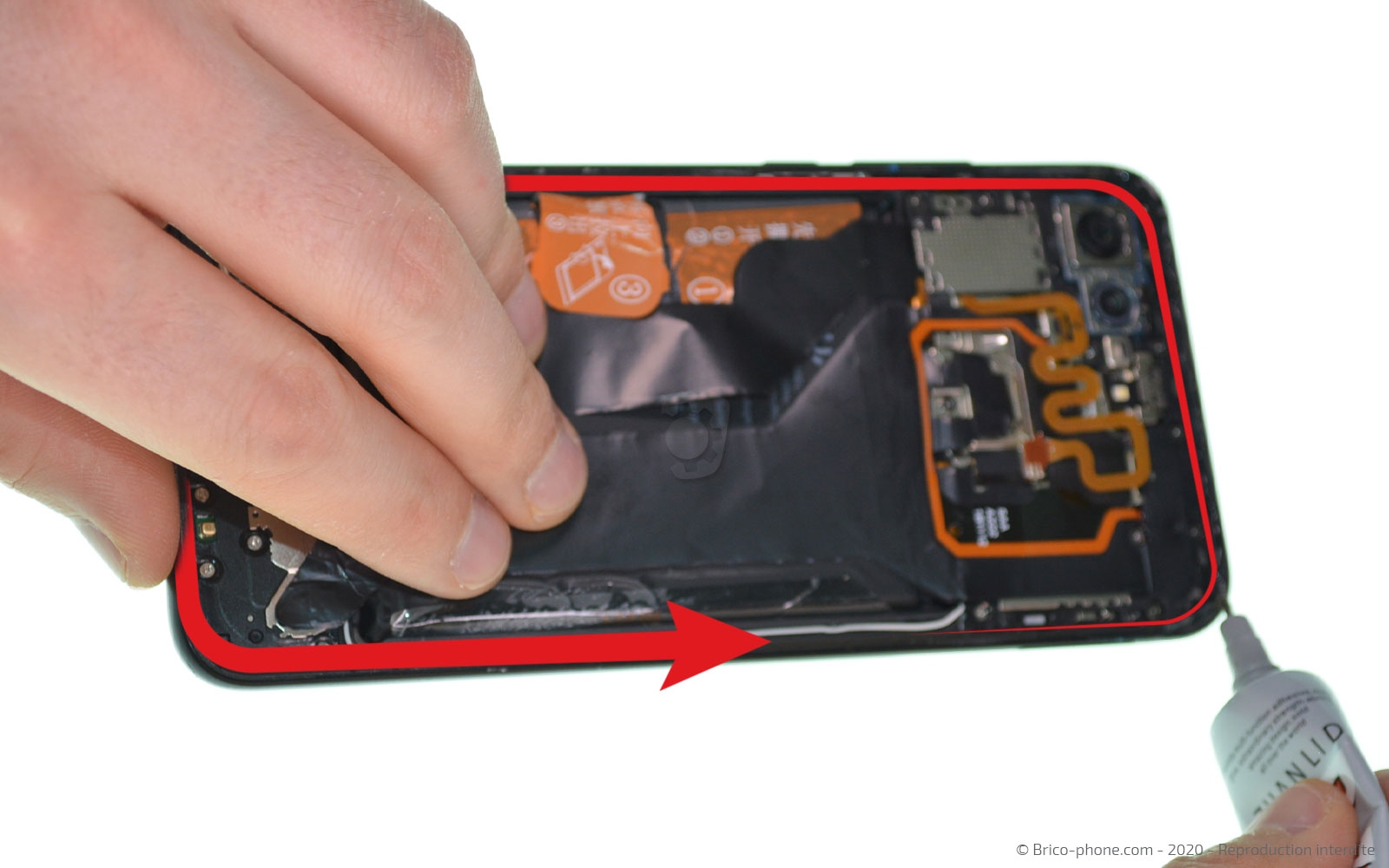

Appliquez un filet de colle sur le châssis afin de coller la vitre arrière.

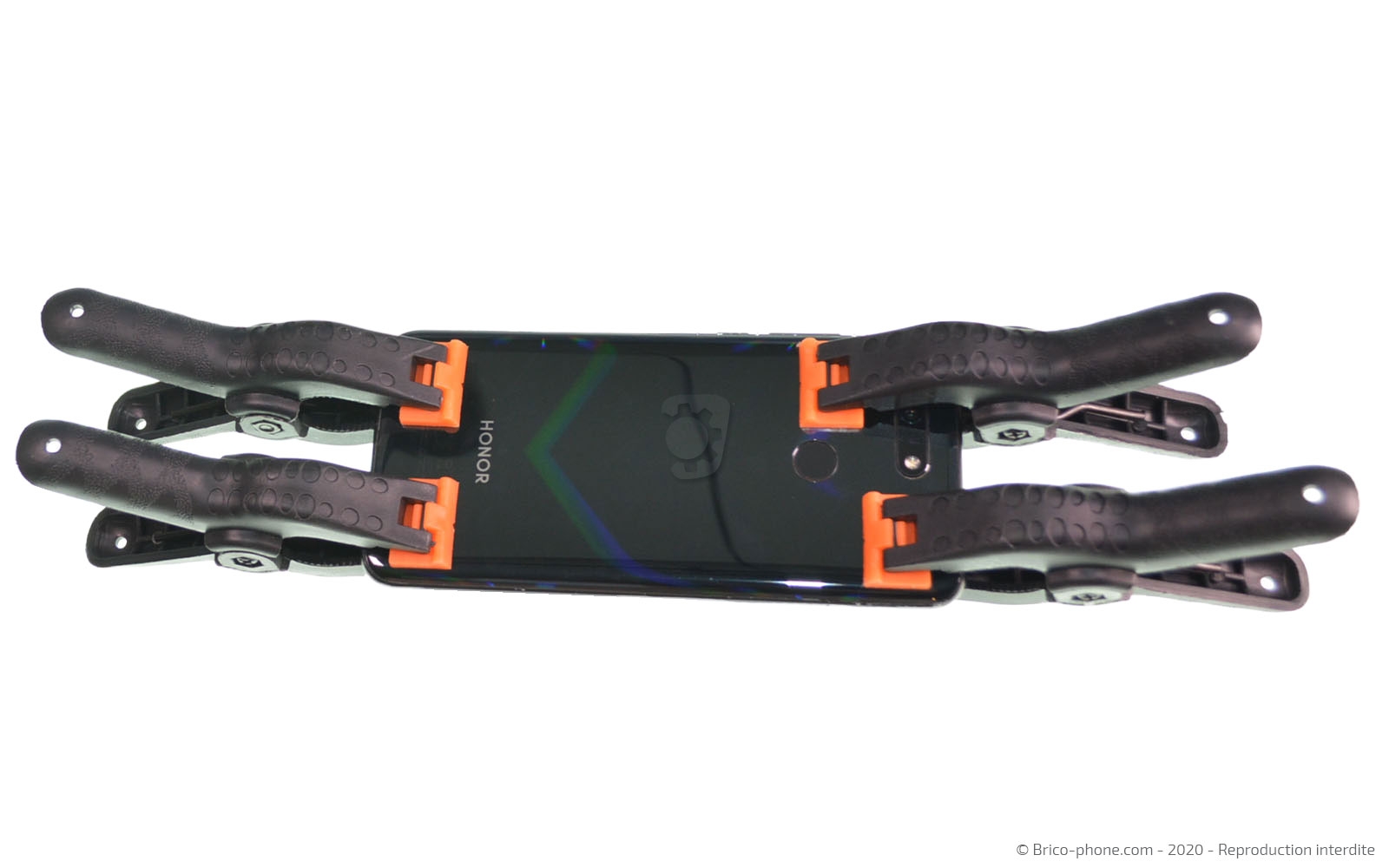

Laissez le téléphone sécher sous presse environ 1 heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
