Changement de batterie sur Honor View 20

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Honor View 20 | Temps estimé : 20 min | Difficulté : 2/5

Votre téléphone se coupe tout seul ? Il ne tient plus la charge, vous êtes obligé de le charger plusieurs fois par jour ? Pour faciliter votre réparation, Brico-Phone vous propose ce guide qui vous aidera lors du changement de la batterie.

Diagnostic

›  Votre smartphone ne tient plus la charge.
›  Votre Honor View 20 ne s'allume que lorsqu'il est branché à un ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie d'origine pour Honor View 20
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

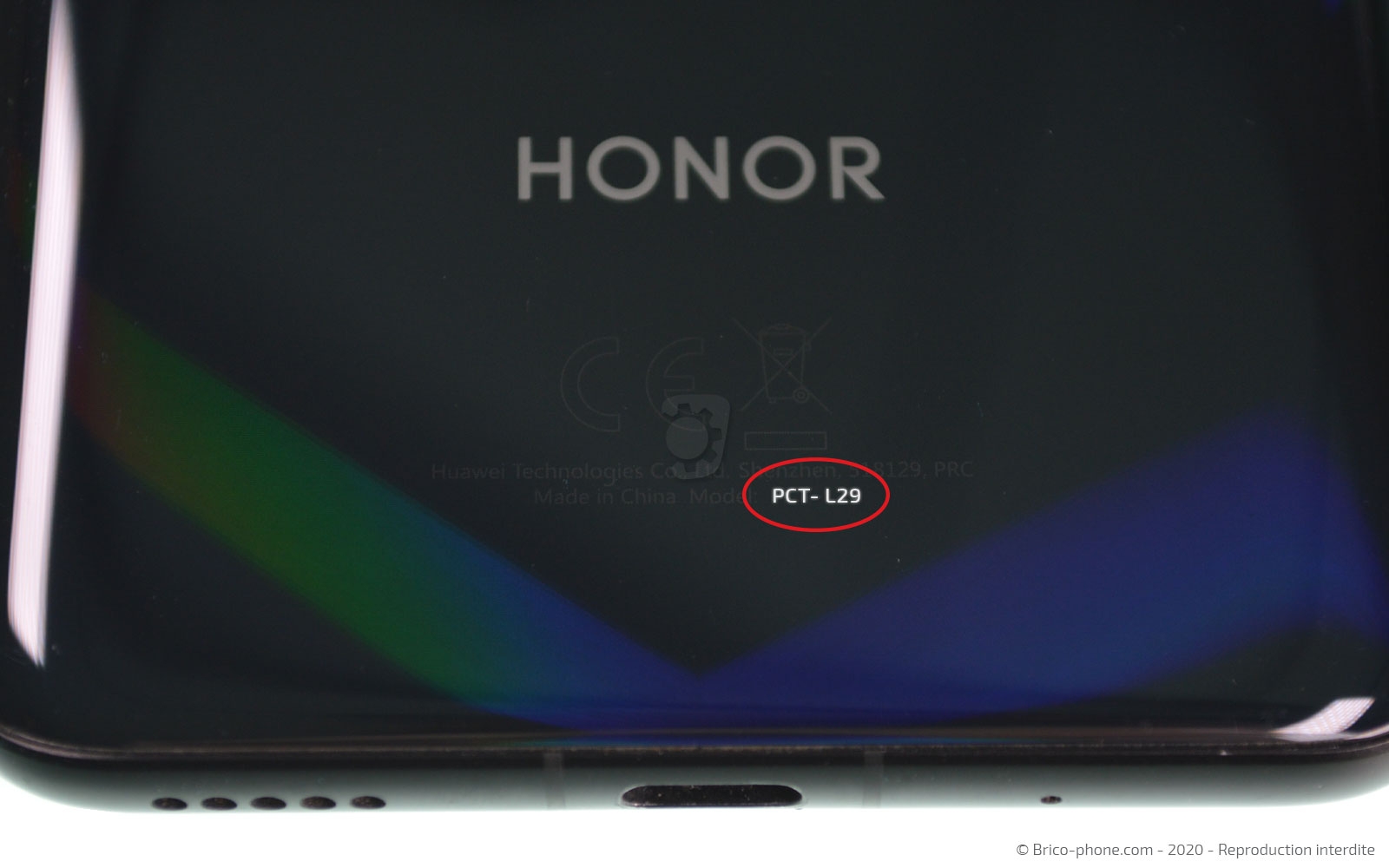

Si au dos de votre téléphone vous avez l'inscription "PCT-L29", vous possédez bien un Honor View 20.

Autre méthode, tapez *#06# sur votre téléphone pour avoir le numéro IMEI qui sera à écrire sur la page d'accueil de notre site.

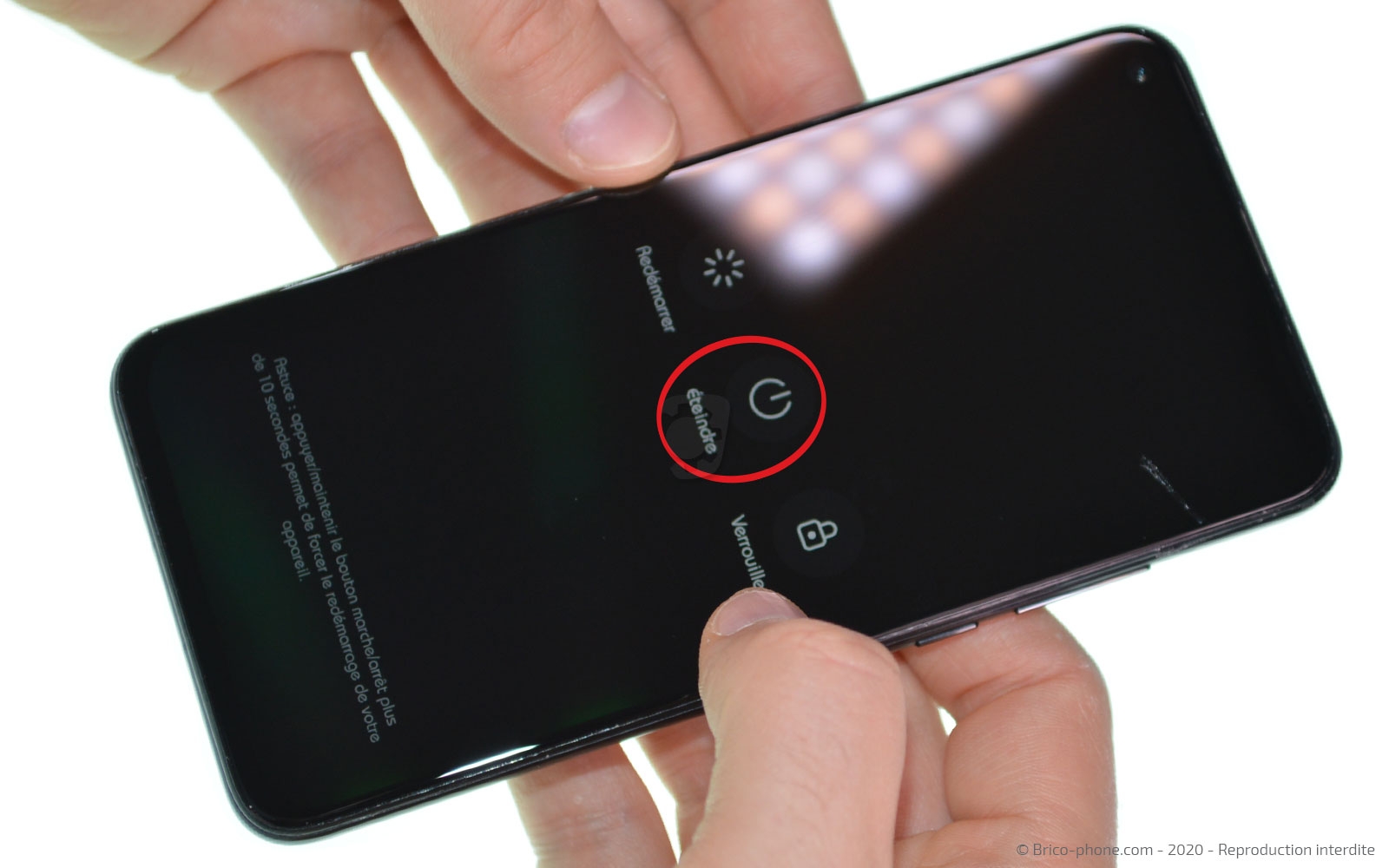

Etape 1 : Eteindre votre téléphone et retirer le tiroir sim

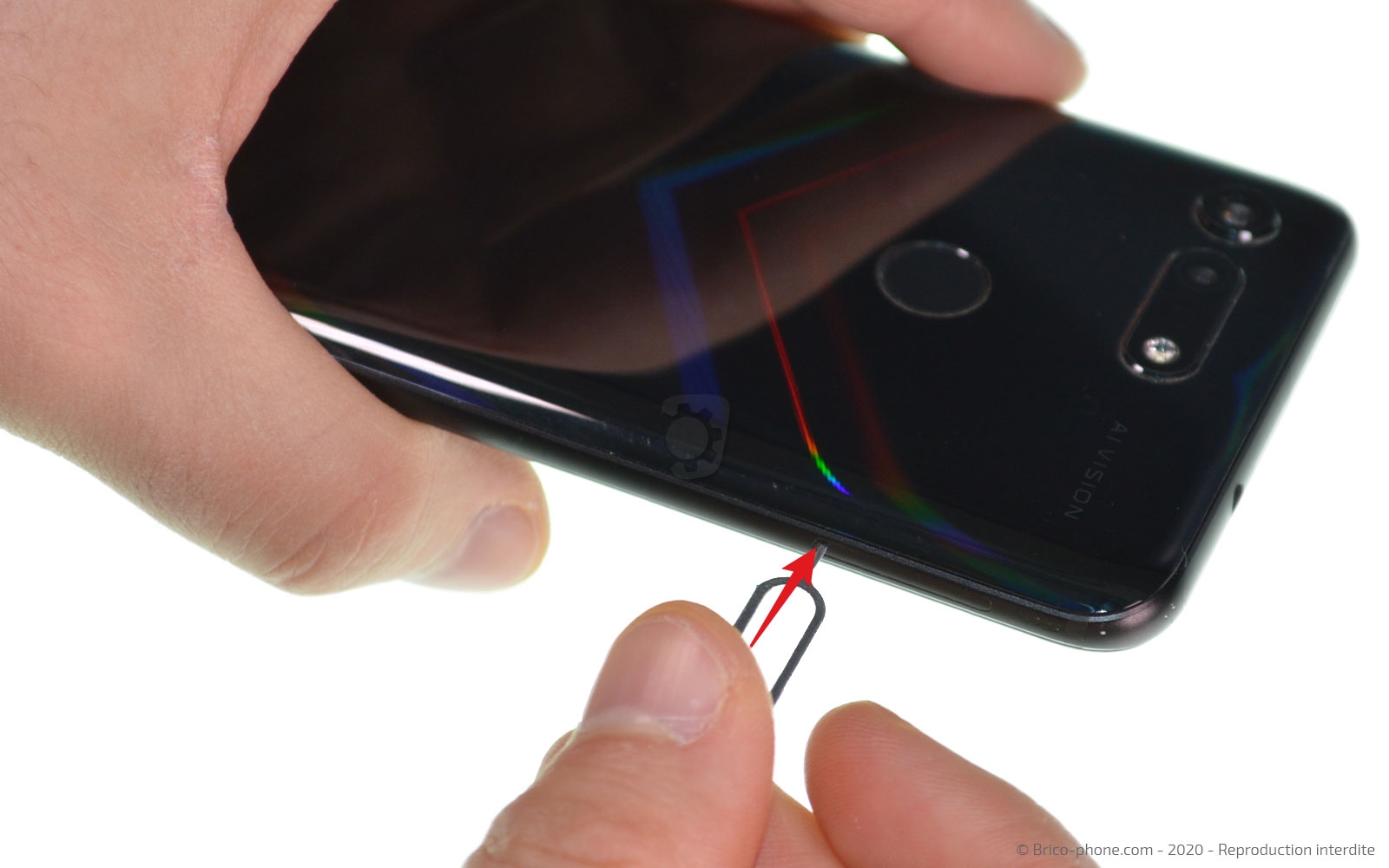

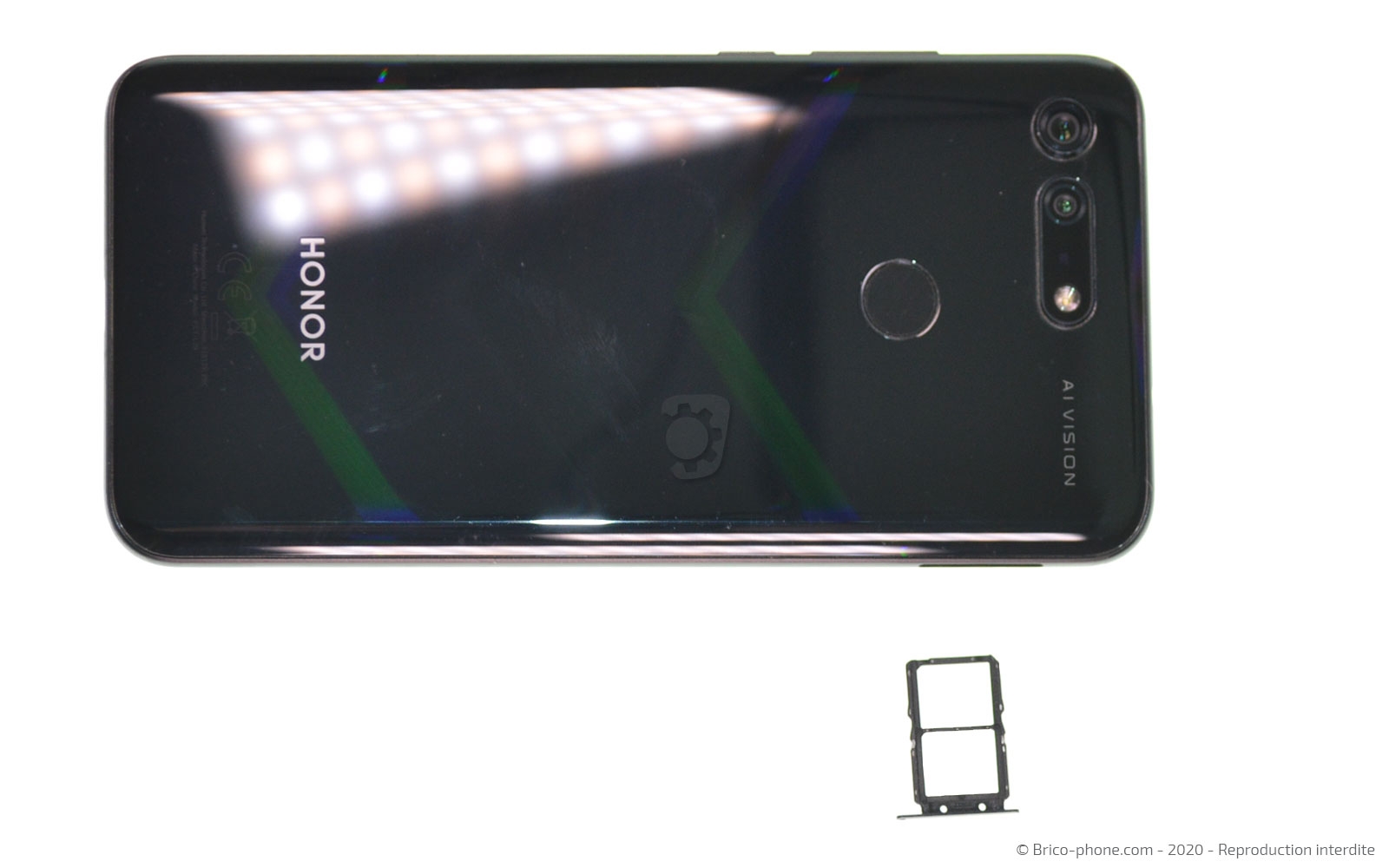

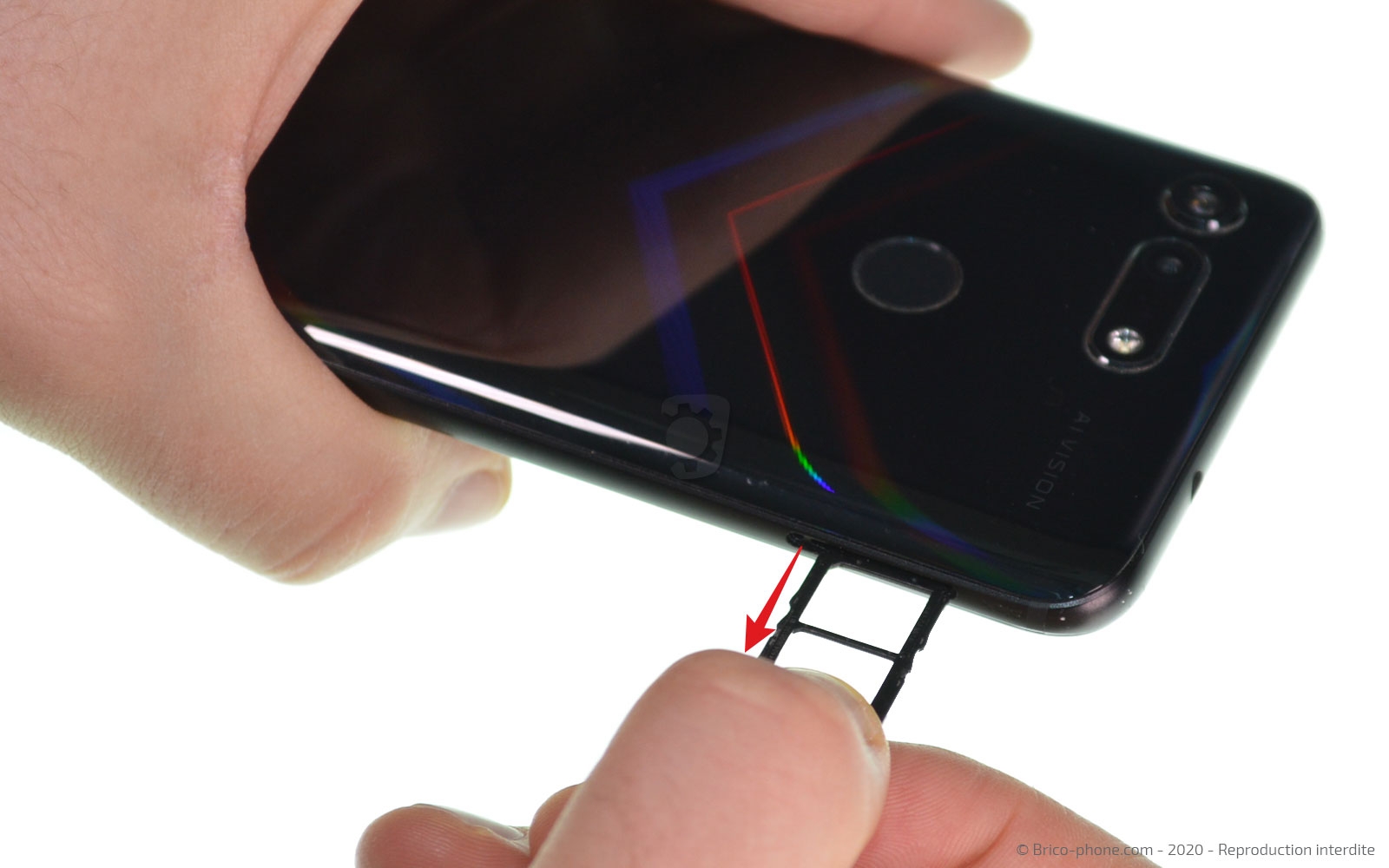

Eteignez votre téléphone avec le bouton power, puis éjectez le tiroir sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour chauffer le sticker de la vitre arrière, vous pouvez appliquer le coussin chauffant durant 40 secondes en l'ayant au préalable passé au micro-ondes durant 2 minutes.

Vous pouvez aussi utilisé votre sèche-cheveux ou un décapeur thermique pour chauffer le contour de la vitre arrière pendant 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

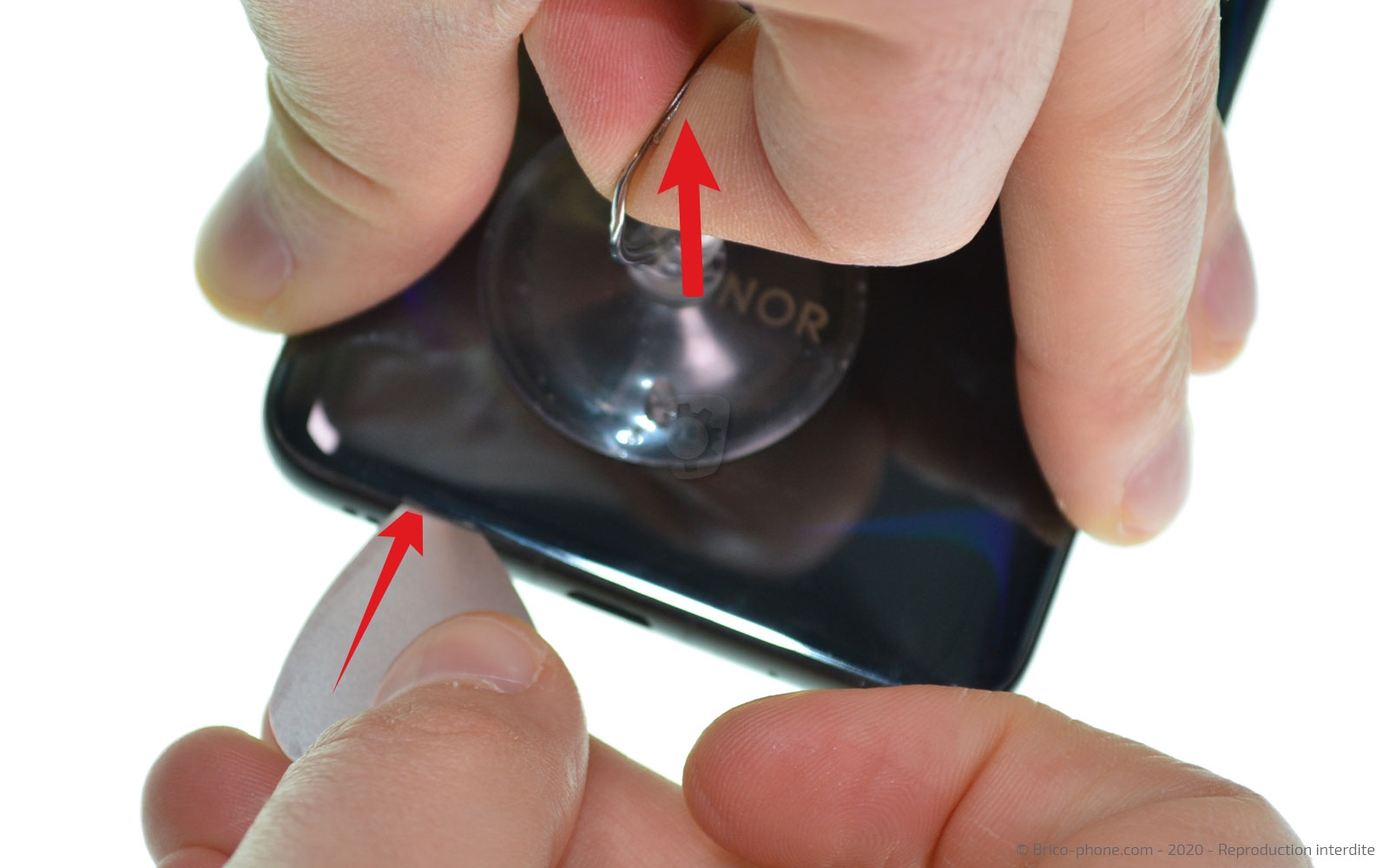

Etape 3 : Créer un point d'insertion

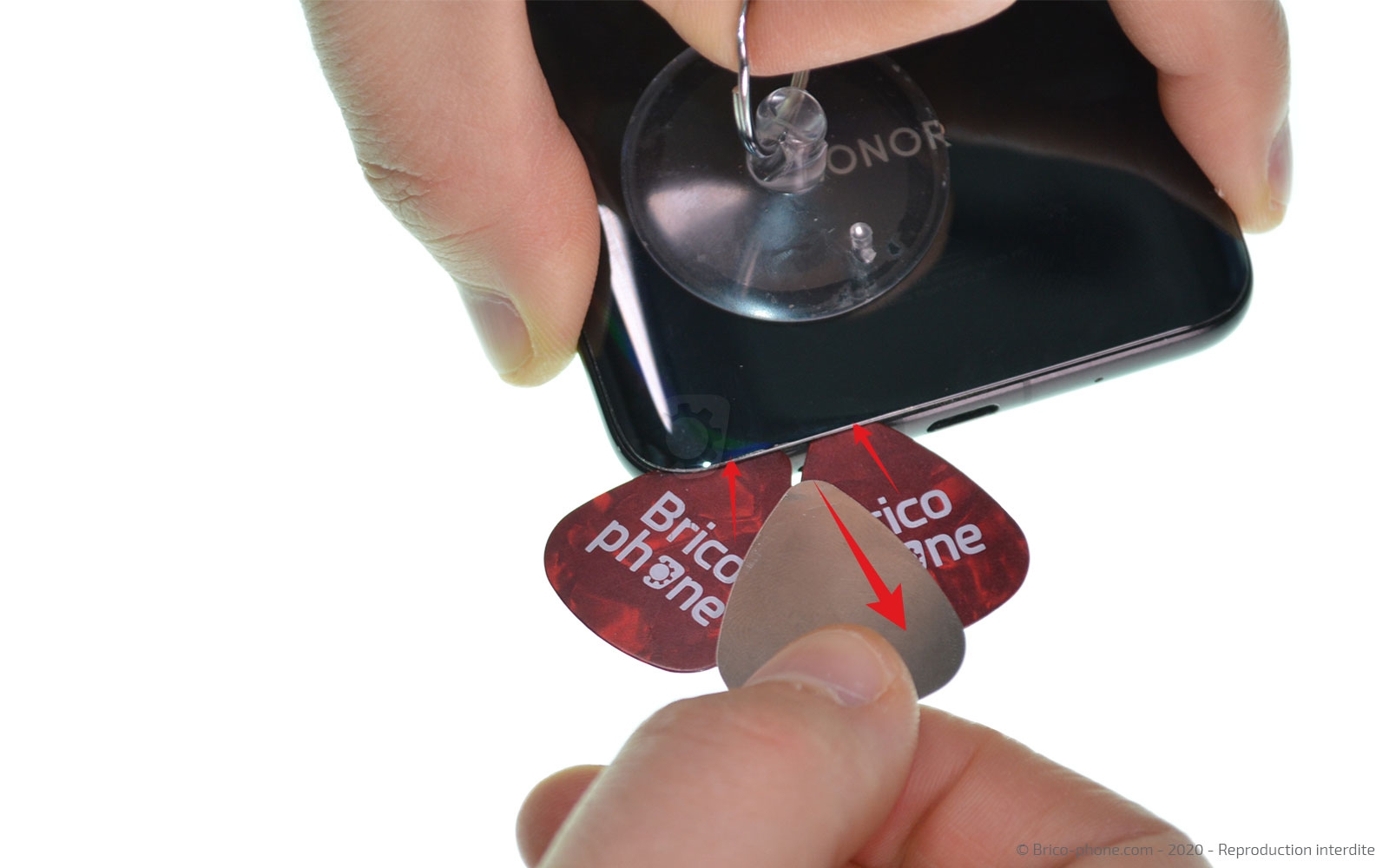

Appliquez la ventouse sur le bas de la partie arrière afin de tirer sur son anneau afin d'insérer le médiator en métal troué entre la vitre arrière et le châssis.

Une fois que vous avez créé un interstice, glissez les 2 médiators rouges avant de retirer celui en métal.

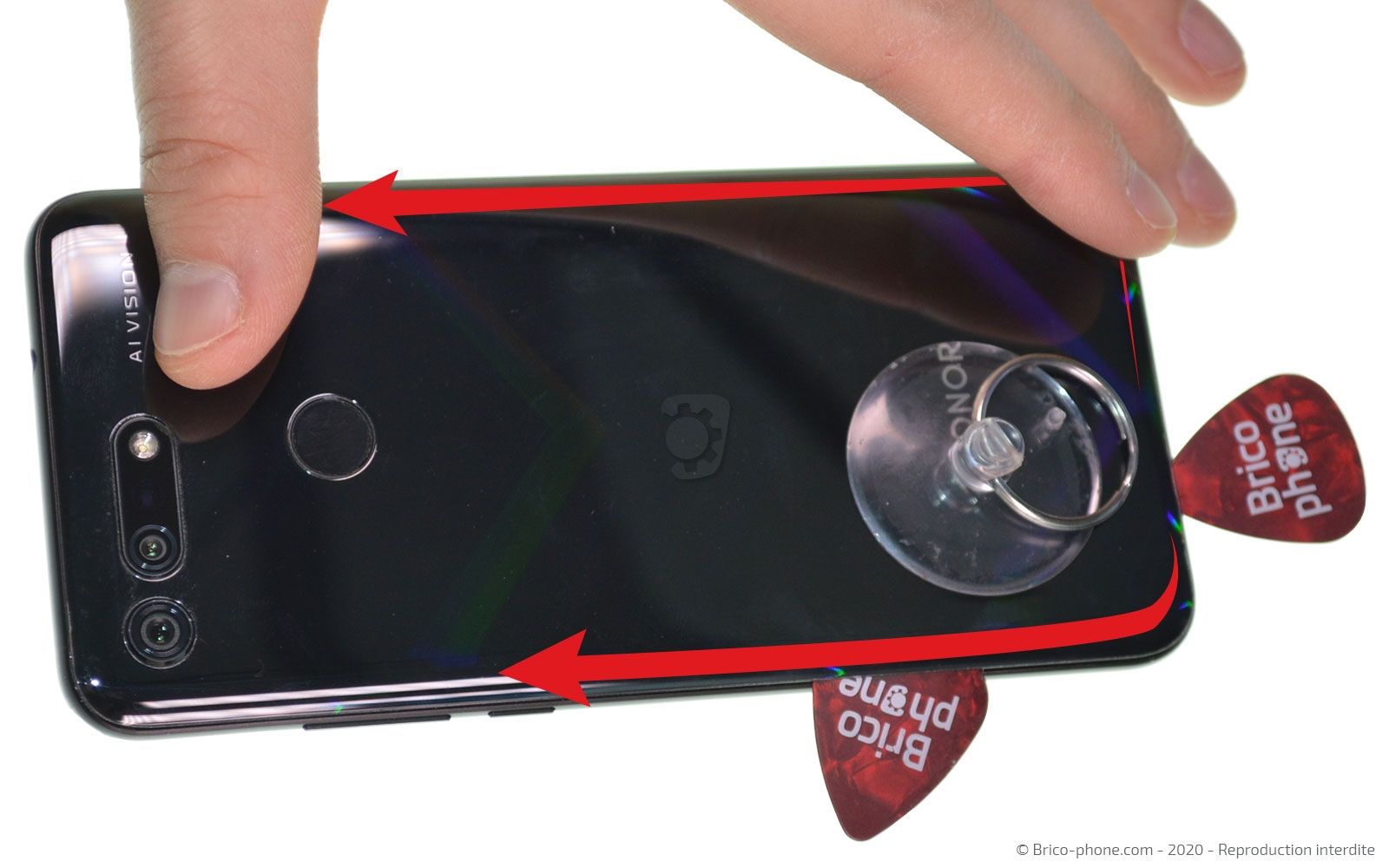

Faites glisser les médiators sur le pourtour du téléphone afin de désolidariser la face arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ouvrir le téléphone
Basculez la vitre arrière sur la gauche en la chevauchant sur le téléphone pour ne pas tirer sur la rallonge.
Etape 5 : Préparer la plaquette supérieure
Dévissez les 8 vis cruciforme puis basculez la vitre vers la droite afin de dévisser les 3 vis qui étaient cachés dessous.

Chauffez légèrement le film noir sur le haut-parleur pour les décoller.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Décapeur thermique petit modèle
14,90 €
Etape 6 : Extraire la plaquette supérieure
Déclipsez le cache à gauche puis à droite pour soulager la rallonge, puis soulevez le clapet de la vitre arrière avec le spudger et retirez la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer la plaquette supérieure
Enlevez le cache supérieur toujours avec le levier orange.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

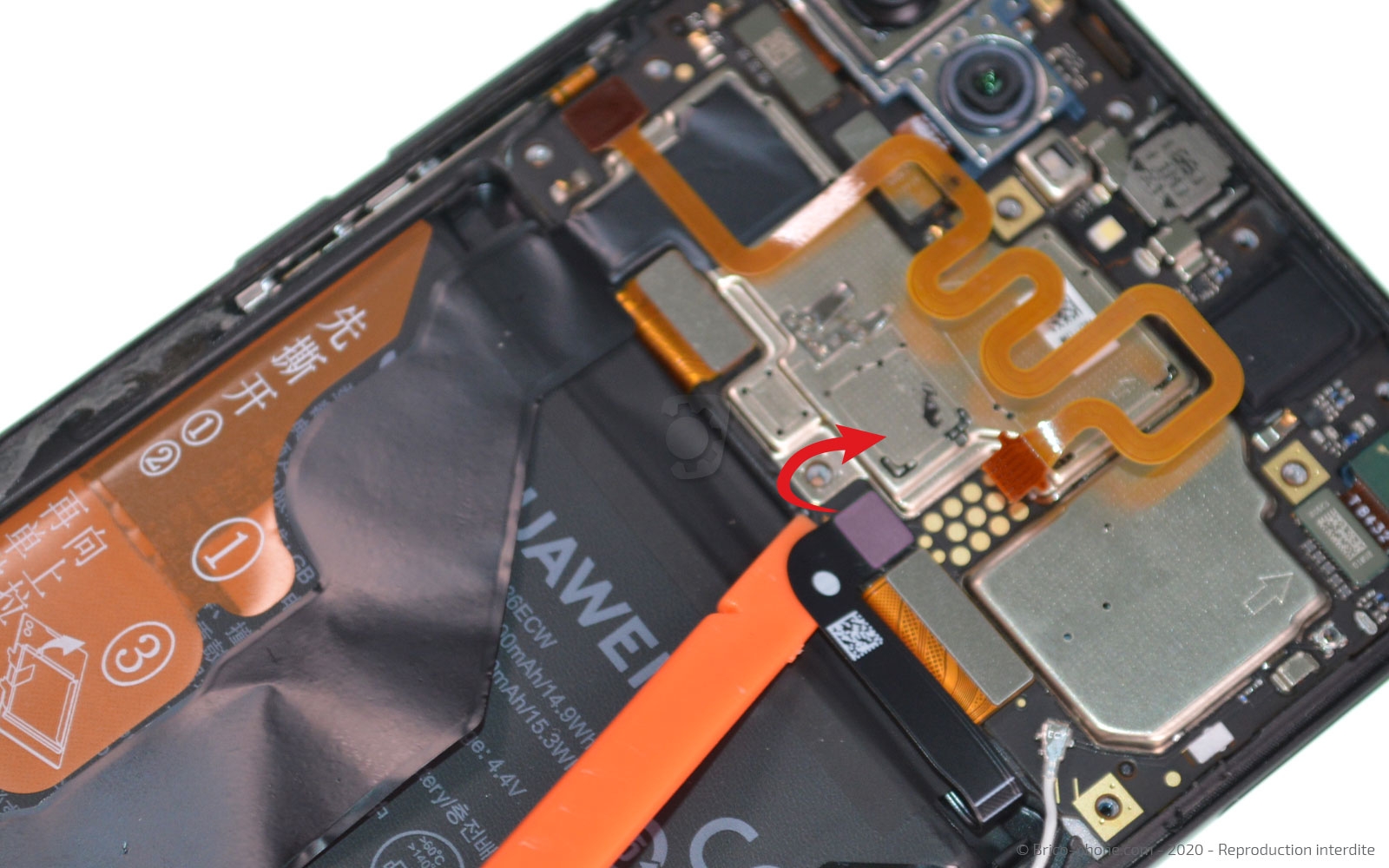

Déconnectez la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

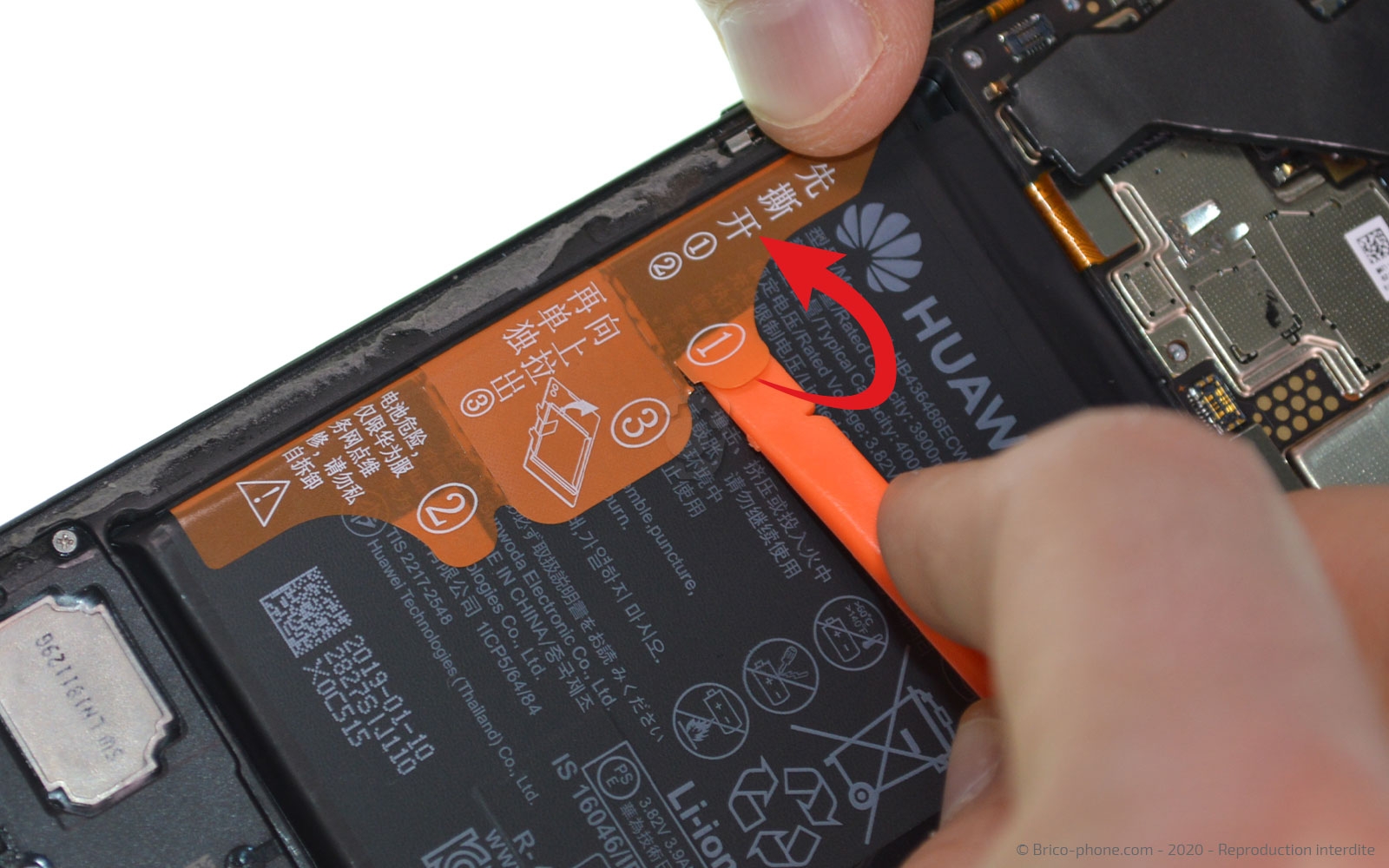

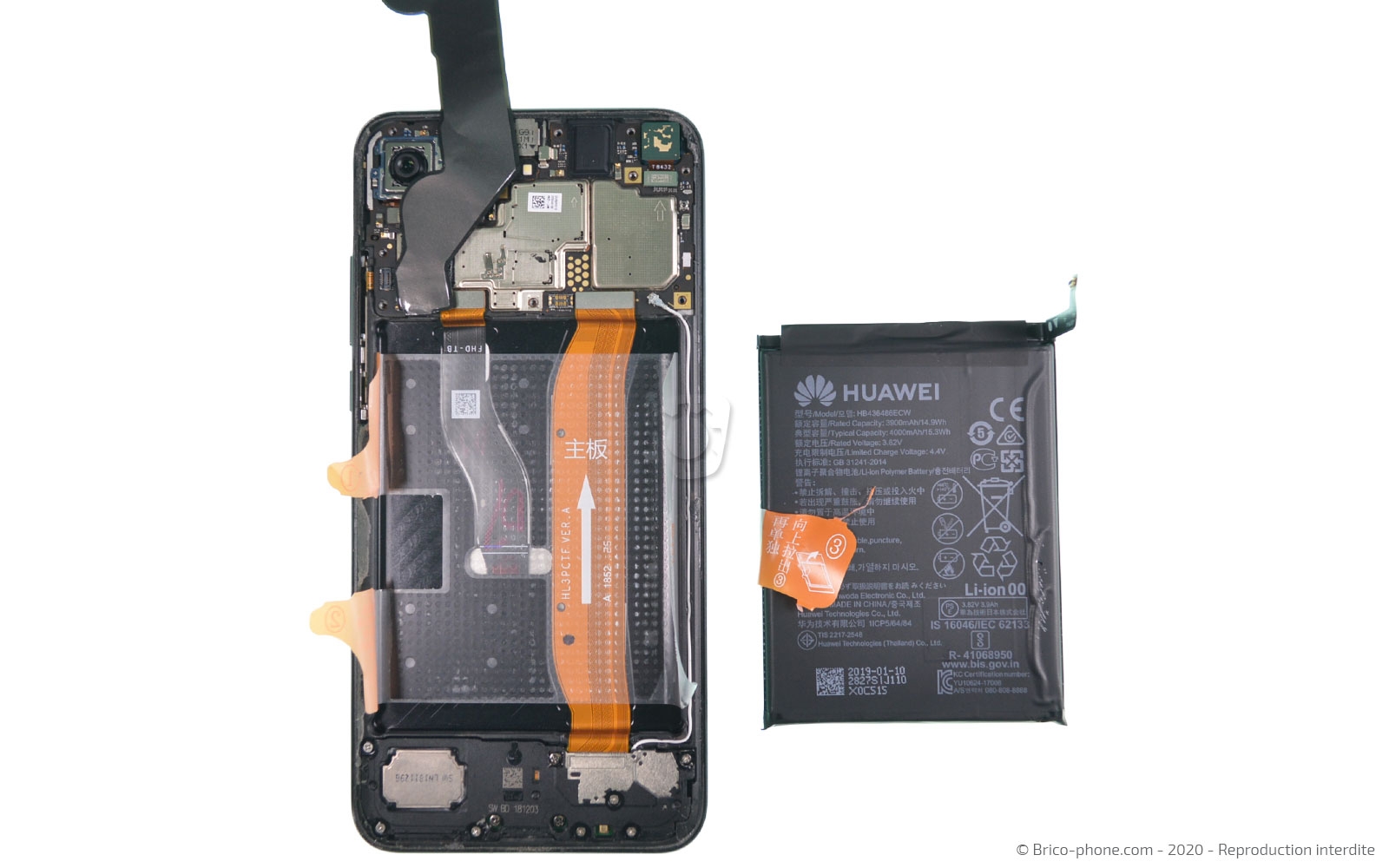

Etape 9 : Enlever la batterie

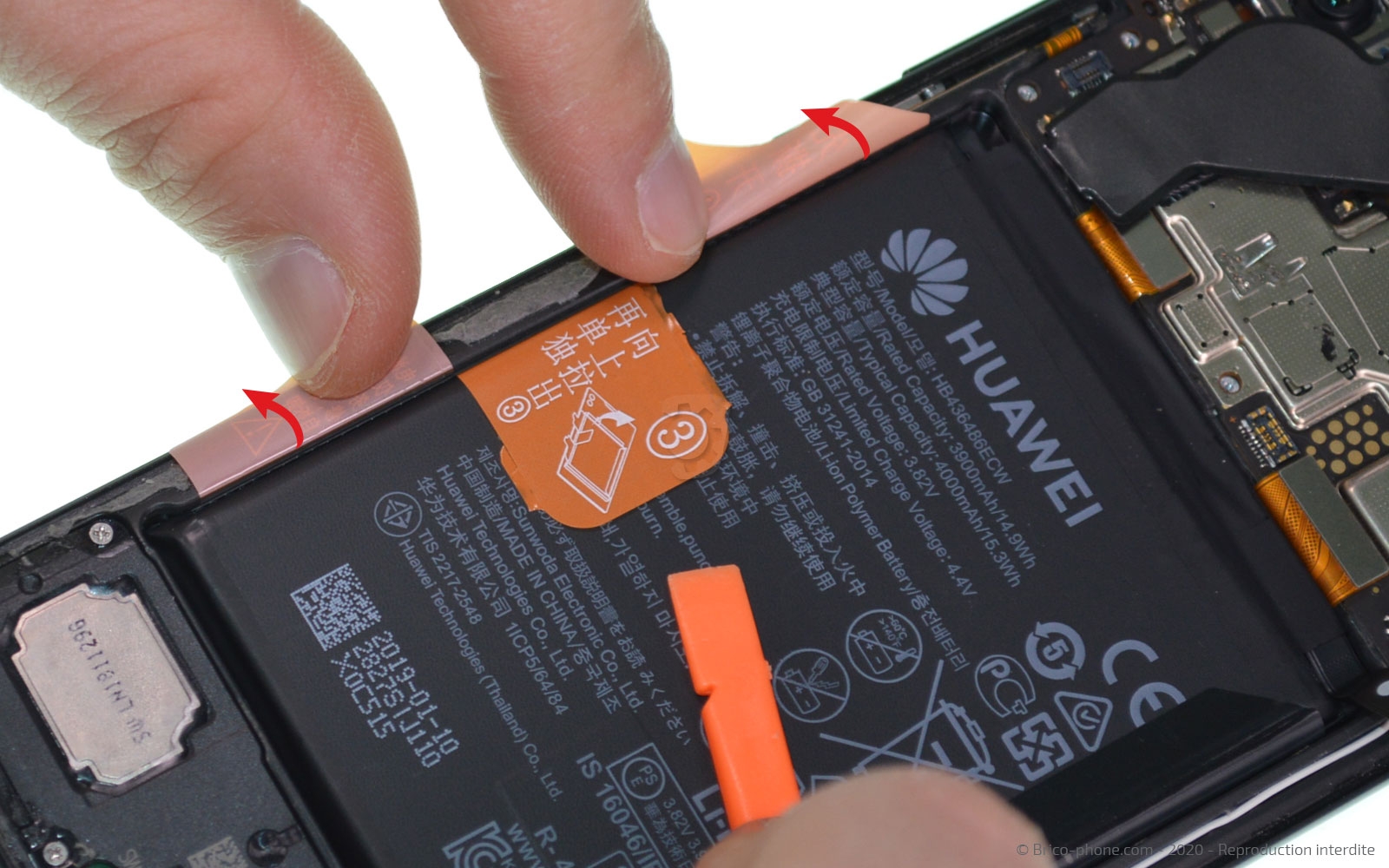

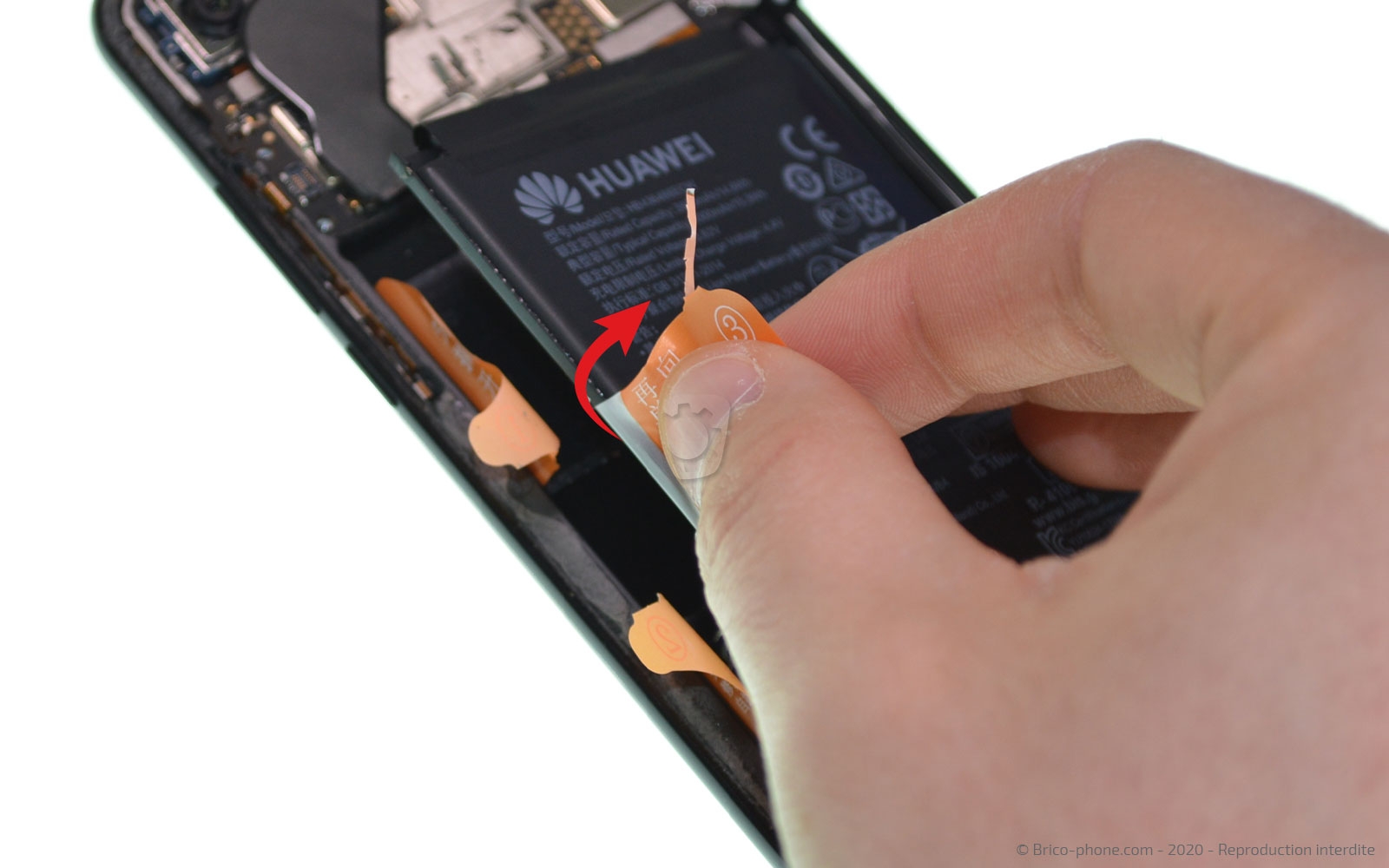

Rabattez les languettes 1 et 2 sur le châssis afin de pouvoir tirer sur la 3 pour extraire la batterie du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse, si la nouvelle batterie n'a pas le sticker transparent vous pouvez la positionner dans l'ancien resté dans le châssis.

Pour la vitre arrière, n'hésitez pas à retirer les résidus de colle présents sur le châssis et la vitre arrière avant de venir appliquer un filet de colle sur le contour du châssis.

Laissez poser le smartphone sous presse environ 1 heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
