Changement du connecteur de charge sur Honor View 20

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Honor View 20 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous rencontrez des difficultés pour charger ou connecter votre Honor View 20 ? Vous avez testé avec d'autres câbles et cela ne fonctionne pas ? Il va donc falloir changer votre connecteur de charge. Vous pourrez le faire à l'aide de notre tutoriel photos ou vidéo, en vous laissant guider jusqu'à la fin de votre réparation.

Diagnostic

›  Vous rencontrez des problèmes de charge.
›  Votre smartphone n'est pas reconnu par votre ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C 3.1 pour Honor View 20
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

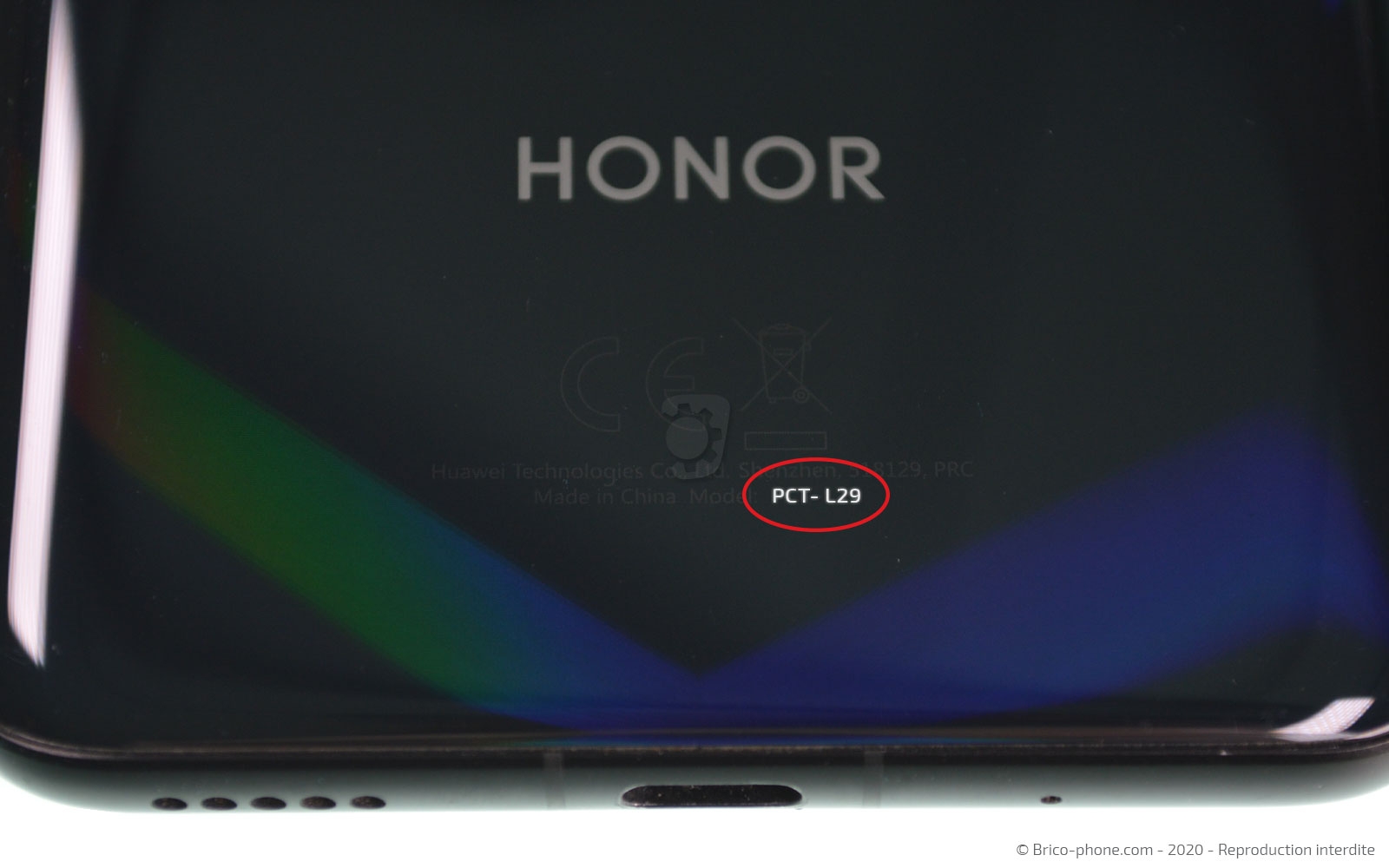

Retournez votre smartphone, si au dos vous apercevez l'inscription "PCT-L29", vous possédez bien un Honor View 20.

Vous pouvez aussi taper *#06# sur votre téléphone afin d'avoir le numéro IMEI, que vous écrirez sur notre page d'accueil afin de connaitre votre modèle.

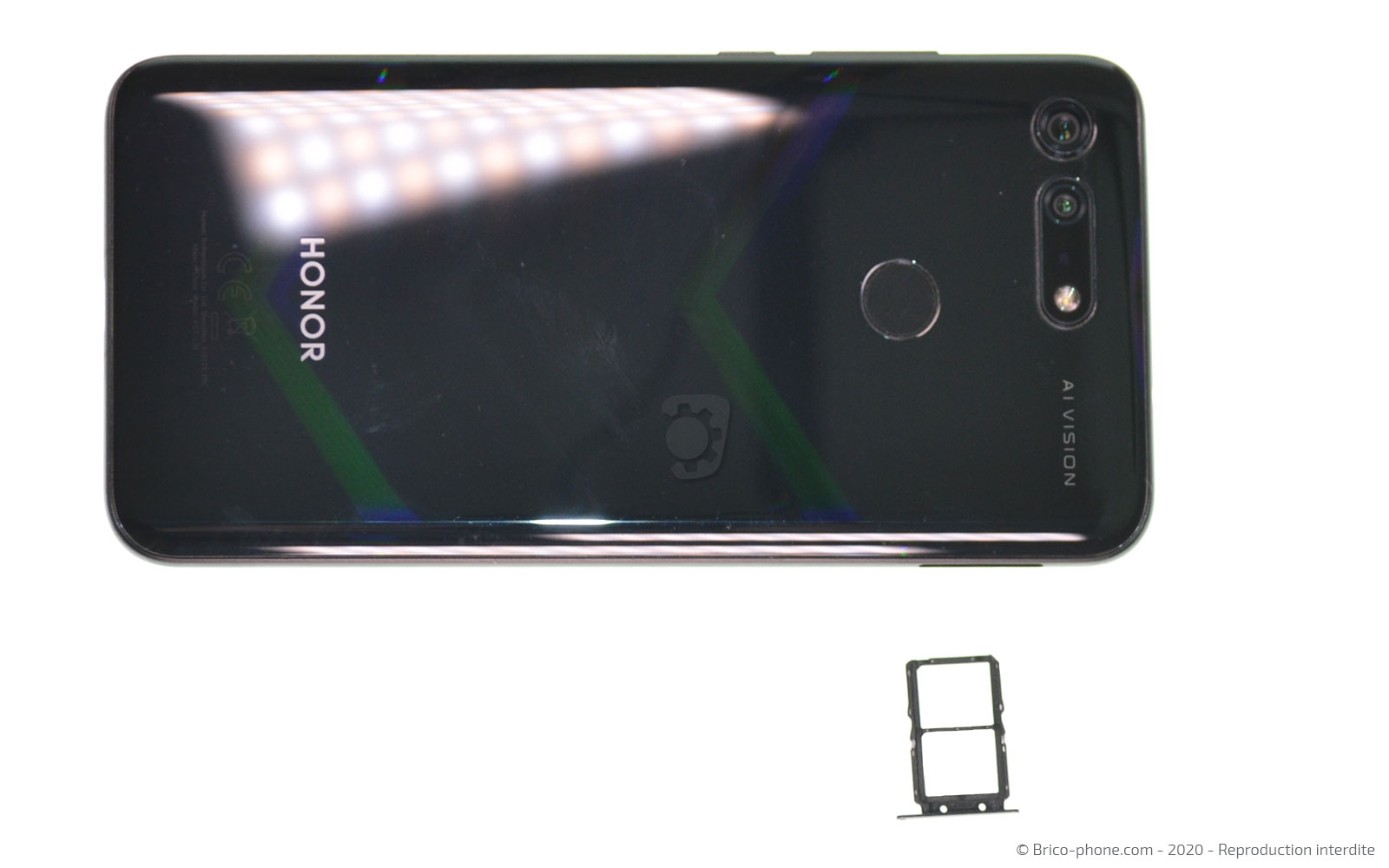

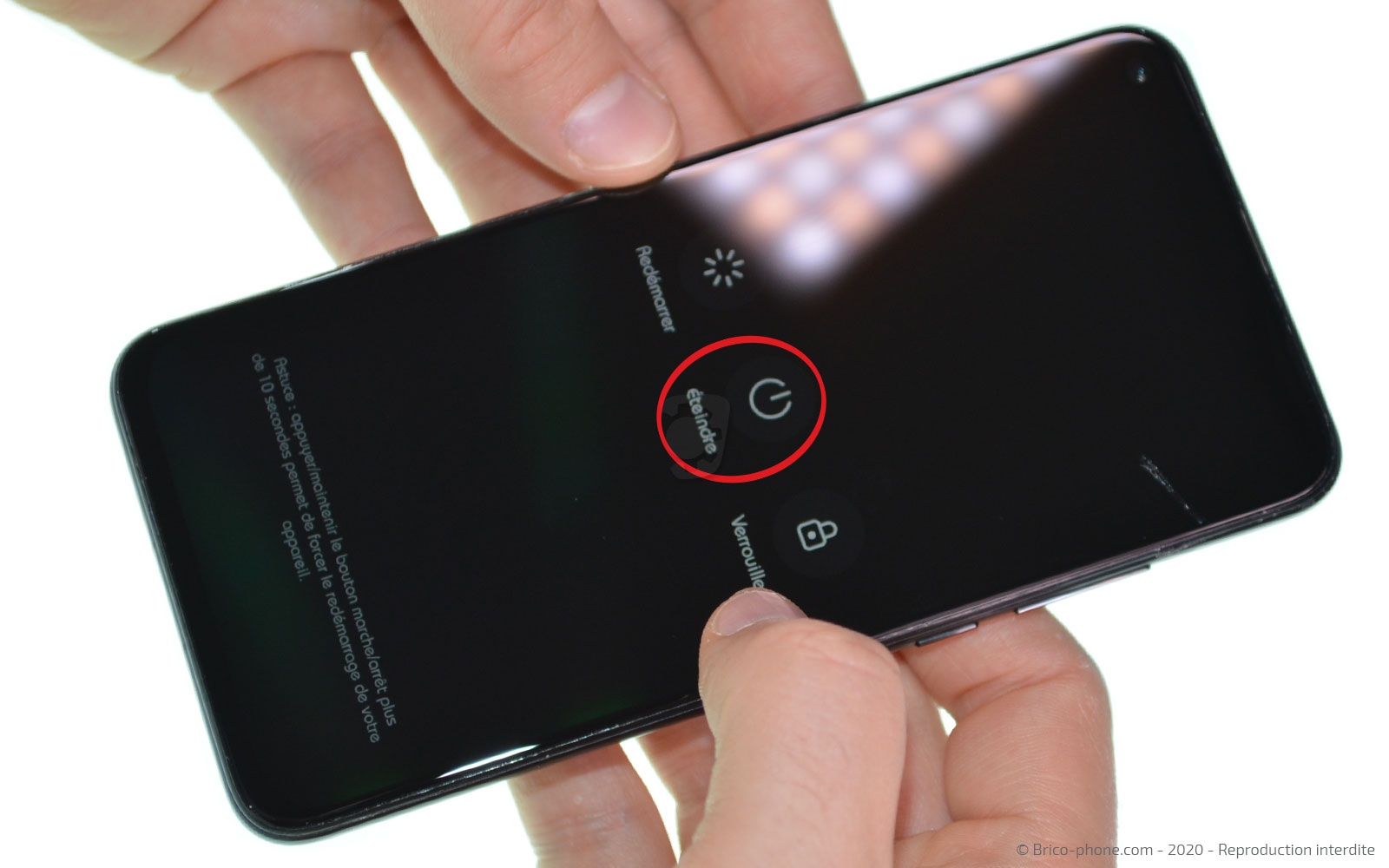

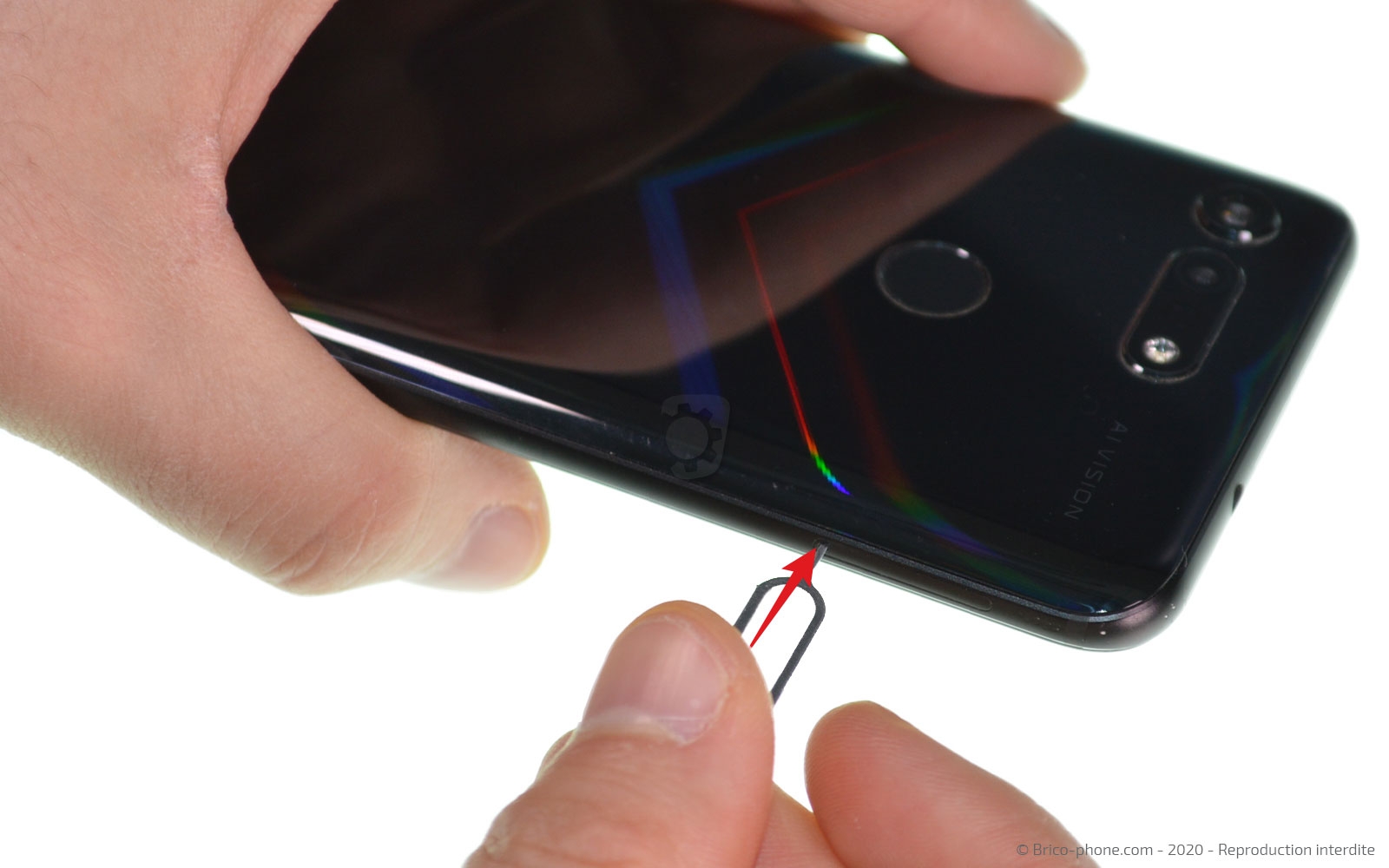

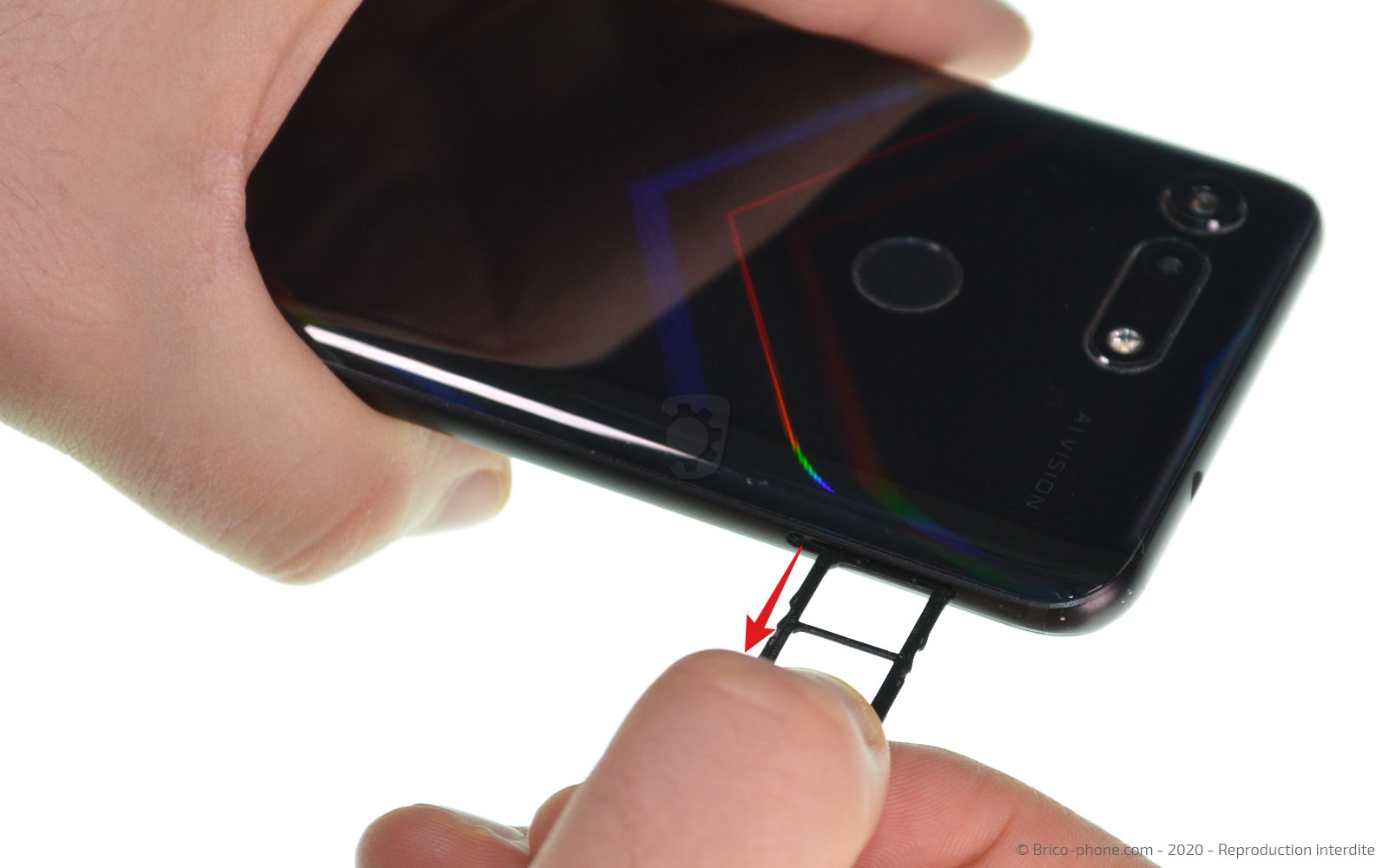

Etape 1 : Eteindre votre téléphone et retirer le tiroir sim
Vous pouvez procédez à l'extinction de votre téléphone avec le bouton power. Ensuite éjectez le racksim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

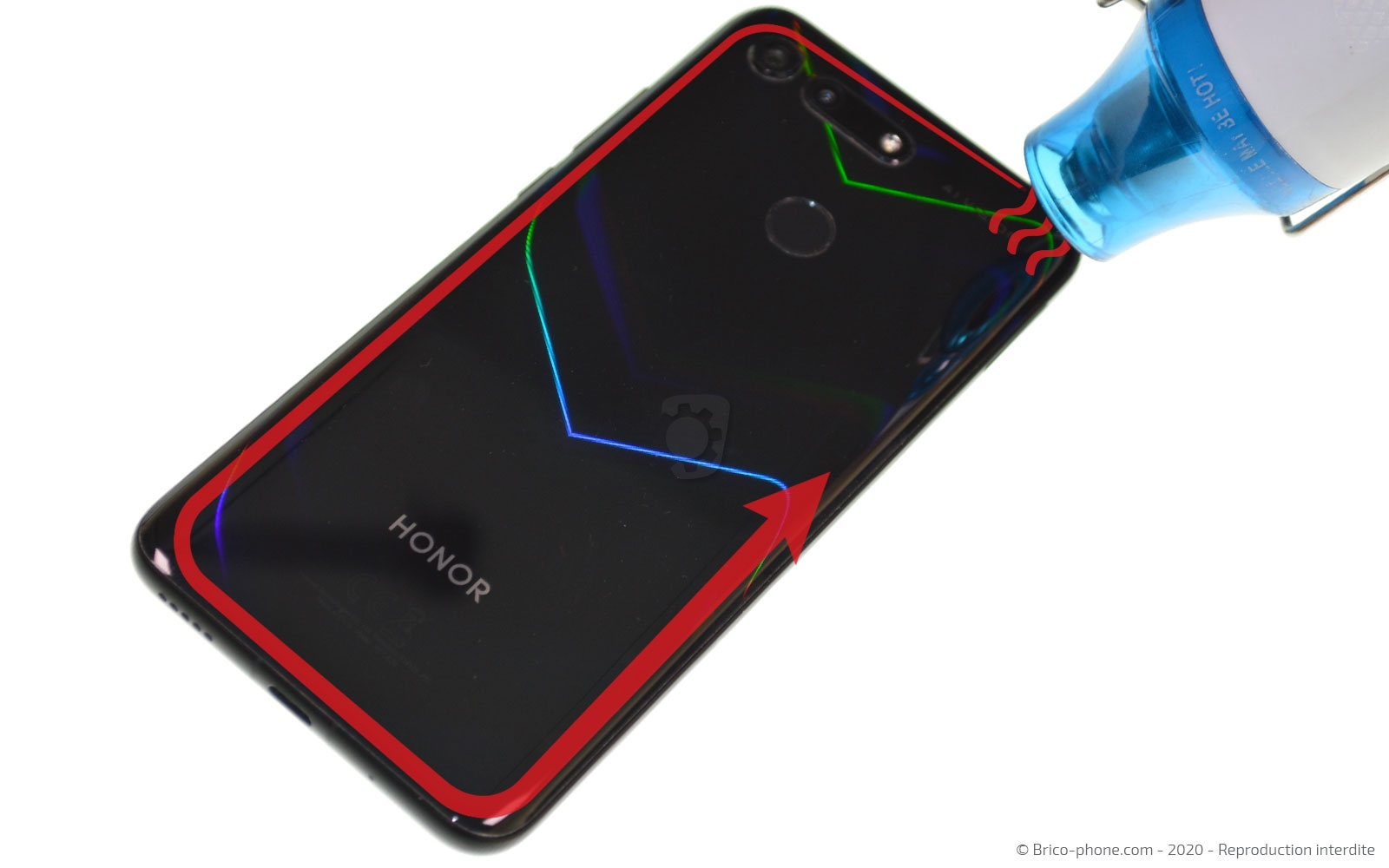

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'intérieur de l'appareil, il est nécéssaire de ramollir le sticker de la vitre arrière en la chauffant.

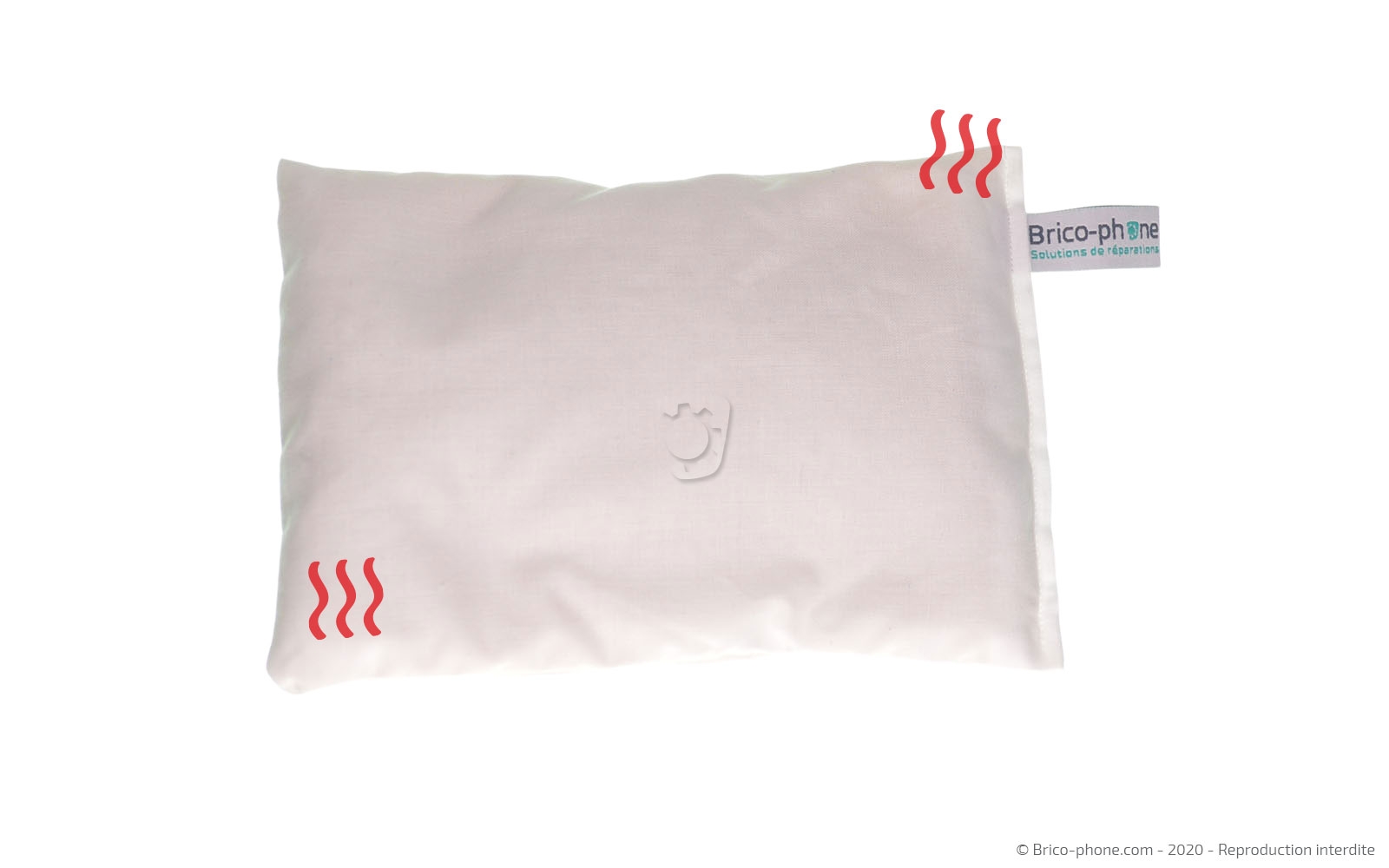

Vous avez un coussin chauffant ? Passez-le environ 2 minutes au micro-ondes, puis appliquez-le sur la face arrière pendant 40 secondes.
Sinon vous pouvez utiliser votre sèche-cheveux ou un décapeur thermique afin de chauffer le pourtour de la vitre durant 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

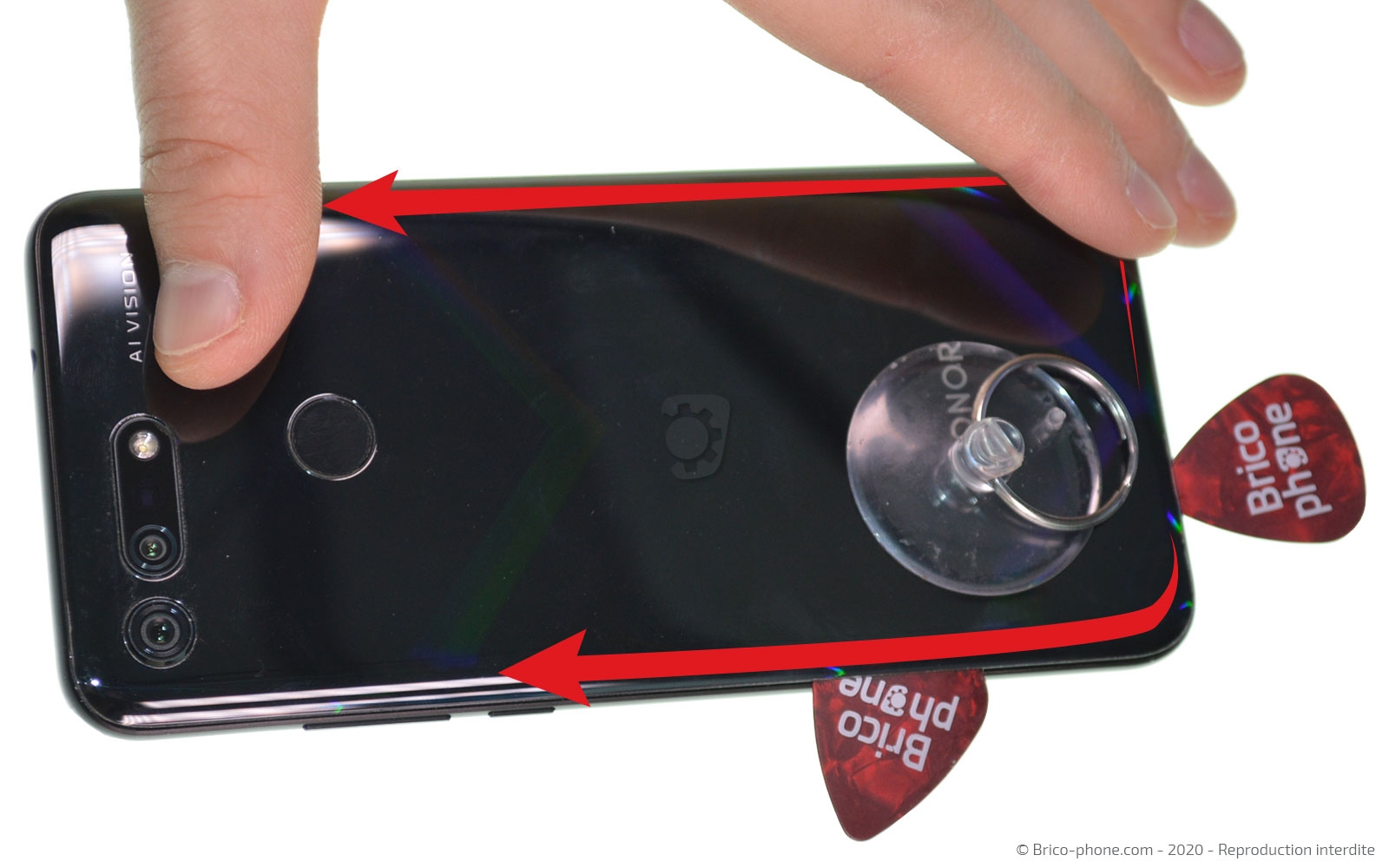

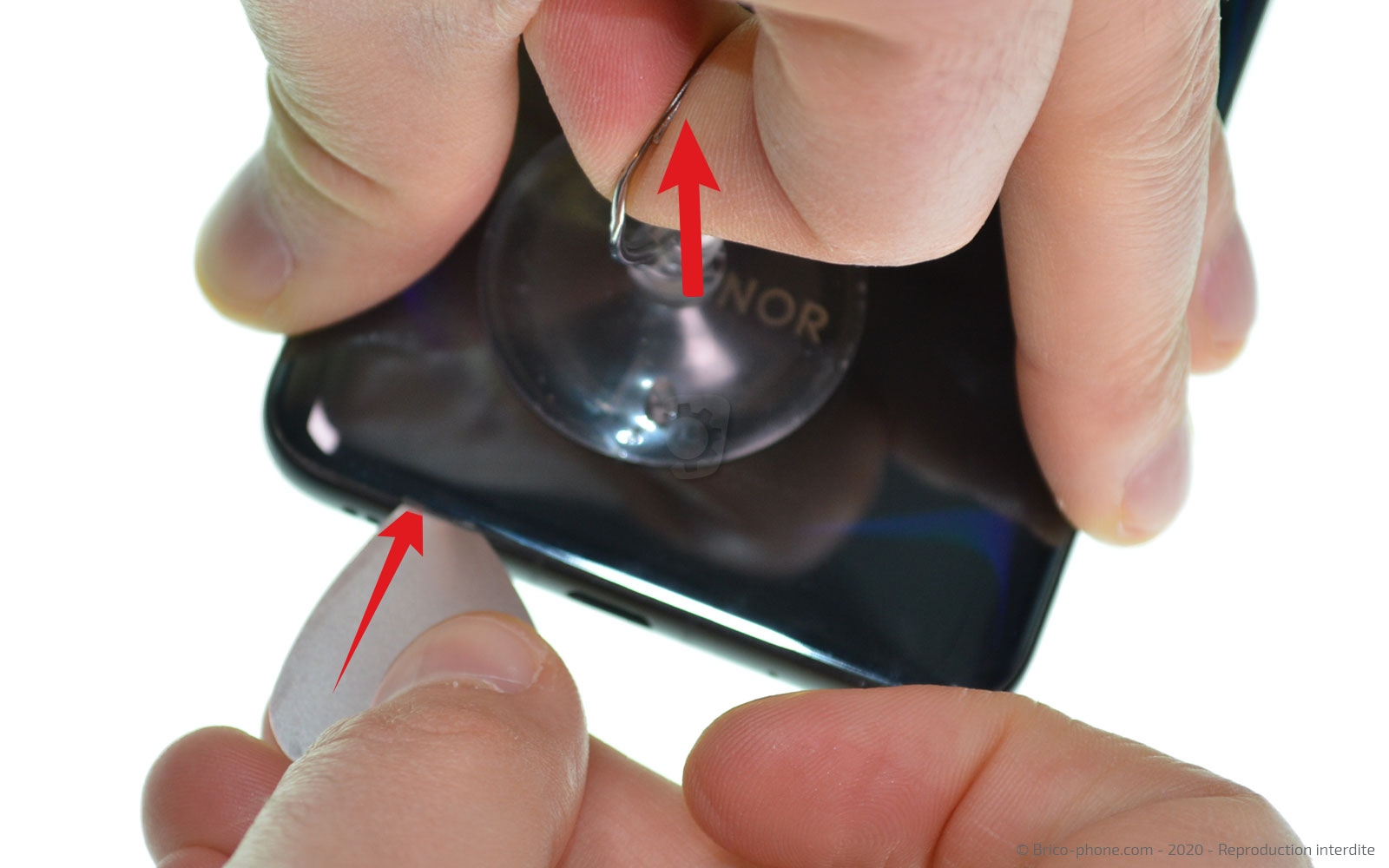

Etape 3 : Créer un point d'insertion

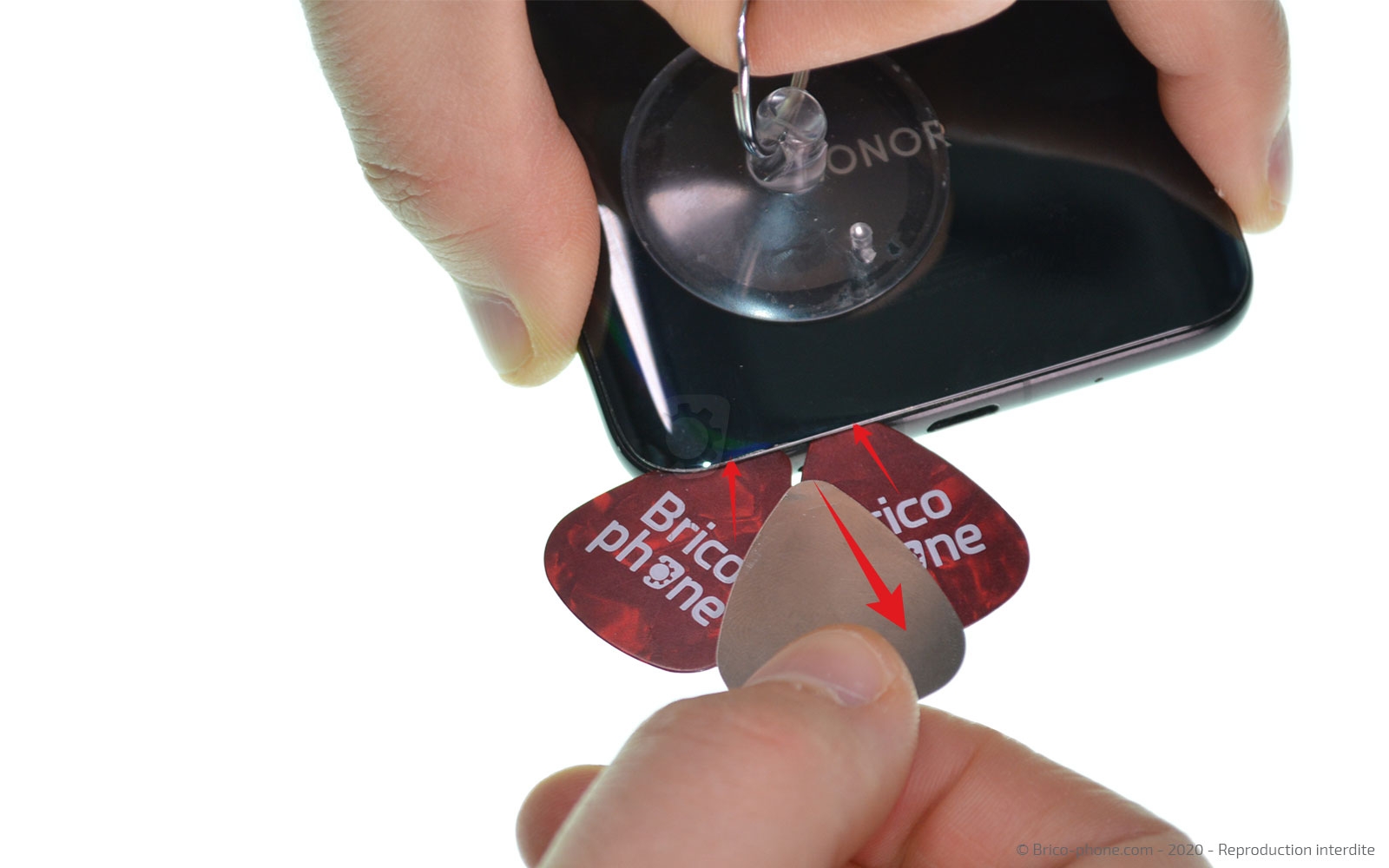

Installez la ventouse sur le bas de l'arrière, puis tirez sur son anneau afin d'insérer le médiator en métal troué entre la vitre et le châssis.

Dans l'interstice, glissez les médiators rouges, puis retirez celui en métal. Il ne vous reste plus qu'à faire le tour du téléphone pour décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

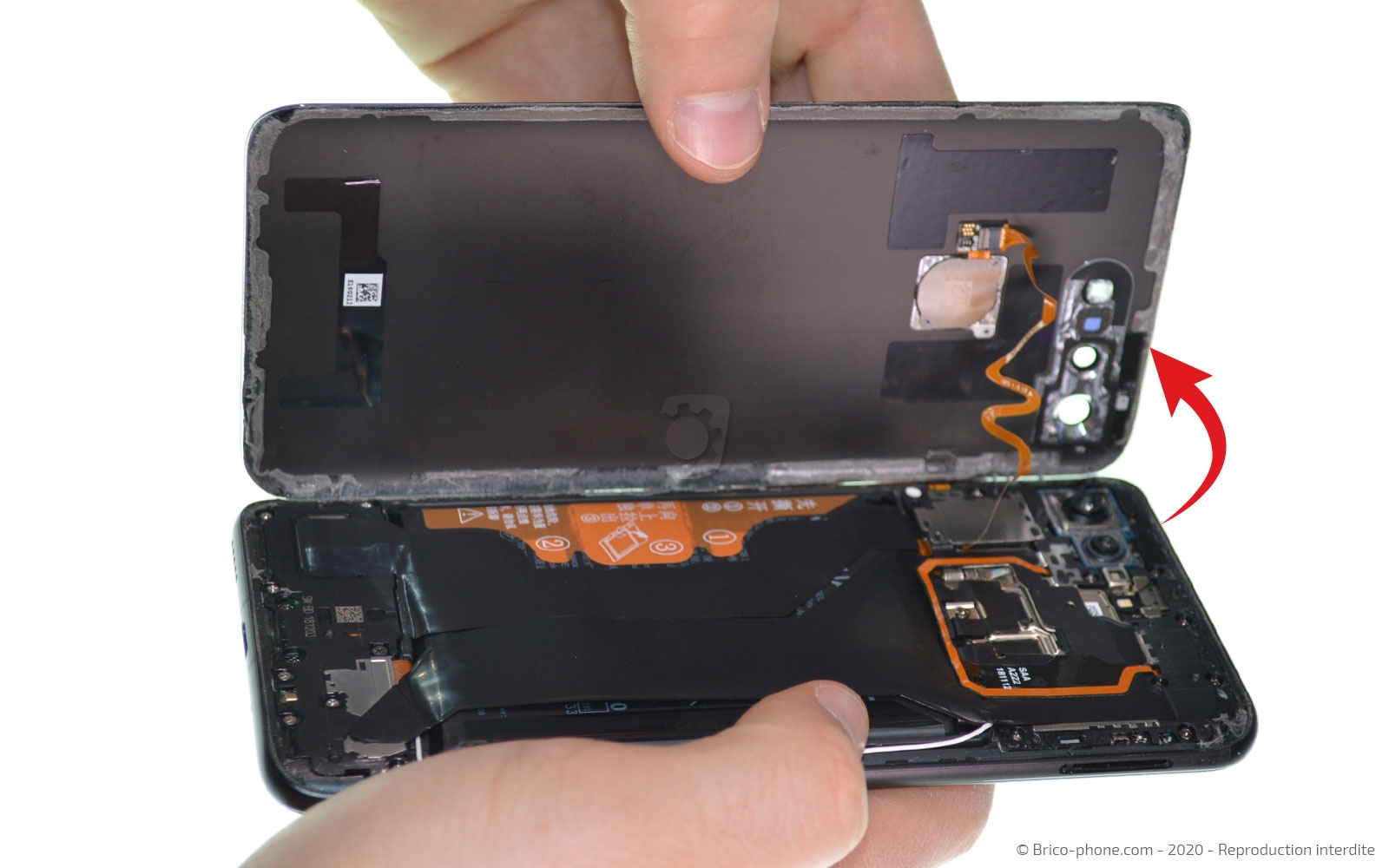

Etape 4 : Ouvrir le téléphone

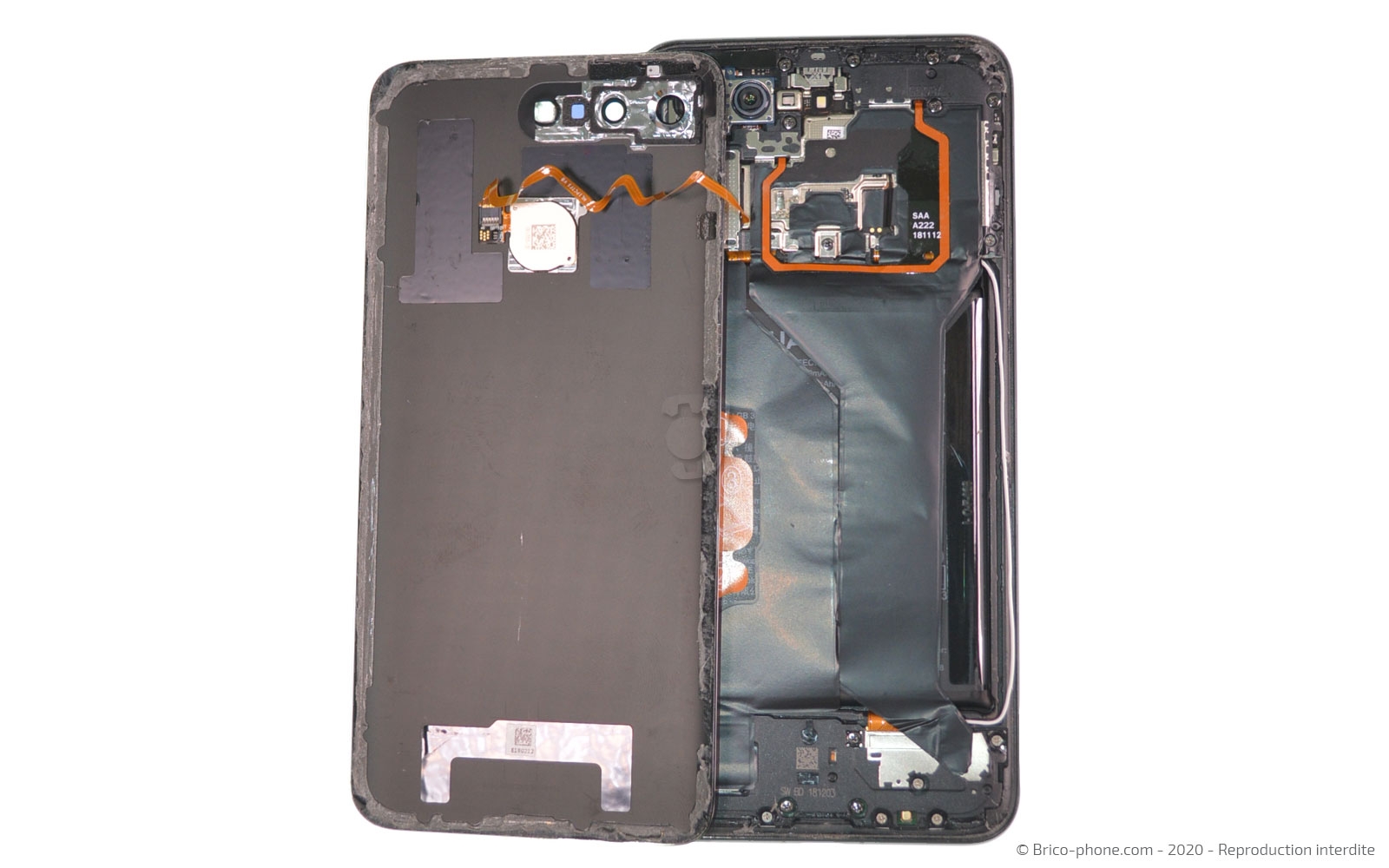

Basculez la vitre arrière vers la gauche, de façon à ce qu'elle chevauche le châssis.
Etape 5 : Préparer la plaquette supérieure

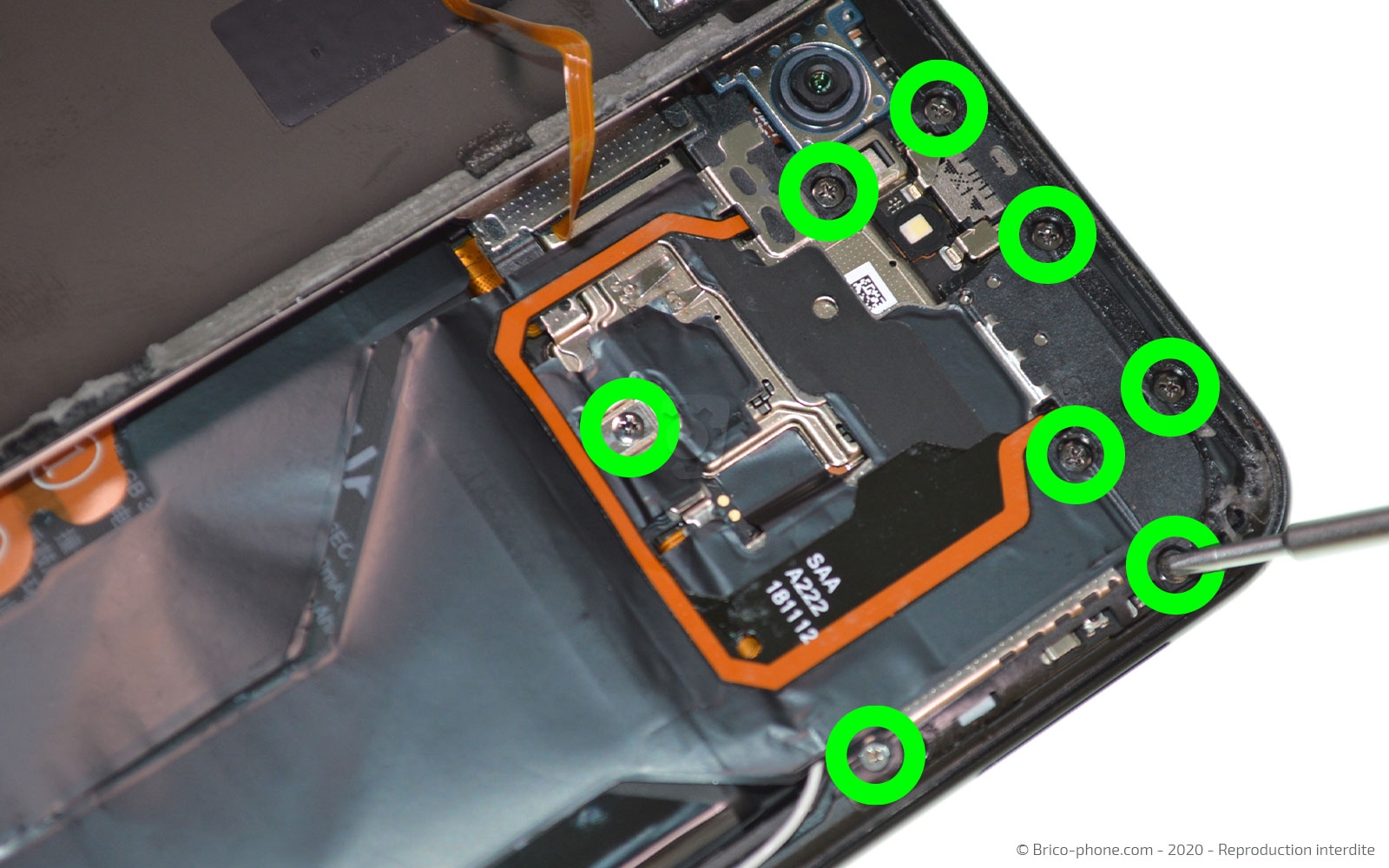

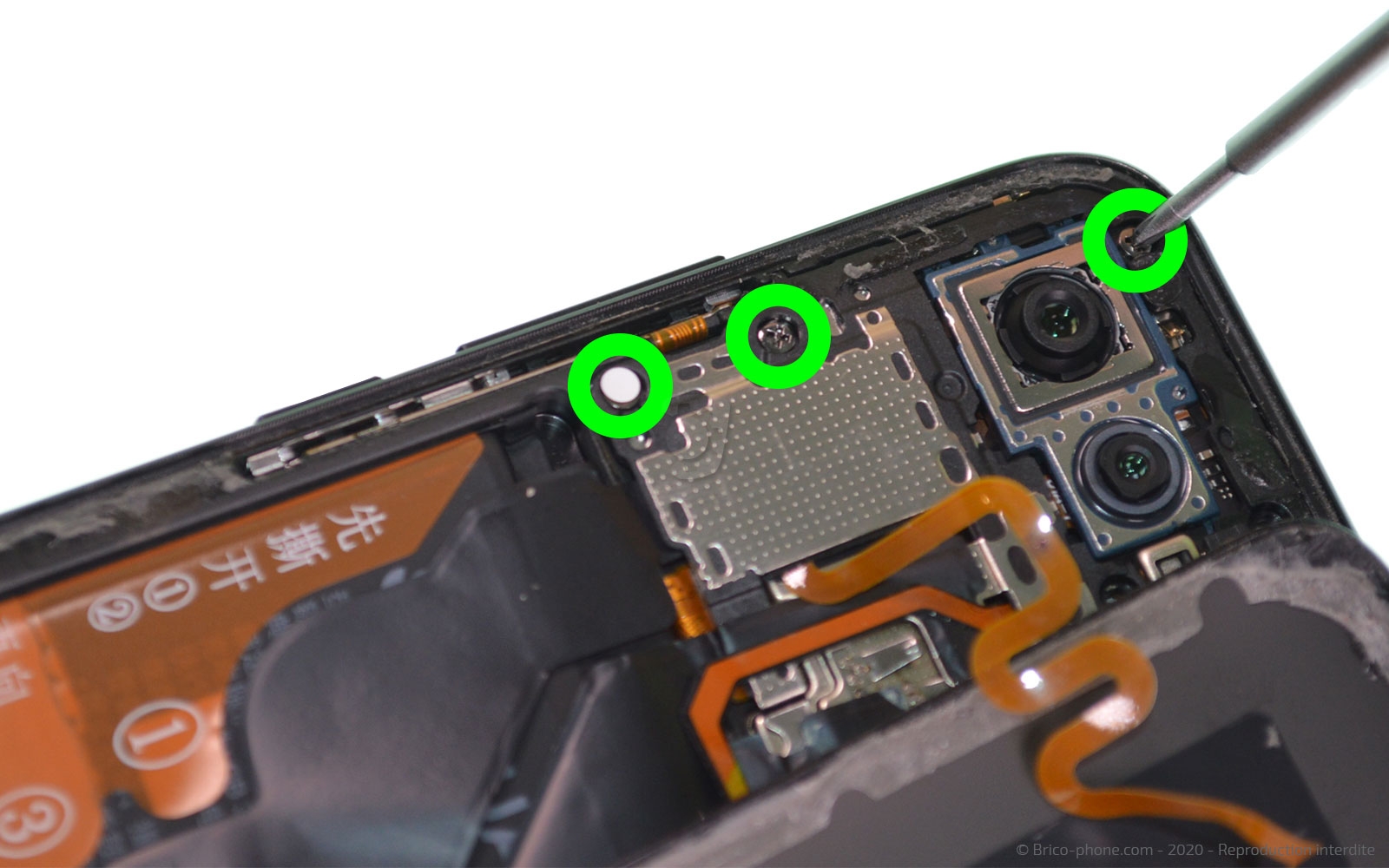

A l'aide du tournevis cruciforme, dévissez les 8 vis du cache supérieur, puis basculez la vitre sur la droite afin de retirer les dernières 3 vis.

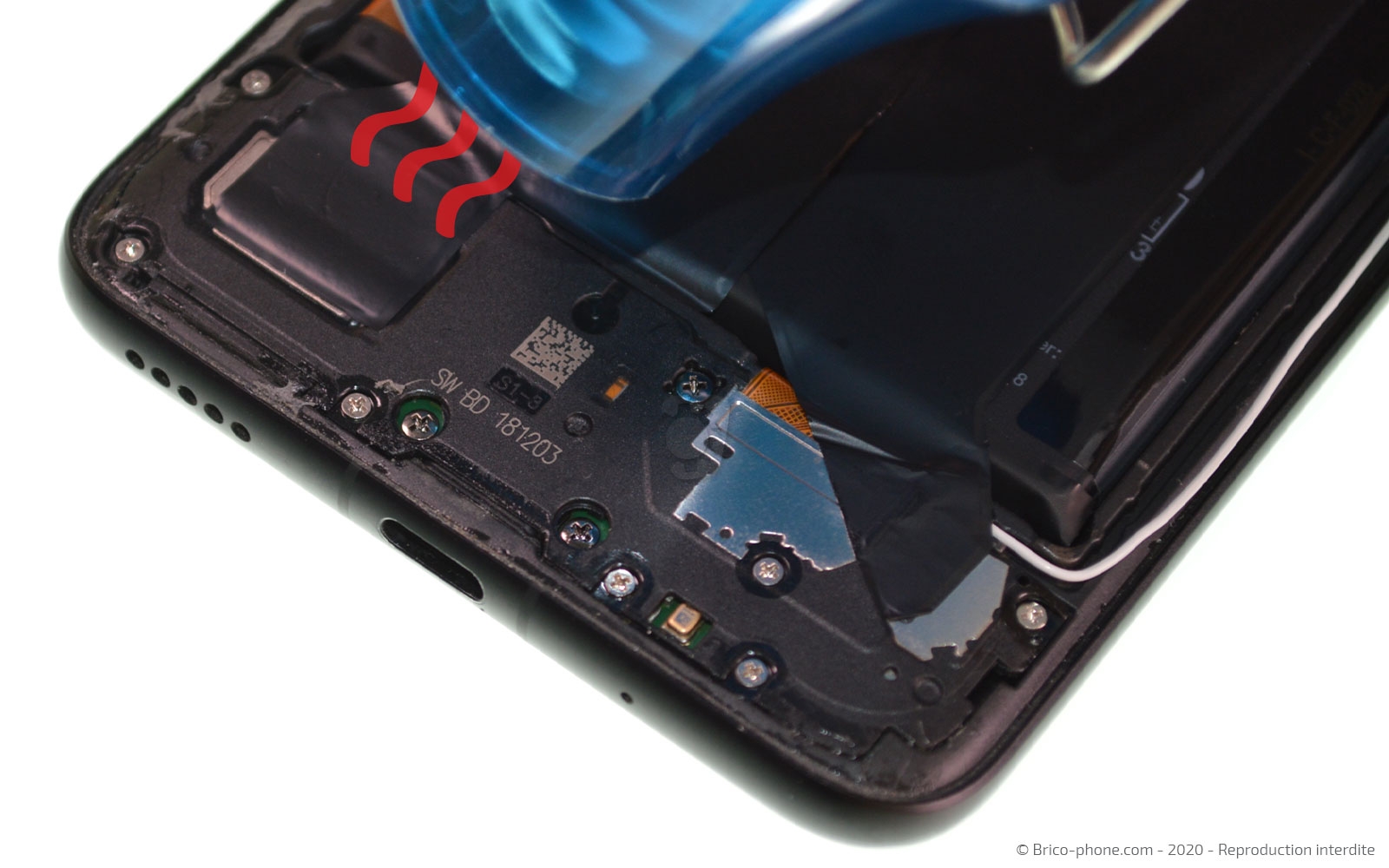

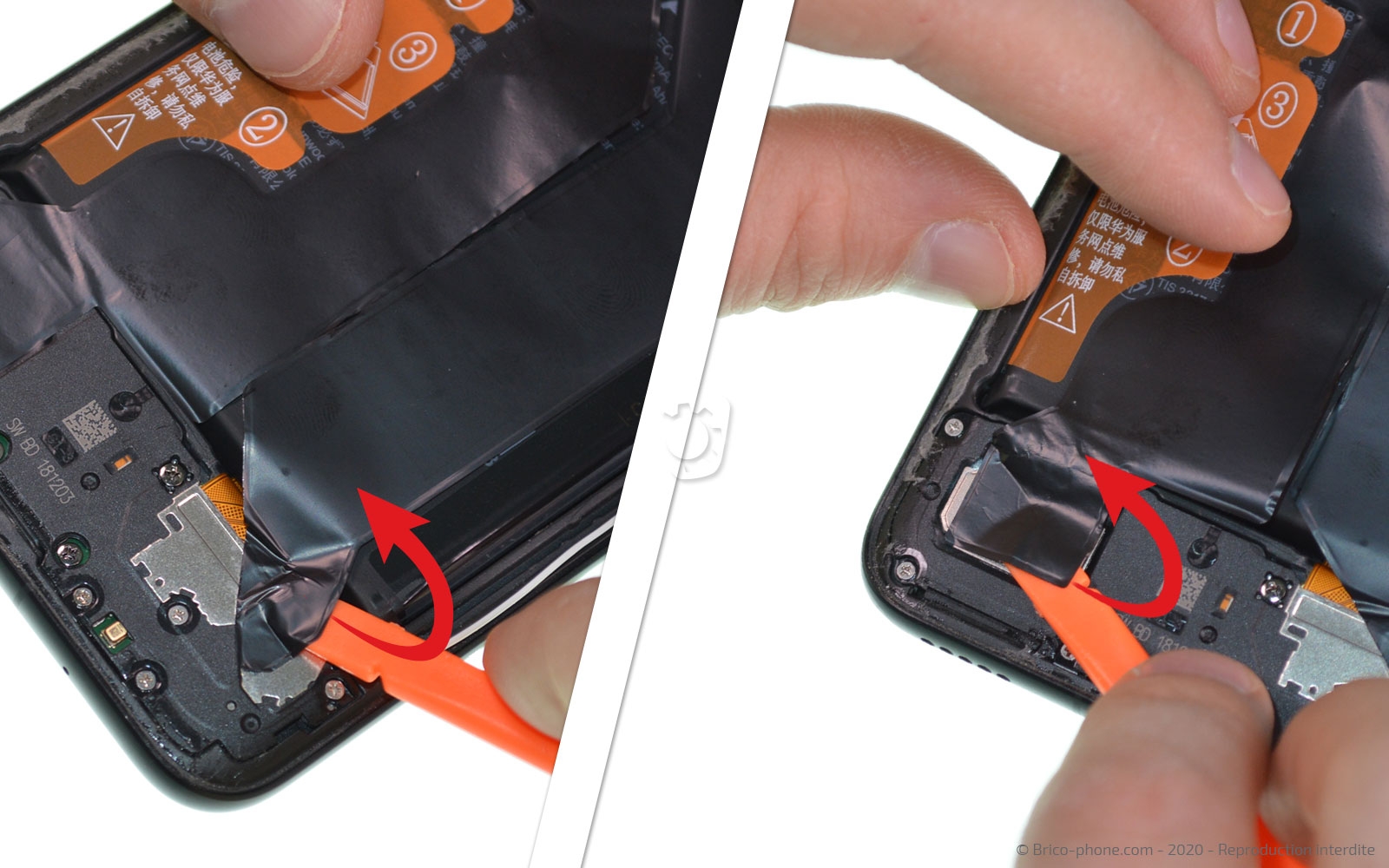

Chauffez le bas du film noir afin de le décoller du haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Décapeur thermique petit modèle
14,90 €

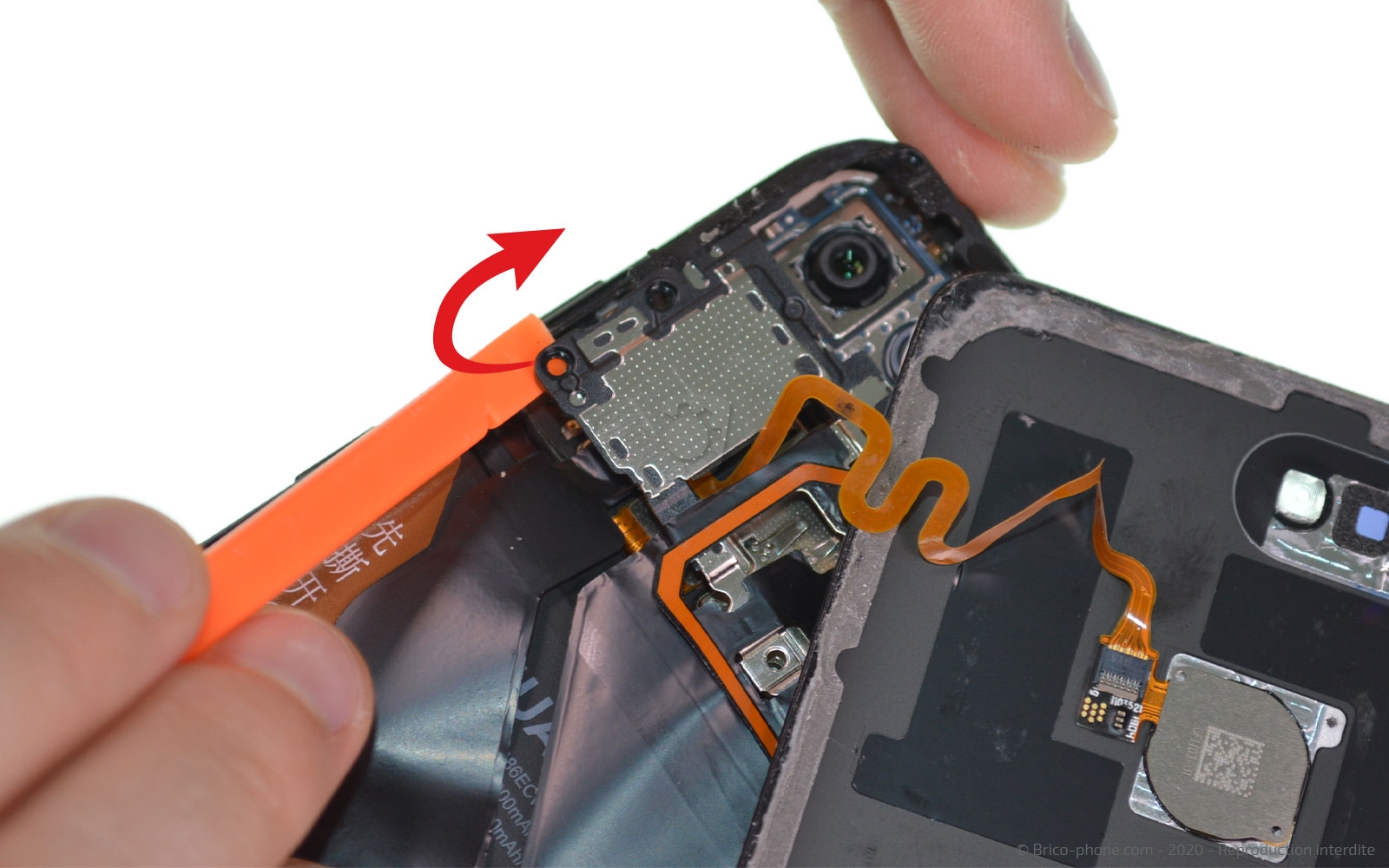

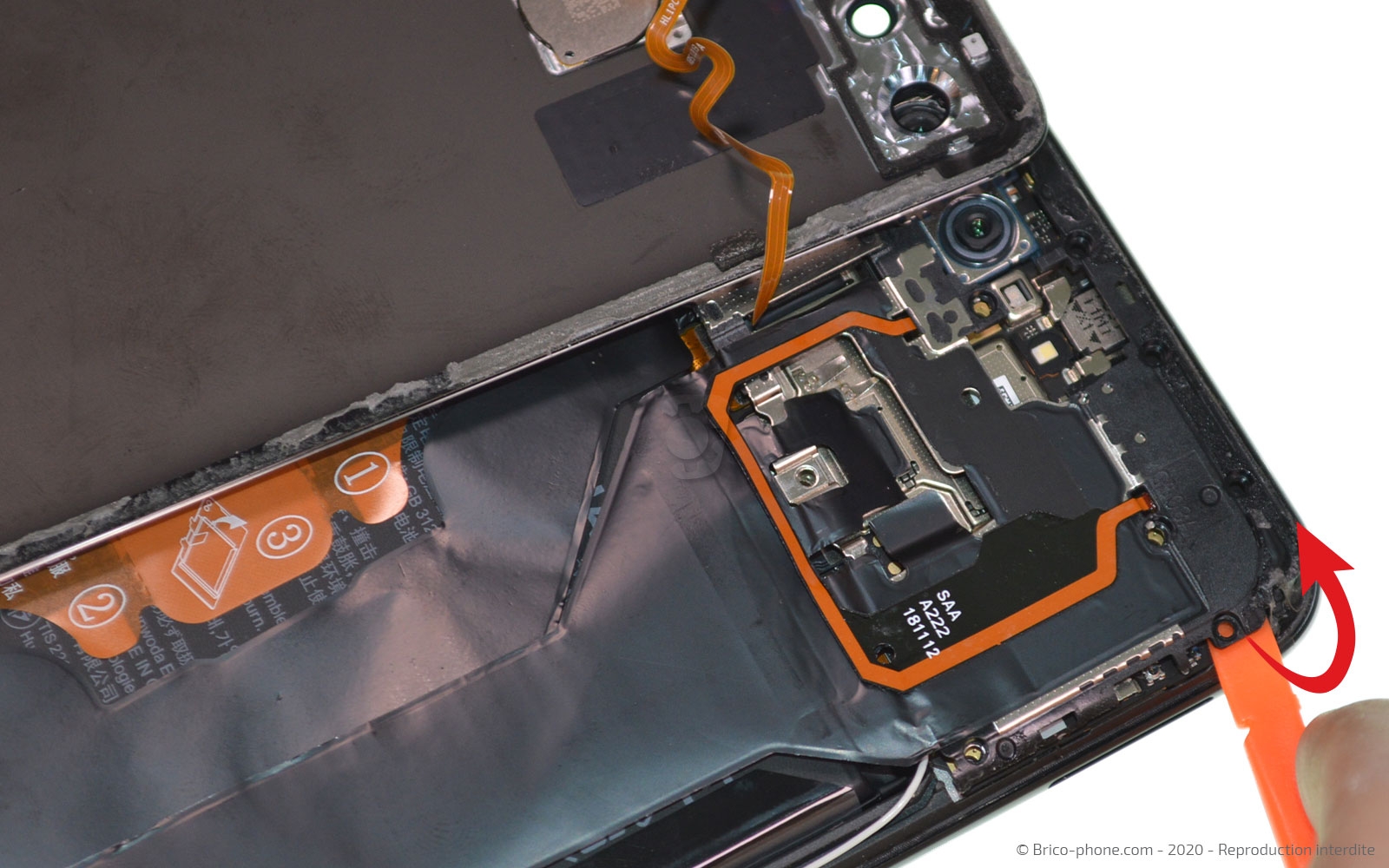

Etape 6 : Extraire la plaquette supérieure
Déclipsez le cache avec le levier à gauche et à droite pour ne pas endommager la rallonge de la vitre arrière.

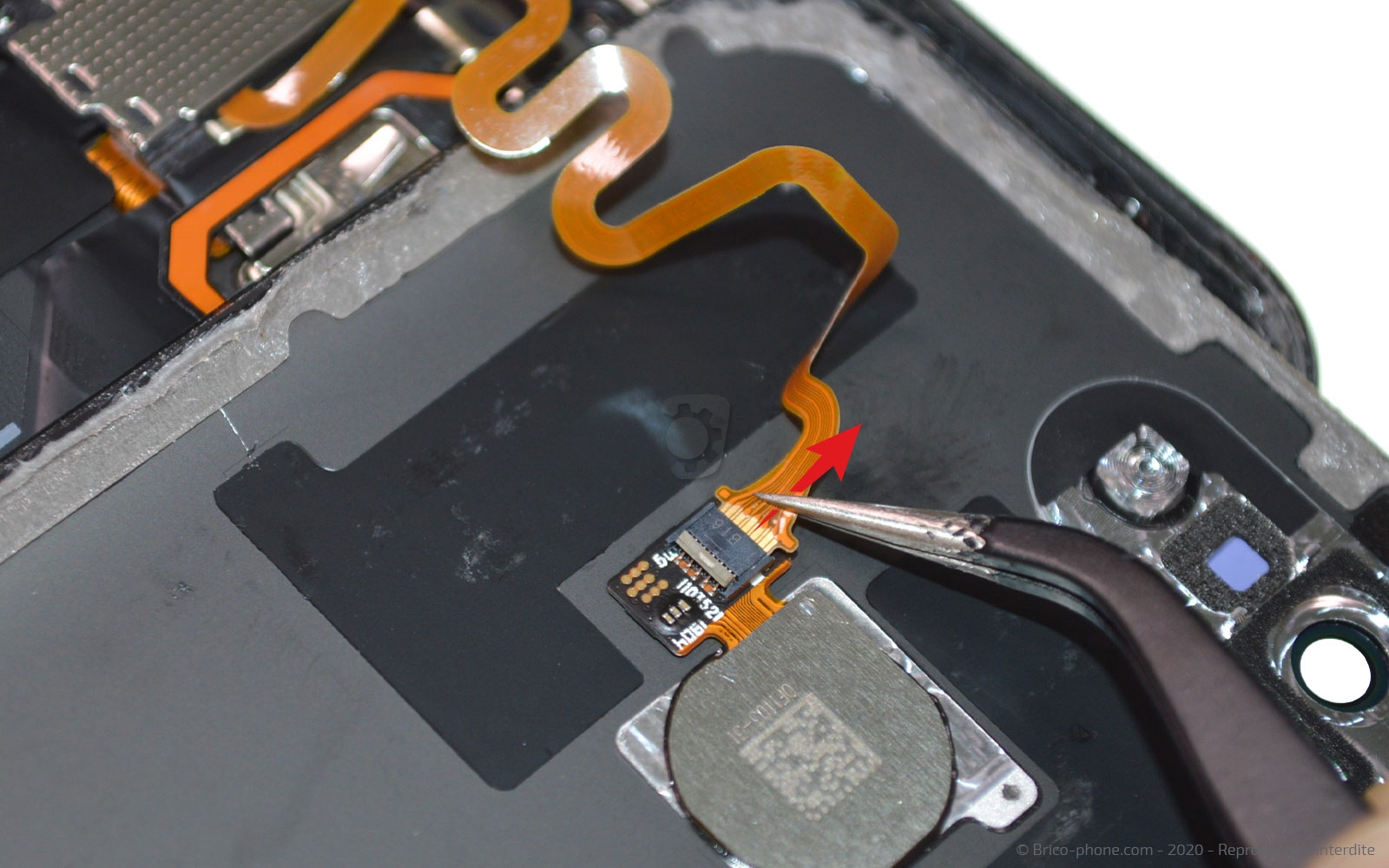

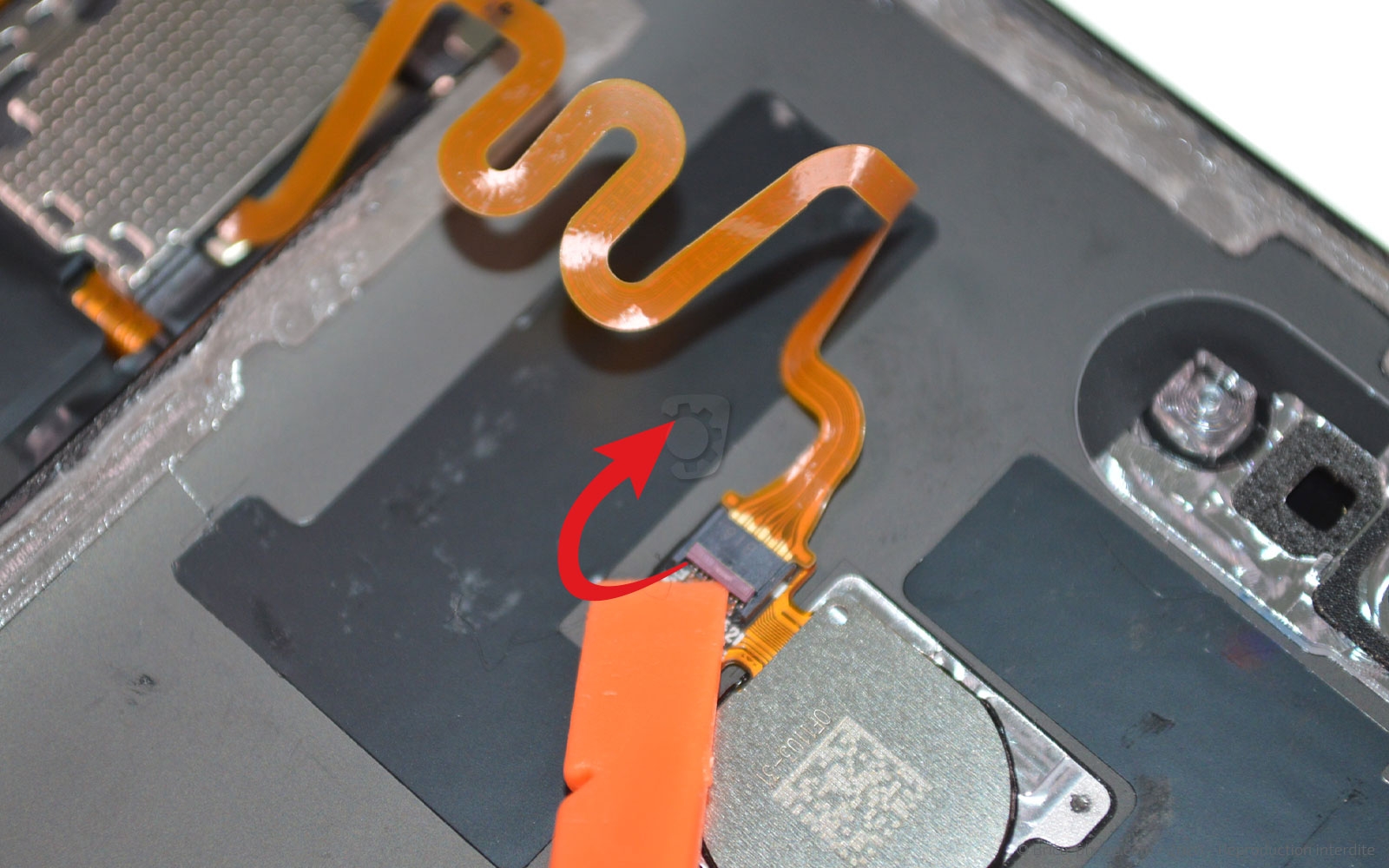

Soulevez le clapet avec le levier puis retirez la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

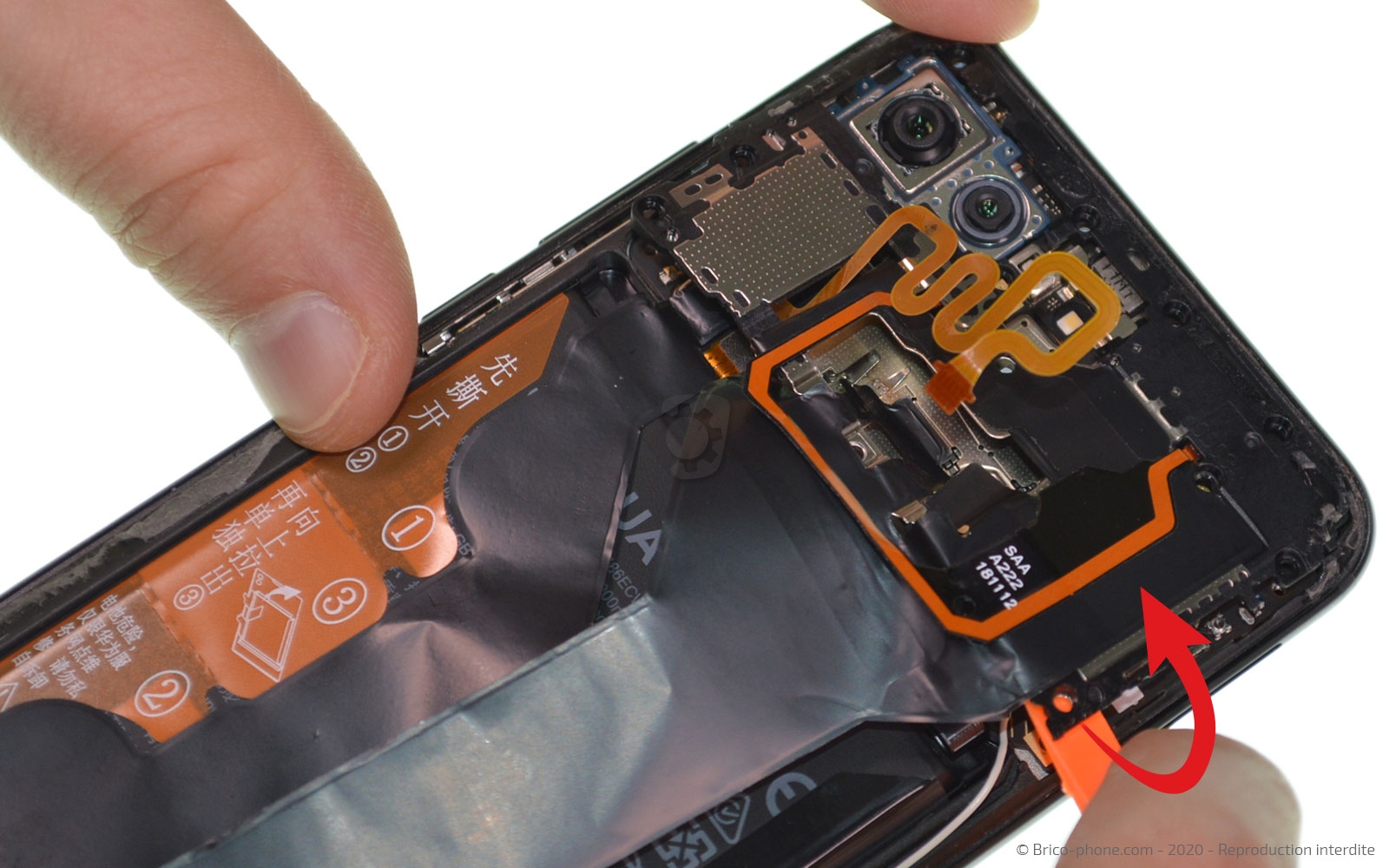

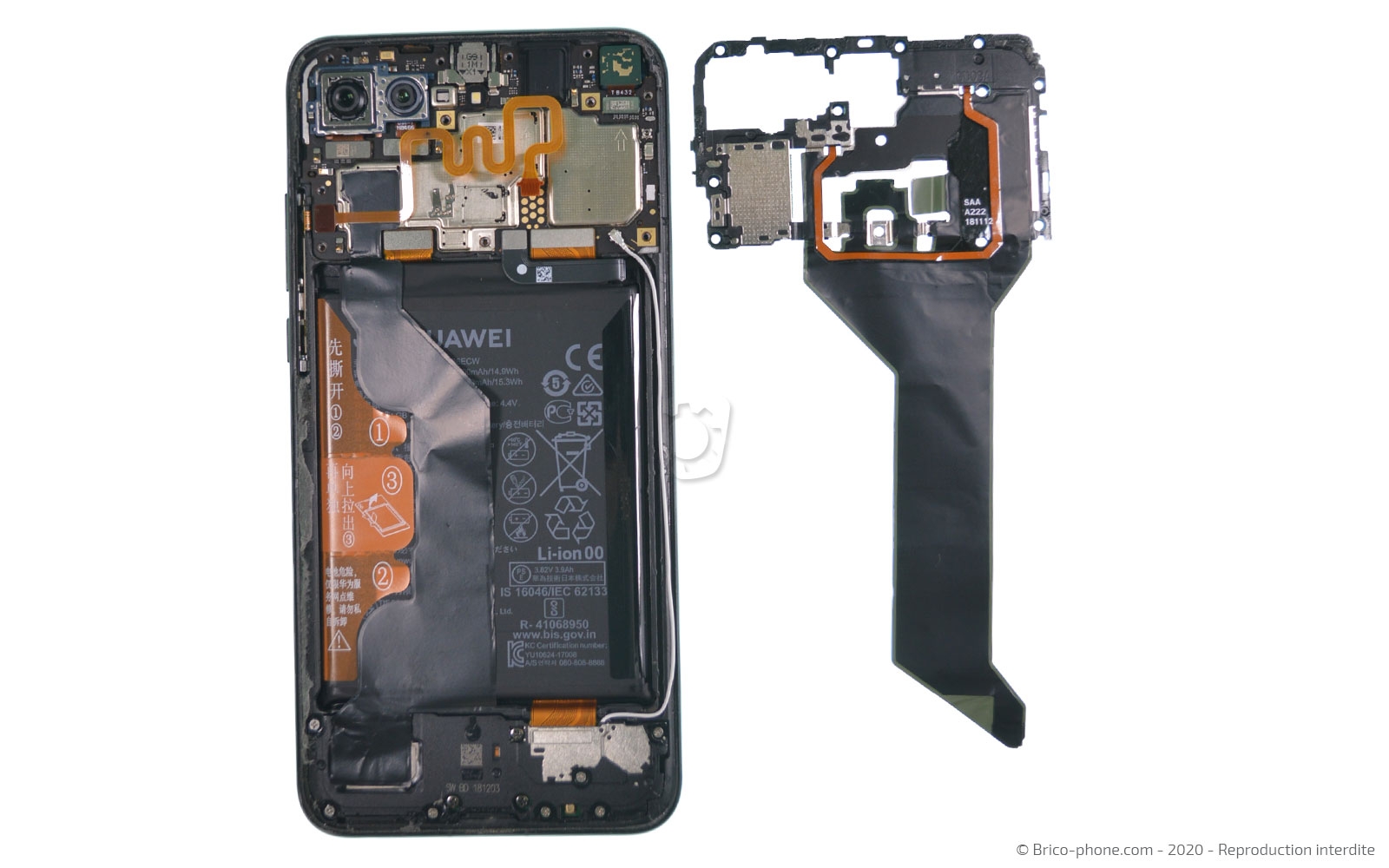

Etape 7 : Retirer la plaquette supérieure
Vous pouvez extraire le cache en faisant glisser la nappe dans son logement.
Outils du kit utilisés
Outils du kit utilisés

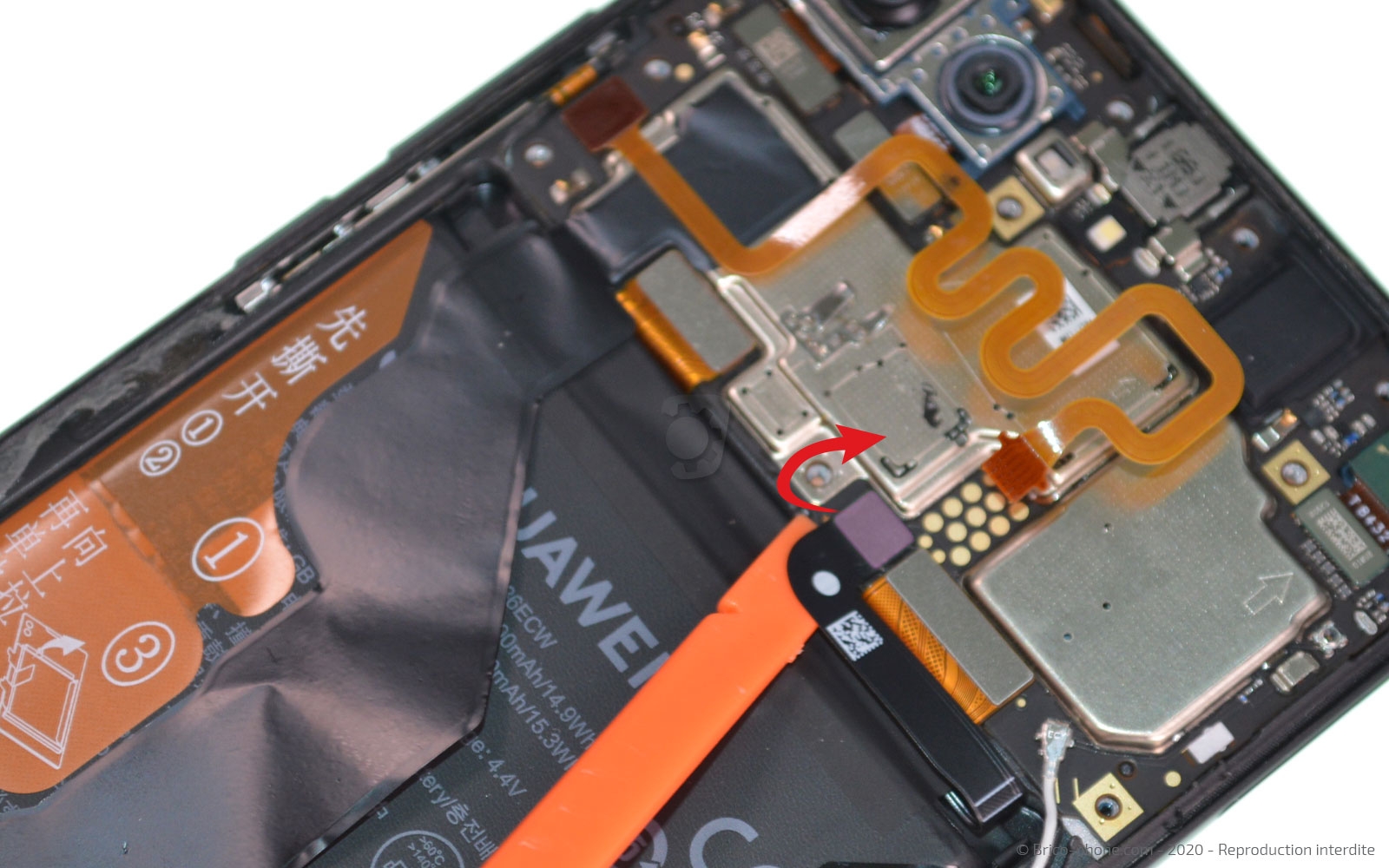

Etape 8 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

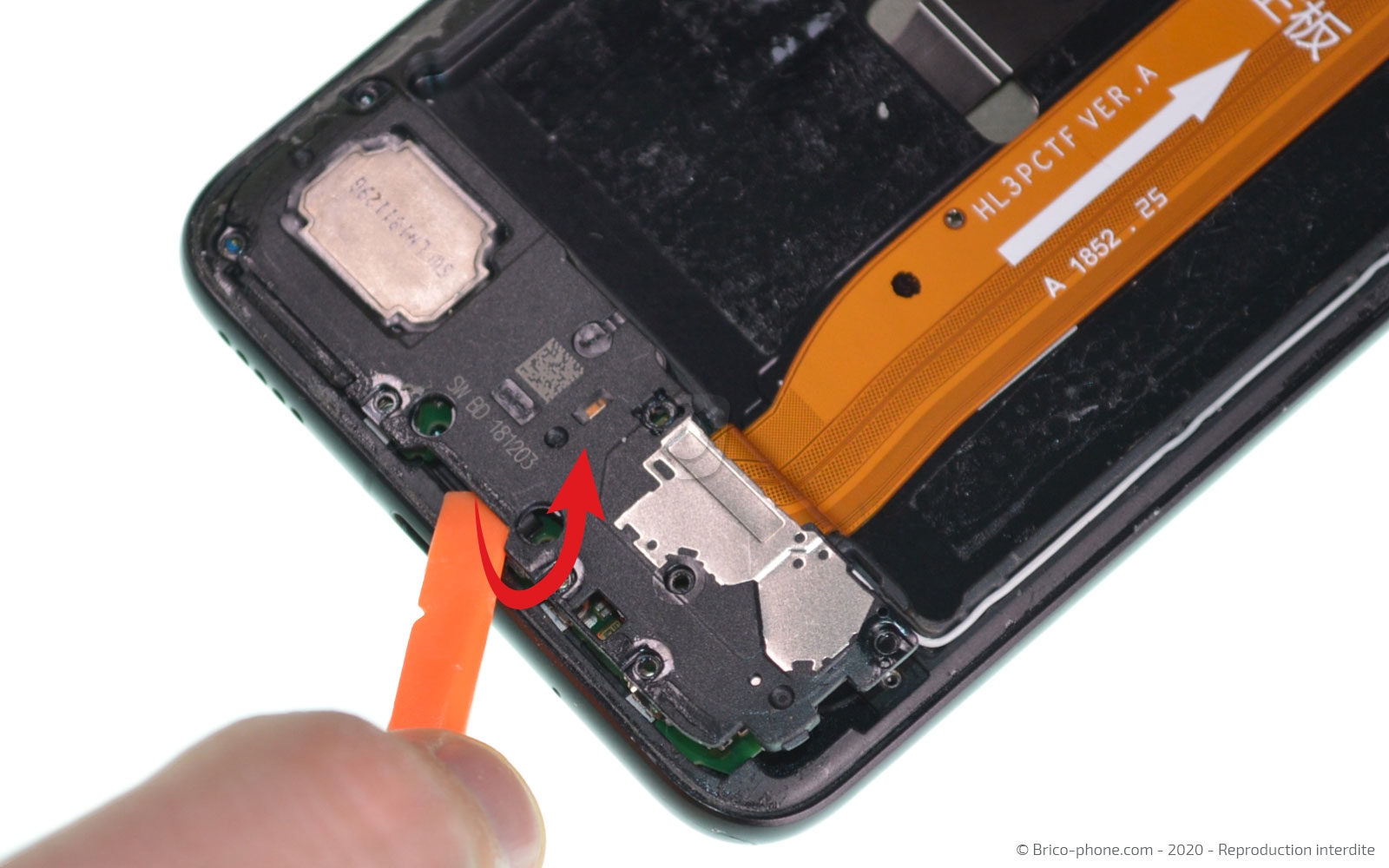

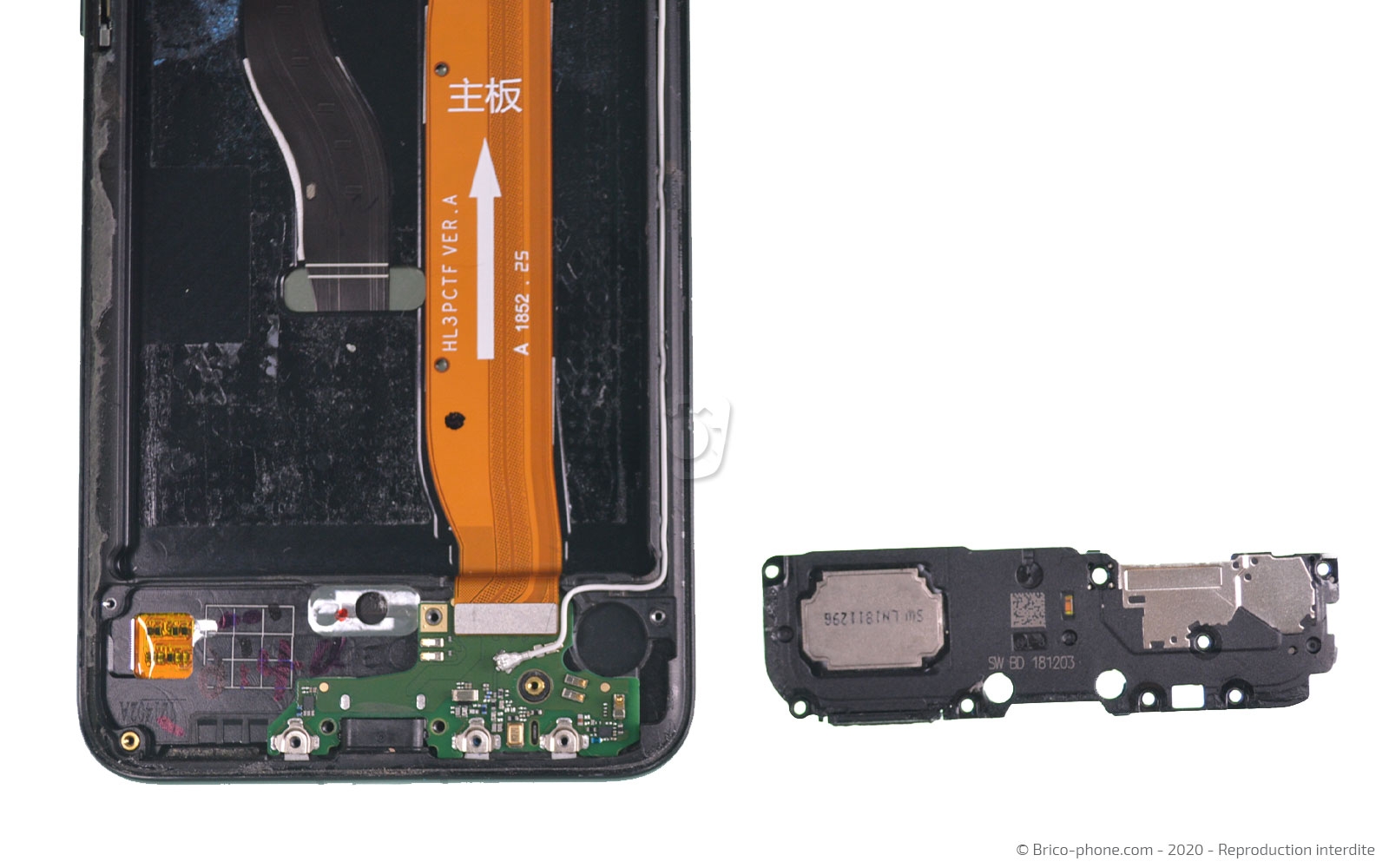

Etape 9 : Extraire le HP externe

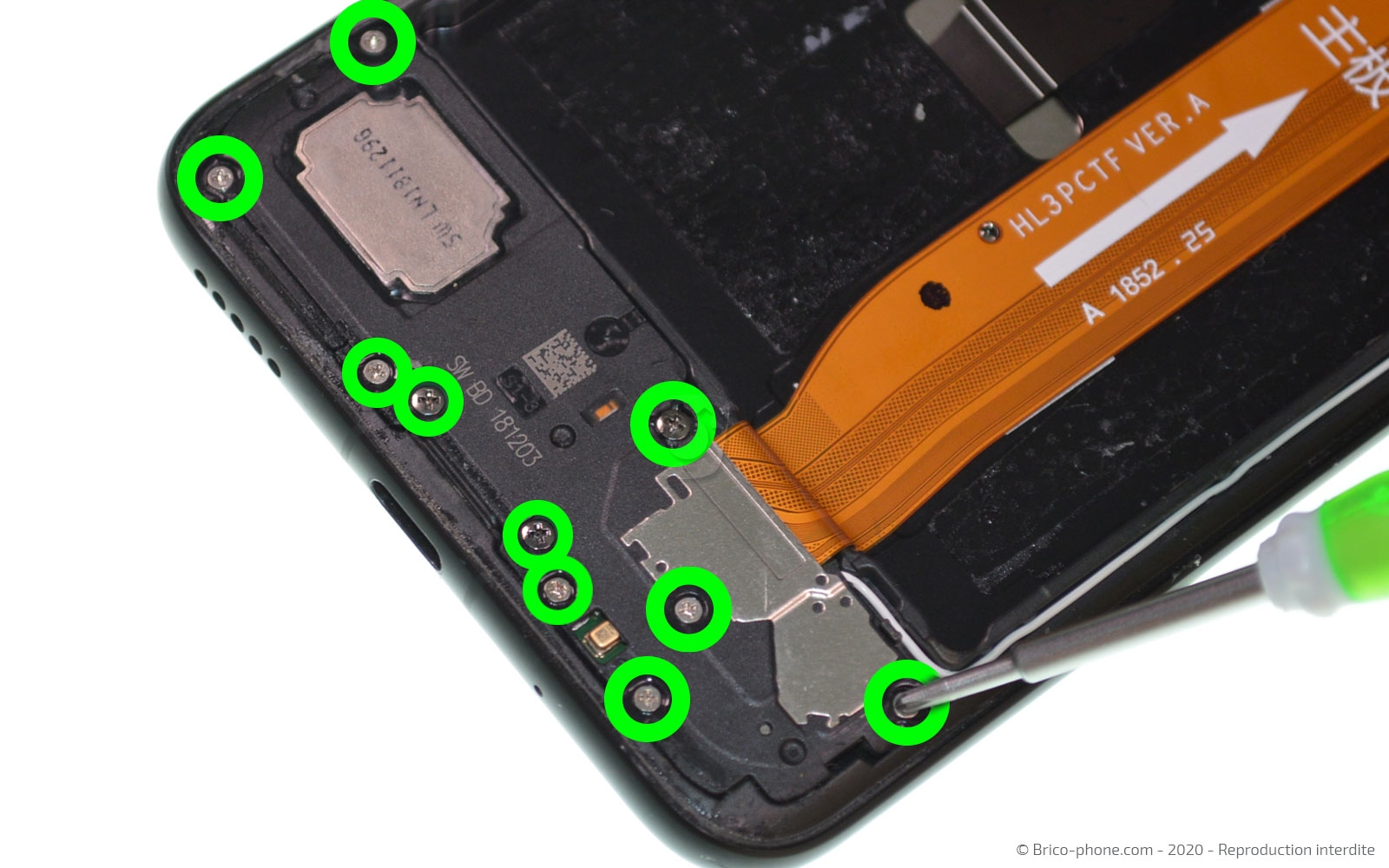

Passez sur le bas du téléphone pour dévisser les 10 vis cruciforme avant d'extraire le haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

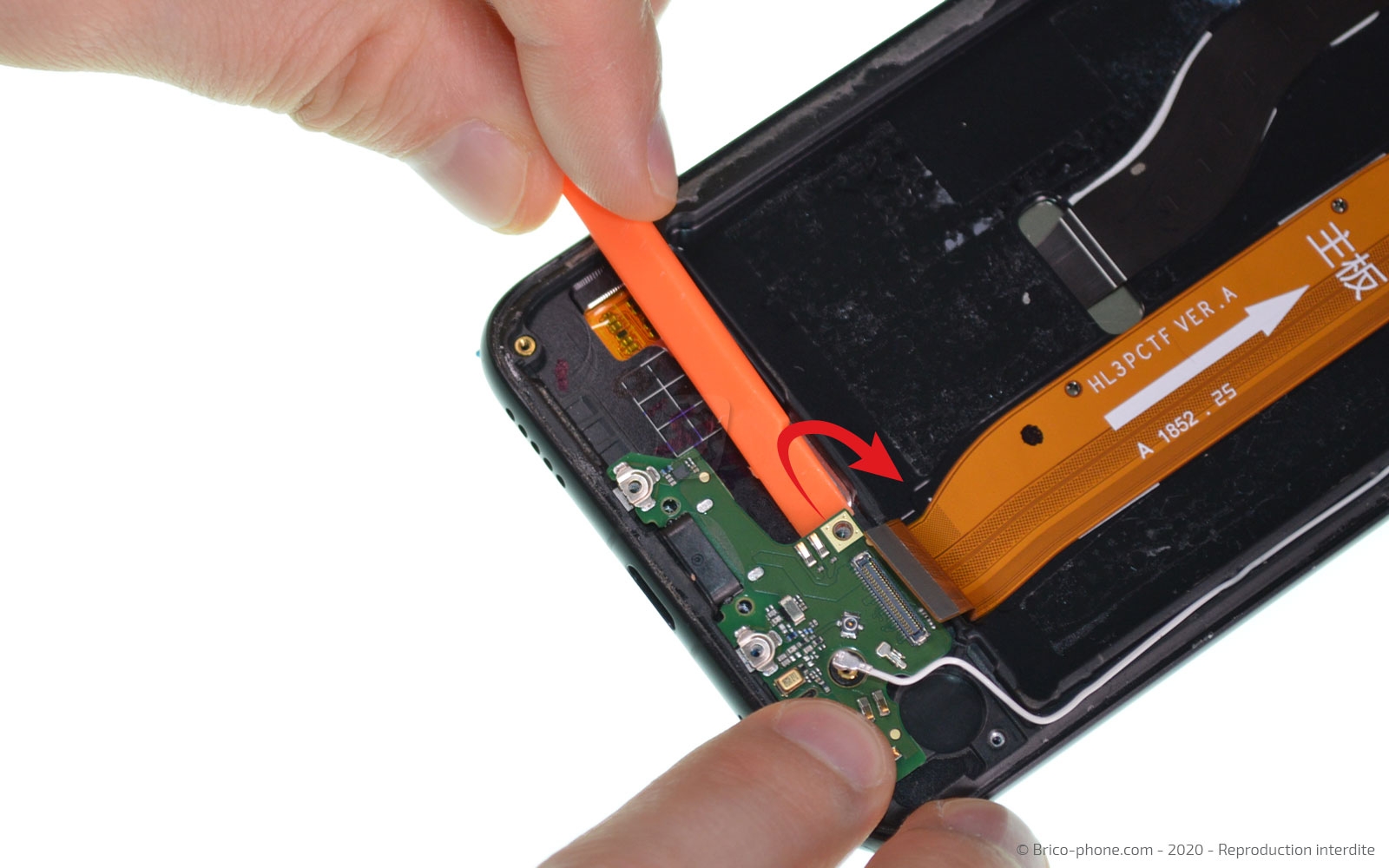

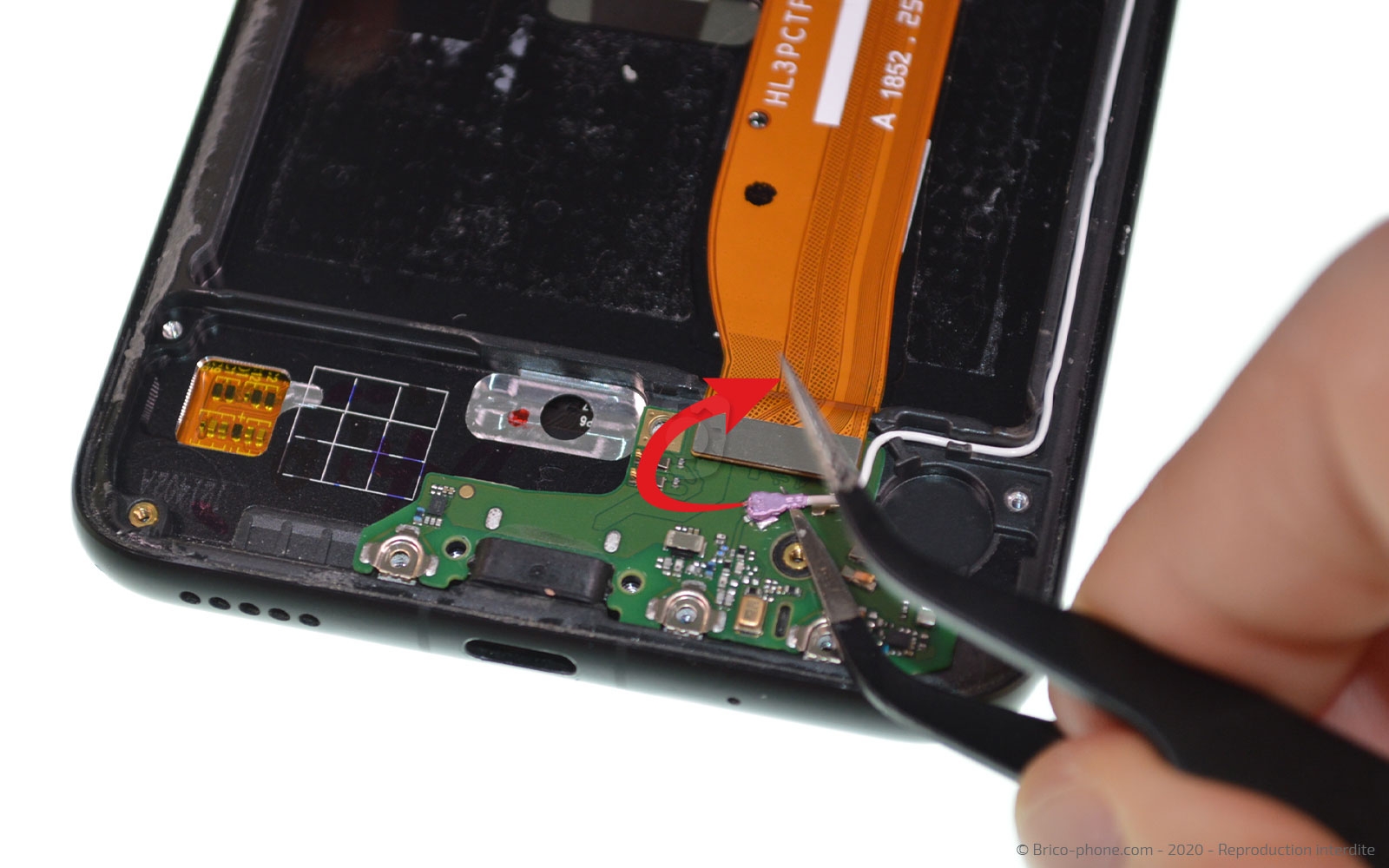

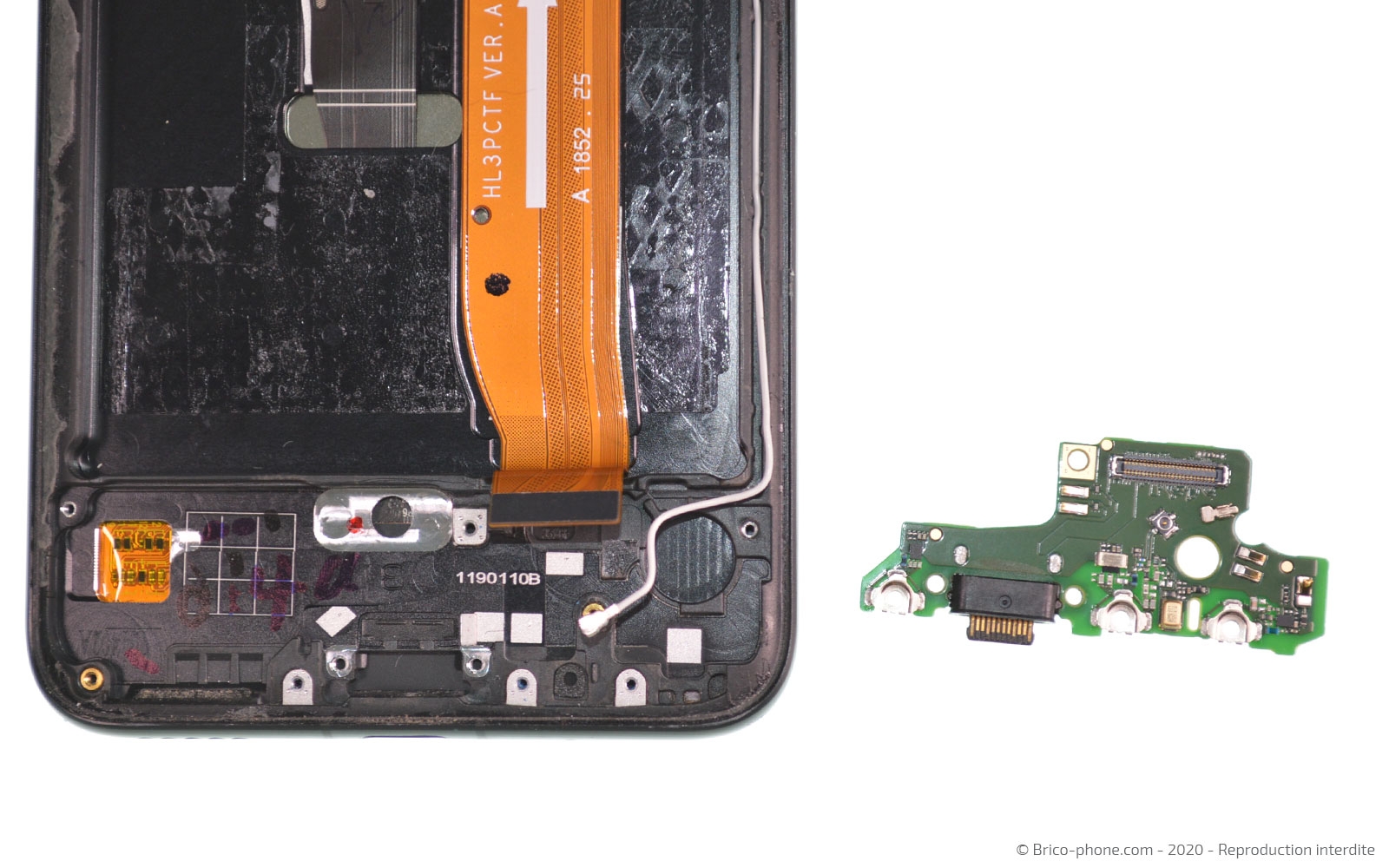

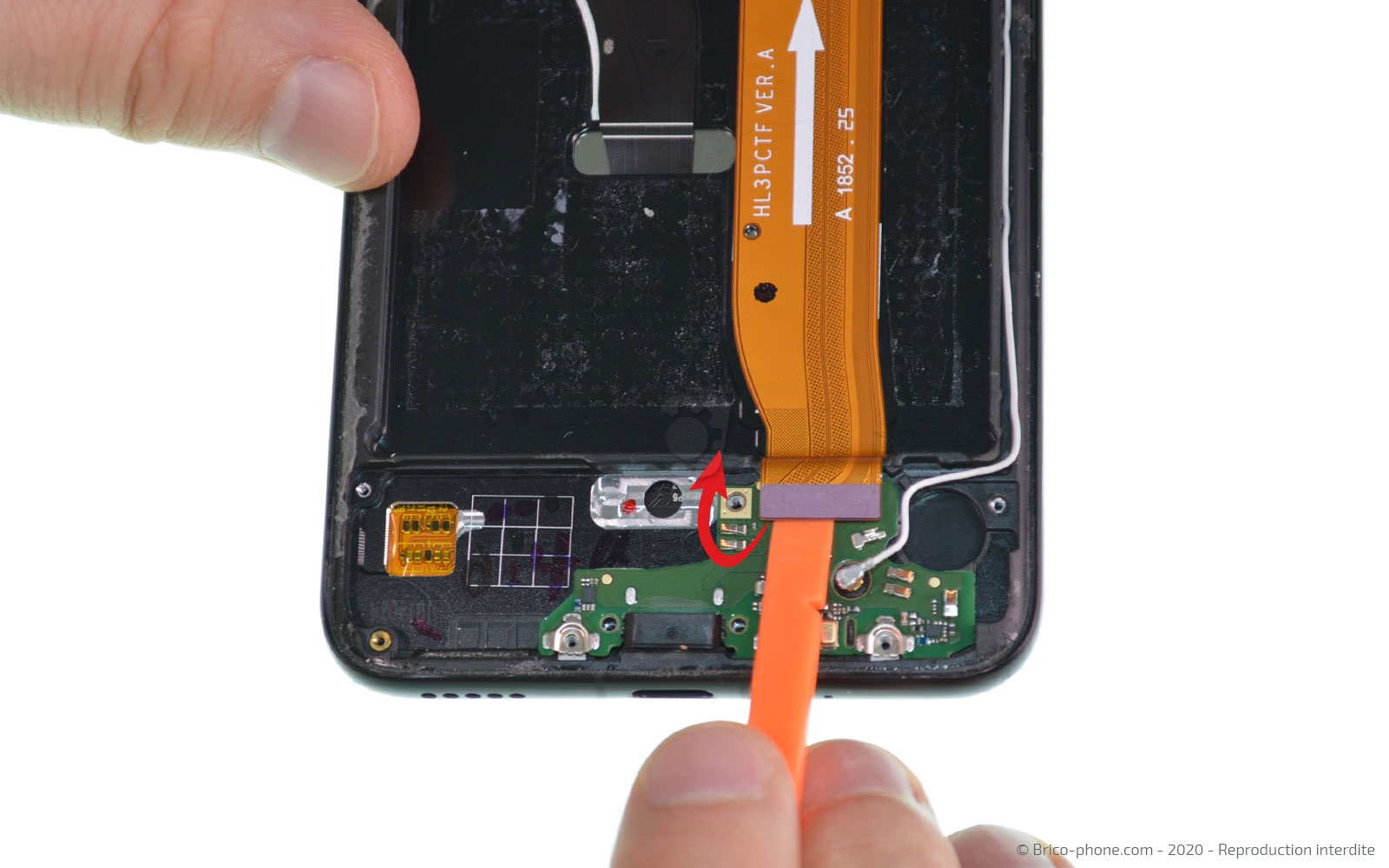

Etape 10 : Retirer le dock
Déconnectez le câble coaxial, puis la nappe d'interconnexion avant de retirer le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

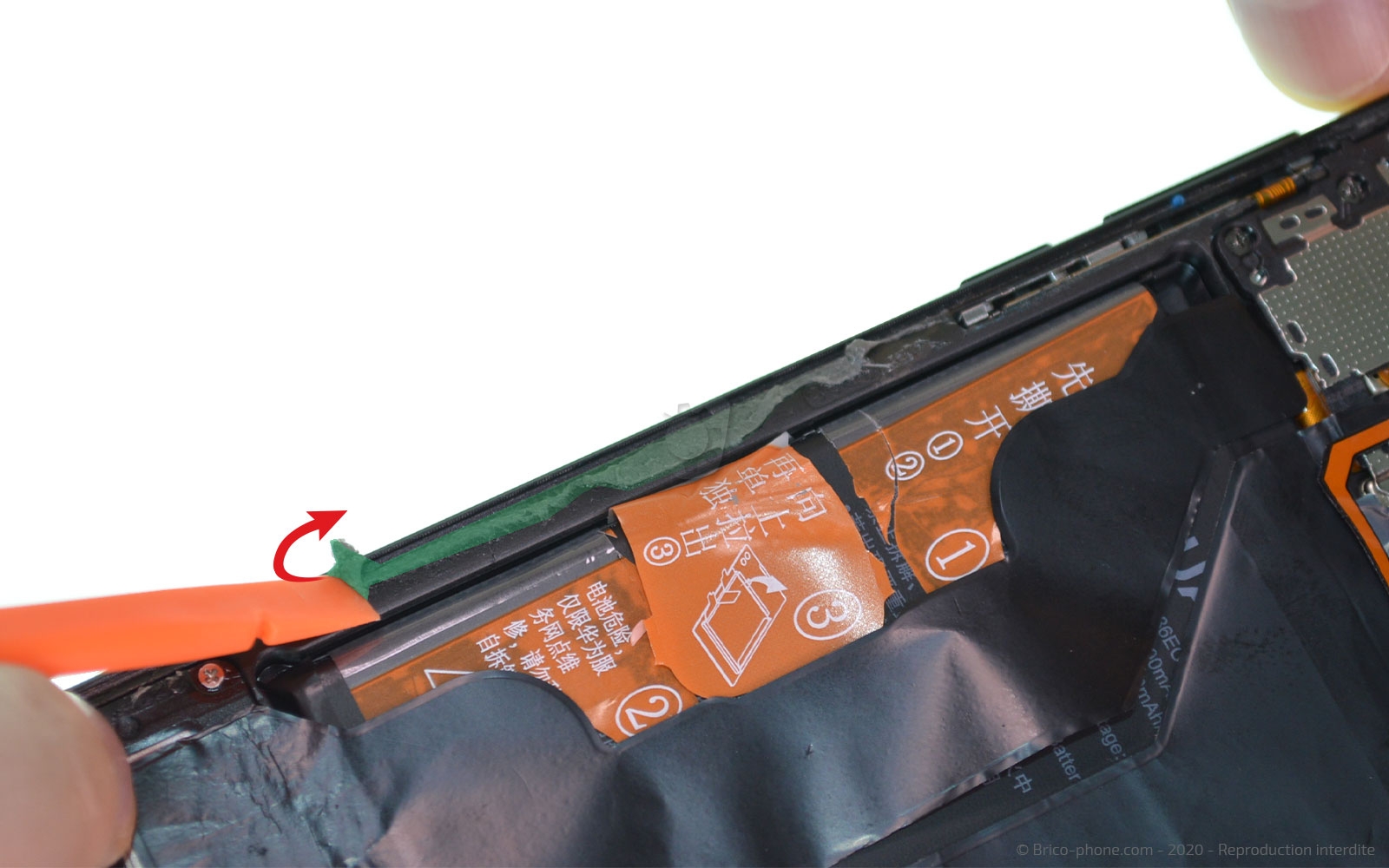

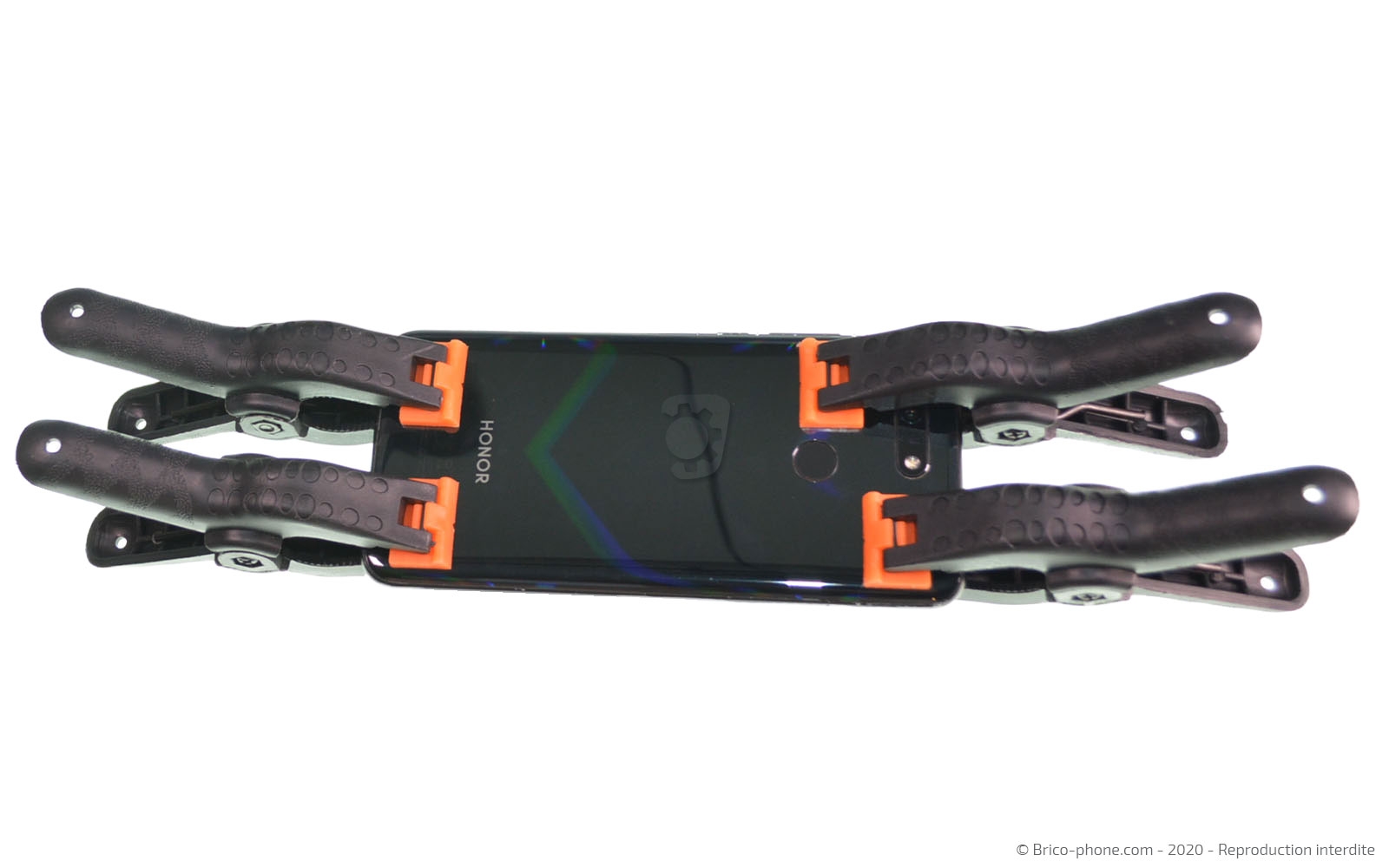

Conseils pour le remontage
Vous pouvez reprendre le tutoriel à l'inverse pour installer votre nouveau dock de charge.

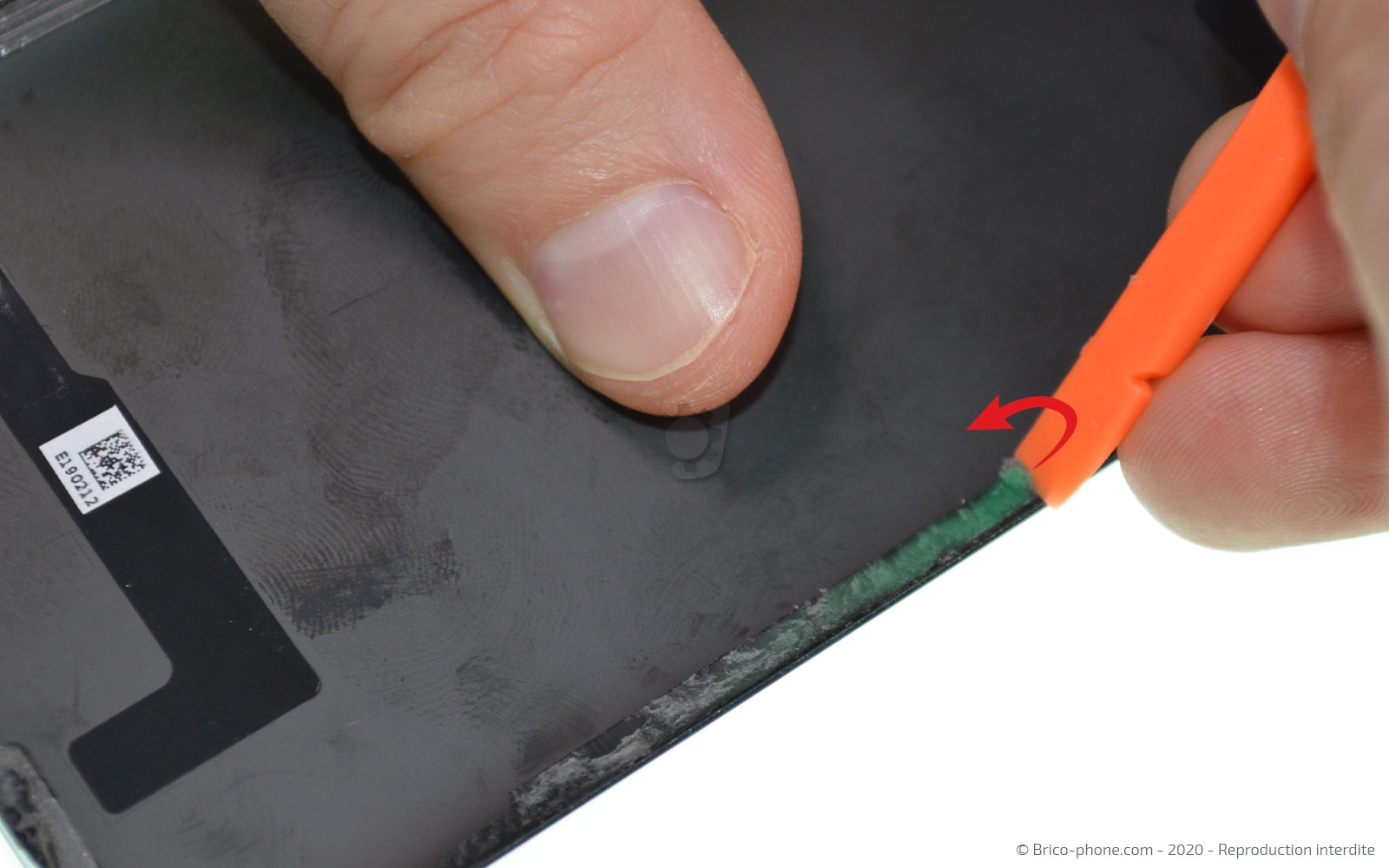

Pour recoller la vitre arrière, nettoyer les résidus de colle qu'ils soient sur le châssis ou la vitre.

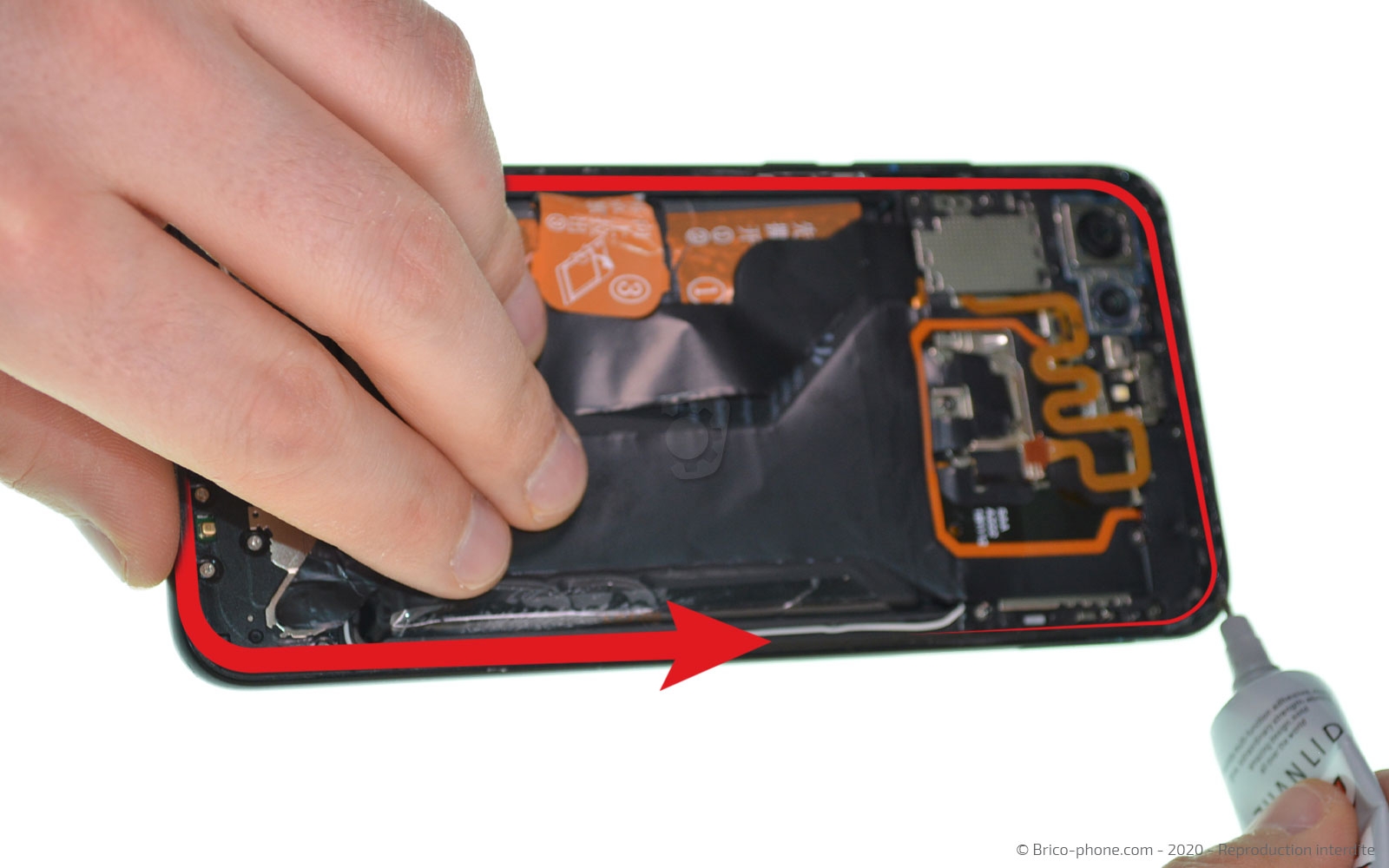

Ensuite, appliquez un léger filet de colle B-7000 sur le pourtour du téléphone, puis laissez poser environ 1 heure votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
