Changement de nappe bouton Power sur iPhone 5C

Temps estimé : 60 min
Difficulté : 5/5
iPhone 5C | Temps estimé : 60 min | Difficulté : 5/5

Ce guide photos vous explique comment remplacer la nappe du bouton Power sur votre iPhone 5C. Cette nappe gère également les boutons du volume et du vibreur.

Diagnostic

› Le bouton Power de votre iPhone 5C répond mal ou plus du tout
› Vos boutons volume et vibreur présentent des dysfonctionnements

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe complète power-vibreur-volume pour iPhone 5C
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier

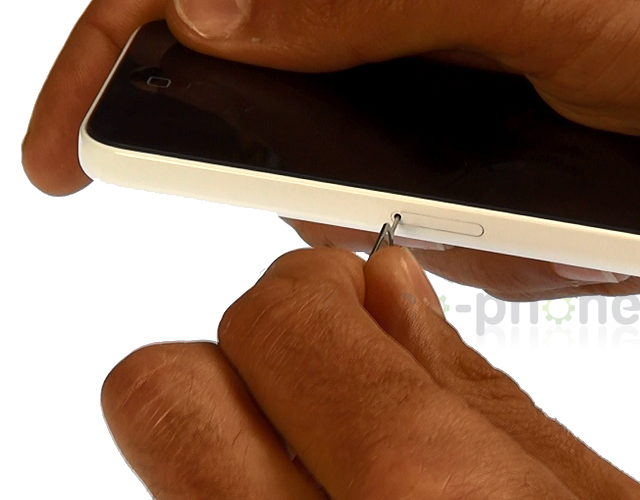

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.
Etape 1 : Retirer les vis de la coque

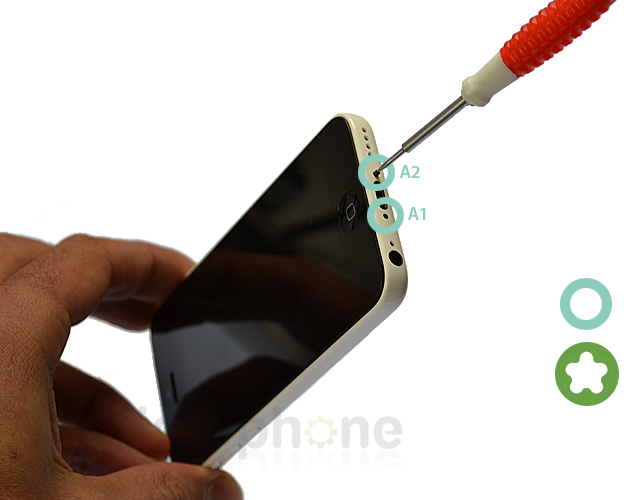

Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 2a : Retirer l'écran

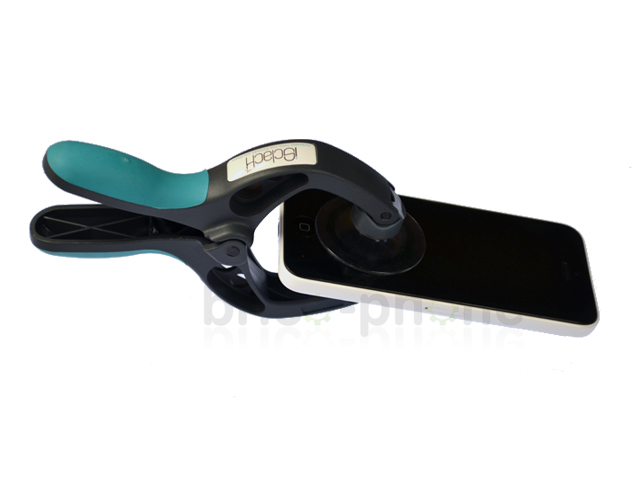

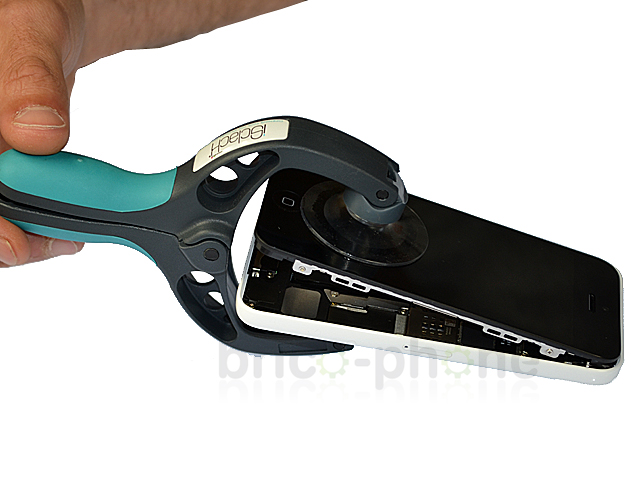

Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.
Etape 2b : Retirer l'écran
Ouvrez sur un angle d"environ 90° maximum
Etape 2c : Retirer l'écran

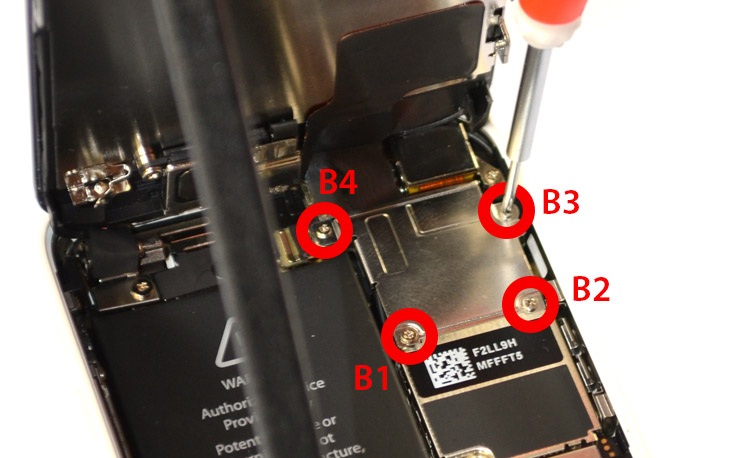

A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.
Etape 2d : Retirer l'écran

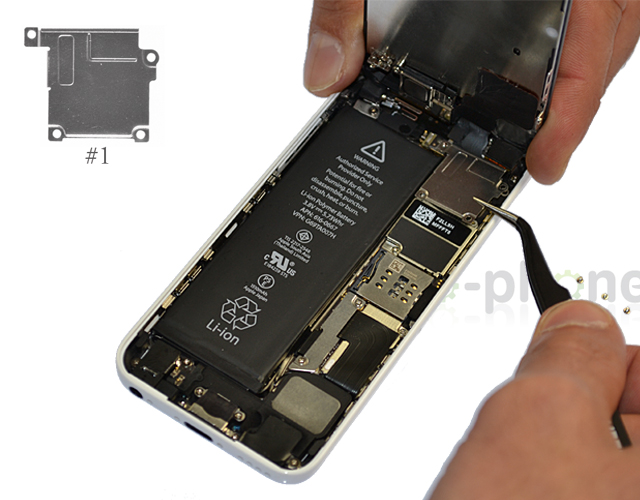

Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Etape 2e : Retirer l'écran

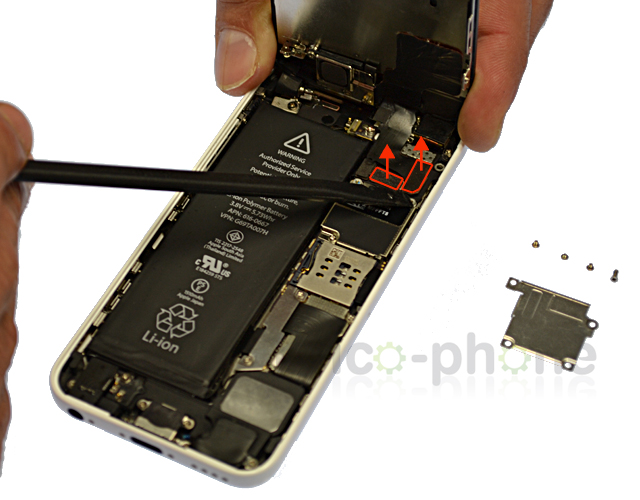

Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).
Etape 2f : Retirer l'écran
Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).
Etape 2g : Retirer l'écran

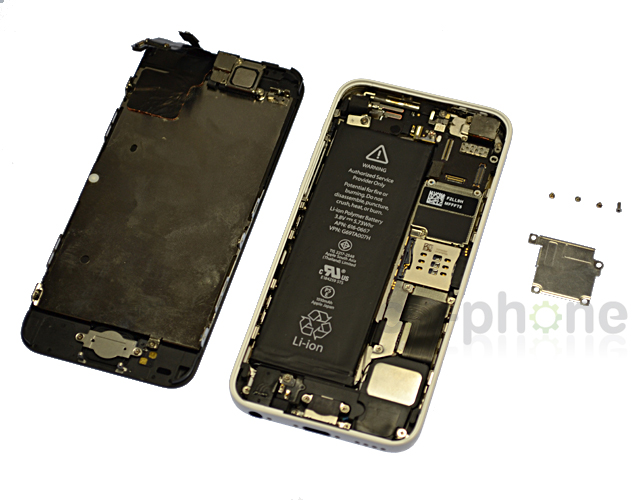

Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.
Etape 3a : Retirer la batterie

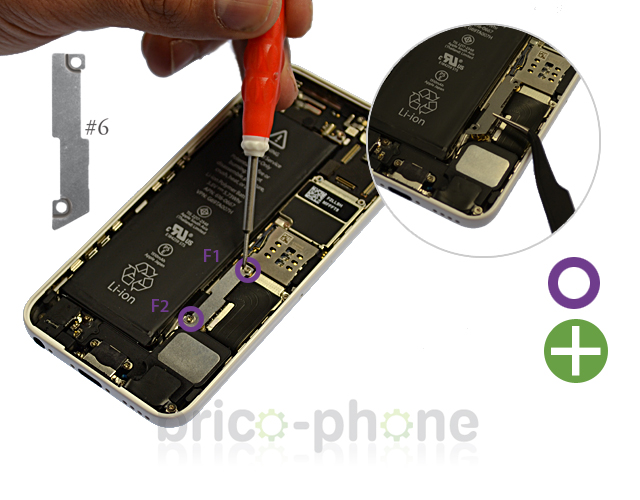

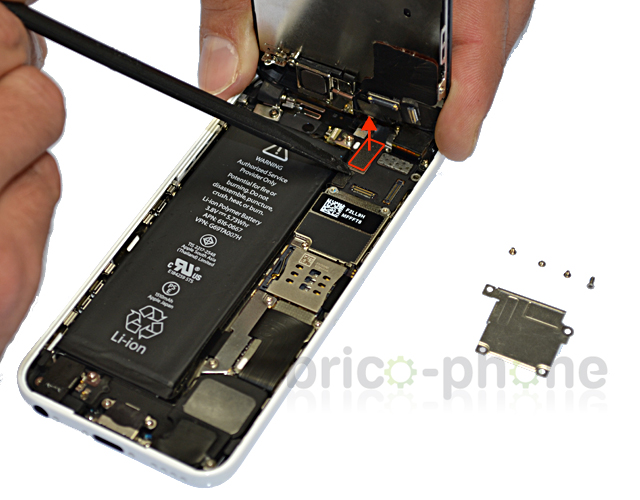

Dévisser les vis F1 et F2 qui maintiennent la plaquette métallique de protection des nappes de la batterie et du connecteur Dock (connecteur de charge). Utilisez ensuite la pincette pour l'extraire. Cette plaquette métallique se nomme #6 sur notre patron d'aide au montage.
Etape 3b : Retirer la batterie

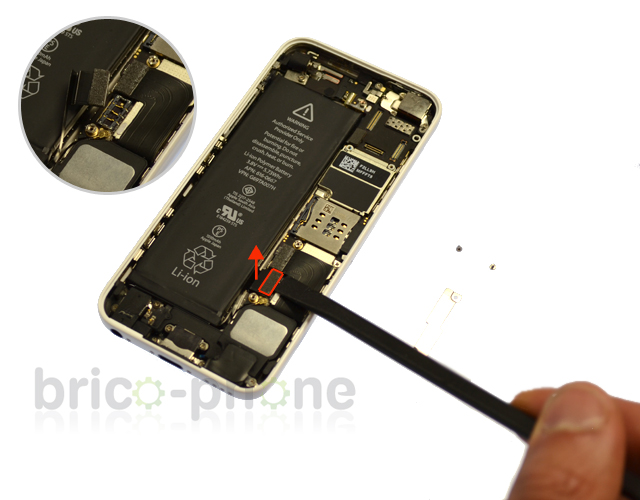

Vous pouvez maintenant déclipser la nappe de la batterie avec le levier plastique.
Etape 3c : Retirer la batterie

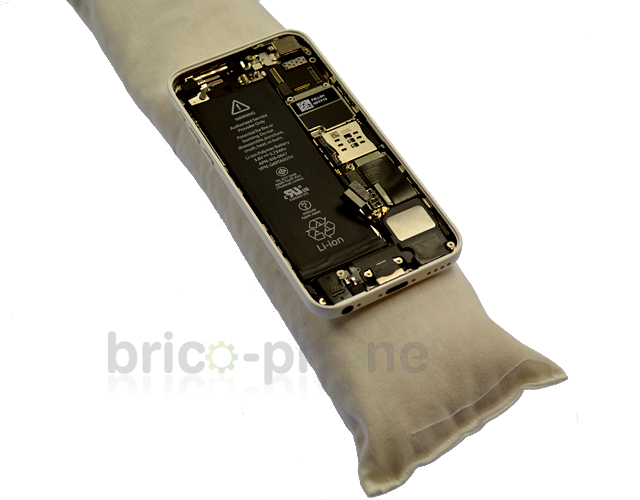

La batterie est généralement fortement collée au châssis sur les iPhone 5C. C'est pourquoi il est plus prudent avant d'essayer de la décoller de chauffer l'arrière de l'iPhone au niveau de la batterie. Vous pouvez pour cela le poser quelques minutes sur un coussin chauffant ou bien utiliser un sèche cheveux.
Etape 3d : Retirer la batterie

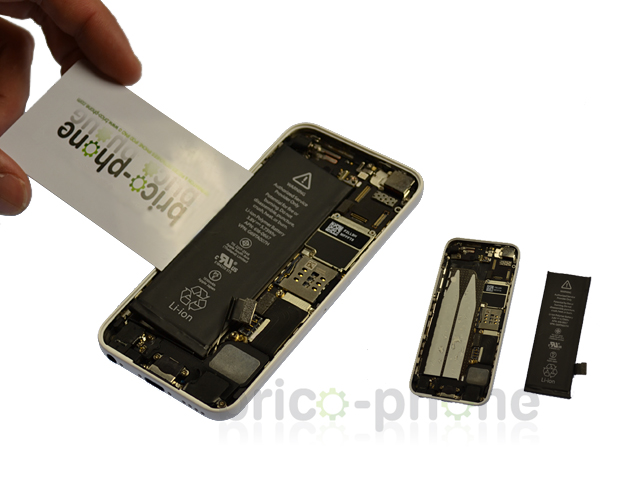

Enfin, prenez une carte plastique assez rigide puis glissez la délicatement entre le châssis et la batterie jusqu'à ce que celle-ci se décolle. Attention à l'insérer sur la gauche et non du côté de la carte mère pour ne pas endommager celle-ci.
Etape 4 : Déconnecter le Dock

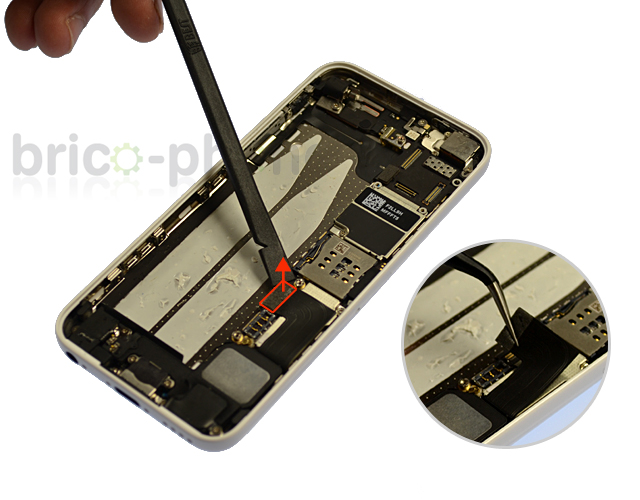

Toujours avec le levier plastique, déclipser la nappe du connecteur Dock.
Etape 5a : Retirer la carte mère

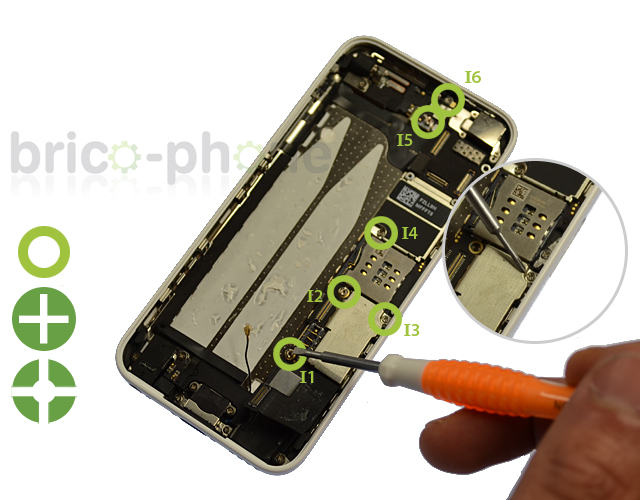

Utiliser le tournevis cruciforme (ou plat selon certaines vis pour lesquelles ce sera plus adapté) afin d'enlever les vis de la carte mère nommées I1 à I6.
Etape 5b : Retirer la carte mère

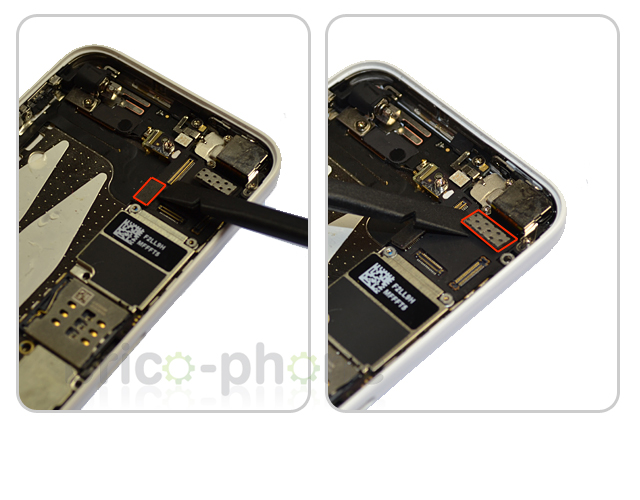

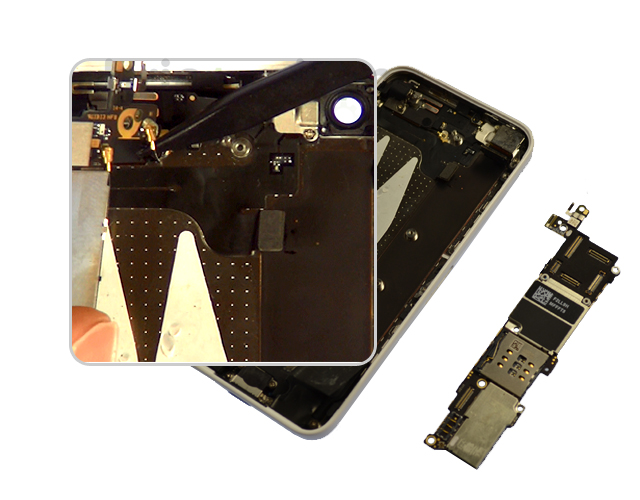

Détacher le connecteur de la nappe des boutons volume, mute et Power ainsi que le connecteur de la nappe de la caméra arrière.
Etape 5c : Retirer la carte mère
Avec le levier plastique, déconnecter le câble WIFI qui se situe en dessous de la carte mère dans son coin supérieur gauche. La carte mère est maintenant totalement débranchée et peut être retirée.
Etape 6 : Retirer la caméra arrière

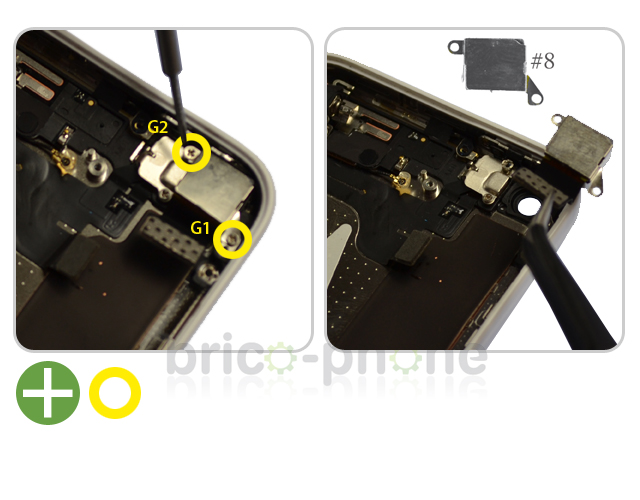

Ôter avec le tournevis cruciforme les vis G1 et G2 qui retiennent la caméra arrière puis délogez la du châssis. Par dessus la caméra se trouve une plaquette de protection métallique appelée #8 sur notre patron d'aide au montage.
Etape 7 : Retirer le vibreur

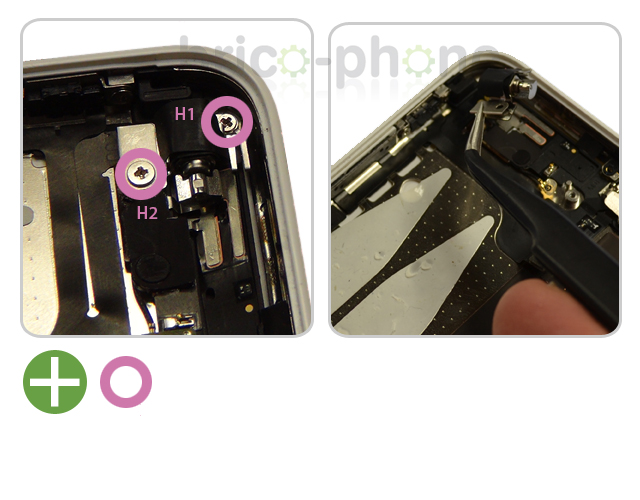

Utiliser le tournevis cruciforme pour dévisser les vis H1 et H2 qui tiennent le vibreur. Prenez ensuite la pincette pour le sortir.
Etape 8a : Retirer la nappe Power, mute et volume

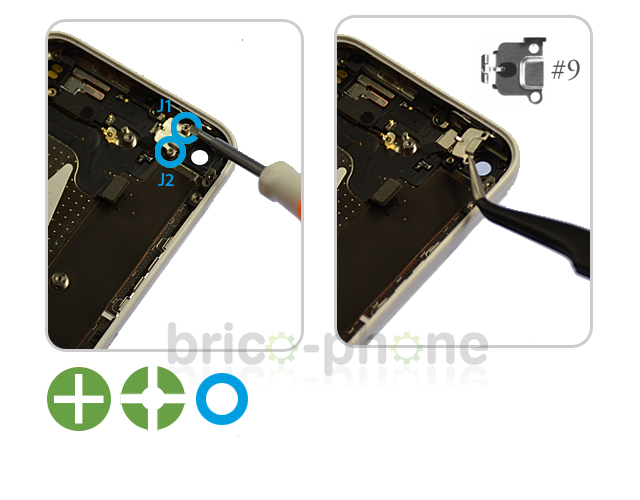

Enlever les vis J1 et J2 avec le tournevis cruciforme (ou le plat éventuellement pour la vis supérieure). Prenez ensuite la pincette pour retirer l'élément métallique #9 qui protège le micro d'ambiance.
Etape 8b : Retirer la nappe Power, mute et volume

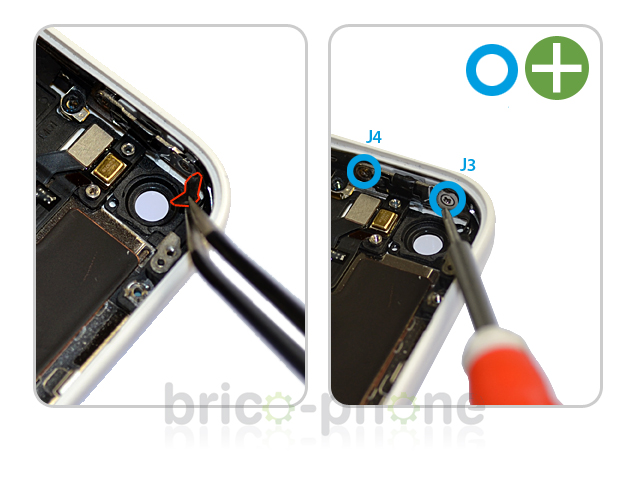

Tirer doucement avec la pincette pour détacher le morceau d'adhésif noir qui recouvre une des deux vis de la plaquette du bouton Power. Enlevez ensuite les deux vis J3 et J4 avec le tournevis cruciforme.
Etape 8c : Retirer la nappe Power, mute et volume

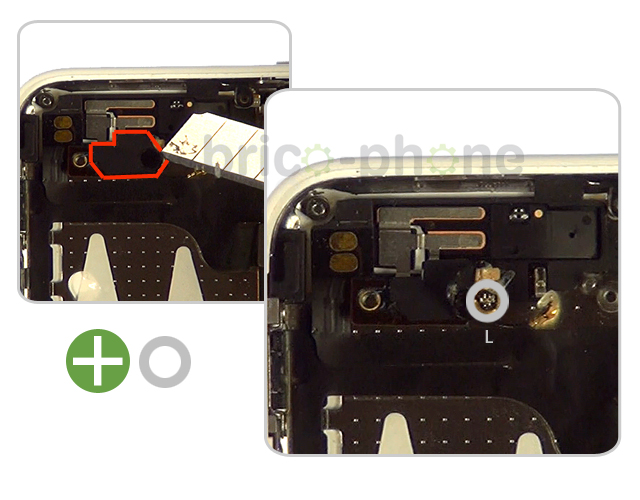

Utiliser un cutter pour décoller l'adhésif noir qui se situe sur la plaquette WIFI. Vous pourrez ensuite dévisser la vis L et retirer la plaquette avec la pincette.
Etape 8d : Retirer la nappe Power, mute et volume
Vous pouvez ensuite retirer le petit élément métallique avec la pincette.
Etape 8e : Retirer la nappe Power, mute et volume

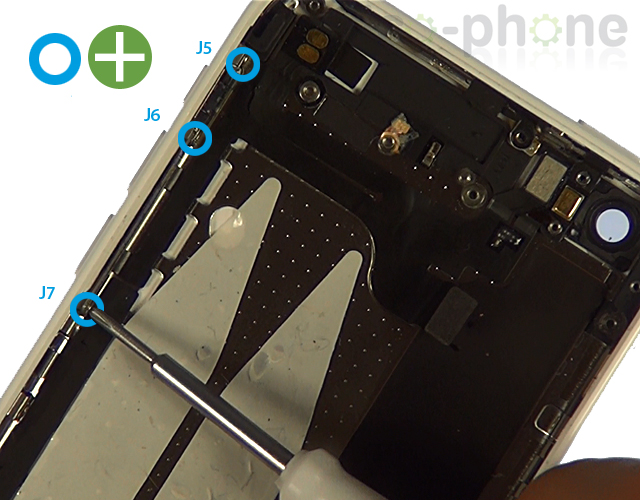

Retirez les vis J5 à J7 situées au niveau des boutons du volume et du bouton mute avec le tournevis cruciforme.
Etape 8f : Retirer la nappe Power, mute et volume

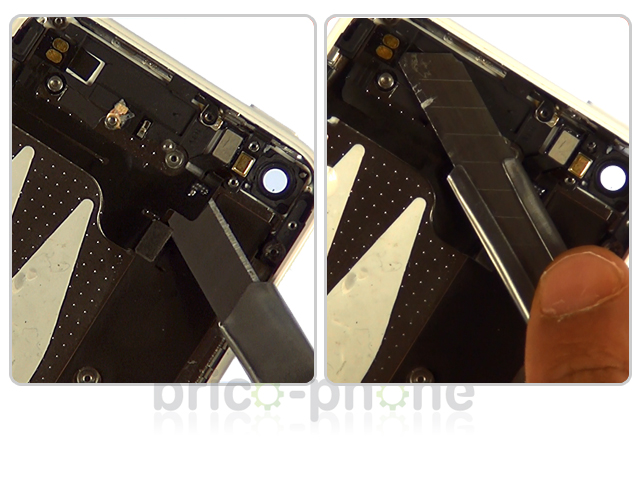

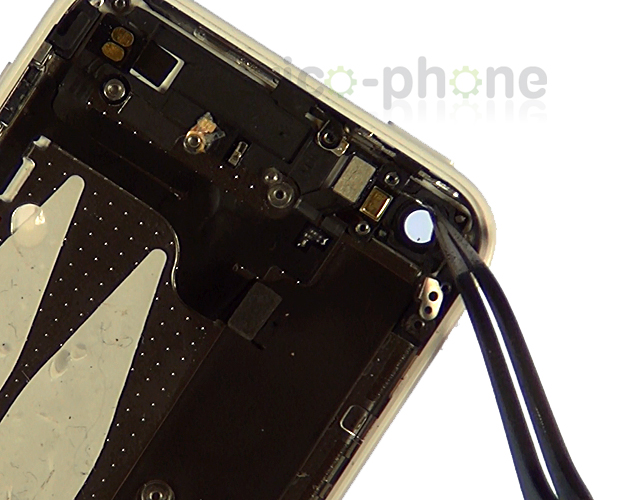

Décoller enfin la nappe à l'aide d'un cutter puis retirez la avec la pincette. Tous les éléments présent dans la coque ont été retiré. Suivez maintenant les étapes dans le sens inverse pour le remontage
