Changement du bloc écran sur Galaxy S20 FE

Il est impératif de connaître votre modèle pour ne pas vous tromper sur la pièce détachée, les outils et le tutoriel.

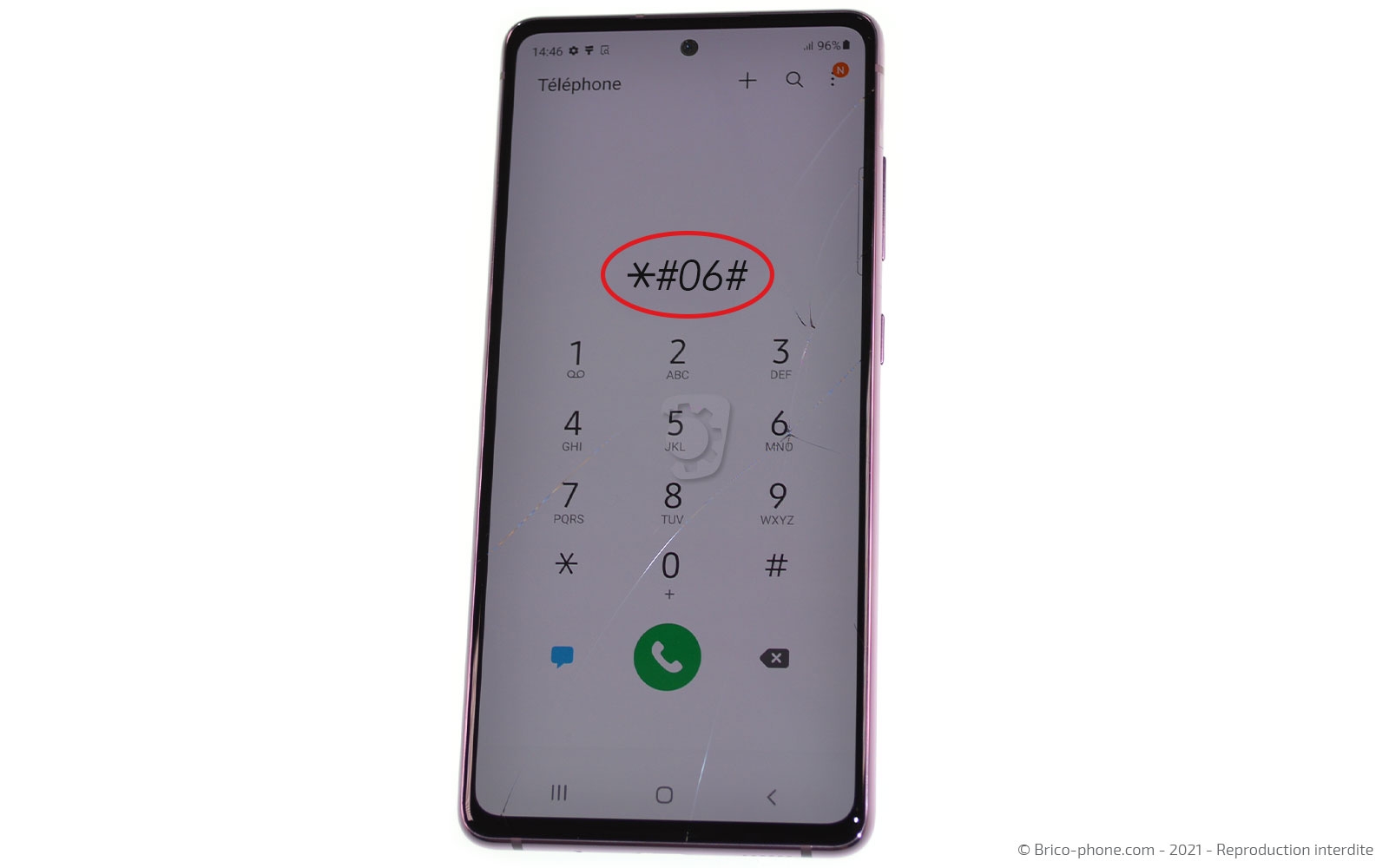

Pour cela tapez *#06# pour connaître votre numéro IMEI, qui sera à retranscrire sur la rubrique dédiée de notre page d'accueil.

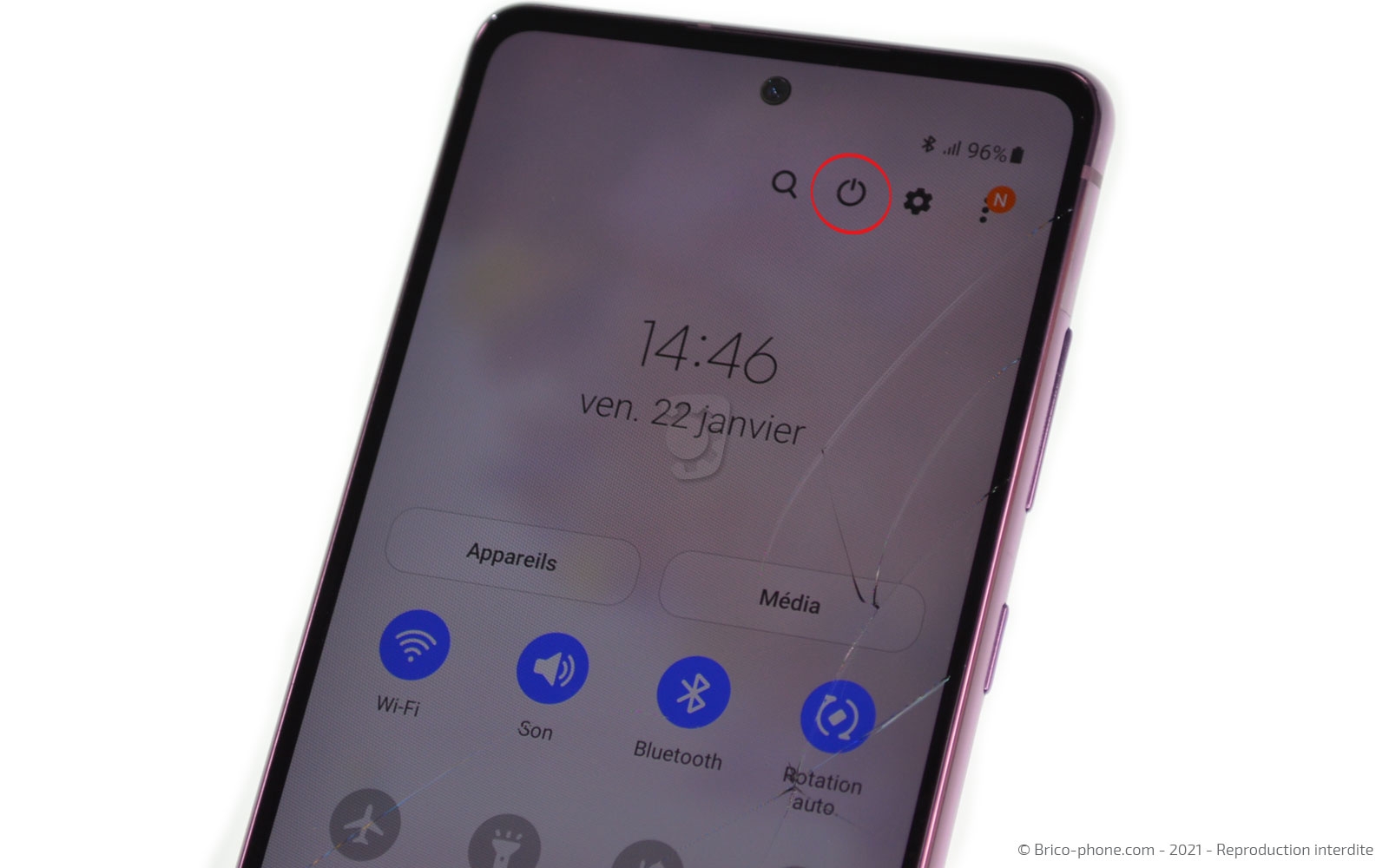

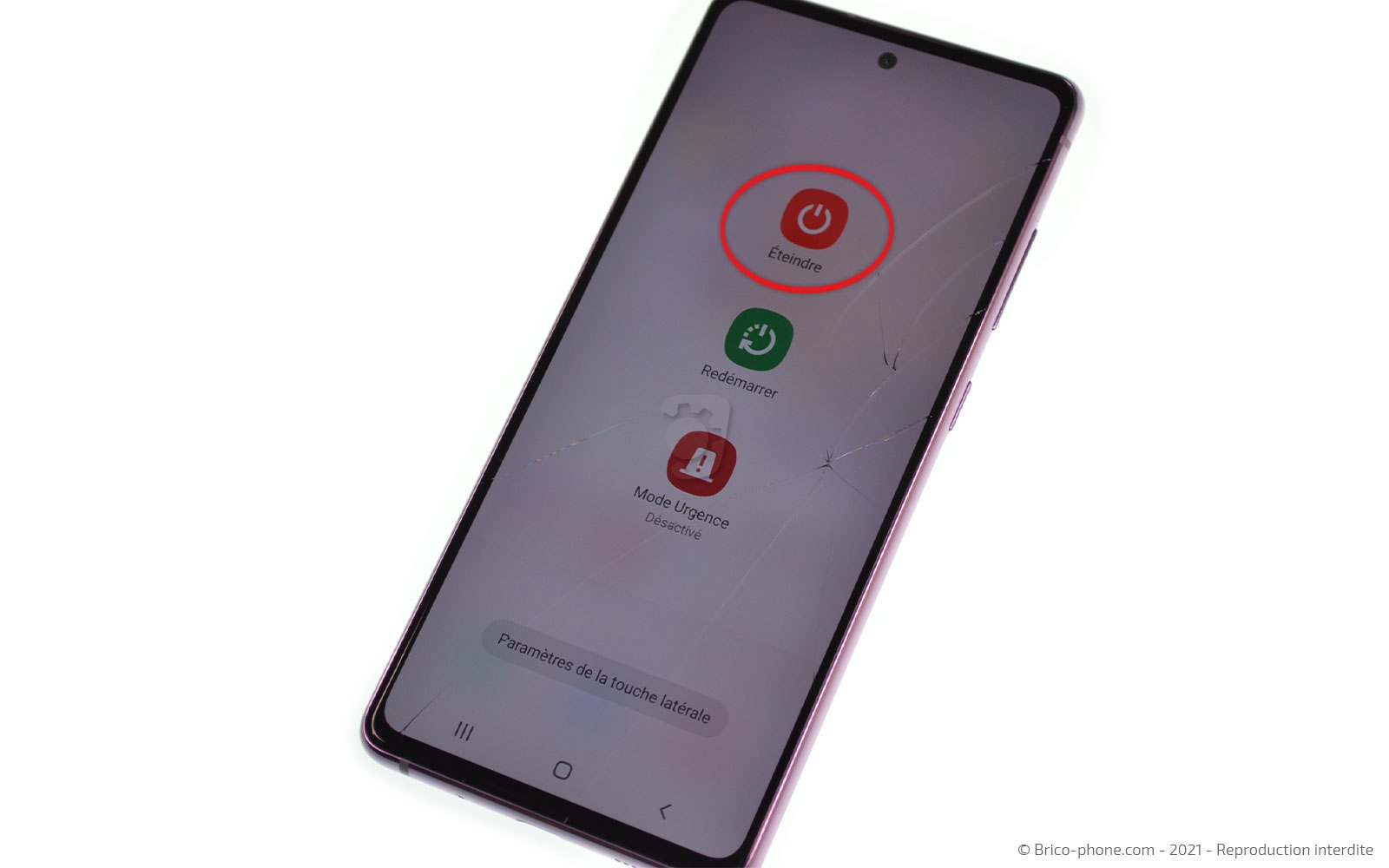

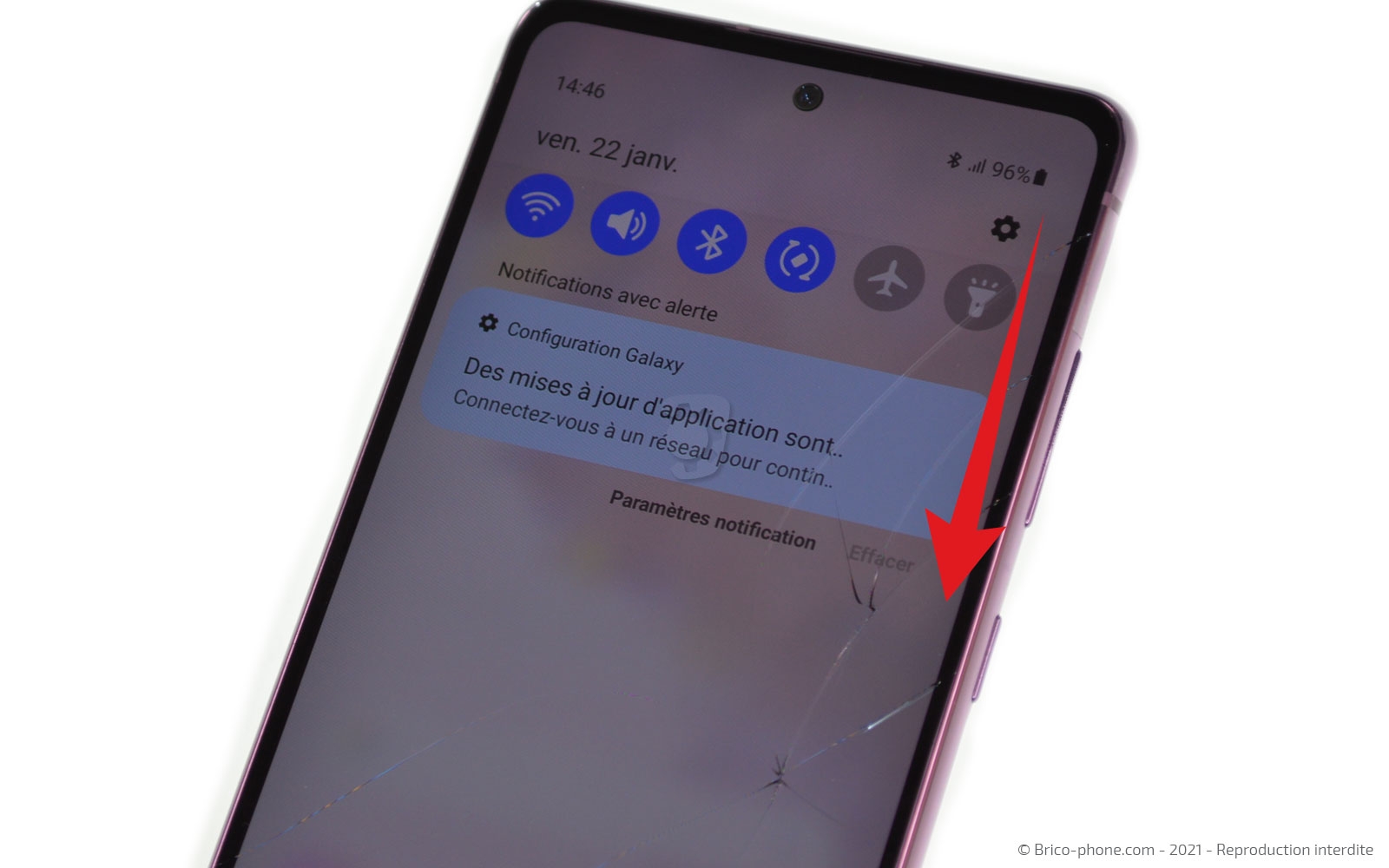

Pour travailler en toute sécurité, vous devez éteindre votre smartphone, en slidant du haut vers le bas pour faire apparaître le menu et appuyez sur le bouton éteindre.

Par défaut chez Samsung, si vous maintenez le bouton power, cela active bixby, mais vous pouvez le modifier dans les paramètres.

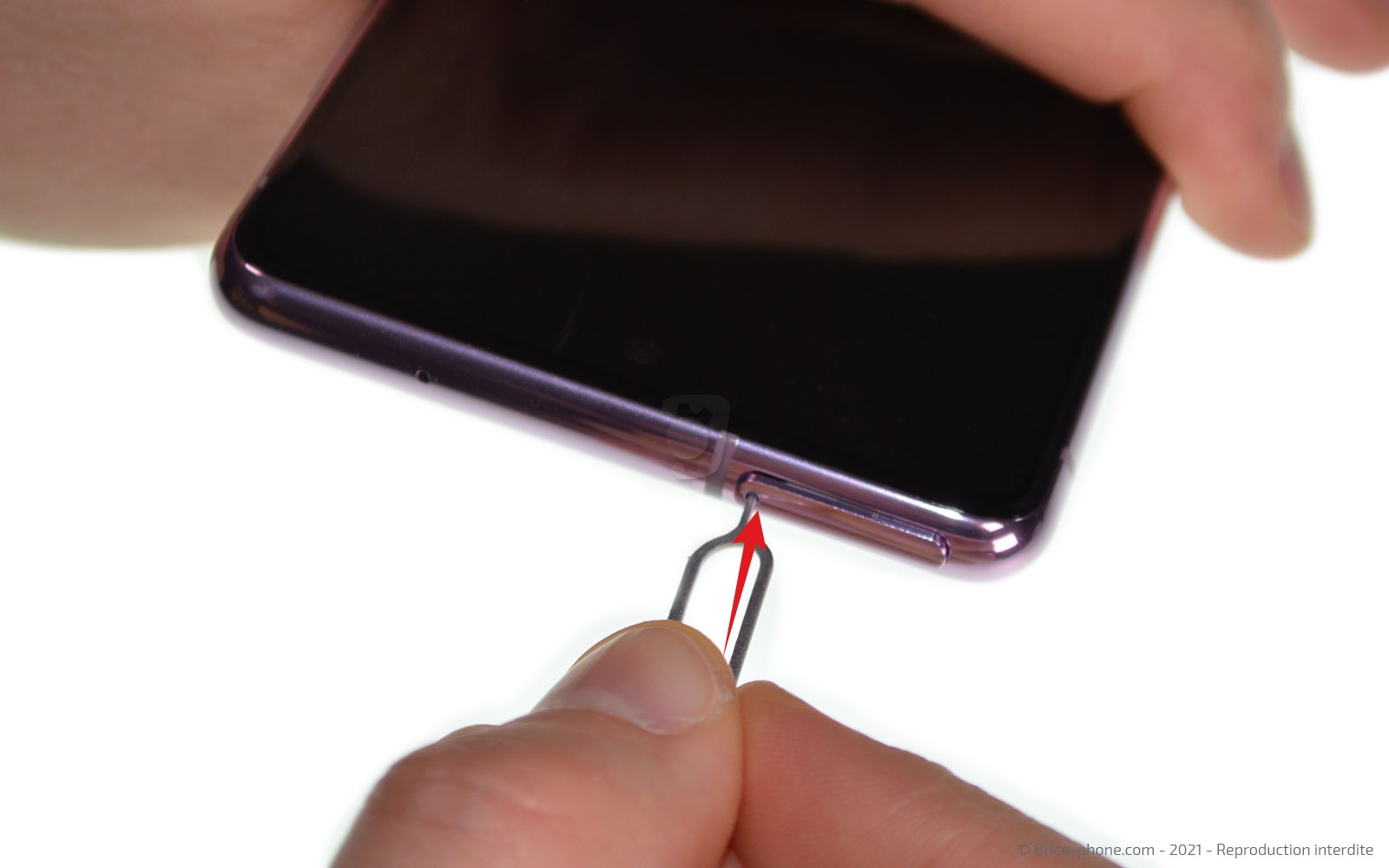

Vous pouvez éjecter le racksim à l'aide de l'outil sim.

Pour ouvrir ce téléphone, il faut chauffer l'arrière du téléphone pour ramollir le sticker d'étanchéité.

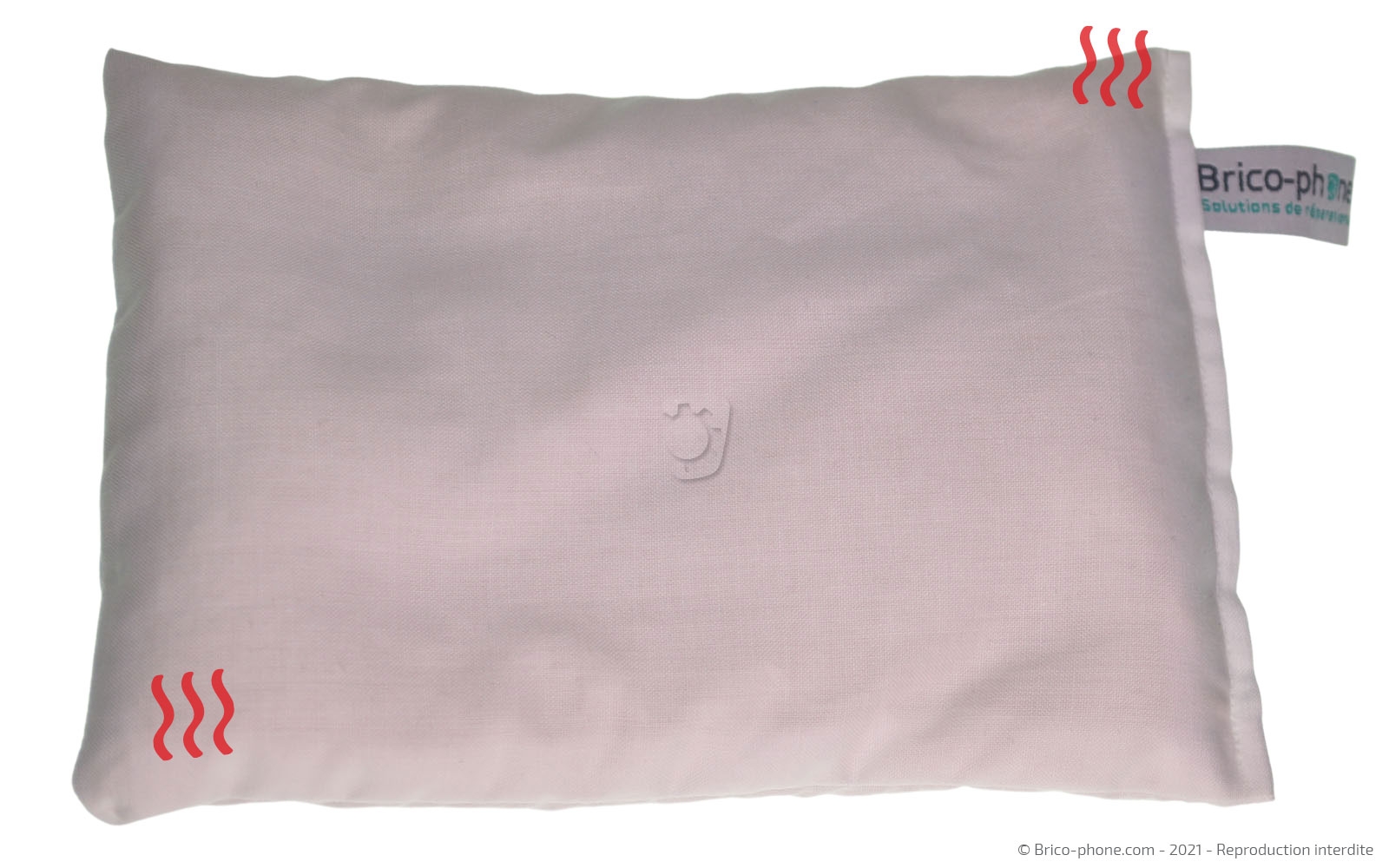

Si vous avez le coussin chauffant, passez-le environ 2 minutes au micro-onde, puis posez-le durant 40 secondes sur la face arrière.
Chauffez le contour de la face arrière avec votre sèche-cheveux ou un décapeur thermique pendant 30 secondes.

Positionnez la ventouse sur le bas de la vitre arrière, puis tirez sur celle-ci pour insérer le médiator en métal troué entre la vitre et le châssis pour créer un interstice.
Glissez-y les médiators rouges avant de retirer celui en métal.

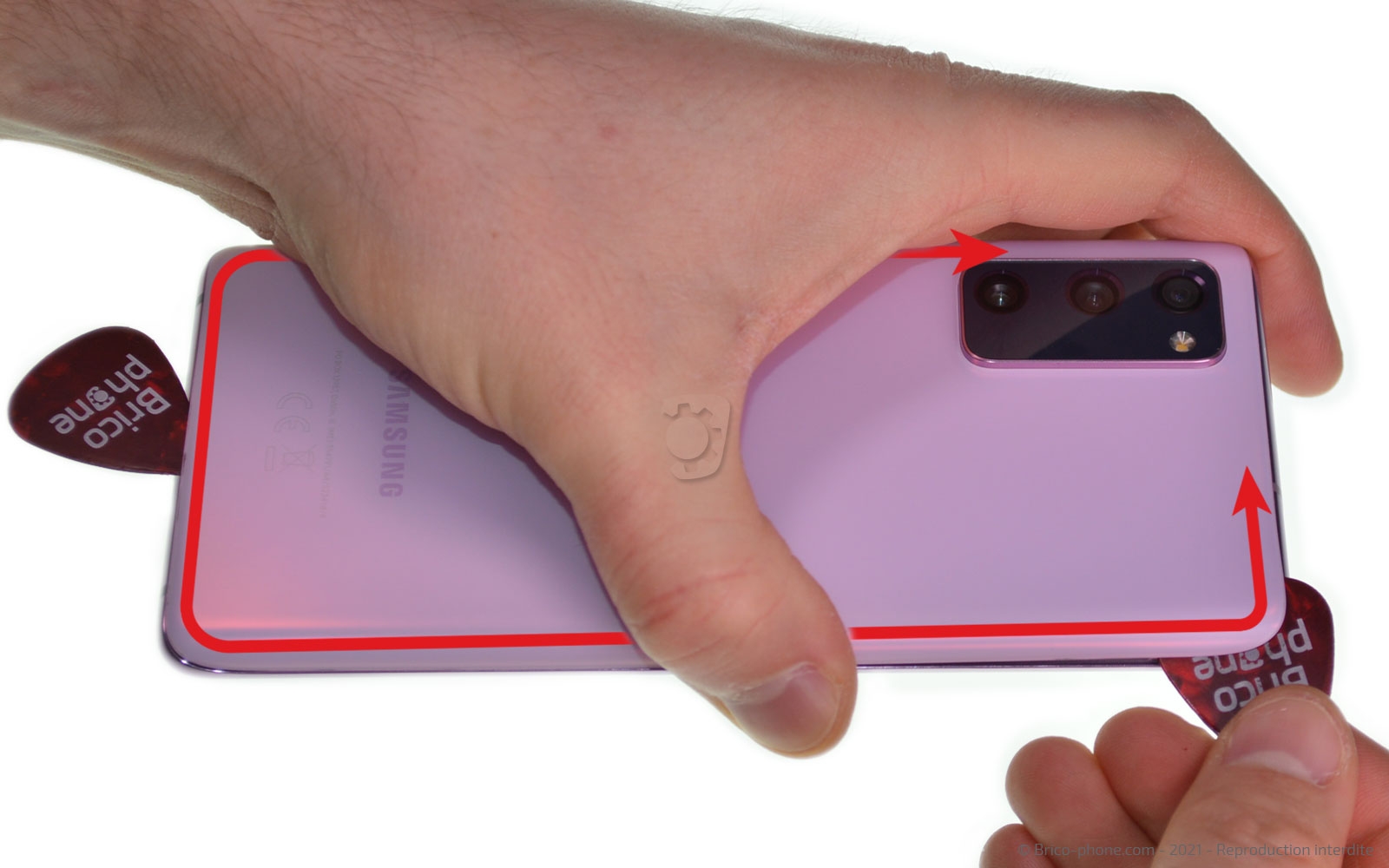

Faites le tour du téléphone afin de séparer la vitre arrière du châssis afin de la retirer.

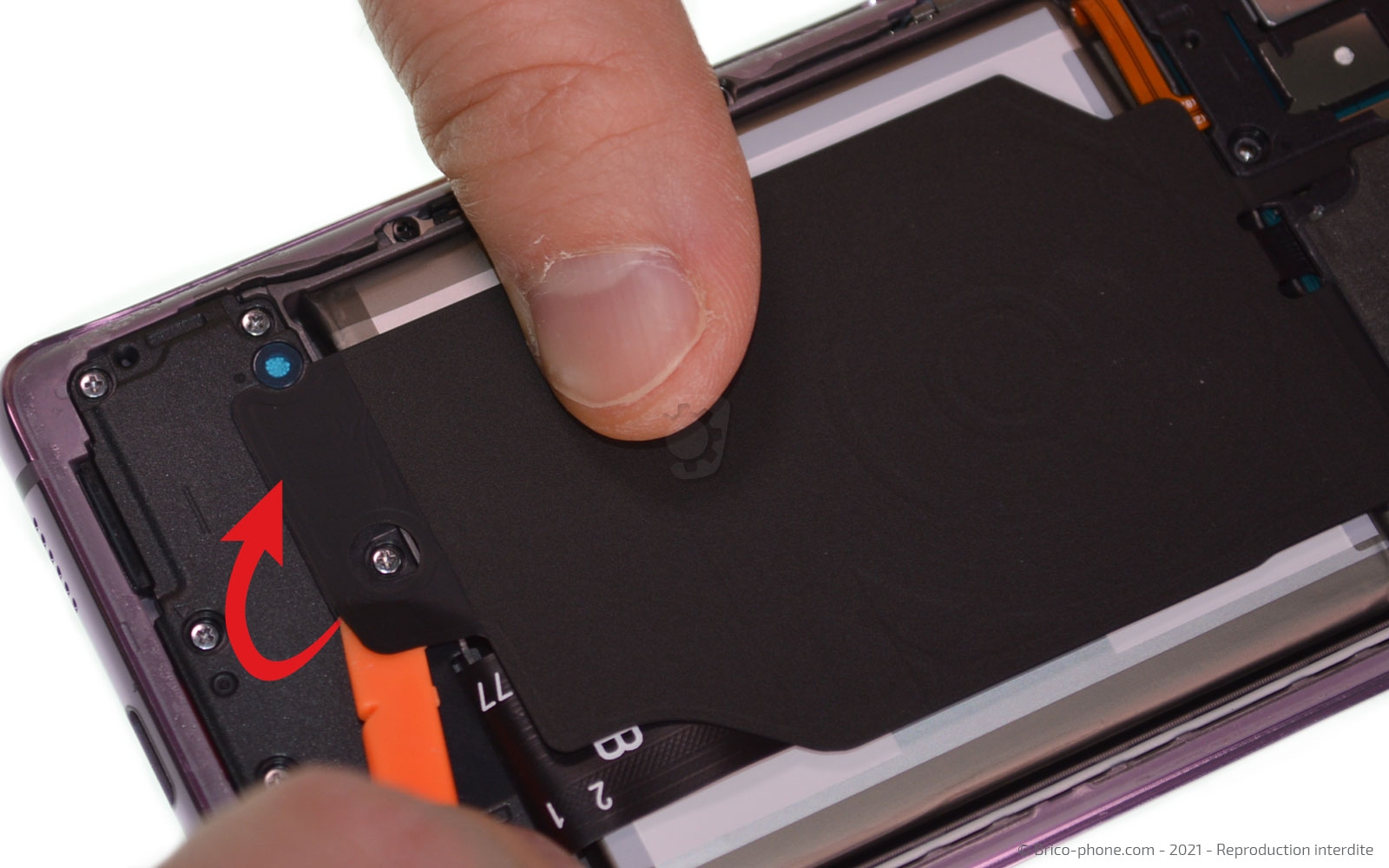

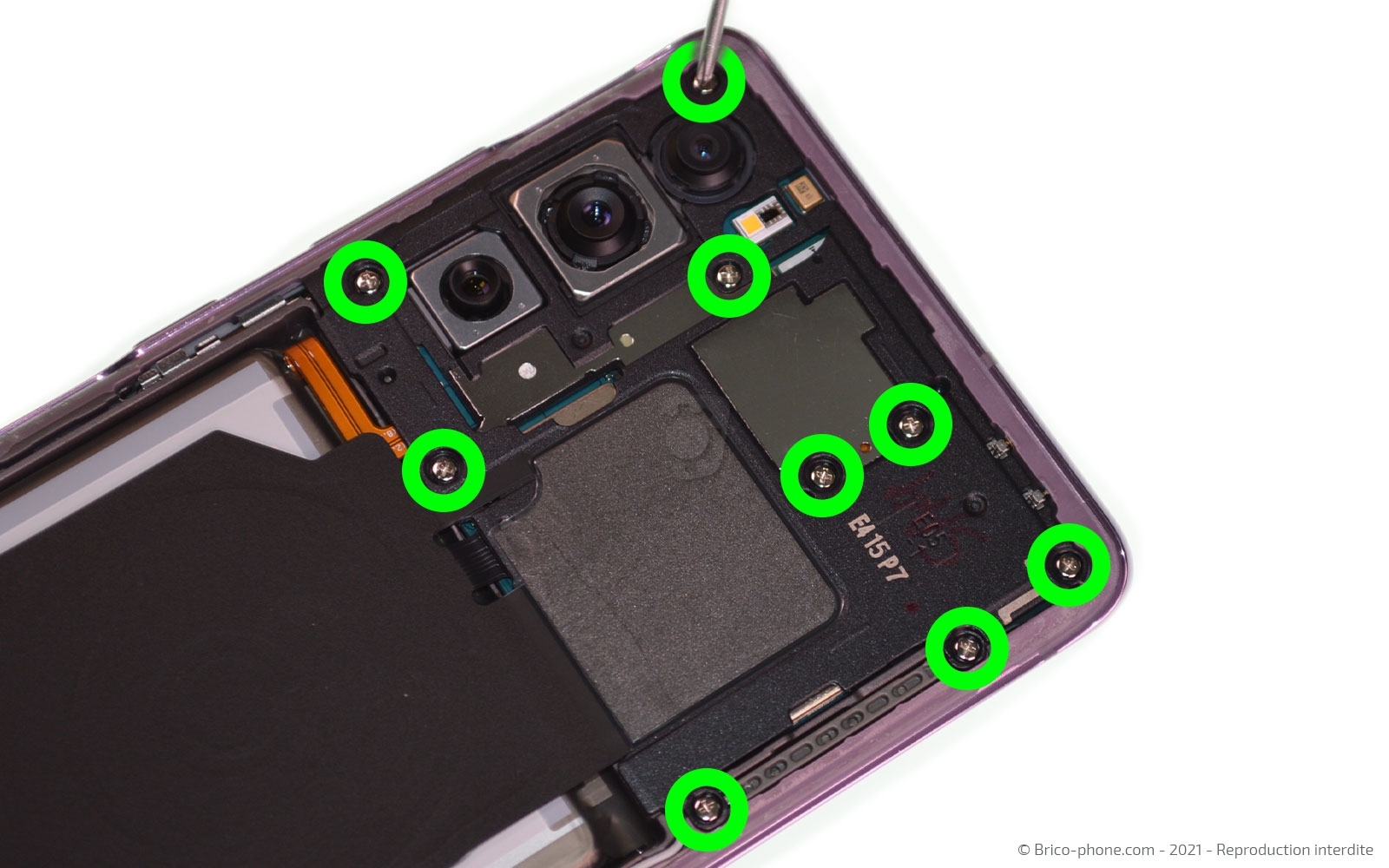

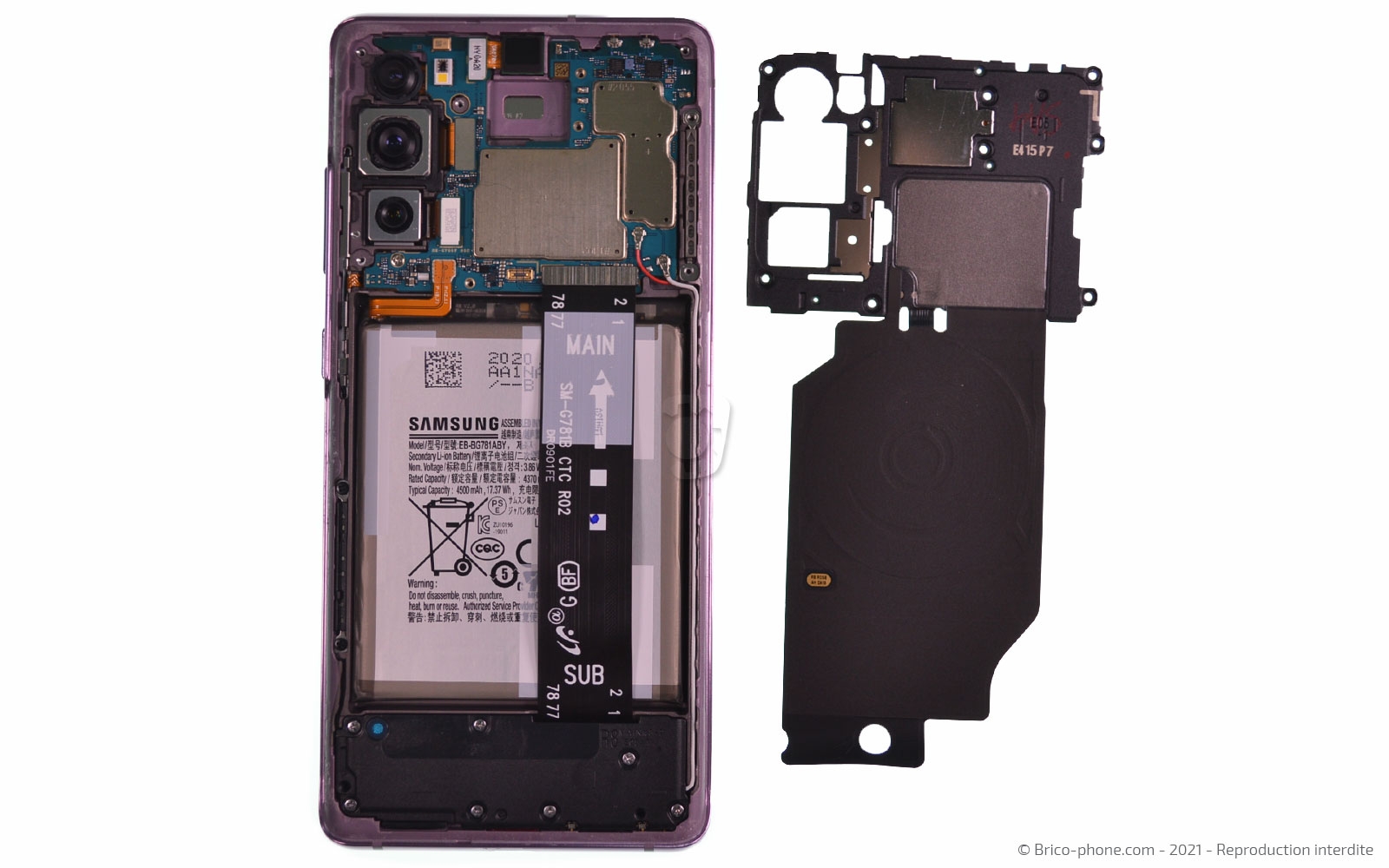

Dévissez les 9 vis cruciforme qui maintiennent le module d'antenne, puis chauffez légèrement le bas de la nappe NFC collée sur le haut-parleur externe avant de la décoller.

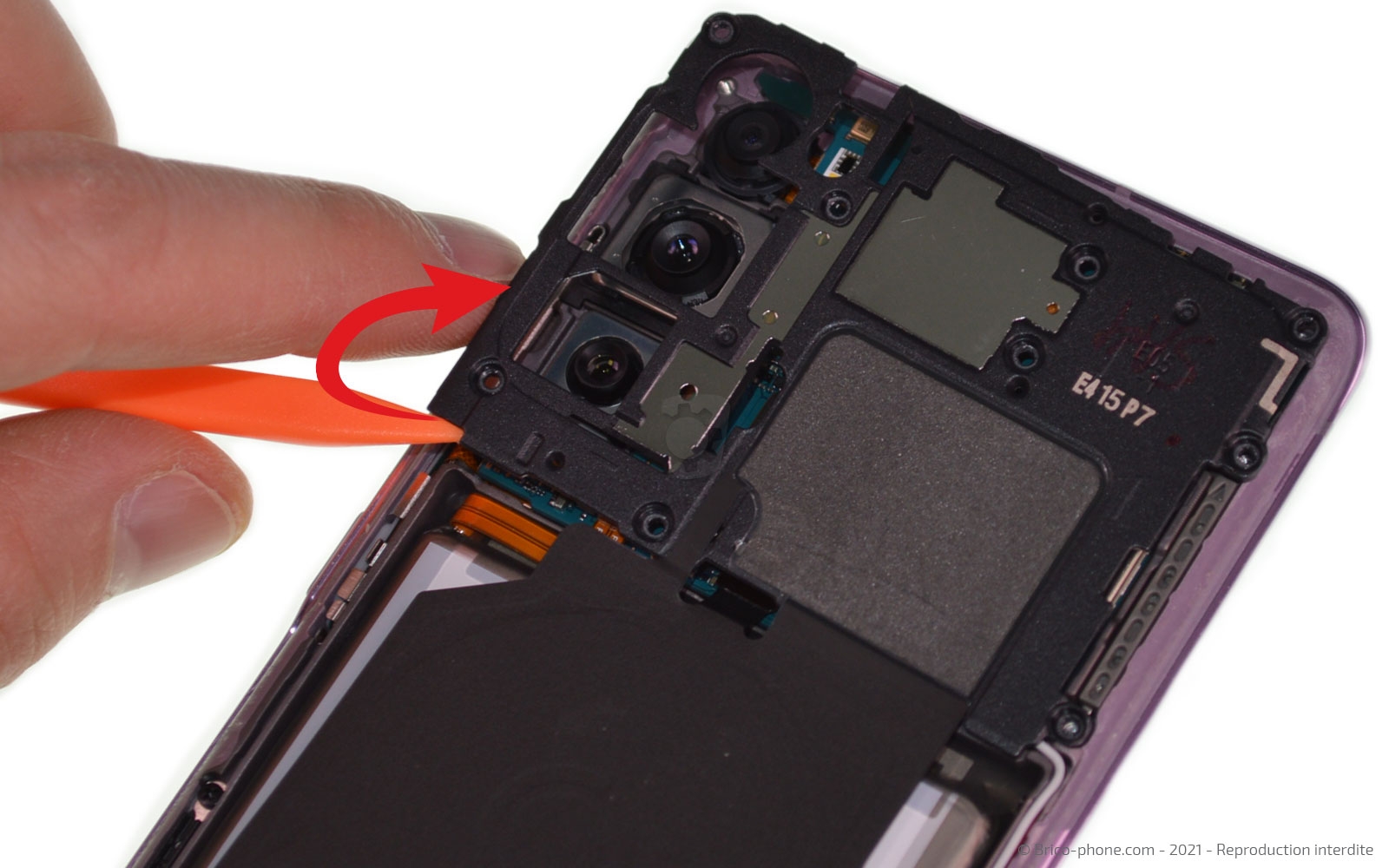

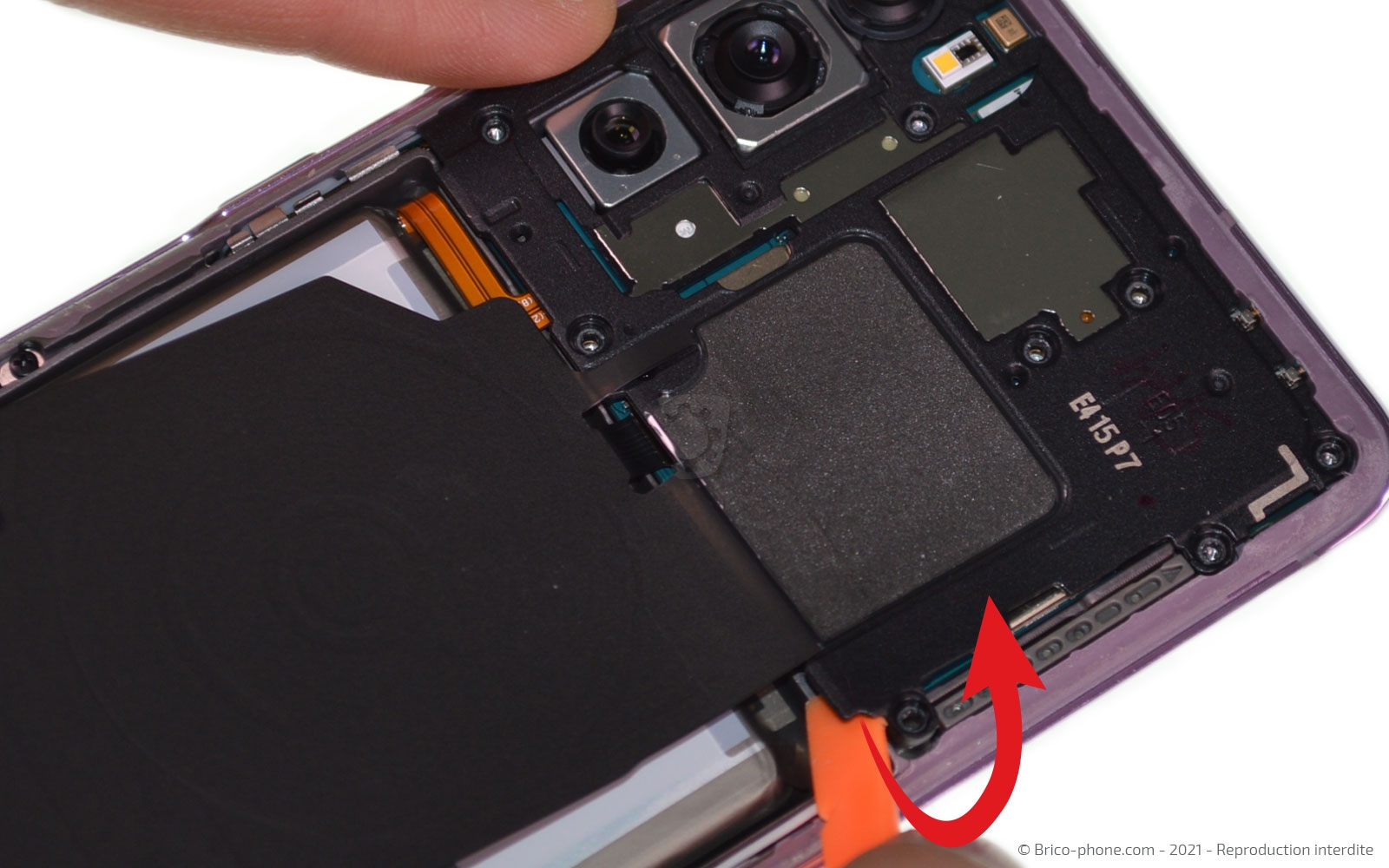

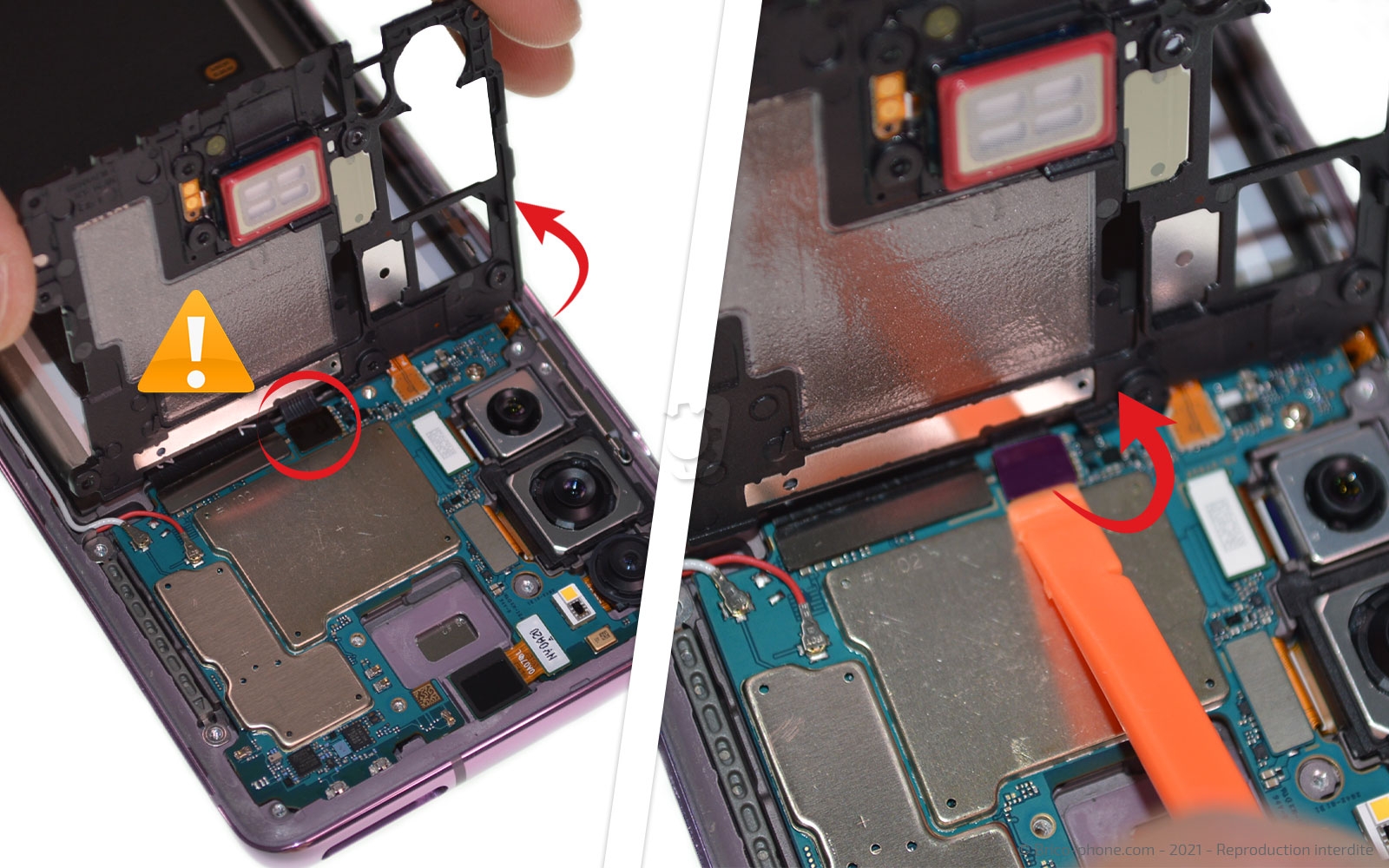

Vous pouvez maintenant soulevez le module à 90° pour déconnecter la nappe et le retirer.

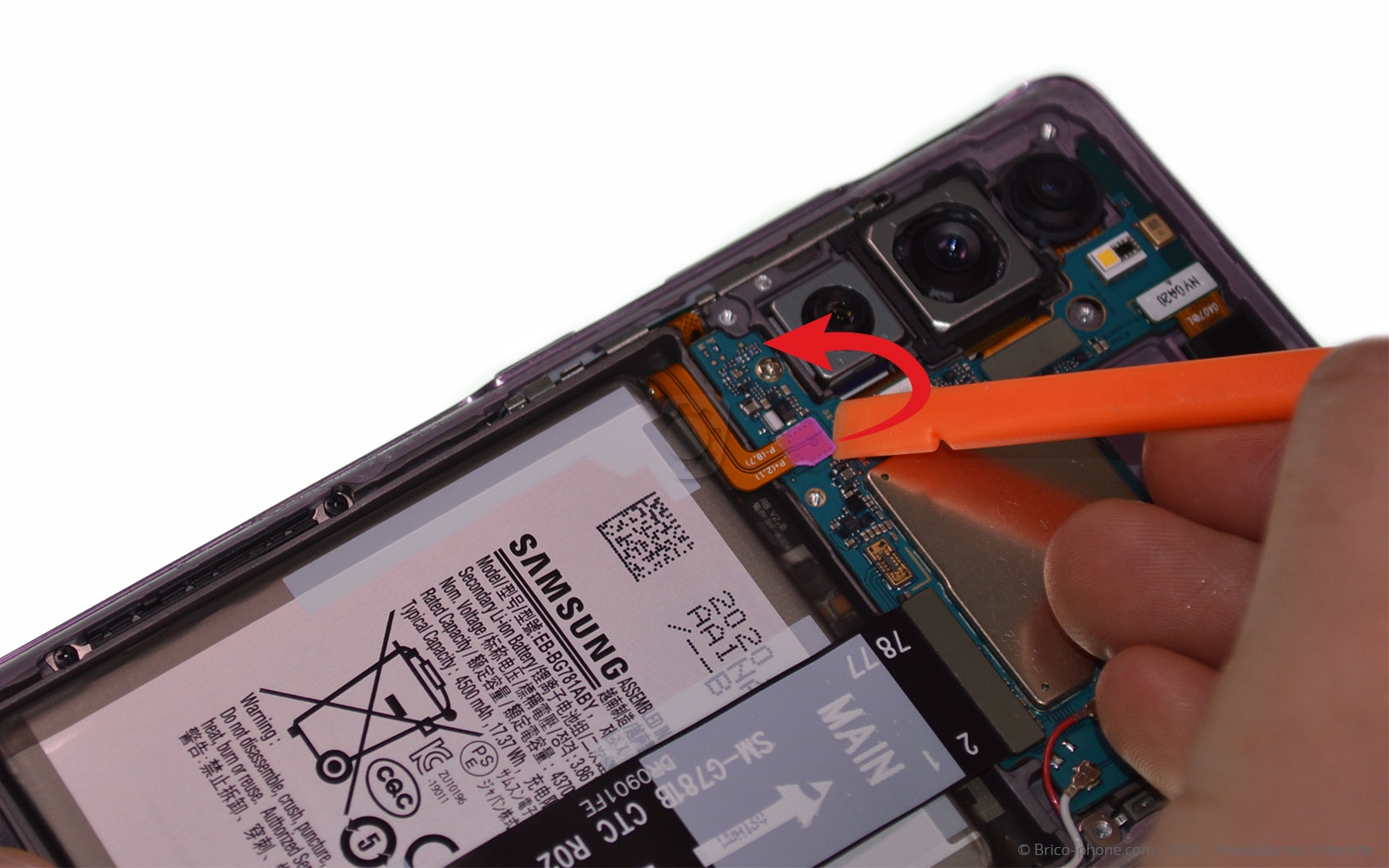

Toujours avec le spudger, déconnectez la nappe de la batterie.

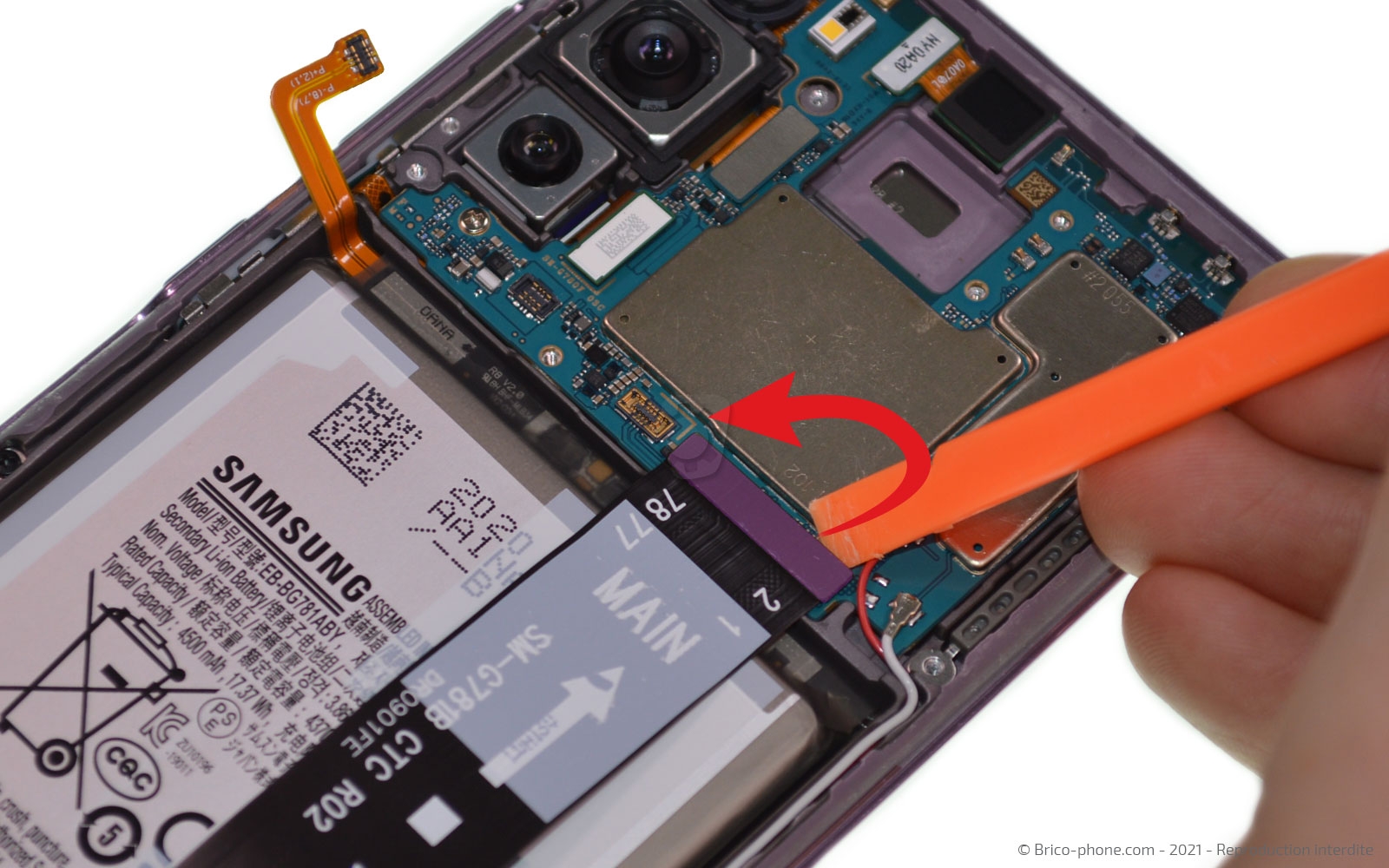

Déconnectez la nappe d'interconnexion de la carte-mère.

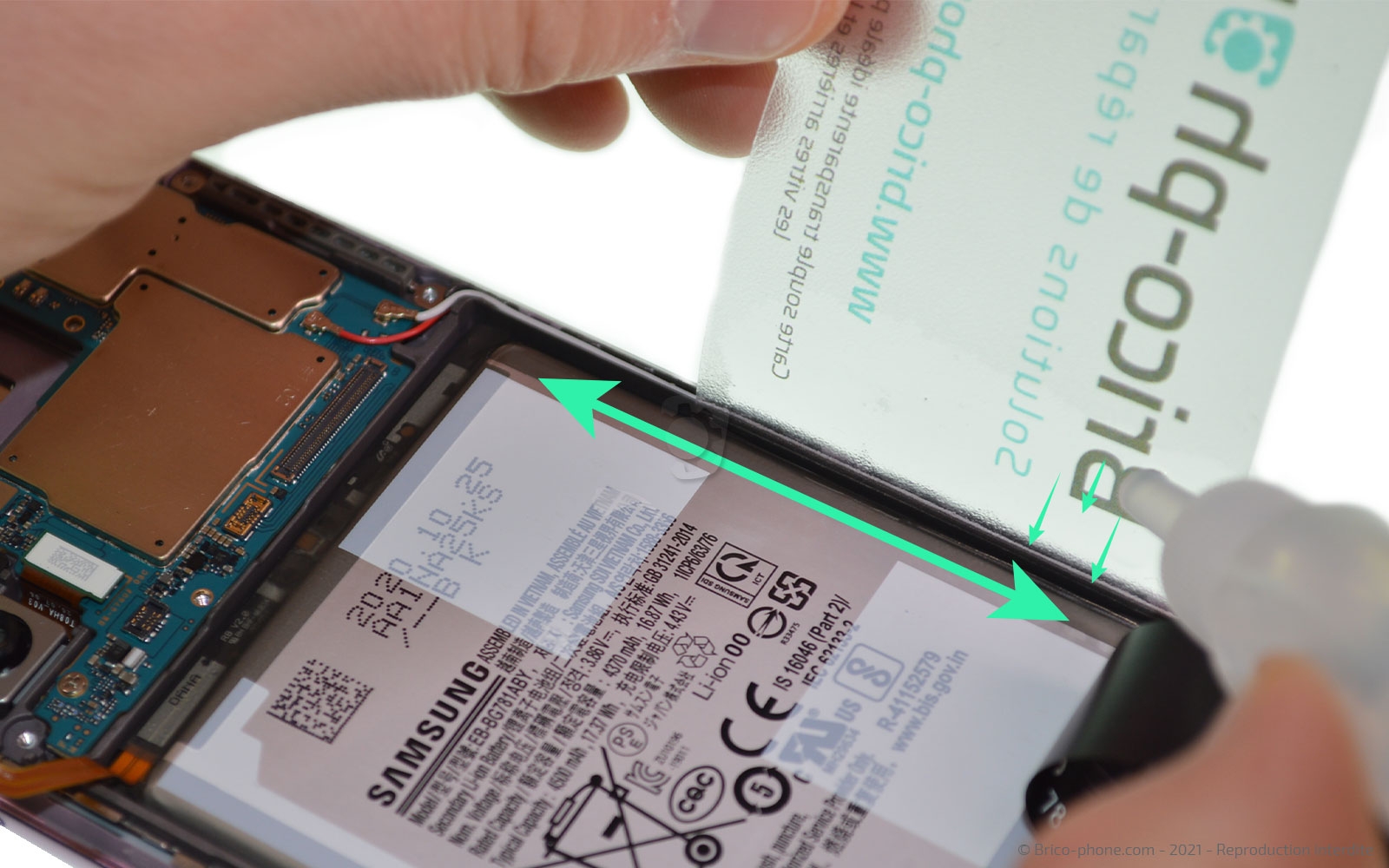

Insérez la carte fine entre la batterie et le châssis sur la droite de façon à faire glisser le liquide iRemover le long de celle-ci.

Faites de même pour le bas de la batterie.

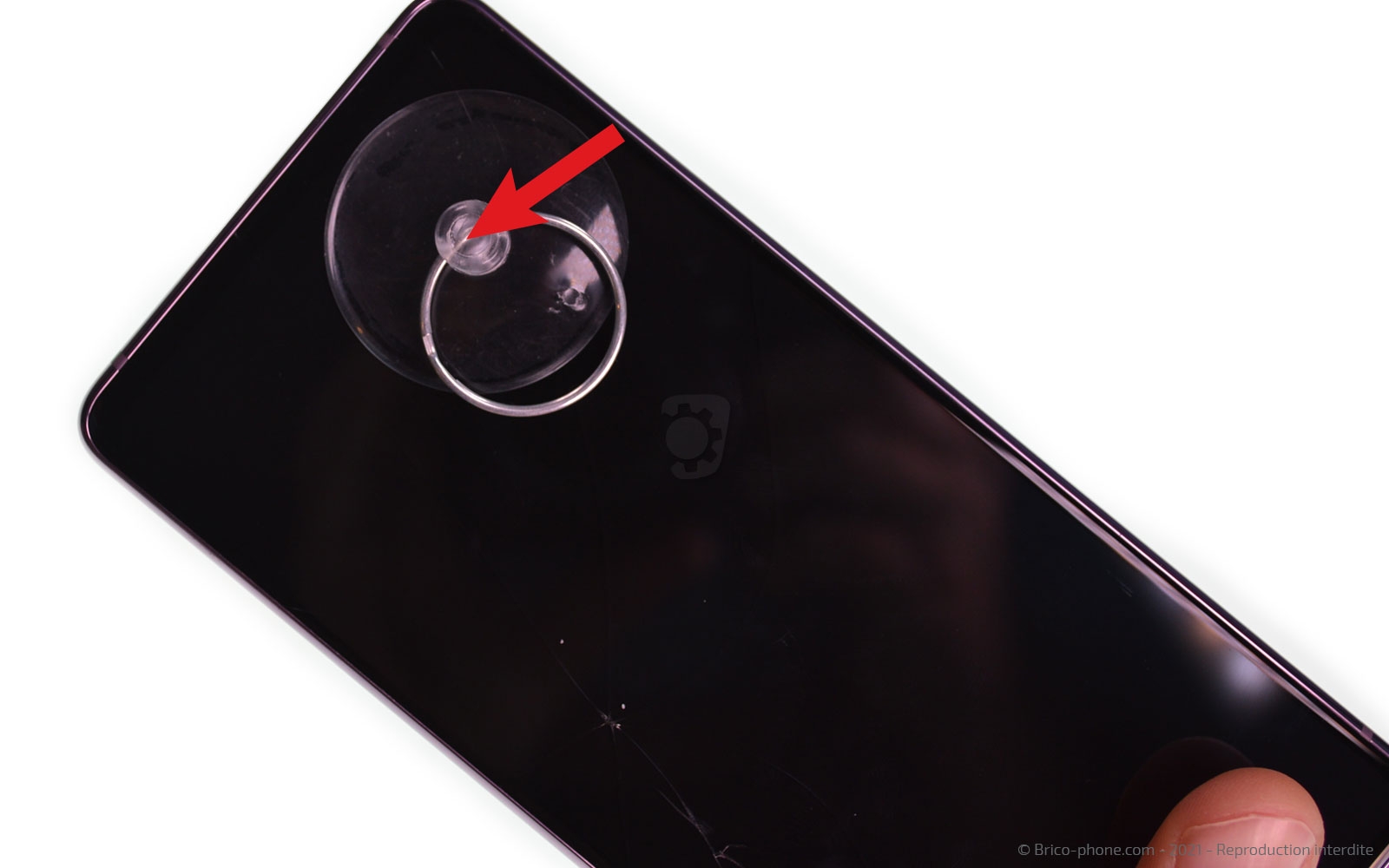

Installez la ventouse en bas à droite de l'écran pour faire couler le liquide sous la batterie pendant 30 à 40 minutes.

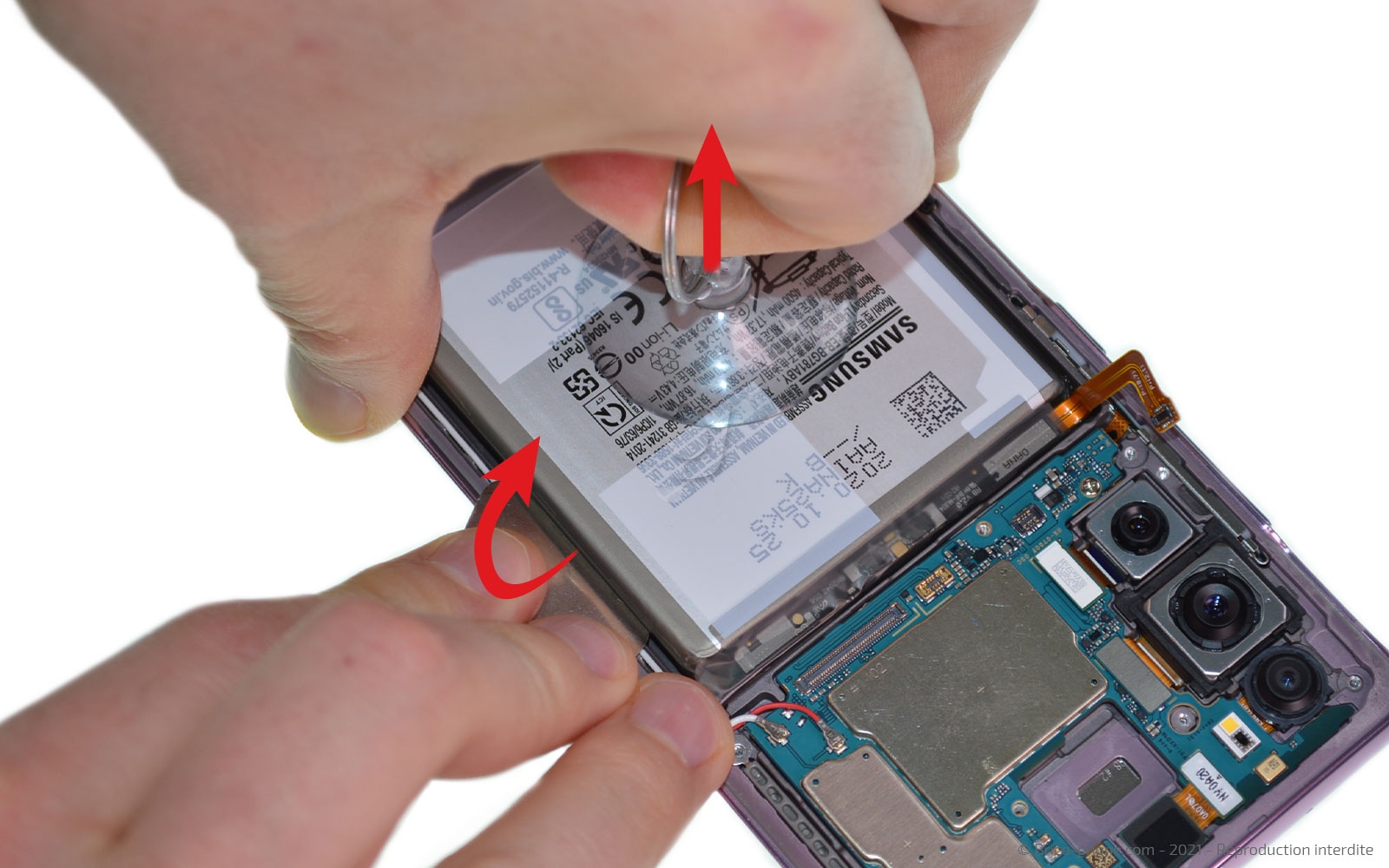

Vous pouvez vous aider de la ventouse pour tirer sur la batterie tout en faisant levier sur la droite avec le médiator en métal afin d'extraire la batterie.

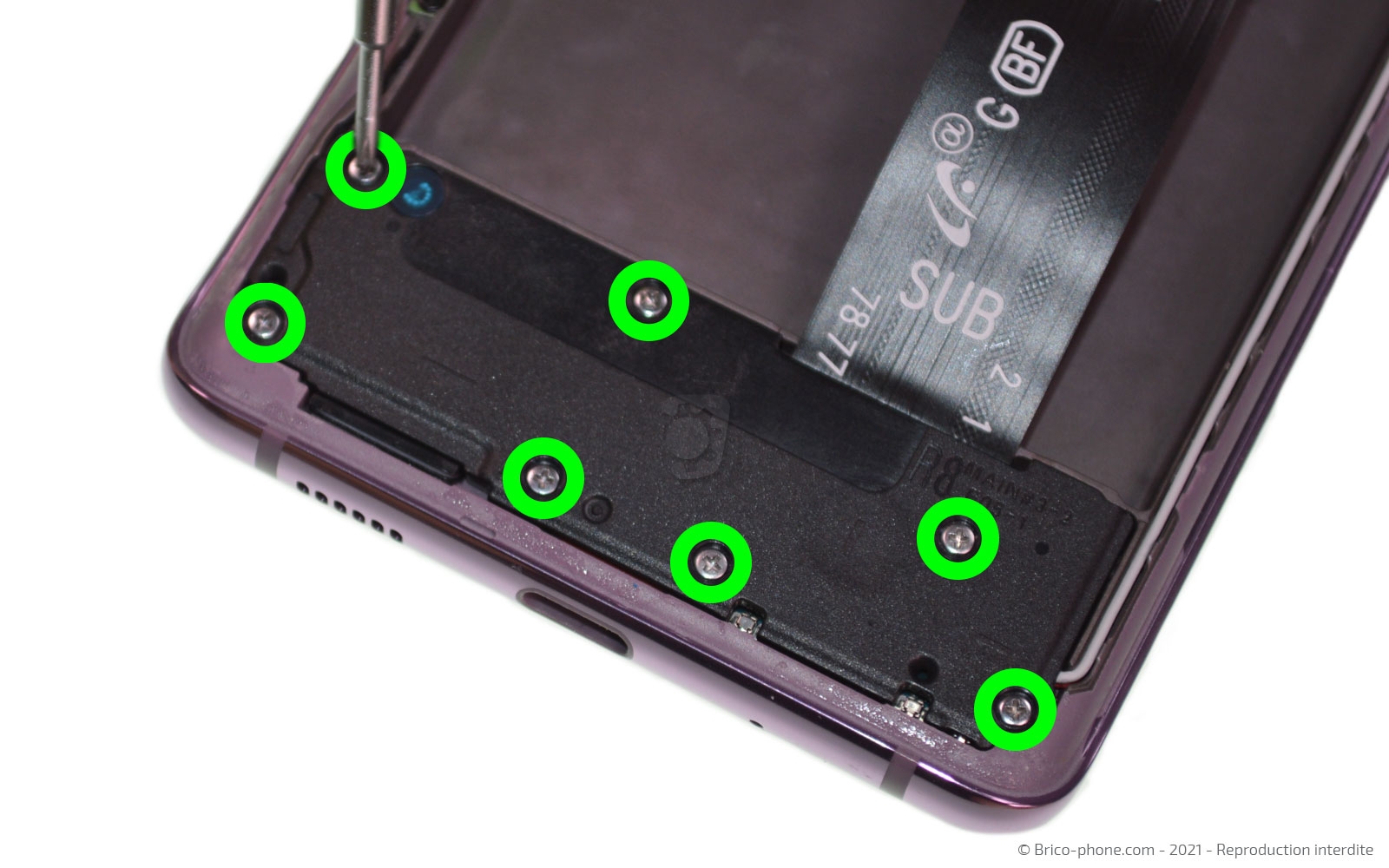

Passons sur le bas du téléphone afin d'y dévisser 7 vis cruciforme pour enlever le bloc haut-parleur externe avec la pincette.

Déconnectez la nappe d'interconnexion à l'aide du levier en nylon.

Toujours avec le même outil, déconnectez l'écran et le lecteur d'empreintes, puis les 2 câbles coaxiaux à l'aide de la pincette.

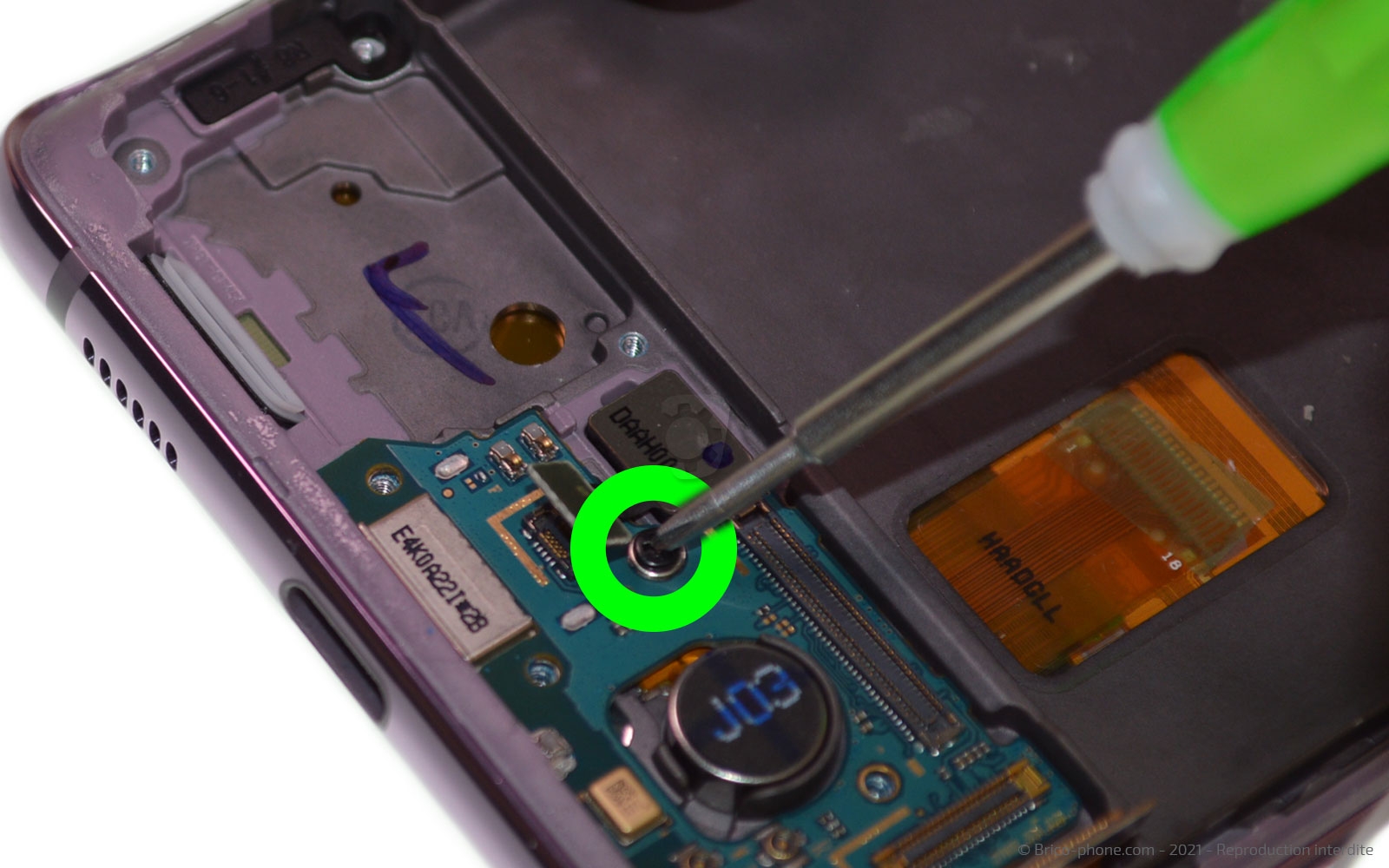

Afin de pouvoir extraire le connecteur de charge à l'aide du spudger, vous devez dévisser la vis cruciforme.

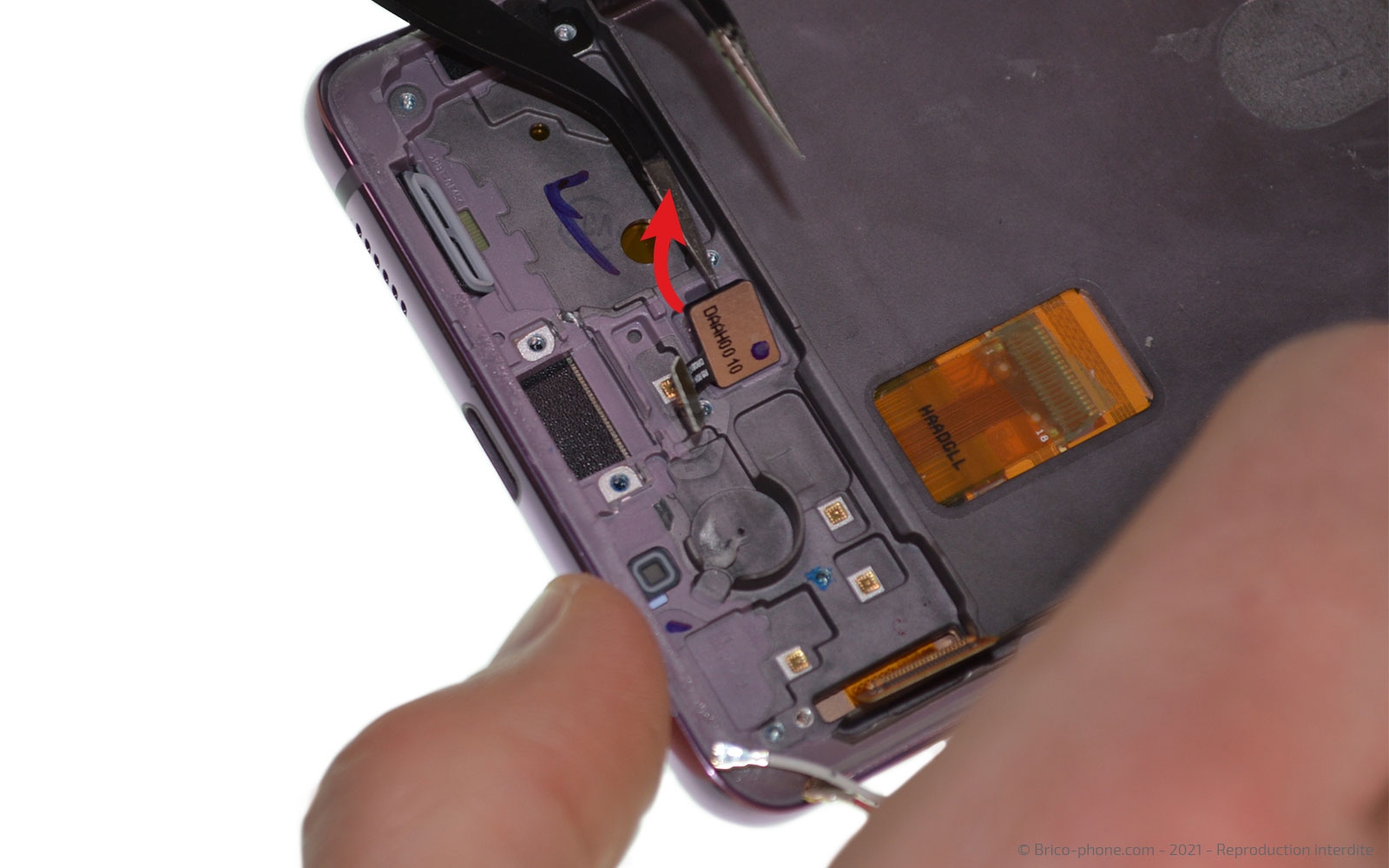

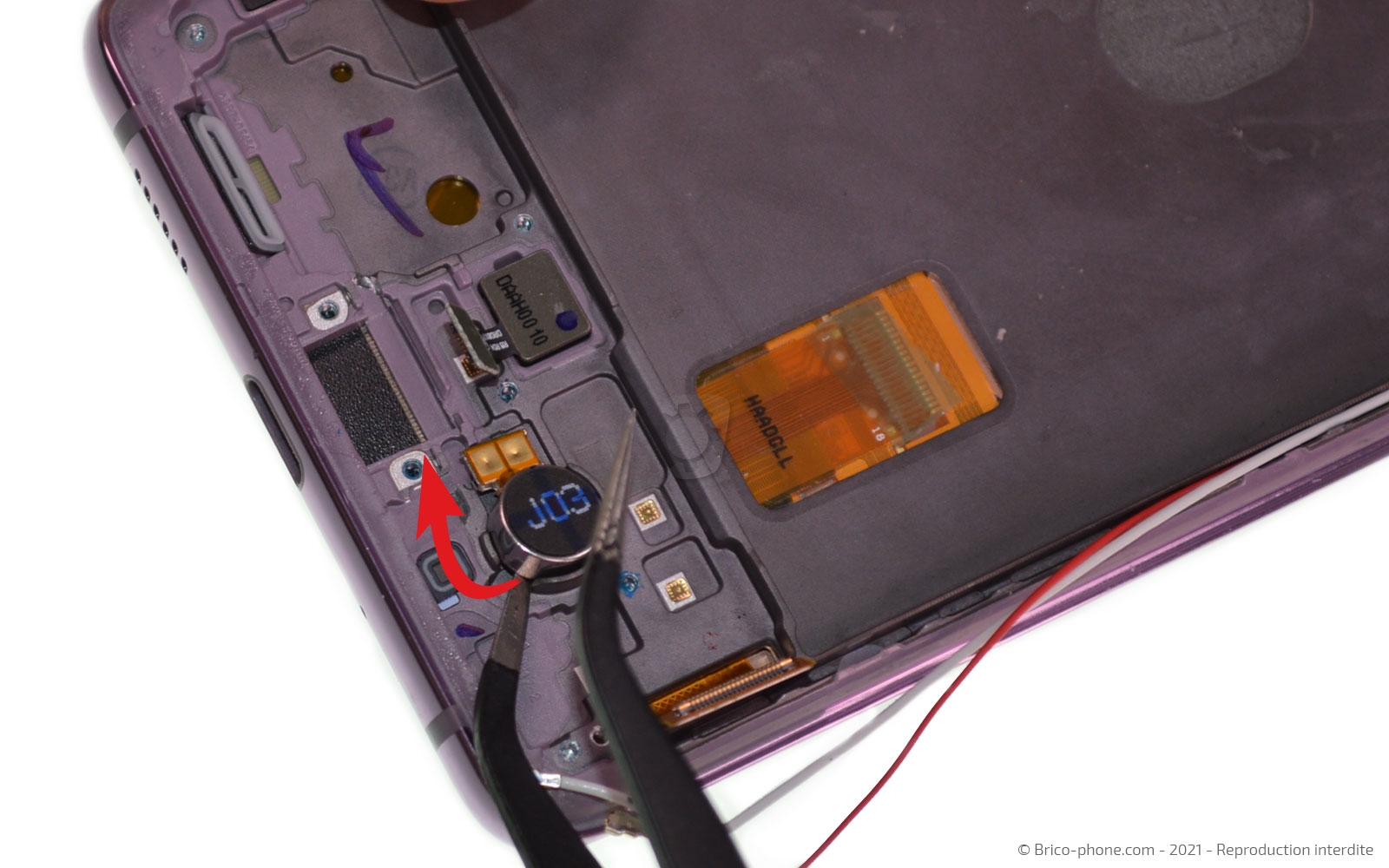

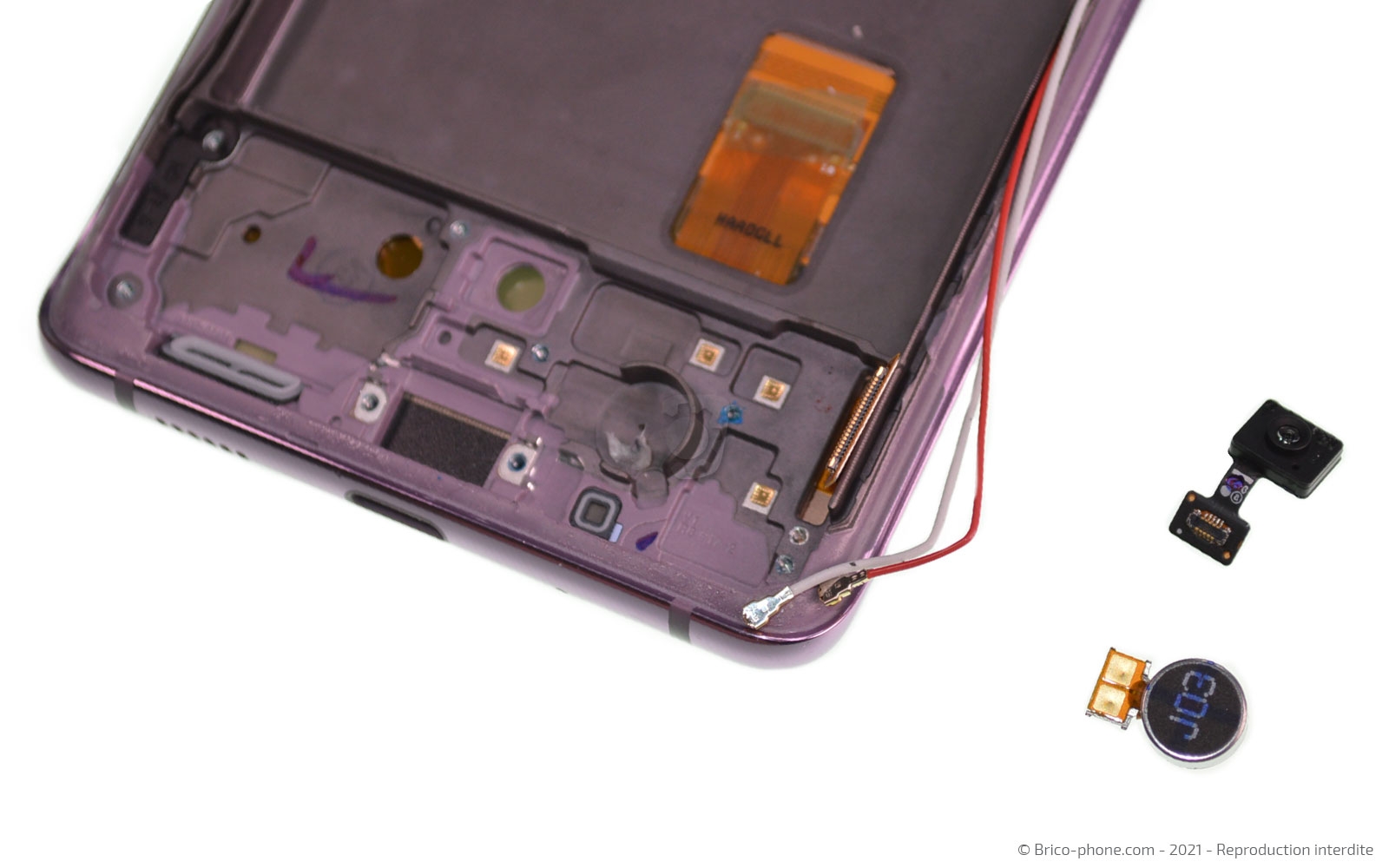

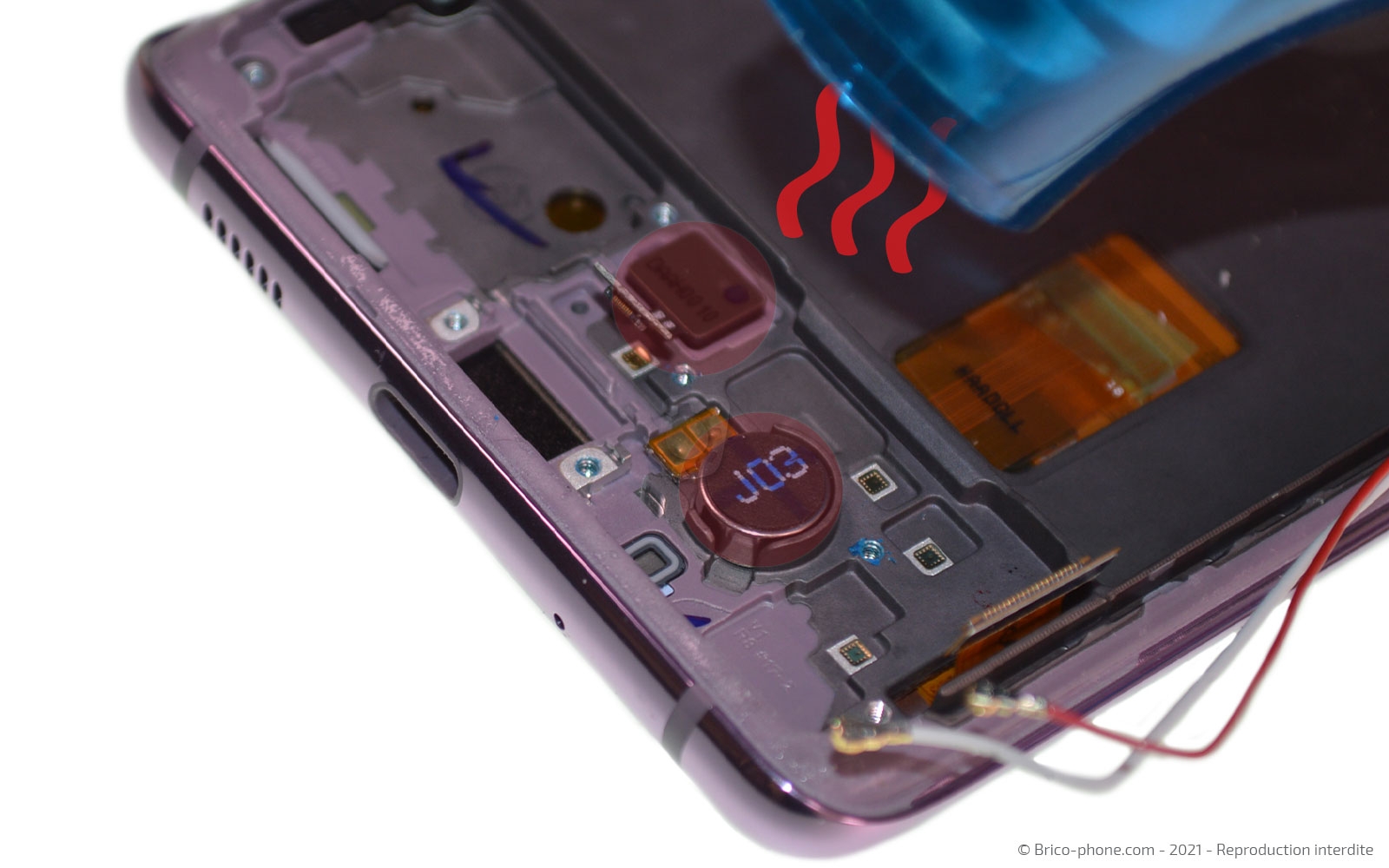

Chauffez légèrement le lecteur d'empreintes et le vibreur pour les extraire.

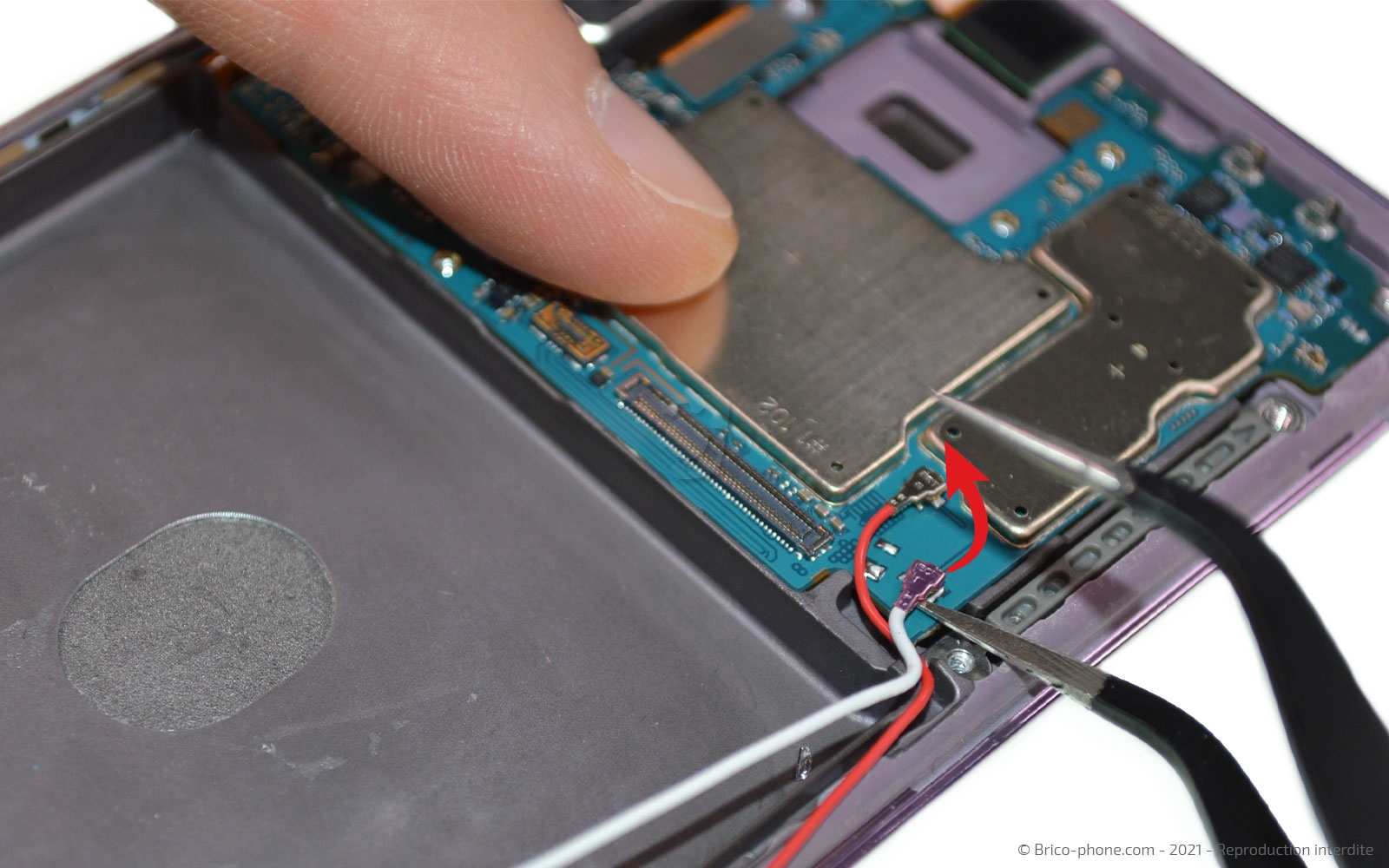

Déconnectez les 2 câbles coaxiaux de la carte-mère.

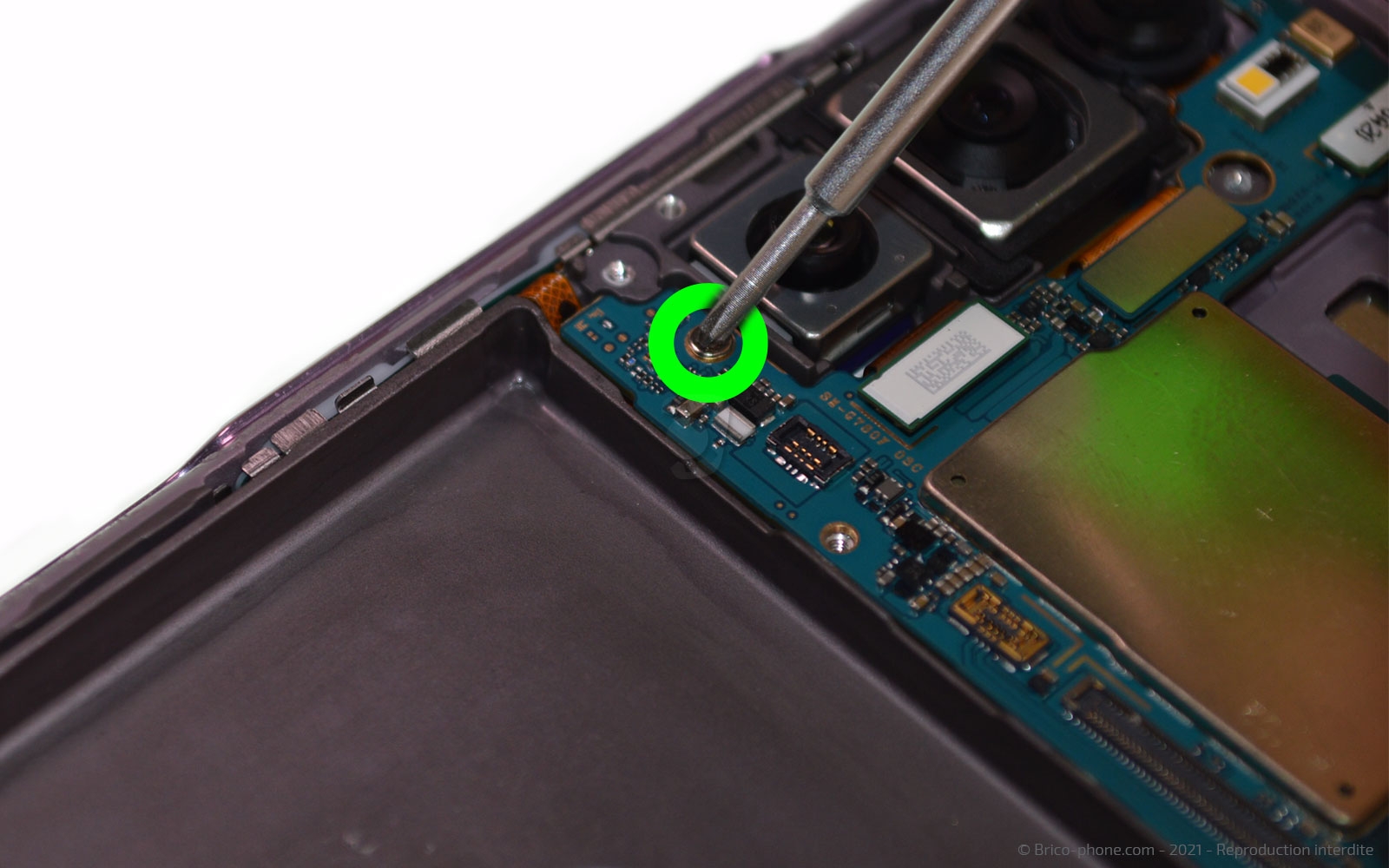

Enlevez la vis cruciforme et la caméra avant, puis ôtez la carte-mère.

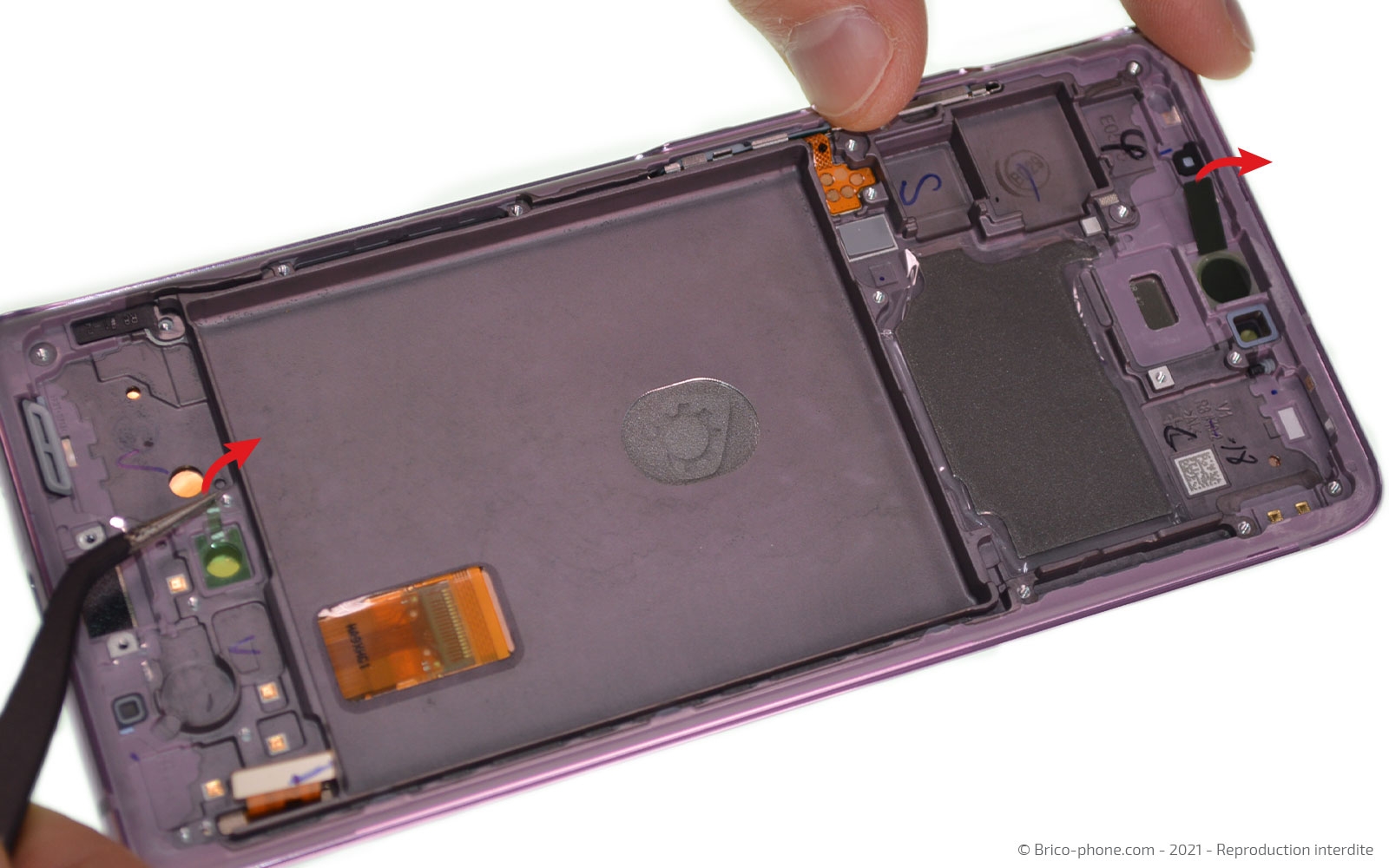

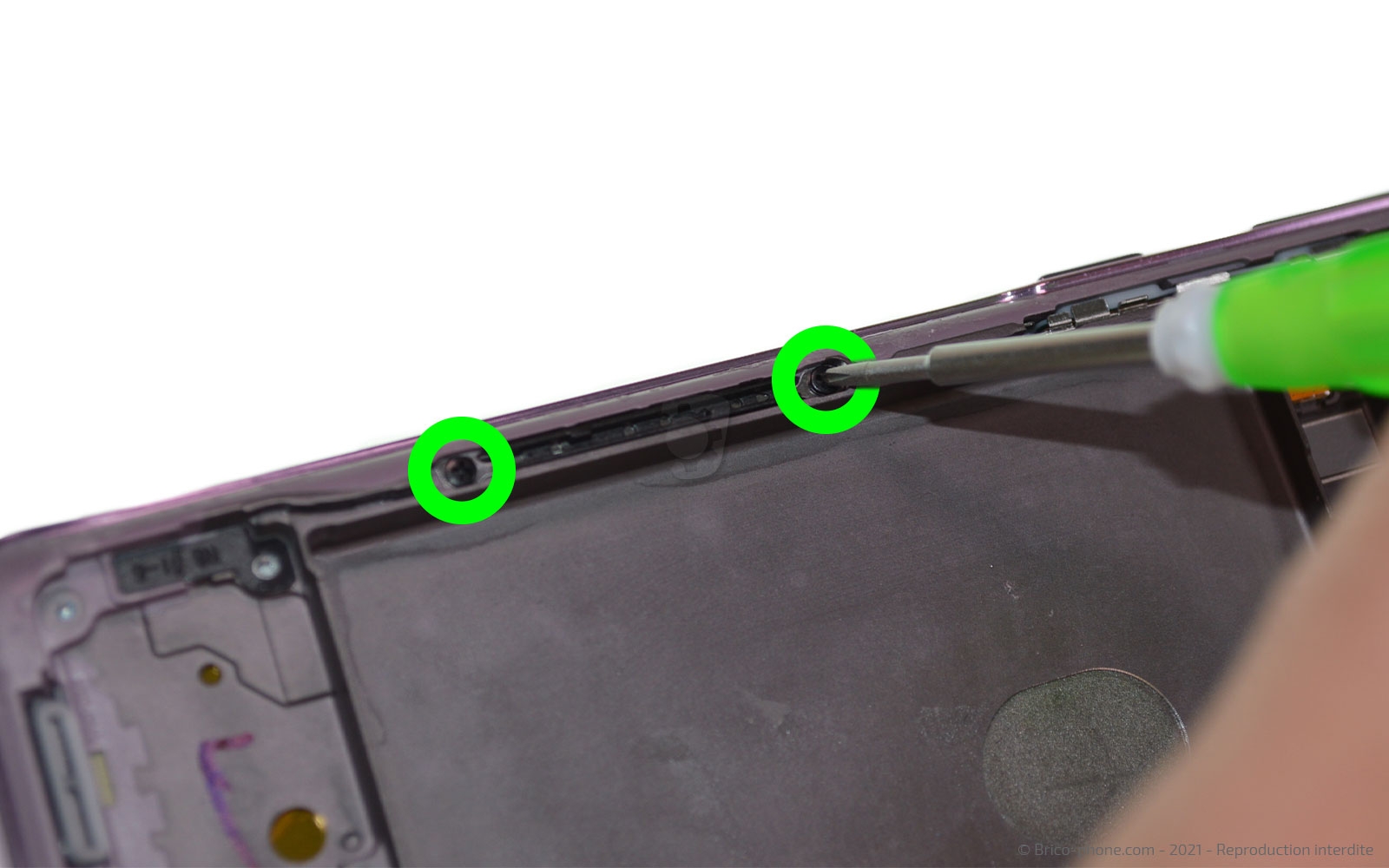

Dévissez les 2 vis cruciformes du support qui se trouve à gauche sur le châssis puis celui en haut à droite.

N'oubliez pas de retirer tous les stickers de protection du bloc écran.

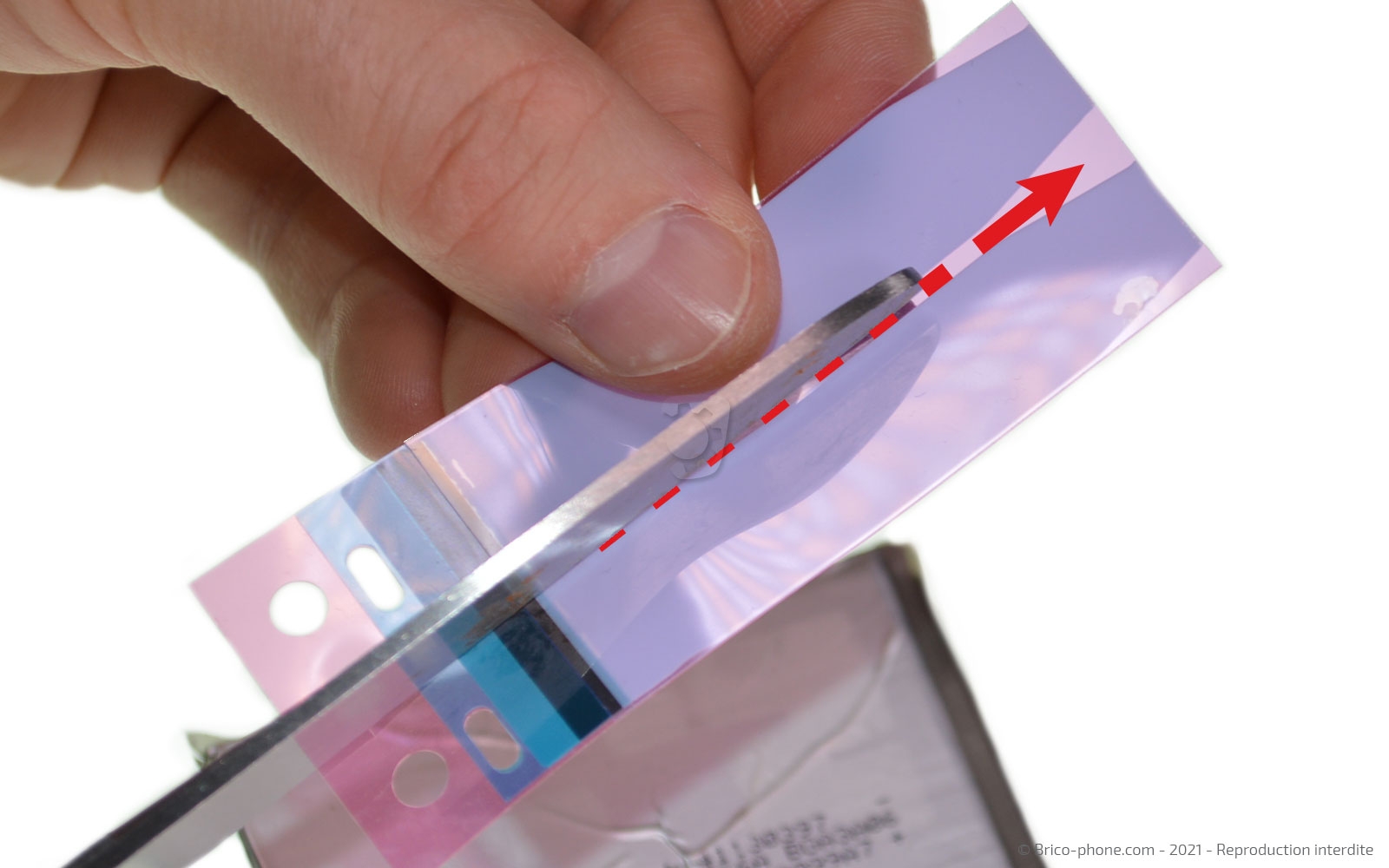

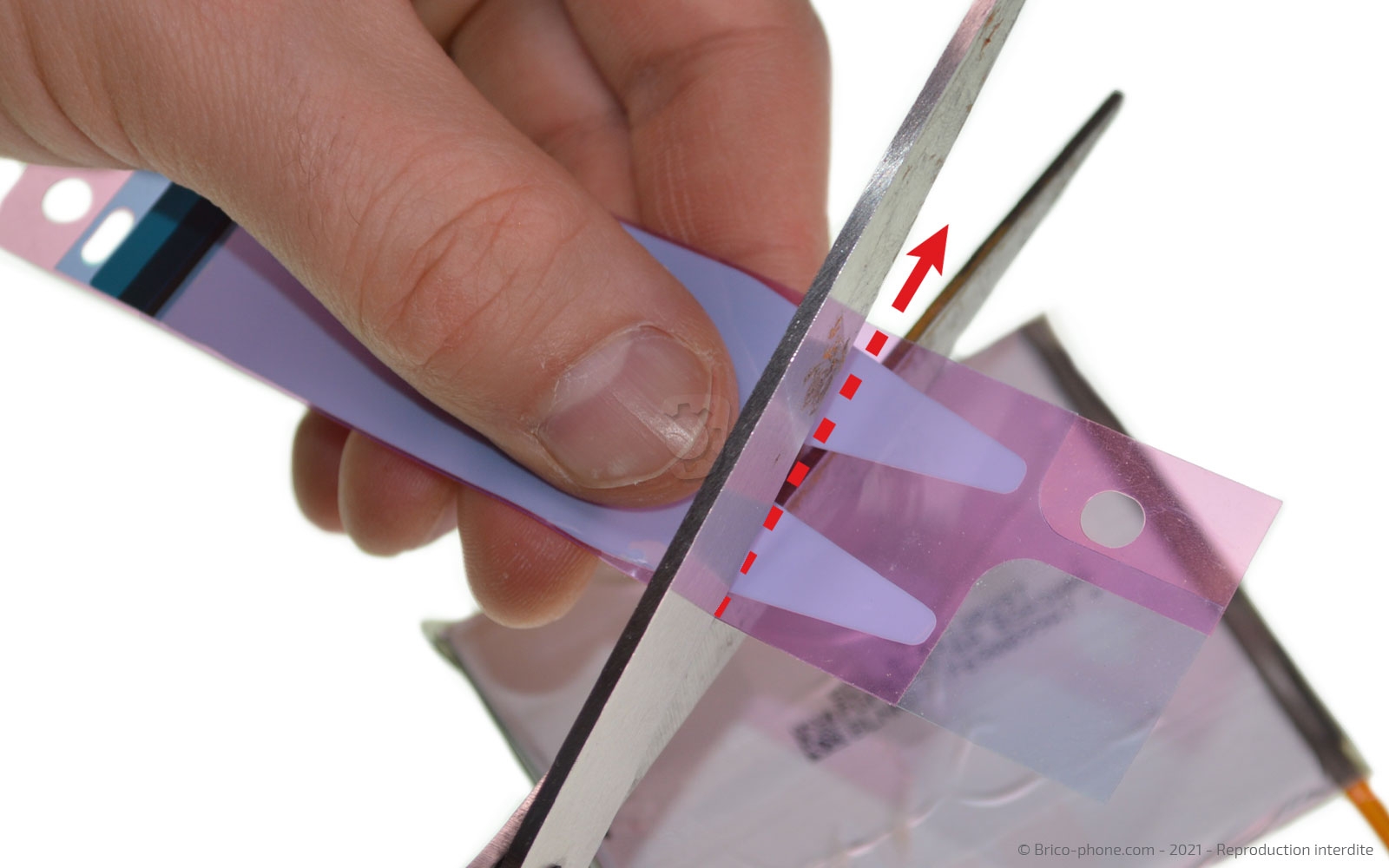

Coupez les stickers à la taille de la batterie, puis séparez-les.

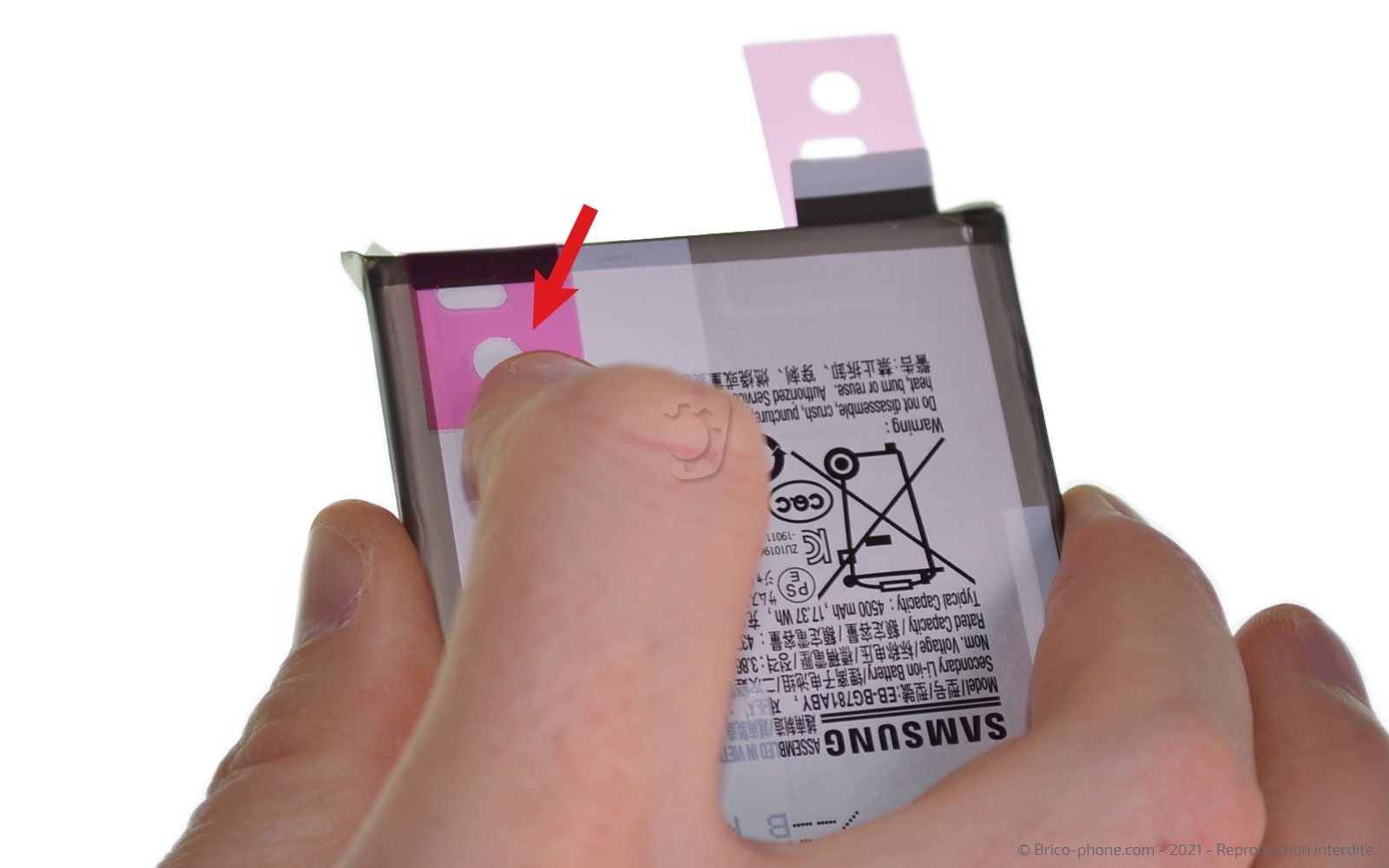

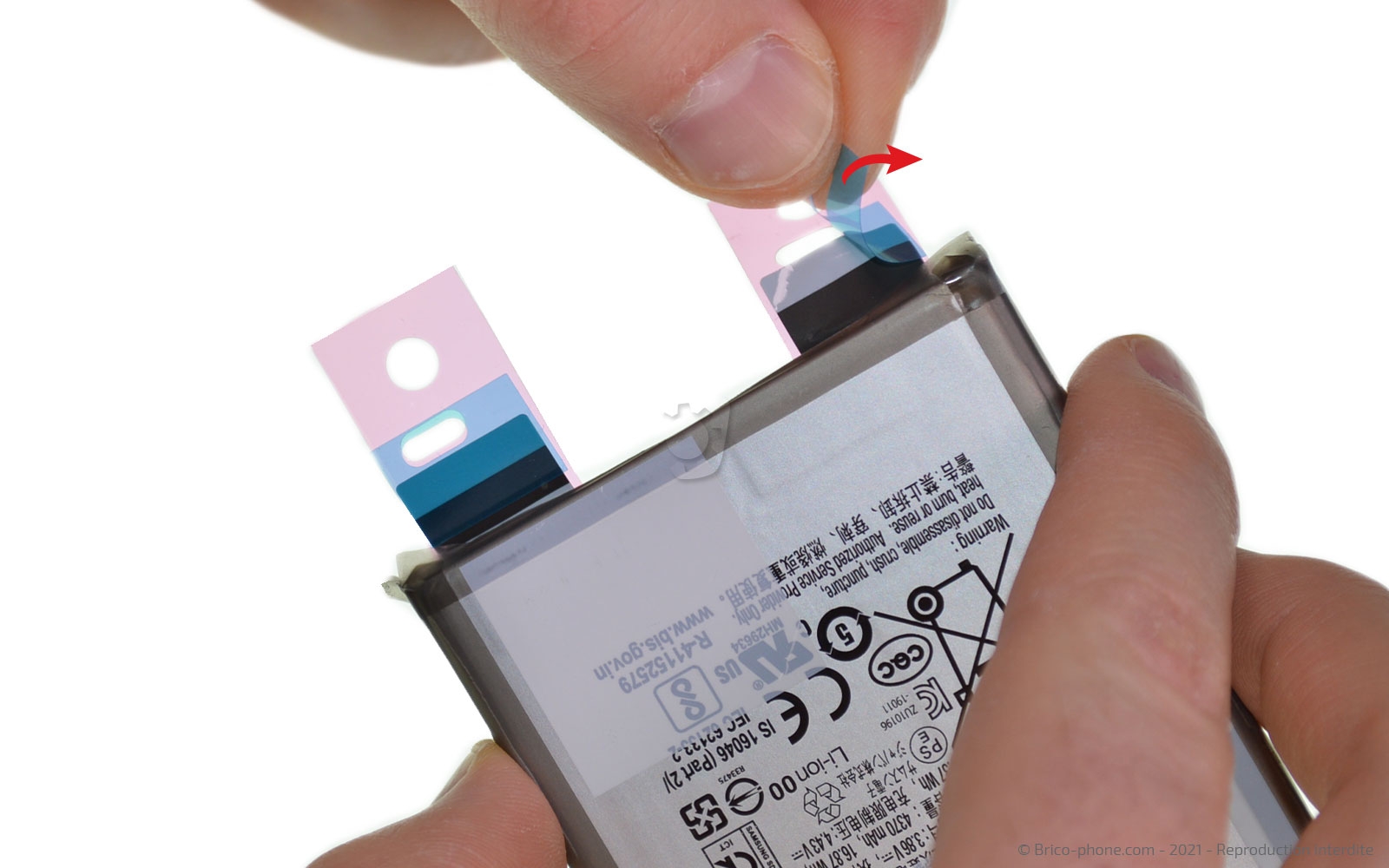

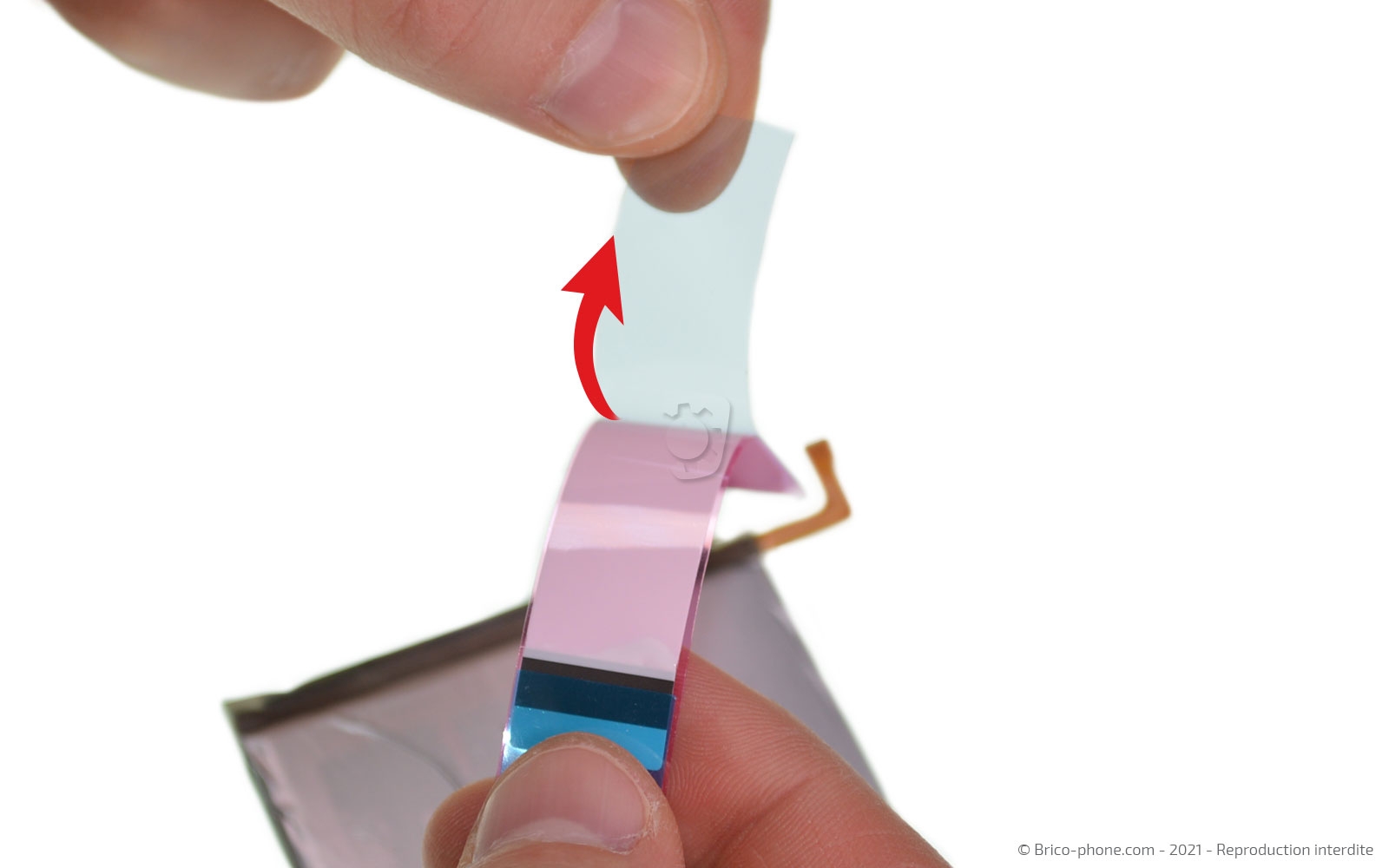

Retirez la partie bleue des stickers, puis venez les positionner sous la batterie en laissant dépasser la languette noire sur le bas de celle-ci.

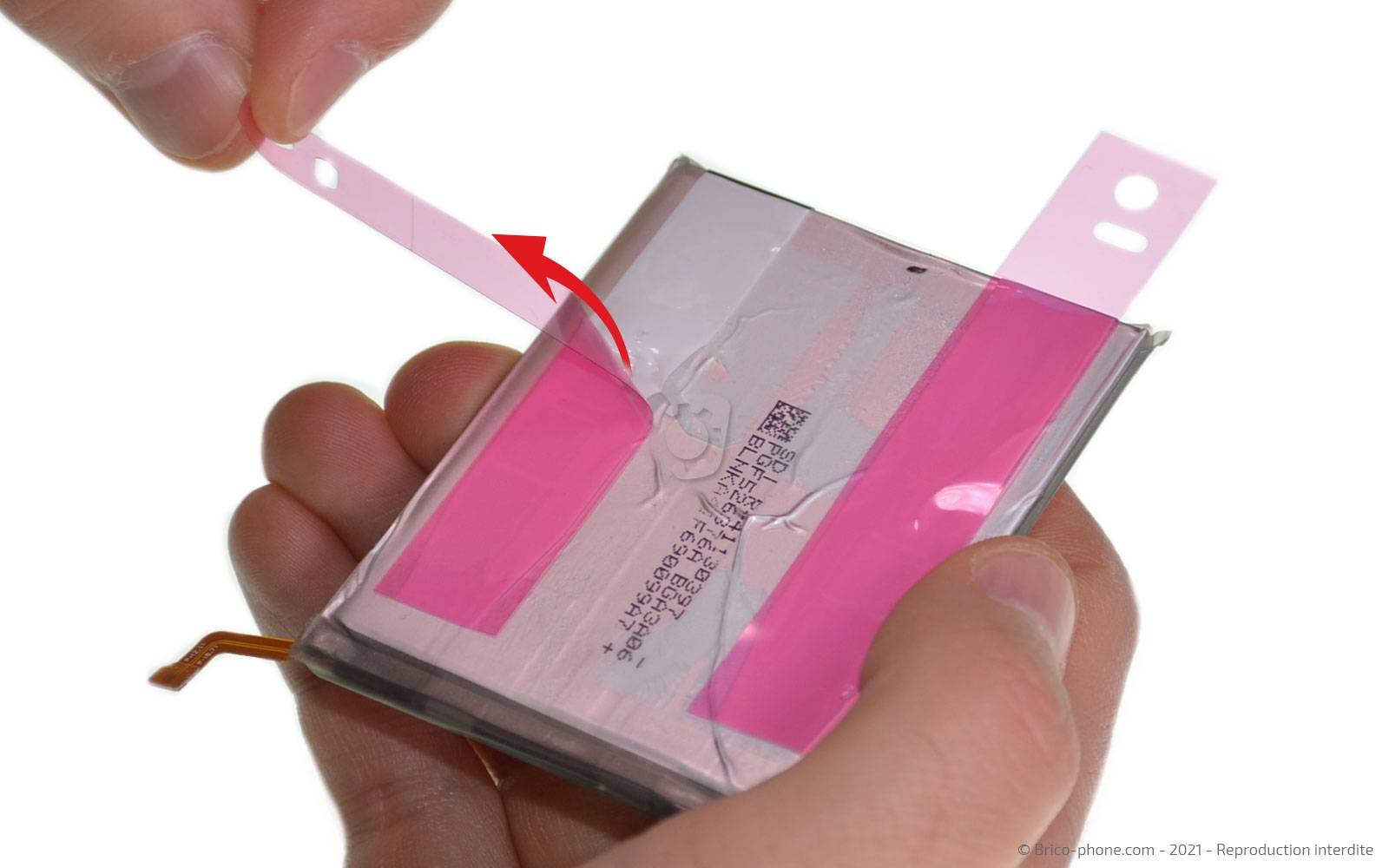

Rabattez la languette sur le dessus en ayant retiré les protections bleues.

Il ne vous reste plus qu'à retirer la protection rose et à installer la batterie dans votre châssis.

Vous pouvez reprendre le tutoriel en sens inverse à partir de l'étape 18.

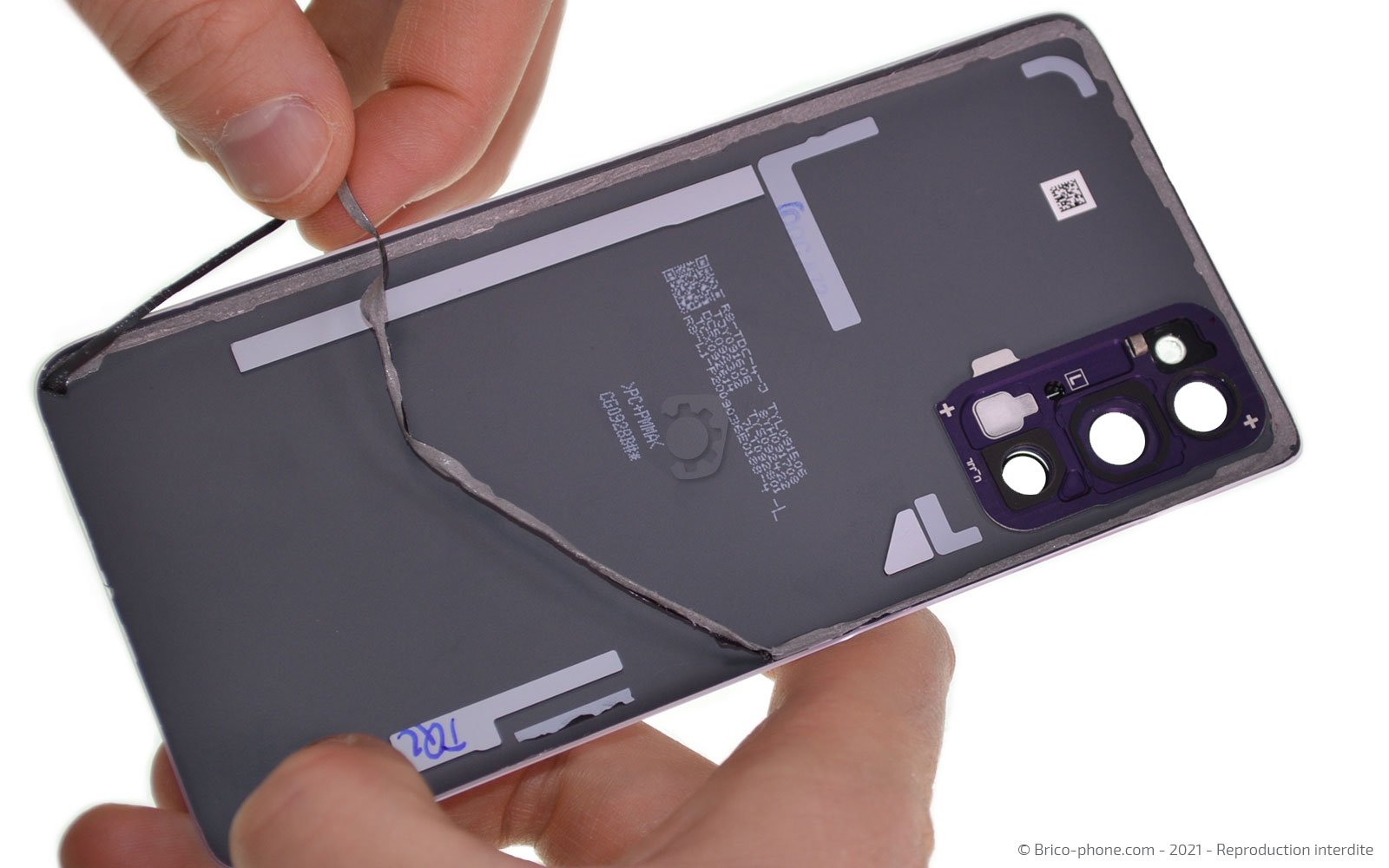

Au moment de remettre la vitre arrière, nettoyez bien les résidus de stickers sur celle-ci.
Ensuite, appliquez un léger filet de colle sur le contour du châssis avant d'y poser la vitre arrière. Laissez sous presse environ 1 heure pour que la colle adhère.
