Démontage complet sur P40 Lite

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 13/20
P40 Lite | Temps estimé : 60 min | Difficulté : 3/5

Votre téléphone n'a plus de son à l'oreille ou en haut-parleur ? Celui-ci ne vibre plus ? Réparez votre Huawei P40 Lite ou découvrez ce que renferme votre Huawei P40 lite en suivant notre guide pas à pas.

Vous pourrez accéder aux étapes en fonction de la pièce à changer, comme le changement de la caméra avant ou l'une des caméras arrière. A noter que pour certains composants, il n'est pas nécessaire de retirer la batterie.

Diagnostic

›  Découvrir ce qui compose votre Huawei P40 lite
›  Changer un petit composant (vibreur, haut-parleur, caméra...)

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Il est important de connaître votre modèle pour ne pas vous tromper dans le choix du tutoriel et des pièces détachées.

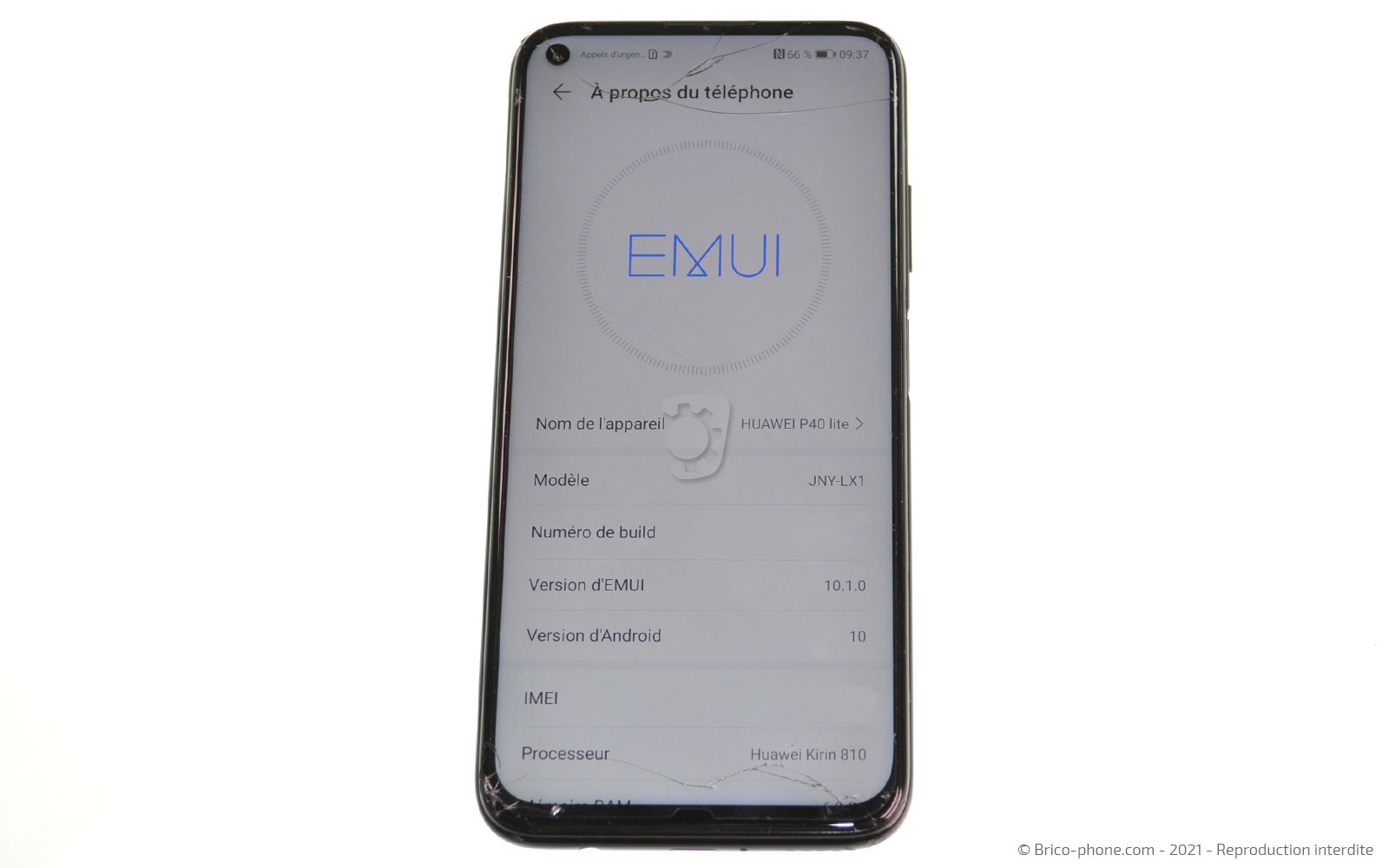

Vous pouvez aller dans les réglages, puis à propos du téléphone, pour voir apparaitre Huawei P40 Lite dans la case "Nom de l'appareil" et la référence JNY-LX1 dans "Modèle".

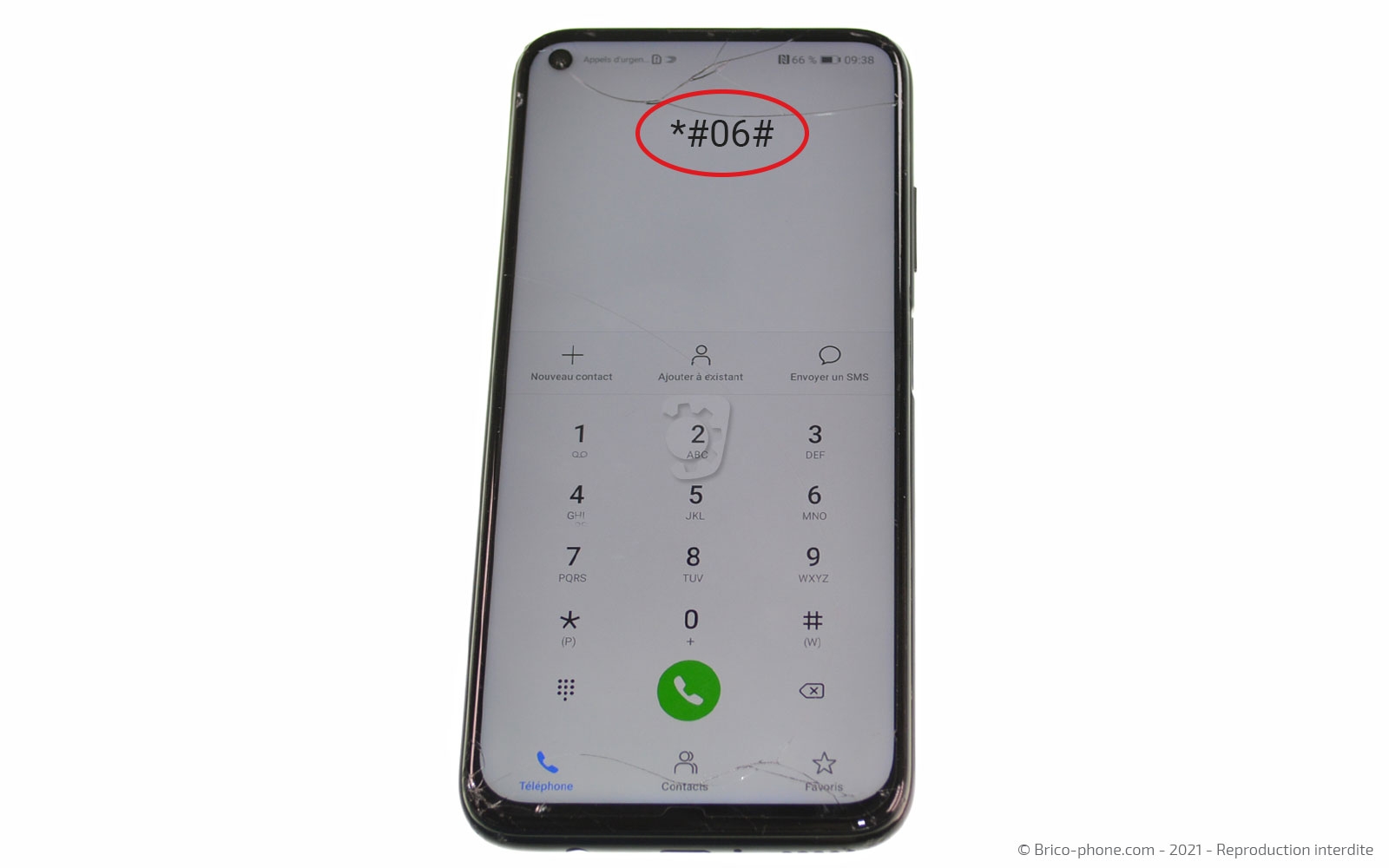

Vous pouvez aussi taper *#06# sur votre téléphone pour avoir le numéro IMEI et l'inscrire dans la case dédiée de notre page d'accueil pour avoir votre modèle et les pièces détachées compatibles.

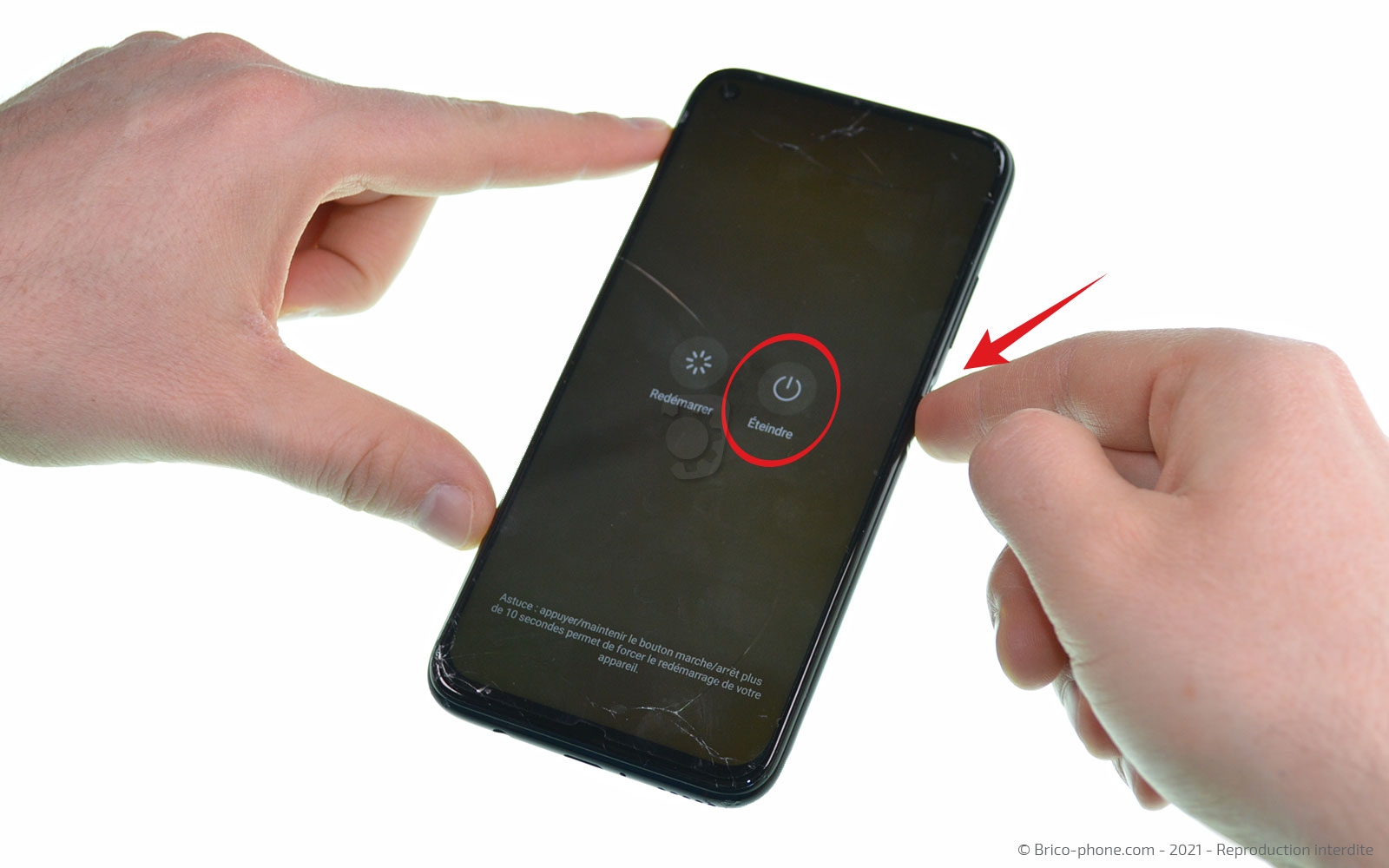

Etape 1 : Eteindre et retirer le tiroir sim
Pour éteindre votre téléphone, maintenez le bouton power et appuyez sur éteindre.

Puis avec l'outil sim, extrayez le racksim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer et créer un point d'insertion

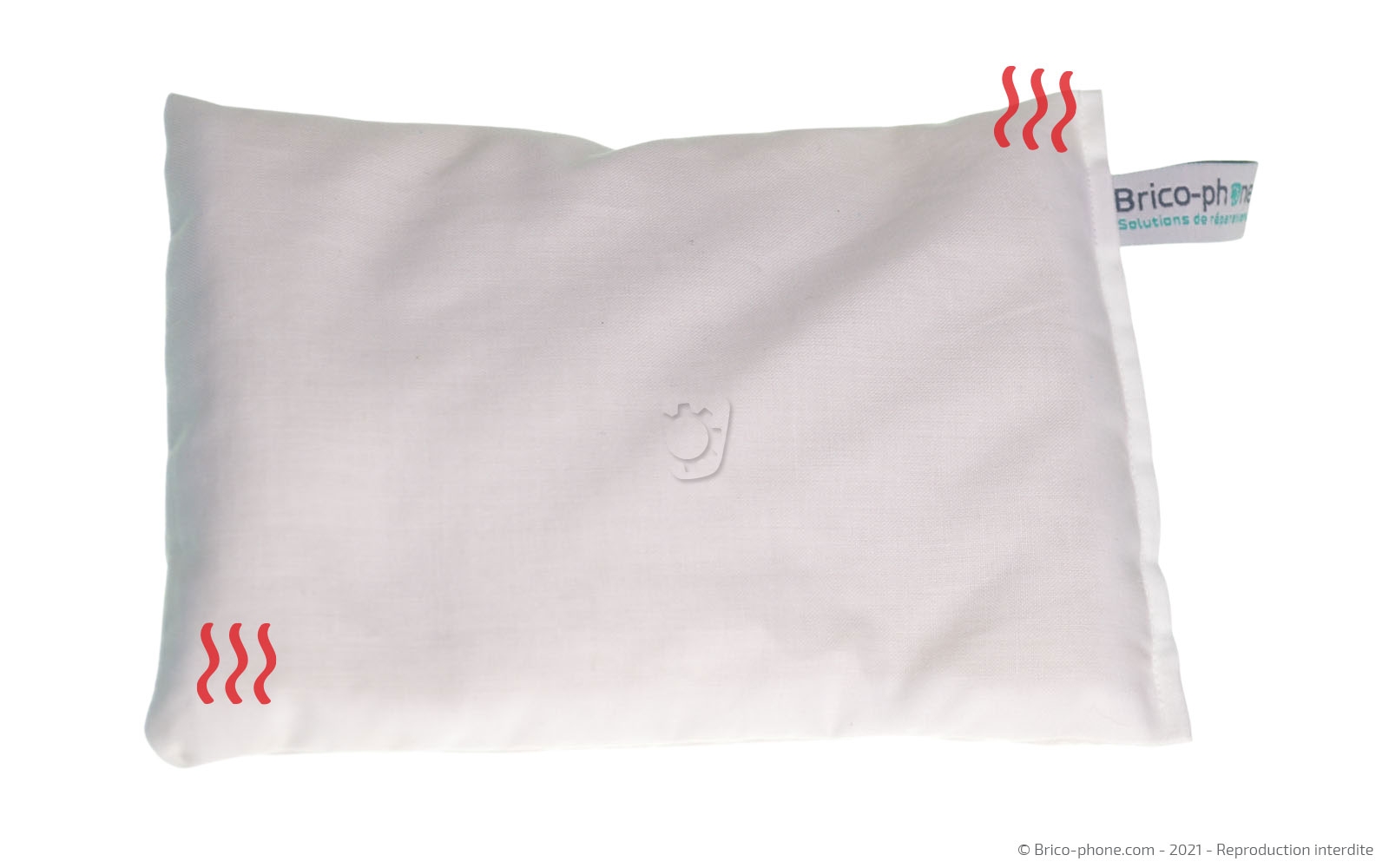

Vous pouvez chauffer la vitre arrière à l'aide du coussin chauffant que vous aurez passer au micro-onde durant 2 minutes avant de l'appliquer 40 secondes sur l'arrière du téléphone.
Si vous avez un sèche-cheveux ou un décapeur thermique, chauffez le contour du téléphone pendant 30 secondes afin de ramollir le sticker d'étanchéité.

Ensuite, avec la ventouse positionnée en bas de la face arrière, insérez le médiator en métal troué entre la vitre arrière et le châssis pour créer un interstice.
Glissez dans ce jour les médiators en plastiques, puis retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone

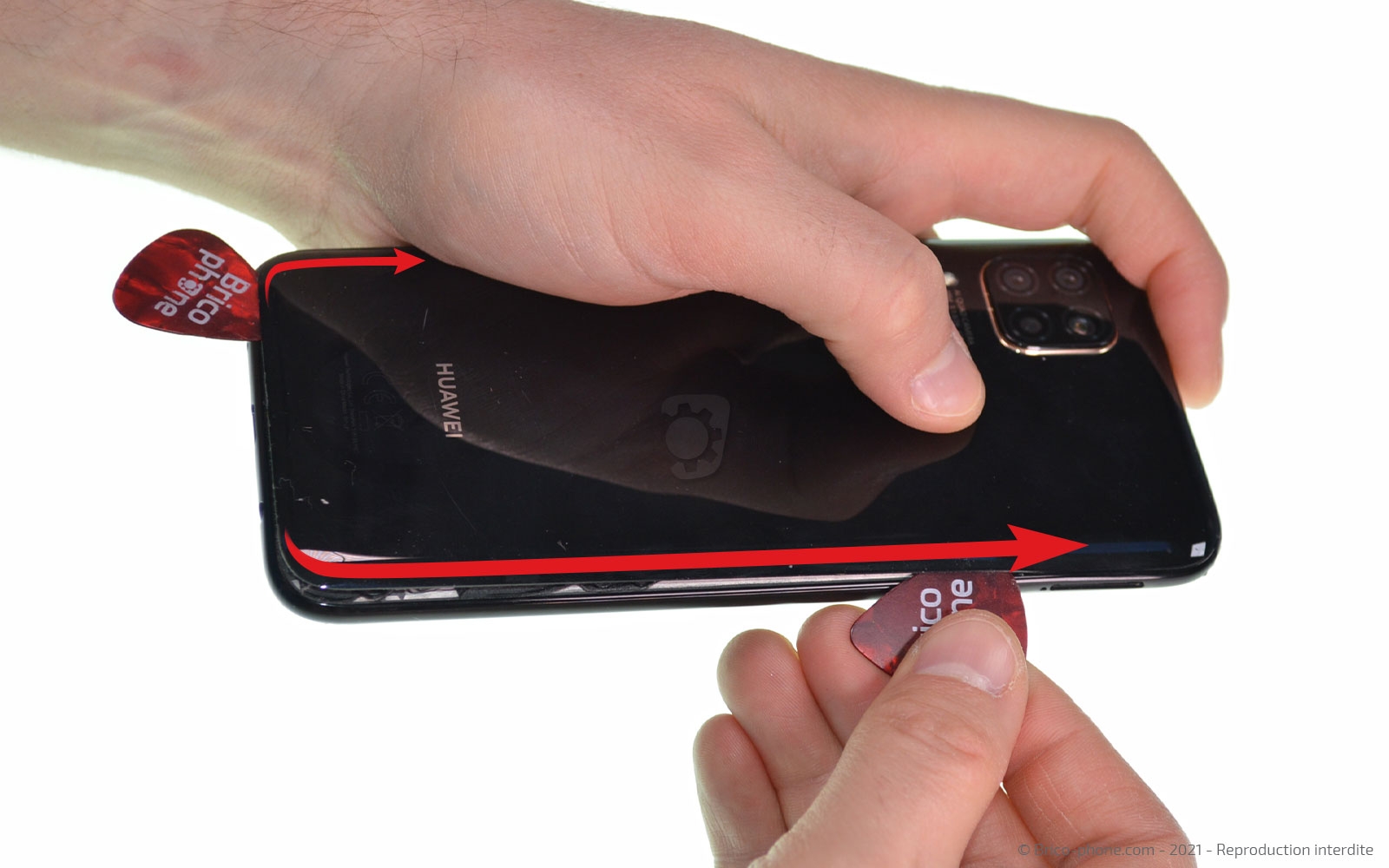

Faites le tour du téléphone avec les médiators pour séparer la vitre arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Huawei P40 Lite - Noir
29,90 €
Etape 4 : Retirer le module d'antenne

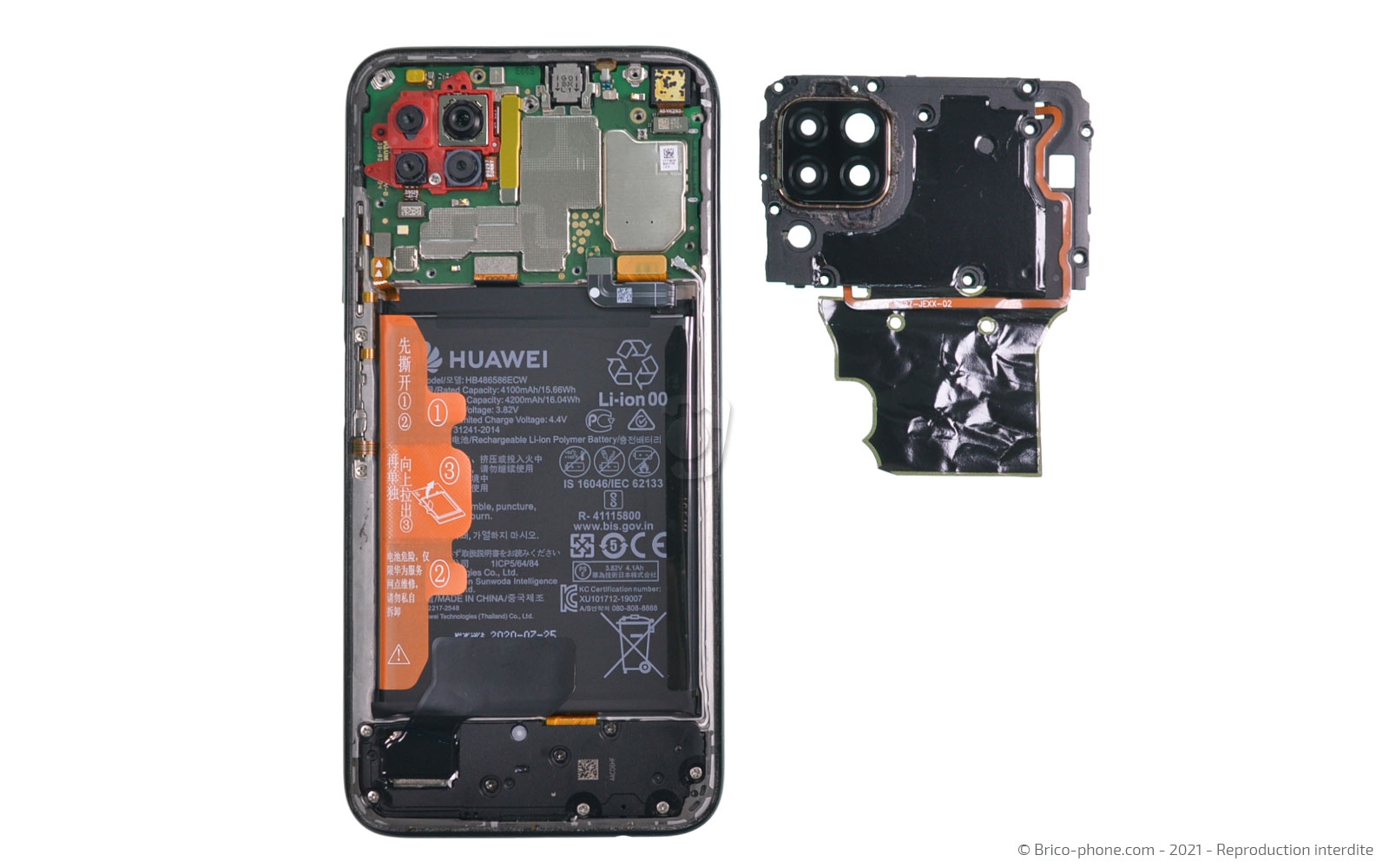

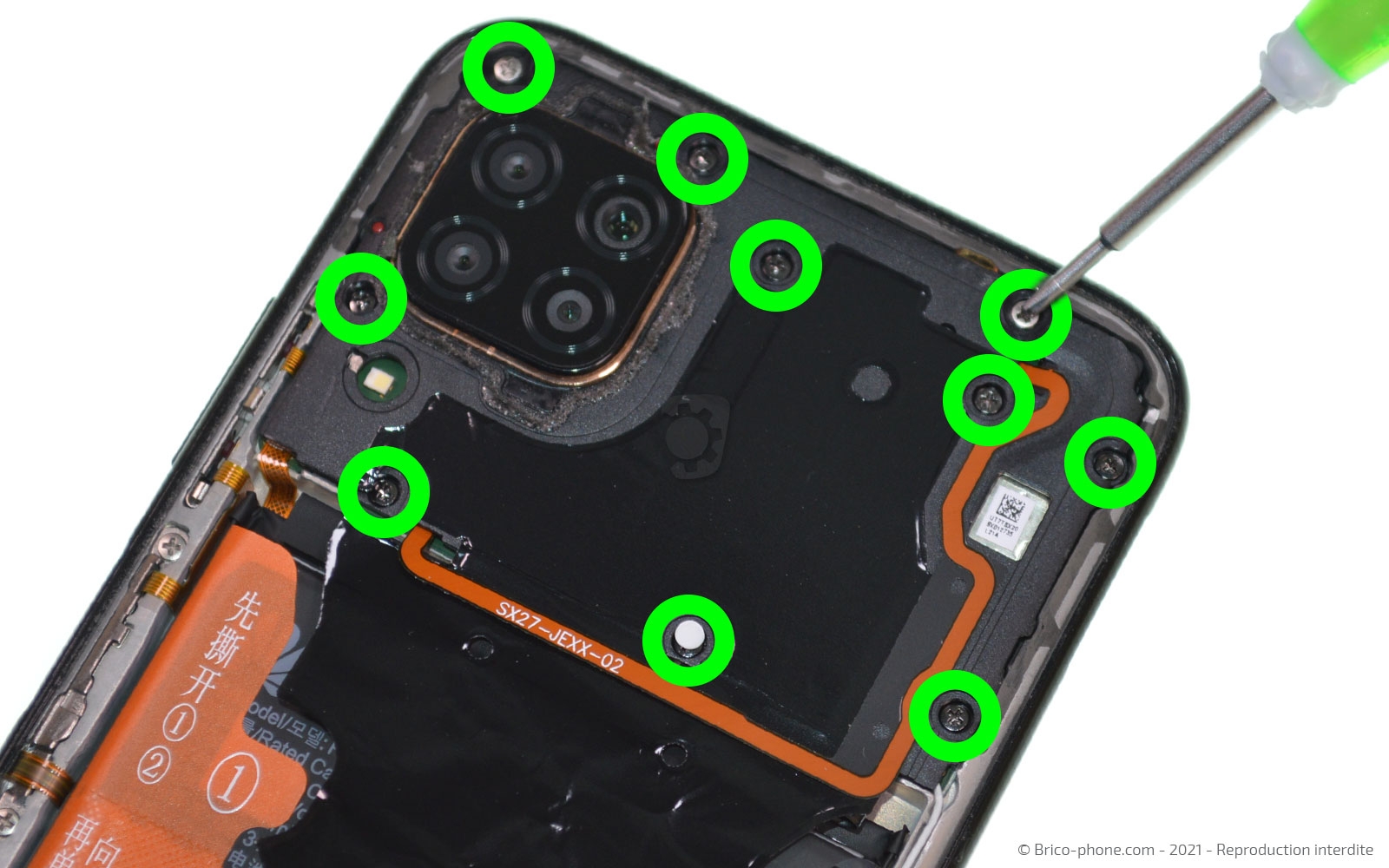

Dévissez les 10 vis cruciforme, puis ôtez le module d'antenne avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

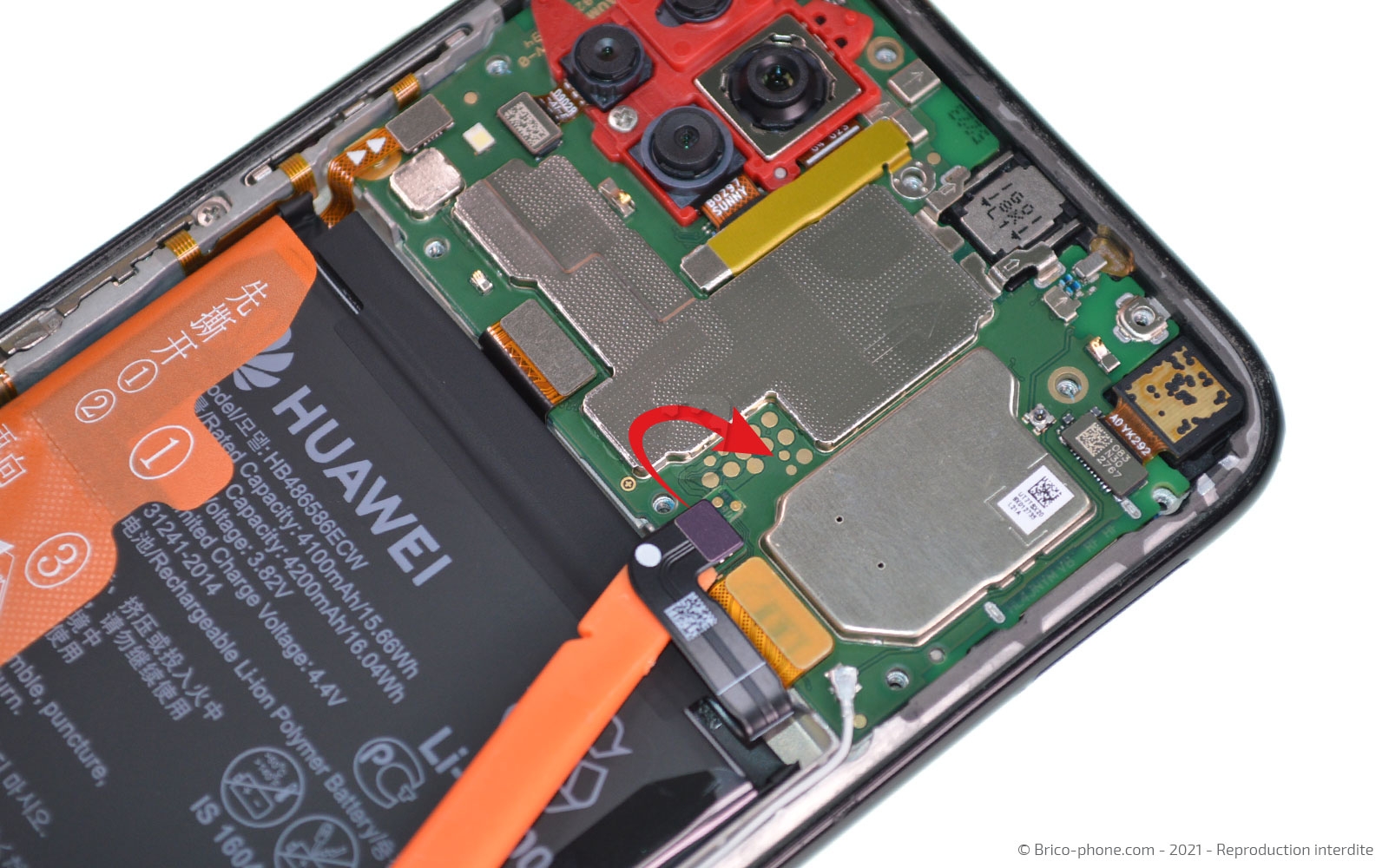

Etape 5 : Déconnecter la batterie
Déconnectez la nappe de la batterie à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Enlever la batterie

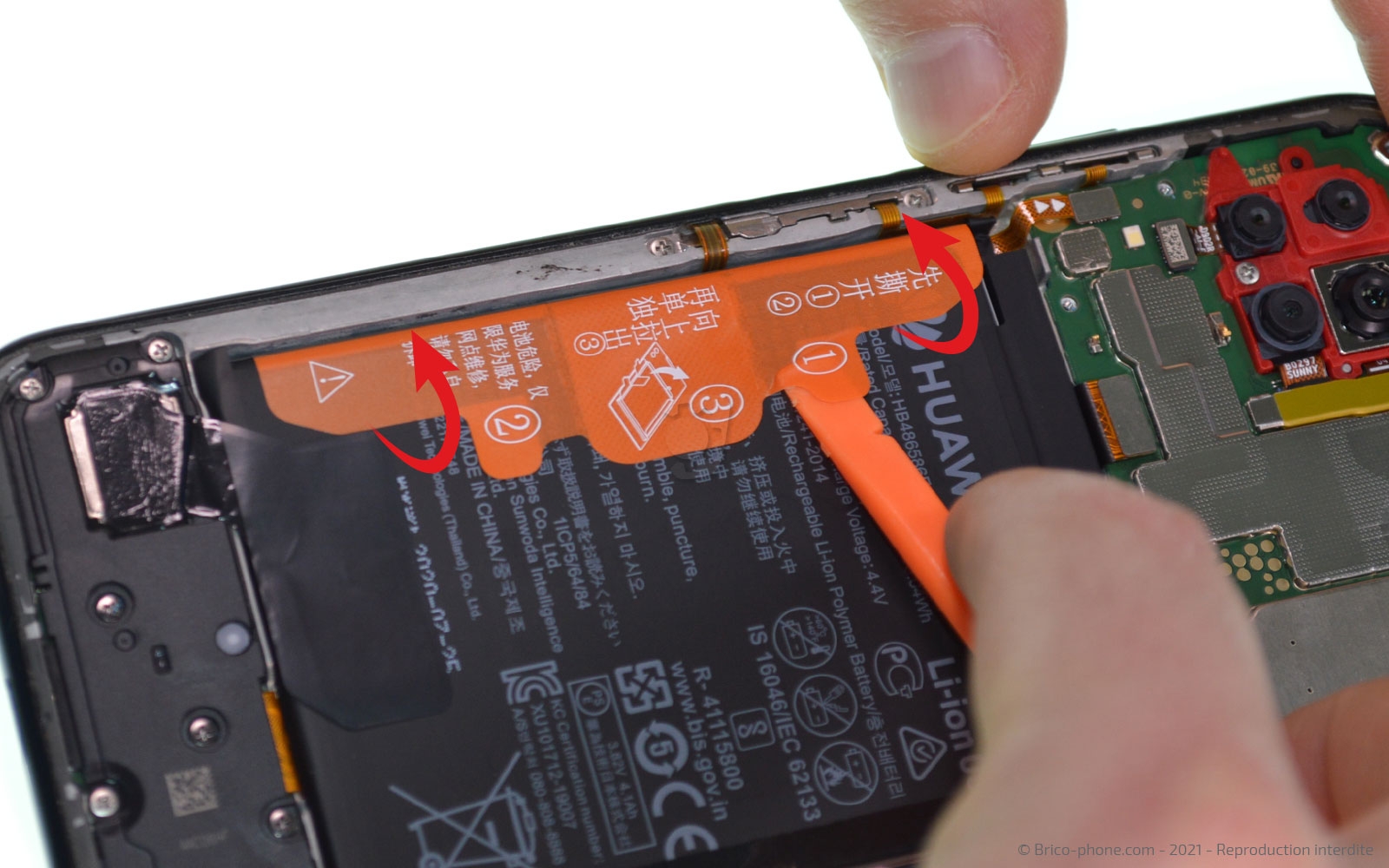

N'oubliez pas de chauffer légèrement le film noir qui se trouve sur la batterie afin de le décoller de celle-ci.

Soulevez la partie 1, puis la partie 2, que vous rabattrez sur le châssis.
Il ne vous reste plus qu'à tirer la languette 3 pour sortir la batterie du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Huawei P40 lite
26,90 €

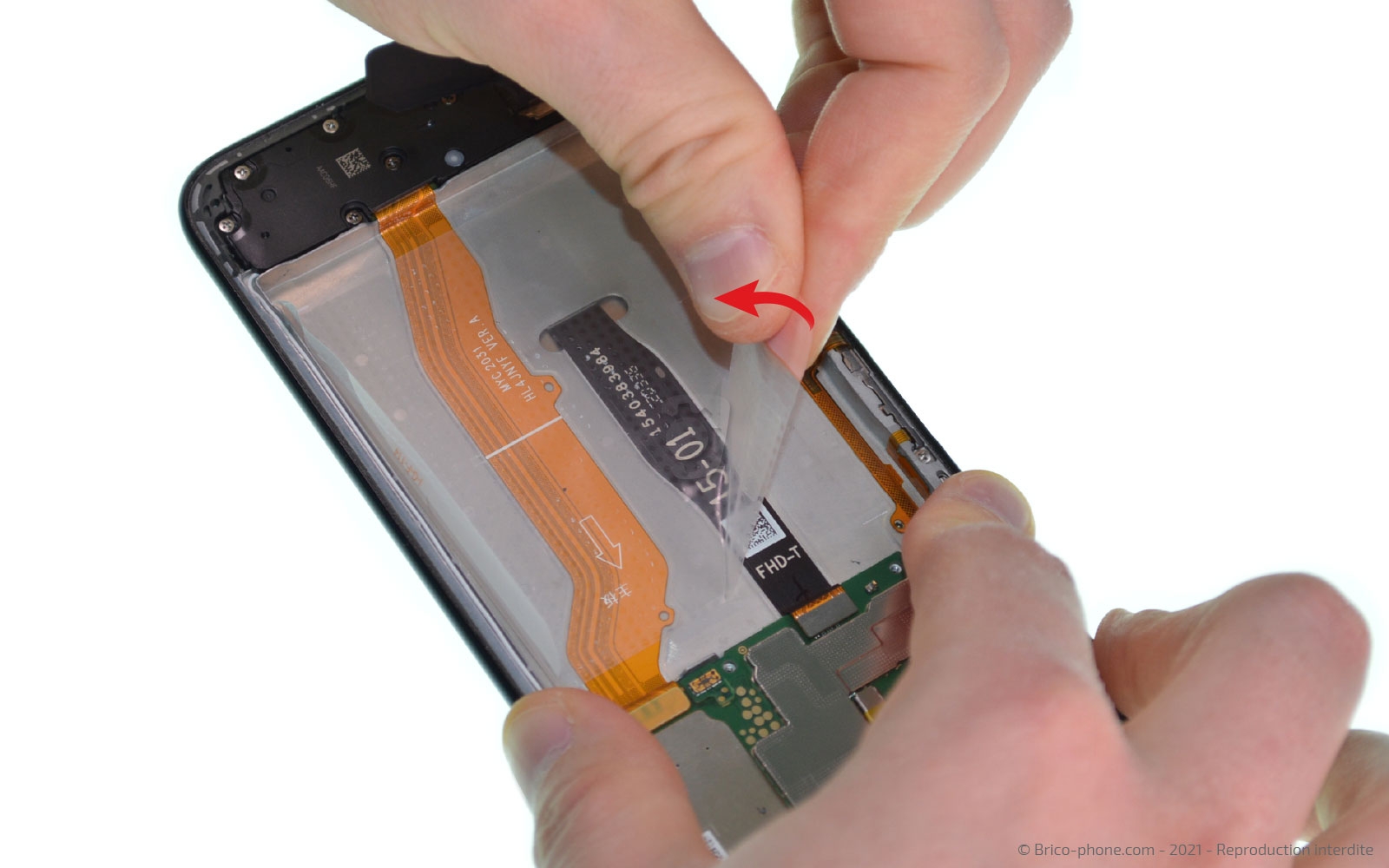

Etape 7 : Retirer le sticker de la batterie
Vous pouvez enlever le film autocollant qui est resté dans le châssis pour avoir accès aux nappes en dessous de celui-ci.
Etape 8 : Extraire le module haut-parleur externe

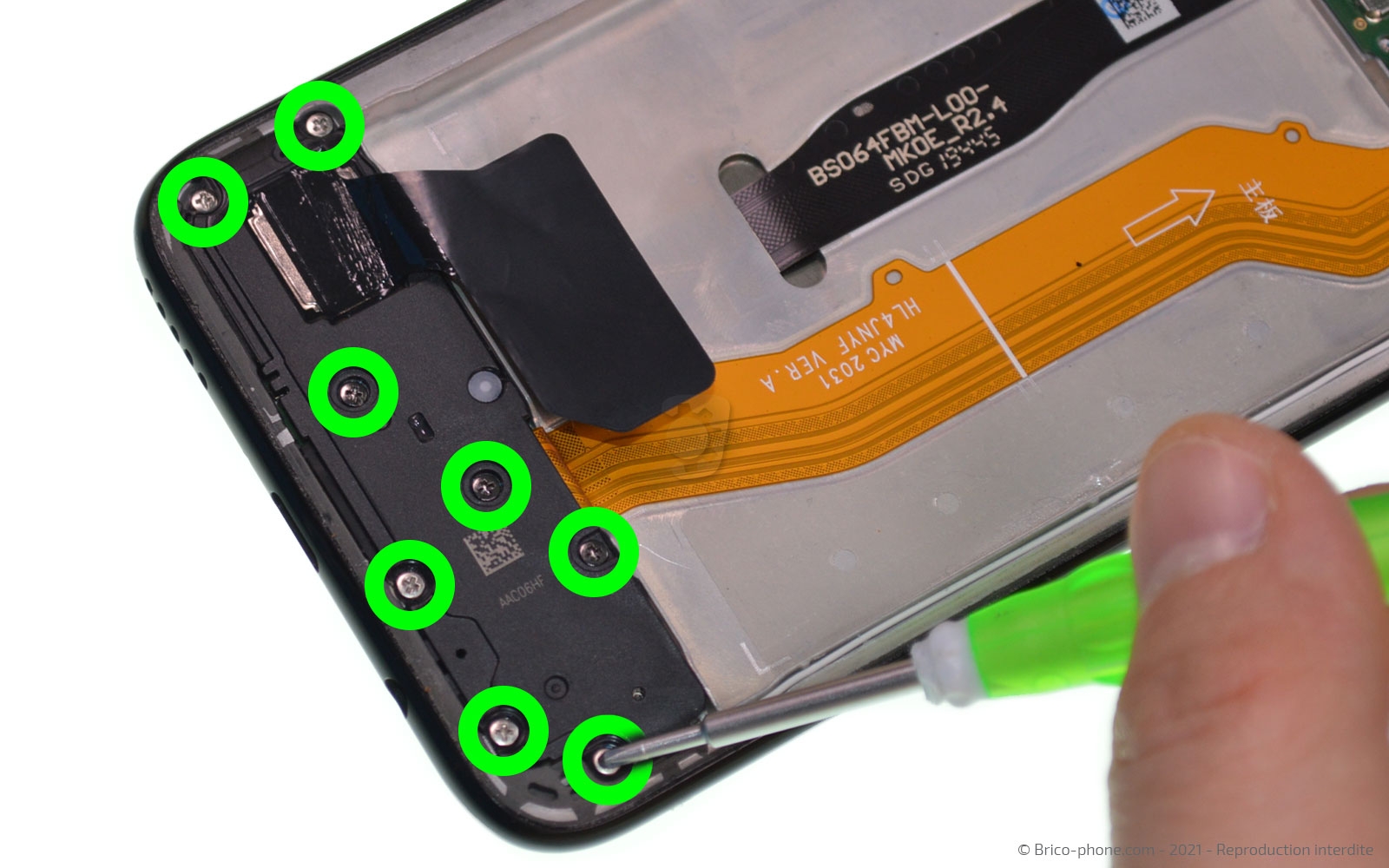

Passons sur la partie basse du téléphone, dévissez les 8 vis cruciforme, puis enlevez le bloc haut-parleur externe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Haut-parleur externe pour Huawei P40 lite
9,90 €
Etape 9 : Enlever le vibreur

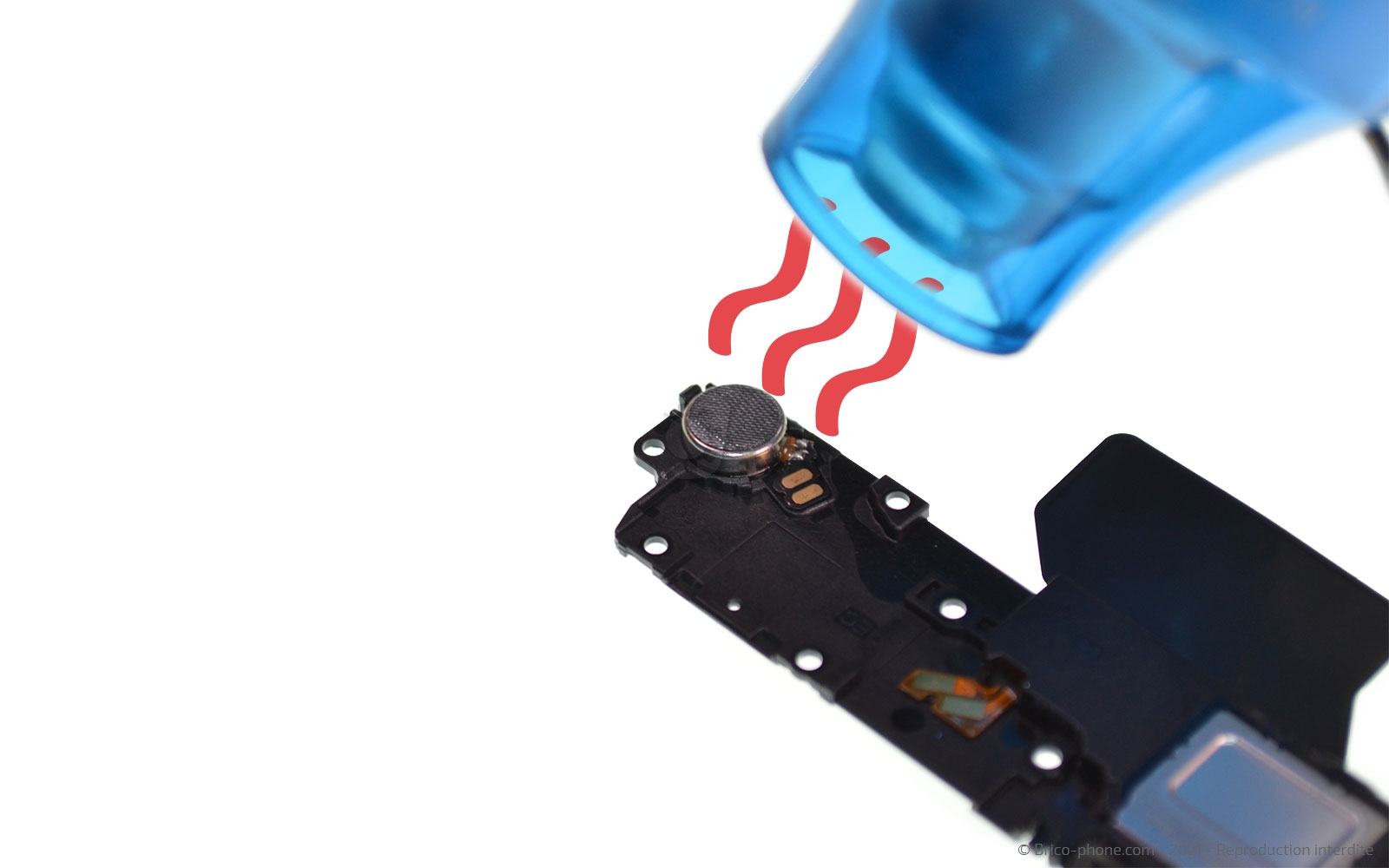

Chauffez le vibreur afin de le décoller avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

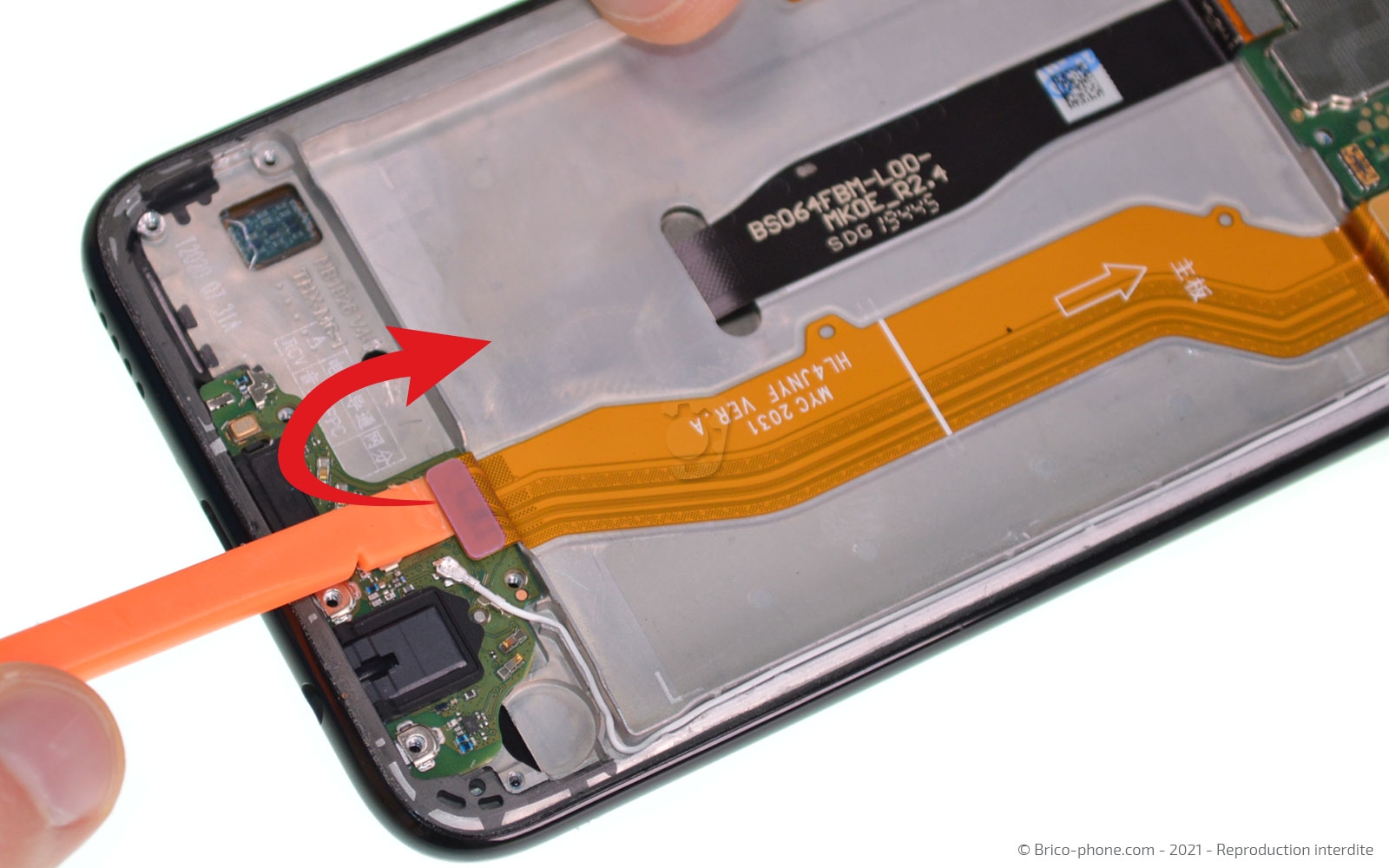

Etape 10 : Préparer le dock

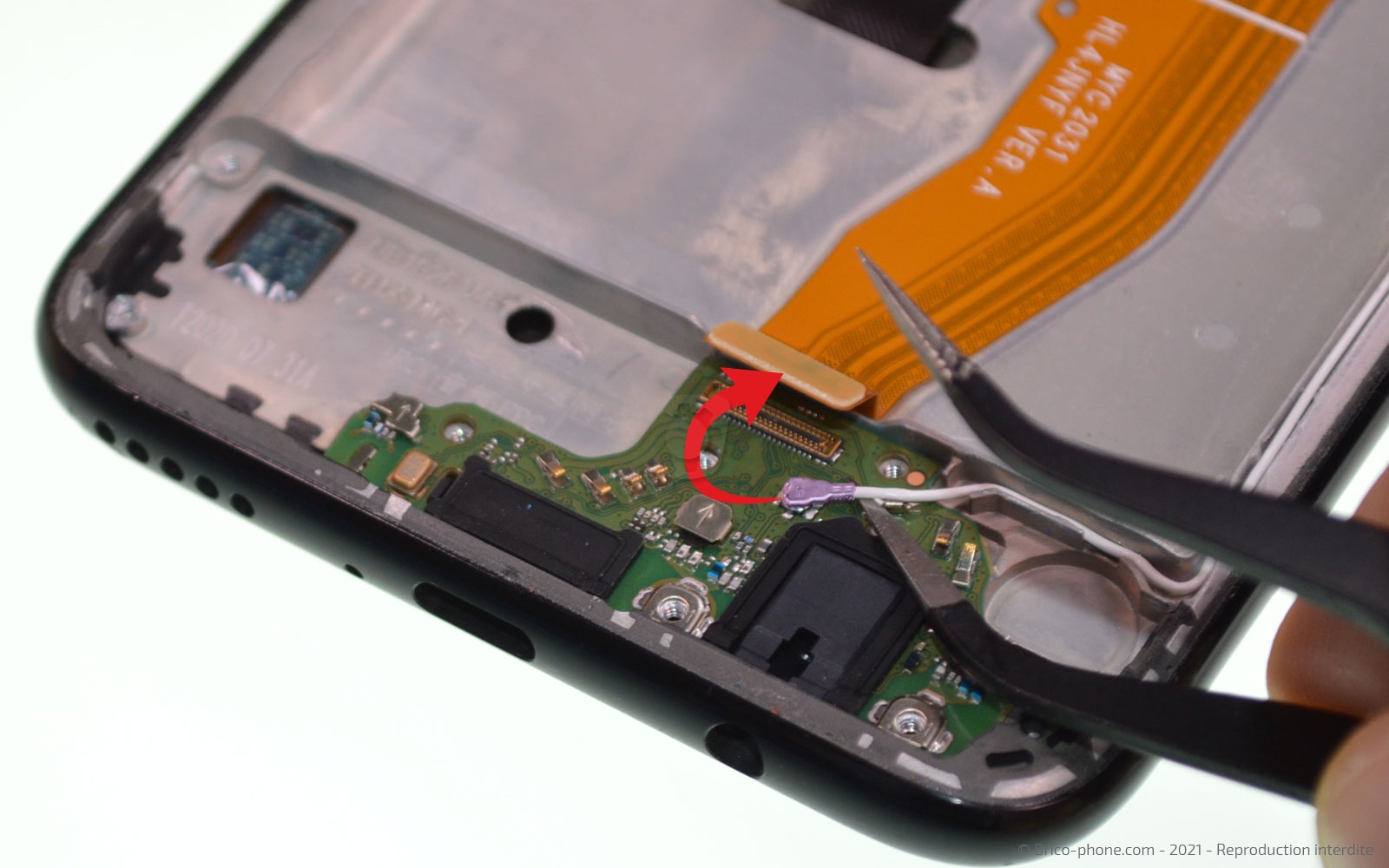

Déconnectez la nappe d'interconnexion avec le levier puis le câble coaxial avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Extraire le dock

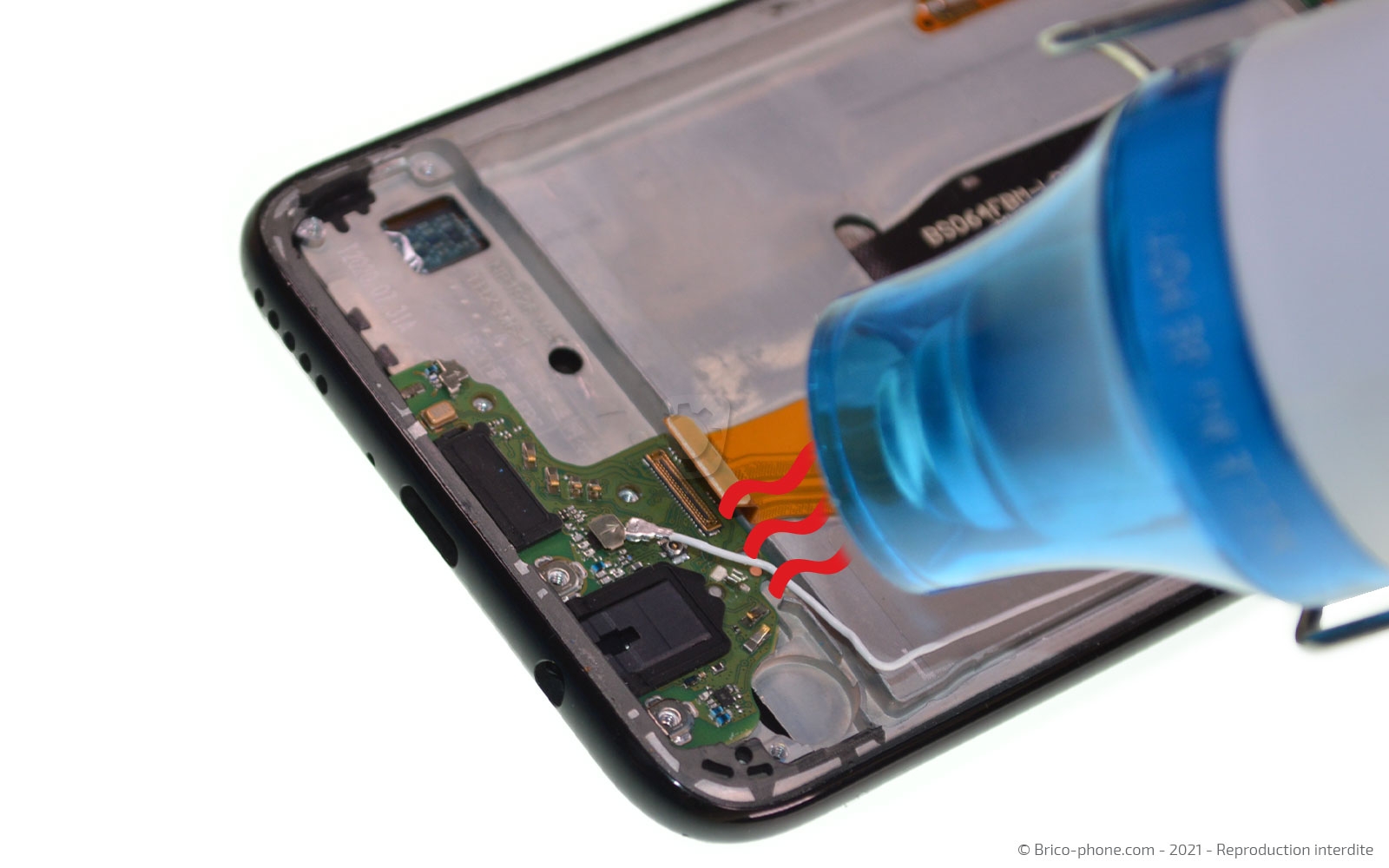

Chauffez légèrement le connecteur de charge avant de l'extraire du châssis en glissant le levier en nylon sous le composant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Connecteur de charge USB Type-C pour Huawei P40 Lite
18,90 €
Etape 12 : Enlever les protections du dock

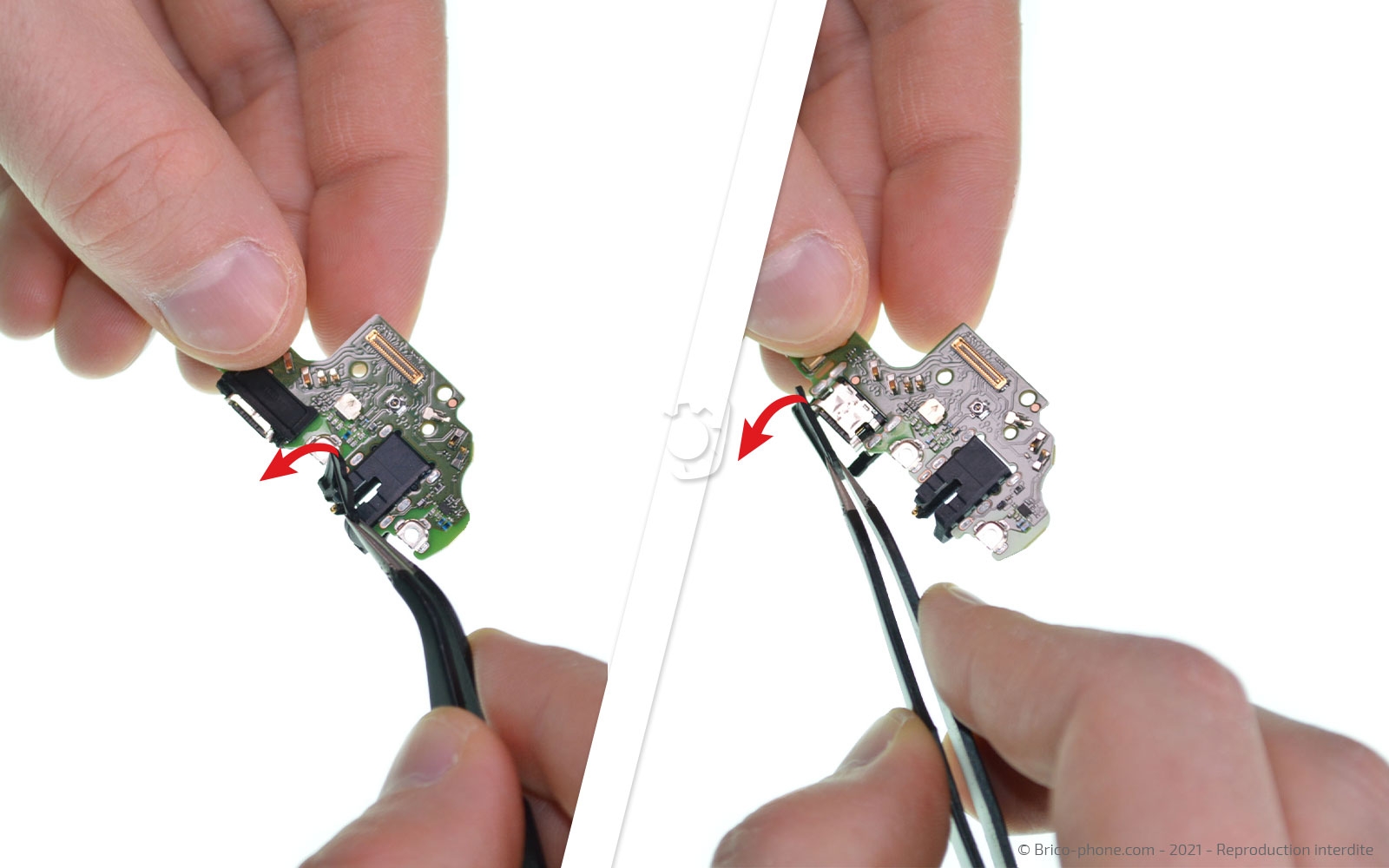

Avec la pincette, retirez les protections en caoutchouc autour de la prise de charge et jack.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Enlever la nappe d'interconnexion et le câble coaxial
Vous pouvez déconnecter le câble coaxial et la nappe d'interconnexion pour les retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

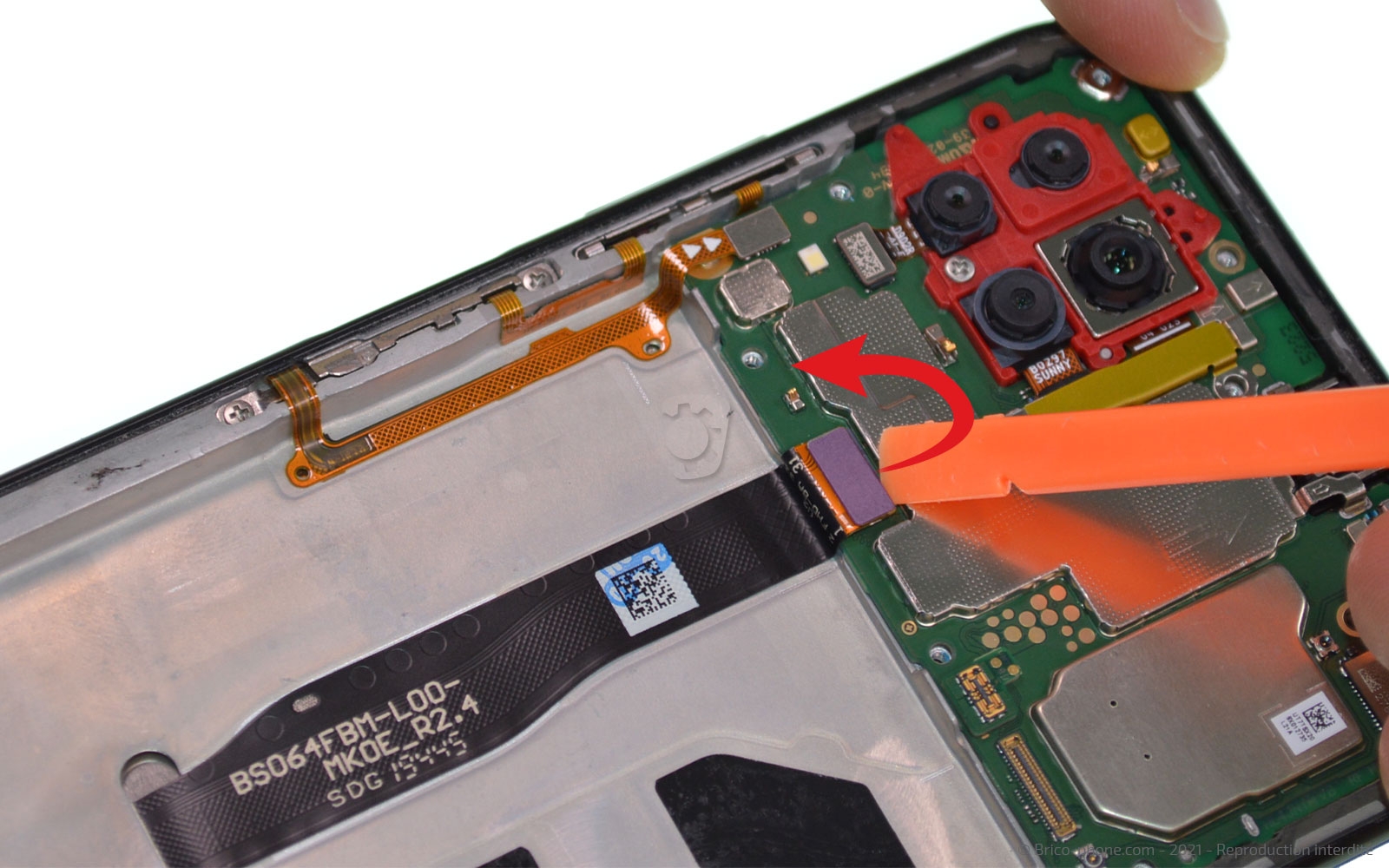

Etape 14 : Préparer la carte-mère
Déconnectez la nappe de l'écran et celle du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer la carte-mère

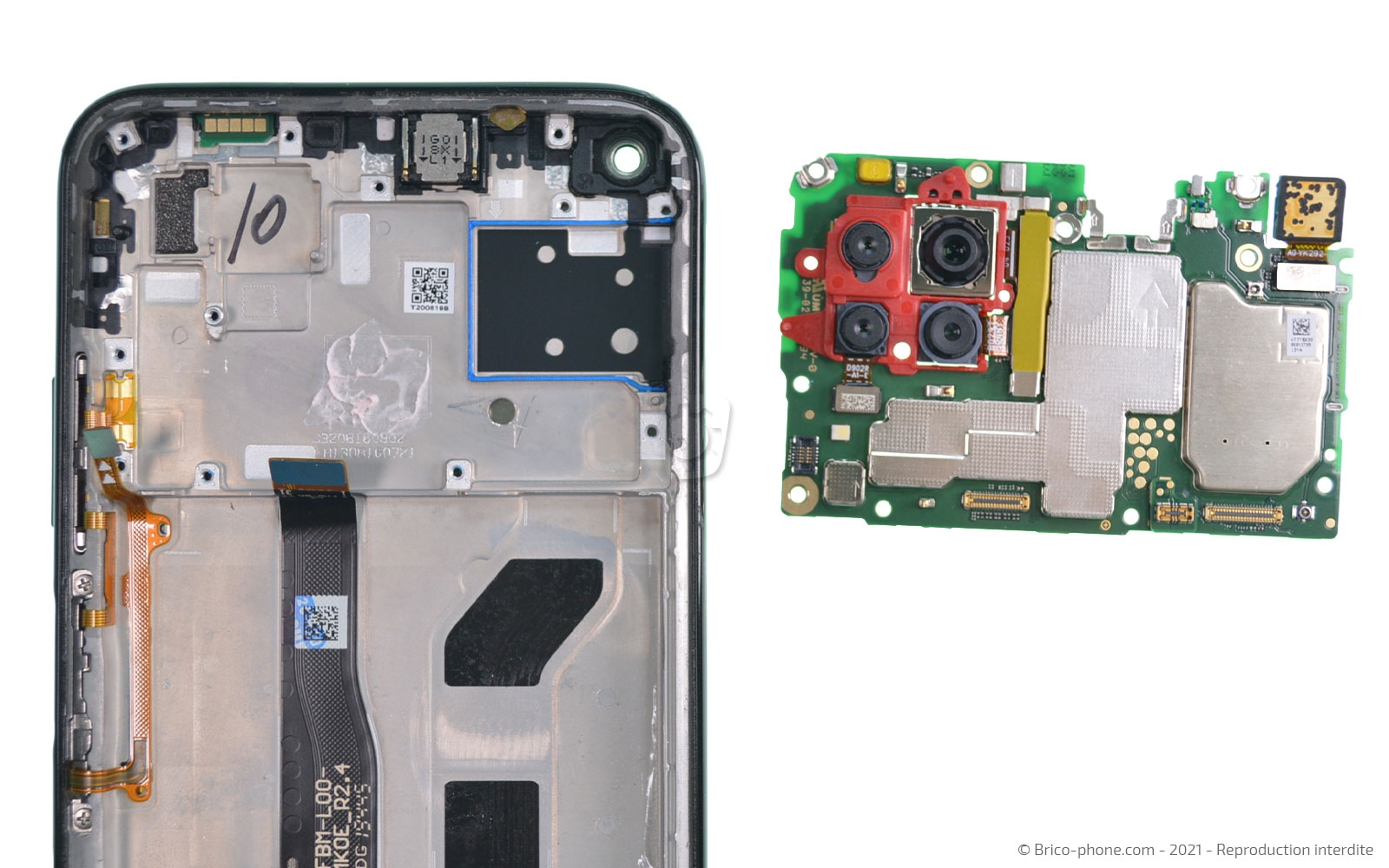

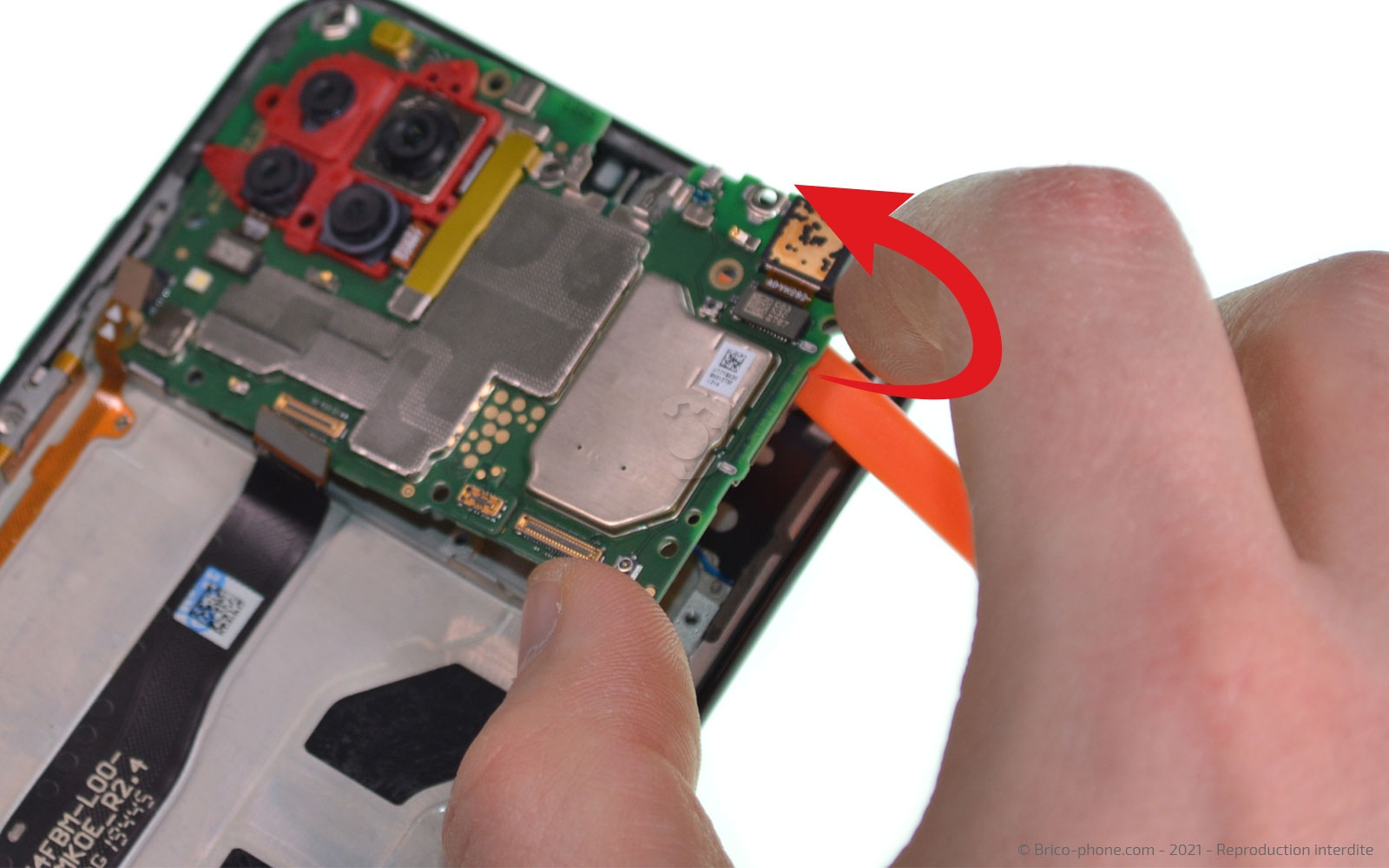

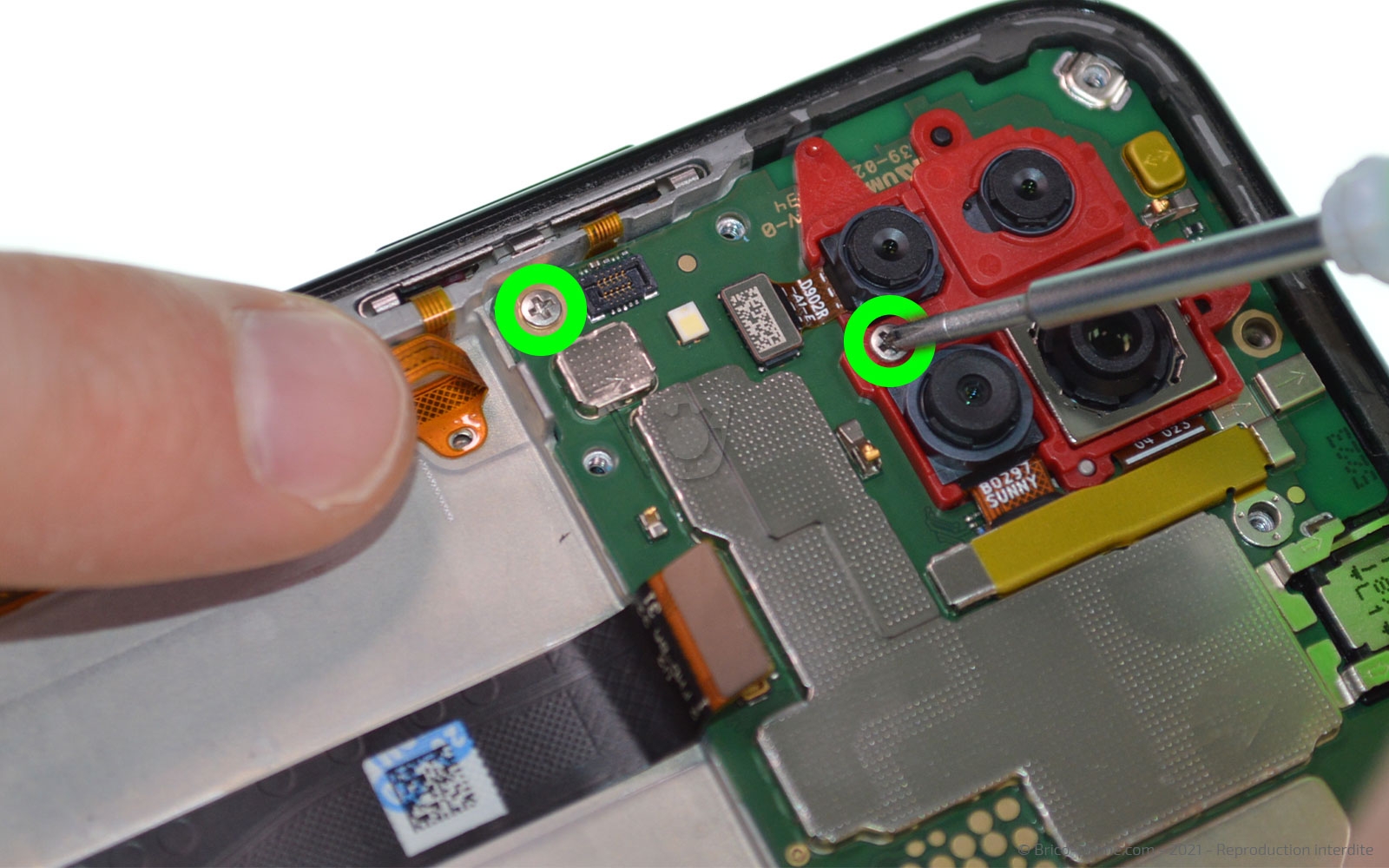

Dévissez les 2 vis cruciformes avant de retirer la carte-mère avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 16 : Récupérer les capteurs et l'écouteur de l'oreille
Chauffez légèrement les capteurs et l'écouteur de l'oreille, puis retirez-les avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

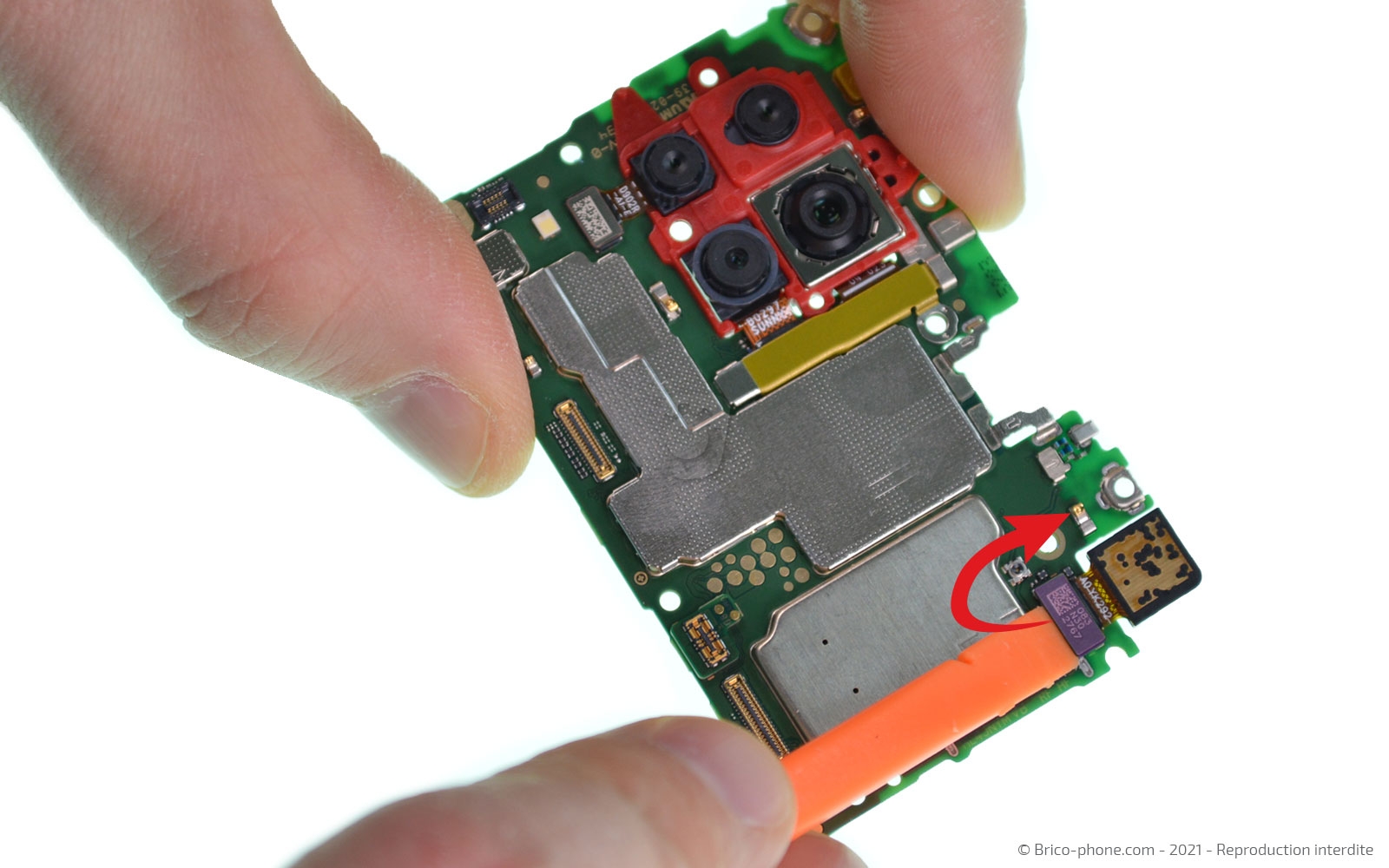

Etape 17 : Déconnecter la caméra avant
Prenez la carte-mère puis déconnectez la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Déconnecter les caméras arrière (Partie 1)

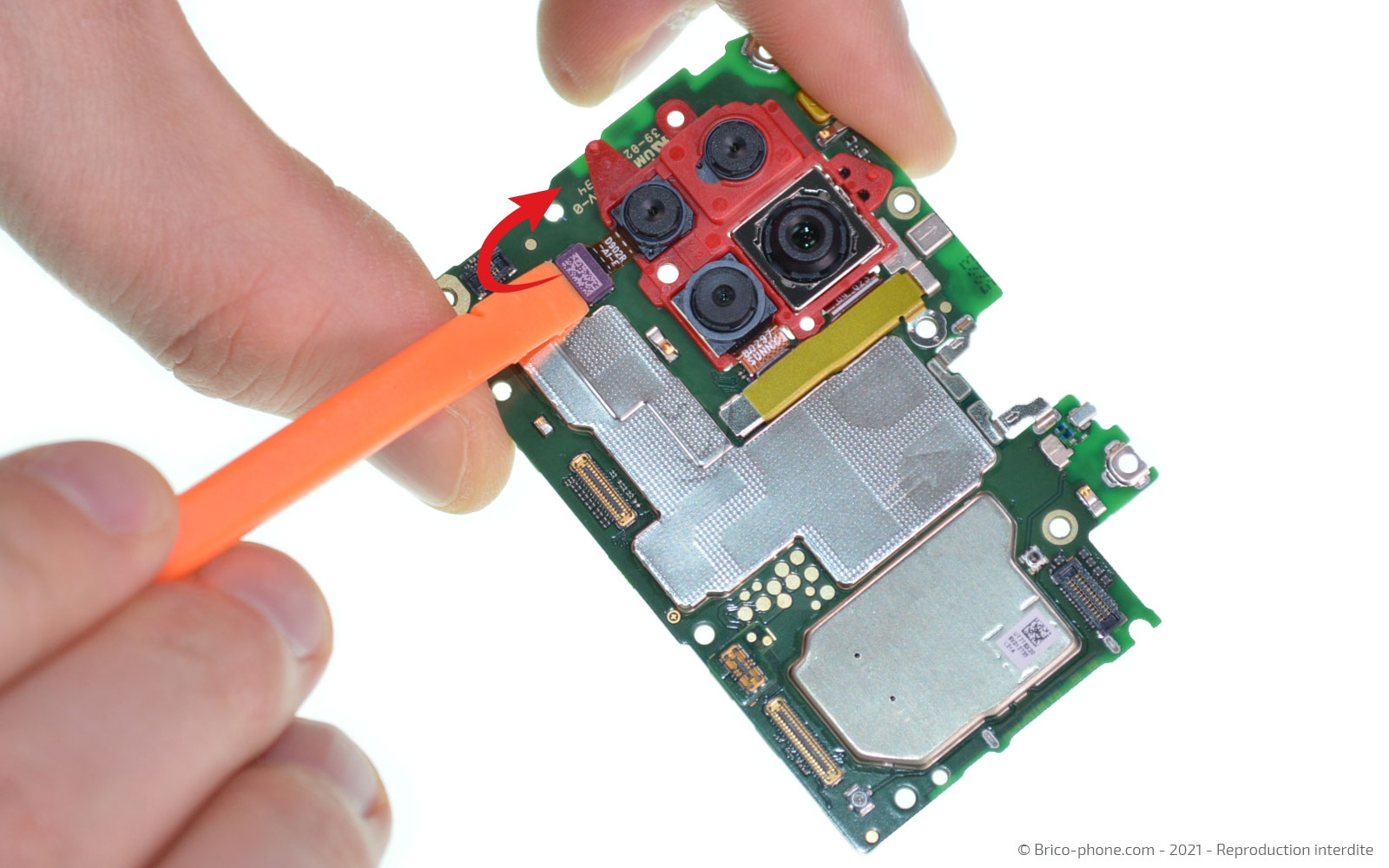

Déconnectez les nappes des caméras apparentes, puis retirez le cache de droite avant de déconnecter les nappes qui se trouvent dessous.
Outils du kit utilisés
Outils du kit utilisés

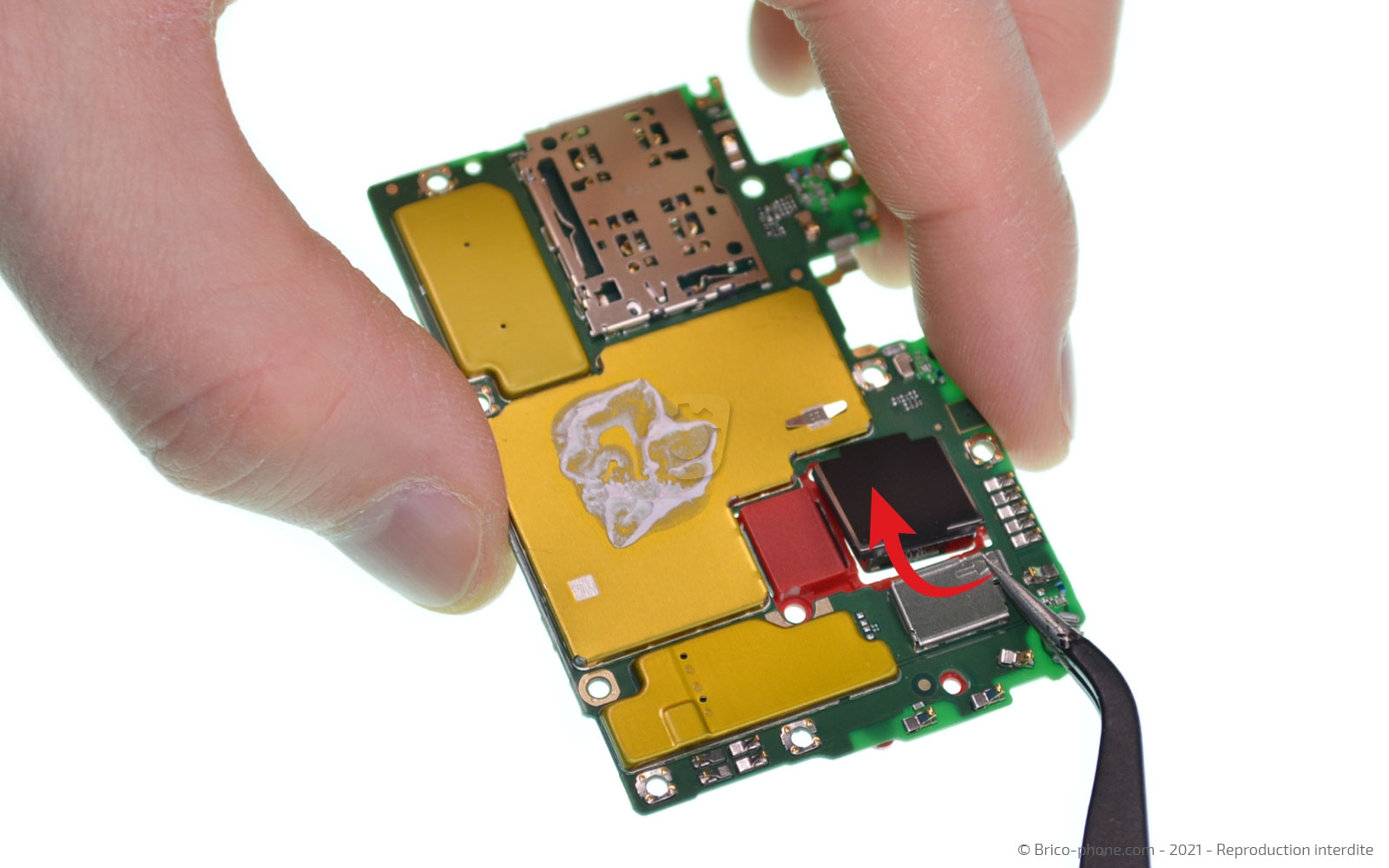

Etape 19 : Déconnecter les caméras arrière (Partie 2)
Retournez la carte-mère pour enlever le cache et déconnecter la dernière caméra. Ensuite, sortez le bloc rouge.
Outils du kit utilisés
Outils du kit utilisés

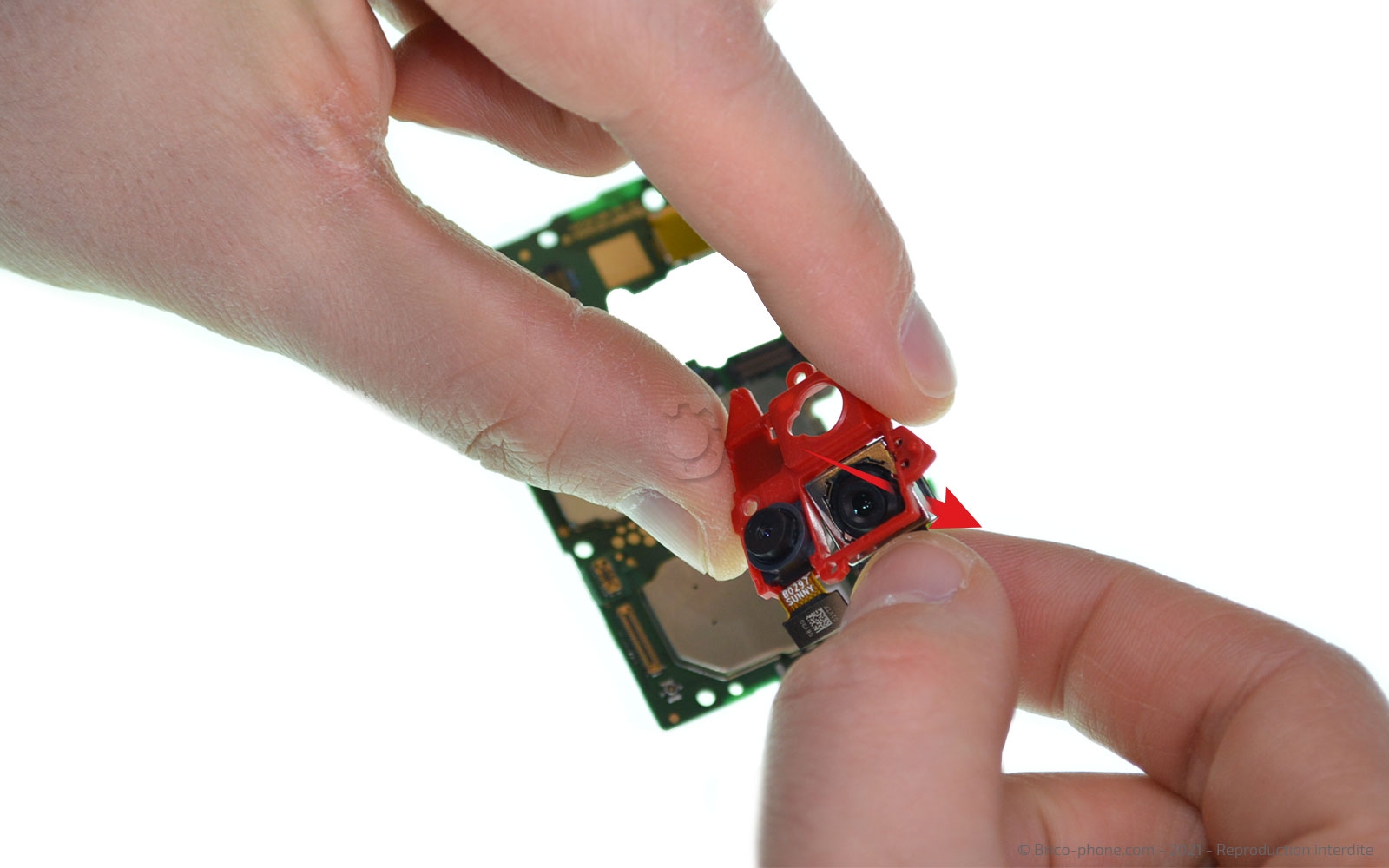

Etape 20 : Retirer les caméras du support en plastique
Il ne vous reste plus qu'à retirer les caméras du support rouge soit en les poussant soit en les tirant vers l'extérieur.

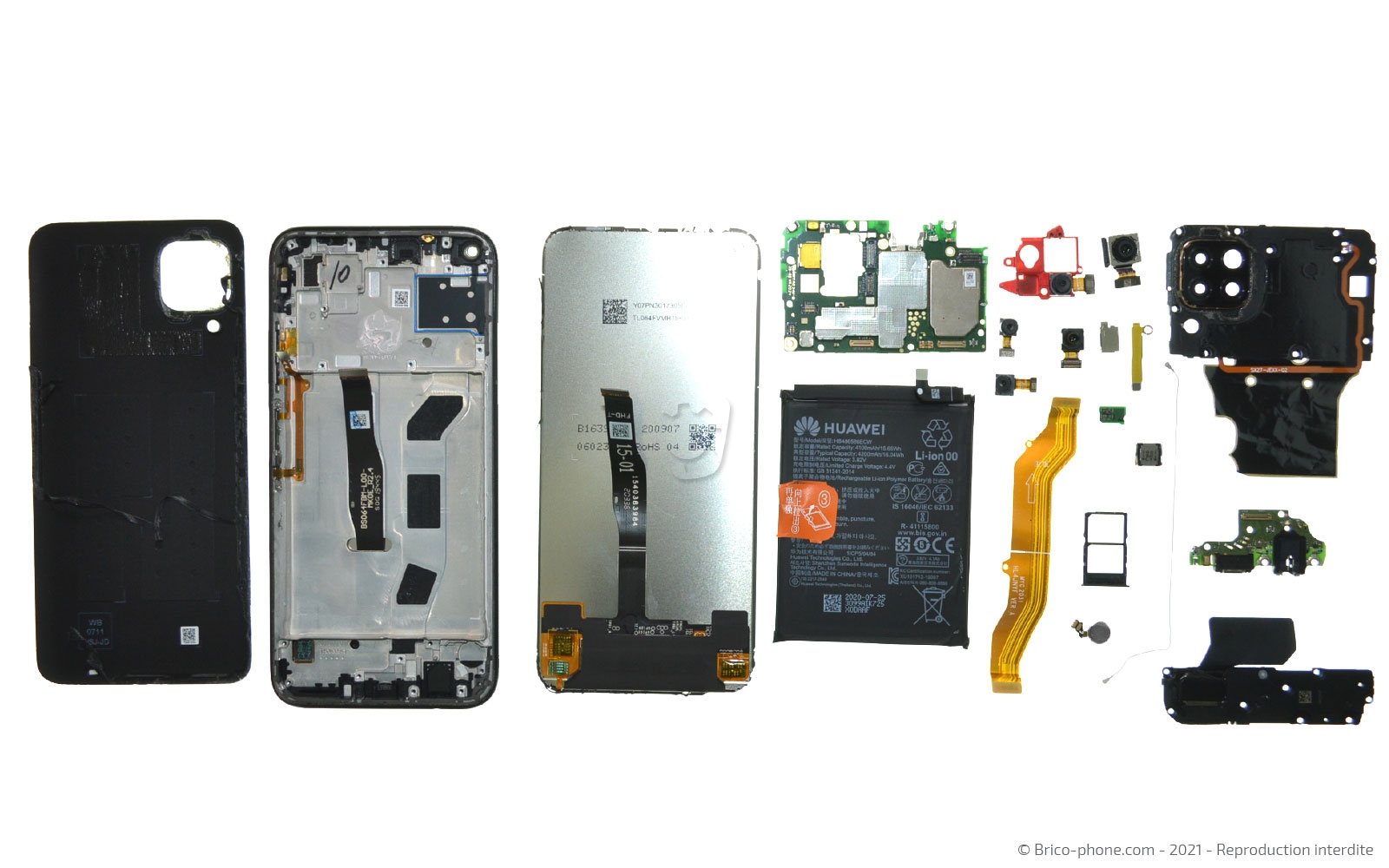

Vue éclatée
Le démontage complet est terminé, voici un aperçu des pièces qui composent ce Huawei P40 Lite.
