Changement de la batterie sur Switch Lite

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 11/20
Switch Lite | Temps estimé : 30 min | Difficulté : 3/5

Vous rencontrez des difficultés avec l'autonomie de votre console portative ? Remplacez la batterie de votre Nintendo Switch Lite en suivant notre tutoriel de réparation spécialement conçu pour vous permettre de changer haut la main et sans l'aide d'une personne extérieure le composant endommagé.

Ce dépannage ne vous prendra qu'une trentaine de minute mais demande de la patience et et de la délicatesse. Cependant, n'oubliez pas de commander le liquide iRemover qui vous permettra de décoller la batterie plus facilement.

Diagnostic

›  La batterie de votre console se décharge anormalement vite.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie Compatible pour Nintendo Switch lite
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

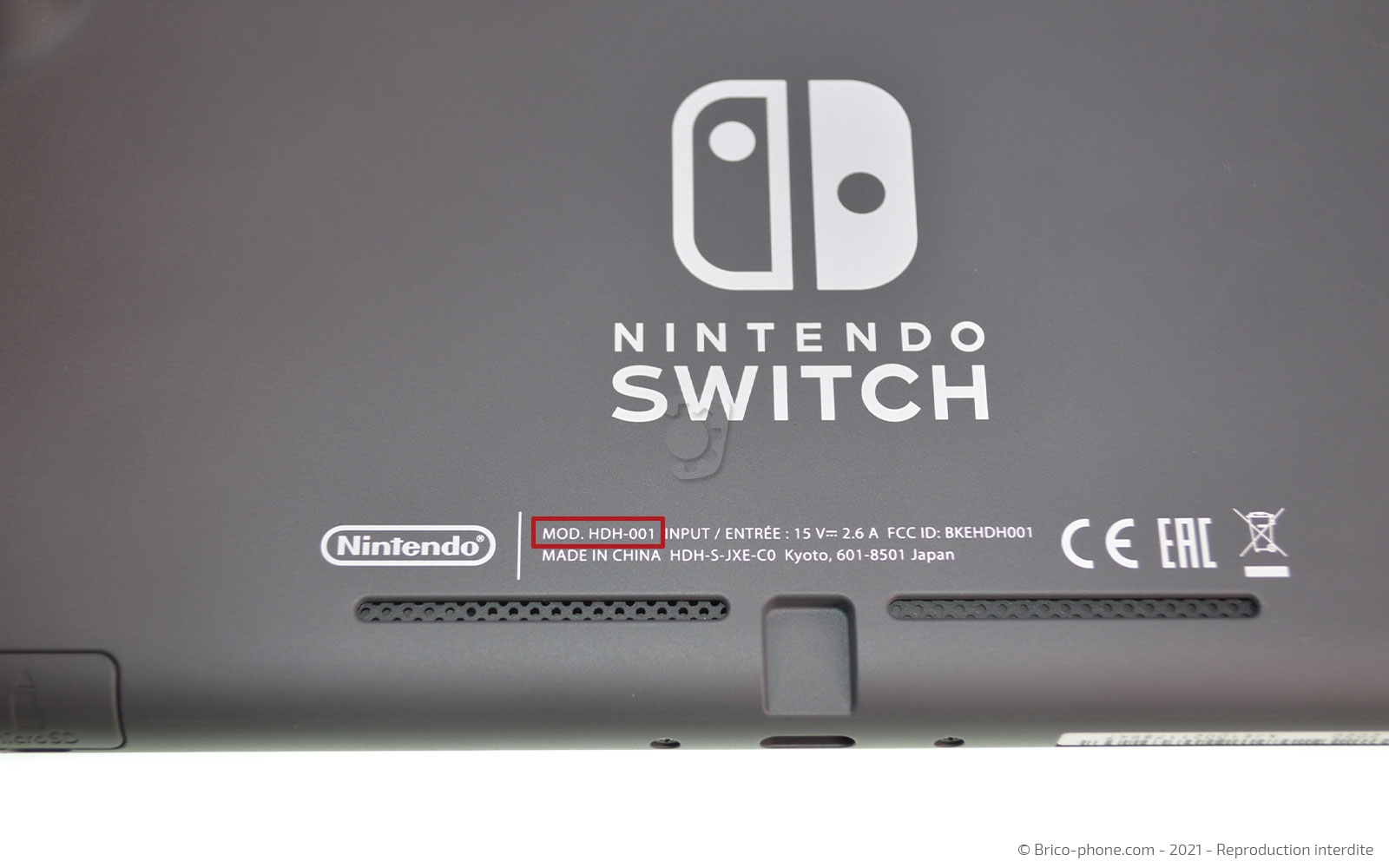

Assurez-vous de commander la bonne pièce détachée en vous aidant du numéro de modèle de votre Nintendo Switch Lite qui se trouve au dos de l'appareil et doit correspondre à HDH-001 - BKEHDH001.

Une fois que vous êtes prêt à commencer la réparation, procédez à l'extinction de la console.

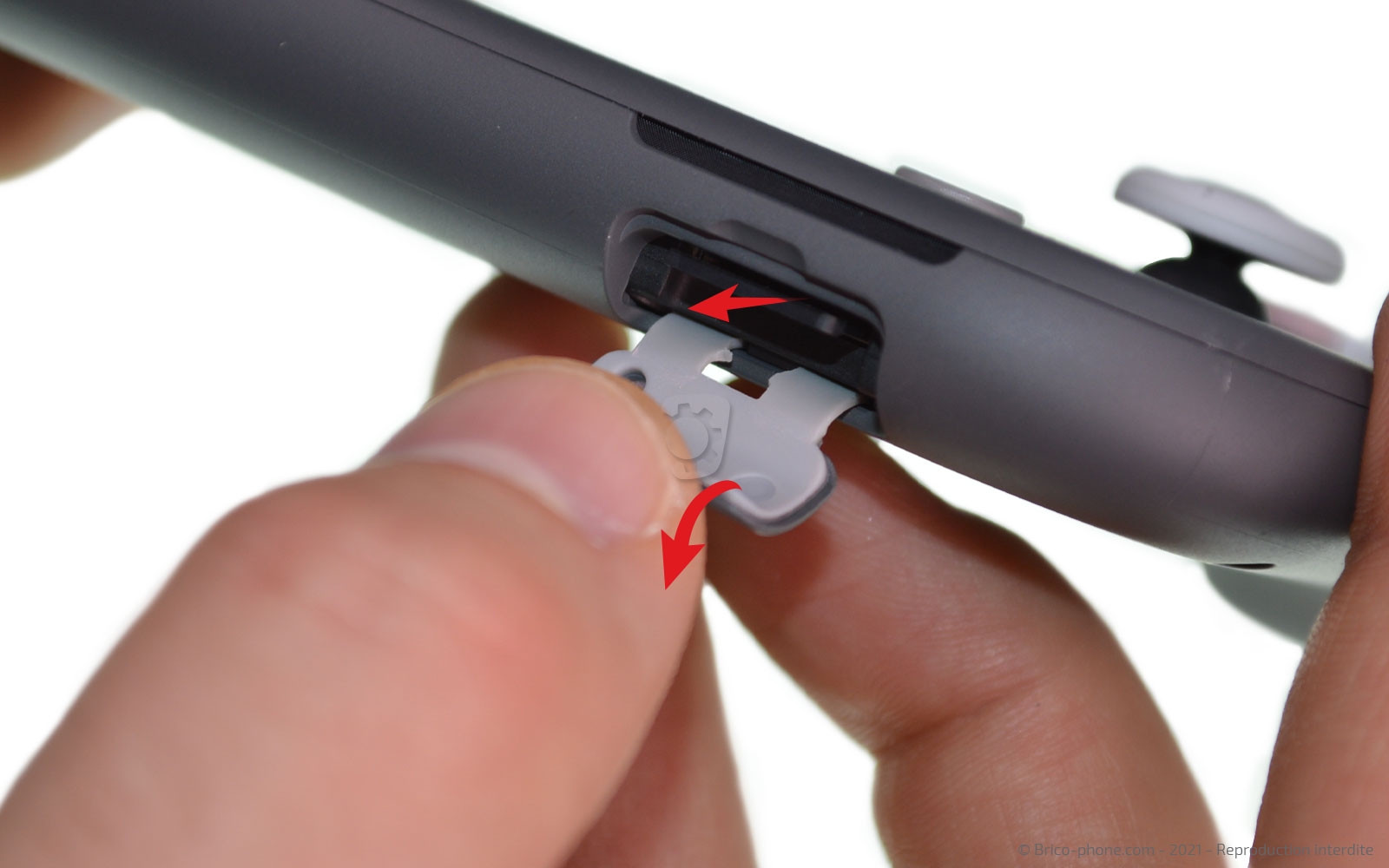

Étape 1 : Ôter les cartes de jeu et micro SD
Récupérez les cartes micro SD et la carte de jeux si cette dernière se trouve encore dans l'appareil.

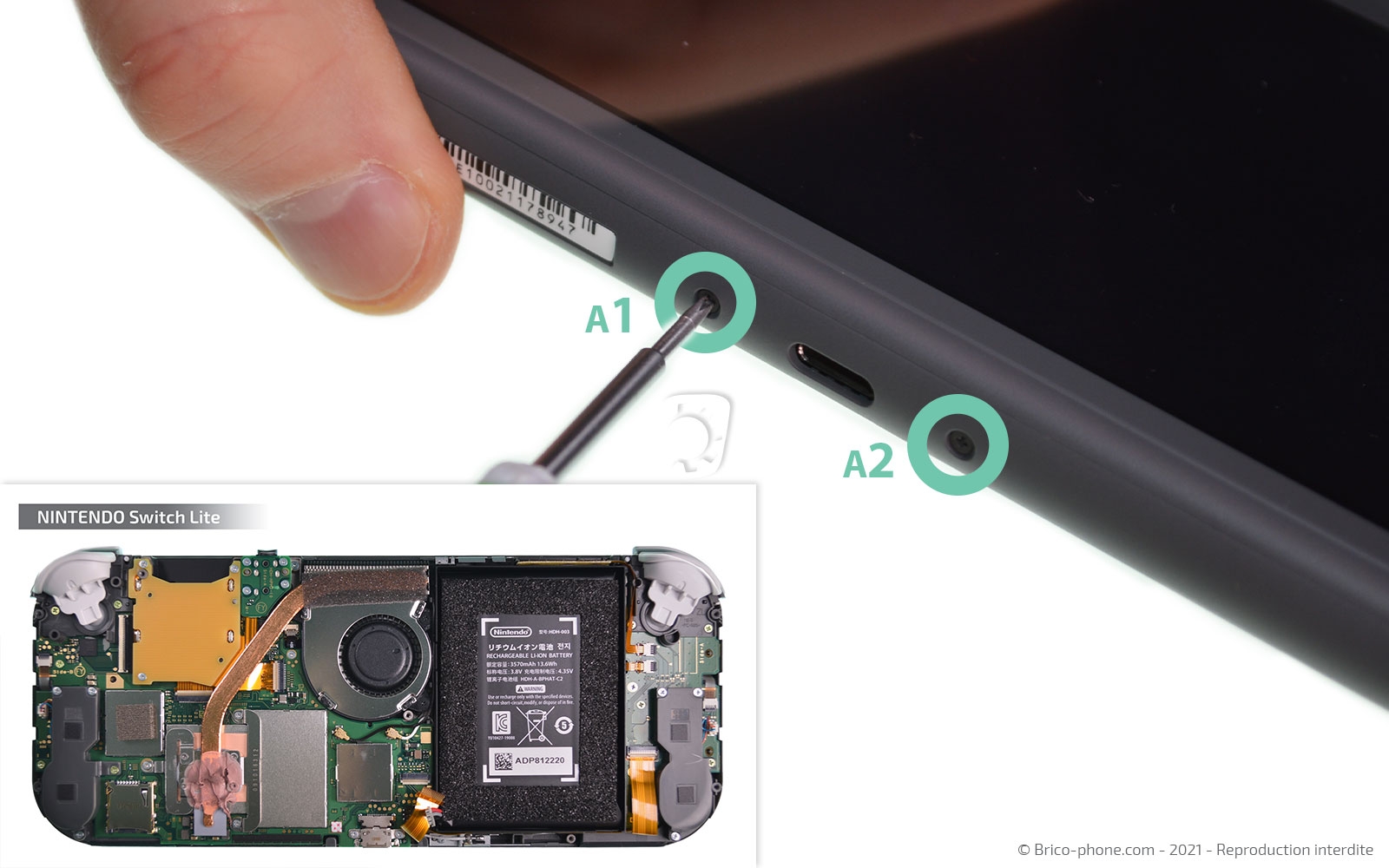

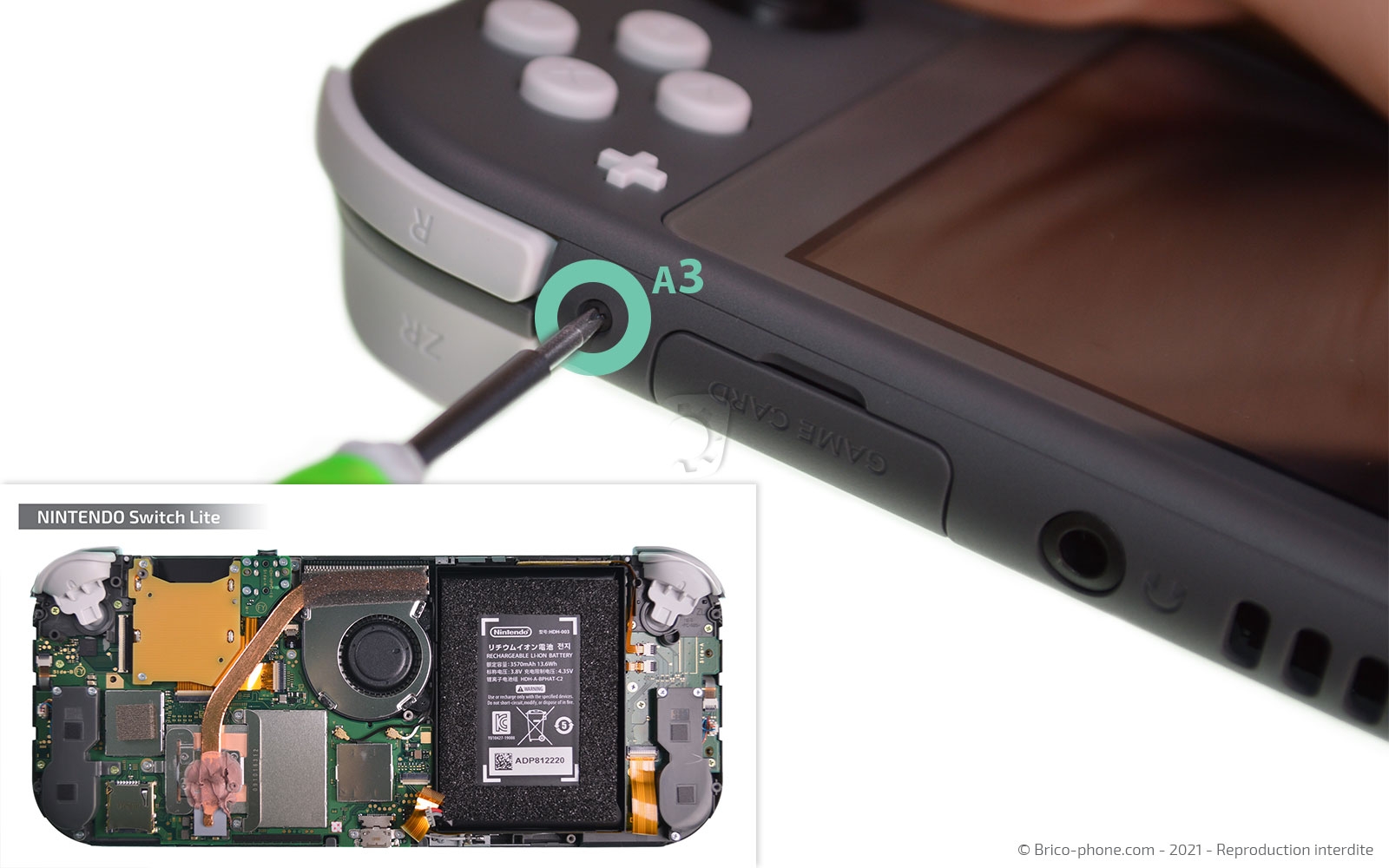

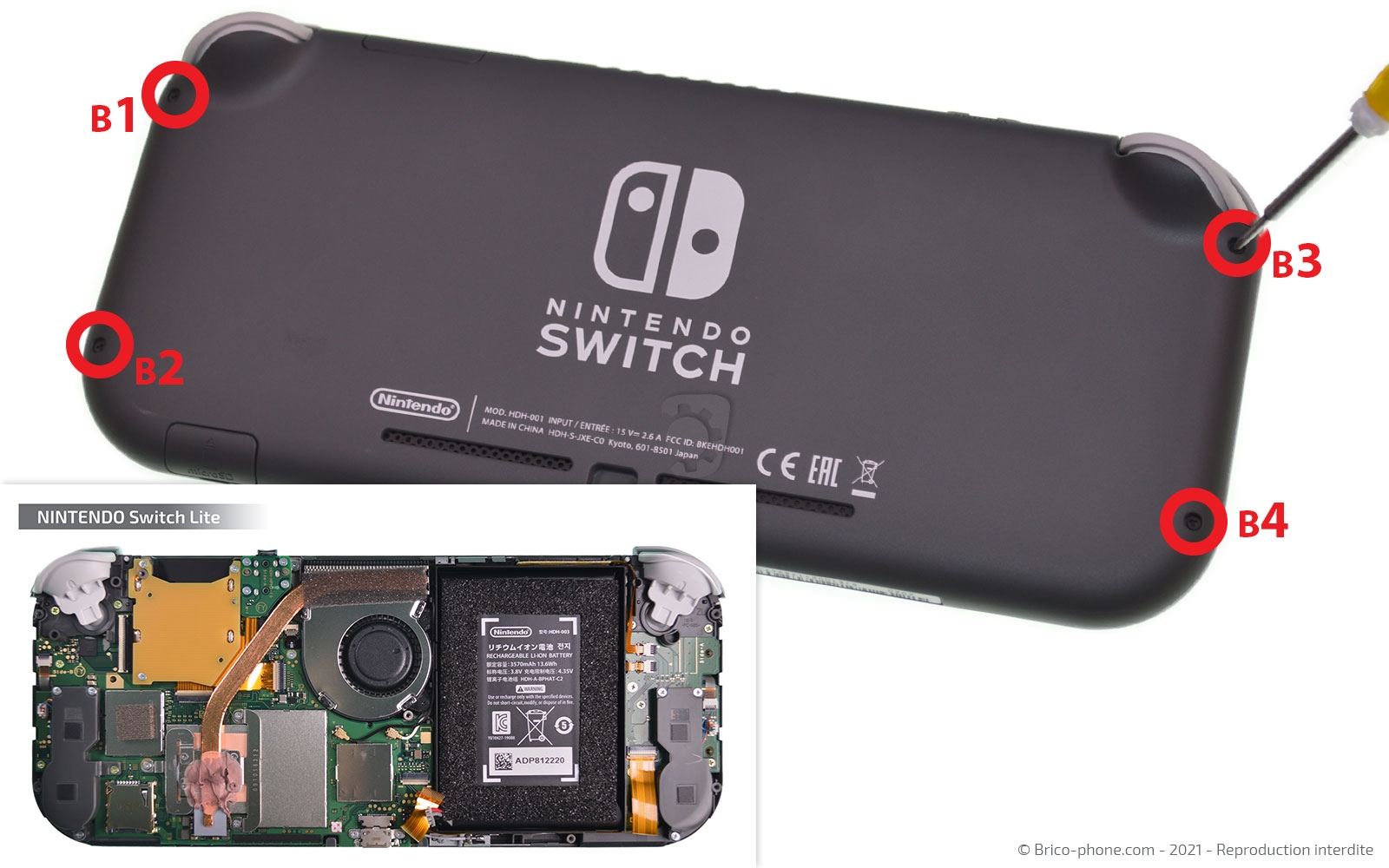

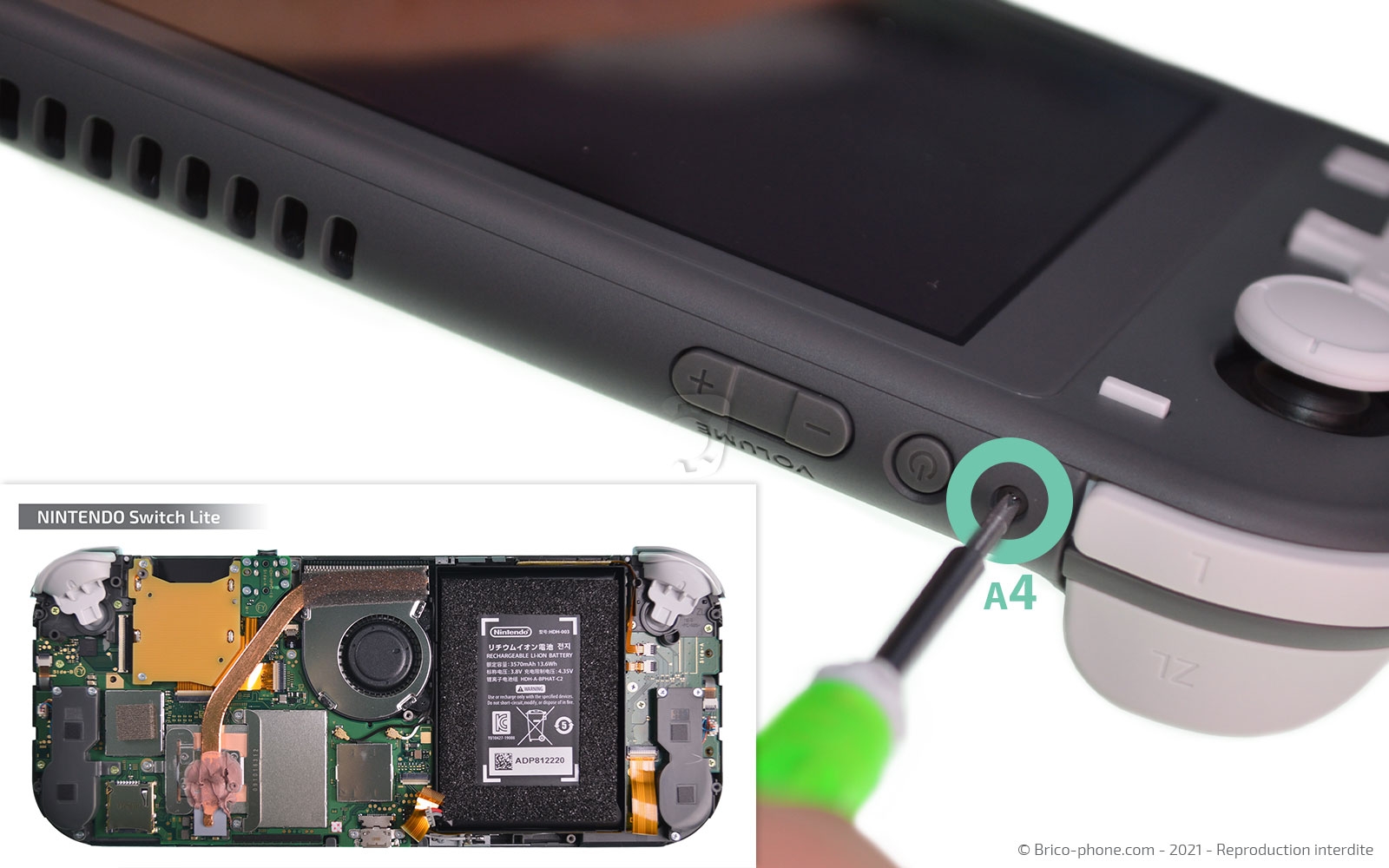

Etape 2 : Dévisser la coque arrière
Pour accéder à la batterie de votre console, il vous faut retirer les 4 vis cruciformes nommées A ainsi que les 4 vis triwing placées sur la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

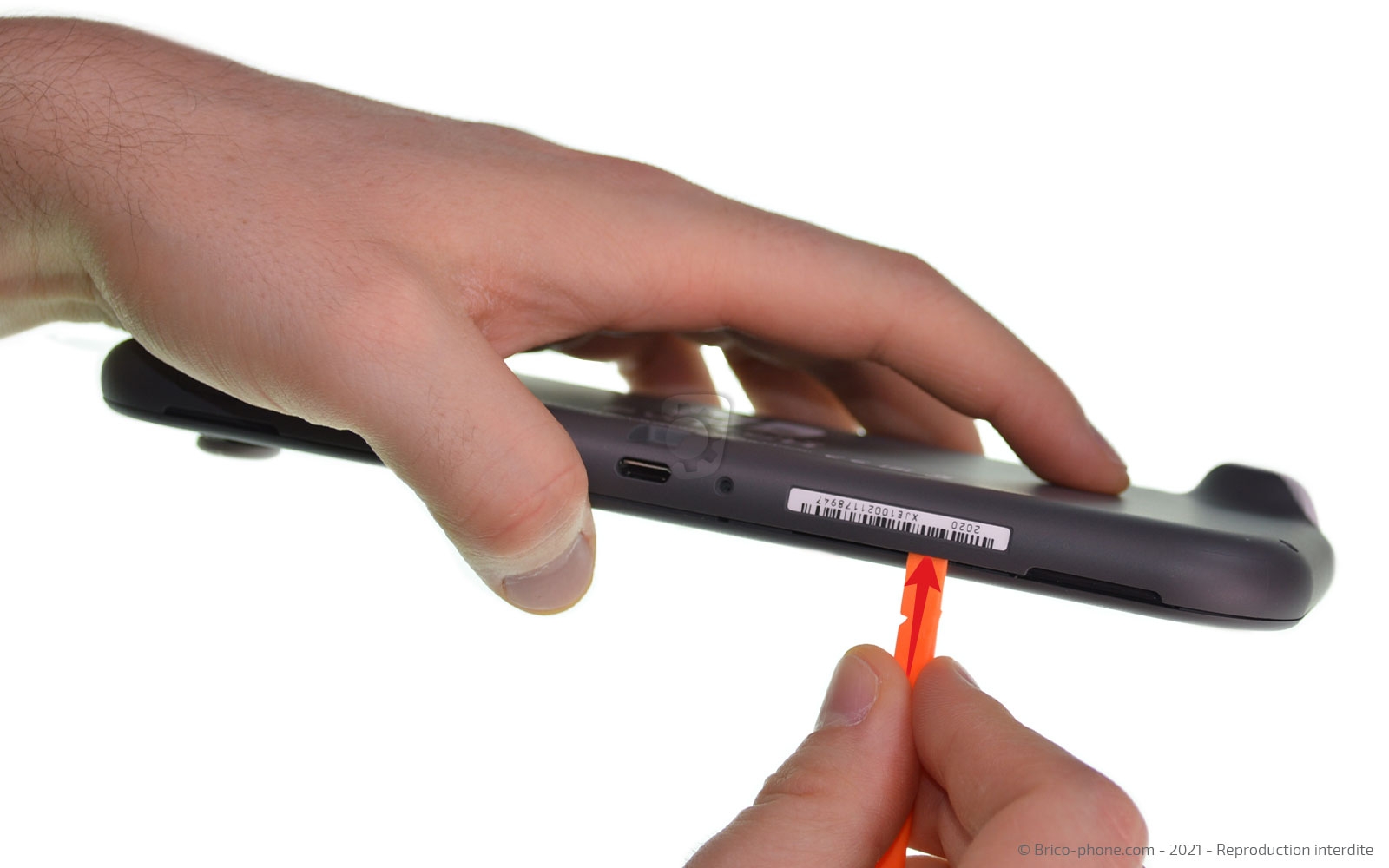

Etape 3 : Déclipser la coque arrière
A l'aide du levier, déclipsez la coque arrière en insérant l'ustensile dans la rainure existante entre le bloc écran et le composant #01.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer la plaquette de protection

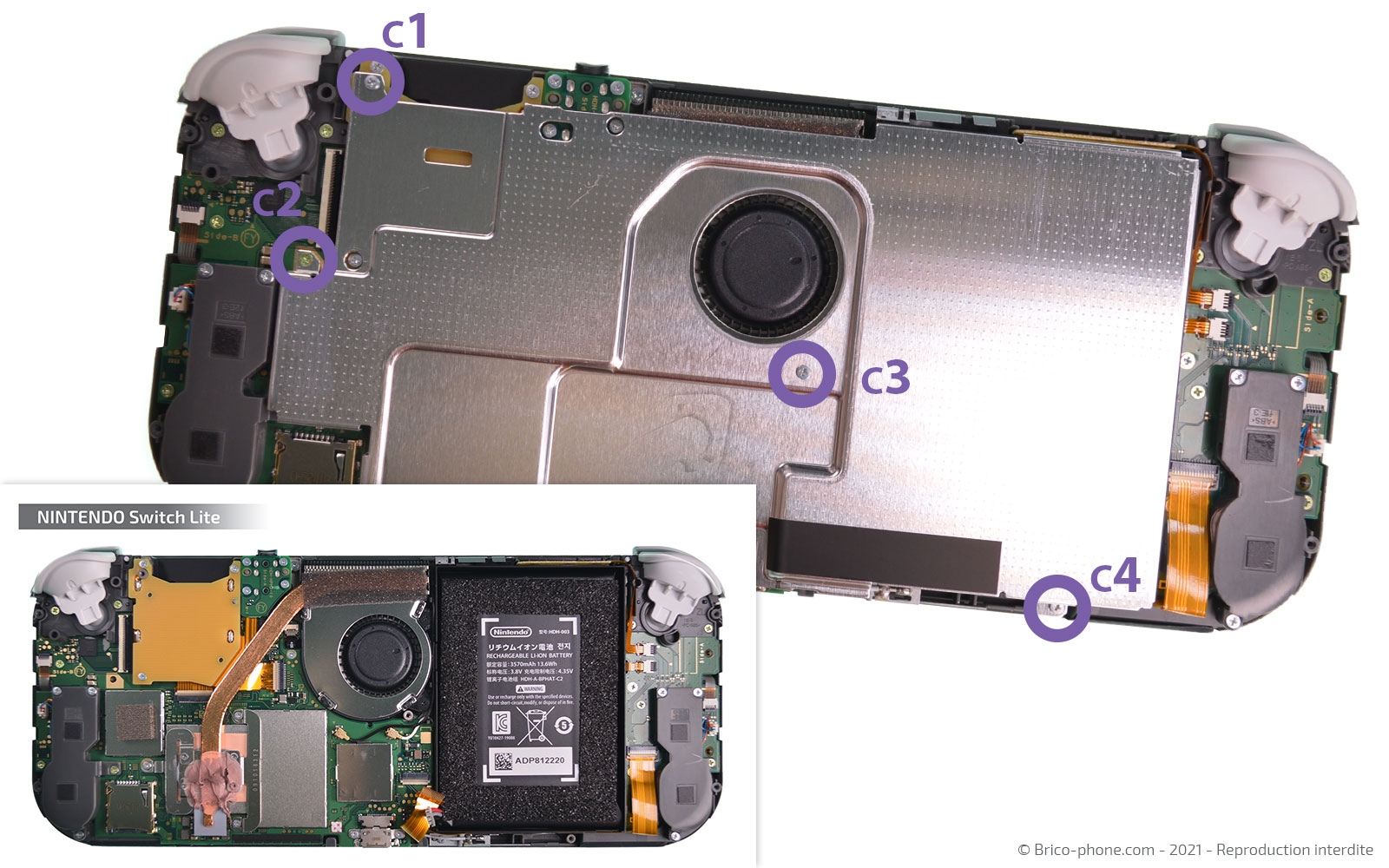

Continuez le démontage en dévissant les 4 vis avec le tournevis cruciforme afin de pouvoir libérer la plaquette de protection de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

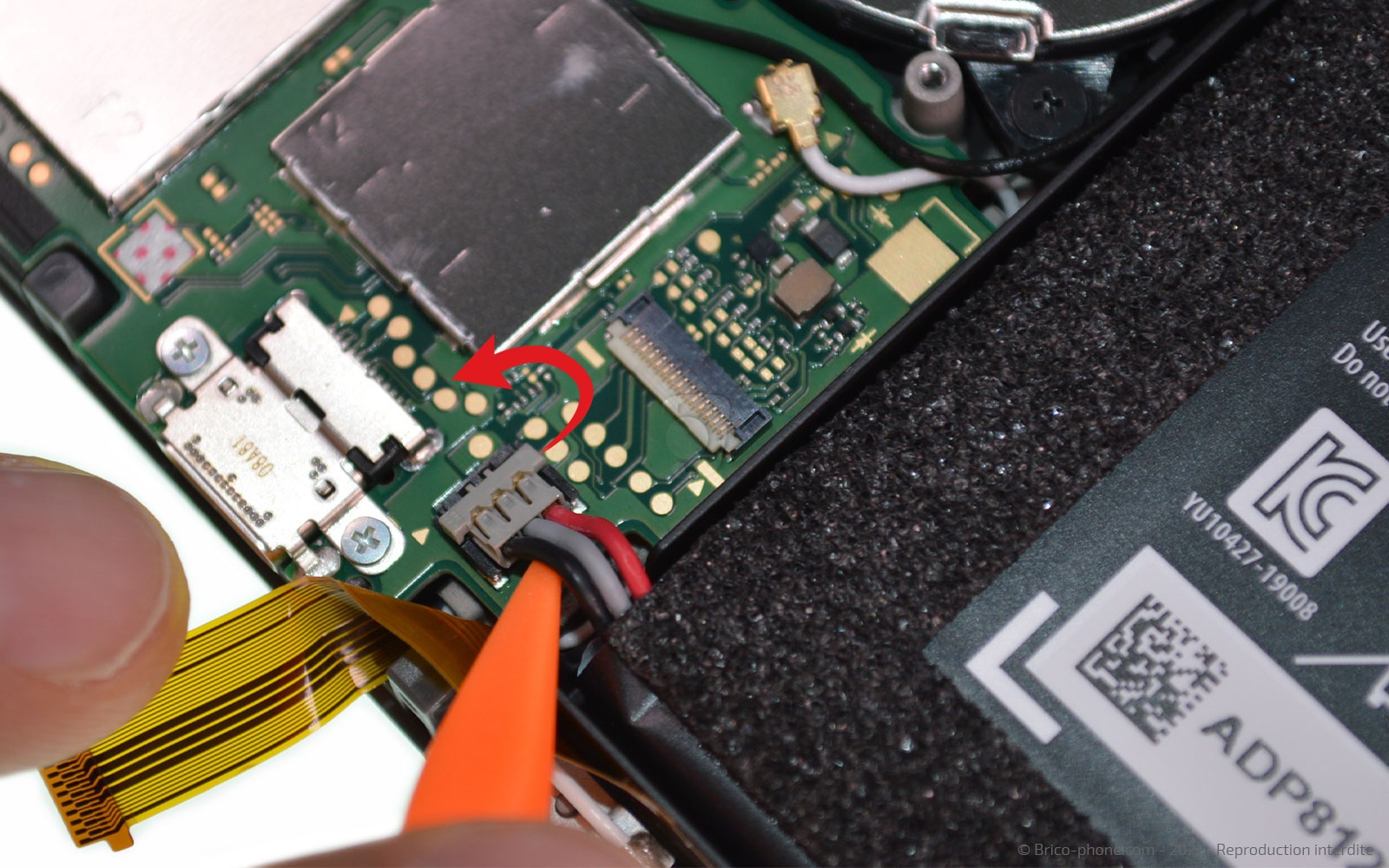

Etape 5 : Déconnecter la batterie
La connectique de la batterie se trouve sous la rallonge d'interconnexion c'est pourquoi nous avons d'abord besoin de débrancher cette dernière avant de mettre hors tension la console.

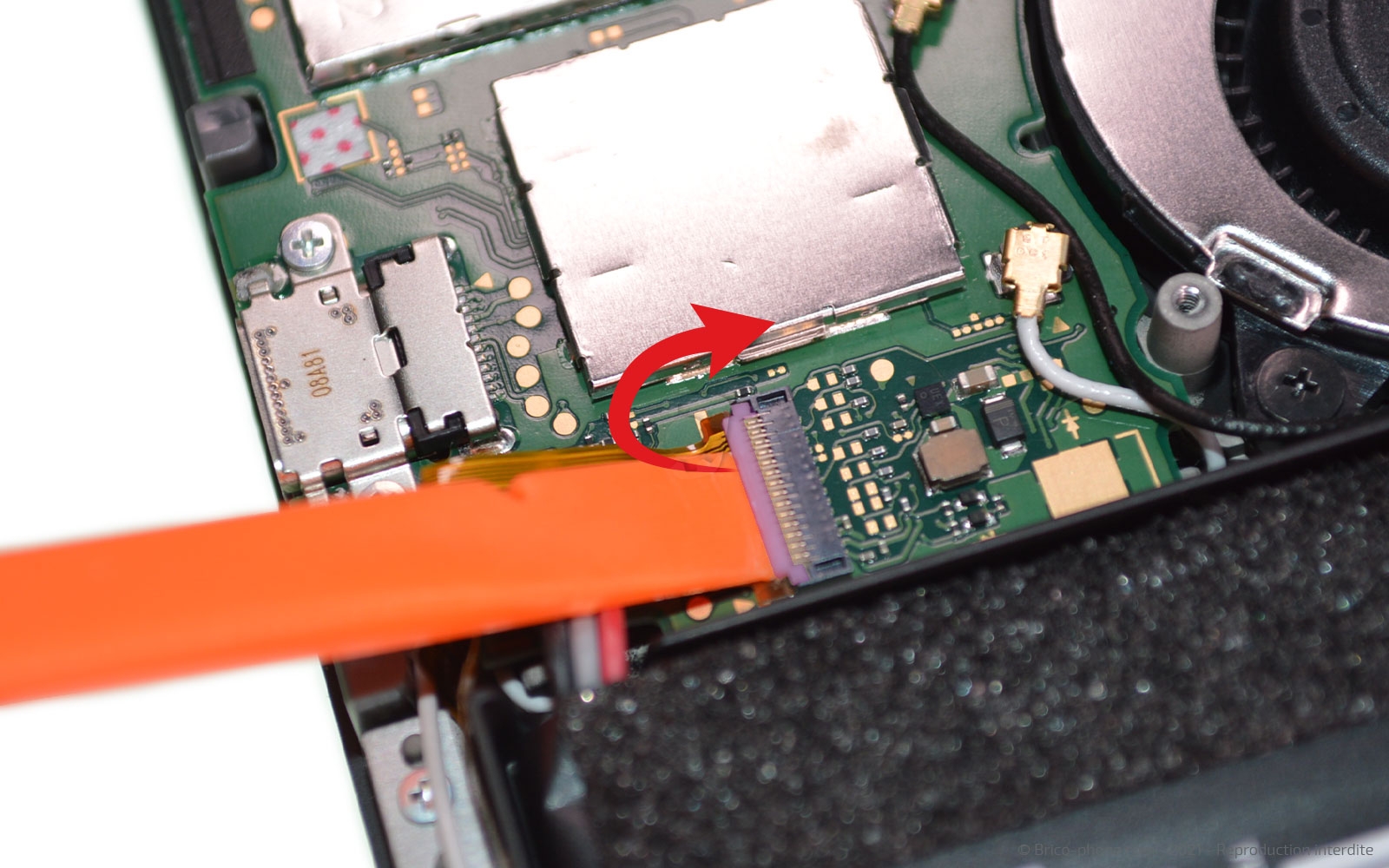

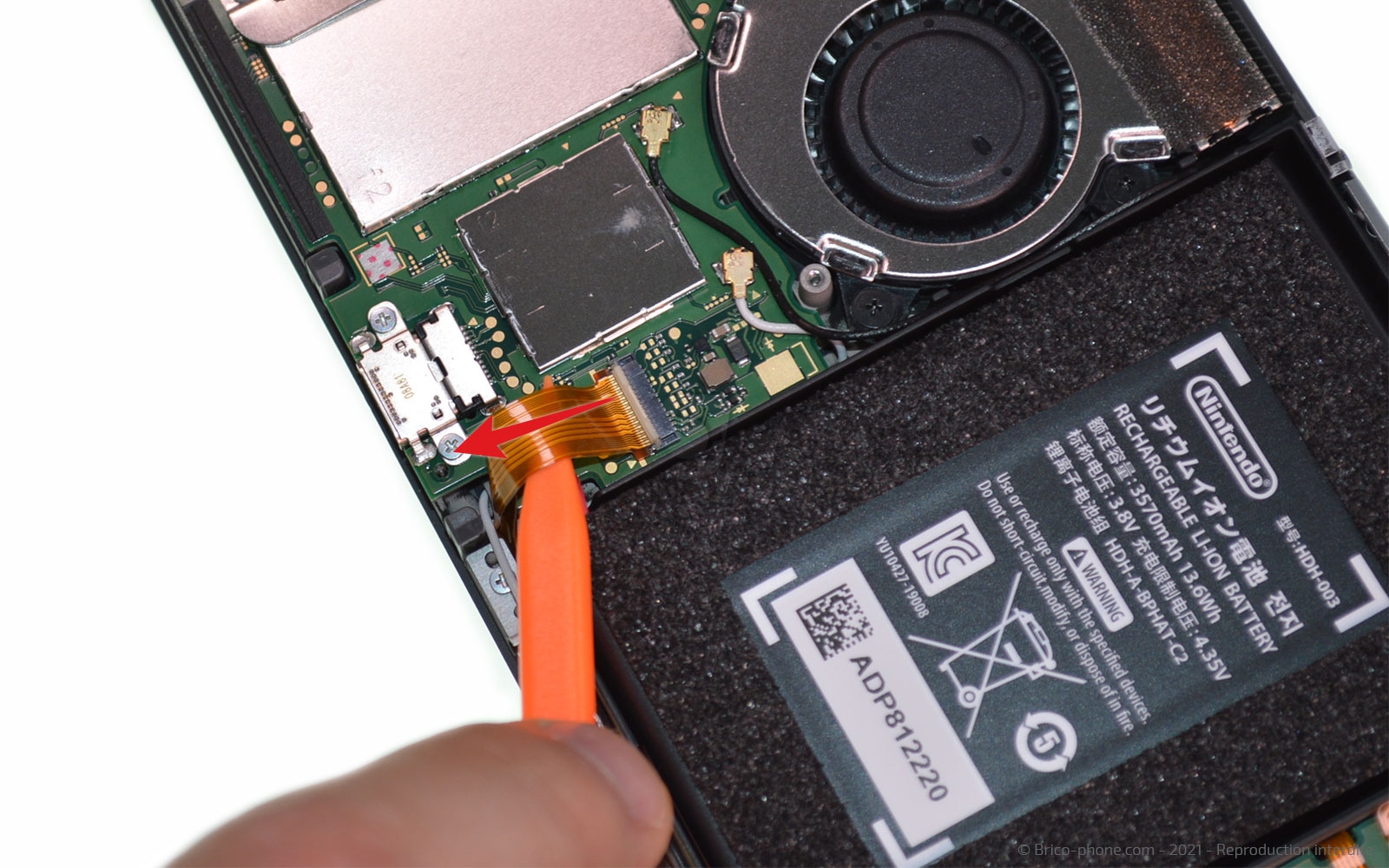

Pour cela, levez le clapet de la nappe puis tirez cette dernière vers l'extérieur. Ensuite, il ne vous reste plus qu'à lever la nappe de la batterie en faisant levier avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

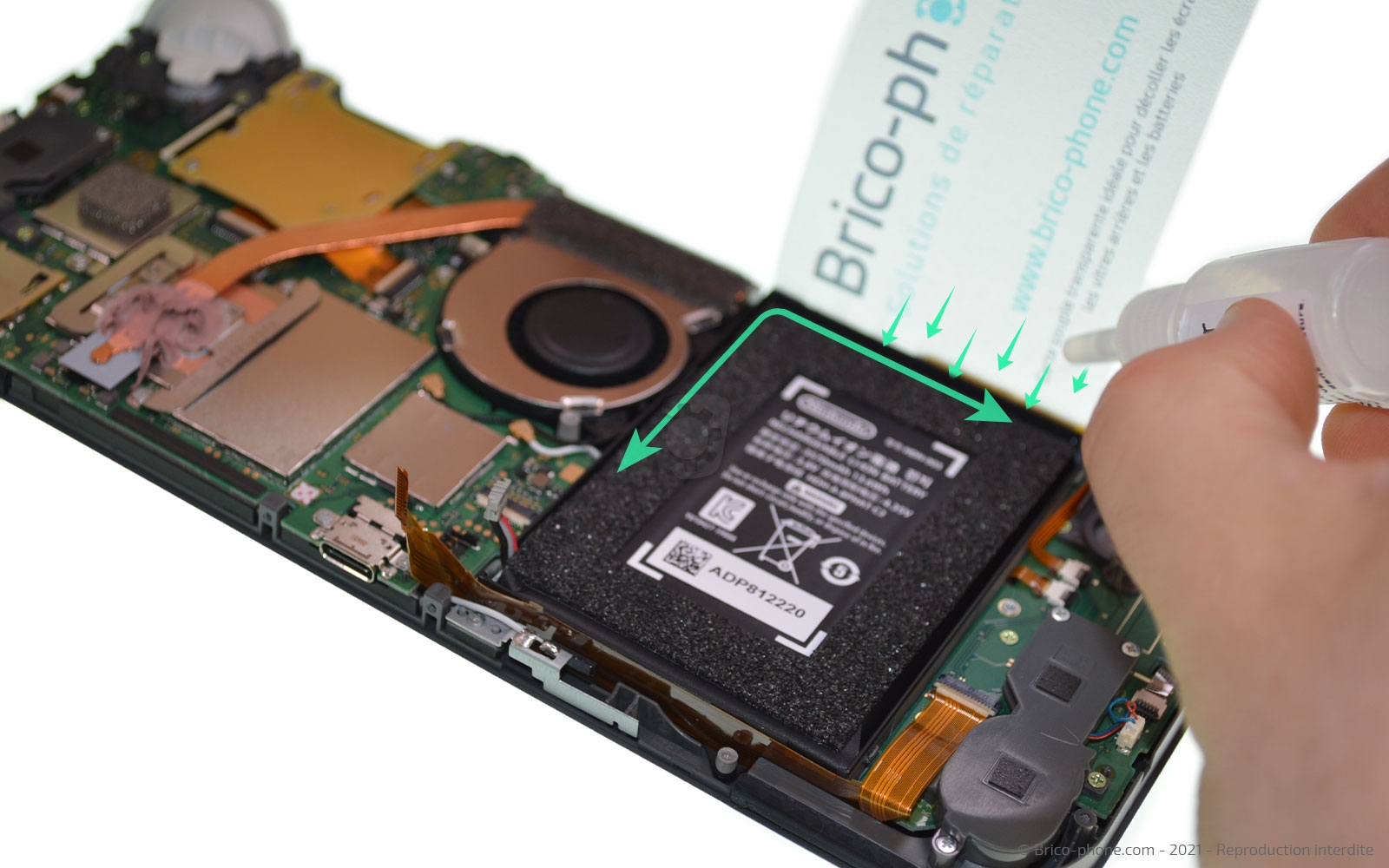

Etape 6 : Appliquer le liquide iRemover
Pour sortir la batterie endommagée de l'appareil, nous utilisons le liquide iRemover qui permet de ramollir le sticker du composant.

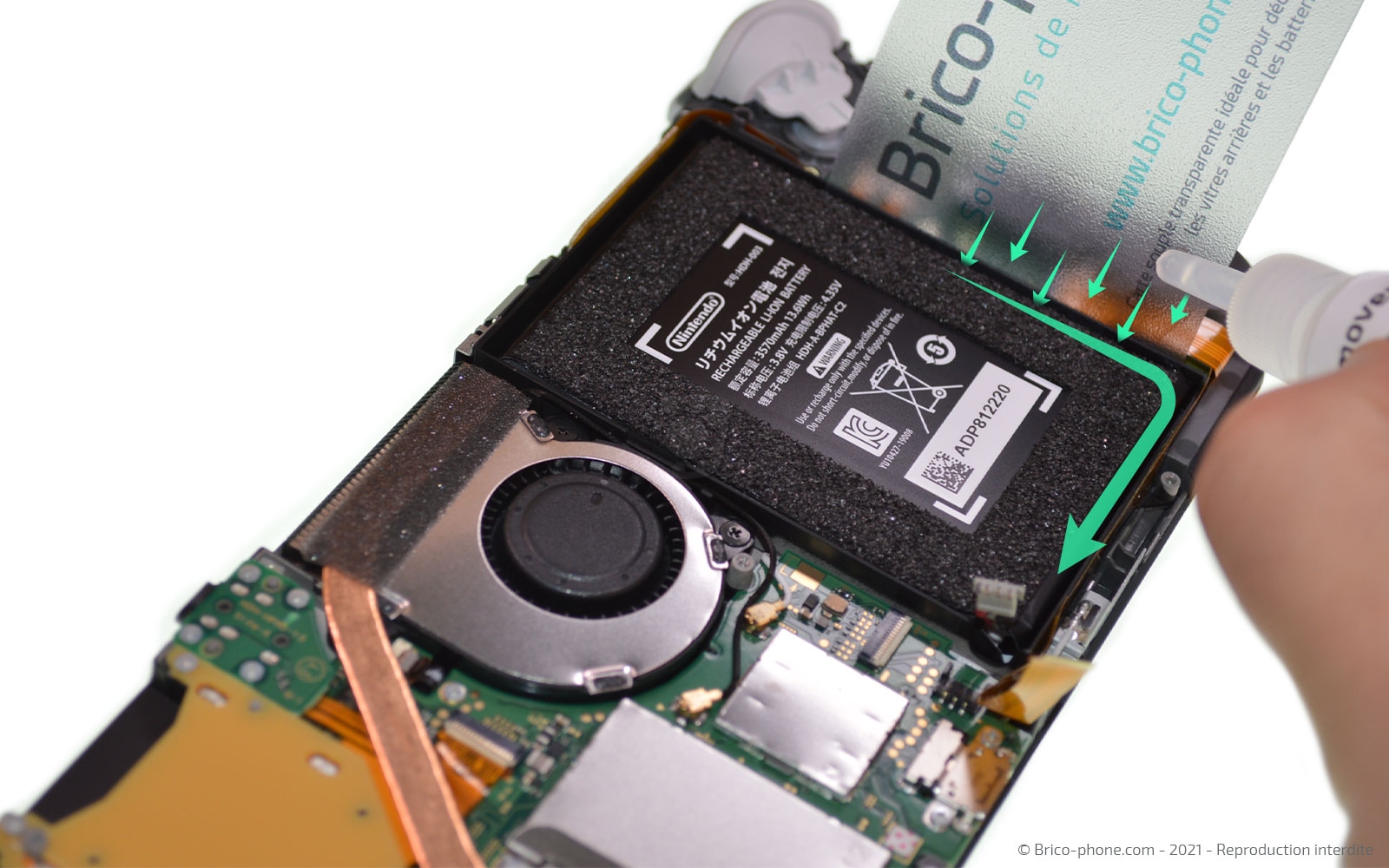

Glissez la carte transparente entre le châssis et la batterie afin de faire couler le produit sur cette dernière et lui permettre de s'incruster sous le composant.

Laissez poser Votre Nintendo Switch Lite un trentaine de minutes minimum pour permettre au produit d'agir.
Si possible disposez un ustensile sous la console de façon à ce qu'elle soit incliné sur le plan de travail.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

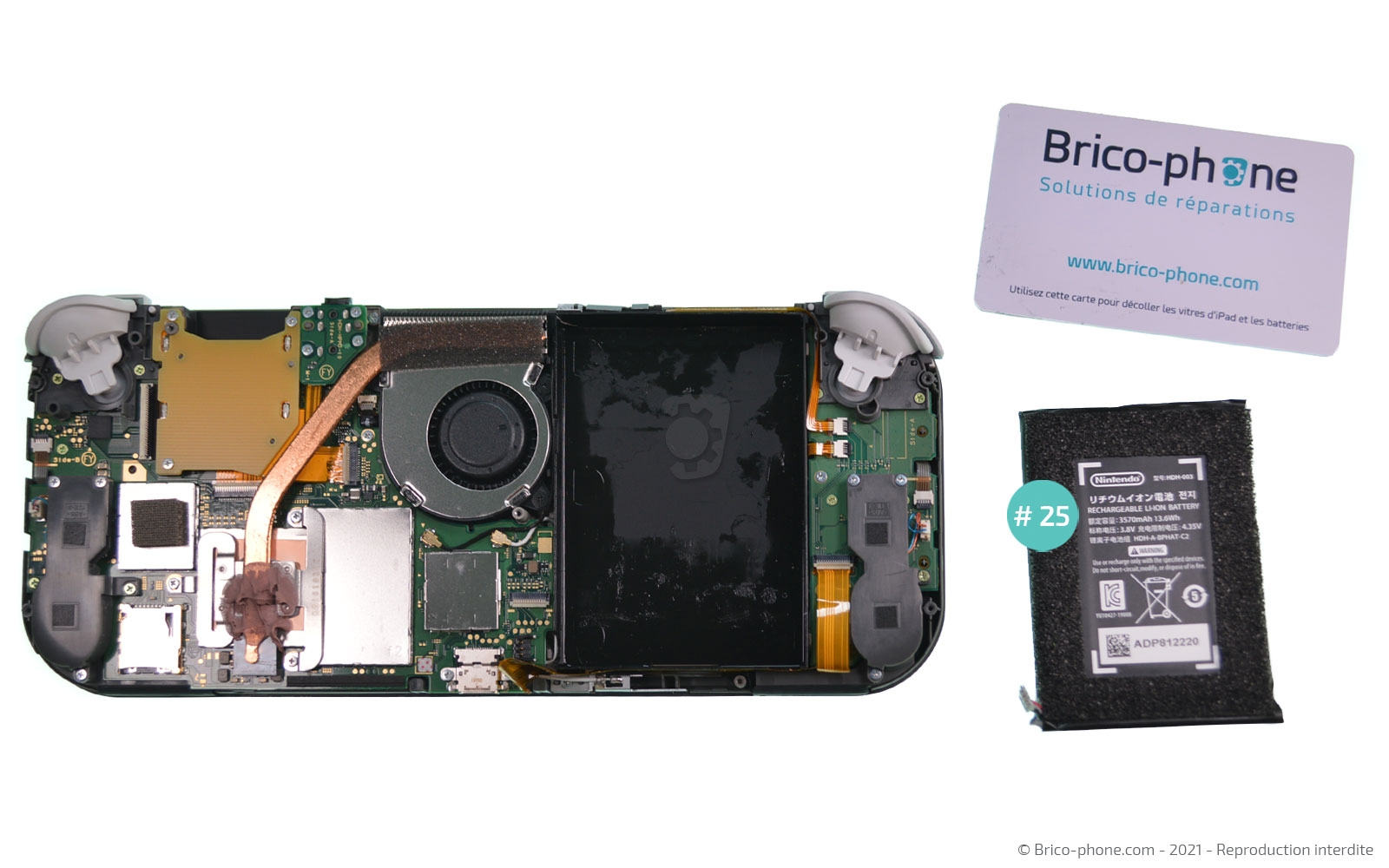

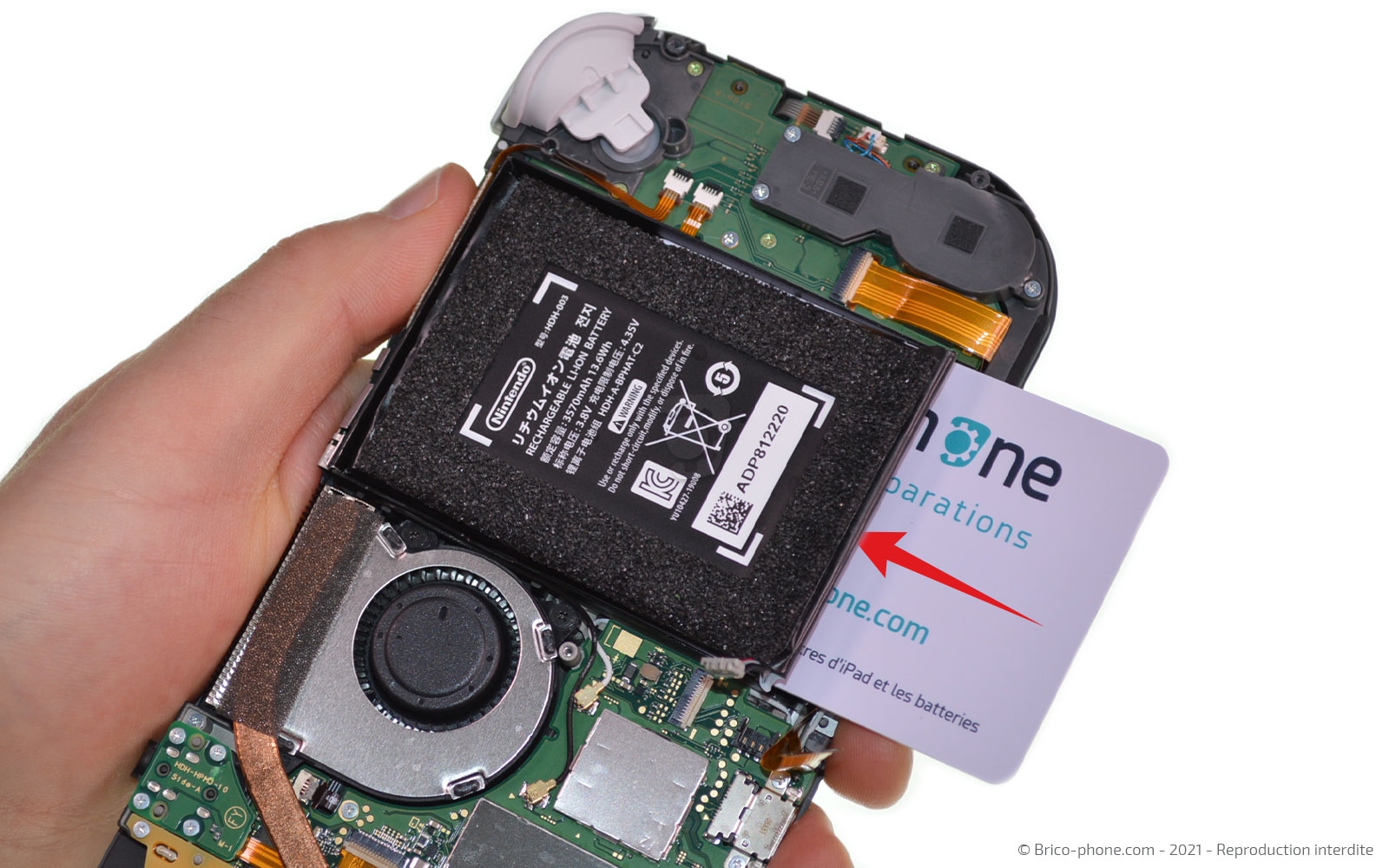

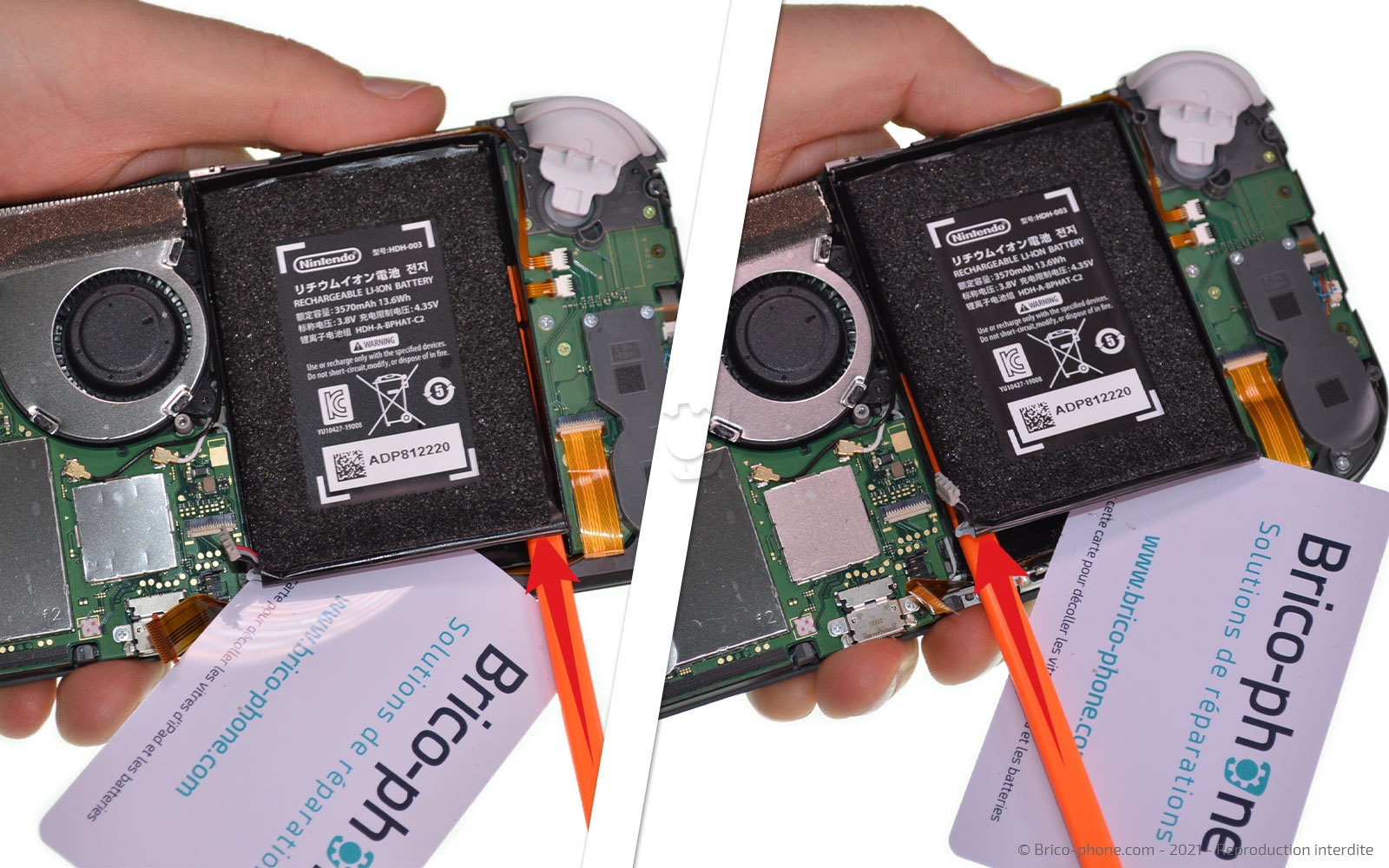

Etape 7 : Décoller la batterie

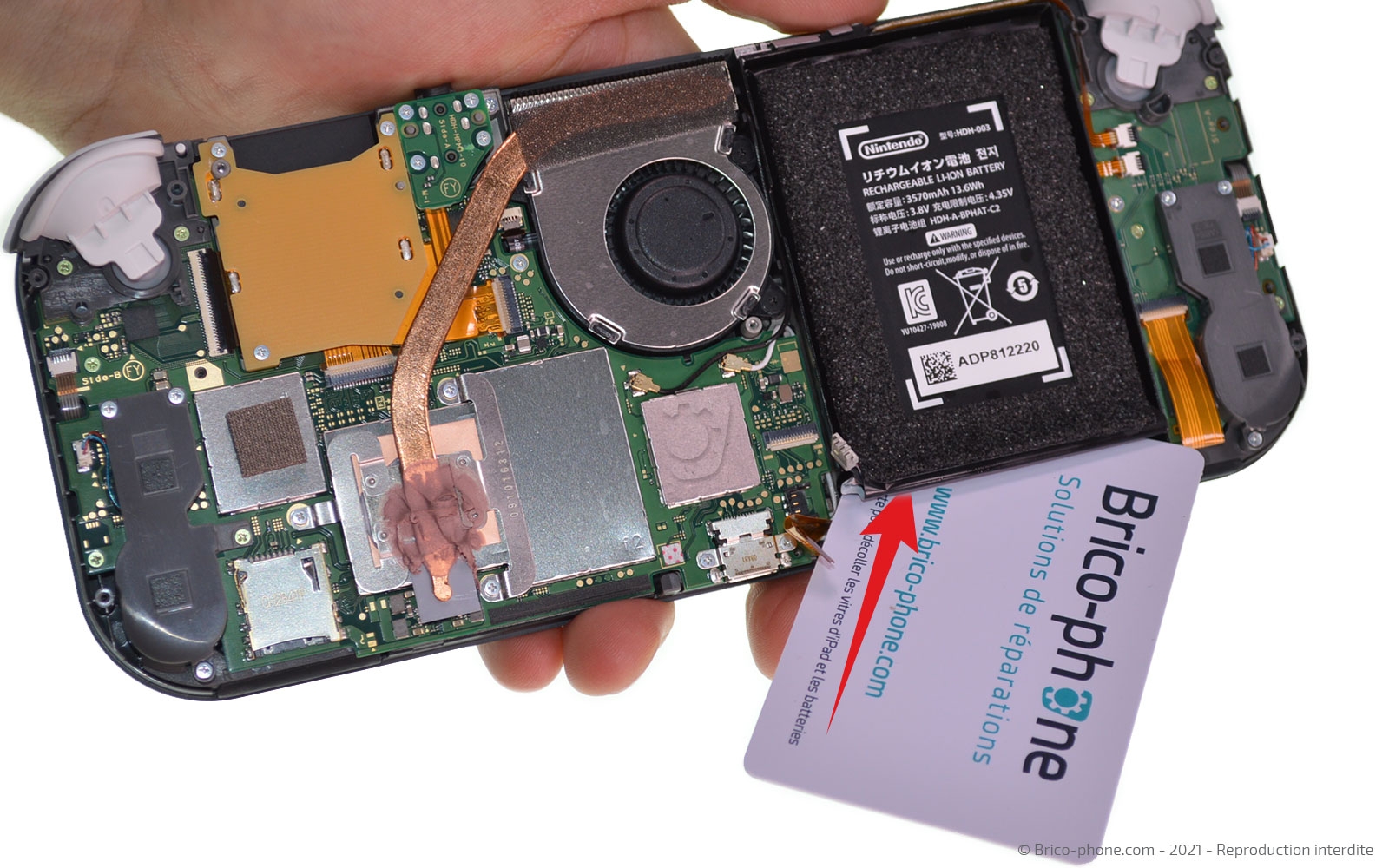

Attrapez la carte en PVC et insérez-la sous la batterie pour la soulever suffisamment afin de glisser le levier sous cette dernière.
Faites néanmoins attention aux nappes de la batterie lors des manipulations.

Décollez un peu le coté droit et réitérez l'opération pour le coté gauche.
Il ne vous reste plus qu'à terminer le décollage en faisant levier avec la carte rigide.
Outils du kit utilisés
Outils du kit utilisés

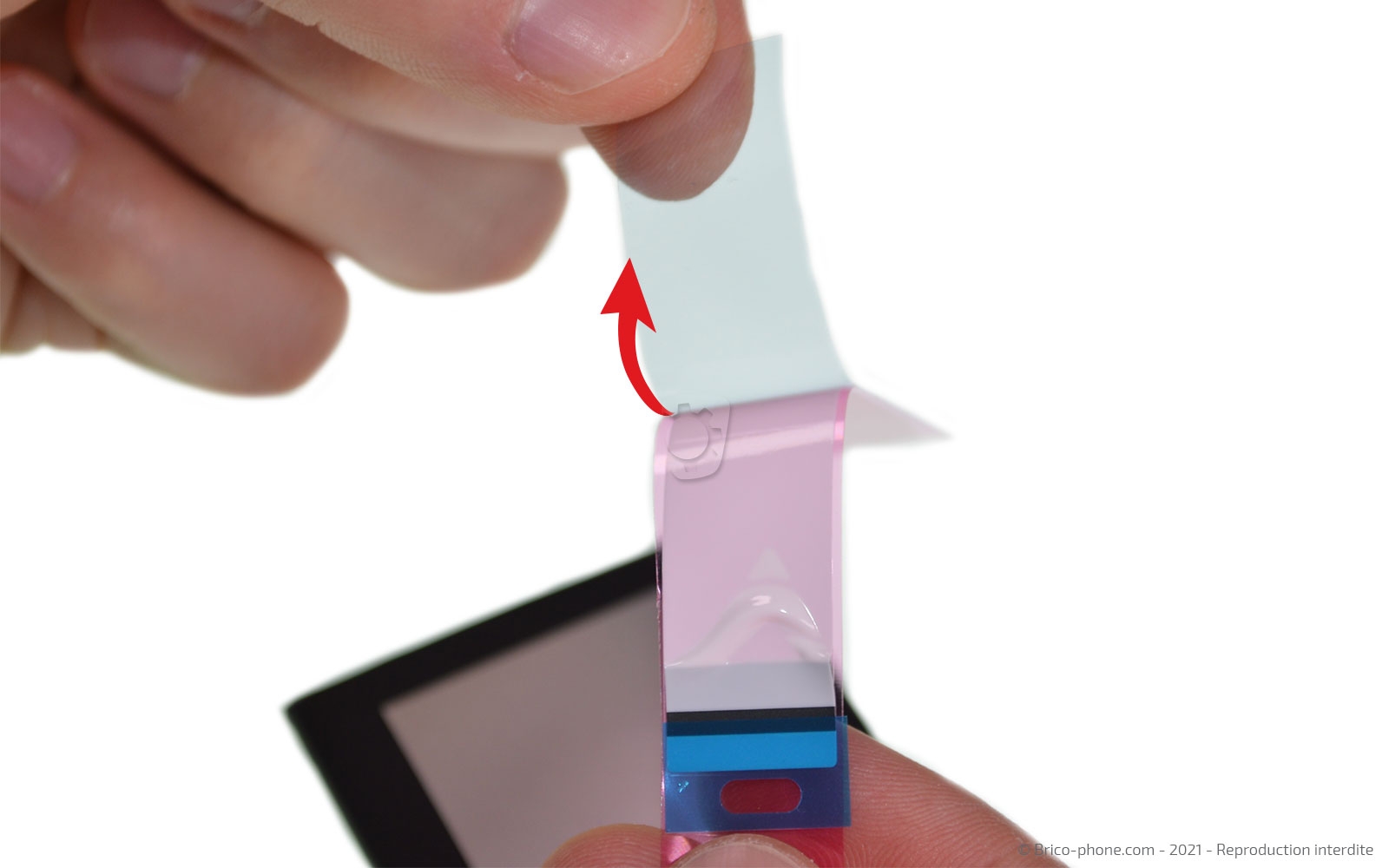

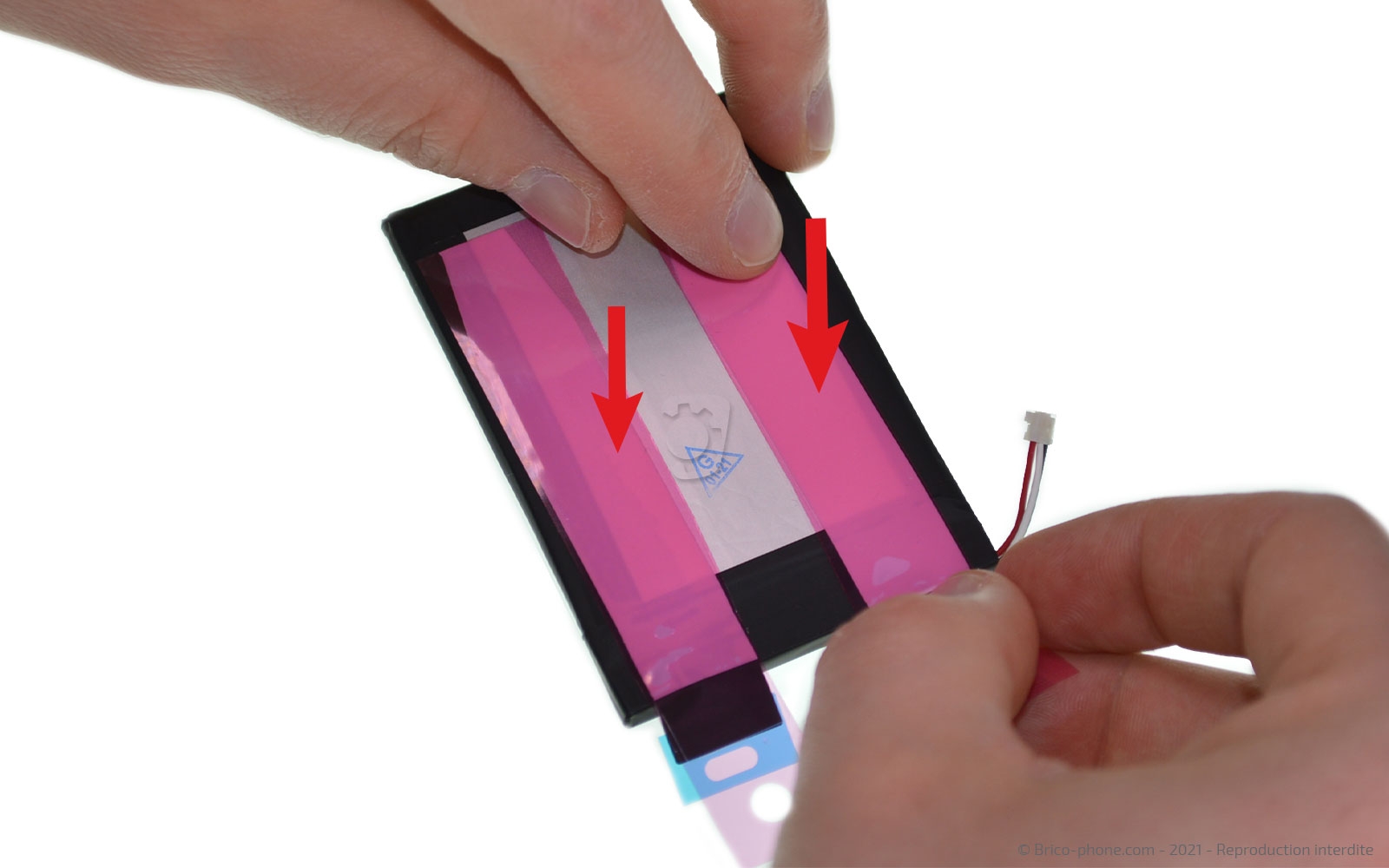

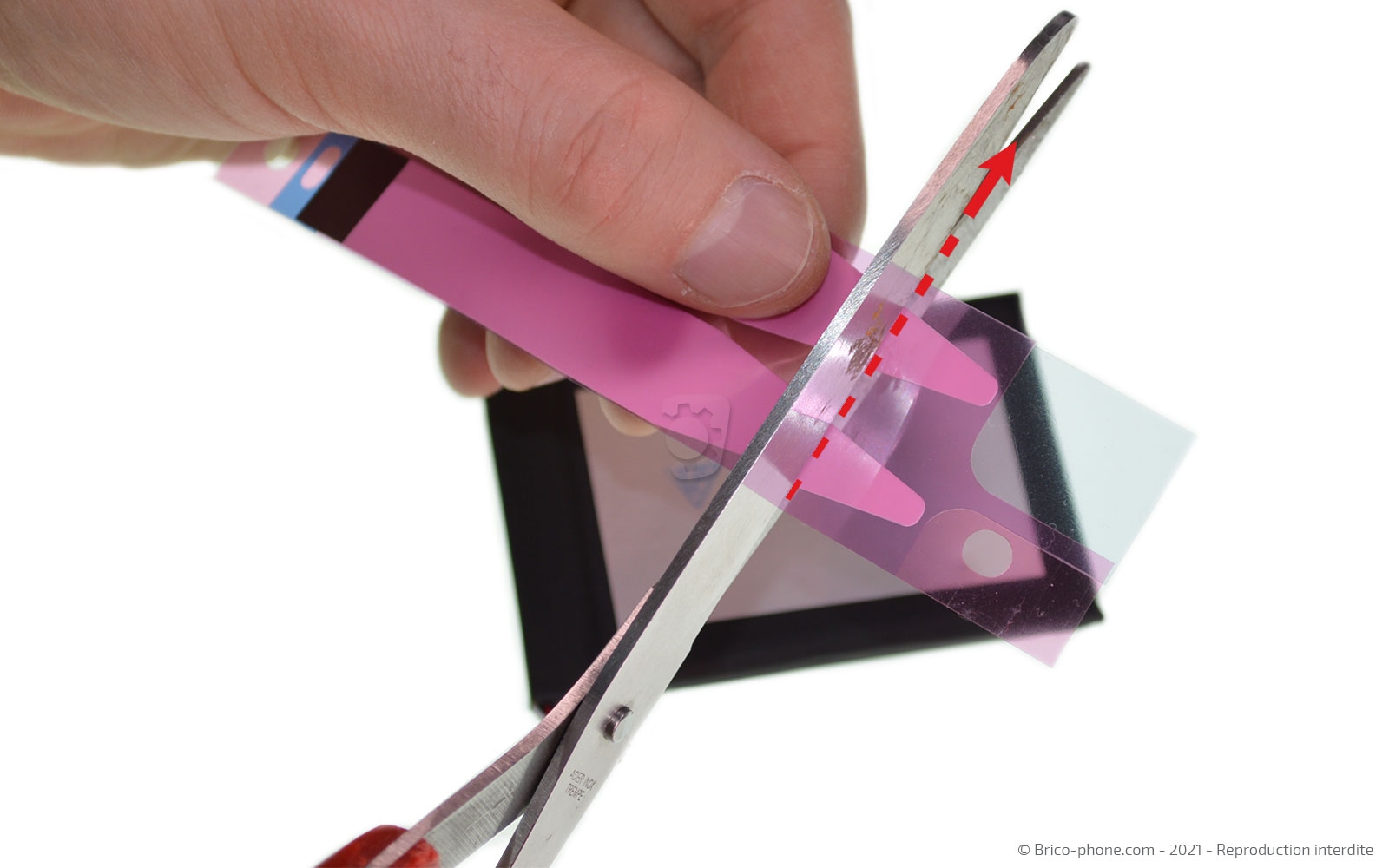

Etape 8 : Poser les stickers de batterie

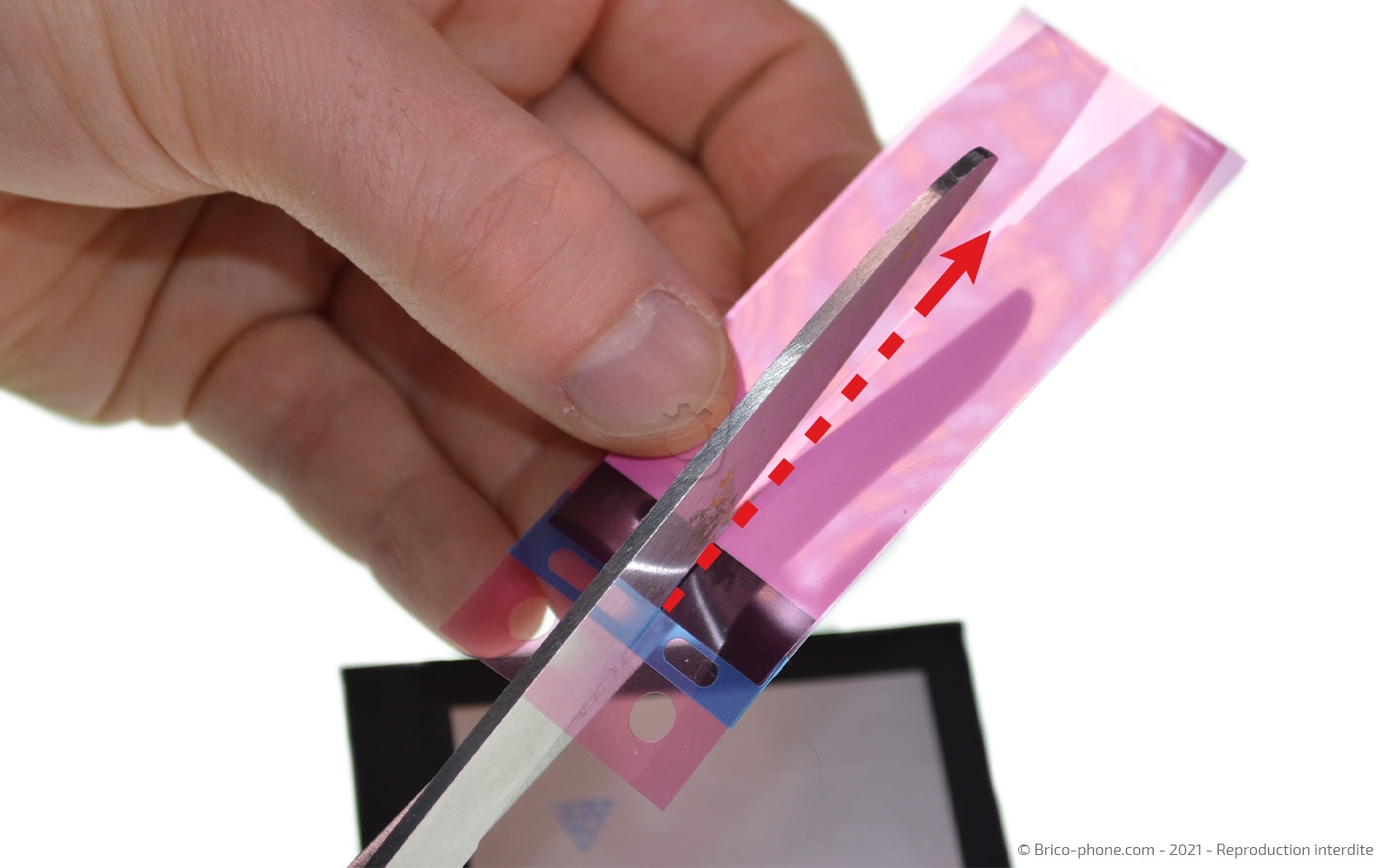

Découpez les stickers de batterie à la bonnes dimensions avant de les disposer sur le composant.

Retirez la première protection rose puis collez l'adhésif au dos de la batterie en vous assurant de laisser dépasser du produit les languettes noires.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

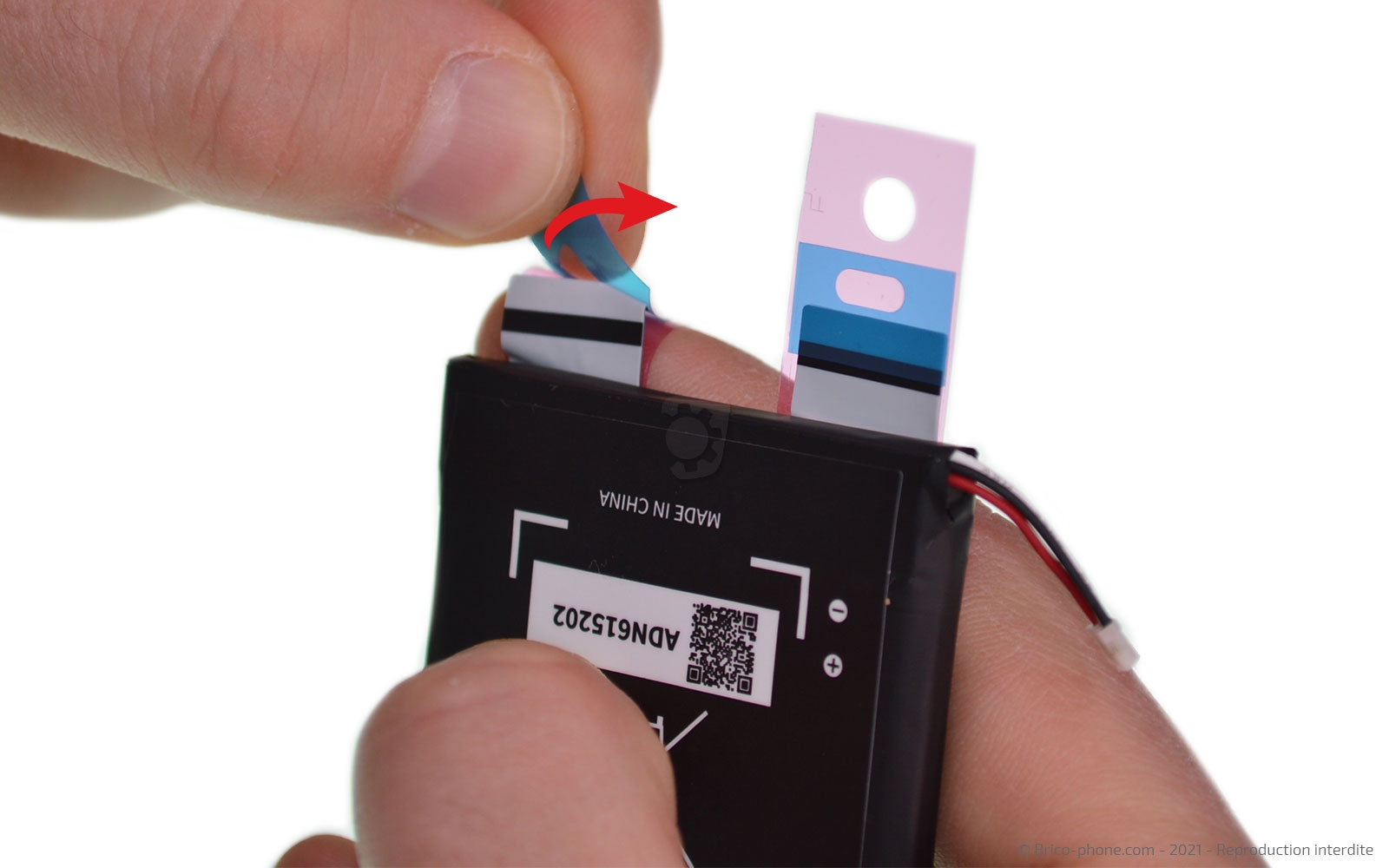

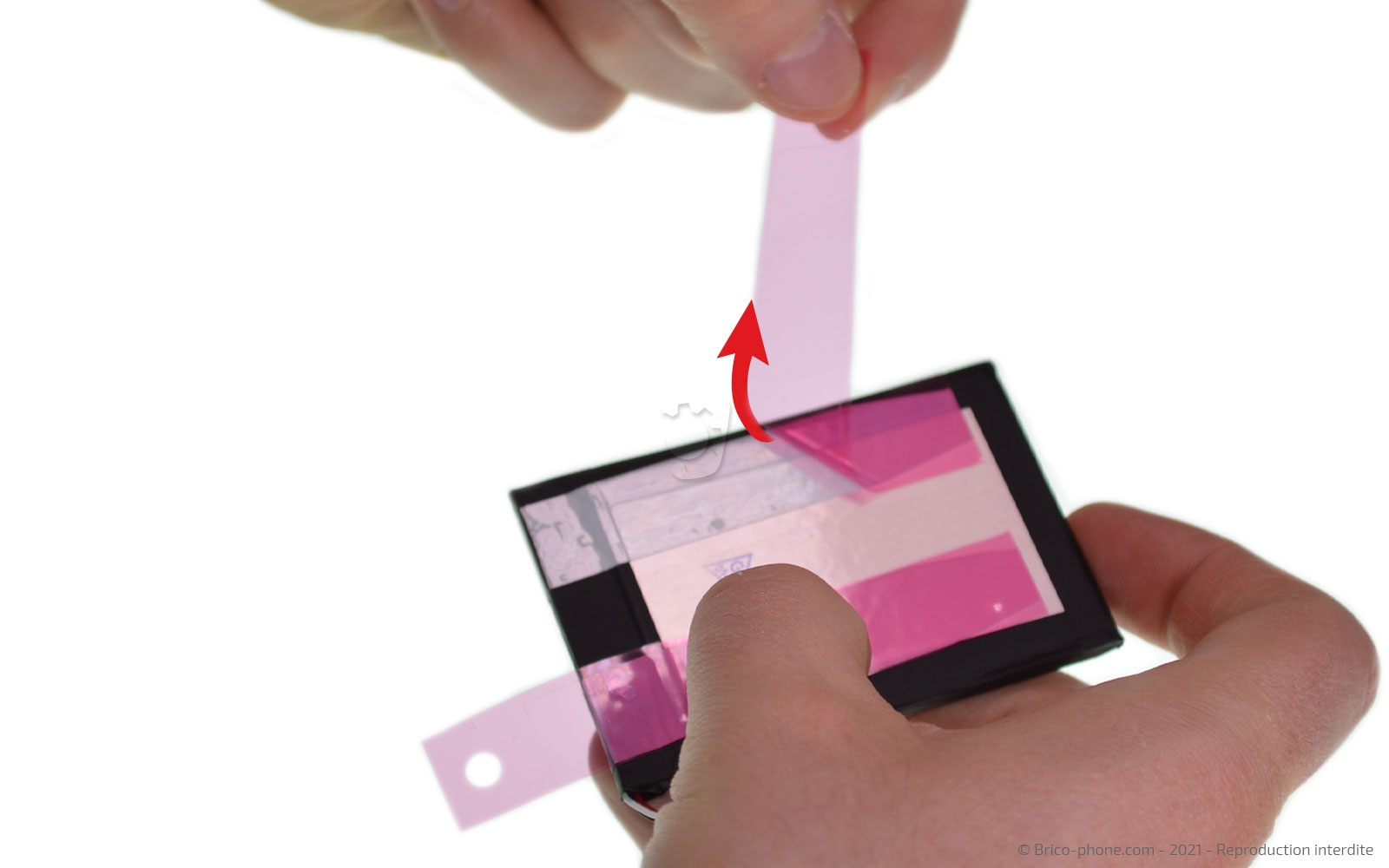

Etape 9 : Insérer le nouveau composant

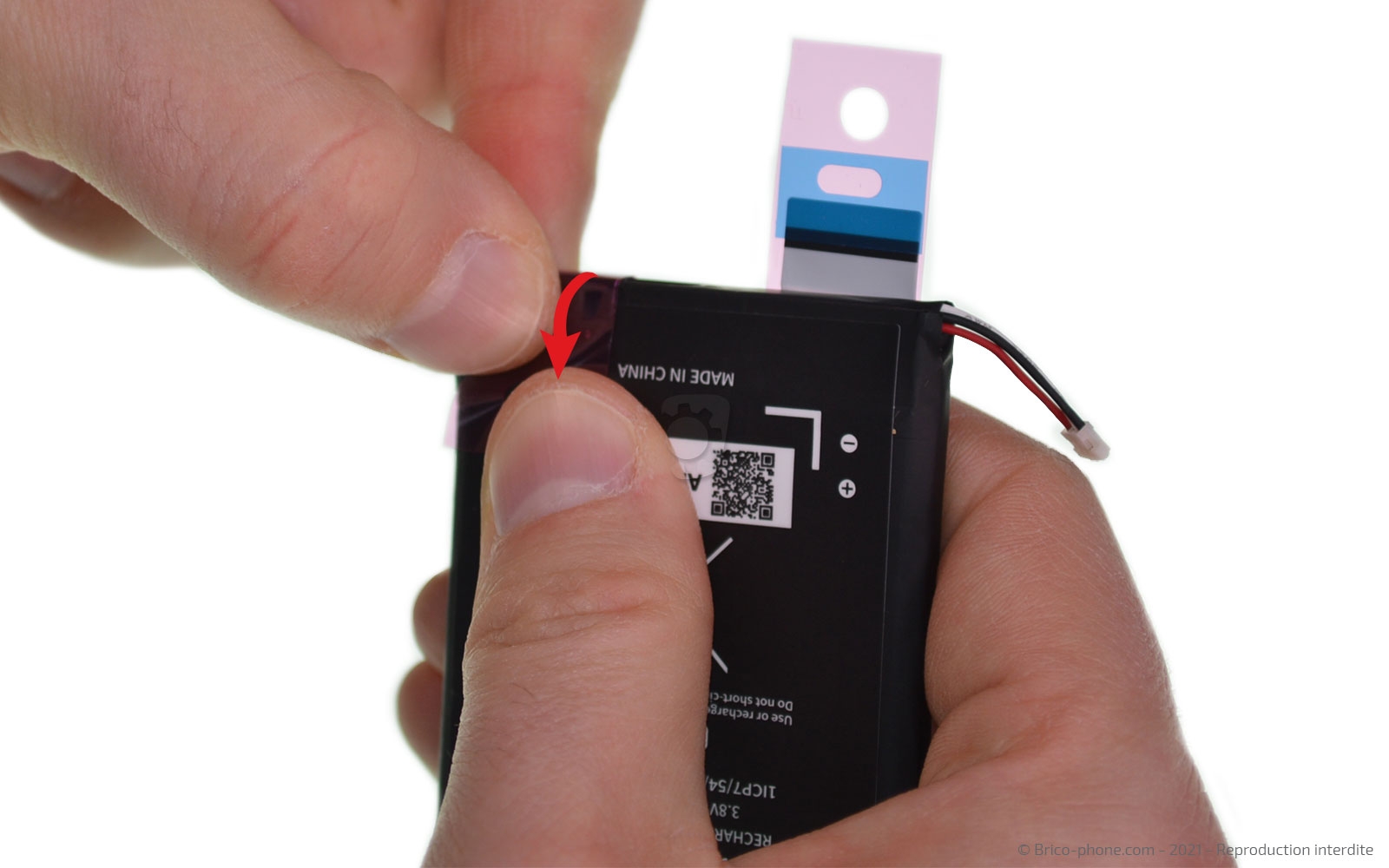

Ôtez les protections bleues et repliez les languettes sur la batterie.

Il ne vous reste plus qu'à sortir les dernières protections des stickers et à remettre la batterie dans son emplacement.
Conseils pour le remontage
Suivez les étapes précédentes pour remonter correctement votre Nintendo Switch Lite.

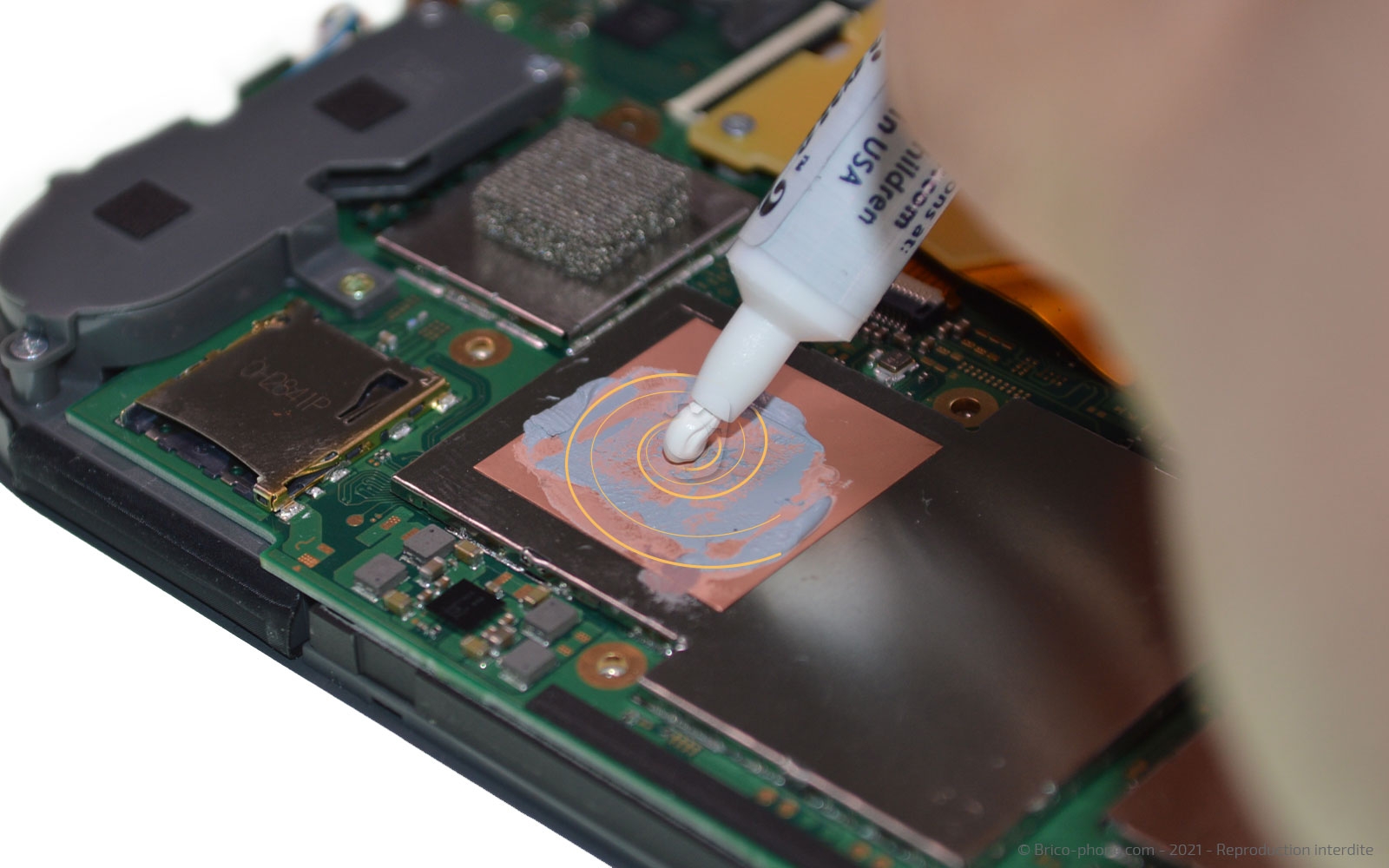

Cependant, avant de replacer le dissipateur thermique, nous vous conseillons de mettre une noisette de pâte thermique comme sur la photo ci-dessous.

Refermez votre console et assurez vous du bon fonctionnement de cette dernière.

Félicitations vous avez réussi à donner une nouvelle vie à votre appareil.
