Changement de la vitre tactile ou du LCD sur Switch Lite

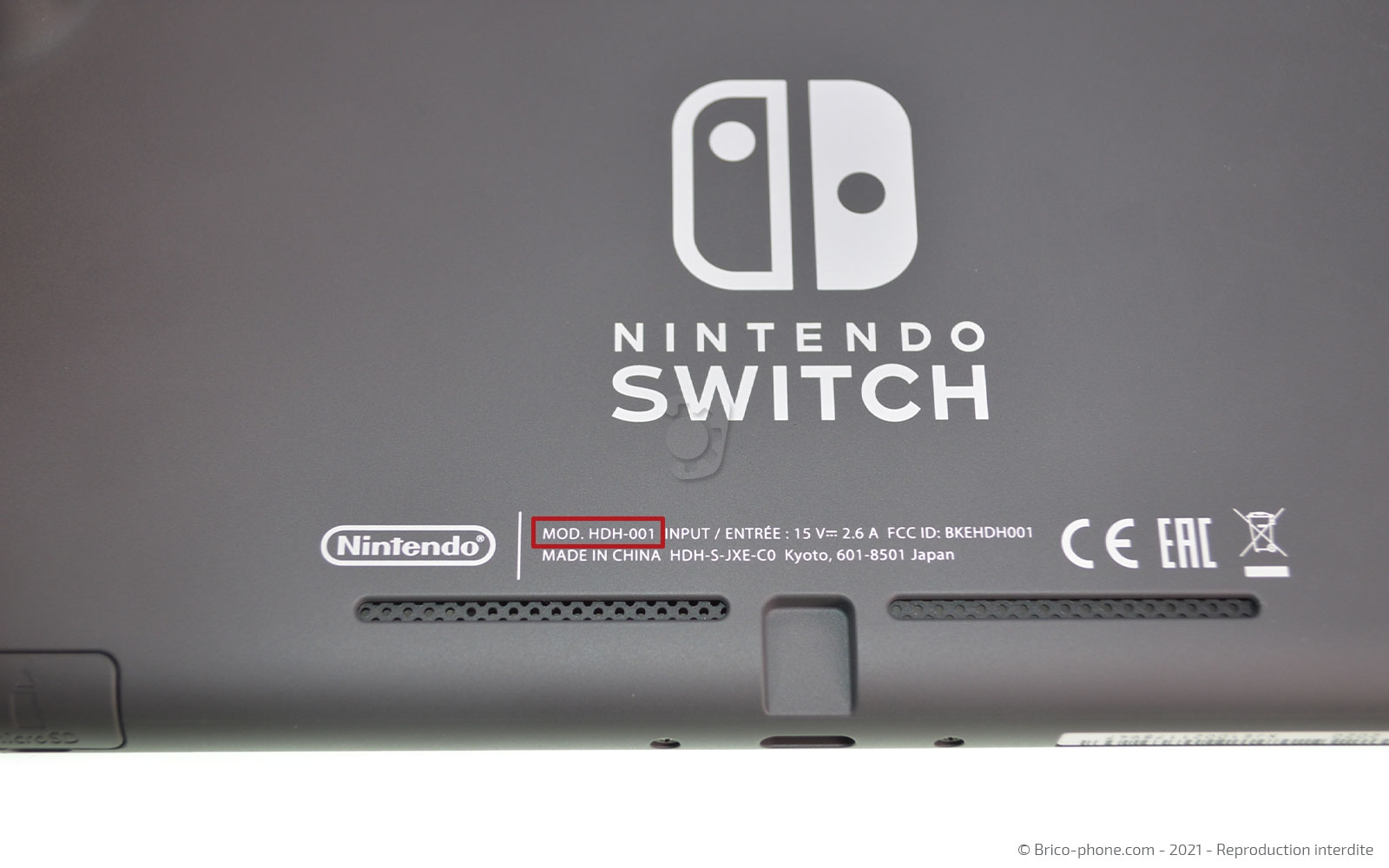

Vérifiez le numéro de modèle de votre console avant de commander les pièces détachées. Cette référence vous permettra de choisir les bons composants pour effectuer la réparation.
Si vous êtes en possession d'une Nintendo Switch Lite, vous devriez lire l'inscription HDH-001 - BKEHDH001 au dos de votre appareil.

Une fois votre commande reçue, installez vous dans un endroit calme avec le tutoriel à disposition, votre patron d'aide au montage scotché sur votre table ainsi que le kit d'outils adéquat.

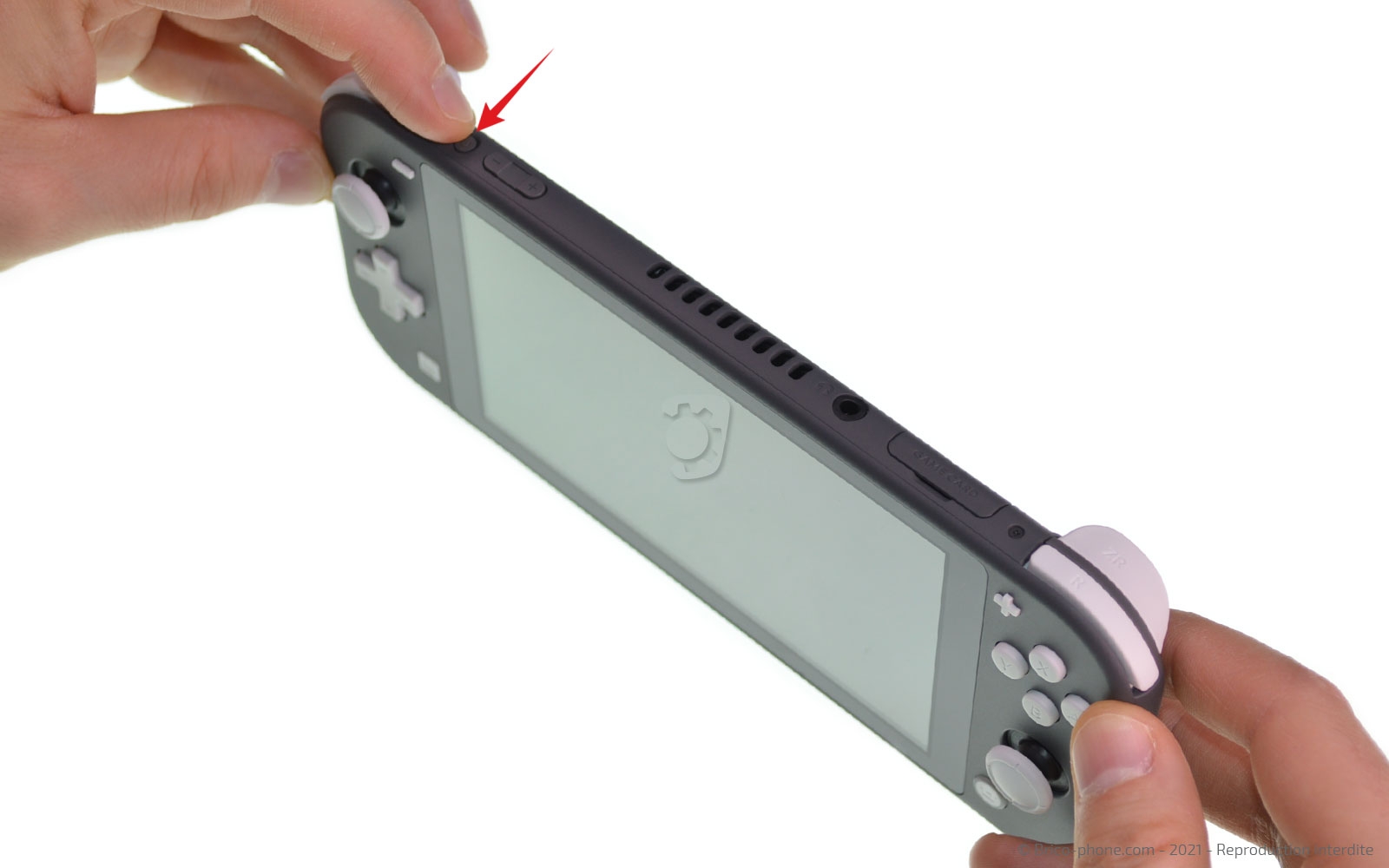

Si cela n'a pas déjà été fait, procédez à l'extinction de votre console.

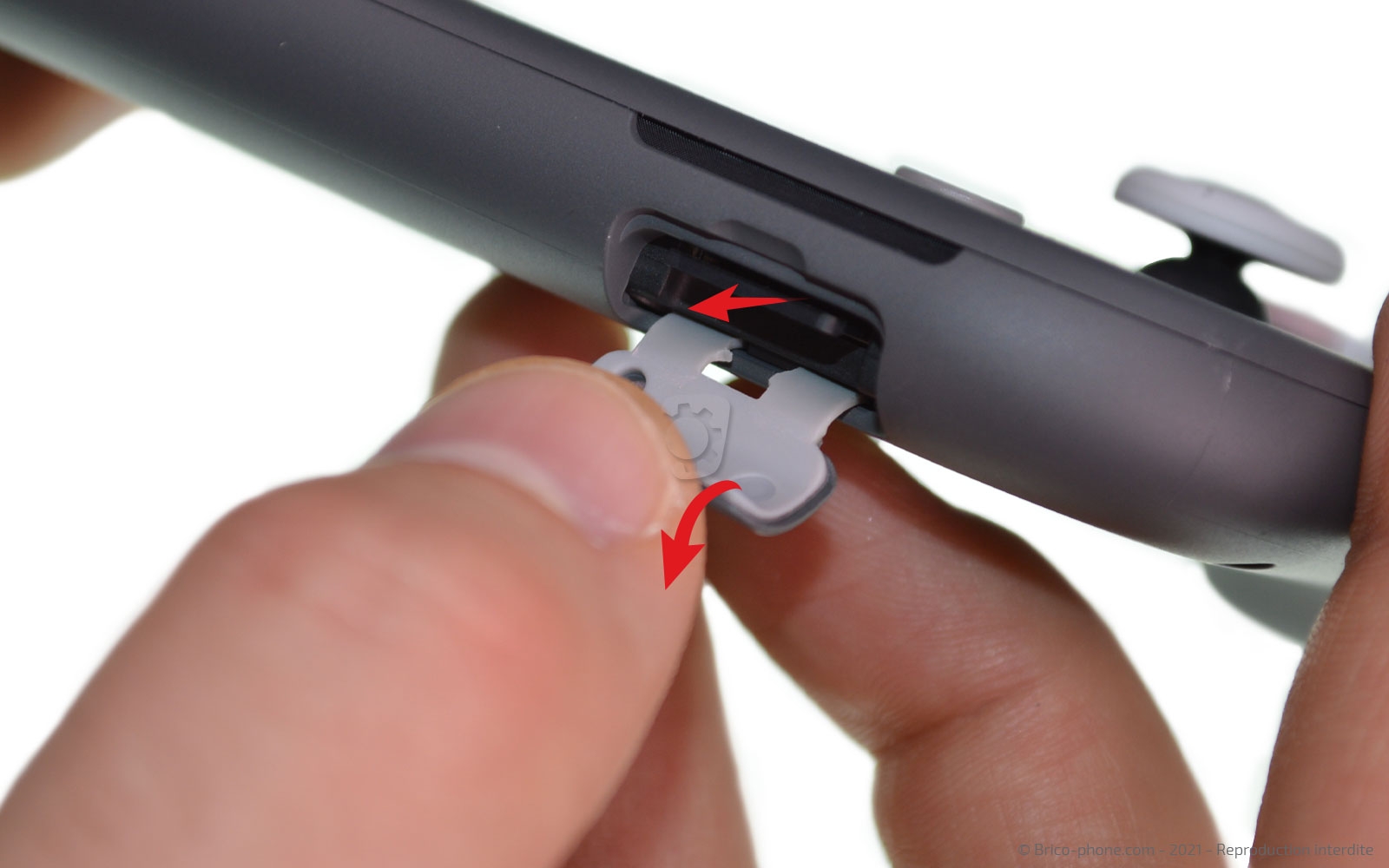

Assurez vous d'avoir extrait la carte de jeux et la carte micro SD de votre Nintendo Switch Lite.

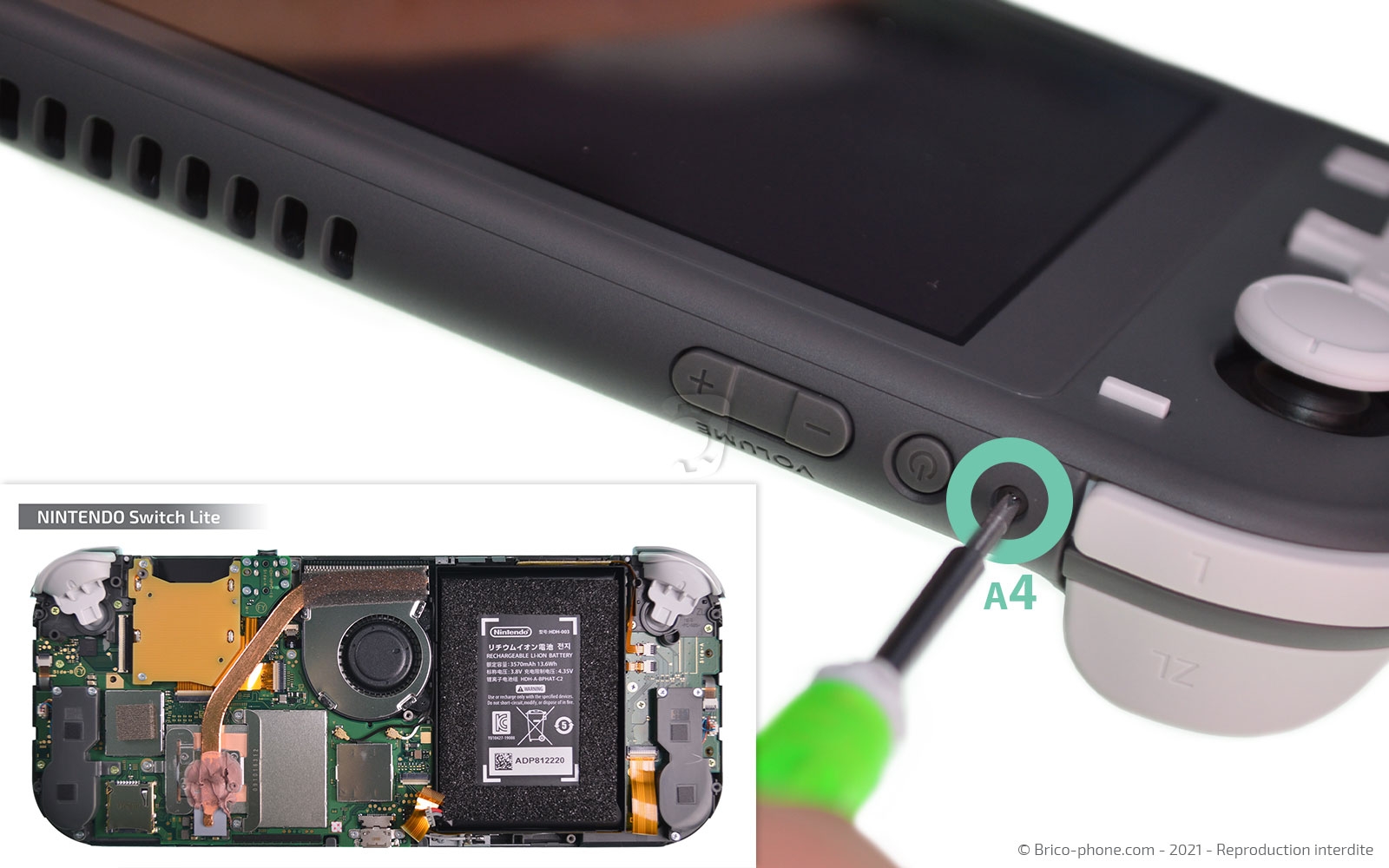

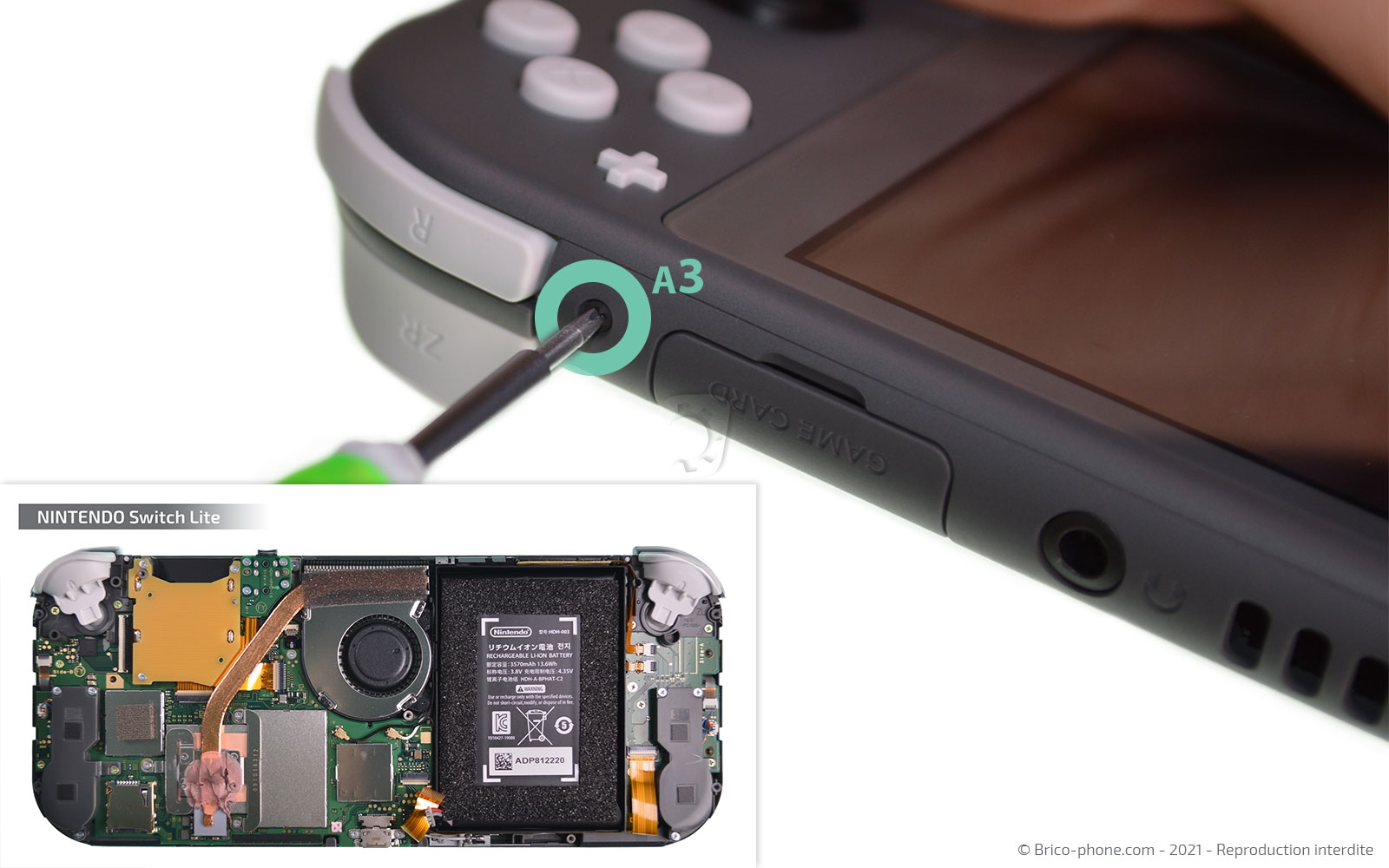

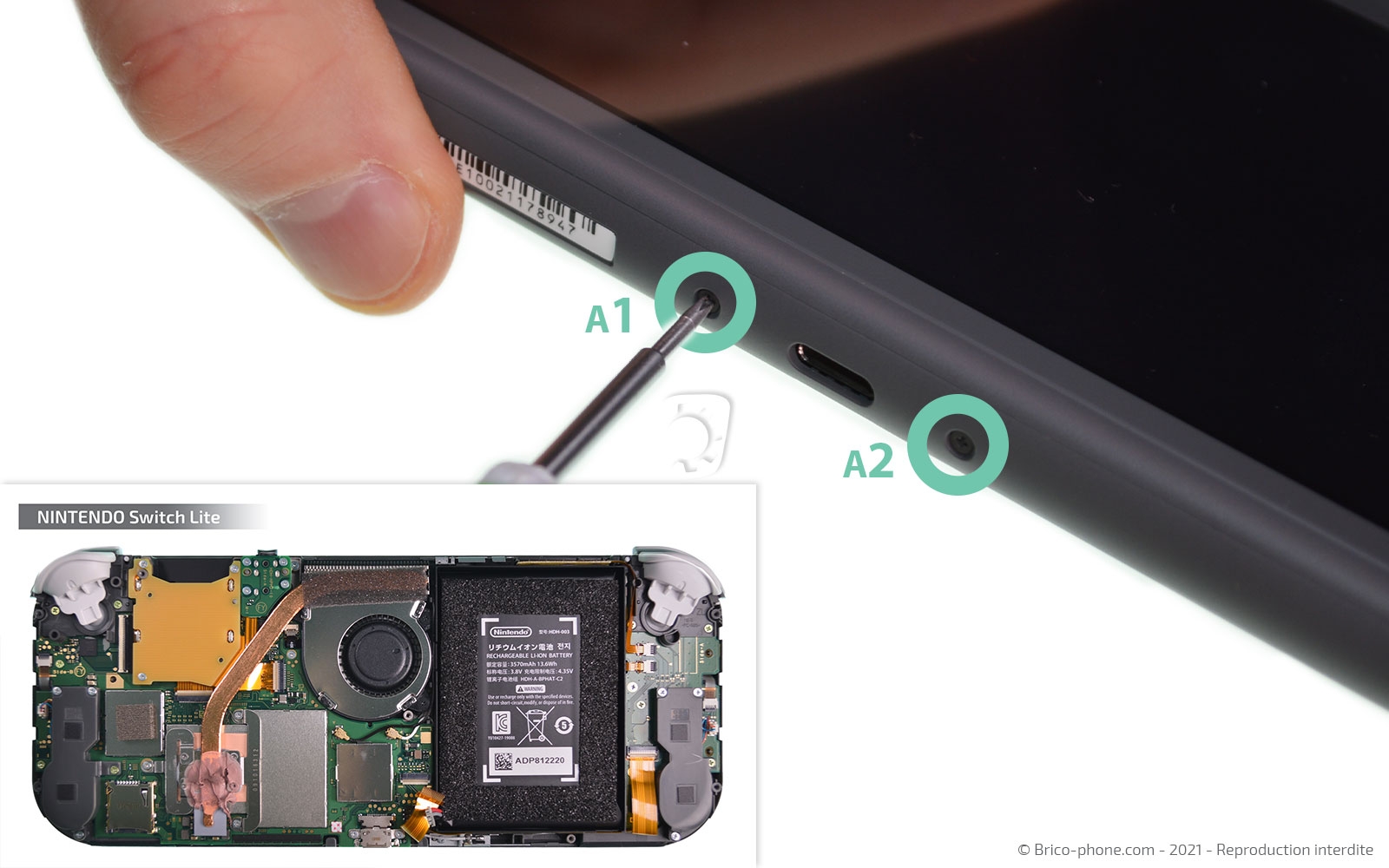

Attrapez le tournevis cruciforme pour sortir les 4 vis placées sur le bord supérieur et inférieur de la console.

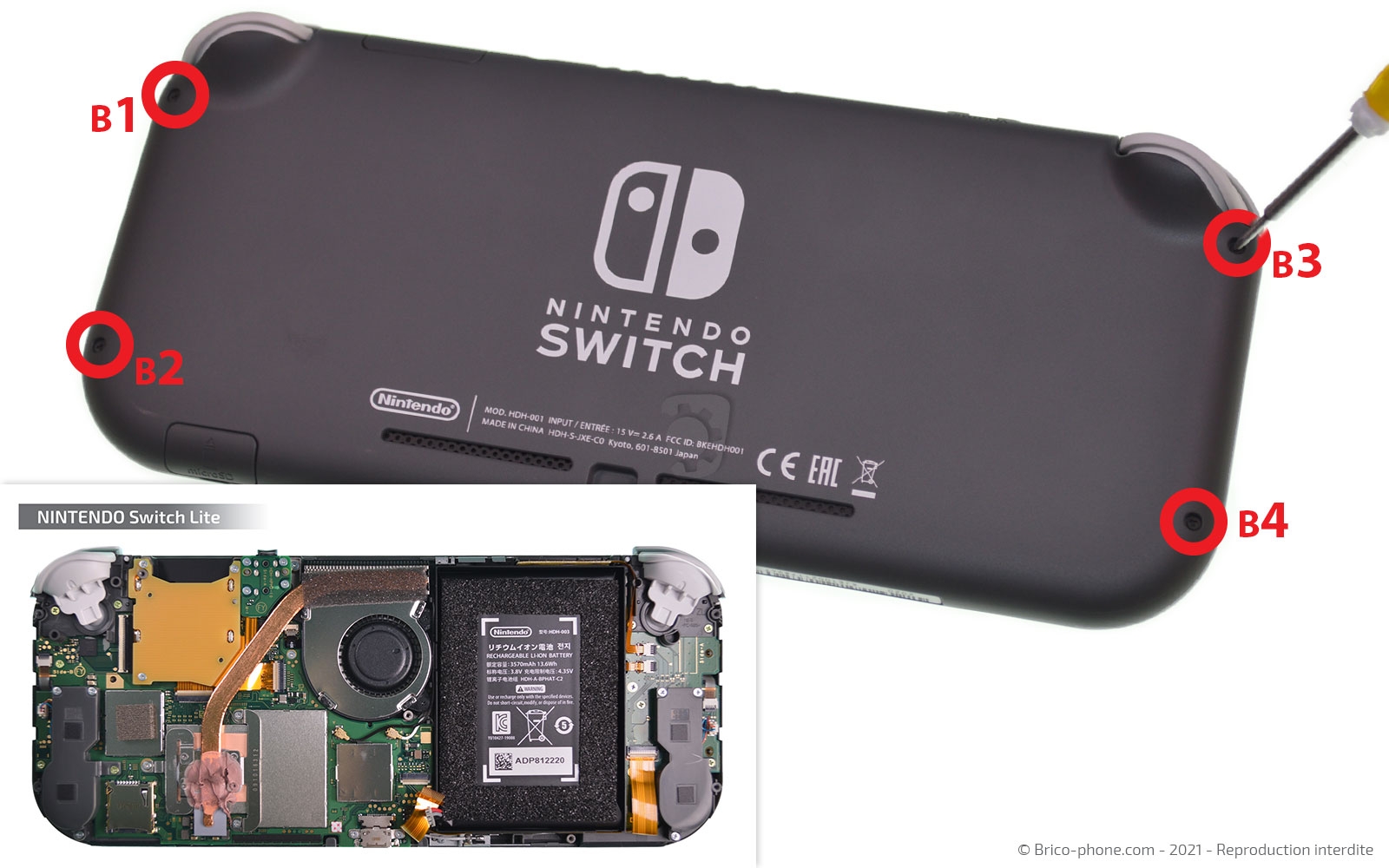

Puis, attaquez-vous à celles se trouvant au dos de l'appareil avec le tournevis Triwing.

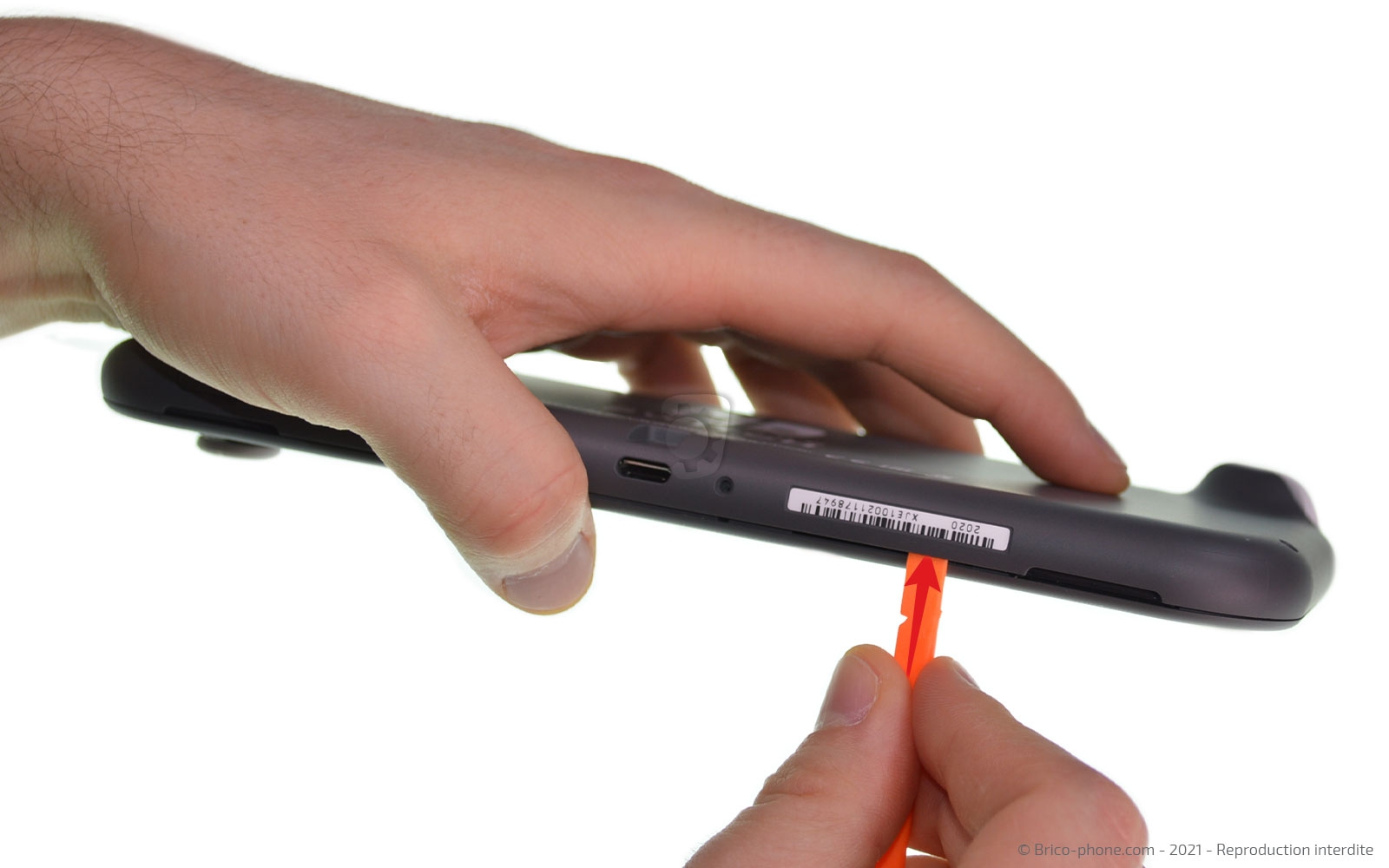

Placez le spudger au niveau d'un des haut-parleurs pour déclipser la coque arrière.

Faites-le, ensuite glisser sur tout le long du composant pour terminer le retrait de la façade arrière.

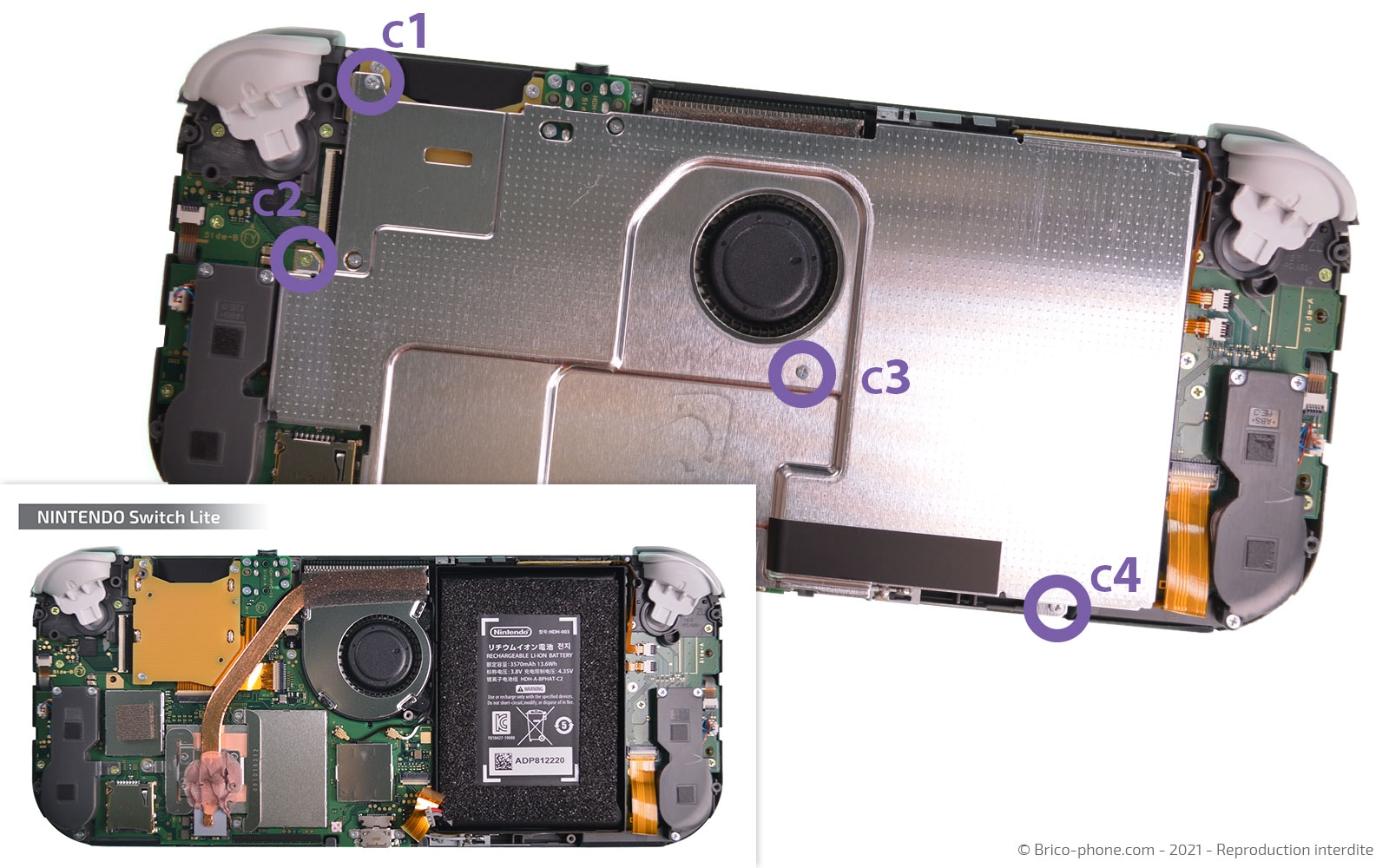

Toujours avec le cruciforme, retirez les 4 vis de la plaquette métallique afin de pouvoir la sortir de l'appareil.

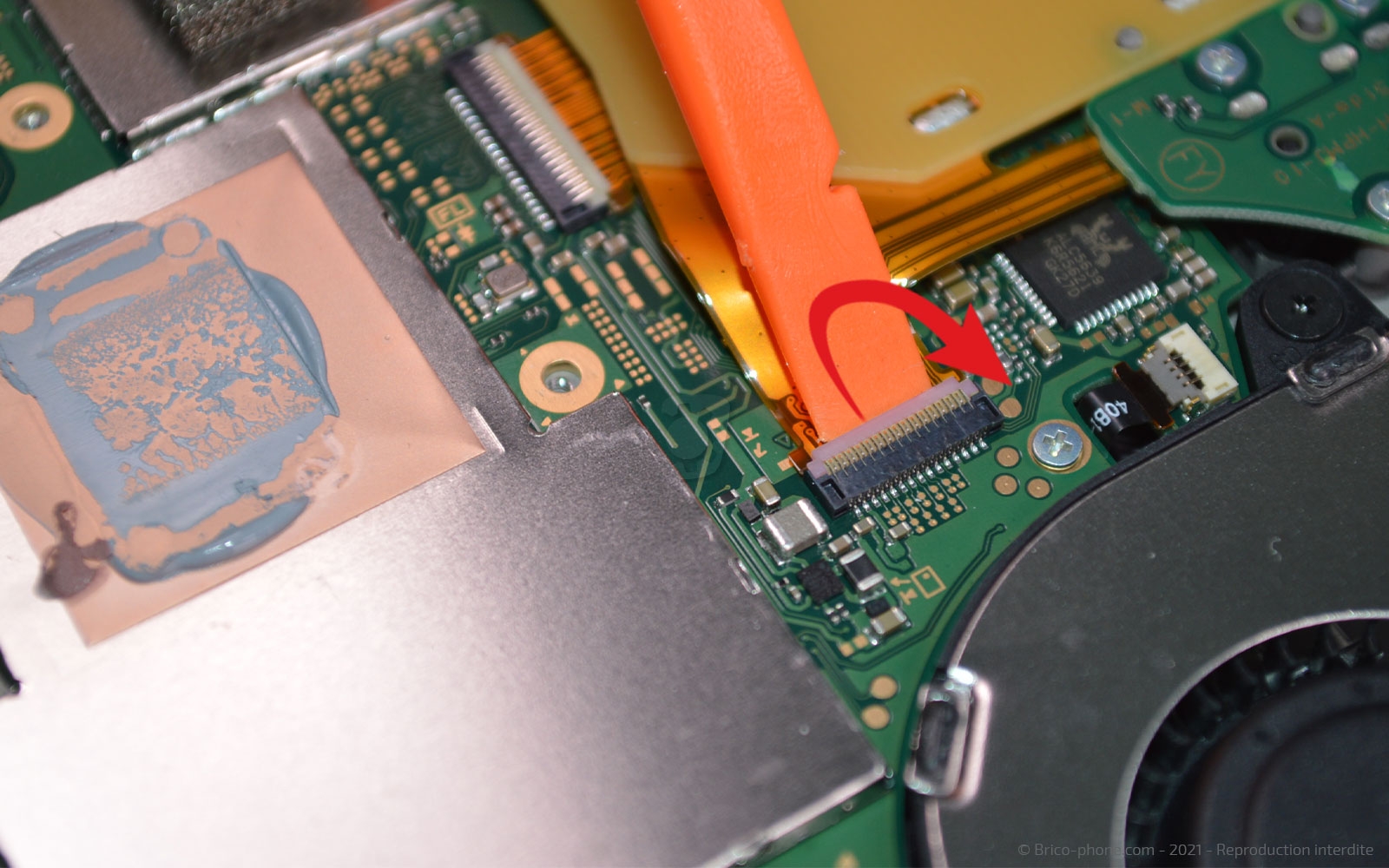

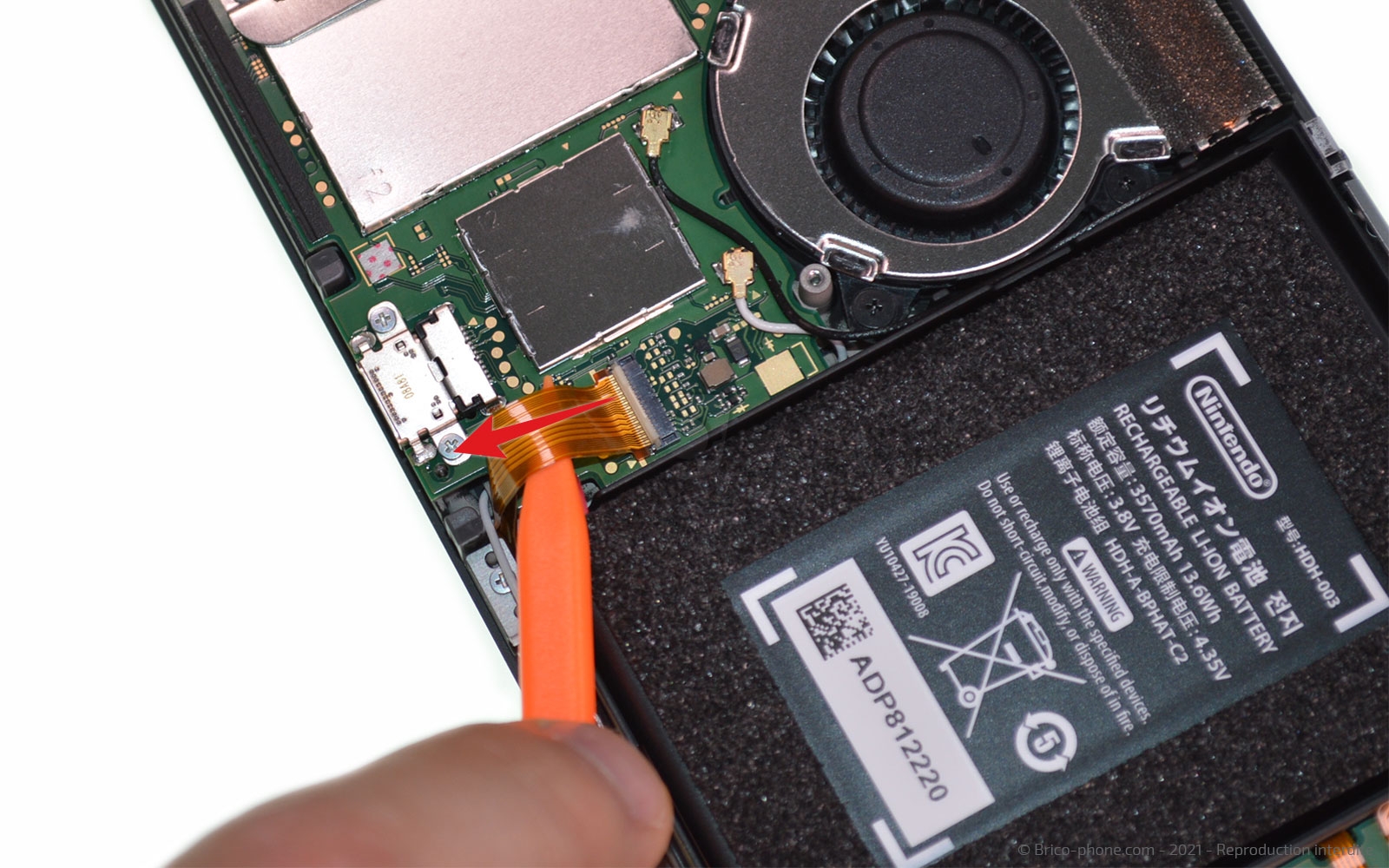

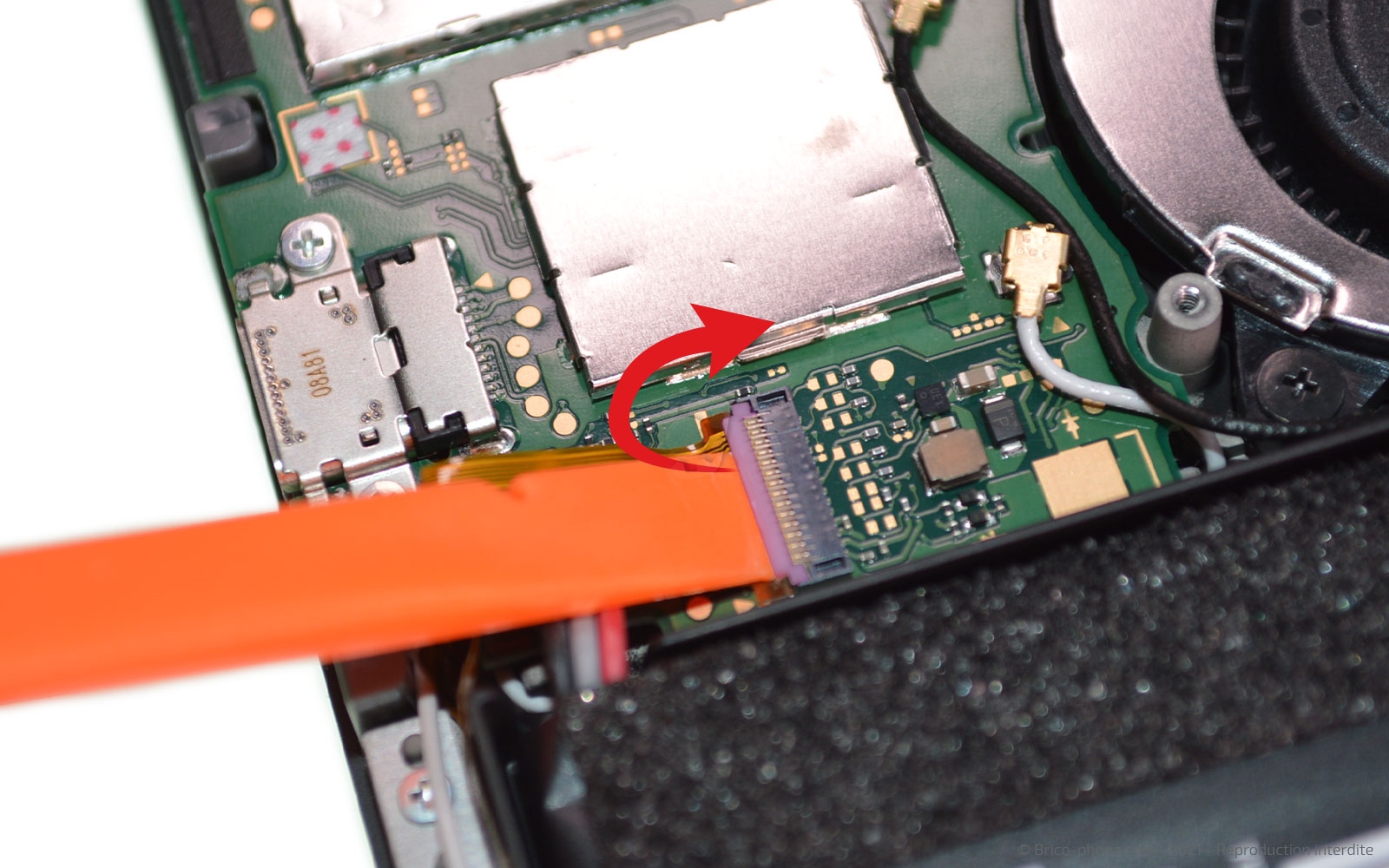

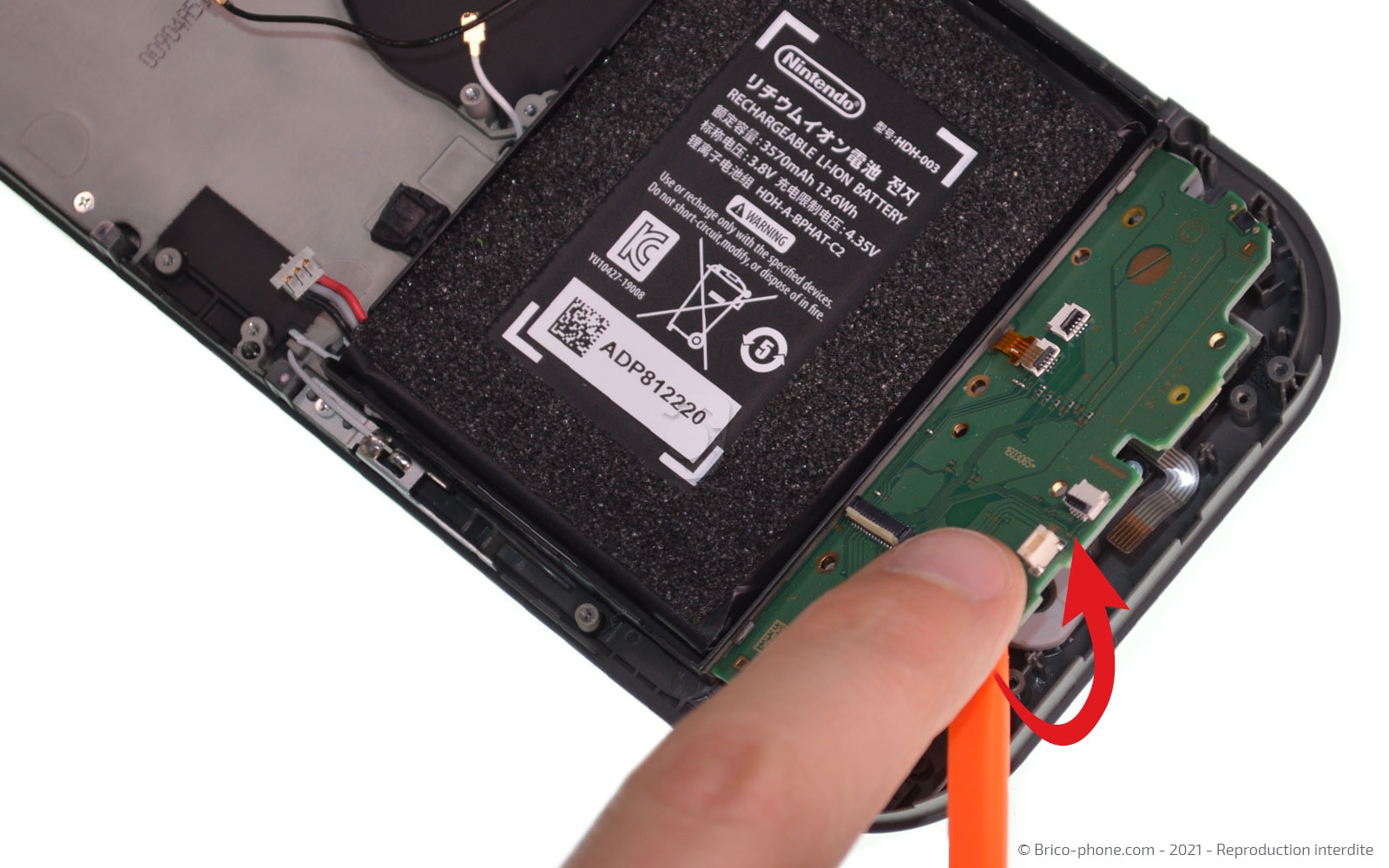

A l'aide du levier en nylon, soulevez le clapet de la nappe de la rallonge d'interconnexion pour la déconnecter et accéder à la connectique de la batterie.

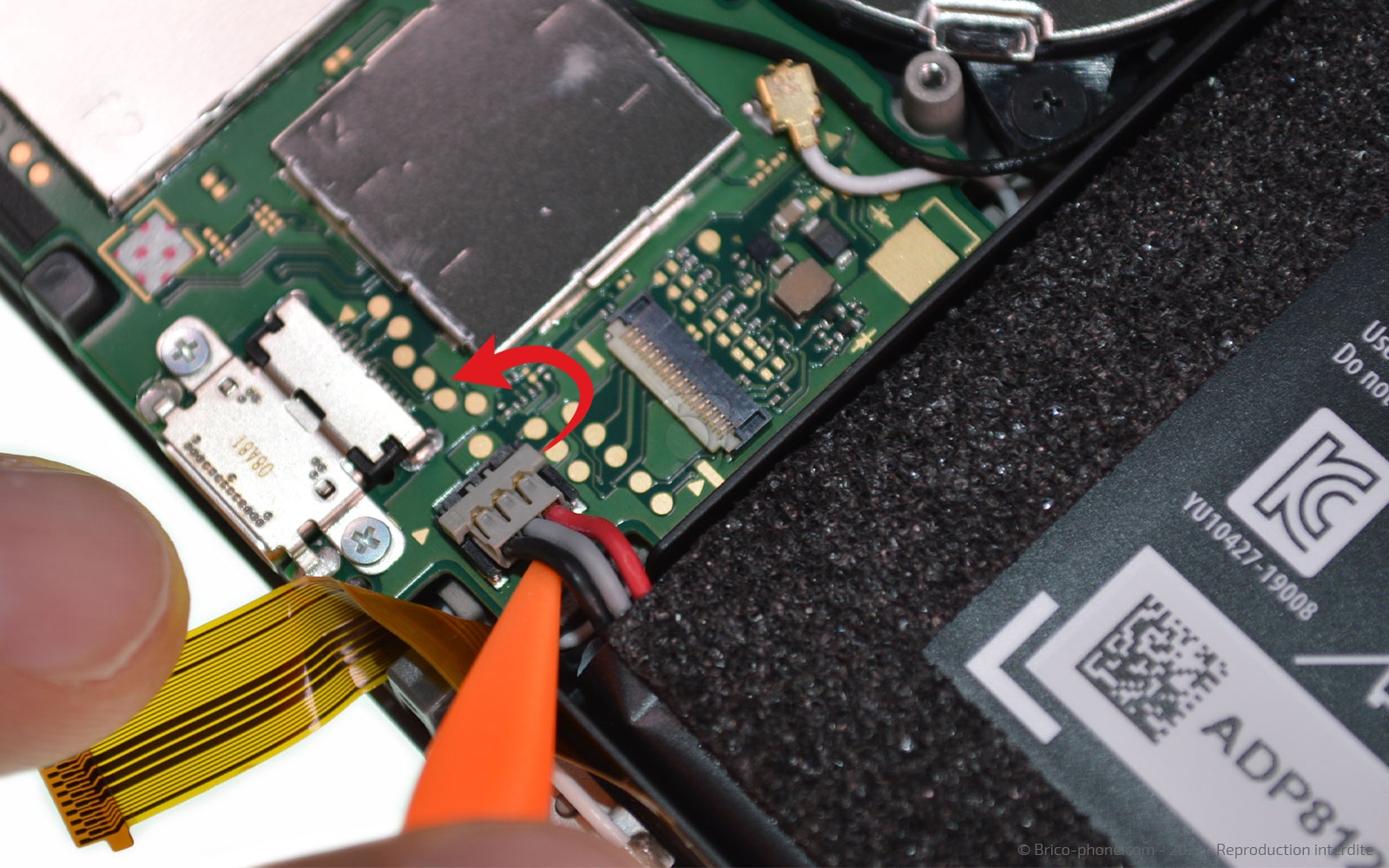

Ensuite, glissez le bout pointu du spudger sous la nappe du composant pour la détacher de la carte mère.

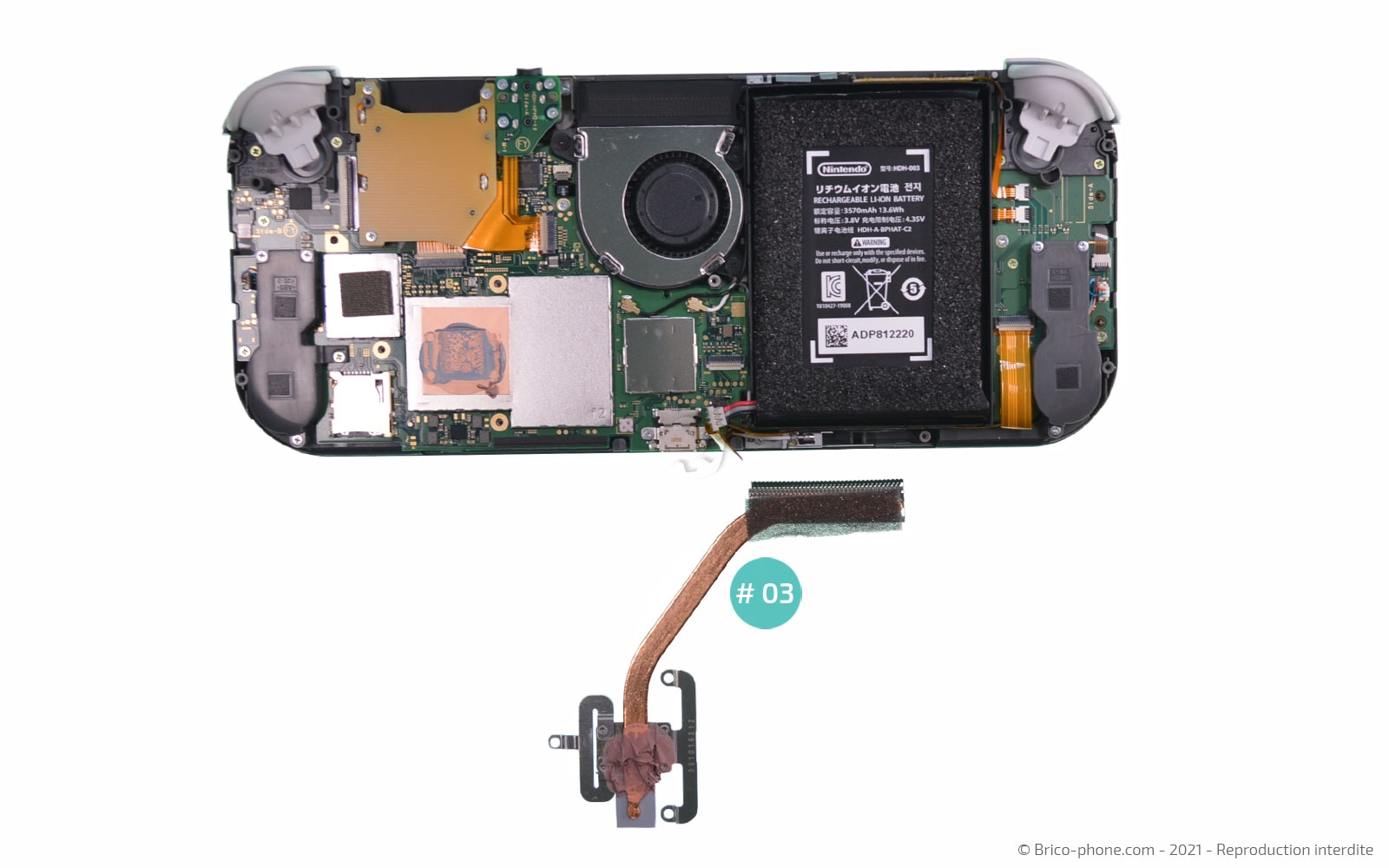

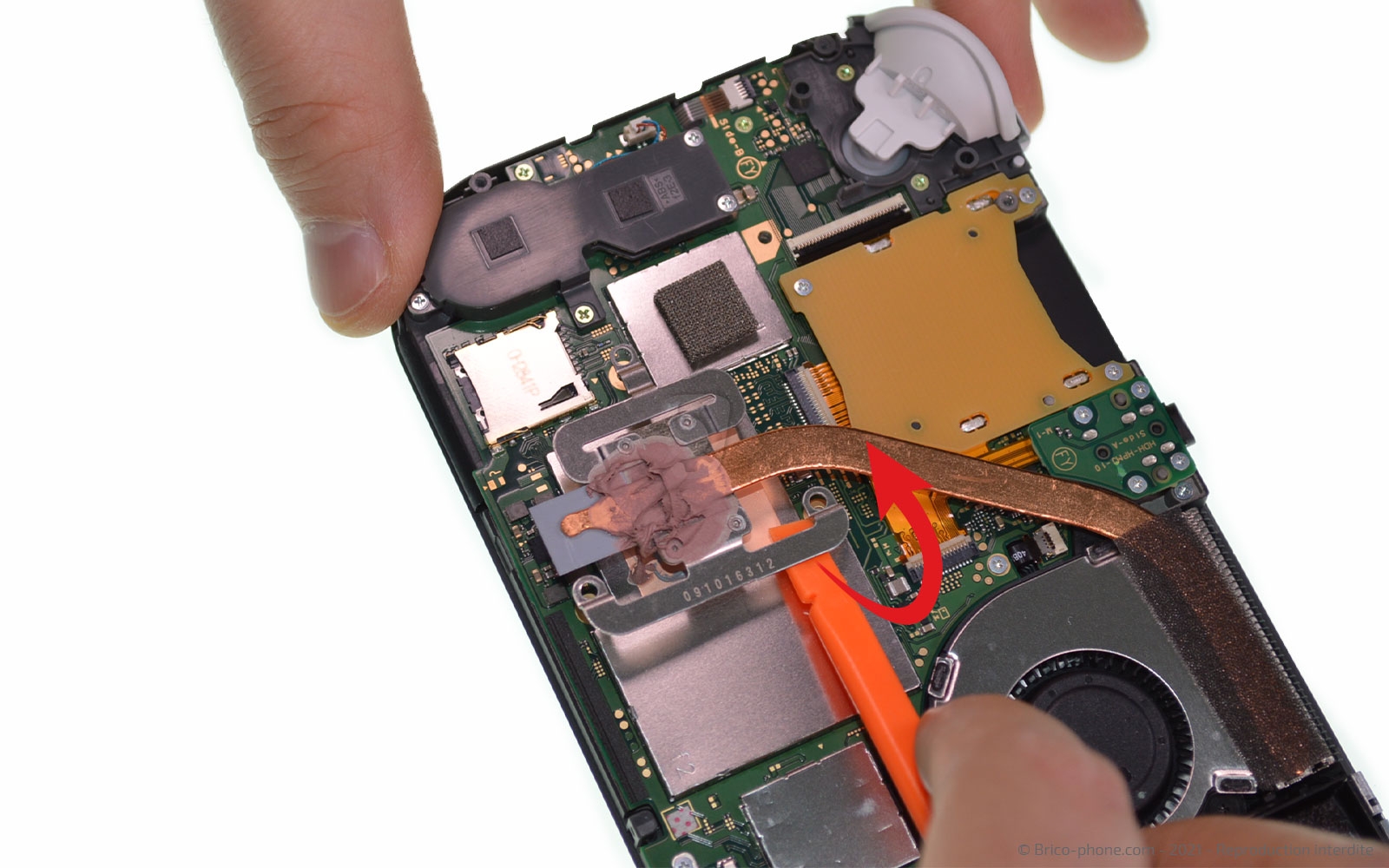

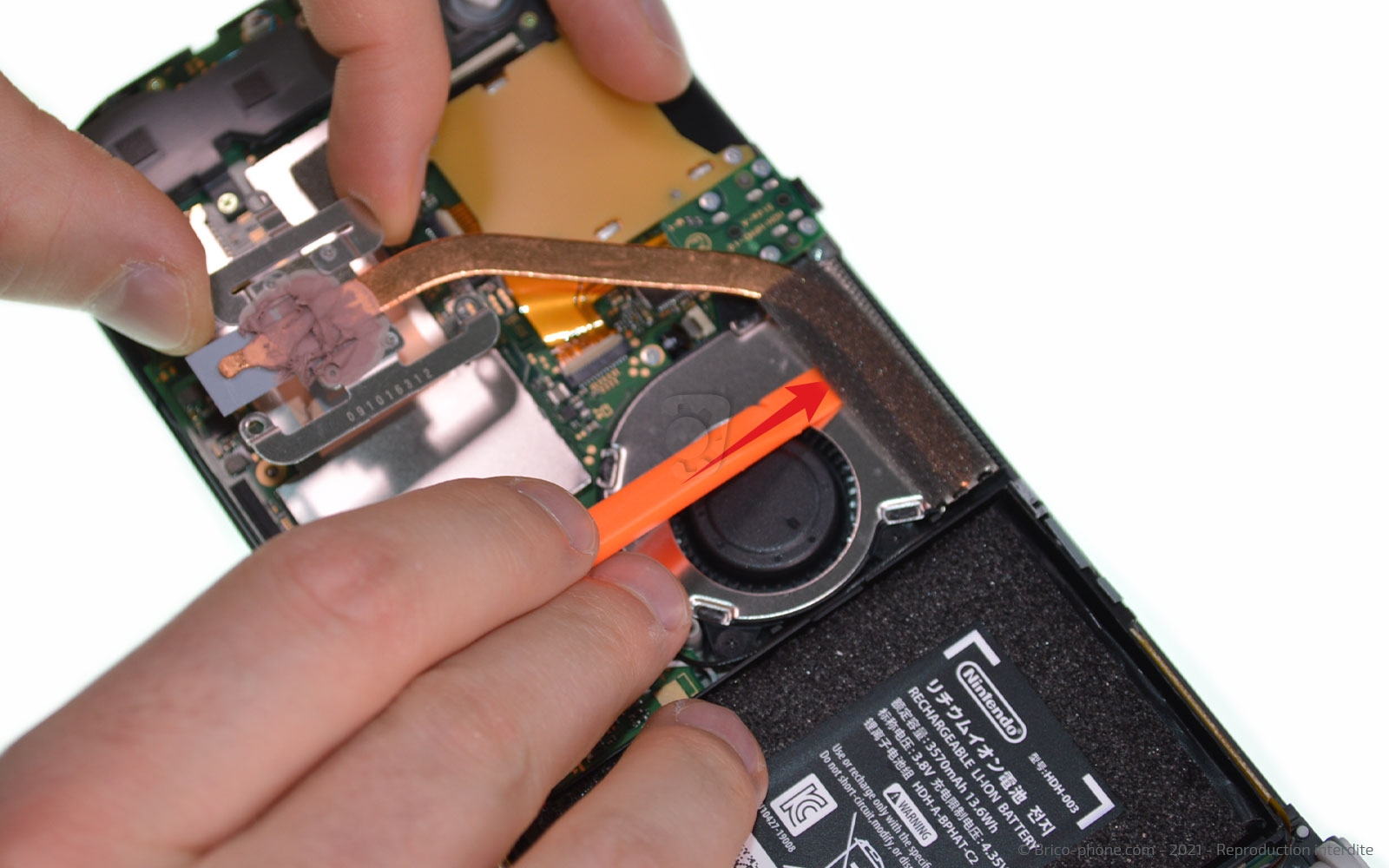

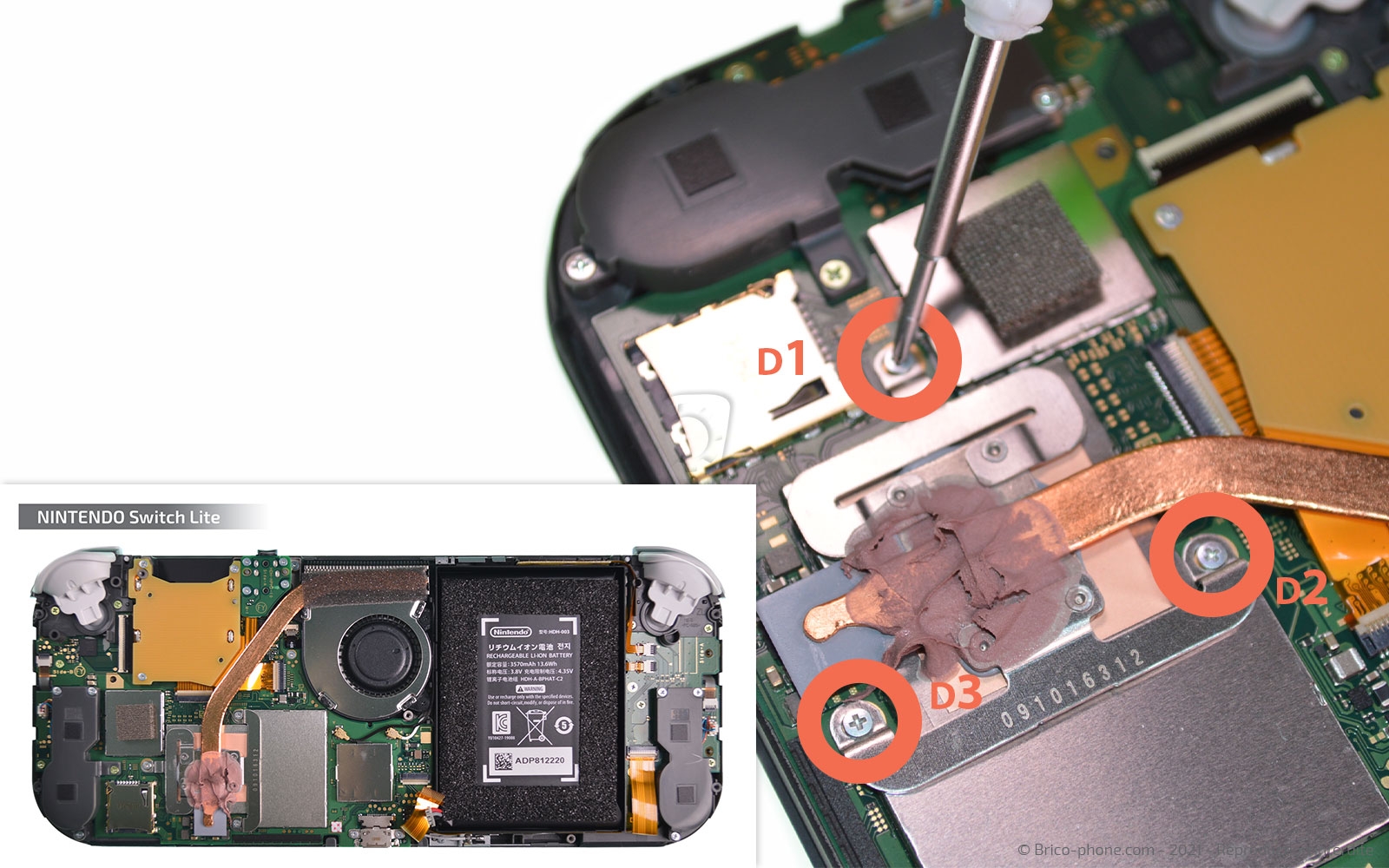

Otez les 3 vis cruciformes pour sortir le dissipateur thermique.

N'oubliez pas de décoller la mousse grise retenant le composant au ventilateur.

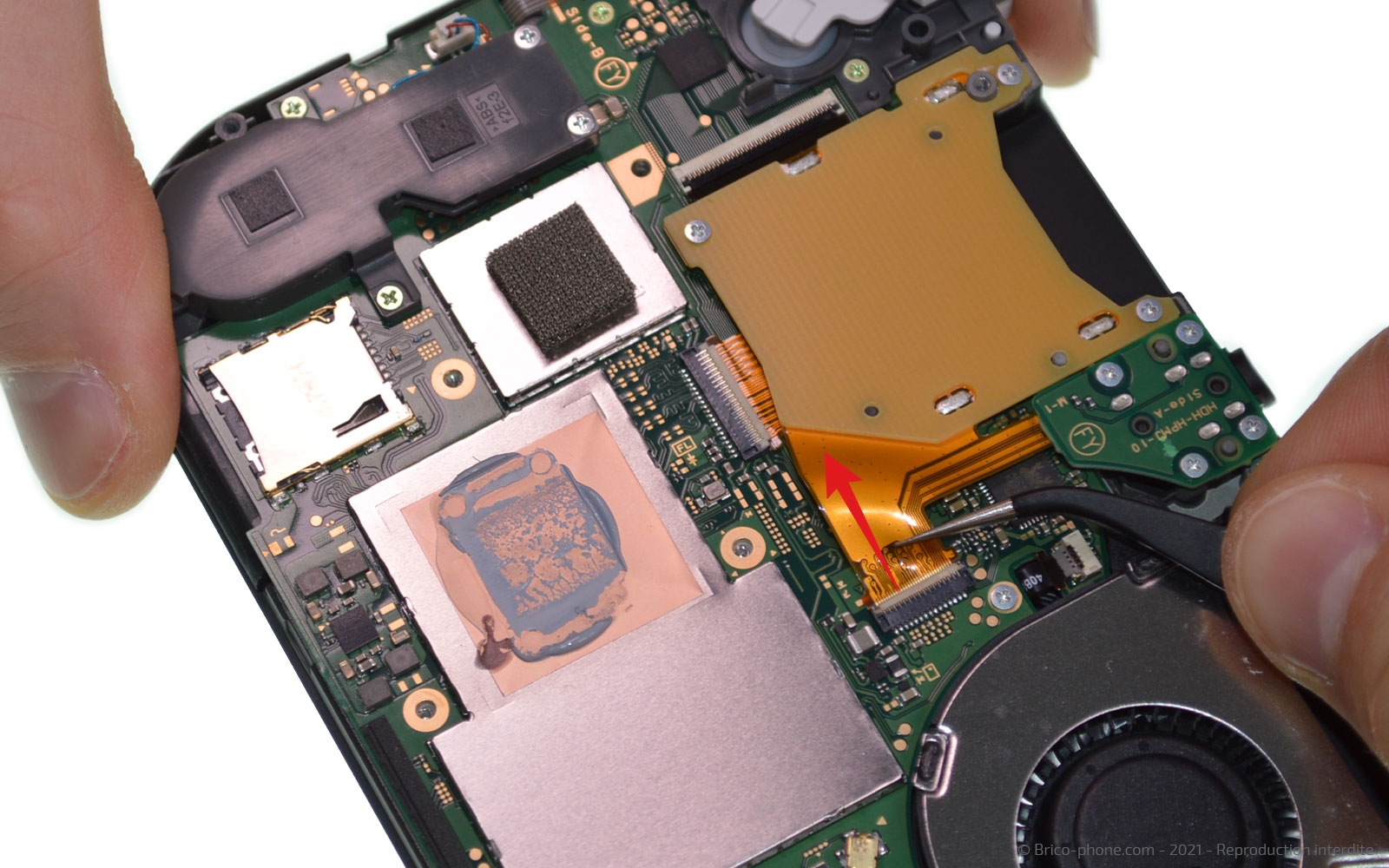

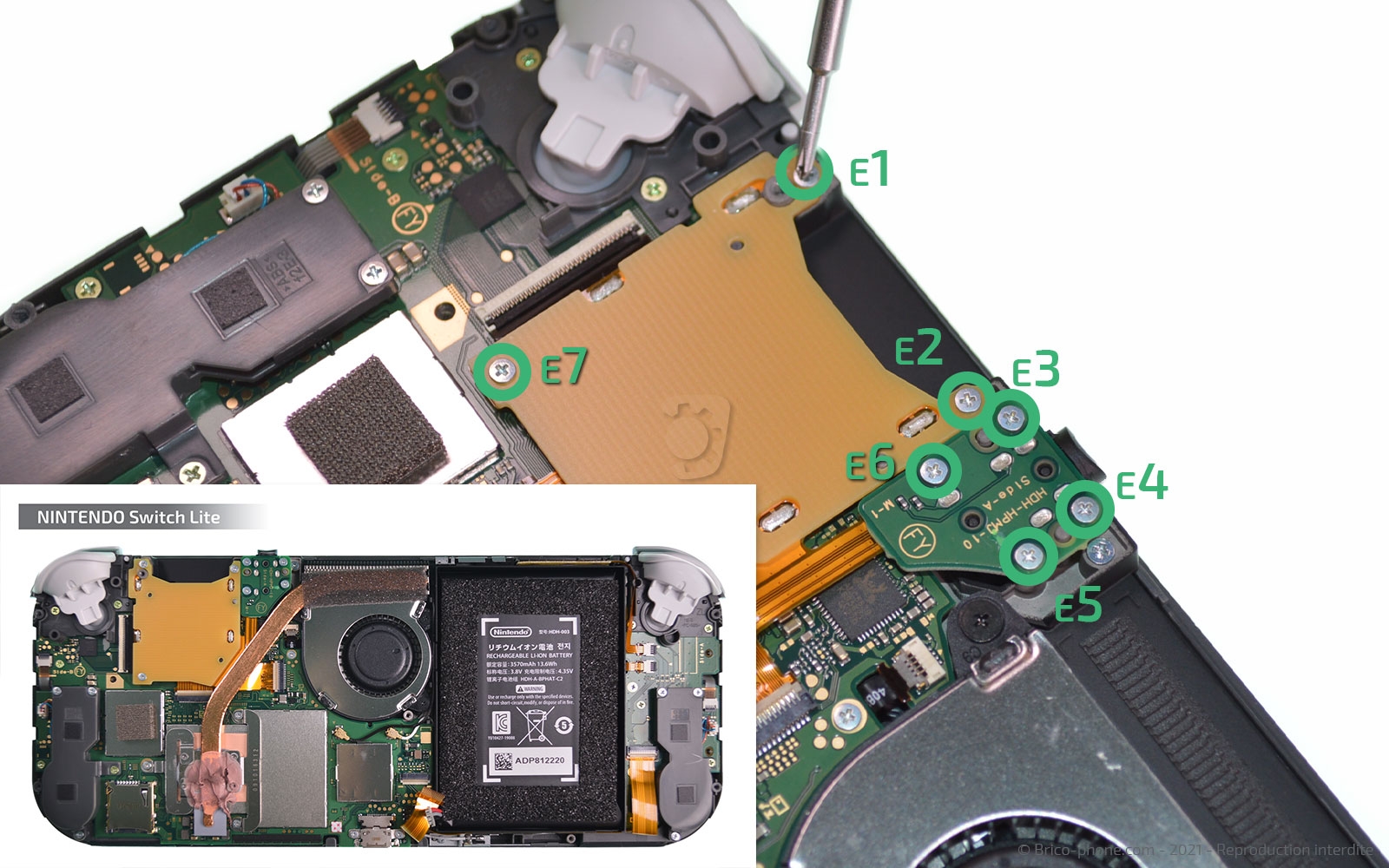

Enlevez les 7 vis avec le tournevis adéquat puis déconnectez la nappe du composant #05 en levant le clapet et en tirant sa nappe avec la pincette.

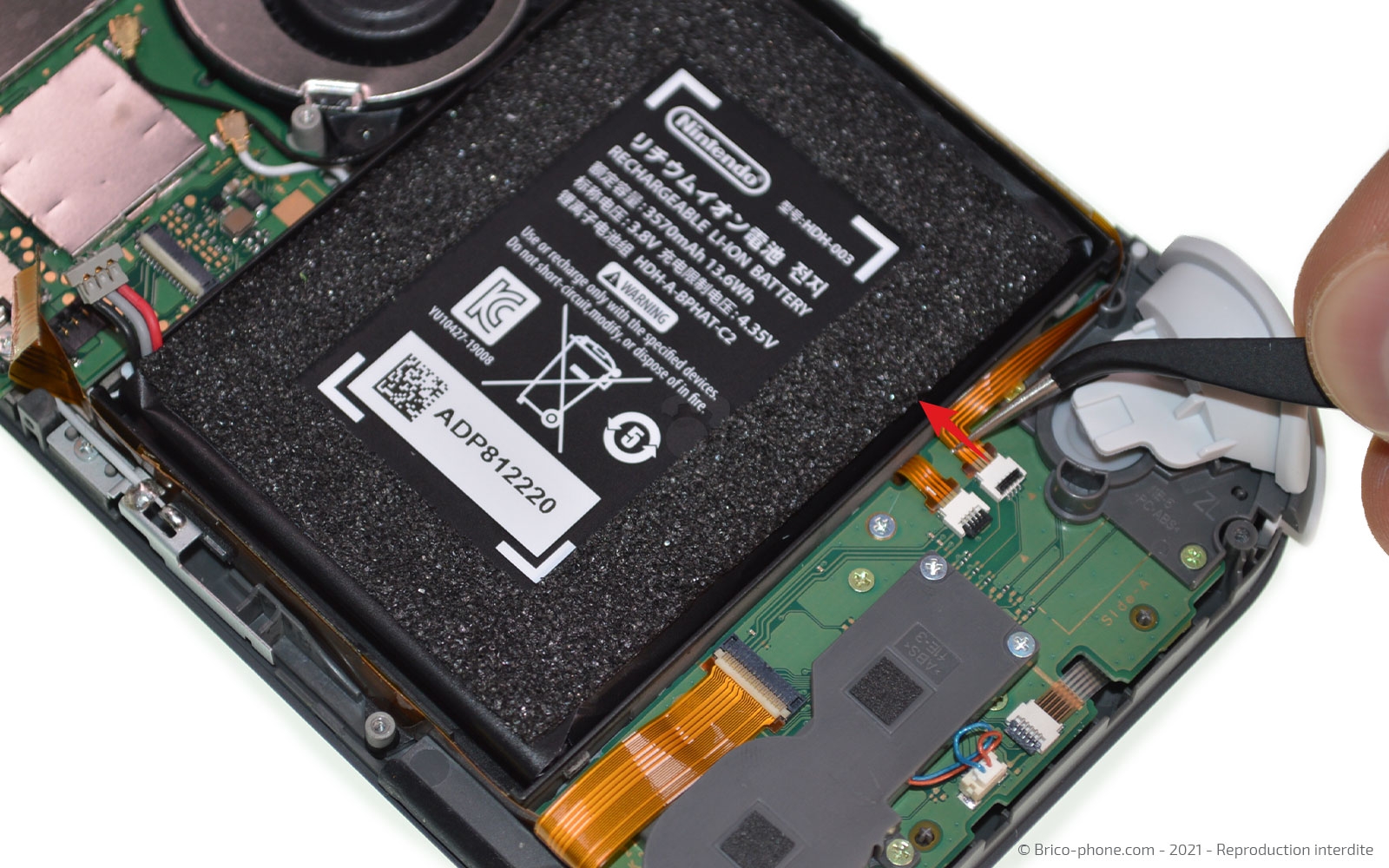

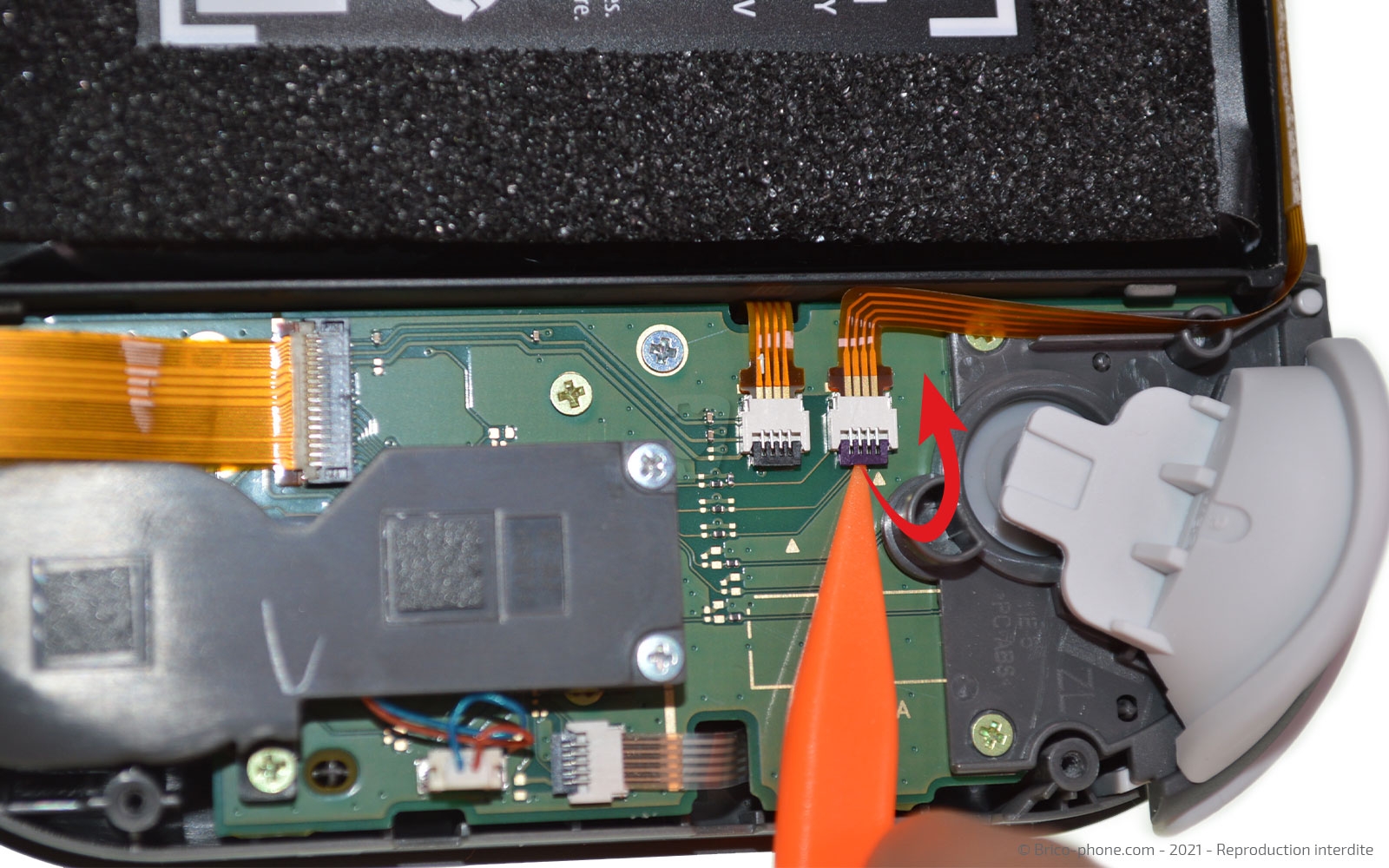

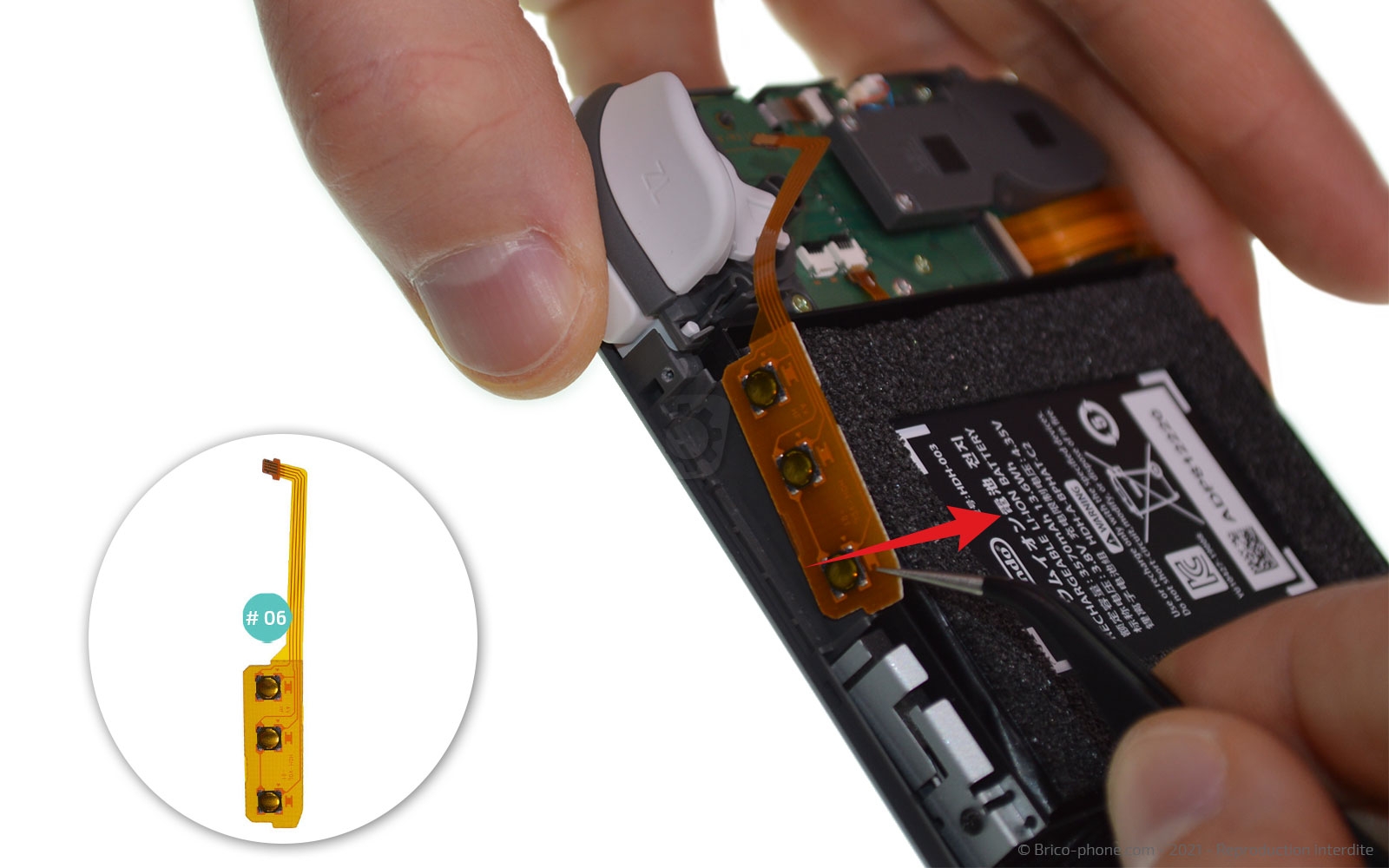

De l'autre coté de la batterie, levez le clapet et tirez la nappe des boutons Power et Volume pour la déconnecter.

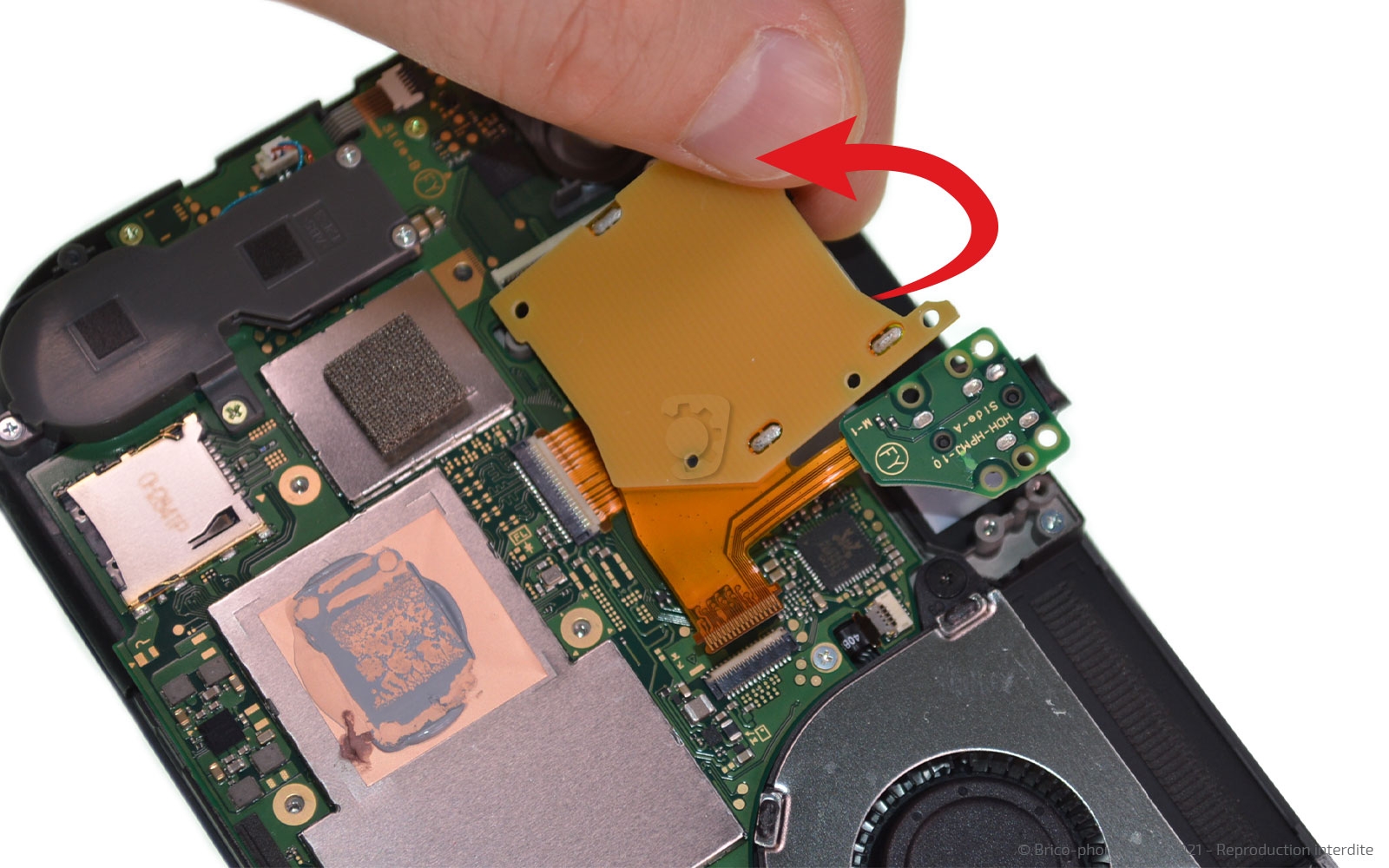

Ensuite, saisissez le composant #06 avec la pincette pour le sortir de la console. Placez-le ensuite sur votre patron d'aide au montage pour ne pas le perdre.

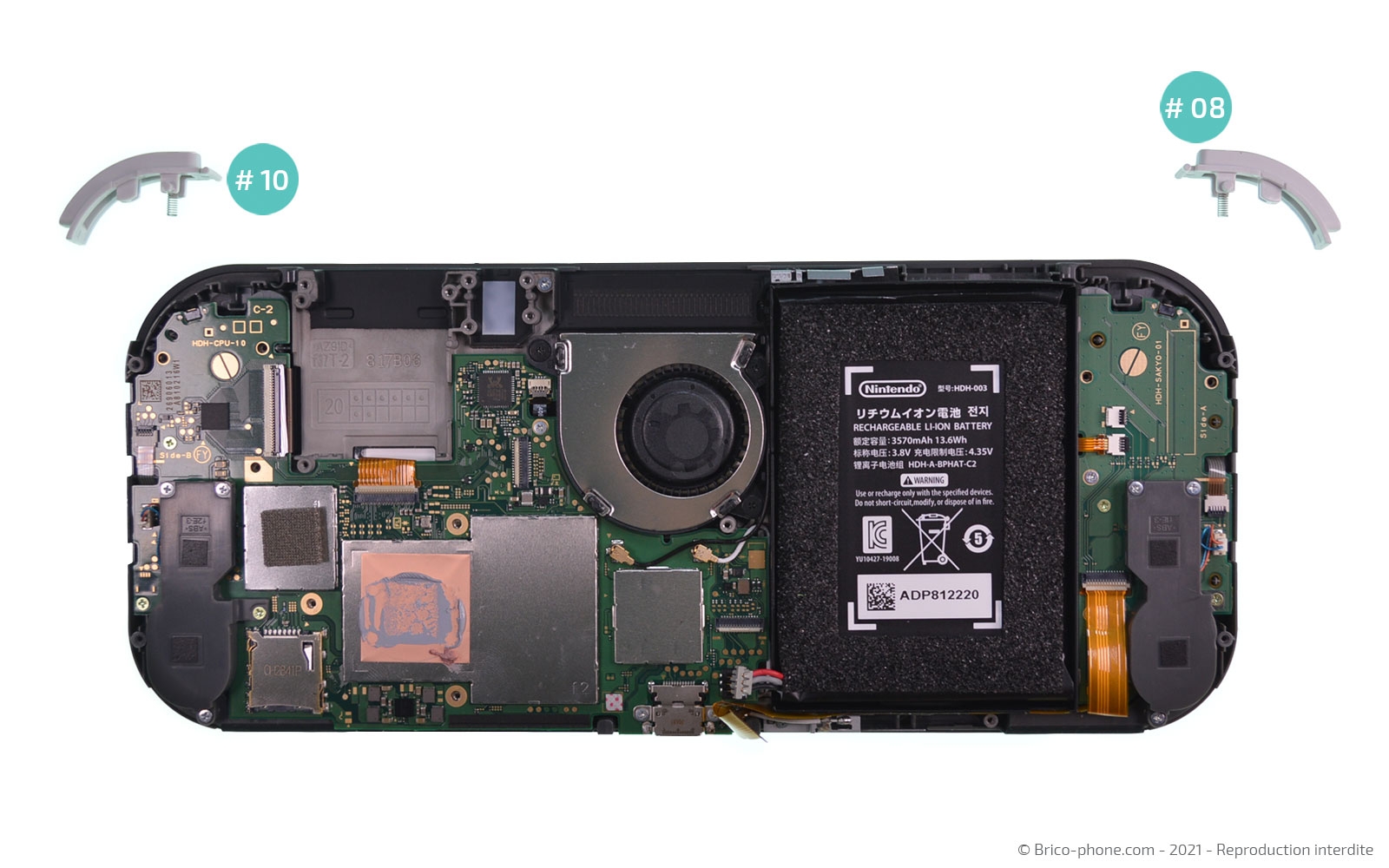

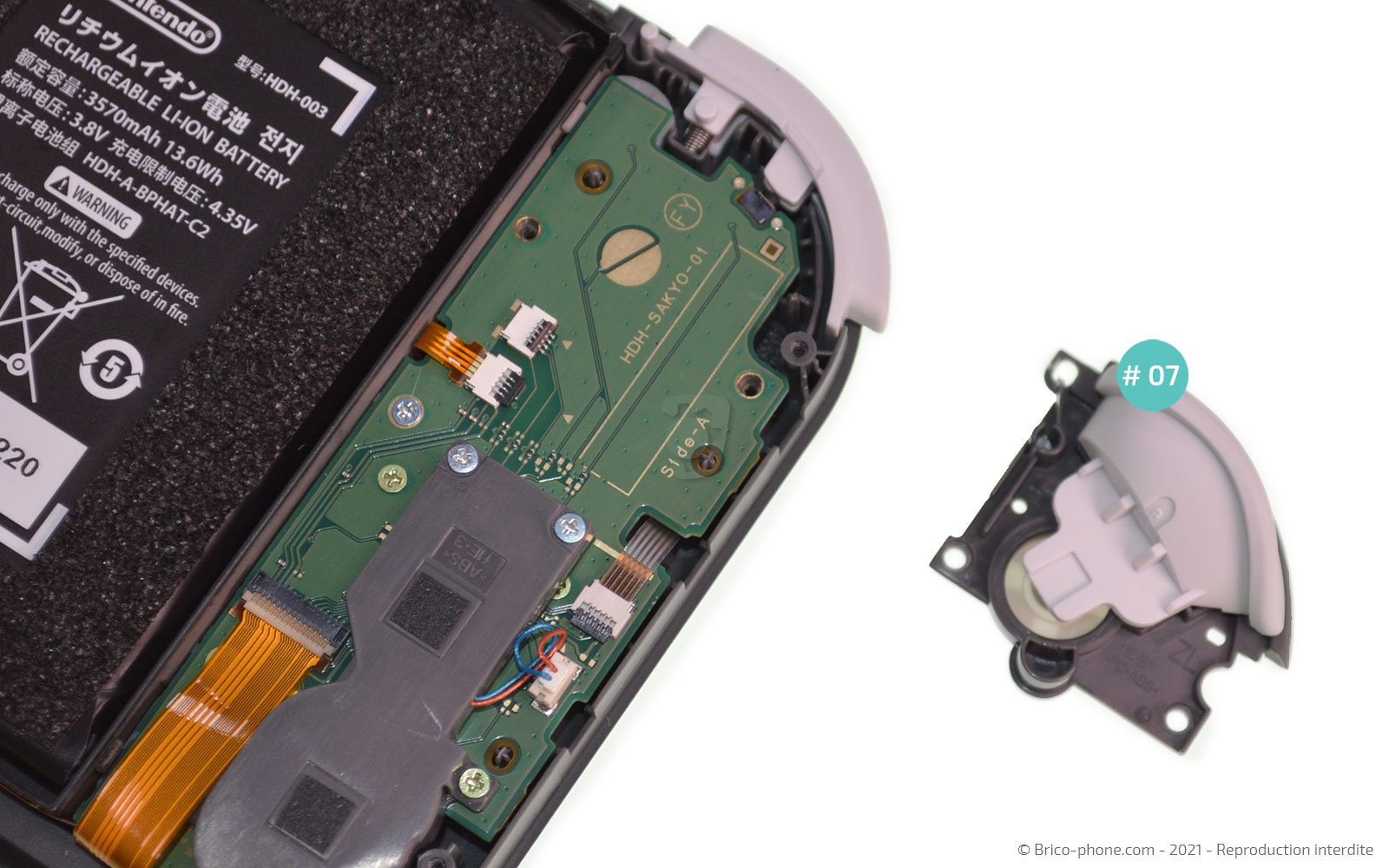

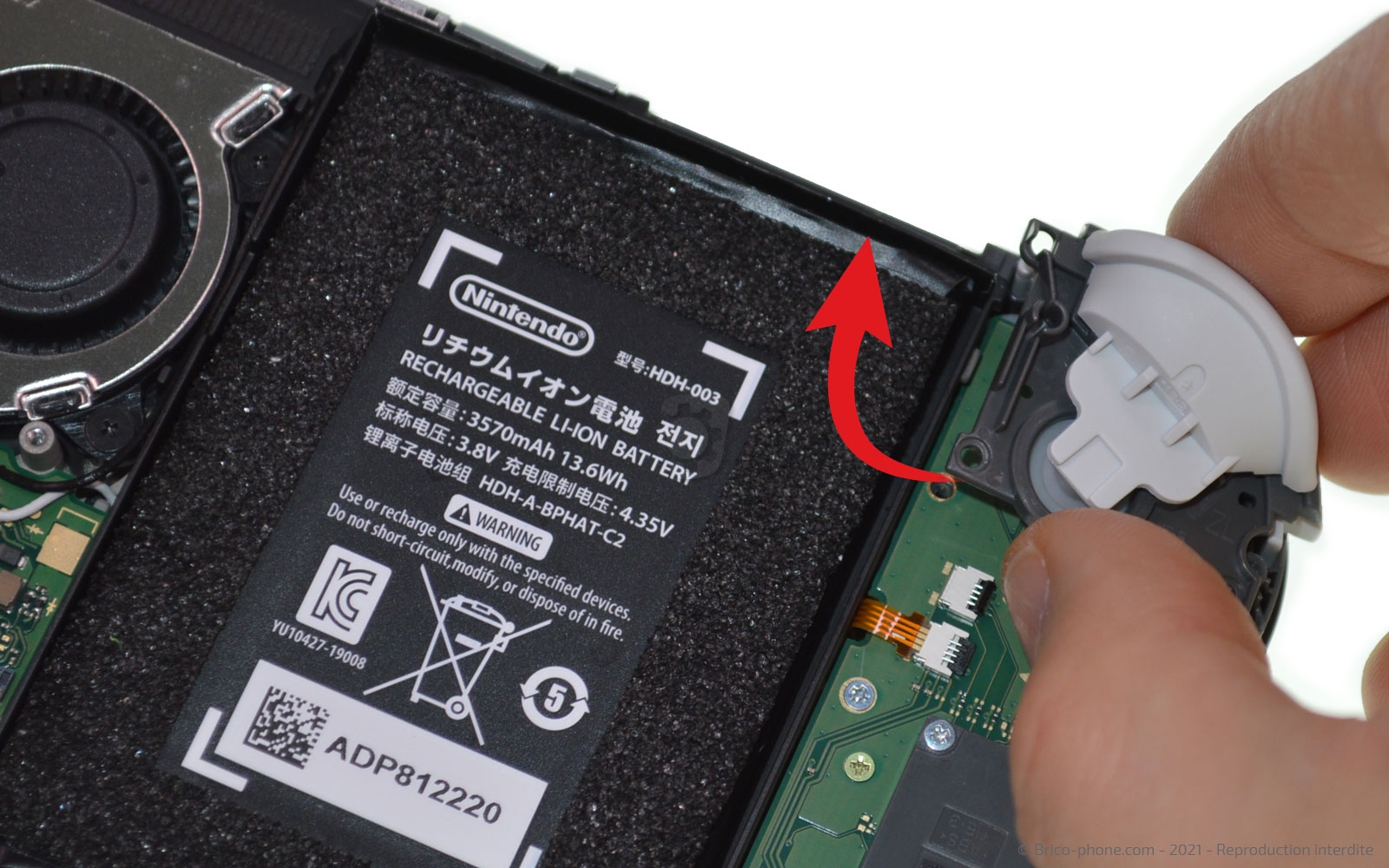

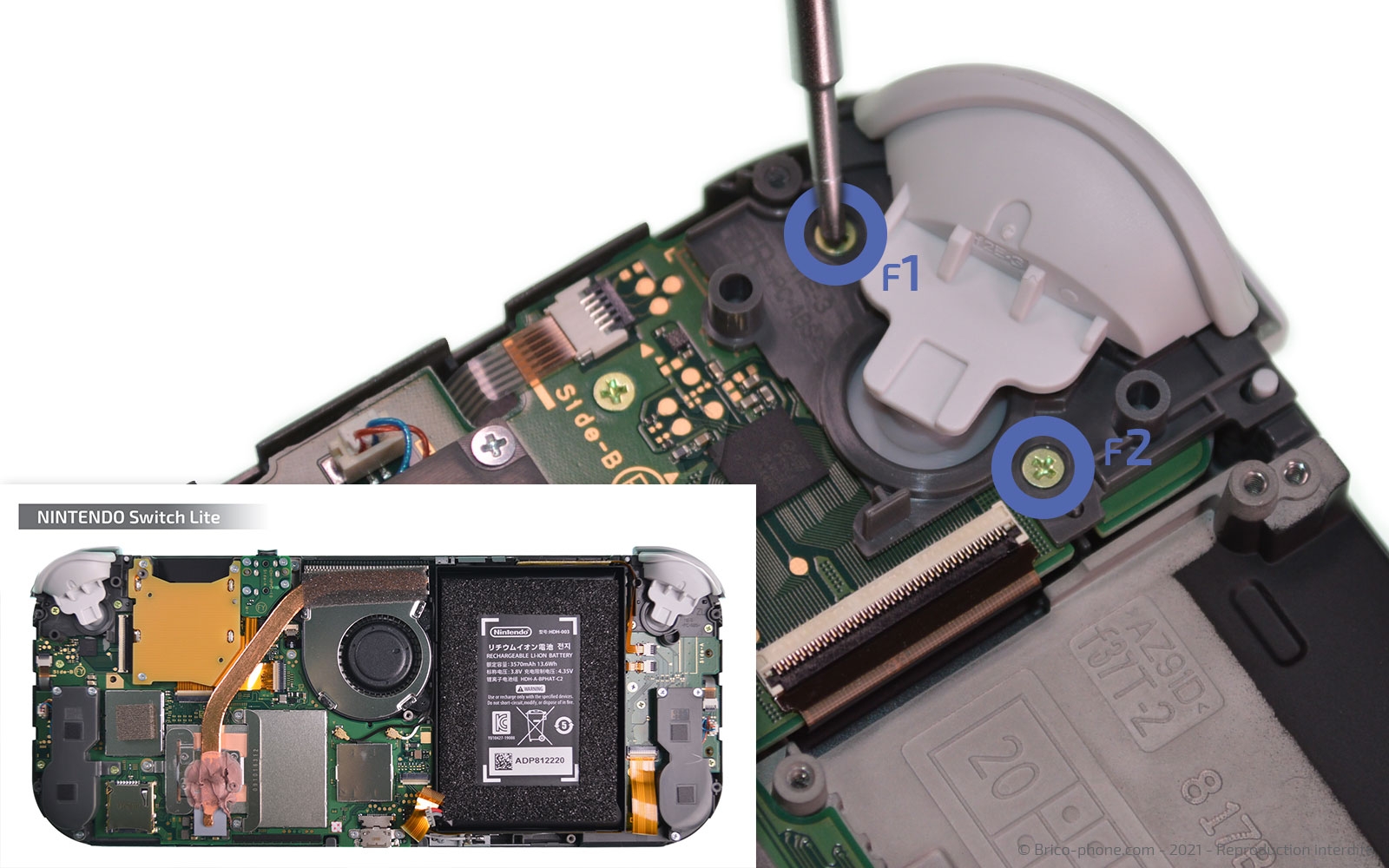

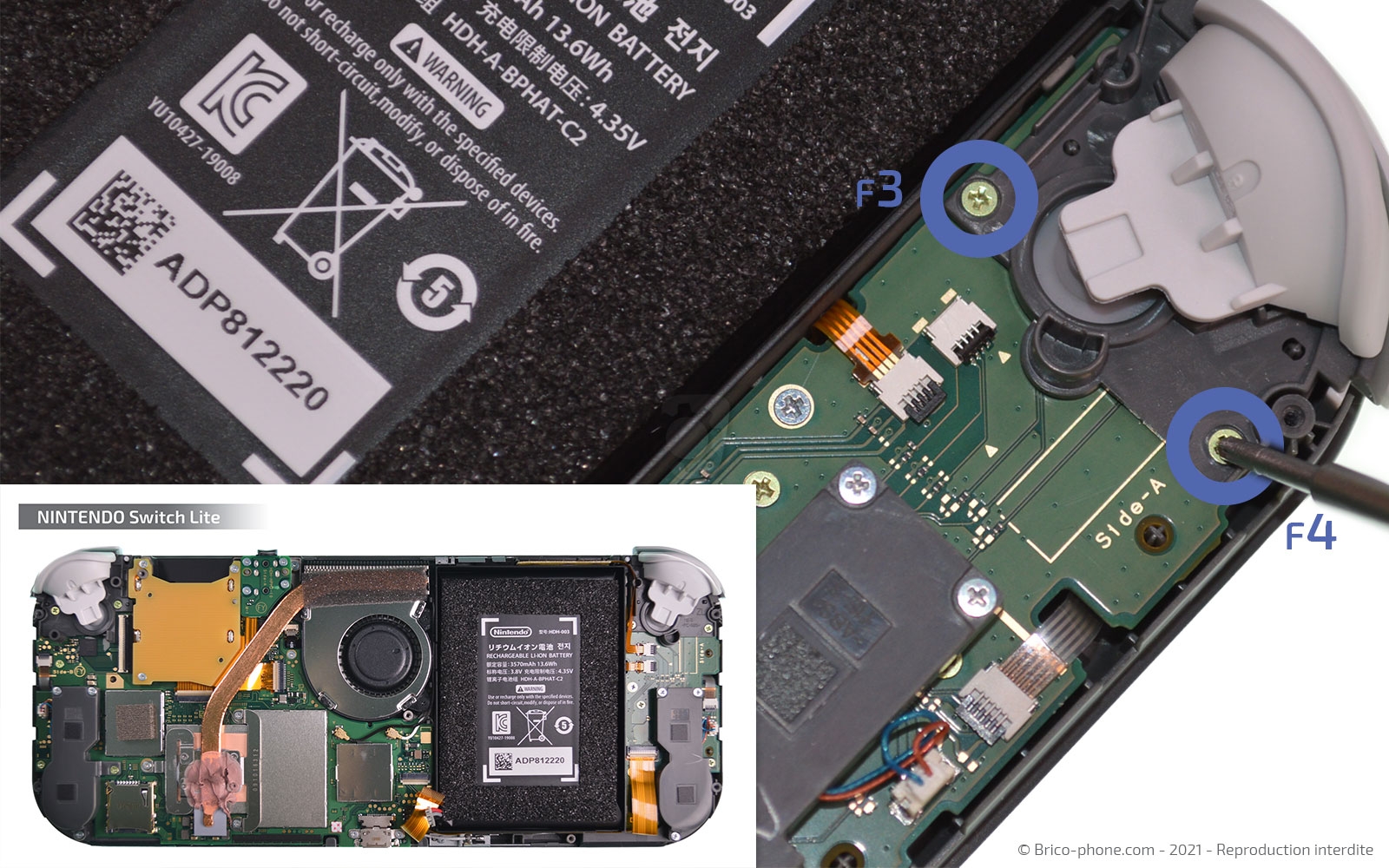

Il vous faut maintenant ôter les deux vis F pour récupérer le bouton ZL.

Réitérez la même manipulation que pour l'étape précédente mais cette fois-ci pour le bouton ZR.

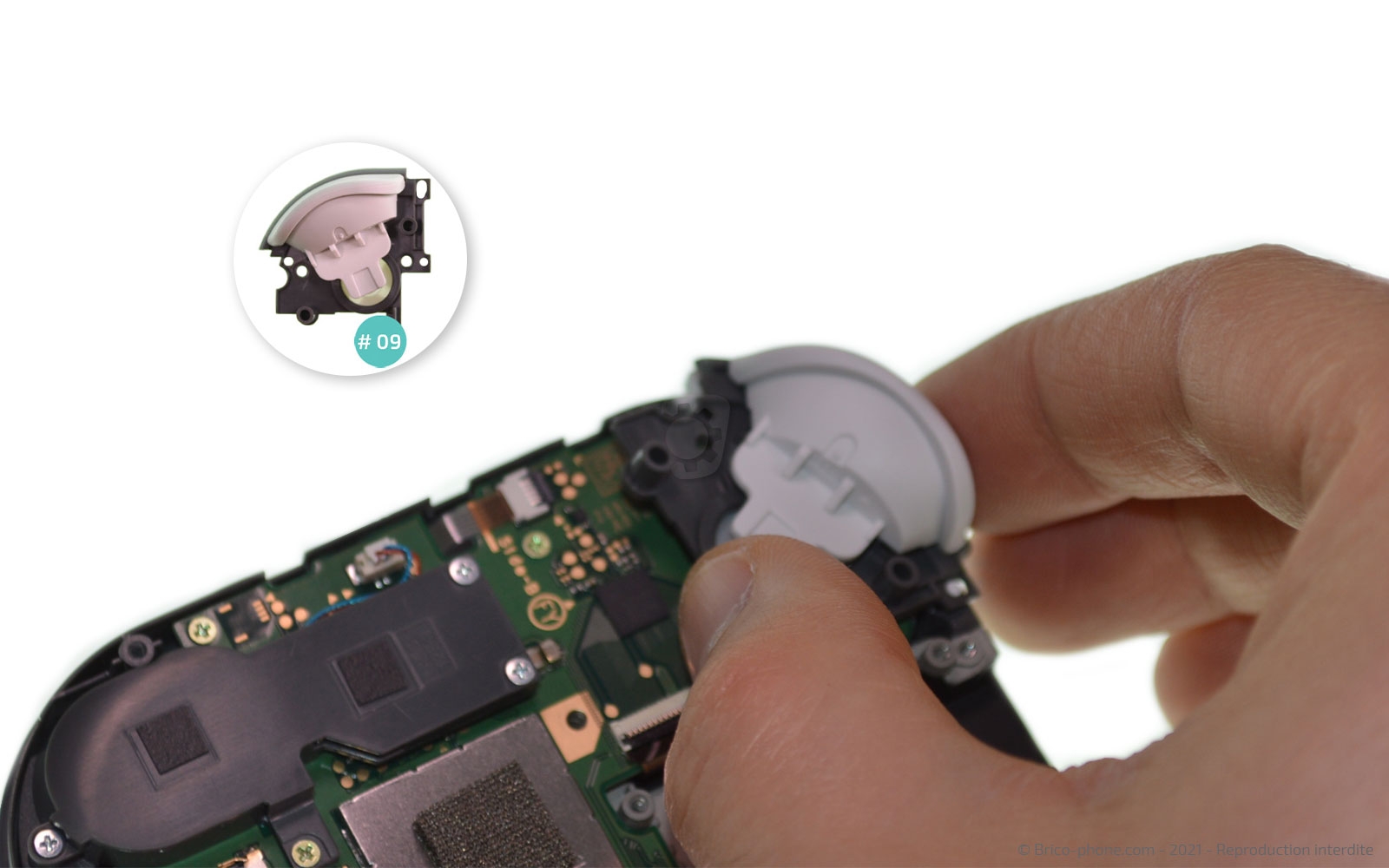

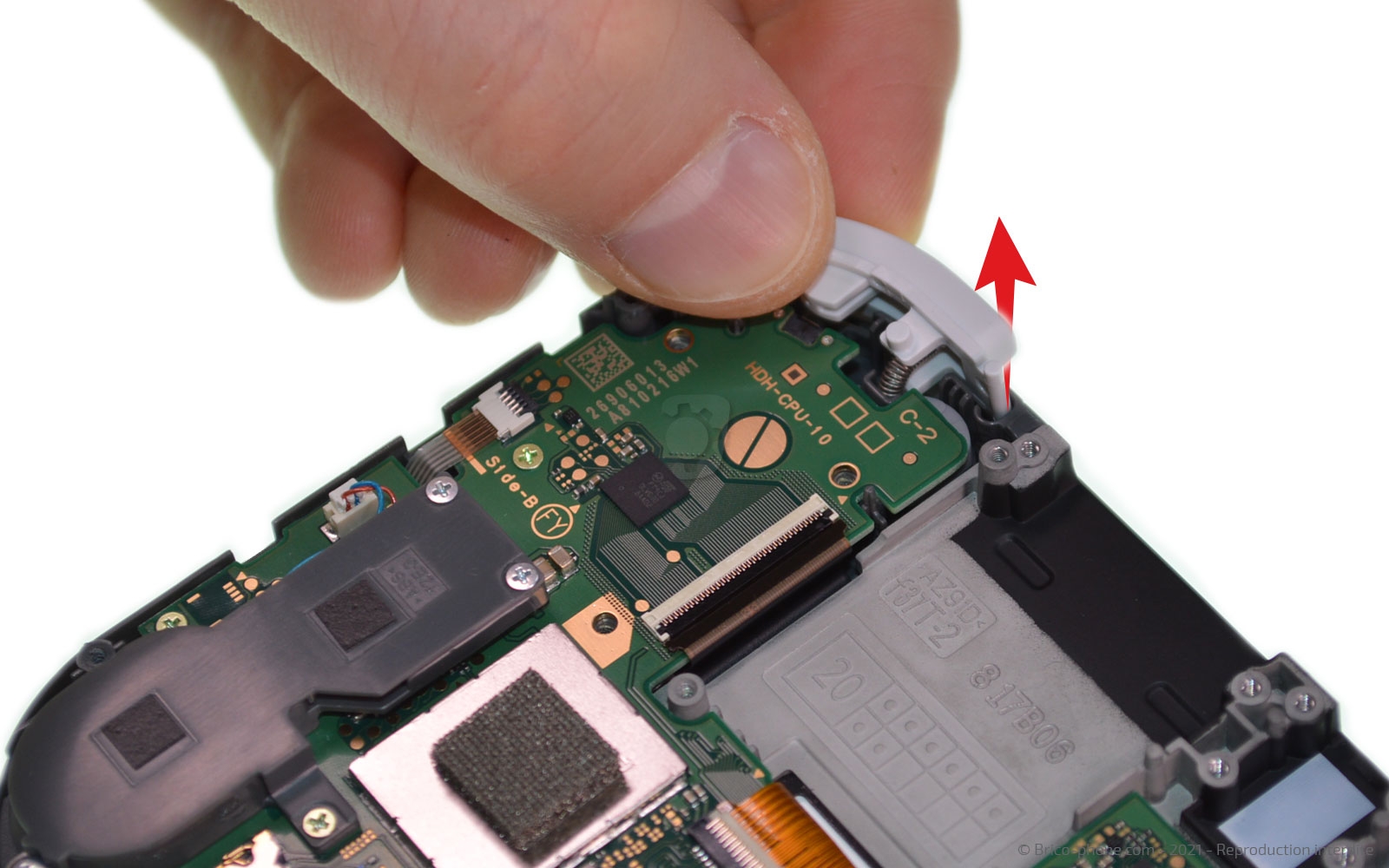

Ensuite, il vous suffit de récupérer les boutons R et L en faisant attention aux petits ressors.

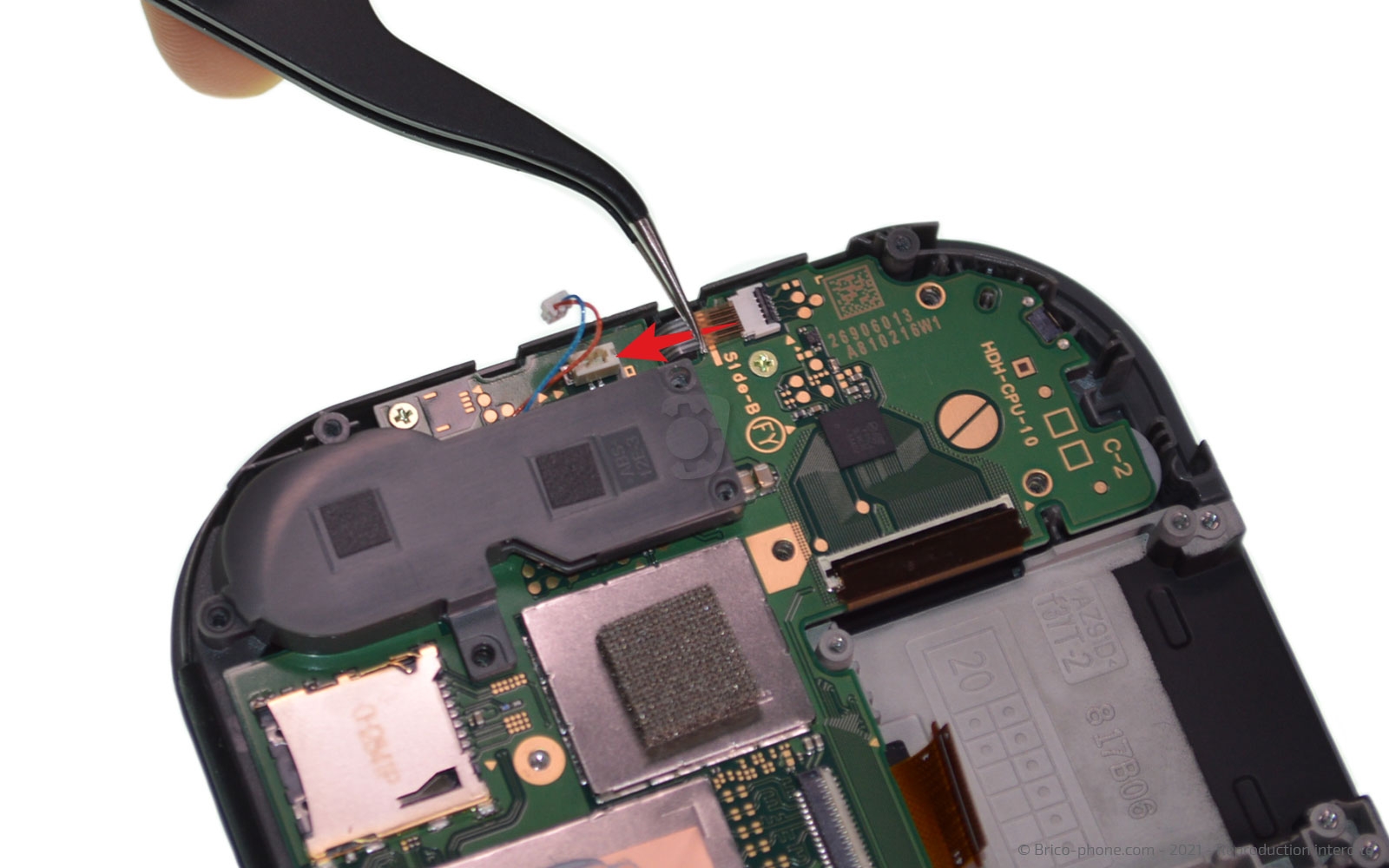

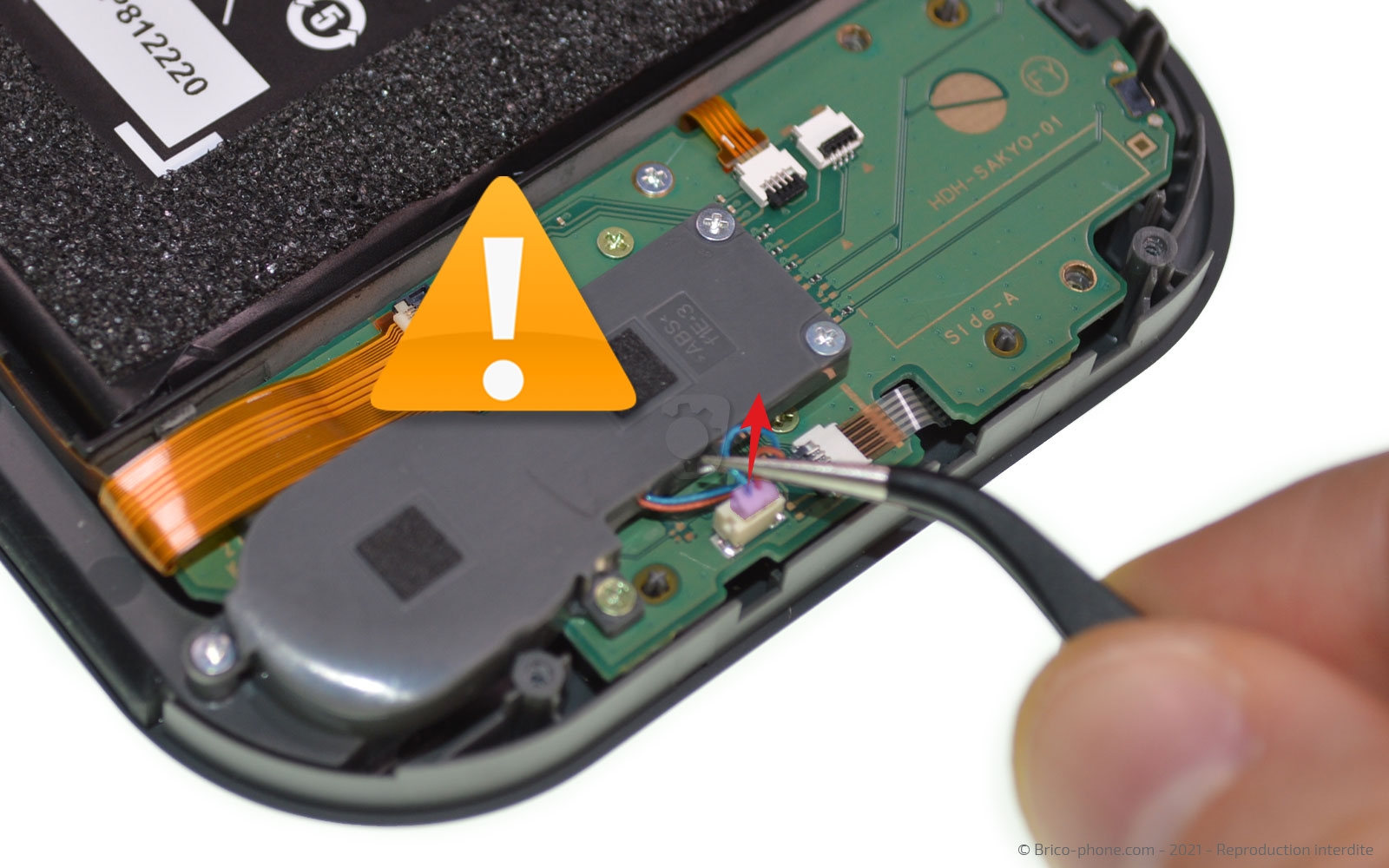

Pour déconnecter les haut-parleurs, il faut beaucoup de délicatesse car vous allez devoir attraper les fils avec la pince et sortir le petit carré blanc de son support.

Enlevez les 8 vis G des haut-parleurs avant de récupérer celui de droite.

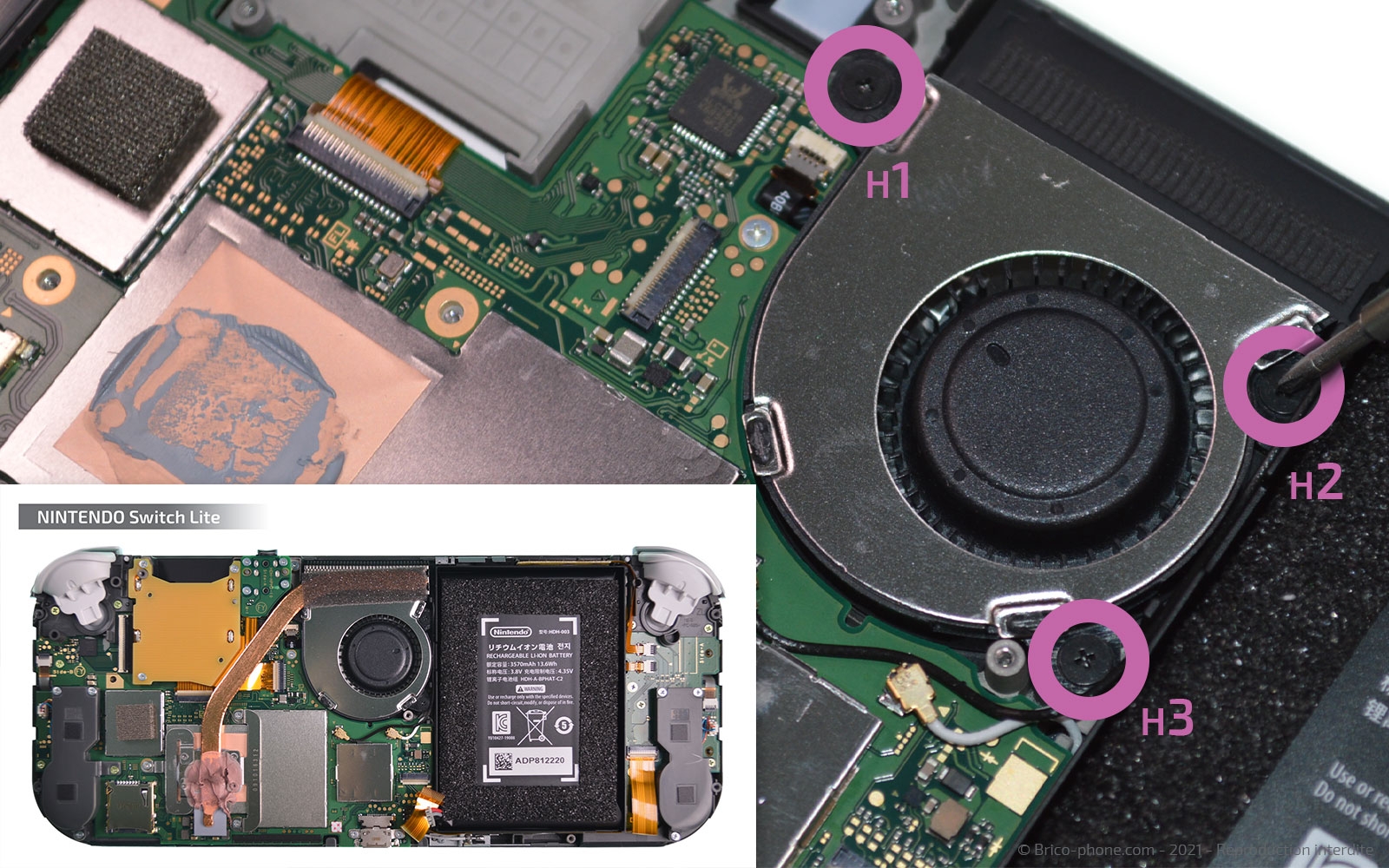

Toujours avec le tournevis cruciforme, retirez les trois vis nommées H se trouvant autour du ventilateur.

Déconnectez sa nappe à l'aide du levier en nylon avant de le sortir de la Nintendo Switch Lite.

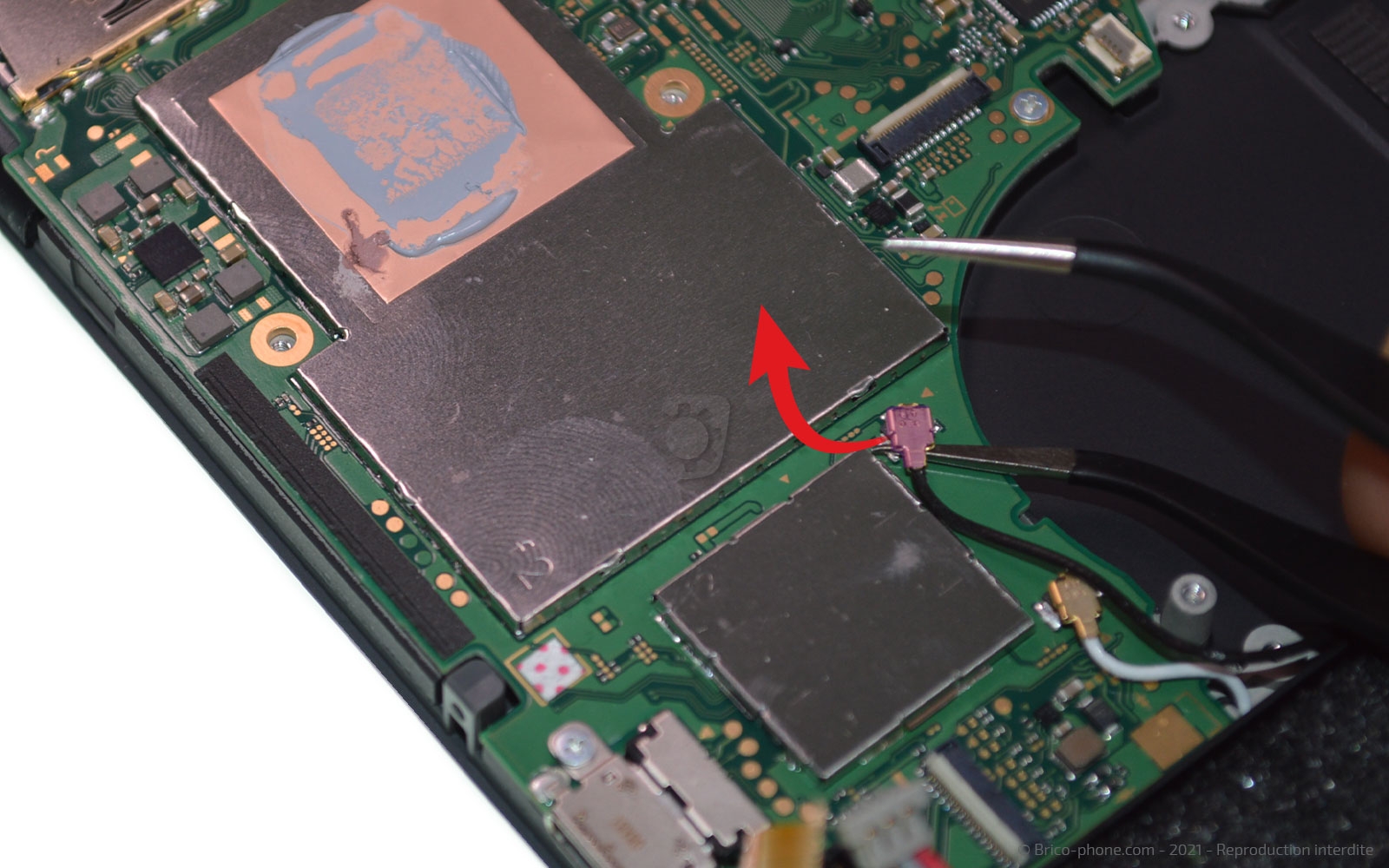

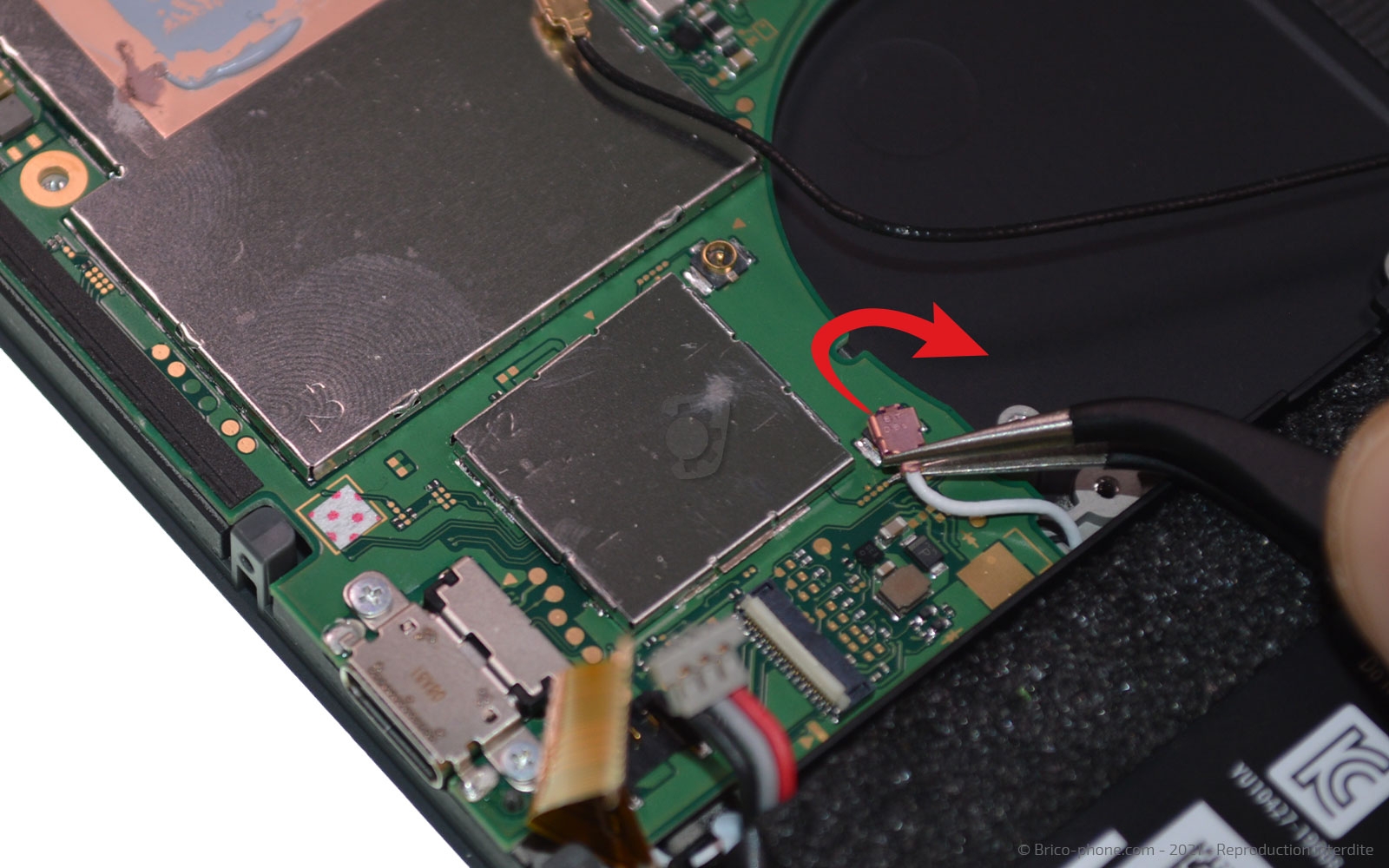

Reprenez la pincette pour débranchez les câbles coaxiaux de la carte mère.

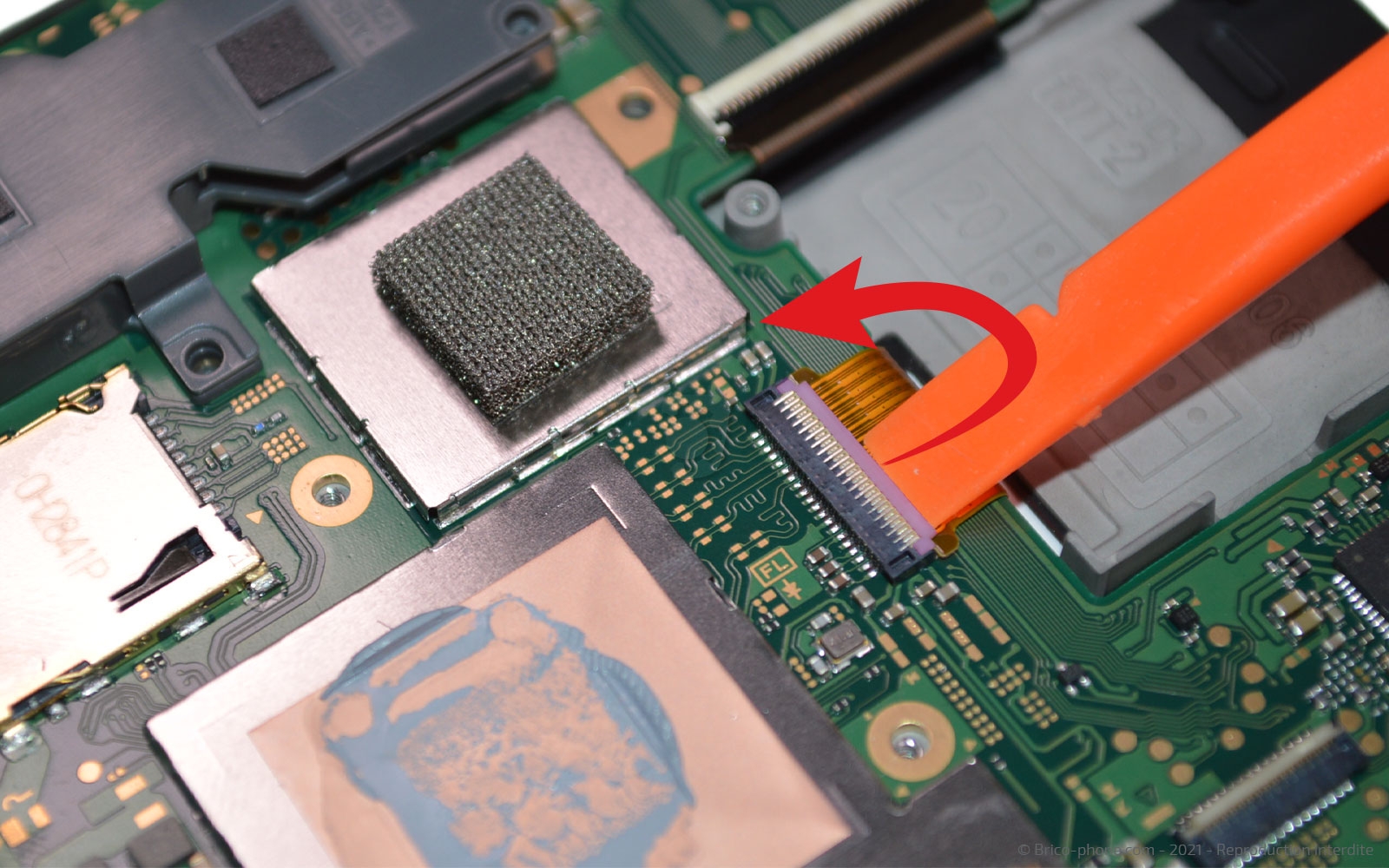

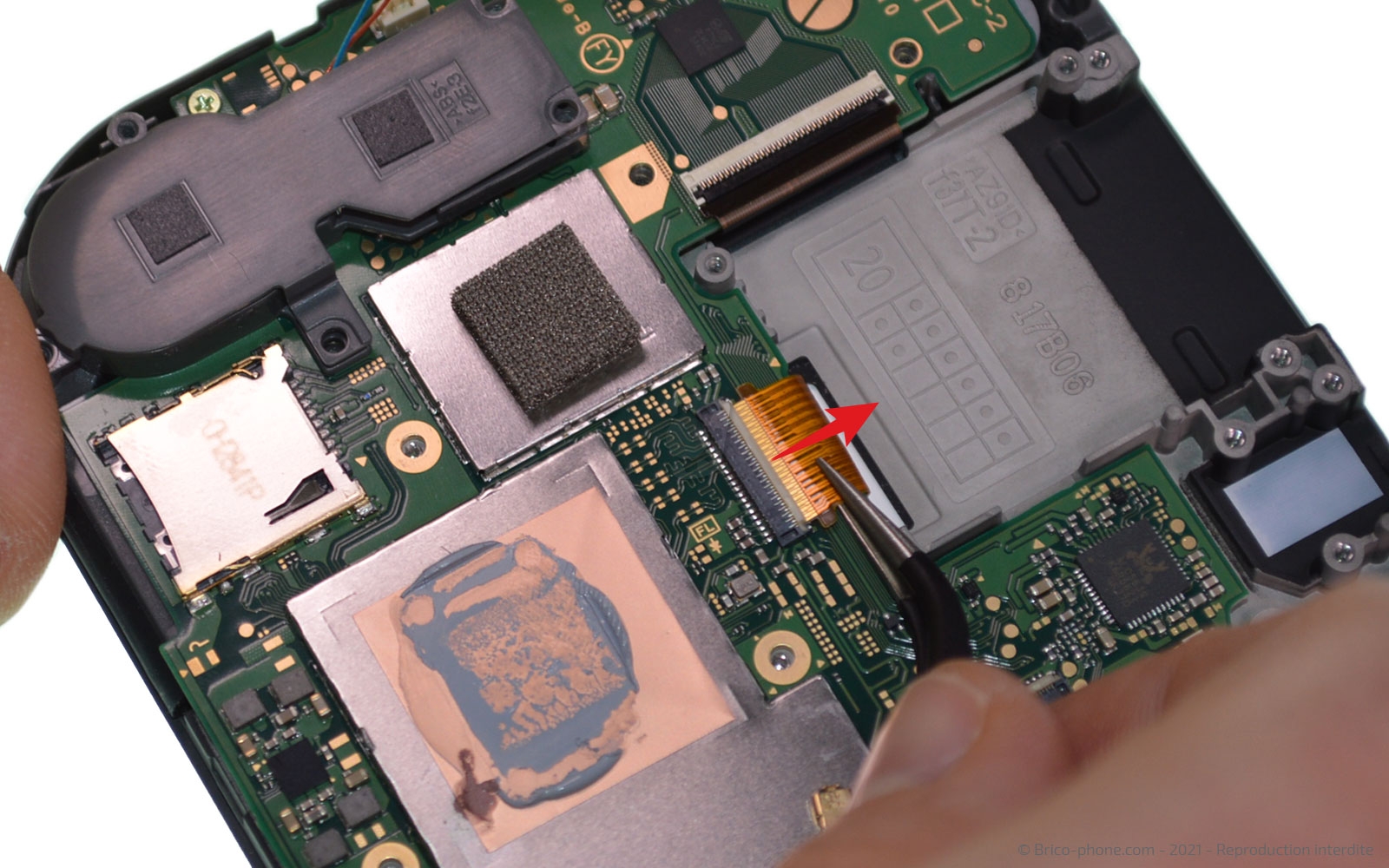

Soulevez le clapet de la connectique de la nappe du LCD afin de pouvoir l'extraire de son emplacement.

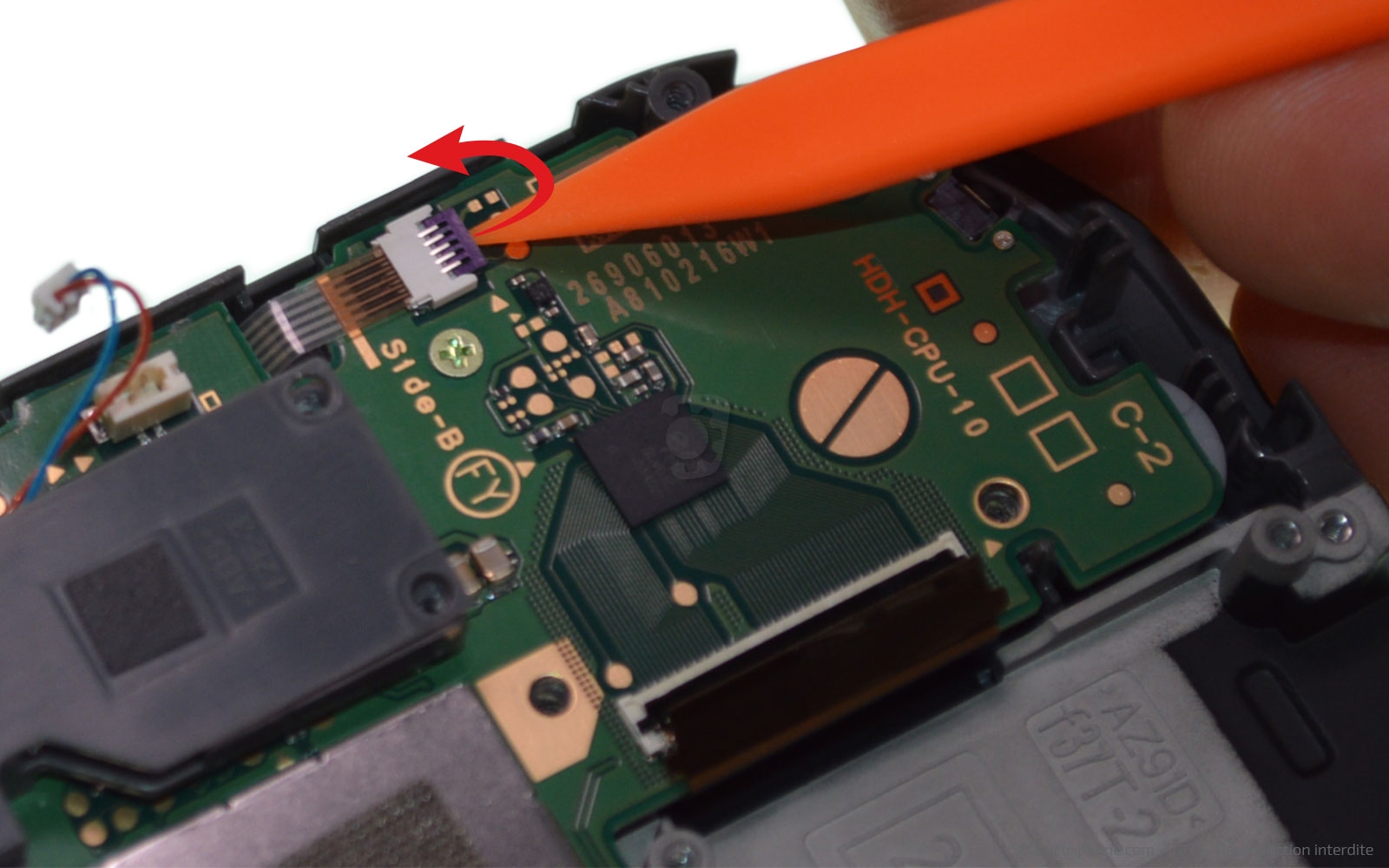

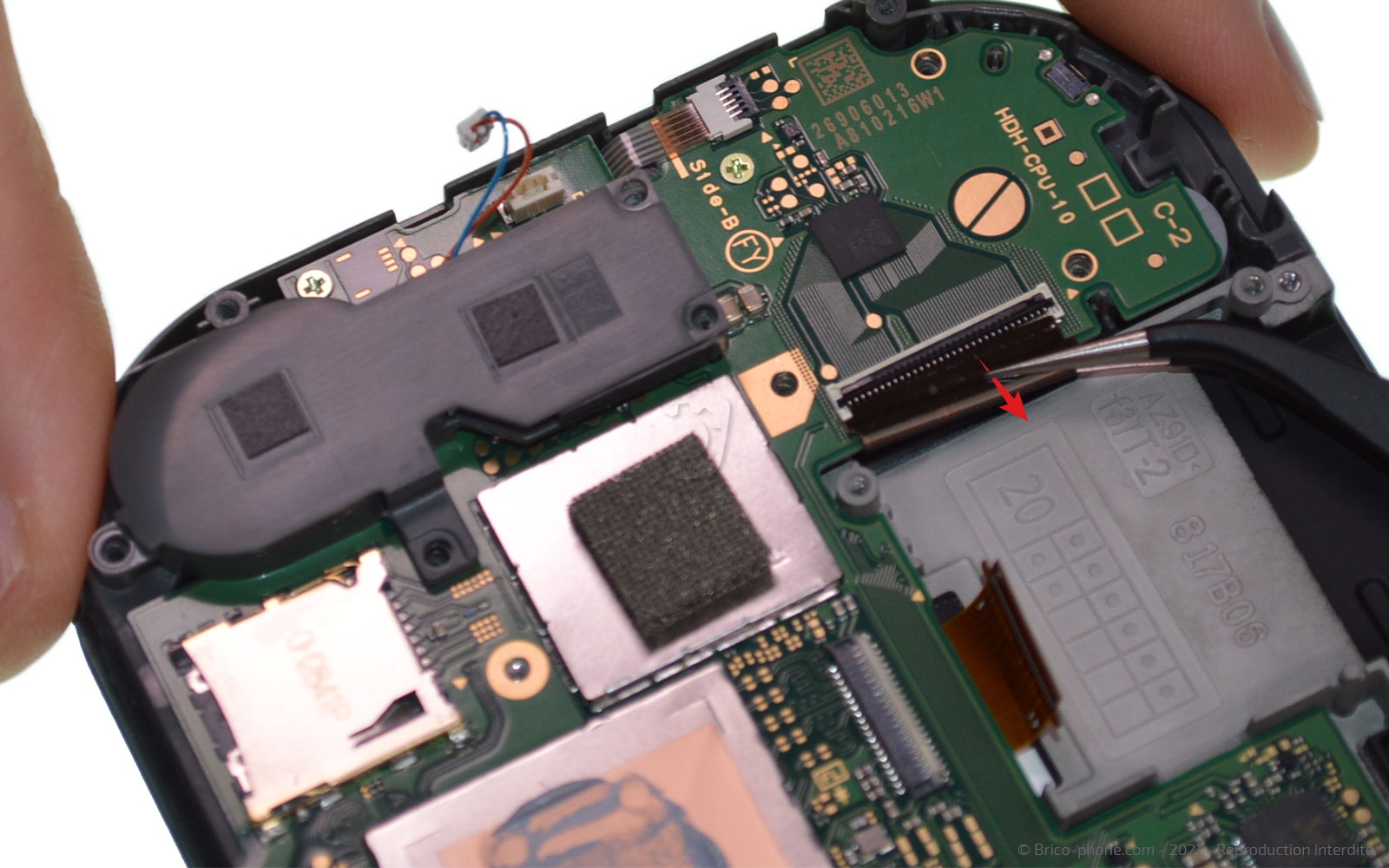

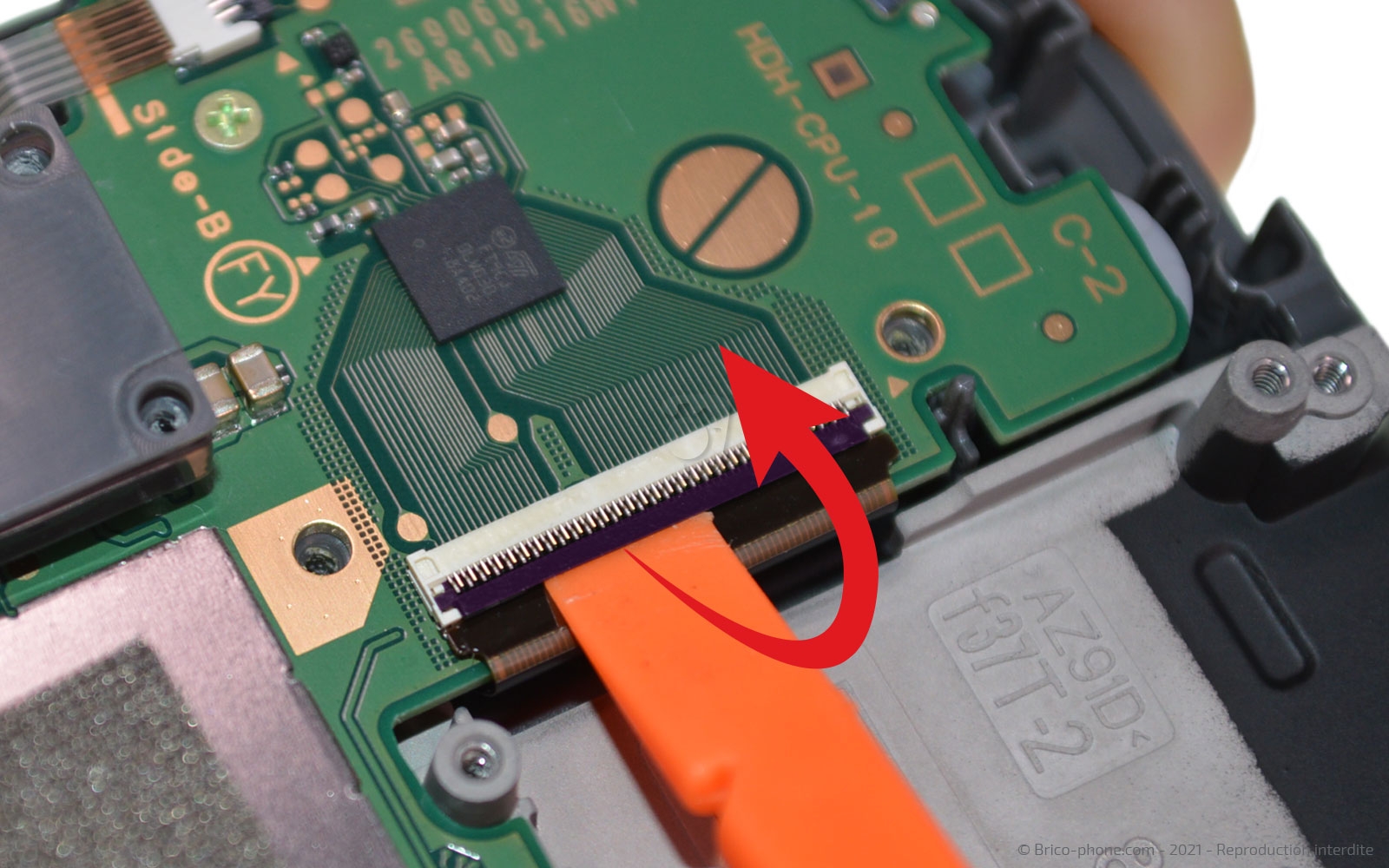

Continuez la réparation en déconnectant les nappes de l'écran et du joystick R.

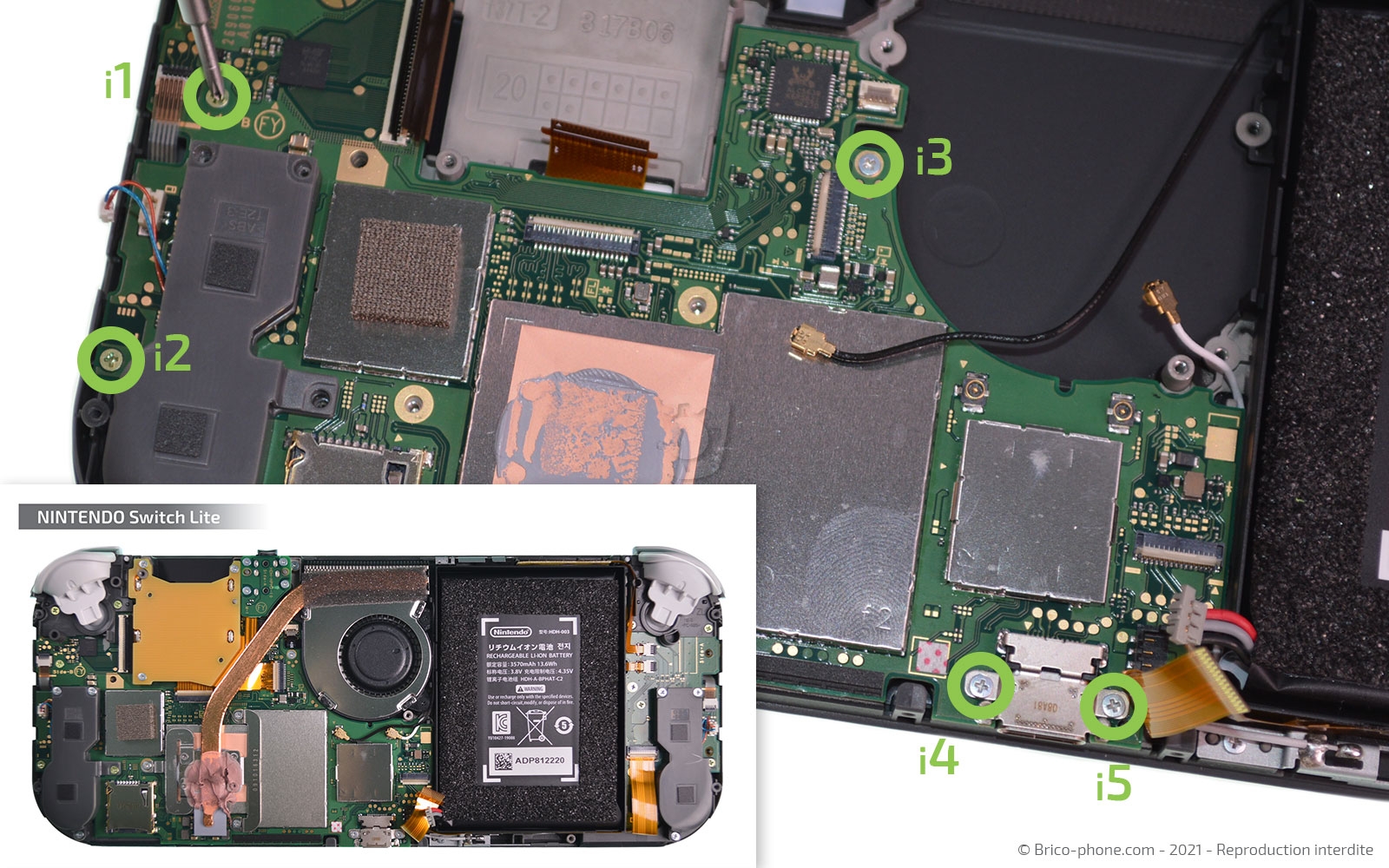

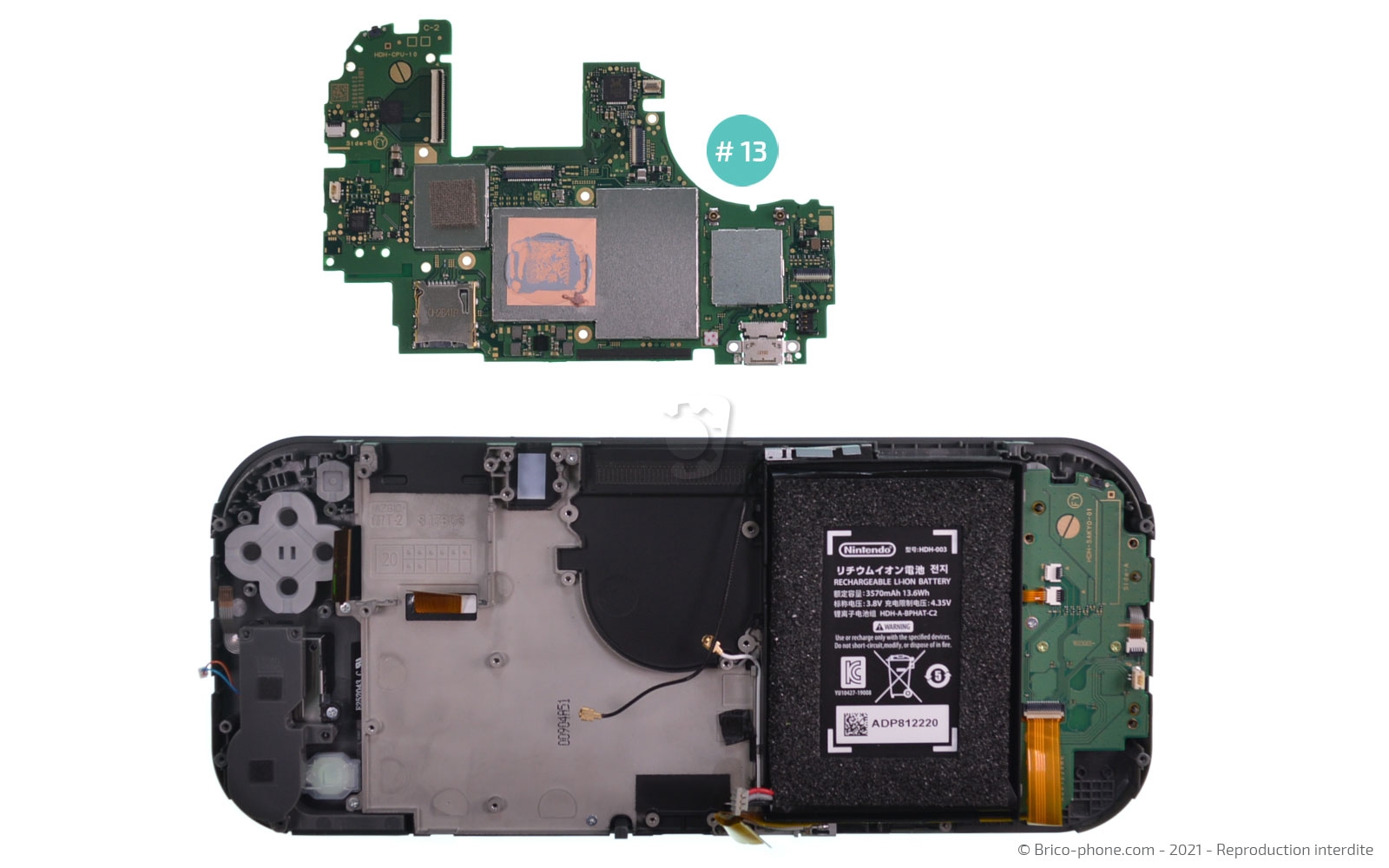

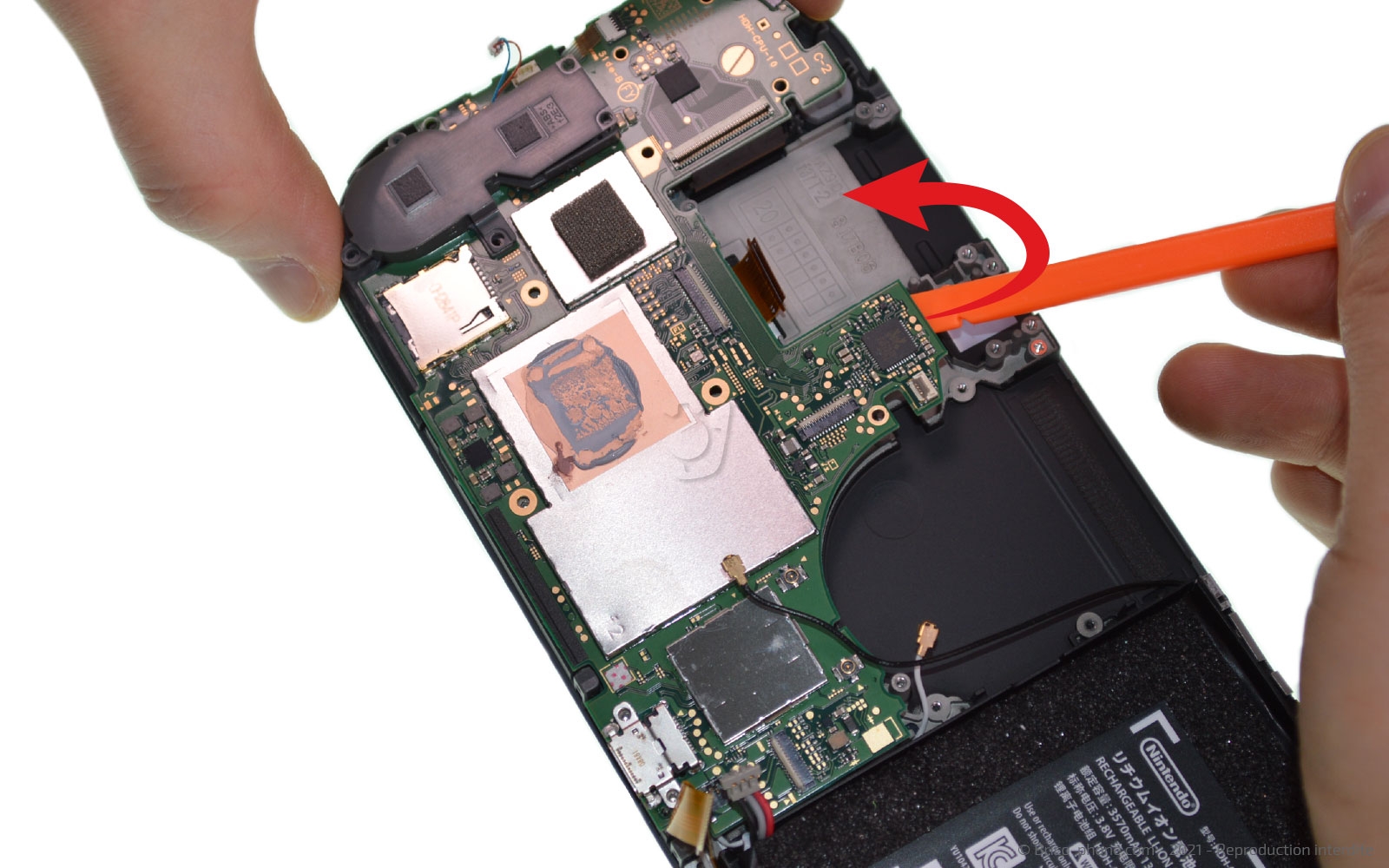

Otez les vis retenant la carte mère au châssis avant de glisser le spudger sous cette dernière pour la faire basculer hors du bloc de l'écran.

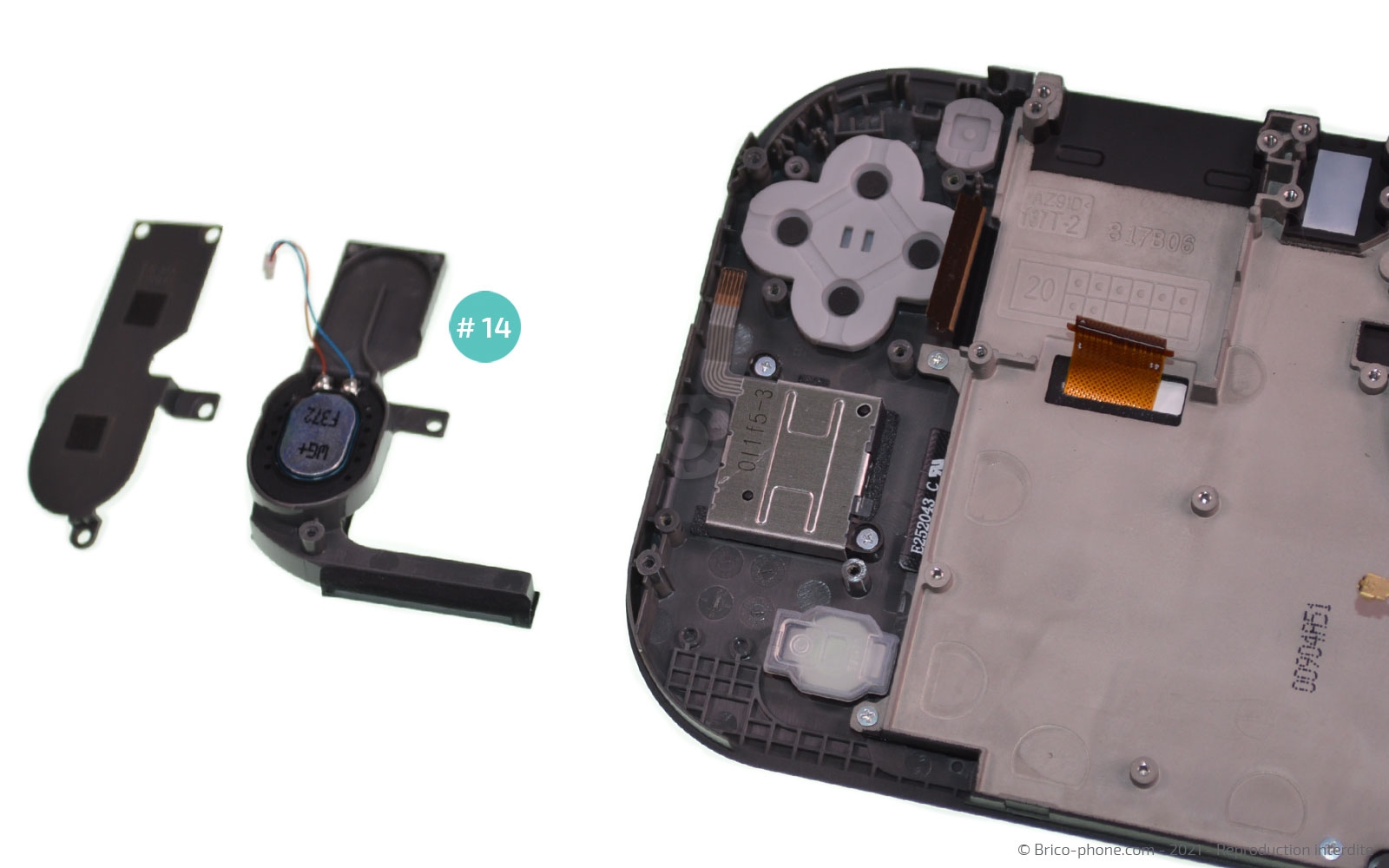

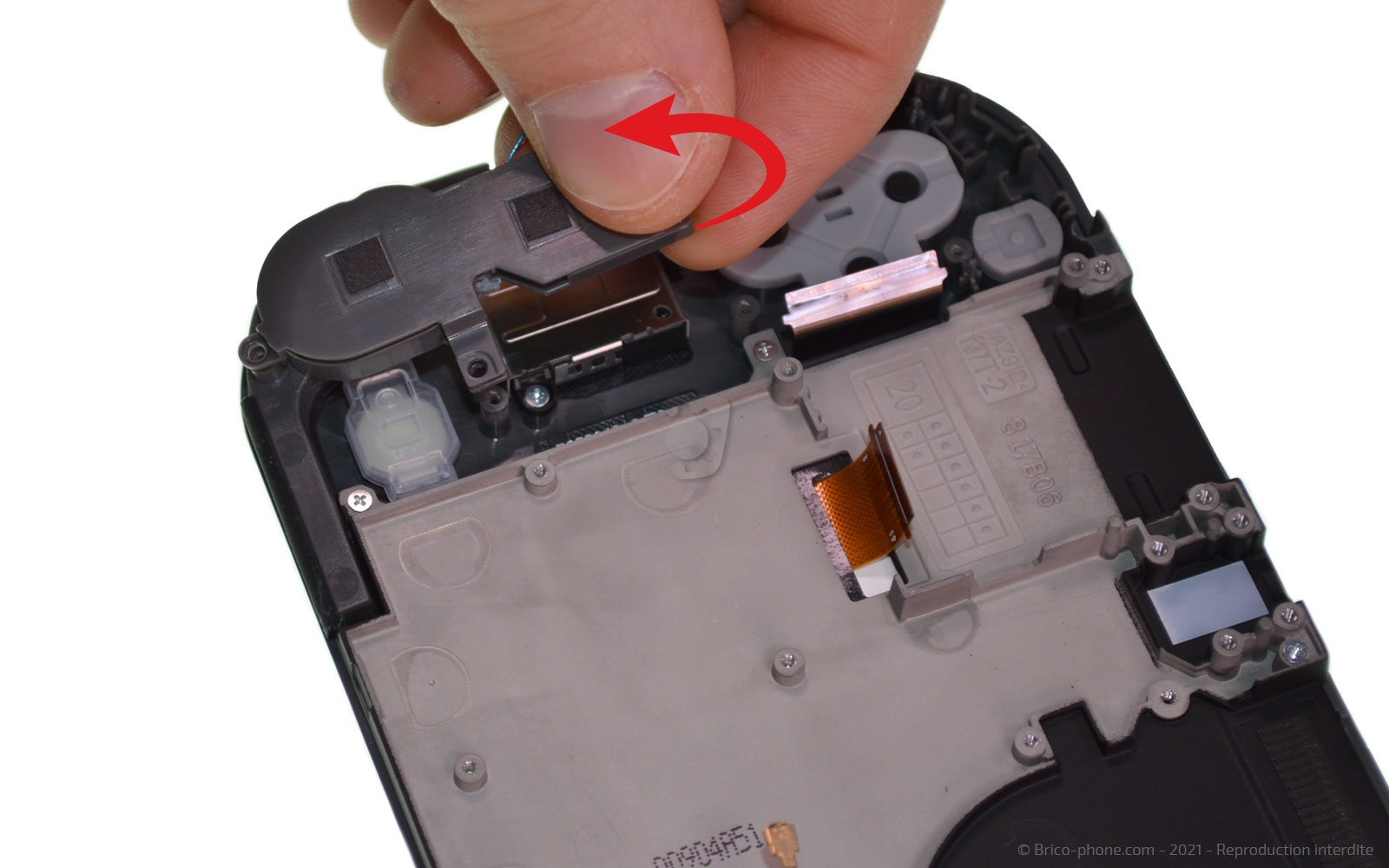

Vous devriez pouvoir retirer le second haut-parleur du châssis.

Débranchez la seconde nappe de la rallonge d'interconnexion afin de pouvoir la récupérer.

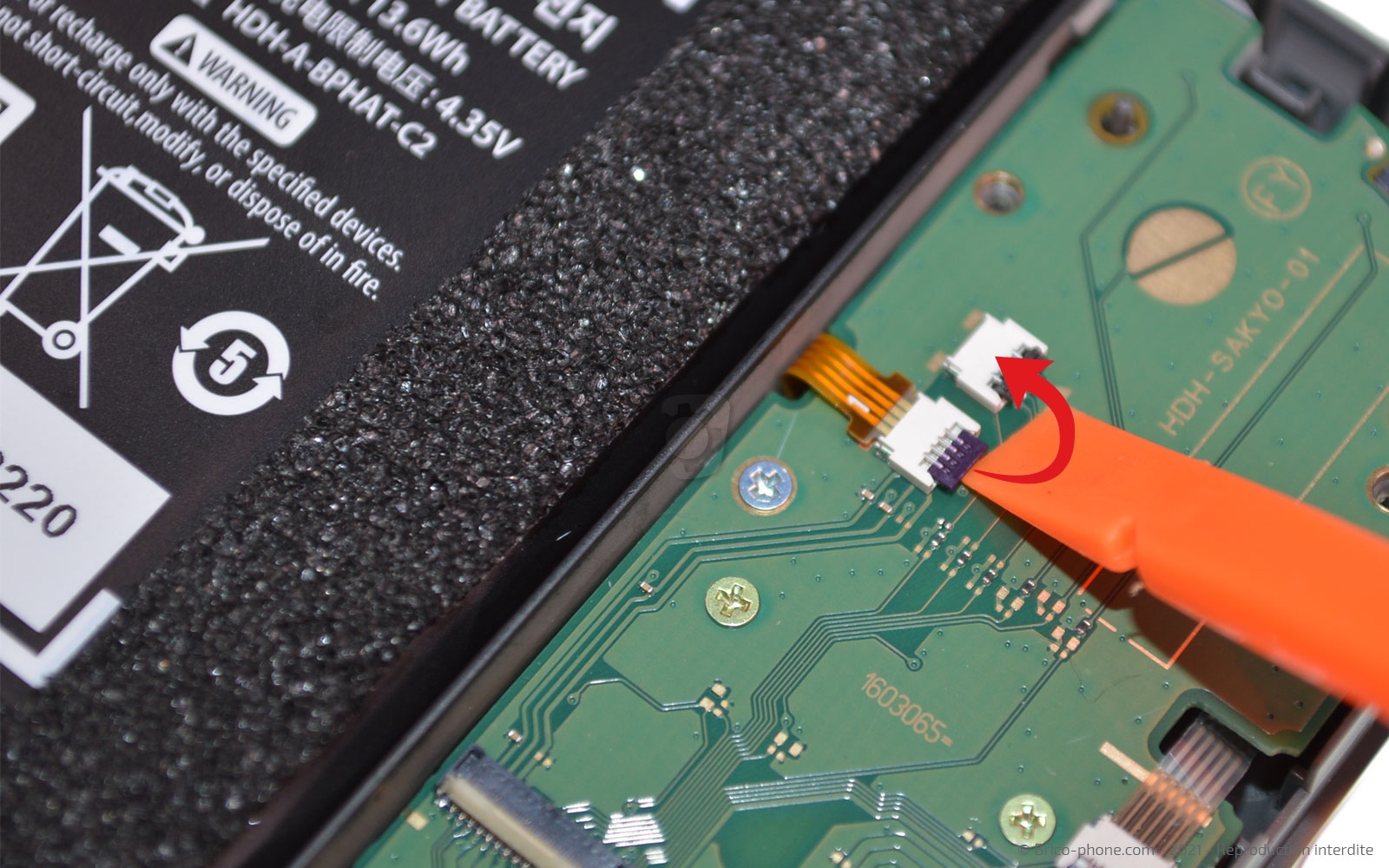

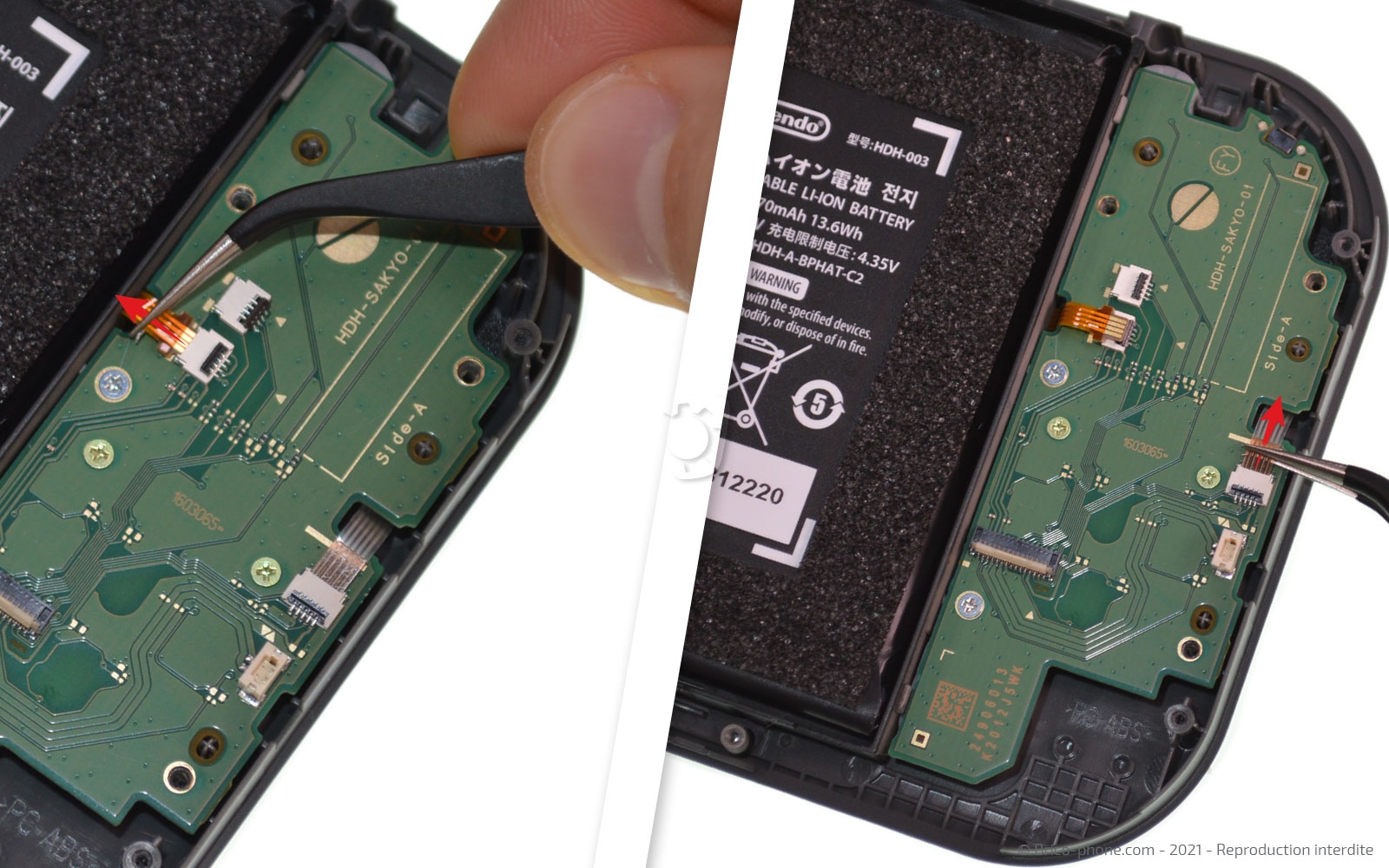

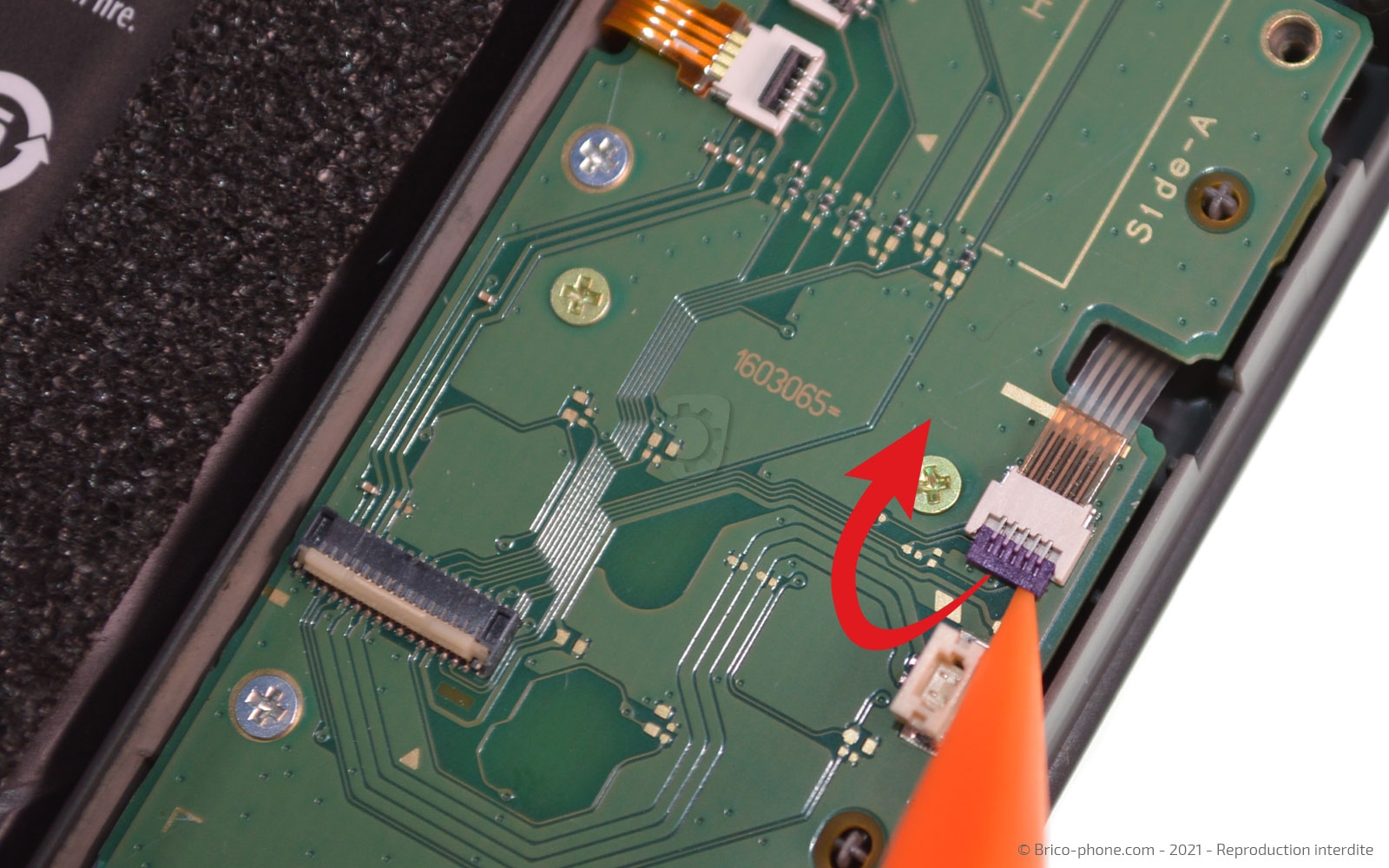

Poursuivez la déconnexion par la nappe du joystick et la seconde nappe de la dalle LCD.

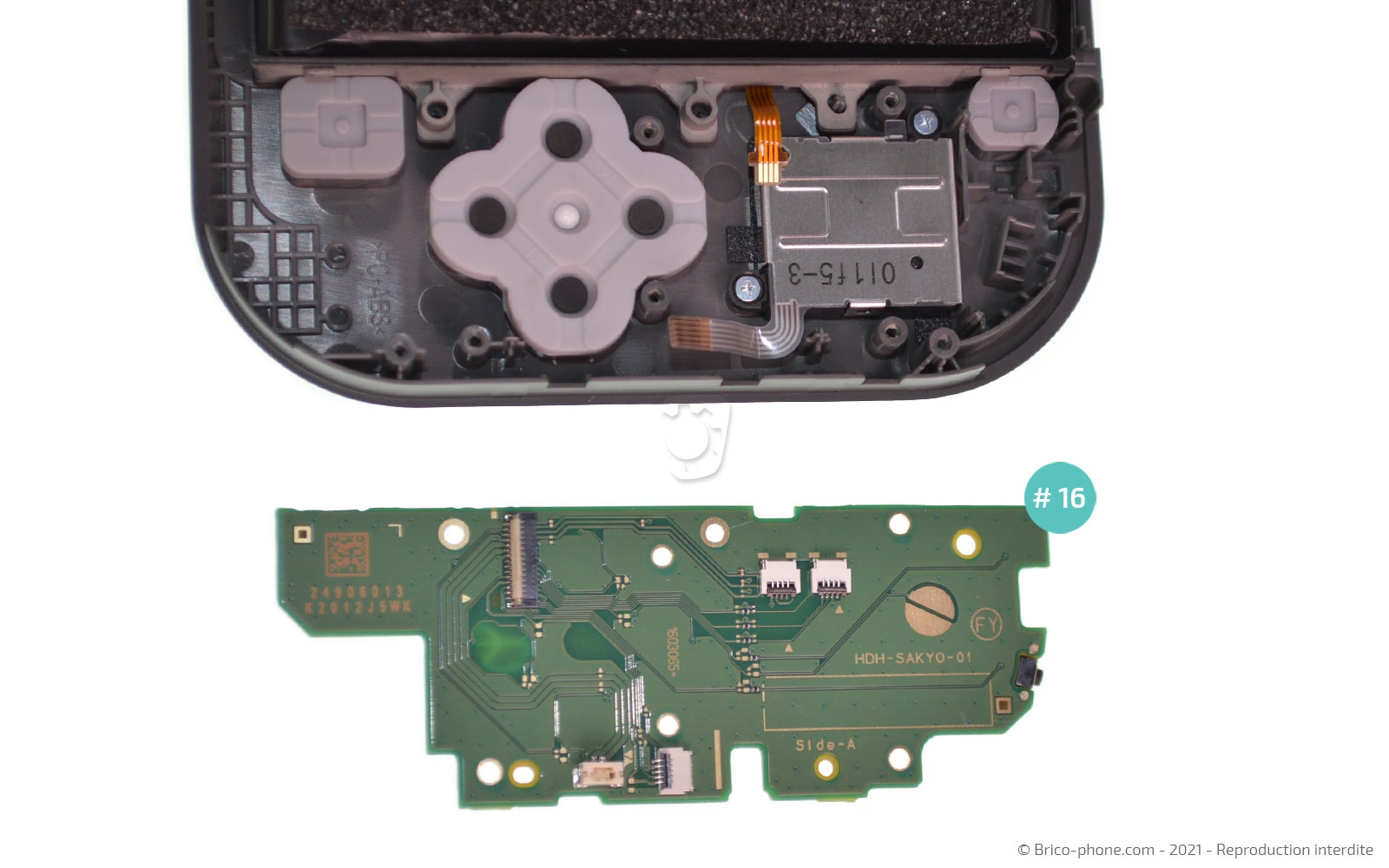

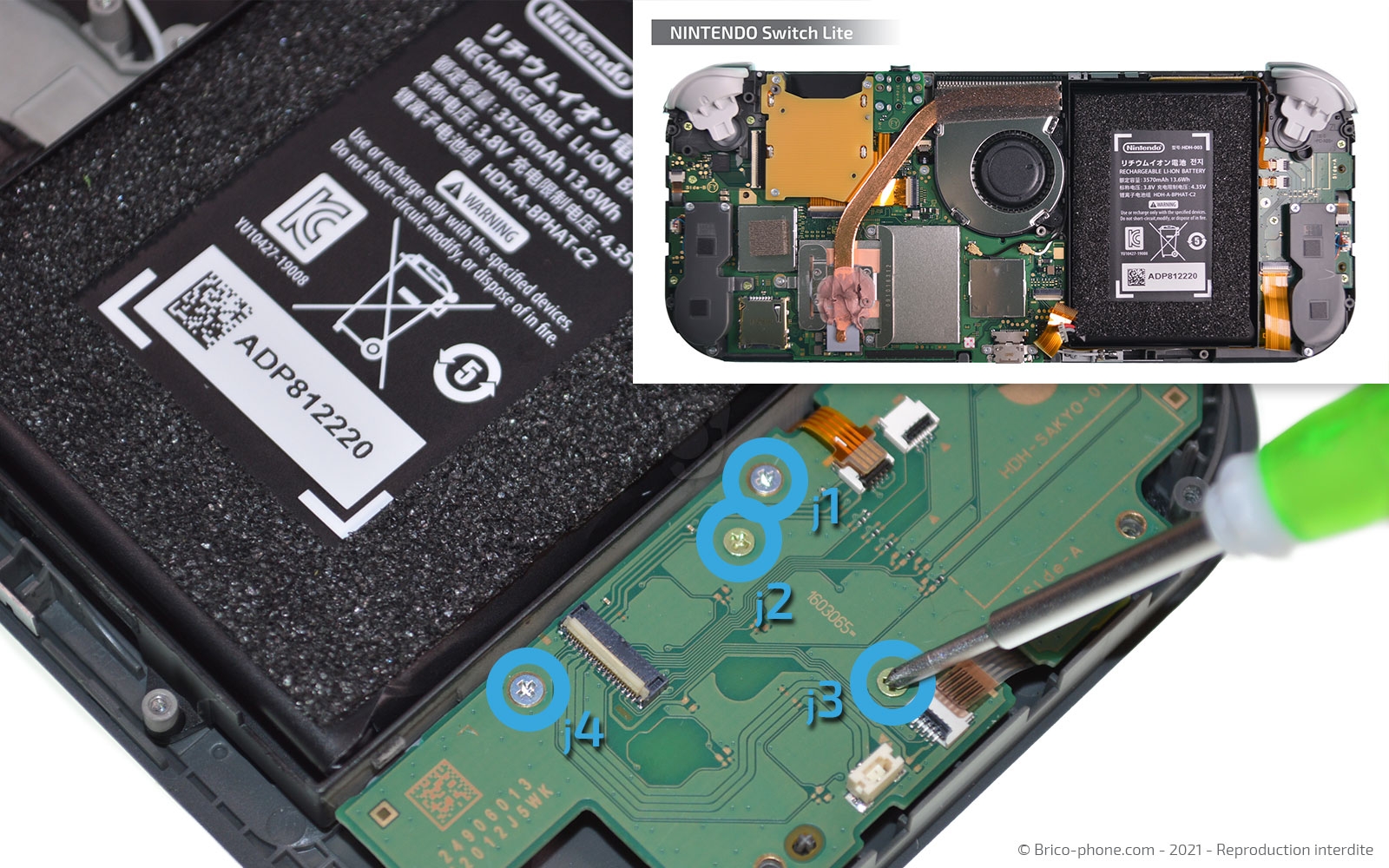

Sortez les vis cruciformes J1, j2, j3 et j4 pour extraire la carte fille.

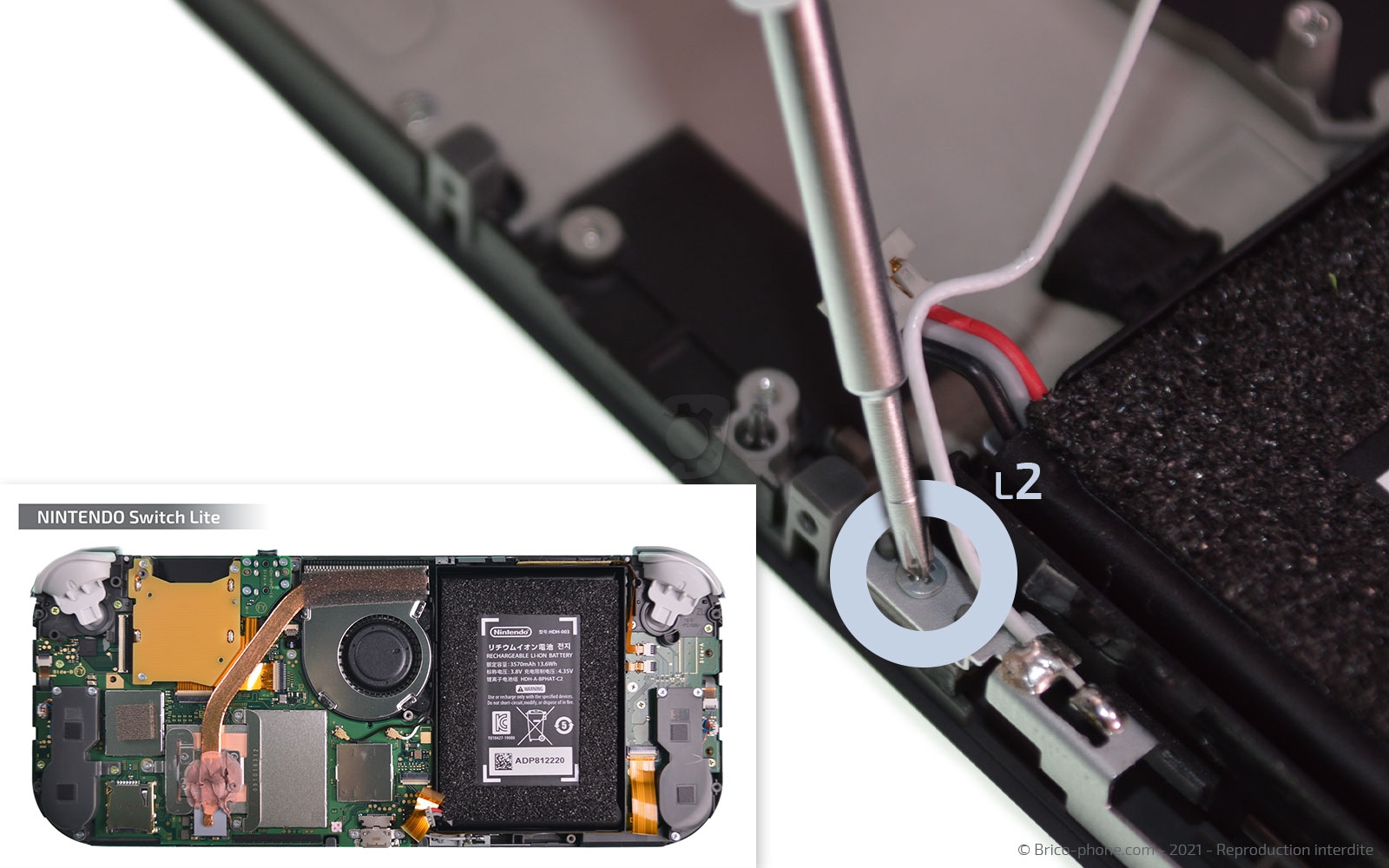

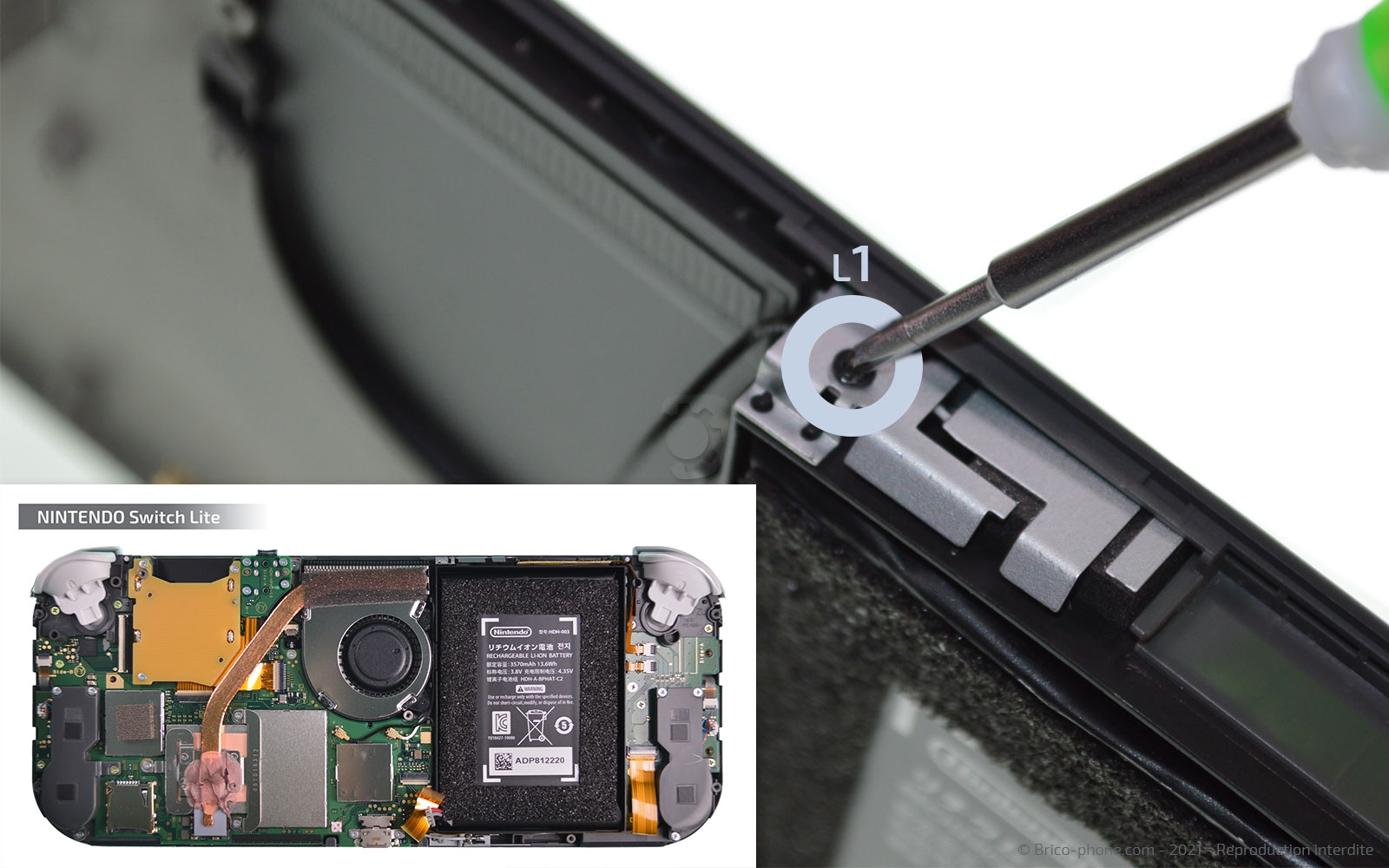

Dévissez les vis L1 et L2 afin de pouvoir sortir les deux câbles coaxiaux de la console.

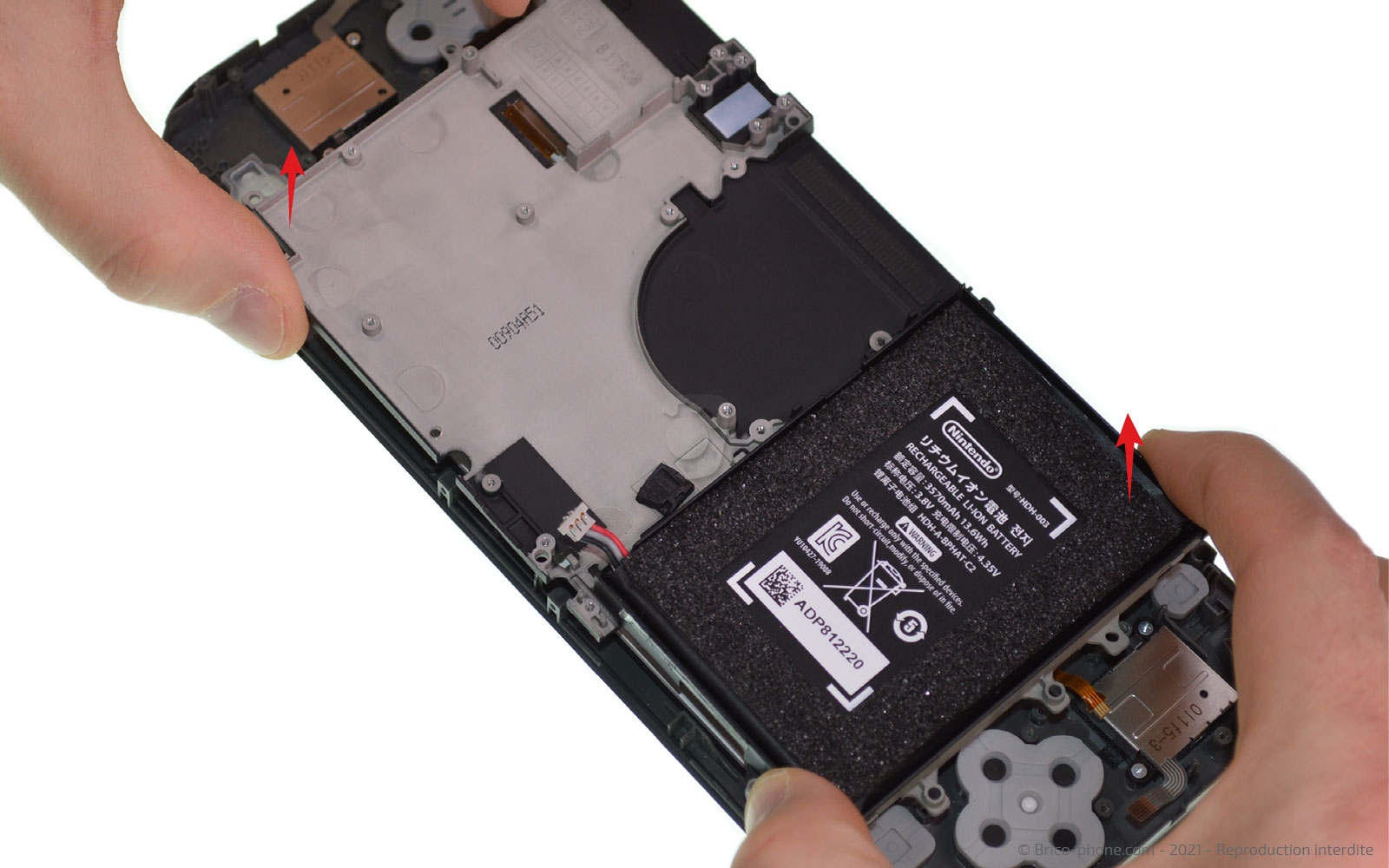

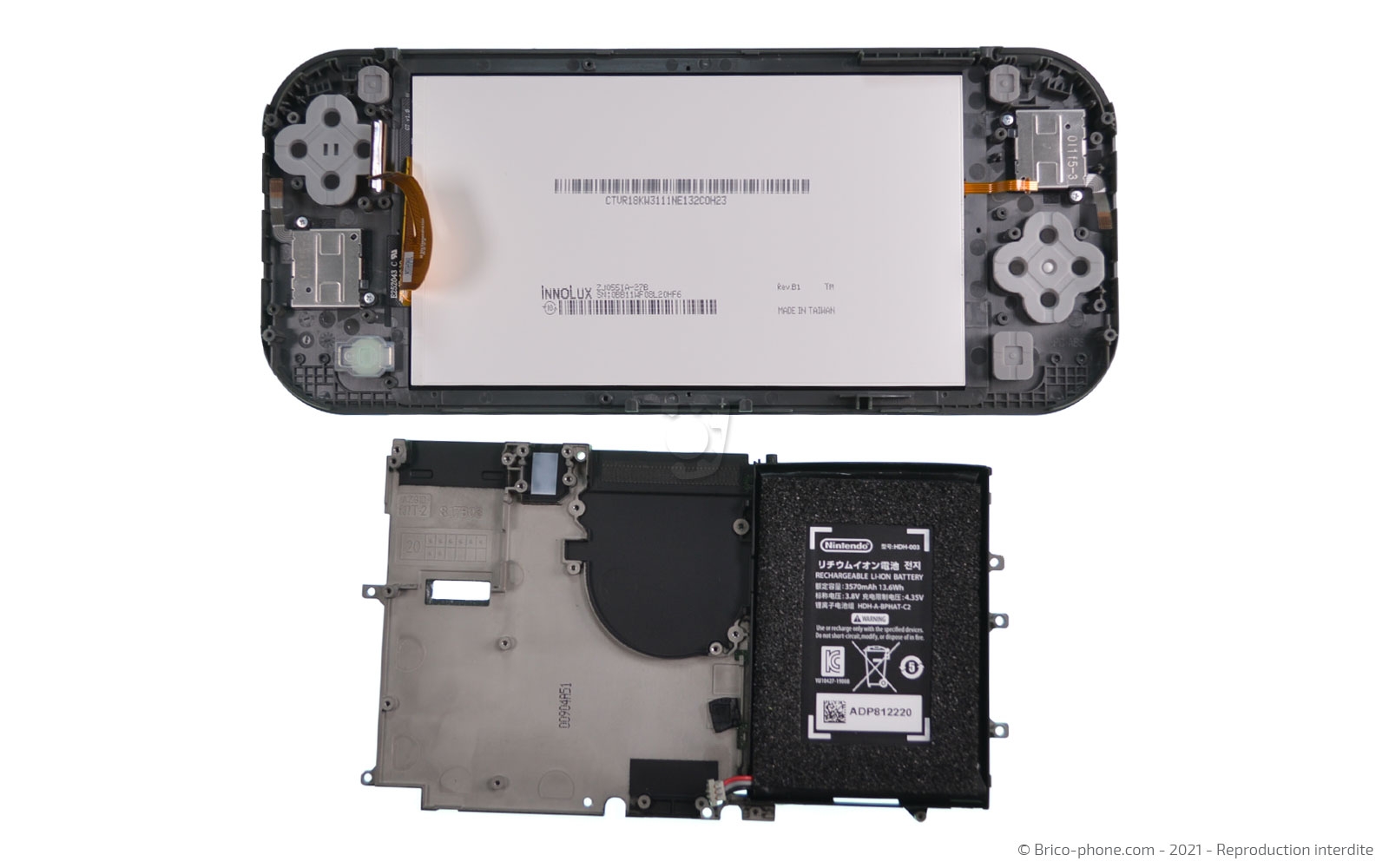

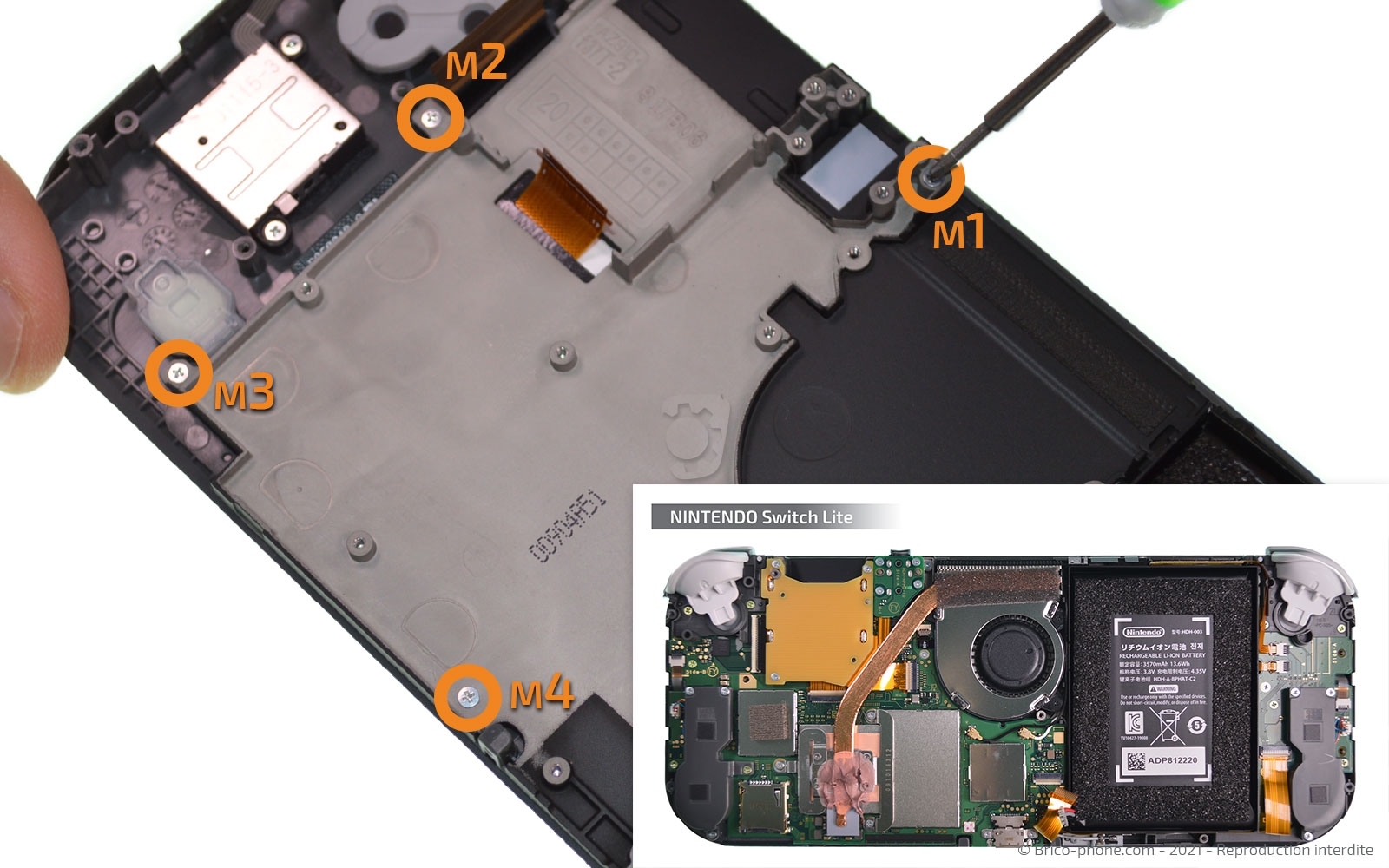

Pour cette étape, vous aurez encore besoin du tournevis cruciforme pour sortir les vis nommées M pour récupérer le châssis intermédiaire sur lequel la batterie est collée.

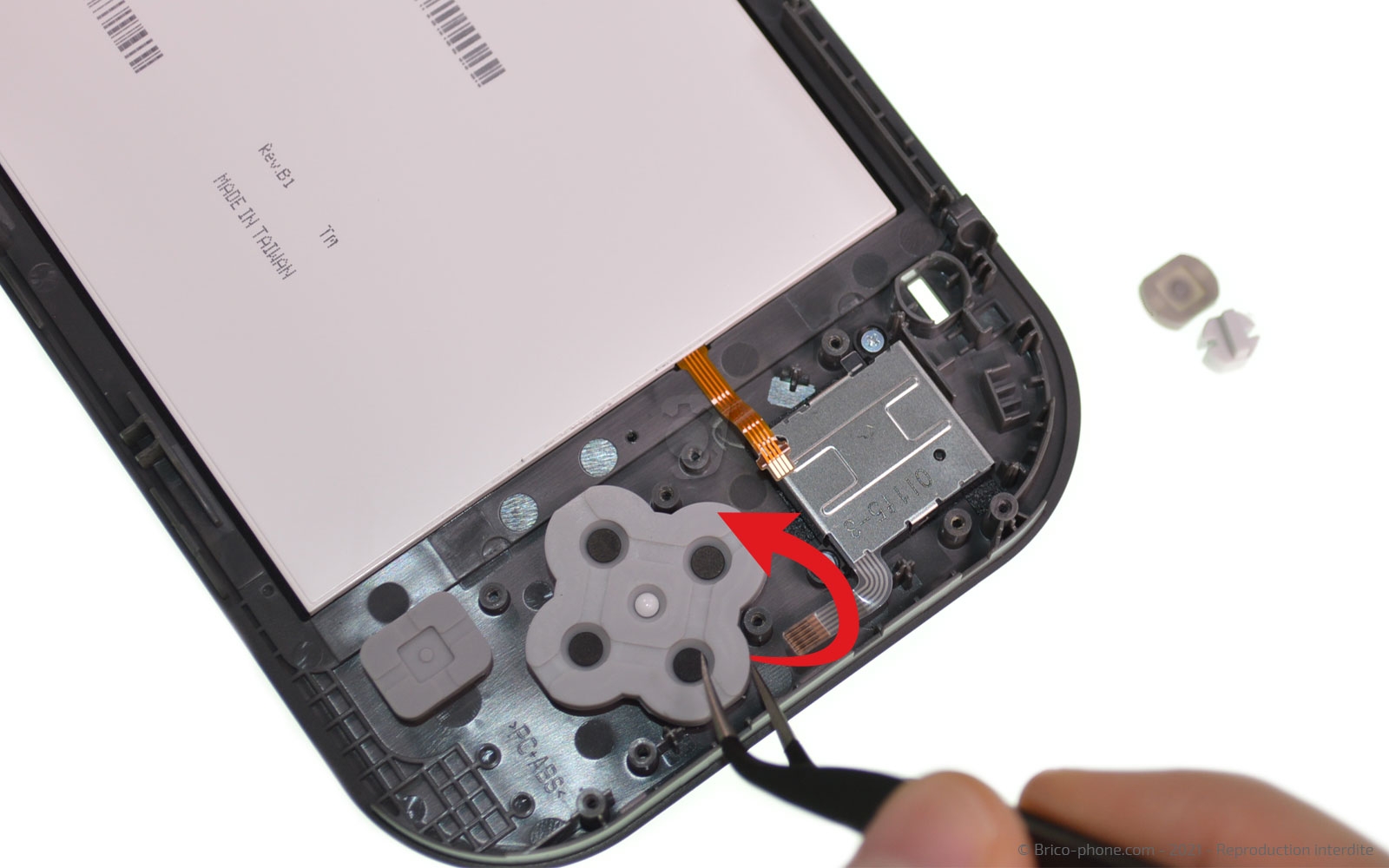

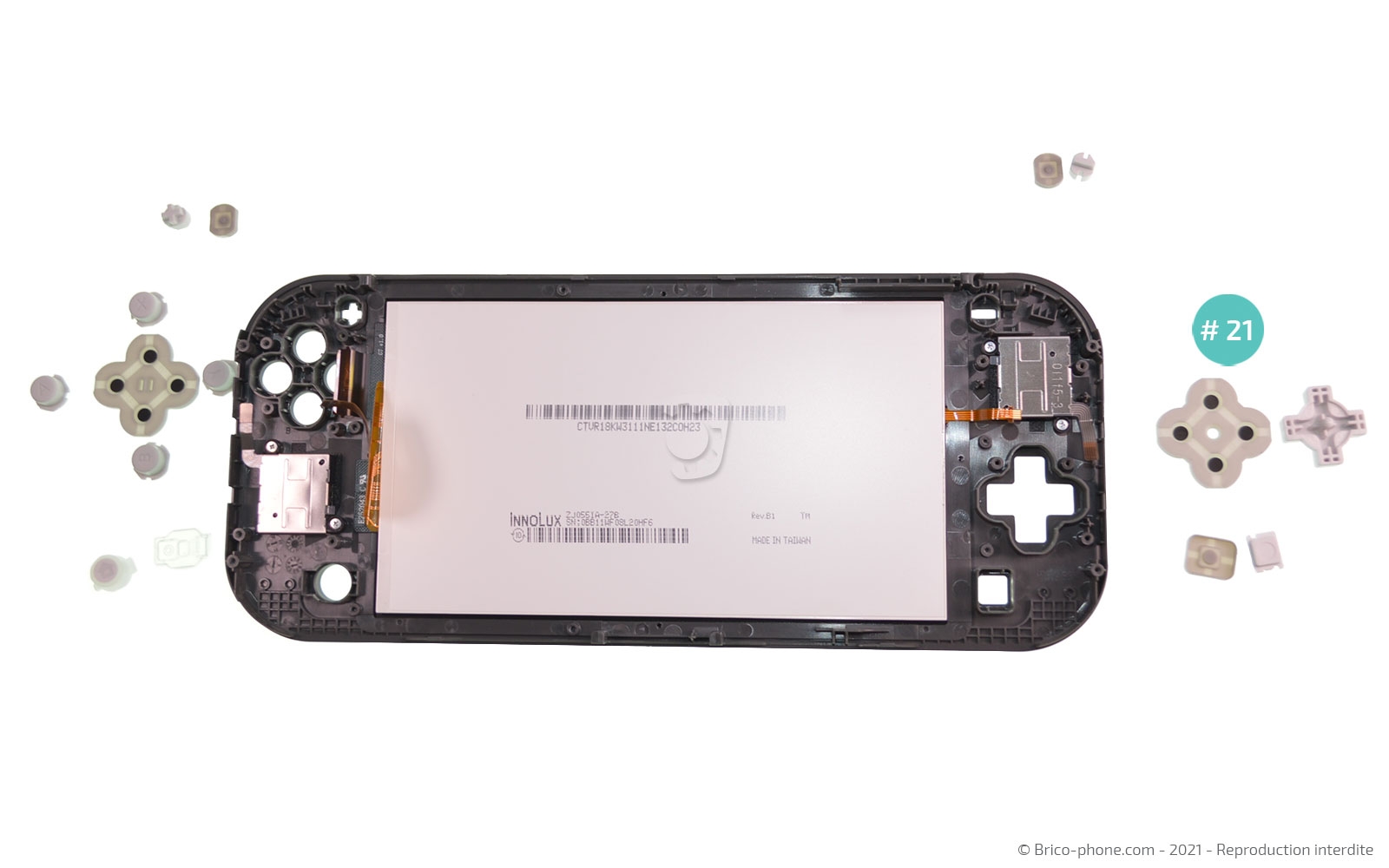

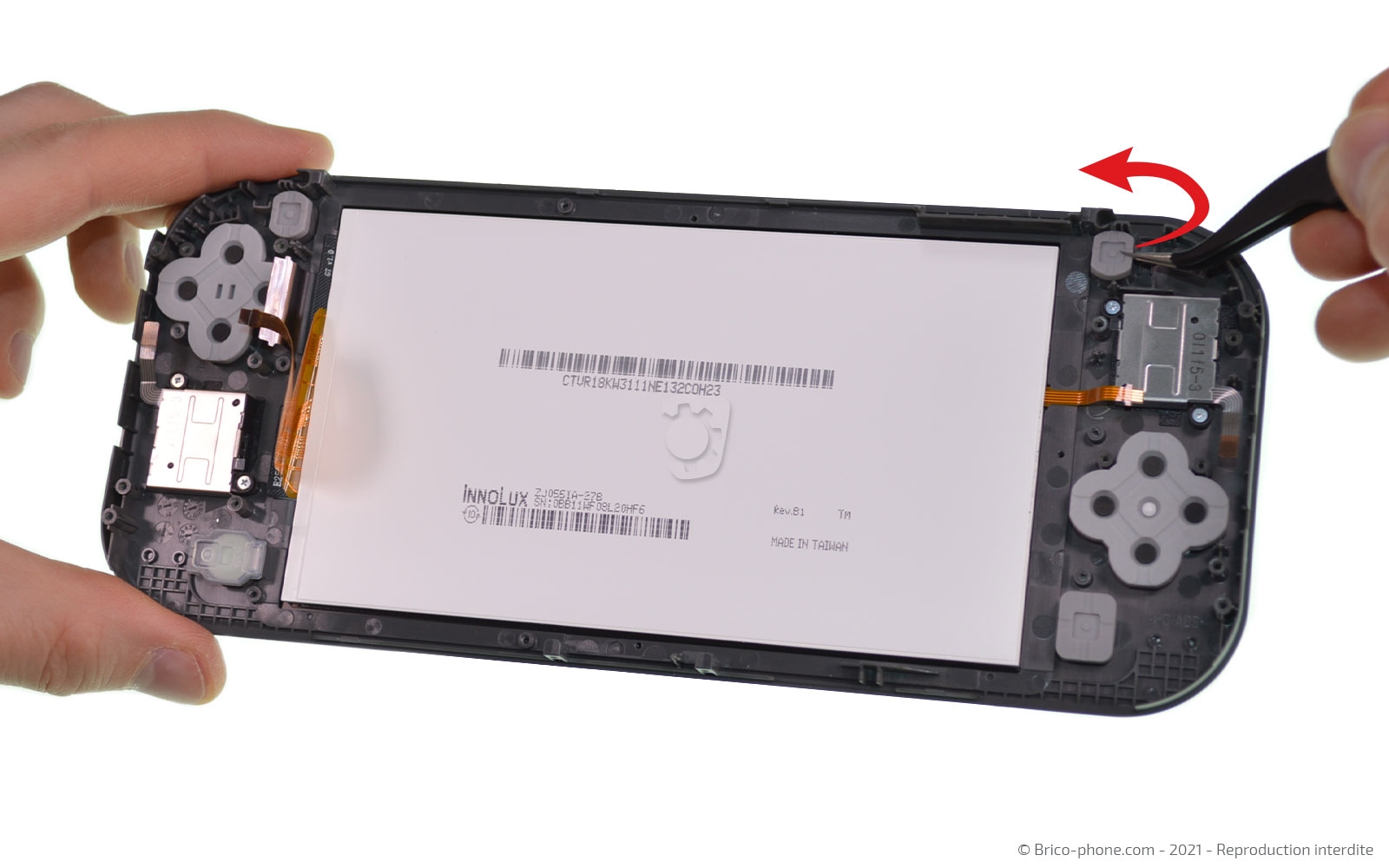

En vous aidant de la pincette en métal, récupérez tous les petits boutons et autres éléments car nous allons devoir retourner l'écran.

Pour cette étape, nous allons avoir besoin d'un coussin chauffant ou d'un décapeur thermique afin de ramollir le stickers retenant l'écran au châssis.

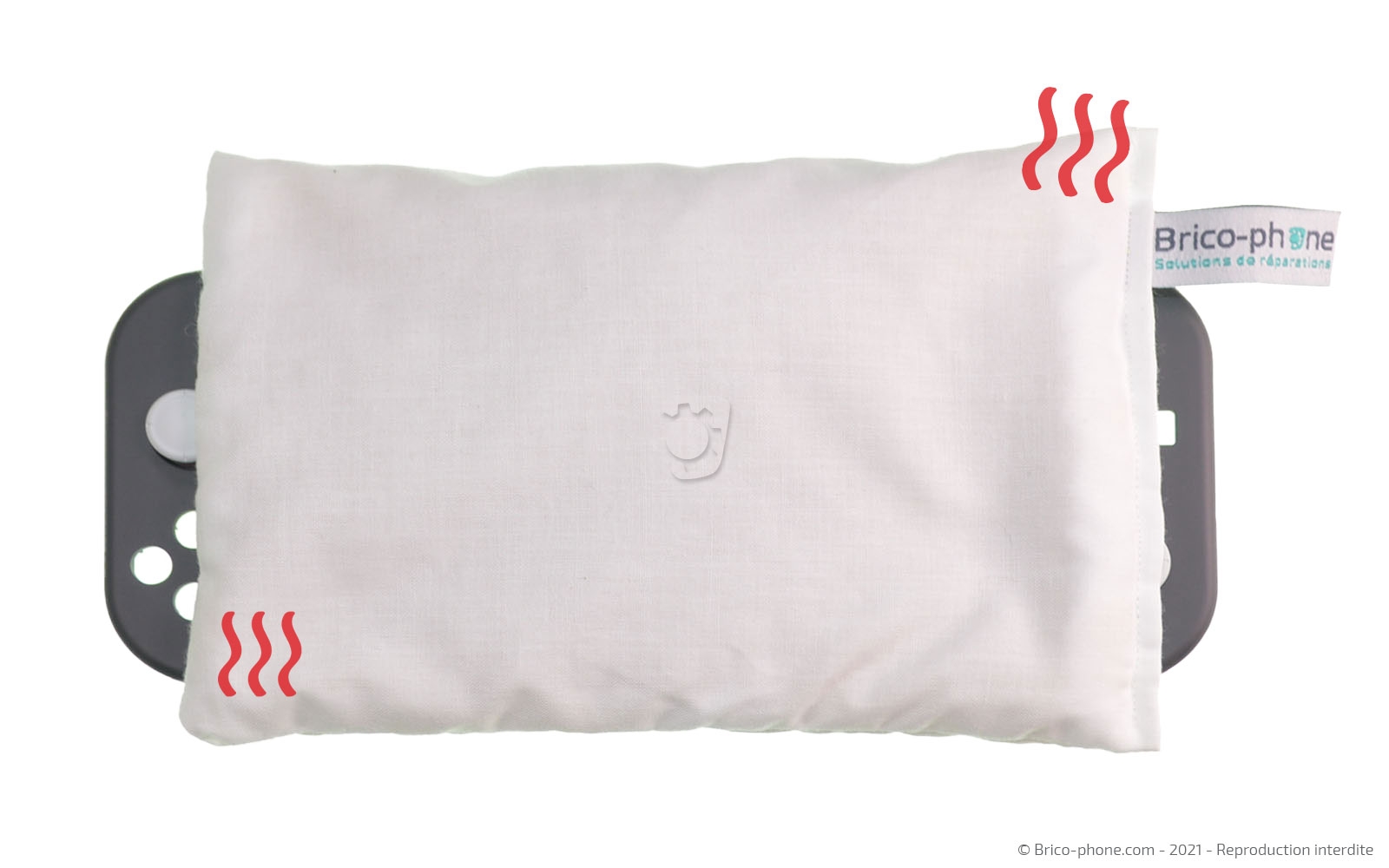

Si vous avez opté pour le kit de réparation et de ce fait, le coussin chauffant, il vous suffit de le passé au micro-ondes environ 2 minutes avant de le placer une trentaine de secondes sur l'avant de la console.

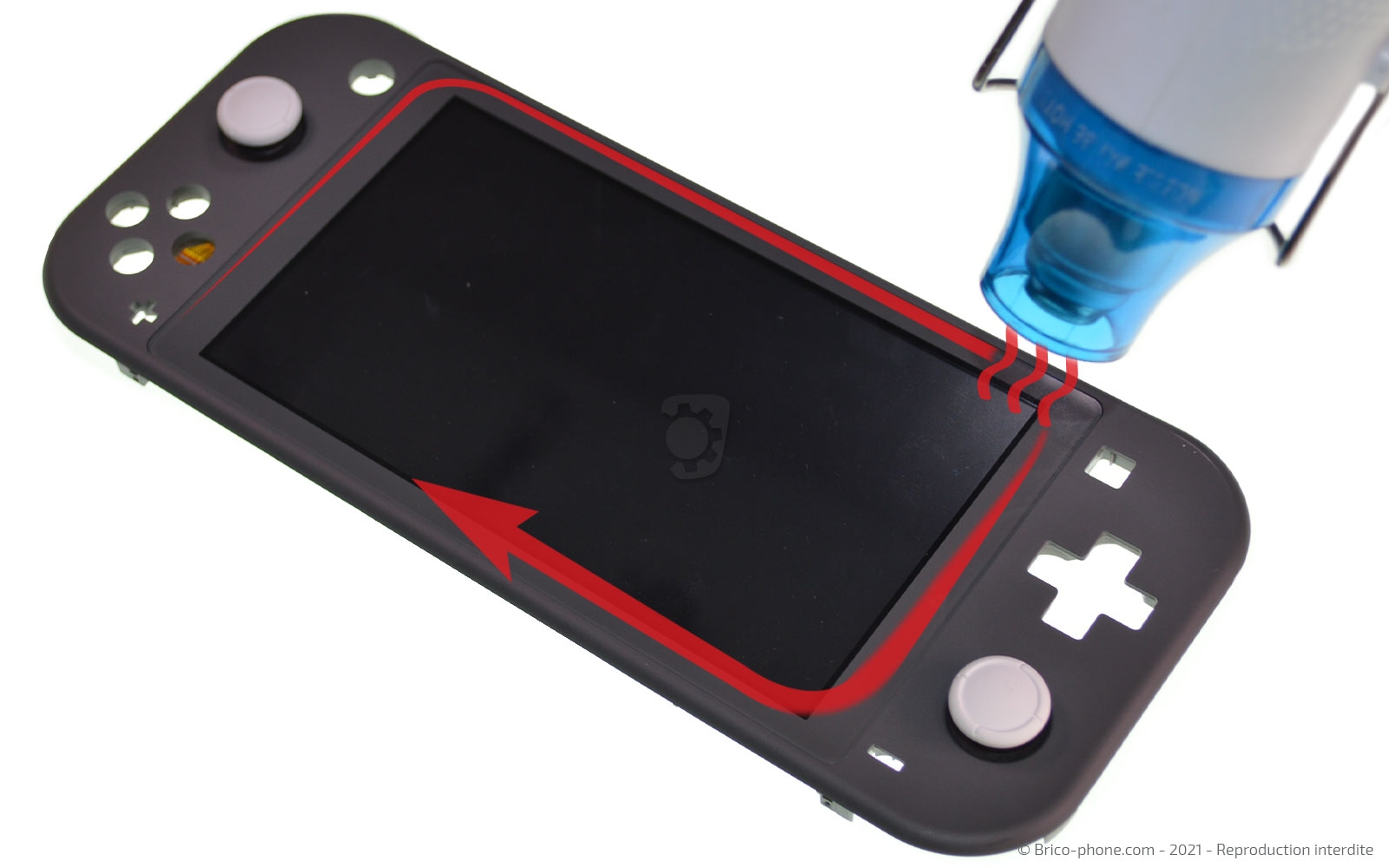

Autrement, chauffez le contour de l'écran à l'aide du décapeur thermique ou de votre propre sèche-cheveux.

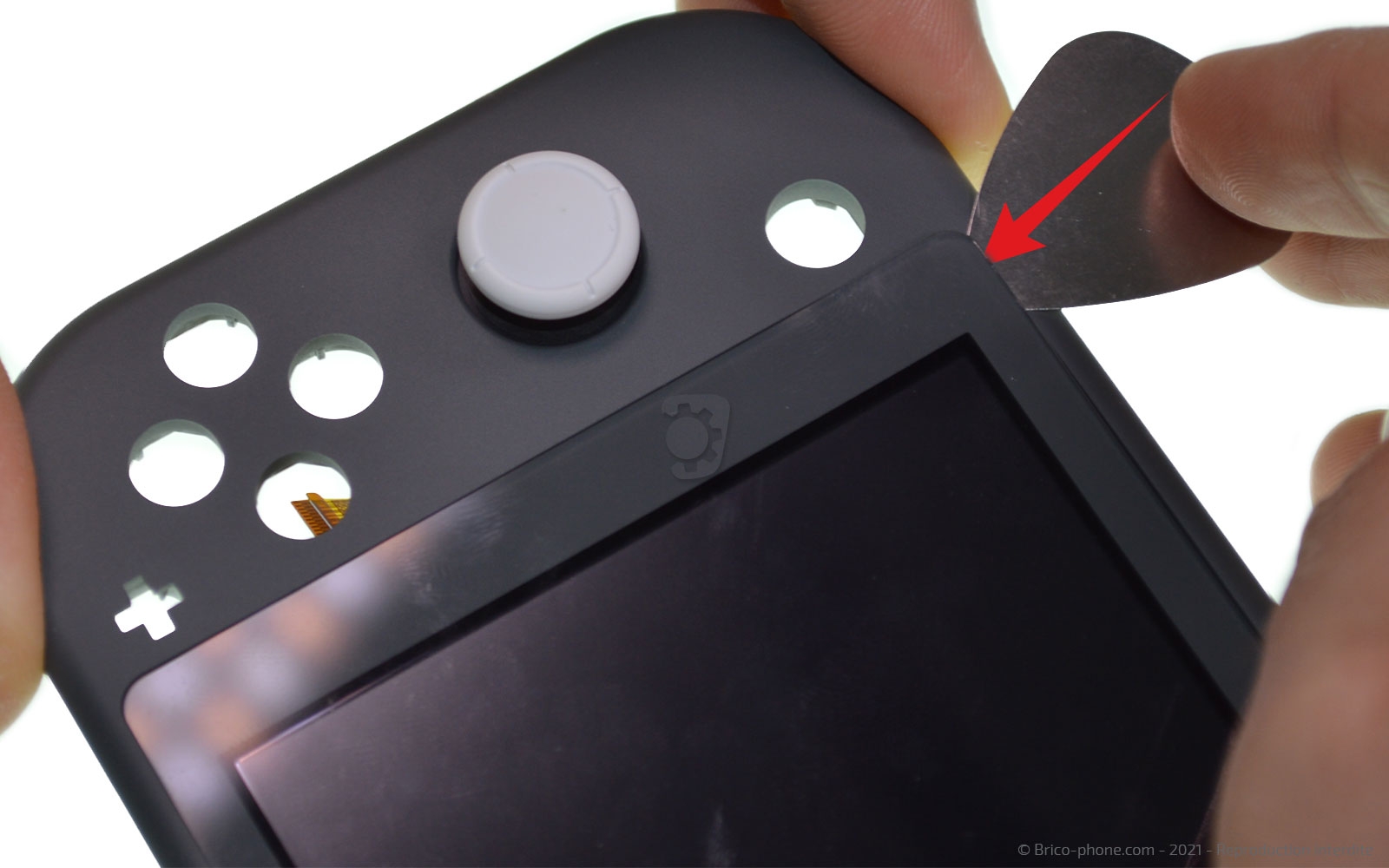

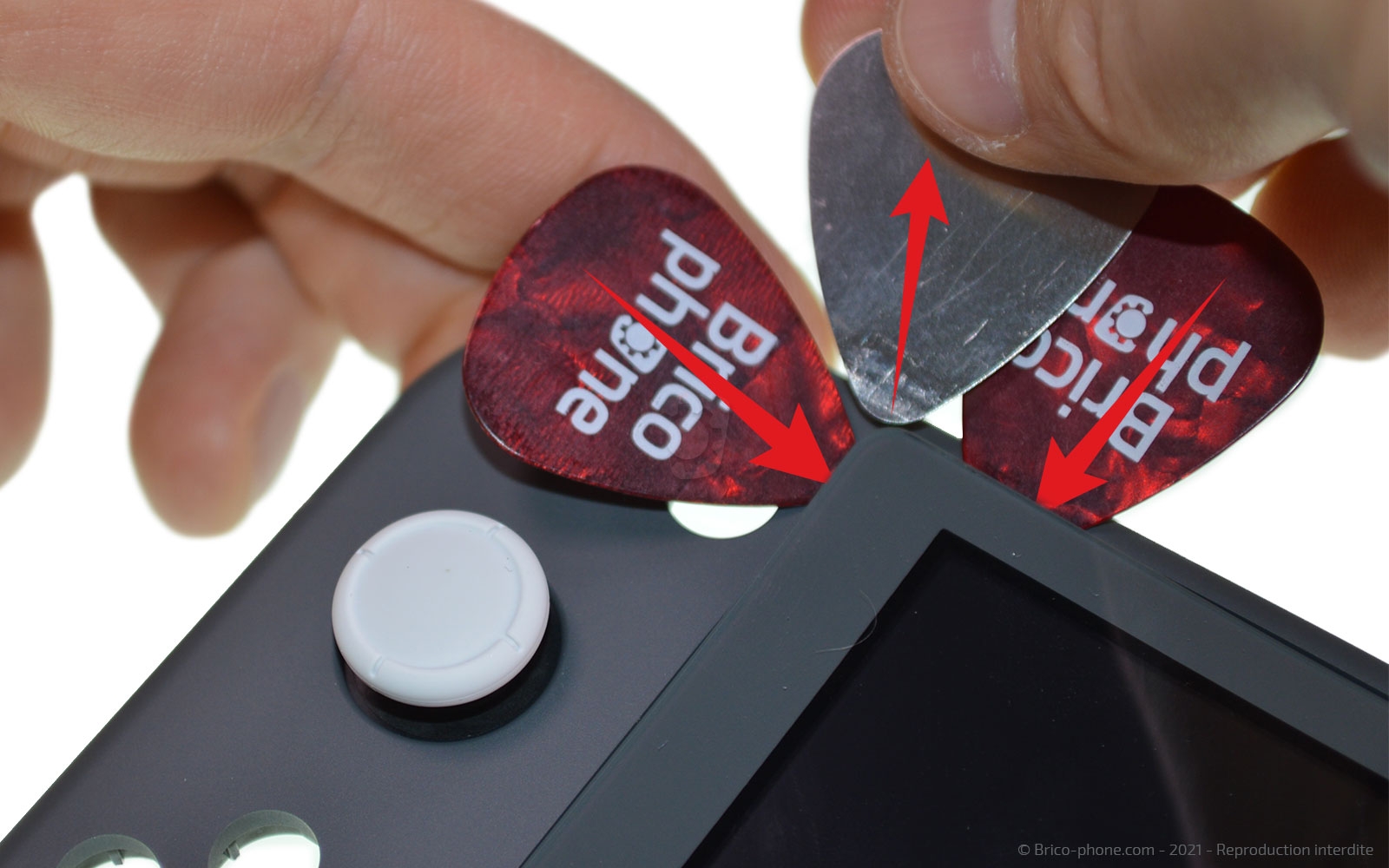

Prenez le médiator en métal troué et glissez-le entre la vitre et le châssis.

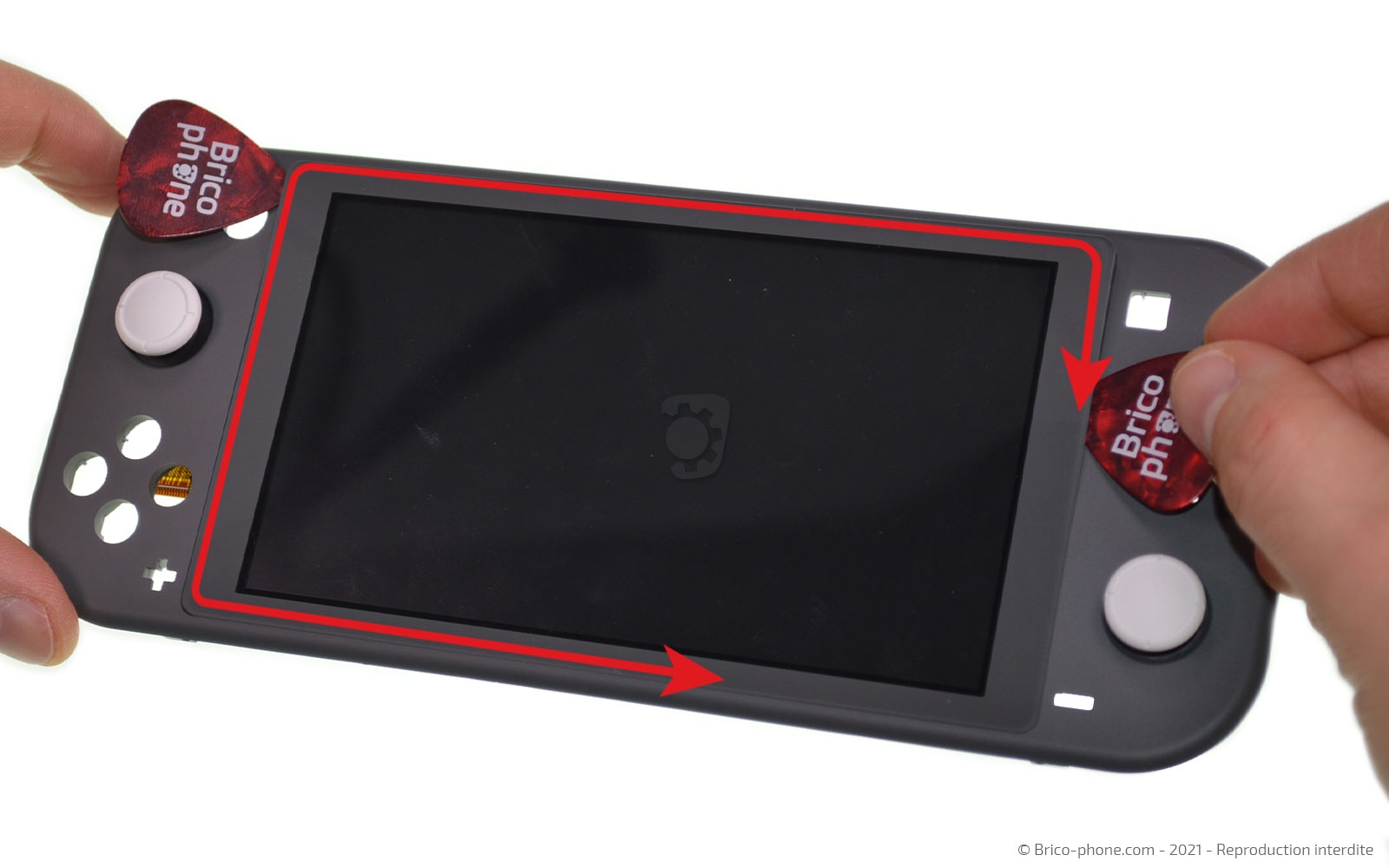

Une fois l'outil en place, remplacez-le par ses homologues en plastique pour terminer le décollage en les faisant glisser tout autour de la vitre.

Il ne vous reste plus qu'à soulever la face avant de votre console et à mettre de coté le support en plastique.

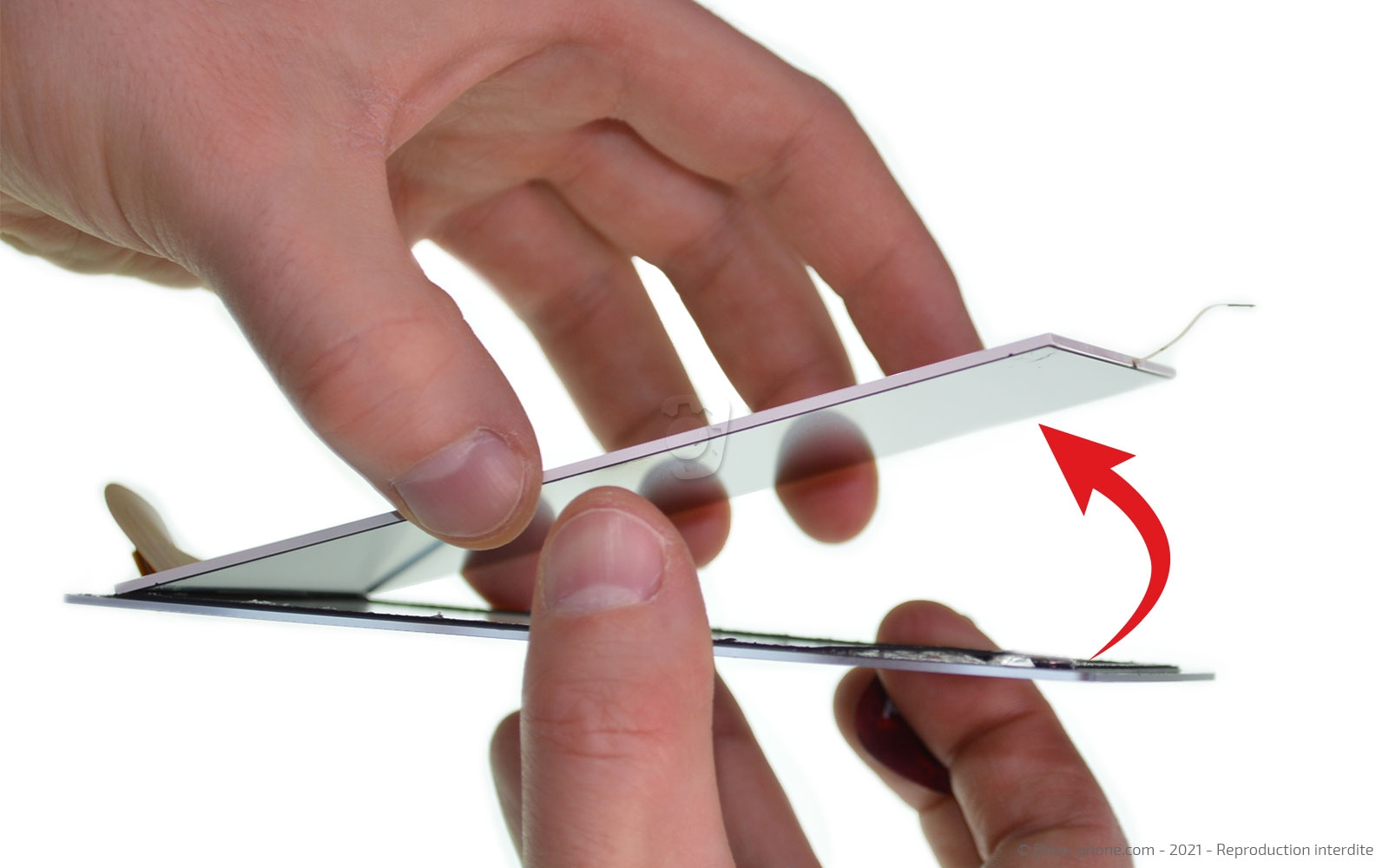

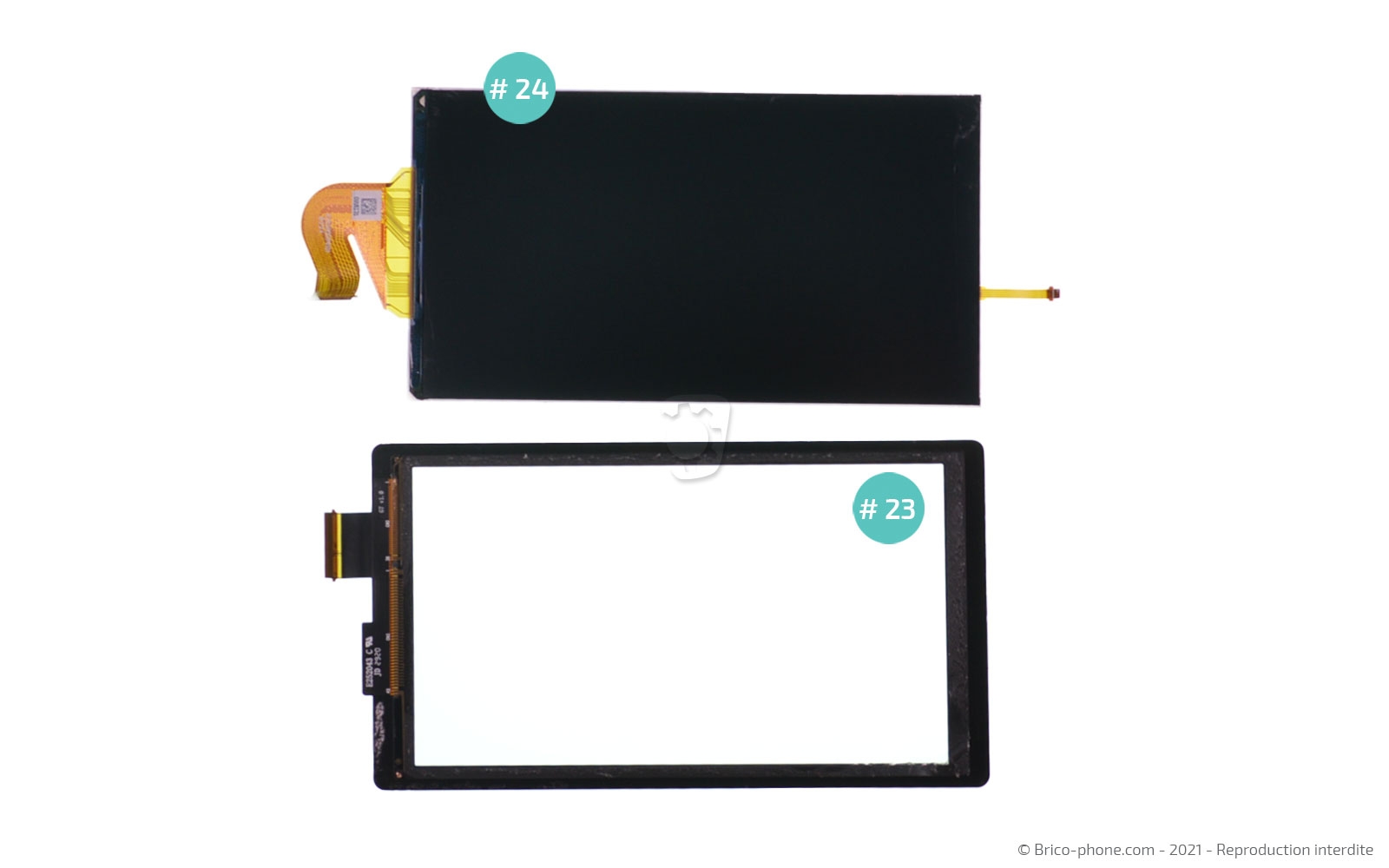

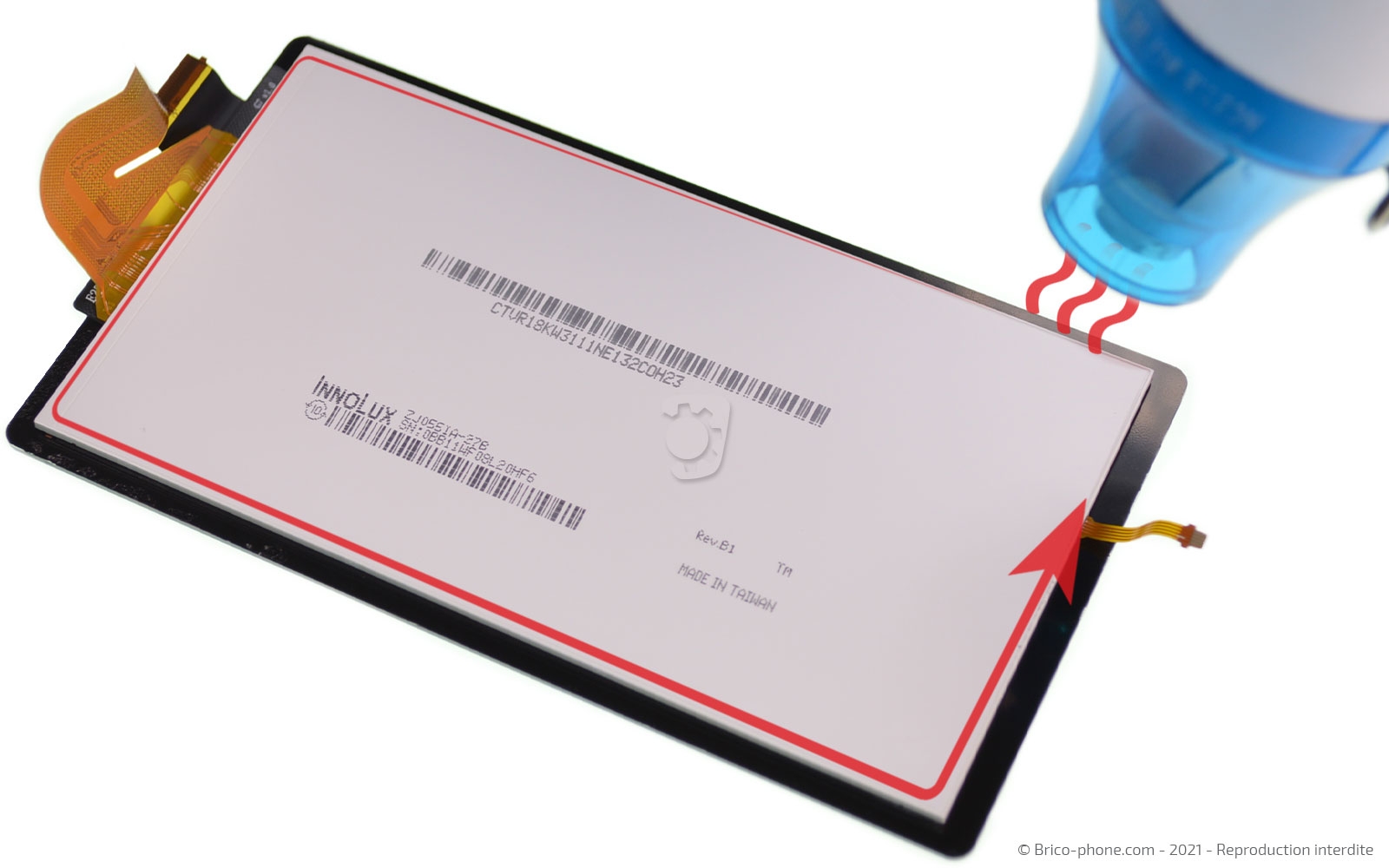

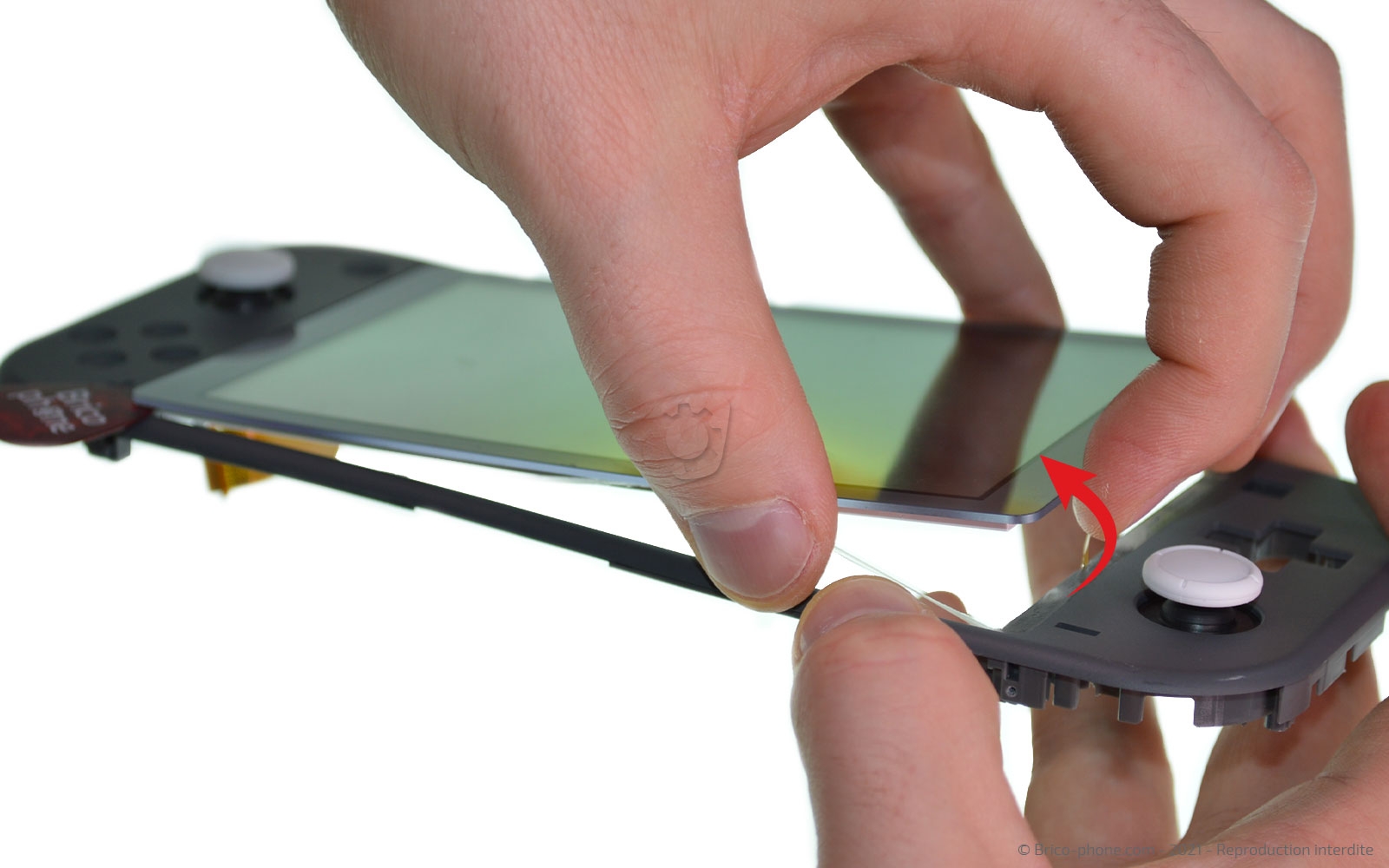

La dernière étape de ce démontage consiste à séparer le LCD de la vitre avant.

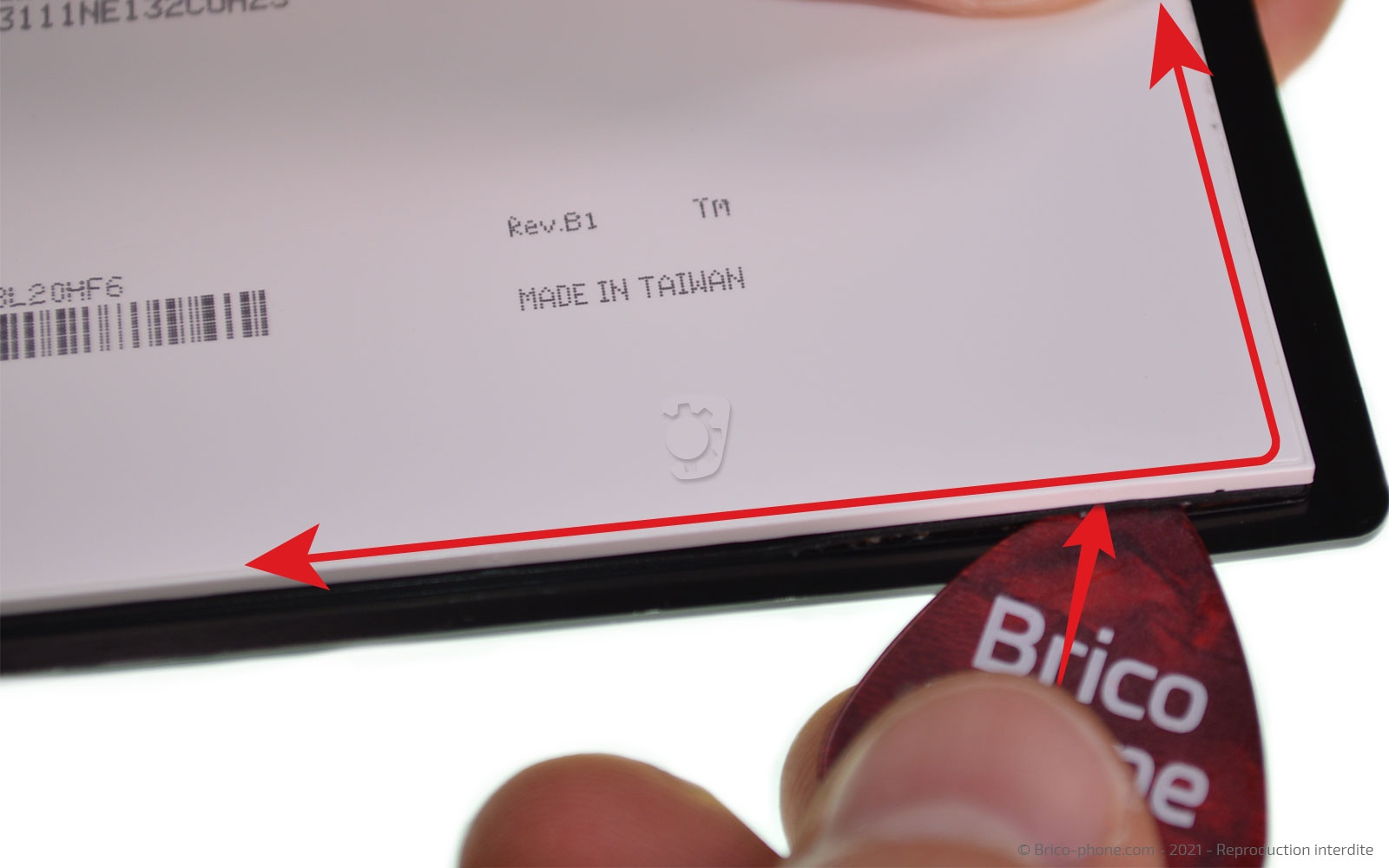

Pour cela, il vous faut chauffer légèrement et insérez la pointe du médiator en plastique entre la Dalle et la vitre.

Faites glisser le médiator sur toutes les tranches du LCD pour terminer son décollage.

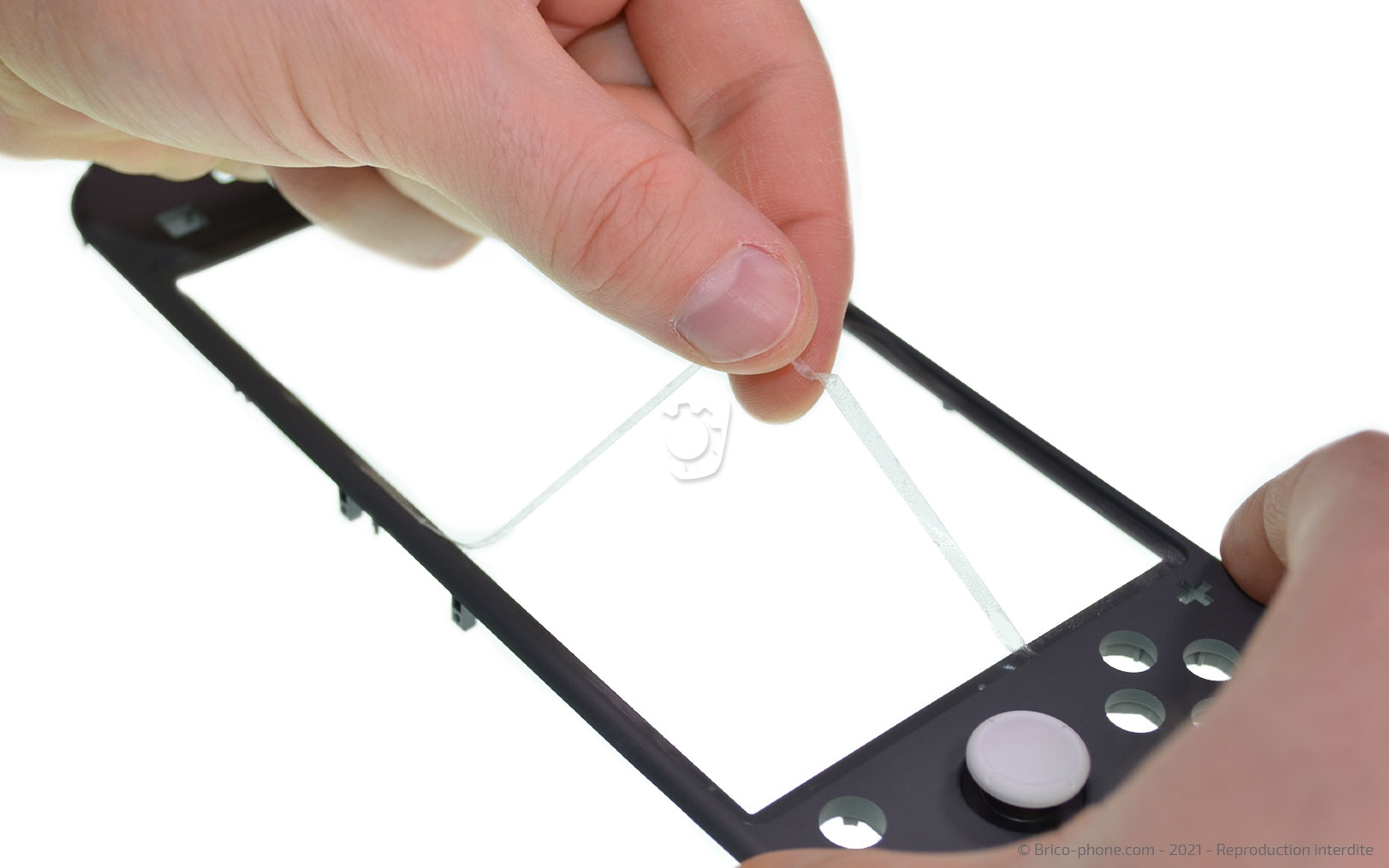

Nettoyez le support en plastique des résidus de stickers.

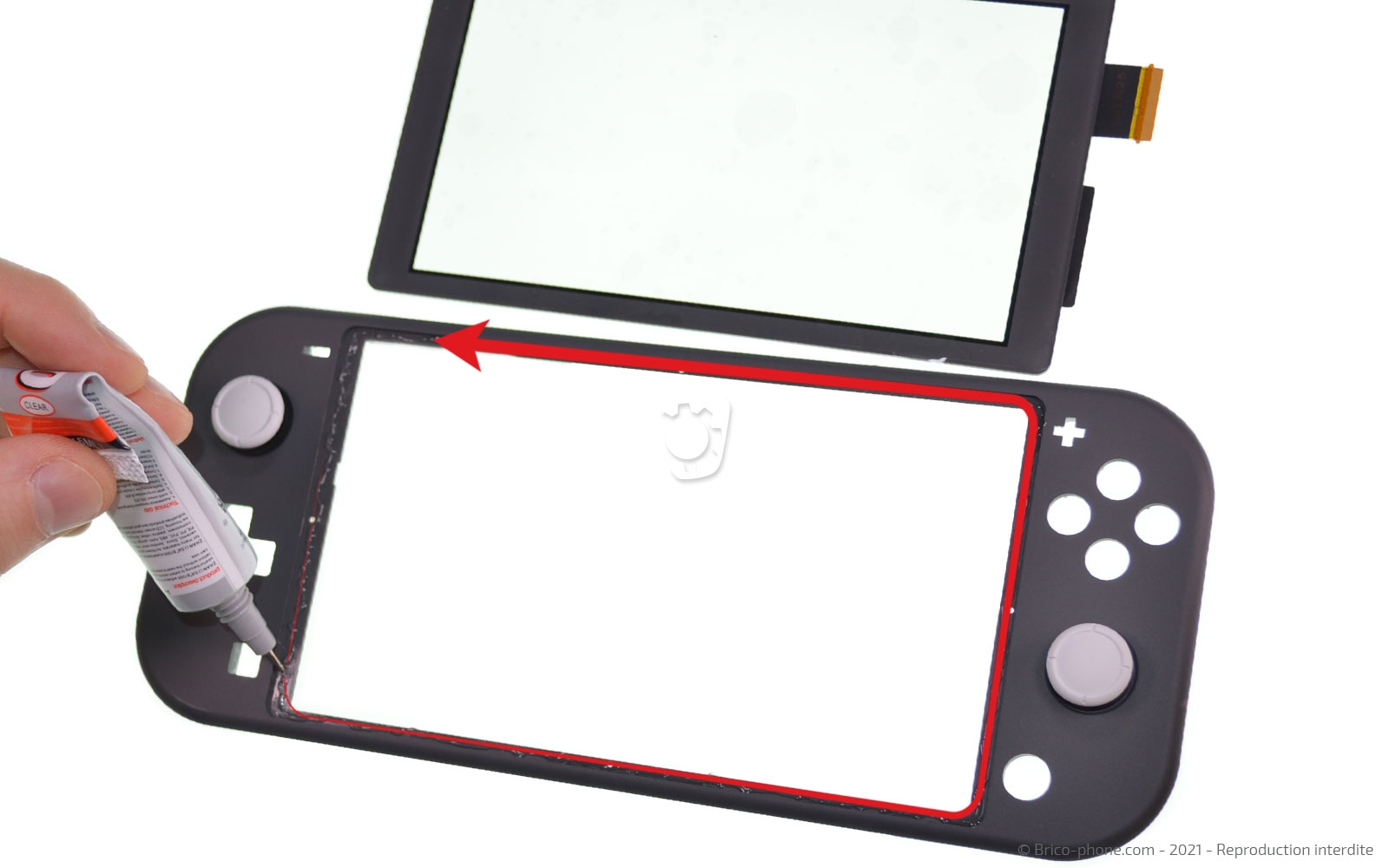

Commençons ce remontage par l'application de la colle B-7000 sur le support en plastique.

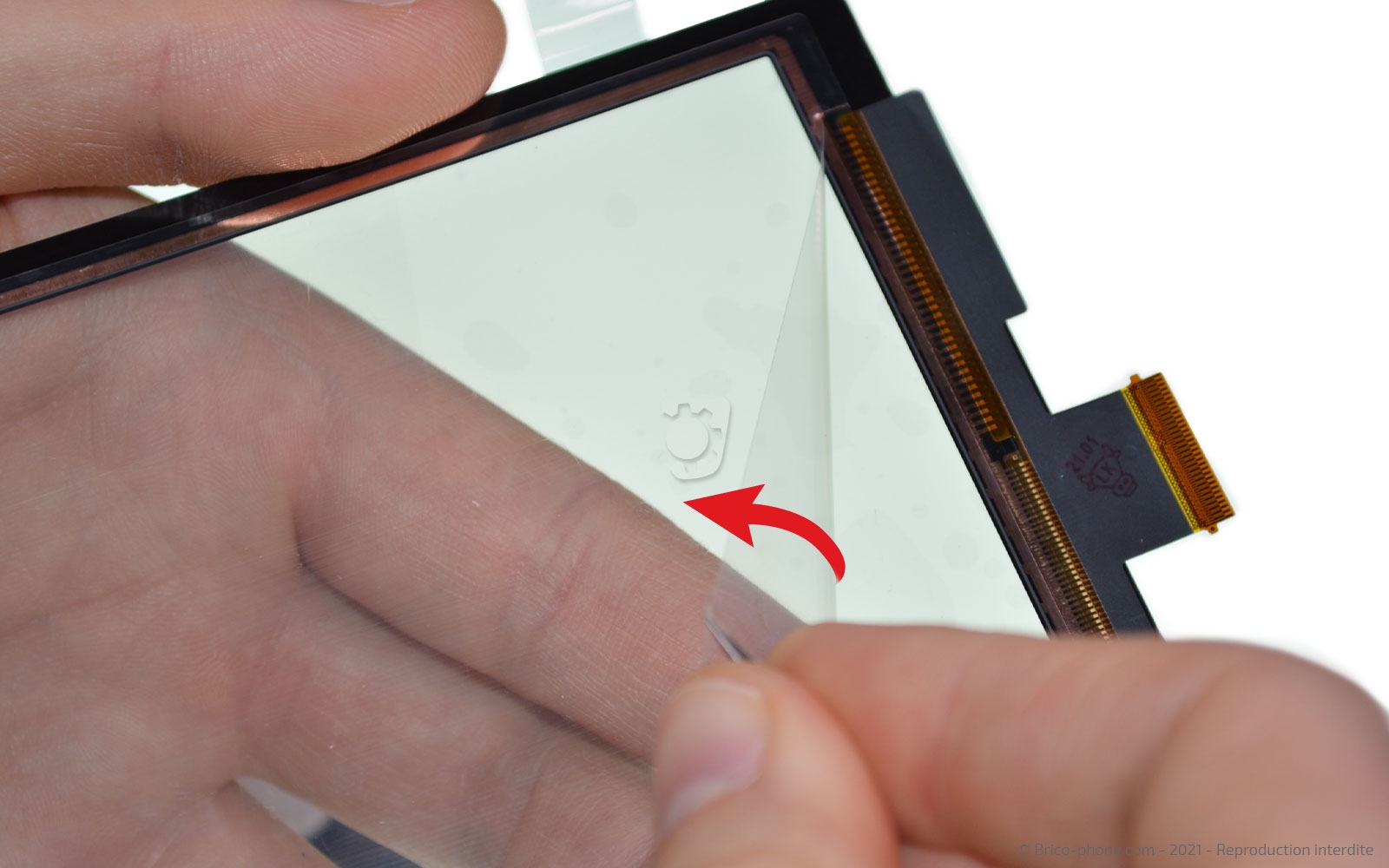

Si vous devez changer la vitre tactile de votre console, retirez le film transparent du nouveau composant avant de continuer la manipulation.
Attention, il est parfois difficile à attraper.

Ensuite, glissez la nappe sous le châssis et posez le composant. Après, laissez poser pendant environ 30 minutes votre appareil pour permettre à la colle de sécher.

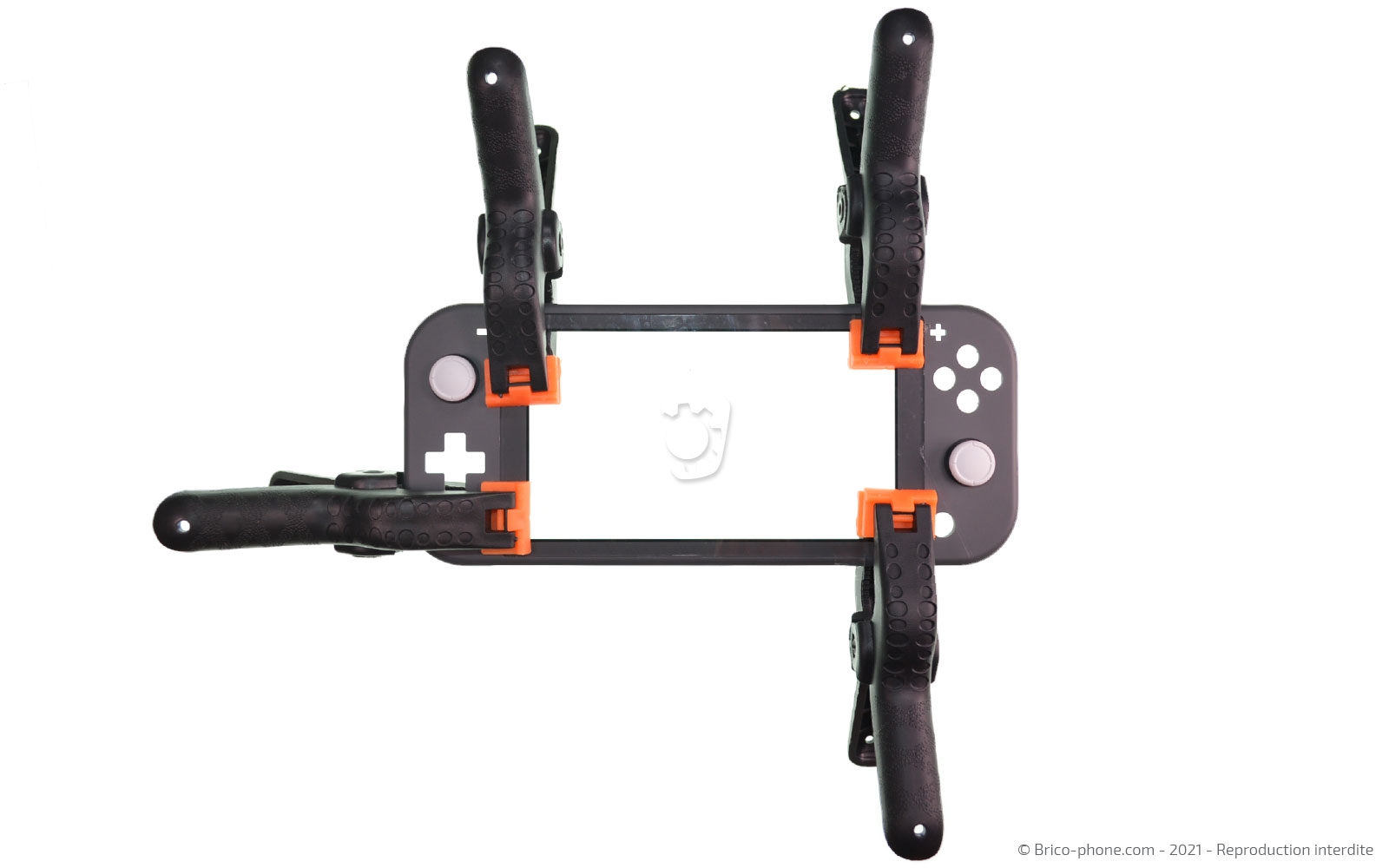

Aidez-vous de pinces ou de gros livres pour mettre sous presse.

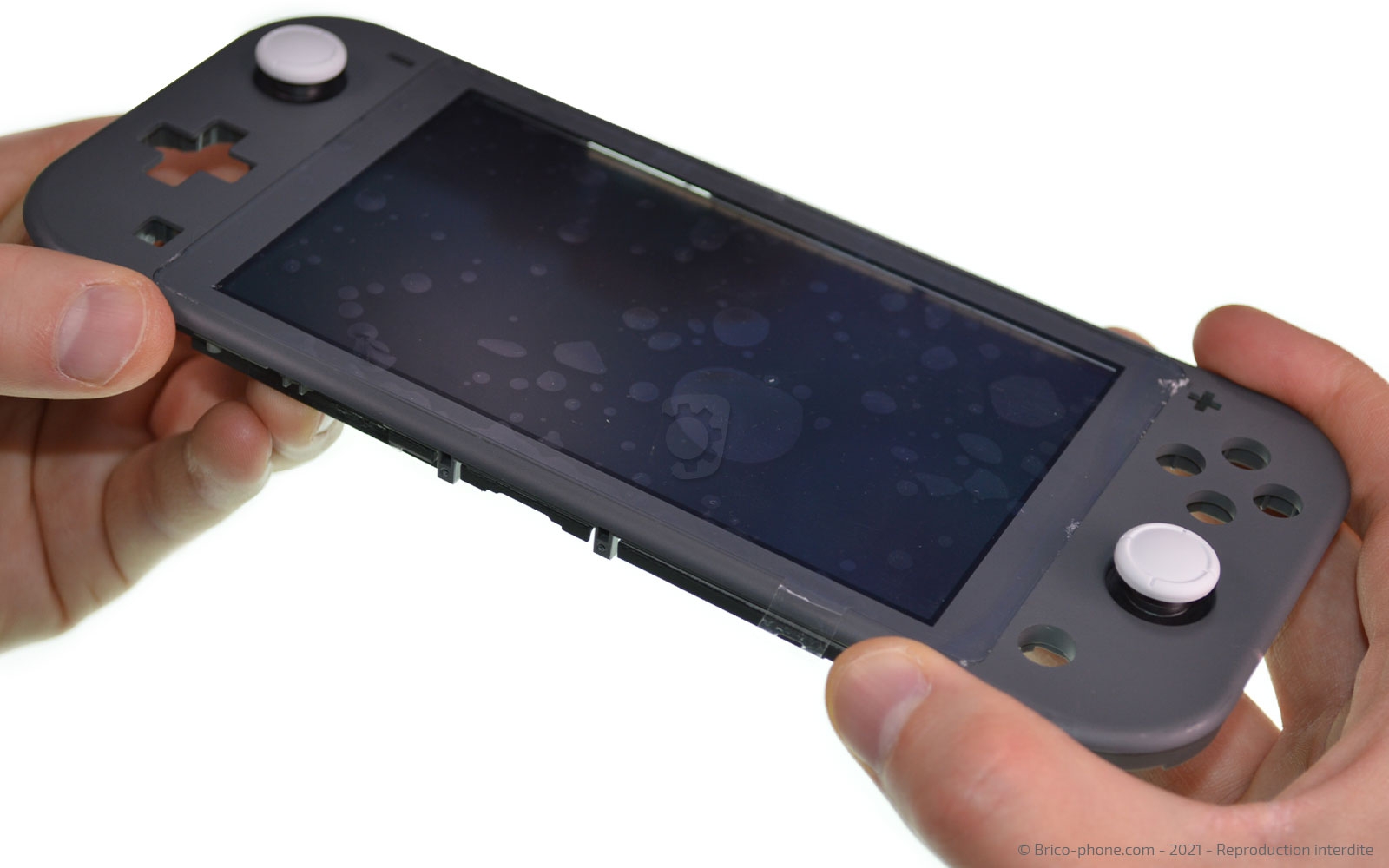

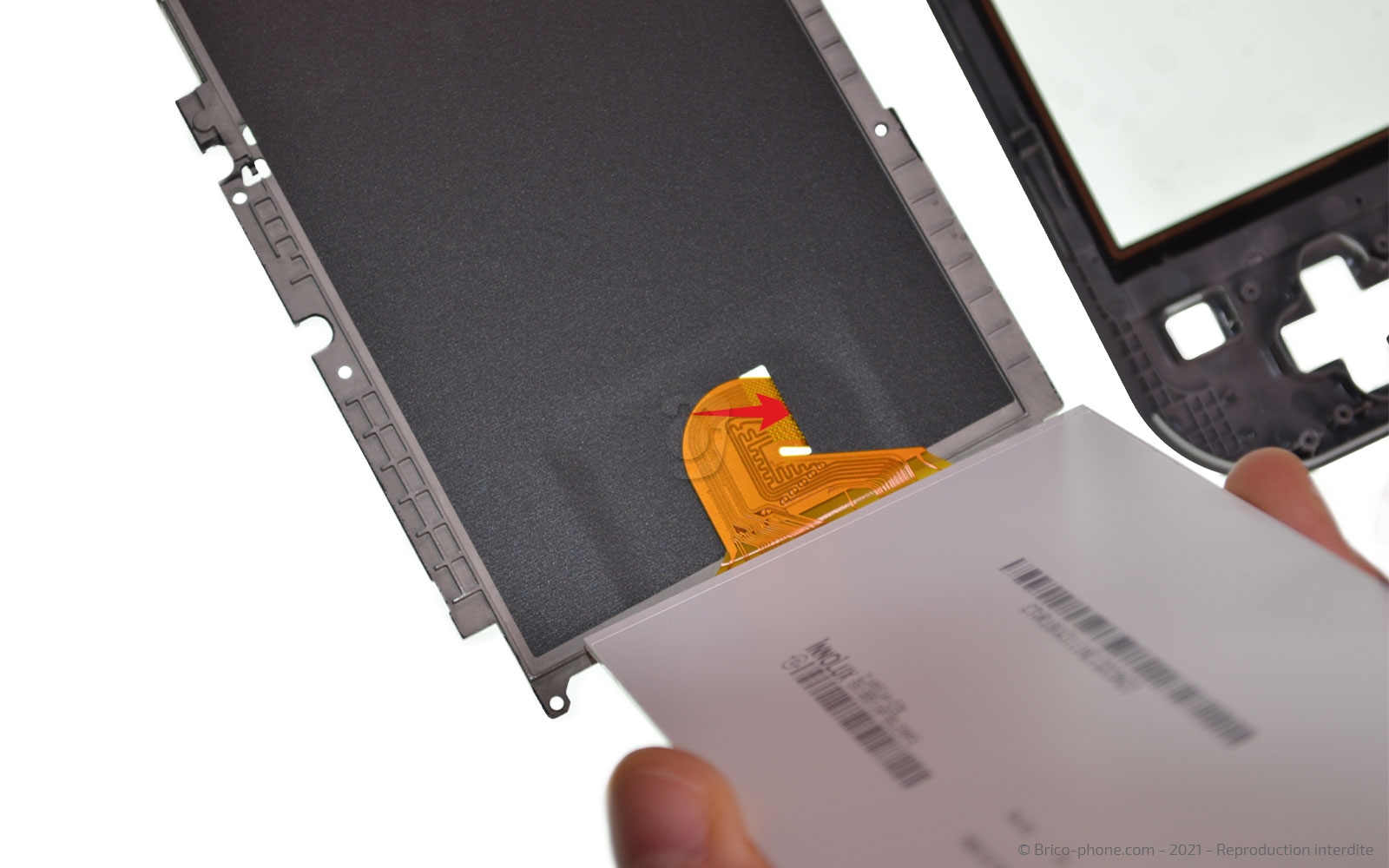

Prenez votre nouvelle ou votre ancienne dalle LCD est glissez les nappes dans le châssis intermédiaire (celui ou se trouve votre batterie).

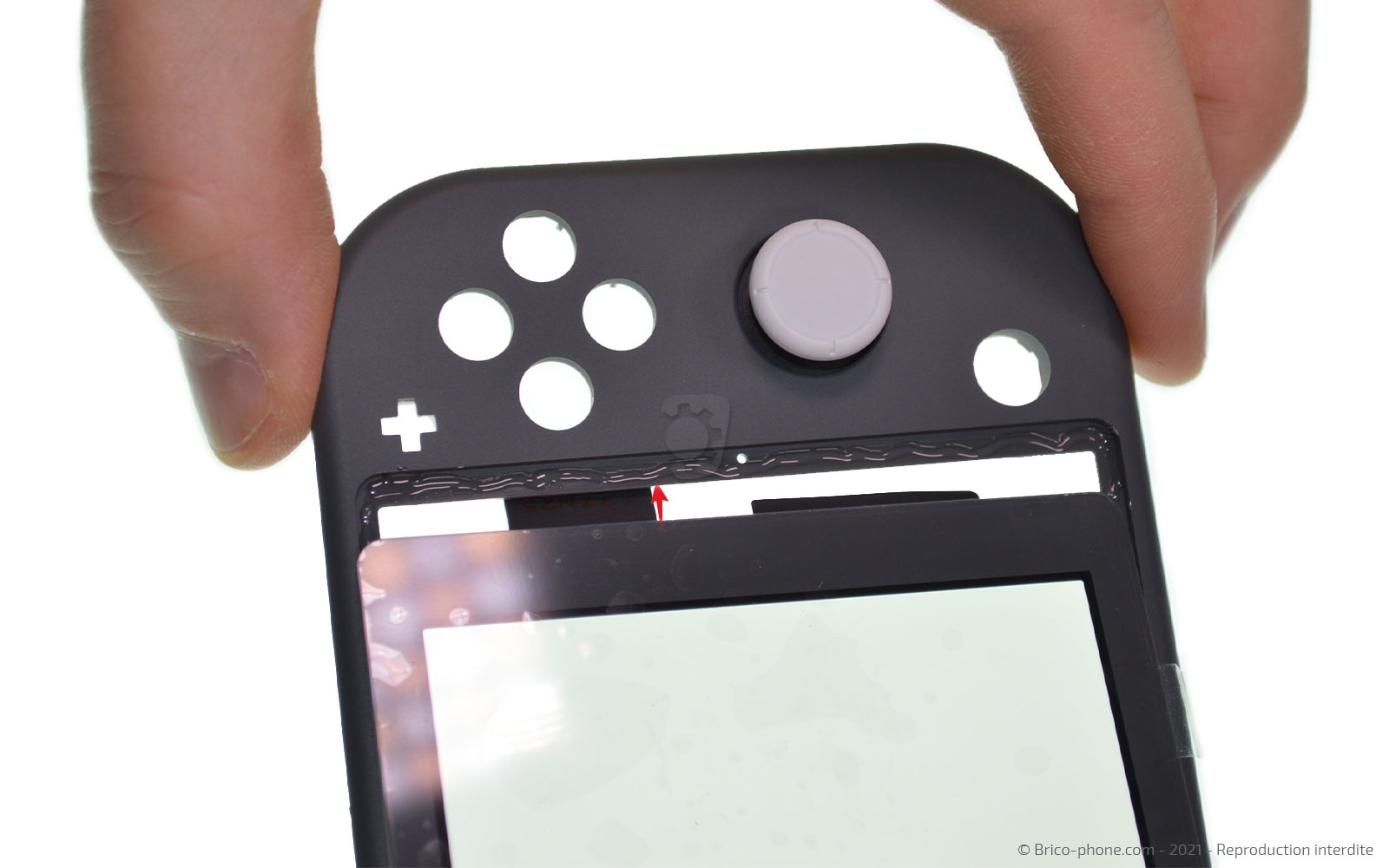

Placez le châssis sou la vitre tactile et reprenez ce tutoriel en sens inverse pour terminer correctement le remontage de votre console.

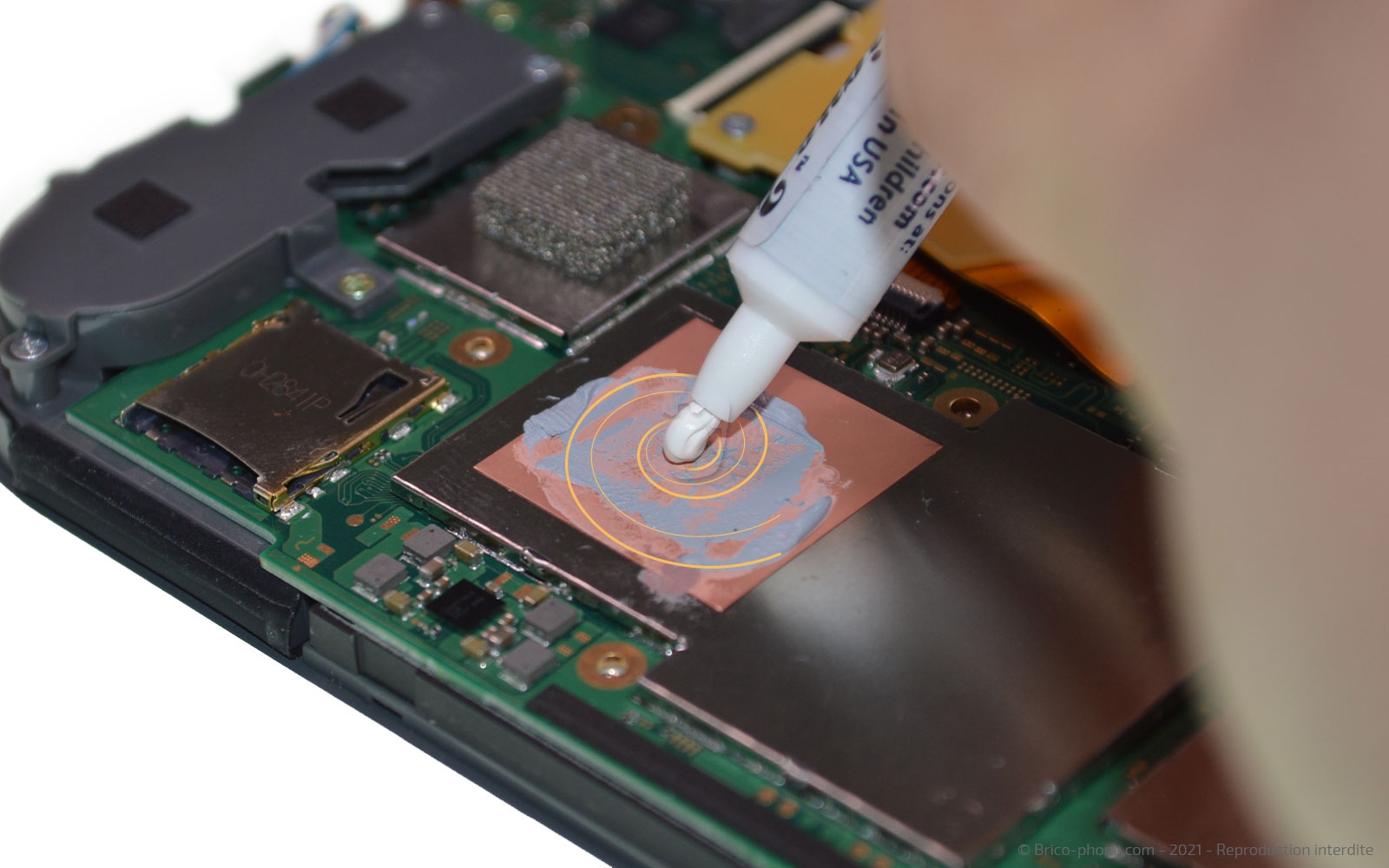

Avant de refermer votre Nintendo Switch Lite, nous vous conseillons de remettre un peu de pâte thermique pour éviter une surchauffe de votre appareil.
