Changement d'un joystick sur Switch Lite

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 10/20
Switch Lite | Temps estimé : 30 min | Difficulté : 3/5

Le joystick de votre console portative est défectueux ? Il souffre du problème de Joy-Con Drift ?
Vous en avez marre de voir votre personnage de jeu se balader ou tourner tout seul ?

Pour remédier à ces problèmes, la seule solution est de remplacer le composant en suivant ce guide de réparation spécialement conçu pour vous aider à réussir ce dépannage et vous permettre de reprendre vos parties de jeux.

Ce tutoriel reprend le changement des deux joystick, c'est pourquoi il vous faut le regarder une première fois avant de sélectionner les étapes qui concernent la pièce que vous devez changer.
Vous devez procéder au remplacement du Stick gauche (coté L) ? Dans ce cas, vous n'aurez pas besoin de retirer la carte mère. Il vous suffit de déconnecter la batterie et de passer directement à l'étape 7 de ce tutoriel.
Si vous devez plutôt changer le Joystick R, suivez ce tutoriel sans vous préoccuper des étapes 7.

Diagnostic

›  Le personnage de votre jeu avance tout seul.
›  Le joystick de votre console est cassé ou ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Joystick Blanc pour Nintendo Switch, Switch OLED et Switch Lite
8,99 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer

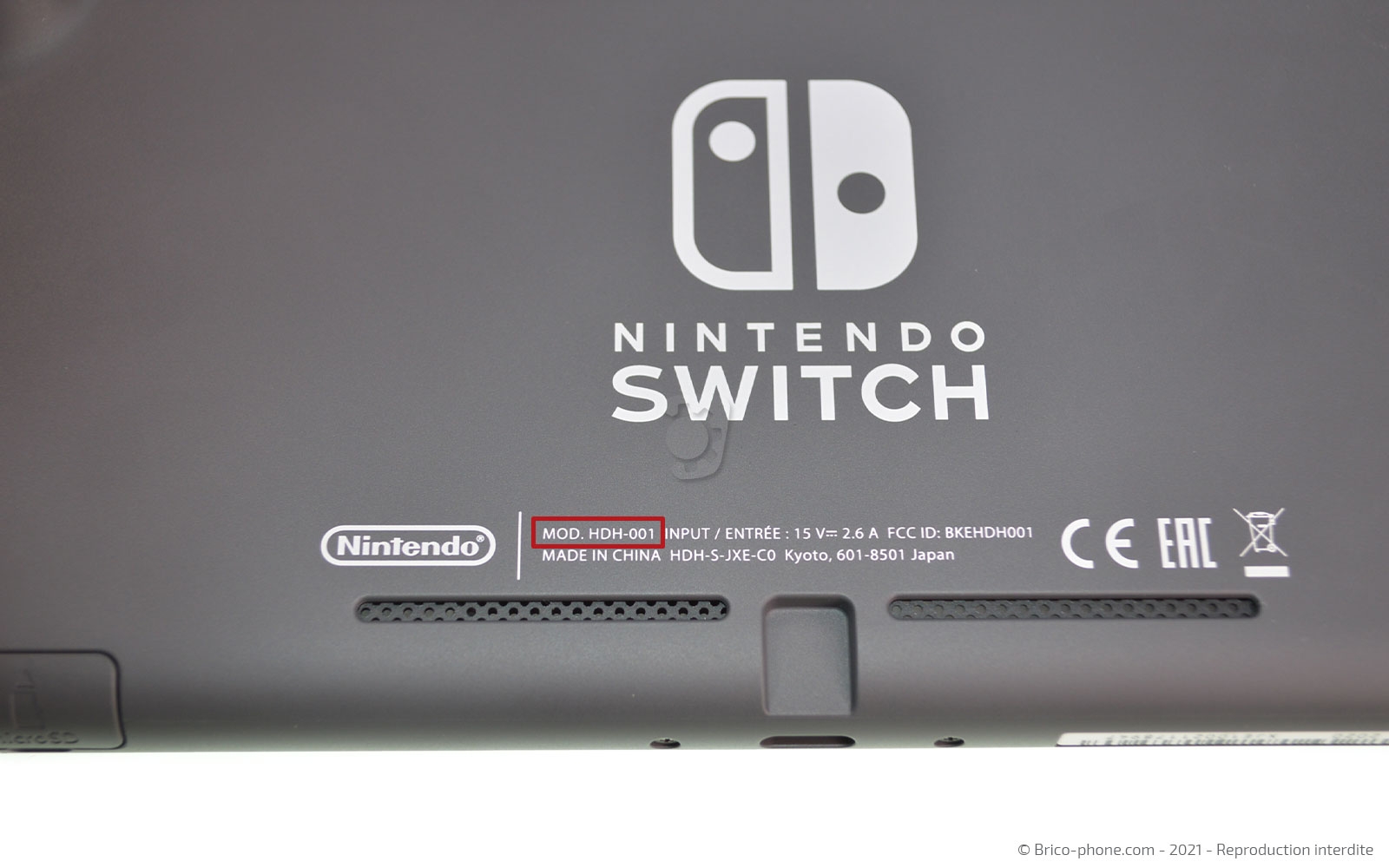

Tout d'abord, il est préférable de commander la bonne pièce détachée en vérifiant le numéro de modèle de votre Nintendo Switch Lite avec celui inscrit sur la fiche produit.
Pour trouver cette référence, il vous suffit de retourner votre appareil afin d'apercevoir la référence HDH-001 - BKEHDH001.

Dans un second temps et une fois la commande reçue, installez-vous dans un espace calme avec à disposition les outils ainsi que le patron d'aide au montage qui vous permettra de ne perdre aucun élément.
Vous pouvez maintenant éteindre votre console.

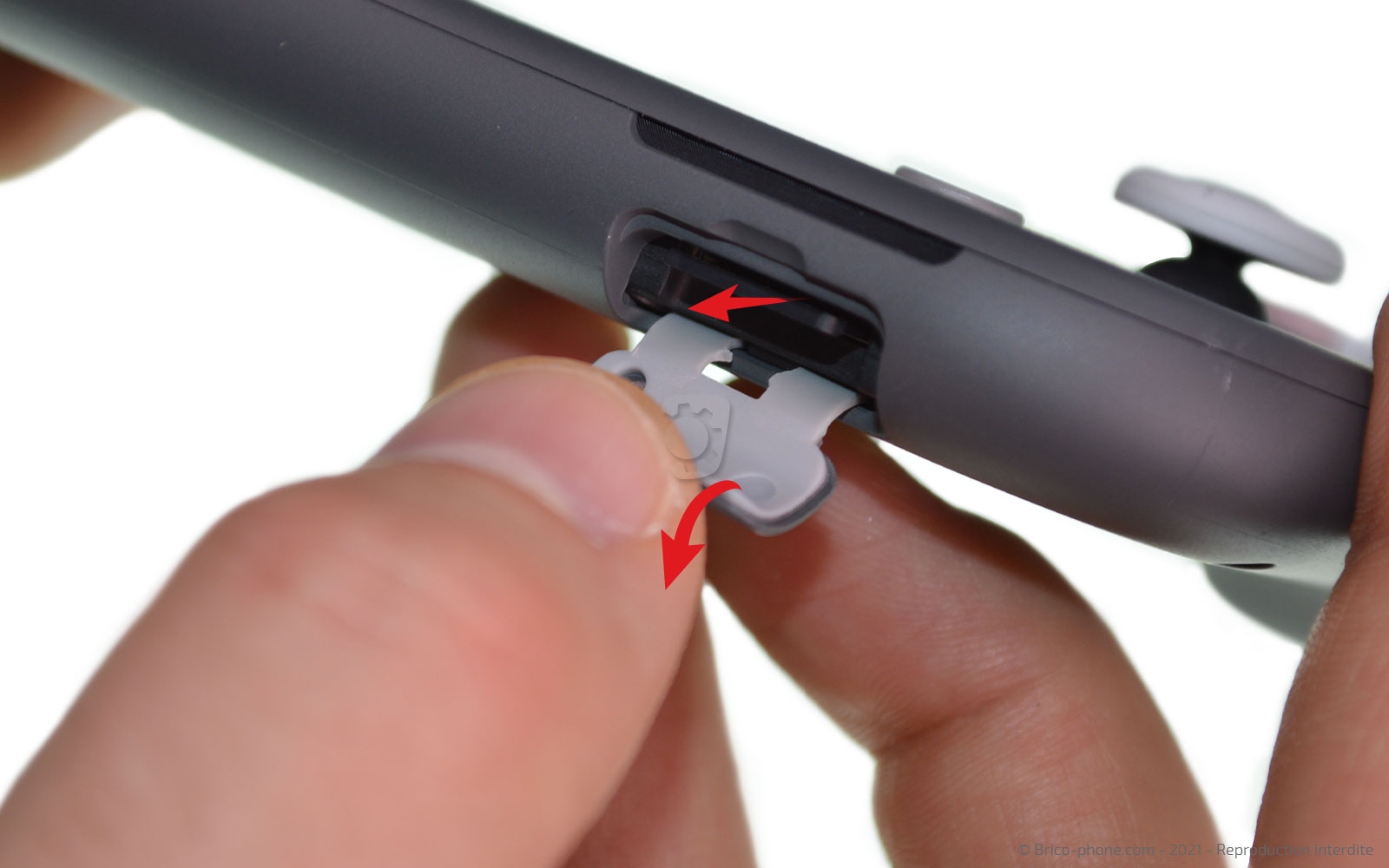

Étape 1 : Ôter les cartes de jeu et micro SD
Récupérer la carte micro SD ainsi que la carte de jeu.

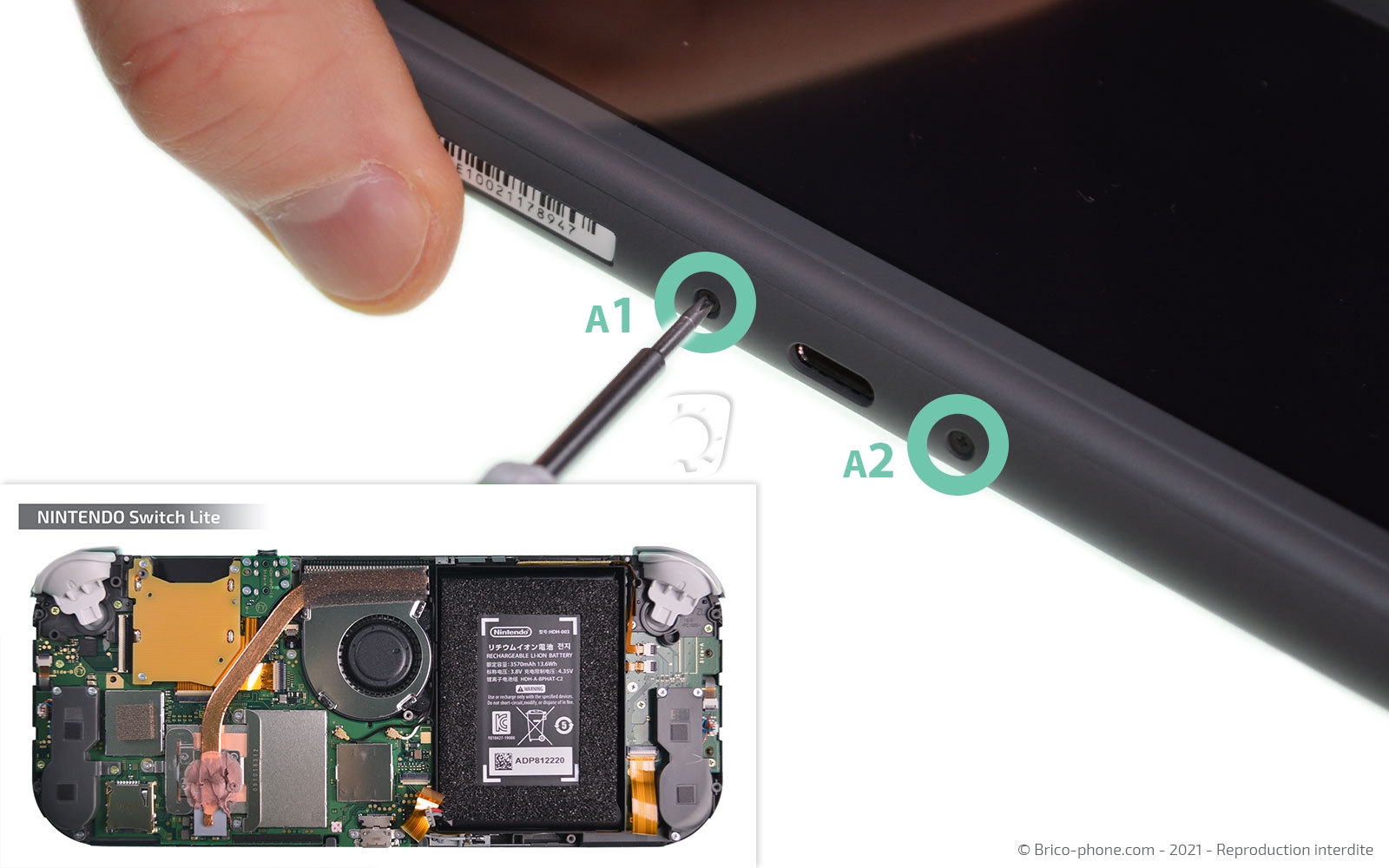

Etape 2 : Dévisser la coque arrière
Pour accéder à l'intérieur de votre Nintendo Switch Lite, sortez les 4 vis cruciformes se trouvant les les tranches de votre appareil puis les 4 vis triwing placées à l'arrière de la console.
Outils du kit utilisés
Outils du kit utilisés

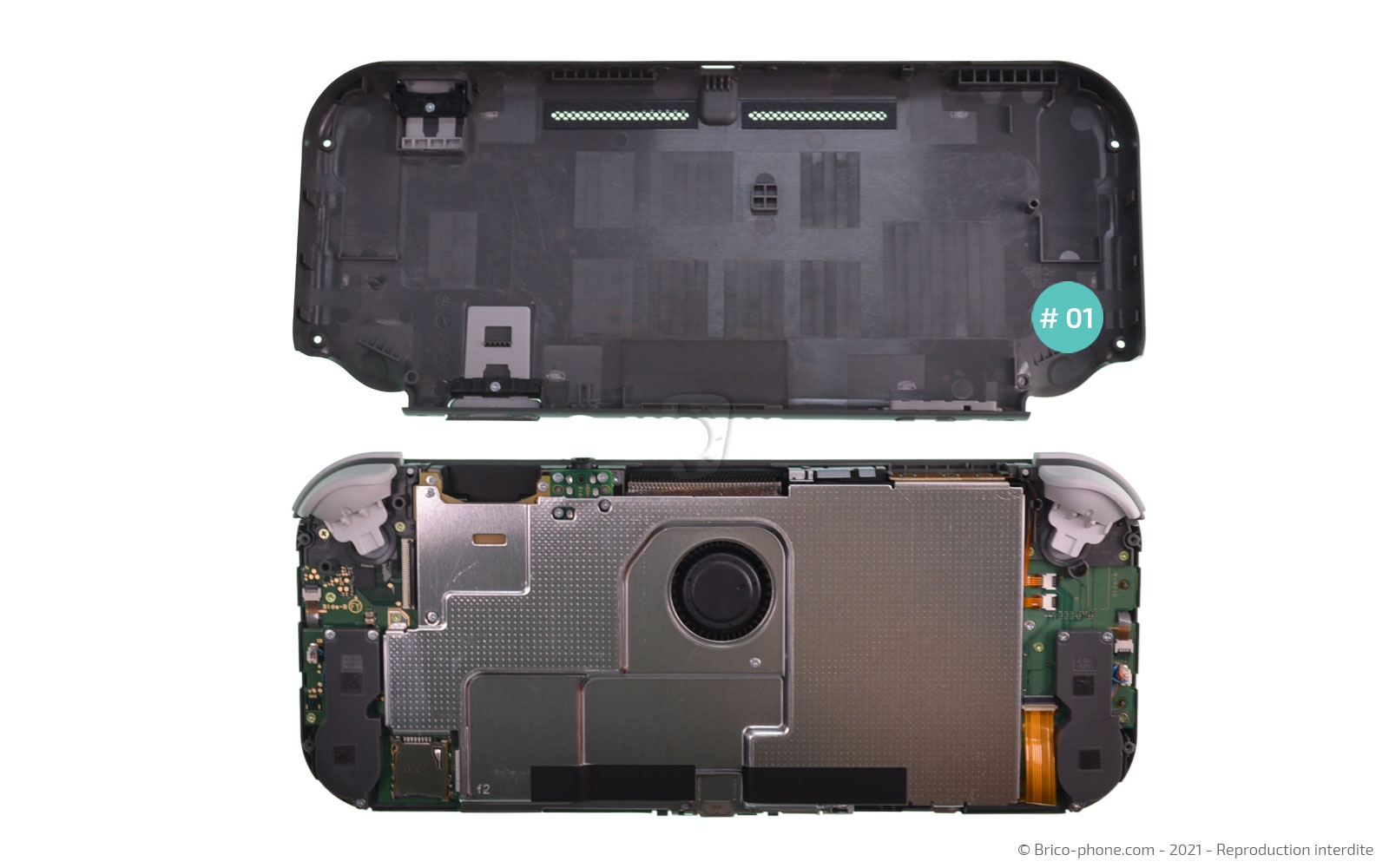

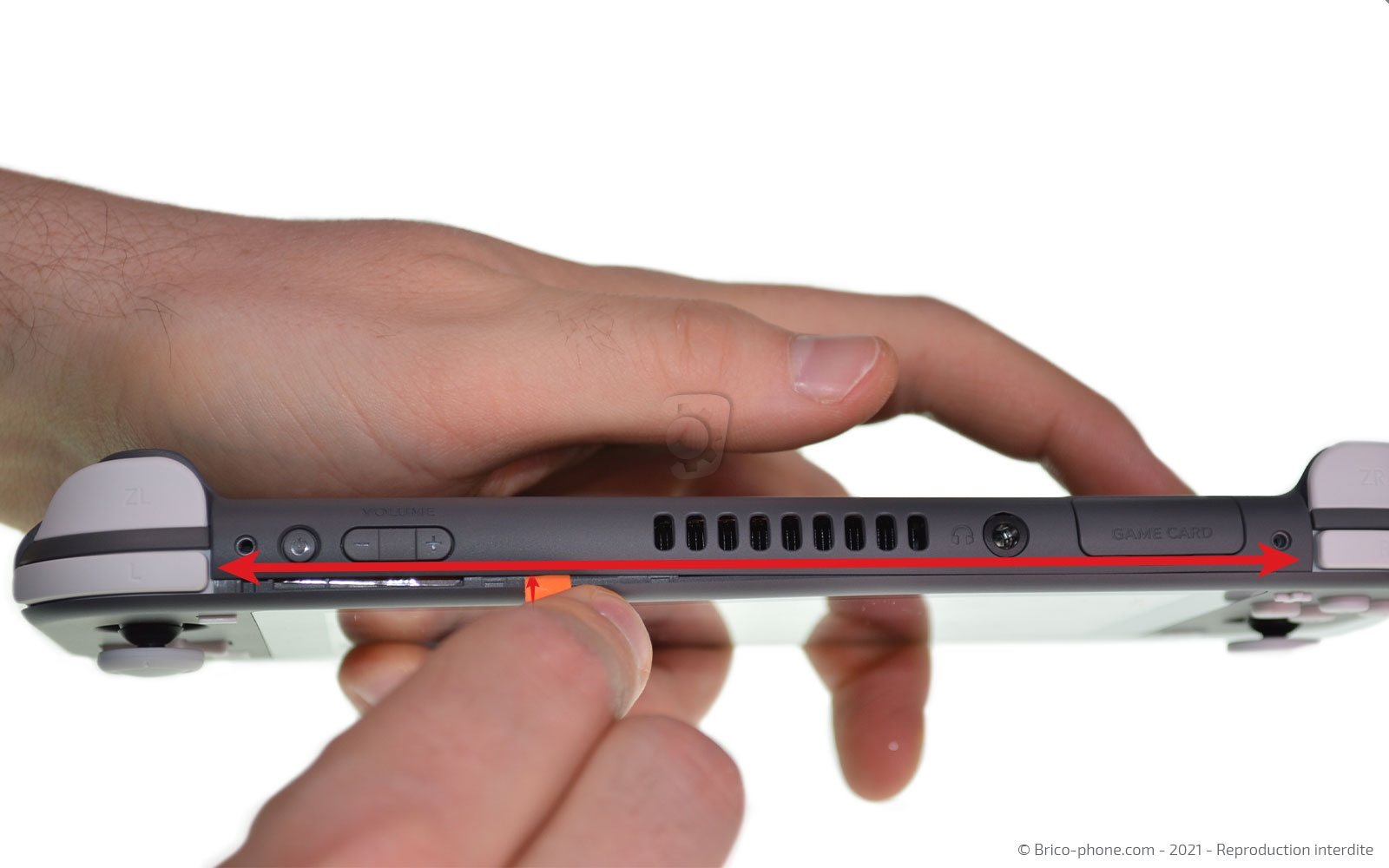

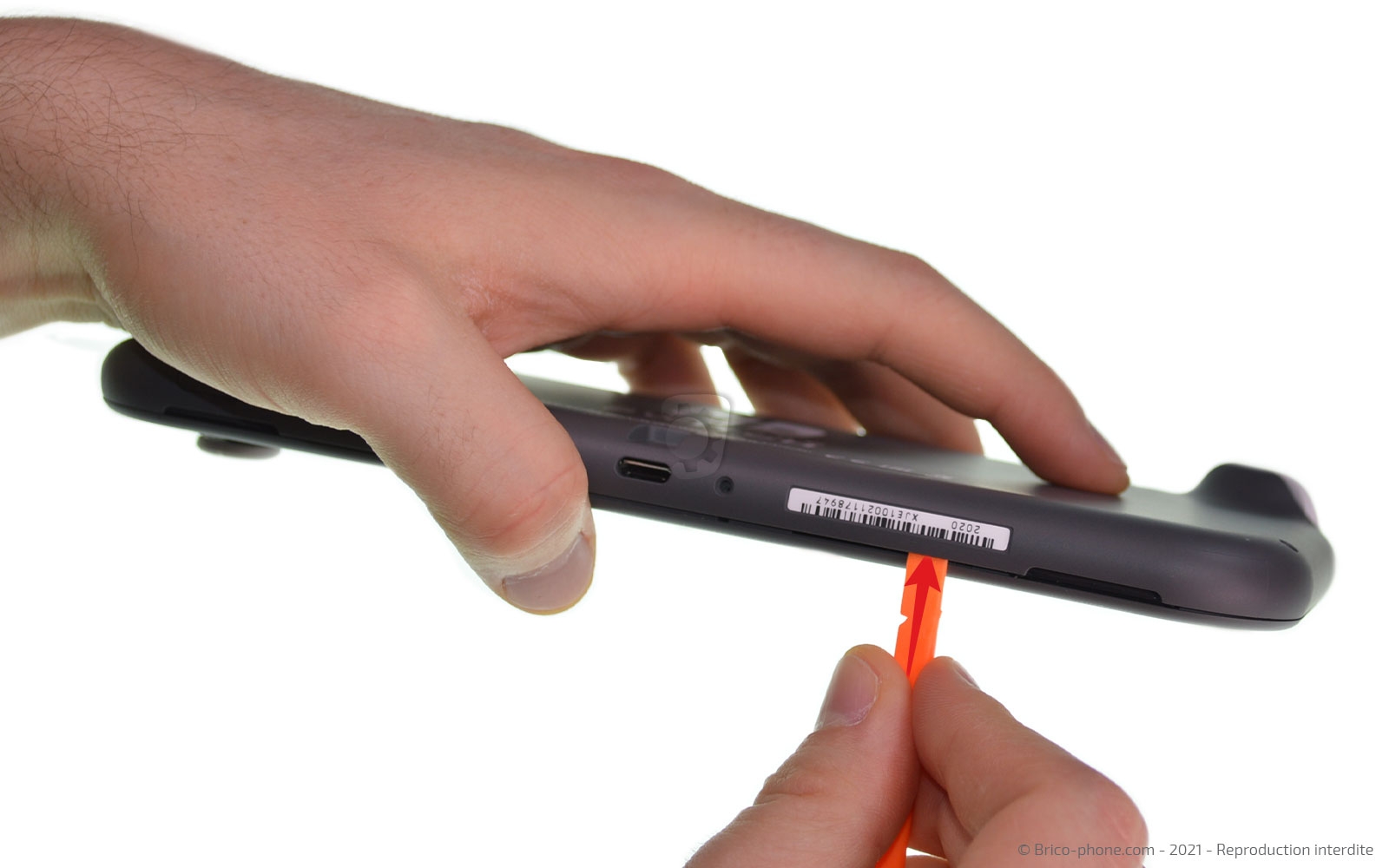

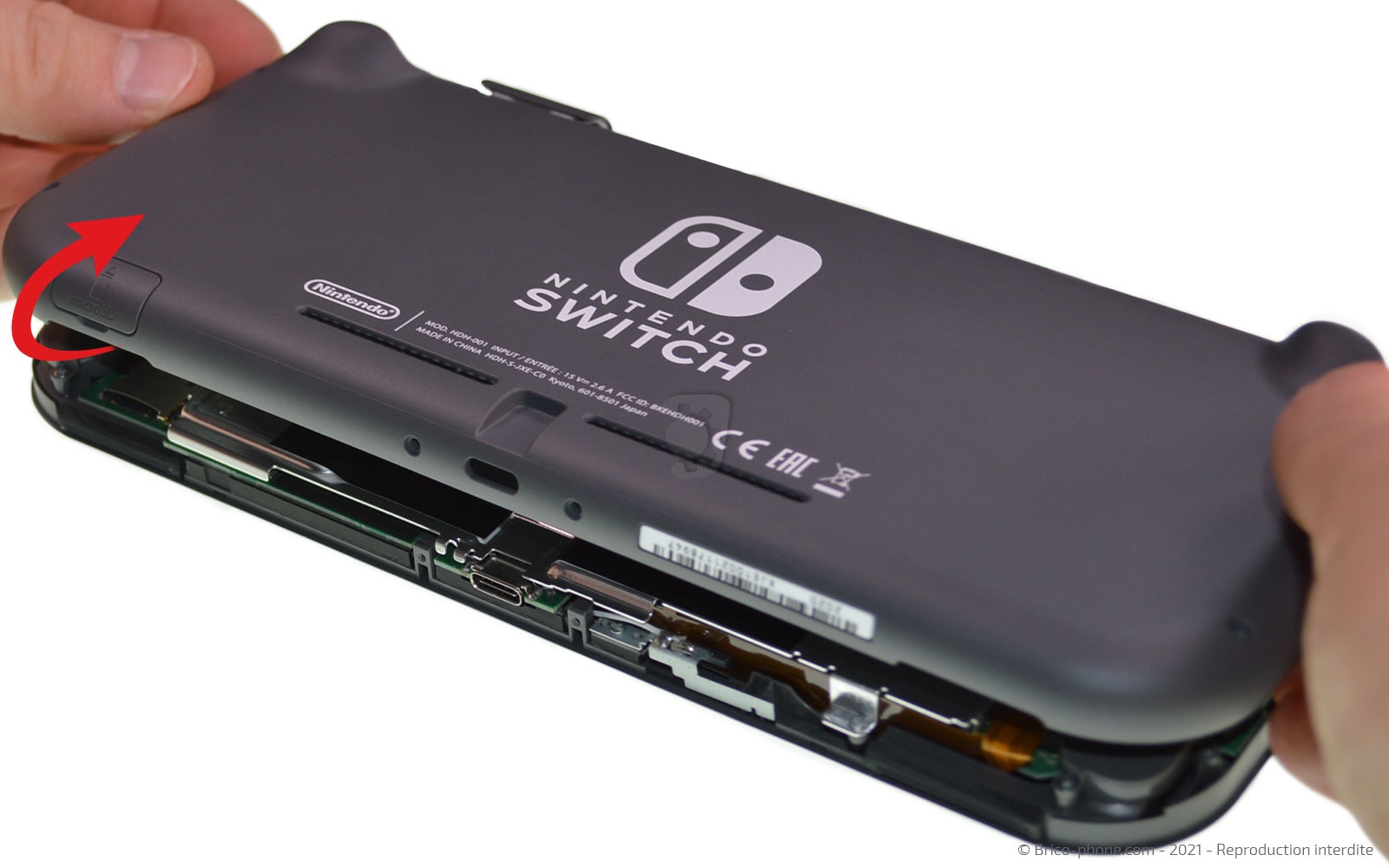

Etape 3 : Déclipser la coque arrière
En vous aidant du levier en nylon, déclipsez la coque arrière afin de pouvoir la sortir facilement.
Outils du kit utilisés
Outils du kit utilisés

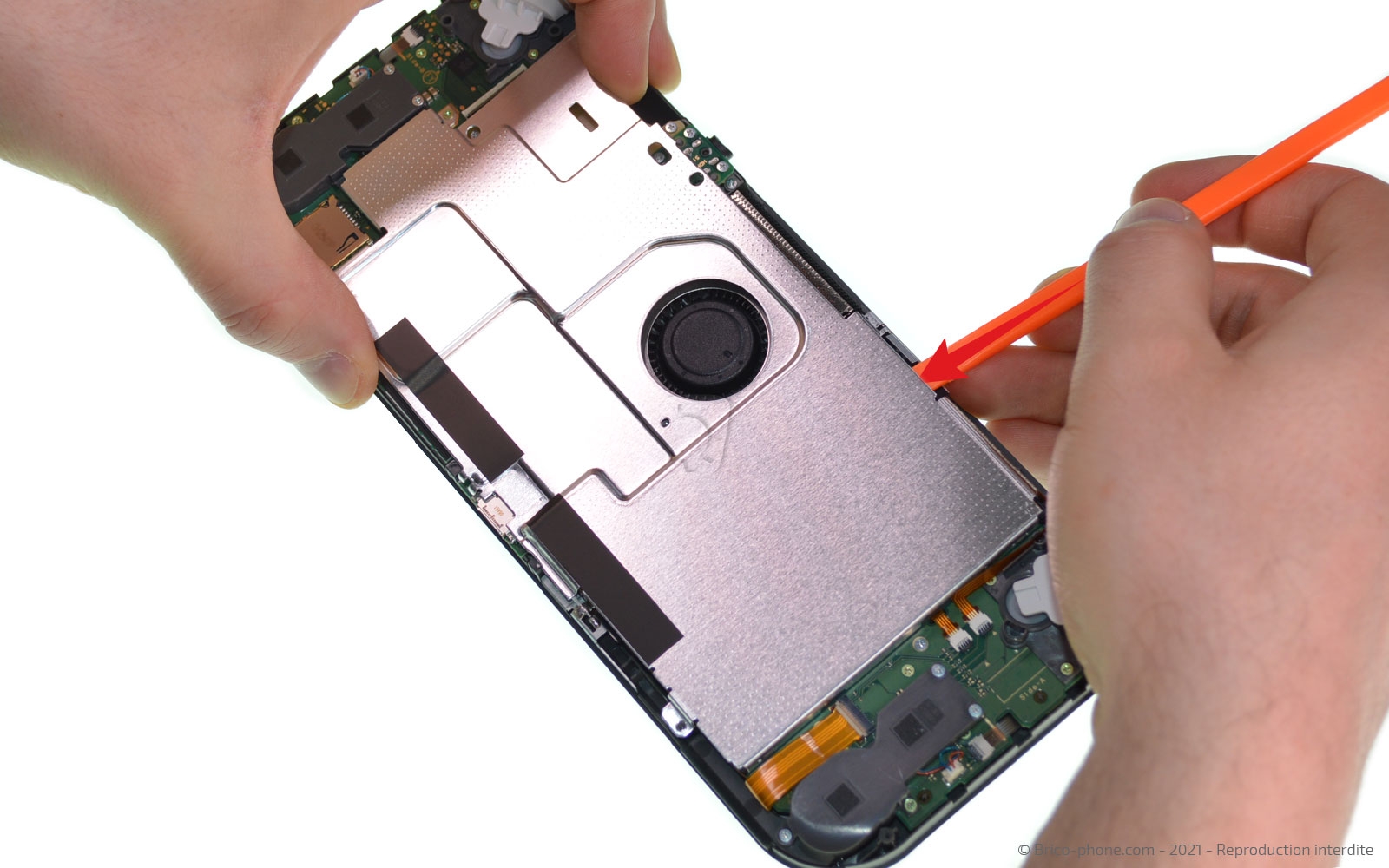

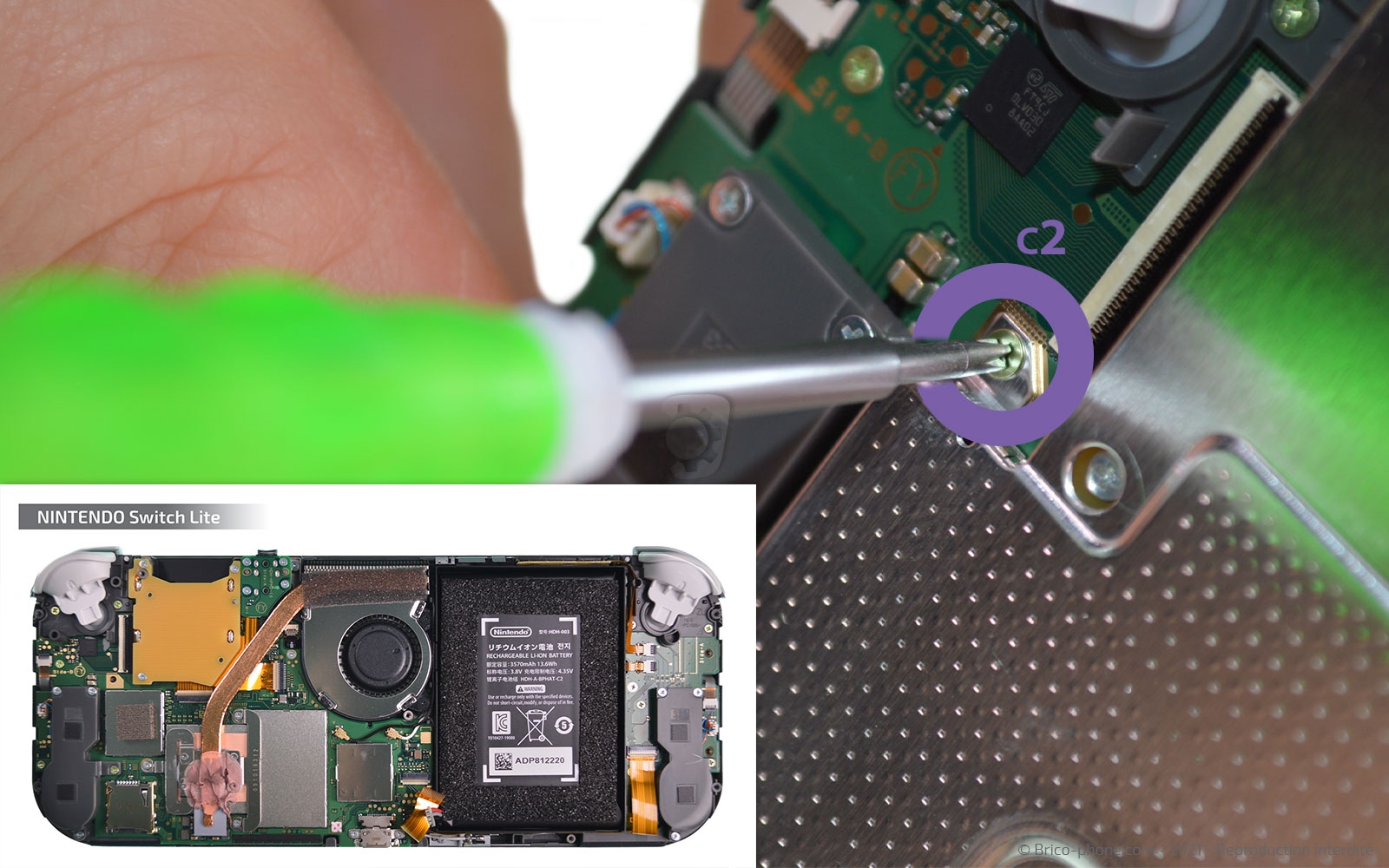

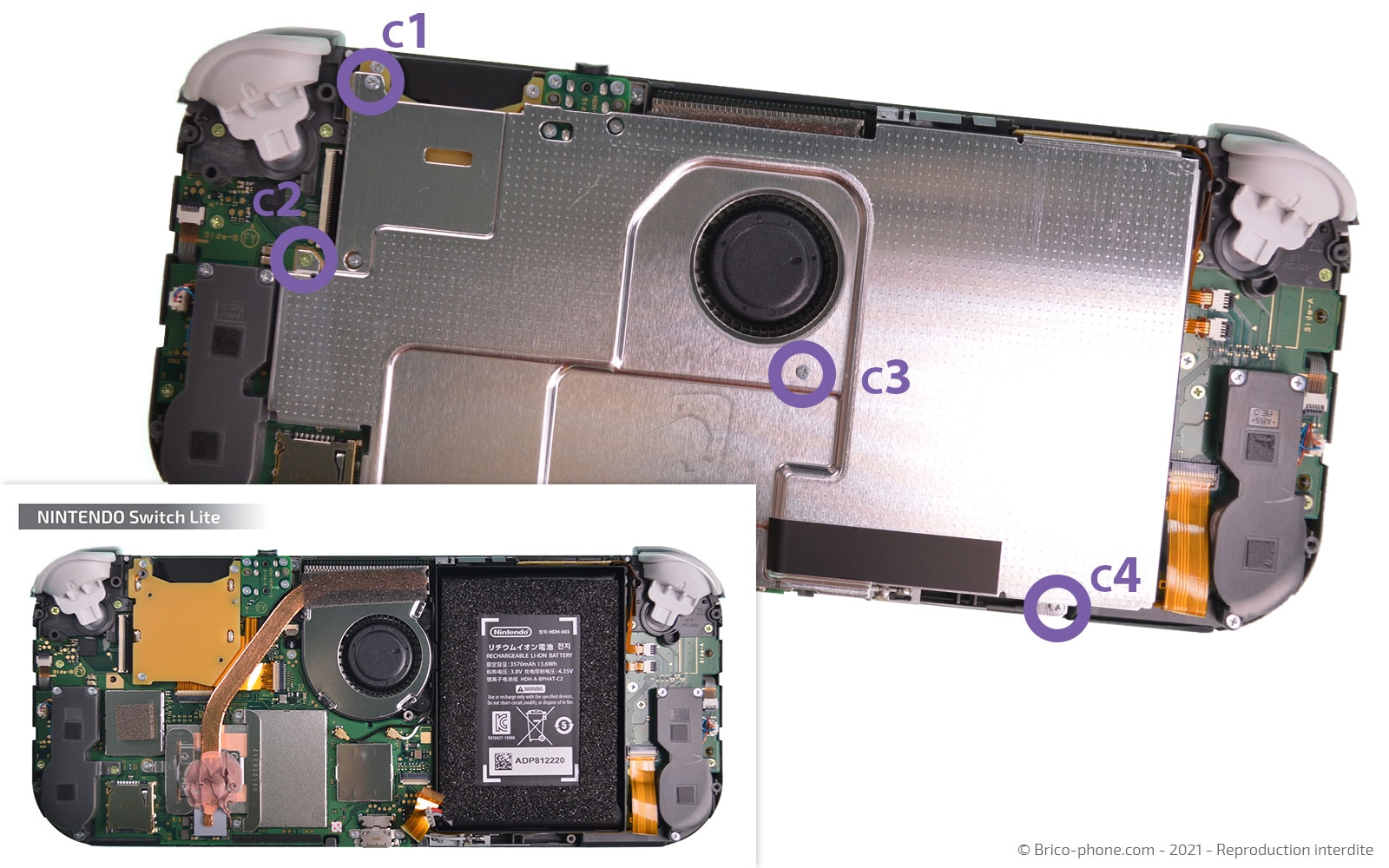

Etape 4 : Retirer la plaquette de protection

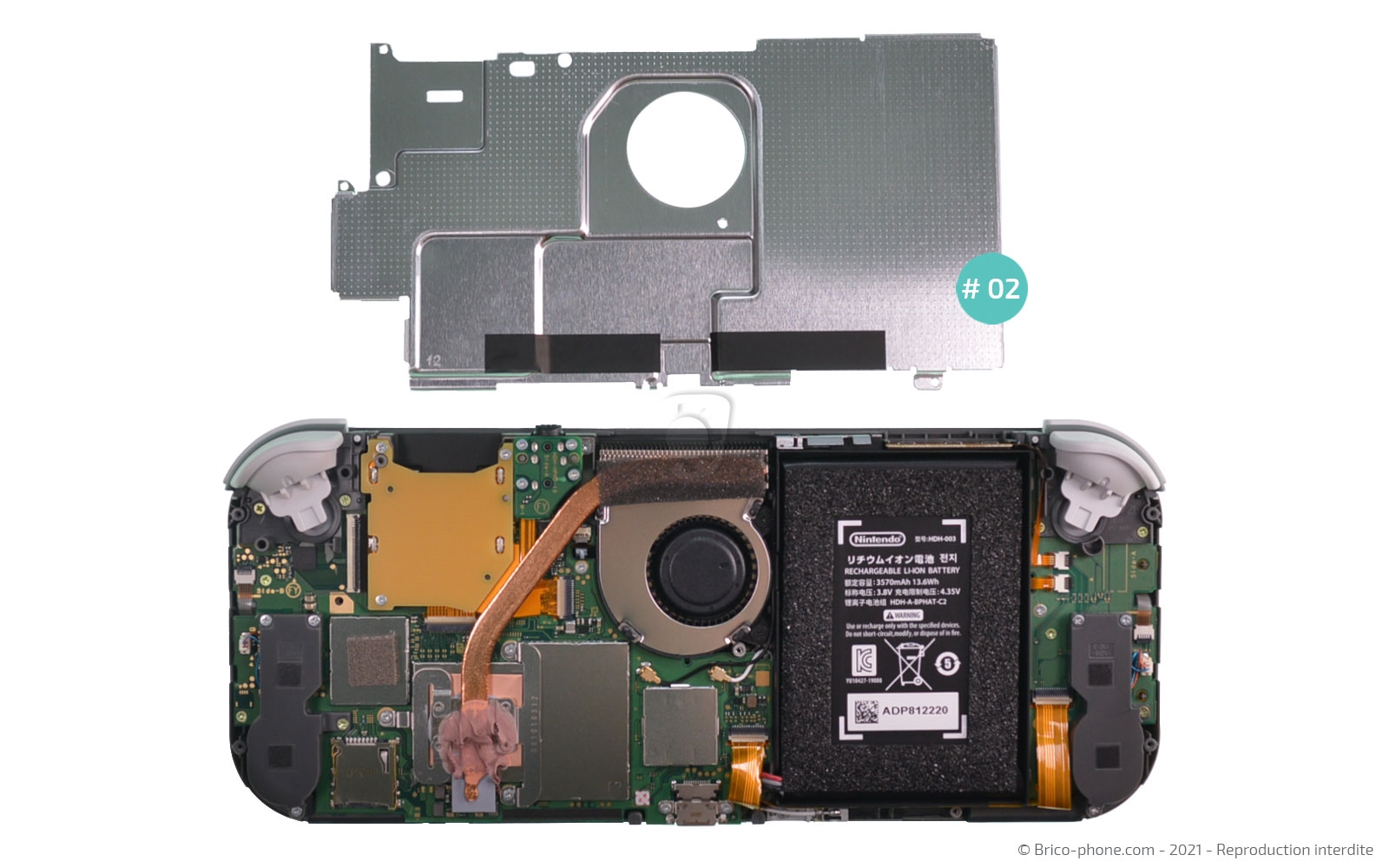

Attrapez le tournevis cruciforme pour retirer les quatre vis de la plaquette métallique.

Ensuite, il vous suffit de glisser le spudger sous la plaque de protection pour la basculer hors de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

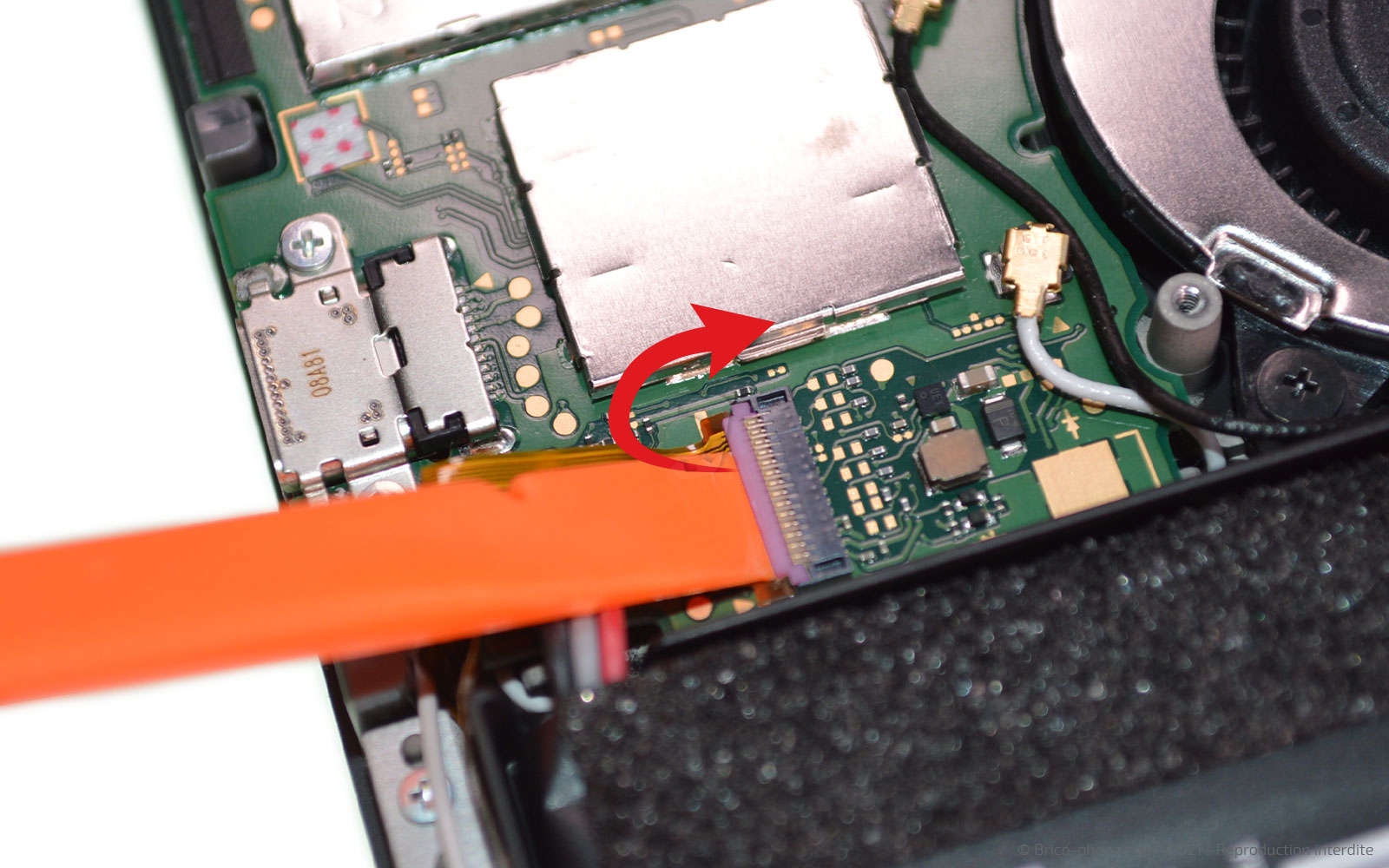

Etape 5 : Déconnecter la batterie
Gardez le levier pour soulever le clapet de la nappe de la rallonge d'interconnexion car il nous faut la déconnecter pour accéder à la connectique de la batterie et de ce fait mettre hors tension l'appareil.

Une fois la nappe sortie, débranchez la nappe de la batterie en glissant l'outil sous cette dernière pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Etape 6.1 : Sortir le dissipateur thermique

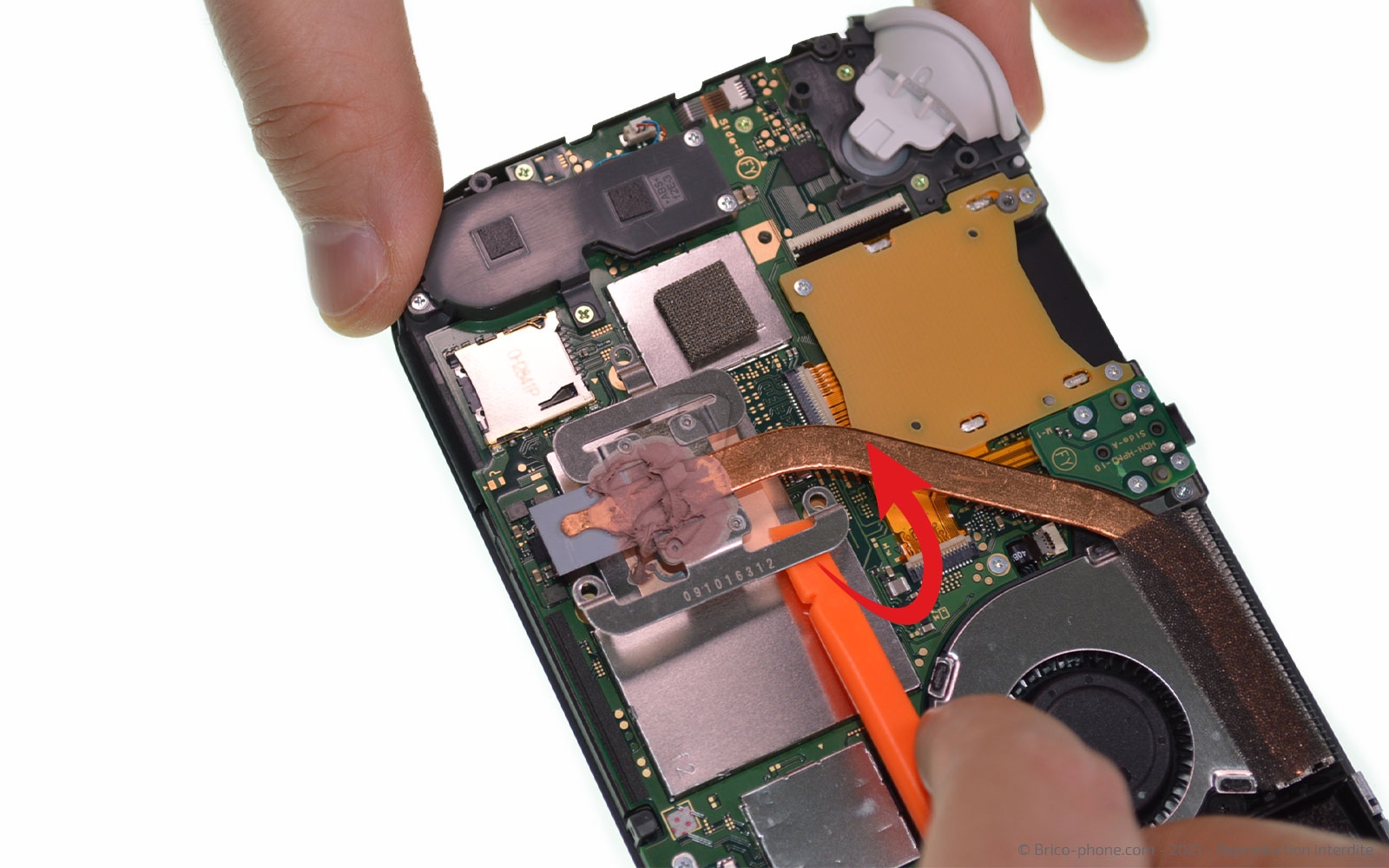

Ôtez les 3 vis du dissipateur thermique afin de libérer les nappes des différents composants de la Nintendo Switch Lite.

Avant de le sortir de l'appareil, décollez la mousse située en haut de l'élément avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

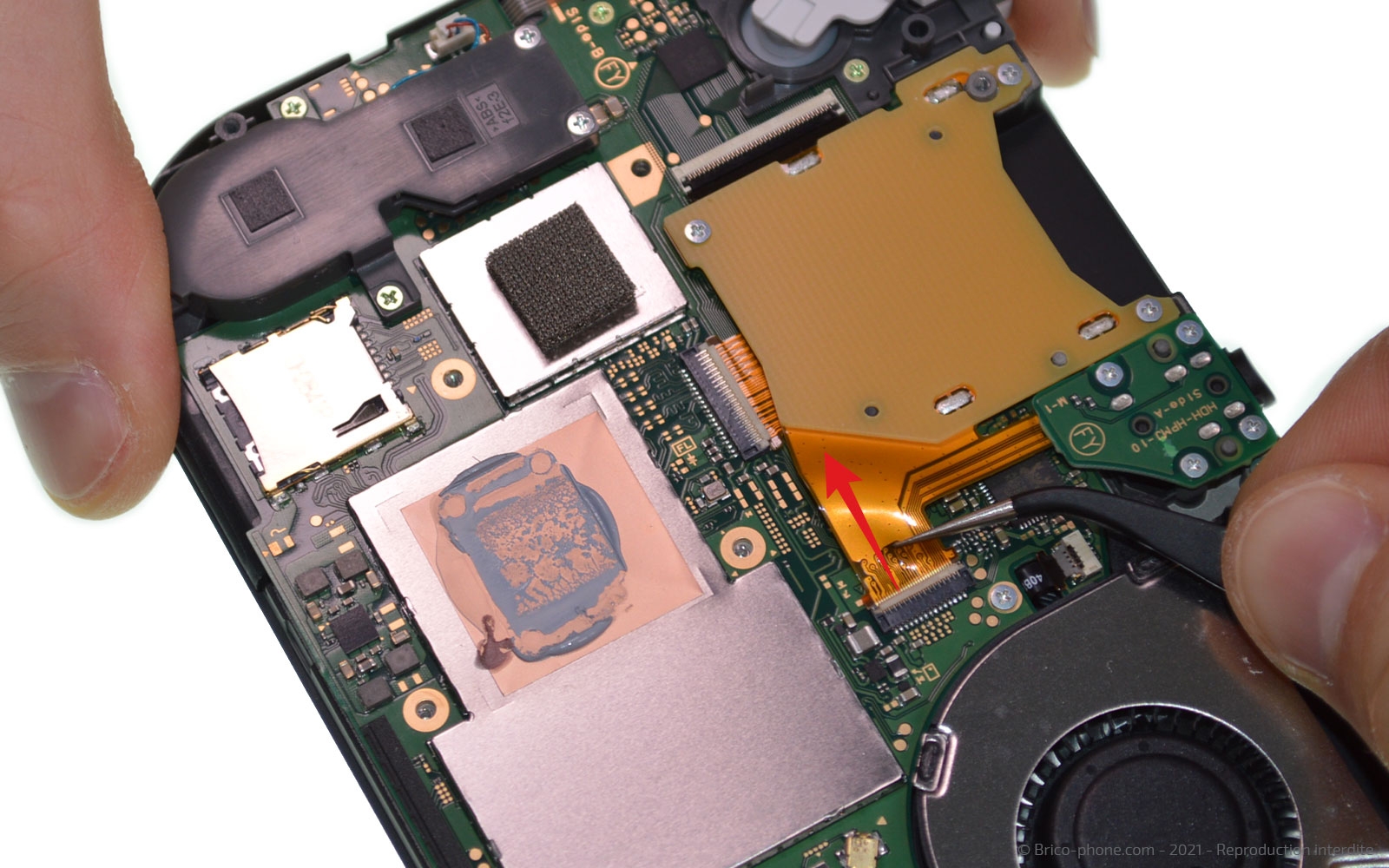

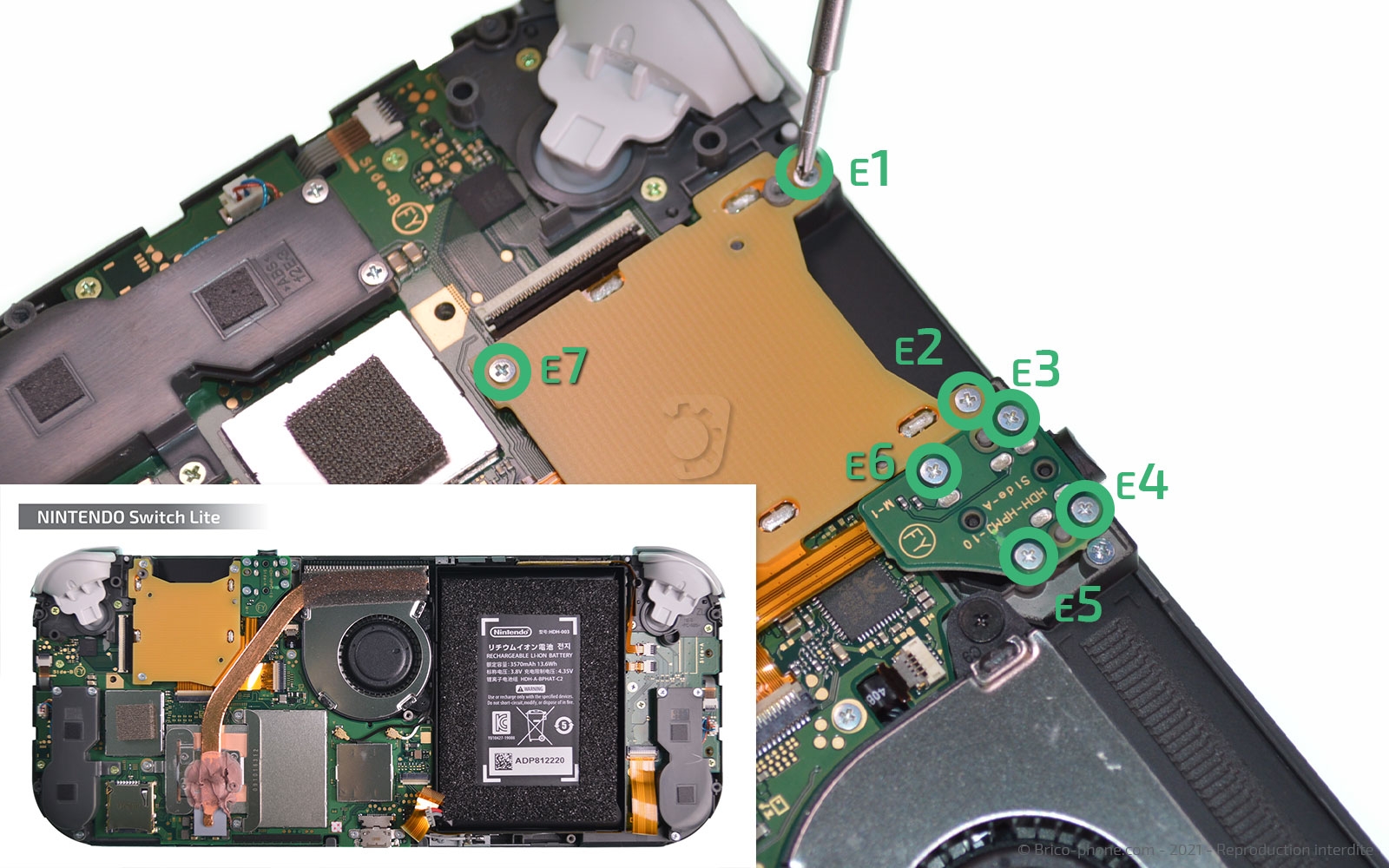

Etape 6.2 : Récupérer le lecteur de cartes de jeux
A l'aide du tournevis cruciforme, enlevez les 7 vis E du lecteur de carte de jeux et de la prise Jack.

Ensuite, levez le clapet puis déconnectez la nappe du composant.

Il ne vous reste plus qu'à sortir l'élément de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

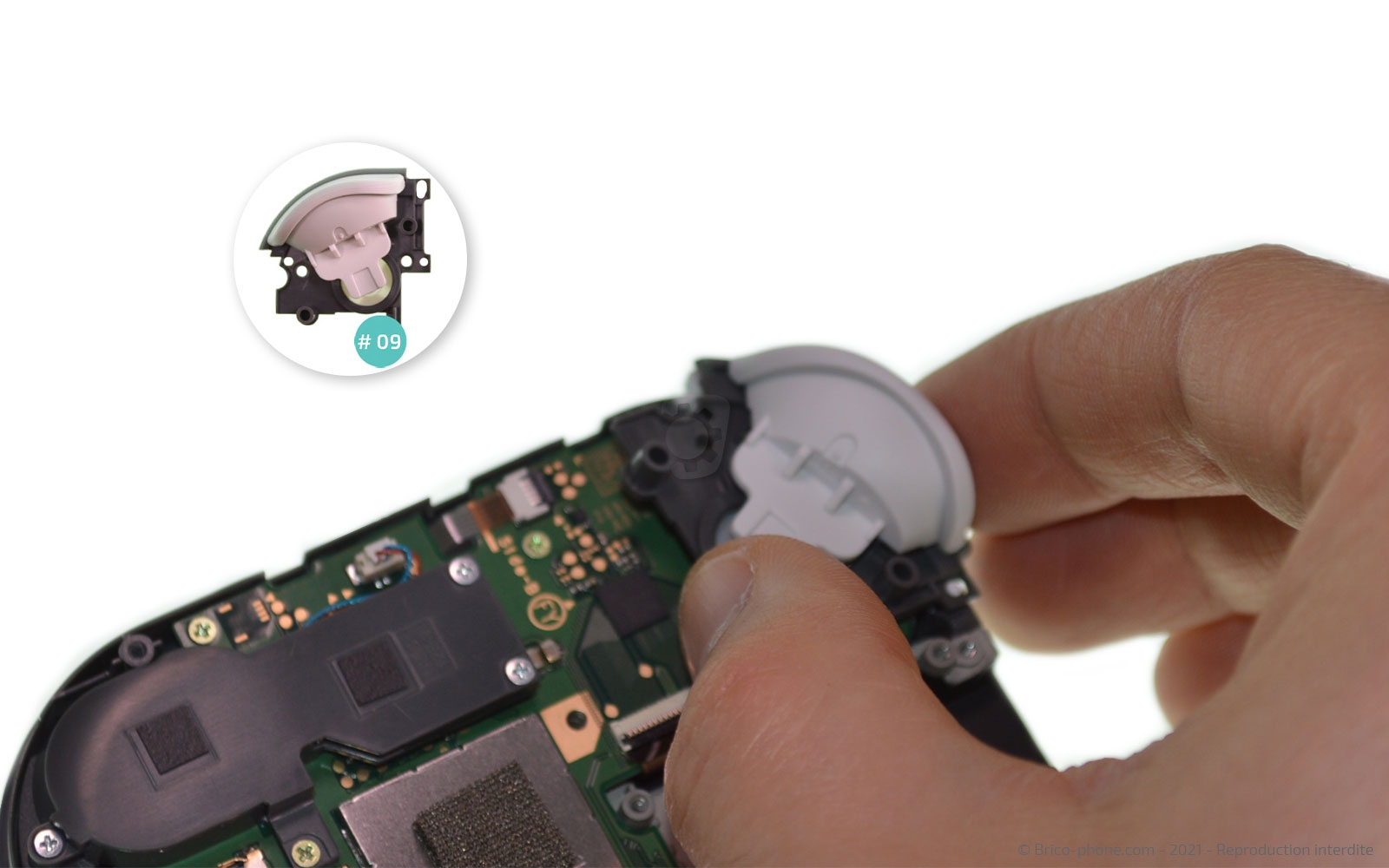

Etape 6.3 : Retirer les boutons ZR et R

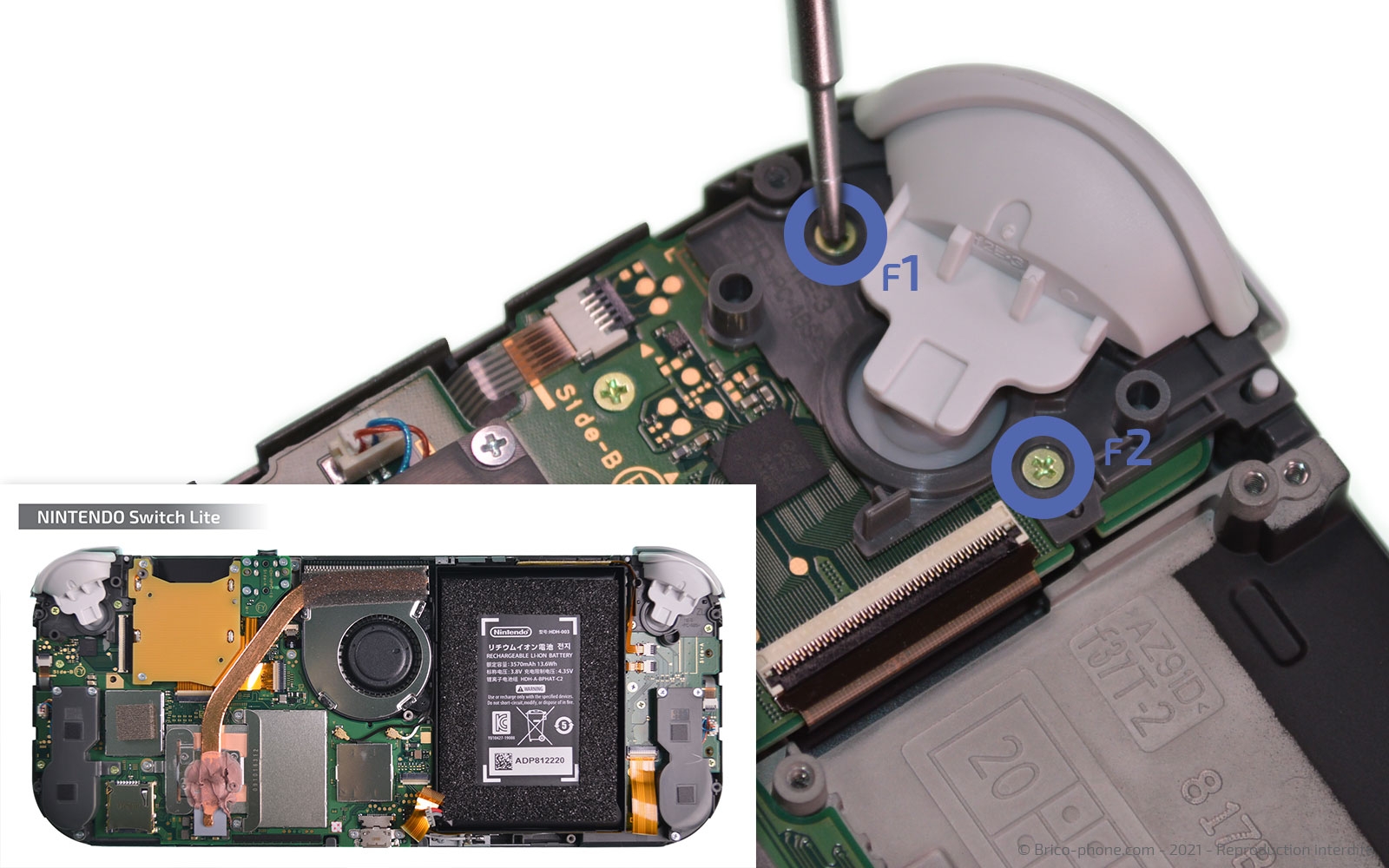

Reprenez le tournevis pour sortir les deux vis du bouton ZR.

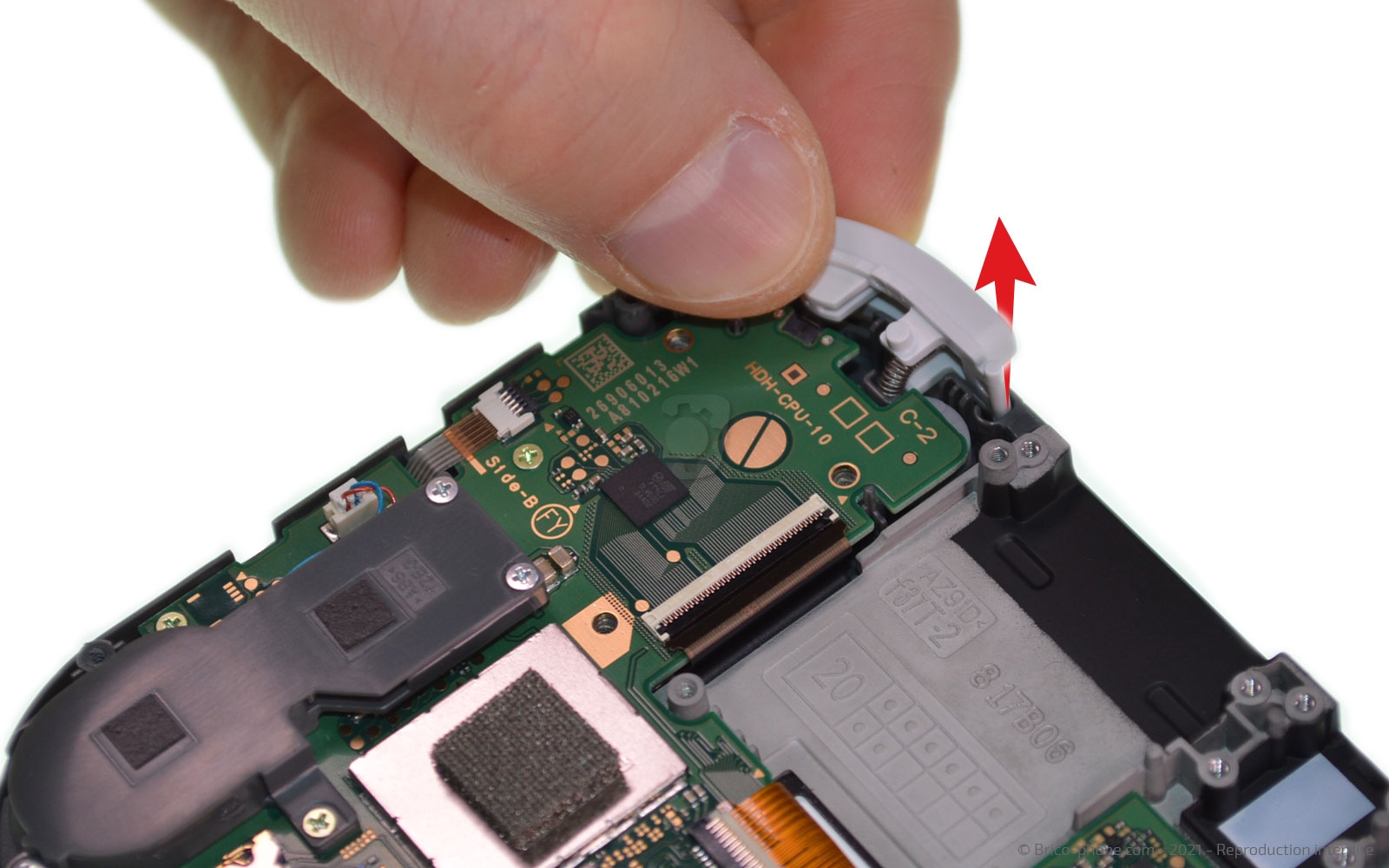

Récupérez ensuite le bouton R.
Outils du kit utilisés
Outils du kit utilisés

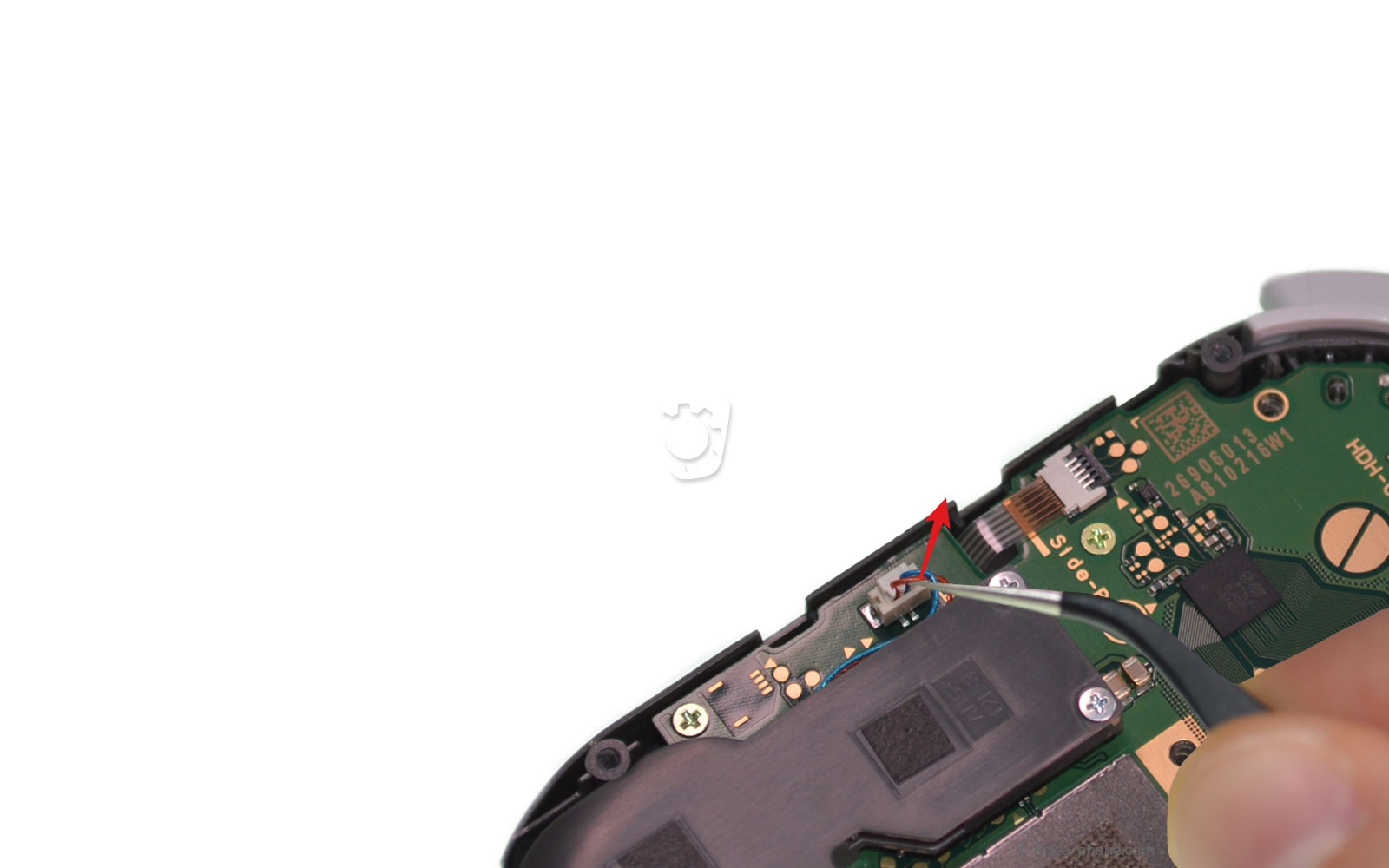

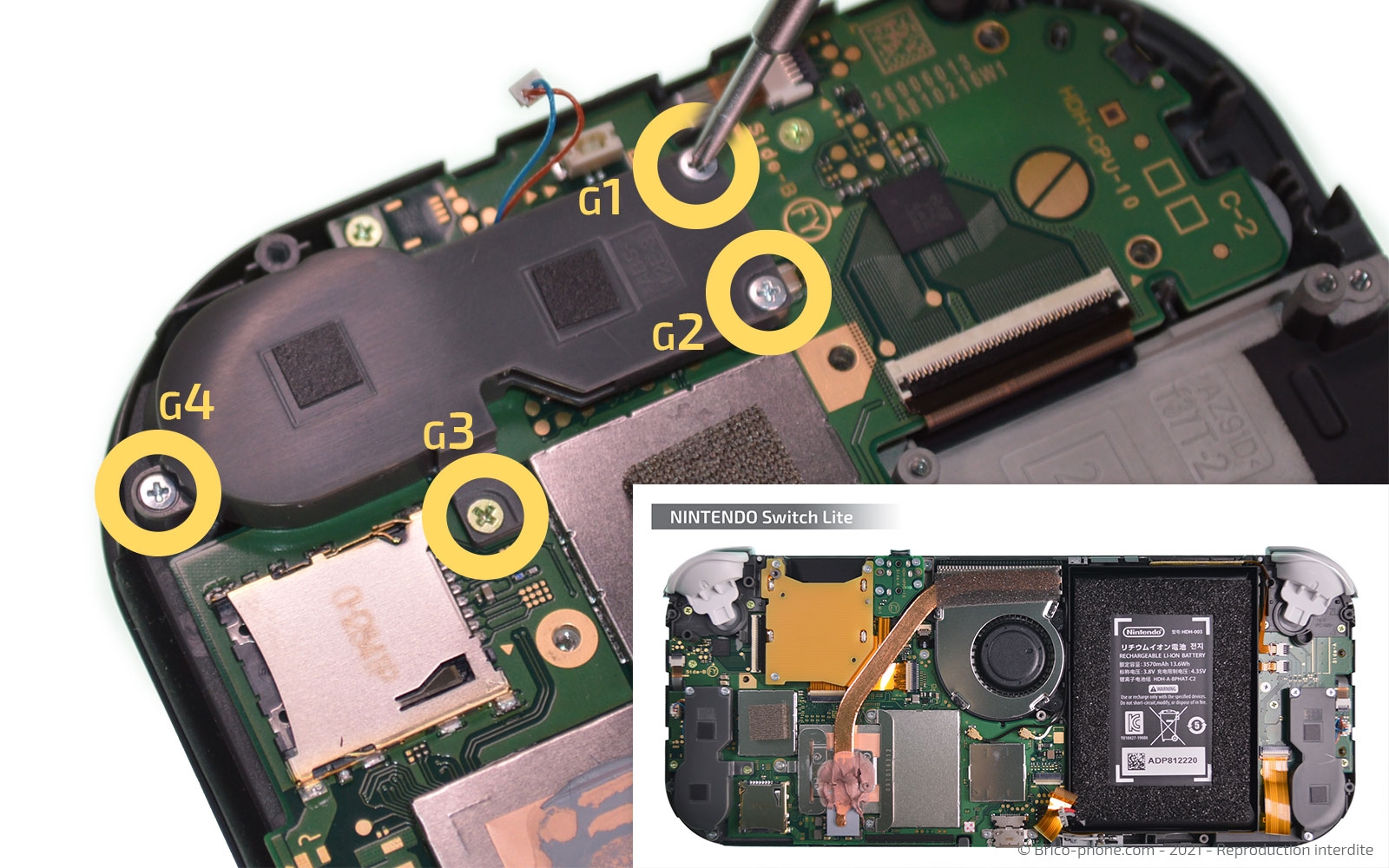

Etape 6.4 : Débrancher le haut-parleur
A l'aide de la pincette de votre kit d'outils, débranchez délicatement la nappe du haut-parleur.
En effet, il ne faut pas tirer trop fort les fils du composant.

Ensuite, dévissez les quatre vis cruciformes du HP.
Outils du kit utilisés
Outils du kit utilisés

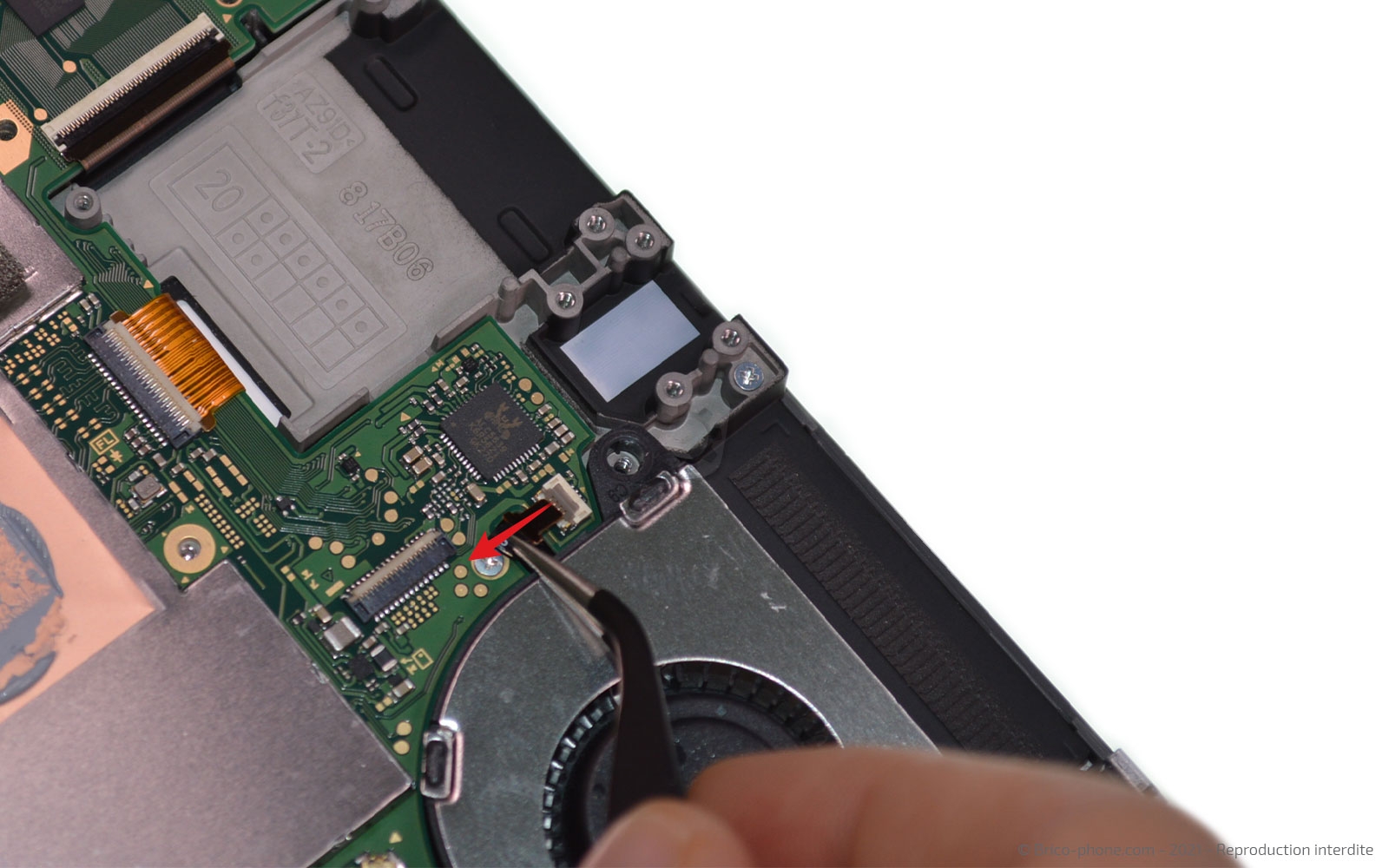

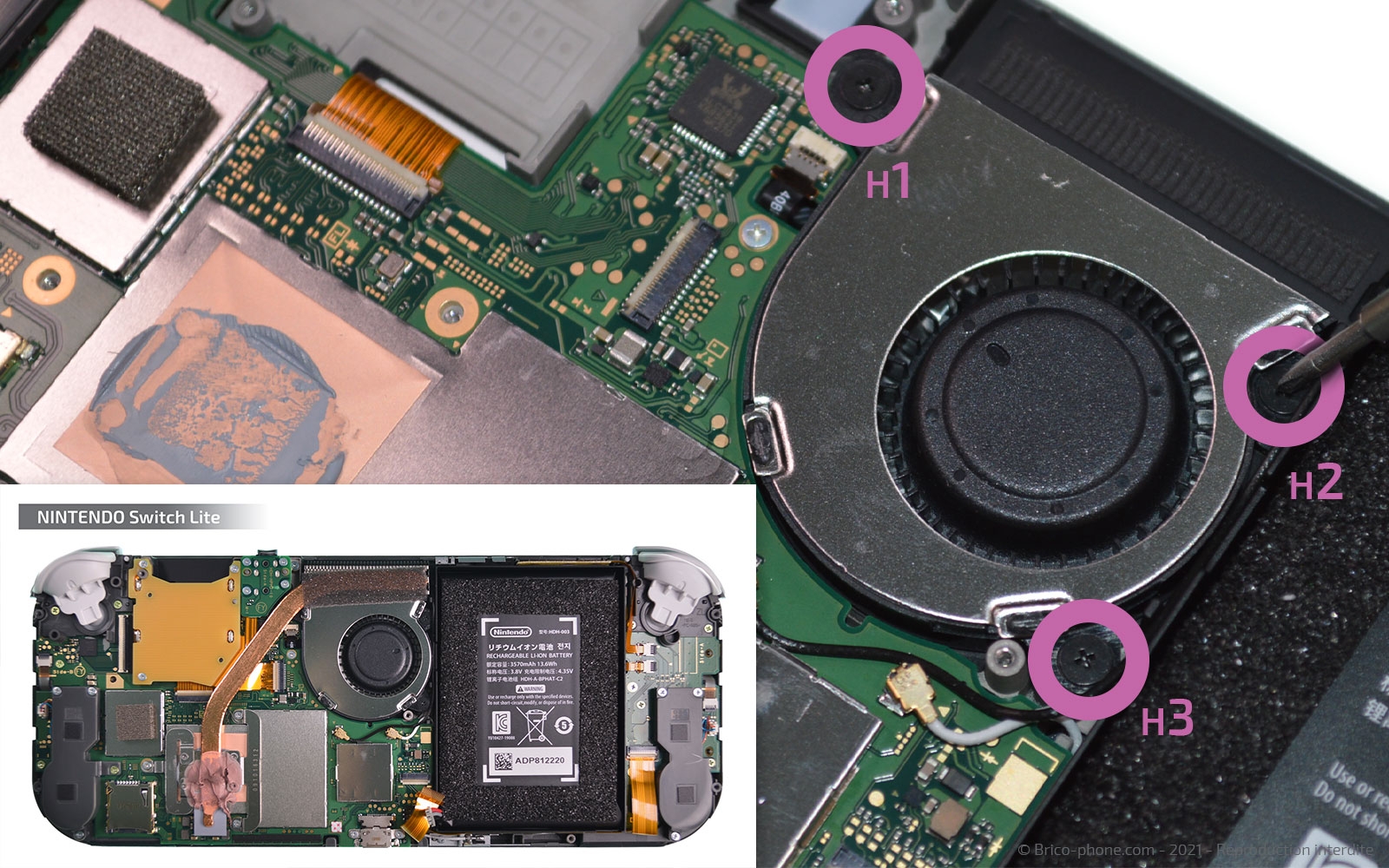

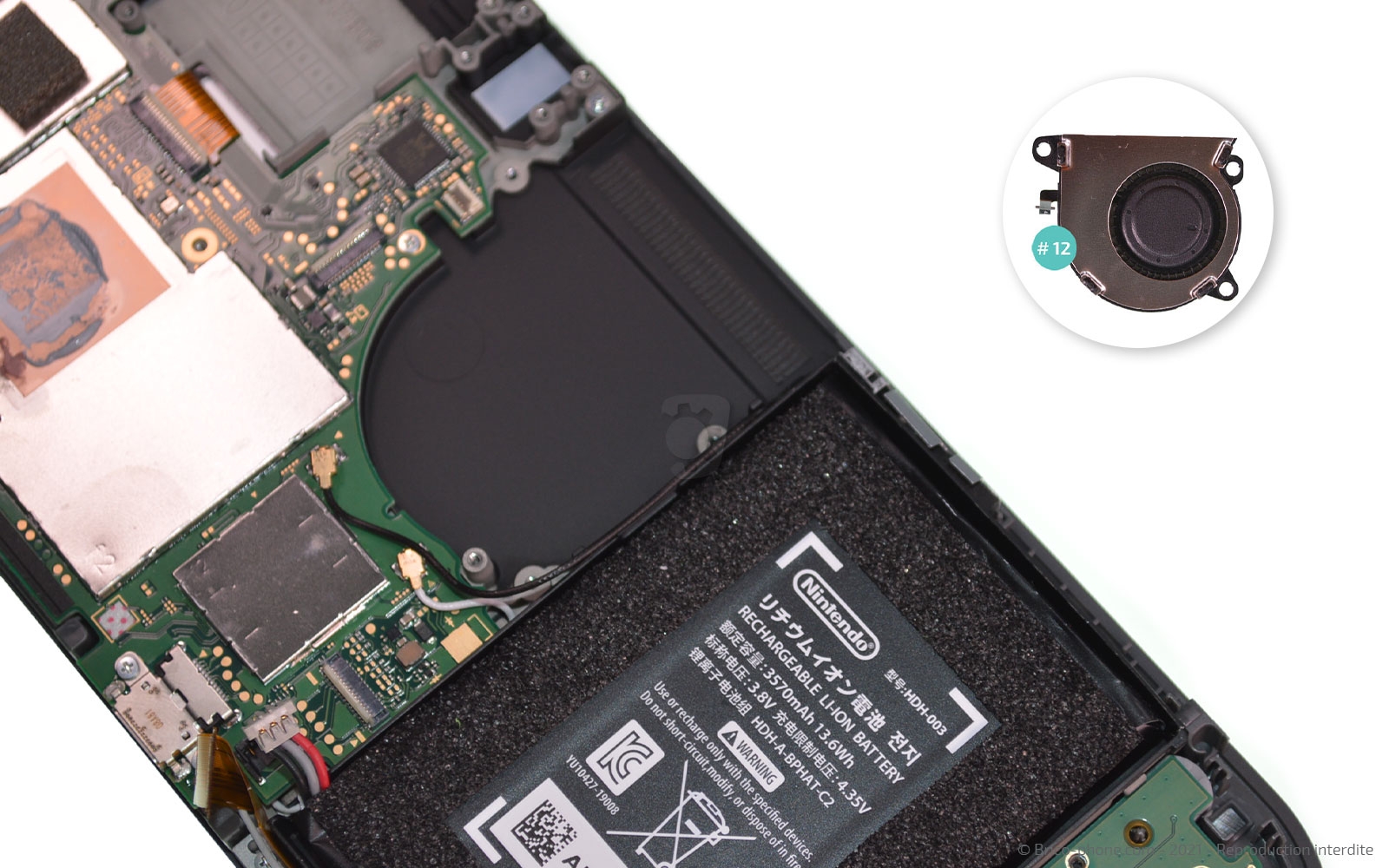

Etape 6.5 : Oter le ventilateur
Toujours avec le même outils, ôtez les vis H du composant #12.

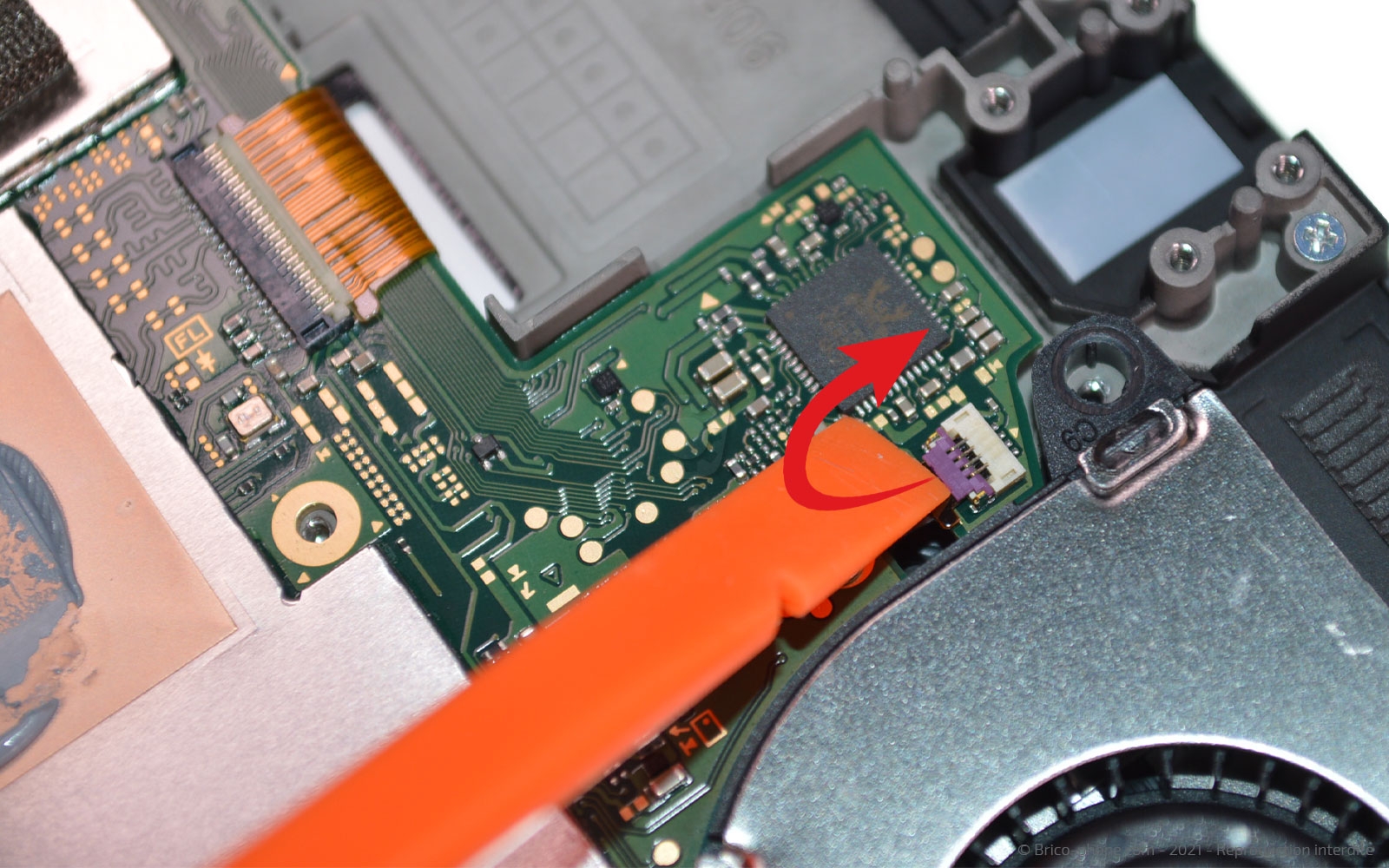

Débranchez la nappe en soulevant le clapet à l'aide du levier pour pouvoir sortir le ventilateur de la console.
Outils du kit utilisés
Outils du kit utilisés

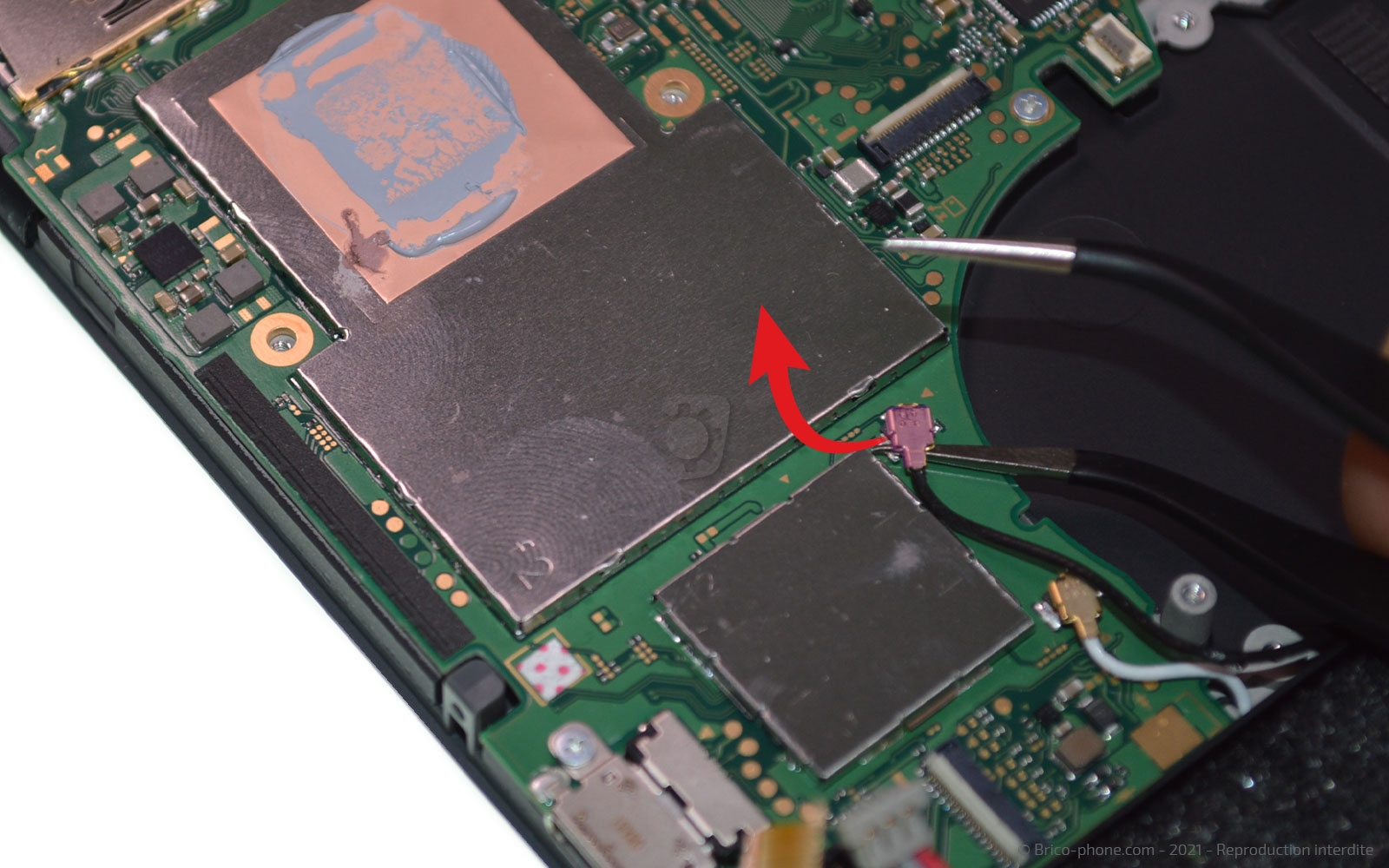

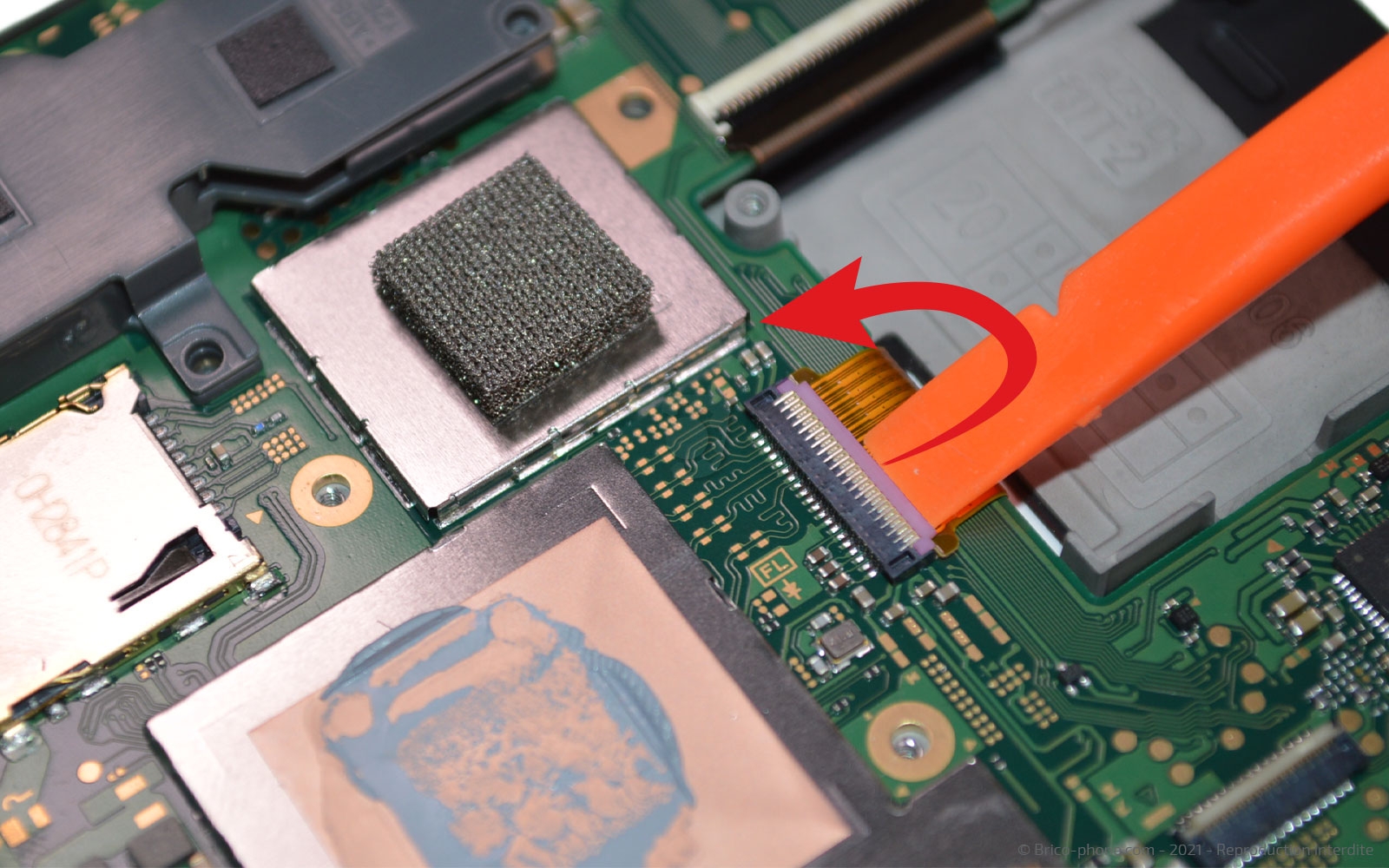

Etape 6.7 : Libérer la carte mère

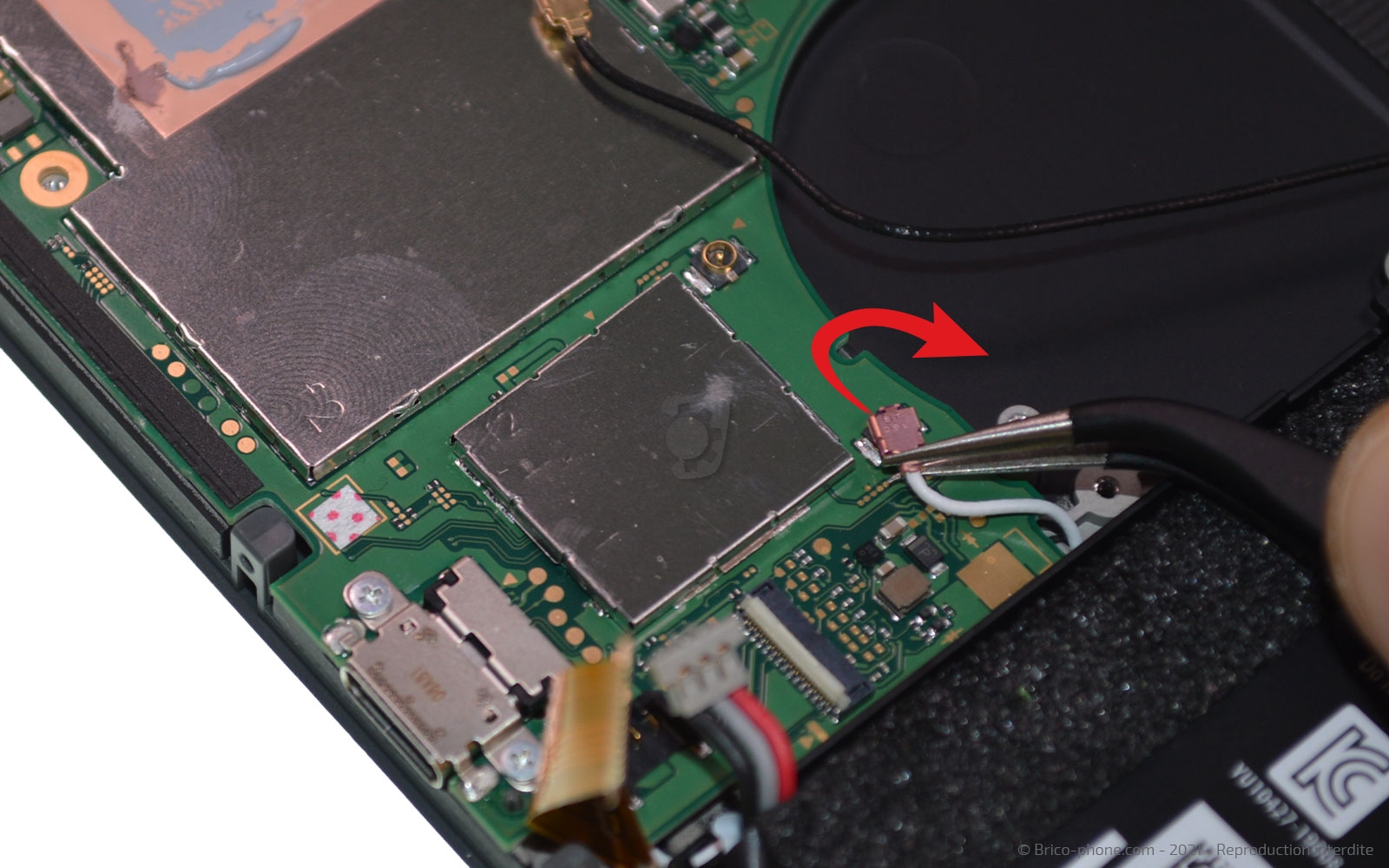

A l'aide de la pincette en métal, déclipsez les deux câbles coaxiaux.

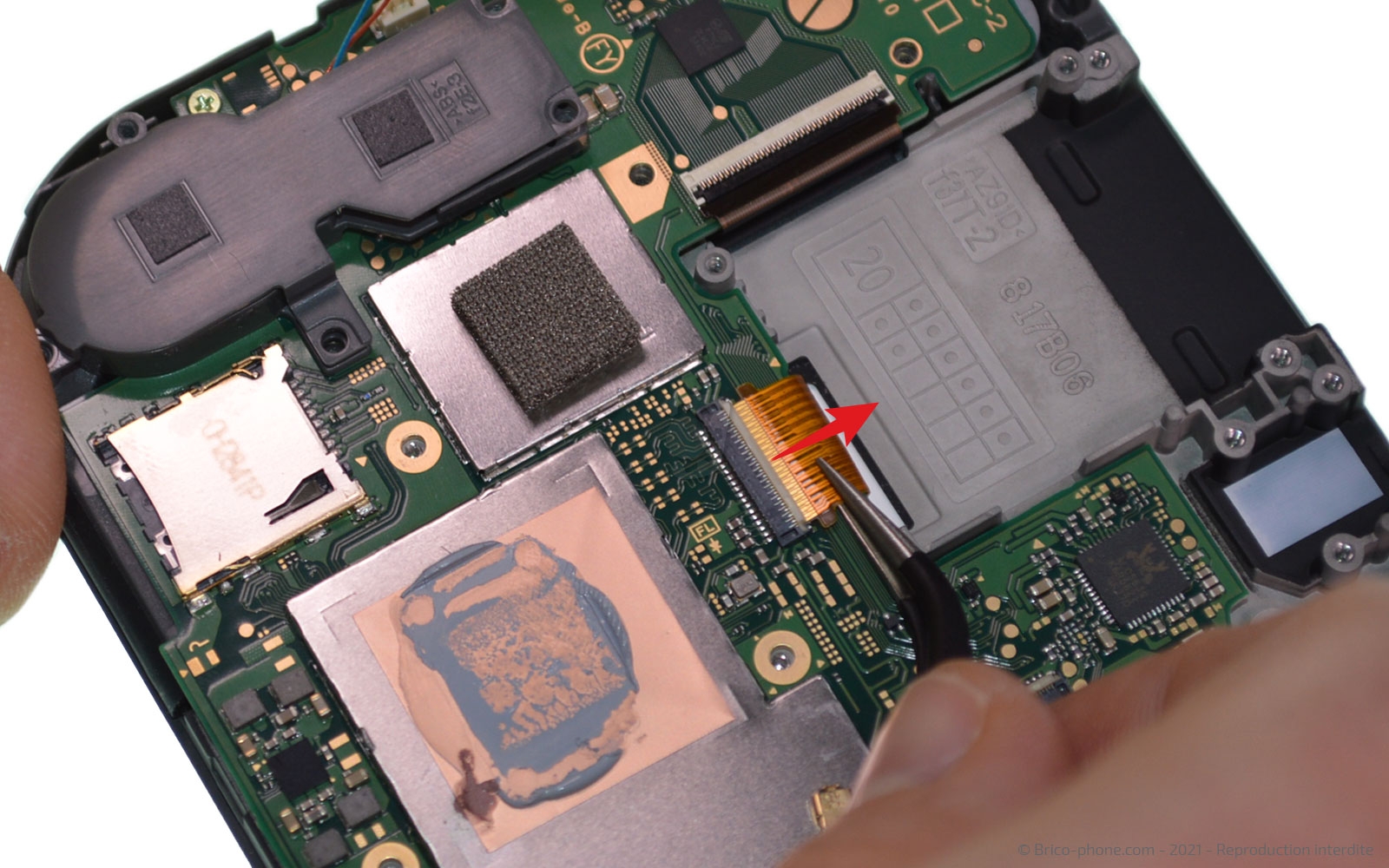

Par la suite, attrapez le spudger pour débrancher la nappe de l'afficheur LCD.
Outils du kit utilisés
Outils du kit utilisés

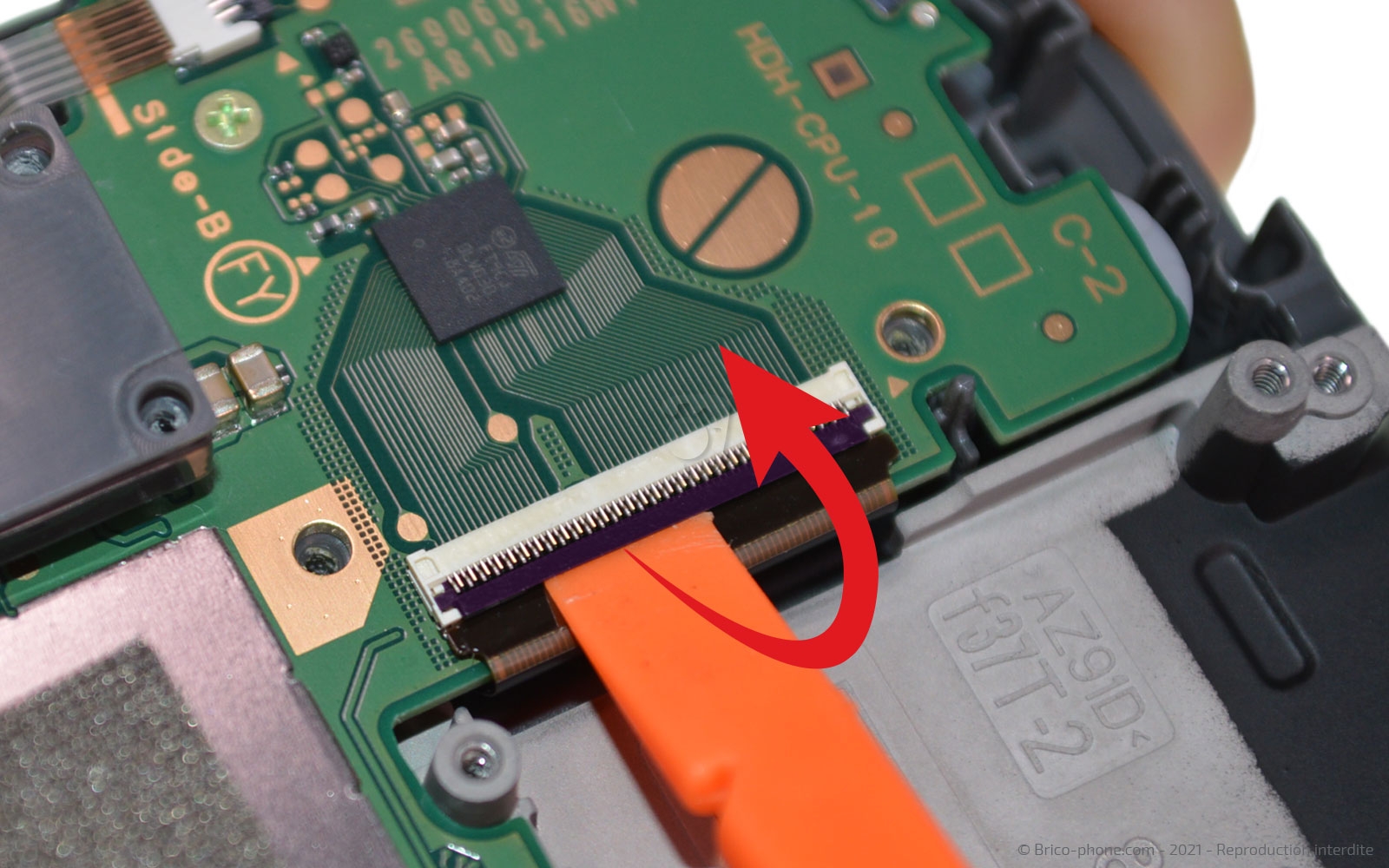

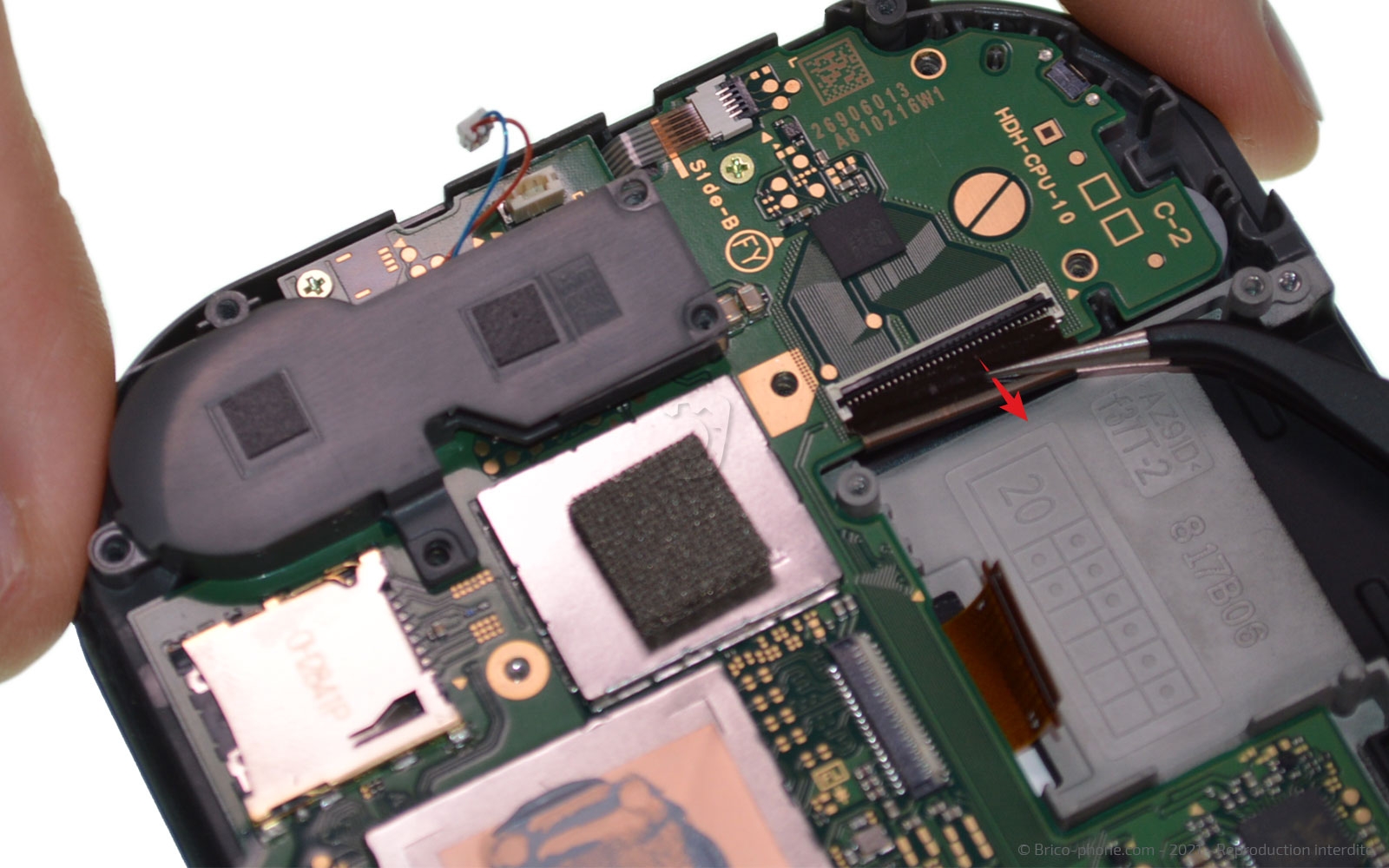

Etape 6.8 : Déconnecter la vitre tactile et le joystick

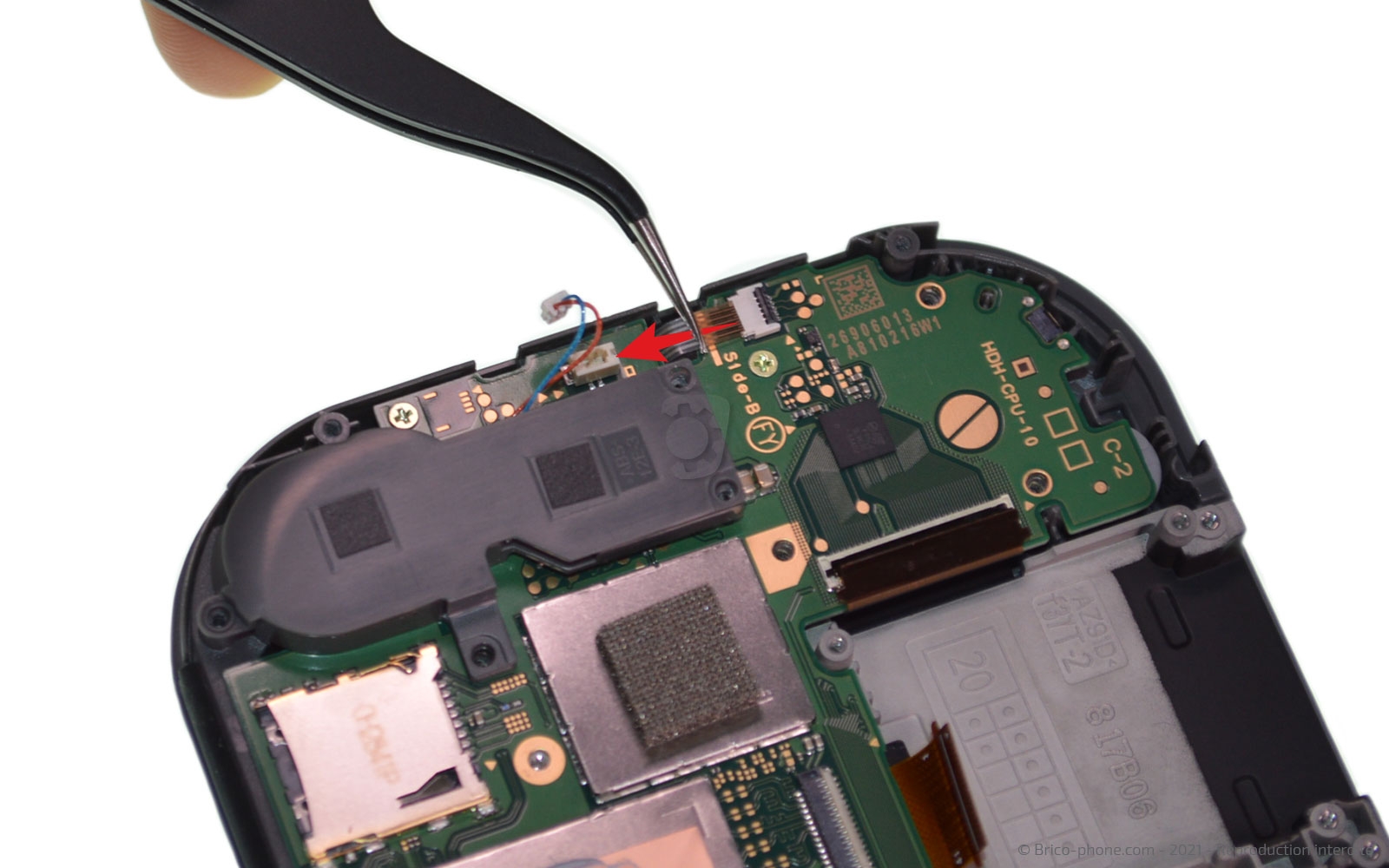

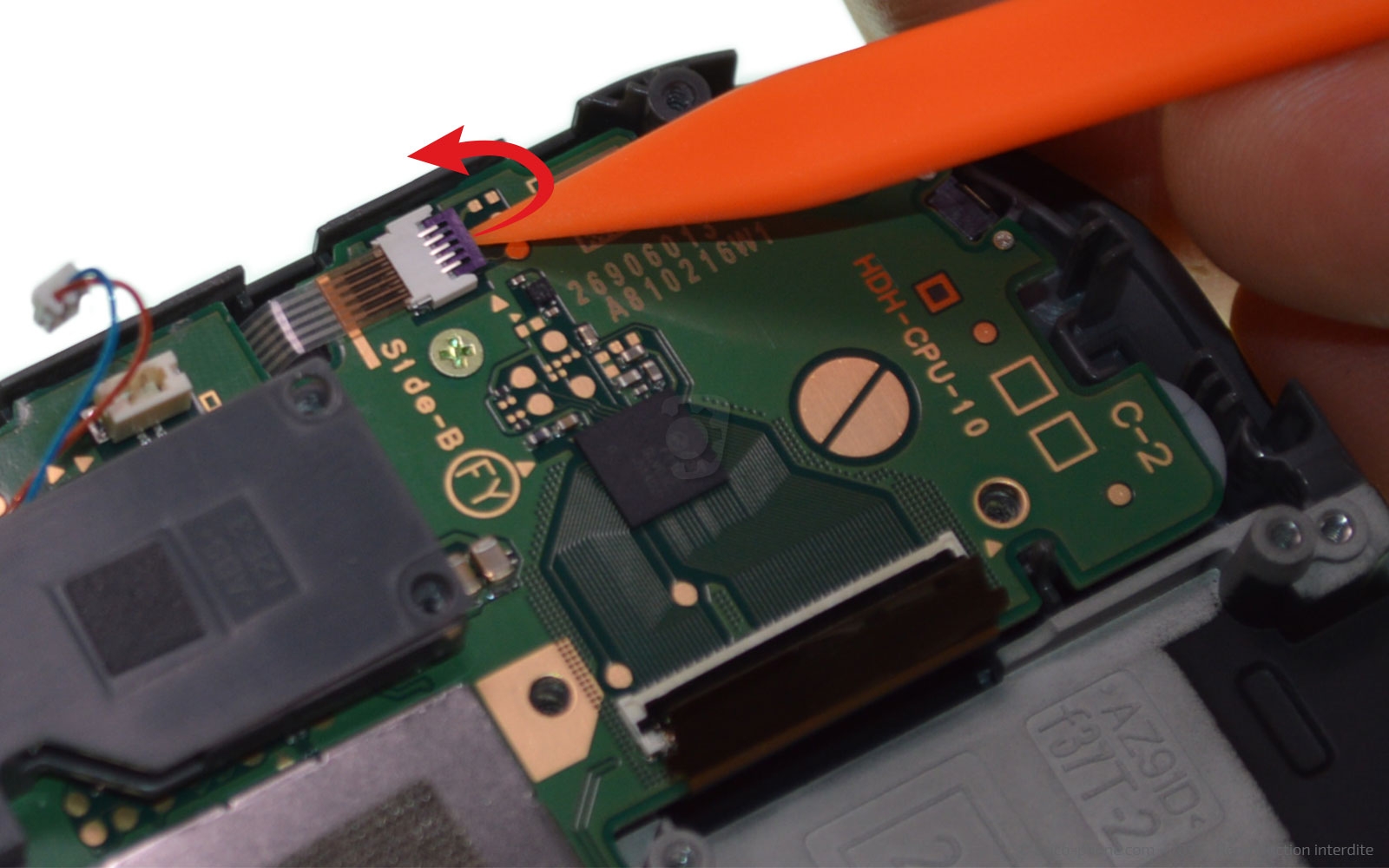

Continuez à déconnecter les nappes du joystick ainsi que celle de la vitre tactile, en soulevant le clapet et en sortant la connectique du support à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

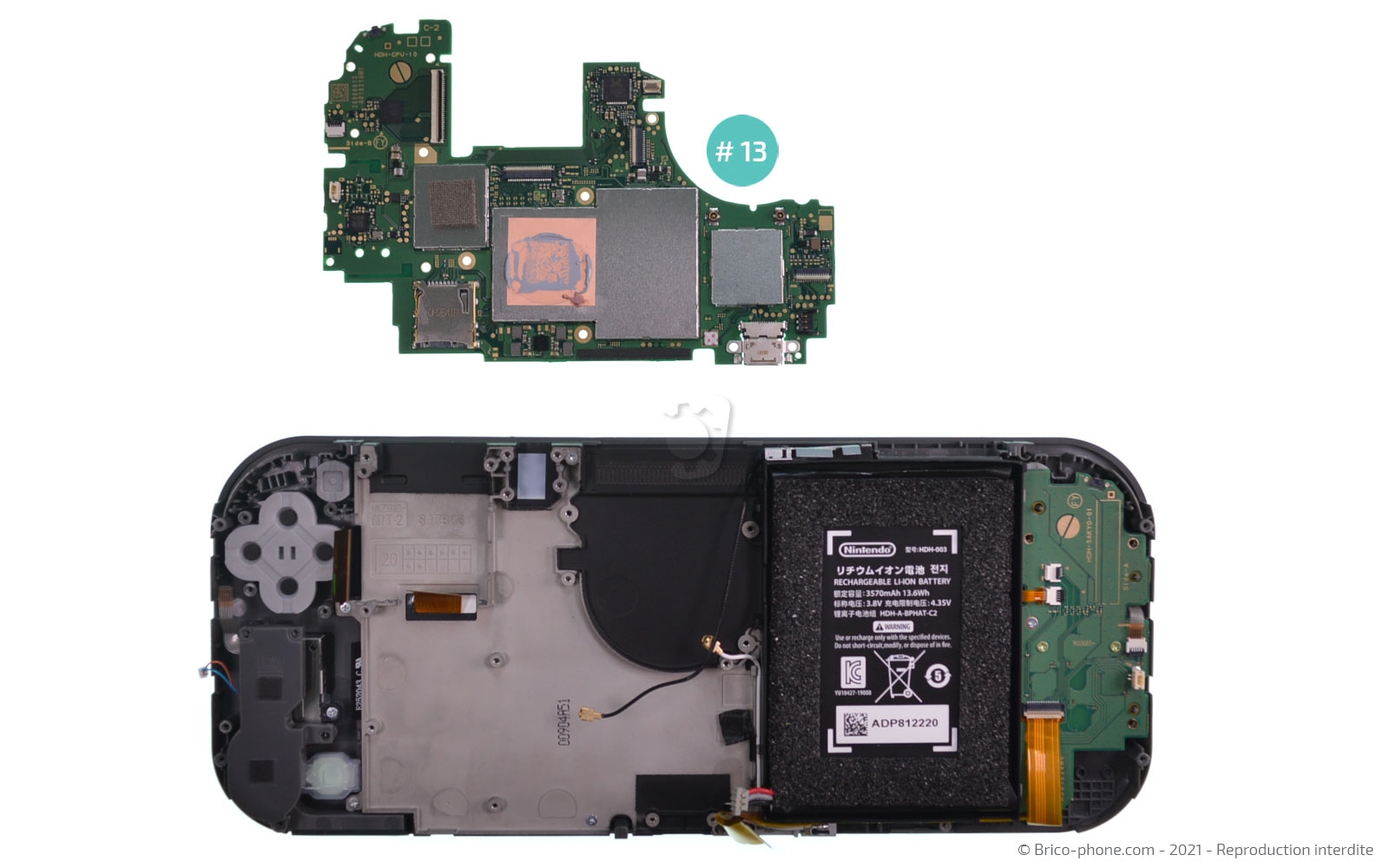

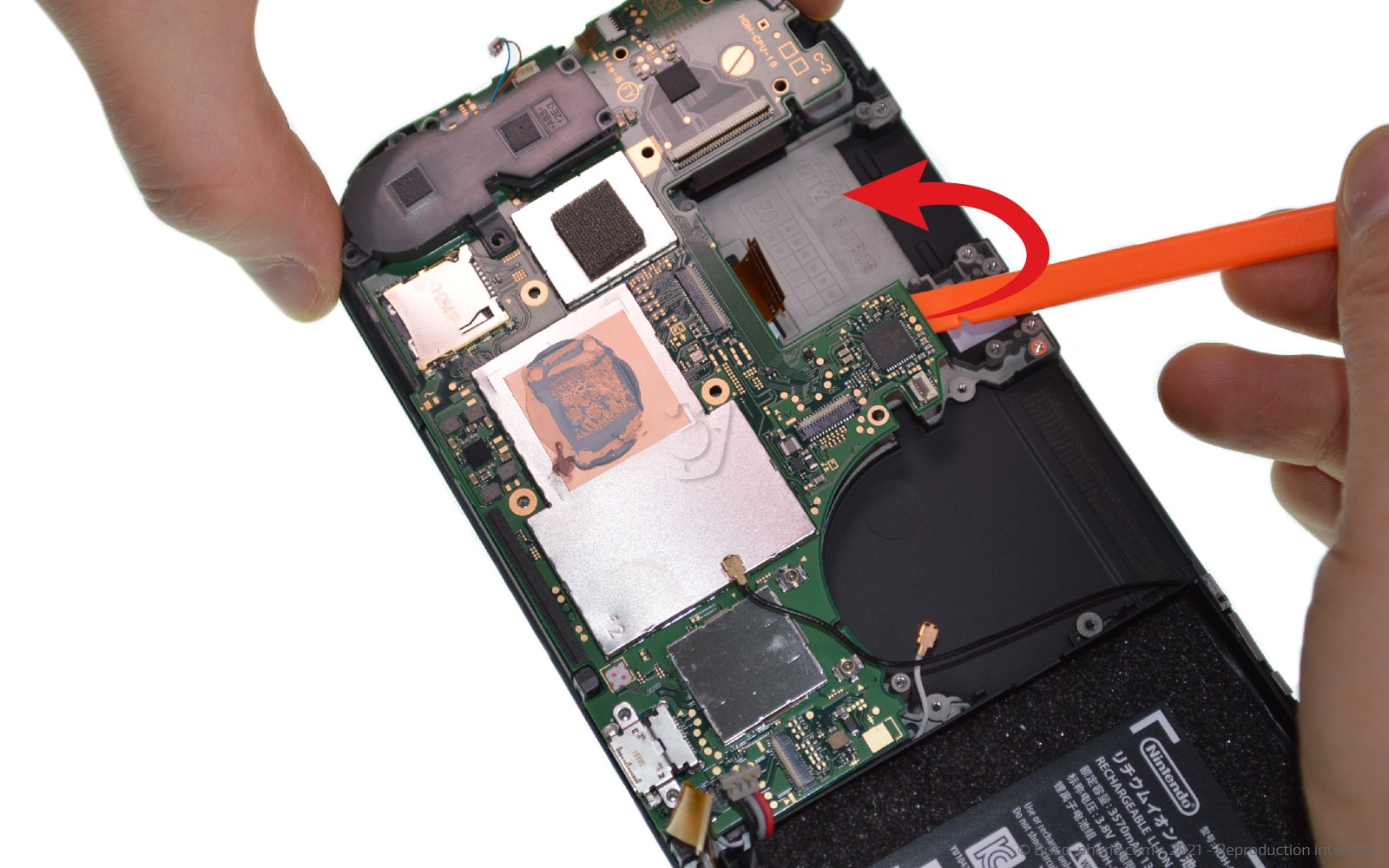

Etape 6.9 : Sortir la carte mère

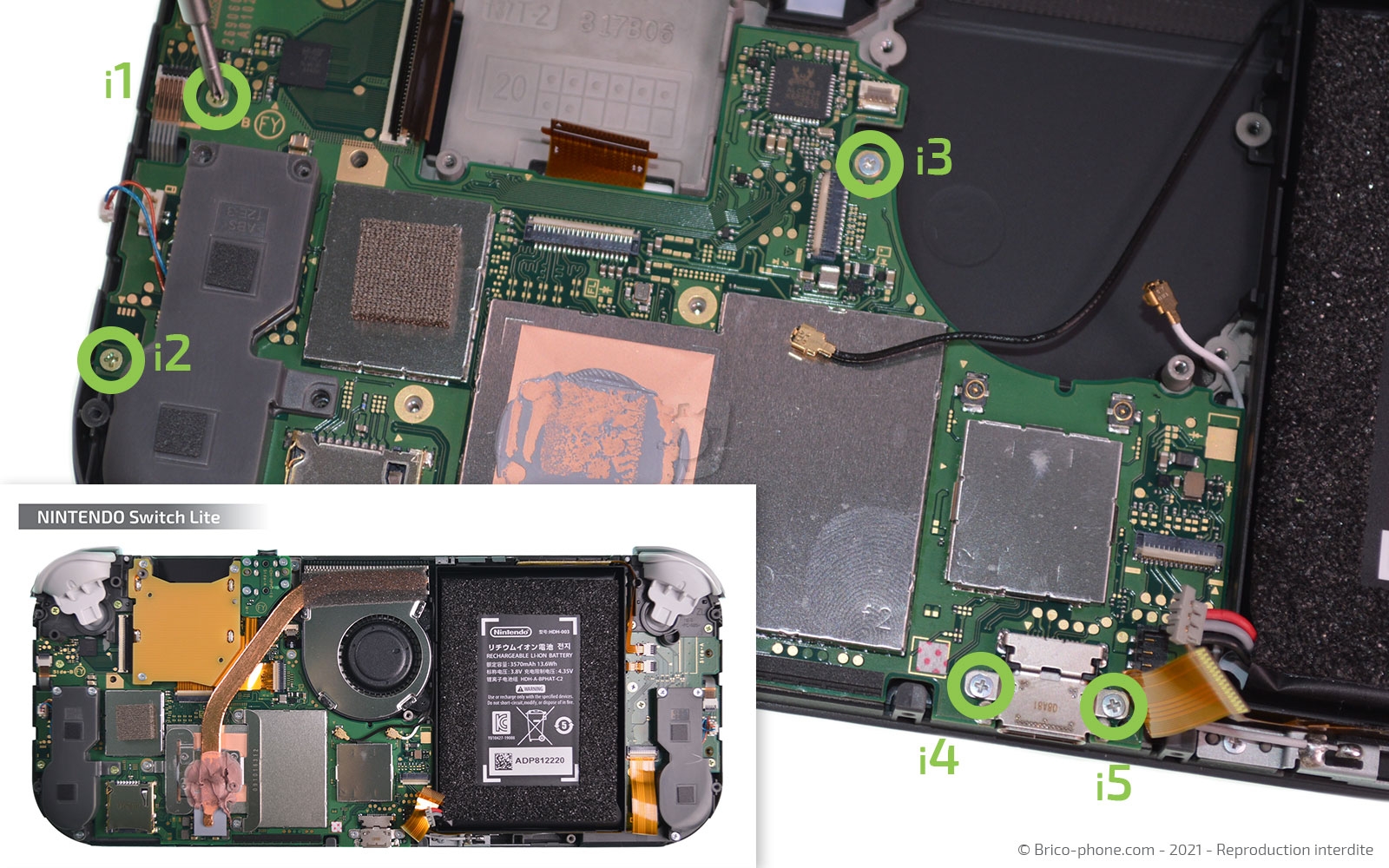

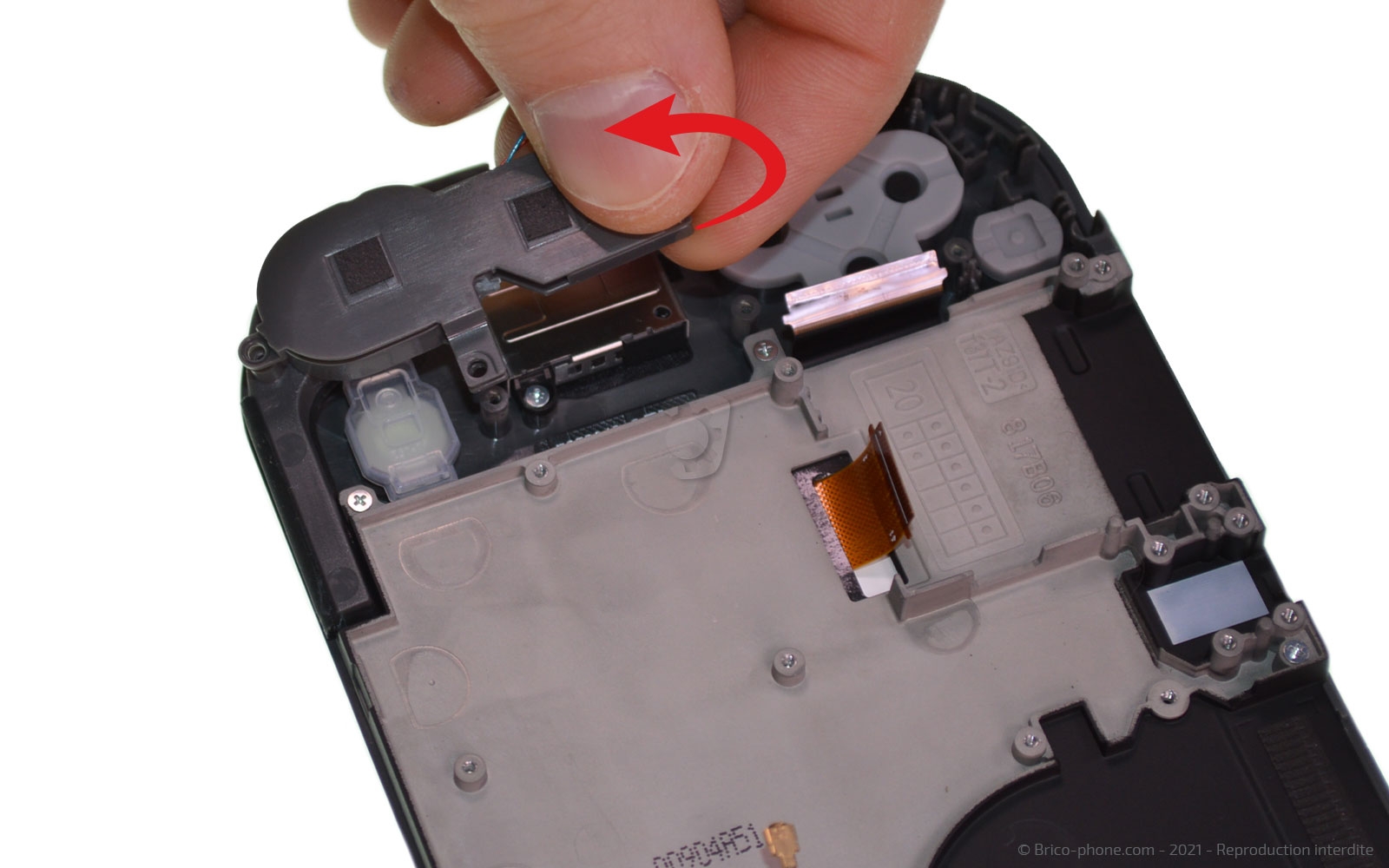

Enlevez les 5 dernières vis de la carte mère avant de sortir cette dernière du bloc de l'écran.

Outils du kit utilisés
Outils du kit utilisés

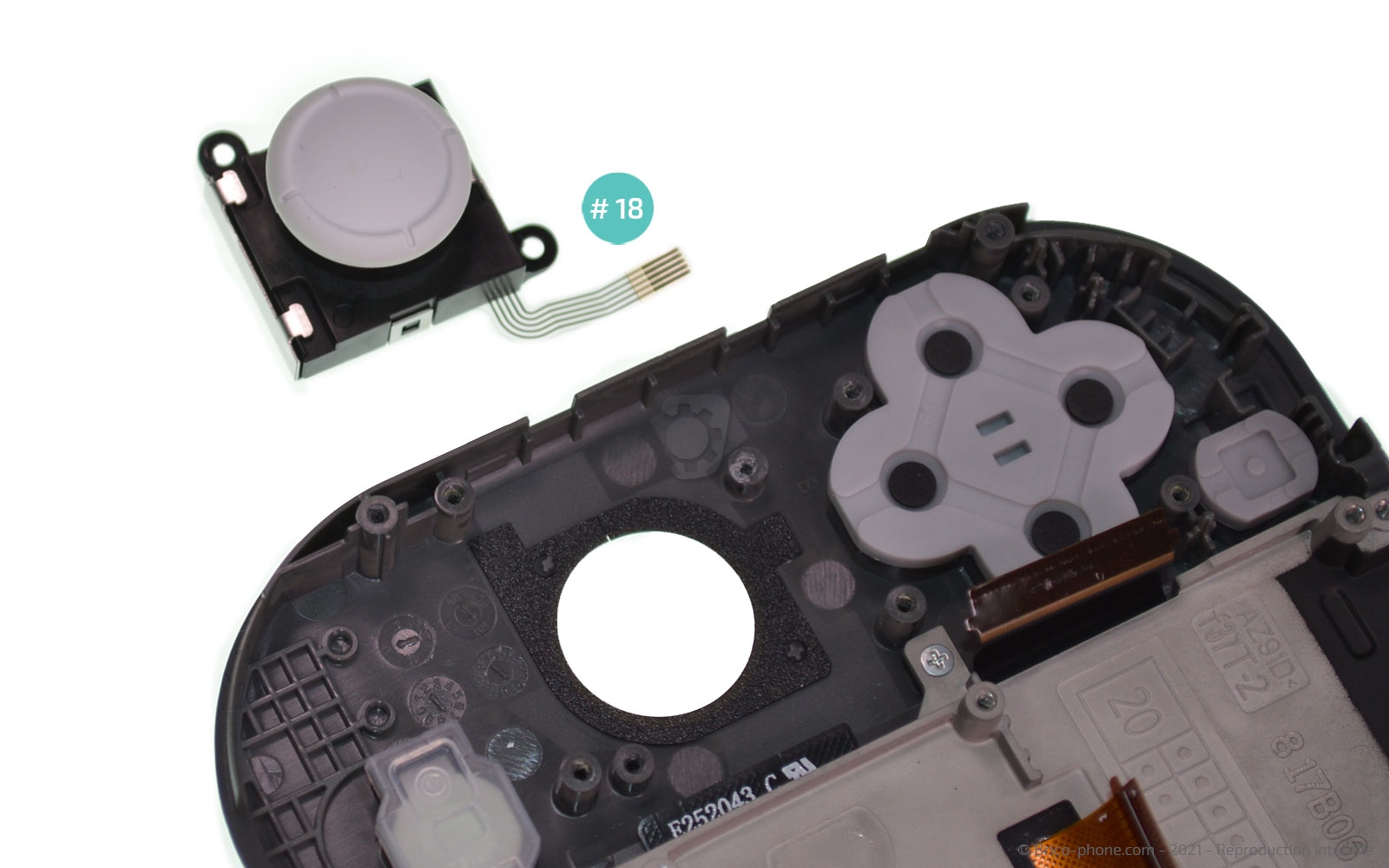

Etape 6.10 : Enlever le joystick endommagé

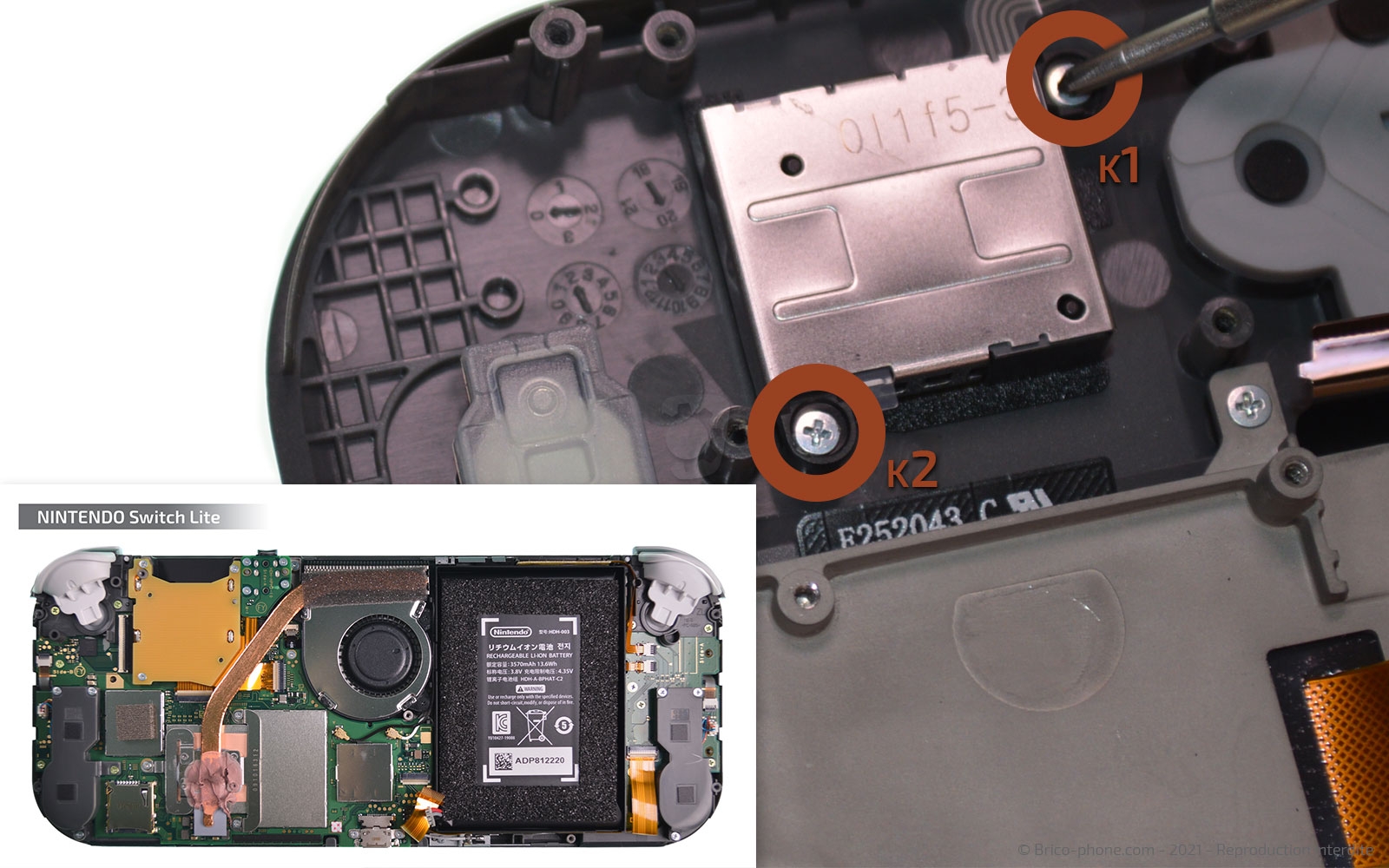

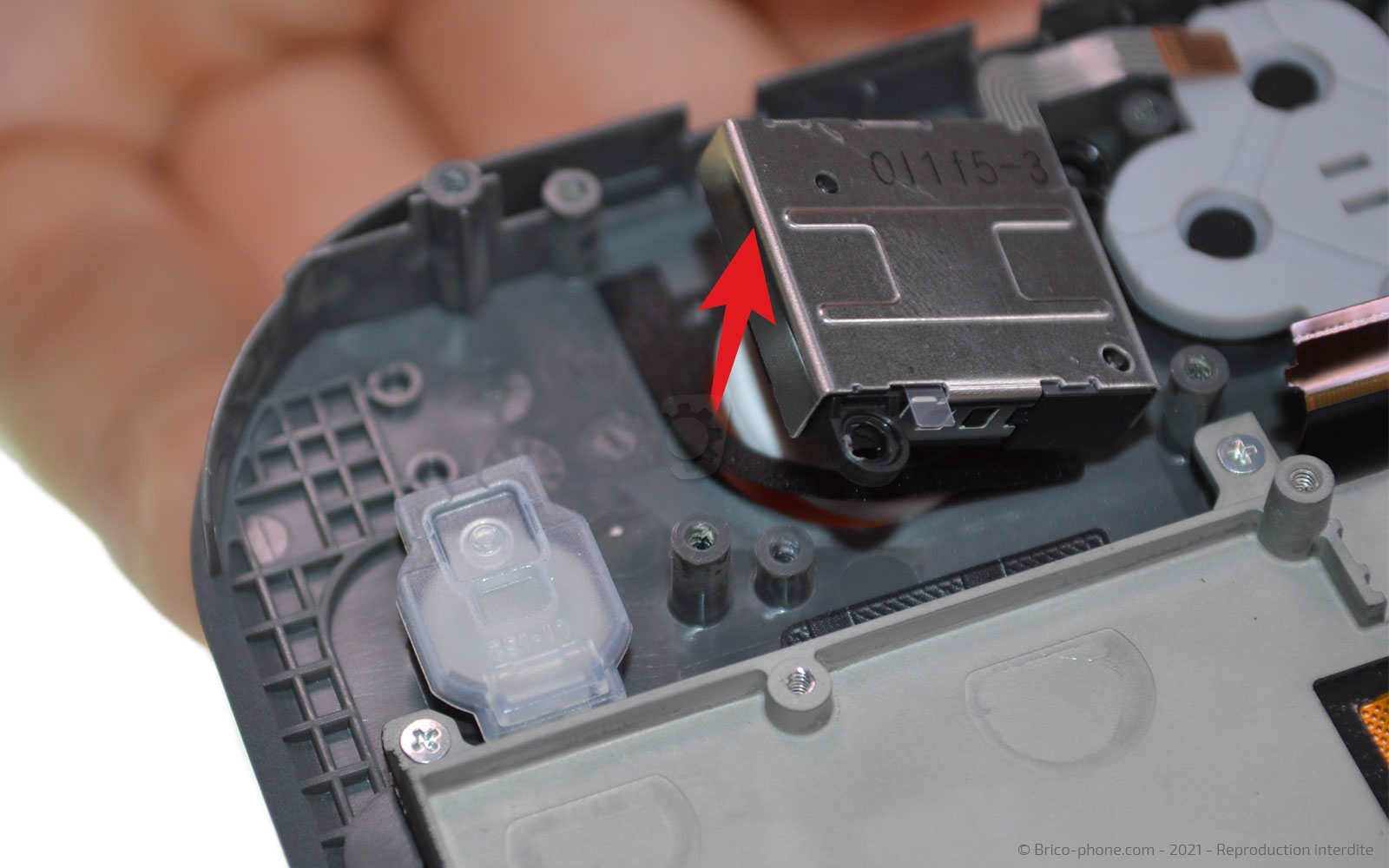

Dévissez les deux vis retenant le composant #18 de votre appareil afin de pouvoir le sortir et le changer.
Outils du kit utilisés
Outils du kit utilisés

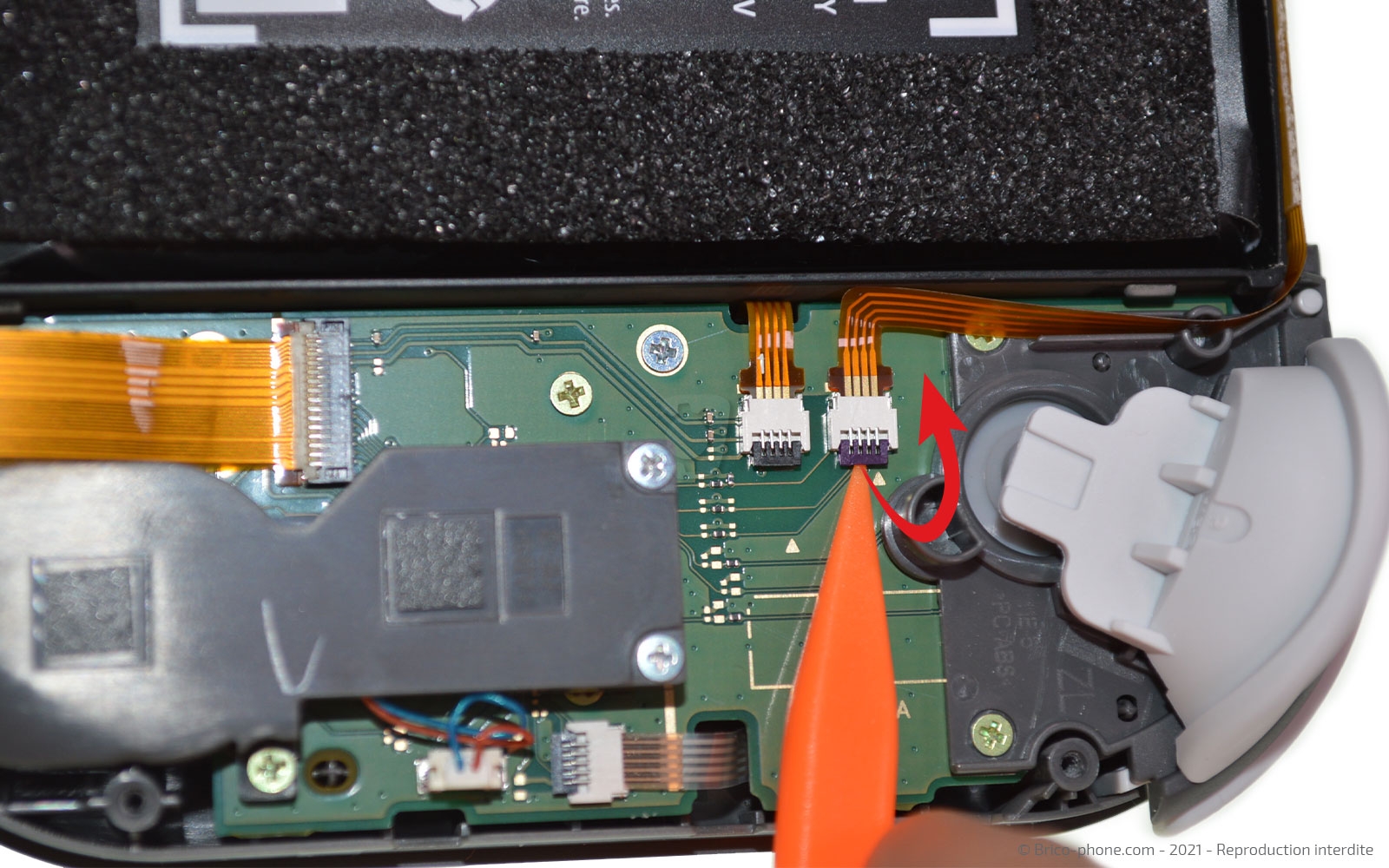

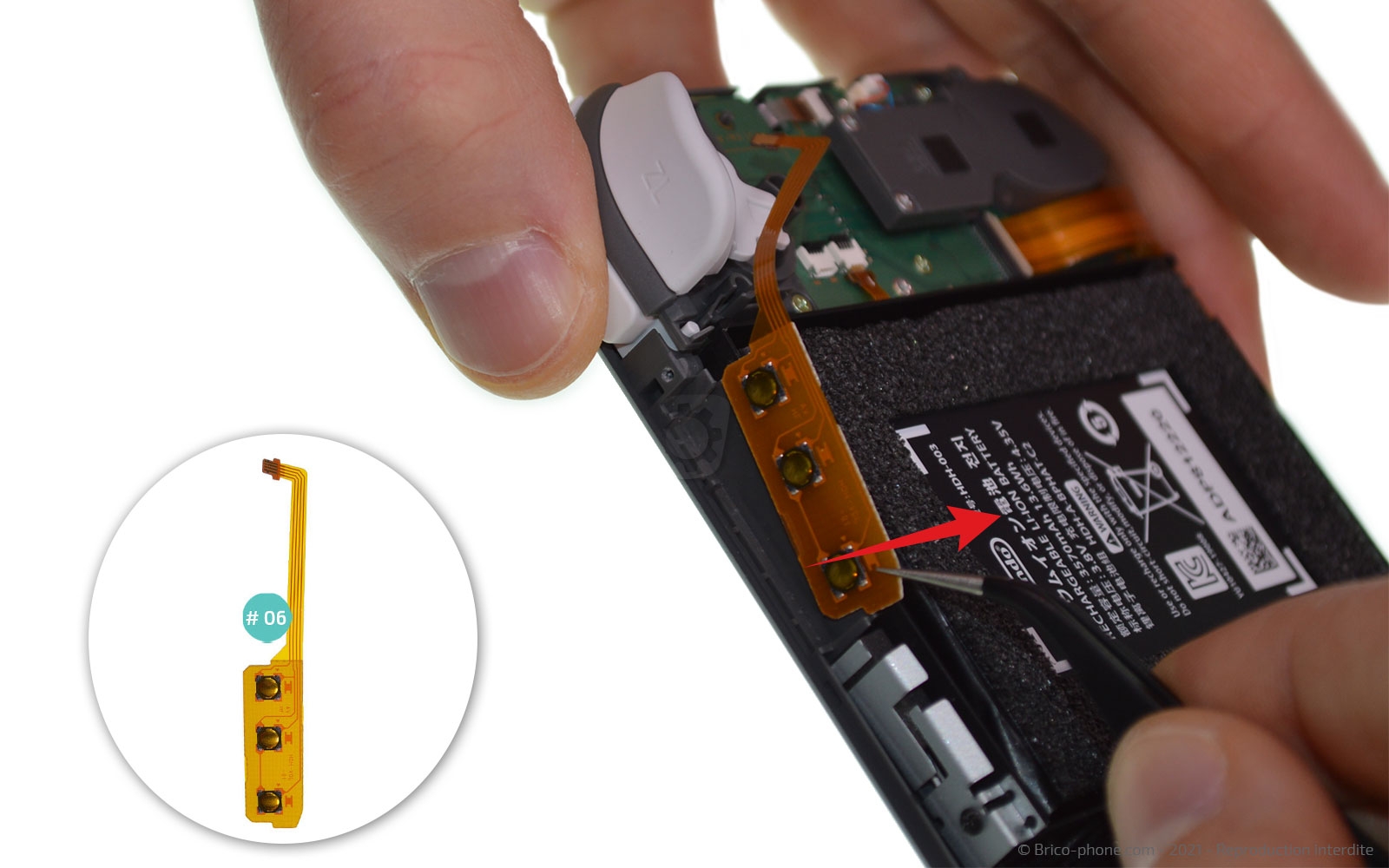

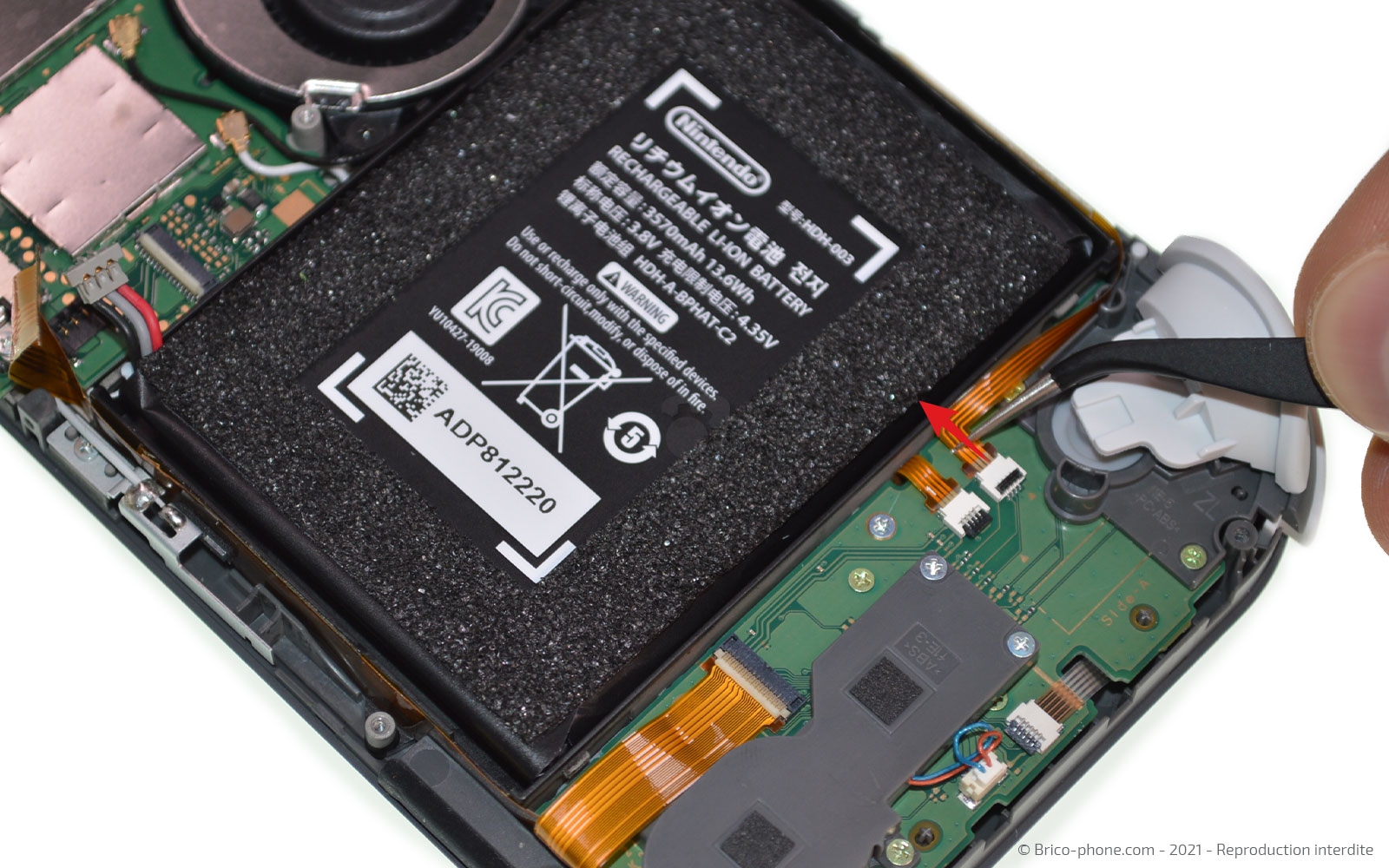

Etape 7.1 : Récupérer la nappe Power - Volume
Sur la carte fille, levez le clapet puis tirez la nappe pour déconnecter le composant #06.

Sortez la nappe Power / Volume à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

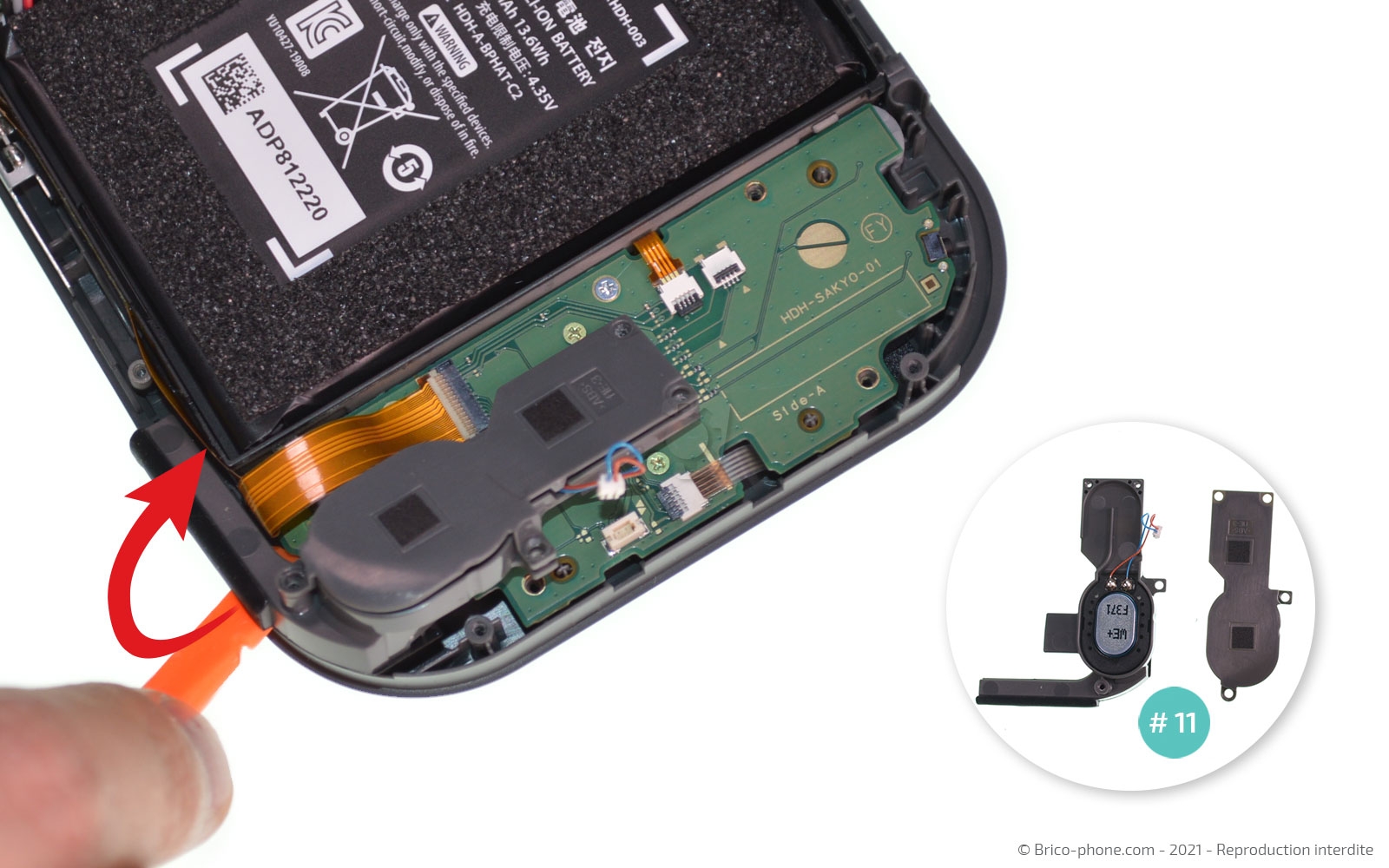

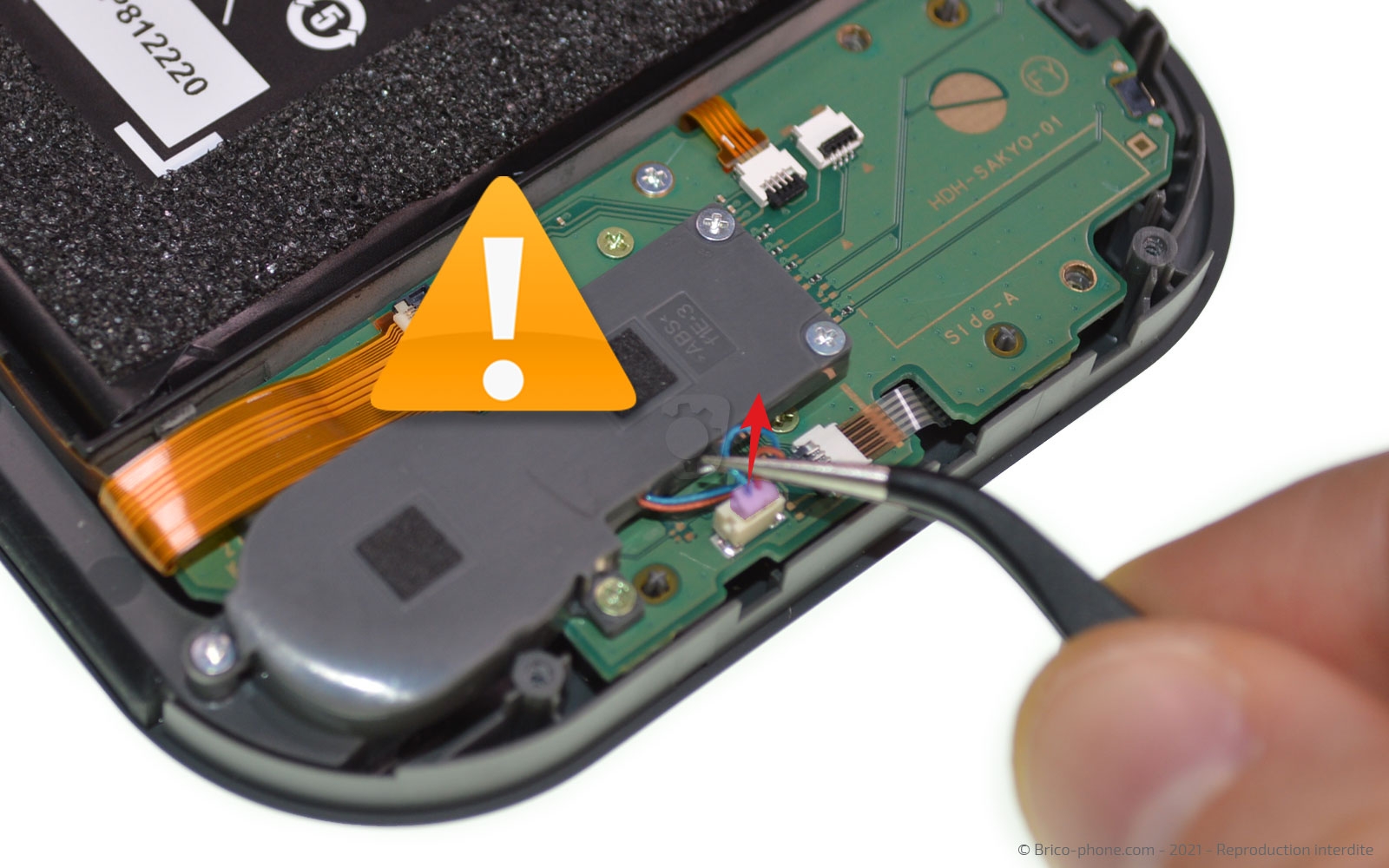

Etape 7.2 : Retirer le haut-parleur
Cette étape est délicate car vous allez devoir déconnecter le HP en attrapant et en tirant ses fils avec la pincette.

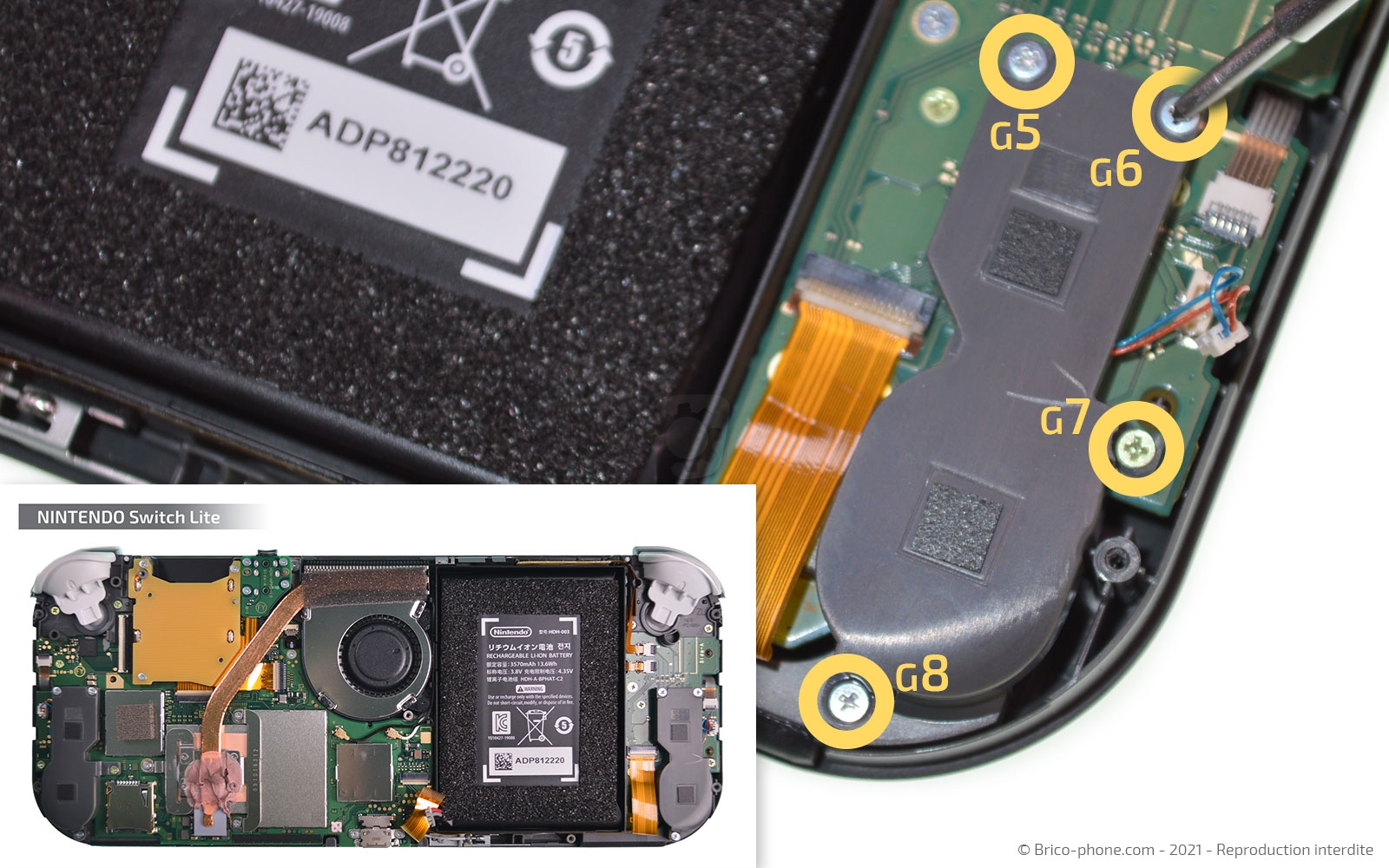

Ensuite, dévissez les 4 vis avec le tournevis cruciforme afin de pouvoir sortir le composant #11.
Outils du kit utilisés
Outils du kit utilisés


Etape 7.3 : Débrancher la rallonge d'interconnexion
Levez le clapet afin de libérer la nappe de la rallonge d'interconnexion avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

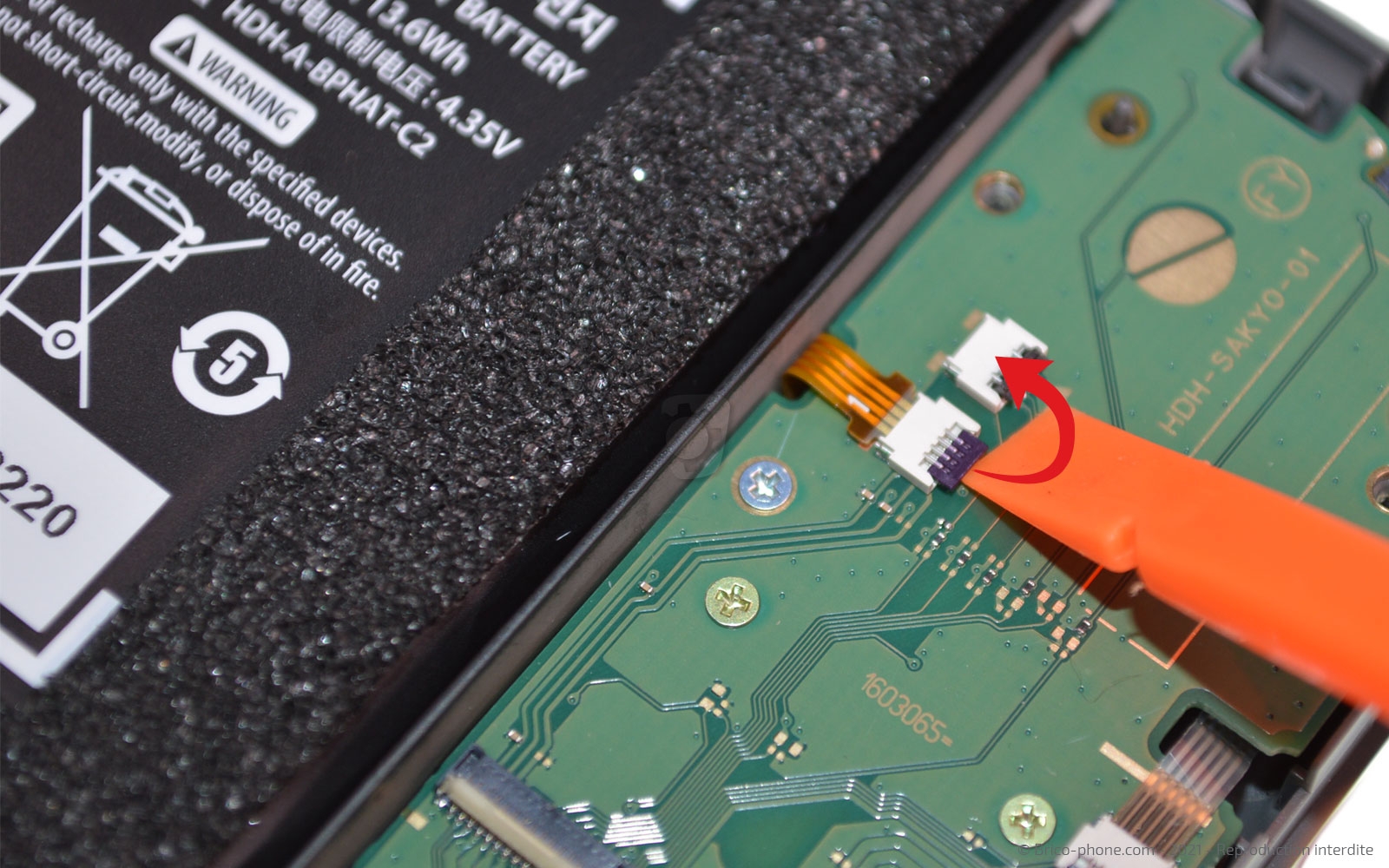

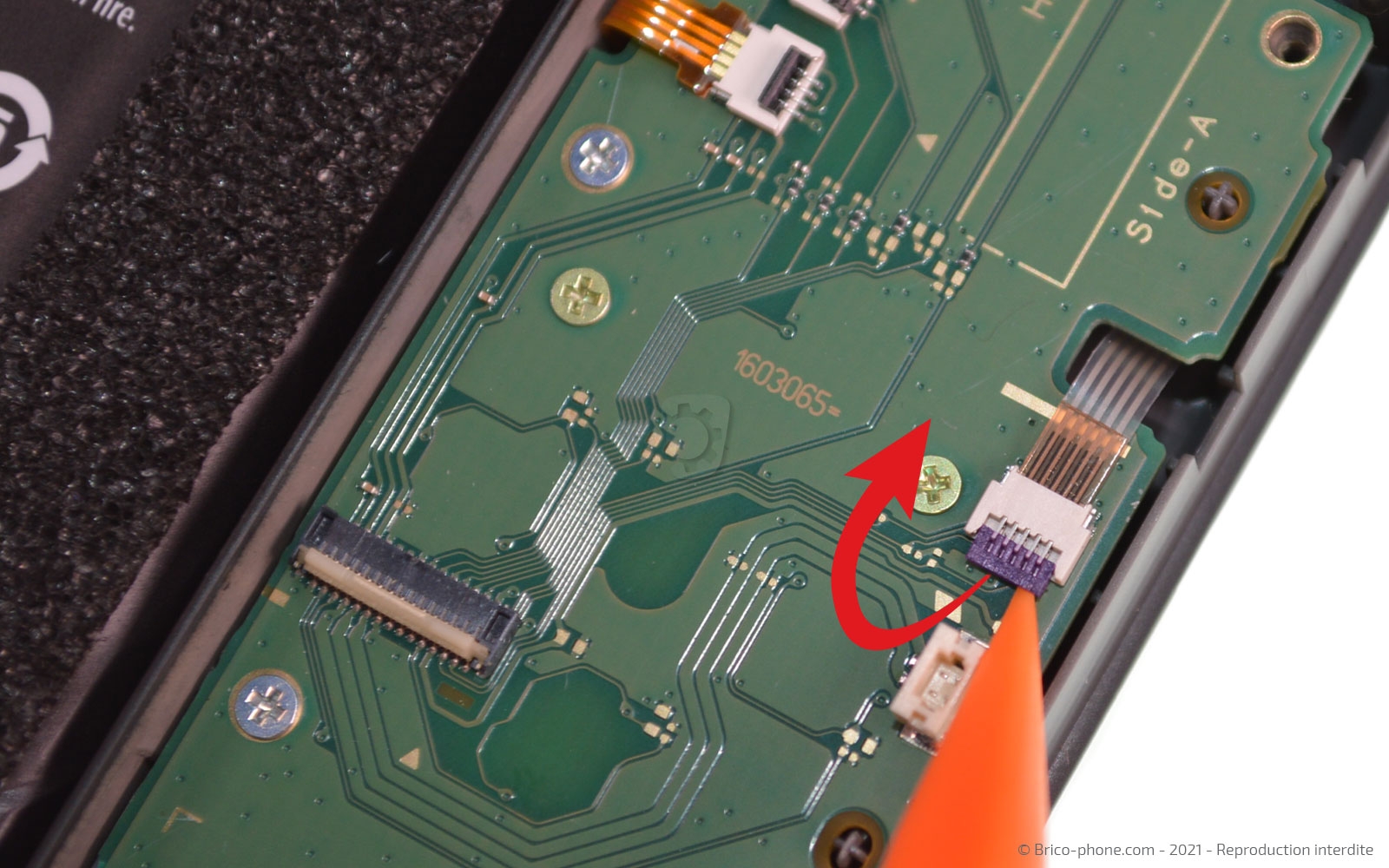

Etape 7.4 : Libérer la carte fille

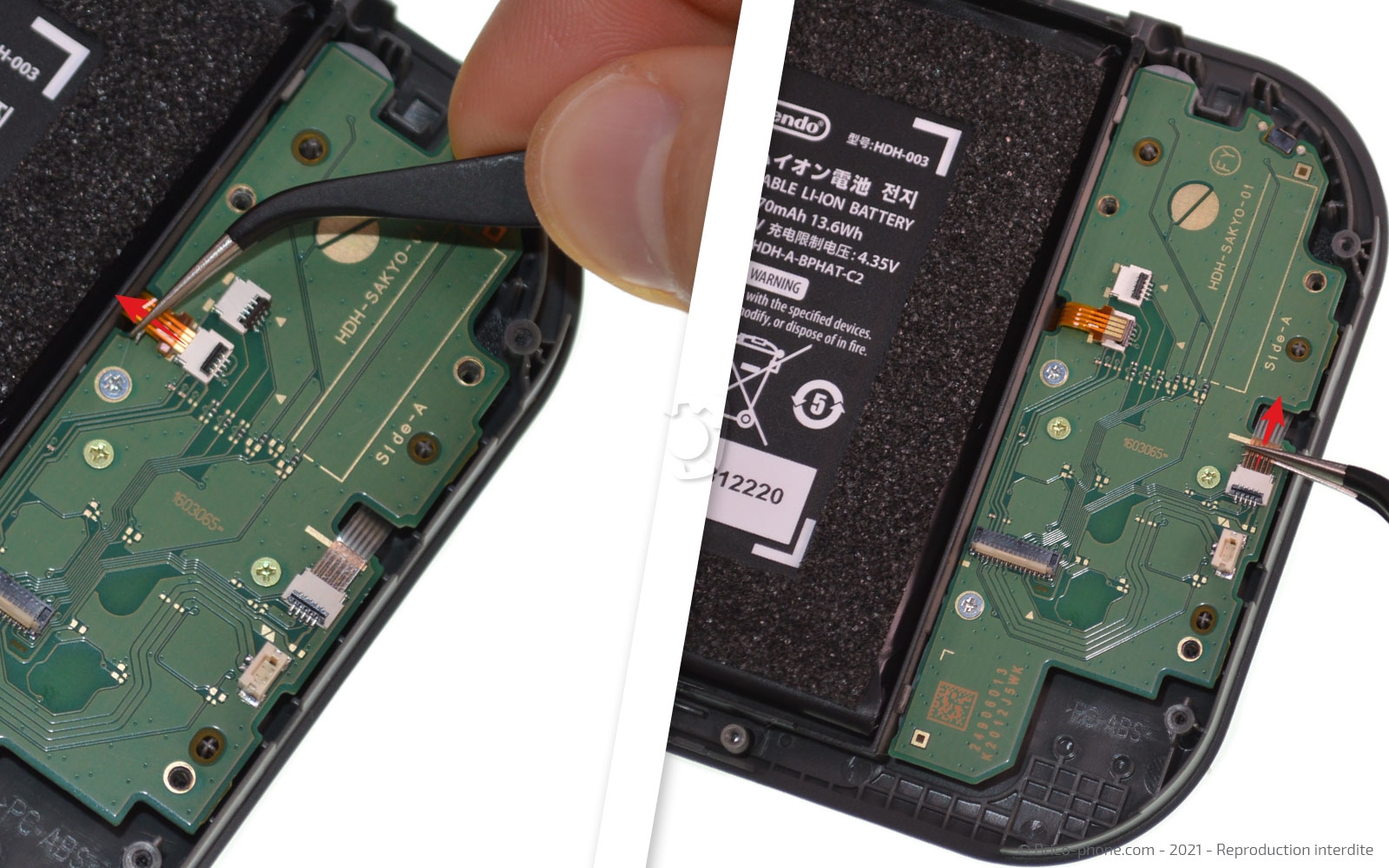

Débranchez les nappes de la dalle LCD et du joystick.
Outils du kit utilisés
Outils du kit utilisés

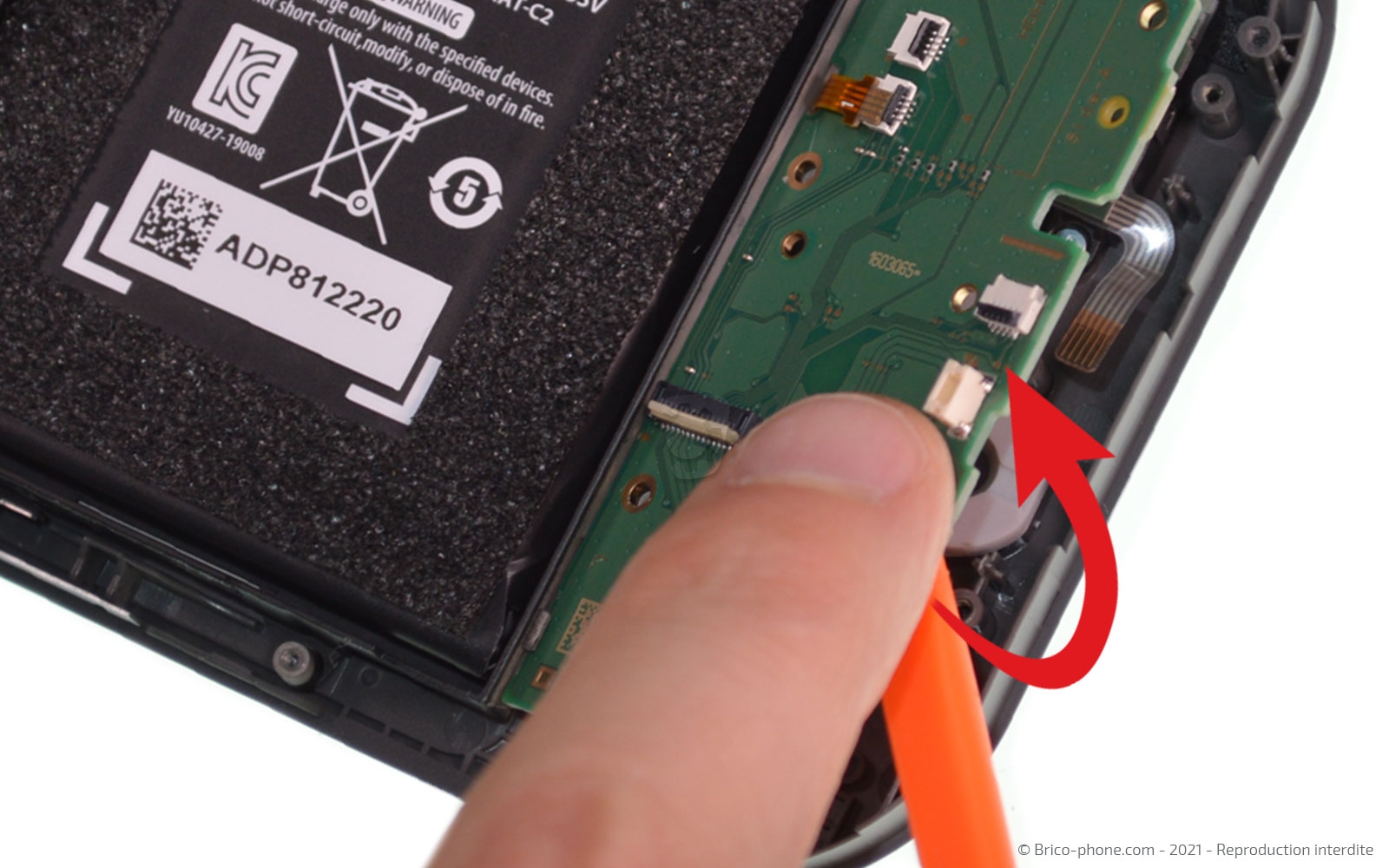

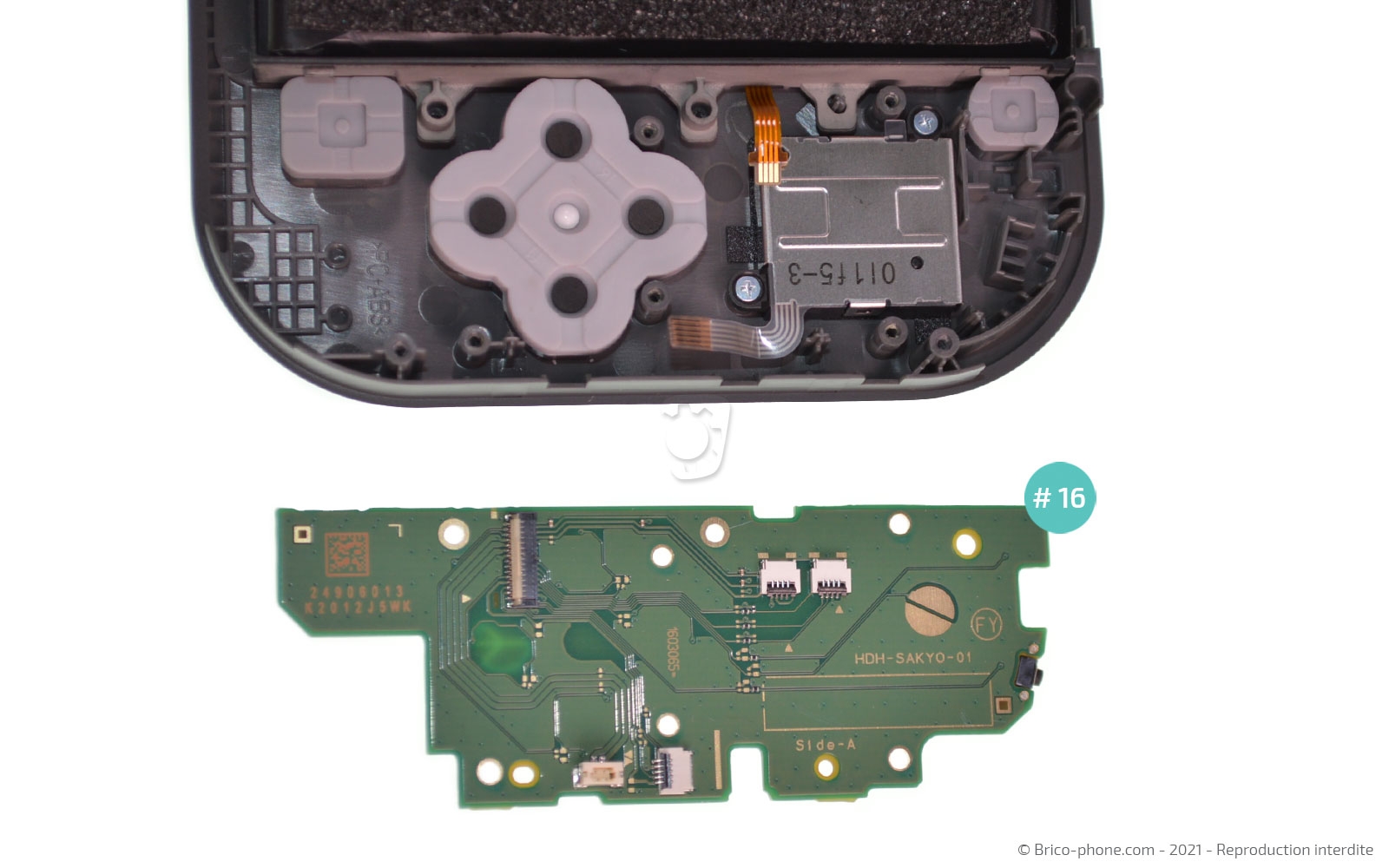

Etape 7.5 : Oter la carte fille

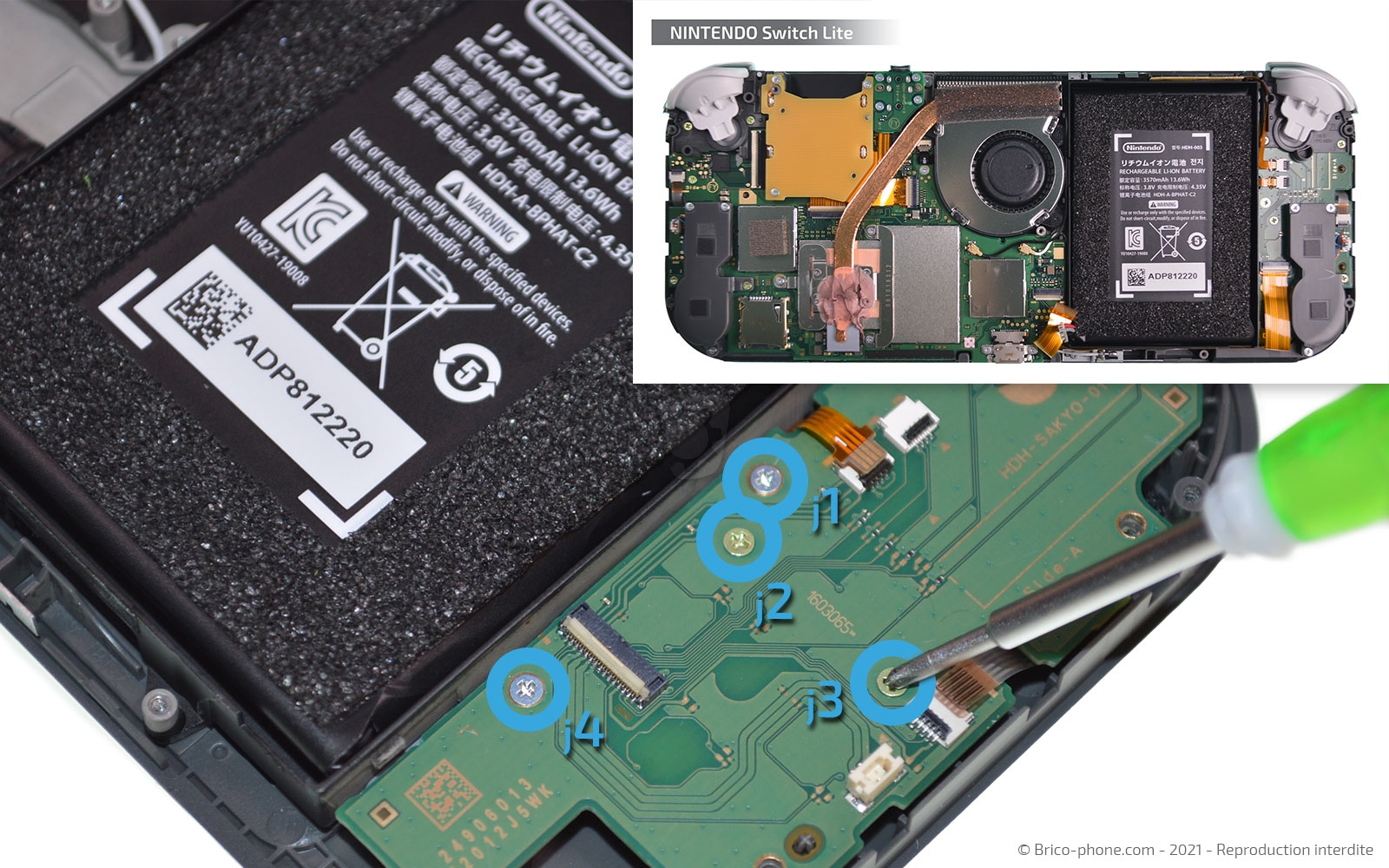

Retirez les vis J1, J2, J3 et J4 afin de pouvoir sortir la carte fille de la console.
Outils du kit utilisés
Outils du kit utilisés

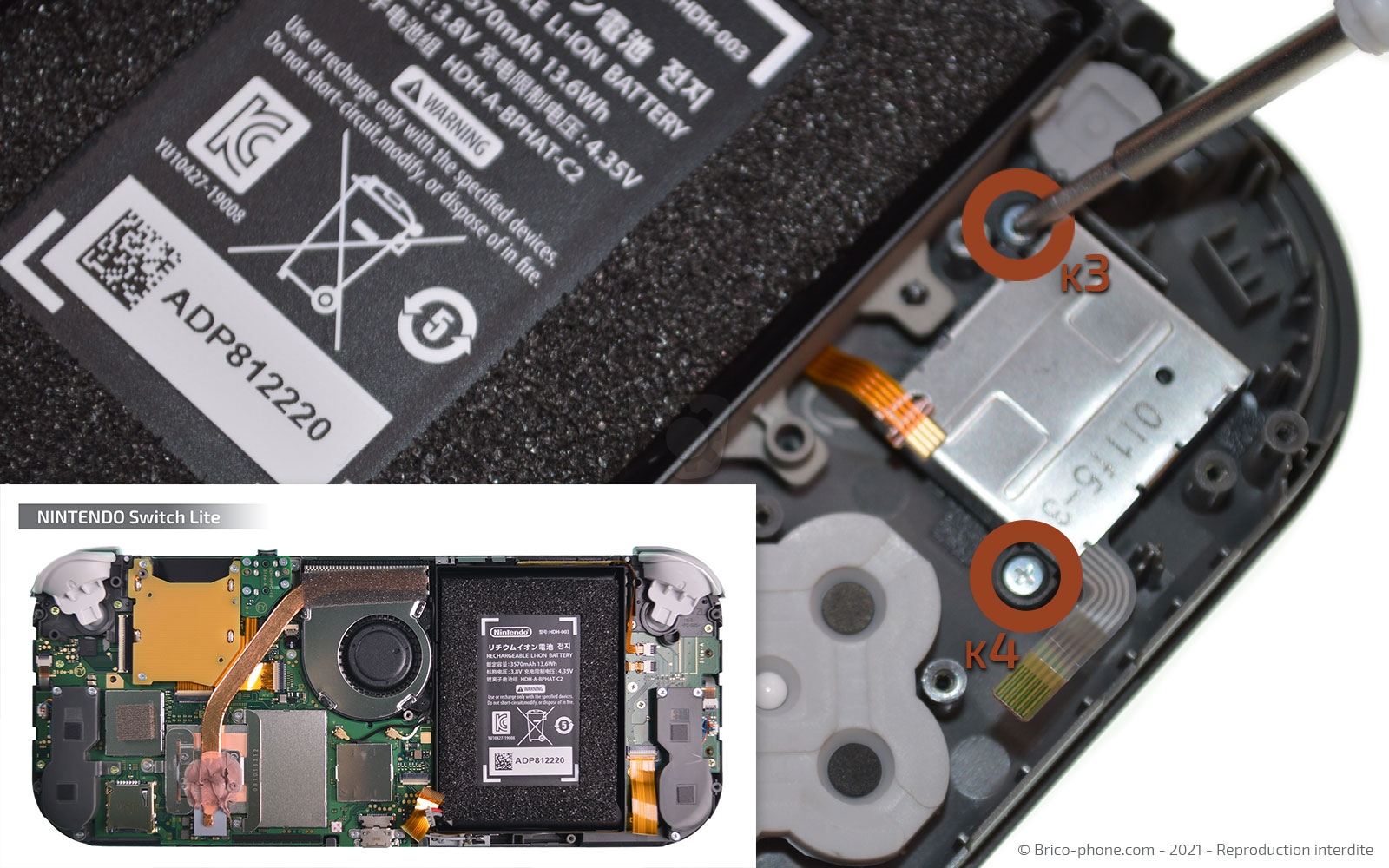

Etape 7.6 : Enlever le joystick abîmé

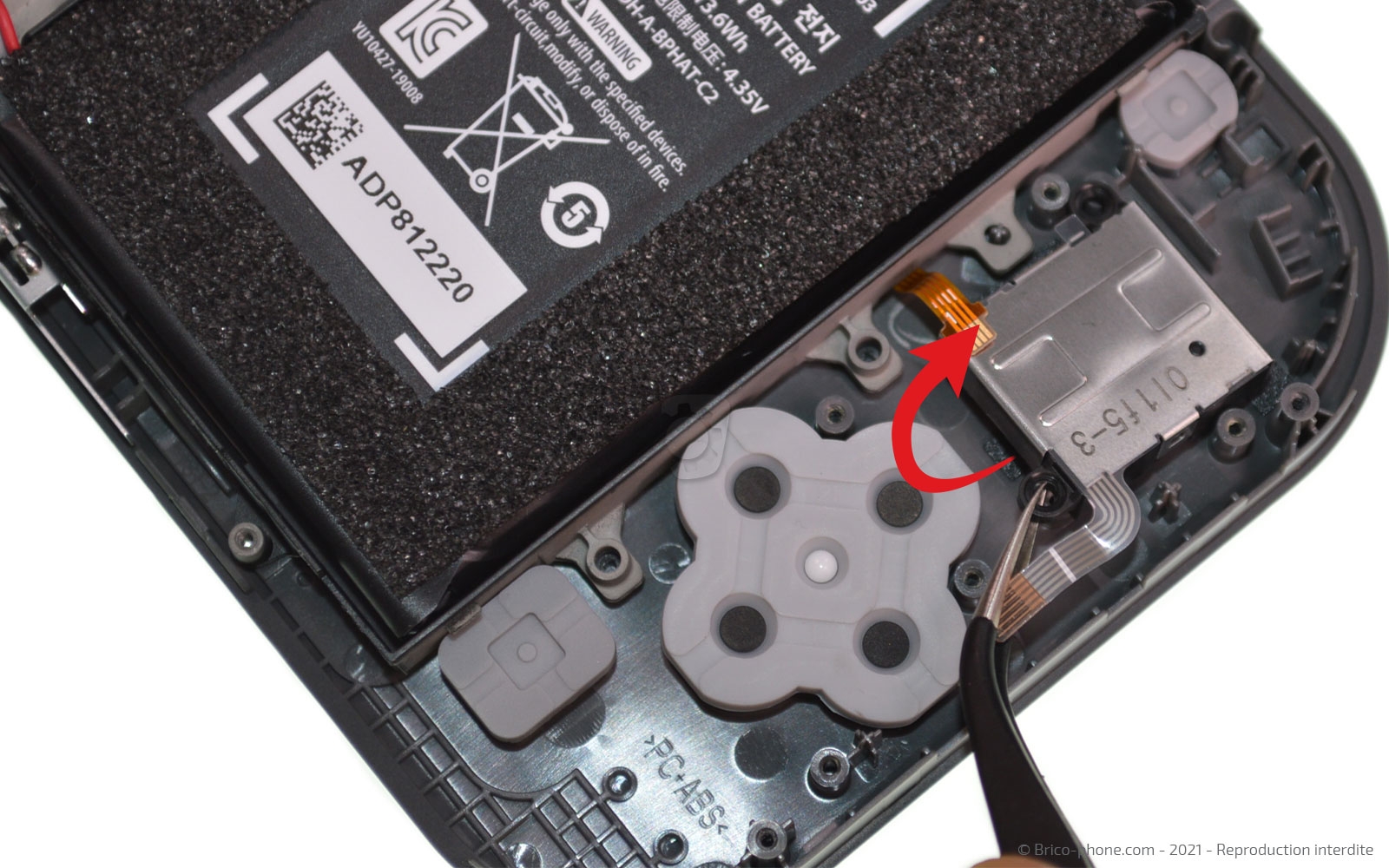

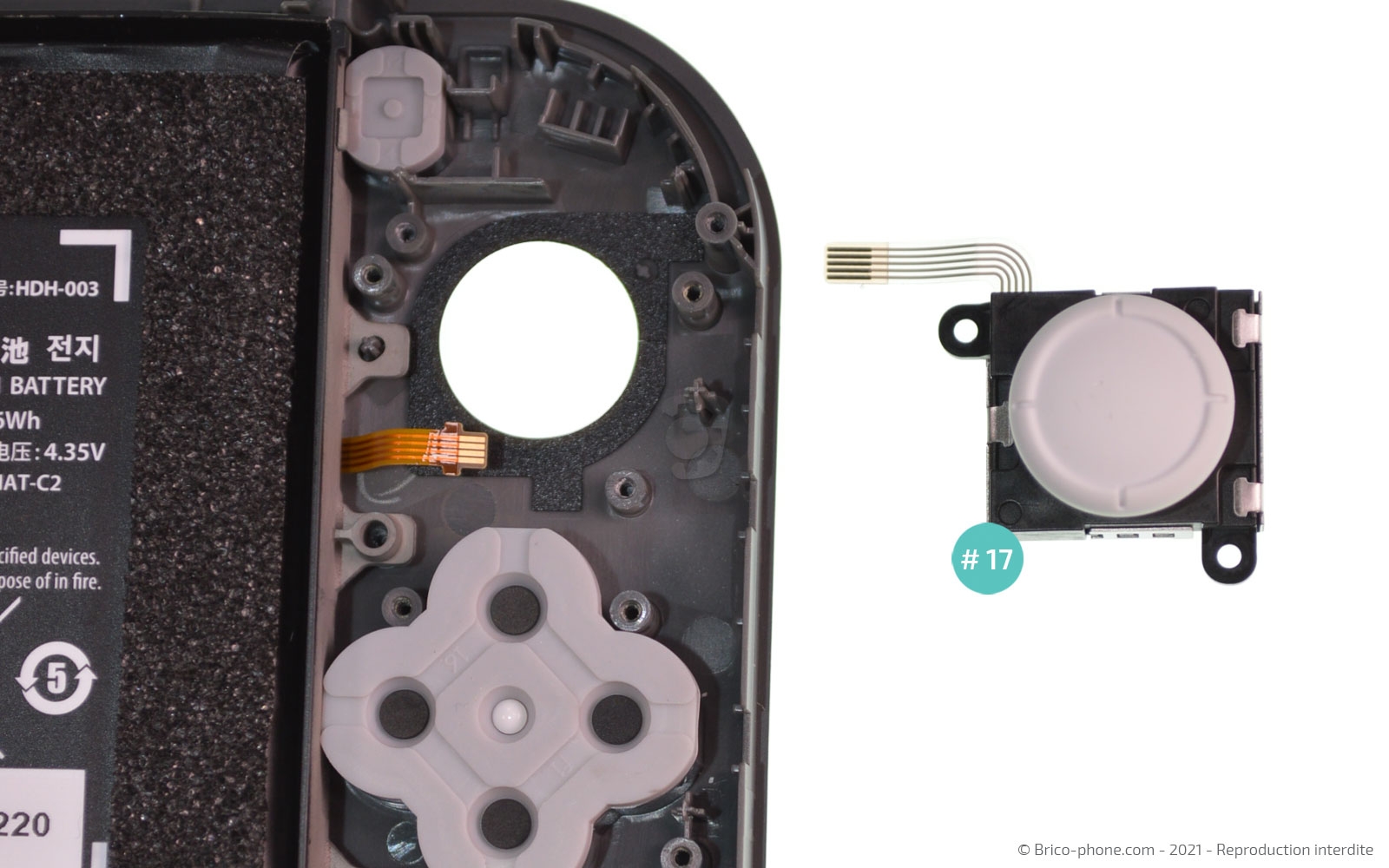

Il ne vous reste plus qu'à récupérer les deux vis du stick #17 pour pouvoir le sortir du support de la console.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Pour refermer votre Nintendo Switch Lite, suivez les étapes précédentes dans le sens contraire.

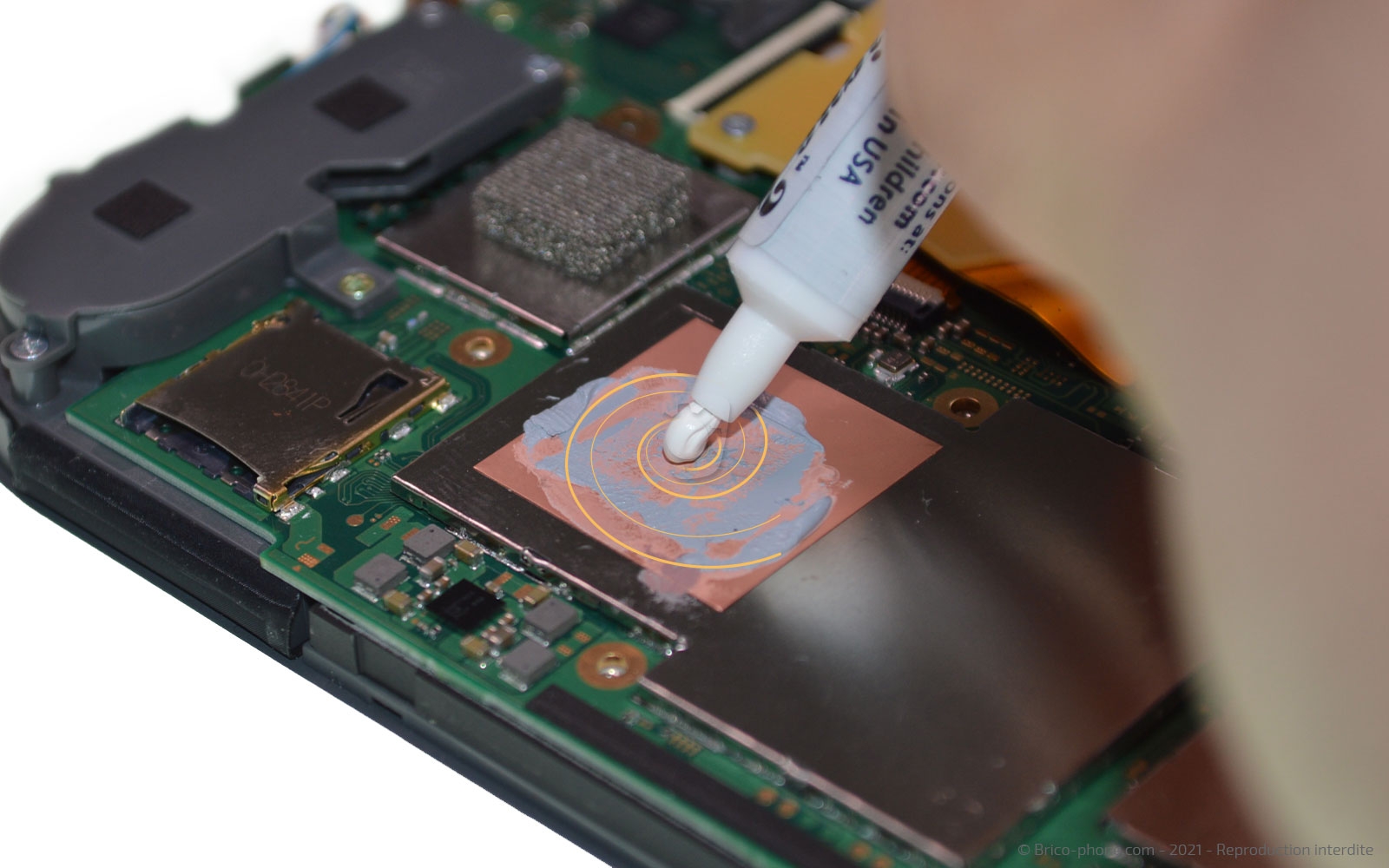

Disposez un peu de pâte thermique avant de reposer le dissipateur thermique et de reconnecter la batterie.

Félicitations votre console est maintenant comme neuve.
