Changement du connecteur de charge sur Galaxy S20 Ultra

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre Samsung Galaxy afin d'être certain de commander les bonnes pièces détachées.

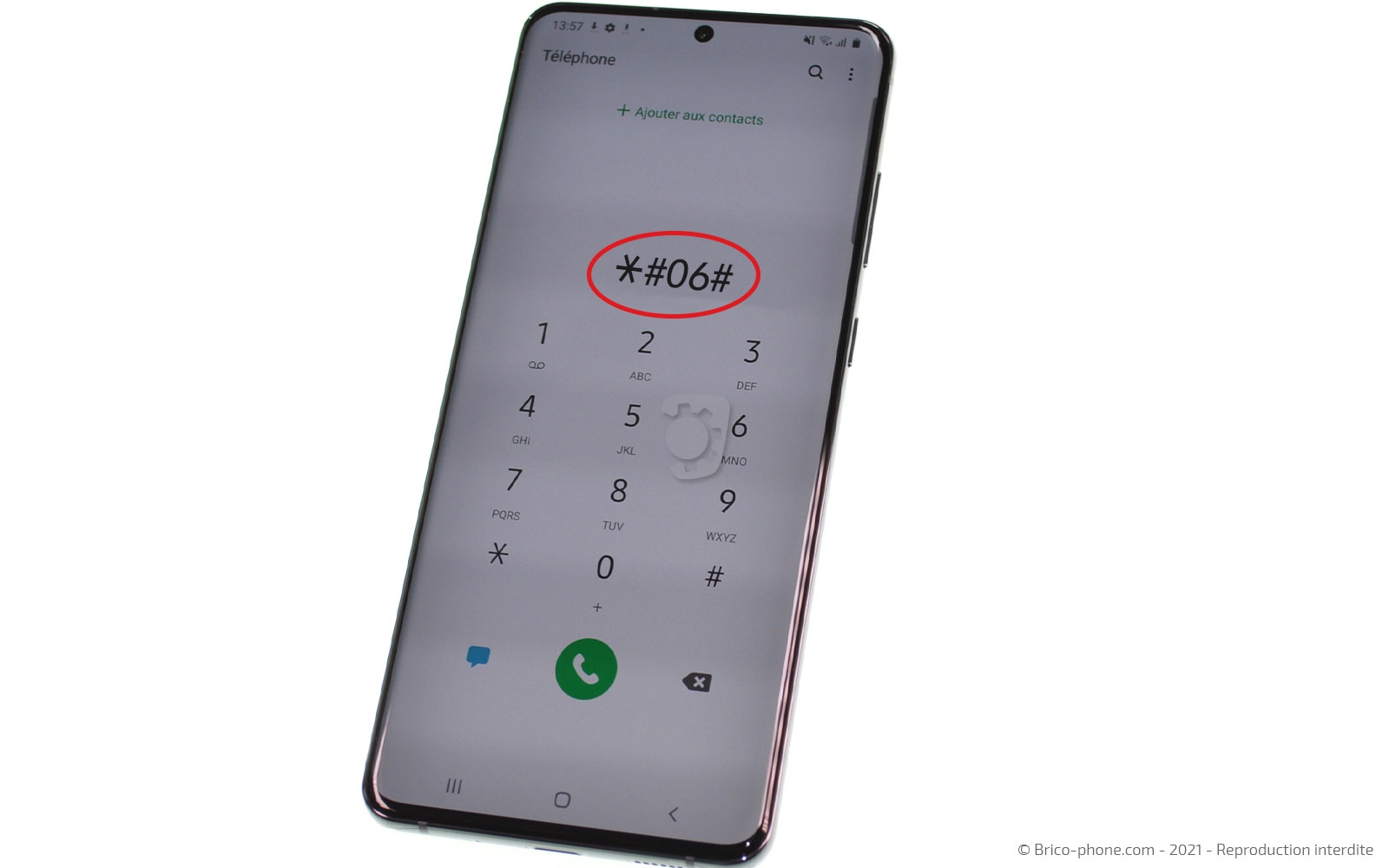

Pour cela, il vous suffit de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce numéro, un fois recopié sur notre page d'accueil, vous permettra de valider qu'il s'agit bien d 'un Samsung Galaxy S20 Ultra et d'accéder aux produits compatibles avec votre smartphone.

En second lieu, préparez-vous un espace de travail propre et dégagé afin de pouvoir fixer avec du scotch le patron d'aide au montage fourni avec votre commande, si vous n'avez pas opté pour un patron magnétique. Assurez-vous d'avoir vos outils ainsi que notre tuto à proximité avant de commencer.

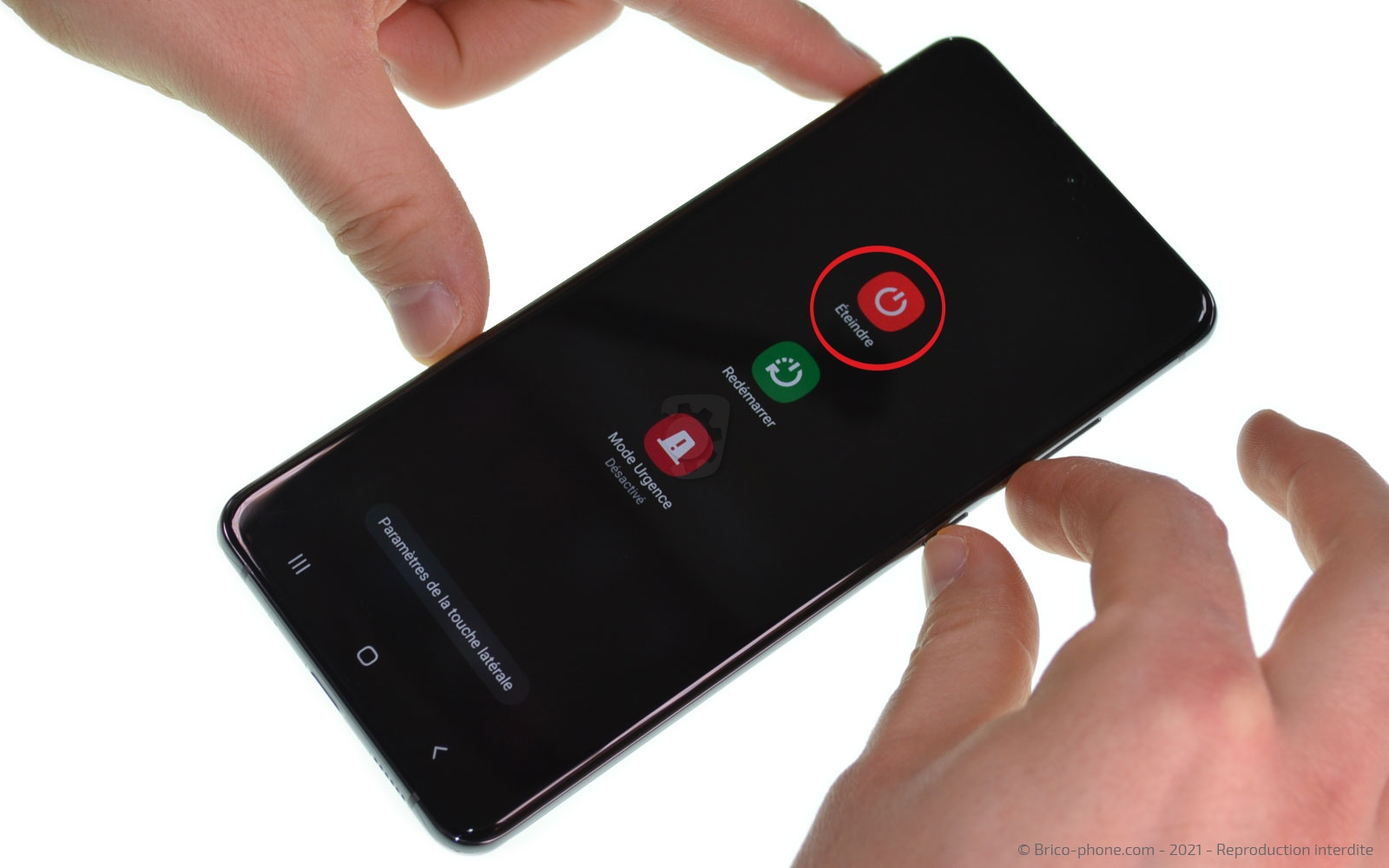

Vous pouvez dès à présent procéder à l'extinction de votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre" affiché sur l'écran.

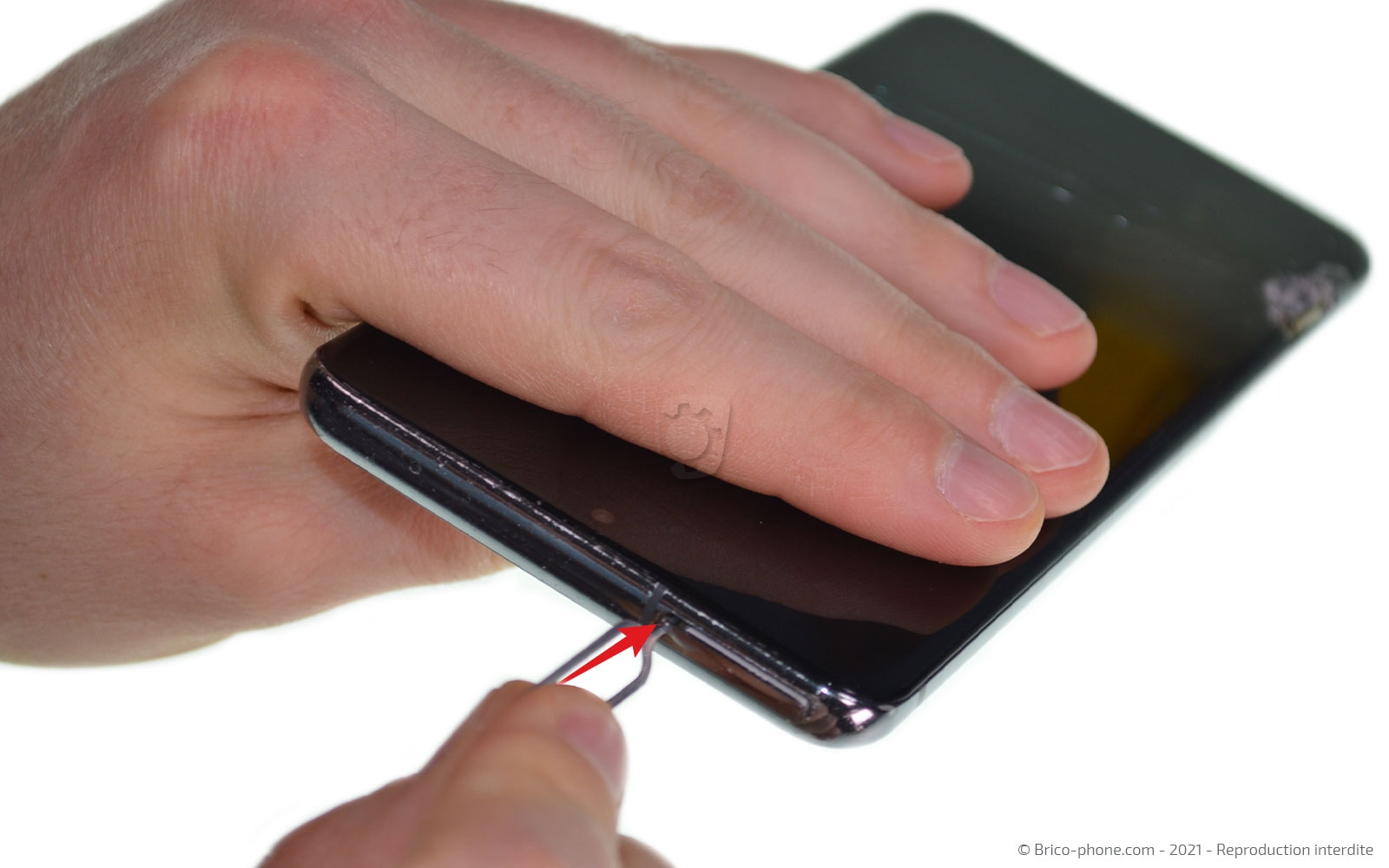

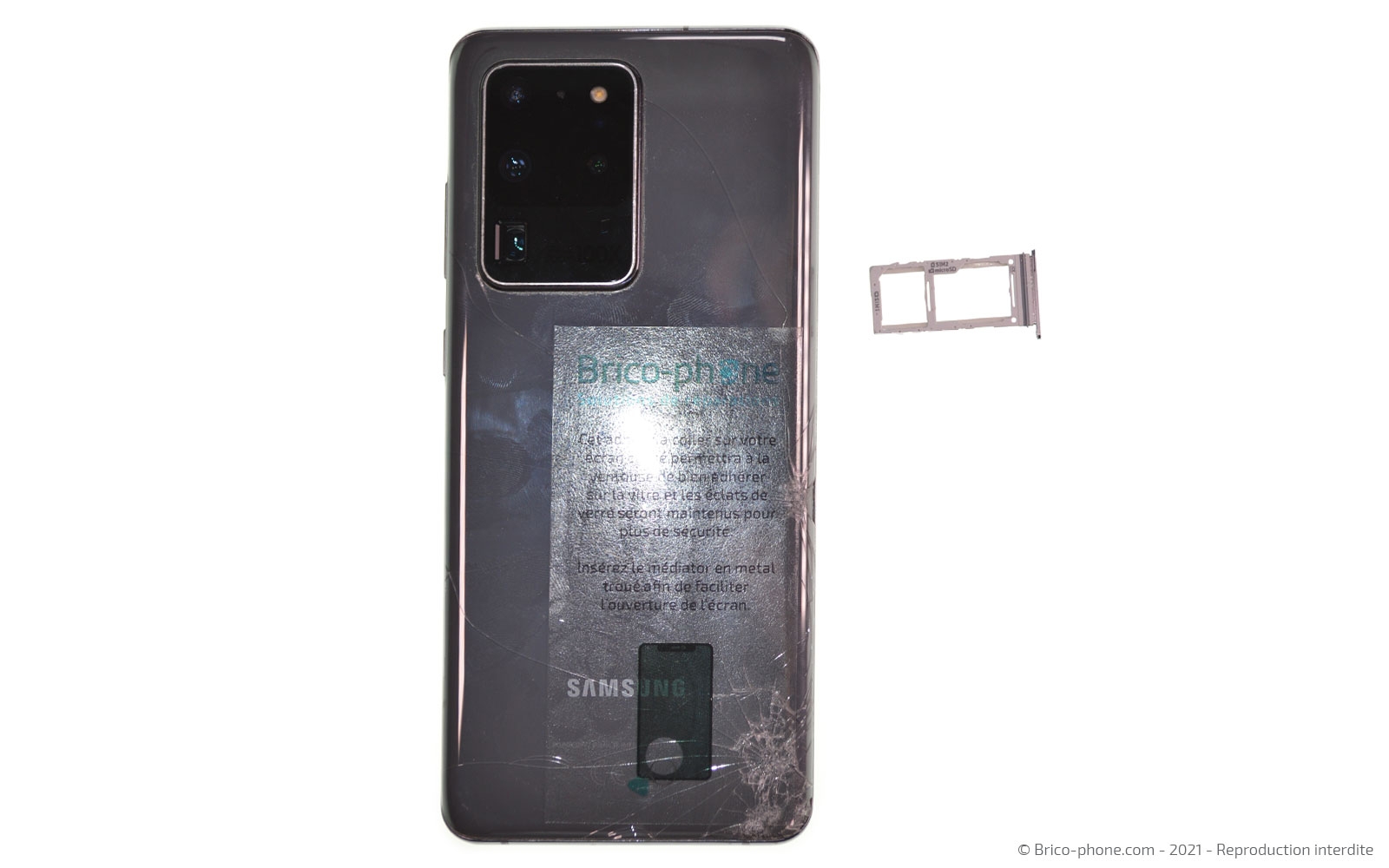

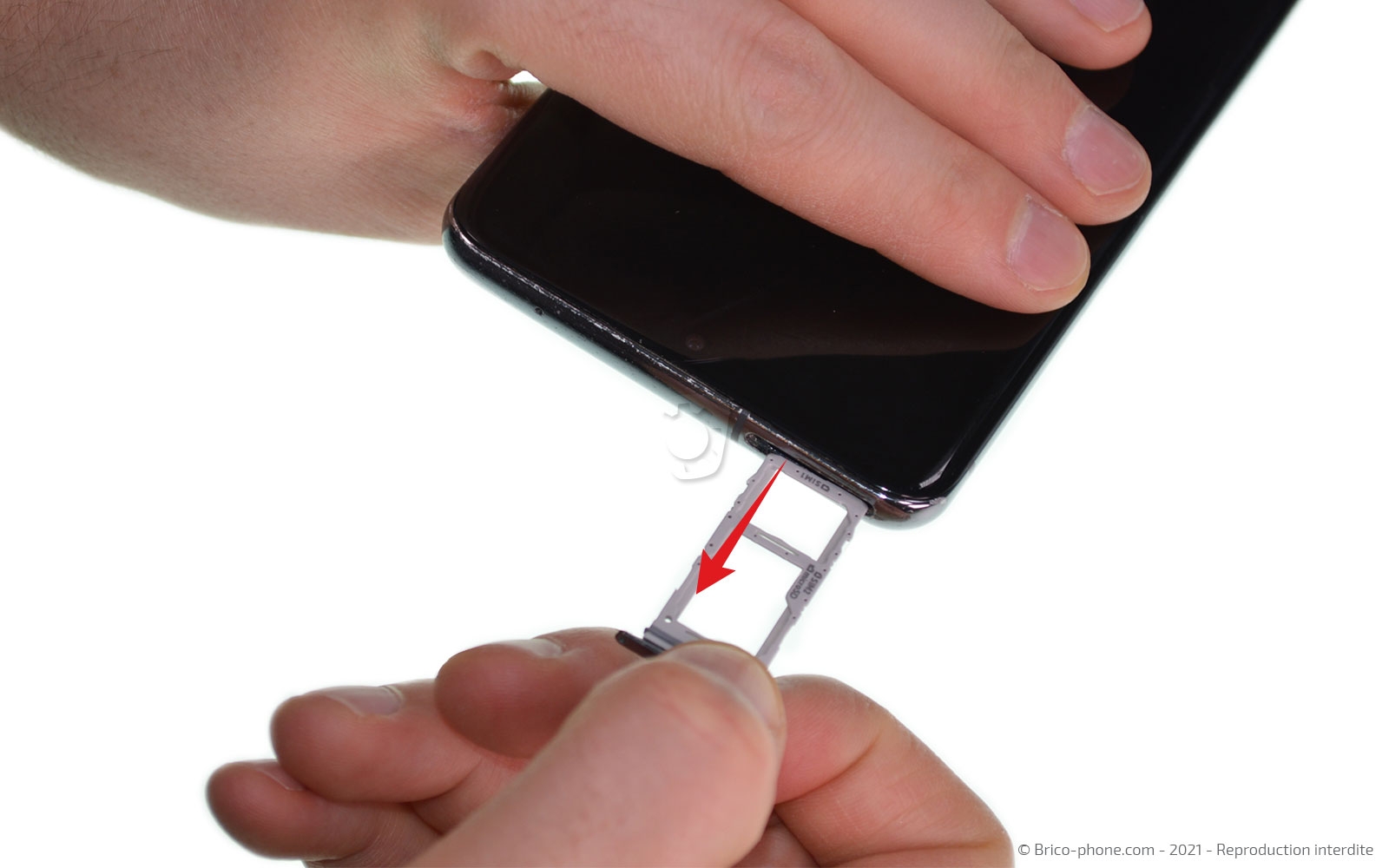

Munissez-vous de l'outil d'ouverture d'origine ou celui disponible dans le kit Brico-phone pour sortir le tiroir des cartes Sim et SD situé sur la tranche supérieure de votre appareil.

Pour cette étape, il est nécessaire de ramollir le sticker de la façade arrière.
Vous aurez donc besoin soit d'un coussin chauffant, soit d'un décapeur thermique soit de votre propre sèche-cheveux.

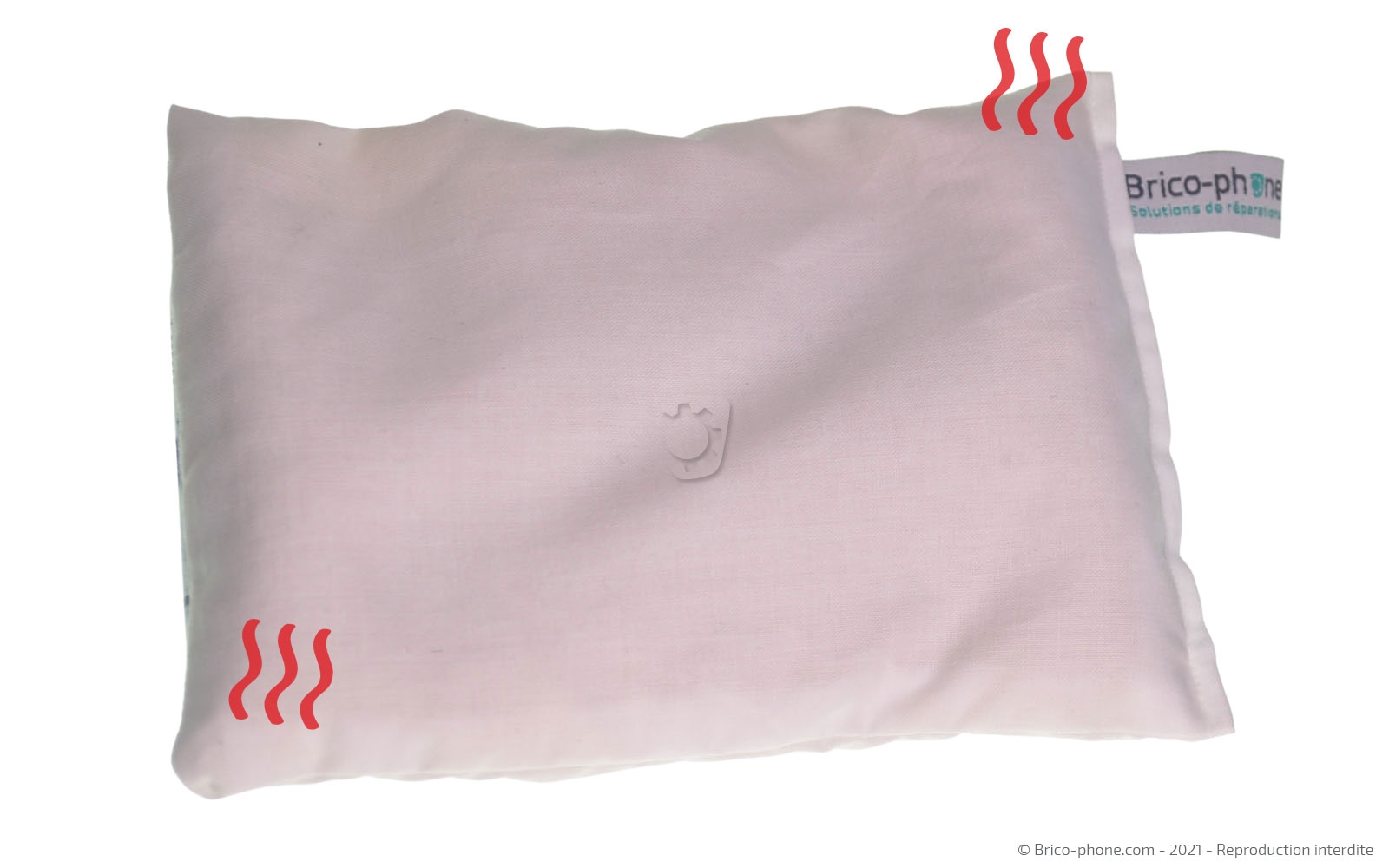

Si vous avez commandé le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de venir le déposer sur le dos de votre téléphone un trentaine de secondes.

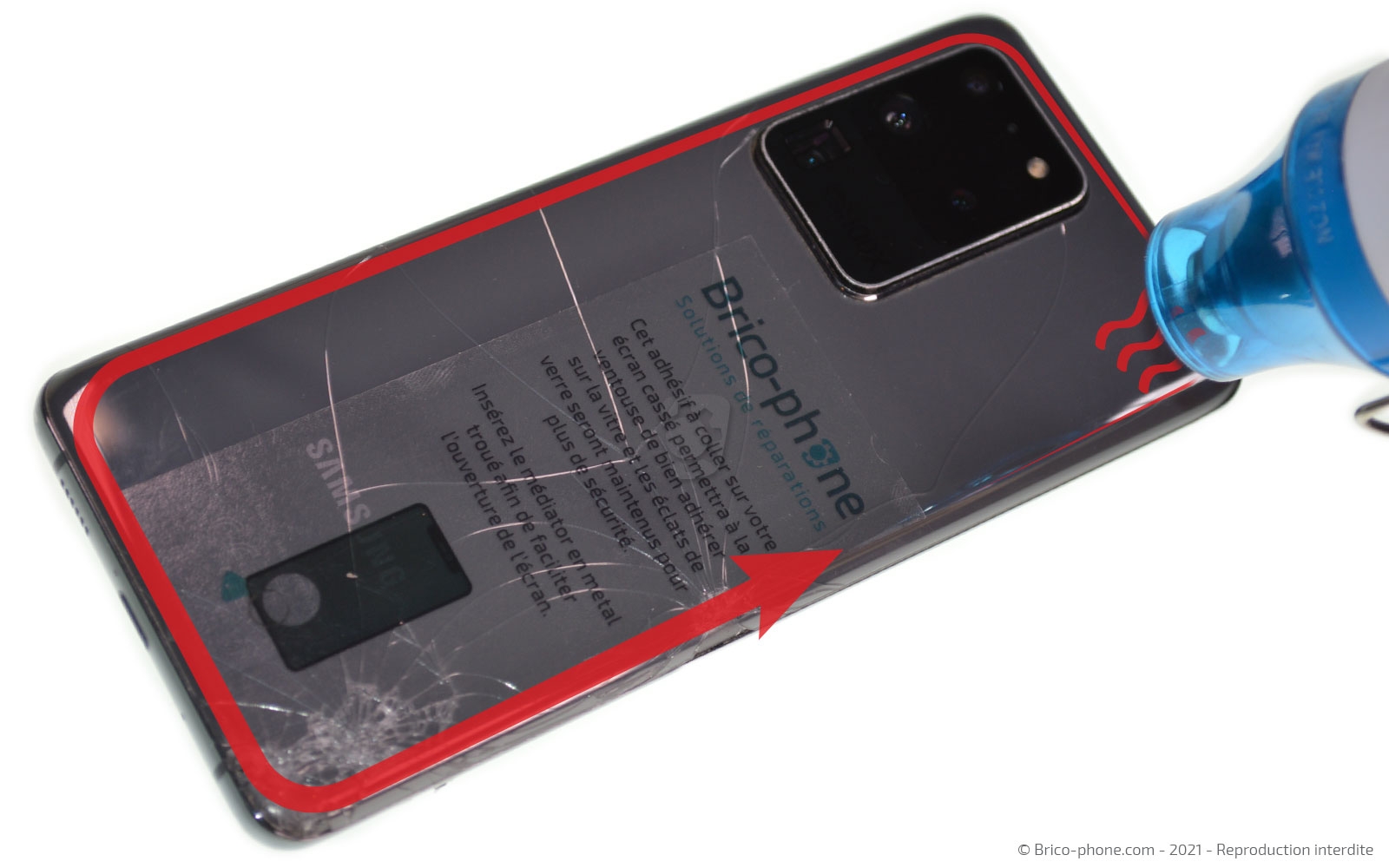

Autrement, chauffez le contour de la vitre arrière avec le décapeur ou le sèche-cheveux sans dépasser les 80°C afin de ne pas endommager les composants de l'appareil.

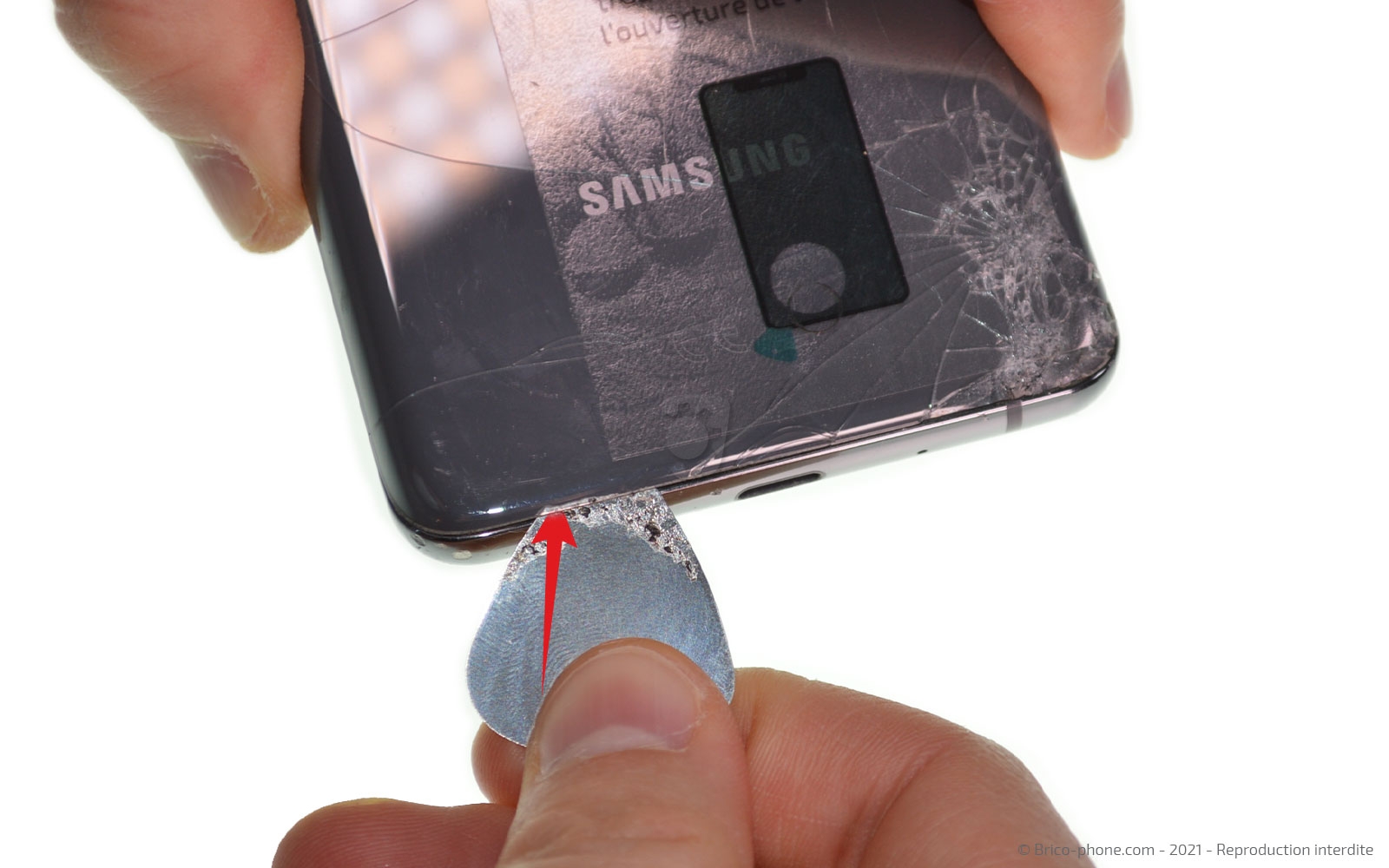

Insérez le médiator en métal fin entre la vitre arrière et le châssis de votre Galaxy S20 Ultra.

Un fois en place, placez les médiators en plastique afin de pouvoir retirer la version métallique.

Glissez les médiators sur toute le contour du composant arrière avant de pouvoir ouvrir votre smartphone.

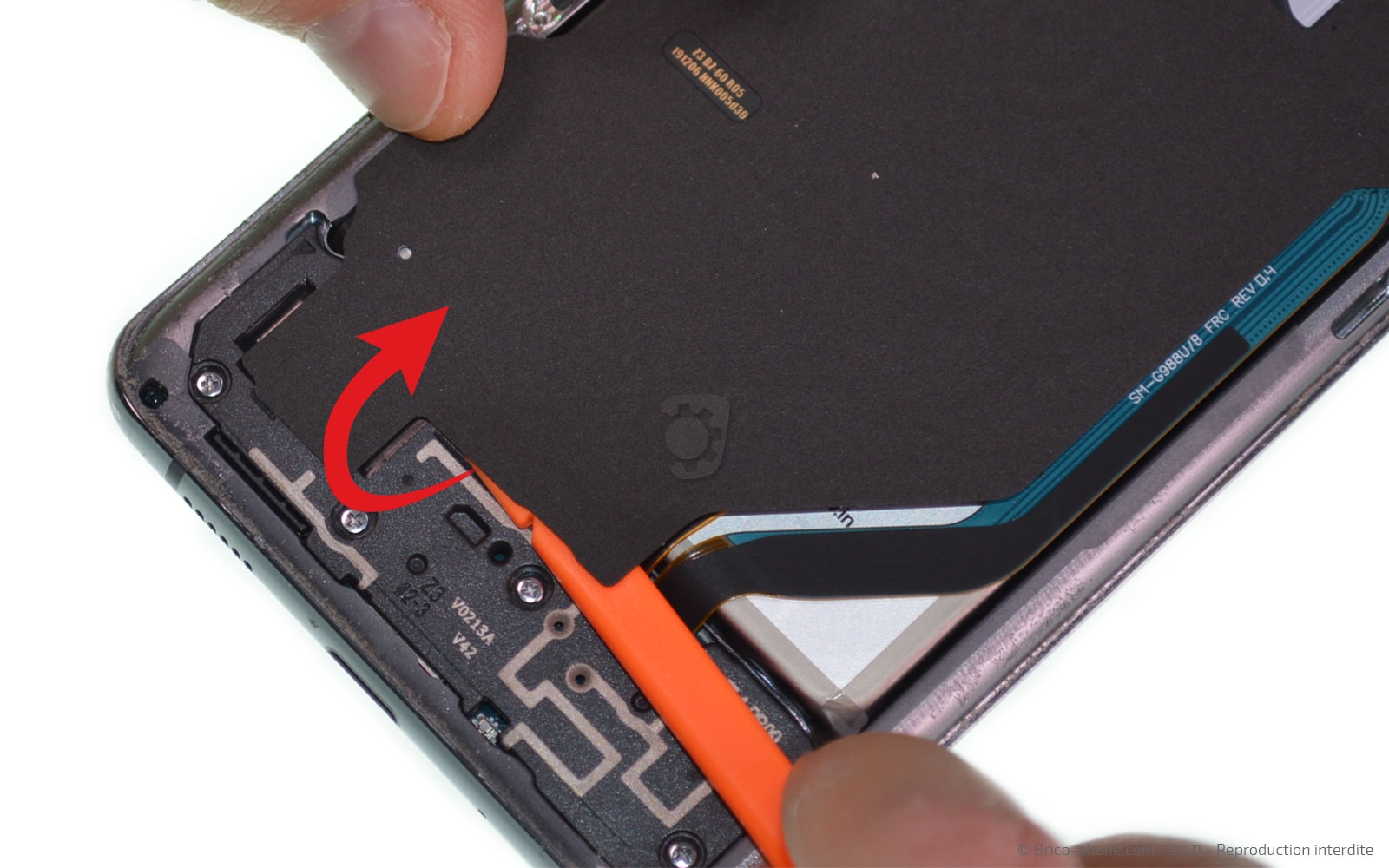

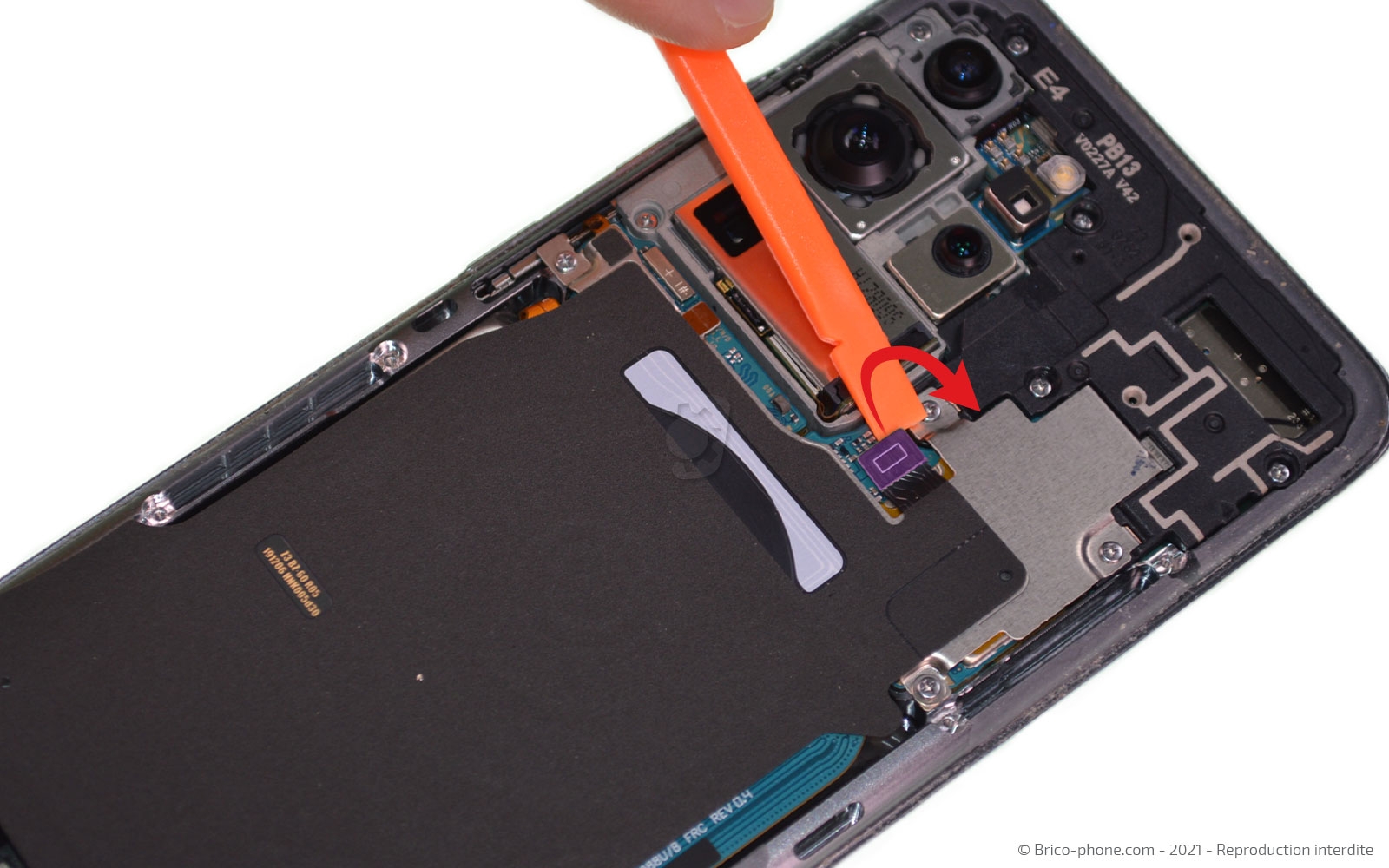

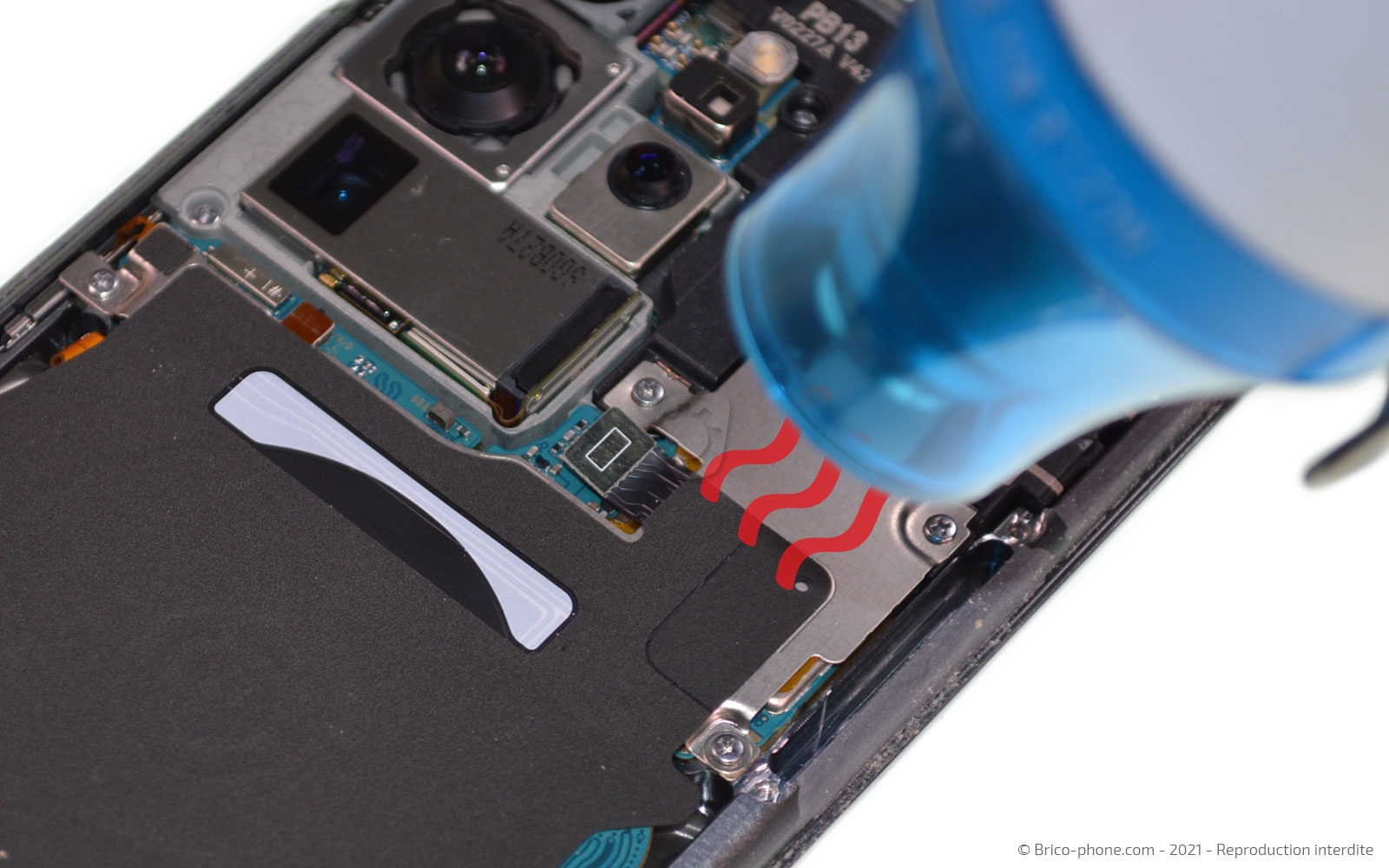

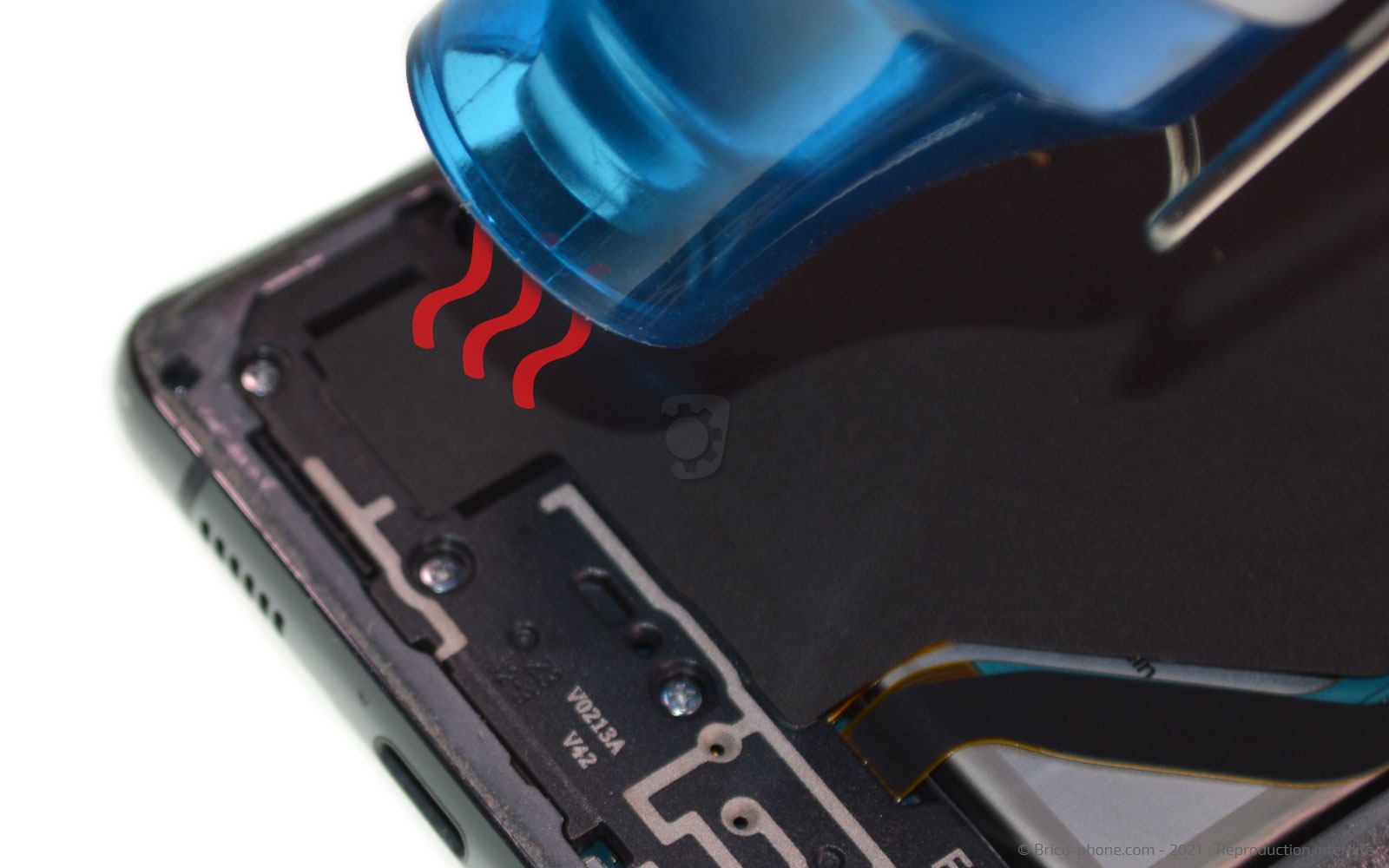

Reprenez l'outil avec lequel vous avez chauffé la vitre arrière pour décoller les extrémités de la nappe NFC.

Passez le levier en nylon sous le composant pour terminer le décollage avant de débrancher le composant pour le mettre de coté.

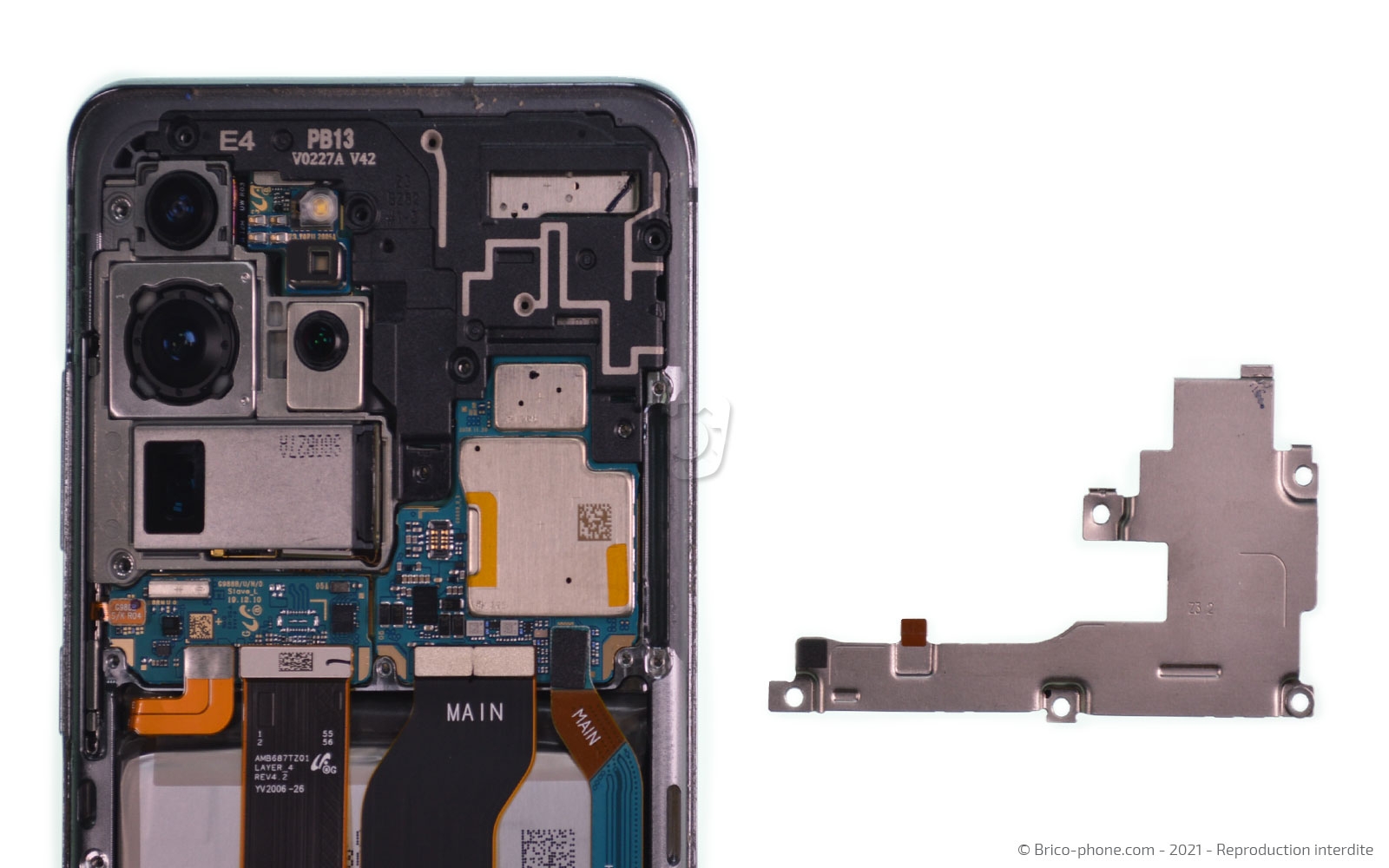

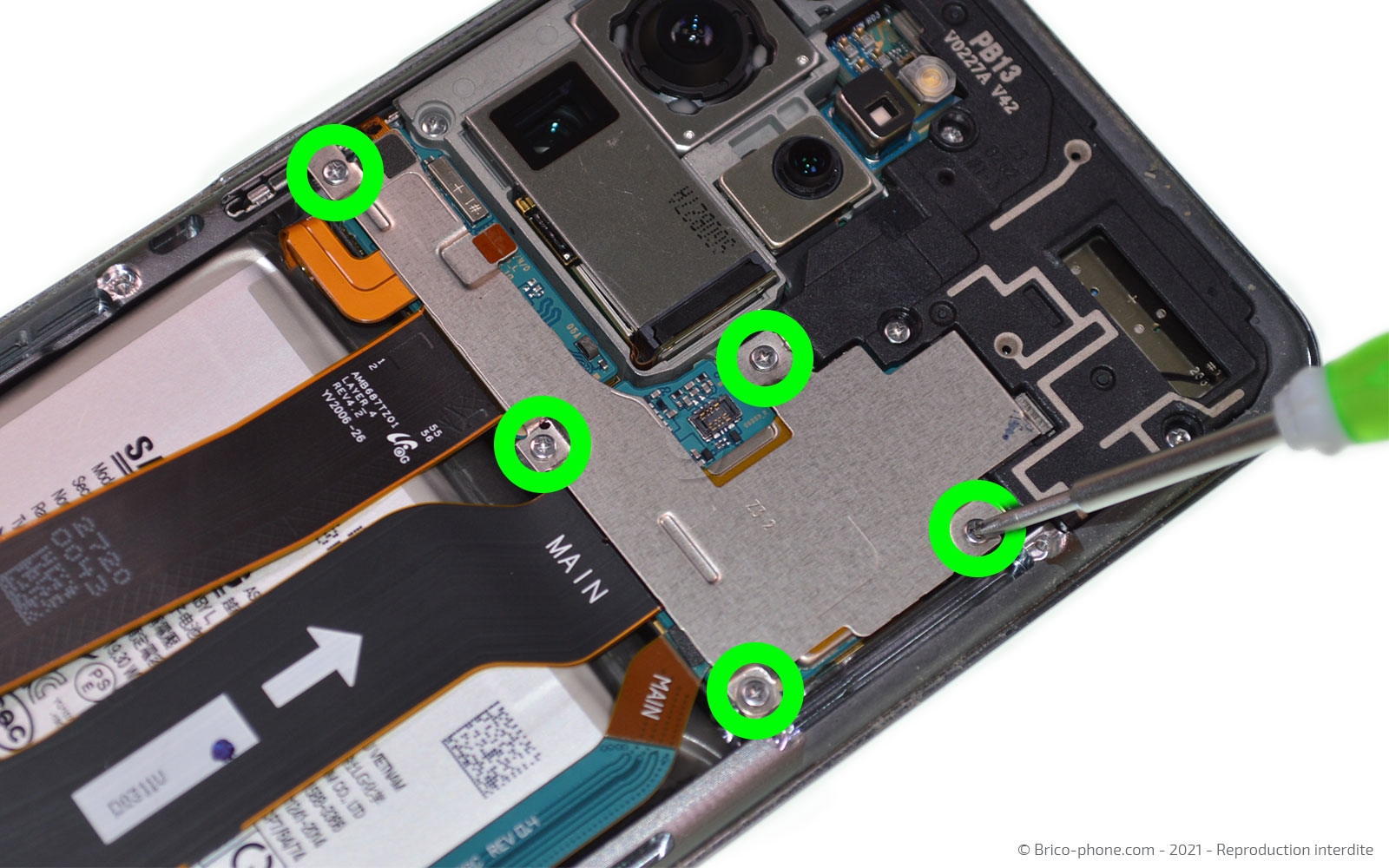

Attrapez le tournevis cruciforme pour extraire les 5 vis de la plaquette de protection métallique.

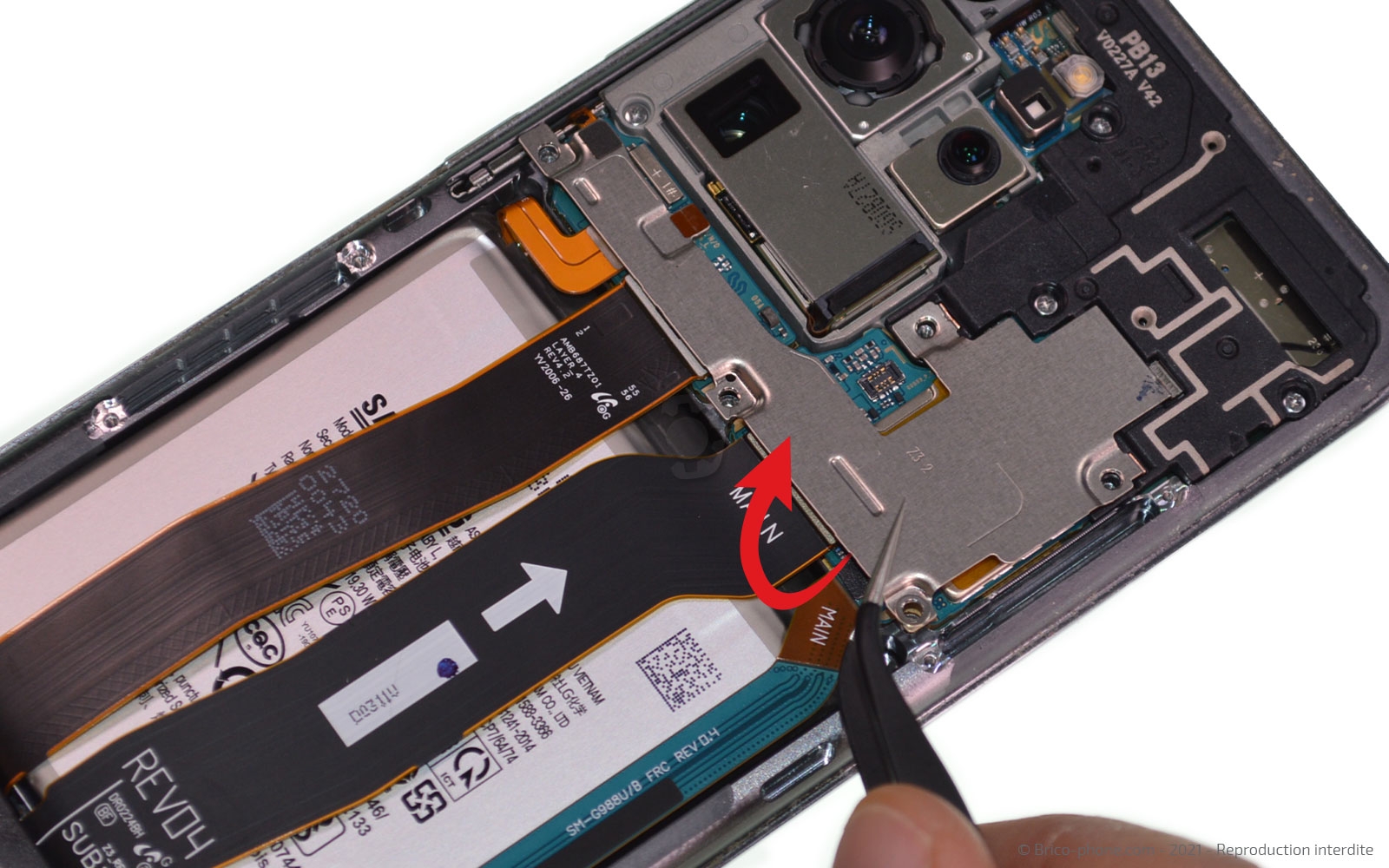

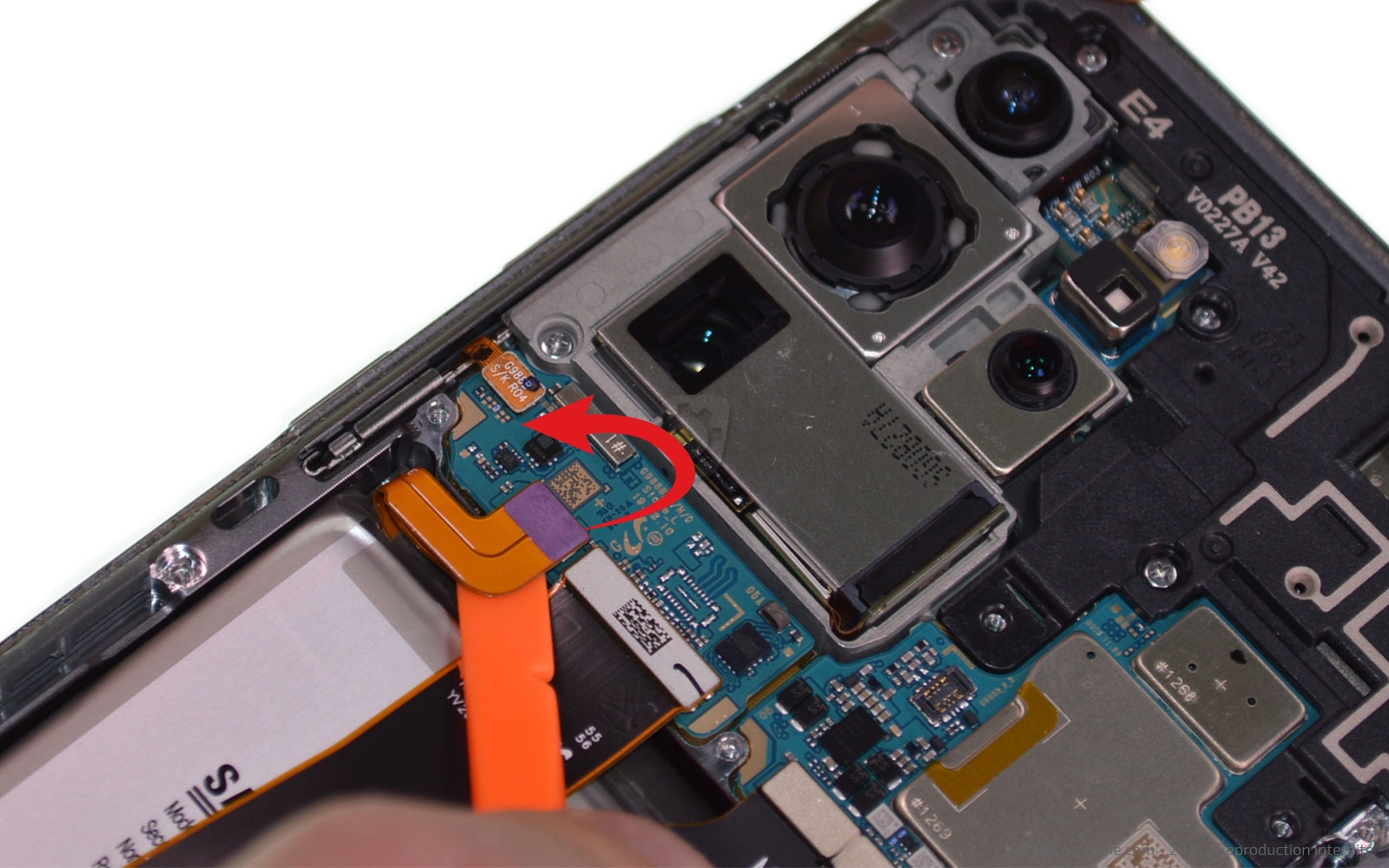

Otez cette dernière à l'aide de la pincette afin de pouvoir accéder à la nappe de la batterie et la déconnecter.

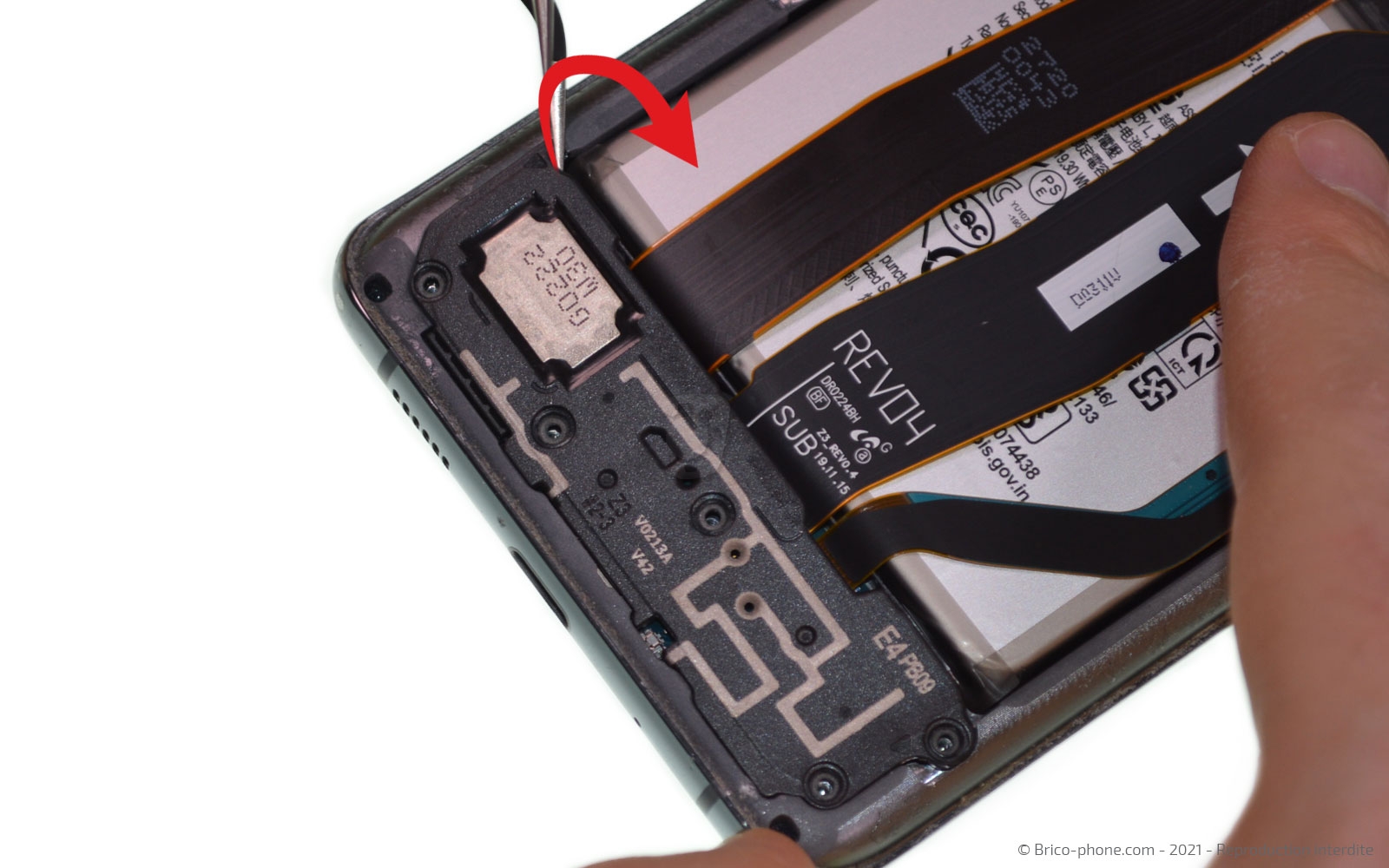

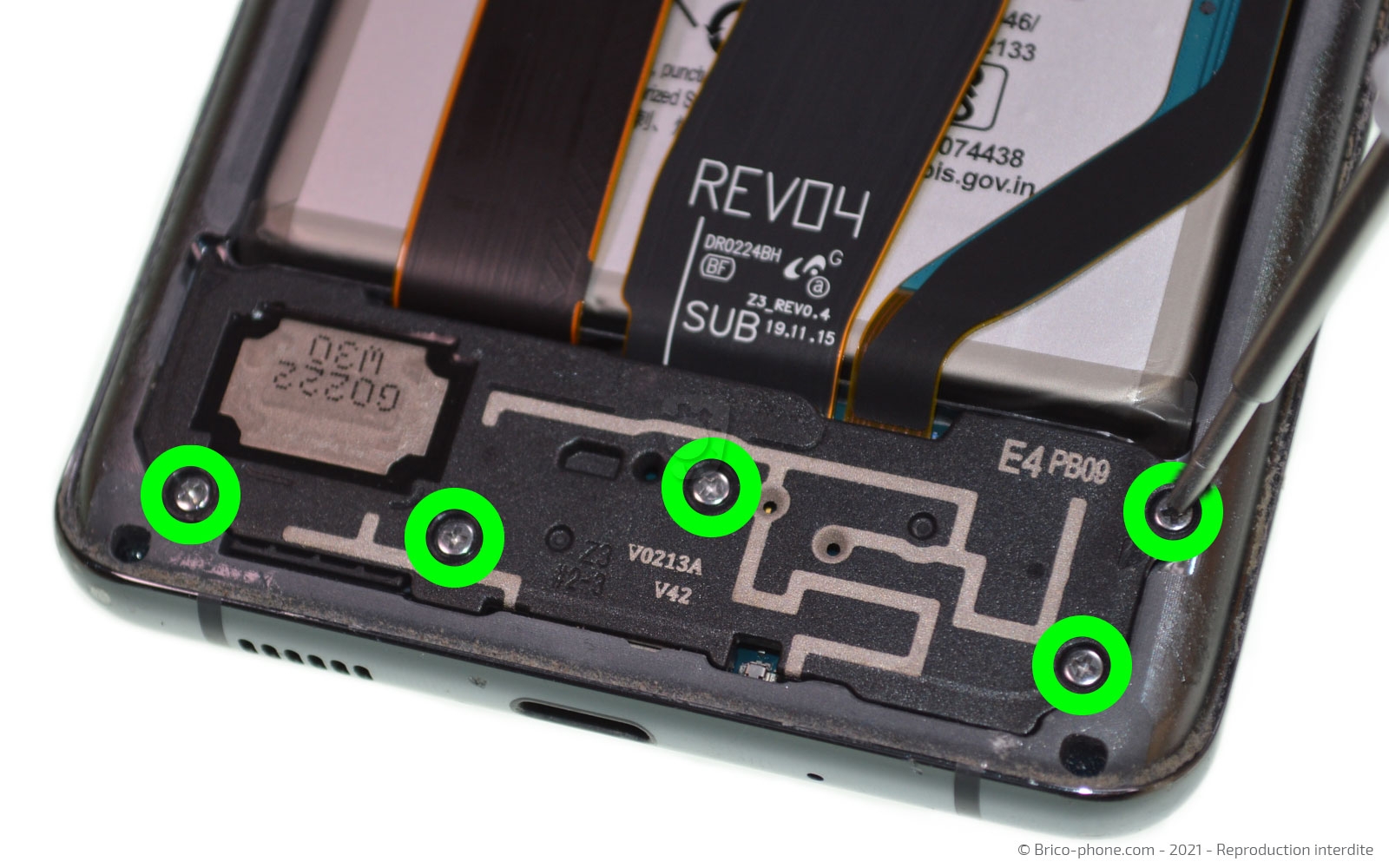

Sur la partie basse du téléphone, retirez les 5 vis cruciforme avant de saisir le rebord du haut-parleur externe avec la brucelles.

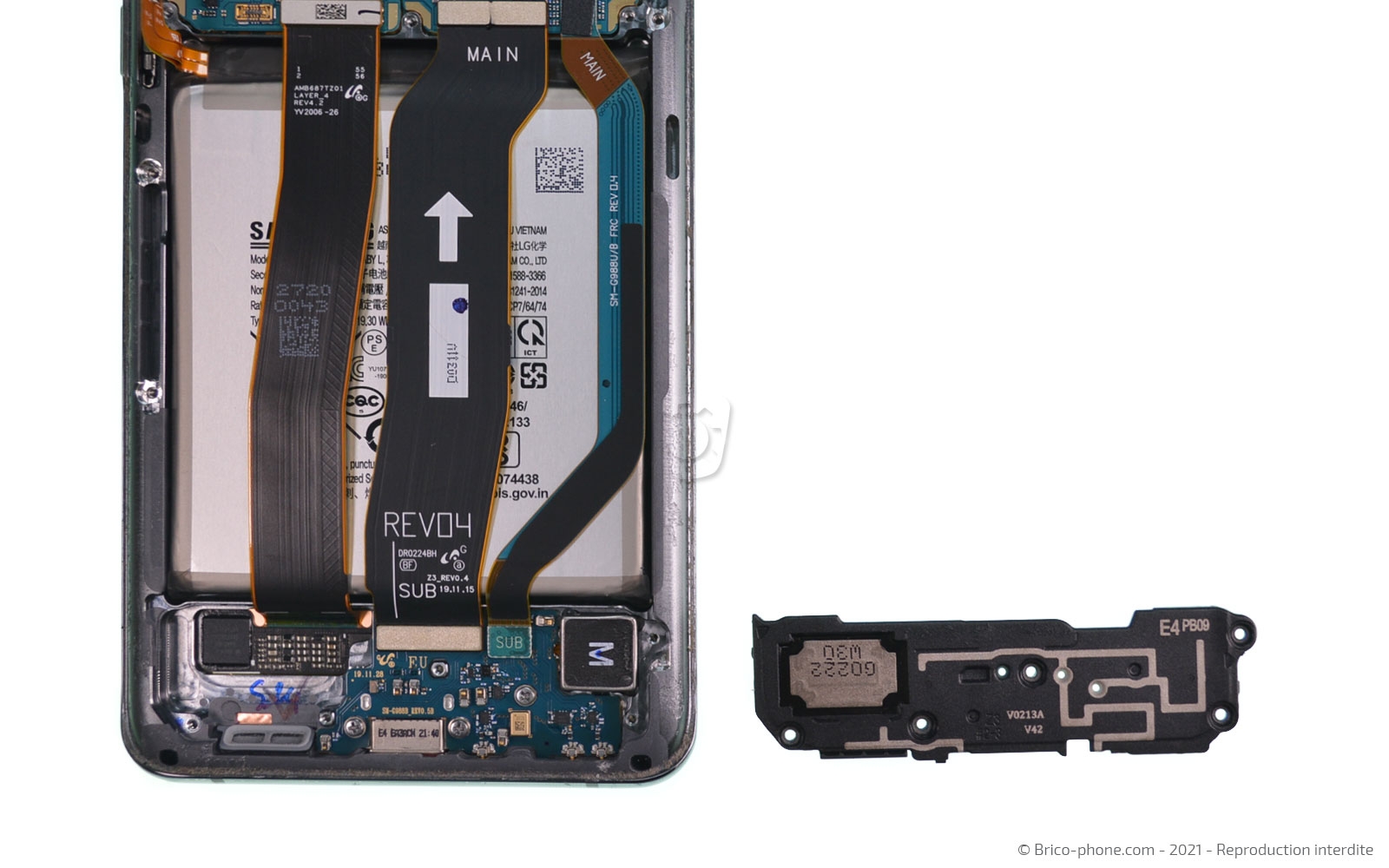

Une fois déclipsé, mettez le composant sur votre patron d'aide au montage.

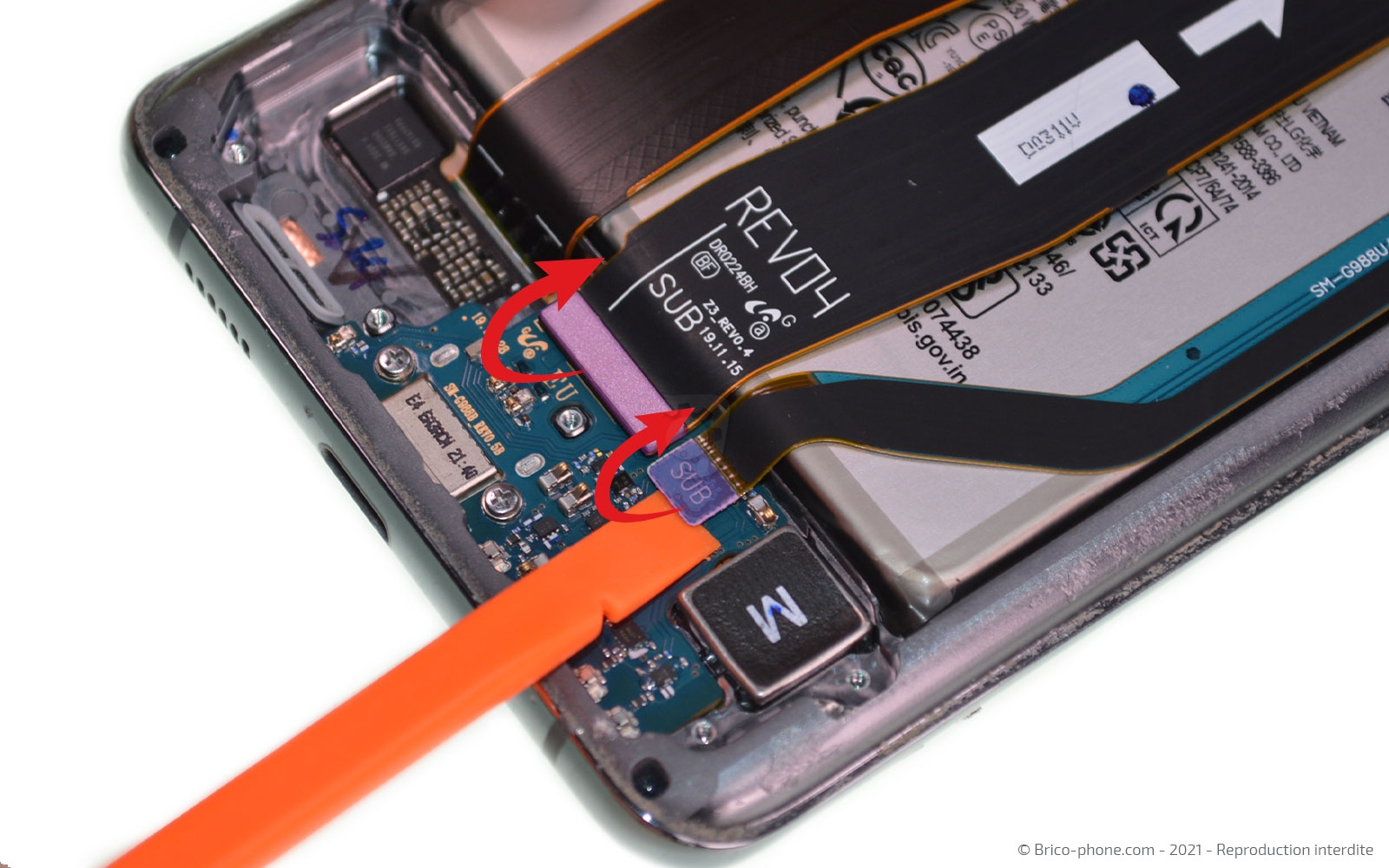

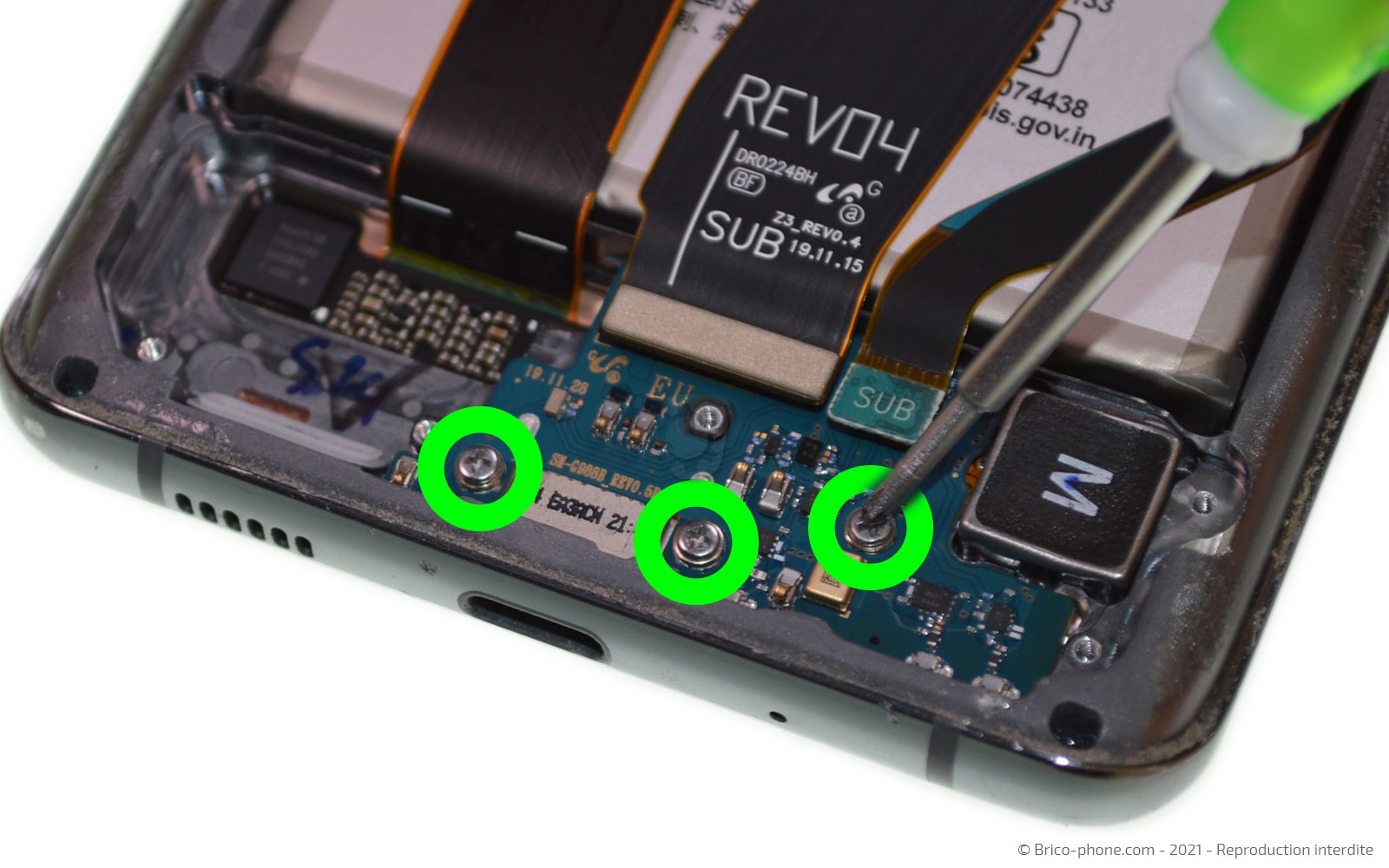

Déconnectez la nappe de la rallonge d'interconnexion et celle du câble coaxial avant de sortir les 3 vis du connecteur de charge.

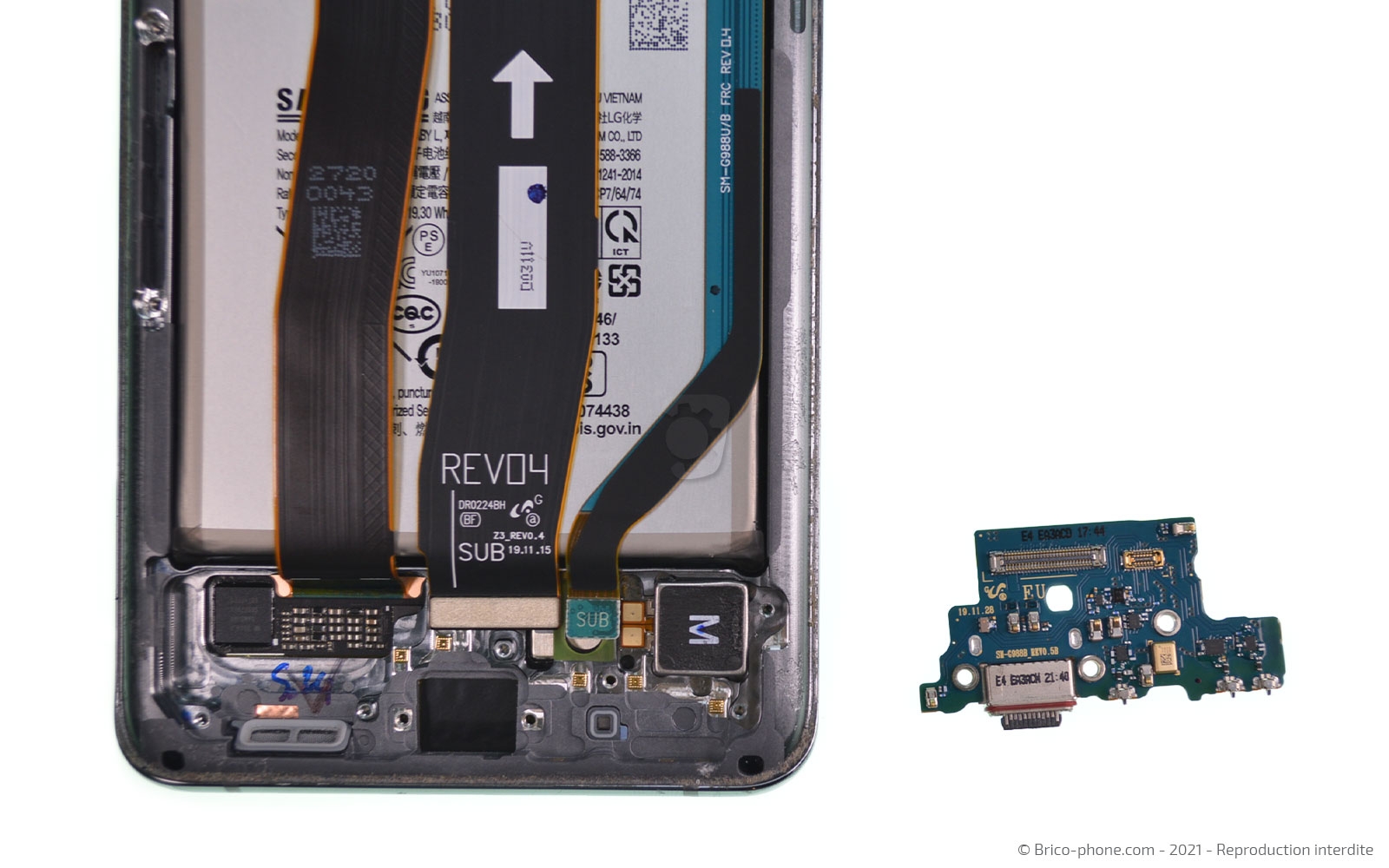

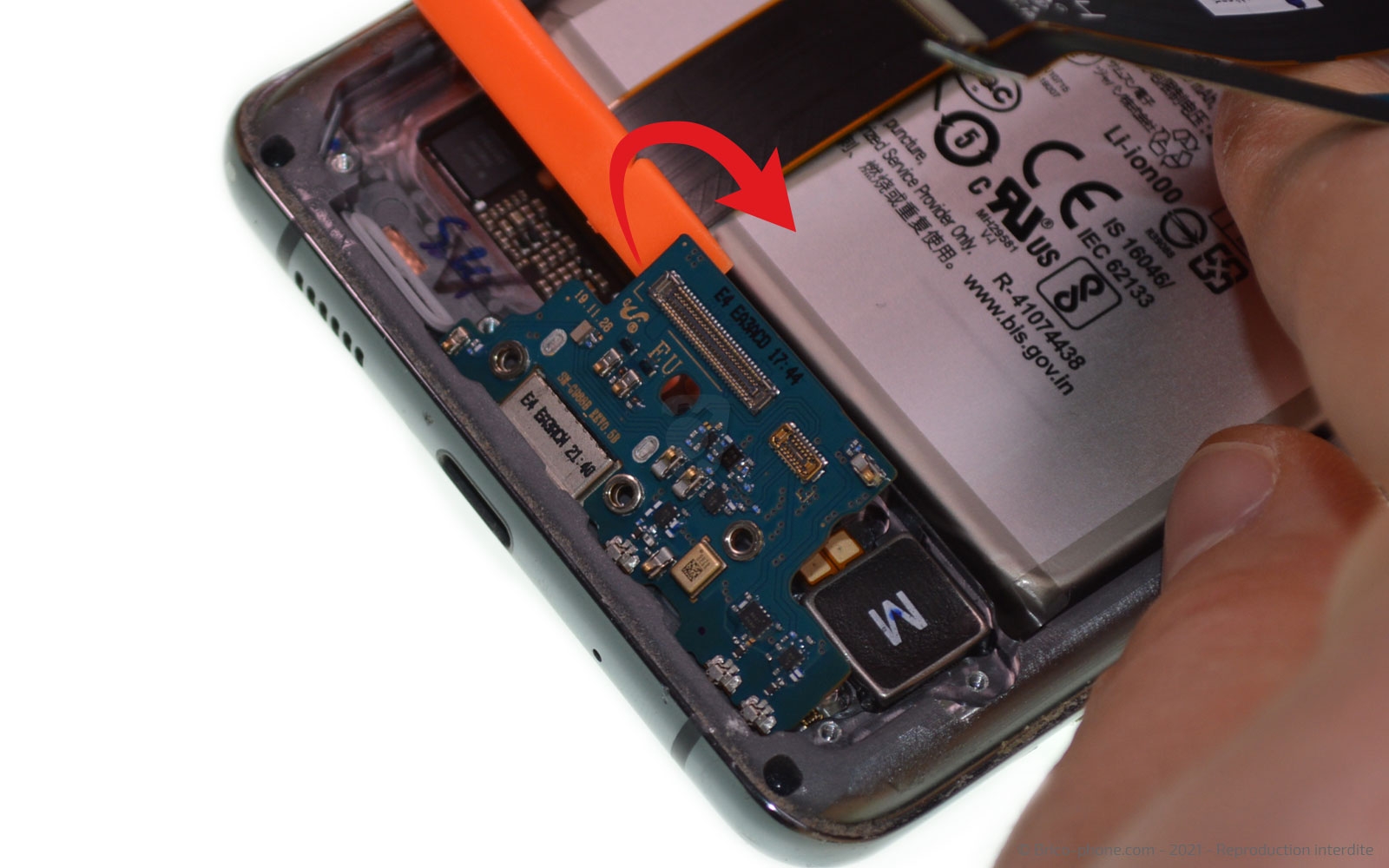

Glissez le levier en nylon sous le composant pour faire levier et enlever le dock de votre smartphone.

Reprenez les étapes dans le sens inverse pour remonter le nouveau composant dans votre Samsung Galaxy S20 Ultra.

Nettoyez le châssis ainsi que la vitre arrières des résidus de stickers.

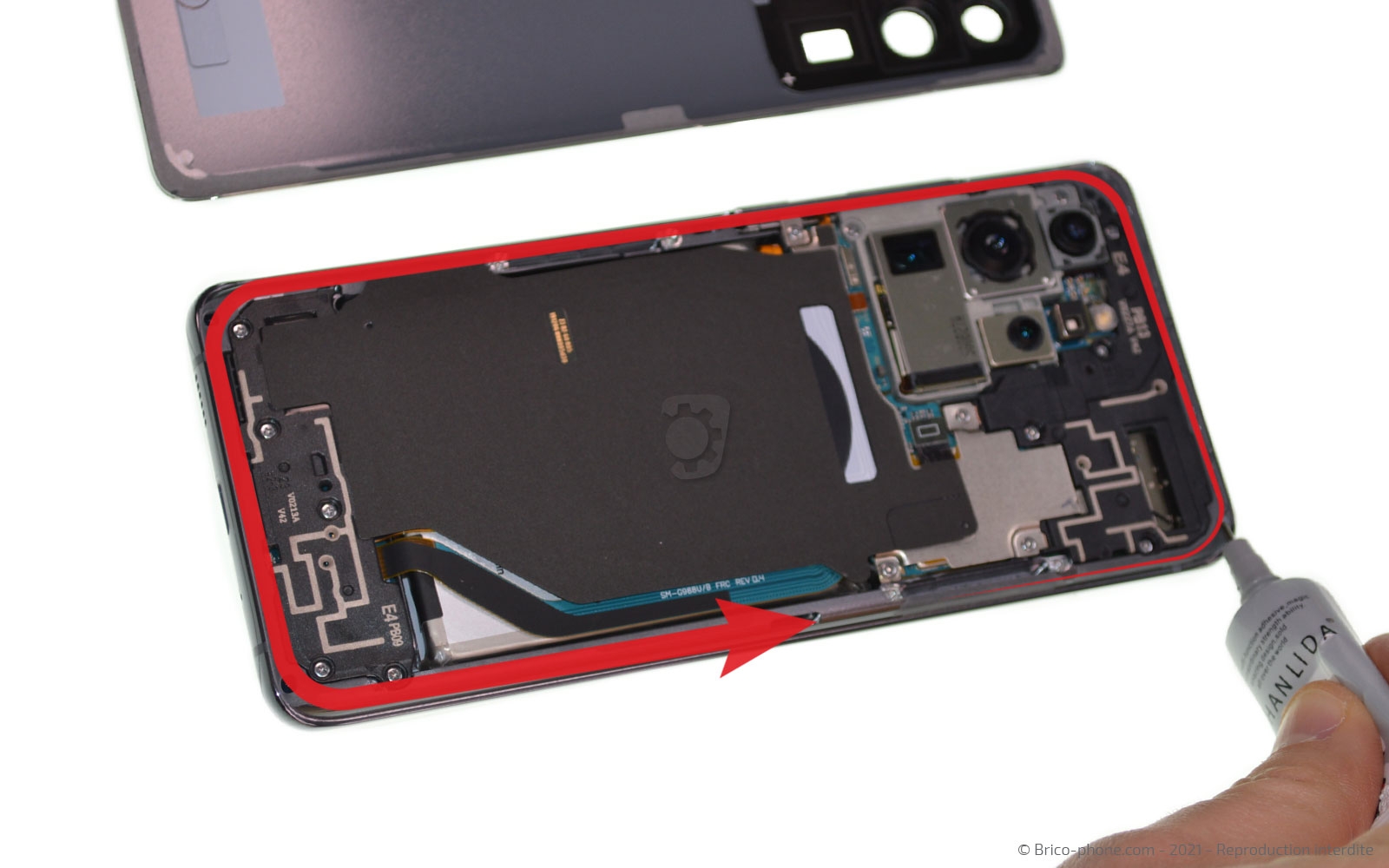

Appliquez la colle B-7000 sur tout le contour du châssis avant de déposer la vitre arrière.

Laissez sécher ensuite pendant 30 minutes en mettant sous presse votre téléphone. Aidez-vous de pinces ou de livres.
