Changement de la vitre tactile ou du LCD sur Switch

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 8/20
Switch | Temps estimé : 90 min | Difficulté : 4/5

Votre Nintendo Switch est tombée ? Vous n'avez plus de tactile ou d'affichage ? Vous avez dû endommager la vitre ou votre LCD, mais pas de panique, ceux sont des pièces que l'on peut remplacer séparément.

La réparation étant la même pour ces deux pièces, Brico-Phone a créé ce tutoriel de réparation détaillé afin d'effectuer le changement.

Cette réparation est assez longue, prévoyez environ 1h30 de votre temps.

Diagnostic

›  La vitre tactile de votre console est brisée, rayée.
›  Le tactile ne répond plus.
›  L'affichage ne fonctionne plus ou présente des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre avant tactile noire pour Nintendo Switch 1ère génération
21,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de commander votre pièce détachée, nous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch.

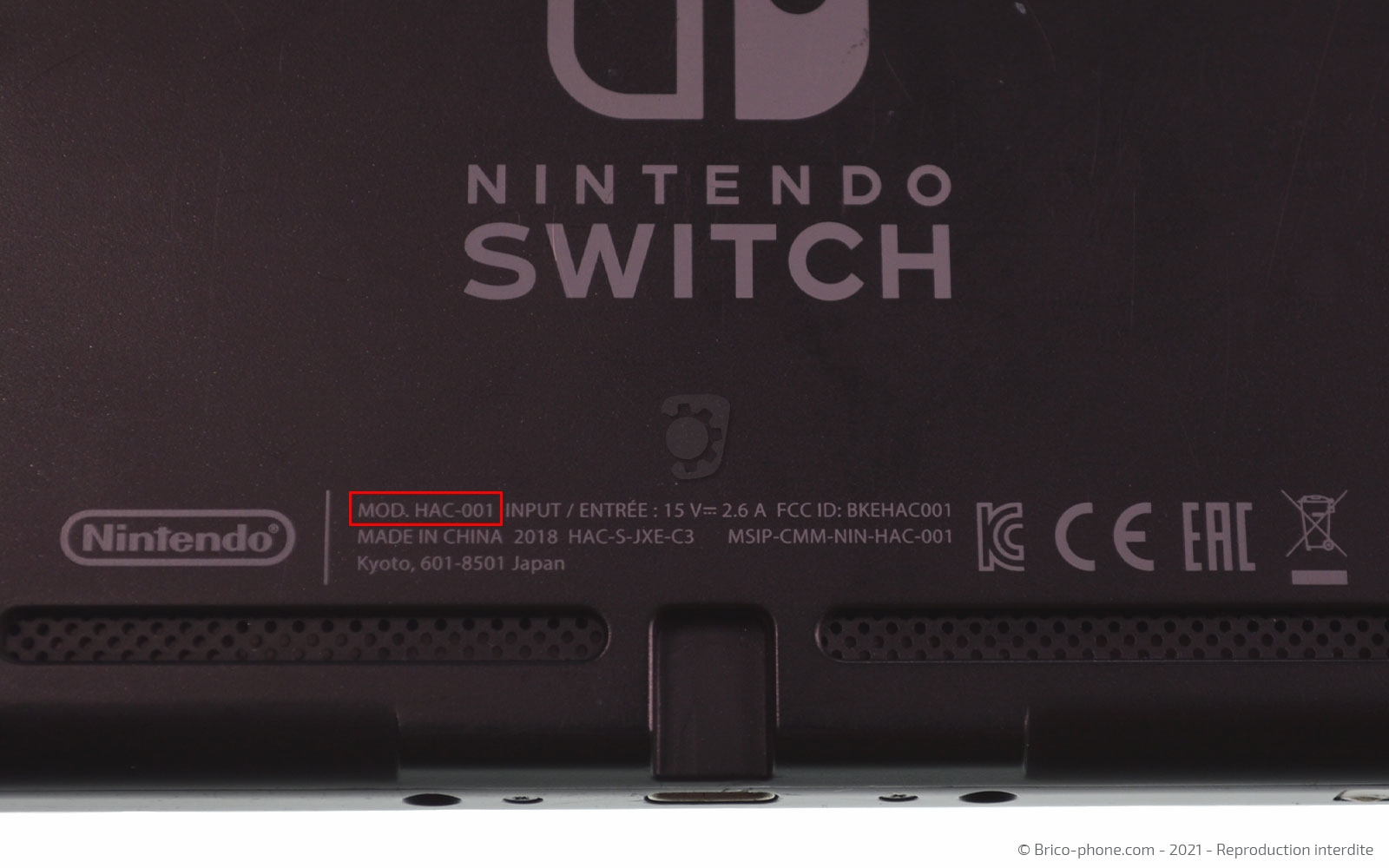

Au dos de votre console, vous devez retrouver la référence "MOD.HAC-001".

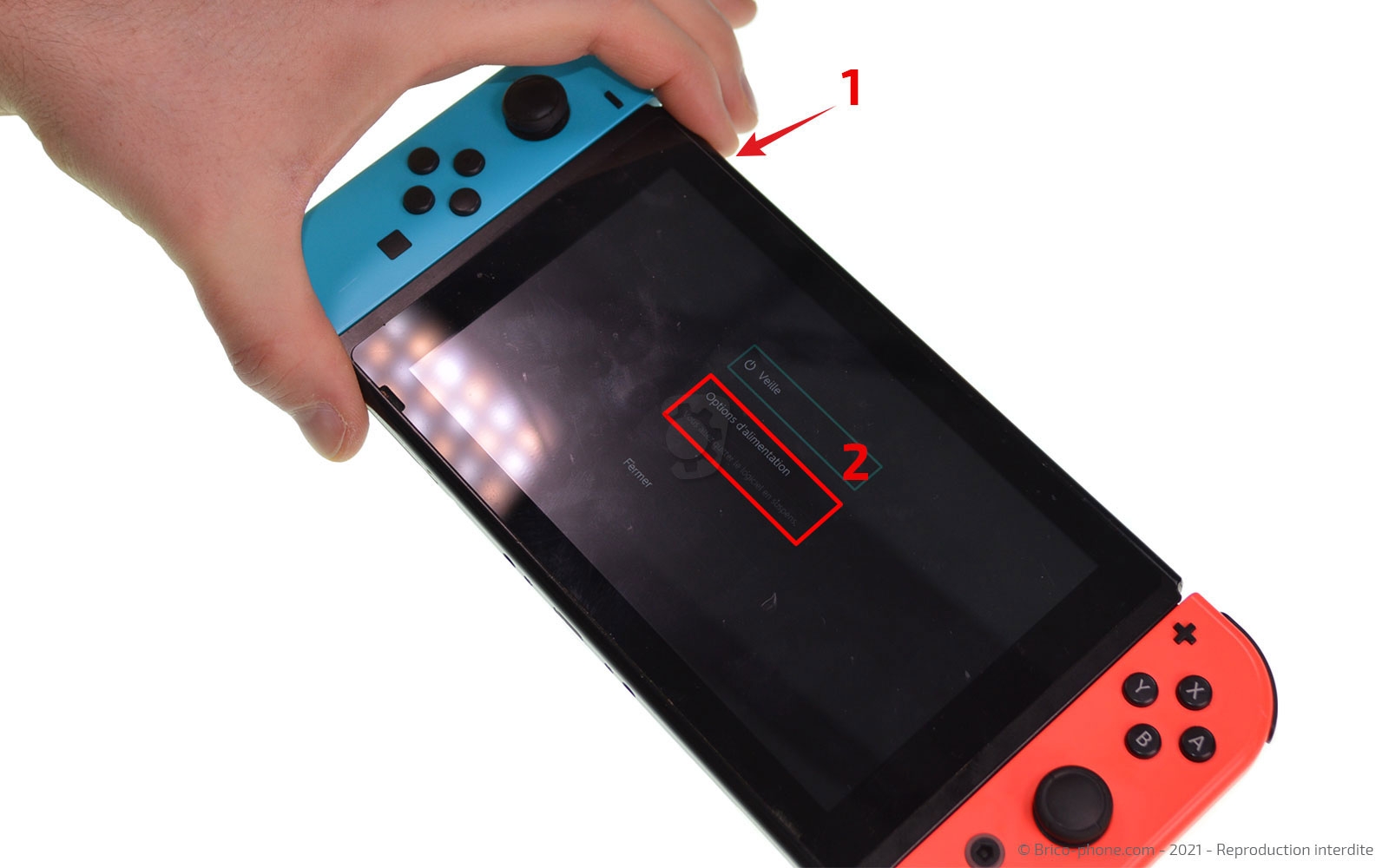

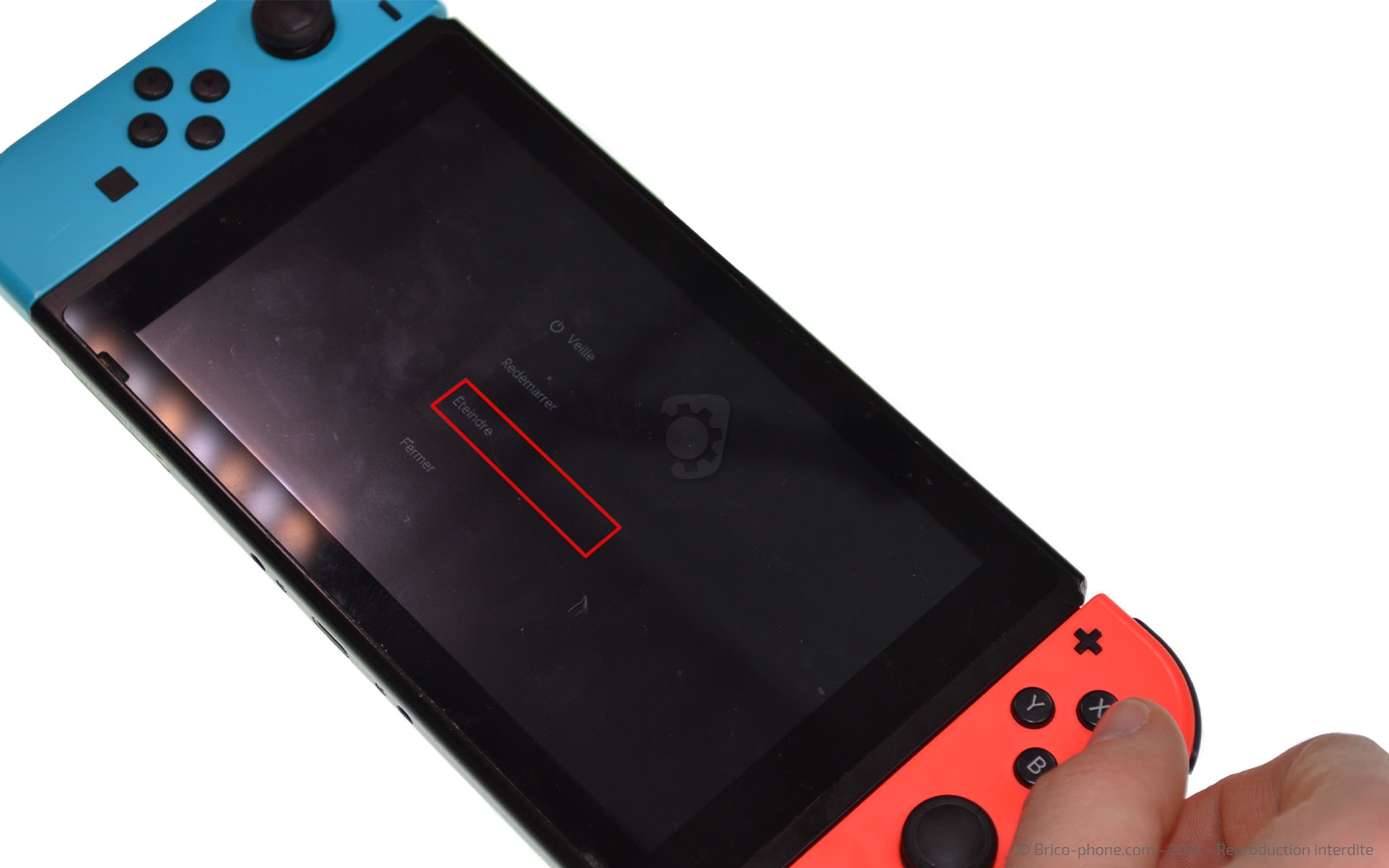

Pressez le bouton power et sélectionnez "options d'alimentation" puis "éteindre".

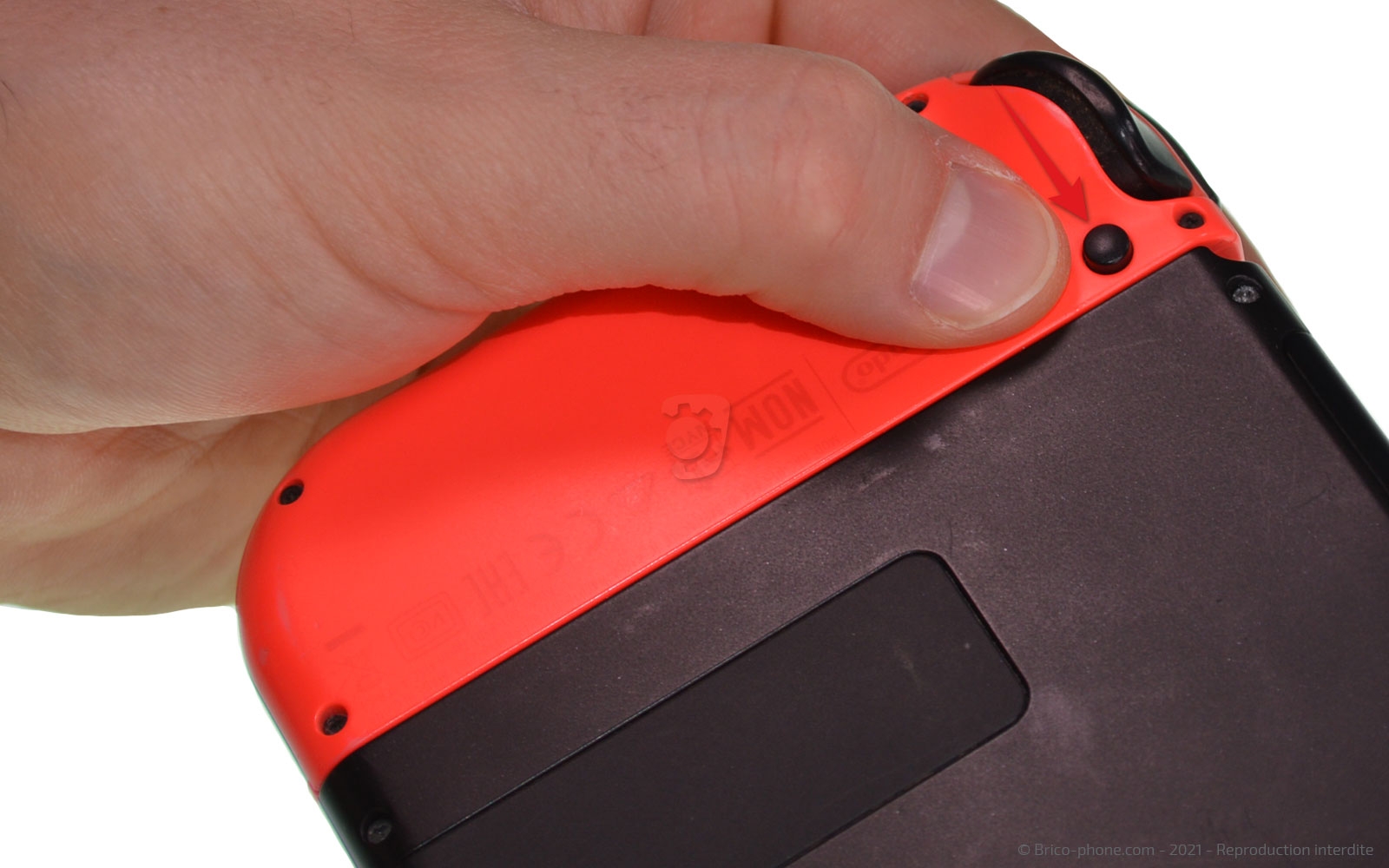

Etape 1 : Déconnecter les manettes
Au dos de la manette rouge, appuyez sur le petit bouton noir en haut de celle-ci afin de la faire glisser dans le rail et la retirer.

Faites de même pour la manette bleue.

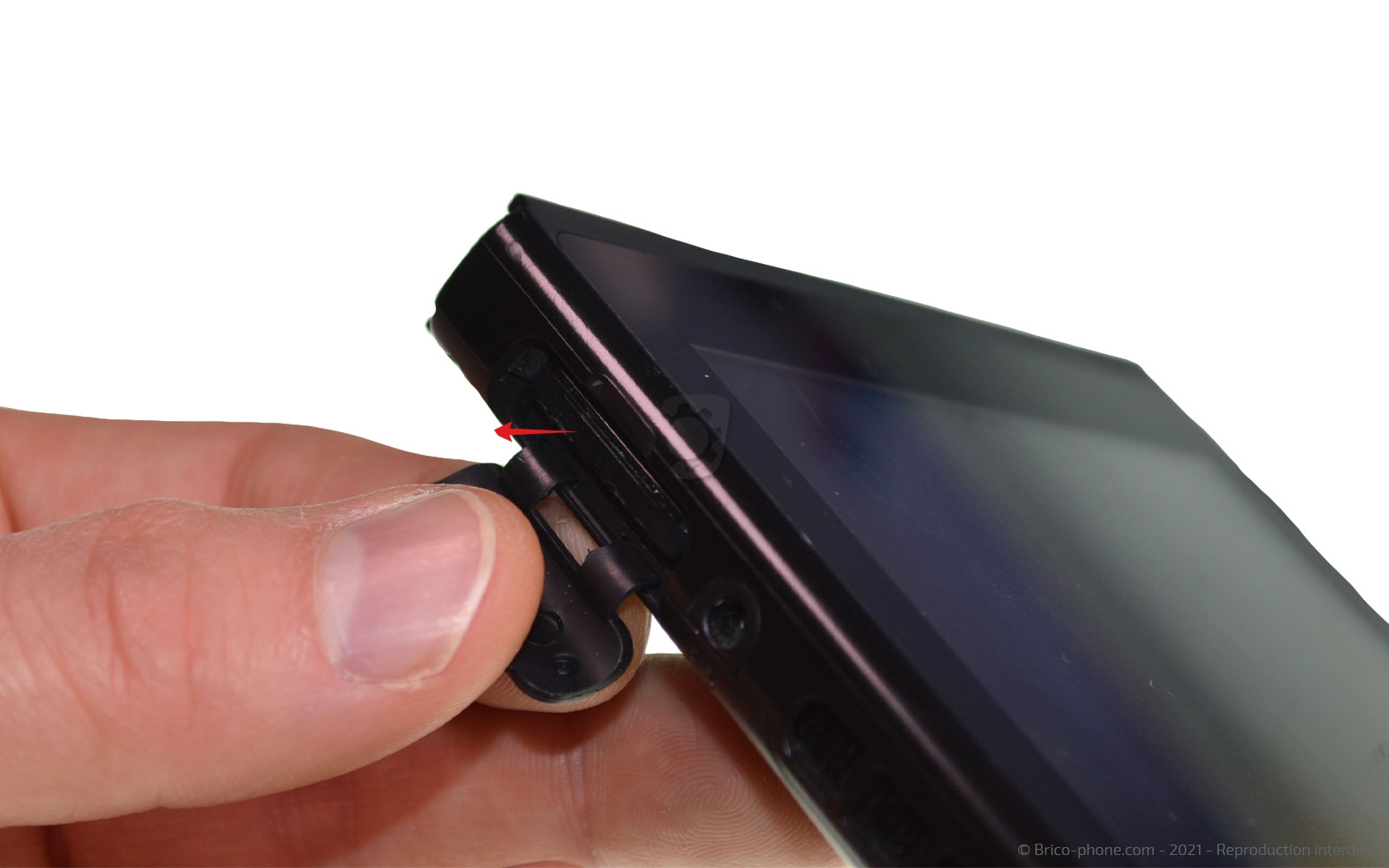

Etape 2 : Extraire le jeux et la carte microSD

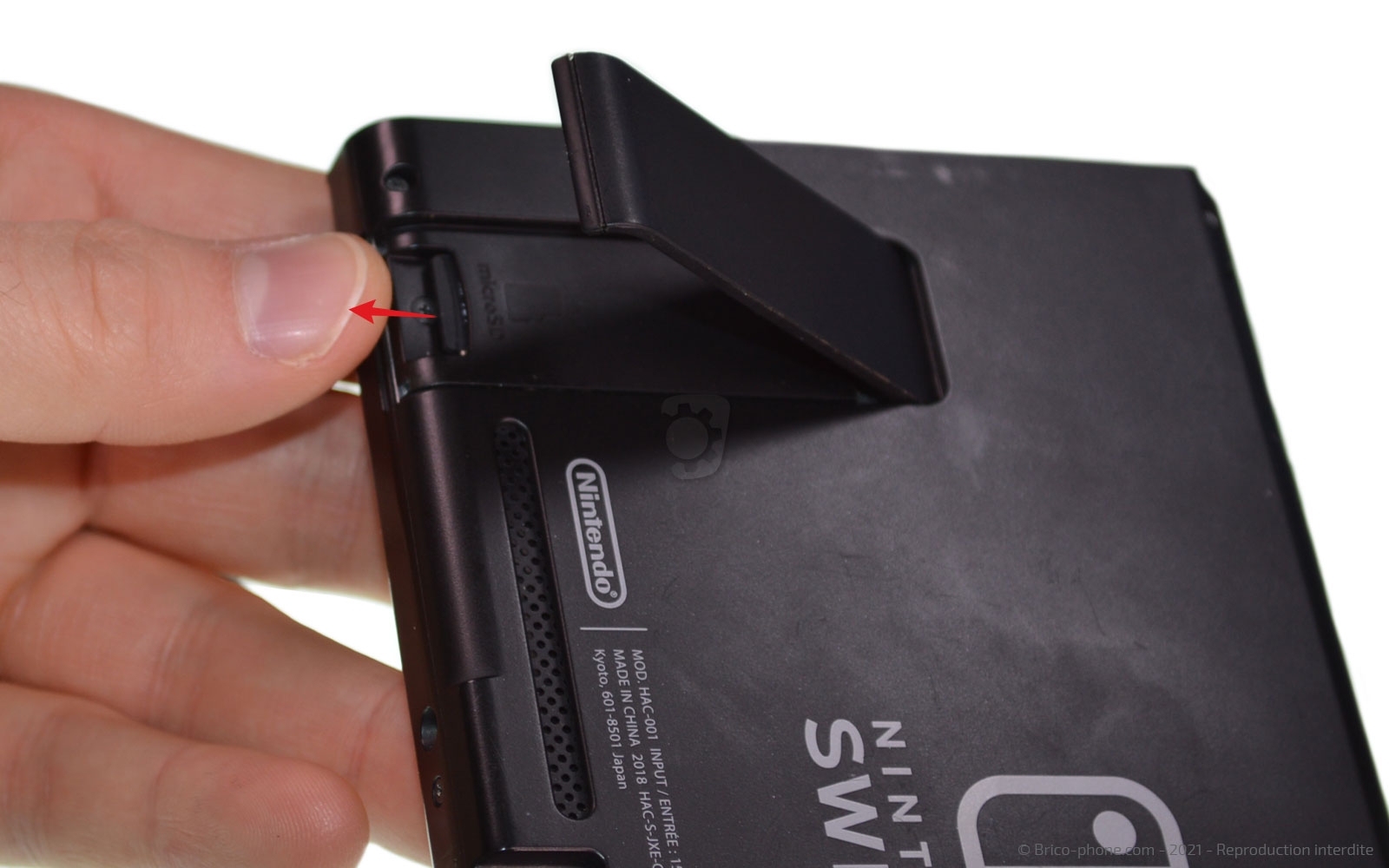

Soulevez le cache du lecteur de jeux afin de regarder s'il n'y a pas de cartouche, autrement retirez-la.

Faites de même avec la carte microSD.

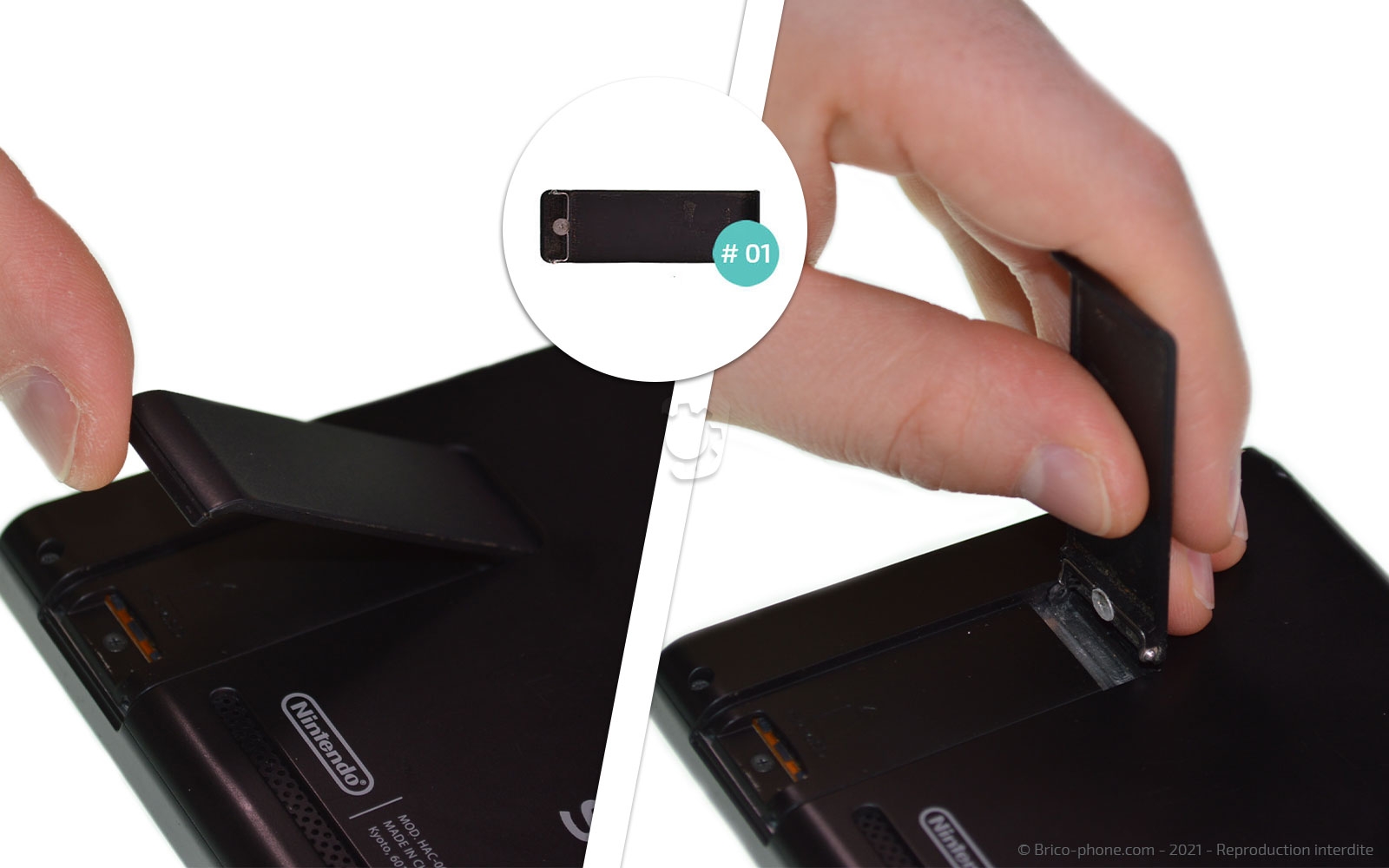

Retirez le pied au dessus du lecteur microSD. En le soulevant vers le haut celui-ci devrait se déclipser.
Etape 3 : Retirer les vis de la coque

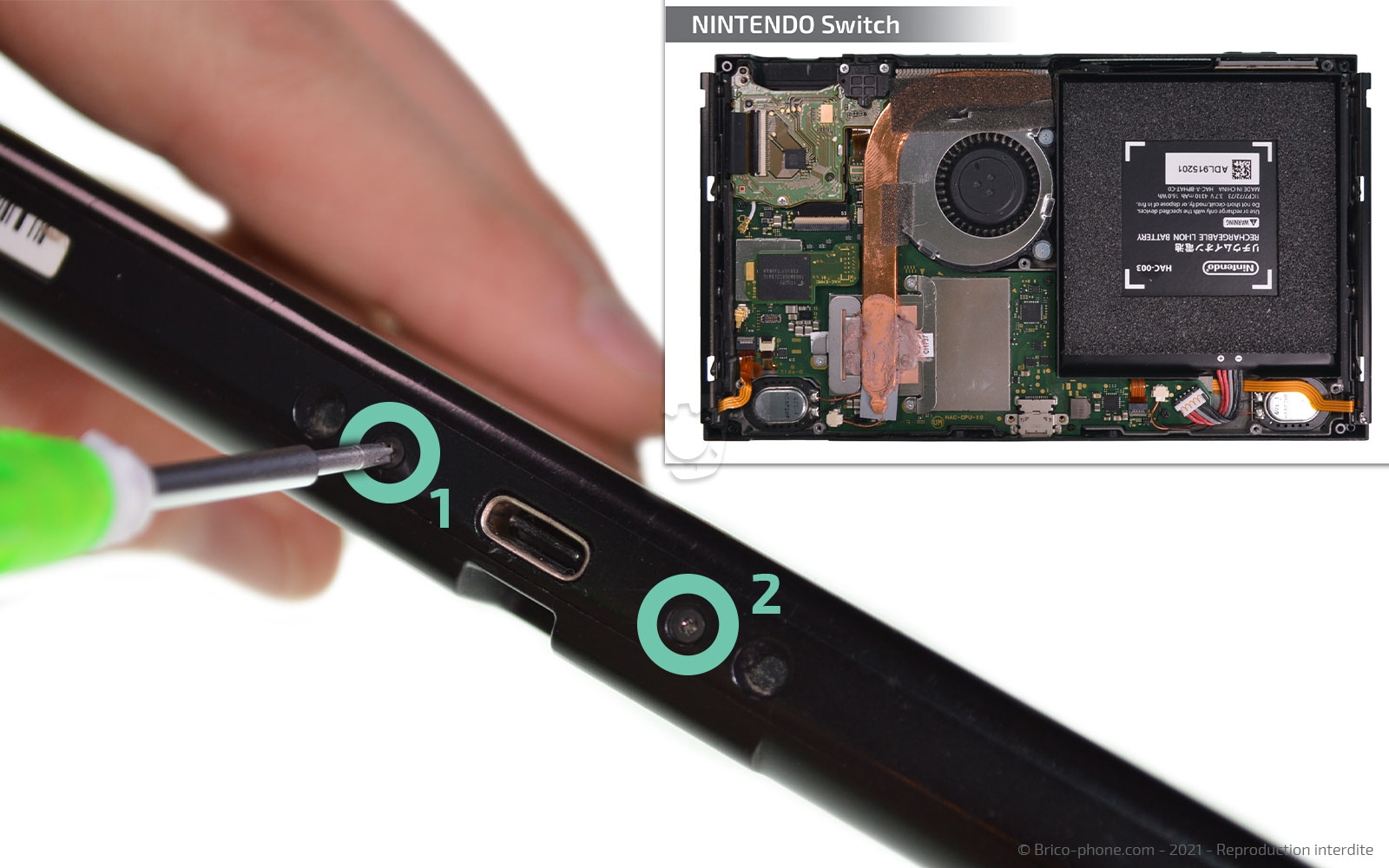

Afin de retirer la coque arrière, nous allons devoir dévisser les vis cruciforme, vous en trouverez 2 de chaque côté du connecteur de charge, une au niveau du lecteur de carte microSD, une à côté de la bouche d'air et 4 au coins de la console.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 4 : Retirer la coque arrière

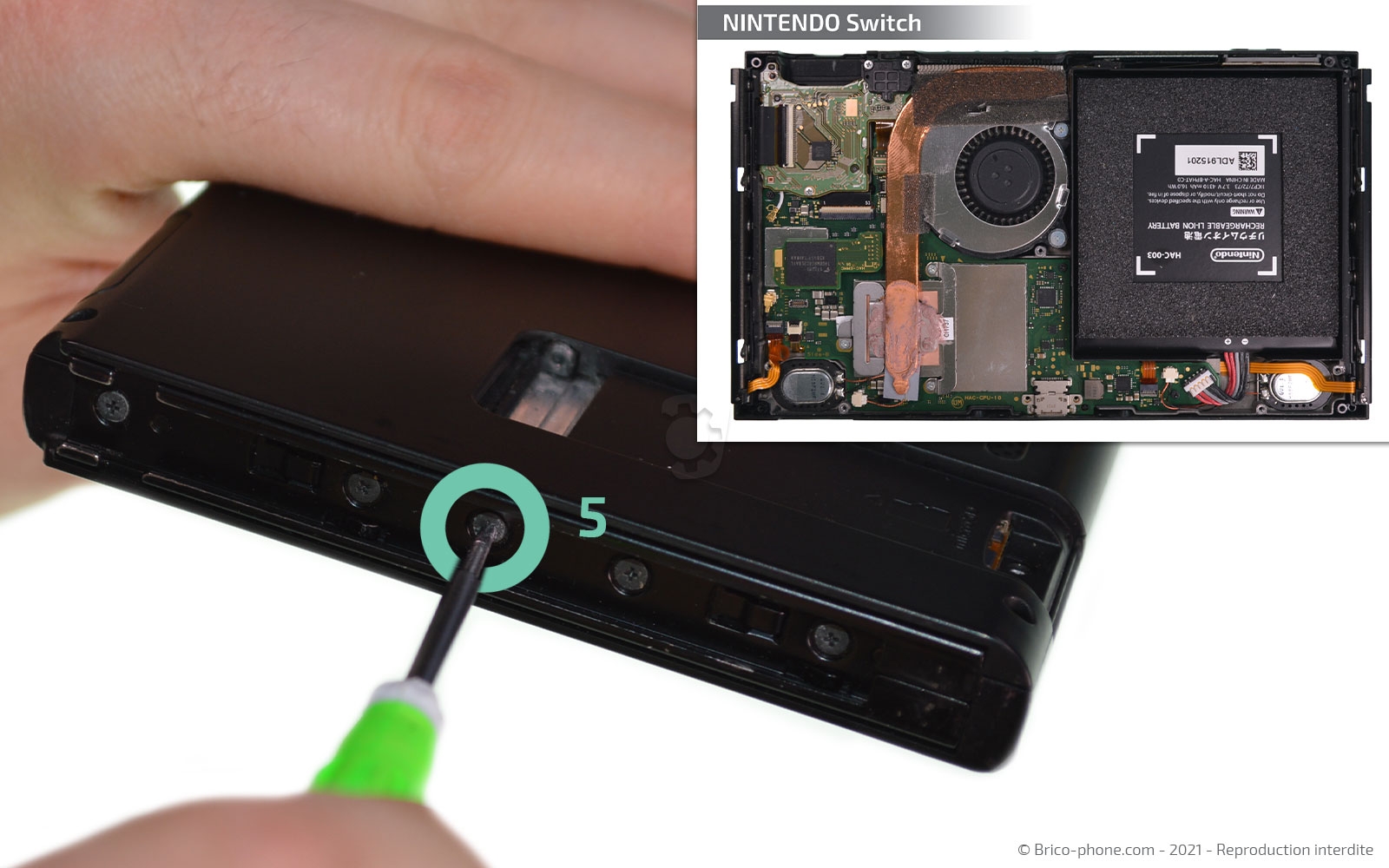

Il ne reste plus que 2 vis qui se trouvent de chaque côté de la console dans le rail.

Faites levier avec le spudger pour retirer la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

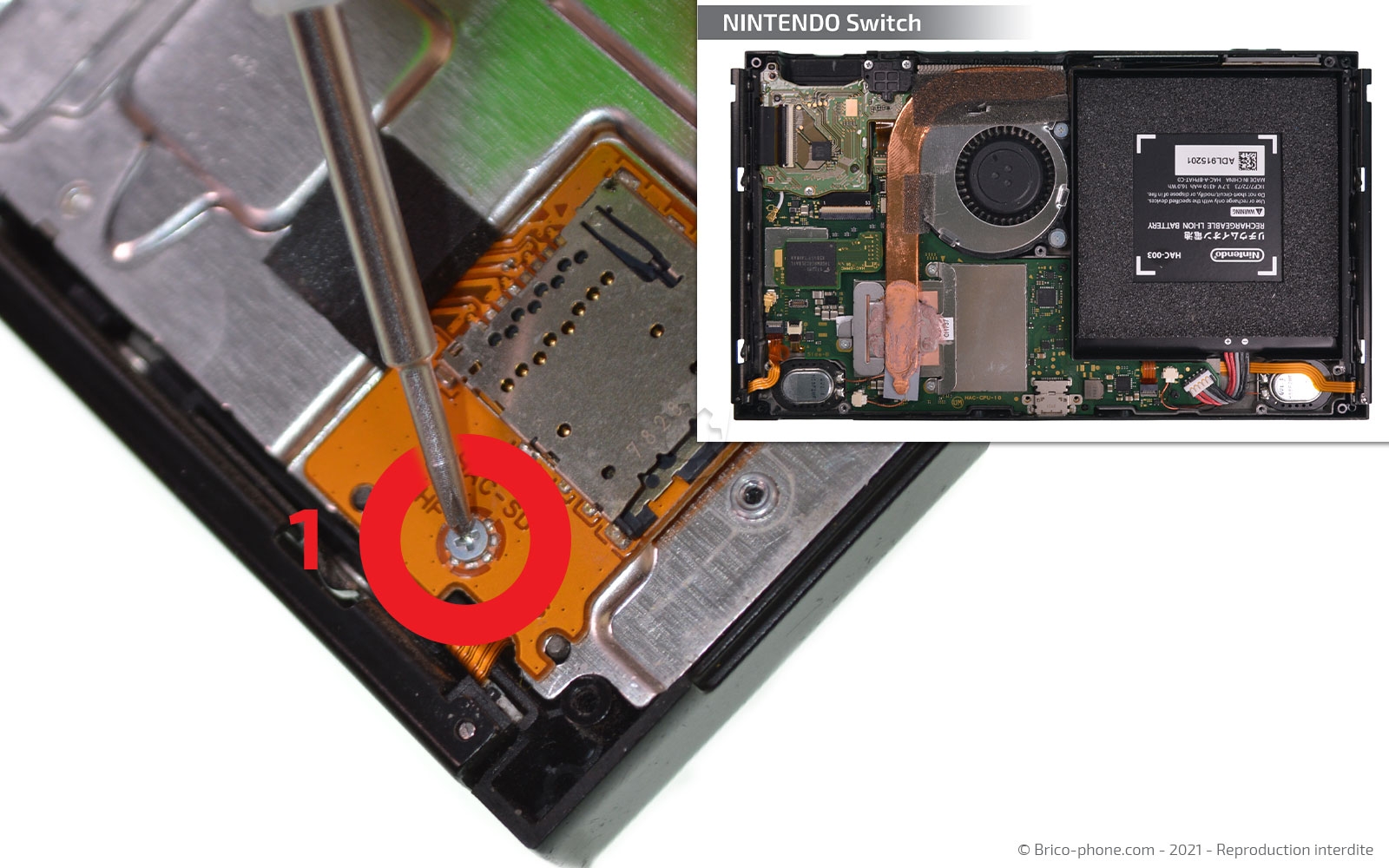

Etape 5 : Ôter le lecteur de carte microSD
Toujours avec le même tournevis, dévissez la vis qui maintient le lecteur de carte microSD.

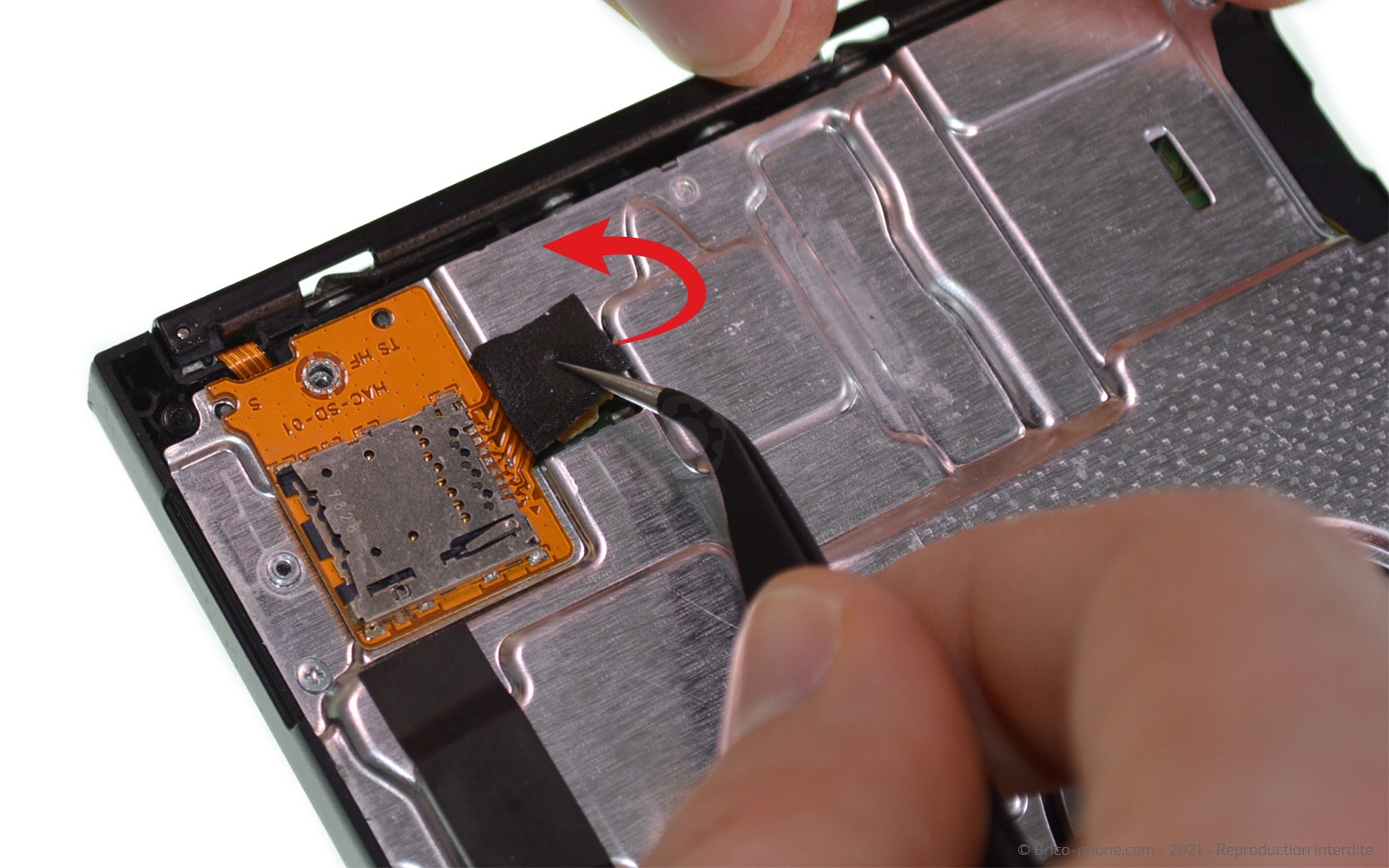

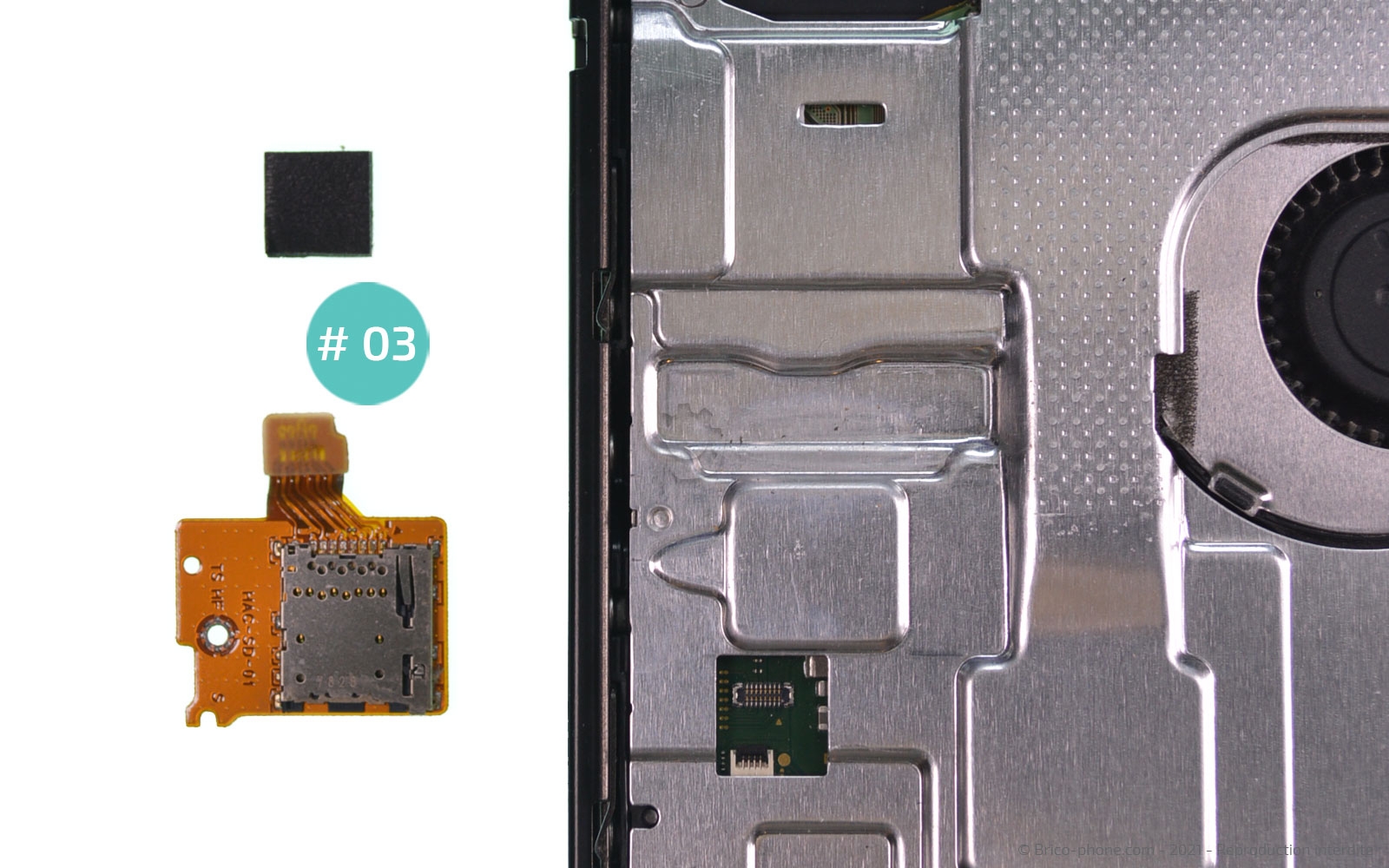

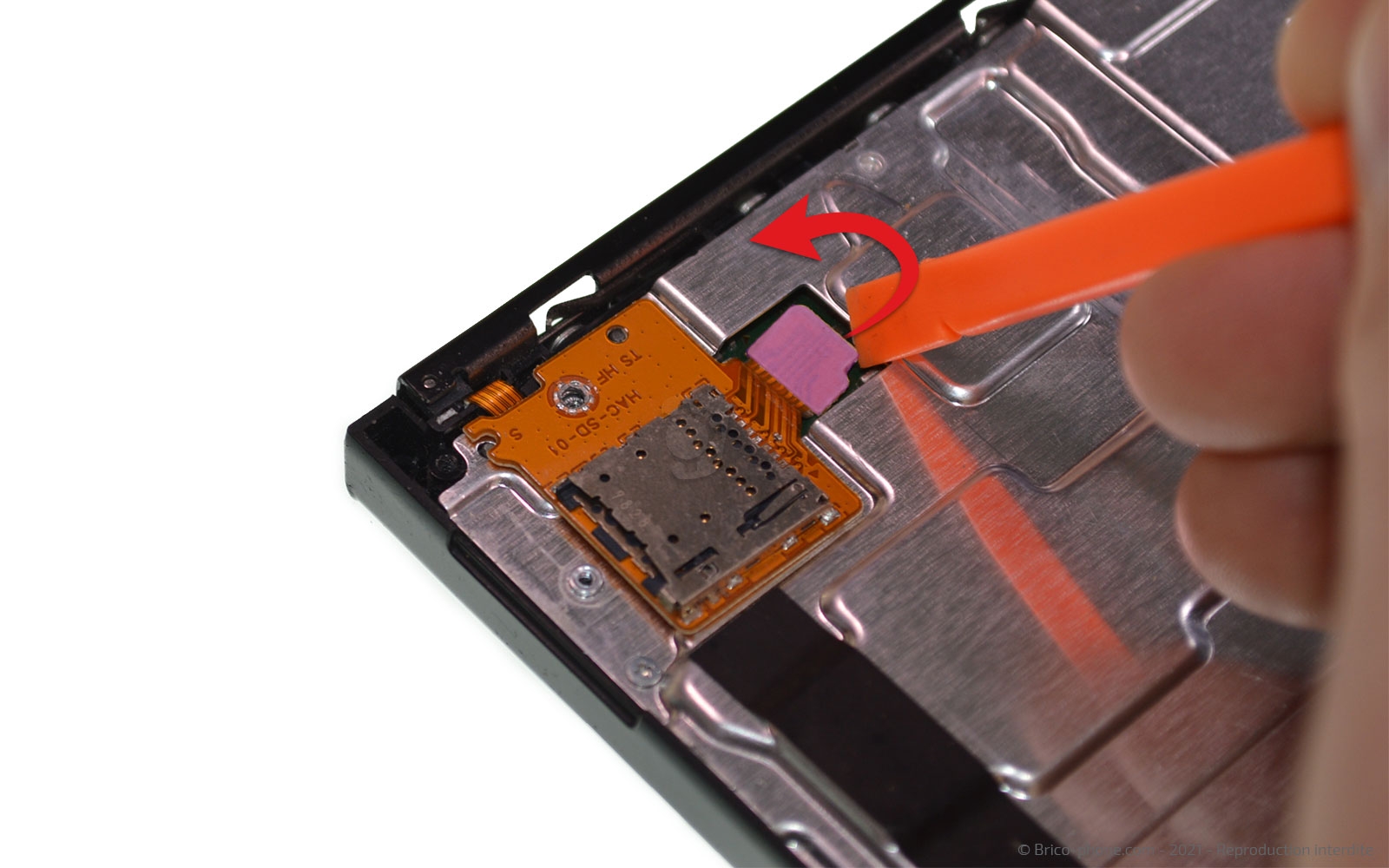

Avec la pincette, enlevez la mousse qui se trouve au dessus de la nappe, puis déconnectez la nappe avant d'extraire le lecteur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 6 : Retirer la plaquette en métal

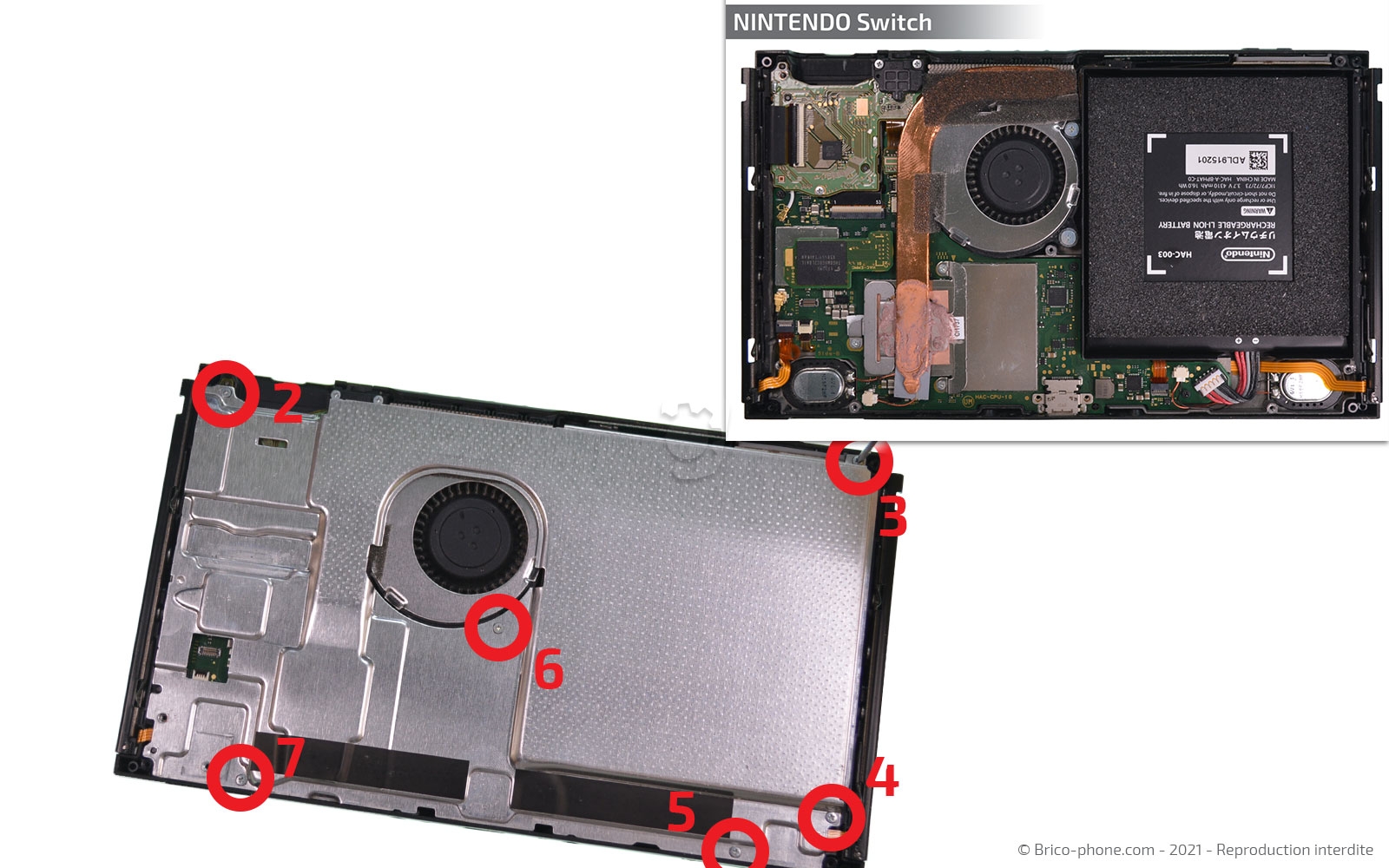

Dévissez les 6 vis avec le tournevis cruciforme, puis soulevez la plaquette métallique avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la batterie

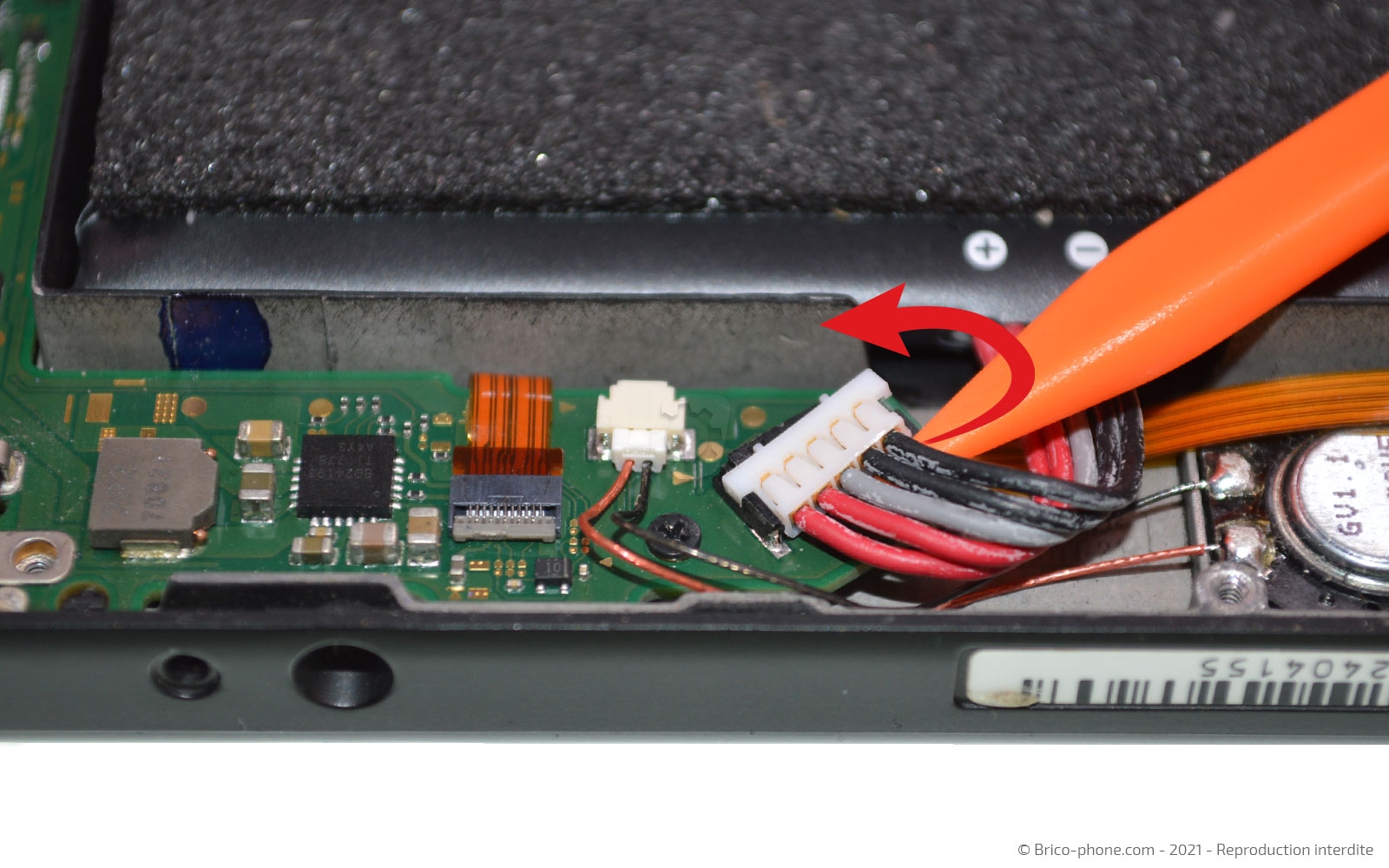

Gardez le même ustensile afin de déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le dissipateur thermique

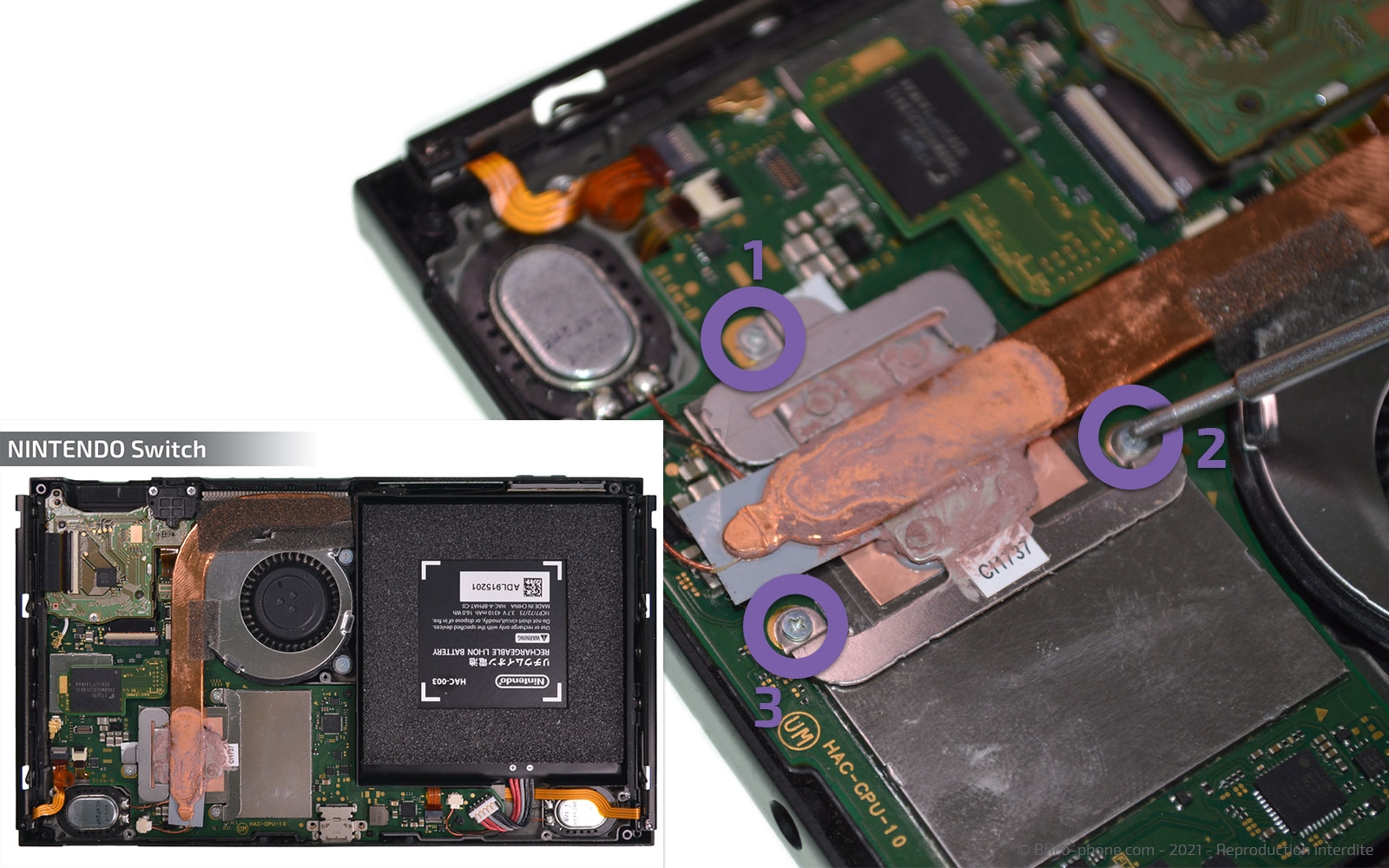

Dévissez les 3 vis à l'aide du tournevis cruciforme, puis ôtez le dissipateur thermique à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 9 : Déconnecter la nappe de la vitre

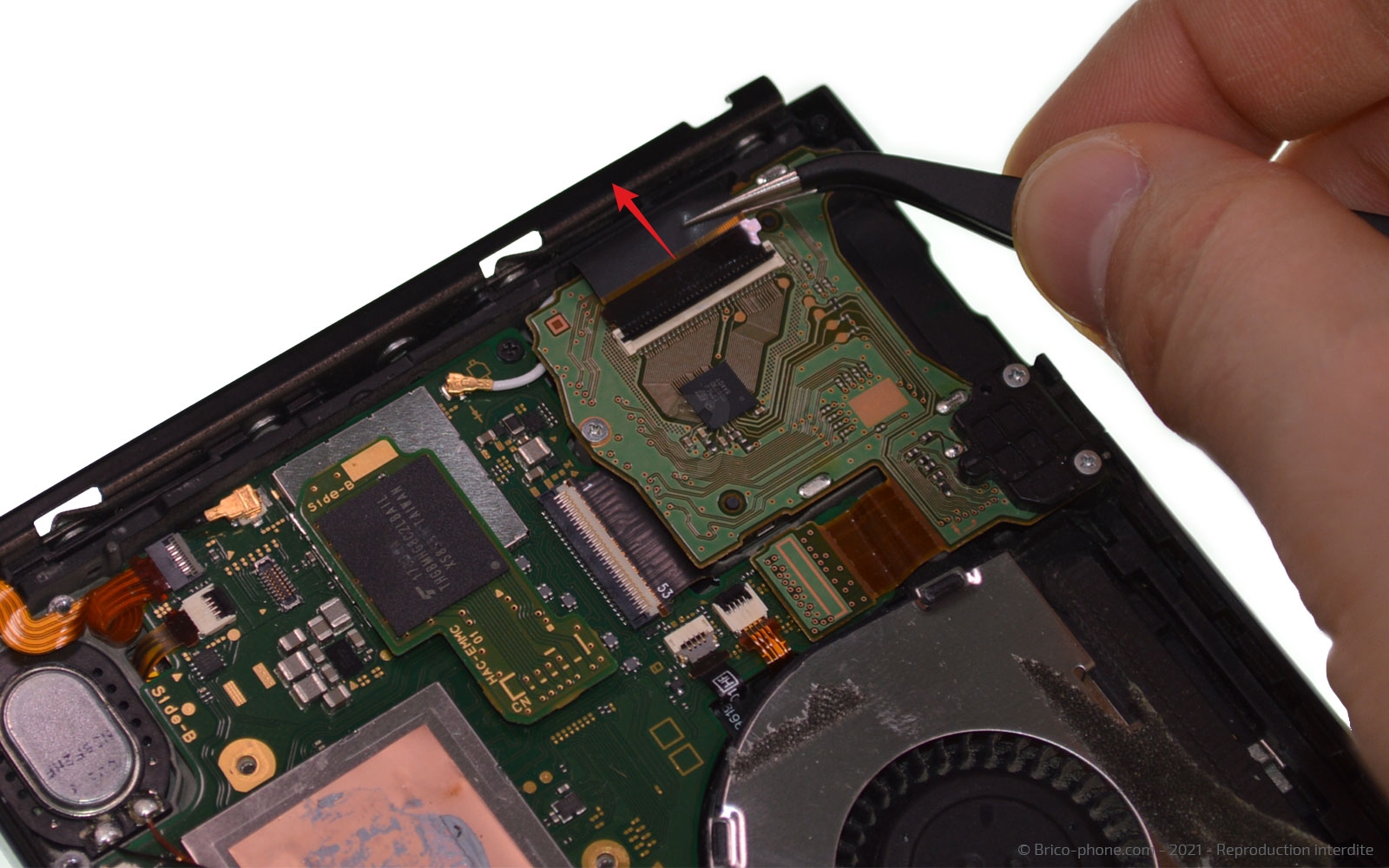

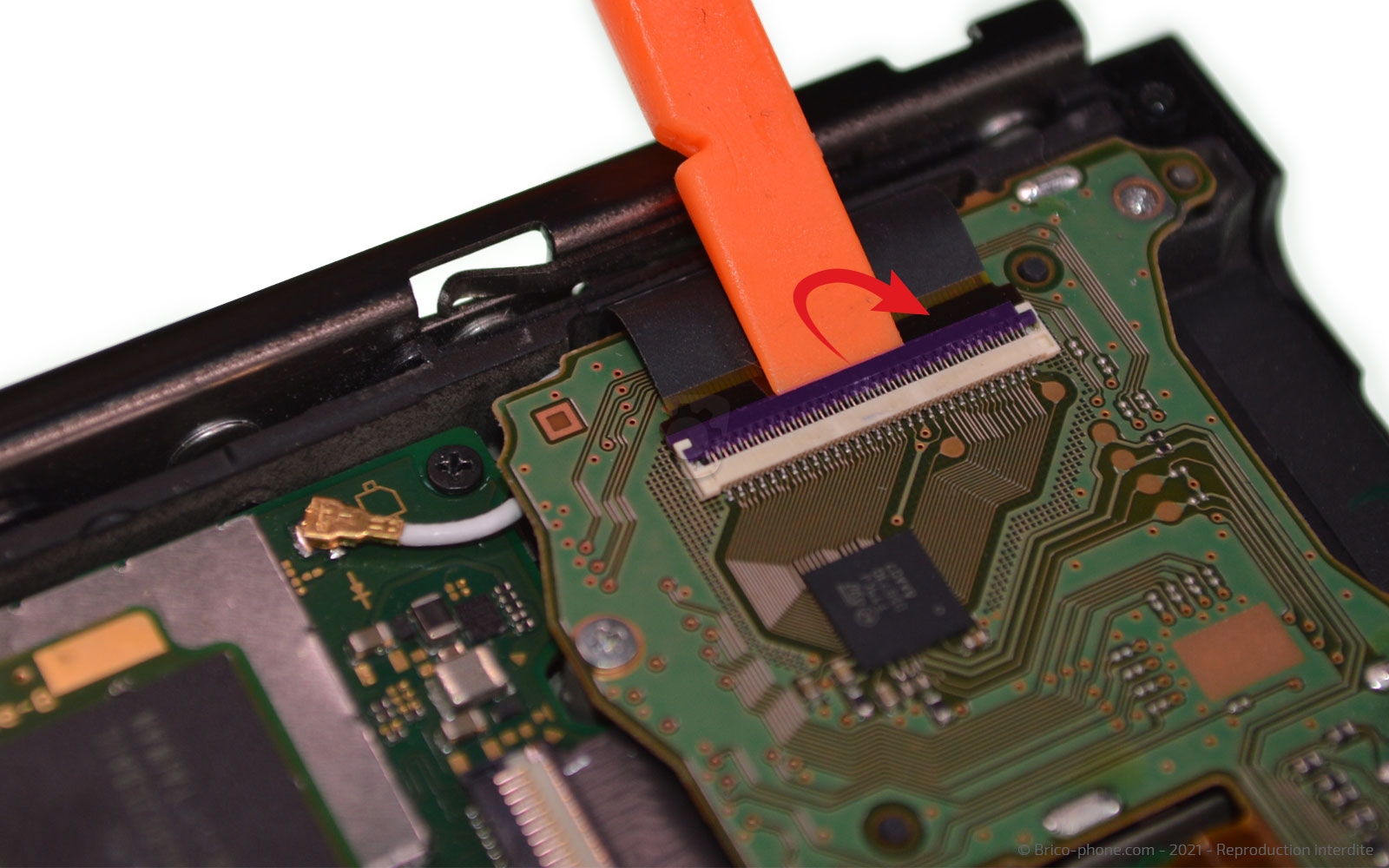

Soulevez le clapet de la nappe de la vitre à l'aide du levier, puis retirez la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

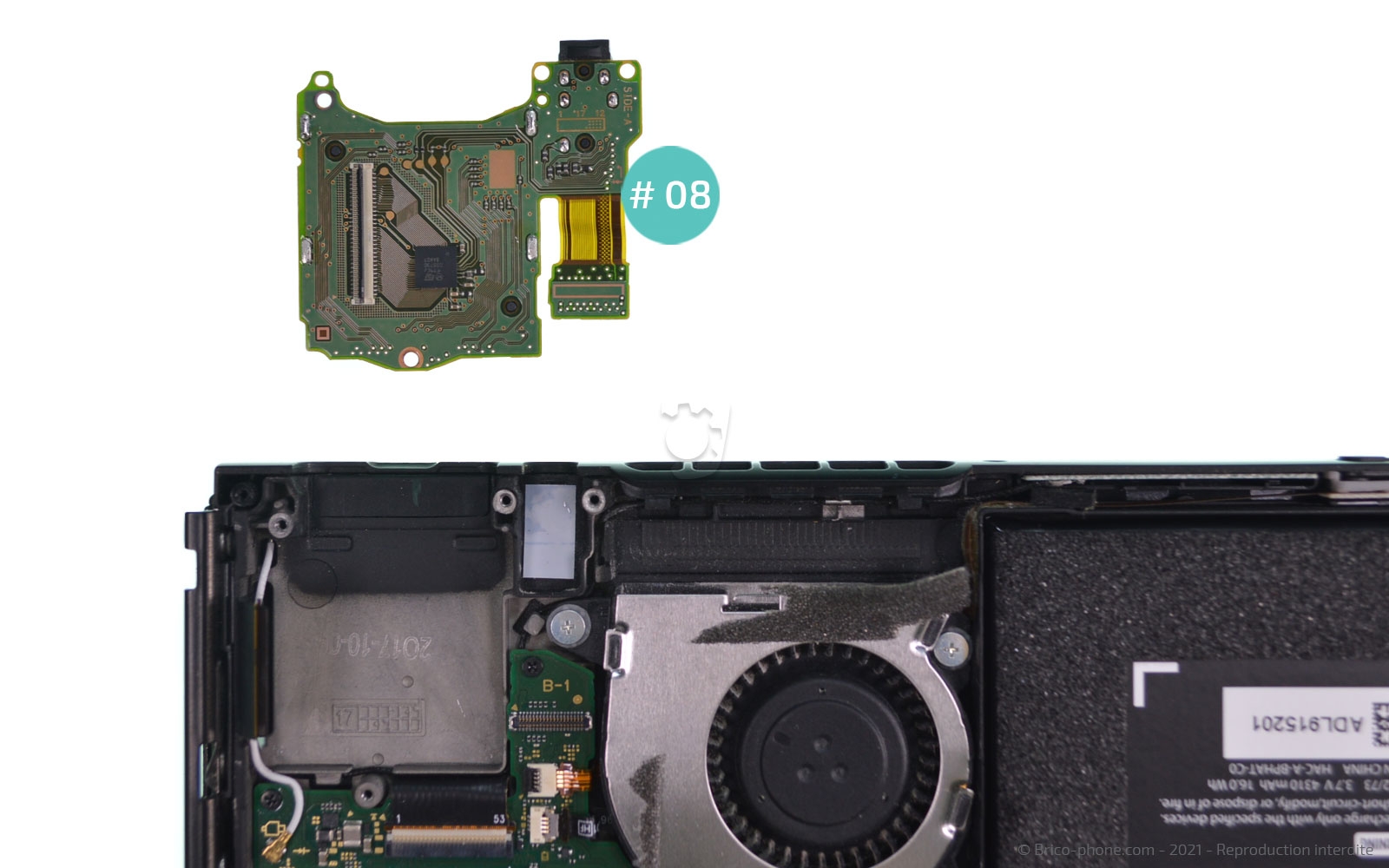

Etape 10 : Enlever le lecteur de jeux

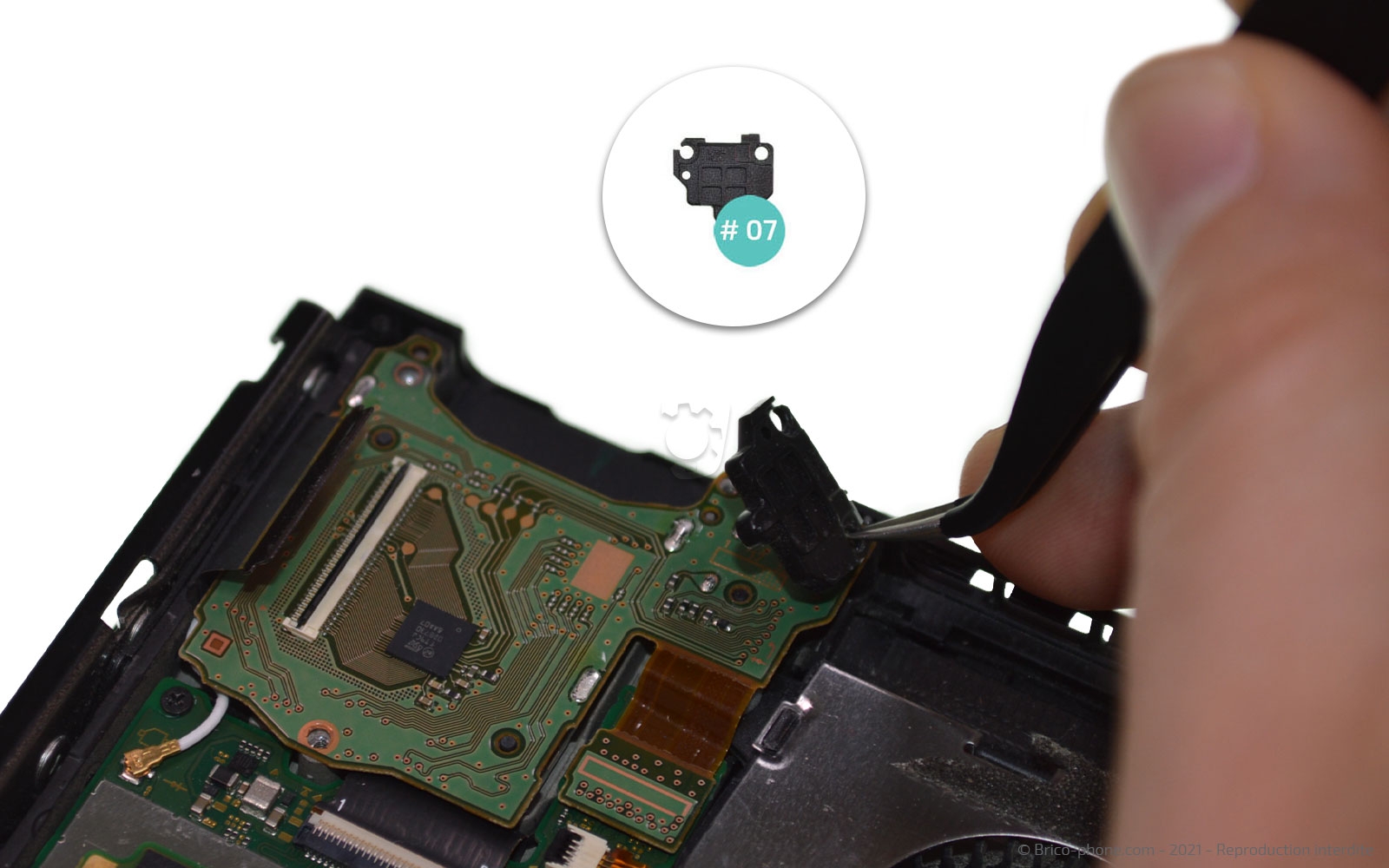

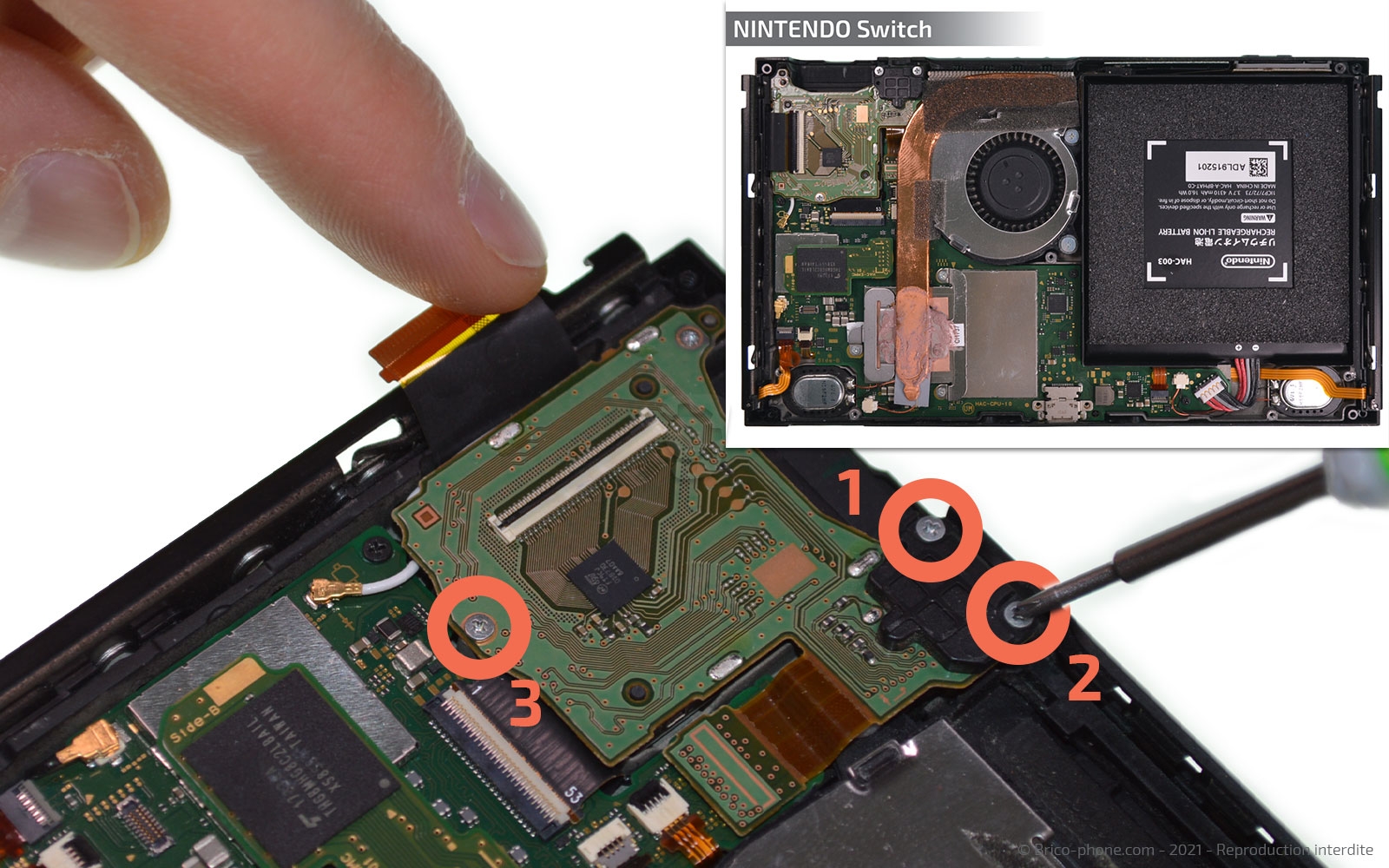

Munissez-vous du tournevis cruciforme pour retirer les 3 vis du lecteur de cartouche.
Ôtez le cache plastique avec la pincette, puis déconnectez la nappe à l'aide du spudger avant d'extraire le lecteur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

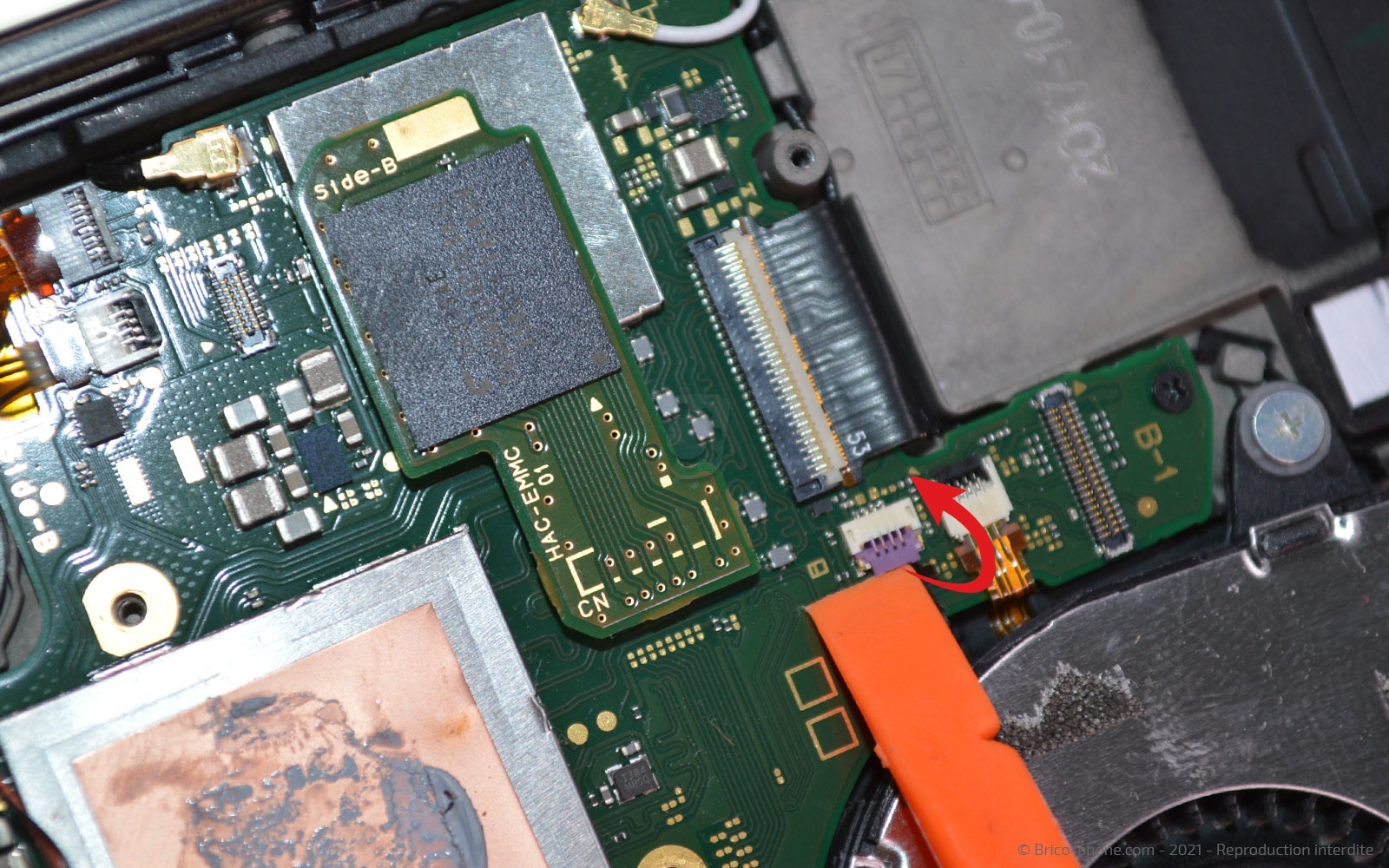

Etape 11 : Retirer le ventilateur
Commencez par soulever le clapet avec le spudger et déconnectez la nappe du ventilateur.

Dévissez les 3 vis cruciforme afin de retirer le ventilateur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

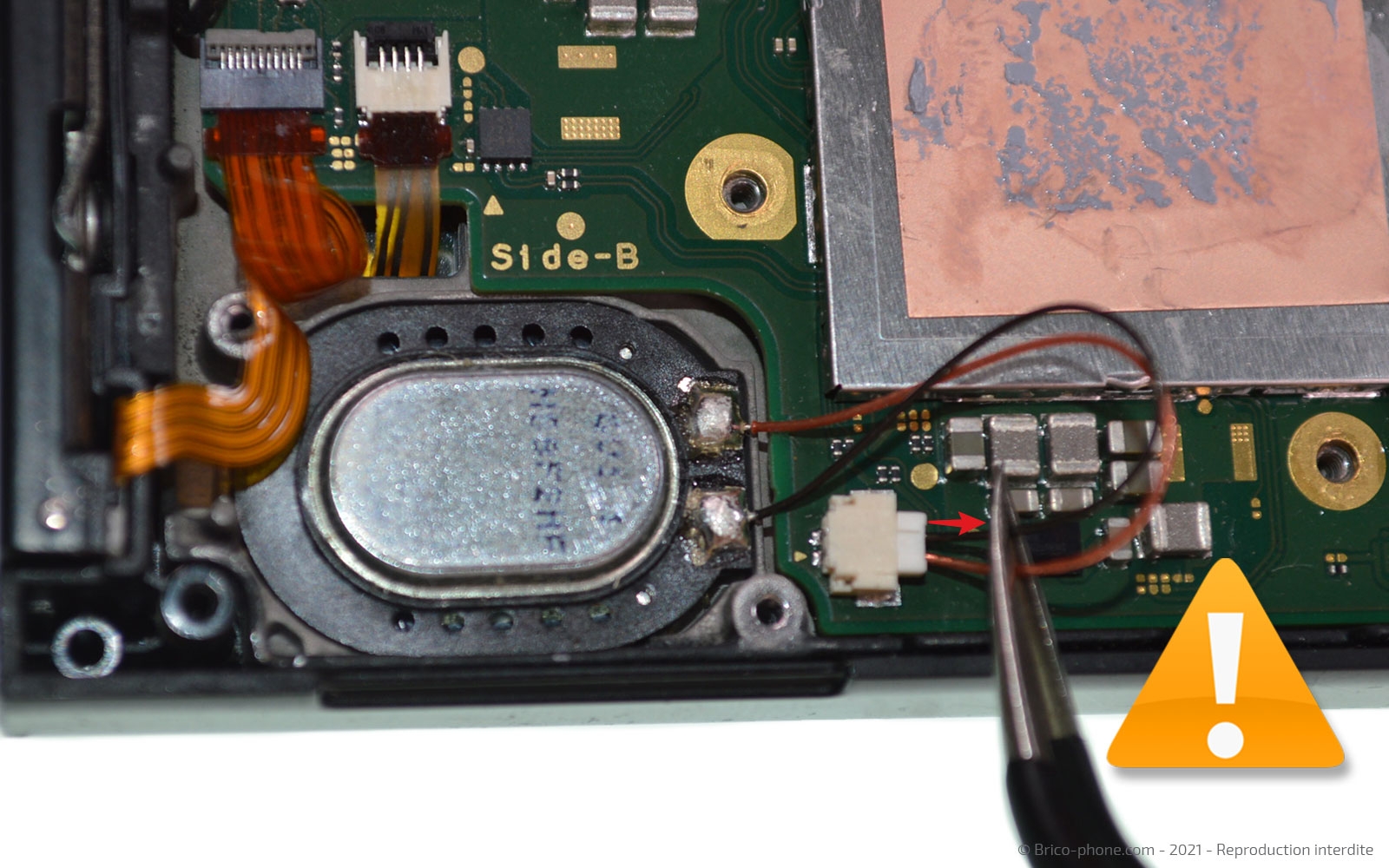

Etape 12 : Déconnecter les nappes de la carte-mère de la console
Avant de pouvoir retirer la carte-mère, il faut déconnecter toutes les nappes qui s'y trouvent.

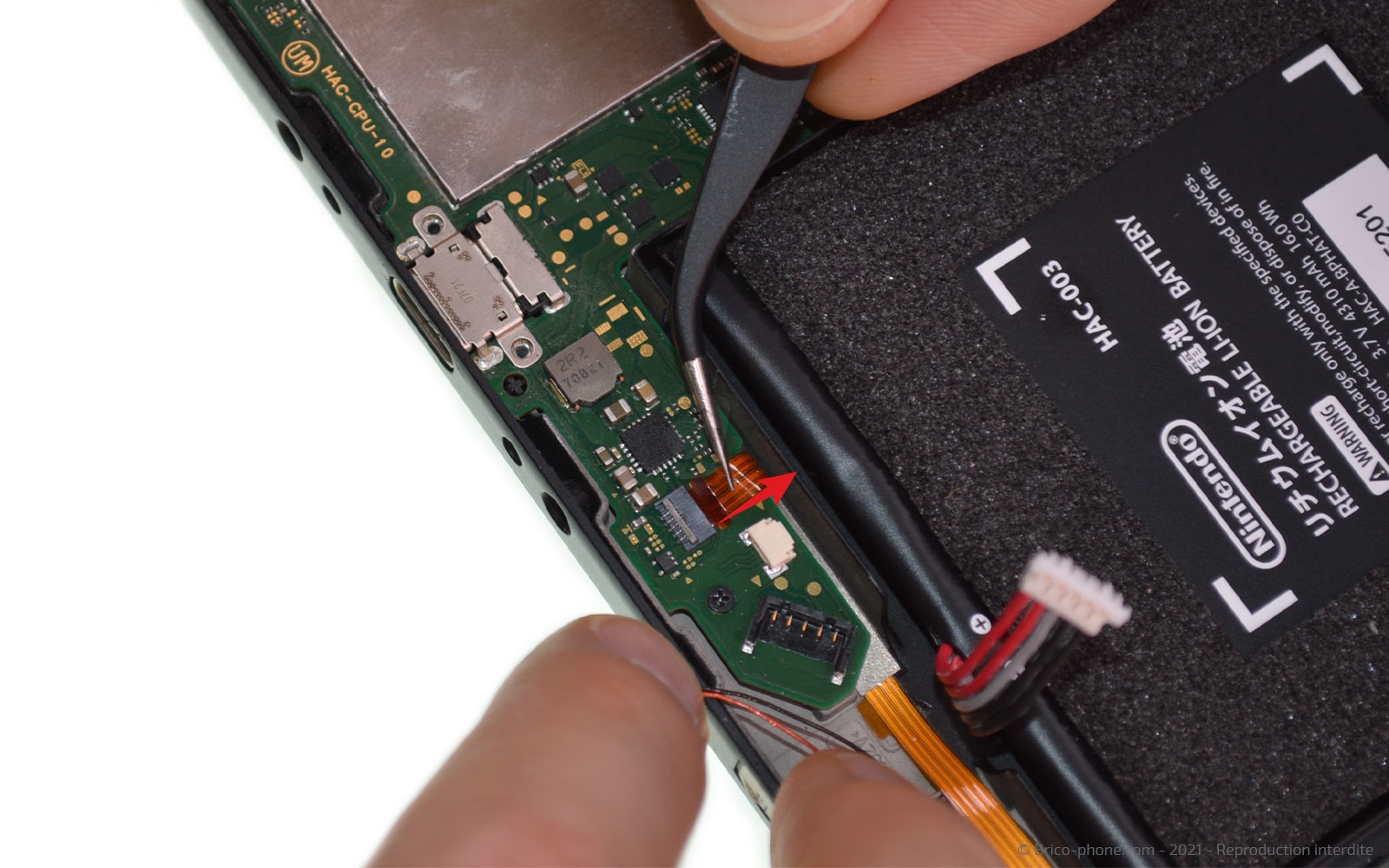

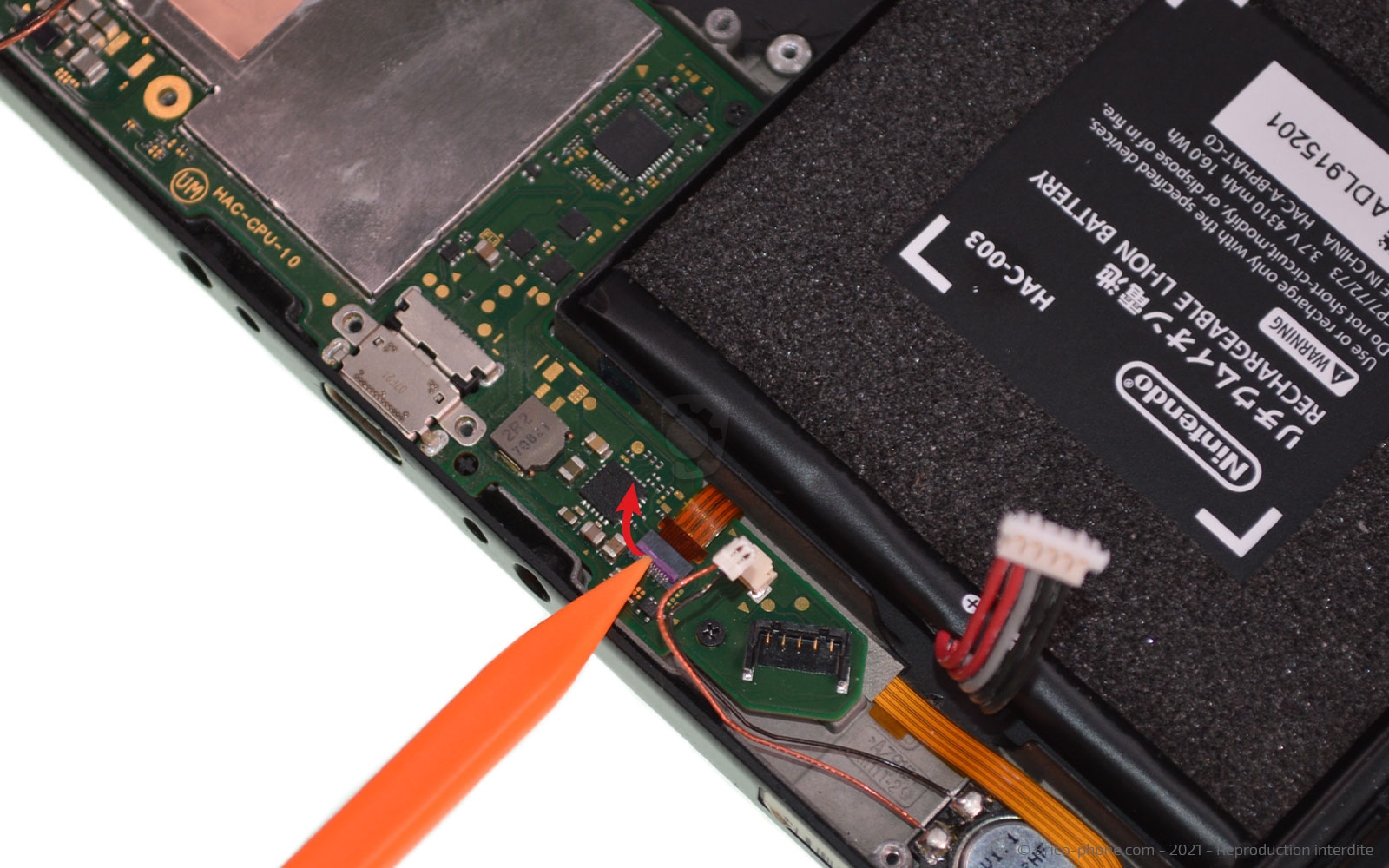

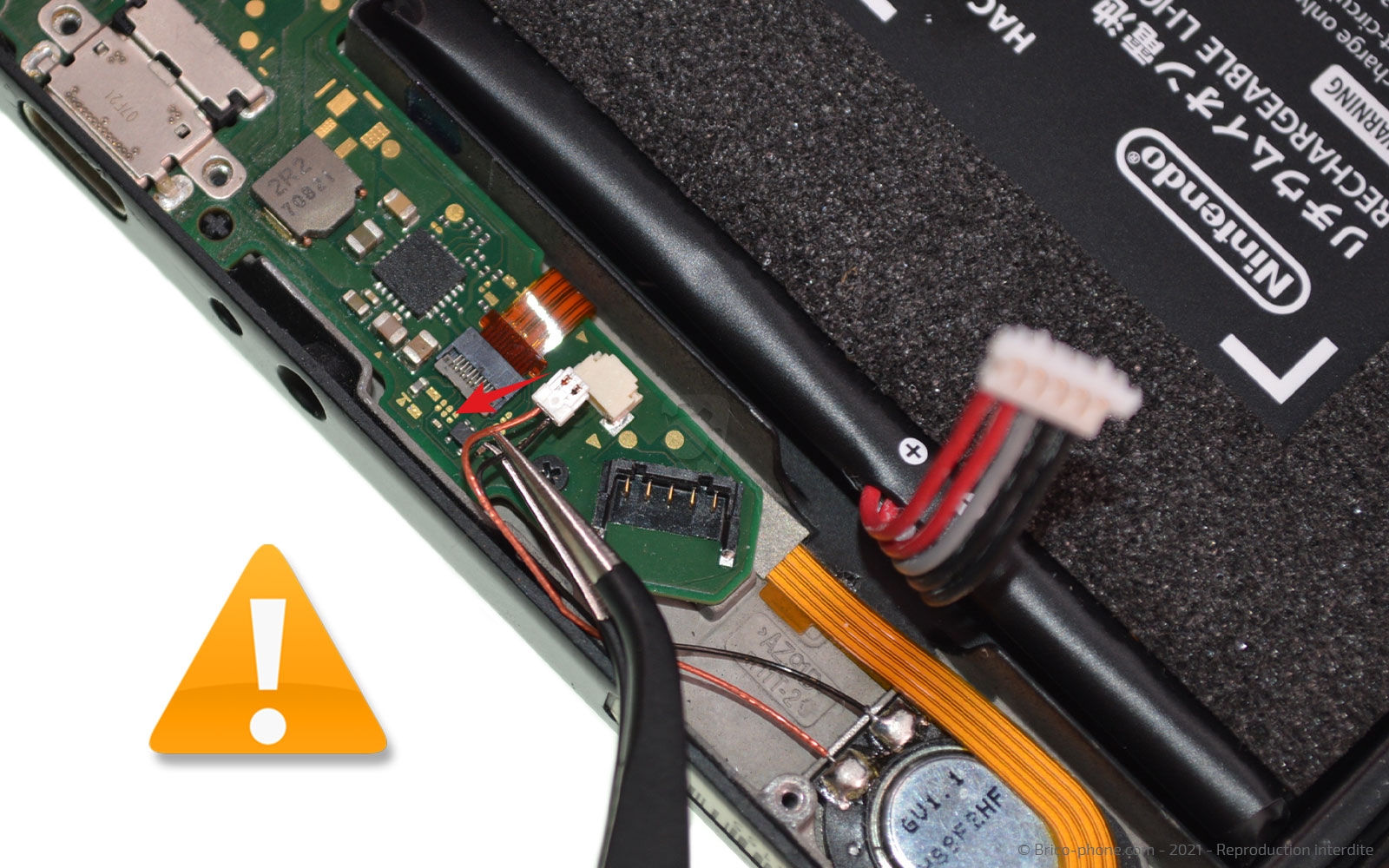

Commencez par le haut-parleur de droite, puis celui de gauche et enfin soulevez le clapet afin de déconnecter la nappe du rail de gauche.

La déconnection des HP est à réaliser avec la pincette et reste l'une des plus délicate de ce démontage car vous devez tirer les fils de ces derniers.
Outils du kit utilisés
Outils du kit utilisés

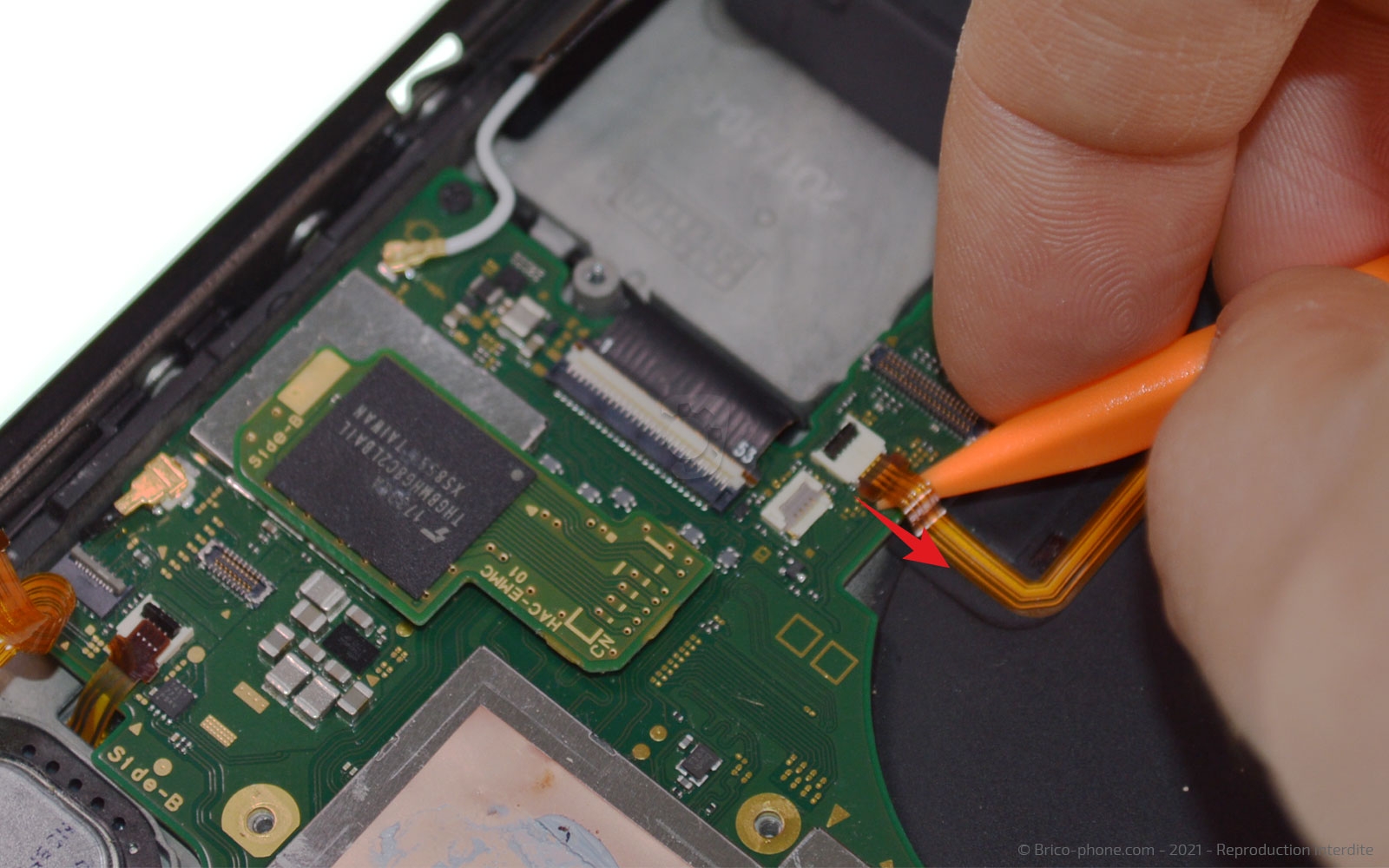

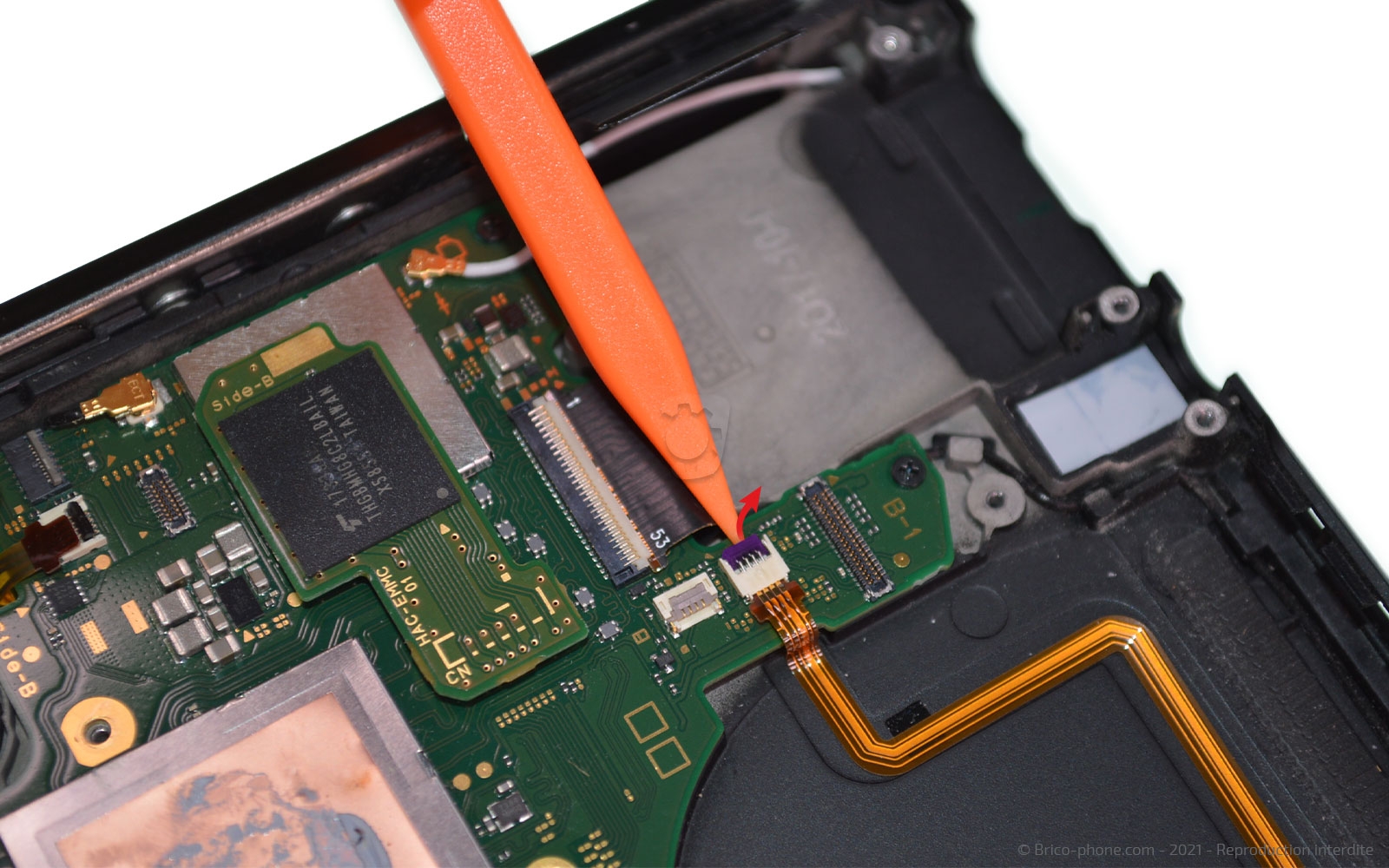

Etape 13 : Déconnecter les nappes de la carte-mère (2)

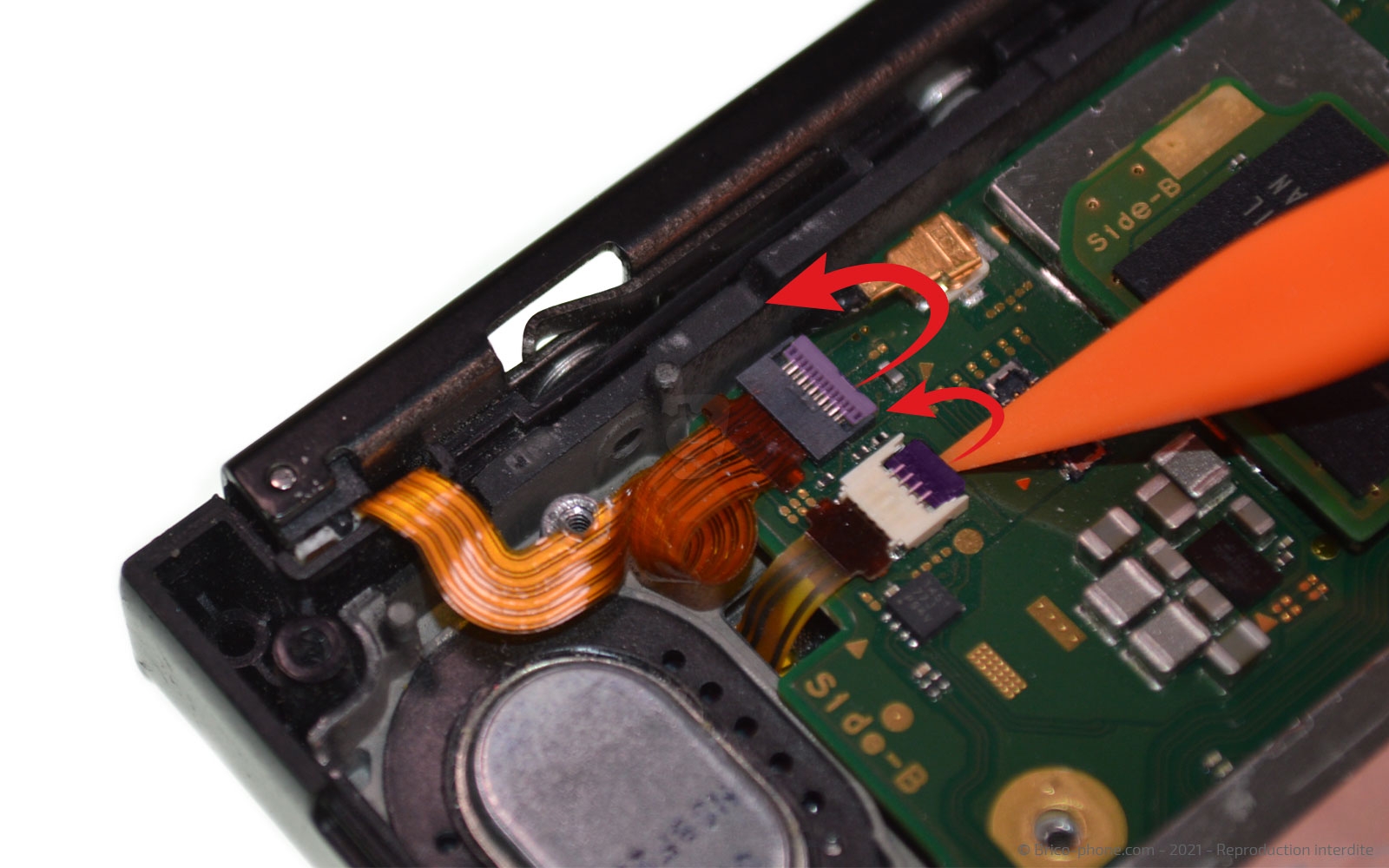

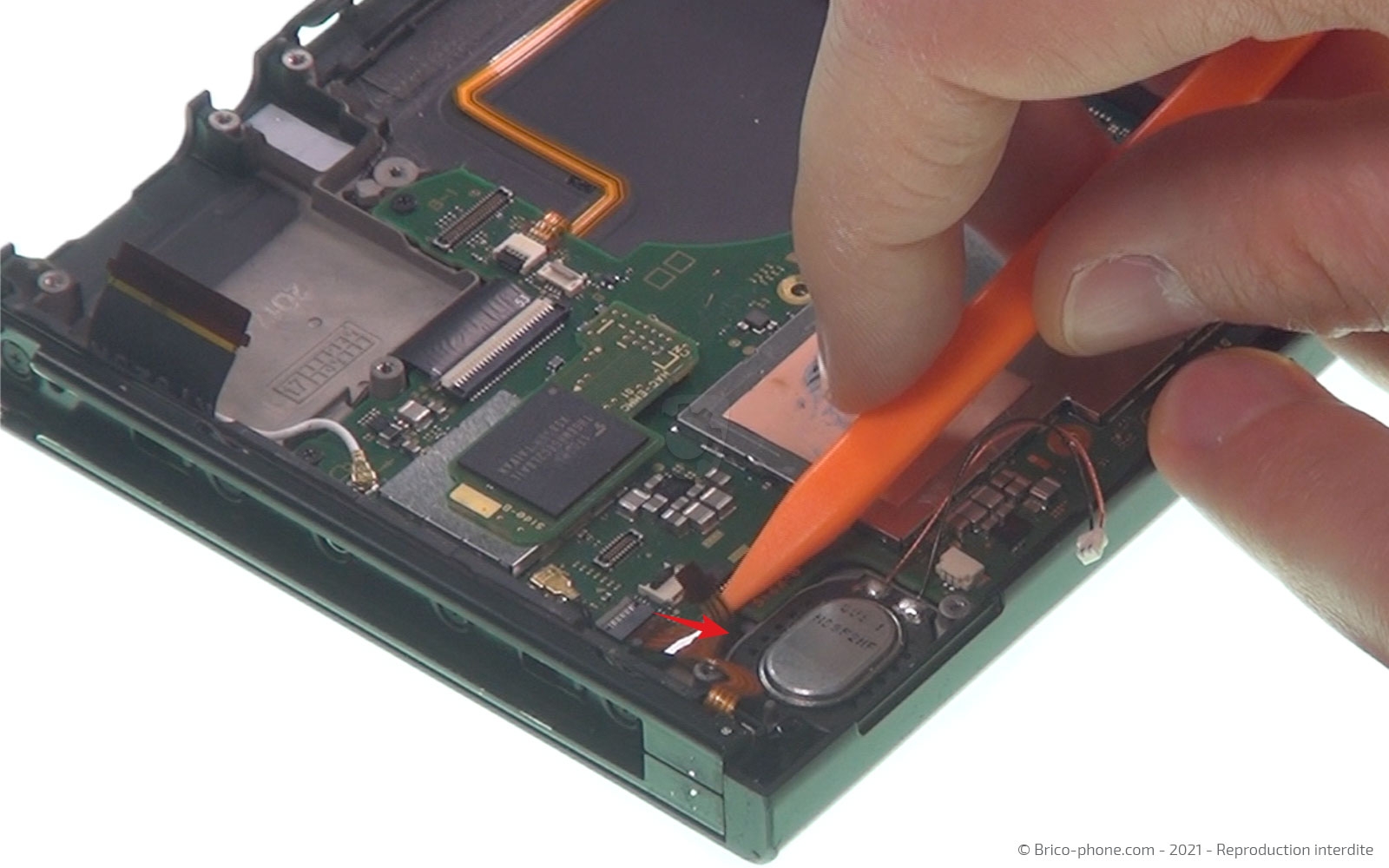

Déconnectez à l'aide du levier la nappe du LCD, ainsi que celle du rail de droite et celle des boutons power/volume.
Outils du kit utilisés
Outils du kit utilisés

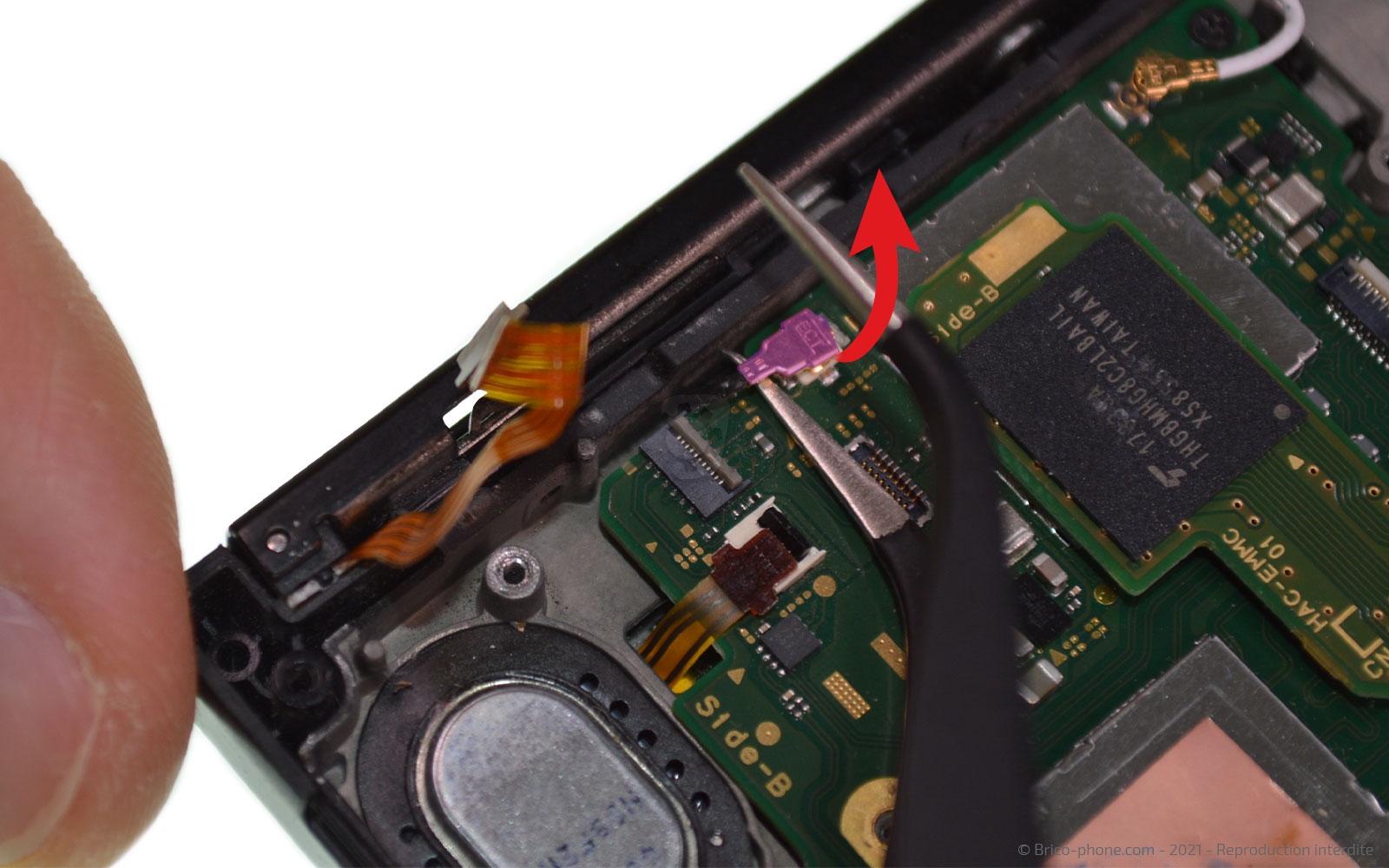

Etape 14 : Déconnecter les nappes de la carte-mère (3)

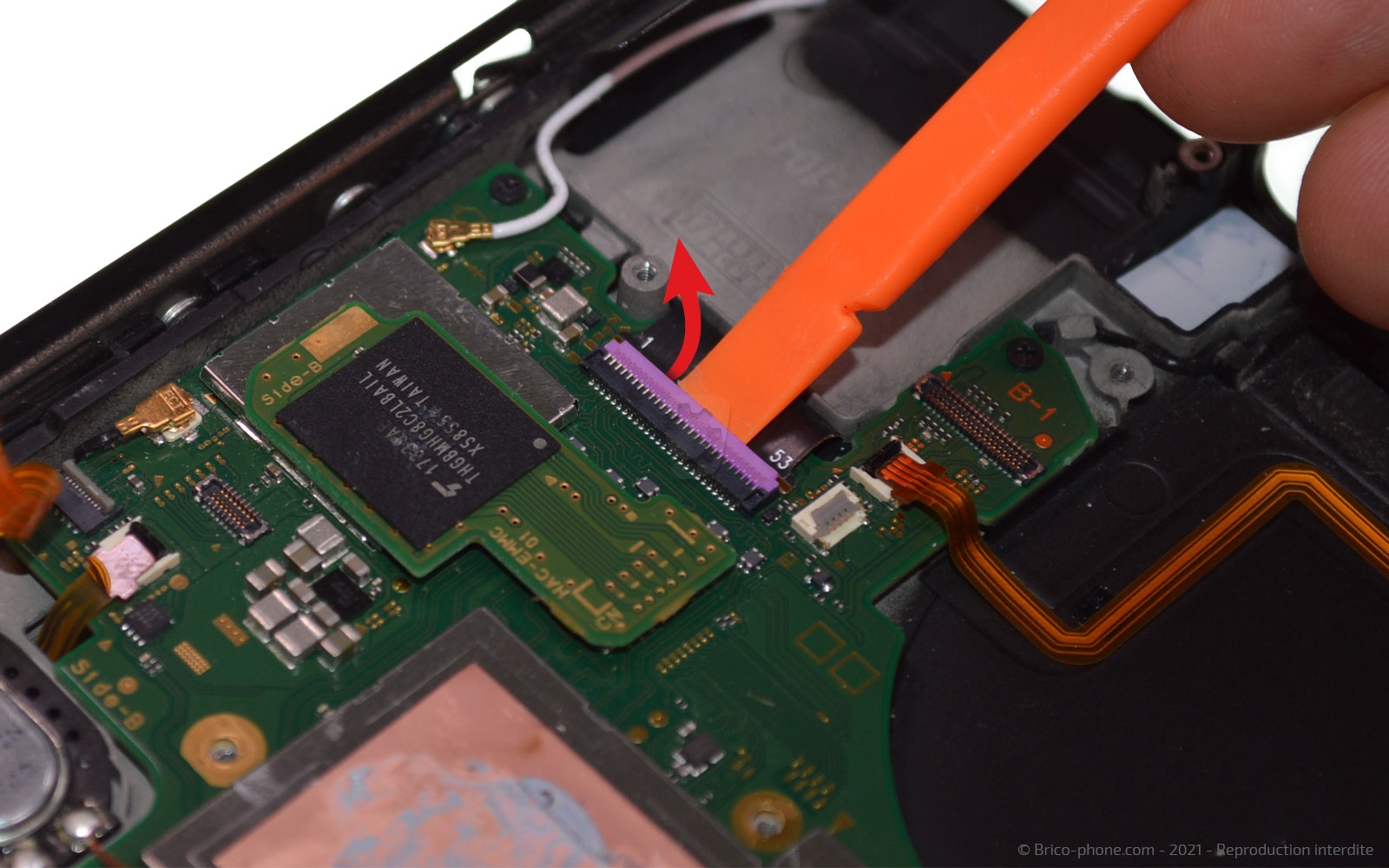

Toujours avec le levier en nylon, déconnectez la nappe du LCD.

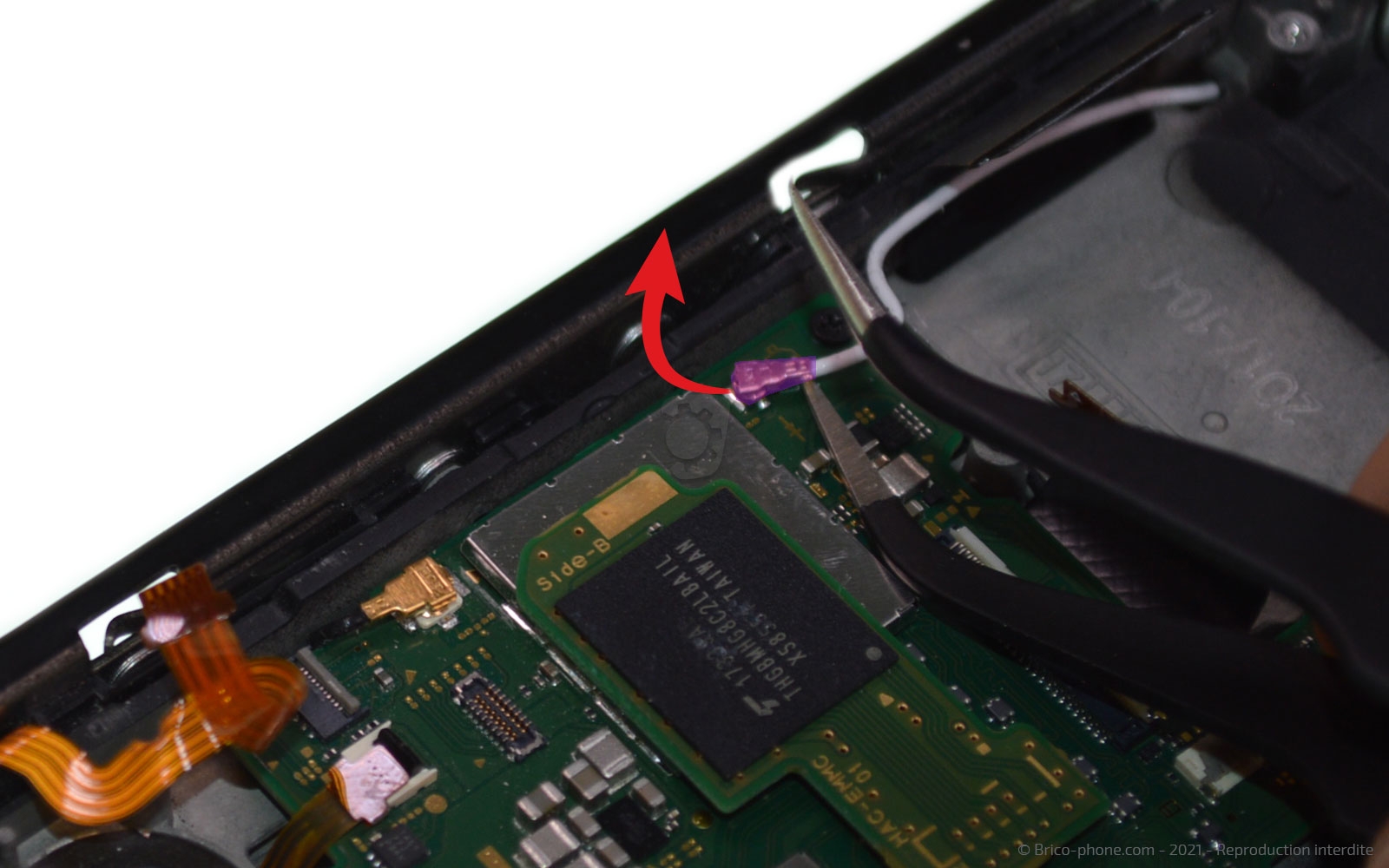

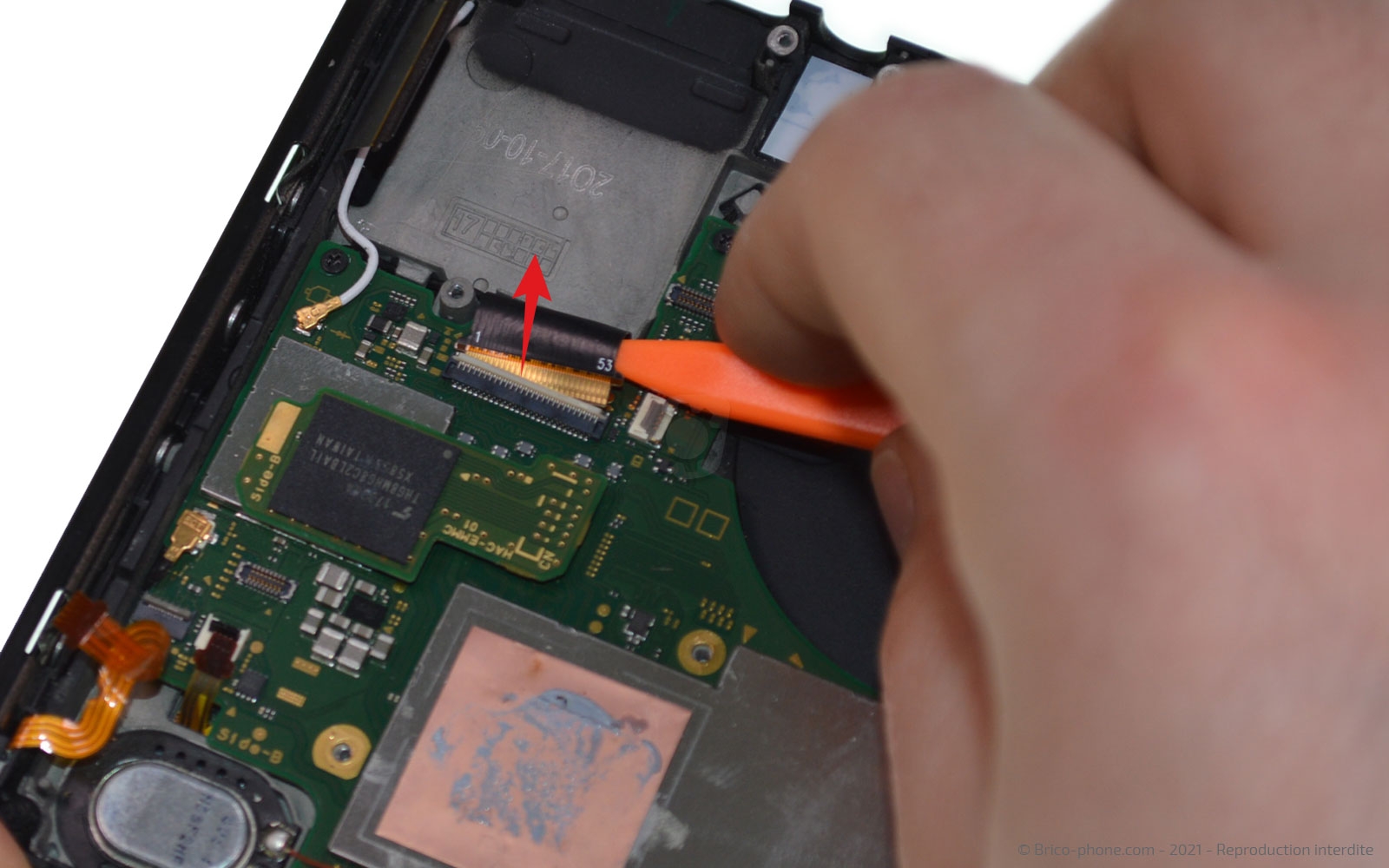

Munissez-vous ensuite de la pincette pour déconnecter les 2 câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Ôter la carte-mère

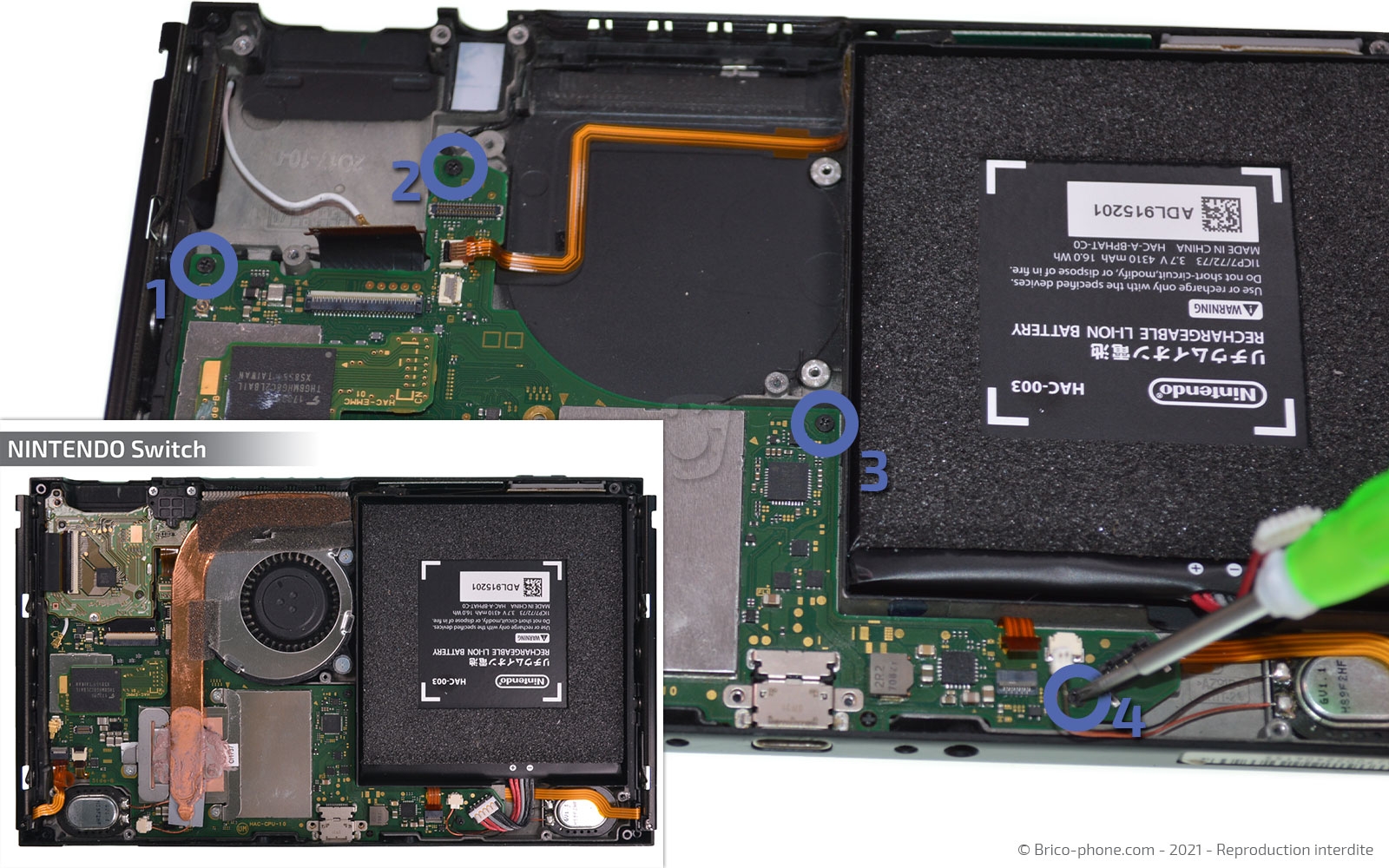

Avec le tournevis cruciforme, dévissez les 4 vis qui retiennent la carte-mère au châssis, puis faites levier avec le spudger pour récupérer l'élément.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

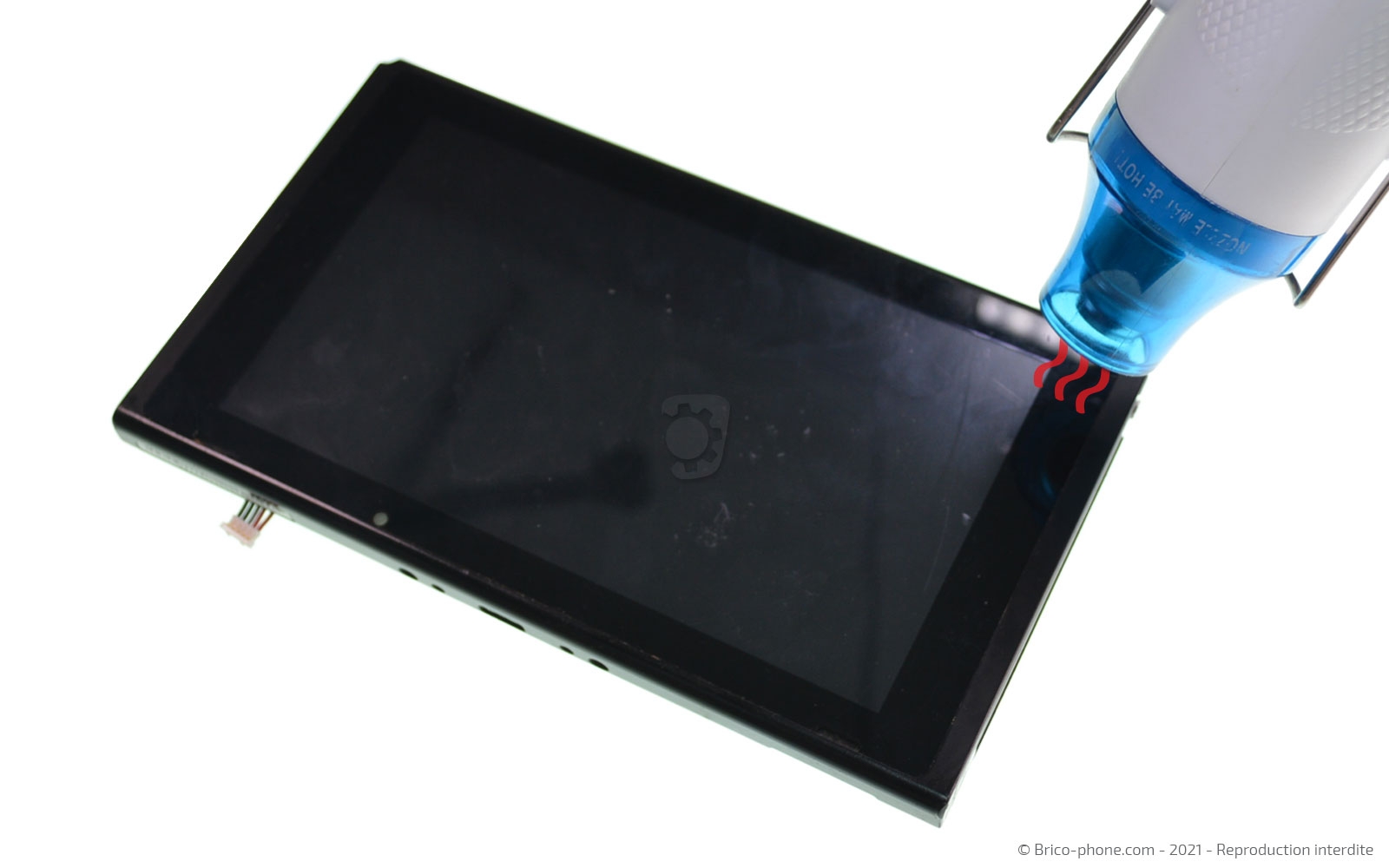

Etape 16 : Chauffer l'écran et créer un point d'insertion
Pour décoller le bloc vitre+LCD, vous pouvez chauffer le contour avec un décapeur thermique durant 30 secondes en ne dépassant pas les 80 degrés.

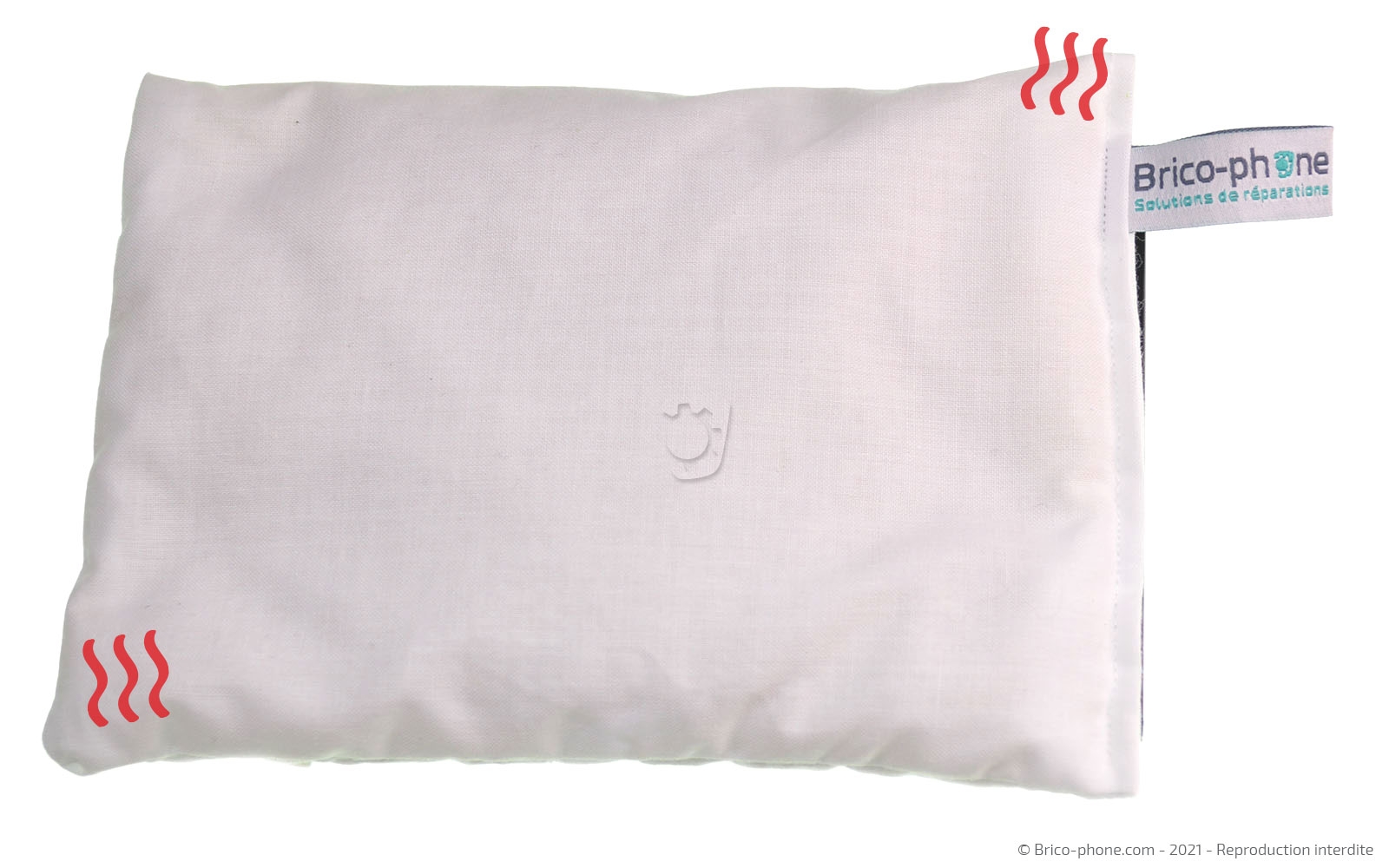

Vous pouvez également poser le coussin chauffant pendant 40 secondes qu'il vous faut au préalable passer au micro-onde pendant 2 minutes.

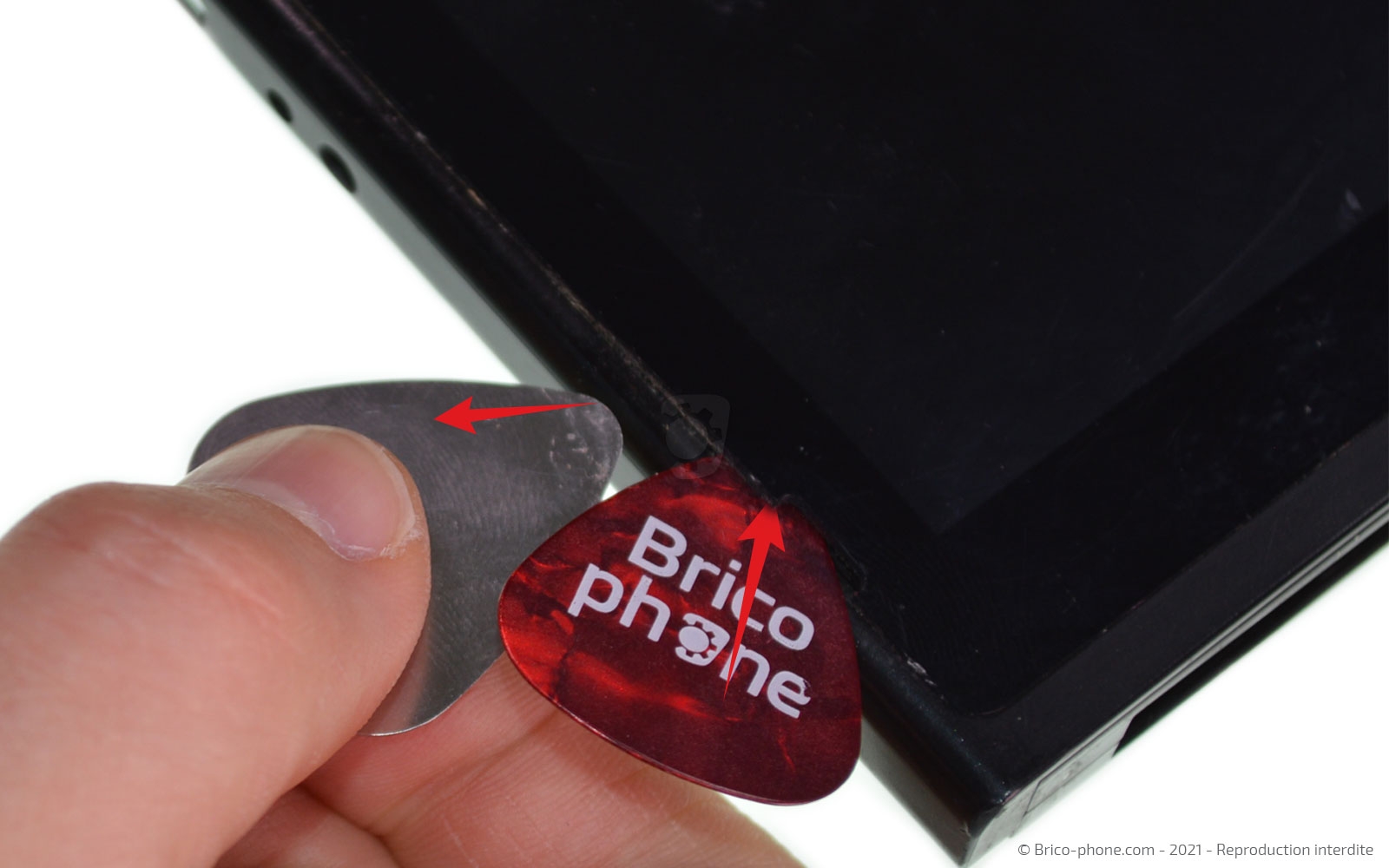

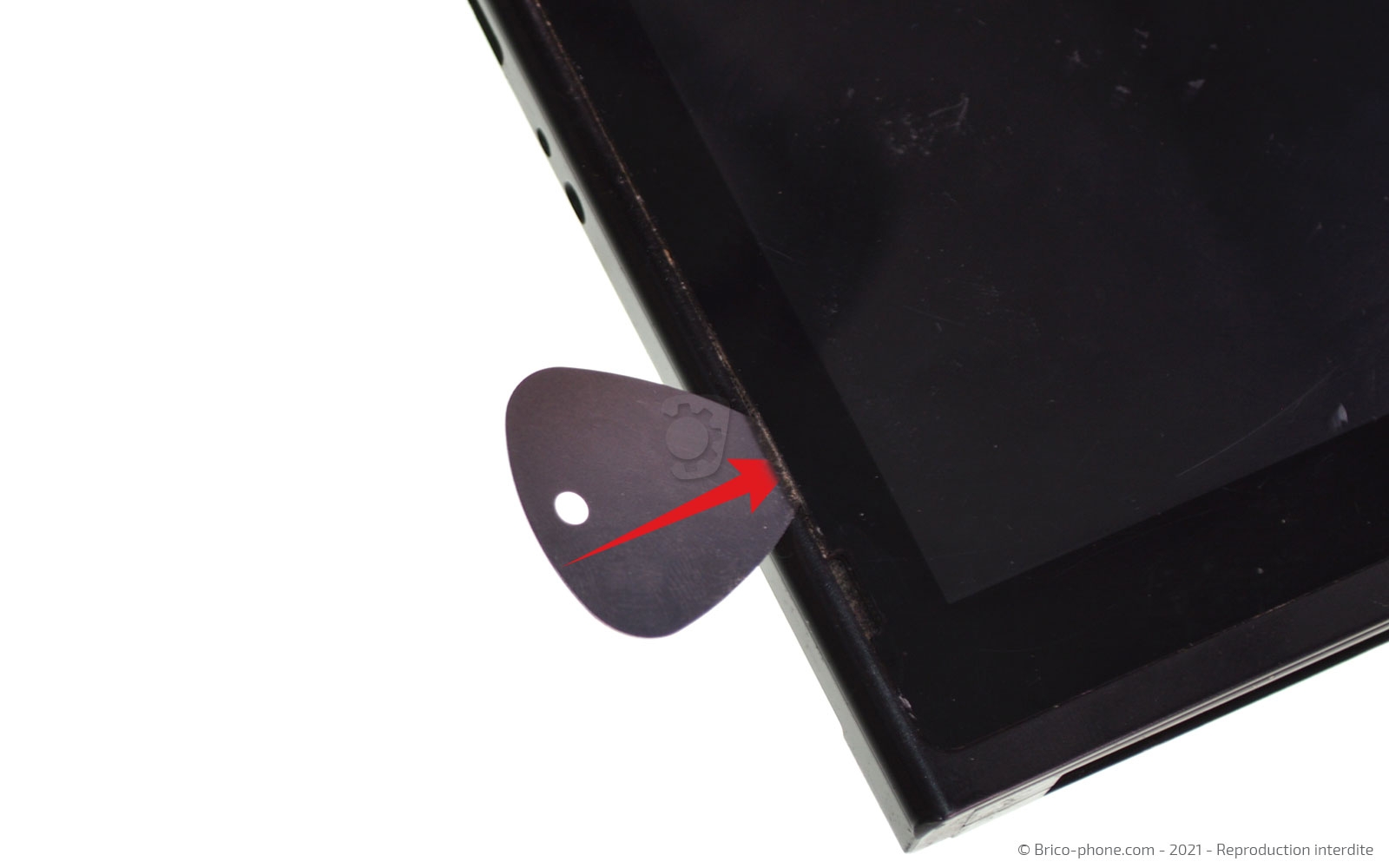

Insérez le médiator en métal troué entre la vitre et le châssis pour créer une ouverture, puis glissez-y les médiators en plastiques rouge à la place.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

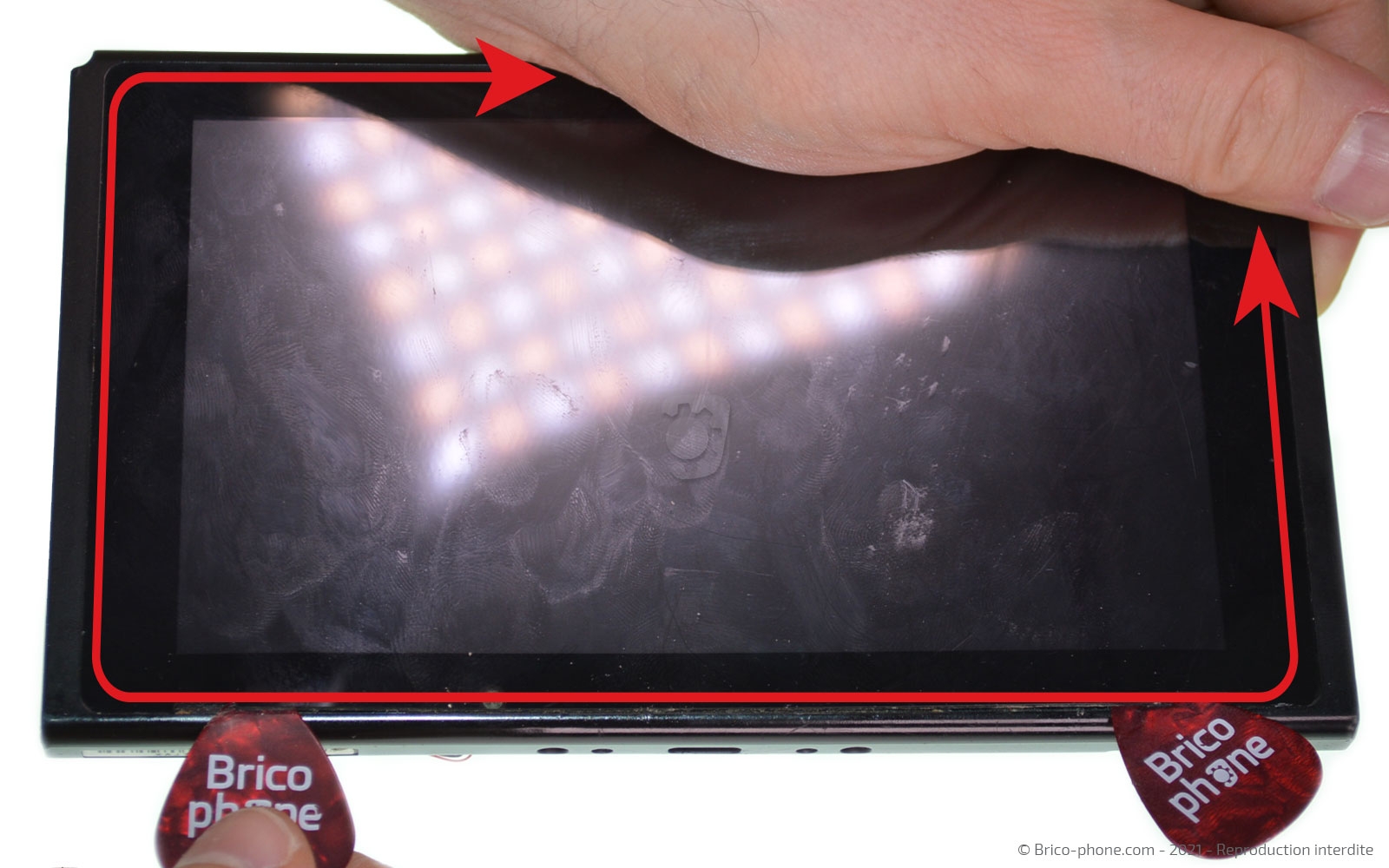

Etape 17 : Décoller le châssis de la vitre et du LCD

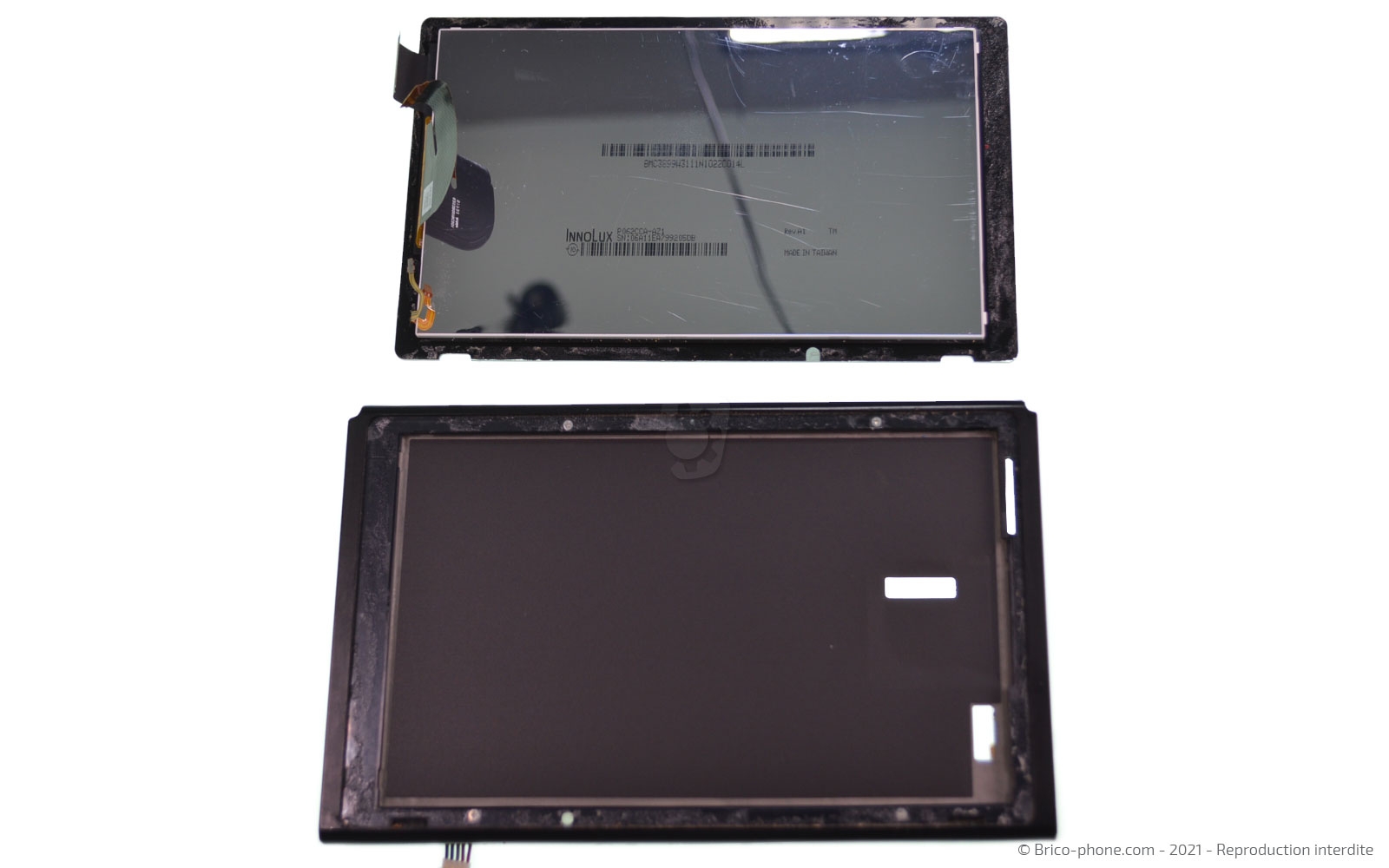

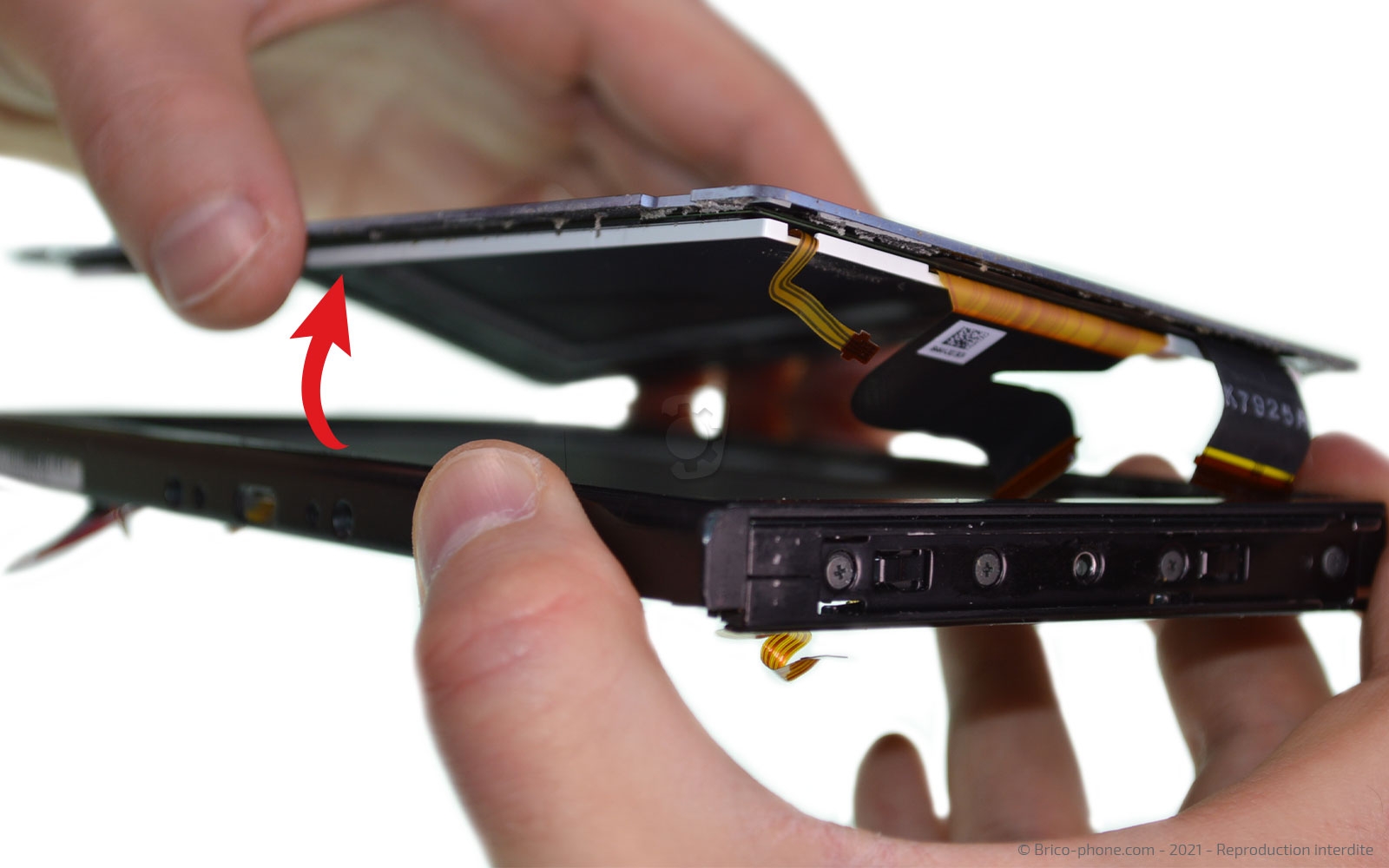

Faites le tour afin de séparer la vitre du châssis, puis ôtez le tout en passant les nappes par les trous du châssis.
Outils du kit utilisés
Outils du kit utilisés

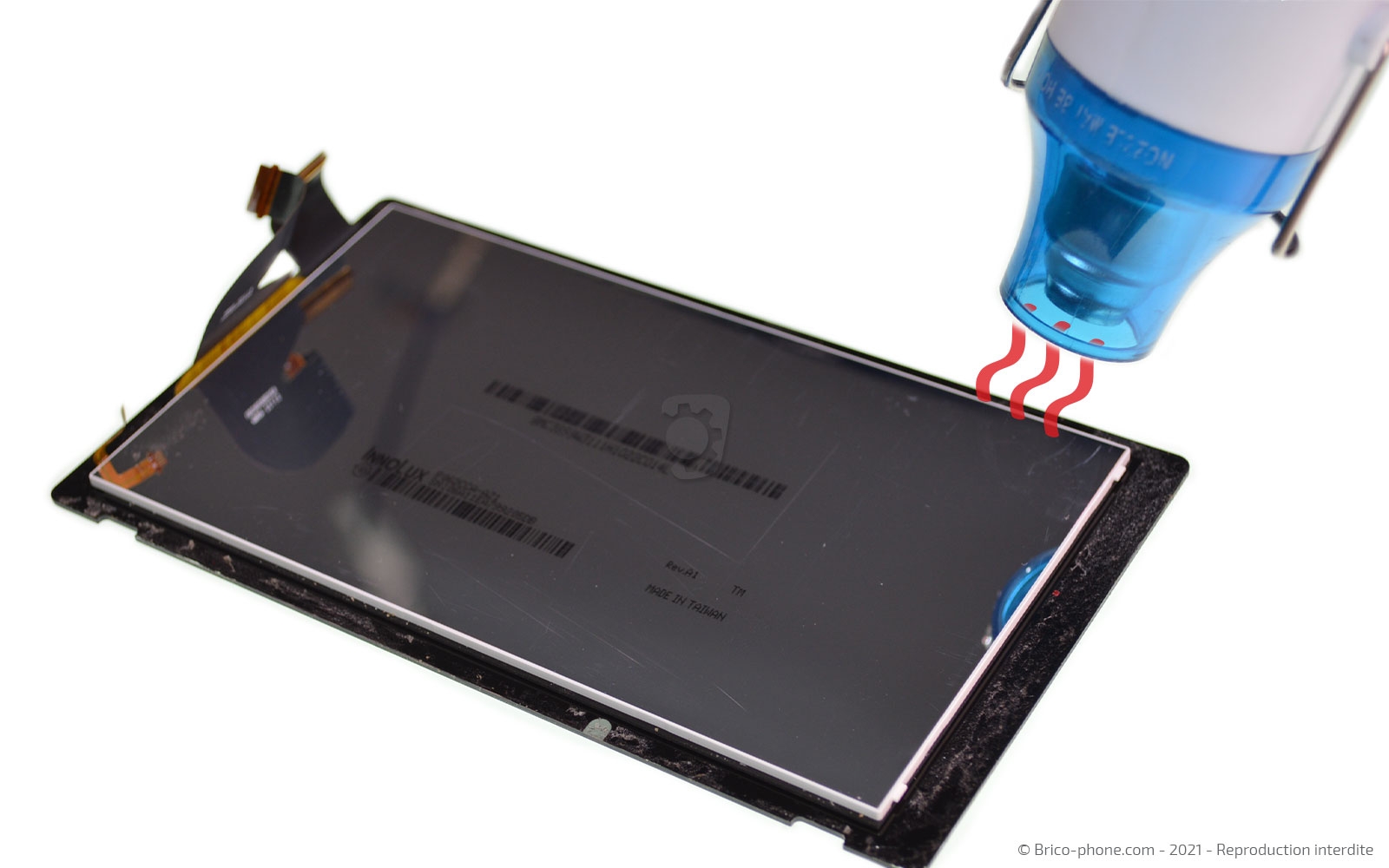

Etape 18 : Séparer la vitre et le LCD
Chauffez le contour du LCD pour ramollir le sticker qui le maintient à la vitre, puis faites le tour avec un médiator en plastique sans trop l'enfoncer car vous risquez d'endommager le LCD ou la vitre.

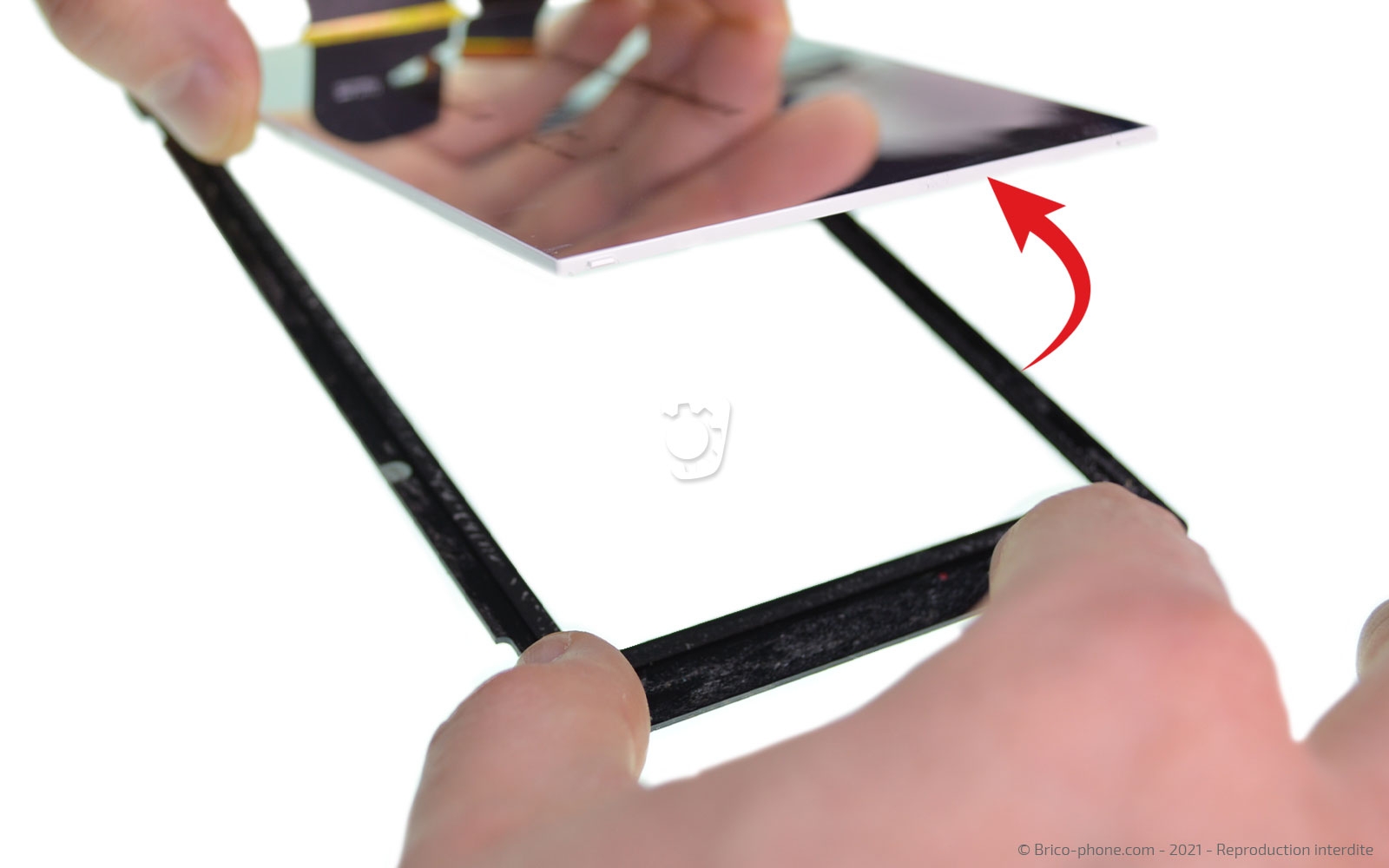

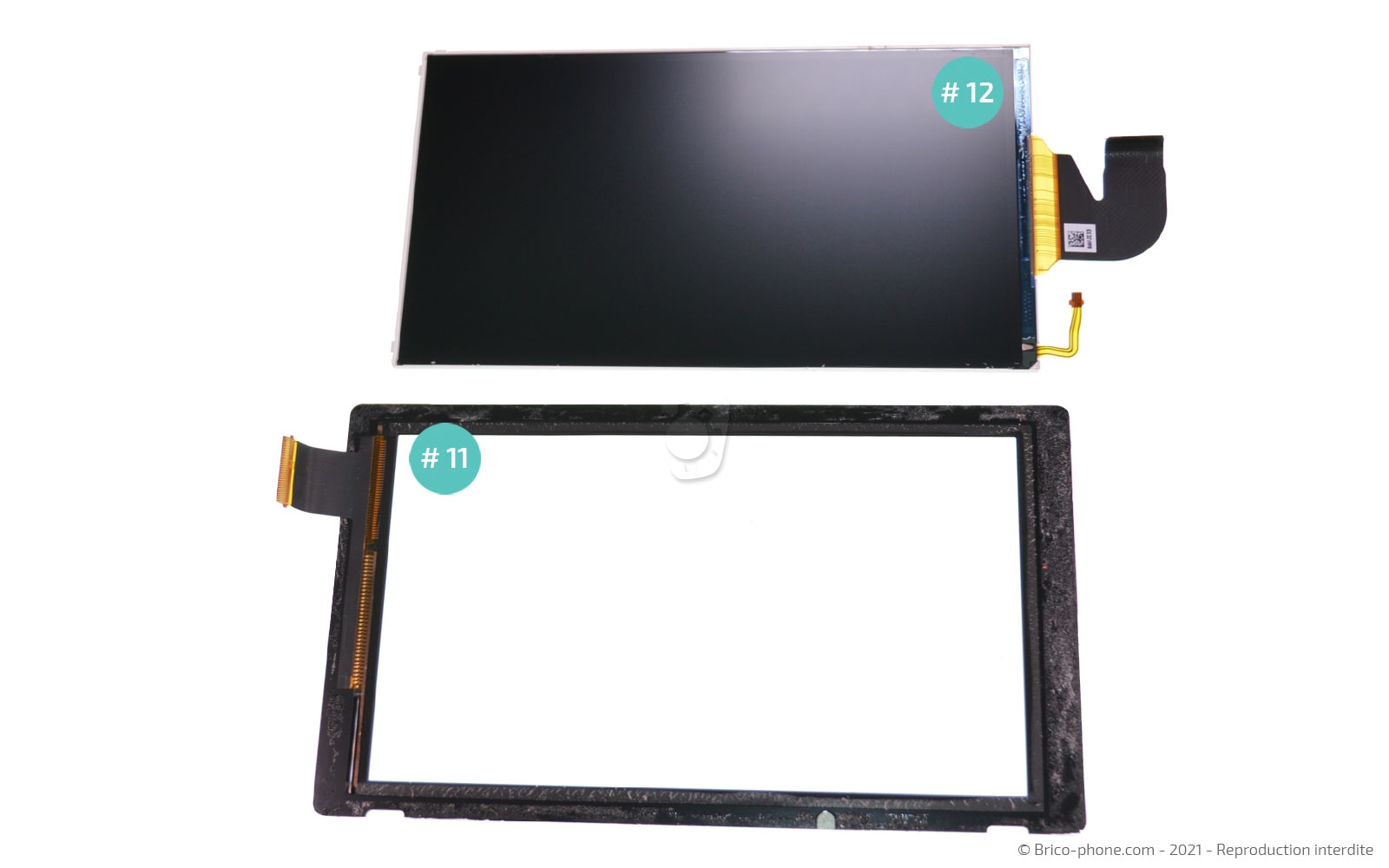

Une fois que vous avez fait le tour, vous pouvez séparer les deux éléments.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseil pour le remontage
Placez le LCD directement dans le châssis et n'oubliez pas de retirer le film de celui-ci ou de nettoyer la poussière avant de venir plaquer la vitre.

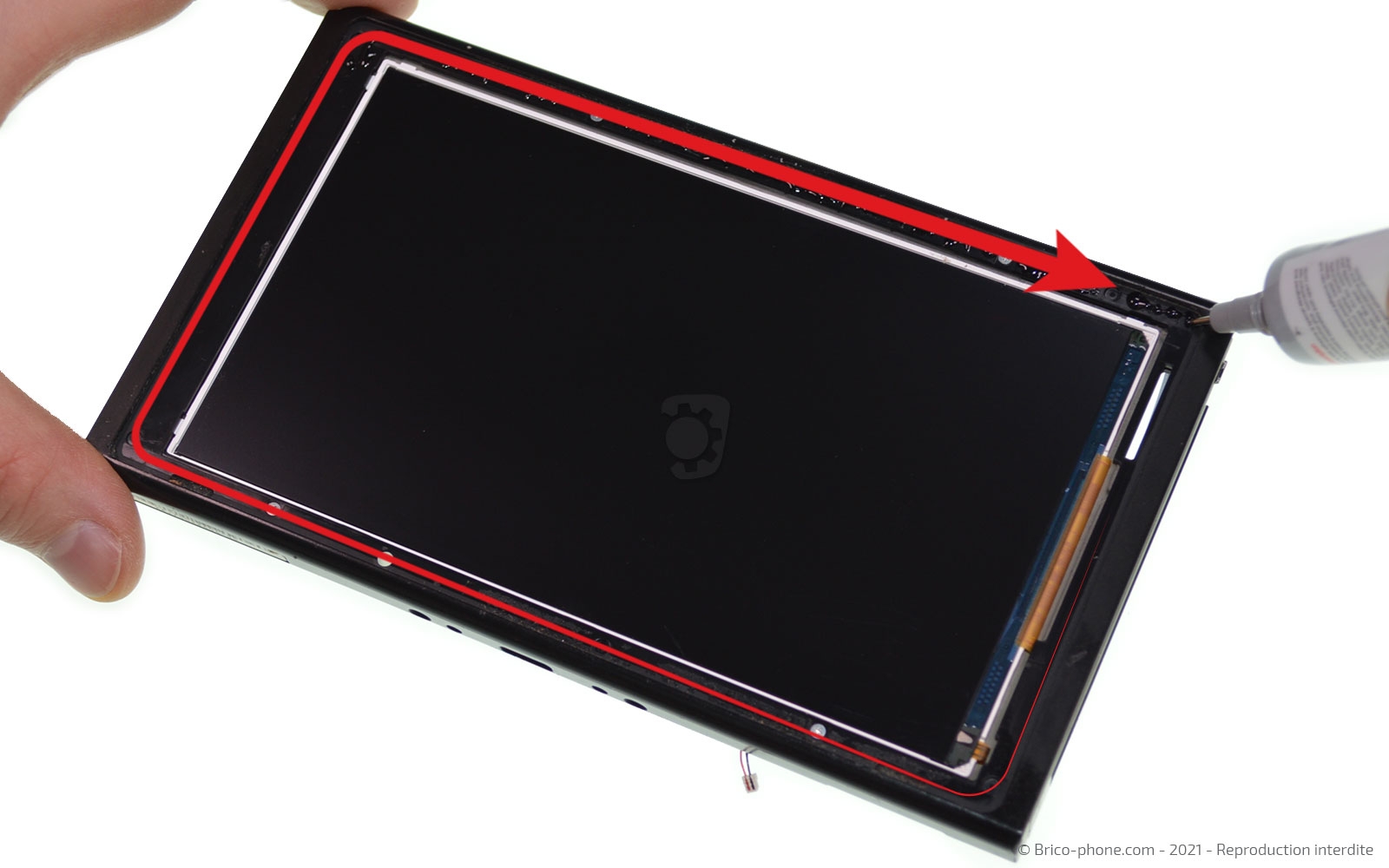

Déposez un léger filet de colle sur le contour du châssis.

En fonction du nouveau composant reçu, il est possible q'un film de protection se trouve à l'intérieur de la vitre tactile.
Dans ce cas, il vous faut le retirer délicatement (photo 2).

Passez bien les nappes dans le châssis, que cela soit pour l'écran ou la vitre.

Appliquez des pinces pour laisser sécher sous presse environ 1 heure.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
