Démontage complet sur Mi Note 10

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Mi Note 10 | Temps estimé : 45 min | Difficulté : 3/5

Vos photos sont floues ? Vos interlocuteurs ne vous entendent plus ? Votre smartphone ne vibre plus ?
Ce tutoriel complet vous permet de remplacer toutes les pièces de votre Xiaomi Mi Note 10. Il reprend étape par étape toutes les manipulations en photos ou/et en vidéo pour ne rater aucun détail.

Nous vous conseillons de regarder une première fois l'intégralité du guide afin de sélectionner les étapes dont vous aurez besoin pour réparer votre smartphone.
En effet, pour la caméra avant vous n'aurez pas besoin de toucher à la partie basse de l'appareil ni de retirer la batterie par exemple.

Diagnostic

›  Découvrir les pièces qui composent votre téléphone.
›  le téléphone ne vibre plus.
›  Vos photos sont floues.
›  Votre caméra présente des tâches noires.
›  Vous rencontrez des problèmes avec un petit composant.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Au préalable, nous vous conseillons de vous assurer de la compatibilité des pièces commandées avec votre smartphone.

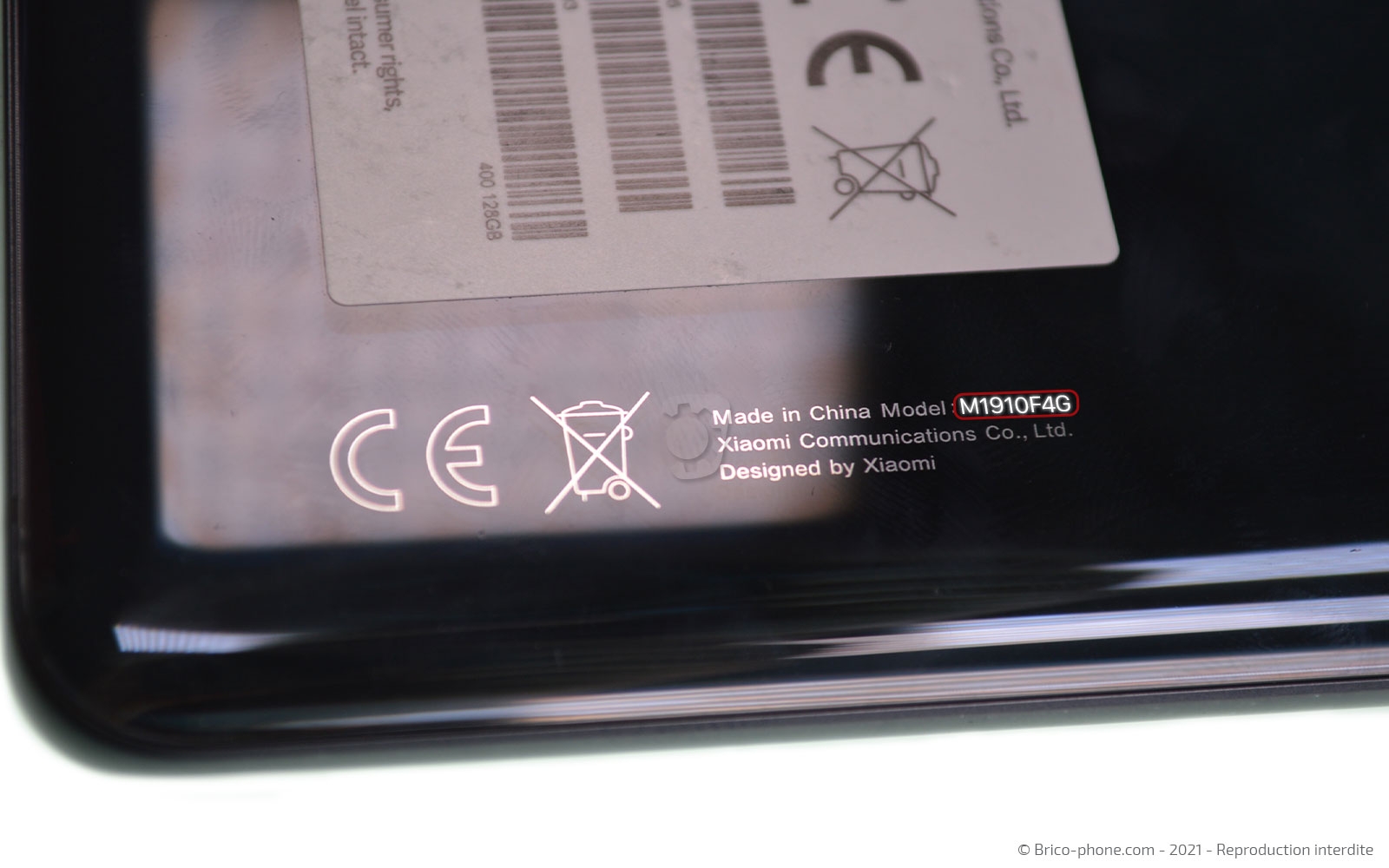

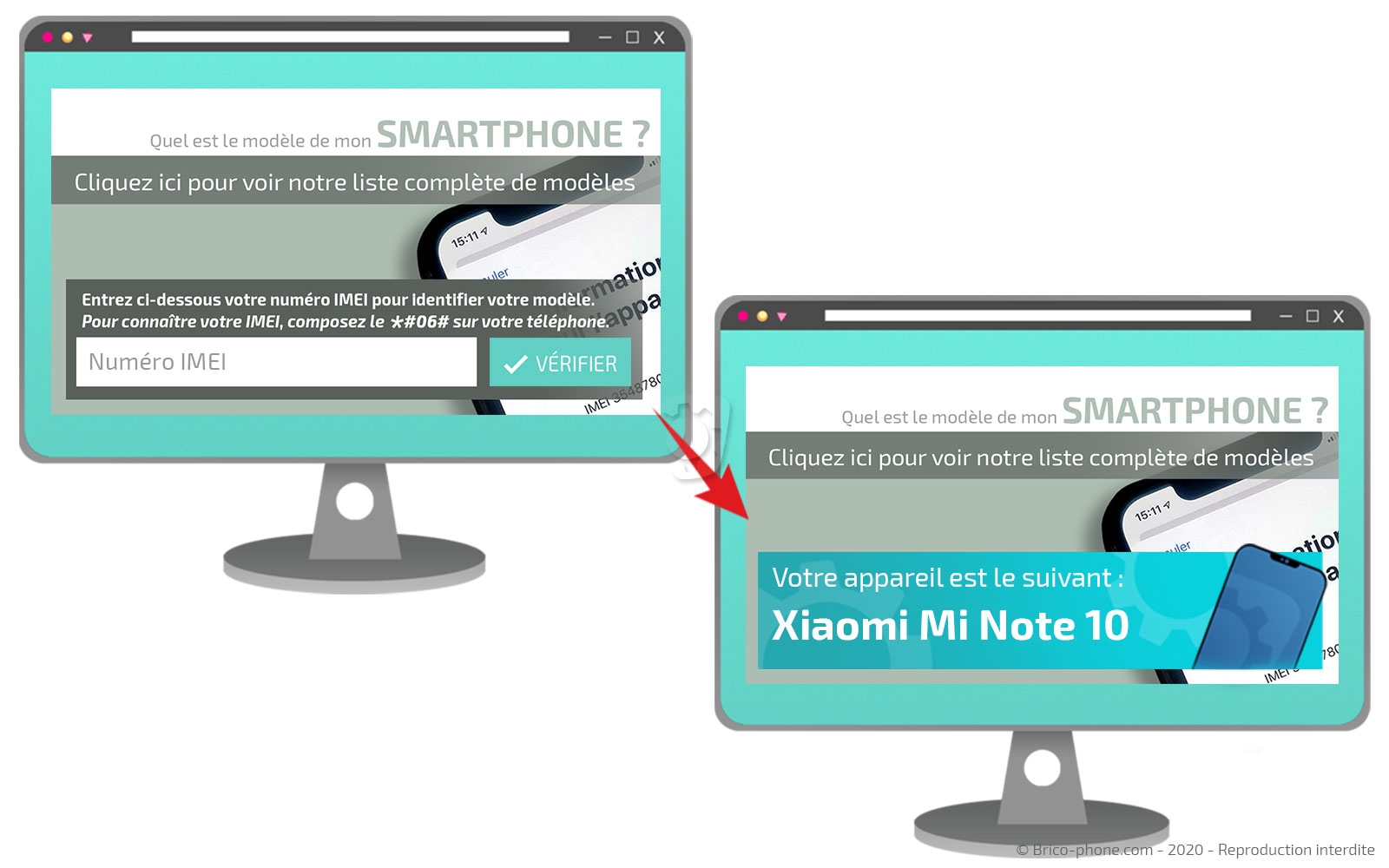

Pour cela, retournez votre appareil afin de voir le numéro de modèle de votre téléphone inscrit. La référence doit être M1910F4G si vous disposez d'un Xiaomi Mi Note 10.

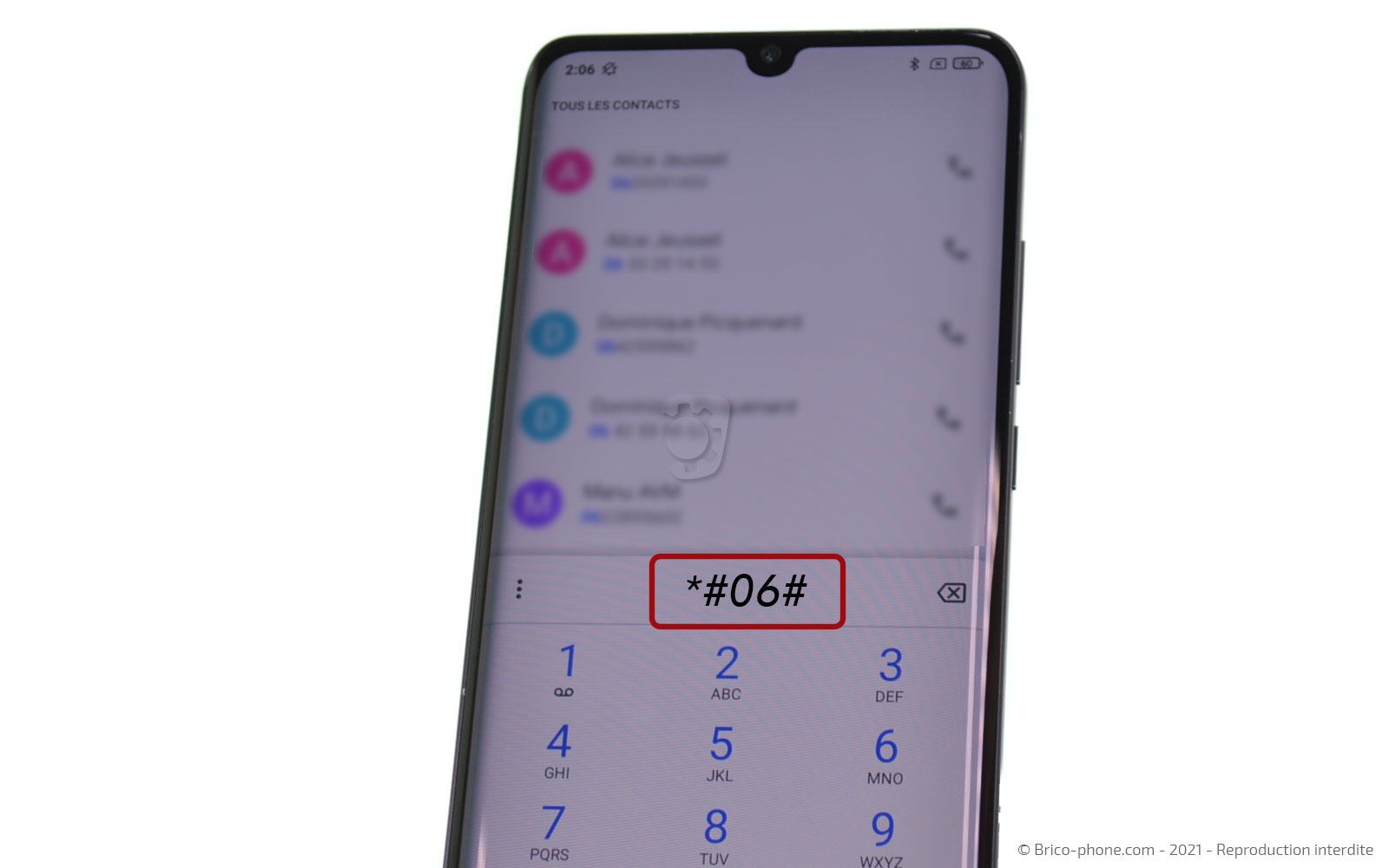

Autrement, il est également possible de connaitre le modèle en composant *#06# depuis le clavier de votre portable.
Recopiez ensuite le numéro IMEI qui apparait sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans un endroit calme avec un plan de travail propre et dégagé.

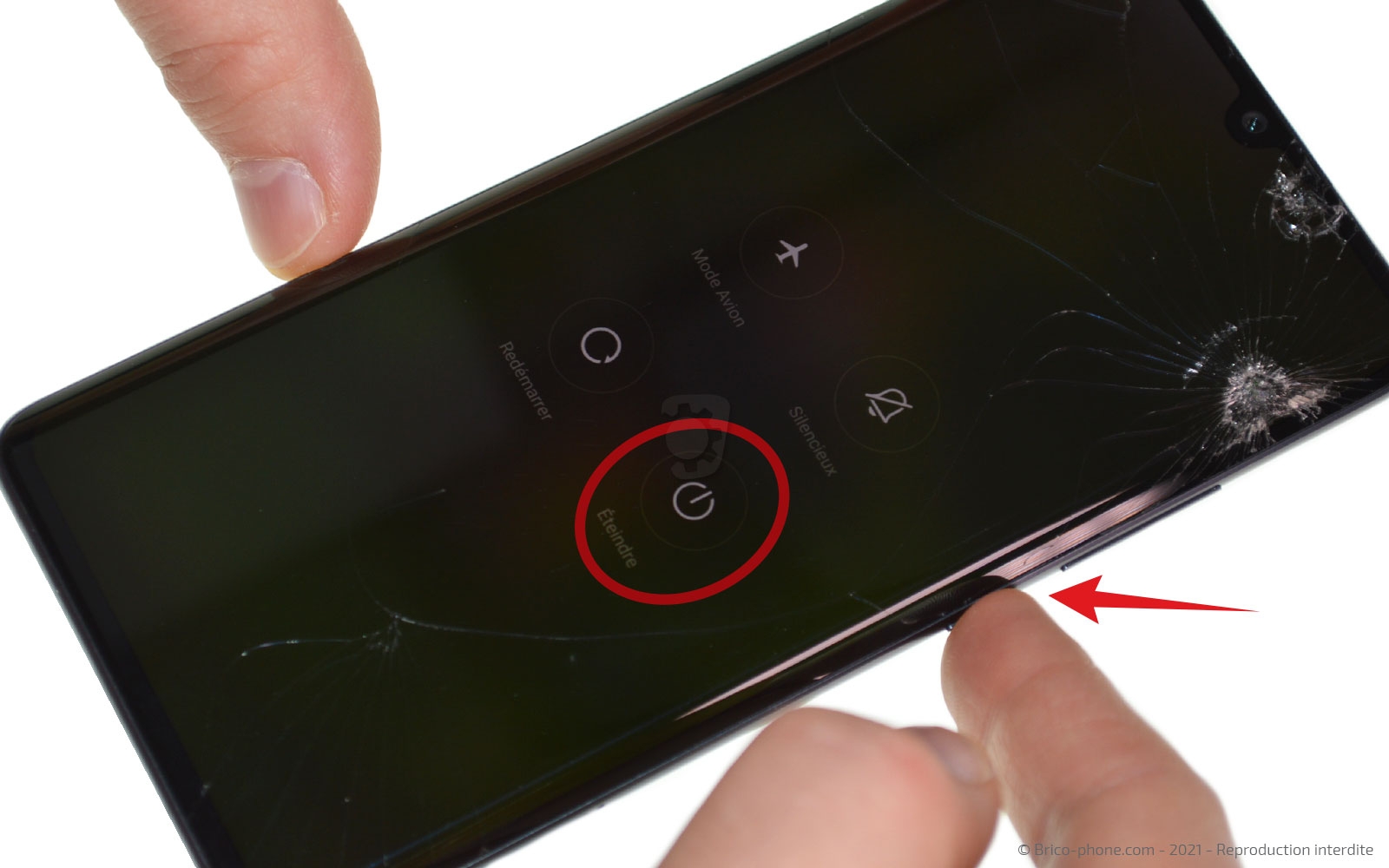

Disposez les outils à proximité, éteignez votre Xiaomi et lancez le tutoriel de réparation.
Etape 1 : Sortir le rack Sim

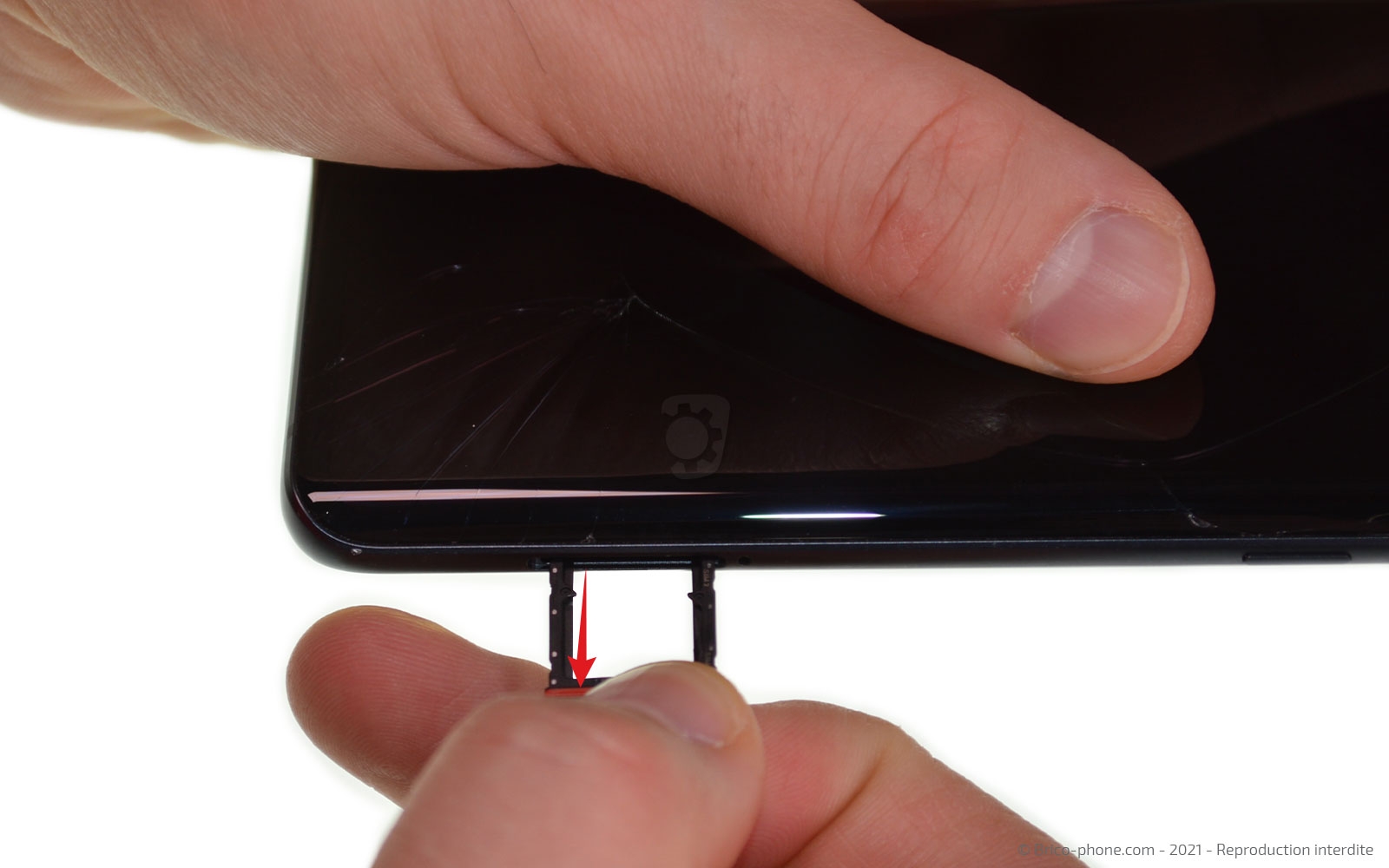

A l'aide de l'outil adéquat, éjectez le tiroir de la carte Sim de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour accéder aux composants internes de votre Xiaomi, vous devez chauffer l'arrière de votre téléphone. Pour cela, il existe deux possibilités soit vous avez commandé le kit de réparation et de ce fait avez un coussin chauffant soit vous avez préféré prendre un décapeur thermique soit vous n'avez aucun de ces deux produits et votre sèche-cheveux fera très bien l'affaire.

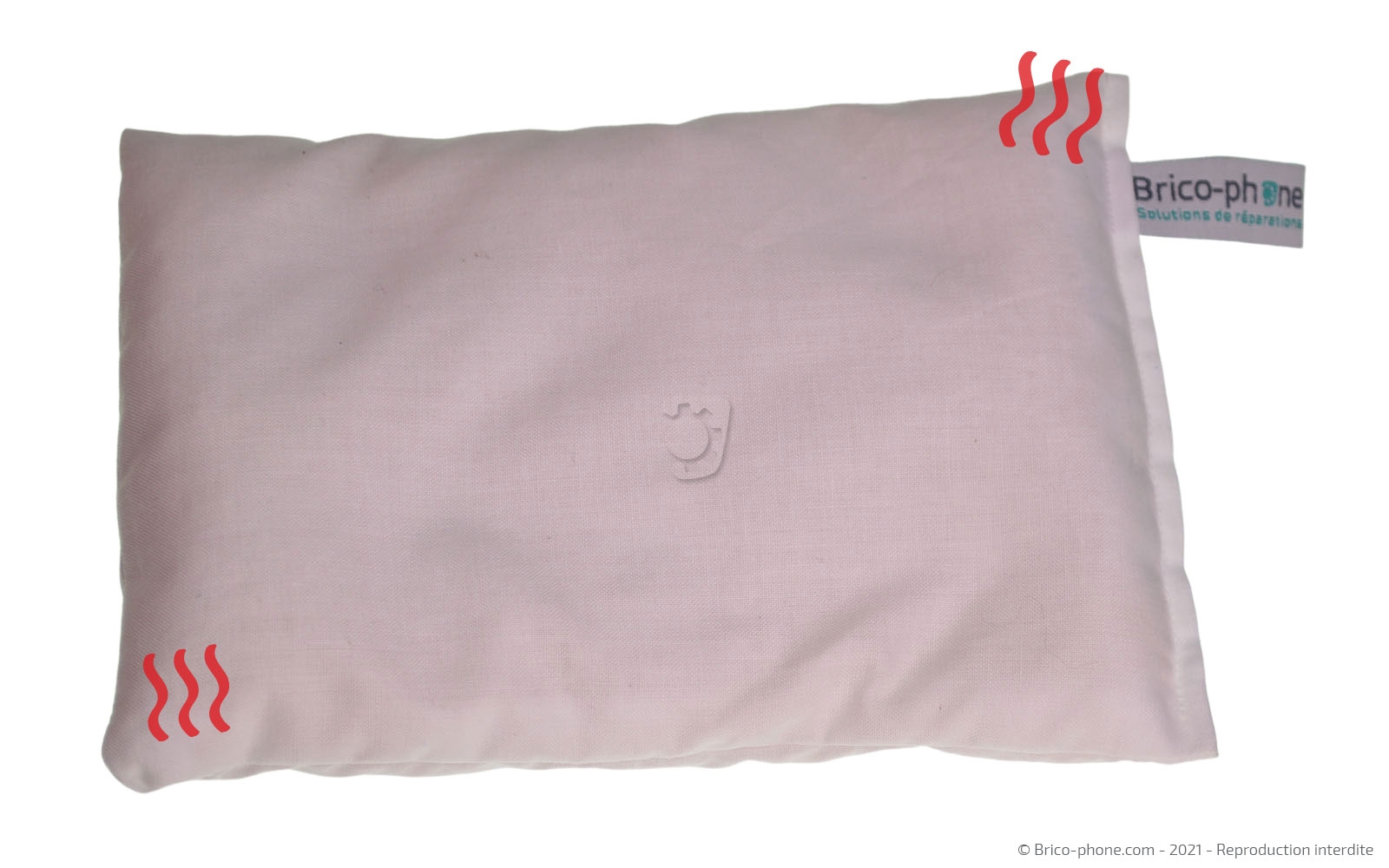

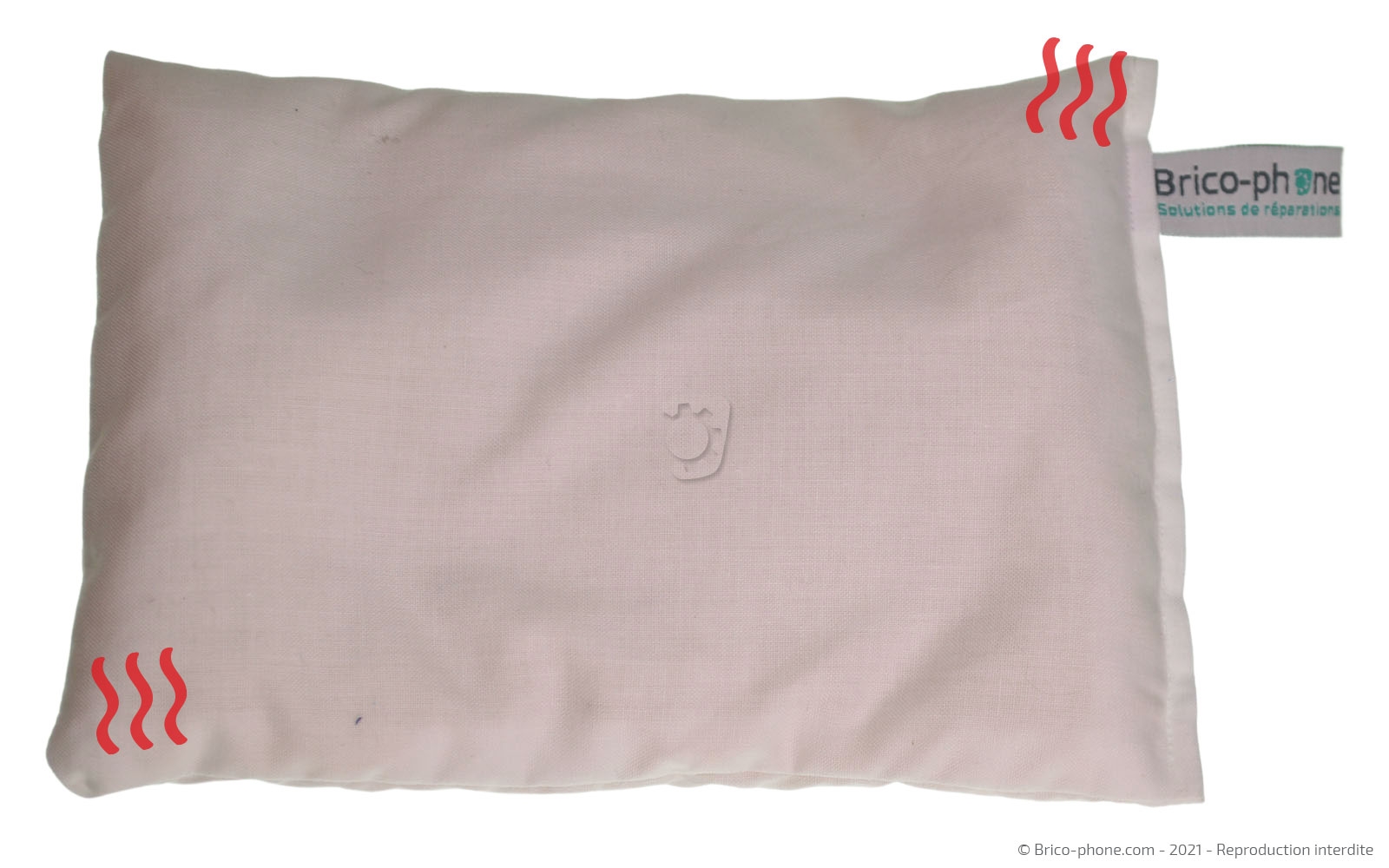

En ce qui concerne le coussin, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes puis le déposer sur le dos de votre appareil une trentaine de secondes.
Pour le décapeur ou votre sèche-cheveux, il vous suffit d'allumer l'élément et de le passer sur tout le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

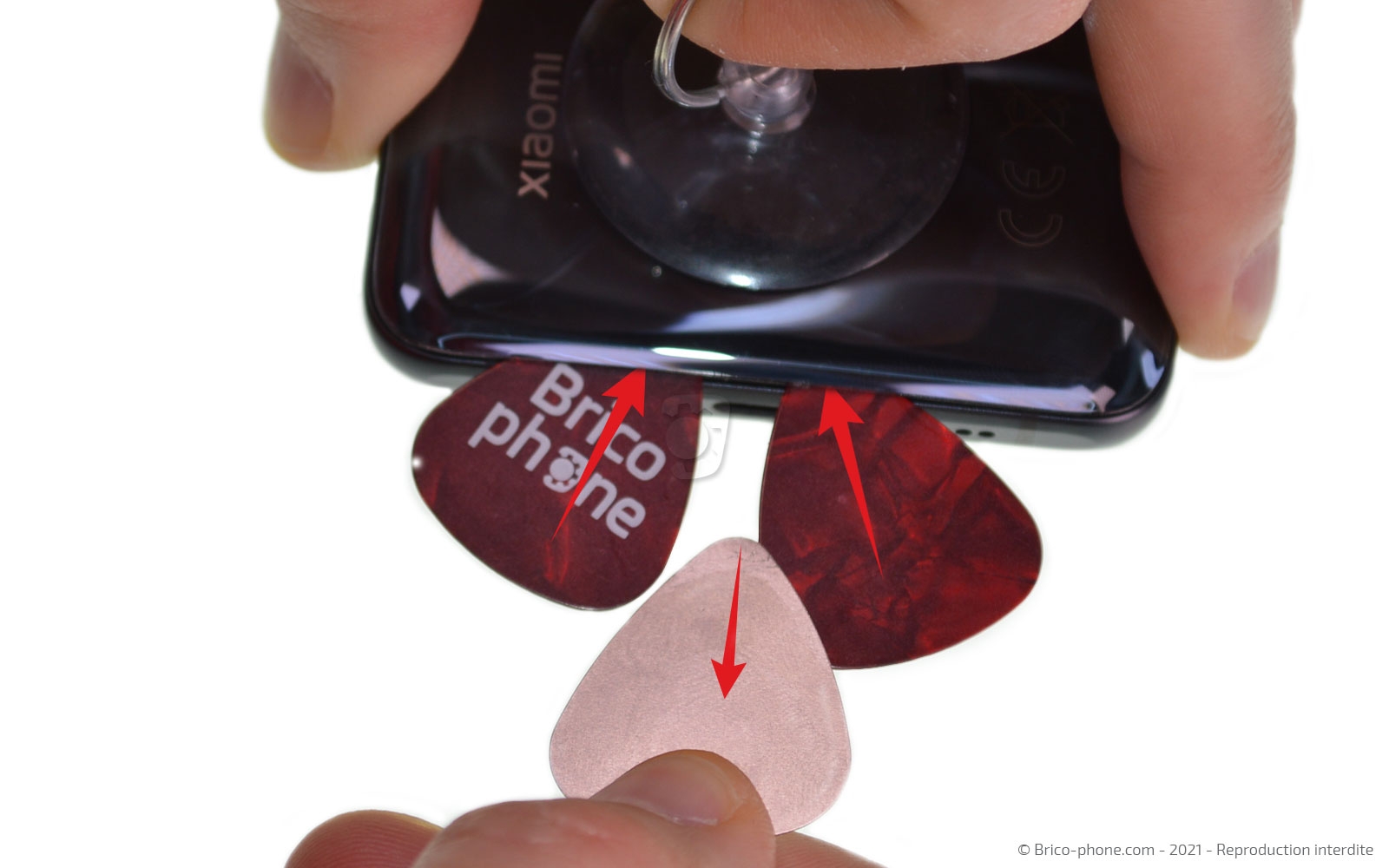

Etape 3 : Décoller la vitre arrière

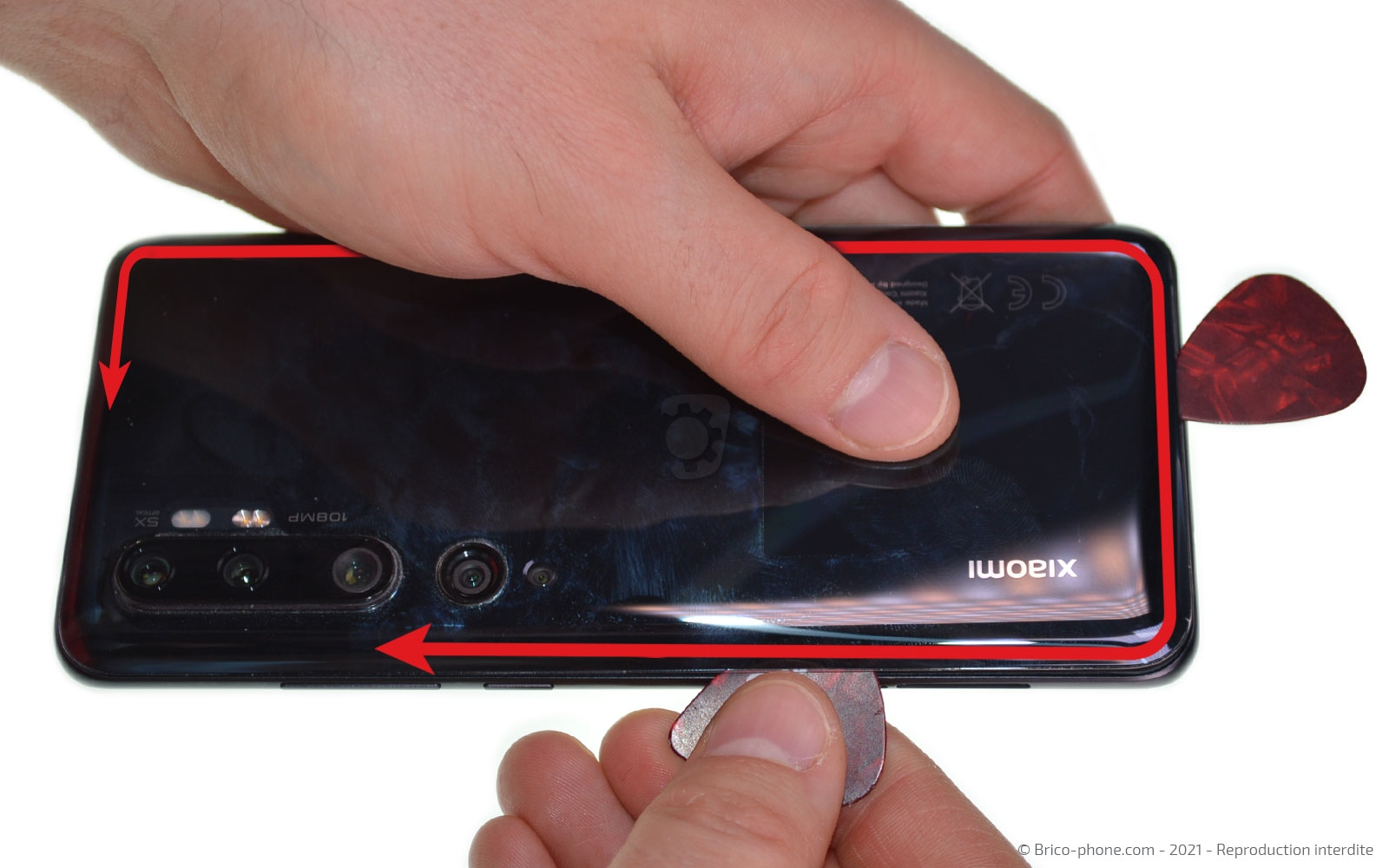

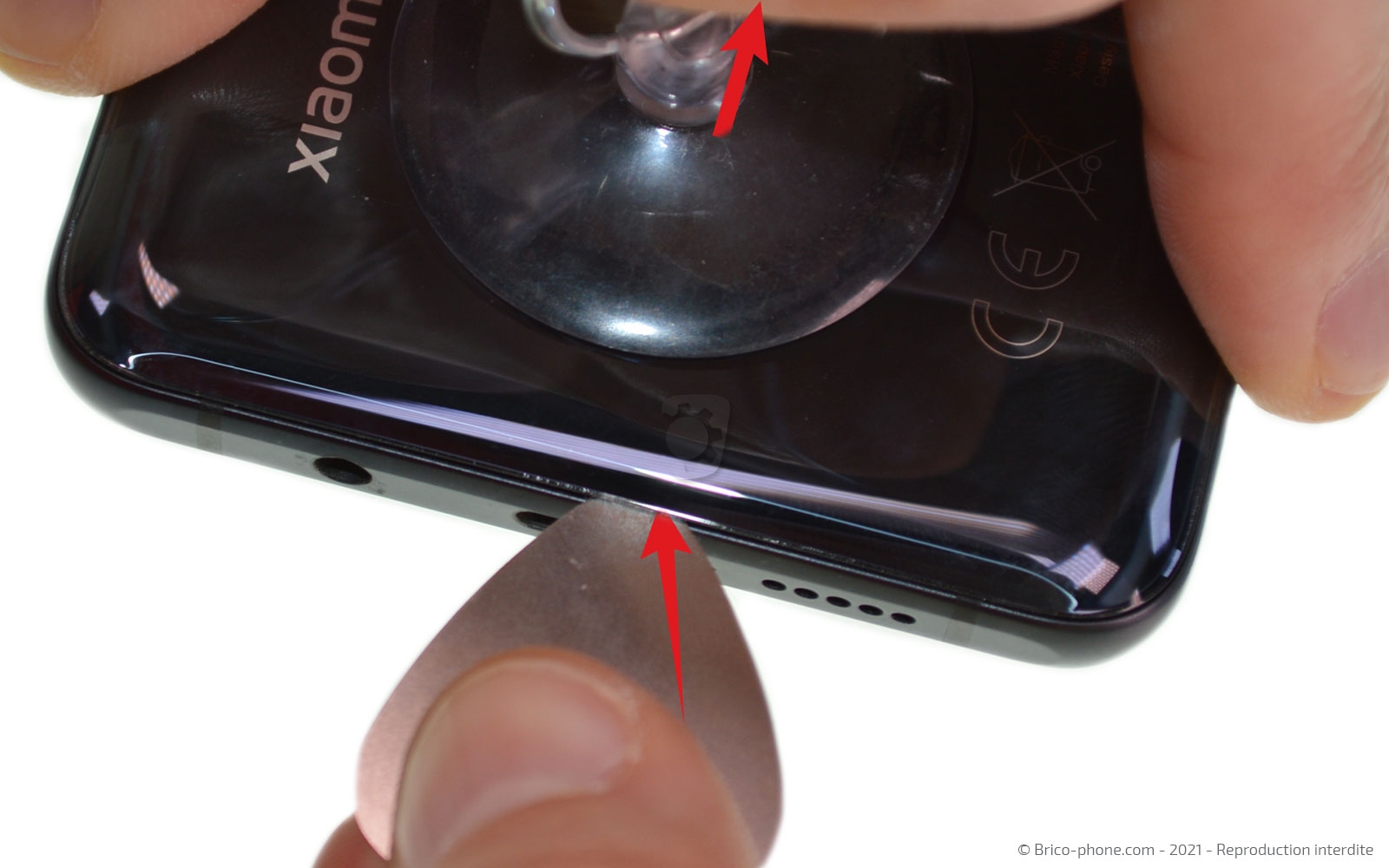

Positionnez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever légèrement et insérer le médiator en métal troué entre cette dernière et le rebord du châssis.

ensuite, glissez les médiators en plastique de par et d'autres de la version métallique.
Retirez l'homologue en métal enfin de pourvoir faire circuler les deux outils le long de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

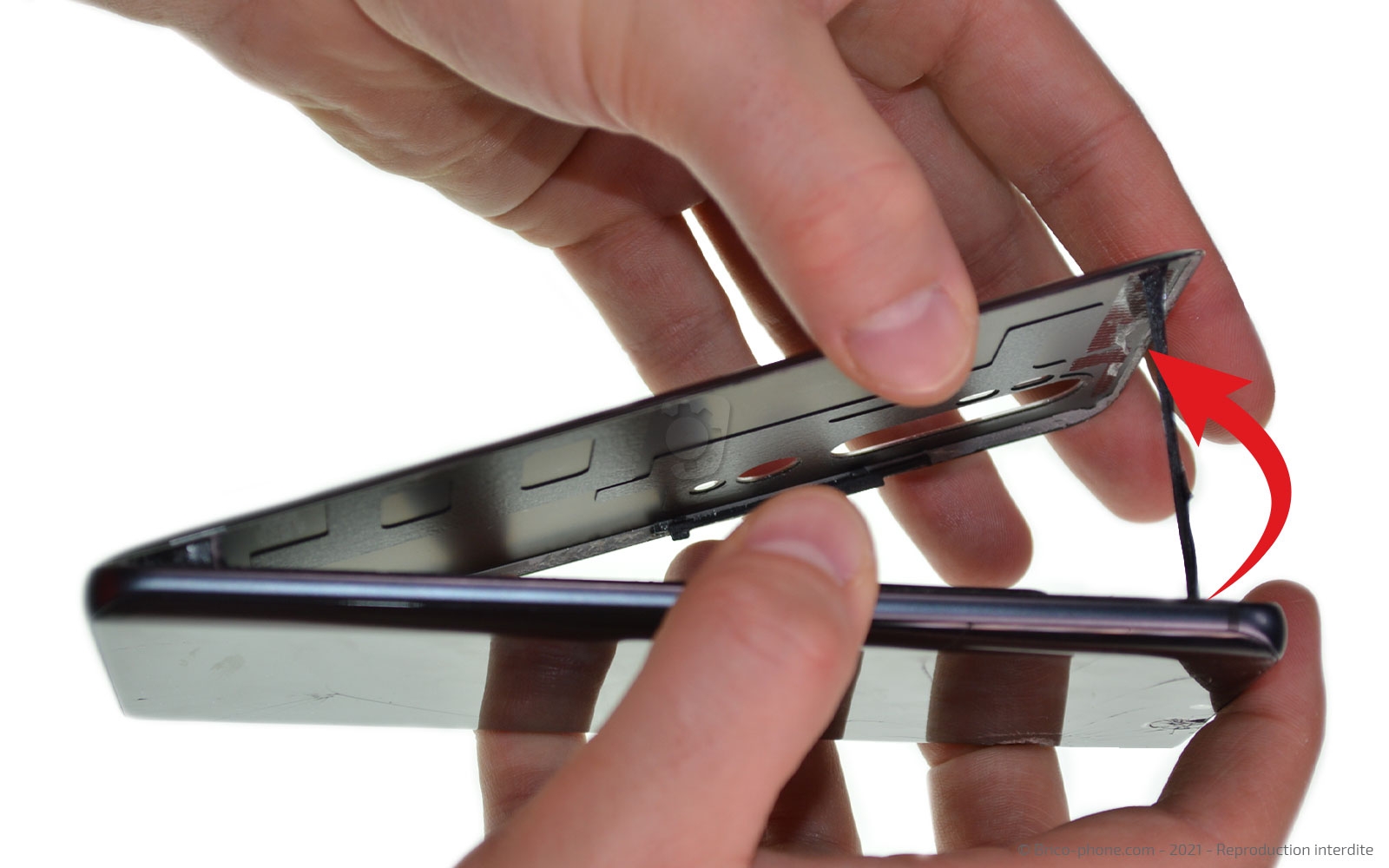

Etape 4 : Nettoyer le châssis intermédiaire

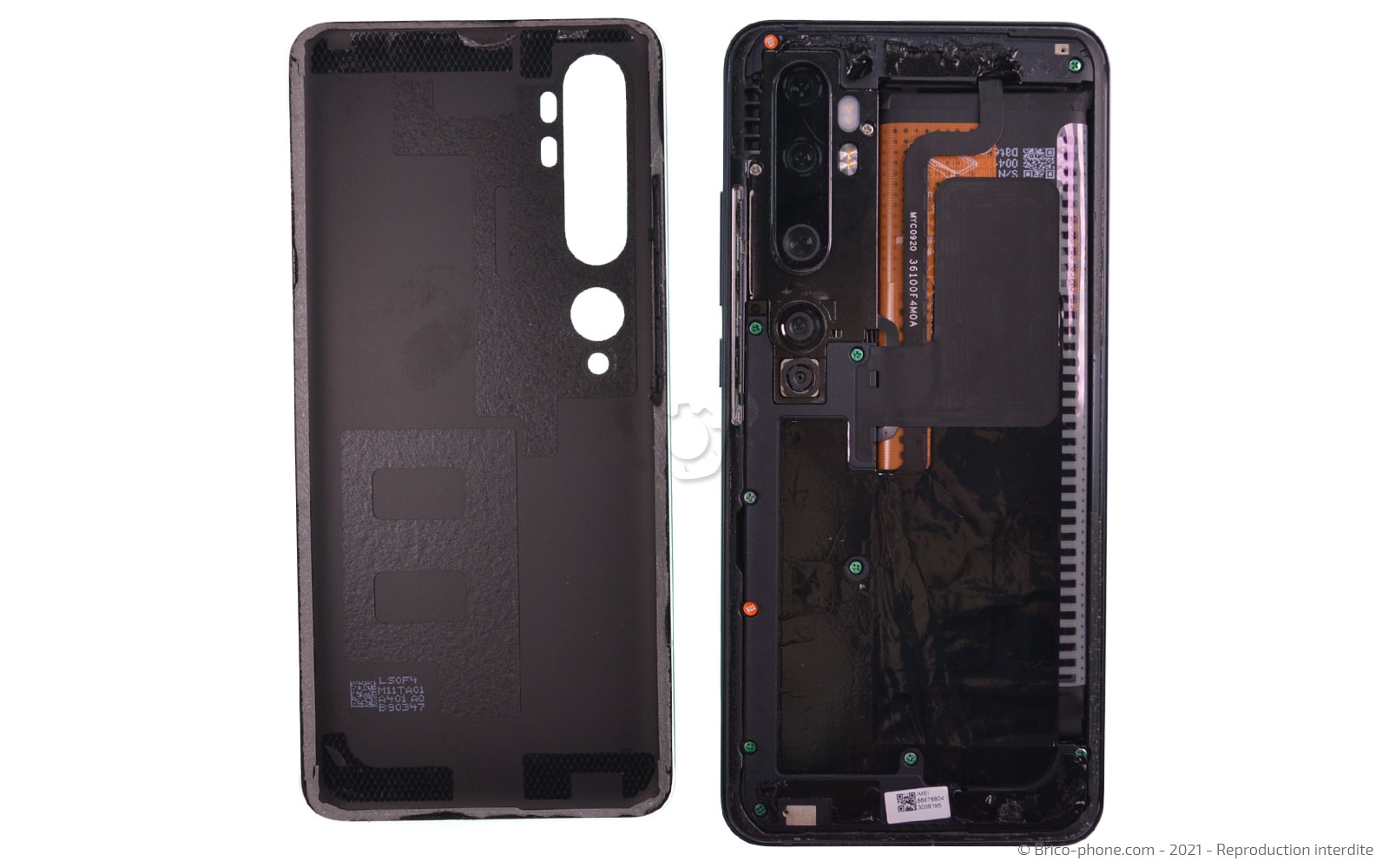

Décollez la vitre arrière pour apercevoir l'intérieur du téléphone.

Il est possible qu'une protection des boutons latérales soit restée sur le composant.

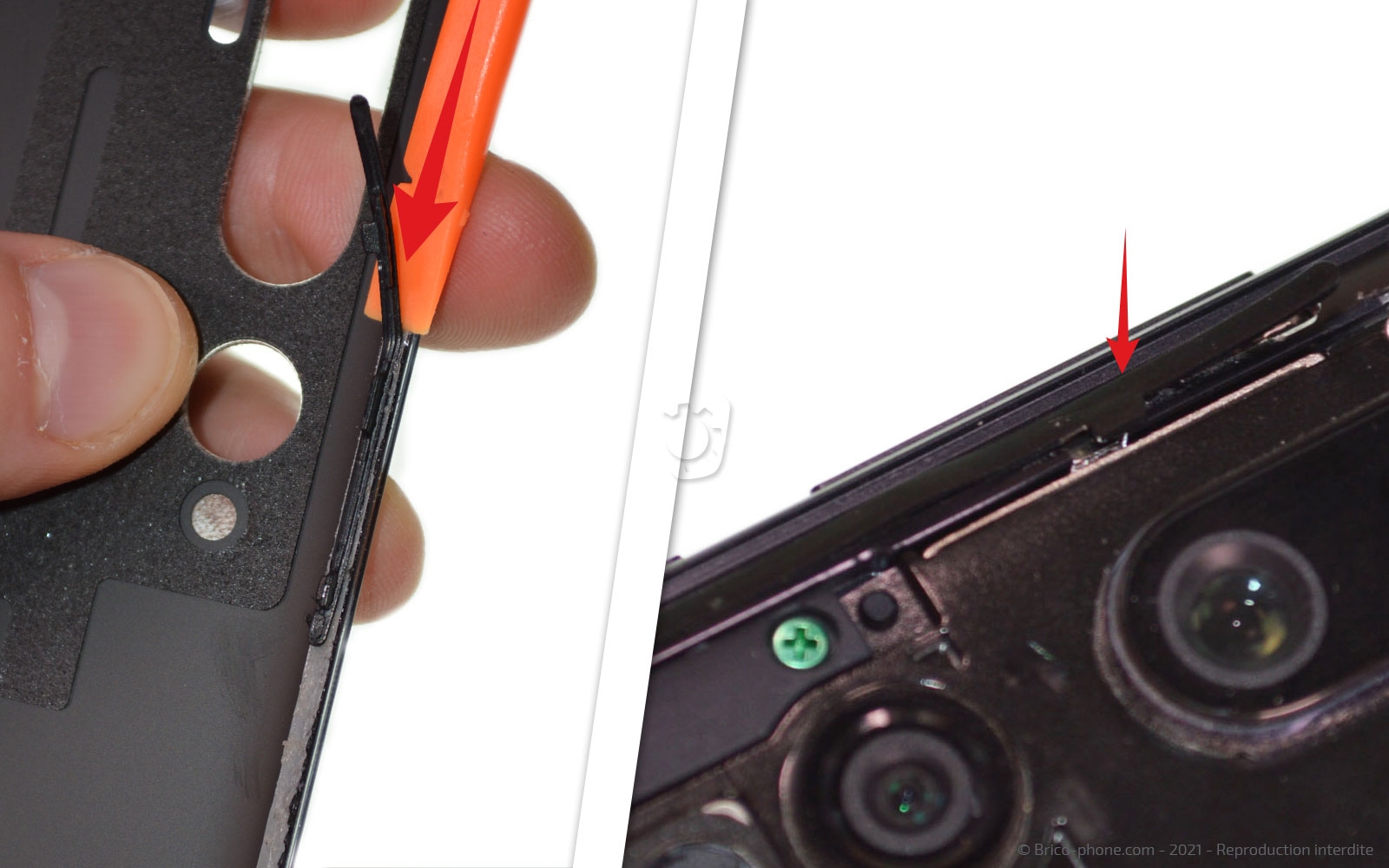

Détachez l'élément avec le levier en nylon afin de pouvoir le repositionner sur le châssis (photo 3).

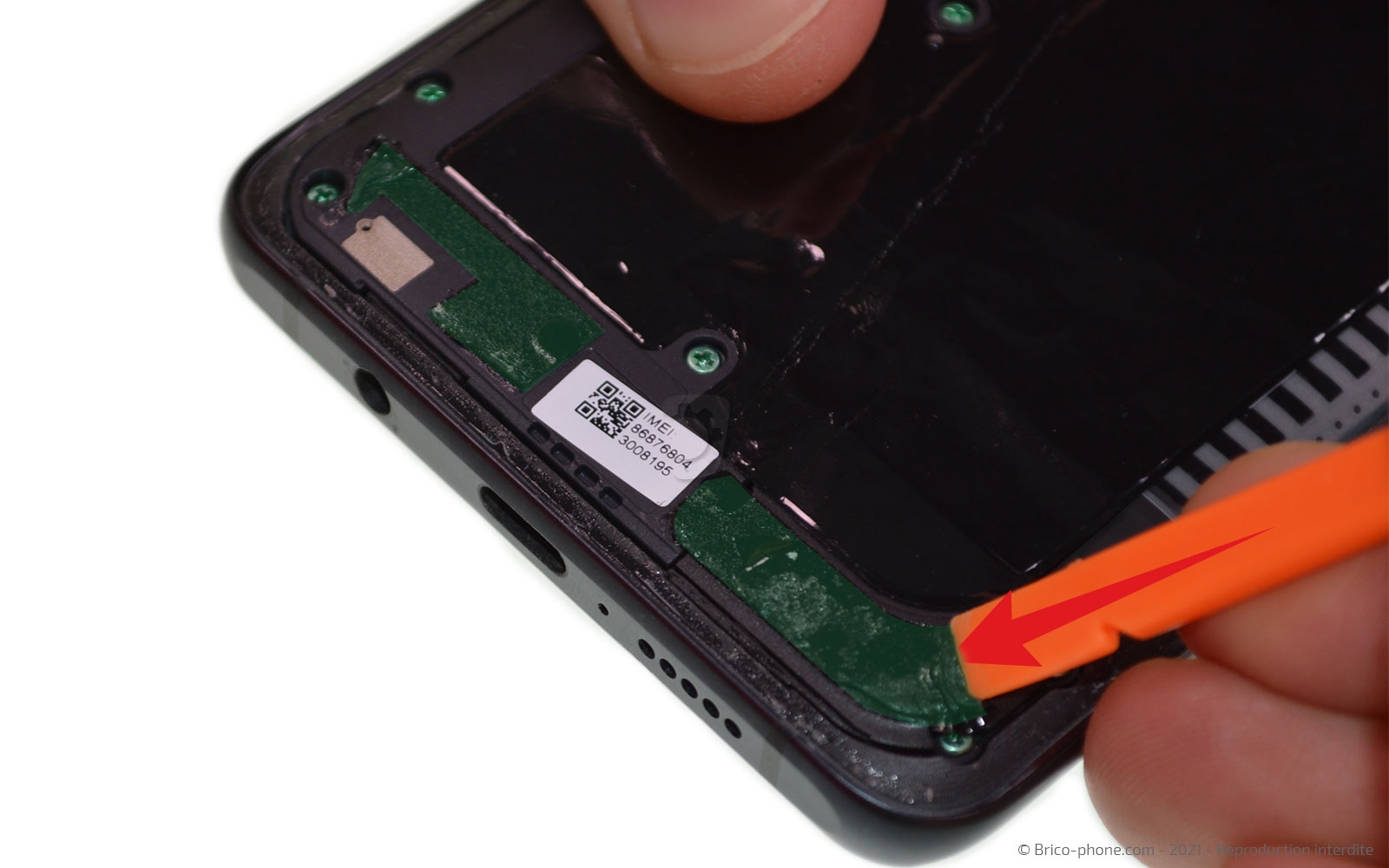

Pour continuer la réparation, nettoyez les plaquettes de protection des résidus de colle car ces derniers cachent probablement des vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Mi Note 10 et Mi Note 10 Pro Noir
44,90 €

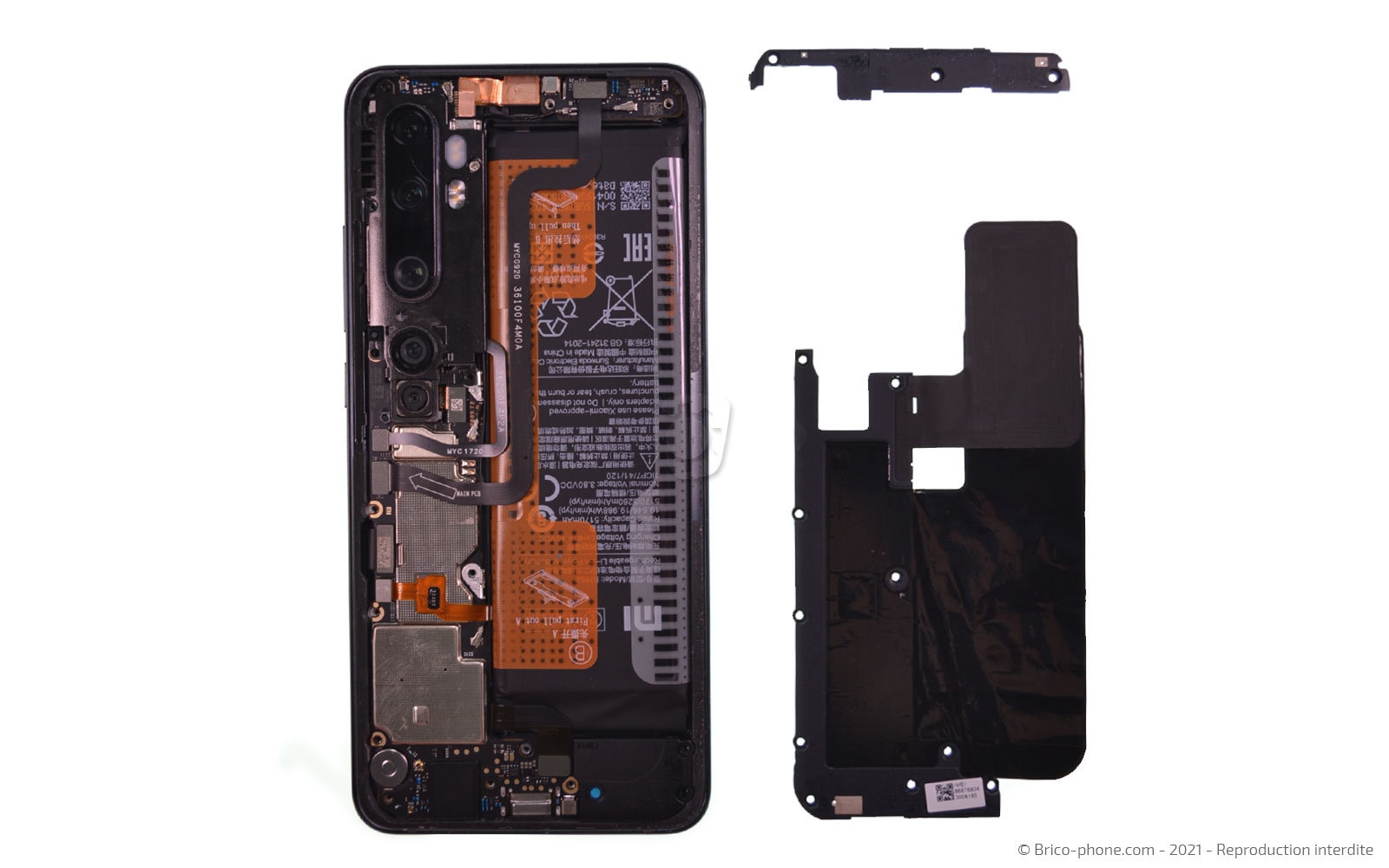

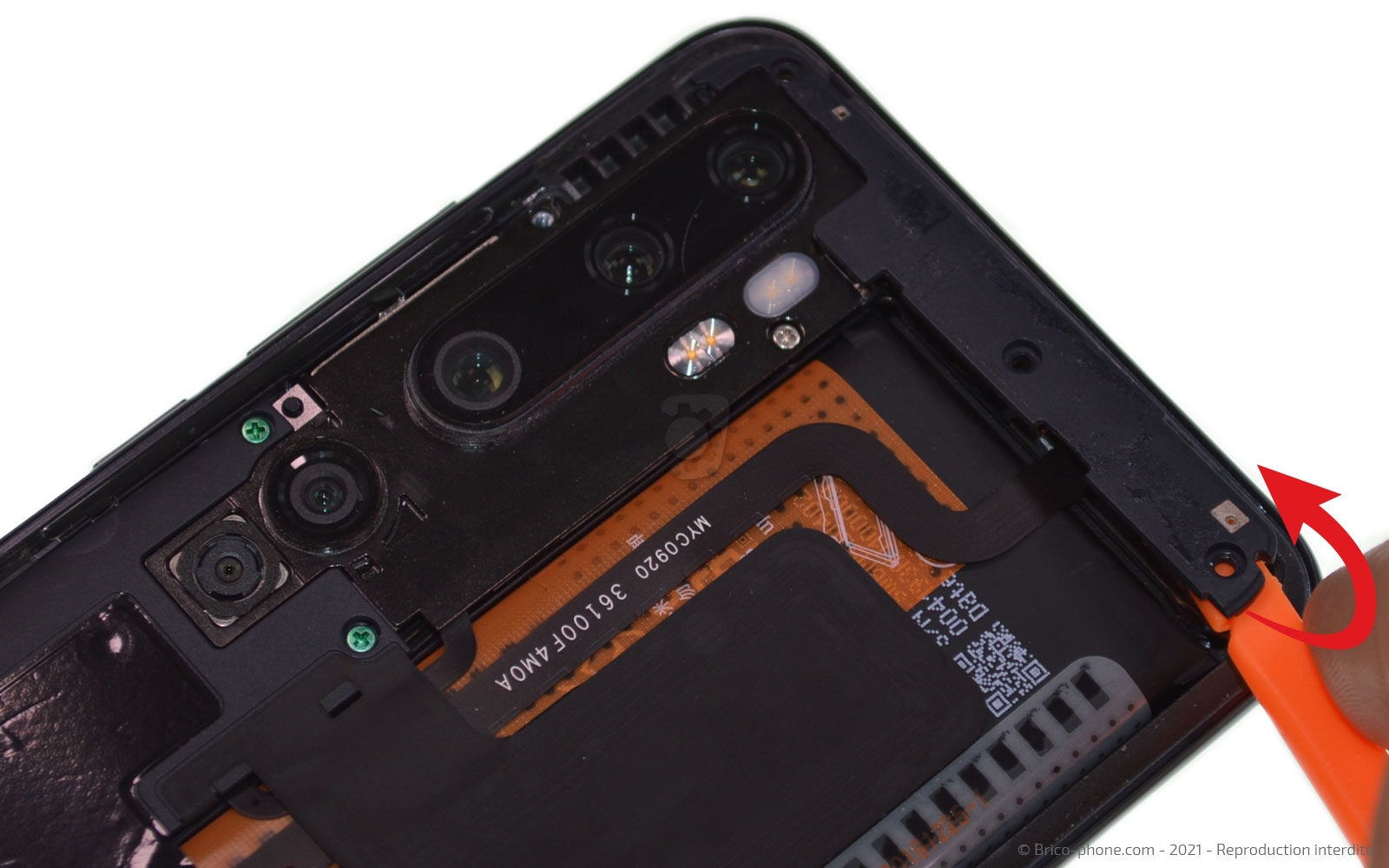

Etape 5 : Récupérer les plaquettes intermédiaires

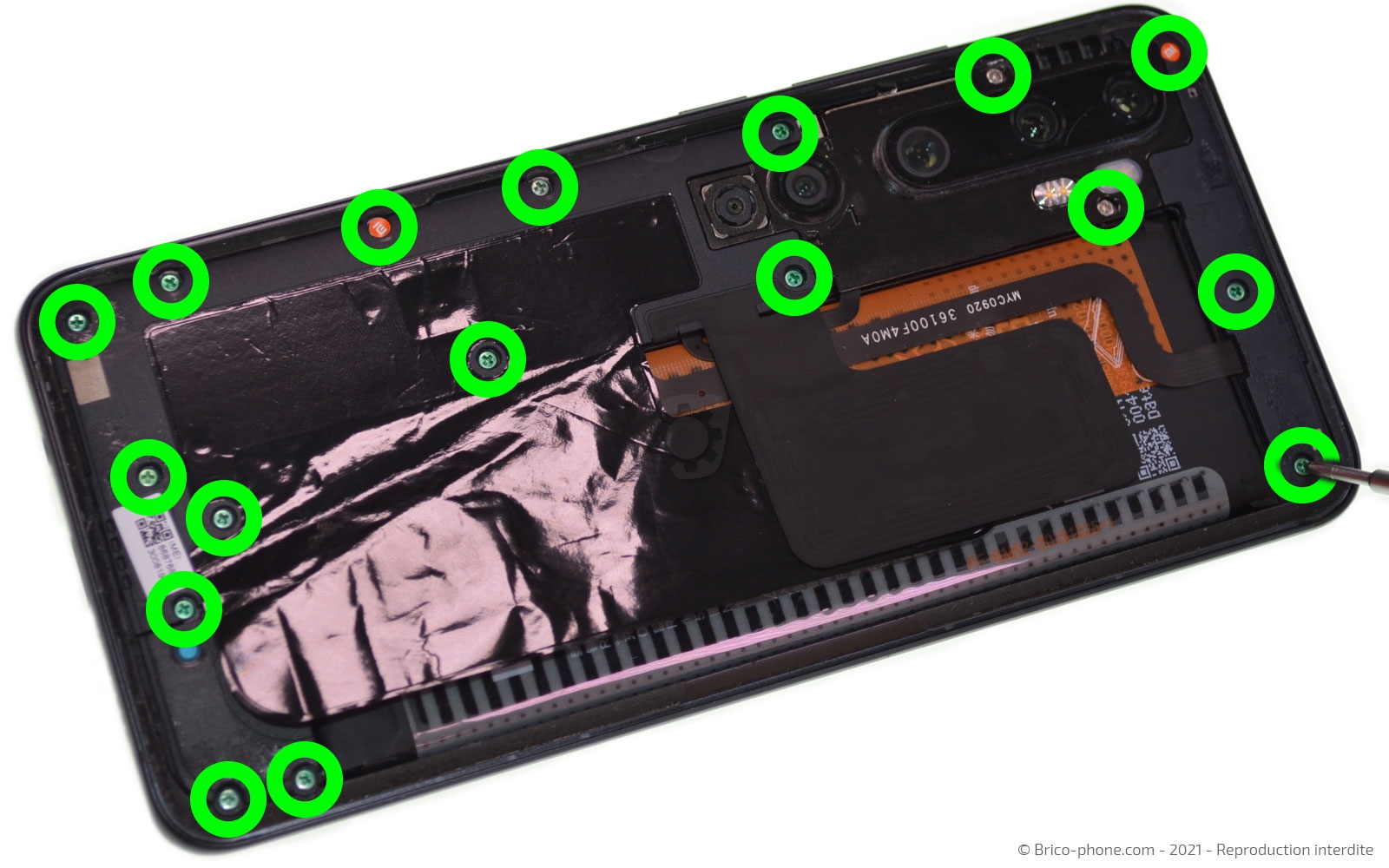

A l'aide du tournevis cruciforme, ôtez toutes les vis (17 au total) des différentes plaquettes de protection.

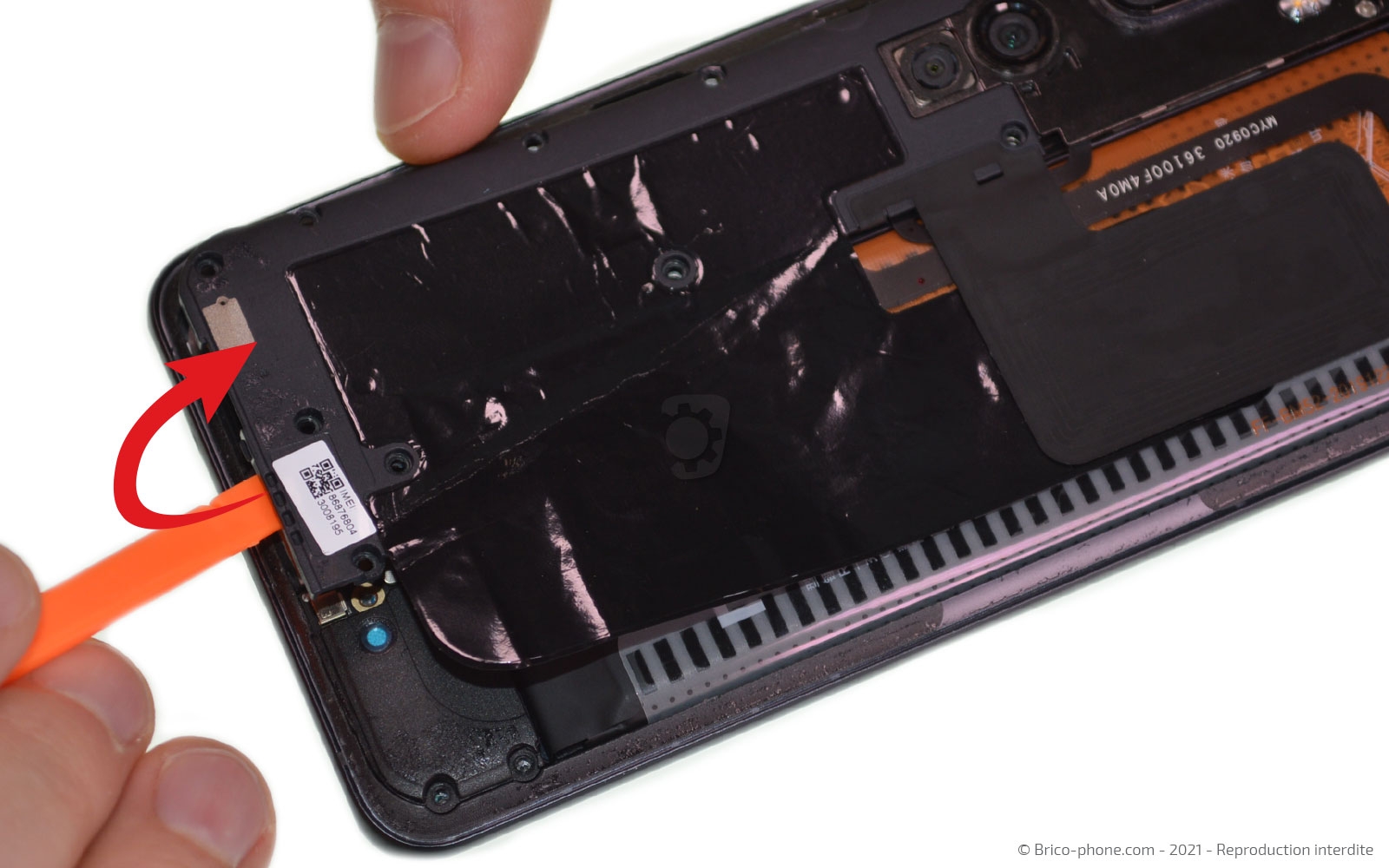

Glissez le spudger sous le cache supérieur avant de retirer le cache batterie et antenne NFC.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Cache batterie et nappe NFC pour Xiaomi Mi Note 10 et Mi Note 10 Pro
17,90 €
Etape 6 : Déconnecter la batterie

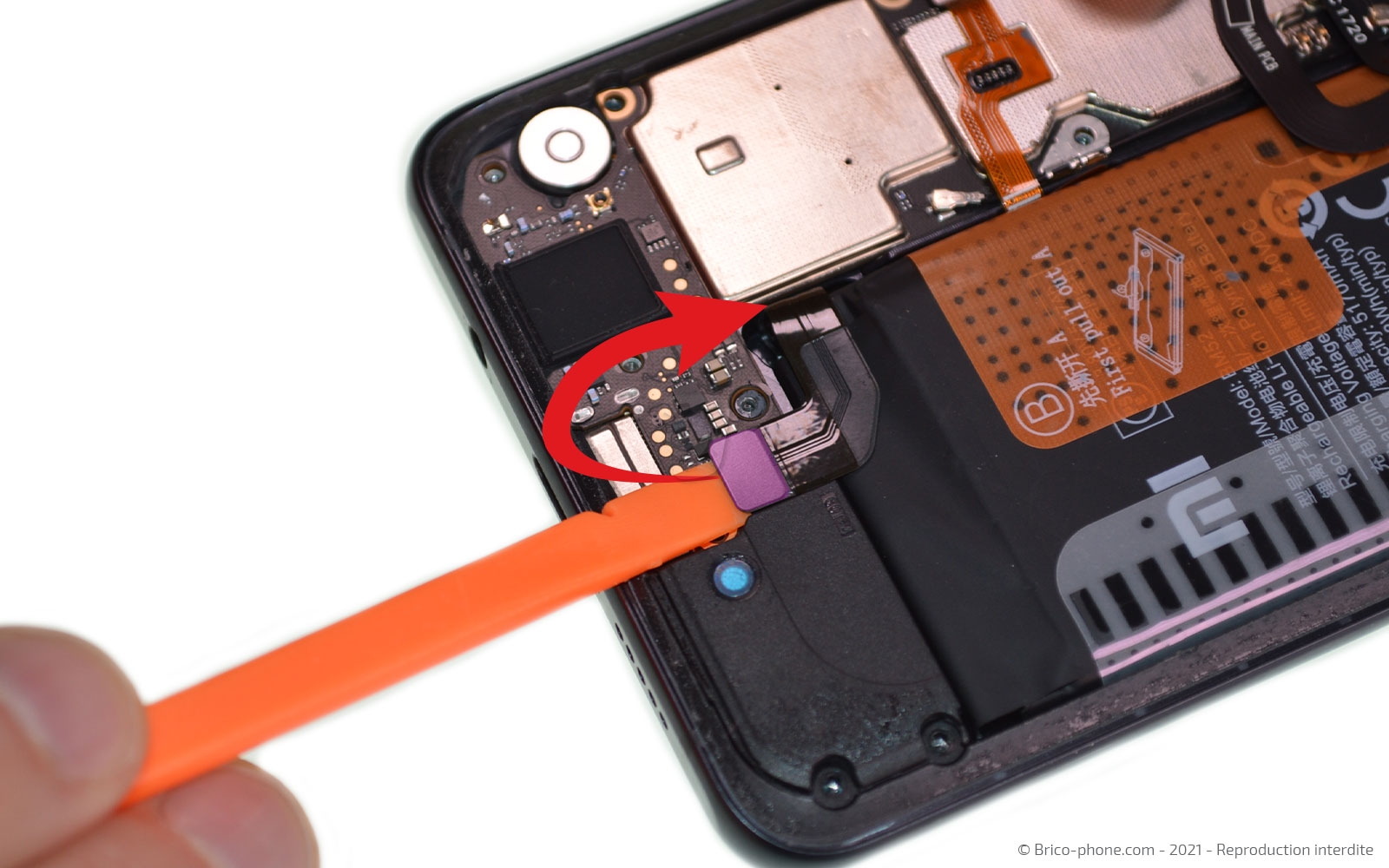

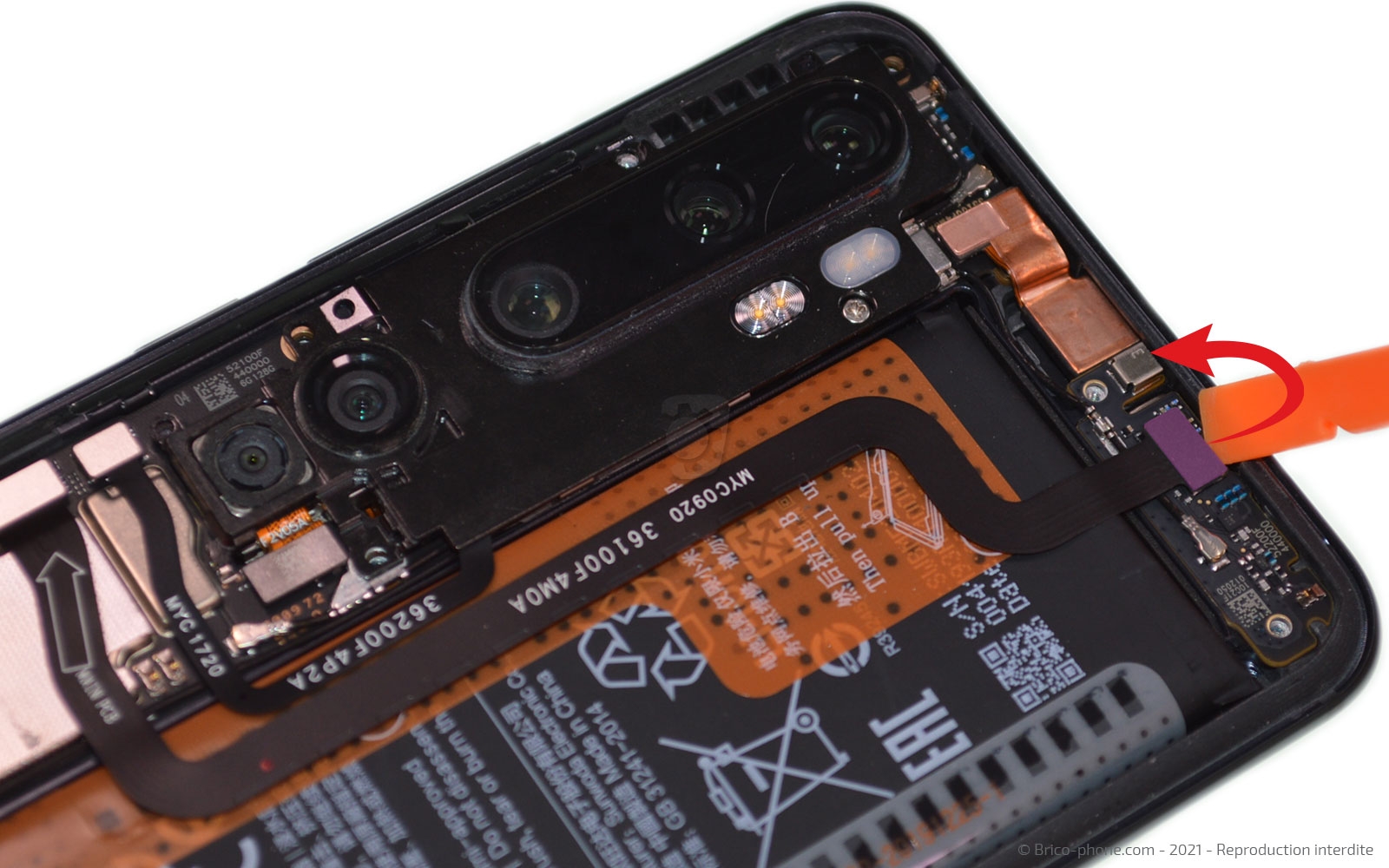

Gardez le même outil pour déconnecter la batterie de votre Xiaomi Mi Note 10.

Récupérez également la rallonge d'interconnexion en détachant les deux extrémités de la connectique.
Outils du kit utilisés
Outils du kit utilisés

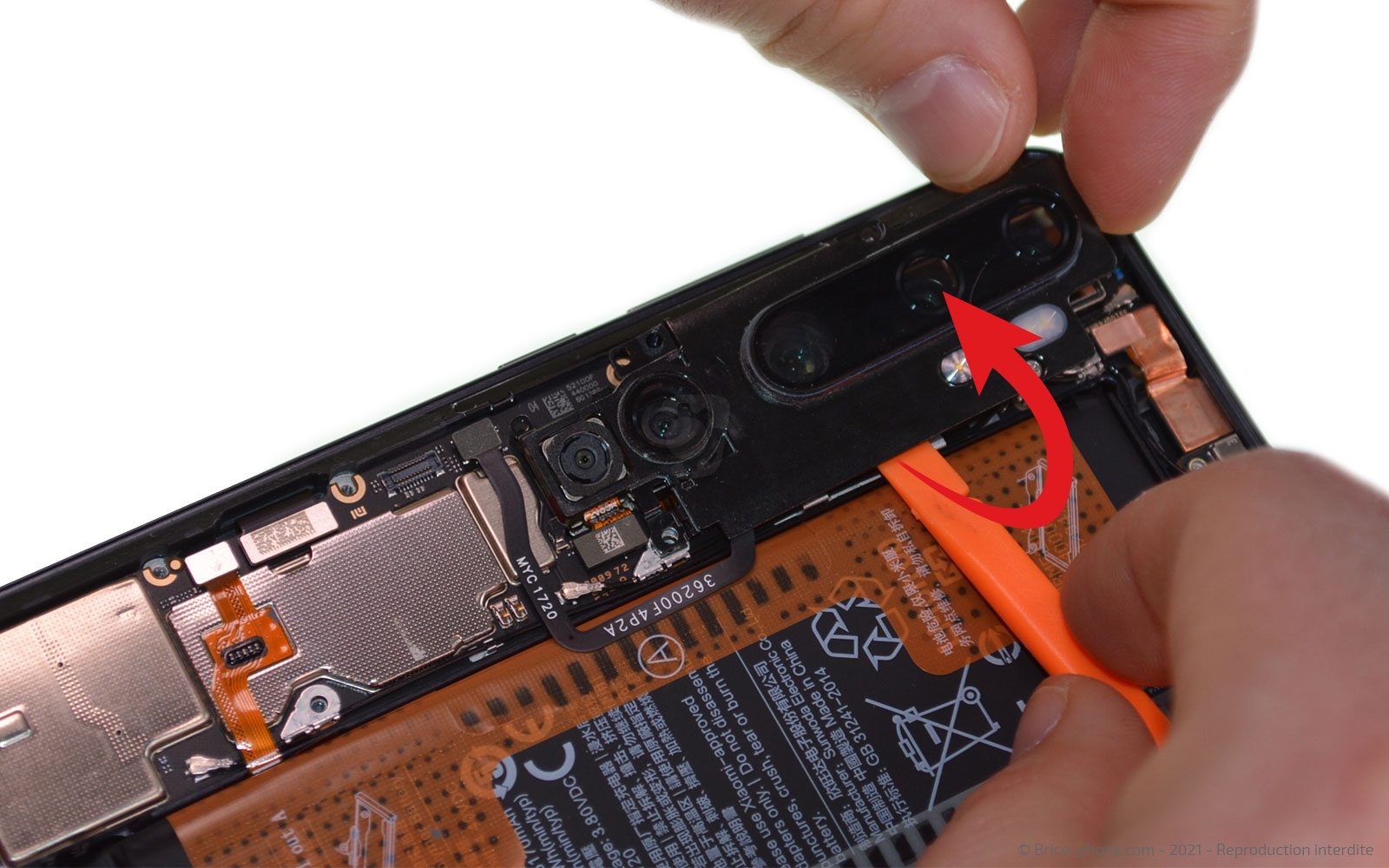

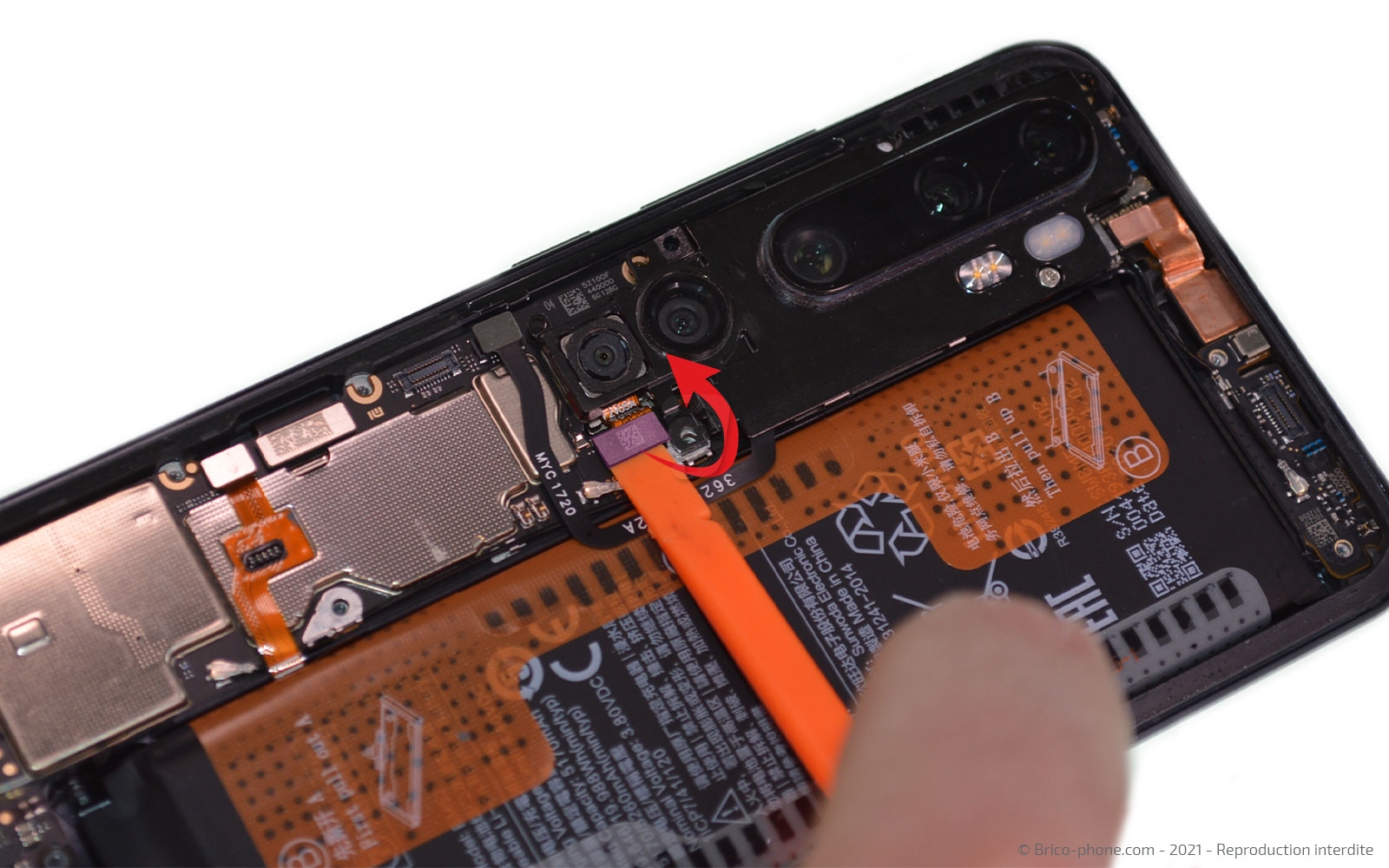

Etape 7 : Sortir le module Flash - Lentilles

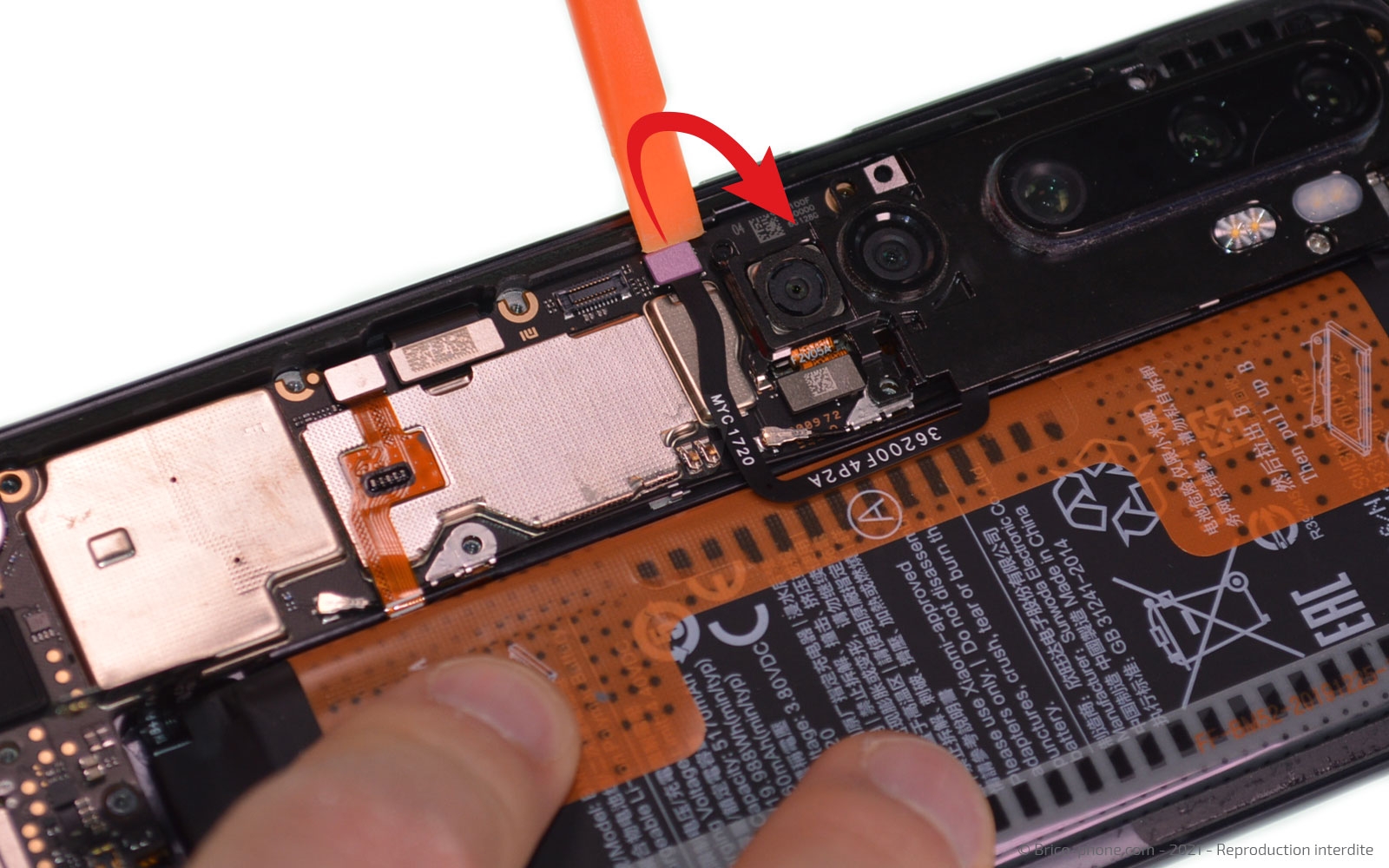

Débranchez la nappe du bloc Flash / Lentilles puis celle du capteur macro de 2 mégapixels.

Mettez de coté le bloc de protection avec la caméra et le double flash.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lentille de protection en verre pour caméra arrière de Xiaomi Mi Note 10 et Mi Note 10 Pro
8,90 €
Lentille de protection en verre pour objectif 20 Mpx de Xiaomi Mi Note 10 et Mi Note 10 Pro
12,90 €

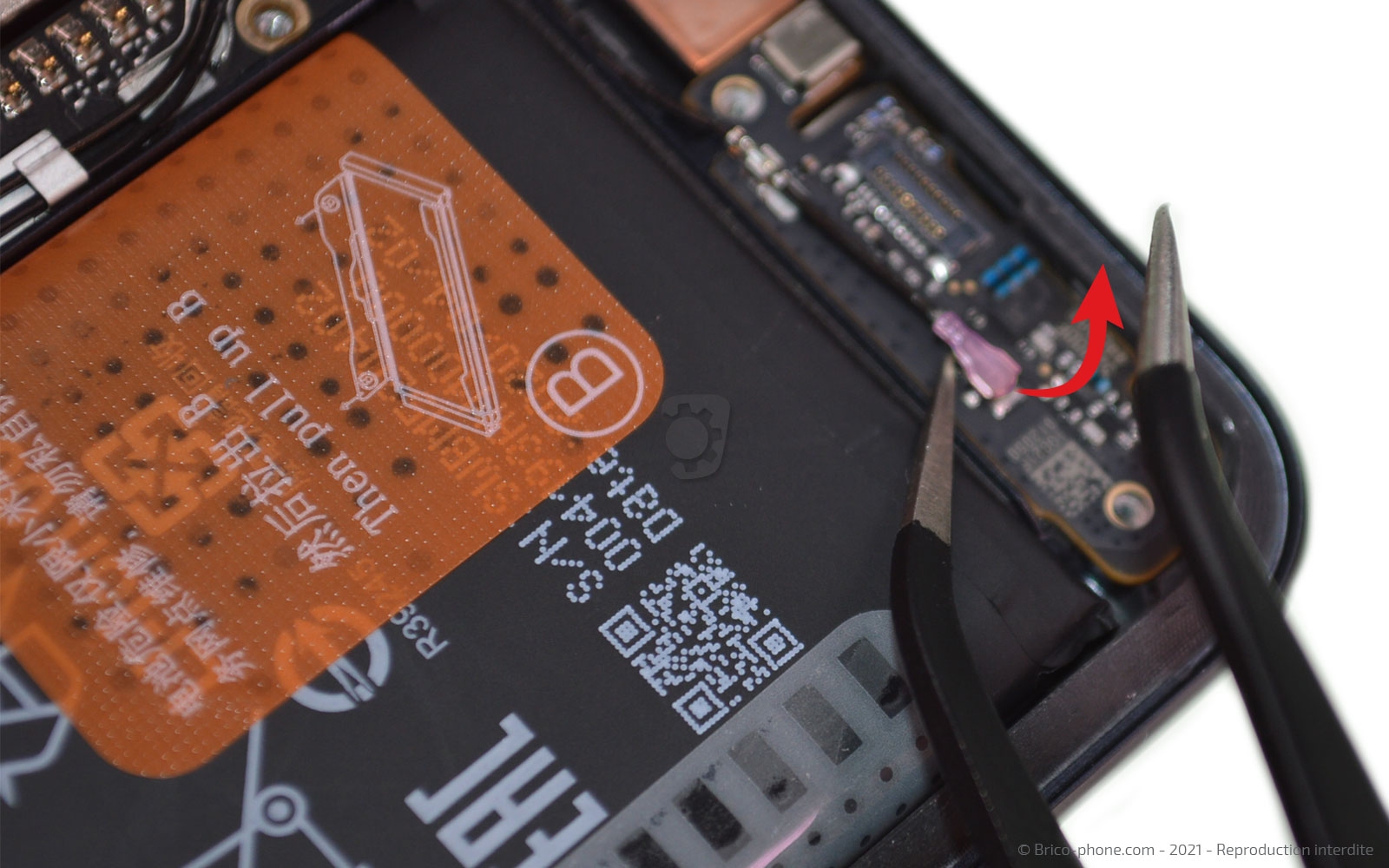

Etape 8 : Retirer la caméra avant
En vous aidant de la pincette métallique, déclipsez le câble coaxial puis déconnectez la nappe de la caméra frontale avec le levier en nylon.

Reprenez la brucelles pour extraire l'objectif avant.
Outils du kit utilisés
Outils du kit utilisés

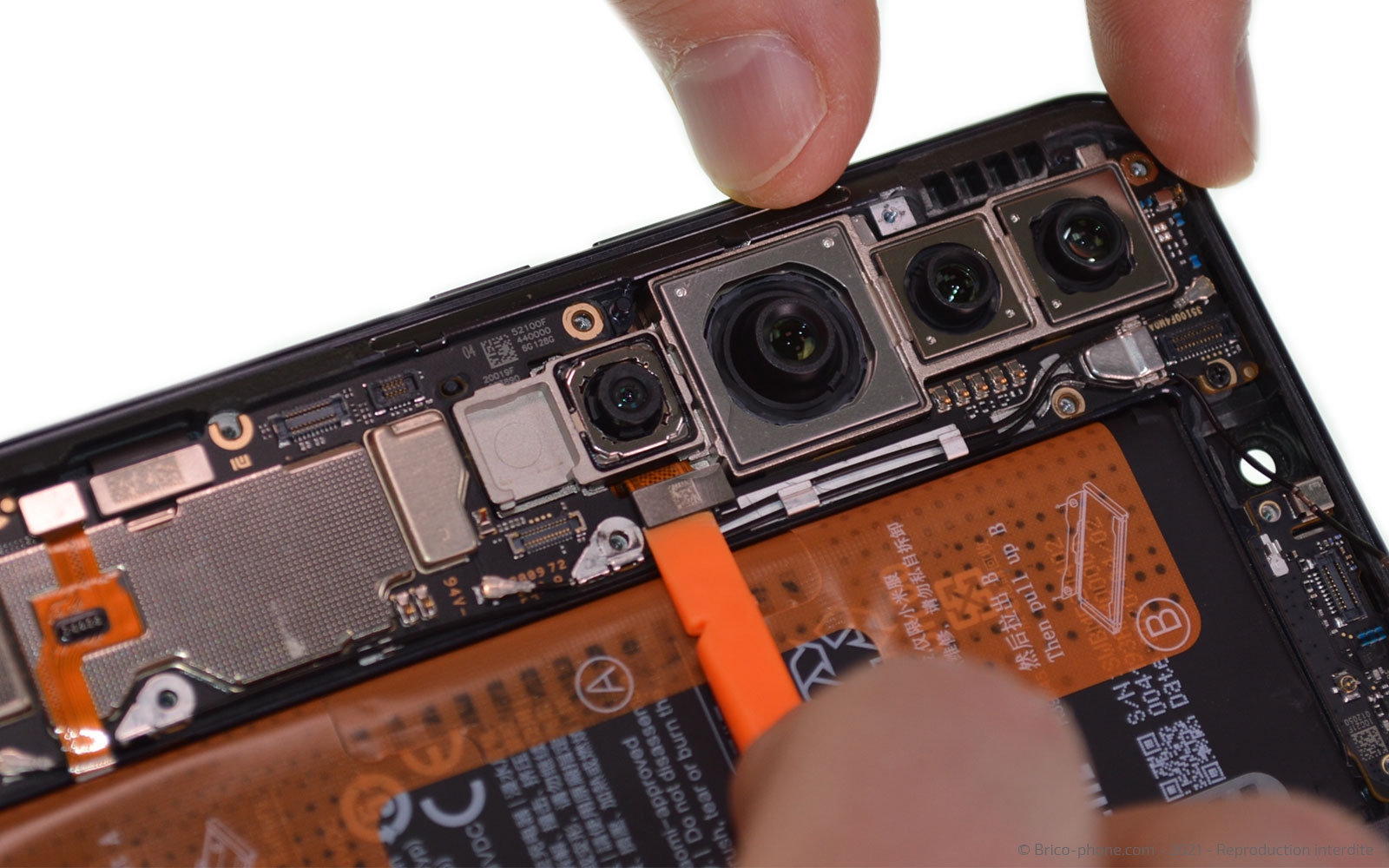

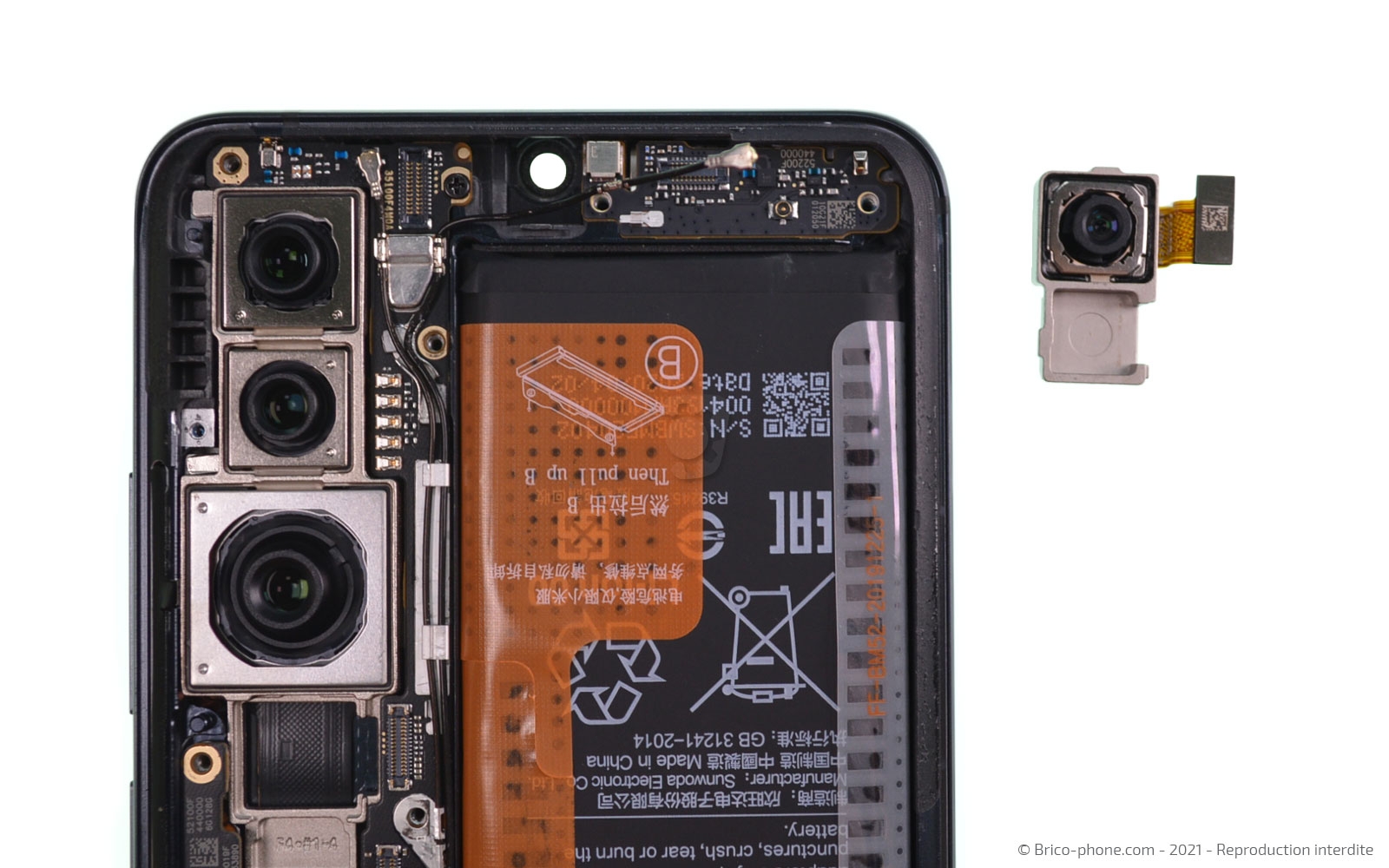

Etape 9 : Enlever la caméra arrière ultra grand-angle
Gardez le même ustensile pour déconnecter et mettre de coté la caméra ultra grand-angle de 20 mpx.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Décoller la nappe du lecteur d'empreintes

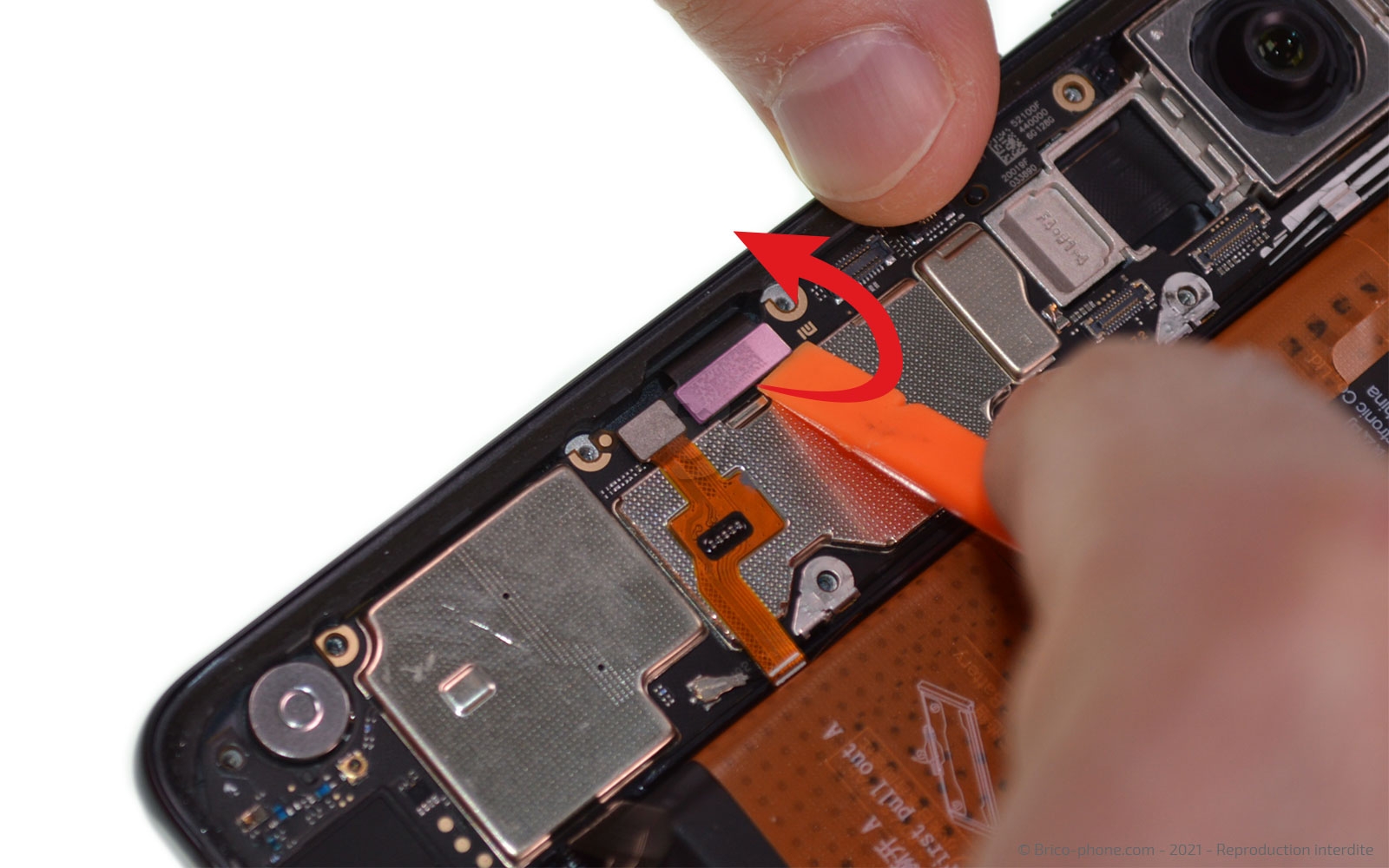

Continuez à débrancher toutes les nappes de la carte mère en commençant par celle de l'écran puis celle du lecteur d'empreintes digitales.

Ce dernier est collé sur la carte mère, il faut donc chauffer légèrement la nappe pour la libérer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

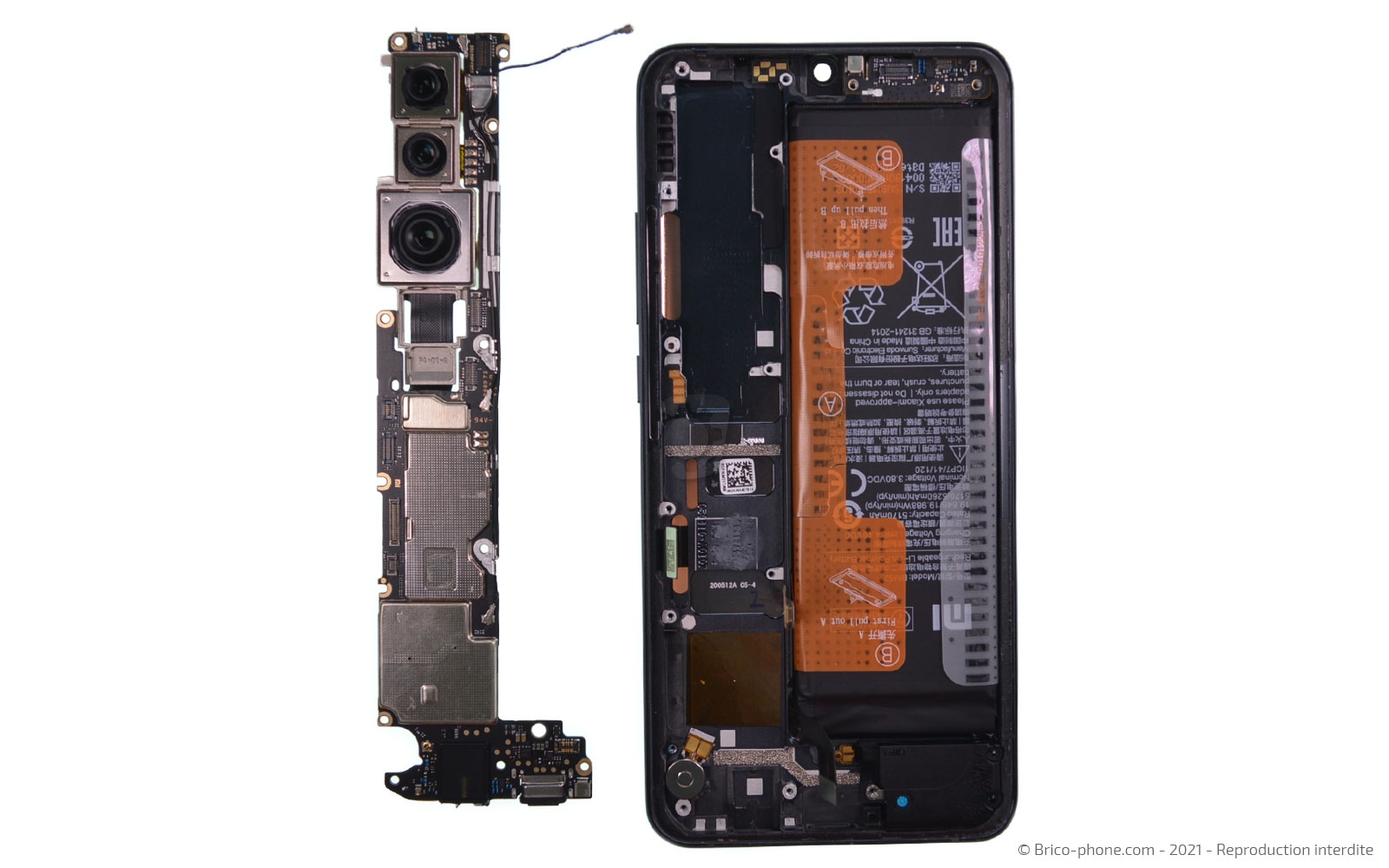

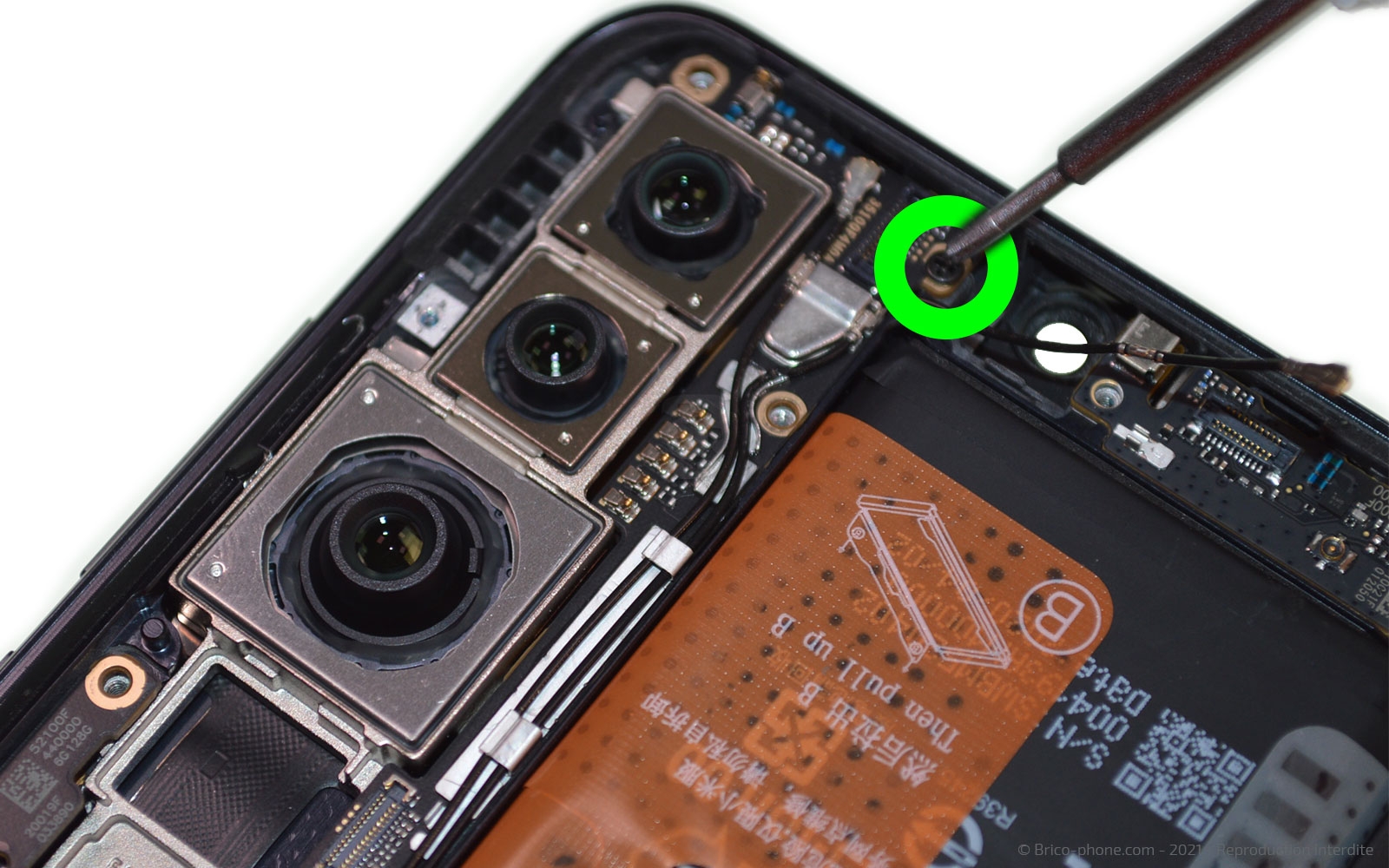

Etape 11 : Libérer la carte mère

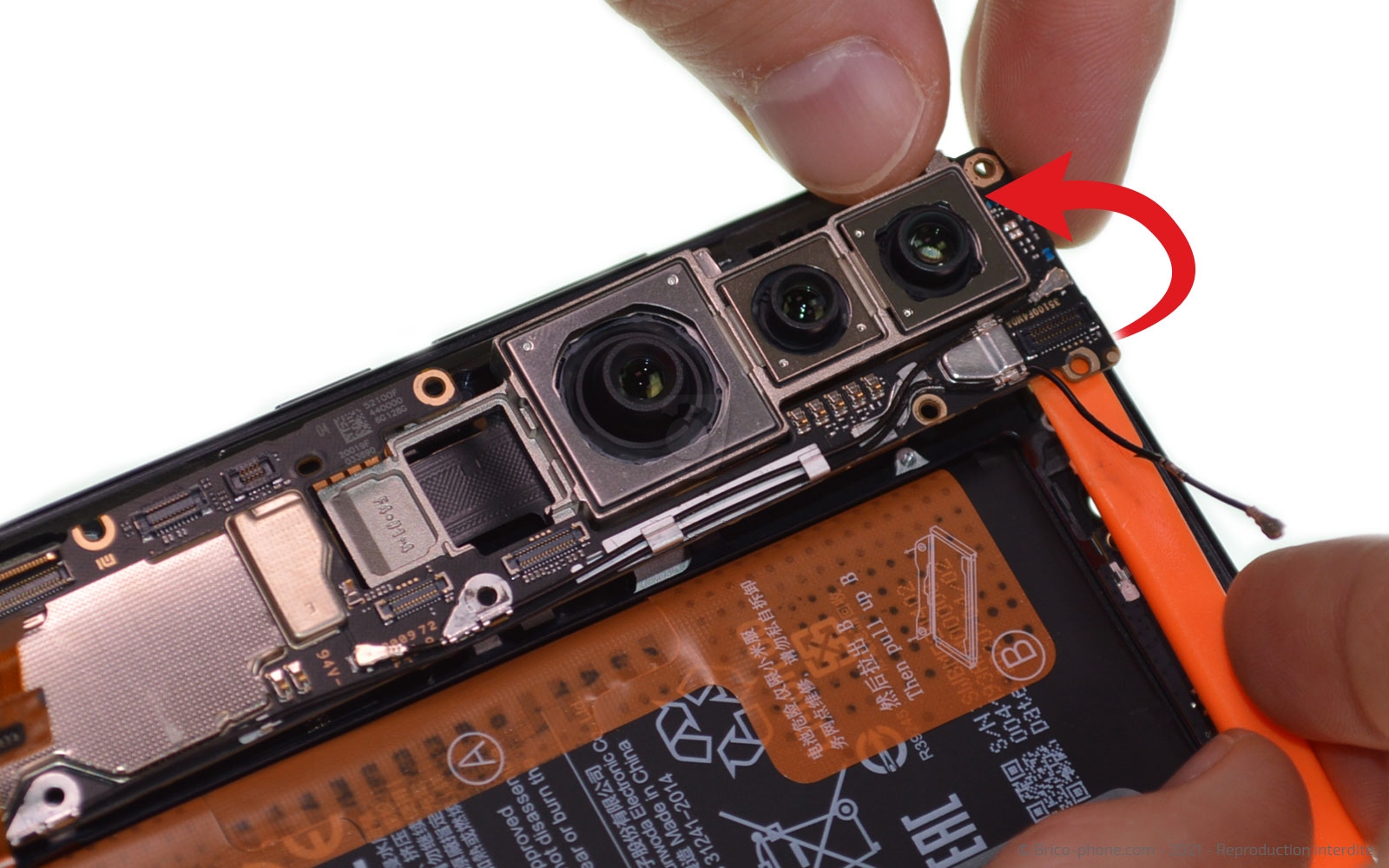

Ôtez la dernière vis cruciforme située à droite des caméras.

Glissez le spudger sous la carte mère pour la faire basculer hors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

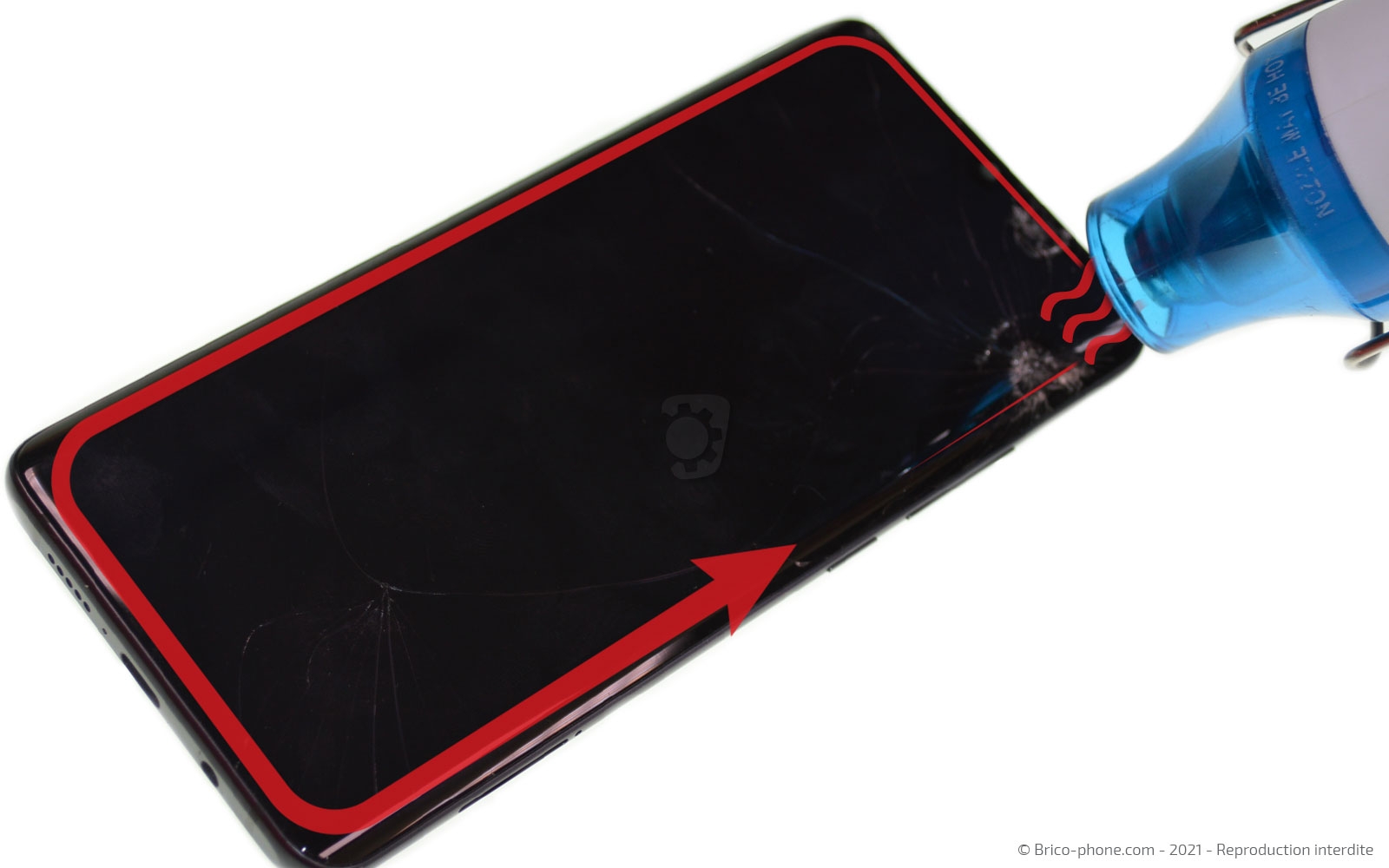

Etape 12 : Chauffer l'écran
Comme pour le retrait de la vitre arrière, nous avons besoin de ramollir les stickers de l'écran pour le détacher du châssis.

De ce fait, disposez le coussin chauffant sur la vitre avant de votre appareil environ 30 secondes. N'oubliez pas au préalable de le passer au micro-ondes 2 minutes.
Autrement, chauffez le contour de l'écran avec le décapeur thermique ou votre propre sèche-cheveux.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

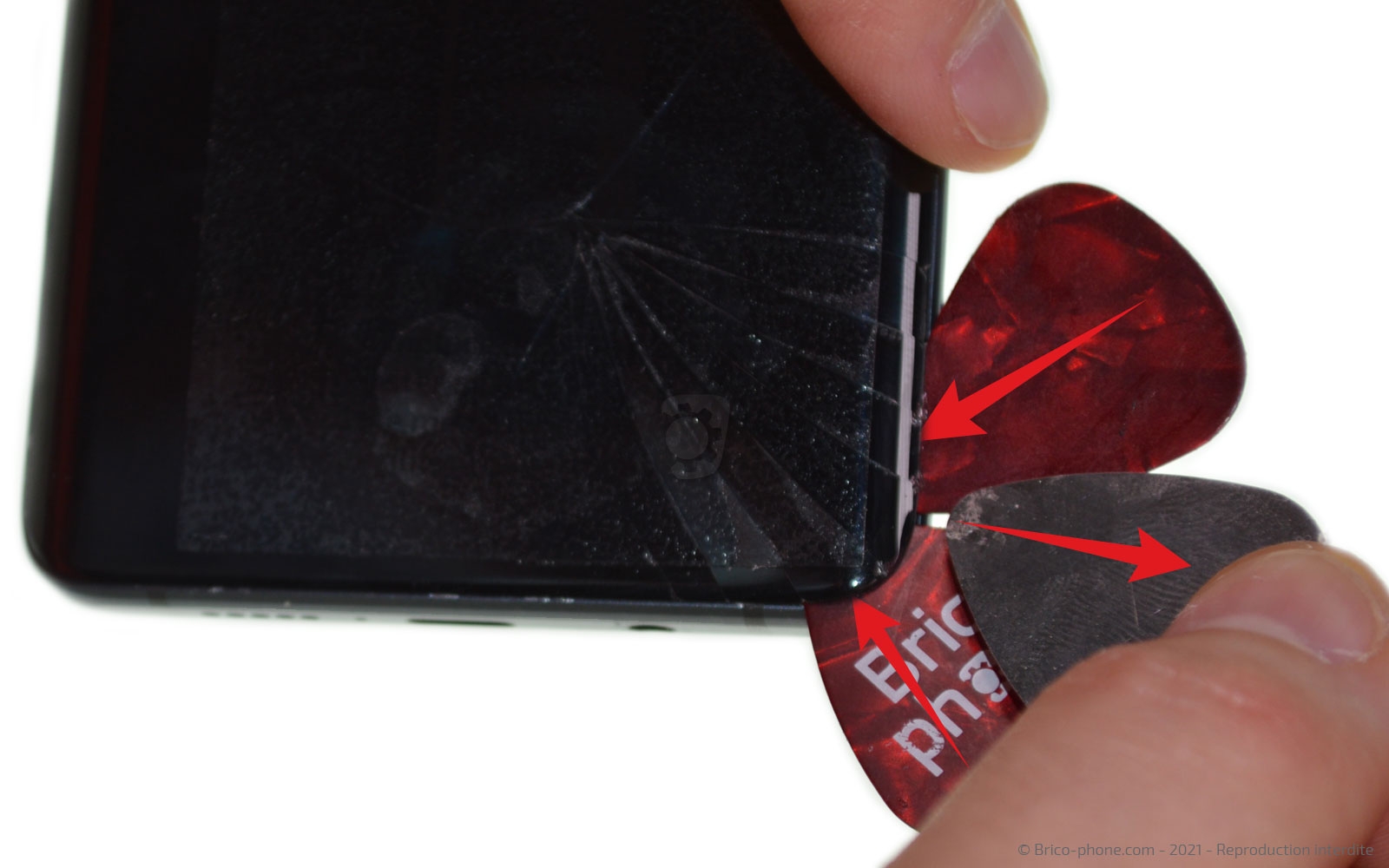

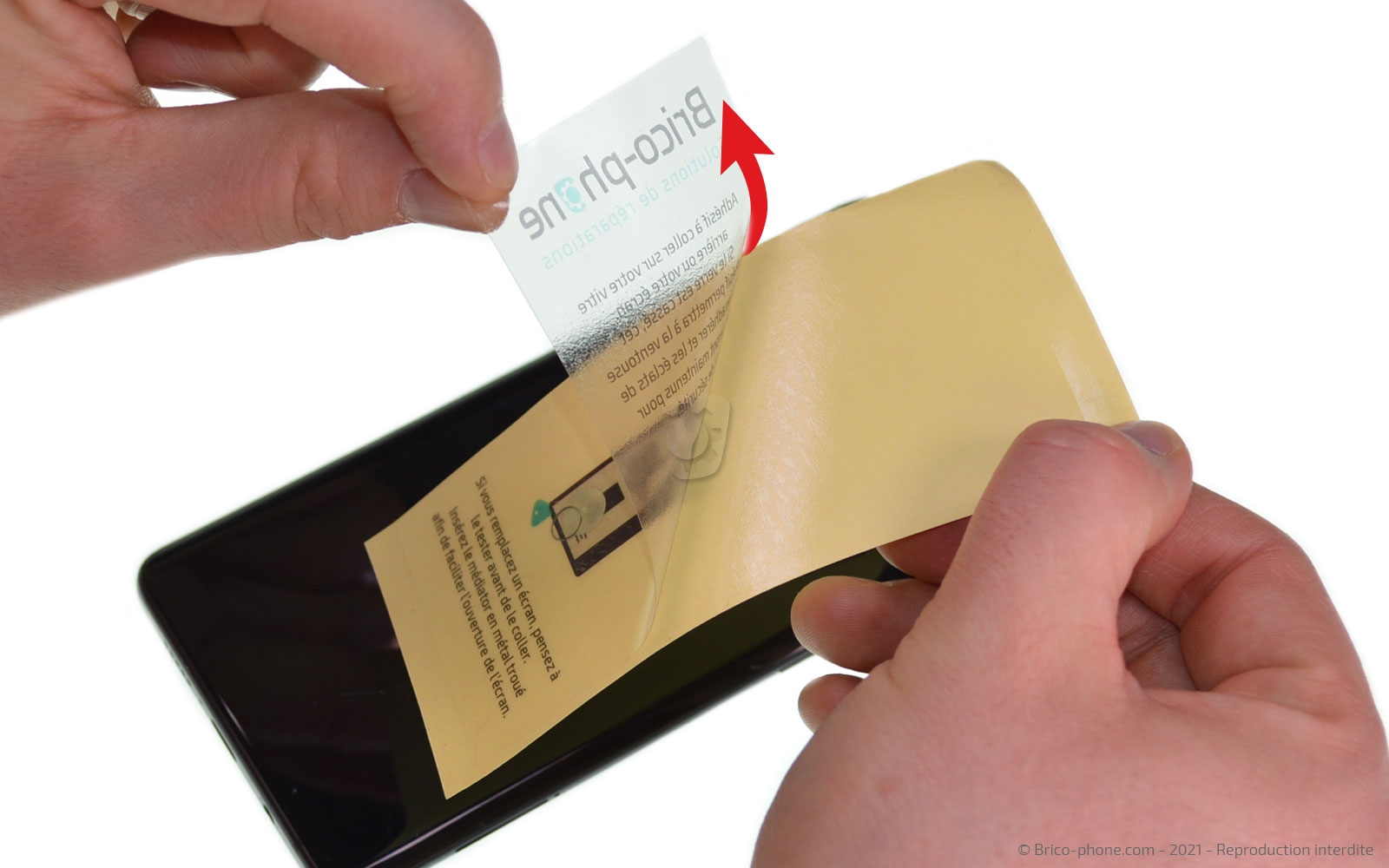

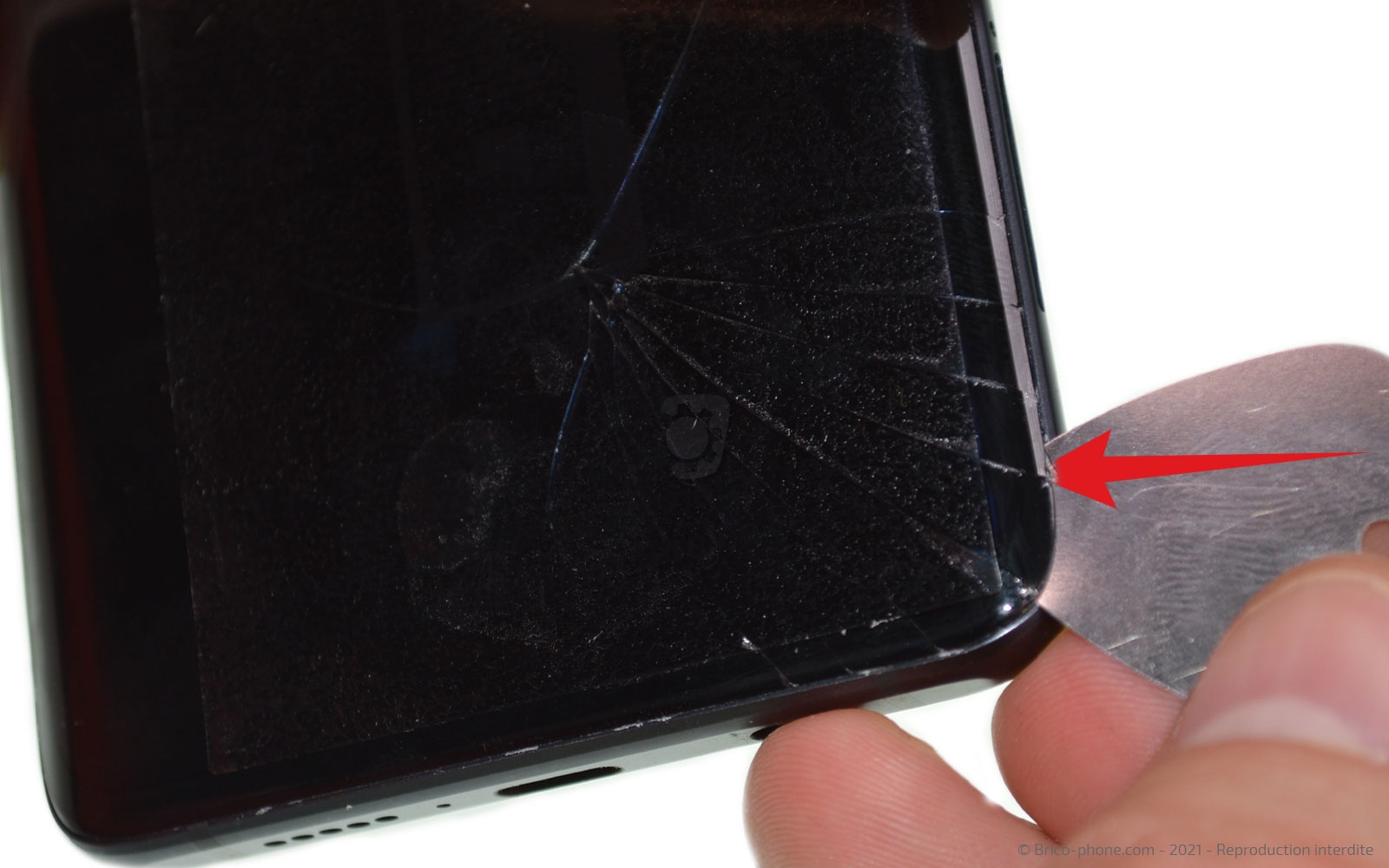

Etape 13 : Créer un interstice
Si votre écran est cassé, n'hésitez pas utiliser l'adhésif prévu dans le kit d'outils pour faciliter la pose de la ventouse.
Il permet également de vous protéger des éventuelles projections de morceaux de verre.

Glissez le médiator en métal perçé entre l'écran et le châssis puis remplacez-le par les versions en plastique
Outils du kit utilisés
Outils du kit utilisés

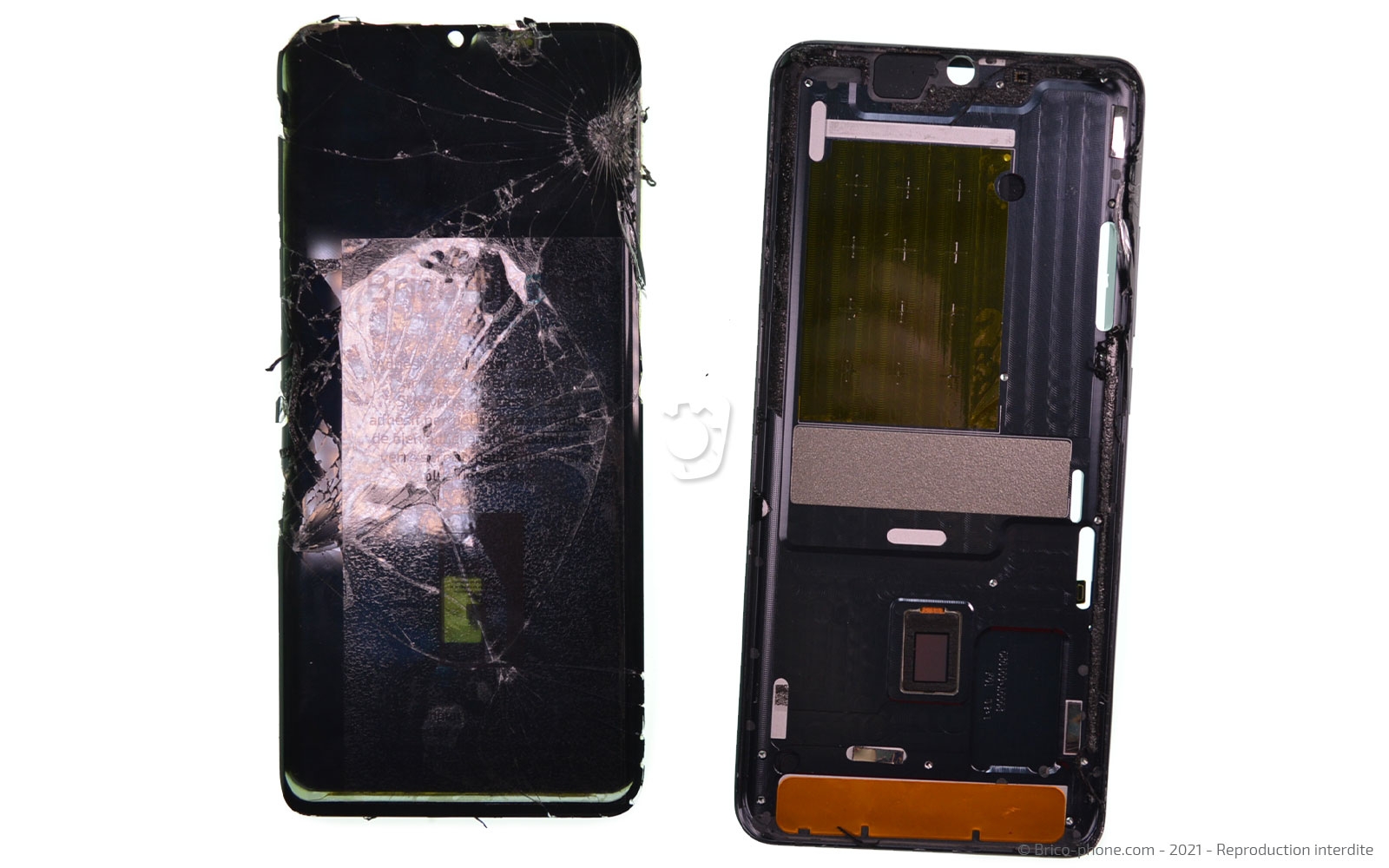

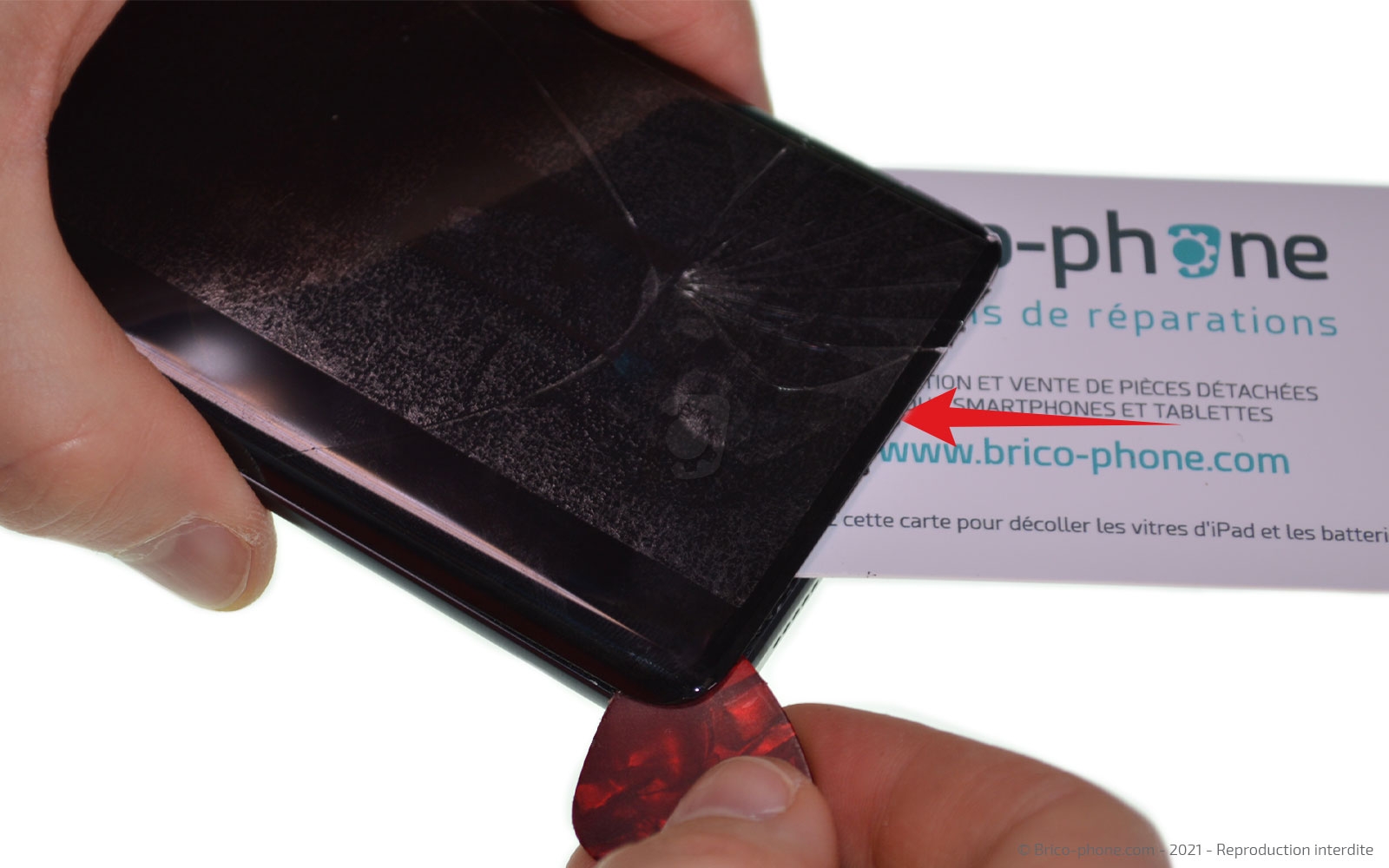

Etape 14 : Retirer la vitre avant

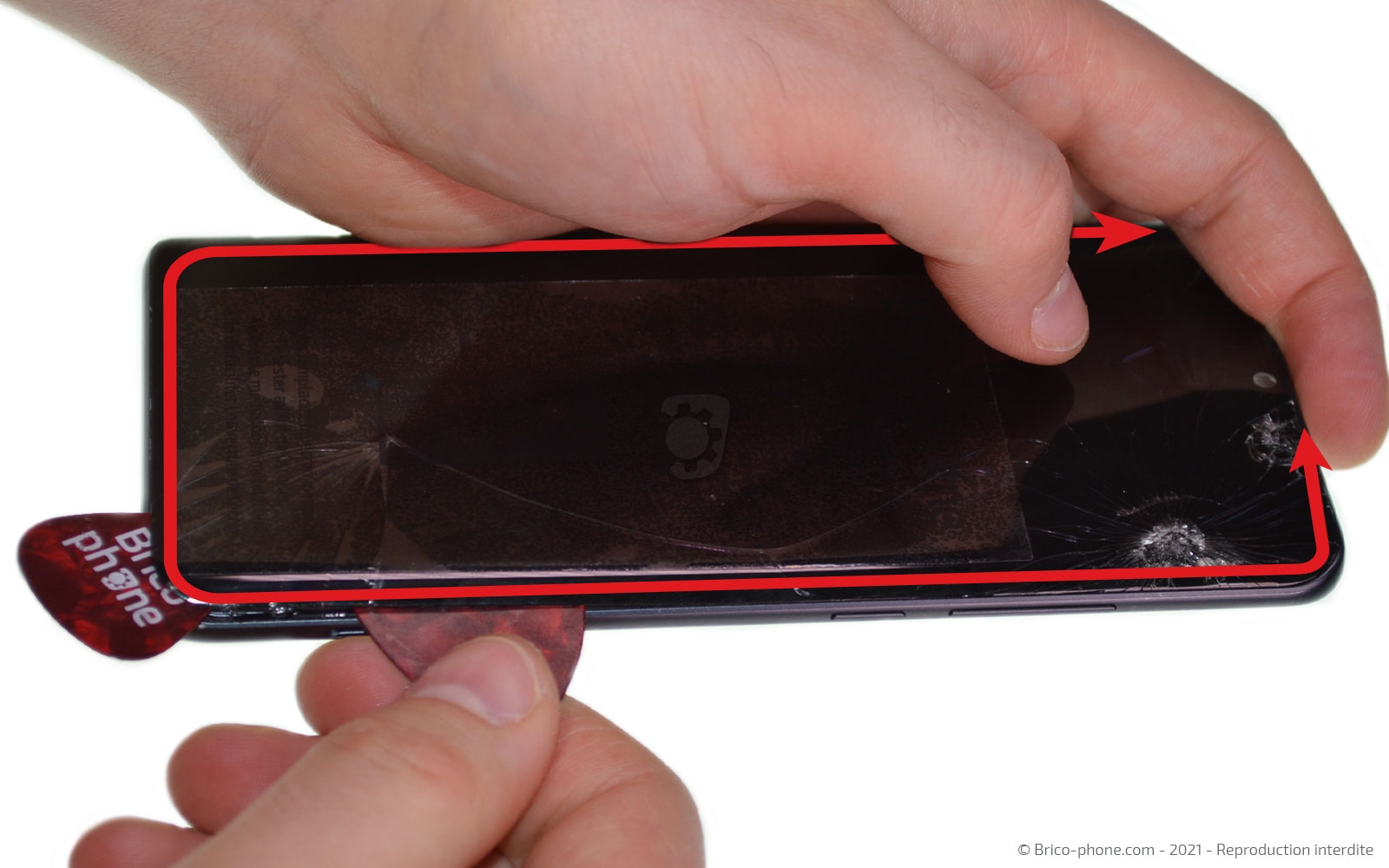

Faites glisser les médiators tout autour de l'écran pour terminer le décollage.

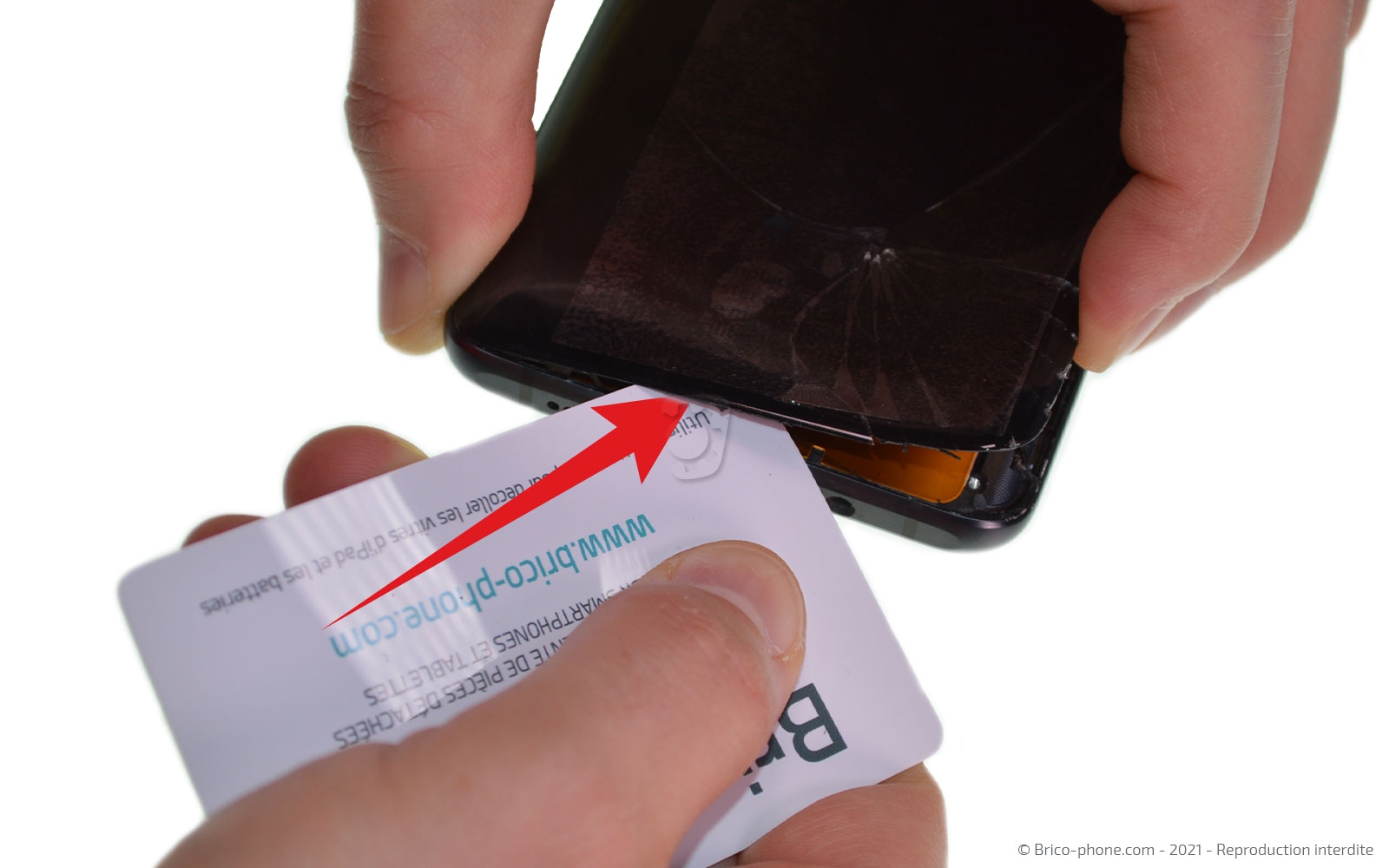

Vous pouvez également vous aider de la carte en PVC afin d'être certain de décoller la vitre tactile et le LCD.



Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran vitre + dalle Amoled pré-assemblé pour Xiaomi Mi Note 10
94,90 €

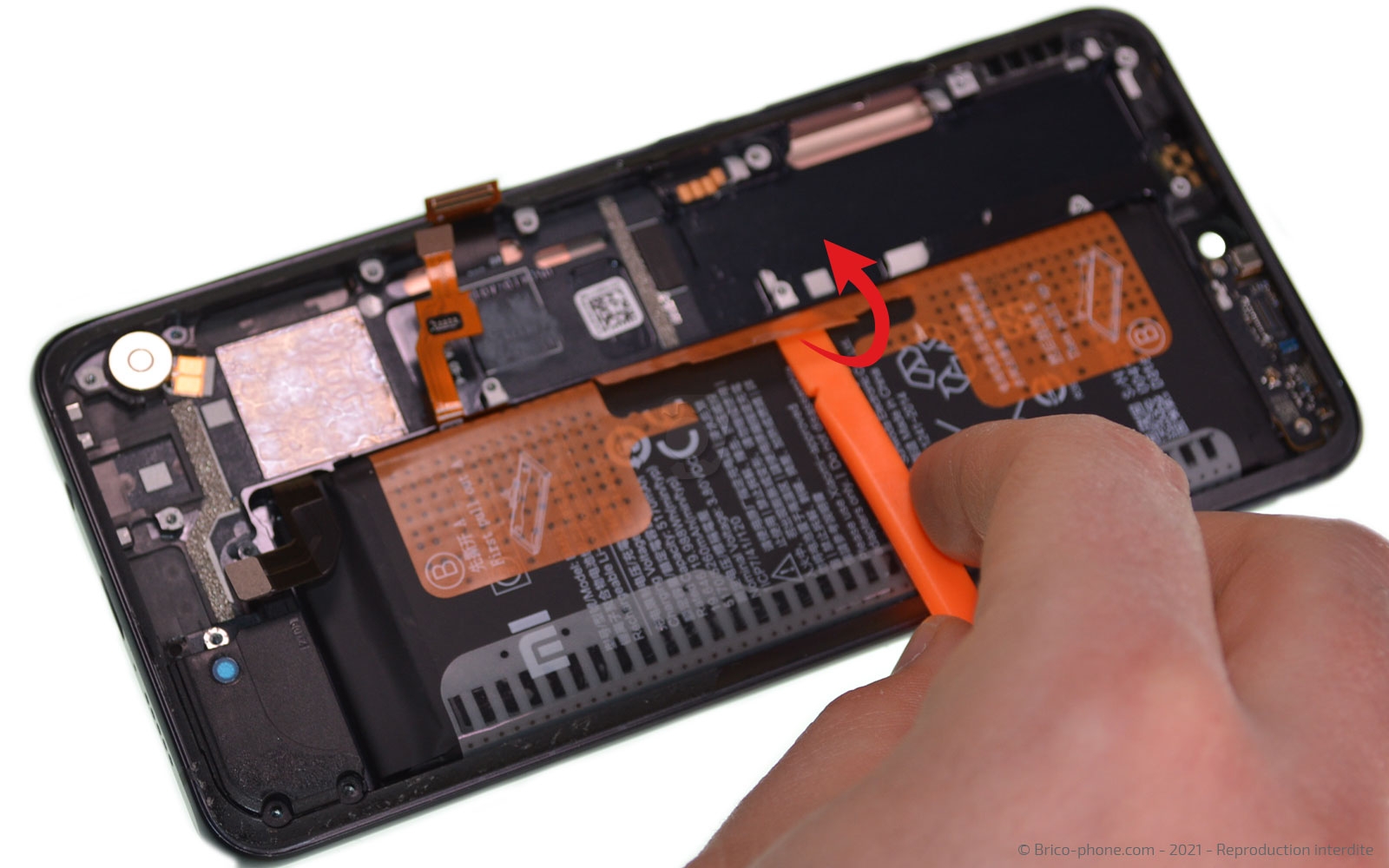

Etape 15 : Extraire la batterie
Décollez les languettes de la batterie afin de pouvoir sortir le composant en tirant les languettes nommées B.

Il ne vous reste plus qu'à retirer l'adhésif transparent.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi Mi Note 10 / 10 Pro / 10 lite
35,90 €

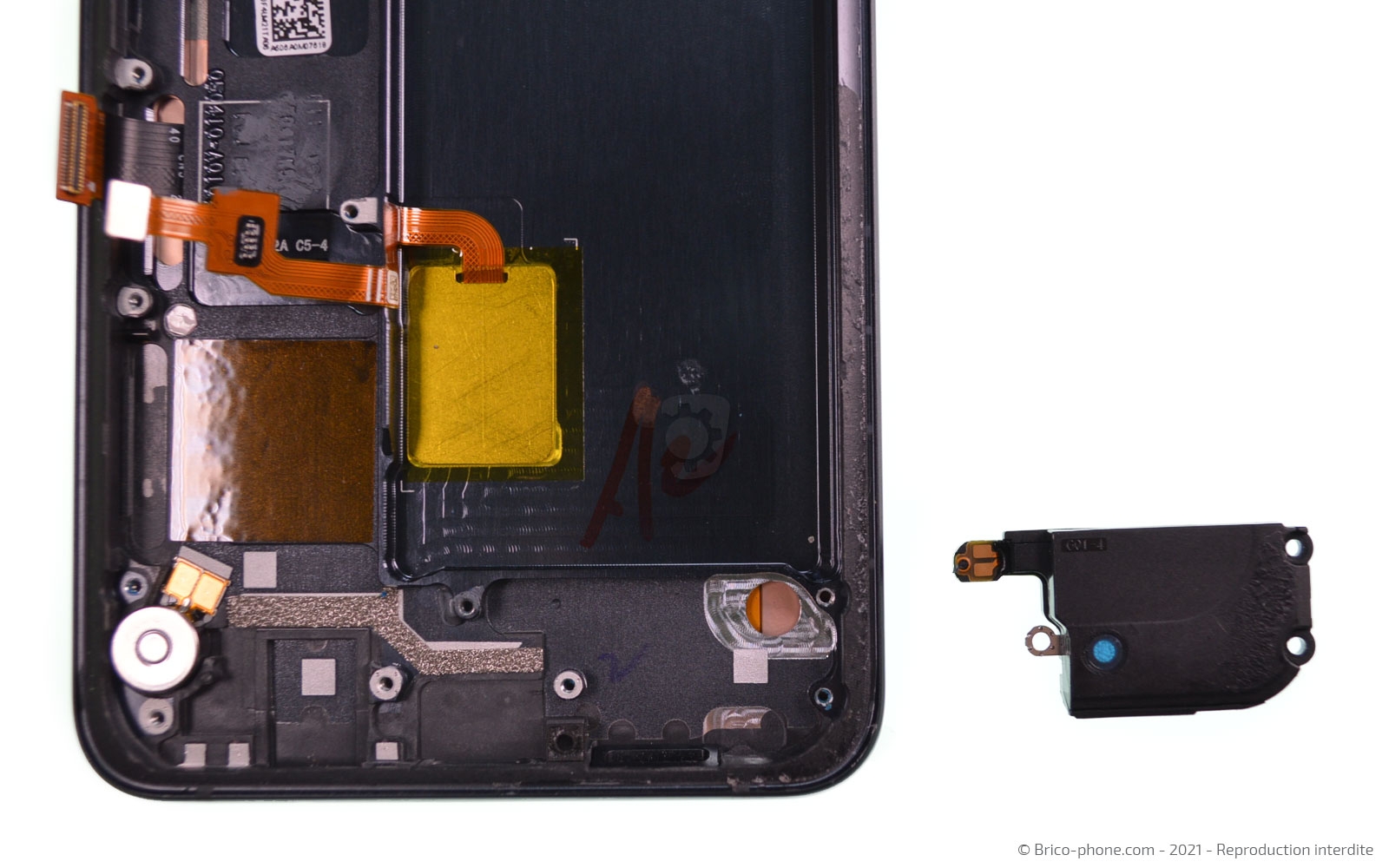

Etape 16 : Récupérer le haut-parleur externe et le vibreur

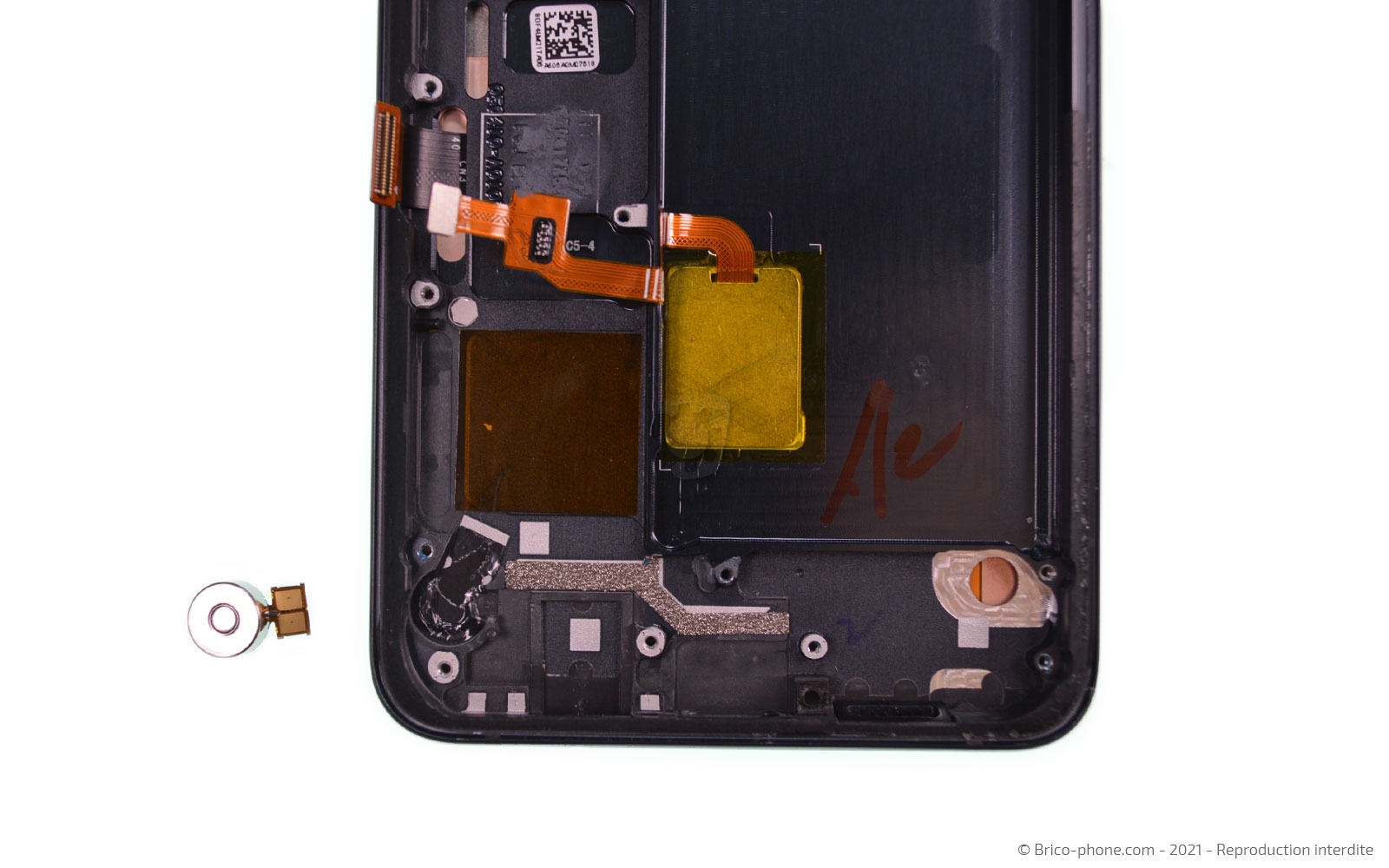

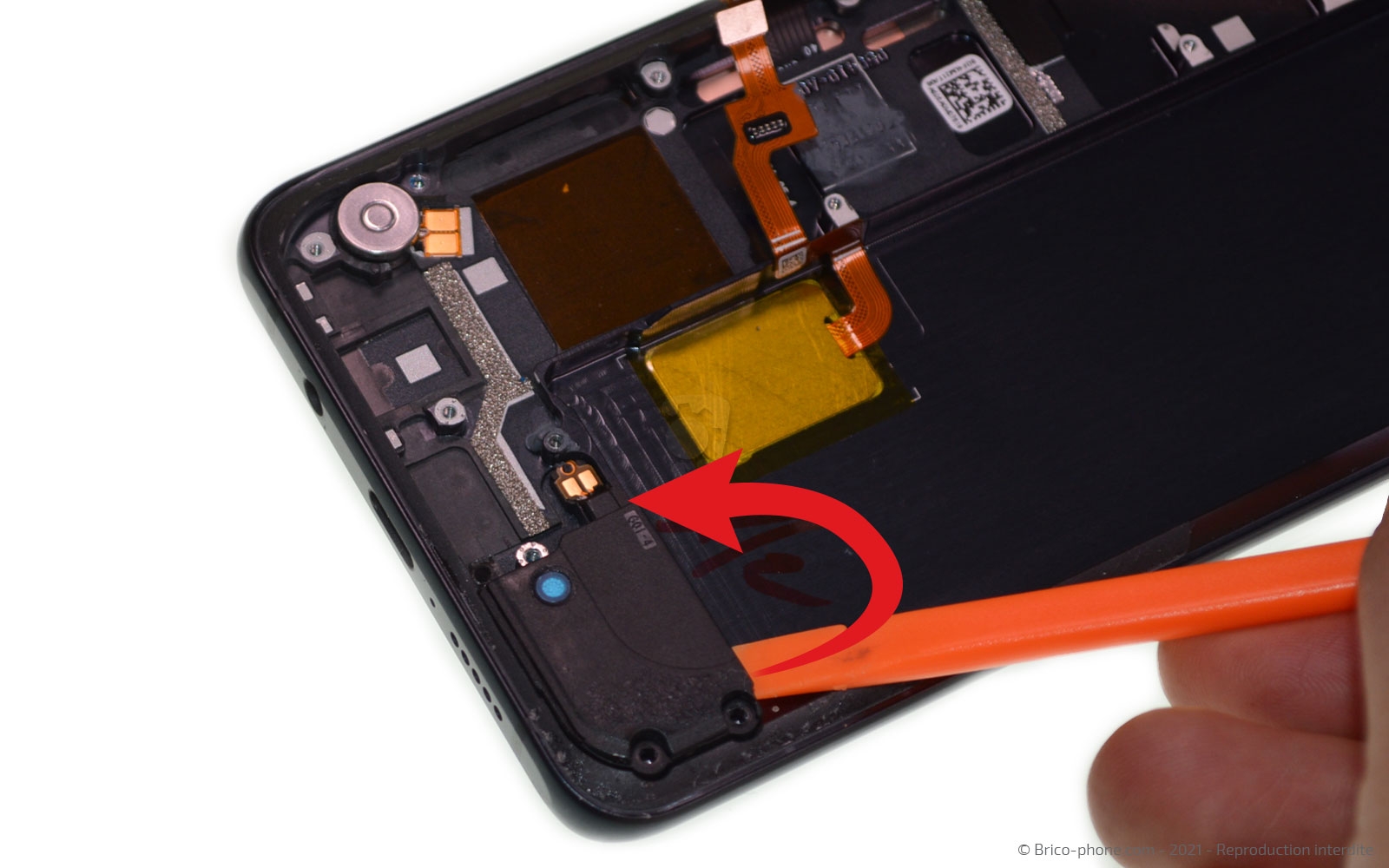

A l'aide du levier, récupérez le haut-parleur externe.

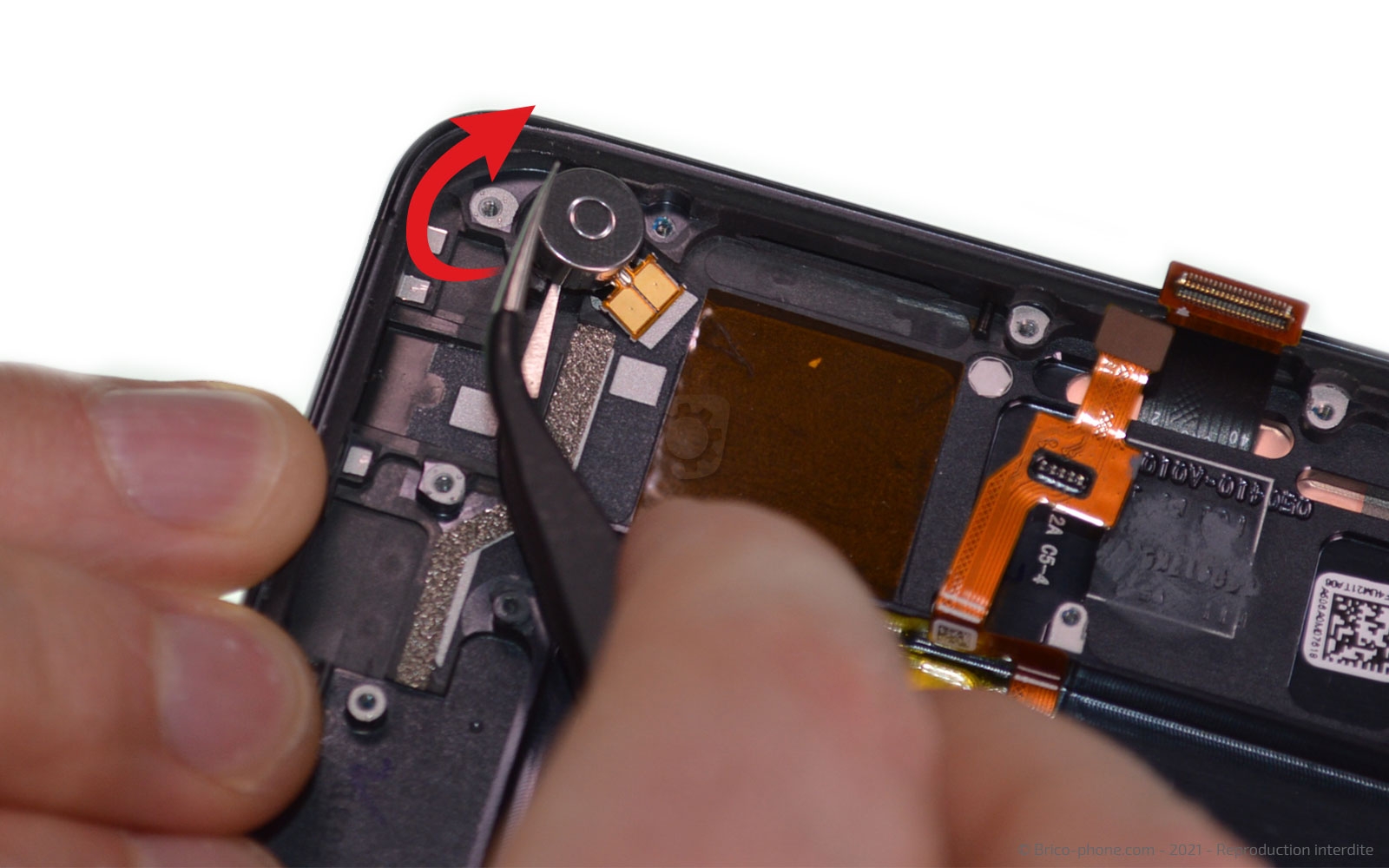

Ensuite, décollez le vibreur du châssis avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

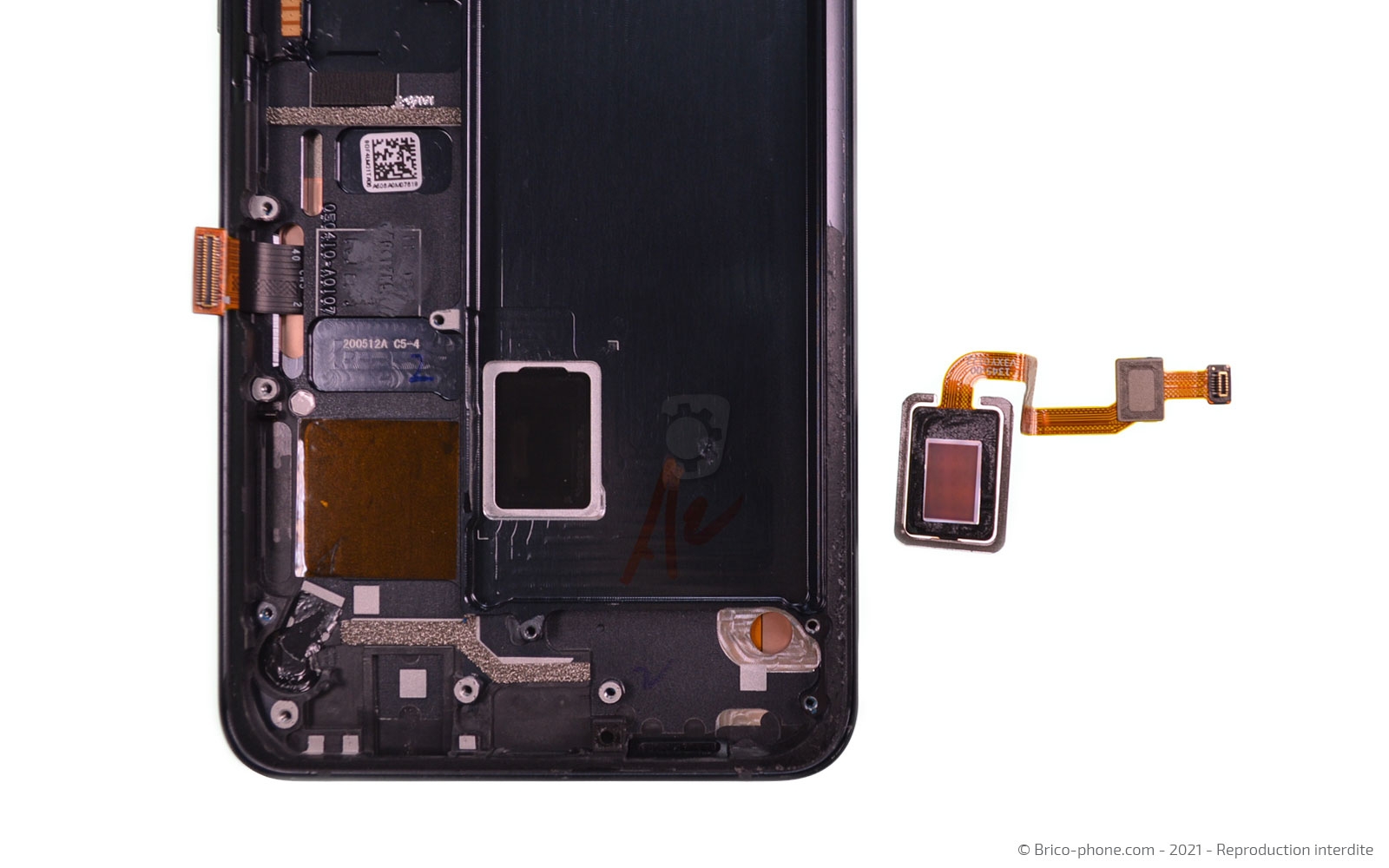

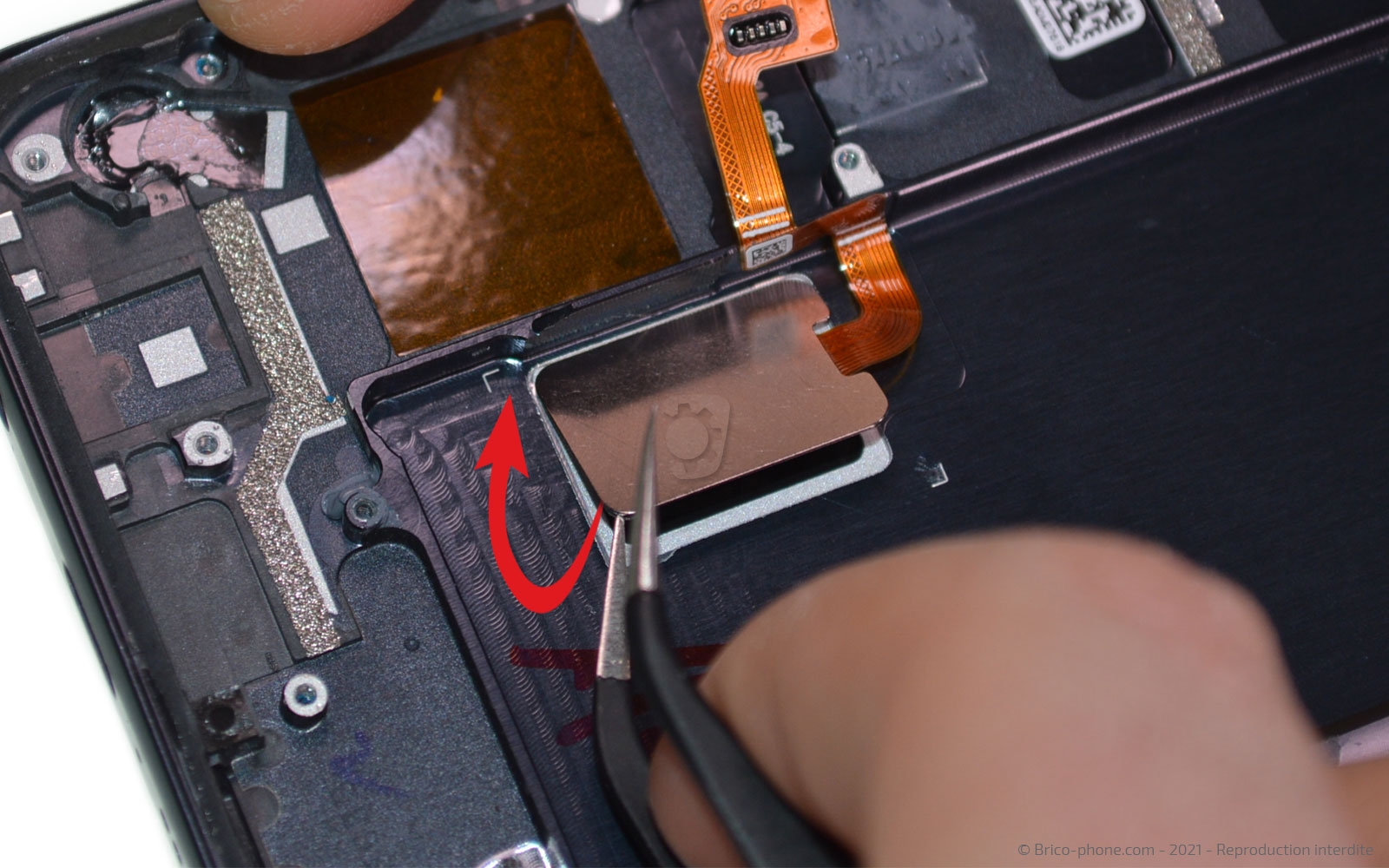

Etape 17 : Sortir le lecteur d'empreintes digitales

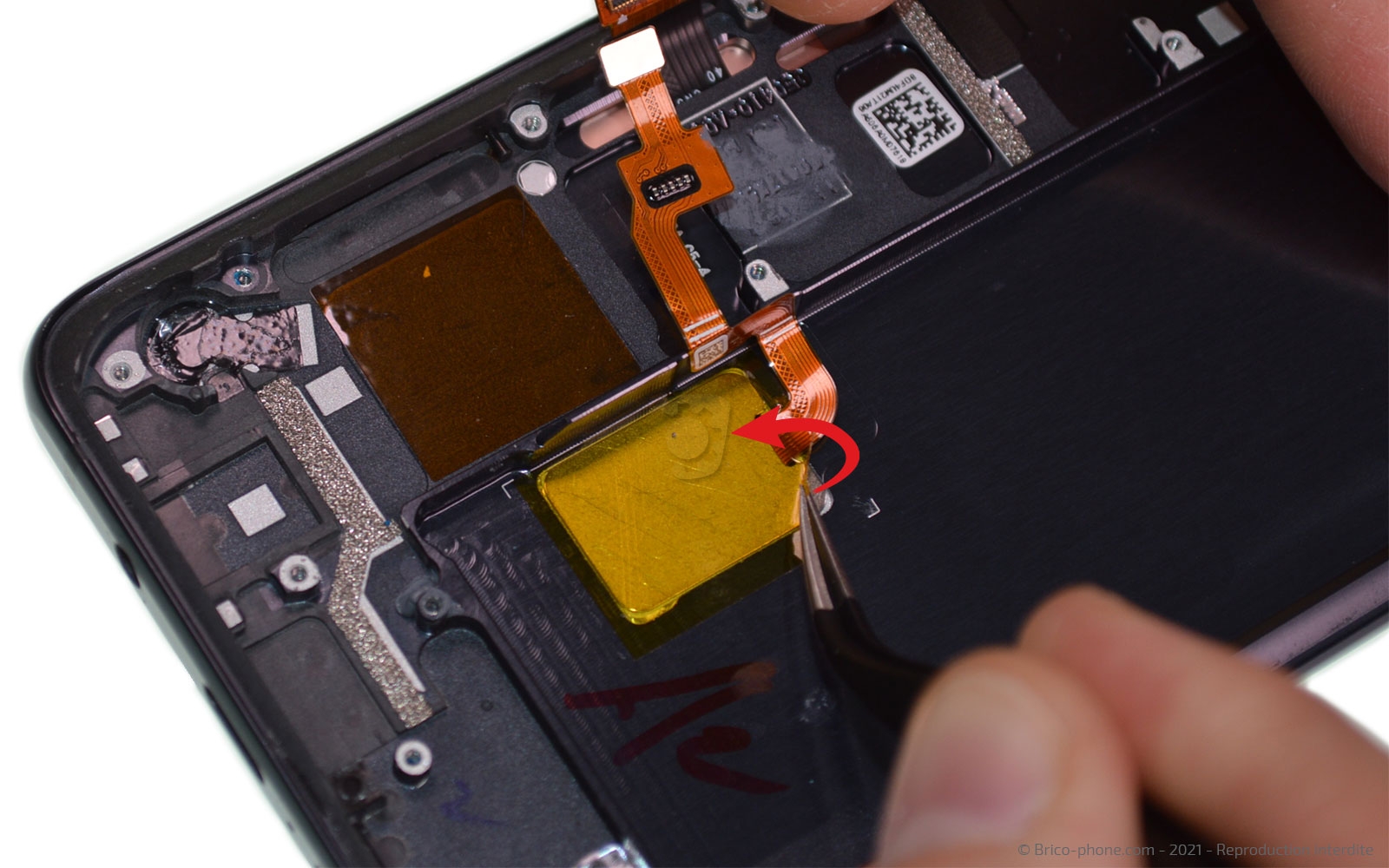

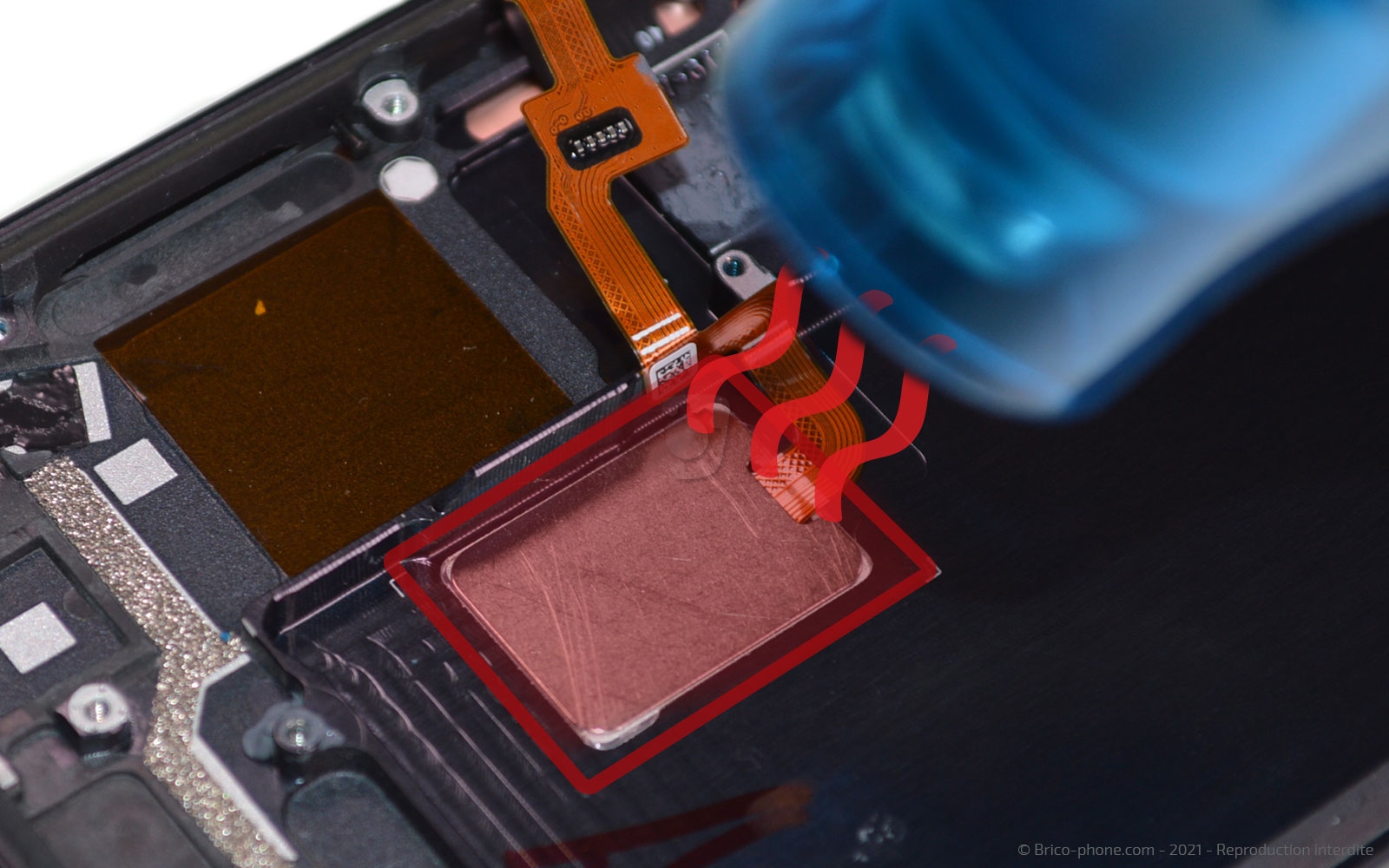

Ôtez l'adhésif jaune afin de pouvoir chauffer légèrement le lecteur d'empreintes.

Avec délicatesse, attrapez le capteur pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 18 : Enlever les éléments du haut
Sur la partie supérieure du téléphone, il reste des éléments à extirper.

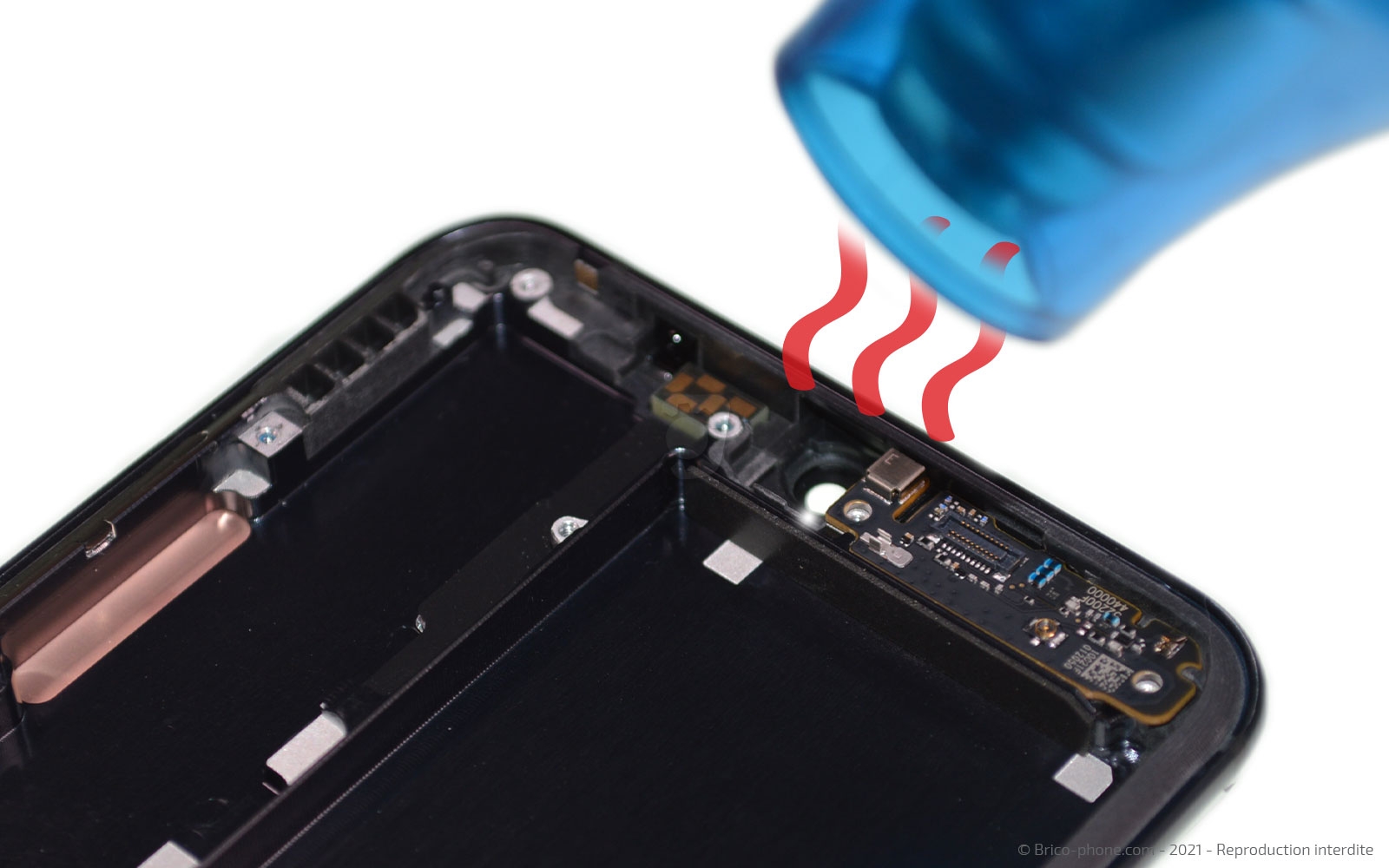

Nous vous conseillons de chauffer les composants avant de les sortir à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

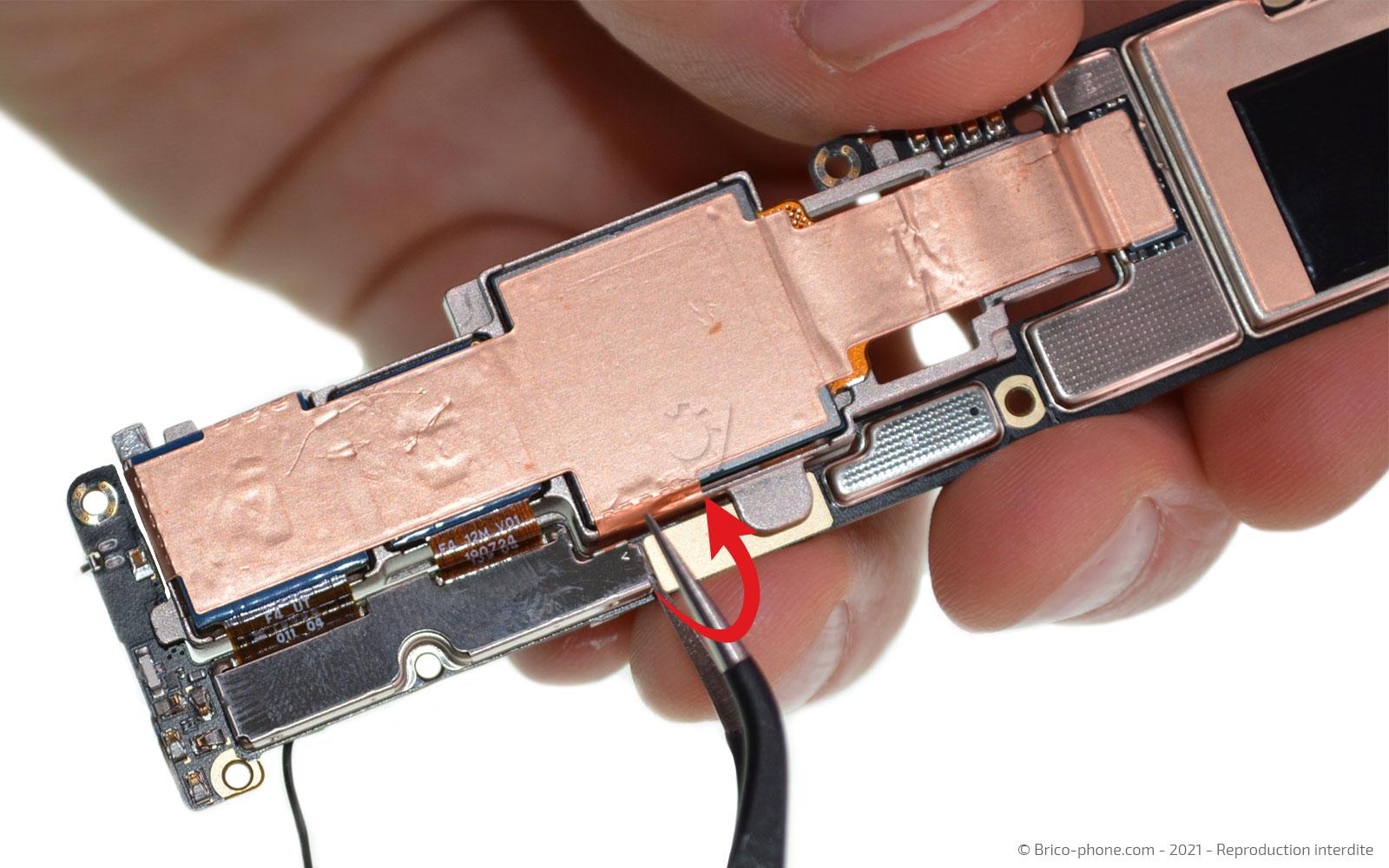

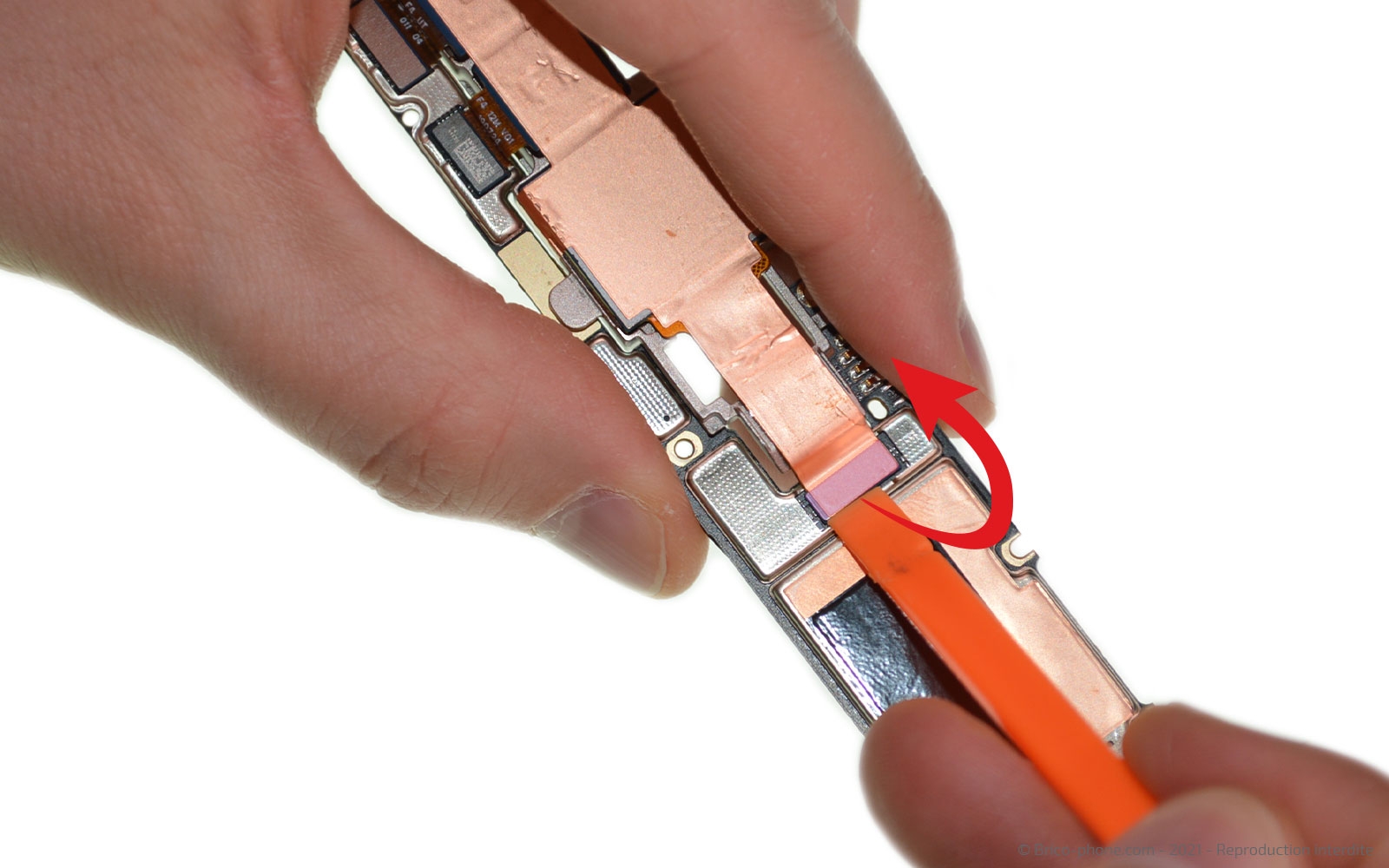

Etape 19 : Libérer les caméras arrière
Sur la carte mère, nous devons encore récupérer les caméras arrière pour terminer ce démontage complet.

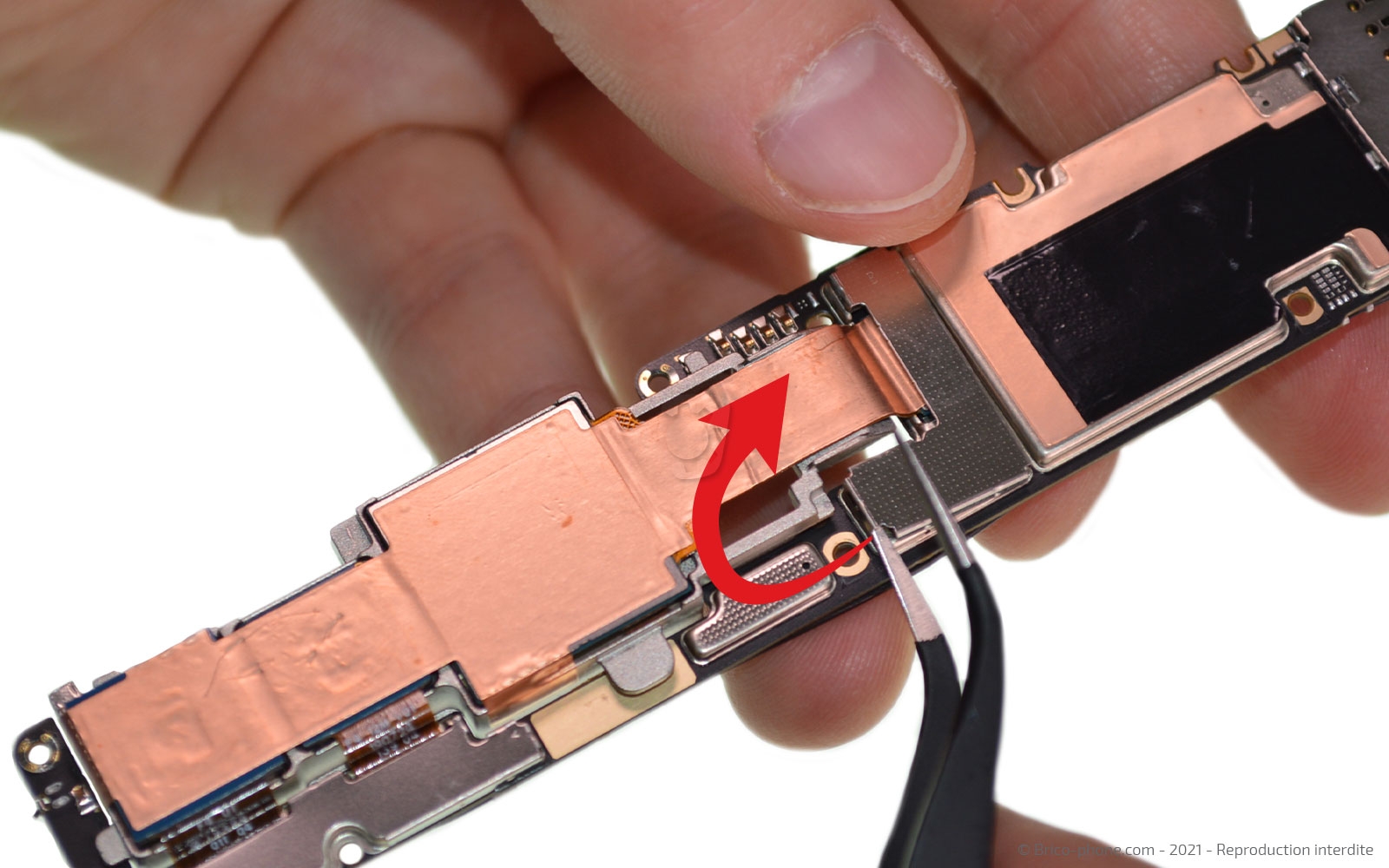

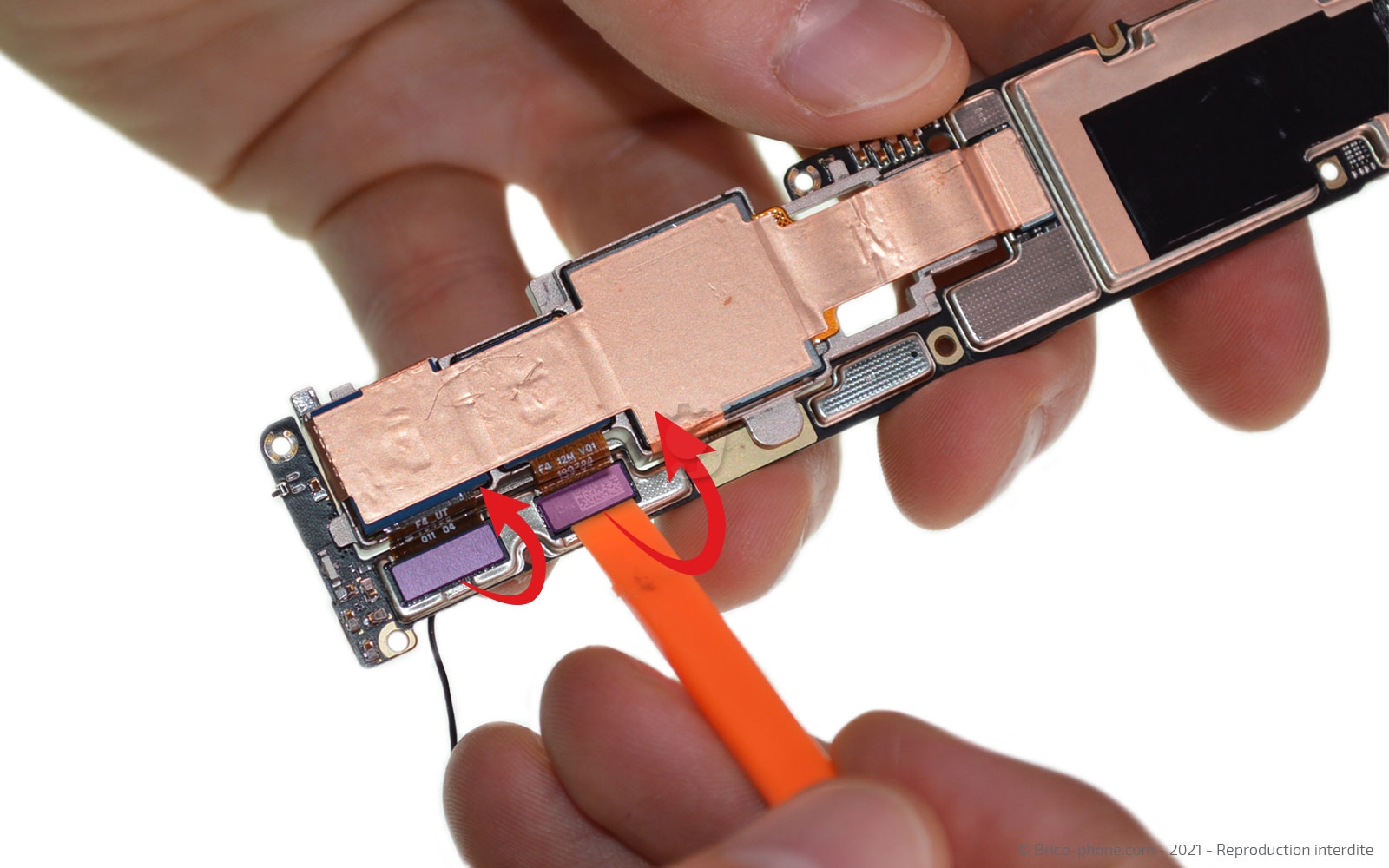

Toujours avec la brucelles, retirez les deux protections métalliques.

Enfin, déconnectez les nappes des objectifs pour sortir le module appareil photos.
Outils du kit utilisés
Outils du kit utilisés


Vue éclatée

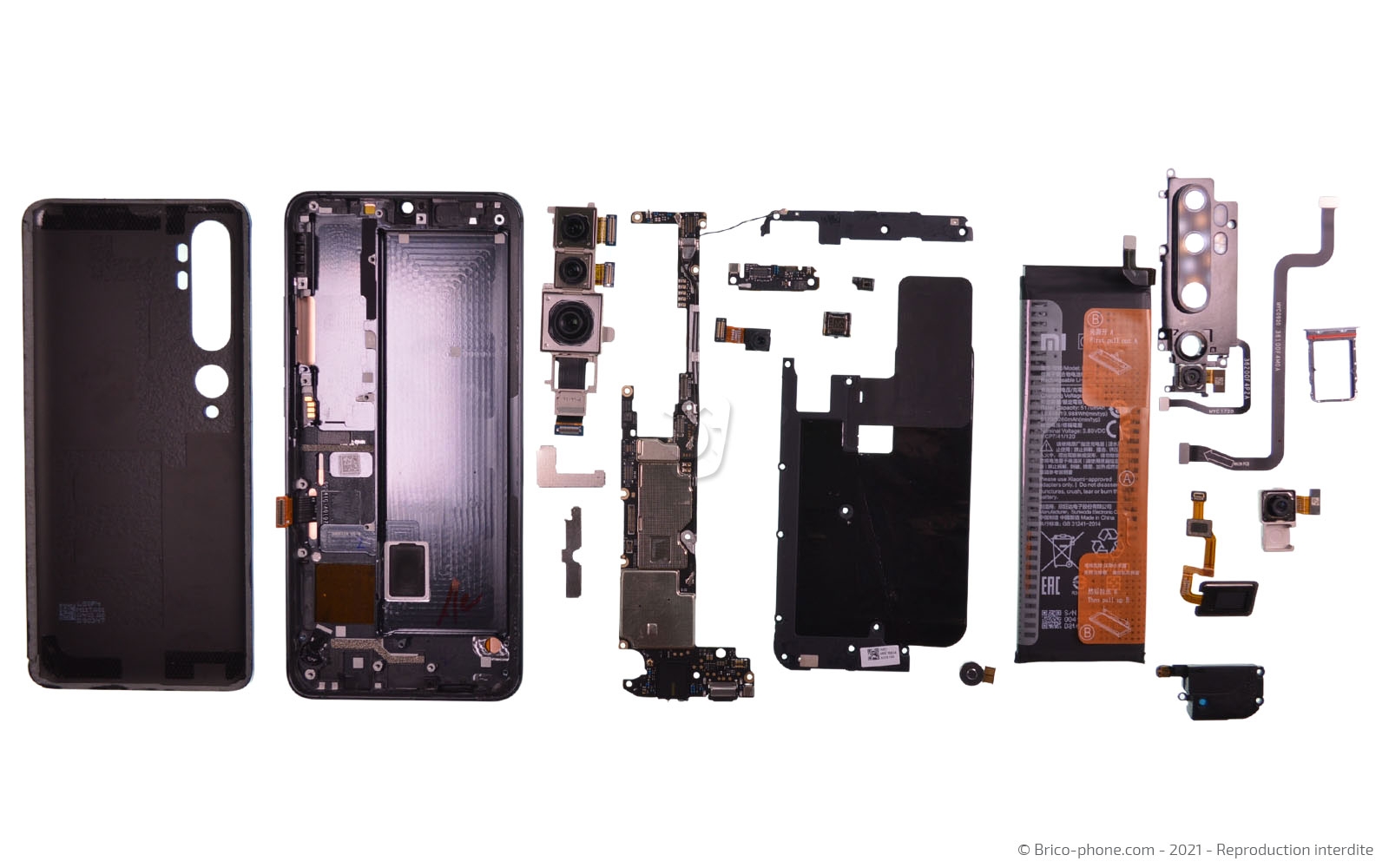

Cette photo reprend tous les composants de votre Xiaomi Mi Note 10.
