Guide de réparation sur Mi 10T

Avant de débuter cette réparation, il est important de connaitre le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, il existe plusieurs possibilités.

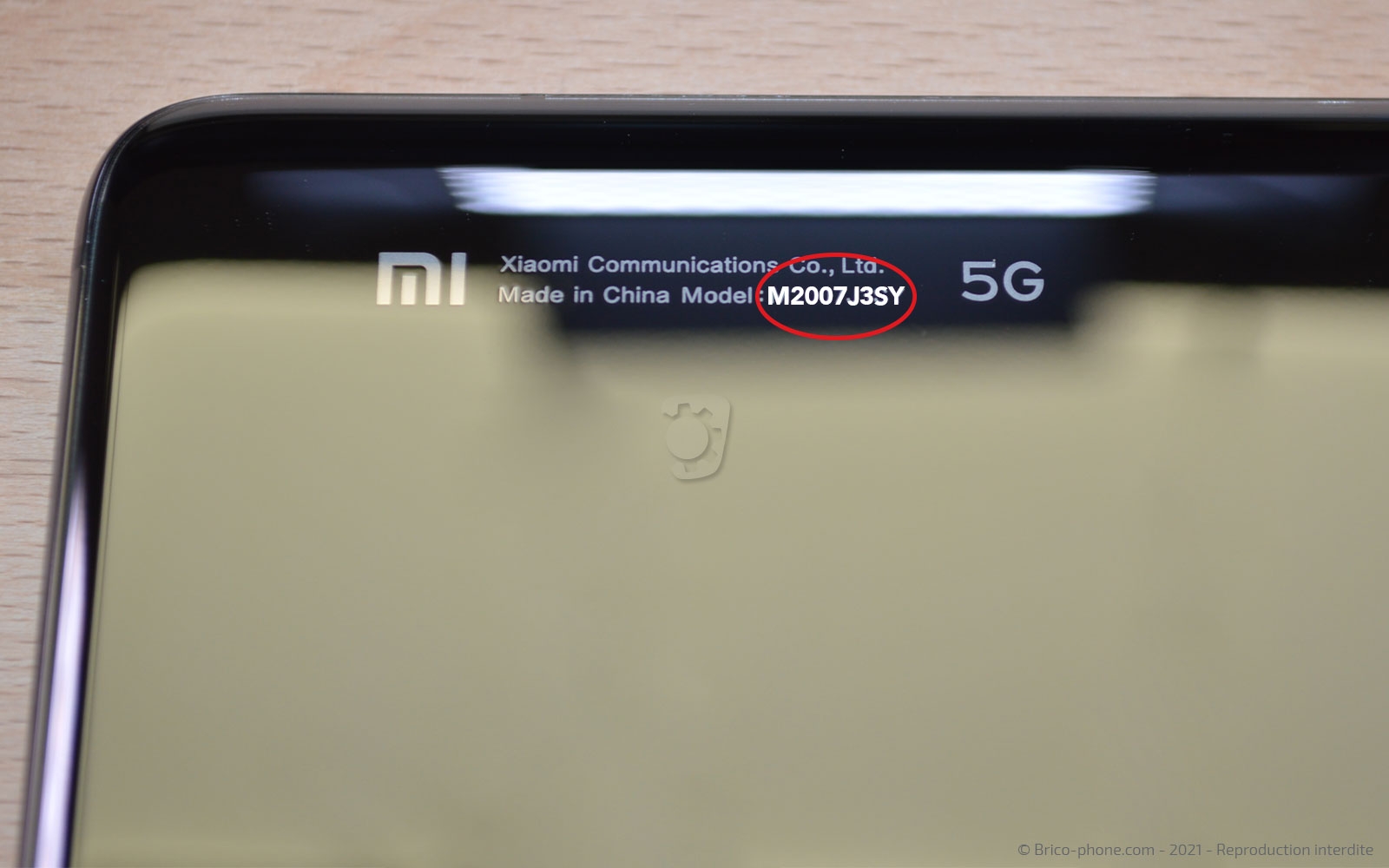

En effet, il vous suffit de retourner votre appareil pour découvrir le numéro de modèle. La référence doit être M2007J3SY.

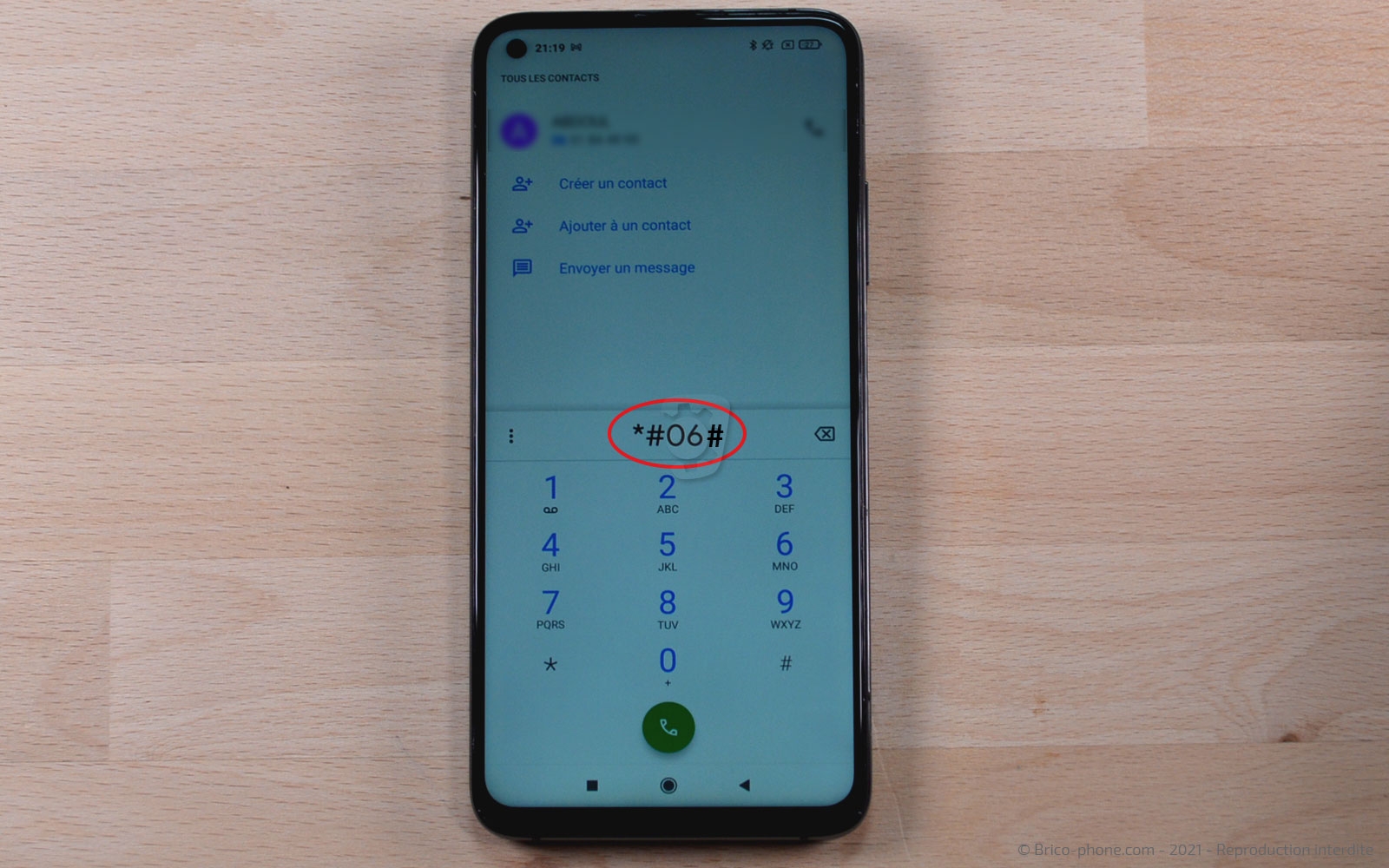

Autrement, vous pouvez également composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce dernier est à recopier sur notre page d'accueil afin de connaitre le modèle de votre appareil ainsi que toutes les pièces compatibles avec votre Xiaomi Mi 10T.

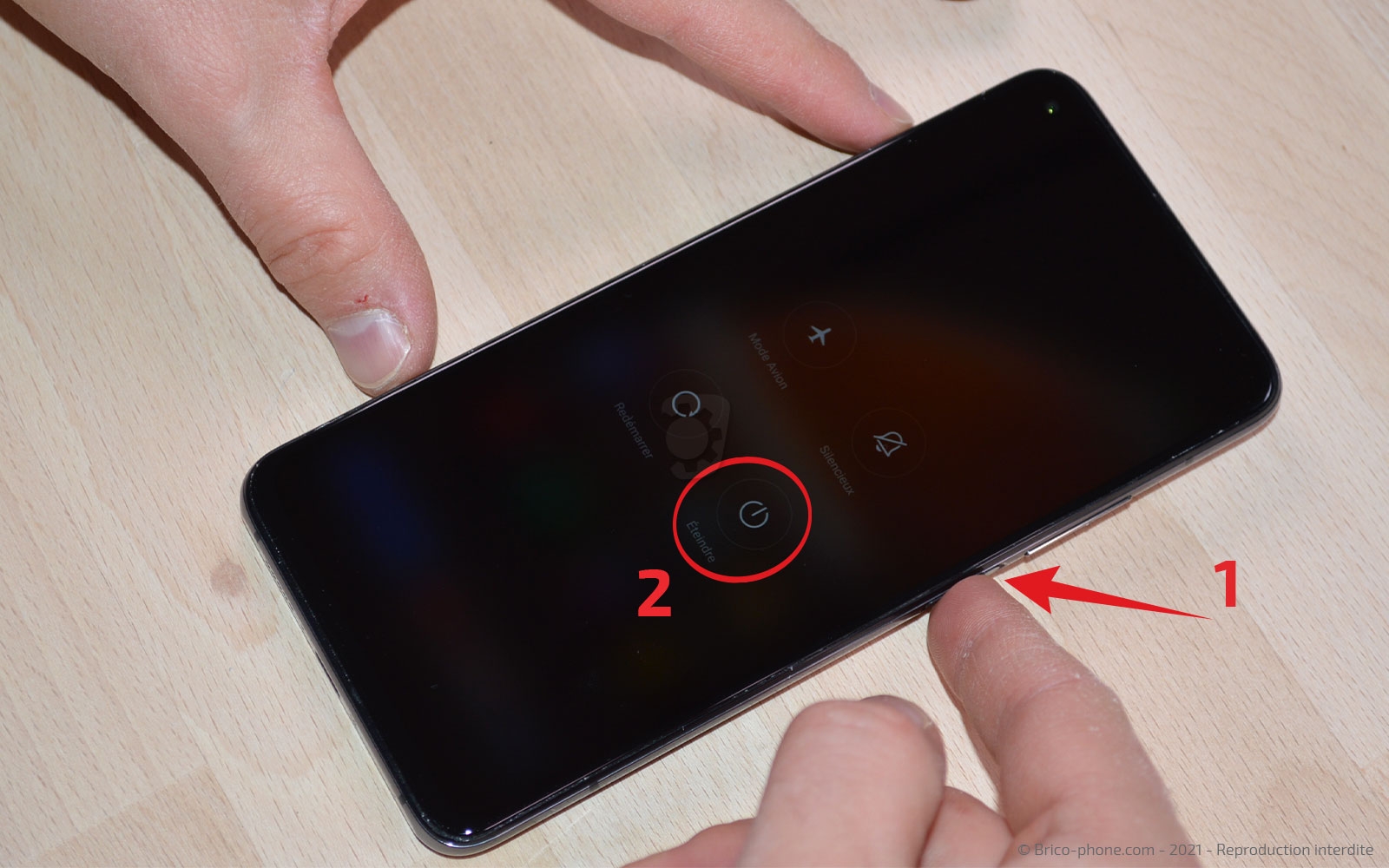

Commençons par éteindre le téléphone en pressant le bouton Power.

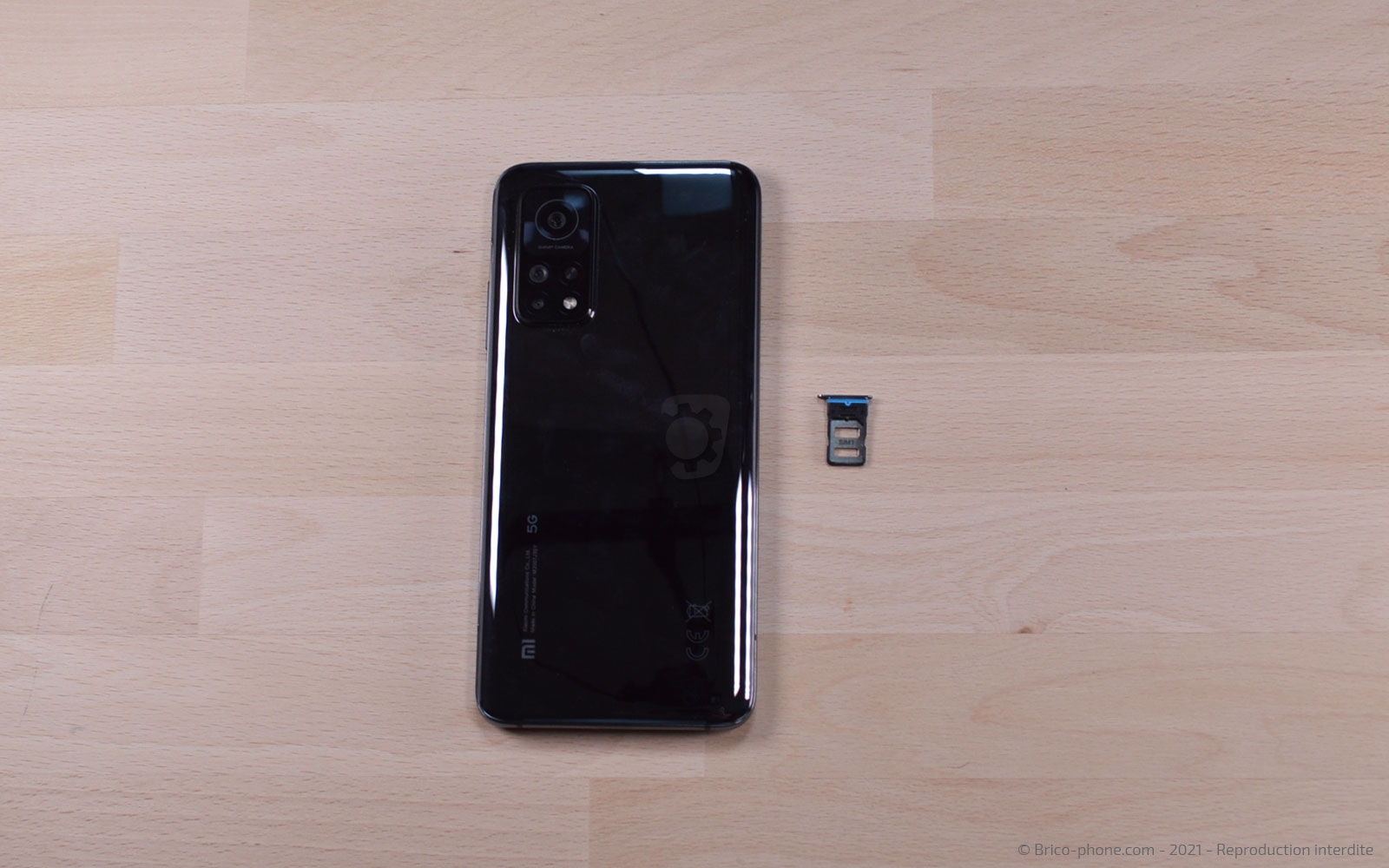

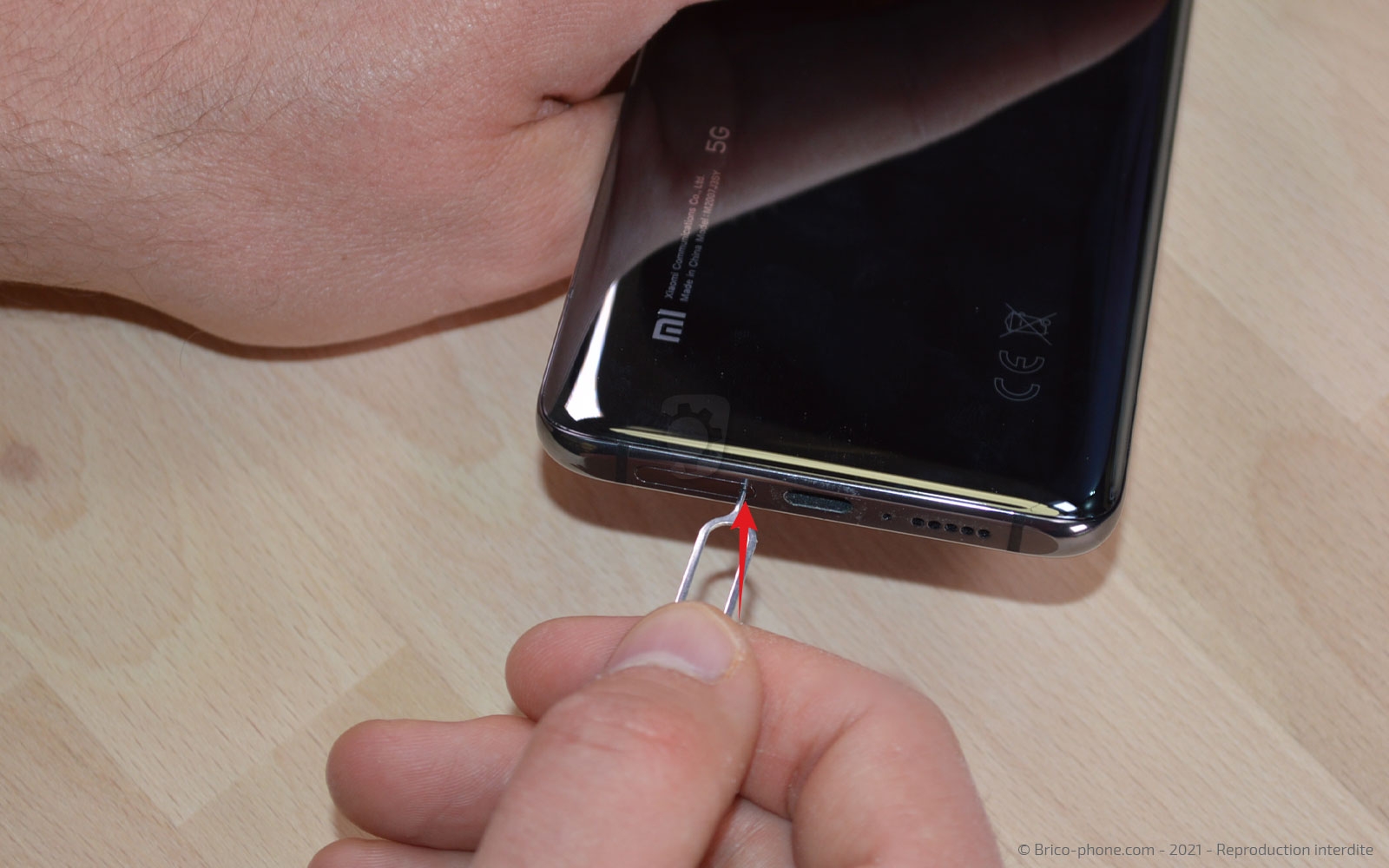

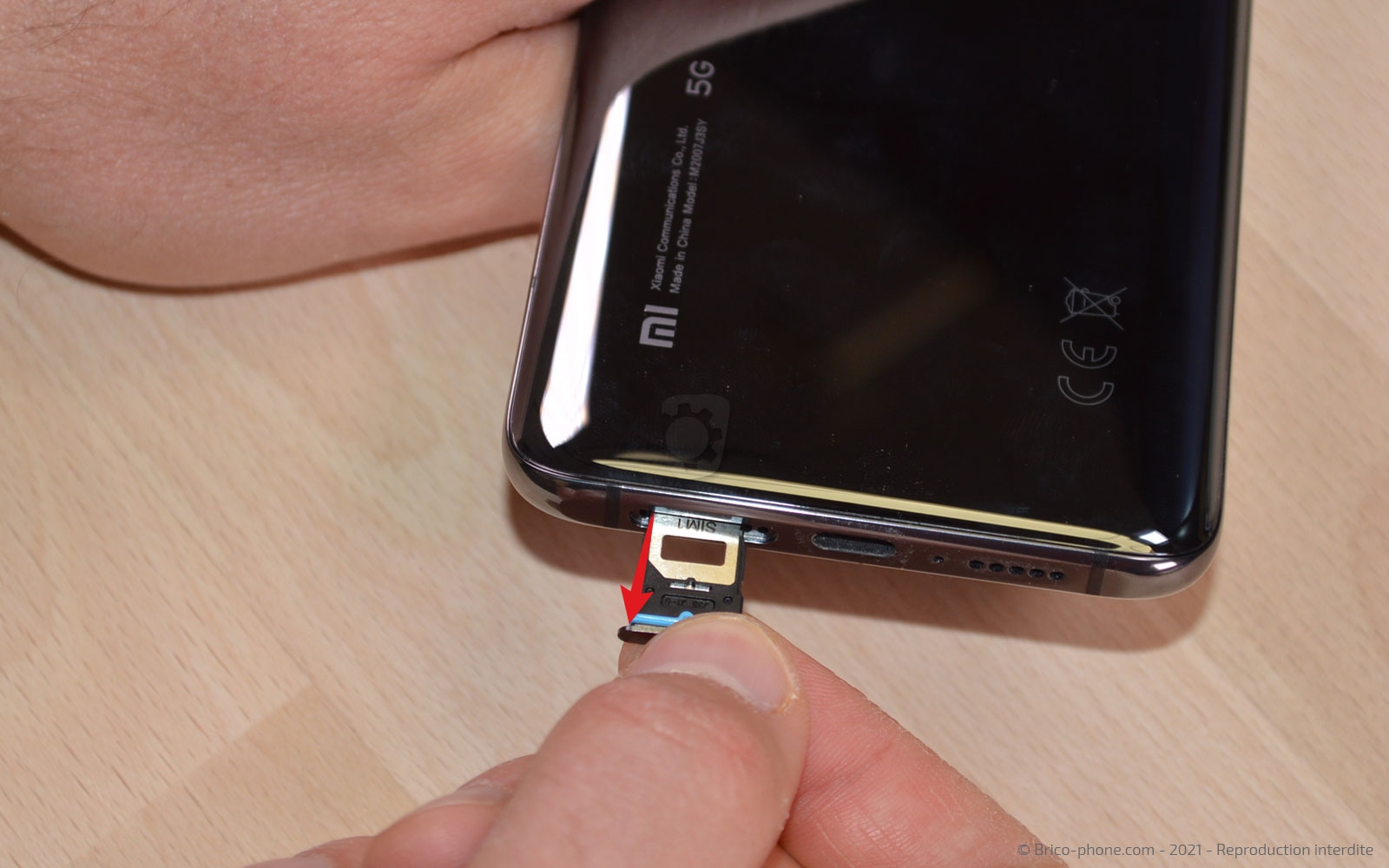

Ensuite, retirez le rack de la carte Sim.

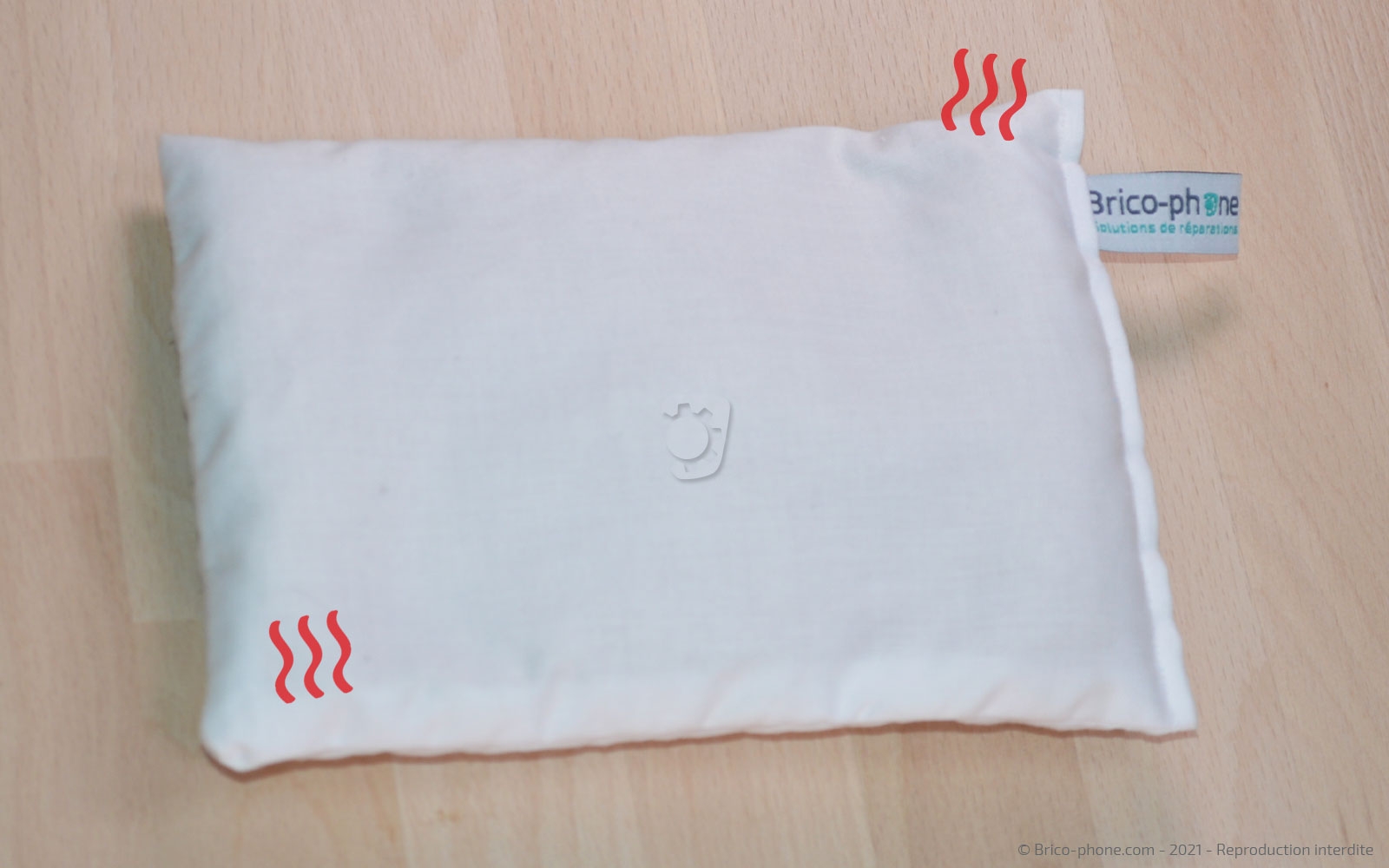

Pour cette étape, vous aurez besoin de chauffer l'arrière de votre téléphone en vous aidant d'un coussin chauffant, d'un décapeur thermique ou alors de votre propre sèche-cheveux.

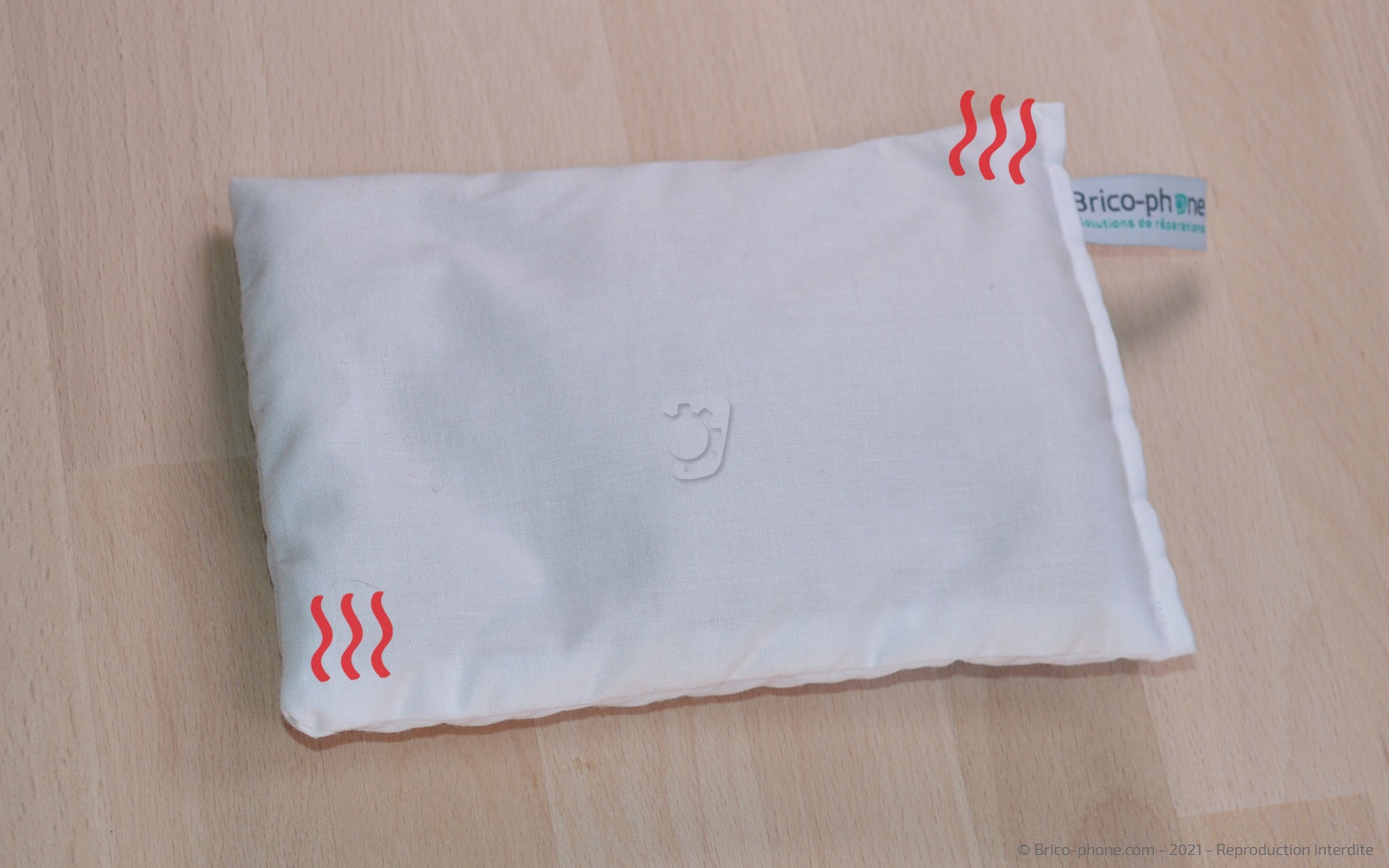

En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la vitre arrière.

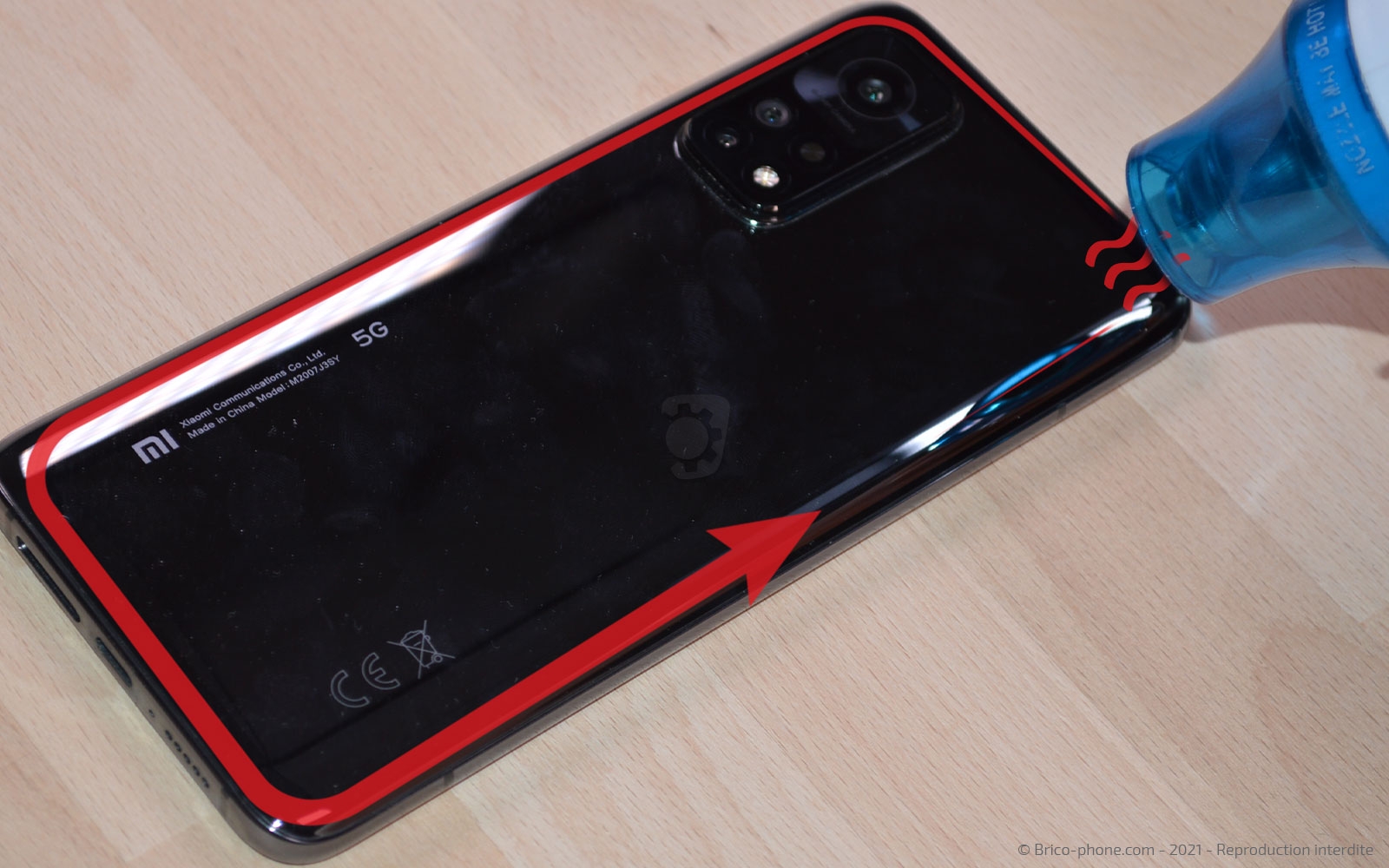

Pour le décapeur thermique ou le sèche-cheveux, chauffez simplement le contour de l'arrière du smartphone.

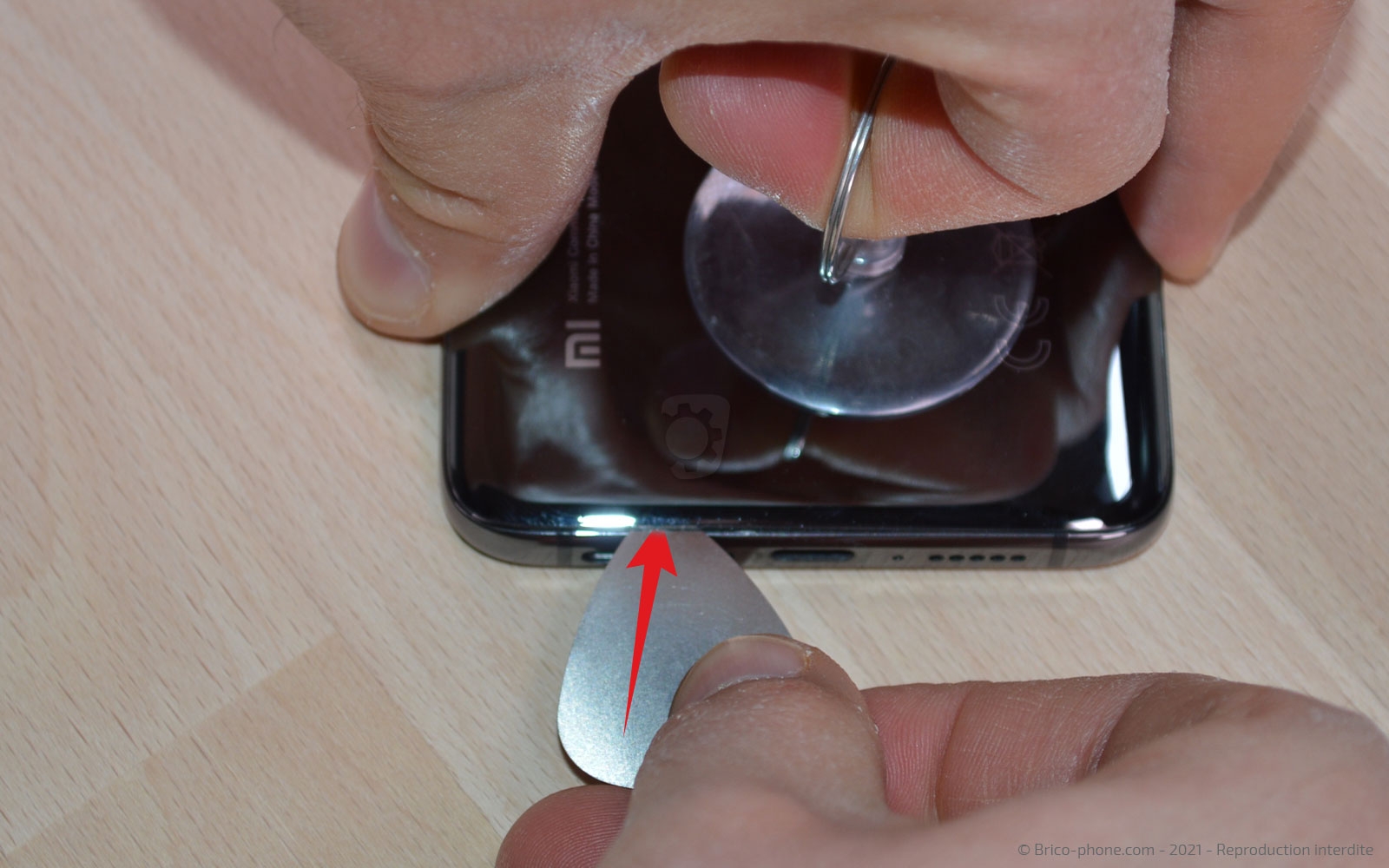

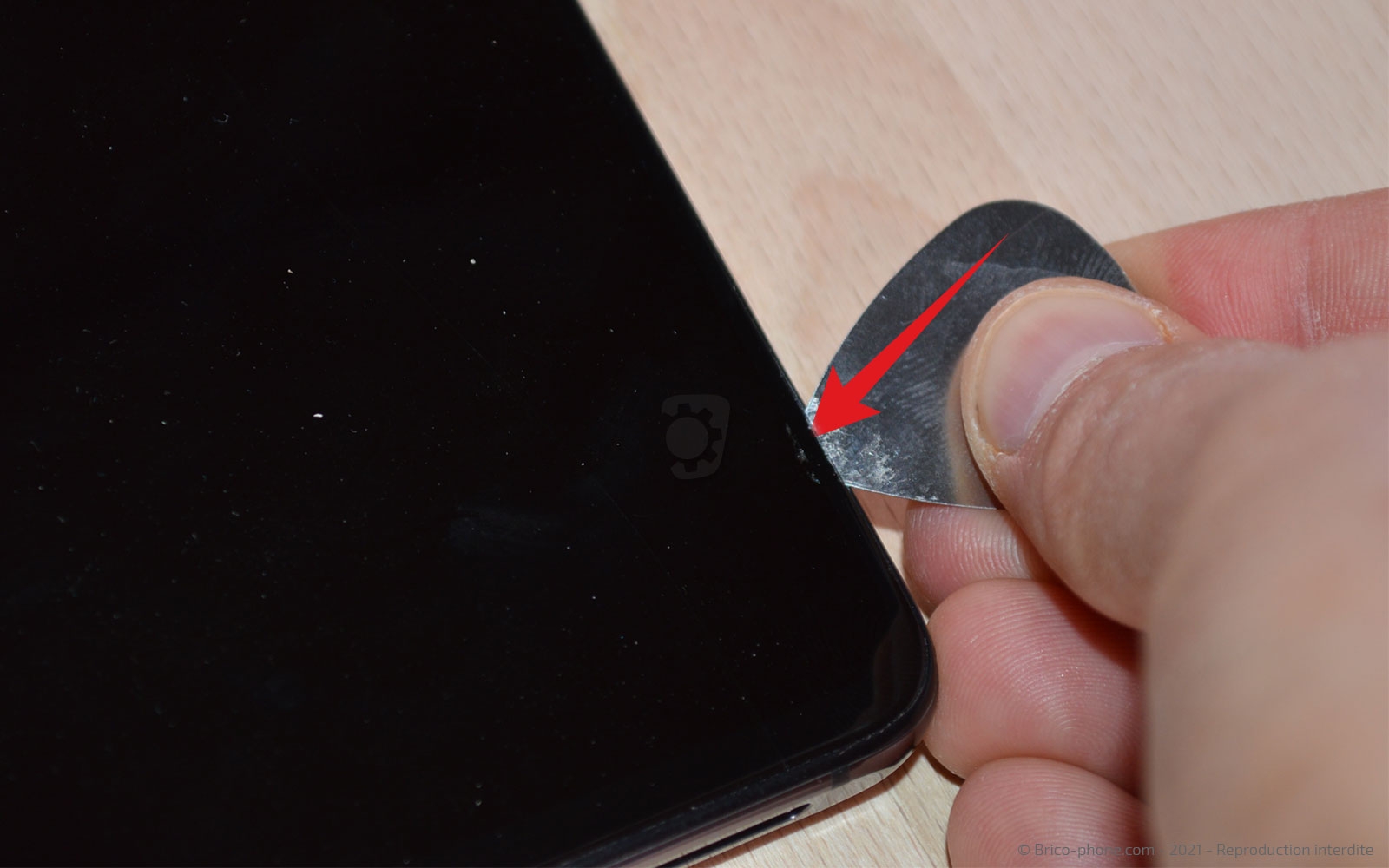

Disposez la ventouse sur le dos du téléphone afin de soulever suffisamment la vitre arrière pour pouvoir insérer le médiator en métal sous cette dernière.

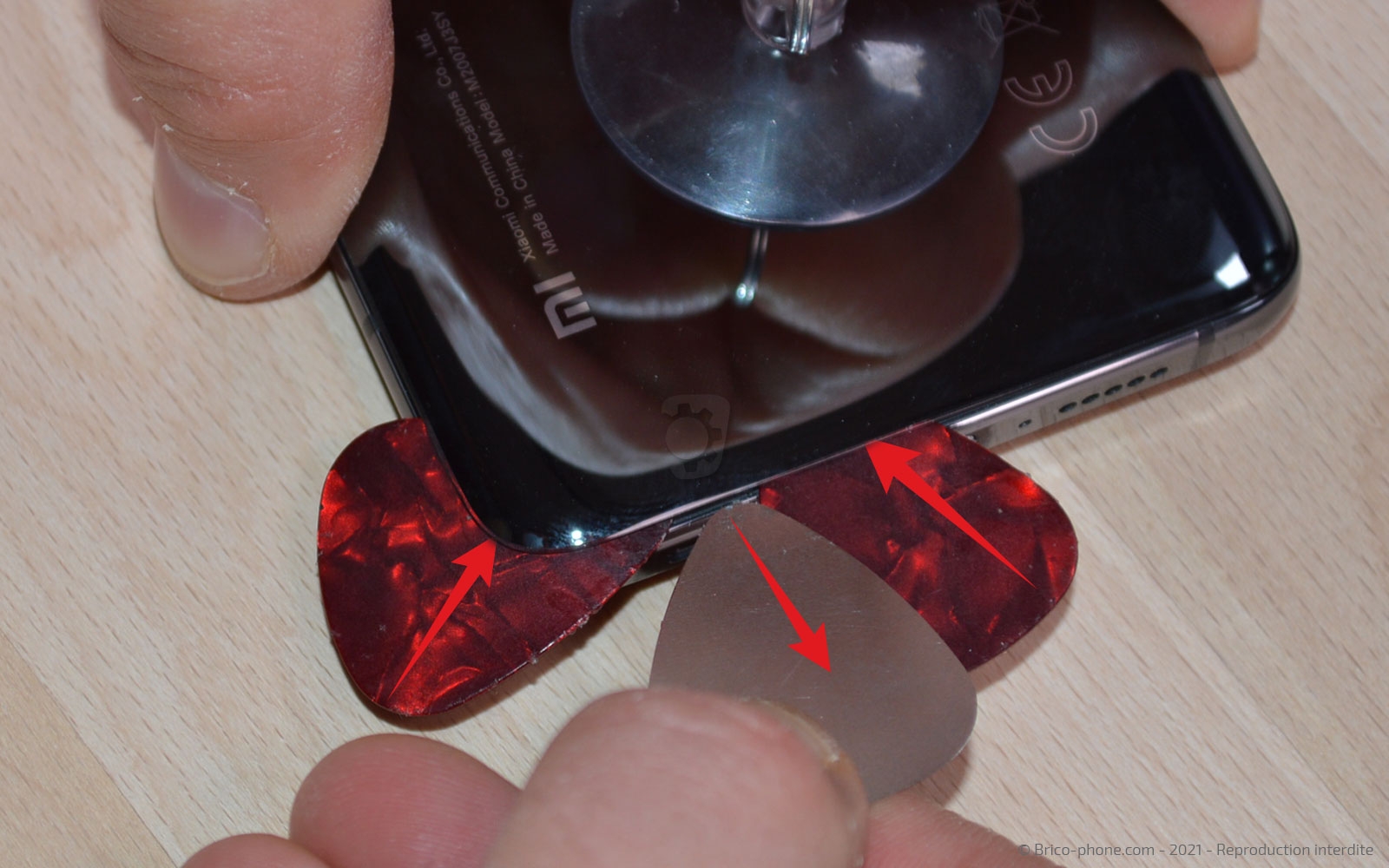

Une fois que vous avez réussi à placer le médiator, remplacez le par ses versions en plastique pour ne pas abîmer la peinture.

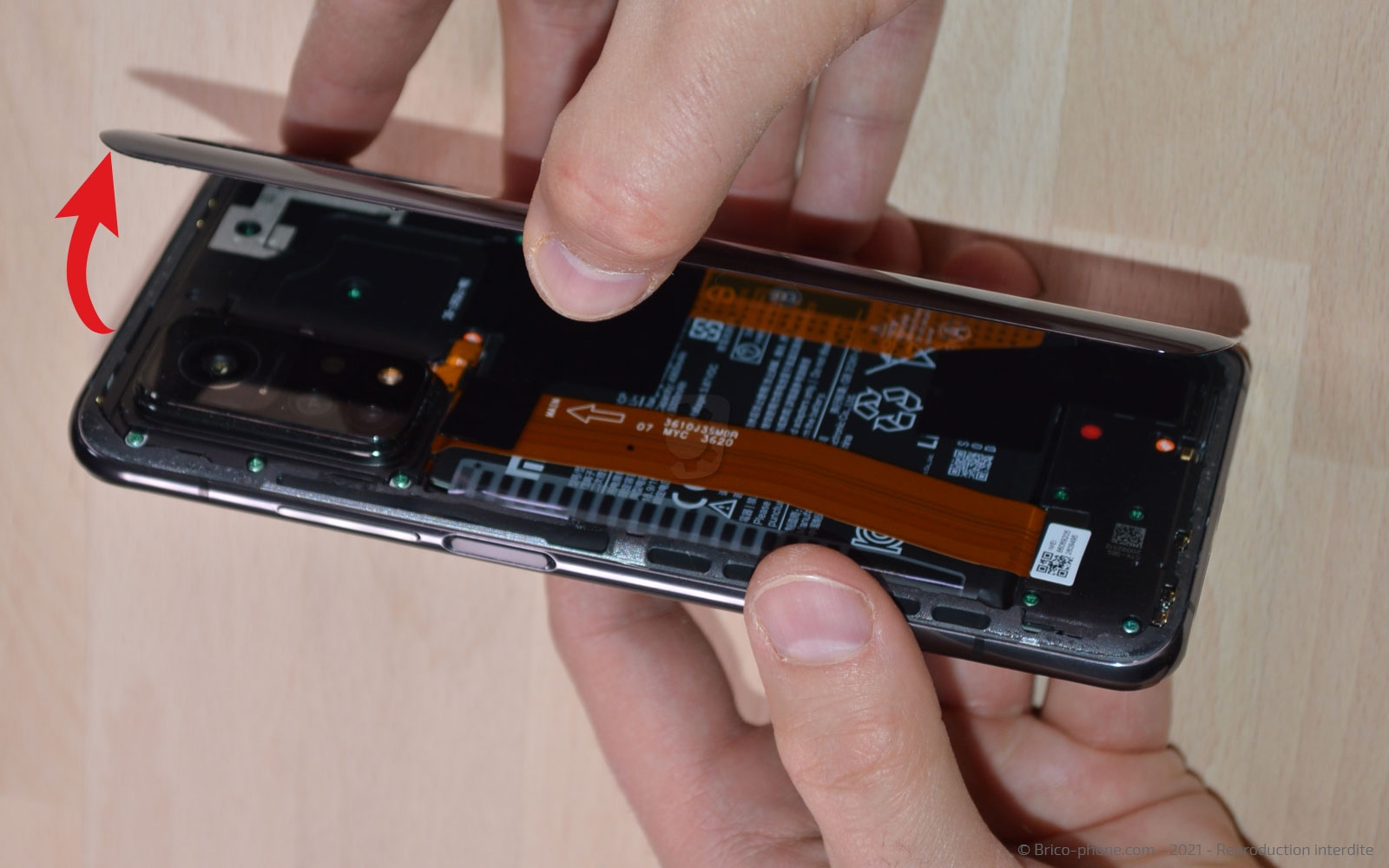

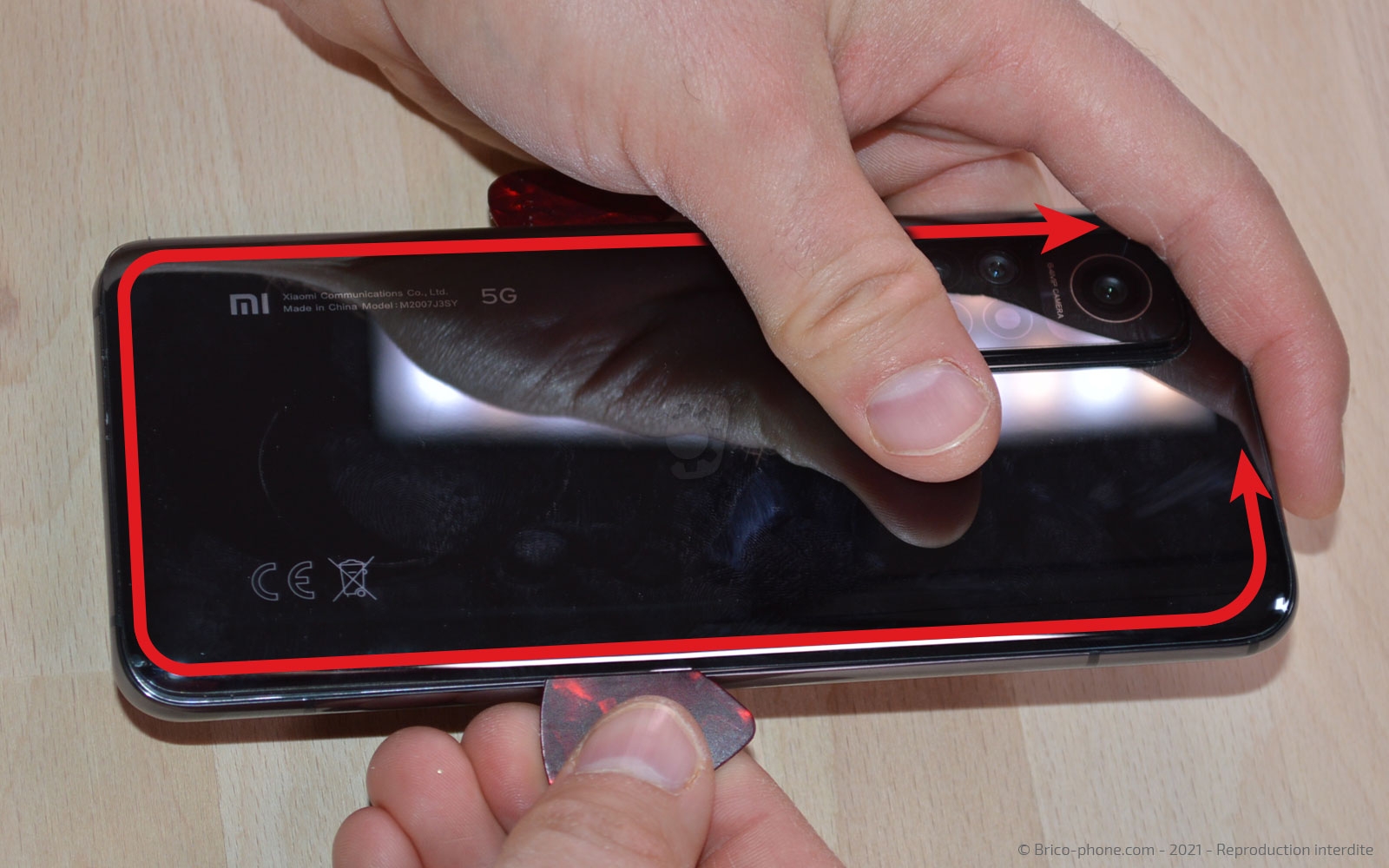

Faites glisser les outils sur toute la longueur de la coque pour terminer le décollage.

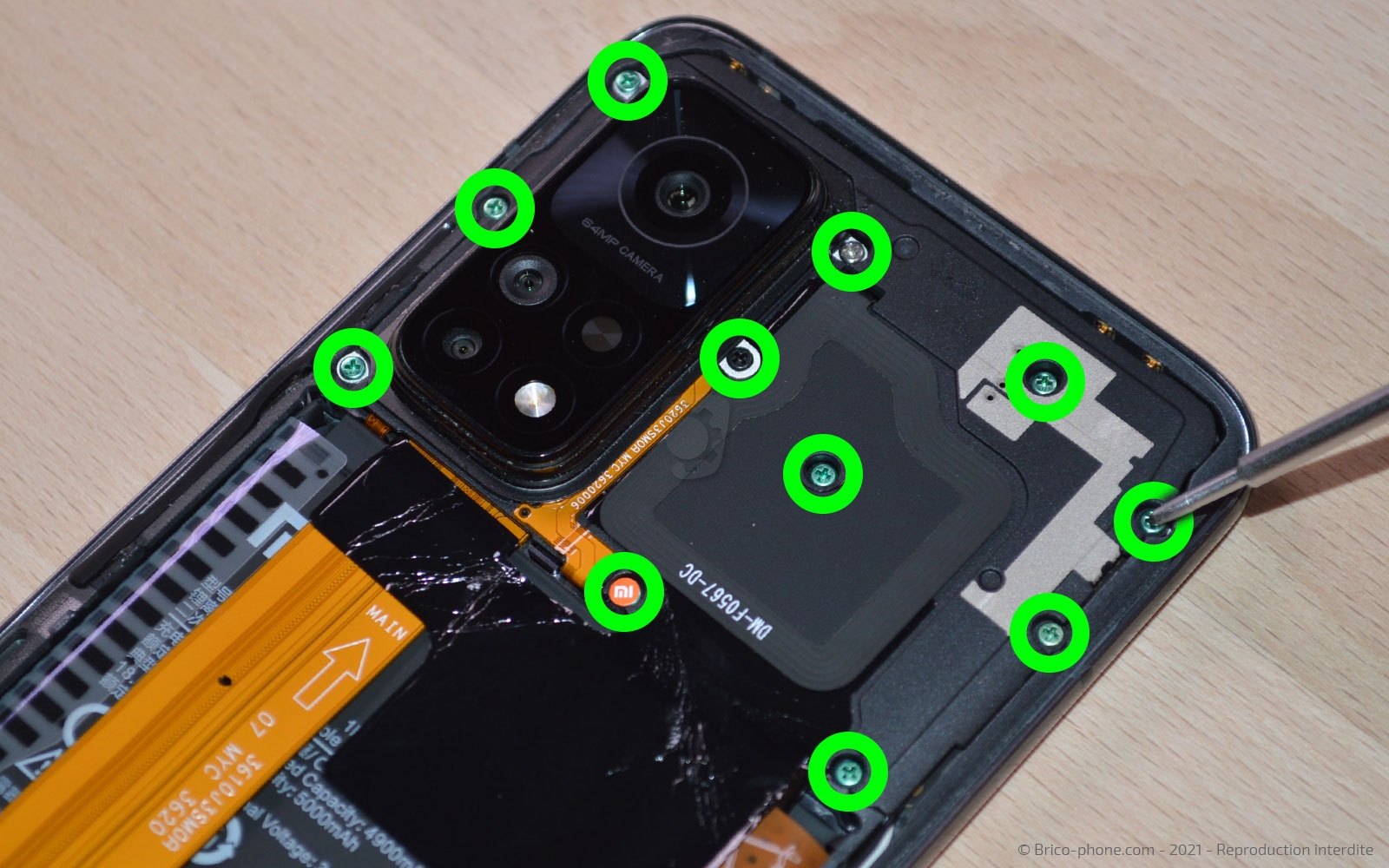

Ôtez les 11 vis cruciforme de la plaquette de protection.

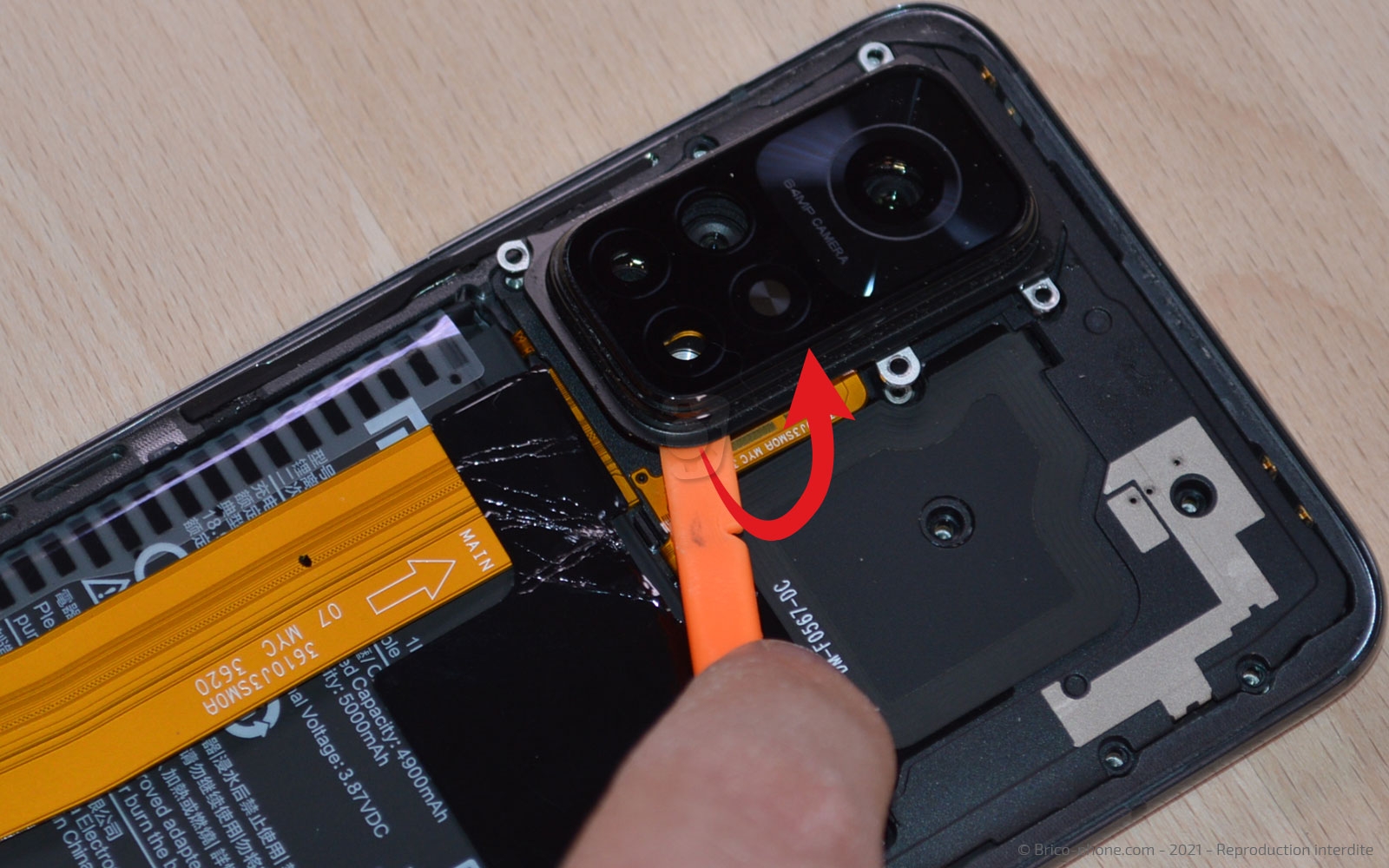

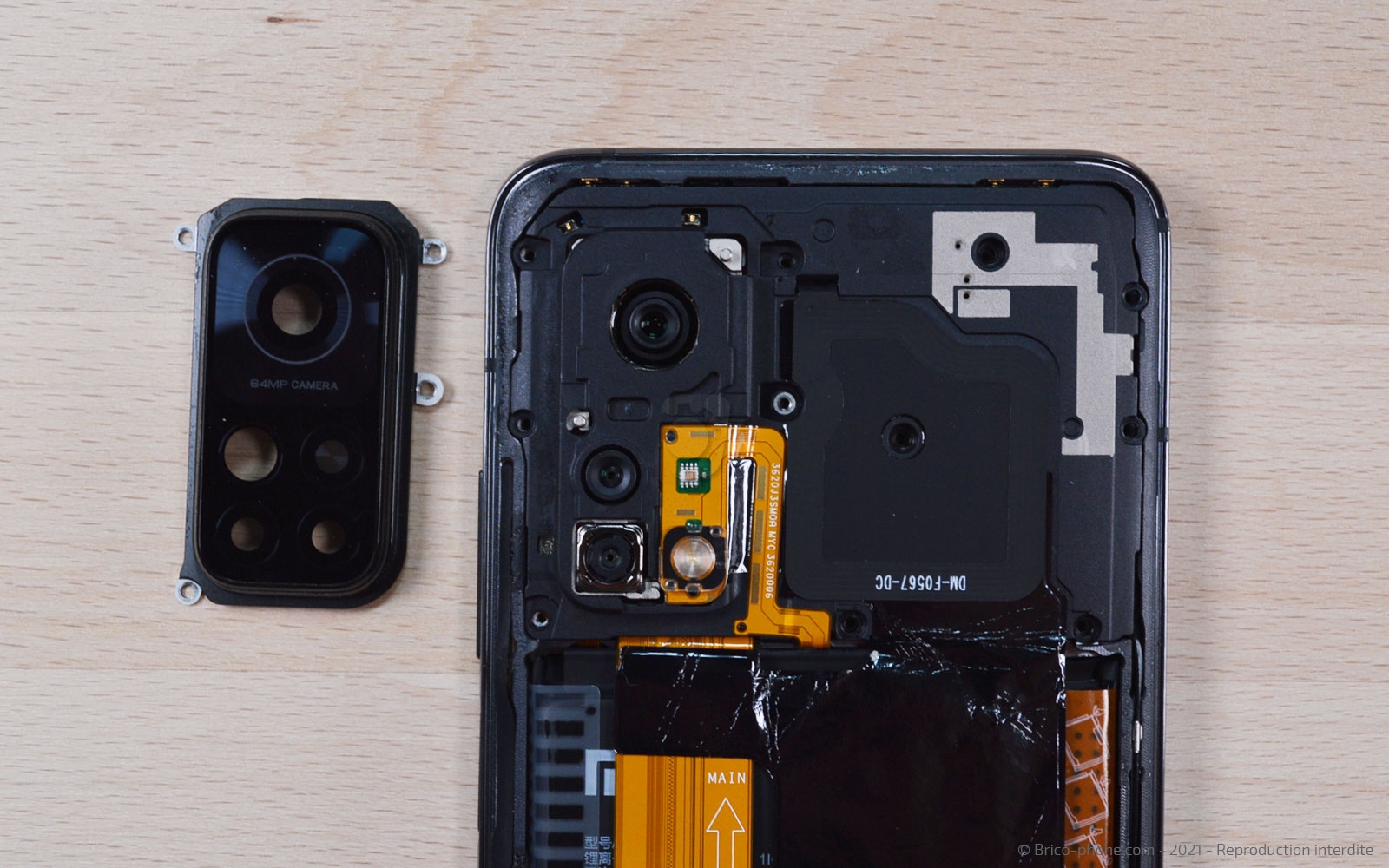

Ensuite, glissez le levier sous le bloc de lentilles.

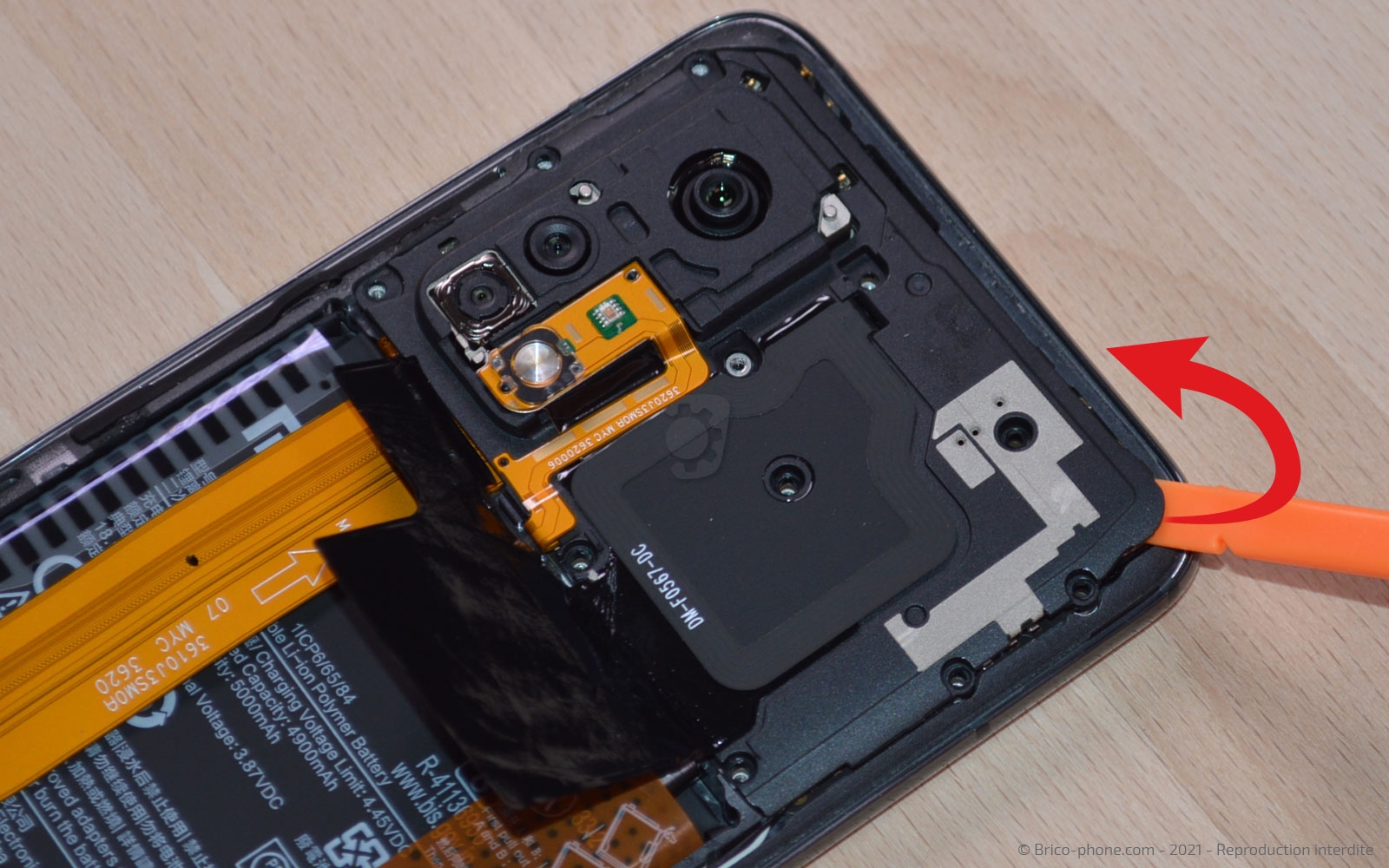

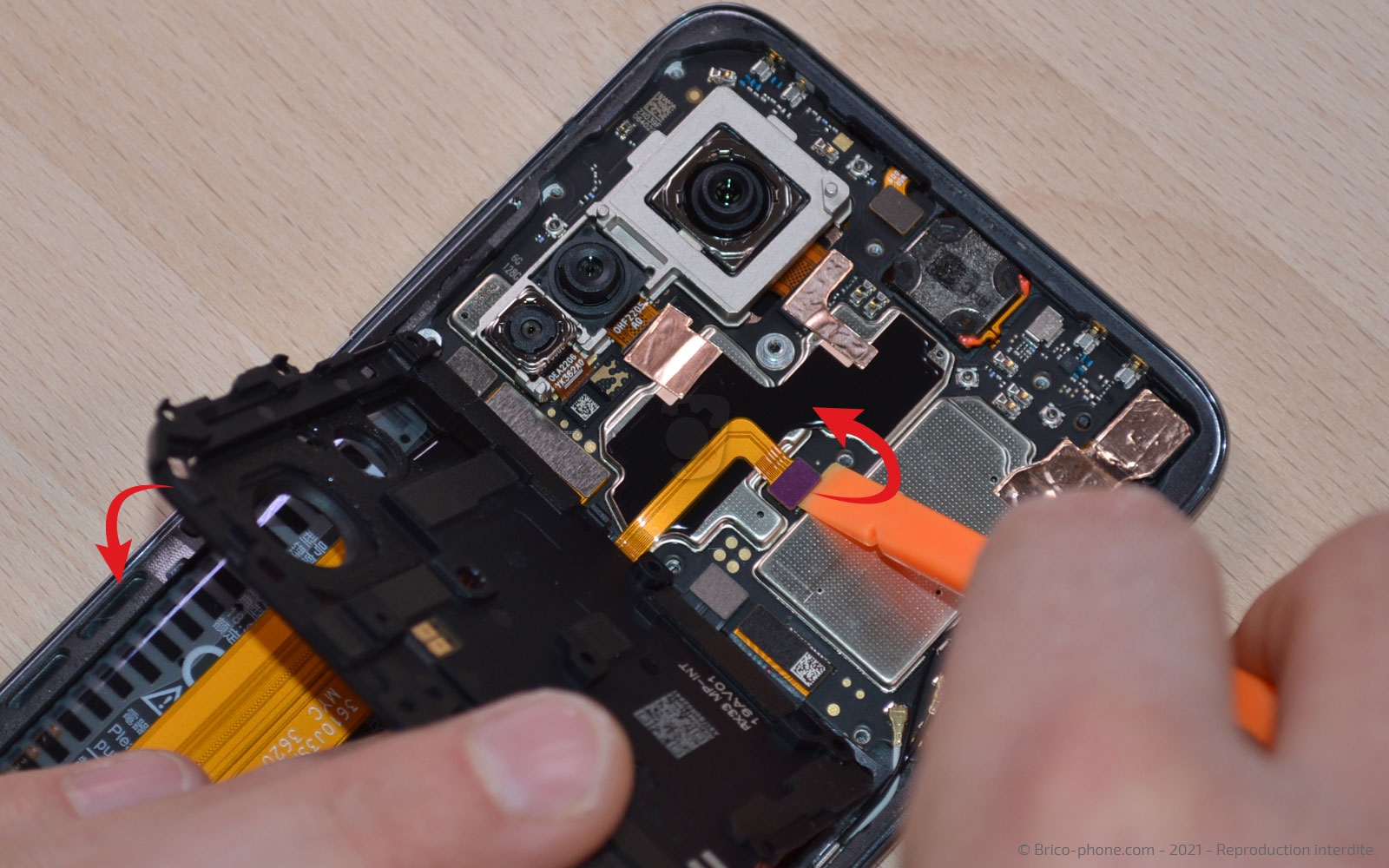

Faites basculer la plaquette de protection vers le bas du téléphone afin de pouvoir déconnecter la nappe du flash de votre Xiaomi Mi 10 T.

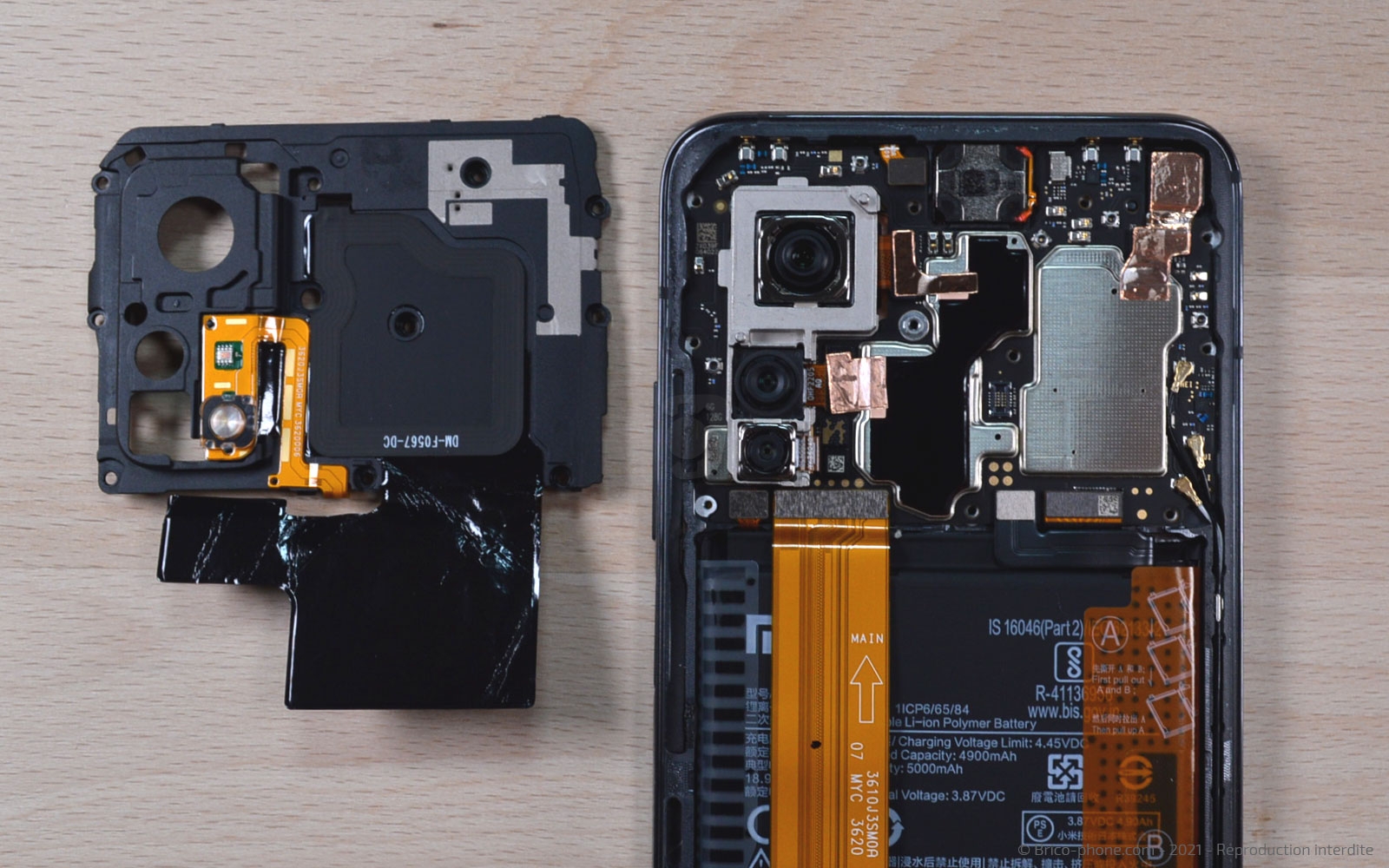

Vous pouvez des à présent mettre de coté la plaquette sur le patron d'aide au montage.

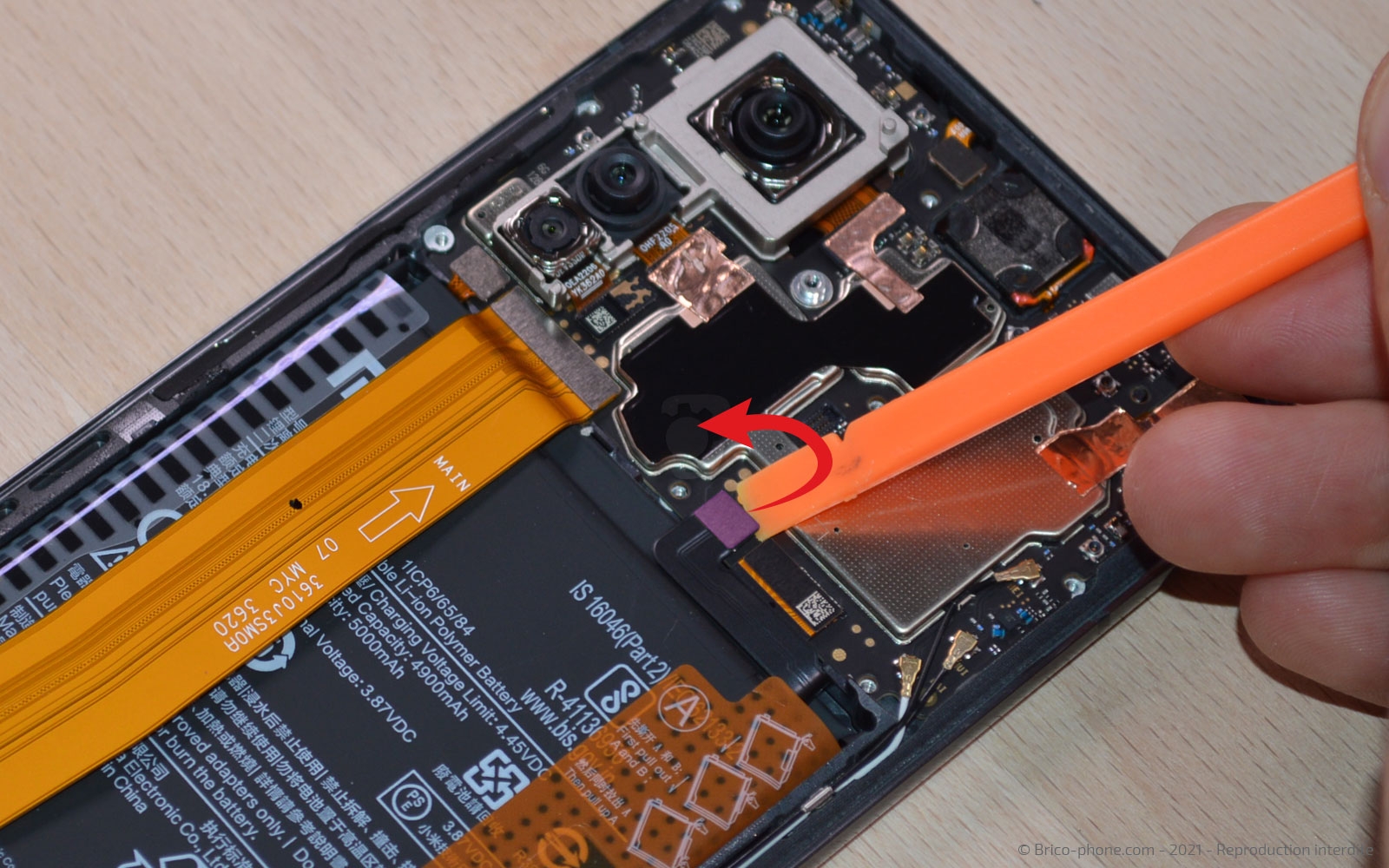

Munissez-vous du spudger pour déconnecter la batterie ainsi que la rallonge d'interconnexion.

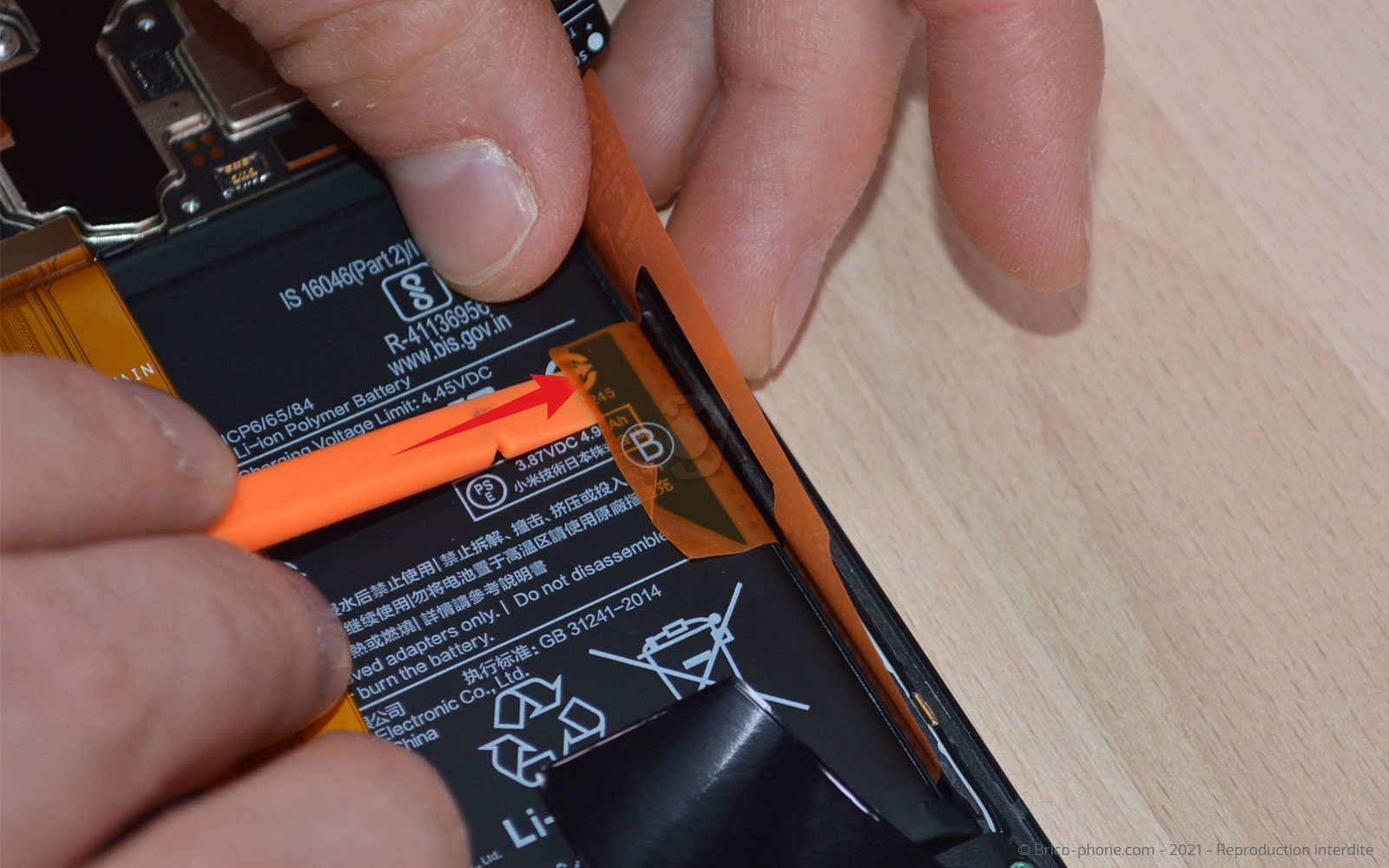

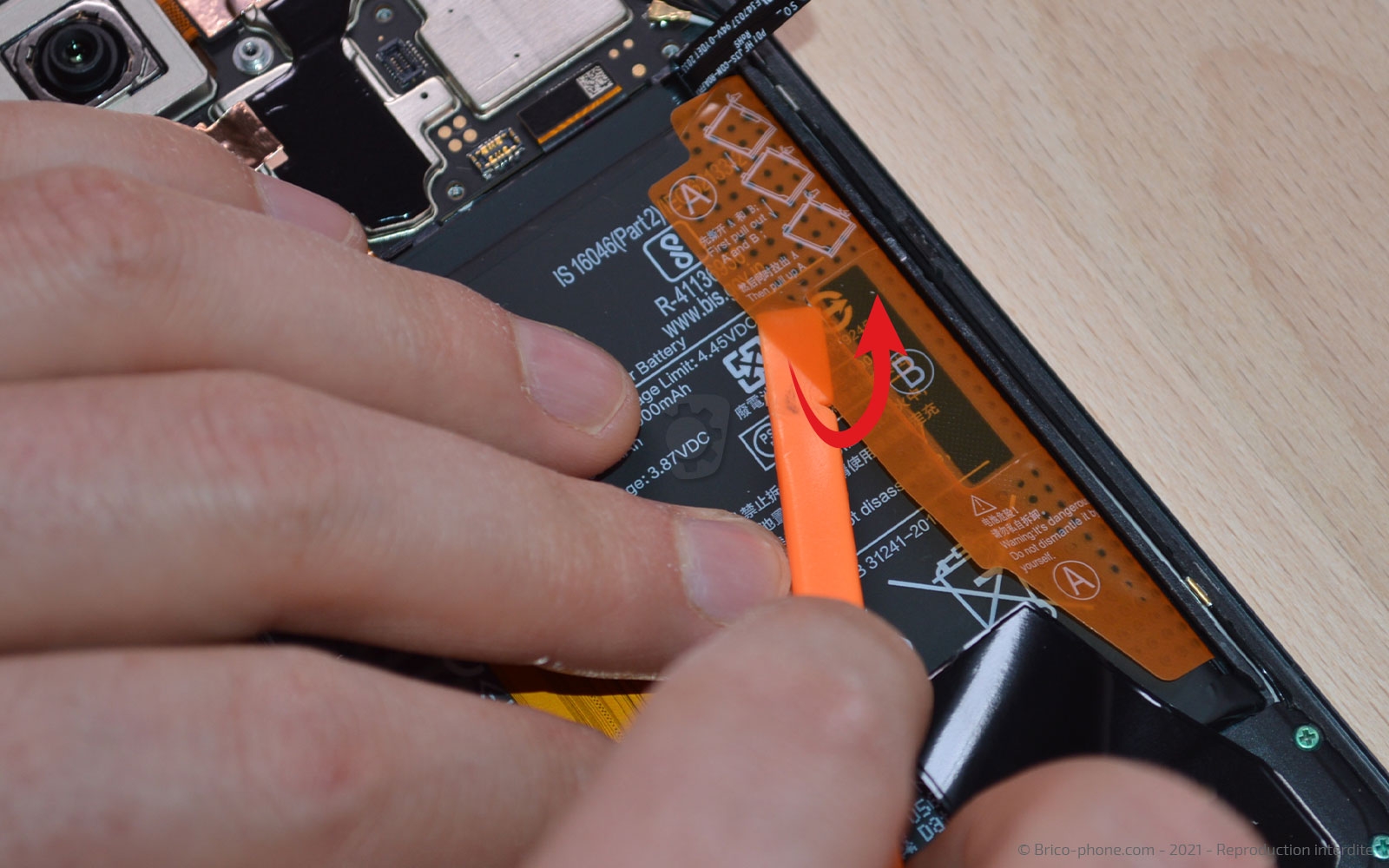

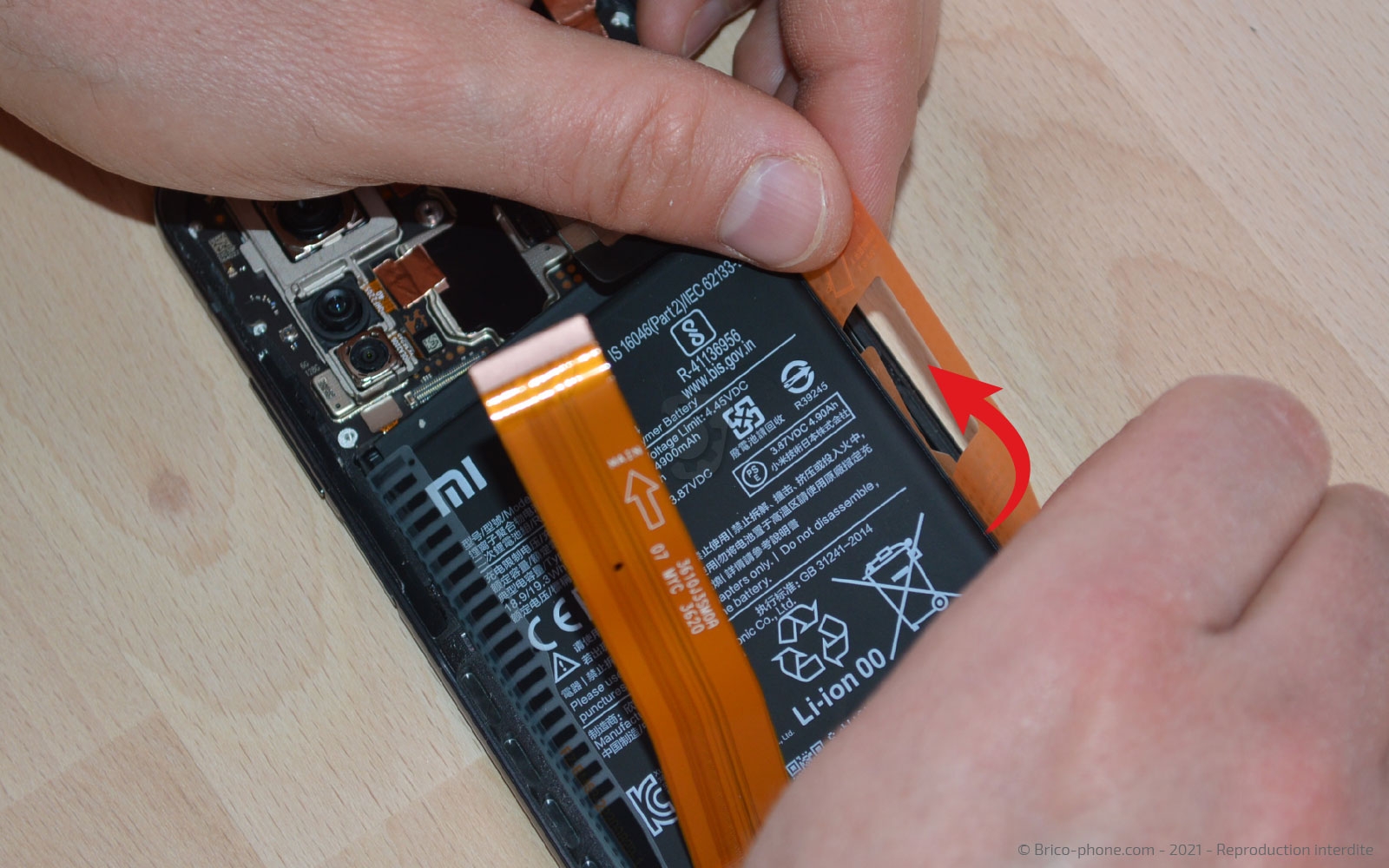

Décollez les languettes présentes sur votre batterie.

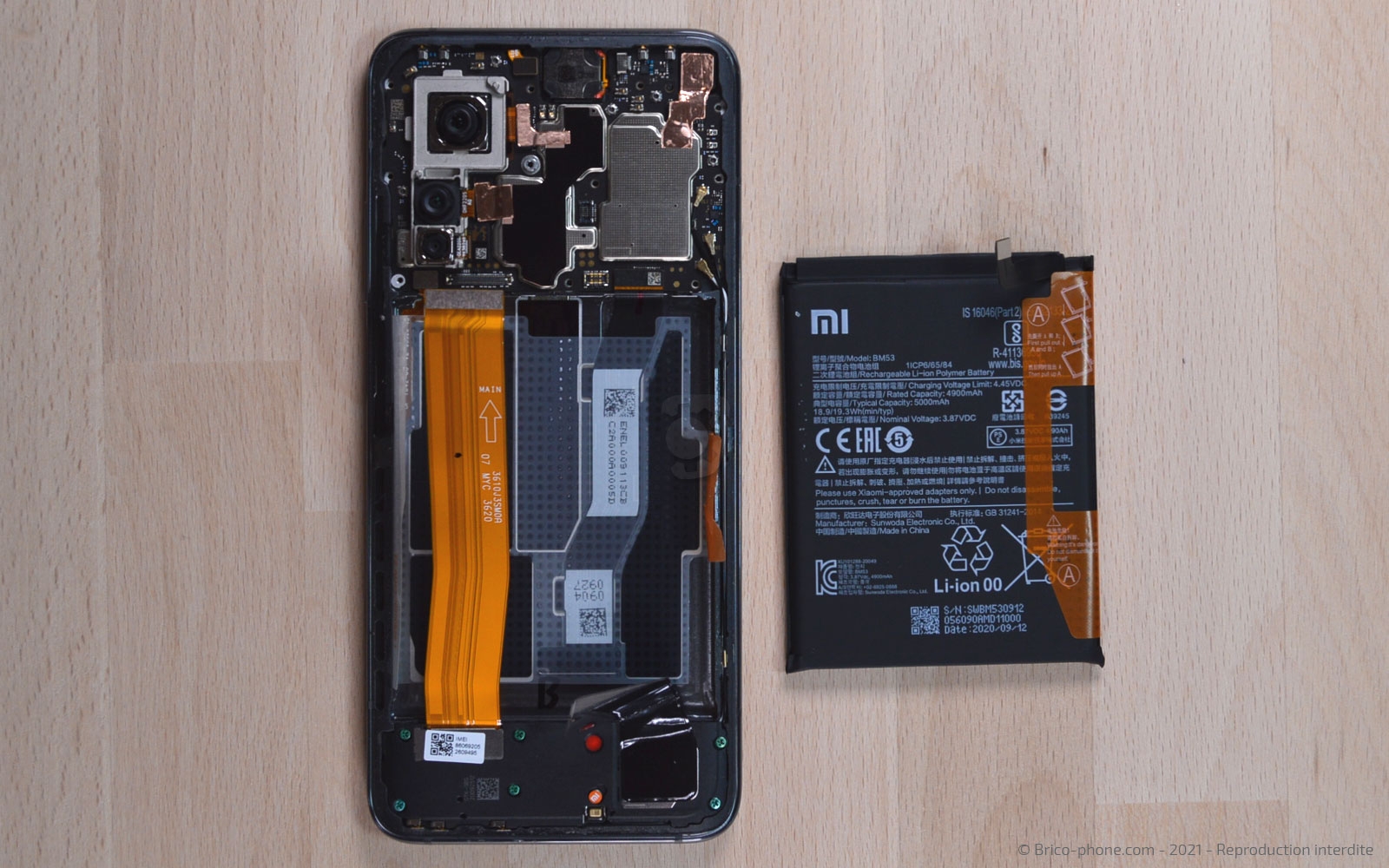

Ensuite, il ne vous reste plus qu'à tirer la languette A vers l'extérieur afin de sortir la batterie de son emplacement.

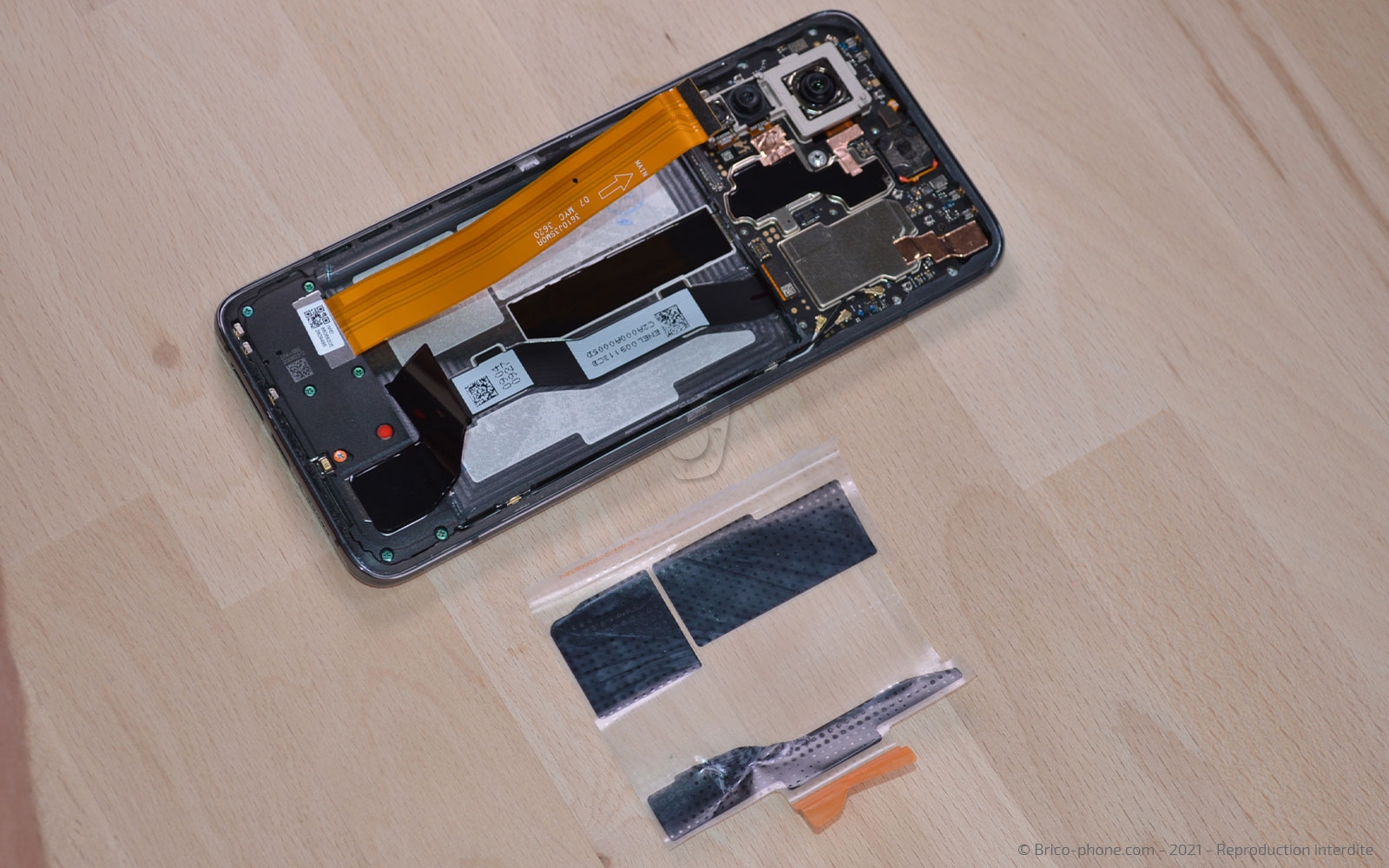

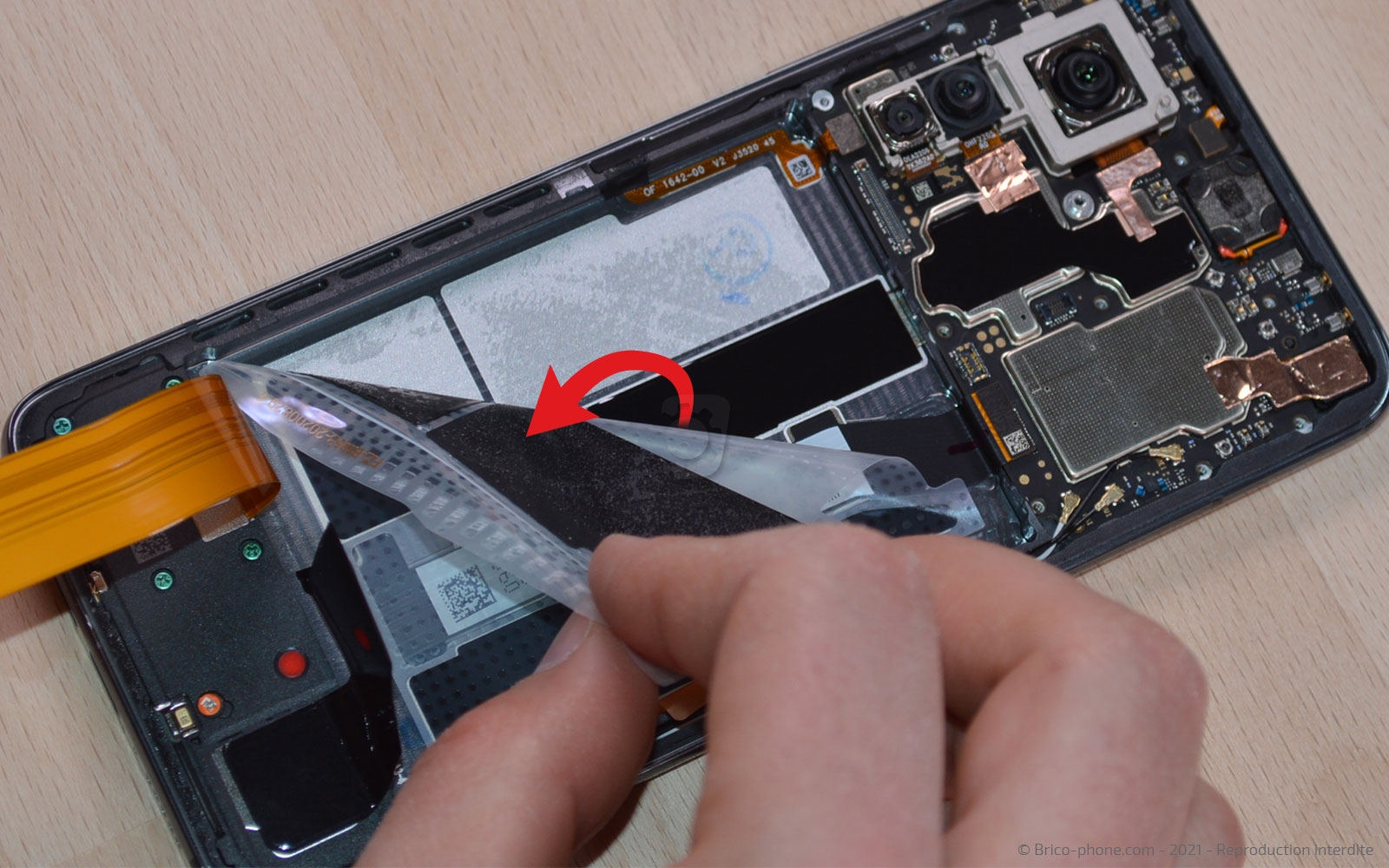

Retirez le film adhésif transparent afin de pouvoir accéder à la nappe de l'écran.

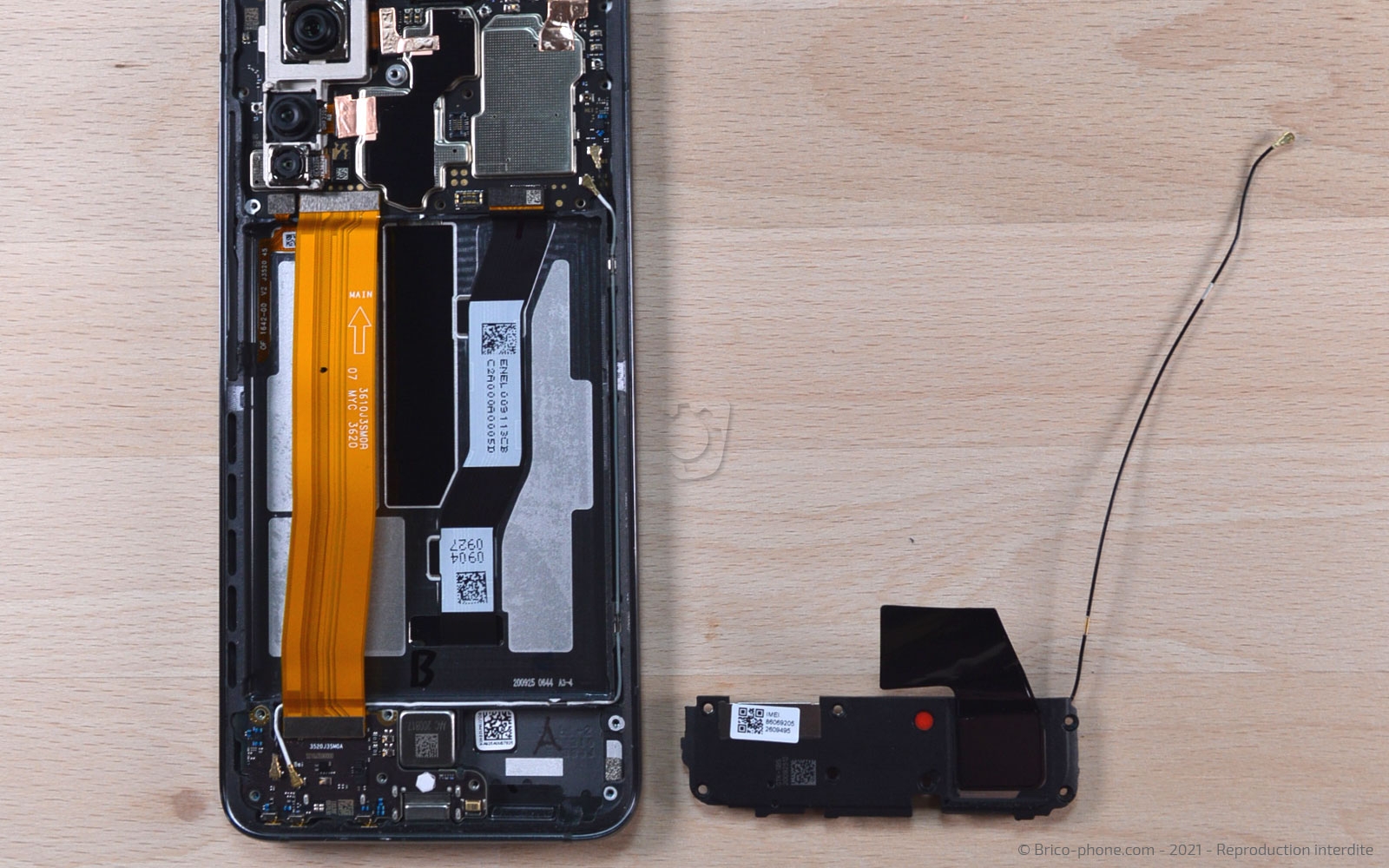

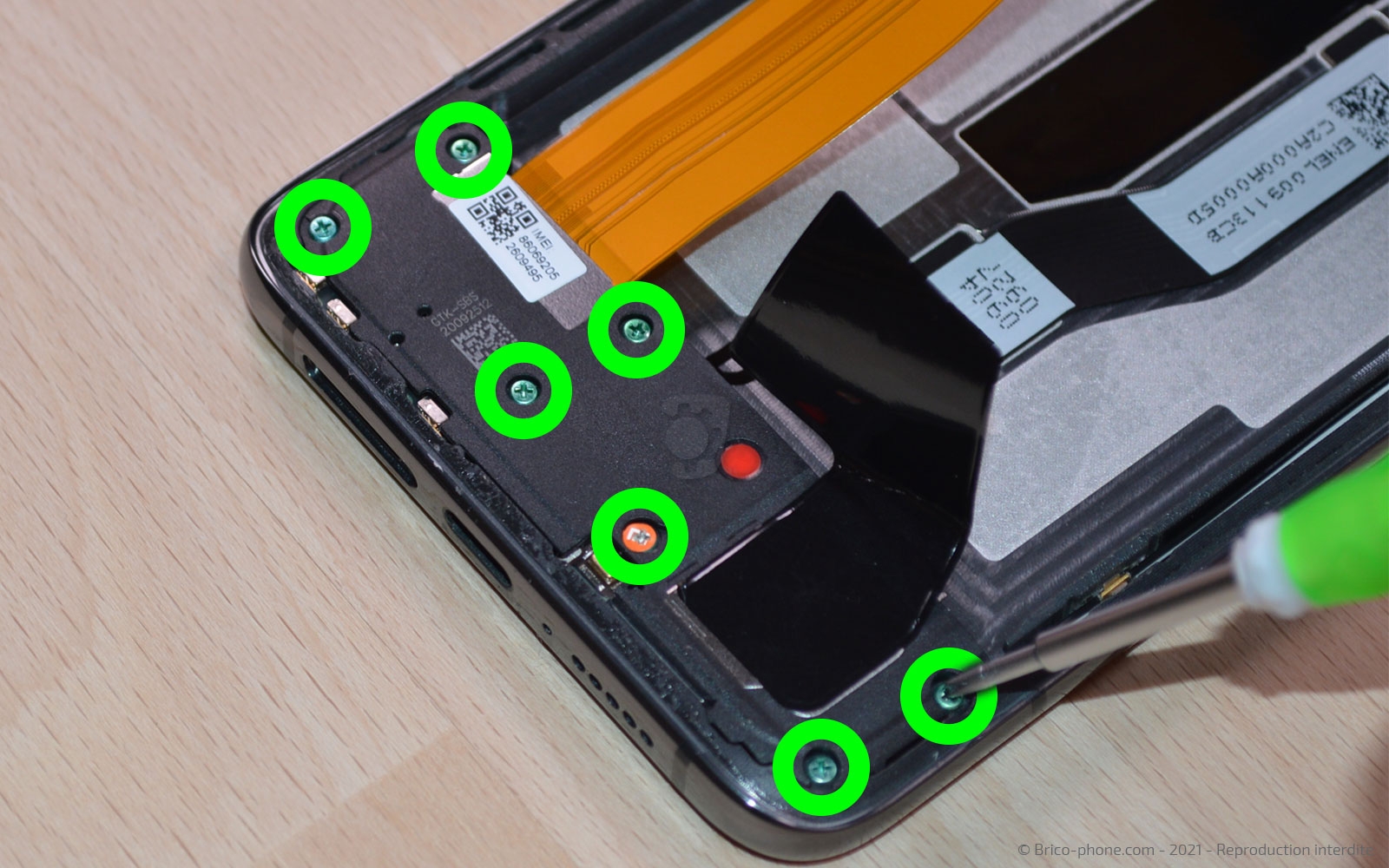

Sur la partie inférieure de votre téléphone, ôtez les 7 vis avec le tournevis cruciforme du haut-parleur externe.

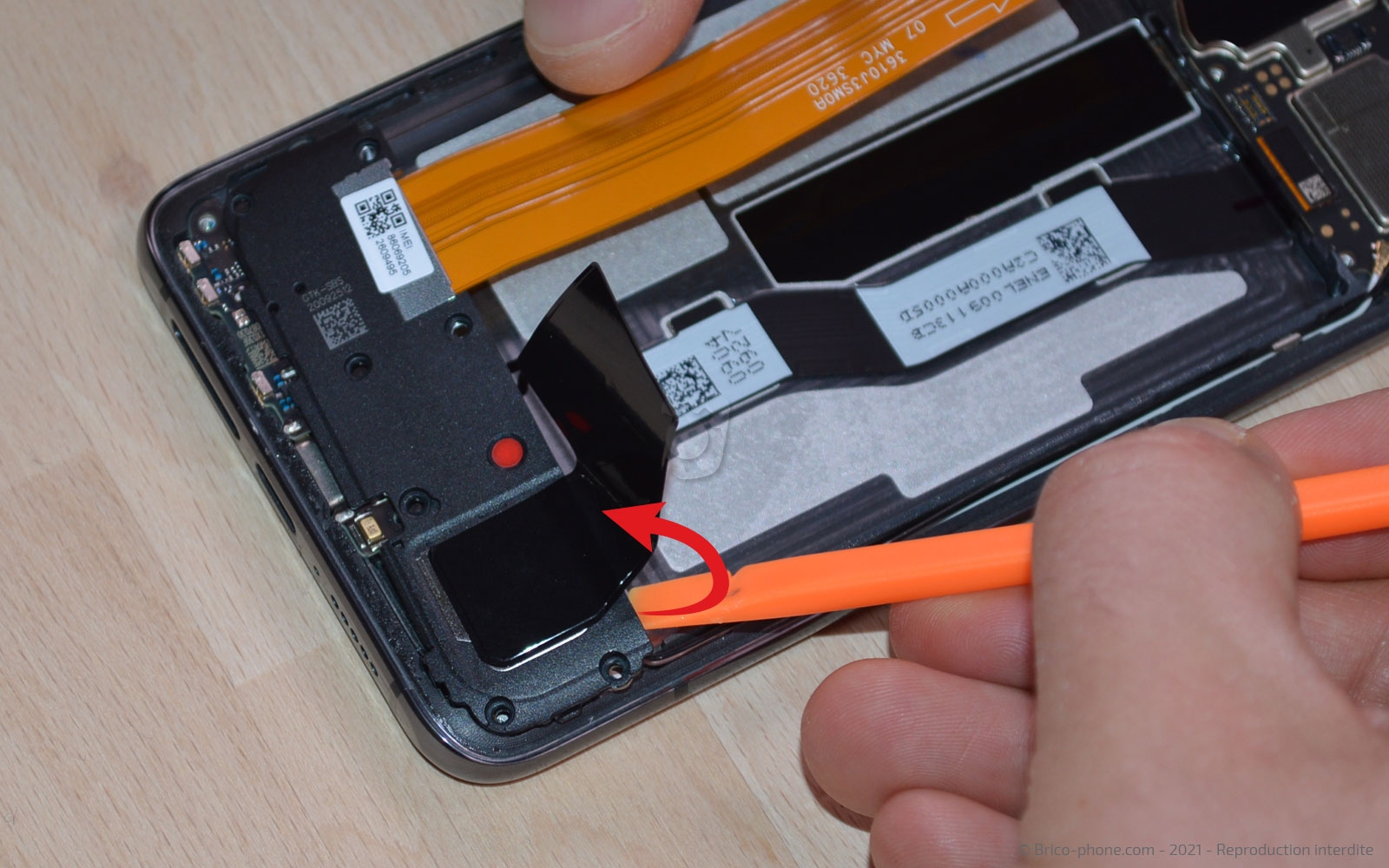

Passez le levier en nylon sous le composant pour le déclipser du châssis.

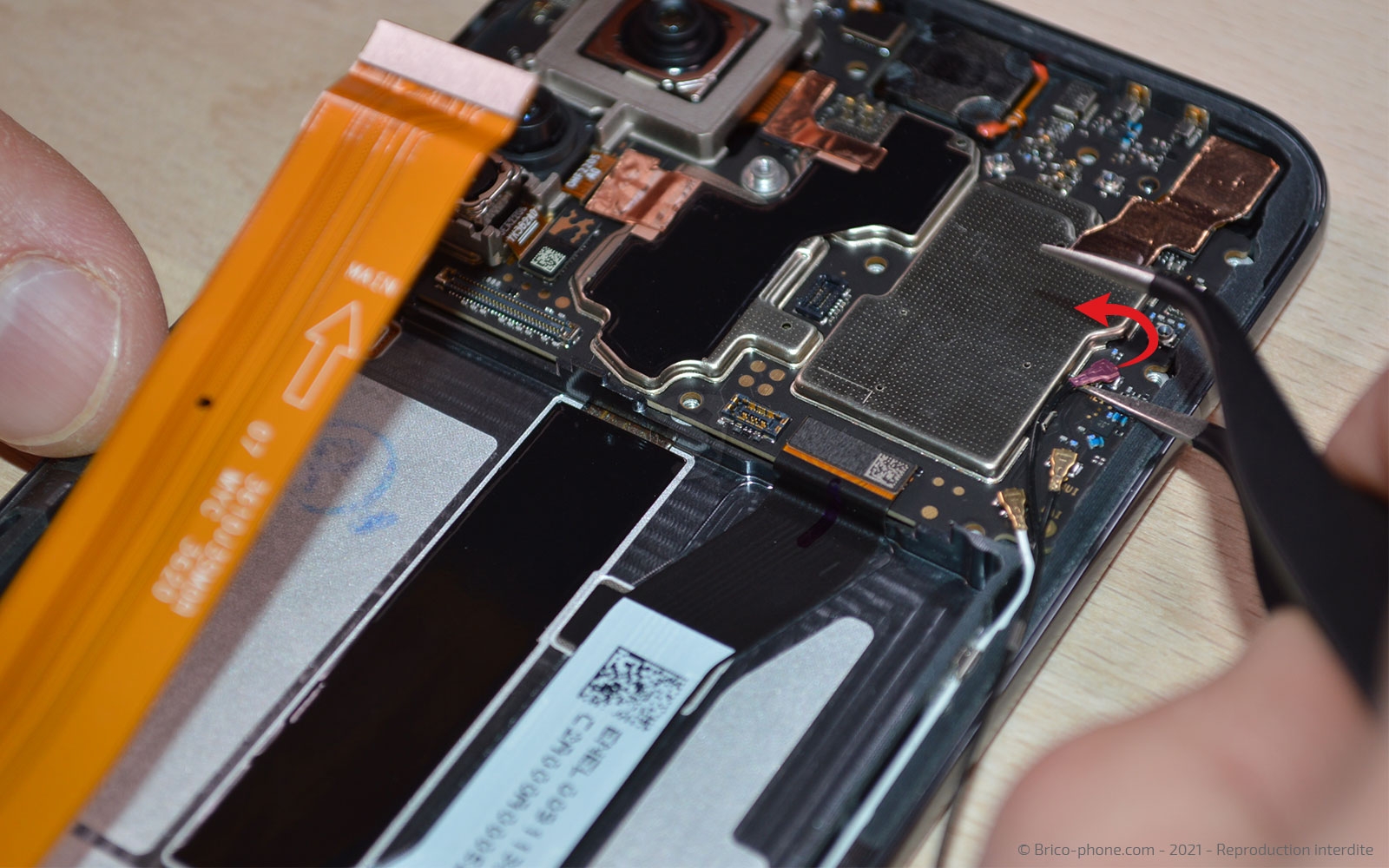

Attrapez la pincette pour déconnecter le premier câble coaxial noir de la carte mère afin de pouvoir sortir le composant de l'appareil.

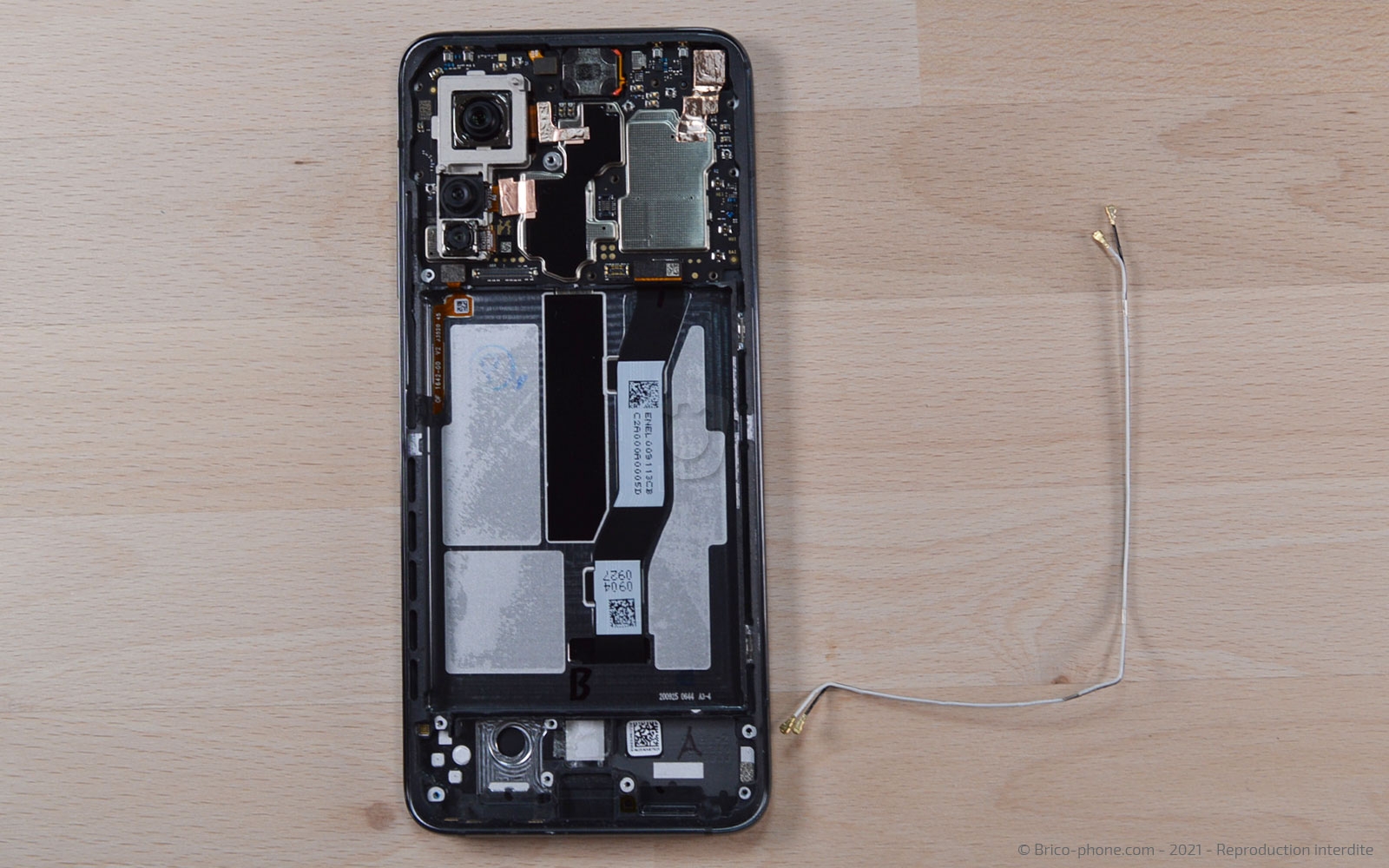

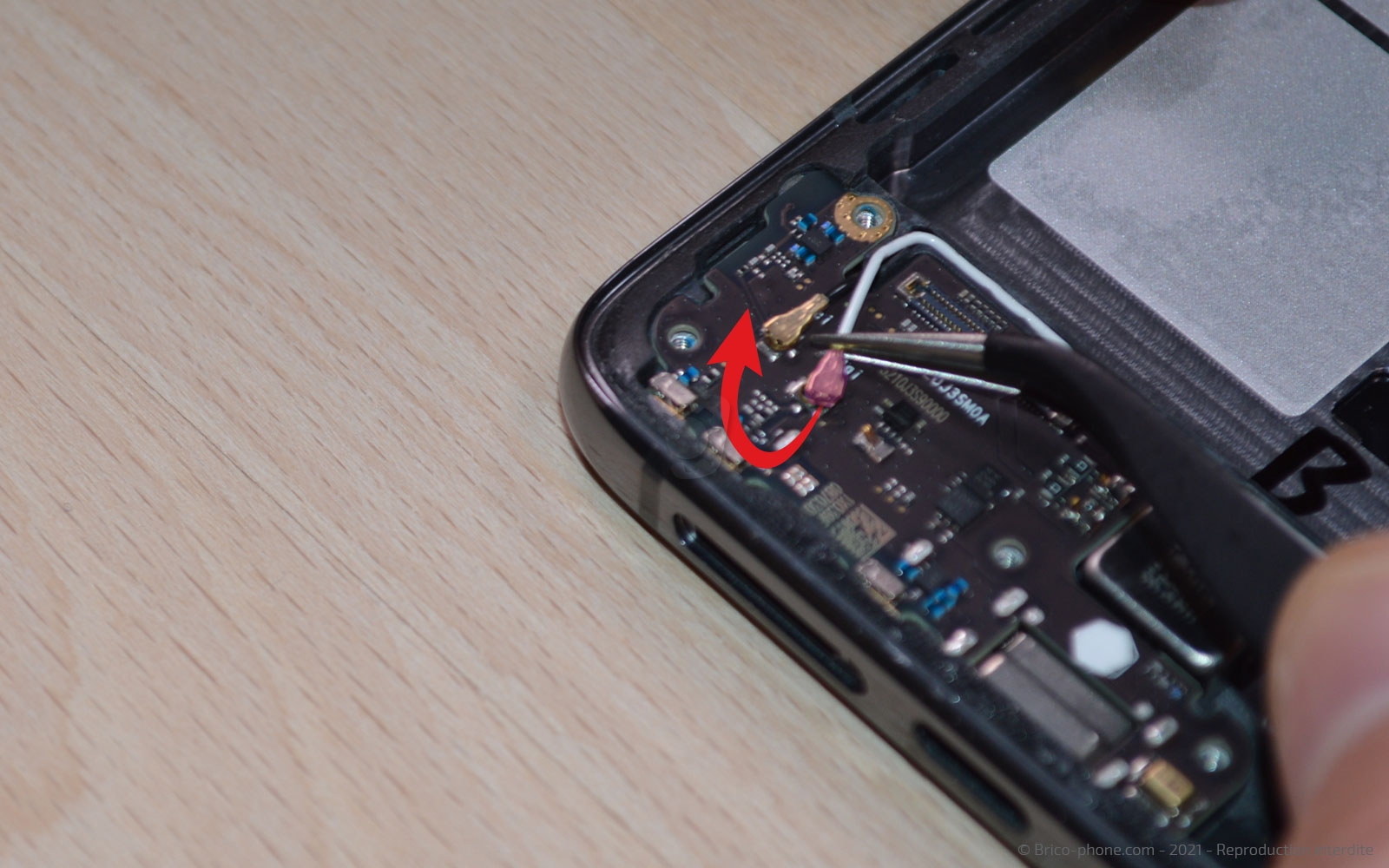

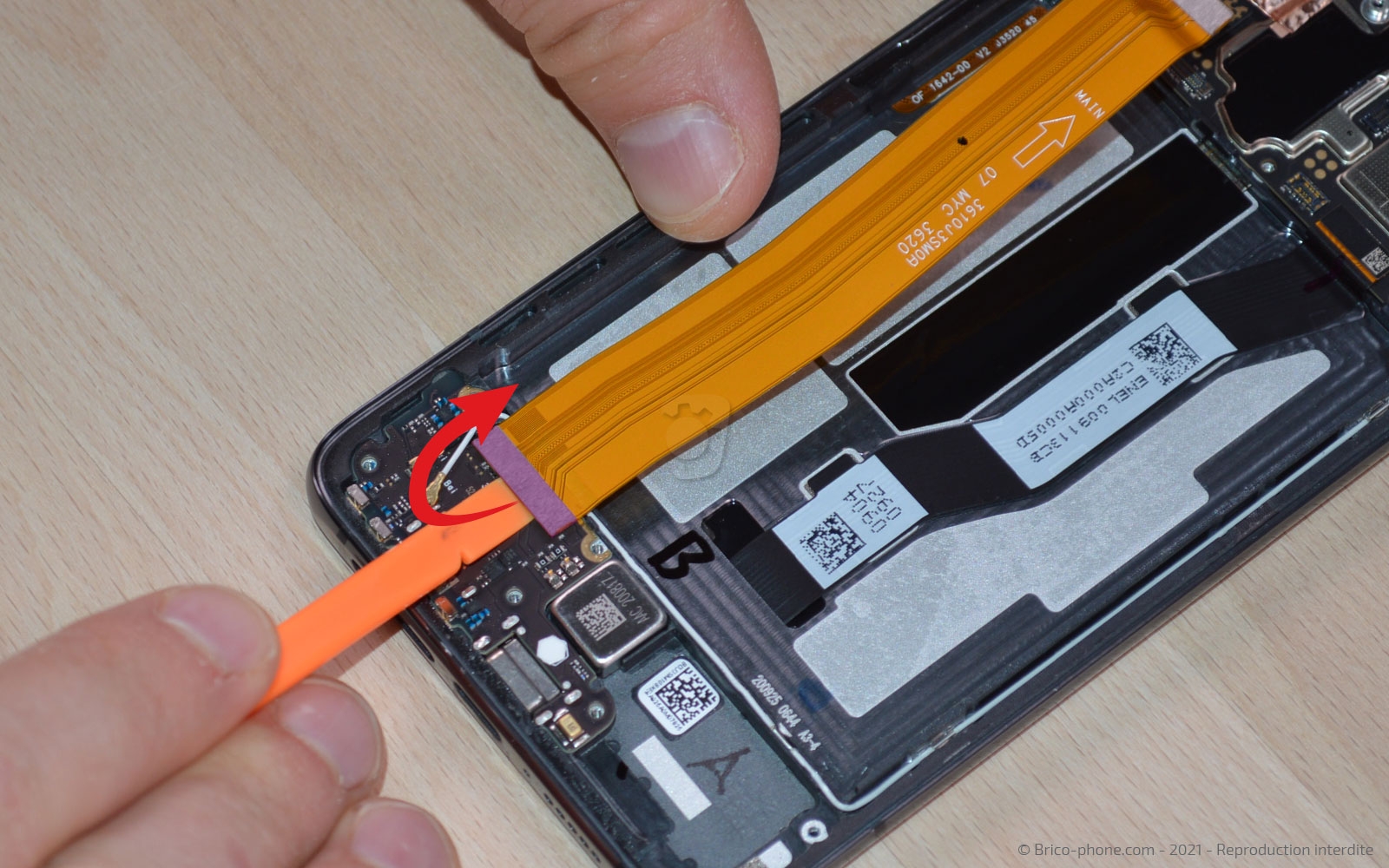

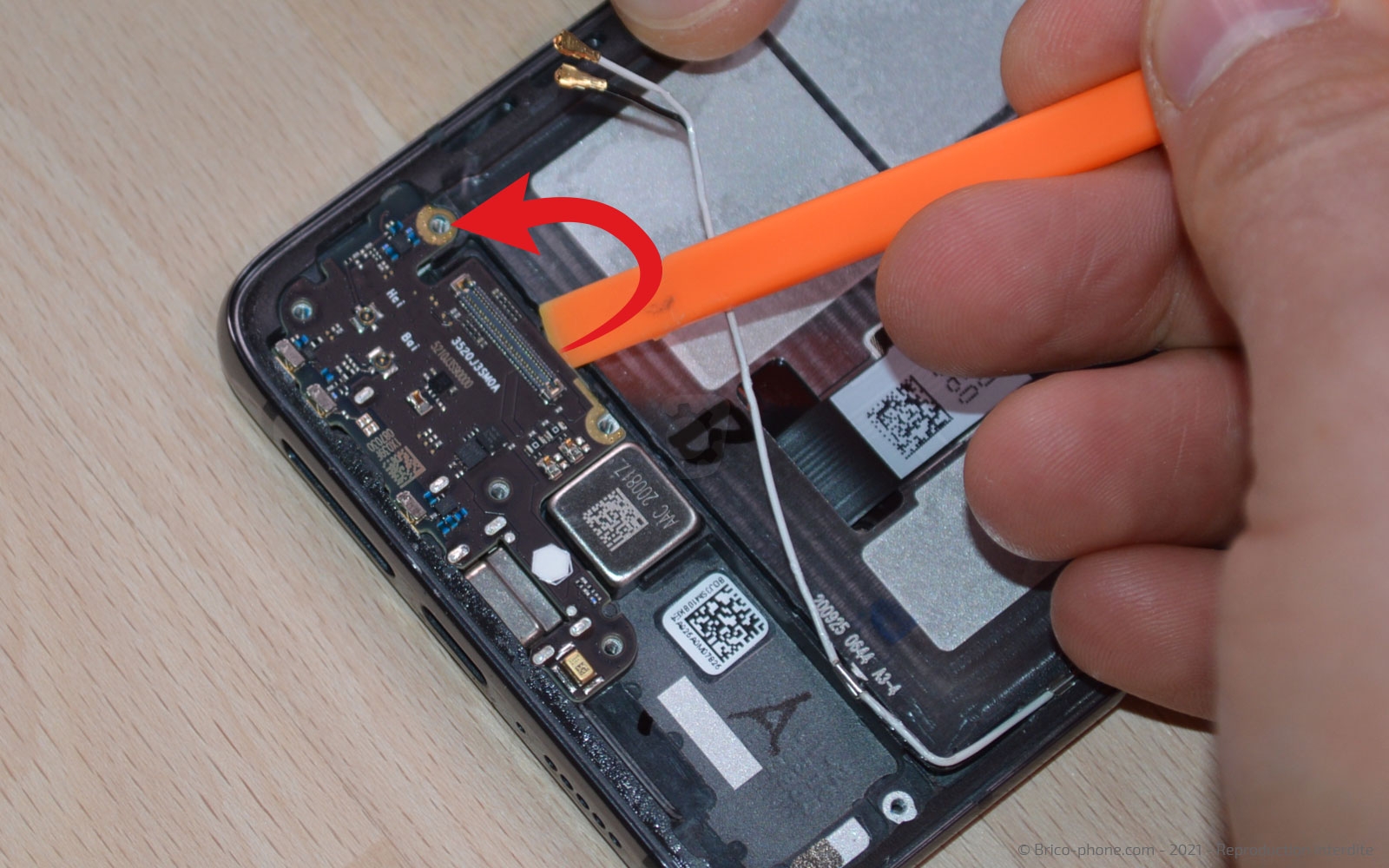

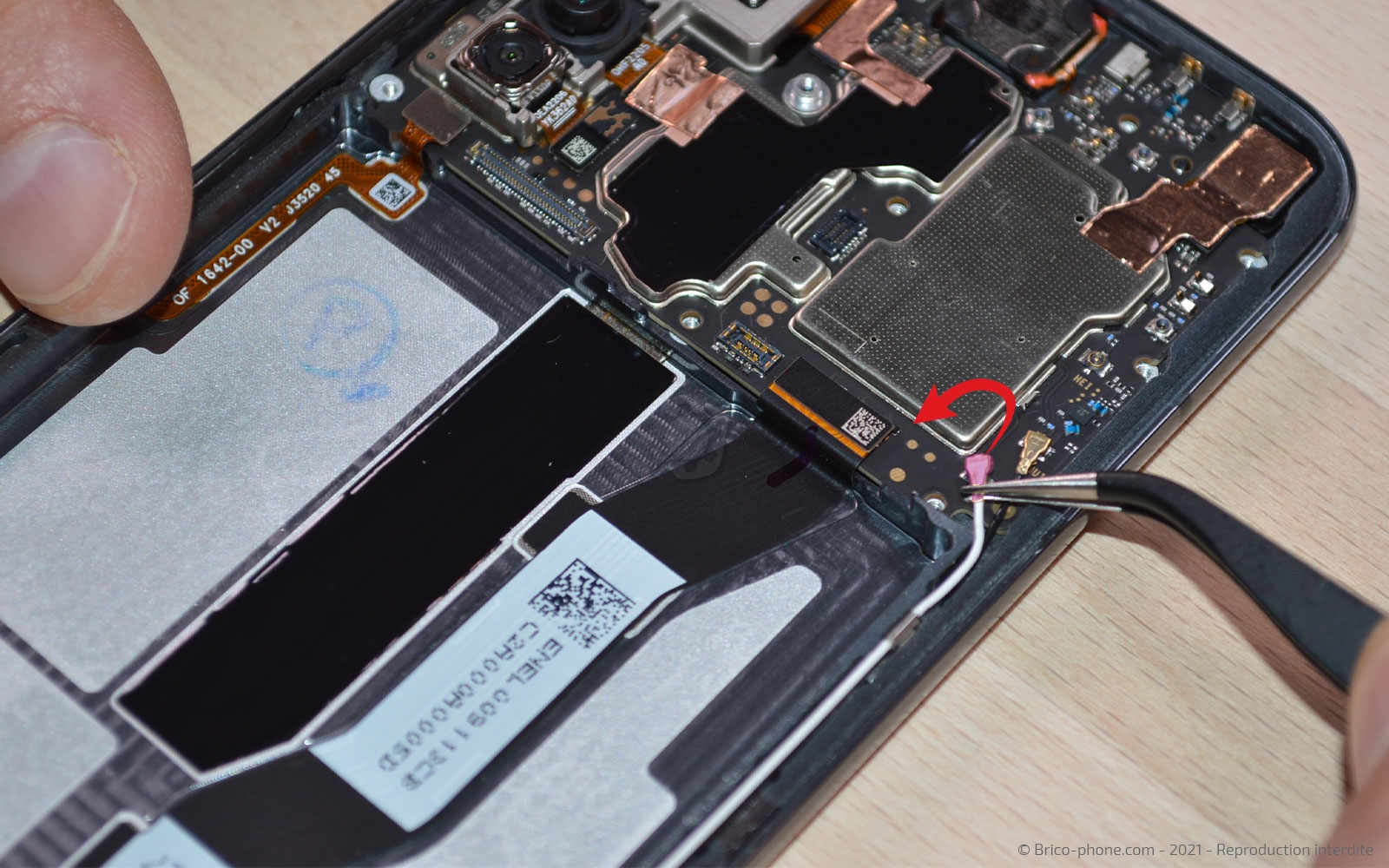

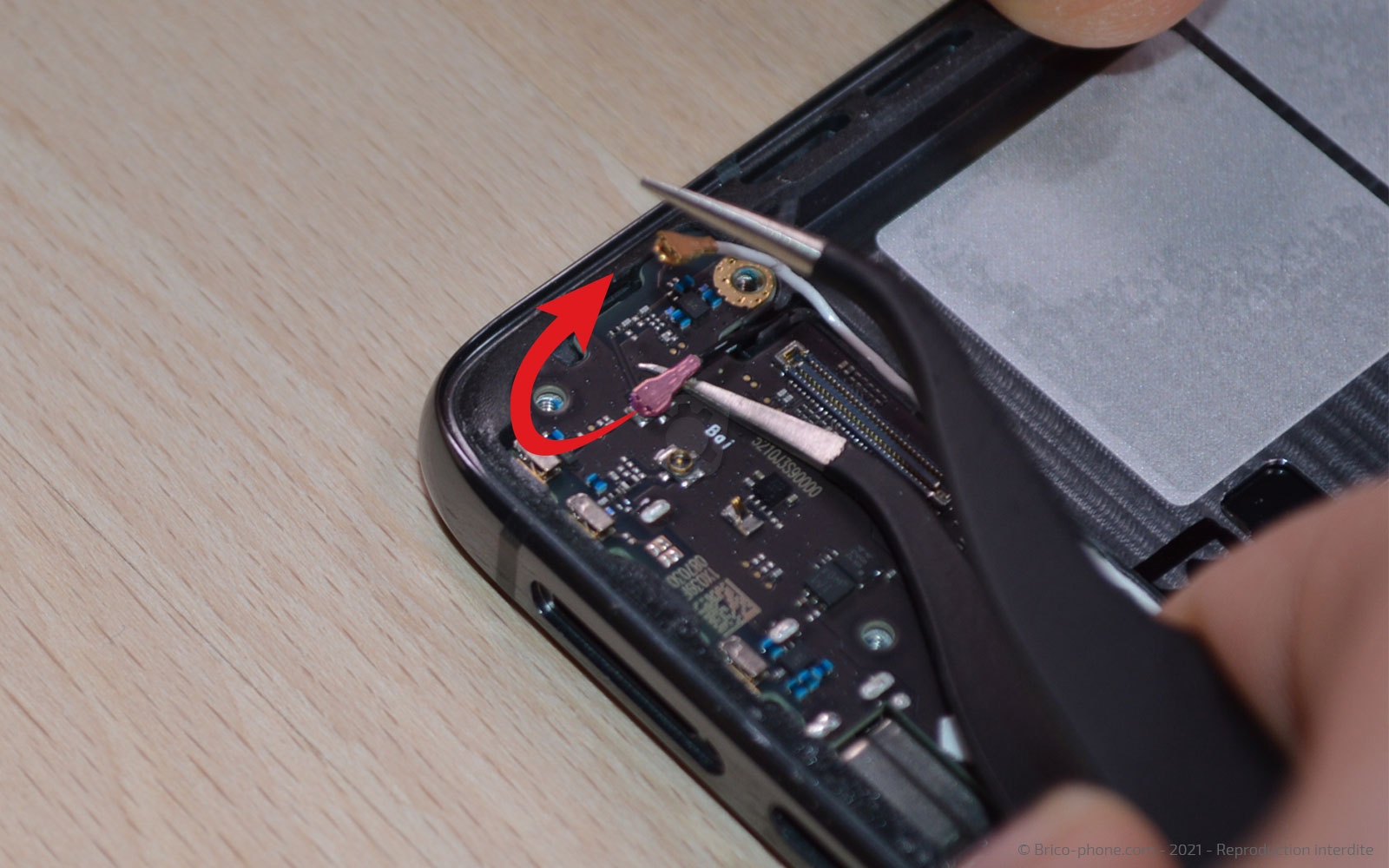

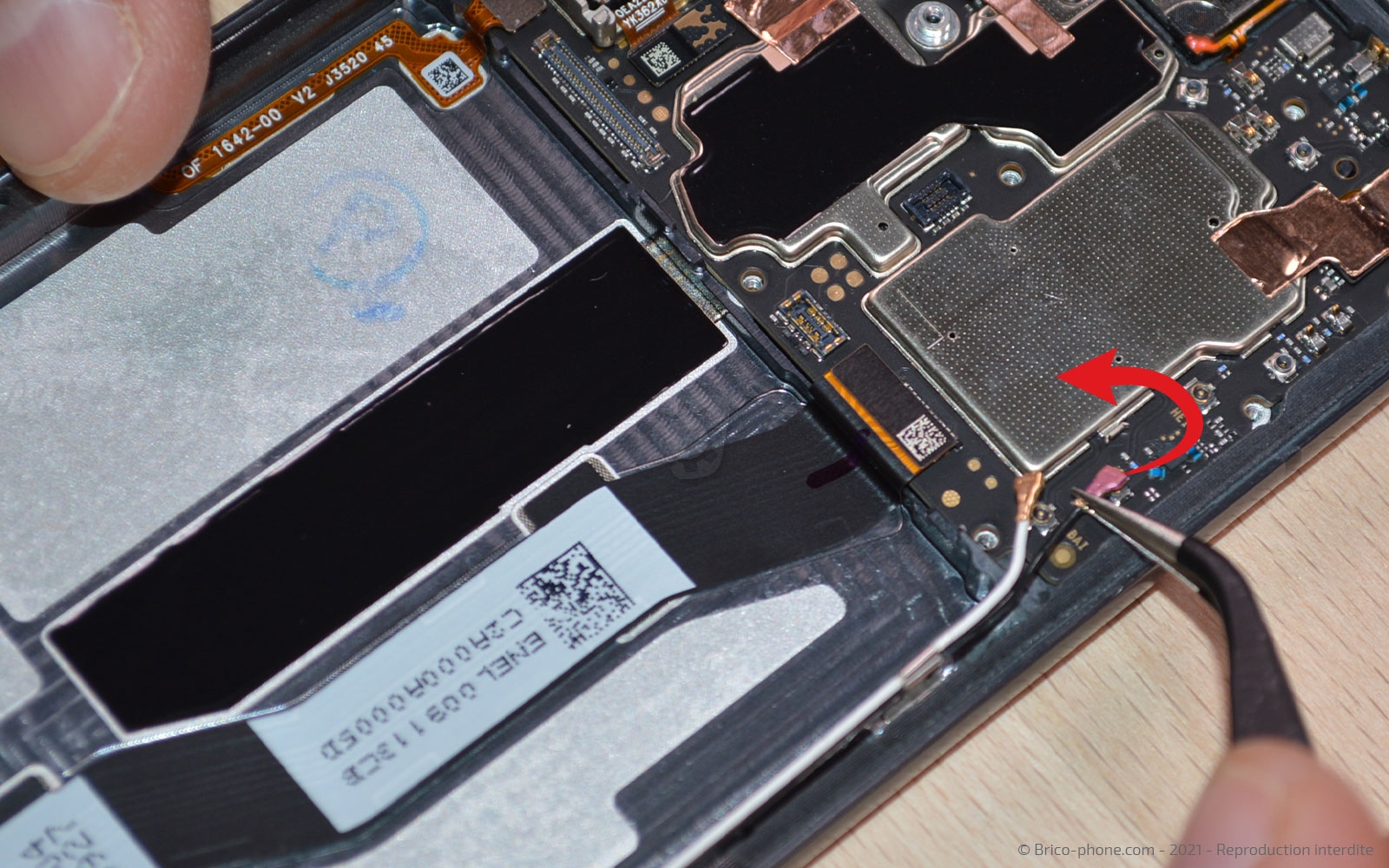

A l'aide du spudger, débranchez la seconde nappe de la rallonge d'interconnexion puis avec la brucelles attaquez vous aux deux extrémités des câbles coaxiaux.

Ensuite, il ne vous reste plus qu'à extraire le connecteur de charge de votre smartphone.

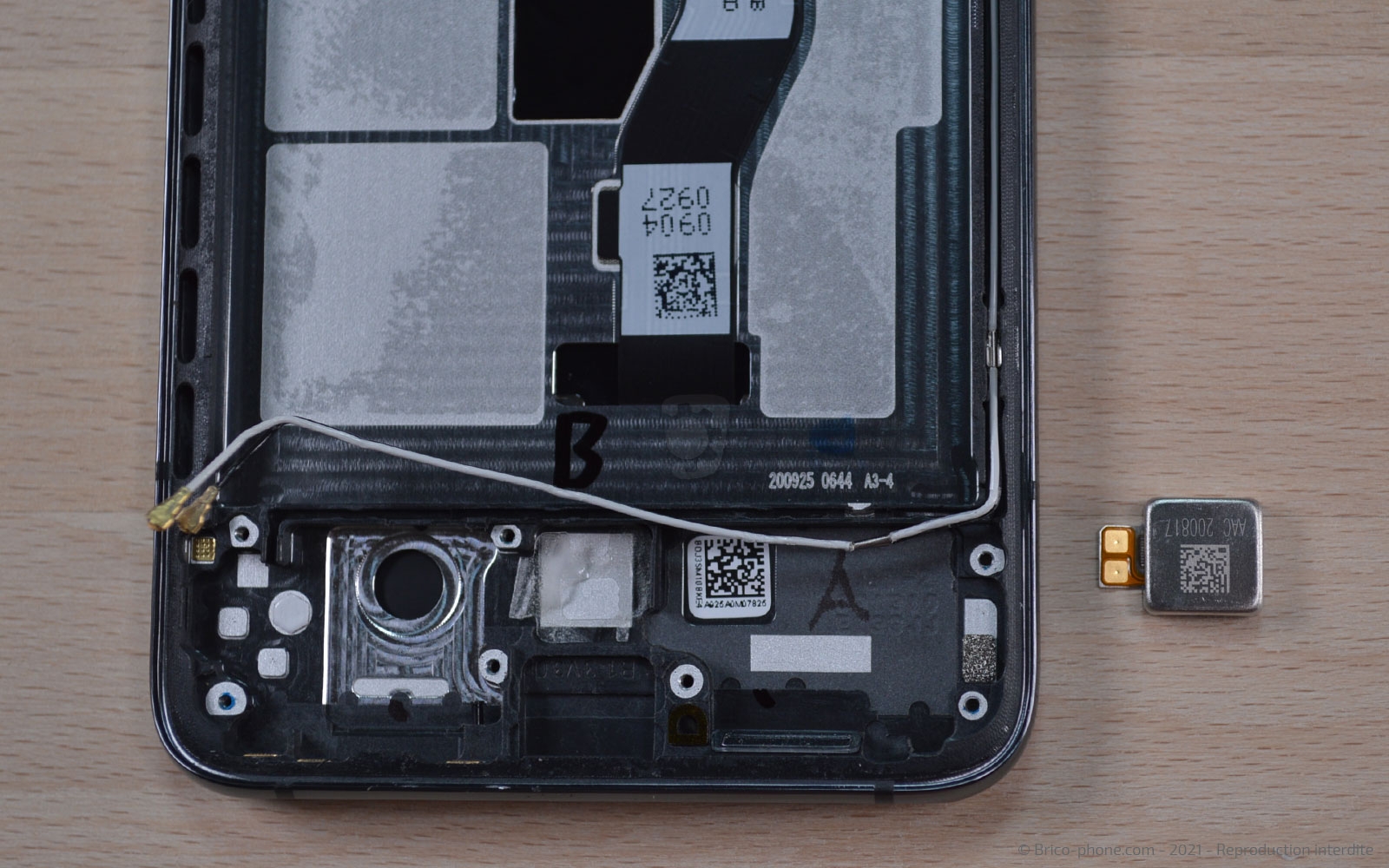

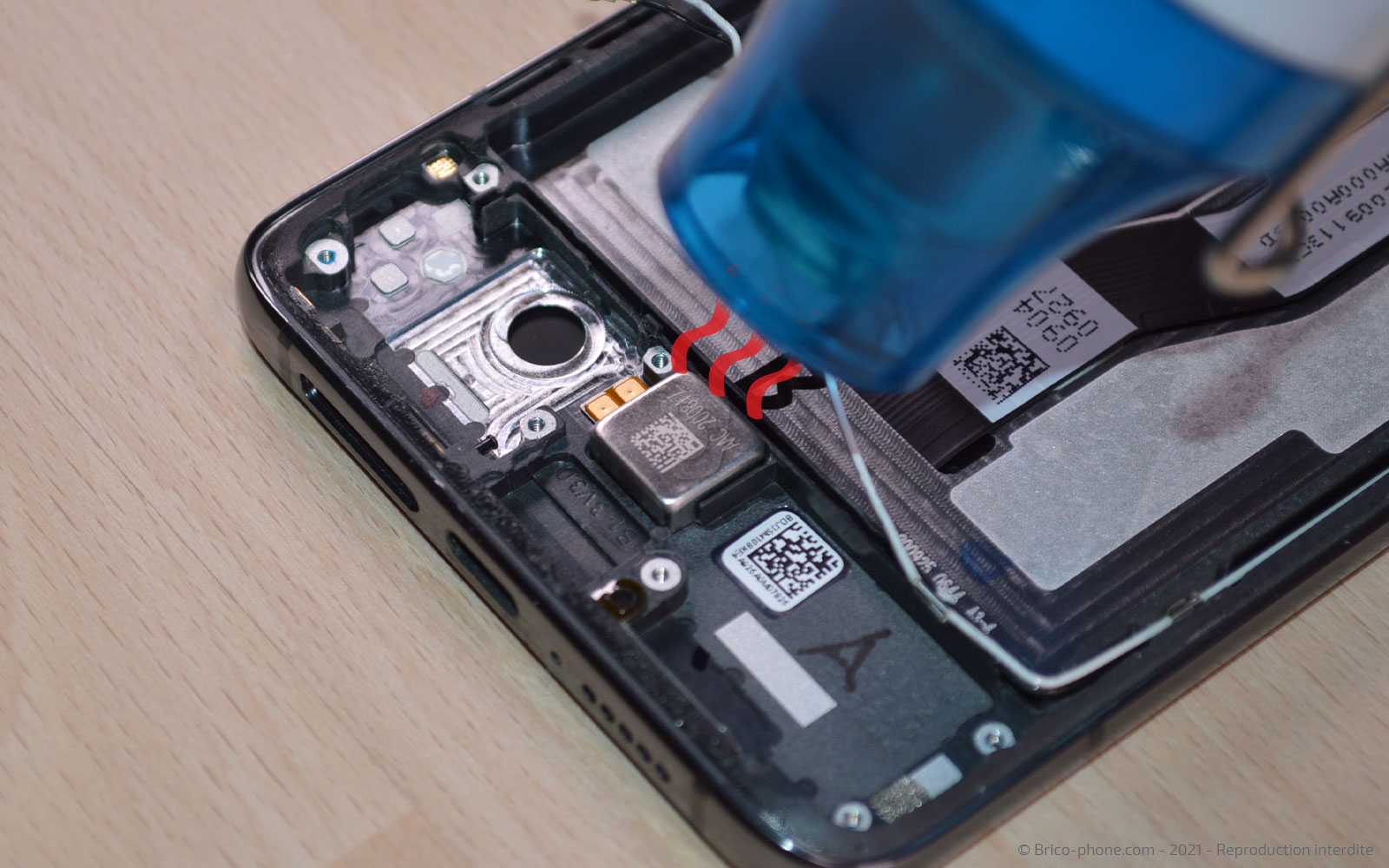

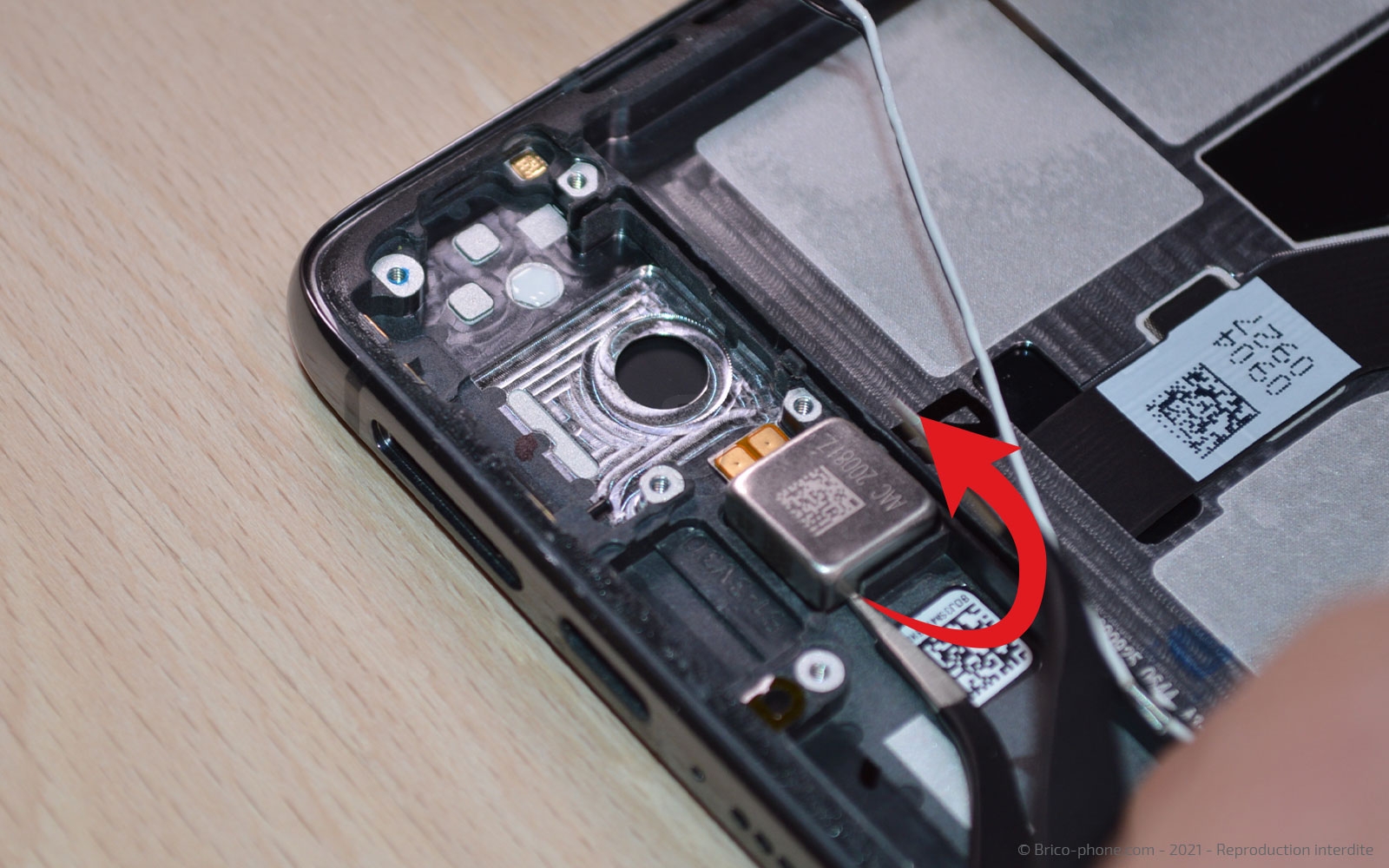

chauffez le vibreur afin de pouvoir le décoller en glissant la pince en métal sous le composant.

Toujours avec la pincette, retirez les deux câbles après les avoir déconnecter de la carte mère.

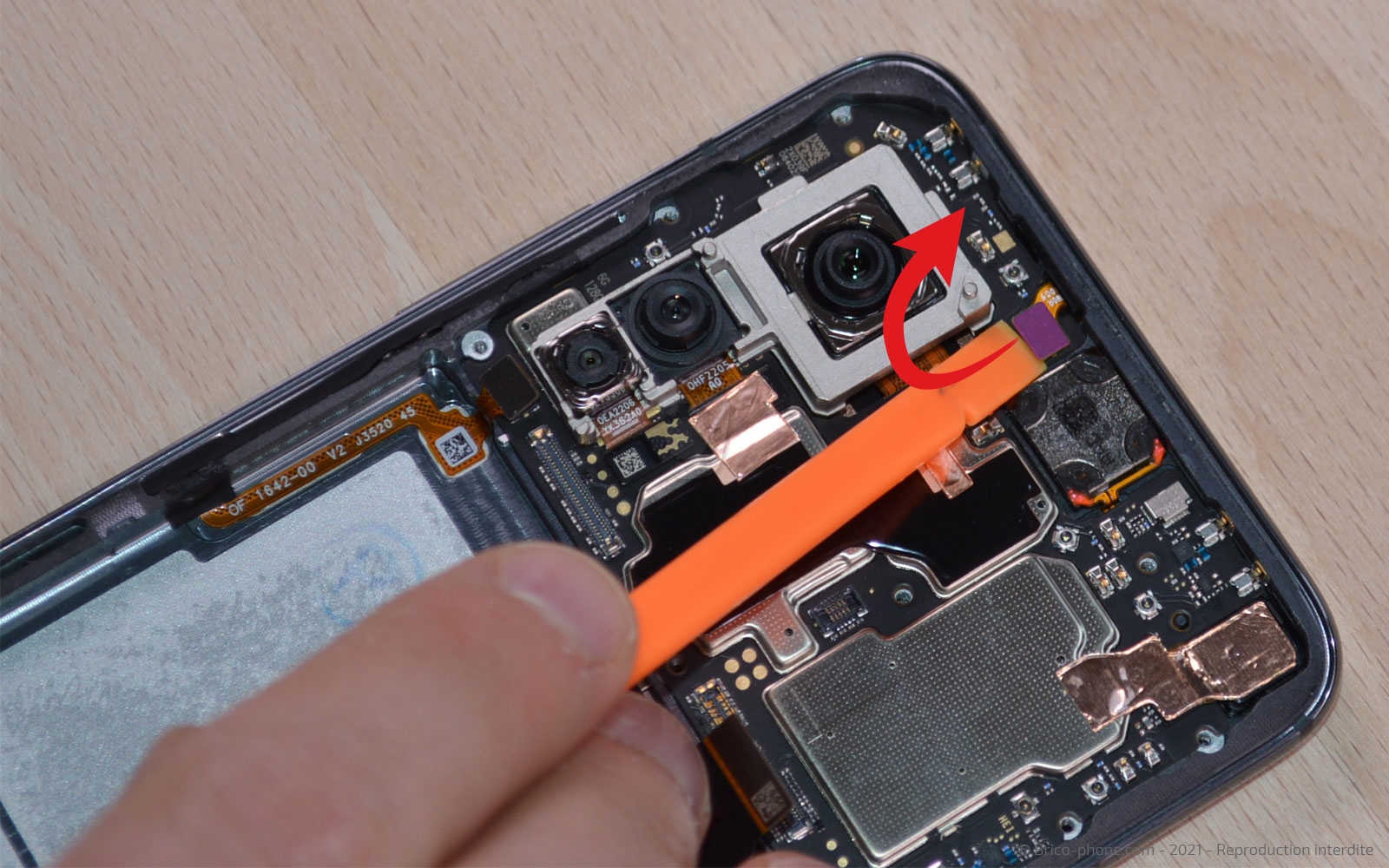

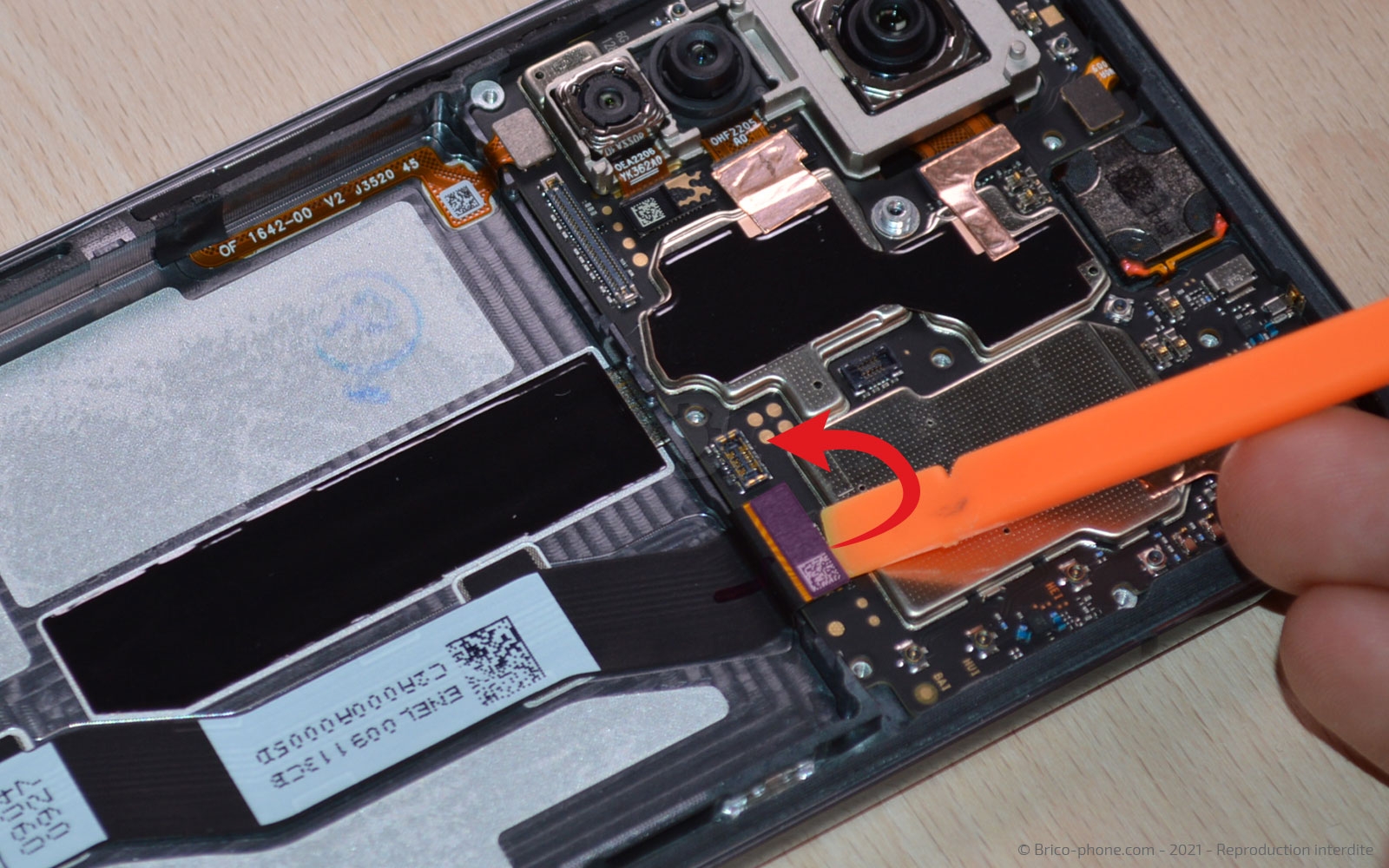

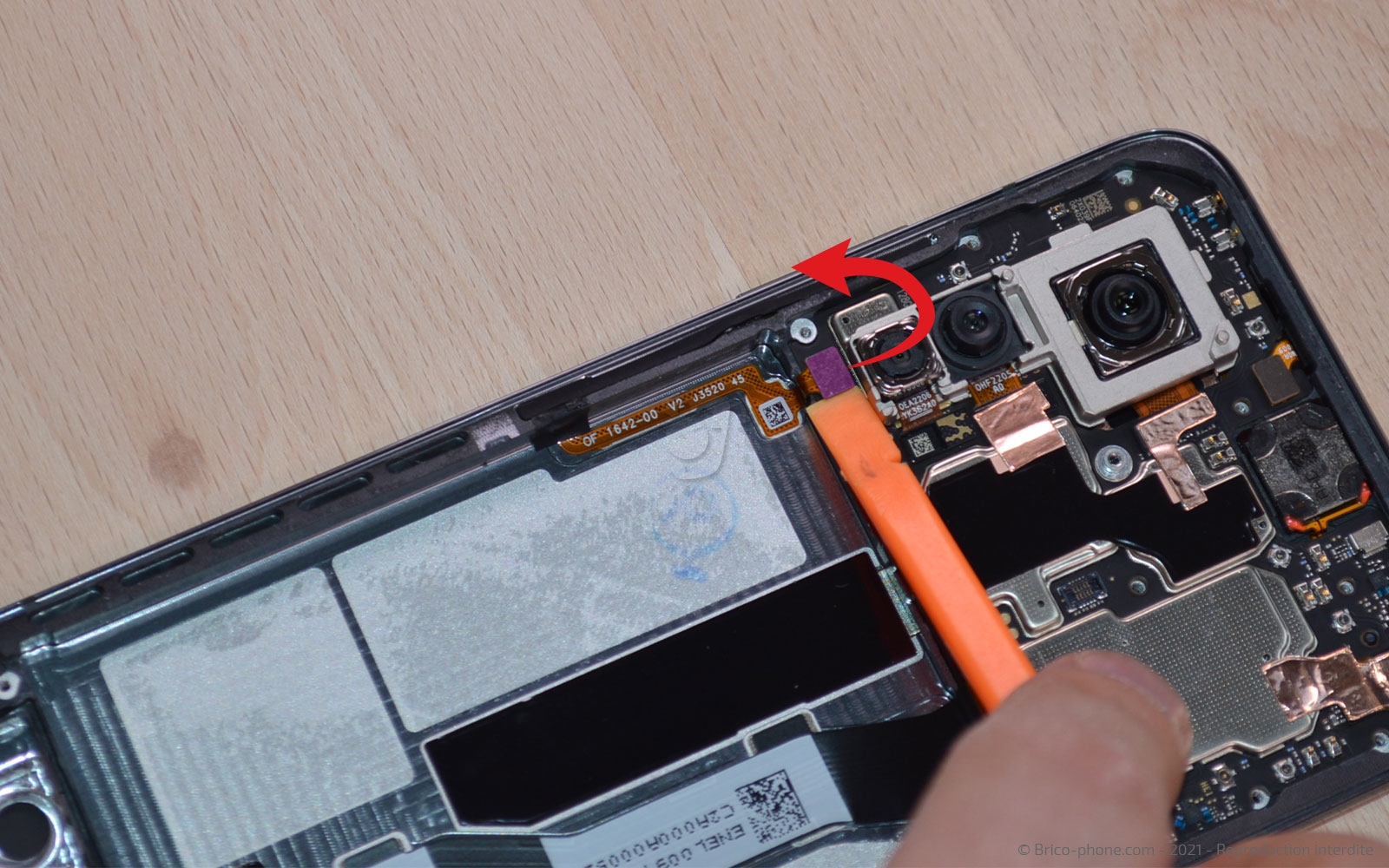

Débranchez les 3 nappes restantes c'est à dire celle de l'écran, celle du lecteur d'empreintes latérale et celle du capteur de luminosité et proximité.

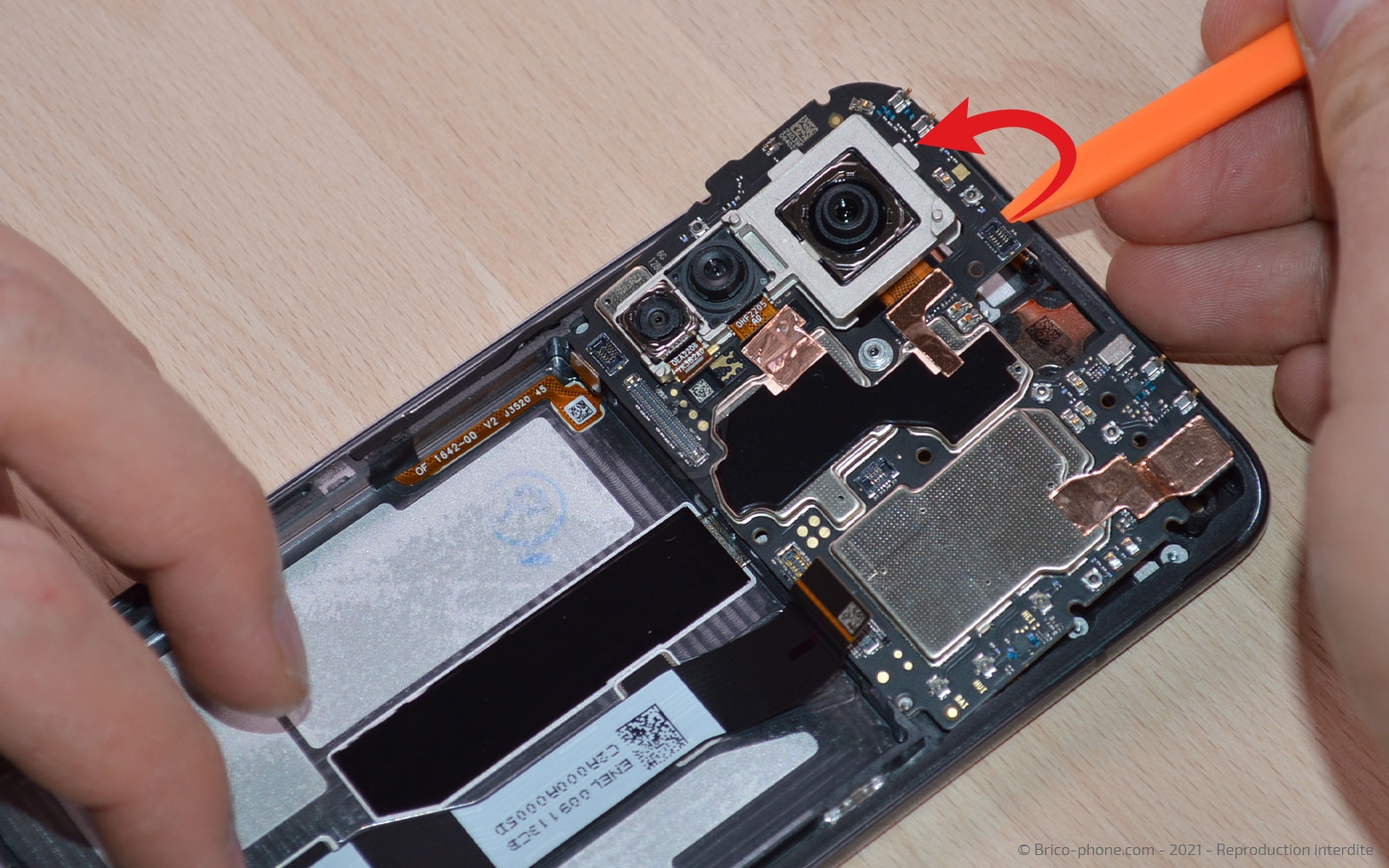

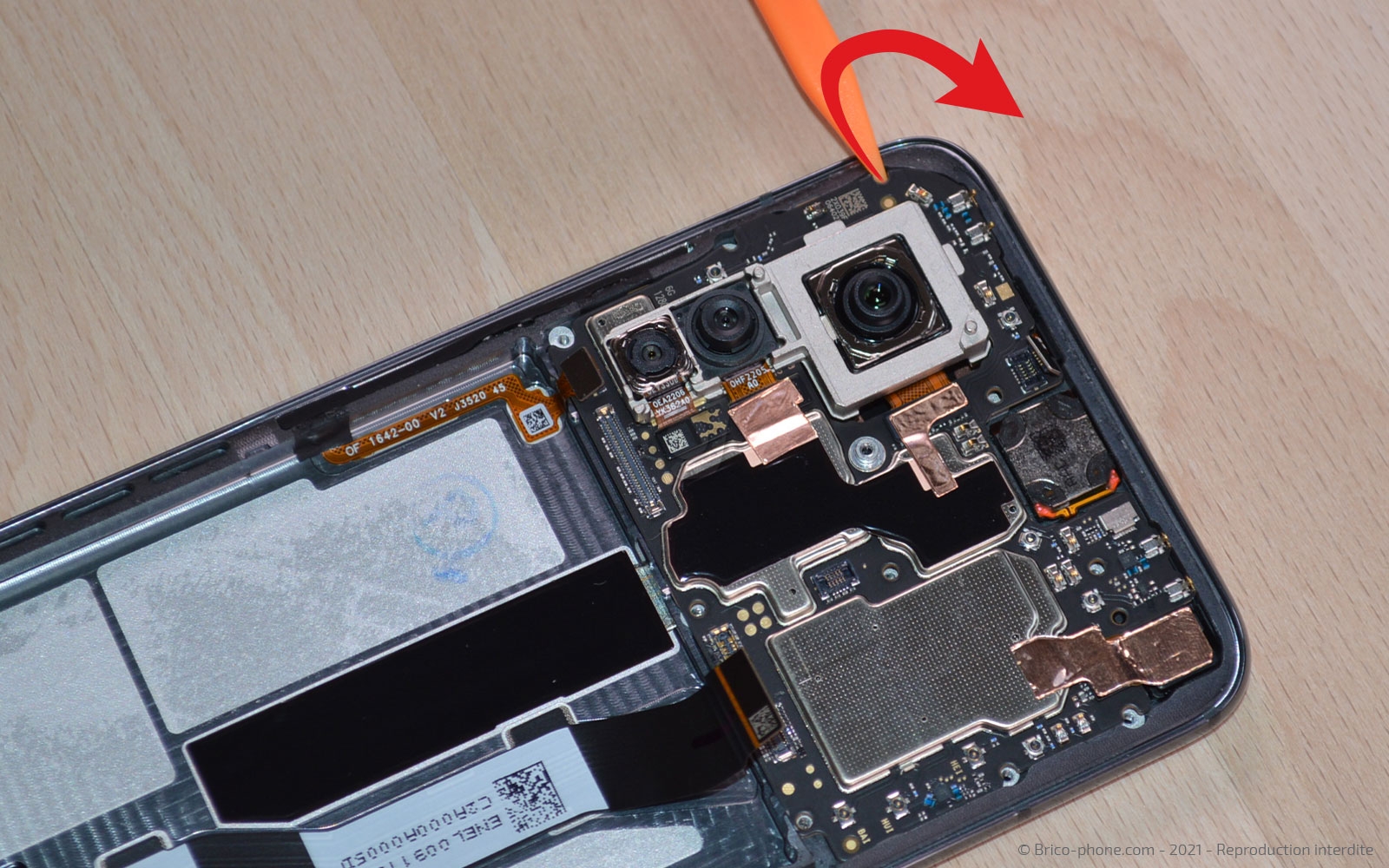

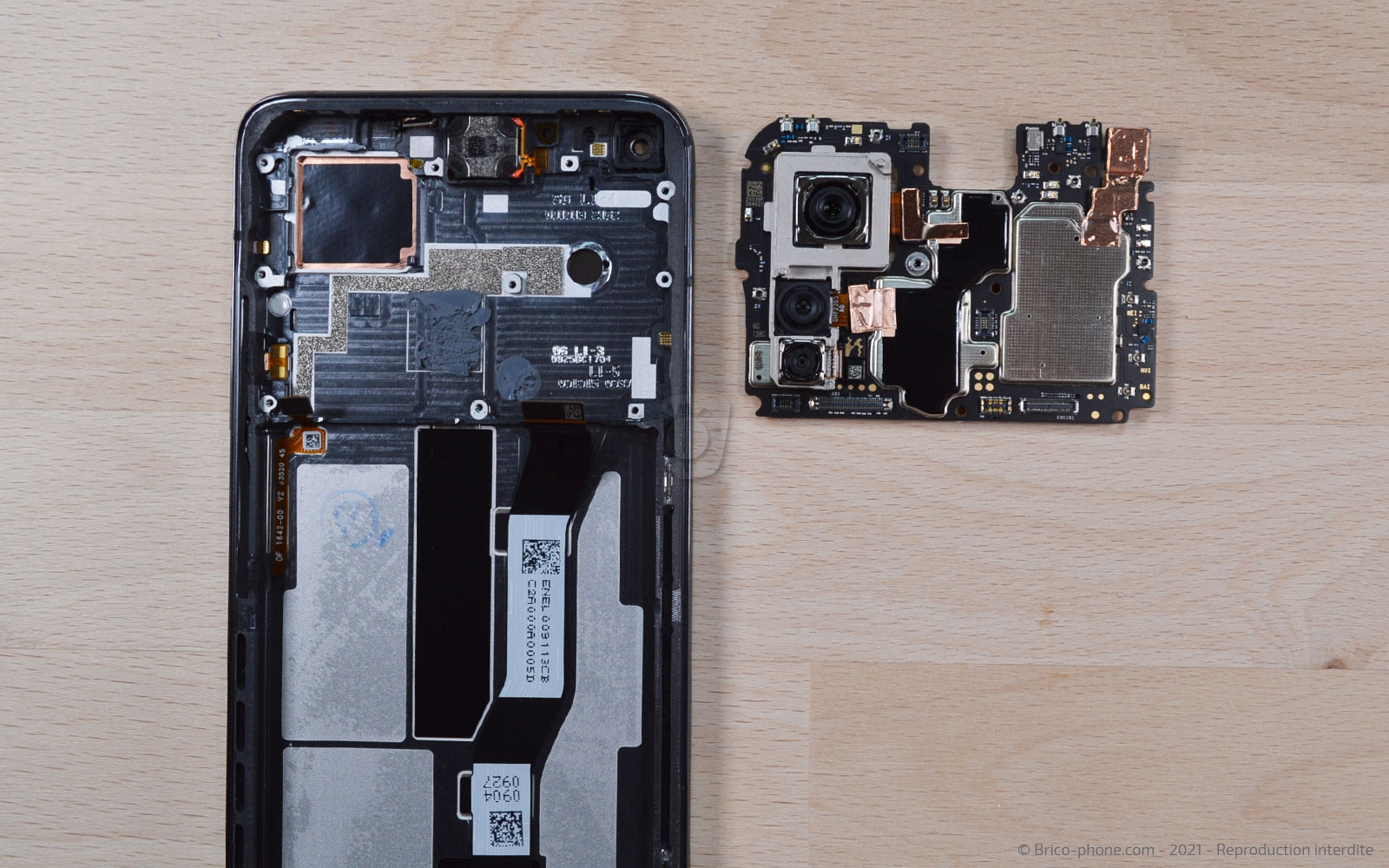

A l'aide du spudger, faites basculer la carte mère hors du châssis en faisant attention aux différentes nappes.

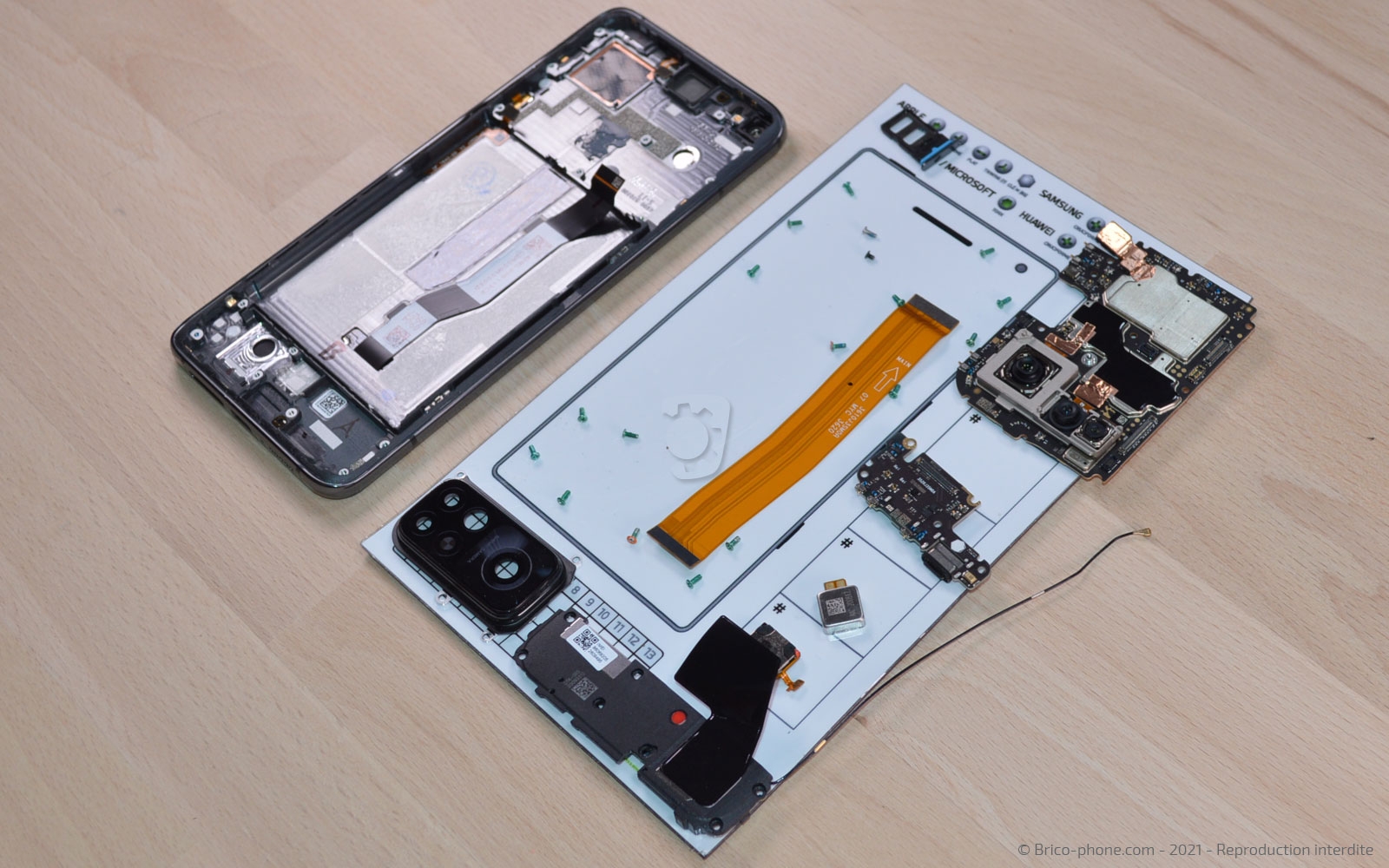

Pensez à bien disposer les composants ainsi que les vis de votre Xiaomi Mi 10T sur le patron d'aide au montage fourni avec votre commande.

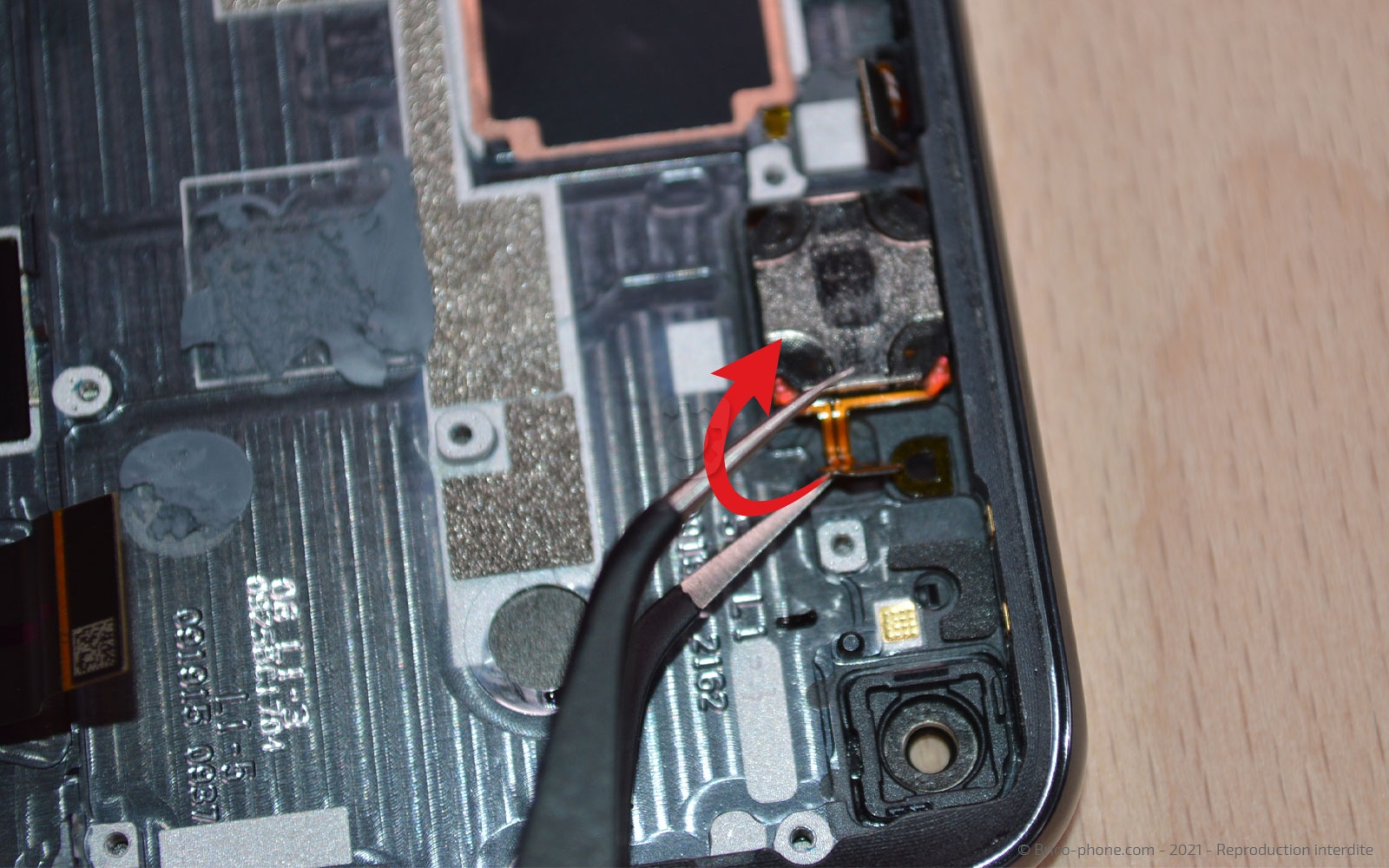

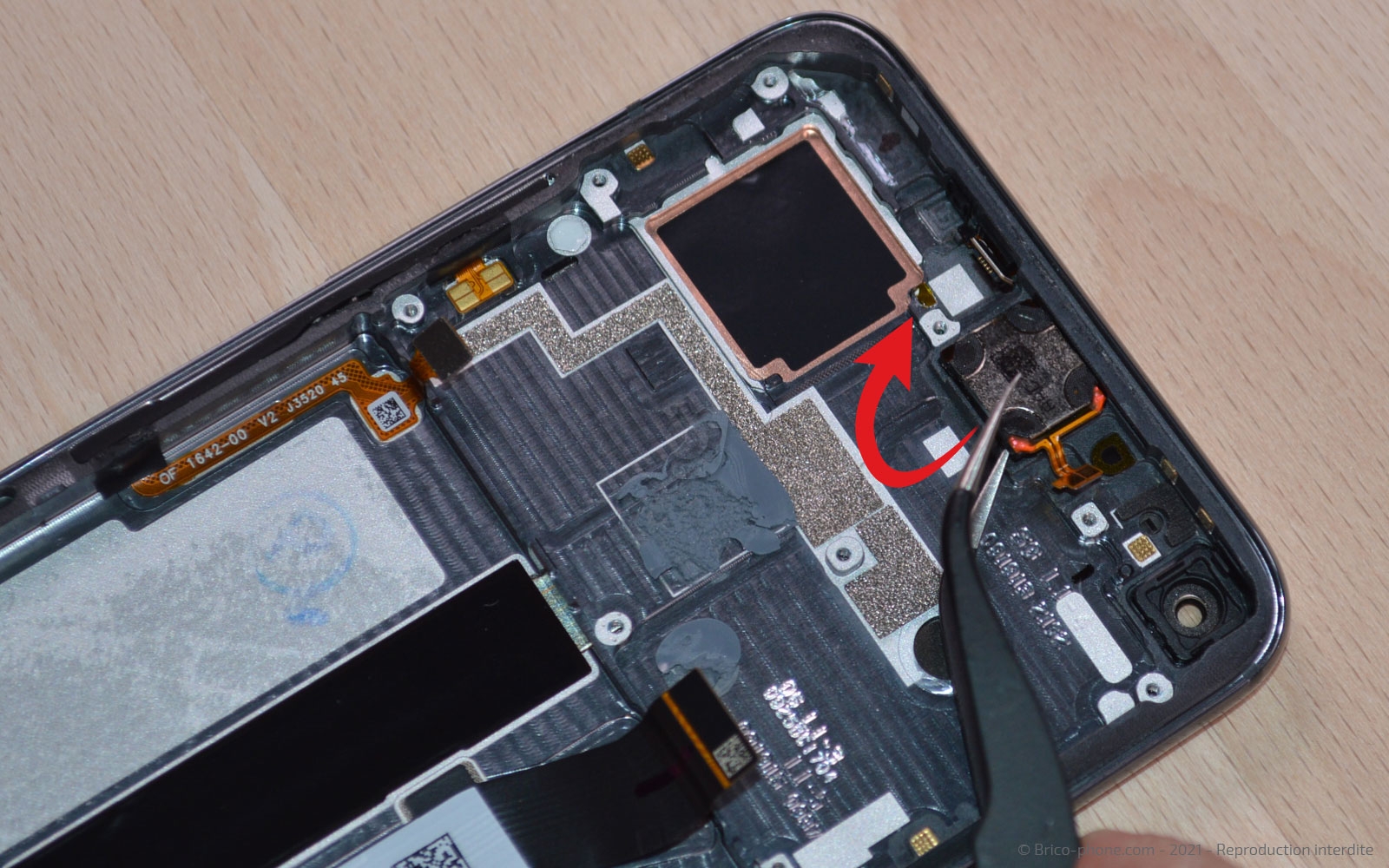

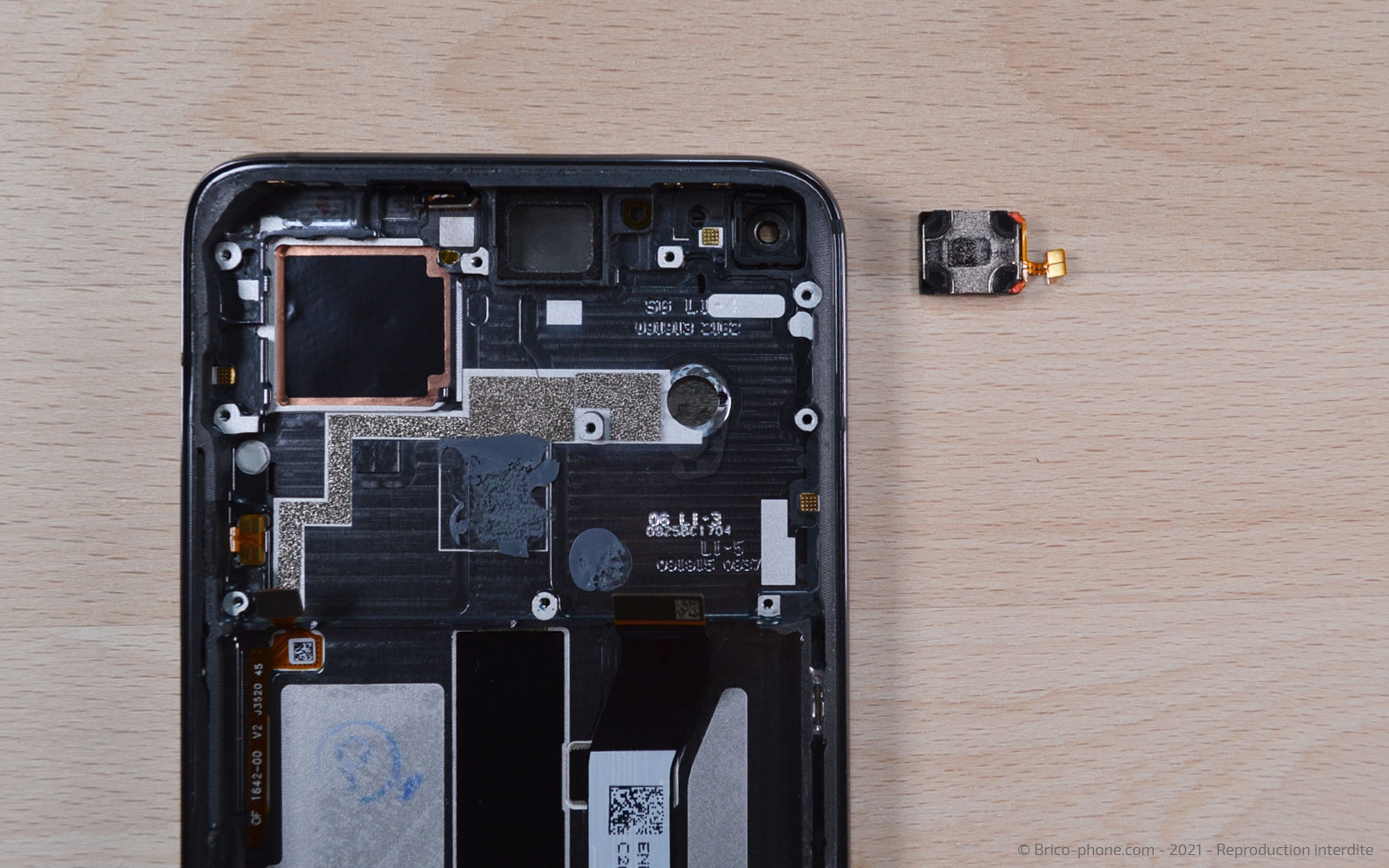

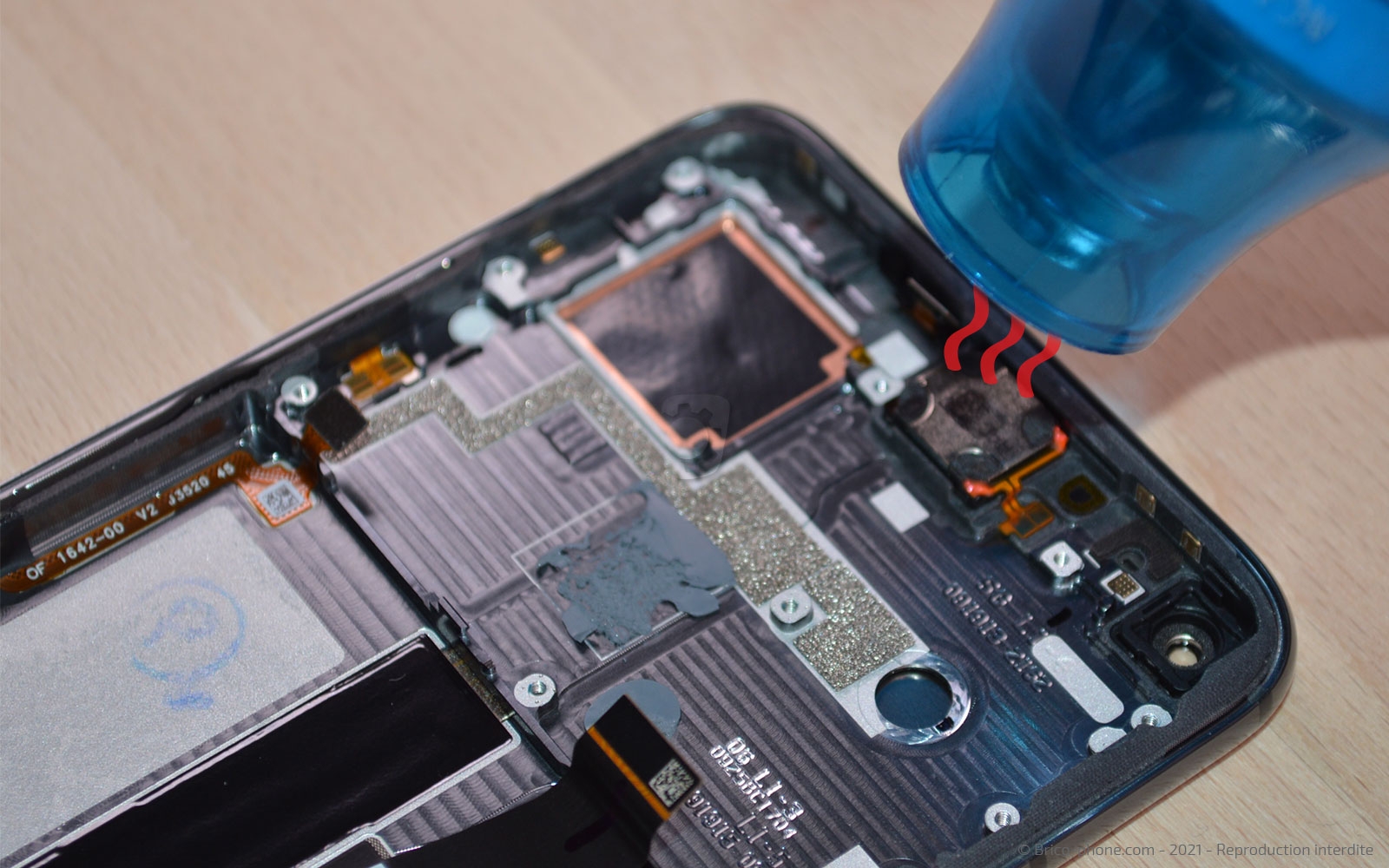

Chauffez légèrement l'écouteur de l'oreille afin de pouvoir le décoller plus facilement avec la pincette.

Commencez par glisser l'outil sous la nappe puis sous l'élément pour réussir à le sortir du châssis.

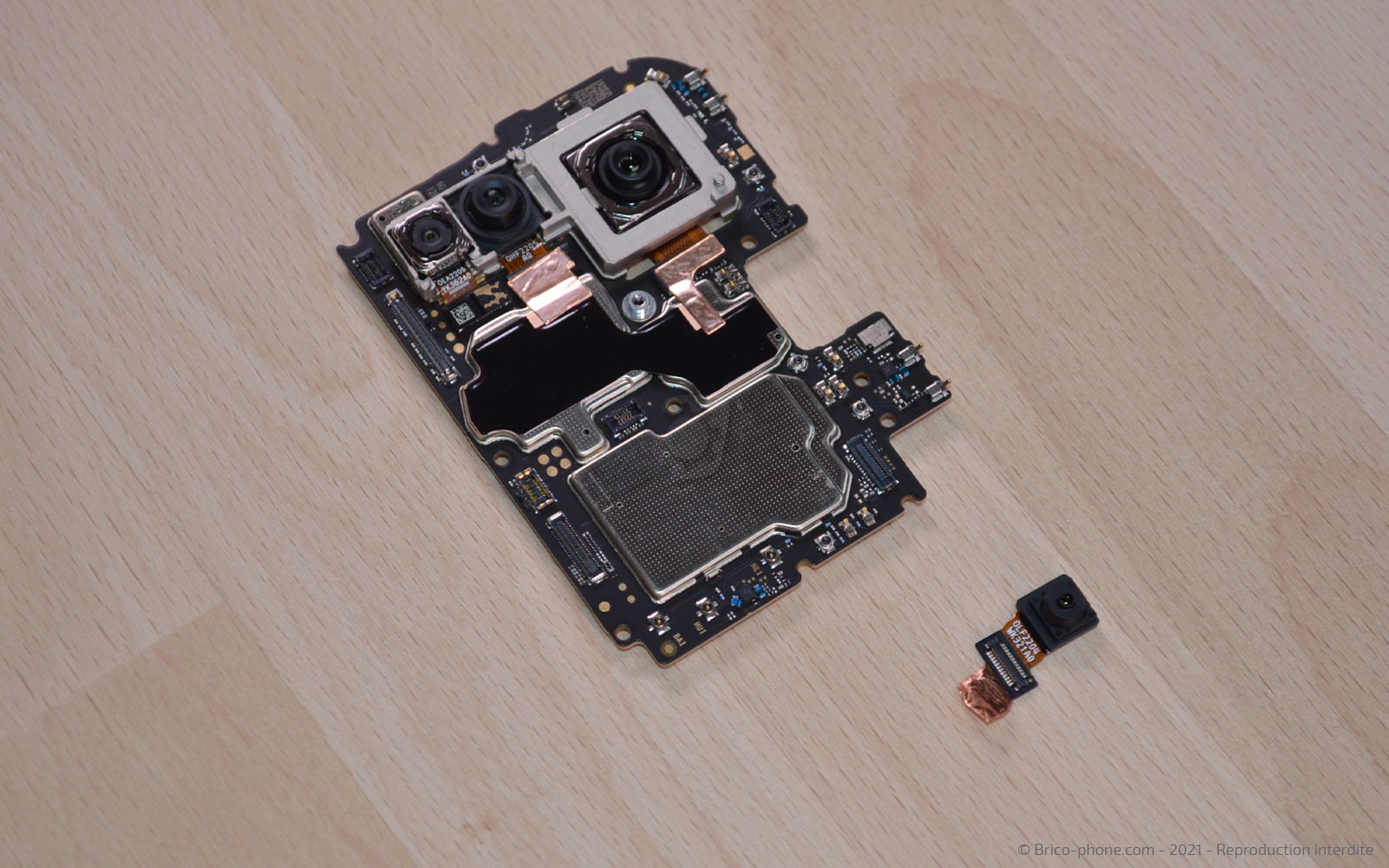

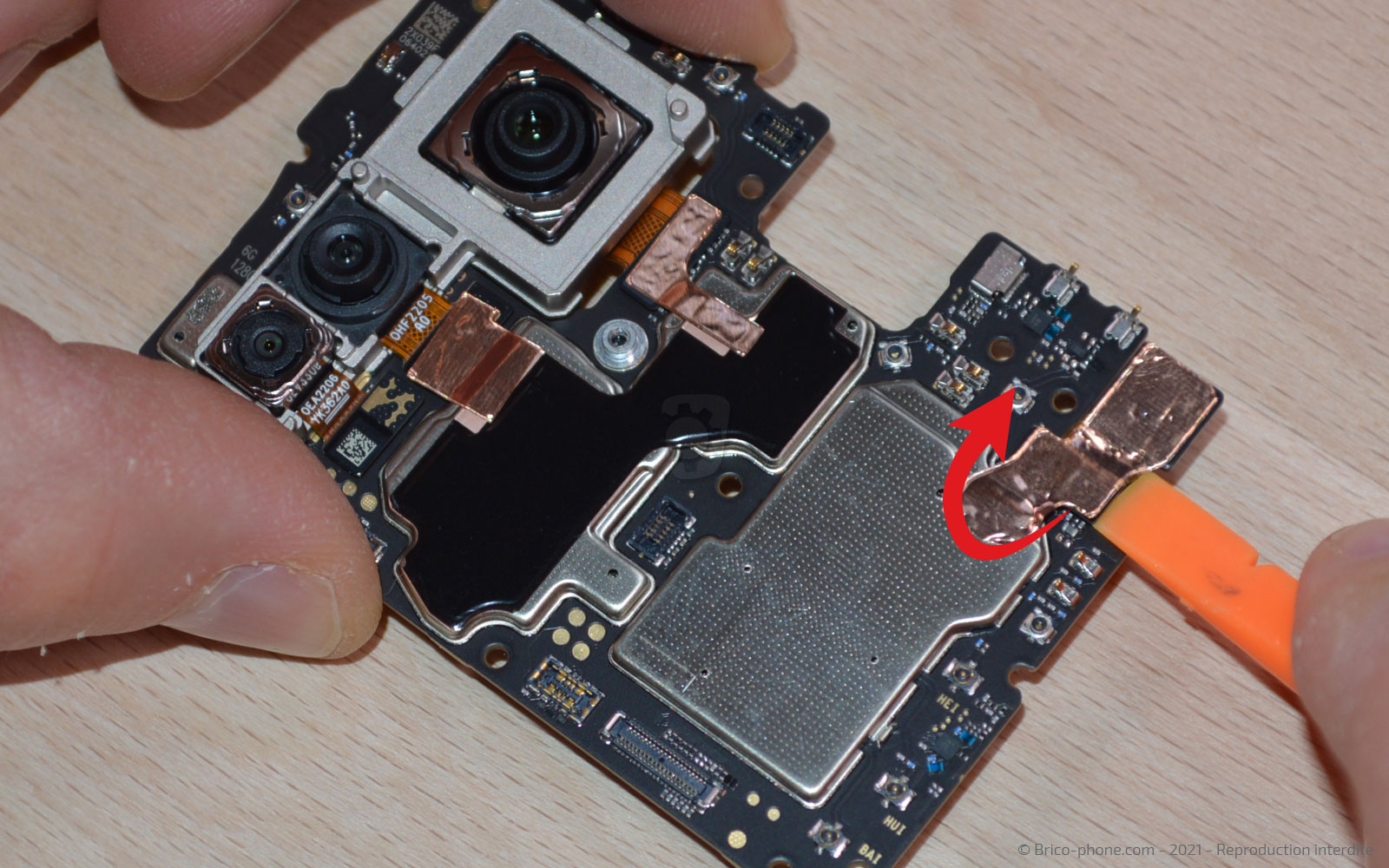

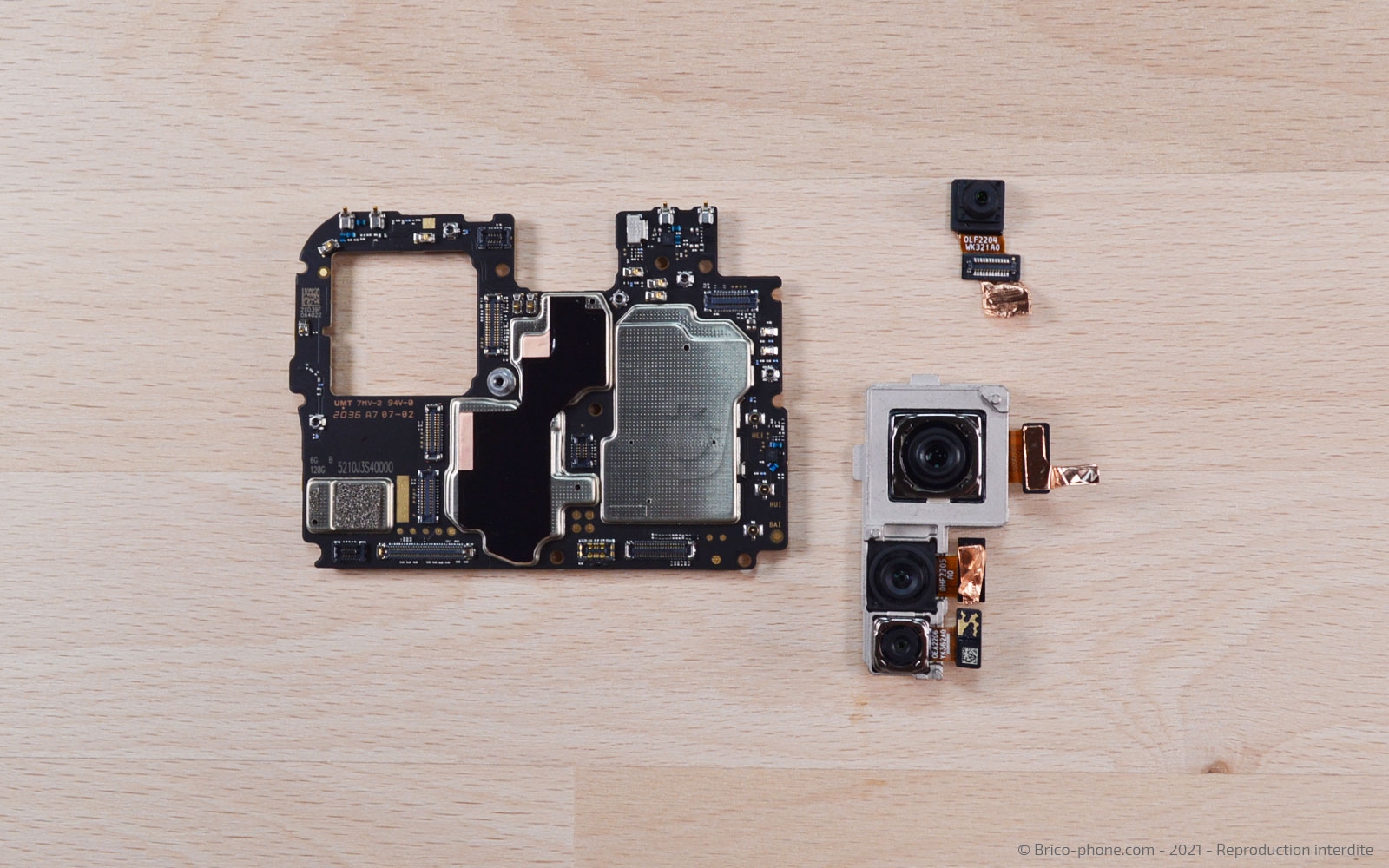

Sur la carte mère, débranchez la caméra frontale de 20 Mpx située dans l'angle droit.

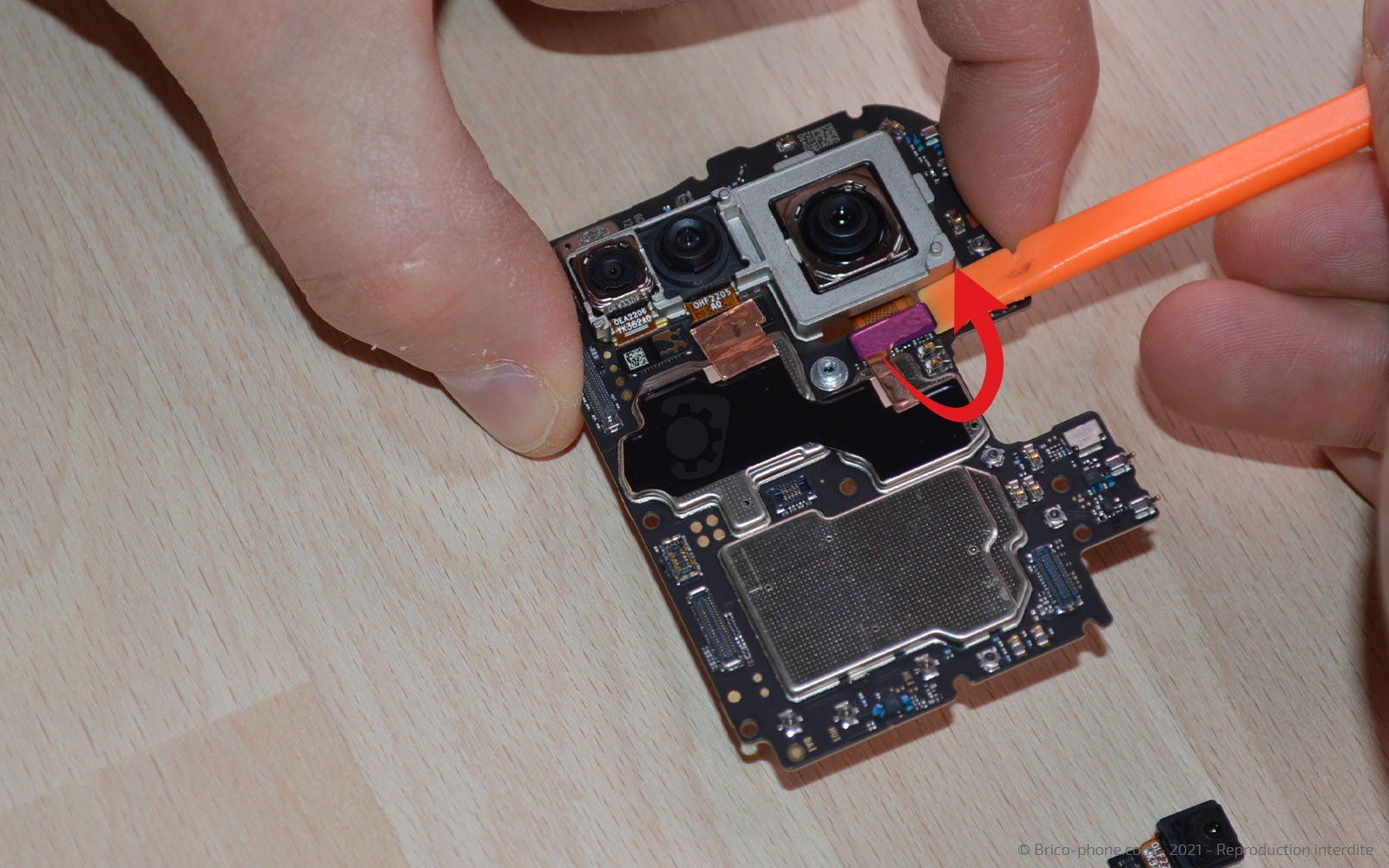

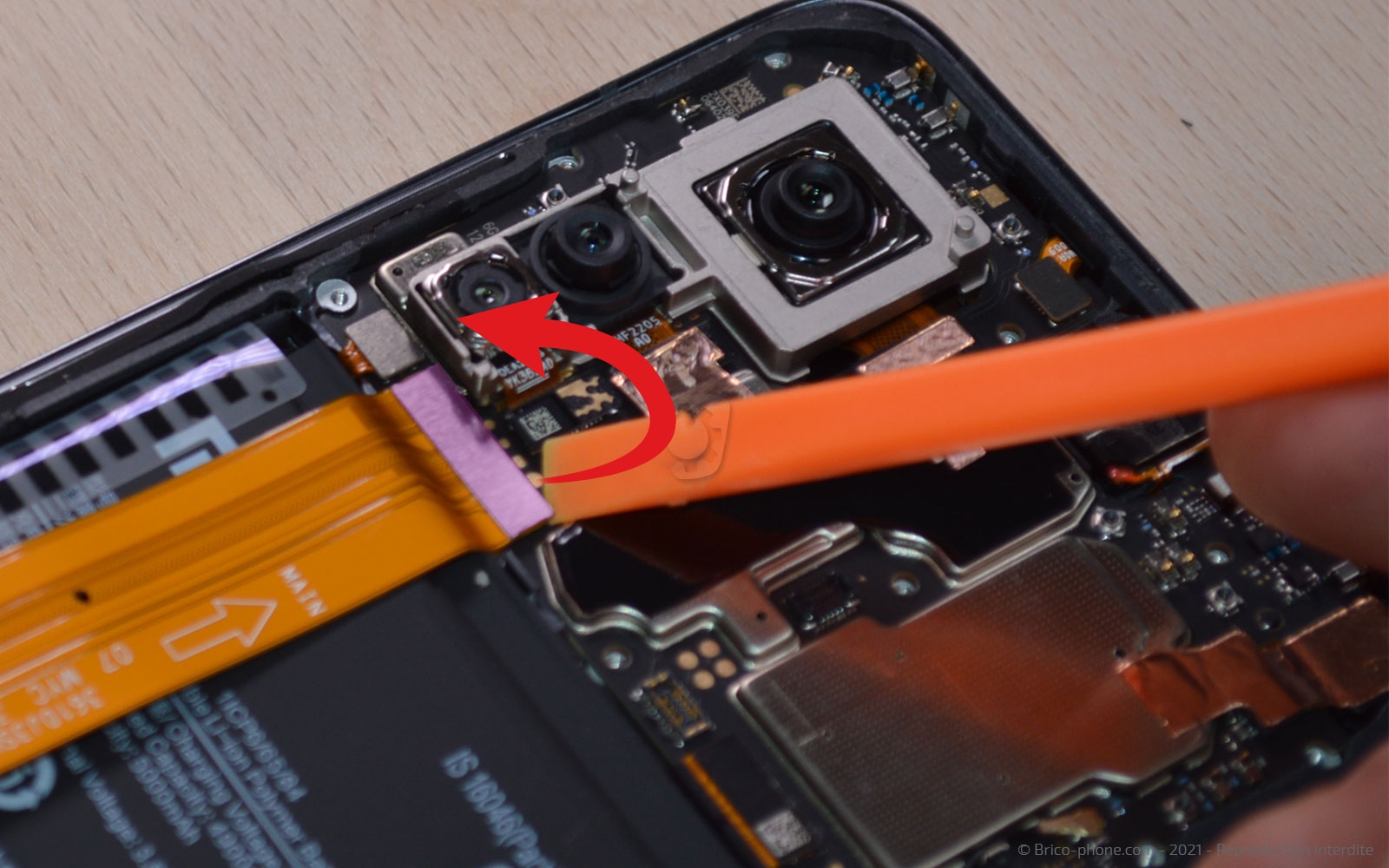

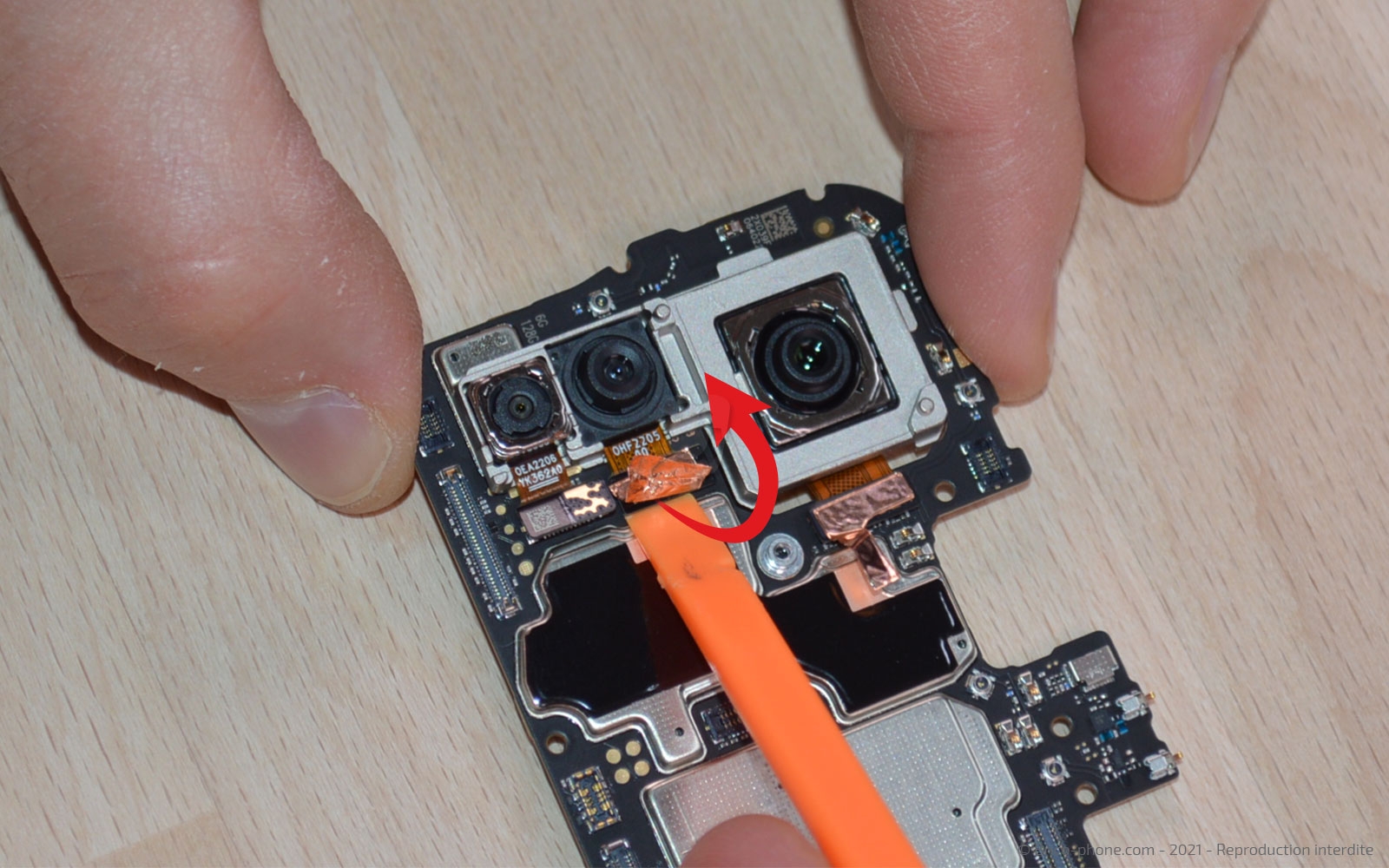

Continuez les manipulations en déconnectant l'objectif principal de 64Mp puis les caméras grand-angle et macro.

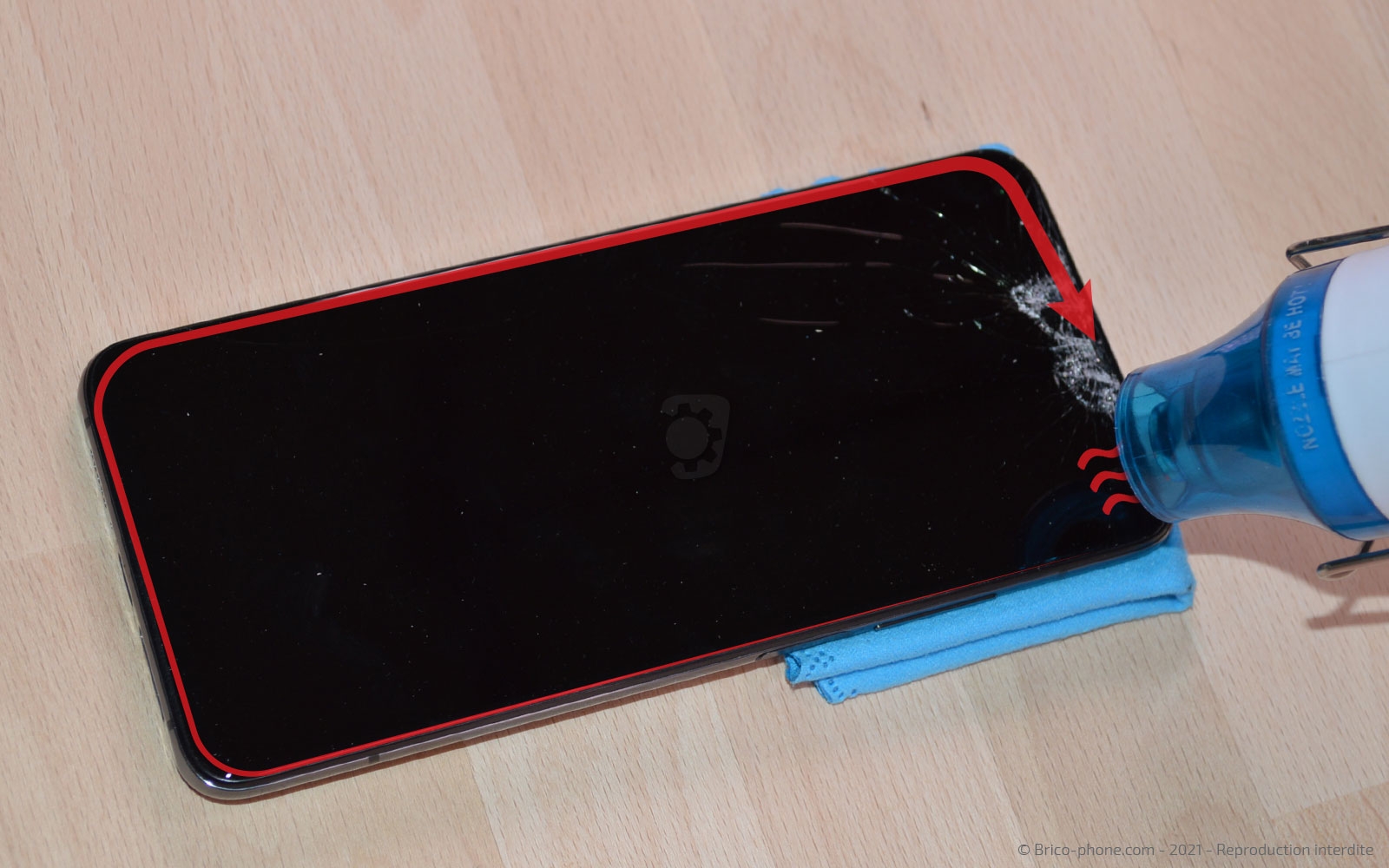

Comme pour a vitre arrière, chauffez l'écran de votre Xiaomi Mi 10T en utilisant soit le coussin chauffant soit le décapeur thermique.

N'oubliez pas de passer le coussin au micro-ondes environ 2 minutes avant de le déposer sur la vitre avant de votre smartphone.

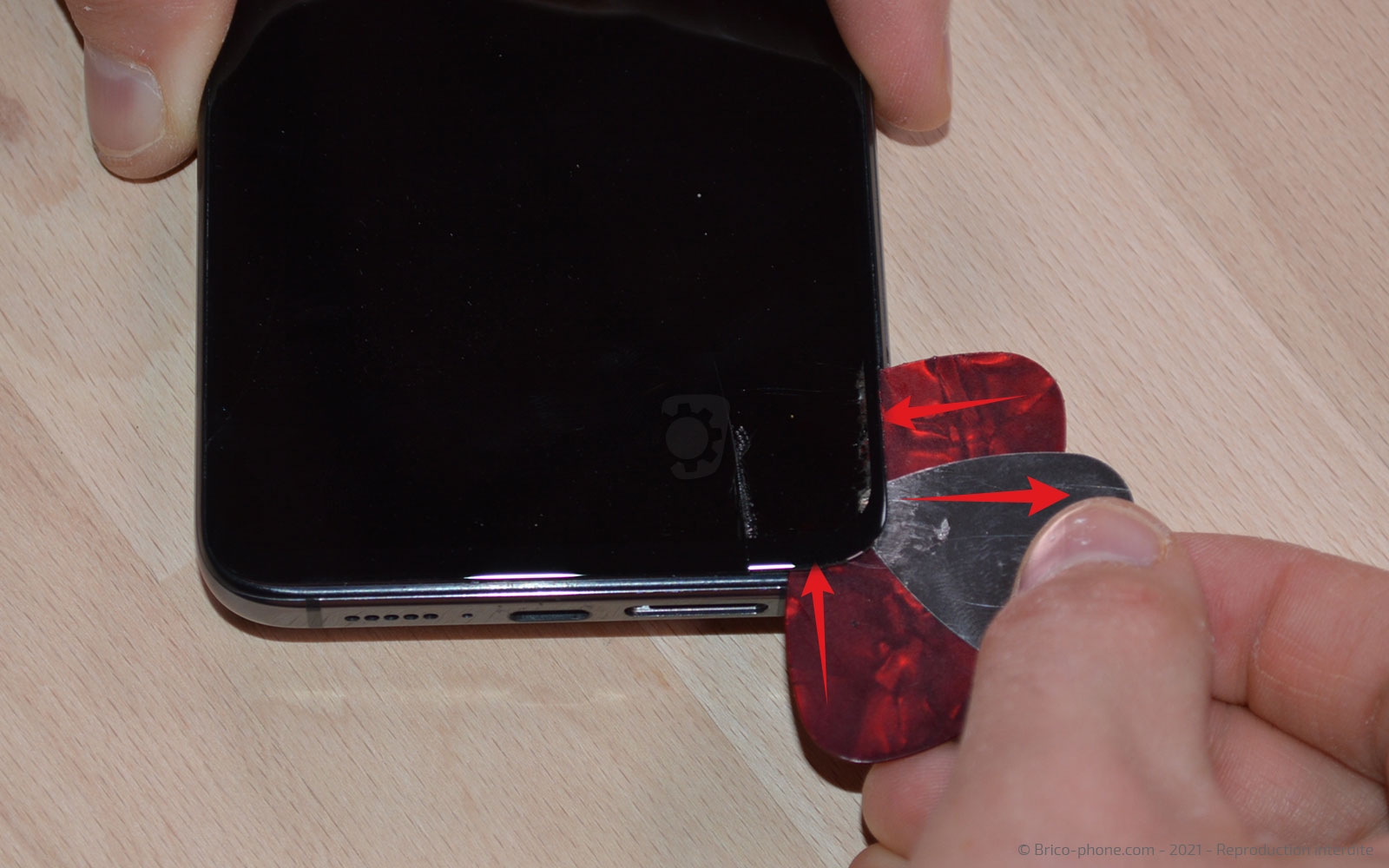

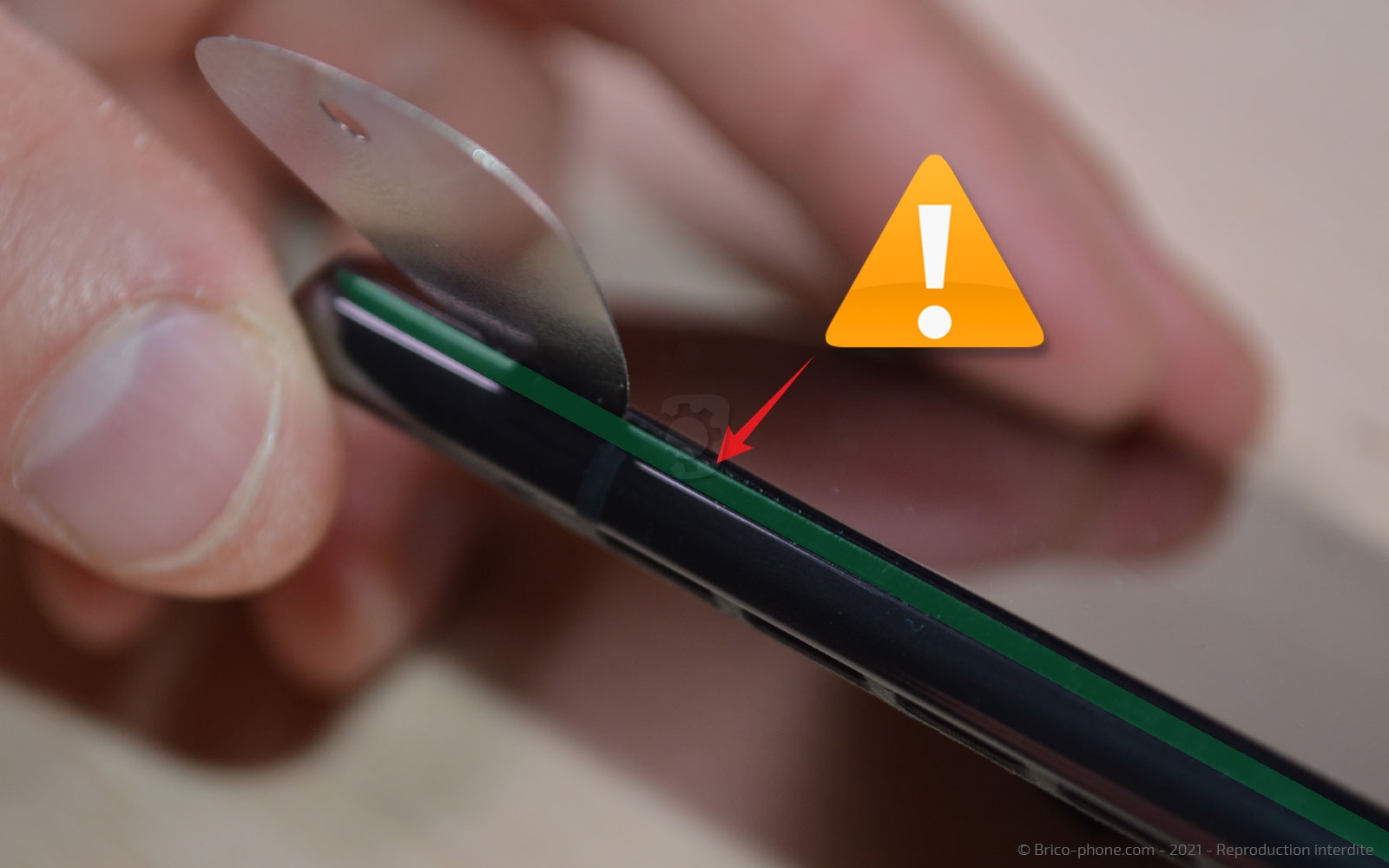

Insérez le médiator en métal troué entre l'écran et le châssis en faisant attention au joint en plastique présent tout autour de l'écran (photo 2).

Assurez-vous que ce dernier se trouve bien sous votre outil.

Ensuite, remplacez l'ustensile par ses homologues en plastique pour ne pas endommager le châssis.

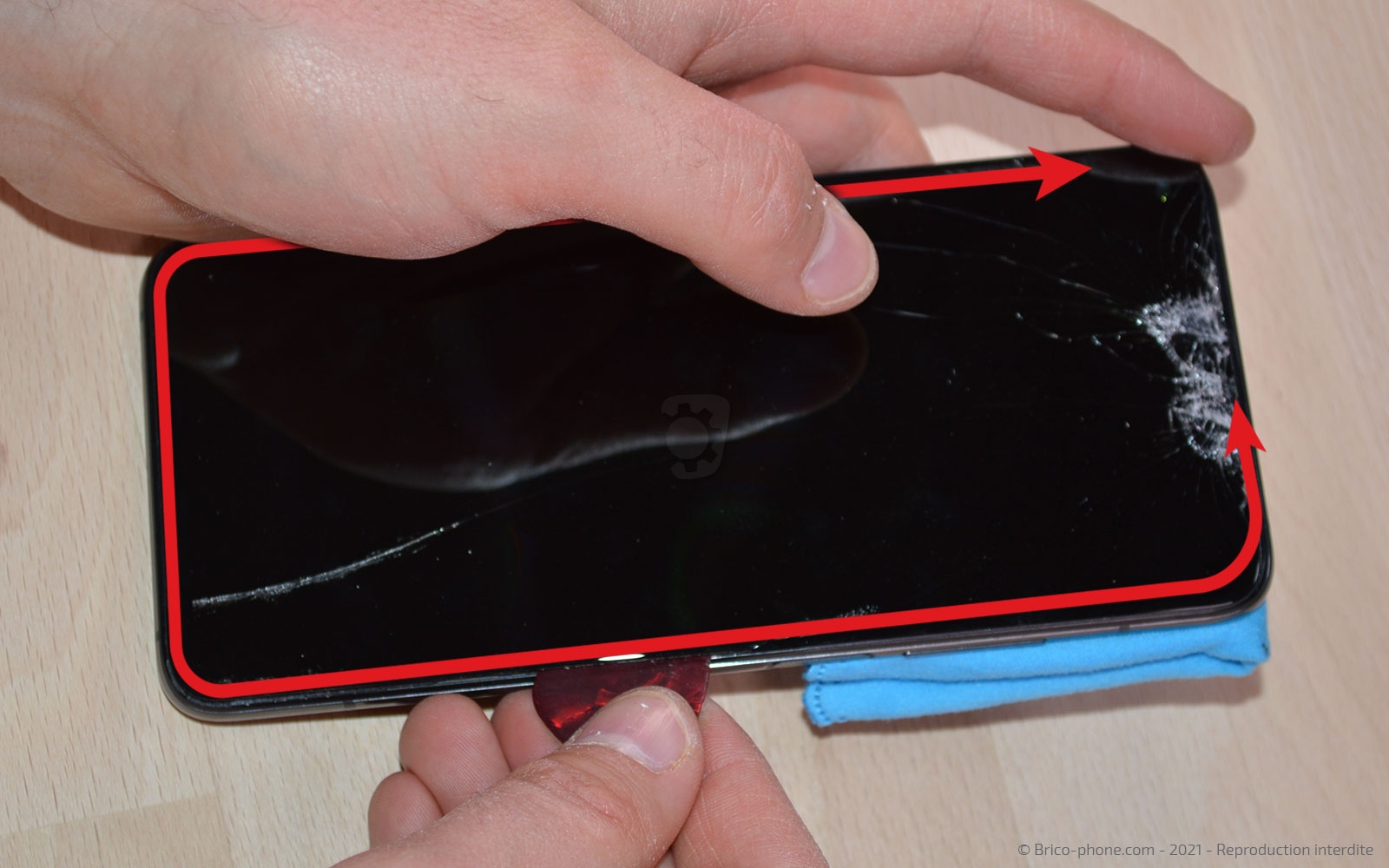

Déplacez les médiators en plastique tout autour de l'écran afin de terminer son décollage.

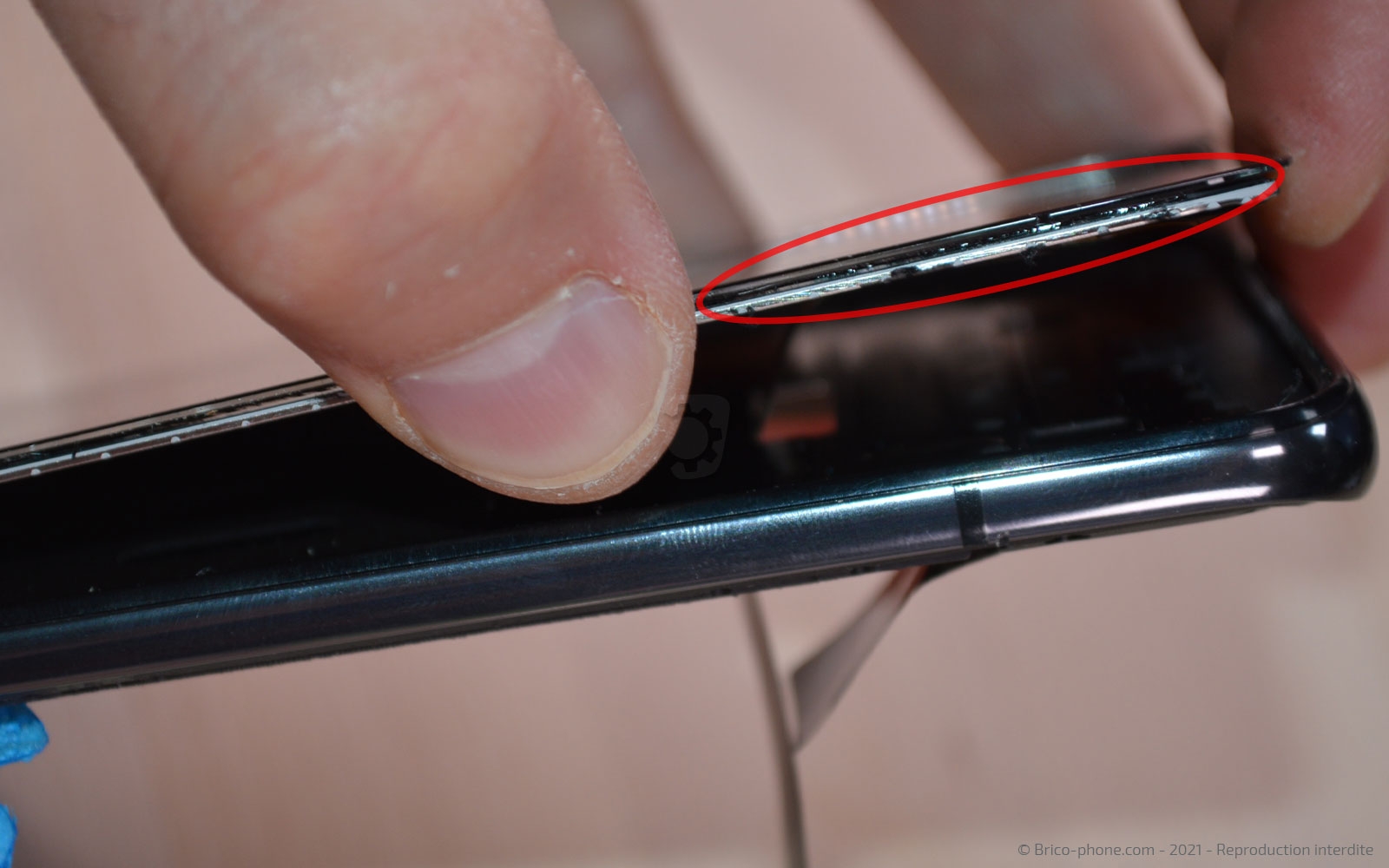

Pour vous faciliter la manipulation, assurez vous d'avoir glisser l'outil sous l'afficheur LCD (photo 2).

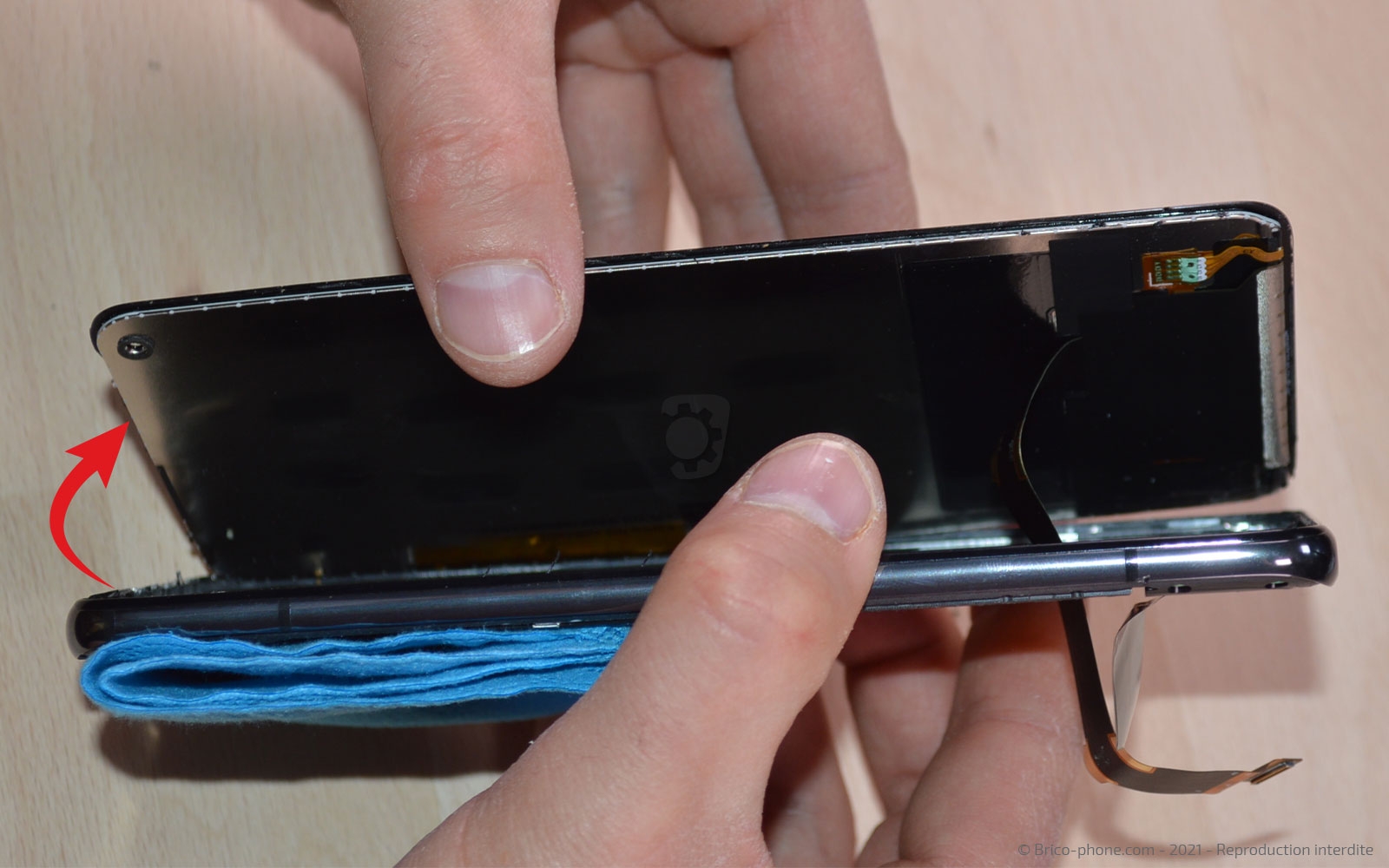

Sortez l'écran endommagé du châssis en faisant attention à sa nappe.

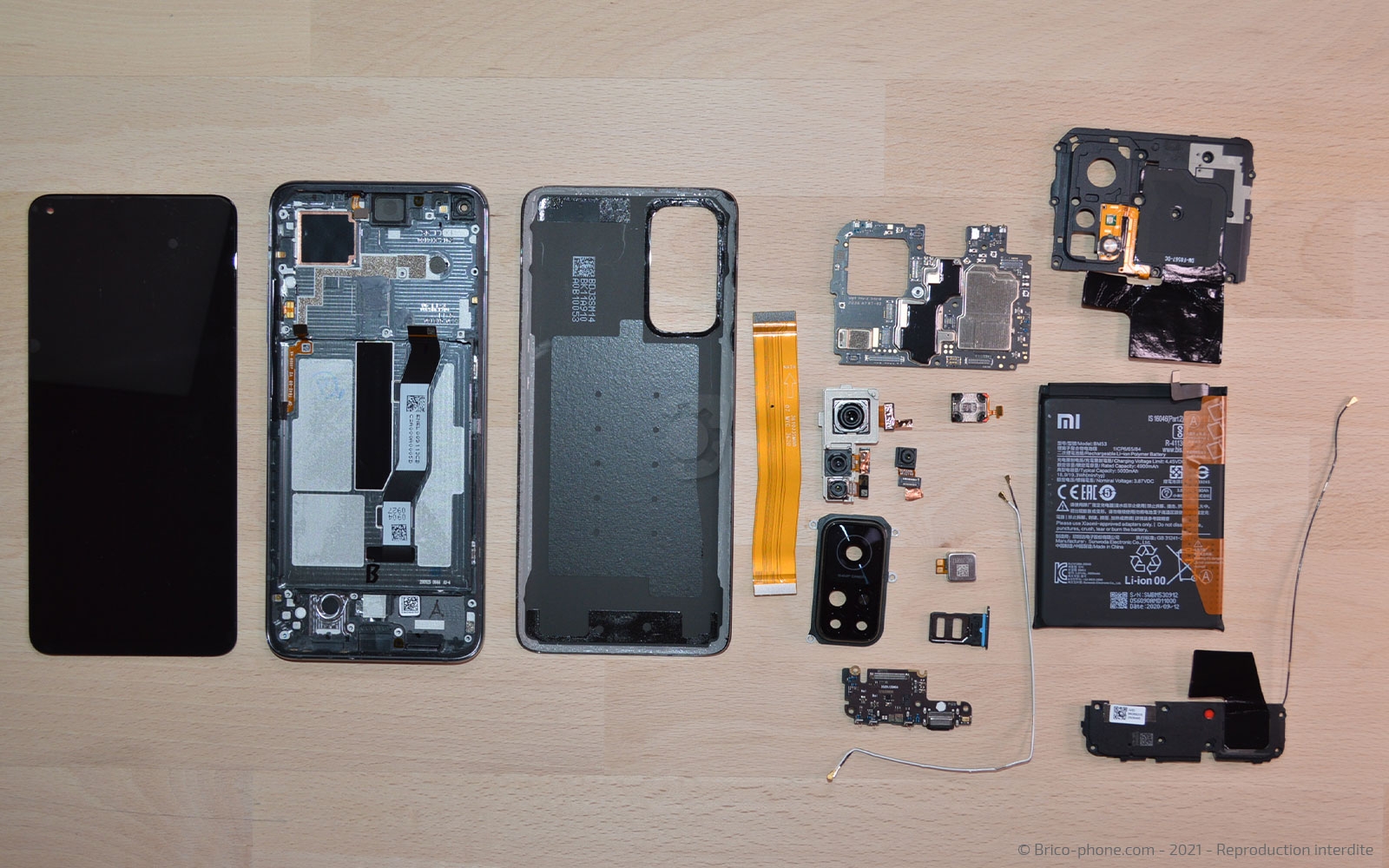

Découvrez l'ensemble des composants de votre Xiaomi Mi 10T regroupés sur une seule photo.
