Changement de connecteur de charge sur Galaxy A32 5G

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A32 5G | Temps estimé : 20 min | Difficulté : 2/5

Votre câble ne tient plus dans le connecteur de votre Samsung Galaxy A32 ? Vous n'arrivez plus à le charger ? Il est temps de procéder au remplacement du connecteur de charge en vous aidant de ce tutoriel photos et vidéos afin d'effectuer son remplacement.
Si vous rencontrez un problème avec votre prise jack, vous pouvez aussi changer cette pièce.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  Le dock de votre appareil est endommagé et le câble ne rentre plus.
›  Votre smartphone n'est plus reconnu lorsque vous le branchez à un périphérique extérieur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A32 5G
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

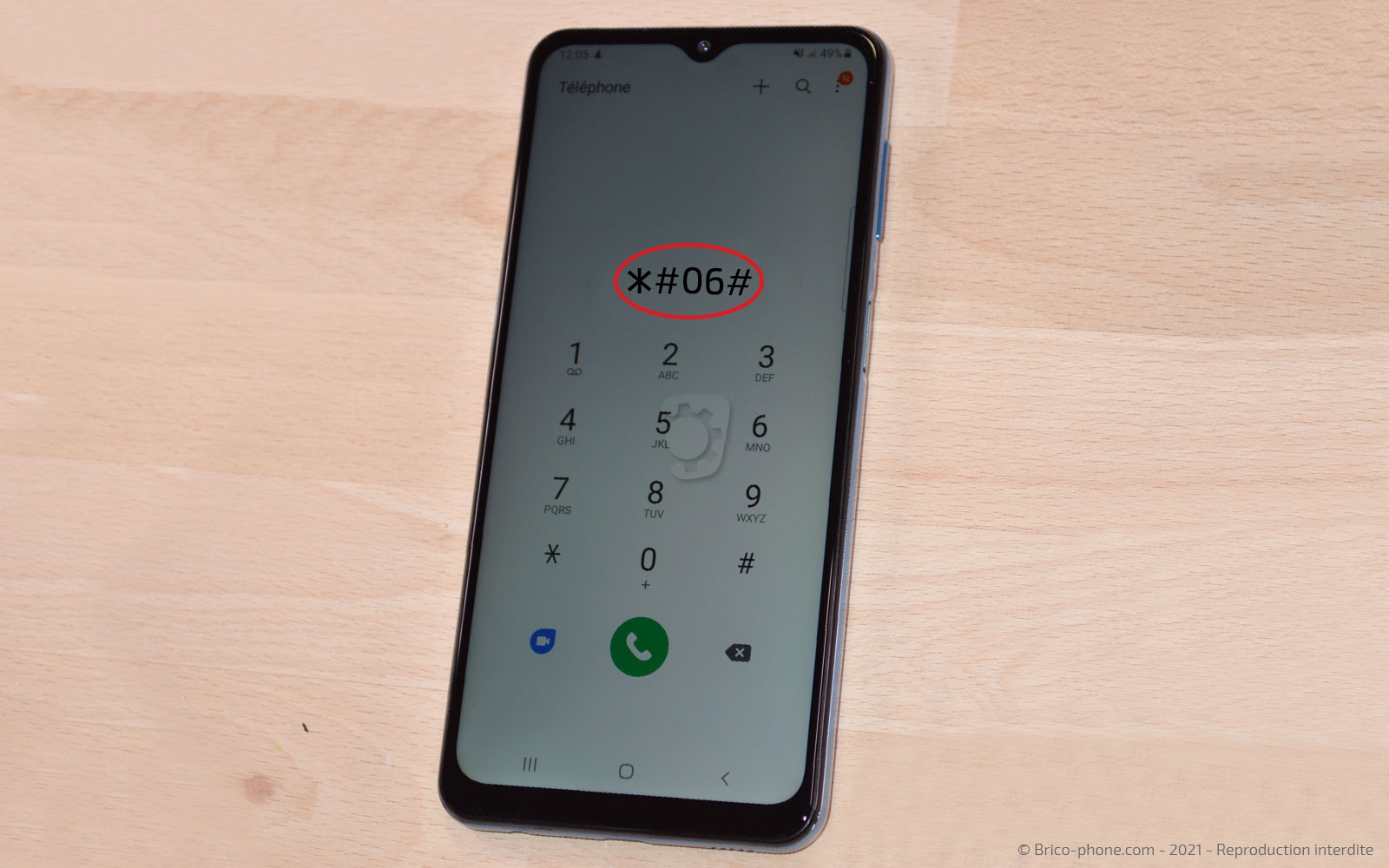

Avant toute réparation, il est nécessaire de connaître le modèle de son téléphone afin de suivre le bon tutoriel et de commander les bonnes pièces.

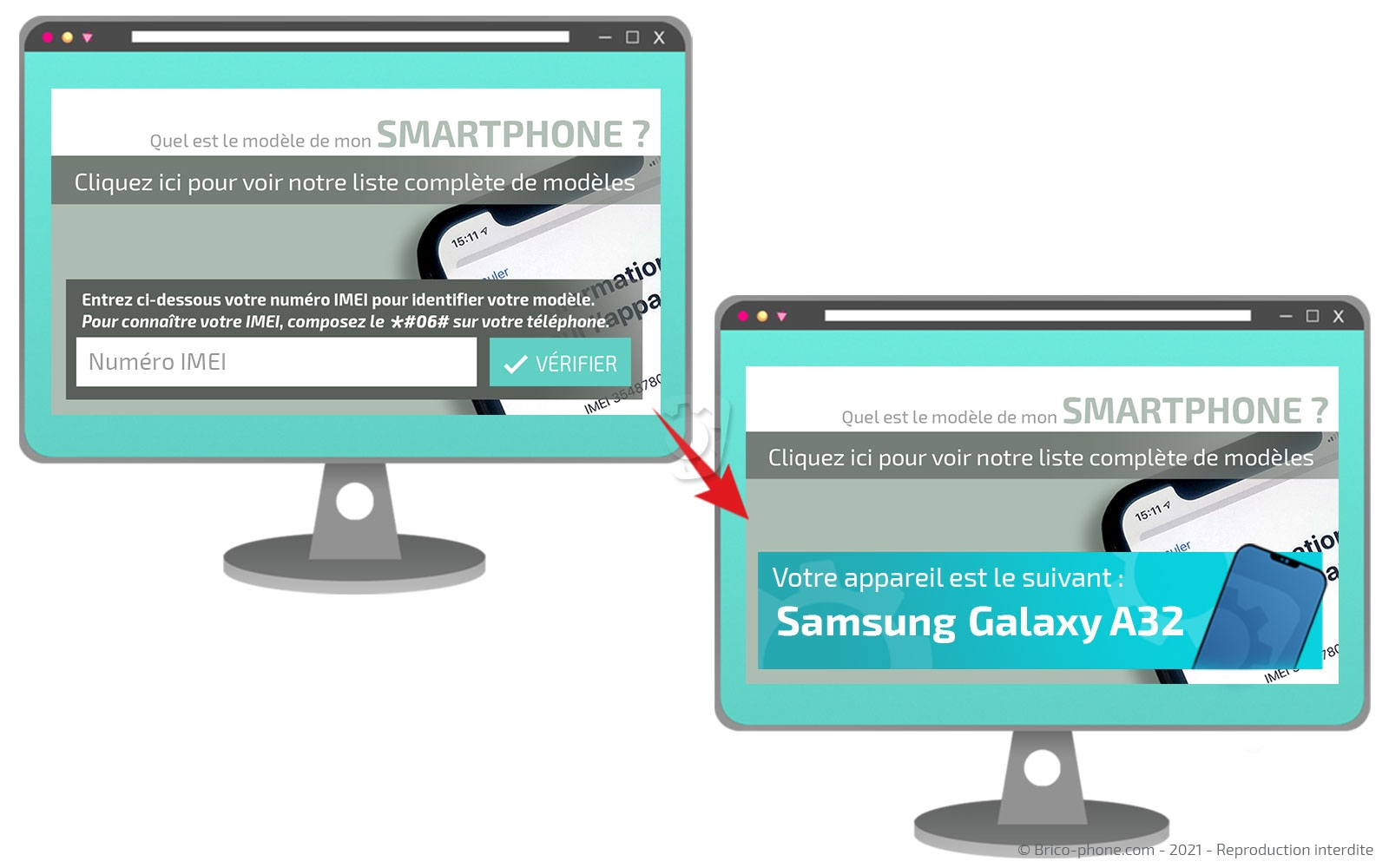

Dans l'application téléphone, tapez *#06# pour avoir votre numéro IMEI et le rentrer dans la rubrique de notre page d'accueil.

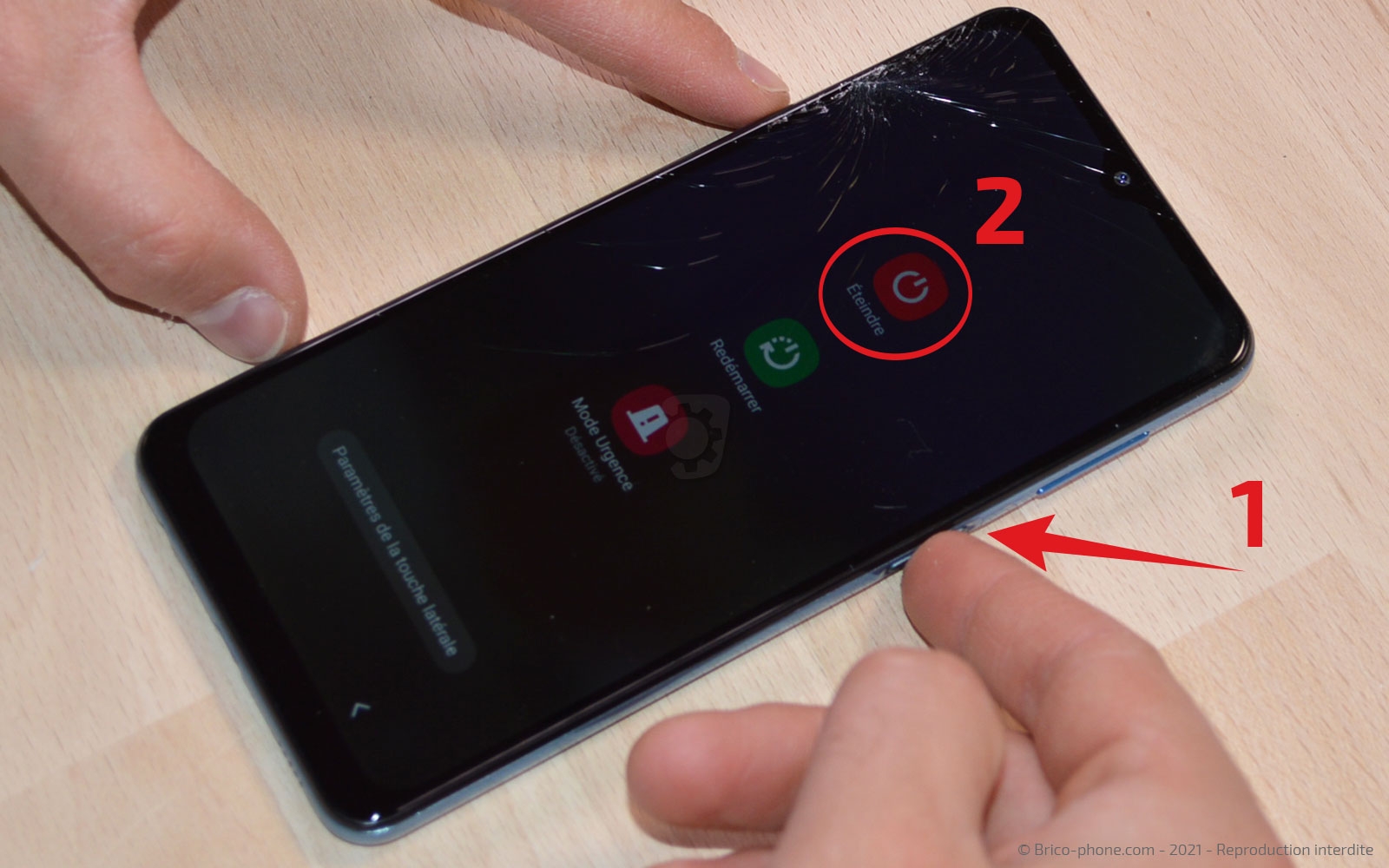

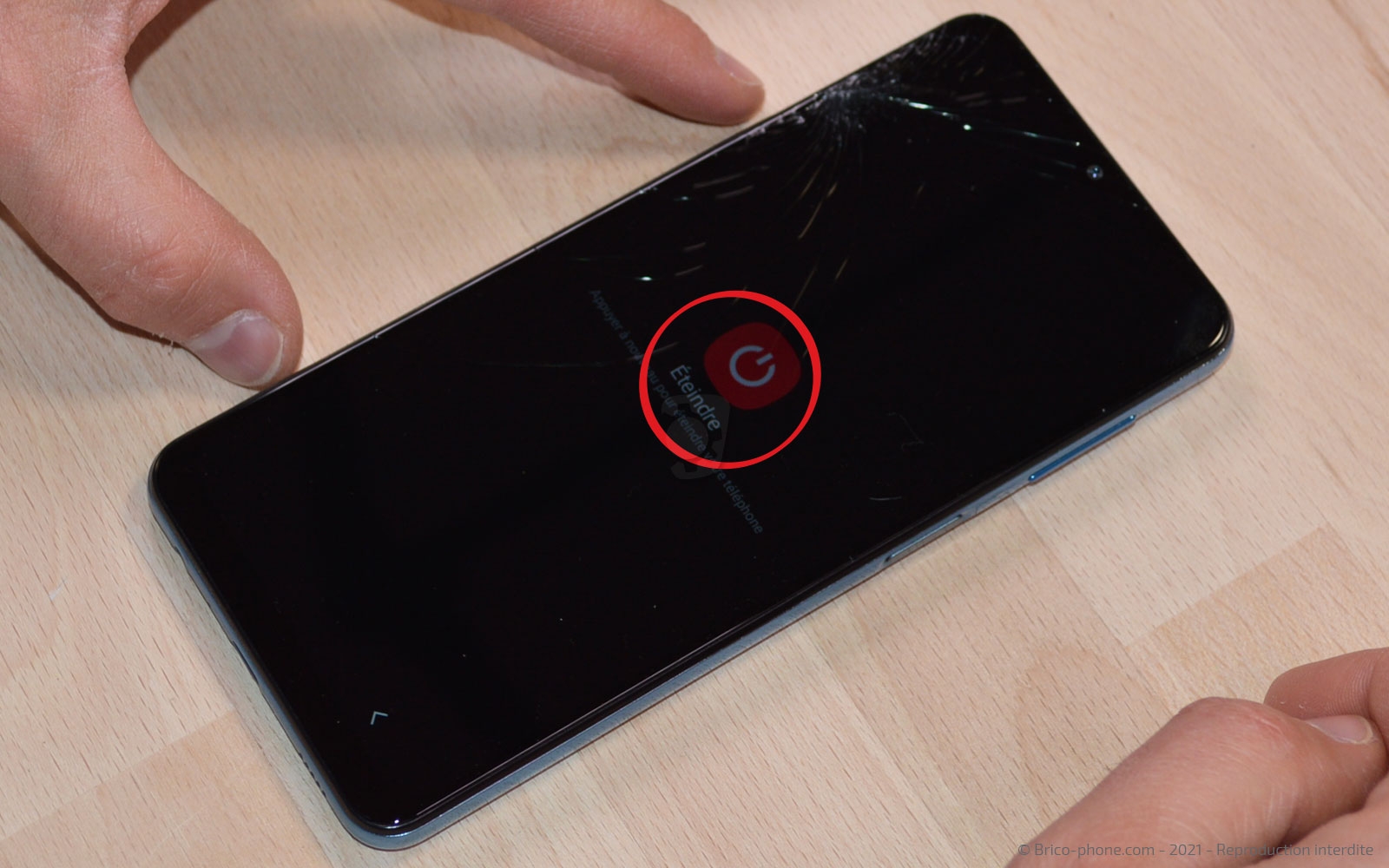

Vous pouvez éteindre votre smartphone en maintenant le bouton power, afin d'avoir un menu et de cliquer sur "éteindre".
Etape 1 : Retirer le tiroir sim

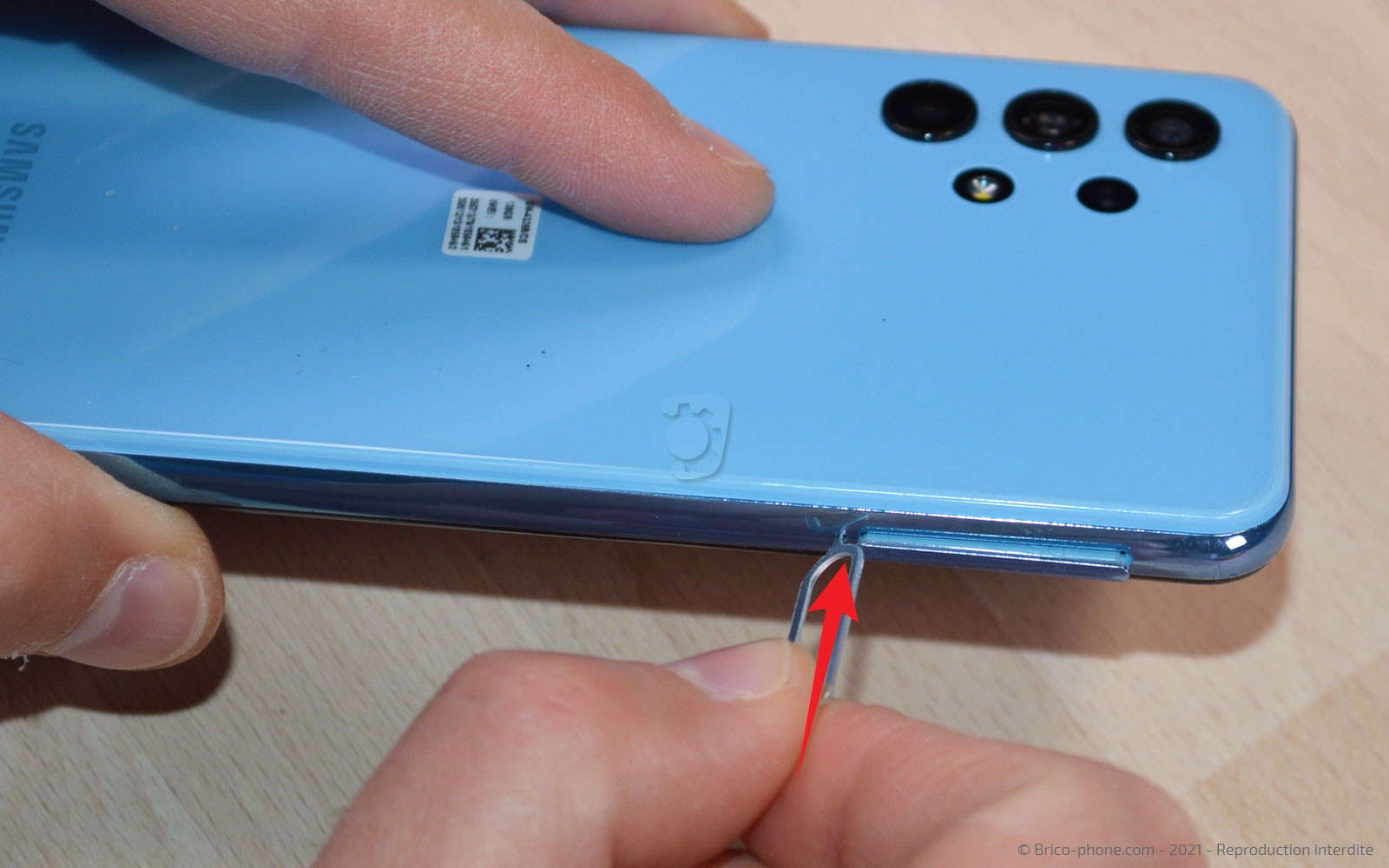

Ôtez le racksim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

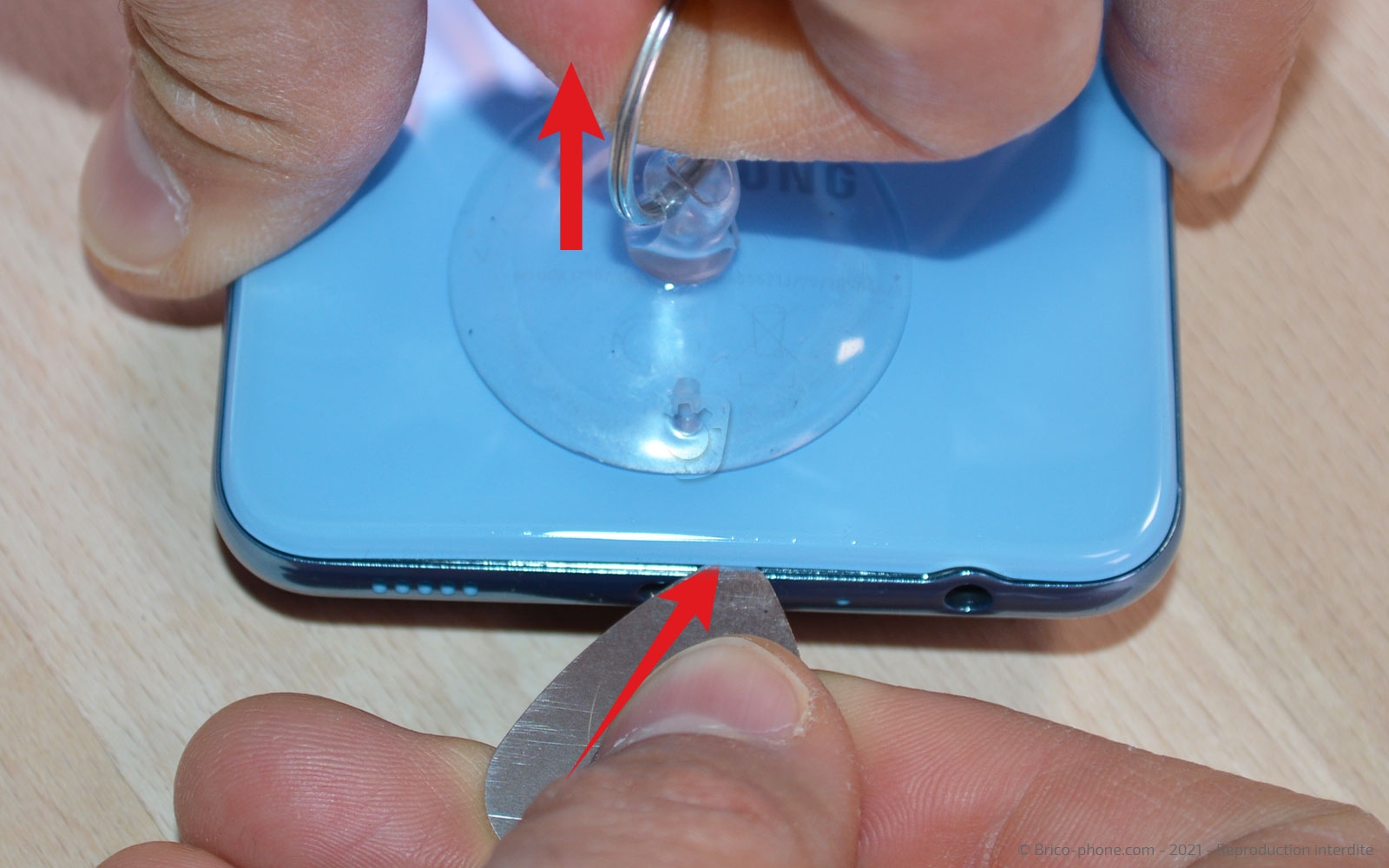

Etape 2 : Créer un point d'insertion

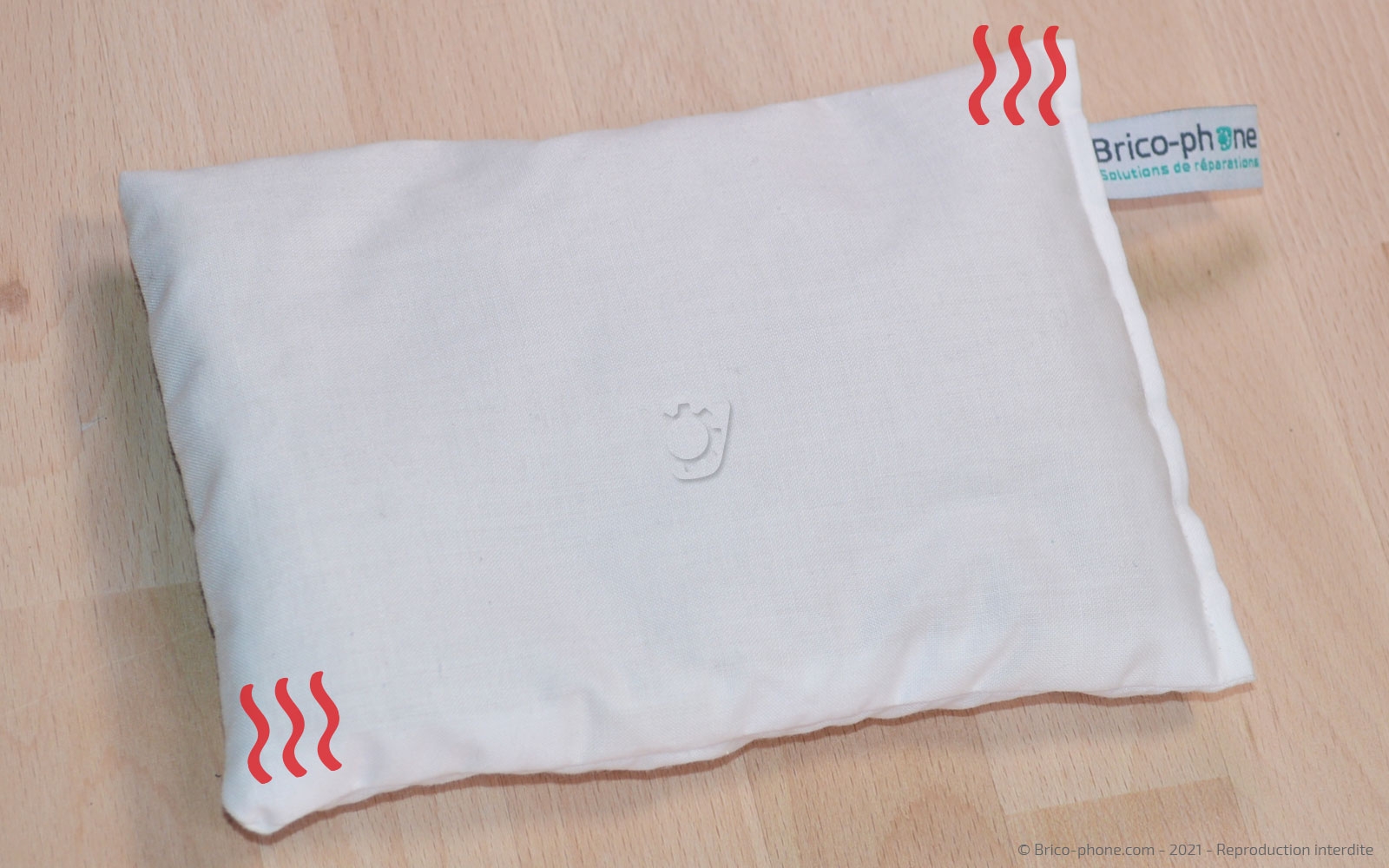

Vous devez chauffer la vitre arrière afin de ramollir l'adhésif de celle-ci pour la décoller. Si vous avez pris le coussin chauffant de notre kit, passez-le 1 à 2 minutes au micro-ondes avant de l'appliquer 40 secondes sur la face arrière.
Vous avez un décapeur thermique ou un sèche-cheveux ? Chauffez le pourtour de la partie arrière en ne dépassant pas les 80 degrés, durant 30 secondes.

Placez la ventouse en bas de la vitre arrière, puis tout en tirant dessus, insérez le médiator en métal troué entre la vitre et le châssis pour créer une ouverture.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

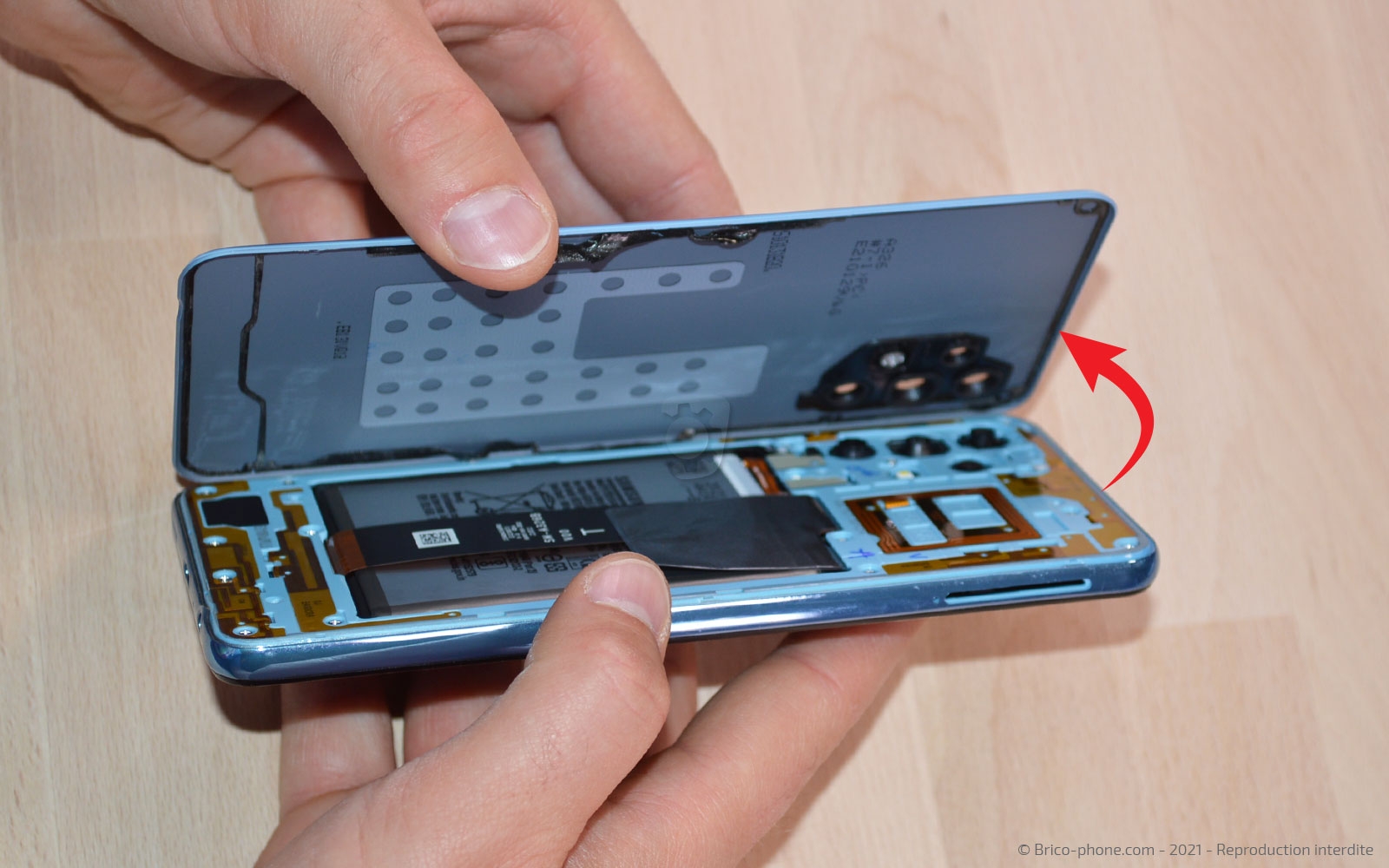

Etape 3 : Décoller la vitre arrière

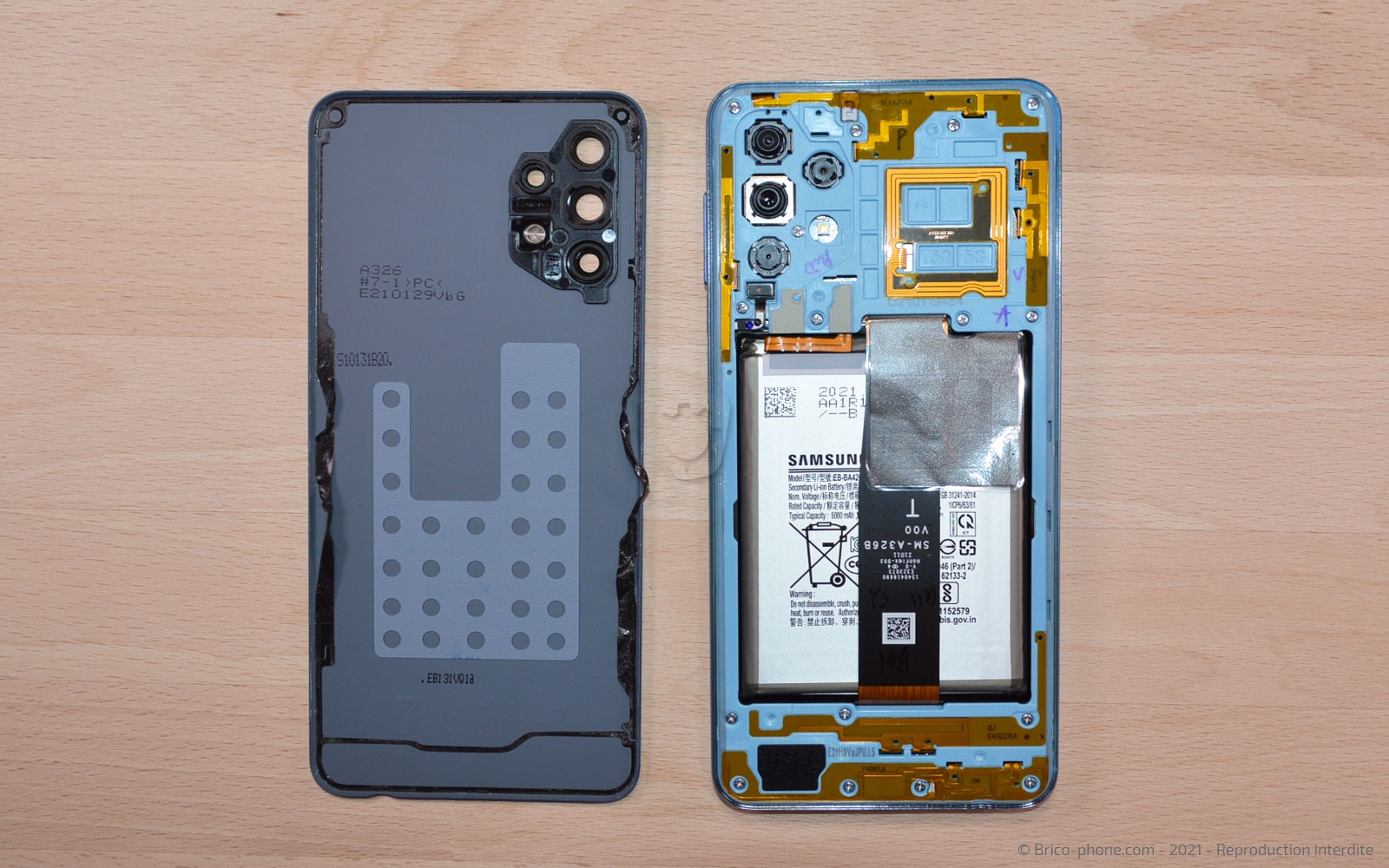

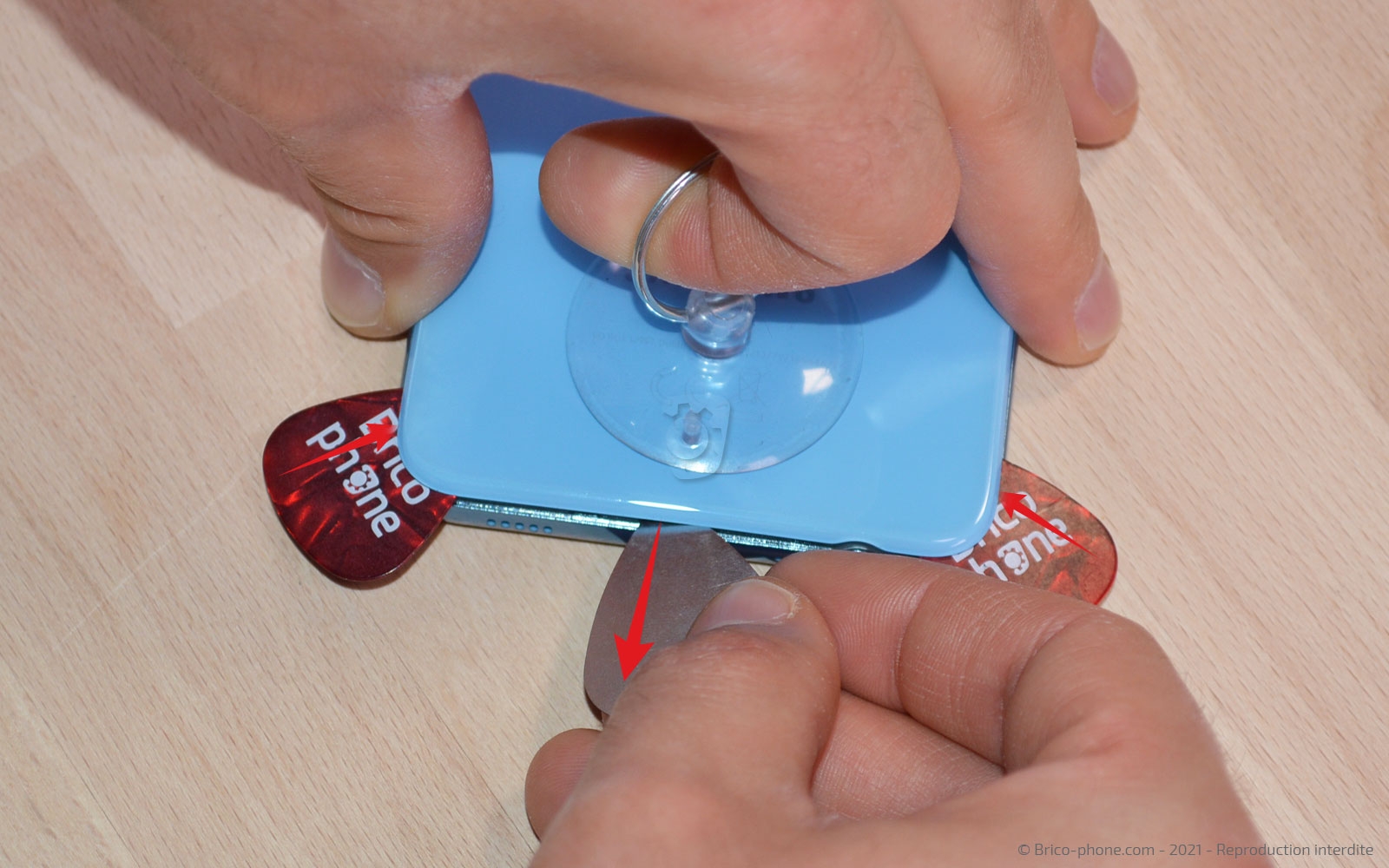

Insérez de part et d'autre du médiator en métal ceux en plastique afin de faire le tour du téléphone pour décoller la vitre arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Préparer le châssis intermédiaire

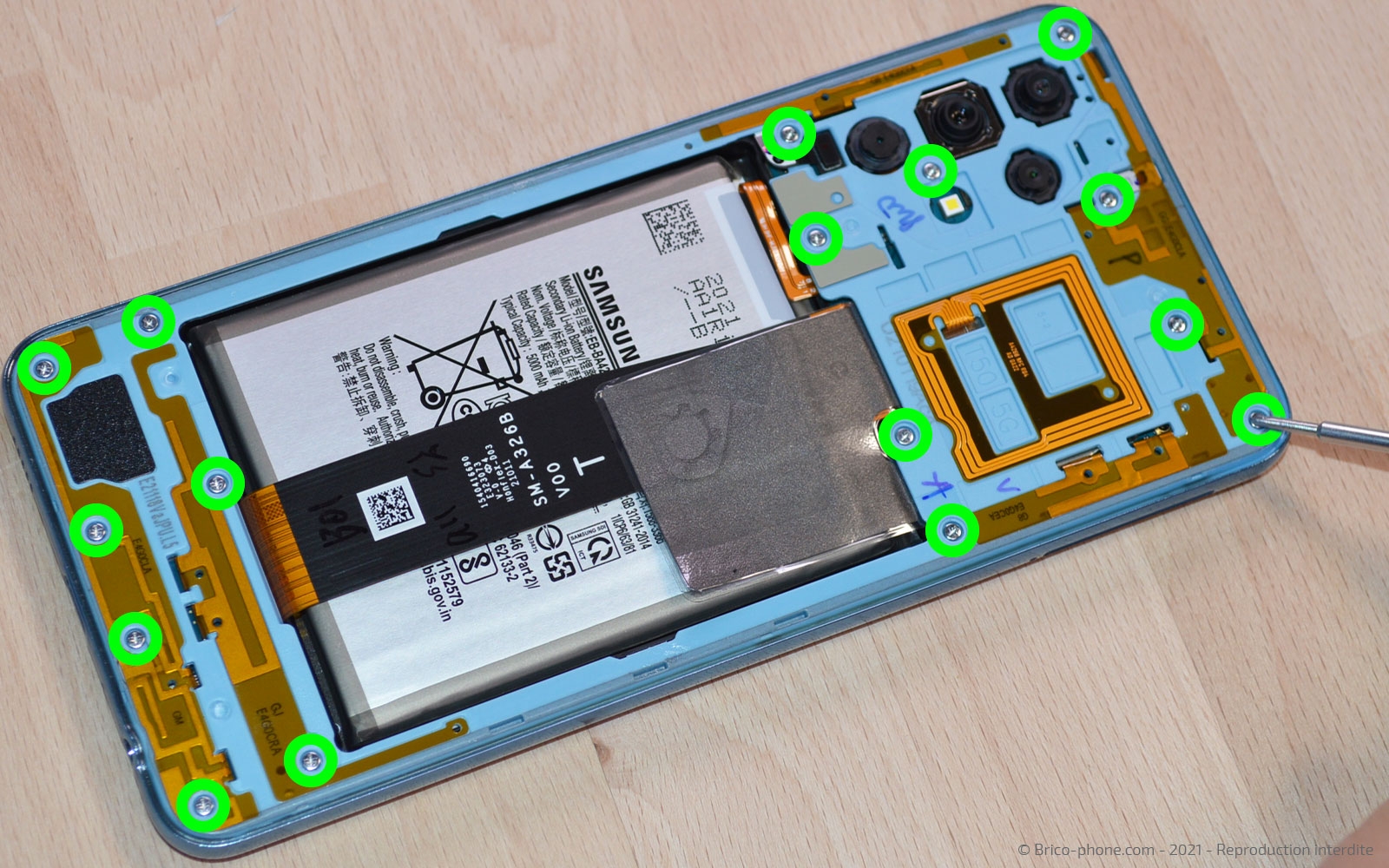

Afin de pouvoir retirer le châssis intermédiaire, vous devez dévisser les 16 vis à l'aide du tournevis cruciforme et déconnectez la nappe du bouton power avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Extraire le châssis intermédiaire

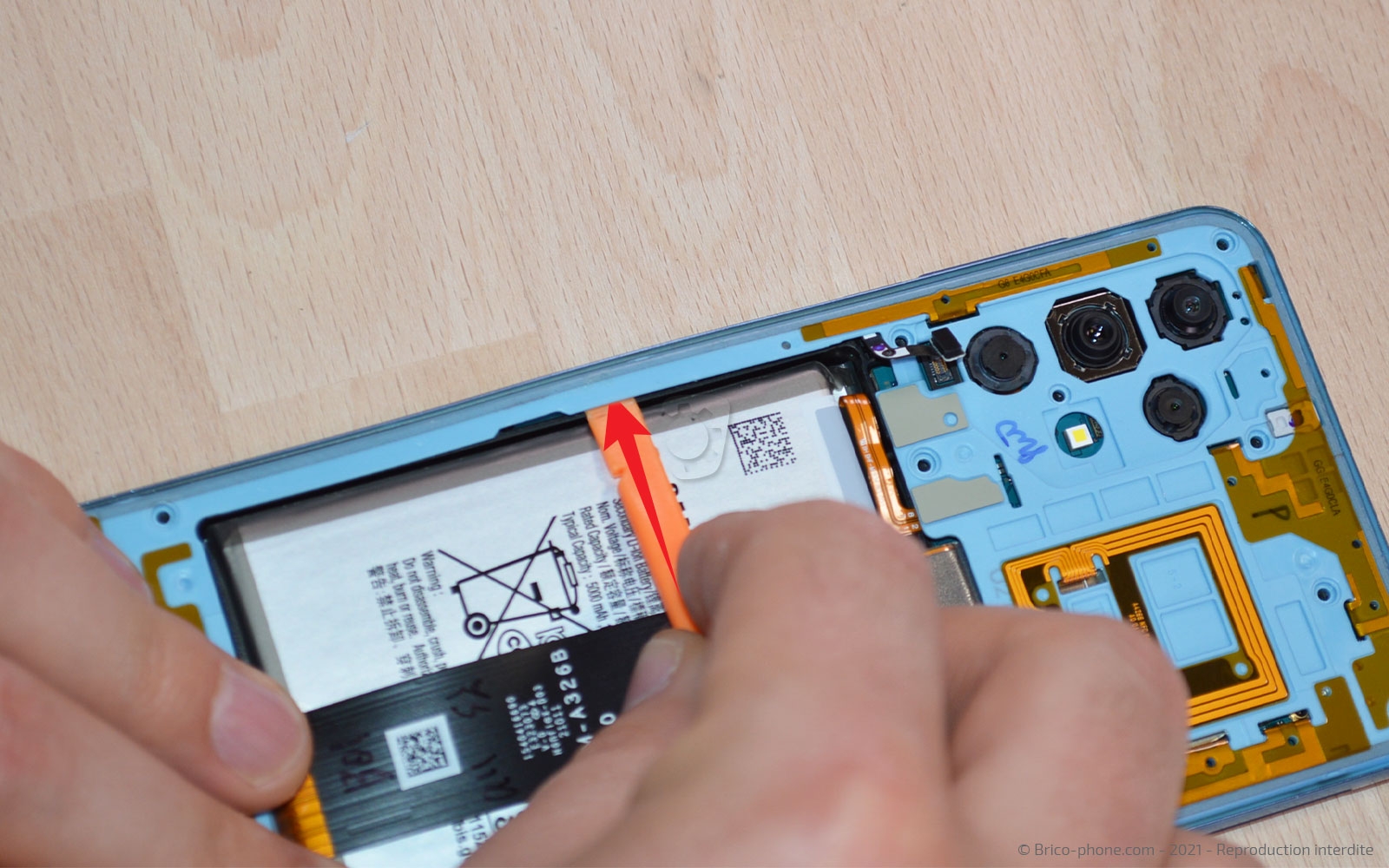

Déclipsez le châssis avec le levier en commençant par l'intérieur à côté de la batterie, une fois que vous verrez une ouverture passez le levier le long du châssis pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie
Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

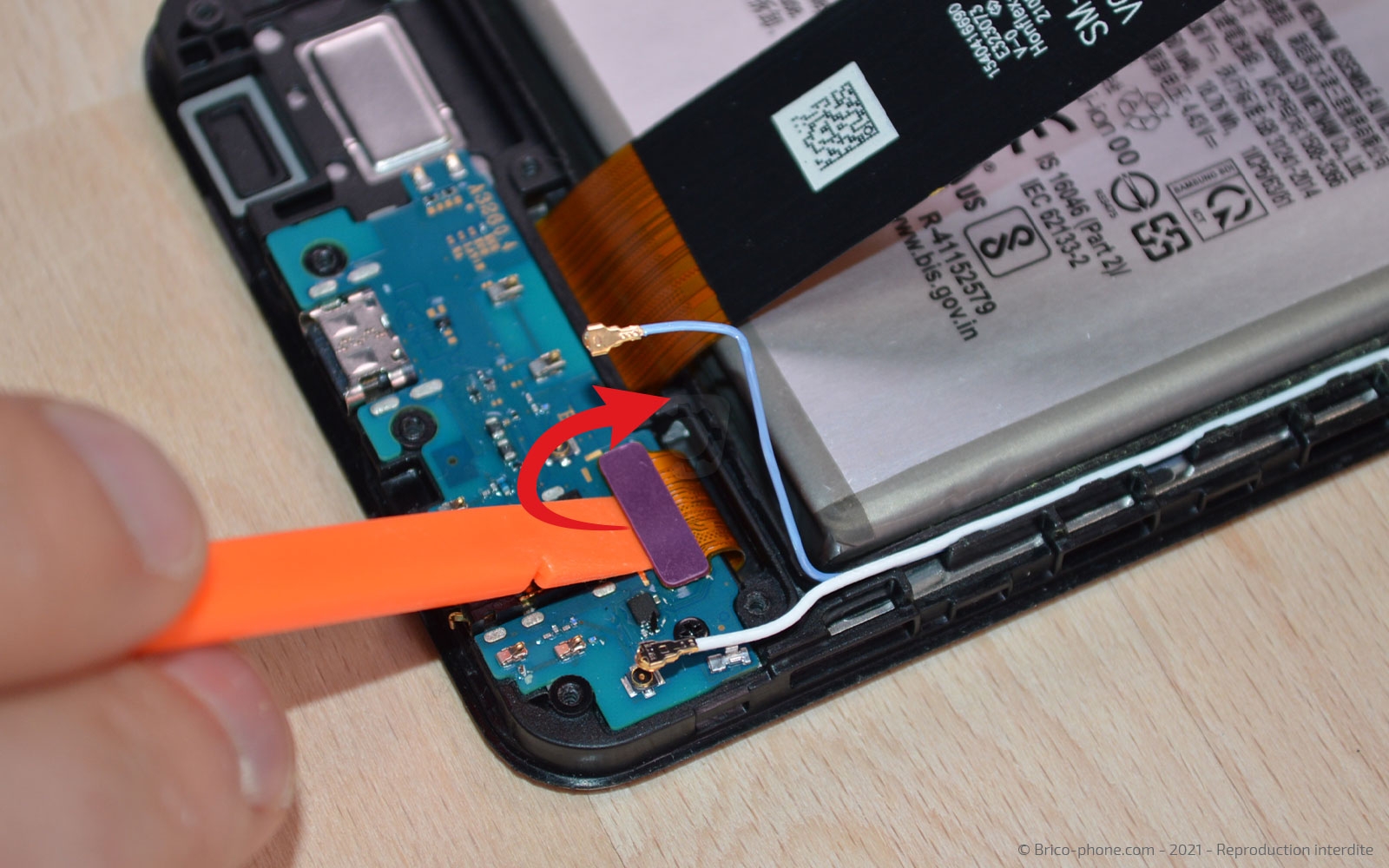

Etape 7 : Déconnecter le dock de charge

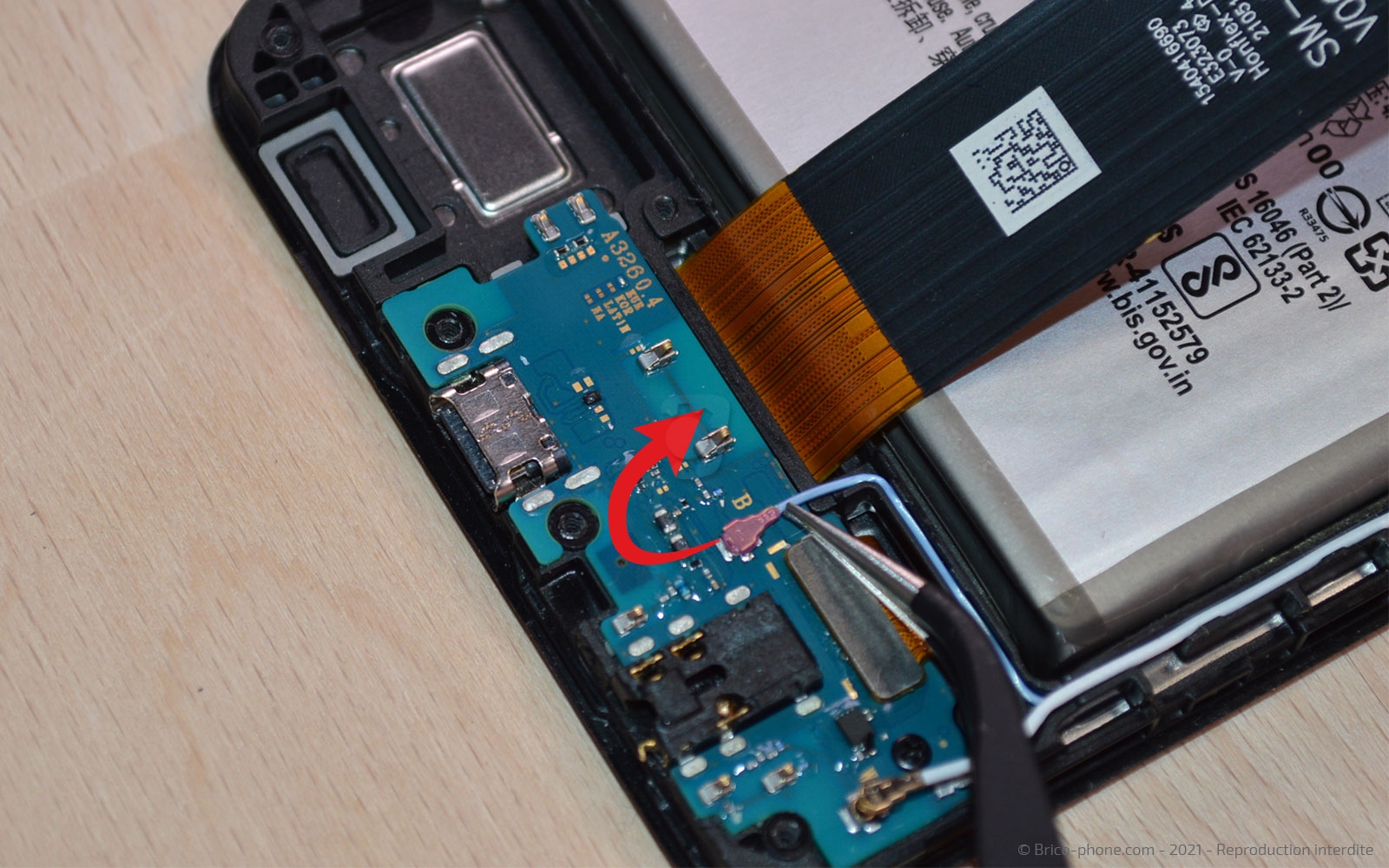

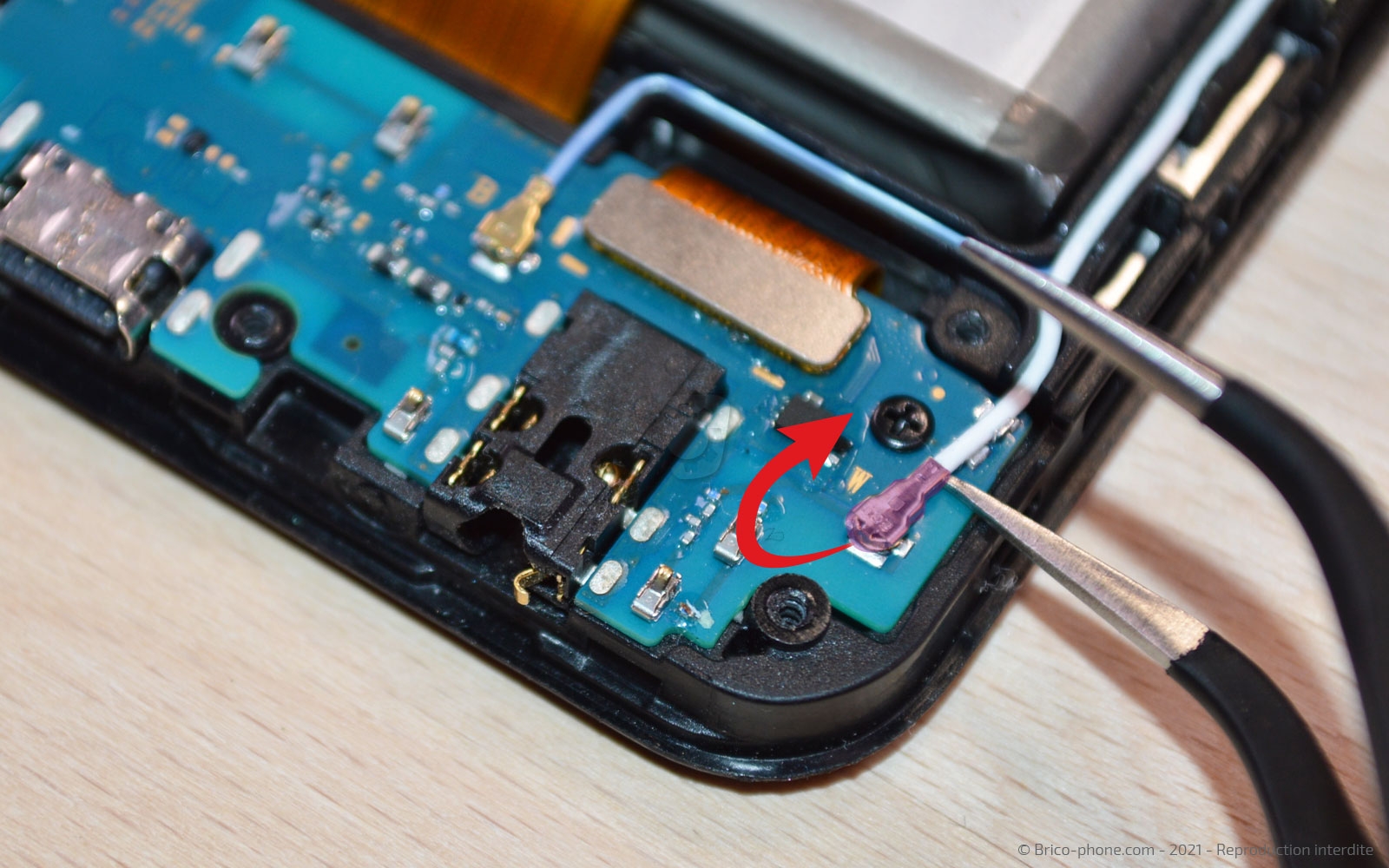

Avec la pincette en métal, déconnectez les 2 câbles coaxiaux (un blanc et un bleu), puis la nappe de l'écran avec le levier en nylon.

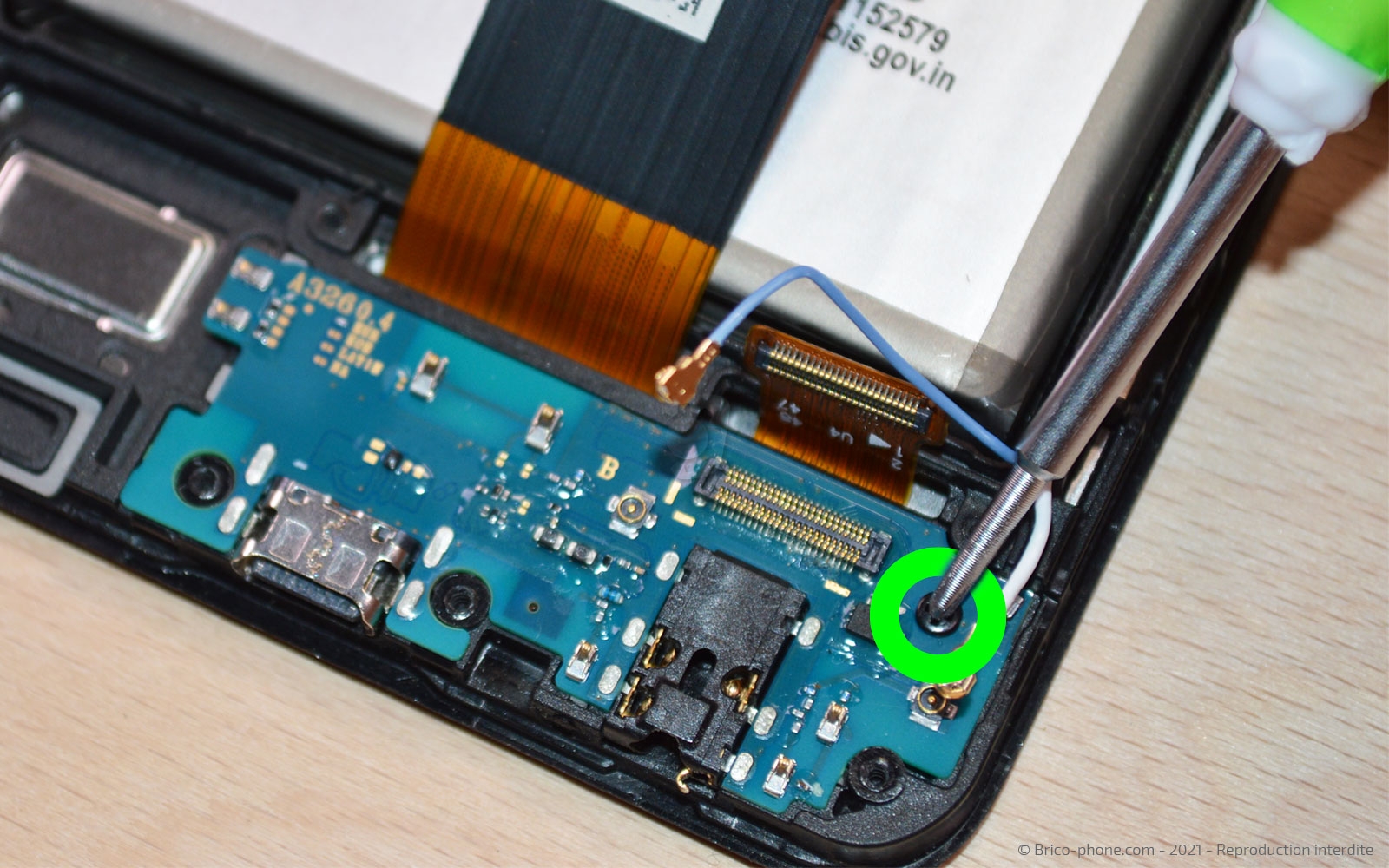

Pour finir, dévissez la seule vis cruciforme du dock.
Outils du kit utilisés
Outils du kit utilisés

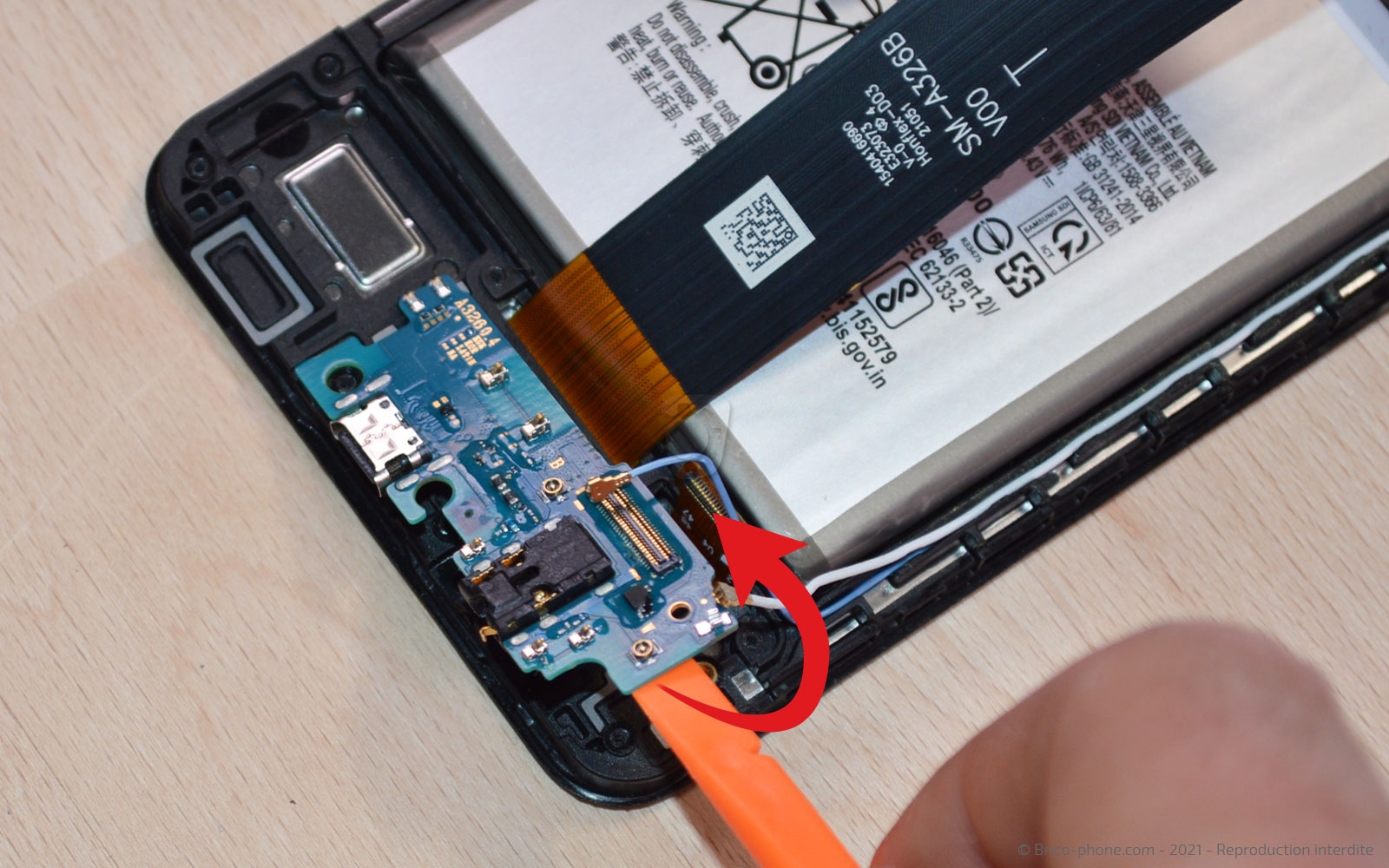

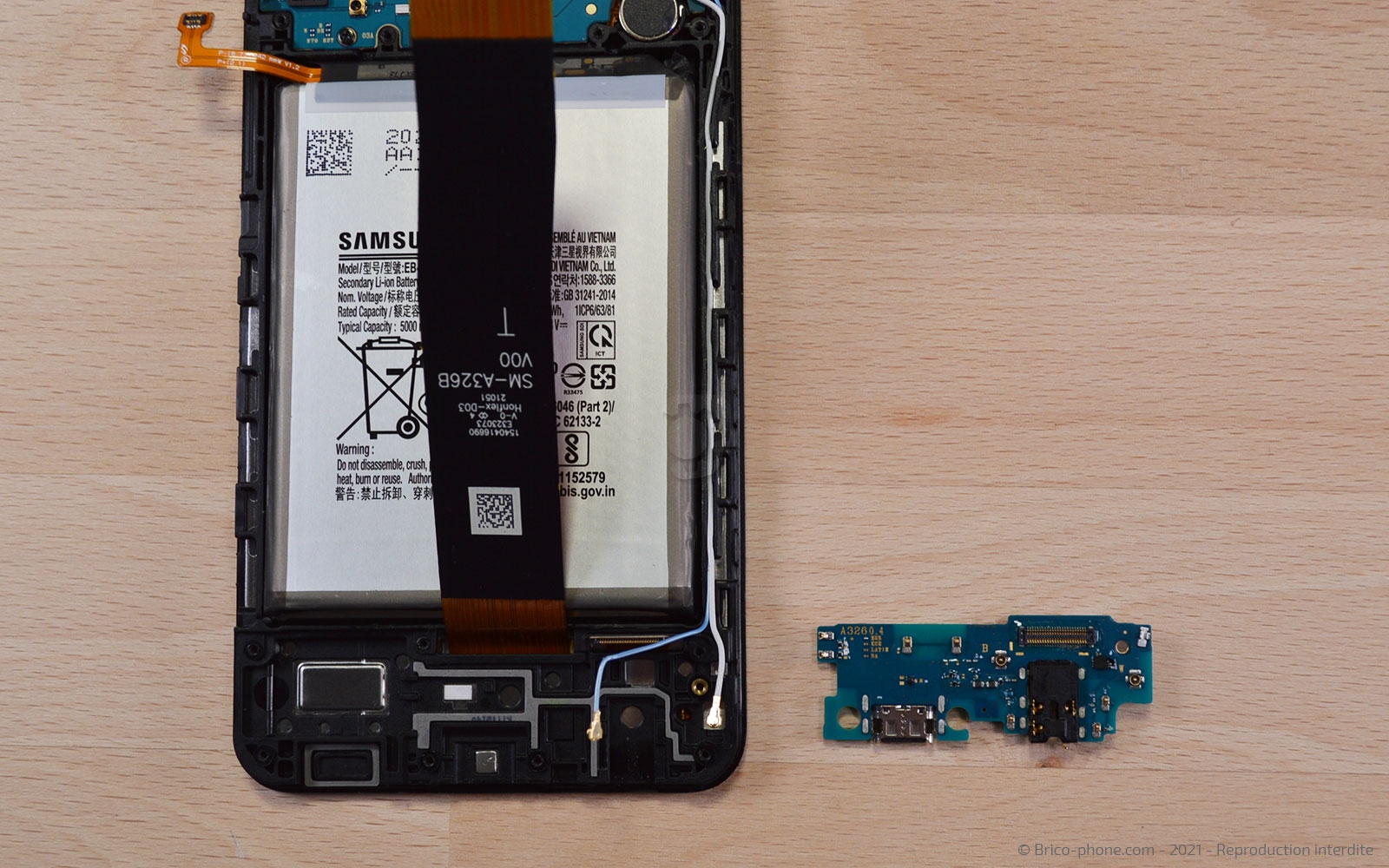

Etape 8 : Extraire le dock de charge
Faites levier avec le spudger, afin d'extraire le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

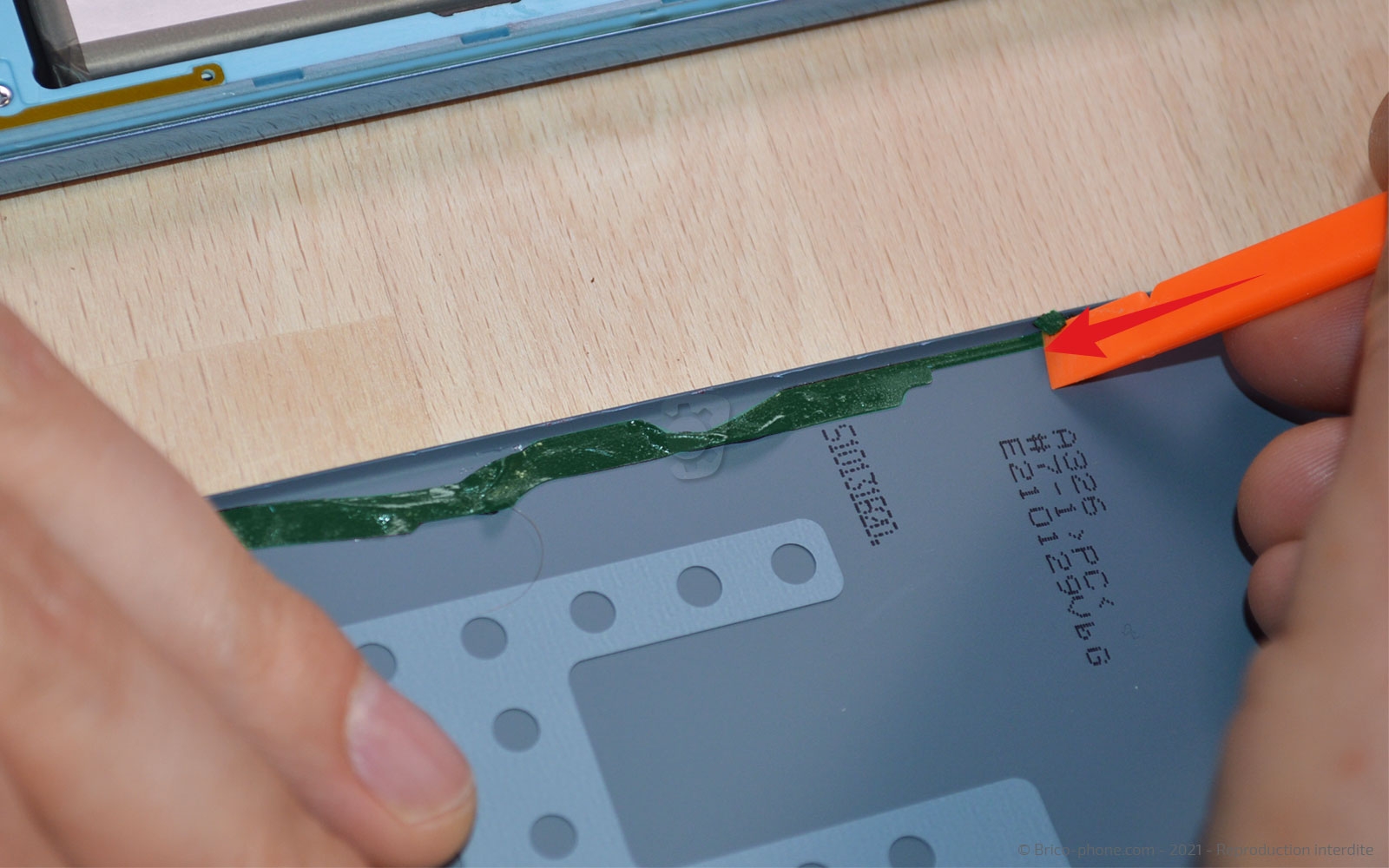

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse afin d'installer votre nouveau connecteur de charge.

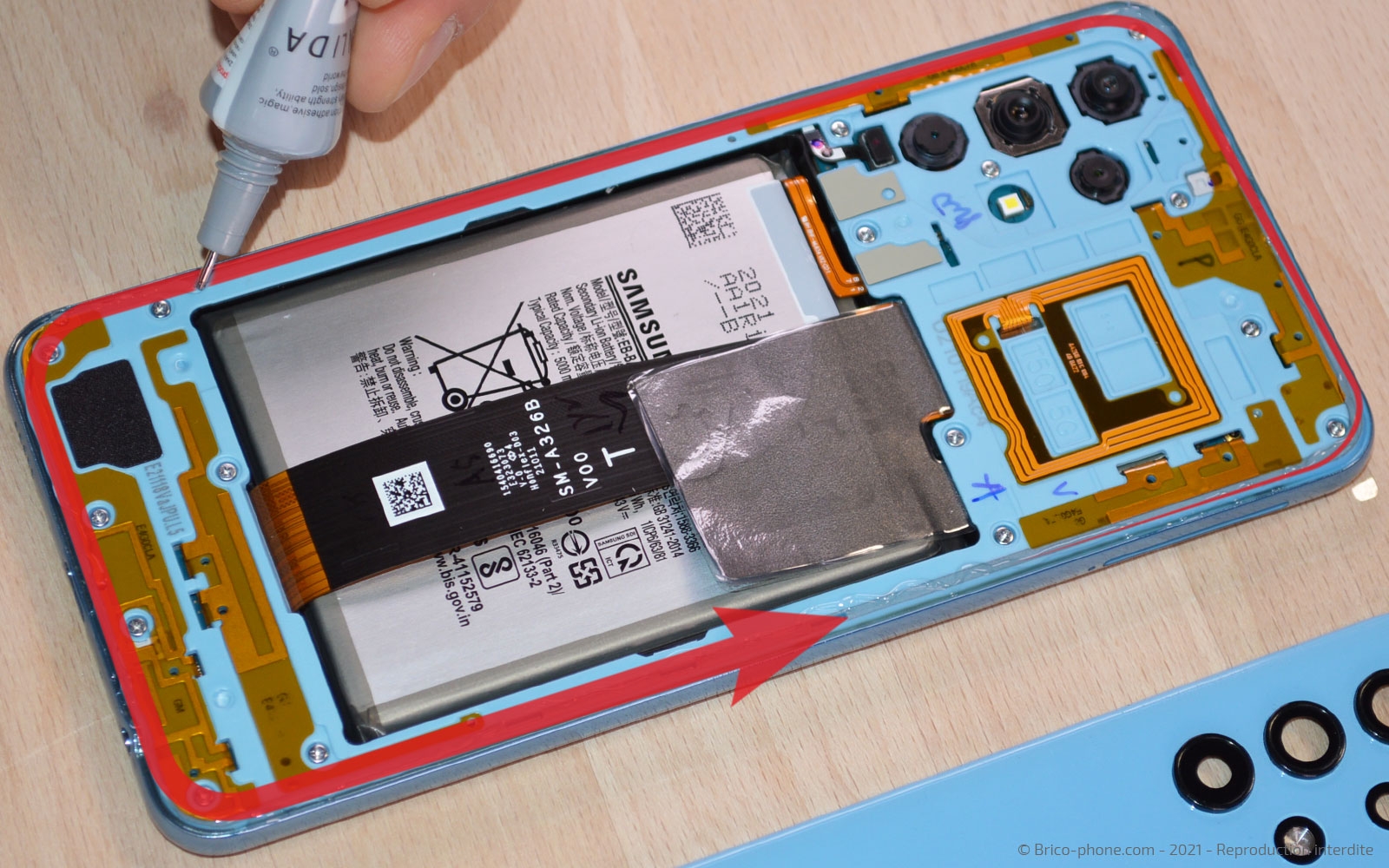

Nettoyez la vitre arrière des résidus de sticker puis mettez un léger filet de colle sur le contour du châssis avant de la mettre en place.

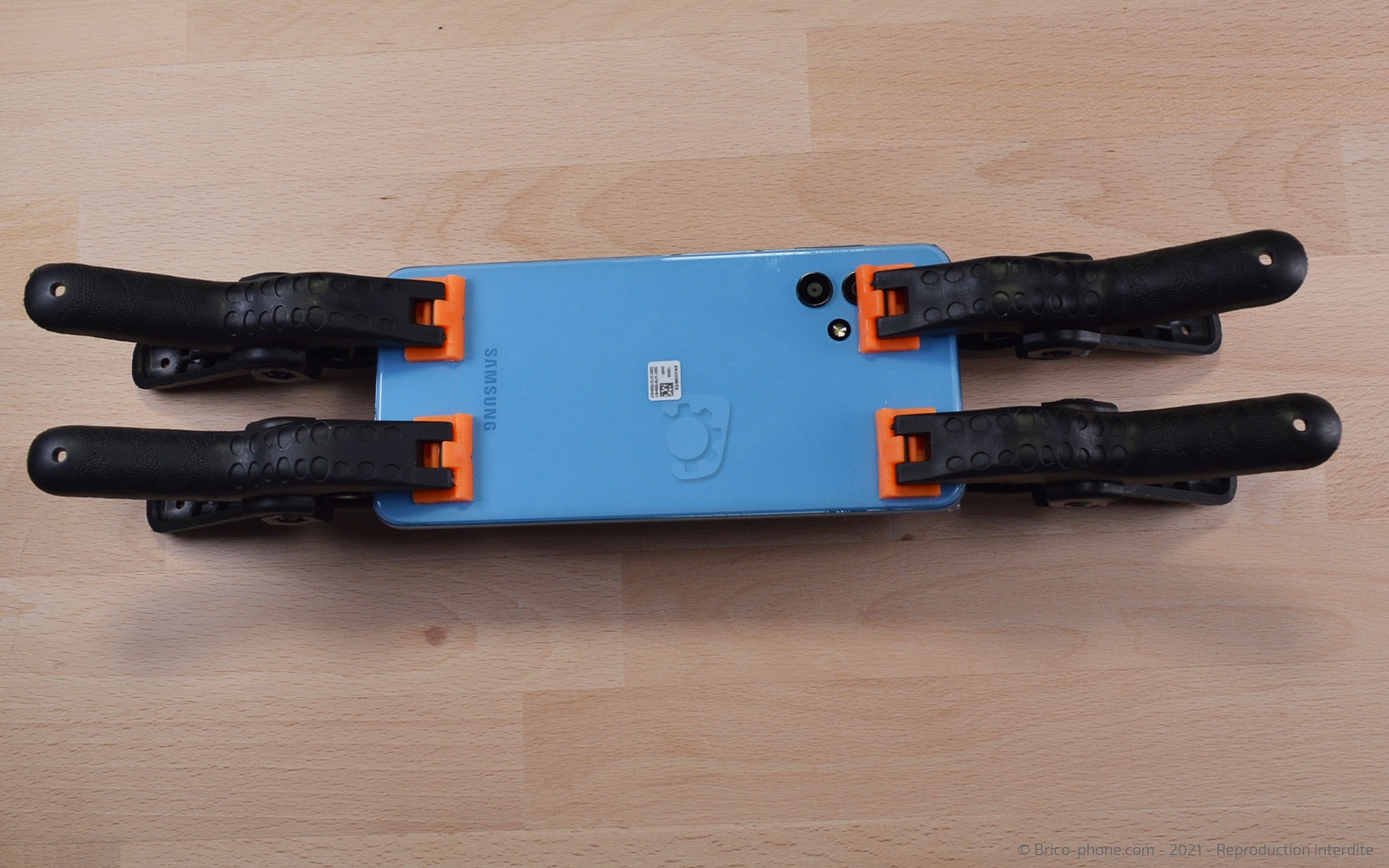

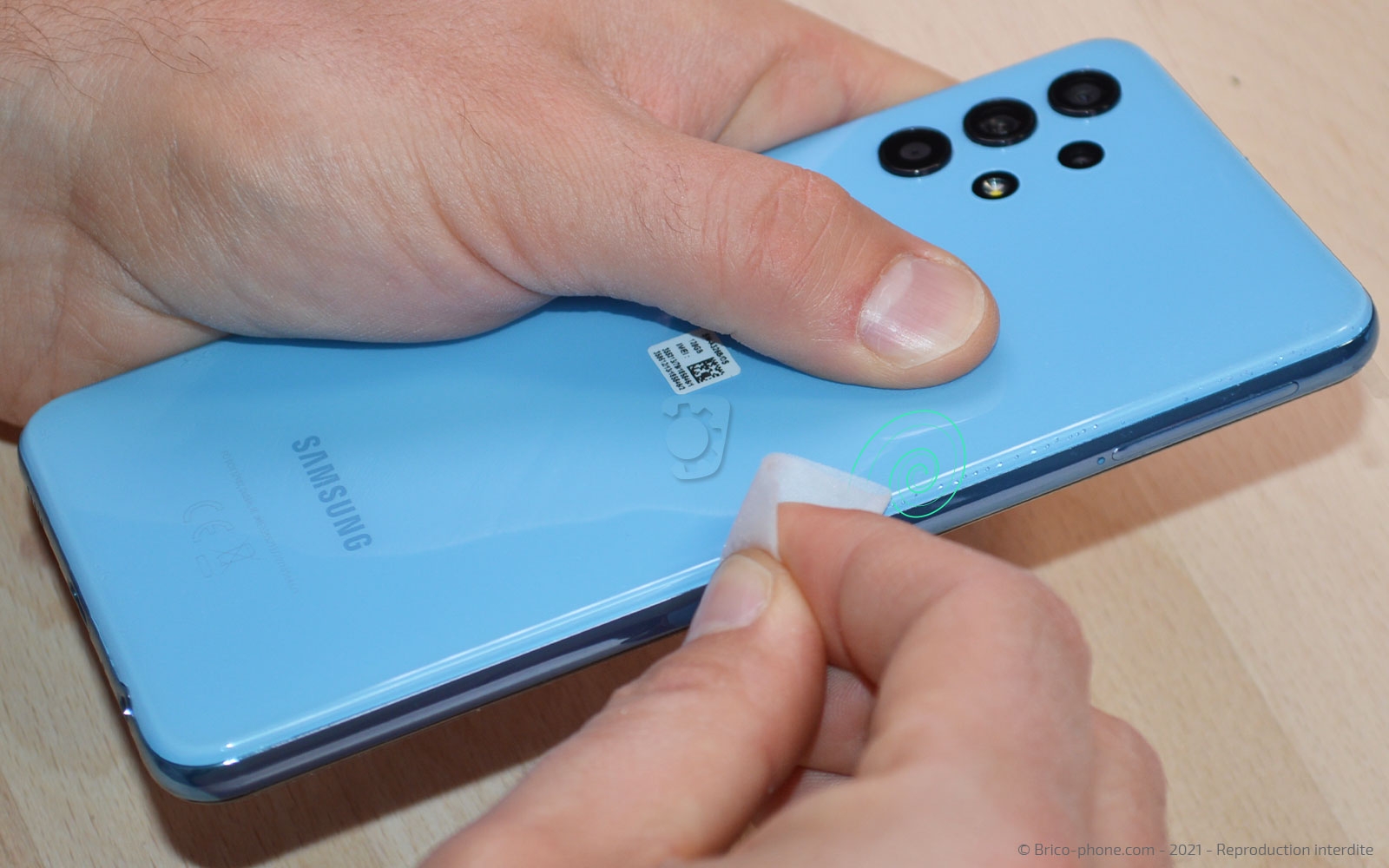

Il ne vous reste plus qu'à laisser le téléphone sous presse pendant 1 heure et à nettoyer la colle qui dépasse à l'aide d'une lingette imbibée.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A32 5G Awesome Blue
32,90 €
Pince à ressort
6,90 €
