Démontage complet sur Find X2 Lite

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Find X2 Lite | Temps estimé : 50 min | Difficulté : 3/5

En suivant ce guide de démontage étape par étape, vous pourrez remplacer l'un des petits composants de votre OPPO Find X2 Lite.
Nos techniciens vous ont détaillé ces tutoriels afin de réussir votre réparation.

Nous vous conseillons de regarder une première fois ce tutoriel en photo ou en vidéo pour connaître les étapes à suivre pour changer l'écouteur de l'oreille, le vibreur ou toutes autres pièces.
Pour certains éléments, vous ne serez pas obligé de retirer la batterie ou l'écran.

Diagnostic

›  Votre téléphone ne charge plus.
›  Vous n'entendez plus vos interlocuteurs.
›  L'une de vos caméras est cassée...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, il est impératif de connaître son modèle pour ne pas suivre le mauvais tutoriel et commander les mauvaises pièces.

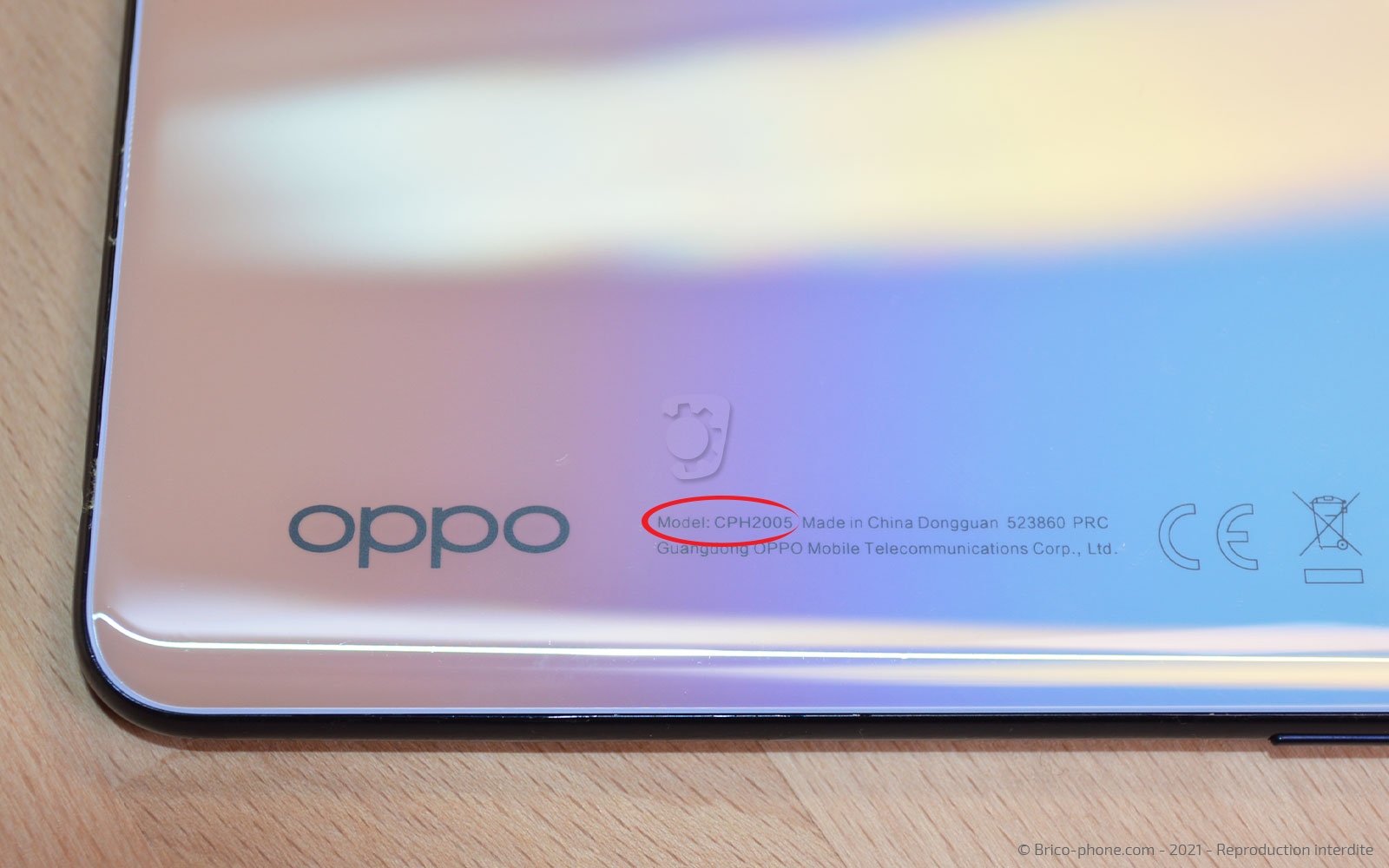

Pour cela, vous pouvez regarder au dos, si vous avez l'inscription "CPH2005" c'est que vous avez bien un OPPO Find X2 Lite.

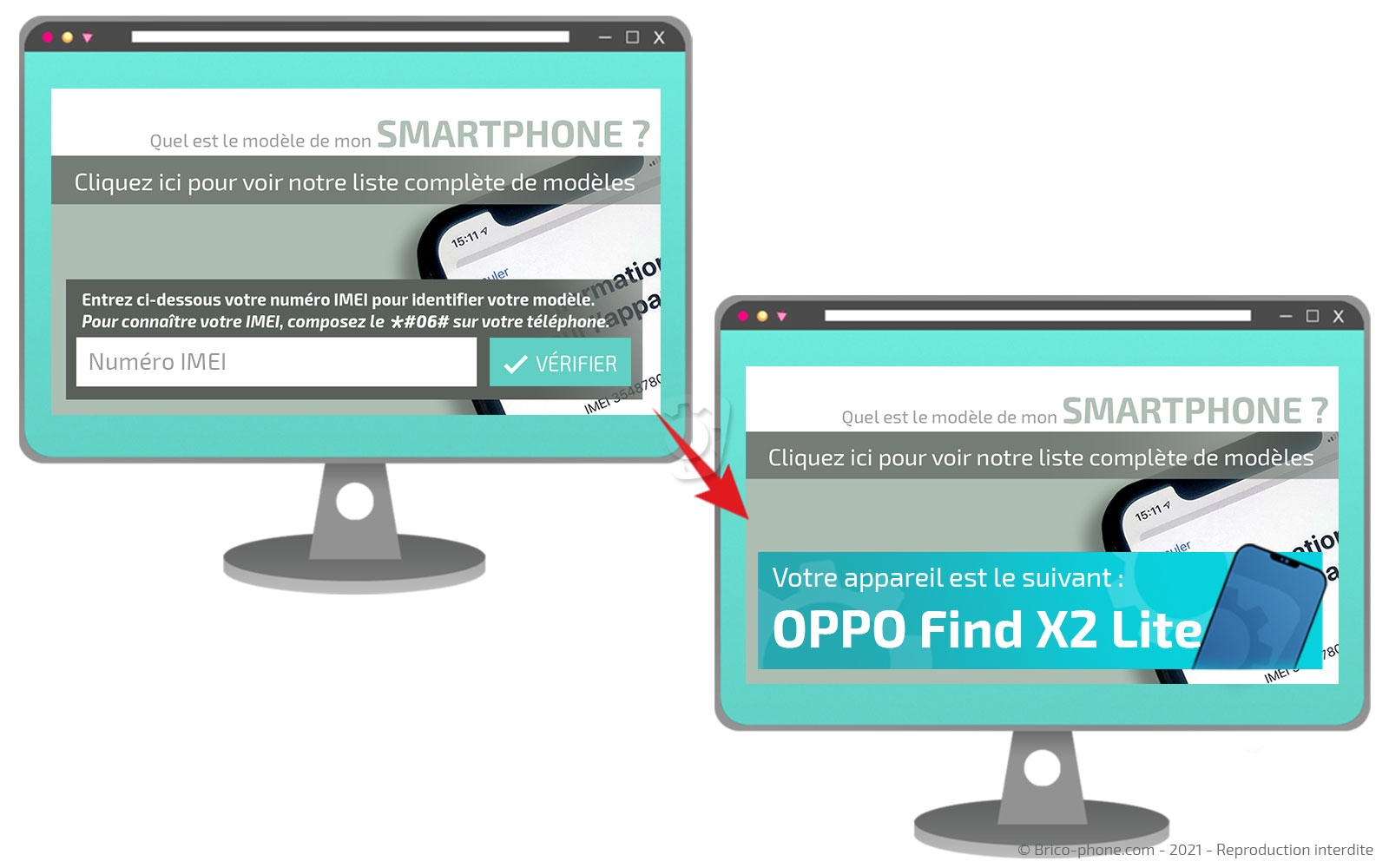

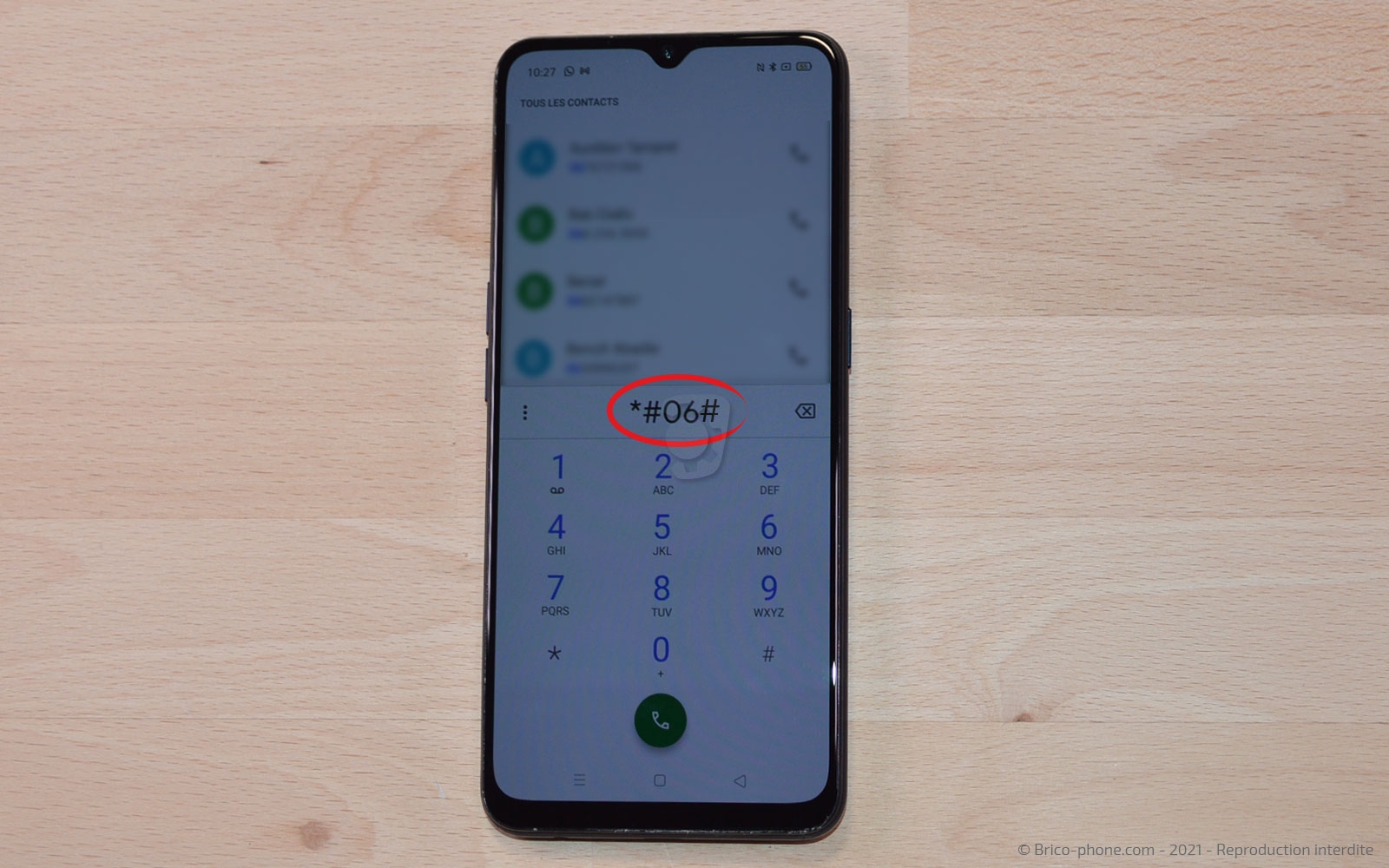

Autre méthode et si votre écran fonctionne encore, dans l'application téléphone, tapez *#06# pour obtenir le numéro IMEI que vous reporterez dans la case sur notre page d'accueil pour connaître le modèle et vous diriger vers la bonne page.

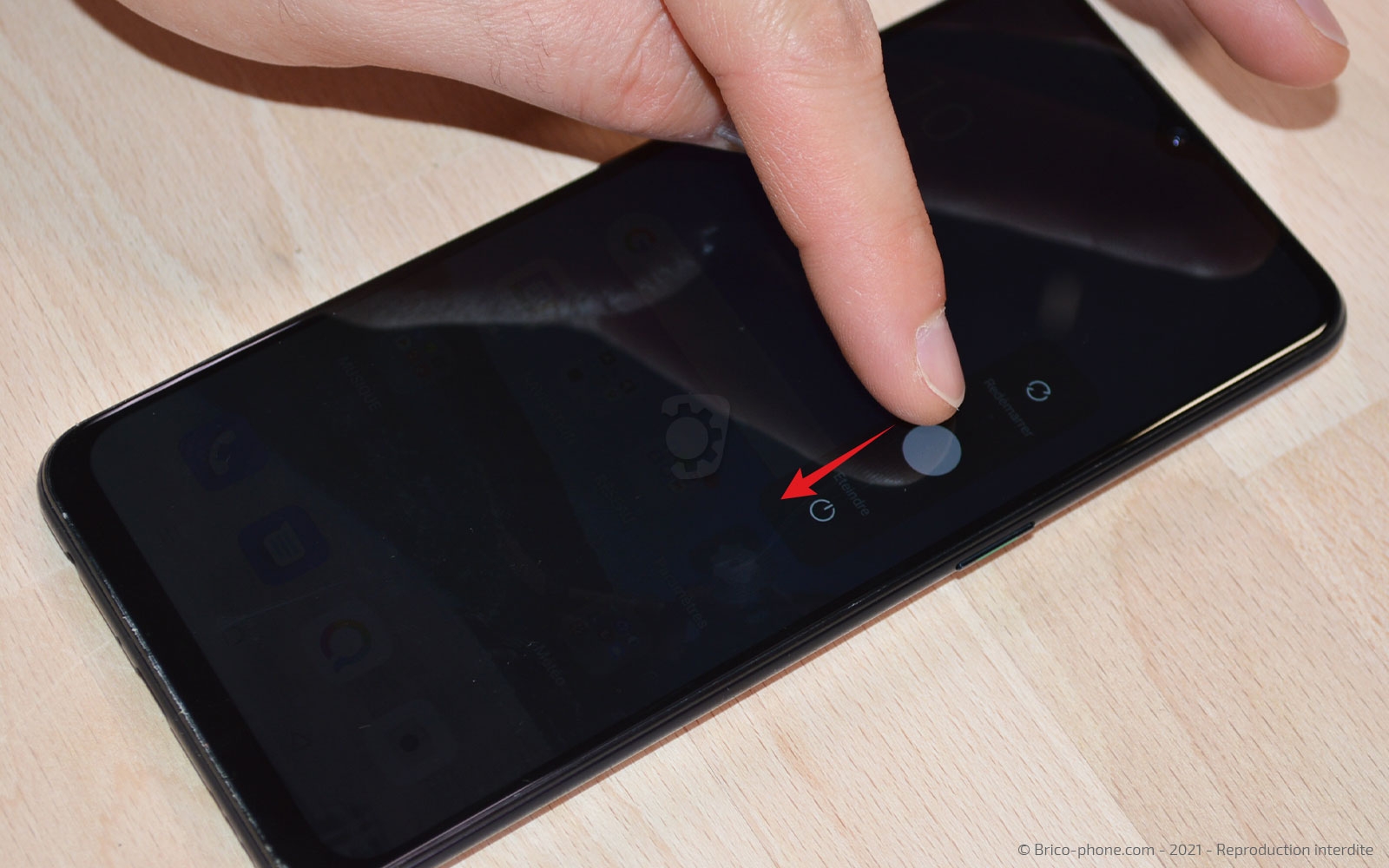

Vous pouvez éteindre votre smartphone en maintenant le bouton power et en slidant vers "éteindre".
Etape 1 : Ôter le tiroir sim

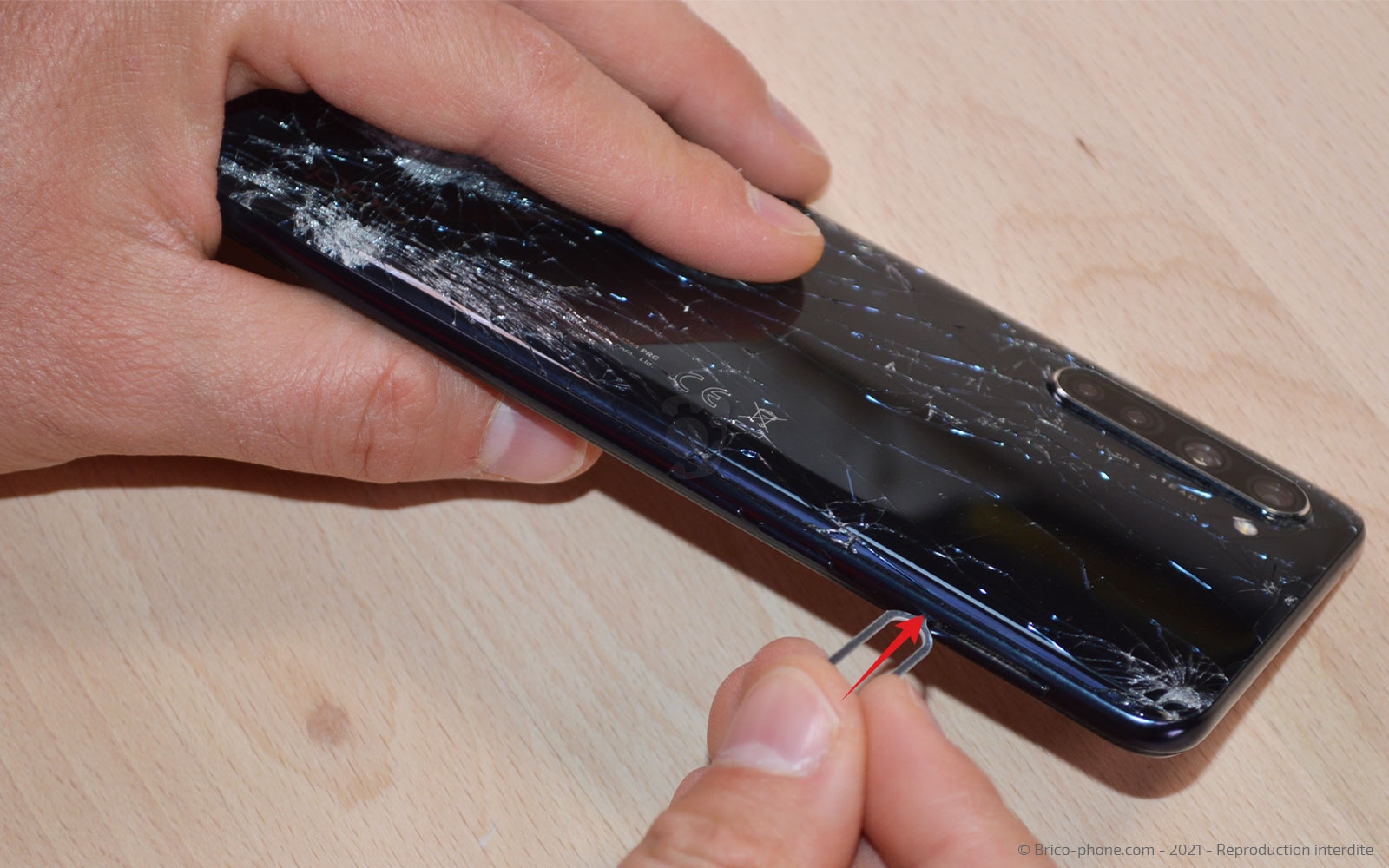

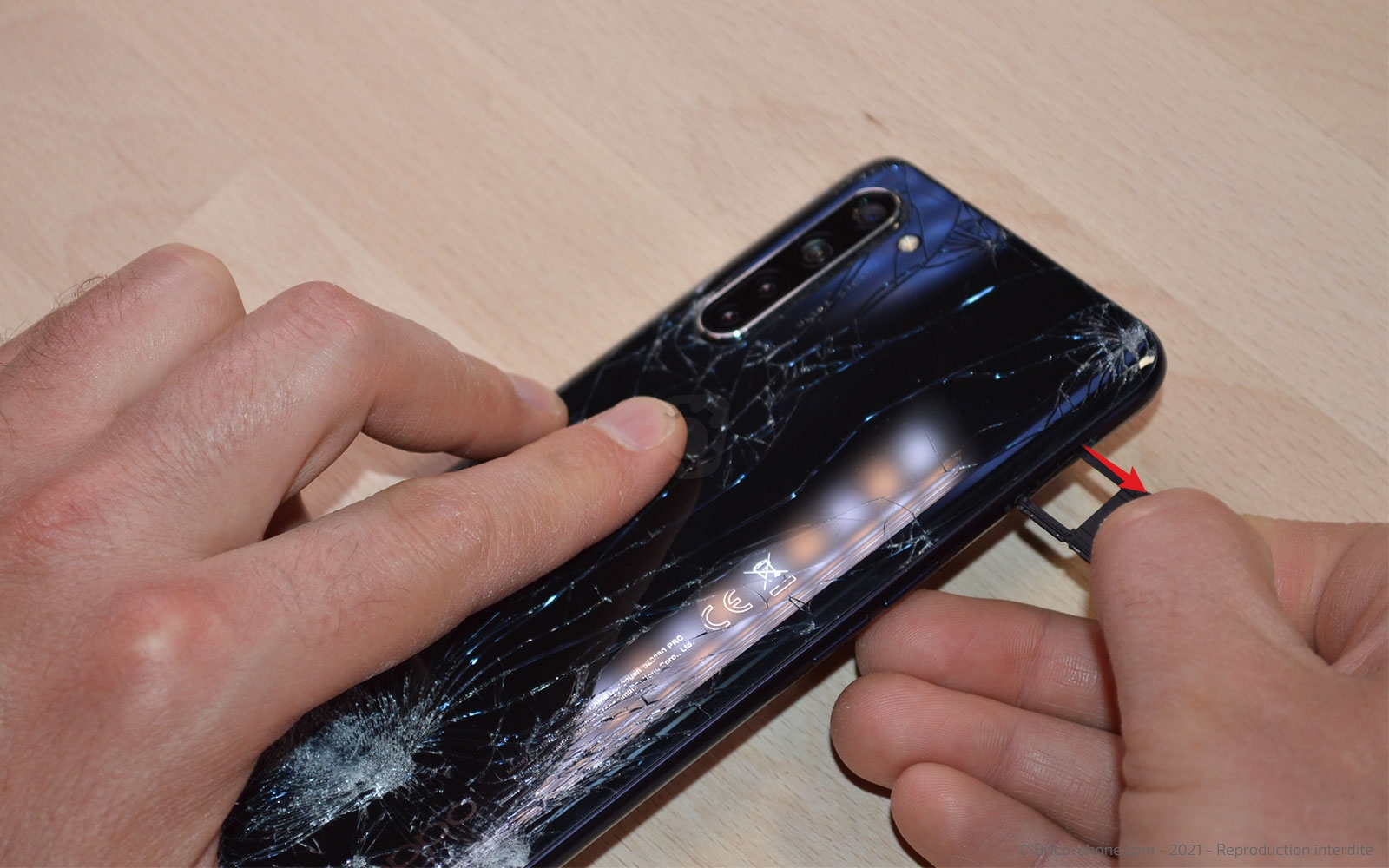

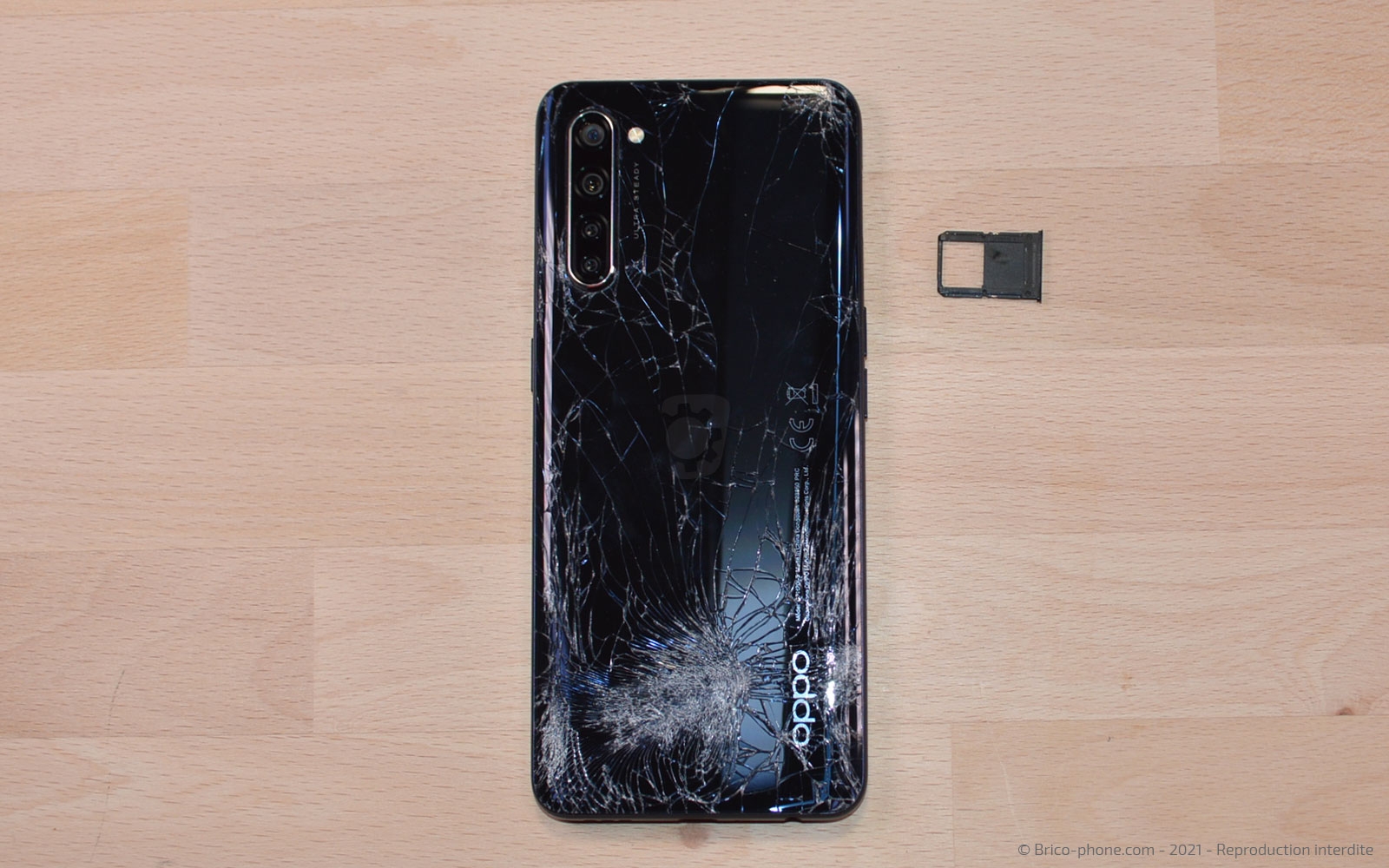

Commencez par éjecter le tiroir sim à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

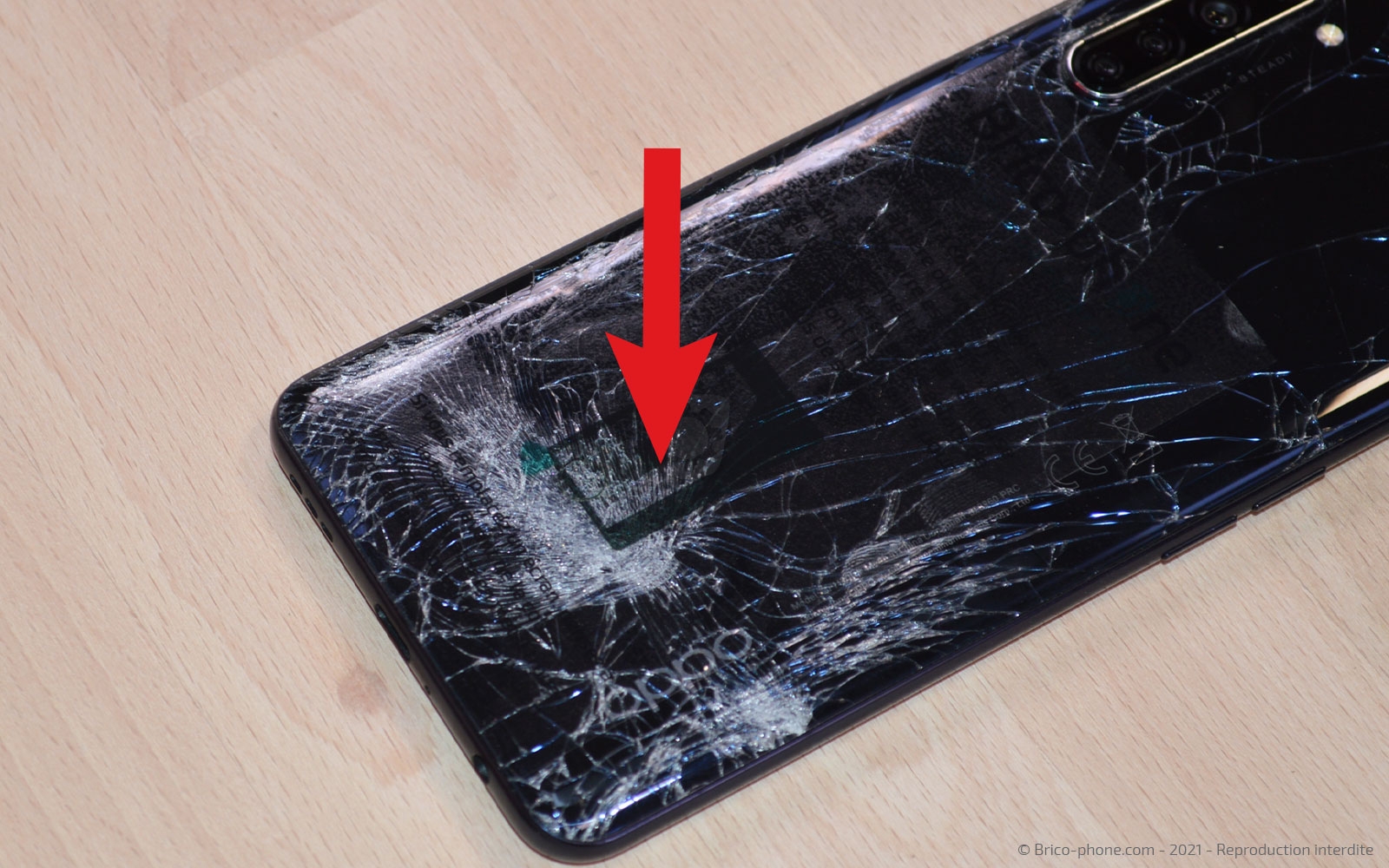

Etape 2 : Chauffer la vitre arrière
Pour ramollir le sticker, nous avons 2 méthodes :

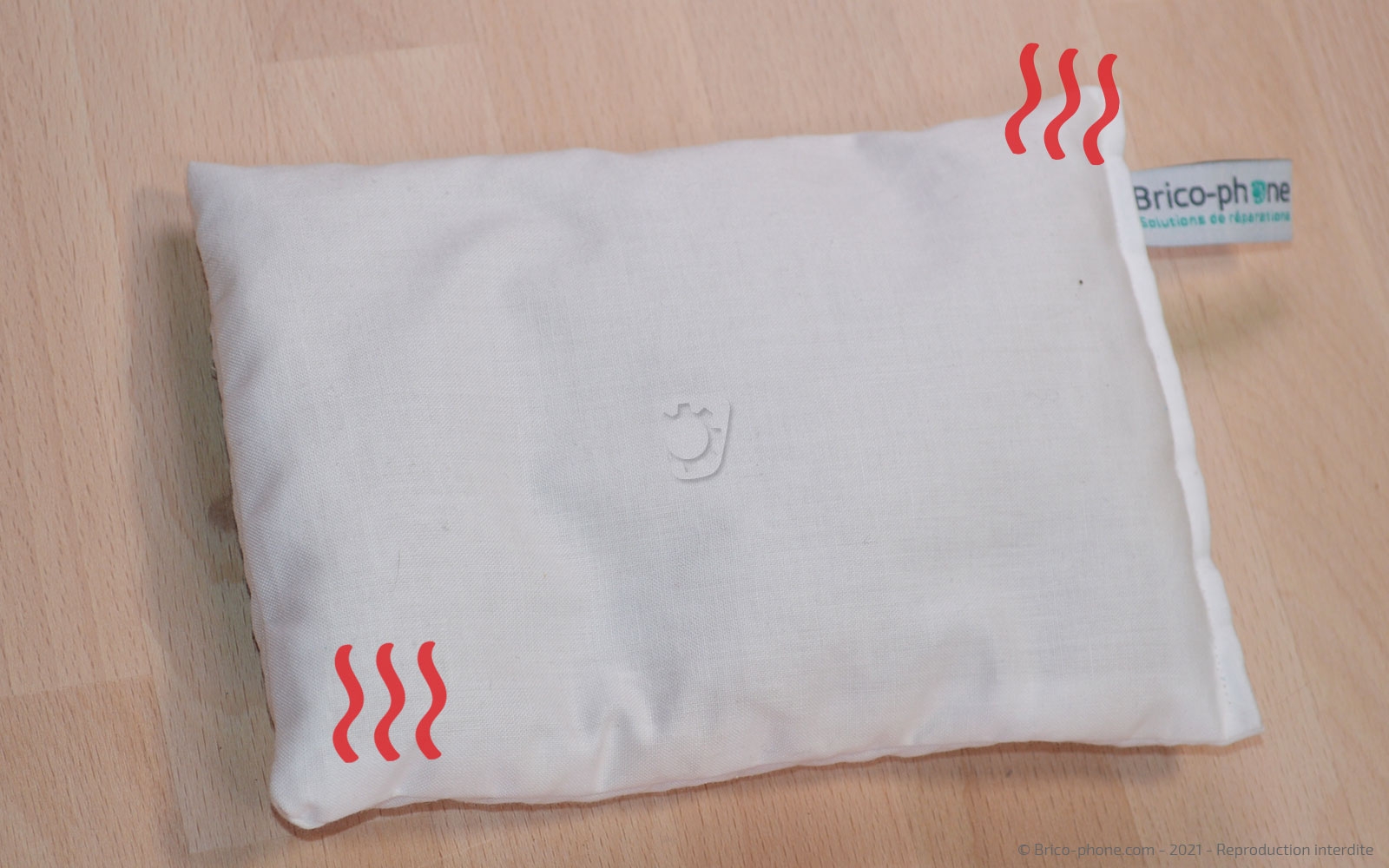

- la première est de passer au micro-onde le coussin chauffant pendant 1 à 2 minutes, puis de l'appliquer 40 secondes sur la face arrière ;

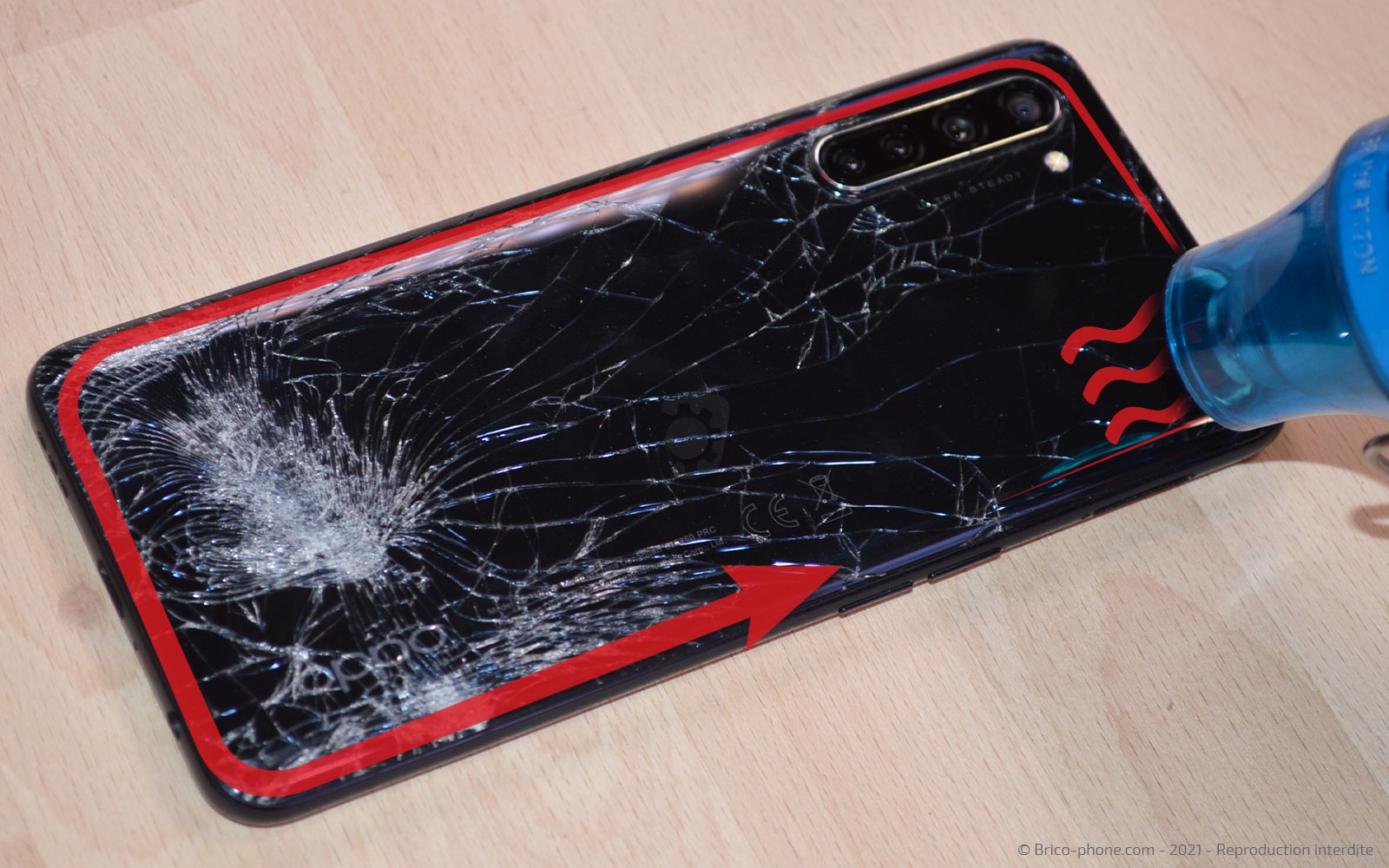

- la seconde est de chauffer le contour du téléphone avec un sèche-cheveux ou un décapeur thermique pendant 30 secondes en ne dépassant pas les 80 degrés.

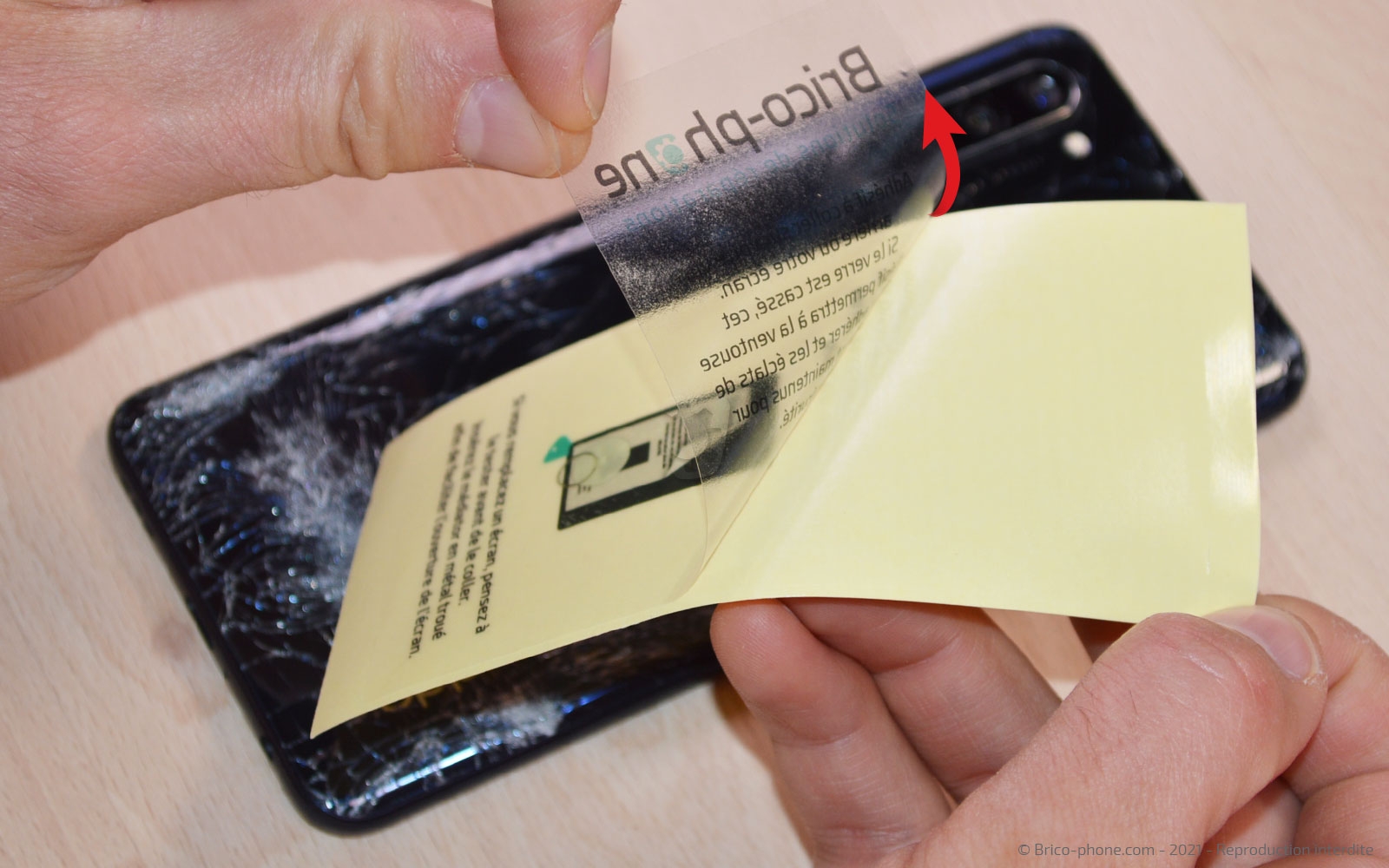

Si votre vitre arrière est brisée, vous pouvez poser sur celle-ci un sticker qui permet de positionner la ventouse et d'éviter qu'elle se brise en petit morceaux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

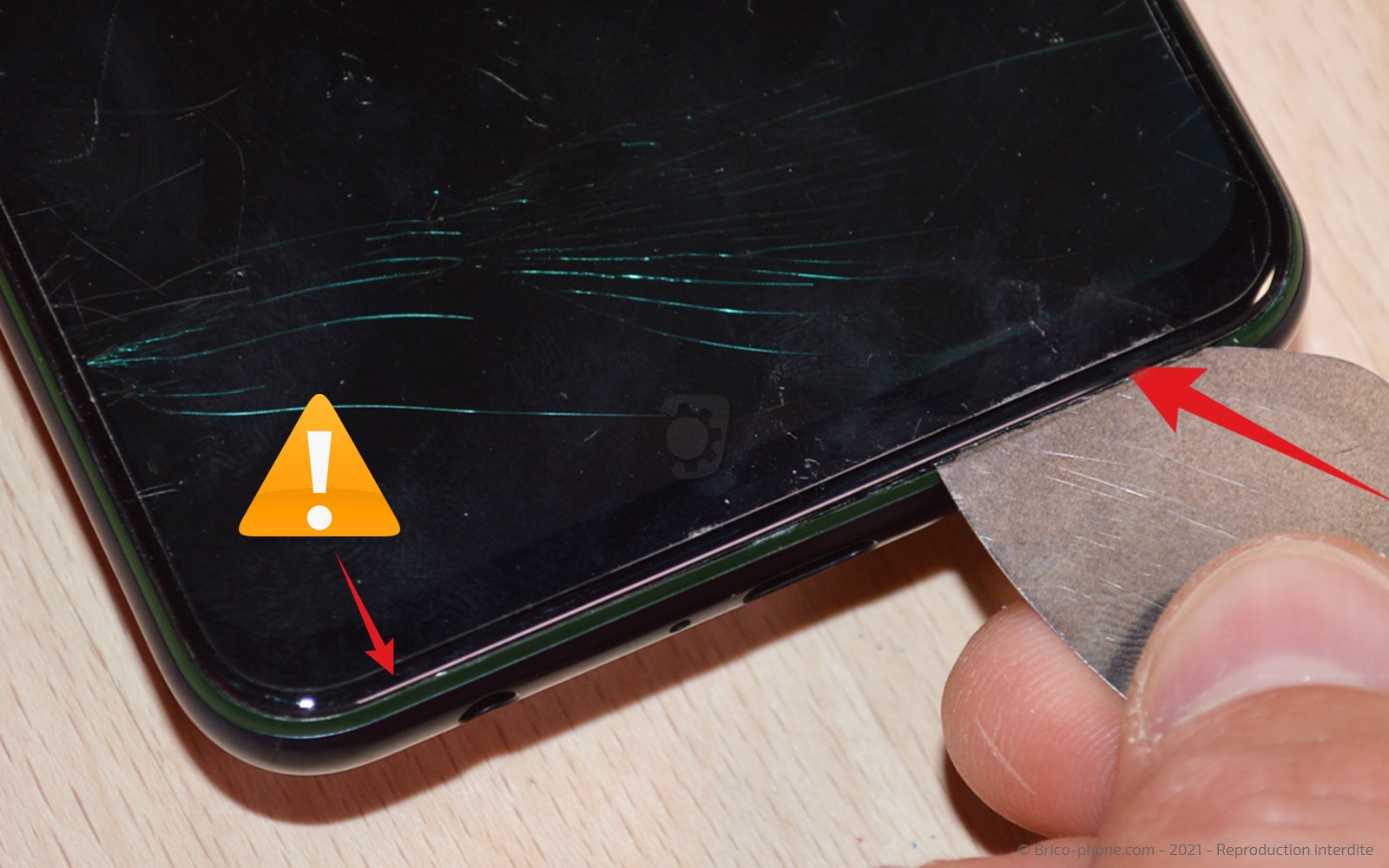

Etape 3 : Créer un point d'insertion

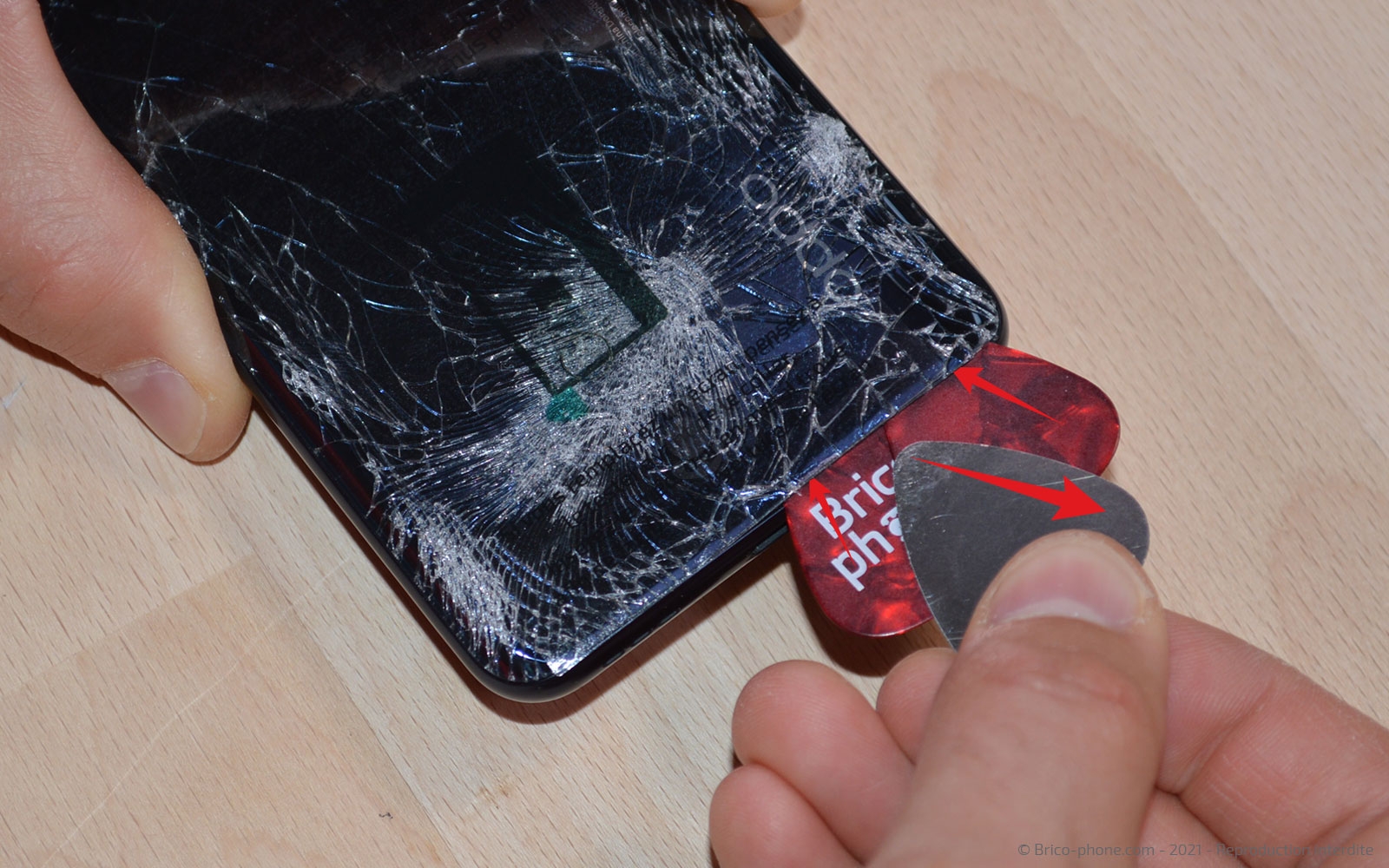

Vous pouvez insérer le médiator en métal troué entre le châssis et la vitre arrière afin de créer un jour.

Une fois celui-ci créé, glissez les médiators rouge et retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Décoller la vitre arrière

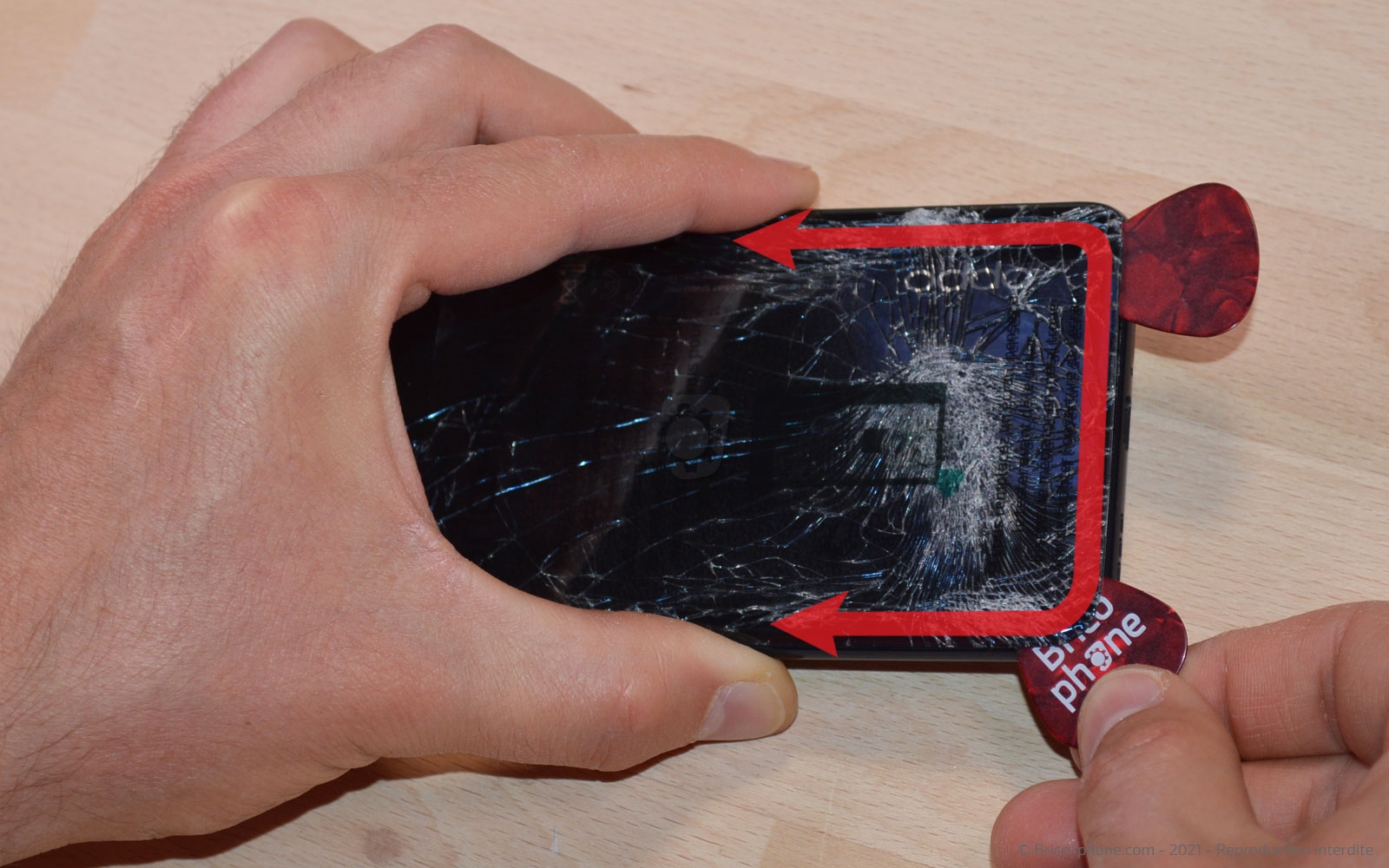

Faites glisser les médiators en plastique sur le pourtour de la vitre arrière afin de pouvoir y glisser la carte en PVC pour la décoller du téléphone.
Outils du kit utilisés
Outils du kit utilisés

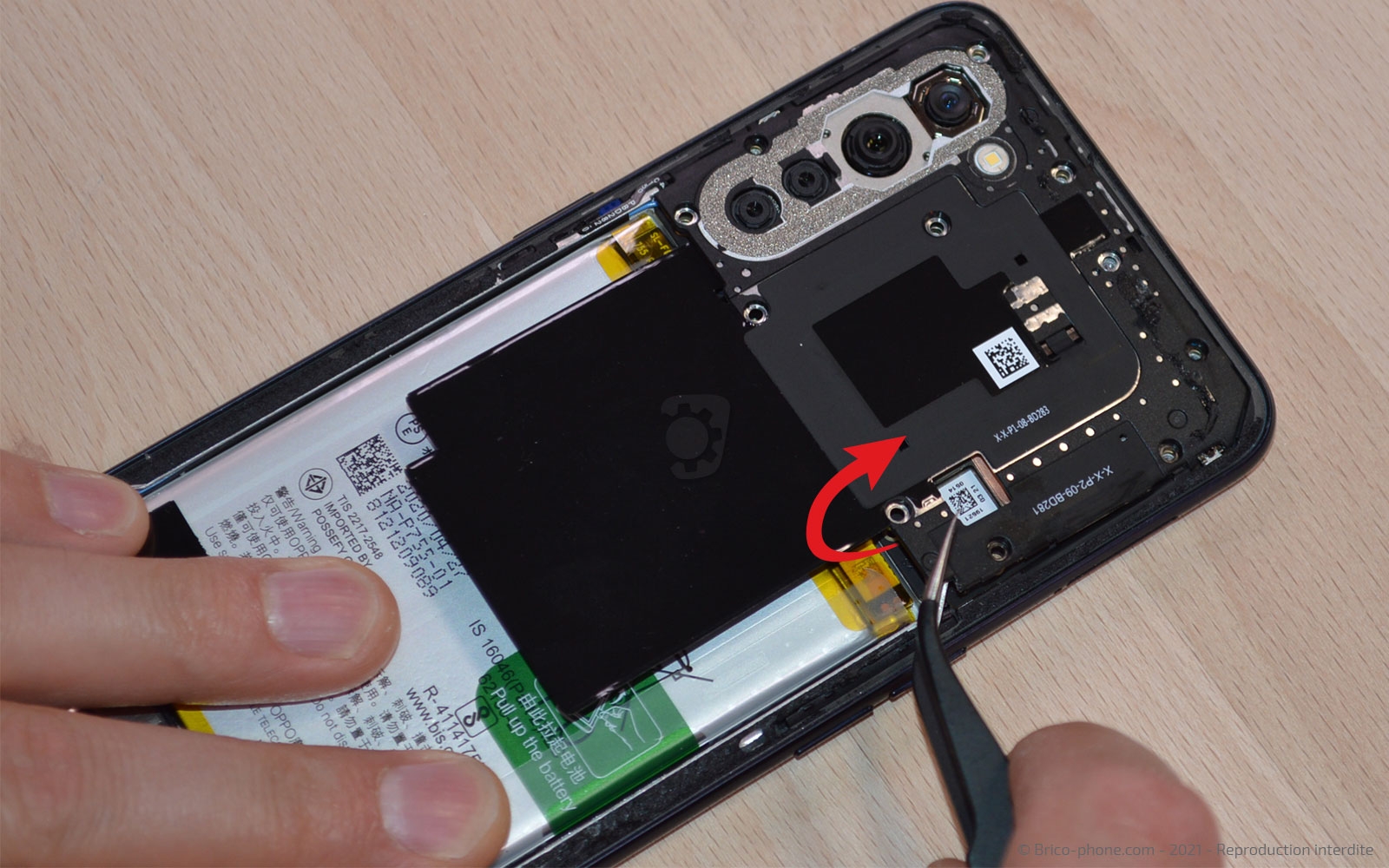

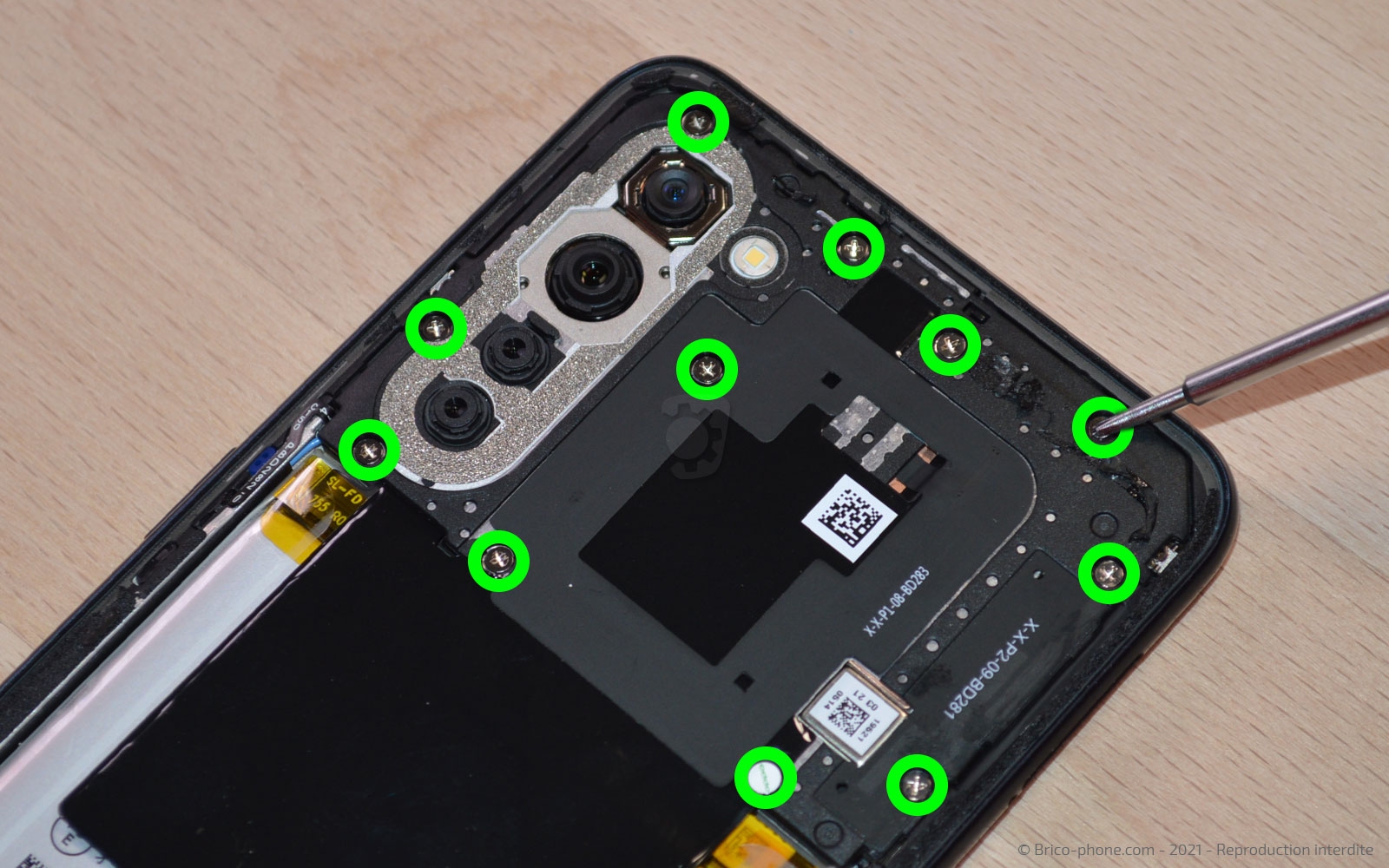

Etape 5 : Retirer le cache supérieur

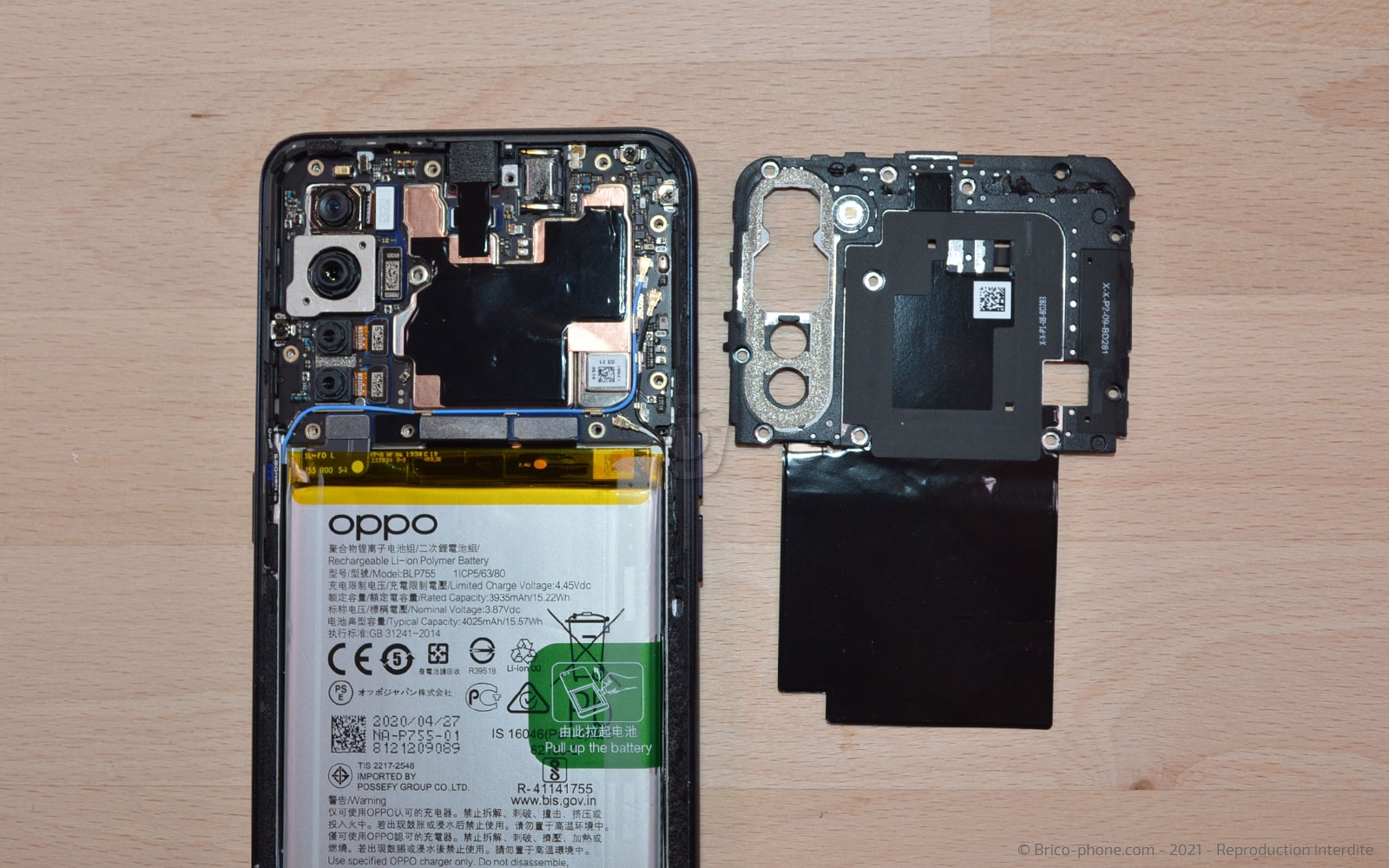

Dévissez les 11 vis à l'aide du tournevis cruciforme, puis ôtez la plaquette à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

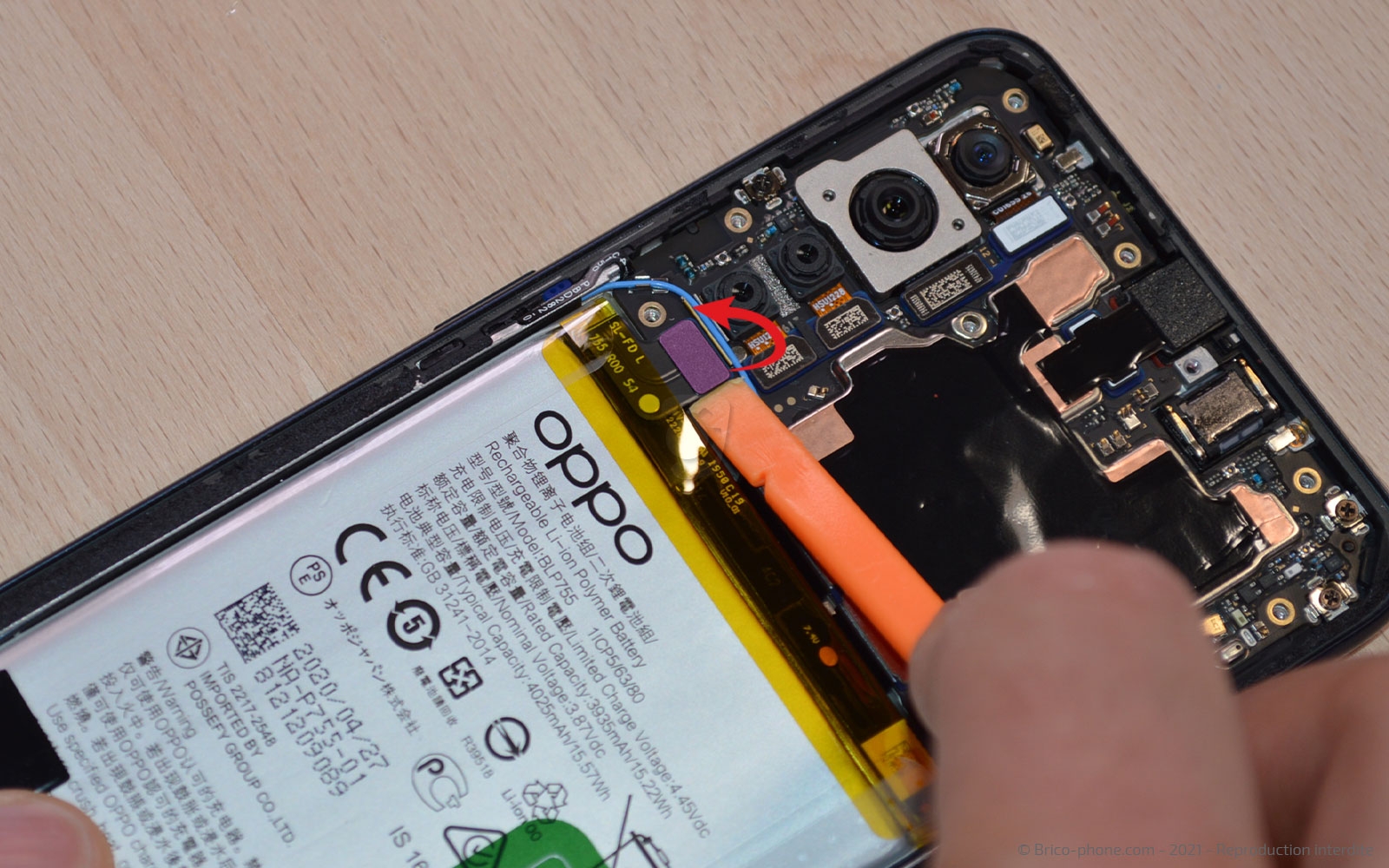

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Décoller la languette

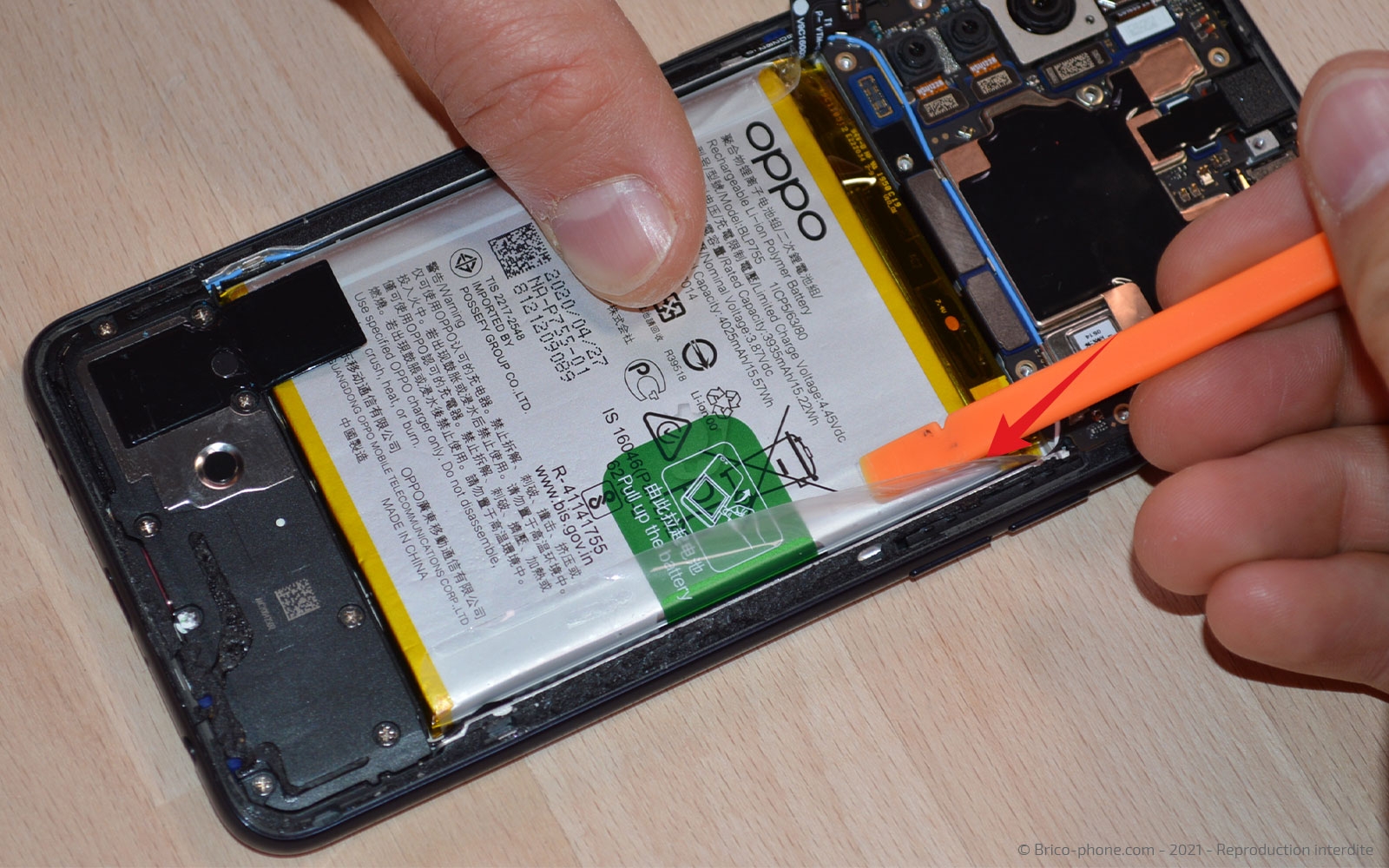

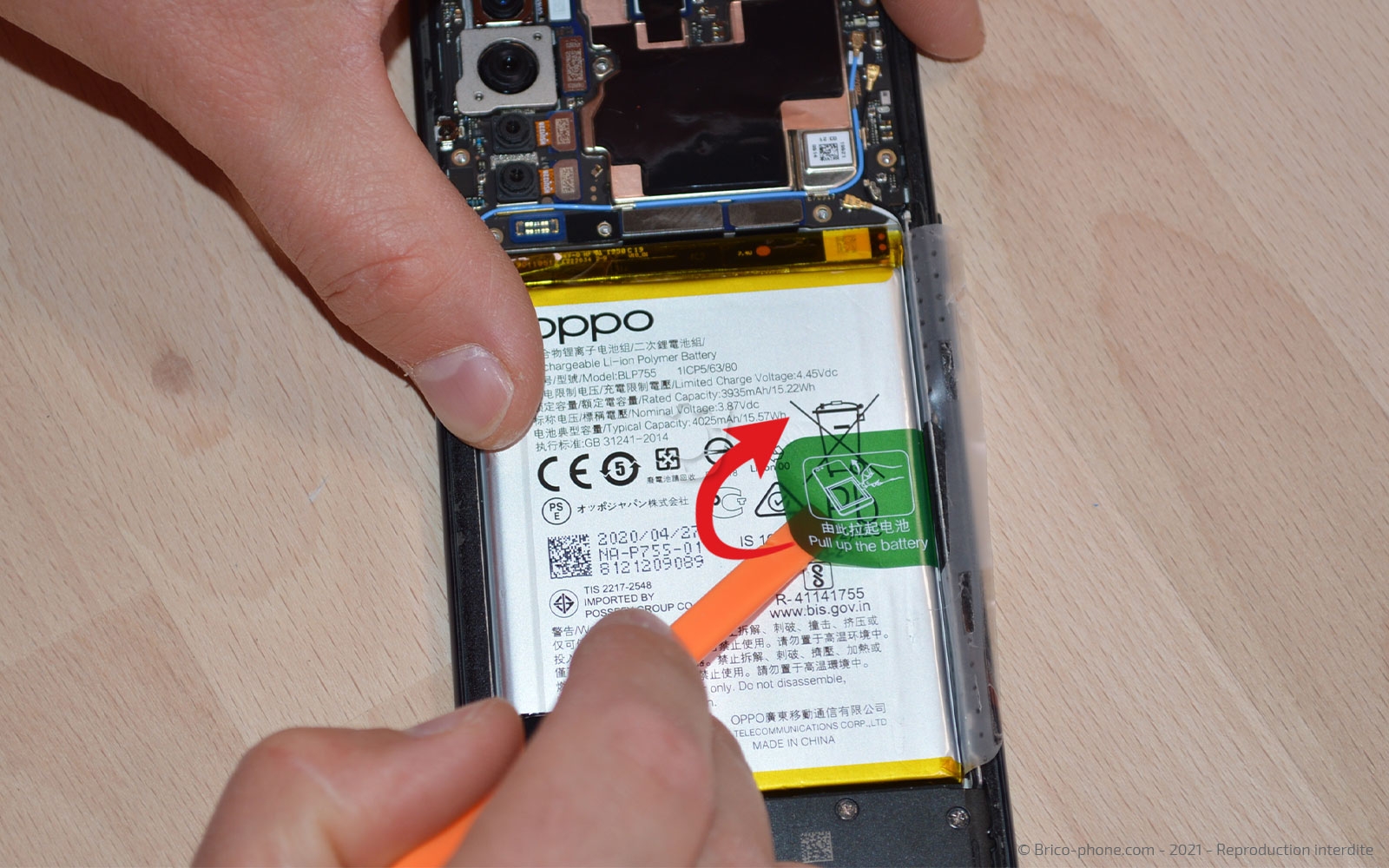

Soulevez la languette transparente avec le spudger afin de pouvoir accéder à la verte pour commencer le décollage de la batterie.
Outils du kit utilisés
Outils du kit utilisés

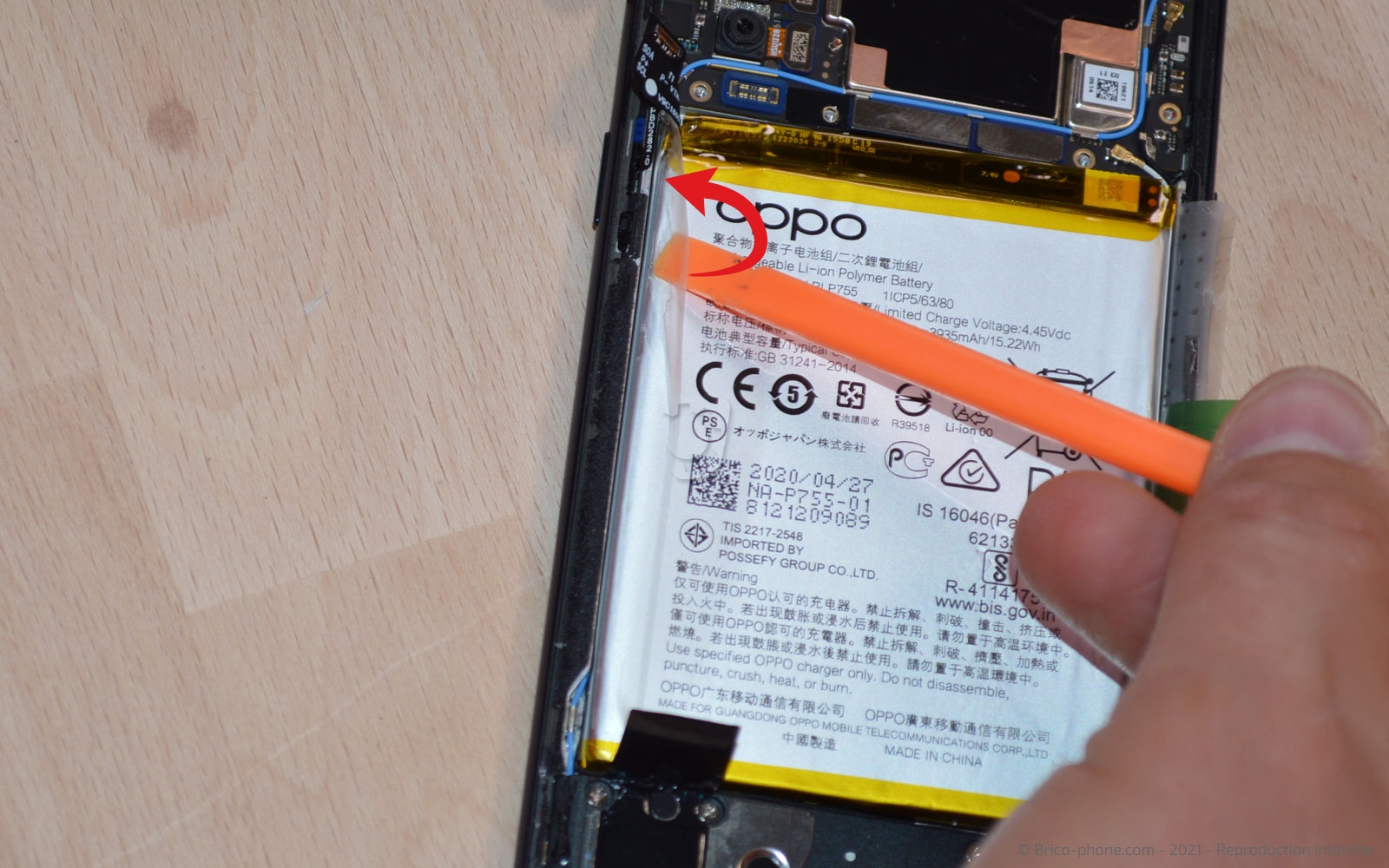

Etape 8 : Extraire la batterie

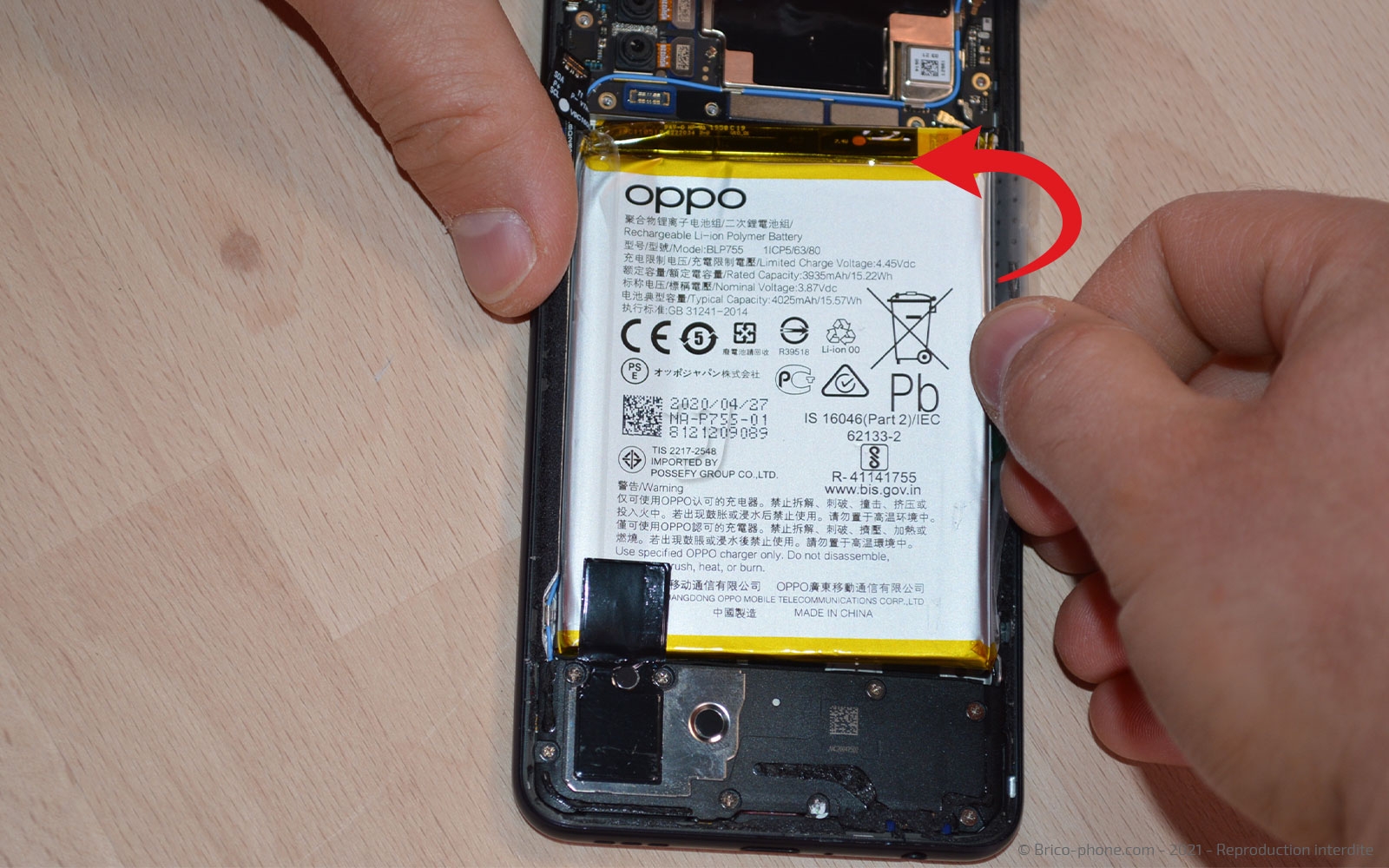

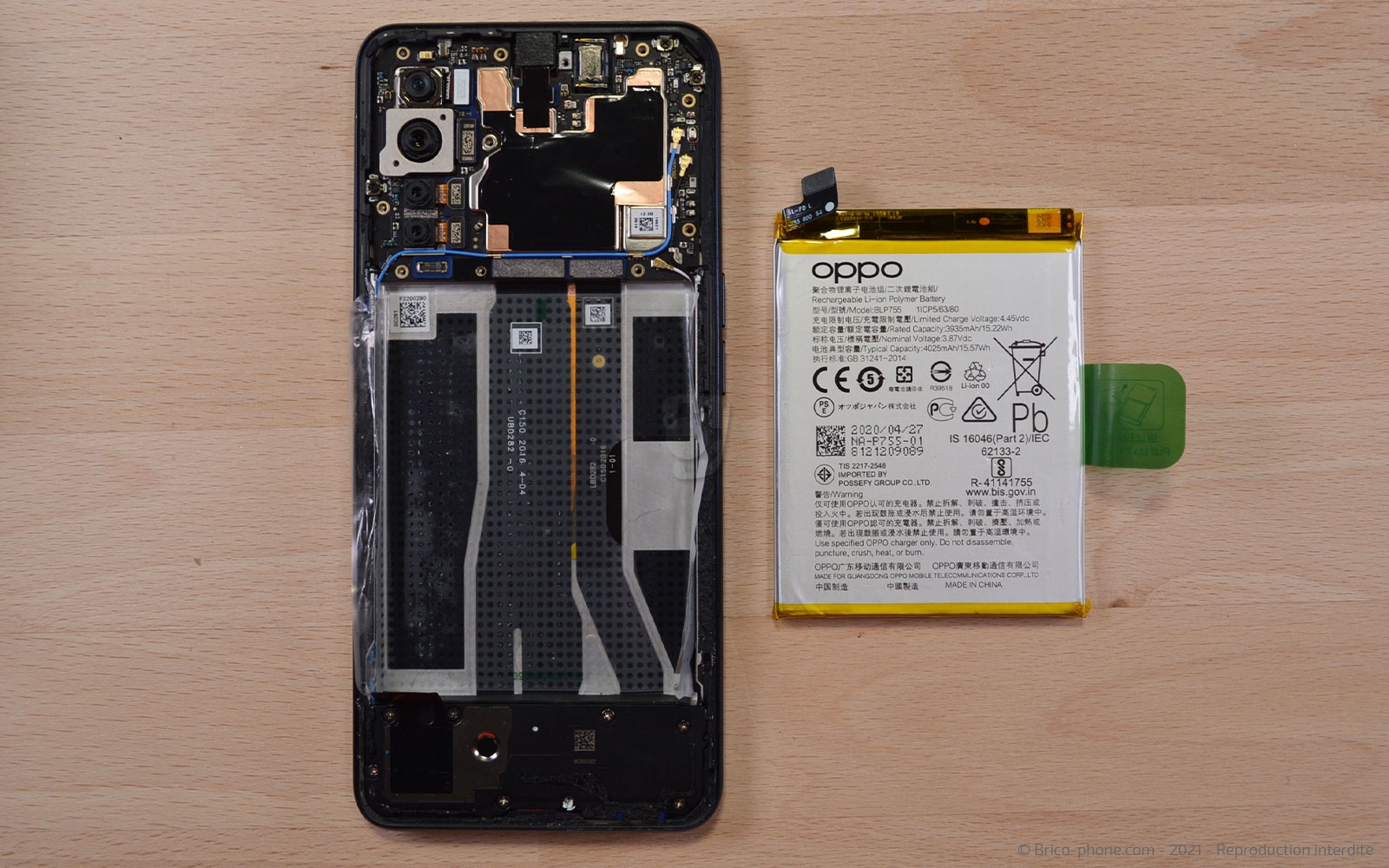

Faites de même avec le levier pour la languette transparente qui se trouve à gauche, puis tirez sur la verte afin d'extraire la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Ôter l'adhésif de la batterie

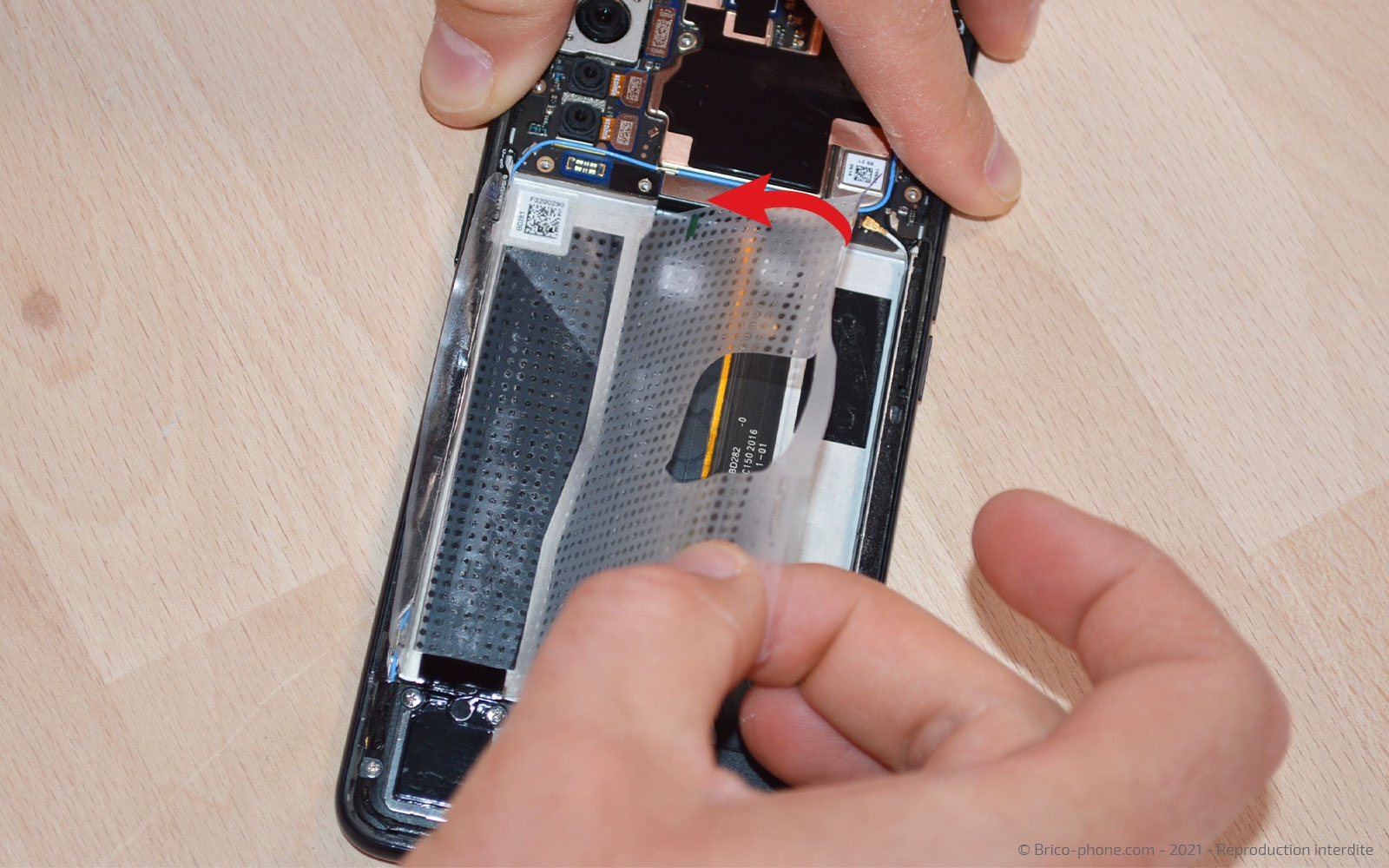

Retirez la partie transparente encore présente sur le châssis.
Etape 10 : Enlever le haut-parleur externe

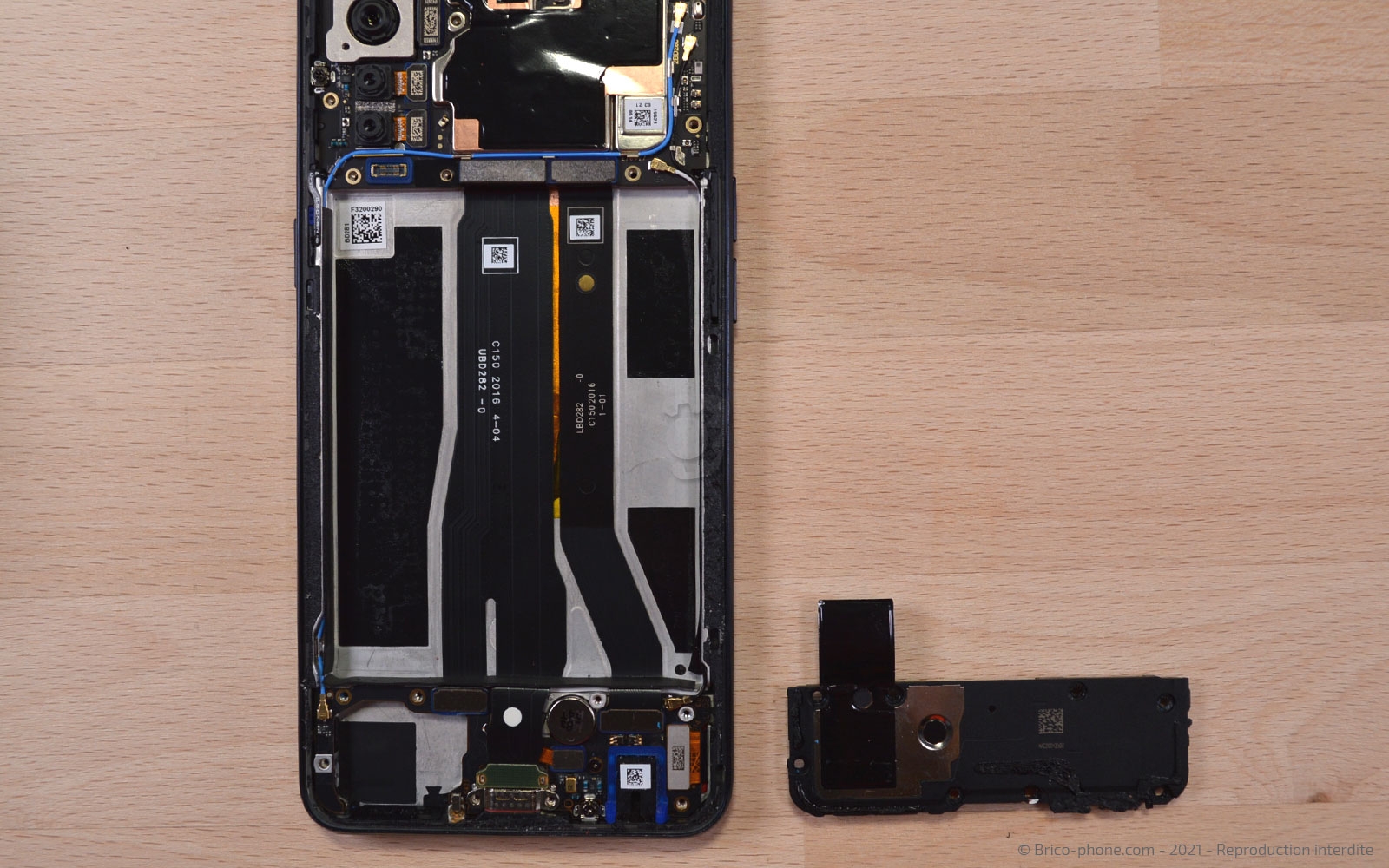

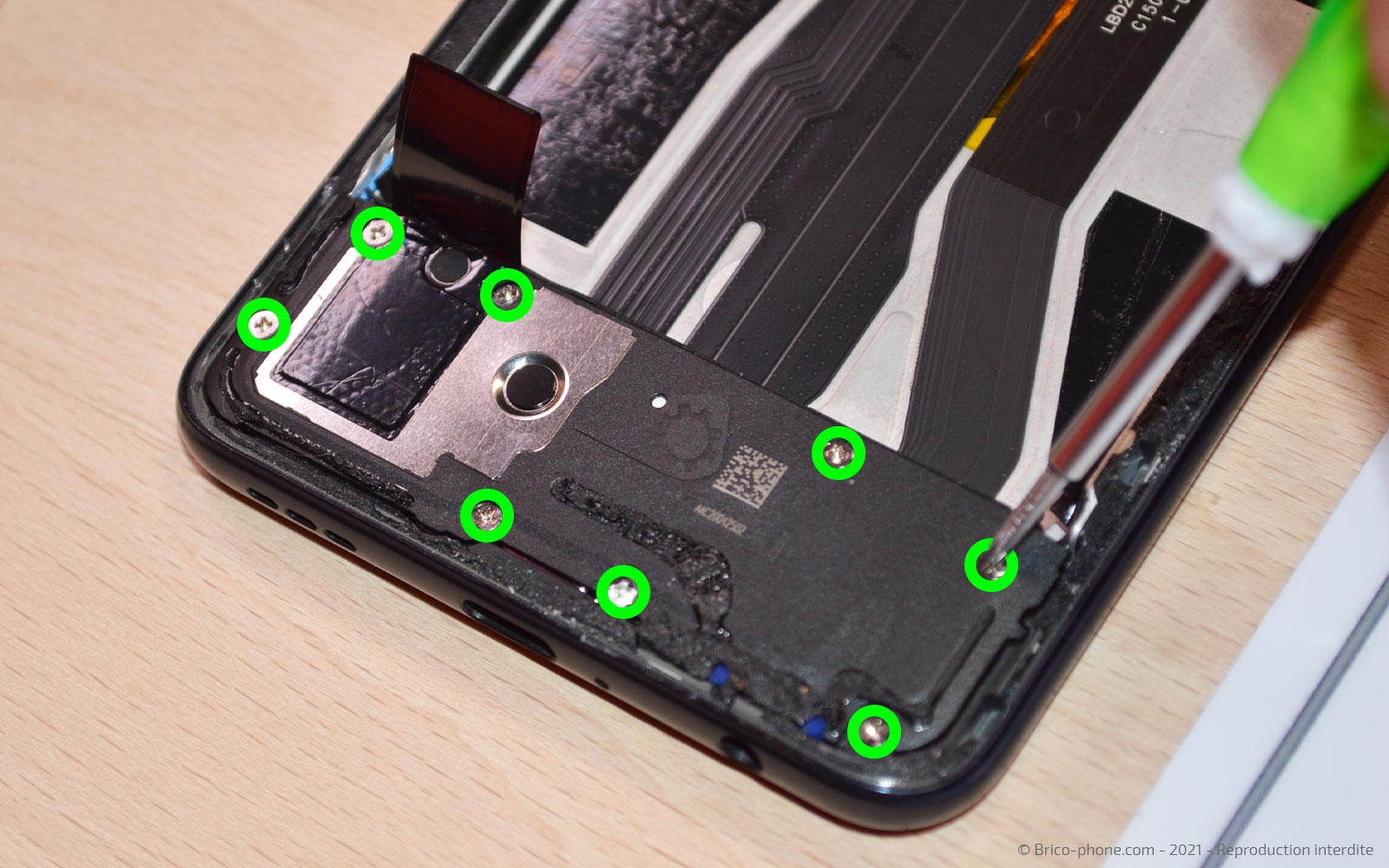

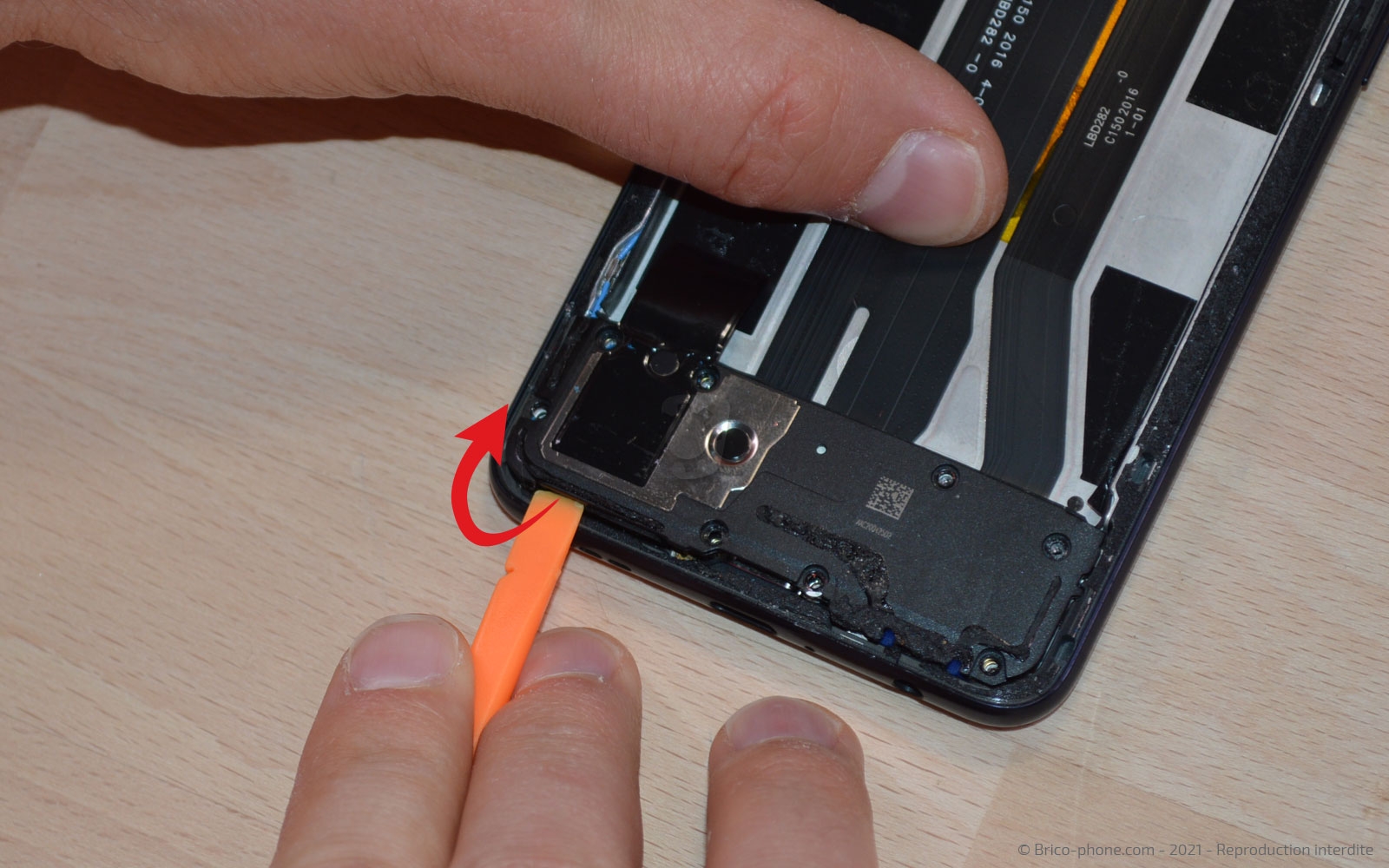

Dévissez les 8 vis cruciforme avec le tournevis adapté, puis ôtez le bloc haut-parleur externe à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Enlever la protection

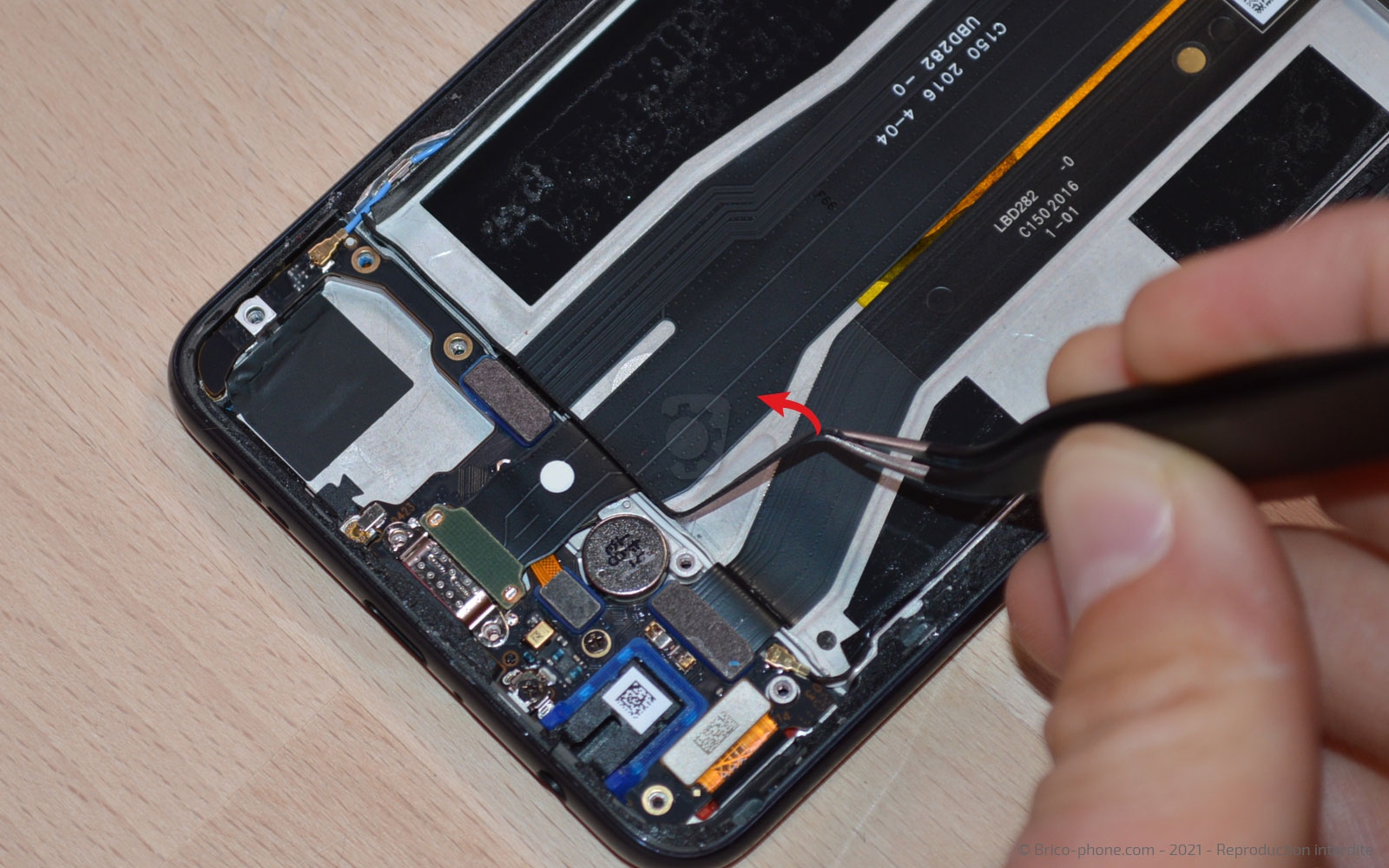

Retirez la languette de protection qui se trouve au dessus du connecteur de charge avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer le connecteur de charge
Déconnectez le connecteur de charge de la carte-mère à l'aide du levier, puis de la carte fille avant de le retirer du châssis.
Outils du kit utilisés
Outils du kit utilisés

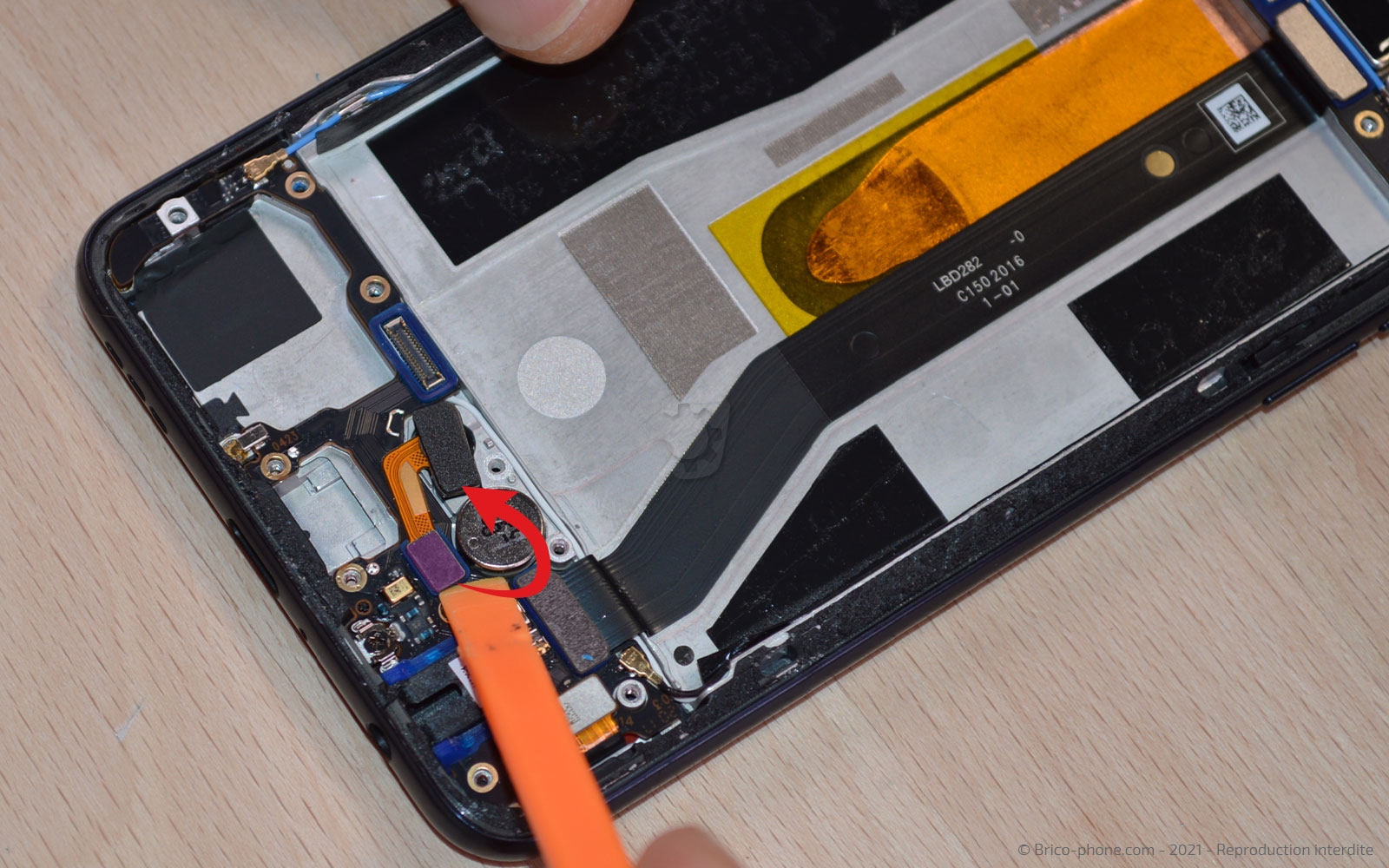

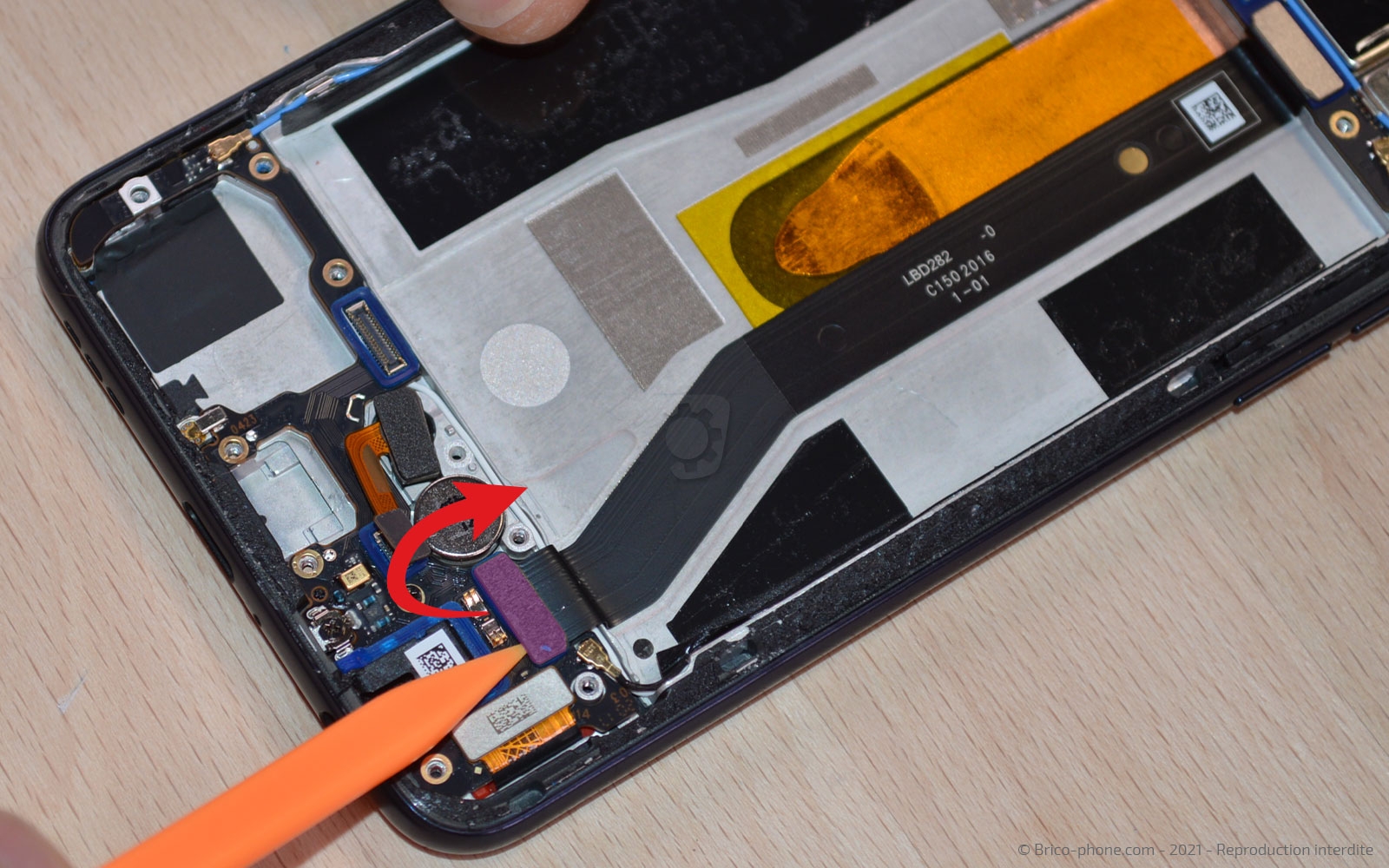

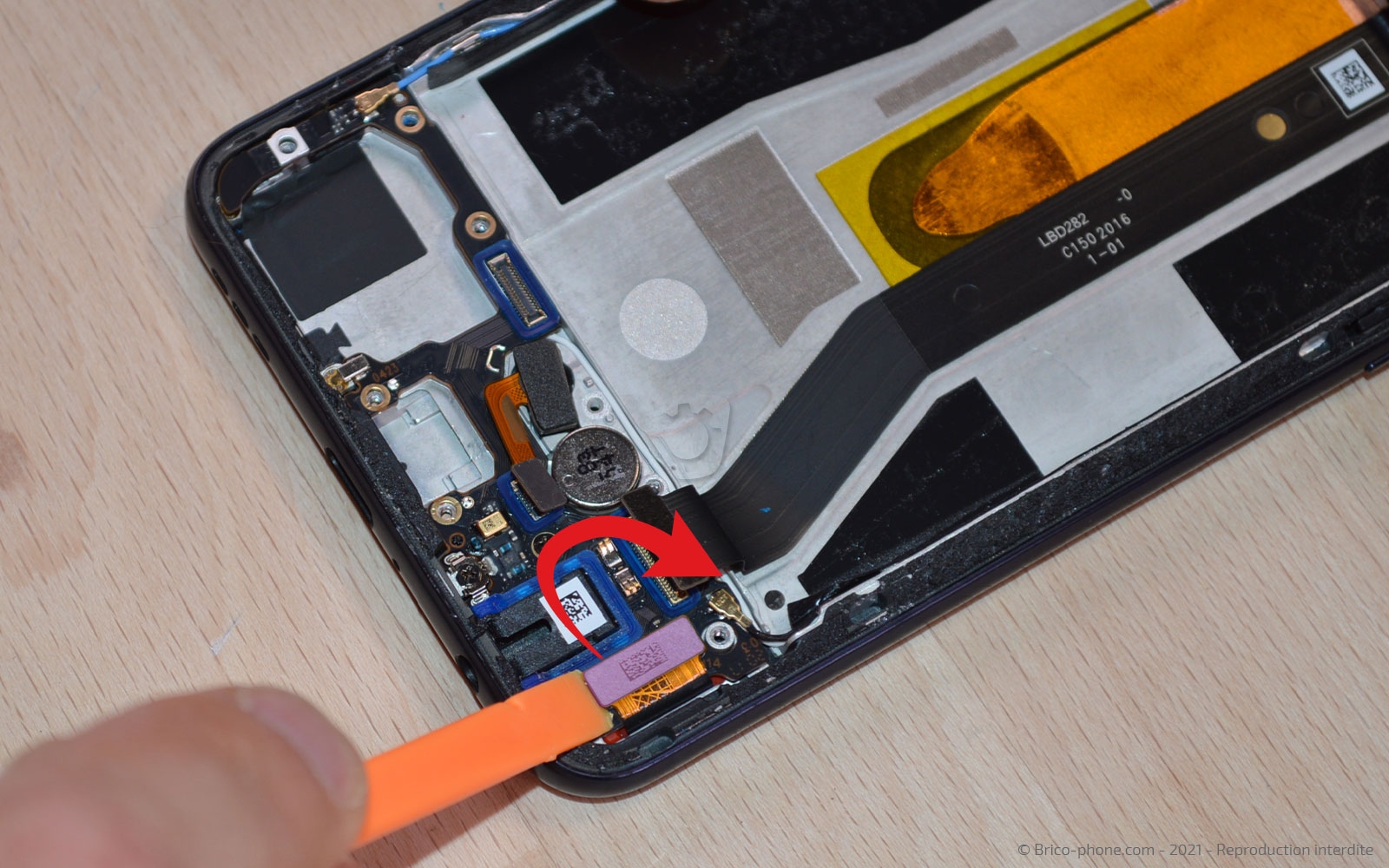

Etape 13 : Déconnecter les nappes de la carte fille
Avant de retirer la carte fille, il faut déconnecter tout ce qui s'y trouve.

Avec le spudger, déconnectez le lecteur d'empreinte, la nappe d'interconnexion et celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Déconnecter les câbles coaxiaux de la carte fille

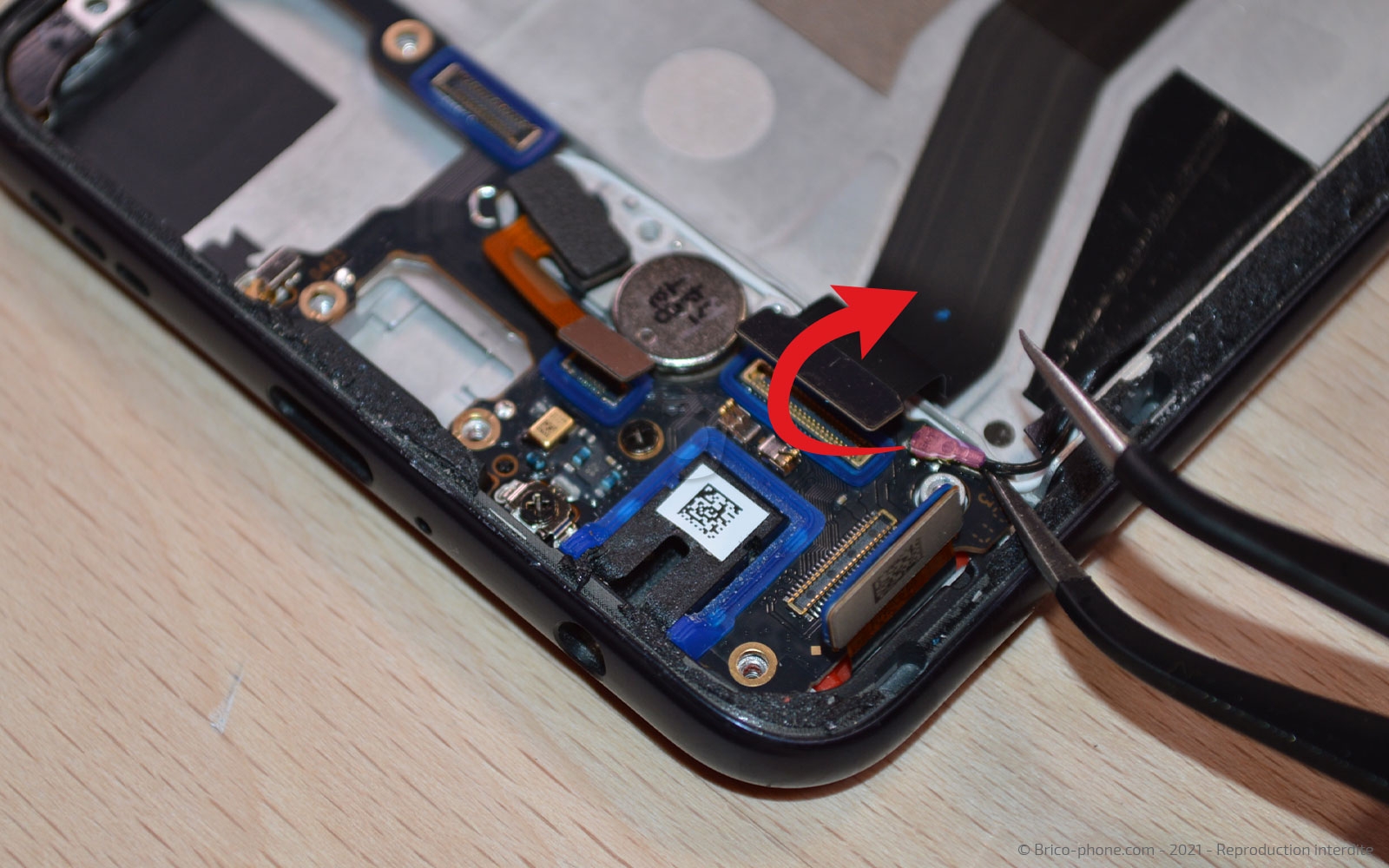

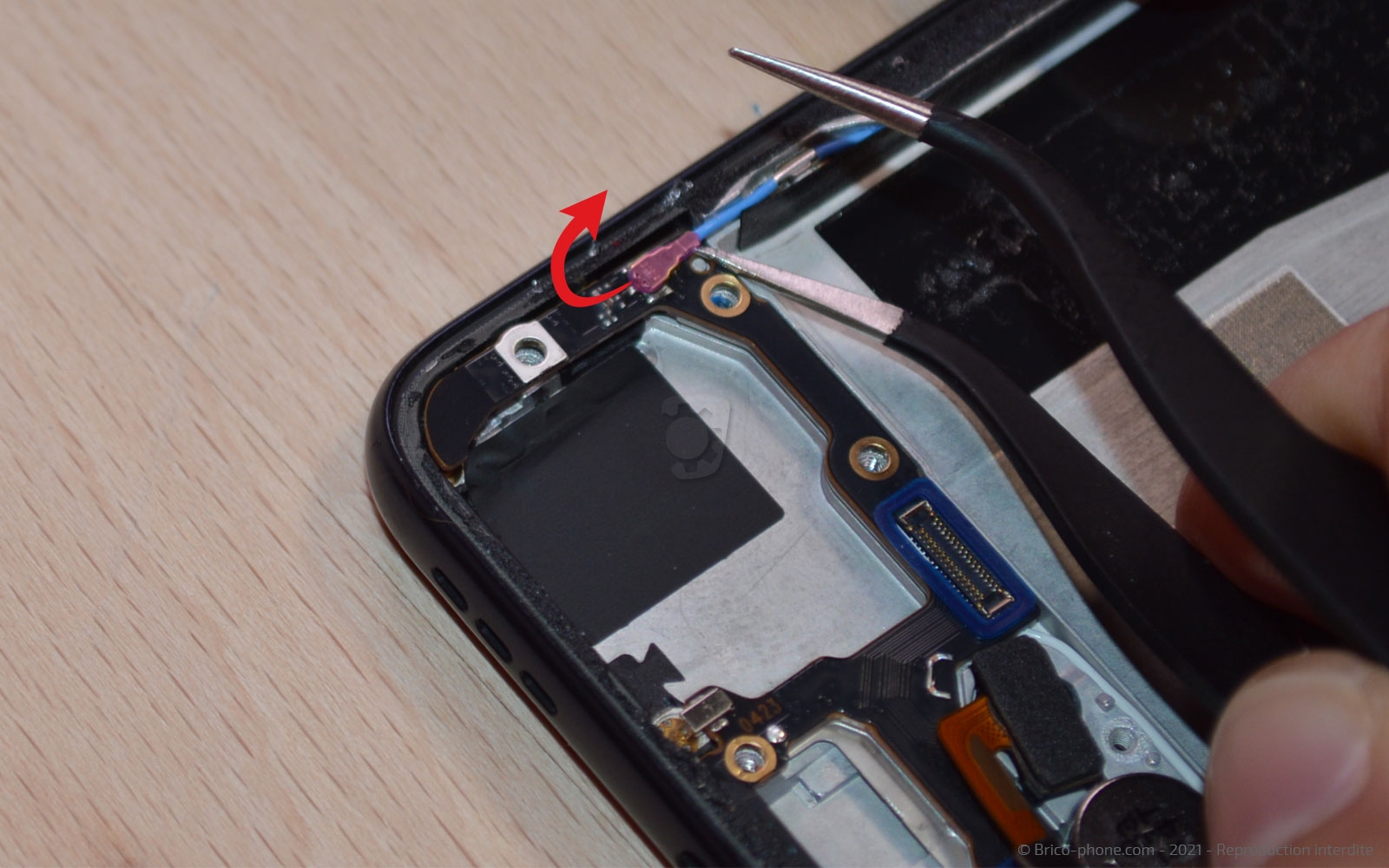

Munissez-vous de la pincette afin de déconnecter les câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Déconnecter le dernier câble coaxial de la carte fille

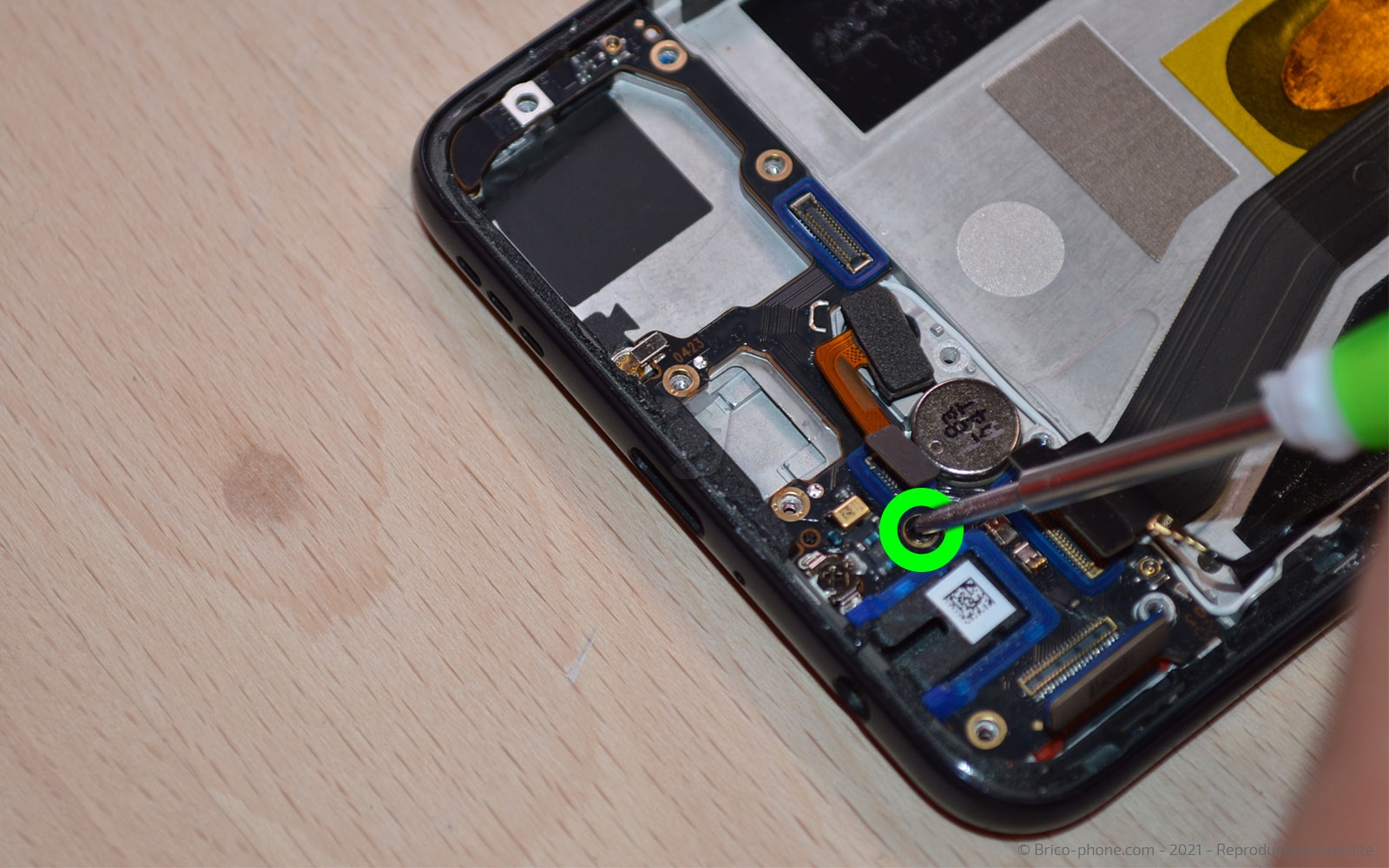

Avec le tournevis cruciforme, dévissez la seule vis de la carte fille, puis chauffez la légèrement avant de la sortir avec le levier.

Faites attention car il y a encore un câble coaxial qui est connecté en dessous.

Déconnectez-le à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Etape 16 : Enlever la carte fille

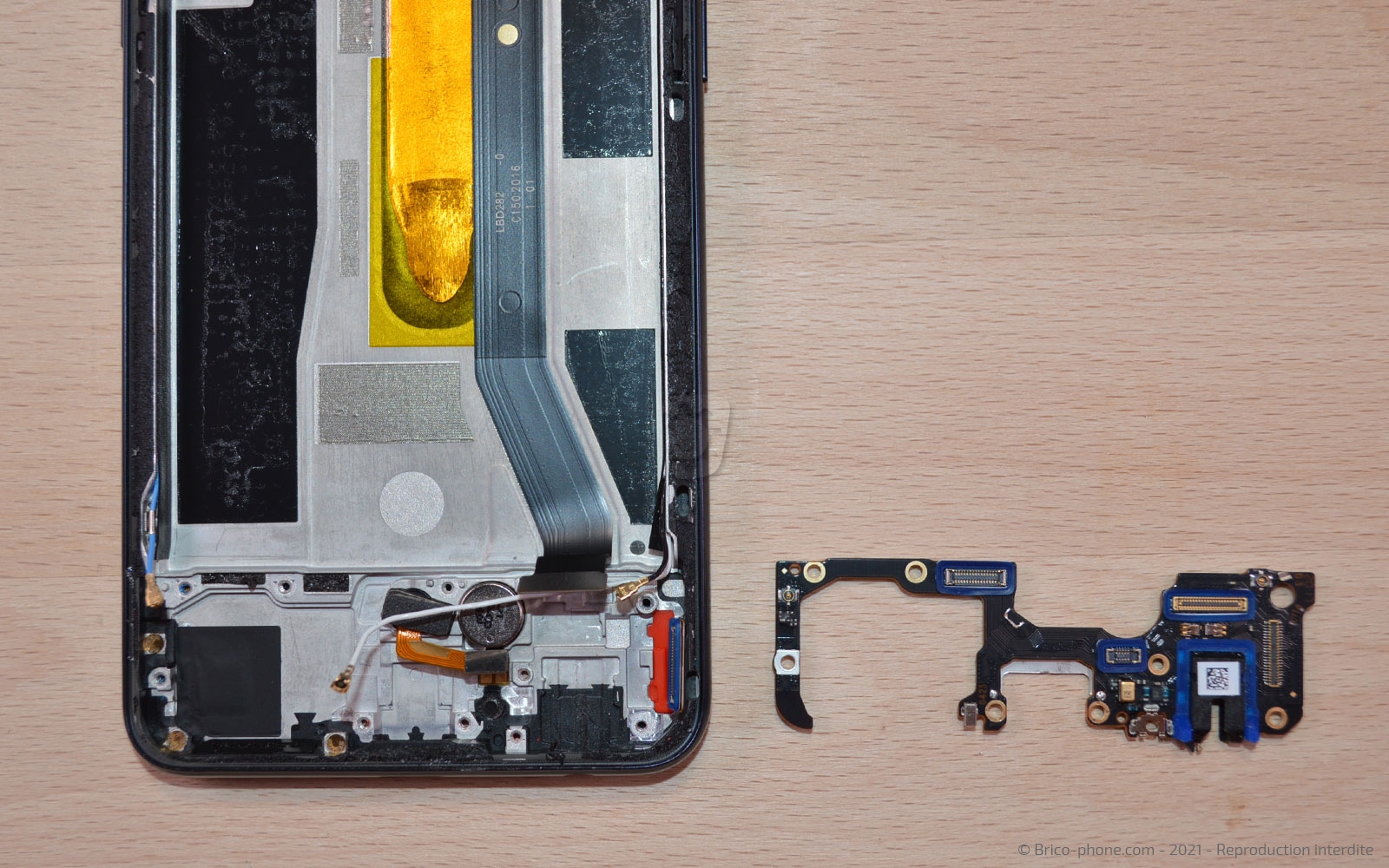

Une fois déconnectée, vous pouvez retirer la carte fille.

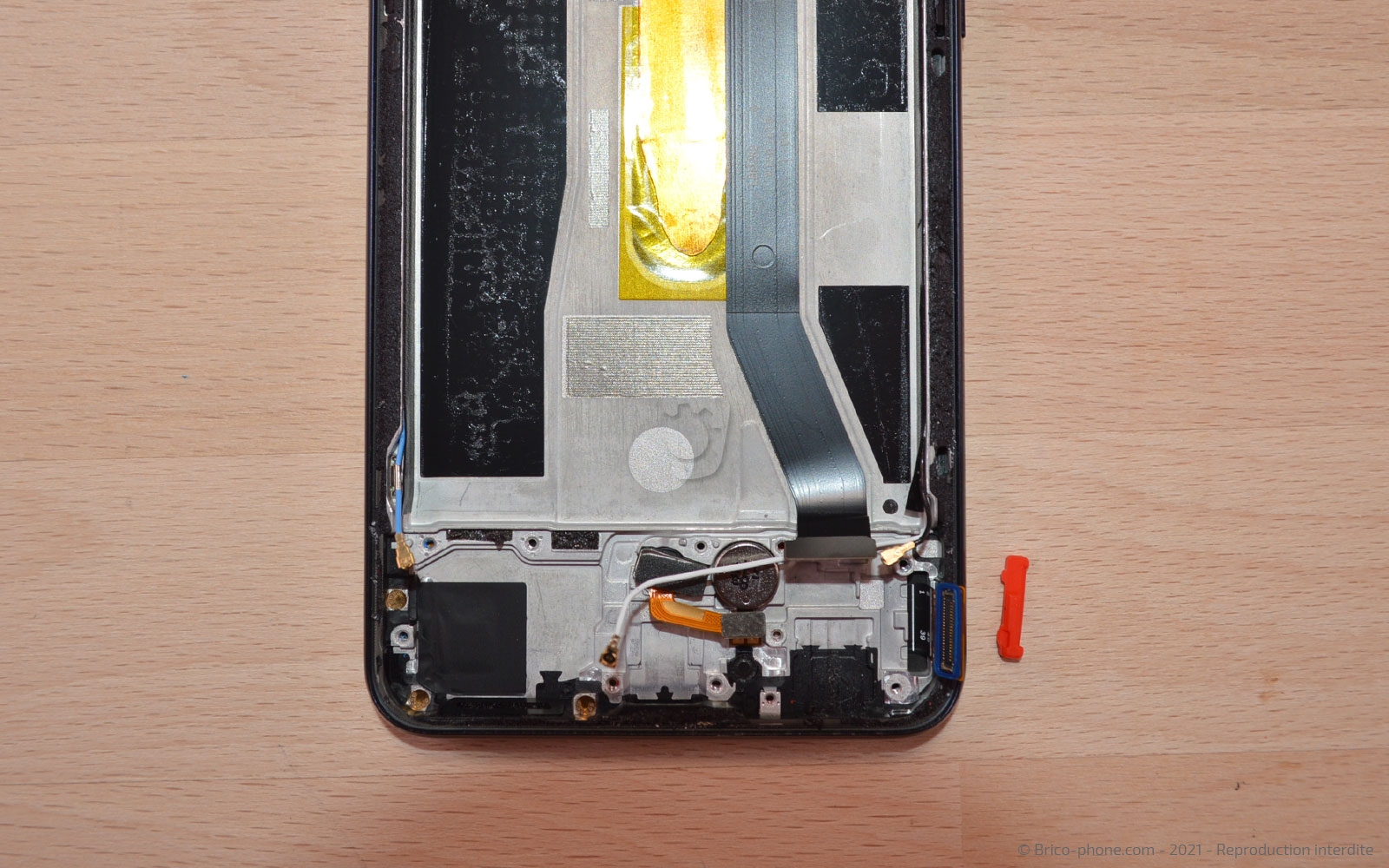

Etape 17 : Ôter le support de la nappe de l'écran

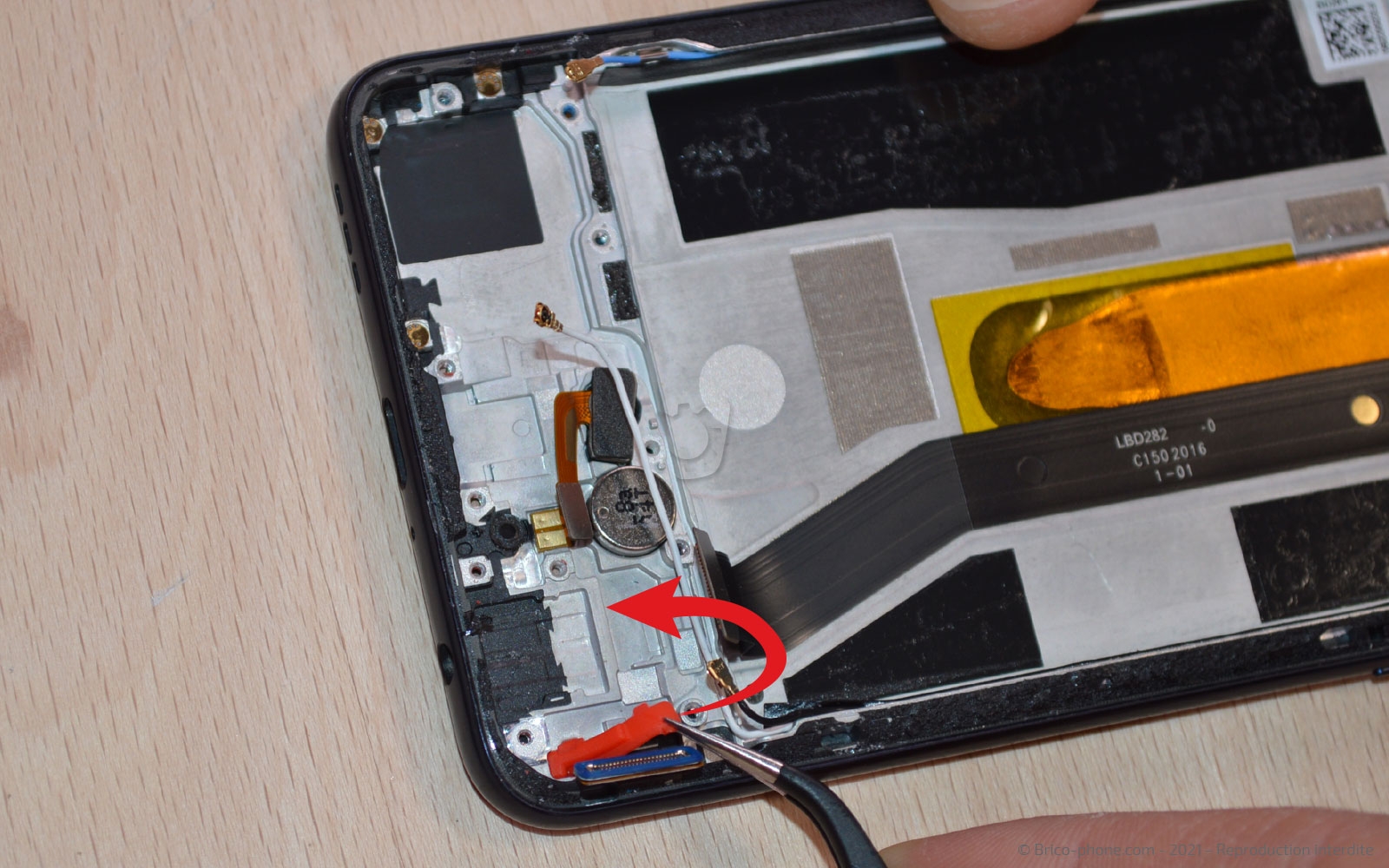

Ôtez le caoutchouc qui bloque la nappe de l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Chauffer l'écran
Maintenant que la nappe de l'écran est dégagée, nous allons pouvoir le chauffer afin de ramollir le sticker de celui-ci.

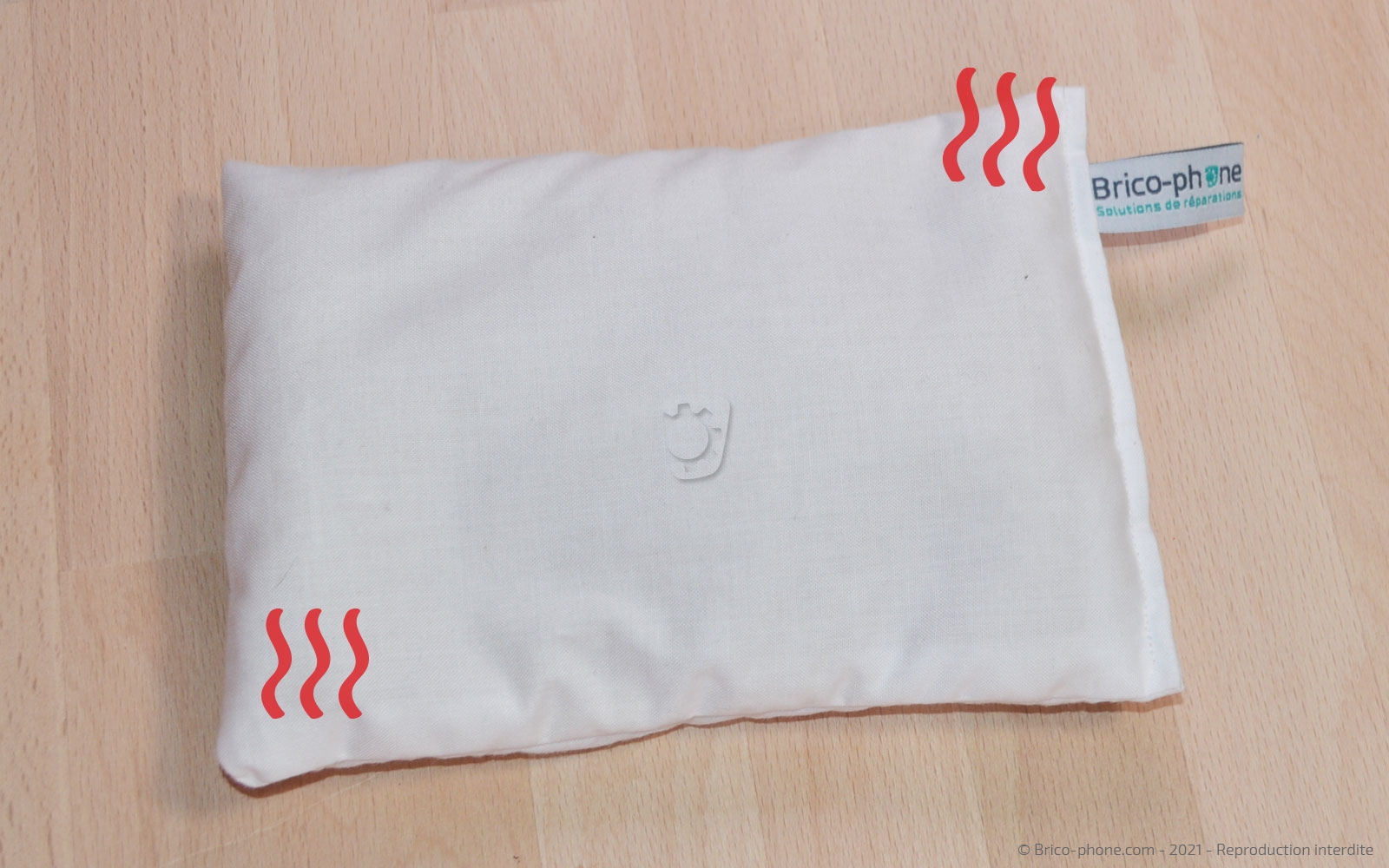

Vous pouvez utiliser le coussin chauffant qui est disponible dans notre kit de réparation, pour cela vous devez le passer au micro-onde durant 1 à 2 minutes avant de l'appliquer environ 40 secondes sur l'écran.

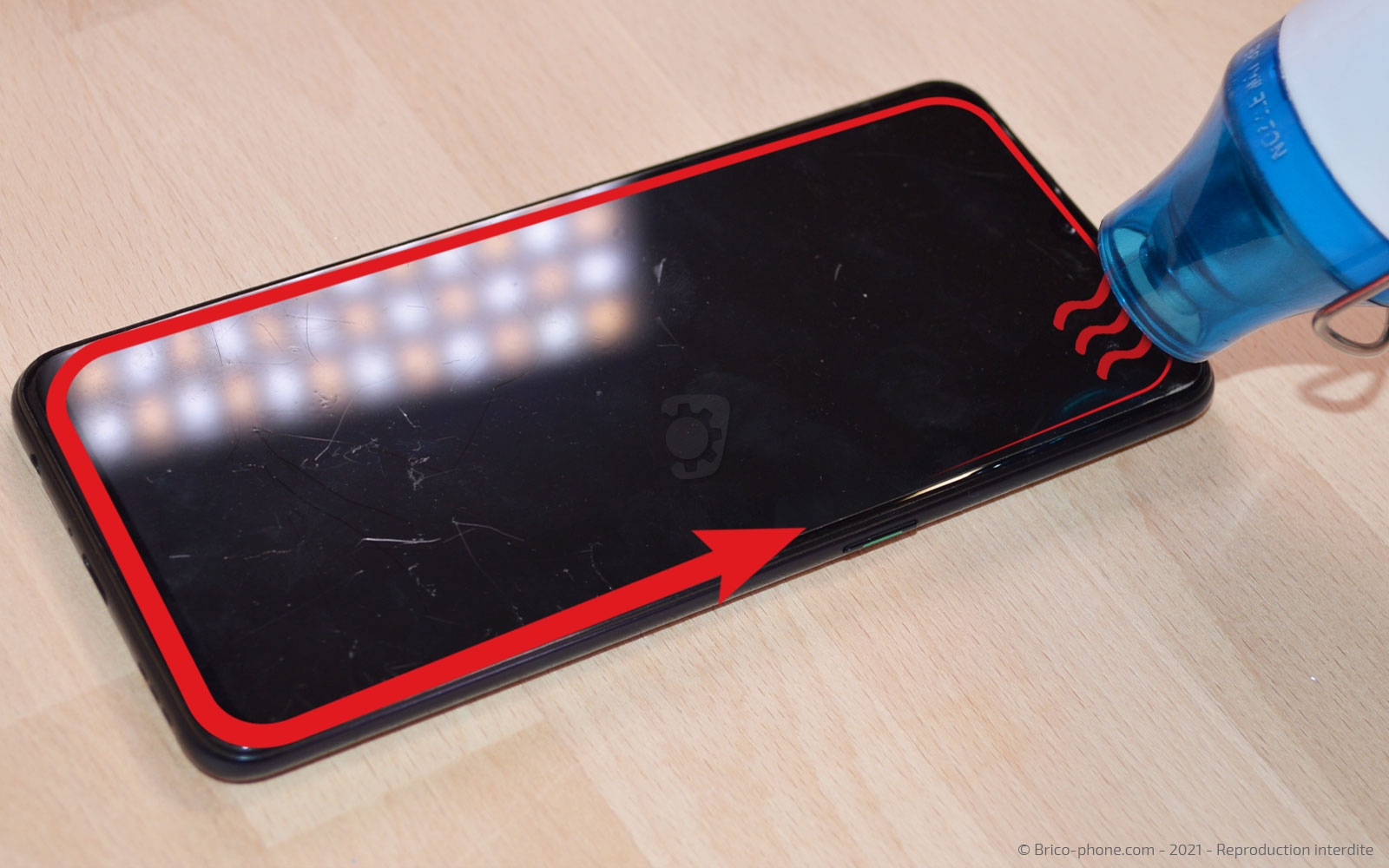

Vous possédez un sèche-cheveux ou un décapeur thermique ? Chauffez le contour de l'écran durant 30 secondes en ne dépassant pas les 80 degrés.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 19 : Créer un point d'insertion
Prenez le médiator en métal afin de créer un jour entre l'écran et le joint noir.

Faites bien attention car entre l'écran et le châssis se trouve un joint noir en plastique qui permet de positionner l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

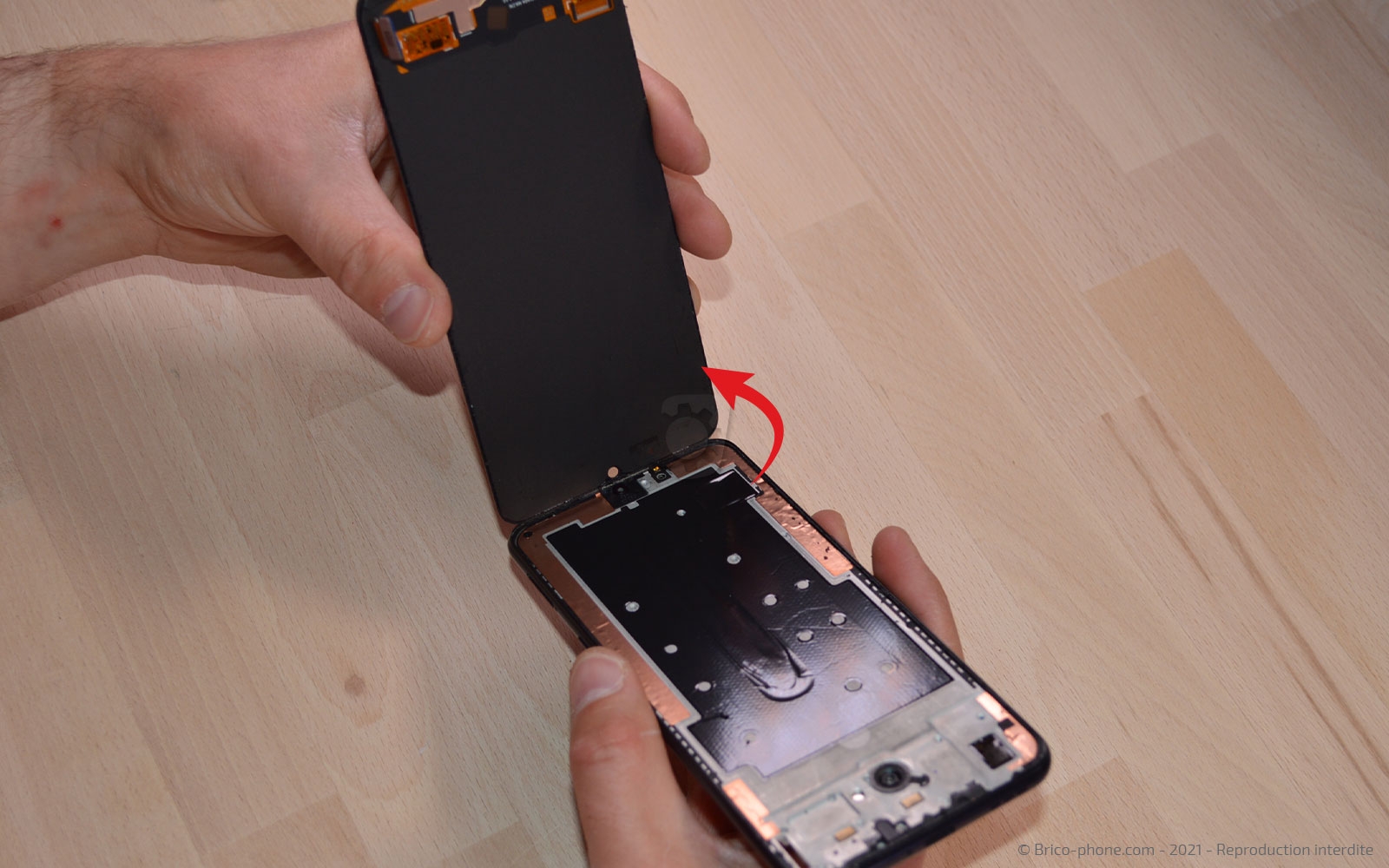

Etape 20 : Retirer l'écran

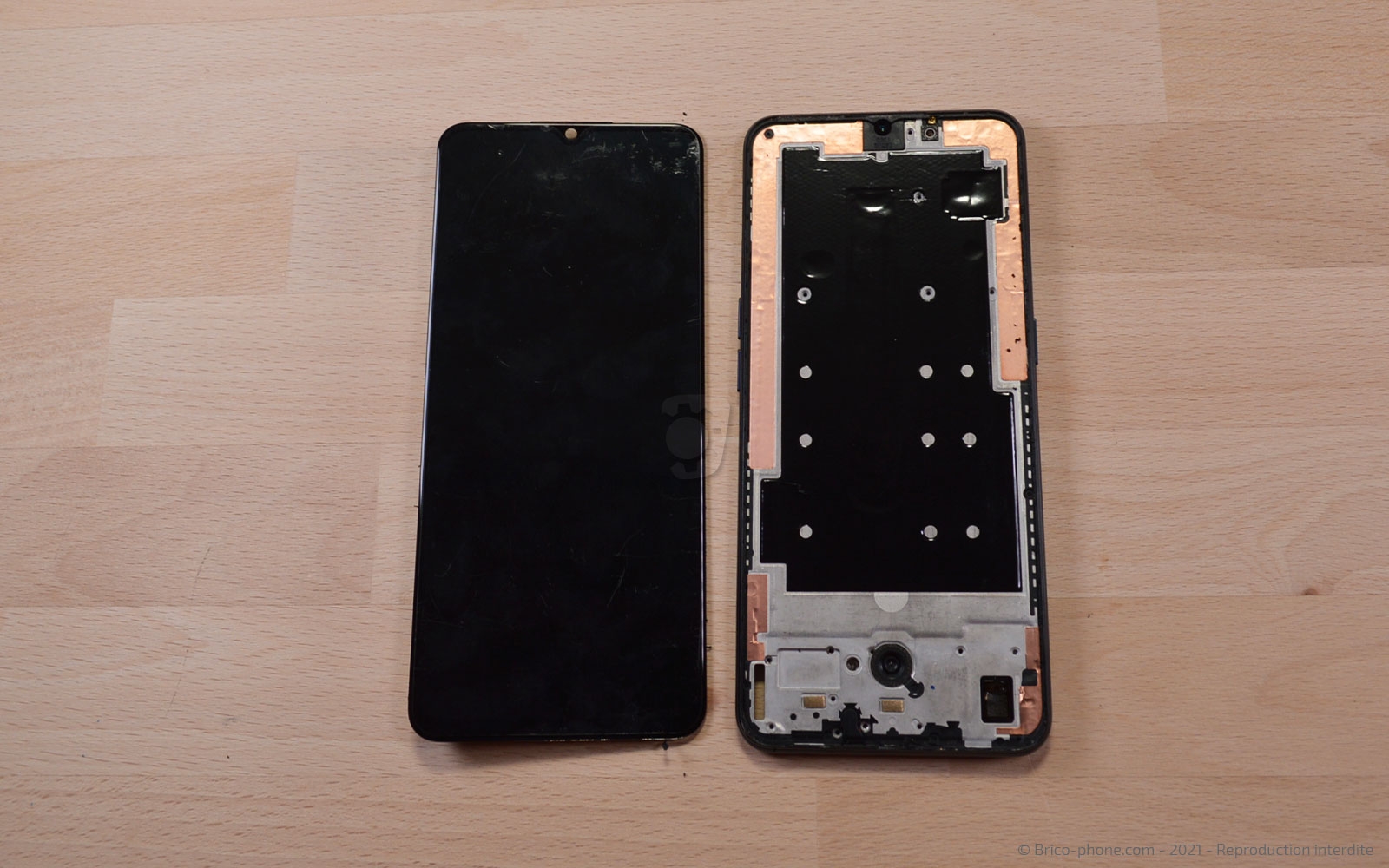

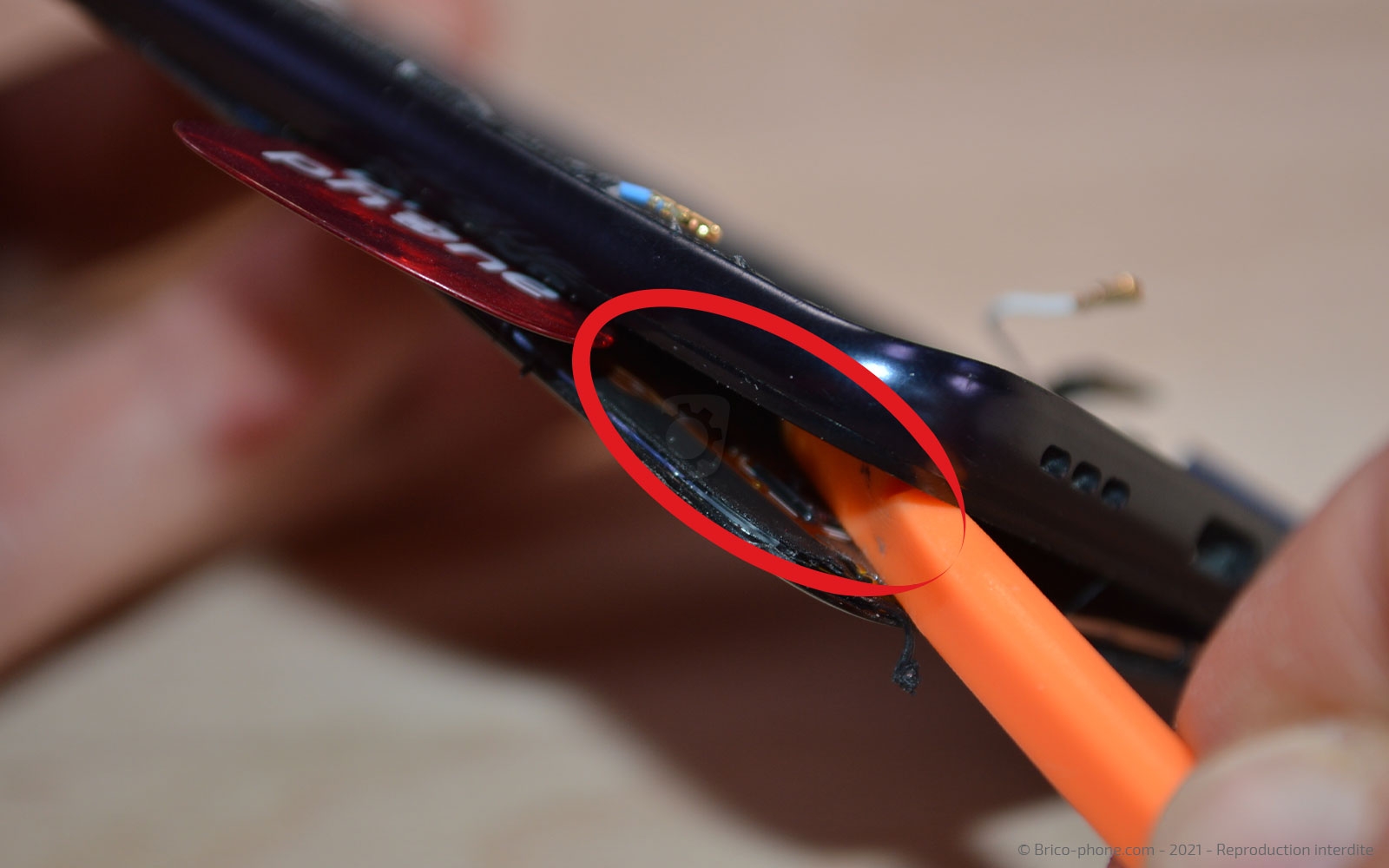

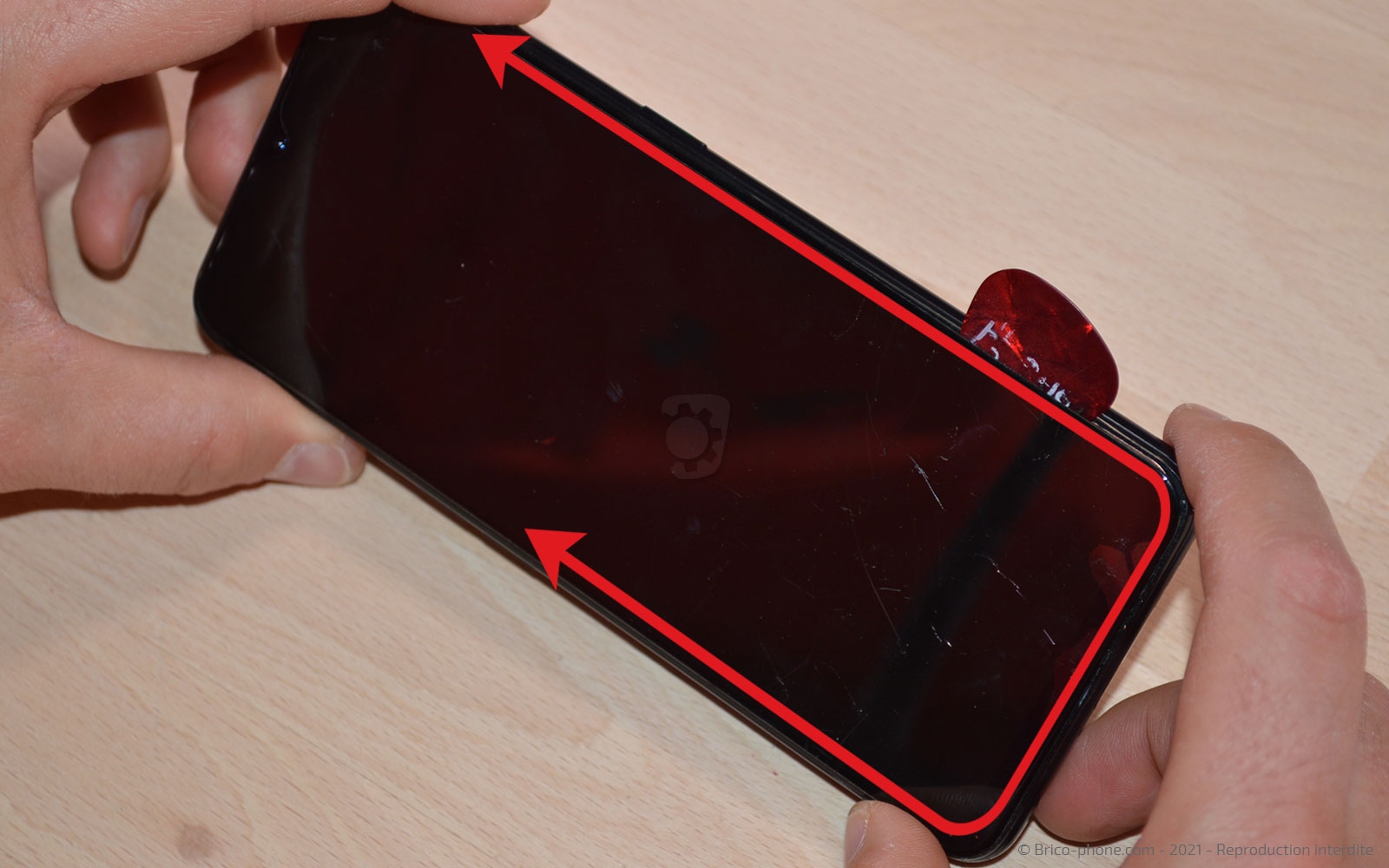

Faites le tour du téléphone avec les médiators rouge afin de décoller l'écran, toujours entre l'écran et le joint noir.

Vous pouvez même passer le levier en nylon afin de passer le médiator sous le LCD pour le décoller. Une fois celui-ci désolidarisé du téléphone, vous pouvez le retirer.
Outils du kit utilisés
Outils du kit utilisés


Etape 21 : Extraire vibreur et lecteur d'empreintes

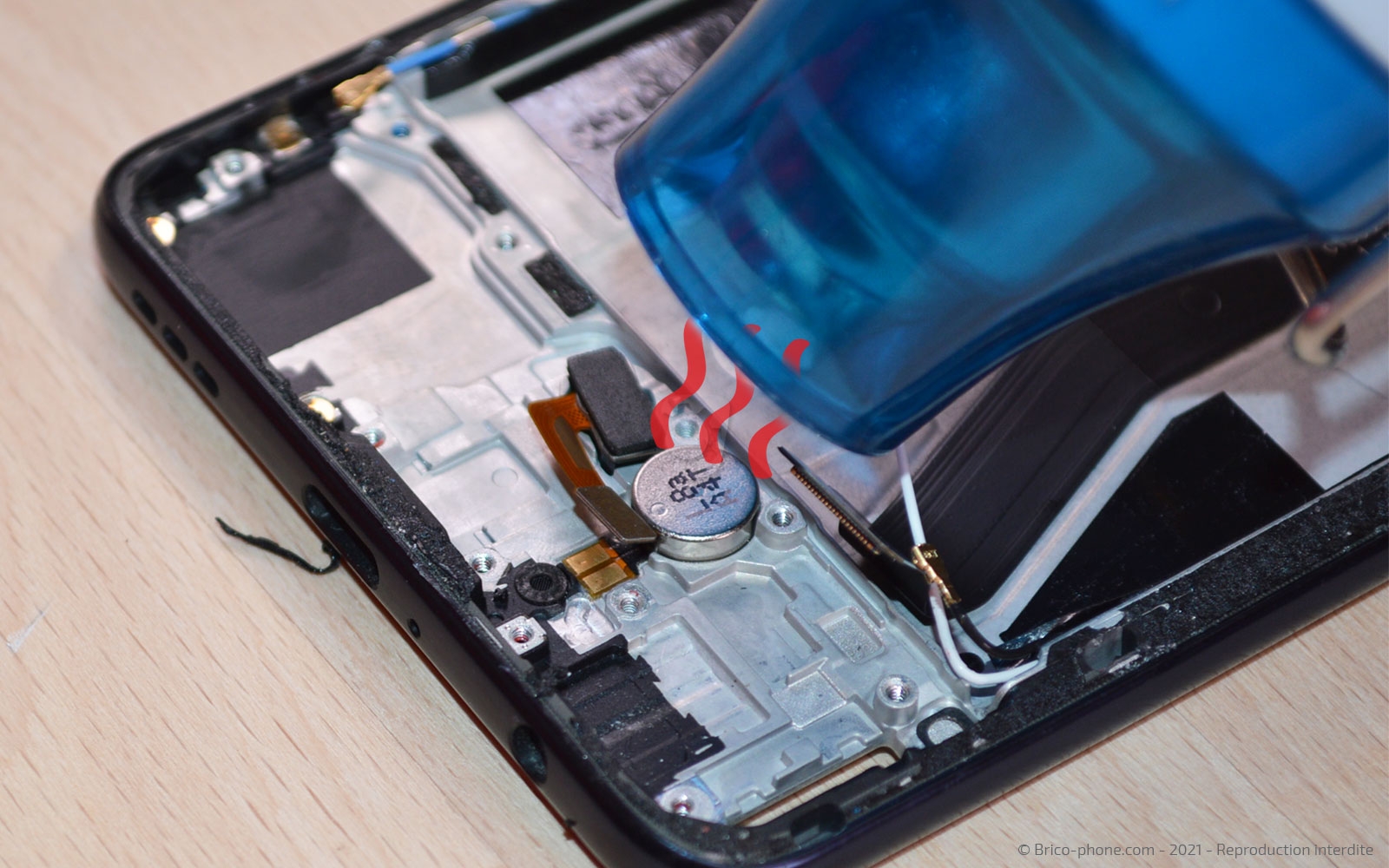

Chauffez légèrement le vibreur et le lecteur d'empreintes avant de les extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

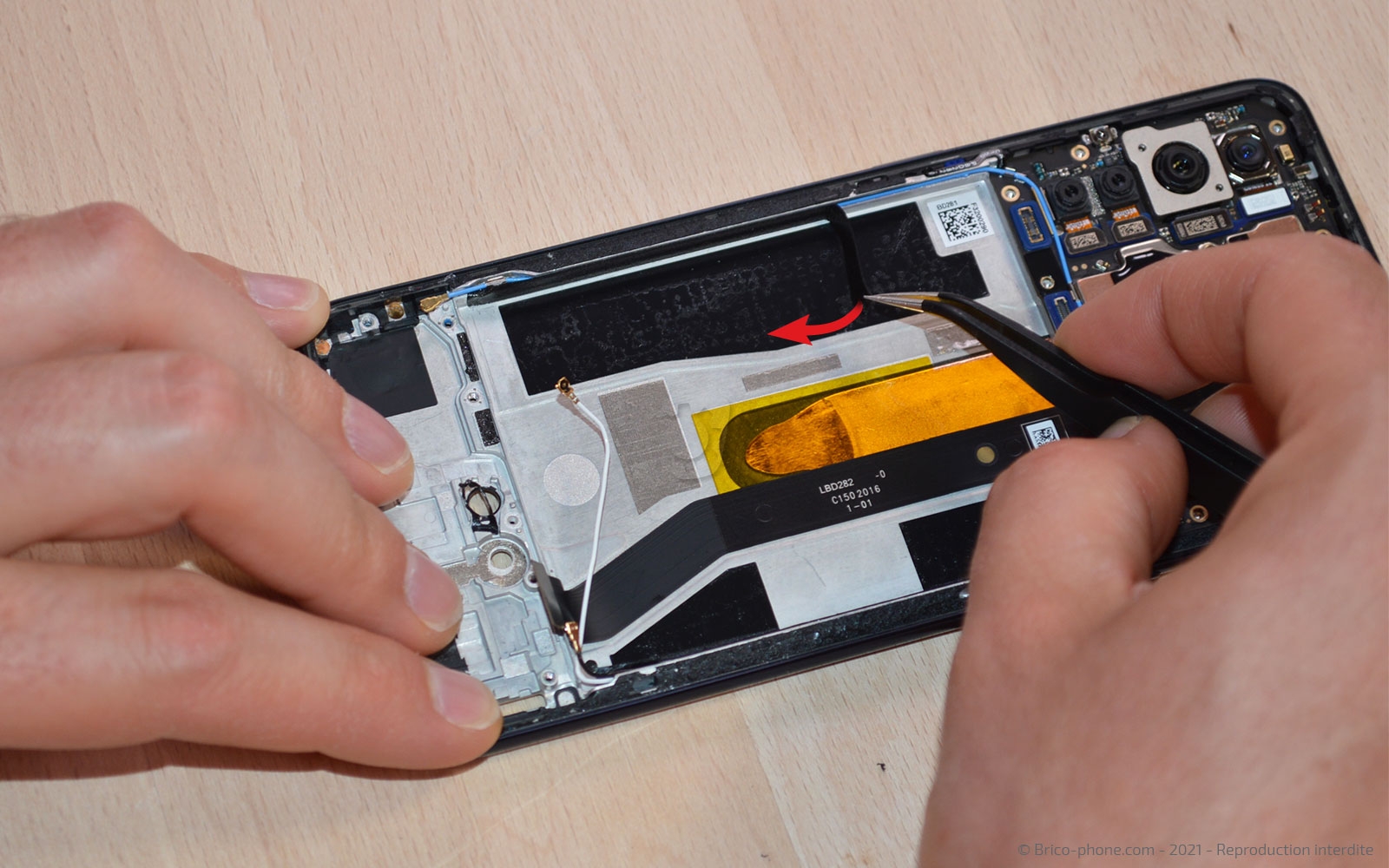

Etape 22 : Enlever les protections

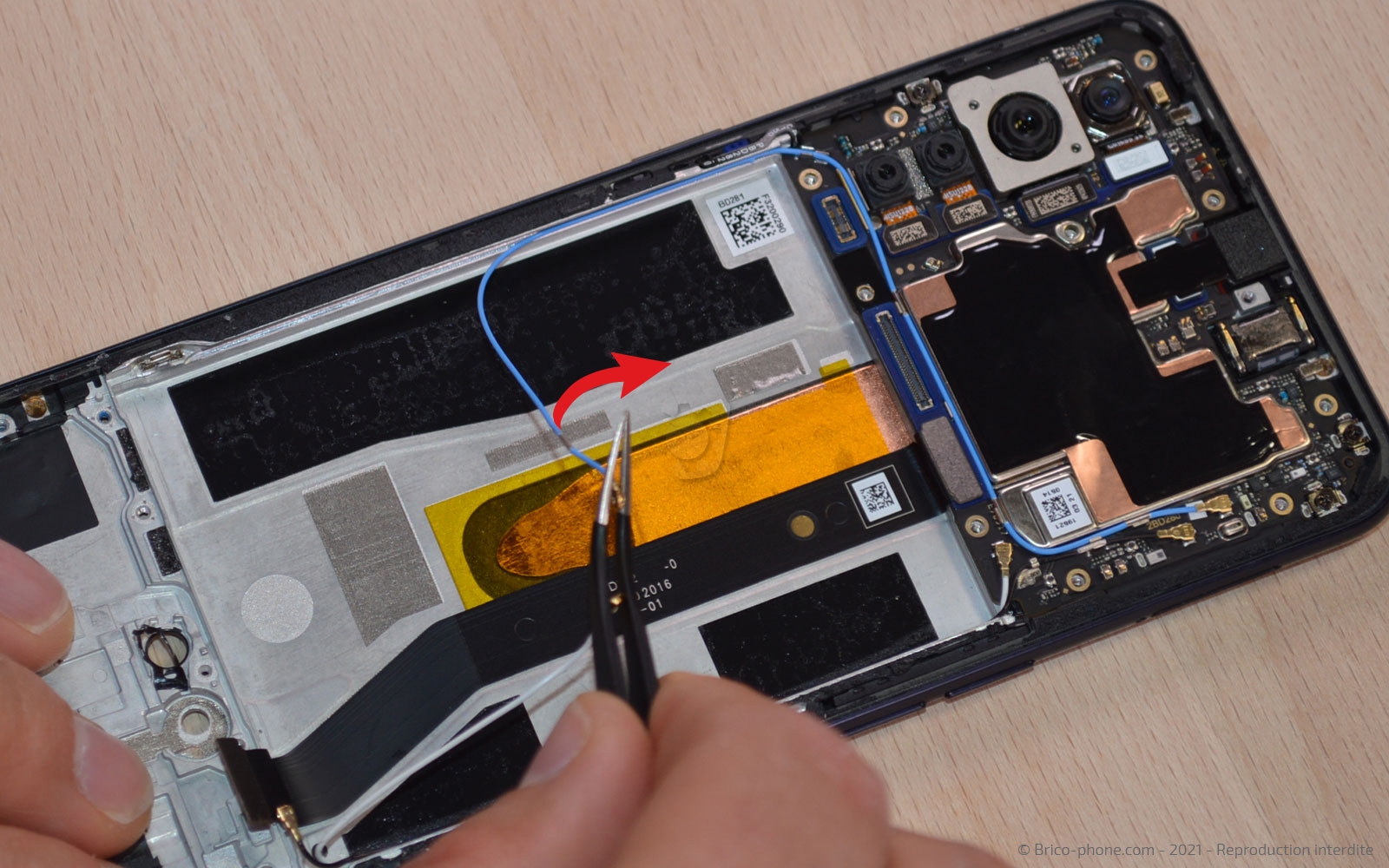

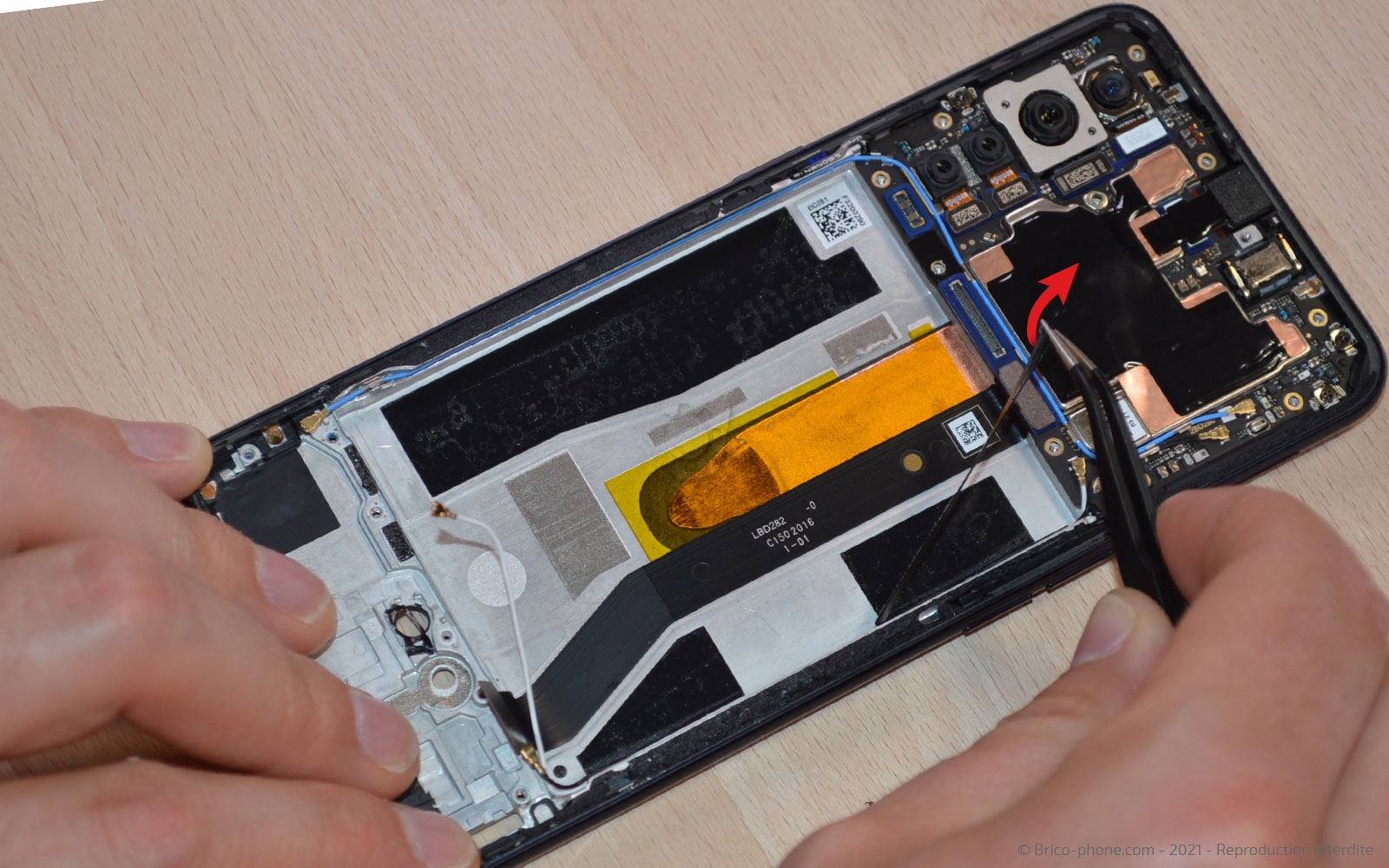

Ôtez les protections qui maintiennent les câbles coaxiaux dans les goulottes, puis sortez le câble bleu avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

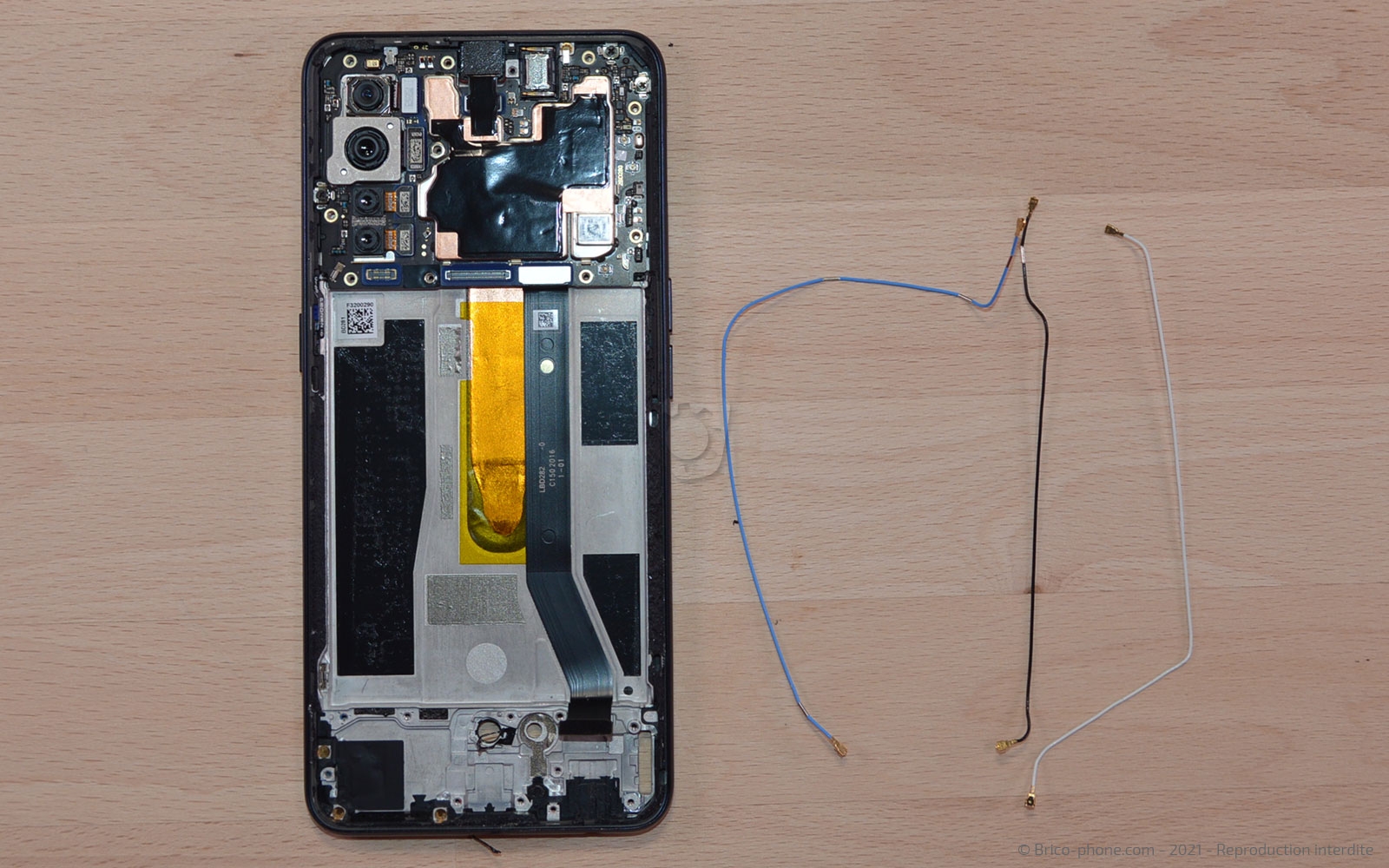

Etape 23 : Ôter les câbles coaxiaux

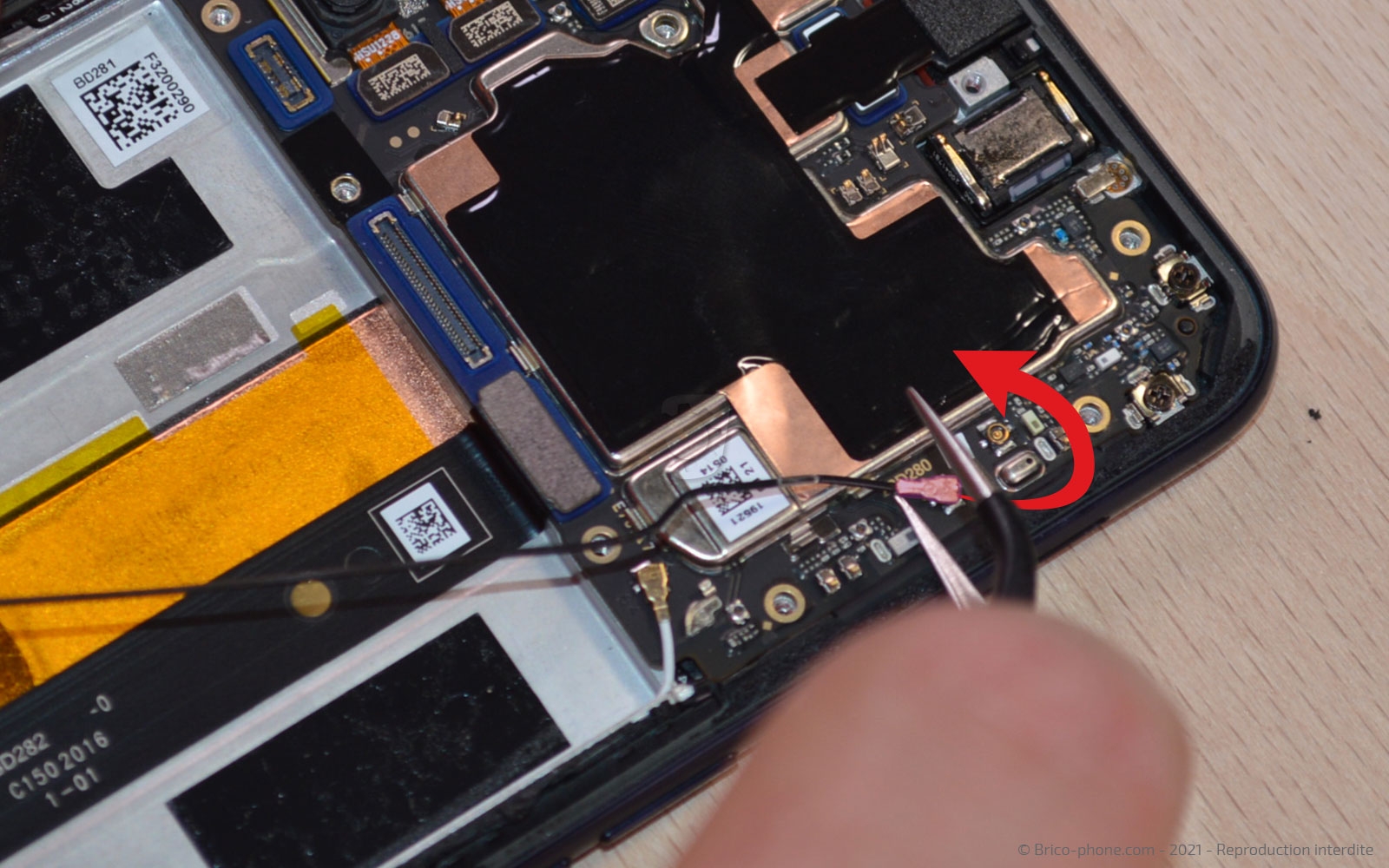

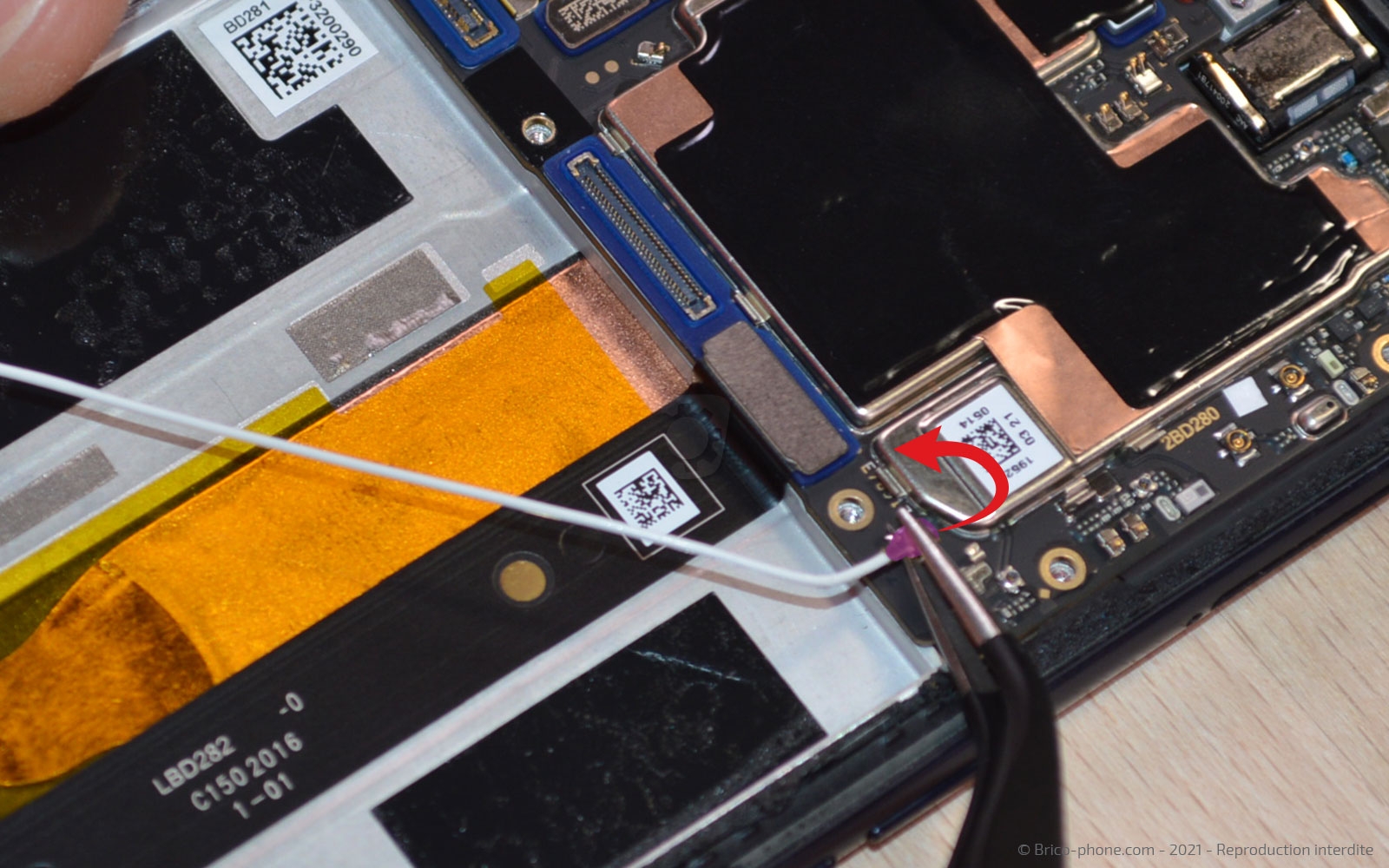

Toujours avec la pincette, déconnectez le câble coaxial bleu de la carte-mère avec la pincette. Faites de même pour le noir et le blanc.
Outils du kit utilisés
Outils du kit utilisés

Etape 24 : Déconnecter la nappe d'interconnexion
Vous pouvez déconnecter la nappe d'interconnexion de la carte-mère avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

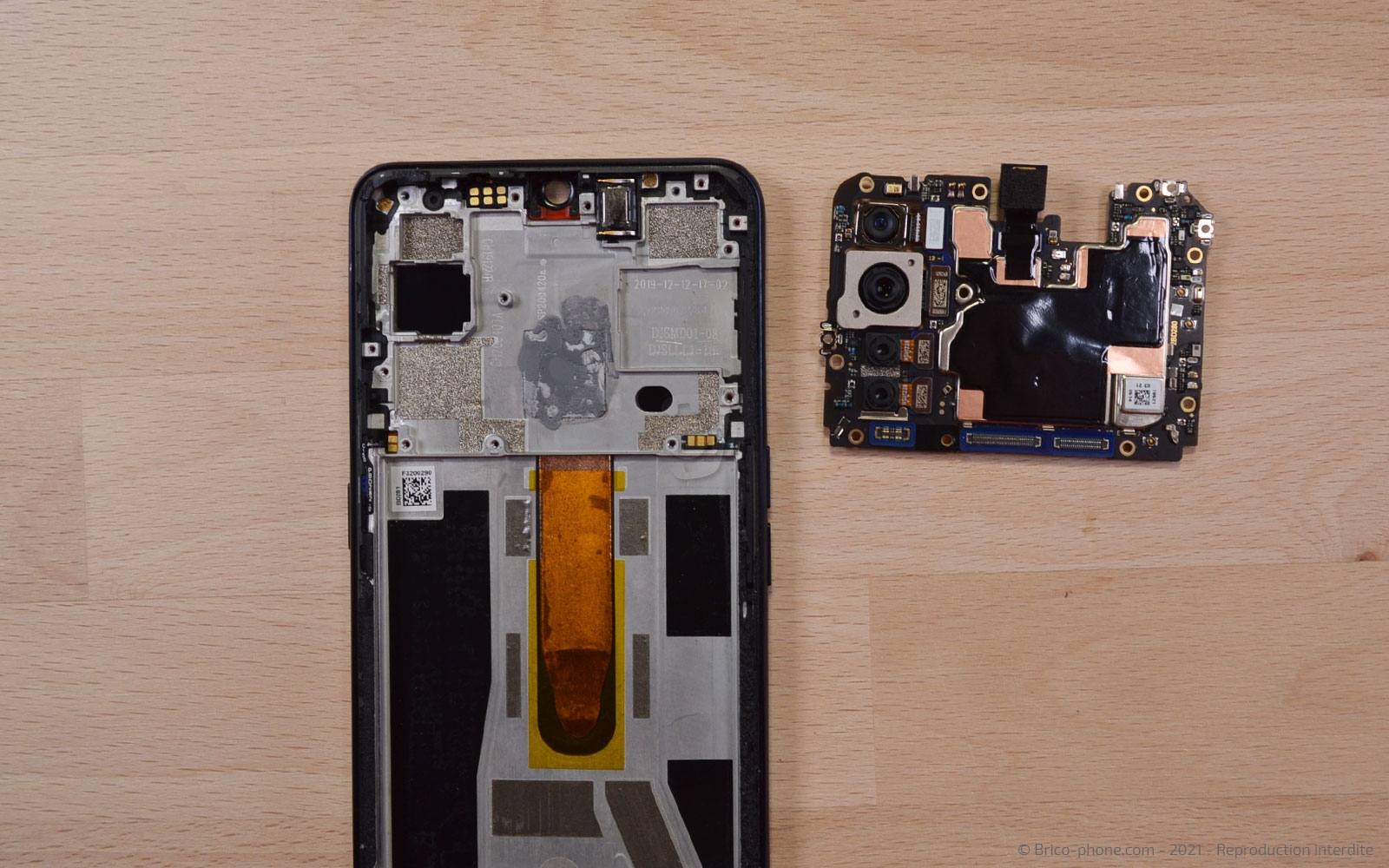

Etape 25 : Extraire la carte-mère

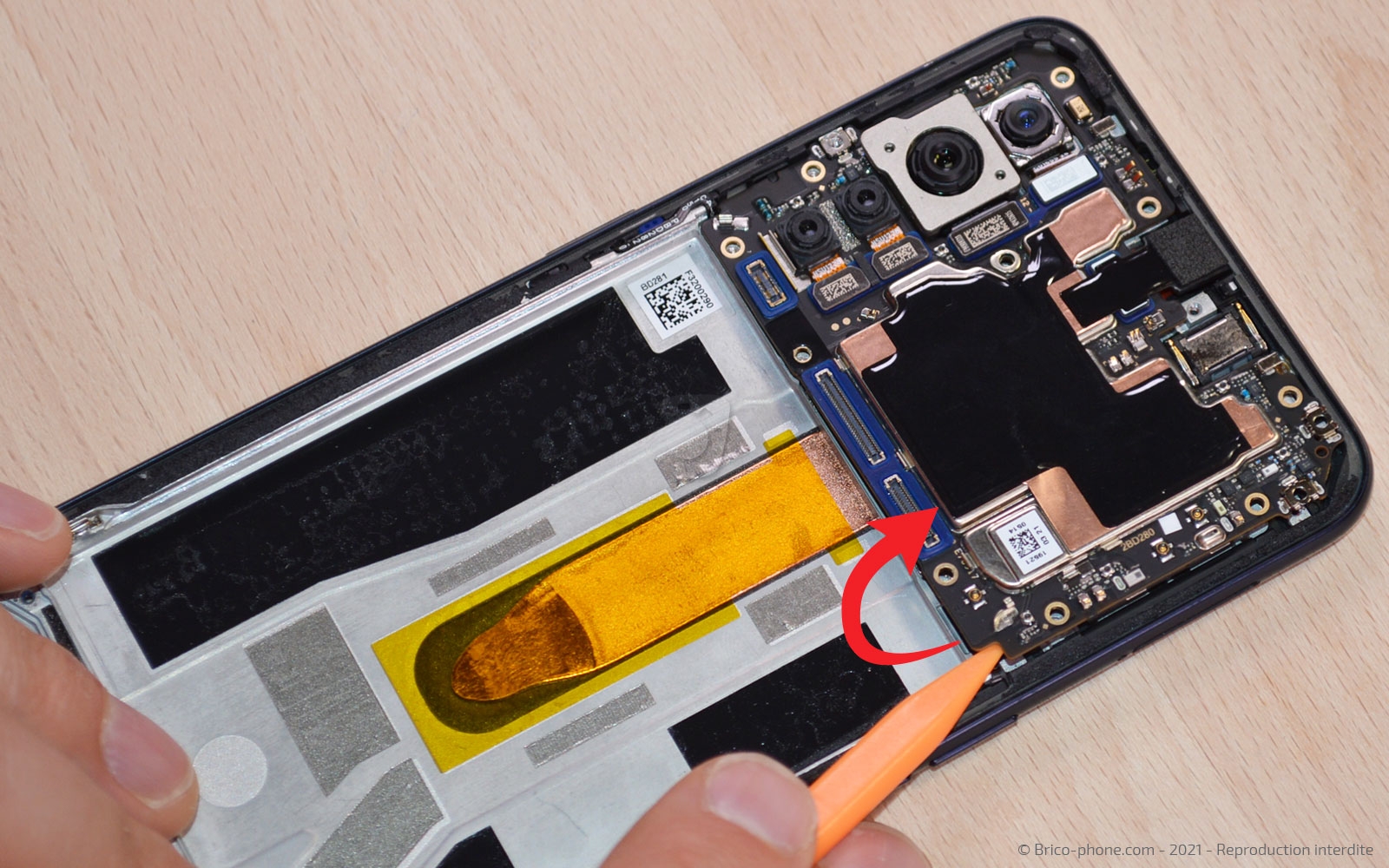

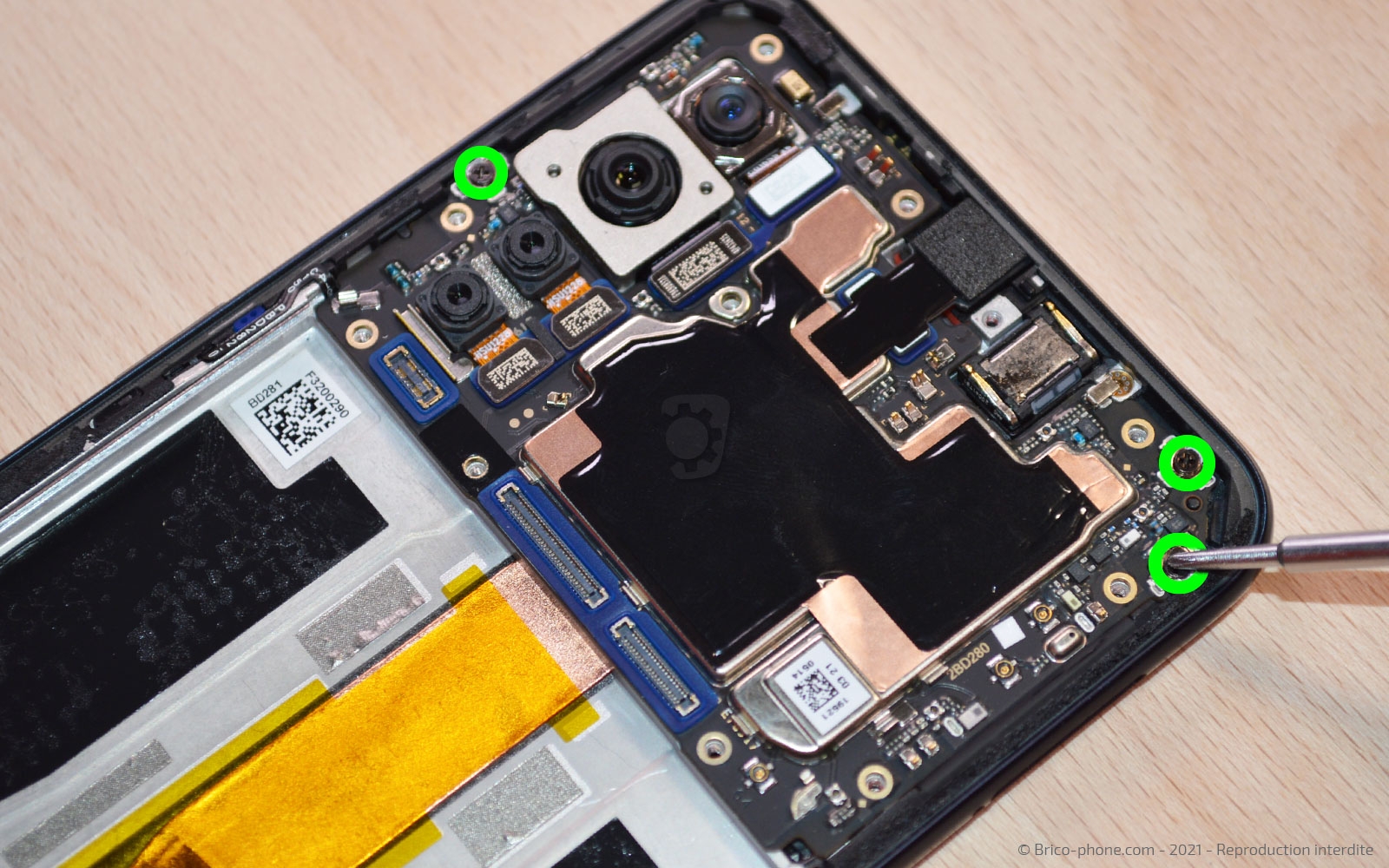

Avant de pouvoir extraire la carte-mère, dévissez les 3 vis cruciforme, puis faites levier avec le spudger afin de sortir la carte-mère de son logement.
Outils du kit utilisés
Outils du kit utilisés

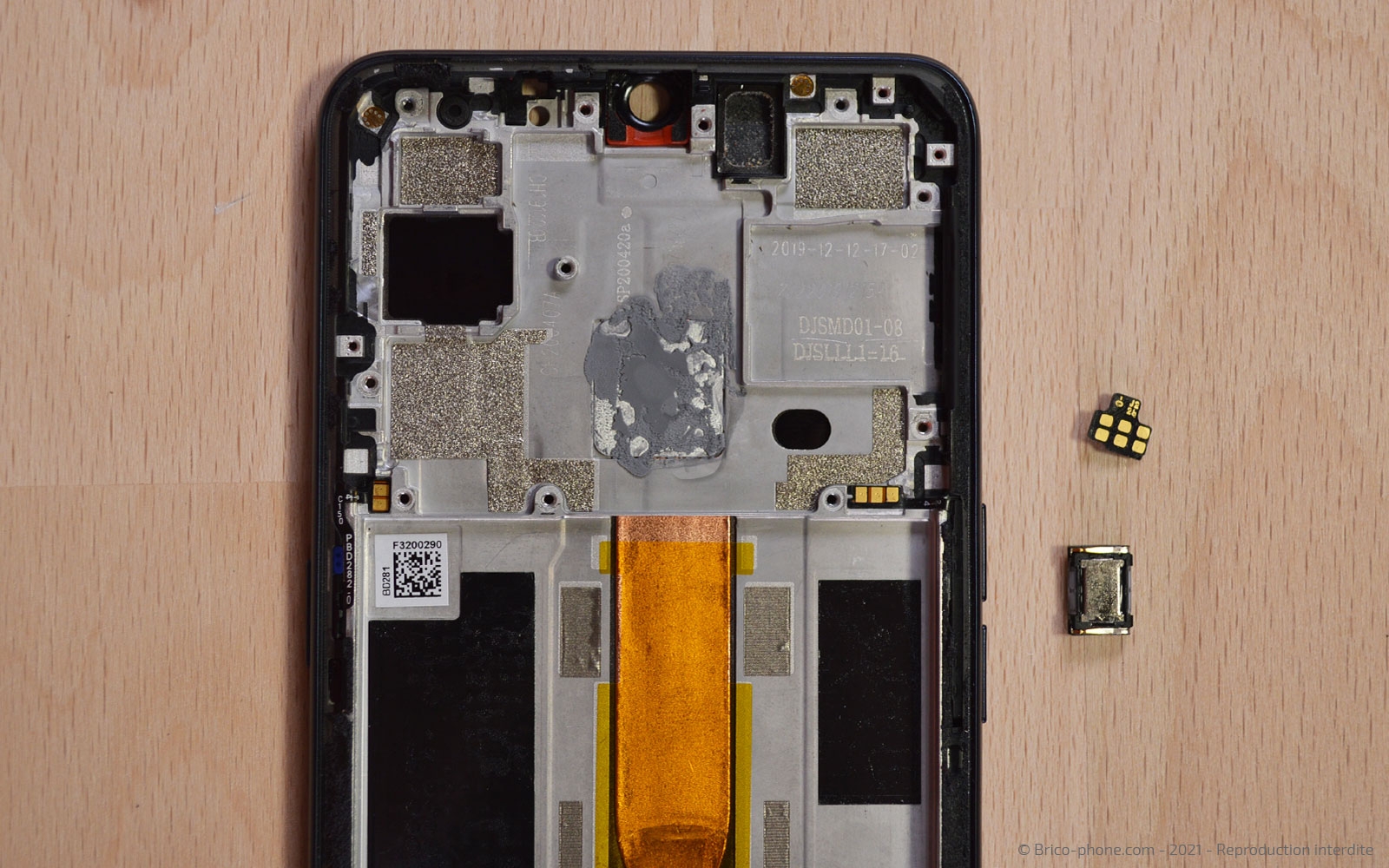

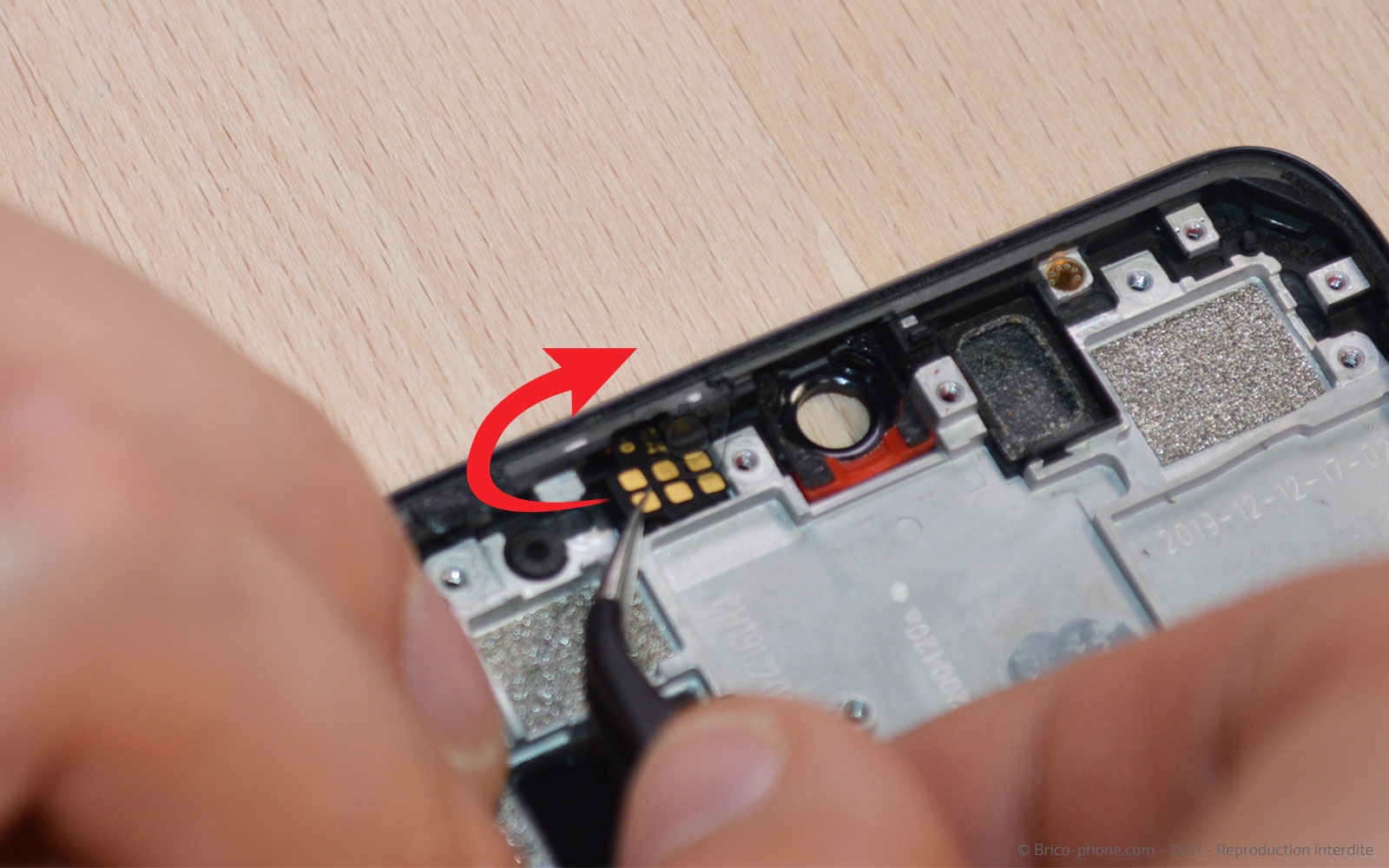

Etape 26 : Enlever capteurs et écouteur de l'oreille

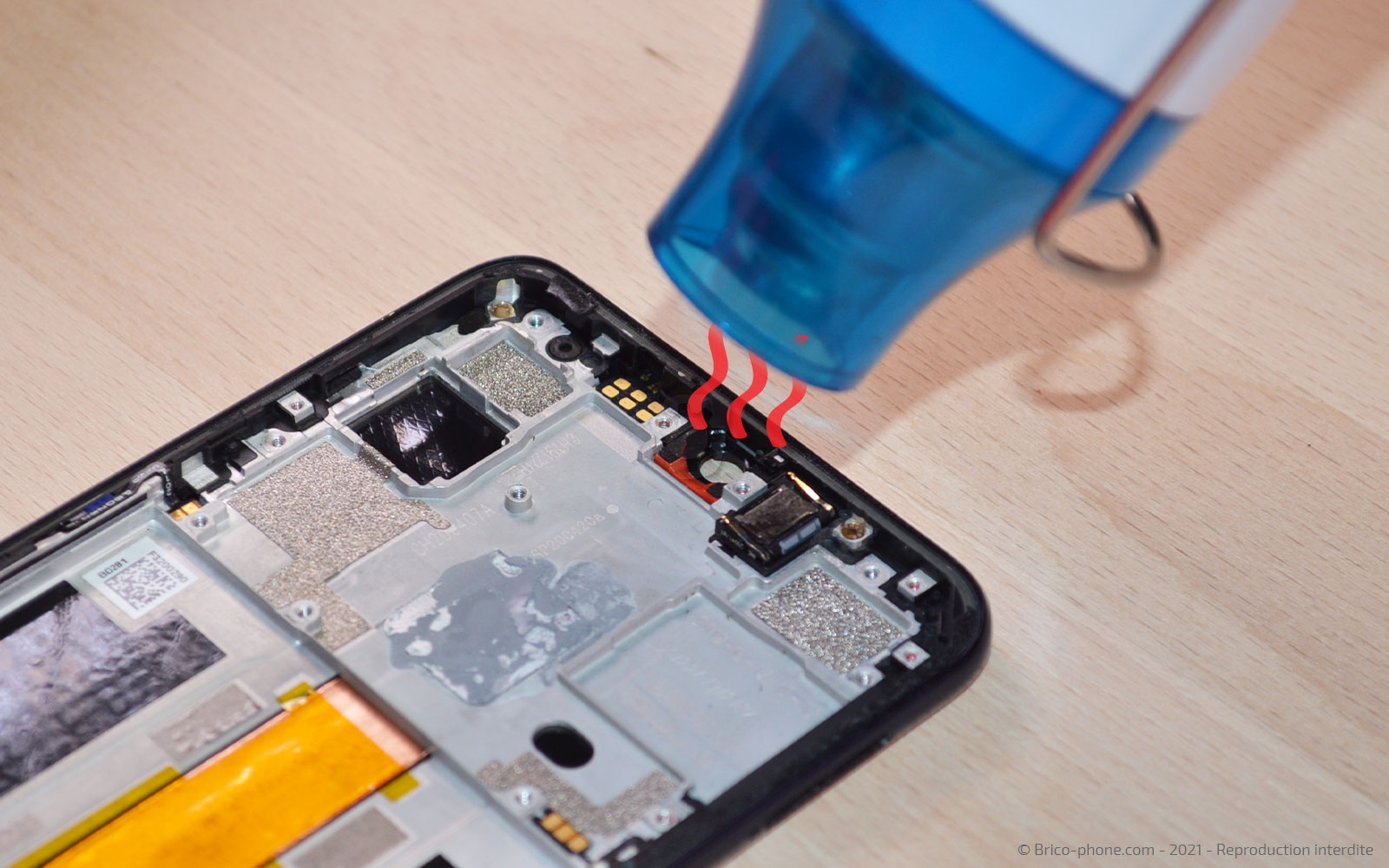

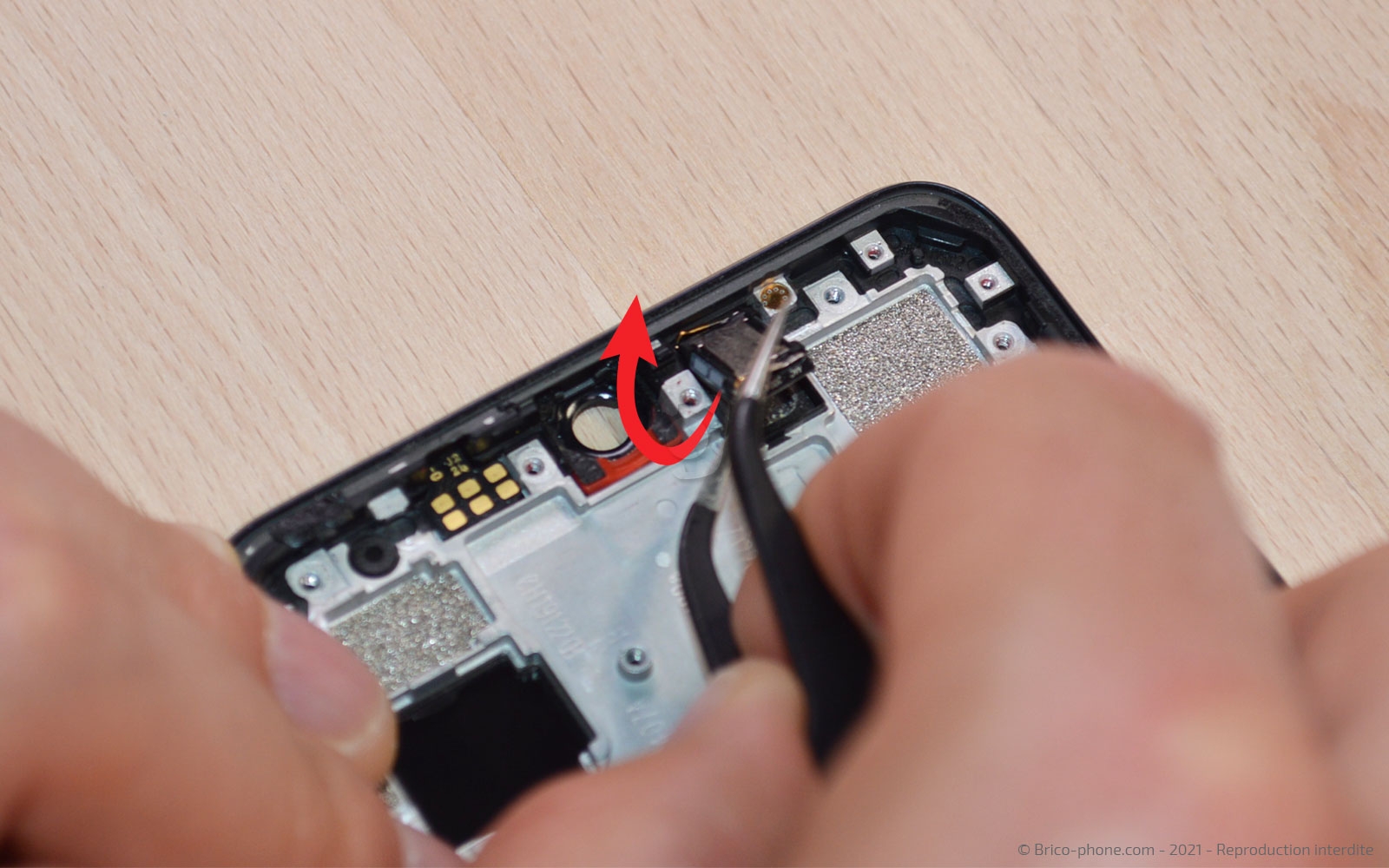

Passons sur le haut du téléphone, chauffez légèrement les capteurs et l'écouteur de l'oreille, puis retirez-les du châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 27 : Déconnecter les caméras

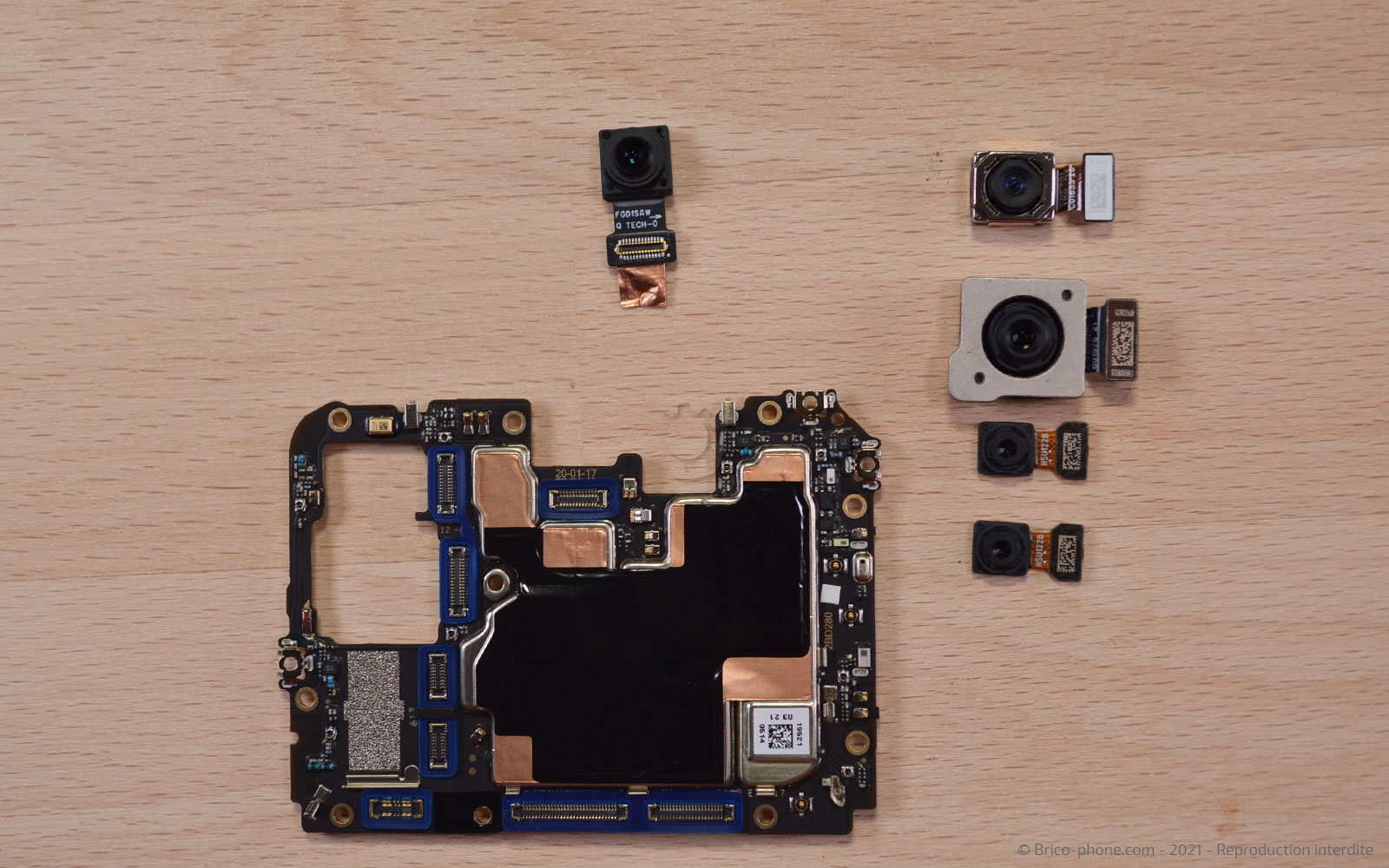

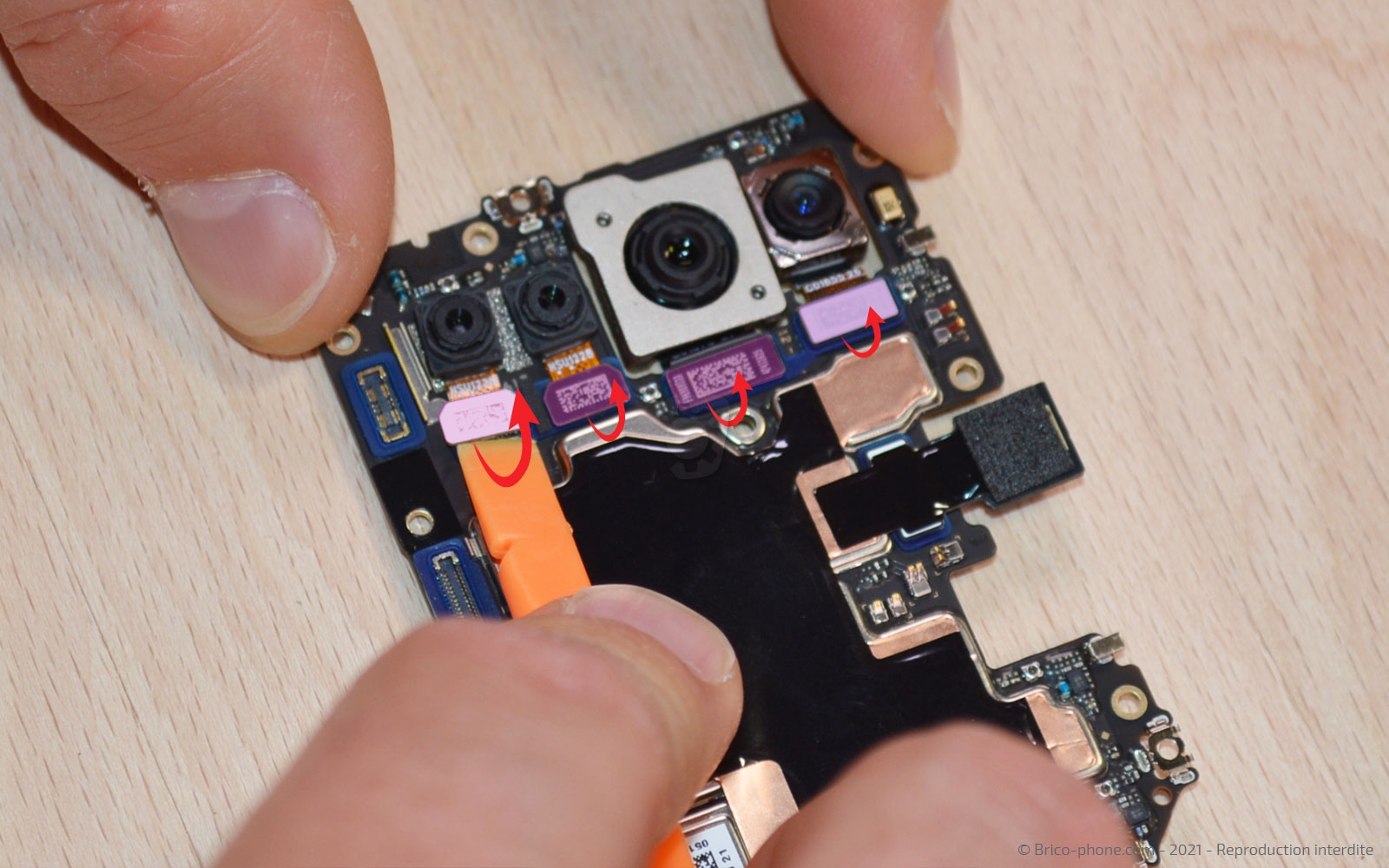

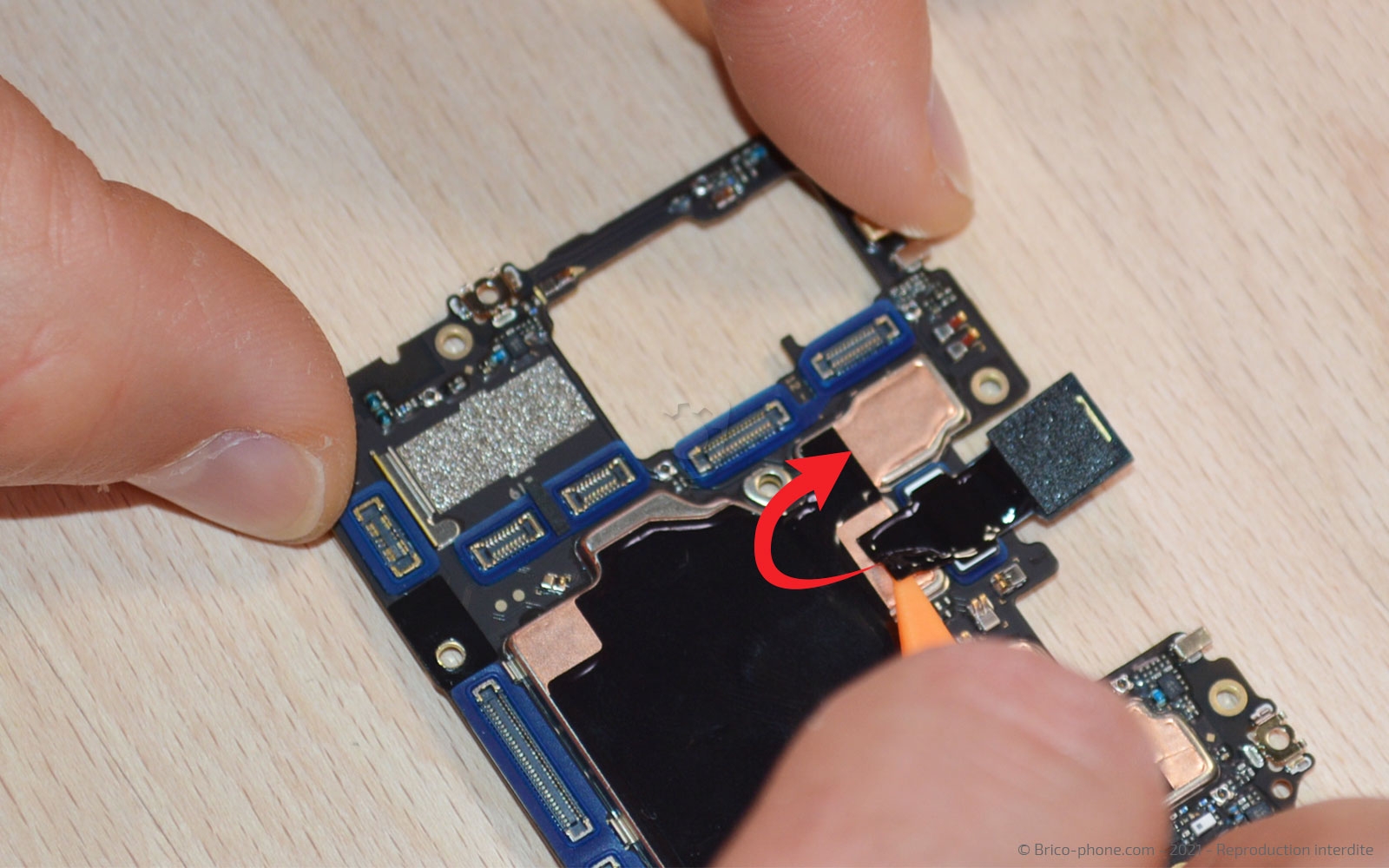

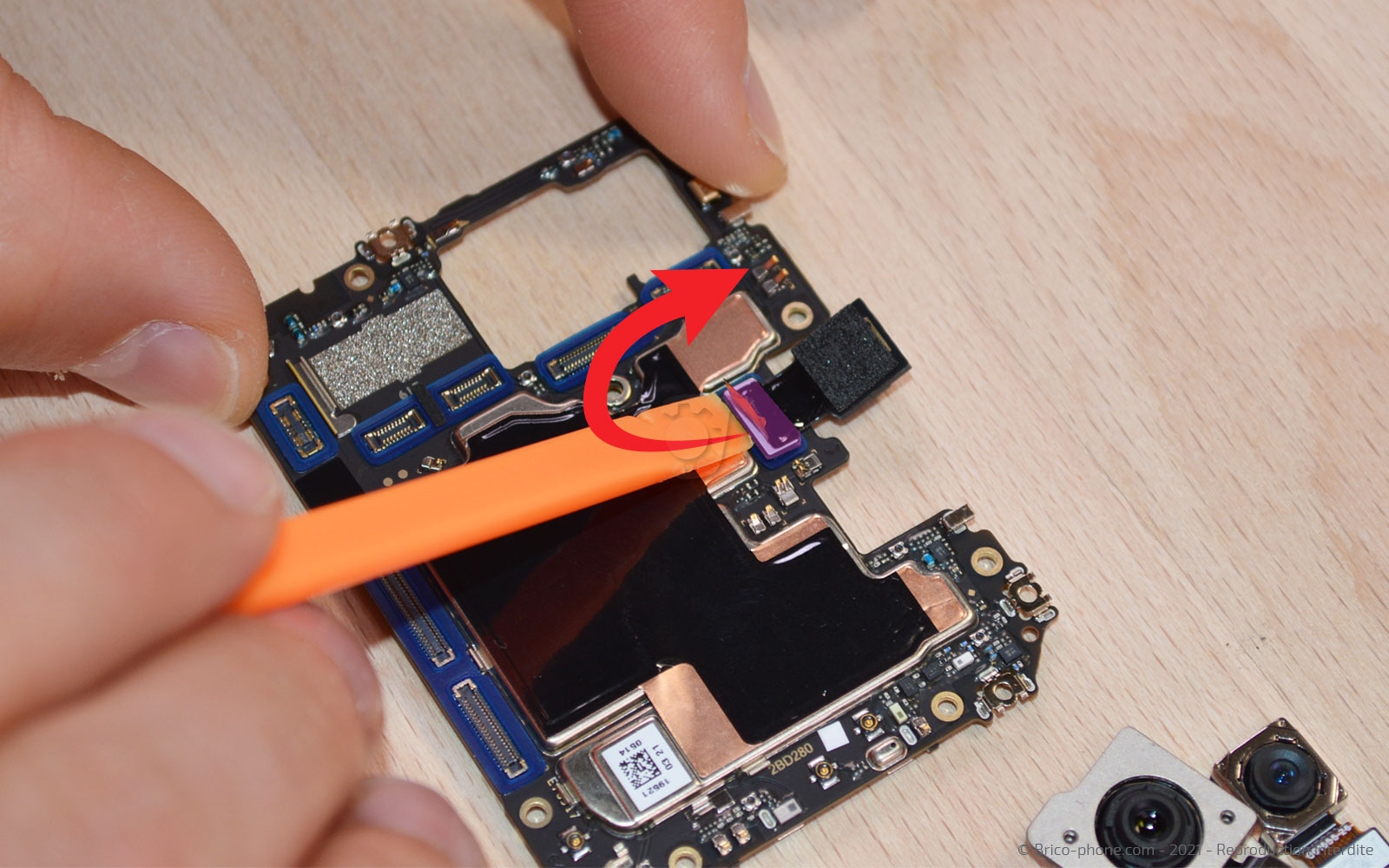

Prenez la carte-mère en main afin de pouvoir déconnecter toutes les caméras qui s'y trouvent avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

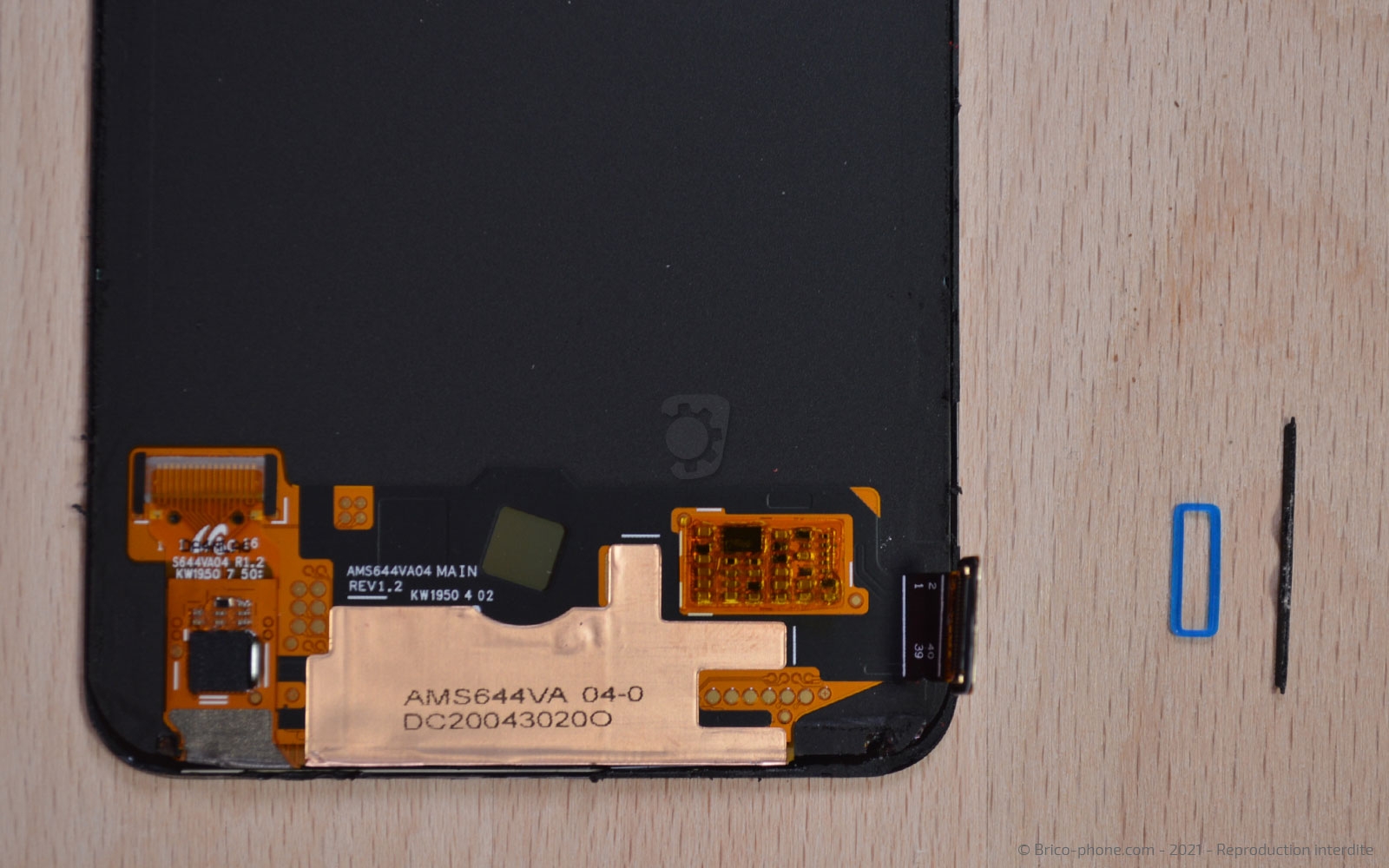

Etape 28 : Récupérer la grille et le joint

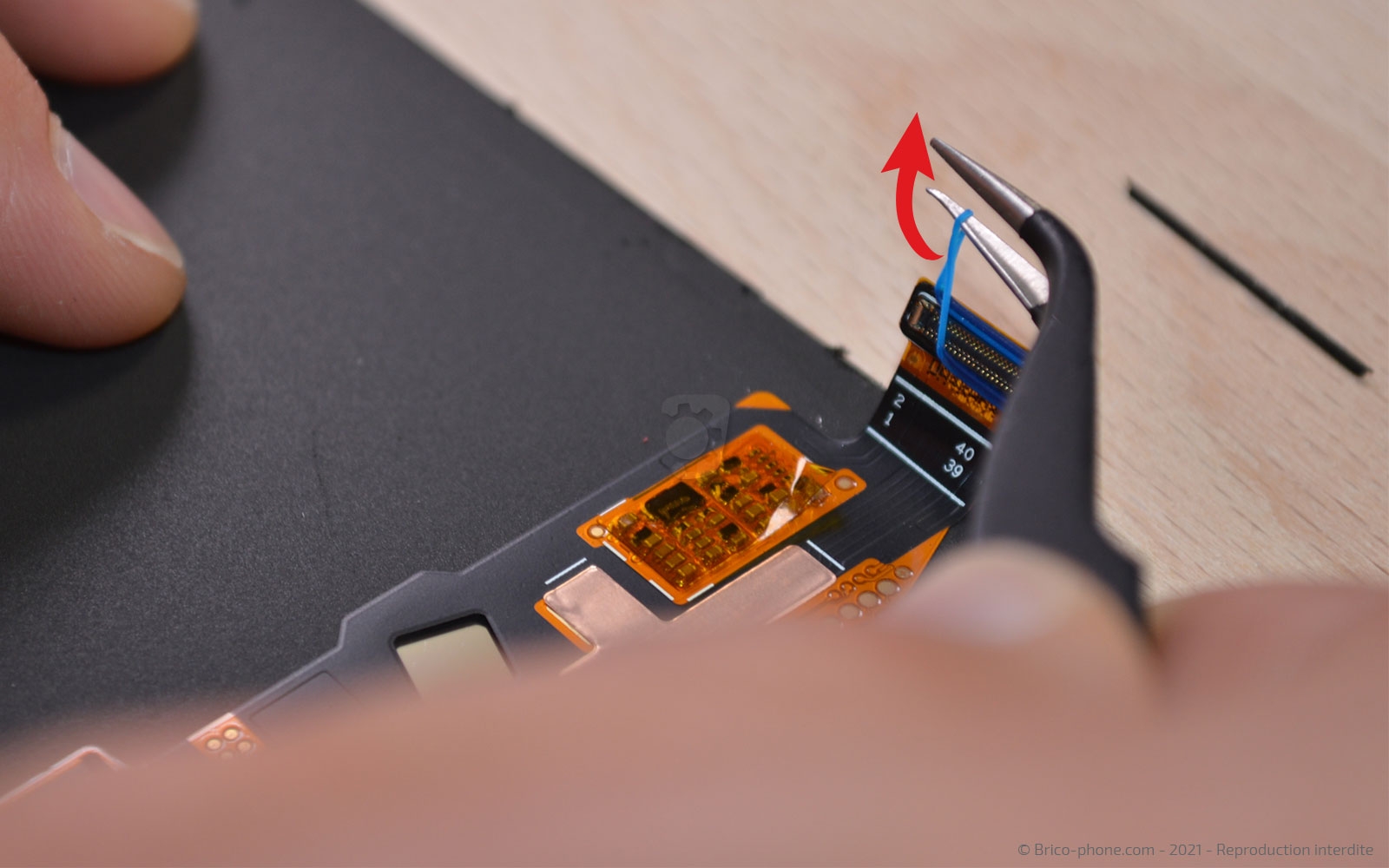

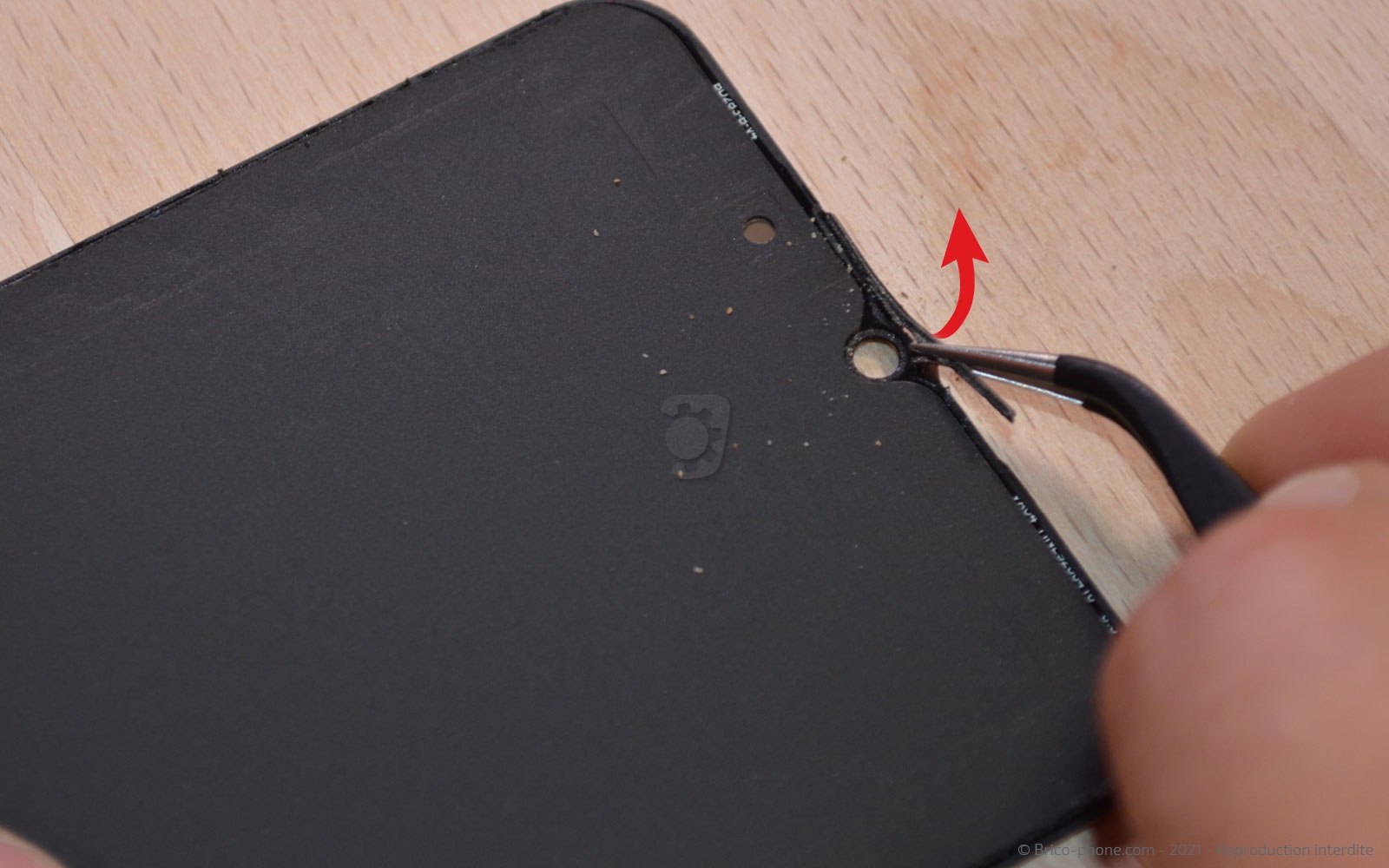

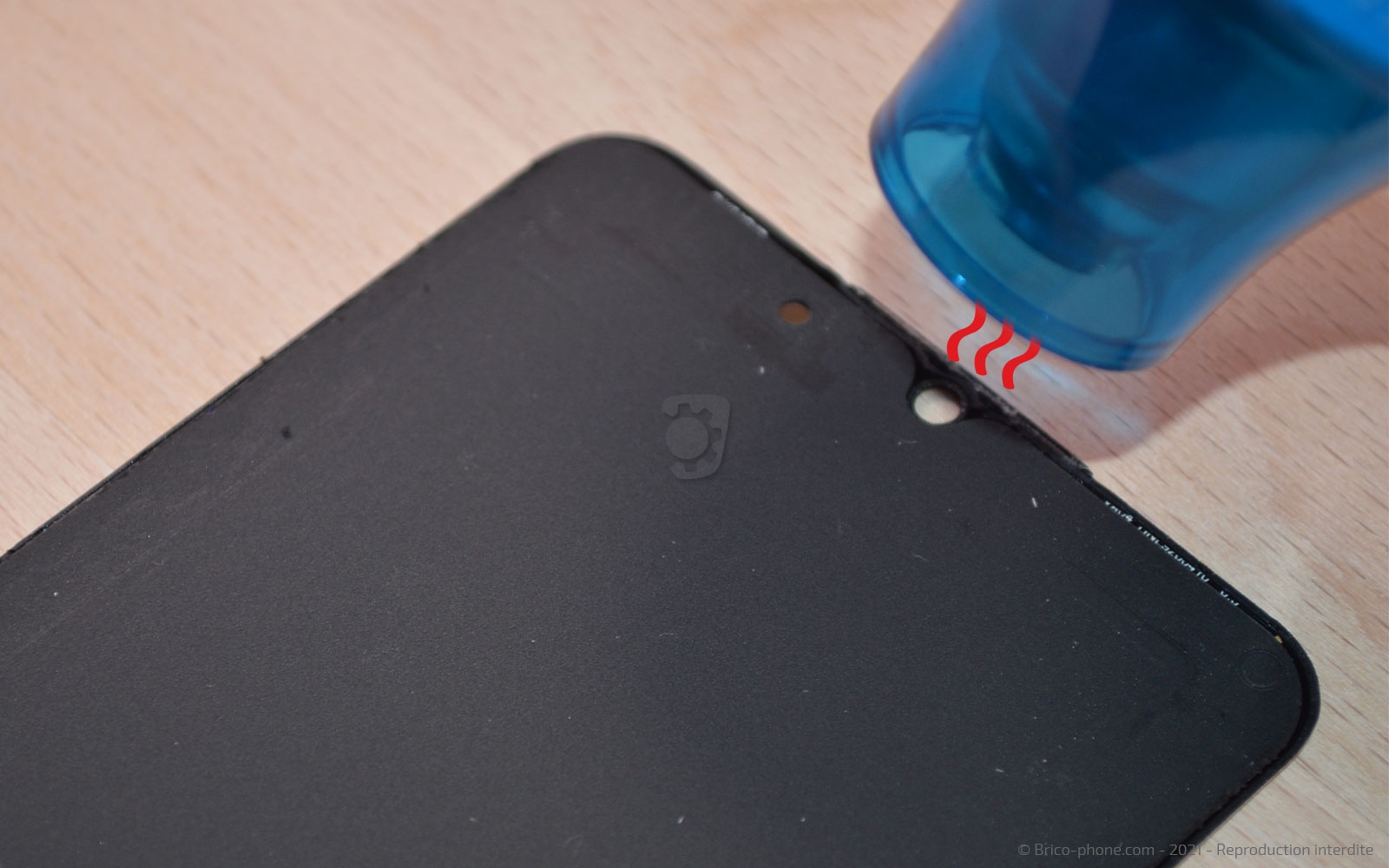

Il ne vous reste plus qu'à récupérer la grille de l'écouteur et le joint en caoutchouc bleu de la nappe de l'écran en les chauffant légèrement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vue éclatée

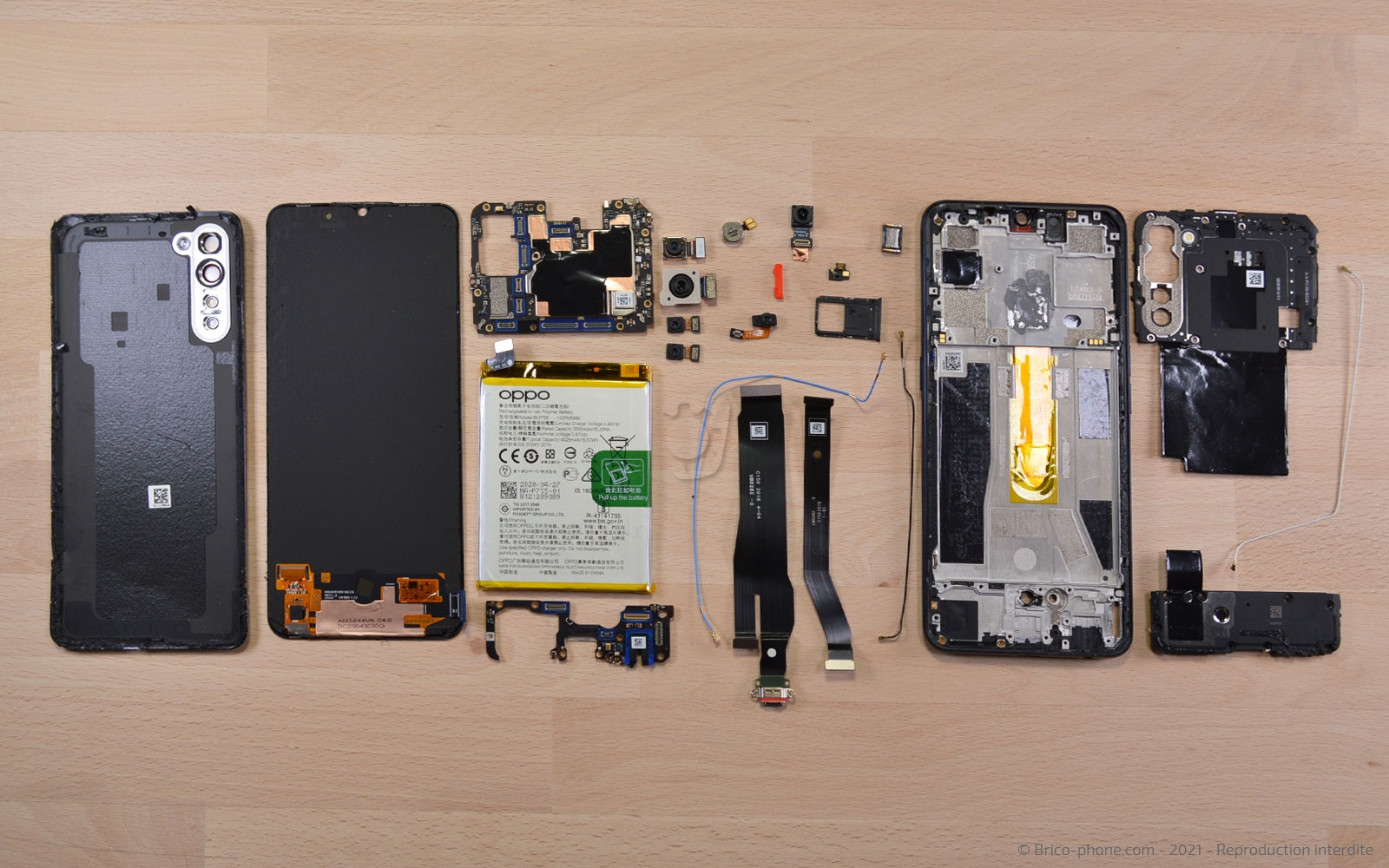

Le démontage complet est terminé, voici toutes les pièces qui composent votre OPPO Find X2 Lite.

Partagez votre succès
