Remise à neuf sur iPhone X

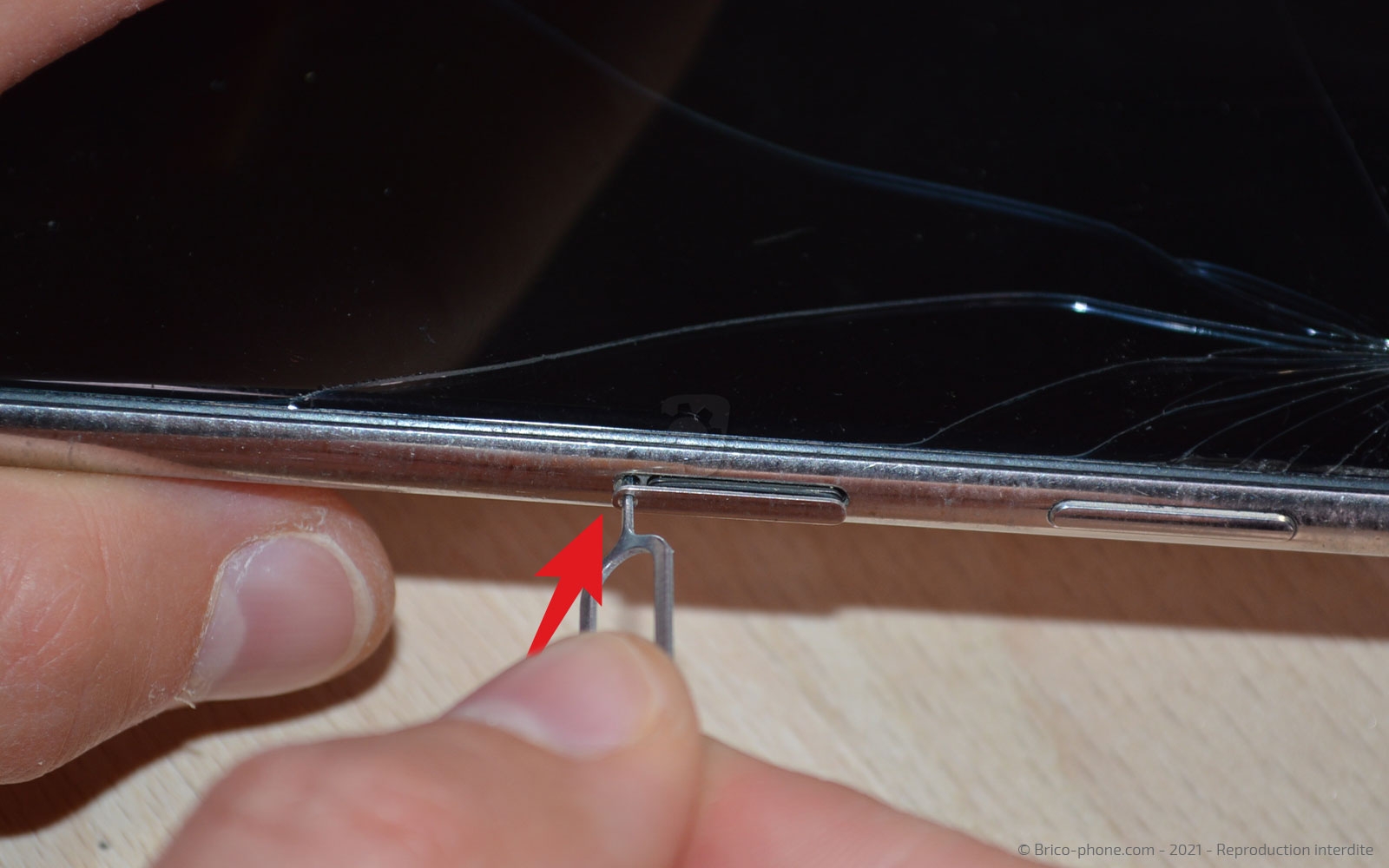

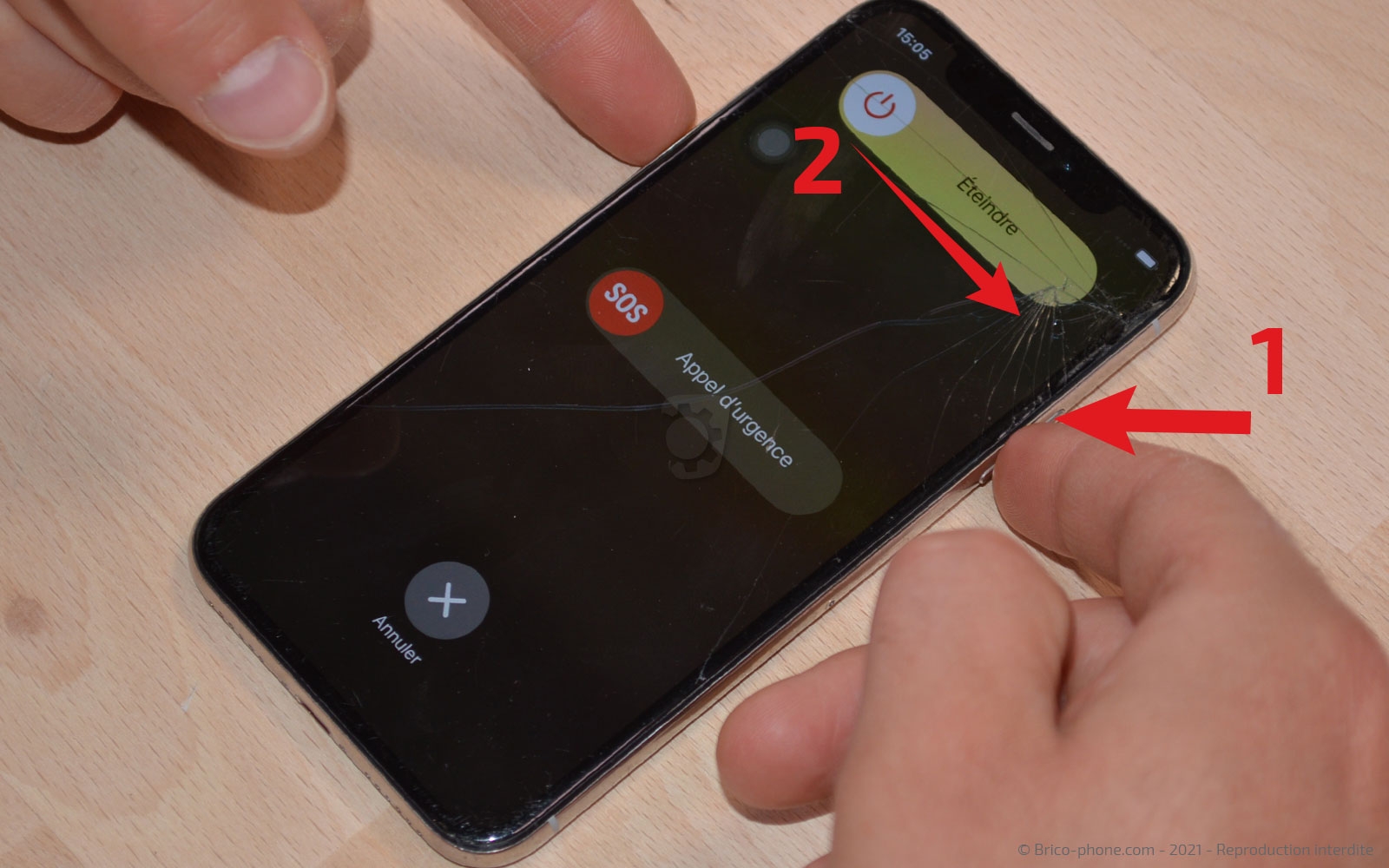

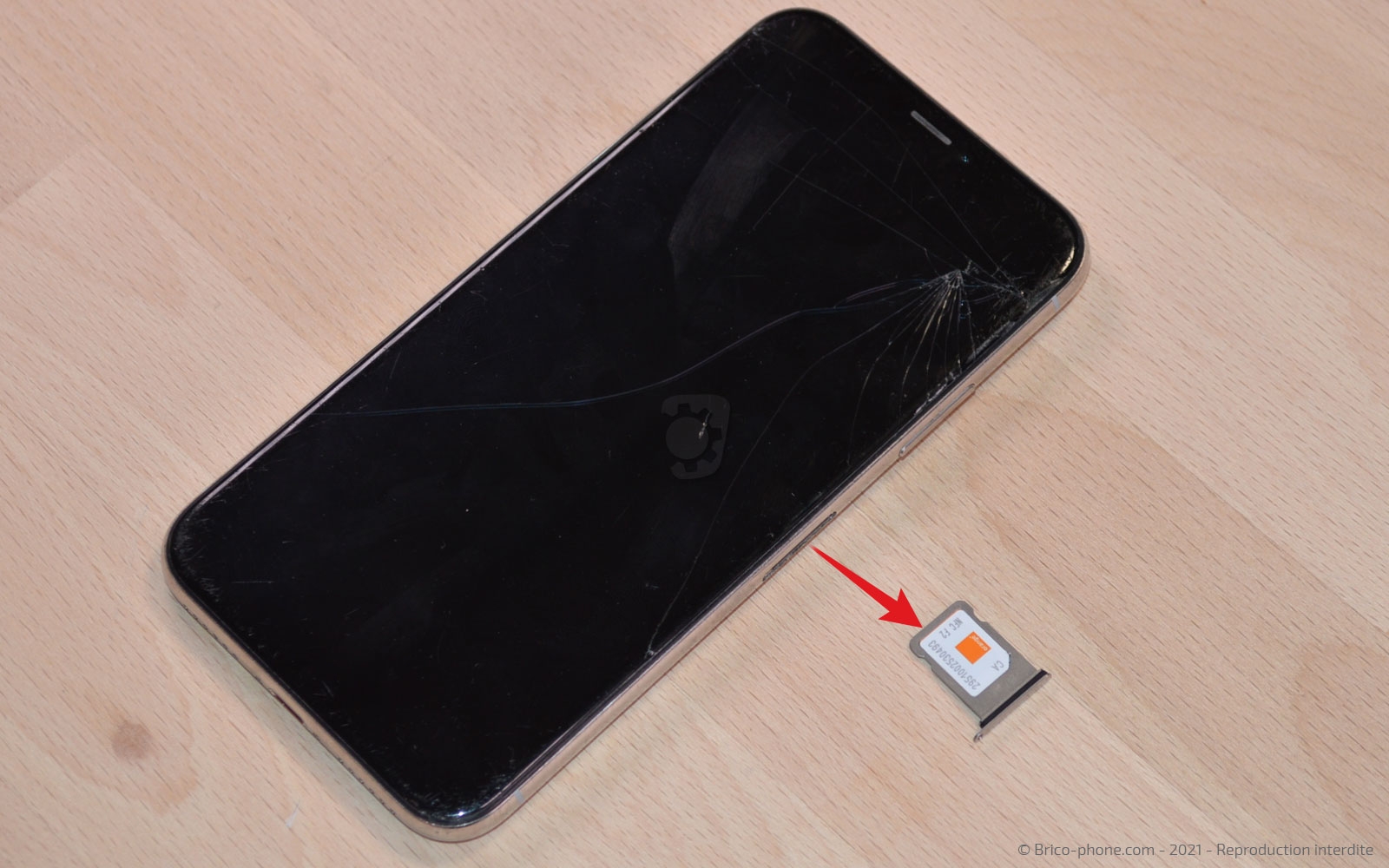

Pour commencer la réparation, il est primordial d'éteindre le téléphone et de retirer le tiroir de la carte Sim avec l'outil fourni avec le kit d'outils.

N'oubliez pas de vous préparer un espace de travail propre et dégagé avec les outils et les pièces nécessaires à disposition.

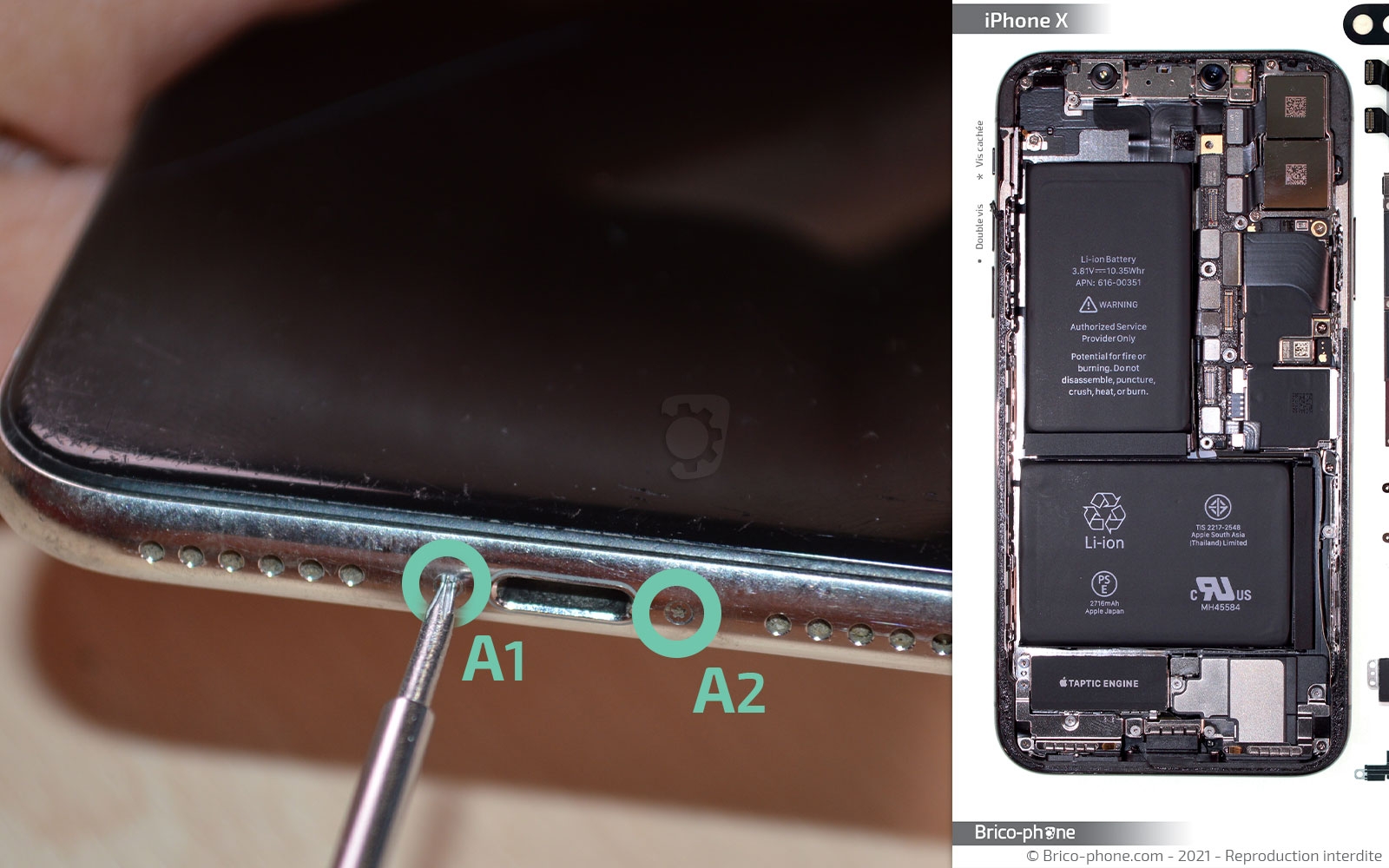

Ôtez les deux vis A situées de part et d'autres du connecteur de charge, avec le tournevis pentalobe.

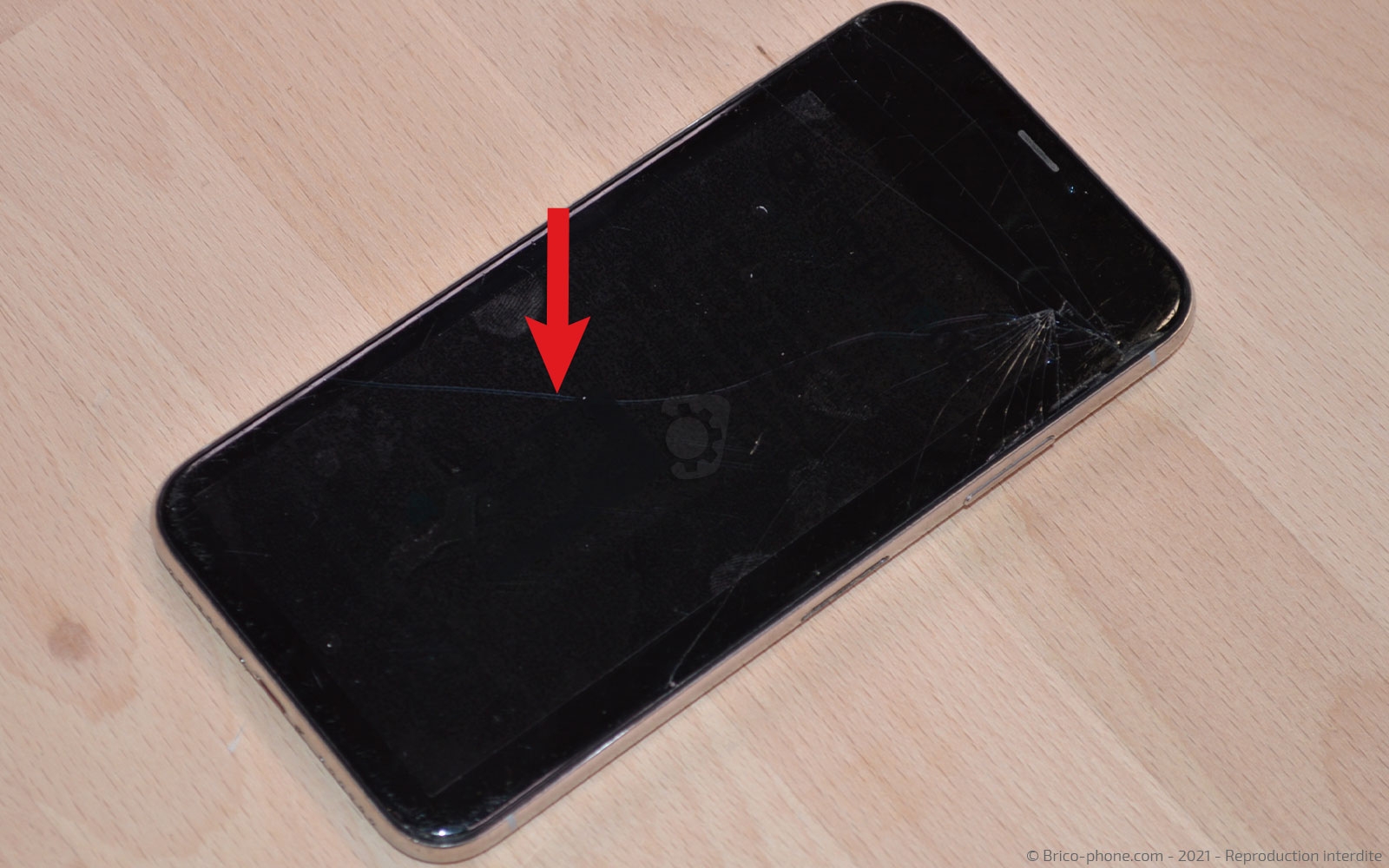

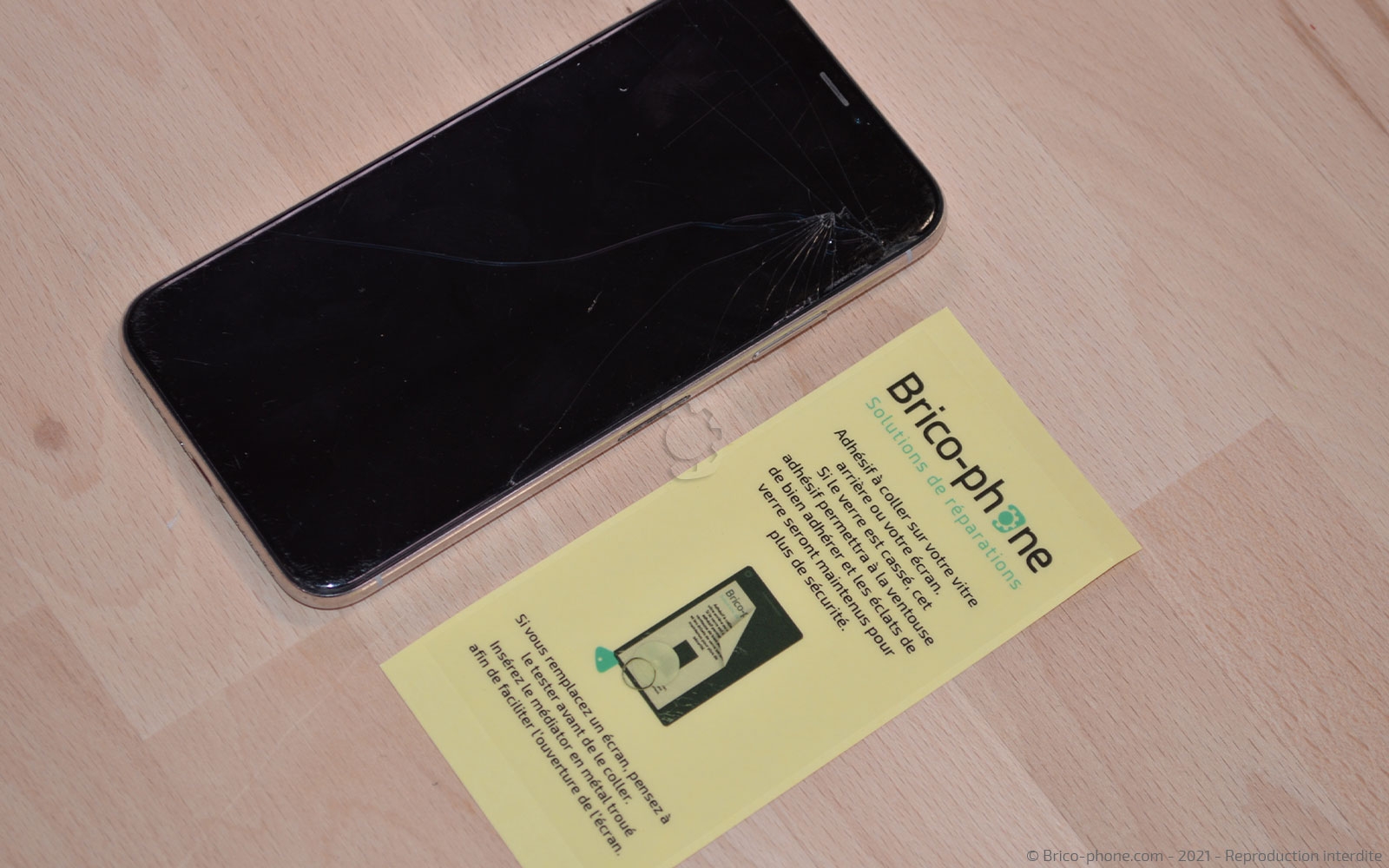

Si votre écran est cassé, nous vous conseillons d'utiliser un adhésif pour éviter de recevoir des morceaux de verre lors du décollage de l'écran.

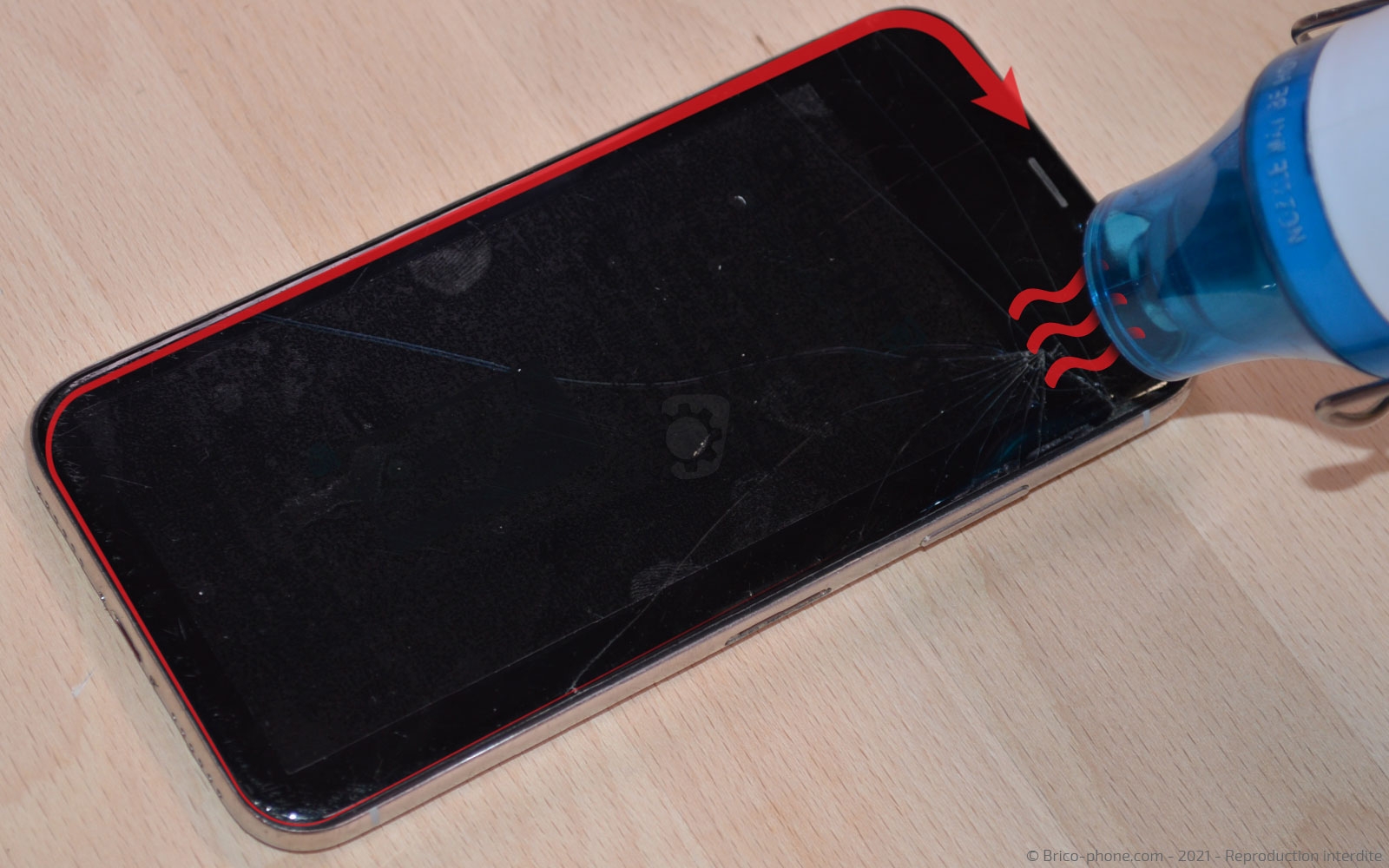

Chauffez à l'aide d'un décapeur thermique, sèche-cheveux ou coussin chauffant les rebords de la vitre avant pour ramollir le sticker.

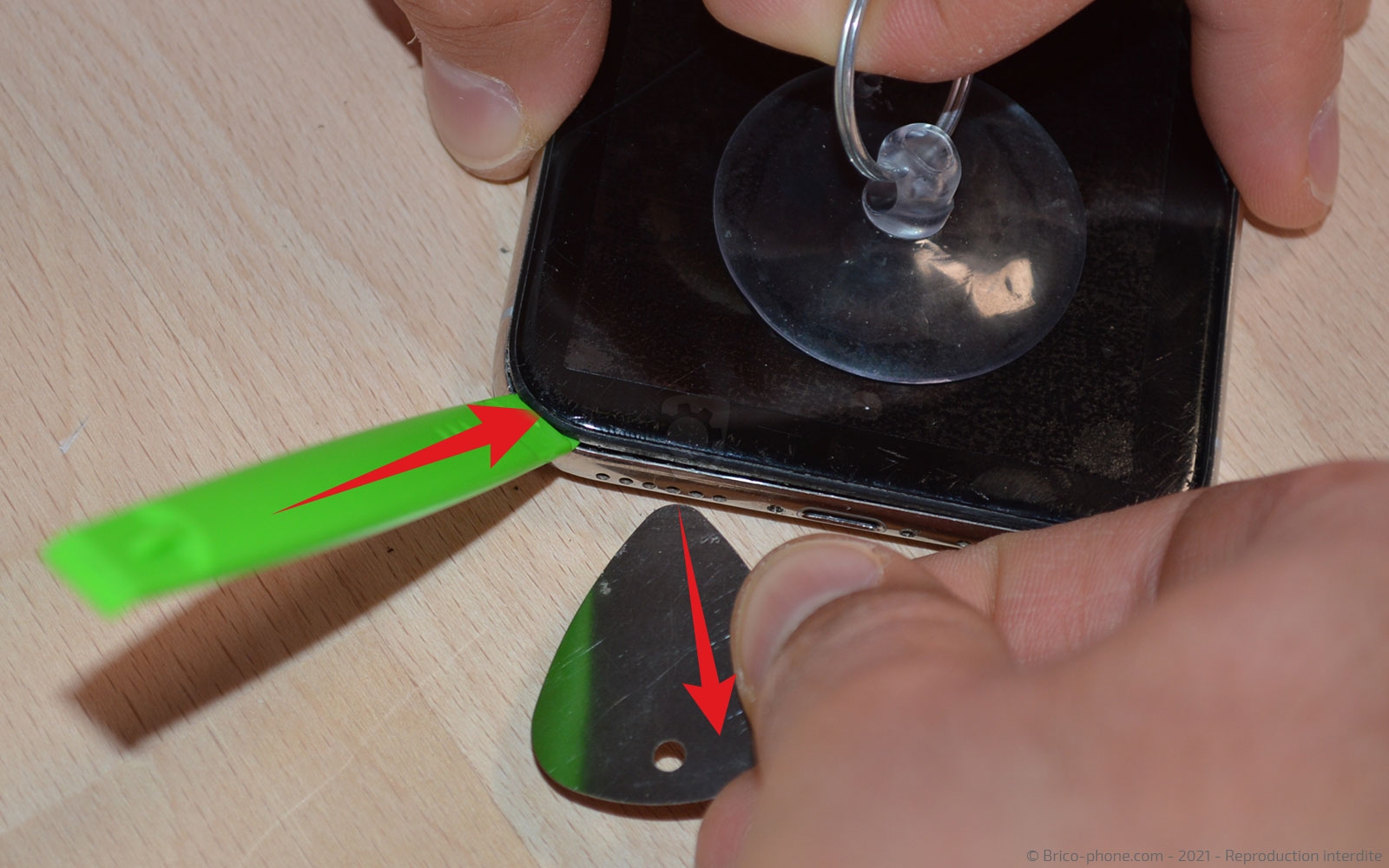

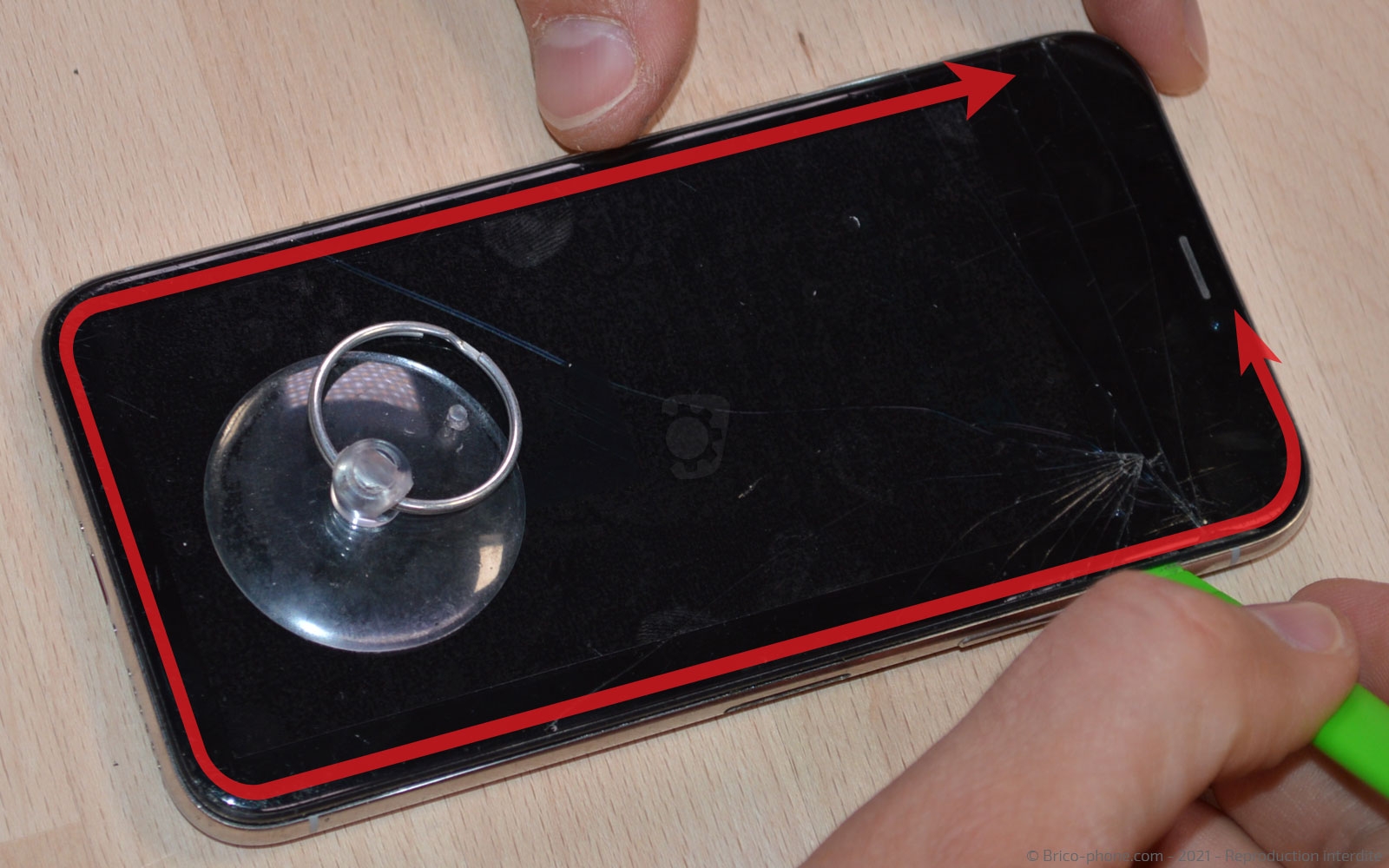

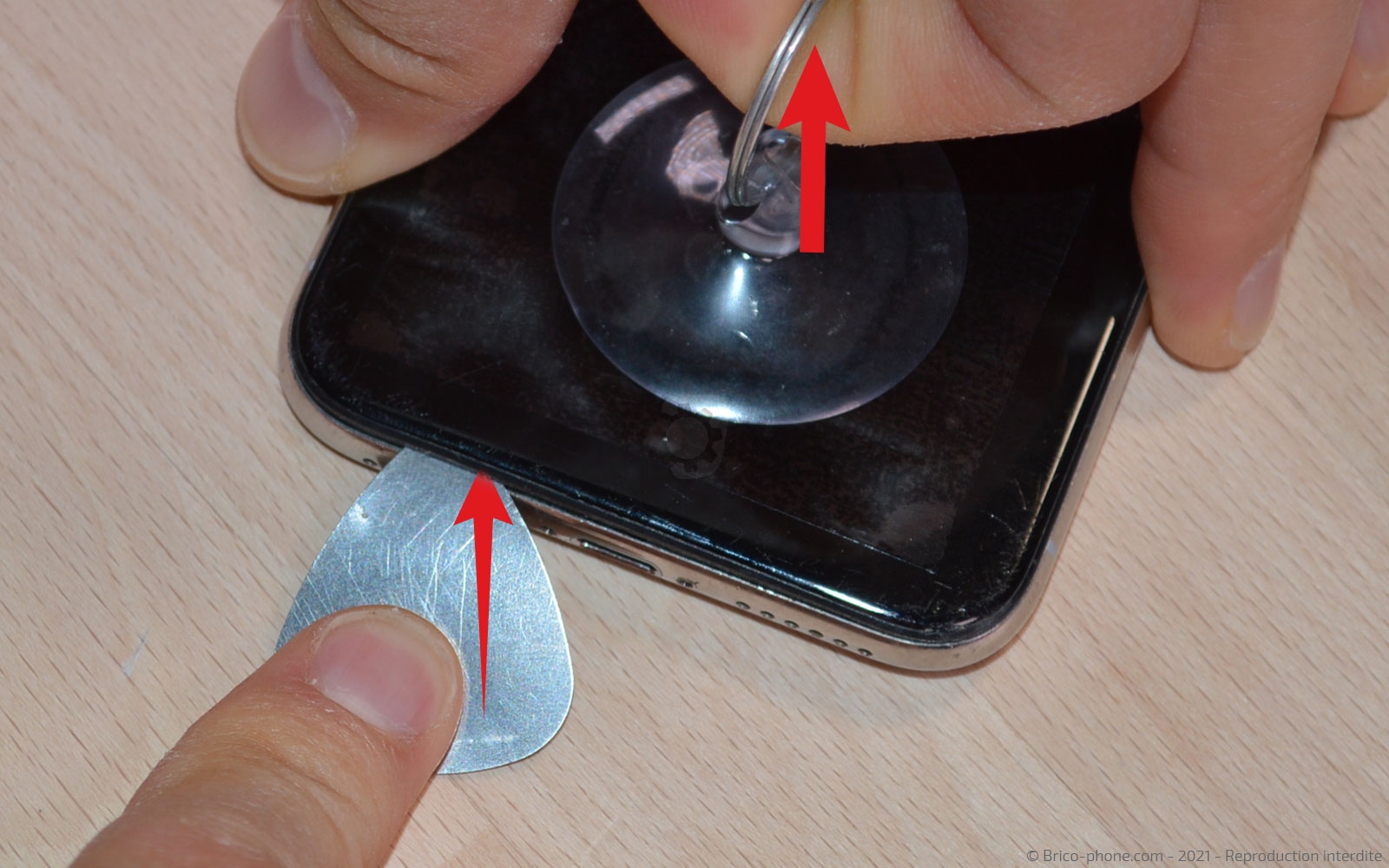

Disposez la ventouse sur le bas de l'écran afin de pouvoir, tout en tirant l'outil, insérer le médiator en métal entre ce dernier et le châssis.

Remplacez le méditaor par la spatule verte. Faites la glisser sur toute la longueur du composant afin de déclipser l'écran.

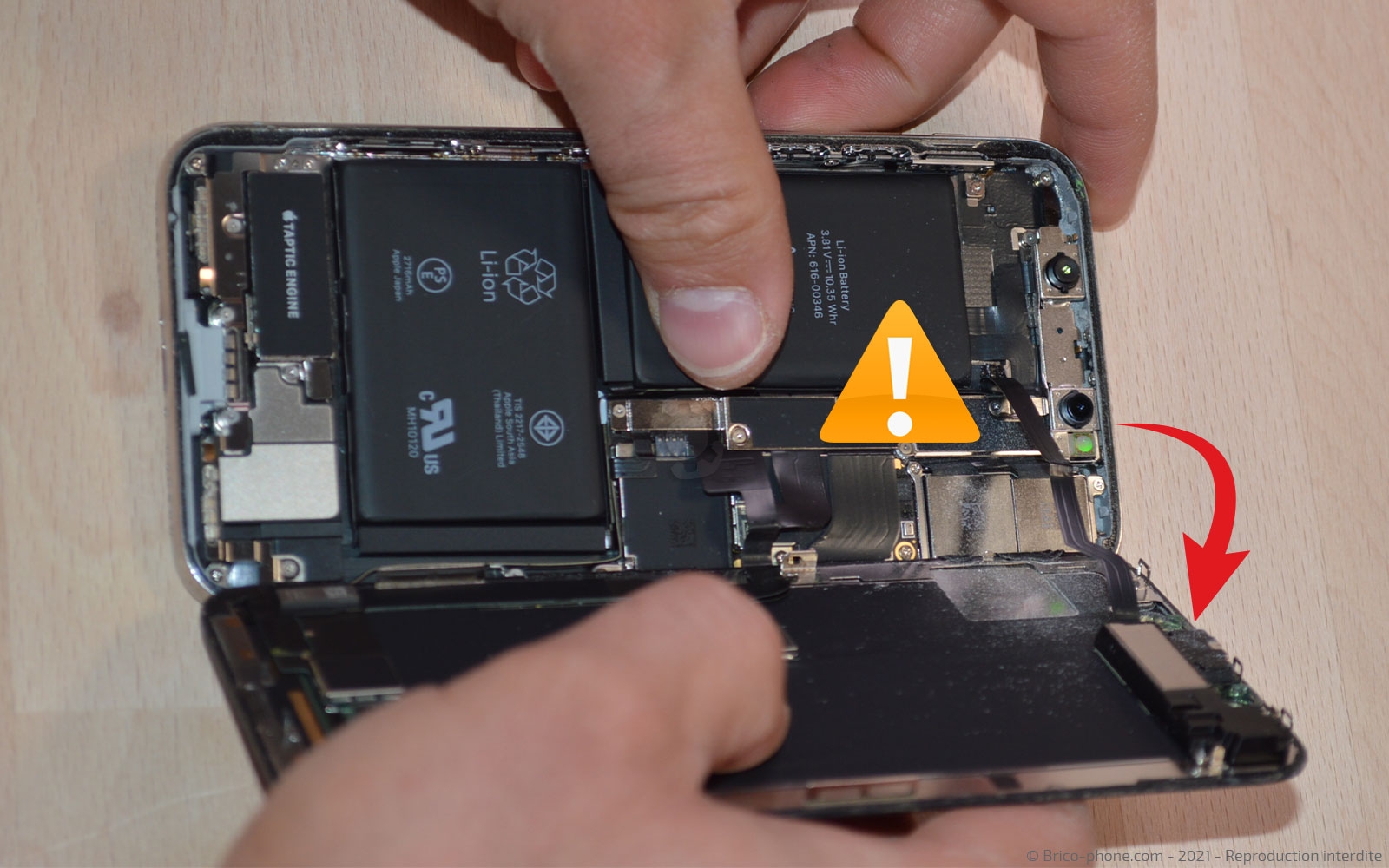

Attention, lors de l'ouverture aux différentes nappes se trouvant sur la partie droite du téléphone.

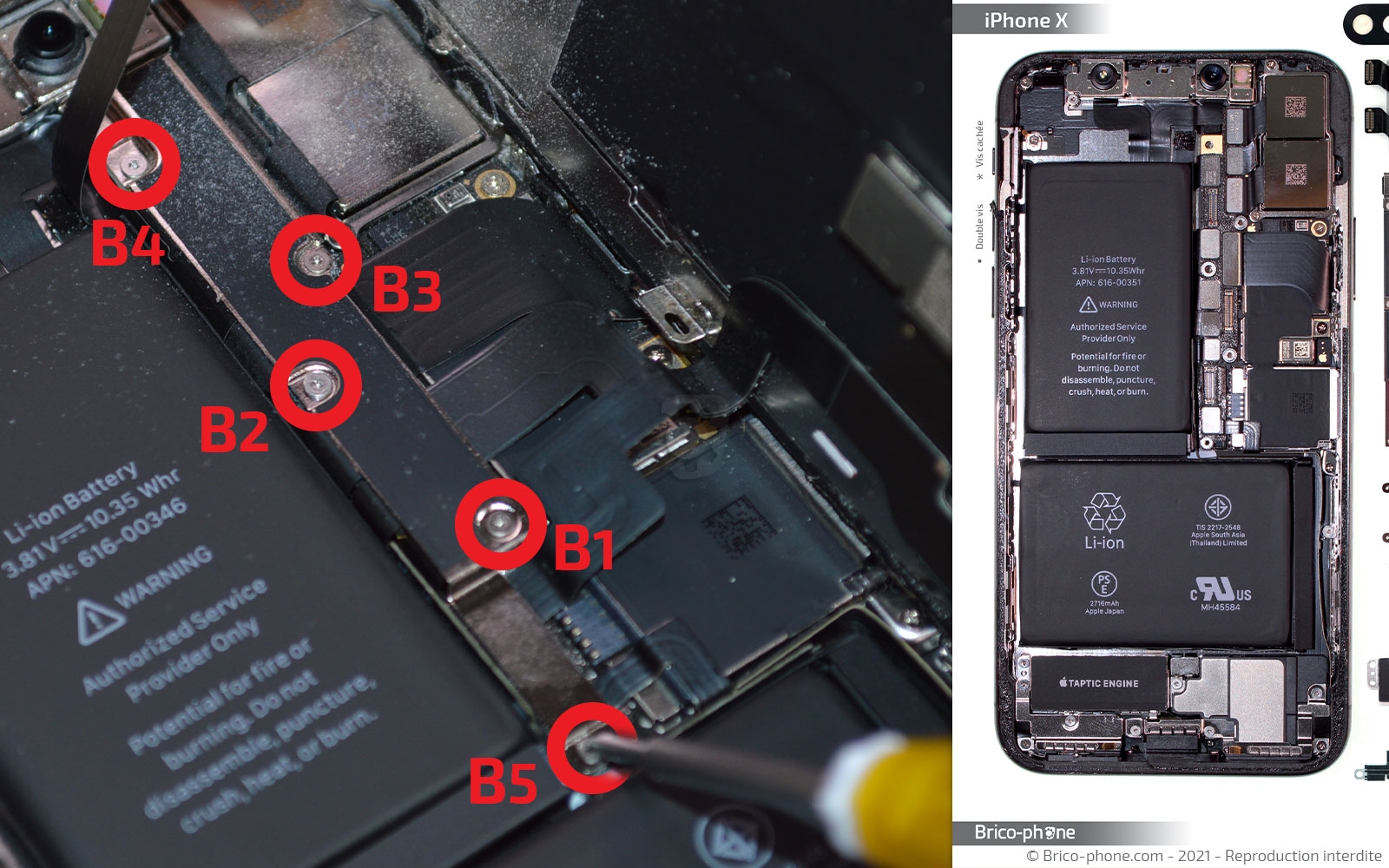

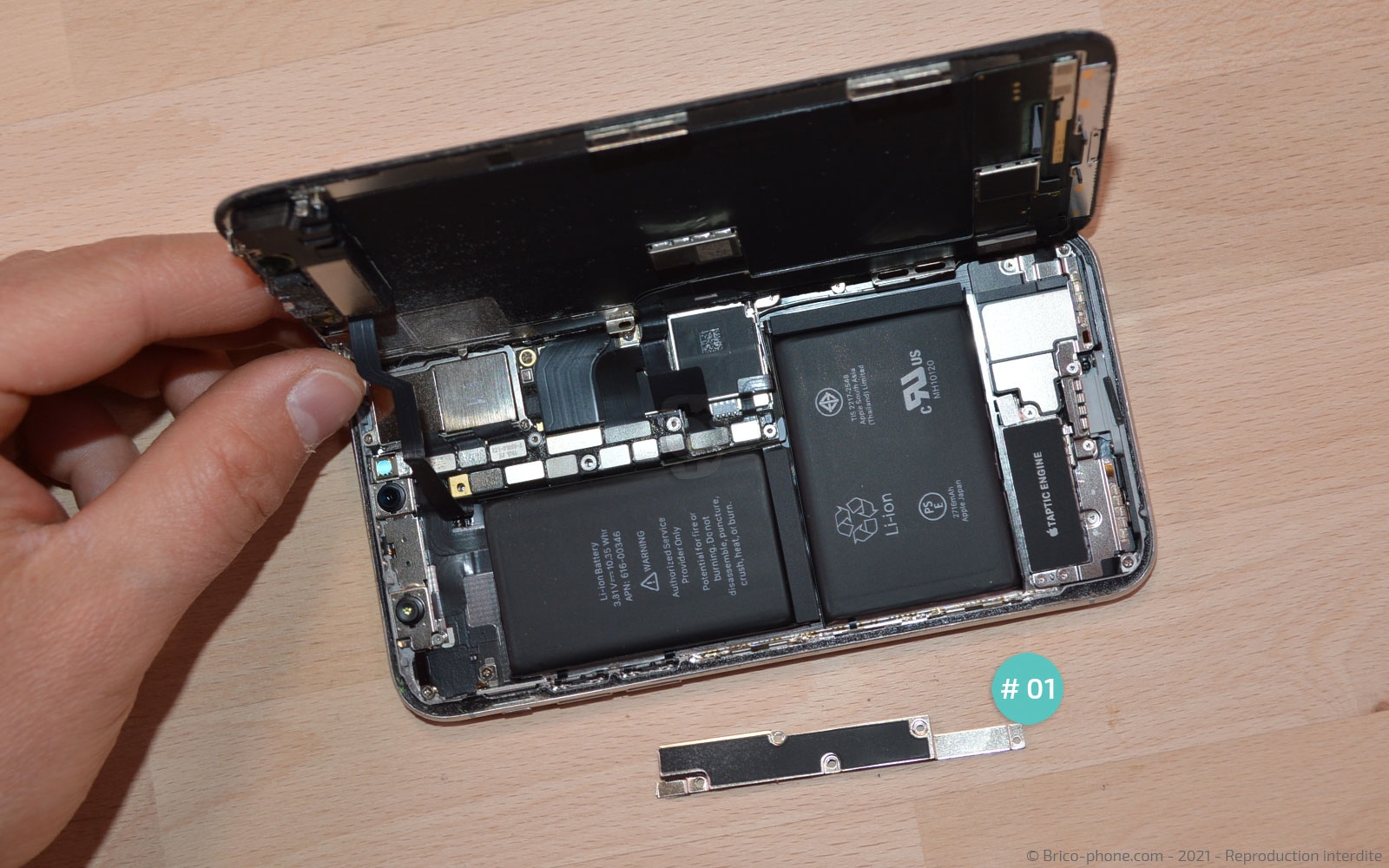

En vous aidant du tournevis triwing, retirez les 5 vis de la plaquette métallique #01.

Placez ces dernières sur le patron d'aide au montage fourni avec votre commande pour éviter d'égarer une des vis.

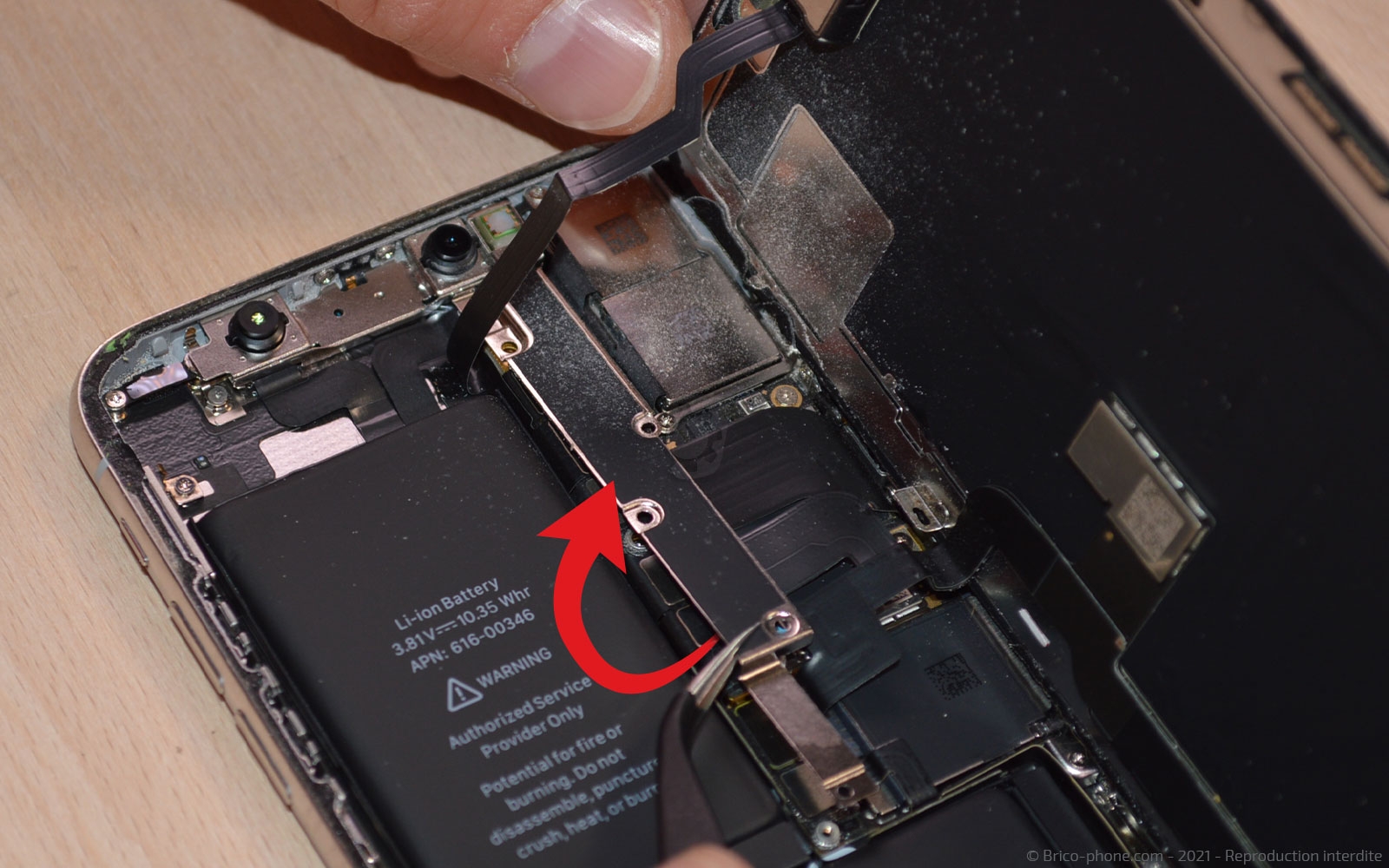

Saisissez la plaquette avec la pincette pour la mettre de coté.

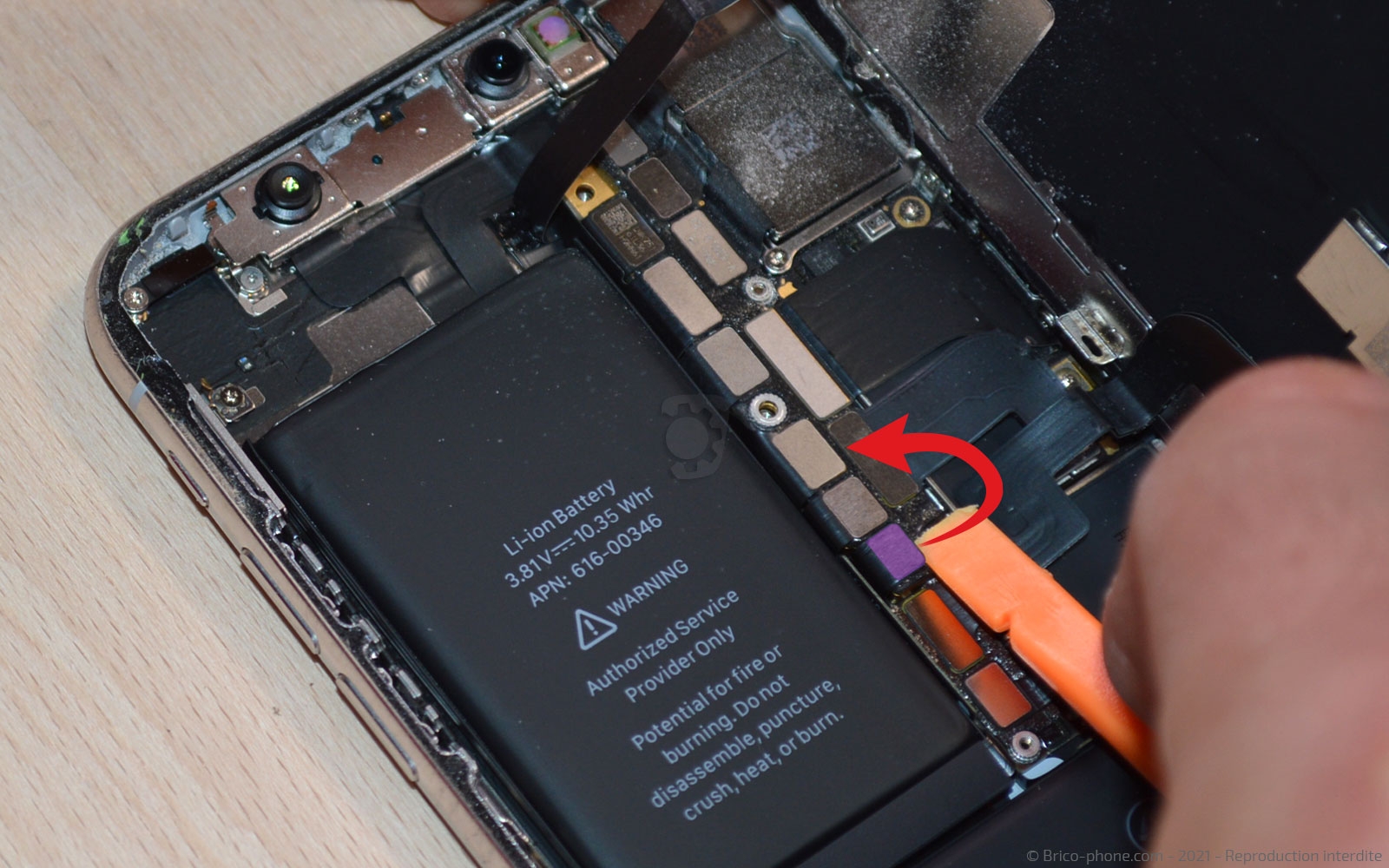

A l'aide du levier en nylon, débranchez la nappe de la batterie.

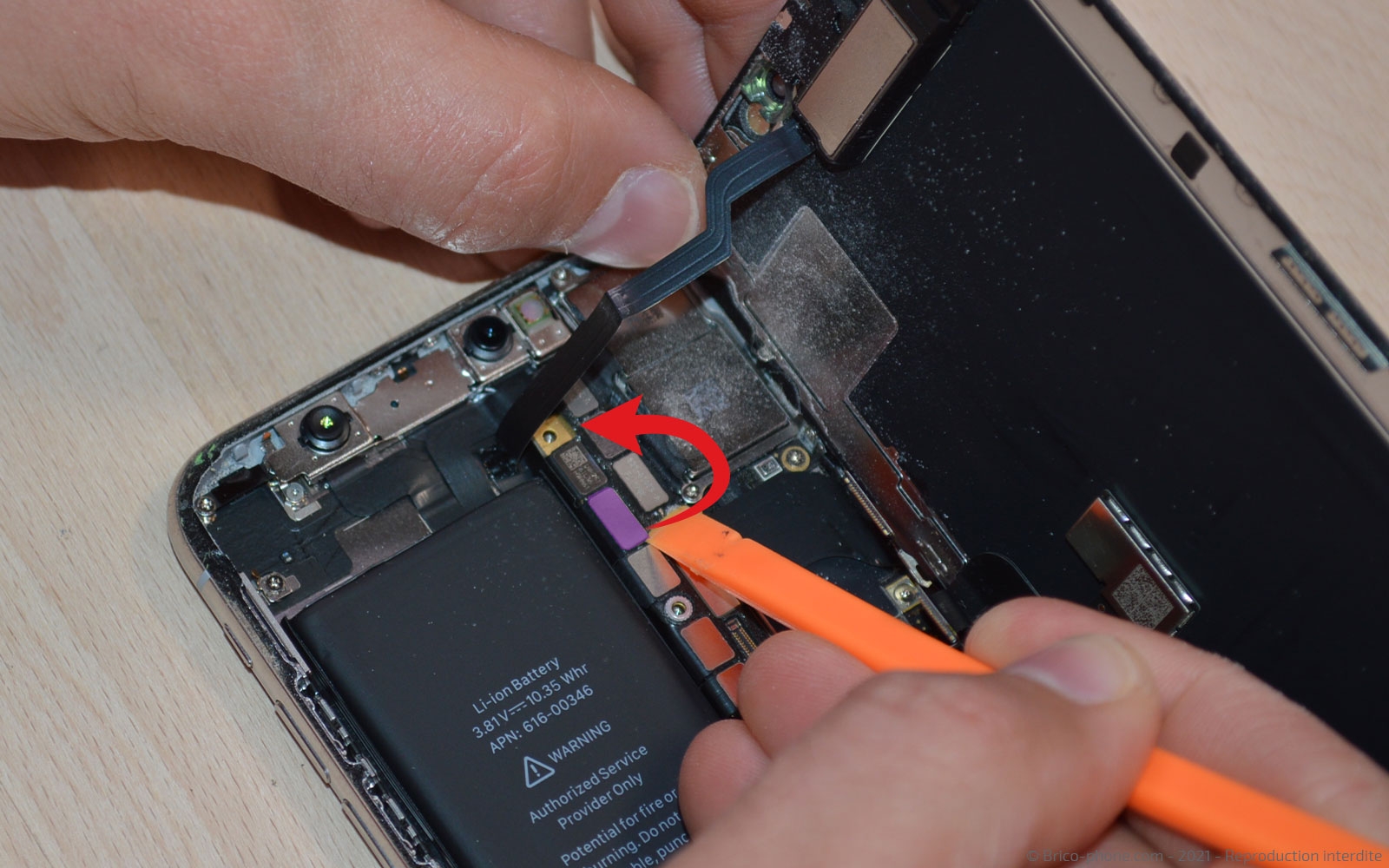

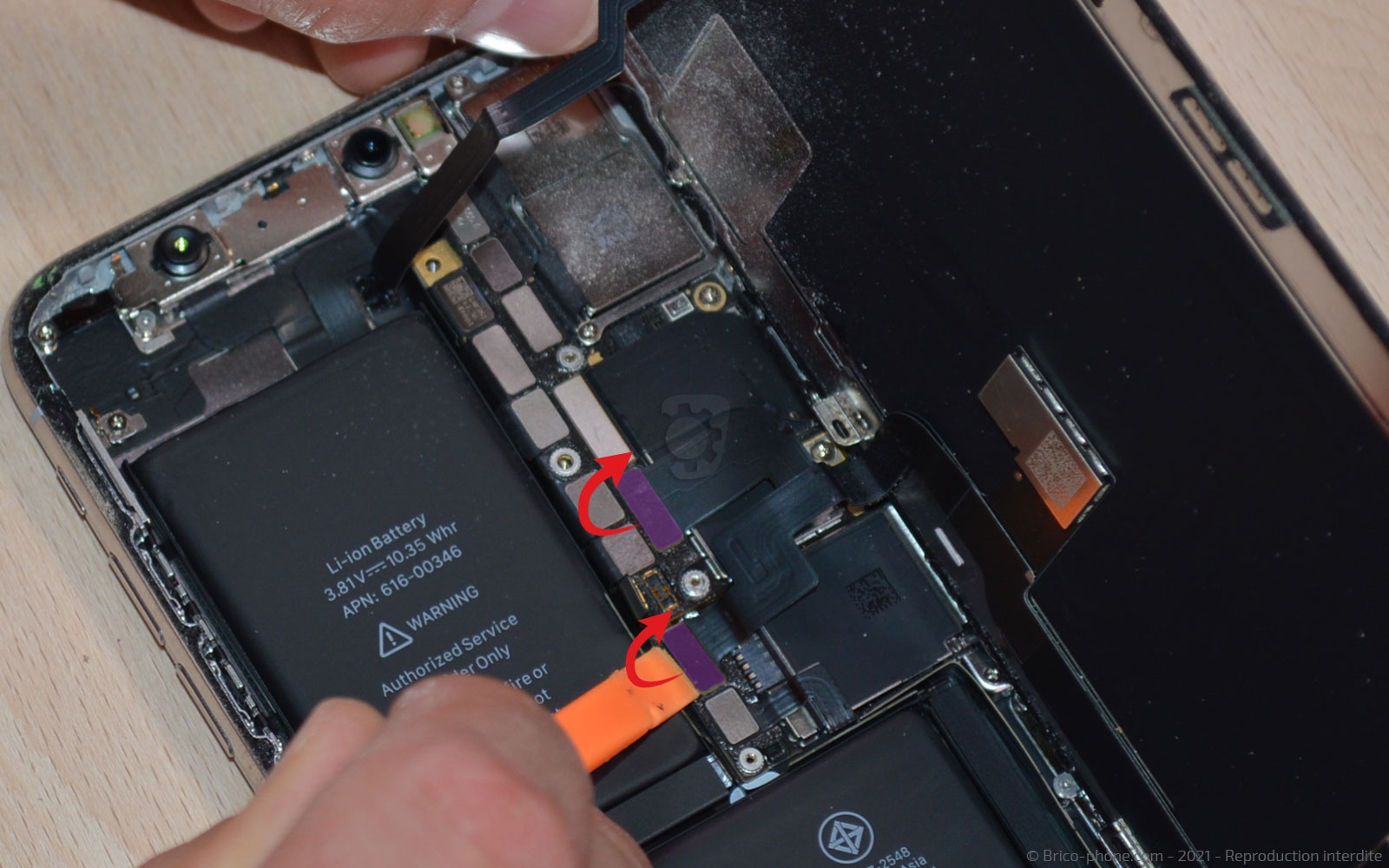

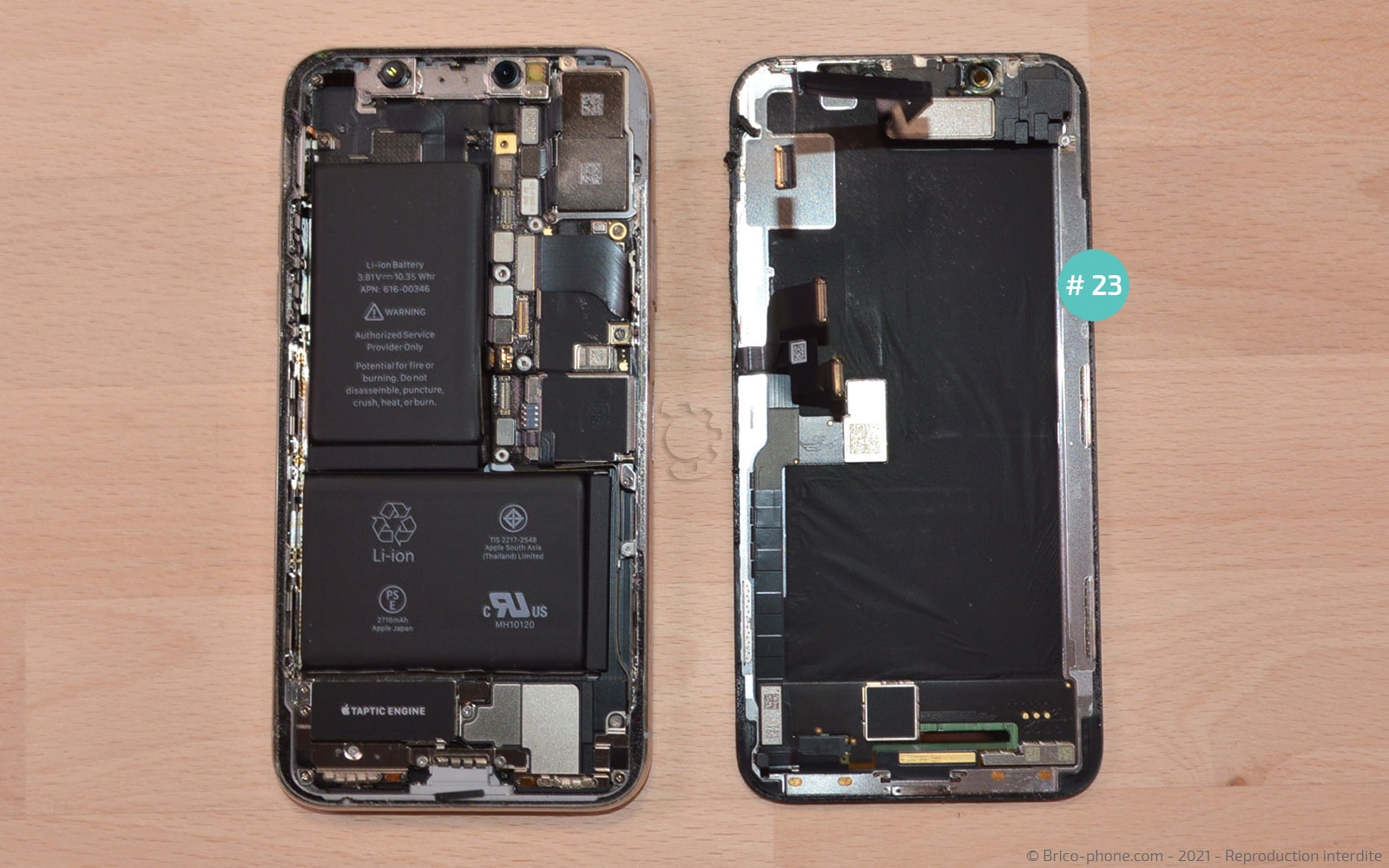

Gardez le même ustensile pour déconnecter les trois nappes reliant l'écran au reste du téléphone.

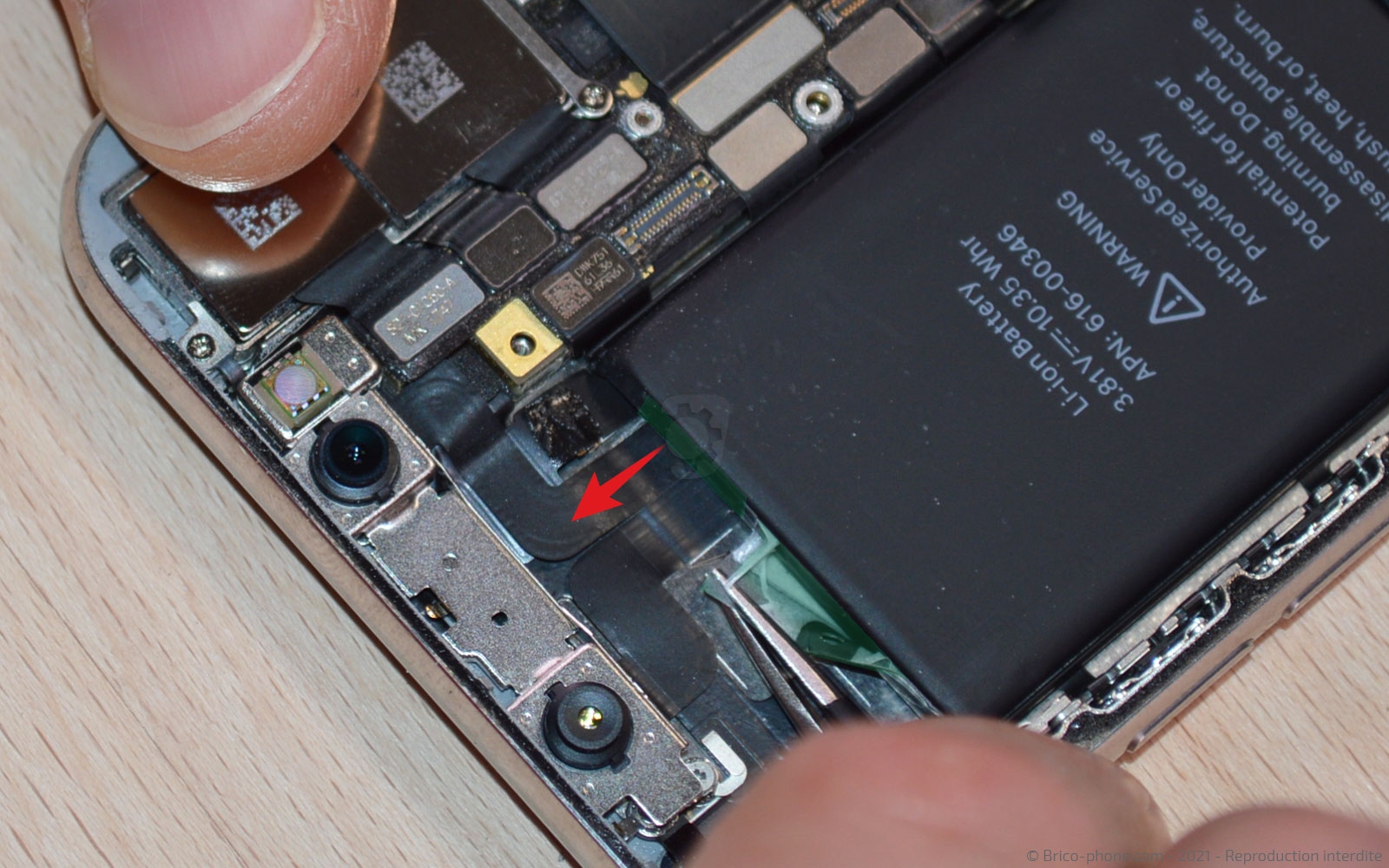

Voici l'étape la plus délicate de cette réparation car vous allez devoir décoller la batterie de votre iPhone.

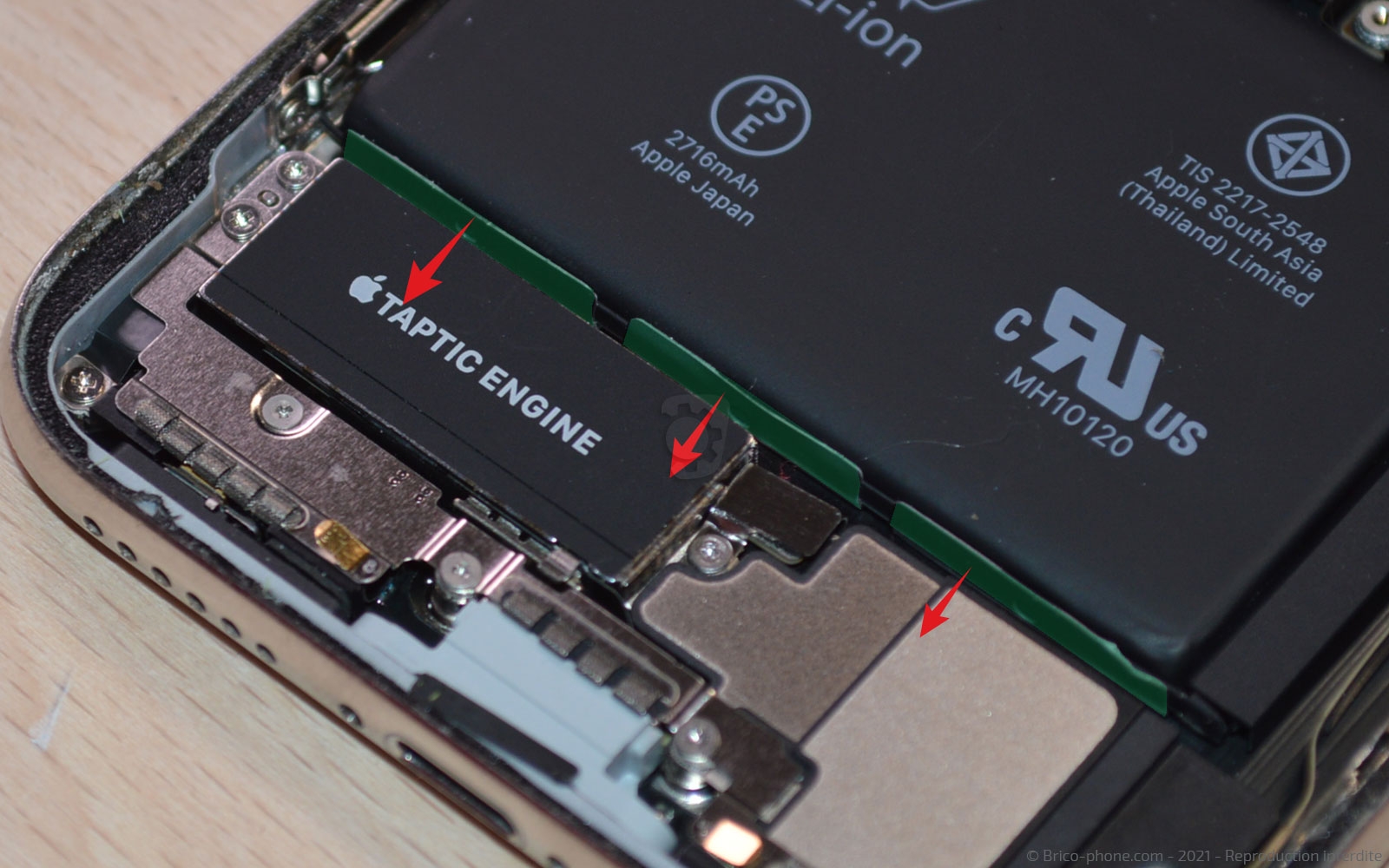

En haut et en bas de la batterie, vous trouverez des adhésifs noirs. Décollez-les à l'aide de la pincette en faisant attention à ne pas percer le composant.

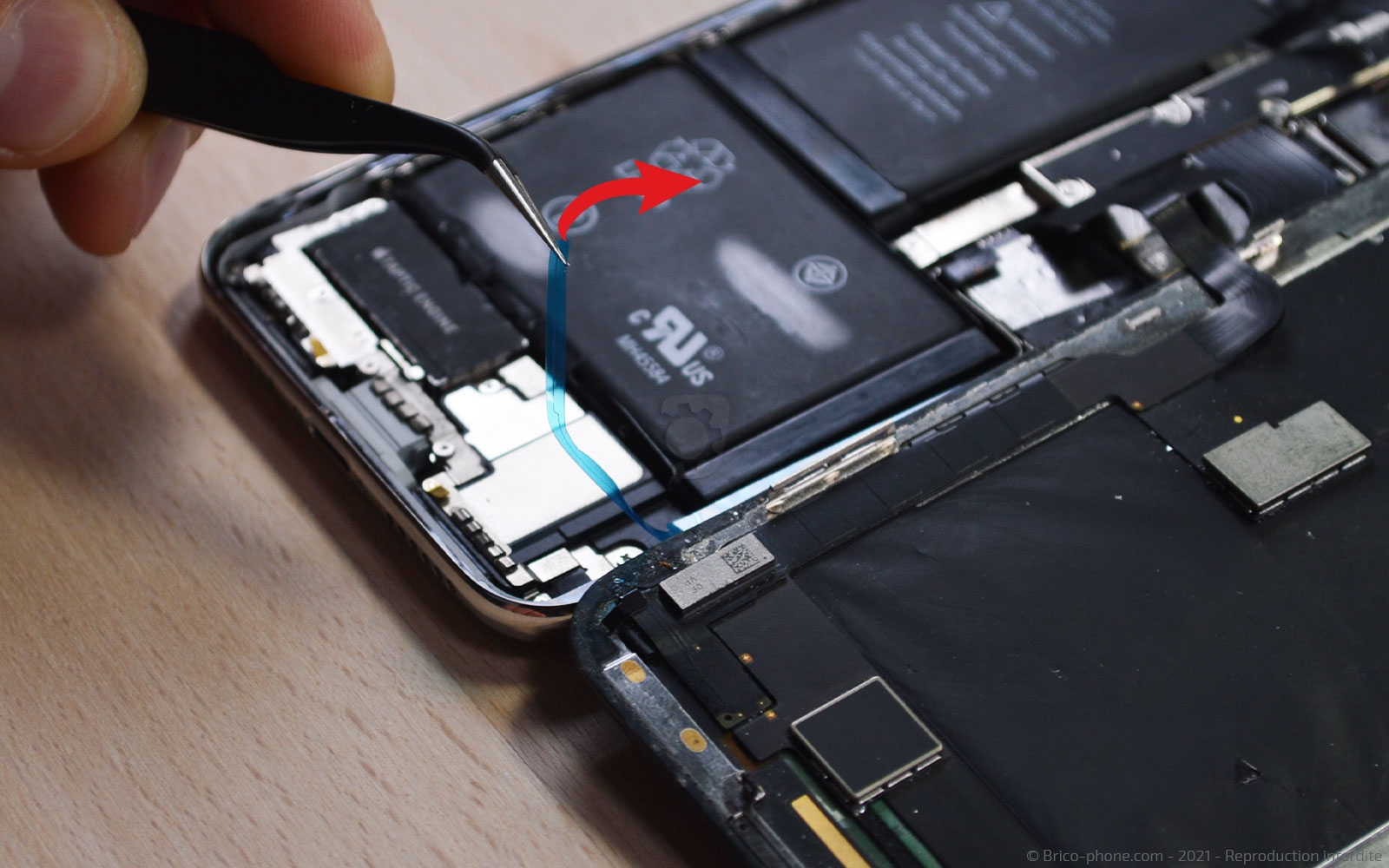

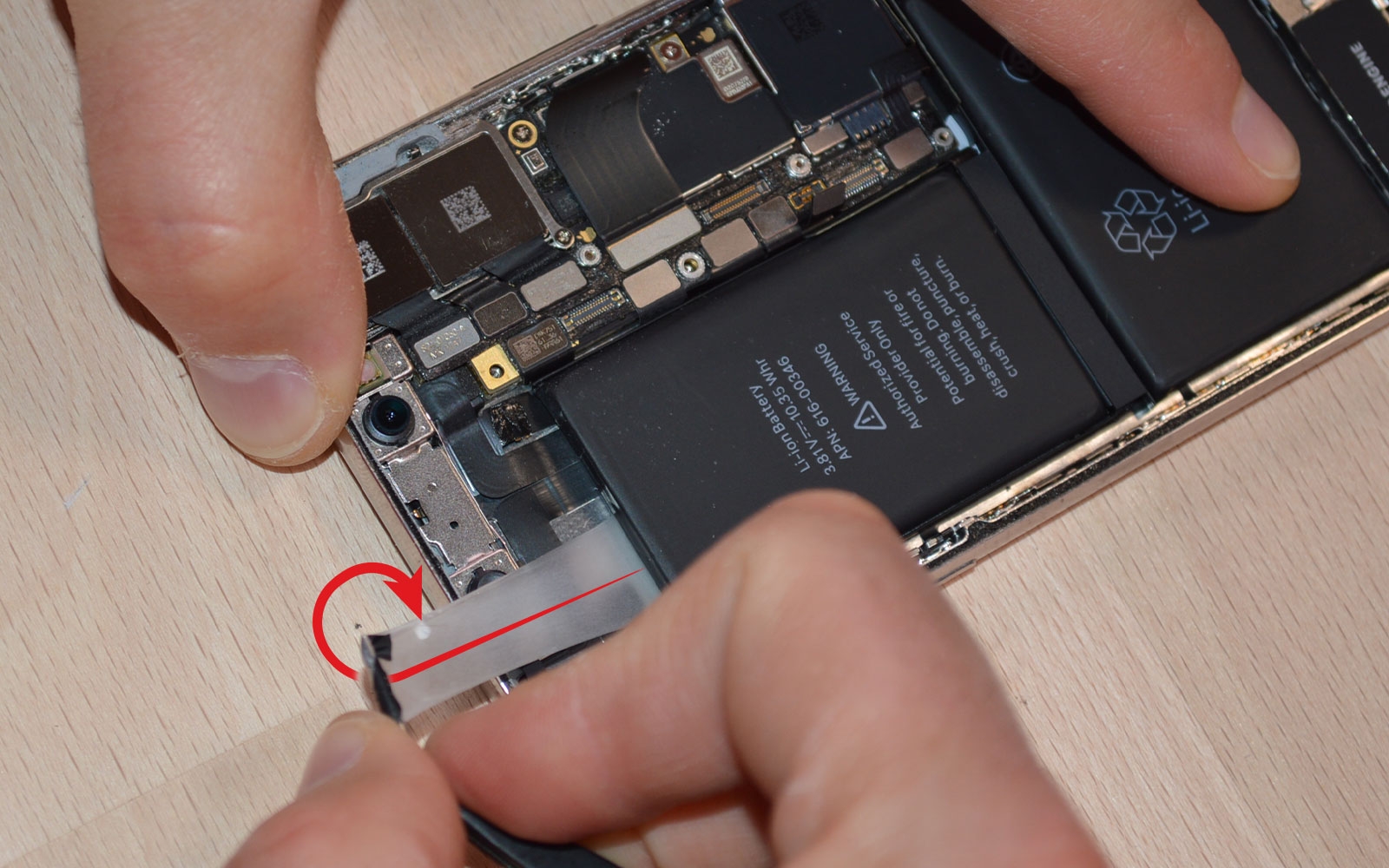

Saisissez la languette et tirez la délicatement afin de pouvoir petit à petit l'enrouler autour de la pincette. Réitérez la manipulation pour les 4 autres adhésifs.

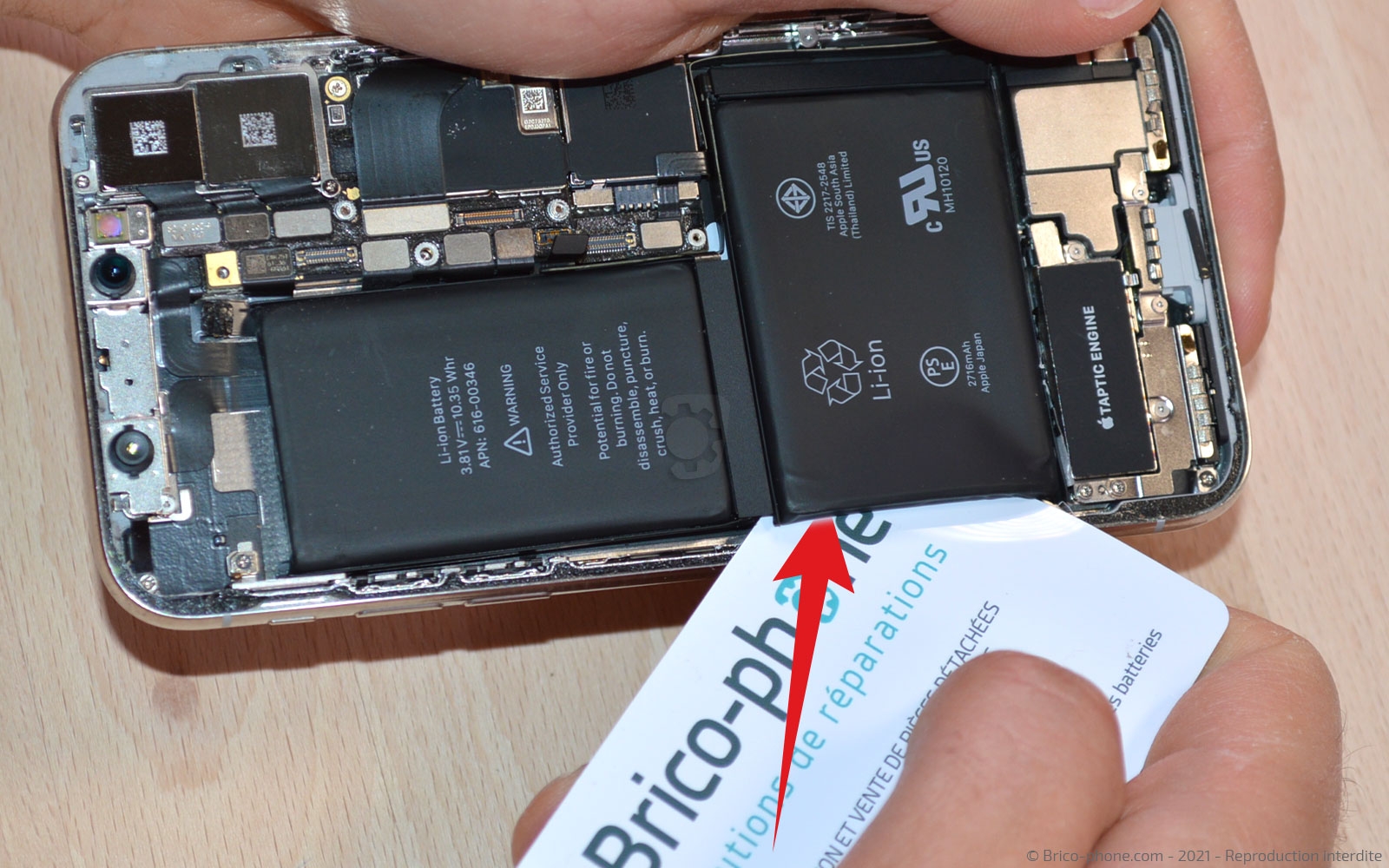

Si des stickers ne sont pas totalement enlevés, insérez la carte en PVC sous la batterie pour l'extraire du téléphone.

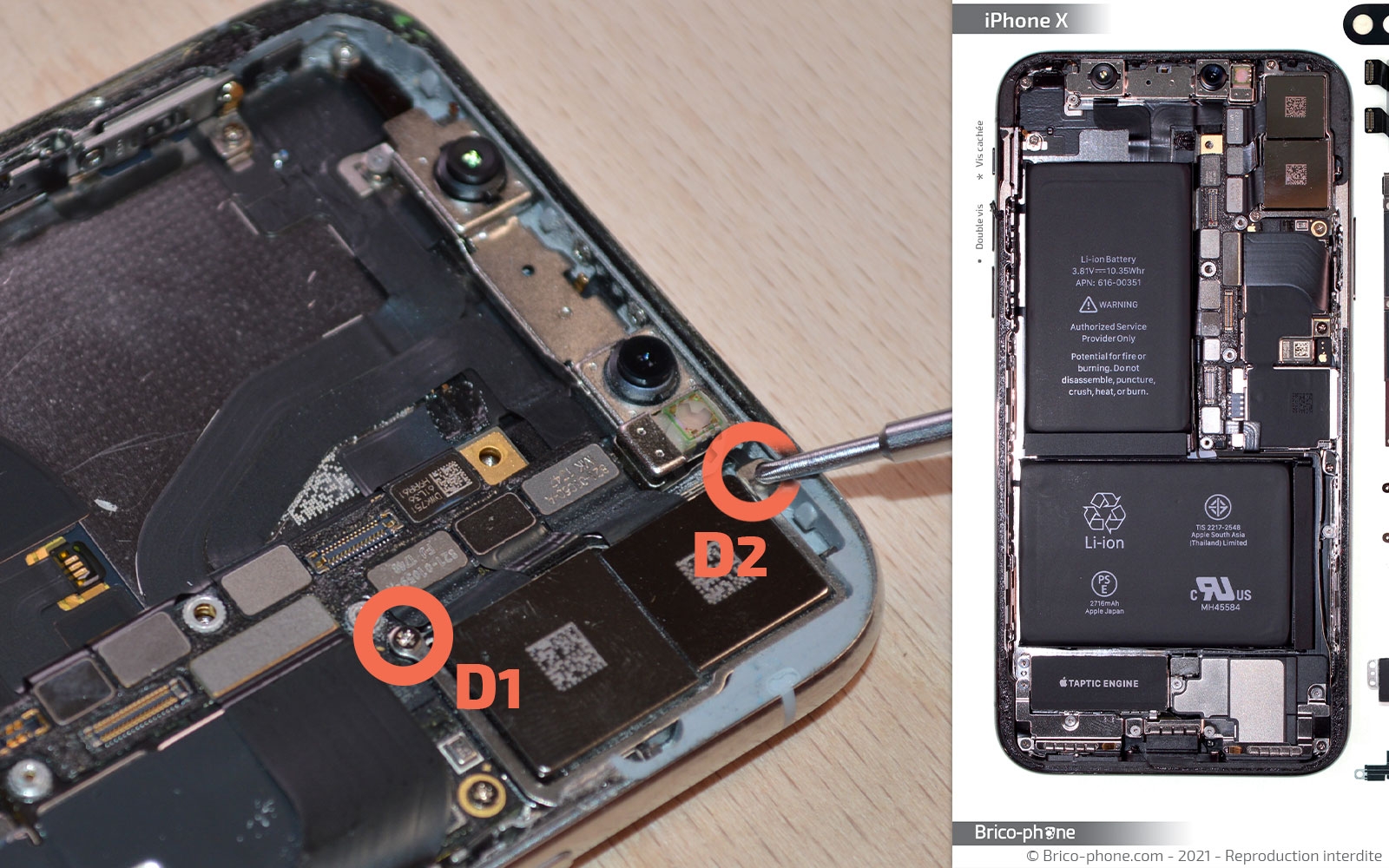

Dévissez les vis D1 et D2 avec le tournevis cruciforme.

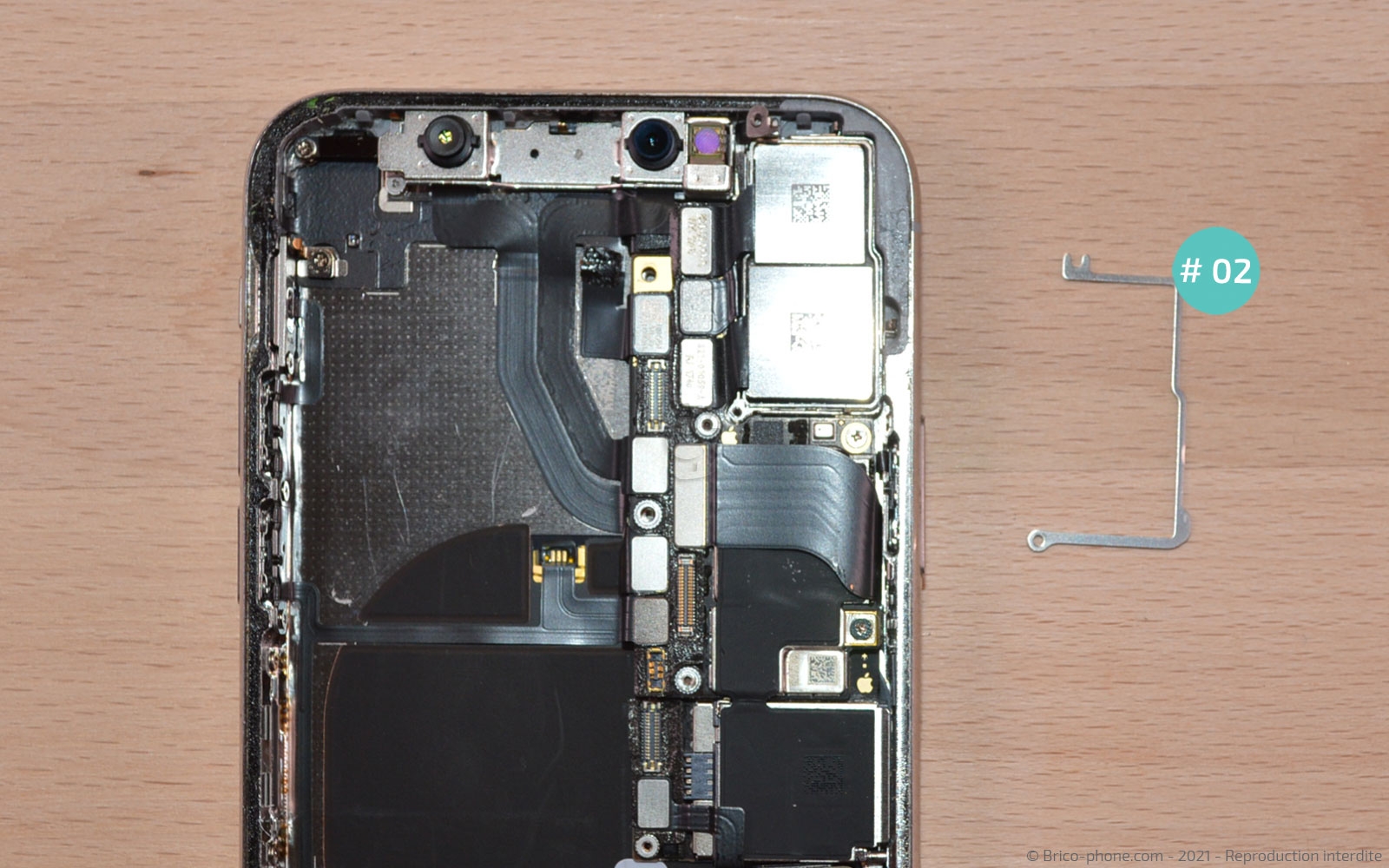

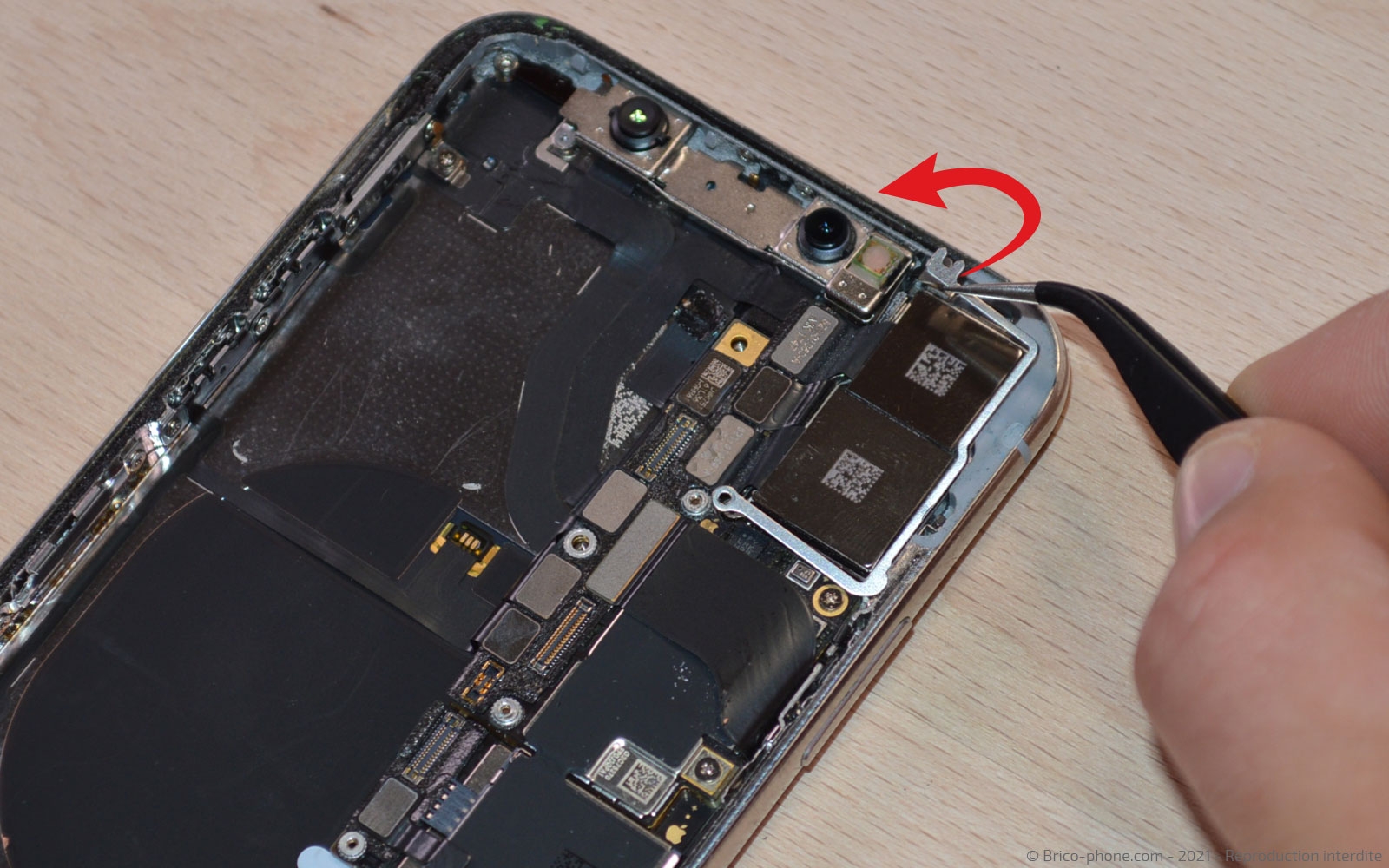

Récupérez ensuite la plaquette #02.

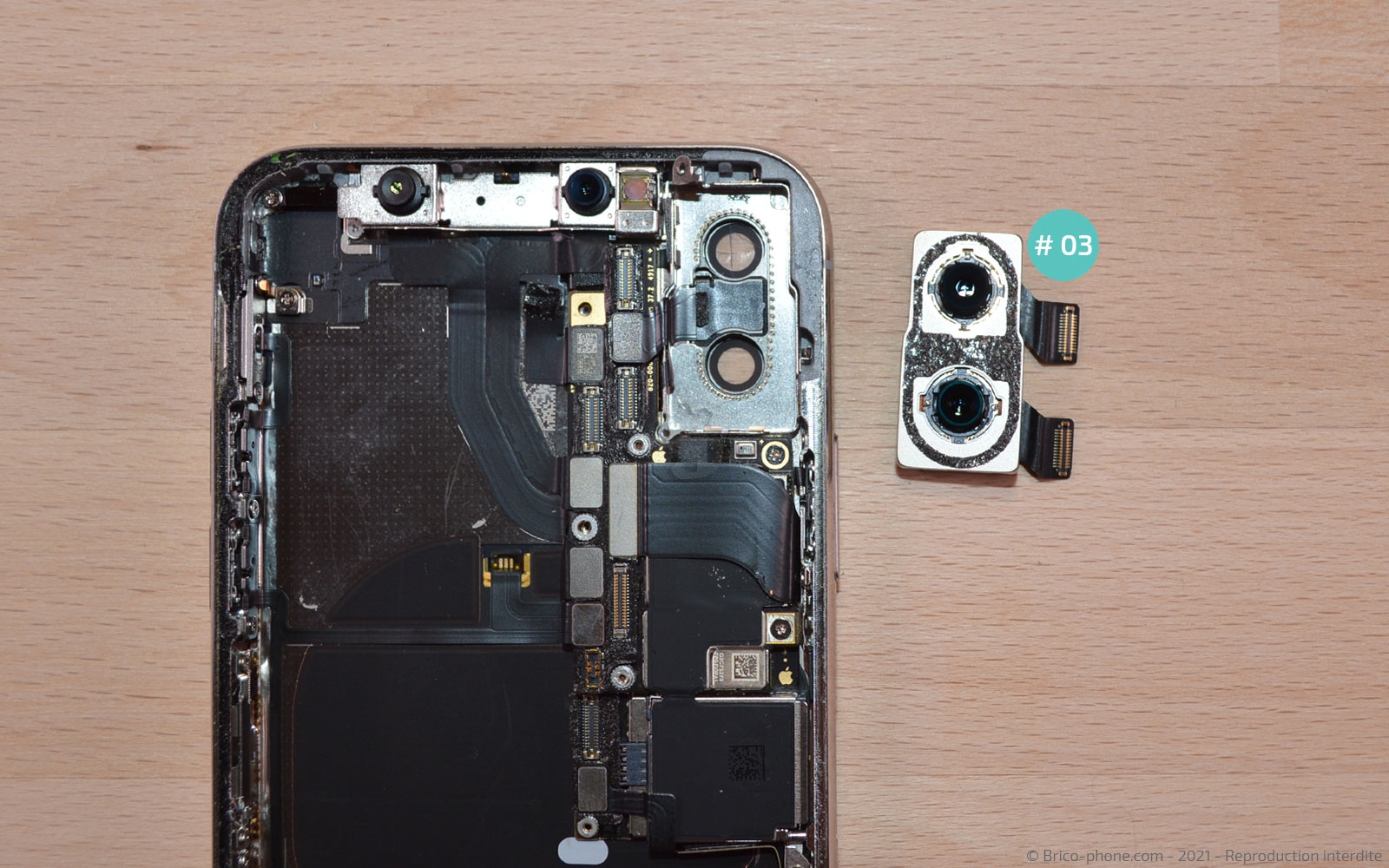

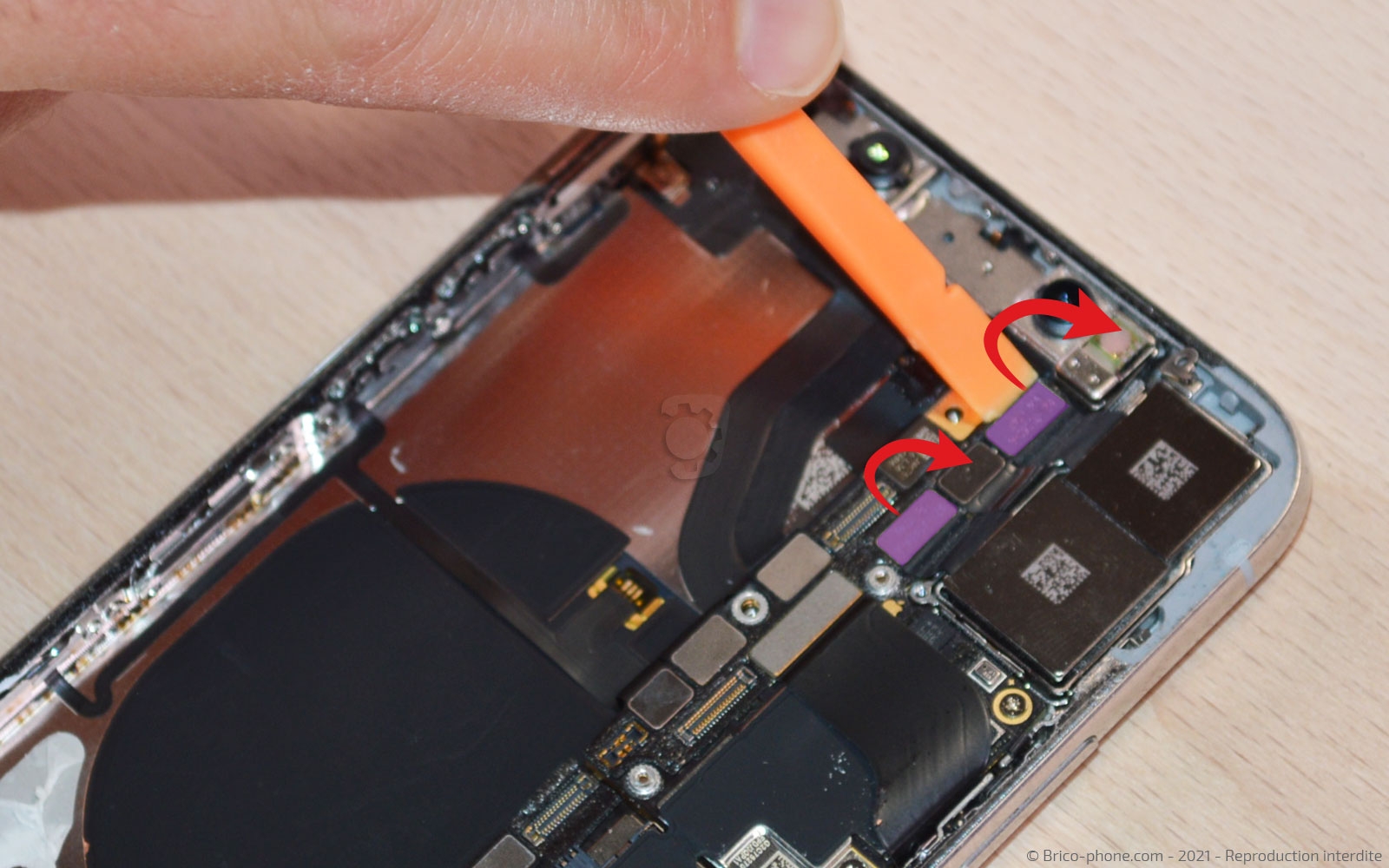

Reprenons le spudger pour déconnecter les nappes du module appareil photo.

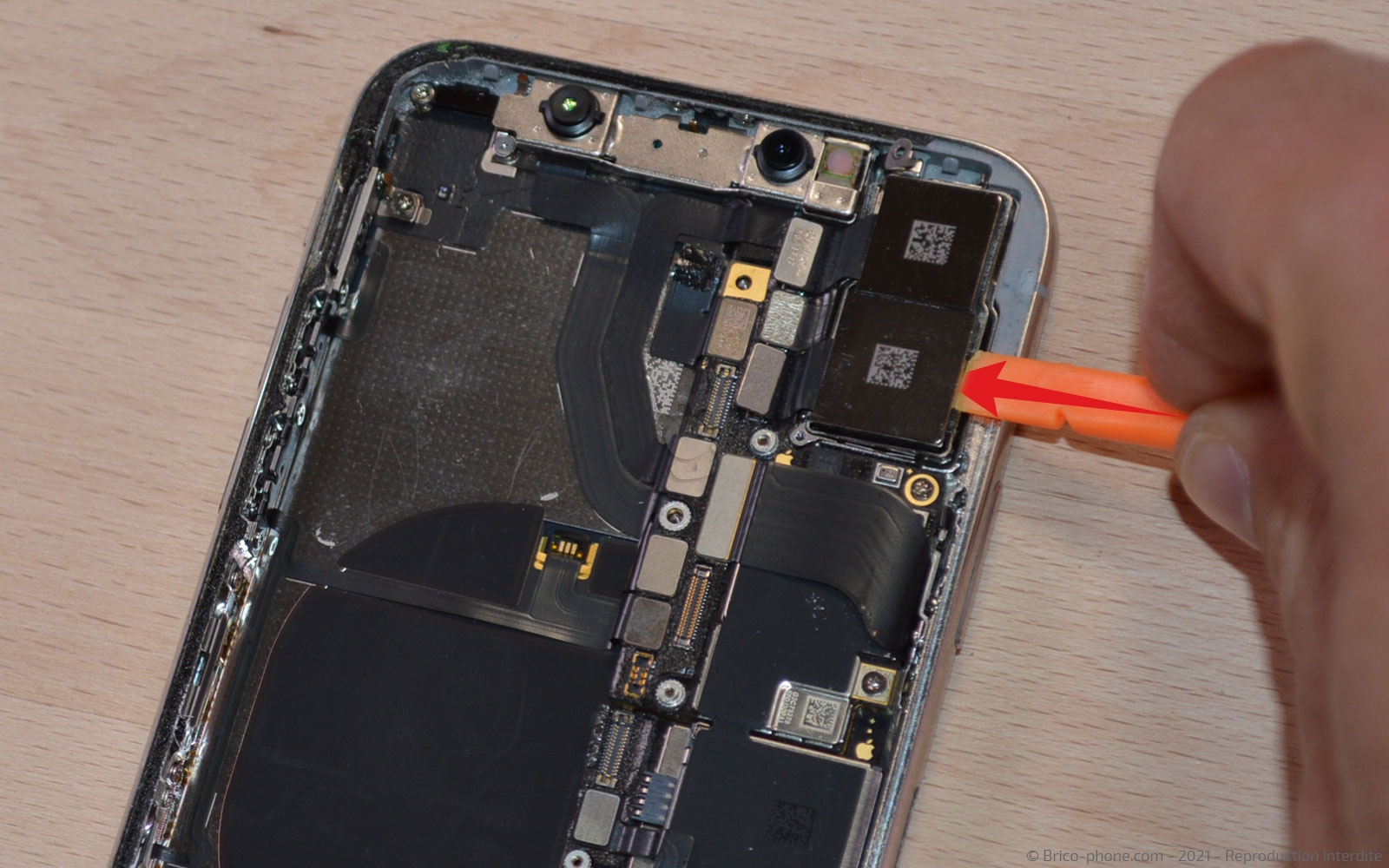

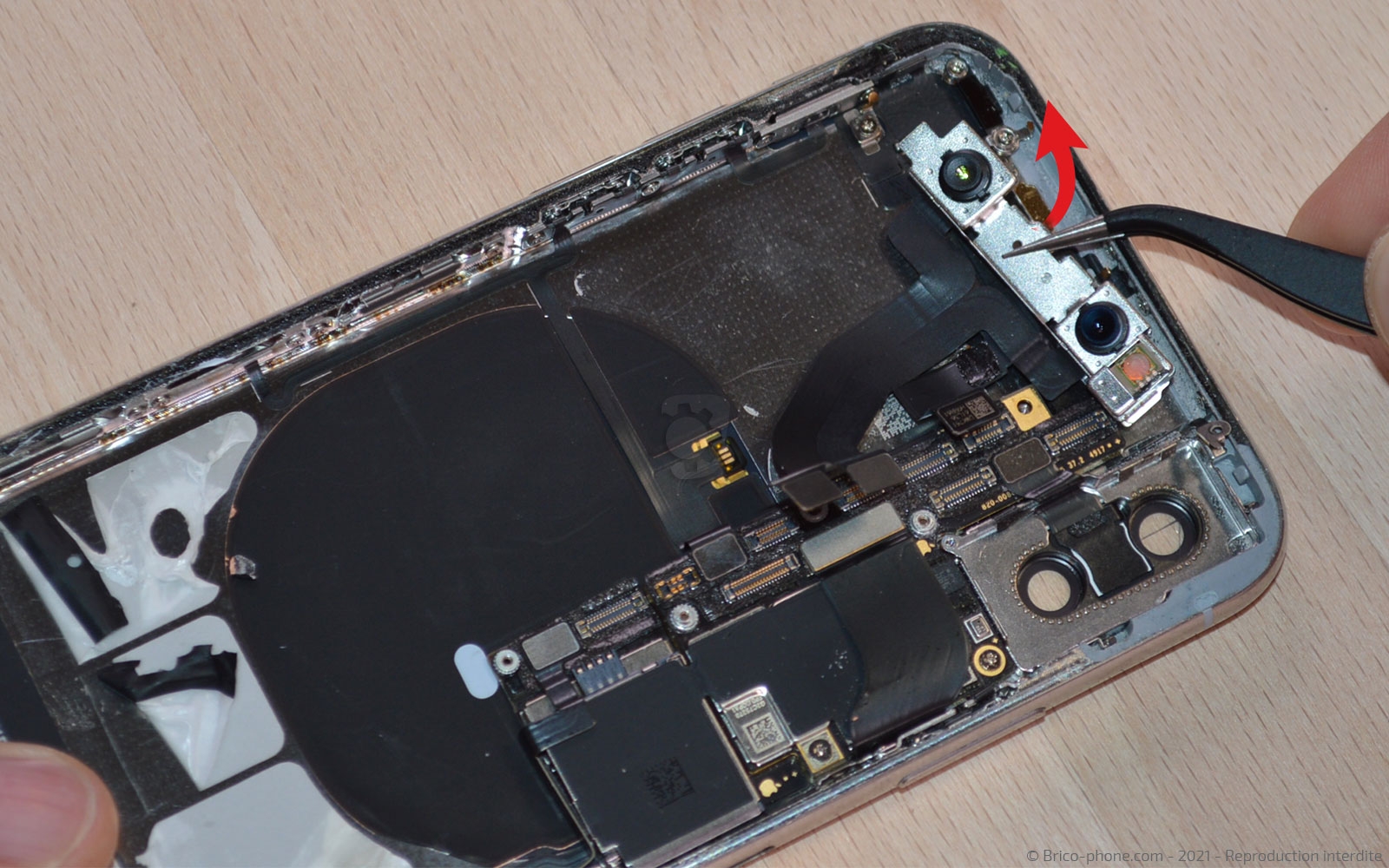

Enfin, glissez l'outil entre le châssis et le bloc caméra pour le sortir de l'iPhone.

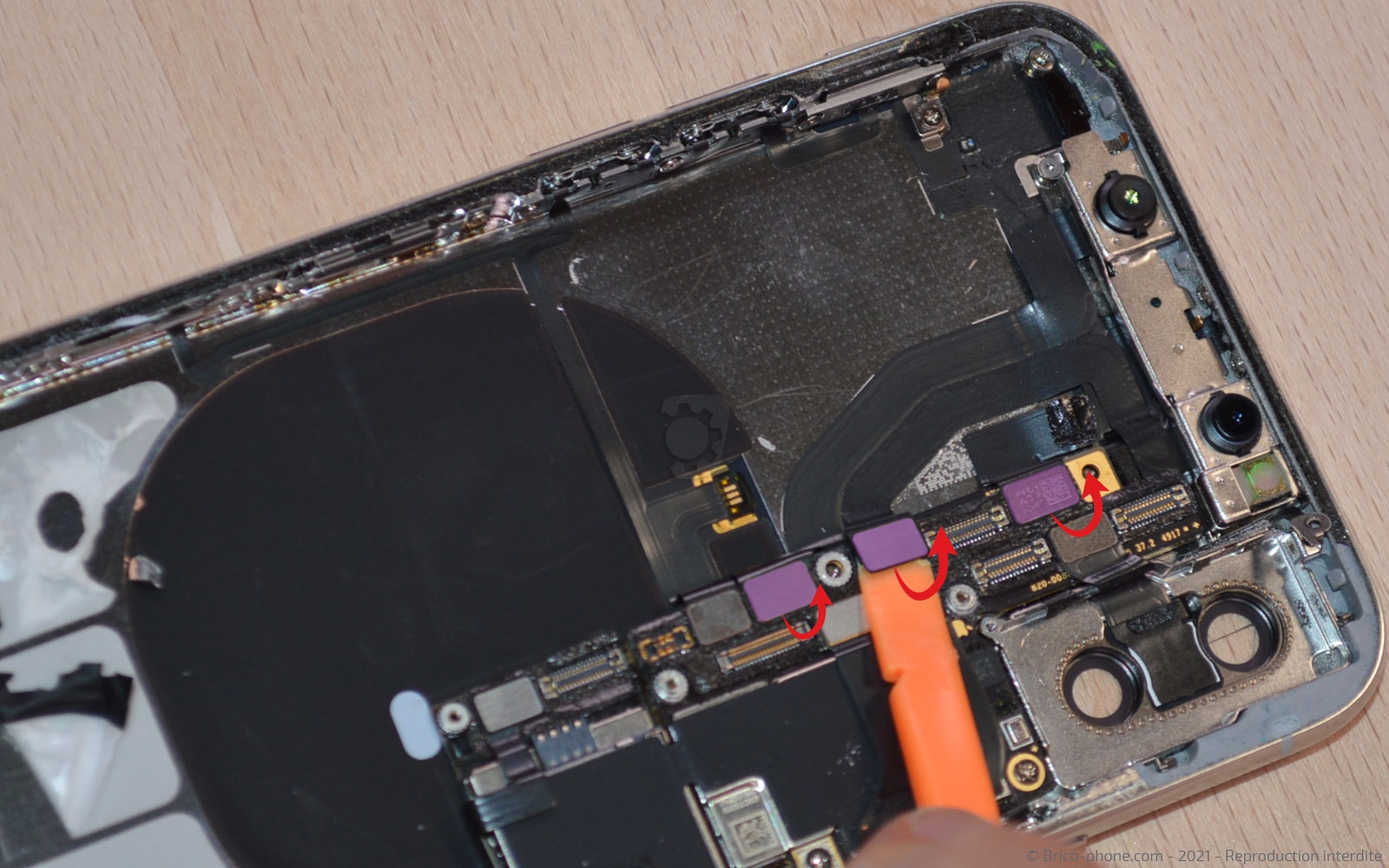

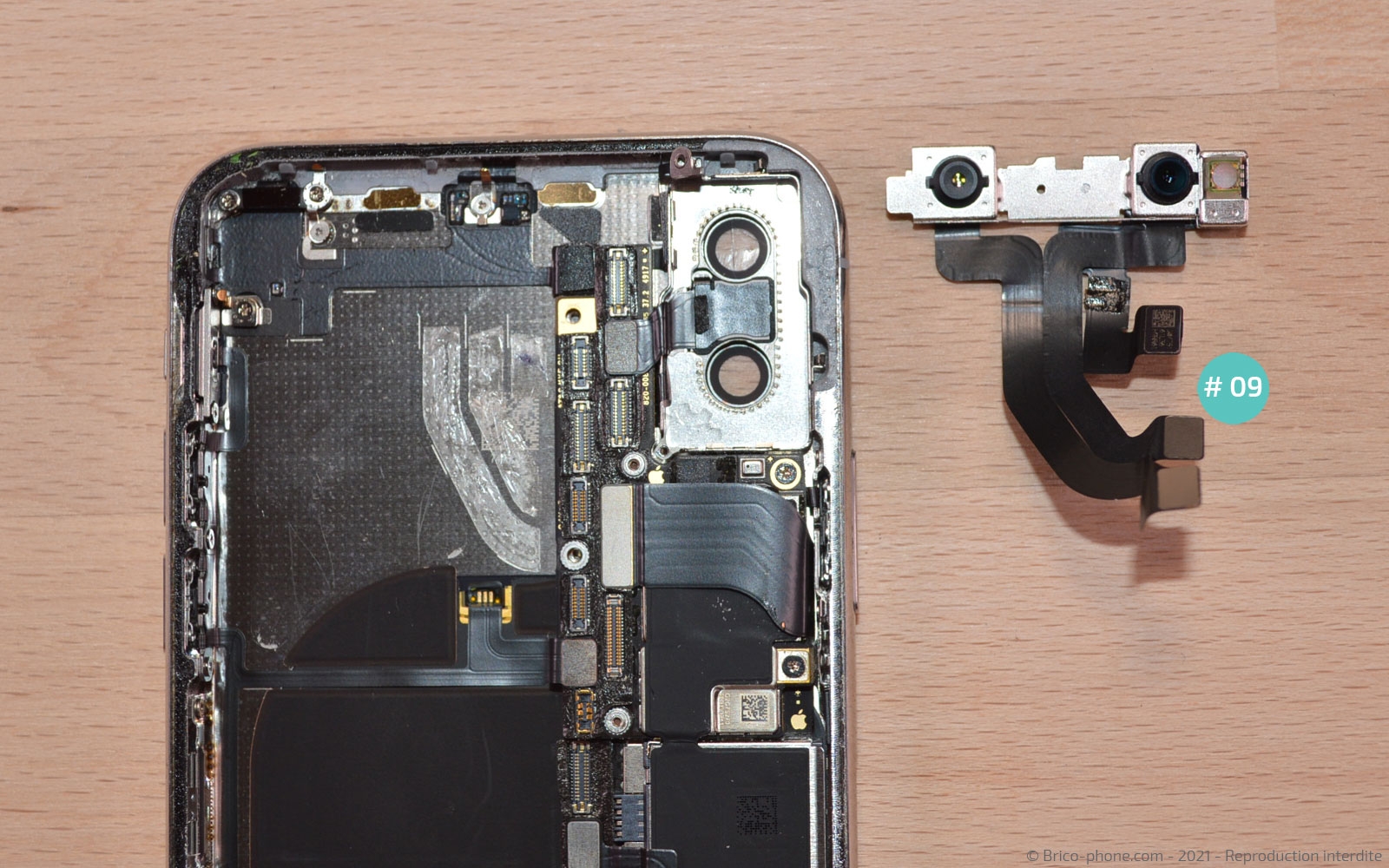

Continuons en débranchant les différentes nappes de la caméra Facetime.

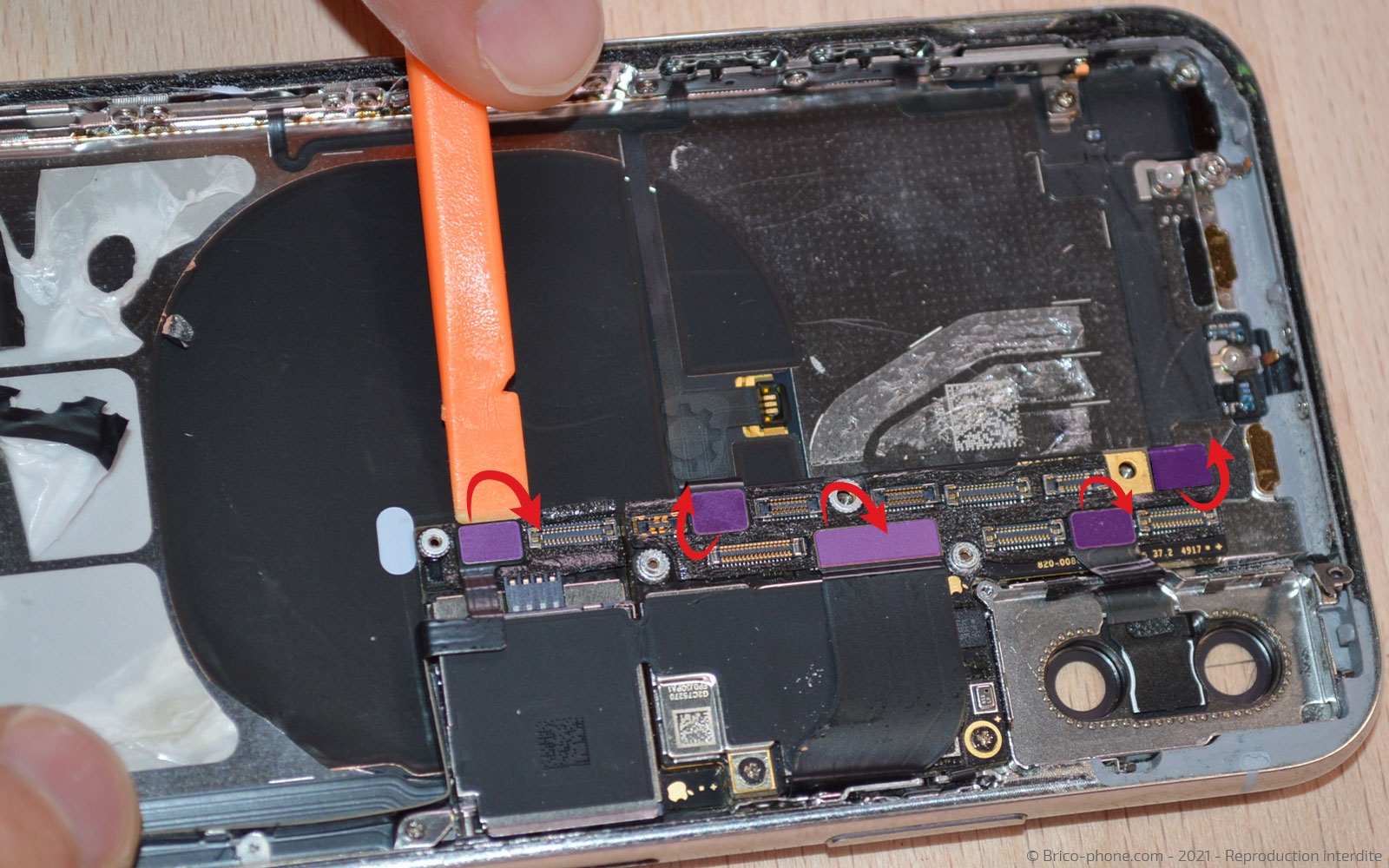

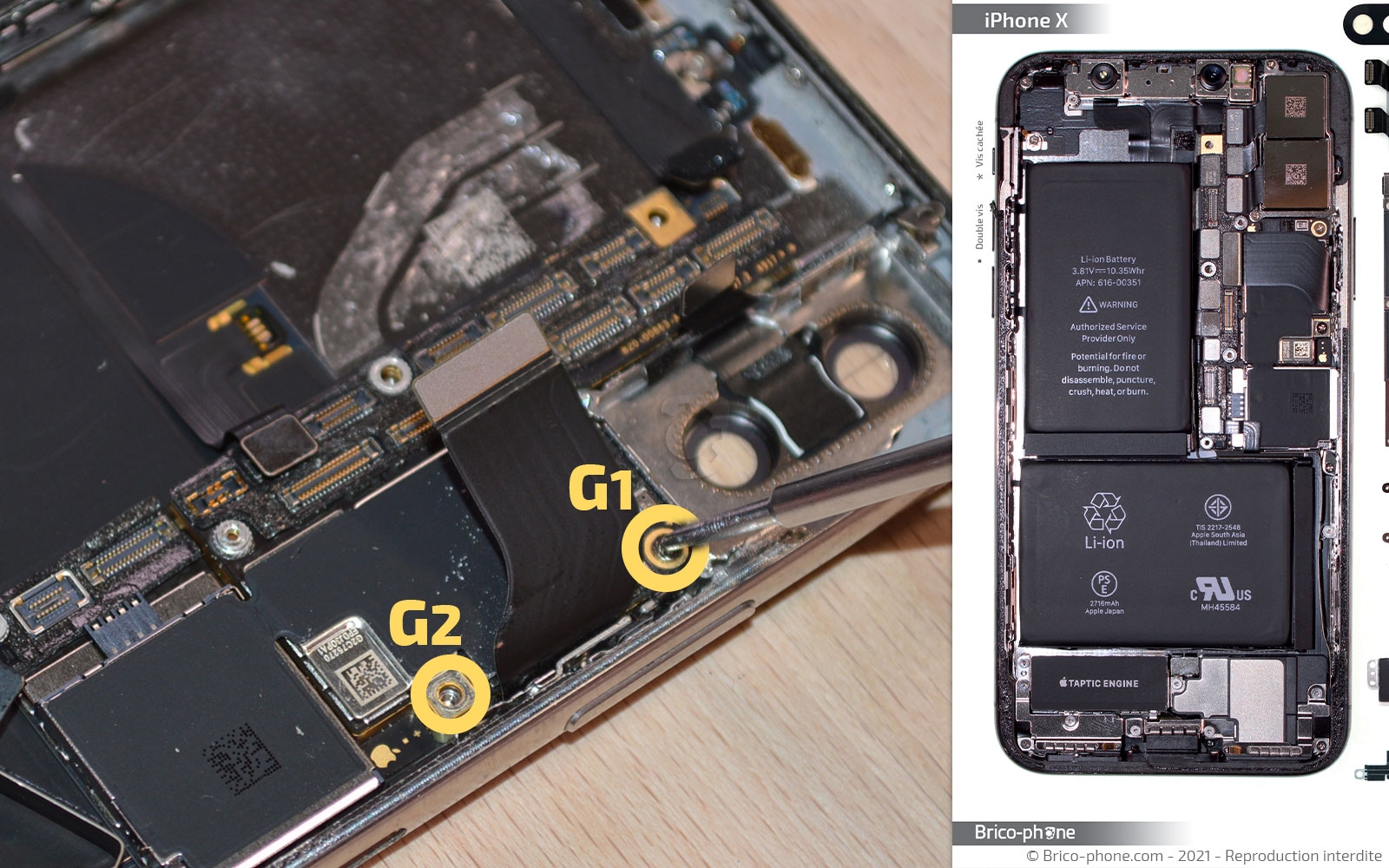

Débranchez les dernières nappes connectées puis retirez les vis G1 et G2 avec le tournevis cruciforme.

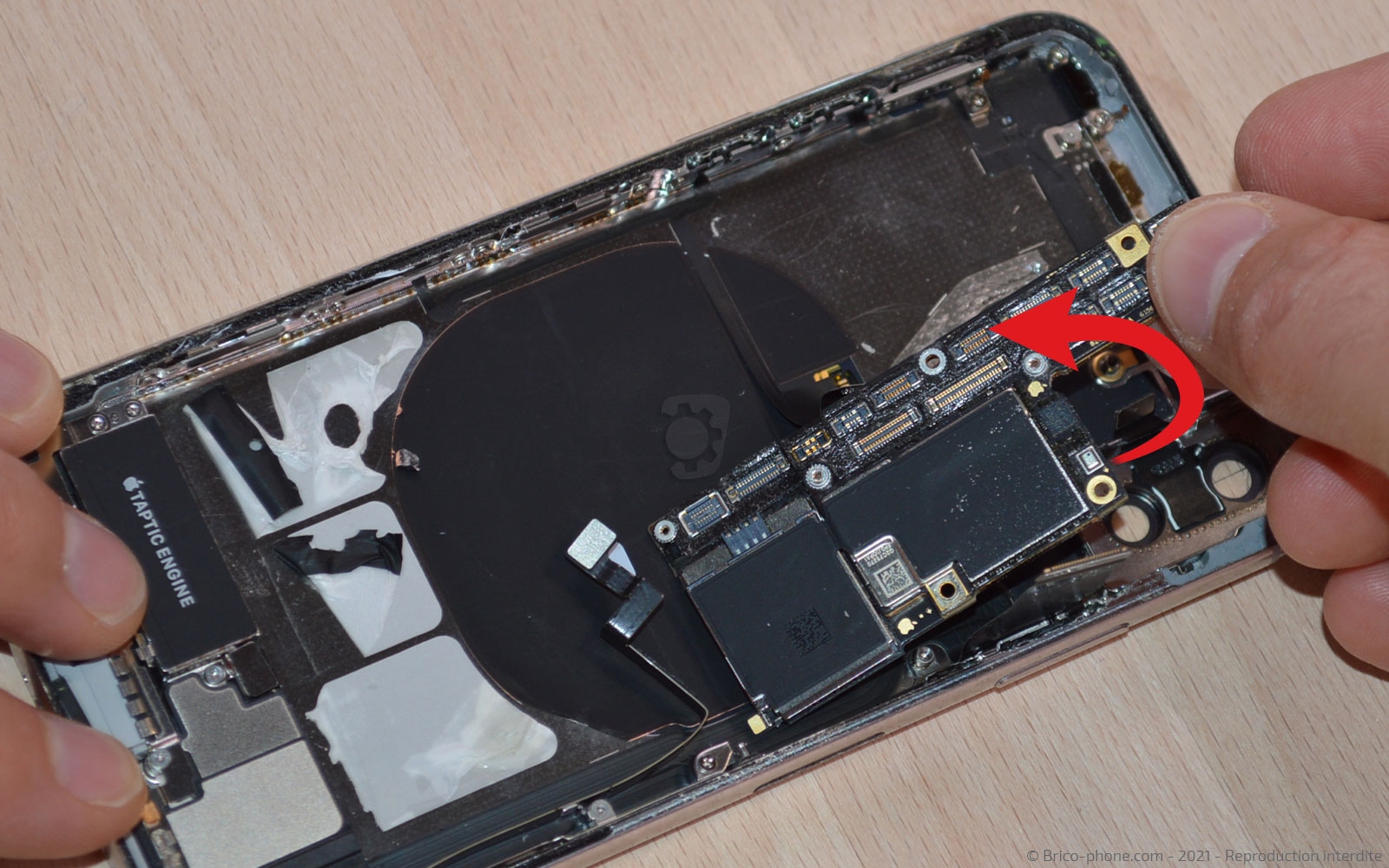

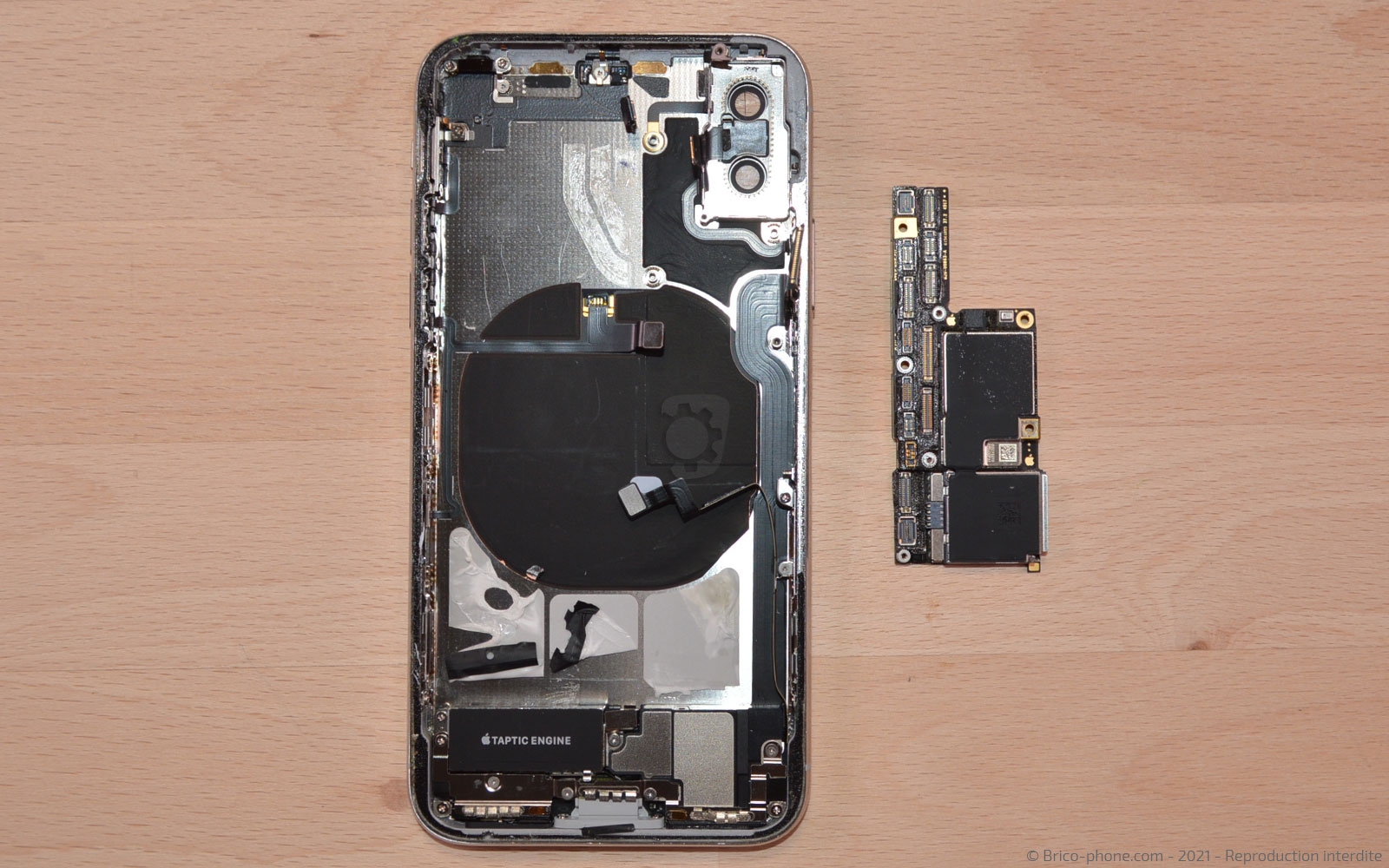

Récupérez ensuite la carte mère.

Reprenons l'écran afin de récupérer le haut-parleur interne de votre smartphone.

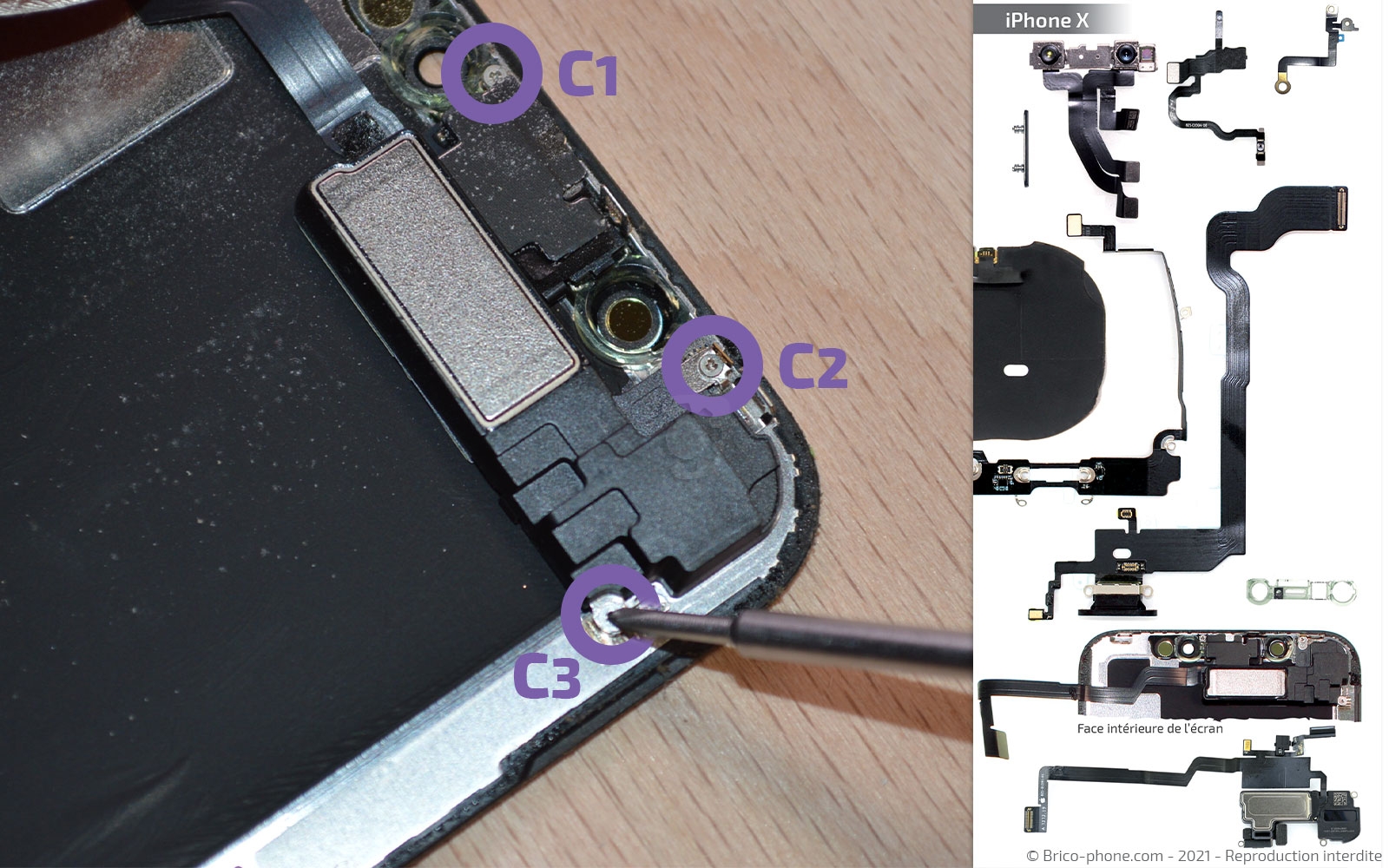

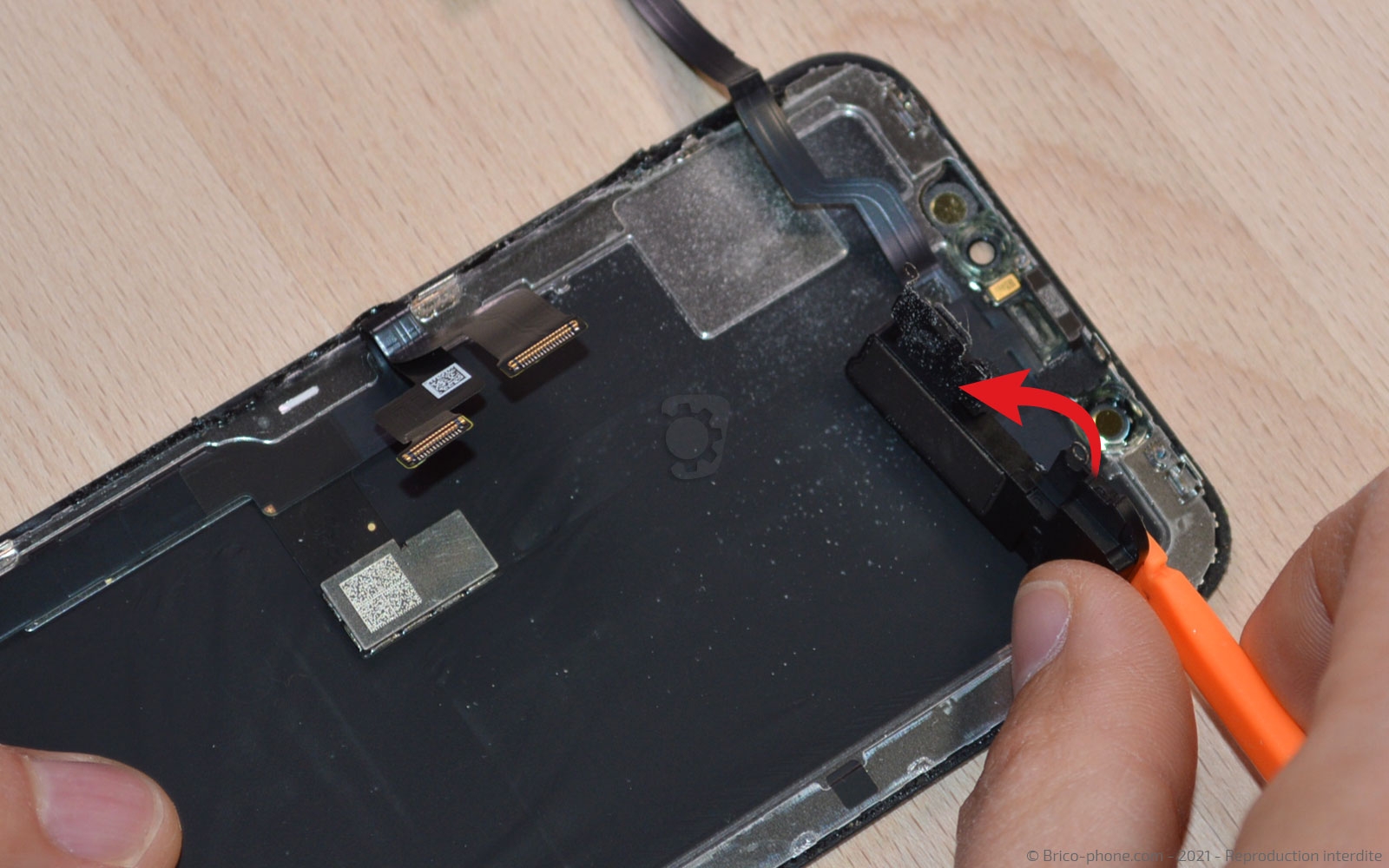

Pour cela, vous devez commencer par dévisser les 3 vis avec le tournevis triwing puis faire basculer le composant vers l'interieur de l'écran.

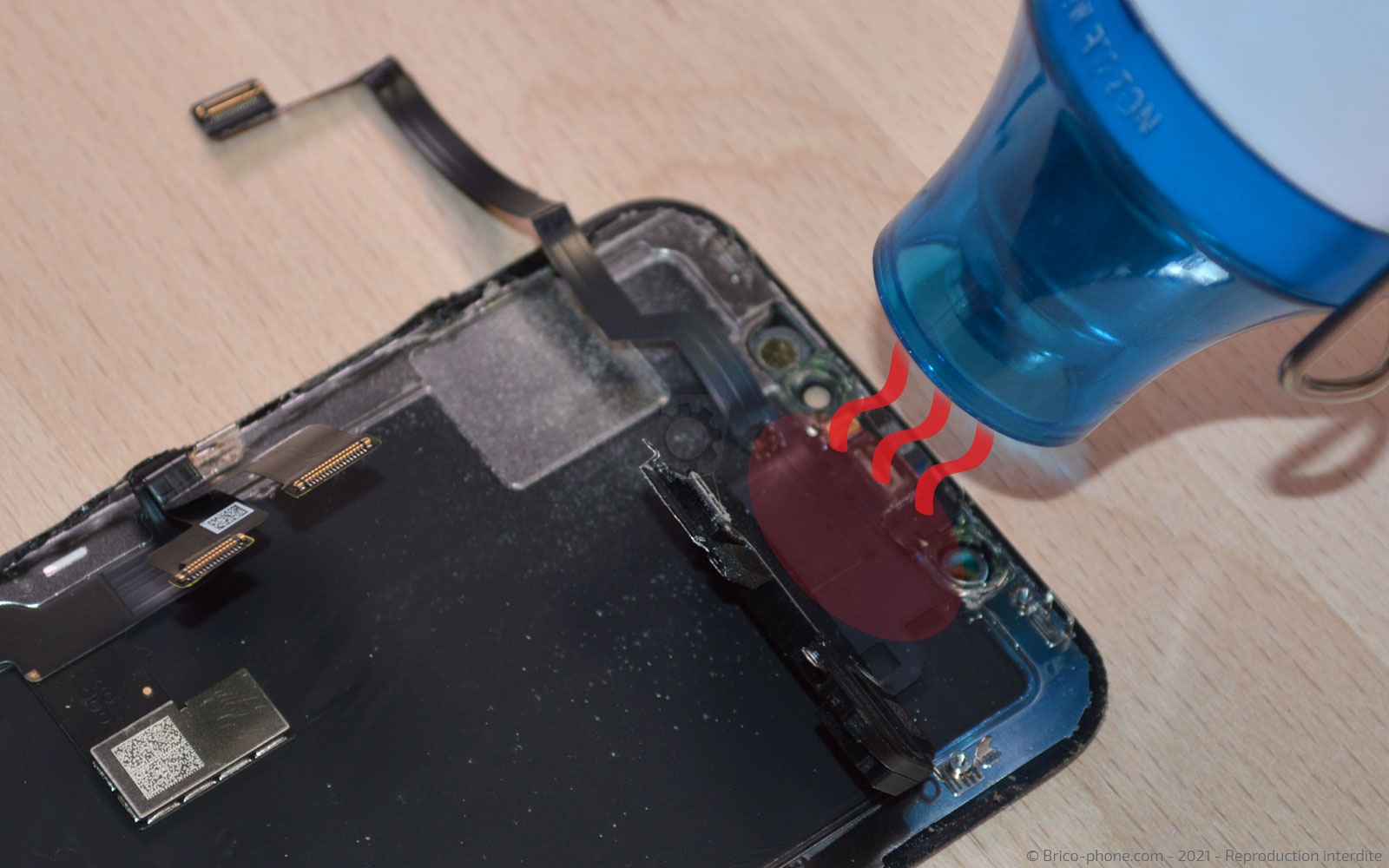

Ensuite, chauffez légèrement la partie supérieure du composant.

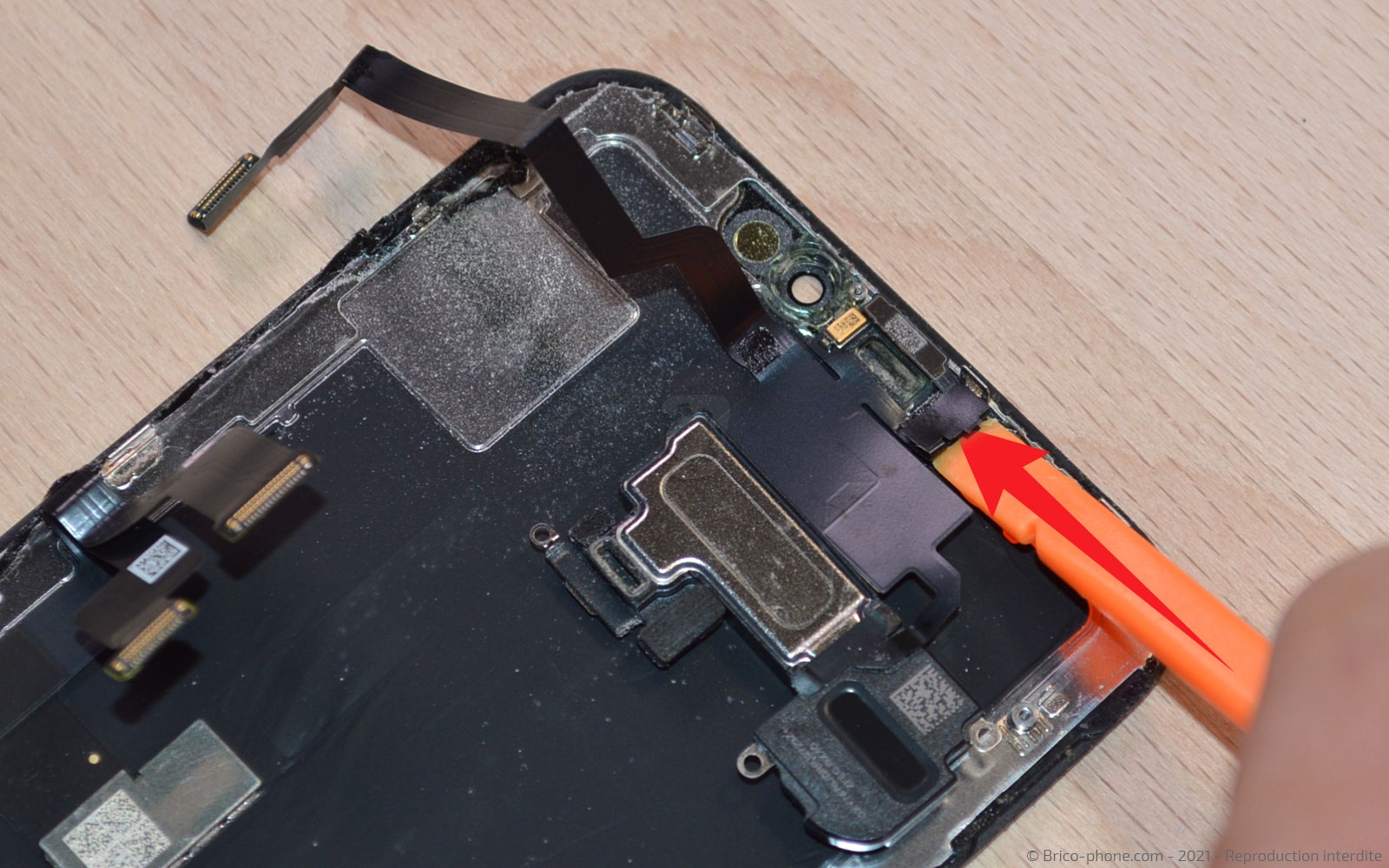

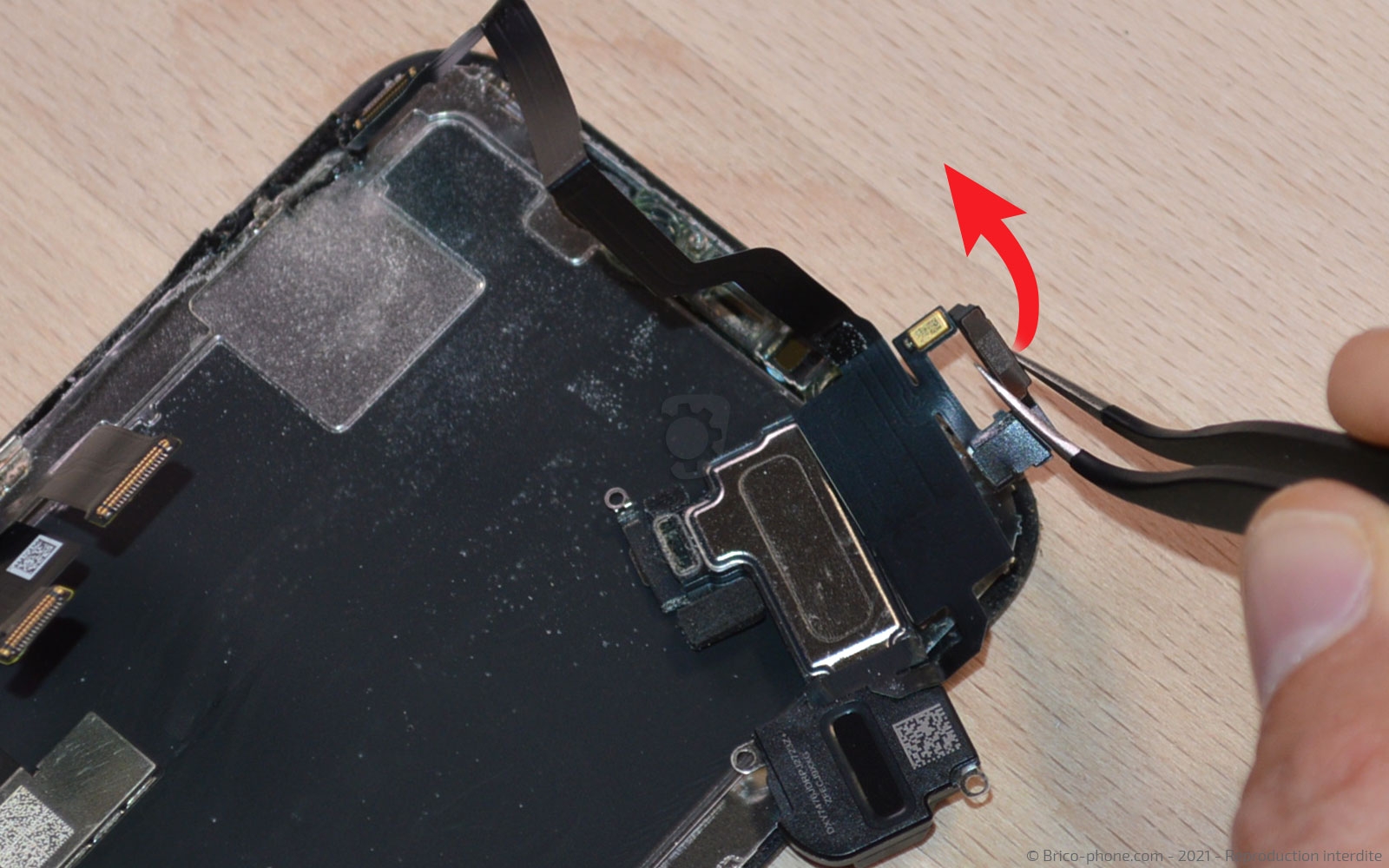

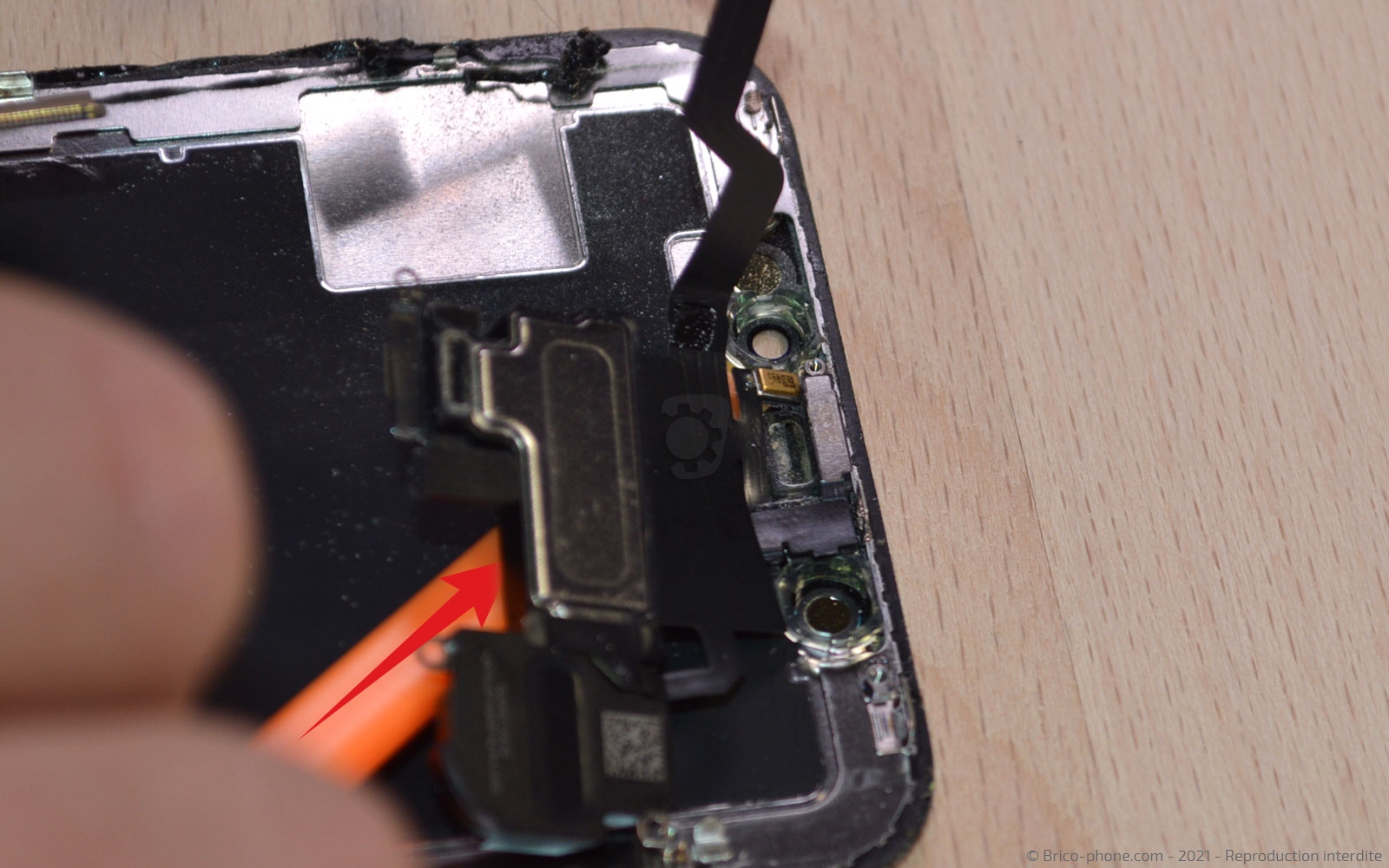

Glissez le médiator sous le HP puis sur le coté droit pour décoller le micro d'ambiance.

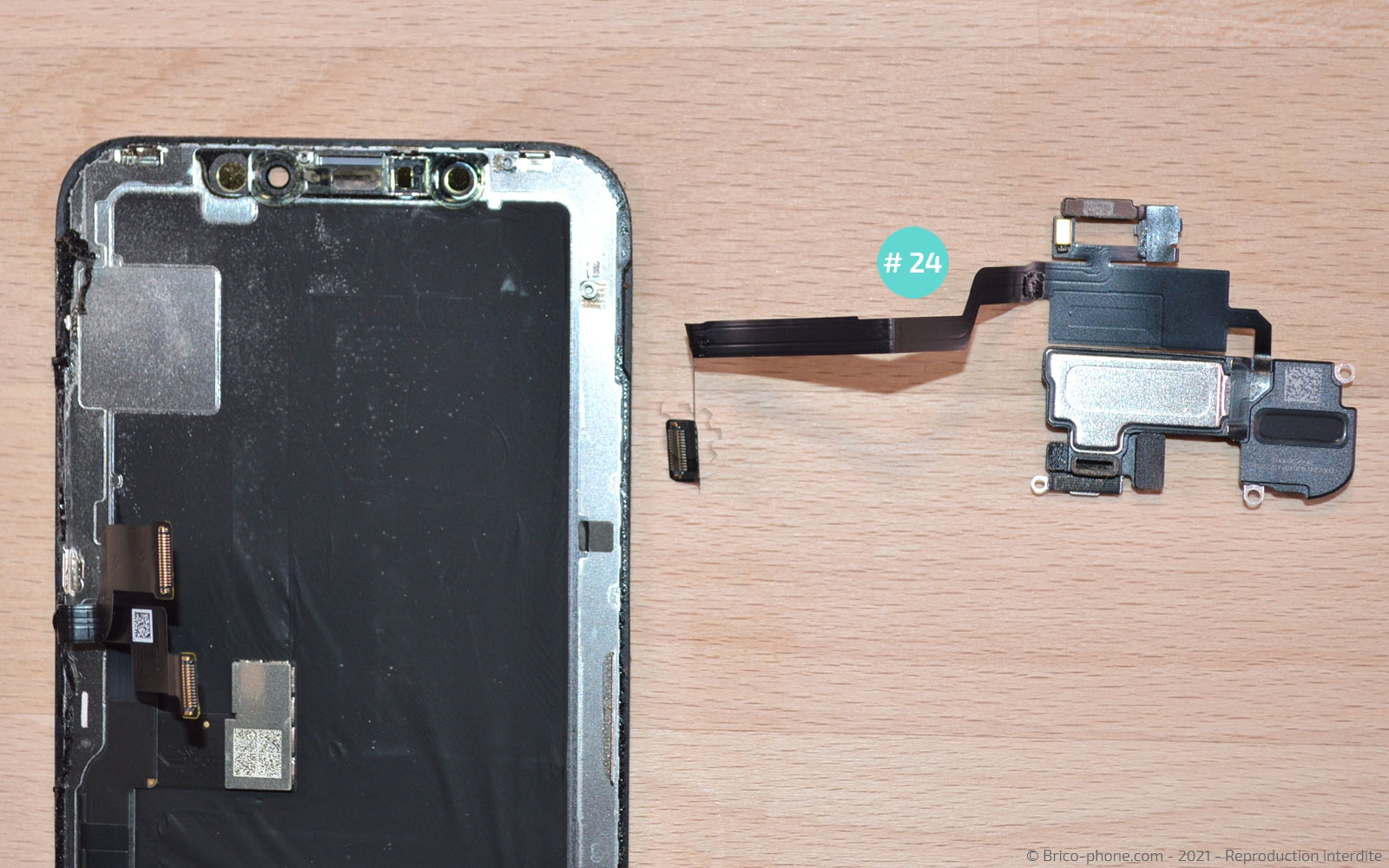

A l'aide de la pincette, retirez-le du téléphone.

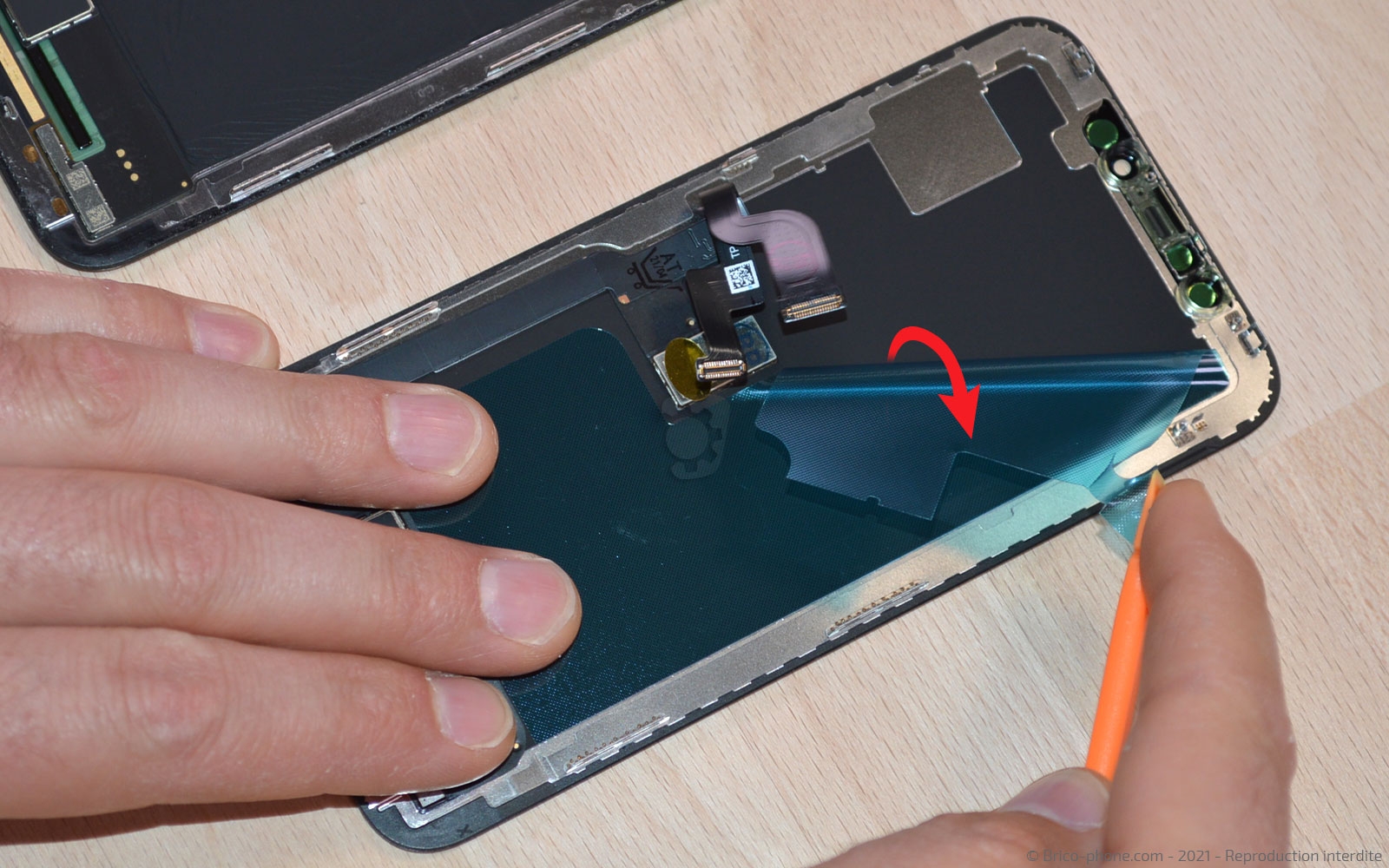

Saisissez le nouvel écran afin d'ôter le stickers bleu de protection puis remontez le haut-parleur de l'oreille en suivant les étapes précédentes.
Laissez l'écran de coté.

Prenez le nouveau châssis et installez tous les composants telles que la carte mère et les caméras, avant de placer la nouvelle batterie.
Suivez toutes les étapes une par une afin d'être certain de replacer tous les éléments correctement.

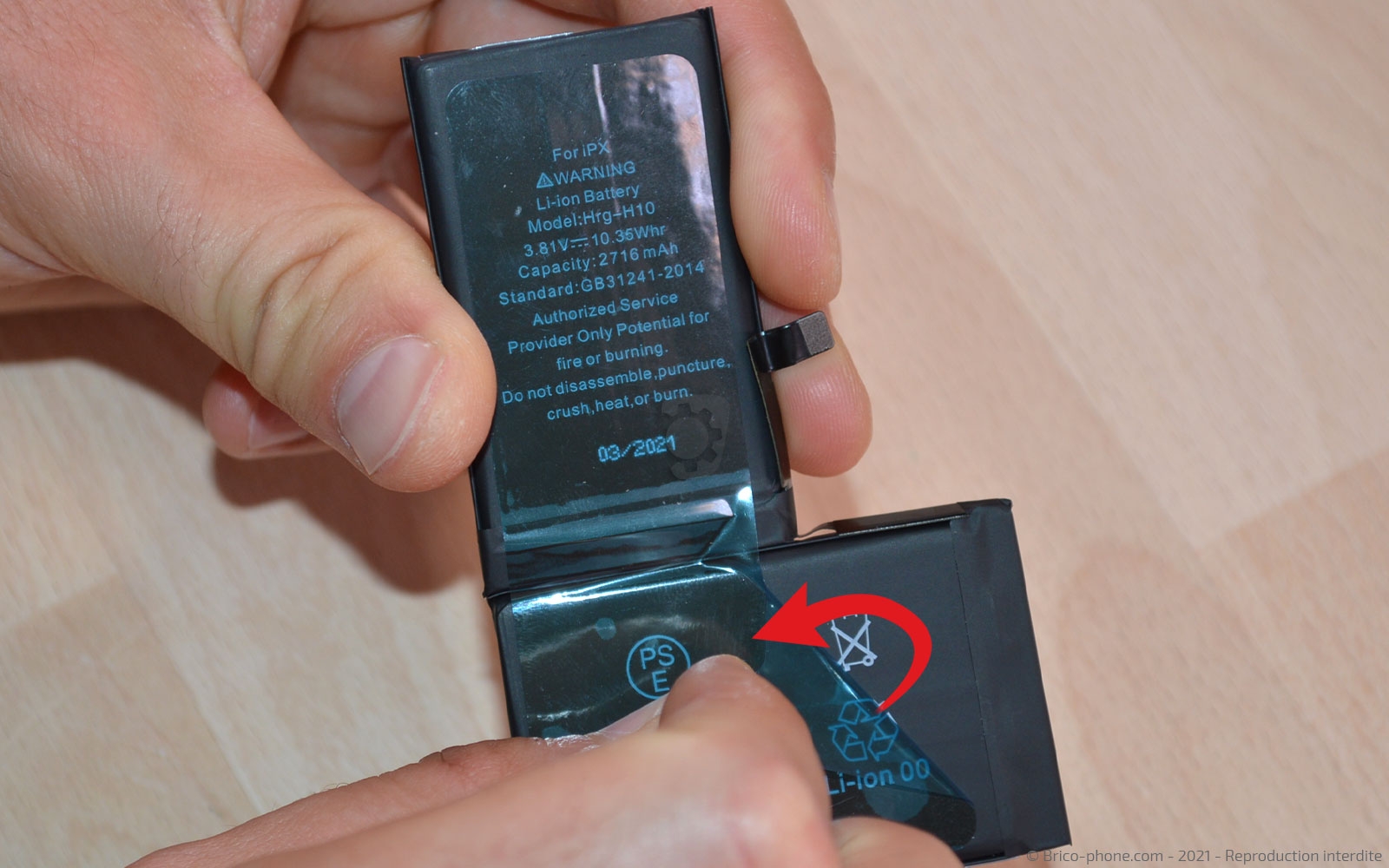

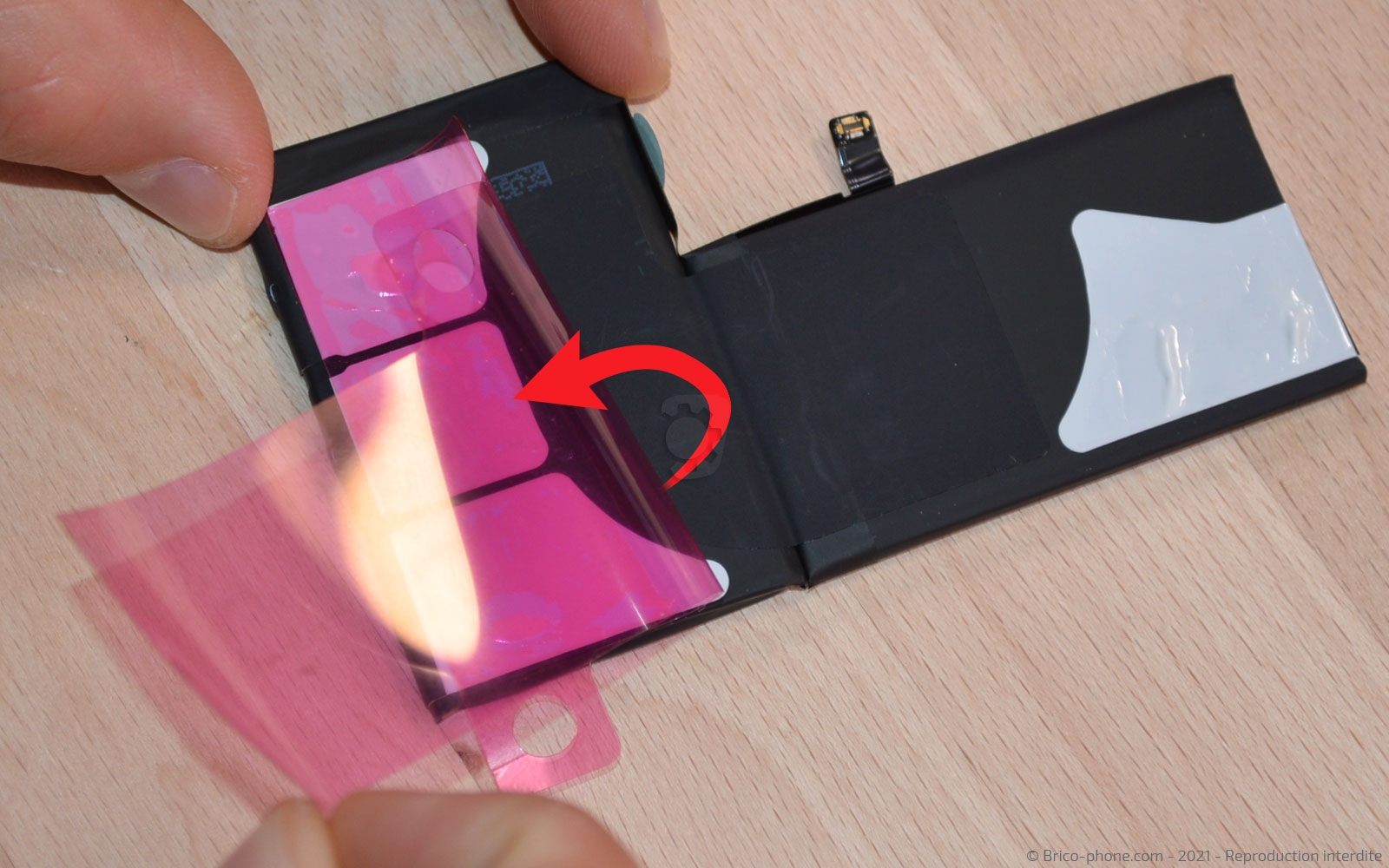

Otez les protections de la batterie afin de l'installer au centre du châssis.

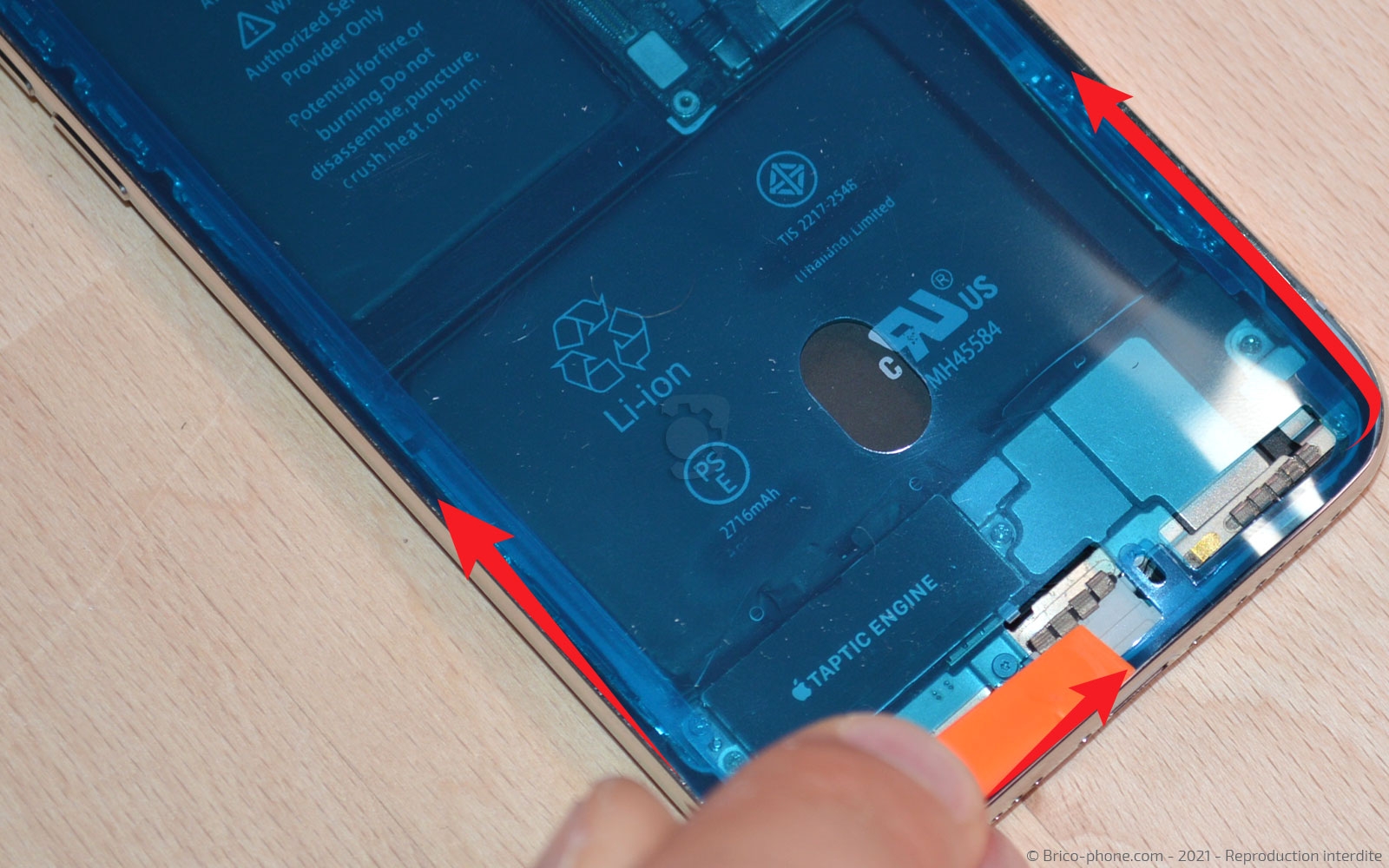

Une fois tous les éléments replacés et avant la fermeture du téléphone, nous vous conseillons de disposer un joint d'étanchéité.

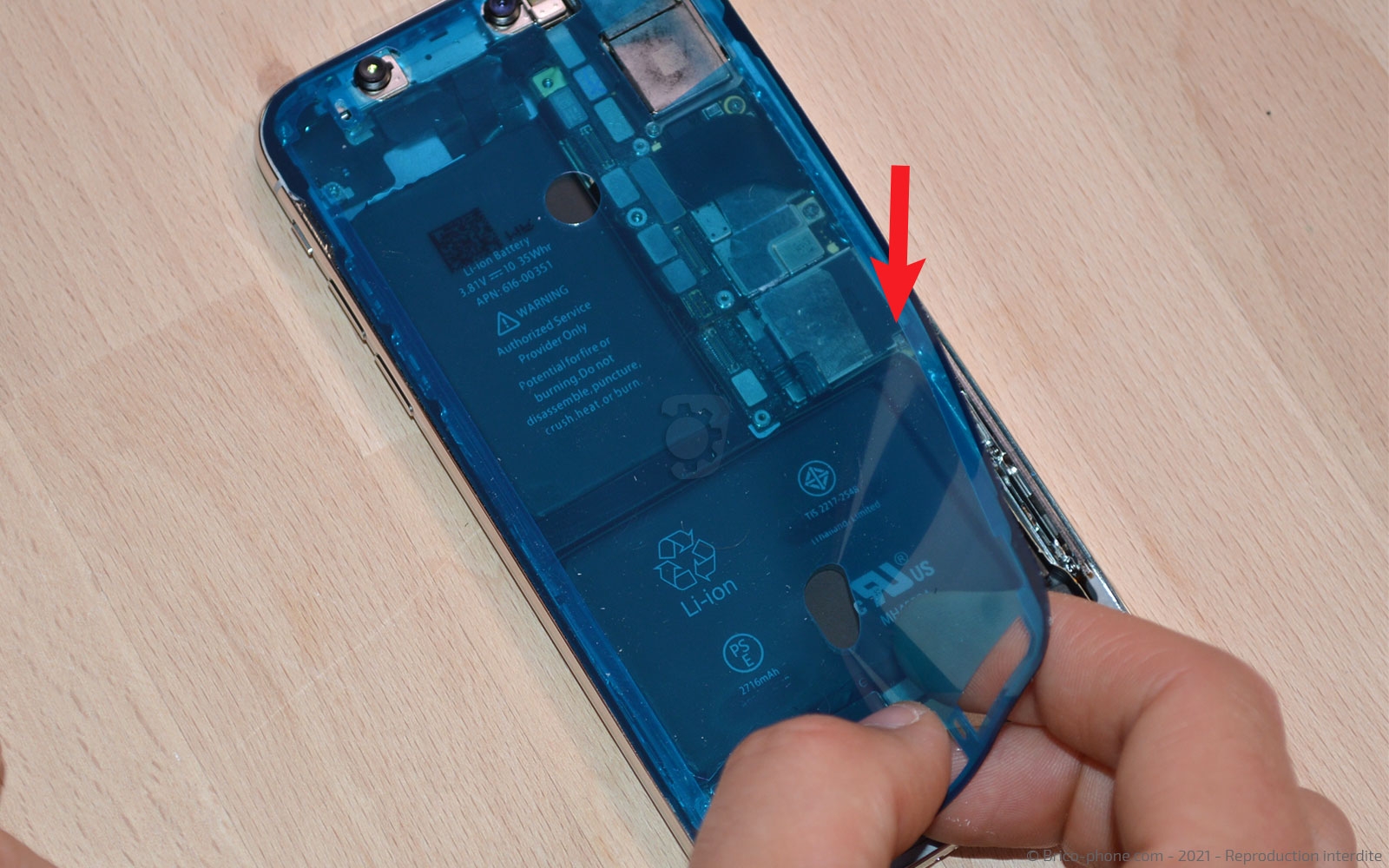

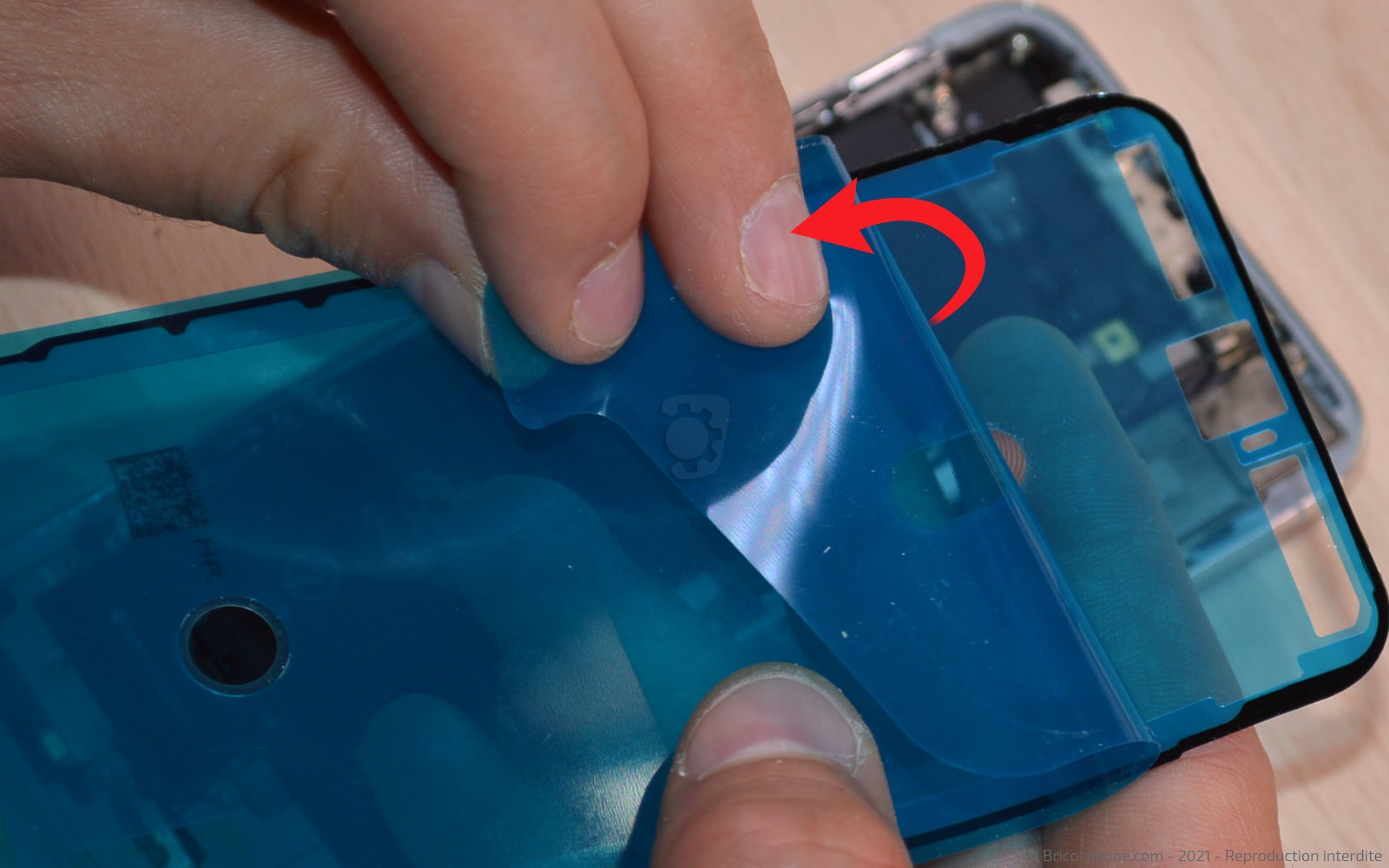

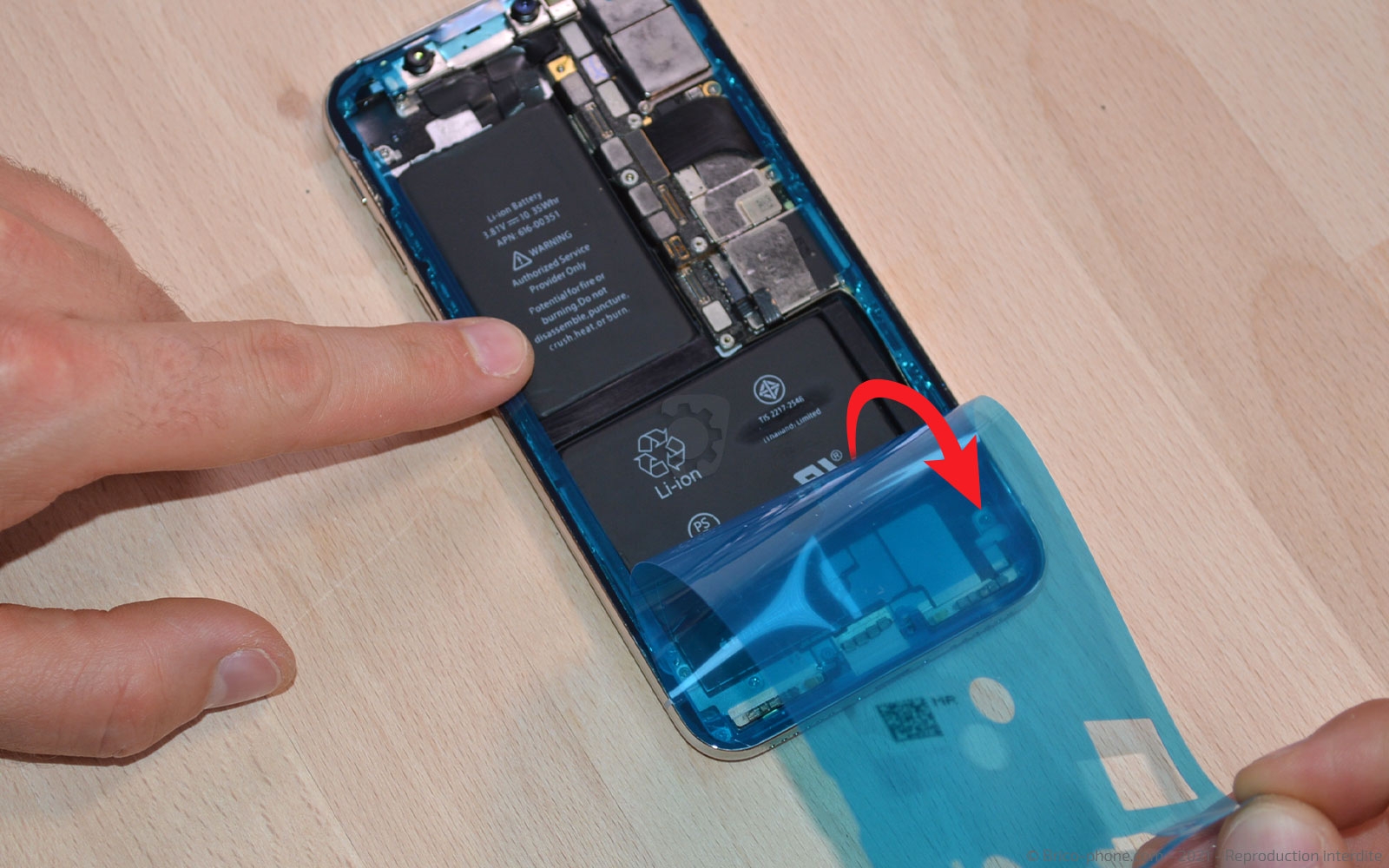

Pour ce faire, retirez la première protection bleue et placez le joint au sein de l'appareil. Le carré doit se situé en haut à gauche, il correspond au dos des caméras arrière.

Appuyez sur le contour (partie noire) du joint à l'aide du levier pour qu'il adhère au rebord du châssis. Puis, ôtez la seconde protection bleue.

Reconnectez les nappes de l'écran puis celle de la batterie. Revissez la plaquette de protection métallique.

Effectuez un test d'écran en rallumant le téléphone. Si tout est ok, procédez à l'extinction puis ôtez la dernière protection bleue.

Refermez votre iPhone X sans oublier de mettre les vis A1 et A2.

Félicitations votre smartphone est comme neuf !
