Remise à neuf sur iPhone XR

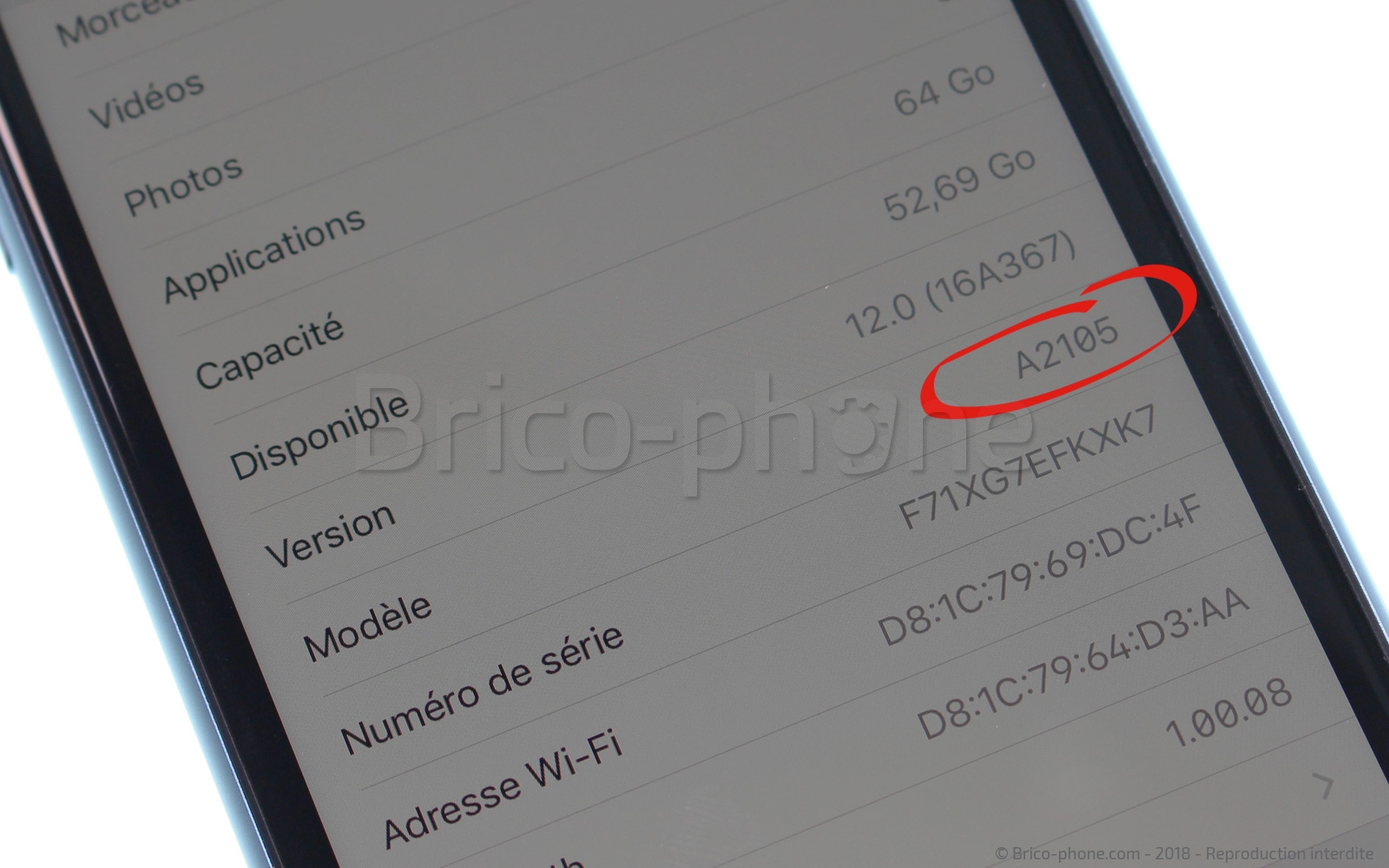

Vous pensez disposer d'un iPhone XR ? Pour le savoir, il suffit de vous rendre dans les réglages de votre appareil afin de voir si le numéro de modèle est bien A2105.

Il est également possible de connaitre le modèle de l'iPhone en composant le *#06# pour obtenir un numéro IMEI.
Ensuite, recopiez ce dernier sur notre page d'accueil pour découvrir si vous êtes bien l'heureux propriétaire d'un iPhone XR.

Brico-phone vous guidera également pour les pièces détachées qui correspondent à votre appareil.

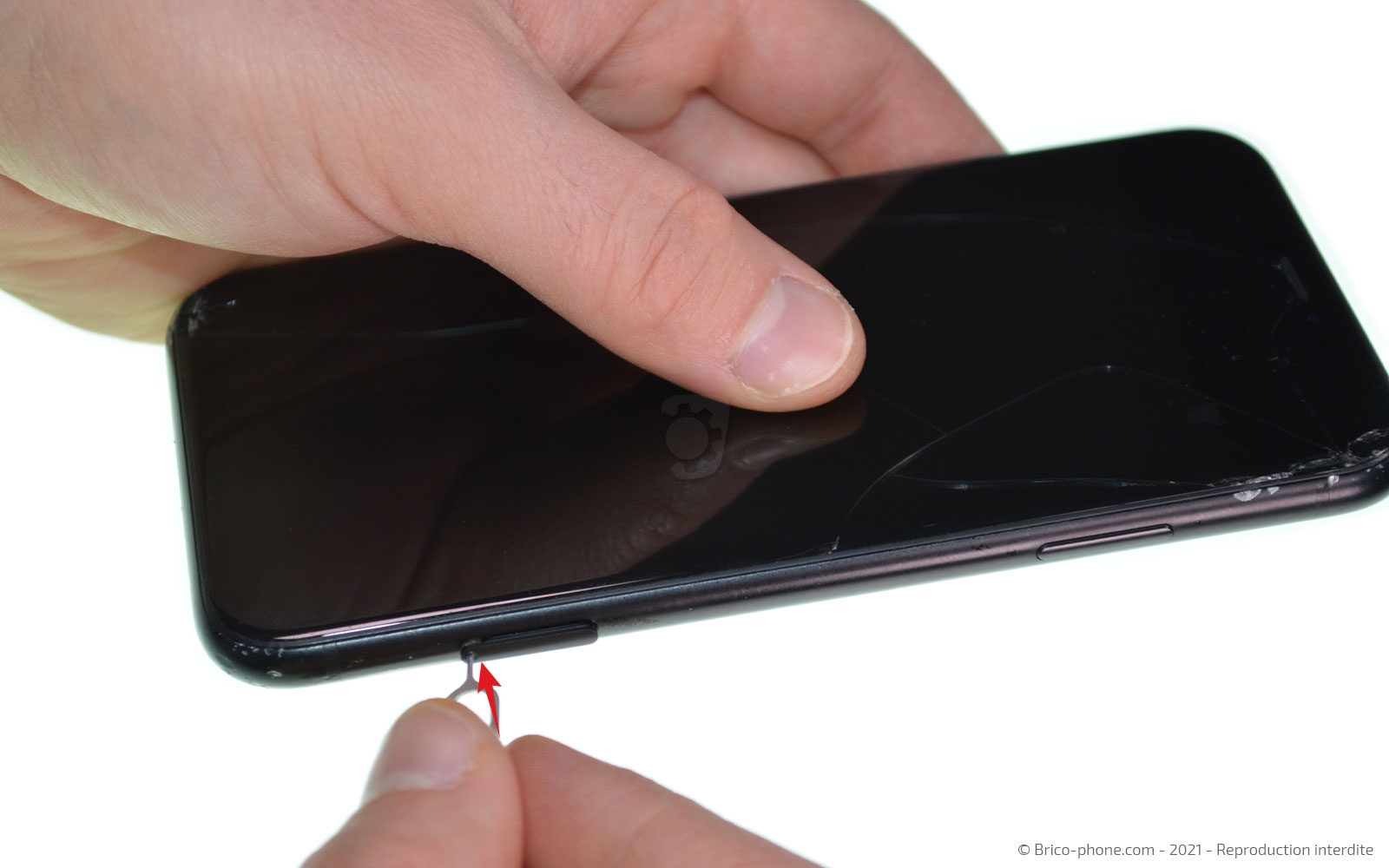

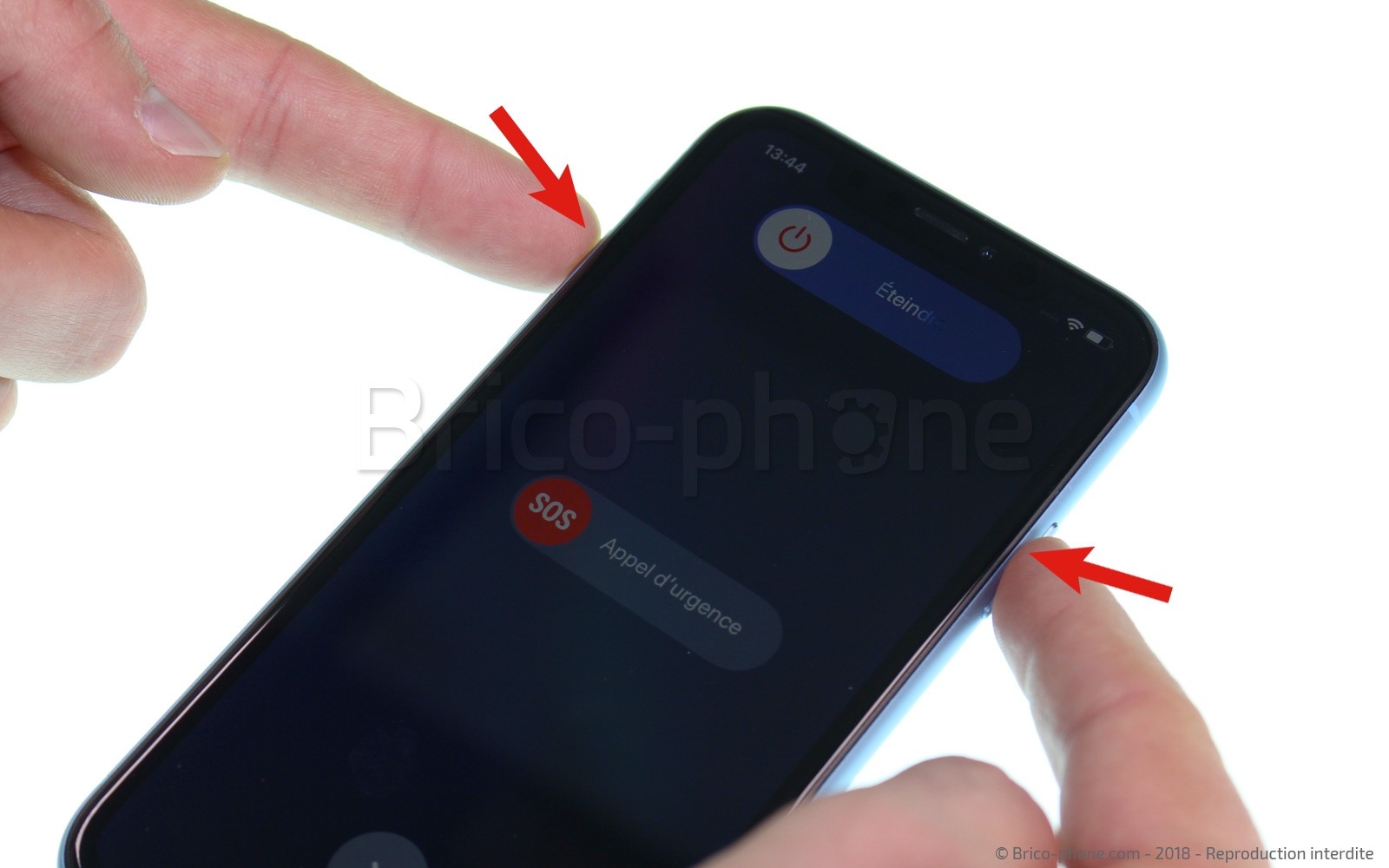

Pour débuter la réparation, il est important de procéder à l'extinction de votre iPhone ainsi qu'au retrait du tiroir de la carte Sim.

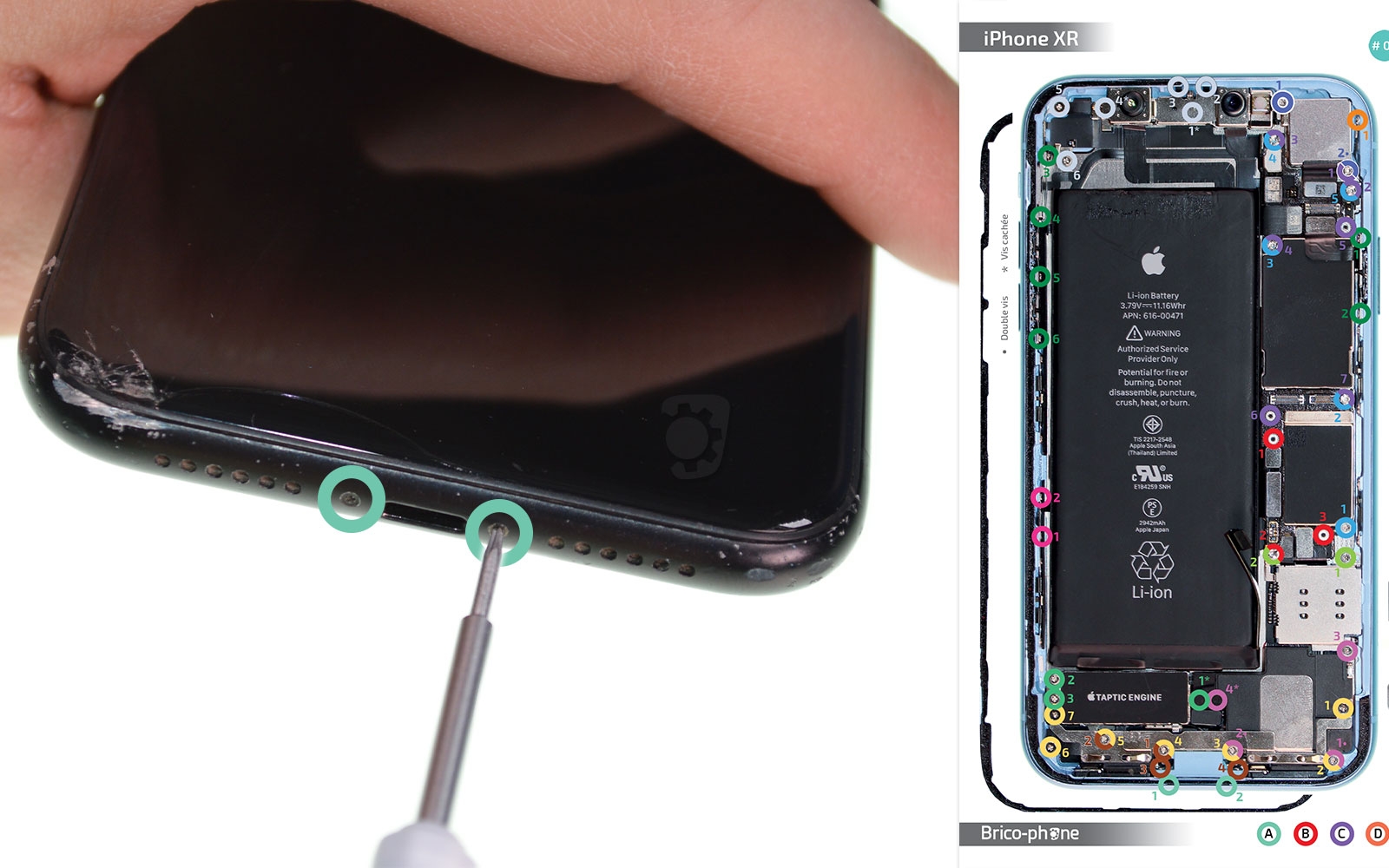

Utilisez le tournevis pentalobe pour sortir les deux vis situées près de la prise de charge.

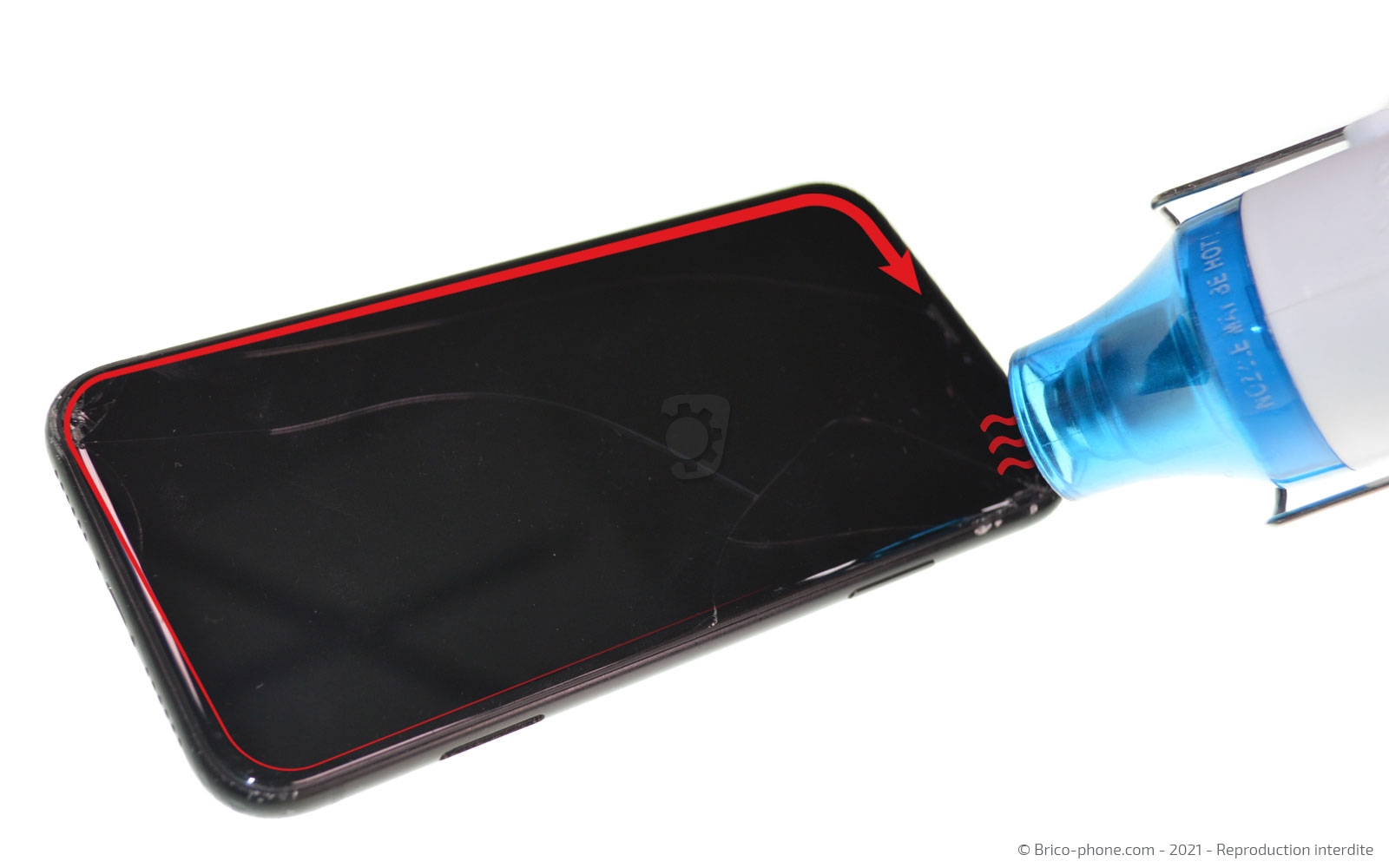

Ensuite, nous avons besoin de ramollir le sticker de l'écran pour pouvoir ouvrir le téléphone c'est pourquoi nous utilisons soit un décapeur thermique soit un coussin chauffant.

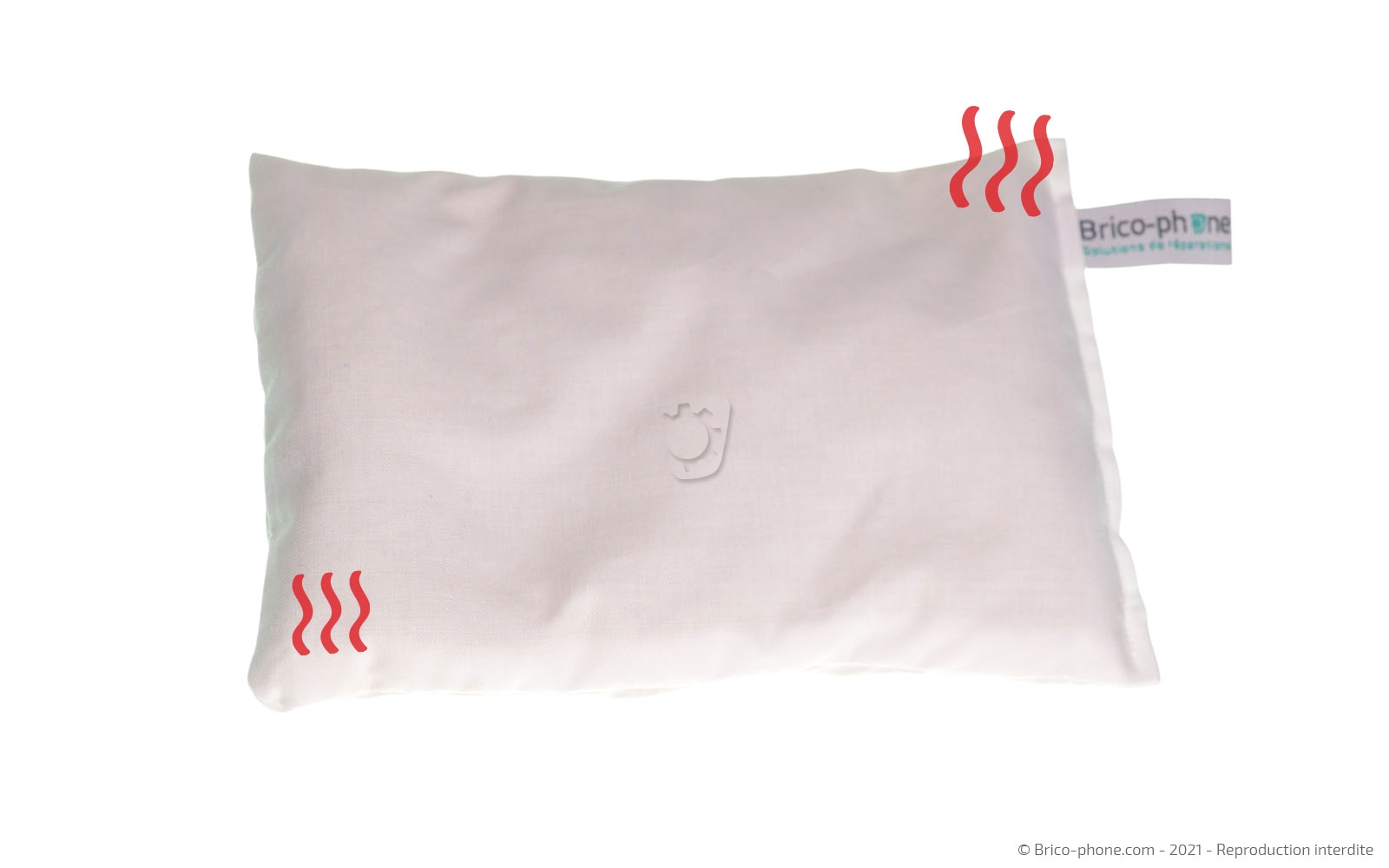

Si vous possédez un coussin chauffant il vous faut dans un premier temps le passer au micro-ondes 1 à 2 minutes avant de venir le déposer sur la vitre avant de votre iPhone pendant 30 secondes.

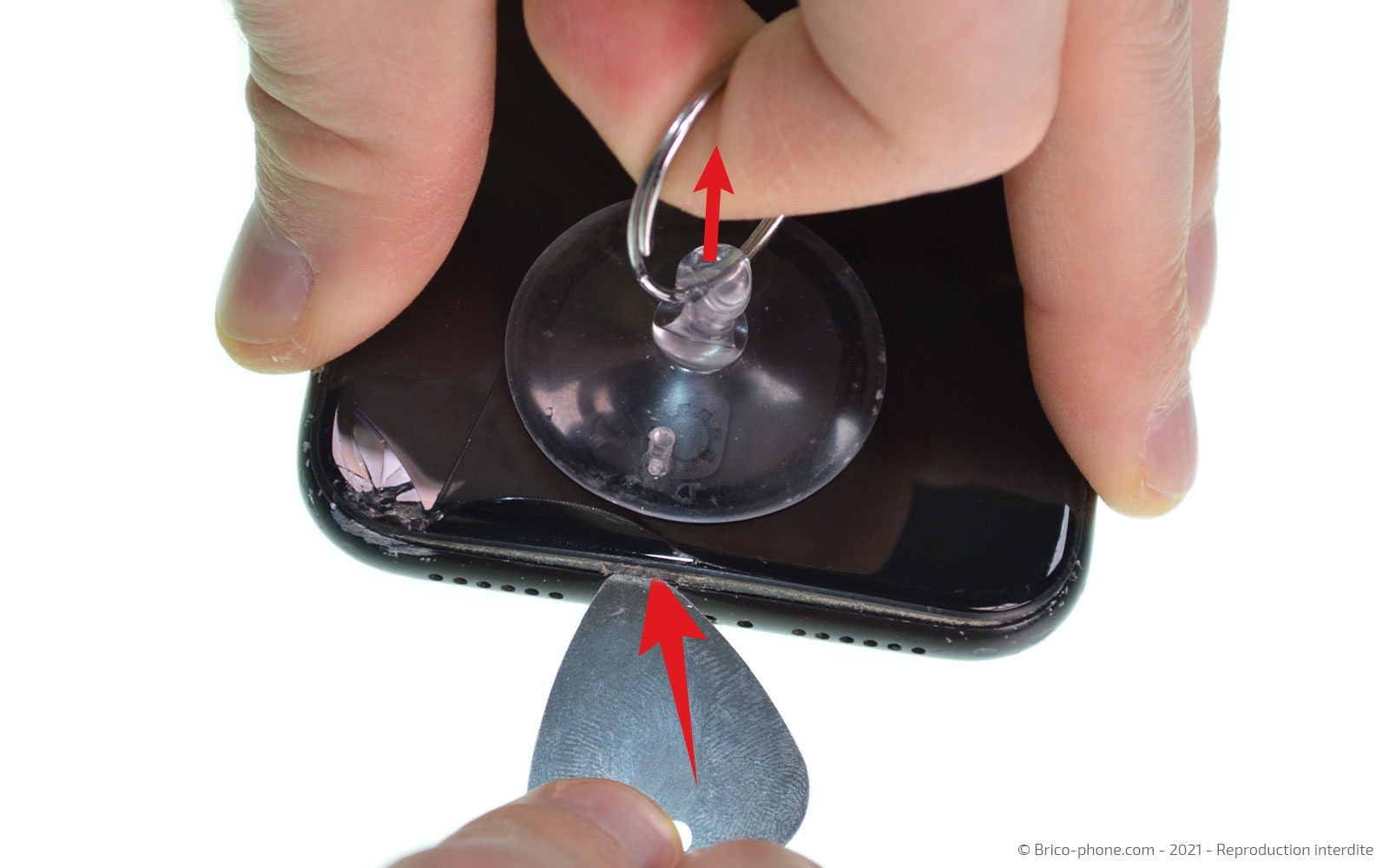

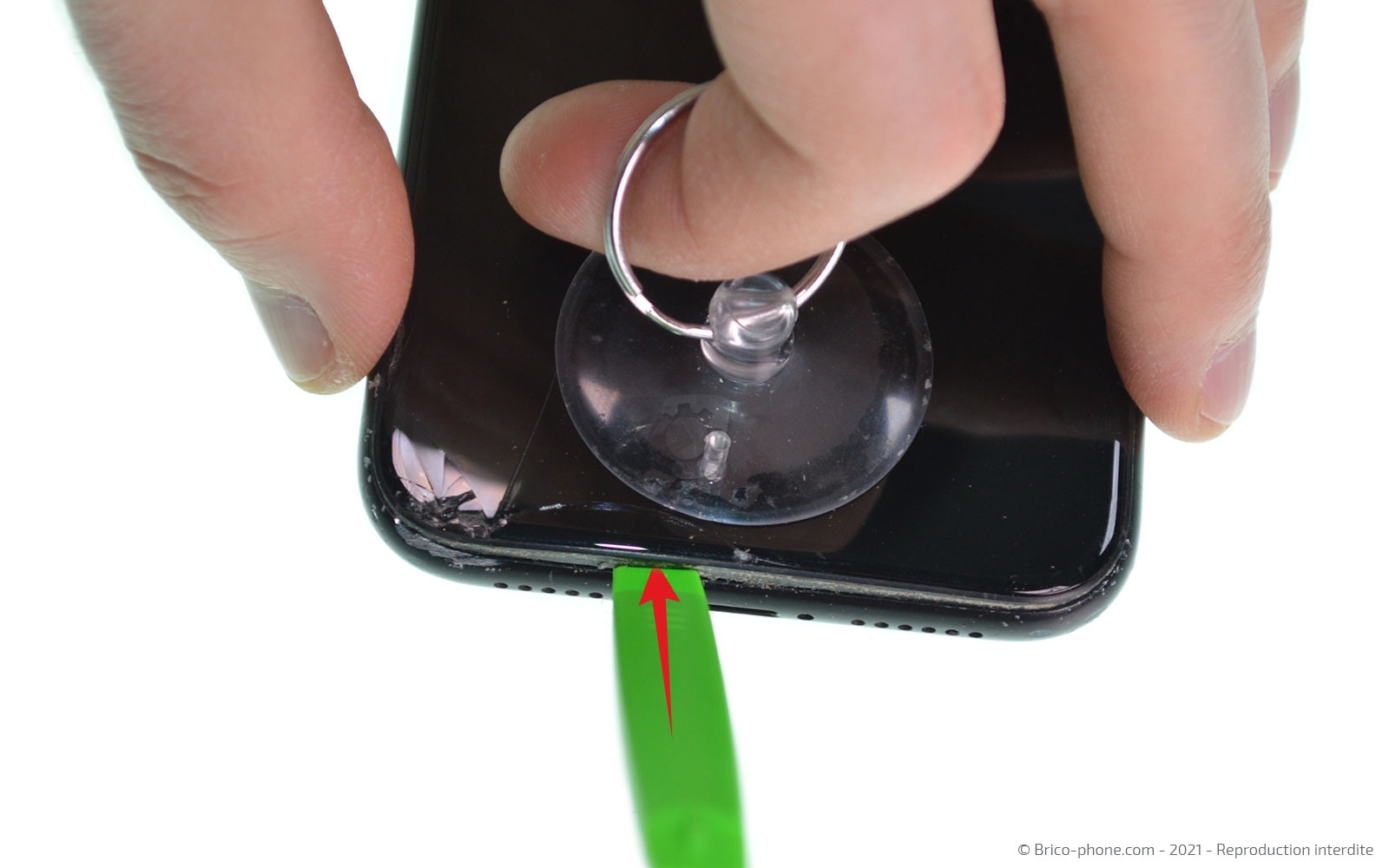

Positionnez la ventouse sur le bas du téléphone afin de pouvoir soulever ce dernier et insérez entre lui et le châssis le médiator en métal.

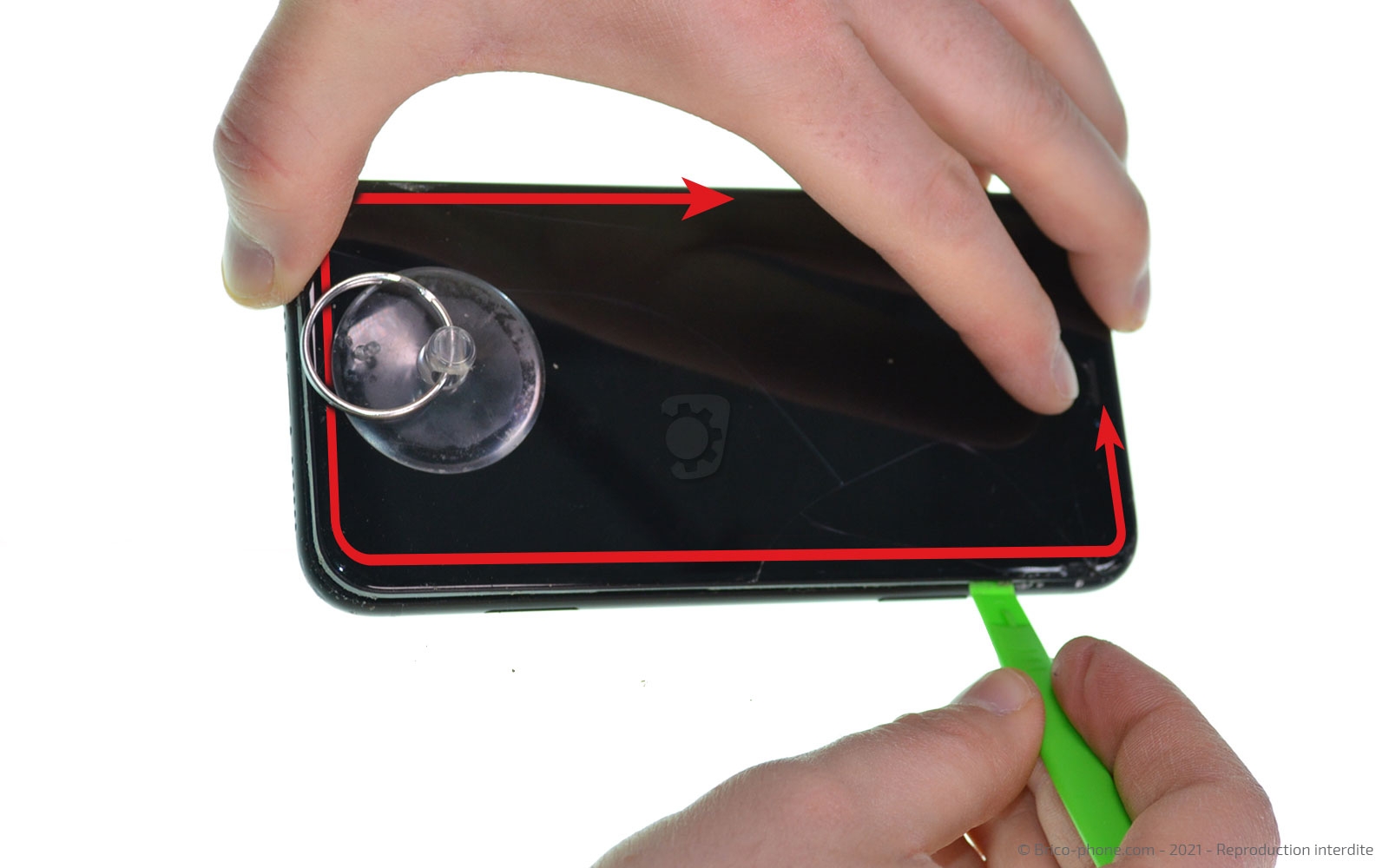

Dans un second temps, nous vous conseillons de remplacer le médiator par la spatule verte afin de continuer le décollage sans endommager les composants.

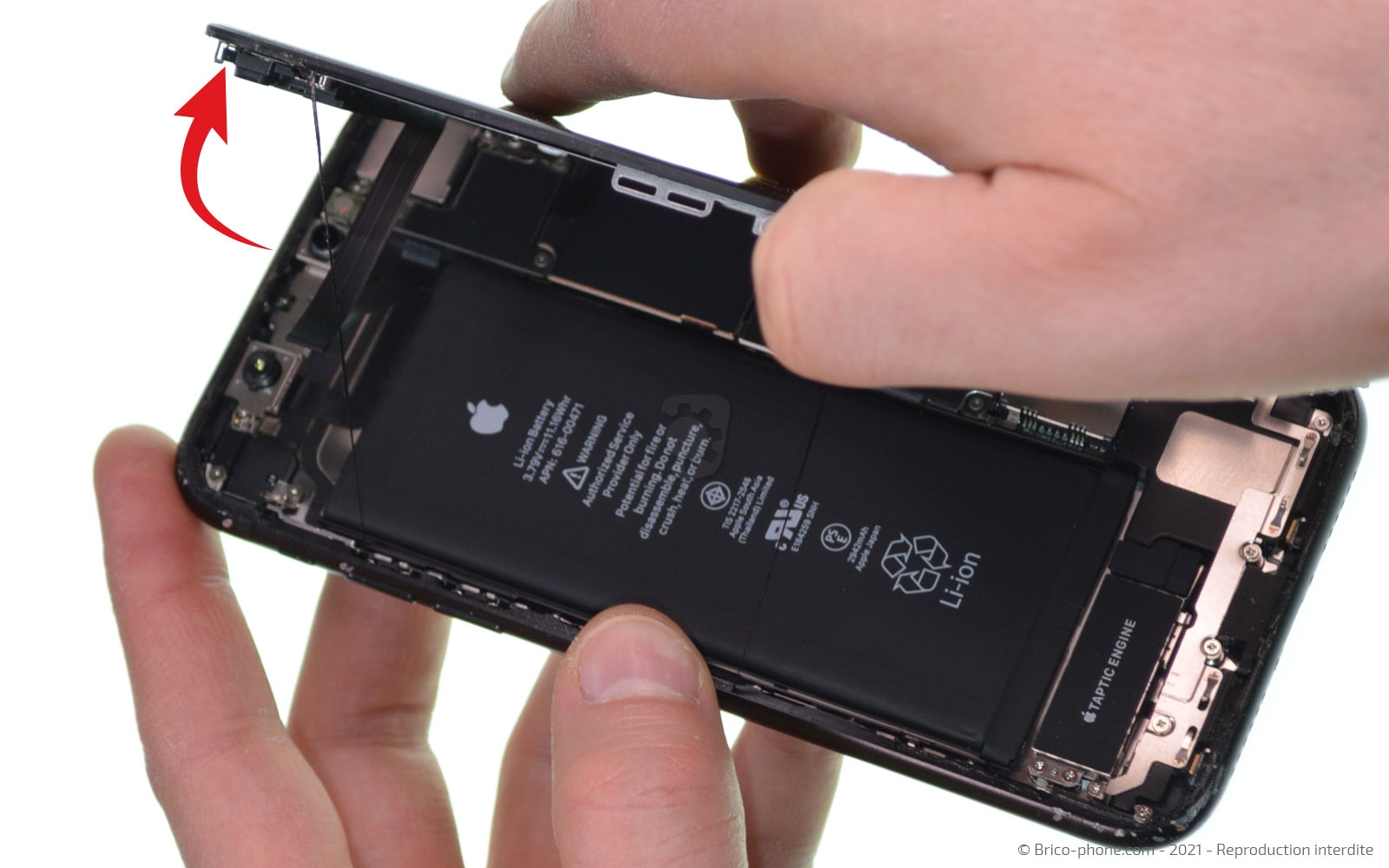

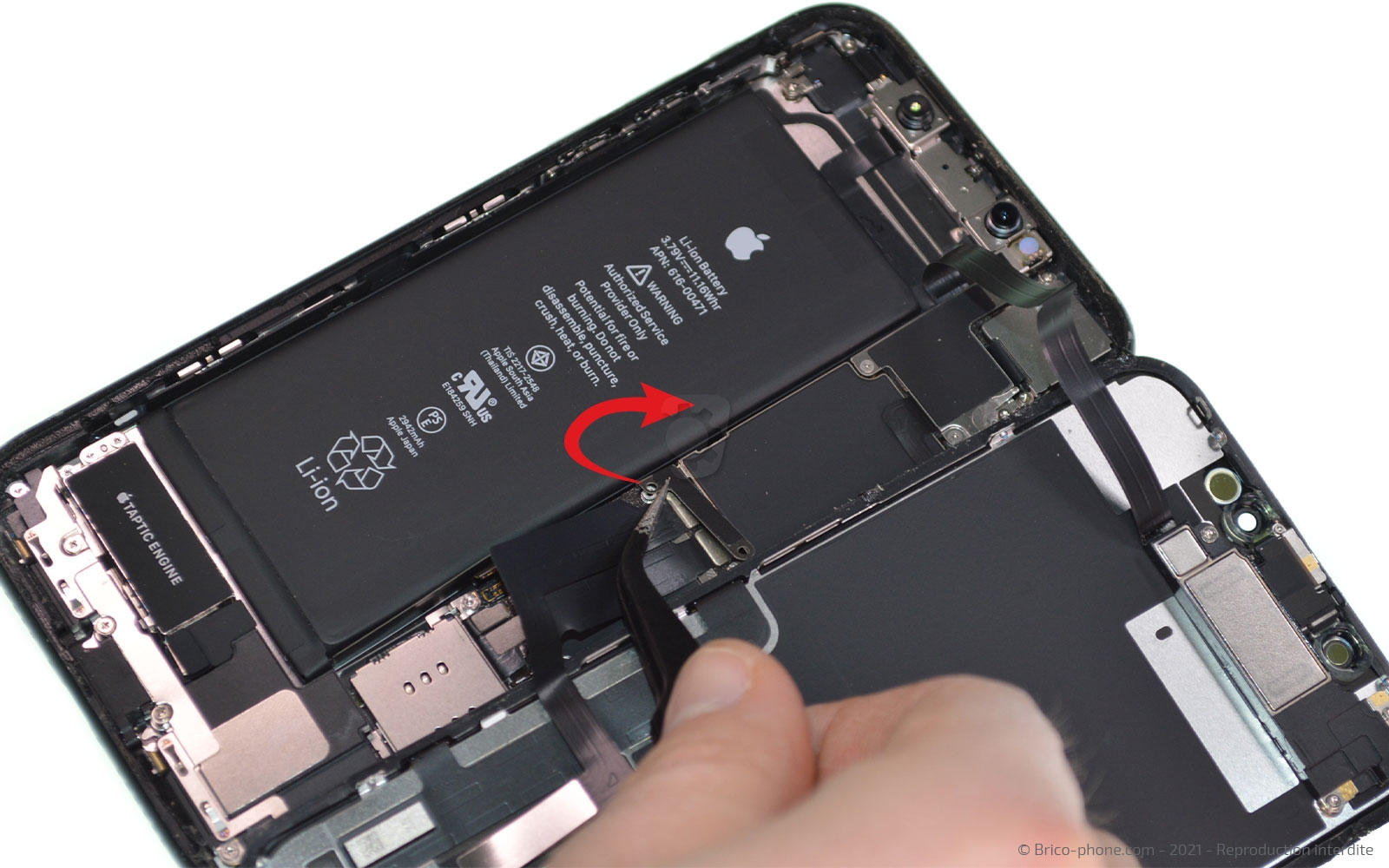

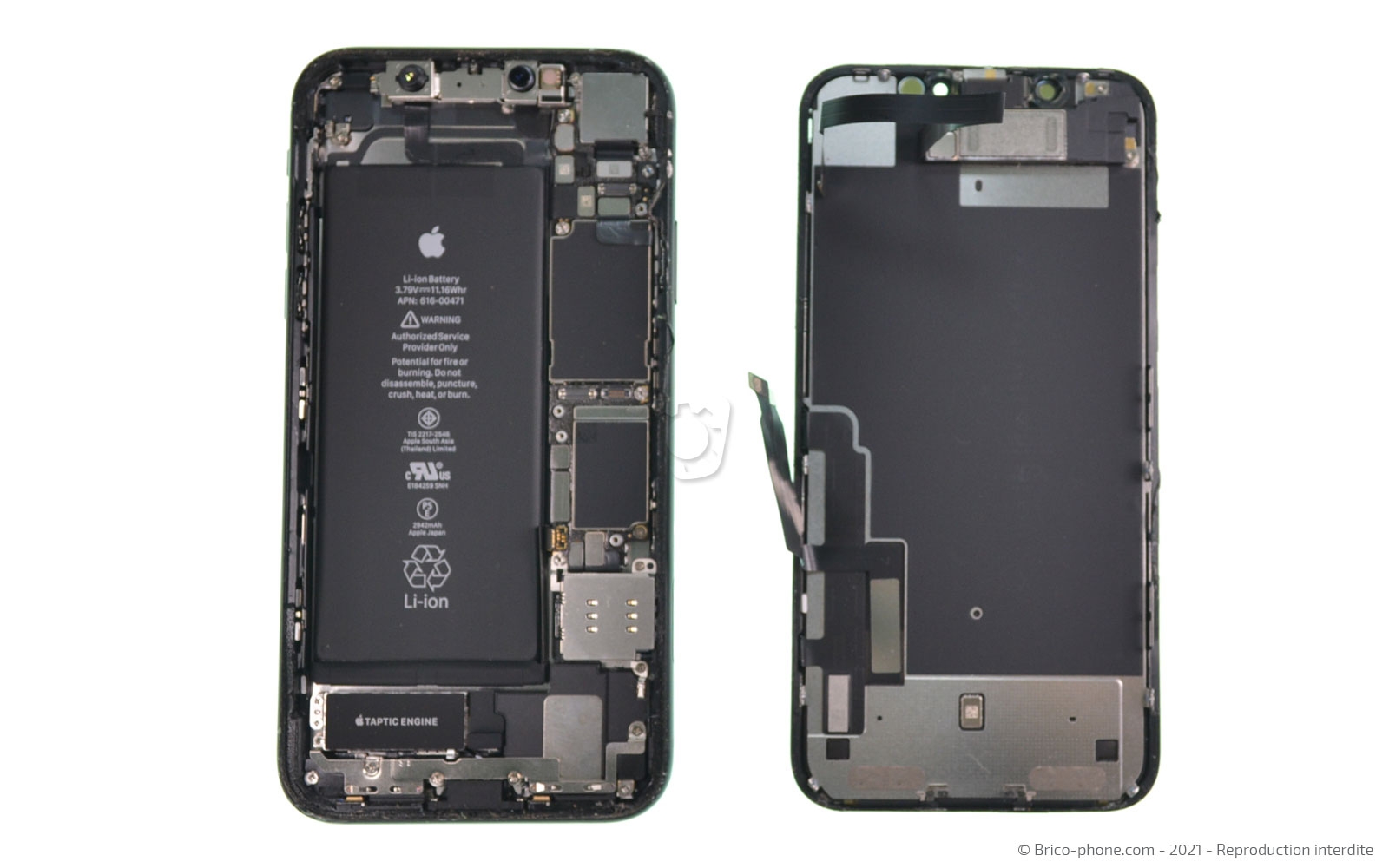

Faites basculer l'écran vers la droite de manière à le faire légèrement chevaucher sur le châssis.

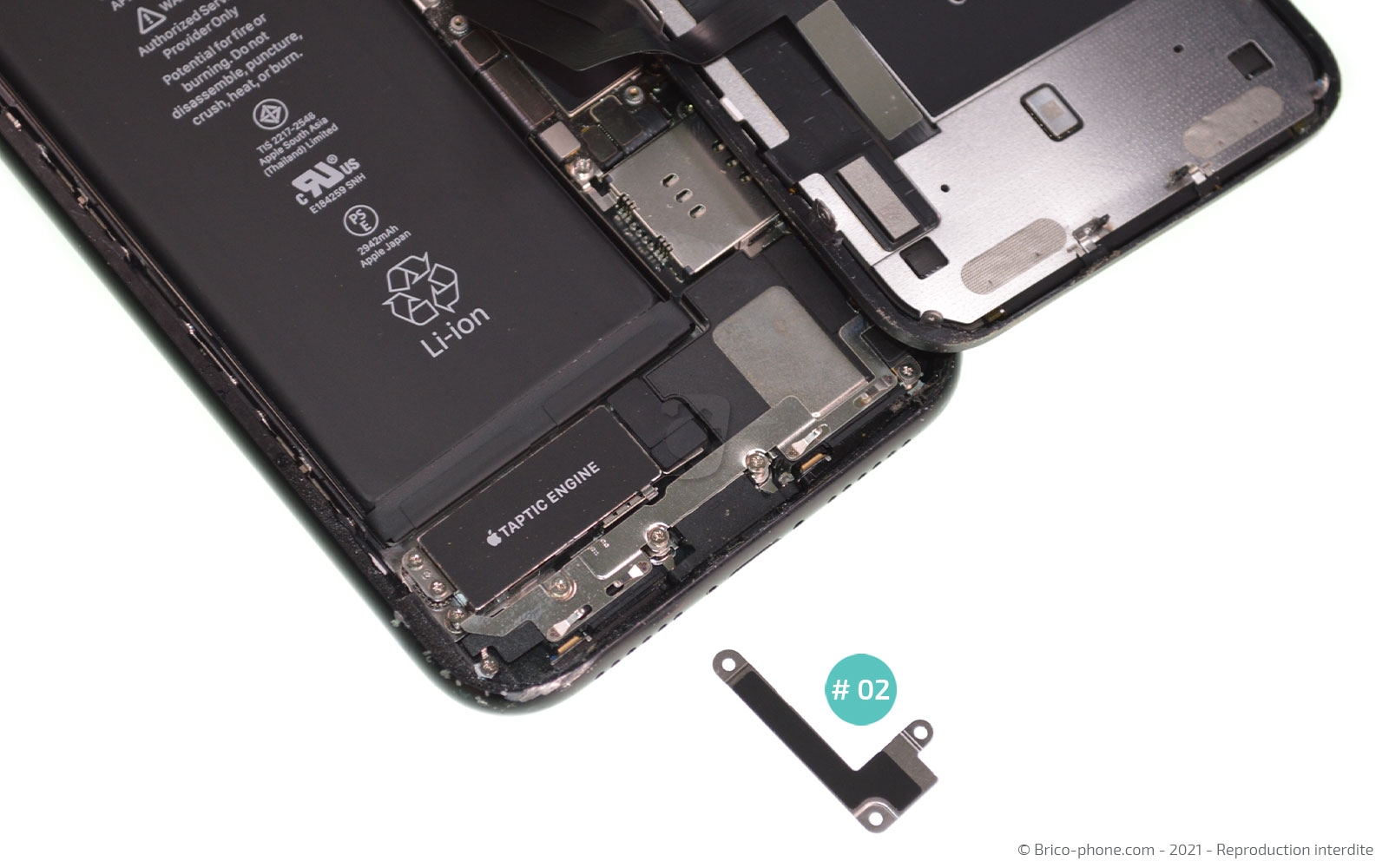

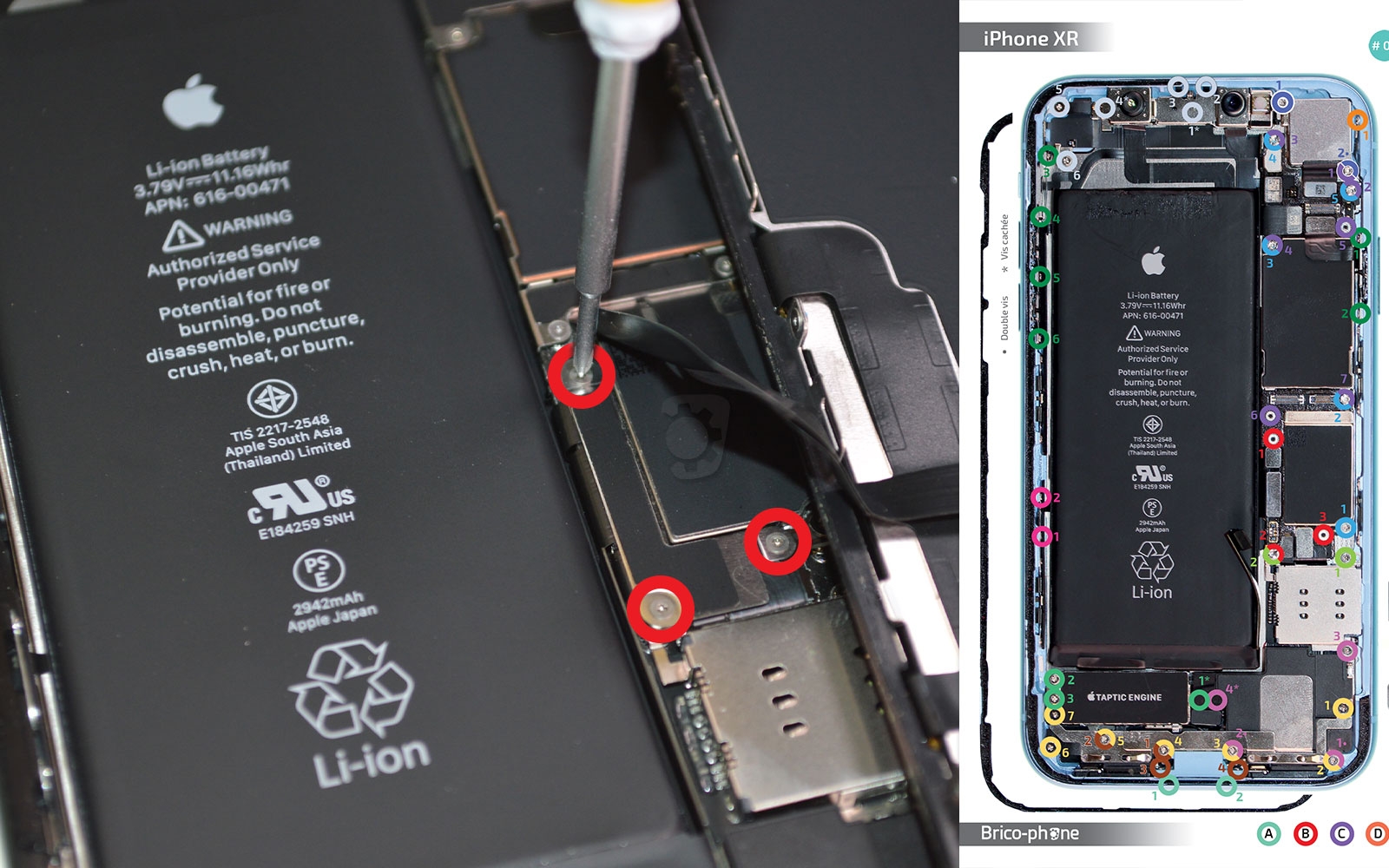

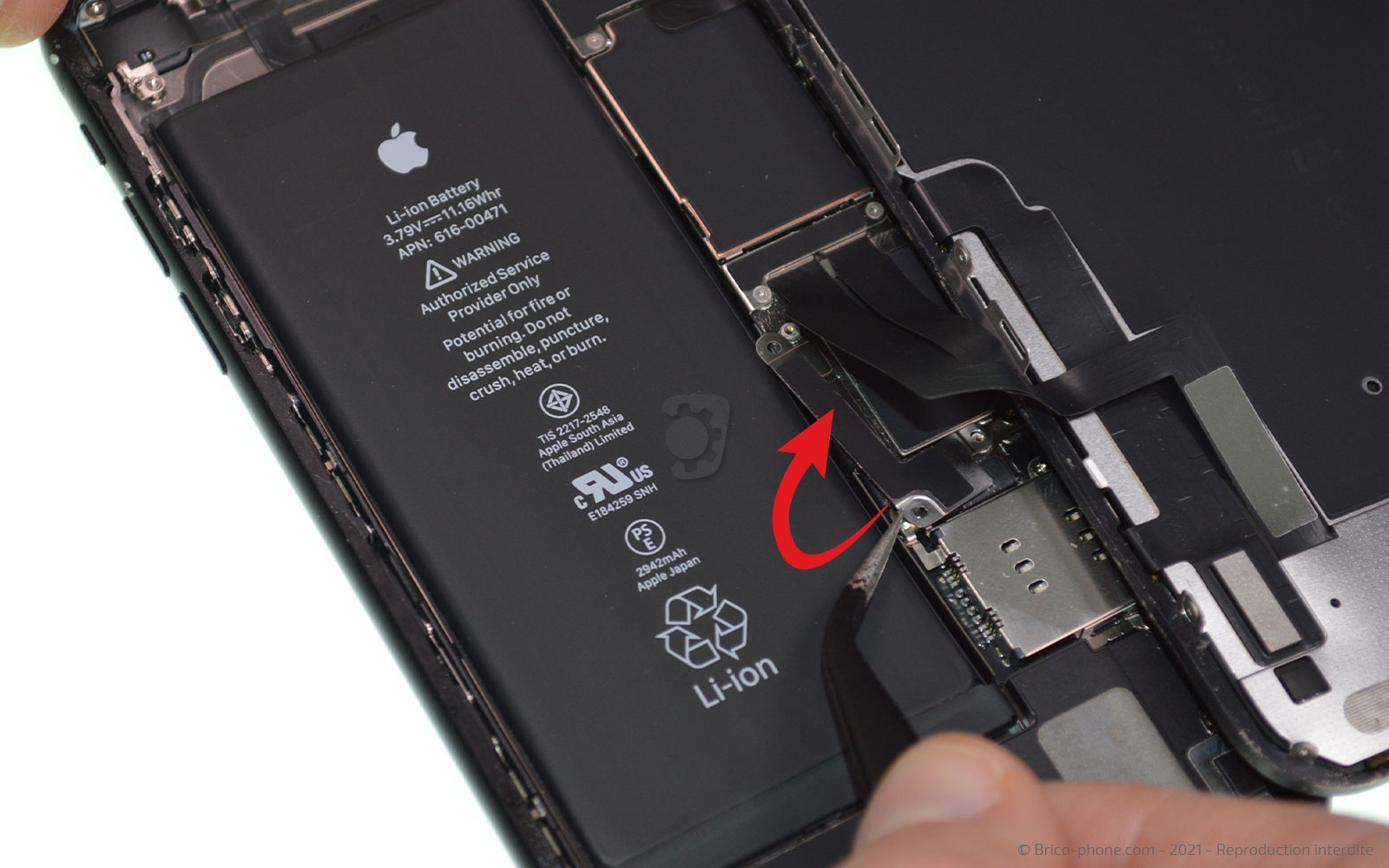

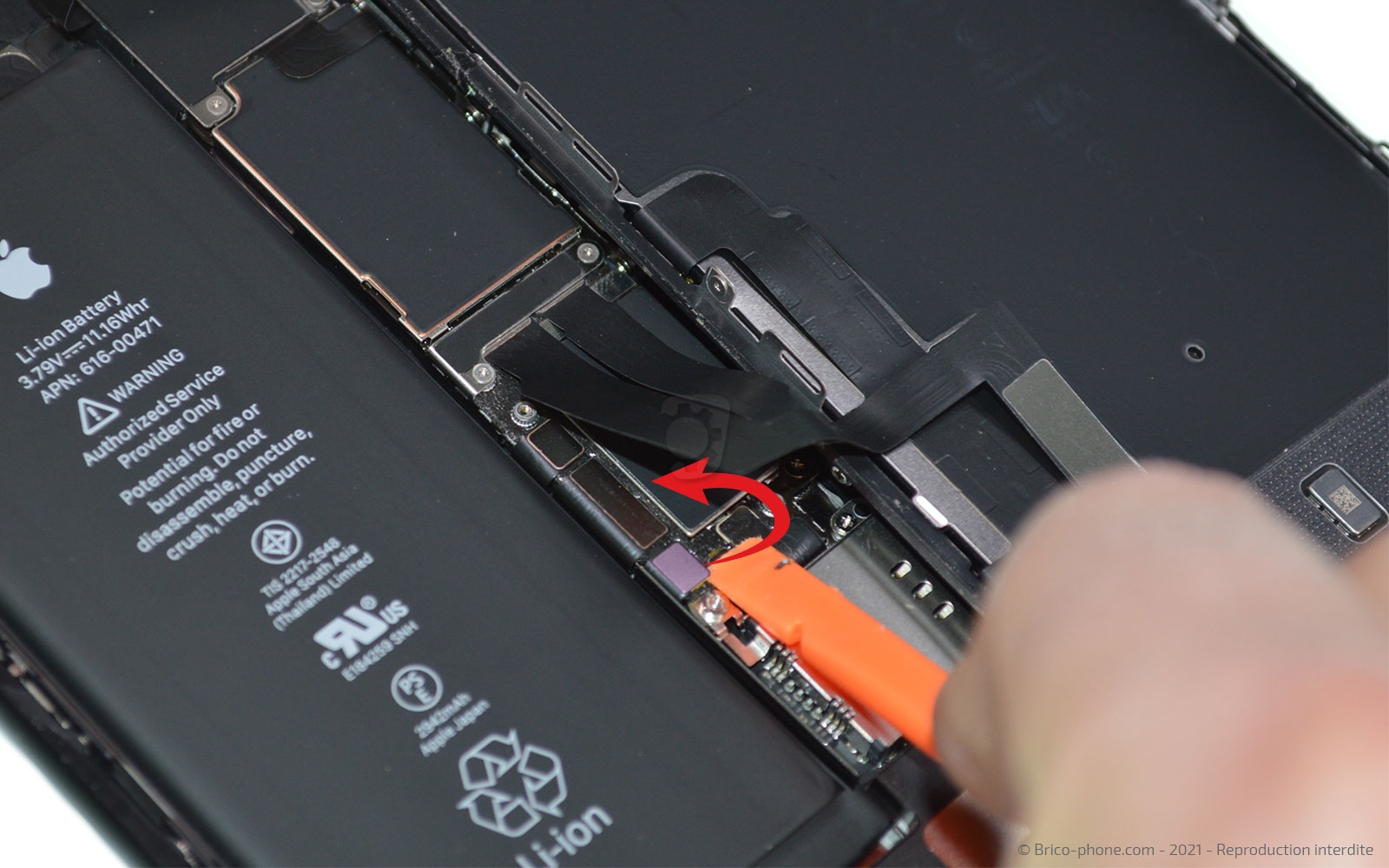

Retirez les vis de la plaquette n°2 à l'aide du tournevis triwing. Ensuite, sortez le cache avec la pince afin de pouvoir déconnecter la nappe de la batterie.

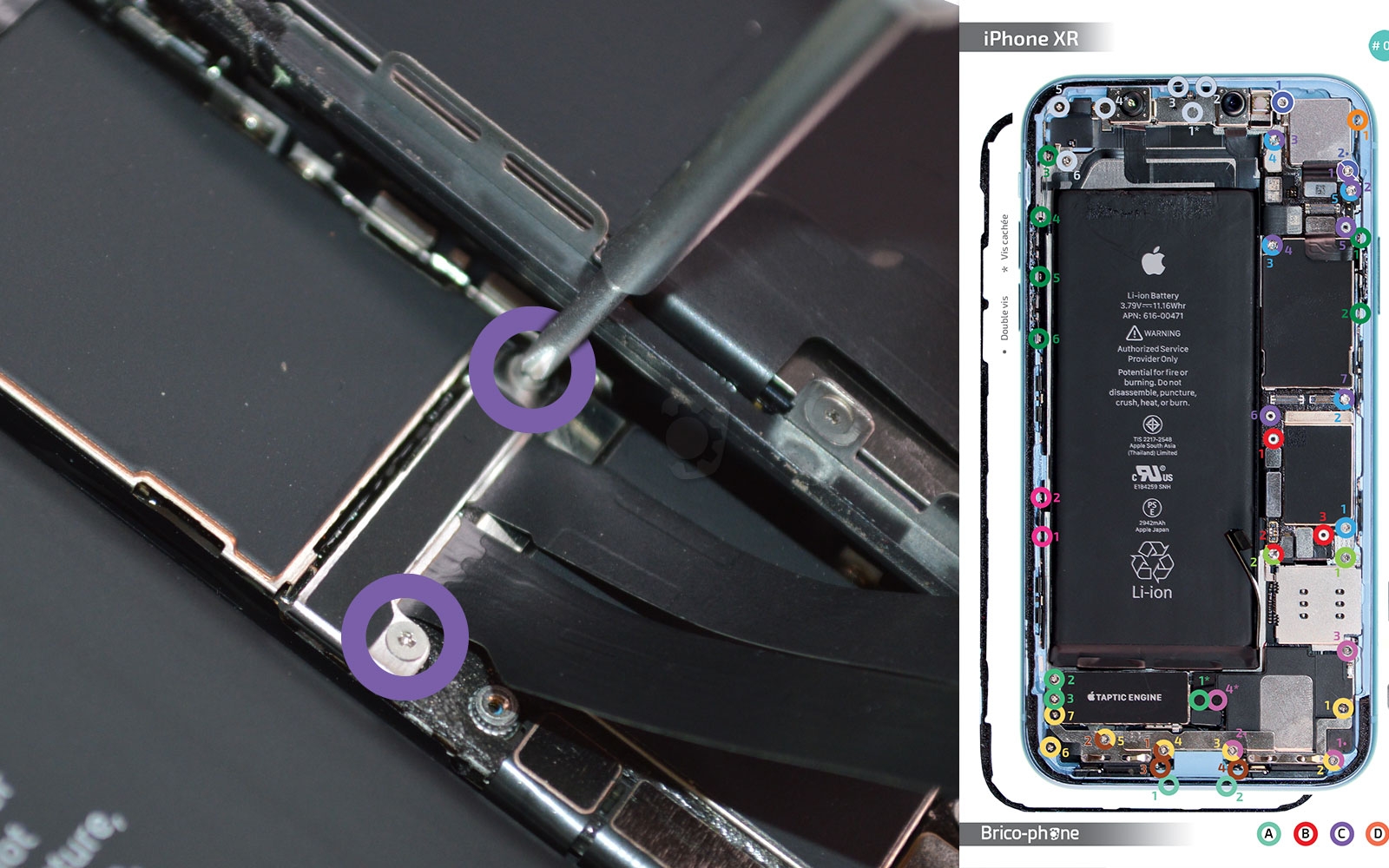

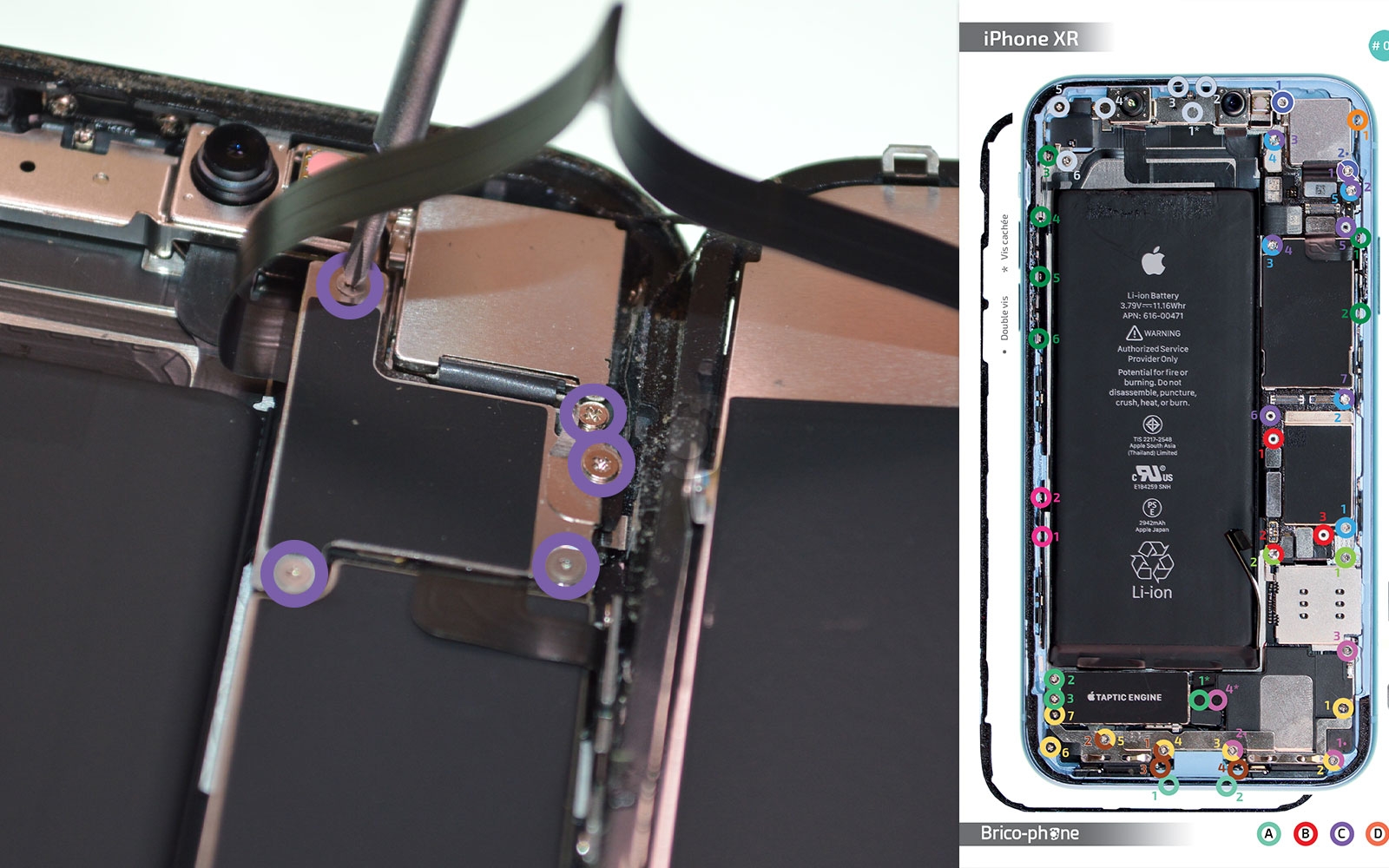

A l'aide du même tournevis, ôtez les vis C3, C4, C5, C6 et C7 puis attaquez-vous aux vis C1 et C2 avec le tournevis cruciforme.

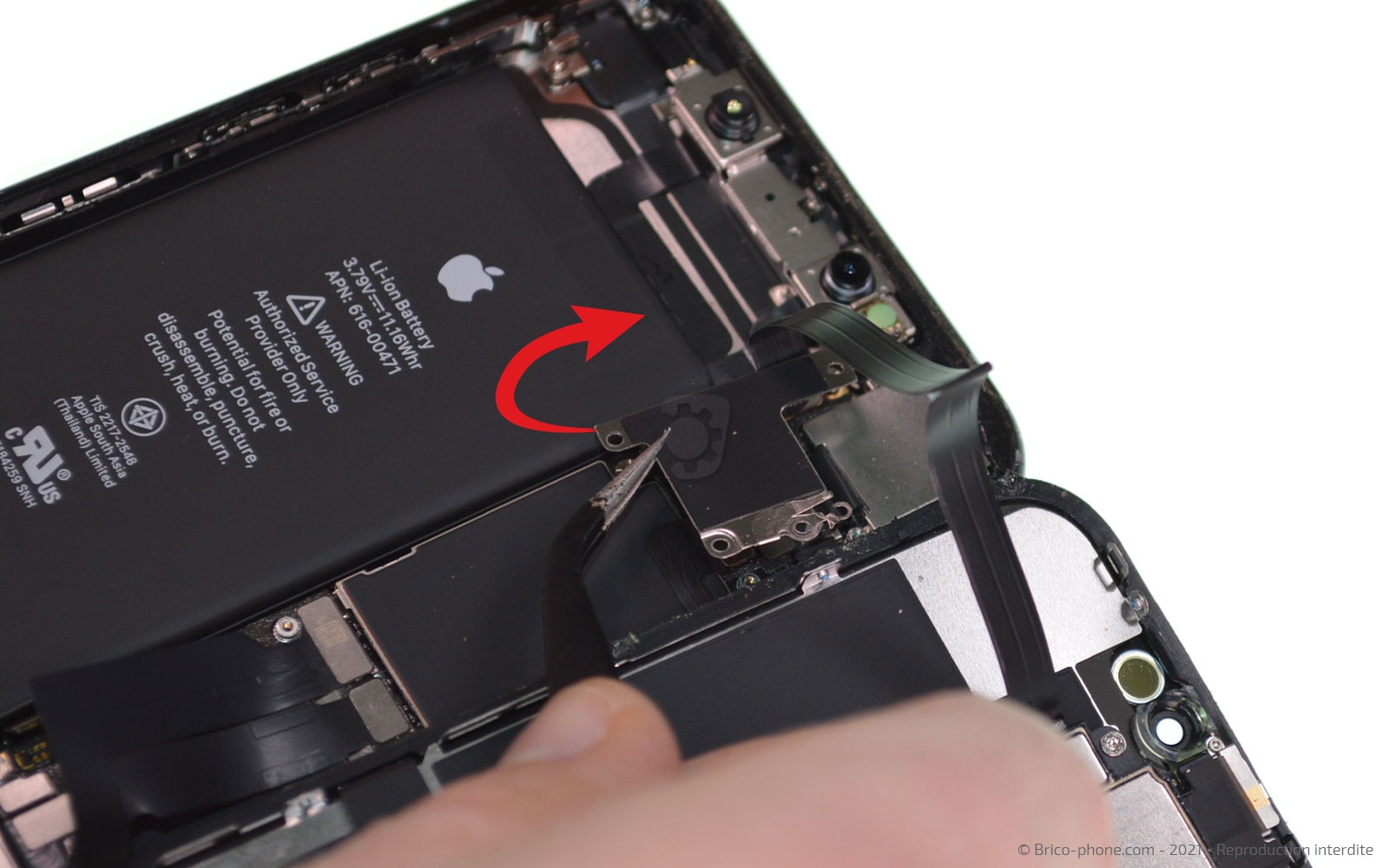

Mettez de coté les plaquettes de protection pour accéder aux différentes nappes de l'écran.

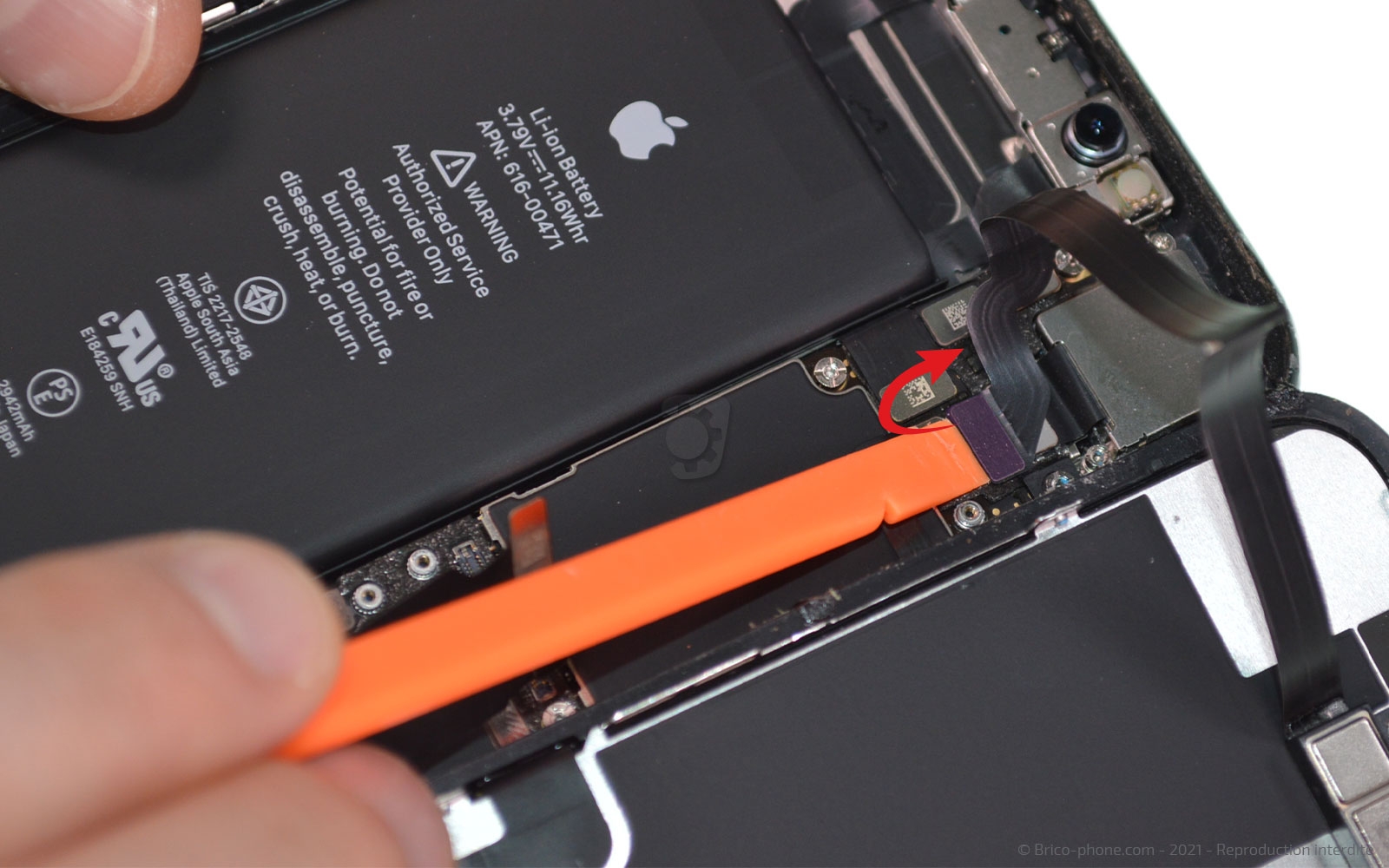

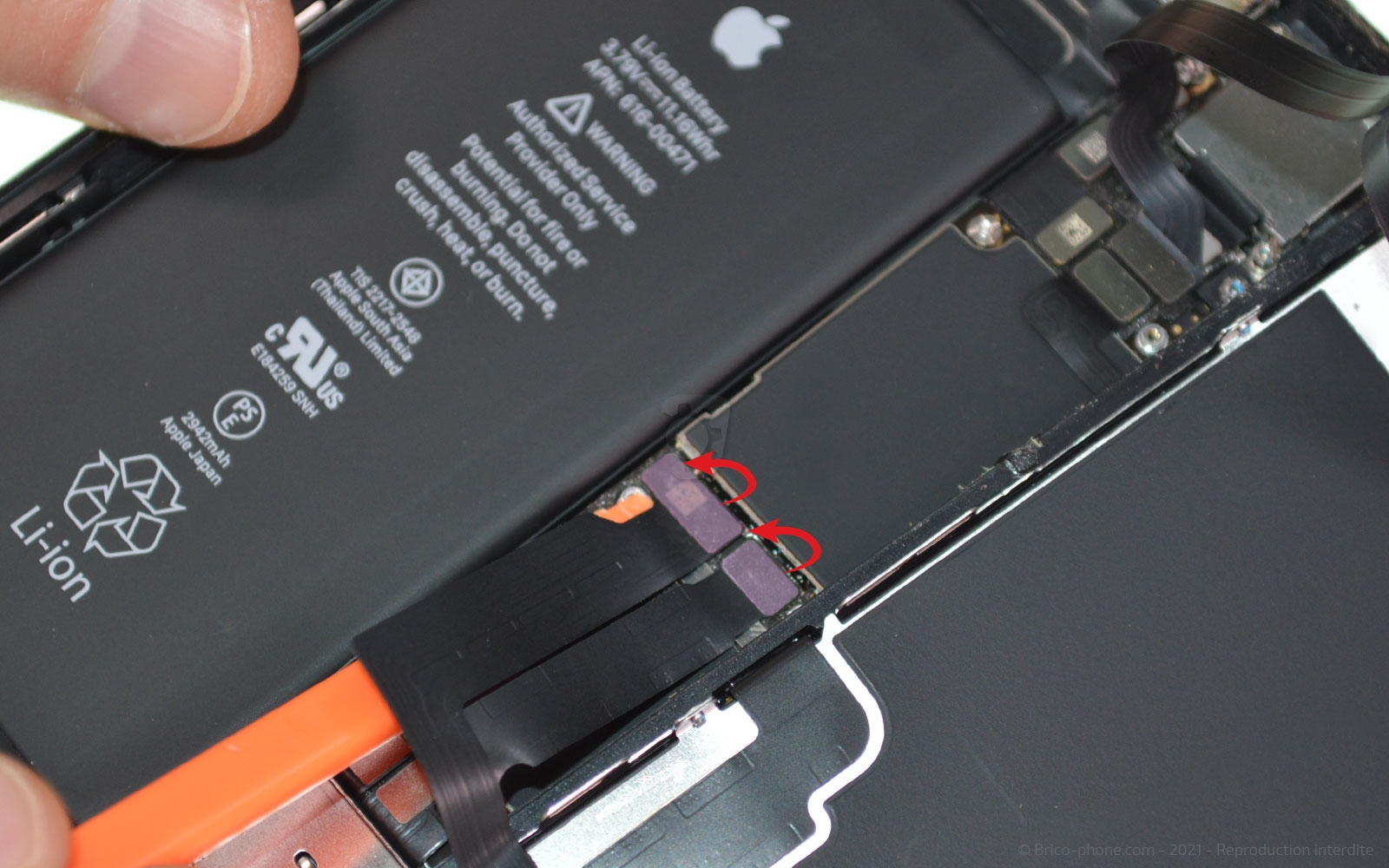

A l'aide du spudger, débranchez les deux nappes de l'écran puis celle du haut-parleur de l'oreille.

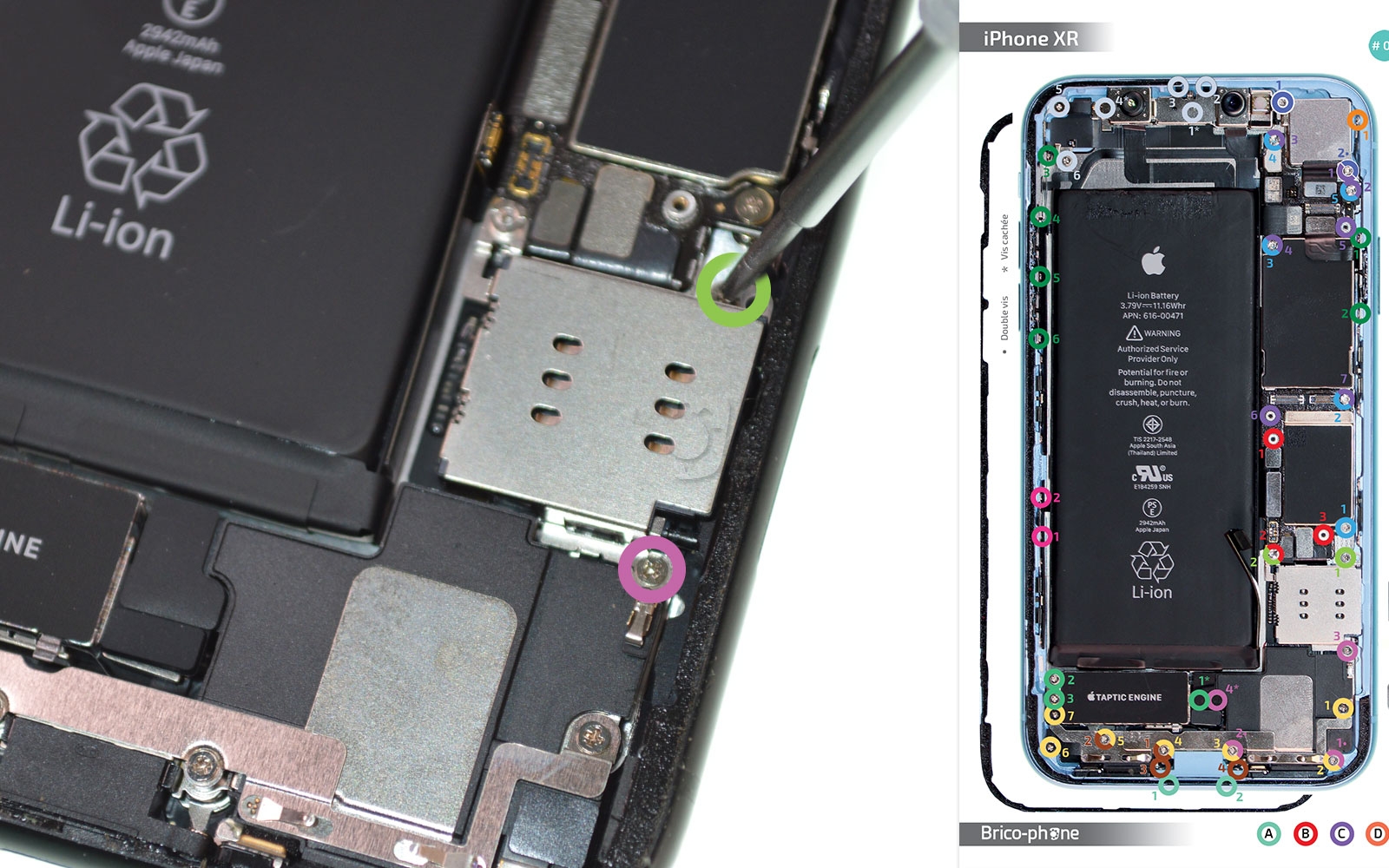

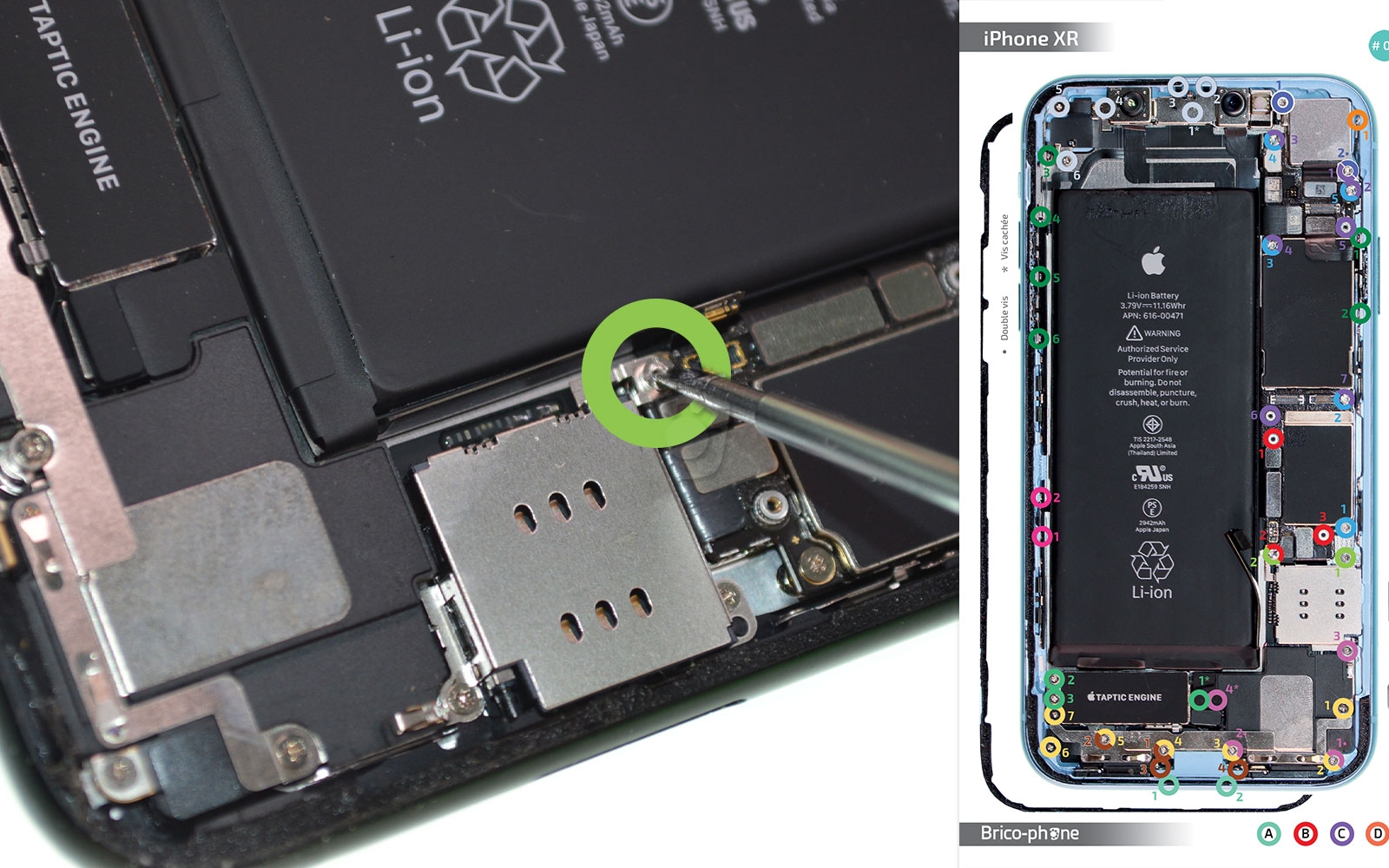

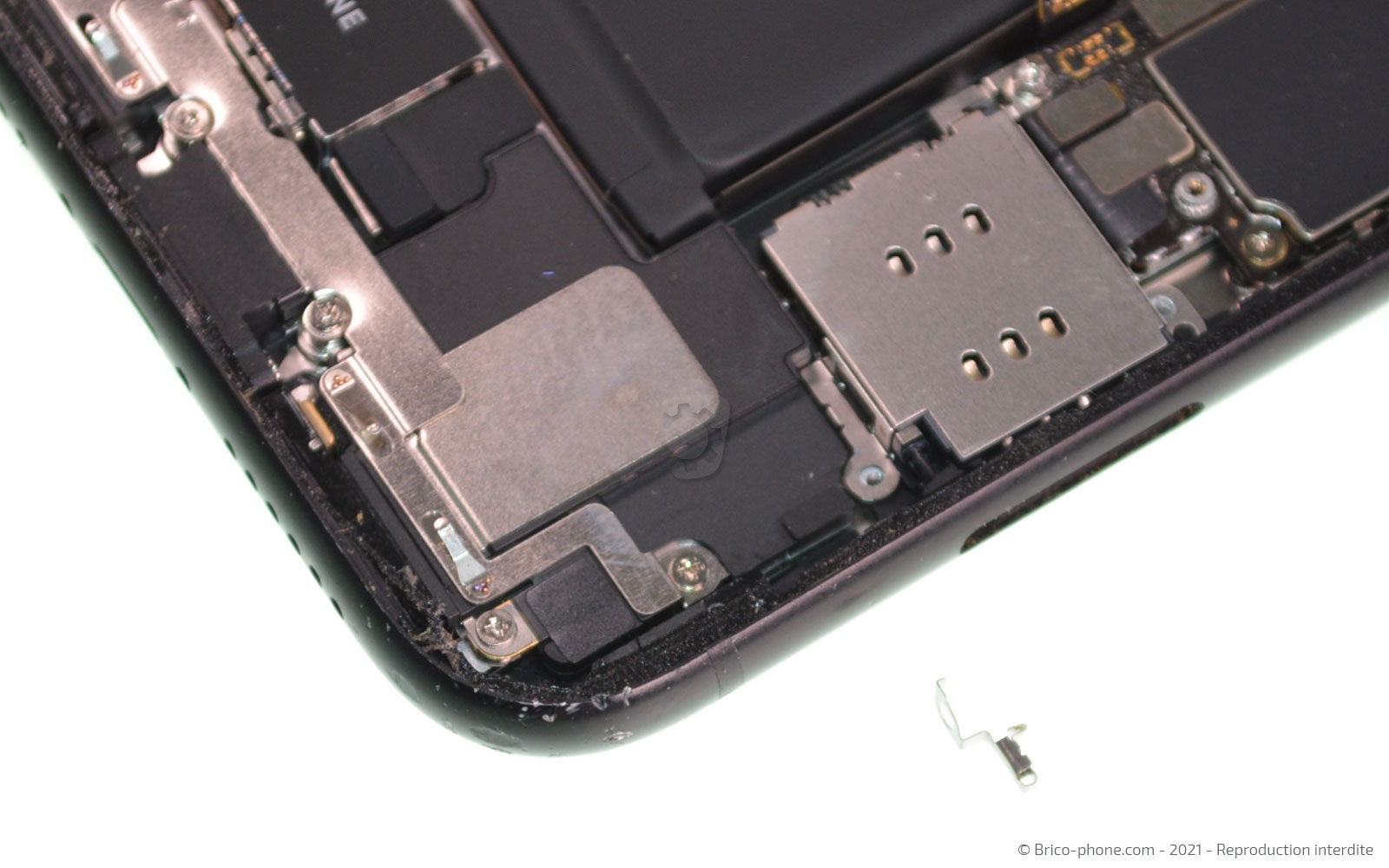

A l'aide du tournevis cruciforme, ôtez les vis H3 et i1 afin de pouvoir récupérer avec la pincette, le petit élément se trouvant en bas à droite du lecteur de carte.

Ensuite, il ne vous reste plus qu'à sortir la vis i2 avec le tournevis plat cette fois-ci.

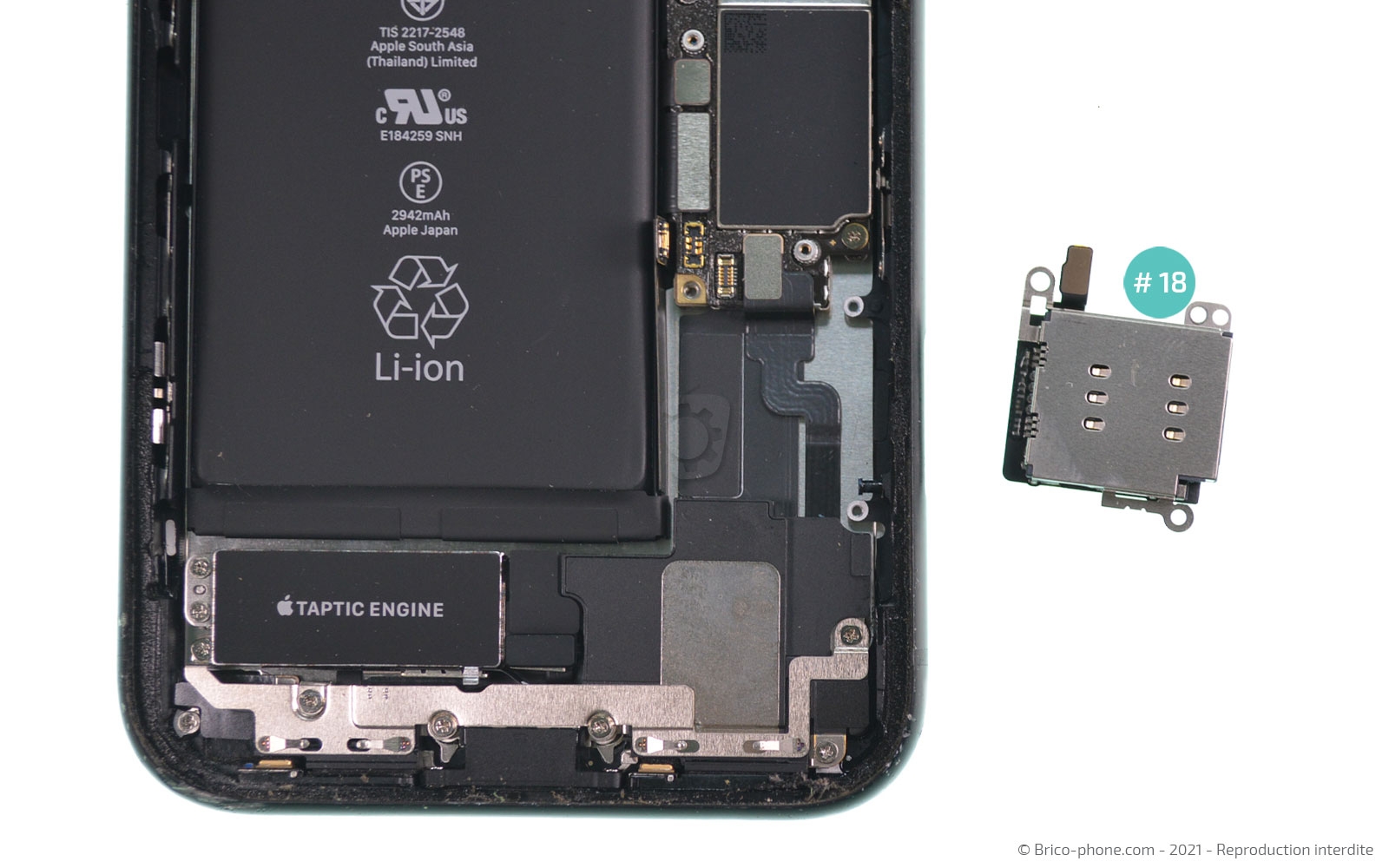

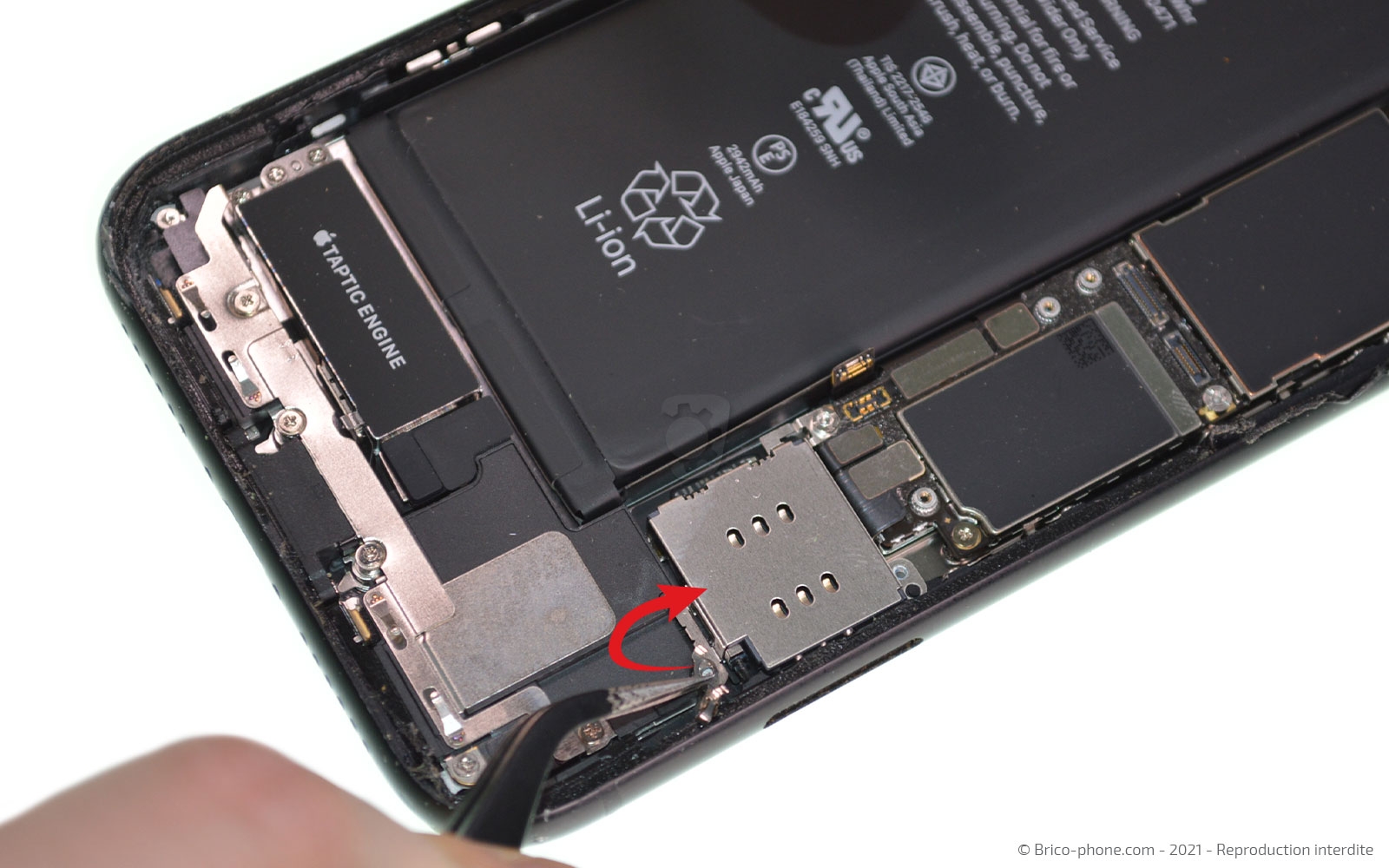

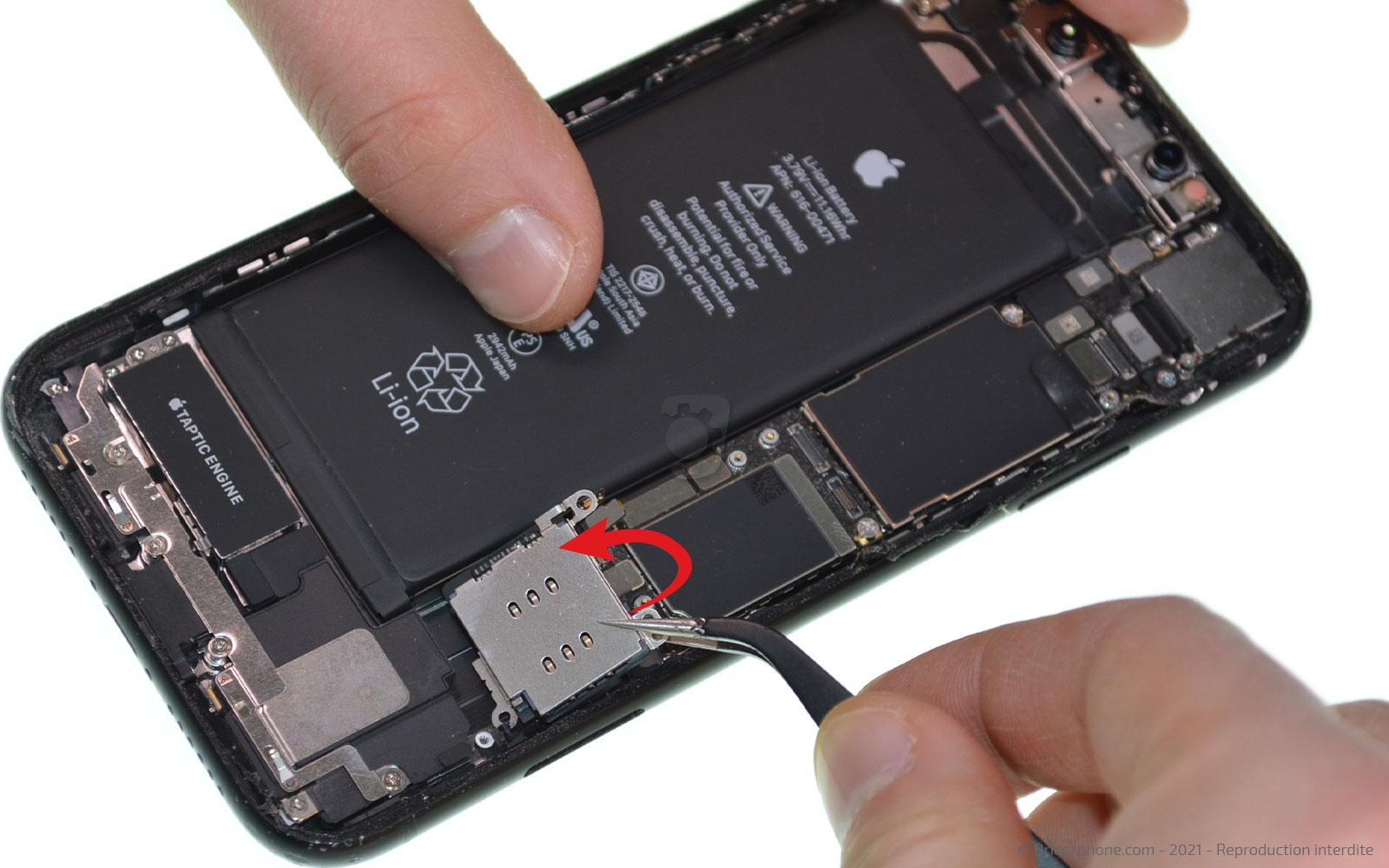

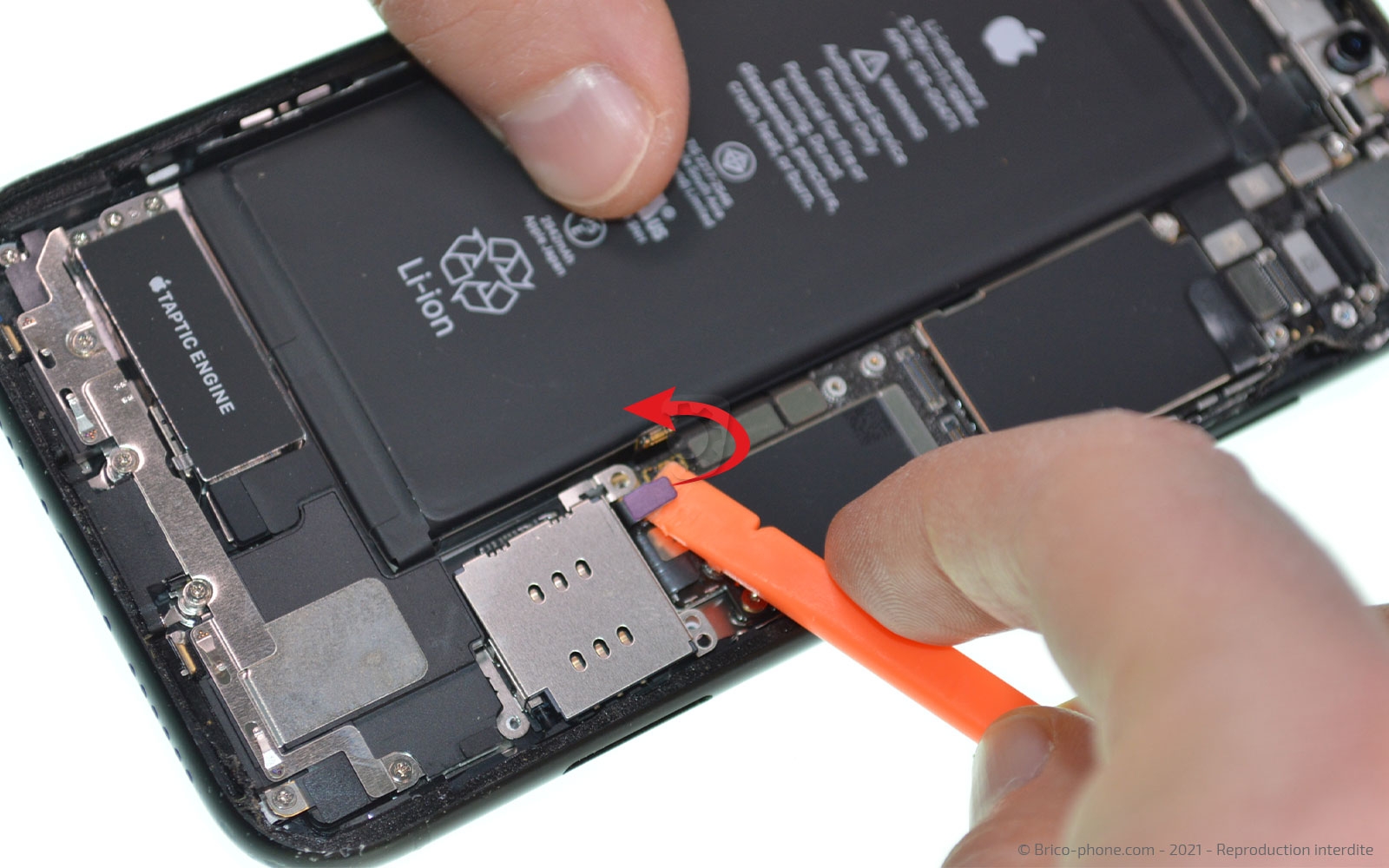

Reprenez le levier pour déconnecter la nappe du lecteur de carte et le sortir du châssis.

Sur la batterie de votre iPhone XR, vous trouverez 4 stickers (2 sur la partie supérieure et 2 sur la partie inférieure).

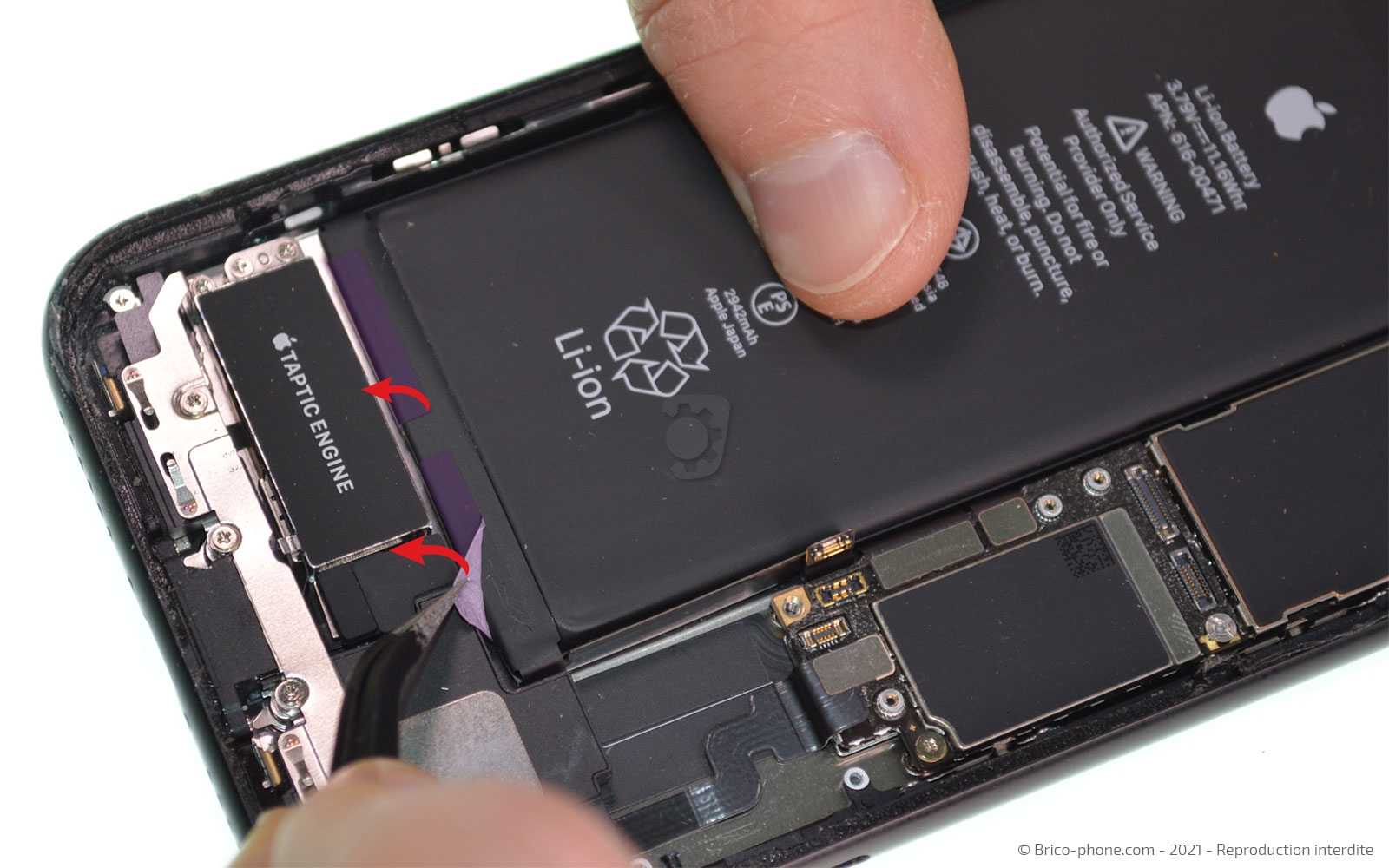

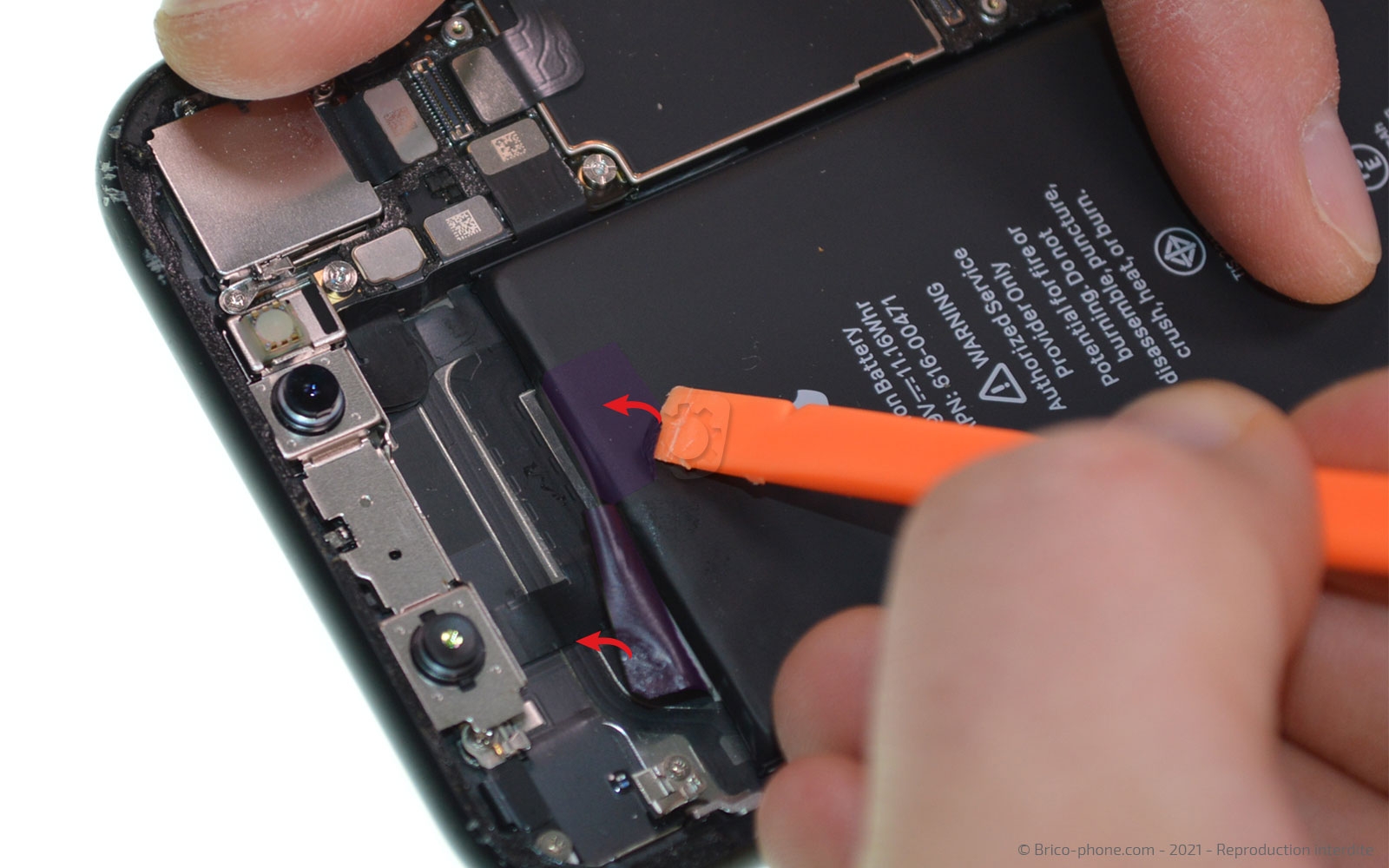

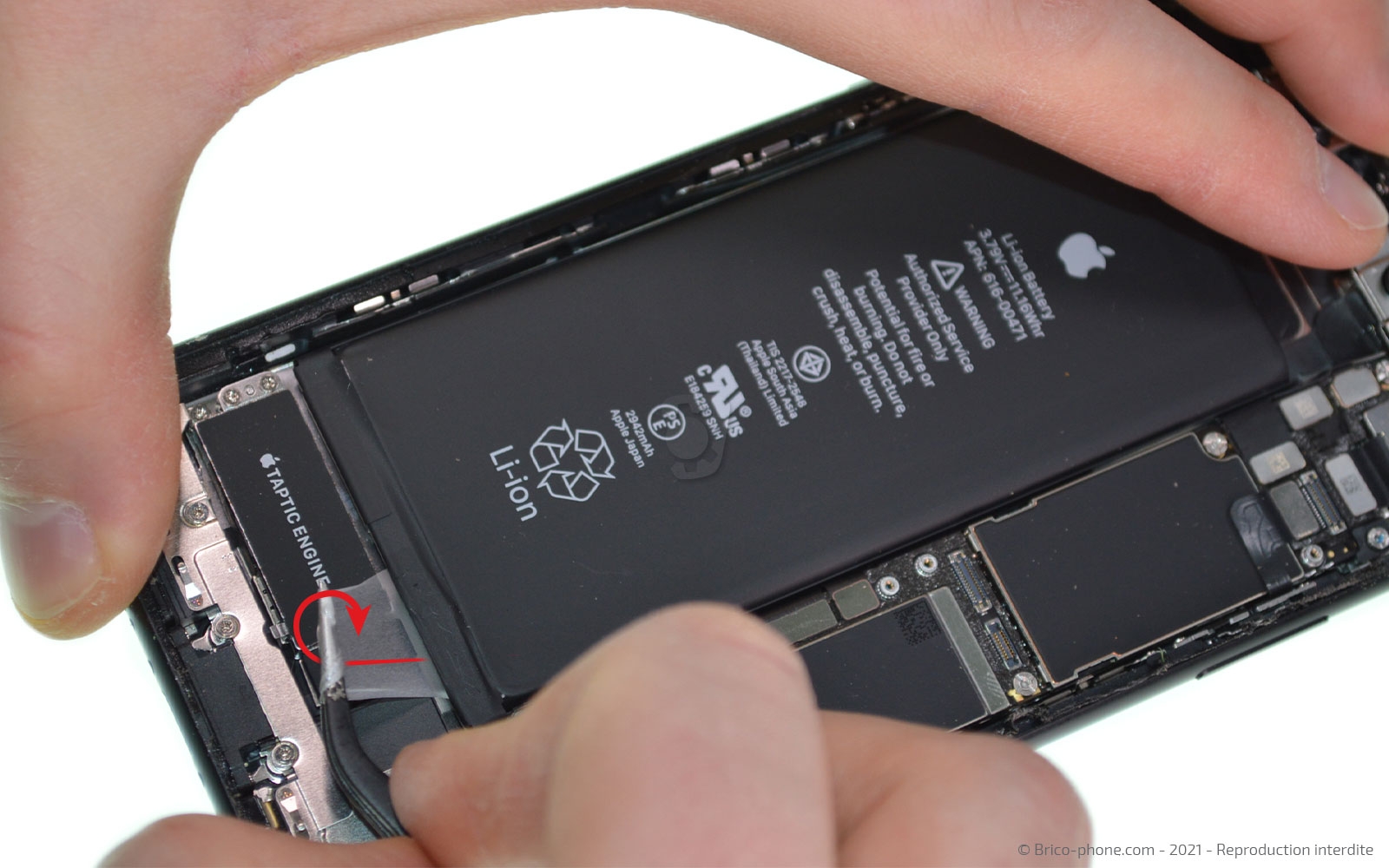

Décollez la languette de la batterie afin de pouvoir la saisir avec la pincette.
Ensuite, tirez cette dernière et enroulez-la autour de la pince pour sortir l'adhésif petit à petit sans que ce dernier ne se casse.

Réalisez la même manipulation pour chaque sticker.

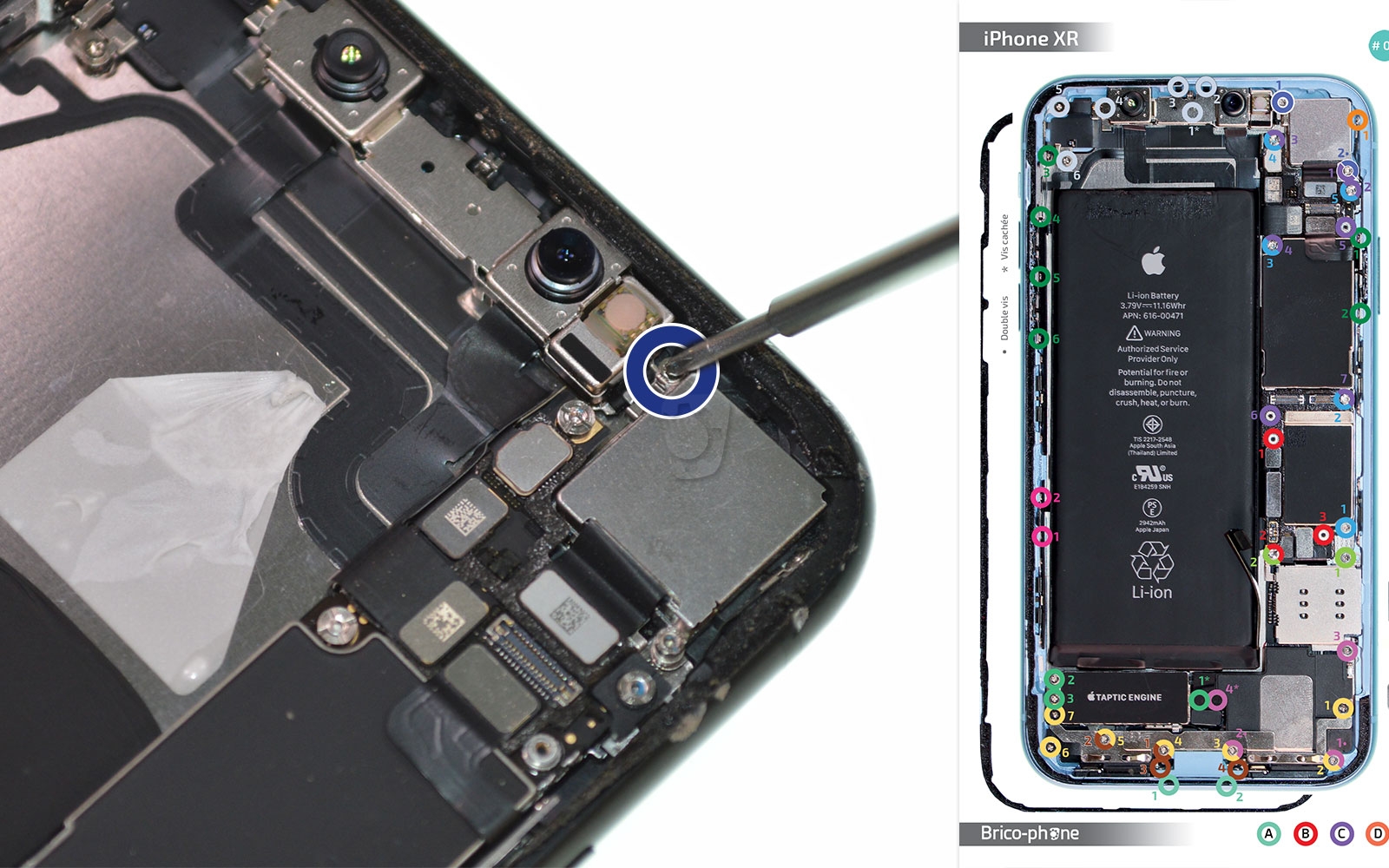

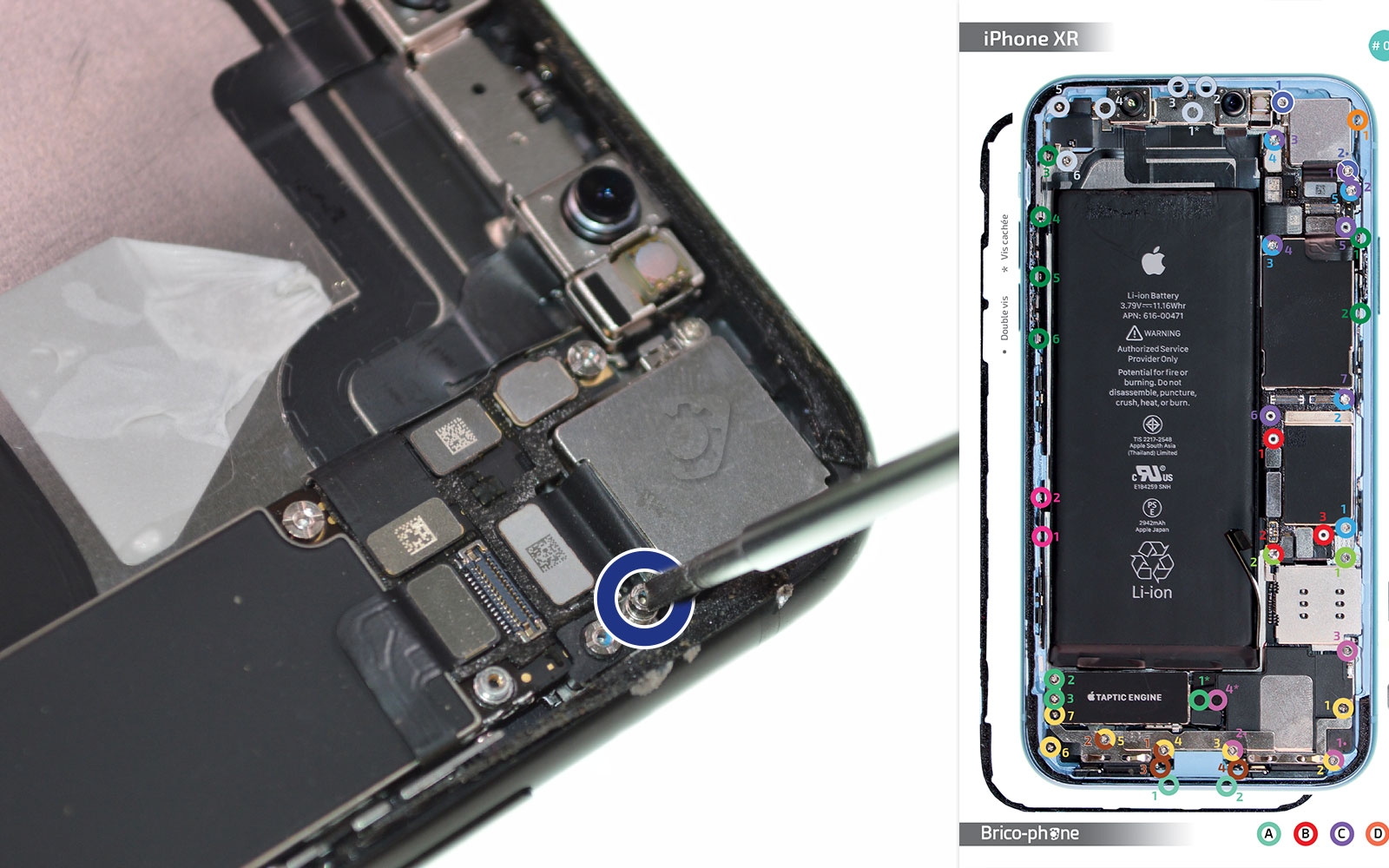

Otez la vis F1 avec le tournevis cruciforme puis la vis F2 avec le plat.

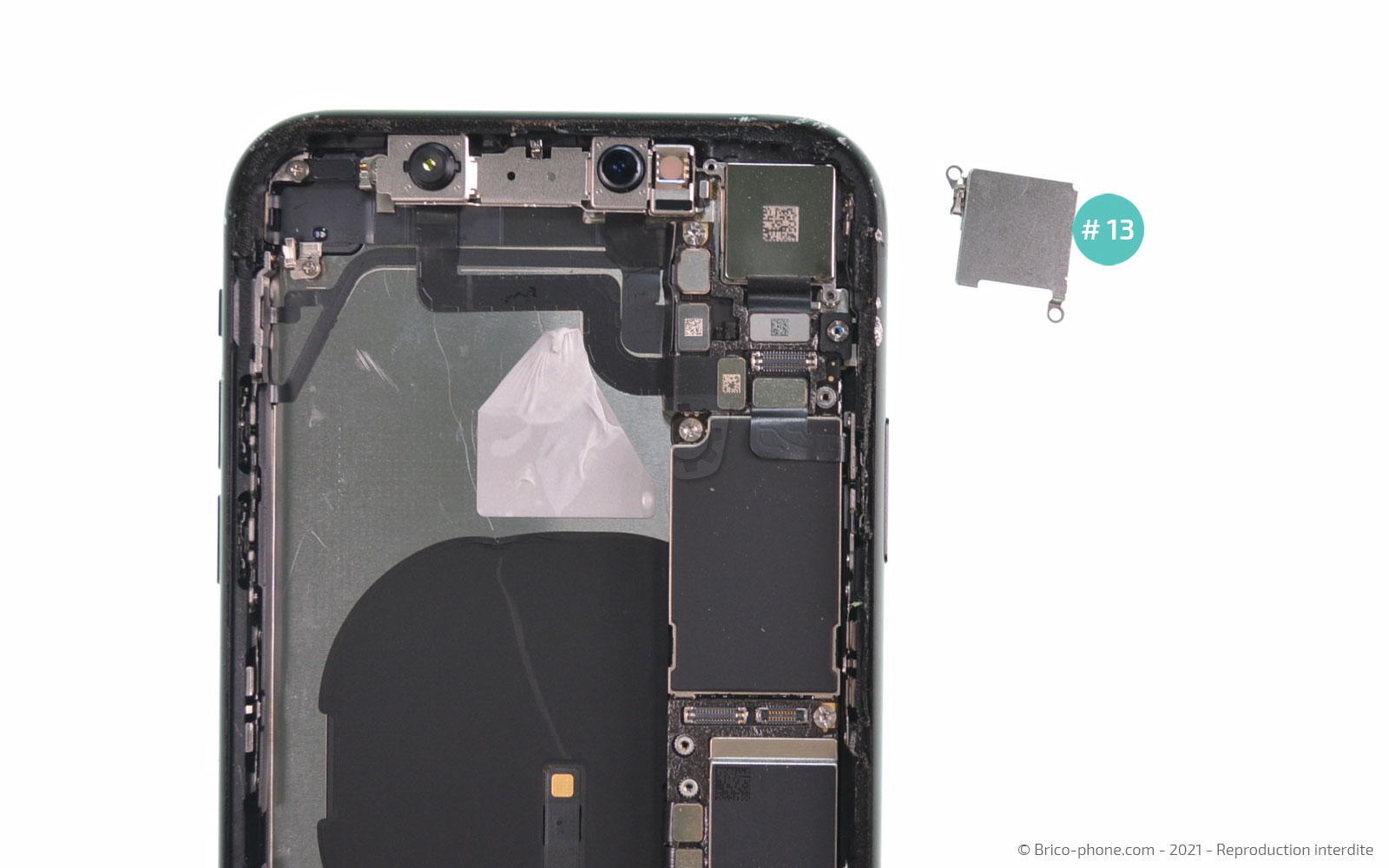

Saisissez la plaquette #13 avec la brucelles pour la sortir du téléphone.

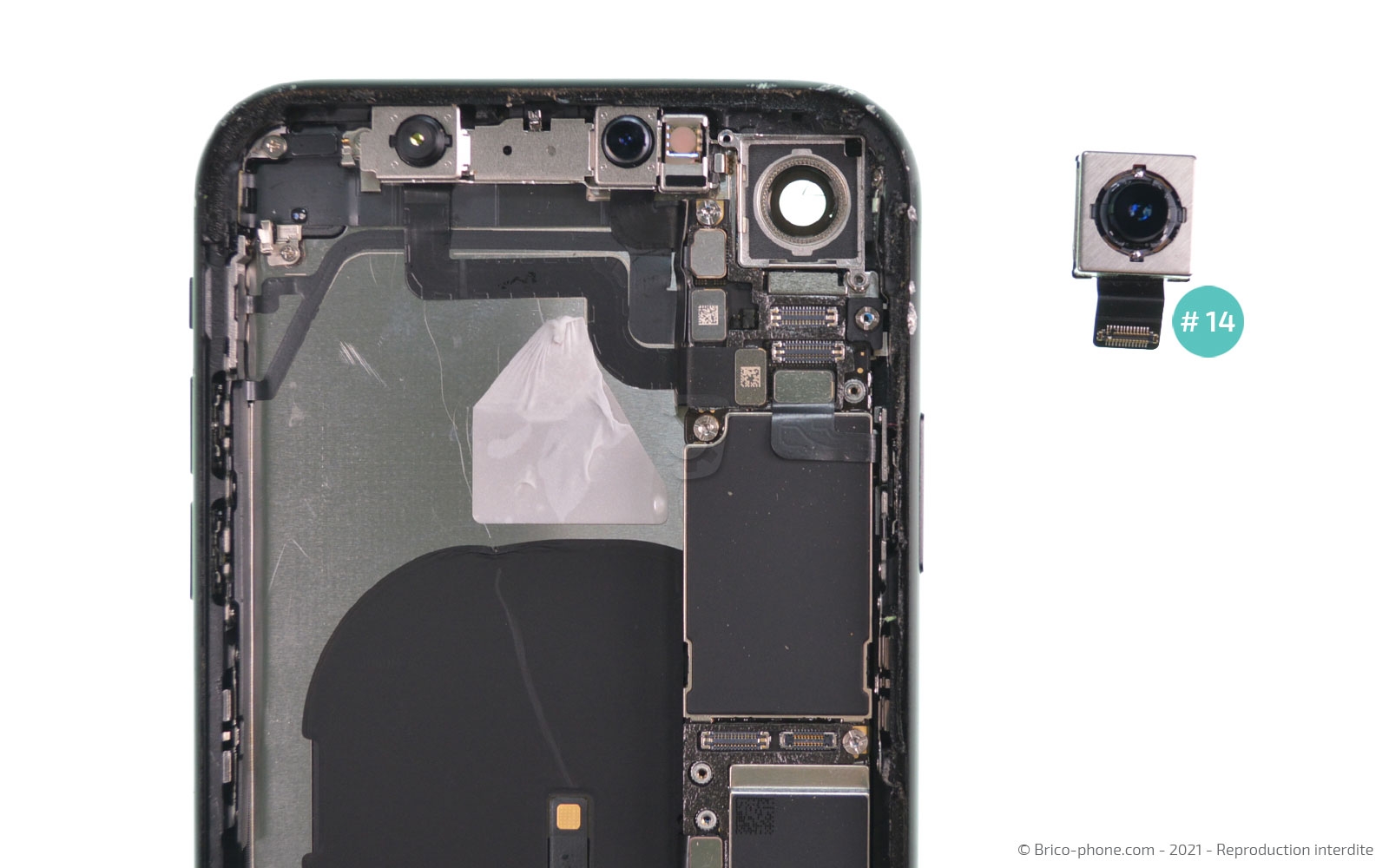

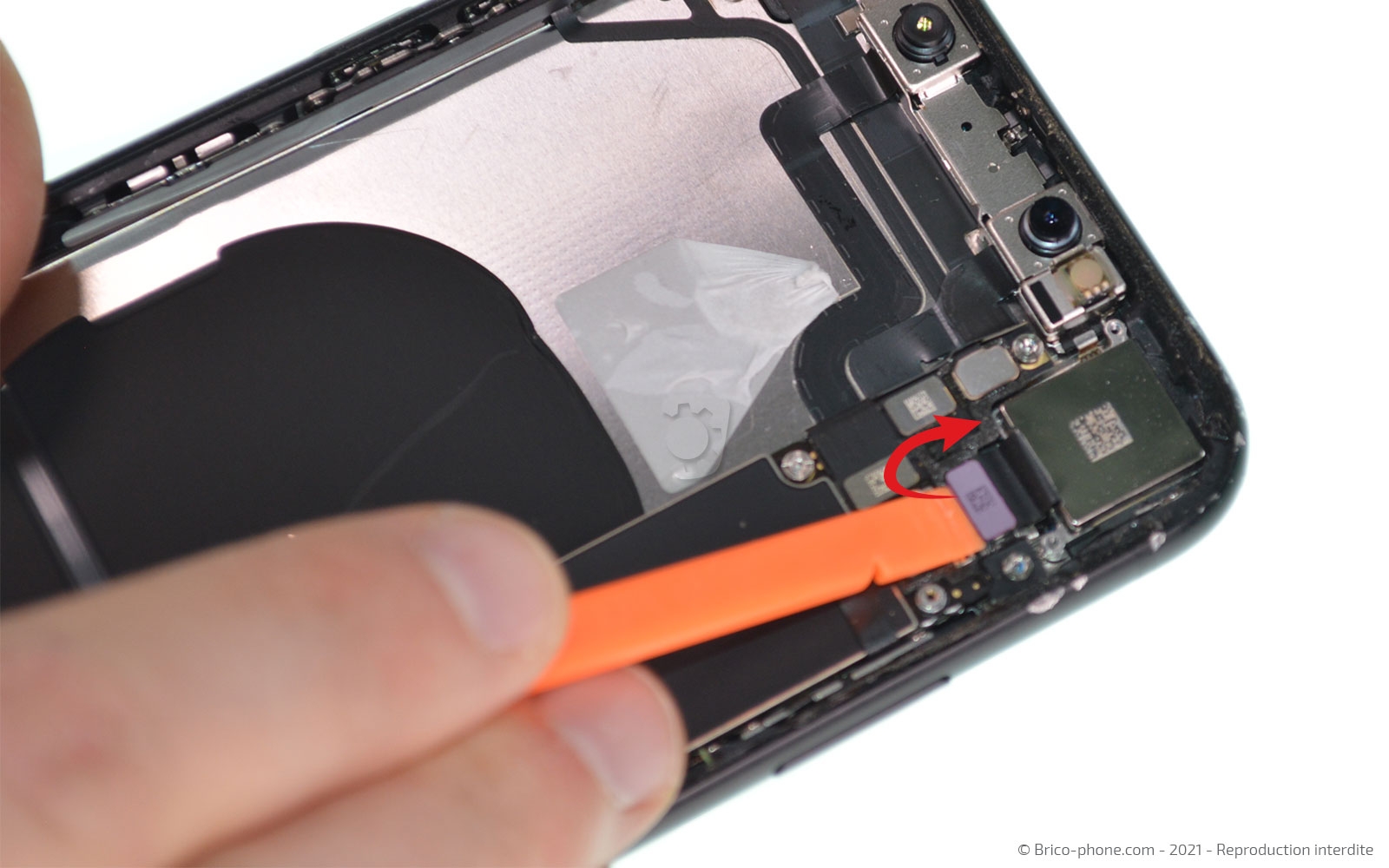

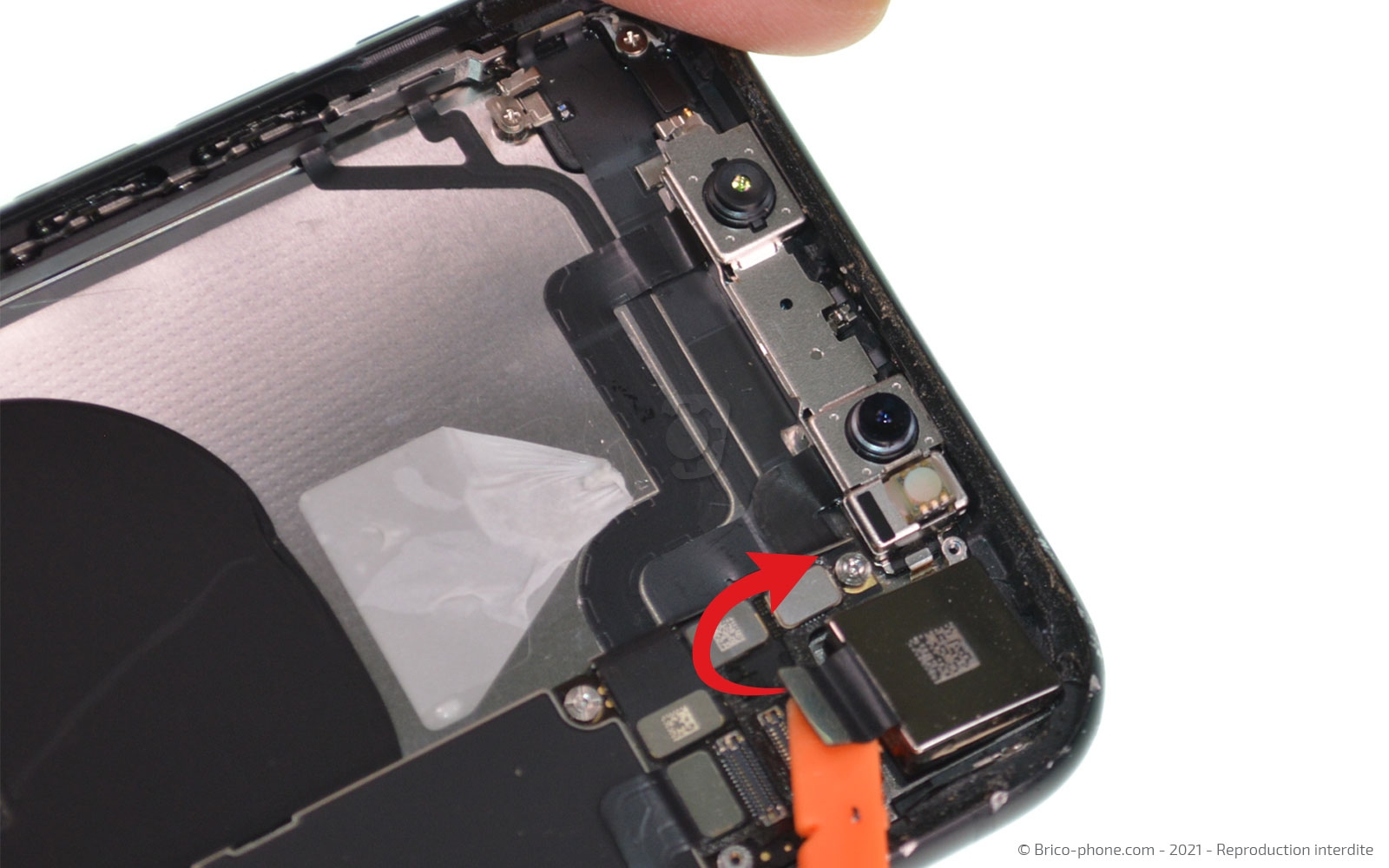

Débranchez la caméra arrière avec le spudger avant de la retirer du châssis.

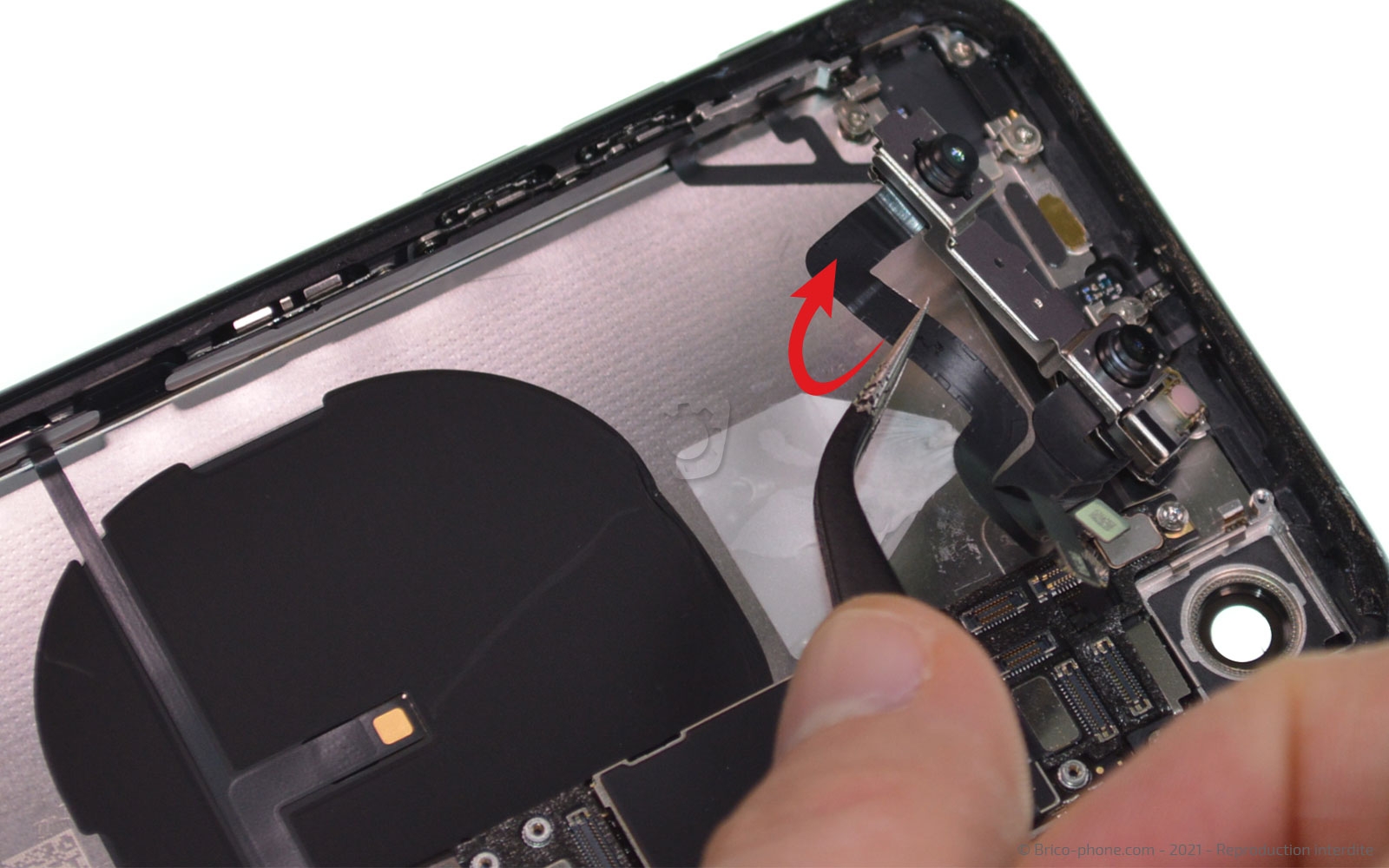

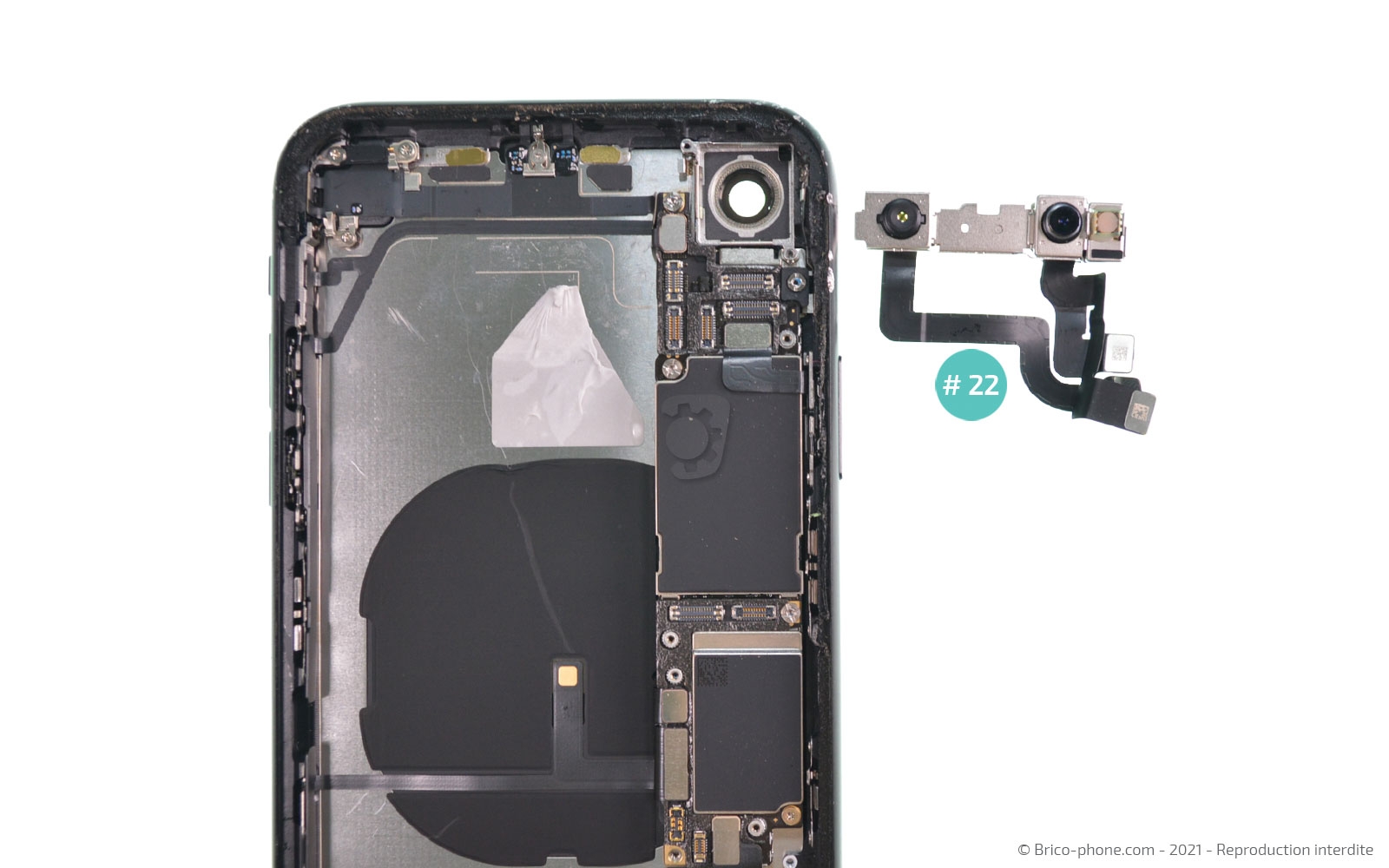

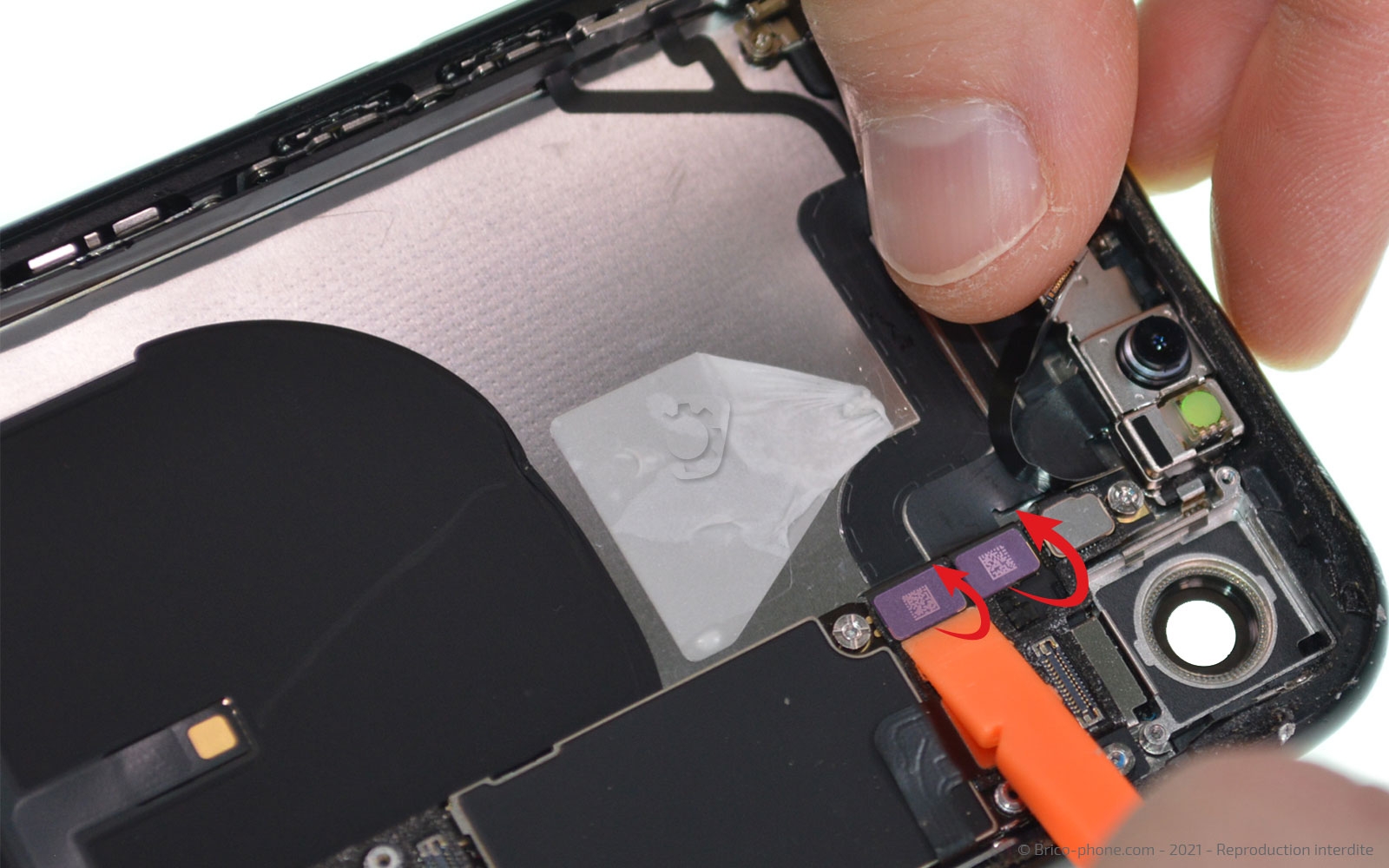

Toujours avec le même outil, débranchez les nappes de la caméra avant.

Ensuite, récupérez-la avec la pince métallique.

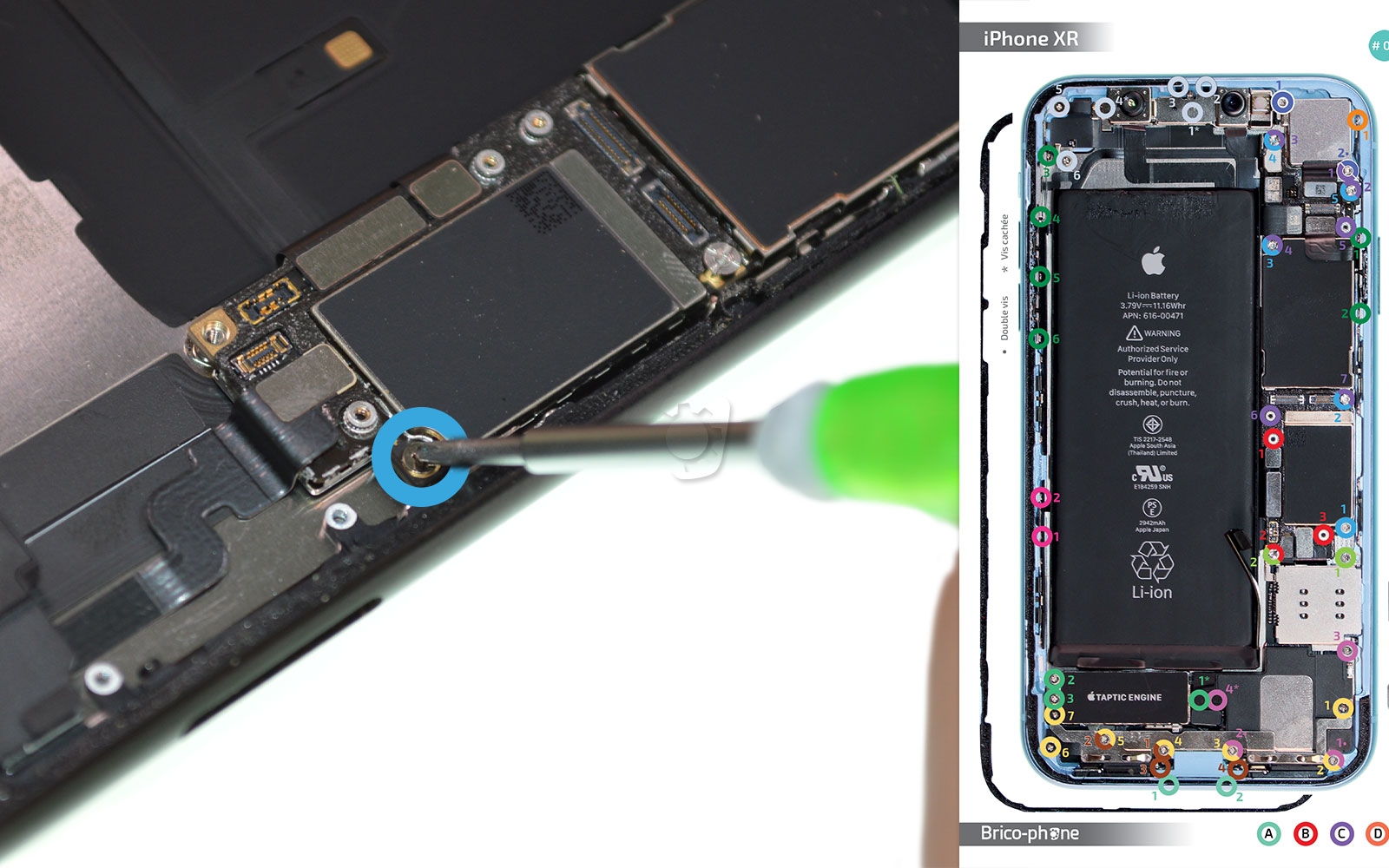

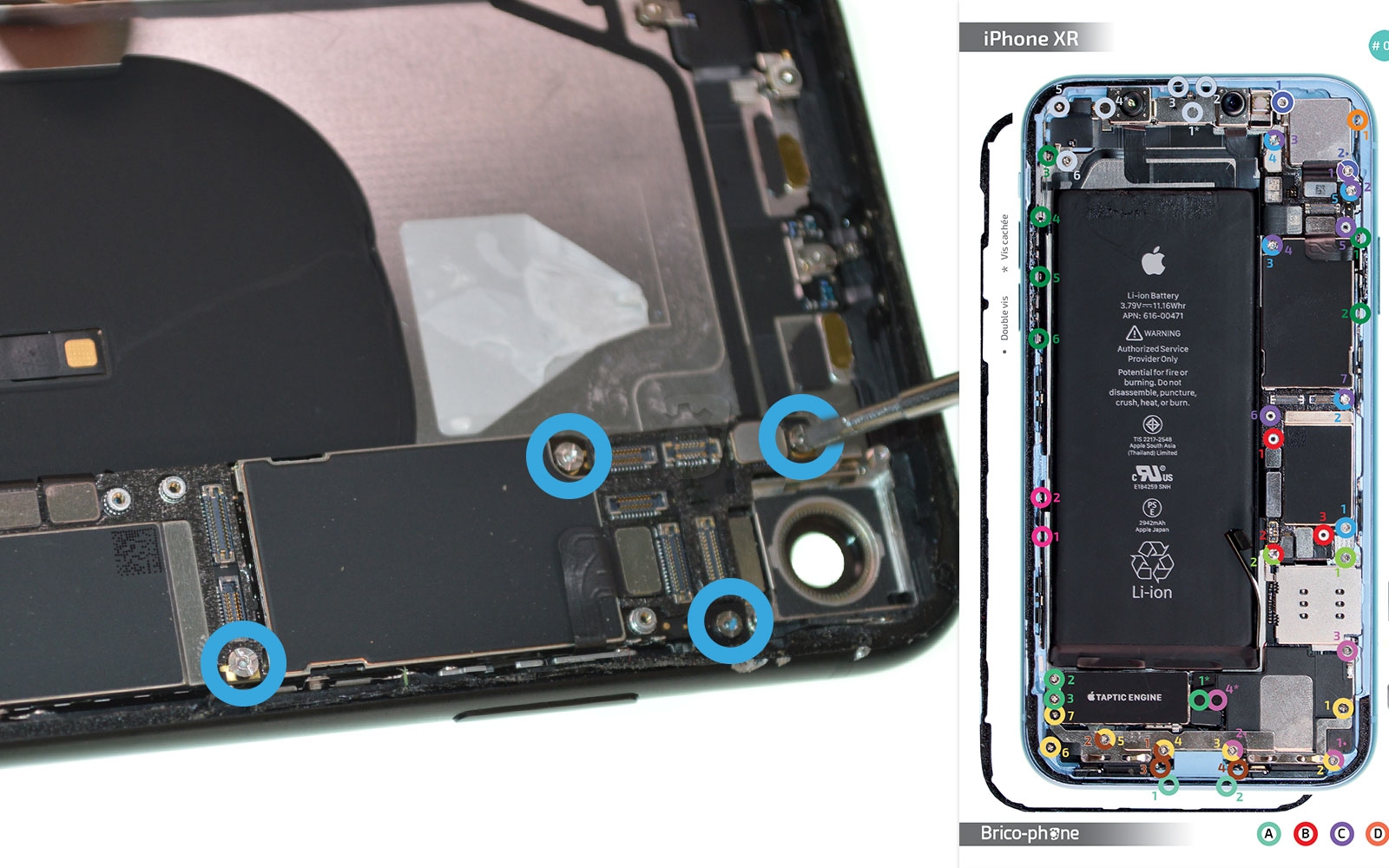

Libérons la carte mère en retirant les 4 vis avec le tournevis plat puis la dernière vis j1 avec le cruciforme.

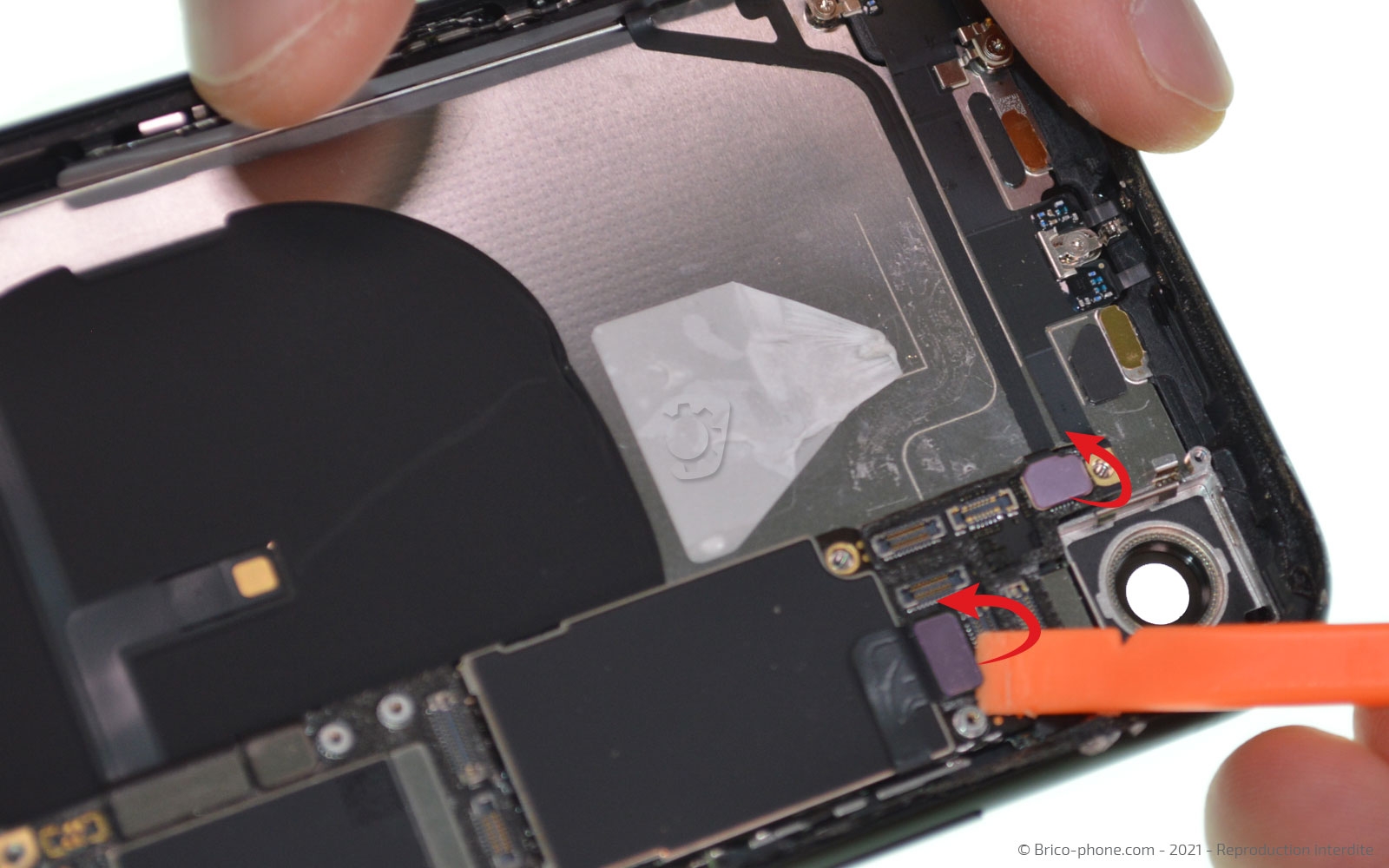

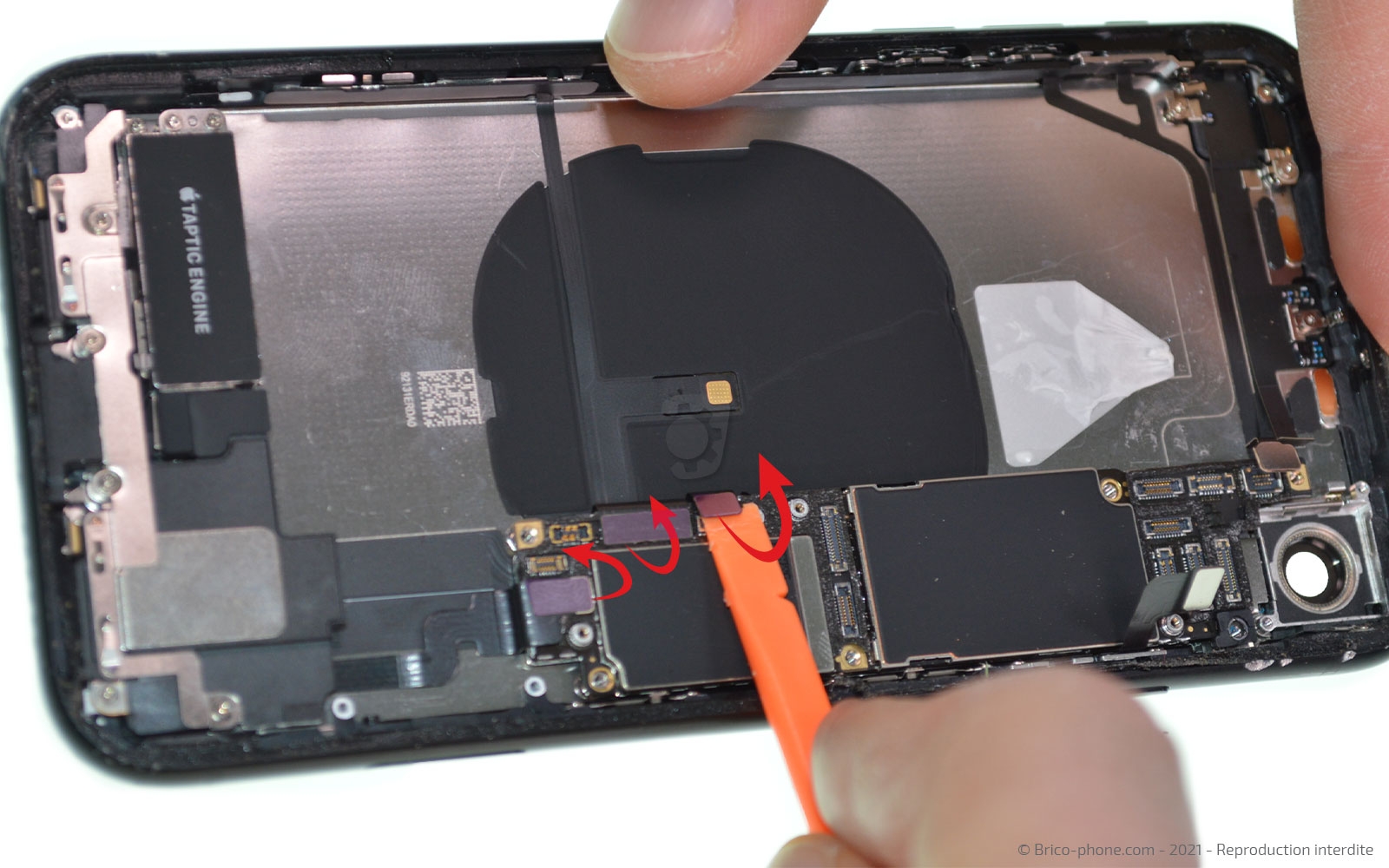

Muni du levier en nylon, il vous faut déconnecter toutes les nappes.

Commençons par celle de la nappe power et celle du module antenne.
Enchaînez par celles du connecteur de charge et enfin celle de la nappe NFC / Volume.

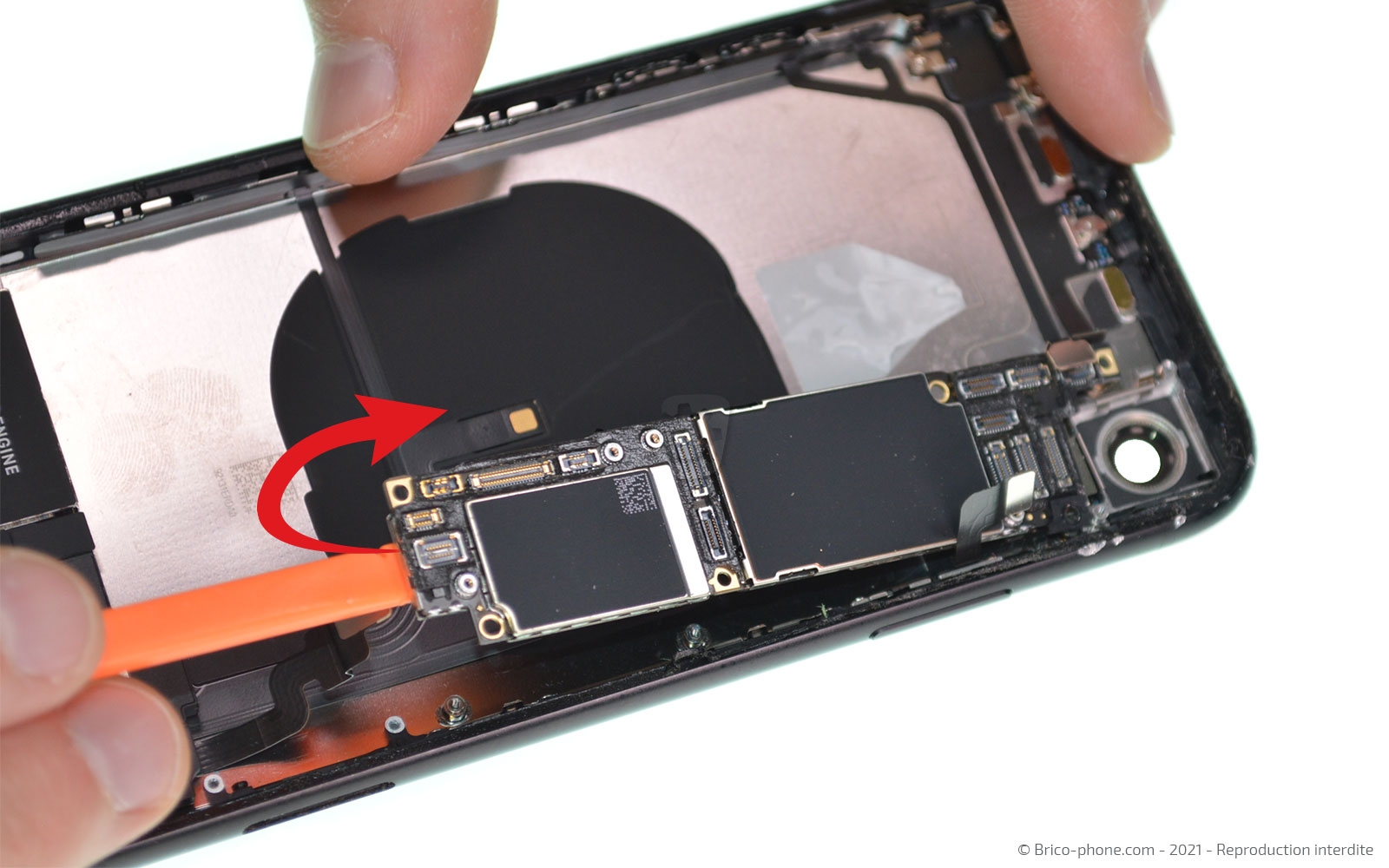

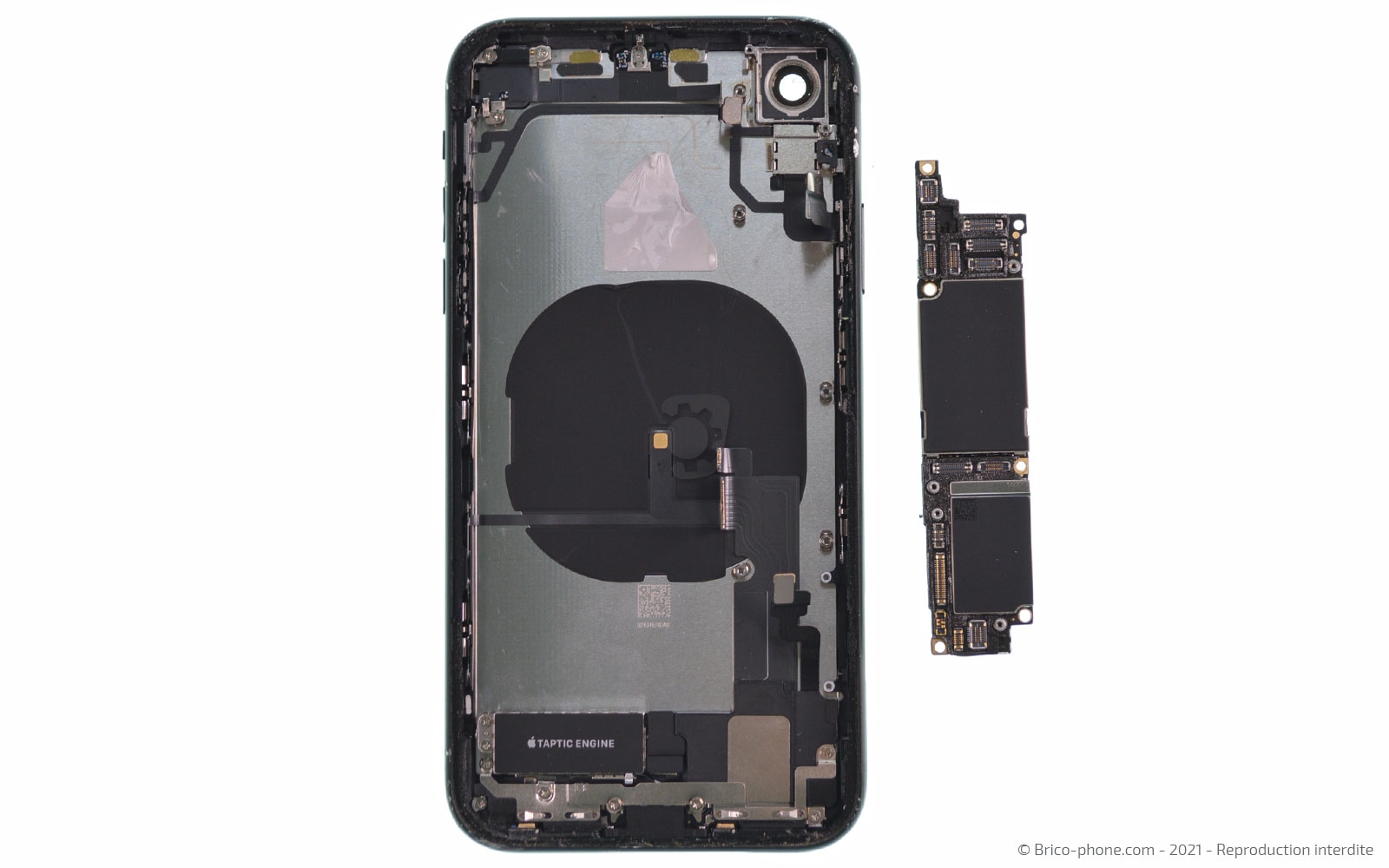

Glissez le levier sous la carte mère pour faire basculer cette dernière hors du téléphone.

Vous pouvez dès à présent remonter les composants de votre iPhone XR dans la nouvelle coque arrière en reprenant les étapes précédentes dans le sens contraire.

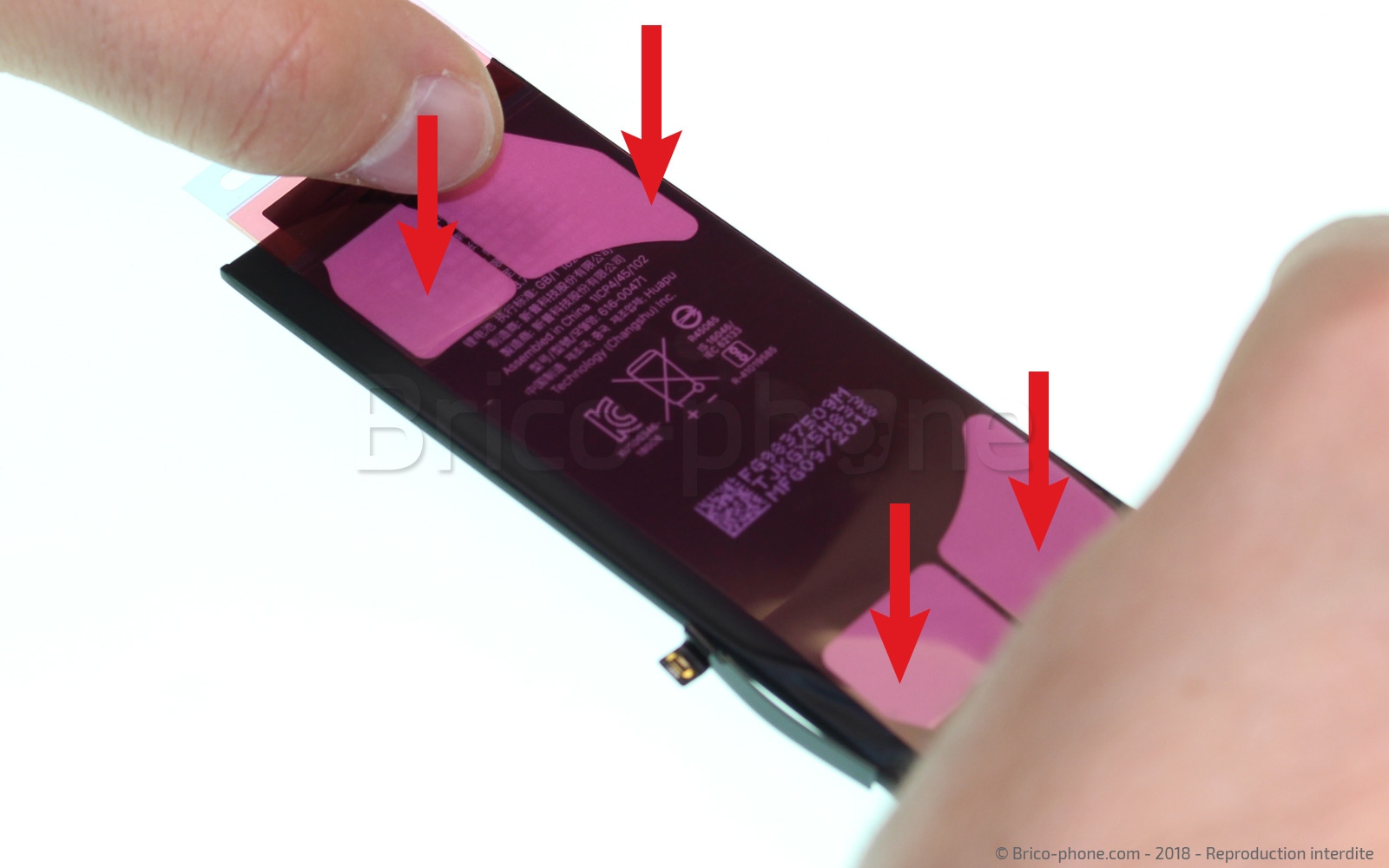

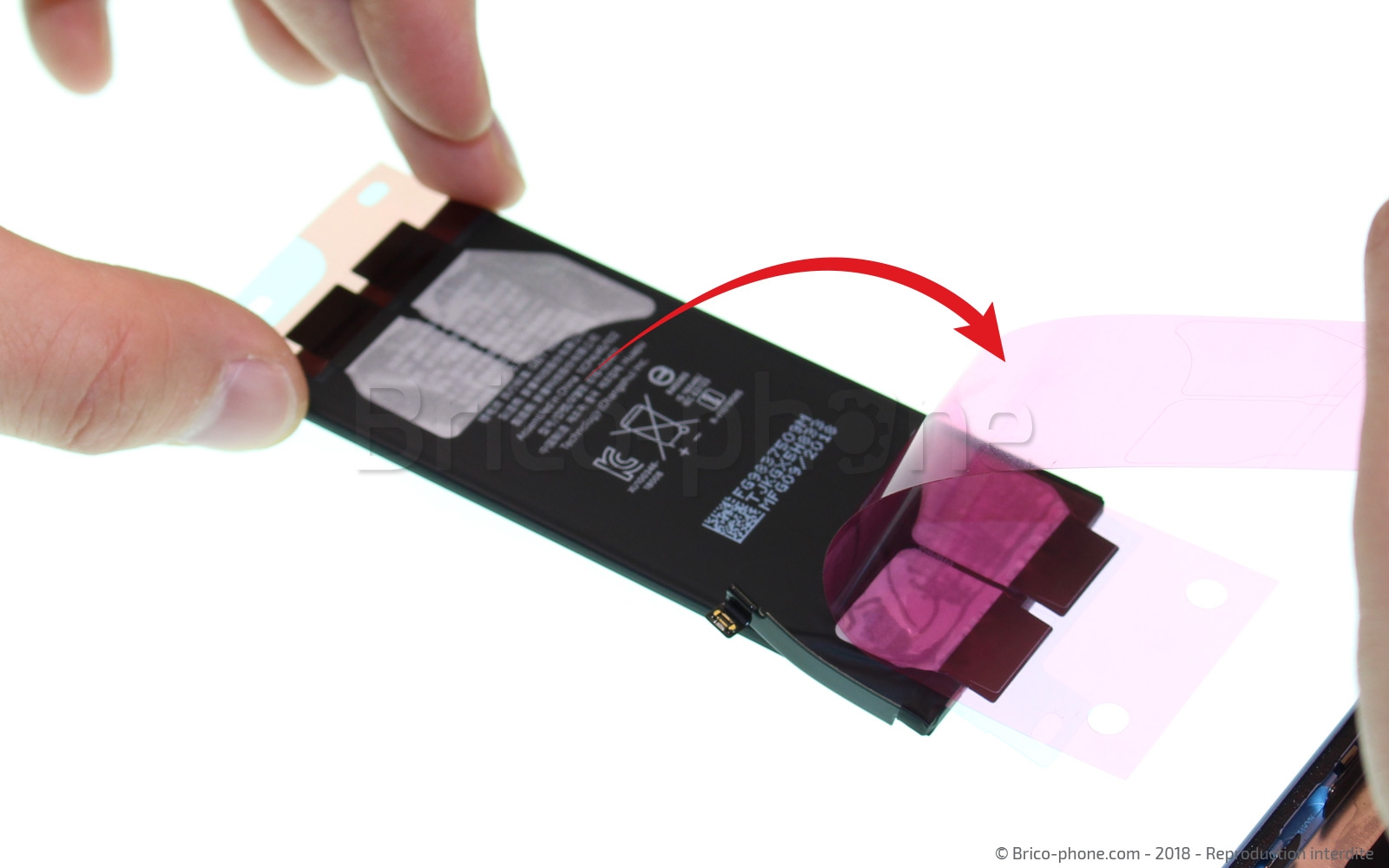

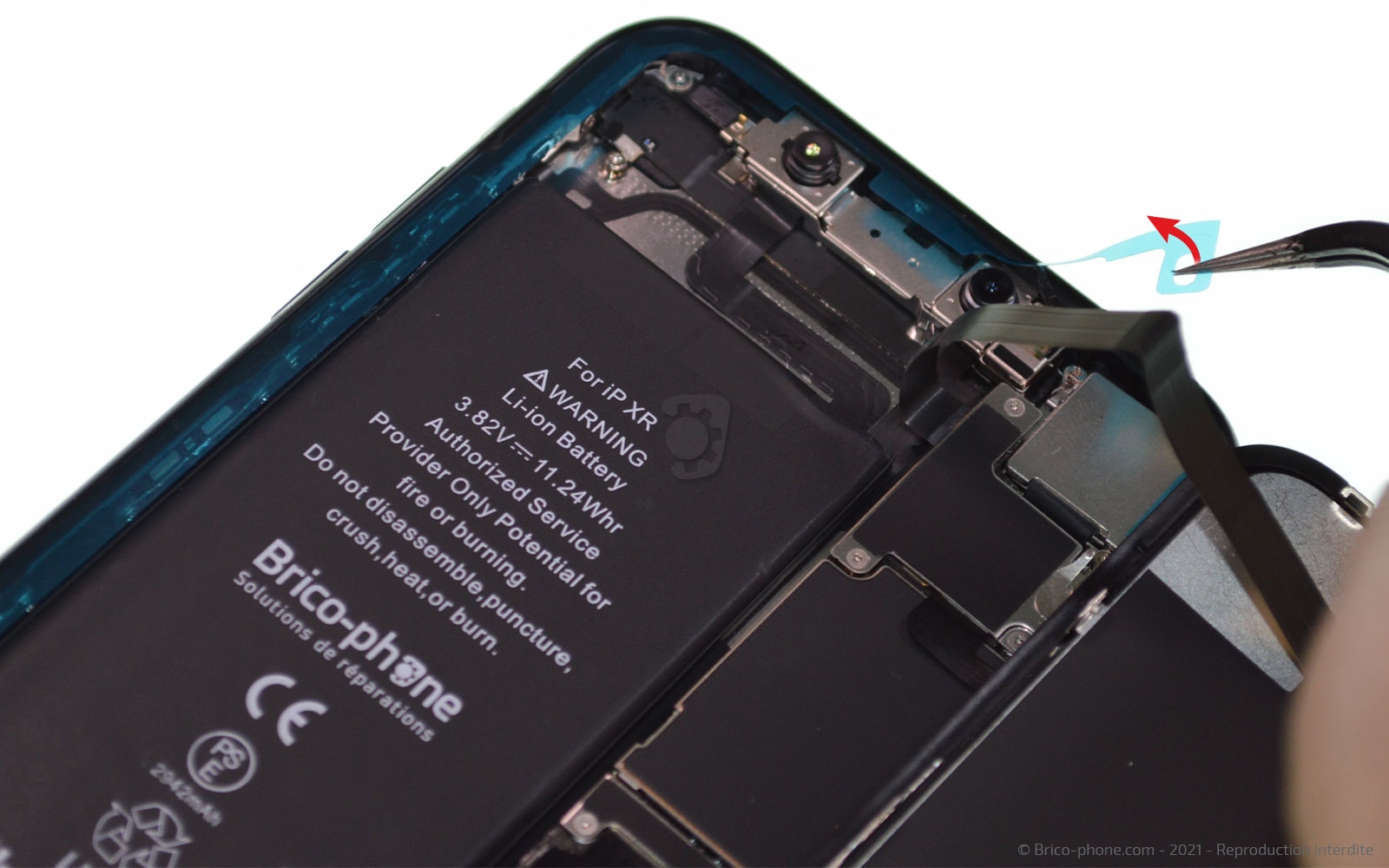

En ce qui concerne la batterie, Retirez la première protection des stickers afin de pouvoir les disposer sur le dos du composant.
Rabattez les languettes sur le devant de la batterie avant de la poser au sein du nouveau châssis.

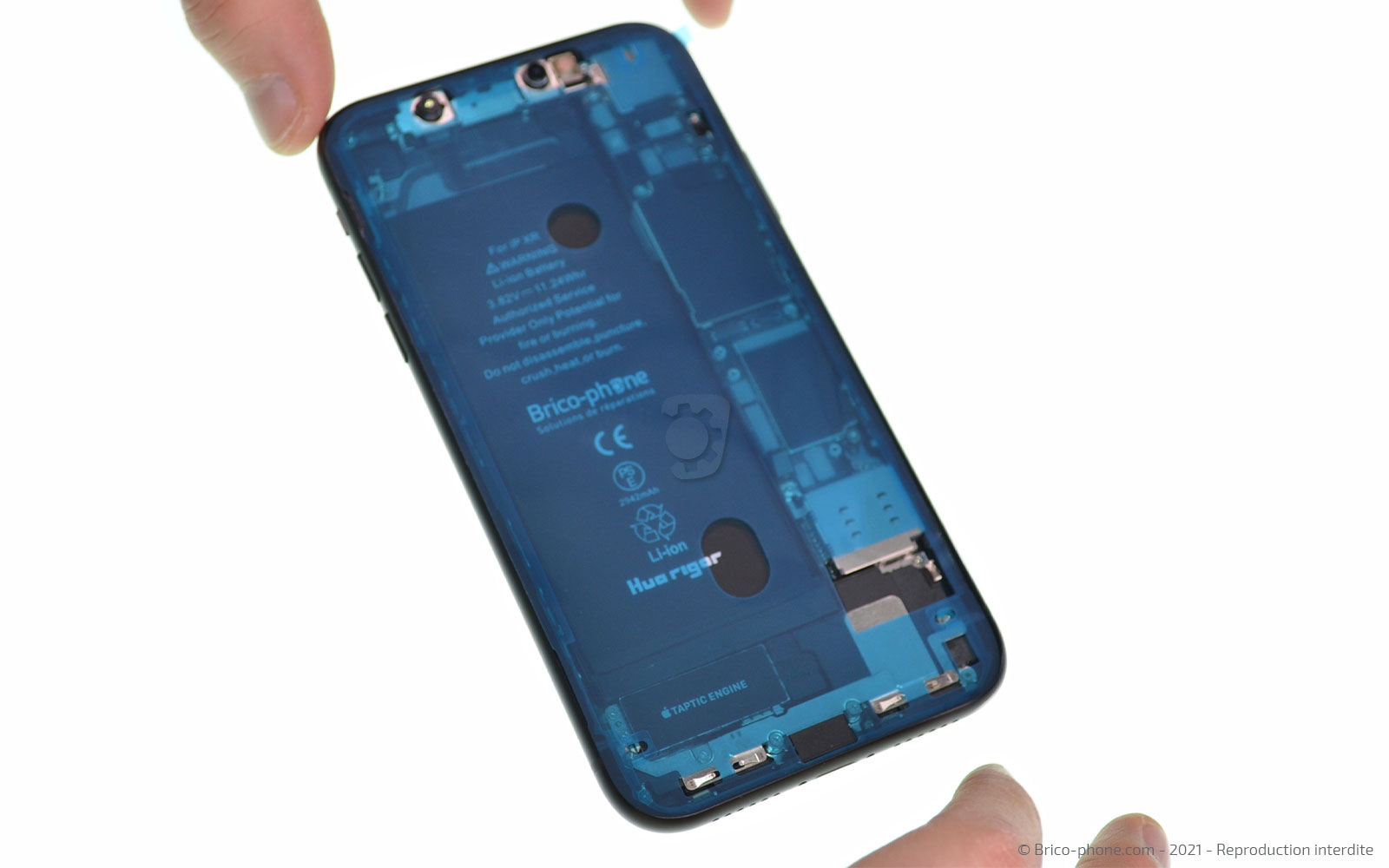

Avant de reconnecter l'écran et la batterie, nous vous conseillons de placer un nouveau joint d'étanchéité sur votre appareil.

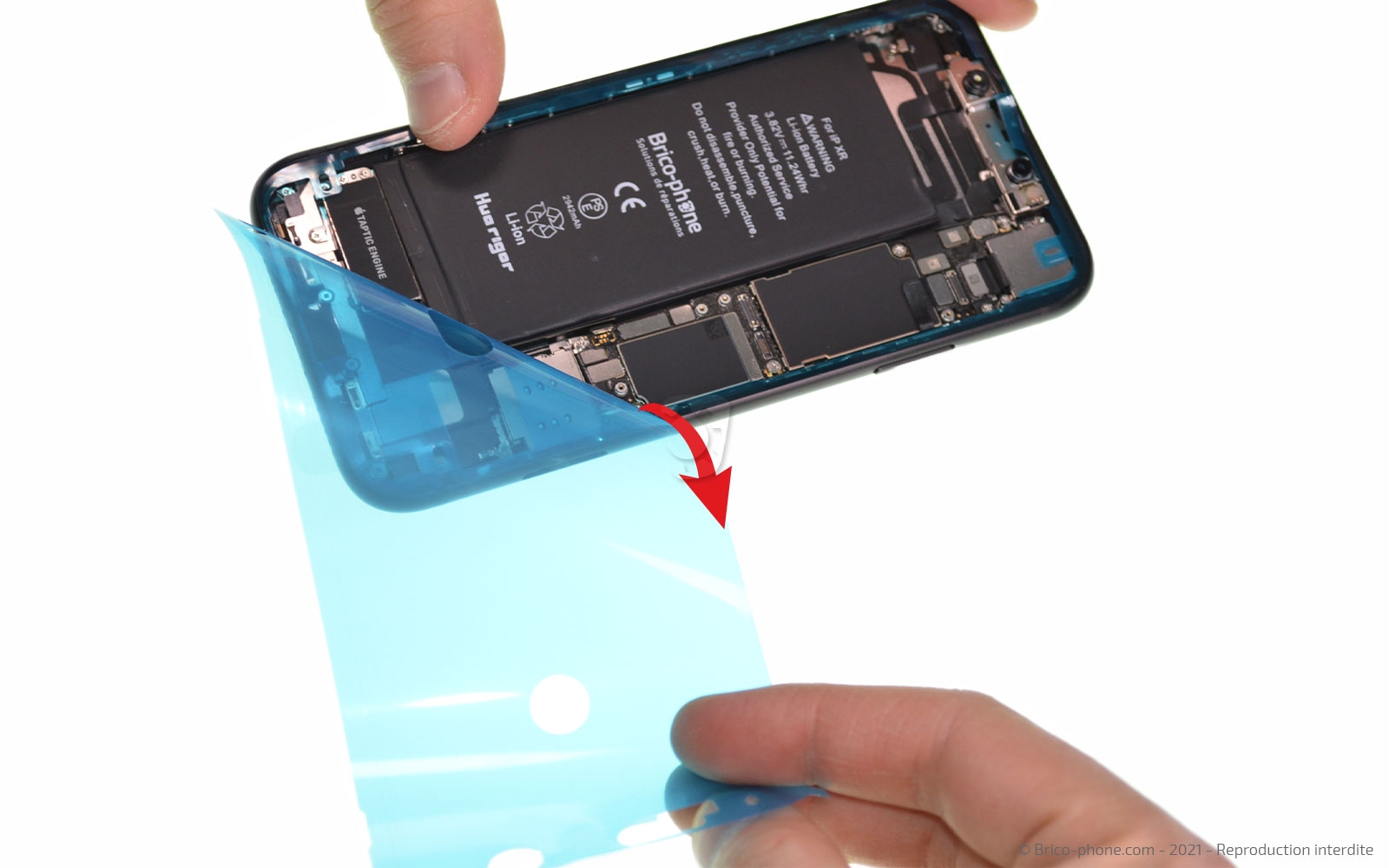

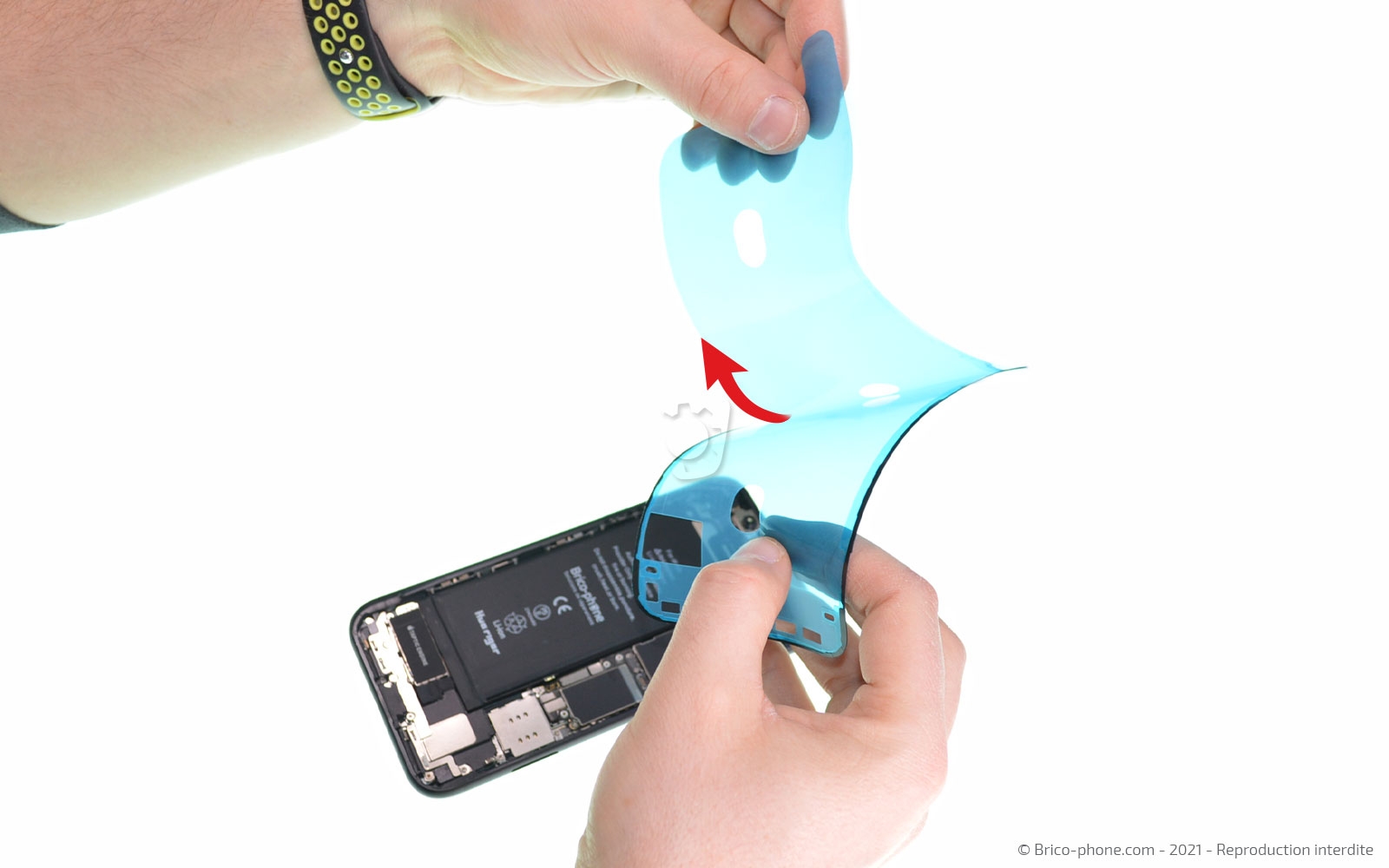

Pour cela, retirez la protection principale et poser le produit sur le châssis de votre iPhone. La protection bleue vous sert de patron afin de bien positionner le joint.

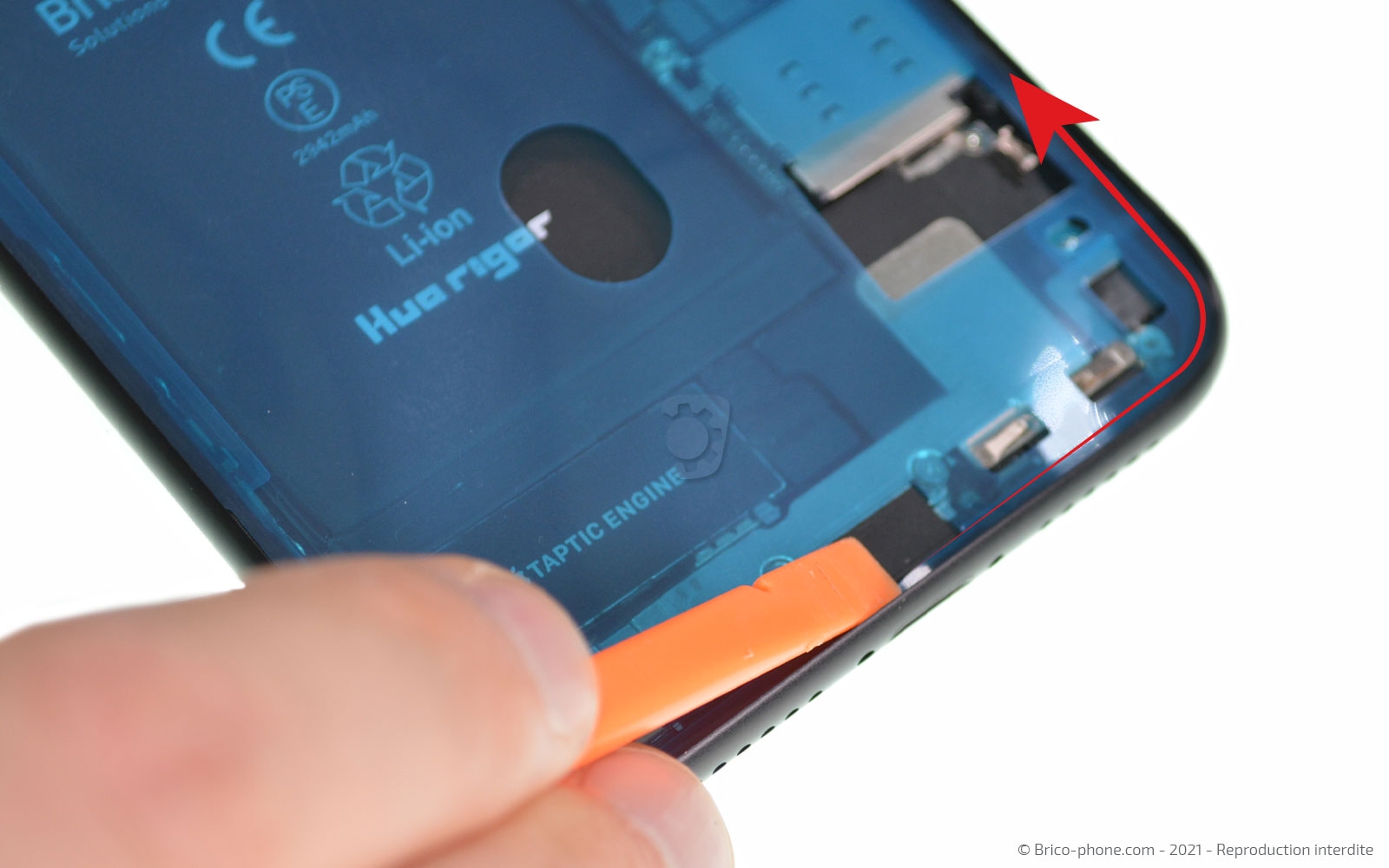

Appuyez fortement à l'aide du levier en nylon sur le bord de l'élément pour permettre à ce dernier d'adhérer au châssis.

Passons sur la face arrière de votre écran.

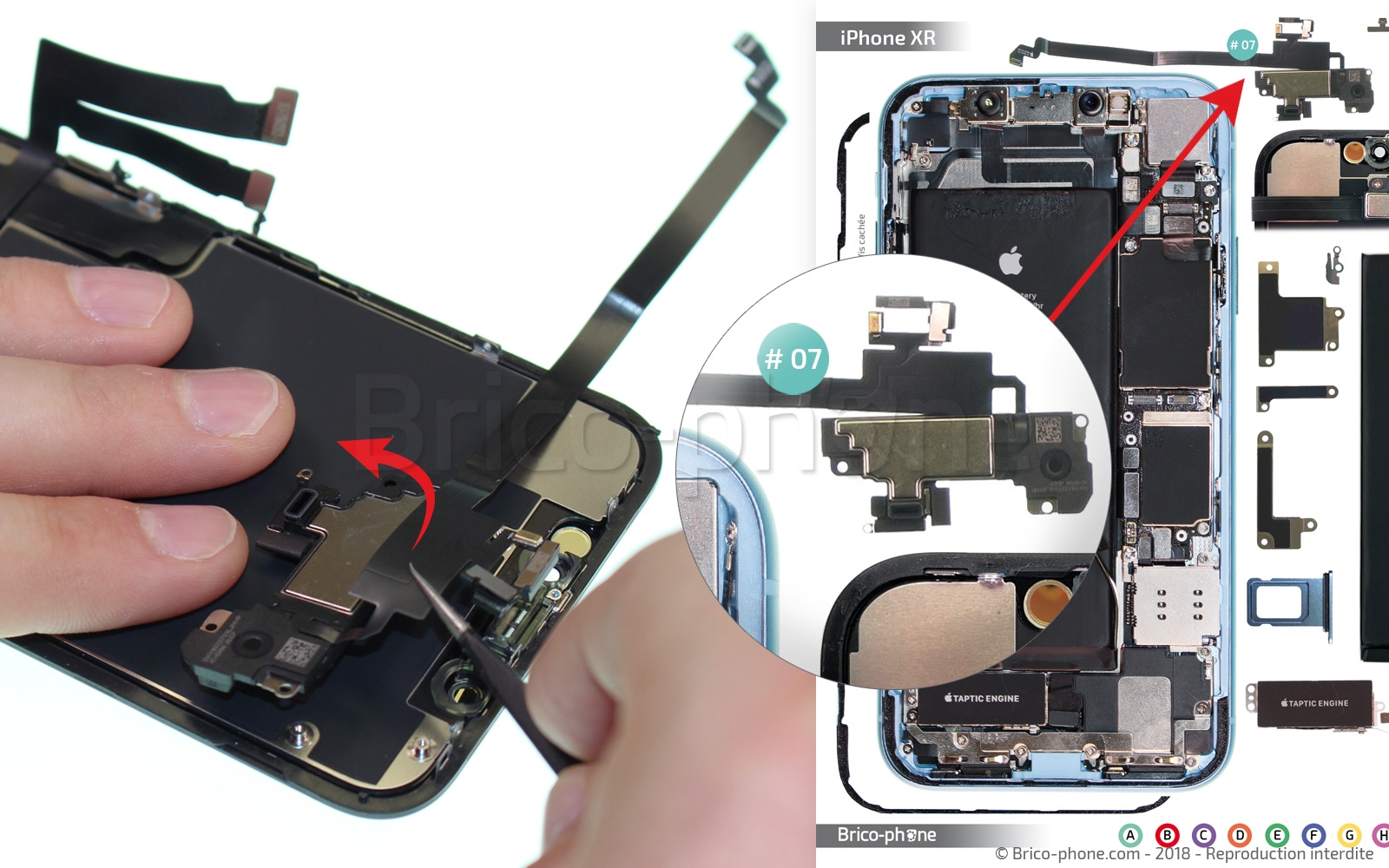

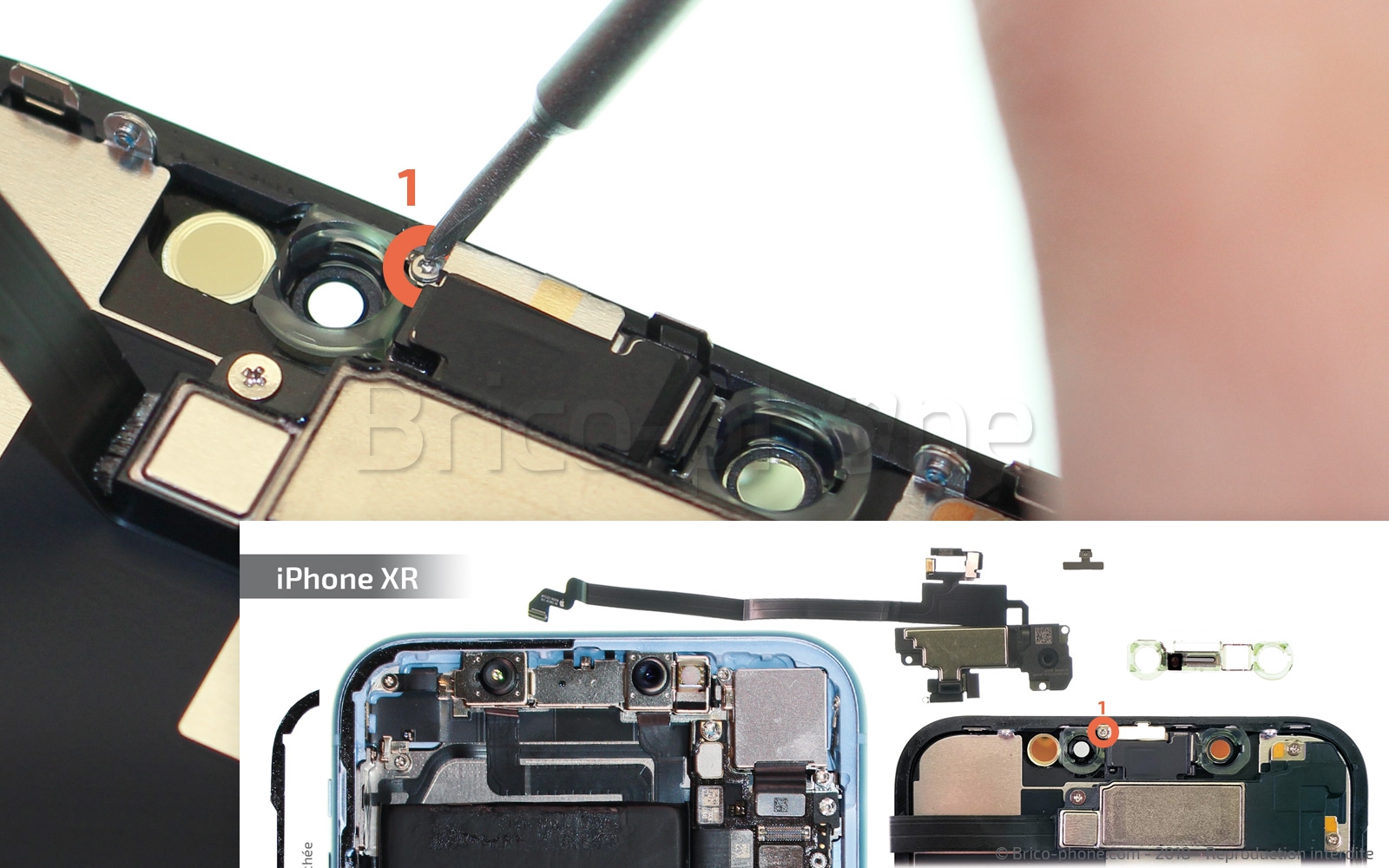

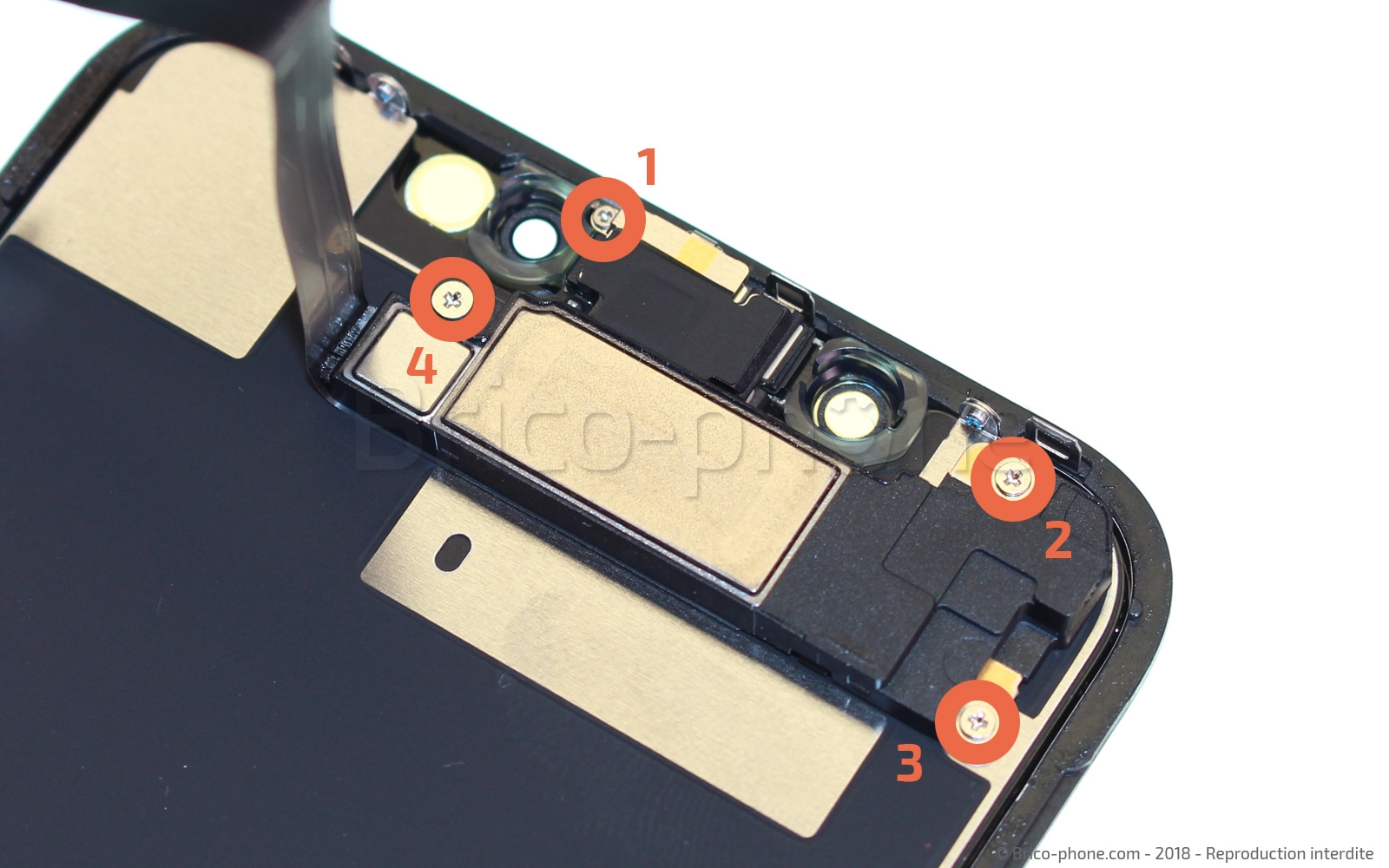

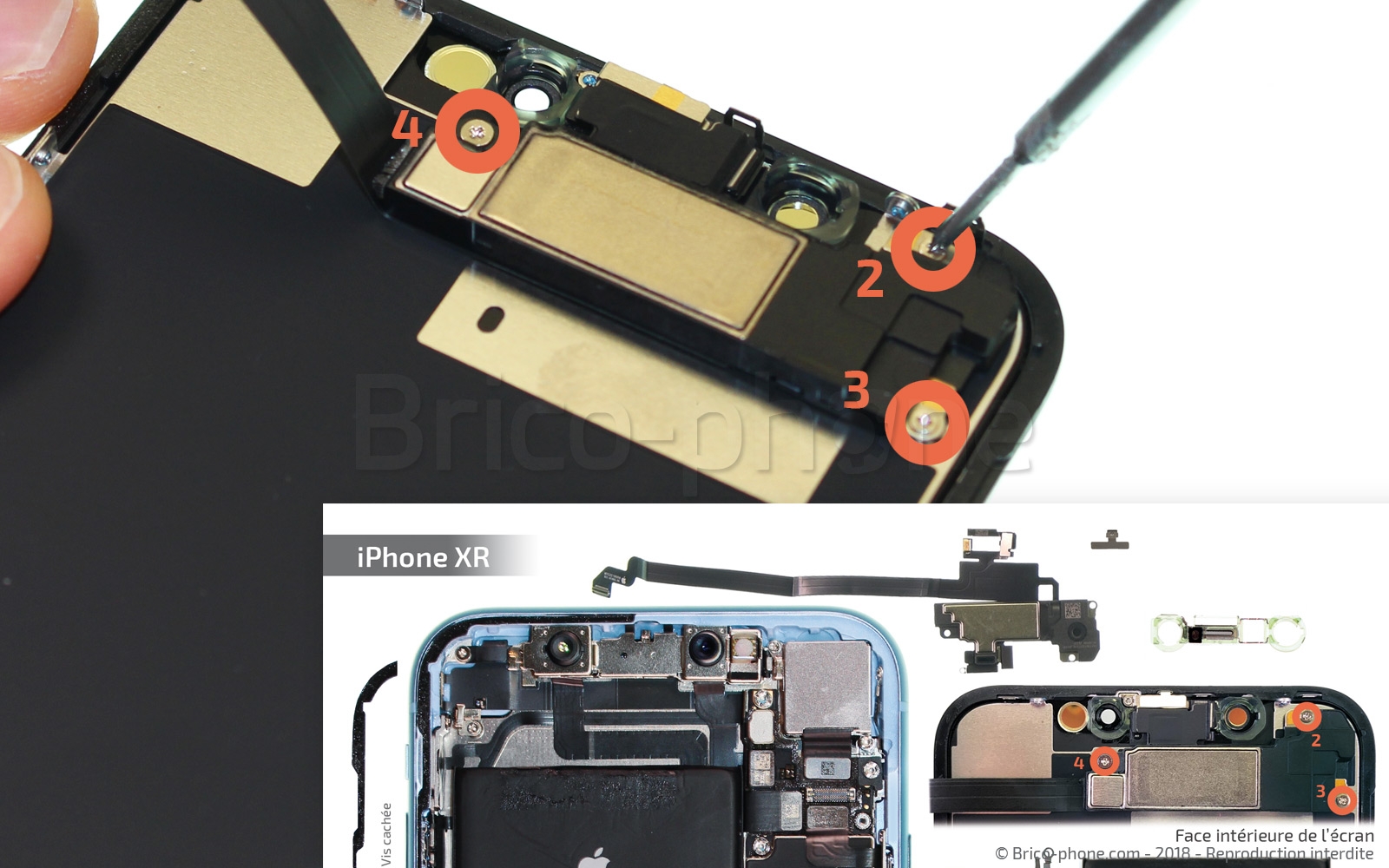

L'écouteur interne est maintenu en place par quatre vis entourées en orange sur le patron d'aide au montage. Attention, car il y deux types de vis, cruciforme et triwing. Nous allons commencer par dévisser la vis triwing D1 puis les trois vis cruciforme D2 à D4.

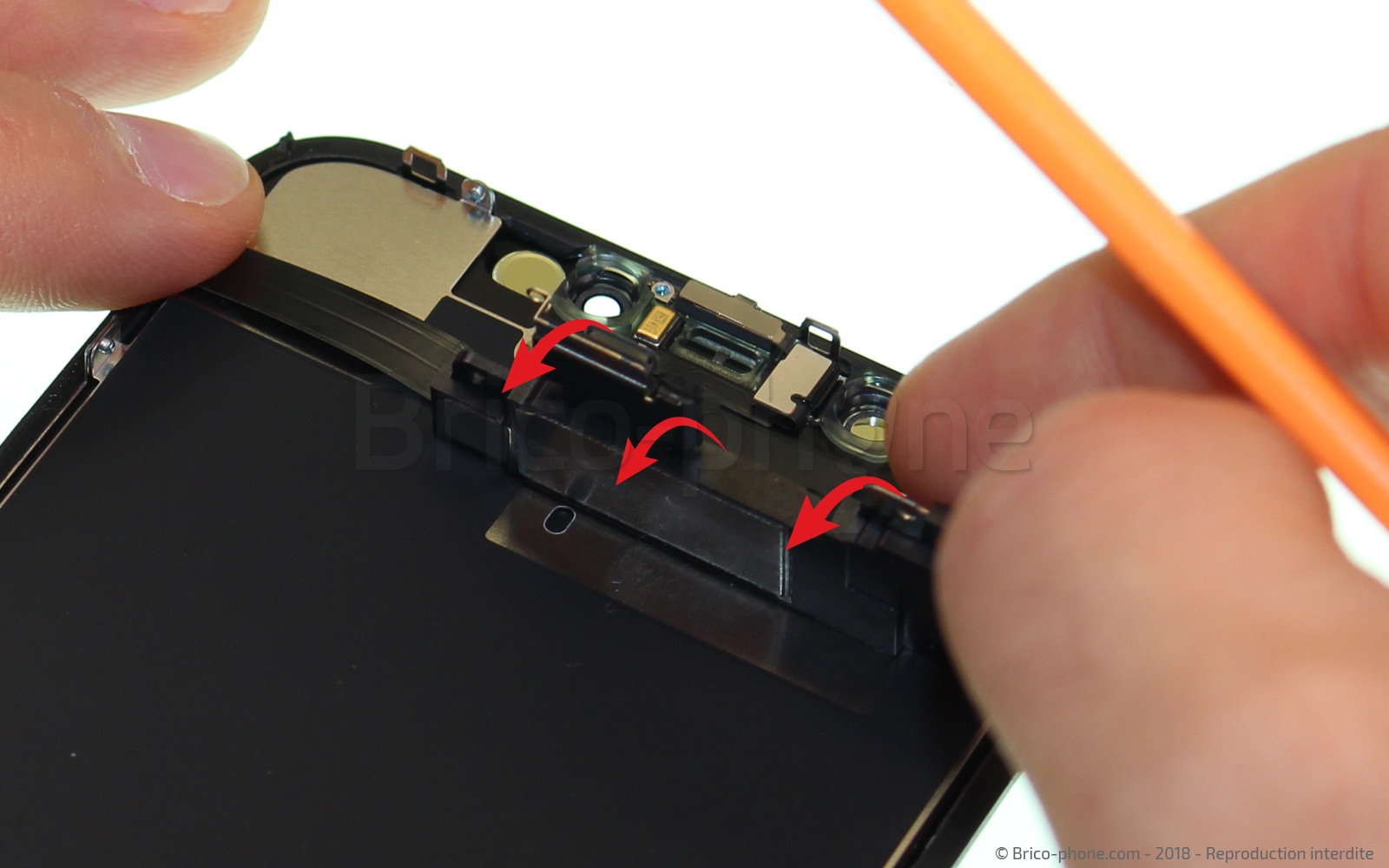

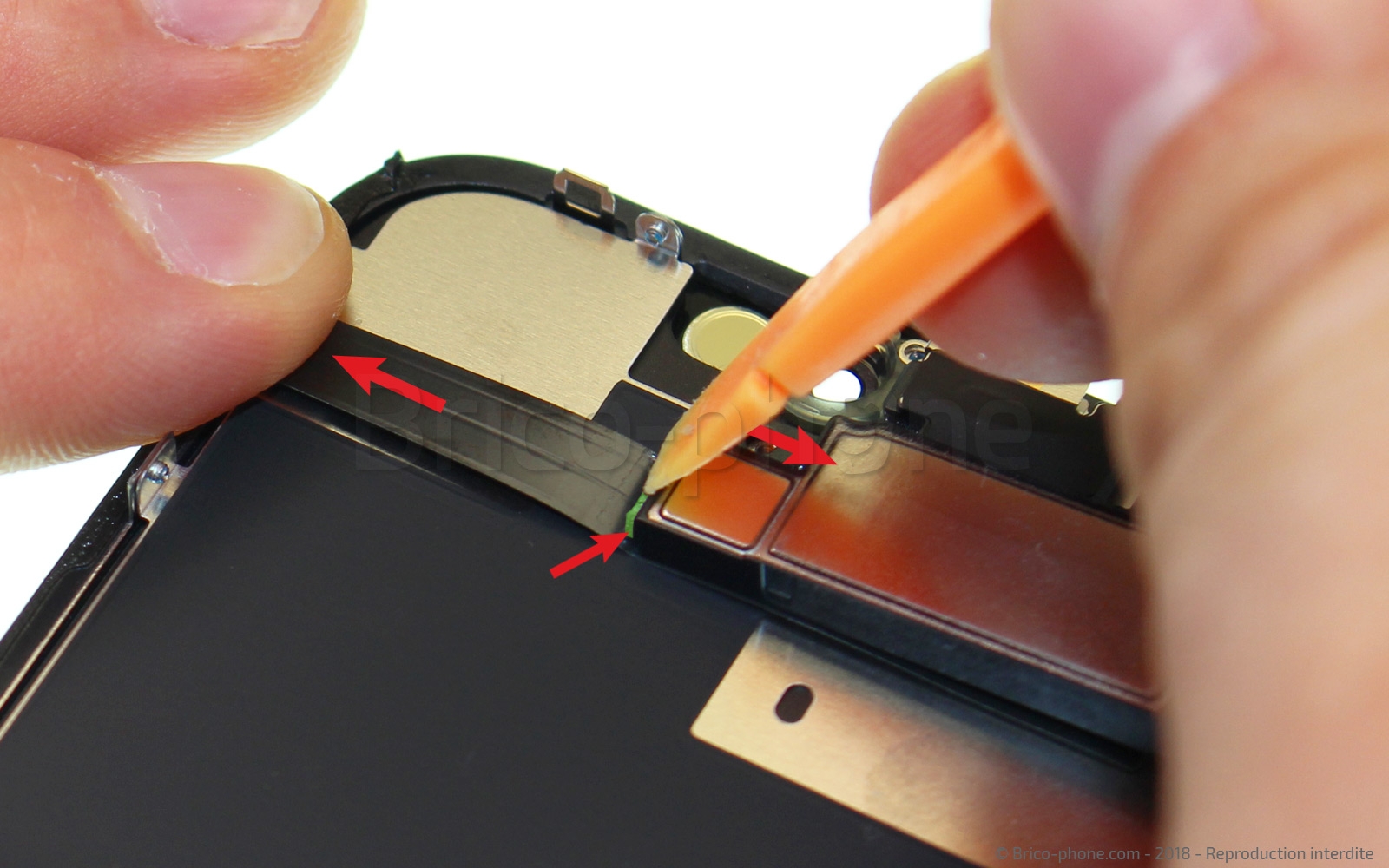

Afin d'accéder aux éléments à déloger, il faut soulever l'écouteur interne puis le basculer vers le bas. Avant de faire cette manipulation, il faut décoller le repli de la nappe maintenu par un point adhésif sur le côté gauche de l'écouteur. Il ne faut décoller celle-ci que sur 2/3 millimètres.

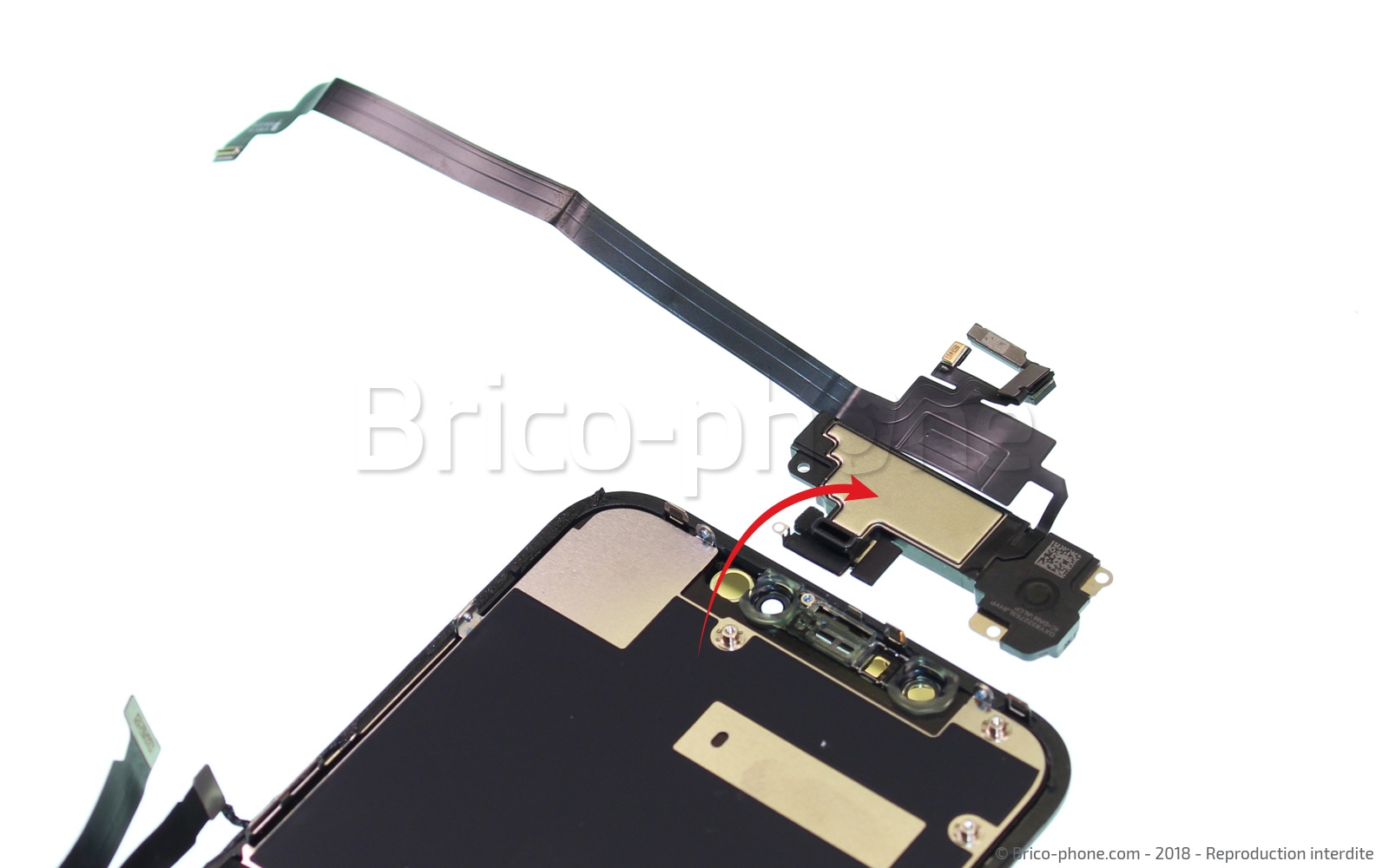

Puis, faites basculer celui-ci vers le bas pour le déposer sur l'écran.

Attention, car ce capteur est fragile, il sert pour la reconnaissance faciale dans l'obscurité par exemple.
Pour le retirer, procédez comme l'étape précédente, mais avant vous devez retirer le petit élément en métal nommé #06, puis placez-le sur le patron pour ne pas le perdre.
Enfin décollez le reste de l'écouteur interne.

Vous pouvez maintenant retirer la pièce à l'aide de la pincette pour la mettre de côté.

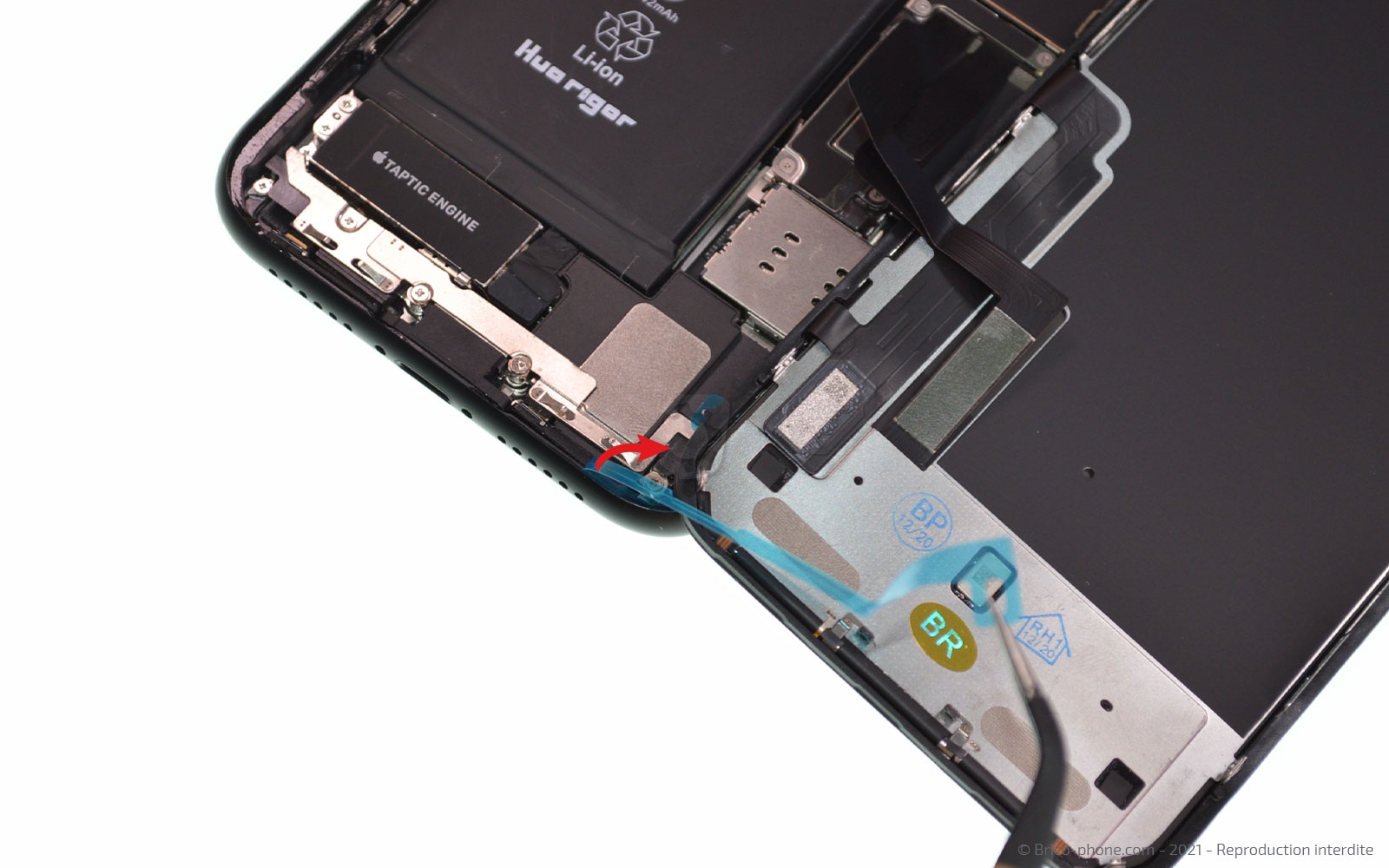

Rebranchez les nappes de l'écran, du haut-parleur interne et enfin celle de la batterie.

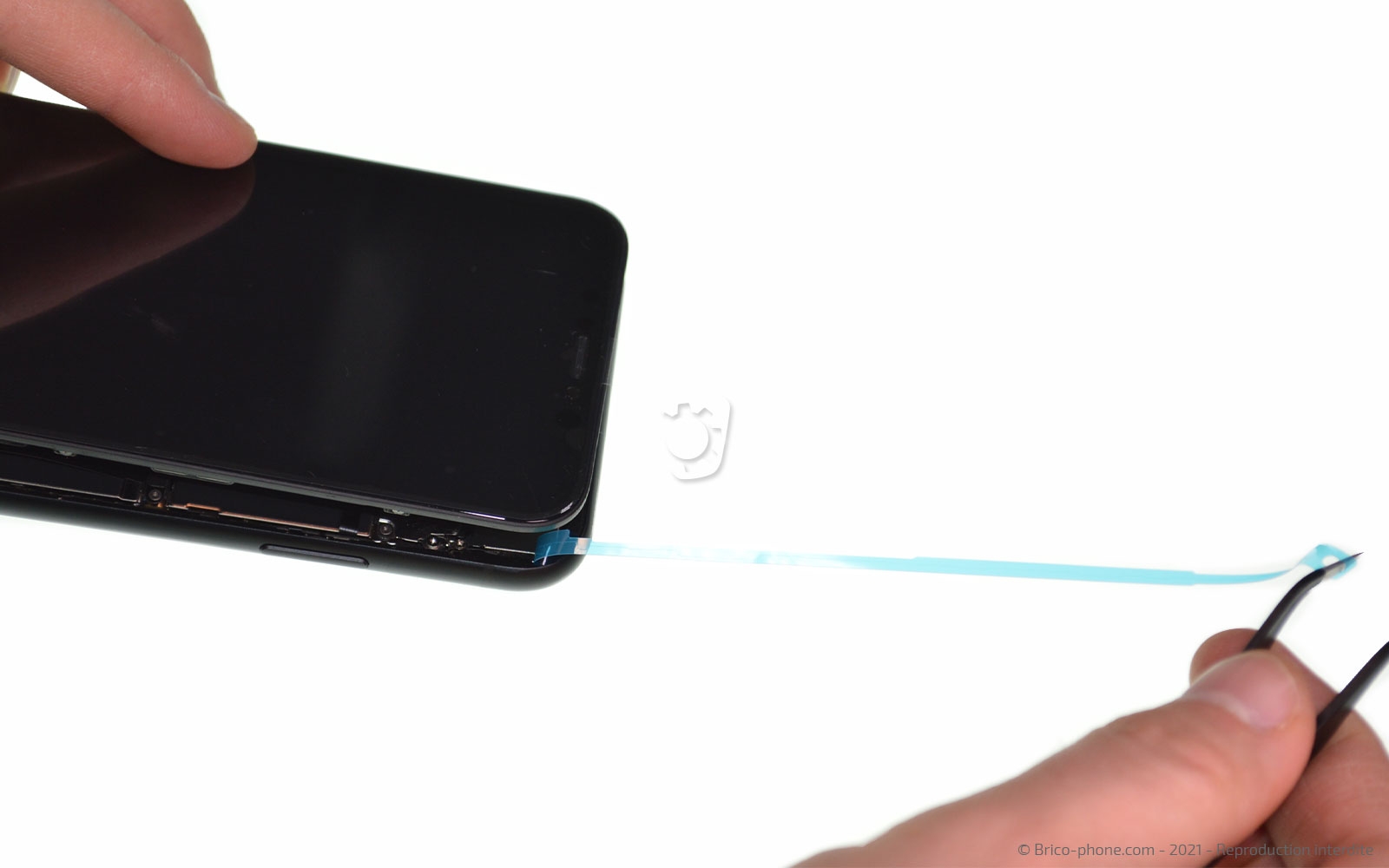

Retirez la légère protection bleue du joint d'étanchéité et refermez votre smartphone.

N'oubliez pas de remettre les vis pentalobes.

Félicitations votre iPhone XR est maintenant comme neuf !
