Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 5

Temps estimé : 45 min
Difficulté : 3/5
iPhone 5 | Temps estimé : 45 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre sur votre iPhone 5 avec une vitre standard. Cet écran ne dispose pas des éléments prémontés tels que la caméra avant (Facetime), le bouton Home, le haut-parleur interne, la capteur de proximité et de luminosité.

Diagnostic

› La vitre avant de votre iPhone 5 est brisée
› L'écran LCD ne fonctionne plus ou mal
› Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 5 RAPPORT QUALITE / PRIX
27,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a : Retirer la vitre

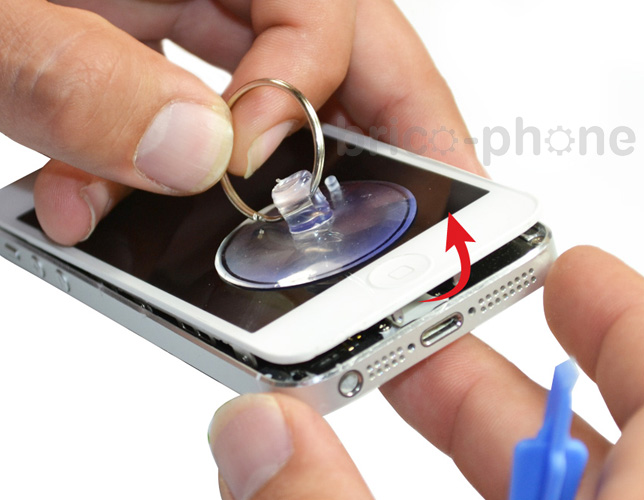

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.

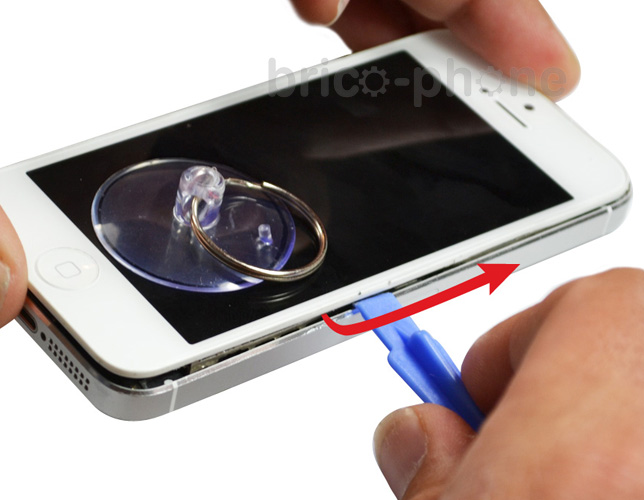

Etape 2b : Retirer la vitre

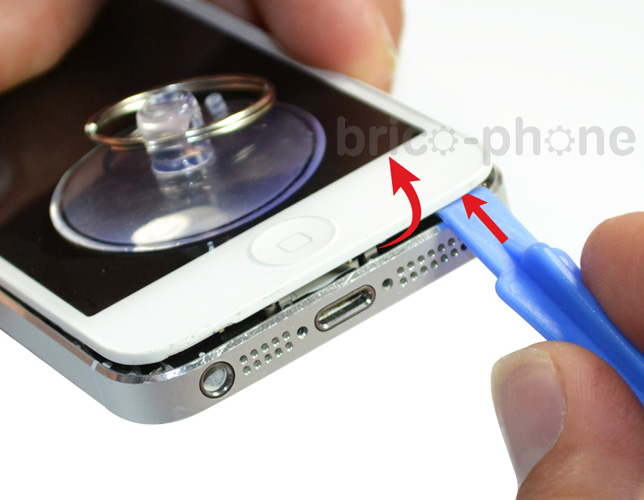

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2c : Retirer la vitre

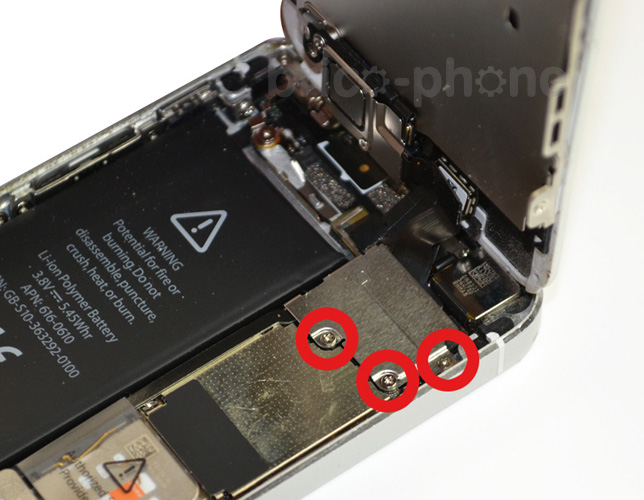

Etape 3a : Déconnecter les nappes de l'écran
Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3b : Déconnecter les nappes de l'écran

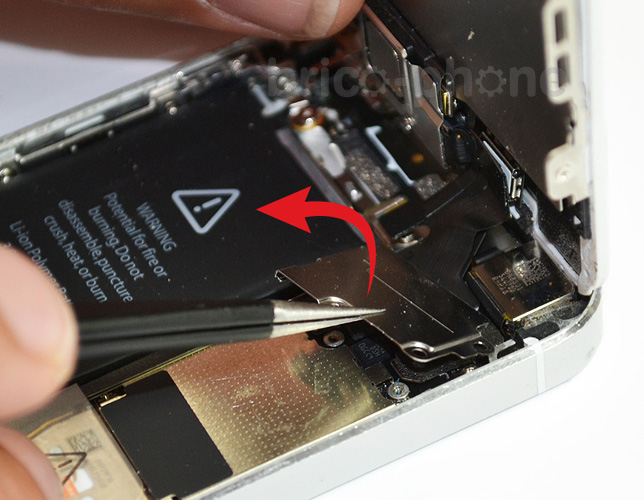

Retirer la plaquette métallique de protection.
Etape 3c : Déconnecter les nappes de l'écran

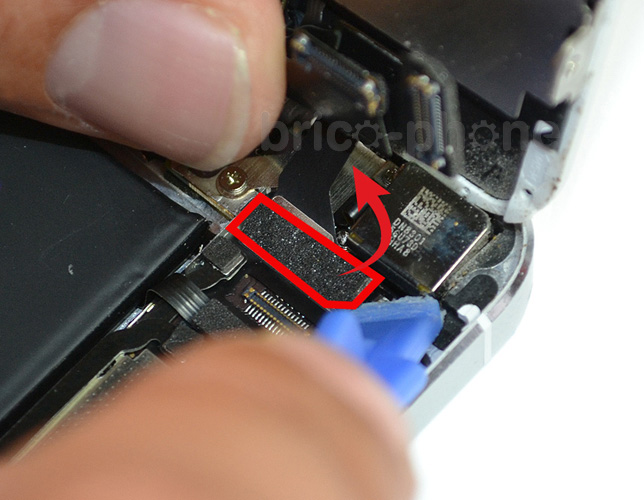

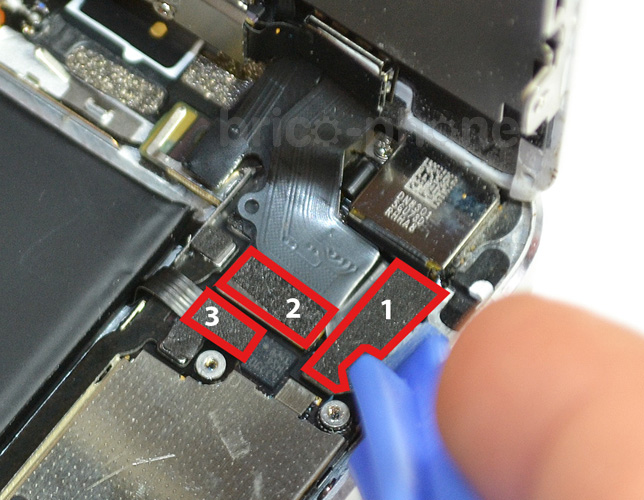

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3d : Déconnecter les nappes de l'écran

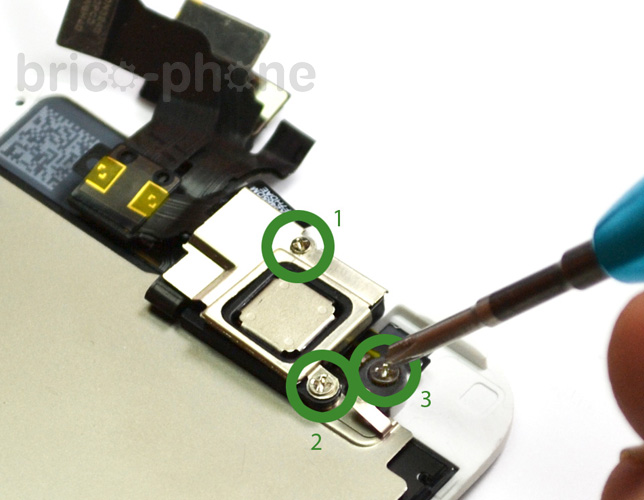

Etape 4a : Retirer la caméra avant Facetime de l'écran
Retirer les vis C1 et C2 pour pouvoir enlever la plaquette métallique.

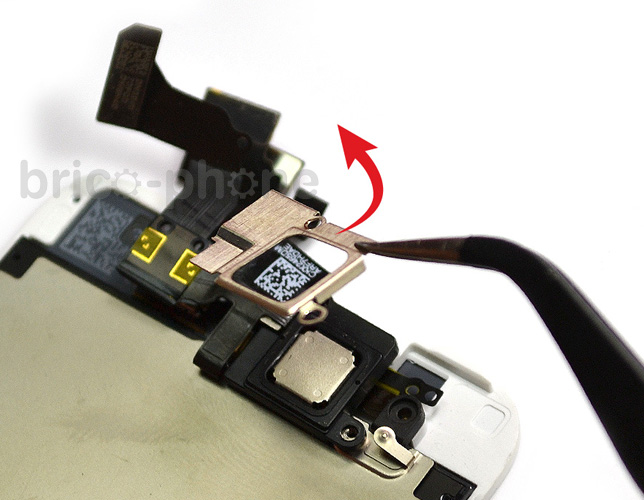

Etape 4b : Retirer la caméra avant Facetime de l'écran
Récupérer le petit morceau métallique de l'écouteur interne avec une pince.
Etape 4c : Retirer la caméra avant Facetime de l'écran
Retirer l'écouteur interne.
Etape 4d : Retirer la caméra avant Facetime de l'écran

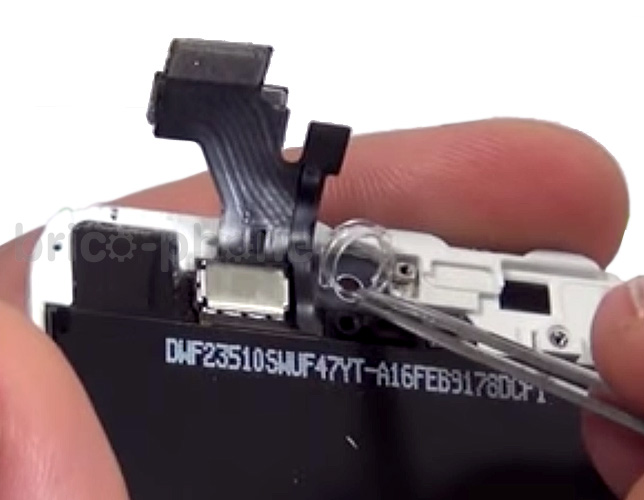

Enfin, vous pouvez déclipser le petit élément plastique rond (celui-ci peut être légèrement collé).
Etape 4e : Retirer la caméra avant Facetime de l'écran

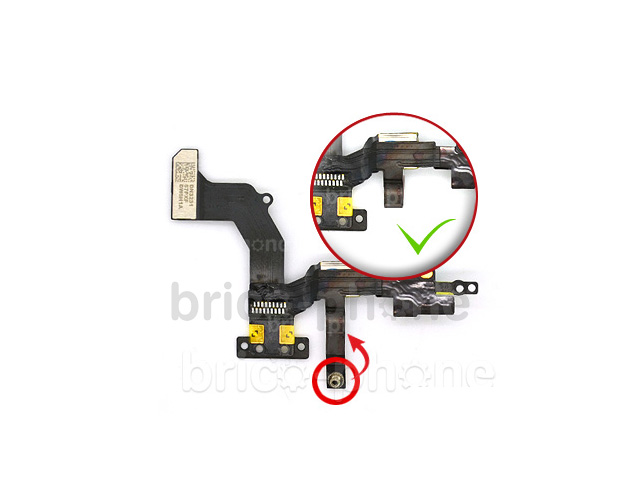

Lors du remontage, le petit micro situé juste en dessous de la caméra, doit être replié sur lui même et clipsé dans le petit trou prévu.
Etape 5a : Retirer le bouton Home

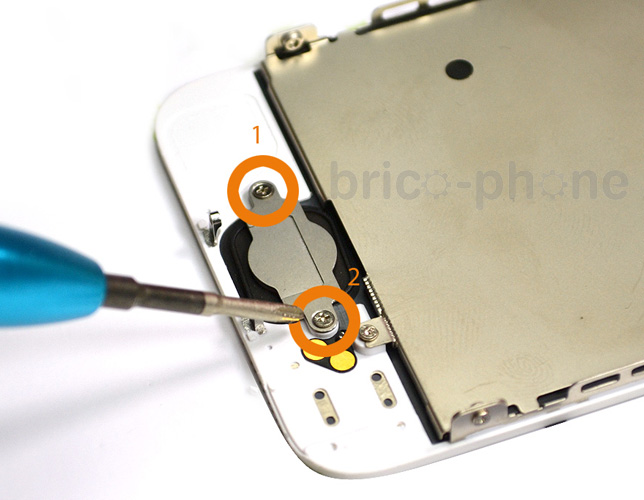

Retirer les vis D1 et D2 afin de lever la plaquette métallique et ensuite tirer doucement vers vous pour déconnecter la nappe.

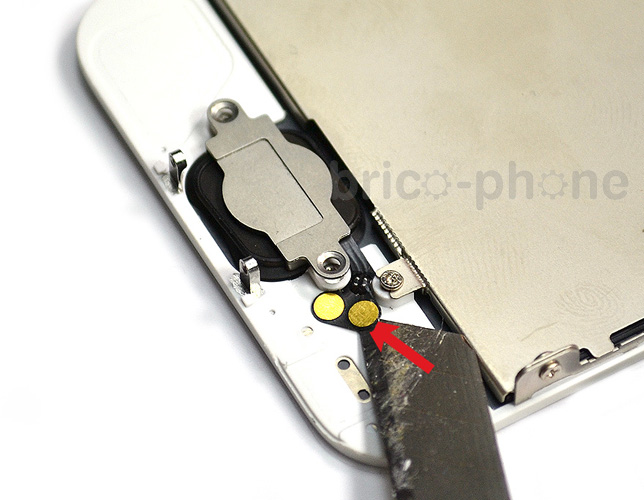

Etape 5b : Retirer le bouton Home
Retirer la nappe Home à l'aide d'un levier plastique ou d'un cutter. Celle-ci est collée sur le châssis, faites attention à ne pas la déchirer.

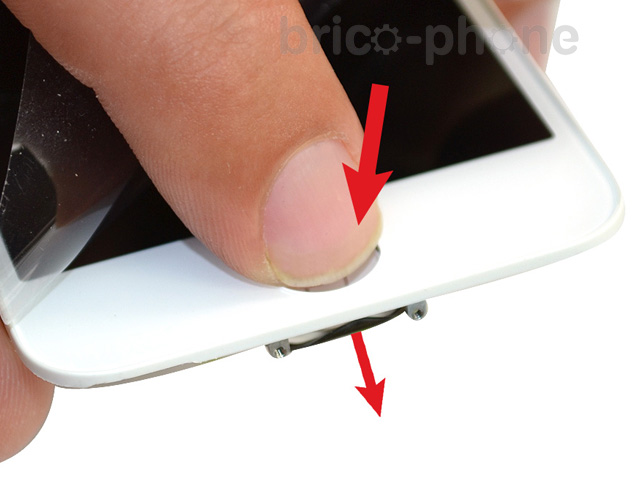

Etape 5c : Retirer le bouton Home

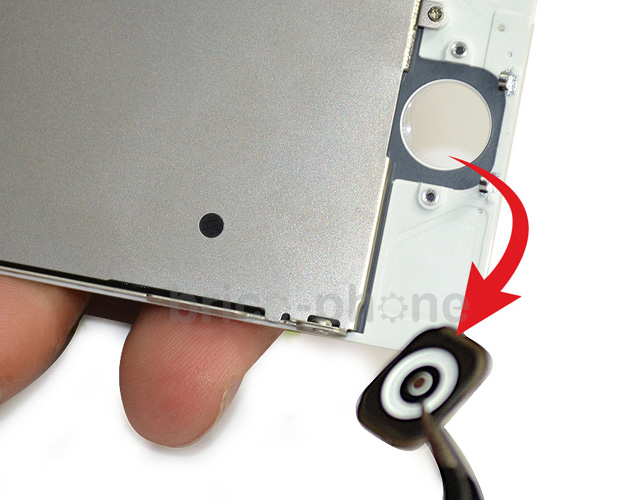

Etape 5d : Retirer le bouton Home

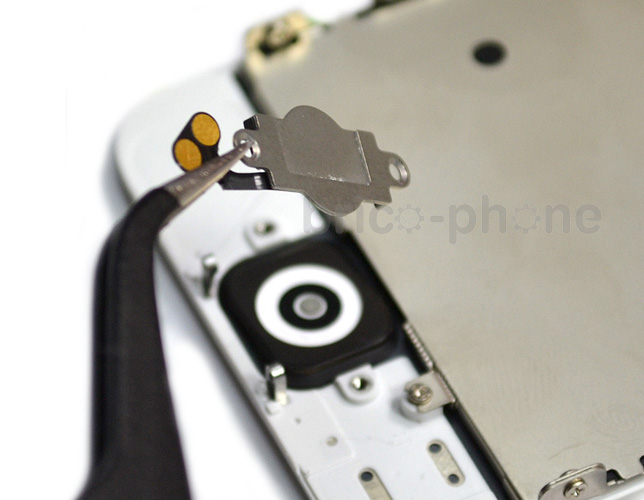

Décoller le caoutchouc du bouton Home avec une pincette.
Etape 5e : Retirer le bouton Home
Etape 6a : Retirer la partie métallique du LCD

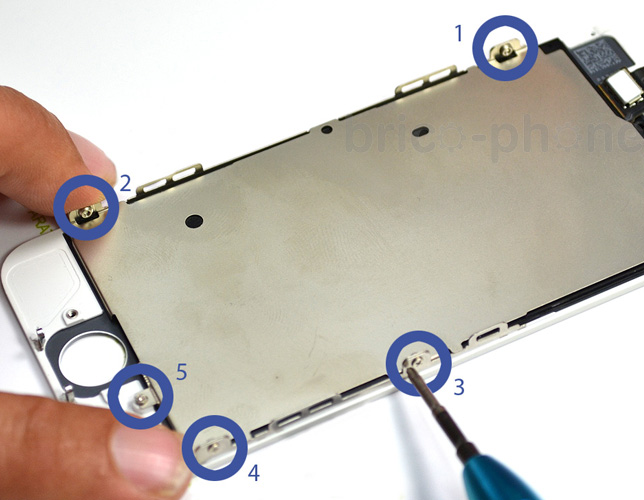

Retirer les vis E1 à E4 situées sur les côtés de la plaquette puis la vis E5 située quant à elle sur la face.
Etape 6b : Retirer la partie métallique du LCD

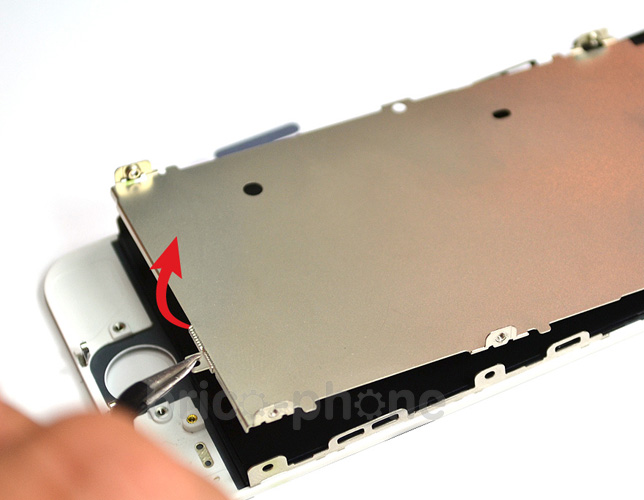

Vous pouvez ensuite retirer la plaquette en insérant un outil iSesamo ou une pince au niveau de la vis E5. Cette plaquette sera à replacer sur votre nouvelle vitre.

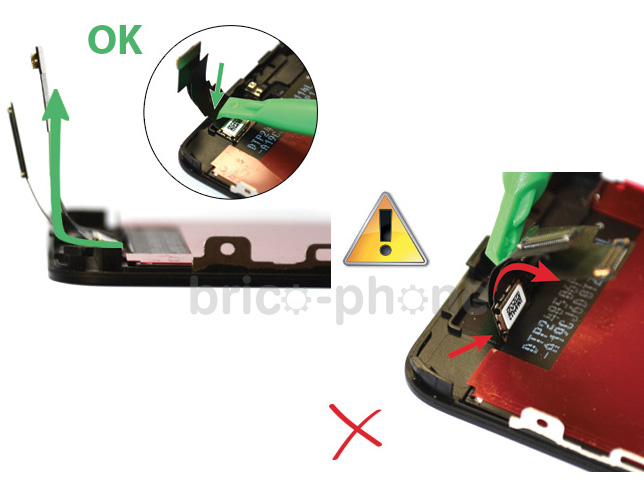

Etape 7 : Précautions lors du remontage
Lors du remontage de votre écran, les nappes doivent être pliées délicatement au niveau du haut du châssis. Afin de plier les nappes au bon endroit, nous vous conseillons d'utiliser une spatule en plastique. Attention à ne pas plier les nappes de l'écran (tactile et/ou LCD) au niveau du LCD : fort risque d'endommagement ou de coupure.
