Changement de la coque arrière complète sur iPhone 11 Pro Max

Temps estimé : 45 min
Difficulté : 3/5
iPhone 11 Pro Max | Temps estimé : 45 min | Difficulté : 3/5

Changez vous même la coque arrière avec le connecteur de charge, le vibreur, les micros et le haut-parleur externe de votre iPhone 11 Pro Max en suivant ce guide complet spécialement conçu pour vous accompagner tout au long de cette réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Châssis complet pour iPhone 11 Pro Max Noir
129,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

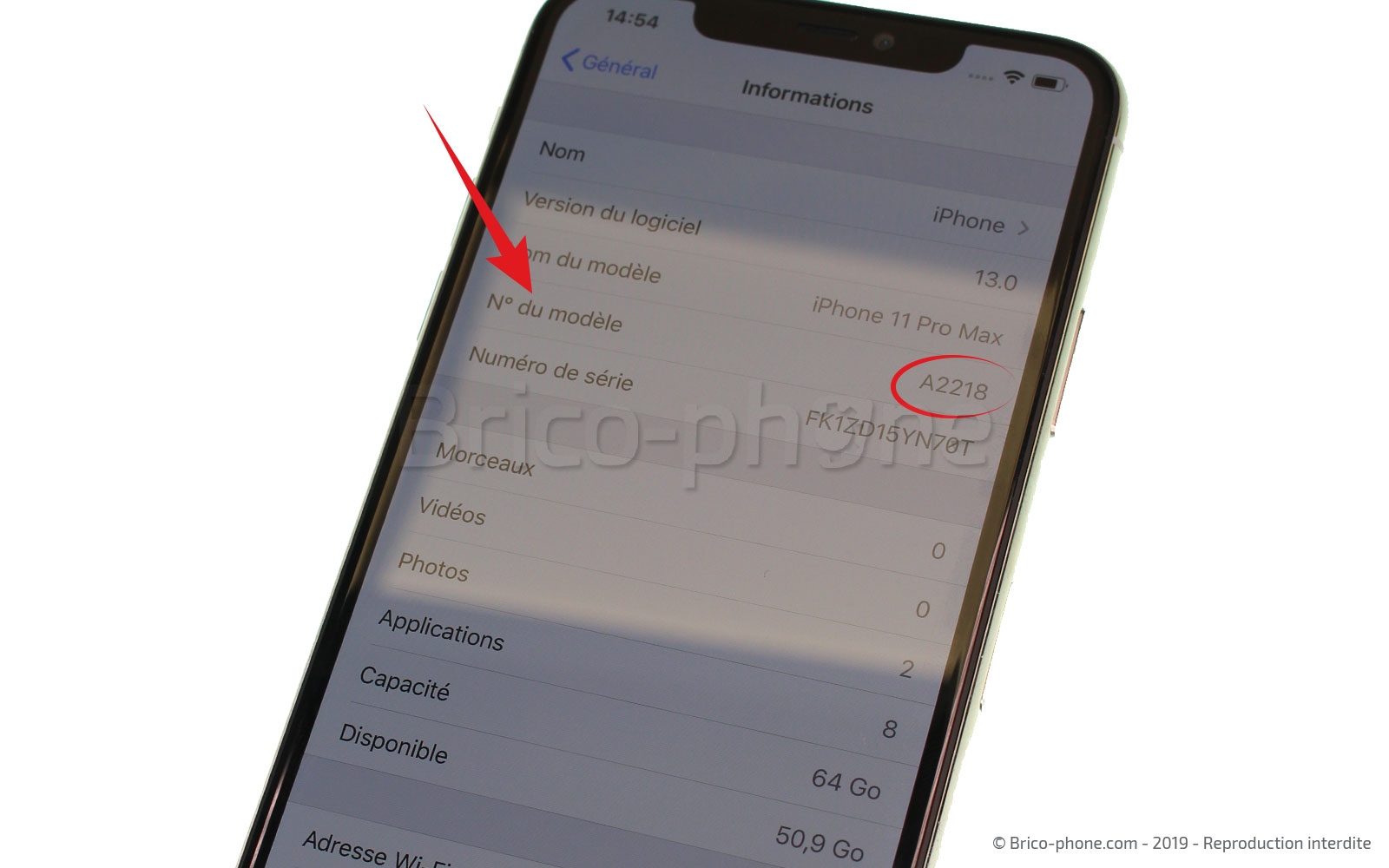

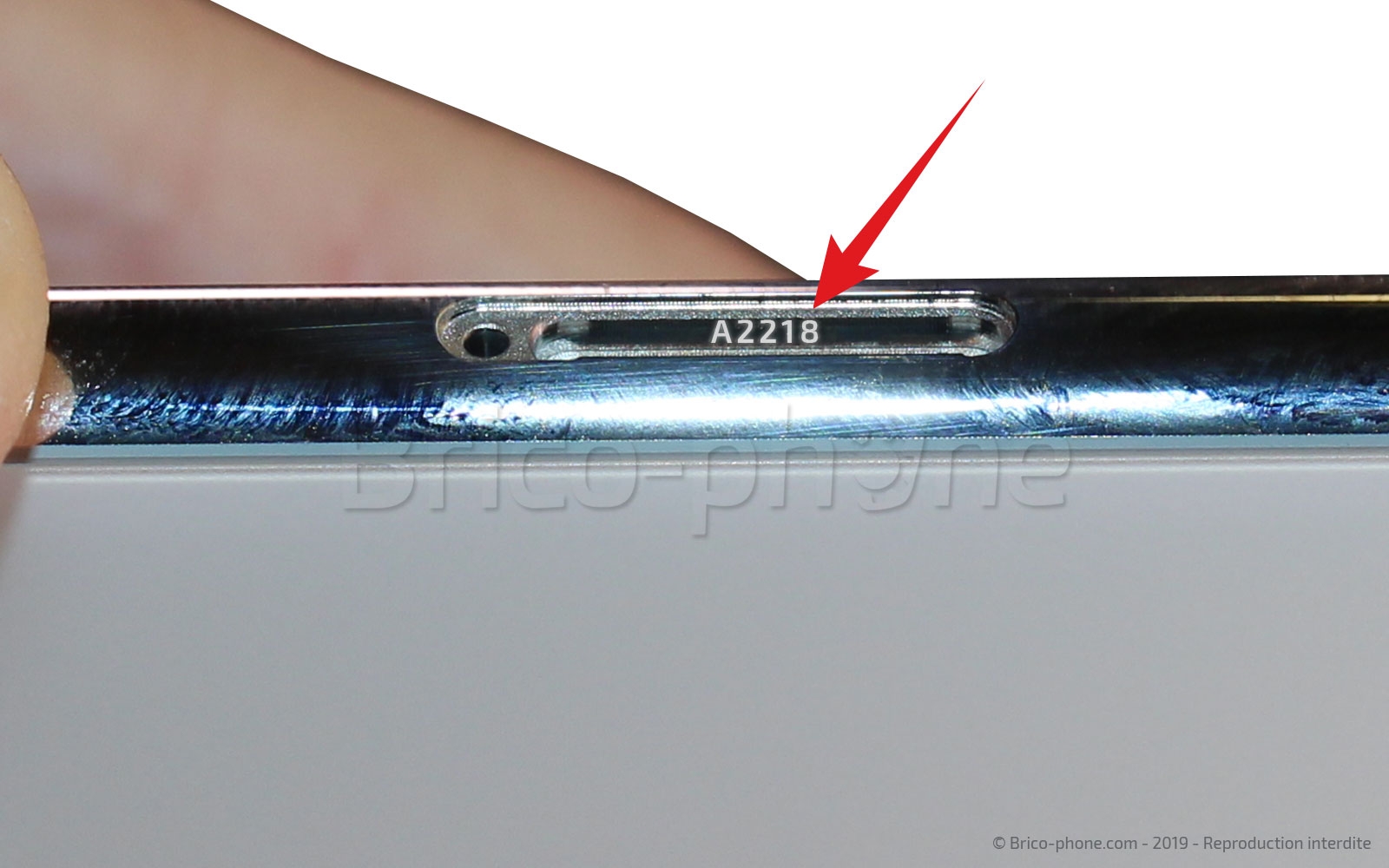

Pour savoir si vous possédez un iPhone 11 Pro Max, rendez-vous dans les Réglages > Général > Informations, puis regardez à la ligne "nom du modèle", vous devriez avoir écrit "iPhone 11 Pro Max". Vous aurez le numéro du modèle en cliquant sur "N° du modèle", "A2218" devrait apparaître.
Dans le cas où vous n'avez pas d'affichage, sortez le tiroir sim de son logement et vous devriez retrouver le numéro de modèle gravé.

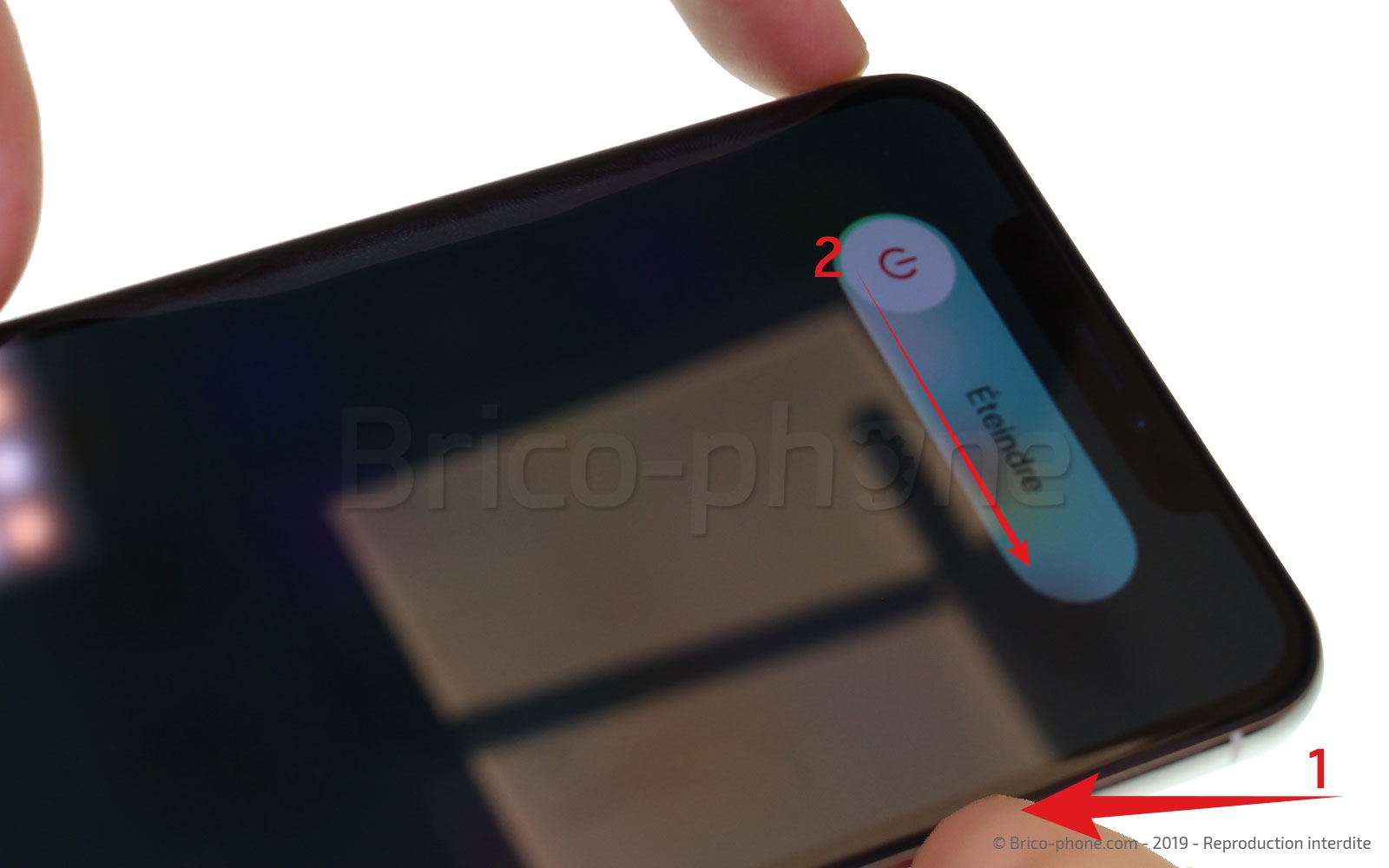

Etape 1 : Eteindre le téléphone et retirer le tiroir sim
Mettez hors tension votre téléphone en restant appuyé sur le bouton power et volume moins, puis slidez le bouton "éteindre sur l'écran".

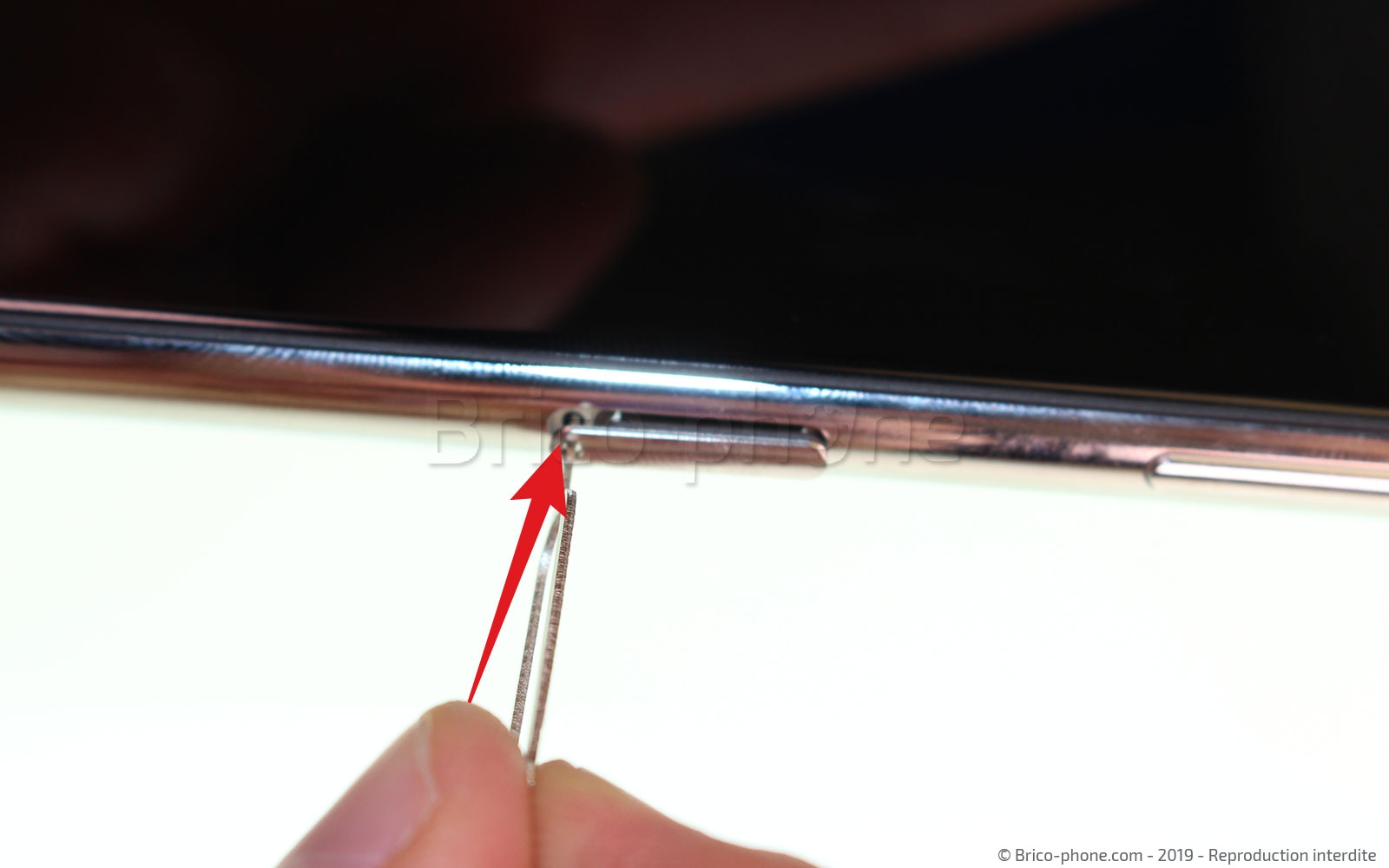

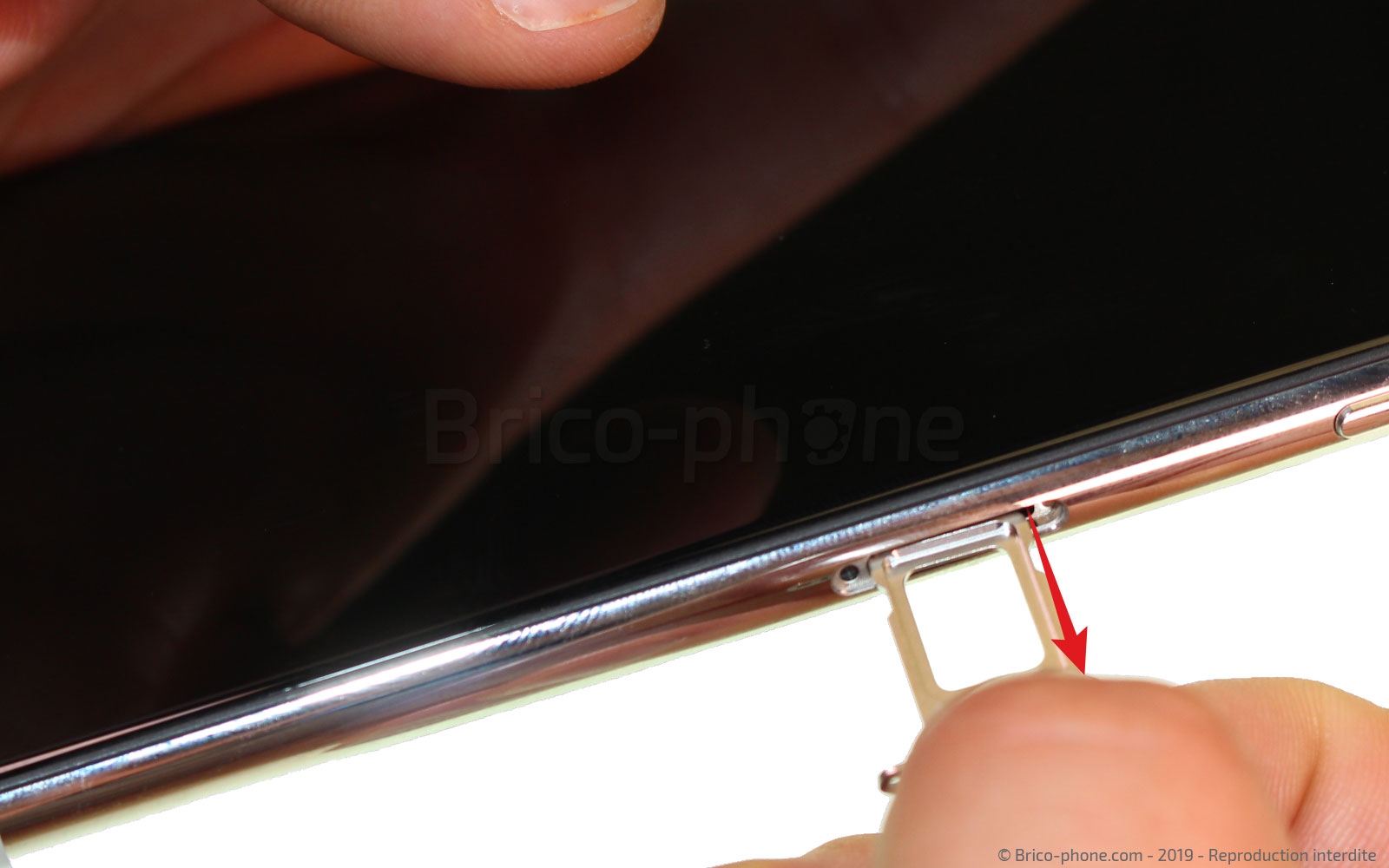

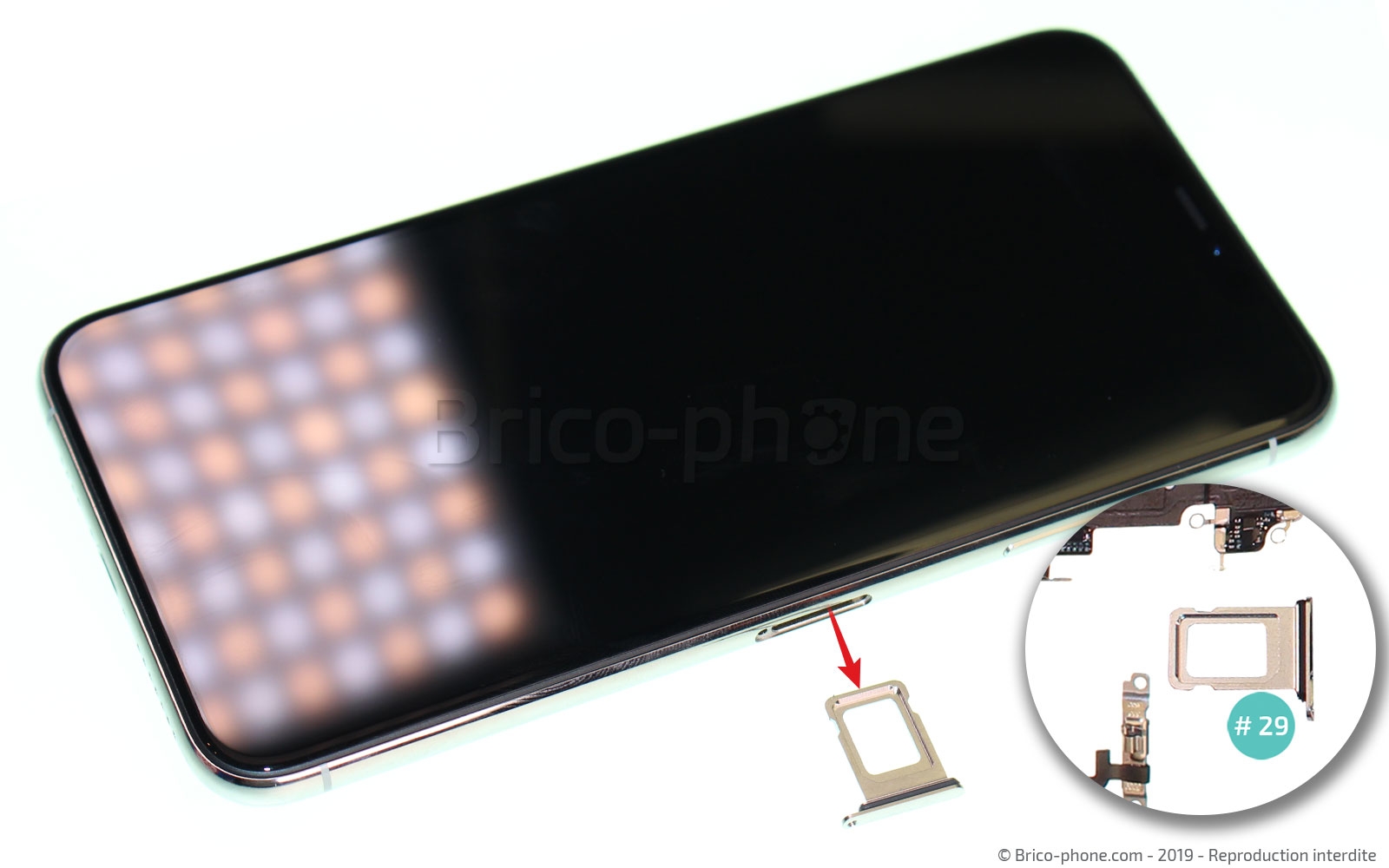

Retirez le tiroir sim (#29) à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobe

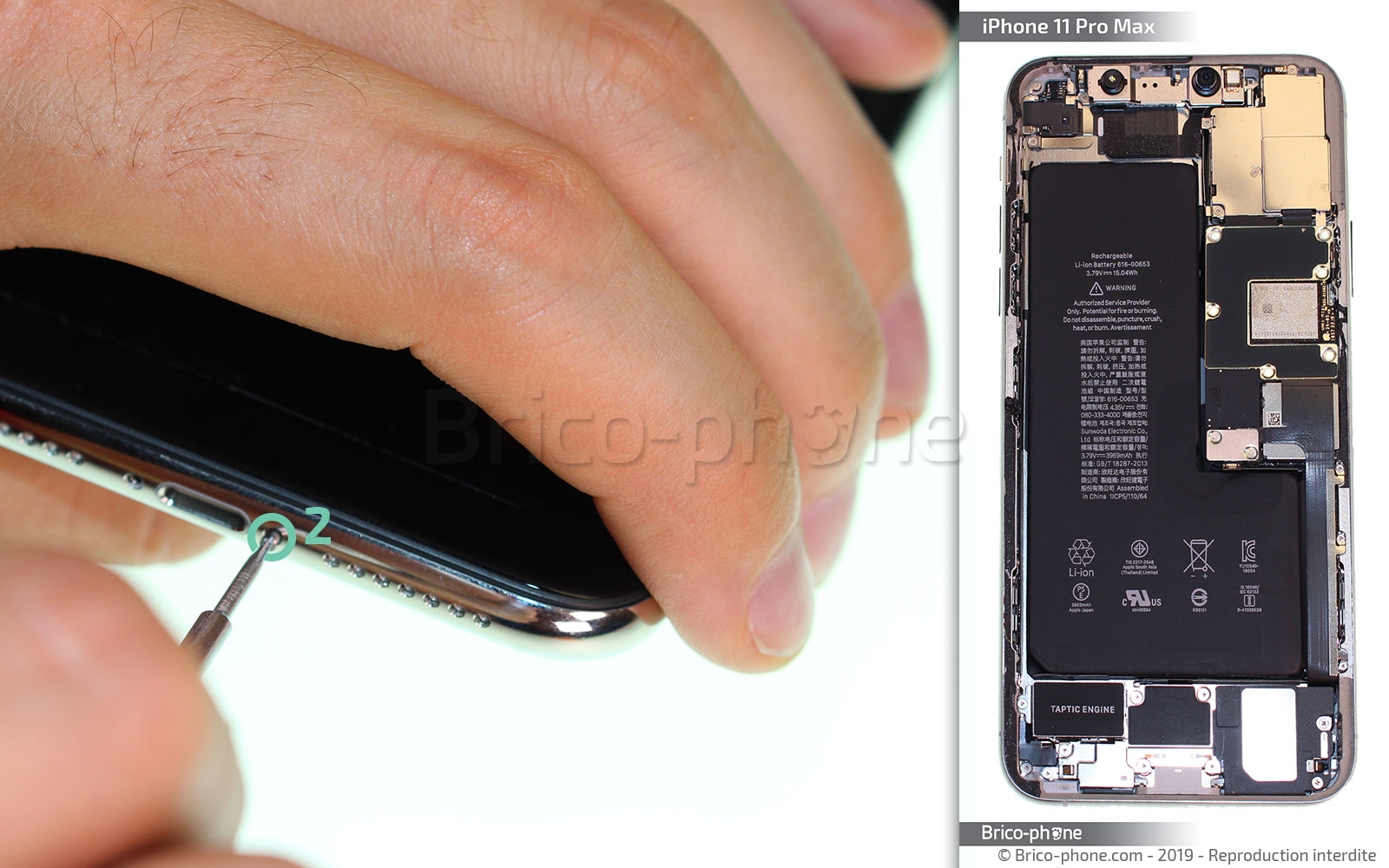

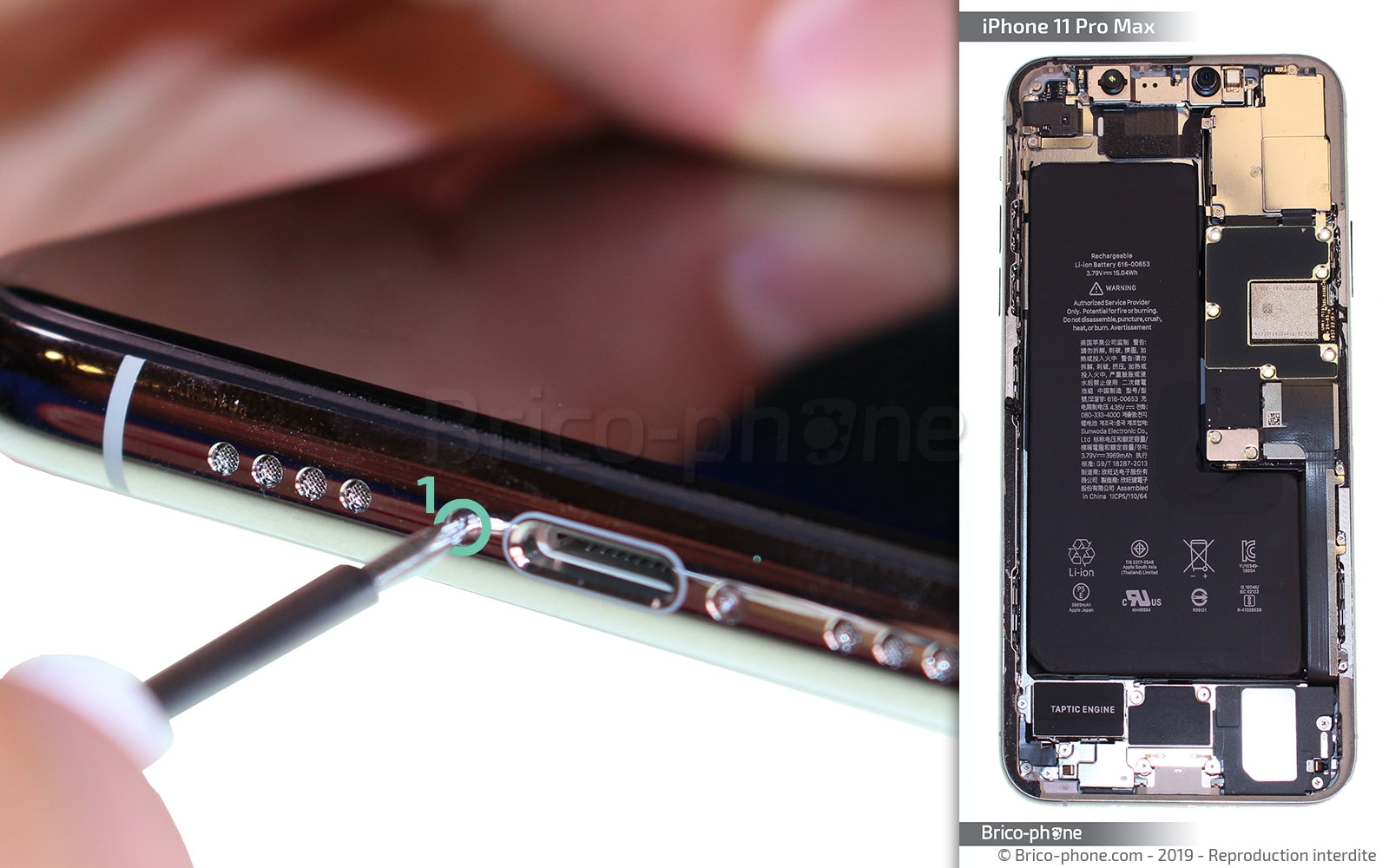

Dévissez les deux vis de chaque côté du connecteur de charge à l'aide du tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 3 : Chauffer l'écran et créer un point d'insertion

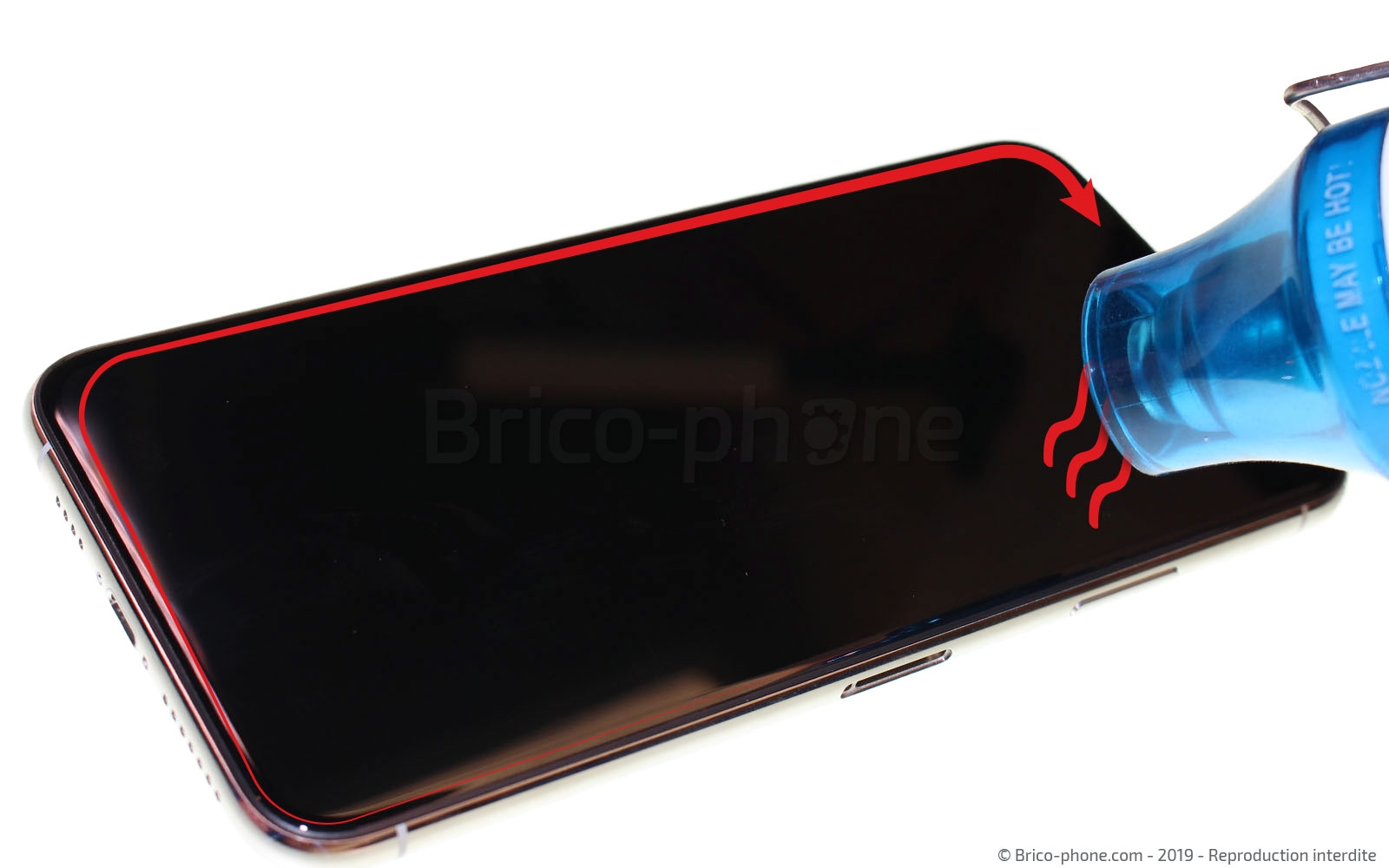

Chauffez le contour de l'écran avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker de l'écran.
Il ne faut pas dépasser les 80 degrés, pour ne pas endommager les composants du téléphone.

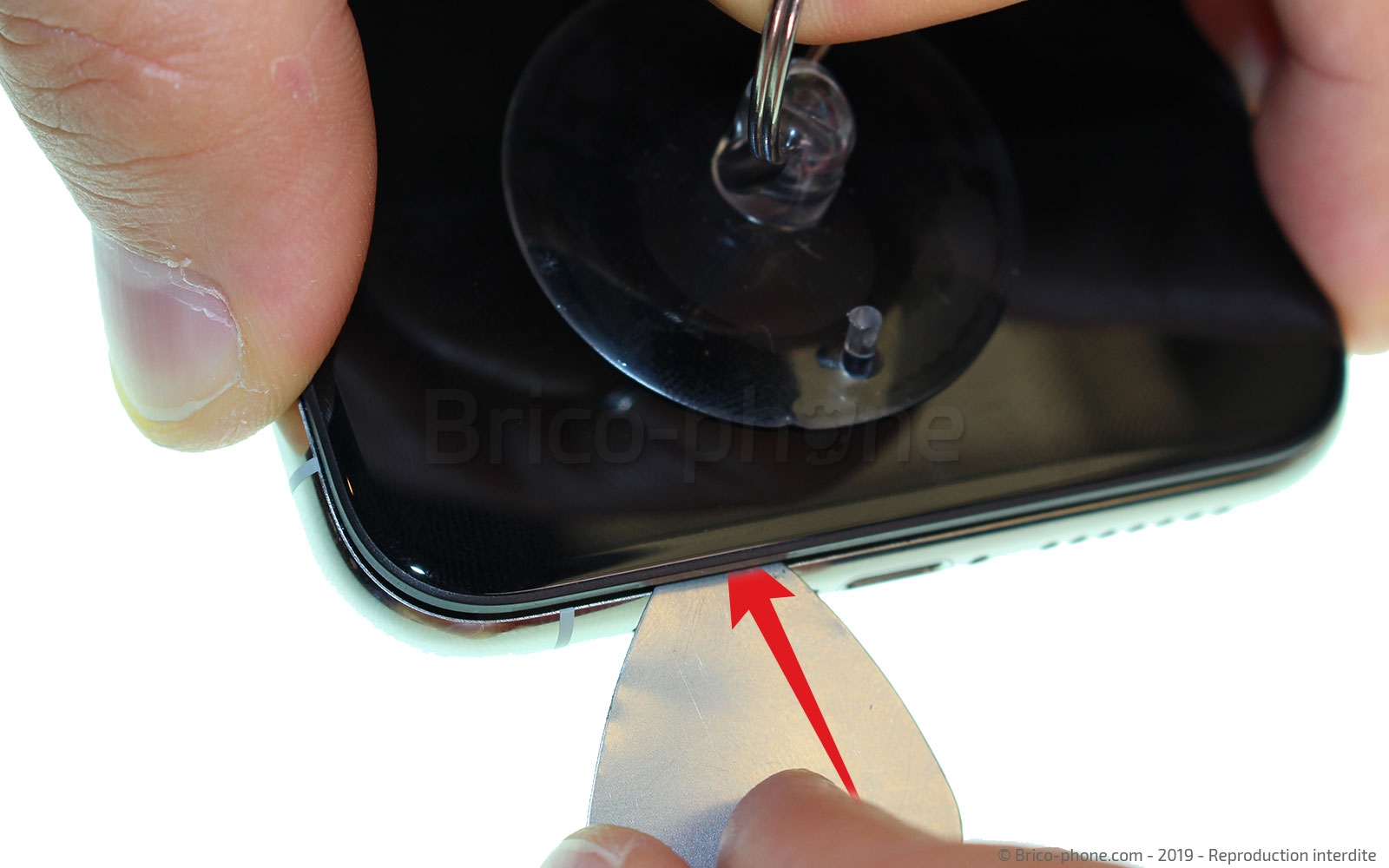

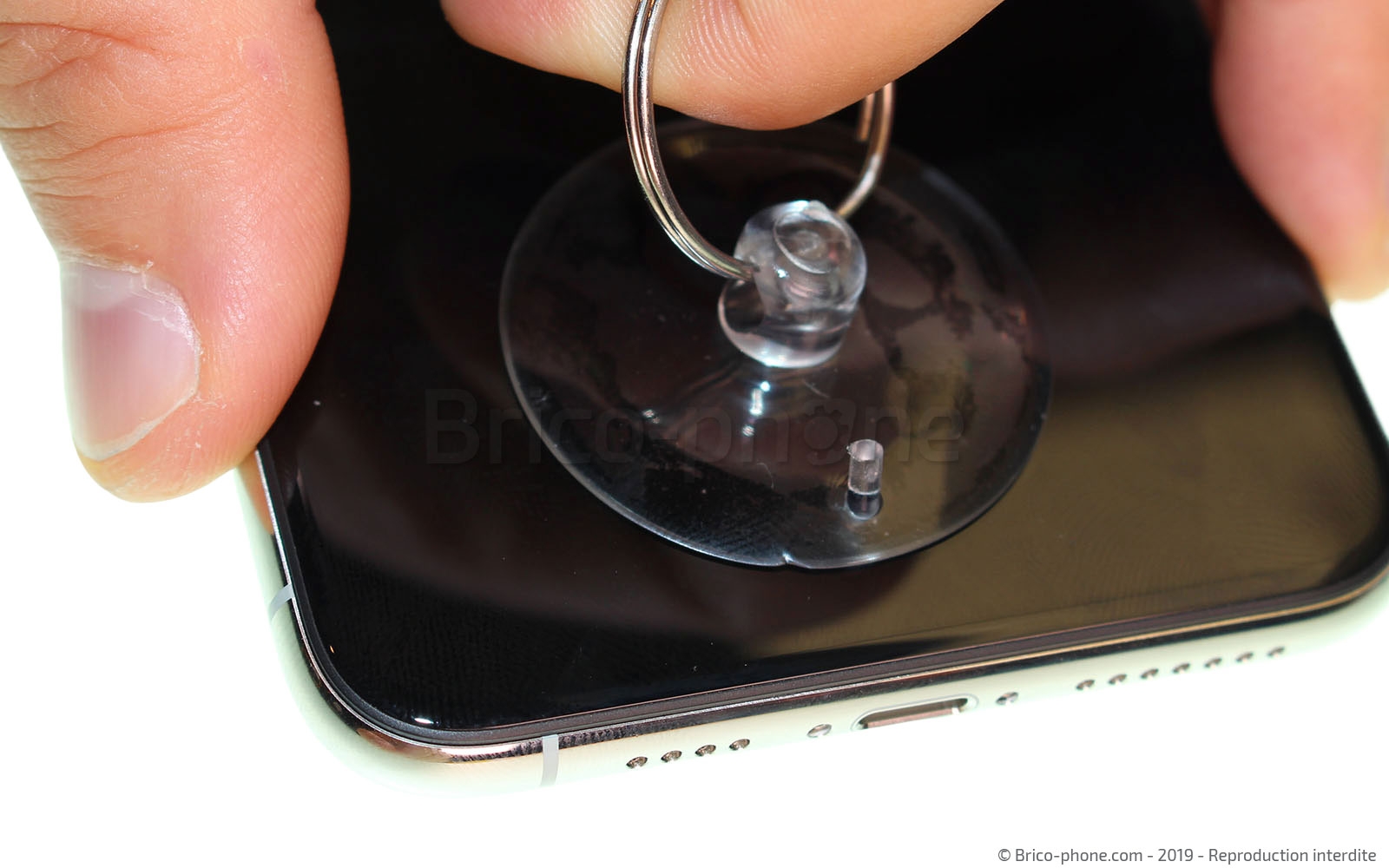

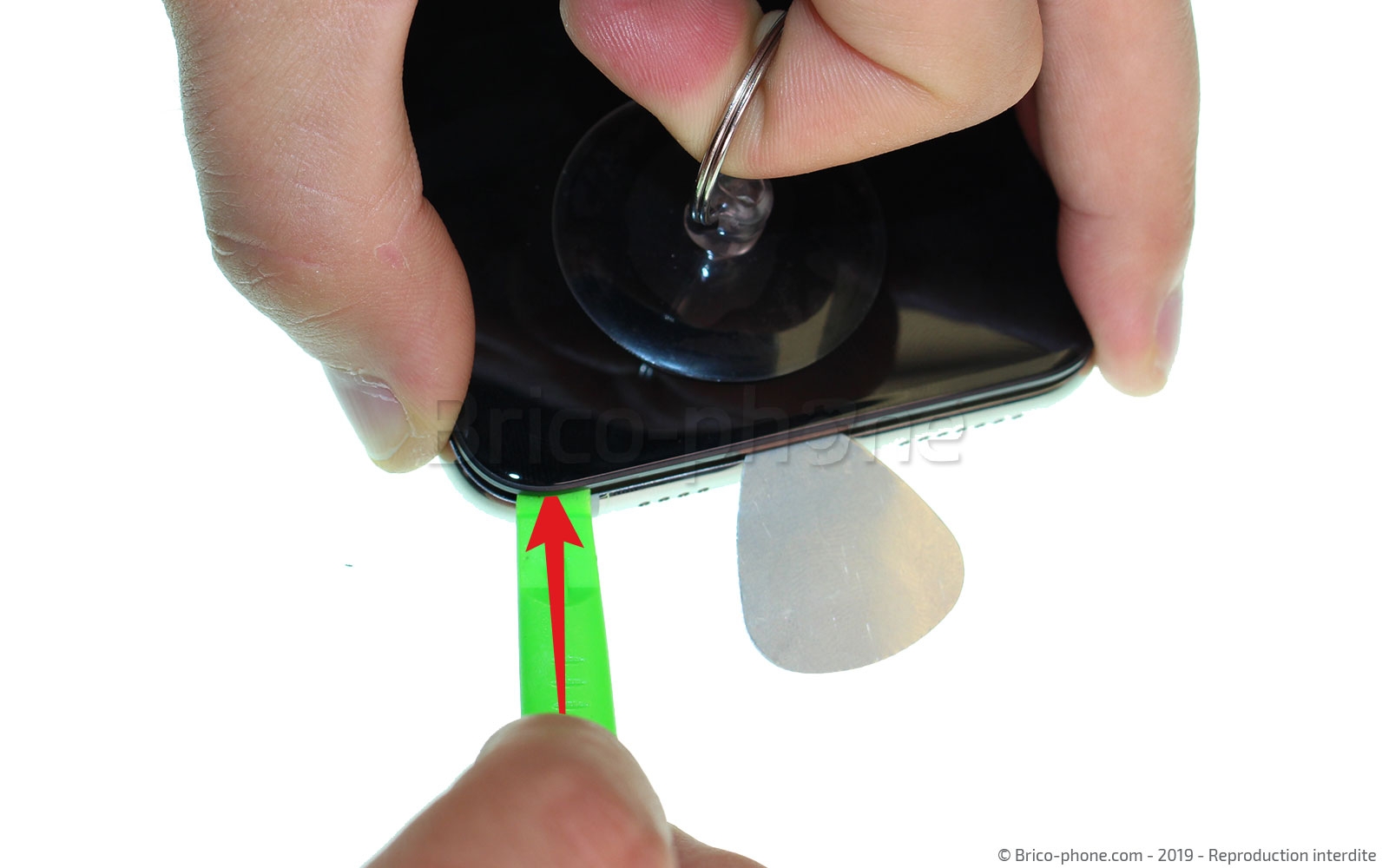

Appliquez la ventouse sur le bas de l'écran, puis tirez sur son anneau pour soulever légèrement l'écran et pouvoir y insérer le médiator en métal.
Maintenant que vous avez fait une ouverture, insérez le levier vert et retirez le médiator.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 4 : Ouvrir le téléphone

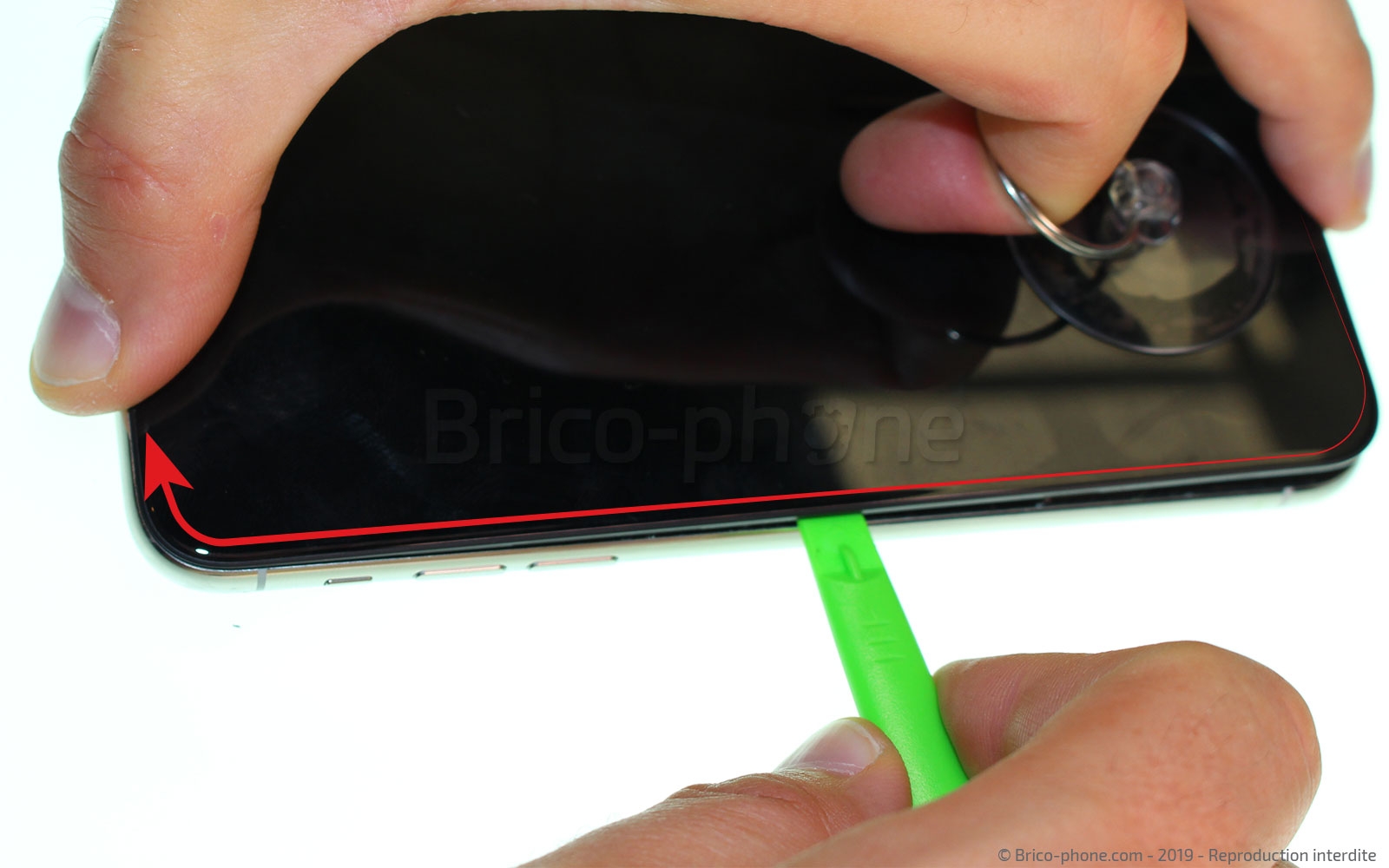

Faites le tour du téléphone avec le levier vert pour retirer le joint, attention à la partie droite de l'écran pour ne pas endommager les nappes de l'écran.

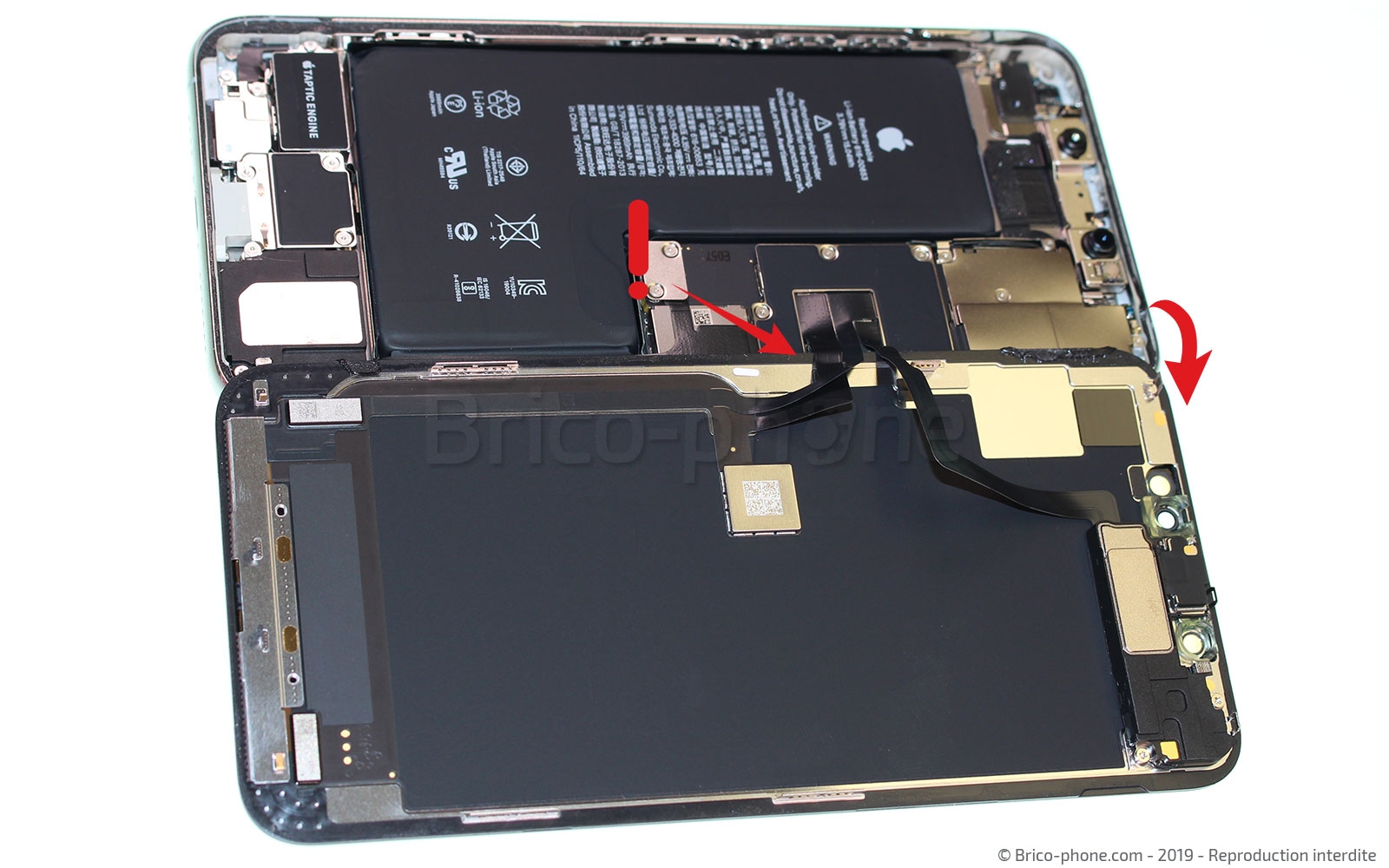

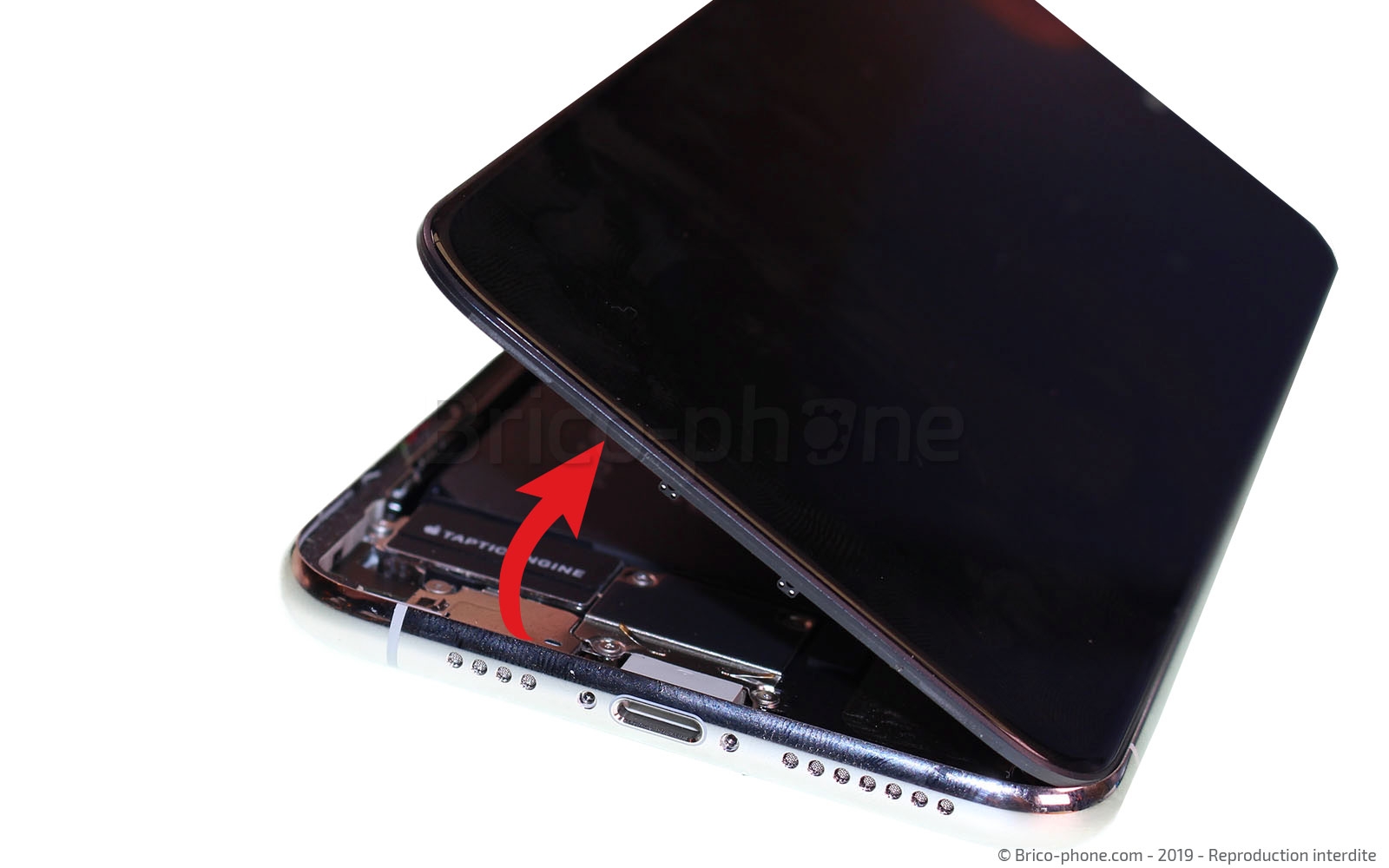

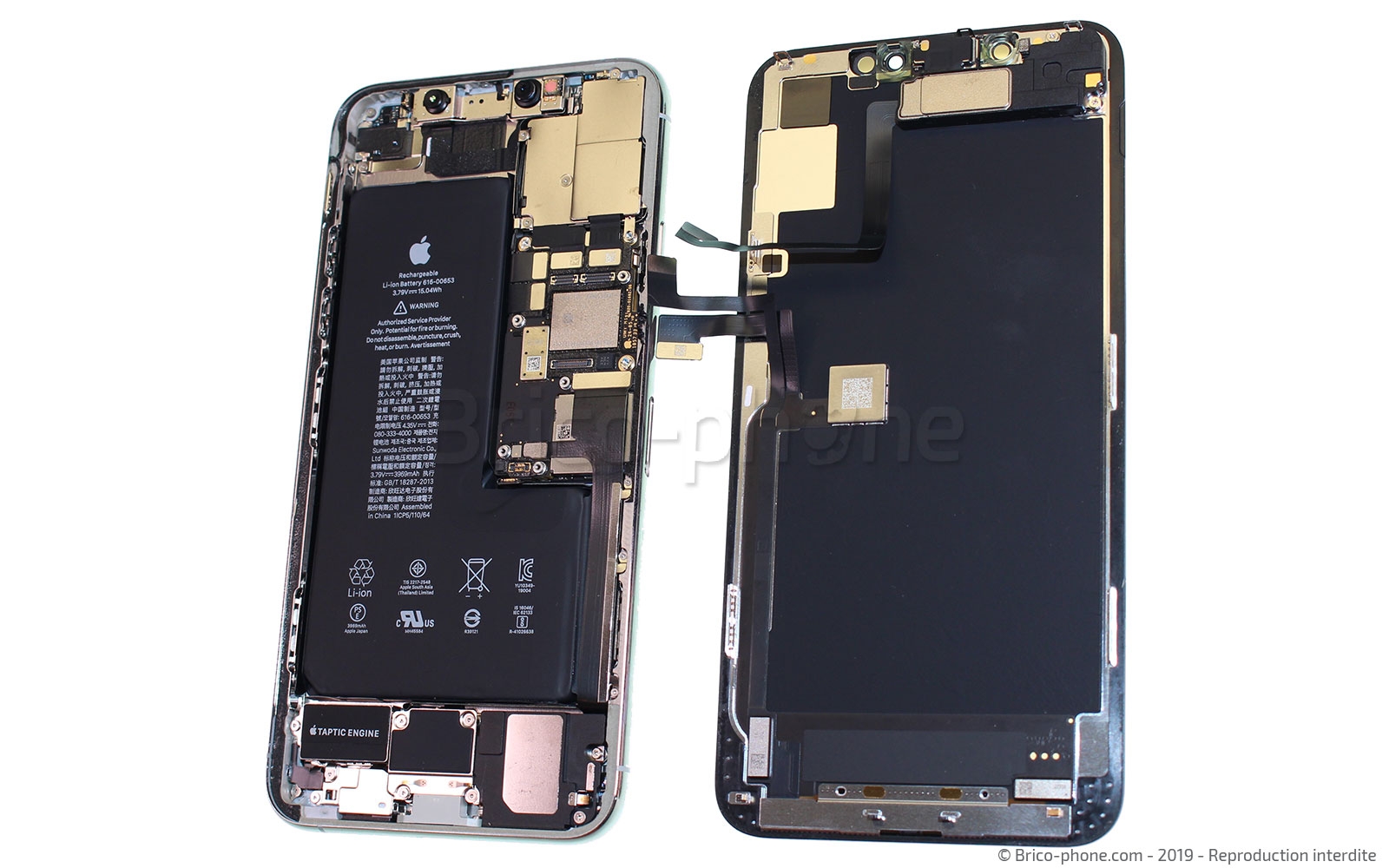

Ouvrez le téléphone en basculant l'écran vers la droite et en le chevauchant sur le châssis, car les nappes sont assez courtes.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la batterie

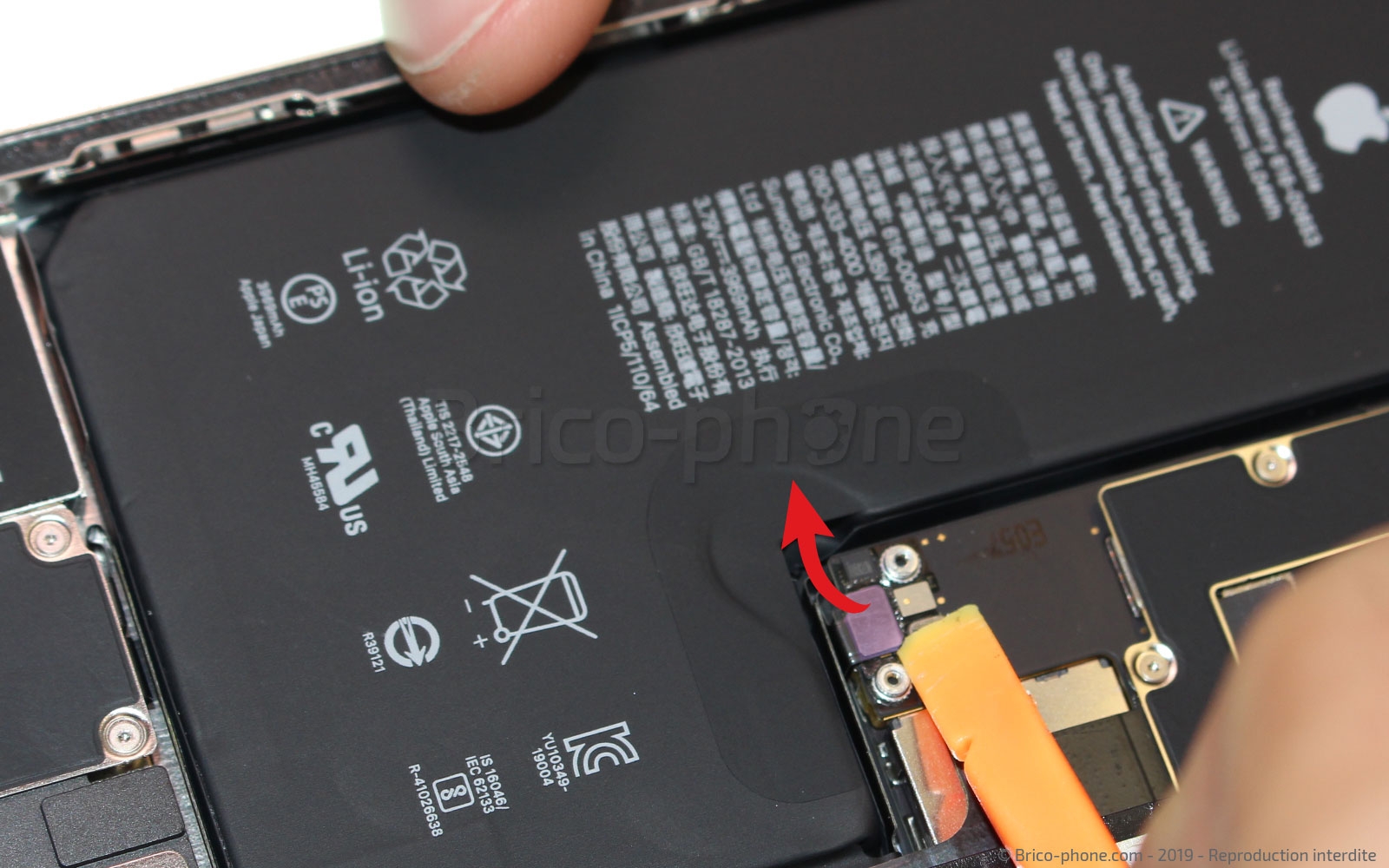

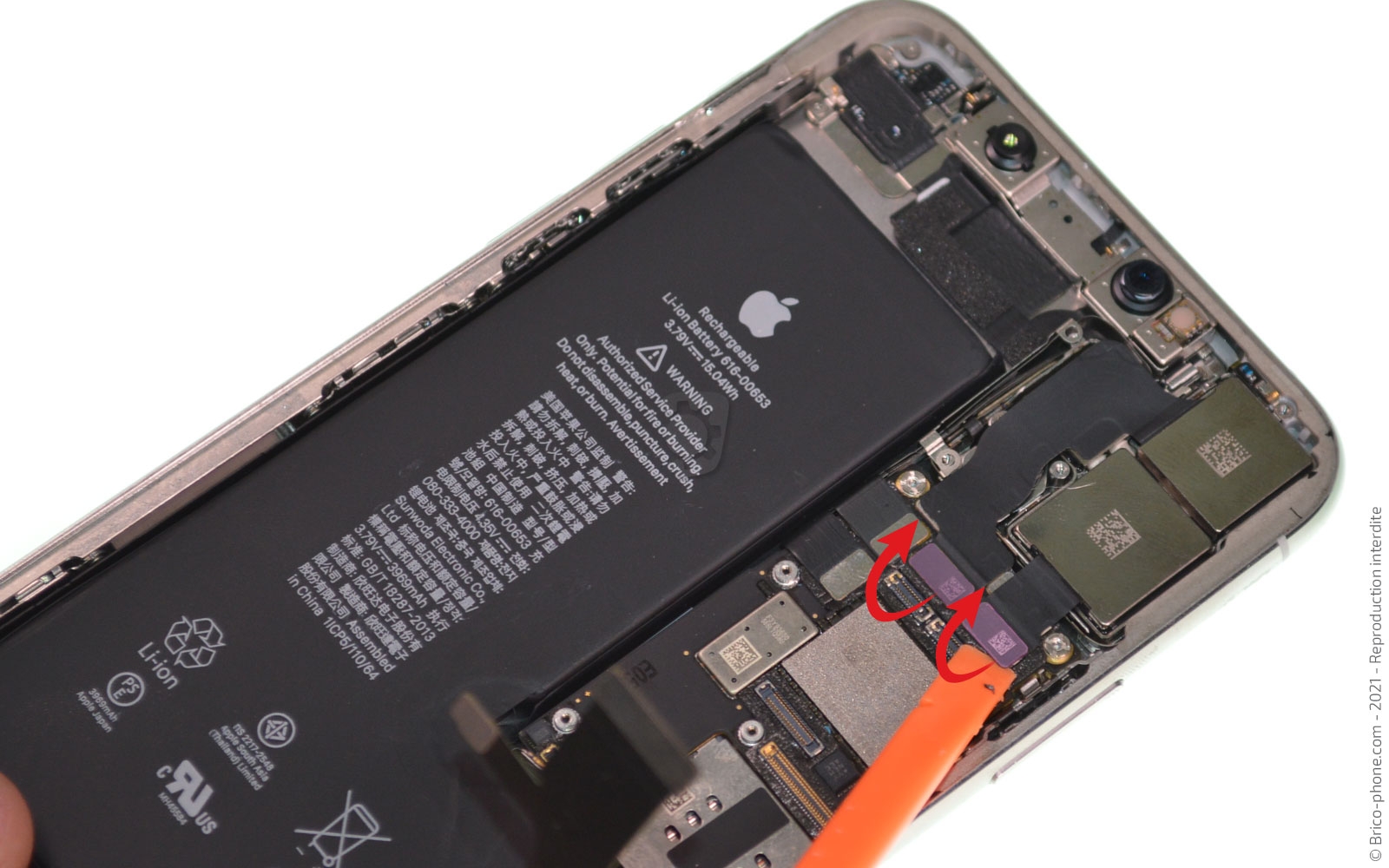

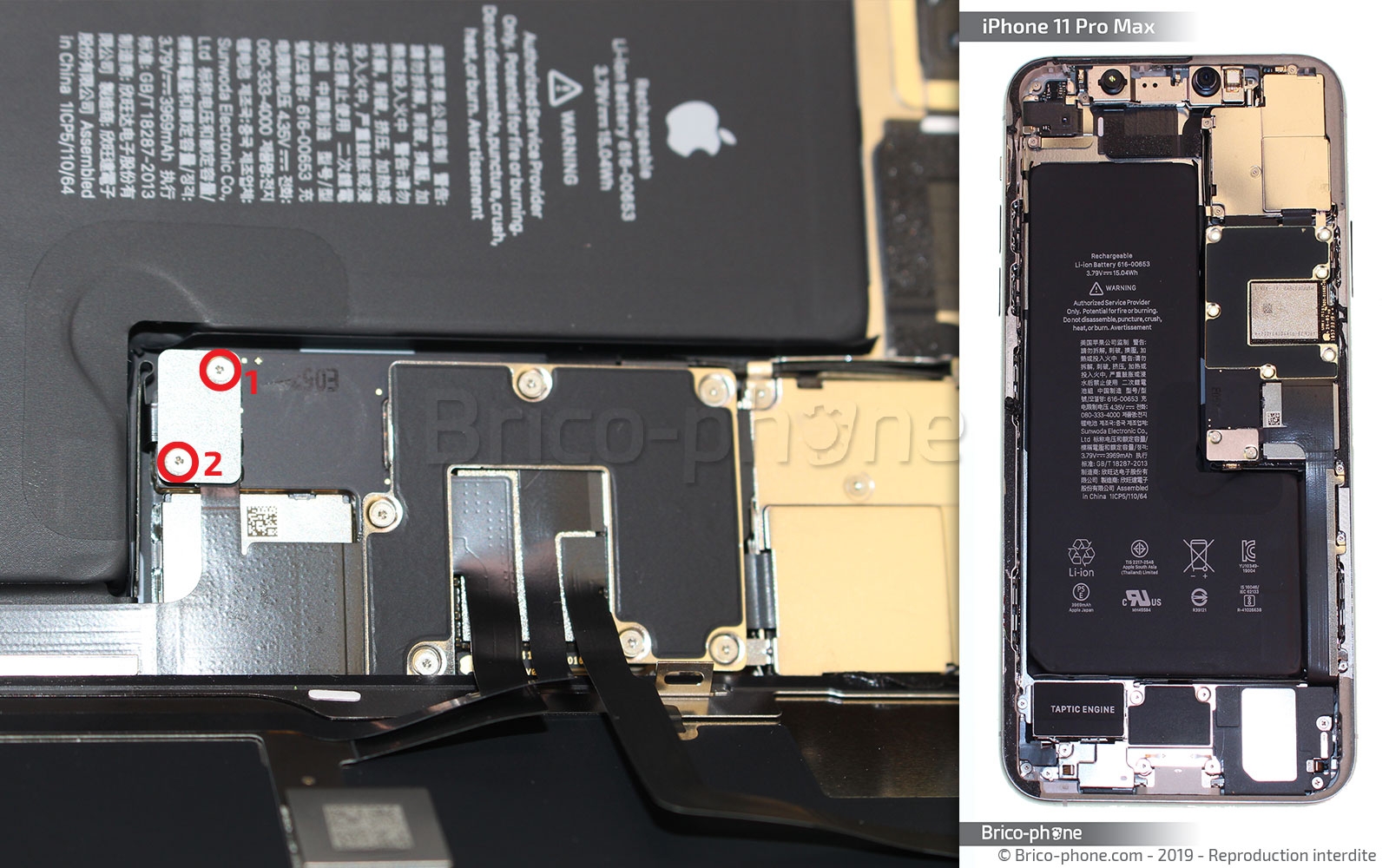

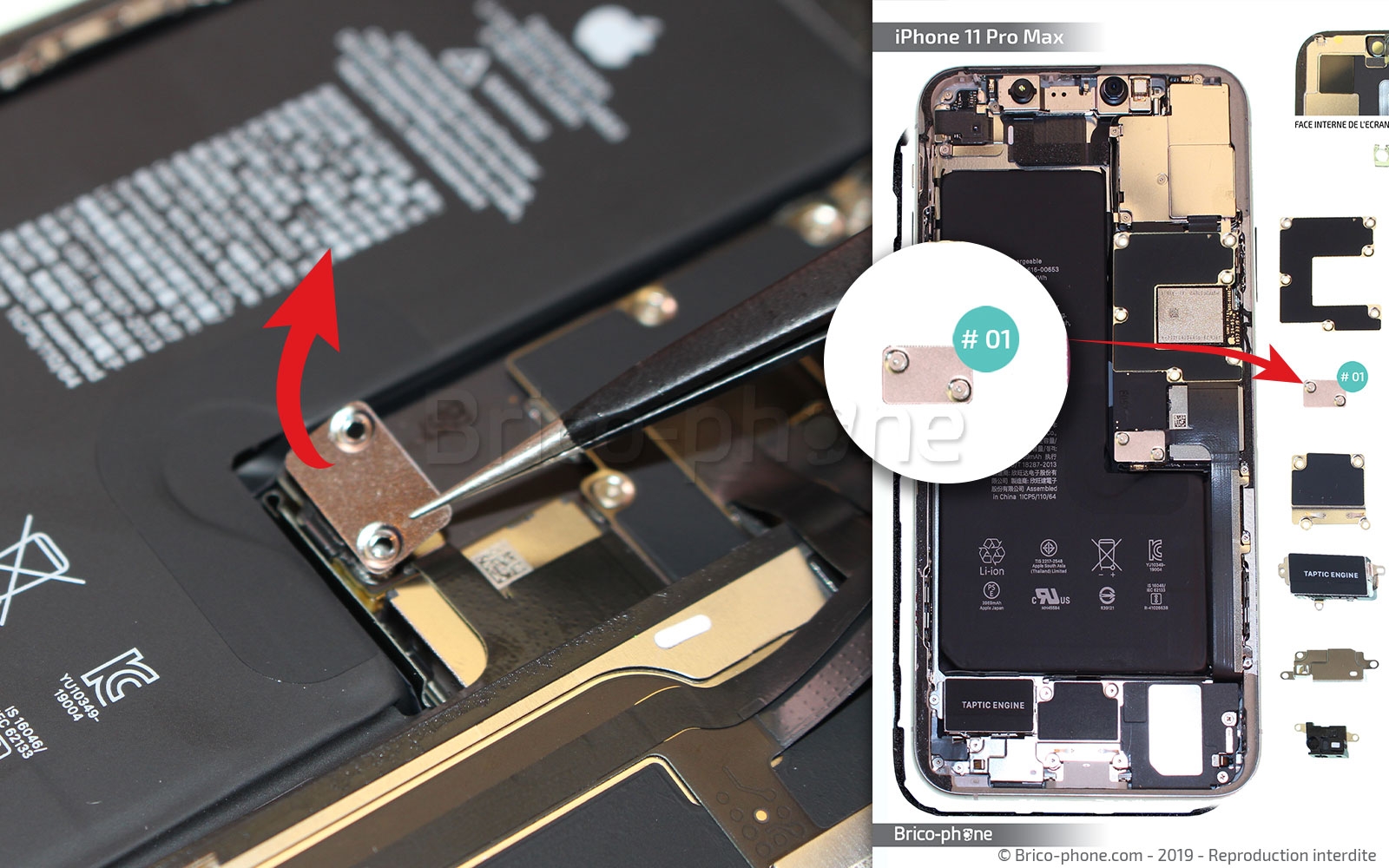

Dévissez les deux vis triwing avec le tournevis, puis retirez la plaquette (#01) avec la pincette en métal. Pour travailler en toute sécurité, déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

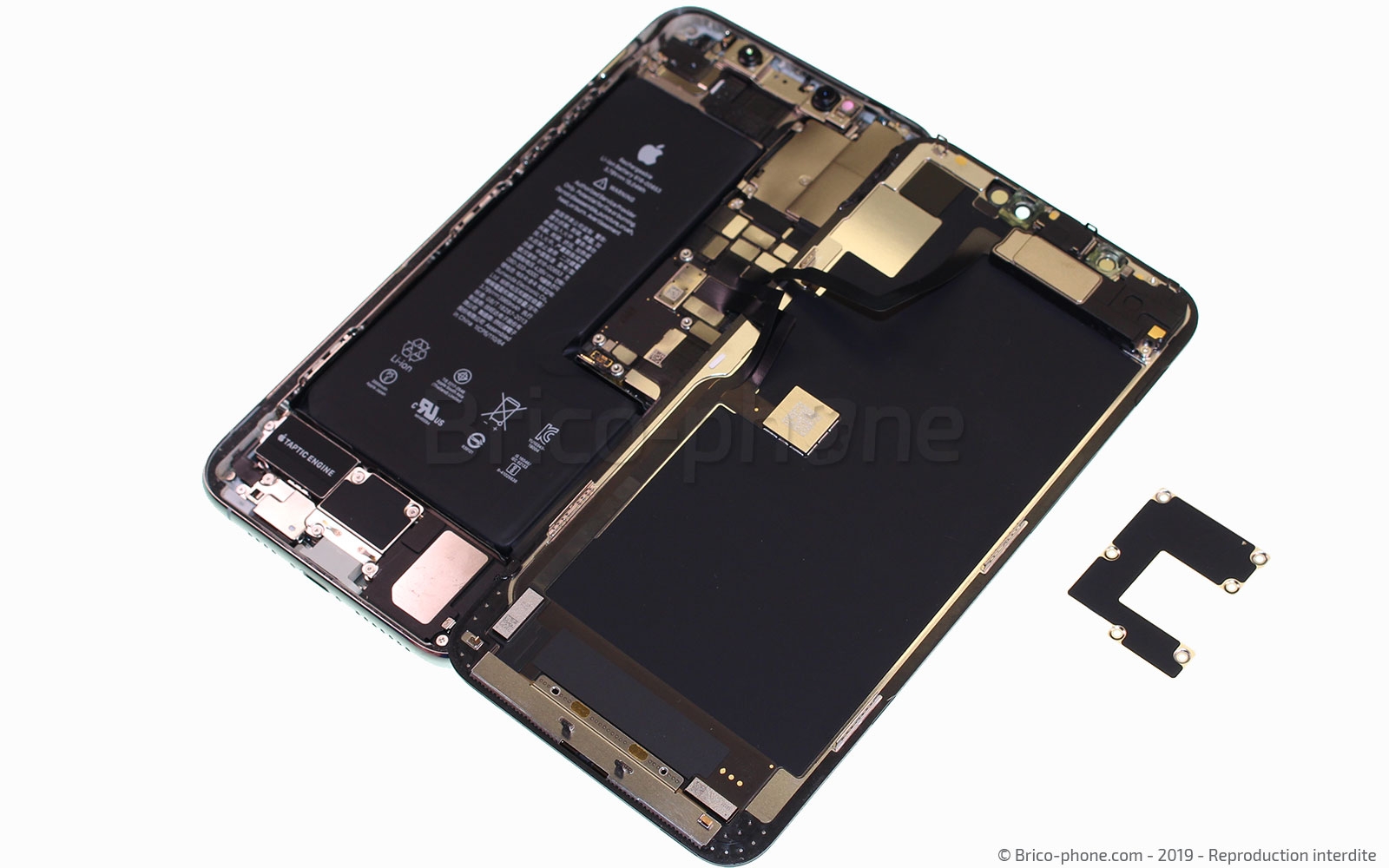

Etape 6 : Enlever la plaquette des nappes de l'écran

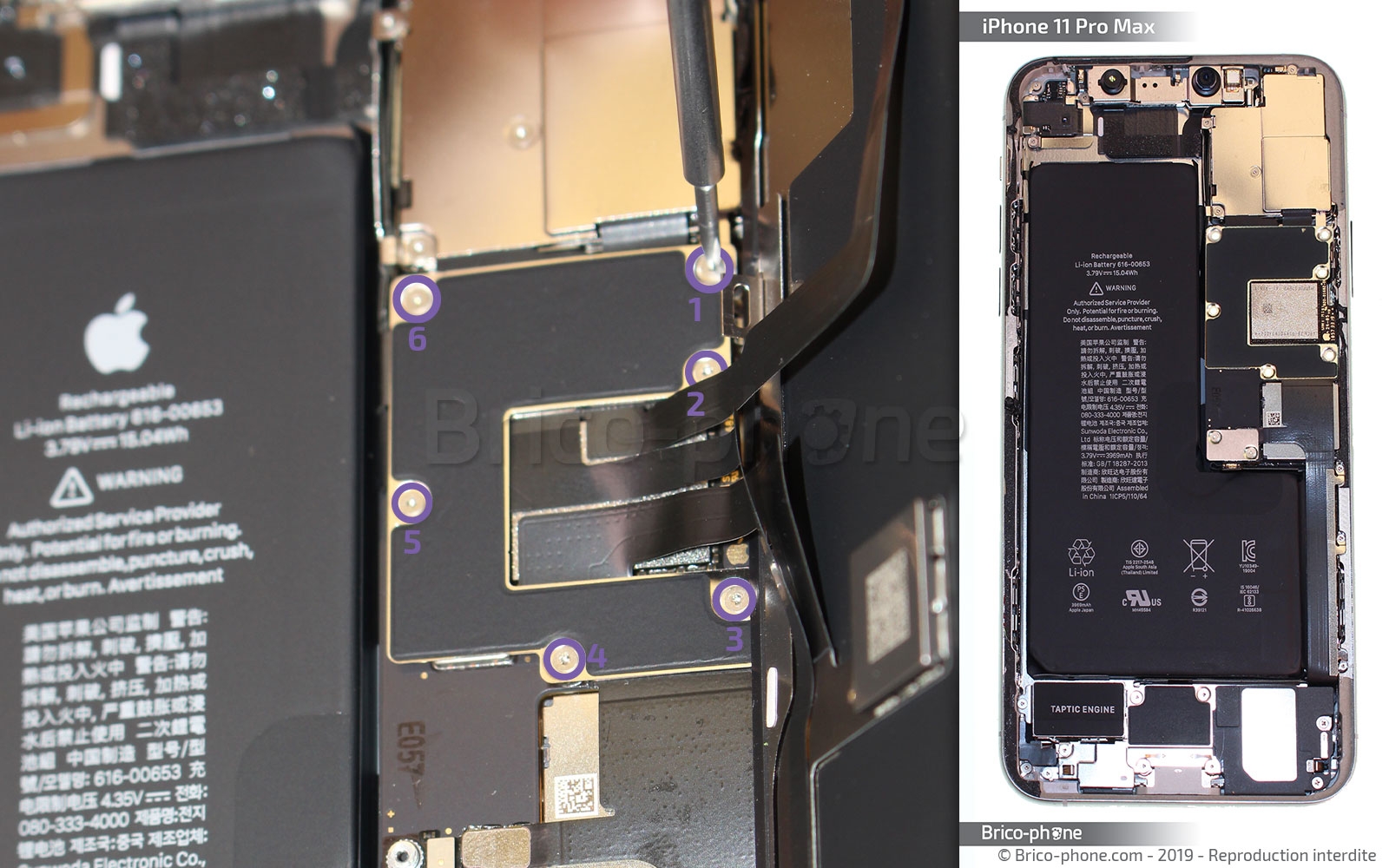

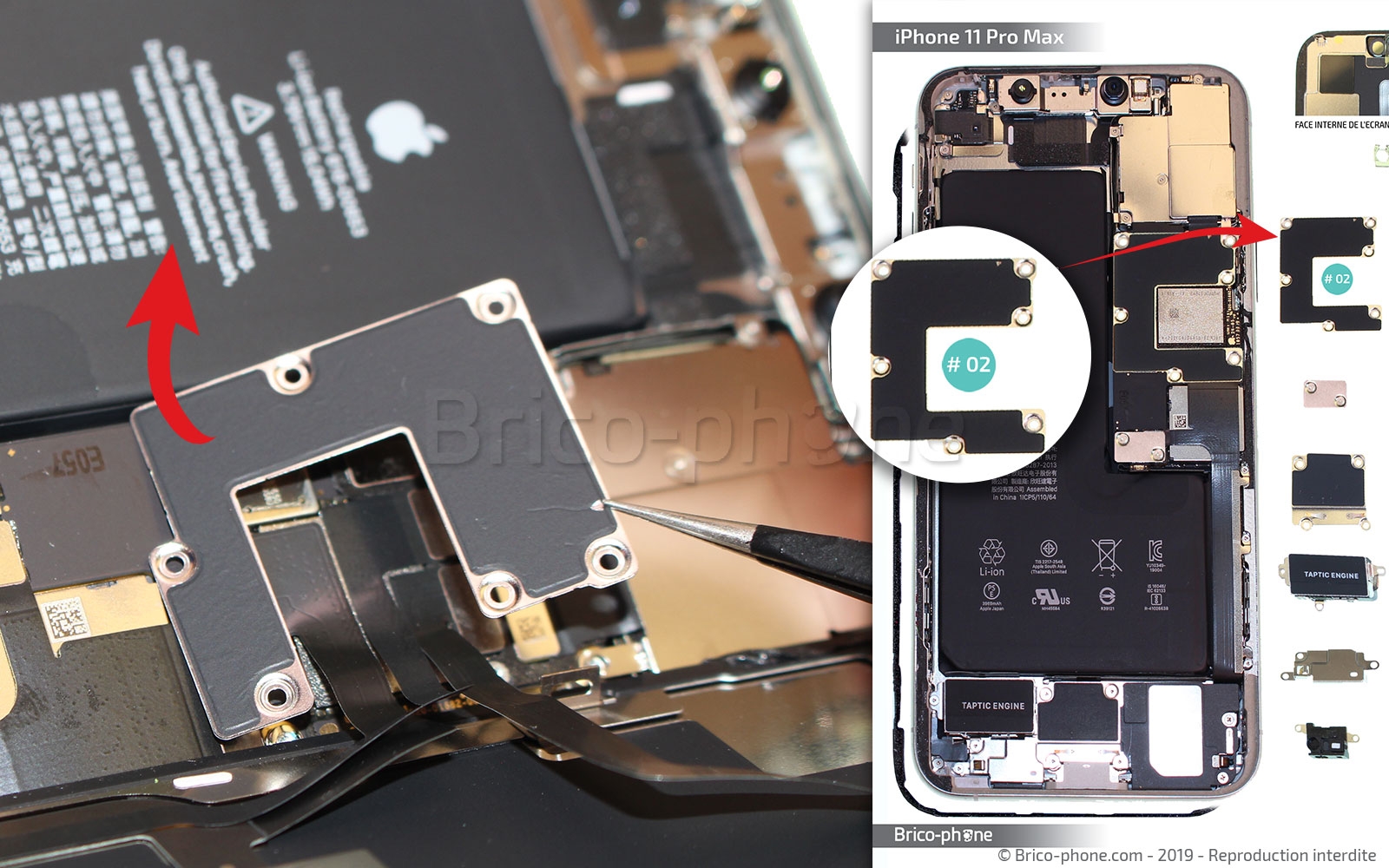

Retirez la plaquette des nappes (#02) de l'écran en dévissant les six vis avec le tournevis triwing, puis retirez-la avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

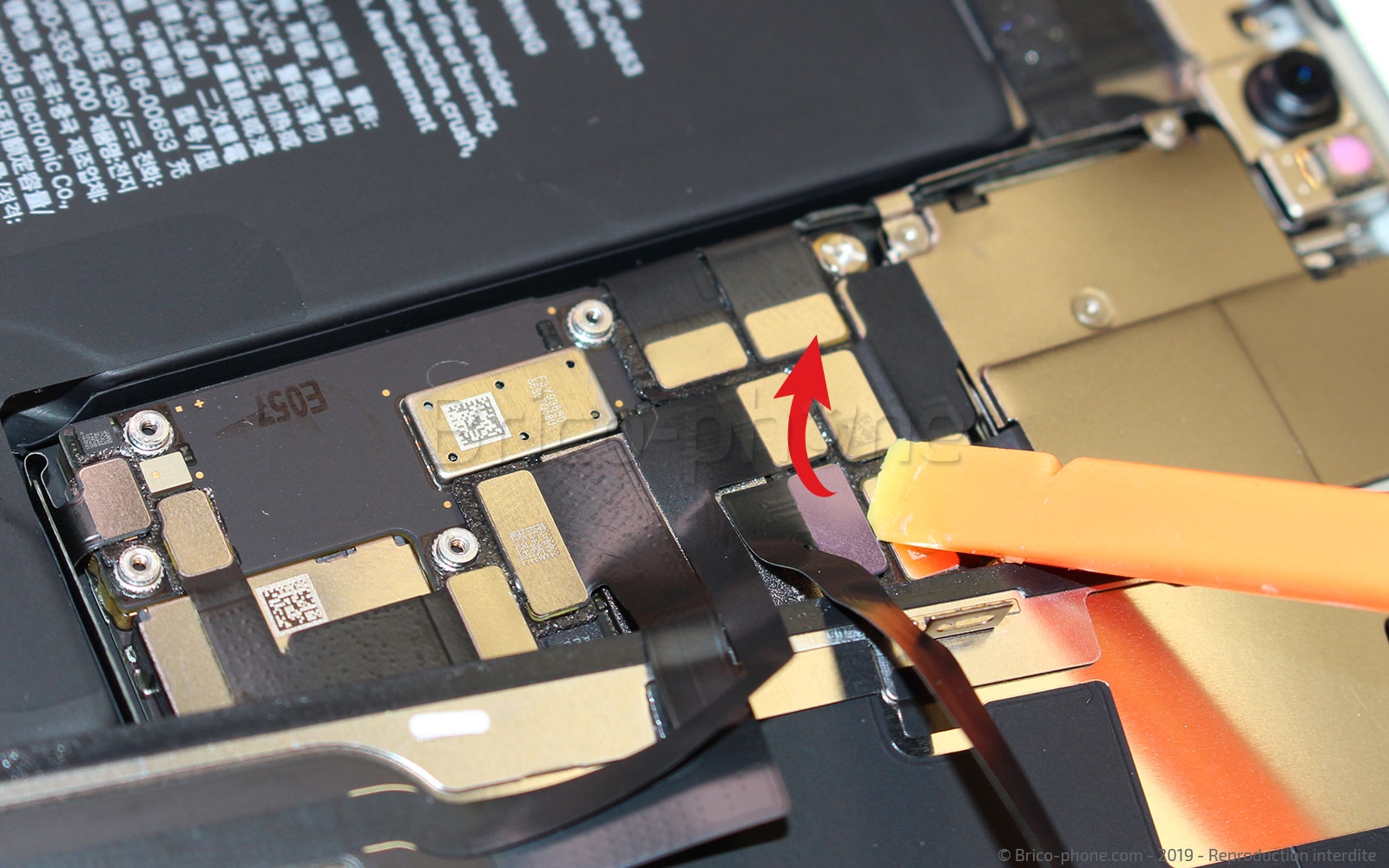

Etape 7 : Déconnecter l'écran

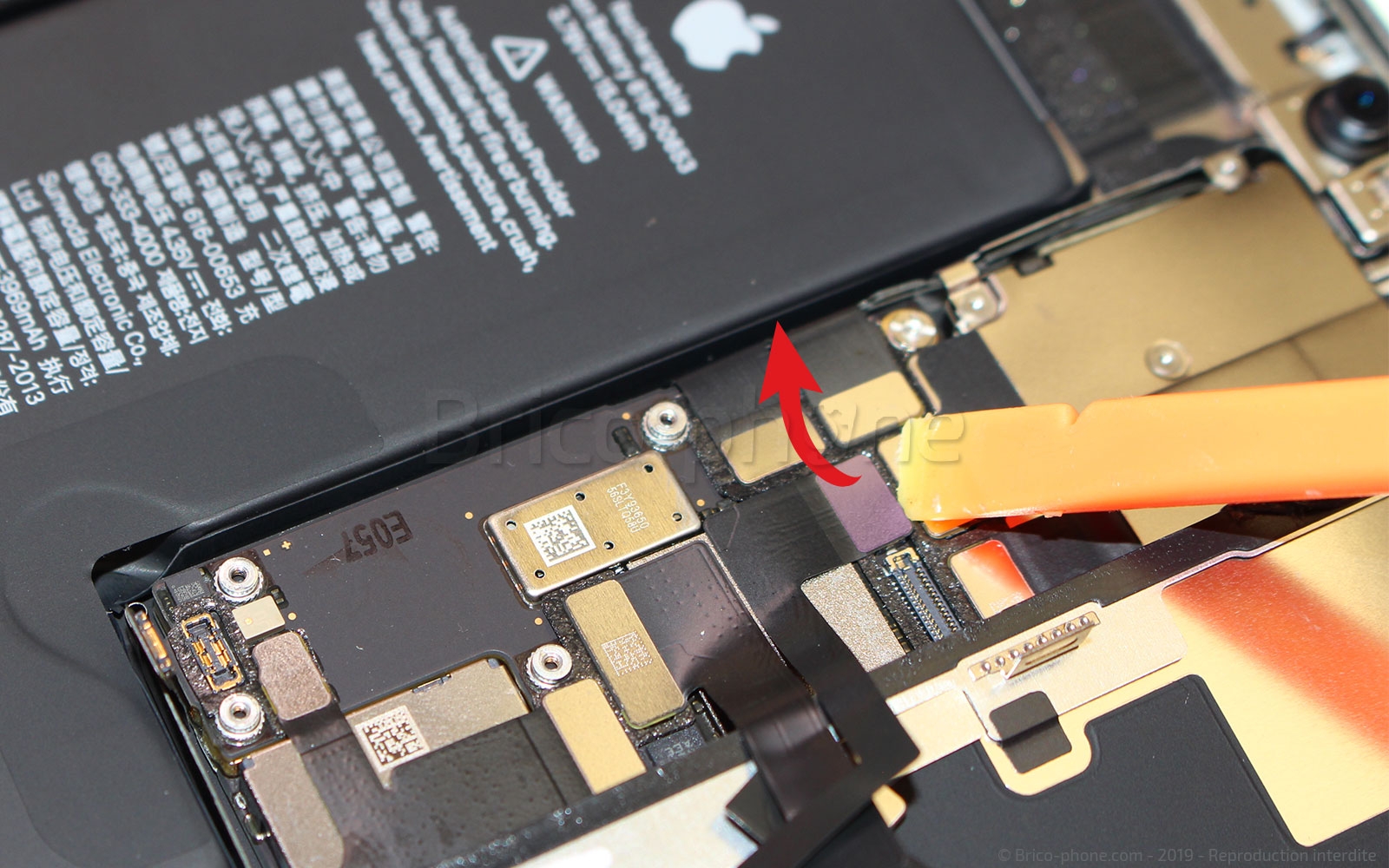

Déconnectez les trois nappes de l'écran avec le levier en nylon pour le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Débrancher la seconde nappe de la batterie

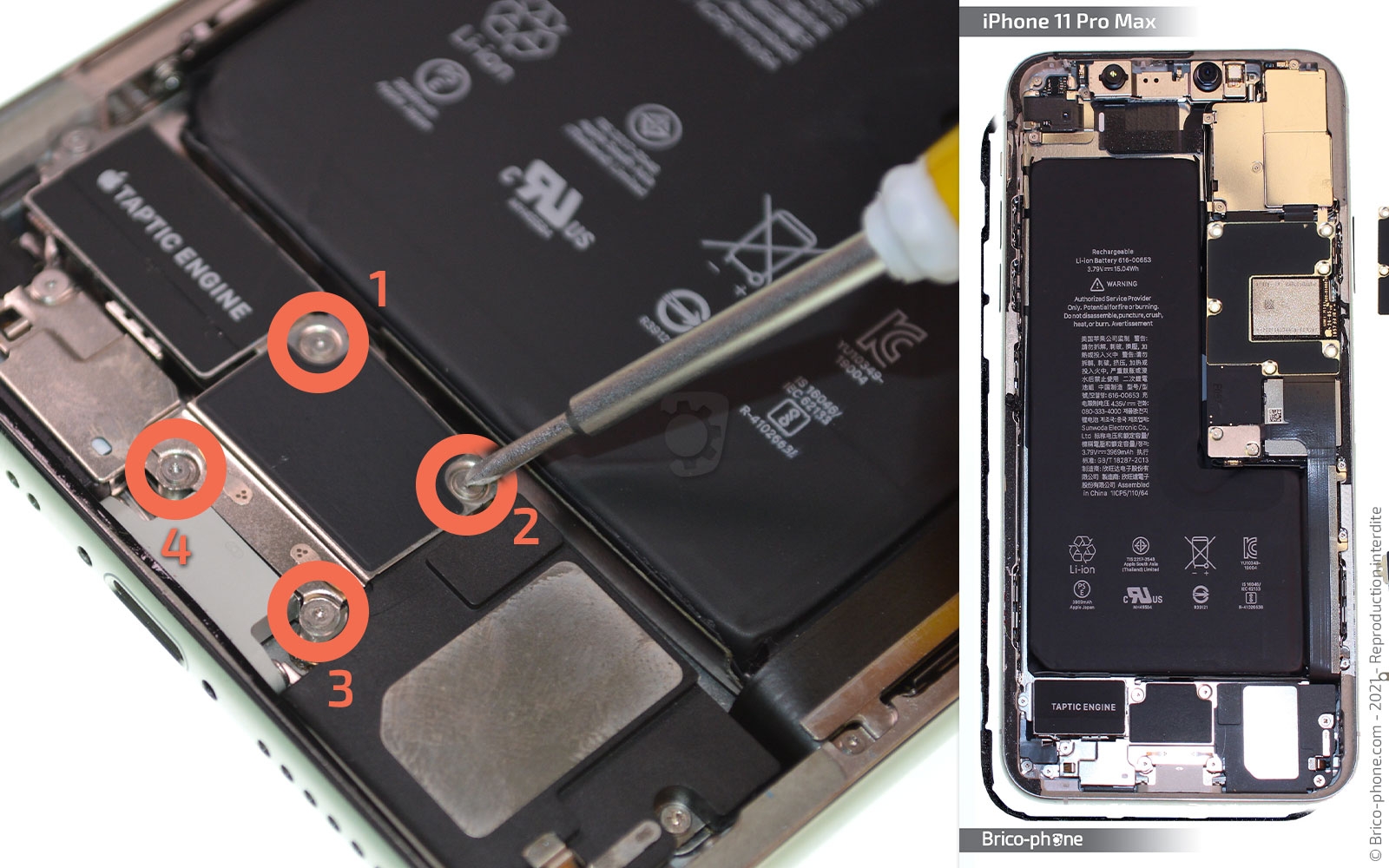

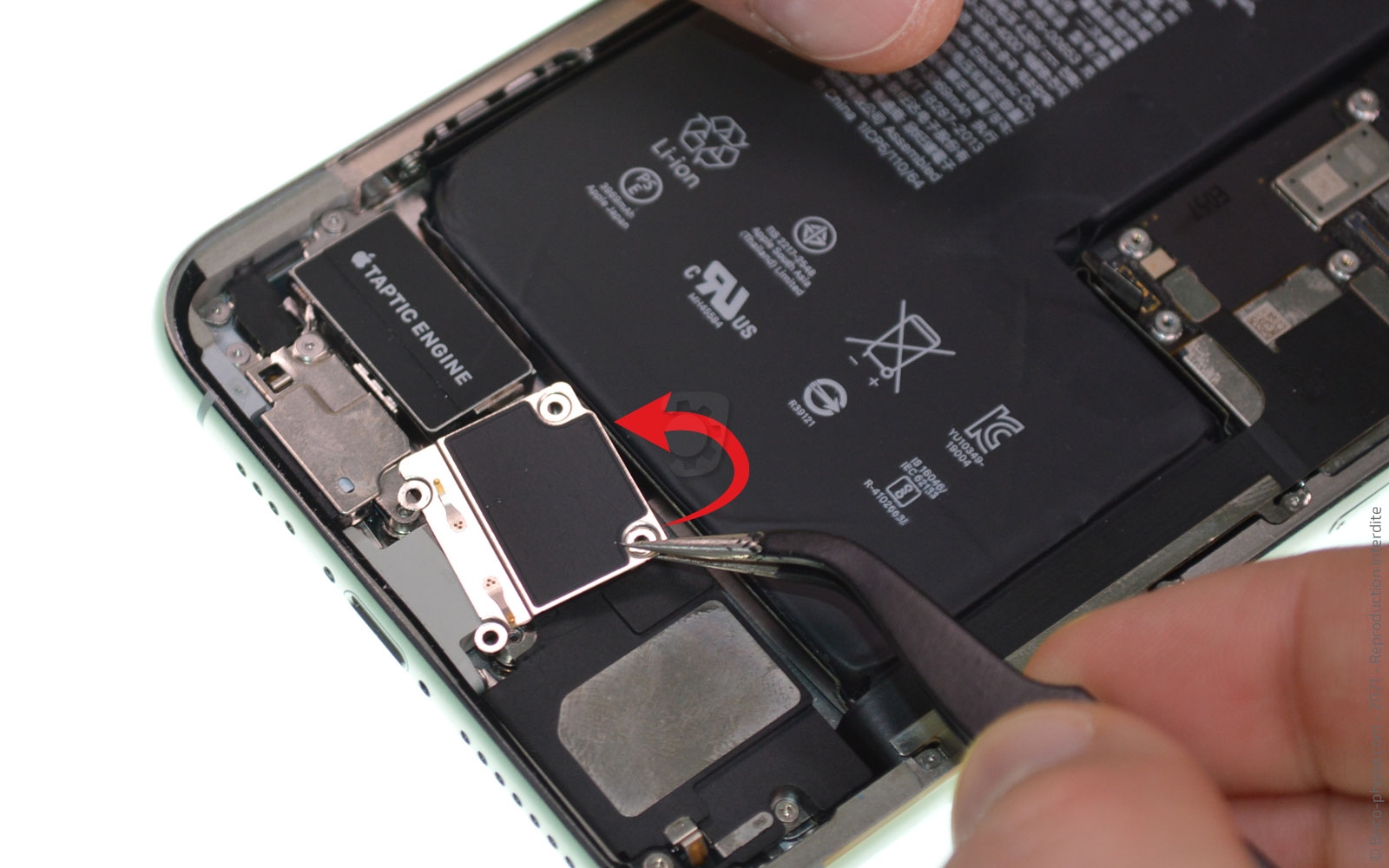

En vous aidant du tournevis triwing, retirez les quatre vis nommées D.

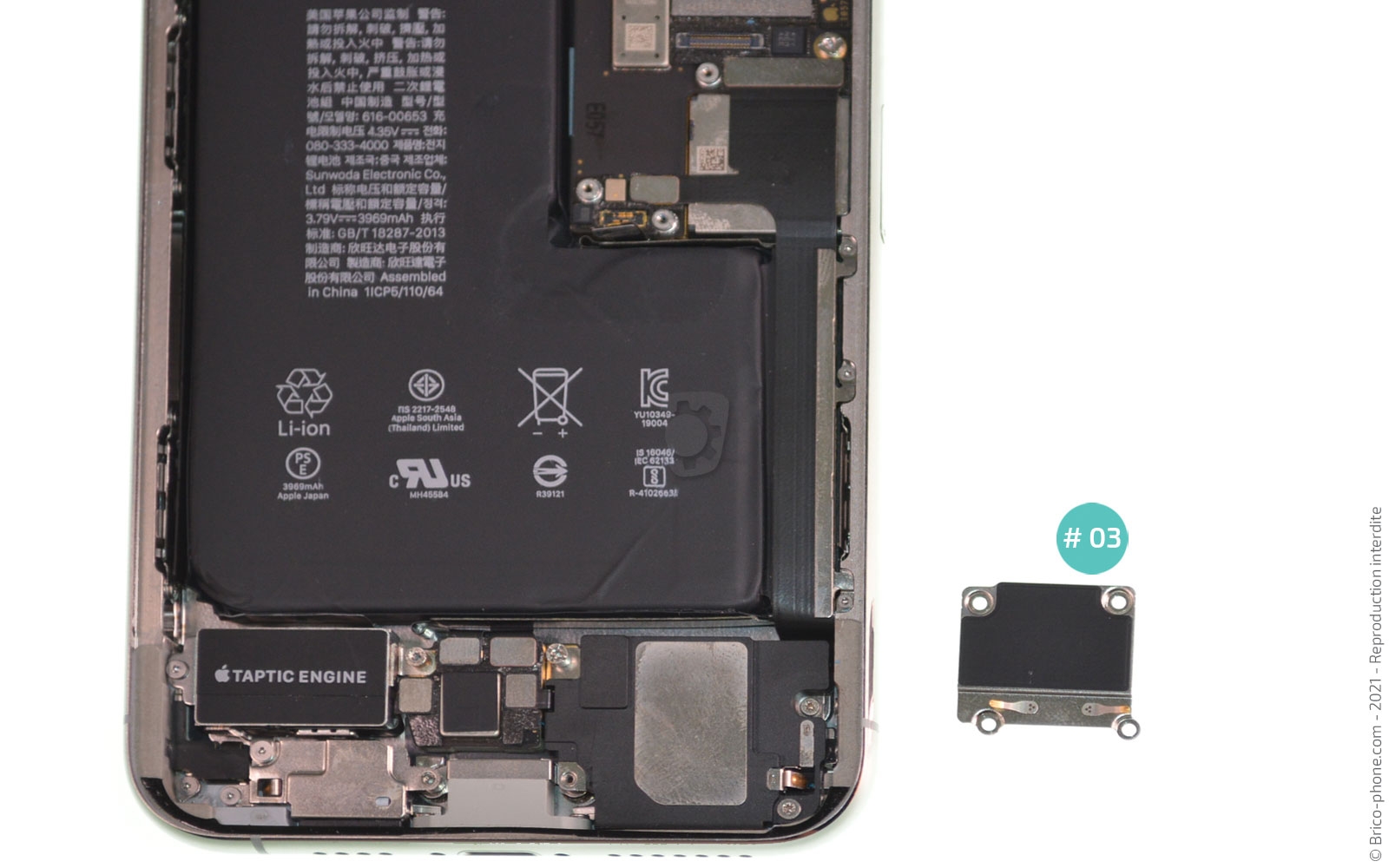

Saisissez la plaquette avec la pince métallique pour accéder à la seconde nappe de la batterie.

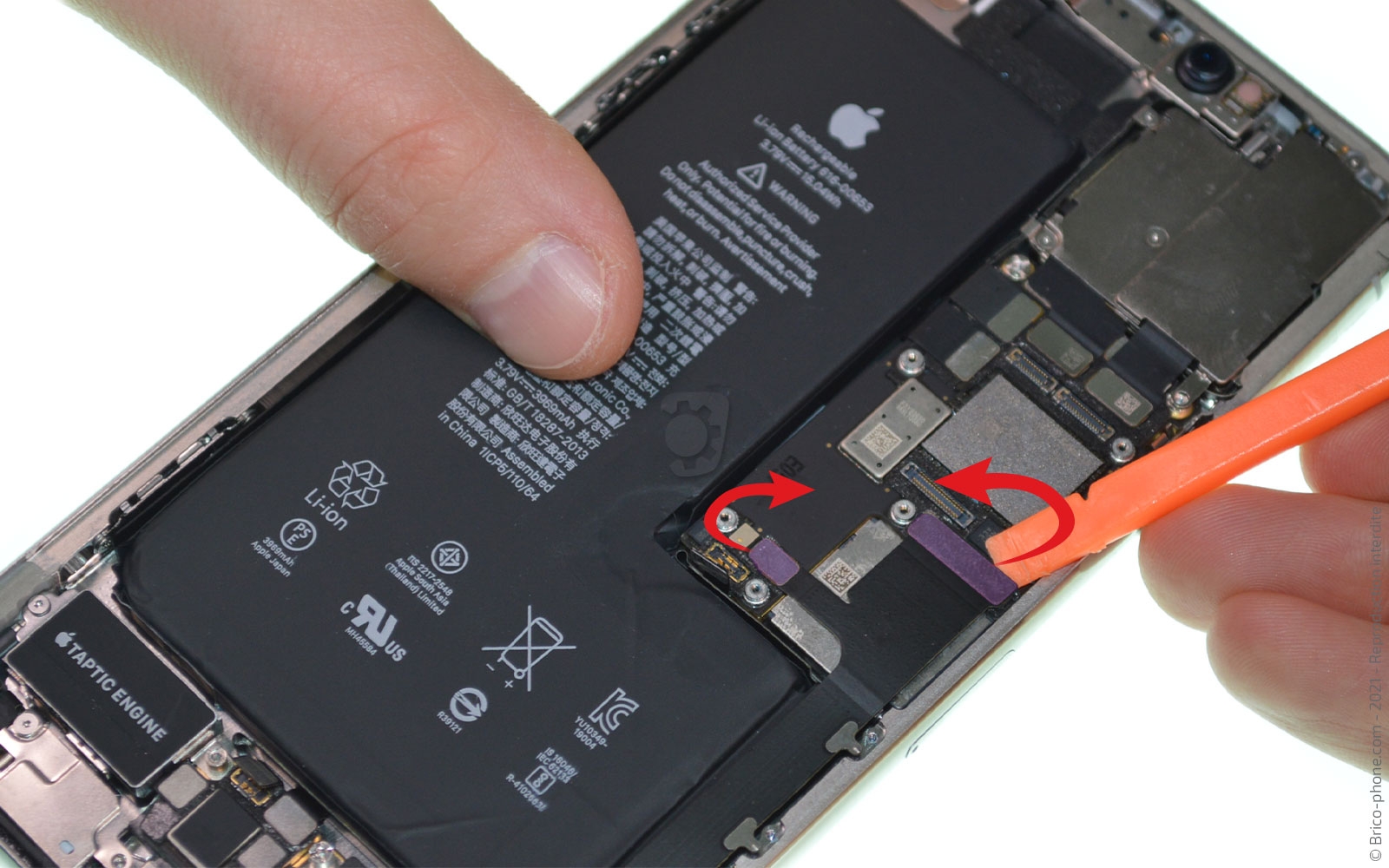

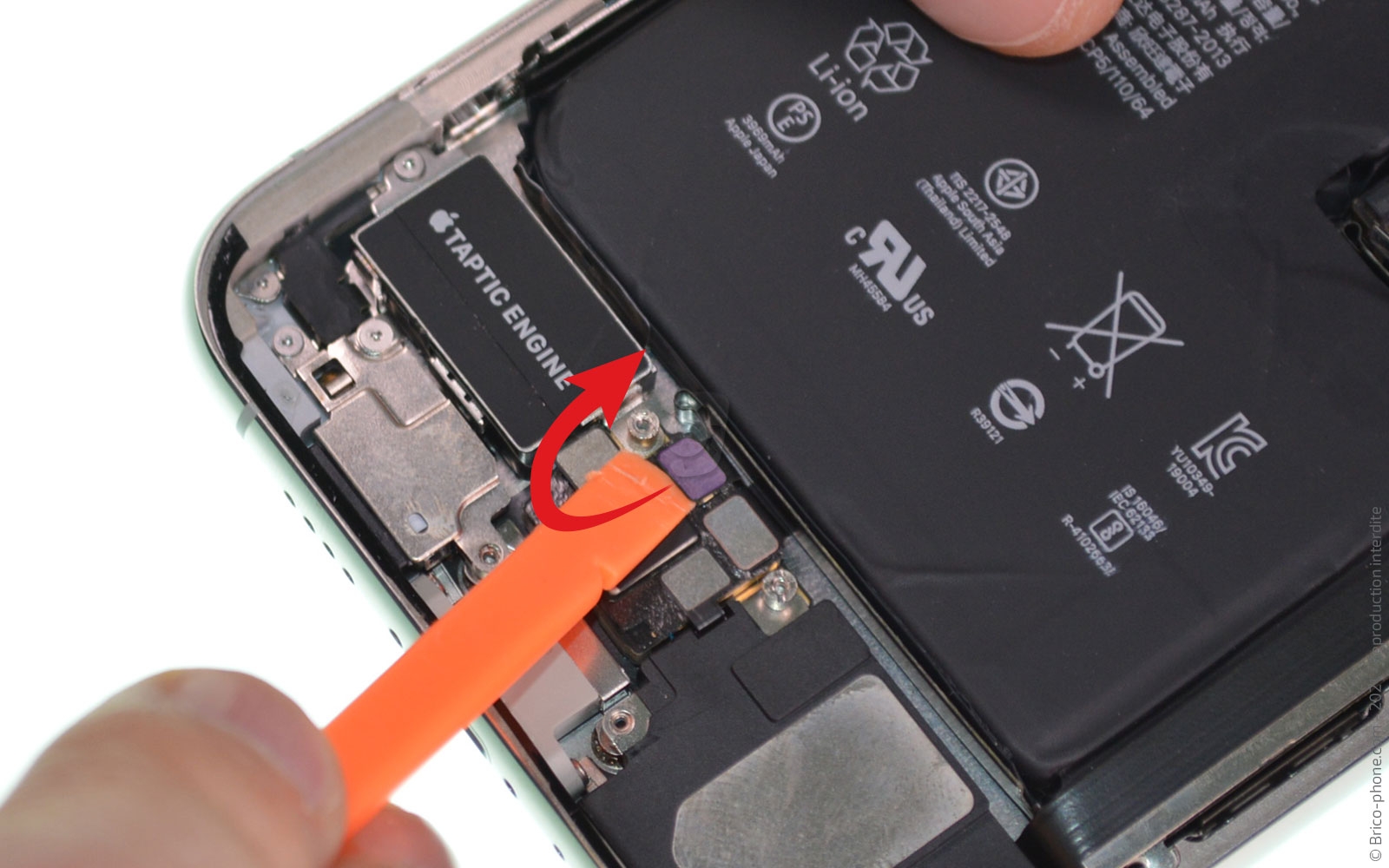

Déconnectez cette dernière avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 9 : Libérer les nappes du connecteur de charge

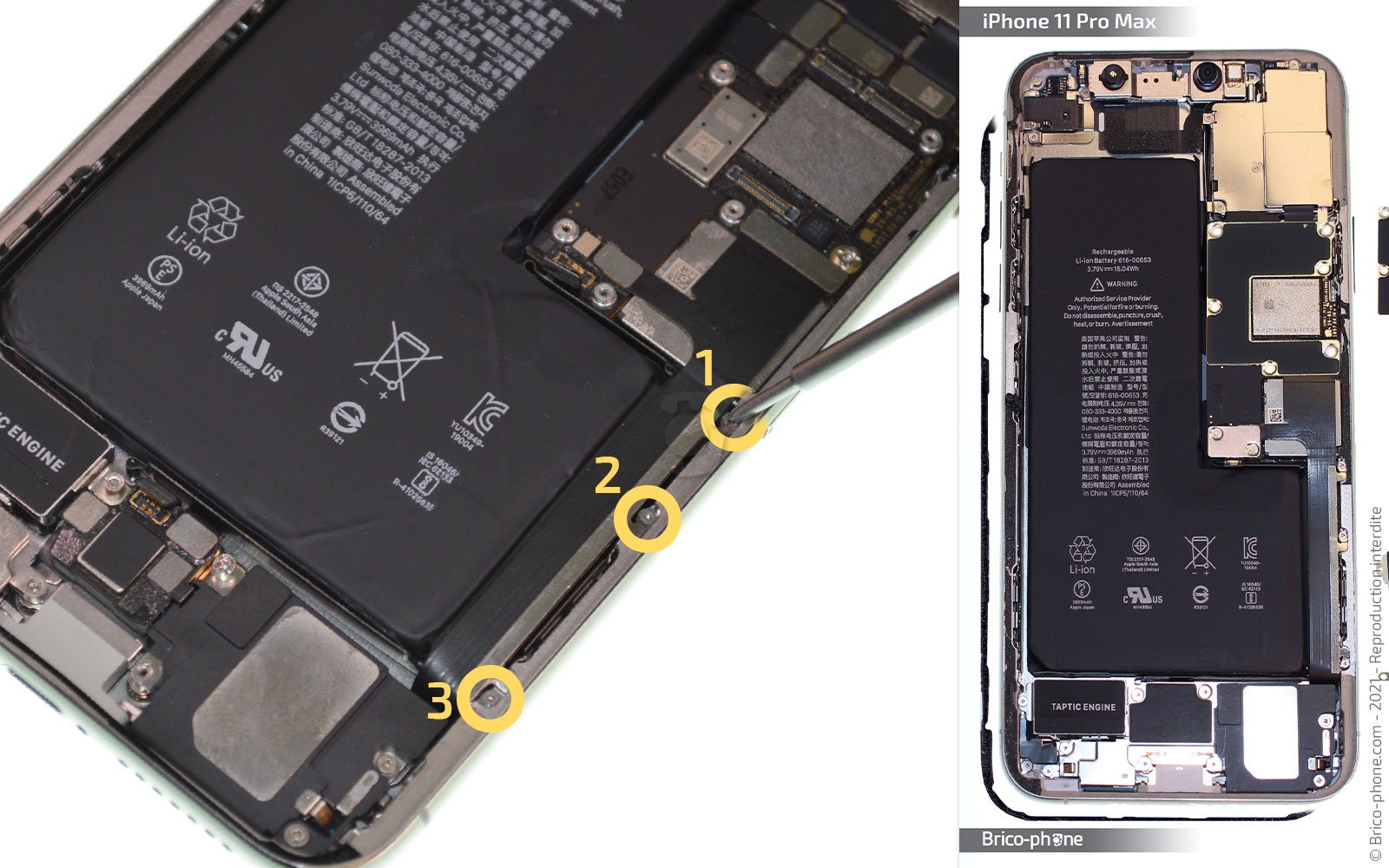

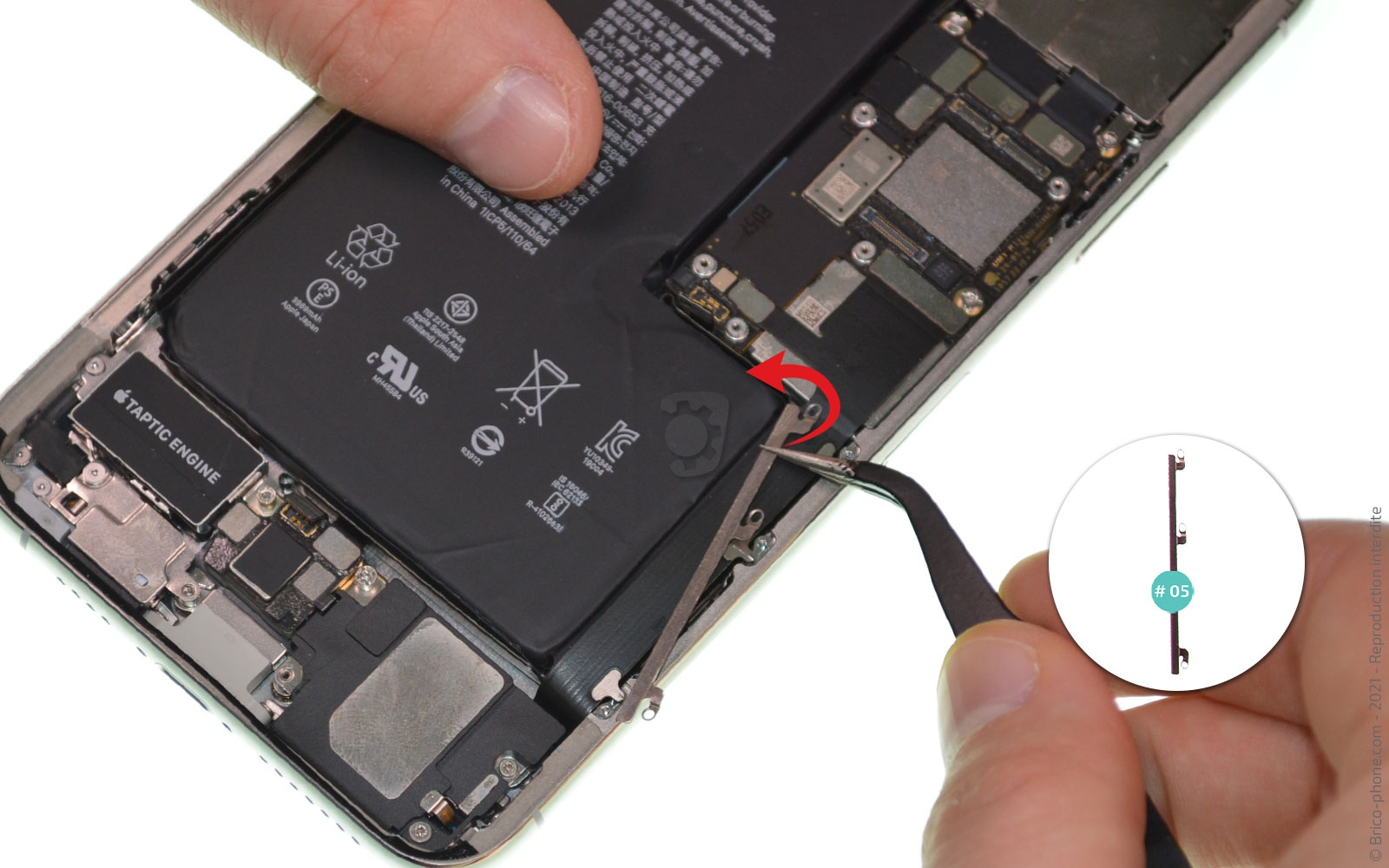

Toujours avec le même tournevis, ôtez les vis G1, G2 et G3 de la plaquette se trouvant sur la tranche latérale de votre iPhone.

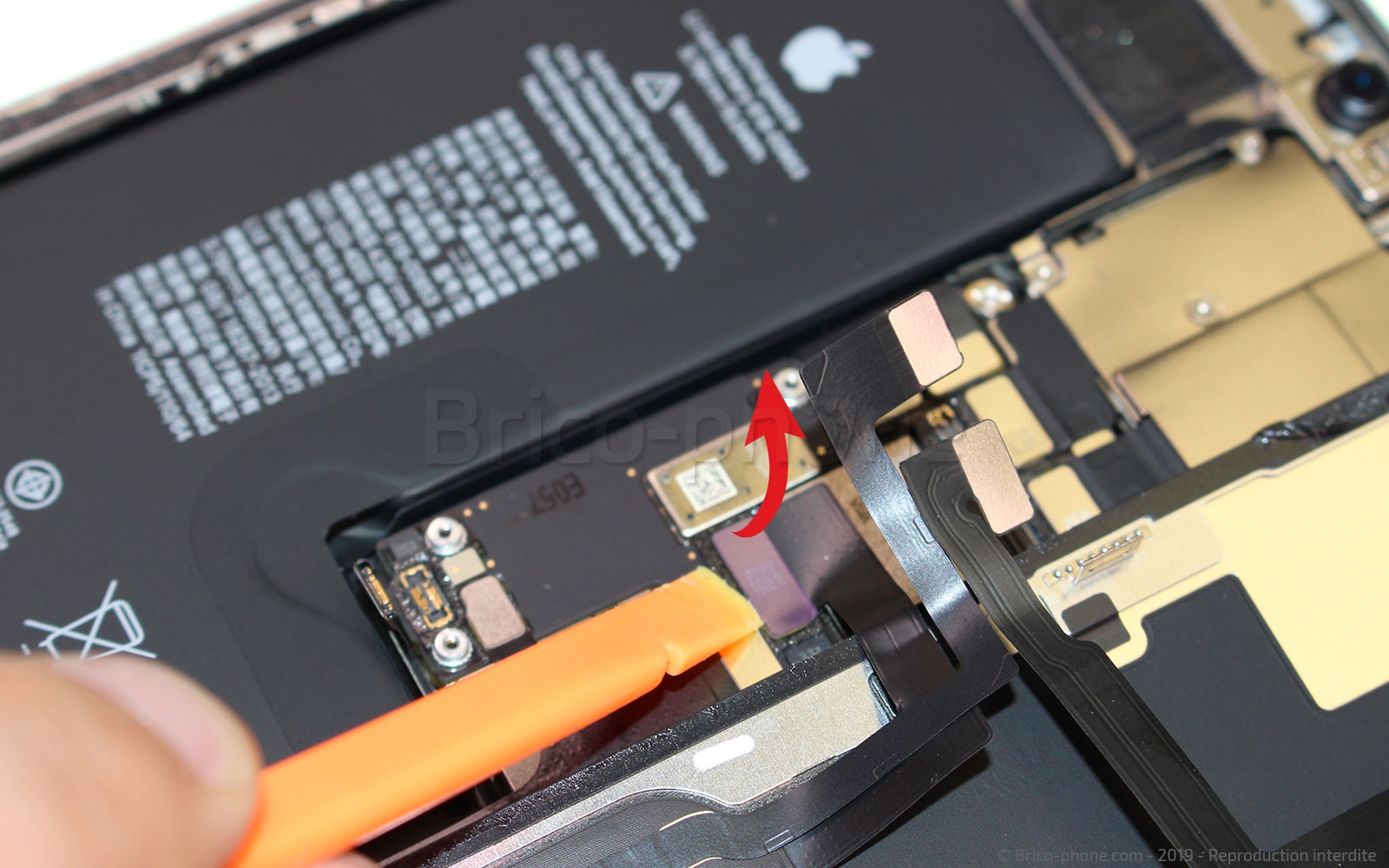

Continuez en débranchant les deux nappes du connecteur de charge avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

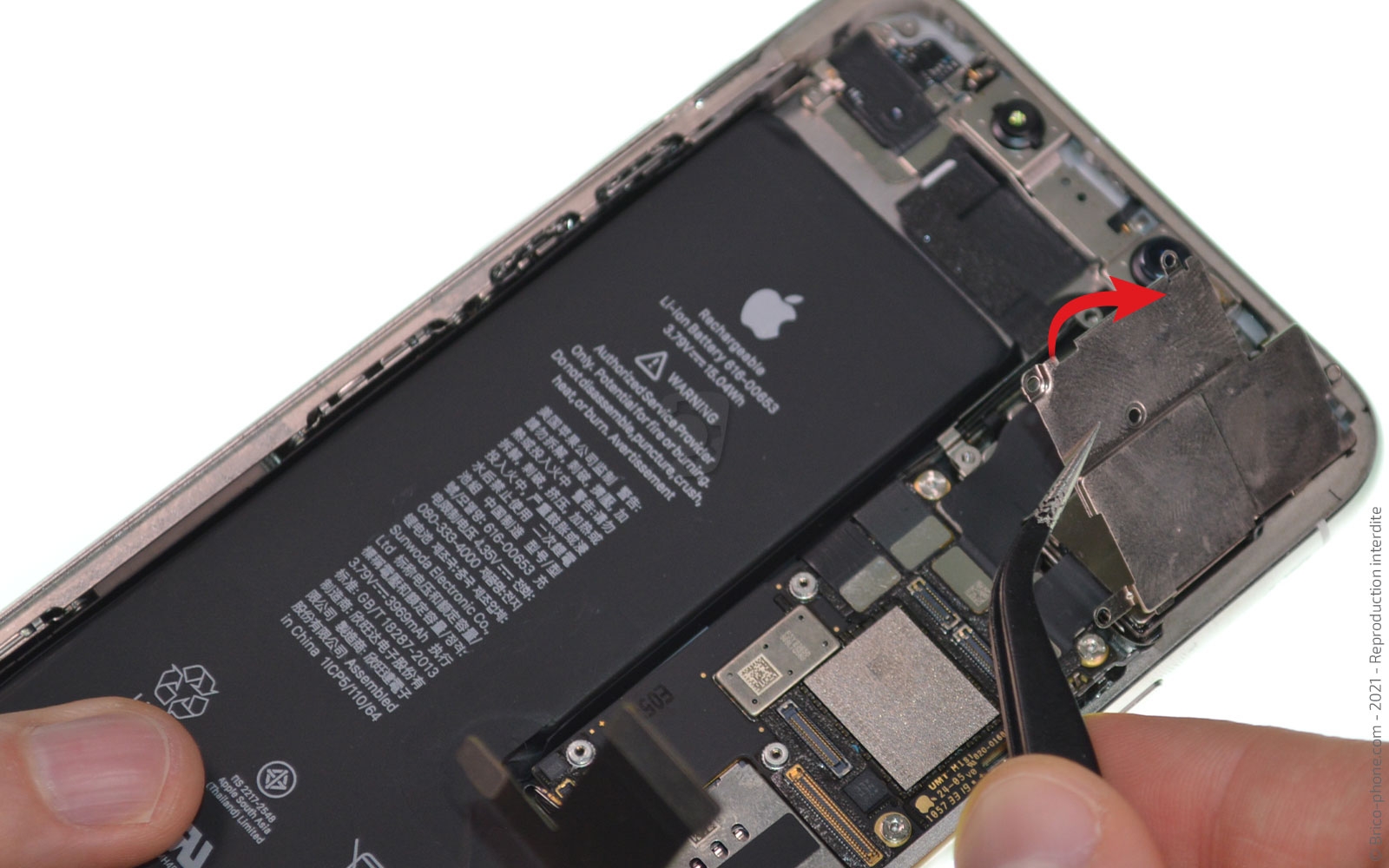

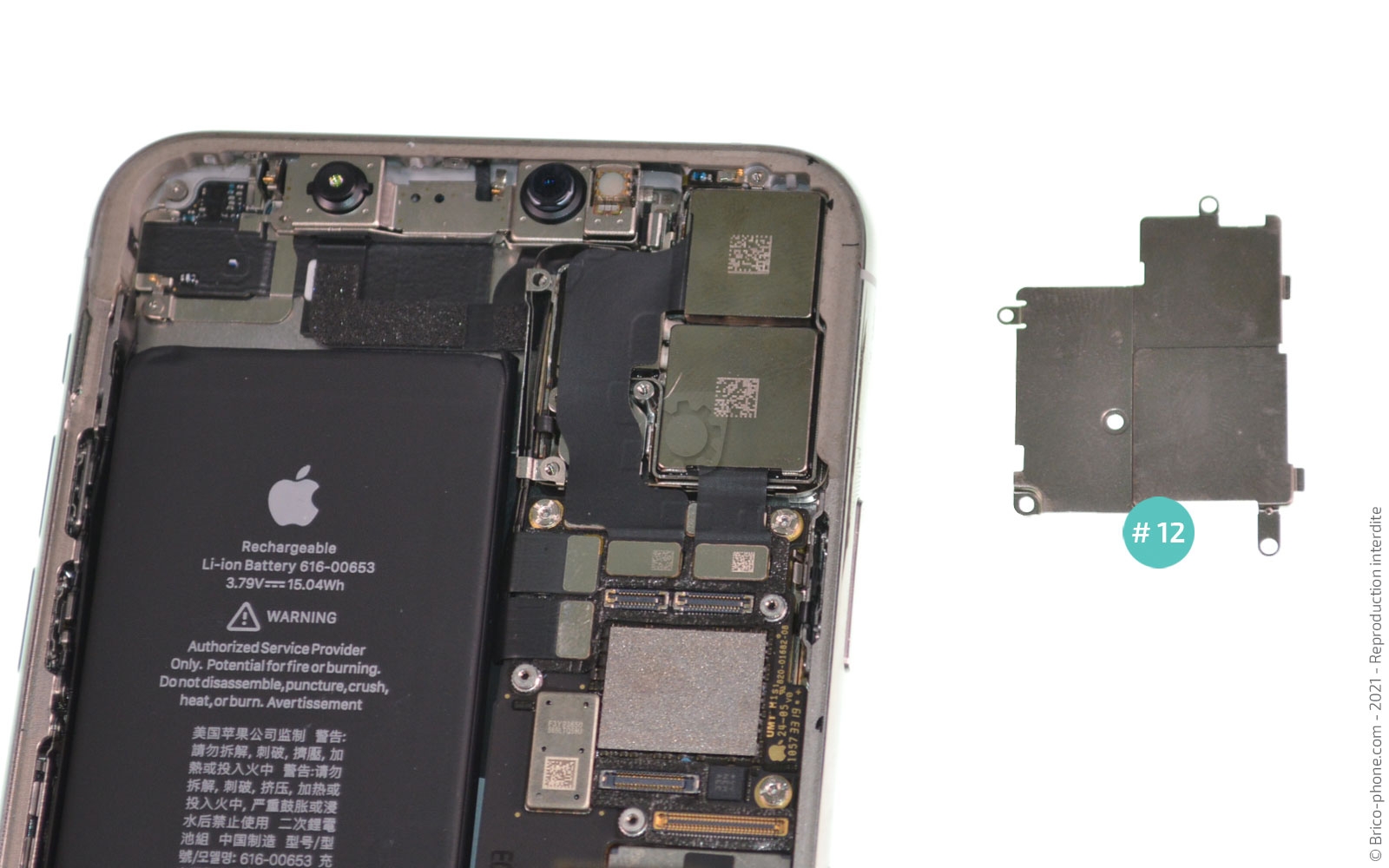

Etape 10 : Oter la protection du module caméras

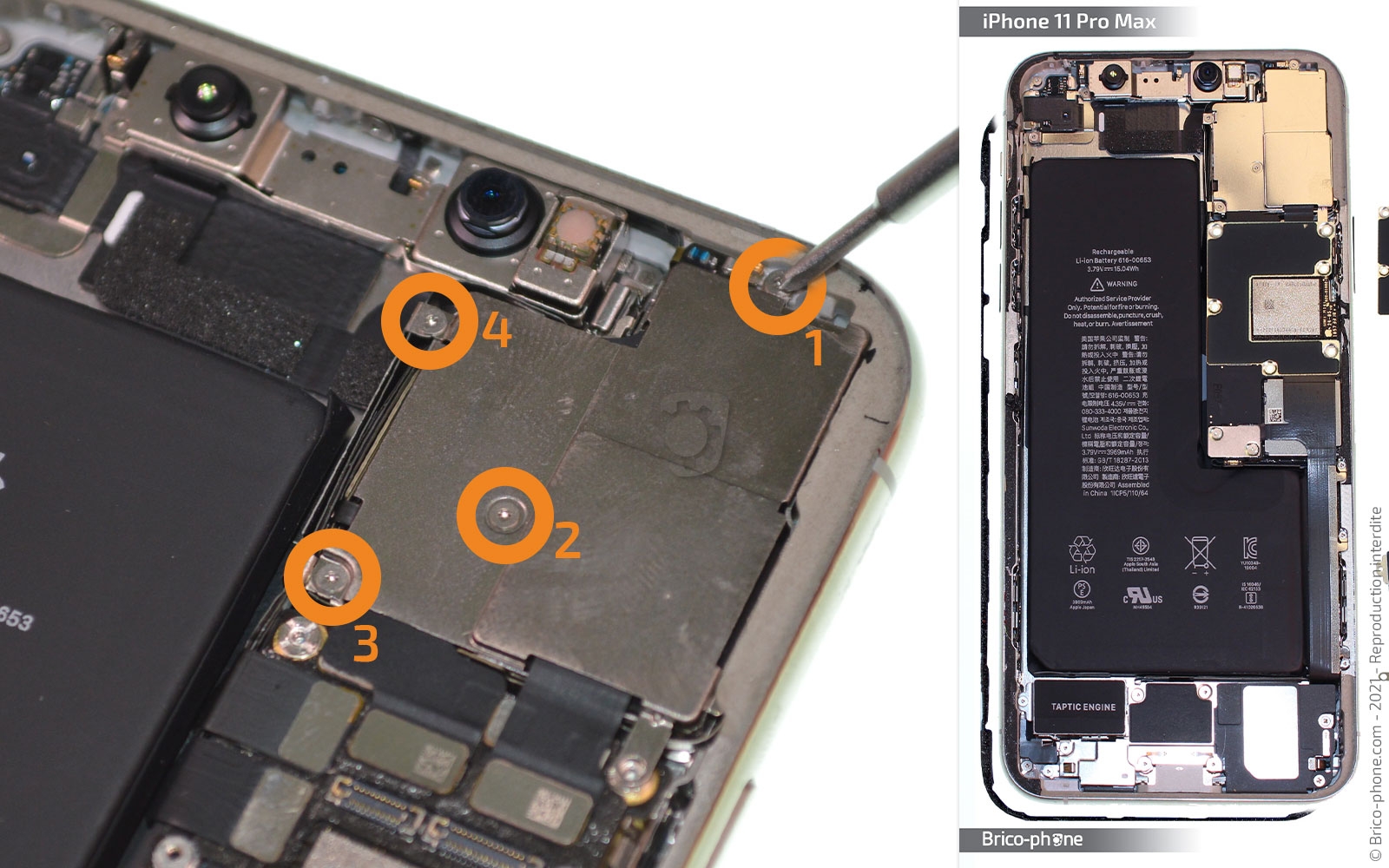

Dévissez les 4 vis M avec le tournevis triwing avant de pouvoir saisir la plaquette #12 et la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

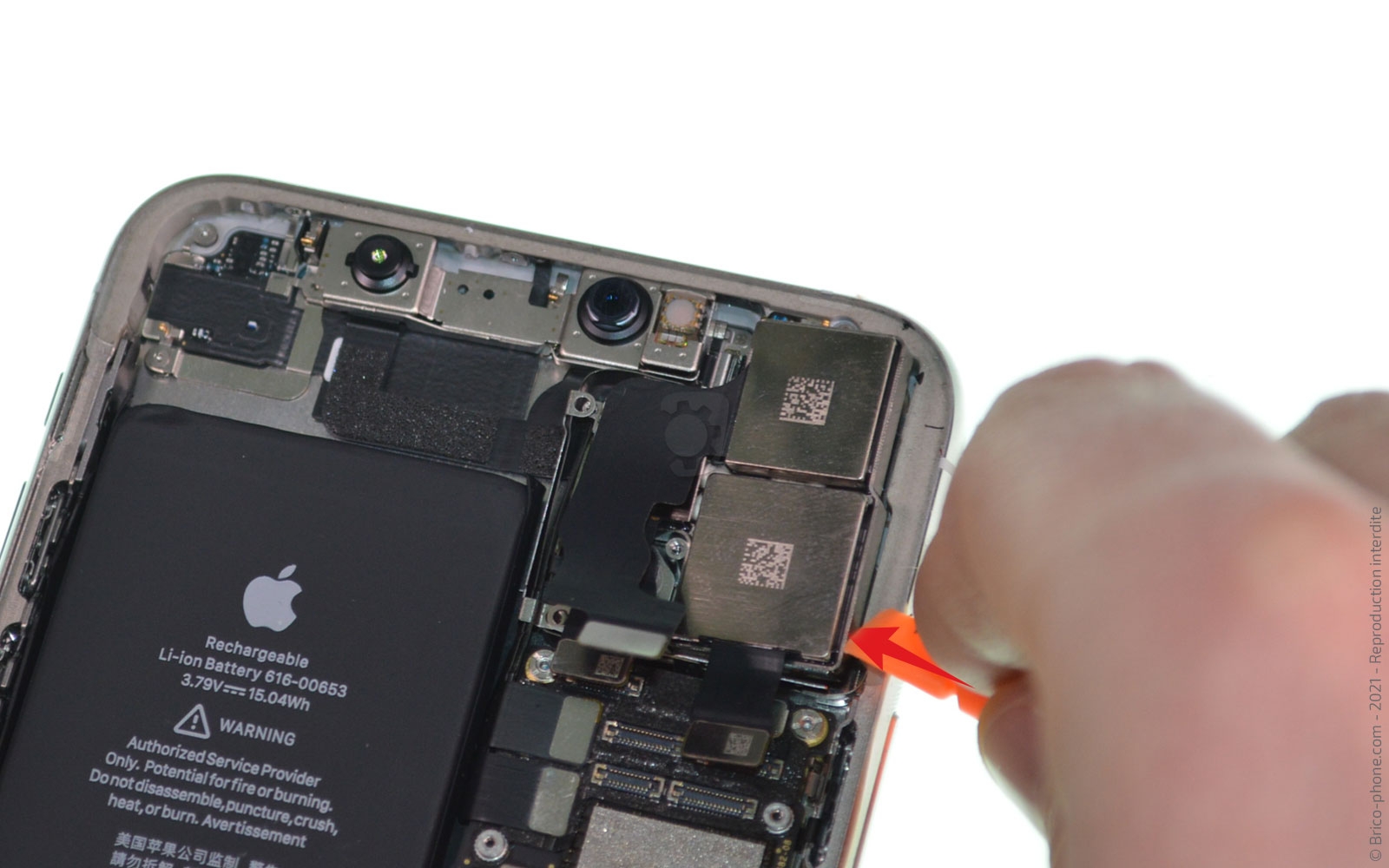

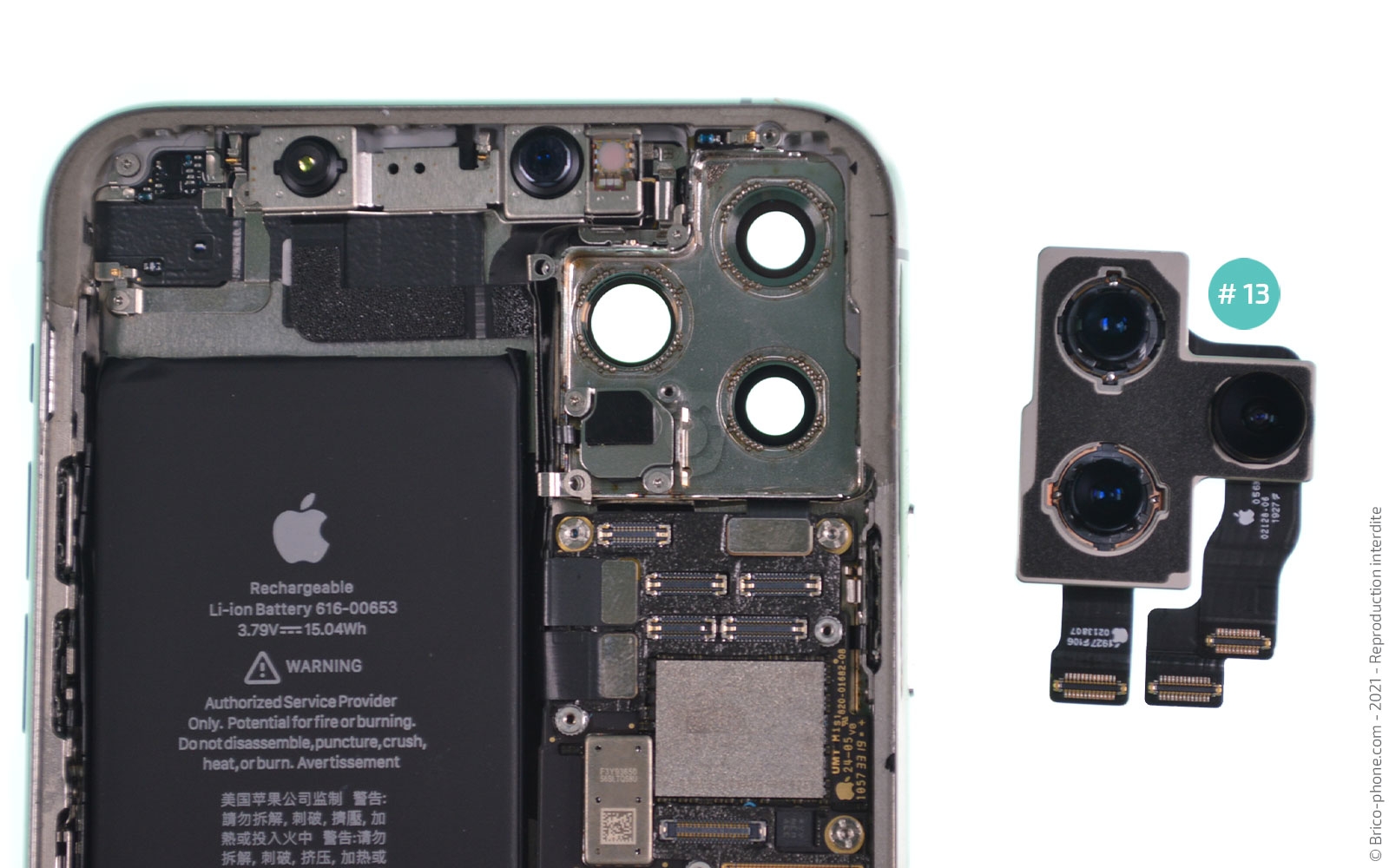

Etape 11 : Récupérer les caméras arrière
En utilisant le levier, déconnectez les trois nappes du module de l'appareil photo arrière.

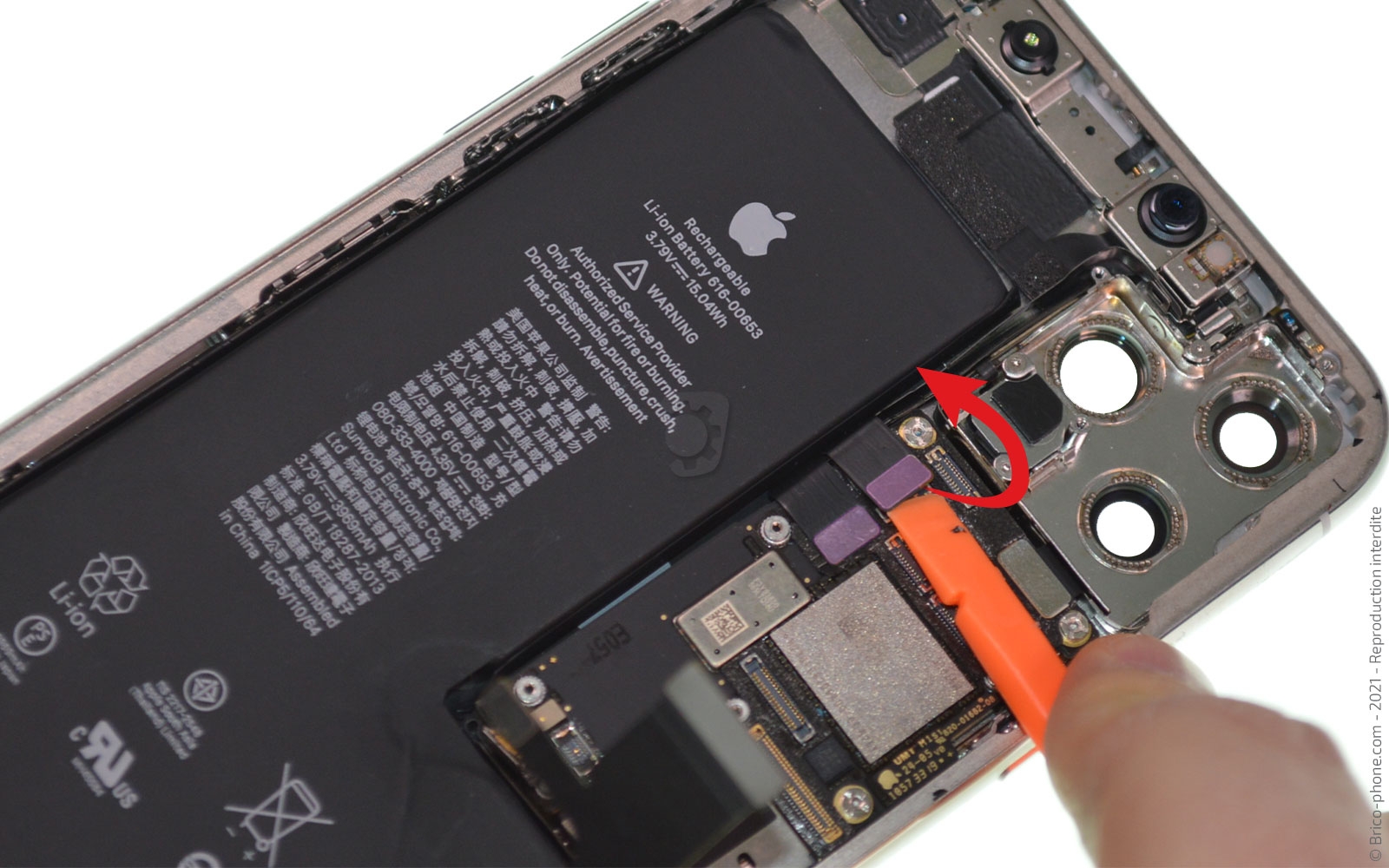

Glissez l'outil sur la droite du bloc pour permettre à ce dernier de basculer hors du châssis.
Outils du kit utilisés
Outils du kit utilisés

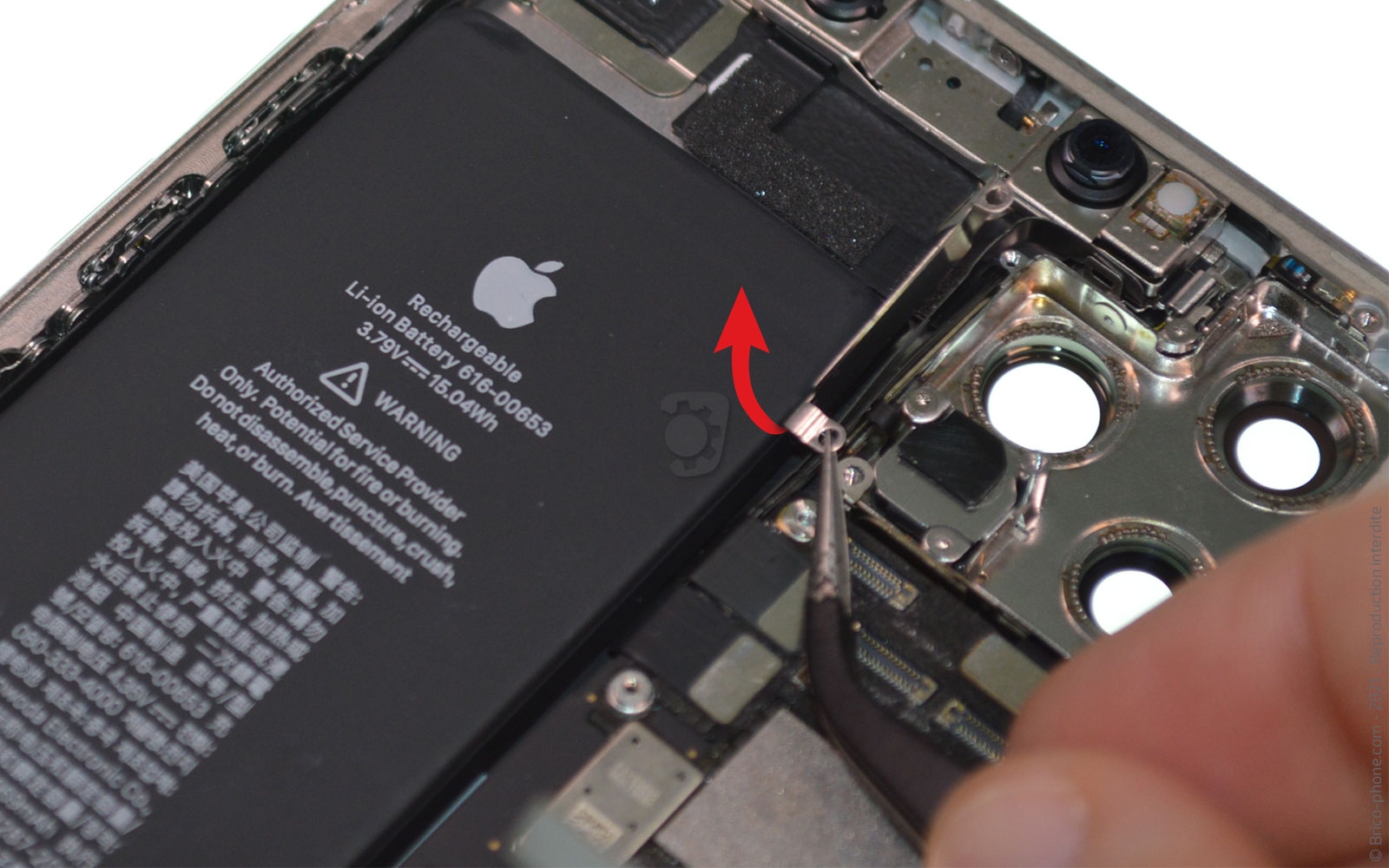

Etape 12 : Sortir la caméra Facetime
Récupérez la petite plaquette située à gauche de l'emplacement des caméras arrière.

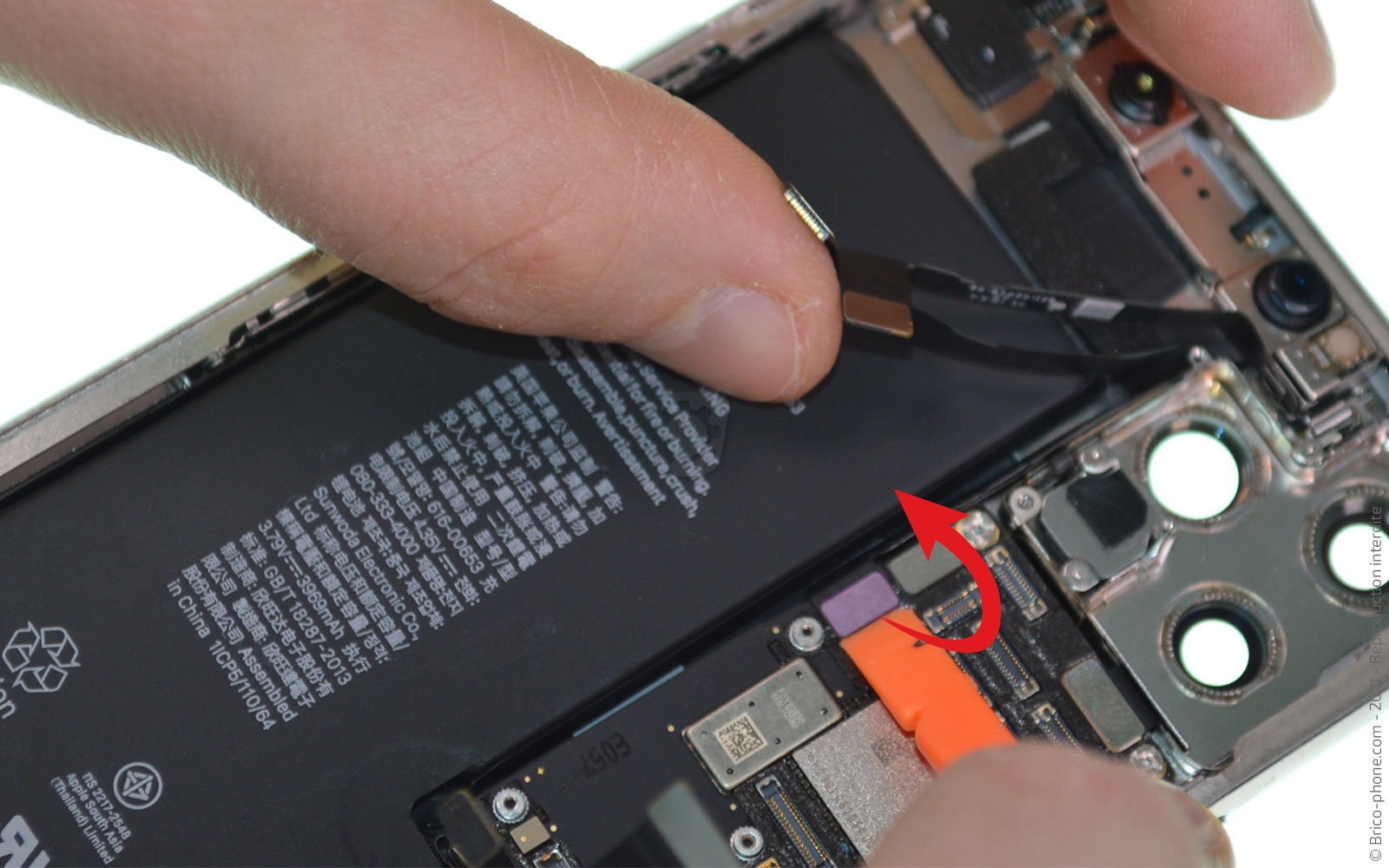

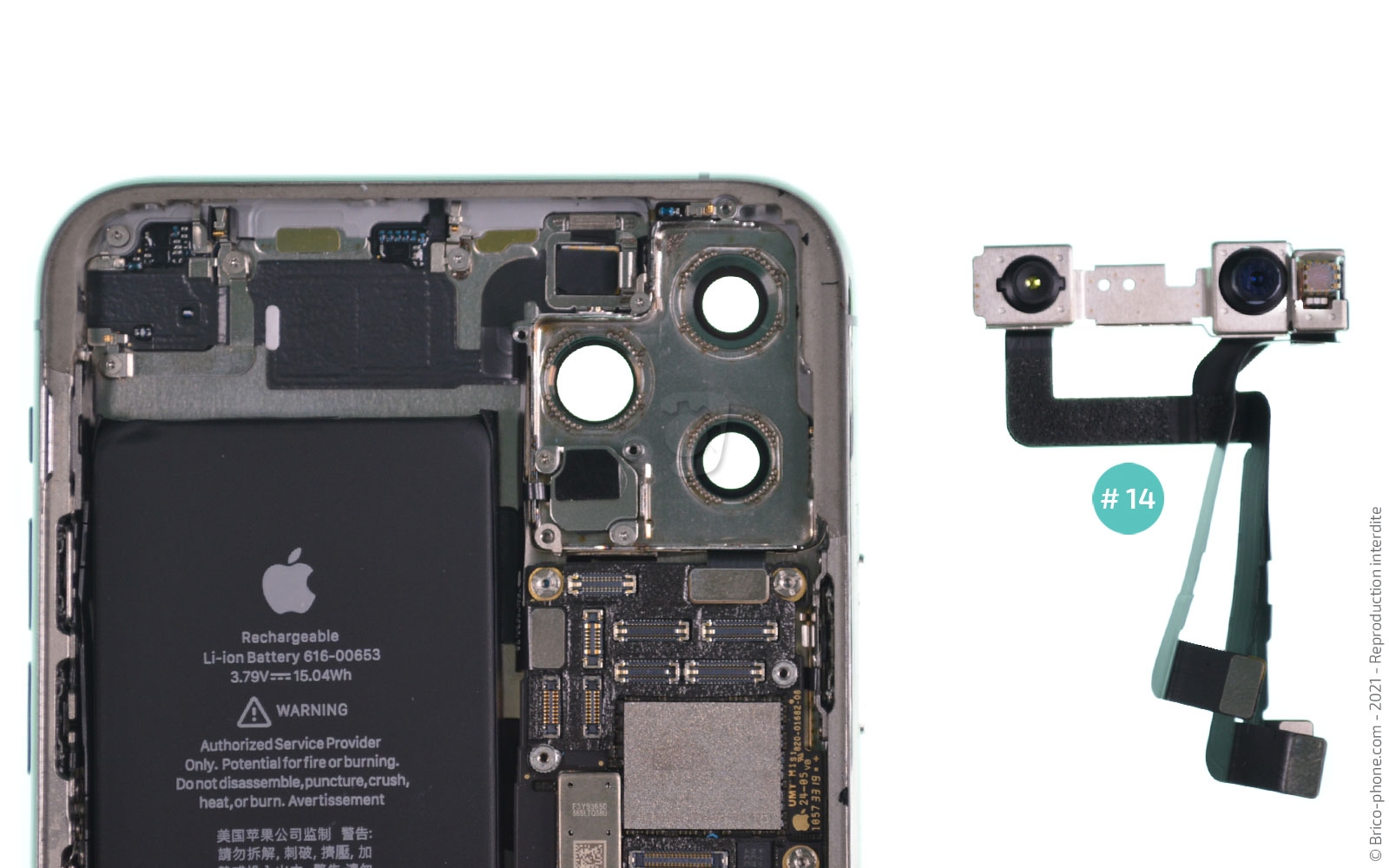

Puis, débranchez les trois nappes de la caméra Facetime afin de pouvoir la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

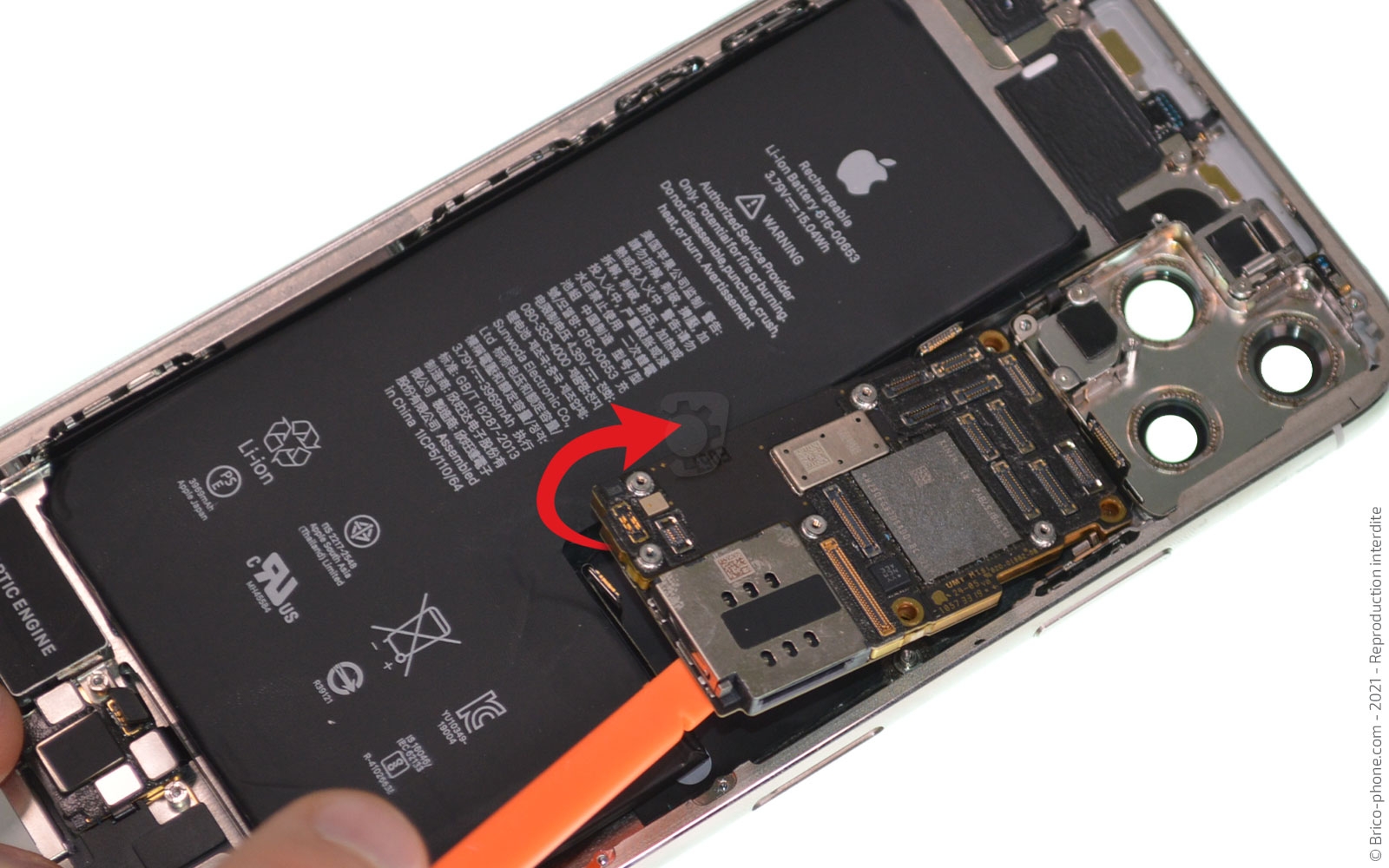

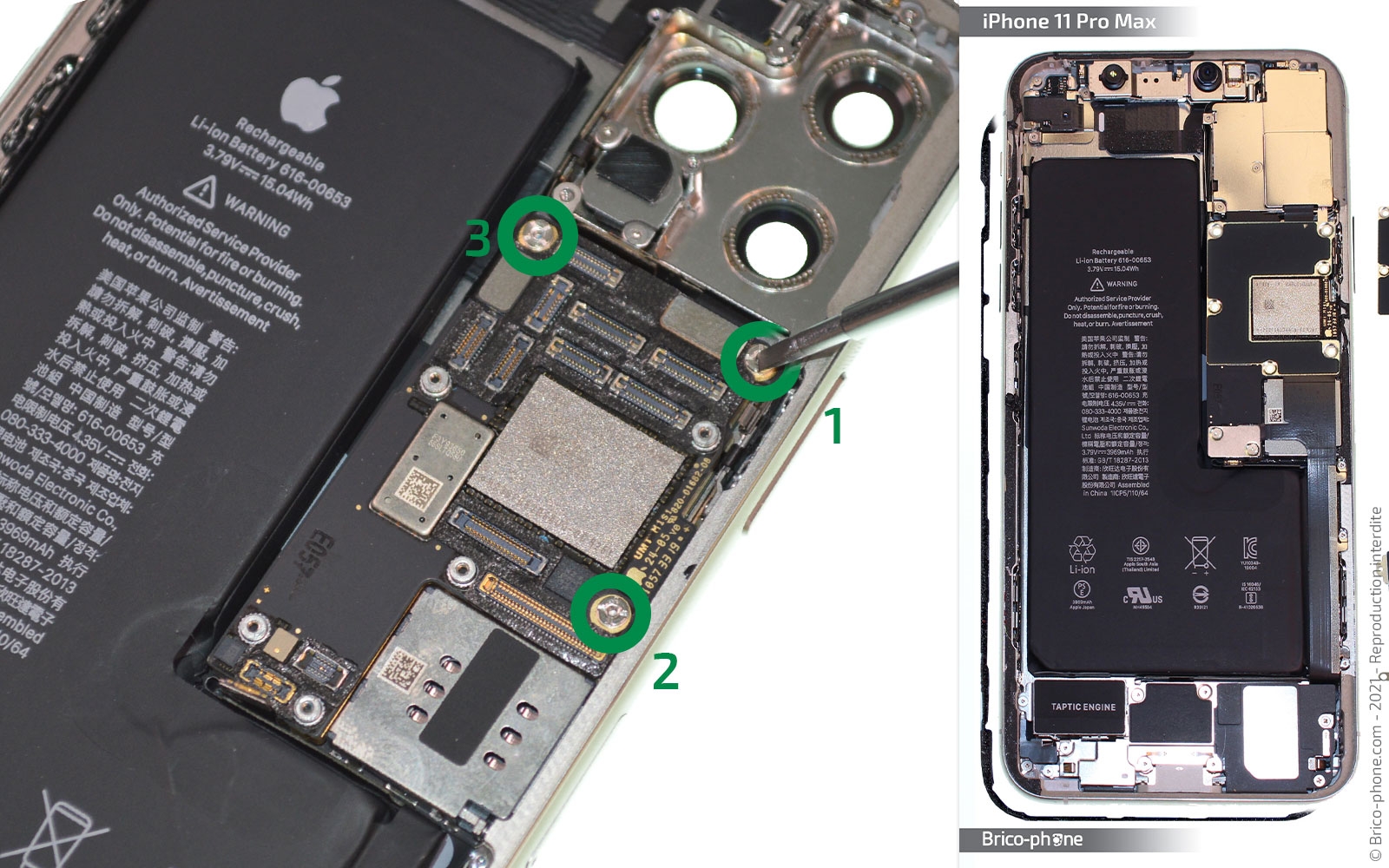

Etape 13 : Libérer la carte mère

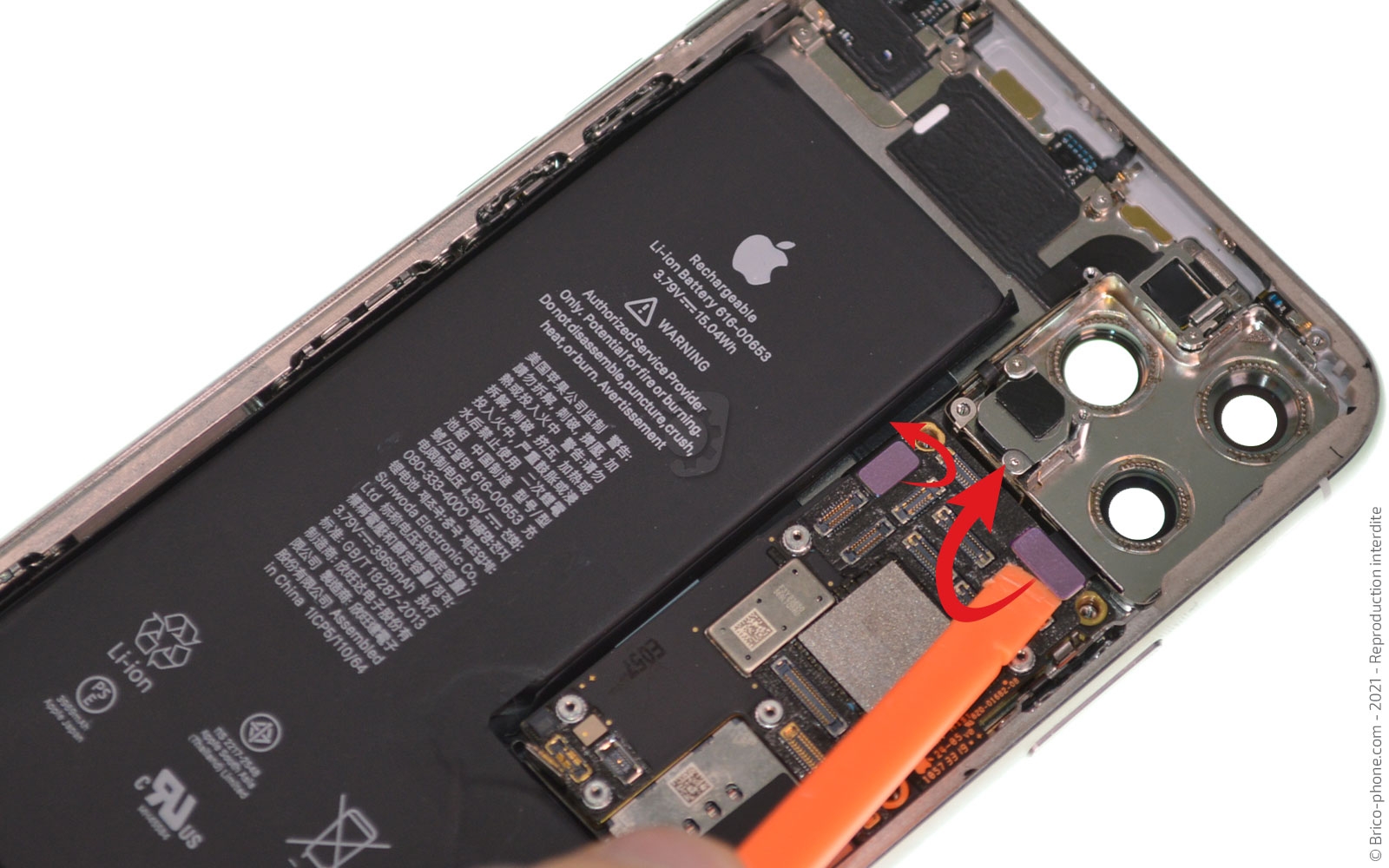

Attrapez le tournevis plat pour sortir les 3 dernières vis de la carte mère.

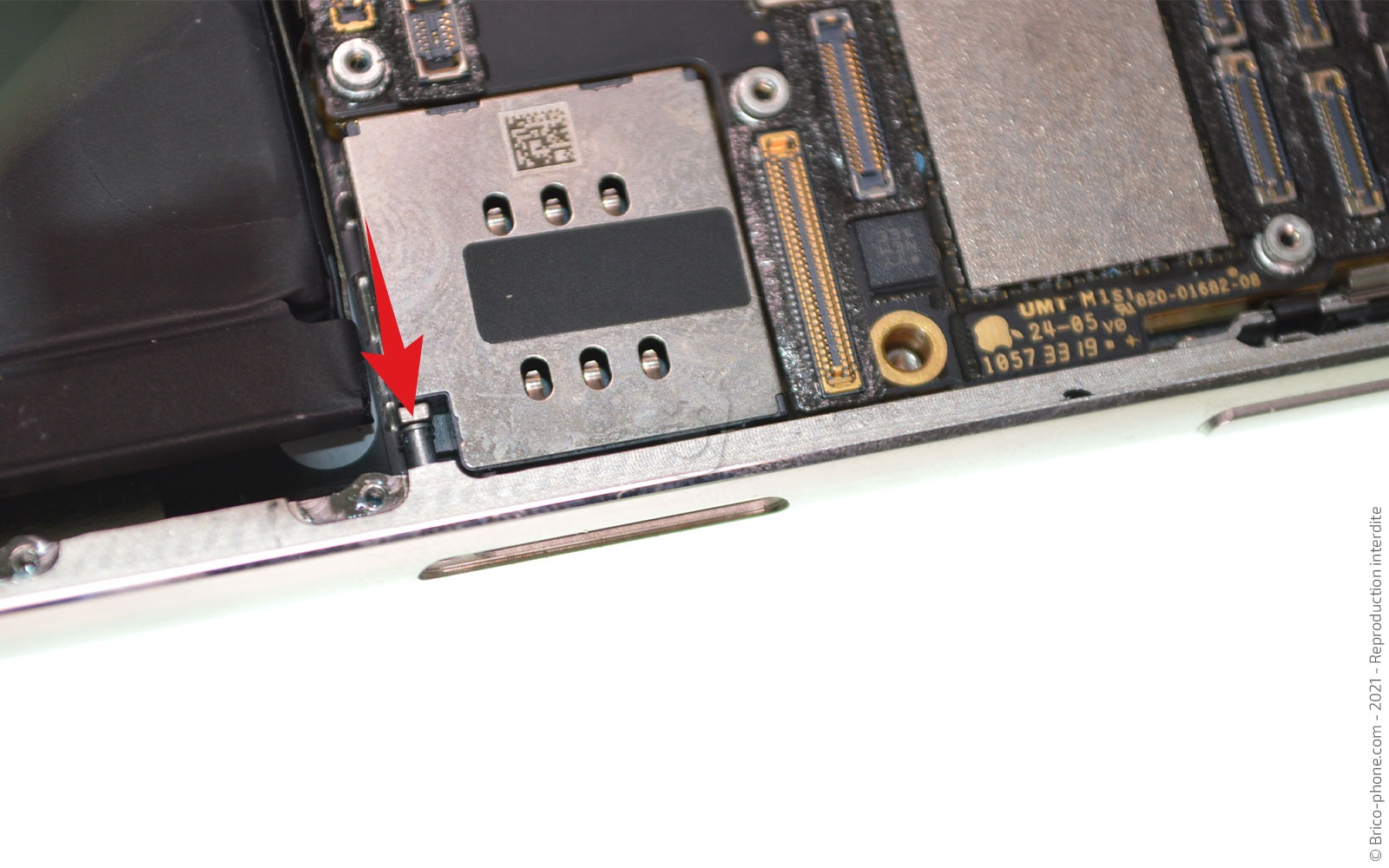

Ensuite, il vous faut déconnecter les dernières nappes et repousser le petit téton du lecteur de carte Sim si nécessaire.

Enfin, glissez le levier sous le composant pour le faire basculer hors de votre iPhone 11 Pro Max.
Outils du kit utilisés
Outils du kit utilisés

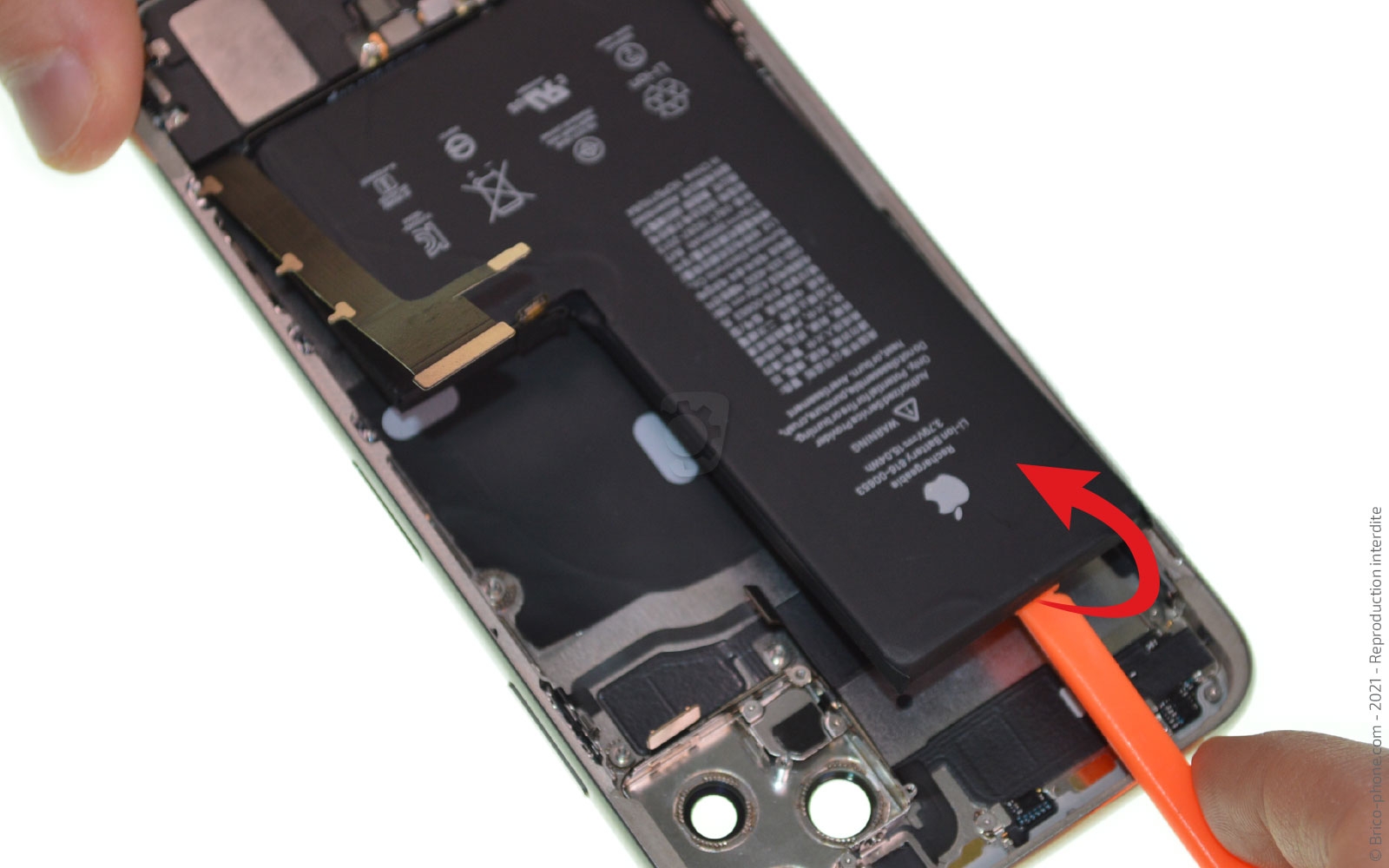

Etape 14 : Retirer la batterie

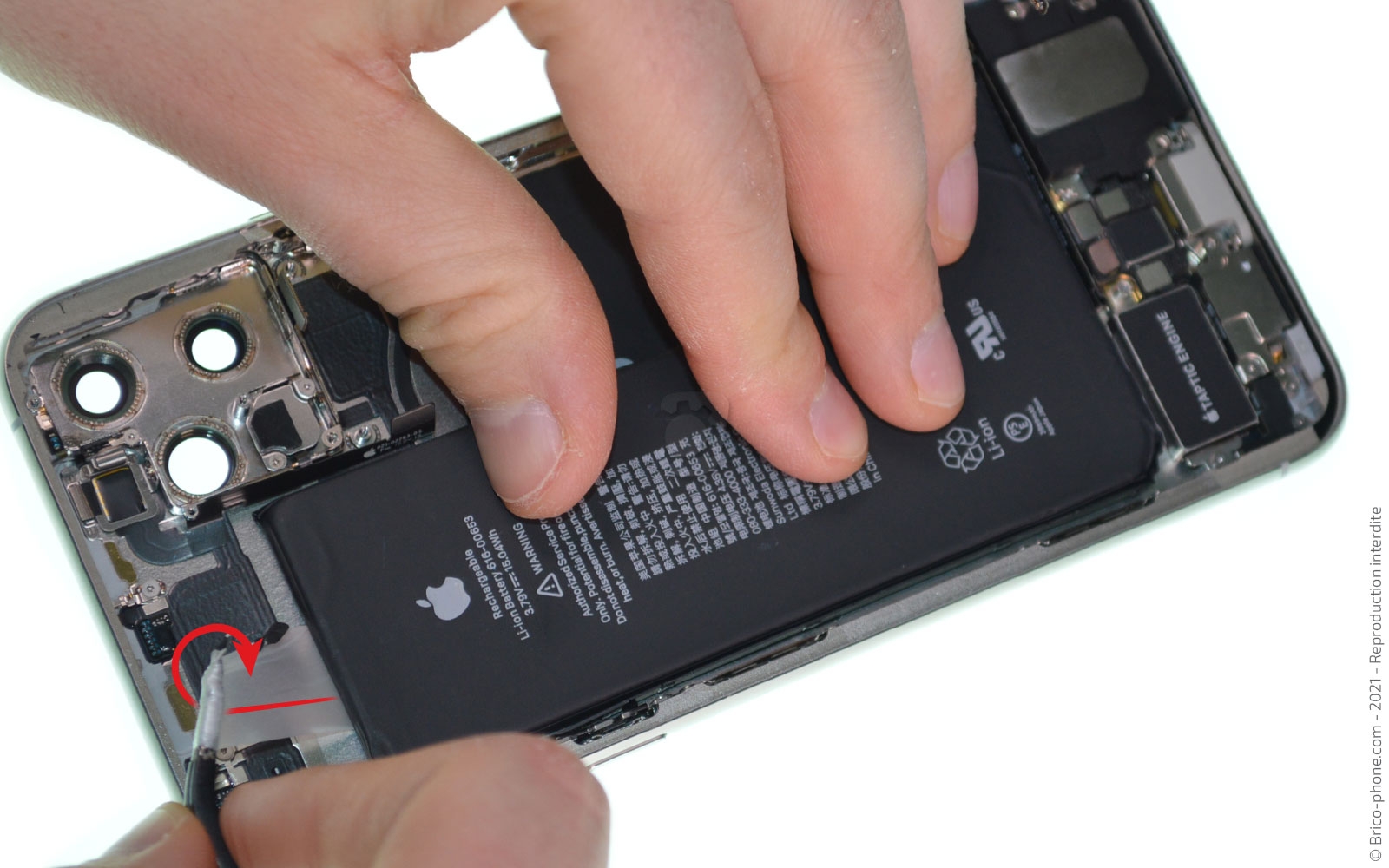

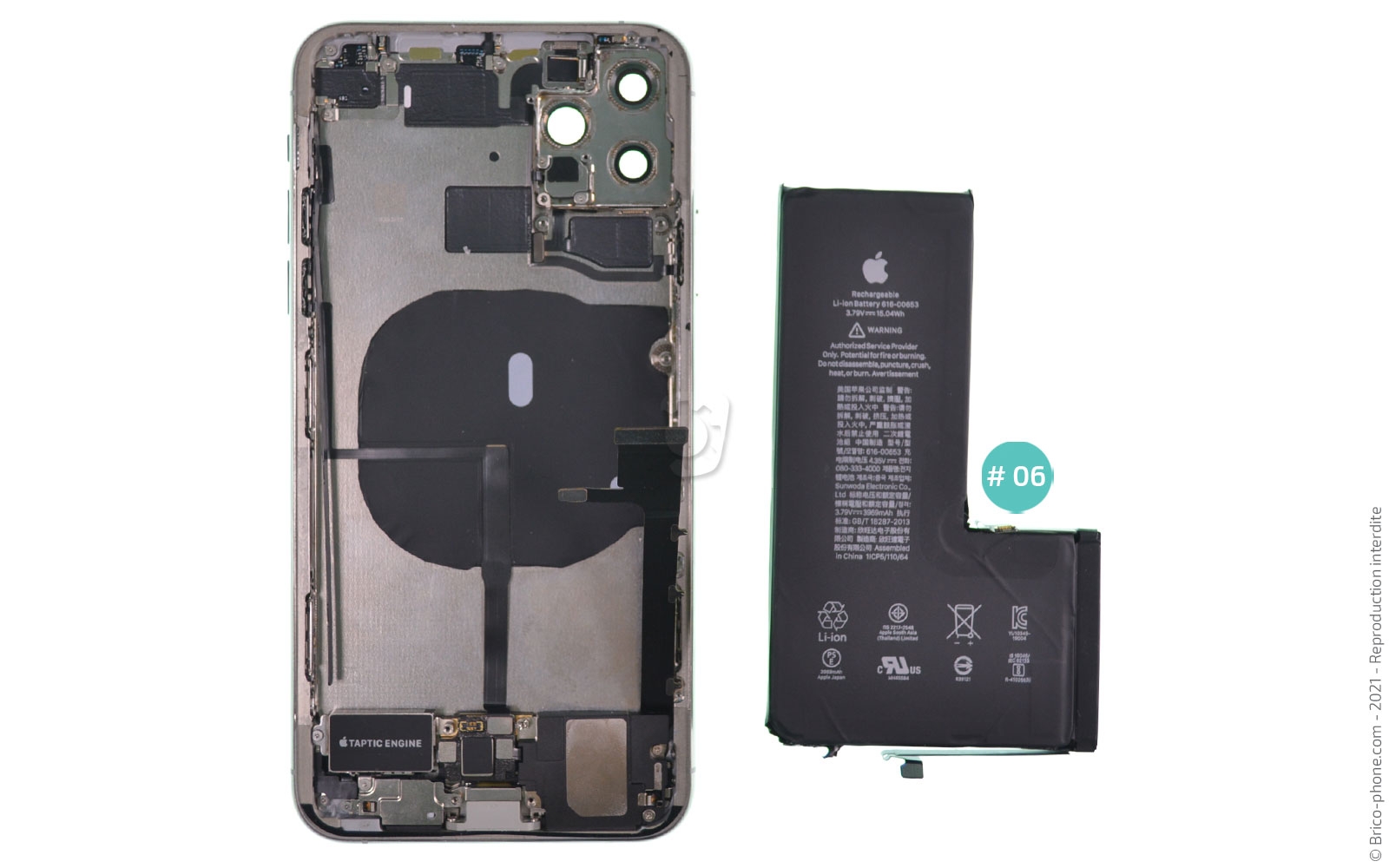

Il ne reste plus que la batterie à extraire du châssis. Pour cela, décollez les 3 languettes (1 en haut, 1 à droite et 1 en bas).

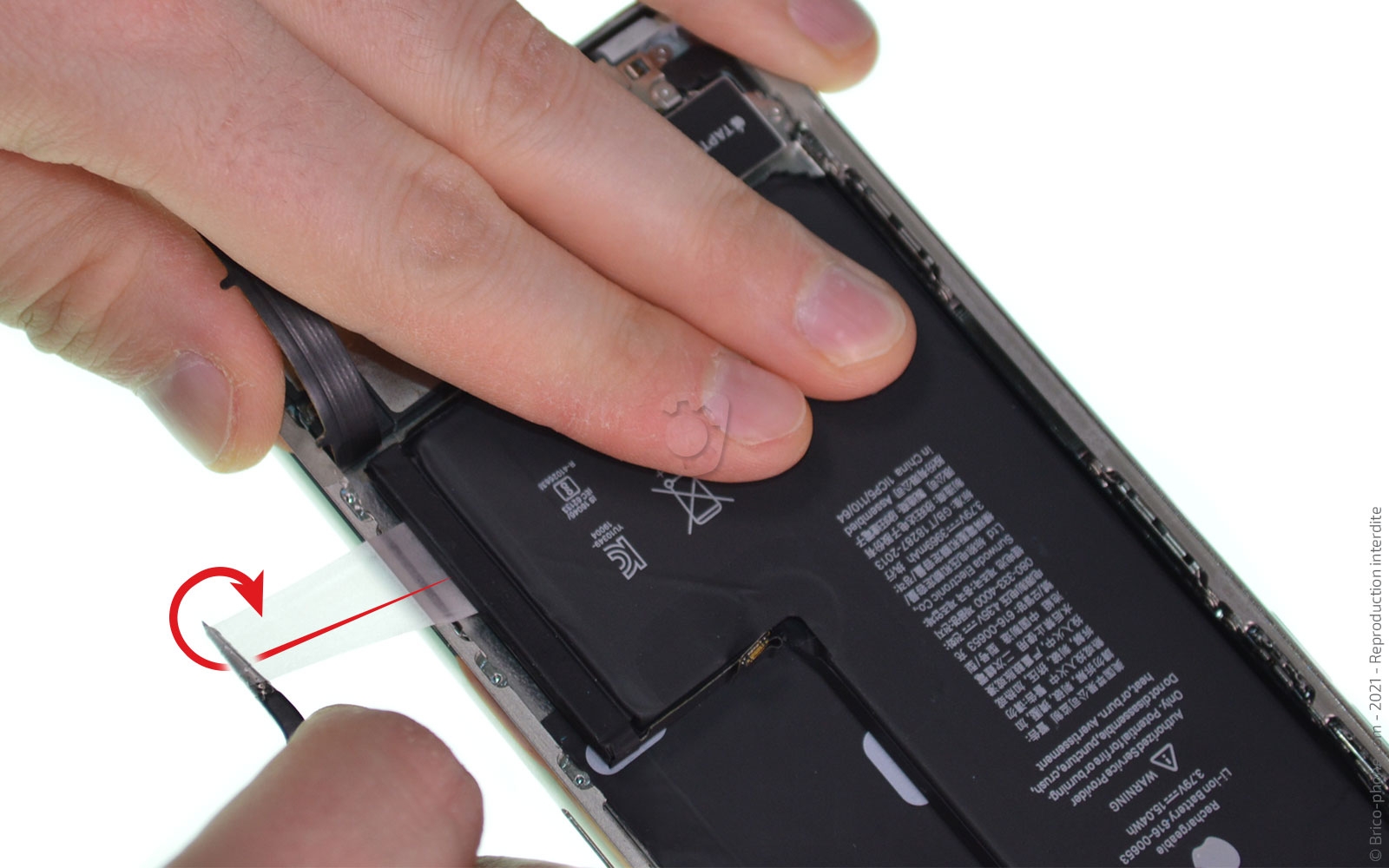

Saisissez la première à l'aide de la pincette puis délicatement tirez cette dernière afin de pouvoir enroulez le sticker petit à petit autour de l'outil.
Réitérez l'opération pour les deux autres languettes.

Il est possible que certains stickers cassent. Dans ce cas, passez le spudger sous la batterie pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Poser les stickers de batterie
Nous vous conseillons de terminer par replacer la batterie dans le nouveau châssis.
De ce fait, commencez par remonter les différents éléments de votre iPhone 11 Pro max en suivant les étapes précédentes dans l'ordre inverse.

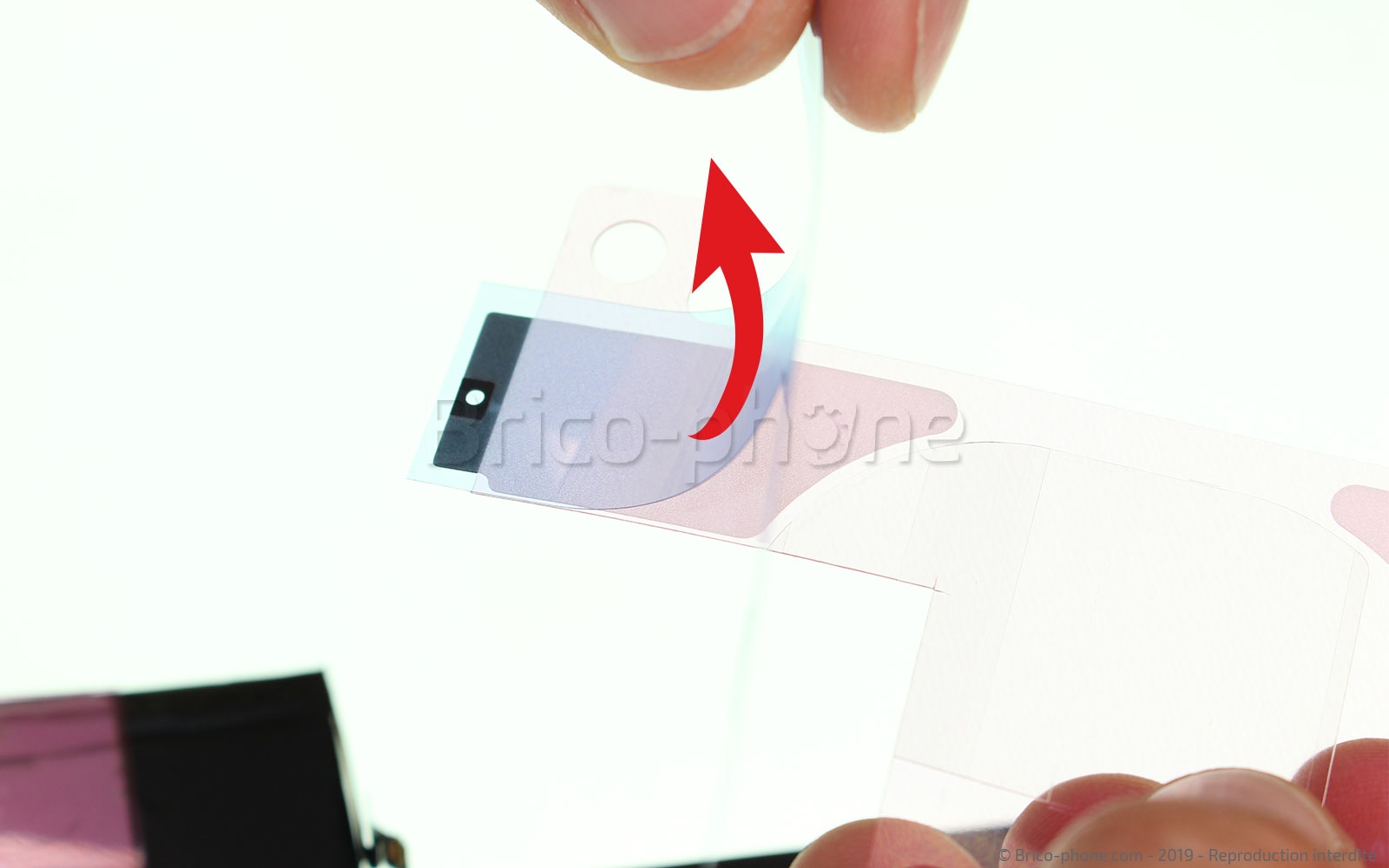

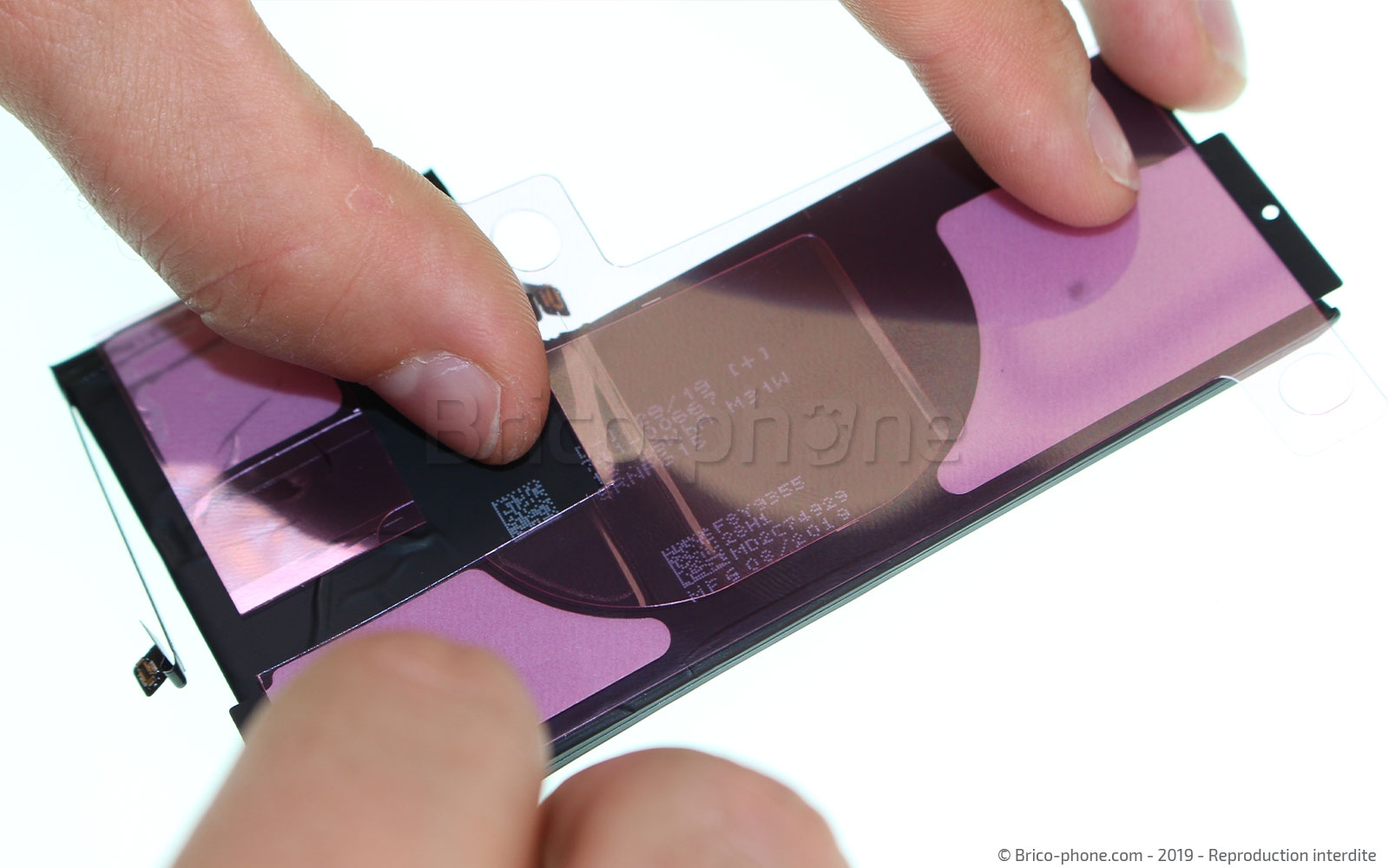

Ensuite, Retirez les parties bleues des nouveaux stickers.

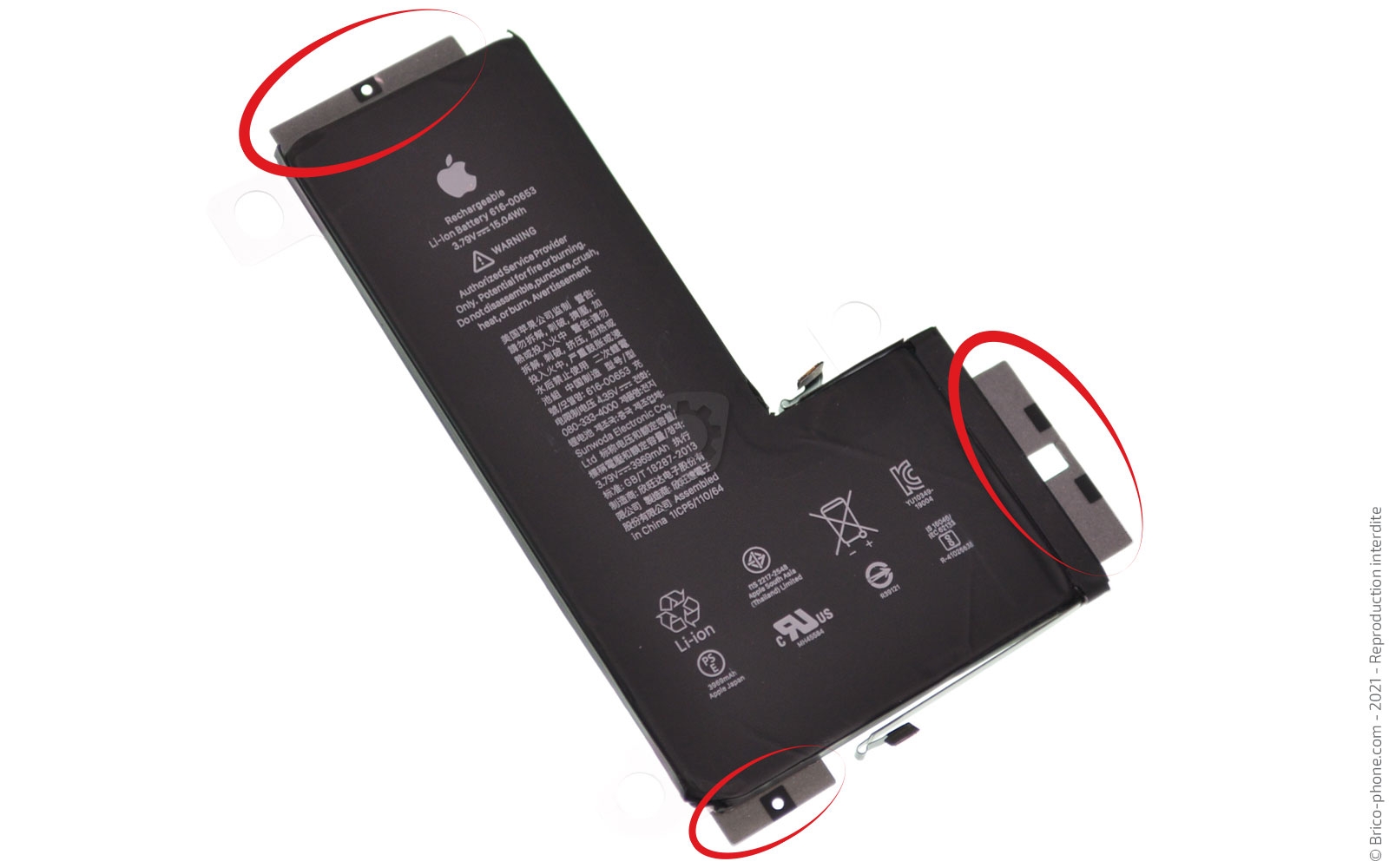

Posez la batterie dessus de manière à ce que les languettes noires dépassent du composant.

Enfin, repliez les languettes sur le devant de la batterie et retirez la dernière protection rose.
Conseils pour le remontage
Avant de refermer votre iPhone, remontez les étapes de ce tutoriel une par une.

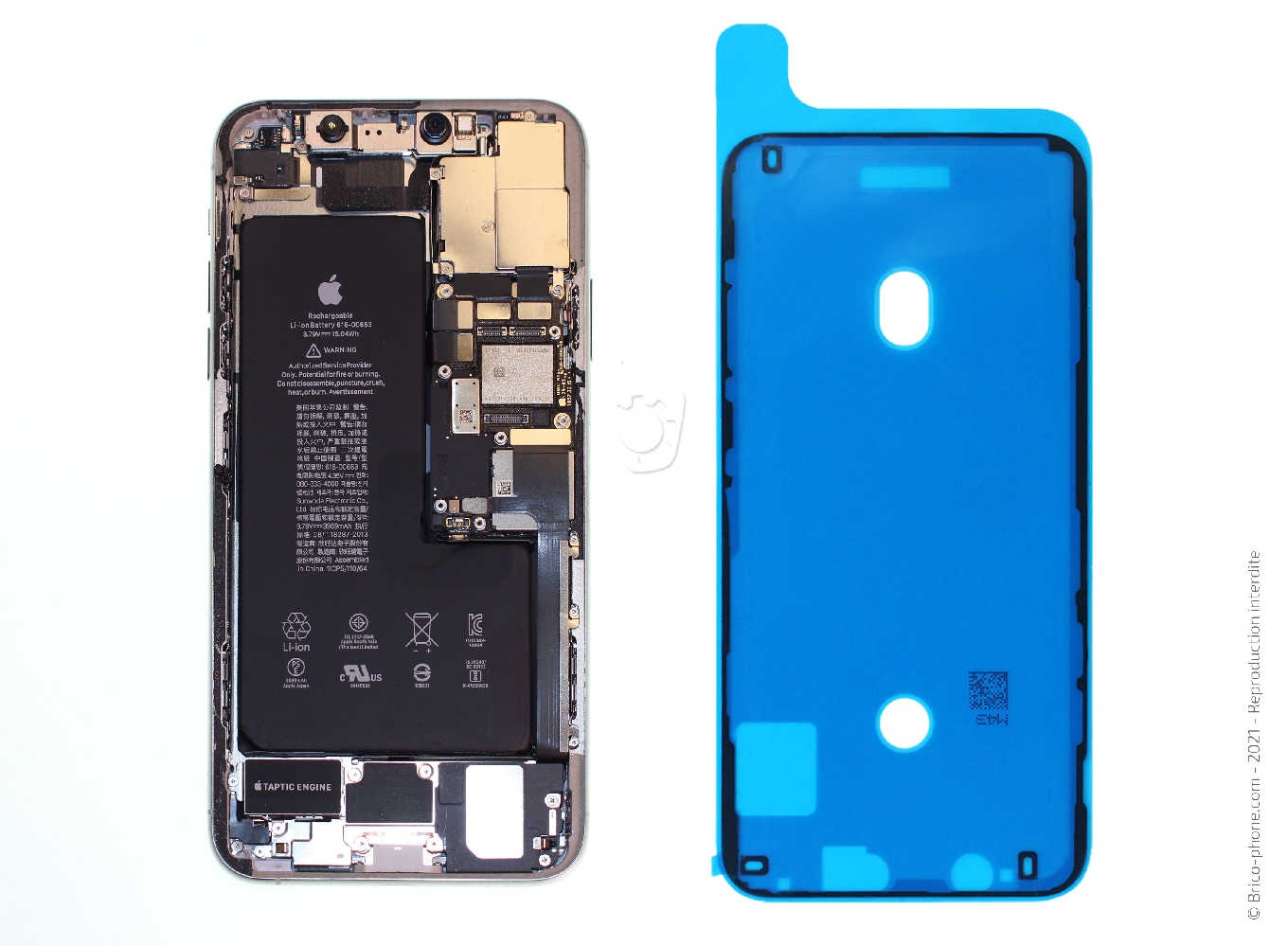

Nettoyez le châssis afin de positionner le nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos

Connectez les nappes de l'écran puis celle de la batterie avant d'installer l'écran sur le châssis.
Outils du kit utilisés
Outils du kit utilisés
