Changement des Joysticks sur New 2DS XL

Temps estimé : 15 min
Difficulté : 2.5/5
Note de réparabilité : 2/20
New 2DS XL | Temps estimé : 15 min | Difficulté : 2.5/5

Encore une partie de perdue car le personnage de votre jeu bouge tout seul ?Brico-phone met à votre disposition ce tutoriel détaillé en images et en vidéo pour vous permettre de réussir vous-même le remplacement du composant endommagé sans difficulté et sans aide extérieure.

En plus, il ne vous faudra pas plus de 15 minutes pour remédier à ce petit problème et repasser en tête lors de vos parties entre amis.

Diagnostic

›  Votre joystick est cassé, abimé...
›  Le personnage de votre jeu favori n'en fait qu'à sa tête.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Joystick pour Nintendo New 3DS XL et New 2DS XL
14,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Etape 1 : Préparer la console

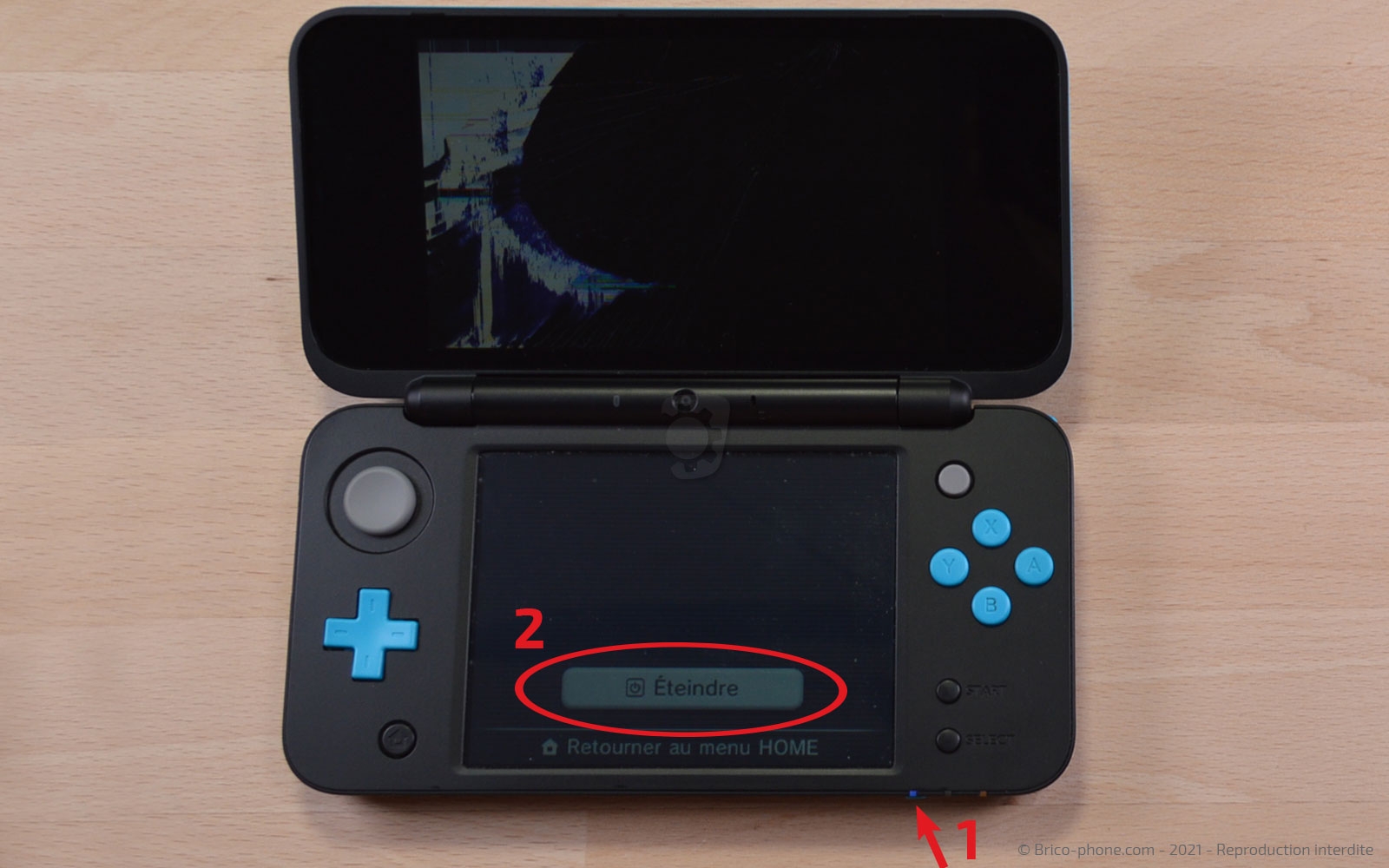

Commencez la réparation par éteindre votre console et retirer tous les éléments tels que le stylet, la cartouche de jeux et la carte mémoire.

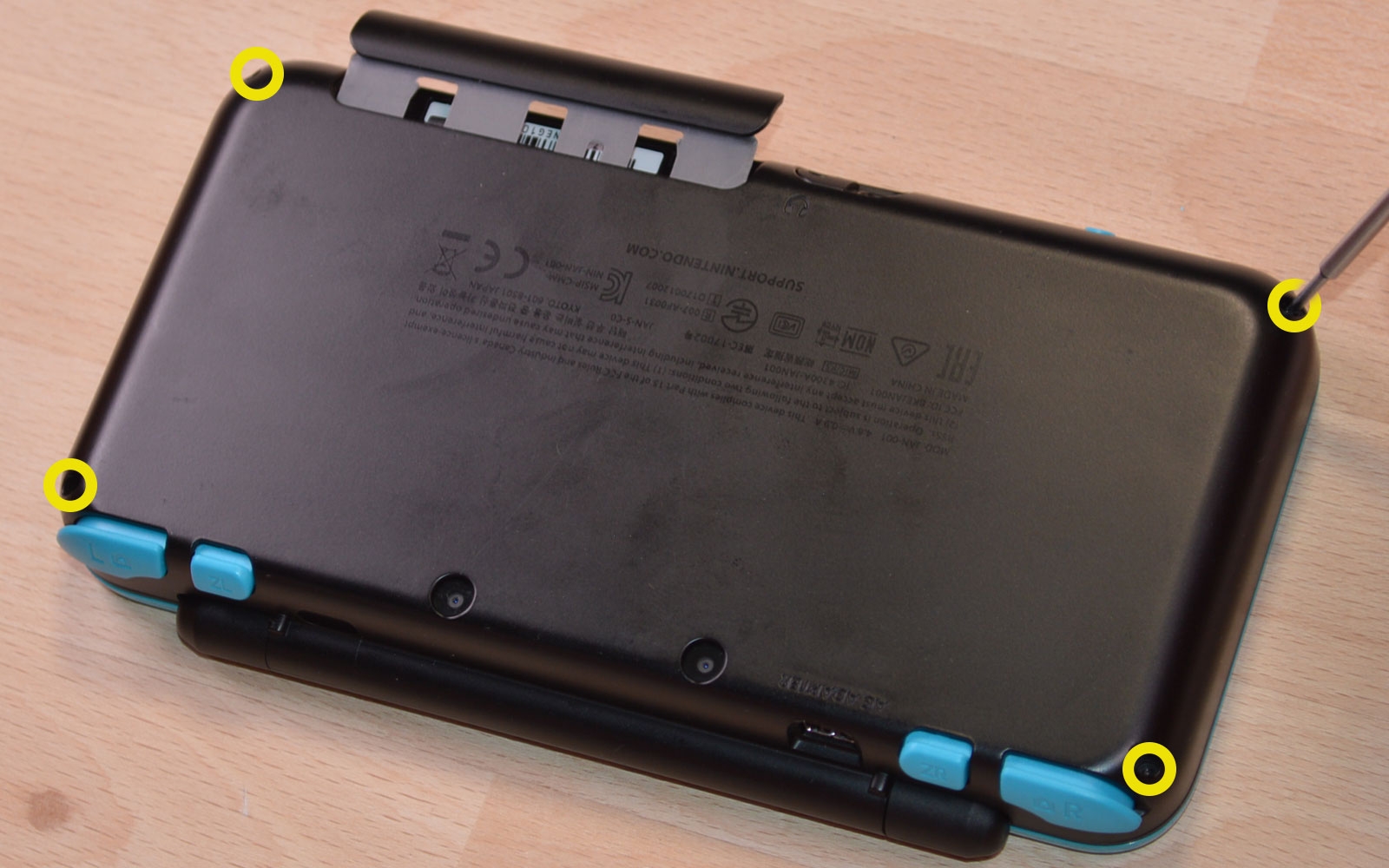

Etape 2 : Dévisser la coque arrière
Ôtez les 4 vis à l'aide du tournevis triwing afin de pouvoir déclipser l'intégralité de la coque en insérant le levier en nylon entre les deux châssis.

Faites attention lors de l'ouverture car la coque est maintenue par plusieurs connectiques.

A l'aide de la pincette, débranchez le premier haut-parleur en tirant délicatement la nappe.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Libérer la coque arrière

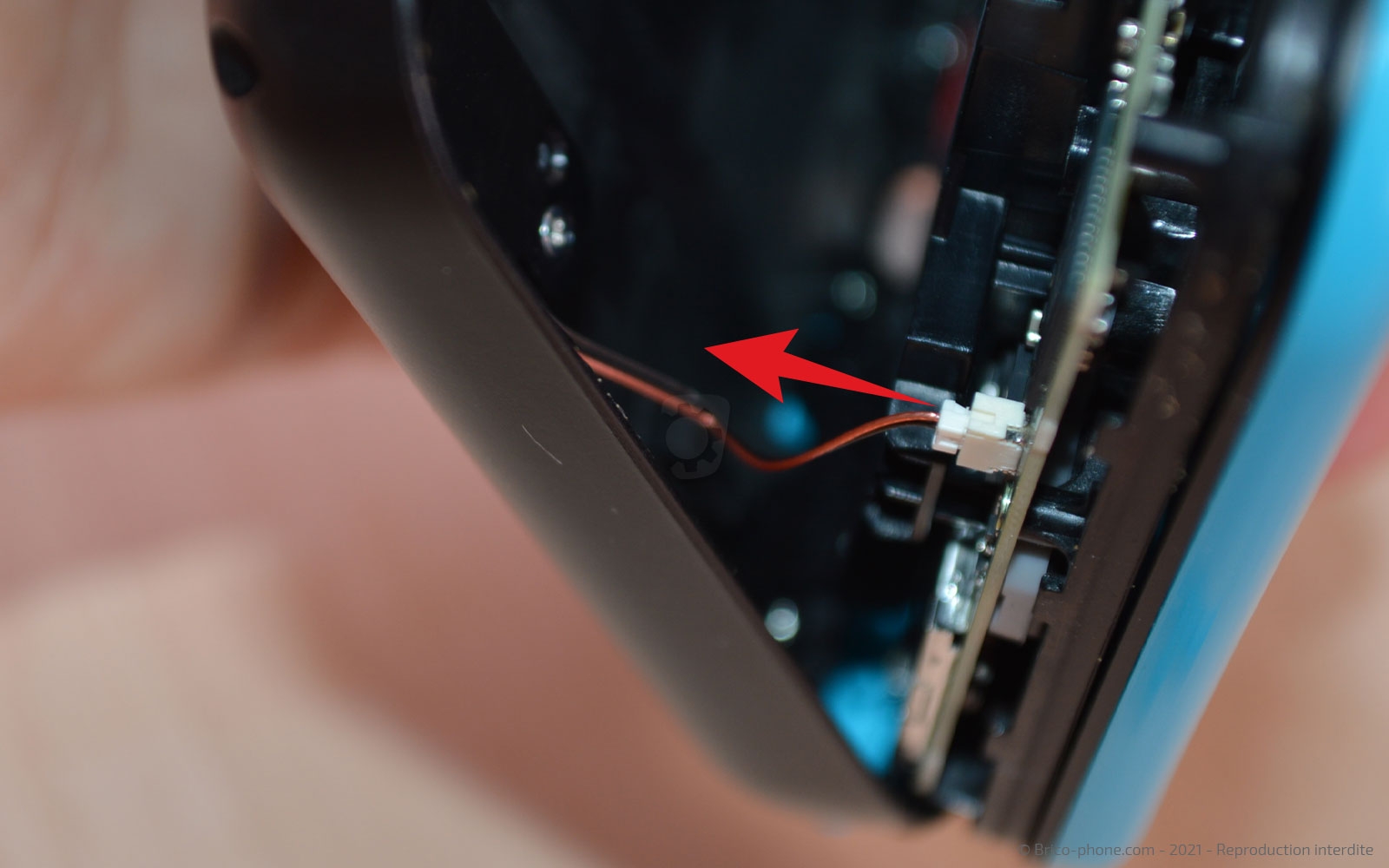

Réitérez la même manipulation pour le second haut-parleur.

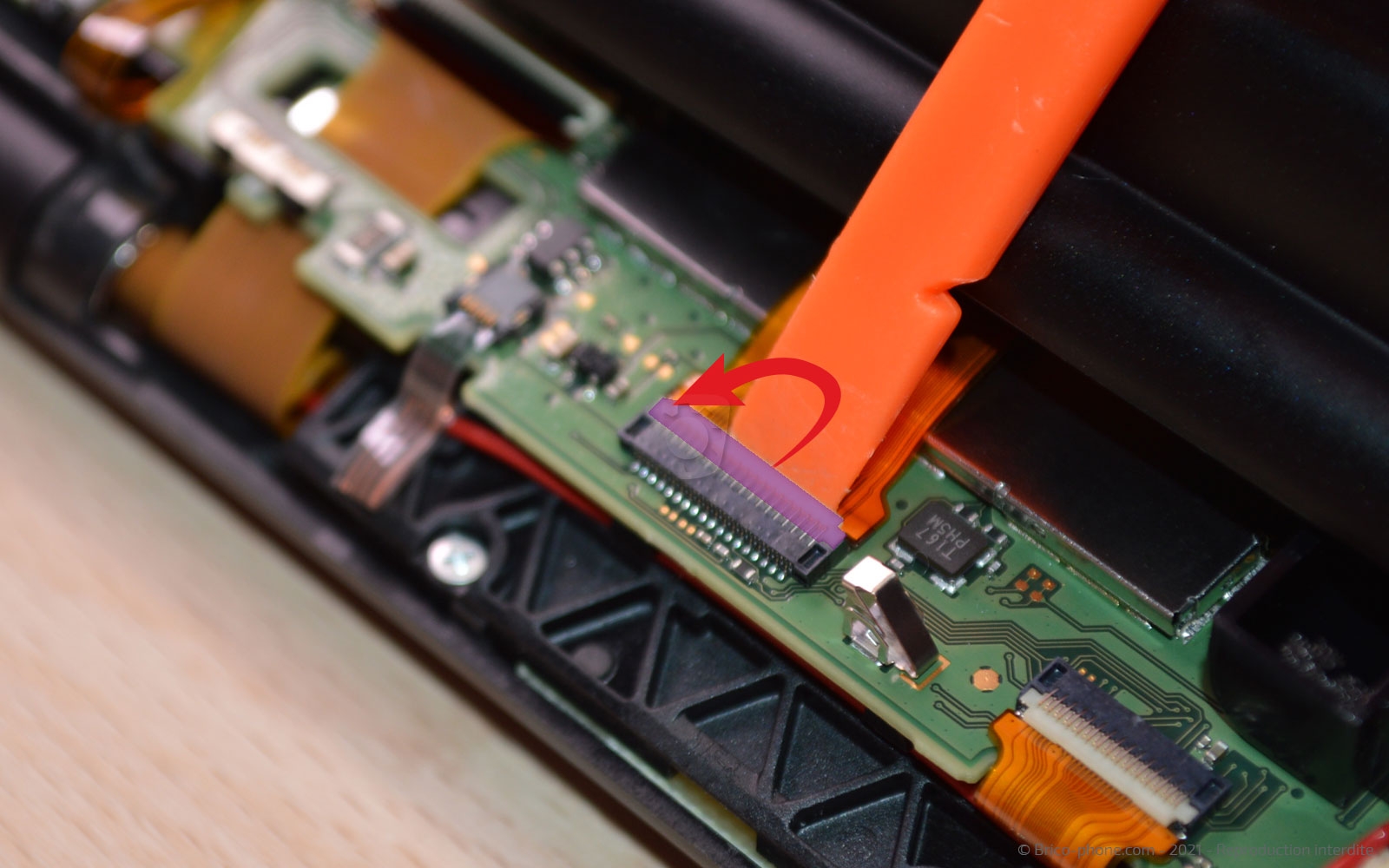

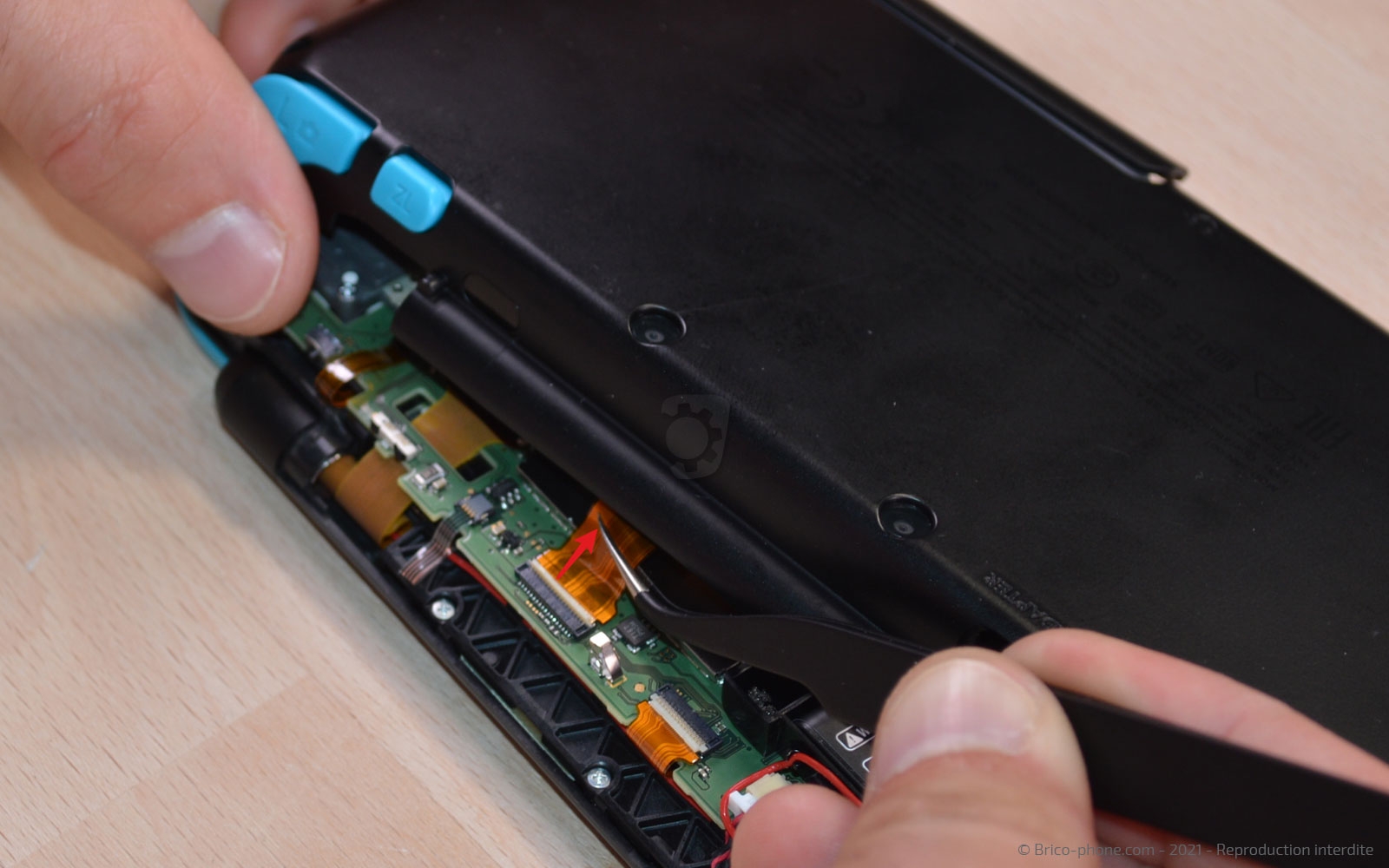

Ensuite, déconnectez la nappe du module des caméras arrière en levant le clapet avec le spudger et en tirant la nappe vers l'extérieur avec la pincette.

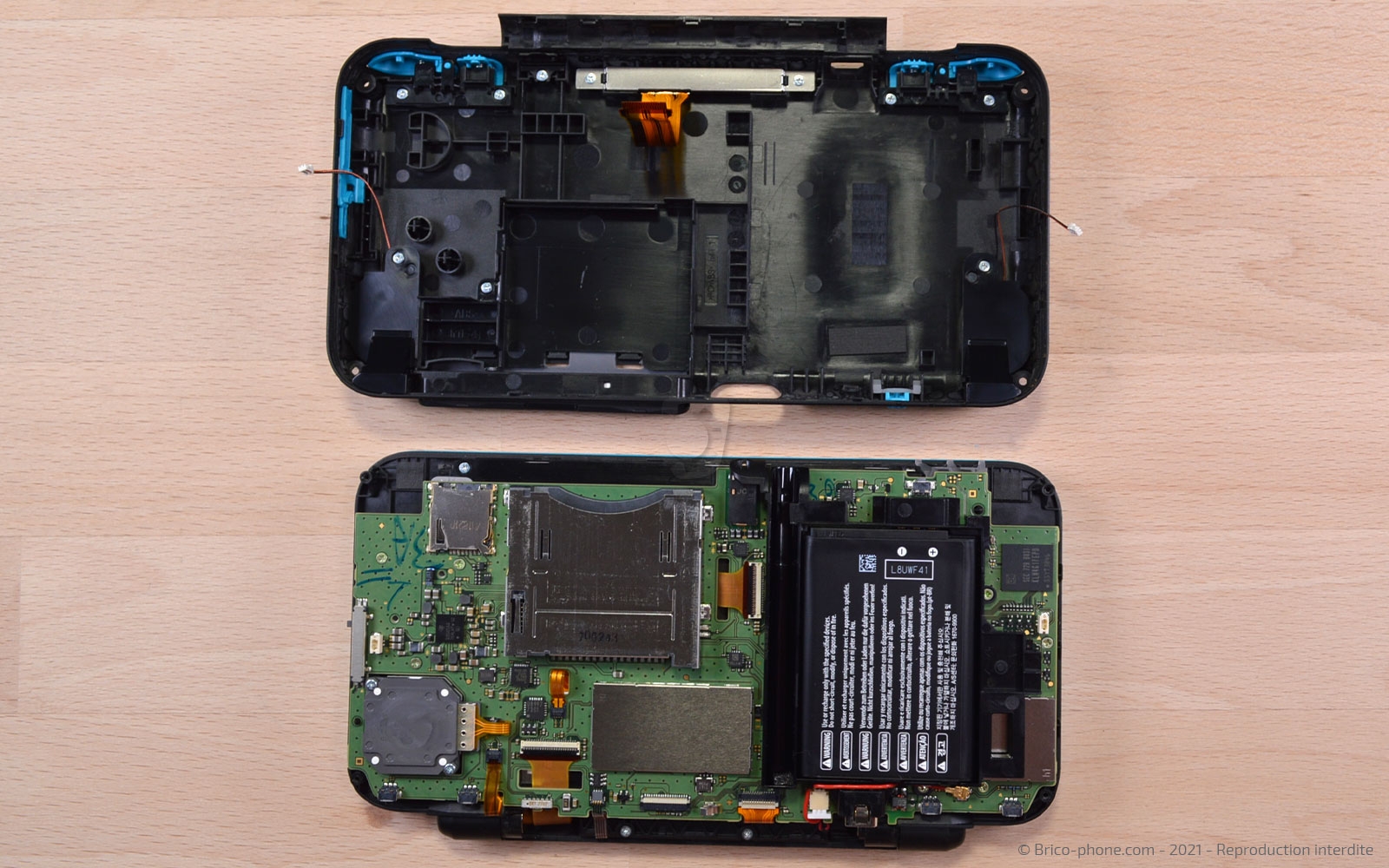

Vous pouvez enfin séparer la coque arrière du reste de la console.
Outils du kit utilisés
Outils du kit utilisés

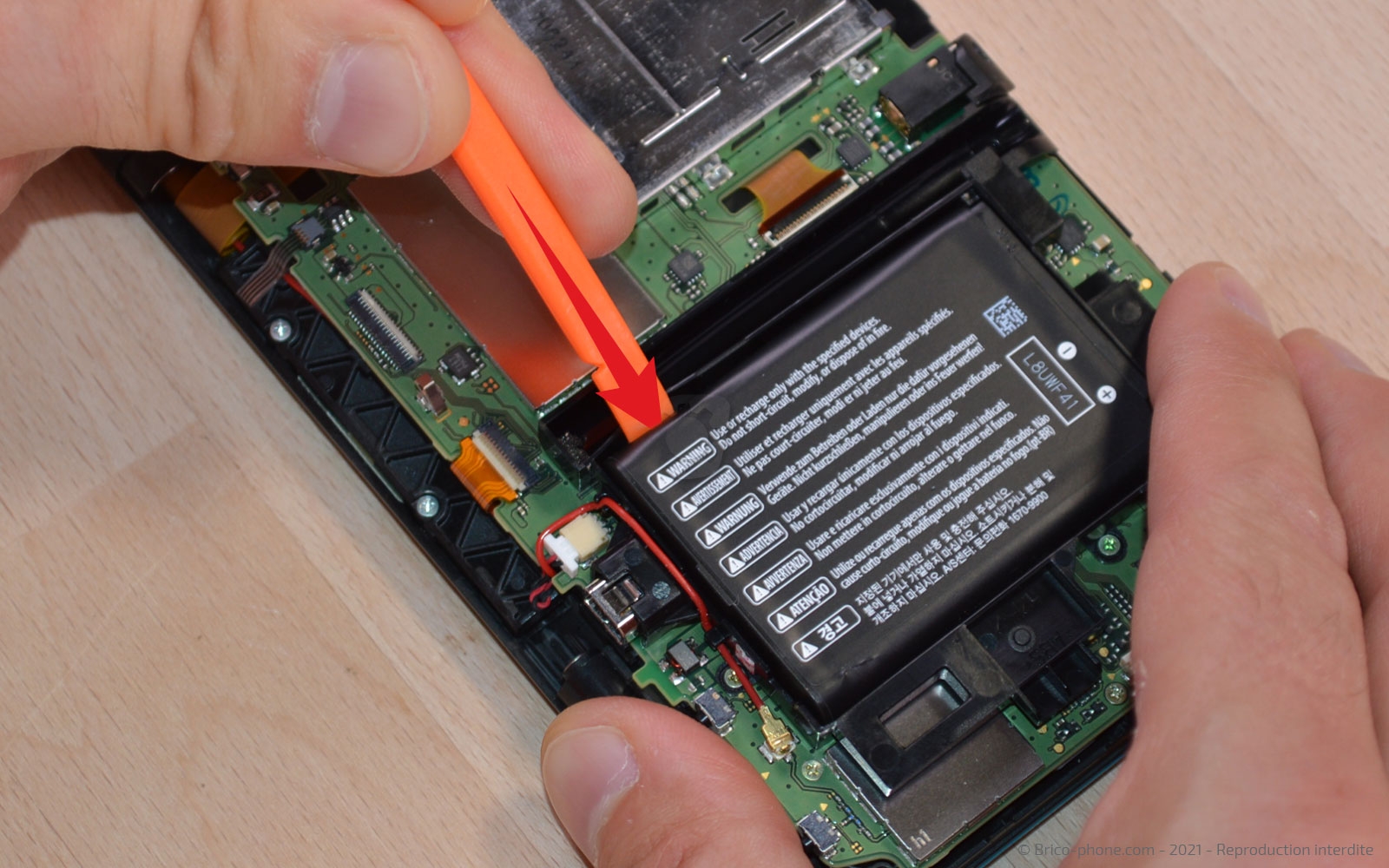

Etape 4 : Déconnecter la batterie
Pour travailler en toute sécurité, il est nécéssaire de déconnecter la batterie.

Pour cela, glissez le levier sous le composant pour la détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Récupérer la joystick principal

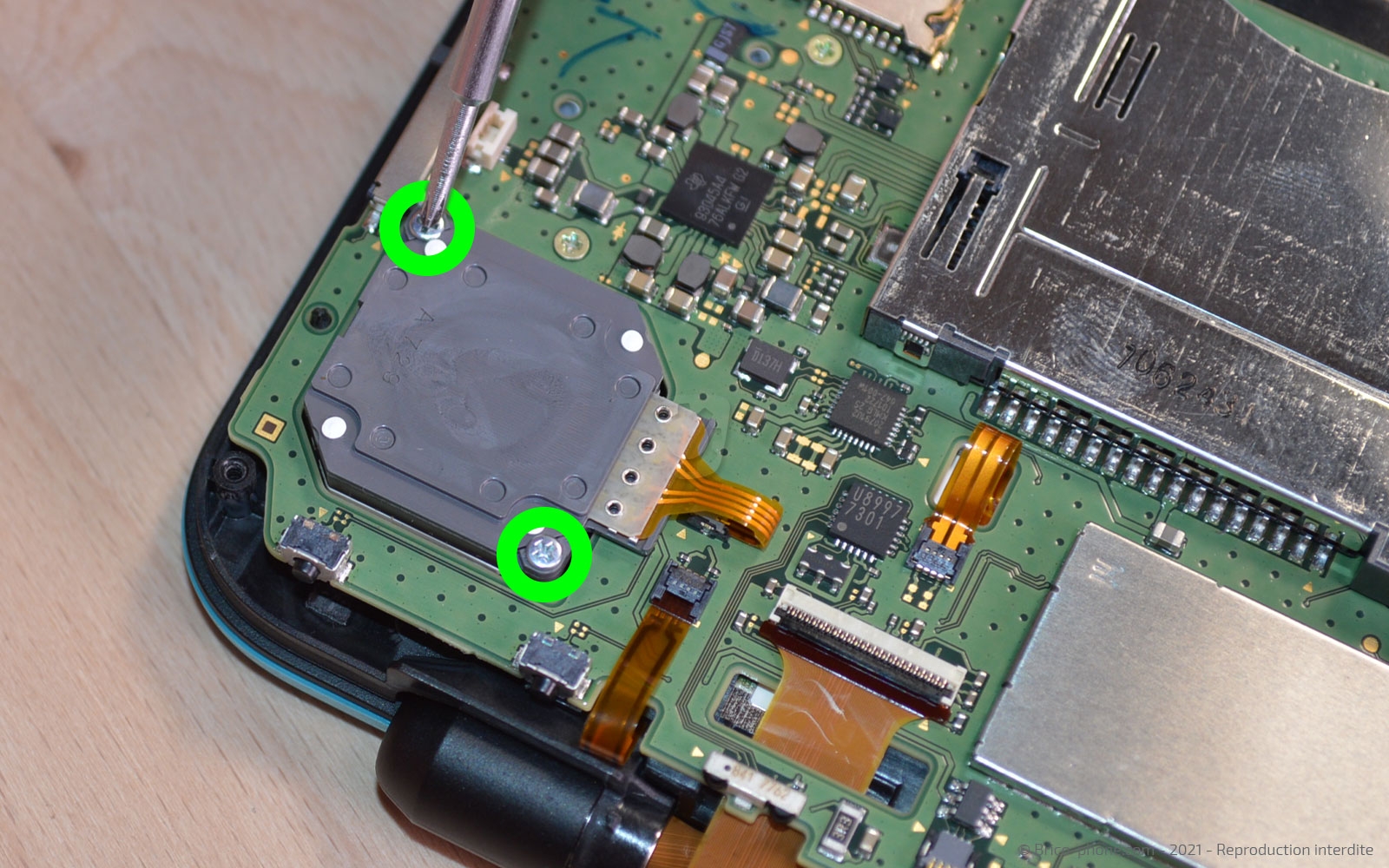

A l'aide du tournevis cruciforme, dévissez les deux vis bloquant le composant.

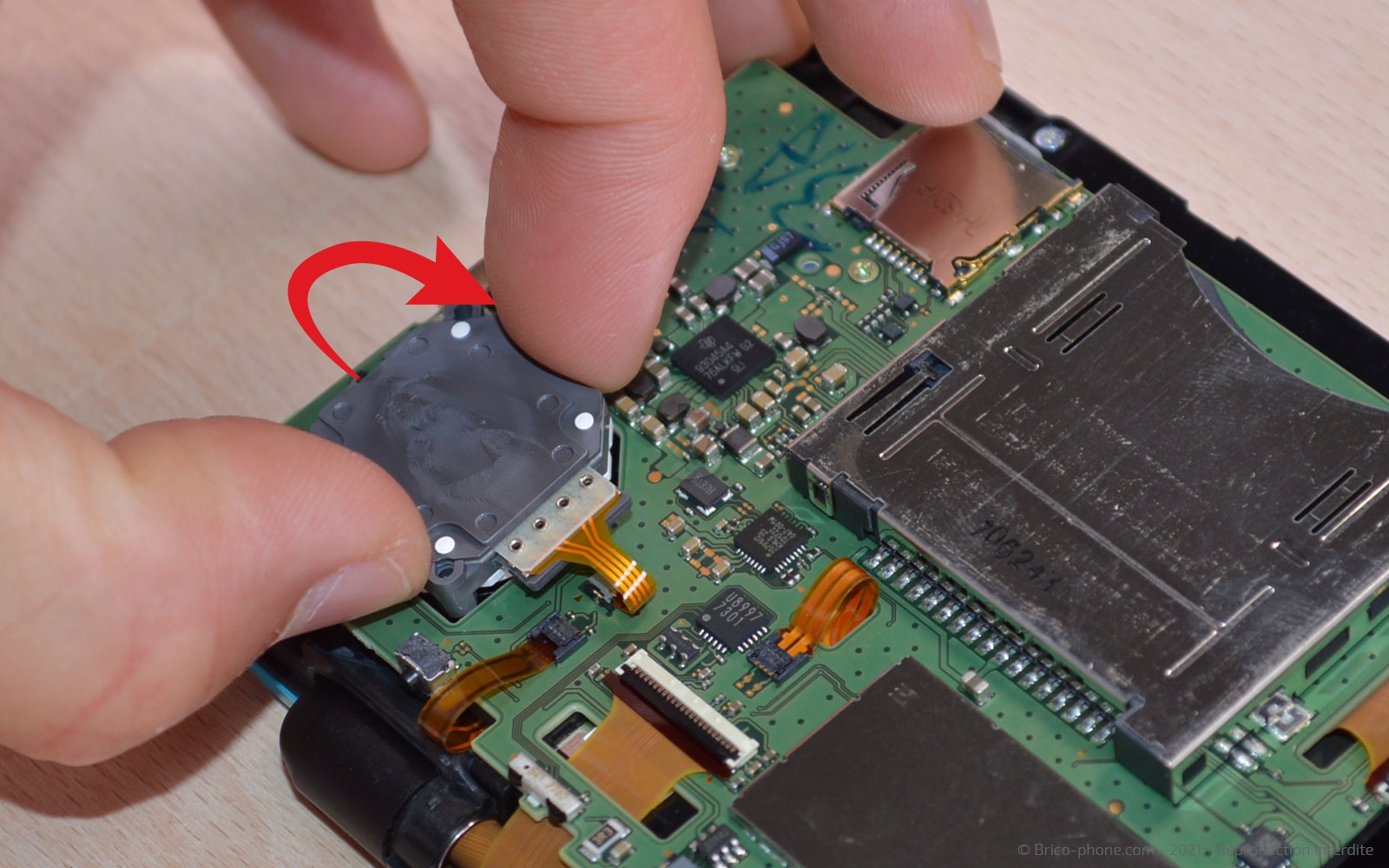

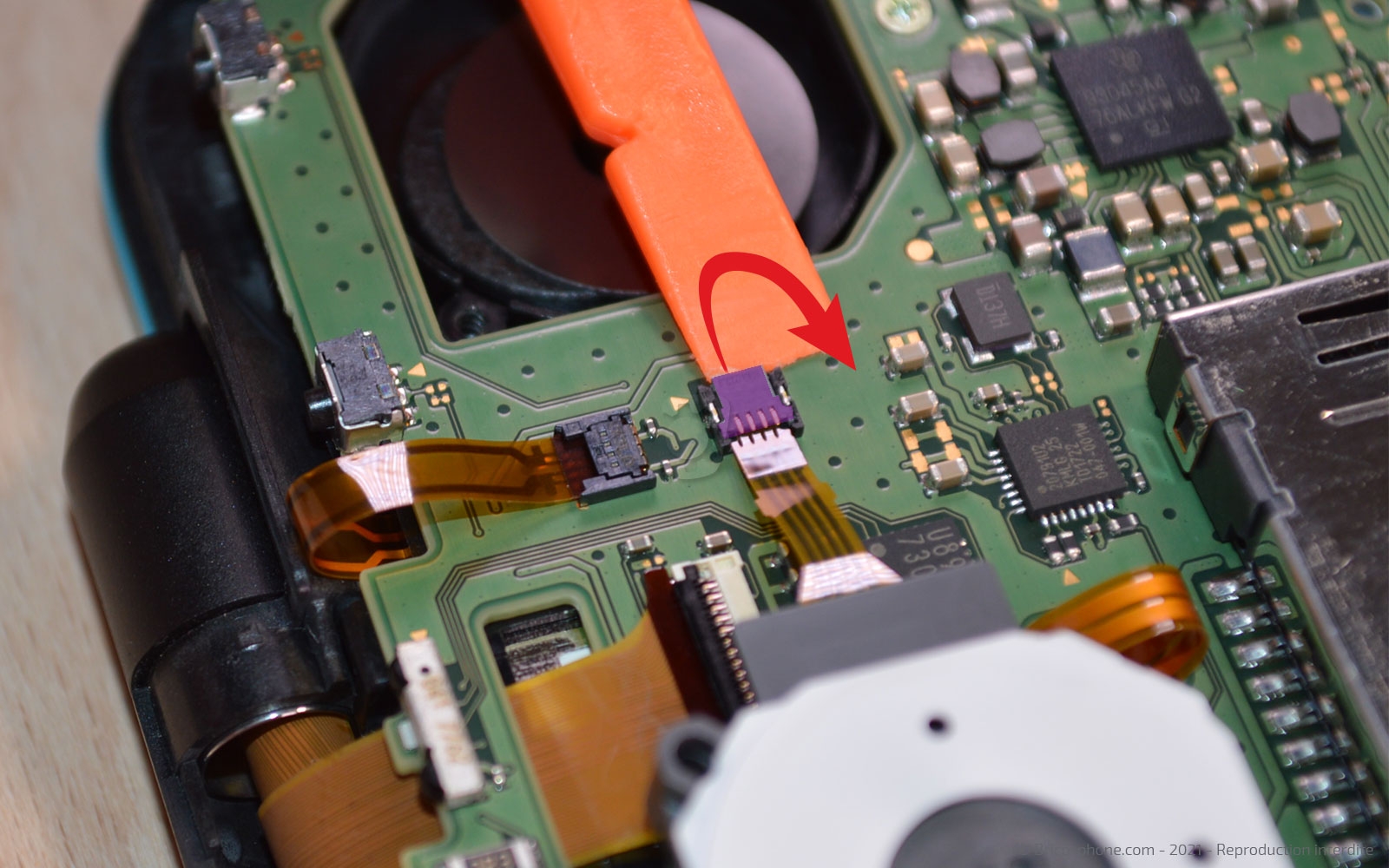

Faites basculer le joystick vers la droite afin de pouvoir débrancher la connectique de ce dernier.

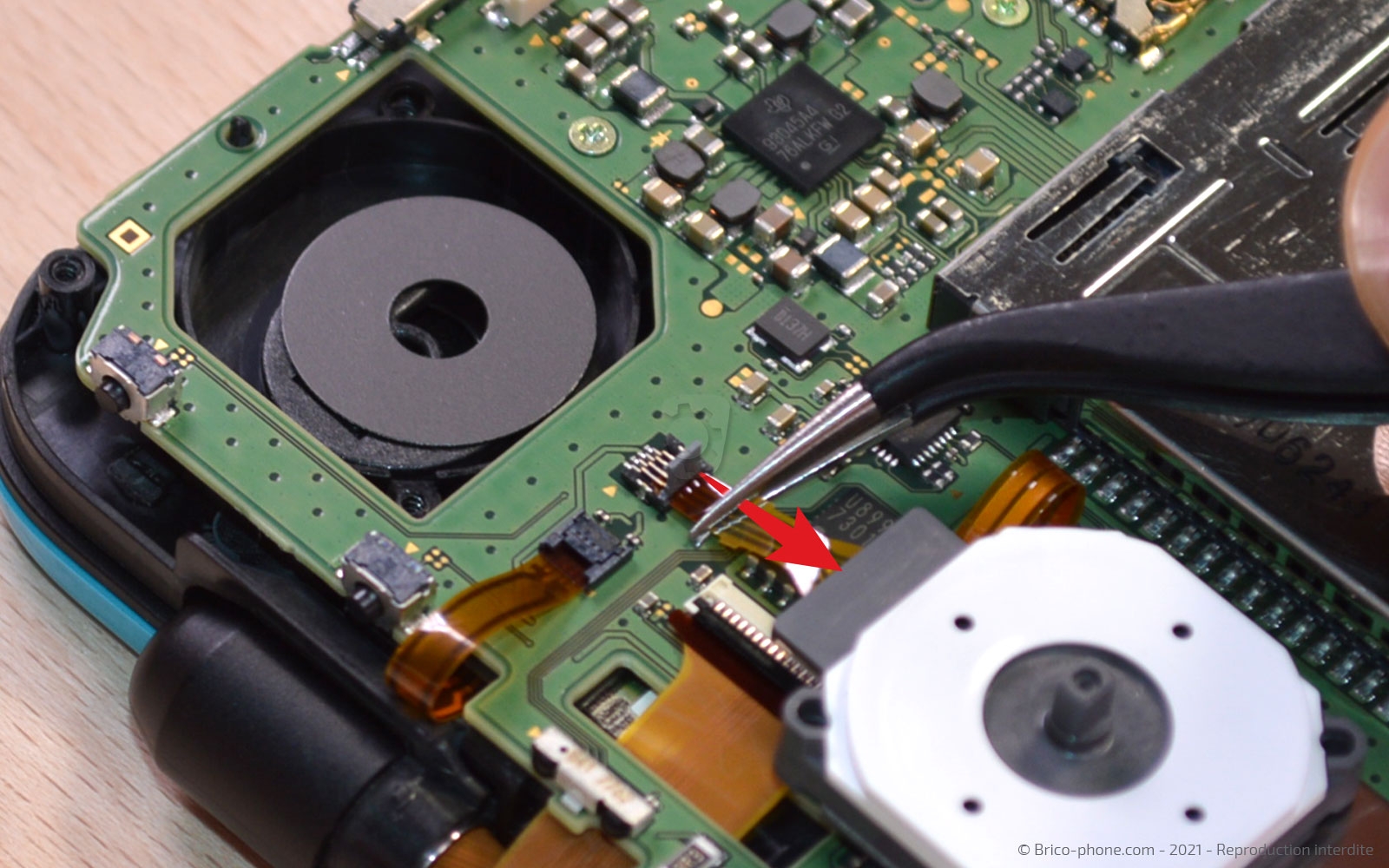

Soulevez le clapet et sortez la nappe.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Joystick pour Nintendo New 3DS XL et New 2DS XL
14,90 €
Etape 6 : Oter la partie en caoutchouc

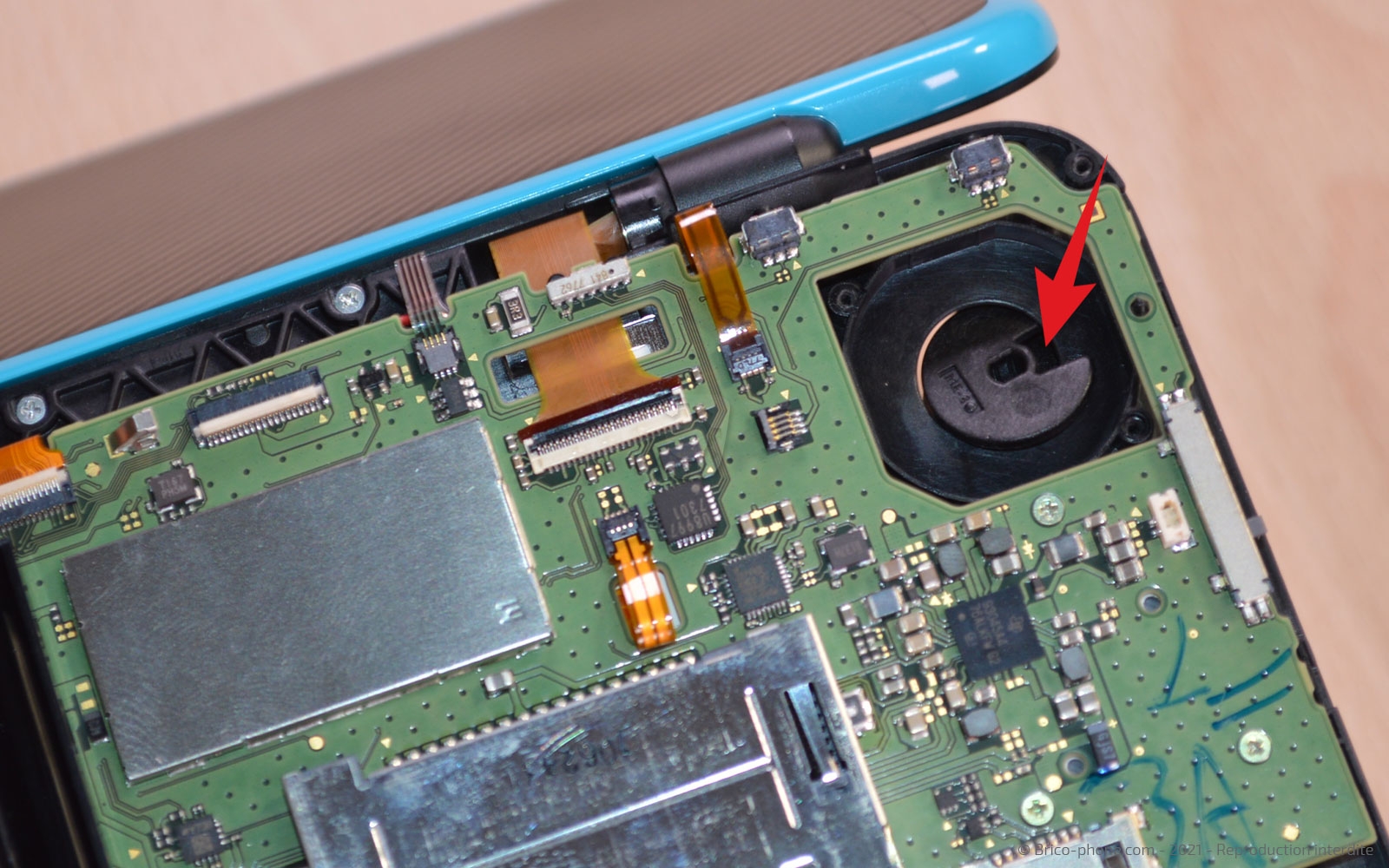

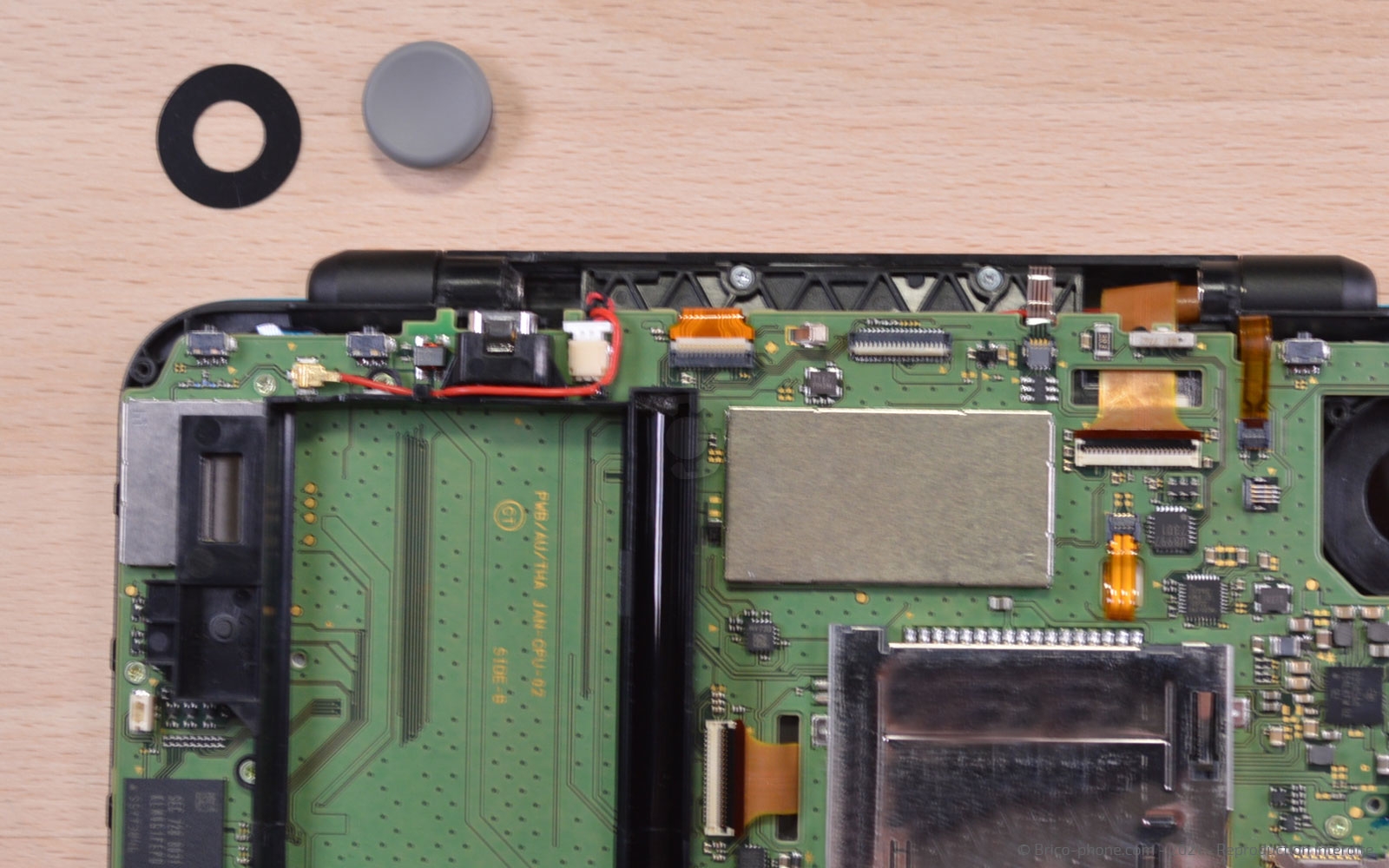

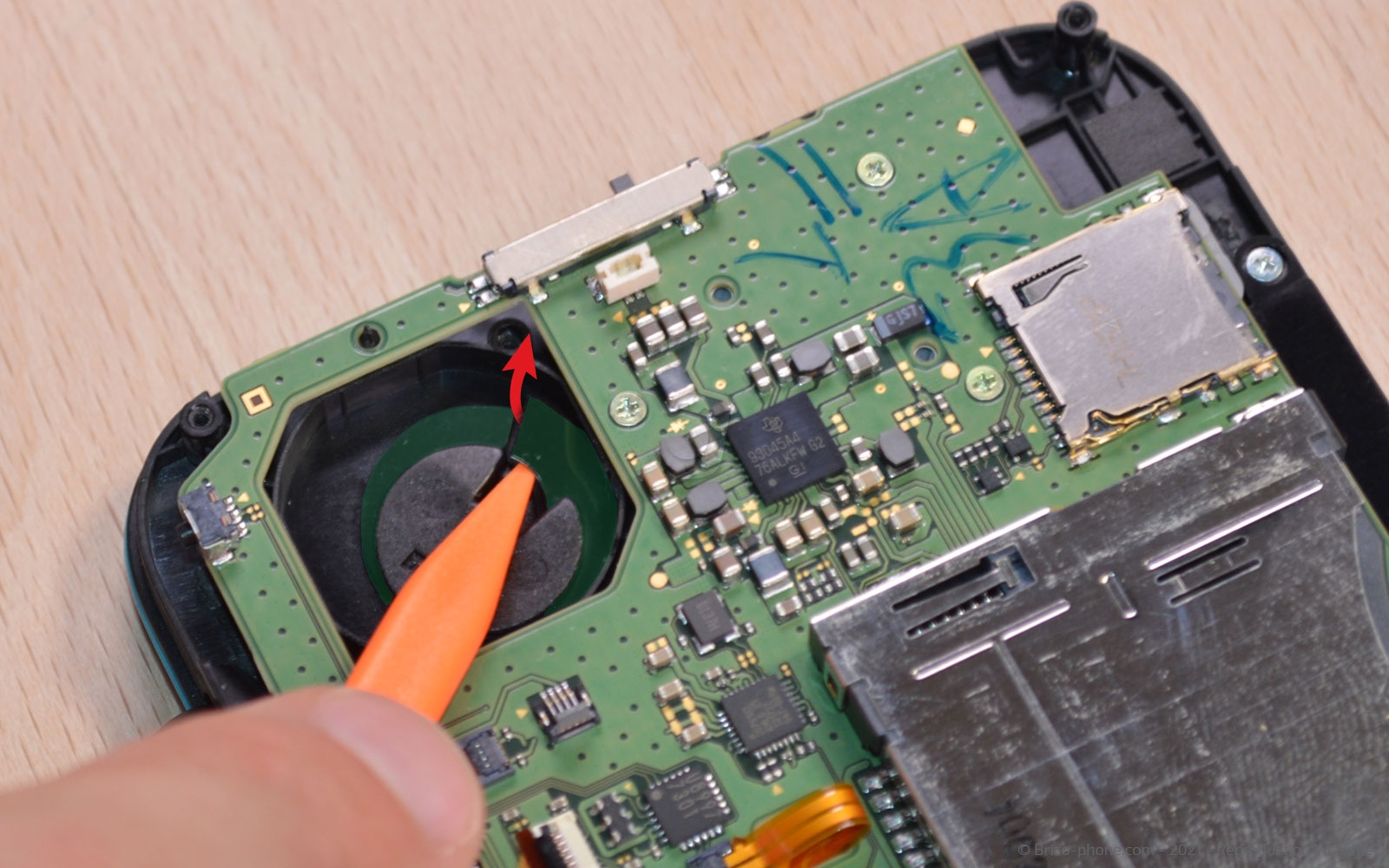

Otez la petite partie noire se trouvant entre le joystick et le châssis.

Ensuite, glissez une partie du support sous le châssis pour réussir à sortir le composant. Tournez-le dans le sens des aiguilles d'une montre.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Installez le nouveau composant puis suivez les étapes précédentes dans le sens contraire pour refermer votre Nintendo New 2DS XL.
