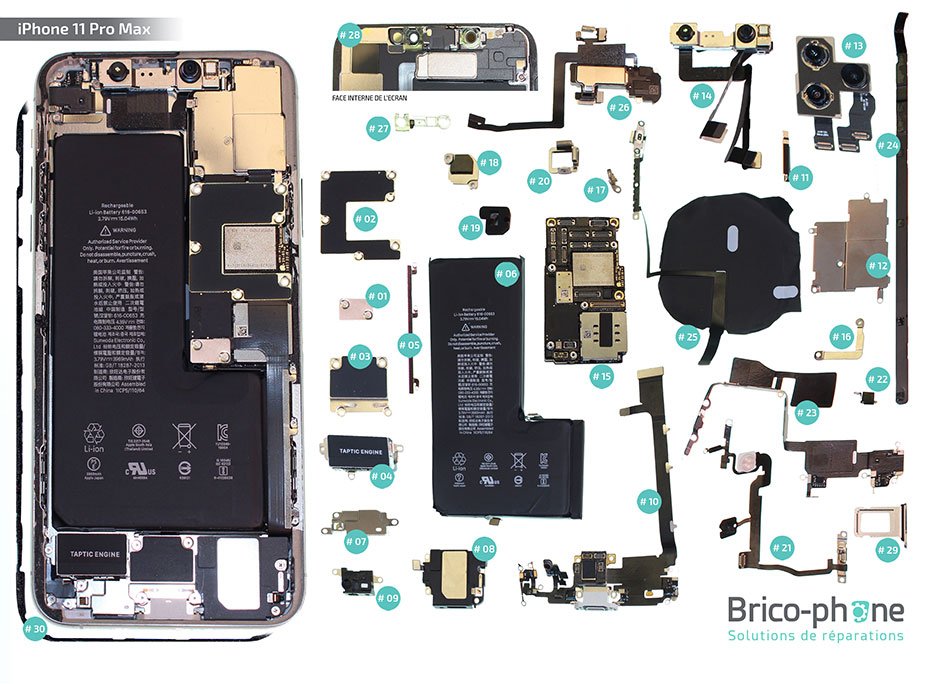

Vue éclatée des pièces détachées de l'iPhone 11 Pro Max

Liste des pièces détachées présentes sur ce schéma :

  • # 1 Plaquette connecteurs batterie
  • # 2 Plaquette connecteur Ecran
  • # 3 Plaquette connecteur vibreur - HP
  • # 4 Taptic Engine
  • # 5 Plaquette connecteur dock
  • # 6 Batterie
  • # 7 Plaquette cache micro
  • # 8 Haut-parleur externe
  • # 9 Support micro
  • # 10 Connecteur de charge
  • # 11 Support métallique latéral caméra
  • # 12 Plaquette de protection des caméras arrière
  • # 13 Caméras arrière
  • # 14 Caméra avant
  • # 15 Carte mère
  • # 16 Support métallique de maintien
  • # 17 Contact
  • # 18 Element de maintien
  • # 19 Cache en plastique
  • # 20 Support métallique
  • # 21 Nappe Power/Flash
  • # 22 Contact
  • # 23 Nappe Ultra Wideband
  • # 24 Bande adhésive
  • # 25 Nappe induction
  • # 26 Haut-parleur interne
  • # 27 Clips caméra
  • # 28 Ecran
  • # 29 Rack Sim
  • # 30 Joint d'étanchéité
