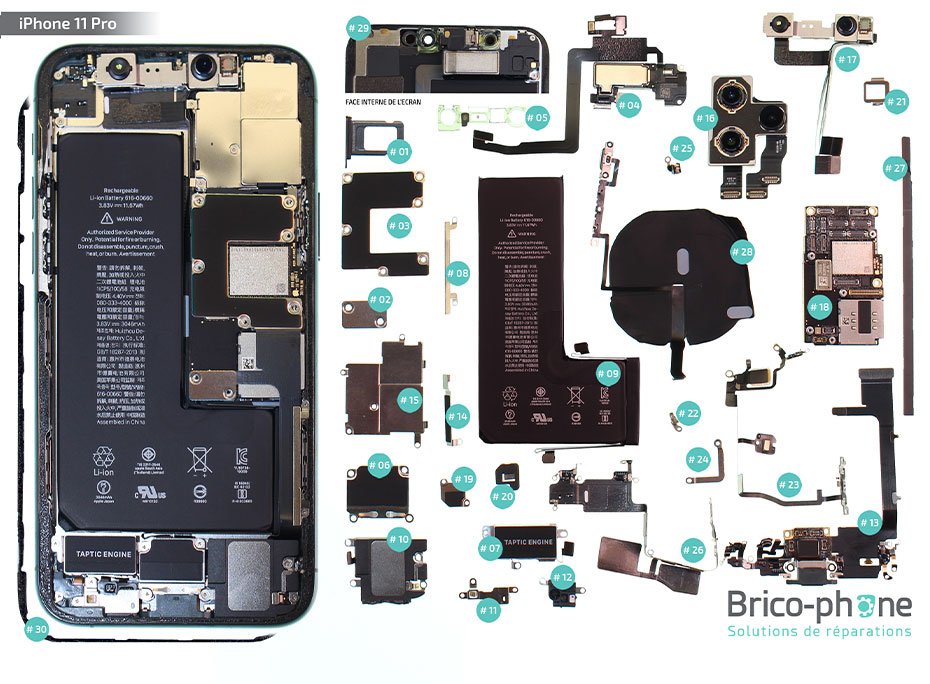

Vue éclatée des pièces détachées de l'iPhone 11 Pro

Liste des pièces détachées présentes sur ce schéma :

• # 1 Rack Sim
• # 2 Plaquette connecteur batterie
• # 3 Plaquette de protection des nappes écran et facetime
• # 4 Ecouteur interne avec micro et capteurs
• # 5 Clips caméra
• # 6 Plaquette de protection nappe HP et vibreur
• # 7 Taptic Engine
• # 8 Plaquette métallique de maintien
• # 9 Batterie
• # 10 Haut-parleur externe
• # 11 Element de maintien
• # 12 Support micro
• # 13 Connecteur de charge
• # 14 Plaquette latérale de maintien
• # 15 Plaquette caméra arrière
• # 16 Caméras arrière
• # 17 Caméra avant
• # 18 Carte mère
• # 19 Support métallique
• # 20 Petit cache
• # 21 Elément de maintien
• # 22 Contact
• # 23 Nappe Power/flash
• # 24 Support métallique
• # 25 Contact
• # 26 Nappe réseau
• # 27 Bande adhésive
• # 28 Nappe Volume/vibreur/induction
• # 29 Ecran
• # 30 Joint d'étanchéité
