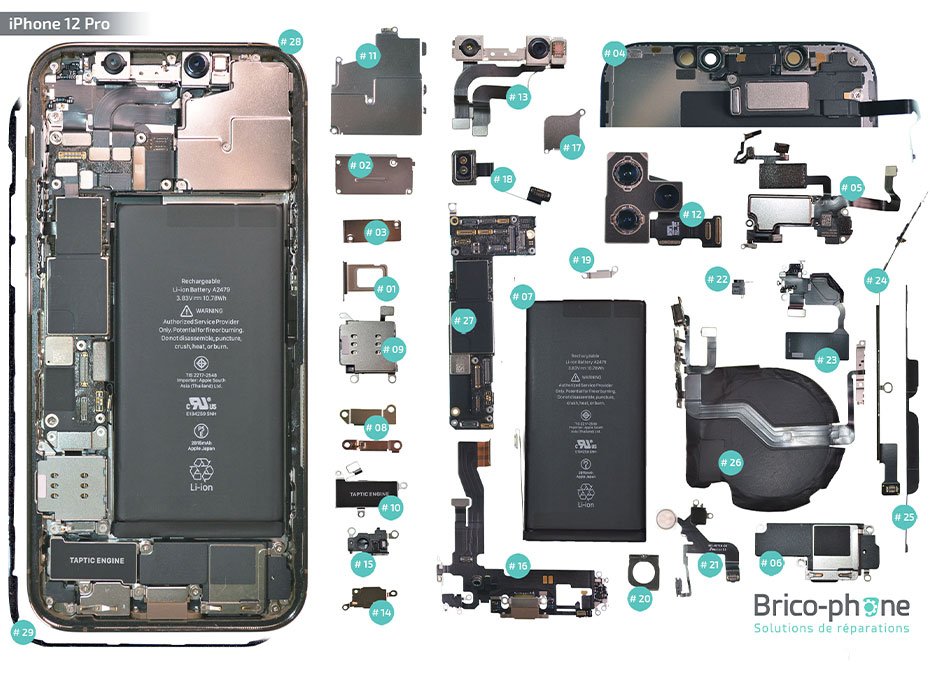

DiagnosticVue éclatée des pièces détachées de l'iPhone 12 Pro
Liste des pièces détachées présentes sur ce schéma :
- # 1 Rack Sim
- # 2 Plaquette de protection des nappes écran
- # 3 Plaquette connecteur batterie
- # 4 Ecran
- # 5 Ecouteur interne avec micro et capteurs
- # 6 Haut-parleur externe
- # 7 Batterie
- # 8 Plaquettes métalliques de maintien
- # 9 Lecteur de carte Sim
- # 10 Taptic Engine
- # 11 Plaquette métallique de protection des caméras
- # 12 Caméras arrière
- # 13 Caméra avant
- # 14 Plaquette de maintien du micro
- # 15 Support micro
- # 16 Connecteur de charge
- # 17 Plaquette métallique de protection du capteur LiDAR
- # 18 Capteur LiDAR
- # 19 Elément de maintien
- # 20 Elément de maintien flash
- # 21 Nappe Flash
- # 22 Contact
- # 23 Nappe réseau
- # 24 Nappe antenne
- # 25 Bande adhésive
- #26 Nappe induction / volume / Power / vibreur
- #27 Carte mère
- #28 Châssis
- #29 Joint d'étanchéité
