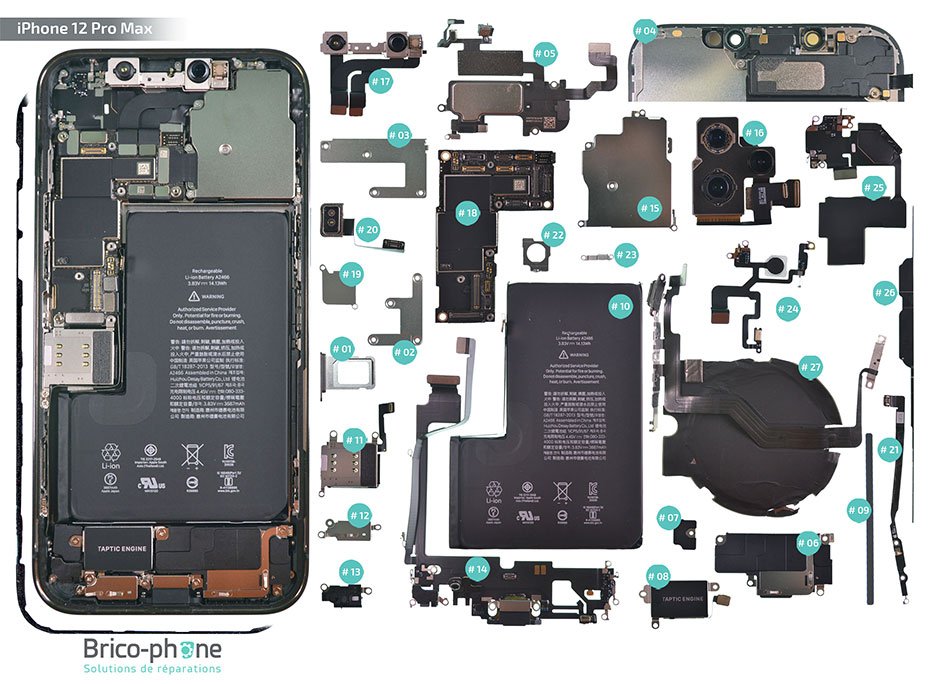

Vue éclatée des pièces détachées de l'iPhone 12 Pro Max

Liste des pièces détachées présentes sur ce schéma :

(Cliquez sur l'intitulé pour accéder au produit)

  • # 1 Rack Sim
  • # 2 Plaquette de protection de connecteurs
  • # 3 Plaquette de protection de connecteurs
  • # 4 Ecran
  • # 5 Ecouteur interne avec micro et capteurs
  • # 6 Haut parleur externe
  • # 7 Cache de protection
  • # 8 Taptic Engine
  • # 9 Bande adhésive
  • # 10 Batterie
  • # 11 Lecteur de carte Sim
  • # 12 Plaquette métallique de protection
  • # 13 Support micro
  • # 14 Connecteur de charge
  • # 15 Plaquette de protection des caméras arrière
  • # 16 Caméras arrière
  • # 17 Caméra avant
  • # 18 Carte mère
  • # 19 Elément de maintien LiDAR
  • # 20 Capteur LiDAR
  • # 21 Nappe réseau
  • # 22 Plaquette métallique de maintien du Flash
  • # 23 Elément de maintien
  • # 24 Nappe Flash
  • # 25 Nappe réseau Wifi
  • # 26 Bande rigide noire
  • # 27 Nappe induction / Volume / vibreur / Power
  • # 28 Châssis
  • # 29 Joint d'étanchéité
